Обзор материнской платы ASUS P8Z77-V LX на базе чипсета Z77 Express

Несмотря на наличие у производителей материнских плат высококлассных моделей большинство пользователей отдает предпочтение недорогим решениям. Даже не каждый энтузиаст может позволить себе продукт за полторы сотни долларов, не говоря уже о более дорогих платах.

Естественно, такие решения не обладают широкой функциональностью, а имеющаяся обусловлена возможностями используемой системной логики. Доступные платы, как правило, лишены каких-либо дополнительных возможностей, облегчающих разгон. Урезанию подвергается и прошивка, в которой могут отсутствовать какие-то ключевые настройки, столь необходимые для установки очередных рекордов оверклокинга. Но производительность таких продуктов практически не отличается от топовых решений, а уровень разгона вполне достаточен для раскрытия потенциала любого среднестатистического процессора при воздушном охлаждении.

Продолжая тему недорогих материнских плат мы рассмотрим самый доступный продукт от ASUS на базе чипсета Intel Z77 Express — P8Z77-V LX.

ASUS P8Z77-V LX


ASUS P8Z77-V LX

Характеристики платы занесены в следующую таблицу:

Модель ASUS P8Z77-V LX
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400* (*— OC), максимум 32 ГБ
Слоты PCI-E 1 PCI Express 3.0 x16
1 PCI Express x16@4
2 PCI Express x1
Слоты PCI 3 (ASMedia ASM1083)
Встроенное видеоядро Intel HD Graphics
Видеоразъемы HDMI, DVI-D и D-Sub
Количество подключаемых вентиляторов 4 (3x 4pin, 1x 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77)
10 x 2.0 (4 разъема на задней панели, Intel Z77)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Realtek RTL8111E (Gigabit Ethernet)
FireWire
COM + (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 218
Дополнительные возможности MemOK!, CPU Boost

Как видим, ничего особенного, стандартный функционал для недорого решения. Отсутствует возможность постройки полноценных тандемов из пары видеокарт, но что-то слабо представляется мощная игровая система на базе недорогой платы. Так что вряд ли это можно отнести к минусам рассматриваемого продукта.


Комплект поставки

Материнская плата поставляется в небольшой темной коробке с фирменным оформлением. В лучших традициях рекламных слоганов на лицевой стороне в виде значков указаны ключевые особенности приобретаемого решения.

ASUS P8Z77-V LX

На обратной стороне более подробно описаны характеристики, некоторые функции и поддерживаемые платой технологии.

ASUS P8Z77-V LX

Комплект поставки собран в лучших традициях минимализма и содержит:
  • инструкцию к материнской плате;
  • диск с драйверами и дополнительным ПО;
  • заглушку на заднюю панель I/O Shield;
  • два кабеля SATA.
ASUS P8Z77-V LX

Для сборки доступной системы с одним приводом и жестким диском этого более чем достаточно. При росте парка оборудования, естественно, уже придется приобретать дополнительные кабели, но любителей устраивать файловые серверы единицы, так что экономию производителя можно назвать продуманной.


Дизайн и функциональность

Как правило доступные решения, выполненные форм-факторе ATX не страдают особой гигантоманией и имеют компактные размеры. Смысл делать полноформатные печатные платы, если число дополнительных контроллеров минимально, а к расположению компонентов не предъявляются какие-либо серьезные требования? Но, к сожалению, сделать полностью компактной P8Z77-V LX инженерам ASUS не удалось (размеры составили 305x218 мм) и край, где расположены практически все разъемы DIMM свисает. В итоге при сборке системы все операции по подключению кабелей и установке памяти необходимо производить предельно аккуратно, иначе есть риск повредить плату.

ASUS P8Z77-V LX

Что касается дизайна, то он выполнен в том же духе, что и у всех продуктов ASUS на базе системной логики Intel 7 Series: темный текстолит, разъемы с преобладающими оттенками синего и радиатор, стилизованный под форму импульсов. К расположению компонентов особых претензий нет, все шлейфы подключаются с краю платы, слоты памяти не будут мешать установке видеокарты. В особенности можно записать сгруппированные по три стандартные разъемы SATA в нижнем правом углу PCB.

Использование чипсета Z77 Express позволило производителю заявить о поддержке не только обычных моделей процессоров на базе Sandy Bridge и Ivy Bridge, но и серии «К» с разблокированным на повышение множителем. Благодаря четырем слотам DIMM систему можно будет оснастить 32 ГБ памяти с частотой до 1600 МГц или 2400 МГц (в прошивке стоят значения до 3200 МГц) в режиме оверклокинга. При нынешних ценах на модули ОЗУ очень даже заманчиво.

Функциональность платы ограничена возможностями используемой системной логики, но даже характеристики Z77 Express позволяют собрать хорошо оснащенную систему. В распоряжение пользователю доступны четыре канала SATA с пропускной способностью 3 Гбит/с и два — 6 Гбит/с, с поддержкой Intel Smart Response и Rapid Start. Кроме обычного использования накопителей доступна возможность организовать RAID-массивы уровней 0, 1, 5 и 10. Для подключения периферии предназначены 10 портов USB 2.0 (шесть на задней панели), а более прогрессивные устройства раскроют свой потенциал с четырьмя USB 3.0, причем, два из них можно будет вывести на переднюю панель корпуса.

ASUS P8Z77-V LX

В отличие от более дорогих решений P8Z77-V LX не позволит организовать полноценный тандем из видеокарт. Процессорные линии PCI Express (при установке Ivy Bridge будет доступна третья ревизии скоростного интерфейса) подводятся лишь к одному разъему PCI-E x16, а ко второму — четыре «медленные» линии от чипсета, чего в некоторых случаях будет недостаточно. Из заявленных технологий доступна лишь AMD CrossFireX.

ASUS P8Z77-V LX

Для остальных карт расширения предусмотрено два слота PCI-E x1 и целых три древних PCI. Последние выполнены на базе моста PCIe-PCI ASMedia ASM1083, так как последние чипсеты Intel эту шину уже не поддерживают.

Остальные коммуникационные возможности платы представлены гигабитным сетевым контроллером Realtek RTL8111E и звуковым кодеком Realtek ALC887, поддерживающим 7.1-канальные аудиосистемы. Единственное, что для функционирование такой конфигурации придется задействовать разъемы на передней панели корпуса — «материнка» оснащена лишь тремя мини-джеками. Но зато есть оптический S/PDIF. В целом, задняя панель обладает следующими разъемами:
  • четыре USB 2.0;
  • два USB 3.0;
  • один комбинированный PS/2;
  • по одному HDMI, DVI-D и D-Sub;
  • RJ45;
  • оптический S/PDIF;
  • три аудио-разъема.
ASUS P8Z77-V LX

Наличие трех видеовыходов позволит построить мультимониторную конфигурацию при условии установки процессоров LGA1155 последнего поколения. Естественно, будет задействовано встроенное графическое ядро, так что ни о каких серьезных игровых приложениях речи быть не может. Если установить дискретный графический адаптер, то благодаря технологии LucidLogix Virtu MVP появляется возможность объединить оба акселератора для формирования изображения и ускорения перекодирования видео за счет Intel Quick Sync.

Казалось бы, чем не идеальная и доступная плата? Функциональность в пределах необходимого минимума, достаточно сэкономить на «материнке» и взять Core i5 с разблокированным множителем и получить неплохую оверклокерскую систему. Но увы, на силовых элементах отсутствует хоть какая-либо система охлаждения, что в свою очередь может сказаться на долговечности P8Z77-V LX при разгоне.

ASUS P8Z77-V LX

Сам же преобразователь питания процессора выполнен по 6-канальной схеме и управляется чипом ASP1102. Для повышения стабильности и увеличения срока службы изделия во всех цепях используются твердотельные конденсаторы, дроссели с монолитным сердечником призваны снизить риск возникновения такого не очень приятного явления как «писк катушек». Есть даже восьмиконтактный разъем питания EPS12V, но вряд ли он может принести столь ощутимую пользу при таком модуле VRM.

ASUS P8Z77-V LX

А вот на охлаждении микросхемы PCH не поскупились и установили относительно крупный радиатор.

ASUS P8Z77-V LX

И для организации активного охлаждения плата обладает приличным количеством вентиляторных разъемов — четыре штуки, среди которых только один без ШИМ-ругулировки.

Из дополнительных возможностей отметим наличие кнопки MemOK!, отвечающей за старт системы при установленных проблемных модулях памяти, и переключатель GPU Boost, позволяющий разогнать встроенное видеоядро.

ASUS P8Z77-V LX

UEFI Setup

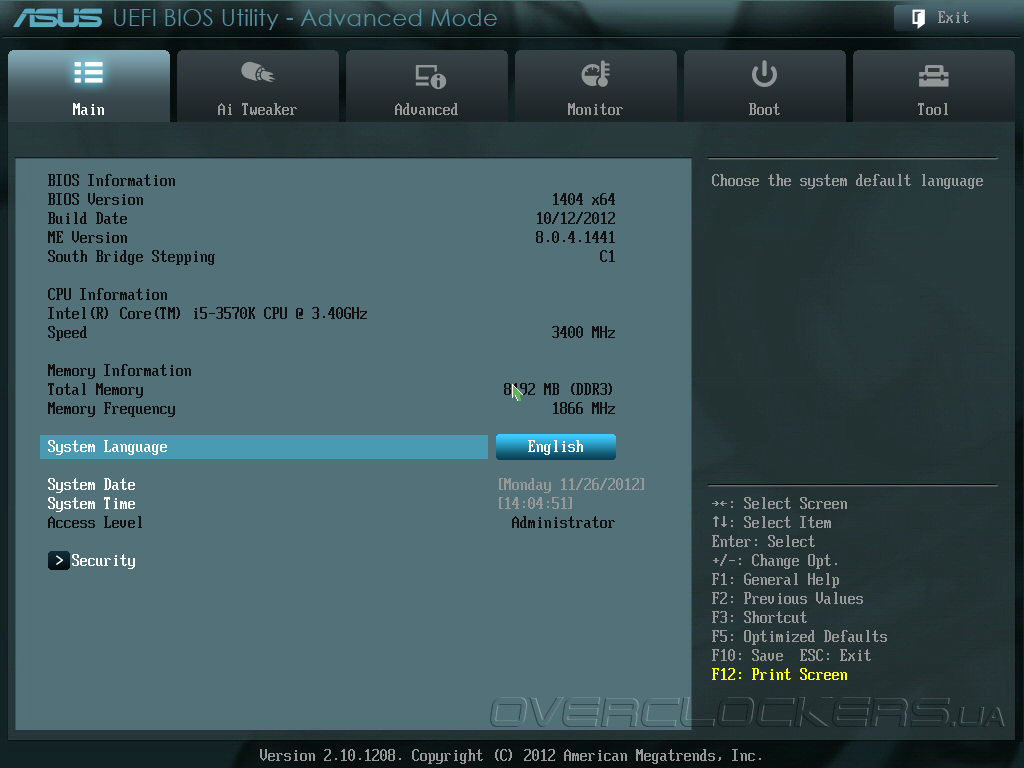

Вместо привычного BIOS у современных материнских плат используется Unified Extensible Firmware Interface (UEFI) и P8Z77-V LX не стала исключением. В качестве отправной точки при входе в прошивку программисты ASUS остановились на упрощенном режиме EZ Mode, где пользователь может получить краткую информацию о системе, проконтролировать ключевые напряжения, температуру и частоту вращения вентиляторов, настроить план энергопотребления и выбрать загрузочный накопитель.

UEFI Setup ASUS P8Z77-V LX

При необходимости из него сразу можно перейти в нужный для настройки раздел, нажав F3, либо же сменить этот режим на стандартный Advanced Mode, воспользовавшись горячей клавишей F7.

UEFI Setup ASUS P8Z77-V LX

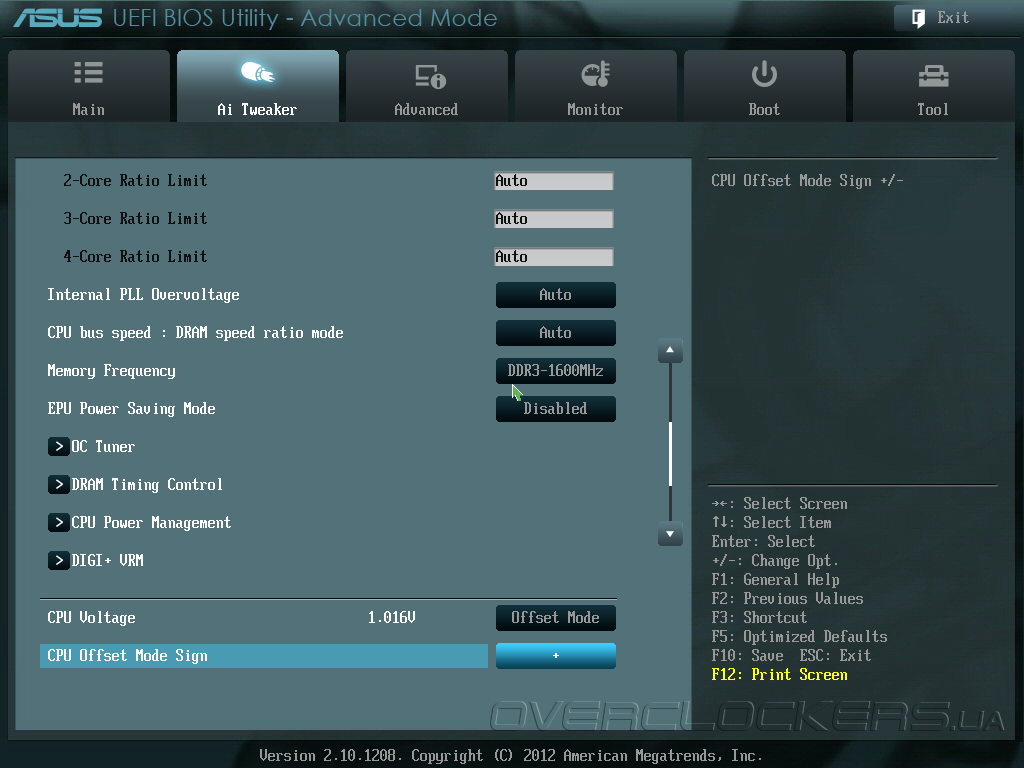

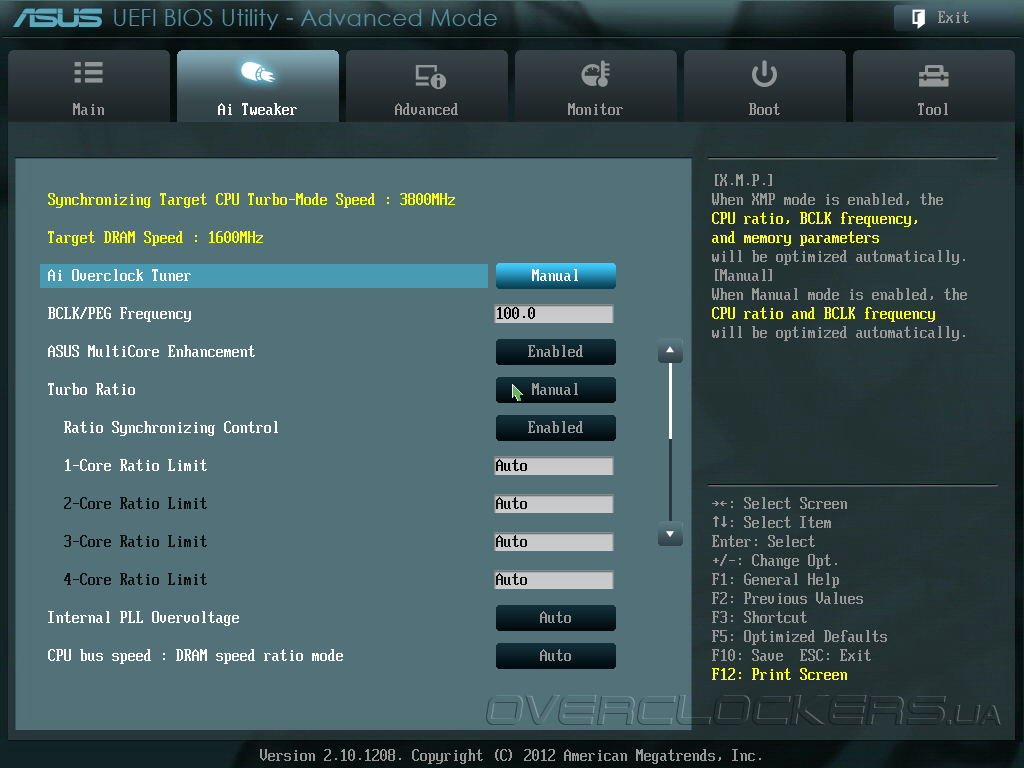

Параметры, отвечающие за тонкую настройку системы, стандартно для решений ASUS, расположены в разделе Ai Tweaker. Несмотря на то, что плата относится к более доступному классу, ключевые пункты меню остались на месте. Это и настройка базовой частоты, и изменение множителя процессора, и управление технологией Turbo Boost и режимом работы памяти, и изменение таймингов с напряжениями.

UEFI Setup ASUS P8Z77-V LX

UEFI Setup ASUS P8Z77-V LX

UEFI Setup ASUS P8Z77-V LX

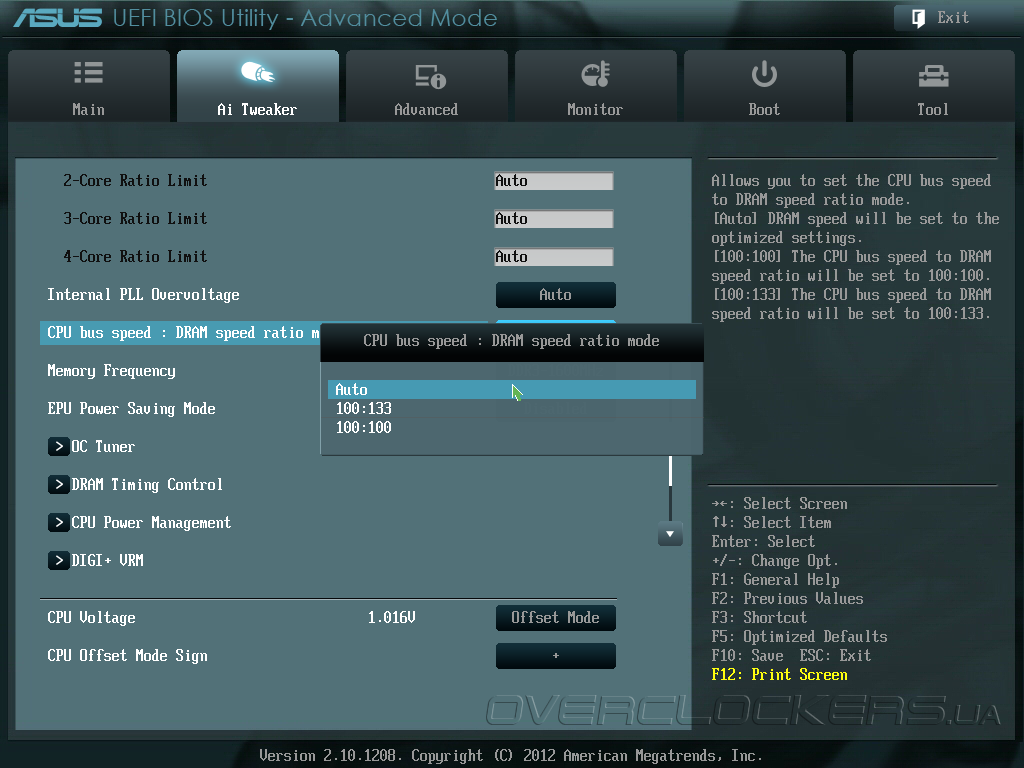

При установке процессоров Ivy Bridge шаг изменения частоты ОЗУ составляет 266/200 МГц, а максимальное значение может достигать 3200 МГц.

UEFI Setup ASUS P8Z77-V LX

UEFI Setup ASUS P8Z77-V LX

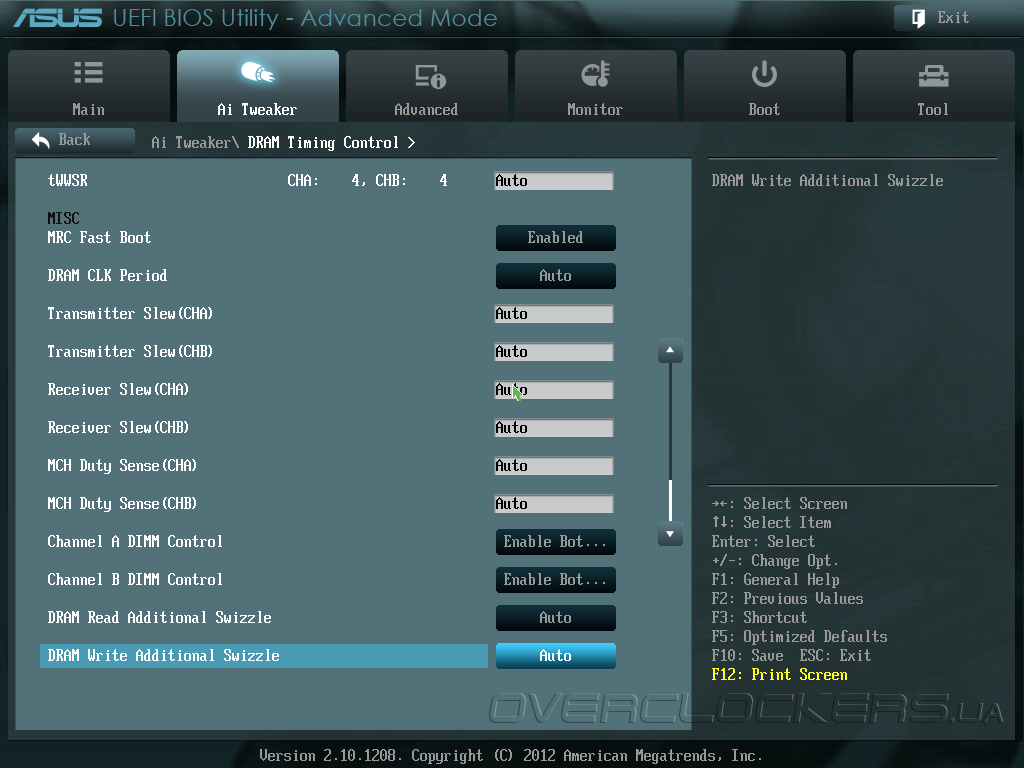

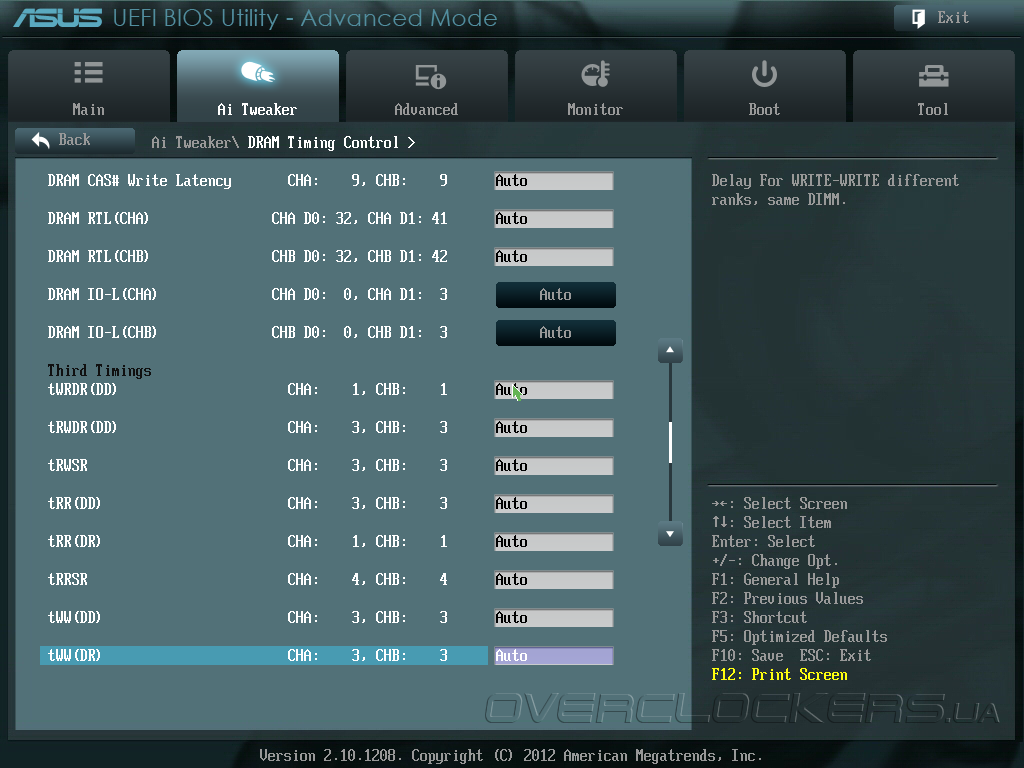

Количество настраиваемых задержек очень велико и вполне может запутать непосвященного пользователя.

UEFI Setup ASUS P8Z77-V LX

UEFI Setup ASUS P8Z77-V LX

UEFI Setup ASUS P8Z77-V LX

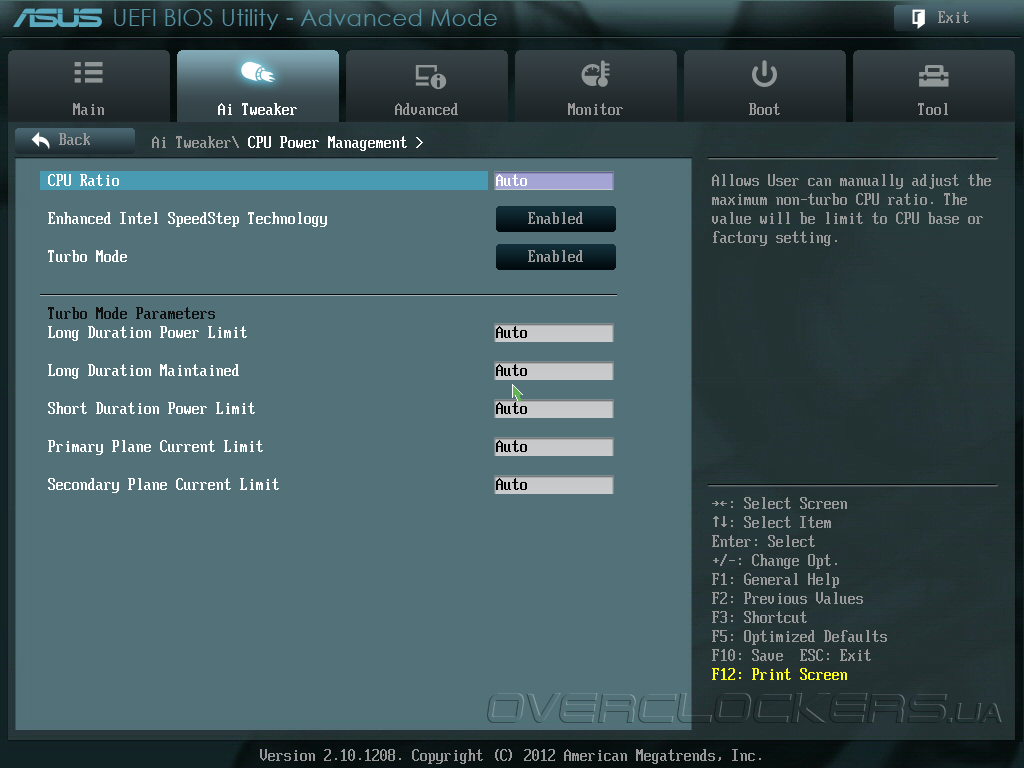

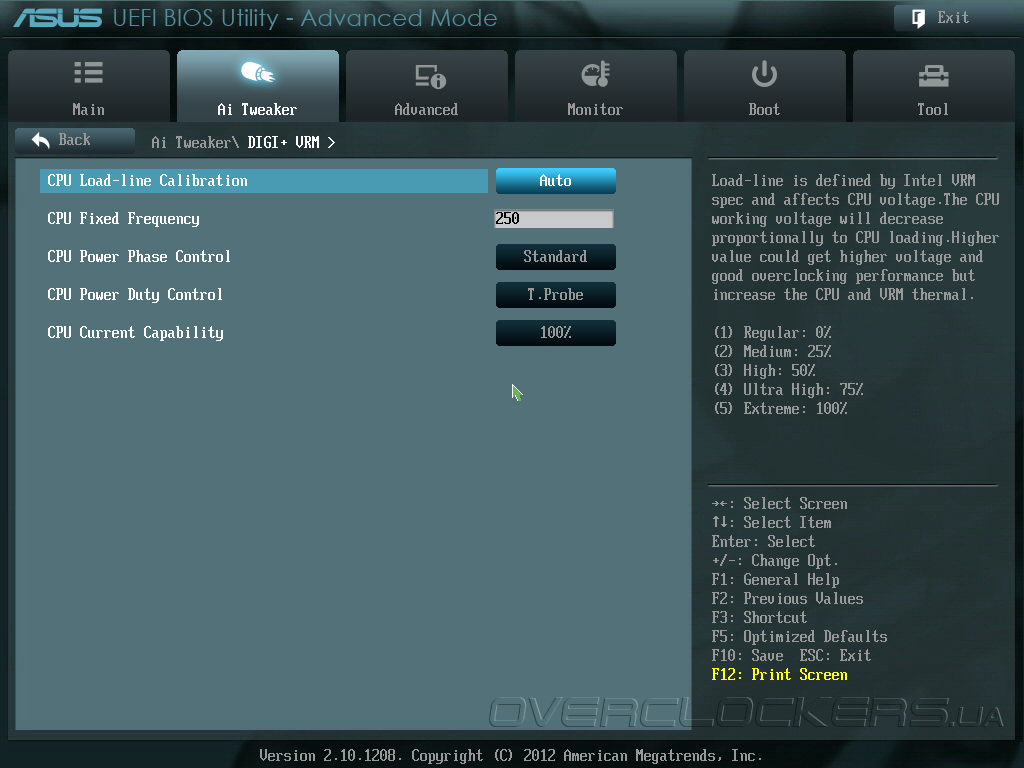

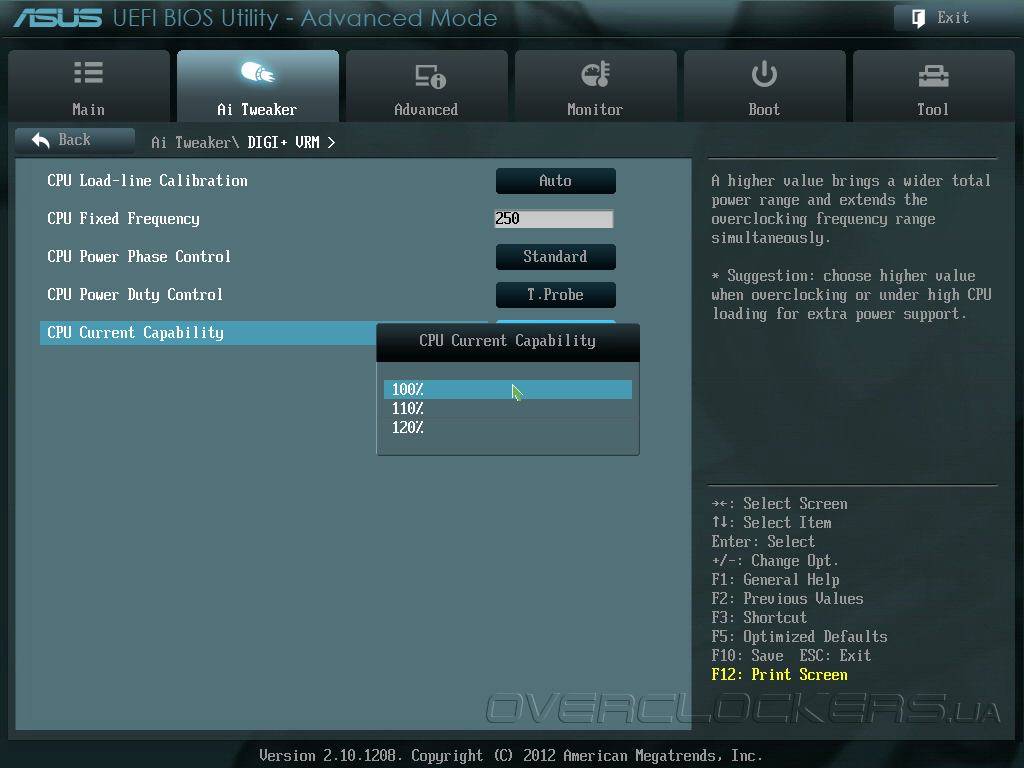

Управление лимитом потребляемых мощности и тока нисколько не изменилось относительно рассмотренных ранее продуктов ASUS, тогда как раздел настройки подсистемы питания процессора стал намного проще.

UEFI Setup ASUS P8Z77-V LX

UEFI Setup ASUS P8Z77-V LX

UEFI Setup ASUS P8Z77-V LX

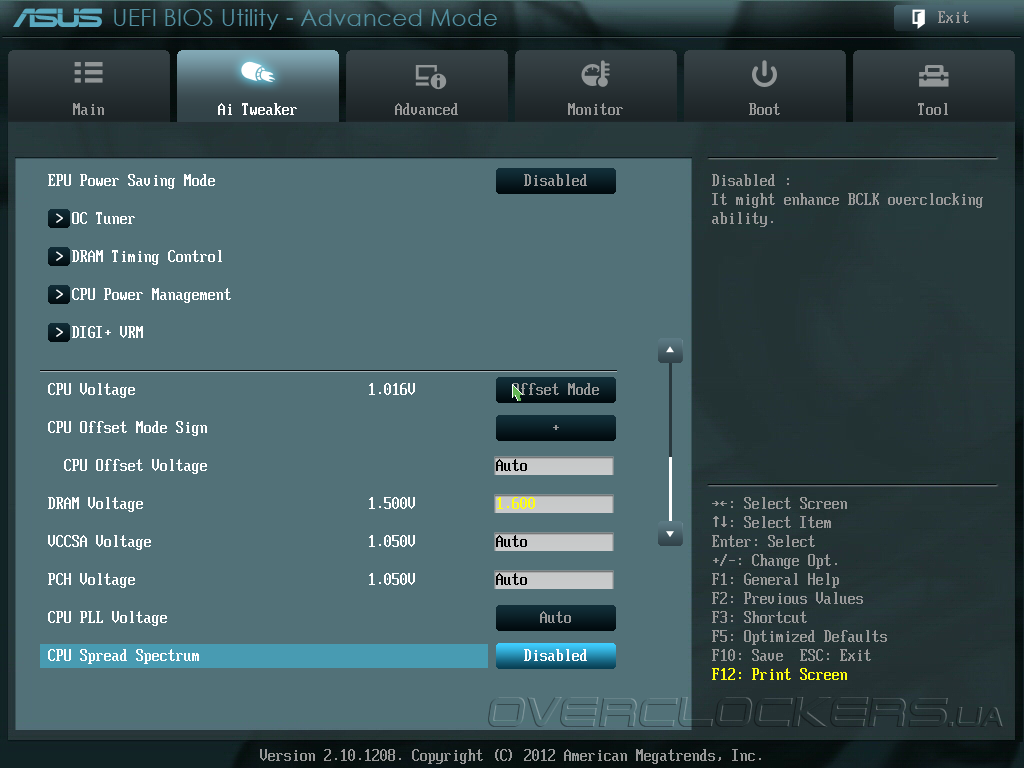

Список настраиваемых напряжений небольшой, но основные параметры присутствуют:

Параметр Диапазон напряжений, В Шаг, В
CPU Manual Voltage 0,8—1,99 0,005
CPU Offset Voltage –0,635…+0,635 0,005
DRAM Voltage 1,185—2,135 0,005
VCCSA Voltage 0,735—1,685 0,005
PCH Voltage 0,735—1,685 0,005
CPU PLL Voltage 1,8—1,9 0,1

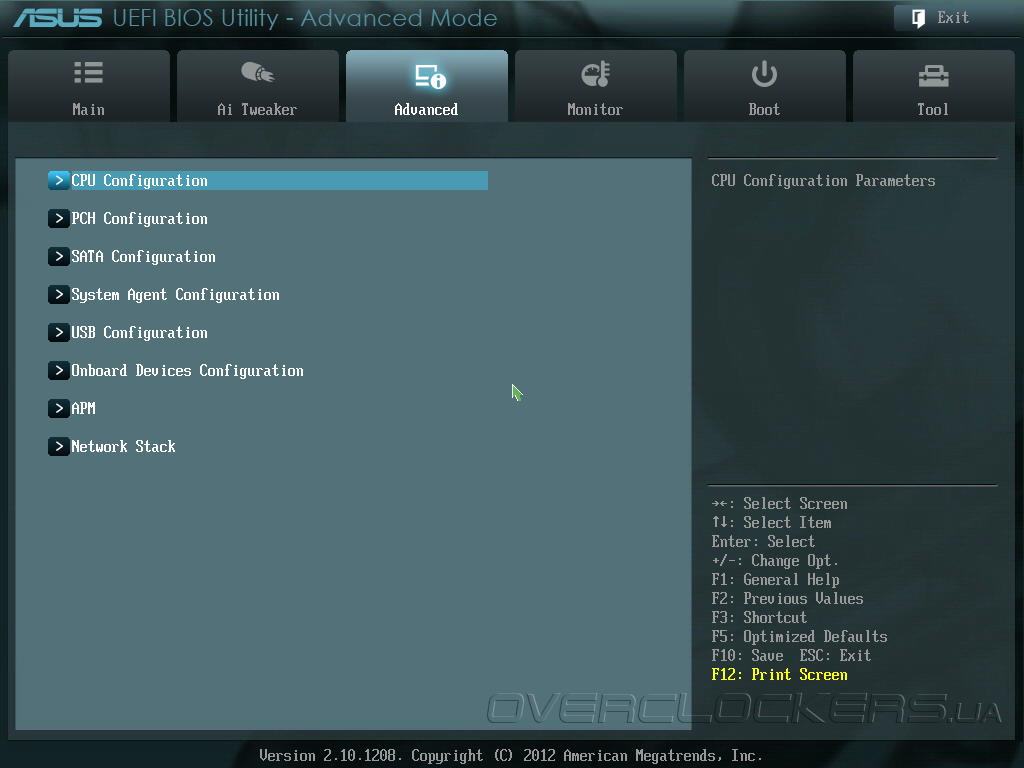

Следующий раздел UEFI — Advanced, посвящен настройкам различных контроллеров и интерфейсов, системной логики и дисковой подсистемы.

UEFI Setup ASUS P8Z77-V LX

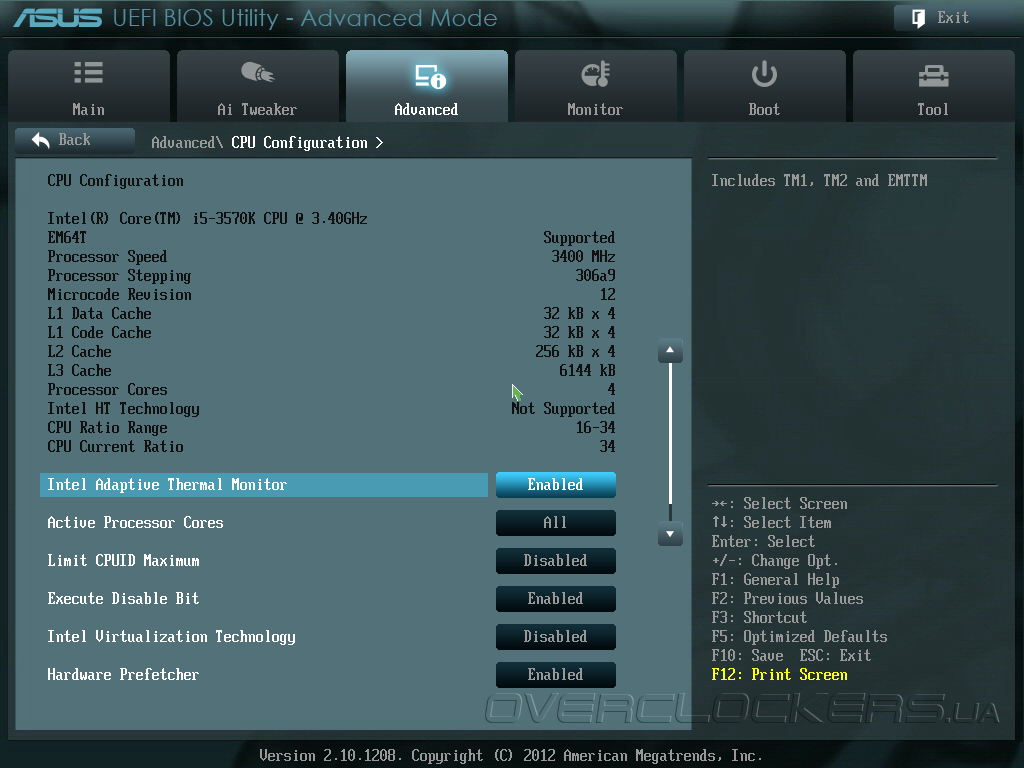

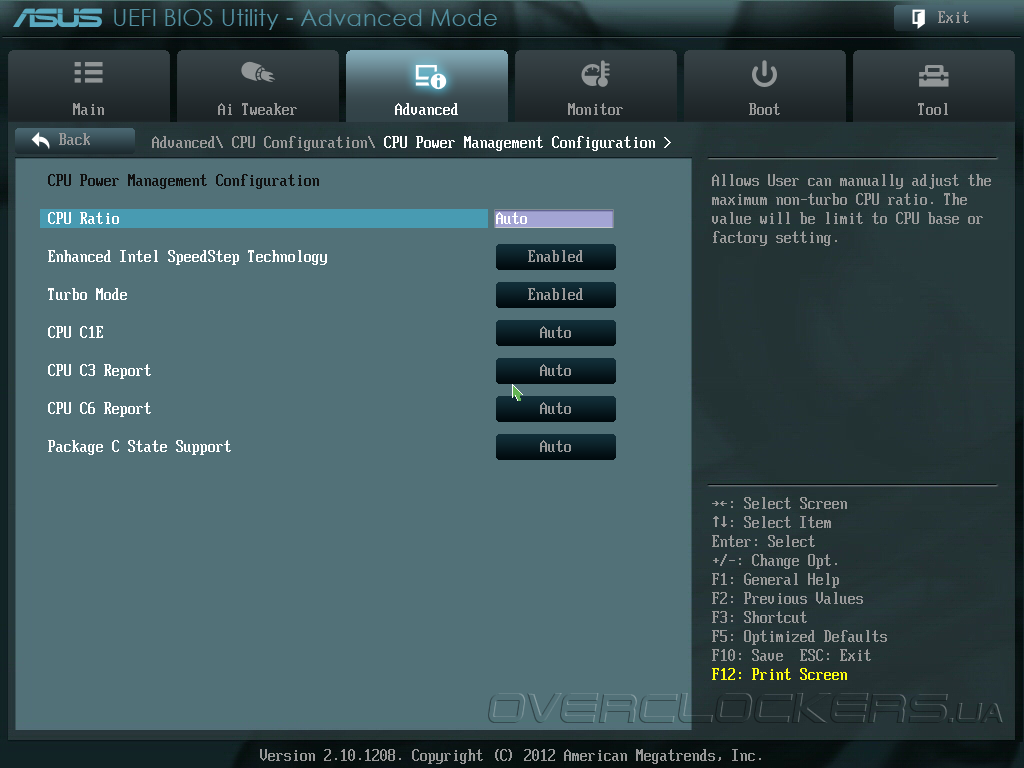

Там же можно получить информацию об установленном CPU и настроить поддерживаемые им технологии и его множитель.

UEFI Setup ASUS P8Z77-V LX

UEFI Setup ASUS P8Z77-V LX

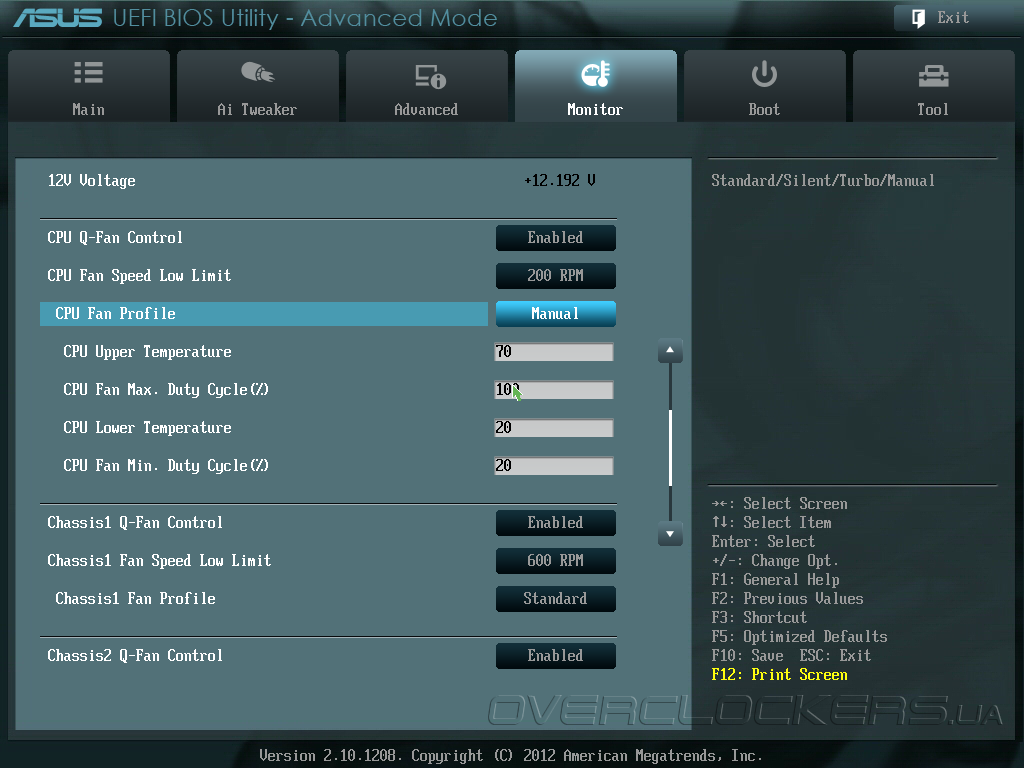

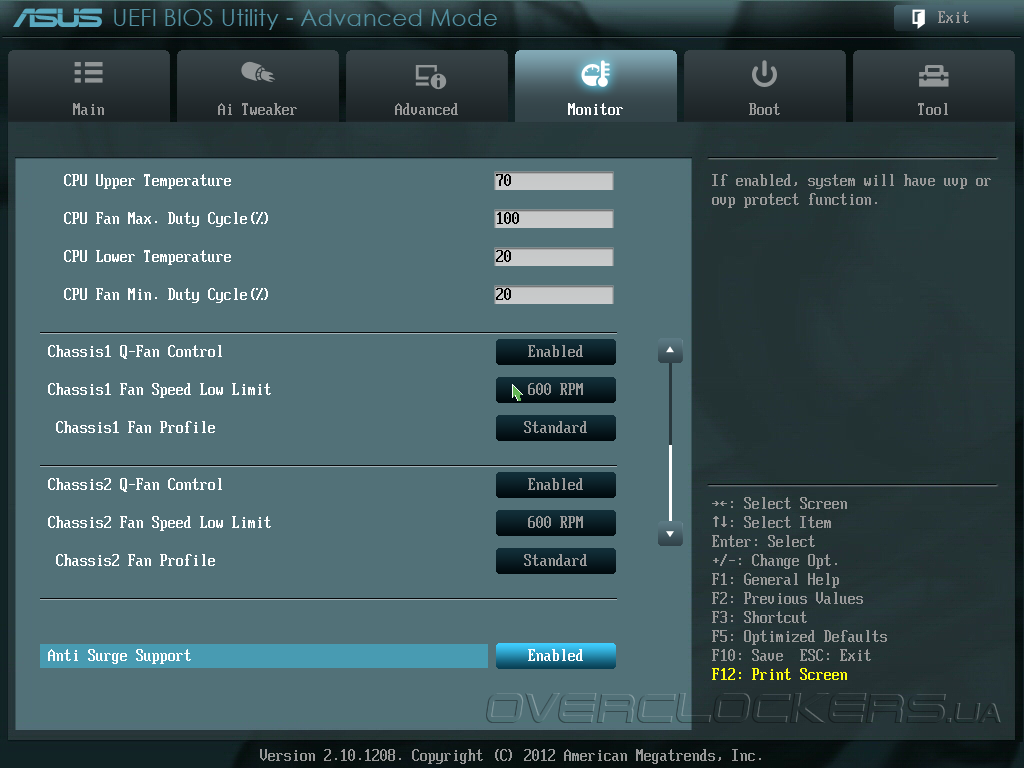

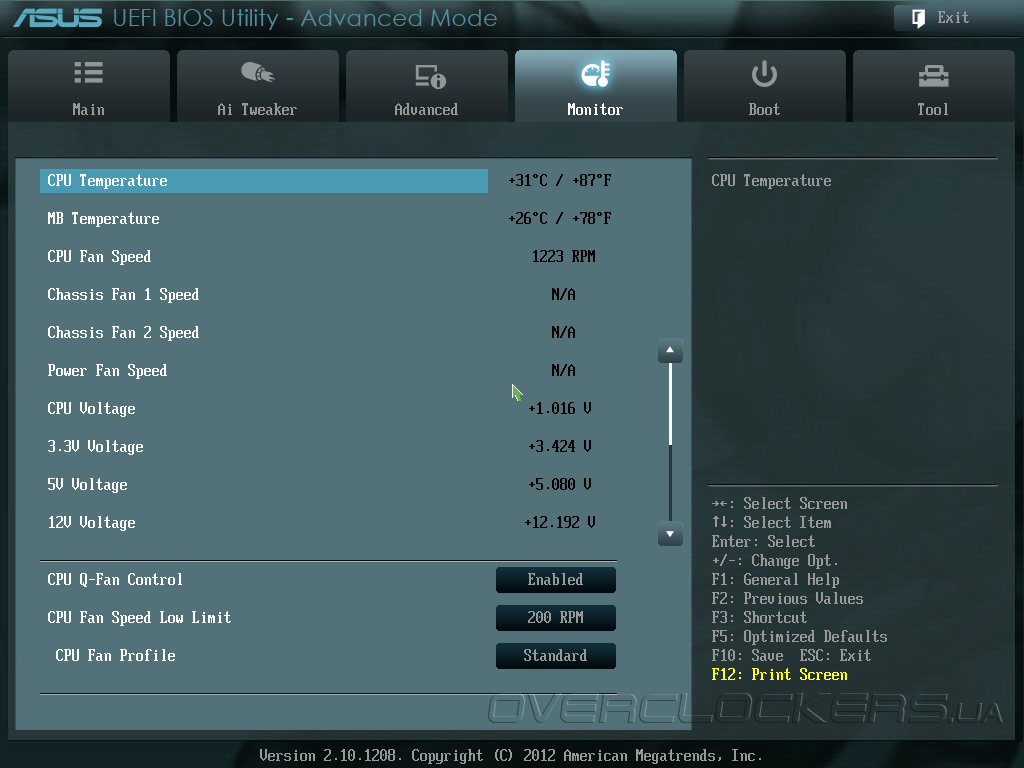

Мониторинг системы осуществляется в Monitor, в котором, к тому же, можно настроить режимы работы подключенных вентиляторов, включающие бесшумную работу, максимальную производительность или зависимость от температуры процессора.

UEFI Setup ASUS P8Z77-V LX

UEFI Setup ASUS P8Z77-V LX

UEFI Setup ASUS P8Z77-V LX

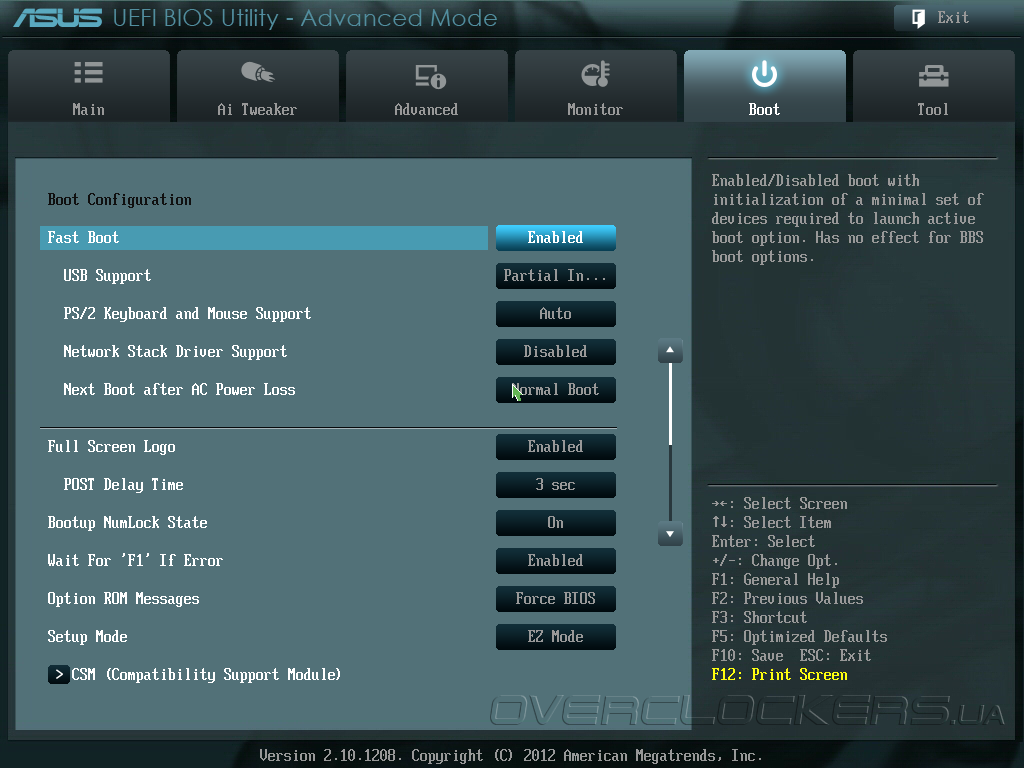

Boot отвечает за загрузку системы, окно приветствия при старте и режим, в который пользователь попадет после входа в UEFI.

UEFI Setup ASUS P8Z77-V LX

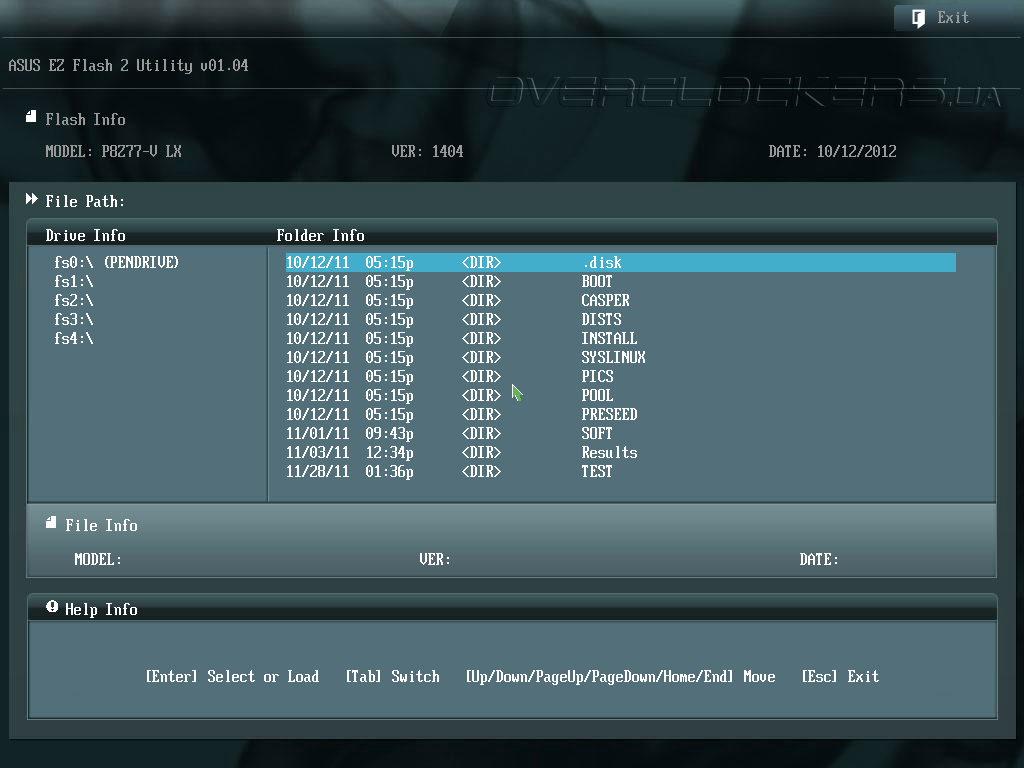

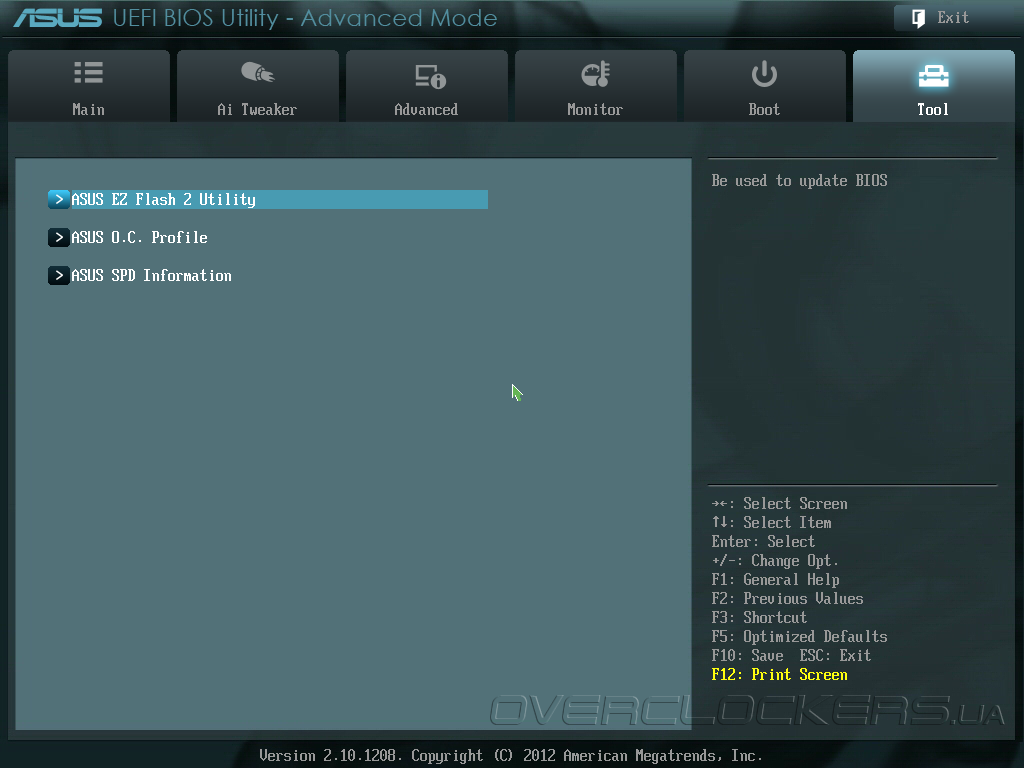

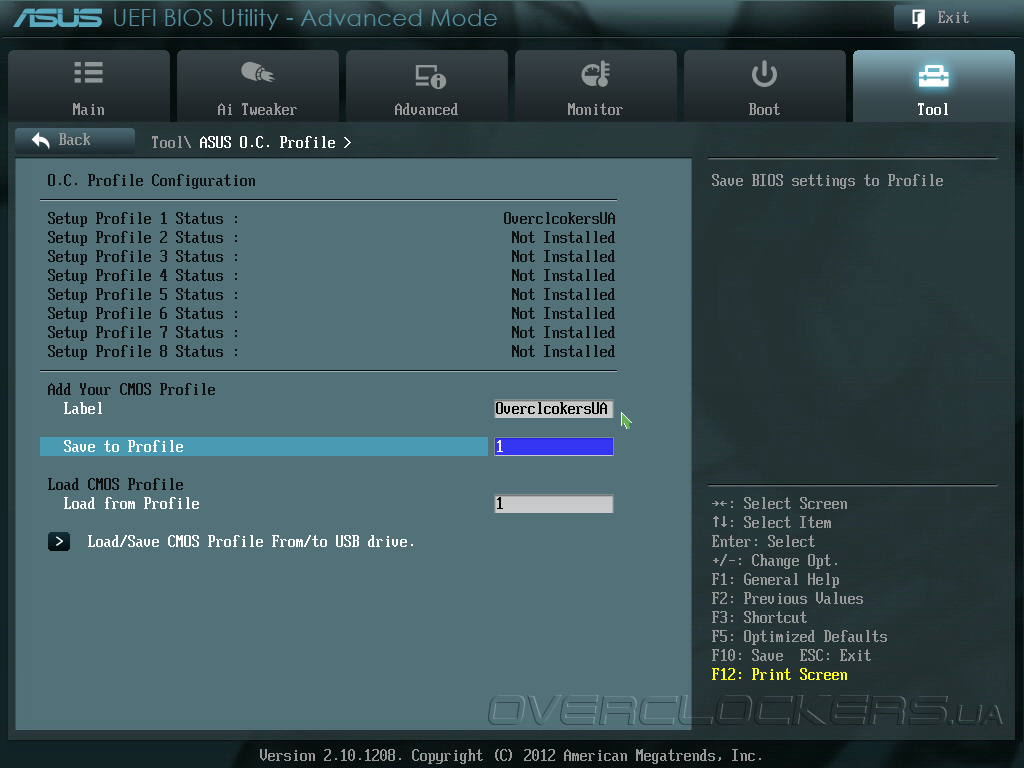

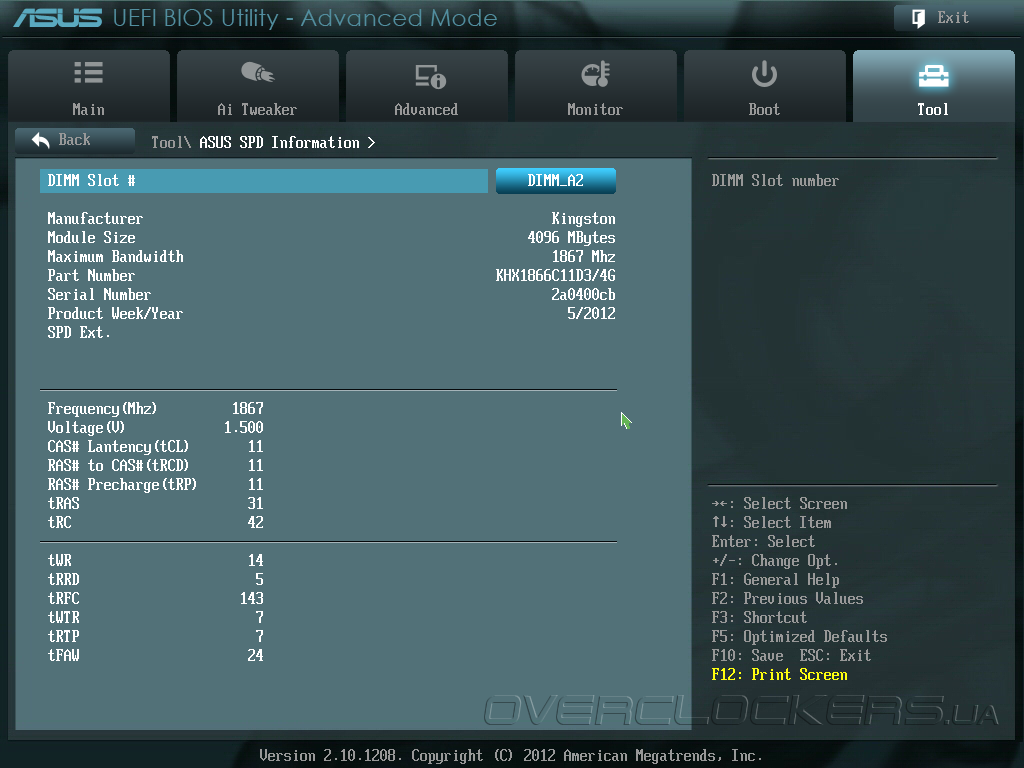

Фирменные утилиты нашли применение и здесь. В разделе Tool можно обнаружить EZ Flash Utility, O.C. Profile и SPD Information. Первая отвечает за обновление прошивки платы, вторая позволяет сохранить до восьми профилей с пользовательскими настройками, а третья программа считывает данные с SPD модулей памяти.

UEFI Setup ASUS P8Z77-V LX

UEFI Setup ASUS P8Z77-V LX

UEFI Setup ASUS P8Z77-V LX

UEFI Setup ASUS P8Z77-V LX


Комплектное ПО

С материнской платой P8Z77-V LX поставляется небольшое количество утилит, среди которых особый интерес представляет программа ASUS Ai Suite II. Скорее, это даже программный комплекс, который содержить под единой оболочкой несколько приложений.

ASUS Ai Suite II

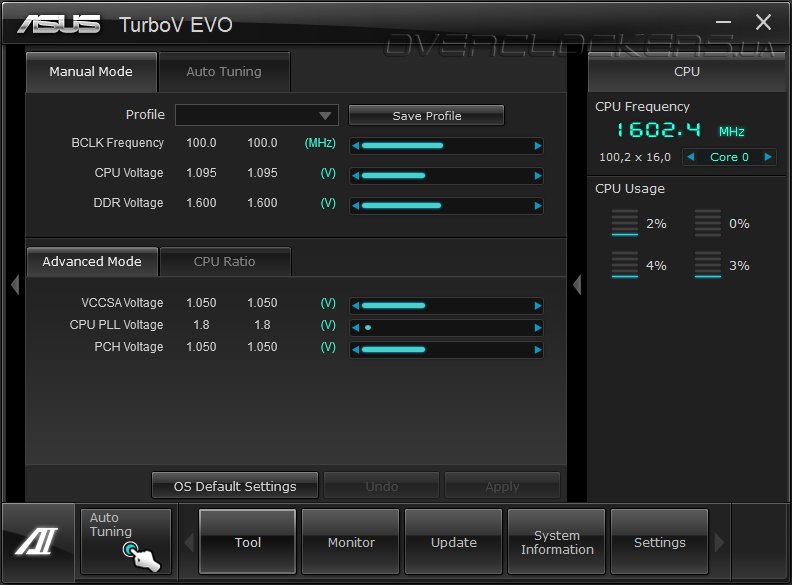

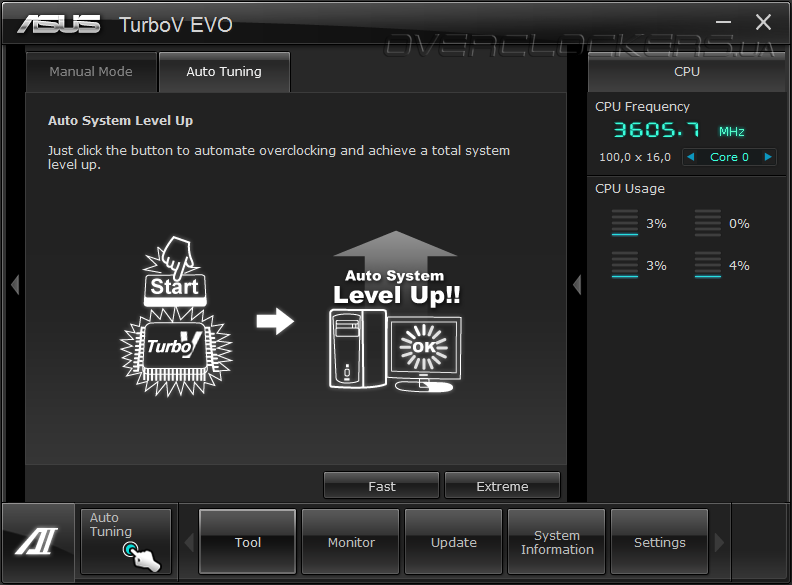

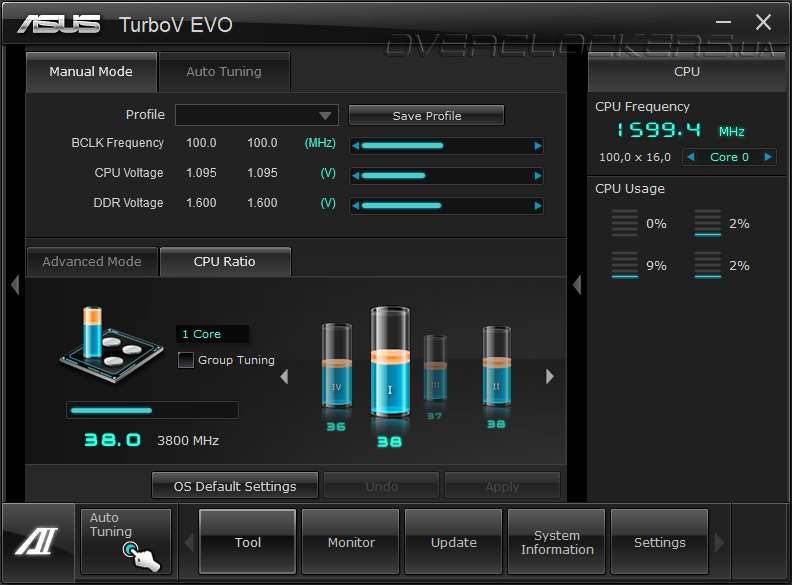

TurboV EVO отвечает за разгон, а DIGI+ VRM — за управление подсистемой питания CPU.

ASUS Ai Suite II

ASUS Ai Suite II

ASUS Ai Suite II

ASUS Ai Suite II

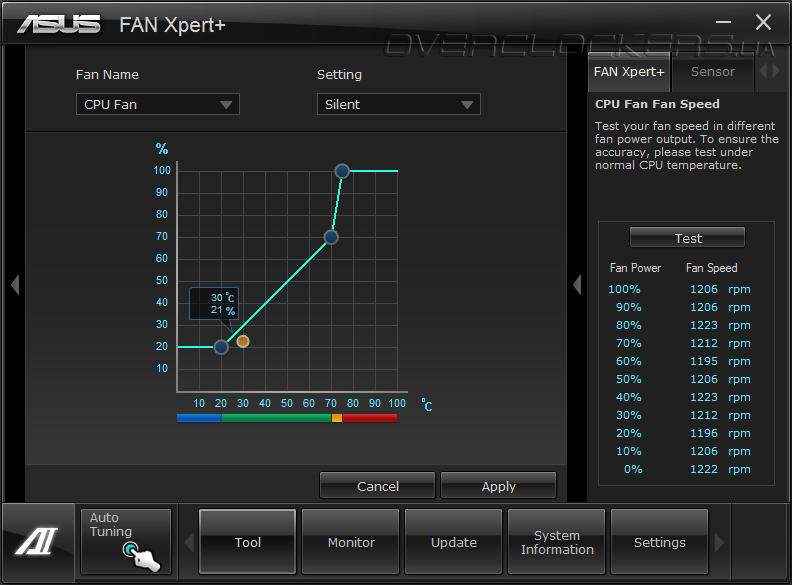

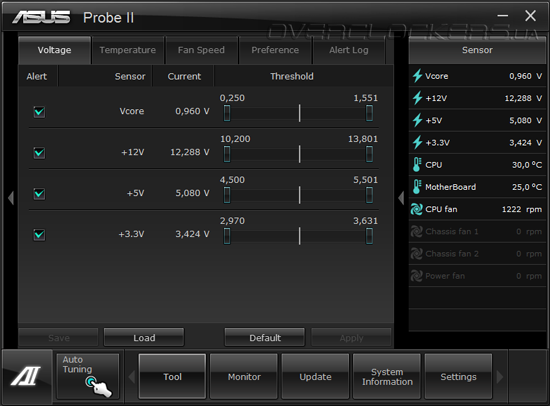

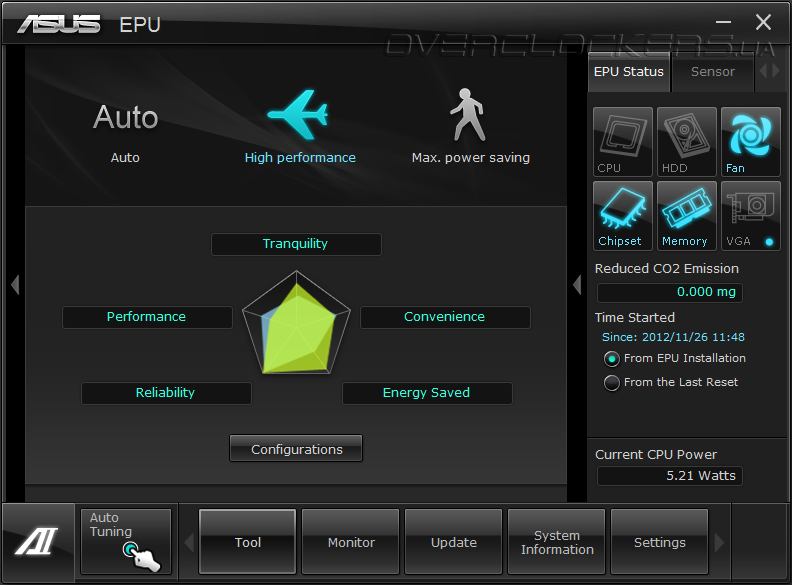

Выбрать режим энергосбережения можно в EPU, тогда как FAN Xpert+ позволяет настроить скорость вращения вентиляторов, при этом мониторинг осуществляется с помощью Probe II.

ASUS Ai Suite II

ASUS Ai Suite II

ASUS Ai Suite II

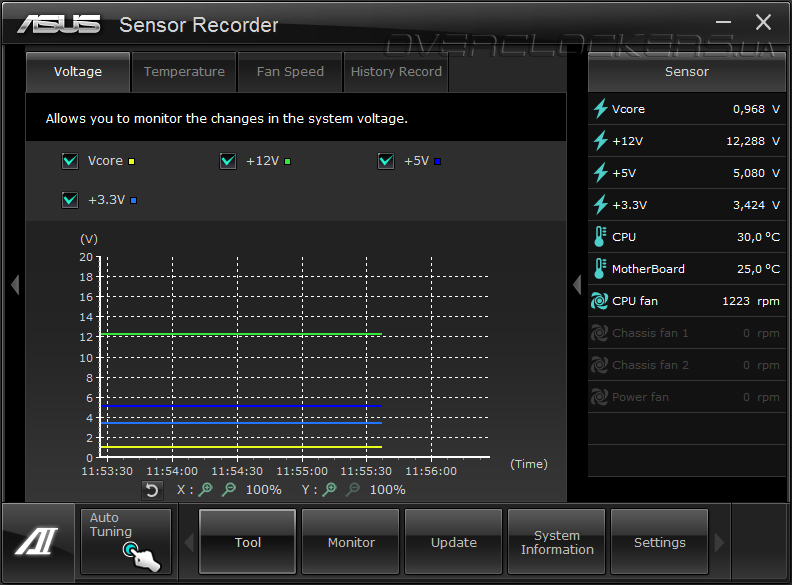

Ведение статистики поручено Sensor Recorder.

ASUS Ai Suite II

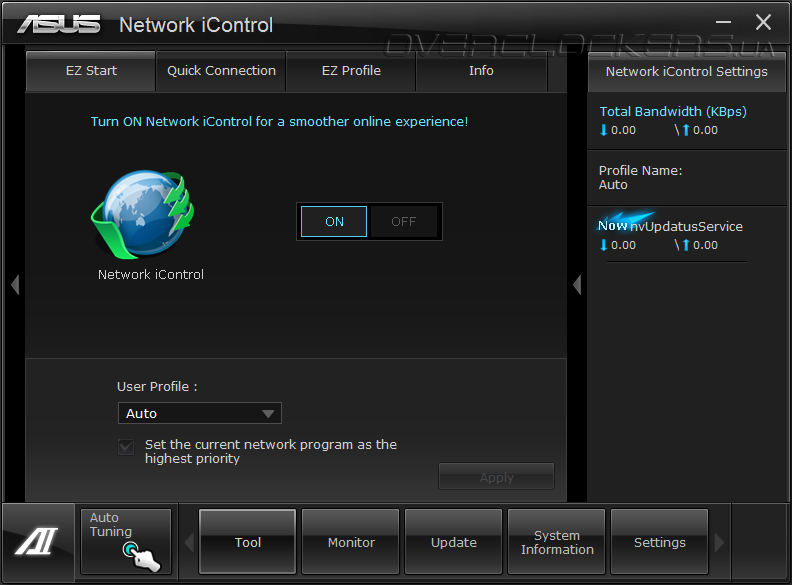

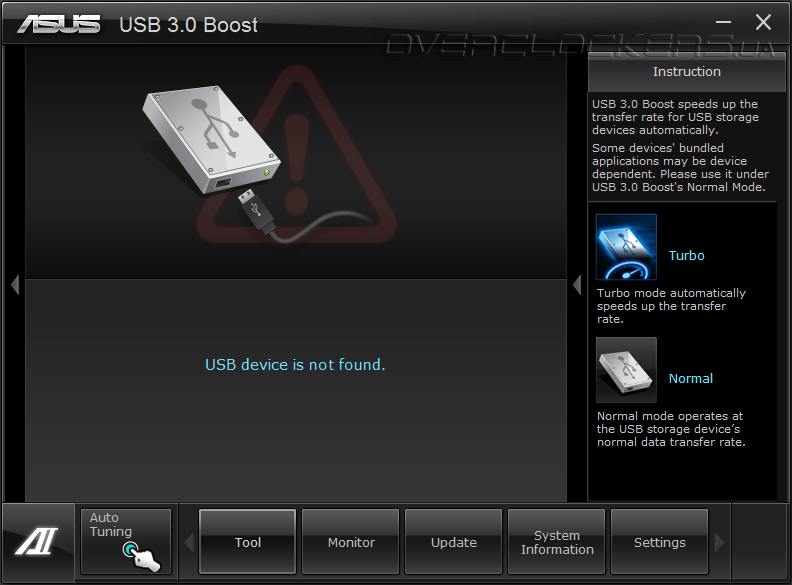

USB 3.0 Boost позволяет ускорить работу накопителей с универсальной шиной последней ревизии, а Network iCotrol поможет установить приоритеты тому или иному приложению, тем самым разделить общую полосу пропускания сетевого трафика под конкретные задачи

ASUS Ai Suite II

ASUS Ai Suite II

Остальные программы предназначены для обновления микрокода платы, изменения заставки при старте системы, получения информации о системе и настройки самого комплекса Ai Suite II.

Разгон

Разгонный потенциал рассматриваемой платы проверялся при помощи процессора Core i5-3570K. С ним «материнка» без проблем заработала на базовой частоте 108 МГц, что можно назвать стандартным результатом для нашего экземпляра CPU.

Разгон ASUS P8Z77-V LX

Также без проблем удалось разогнать 1866-мегагерцовый комплект памяти Kingston общим объемом 8 ГБ до 2200 МГц.

Разгон ASUS P8Z77-V LX

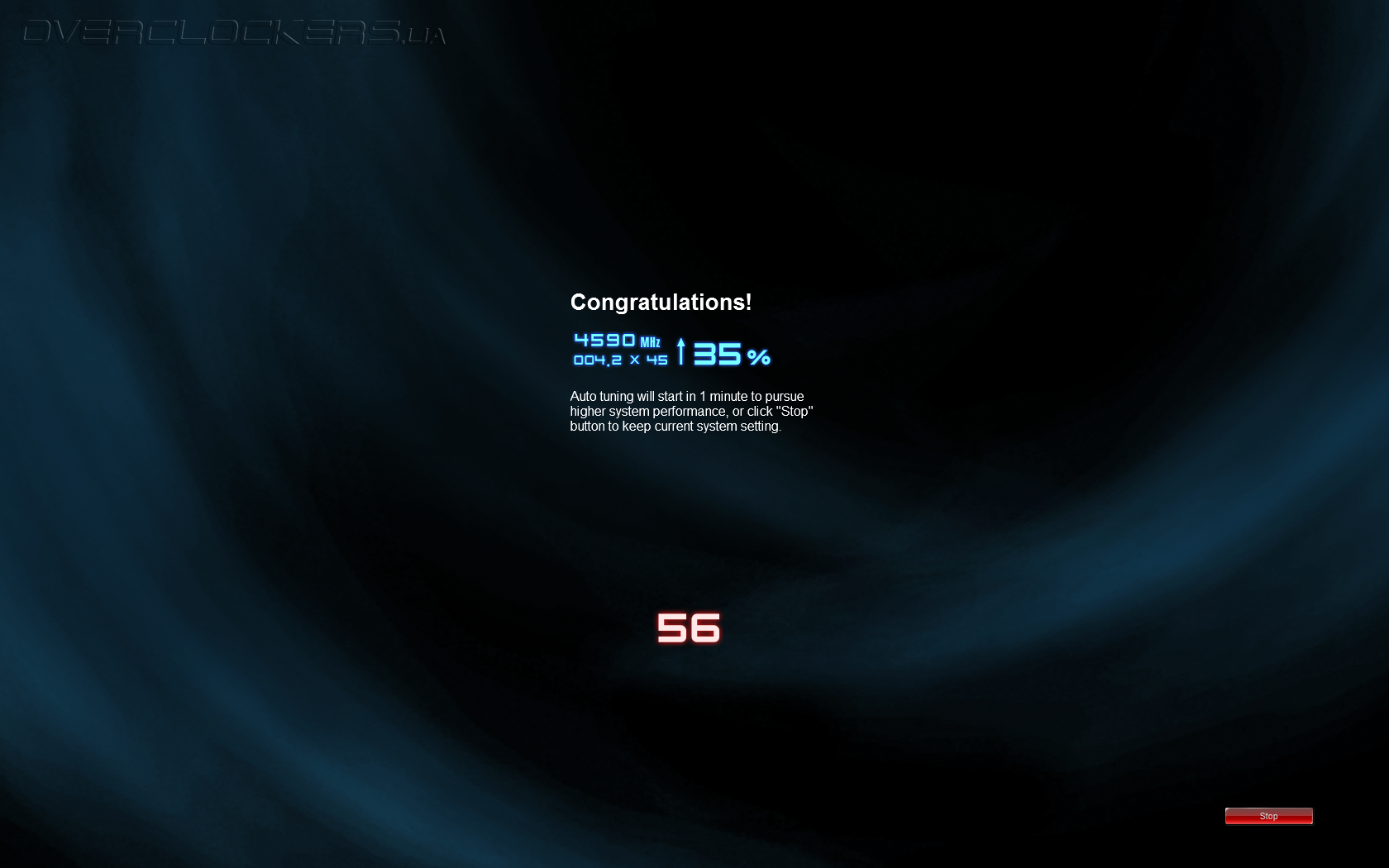

И даже заработал один из двух профилей автоматического разгона, так называемый Extreme.

Разгон ASUS P8Z77-V LX

Путем перебора комбинаций настроек, ведомых только лично P8Z77-V LX, плата самостоятельно разогнала процессор до 4590 МГц. Множитель она подняла до х45, а базовую увеличила до 102 МГц. Все бы хорошо, но напряжение питания процессора при этом составило 1,41 В! Это слишком большое значение для Ivy Bridge, которое выливается в сильный нагрев CPU.

Разгон ASUS P8Z77-V LX

Если разгонять в ручном режиме при изменении лишь одного множителя процессора, то «материнка» вполне адекватно вела себя только на частоте 4200 МГц, выставляя напряжение на уровне 1,248 В. Дальнейший разгон сопровождался повышением напряжения до 1,4 В, что опять же не лучшим образом сказывалось на тепловом режиме нашего Core i5-3570K.

Разгон ASUS P8Z77-V LX

При самостоятельном выборе всех параметров мы столкнулись с интересной особенностью P8Z77-V LX — она не позволяет выставить коэффициент умножения процессора выше х44! Даже если в прошивке будет указано большее значение, то при загрузке операционной системы все равно те же х44.

Разгон ASUS P8Z77-V LX

Может плата переживает за модуль VRM, ограничивая оверклокинг? Но почему тогда технология Auto Tuning без проблем разогнала процессор до 4,5 ГГц? Чтобы исключить один из факторов было решено закрепить на элементах преобразователя питания CPU несколько термодатчиков, показания с которых снимались многофункциональной панелью Scythe Kaze Master Pro. Но, к сожалению, ничего особенного замечено не было и на одном из самых горячих транзисторов температура достигала максимум 64 °C. Хм, а если увеличить частоту базовой? Подняв BCLK до 105 МГц система сохраняла полную стабильность с частотой процессора 4620 МГц, а температура элементов преобразователя питания не превышала 72 градусов по Цельсию, что далеко до критической отметки. Естественно, тестирование проводилось на открытом стенде и в закрытом корпусе значения могут быть намного выше, о чем не стоит забывать при выборе P8Z77-V LX с прицелом на легкий разгон.

Разгон ASUS P8Z77-V LX

Глядя на такое поведение участницы нашего тестирования стало интересно, а что будет, если установить процессор на базе ядра Sandy Bridge, например, Core i7-2600K? А вот с ним как раз никаких проблем по увеличению множителя CPU не возникло. Мы остановились на стабильном х48, только при таком разгоне потребовалось повысить напряжение питания ядер до 1,425 В, что повлекло за собой сильный нагрев модуля VRM.

Разгон ASUS P8Z77-V LX

В конечном итоге, наше тестирование закончилось на первой минуте прохождения программы LinX, так как транзисторы нагрелись до 90 °C и их температура продолжала увеличиваться.


Тестовая конфигурация

Тестирование платы осуществлялось со следующей конфигурацией:
  • процессор: Core i5-3570K (3,4 ГГц, 6 Мбайт кэш L3);
  • память: Kingston KHX1866C11D3P1K2/8G (2x4 ГБ, DDR3-1866, 10-11-10-30);
  • кулер: Noctua NH-D14;
  • термоинтерфейс: Noctua NT-H1;
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: Kingston SH100S3B/120G (120 ГБ, SATA 6Gb/s);
  • блок питания: Seasonic SS-600HM (600 Вт);
  • операционная система: Windows 7 Home Premium x64 SP1;
  • драйвер чипсета: Intel Chipset Software Installation Utility 9.3.0.1020;
  • драйвер видеокарты: GeForce 306.97.
В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались. Настройки видеодрайвера не изменялись. Память работала на частоте 1600 МГц с задержками 9-9-9-27-1T. Остальные настройки в UEFI (версия 1404) материнской платы оставлялись по умолчанию, кроме настроенной по спецификациям Intel технологии Turbo Boost (на платах ASUS множитель процессора при нагрузке всегда повышается на всех ядрах одинаково).


Результаты тестирования

Тестовая конфигурация стенда с Core i5-3570K была немного изменена. Теперь вместо жесткого диска используется SSD-накопитель KingstonSH100S3B/120G, а видеокарта MSI N580GTX Lightning заменена на Gigabyte GV-N580SO-15I. В качестве эталона измерений используется все та же плата ASUS P8Z77-M Pro, но с обновленной до версии 1616 прошивкой. Кроме того, по возможности было обновлено все программное обеспечение. Также были добавлены результаты протестированной ранее «материнки» ASRock Z77 Pro3, которая тоже относится к доступным продуктам.

Для начала посмотрим на результаты пропускной способности памяти.

Тестирование ASUS P8Z77-V LX

Тестирование ASUS P8Z77-V LX

Тестирование ASUS P8Z77-V LX

Тестирование ASUS P8Z77-V LX

Рассматриваемая материнская плата оказалась даже лучше эталонной P8Z77-M Pro, которая всегда демонстрировала лучшие по сравнению с конкурентами результаты.

Теперь перейдем к тестовому пакету Futuremark PCMark 7, показывающему общий уровень продуктивности систем в типичных задачах.

Тестирование ASUS P8Z77-V LX

Тестирование ASUS P8Z77-V LX

Тестирование ASUS P8Z77-V LX

Тестирование ASUS P8Z77-V LX

Тестирование ASUS P8Z77-V LX

Здесь уже P8Z77-V LX на доли процента отстает от оппонентки, но в принципе, все платы равны по быстродействию.

В заключение сравнительного тестирования посмотрим на производительность в игровых приложениях.

Тестирование ASUS P8Z77-V LX

Тестирование ASUS P8Z77-V LX

Опять одинаковые результаты, только ASRock выглядит чуть слабее решений конкурента.

Тестирование ASUS P8Z77-V LX

Тестирование ASUS P8Z77-V LX

Тестирование ASUS P8Z77-V LX

Тестирование ASUS P8Z77-V LX

В реальных приложениях между продуктами особой разницы нет, вряд ли кто-то заметит невооруженным взглядом падение производительности на один-два кадра в секунду при частоте 100 fps.


Энергопотребление системы

Замеры энергопотребления проводились во время прохода всех тестовых пакетов. Фиксировалось пиковое значение при максимальной нагрузке и среднее во время простоя системы при помощи прибора Basetech Cost Control 3000.

Энергопотребление ASUS P8Z77-V LX

На удивление, участница сегодняшнего тестирования оказалась менее прожорливой остальных плат, причем разница доходит до 7–8 Вт во время нагрузки на систему. А вот в простое она потребляла на один ватт больше, чем изделие ASRock.


Выводы

Материнские платы ASUS сейчас ассоциируются с высококлассными решениями серии Republic of Gamers, на которых ставятся мировые рекорды производительности и разгона. Но кроме высокоуровневых продуктов компания выпускает и вполне доступные платы. И хотя рассмотренная P8Z77-V LX обойдется пользователю чуть дороже ста долларов, за эти деньги он получить качественно выполненное и стабильно работающее изделие. Из прямых, и к тому же более доступных конкурентов лишь решения ASRock обладают такими же широкими возможностями прошивки, которые позволят тонко настроить систему и разогнать ее. Вот только в отличие материнских плат других производителей той же ценовой категории P8Z77-V LX лишена радиаторов на преобразователе питания процессора, что ограничит уровень разгона. Тем более, с Ivy Bridge плата работает весьма странным образом и не позволяет выставить множитель выше значения х44. Если же относительно серьезный оверклокинг не является основным критерием при выборе «материнки», то рассмотренная модель станет хорошим выбором для ценителей этой марки. В противном случае, лучше присмотреться к другим решениям ASUS того же уровня, благо их предостаточно, или продуктам конкурентов.
