Обзор материнской платы Gigabyte GA-Z170M-D3H DDR3. Изучаем производительность Core i5-6600K с памятью типа DDR3L

Выход процессоров Intel Skylake наконец-то начал эру массового перехода компьютерной индустрии к стандарту DDR4. Но прогрессивная память еще не подешевела до приемлемого уровня, и некоторые пользователи надеются хоть как-то сэкономить, используя модули DDR3. К счастью инженеры Intel заложили в новое ядро возможность работы со старым типом, и апгрейд на новую платформу не так сильно ударит по карману энтузиастов.

Первое знакомство с возможностями работы процессоров Skylake совместно с «устаревающей» ОЗУ мы будем проводить, используя старший чипсет Z170, являющийся основой рассматриваемой материнской платы Gigabyte GA-Z170M-D3H DDR3.

Сама плата принадлежит к базовым версиям продуктов, чьи возможности способны удовлетворить тех пользователей, которые не стремятся к головокружительным результатам, а лишь однажды проводят настройку своего ПК. В то же время, все необходимы механизмы для оверклокинга CPU и DRAM здесь должны быть реализованы в полной мере.

Gigabyte GA-Z170M-D3H DDR3

Относительно своей предшествующей версии — GA-Z97M-D3H — новинка отличается главным образом внедрением интерфейсов SATA-E и M.2, при этом удалось сохранить поддержку старых типов вроде PCI и даже LPT. Словом, производитель позиционирует продукт скорее как основу для рабочей станции, а для остальных целей у него существуют другие, более интересные модели.

Модель Gigabyte GA-Z170M-D3H DDR3 (rev. 1.0)
Официальная страница продукта в Сети gigabyte.ua
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium (Skylake-S)
Память 4 DIMM DDR3 SDRAM 1333/1600/1866/2000*/2133*/2400*/2666*/2800*/2933*/3000*/3100*/3200*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 3.0 x16 (x4)
M.2 1 x PCI Express 3.0 x4
Слоты PCI 2 (ASMedia ASM1083)
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 8 х 3.1 Gen1 (4 разъёма на задней панели, Z170)
6 x 2.0 (2 разъёма на задней панели, Z170)
SATA Express 3 (Z170)
Serial ATA 6 x SATA 6 Гбит/с (Z170)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 225
Дополнительные возможности Thunderbolt header, поддержка AMD 2-Way CrossFireX, LPT header
Цена в рознице на момент написания обзора $138


Упаковка и комплектация

Плата поставляется в небольшой коробке, имеющей строгое и минималистичное оформление.

Gigabyte GA-Z170M-D3H DDR3

На обратной стороне есть фото изделия, схематическое изображение его задней панели. Характеристики занесены в небольшую таблицу. Больше всего места занято описанием инноваций, привнесённых как раз относительно продукции прошлого поколения.

Gigabyte GA-Z170M-D3H DDR3

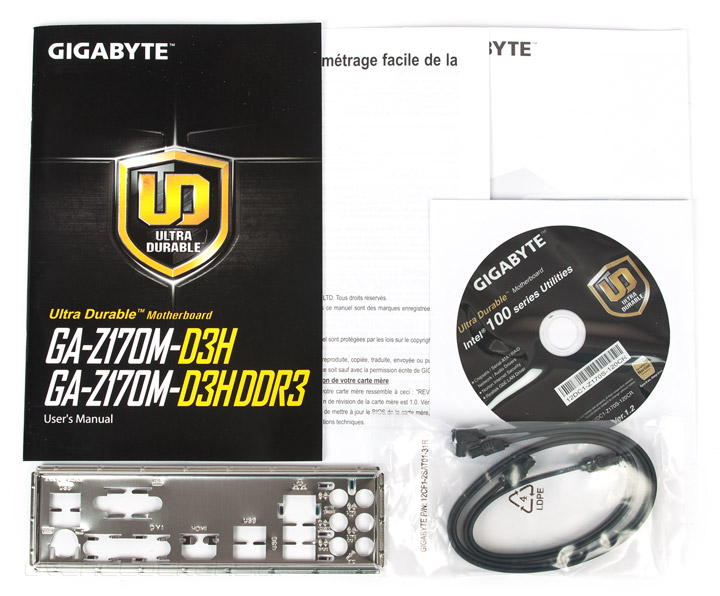

Комплект поставки исключительно базовой версии, это:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
Gigabyte GA-Z170M-D3H DDR3


Внешний вид

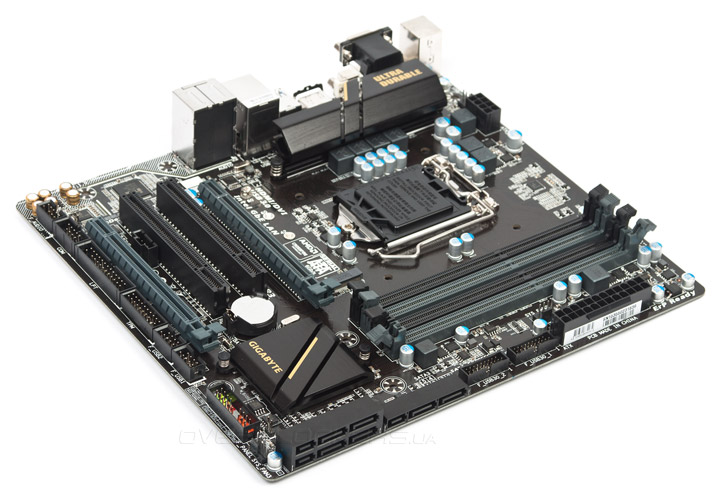

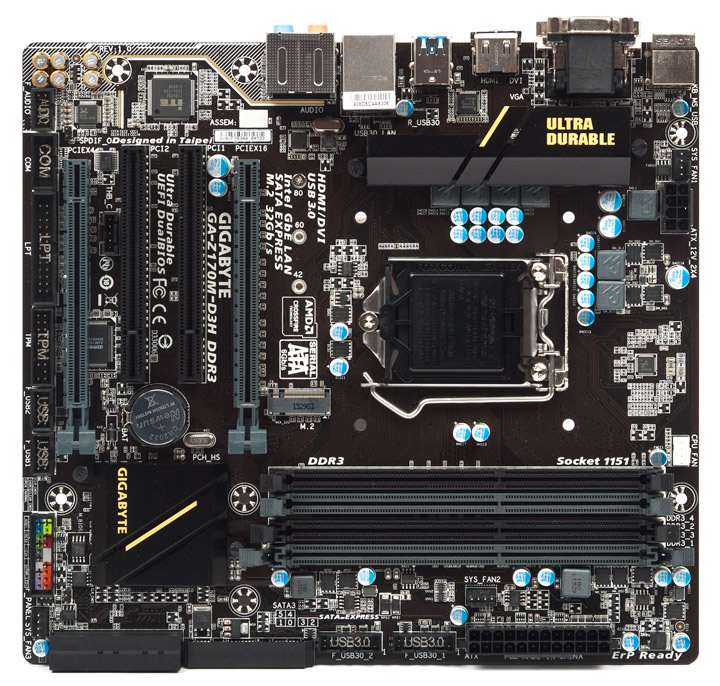

Топология печатной платы усложнилась. Но это не привело к изменению размеров, ширина невелика, а точек крепления всего семь. Была проведена работа по улучшению имиджевой составляющей, главным образом это выражается в попытке приукрасить оформление звуковой области устройства. Теперь здесь есть изолирующий зазор, сквозь который при работе виден свет от десяти жёлтых светодиодов, распаянных на тыльной стороне.

Gigabyte GA-Z170M-D3H DDR3

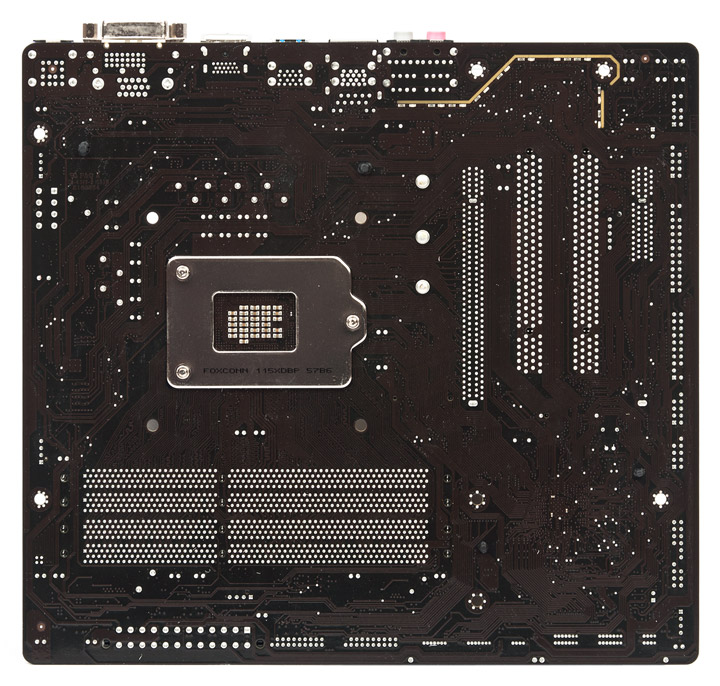

Больше ничего интересного на обратной стороне нет.

Gigabyte GA-Z170M-D3H DDR3

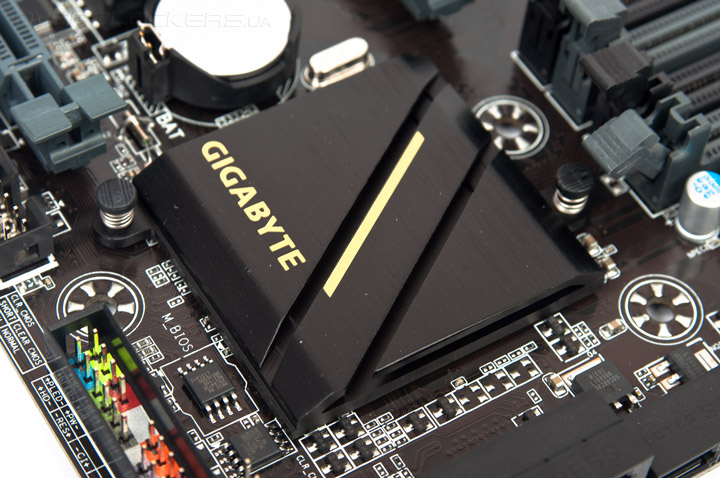

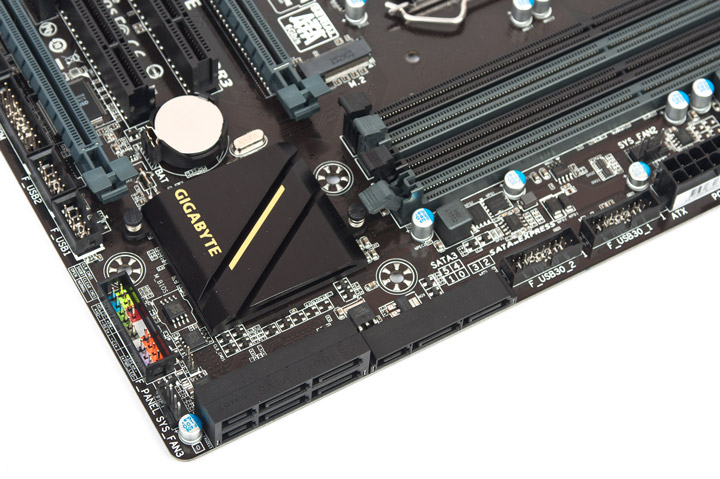

Радиатор чипсета невелик, форма новая, со своими обязанностями он справился без замечаний.

Gigabyte GA-Z170M-D3H DDR3

Гнёзда SATA объединены в пары, образующие три SATA-E, тип исполнения — продольный, относительно поверхности PCB.

Gigabyte GA-Z170M-D3H DDR3

Число колодок для подключения корпусных кабелей от скоростных гнёзд USB нарастили до двух. Кнопок, переключателей и вспомогательных индикаторов нет никаких.

Gigabyte GA-Z170M-D3H DDR3

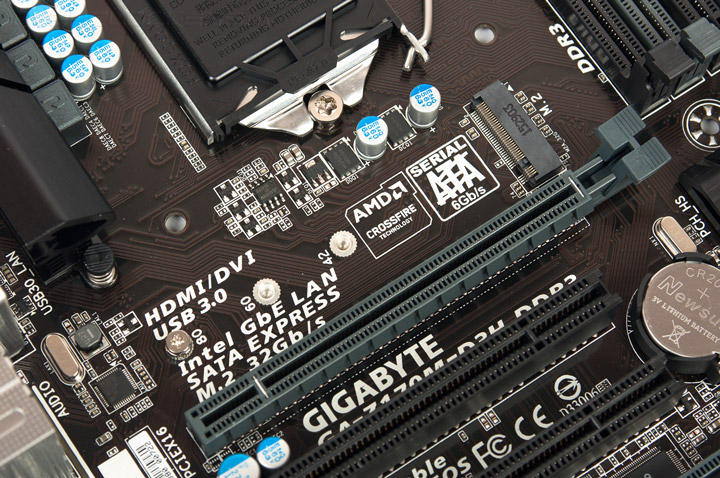

В общий набор гнёзд и колодок для подключения кабелей добавился Thunderbolt header. Шестнадцать процессорных линий PCI-E монопольно используются ближним к сокету слотом, который не армирован, как у старших продуктов.

Gigabyte GA-Z170M-D3H DDR3

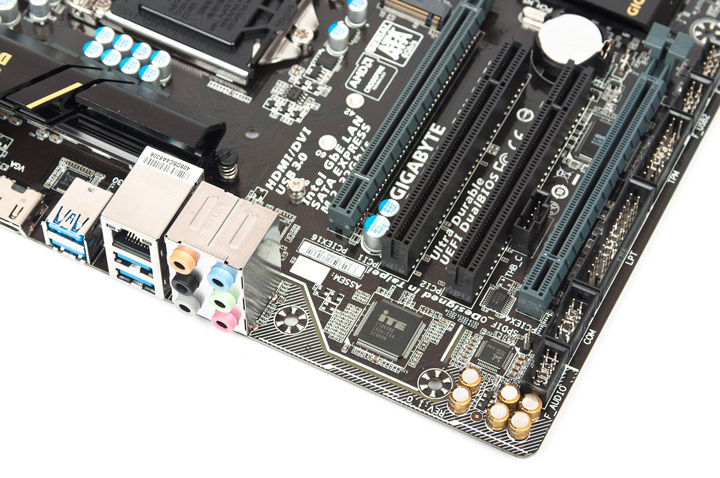

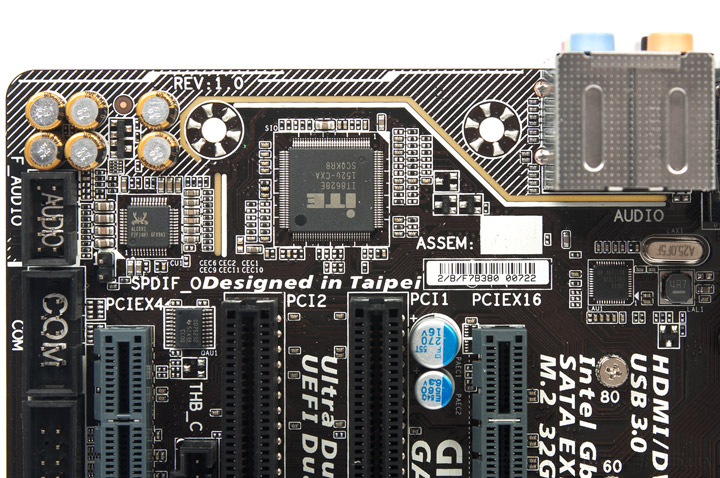

Не смотря на облагораживания имиджевой составляющей, структура звуковой подсистемы всё ещё самая базовая. Задействован кодек начального уровня модели ALC892 от Realtek, нет у него помощника в виде операционного усилителя, нет и стабилизирующих питание элементов.

Gigabyte GA-Z170M-D3H DDR3

Сетевой контроллер используется производства Intel, а рядом с ним, в самом центре платы, размещено компактное гнездо типа M.2.

Gigabyte GA-Z170M-D3H DDR3

В области VRM довольно просторно для безболезненного монтажа системы охлаждения ЦП.

Gigabyte GA-Z170M-D3H DDR3

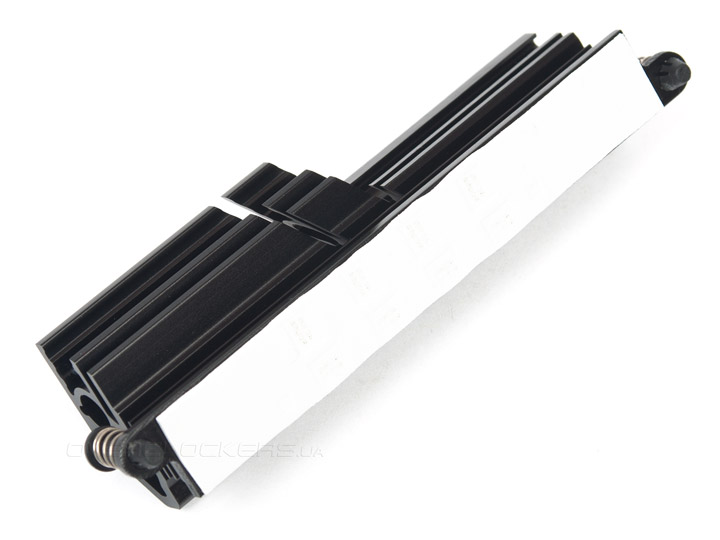

Радиатор накрывает лишь часть силовых элементов. Контакт с ними хороший, роль фиксаторов досталась простым пластиковым «гвоздям». Его размеры невелики, но присутствуют ребра, увеличивающие итоговую площадь поверхности.

Gigabyte GA-Z170M-D3H DDR3

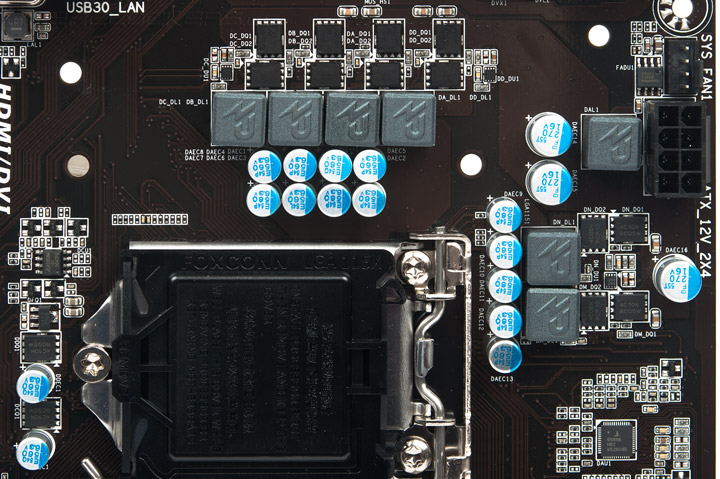

Кажется, продукция Intersil Corporation практически повсеместно используется на платах с разъемом LGA1151. Модель ISL95856 встречается всё чаще на рассматриваемых платах, так случилось и в этот раз. 4+3 фазы — такие её возможности. Внутри находятся 2+1 драйвера, тогда как снаружи следует искать остальные. Здесь для нужд стабилизатора питания ЦП используются четыре канала. Силовые элементы, входящие в этот комплекс, и два внешних драйвера размещаются под радиатором. Для интегрированного ГП отвели два канала. Элементы этого стабилизатора напряжения не оснащены охлаждающей конструкцией, рядом можно увидеть один внешний драйвер. Привлечены силовые элементы производства ON Semiconductor, это NTMFS4C06N и NTMFS4C10N, по одному в составе каждого канала. Фактически, такая схема полностью идентична применяемой на уже рассмотренной Gigabyte GA-Z170X-Gaming 3, где проблем с разгоном не было, если говорить именно о стабилизаторе питания ЦП.

Gigabyte GA-Z170M-D3H DDR3

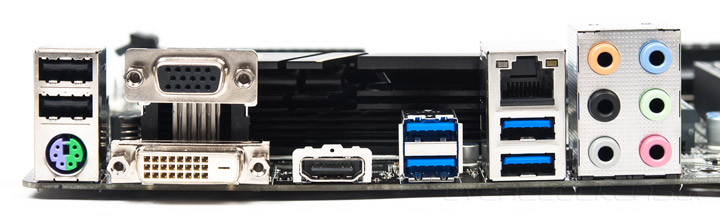

Конфигурация задней панели изменений относительно предшественника не претерпела. Оптического выхода нет, общее число выходов USB составляет шесть штук. Для работы D-Sub используется конвертер PTN3356, а HDMI дополнен конвертором уровней видеосигнала PTN3360D.

Gigabyte GA-Z170M-D3H DDR3

Предварительный осмотр изделия неожиданностей не преподнёс, обратимся к изучению его программной оснастки.
