После релиза новой серии видеокарт AMD Radeon RX 5700 все пользователи ожидали появления нереференсных моделей. Такие продукты зачастую предлагают лучшее охлаждение и повышенную производительность. Все это есть у видеокарты MSI Radeon RX 5700 XT Gaming X, с которой мы познакомимся в данном обзоре. Без долгих предисловий сразу перейдем к ее осмотру.
MSI Radeon RX 5700 XT Gaming X
Новые MSI Radeon Gaming поставляются в коробках обновленного дизайна, да и сами видеокарты получили новый облик.

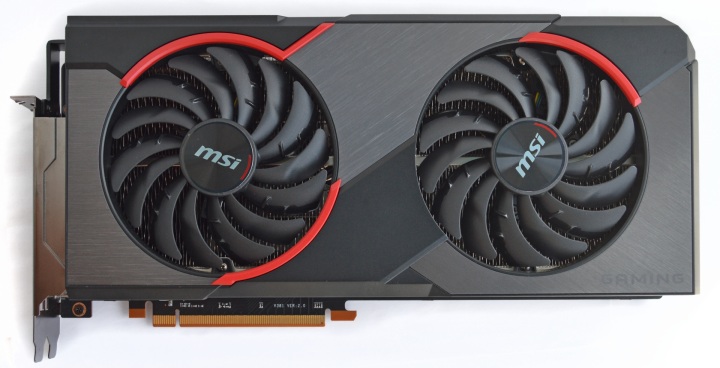

Перед нами крупное устройство длиной 30 см. Массивное охлаждение закрыто кожухом нового дизайна, который сочетает черные и серые элементы. Есть красные вставки вокруг вентиляторов.
![MSI Radeon RX 5700 XT Gaming X](/video/msi-radeon-rx-5700-xt-gaming-x/03-msi-radeon-rx-5700-xt-gaming-x.jpg)

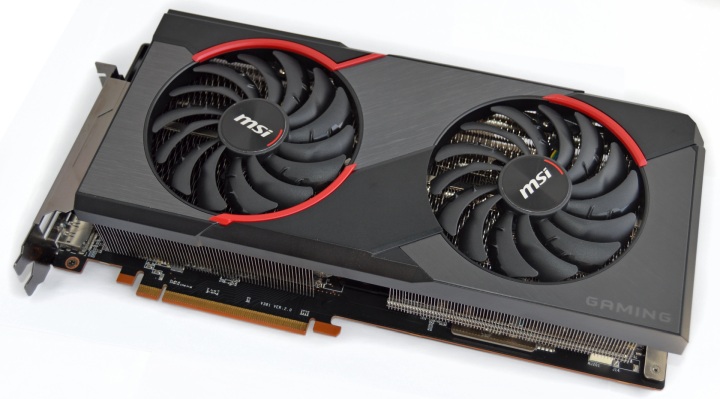

Толщина видеокарты почти три слота. Под пластиком хорошо просматриваются две массивные секции радиатора.
![MSI Radeon RX 5700 XT Gaming X](/video/msi-radeon-rx-5700-xt-gaming-x/04-msi-radeon-rx-5700-xt-gaming-x.jpg)
Обратная сторона видеоадаптера закрыта сплошной металлической пластиной.
![MSI Radeon RX 5700 XT Gaming X](/video/msi-radeon-rx-5700-xt-gaming-x/05-msi-radeon-rx-5700-xt-gaming-x.jpg)

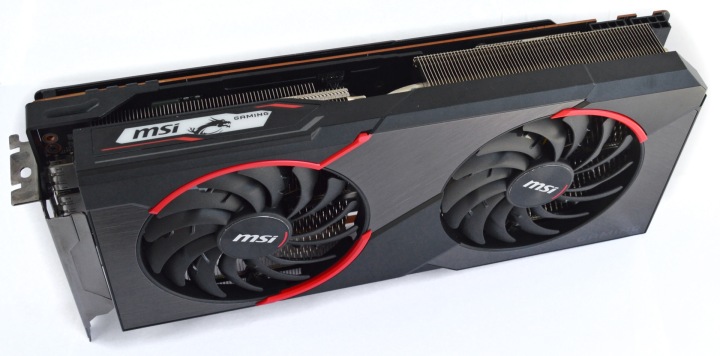

На боковой грани есть небольшое окошко с логотипом и подсветкой.
![MSI Radeon RX 5700 XT Gaming X](/video/msi-radeon-rx-5700-xt-gaming-x/06-msi-radeon-rx-5700-xt-gaming-x.jpg)

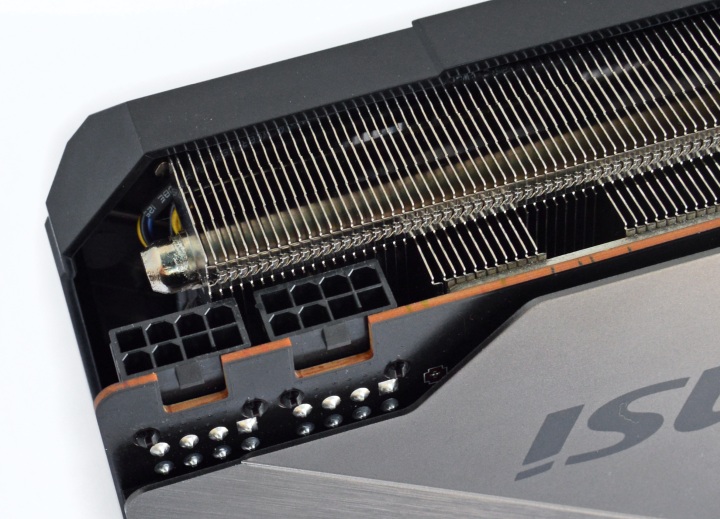

В углу два разъема питания на восемь контактов.

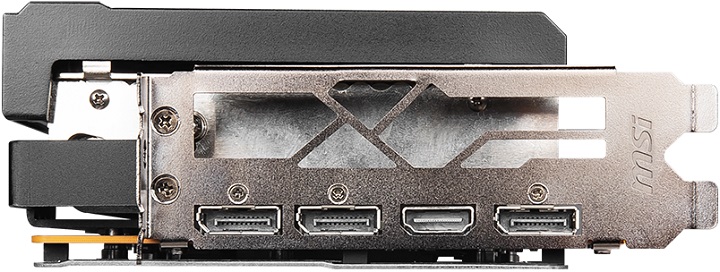

Стандартный набор интерфейсных разъемов — три порта DisplayPort и один HDMI.

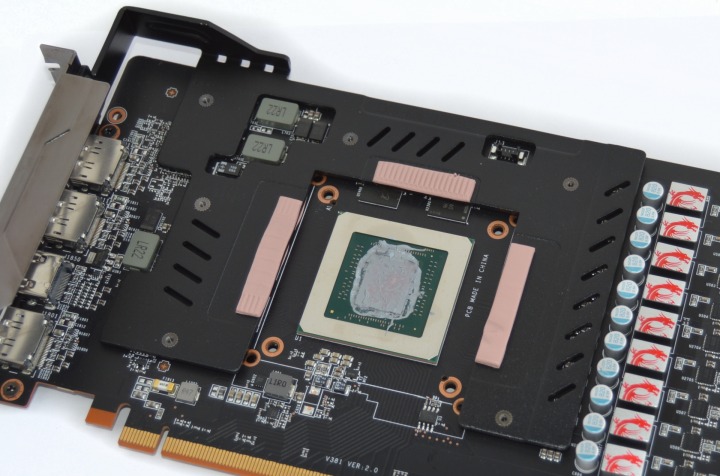

Посмотрим на устройство системы охлаждения. При снятии основного радиатора мы видим пластину, которая накрывает микросхемы памяти и некоторые элементы питающей цепи. Примечательно, что сверху на пластине три розовые термопрокладки, которые упираются в ребра основного радиатора или в тепловые трубки. То есть основной кулер тоже снимает часть тепловой нагрузки.
![MSI Radeon RX 5700 XT Gaming X](/video/msi-radeon-rx-5700-xt-gaming-x/09-msi-radeon-rx-5700-xt-gaming-x.jpg)
Приятно отметить, что и задняя пластина участвует в охлаждении. В районе GPU и чипов GDDR6 есть плотные термопрокладки, которые позволяют отводить тепло от текстолита.
![MSI Radeon RX 5700 XT Gaming X](/video/msi-radeon-rx-5700-xt-gaming-x/10-msi-radeon-rx-5700-xt-gaming-x.jpg)

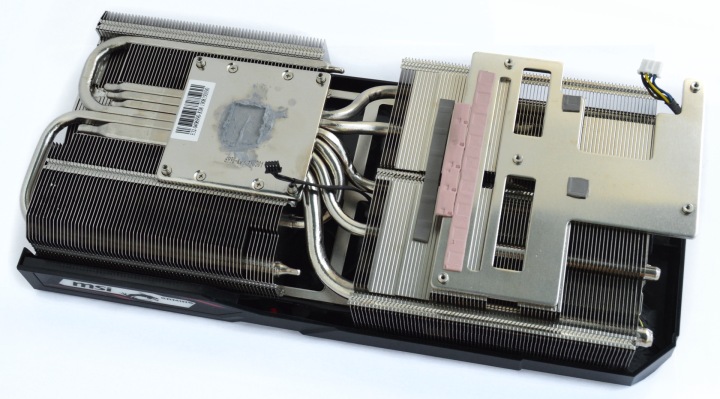

Основной радиатор обладает крупными габаритами. У двухсекционной конструкции есть две контактные зоны. Одна площадка отводит тепло от графического чипа, другая контактирует с транзисторами, дросселями и другими элементами блока VRM. Всего используется шесть тепловых трубок, которые тщательно подогнаны друг к другу в районе основания. Все элементы с никелированным покрытием.
![MSI Radeon RX 5700 XT Gaming X](/video/msi-radeon-rx-5700-xt-gaming-x/11-msi-radeon-rx-5700-xt-gaming-x.jpg)
На каждую секцию установлен вентилятор типоразмера 100 мм (реальный размер крыльчатки около 96 мм). Вентиляторы выполнены по технологии TorX Fan 3.0 — уникальная форма лопастей и их взаимное расположение относительно друг друга усиливают воздушный поток и его рассеивание.
![MSI Radeon RX 5700 XT Gaming X](/video/msi-radeon-rx-5700-xt-gaming-x/12-msi-radeon-rx-5700-xt-gaming-x.jpg)

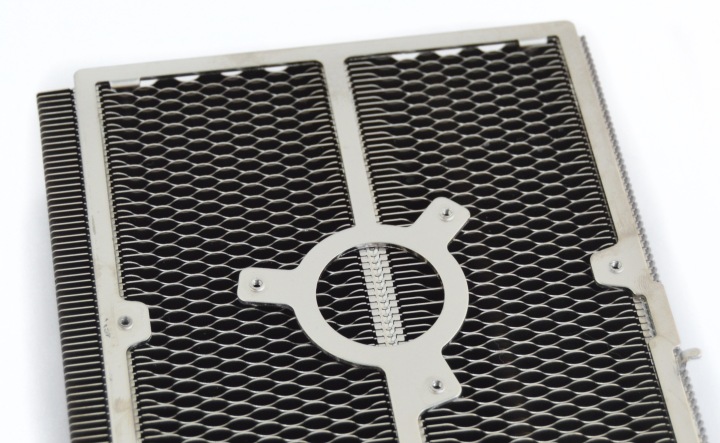

Поверхность ребер имеет волнистую форму, что тоже является частью оптимизации для лучшей продуваемости радиатора.
![MSI Radeon RX 5700 XT Gaming X](/video/msi-radeon-rx-5700-xt-gaming-x/13-msi-radeon-rx-5700-xt-gaming-x.jpg)

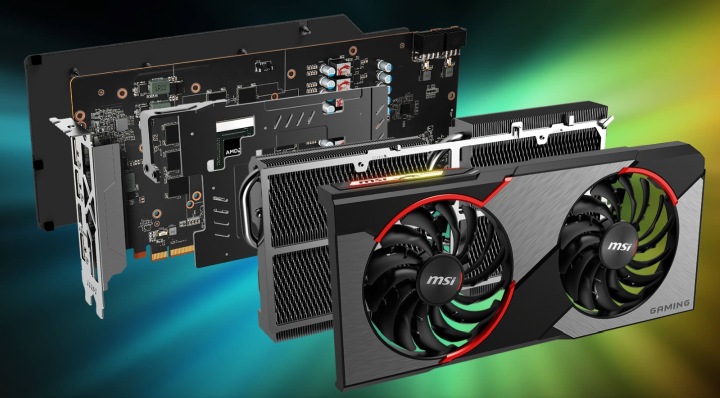

В завершение приведем схему, на которой показаны все элементы конструкции.
![MSI Radeon RX 5700 XT Gaming X](/video/msi-radeon-rx-5700-xt-gaming-x/14-msi-radeon-rx-5700-xt-gaming-x.jpg)

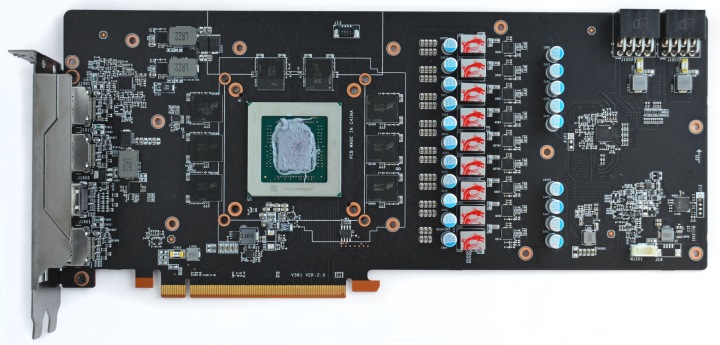

Плата выполнена по уникальному дизайну MSI. Питание переработано так, чтобы больше потреблять от внешних разъемов и снизить потребление от слота материнской платы. Увеличено количество фаз питания, система питания GPU насчитывает девять фаз.
![MSI Radeon RX 5700 XT Gaming X](/video/msi-radeon-rx-5700-xt-gaming-x/15-msi-radeon-rx-5700-xt-gaming-x.jpg)
![MSI Radeon RX 5700 XT Gaming X](/video/msi-radeon-rx-5700-xt-gaming-x/16-msi-radeon-rx-5700-xt-gaming-x.jpg)

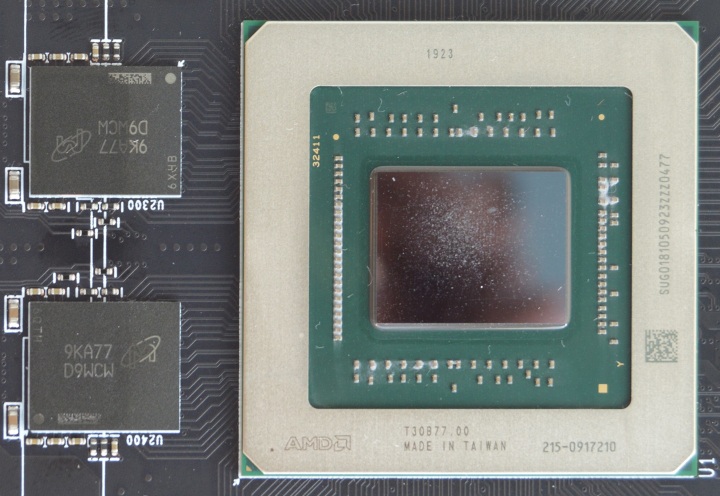

Восемь гигабайт памяти набрано микросхемами Micron 9KA77 D9WCW. Графический чип Navi 10 в Radeon RX 5700 XT оперирует всеми вычислительными блоками, а это 2560 потоковых процессоров.
![MSI Radeon RX 5700 XT Gaming X](/video/msi-radeon-rx-5700-xt-gaming-x/17-msi-radeon-rx-5700-xt-gaming-x.jpg)

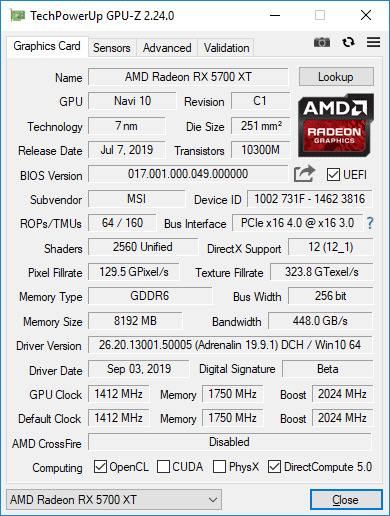

Для обычных Radeon RX 5700 XT заявлена базовая частота 1605 МГц, частота Game Clock 1755 МГц и Boost Clock 1905 МГц. У MSI Gaming X это частотная формула равна 1730/1870/1980 МГц. GPU-Z версии 2.24 базовую частоту определяет некорректно. Частота обмена данных у памяти эквивалентна значению в 14000 МГц.

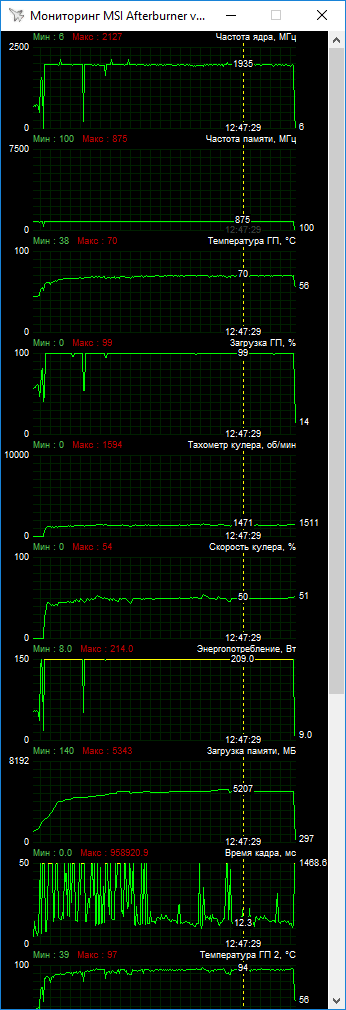

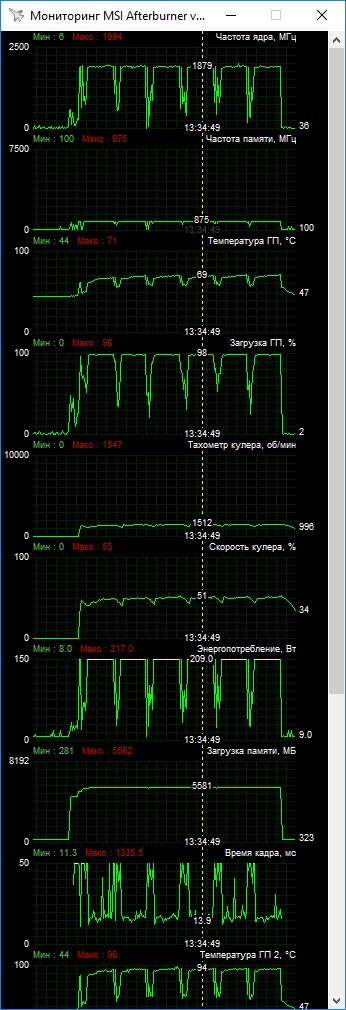

Тестирование проводилось на открытом стенде при температуре внутри помещения 26–27 °С. В таких условиях GPU прогревался до 70–71 °С, хотя второй датчик температуры показывал 96–98 °С в самой горячей зоне. Относительно референсной версии это снижение общей температуры почти на 10 °С без изменения температур по второму датчику горячей зоны. При этом вентиляторы раскручивались лишь до 1500–1600 об/мин, создавая минимальный шум. Частоты варьировались в довольно широких пределах. В долгом тесте Final Fantasy XV Windows Edition основной рабочий диапазон Boost был на уровне 1900–1960 МГц, в Tom Clancy’s The Division 2 это 1870–1920 МГц. И это примерно на 100–150 МГц выше среднего уровня частот референсной карты, работавшей в таких же условиях. В итоге мы имеем более быструю версию Radeon RX 5700 XT с меньшим нагревом и меньшим уровнем шума.
Нужно дать небольшое пояснение по максимальному Boost. Во вкладке Wattman конечная точка Boost установлена на привычном значении в 2024 МГц, как и у референса. При этом MSI Afterburner показывает более высокие пиковые значения, что вероятно связано с ошибкой мониторинга.

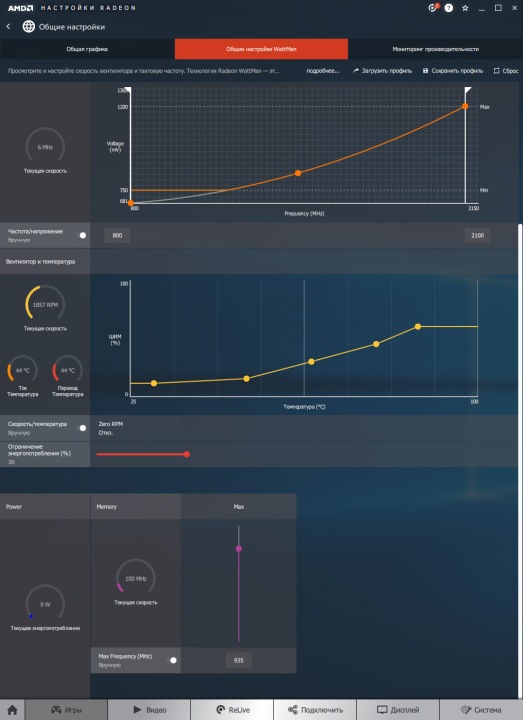

С таким отличным охлаждением есть надежды на лучший разгон, и они оправдались. Все операции по разгону осуществлялись нами через программные возможности приложения Wattman, которое входит в стандартное приложение «Настройки Radeon». Пиковая точка Boost была повышена с 2024 до 2100 МГц при сохранении начального максимального напряжения до 1,2 В. Память удалось разогнать до 935 (14960) МГц, далее начинались артефакты. Также повышен до максимума лимит мощности. В большую сторону откорректирована кривая оборотов вентилятора, чтобы обеспечить лучшее охлаждение.
![MSI Radeon RX 5700 XT Gaming X](/video/msi-radeon-rx-5700-xt-gaming-x/21-msi-radeon-rx-5700-xt-gaming-x.jpg)

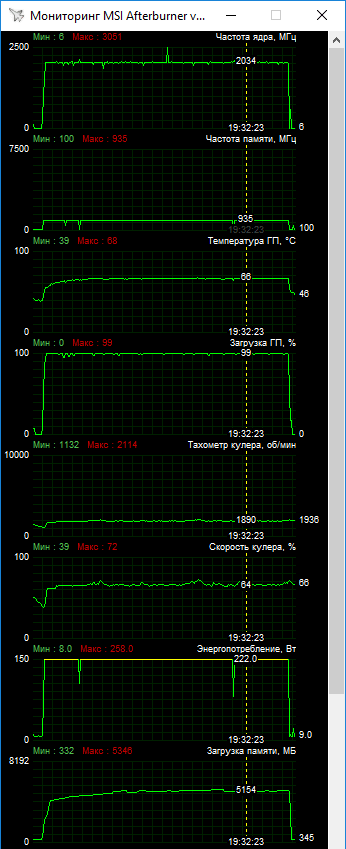

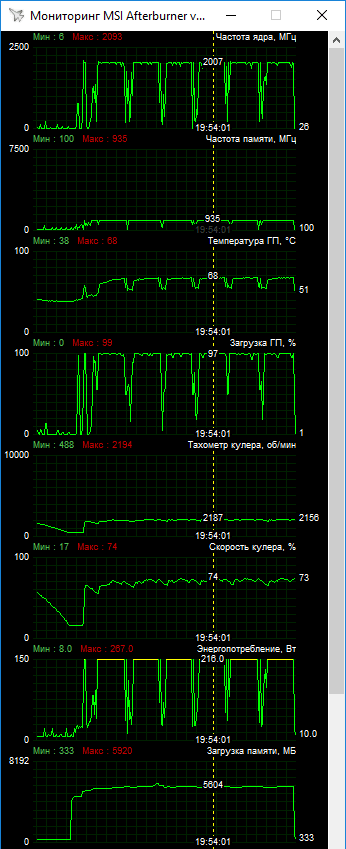

Итоговые частоты Boost в Final Fantasy XV Windows Edition составили примерно 2020–2030 МГц, основной рабочий диапазон в Tom Clancy’s The Division 2 был 2000–2030 МГц. Но это условные рамки, поскольку были отклонения, как в меньшую, так и в большую стороны.
При скорости вентиляторов до 2100–2200 об/мин температура ядра не превышала 68 °С. В таком режиме есть явный гул, но при желании можно достичь некоего баланса между тишиной и повышенными частотами — потенциал охлаждения это явно позволяет.
