MSI GTX 970 Gaming 4G

Видеоадаптер, который мы сейчас рассмотрим, примечателен не только тем, что это один из первых представителей серии GTX 970, но и тем, что это первый графический ускоритель MSI с новой системой охлаждения Twin Frozr V.

Поставляется карта в коробке средних размеров со стилизованным изображением дракона на лицевой стороне.

MSI GTX 970 Gaming 4G

Комплект поставки небольшой:
  • переходник DVI/D-Sub;
  • диск с программным обеспечением;
  • инструкции.

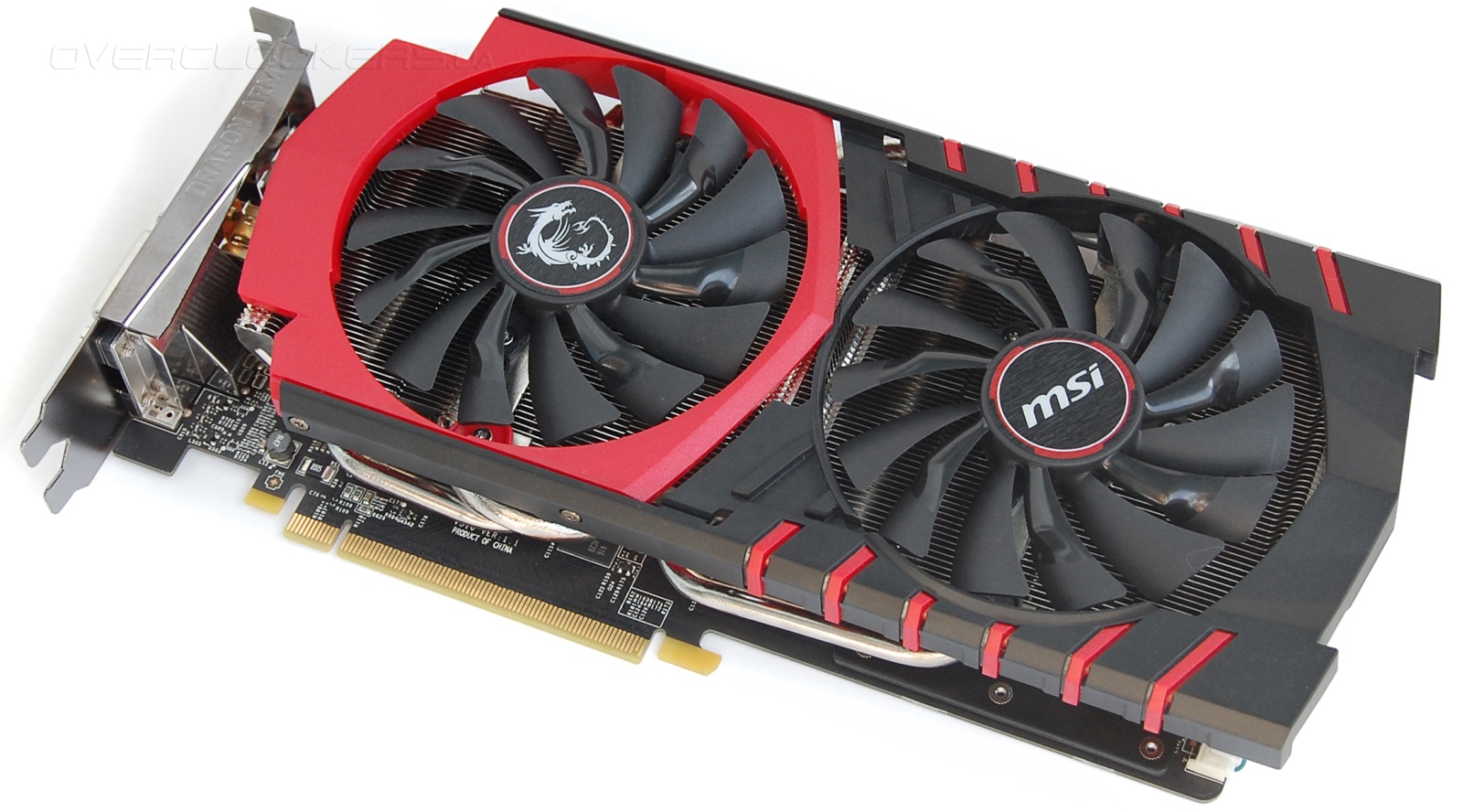

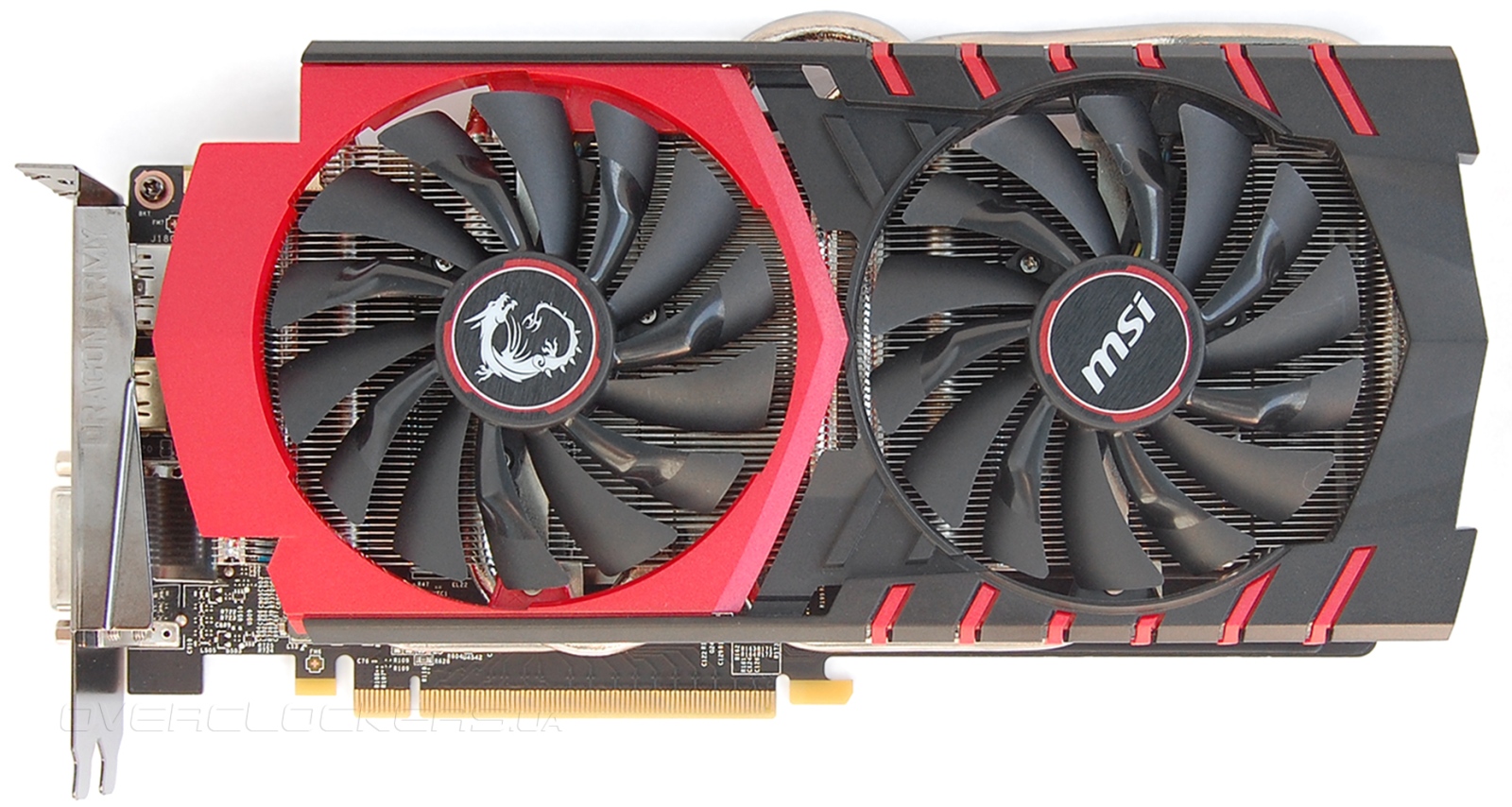

Выглядит новичок более эффектно в сравнении с предшественниками. В резких изгибах черного корпуса с красными вставками прослеживается нечто яростное и мощное, навевающее отдаленные ассоциации со спортивными автомобилями. Ассоциации не случайны, поскольку именно в автомобильной сфере дизайнеры и черпали вдохновение для корпуса нового Twin Frozr.

MSI GTX 970 Gaming 4G

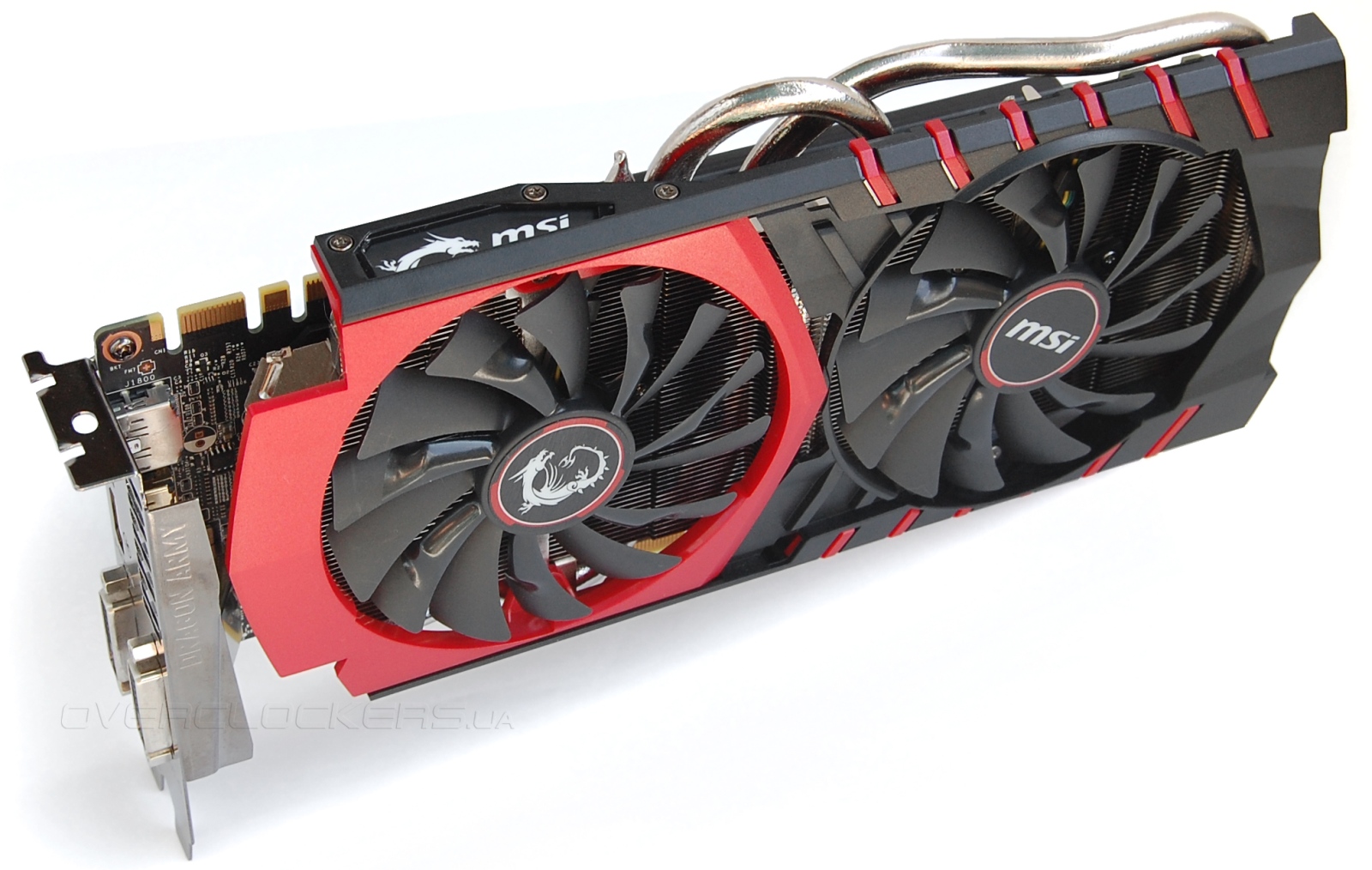

Сбоку из-под кожуха выпирают толстые тепловые трубки. На боковой грани расположен подсвечивающийся белый логотип MSI с дракончиком.

MSI GTX 970 Gaming 4G

Обращают на себя внимание и необычные по форме вентиляторы, о которых более подробно мы поговорим позже. Разъемы в левой части частично прикрыты небольшим козырьком.

MSI GTX 970 Gaming 4G

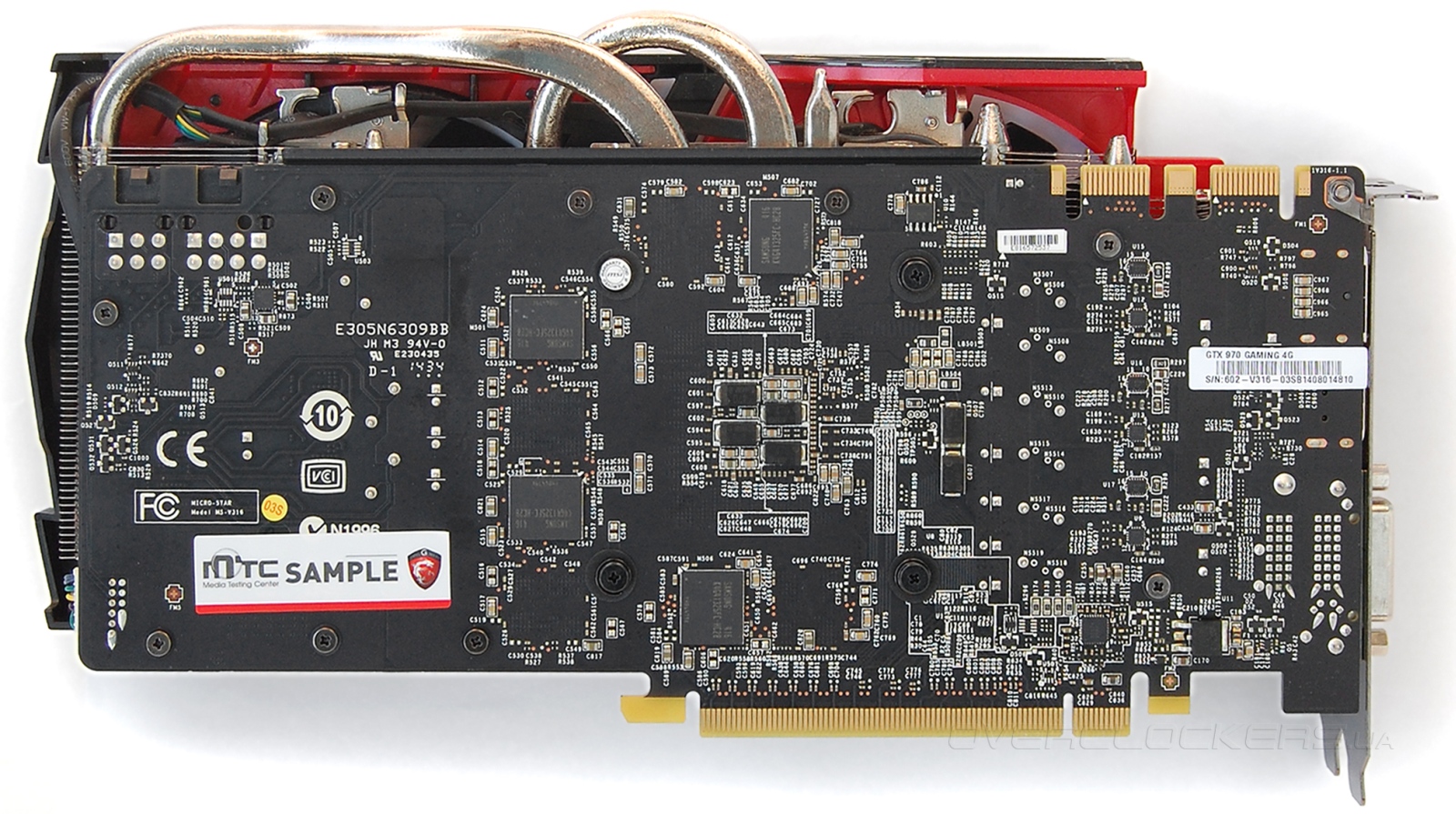

Часть микросхем памяти вынесено на обратную сторону платы. Разъемы питания развернуты защелкой вверх, что упрощает подключение соответствующих кабелей.

MSI GTX 970 Gaming 4G

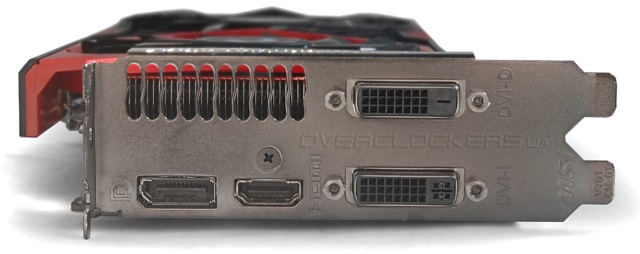

Конфигурация интерфейсных разъемов на задней панели следующая: DisplayPort, HDMI и два DVI.

MSI GTX 970 Gaming 4G

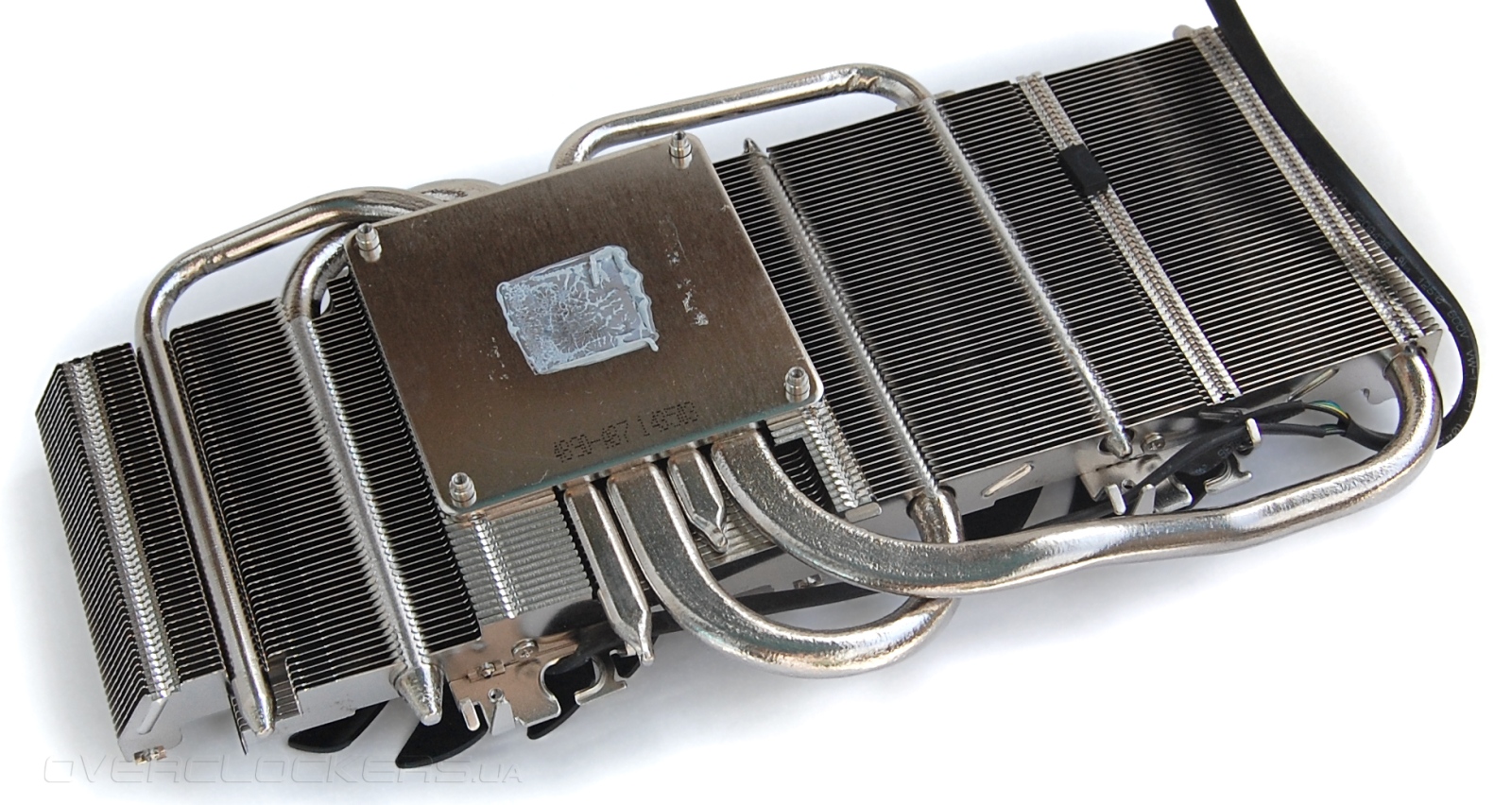

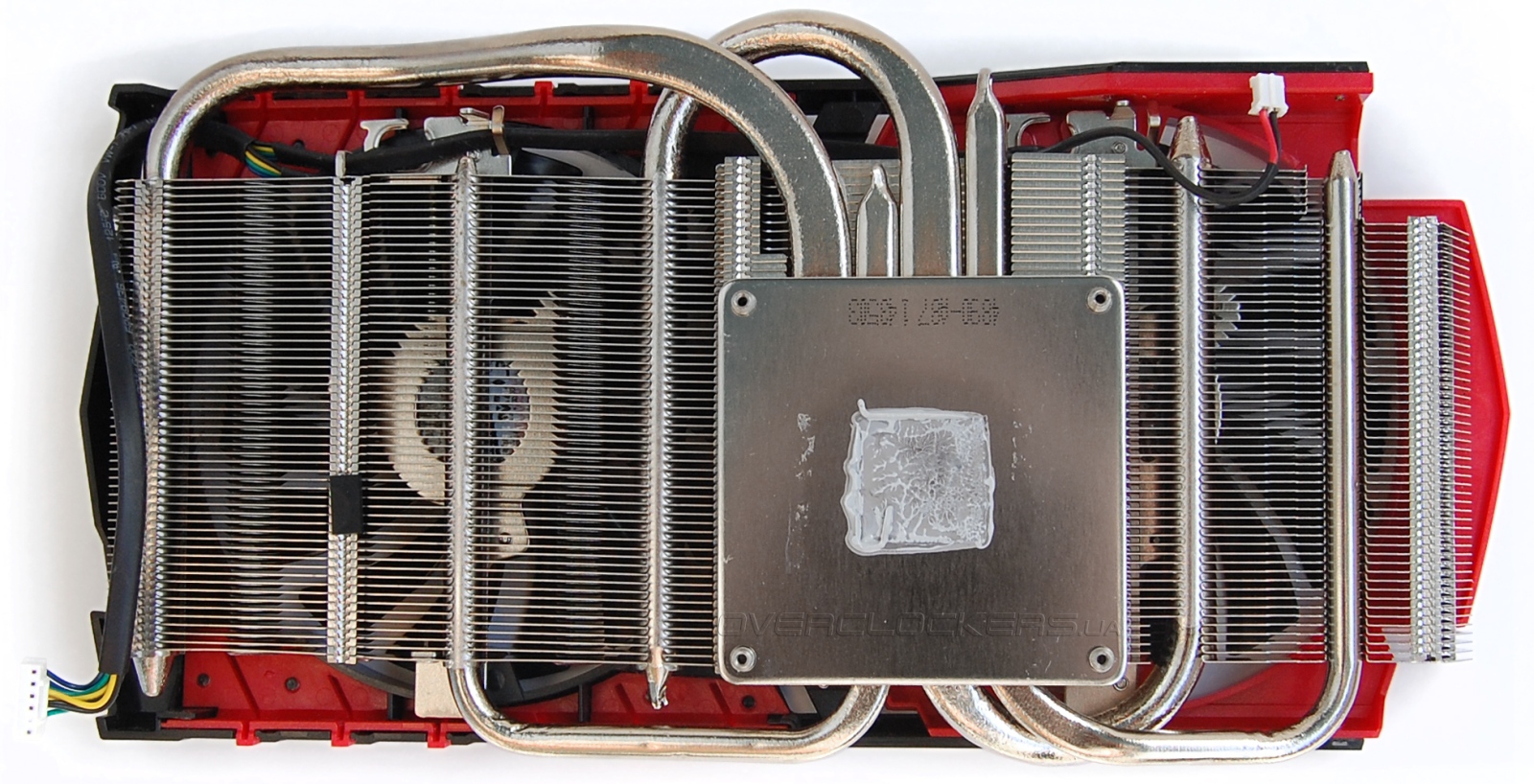

Теперь поближе взглянем на охлаждение видеокарты. Тепло от графического кристалла отводится через большую по площади медную пластину с никелированным покрытием. Инженеры MSI принципиально отказываются от системы прямого контакта трубок с поверхностью кристалла. Наличие большой подошвы позволяет включить в эффективный теплообмен все тепловые трубки, площадь которых значительно превышает площадь кристалла.

MSI GTX 970 Gaming 4G

Трубки приплюснуты у основания и плотно подогнаны друг к другу. Всего трубок четыре — две диаметром 8 мм и две обычного размера по 6 мм. Изгибаясь, они равномерно пронизывают крупный массив тонких пластин. На боковой поверхности пластин имеются желобки, которые формируют в толще радиатора рефлекторы, направляющие воздушный поток.

MSI GTX 970 Gaming 4G

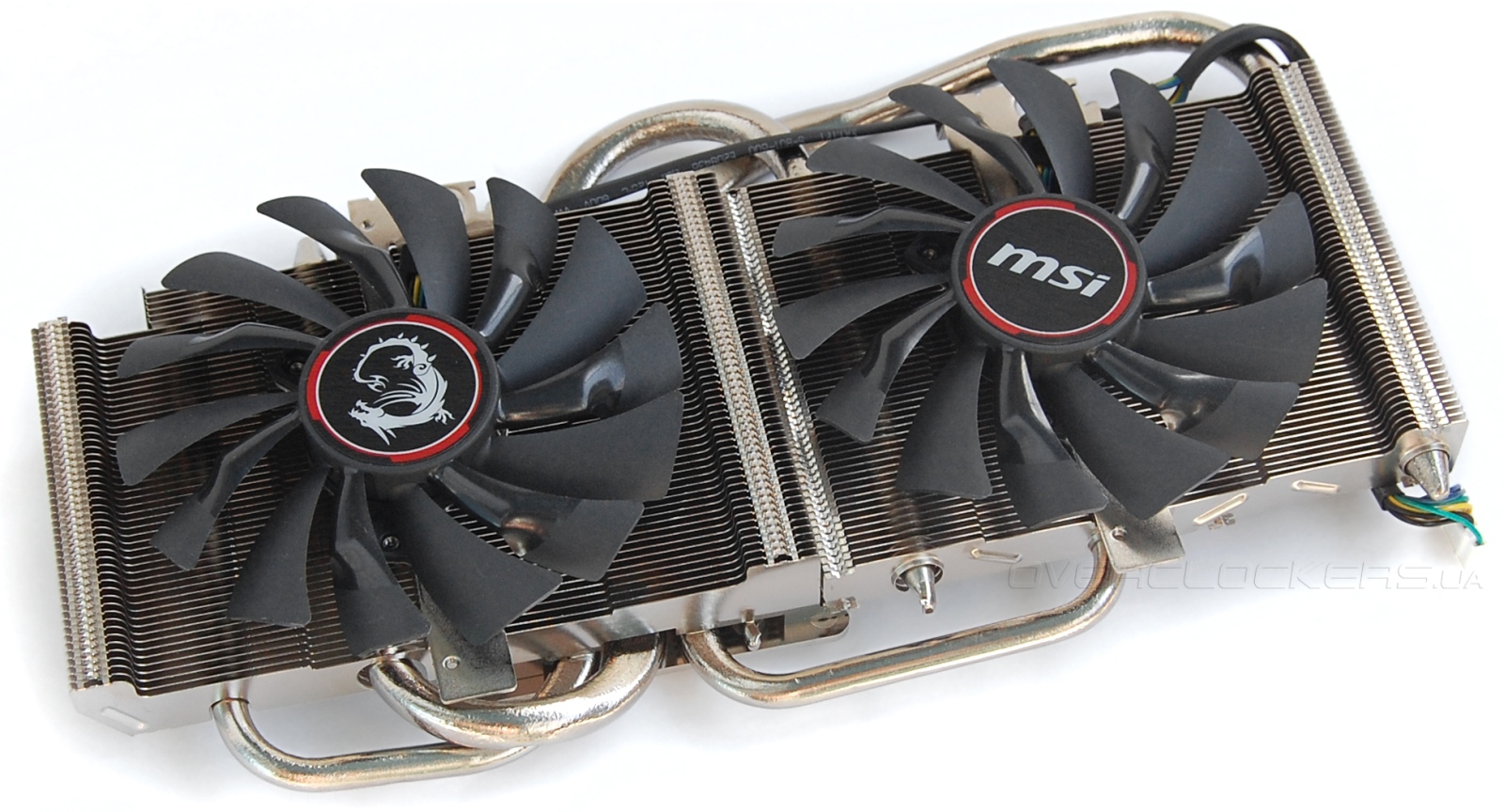

С лицевой стороны на радиатор устанавливаются крупные вентиляторы. Они немного шире радиатора, что избавляет от мертвых не обдуваемых зон. Впрочем, такое соотношение габаритов актуально и для старых Twin Frozr.

MSI GTX 970 Gaming 4G

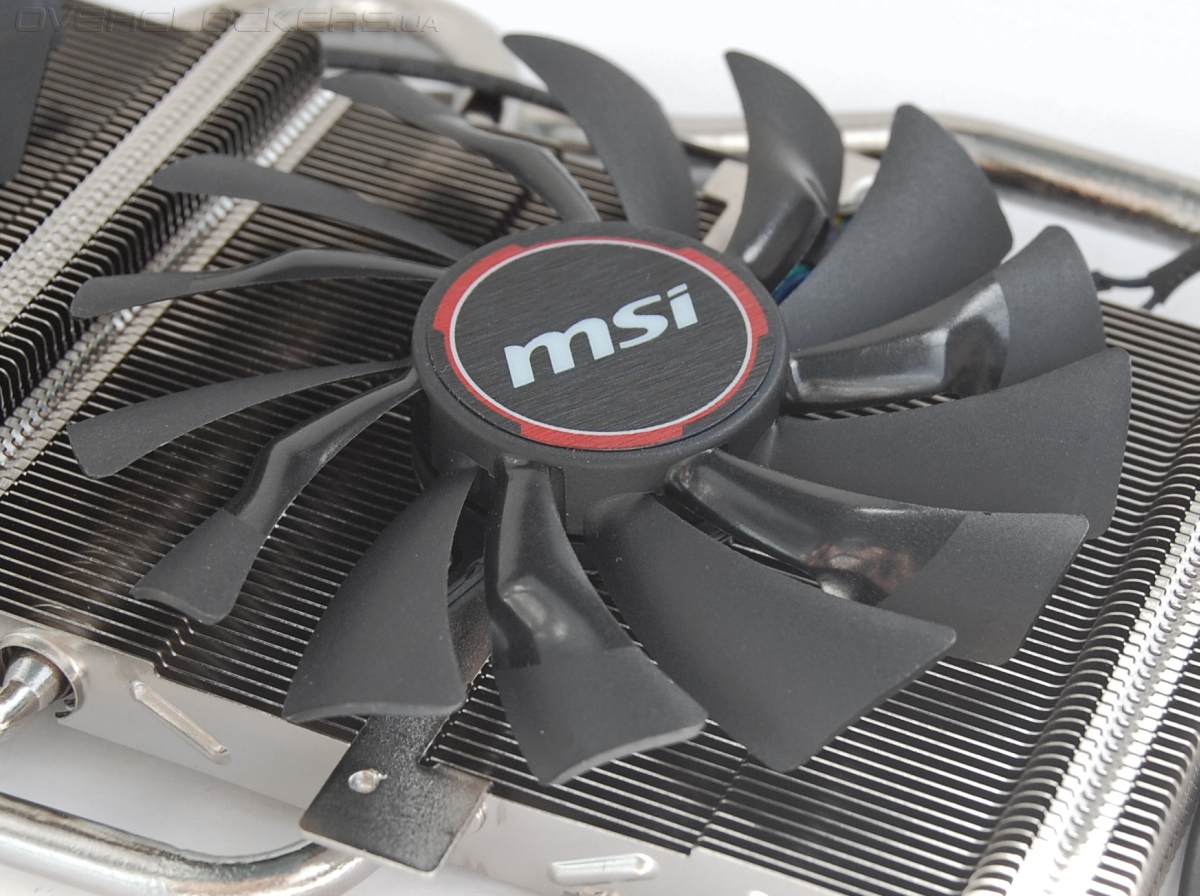

Вентиляторы были кардинально обновлены. Первым делом стоит отметить большое количество лопастей, плотно расположенных друг к другу. При более близком осмотре видно, что лопасти объединены в группы по двое. Внутри группы одна лопасть традиционной формы начинается в нижней части, чуть выше расположена более изогнутая лопасть необычной формы.

MSI GTX 970 Gaming 4G

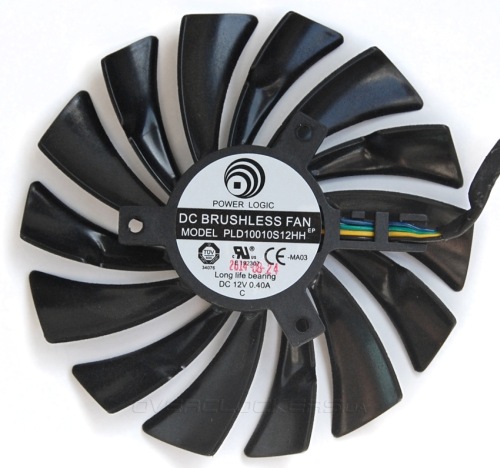

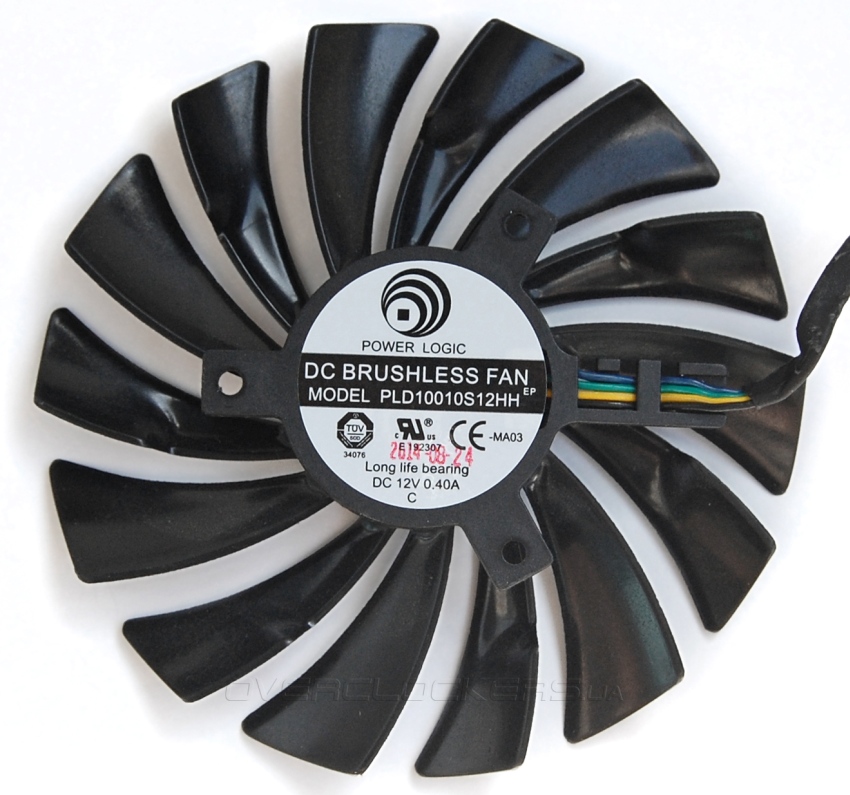

Диаметр вентиляторов 100 мм. Маркировка Power Logic PLD 10010S12HH.

MSI GTX 970 Gaming 4G

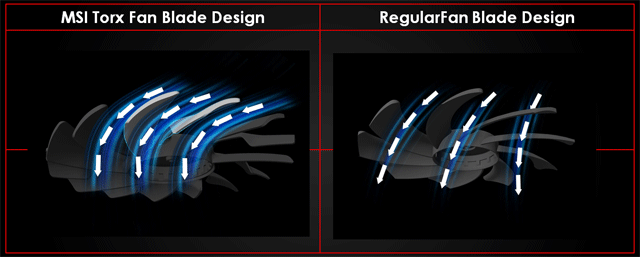

Новая уникальная конструкция получила название Torx Fan. Эти вентиляторы обеспечивают более плотный и мощный воздушный поток в сравнении с обычными вентиляторами. Изогнутые лопасти позволяют делать этот поток более рассеянным, что улучшает продуваемость боковых частей радиатора.

MSI GTX 970 Gaming 4G

Уникальной особенностью Twin Frozr V является независимое управление оборотами вентиляторов. Их скорость регулируется в зависимости от температуры разных компонентов на плате — графического процессора, элементов питания. В простое вентиляторы и вовсе отключены пока температура ядра не достигает отметки в 60 °C. Напоминает алгоритм управления вентиляторами в ASUS Strix. Все это призвано уменьшить шум и полностью избавить от него при работе в 2D-среде.

Что до охлаждения элементов на плате, то радиаторов два. У силовых элементов узла питания GPU ребристый радиатор. Компоненты узла питания памяти и сами чипы GDDR5 накрыты плоской пластиной.

MSI GTX 970 Gaming 4G

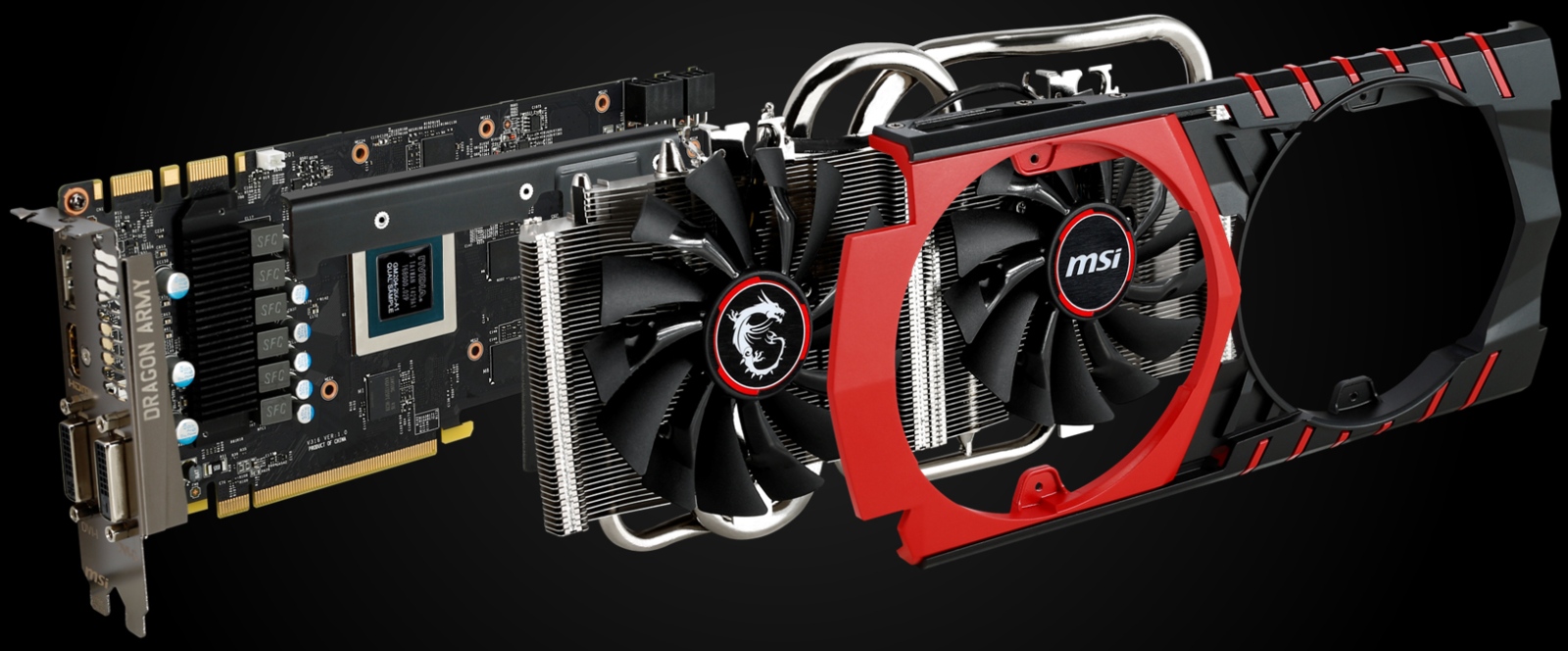

Наглядно структура всей многоэлементной системы охлаждения отображены ниже в виде единого слайда.

MSI GTX 970 Gaming 4G

MSI обещает снижение нагрева до 10 °C при переходе от Twin Frozr IV к Twin Frozr V на видеокартах GeForce GTX 770 и Radeon R9 280X. А насколько успешно такой кулер справляется с GM204, мы увидим ниже.

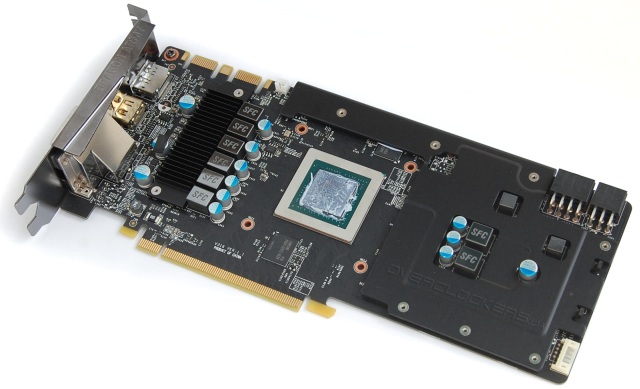

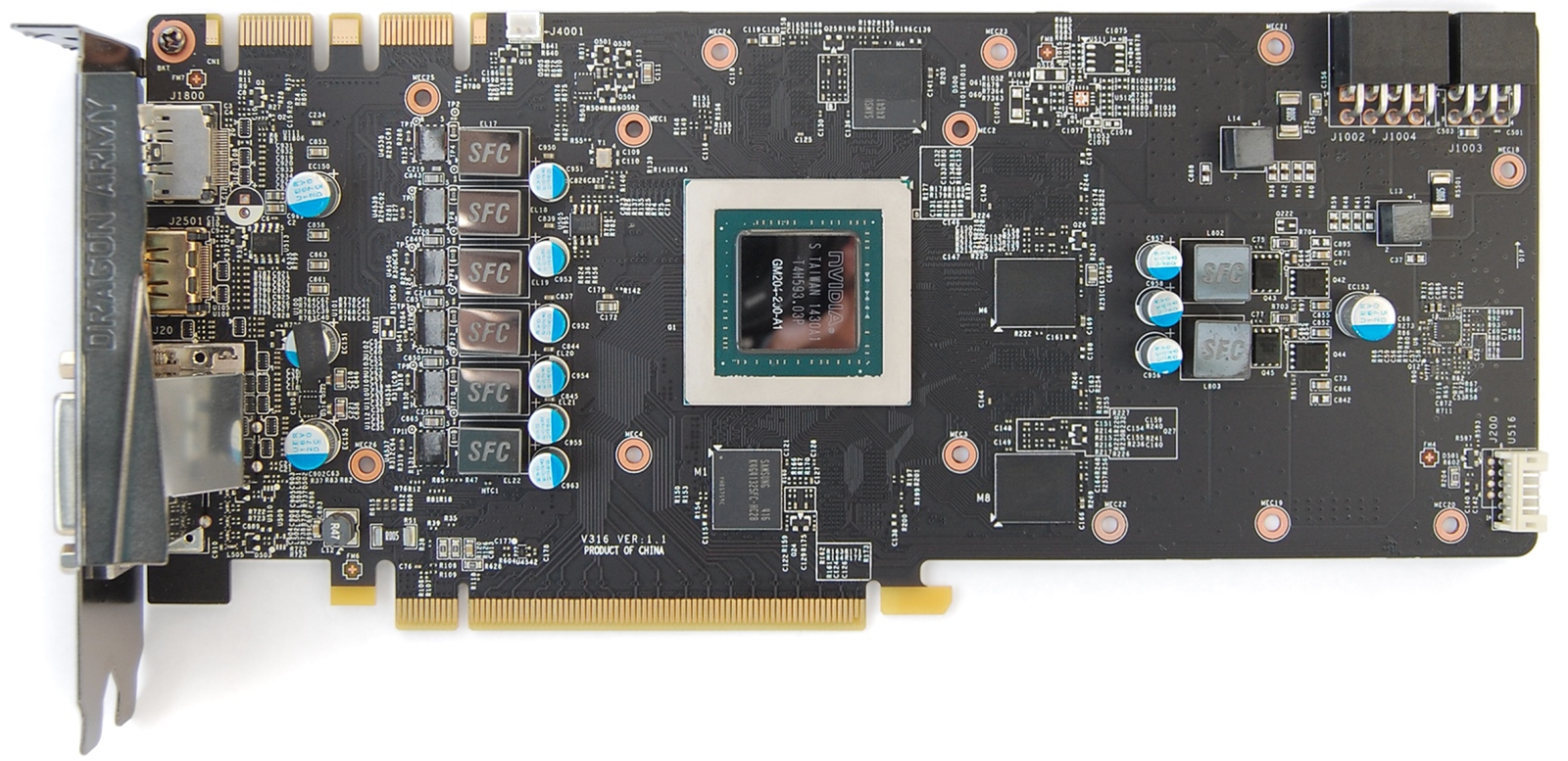

Дизайн платы у MSI отличается от референсного. Узел питания GPU перемещен в левую часть платы. Дополнительное питание подключается через разъемы на шесть и восемь контактов вместо двух шестиконтактных в стандартном исполнении.

MSI GTX 970 Gaming 4G

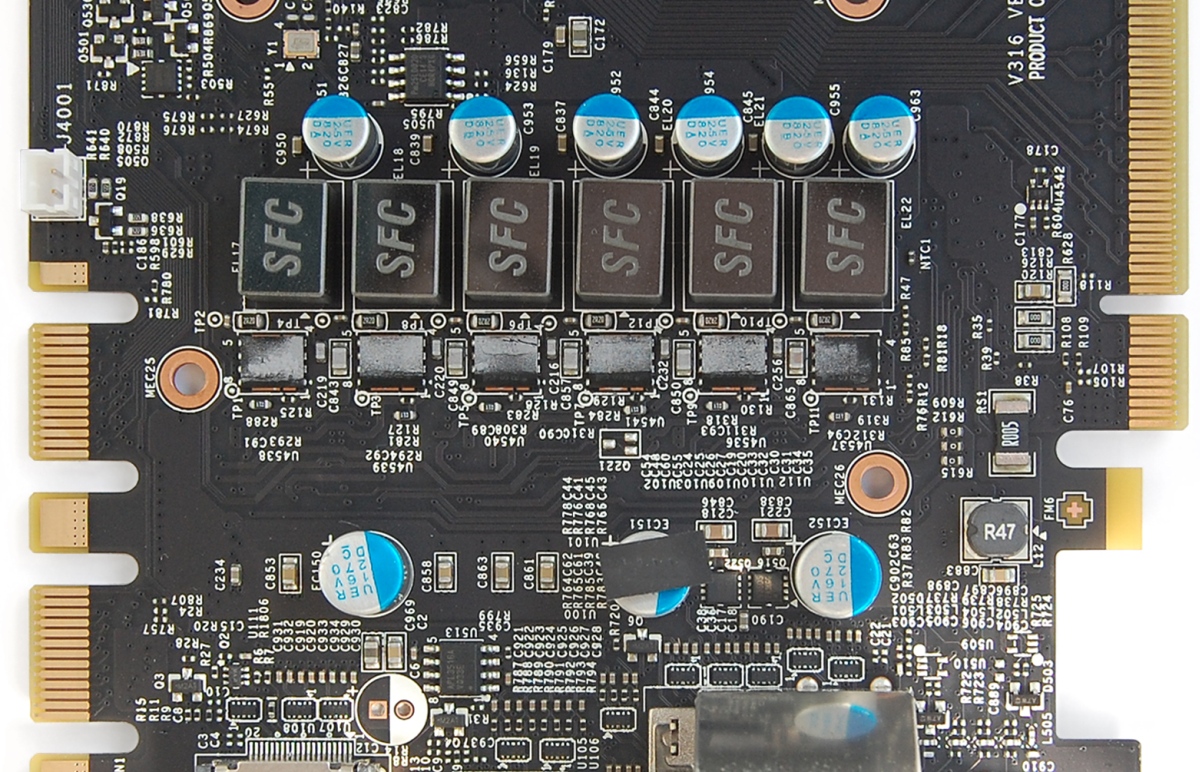

Количество фаз в системе питания GPU наращено до шести (у референса четыре). Используются высококачественные компоненты стандарта Military Class.

MSI GTX 970 Gaming 4G

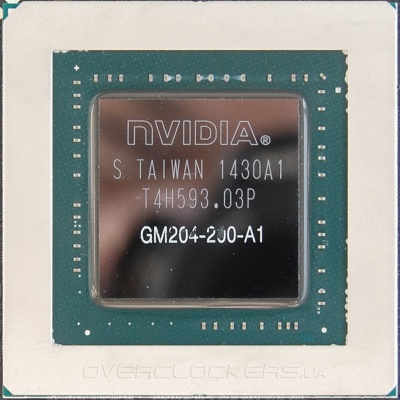

«Двигателем» GeForce GTX 970 является процессор GM204-200-A1.

MSI GTX 970 Gaming 4G

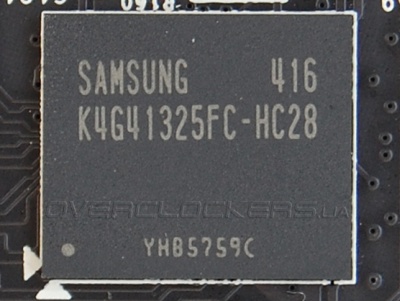

Четыре гигабайта видеопамяти набрано восемью микросхемами Samsung K4G41325FC-HC28.

MSI GTX 970 Gaming 4G

Рабочие частоты выше рекомендованных, как и положено Gaming. Видеокарта функционирует при базовой частоте ядра 1140 МГц вместо 1051 МГц и при стандартной частоте памяти в 7012 МГц.

MSI GTX 970 Gaming 4G

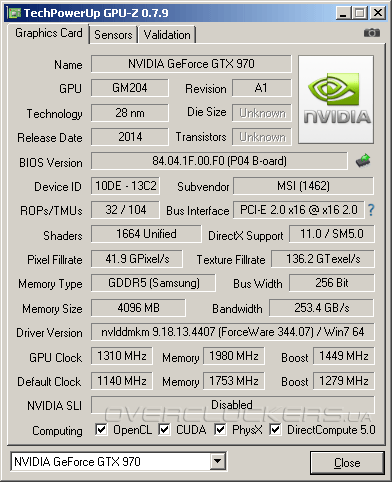

GPU-Z смог у этой абсолютно новой карты определить ASIC Quality. У нашего экземпляра он 61,7%.

MSI GTX 970 Gaming 4G

Продукты серии Gaming имеют несколько рабочих профилей с разными частотами и разными алгоритмами управления скоростью вентиляторов. Самый тихий режим Silent отвечает стандартным спецификациям по частотам ядра — 1051 МГц по базовой при Boost Clock 1178 МГц. Пиковое значение Boost в этом режиме достигает 1227 МГц. В режиме Game карта переключается на 1114/1253 МГц (Base/Boost) при пиковой частоте в 1290 МГц. Начальные частоты соответствуют самому скоростному режиму OC. Он активен без каких-либо манипуляций, а для переключения в иные режимы нужно установить приложение MSI Gaming App. Эта программа в последней версии обзавелась еще и цветовыми профилями с разной гаммокоррекцией и яркостью экрана.

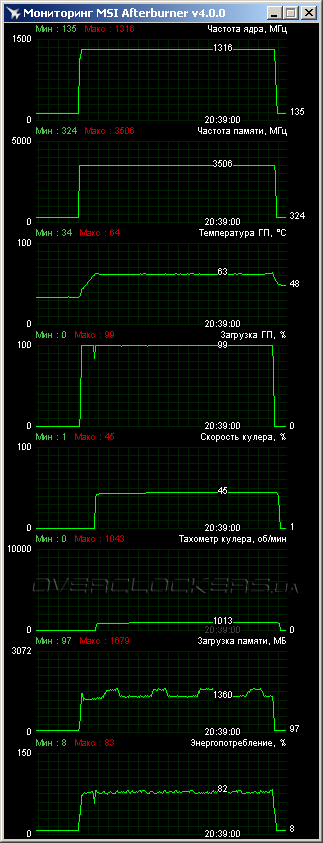

При базовой частоте в 1140 МГц карта стабильно работала на максимальном Boost в 1316 МГц. Изменение частот по технологии GPU Boost происходит в зависимости от уровня энергопотребления и температуры. Если видеокарта достигает определенных лимитов по этим параметрам, то идет понижение частоты с целью снижения нагрева и уменьшения потребляемой мощности. В данном случае наблюдался приличный запас как по мощности, так и по температуре. По итогам 13-минутного непрерывного прогрева Unigine Valley benchmark температура не превысила 64 °C при 23 °C в помещении, а энергопотребление было меньше 83% от максимума.

MSI GTX 970 Gaming 4G

О шуме можно забыть, ведь услышать вентиляторы на скорости в 1000 об/мин очень сложно. О таком великолепном сочетание температурно-шумовых характеристик на GeForce GTX 780 можно было только мечтать. Для тандема GM204 и Twin Frozr V это реальность.

Последняя версия MSI Afterburner уже поддерживает разгон новых графических ускорителей NVIDIA и даже позволяет повышать рабочее напряжение с максимальной дельтой в 87 мВ. Наш экземпляр смог стабильно работать при повышении базовой частоты до 1310 МГц, что дало пиковое значение в 1499 МГц. Память разогналась до 7920 МГц.

MSI GTX 970 Gaming 4G

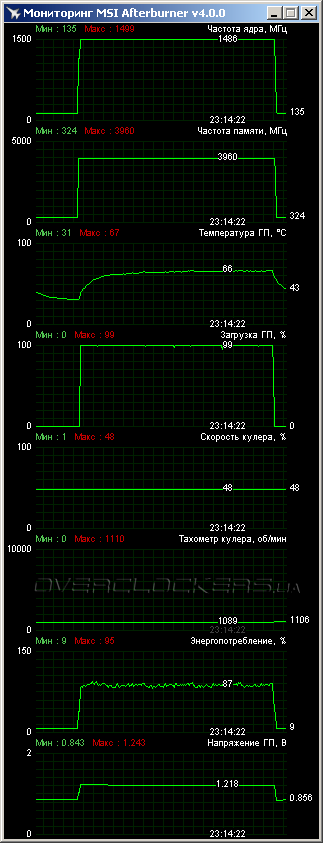

Прибегли мы и к небольшому повышению напряжения на один шаг. Это помогло повысить стабильность при 1499 МГц, но дальнейший софтвольтмод пользы не возымел. В реальных приложениях частота ядра постоянно варьировалась между 1486 и 1499 МГц. При фиксированной скорости вентиляторов 1100 об/мин температура в Unigine Valley benchmark не превысила 67 °C. В некоторых тестах было отмечено достижение рубежа в 70 °C.

MSI GTX 970 Gaming 4G

MSI GTX 970 Gaming 4G выступил и в роли референса. Выше уже отмечалось, что в режиме Silent видеоадаптер переключается на стандартные частоты 1051/1178/7012 МГц. С учетом холодного нрава GM204 и кулера, доставшегося в наследство от более горячего GeForce GTX 780, можно предположить, что и рефересные видеоадаптеры сумеют поддерживать температуру ниже температурного лимита. Не ясна только ситуация с ограничениями по мощности. Поэтому на всякий случай частоту ядра снизили так, чтобы итоговое значение Boost зафиксировалось на стабильной отметке в 1210 МГц. Если это и отличается от показателей референса (в большую или меньшую сторону), то незначительно. В такой конфигурации можно будет вполне адекватно оценить уровень производительности стандартной версии GeForce GTX 970.
