Обзор портативного устройства для захвата видео AVerMedia Live Gamer Portable

Около года назад на страницах нашего сайта мы уже рассматривали карту захвата видео по HDMI-интерфейсу AVerMedia Live Gamer HD. Тогда устройство зарекомендовало себя с лучшей стороны, из недостатков отмечалась лишь невозможность работы с закодированным сигналом HDCP, что ограничивало ее применение, скажем, при записи игрового процесса на приставках PlayStation 3. Кроме того, такая карта, потребует дополнительного компьютера если видео захватывается с игровой приставки или, например, спутникового ресивера. Дабы избавиться от этих недостатков AVerMedia спустя некоторое время представила новое портативное устройство захвата видео — Live Gamer Portable.

Основные характеристики устройства представлены в таблице.

  AVerMedia Live Gamer Portable
Интерфейс USB 2.0
Входной видео сигнал Цифровой: HDMI
Аналоговый: Компонентный
Входной аудио сигнал Цифровой: HDMI
Аналоговый: RCA L/R, 3,5 мм аудио
Выходной видео сигнал Цифровой: HDMI (сквозной выход компонентного и HDMI сигналов)
Выходной аудио сигнал Цифровой: HDMI (сквозной выход HDMI сигнала)
Аналоговый: 3,5 мм Аудио/Стерео (сквозной выход HDMI и 3,5 мм аудиосигналов)
Другое Разъем для SD-карты
Поддерживаемые разрешения Входной сигнал / сквозной выход: 640 x 480 (60p), 720 x 480 (60p), 720 x 576 (50p), 800 x 600 (60p), 1024 x 768 (60p), 1280 x 720p (50p), 1280 x 720p (60p), 1280 x 768 (60p), 1280 x 800 (60p), 1280 x 1024 (60p), 1360 x 768 (60p), 1440 x 900 (60p), 1680 x 1050 (60p), 1920 x 1080 (50i), 1920 x 1080 (60i), 1920 x 1080 (24p), 1920 x 1080 (25p), 1920 x 1080 (30p), 1920 x 1080 (50p), 1920 x 1080 (60p)

Видеозахват: 640 x 480 (60p), 720 x 480 (60p), 720 x 576 (50p), 800 x 600 (60p), 1024 x 768 (60p), 1280 x 720p (50p), 1280 x 720p (60p), 1280 x 768 (60p), 1280 x 800 (60p), 1280 x 1024 (30p), 1360 x 768 (50p), 1440 x 900 (30p), 1680 x 1050 (30p), 1920 x 1080 (25p), 1920 x 1080 (30p)

* увеличение разрешения не поддерживается
* Live Gamer Portable не поддерживает использование монитора с разрешением 1920*1200
Цветовая субдискретизация Входной сигнал/ сквозной выход: YUV 4:4:4
Видеозахват: YUV 4:2:0
Аудио формат Входной сигнал
DMI: PCM Стерео
RCA L/R, 3,5 мм аудио: Стерео

Захват: AAC Стерео
Устройство хранения Карта памяти SDHC Class 10
Поддерживаемые разрешения Входной сигнал / сквозной выход: 20 x 480 (30p), 720 x 480 (60p), 720 x 576 (30p), 720 x 576 (60p), 1280 x 720 (30p), 1280 x 720 (60p), 1920 x 1080 (30p), 1920 x 1080 (60p)

Видеозахват: 720 x 480 (30p), 720 x 480 (60p), 720 x 576 (30p), 720 x 576 (60p), 1280 x 720 (30p), 1280 x 720 (60p), 1920 x 1080 (30p)

* увеличение разрешения не поддерживается
* Live Gamer Portable не поддерживает использование монитора с разрешением 1920*1200
Качество записи Максимум: 16 Мб/с @ 1080p30
Питание USB (5В/1А)
Программное обеспечение AVerMedia RECentral, XSPLIT Broadcaster (Премиум лицензия на 3 месяца в комплекте)
Качество записи Максимум: 60 Мб/с @ 1080p30
Операционная система Windows 8 (32/64 бит), Windows 7 (32/64 бит)
Процессор Intel Core 2 Duo 2,8 ГГц, AMD Athlon 64 X2 Dual Core 3,0 ГГц
Память 4 ГБ
Видеокарта DirectX 10.0 или выше
Питание USB, 5В
Размеры 70 (глубина) x 22 (высота) x 131 (ширина) см
Масса 117 г

Как видим, разрешение ограничено значением 1920x1080, причем если при пропускании сигнала и доступен режим 60p, максимальное значение при записи лимитируется 30p, как это было и в Live Gamer HD. Обладателям же мониторов с разрешением более Full HD не стоит забывать, что с такими разрешениями устройство не сможет работать даже в качестве «моста» для видеосигнала.

Также из обновок можно заметить увеличенный до 60 Мбит/с битрейт кодируемого видео. Вряд ли такое высокое значение будет иметь практическую пользу, однако это говорит о высокой мощности установленного кодирующего процессора, если, конечно, на практике эти заявления подтвердятся. Напомним, что для Live Gamer HD эта характеристика ограничена значением 20 Мбит/с.


Комплектация и внешний вид

Устройство поставляется в небольшой коробке, выполненной в красно-черной цветовой гамме.

AVerMedia Live Gamer PortableAVerMedia Live Gamer Portable

На верхней стороне упаковки представлено изображение самого устройства, а на противоположной — описание основных функций устройства и органов управления.

AVerMedia Live Gamer Portable

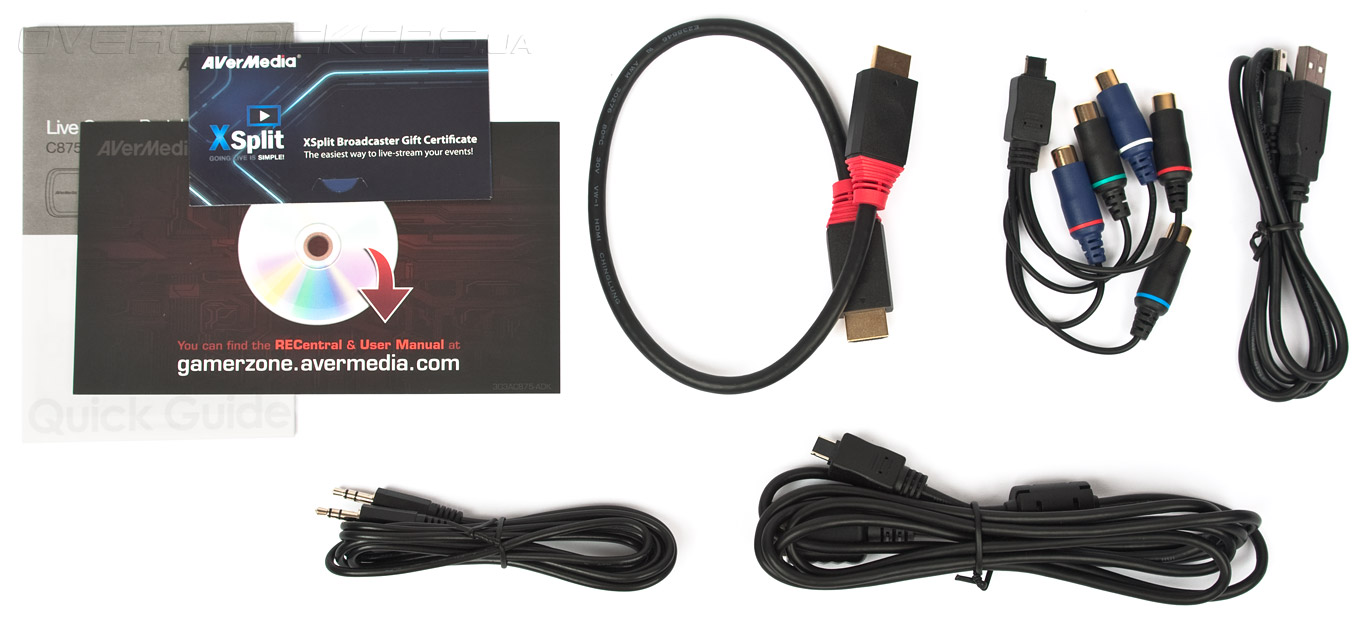

Внутри же, помимо самого рекордера, можно обнаружить еще одну коробочку из тонкого картона, содержащую набор различных кабелей и переходников.

AVerMedia Live Gamer Portable

Среди них:
  • небольшой HDMI-кабель длиной 40 см;
  • кабель для подключения аналогового выхода консоли Sony Play Station 3;
  • переходник для подключения компонентного видео и двухканального аудио-сигнала;
  • кабель USB/mini-USB для подключения устройства к ПК или к внешнему источнику питания (в комплект не входит);
  • звуковой кабель длиной 180 см с разъемами 3,5 мм.
В отличие от карты Live Gamer HD, которая комплектовалась еще парой различных переходников HDMI/DVI, рассматриваемое устройство, к сожалению, таковых в комплекте не имеет.

Кроме того, также присутствуют:
  • инструкция по эксплуатации на нескольких языках, в т.ч. русском;
  • карточка с трехмесячной Premium-лицензией для программы XSplit;

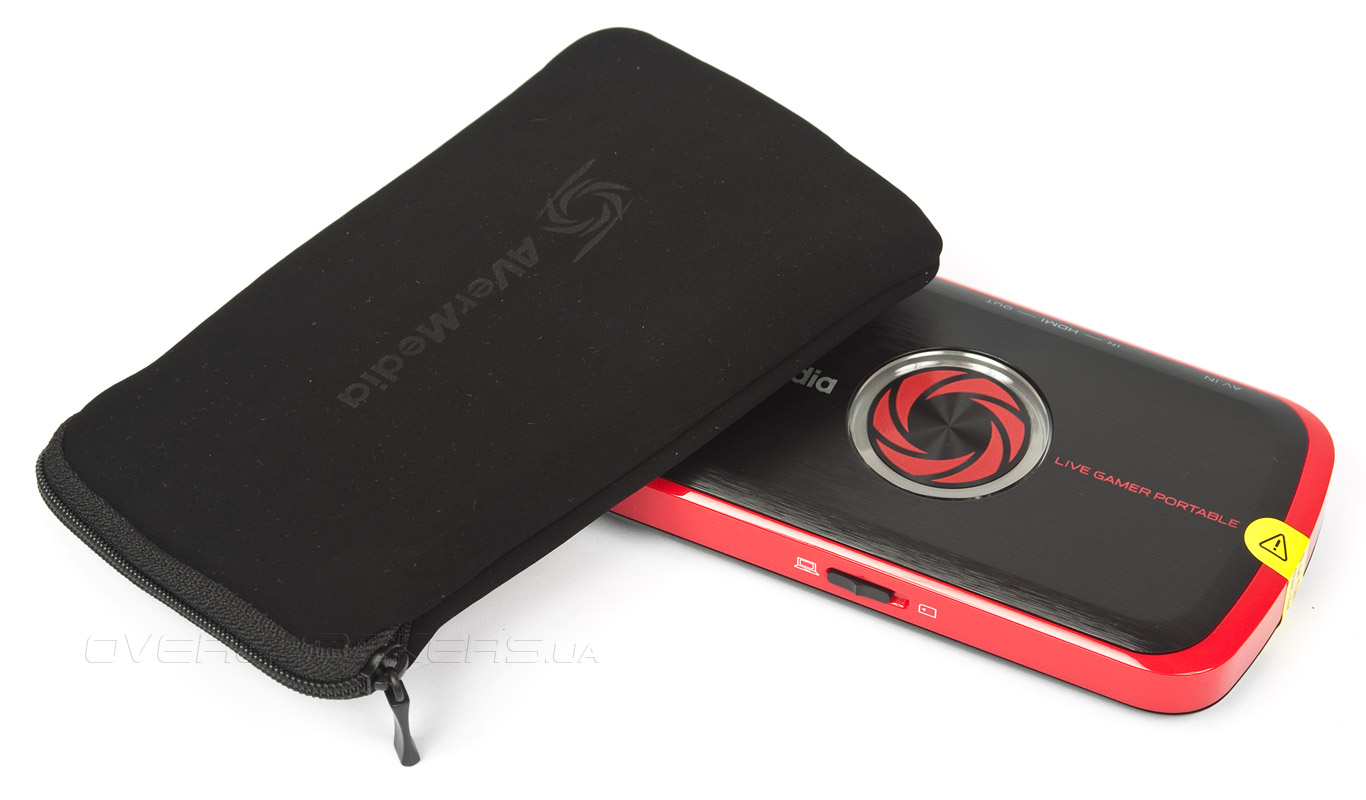

  • велюровый чехол для устройства.
AVerMedia Live Gamer Portable

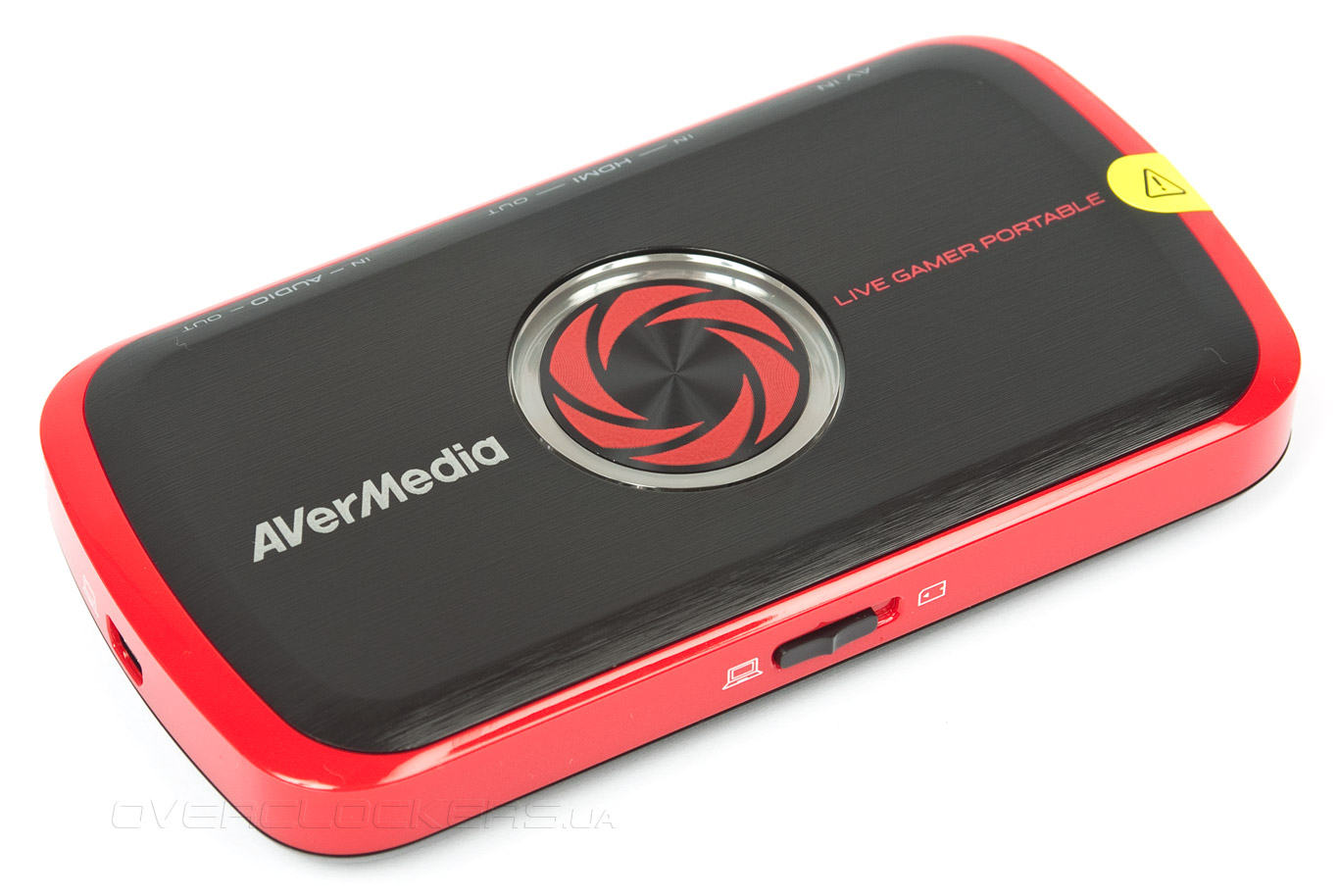

Корпус Live Gamer Portable выполнен из пластика. Боковые грани красного цвета, верхняя имеет стилизацию «под металл», а нижняя сторона устройства снабжена резиновой основой, предотвращающей скольжение устройства по гладкой поверхности, что крайне актуально при подключении к нему большого количества массивных кабелей. Сборка достаточно добротная, все детали подогнаны идеально, ничего не люфтит и не скрипит.

AVerMedia Live Gamer Portable

На верхней грани устройства расположена лишь единственная кнопка, являющаяся очередным воплощением той самой клавиши, стартующей запись. К ней мы еще вернемся чуть позже, а пока рассмотрим разъемы и аппаратные органы управления, размещенные на боковых гранях продукта.

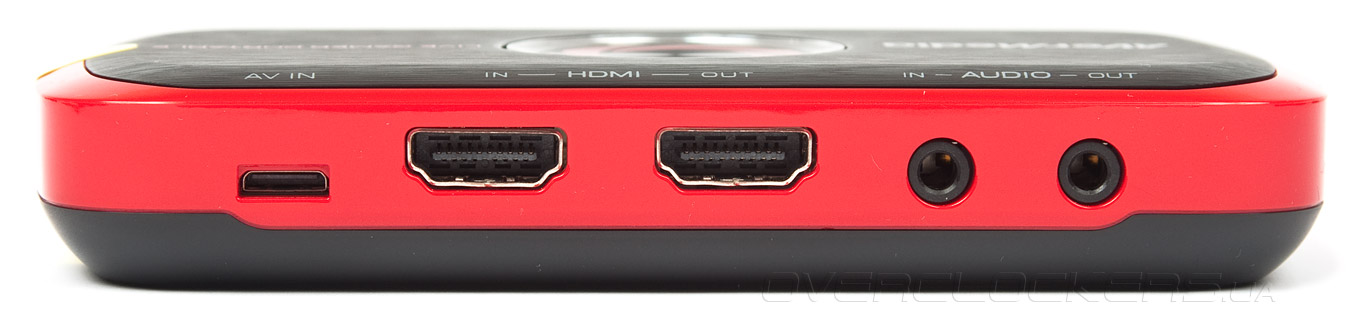

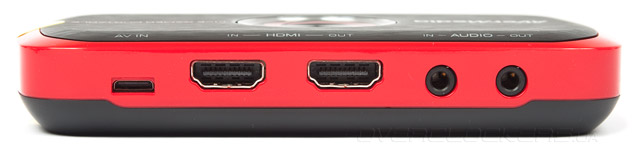

На одной из длинных сторон расположены все необходимые разъемы:
  • HDMI-вход;
  • HDMI-выход;
  • вход аудио-сигнала, разъем 3,5 мм;
  • выход аудио-сигнала, разъем 3,5 мм;
  • разъем для подключения аналоговых источников (именно здесь и понадобится часть имеющихся в комплектации переходников).
AVerMedia Live Gamer Portable

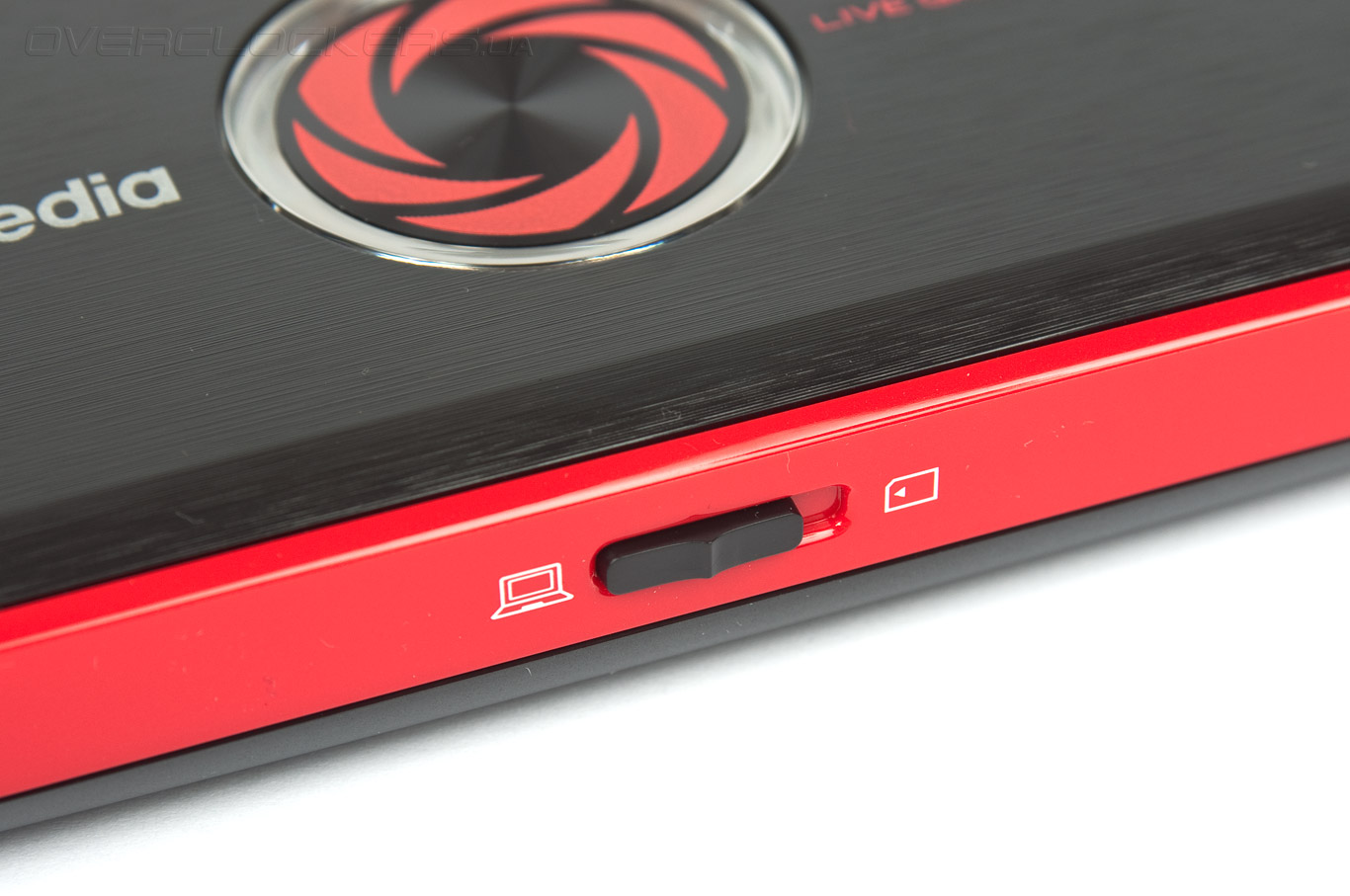

На противоположной грани расположена лишь кнопка переключения между режимами работы устройства — с ПК или без него.

AVerMedia Live Gamer Portable

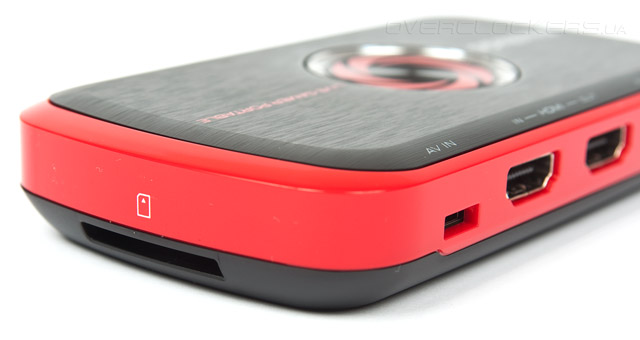

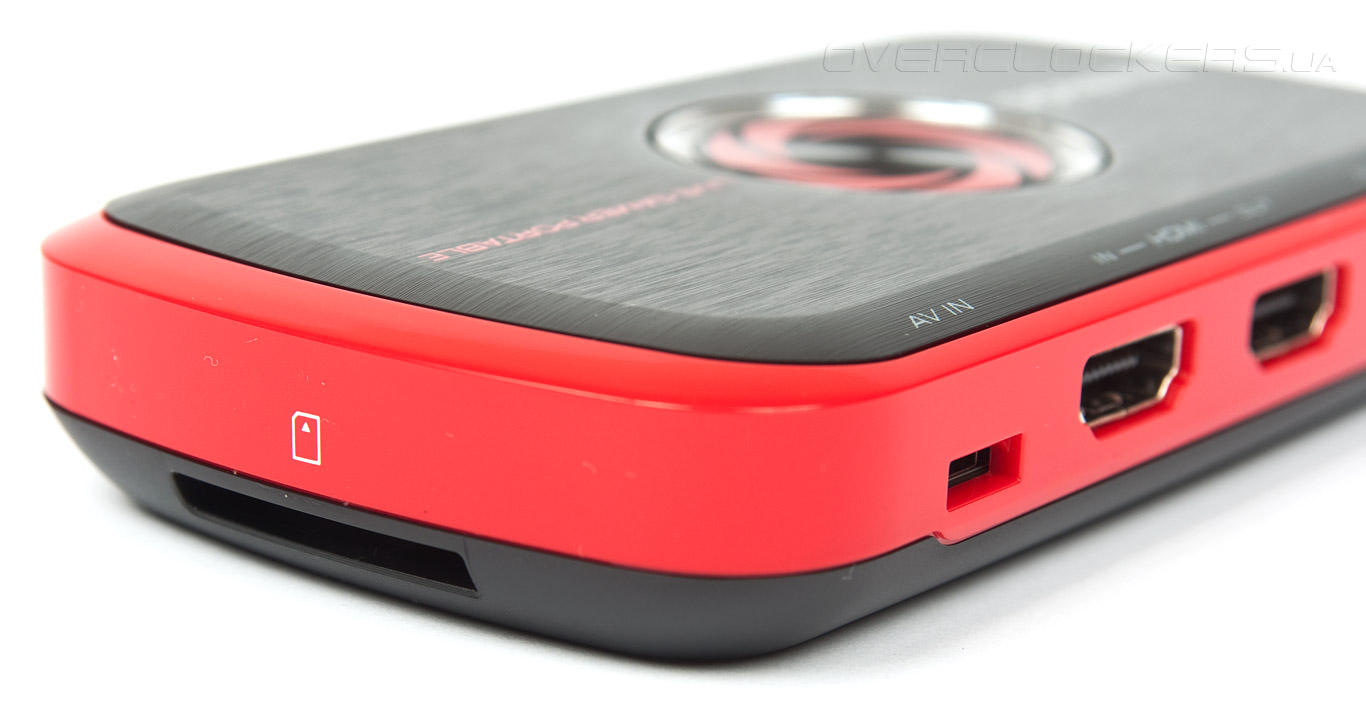

В последнем случае запись будет производиться на SD-карту, слот которой расположен на одной из узких граней устройства.

AVerMedia Live Gamer Portable

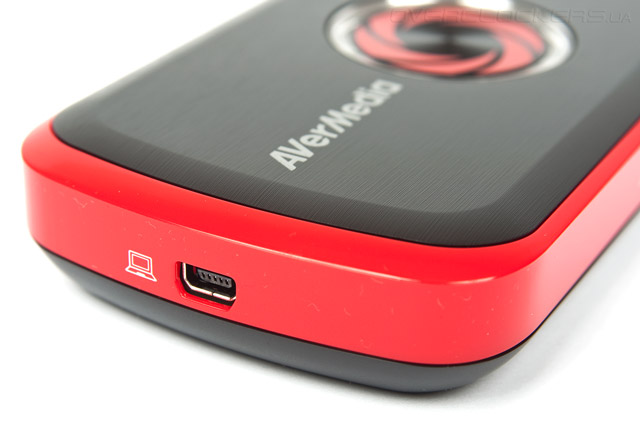

Ну и в конце концов, имеется разъем mini-USB для подключения к ПК или к источнику питания.

AVerMedia Live Gamer Portable

Стоит отметить, что Live Gamer Portable может работать в качестве «моста», просто пропуская через себя сигнал, однако, при этом должно быть обеспечено питание. Это, в свою очередь, свидетельствует о том, что, скорее всего, цифровой сигнал, «проходя» через устройство, подвергается определенной обработке.

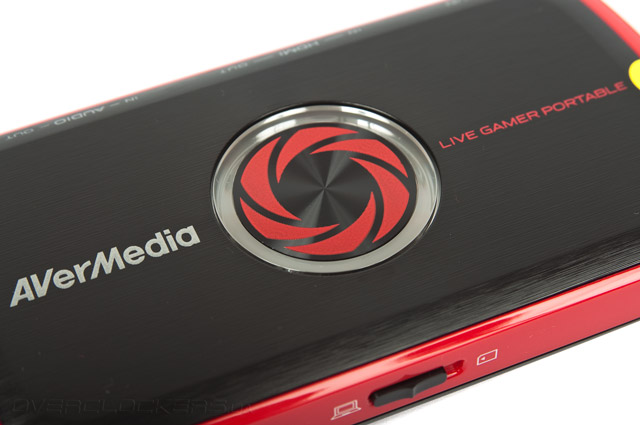

Ну и, собственно, вернемся к главной кнопке.

AVerMedia Live Gamer Portable

По окружности она обрамлена прозрачным пластиком, имеющим различные варианты синей или красной подсветки в зависимости от текущего состояния устройства.

AVerMedia Live Gamer PortableAVerMedia Live Gamer Portable

Подобных статусов немало, они представлены ниже в таблице.

Состояние Режим ПК Режим без ПК
Загрузка Индикатор мигает синим цветом по часовой стрелке Индикатор мигает красным цветом по часовой стрелке
Режим ожидания Индиктор горит синим цветом Индиктор горит красным цветом
Запуск RECentral Синий цвет индикатора быстро перемещается по часовой стрелке
Запись Индикатор мигает красным цветом Индикатор мигает красным цветом
Трансляция Индикатор мигает синим цветом
Предупреждение Индикатор быстро мигает красным цветом
Ошибка Индикатор быстро мигает попеременно красным/синим цветом

Может показаться, что запомнить все варианты довольно сложно, однако в процессе эксплуатации привыкание происходит достаточно быстро, все происходит интуитивно.


Подключение

К сожалению, как и в случае с картой Live Gamer HD, Portable-версия устройства все так же не умеет работать с закодированным HDCP-сигналом. Единственный вариант произвести запись с той же Sony PlayStation 3 — это использование аналогового сигнала.

Существует несколько вариантов подключения рассматриваемого продукта. Но, прежде всего, нужно уяснить, что при одновременном подключении нескольких источников сигнала, Live Gamer Portable будет производить их «перебор» в следующей последовательности:
  • аналоговый аудио-сигнал, поступающий через разъем 3,5 мм;
  • компонентный видео-сигнал;
  • цифровой HDMI.
Соответственно, во избежание путаницы, при работе с HDMI все аналоговые источники рекомендуется просто отключить.

Как и в случае с рассмотренной ранее картой захвата от этого производителя, данное устройство тоже подключается в разрыв между источником сигнала и монитором или телевизором. Отдельно стоит обратить внимание на подключение аналогового сигнала. Здесь может возникнуть небольшая проблема, если, например, планируется запись игрового процесса с PlayStation 3 через аналоговый выход, однако, в это же время необходимо использовать этот же выход для подключения сигнала к телевизору, не имеющему HDMI. В таком случае, необходимо заранее позаботиться о приобретении дополнительных переходников-разветвителей.

Ну а что касается цифрового сигнала, то, как уже было сказано выше, необходимо помнить о том, что при записи с ПК, имеющего только DVI выход, или же при подключении к монитору с отсутствующим HDMI-выходом, придется приобрести еще и соответствующие переходники HDMI/DVI, которые отсутствуют в комплекте поставки Live Gamer Portable.

Если с подключением «цифры» по HDMI вопросы вряд ли возникнут, то на аналоговом подключении стоит остановиться отдельно.

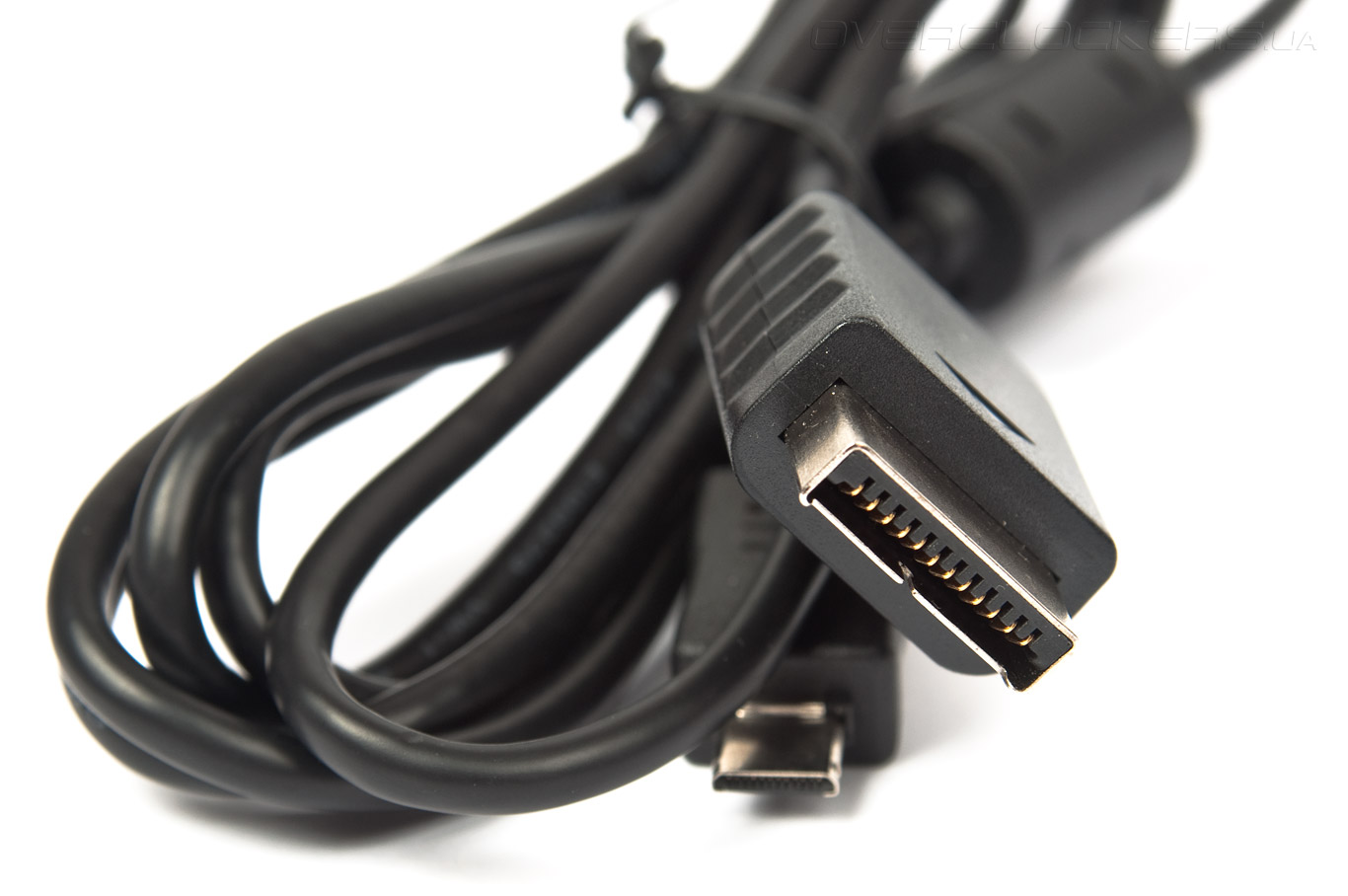

Для подключения аналогового сигнала рекордер имеет специальный разъем. В зависимости от типа подключаемого устройства, нужно будет задействовать один из имеющихся в комплекте поставки переходников. Первый из них предназначен для подключения как раз упомянутой игровой консоли Sony PlayStation 3, которая не имеет привычных выходов компонентного сигнала.

AVerMedia Live Gamer Portable

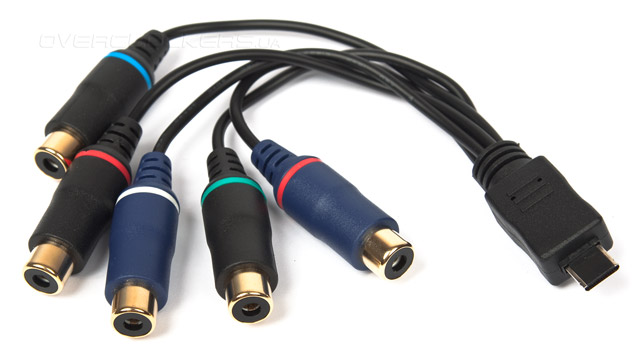

Другой позволяет получить на выходе «тюльпаны» для компонентного видео YPbPr и стерео-аудио.

AVerMedia Live Gamer Portable


Программное обеспечение и произведение записи

Для работы с Live Gamer Portable используется программное обеспечение AVerMedia RECentral, знакомое нам по работе с внутренней картой захвата, рассмотренной в прошлом обзоре. В комплекте поставки какие-либо носители с ПО отсутствуют, предполагается, что пользователь самостоятельно загрузит его с сайта производителя.

AVerMedia RECentral

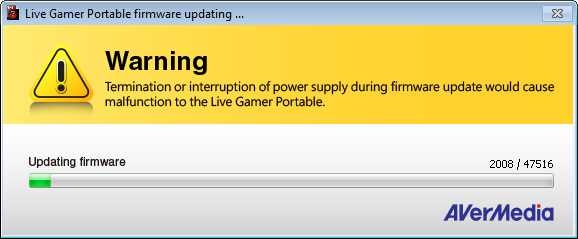

Прежде всего, стоит произвести обновление прошивки рекордера. Для этого после установки RECentral и драйверов, необходимо, предварительно загрузив утилиту для обновления внутреннего ПО, подключить устройство по USB-интерфейсу к компьютеру. Причем, во избежание каких-либо проблем в процессе обновления, производитель настойчиво требует отключить все прочие кабели, подключенные к устройству, кроме USB.

AVerMedia RECentral

Сам процесс прошивки не представляет никаких сложностей, однако длится достаточно долго — до 15 минут.

AVerMedia RECentral

Для инициализации новой прошивки устройство необходимо «перезагрузить», лишив, а после возобновив питание устройства по USB.

В прошлом материале мы уже достаточно внимательно рассмотрели возможности ПО RECentral, поэтому остановимся лишь на основных деталях.

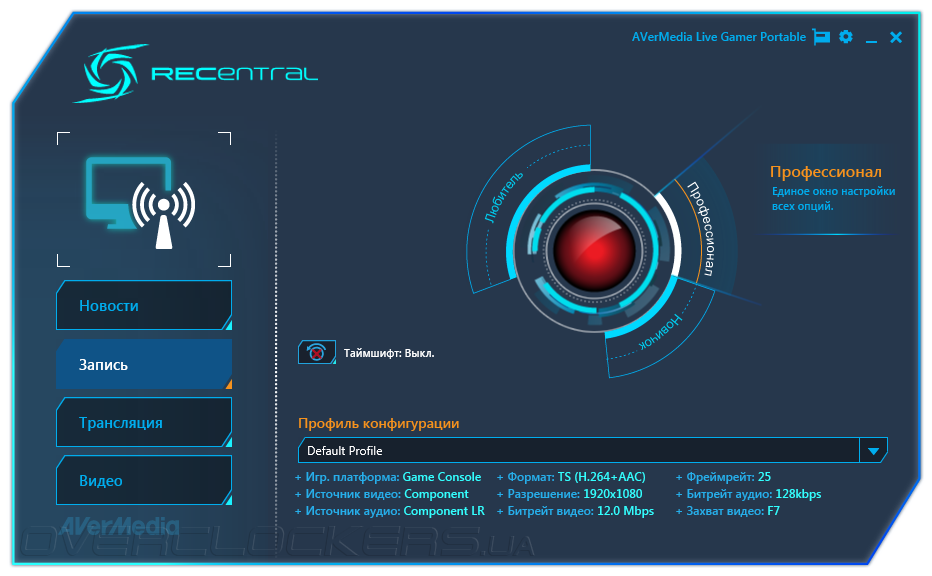

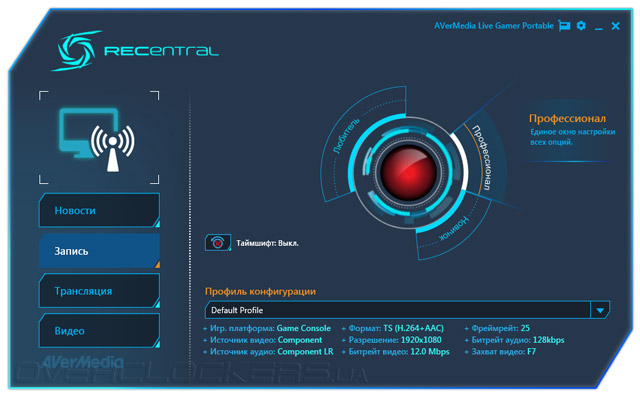

Программа имеет четыре основных пункта меню. Раздел «Новости» является сугубо информационным, отображая сводку новостей компании, информацию об обновлении ПО или прошивок. Самый нижний пункт в этом меню — «Видео» — просто открывает окно проводника с видео-файлами.

Основная работа будет происходить в разделе «Запись». Как и ранее, для различных групп пользователей созданы несколько режимов, позволяющих в зависимости от их познаний настраивать те или иные параметры.

Само собой, мы будем рассматривать самый интересный для нас режим «Профессионал», позволяющий произвести абсолютно любые настройки.

AVerMedia RECentral

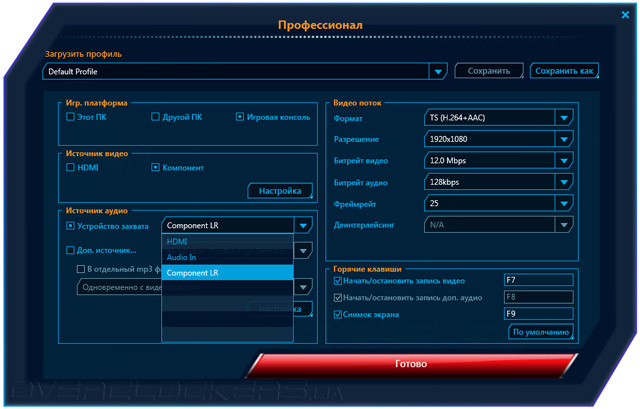

Здесь, в первую очередь, необходимо выбрать, какое из устройств будет являться игровой платформой и с какого интерфейса будет происходить захват видео. Аналогичную настройку необходимо произвести и для аудио-сигнала. Кроме того, при желании можно дополнительно выбрать еще один источник звука, коим, например, может являться микрофон.

AVerMedia RECentralAVerMedia RECentral

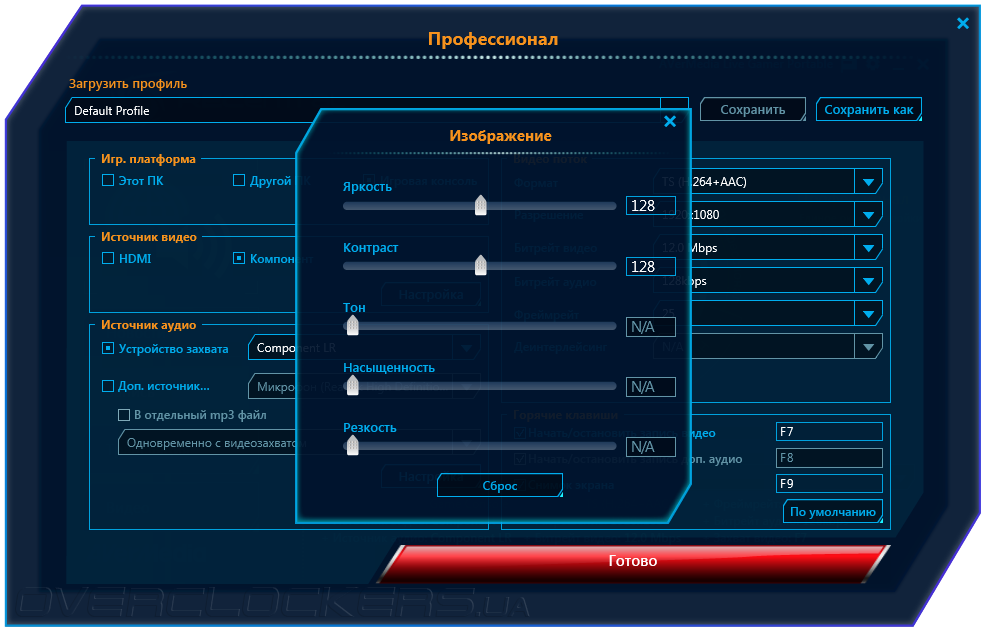

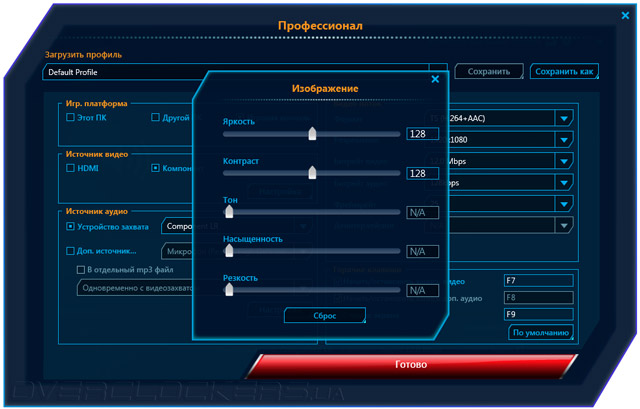

При выборе в качестве входного аналогового сигнала, будет доступна настройка основных его характеристик, как, например, яркость, контрастность, насыщенность и пр.

AVerMedia RECentral

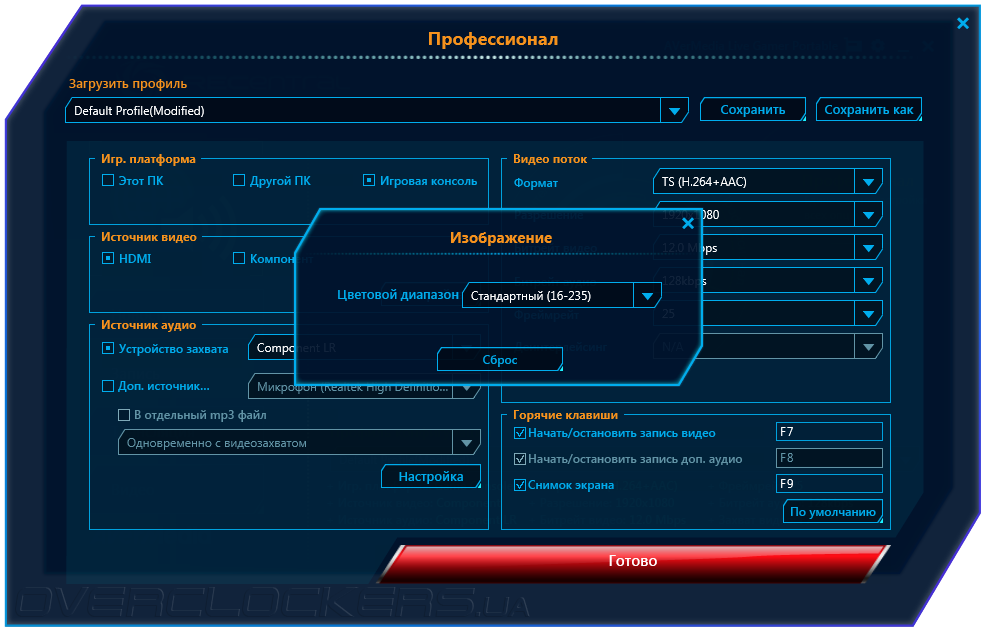

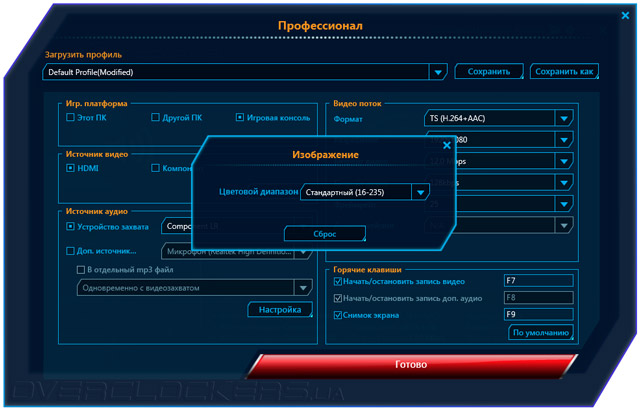

А вот при использовании HDMI доступна настройка диапазона, дабы сохранить цвета максимально естественными. К примеру, при использовании видеокарты необходимо выбрать диапазон 16–235, а вот при подключении консоли, на вход будет подаваться сигнал с полным диапазоном 0–255, и правильным будет выбрать данное значение.

AVerMedia RECentral

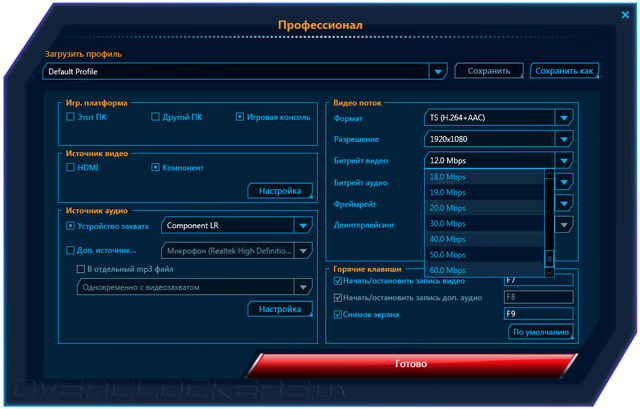

Самое интересное нас ждет в разделе настройки видеопотока. Само собой, Live Gamer Pоrtable имеет аппаратный кодер H.264, который полностью избавляет центральный процессор компьютера от этой задачи. Как уже было сказано выше, максимальным режимом записи является 1920x1080@30p, а максимально доступный битрейт равен 60 Мбит/с. В качестве формата файла можно выбрать .mp4 или .ts

AVerMedia RECentralAVerMedia RECentral

При записи с аналогового входа максимальным будет являться разрешение, обеспечиваемое источником сигнала, независимо от того, что выставлено в настройках RECentral. Наибольшее же значение при использовании компонентного входа аналогично HDMI и ограничено 1920x1080.

AVerMedia RECentral

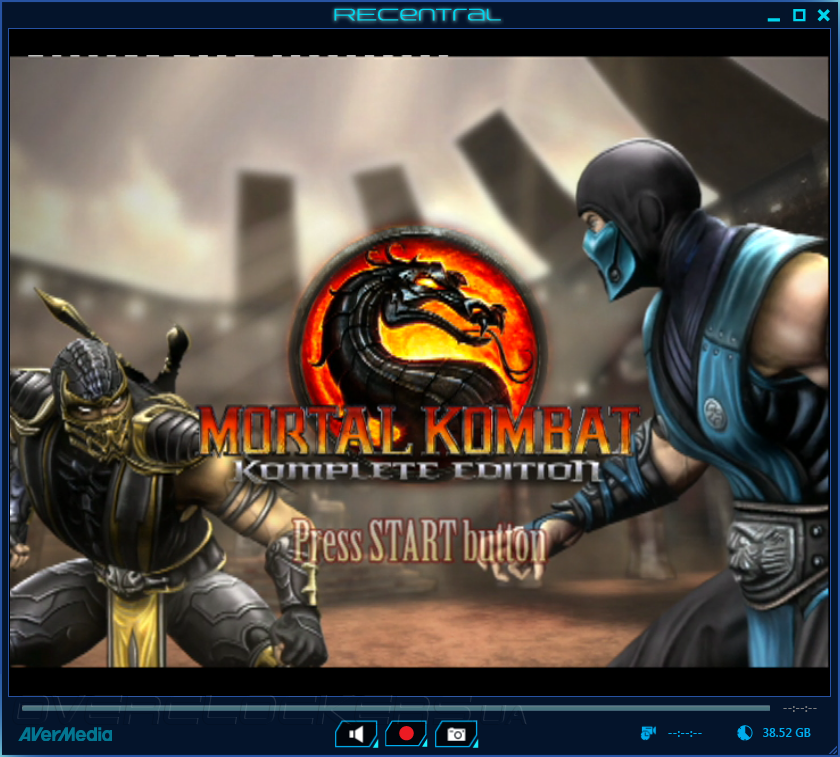

Собственно, это все необходимые настройки и для начала записи нужно лишь нажать соответствующую кнопку в RECentral или же кнопку на самом устройстве. Просматривать записываемое видео можно и в продемонстрированном выше отдельном окне RECentral.

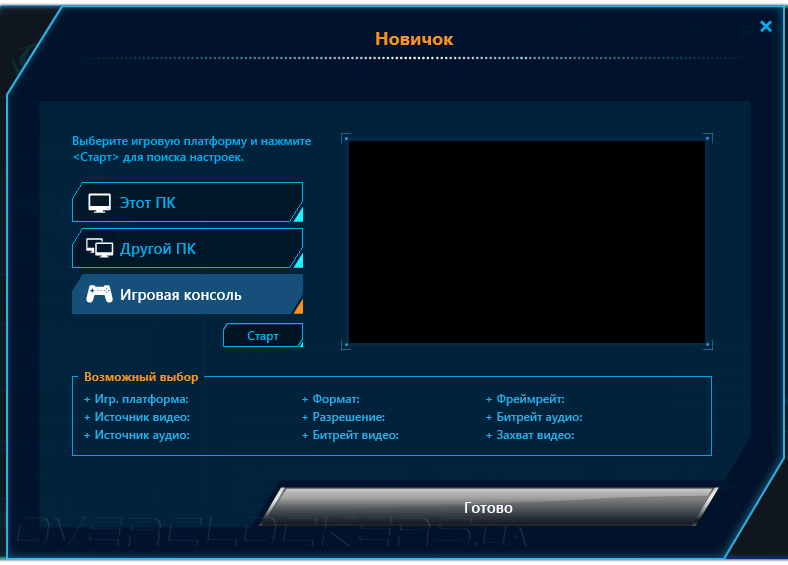

При выборе режима «Новичок» ПО само за пользователя решит какие лучше параметры использовать, потребуется указать лишь источник и правильно подключить рекордер.

AVerMedia RECentral

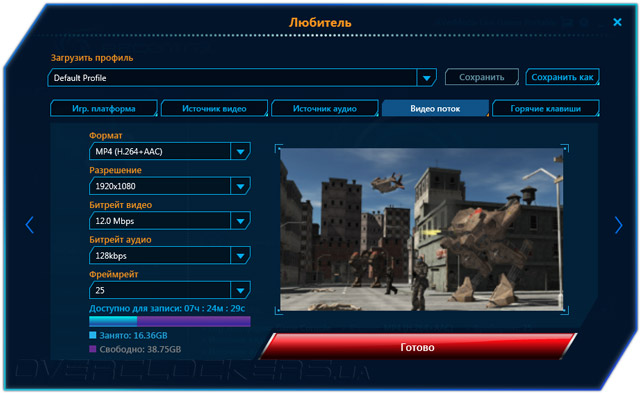

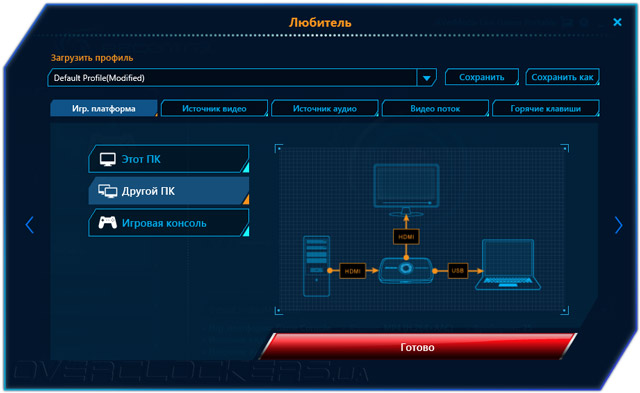

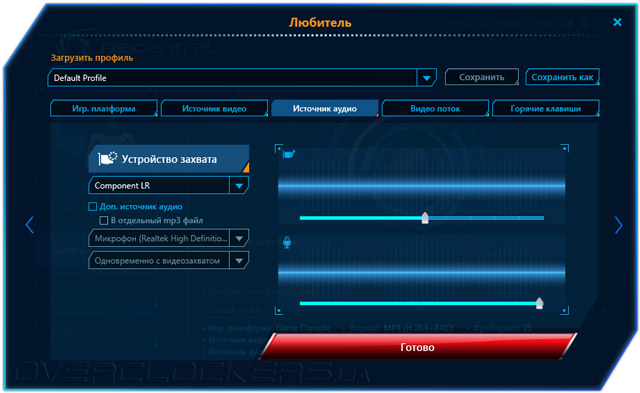

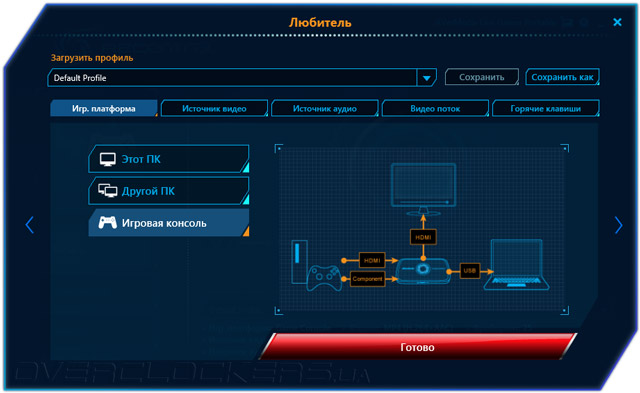

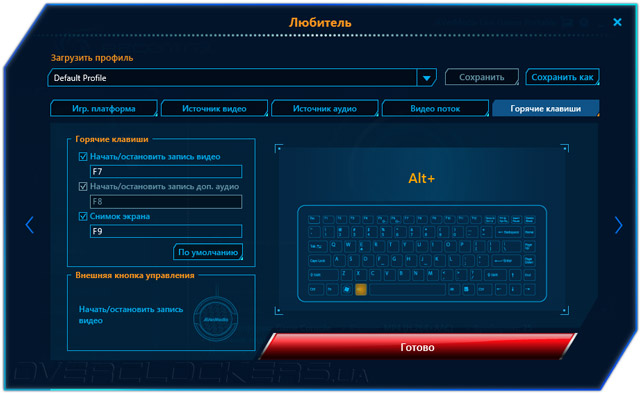

Ну и последний режим — «Любитель» — также позволяет установить все основные параметры захвата, но настройки сгруппированы на нескольких независимых вкладках, а разделы с выбором источника сигнала имеют еще и иллюстрации, демонстрирующие схему подключения устройства записи.

AVerMedia RECentralAVerMedia RECentralAVerMedia RECentralAVerMedia RECentralAVerMedia RECentralAVerMedia RECentral

AVerMedia Live Gamer Portable выгодно отличается возможностью полностью автономной работы, без подключения устройства к ПК.

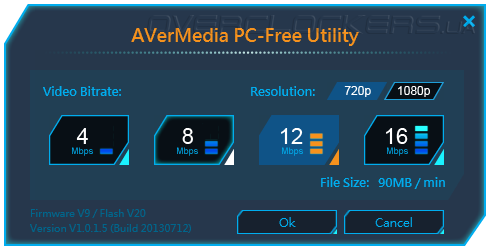

Для использования устройства в таком независимом режиме, необходимо произвести предварительную настройку. Для чего требуется запустить приложение AVerMedia PC-Free Utility, которое позволит установить основные параметры записи — выбрать необходимый размер и битрейт получаемого видео.

AVerMedia RECentral

Здесь уже настройки значительно менее гибкие и ничего другого кроме данных установок сделать нельзя. Далее можно отключать устройство от ПК и начинать запись, для чего достаточно нажать кнопку на устройстве. Остановка записи происходит по повторному нажатию на нее же. Само собой, нужно не забывать о подключении устройства к источнику питания, коим может выступать любой 5-вольтовый БП с USB-разъемом, или, скажем, «повербанк». В результате записи мы обнаружим на карте памяти видеофайл в формате .TS.

Дабы оценить качество захвата мы произвели запись нескольких роликов, как с игрового ПК по HDMI-интерфейсу, так и с консоли Sony Play Station 3 при использовании аналогового выхода. Для определения качества кодирования была произведена запись с различными значением битрейта для цифрового сигнала.



По ссылкам ниже можно загрузить соответствующие видеоролики для ознакомления:
По результатам записи можно сказать, что битрейт 60 Мбит/с скорее всего окажется избыточным. Для записи даже самых динамичных сцен будет достаточно и 20 Мбит/с — значения, которое являлось максимум для предыдущего продукта AVerMedia. Конечно, если внимательно присмотреться, на «стоп-кадрах» можно увидеть разницу в сжатии изображений с различным битрейтом, но в динамике для человеческого глаза картинка практически неотличима. К тому же, зачастую многие такие видеоролики записываются для последующего выкладывая в Сеть, где значение потока даже в 20 Мбит/с является большим. Ну и не стоит забывать о том, что чем выше битрейт, тем большим окажется размер итогового файла, что тоже бывает важно.

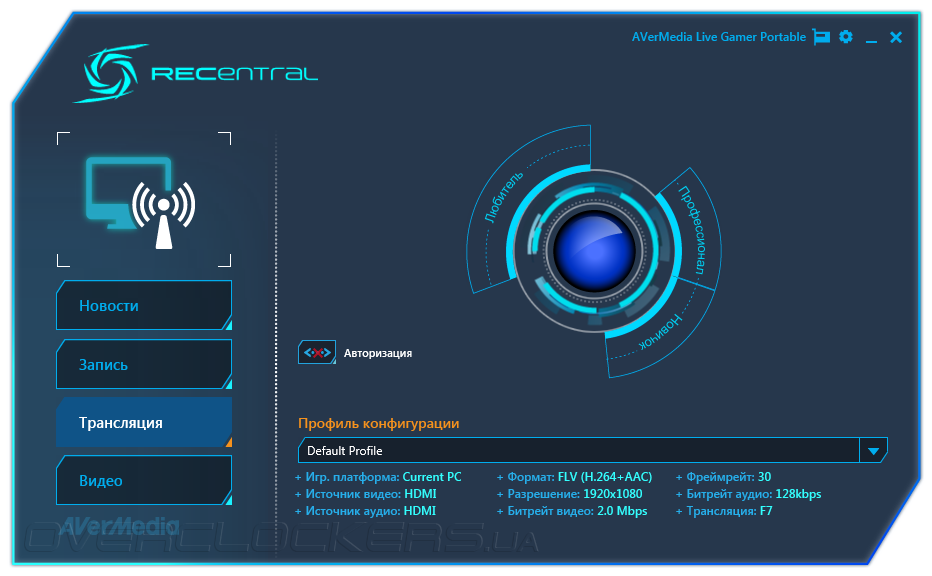

В завершение, вкратце остановимся на еще одной функции AVerMedia Live Gamer Portable — трансляции видео в Интернет.

AVerMedia RECentral

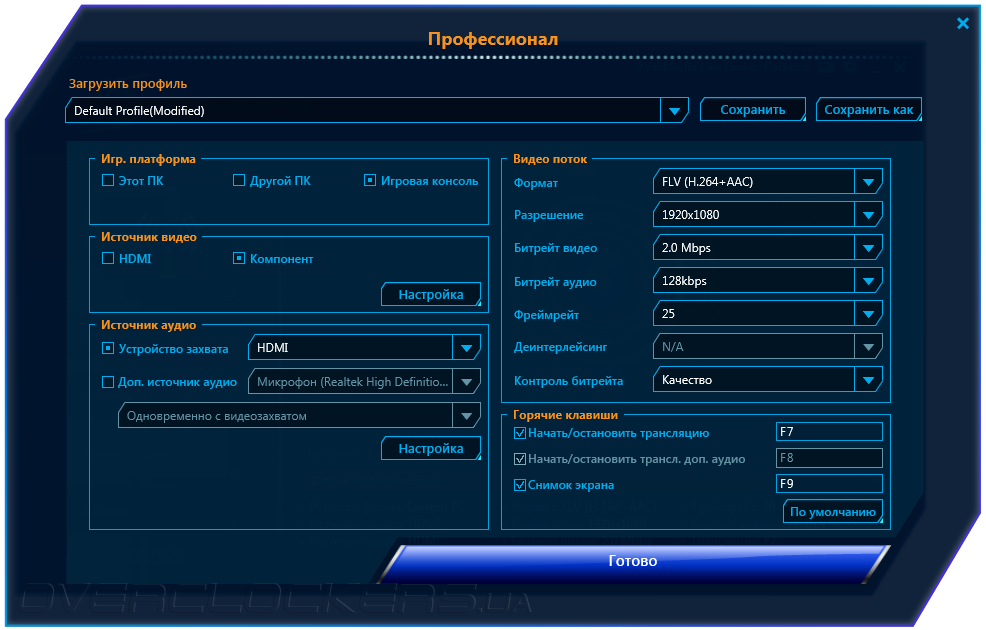

Как и при обычной записи, для режима трансляции доступны три режима для удобства разных категорий пользователей.

AVerMedia RECentral

В целом, работа с онлайн-вещанием не отличается от карты Live Gamer HD. Напомним, что «из коробки» устройство может работать с сервисами Twitch, Ustream и малоизвестным у нас японским niconico. Для организации трансляции достаточно иметь учетную запись на одном из сервисов. Кроме того, есть возможность подключиться и к любому RTMP-серверу.

В комплекте с рекордером имеется трехмесячная лицензия для XSplit — известной программы для организации онлайн-трансляций. Использовать Live Gamer Portable с XSplit не составит труда — устройство будет представлено как отдельный источник видео, достаточно просто его выбрать.


Итоги

AVerMedia предложила очередное в линейке Live Gamer решение для захвата видео, обладающее расширенными возможностями и улучшенными характеристиками в сравнении с выпущенной в прошлом году картой Live Gamer HD. В отличие от последней, Live Gamer Portable является внешним портативным устройством, подключаемым к ПК по USB-интерфейсу, а кроме того обладает возможностью работать и в полностью автономном режиме, производя запись на карту памяти. К сожалению, так и осталась непреодолимой невозможность работать с закодированным сигналом HDCP. Отчасти эту проблему решает оснащение устройства аналоговым компонентным входом. Хотя, конечно, хотелось бы видеть и композитный, что позволит еще больше расширить спектр применения устройства, например, для оцифровки видео со стареньких VHS-видеомагнитофонов и прочих устройств, которые зачастую не оснащены компонентным выходом.

Появилась возможность записывать видео и с более высоким качеством — максимальное значение потока выросло до 60 Мбит/с, хотя, как показывает практика, такой битрейт кажется избыточным. В любом случае это является достоинством Live Gamer Portable.

Для работы с устройством используется уже знакомое приложение RECentral, обладающее широкими возможностями и удобное в использовании.

В целом, AVerMedia Live Gamer Portable оправдывает ожидания и является качественным и крайне простым в использовании продуктом. Рекордер можно с уверенностью рекомендовать «летсплейщикам» и прочим пользователям, в том числе и как замену утилит для захвата вроде Fraps или MSI Predator, что позволит разгрузить центральный процессор ПК и на выходе получить уже кодированное видео.
