Настало время подробнее поговорить о видеокарте AMD Radeon RX 6800, которая часто мелькала в наших последних обзорах. Это младшая модель на базе GPU Navi 21, которая сочетает все преимущества архитектуры RDNA 2 с меньшим количеством вычислительных блоков, большим объемом памяти и более низкой ценой. Мы рассмотрим особенности референсной видеокарты AMD Radeon RX 6800, оценим ее разгонный потенциал, сравним с GeForce RTX 3070 и старшими видеокартами.

AMD Radeon RX 6800

Если сравнивать Radeon RX 6800 с Radeon RX 6800 XT, то младшее решение урезано на 20% по количеству активных вычислительных блоков. Radeon RX 6800 оперирует 3840 потоковыми процессорами с 240 текстурными блоками и 60 ядрами обработки трассировки при 96 блоках растеризации. Снижены рабочие частоты GPU — значение Game Clock установлено на уровне 1815 МГц при Boost Clock 2105 МГц, тогда как у Radeon RX 6800 XT это 2015 МГц и 2250 МГц. Зато по-прежнему используются 16 ГБ видеопамяти GDDR6, что очень много на фоне конкурентов от NVIDIA. Эффективная частота памяти составляет 16 ГГц. Урезание чипа и частот позволило снизить TDP до 250 Вт.

Видеоадаптер Radeon RX 6800 XT Radeon RX 6800
Ядро Navi 21 Navi 21
Количество транзисторов, млн. шт 26800 26800
Техпроцесс, нм 7 7
Площадь ядра, кв. мм 520 520
Количество потоковых процессоров CUDA 4608 3840
Количество ядер Ray Accelerator 72 60
Количество текстурных блоков 288 240
Количество блоков рендеринга 128 96
Базовая частота ядра, МГц 1825 1700
Частота Game Clock, МГц 2015 1815
Частота Boost, МГц 2250 2105
Шина памяти, бит 256 256
Тип памяти GDDR6 GDDR6
Частота памяти, МГц 16000 16000
Объём памяти, ГБ 16 16
Поддерживаемая версия DirectX 12 Ultimate (12_2) 12 Ultimate (12_2)
Интерфейс PCI-E 4.0 PCI-E 4.0
Мощность, Вт 300 250

Референсная видеокарта Radeon RX 6800 визуально идентична XT-версии, но немного тоньше. Длина — неполные 27 см. Оснащена системой охлаждения с тремя вентиляторами. Корпус выполнен в черно-серебристых цветах.

AMD Radeon RX 6800

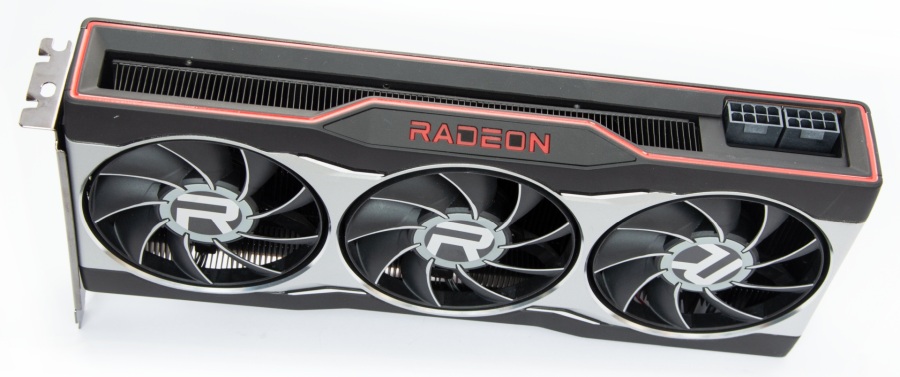

Боковая грань корпуса имеет красную окантовку и красный подсвечиваемый логотип Radeon. В углу расположено два разъема питания по восемь контактов.

AMD Radeon RX 6800

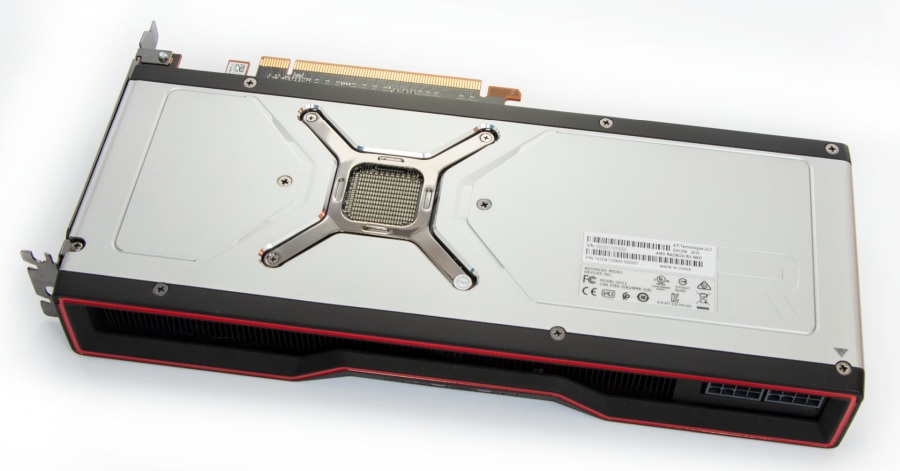

Обратная сторона полностью закрыта металлической пластиной.

AMD Radeon RX 6800

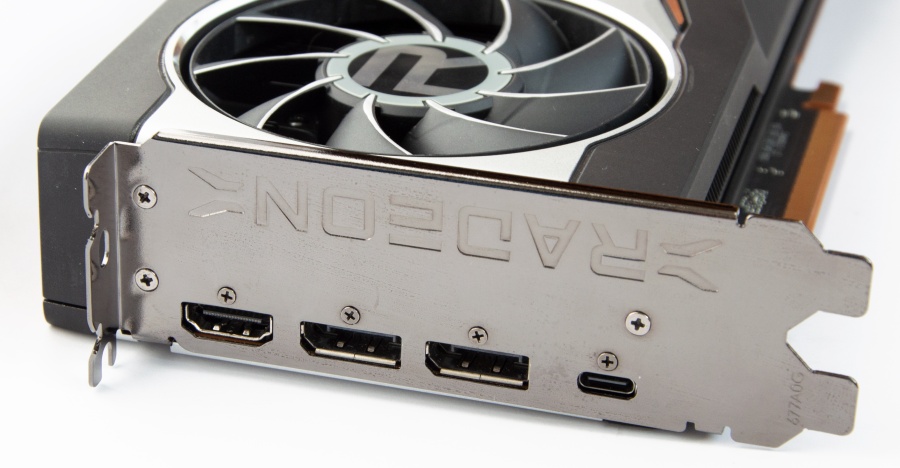

Толщина видеокарты не превышает двух слотов, в чем и кроется главное конструктивное отличие от Radeon RX 6800 XT. На заднюю панель вынесены порты HDMI, два Display Port и Virtual Link Type C.

AMD Radeon RX 6800

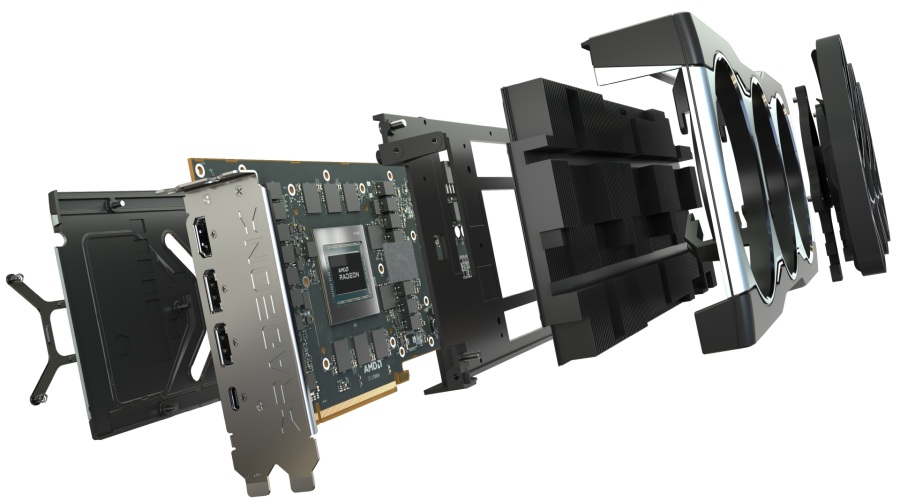

Конструкция охлаждения стандартная для референсной серии RX 6800.

AMD Radeon RX 6800

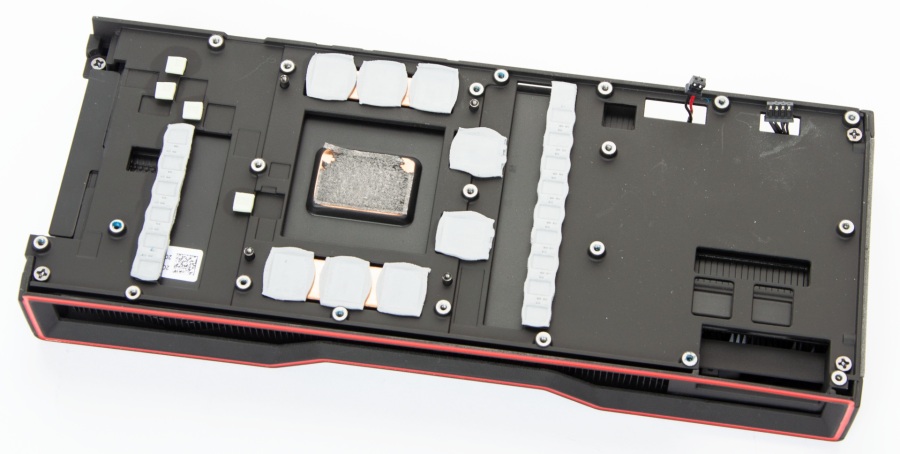

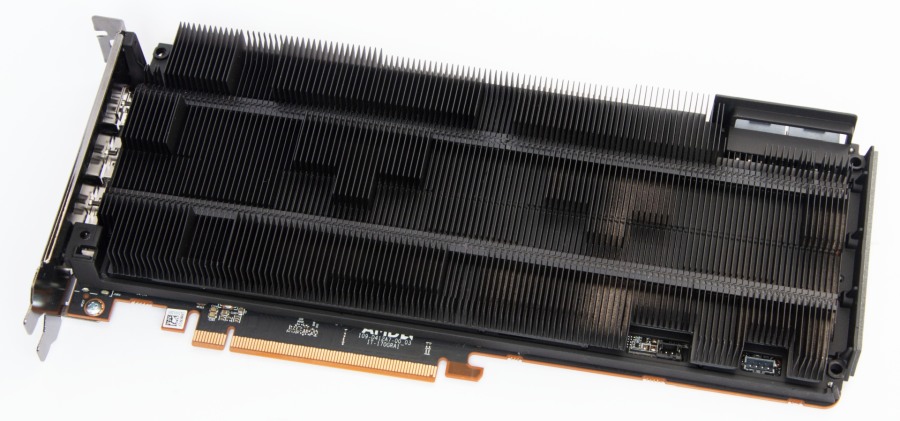

Плату накрывает большая пластина, которая отводит тепло от силовых элементов. Сверху на это основание установлен ребристый радиатор с выпирающей контактной площадкой для графического процессора.

AMD Radeon RX 6800

Все элементы охлаждающей системы имеют черное покрытие.

AMD Radeon RX 6800

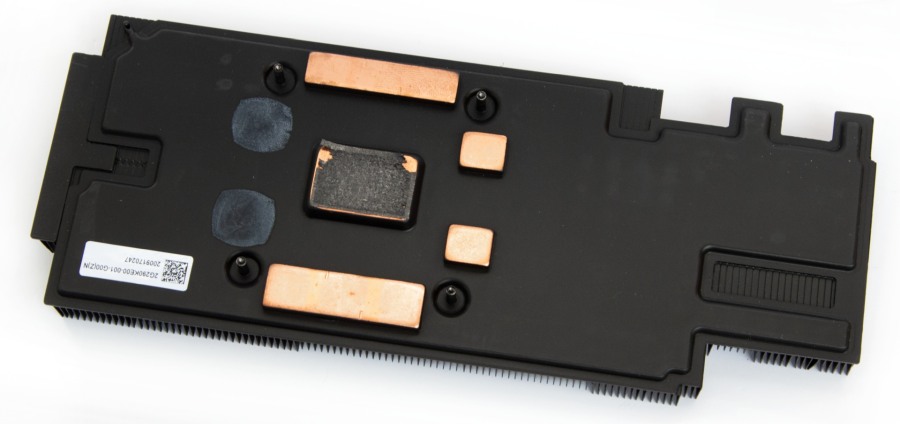

Ребра радиатора напаяны на крупную испарительную камеру, которая работает по принципу большой тепловой трубки. На фото ниже хорошо видно, что основной радиатор предназначен для контакта с GPU и микросхемами памяти через специальные площадки. Вместо термопасты для графического процессора используется графеновая термопрокладка.

AMD Radeon RX 6800

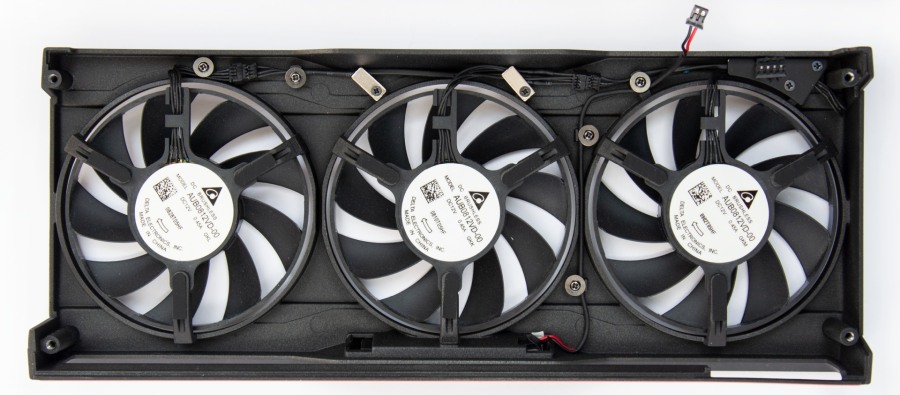

Вентиляторы диаметром 80 мм крепятся к внешнему кожуху.

AMD Radeon RX 6800

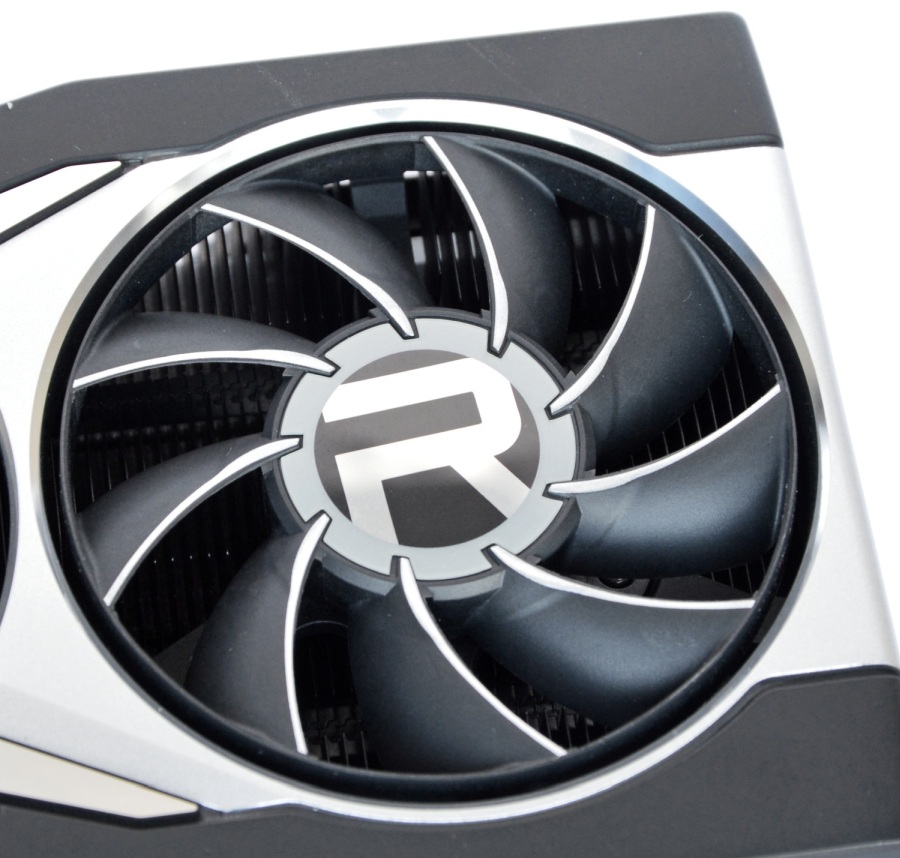

Лопасти имеют большой изгиб и внешнее кольцо. Такая конструкция позволяет усилить воздушный поток.

AMD Radeon RX 6800

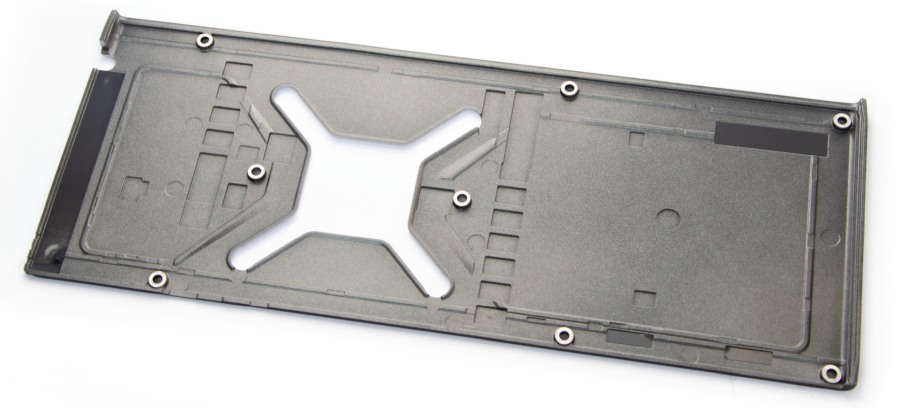

Бэкплейт радиатором не является — для контакта с горячими зонами платы не предусмотрены термопрокладки. Пластина выполняет защитную функцию и придает жесткости всей конструкции.

AMD Radeon RX 6800

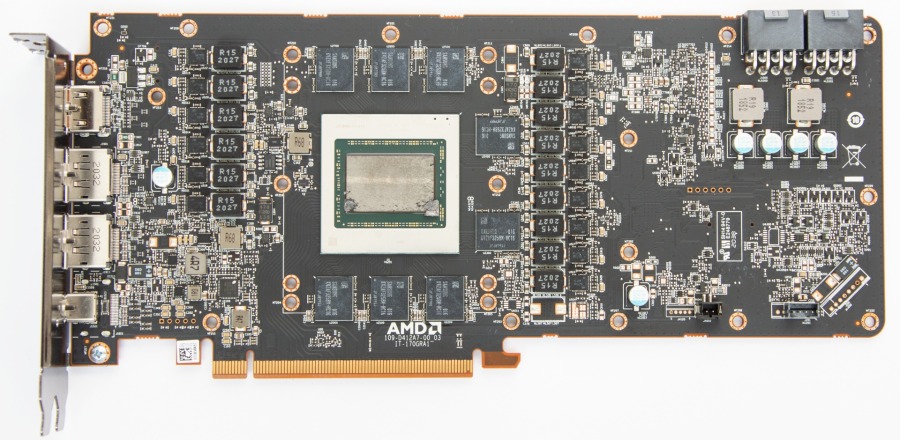

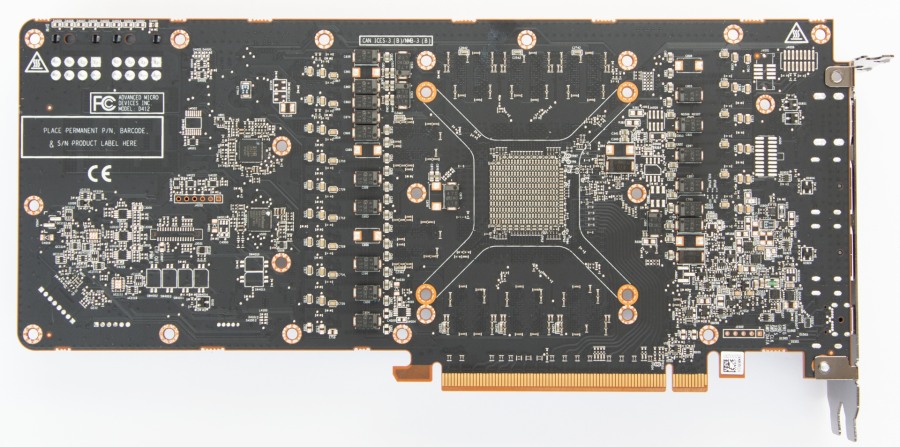

Radeon RX 6800 и Radeon RX 6800 XT в исполнении AMD используют идентичный дизайн печатной платы.

AMD Radeon RX 6800

Графический процессор запитан от 12 фаз.

AMD Radeon RX 6800

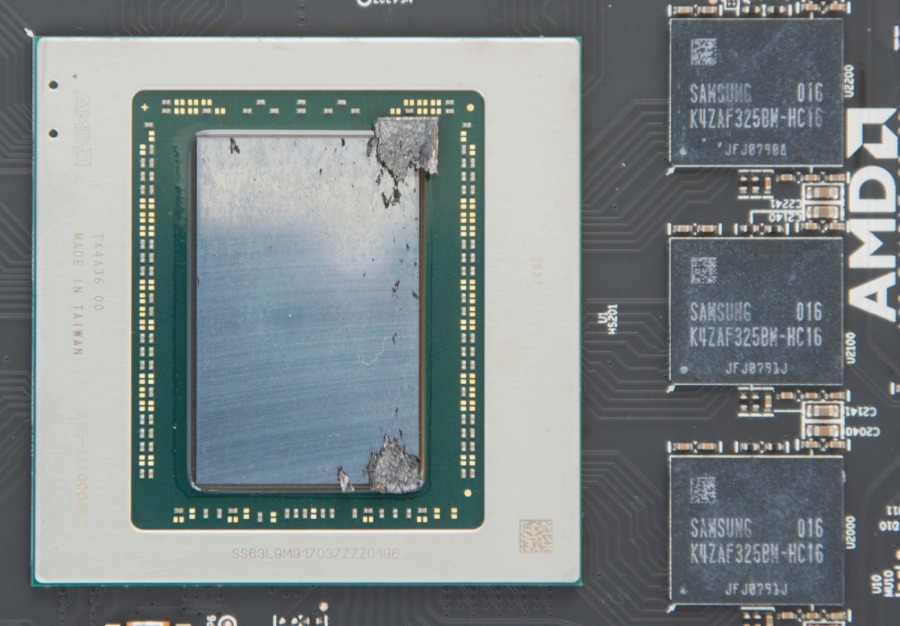

Чип Navi 21 окружен массивной защитной рамкой. Вокруг него распаяно восемь микросхем памяти Samsung K4ZAF325BM-HC16.

AMD Radeon RX 6800

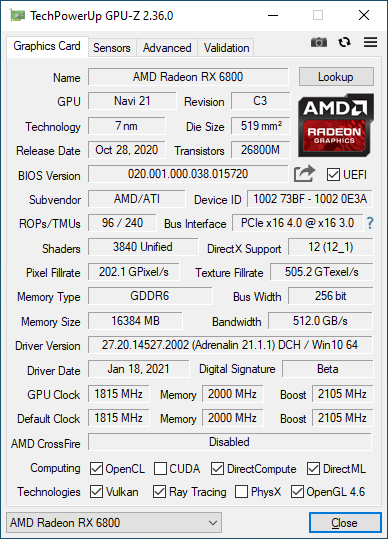

Стандартные спецификации предусматривают для Radeon RX 6800 базовую частоту ядра 1700 МГц при Game Clock 1815 МГц и Boost Clock 2150 МГц.

AMD Radeon RX 6800

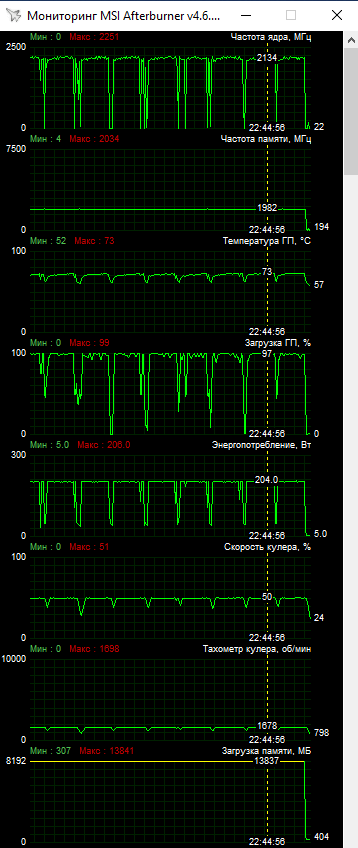

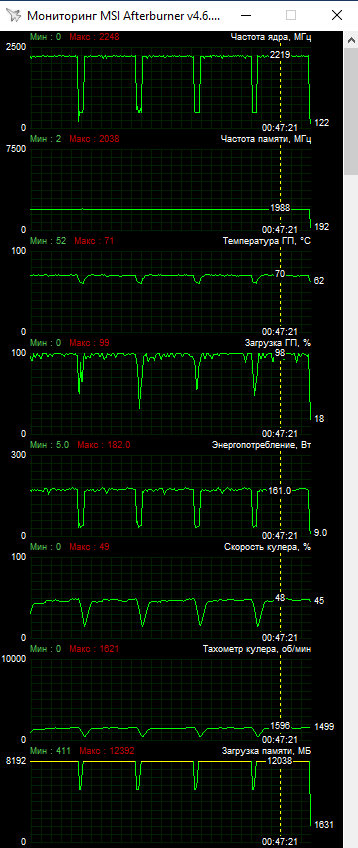

Во многих играх частота GPU приближалась к 2200 МГц, в тяжелых приложениях при высоких разрешениях держалась в рамках 2100–2200 МГц. Ниже это проиллюстрировано на скриншотах мониторинга MSI Afterburner в Horizon Zero Dawn и The Division 2 при разрешении 4K.

AMD Radeon RX 6800AMD Radeon RX 6800

Пиковые значения Boost ограничены 2259 МГц. Температура легко повышается до 73 °C в открытом корпусе. Максимальная скорость вентиляторов в таком режиме доходит до 1700 об/мин, шум при этом невысокий. Но в более жестких эксплуатационных условиях, например, внутри корпуса с плохой вентиляцией, нагрев и шум будут выше.

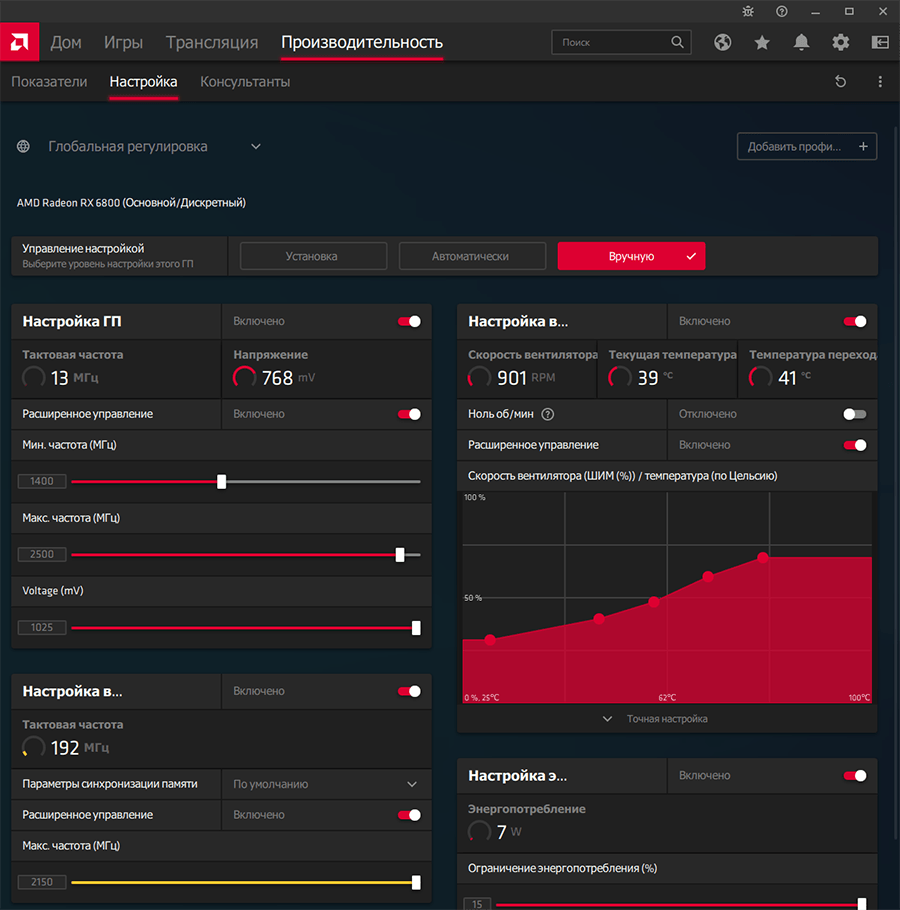

Что касается разгона, то все операции лучше осуществлять через встроенные функции в программном обеспечении AMD Adrenalin Edition. Тут можно плавно регулировать диапазон частот GPU, подбирать меньшие напряжения, задавать свой алгоритм управления вентиляторами т.п. Конфигурация настроек для нашей видеокарты отражена ниже.

AMD Radeon RX 6800

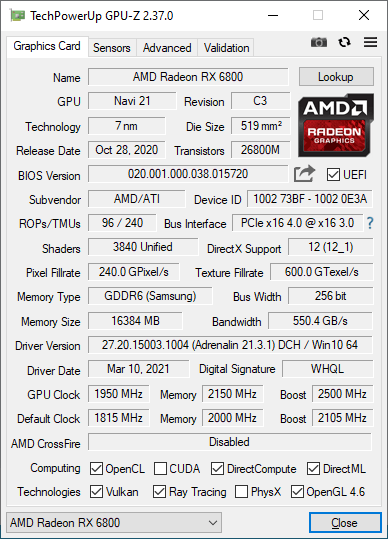

Максимальный Boost повышен до 2500 МГц при Game Clock 1950 МГц. Для памяти задана целевая частота в 2150 МГц (17200) МГц. Повышена скорость вентиляторов и лимит мощности.

AMD Radeon RX 6800

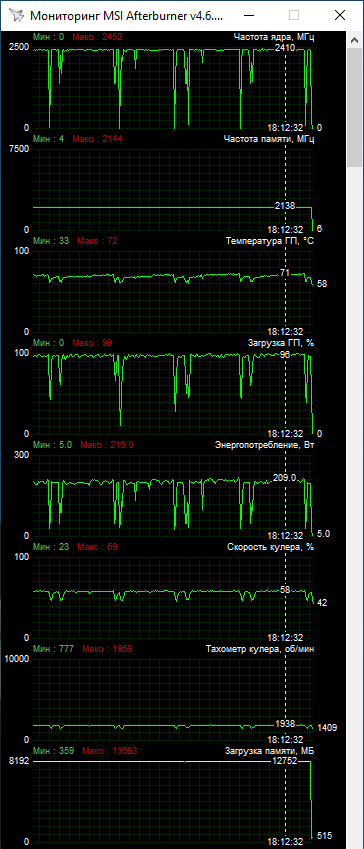

Итоговые частоты GPU превышали 2400 МГц. Рабочие температуры остались на начальном уровне при скорости вентиляторов 1950 об/мин.

AMD Radeon RX 6800
