Обзор и тестирование видеокарты AMD Radeon RX 6800 XT. Достойный ответ

AMD Radeon RX 6800 XT

Настало время взглянуть непосредственно на видеокарту и оценить особенности референсной модели эталонного дизайна.

AMD Radeon RX 6800 XT

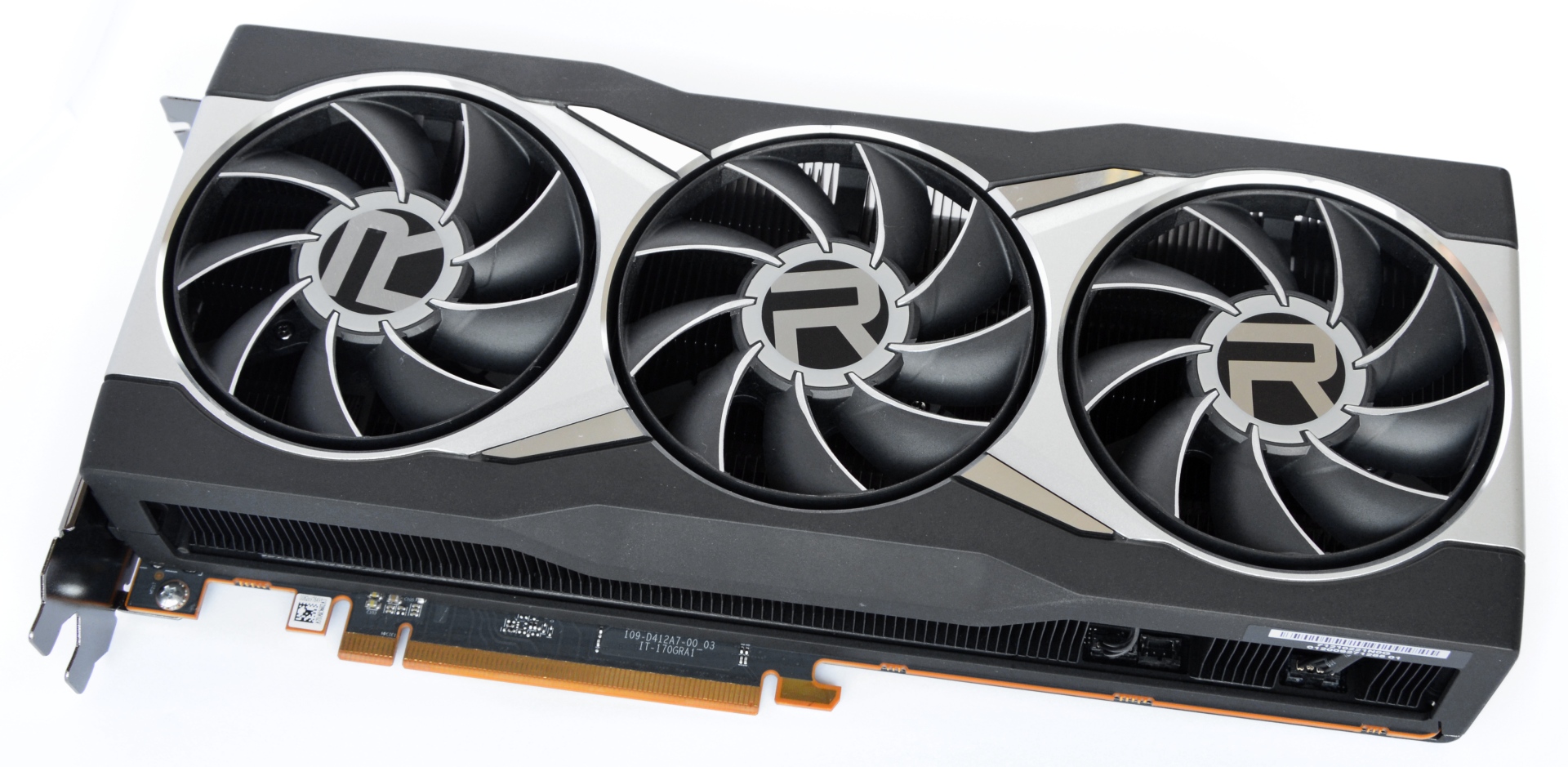

Ранее AMD старались выдерживать ограничения двухслотового дизайна, но для 300-ваттных видеокарт габариты кулера были увеличены. Radeon RX 6800 XT занимает 2,5 слота и оснащается тремя вентиляторами. Длина графического адаптера составляет 27 см.

AMD Radeon RX 6800 XT

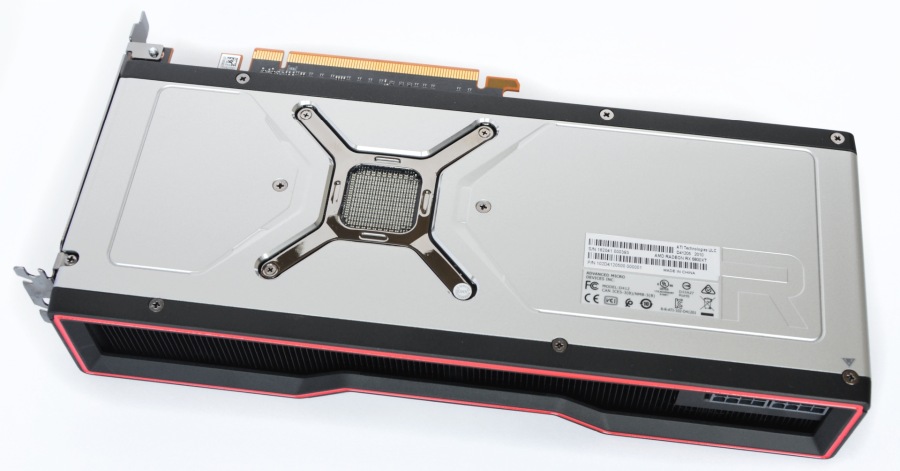

Обратная сторона закрыта металлической пластиной.

AMD Radeon RX 6800 XT

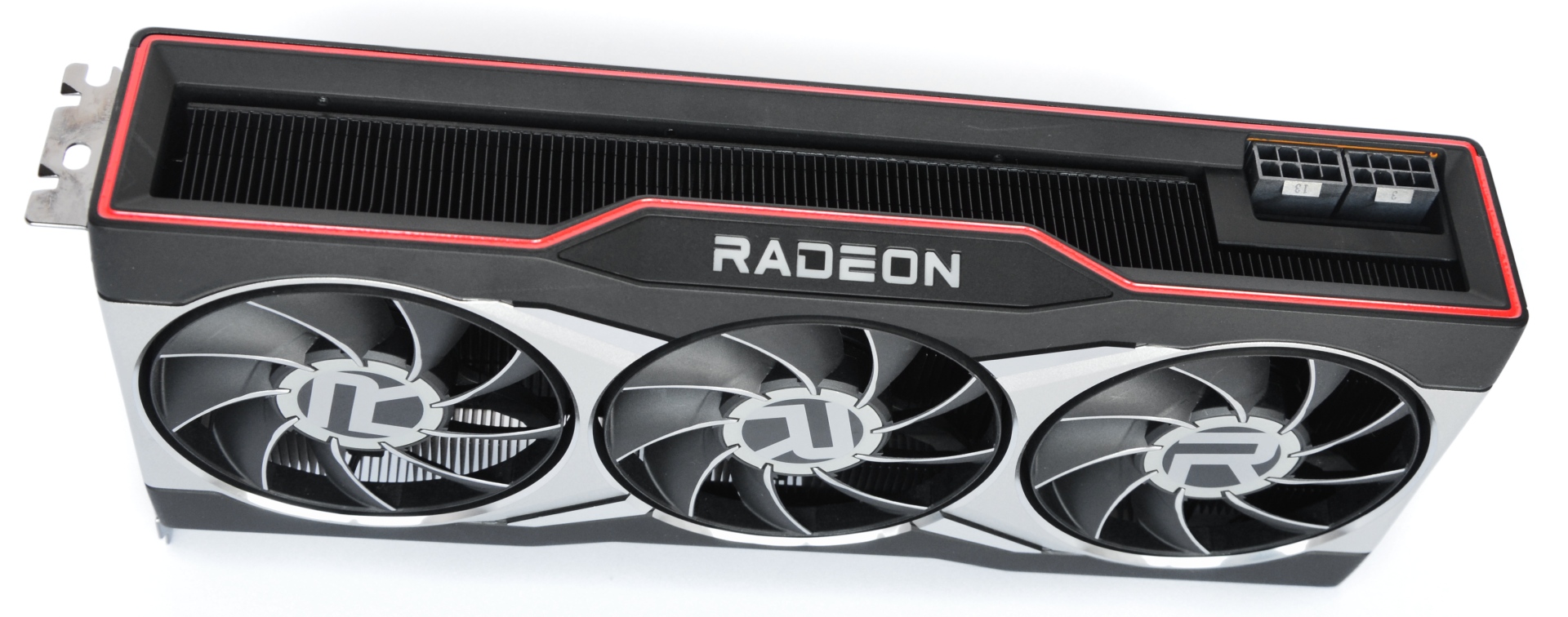

Корпус имеет обтекаемые формы с красной окантовкой боковой стороны. С этой же стороны присутствует подсвечиваемый логотип Radeon.

AMD Radeon RX 6800 XT

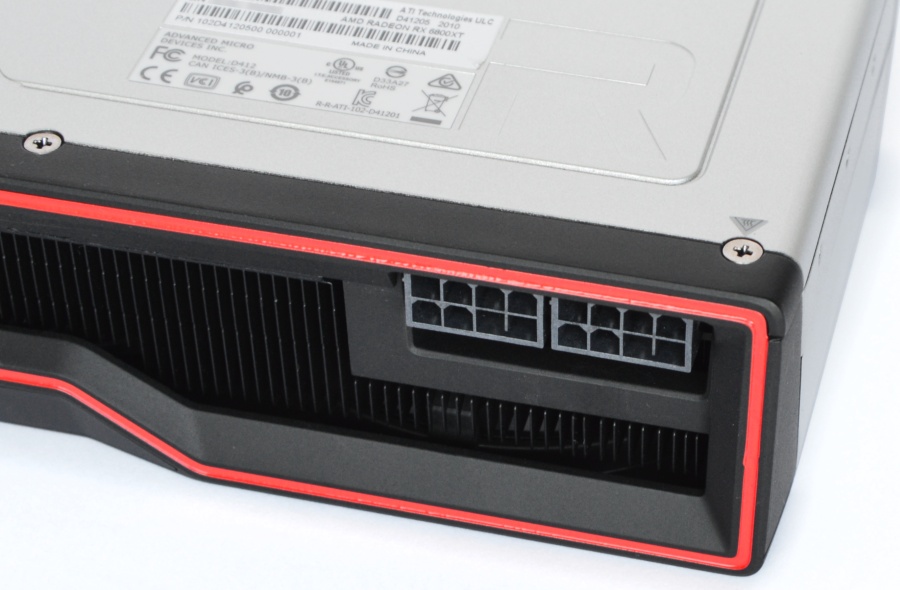

В углу расположено два восьмиконтактных разъема питания.

AMD Radeon RX 6800 XT

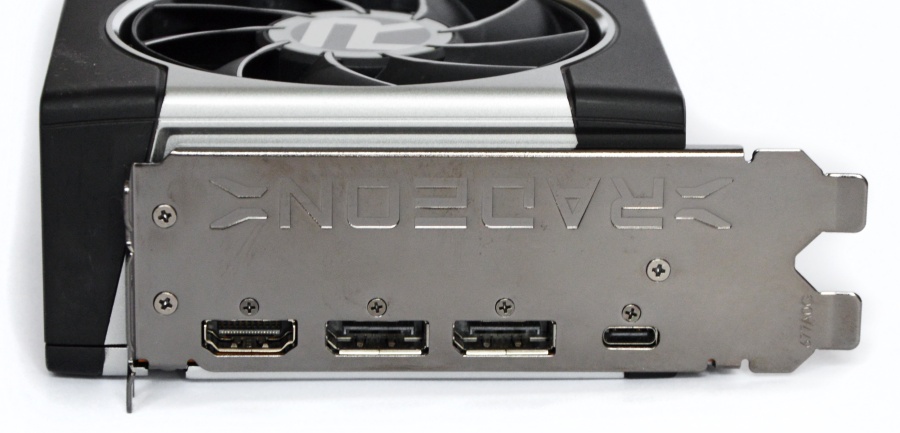

На заднюю панель вынесено четыре порта: HDMI, Virtual Link Type C, два Display Port.

AMD Radeon RX 6800 XT

Бэкплейт выполнен из металла, но радиатором не является — термопрокладок для контакта с горячими зонами платы не предусмотрено.

AMD Radeon RX 6800 XT

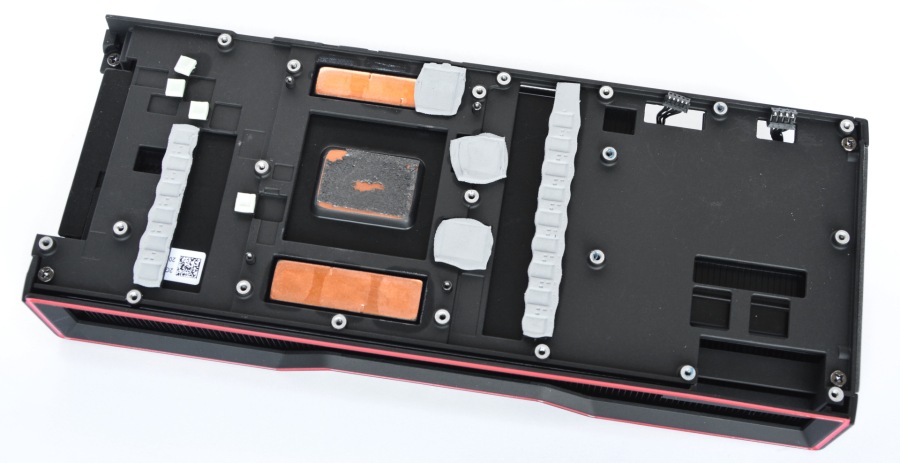

Нижняя часть системы охлаждения представлена крупным черным основанием, которое контактирует с горячими элементами питающих цепей.

AMD Radeon RX 6800 XT

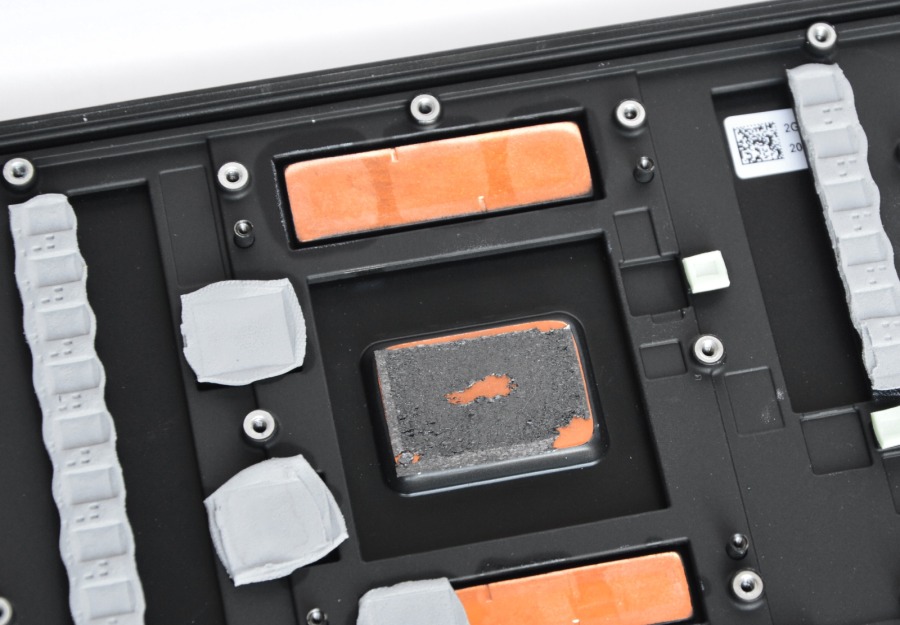

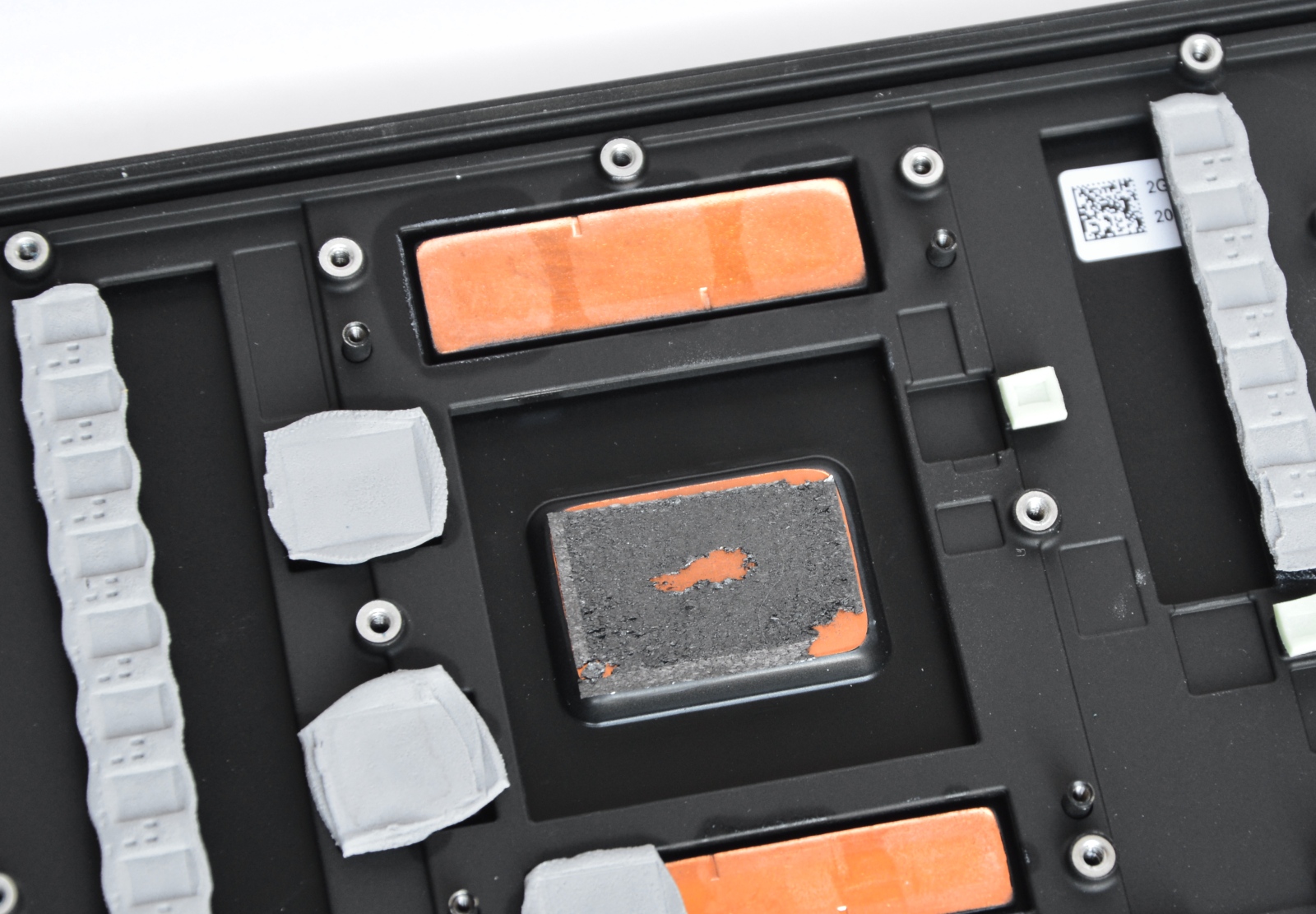

Для контакта с GPU и микросхемами памяти предусмотрены открытые медные площадки. Обратите внимание, что в референсной видеокарте используется графеновая термопрокладка GPU. Она обладает высокой теплопроводностью, но ее легко повредить при снятии охлаждении (у нас так и произошло). Поэтому без особой надобности видеокарту лучше не разбирать.

AMD Radeon RX 6800 XT

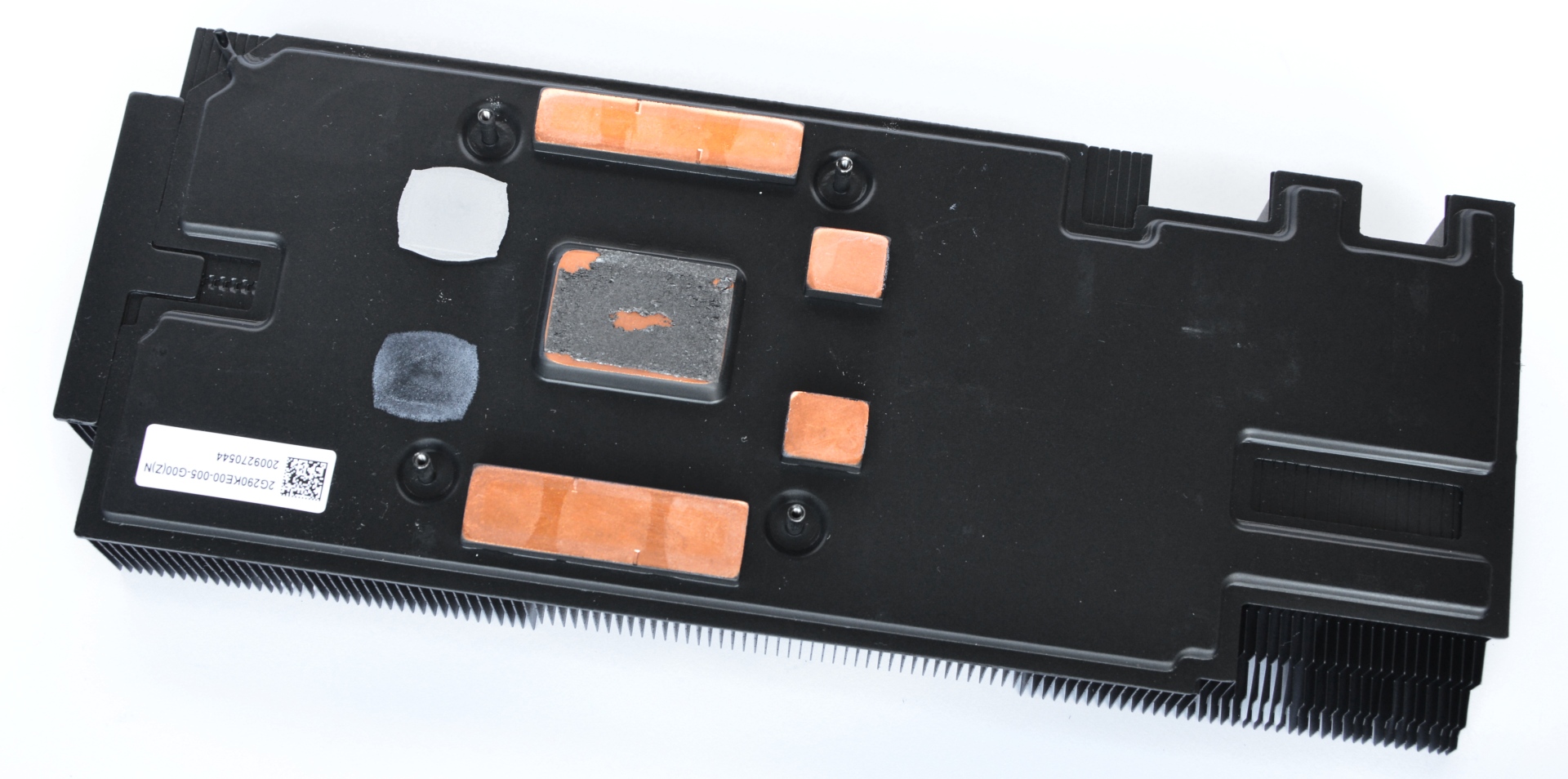

Медные площадки являются частью единого большого радиатора, в основании которого находится крупная испарительная камера. Для контакта с пластиной, накрывающей плату, предусмотрено лишь две термопрокладки между ними.

AMD Radeon RX 6800 XT

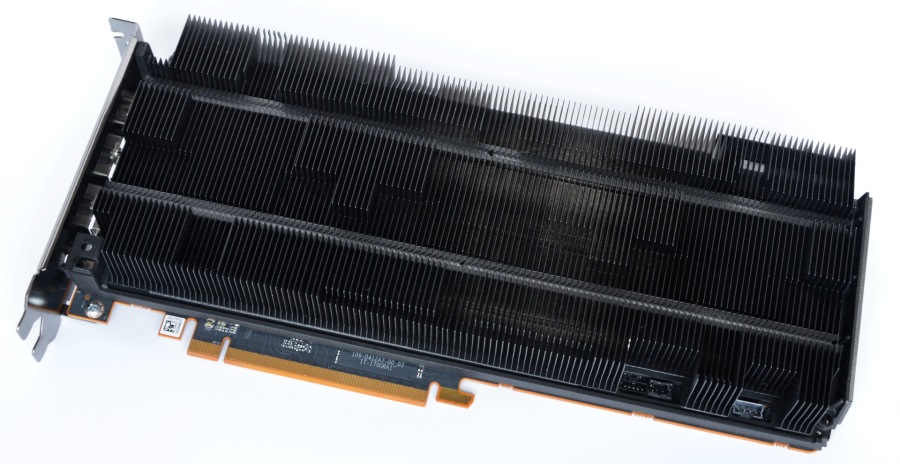

Радиатор занимает все свободное пространство под пластиковым кожухом. Черный цвет придает солидный внешний вид.

AMD Radeon RX 6800 XT

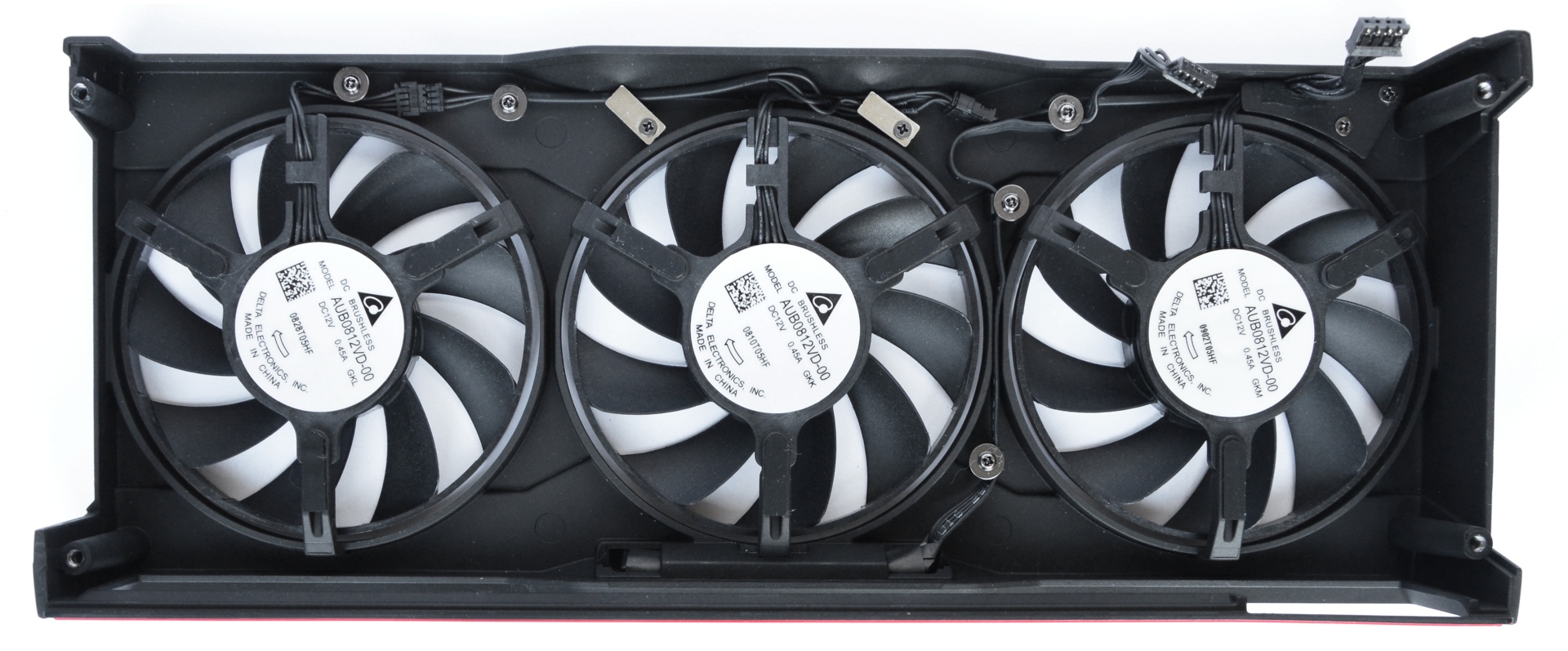

За обдув отвечают три вентилятора стандарта 80 мм.

AMD Radeon RX 6800 XT

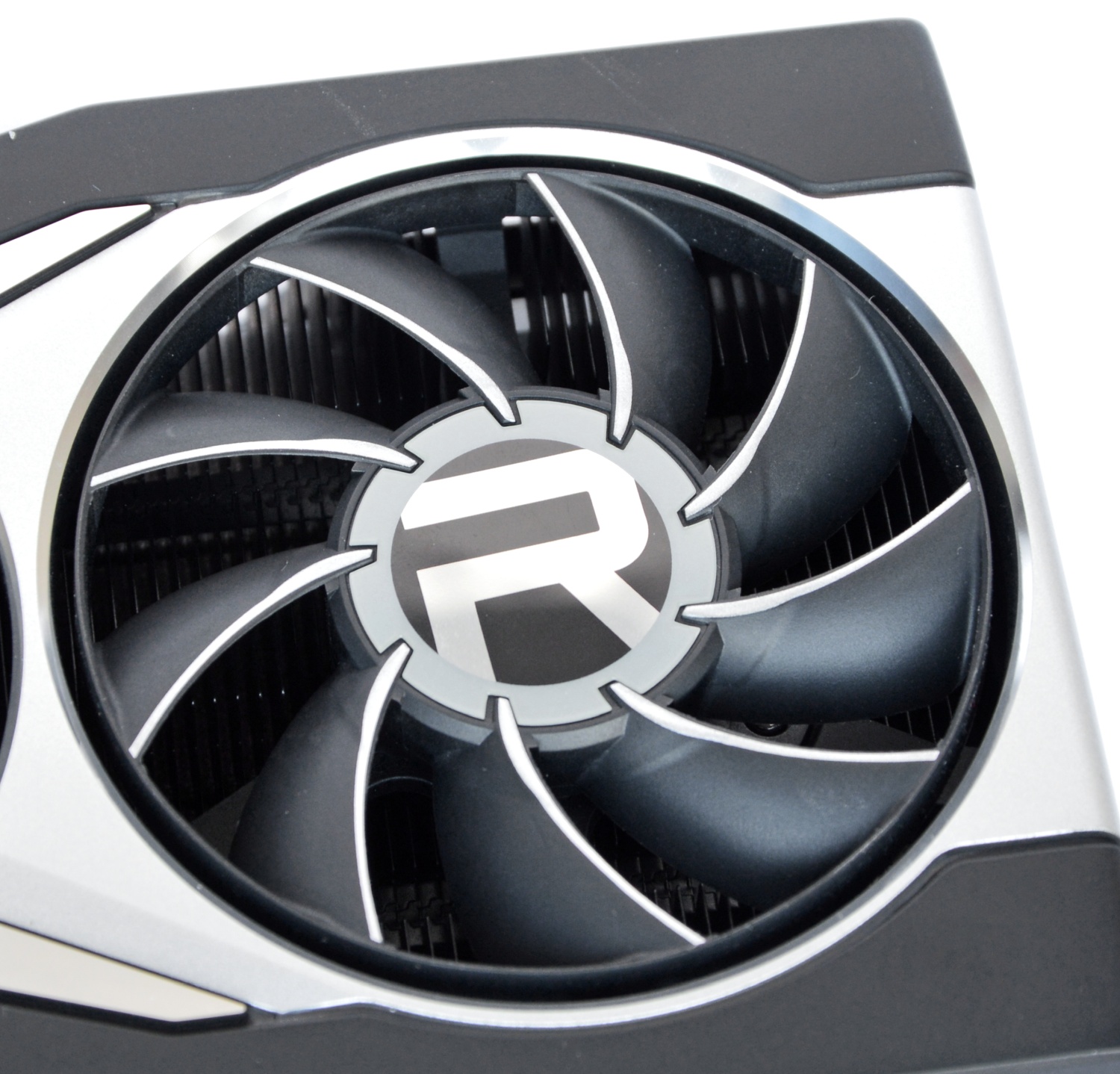

Лопасти окружены внешним кольцом. Похожий дизайн крыльчатки используется в вентиляторах видеокарт ASUS.

AMD Radeon RX 6800 XT

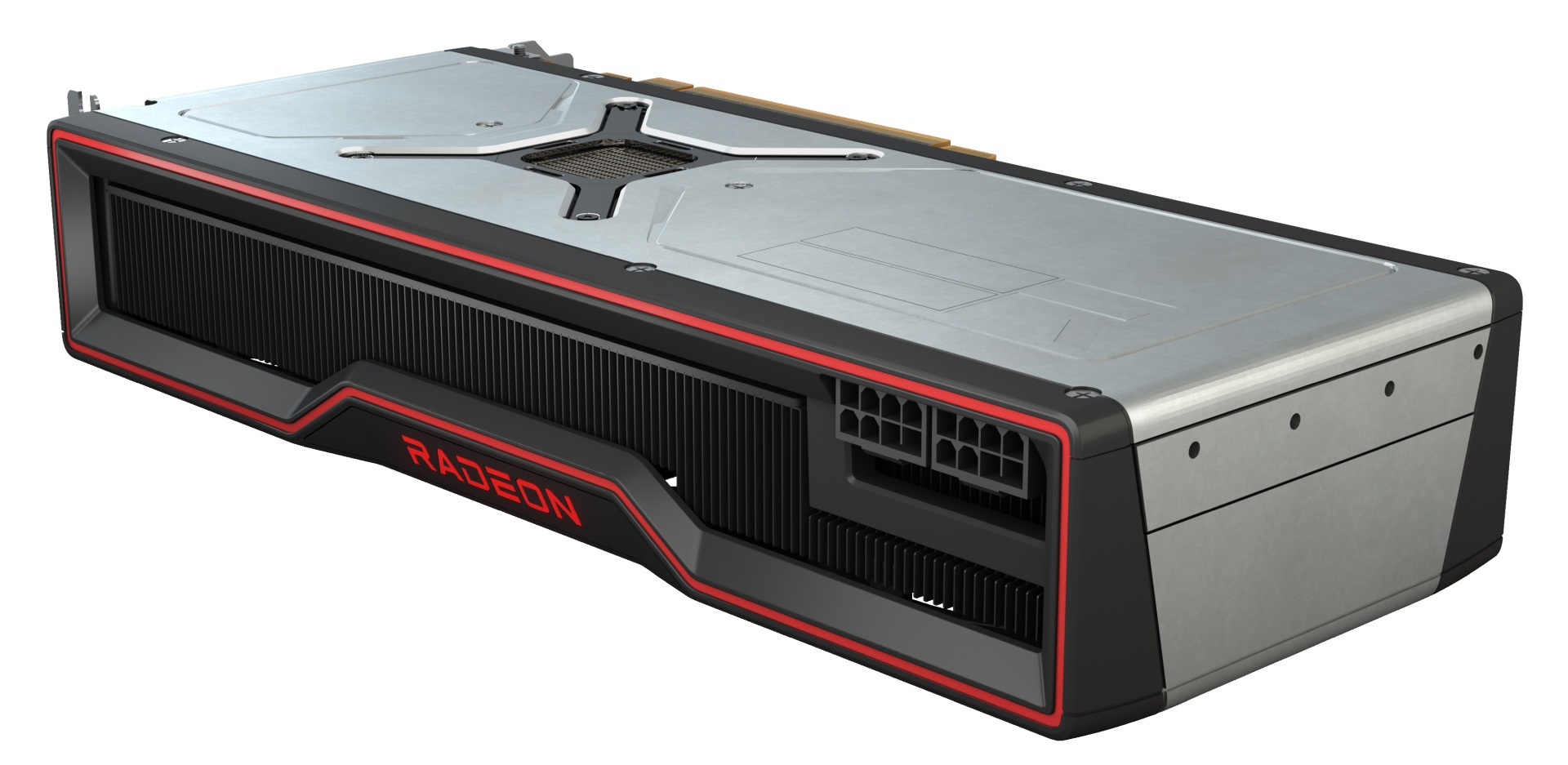

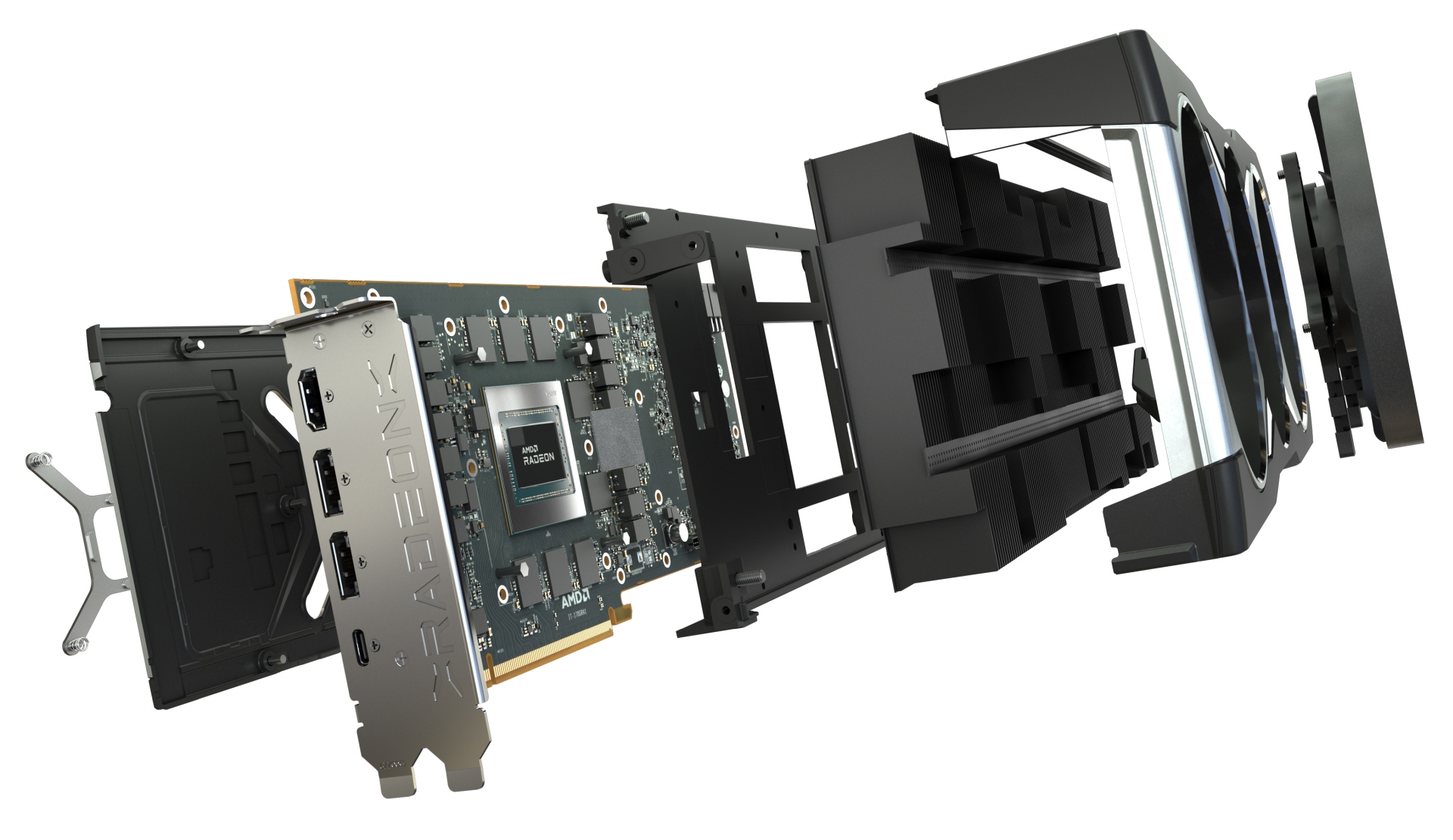

Наглядно оценить конструкцию AMD Radeon RX 6800 XT поможет нижняя иллюстрация.

AMD Radeon RX 6800 XT

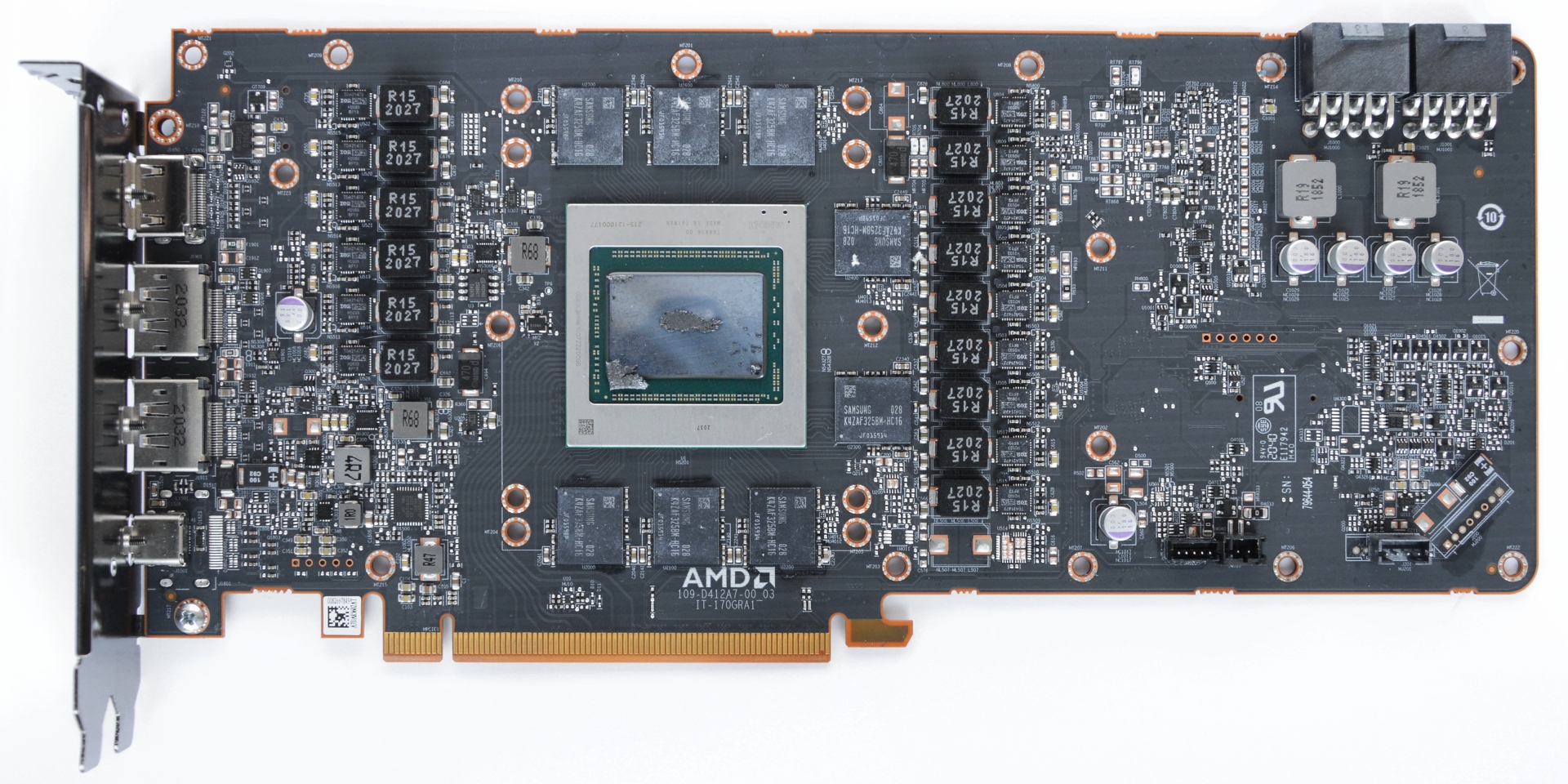

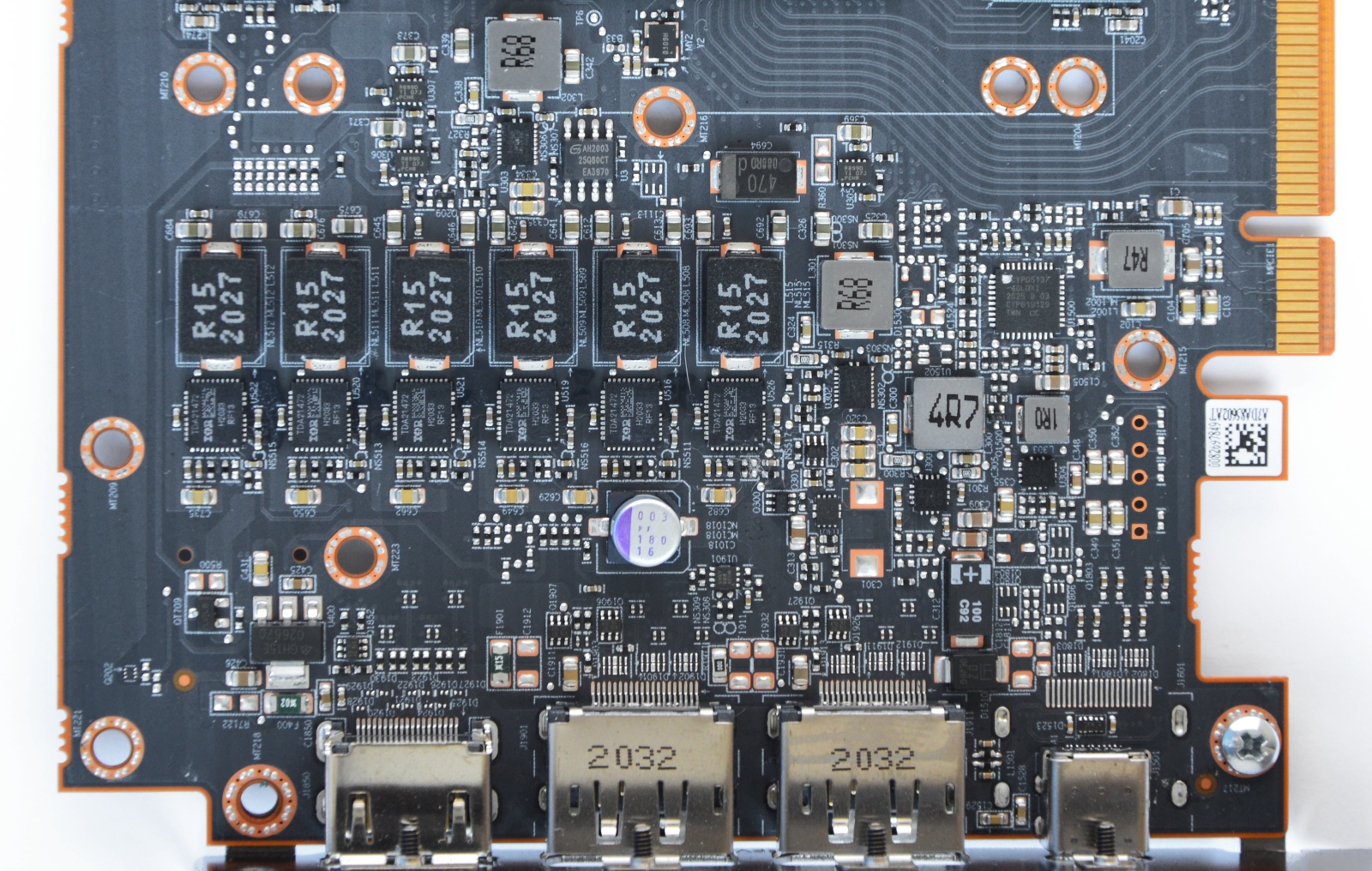

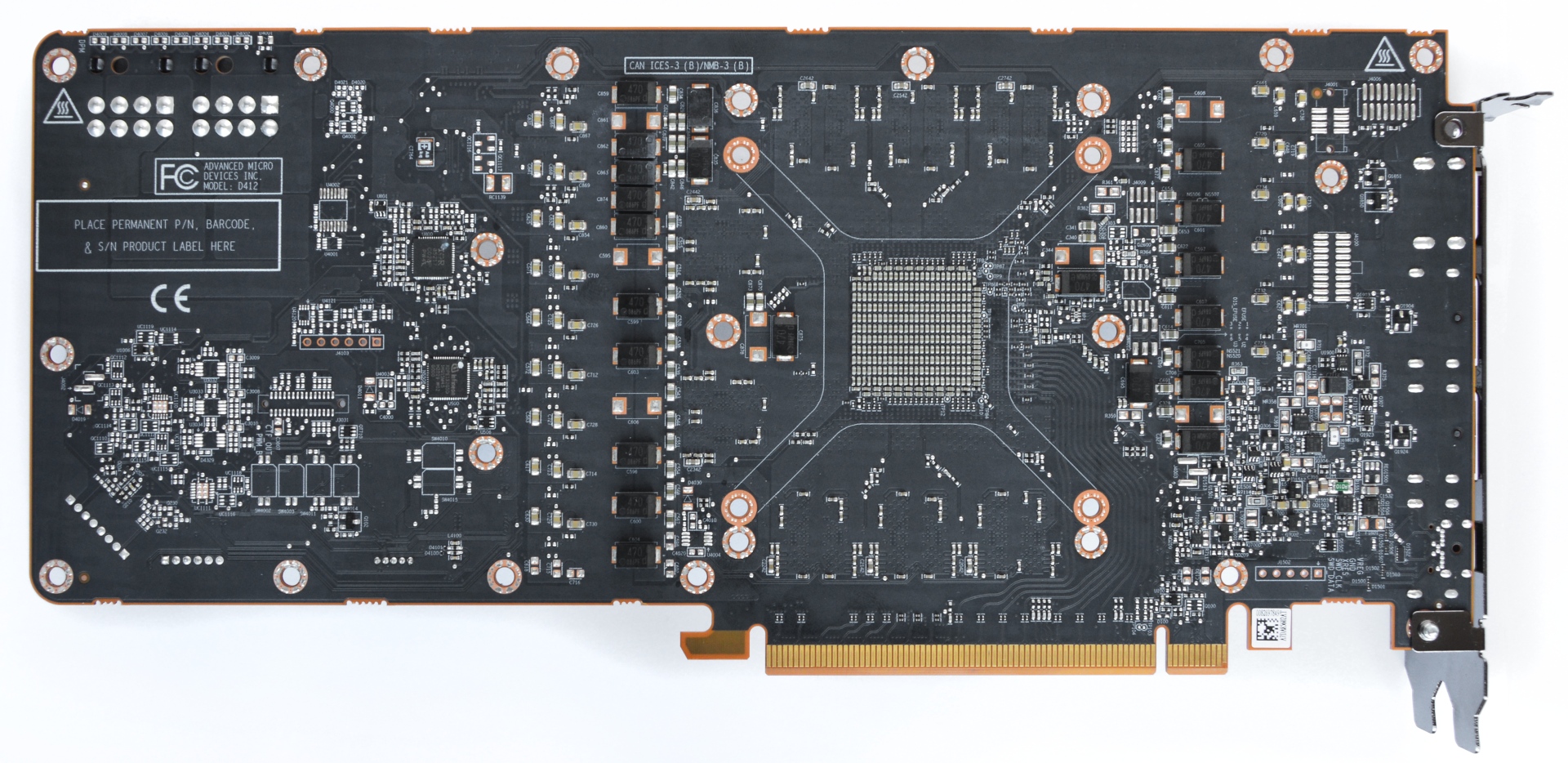

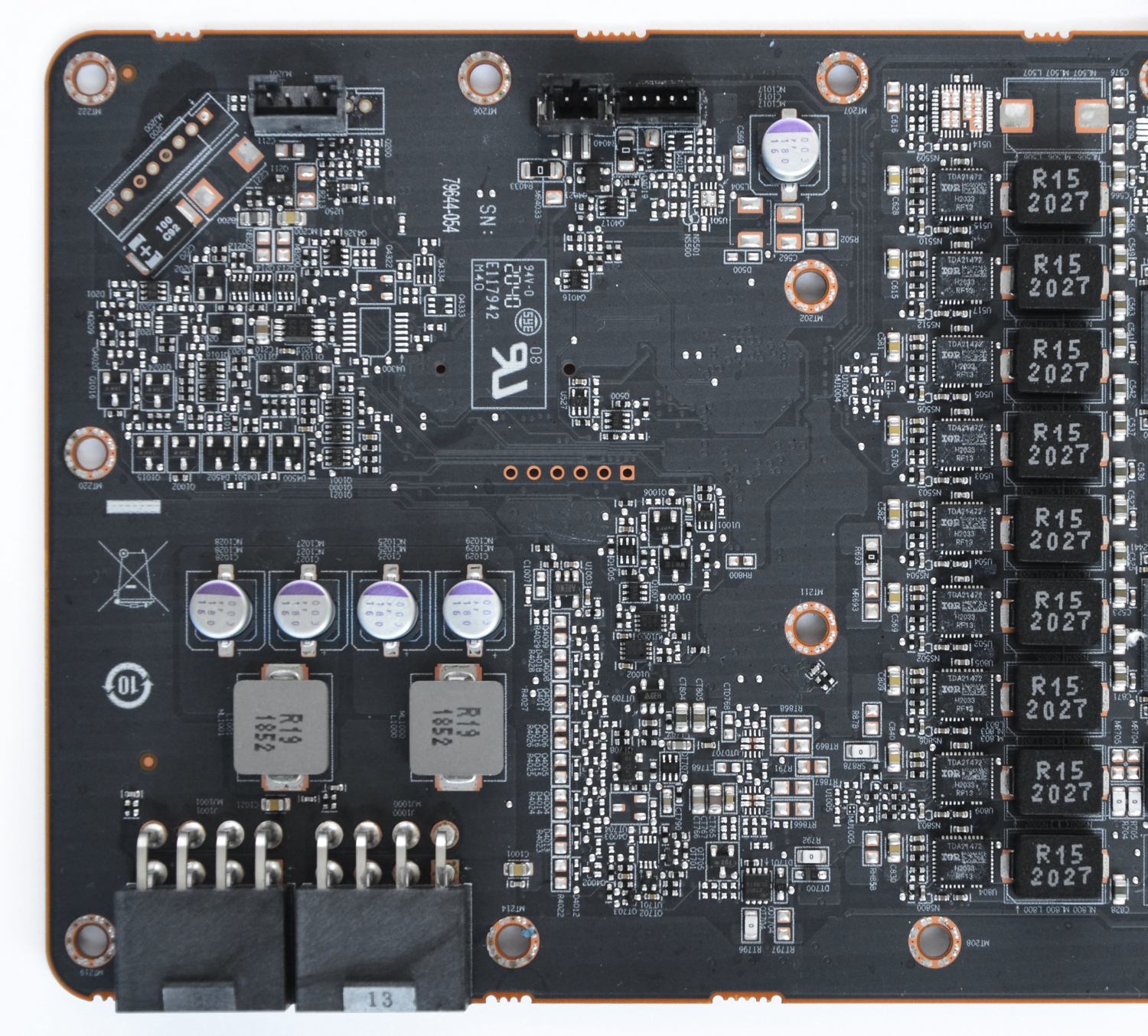

Печатная плата эталонного дизайна. Всего насчитывается 15 фаз, 12 фаз приходится на систему питания GPU.

AMD Radeon RX 6800 XT

AMD Radeon RX 6800 XT

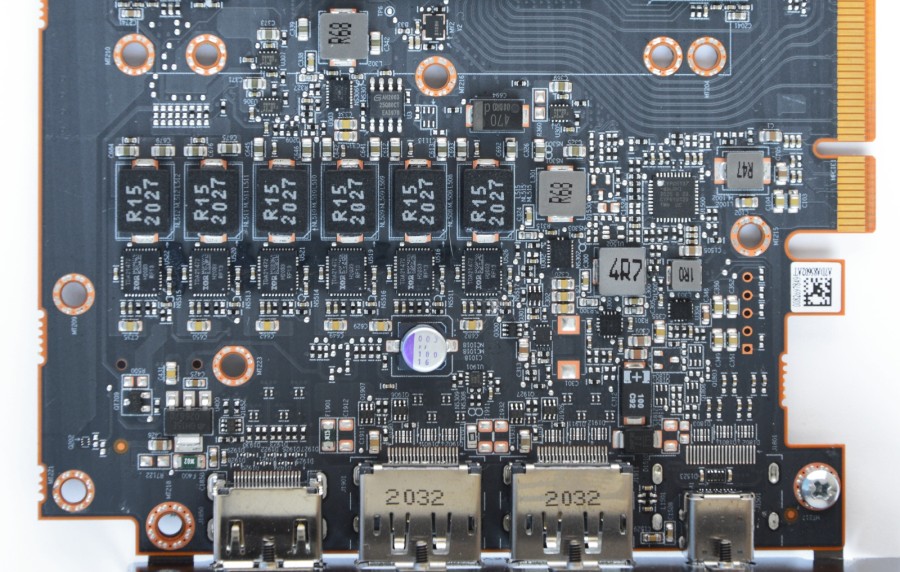

Все линии питания собраны на транзисторных сборках DrMOS Rectifier TDA21472.

AMD Radeon RX 6800 XT

AMD Radeon RX 6800 XT

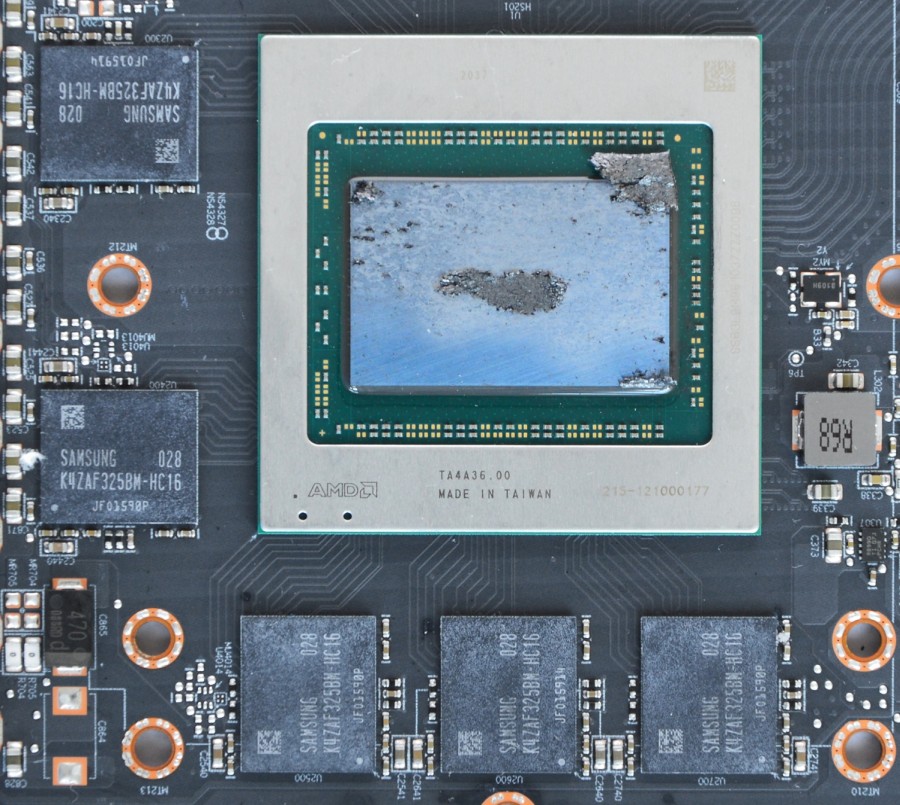

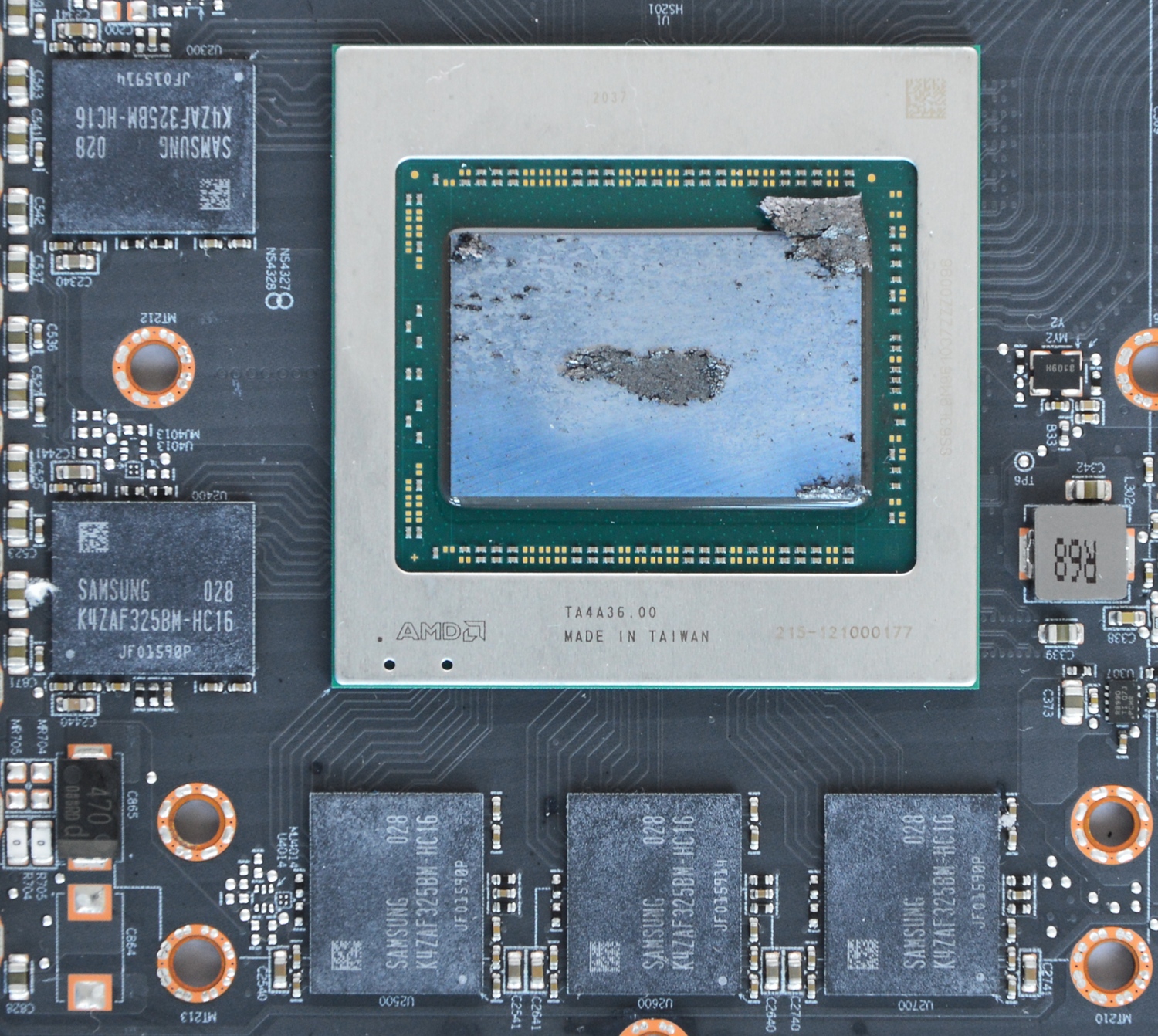

Процессор Navi 21 окружен массивной защитной рамкой. Площадь кристалла равна 529 мм². Распаяно восемь микросхем памяти Samsung K4ZAF325BM-HC16.

AMD Radeon RX 6800 XT

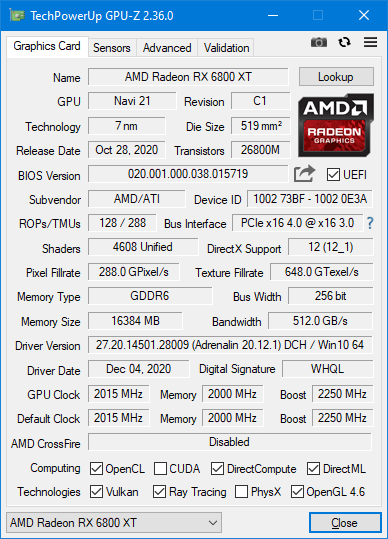

Как уже отмечалось выше, для видеокарты заявлено два значения Boost — Game Clock 2015 МГц и Boost Clock 2250 МГц. Эффективная частота памяти GDDR6 эквивалентна значению в 16000 МГц.

AMD Radeon RX 6800 XT

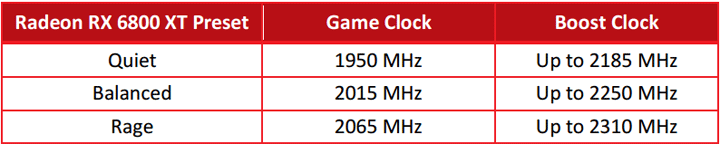

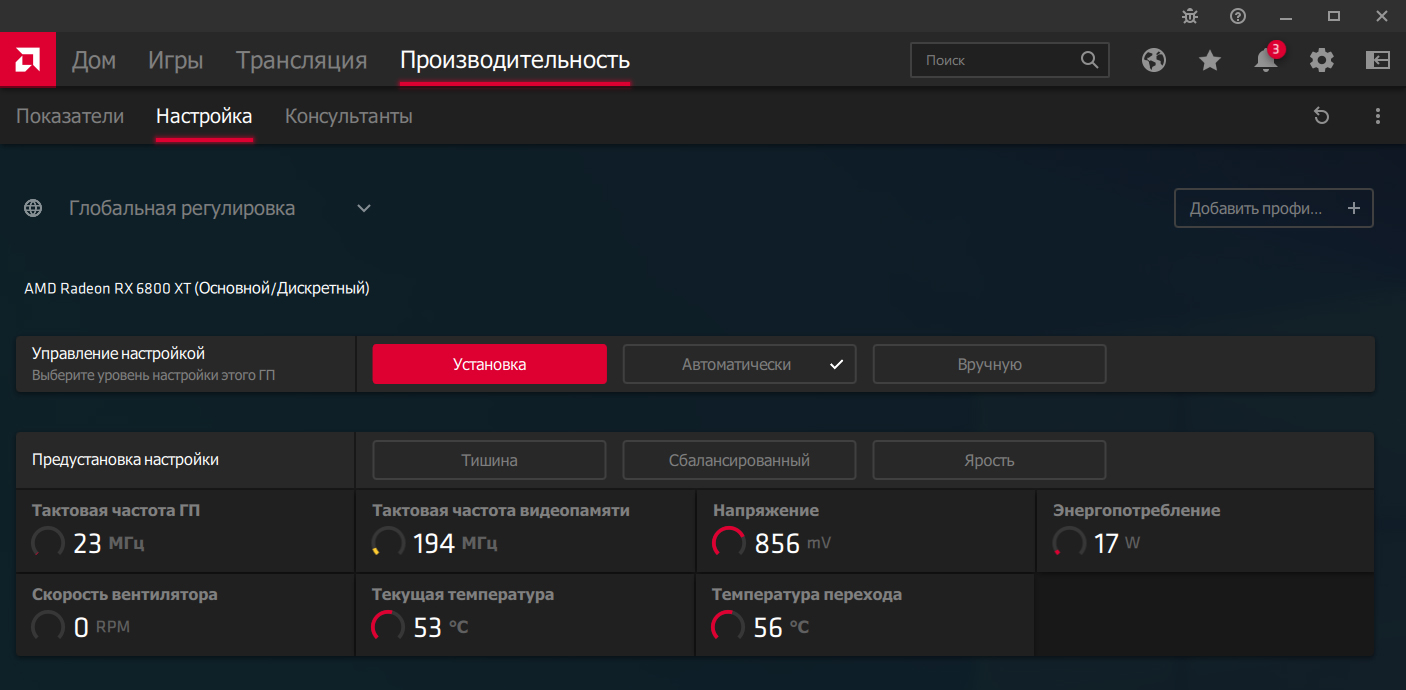

В программном центре Radeon в разделе производительность можно выбрать один из трех рабочих профилей. По умолчанию видеокарта работает в сбалансированном режиме. В тихом режиме скорость вентиляторов будет немного ниже, а частоты могут немного снижаться из-за более жестких ограничений по мощности. В режиме Rage (Ярость) акценты смещаются в сторону повышенного лимита мощности и небольшого разгона.

AMD Radeon RX 6800 XT

Последний вариант предусматривает сочетание частот Game/Boost на уровне 2065/2310 МГц.

AMD Radeon RX 6800 XT

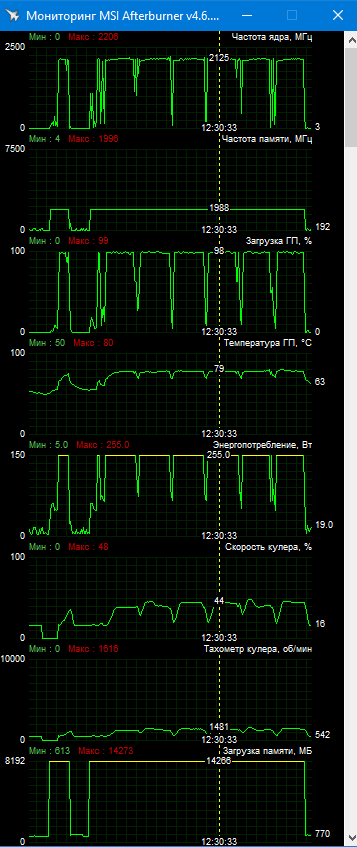

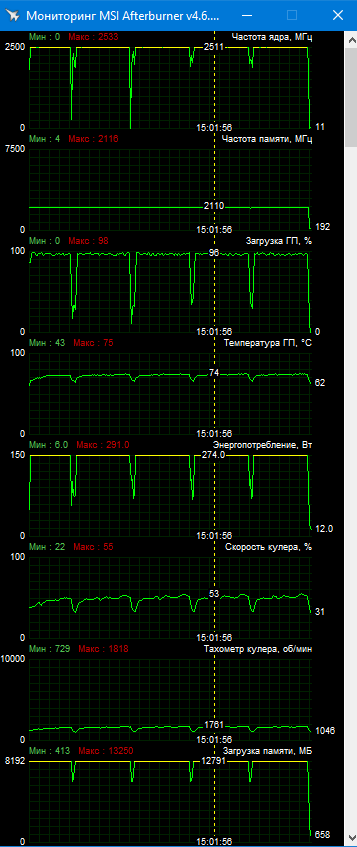

Тестирование проводилось при 22–23 °C в помещении (открытый корпус). В стандартном режиме во многих играх частоты близки уровню Boost Clock 2250 МГц и даже достигали 2300 МГц (внизу слева данные мониторинга Horizon Zero Dawn в 4K). В других приложениях частоты падали до уровня 2100–2150 МГц (внизу справа данные мониторинга The Division 2 в 4K). Максимально возможная точка Boost находится в значении 2394 МГц.

AMD Radeon RX 6800 XT

AMD Radeon RX 6800 XT

Температура не превышала 80 °C при максимальной скорости вентиляторов 1600 об/мин. Шум небольшой, но в более жестких эксплуатационных условиях (например, внутри корпуса с плохой вентиляцией) нагрев будет расти, провоцируя за собой рост шума.

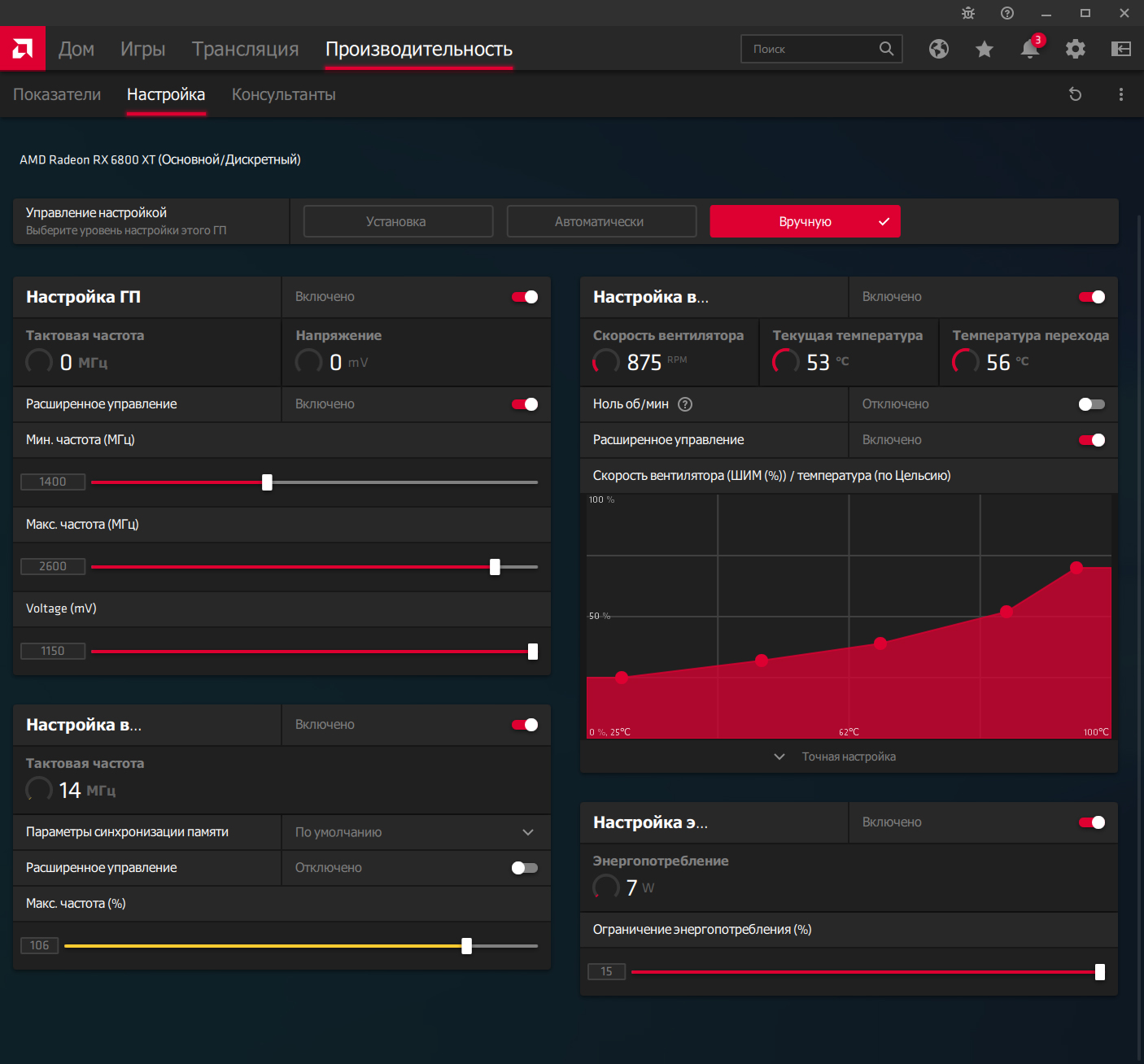

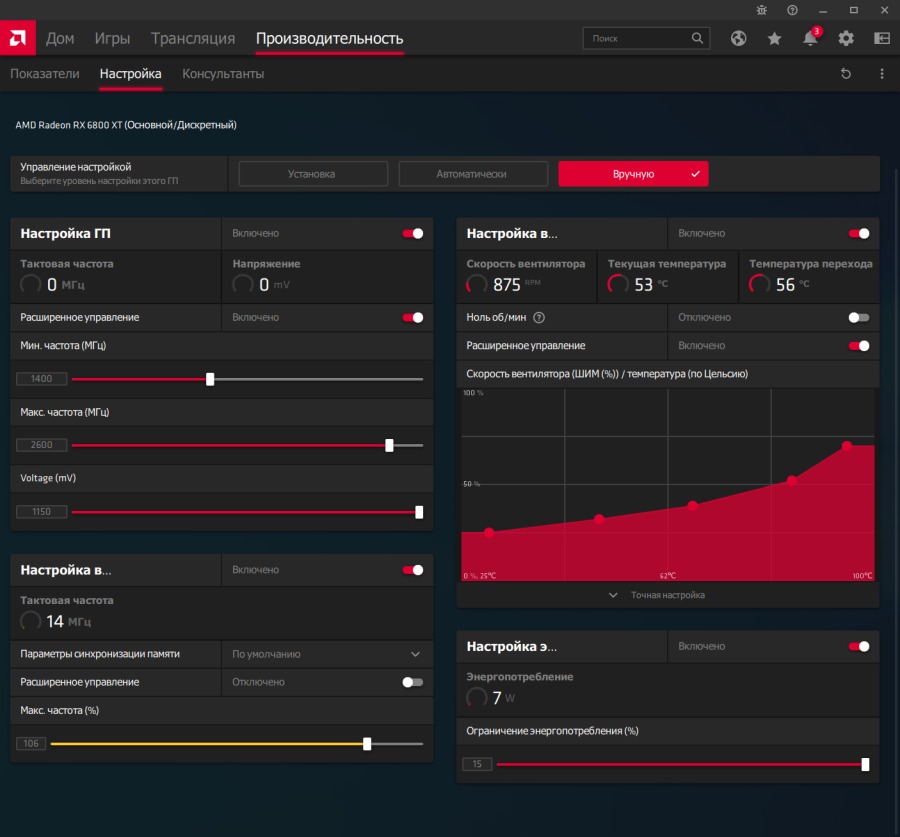

Теперь поговорим о разгоне. Лучшим программным инструментом для этого являются ручные настройки в стандартном программном обеспечении Radeon. В ручном режиме вы можете менять минимальную и максимальную частоты GPU, настраивать память и регулировать кривую управления вентиляторами. Наш экземпляр удалось ускорить до 2600 МГц по максимальному значению Boost при повышении лимита мощности до предела (+15%), память ускорена на 6% и немного повышена скорость вентиляторов.

AMD Radeon RX 6800 XT

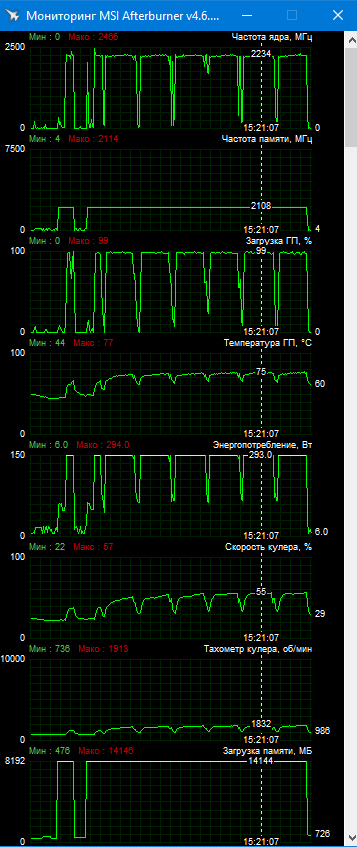

Такие настройки подняли основной диапазон рабочих частот GPU до 2400-2500 МГц. Итоговые частоты памяти 16928 МГц. Температура держалась в рамках 77 °C при скорости вентиляторов до 1900 об/мин.

AMD Radeon RX 6800 XT AMD Radeon RX 6800 XT

Как же магична в своей красоте тишина...
