Обзор и тестирование твердотельного накопителя Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 объемом 1000 Гбайт

Пока одни обещают новую ревизию скоростной шины PCI Express, другие уже второй год как ее предлагают. Нерасторопность Intel растянуло внедрение этого интерфейса, из-за чего некоторые продукты, использующие его, не спеша выходят из стадии демонстрационных образцов. Например, новые NVMe-накопители с быстрыми контроллерами, которые бы в полной мере раскрыли возможности PCI-E 4.0. Но скорость их появления на прилавках магазинов оставляет желать лучшего, а уже продающиеся решения либо сильно дороги, либо их характеристики ничем не отличаются от SSD со старым интерфейсом.

В конечном итоге на рынке по-прежнему доминируют продукты на базе Phison PS5016-E16 — первого массового контроллера с поддержкой PCI Express 4.0, дебютировавшего с выходом чипсета AMD X570, процессоров Ryzen 3000 на ядре Matisse и видеокарт Radeon RX 5000. При линейных чтениях и записи он превосходит все решения прошлого поколения, но в реальных задачах лучшие представители старой гвардии без проблем тягаются с ним на равных. Естественно, пока компания Intel не выпустит процессоры с поддержкой PCI-E четвертой ревизии, ни о каком ассортименте скоростных накопителей NVMe речи быть не может — слишком мал пирог, несмотря на растущую популярность платформы AMD.

При таком скудном разнообразии контроллеров производители SSD пытаются хоть как-то привлечь потенциальных покупателей к своей продукции. Например, оригинальными радиаторами, как у нашего героя сегодняшнего обзора.

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

Team T-Force CARDEA Ceramic C440

Компания Team уже давно на рынке SSD, а ее серия накопителей Delta была, наверное, одна из первых с RGB-подсветкой. Также стоит вспомнить решения CARDEA Liquid с «жидкостным охлаждением». Не менее оригинальным оказался и наш гость — накопитель серии CARDEA Ceramic C440, оснащенный охладителем из керамического композитного материала.

Название Team TM8FPA001T0C410 Team TM8FPA002T0C410
Страница продукта T-Force CARDEA Ceramic C440
Ёмкость, Гбайт 1000 2000
Скорость последовательного чтения, Мбайт/с 5000
Скорость последовательной записи, Мбайт/с 4400
Максимальная скорость случайного чтения (блоки по 4 Кбайт), IOPS 750K
Максимальная скорость случайной записи (блоки по 4 Кбайт), IOPS 750K
Контроллер Phison PS5016-E16
Тип памяти 3D NAND TLC (Toshiba BiCS4 96L)
Суммарное число записываемых байтов (TBW), Тбайт 1800 3600
Среднее время наработки на отказ (MTBF) 1 700 000 часов
Устойчивость к действию вибрации 80–2000 Гц / 20G
Рабочий диапазон температур, °C 0–70
Интерфейс подключения PCI Express 4.0 x4 (NVMe 1.3)
Форм-фактор M.2 2280
Габариты: ДхШхВ, мм 80 x 22 x 4,75
Масса, г 13,5
Гарантия 5 лет
Стоимость $240 13153 грн

Всего в новой линейке насчитывается два SSD объемом 1000 и 2000 Гбайт. От «500-ки» производитель решил отказаться — видимо, по характеристикам она выглядит не так привлекательно.

Team T-FORCE CARDEA Ceramic C440 M.2 PCIe SSD 1TB

К нам на тестирование попала модель на 1 Тбайт. Накопитель поставляется в облегченной упаковке, которую часто можно встретить с различными картами памяти для мобильных устройств и фотоаппаратов. Никаких тебе пафосных коробок крупного размера, все банально и просто. Защищен SSD прозрачной пластиковой вставкой, через которую можно рассмотреть приобретаемое изделие. На упаковке можно найти минимум технической информации и инструкцию как устанавливать накопитель.

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

Внутри упаковки можно найти еще и наклейку с логотипом серии T-Force, но она подклеена изнутри и ее запросто можно случайно выкинуть со всем лишним после установки SSD.

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

Внешне накопитель выглядит скромно: синяя печатная плата и плоская тонкая белая теплораспределительная пластинка с нанесенными на нее надписями золотистой краской. В принципе, ничего другого от NVMe-устройства с поддержкой PCI Express 4.0 и не следовало ожидать, учитывая их горячий нрав и необходимость более серьезного охлаждения при интенсивных нагрузках.

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

Это понимали и в самой компании, поэтому радиатор не приклеен намертво, а легко снимается при необходимости. Для повседневных задач его должно быть достаточно, но если планируется постоянно записывать на твердотельный накопитель большое количество данных, то лучше его демонтировать и использовать более эффективную конструкцию. Например, комплектный радиатор, который обычно предустановлен на материнских платах среднего и высокого уровней. Толщина керамического теплораспределителя всего 1 мм, при этом липкая термопрокладка не покрывает всю площадь установленных микросхем, а разница в их высоте не учтена, так что, она запросто может не доставать до буфера.

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

На обратной стороне присутствует наклейка с информацией о накопителе, снимать которую не рекомендуется, так как это повлечет за собой аннулирование 5-летней гарантии.

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

Сняв радиатор, видим платформу Phison, которая встречается у всех производителей, предлагающих SSD, построенных на ее базе. Используется синяя PCB, хотя для белого теплораспределителя лучше бы подошла все же черная плата.

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

Контроллер PS5016-E16 вряд ли можно назвать мощным решением, так как два ядра ARM Cortex R5 в его структуре позволяют развить достаточную скорость лишь при линейных чтении и записи.

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

Объем в 1000 Гбайт набран четырьмя 96-слойными чипами Toshiba BiCS4 3D TLC NAND с маркировкой TABBG65AWV, которые расположены по две штуки с каждой стороны печатной платы.

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

Буфер на 1 Гбайт состоит из пары микросхем SK Hynix H5AN4G8NBJR стандарта DDR4, которые также разместили по обе стороны PCB.

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

После инициализации накопителя и форматирования его с настройками по умолчанию пользователю будет доступно 931 Гбайт свободного пространства.

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

Тестовый стенд

Тестирование накопителя Team T-FORCE CARDEA Ceramic C440 M.2 PCIe SSD 1TB  проводилось на системе в следующей конфигурации:

  • процессор: AMD Ryzen 7 5800X;
  • охлаждение: кастомная СВО;
  • термоинтерфейс: Noctua NT-H1;
  • материнская плата: ASUS ROG Crosshair VIII Formula (AMD X570, UEFI 2702);
  • память: HyperX Fury RGB HX436C17FB3AK2/16 (3600, CL17-21-21-39-2T);
  • видеокарта: ASUS ROG-STRIX-RX5500XT-O8G-GAMING;
  • системный накопитель: Kingston UV400 240GB (SUV400S37/240G);
  • блок питания: Chieftec GPS-1250C (1250 Вт);
  • операционная система: Microsoft Windows 10 Pro 64-bit (2404);
  • ПО: AMD Chipset Drivers 2.10.13.408, AMD Adrenalin 2020 Edition 20.11.2.

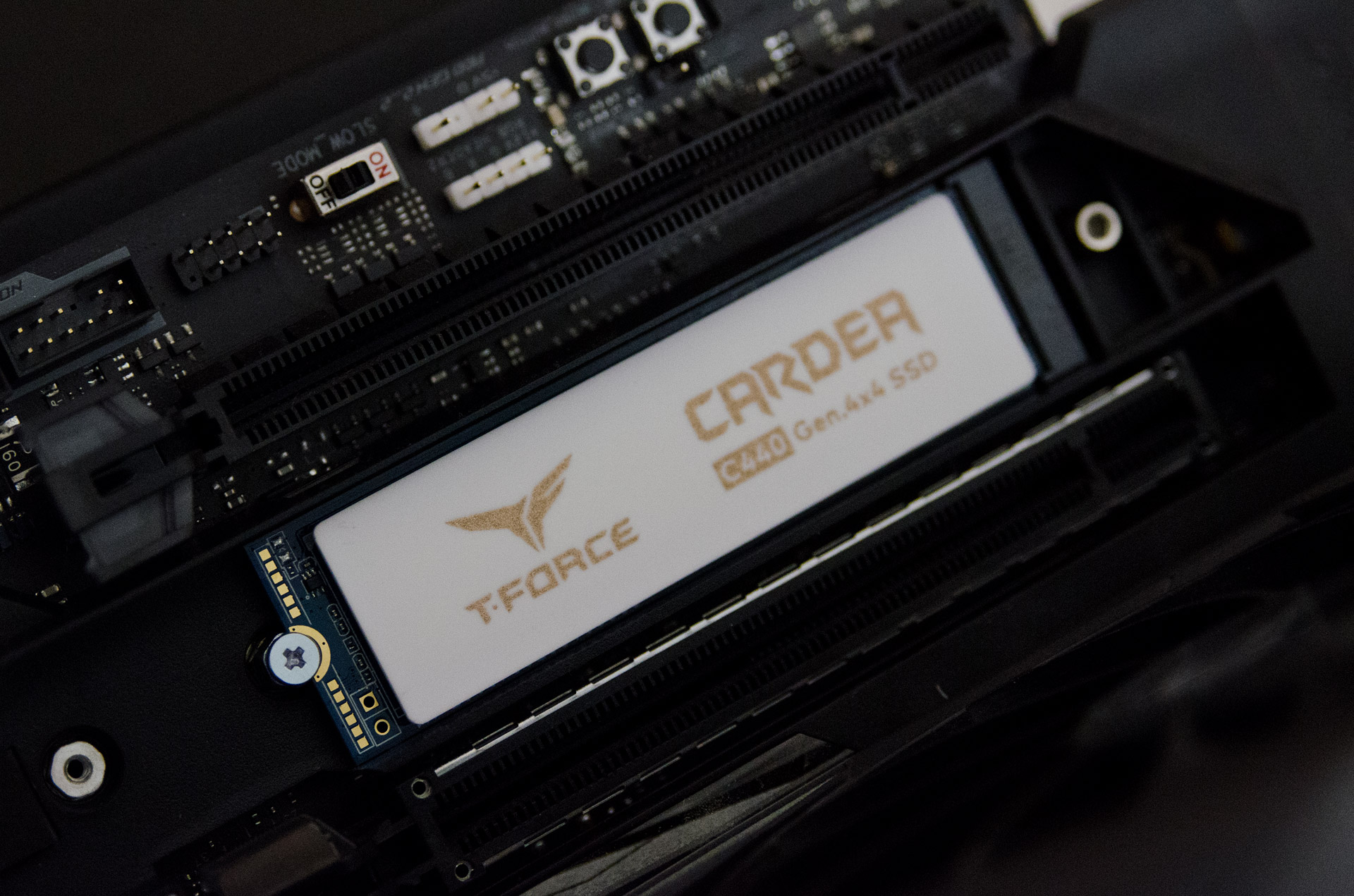

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

Файл подкачки и режим гибернации на время тестов были отключены. На SSD накопителе штатными средствами MS Windows 10 64-bit был создан логический раздел с файловой системой NTFS и стандартными настройками кластера, занимающий все доступное дисковое пространство. Для измерения производительности использовались следующие программы:

  • CrystalDiskMark 7.0.0 x64;
  • CrystalDiskMark 8.0.0 x64;
  • ATTO Disk Benchmark v4.01.0f1;
  • AS SSD Benchmark 2.0.6821.41776;
  • Anvil's Storage Utilities 1.1.0 (2014-January-1);
  • AIDA64 Engineer 6.25.5400;
  • PCMark 8 (Storage test).

Тестирование будет проведено как с пустым накопителем, так и с заполненным разношёрстными файлами на 95% своего объема. Подобный формат позволит оценить быстродействие SSD не только в состоянии из коробки, но и в сценариях, приближенных к реальной эксплуатации устройства, когда диск в шаге до своего полного заполнения.

Результаты тестирования

Скорость и стабильность работы

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

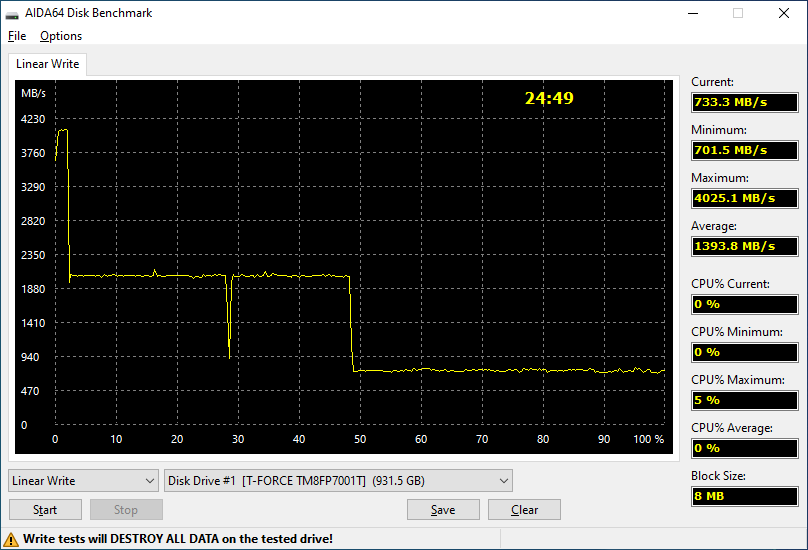

Вначале SSD запись происходит со скоростью 4000 Мбайт/с, но после пары десятков гигабайт падает в два раза и держится так почти до середины объема накопителя, далее уже снижается до 700 Мбайт/с. Вполне неплохо, учитывая поведение диска GoodRAM IRDM Ultimate X, который был у нас на тестировании полгода назад.

Теперь посмотрим, как накопитель ведет себя при записи реальных данных, например, при переносе папки Steam объемом около 800 Гбайт или крупных файлов в виде образов с другого SSD с интерфейсом PCI Express 4.0.

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

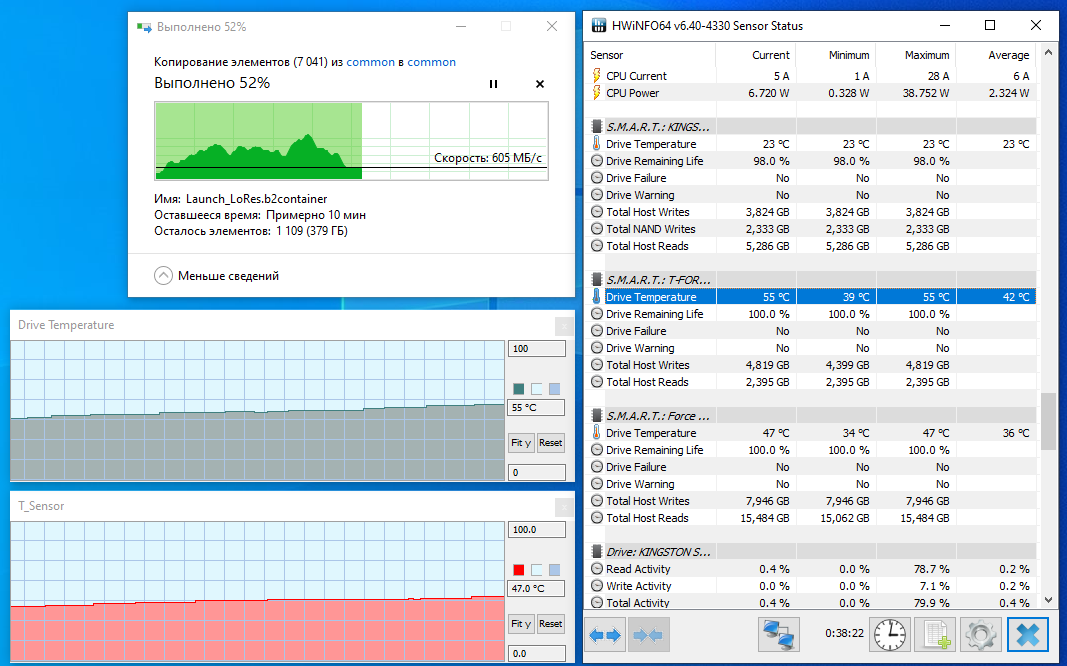

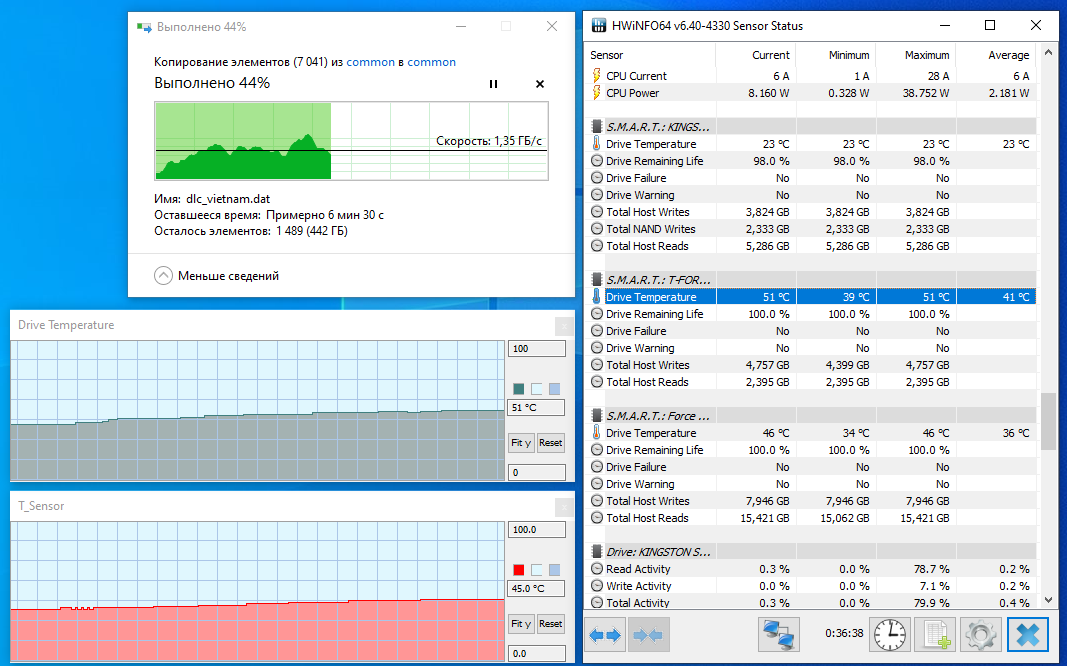

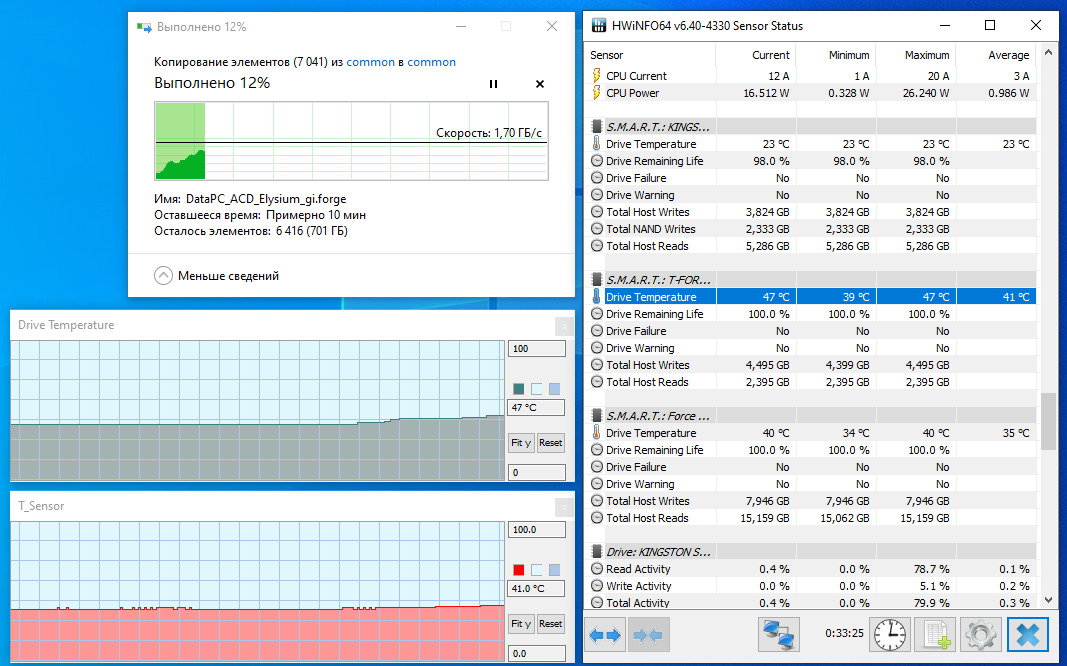

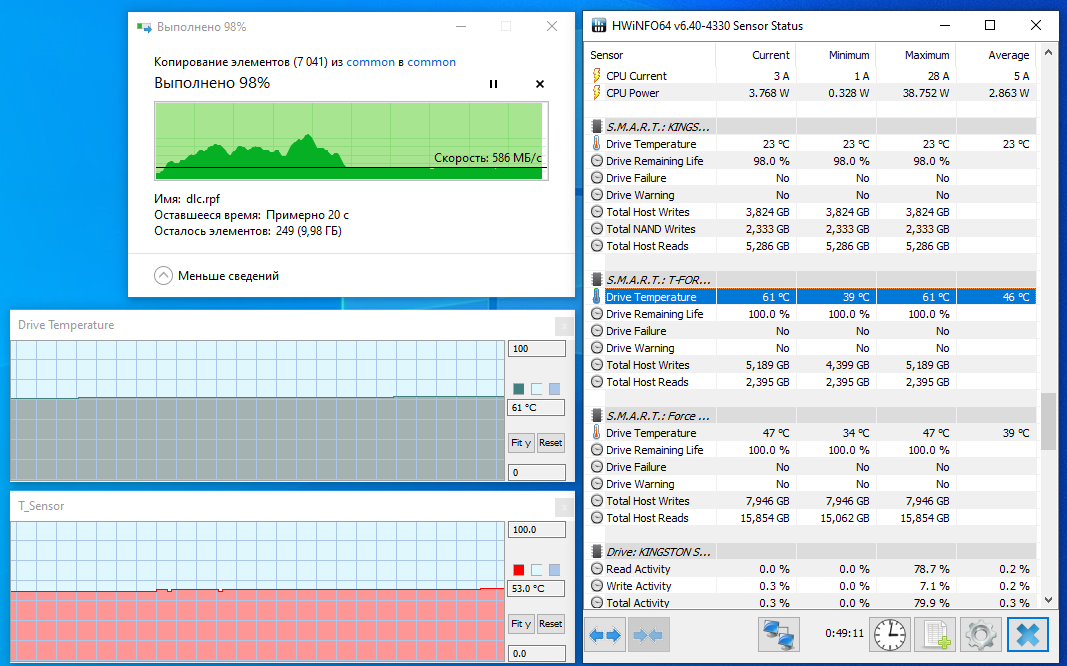

В данном случае, запись стартует с 700 Мбайт/с, после чего поднимается до 1,7 Гбайт/с и резко падает до 15 Мбайт/с, но это нормально, учитывая большое количество мелких файлов в директориях. После скорость опять возрастает, в этот раз уже до 2 Гбайт/с, немного держится на 1,35 Гбайт/с и на середине объема нормализируется уже на уровне 600 Мбайт/с. Температура SSD достигла 61 градуса.

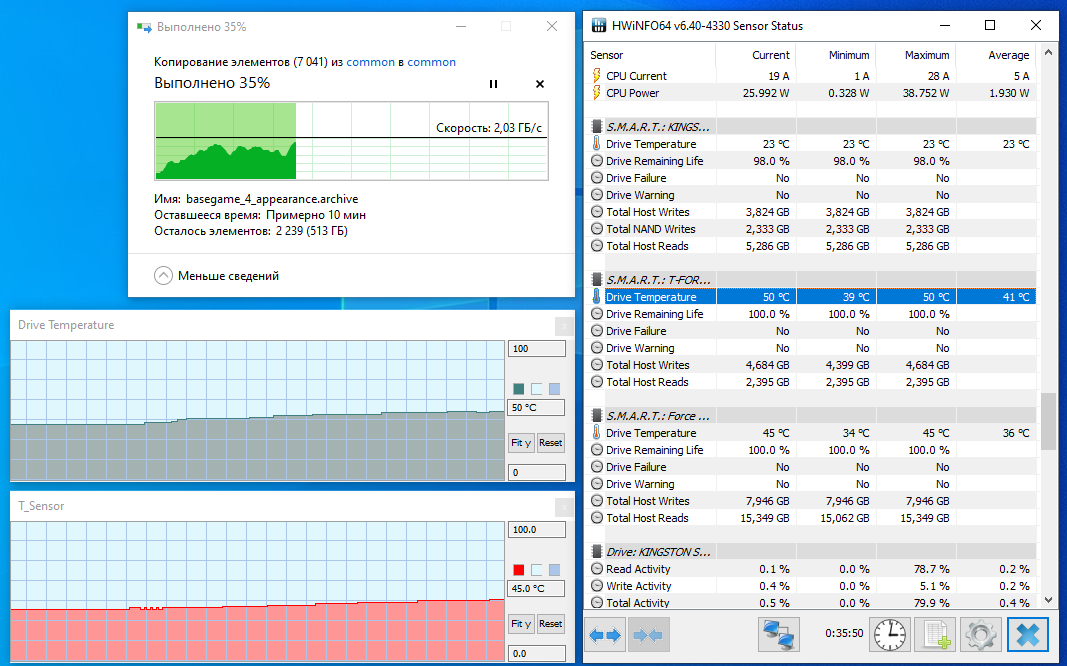

При копировании файла объемом около 130 Гбайт скорость держится на уровне 2 Гбайт/с на всем промежутке операции, под конец даже увеличивается до 2,65 Гбайт/с. Температура накопителя при такой краткосрочной работе поднялась с 37 до 42 градусов, а после окончания операции — еще на 7 °C. Опять же, это под нормальным радиатором и в режиме «из коробки».

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

Копирование уже на самом T-FORCE CARDEA Ceramic C440 папки с крупными файлами общим объемом 28 Гбайт при заполнении диска до 95% будет осуществляться на скорости около 1,6 Гбайт/с.

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

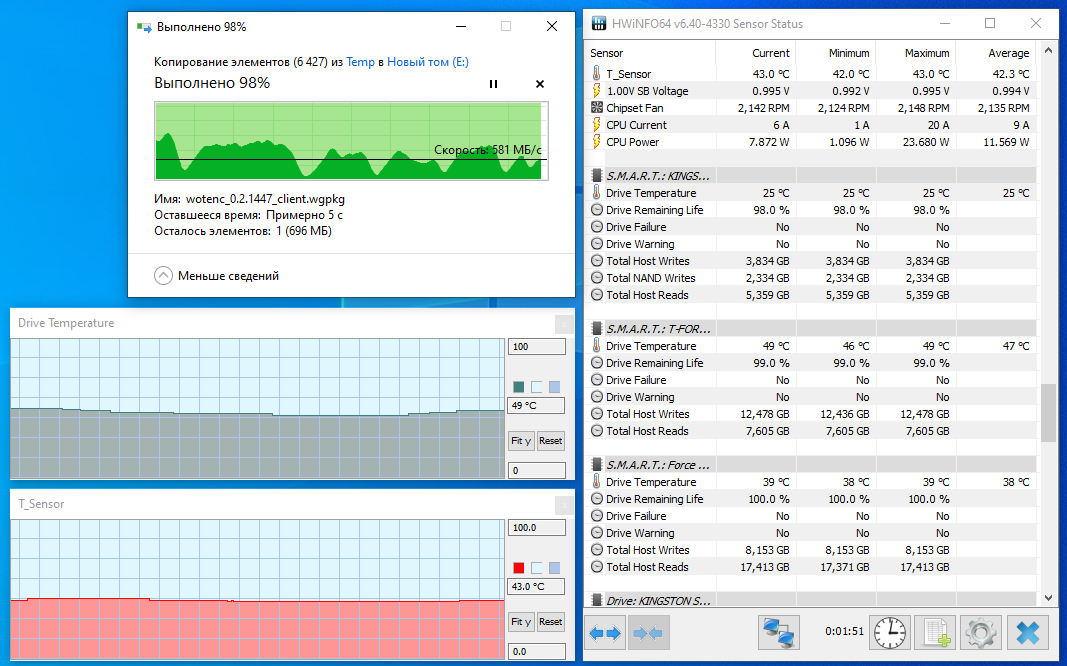

А если при таких условиях сделать копию директории с мелкими файлами, то скорость будет колебаться от нескольких мегабайт в секунду до 600 Мбайт/с.

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

CrystalDiskMark

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB
Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

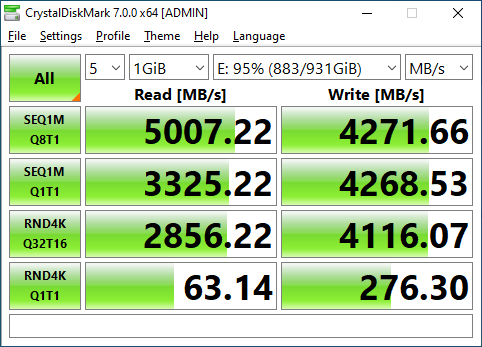

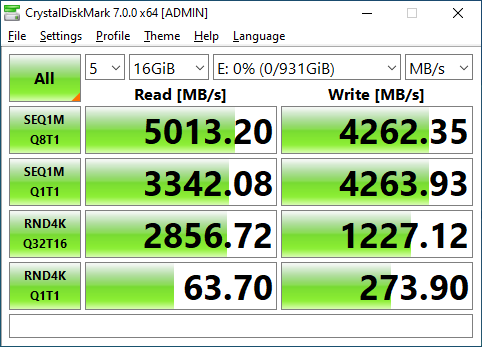

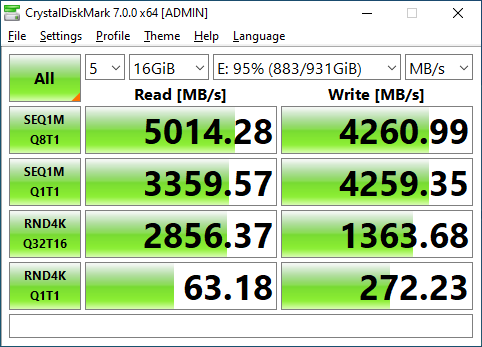

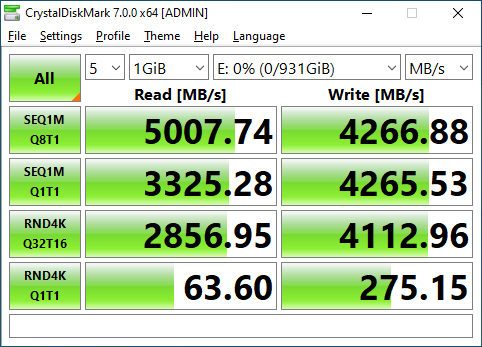

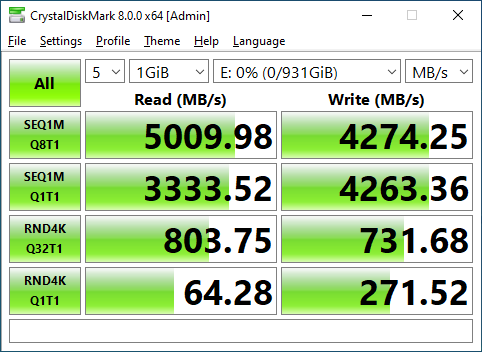

В CrystalDiskMark 7 видим заветные 5000 Мбайт/с при чтении и лишь почти 4300 Мбайт/с при записи, что немного недотянуло до обещанных 4400 Мбайт/с. С блоками 4К скорость падает до 60/270 Мбайт/с соответственно. Заполнение диска на 95% никак не сказывается на работоспособность накопителя.

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB
Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

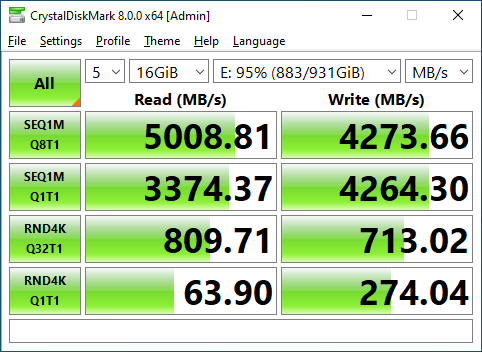

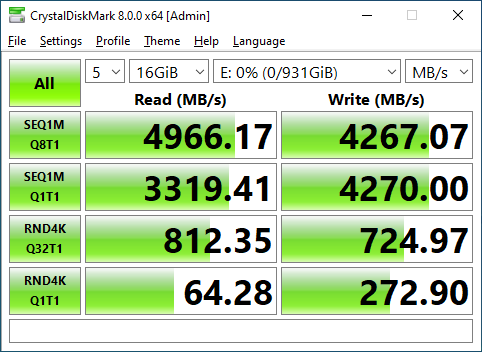

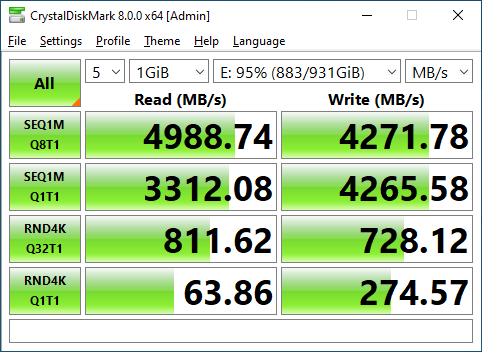

Обновленная версия демонстрирует те же показатели, что и старая.

ATTO Disk Benchmark

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

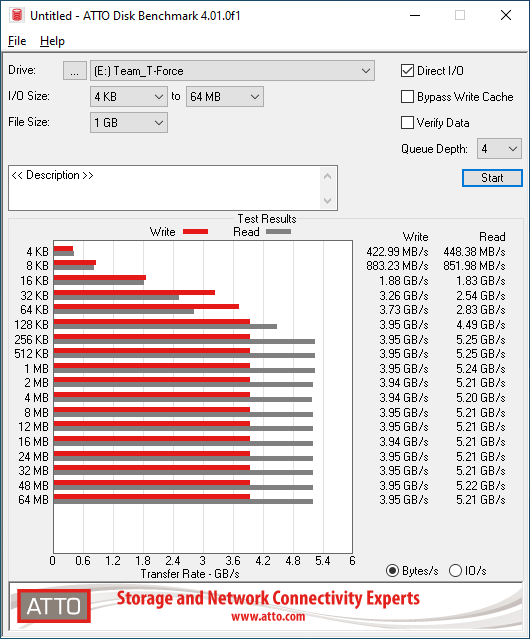

Скорость в ATTO при чтении составила 5200 Мбайт/с, тогда как запись не дотянула до 4 Гбайт/с. Работа с мелкими файлами ниже в 3–13 раз в зависимости от режима. Заполнение накопителя никак не сказалось на его характеристиках.

AS SSD Benchmark

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB
Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

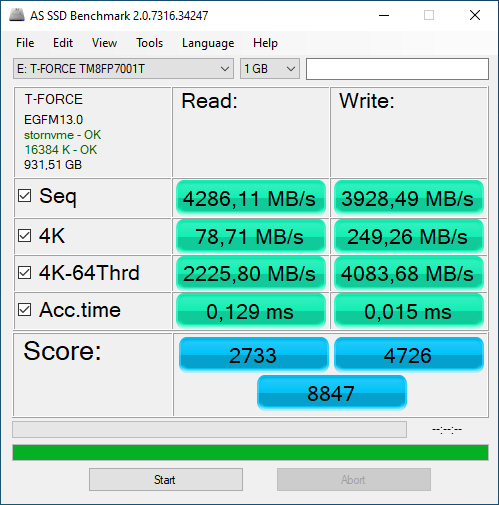

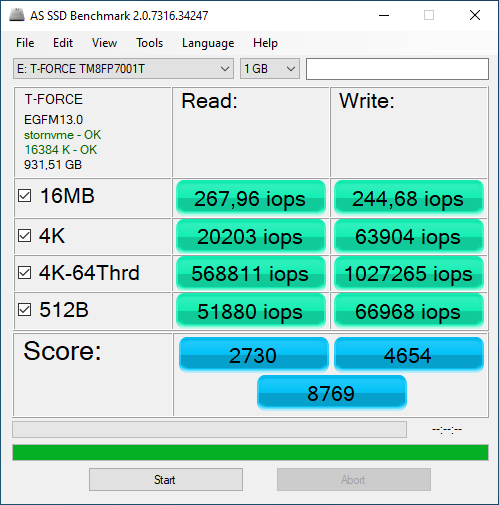

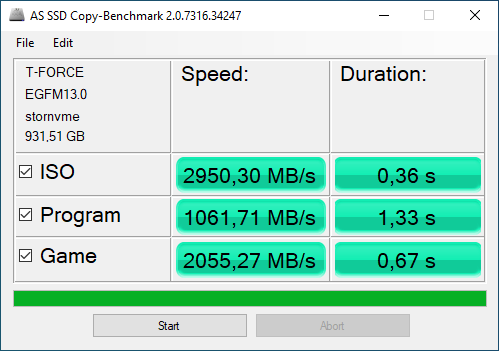

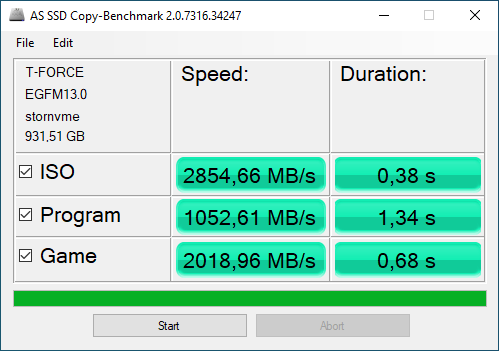

В AS SSD максимум, что удалось получить, так это 4360 Мбайт/с для чтения и 3970 Мбайт/с для записи. Количество операций доходит до 568/1027 тыс. для чтения и записи соответственно. При заполненном диске скорость чтения/записи находится на том же уровне, а вот время доступа и количество операций снижается.

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

Заполнение накопителя никак не сказалось на работе с режимом реальной нагрузки.

Anvil's Storage Utilities

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB
Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

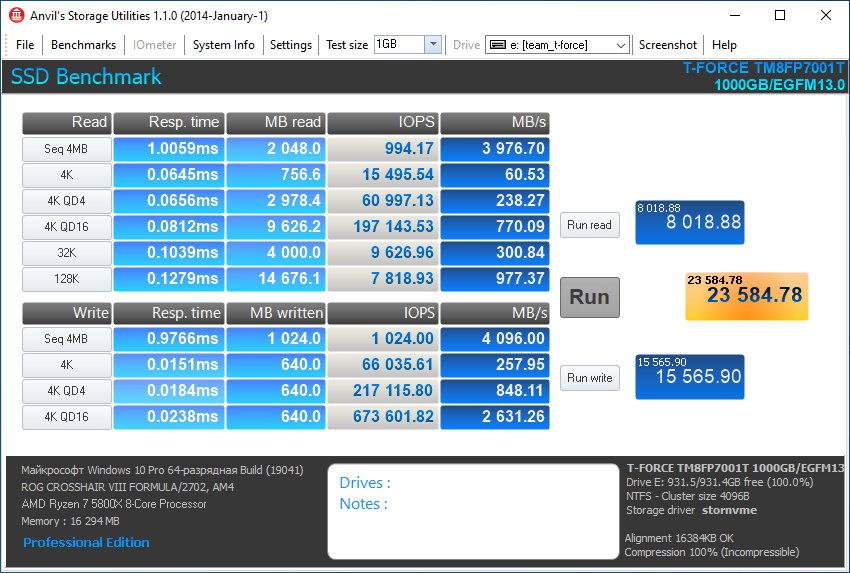

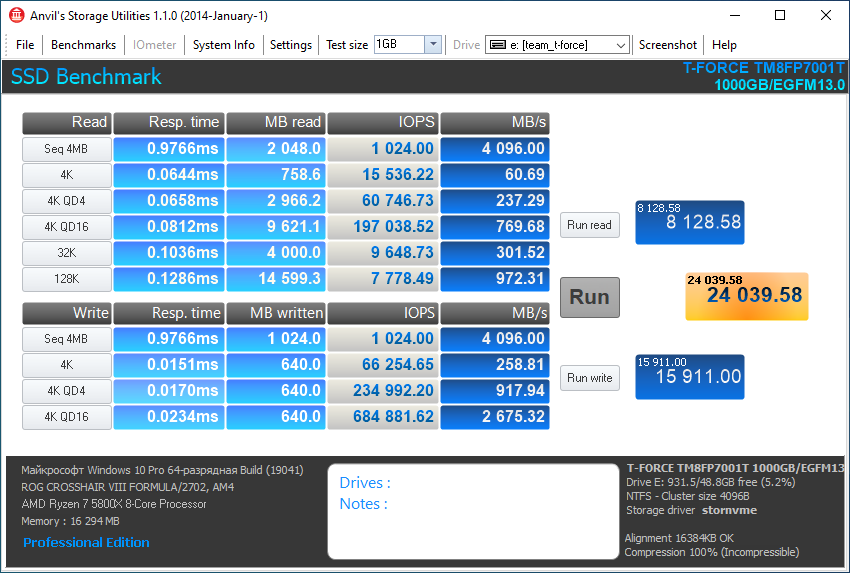

В Anvil's Storage Utilities между новым накопителем и заполненным до 95% особой разницы нет, и вряд ли пользователь ощутит какие-либо проблемы при оставшемся объеме.

PCMark 8

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

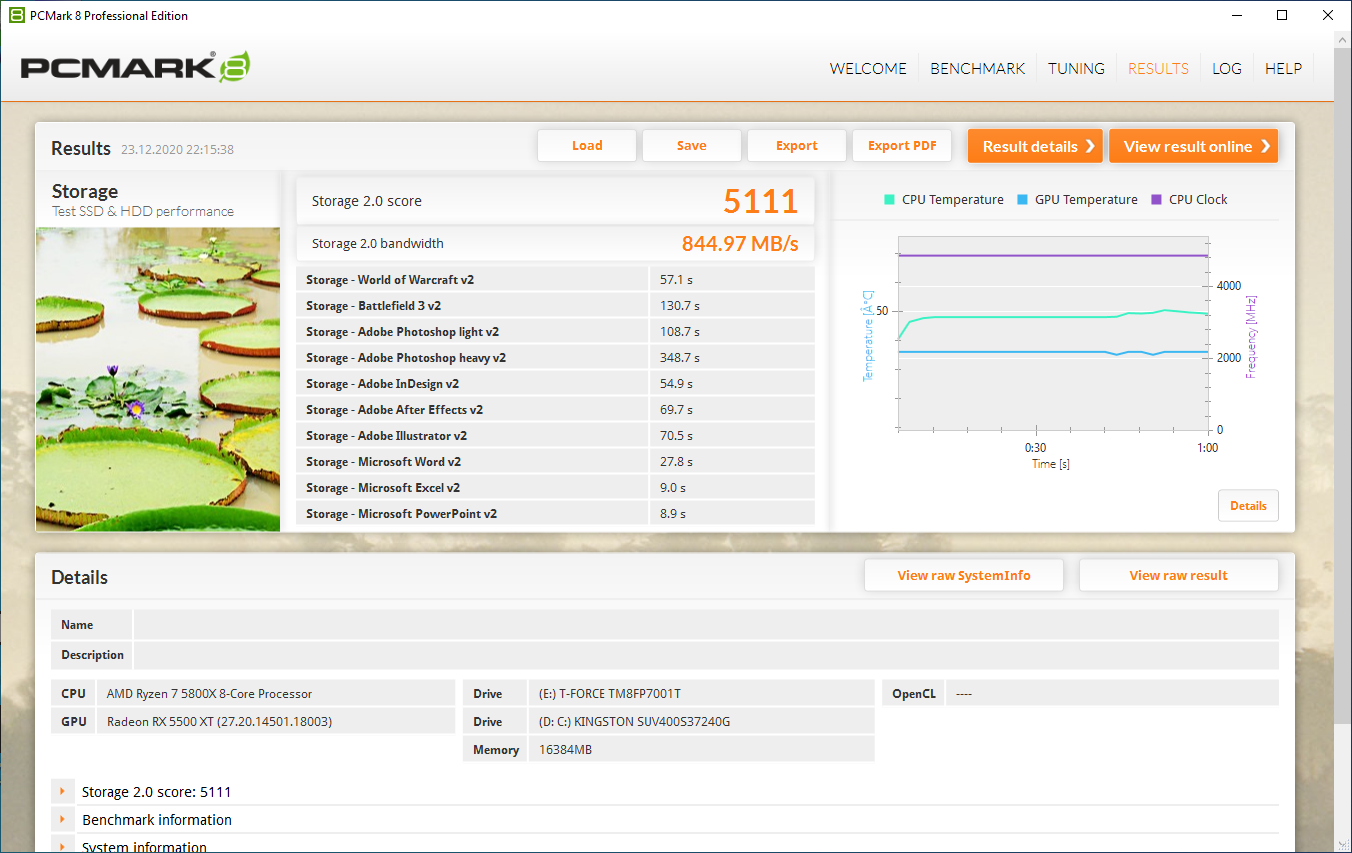

В PCMark8 так же нет разницы между степенью заполнения SSD, накопитель получает 5110 баллов и по скорости обмена данными демонстрирует отличный результат на уровне 840 Мбайт/с.

Система охлаждения и троттлинг

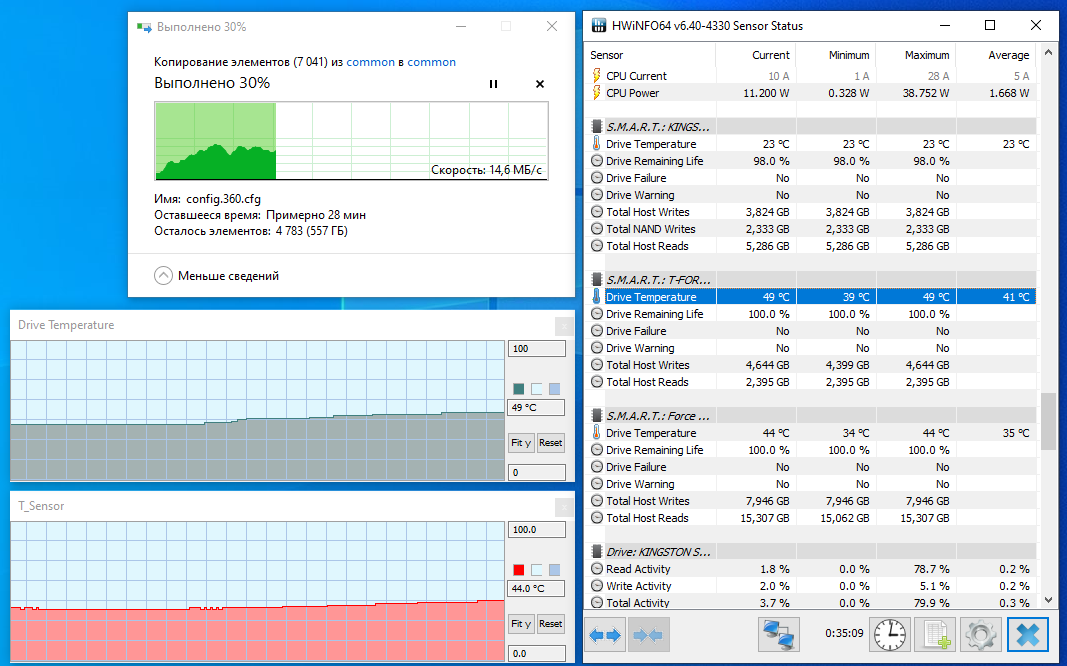

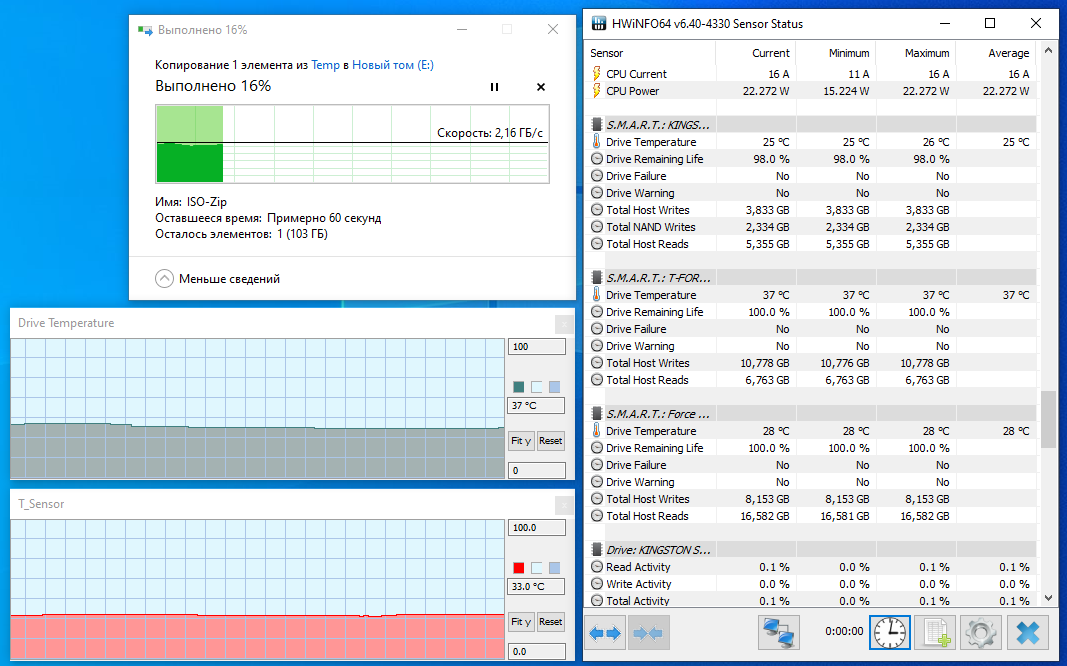

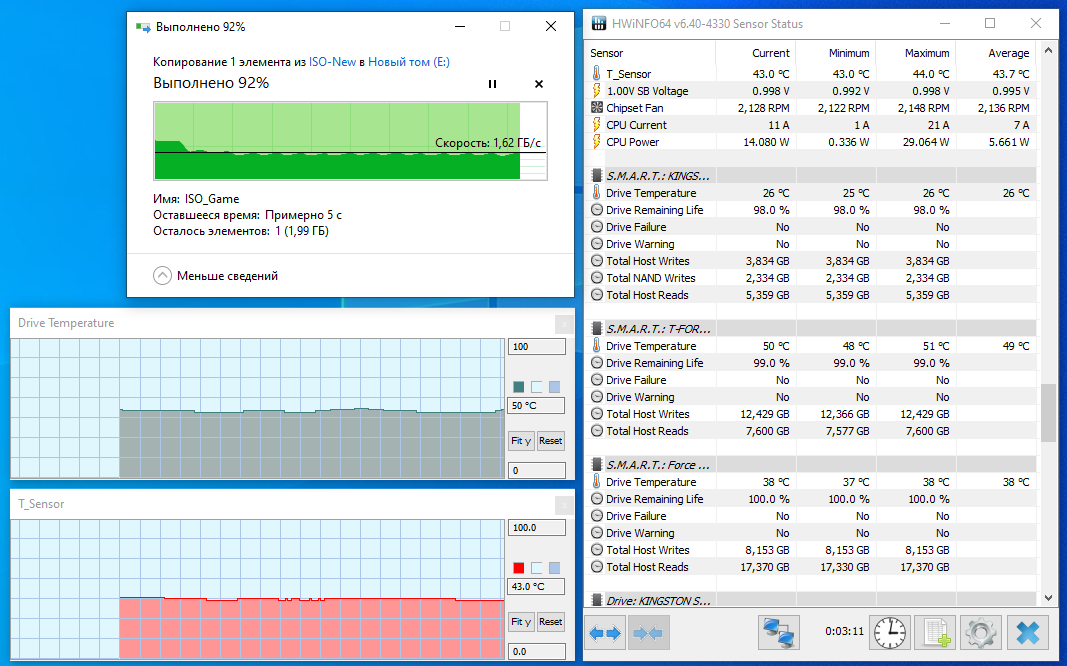

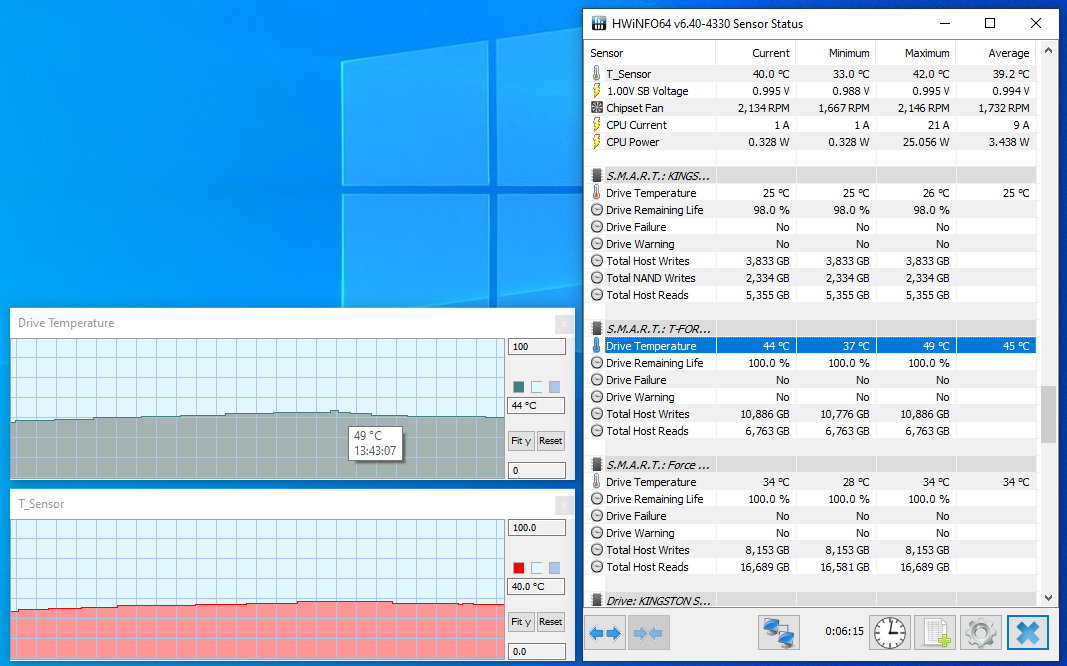

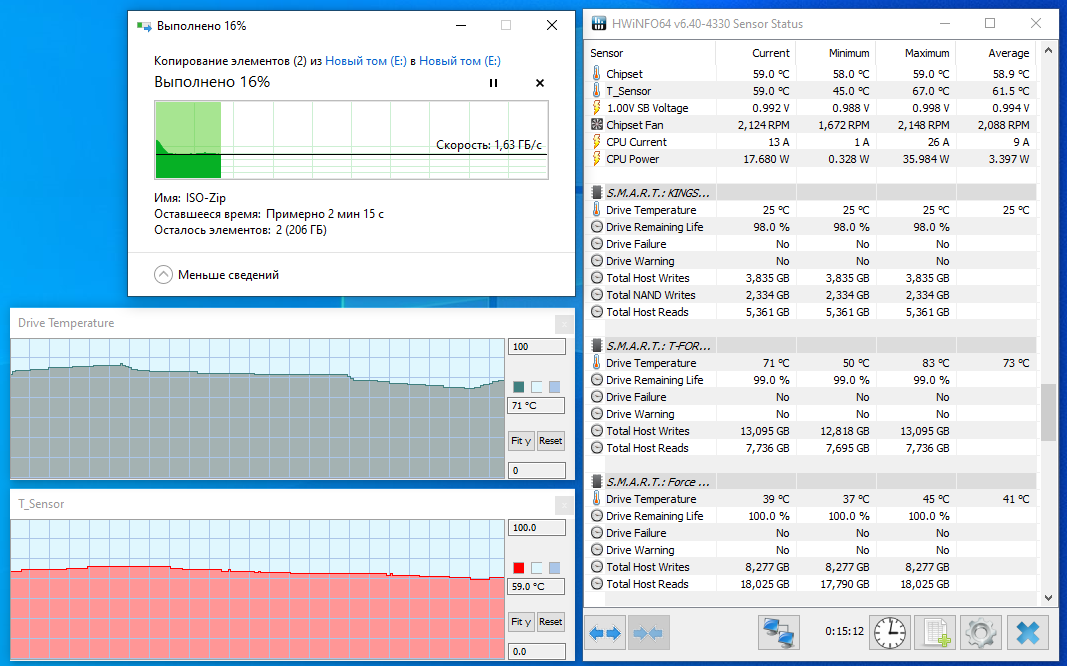

Как уже отмечалось выше, Team T-Force CARDEA Ceramic C440 оснащается терморапределительной пластинкой из керамического композиционного материала. Естественно, какой бы не использовался материал, его площади будет недостаточно, чтобы эффективно отводить тепло от накопителя. Без активного охлаждения SSD с ним запросто прогревается до 83 градусов под серьезной нагрузкой, после чего наступает троттлинг.

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

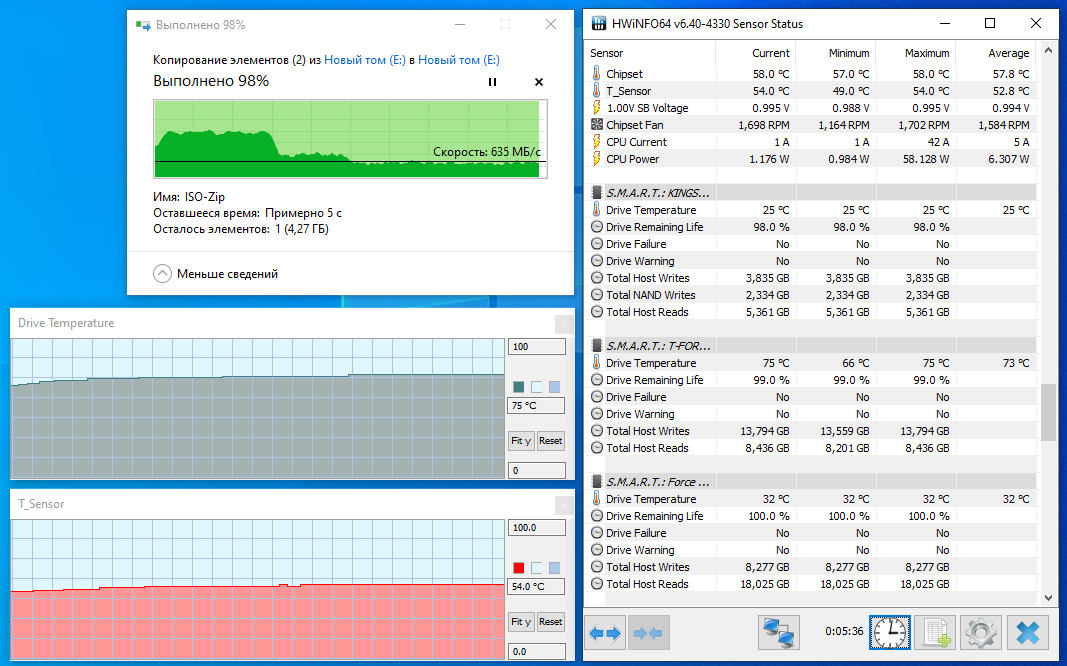

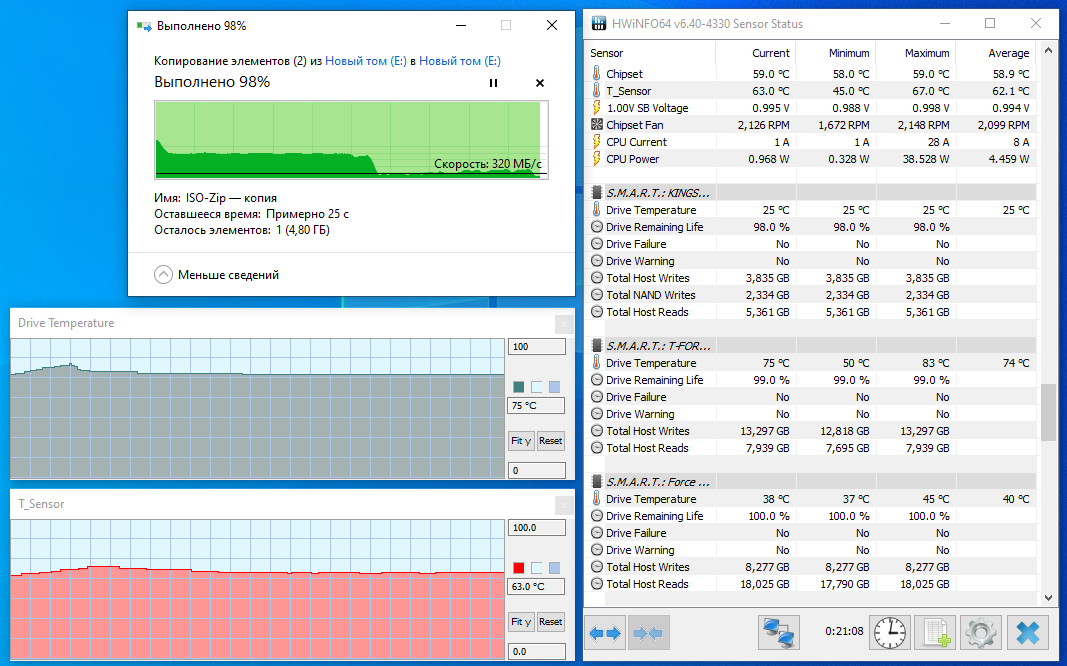

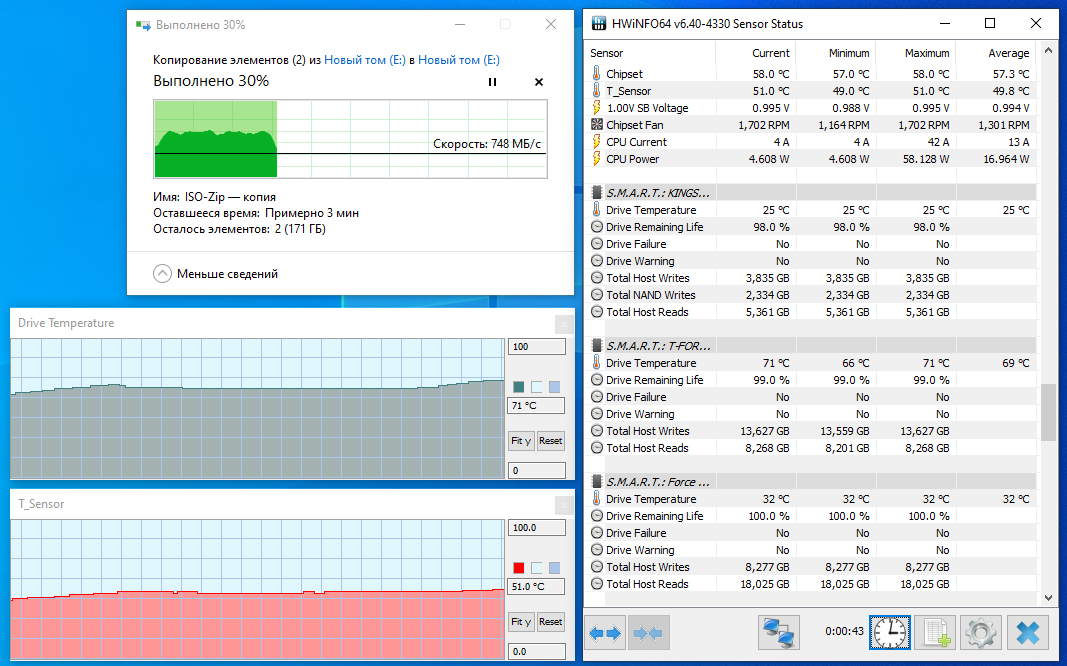

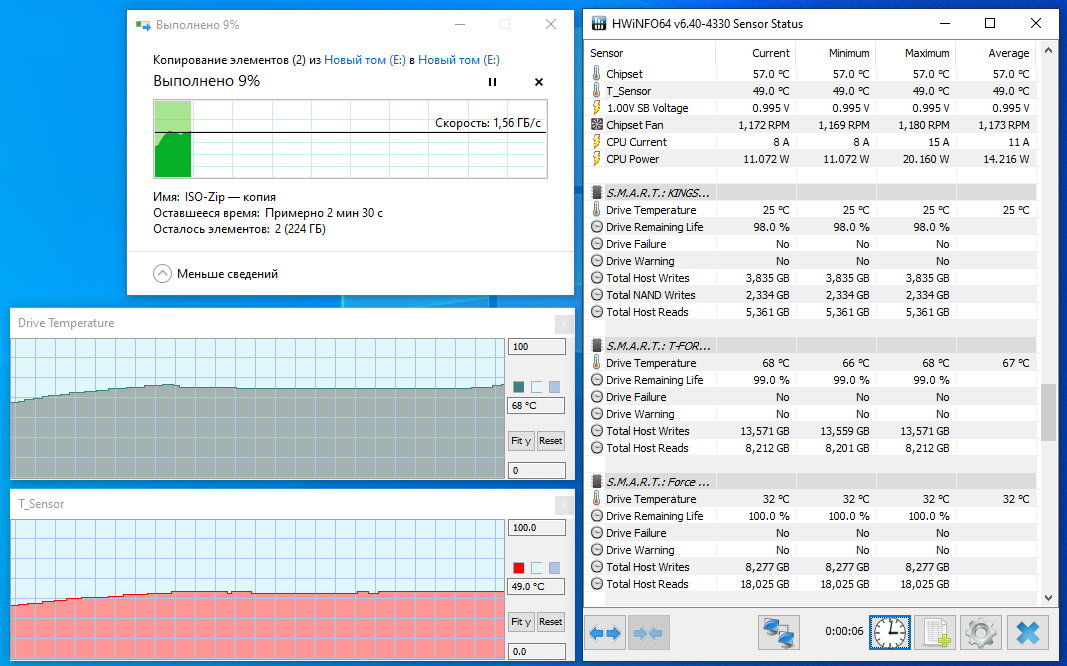

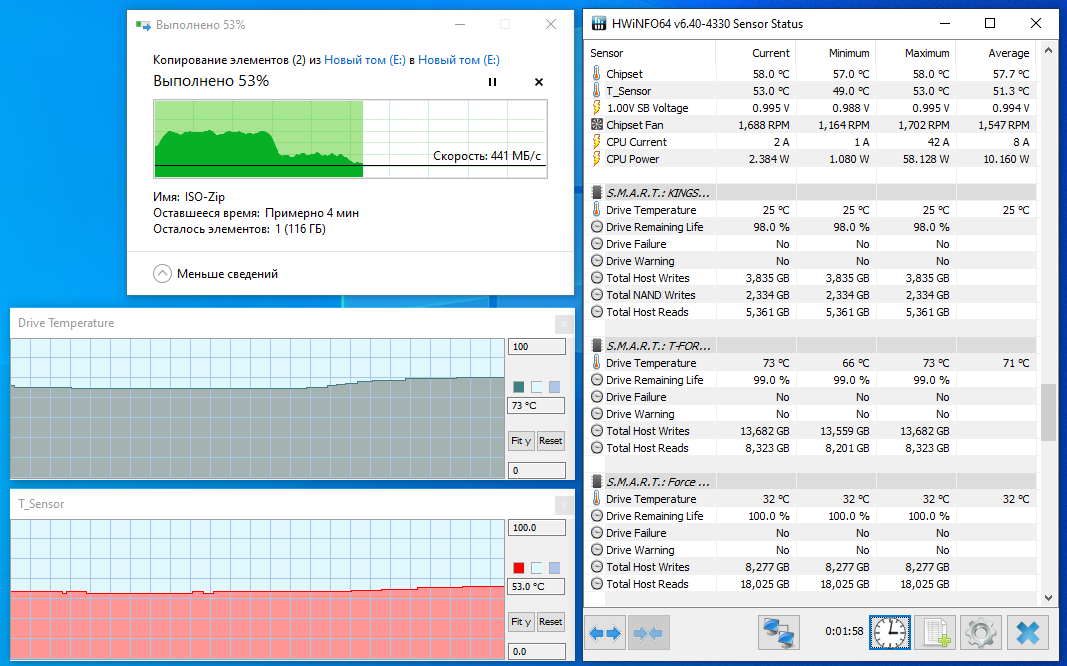

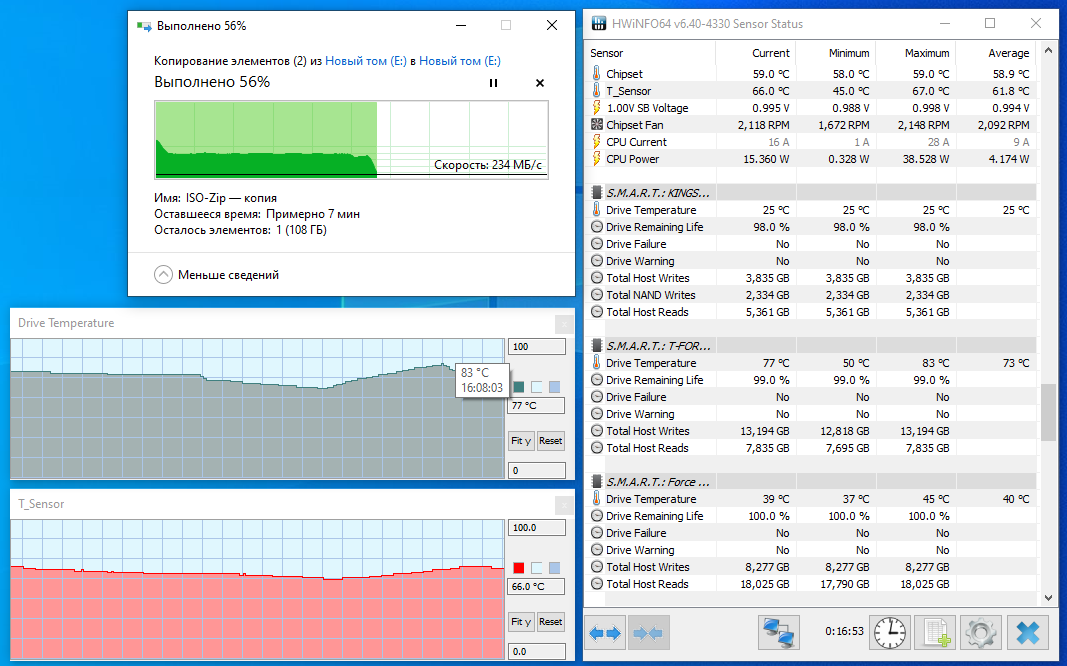

Установка активного охлаждения в виде 92-мм вентилятора позволяет снизить этот порог до 75 °C, но даже так накопитель ведет себя осторожно, иногда снижая скорость до 400 Мбайт/с, вместо средних 600 Мбайт/с.

Team T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TBTeam T-Force CARDEA Ceramic C440 M.2 PCIe 4.0 1TB

Выводы

Несмотря на медленное внедрение интерфейса PCI Express 4.0 производителями компьютерного «железа», уже сейчас можно собрать мощный и быстрый ПК на платформе AMD. Особенно, с выходом процессоров серии Ryzen 5000, подтянувших игровую производительность, и карт уровня GeForce RTX 3000 или Radeon RX 6000, которые без проблем раскроют потенциал новинок. Но этой связке не помешал бы скоростной накопитель. Пока ассортимент их небольшой, а те, что есть на рынке, построены в основном на платформе Phison и контроллере PS5016-E16. И протестированный Team TM8FPA001T0C410 серии T-Force CARDEA Ceramic C440 как раз из таких. У него отличные скорости линейных чтения/записи, но в реальных задачах его возможности на уровне хороших накопителей с интерфейсом PCI Express прошлого поколения. Внешне он привлекателен за счет фирменного радиатора из керамического материала, правда, его эффективности хватит лишь для обычного использования, тогда как при интенсивной нагрузке придется позаботиться о более серьезном охлаждении. К счастью, комплектный теплораспределитель легко снимается и его можно будет заменить любым другим или воспользоваться охладителем, предусмотренным производителями материнских плат. Огорчает лишь стоимость таких SSD, но, возможно, с увеличением платформ и количества контроллеров с поддержкой новой шины, цены на подобные накопители наконец-то придут в норму.
