Методика тестирования

Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии +3,3 В — 0–16 А, по линии +5 В — 0–16 А, по линии +12 В — 0–100 А. Все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно, и он стабильный не зависимо от выходного напряжения блока. Для каждой линии питания устанавливался необходимый ток и замерялось напряжение на контактах нагрузки для учета потерь на проводах.

Результаты тестирования

Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 110 Вт.

Ток нагрузки на линии +12V, А Напряжение на линии +12 V, В Мощность нагрузки по линии +12V, Вт Напряжение на линии +5V при токе 15 А Мощность нагрузки по линии +5V, Вт Напряжение на линии +3,3V при токе 10 А Мощность нагрузки по линии +3,3V, Вт Общая мощность нагрузки, Вт
0 12,03 0 4,98 74,7 3,28 32,8 106,8
10 12,02 120,2 4,98 74,7 3,28 32,8 227
20 12,01 240,2 4,98 74,7 3,28 32,8 347
30 12,0 360 4,98 74,7 3,28 32,8 466,8
40 11,99 479,6 4,98 74,7 3,28 32,8 586,4
50 11,97 598,5 4,98 74,7 3,28 32,8 705,3
60 11,96 717,6 4,98 74,7 3,28 32,8 824,4
70 11,95 836,5 4,98 74,7 3,28 32,8 943,3
80 11,94 955,2 4,98 74,7 3,28 32,8 1062

По результатам теста имеем отличную стабилизацию по всем линиям. Под нагрузкой есть незначительные просадки по линии +12V — 0,5 %, по линии +5V — 0,4 %, по линии +3,3V — 0,7 % при допуске в пять процентов.

Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной нагрузке на +12V для оценки их влияния друг на друга.

Ток нагрузки на линии +3,3V, А Напряжение на линии +3,3 V, В Ток нагрузки на линии +5V, А Напряжение на линии +5V, В Ток нагрузки на линии +12V, А Напряжение на линии +12V, В
0 3,31 0 5,01 15 12,17
0 3,31 5 4,99 15 12,03
0 3,31 10 4,99 15 12,02
0 3,31 15 4,98 15 12,01
5 3,3 0 5,01 15 12,03
10 3,28 0 5,0 15 12,02
15 3,27 0 4,99 15 12,02
15 3,27 15 4,98 15 12,01

По результатам теста имеем хорошую стабилизацию по всем линиям. Линия +3,3V немного просаживается при большой нагрузке, отклонение по линии +3,3V около 1 %, по линии +5V — 0,4 %.

Тест эффективности блока проводился при напряжении сети около 230 В.

Мощность нагрузки, % Мощность нагрузки, Вт Потребляемы ток сети, А Напряжение сети, В КПД, %
20 200 0,94 234 91
50 500 2,33 232 92,5
75 750 3,58 229 91,4
100 1000 4,92 226 90

Эффективность данного блока укладывается в стандарт 80 PLUS Gold для напряжения 230 В.

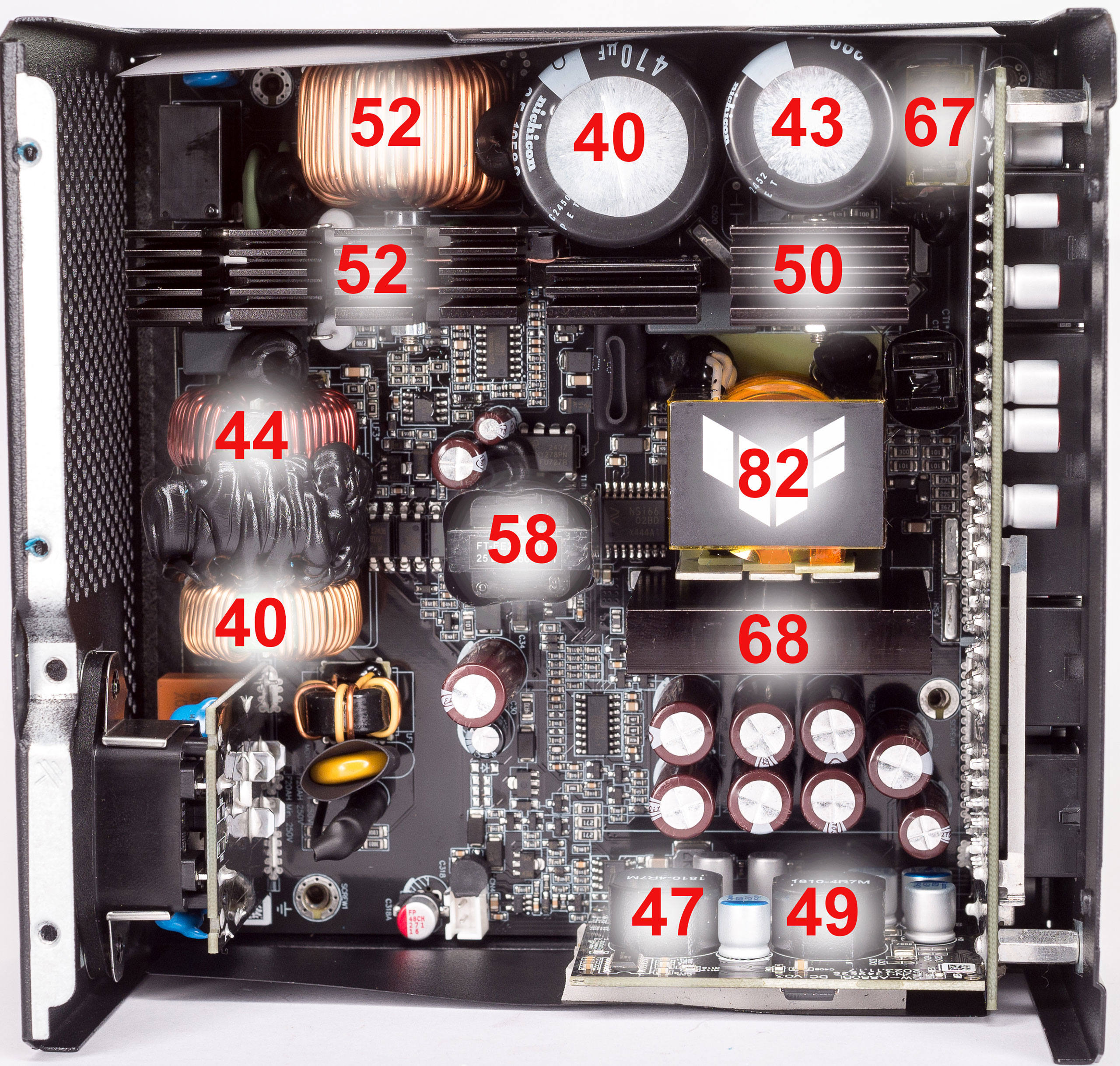

Тест на нагрев компонентов блока проводился при температуре воздуха в помещении 26 °С. Термодатчик устанавливался на силовом трансформаторе, блок нагружался на максимальную мощность и работал пока температура трансформатора не стабилизировались. В конце теста блок выключался, быстро снималась крышка и проводились замеры температур остальных компонентов с помощью пирометра. Результаты теста указаны на следующем фото:

В целом температуры основных компонентов блока довольно низкие, выделяется только силовой трансформатор по линии +12V. Причина в его небольших размерах и низких оборотах вентилятора, но его температура не критическая. При максимальной мощности вентилятор блока оставался довольно тихим и никак не выделялся на фоне остальных вентиляторов тестового стенда.

Выводы

Протестированный ASUS TUF Gaming 1000W Gold выдает заявленные характеристики с отличной стабильностью выходных напряжений и низким уровнем шума. В комплекте з блоком питания идут качественные мягкие модульные кабели. Из минусов можно отметить применение конденсаторов Elite. С другой стороны, производитель дает гарантию на блок 10 лет и учитывая высокую эффективности устройства проблем быть не должно. TUF-GAMING-1000G подойдет для сборки мощной игровой системы, особенно, в стиле TUF.

Блок питания ASUS TUF Gaming 1000W Gold предоставлен для тестирования интернет-магазином Artline.
