Многие пользователи хотя бы раз задумывались о ПК в белых цветах. Производители охотно предлагают большой ассортимент материнских плат в светлых цветовых гаммах, однако текстолит обычно остается черным. Для тех, кто отдает предпочтение актуальной платформе AMD и хочет себе именно белоснежную материнскую плату, компания MSI предлагает новую MPG B850 EDGE TI WIFI. А мы, в свою очередь, проверим возможности разгона.

Характеристики

Производитель MSI
Модель MPG B850 EDGE TI WIFI
Чипсет AMD B850
Процессорный разъем Socket AM5 (LGA 1718)
Процессоры AMD Ryzen 3 / 5 / 7 / 9 Zen 4 (Raphael, Phoenix), Zen 5 (Granite Ridge)
Память 4 UDIMM DDR5 SDRAM, максимум 256 ГБ:
4800–5600 МГц, 5800–8400+ (OC) МГц
Ограниченная поддержка CUDIMM в режиме bypass
Слоты PCIe 1 x PCI Express 5.0 x16 — CPU
1 x PCI Express 3.0 x16 (x1) — B850
1 x PCI Express 4.0 x16 (x4) — B850
M.2 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2280/22110) — CPU
1 x PCI Express 5.0 x4 M.2_2 (Key M, 2260/2280) — процессор
1 x PCI Express 4.0 x2 M.2_3 (Key M, 2260/2280) — B850
1 x PCI Express 4.0 x4 M.2_4 (Key M, 2260/2280) — B850
Встроенное видеоядро + (в процессоре)
Количество вентиляторов 8x 4pin (9x 4pin с учетом использования проприетарного EZ Conn-Header V2)
Порты PS/2 -
Порты USB I/O панель: 2 x USB 3.2 Gen 2 (Type A), 2 x USB 3.2 Gen 2 (Type C), 1 x USB 3.2 Gen 1, 4 x USB 2.0
Контактные группы: 1 x USB 3.2 Gen 2×2 Type C (1 порт), 2 x USB 3.2 Gen 1 (4 порта), 2 x USB 2.0 (4 порта)
Serial ATA 4 x SATA 6 Гбит/с (B850)
RAID 0, 1, 10 (PCIe)
Встроенный звук Realtek ALC4080
S/PDIF +
Сетевые возможности Проводная: 1 x Realtek RTL8126 (5G Ethernet)
Беспроводная: Qualcomm FastConnect 7800 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4
COM -
RGB 3 x Адресный Gen 2, 1 x RGB LED
Светодиодный RGB разъем 4
TPM +
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные функции Extended Heatsink Design, EZ PCIe Release, EZ M.2 Shield Frozr II, Lightning Gen 5, Quadruple M.2 Connectors, 5G Network Solution, Wi-Fi 7, Audio Boost 5
Стоимость, грн 13 512

Вниманию читателя! У материнской платы есть особенности в работе слота M2_2, он будет работать в режиме Gen4 на x2 линиях PCIe при использовании процессоров серии Ryzen 8300, 8500.

Комплект поставки

Плата поставляется в коробке средних размеров с яркой полиграфией и символикой серии MSI Performance Gaming.

Обратная сторона коробки выглядит так же, как и у большинства других продуктов этого производителя. Здесь пользователь найдет изображение самой платы, технические характеристики, конструкцию I/O‑панели и ключевые особенности продукта.

Комплектация материнской платы:

  • инструкция быстрого старта, гарантия и прочее;
  • комплект наклеек;
  • винты и стойки M.2 с ключом для их монтажа/демонтажа;
  • внешняя EZ Wi-Fi антенна с магнитной платформой;
  • кабель-удлинитель FRONT_PANEL;
  • EZ Conn-cable V2 для подключения вентиляторов RGB LED;
  • один SATA-кабель с металлическими защелками (угловой);
  • удлинитель ARGB.

Внешний вид

Ориентировочно 80% материнской платы имеет светлую цветовую гамму, включая текстолит. Дракон в зоне I/O снаряжен RGB-подсветкой. Так что можно уверенно заявить, что эта материнская плата идеально подходит для сборок, в которых будет доминировать белый/серебристый цвет или светлые цвета в целом.

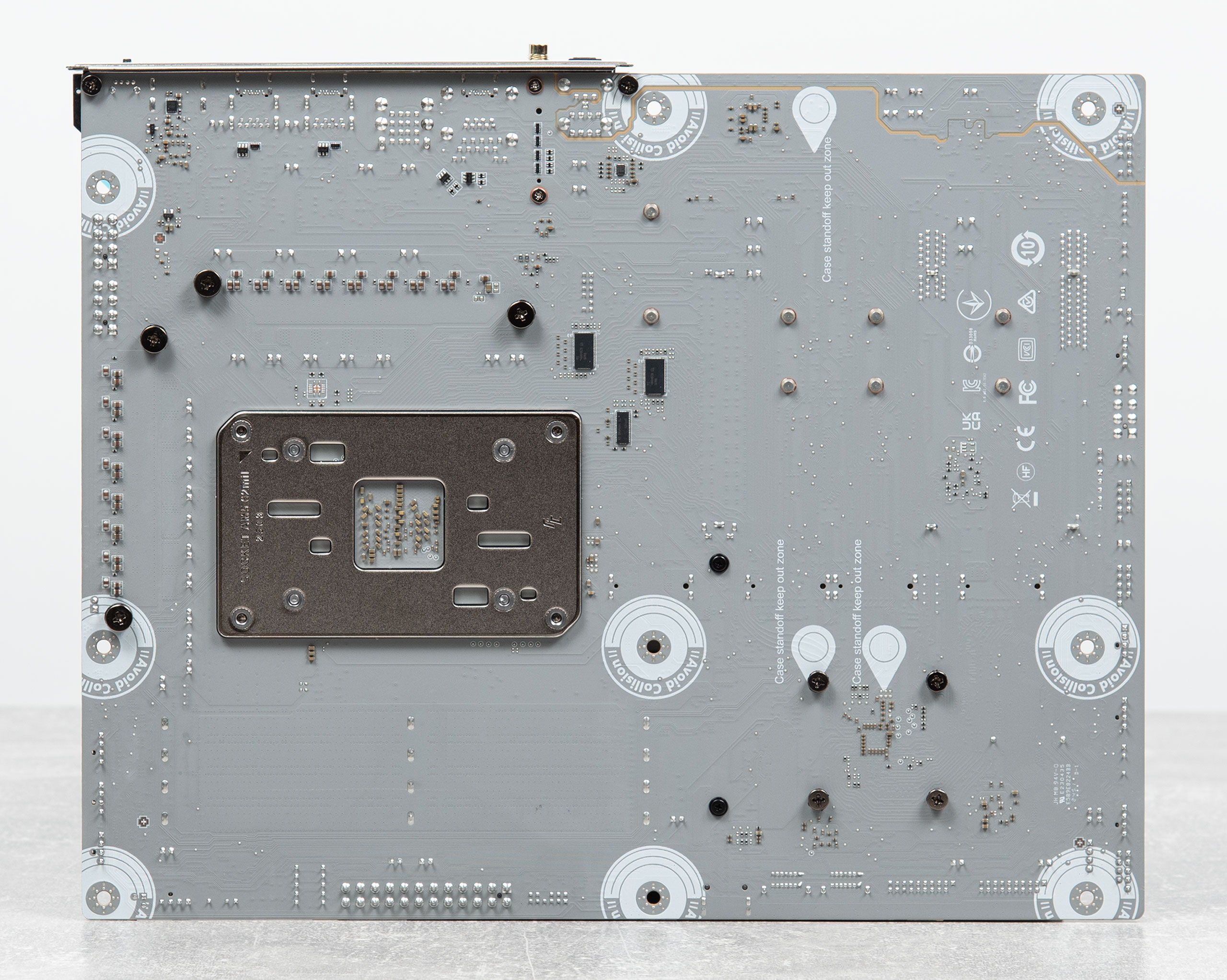

Обратная сторона платы не примечательна ничем особенным.

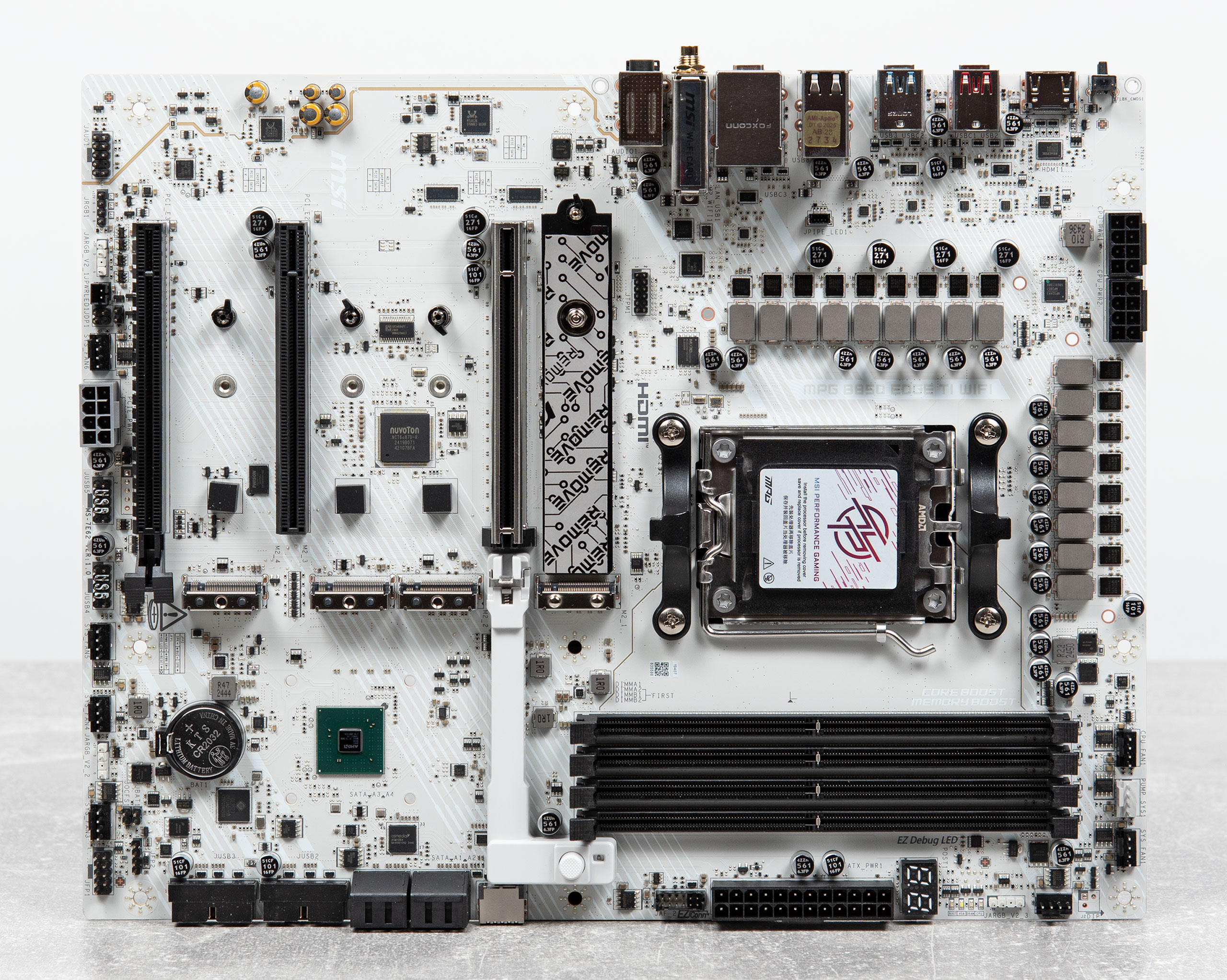

Внешний вид платы без излишеств:

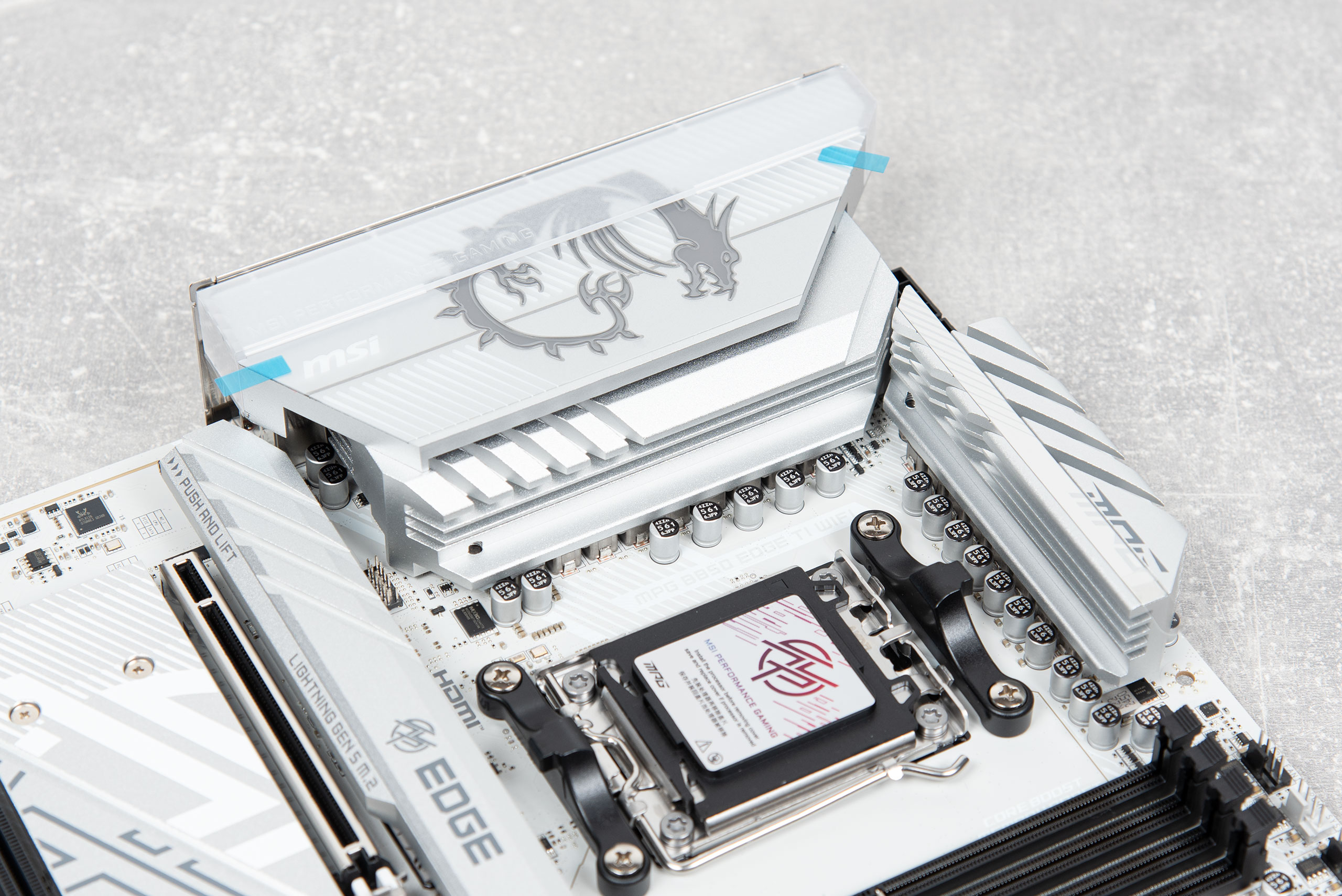

Охлаждение зоны VRM почти полностью повторяет реализацию MSI MPG X870E Carbon WIFI просто в белом цвете. Это две отдельные секции, которые в этот раз не нанизаны на тепловую трубку. Одна из этих самых секций удлинена до края зоны I/O. Радиаторы фиксируются на винтах, а термопрокладки обеспечивают контакт с силовыми элементами.

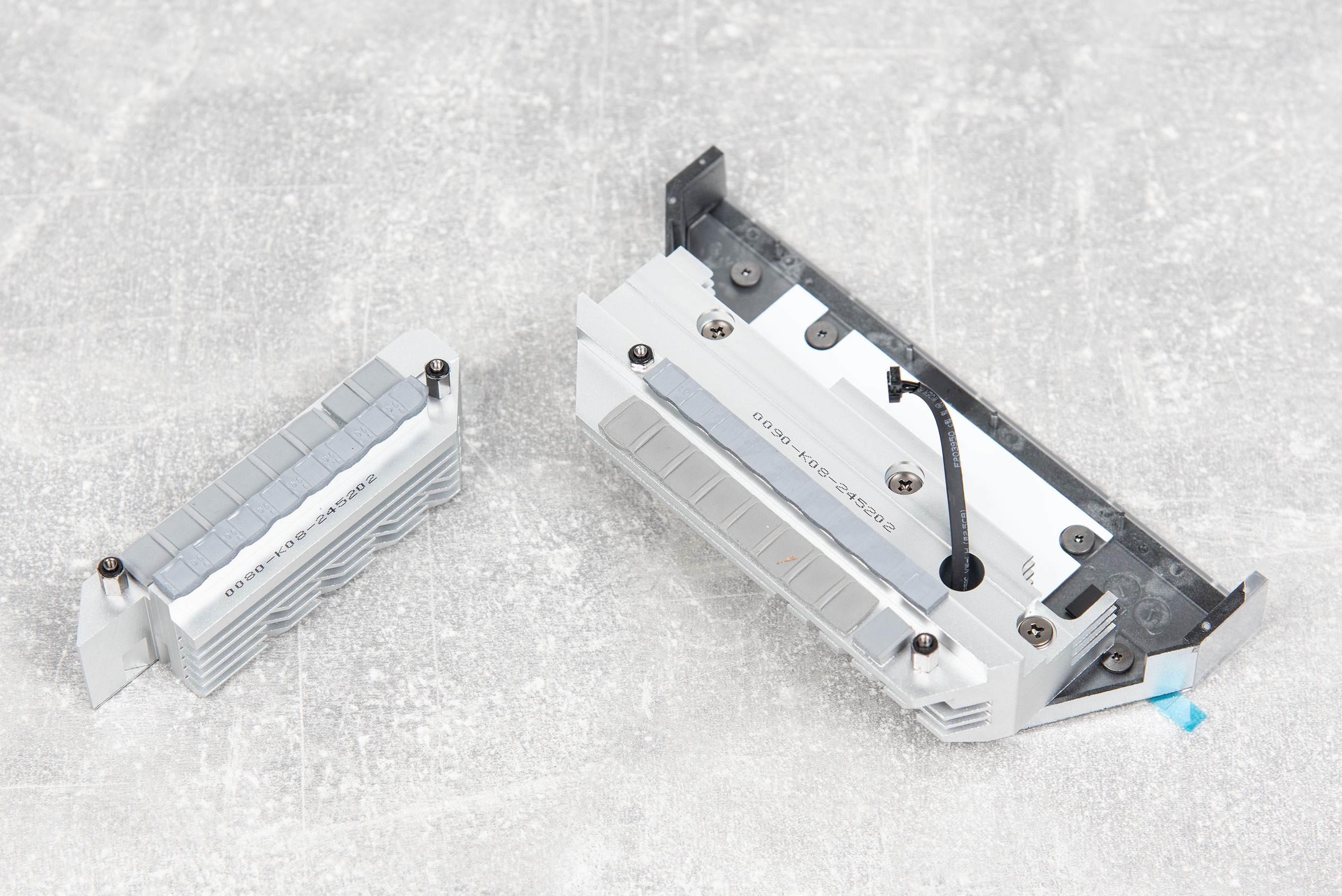

Радиатор этой зоны в разборе:

А вот подсистема питания уже отличается от только что упомянутой сестры по линейке. Реализована схема 14+2+1 (VCORE+SOC+MISC). Сердцем выступает ШИМ-контроллер Monolithic Power Systems MP2857. В наличии 14 силовых элементов MP87670, которые рассчитаны на 70 А (производитель заявляет 80 А). Еще два MP87670 предназначены уже для SoC, а управляет ими ШИМ-контроллер Richtek Technology RT3672EE. MISC обеспечен одним силовым элементом Alpha and Omega Semiconductor AOZ5516QI, который рассчитан на 55 А. Питание процессора традиционно подается через два коннектора EPS12V.

Чипсет расположен в традиционном месте справа снизу. Он охлаждается радиатором больших размеров, контакт с кристаллом происходит через термопрокладку, а фиксируется он на винтах.

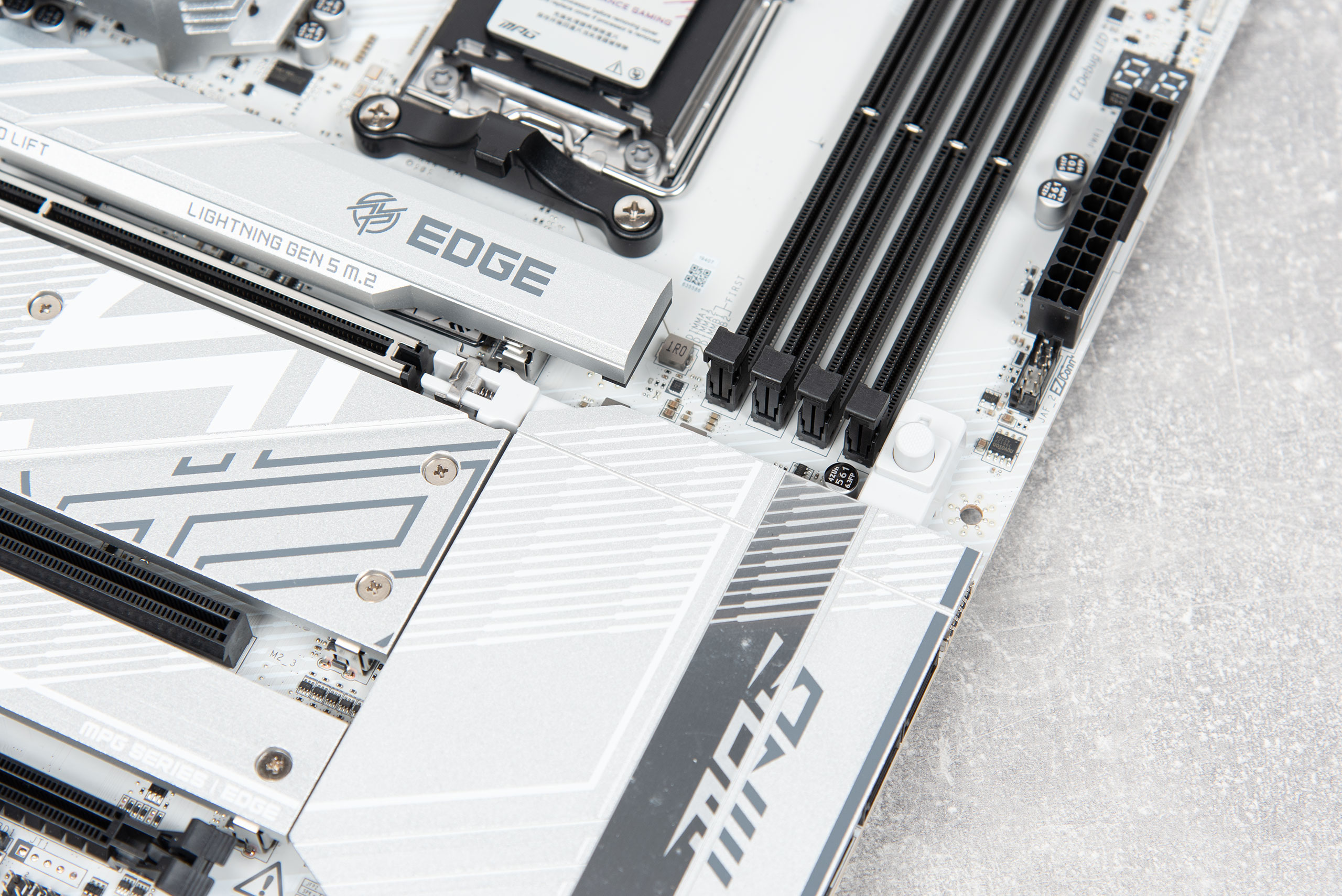

Чуть выше чипсета расположен механизм фиксации EZ PCIe Release. Он выполняет функцию быстрой блокировки/разблокировки главного слота расширения PCIe 5.0. Этот механизм имеет два положения: разблокирован и заблокирован. Когда нужно установить видеокарту, или другой тип платы расширения пользователю нужно нажать кнопку, разблокируя слот, вставить плату и, соответственно, нажать кнопку еще раз для блокировки. Процедура завершена.

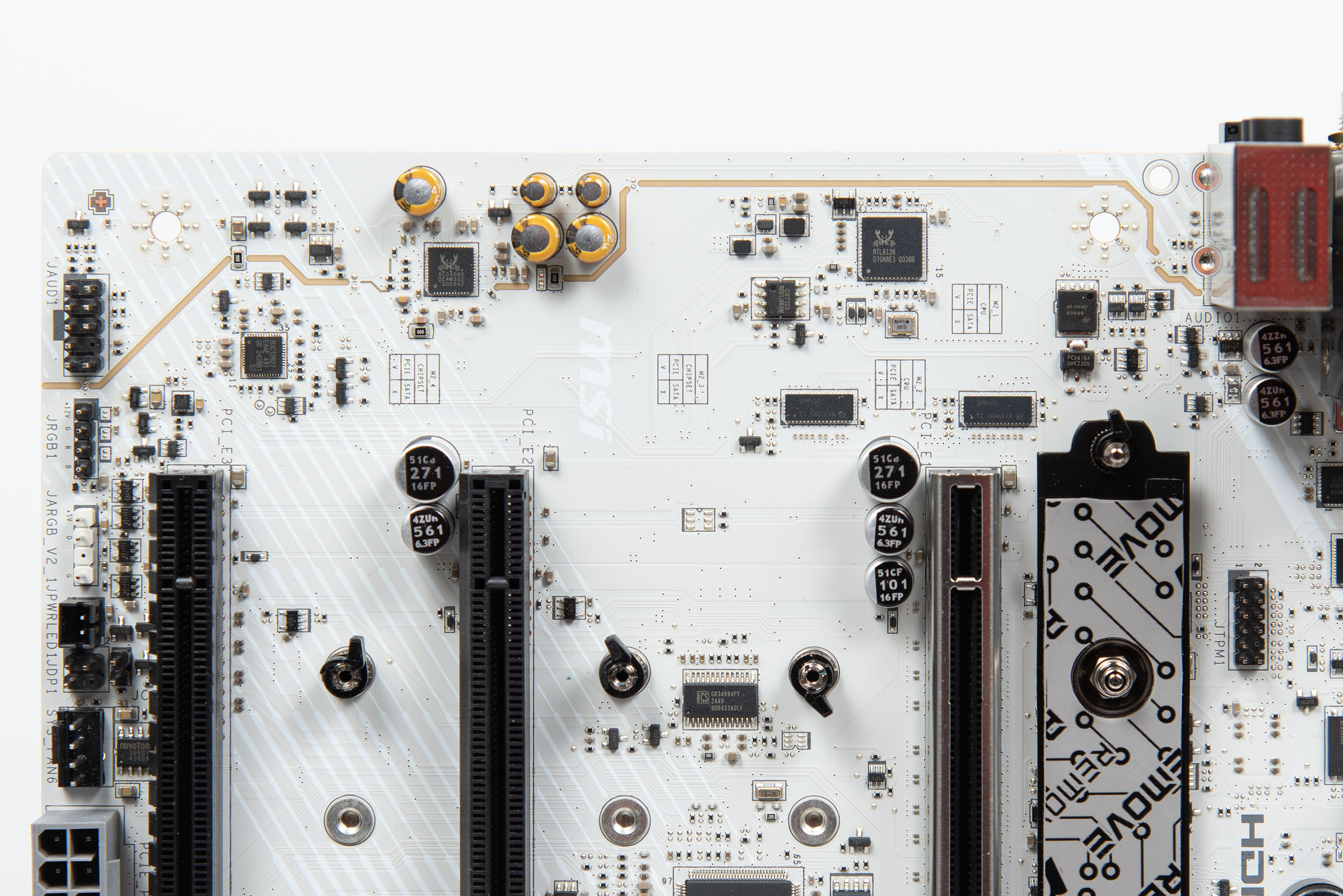

Аудиозона, как всегда, отделена от основной части текстолита. На этот раз производитель отдал предпочтение аудио-кодеку Realtek ALC4080.

Сетевые интерфейсы представлены в виде Realtek RTL8126, отвечающего за 5G Ethernet, а также Qualcomm FastConnect 7800, на котором выполнена беспроводная сеть Wi-Fi 7 и Bluetooth 5.4. Последний реализован в виде модуля M.2 key E, который располагается в зоне I/O.

Главный слот M.2 накопителей имеет механизм фиксации EZ M.2 Shield Frozr II. Он позволяет снимать и устанавливать SSD и радиатор голыми руками без инструмента.

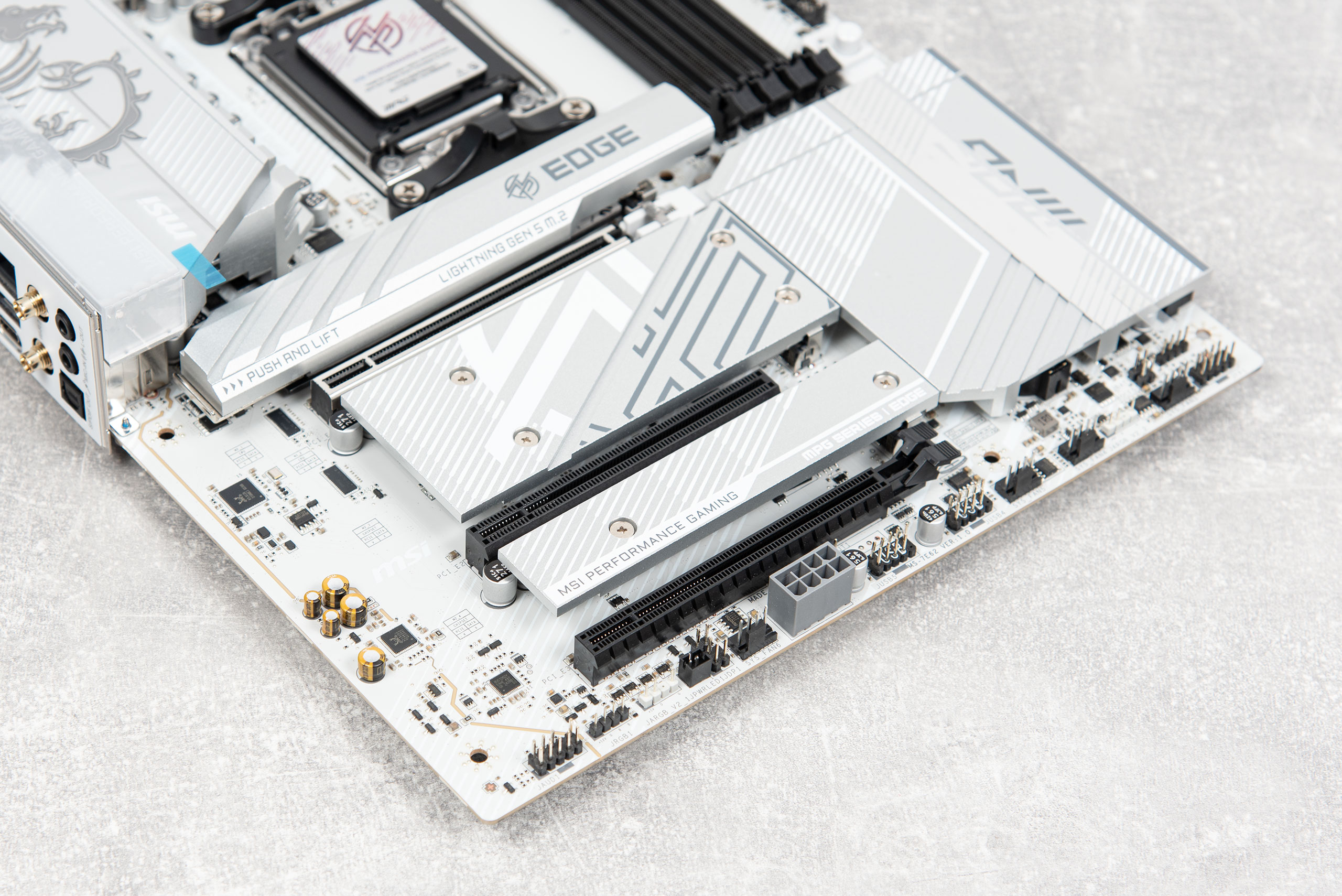

В целом подсистема накопителей M.2 построена следующим образом:

  • M.2_1 работает на скорости PCIe 5.0 x4. Совместим с размерами 2280/22110 (Key M). Подключен к CPU;
  • M.2_2 работает на скорости PCIe 5.0 x4. Совместим с размерами 2260/2280 (Key M). Подключен к CPU;
  • M.2_3 работает на скорости PCIe 4.0 x2. Совместим с размерами 2260/2280 (Key M). Подключен к чипсету;
  • M.2_4 работает на скорости PCIe 4.0 x4. Совместим с размерами 2260/2280 (Key M). Подключен к чипсету.

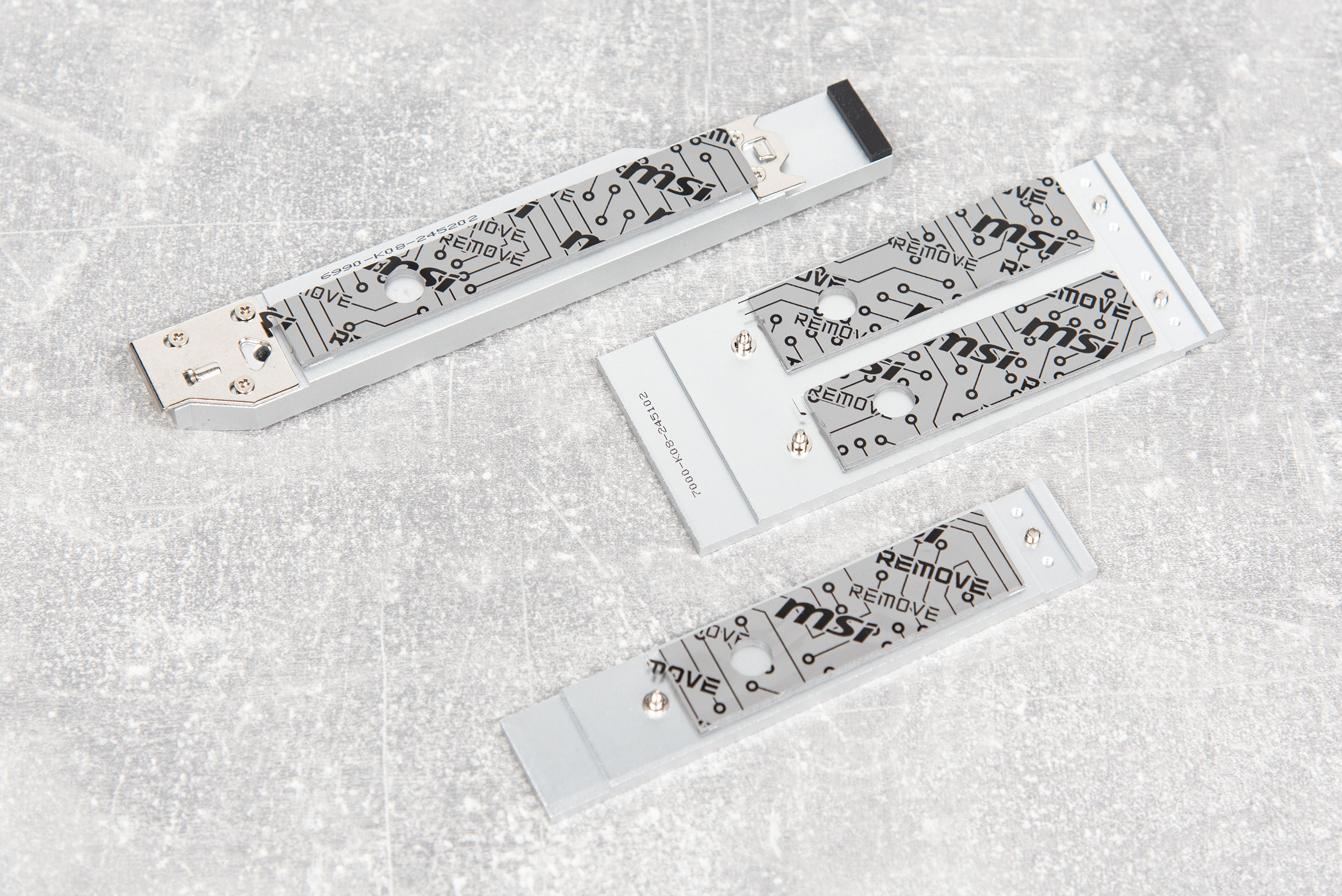

Вот так выглядят радиаторы этой зоны в разборе:

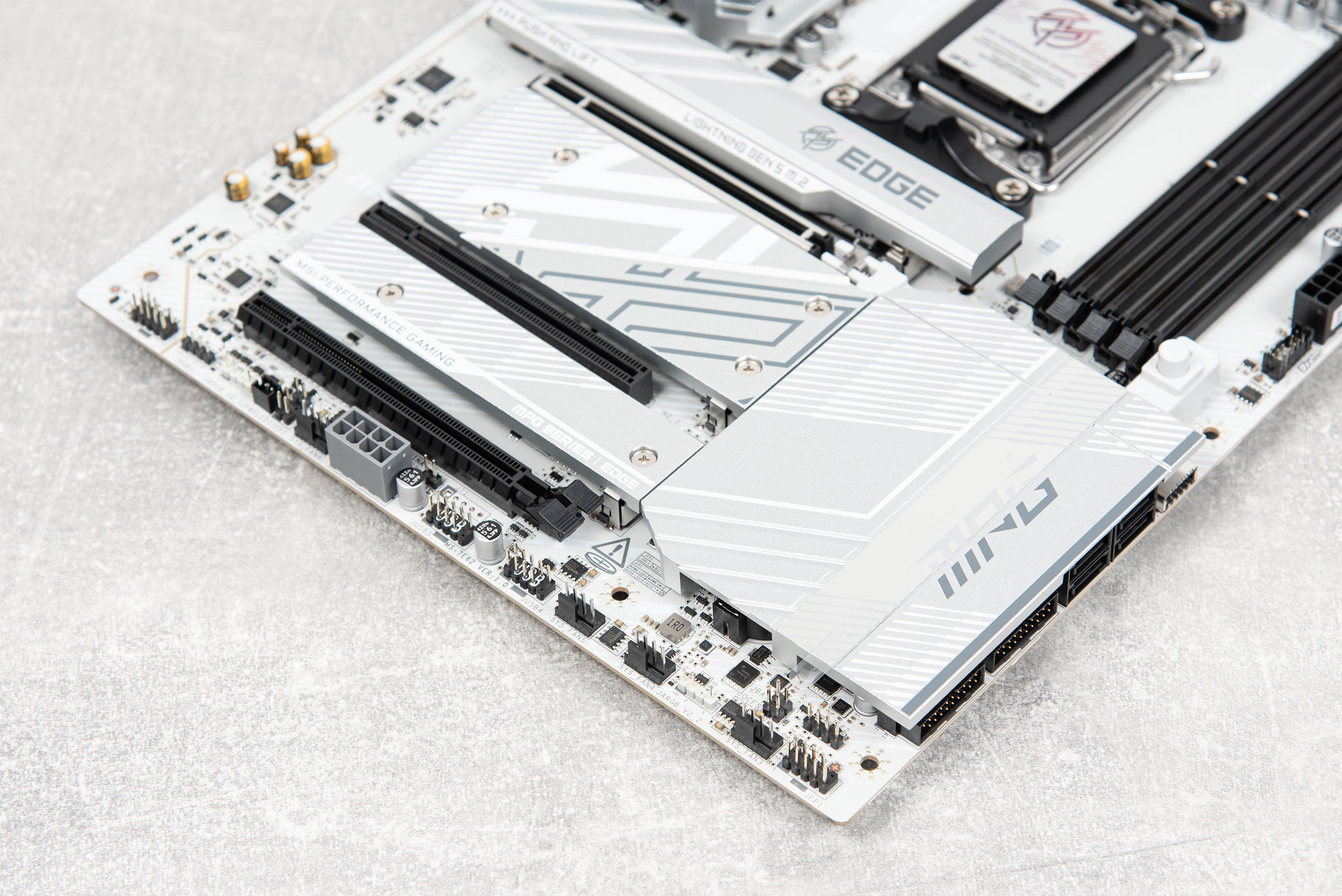

Снизу слева расположена контактная группа JAUD1 (HD_AUDIO), по одной контактной группе RGB 5 V, 12 V, один коннектор термопары, коннектор внешнего питания RGB, разъем вентилятора, две контактные группы USB 2.0, а также 8‑контактный разъем питания PCIe (нужно запитать для обеспечения большего напряжения и тока на портах USB Type‑C).

Снизу справа пользователь найдет еще три разъема вентиляторов, один коннектор JARGB_V2 (RGB 5V), привычную контактную группу FRONT_PANEL, джампер сброса настроек CMOS, джампер функции Safe Boot.

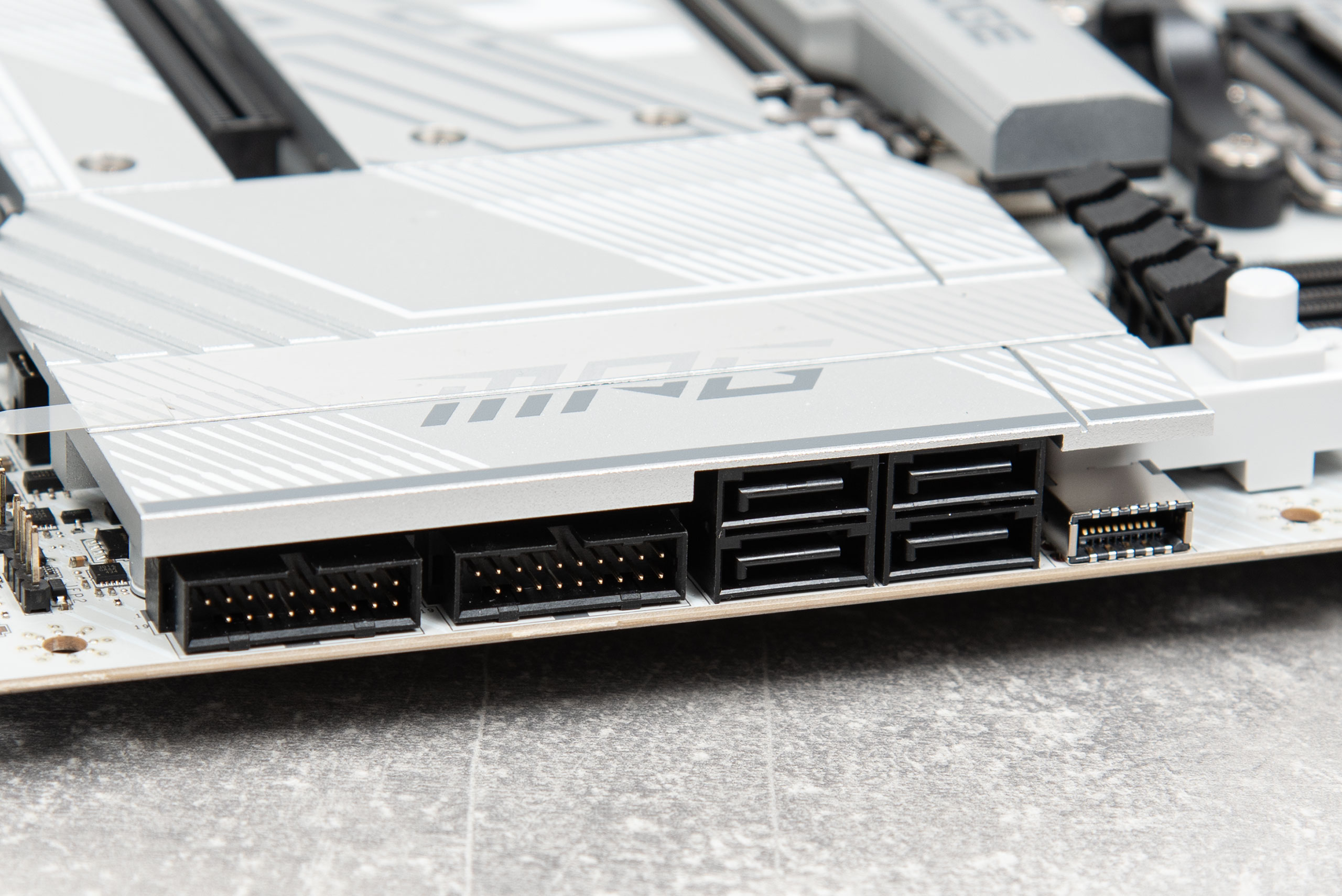

Снизу справа под углом 90 градусов расположены четыре SATA-порта, два разъема USB 3.2 Gen 1, а также один USB 3.2 Gen 2×2 Type‑C.

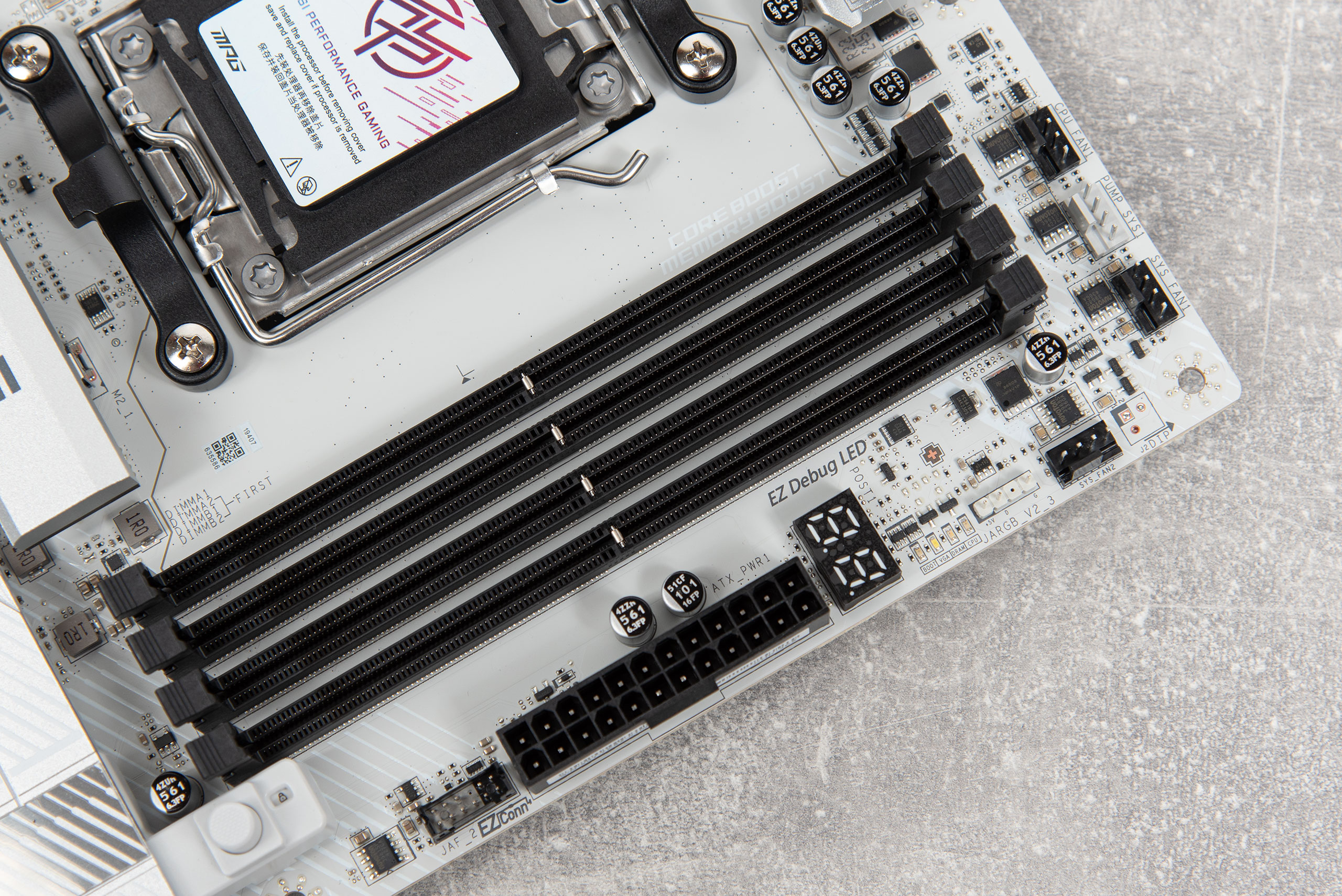

Справа выше располагается коннектор EZConn, диагностическая зона POST, один коннектор JARGB_V2 (RGB 5V), четыре разъема вентиляторов.

Слоты оперативной памяти снабжены защелками с двух сторон.

I/O‑панель имеет интегрированную заглушку. Из нетипичного здесь присутствуют кнопки Clear CMOS и Flash BIOS. Из традиционного:

  • x1 HDMI 2.1 (присутствует поддержка FRL);
  • x2 USB 3.2 Gen 2 (Type A);
  • x3 USB 3.2 Gen 2 (Type C);
  • x1 USB 3.2 Gen 1 (Type A);
  • x4 USB 2.0;
  • x1 5G Ethernet;
  • x2 SMA/EZ Antenna;
  • x1 S/PDIF OUT.
  • x2 Mini Jack (Mic in, Line out).
