Серия TUF на сегодня утратила свои первоначальные иконические особенности вроде каркасов на всю площадь материнской платы, усиленной защиты от пыли, или физических пластиковых заглушек незадействованных узлов. Время идет вперед, как и соответствующая линейка продуктов. На сегодняшний день серия TUF все еще проходит тщательные испытания для возможности гарантировать надежную работу в различных условиях, поэтому все еще делают главную ставку на надежность и практичность. Мы, в свою очередь, сегодня это опровергнем или подтвердим, а поможет в этом новая материнская плата TUF Gaming X870E-PLUS WiFi7.

Характеристики

Производитель ASUS
Модель TUF GAMING X870E-PLUS WIFI7
Чипсет AMD X870E
Процессорный разъем Socket AM5 (LGA 1718)
Процессоры AMD Ryzen 3/5/7/9 Zen 4 (Raphael, Phoenix), Zen 5 (Granite Ridge)
Память 4 UDIMM DDR5 SDRAM, максимум 256 ГБ:
4800–5600 МГц, 5800–8000+ (OC) МГц
Слоты PCIe 1 × PCI Express 5.0 x16 — CPU
1 × PCI Express 3.0 x1 — X870E
1 × PCI Express 4.0 x16 (x4) — X870E
M.2 1 × PCI Express 5.0 x4 M.2_1 (Key M, 2280) — CPU
1 × PCI Express 5.0 x4 M.2_2 (Key M, 2242/2260/2280/22110) — процессор
1 × PCI Express 4.0 x4 M.2_3 (Key M, 2280) — X870E
1 × PCI Express 4.0 x4 M.2_4 (Key M, 2280) — X870E
Встроенное видеоядро + (в процессоре)
Количество вентиляторов 7 × 4pin
Порты PS/2 -
Порты USB I/O панель: 2 × USB4, 3 × USB 3.2 Gen 2 (Type A), 4 × USB 3.2 Gen 1, 4 × USB 2.0
Контактные группы: 1 × USB 3.2 Gen 2×2 Type C (1 порт), 1 × USB 3.2 Gen 1 (2 порта), 2 x USB 2.0 (4 порта)
Serial ATA 4 × SATA 6 Гбит/с (X870E)
RAID 0, 1, 5, 10 (PCIe)
Встроенный звук Realtek ALC1220P
S/PDIF -
Сетевые возможности Проводная: 1 × Realtek RTL8125 (2.5G Ethernet)
Беспроводная: Realtek RTL8922AE (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4
COM -
RGB 3 × Адресный Gen 2
Светодиодный RGB-разъем 3
TPM +
Форм-фактор ATX
Размеры, мм 305×244
Дополнительные функции ASUS TUF PROTECTION, Q Design, Thermal Solution, EZ DIY, Aura Sync
Стоимость, грн 17 799

Вниманию читателя! У материнской платы имеются особенности в работе интерфейса M.2. Слот M.2_2 делит пропускную способность с главным слотом расширения PCIEX16(G5), во время их одновременного использования последний будет работать в режиме x8.

Комплект поставки

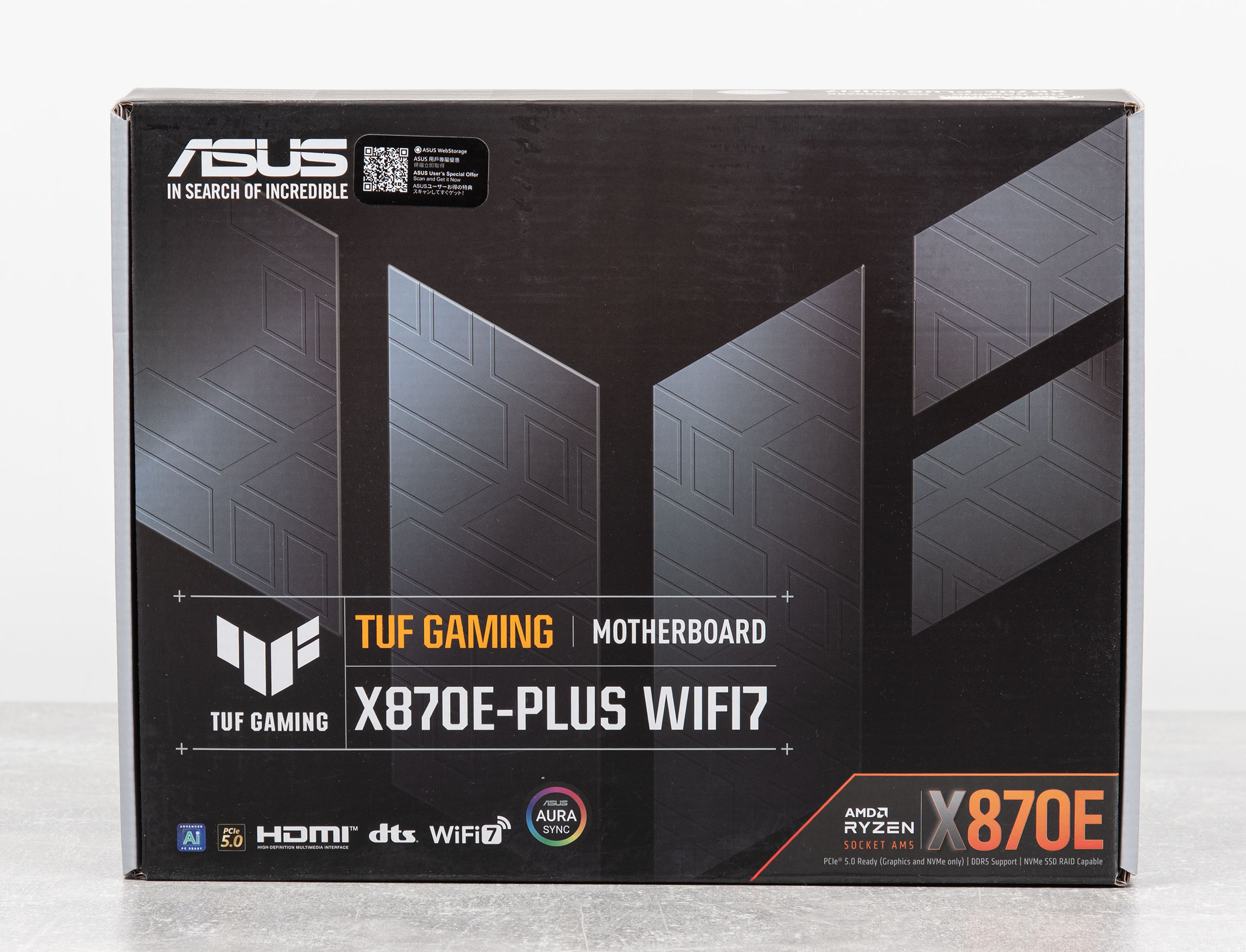

Плата поставляется в темной коробке средних размеров со скромной полиграфией серии The Ultimate Force.

На обратной стороне коробки пользователь найдет изображение самой платы, технические характеристики с ключевыми особенностями продукта, а также структуру I/O‑панели.

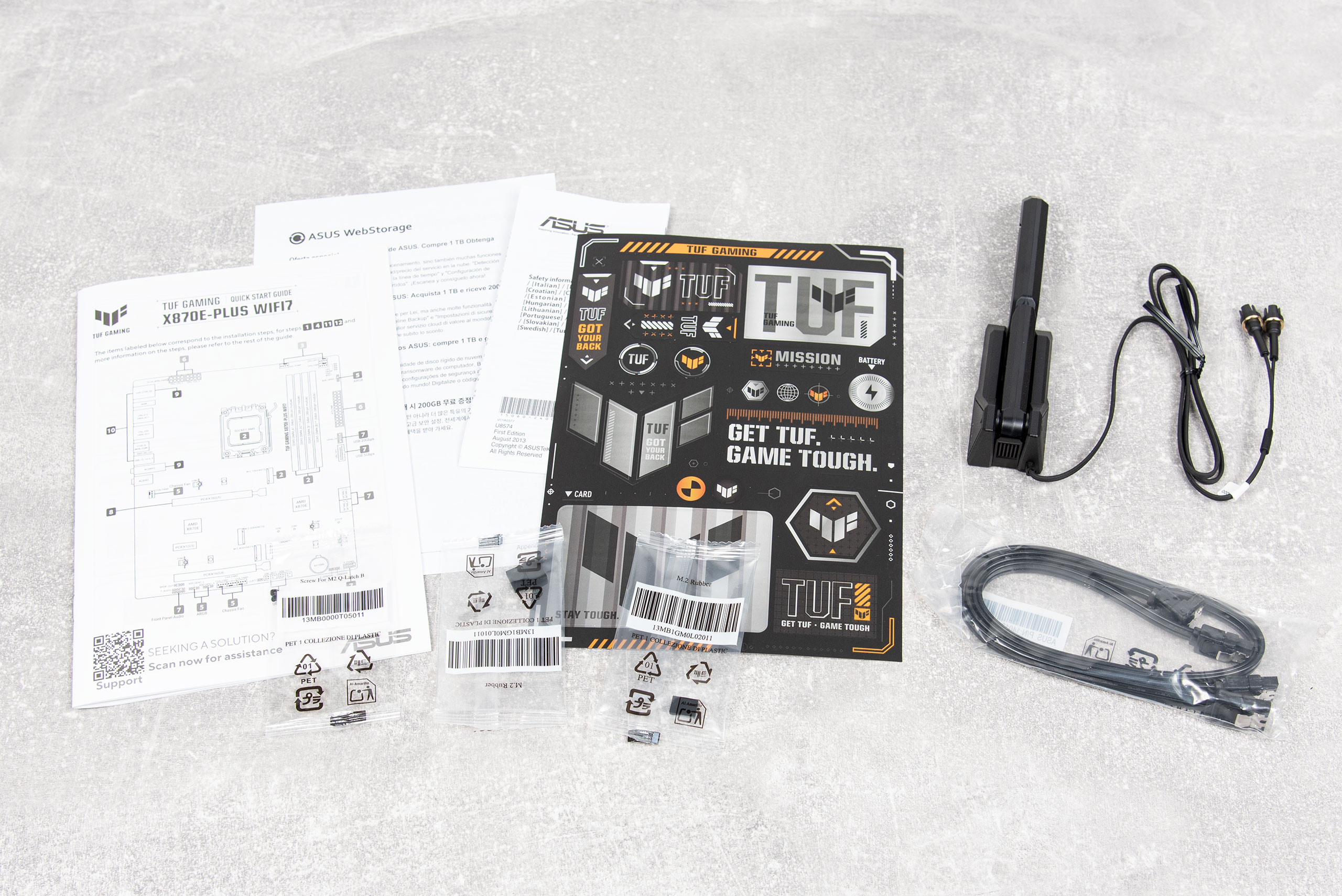

Комплектация продукта:

  • инструкция быстрого начала, гарантия и прочее;
  • комплект наклеек TUF;
  • винты, стойки и резиновые прокладки для M.2;
  • внешняя антенна Wi-Fi с магнитной платформой;
  • два SATA-кабеля с металлическими защелками (один из них угловой).

Внешний вид

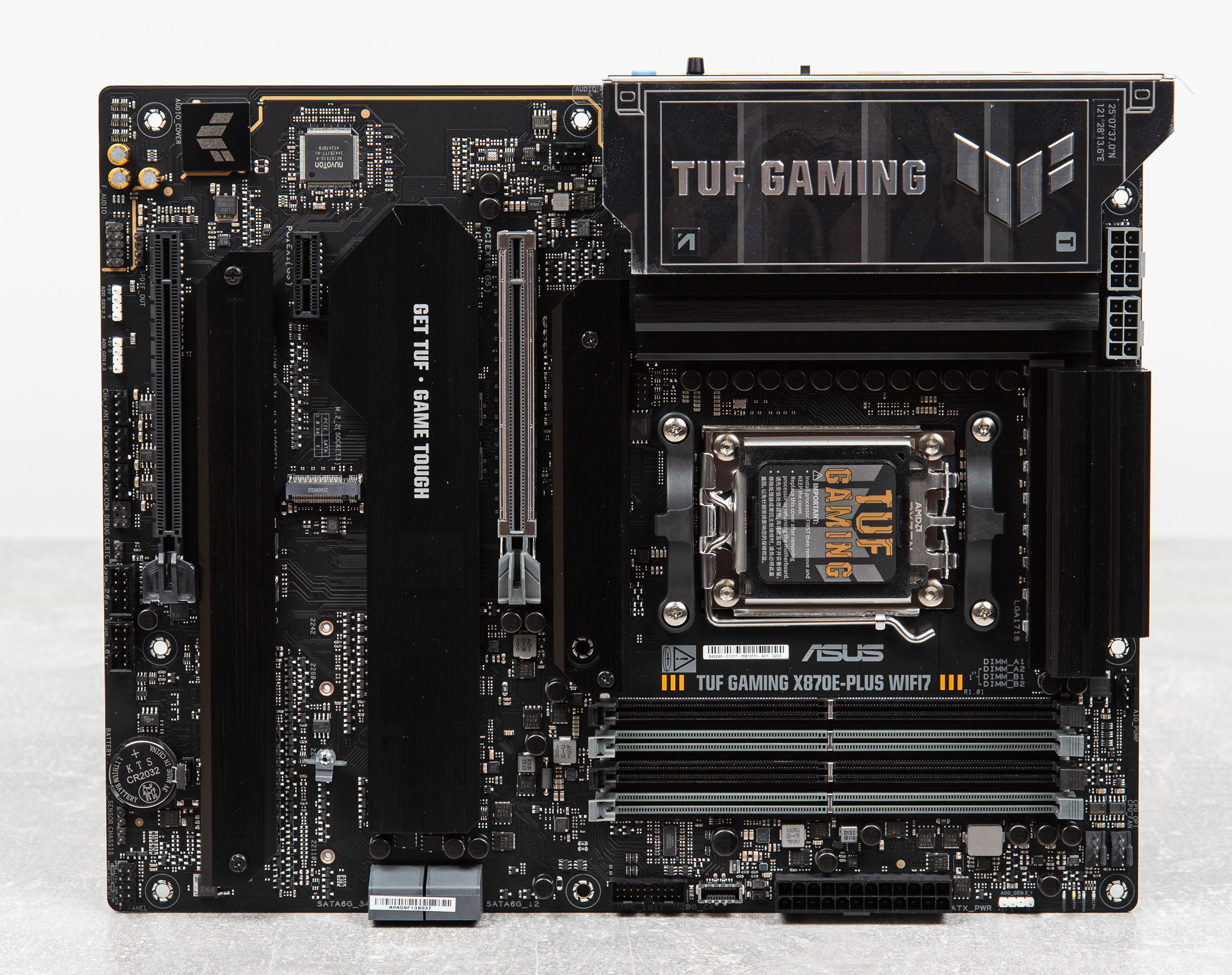

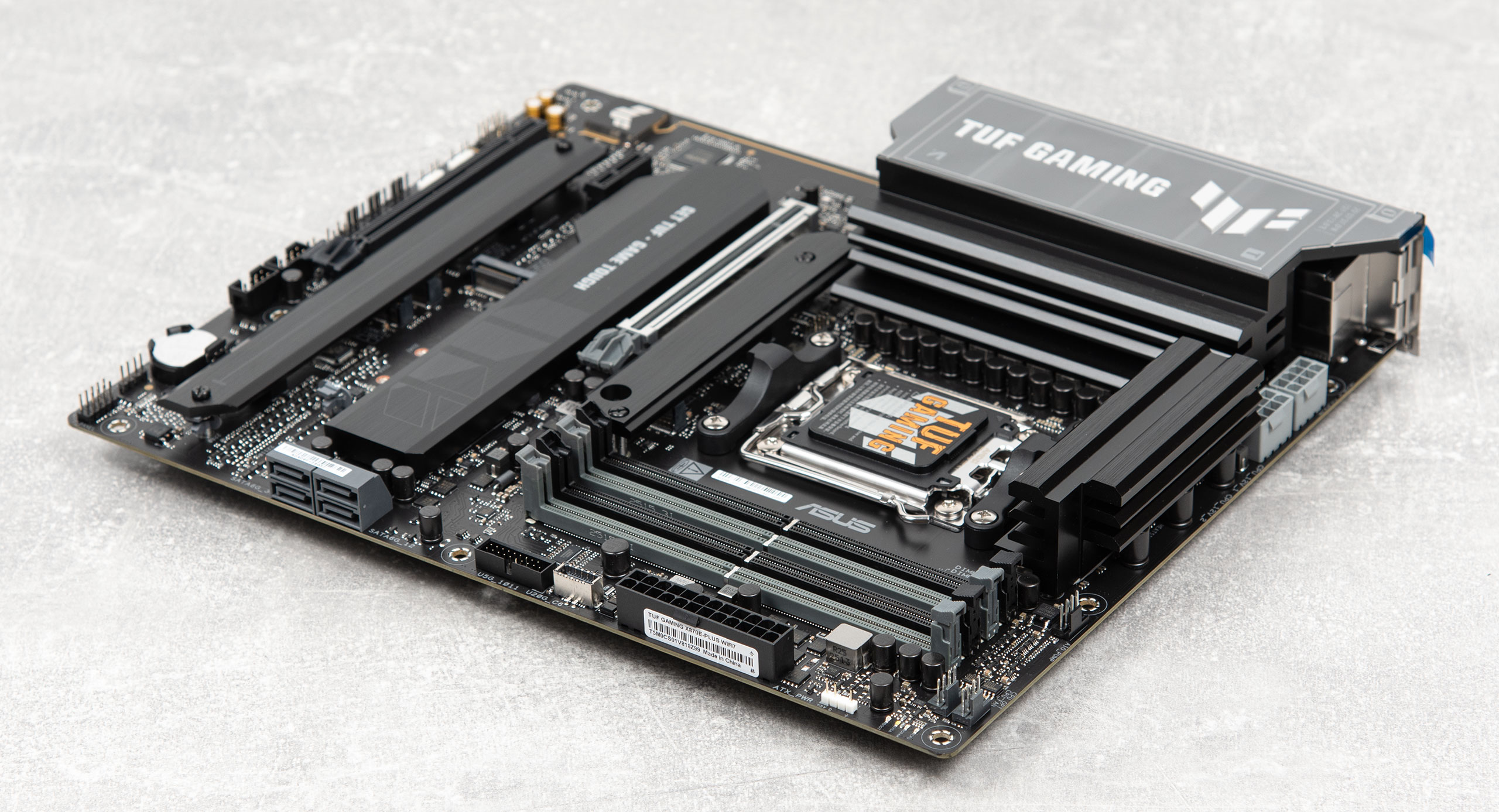

Довольно типичные темные цвета, характерные для серии, собственное RGB отсутствует и представлено в виде внешних коннекторов. На радиаторе зоны I/O выведена символика TUF. В целом внешность спокойная, никаких агрессивных элементов нет.

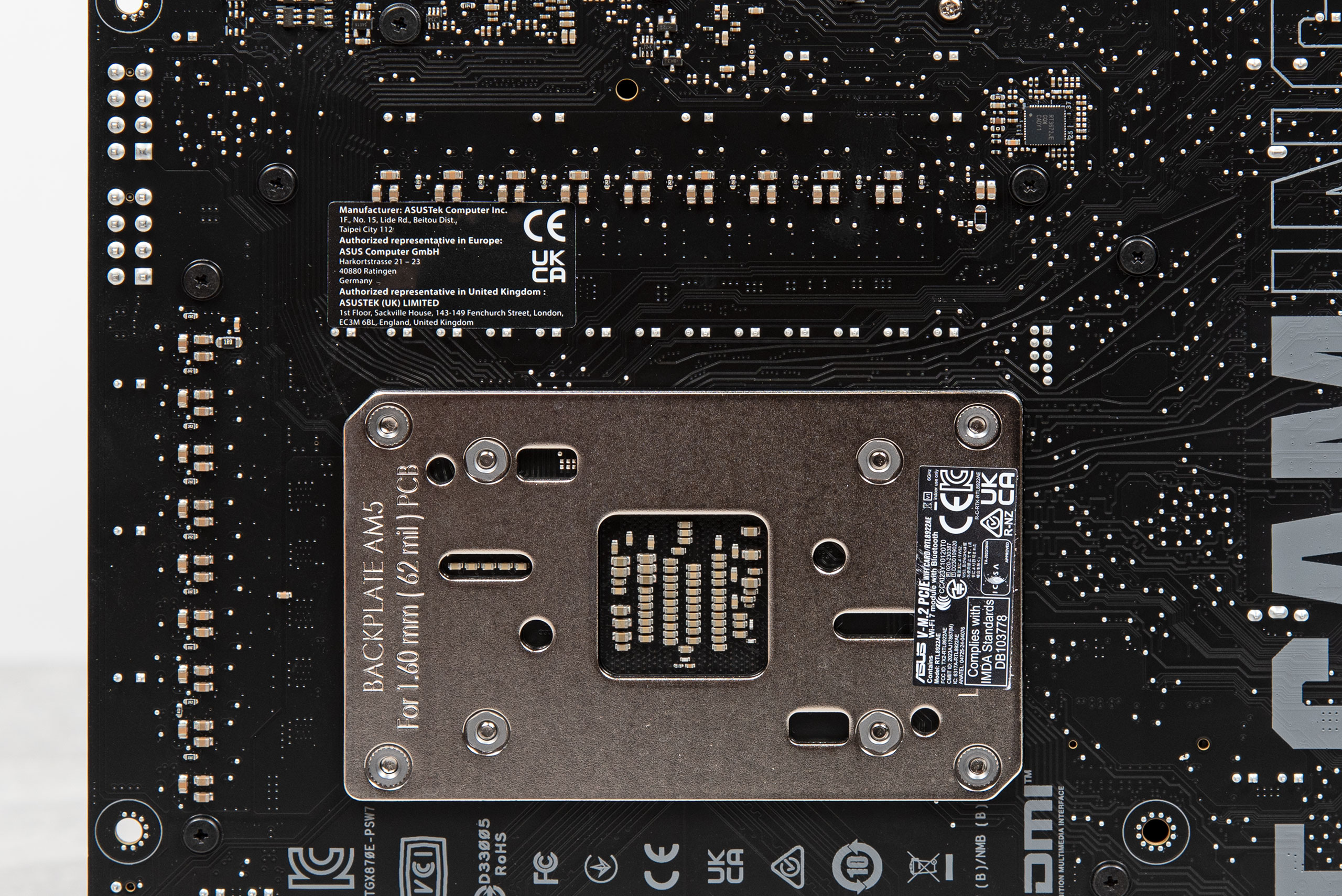

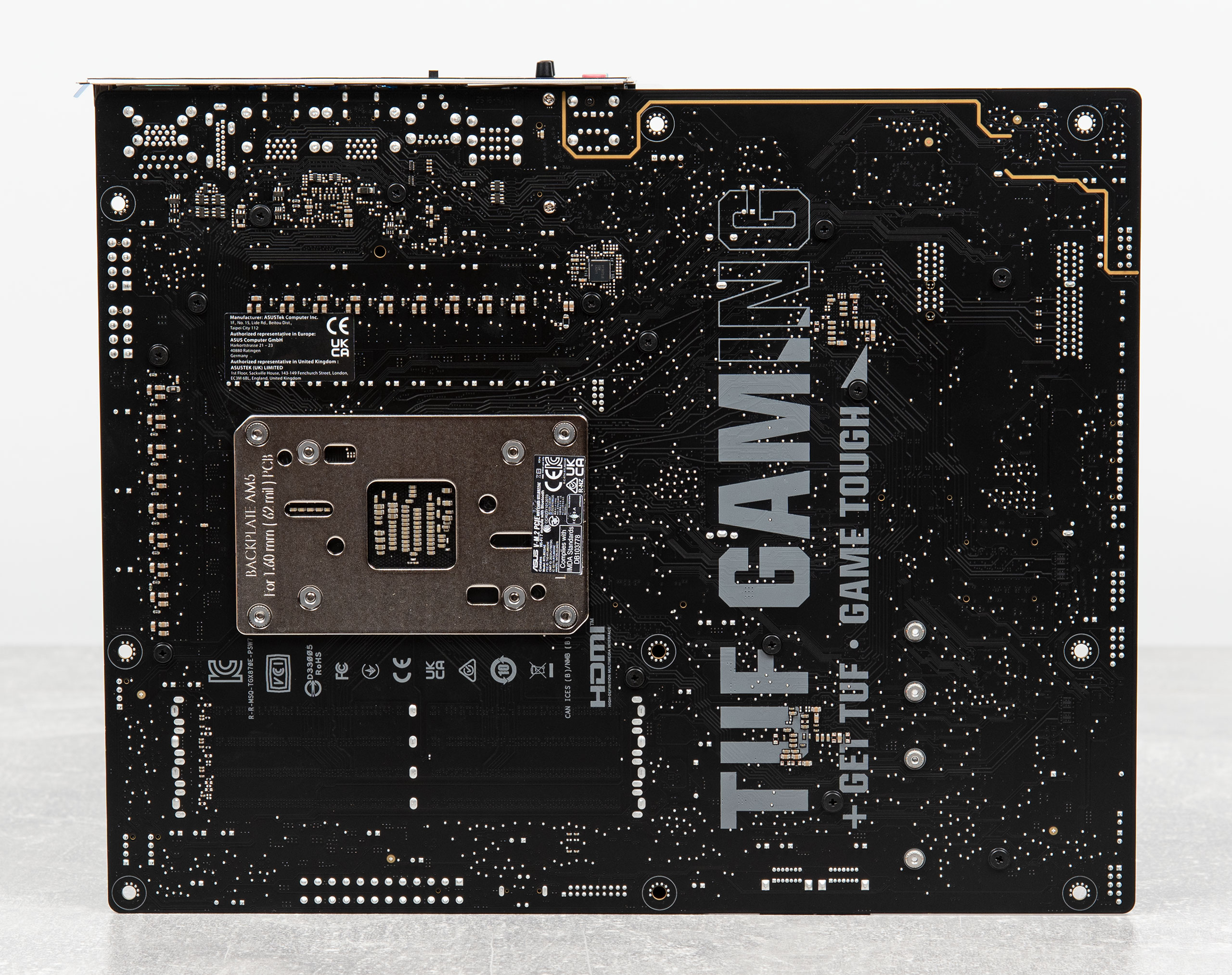

Обратная сторона примечательна лозунгом «Get TUF. Game Tough», который выбит прямо на текстолите. Помимо этого здесь находится второй ШИМ-контроллер, детальнее о котором расскажем во время анализа зоны питания процессора.

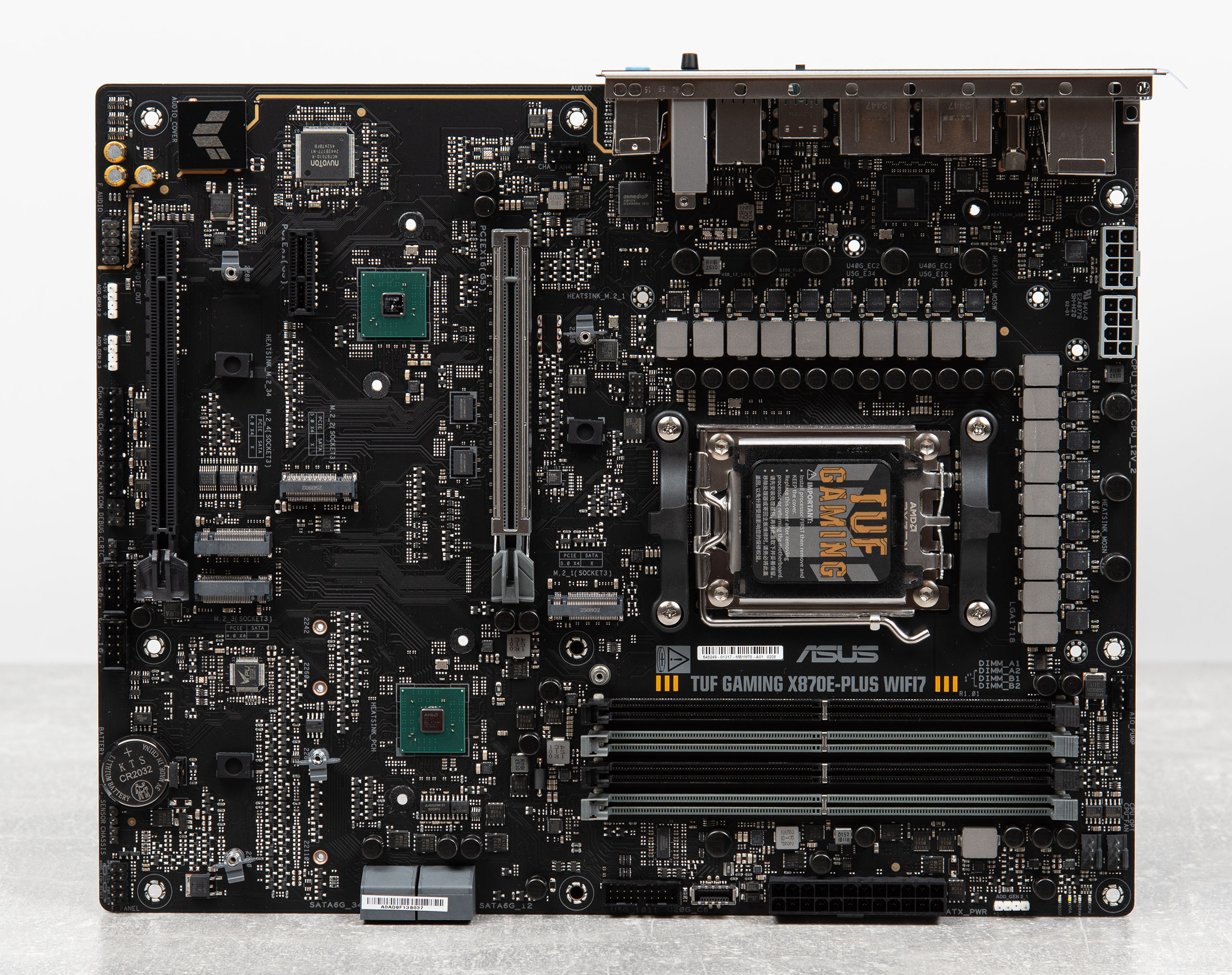

Внешний вид материнской платы без излишеств:

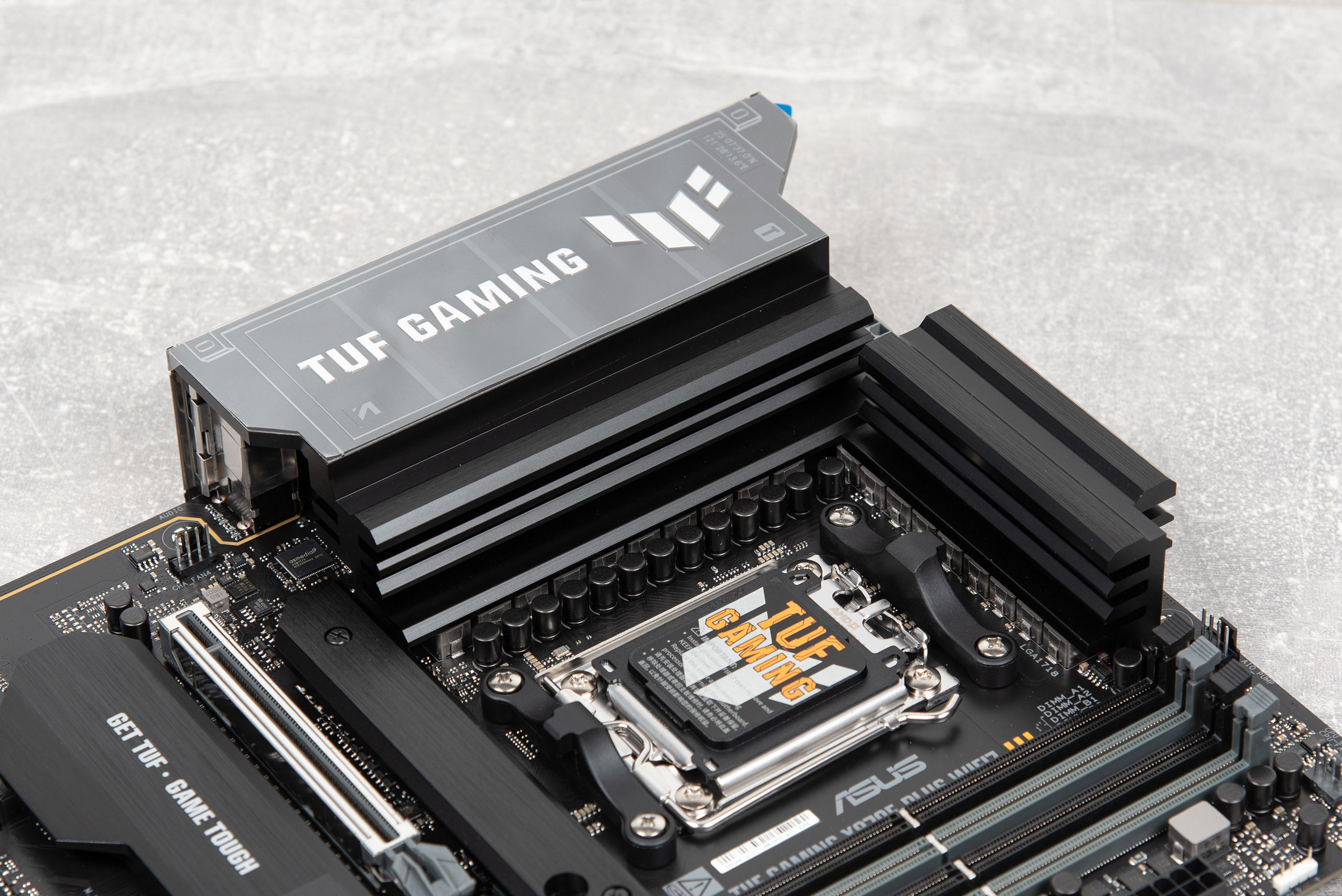

Охлаждение зоны VRM реализовано с помощью трех отдельных радиаторов. Один для контроллера USB4 на базе ASMedia ASM4242, а два других для верхнего и нижнего плеча силовой подсистемы питания. Традиционно для этого ценового сегмента радиатор для нижнего плеча расширен до зоны I/O. Контакт с целевыми элементами происходит через термопрокладки, а фиксируются они на два винта каждый.

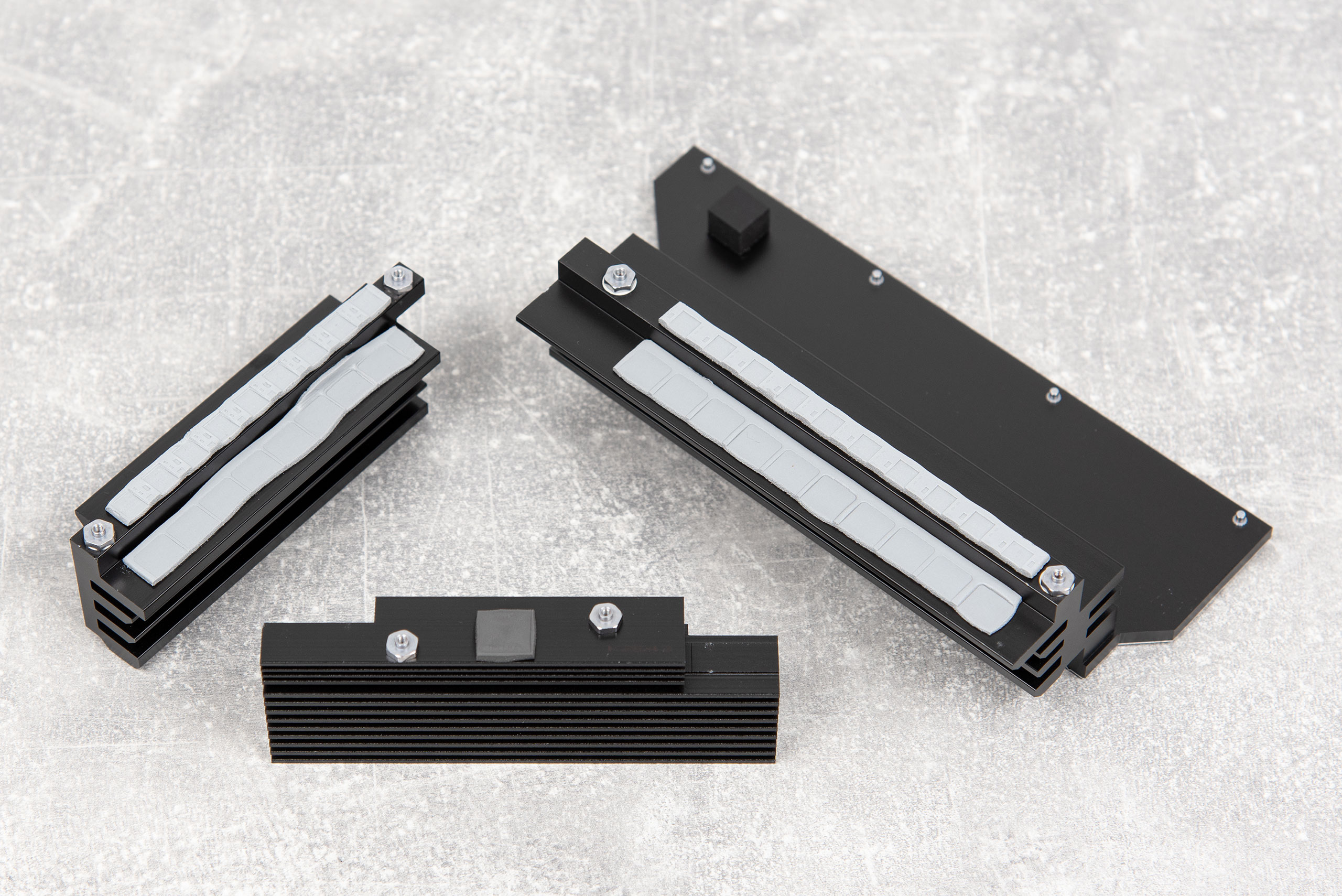

Радиаторы этой зоны в разборе:

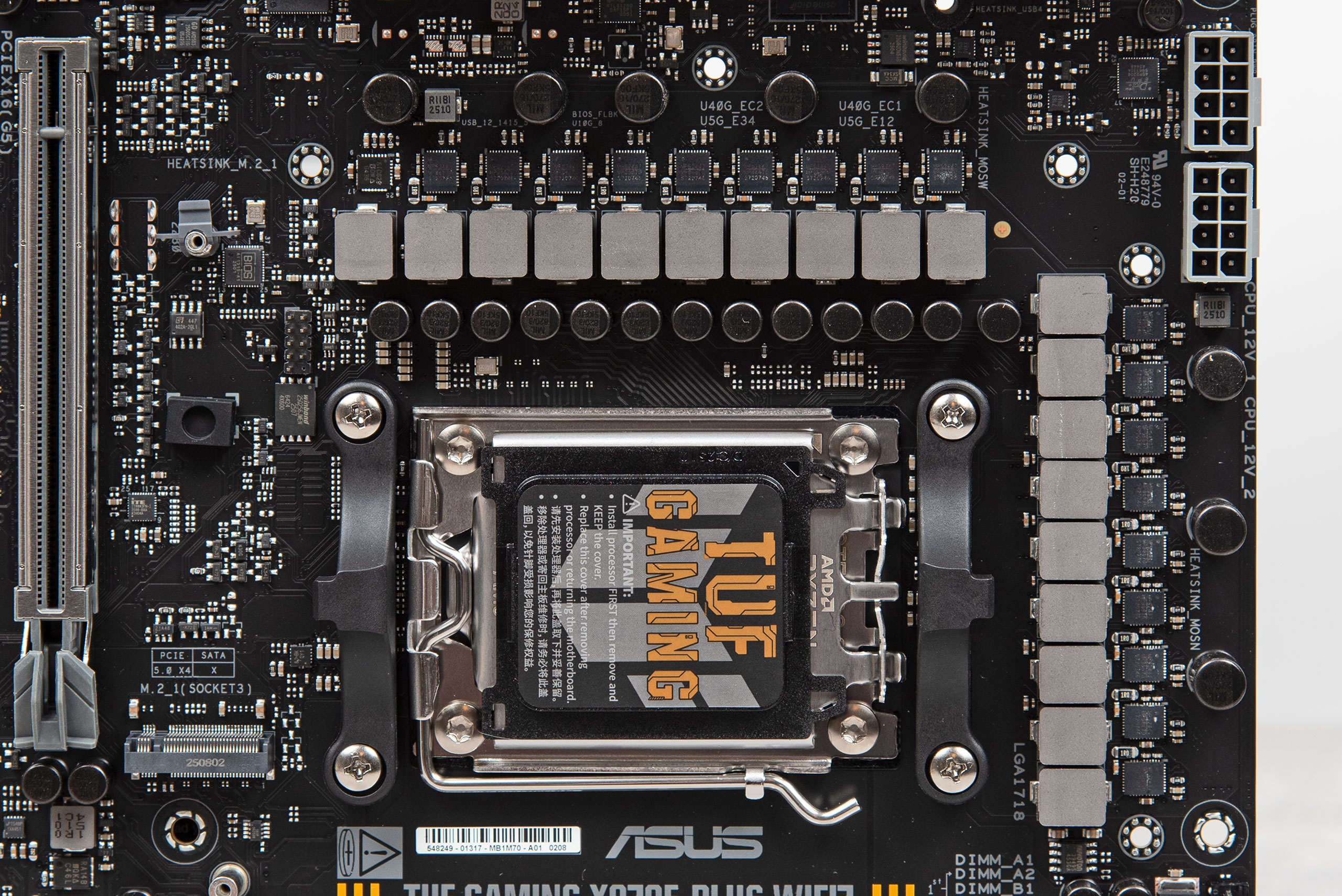

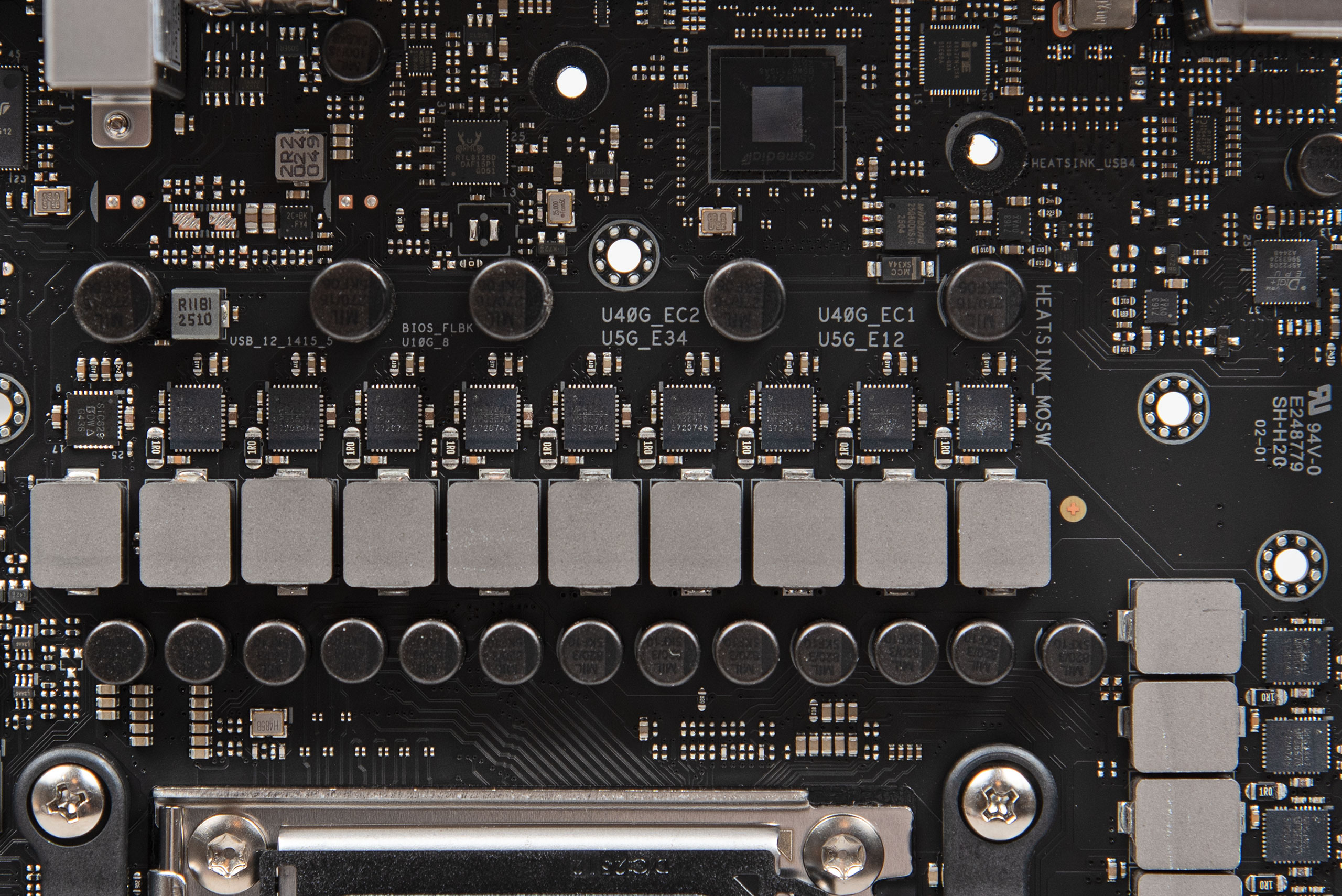

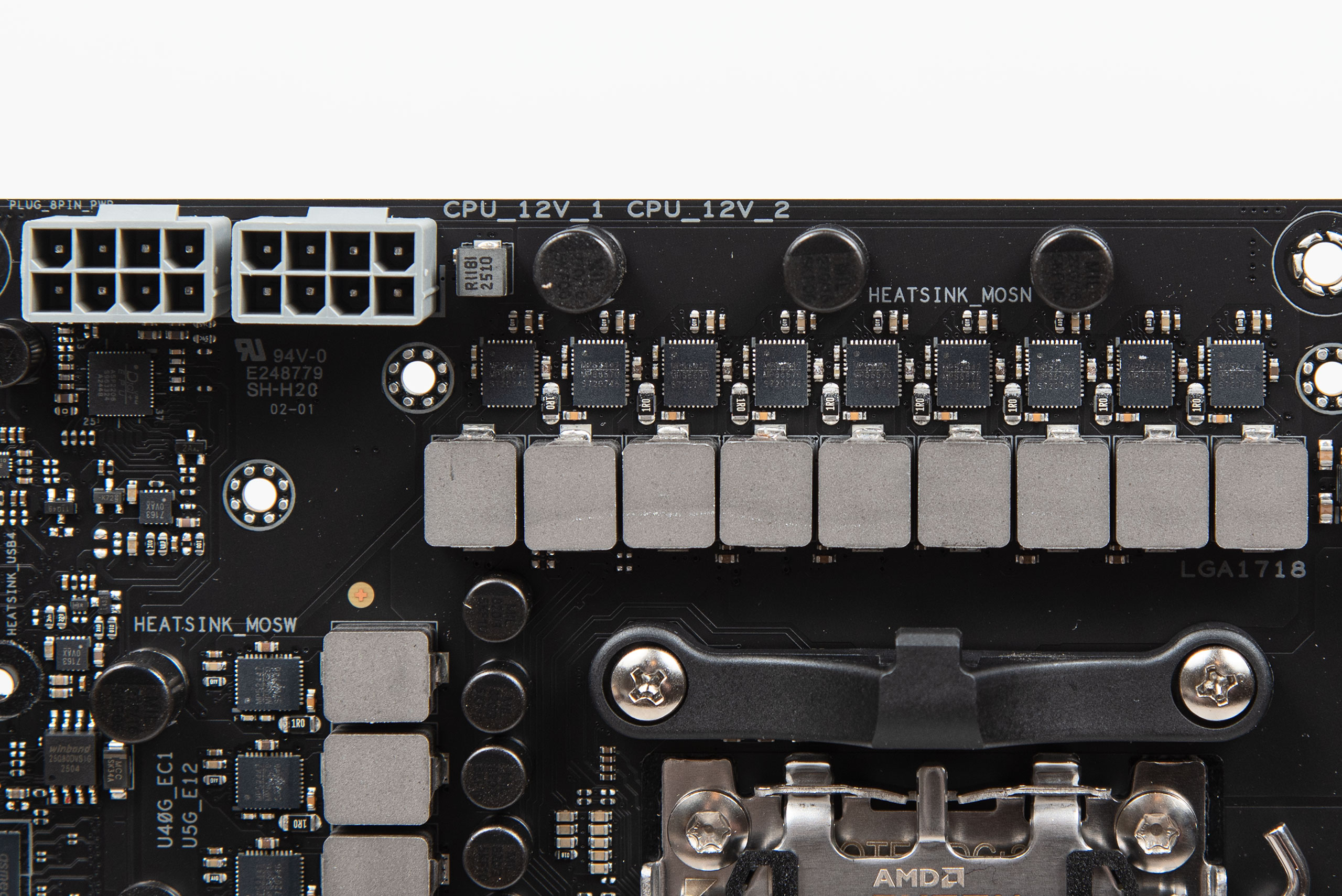

Подсистема питания имеет конструкцию 16+2+1 (VCORE+SOC+MISC). Процессорная группа управляется ШИМ-контроллером DIGI+ ASP2206, выделено 16 силовых элементов Monolithic Power Systems MP86670, рассчитанных на 80 А. Группа SoC управляется упомянутым ранее ШИМ-контроллером Richtek Technology RT3672EE, выделено еще два силовых элемента MP86670. MISC имеет в своем арсенале один силовой элемент Vishay SIC629, который рассчитан на 80 А. Питание процессора осуществляется через два типовых коннектора EPS12V.

Главный слот PCIe имеет механизм Q‑Release Slim, позволяющий устанавливать и снимать видеокарту без нажатия на рычаг освобождения. Мы уже не раз описывали его в других обзорах, например ROG Crosshair X870E Hero.

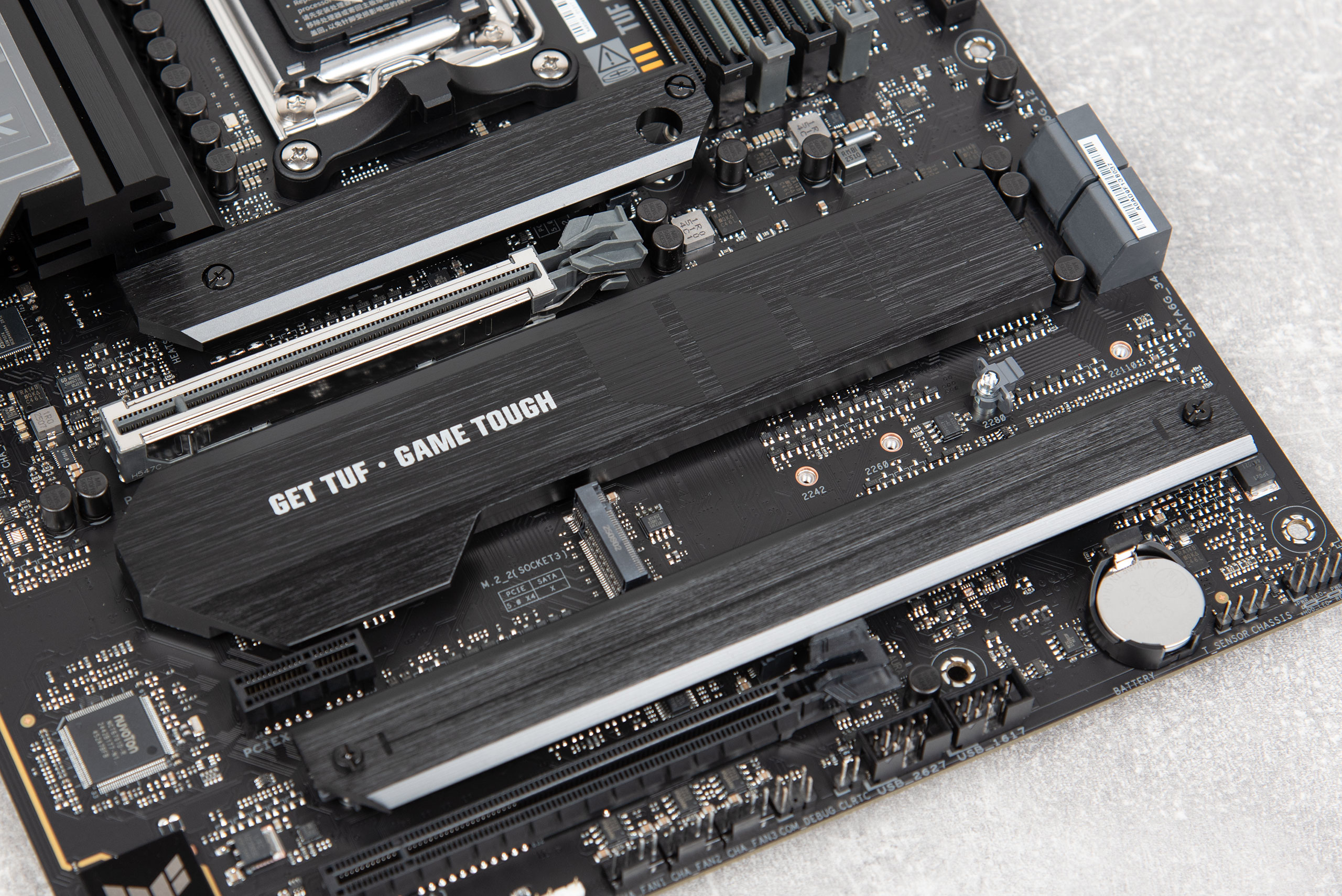

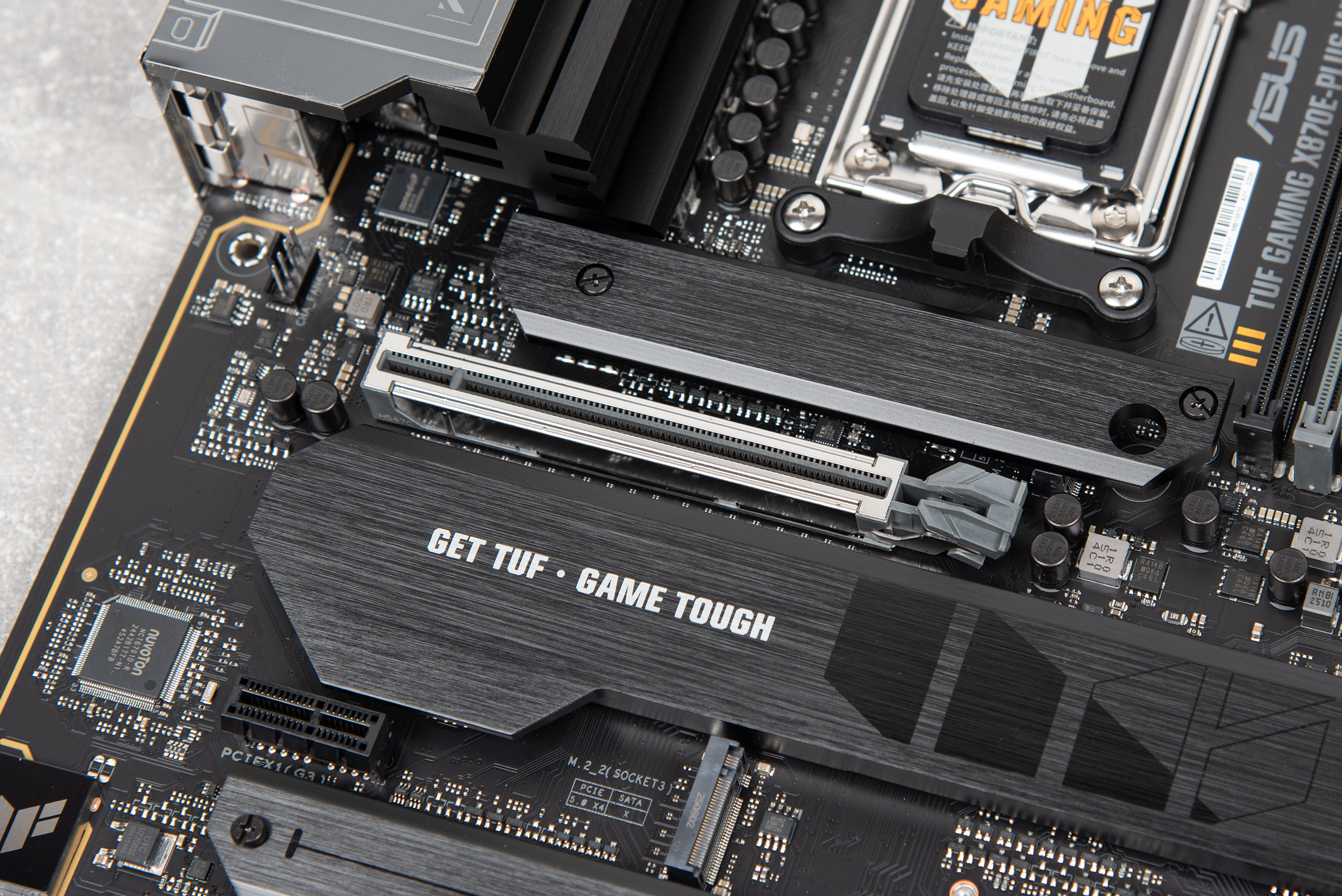

Группа чипсетов располагается под главным слотом PCie, а за его охлаждение отвечает длинный радиатор, так сказать, шириной в два слота расширения. Контакт с кристаллами обеспечивается через термопрокладки, а фиксация производится на четыре винта.

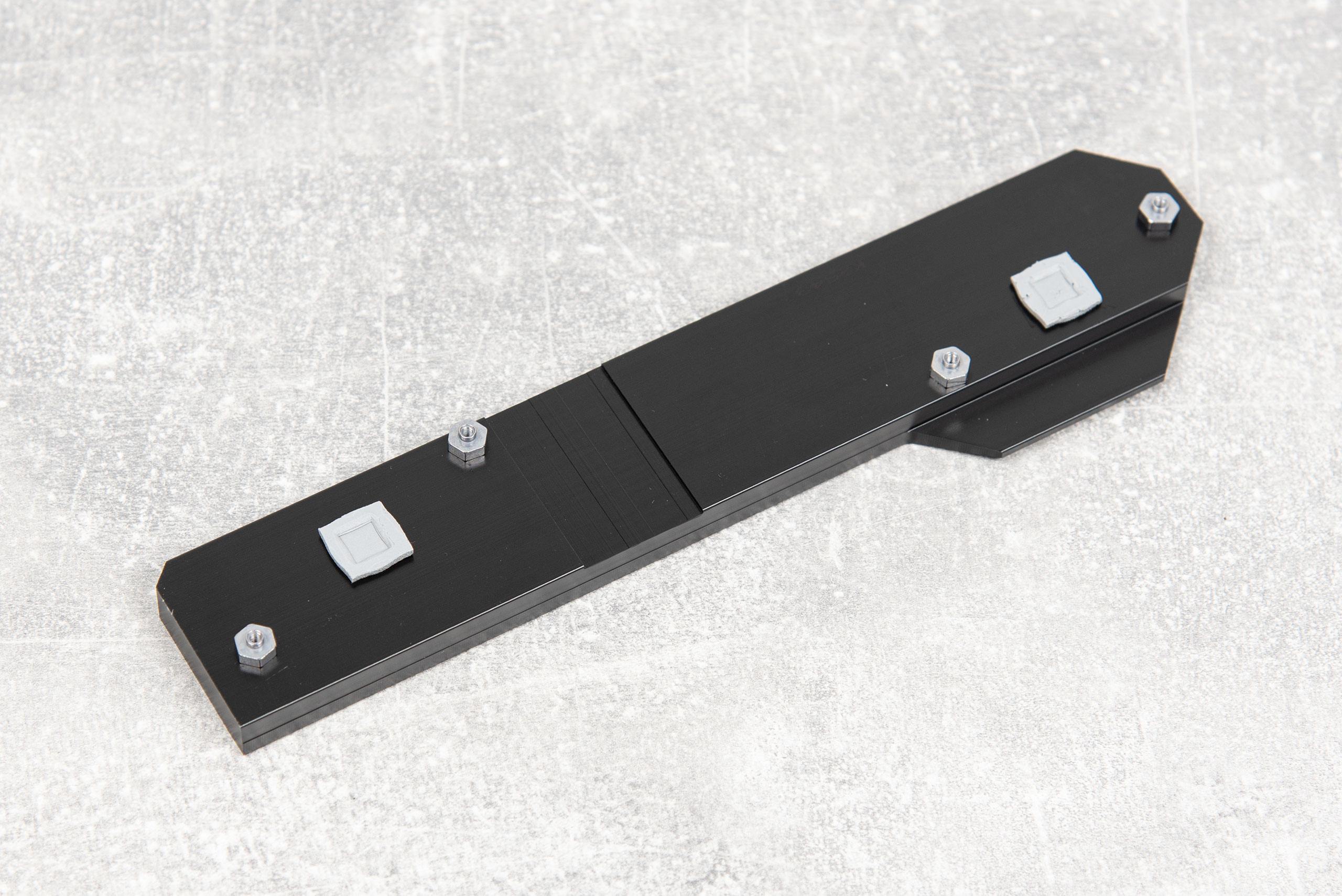

Чипсетный радиатор в разборе:

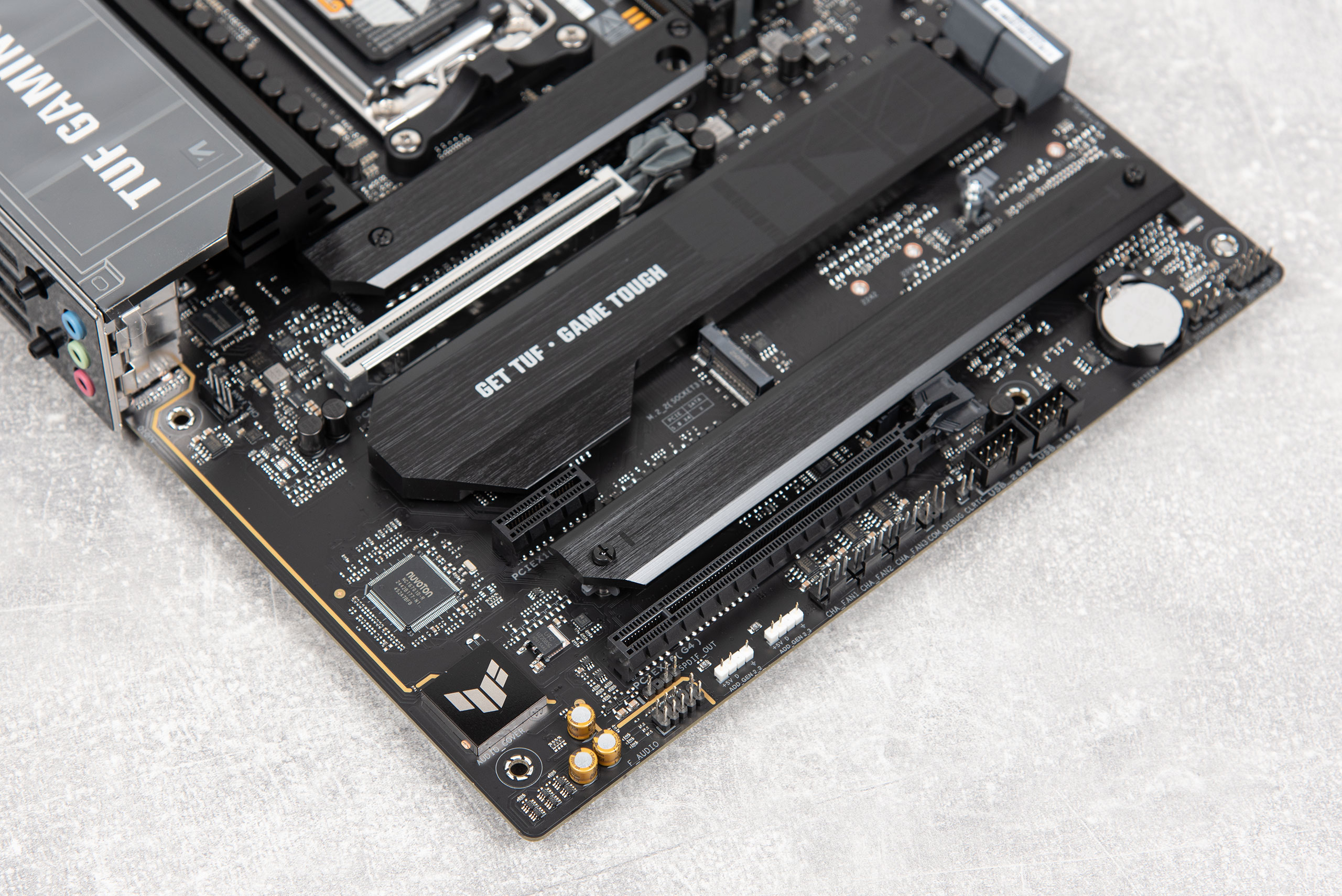

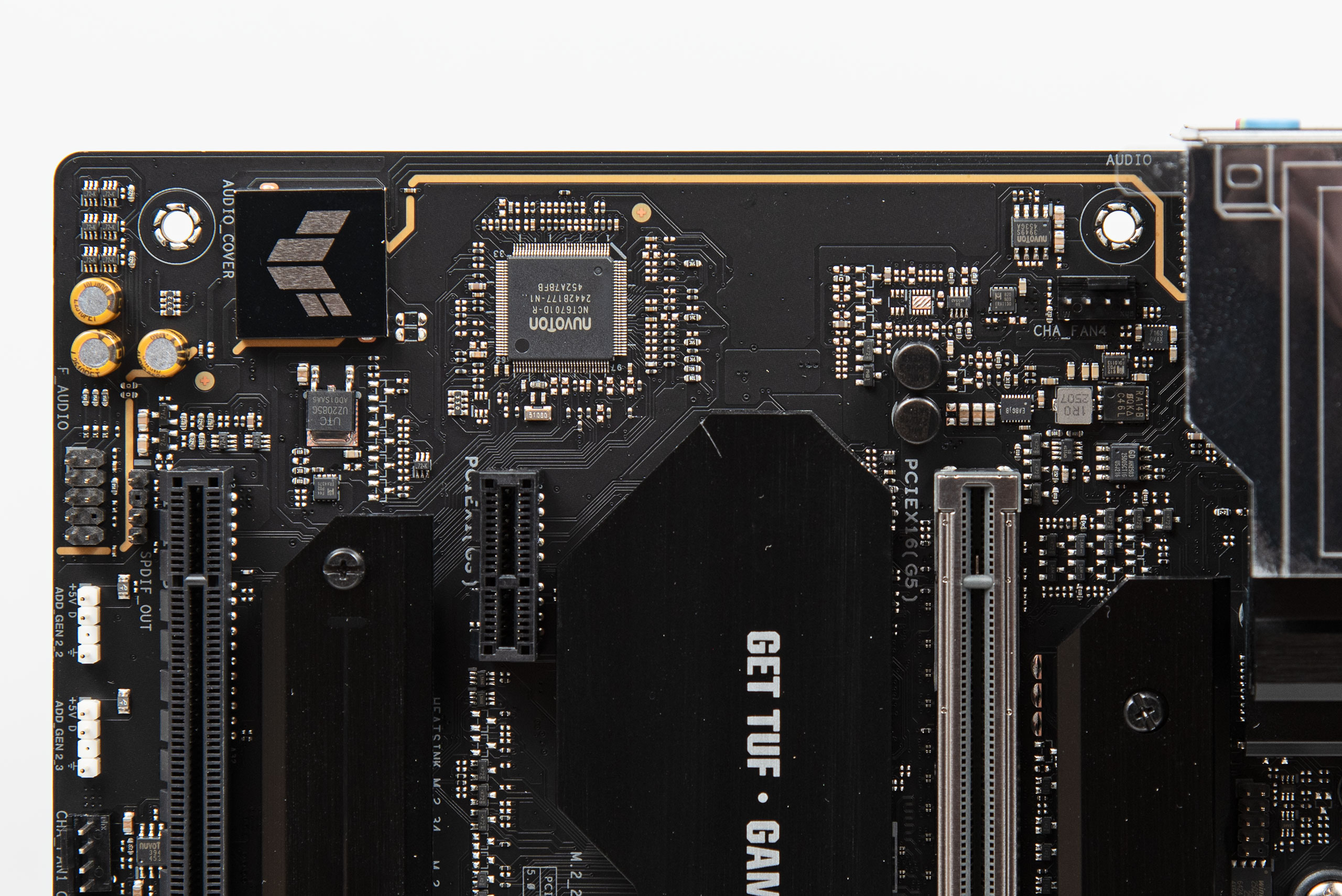

Аудиозона отделена от основной части текстолита. Производитель использует аудио-кодек ALC1220P от Realtek.

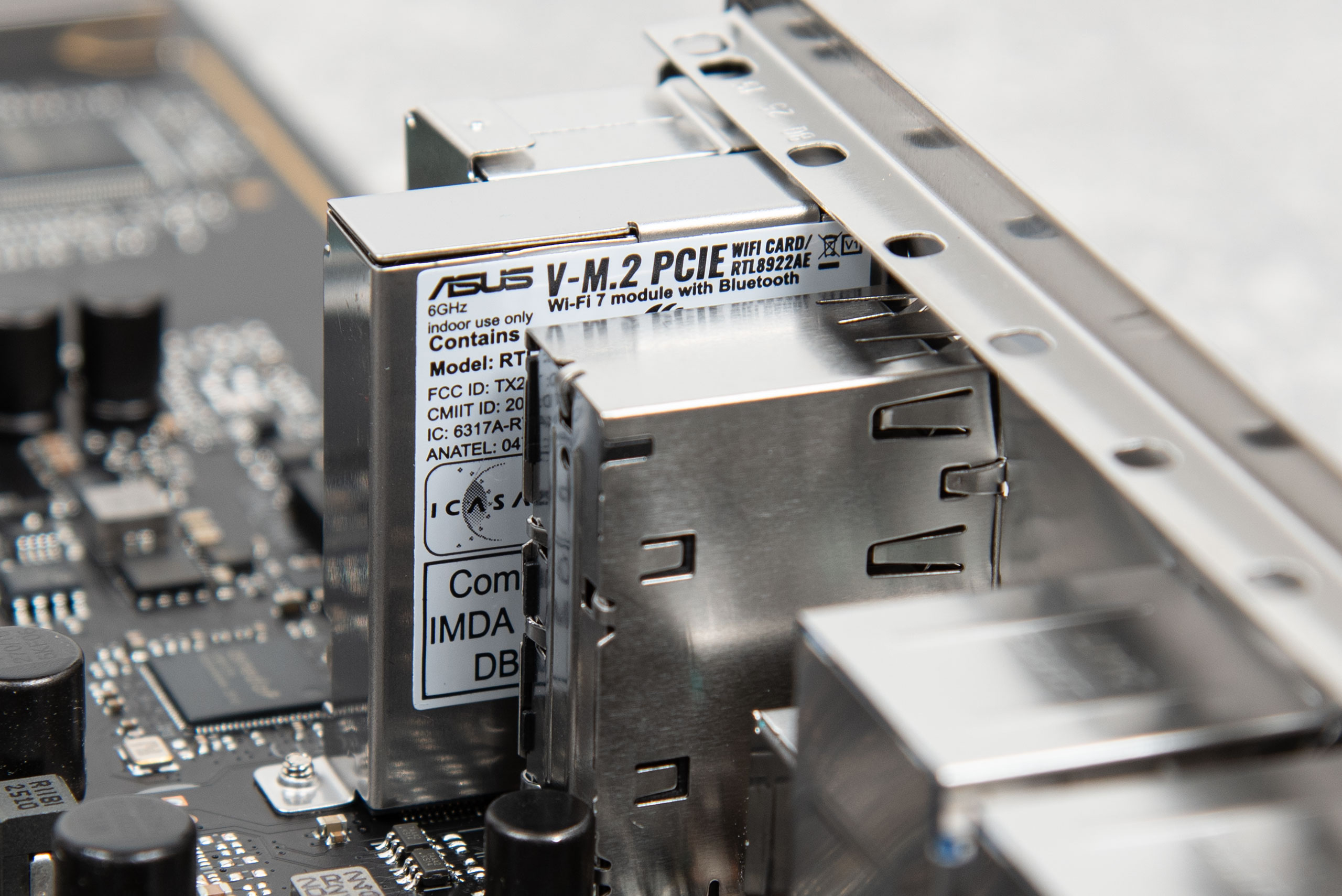

Проводной интерфейс 2.5G Ethernet реализован на сетевом контроллере Realtek RTL8125, а беспроводной Wi-Fi 7 — на контроллере Realtek 8922AE (есть поддержка Bluetooth 5.4), расположенном в зоне I/O с M.2 key E.

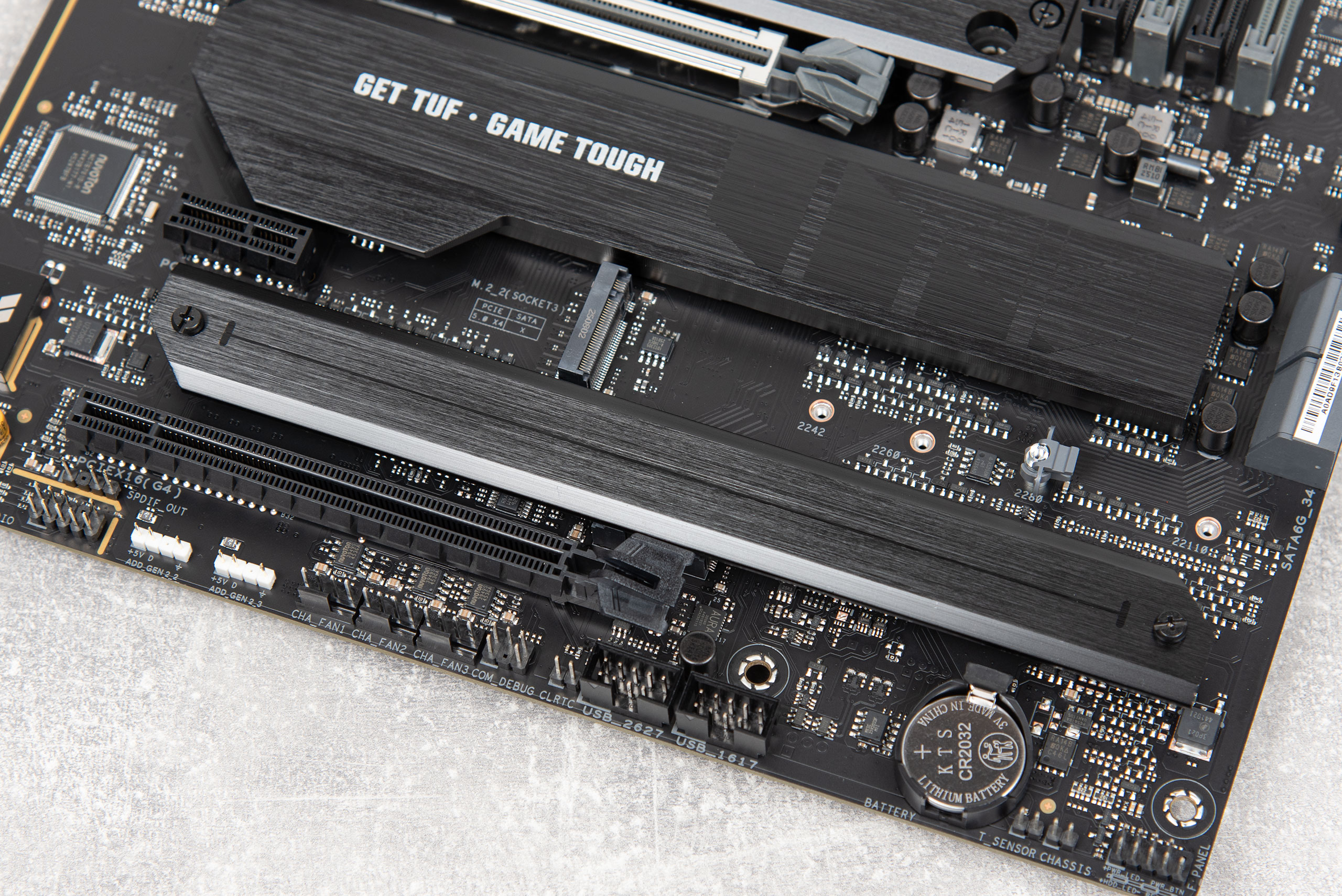

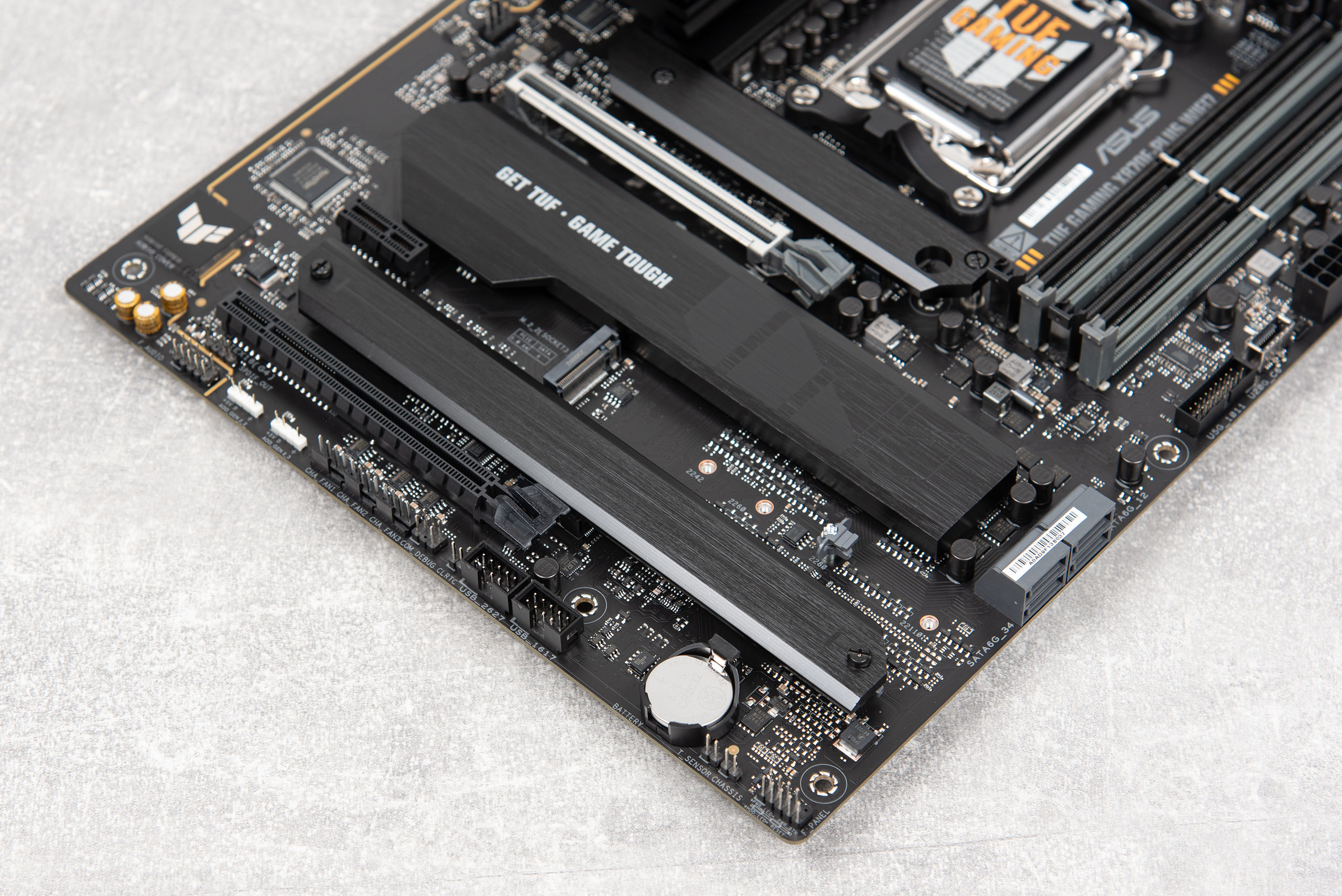

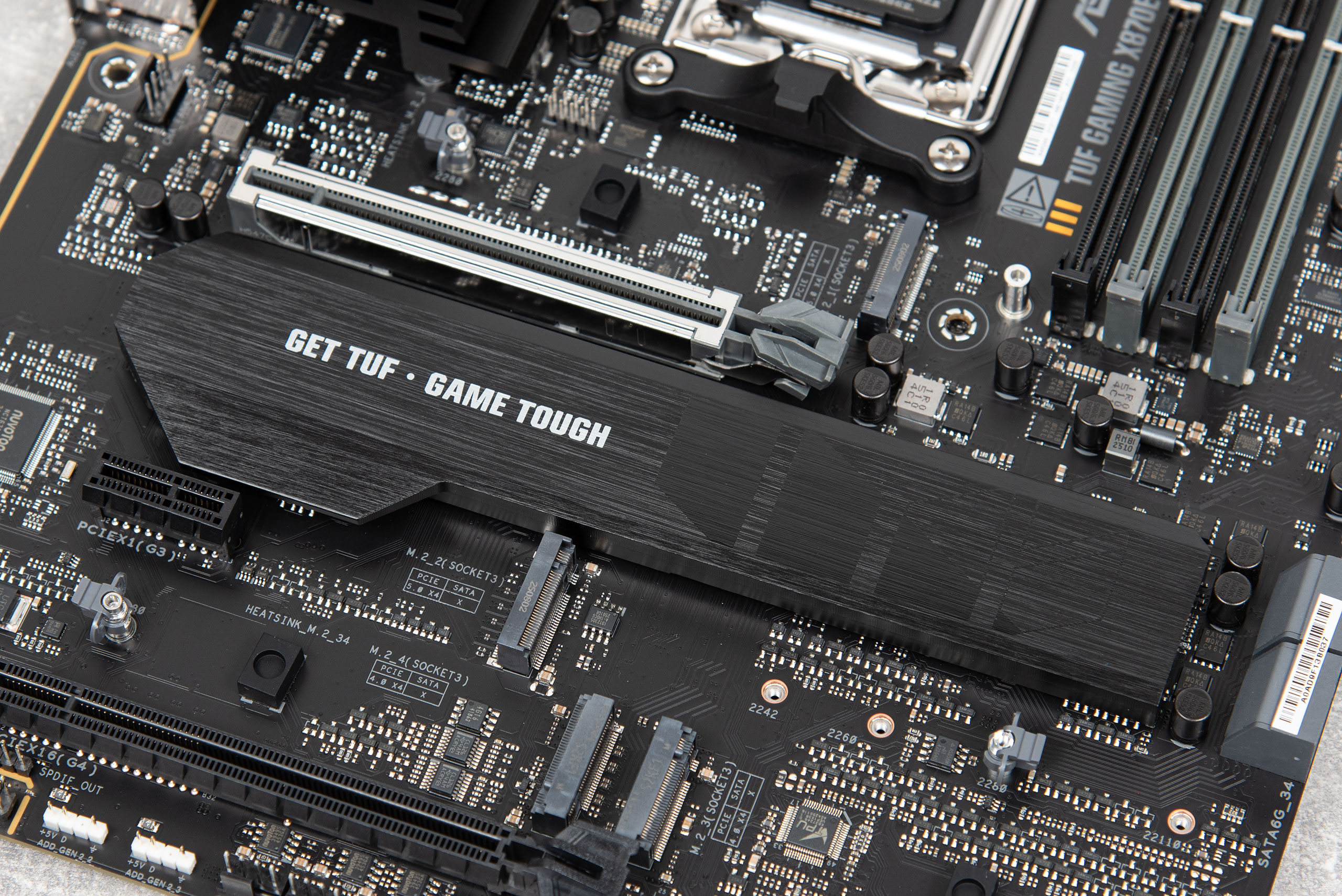

Плата может принять на свой борт до четырех M.2‑накопителей, и снабдить почти каждого дополнительными радиаторами для лучших температурных показателей.

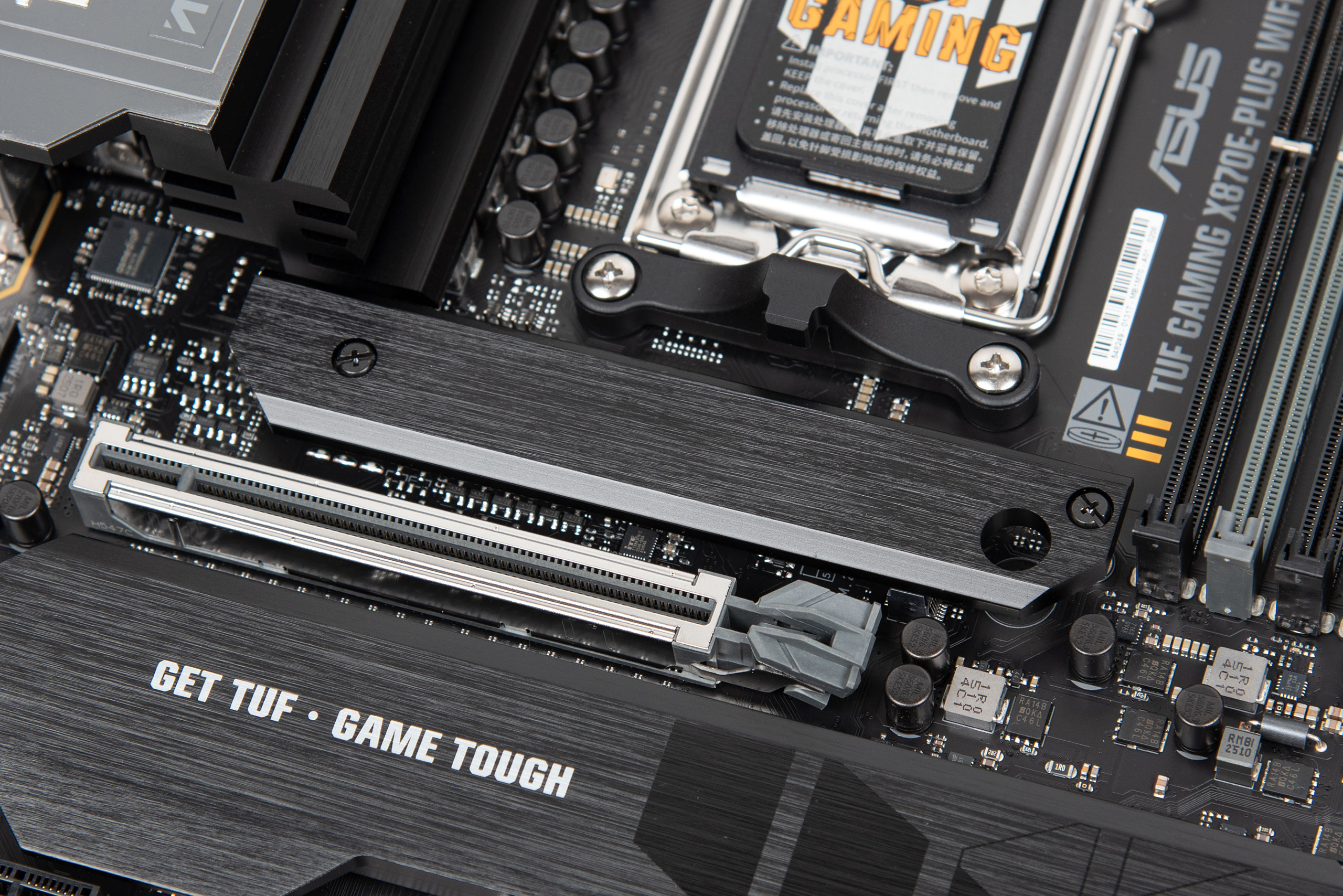

Главный слот M.2_1 имеет индивидуальный радиатор, крепящийся на двух винтах.

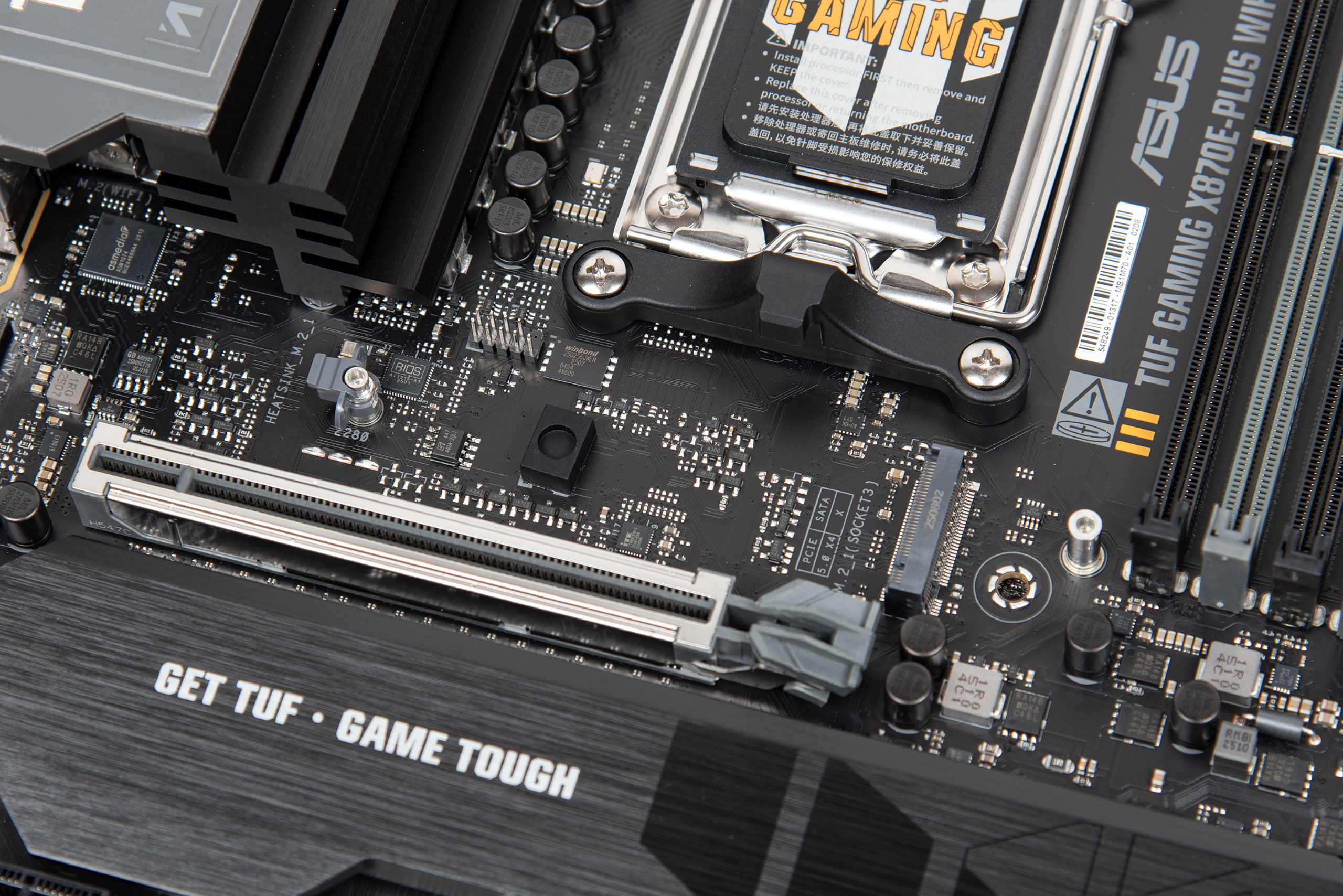

Второй слот M.2_2 не имеет собственного радиатора. Чипсетная группа имеет единственный радиатор для своих двух потенциальных накопителей. Теперь резюмируем об этом узле:

  • M.2_1 работает на скорости PCIe 5.0 x4. Совместим только с размером 2280 (Key M). Подключен к CPU;
  • M.2_2 работает на скорости PCIe 5.0 x4. Совместим с размерами 2242/2260/2280/22110 (Key M). Подключен к CPU;
  • M.2_3 работает на скорости PCIe 4.0 x4. Совместим только с размером 2280 (Key M). Подключен к чипсету.
  • M.2_4 работает на скорости PCIe 4.0 x4. Совместим только с размером 2280 (Key M). Подключен к чипсету.

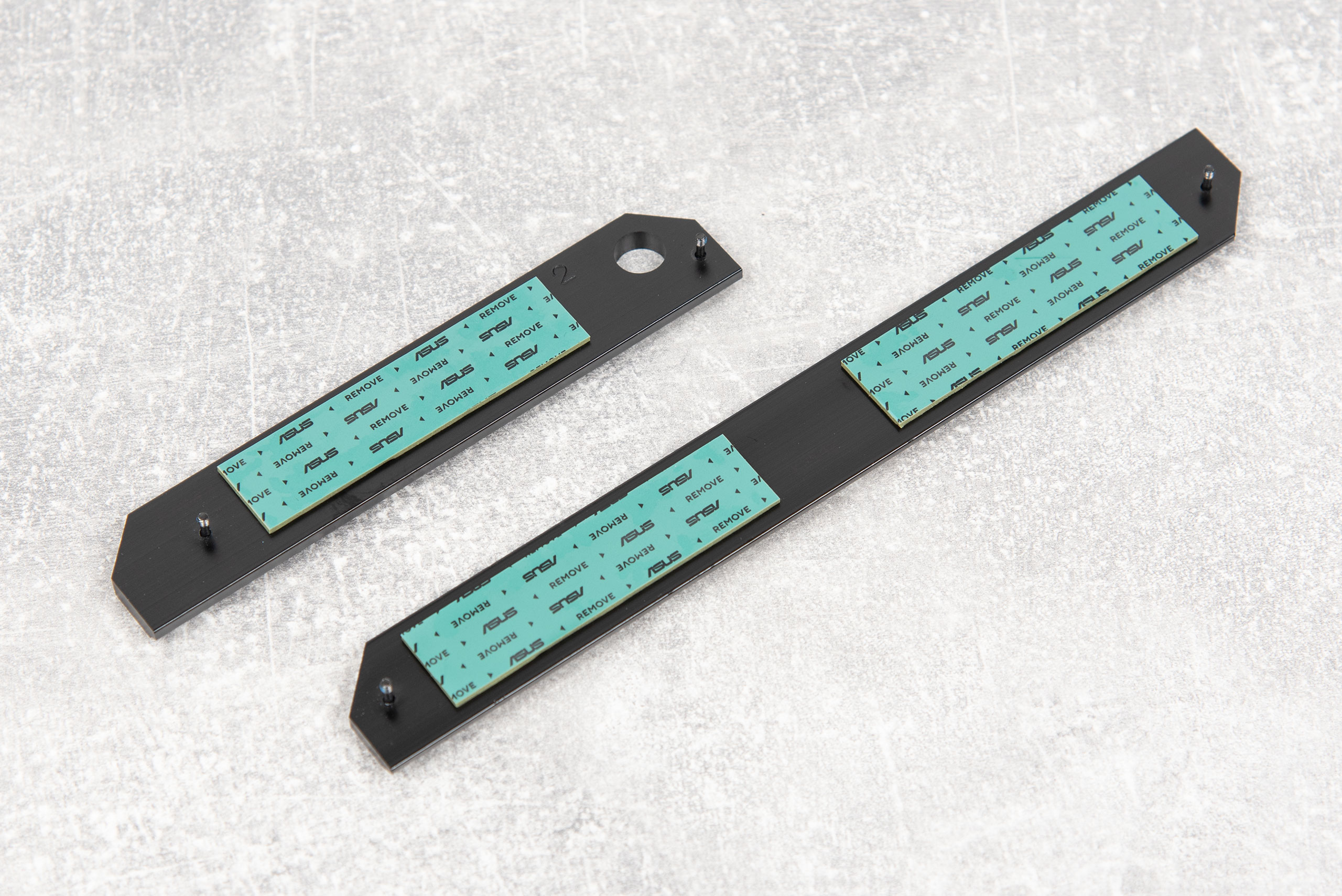

Радиаторы охлаждения M.2 накопителей в разборе:

Рядом с зоной I/O присутствует один разъем вентилятора.

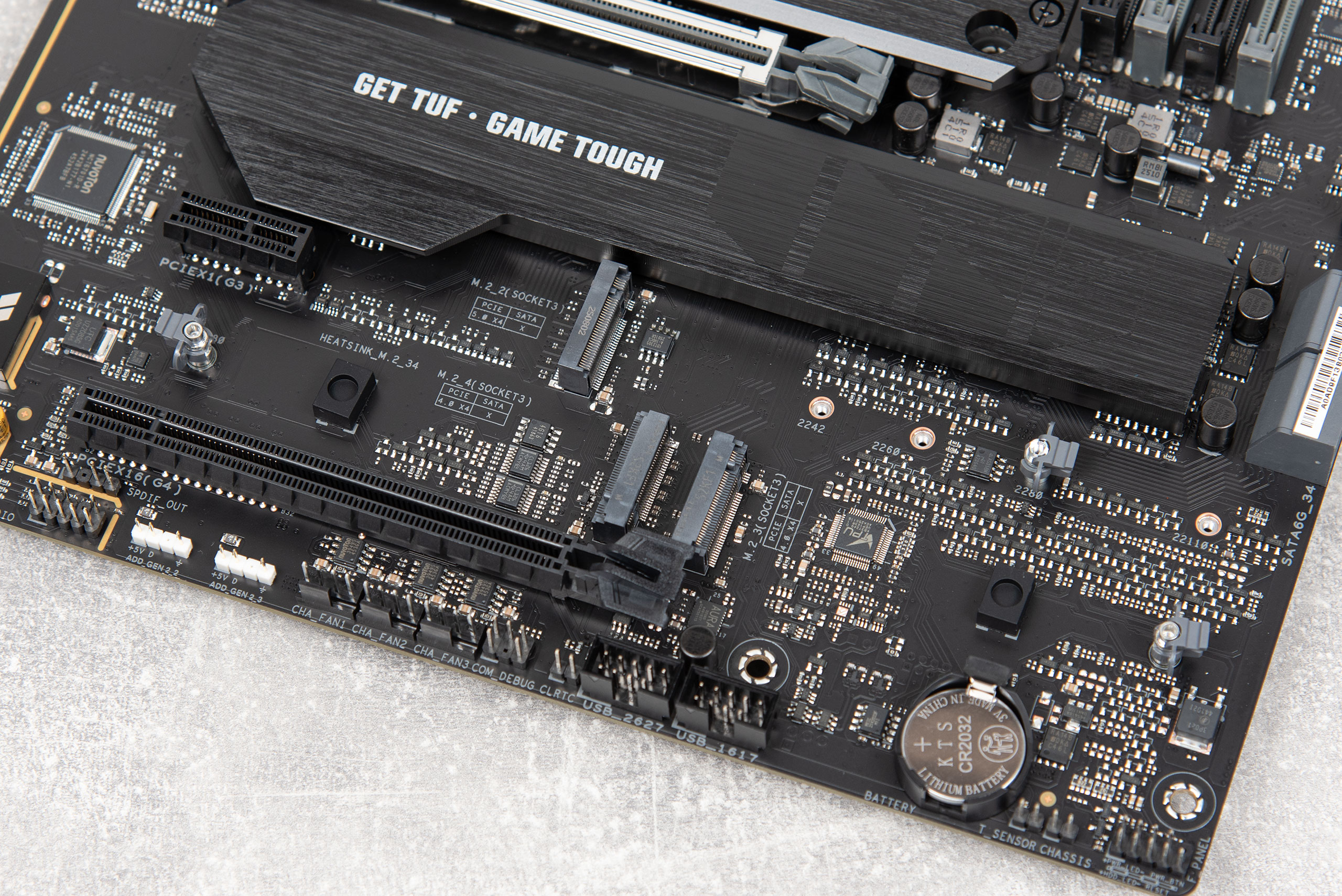

Внизу слева расположена традиционная контактная группа HD_AUDIO, контактная группа SPDIF_Out, два коннектора ADD_GEN2 (RGB 5V), три разъема вентиляторов, диагностическая контактная группа COM_DEBUG, а также джампер сброса CMOS.

Снизу справа присутствуют два фронтальных разъема USB 2.0, батарейка CMOS, датчик открытия шасси, коннектор термопары, а также контактная группа FRONT_PANEL. Возможности подключить Speaker нет.

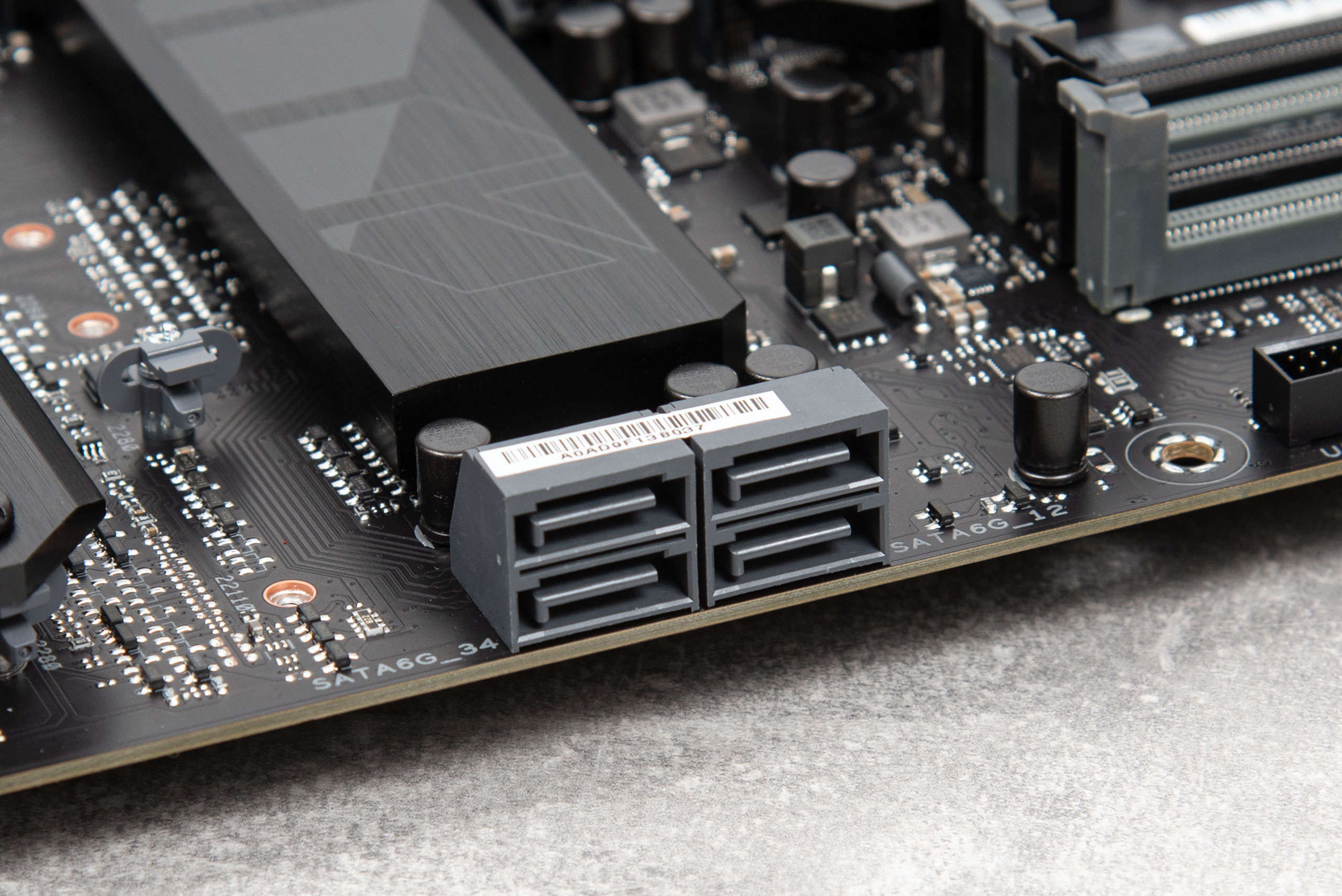

Снизу справа под углом 90 градусов расположены четыре SATA-порта.

Сверху справа расположены три разъема вентиляторов, один коннектор ADD_GEN2 (RGB 5V). Присутствуют фронтальные коннекторы USB 3.2 Gen 1, а также USB 3.2 Gen 2×2 (Type E).

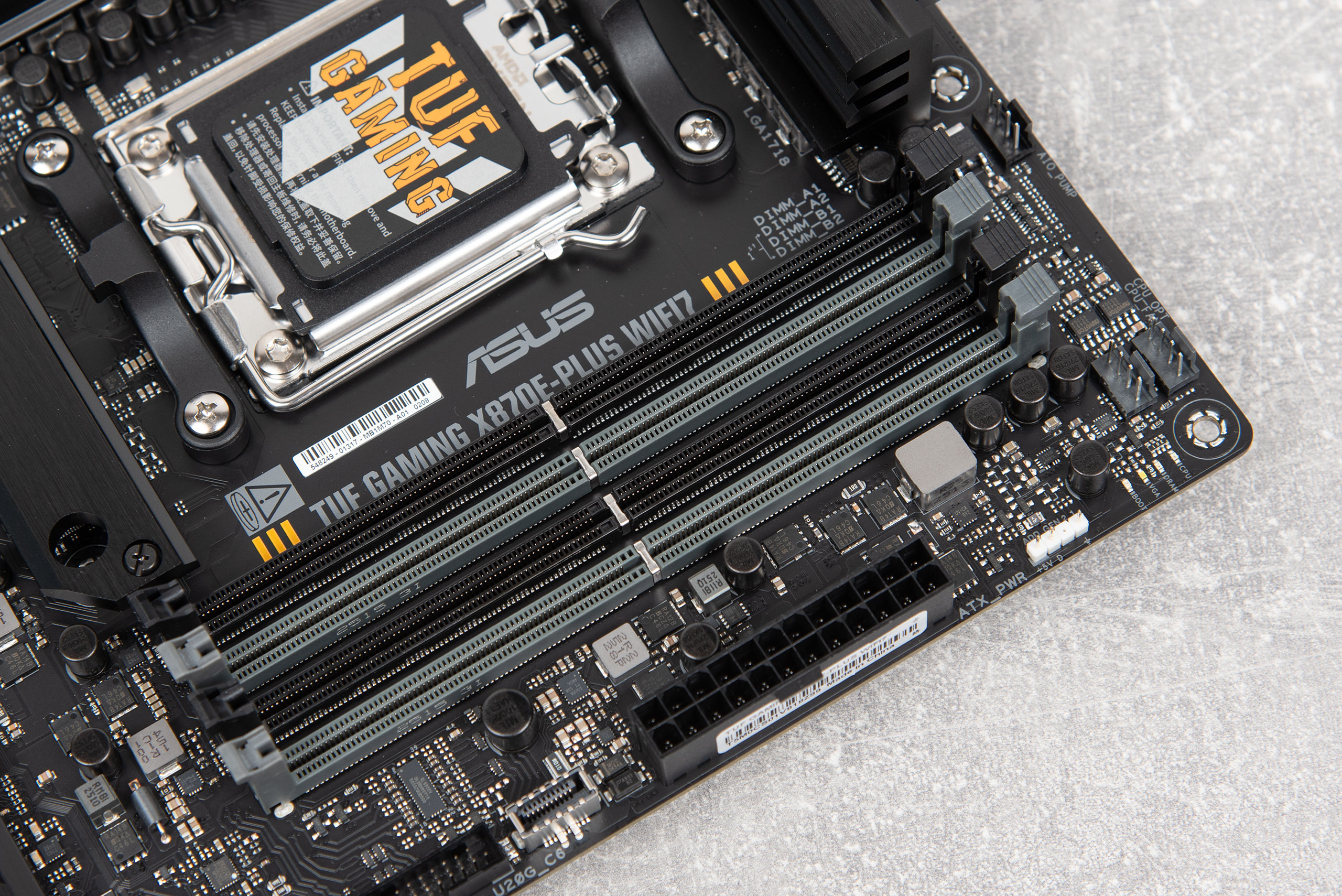

Слоты оперативной памяти имеют защелки лишь с одной стороны.

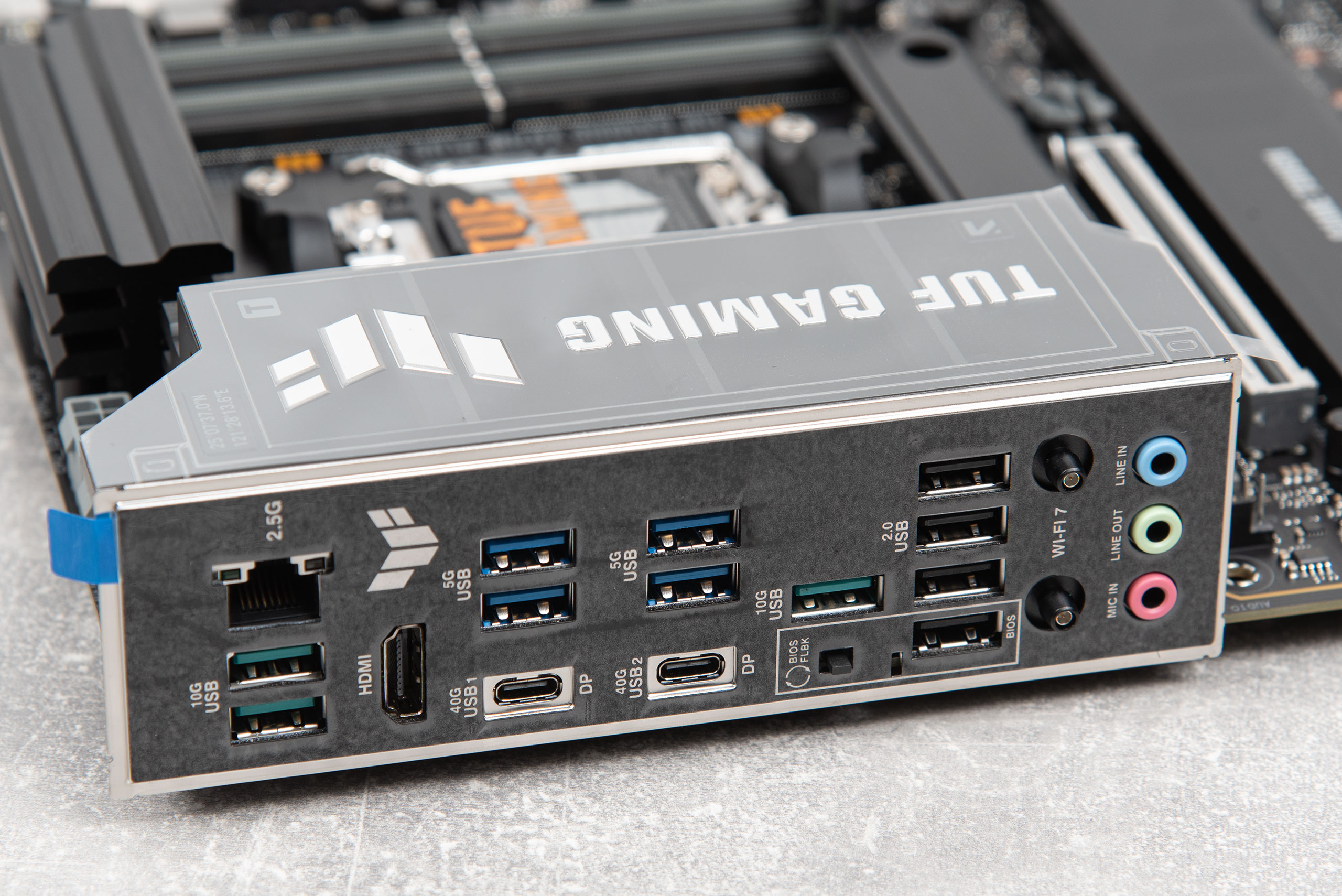

I/O панель имеет интегрированную заглушку. Из нетипичного присутствует кнопка с индикатором спецфункции BIOS Flashback. Типичные коннекторы:

  • ×1 HDMI 2.1;
  • ×2 USB4 (с поддержкой DisplayPort 1.4a);
  • ×1 2.5G Ethernet;
  • ×3 USB 3.2 Gen 2 (Type A);
  • ×4 USB 3.2 Gen 1 (Type A);
  • ×4 USB 2.0;
  • ×2 Q‑антенны (Wi-Fi);
  • ×3 Mini Jack (Mic In, Line Out, Line In).

Фронтальный USB 3.2 2×2 имеет поддержку Power Delivery 3.0 и способен выдавать мощность в 30 Вт (до 15 В, 2 А). USB4 могут обеспечить 15 Вт (до 5 В, 3 А).
