Обзор и тестирование флагманской материнской платы ASUS ROG Crosshair X870E Extreme для платформы AMD Socket AM5

Любой пользователь хотя бы один раз (а вероятно и больше) имел желание почувствовать себя настоящим финансовым китом, затариться лучшим железом, которое только существует на рынке, более того, даже не знать сколько это все стоит, потому что зачем? Или это может быть энтузиаст, который просто хочет универсальный максимум возможностей, а не узкоспециализированный бенч-корч для оверклокинга, который как раз будет иметь типичные особенности вроде топологии ОЗУ 1DPC, ставящие палки в колеса в погоне за объемом. Именно на случай универсального максимума возможностей компания ASUS и создала сегодняшнюю гостью тестирования — ROG Crosshair X870E Extreme. Посмотрим на что она способна именно в плане оверклокинга!

Характеристики

Вниманию читателя! У материнской платы имеются особенности в работе некоторых интерфейсов. В случае использования процессоров 8000 серии слоты M.2_2, M.2_3 работать не будут, а M.2_1 перейдет в режим PCIe 4.0. В случае использования M.2_2 (при этом M.2_3 не задействован) главный слот расширения PCIEX16_1 перейдет в режим работы x8, а второй физически отключится. В случае использования M.2_3 (при этом M.2_2 не задействовано) — PCIEX16_1 перейдет в режим работы x8, а PCIEX16_2 перейдет в режим работы x4. В случае использования M.2_2 и M.2_3 одновременно — PCIEX16_1 перейдет в режим работы x8, а PCIEX16_2 будет физически отключен.

Комплект поставки

Было бы странно видеть материнскую плату класса «для олигархов» без большой увесистой коробки, поэтому производитель сделал все как следует. Она имеет фирменную полиграфию серии Republic of Gamers и выполнена в темных тонах с акцентом на красный.

Обратная сторона этой коробки вмещает в себя характеристики и изображения самой платы, структуру I/O‑панели, ключевые особенности.

Комплектация достойна настоящей «тайваньской барышни»:

• инструкция быстрого старта, гарантия и прочее;
• комплект наклеек ROG;
• открывашка для бутылок ROG;
• VIP-карта ROG;
• винты, стойки, резиновые прокладки и другие компоненты для M.2;
• сменные термопрокладки для M.2 накопителей;
• три термопары;
• кабель-сплиттер одного на три ARGB;
• кабель-сплиттер одного на два ARGB;
• два кабеля-сплиттера одного коннектора вентилятора на четыре;
• внешняя антенна ASUS WiFi Q‑Antenna с магнитной платформой;
• четыре SATA-кабеля в тканевой оплетке с металлическими защелками (два из них угловые);
• модуль ROG DIMM.2;
• держатель для вентилятора DDR5 Fan holder (до 60 мм) для охлаждения ОЗУ;
• держатель для вентилятора ROG Fan Kit (30 мм) для охлаждения VRM, а также сам вентилятор;
• отвертка ROG;
• флэш-драйв 32 ГБ с ПО и драйверами.

Внешний вид

Материнская плата выглядит эпично, а ее, так сказать, «стратегический обвес» напугает любого неподготовленного пользователя ассортиментом разнообразных кнопок, переключателей, скрытых интерфейсов и огромных радиаторов. Доминирует темная цветовая гамма. Собственной RGB-подсветки у платы нет (пользователь может развернуть собственную через коннекторы Addressable Gen 2), ее заменяет 5‑дюймовый LCD дисплей, о котором чуть позже.

Форм-фактор и насыщенность разнообразными элементами требуют увеличенной жёсткости конструкции, которую успешно обеспечивает бэкплейт на всю площадь текстолита. Более того, он не просто охлаждает обратную сторону силовой подсистемы питания, он также отводит тепло от зон обоих чипсетов, сетевой карты 10G Ethernet, а также контроллера USB4.

На обратную сторону текстолита выведены ШИМ-контроллер, редрайверы PCIe, а также избыток конденсаторов.

Внешний вид платы без излишеств:

Главным акцентом зоны I/O является упомянутый ранее дисплей. Он подключается по проприетарному интерфейсу ASUS Rockglass. В случае необходимости его можно немного сместить в сторону, например во время монтажа для безопасности и комфорта сборки, либо на постоянное основание если вентилятор на задней панели корпуса будет перекрывать его на стандартной позиции. Он имеет немало полезных функций для своего пользователя, но его можно просто отключить в UEFI, если владелец консервативная личность. Дисплей может работать в Standby-режиме при выключенной системе.

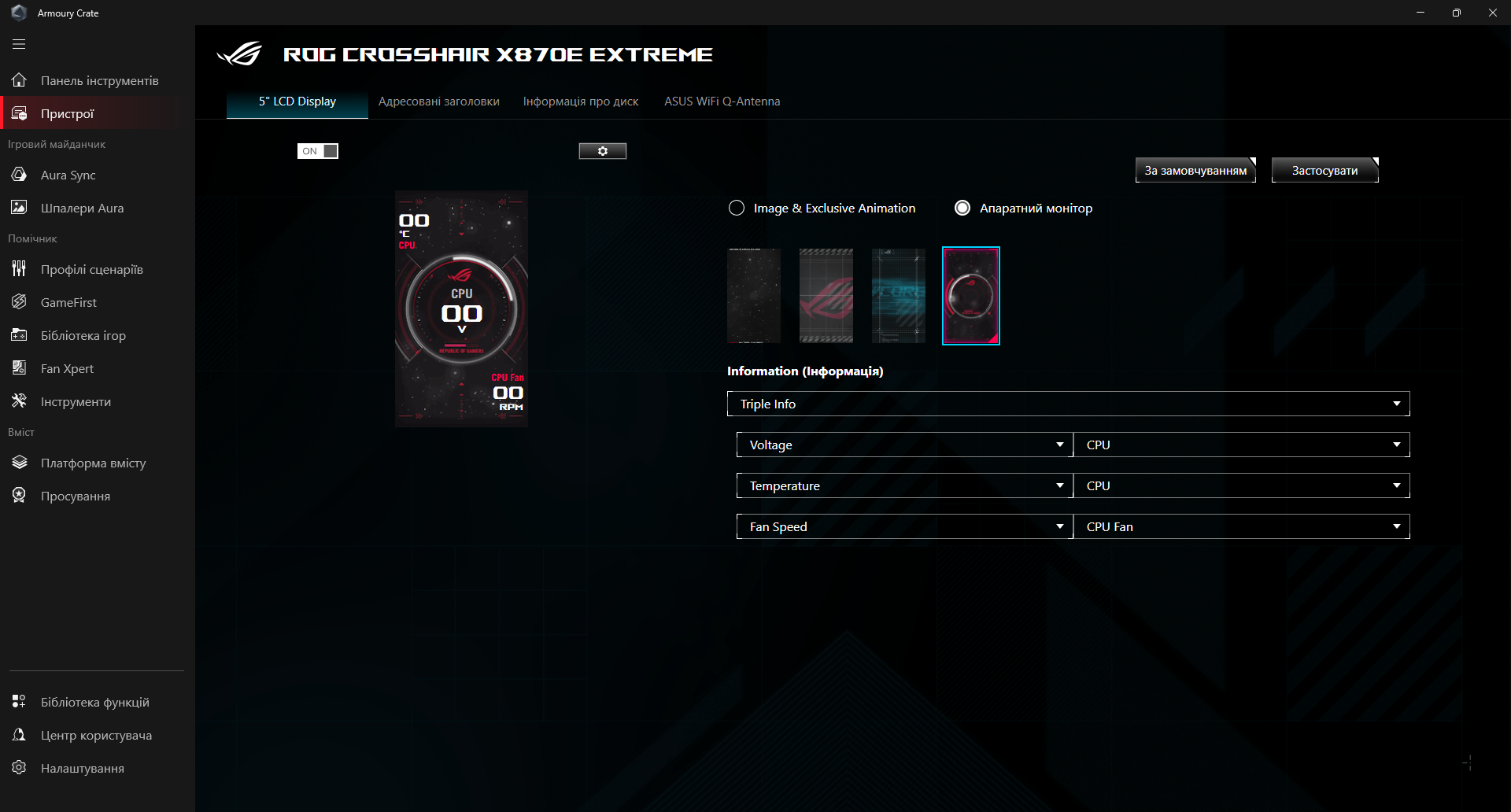

Сперва главное — эксплуатировать его как полноценный дисплей, например выводить на него системную картинку и играть в Counter-Strike 2 не получится. Он управляется через программный хаб ArmouryCrate. Когда система выключена (но не обесточена) экран может показывать фирменные анимации. Во время запуска он дублирует показ POST-кодов. После инициализации системы — переходит в стандартный режим работы. По умолчанию дисплей выводит телеметрию с ключевых датчиков системы (можно показывать информацию от одного до пяти одновременно), например: температура ЦП, обороты вентилятора, напряжение и прочее. Доступна функция регулировки яркости дисплея. Из полезного есть функция тревоги в случае перегрева.

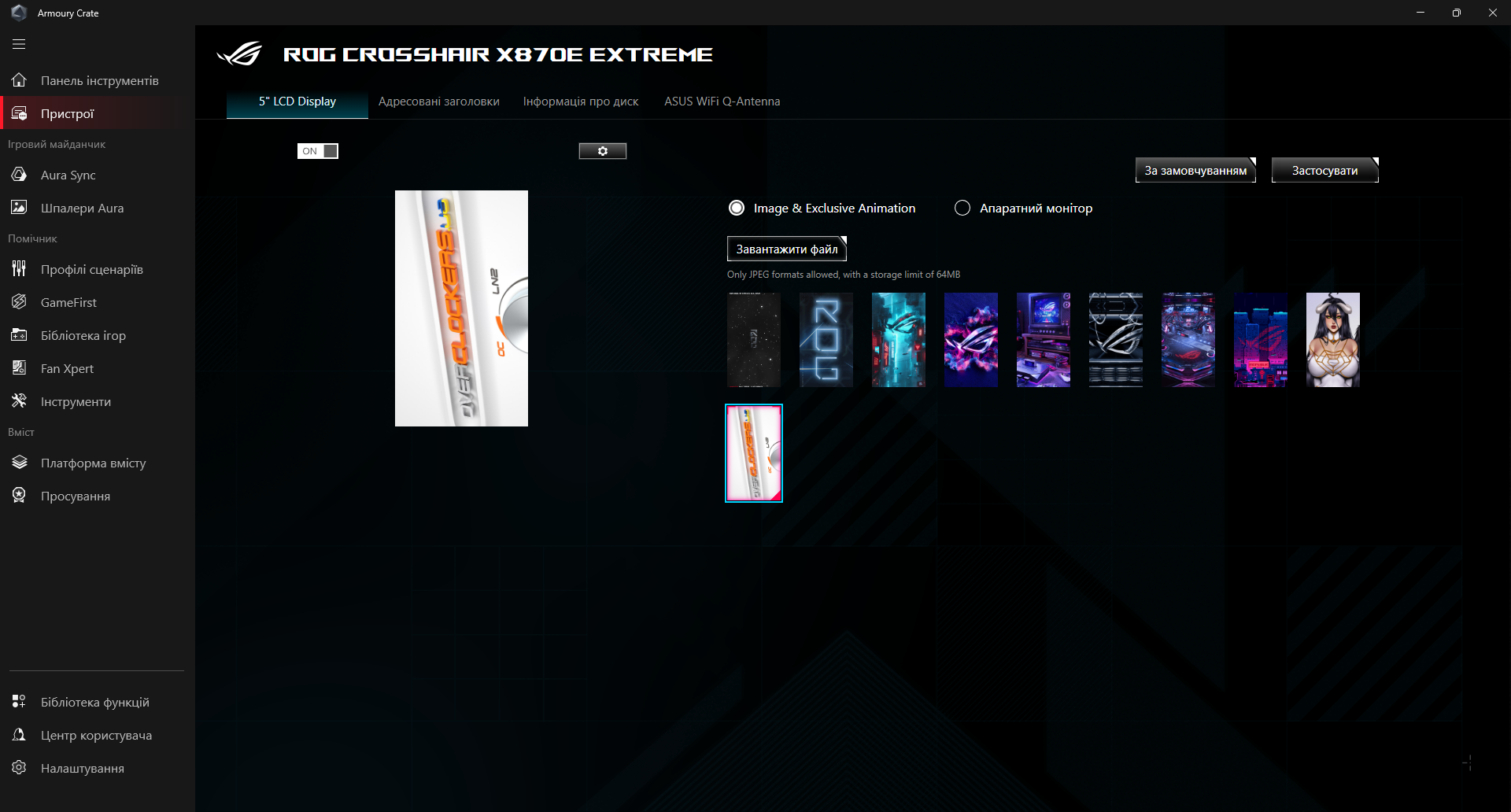

Конечно же его можно перевести в декоративный режим, который будет крутить анимации, или показывать статические изображения. Все верно, люди высокой культуры могут продемонстрировать всем свою вайфу прямо на радиаторе зоны I/O. Инновации 2025 года и материнской платы за около 50000 гривен! Однако следует помнить, что углы обзора у этого дисплея не самые лучшие.

Охлаждение зоны VRM реализовано с помощью двух радиаторов — внешнего и внутреннего. Внутренний выделен контроллеру USB4 на базе ASMedia ASM4242, а также для сетевой карты 10G Ethernet, о которой позже. Внешний занимается охлаждением силовой части. Он имеет спаренную конструкцию на две секции, которые нанизаны на тепловую трубку. Одна из секций расширена до зоны I/O. Фиксация реализована типично, а именно на винтах. Охлаждение целевых элементов осуществляется через термопрокладки.

Радиаторы этой зоны в разборе:

Подсистема питания имеет конструкцию 20+2+2 (VCORE+SOC+MISC). Процессорная группа управляется упомянутым ранее ШИМ-контроллером DIGI+ ASP2205, который расположен на обратной стороне платы, выделено 20 силовых элементов Vishay SiC850A, рассчитанных на 110 А (по словам производителя). Группа SoC управляется ШИМ-контроллером Richtek Technology RT3672EE, выделено еще два силовых элемента SiC850A. MISC управляется ШИМ-контроллером Infineon XDPE192838, выделено два силовых элемента Vishay SIC629, что рассчитано на 80 А. Группа MISC не имеет собственного радиатора для охлаждения (это не проблема, тепловая камера зафиксировала 63 градуса во время разгона). Питание процессора осуществляется через два армированных (ASUS ProCool II) коннектора EPS12V.

Для улучшения температурного режима зоны VRM производитель добавил в комплектацию ROG Fan Kit. С нижнего края зоны I/O монтируется кронштейн с вентилятором, который нагнетает воздух внутрь бокового радиатора. Вентилятор подключается к проприетарному разъему VRM_HS_FAN. Управлять алгоритмом его работы возможно через соответствующие опции в UEFI материнской платы. Модель: Sunon MF30061V1 (MagLev).

Слоты PCIe имеют механизм Q‑Release Slim, позволяющий устанавливать и снимать видеокарту без нажатия на рычаг освобождения. Производитель оставил для пользователя памятку-наклейку как правильно пользоваться механизмом. Более детально мы уже не раз описывали его в других обзорах, например ROG Crosshair X870E Hero.

Аудиозона отделена от основной части текстолита. Производитель использует собственный комплекс ROG SupremeFX 7.1. Под капотом это комбинация аудиокодека Realtek ALC4082, а также ЦАП ESS ES9219.

Проводные интерфейсы представлены в виде двух сетевых карт. Это 5G Ethernet Realtek RTL8126, а также 10G Ethernet ASUS XG-C100C (Marvell FastLinQ Edge). Беспроводной интерфейс Wi-Fi 7 представлен в виде модуля M.2 key E в зоне I/O на базе контроллера MediaTek MT7927 (есть поддержка Bluetooth 5.4).

Плата может принять на свой борт до пяти M.2‑накопителей и обеспечить каждого радиаторами для лучших температурных показателей. Два из них располагаются на отдельном модуле DIMM.2, который хорошо известен оверклокерам-энтузиастам.

Главный слот M.2_1 имеет арсенал собственных механизмов M.2 Q‑release, M.2 Q‑slide. Поэтому голыми руками можно не просто снять/установить радиатор и накопитель, но и сместить точку крепления, например вместо стандартного 2280 на 2242.

Слоты M.2_2 и M.2_3 охлаждаются большим радиатором с декоративным логотипом серии ROG. Его уже не снять без отвертки, а вместо M.2 Q‑slide используется уже M.2 Q‑latch, что позволяет устанавливать и снимать именно M.2 накопитель без инструмента.

За этим радиатором находится еще один, который отвечает за охлаждение группы чипсетов AMD X870E.

Резюмируем всю информацию по M.2 накопителям:

• M.2_1 работает на скорости PCIe 5.0 x4. Совместим с размерами 2242/2260/2280/22110 (Key M). Подключен к CPU;
• M.2_2 работает на скорости PCIe 5.0 x4. Совместим с размерами 2242/2260/2280 (Key M). Подключен к CPU;
• M.2_3 работает на скорости PCIe 5.0 x4. Совместим с размерами 2242/2260/2280/22110 (Key M). Подключен к чипсету;
• DIMM.2_1 работает на скорости PCIe 4.0 x4. Совместим только с размерами 2230/2242/2260/2280/22110 (Key M). Подключен к чипсету;
• DIMM.2_2 работает на скорости PCIe 4.0 x4. Совместим с размерами 2230/2242/2260/2280/22110 (Key M). Подключен к чипсету.

Снизу слева расположена традиционная контактная группа HD_AUDIO, кнопки управления частотой BCLK, два коннектора ADD_GEN2 (RGB 5V), джампер LN2, коннектор термопары, контактная группа RSVD (вероятно DEBUG), альтернатор PCIe (можно назначить другие функции). Присутствуют пять переключателей: PAUSE (управляемый фриз системы) SLOW_MODE (сброс множителей частот до минимальных), два переключателя RSVD (функциональность зависит от спец-прошивки для экстремального оверклокинга), переключатель микросхем прошивки материнской платы.

Снизу справа расположены два фронтальных коннектора USB 2.0, коннектор SlimSAS, один разъем вентилятора, кнопки функций Retry и Safe Boot, переключатель работы V_Latch (аппаратный мониторинг True highest/lowest на Vcore), контактная группа FRONT_PANEL.

Батарейка CMOS не имеет прямого доступа и спрятана за радиатором охлаждения M.2‑накопителей, а он, в свою очередь, может быть заблокирован видеокартой.

Справа снизу под углом 90 градусов расположено немало чего интересного. В арсенале два разъема вентиляторов, два фронтальных USB 3.2 Gen 1, четыре SATA-порта, коннектор PCIe 8‑pin для работы Power Delivery на USB. Уже под 180 градусов выведен фронтальный USB 3.2 Gen 2, а также USB 3.2 Gen 2×2.

Справа сверху под углом 90 градусов выведены два разъема вентиляторов, разъем ARGB 6‑pin (с помощью кабеля из комплектации превращается в два дополнительных ADD_GEN2), а также типичный коннектор питания материнской платы. На краю защитного каркаса расположены кнопки Start, Flexkey, а также диагностическая зона POST.

Справа сверху расположены еще три разъема вентиляторов, джампер MR_Test2 (для экспериментов с SPD), а также зона прямого замера напряжений ключевых узлов всей платформы.

Слоты оперативной памяти имеют защелки с обеих сторон, а также снабжены фирменной технологией производителя NitroPath. В стороне размещен слот DIMM.2 для установки соответствующего модуля под M.2 накопители.

Для улучшения температурного режима памяти опциональным является использование кронштейна DDR5 Fan holder, который пользователь может разместить на корпусных стойках справа. Это конечно не настолько идеально и круто, как тот же ROG Memory Fan Kit из ROG Maximus Z790 Apex Encore, но приятно что производитель снаряжает своего потенциального будущего клиента решением для дополнительного охлаждения. Готовая конструкция будет иметь подобный вид:

I/O панель имеет интегрированную заглушку. Из нетипичного присутствует кнопка спецфункции BIOS Flashback, а также Clear_CMOS. Типичные коннекторы:

• ×1 HDMI 2.1;
• ×2 USB4 (с поддержкой DisplayPort 1.4a);
• ×1 5G Ethernet;
• ×1 10G Ethernet;
• ×8 USB 3.2 Gen 2 (Type A);
• ×2 USB 3.2 Gen 2 (Type C);
• ×2 Q‑Antenna (Wi-Fi);
• ×1 S/PDIF Out;
• ×2 Mini Jack (Mic In, Line Out).

USB Type‑C имеют поддержку Quick Charge 4+, а также Power Delivery 3 с PPS (Programmable Power Supply). Доступные режимы работы: от 3,3 В до 21 В с силой тока до 3 A (60 Вт).

Возможности UEFI

ASUS ROG Crosshair X870E Extreme управляется привычным ASUS UEFI BIOS UTILITY, который стилизован под линейку продуктов Republic of Gamers. Как и с другими материнскими платами производителя пользователю предлагаются два варианта управления: EZ Mode и Advanced Mode.

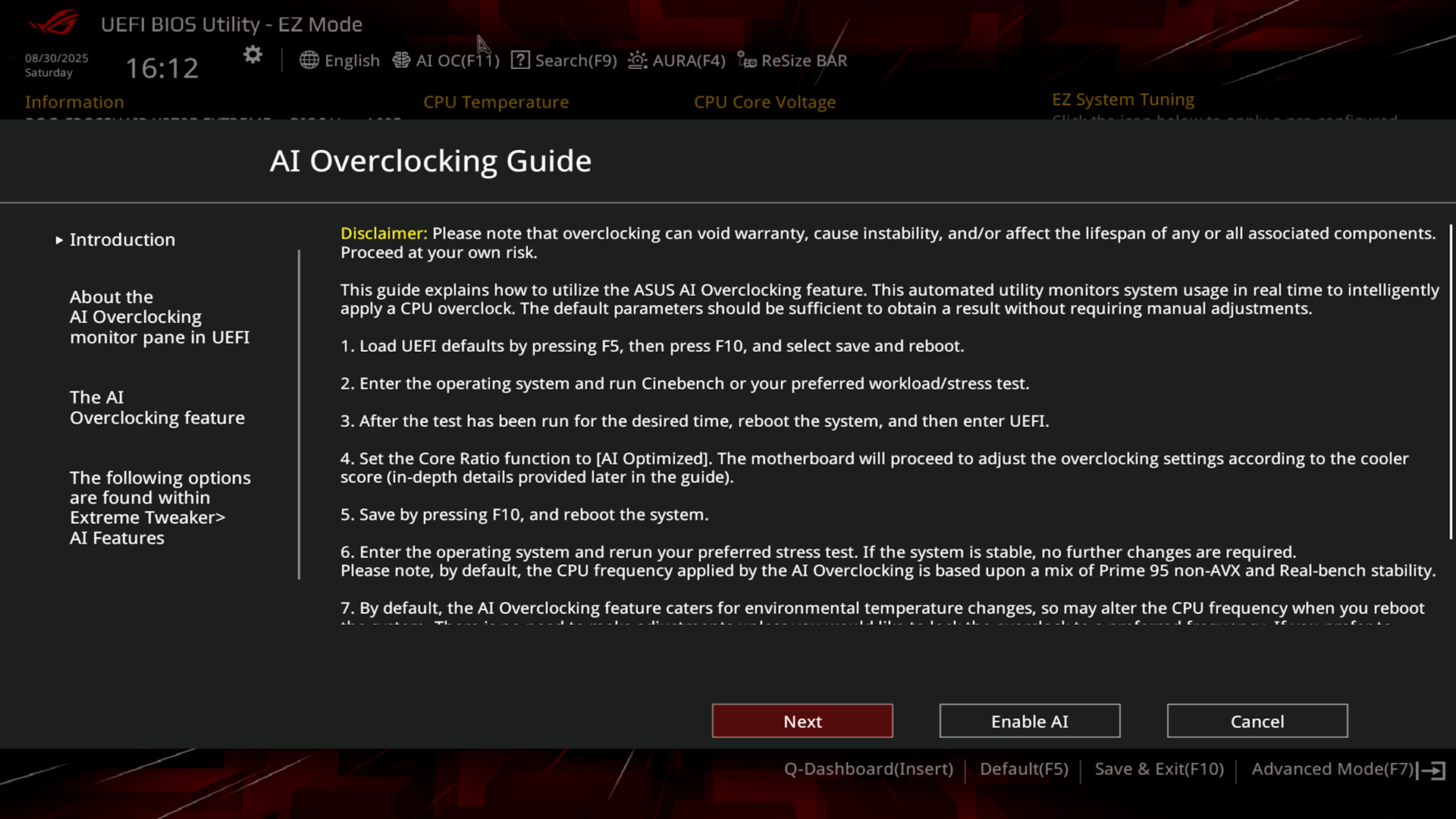

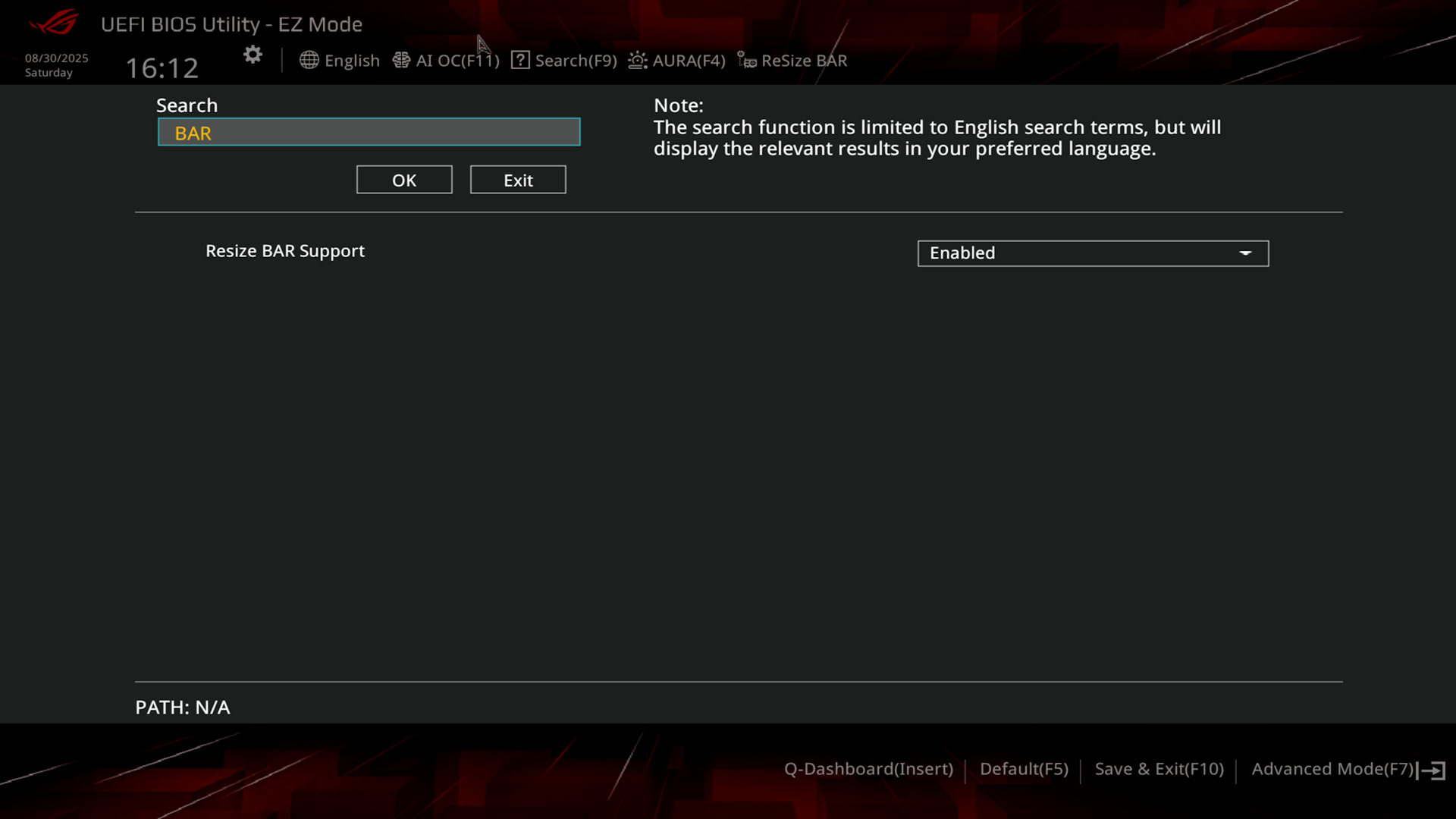

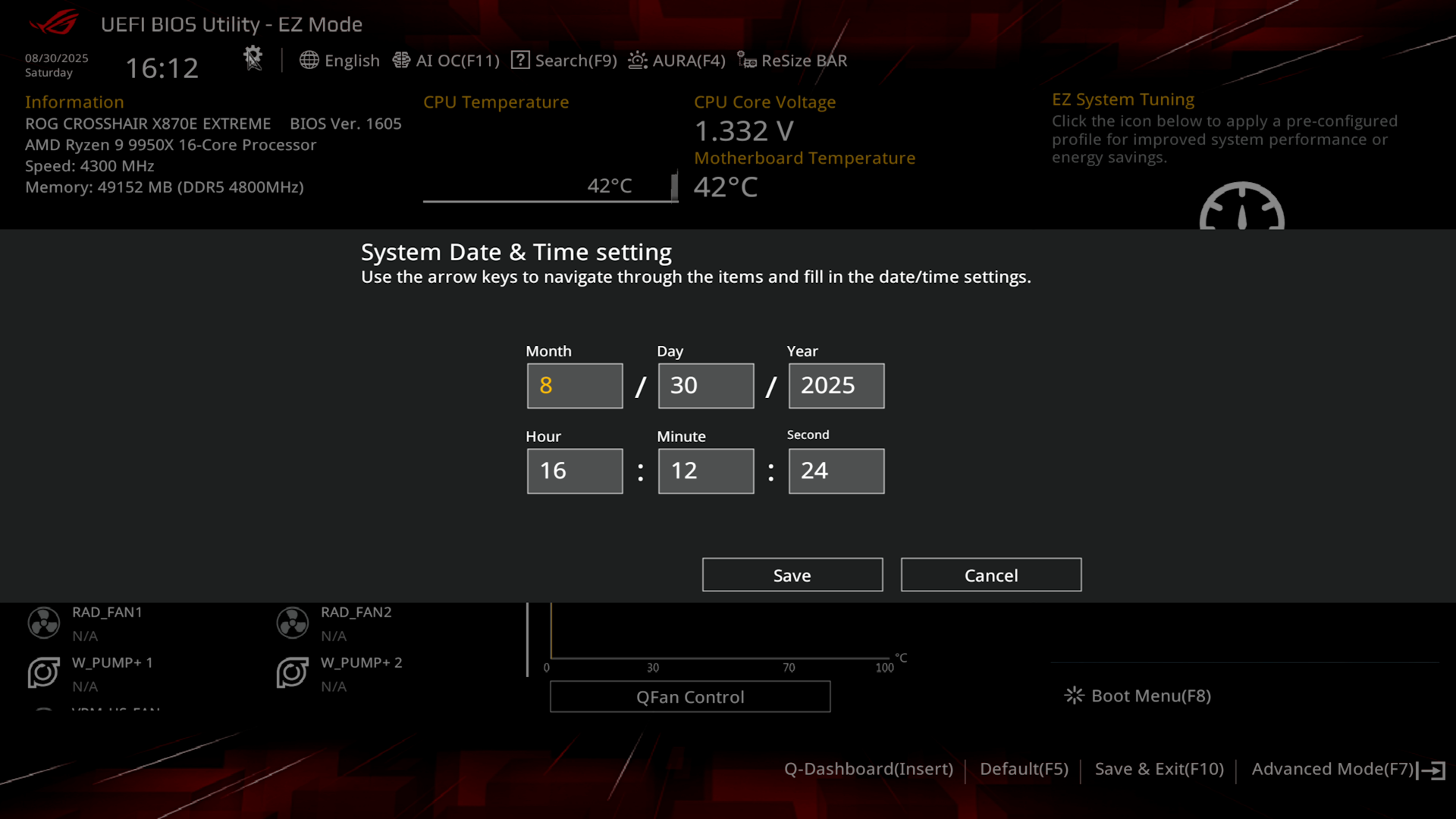

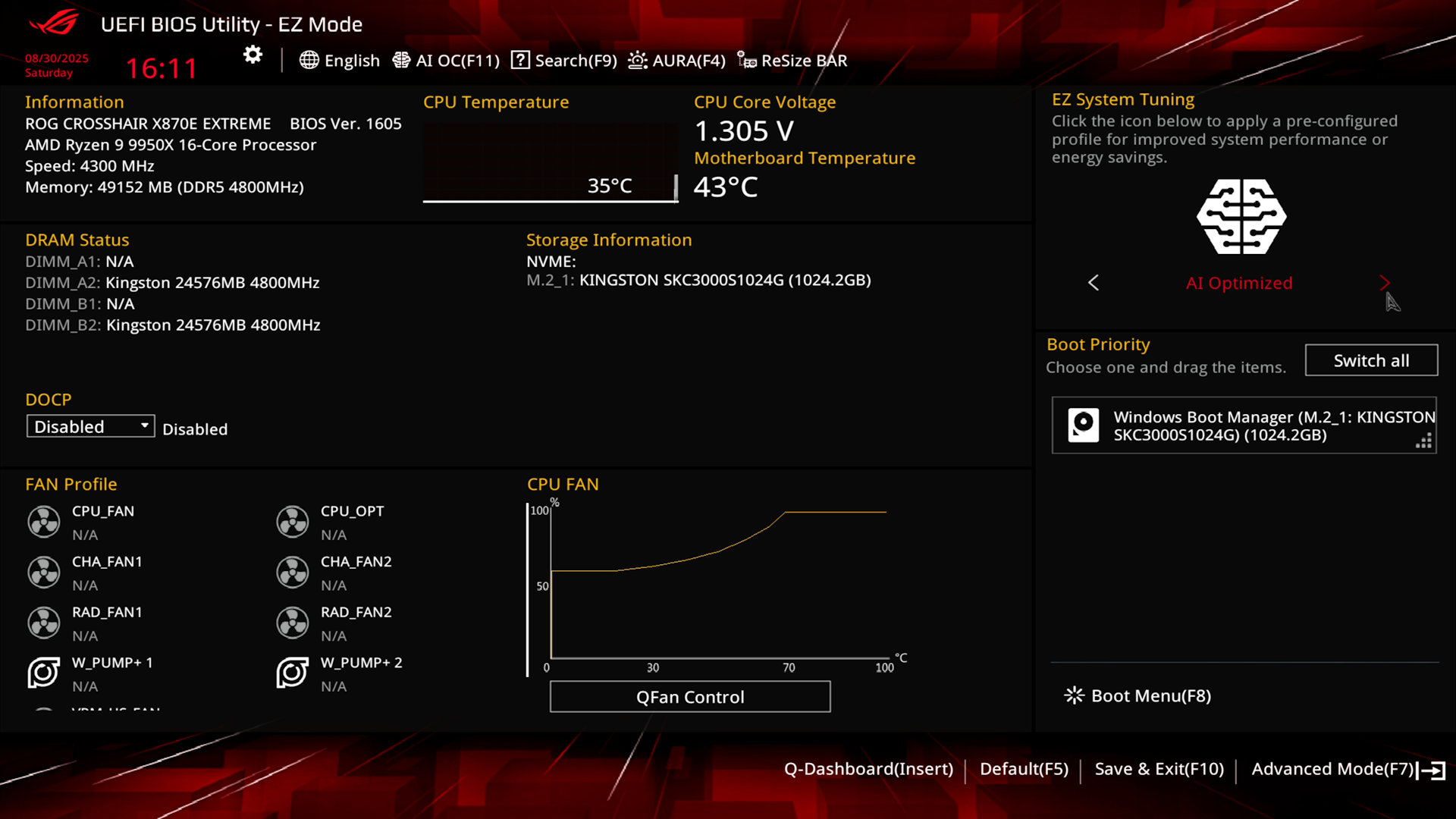

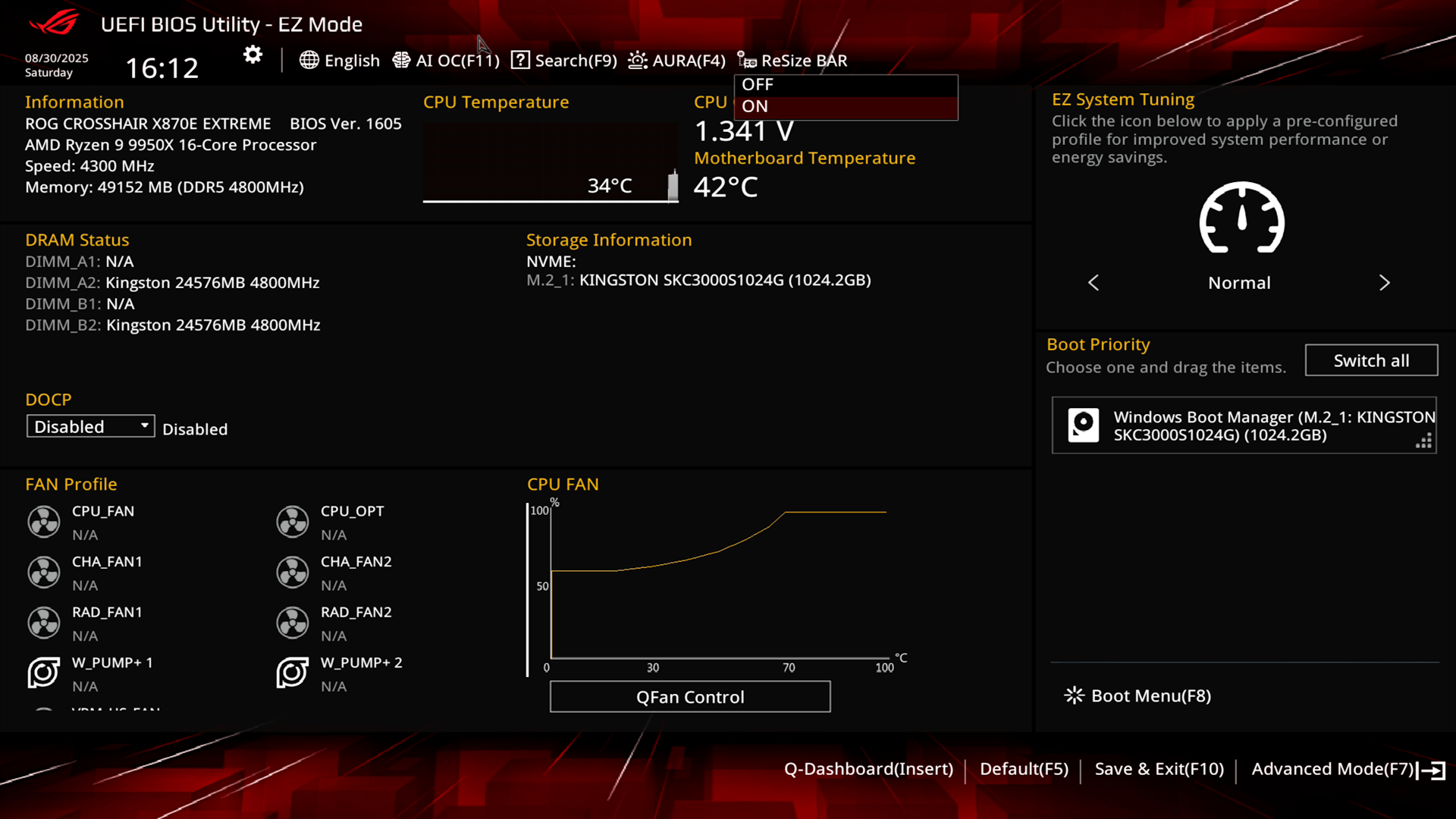

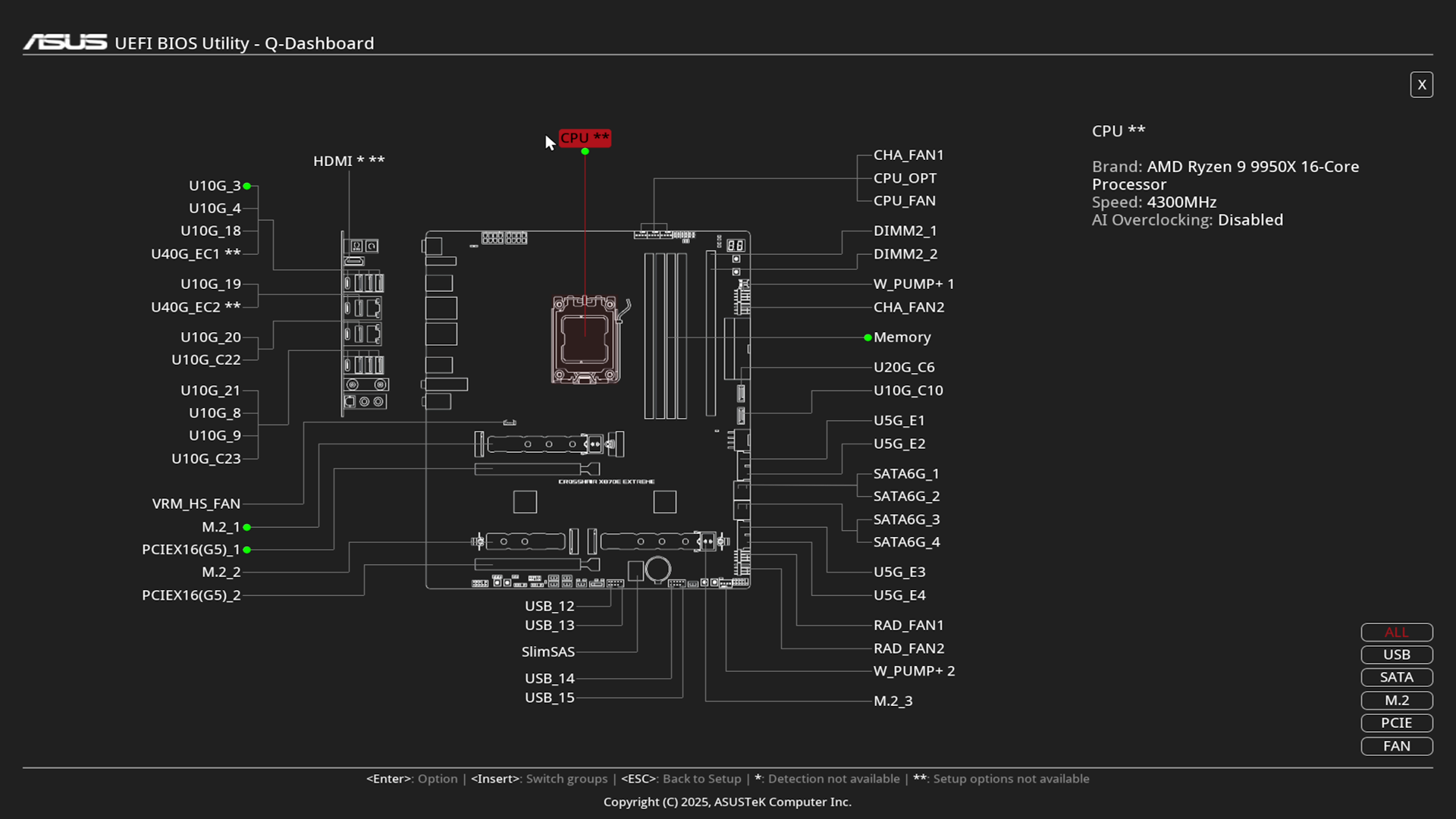

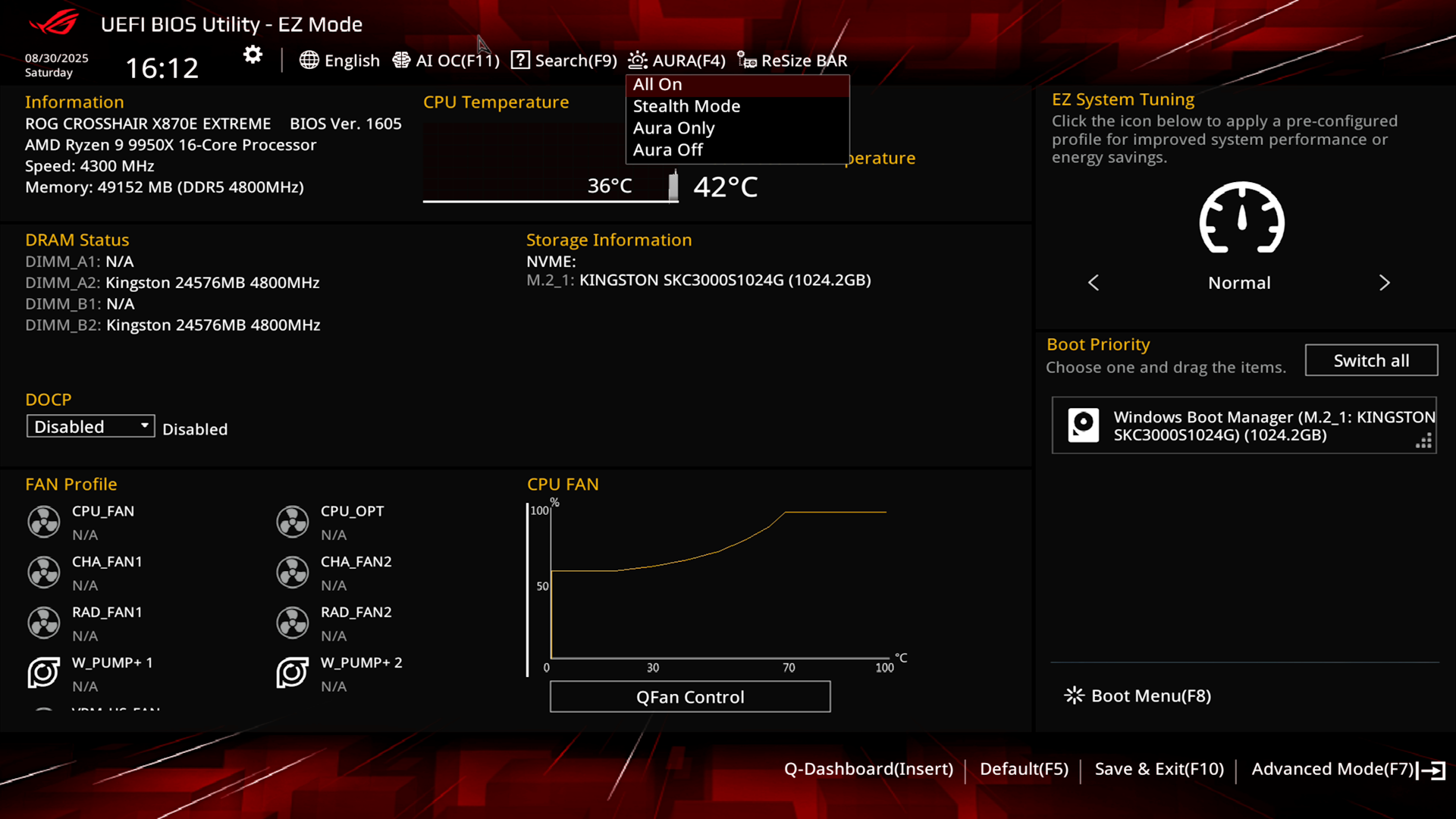

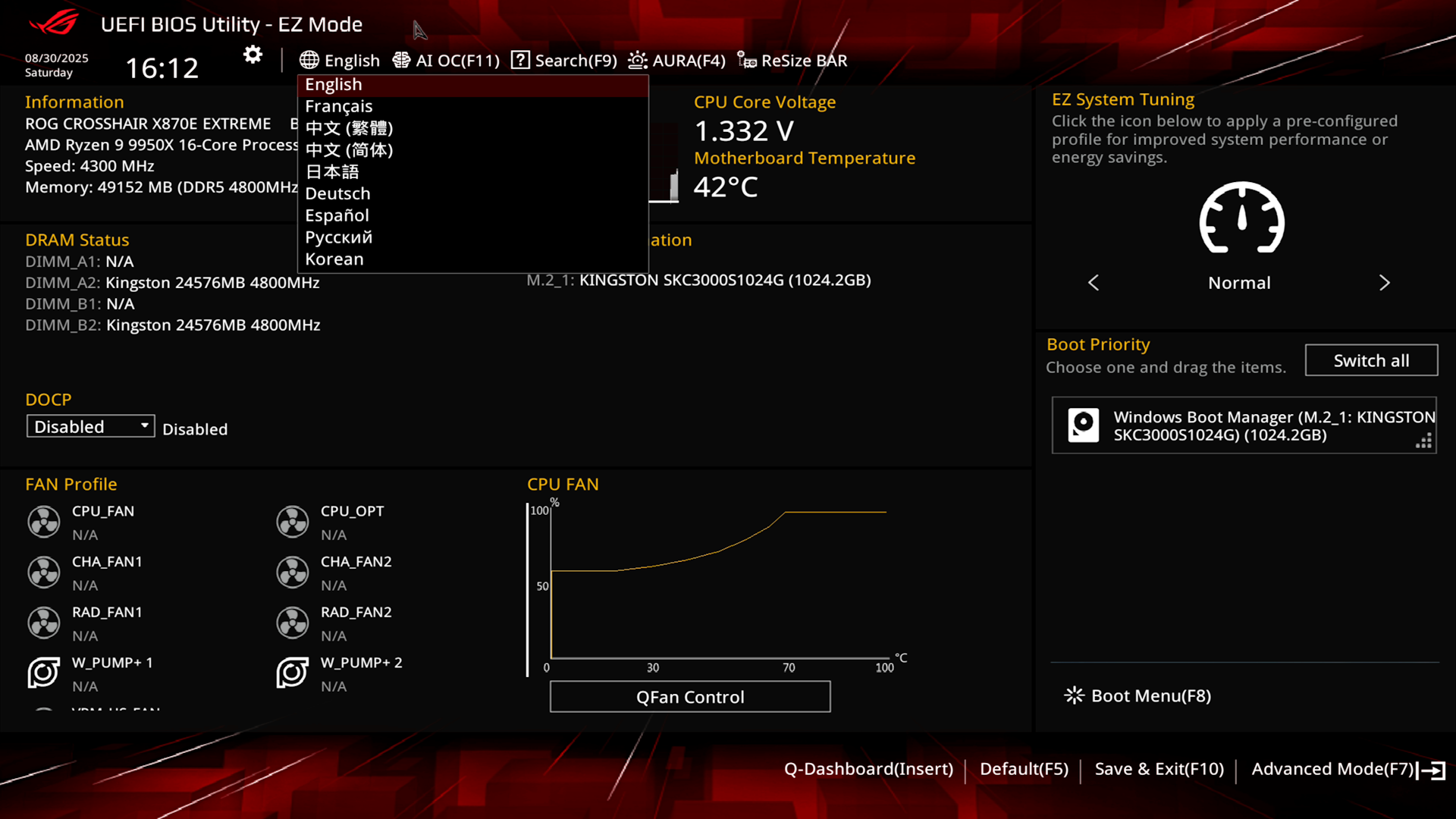

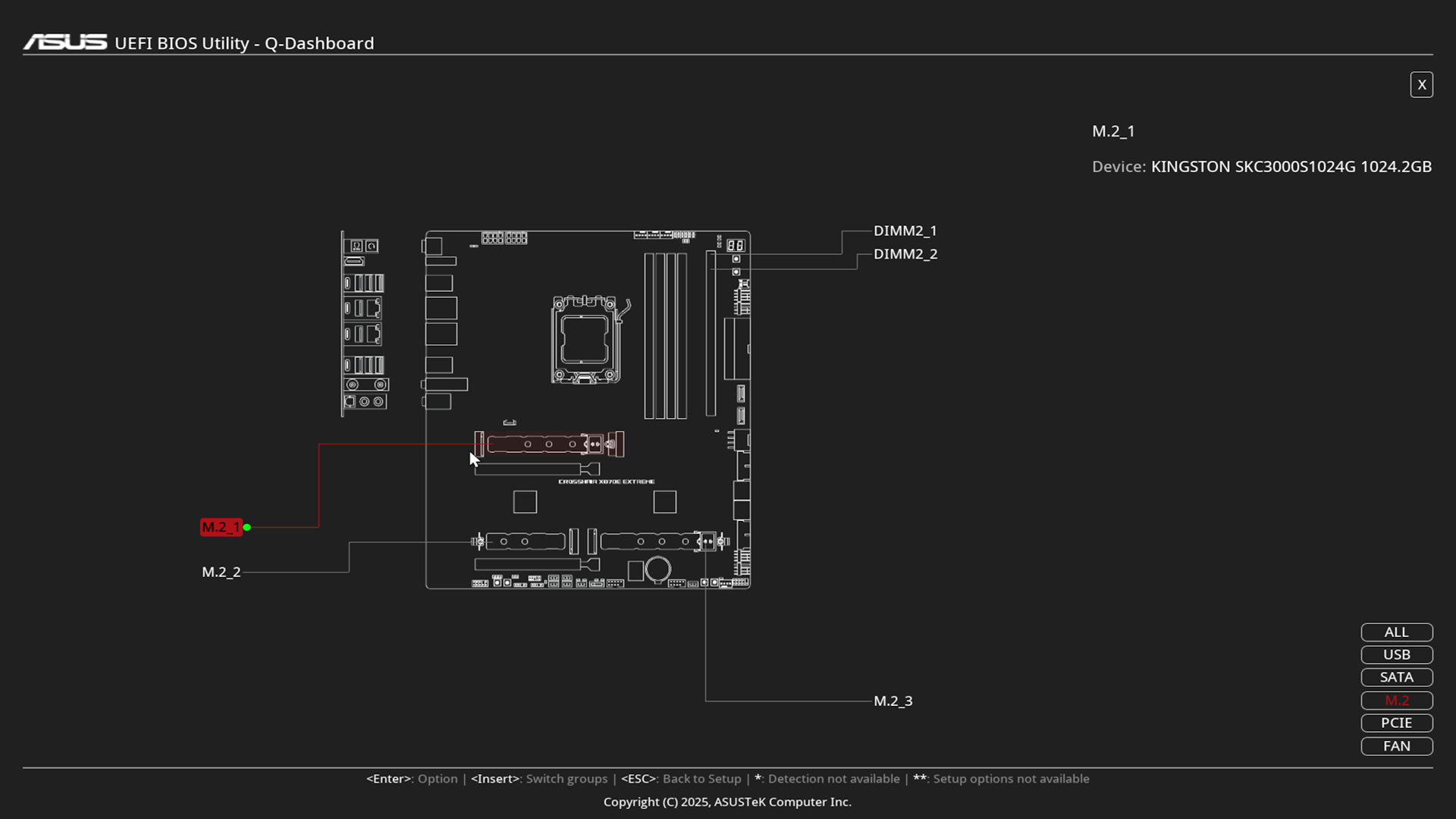

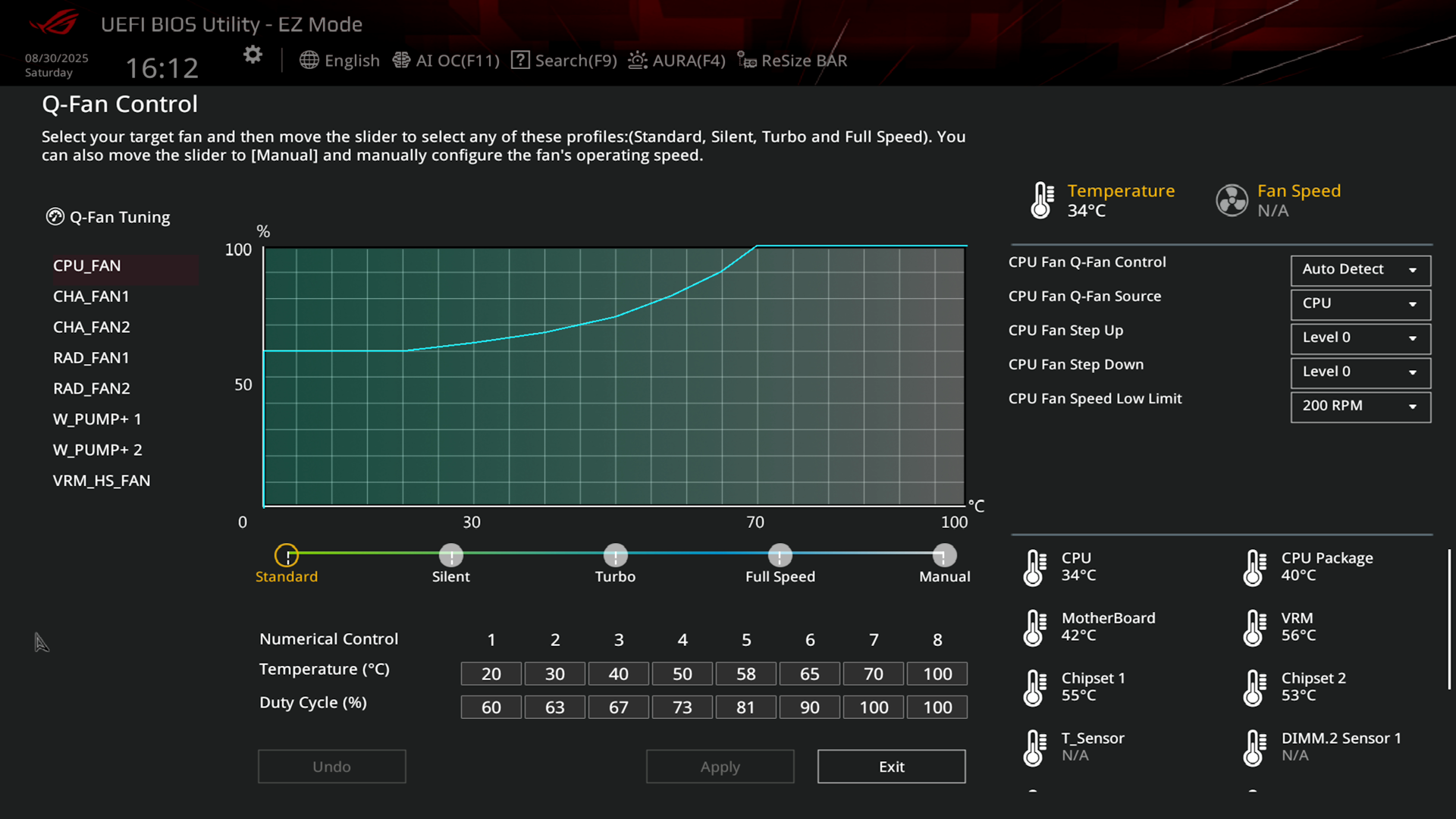

Интерфейс EZ Mode реализован в рамках одной страницы. В нем пользователь может получить стандартный отчет по ключевым элементам системы, указать системное время, выбрать язык интерфейса, найти нужную опцию по поиску, настроить AURA (система RGB), ResizeBAR, кривую оборотов вентиляторов, задействовать профили AMD EXPO в случае их наличия или AEMP (ASUS Enhanced Memory Profile) для своего комплекта ОЗУ, настроить RAID (доступная функциональность зависит от процессора), указать приоритет загрузки из сети или накопителей, а также вызвать интерфейс Q‑Dashboard. Кроме того, в наличии автоматический оверклокинг системы AI Optimized, который может отдать приоритет оптимизации (Power Efficient), либо приоритизировать производительность (Performance).

Полноценный интерфейс Advanced Mode предоставляет всю доступную функциональность управления материнской платой. Органы управления сегментированы на восемь разнообразных секций-вкладок.

Вкладка My Favorites: здесь автоматически появляются те опции, которые пользователь чаще всего использует при использовании материнской платы.

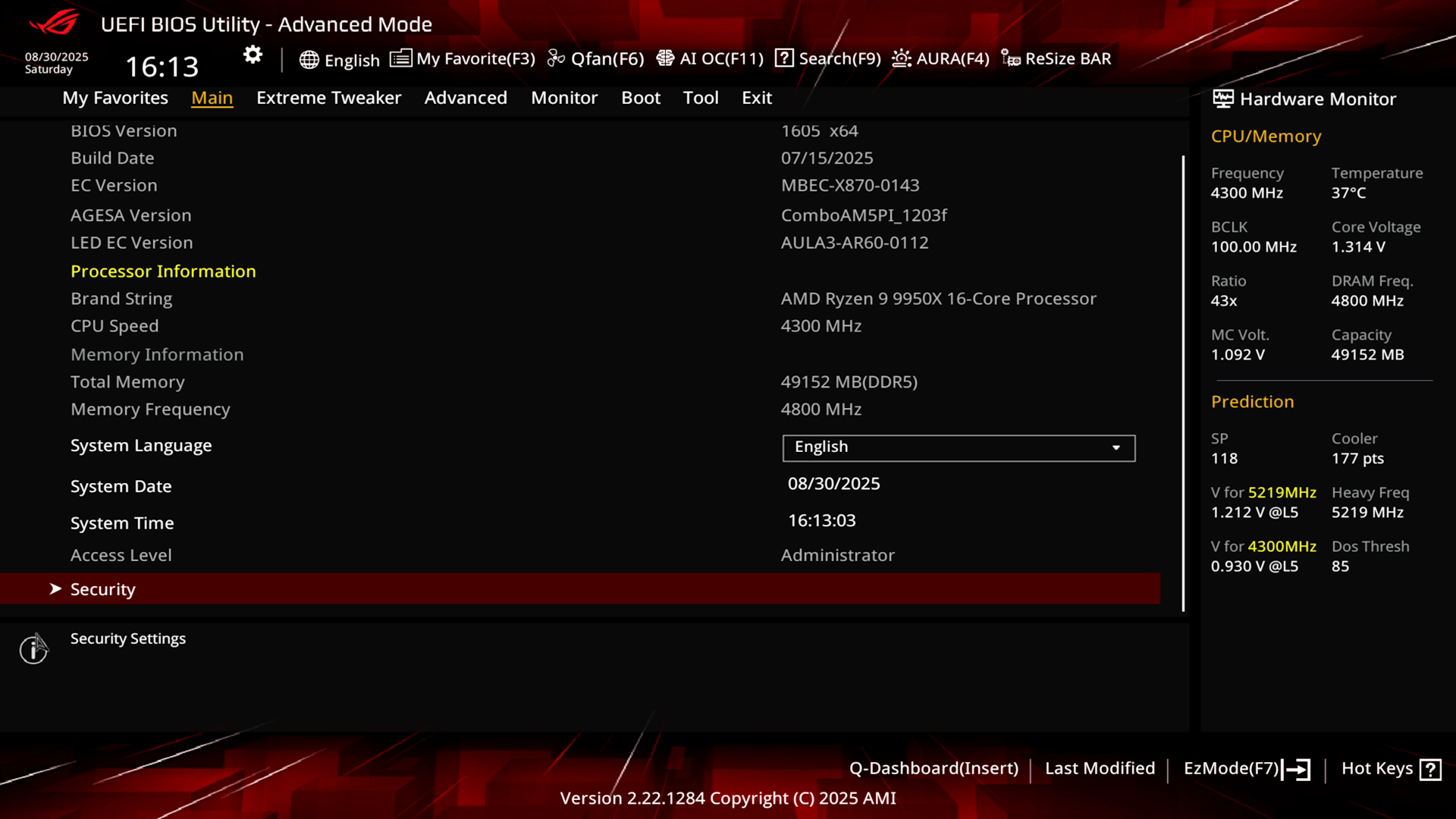

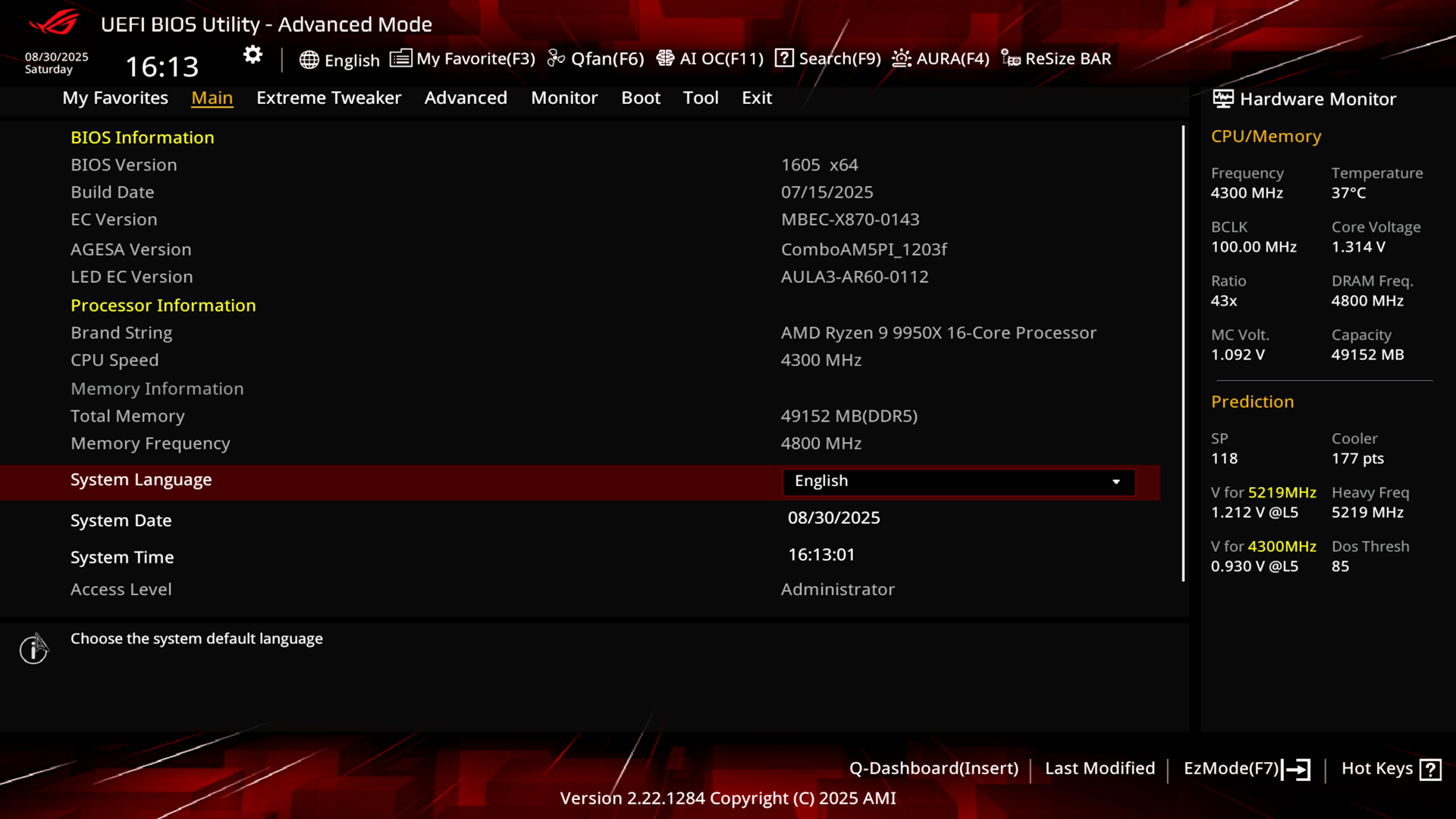

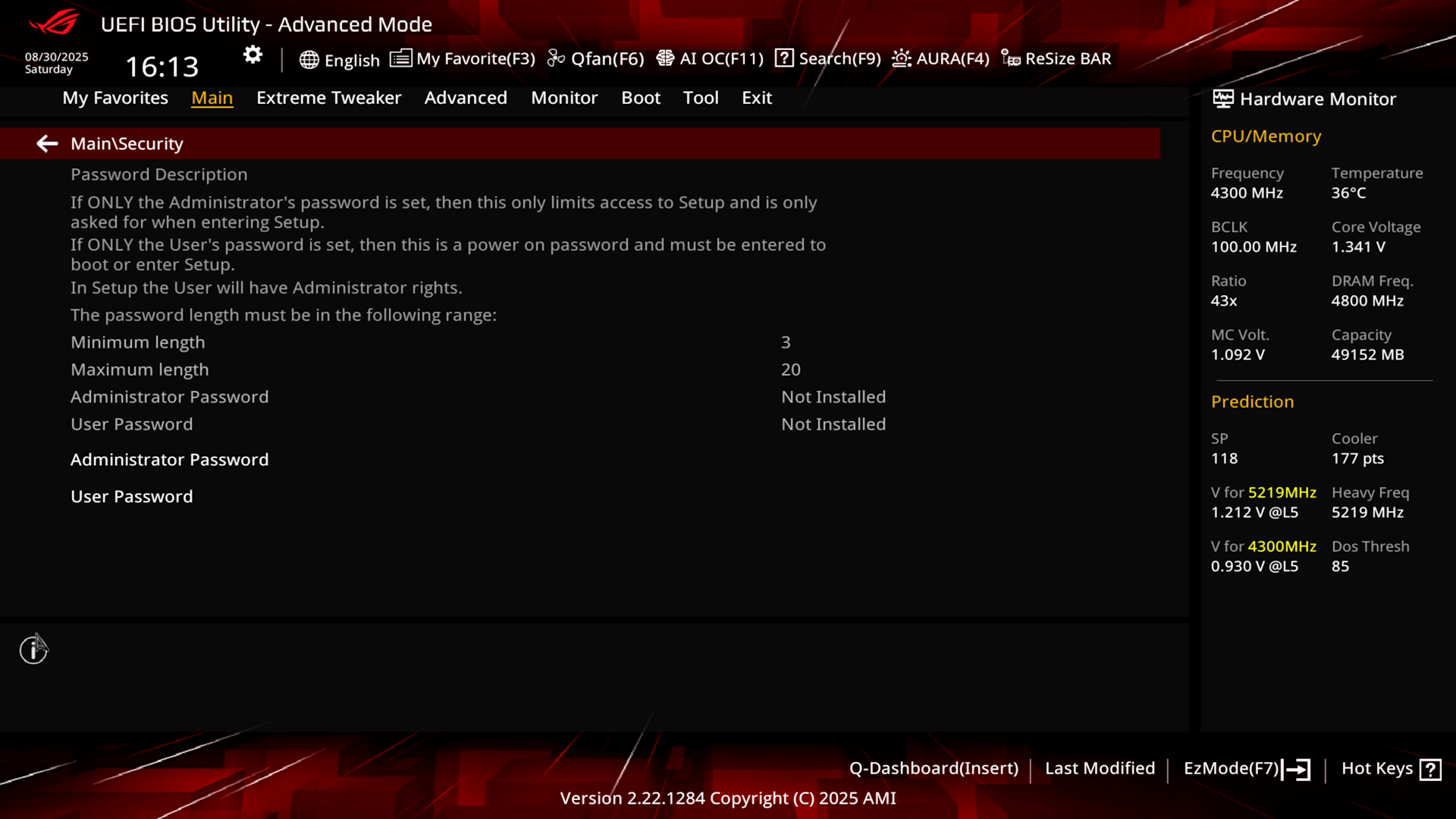

Вкладка Main: здесь выбирается язык интерфейса, указывается системное время, активируется и устанавливается пароль безопасности, демонстрируется отчет по ключевым параметрам системы.

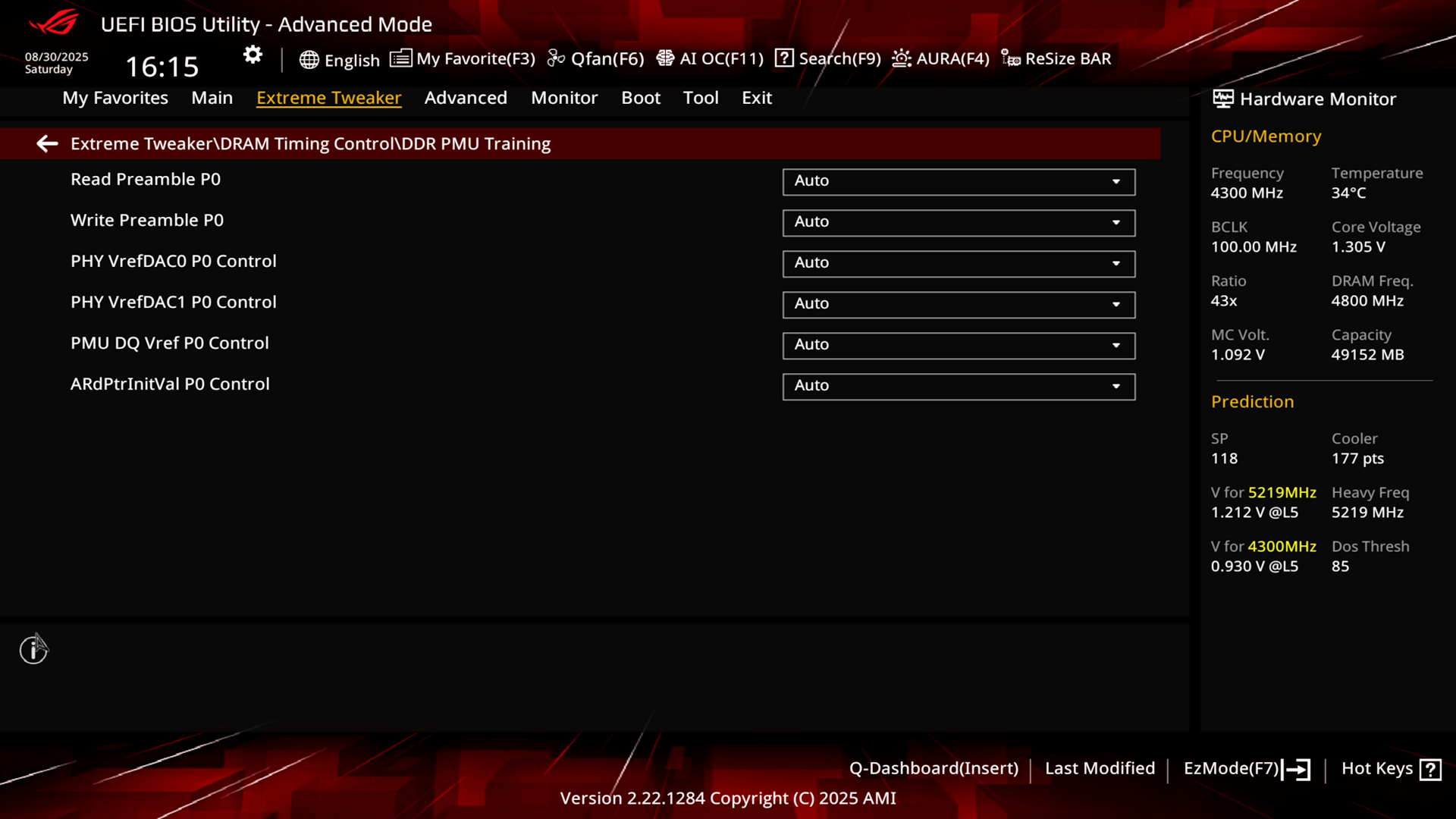

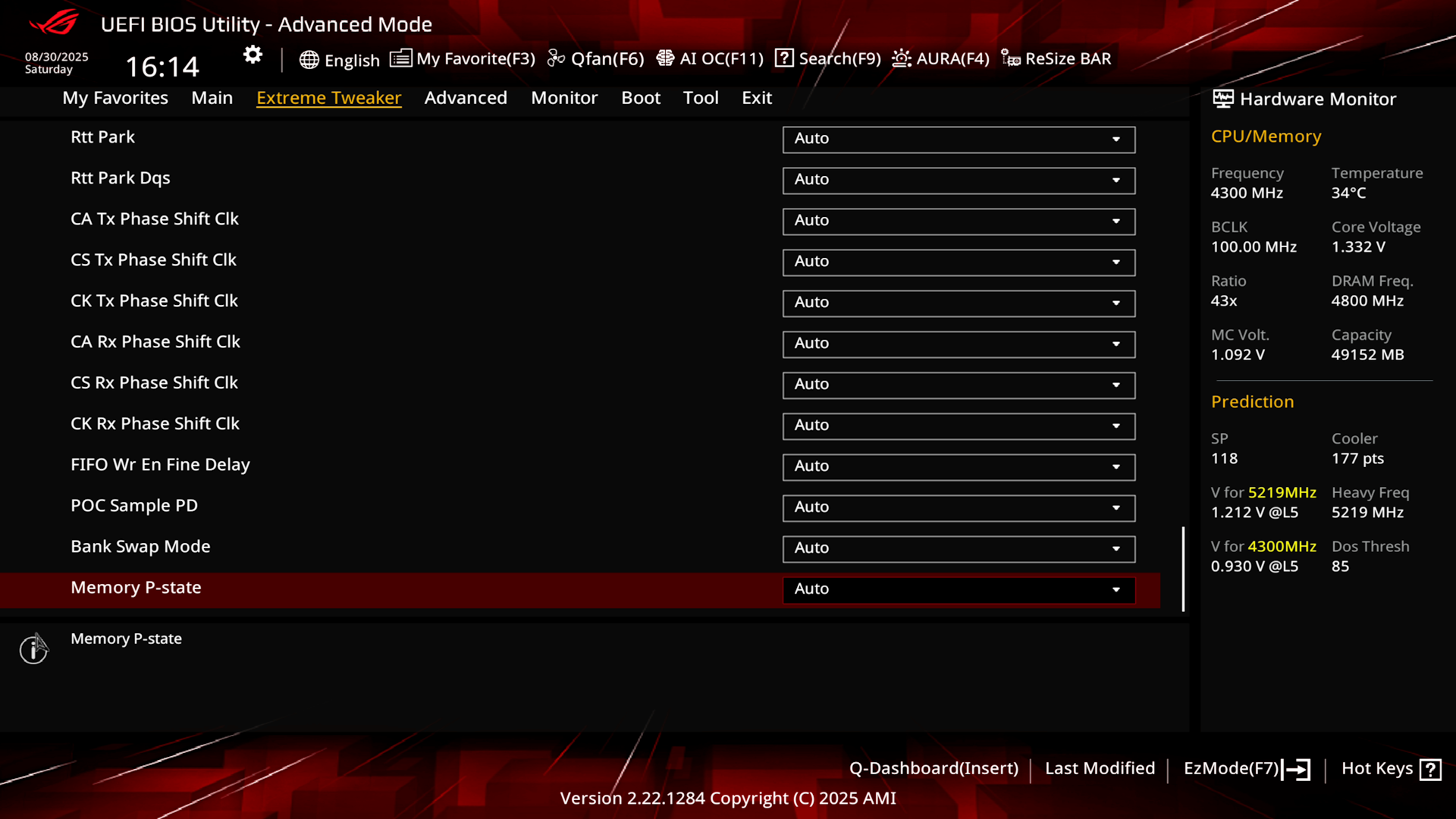

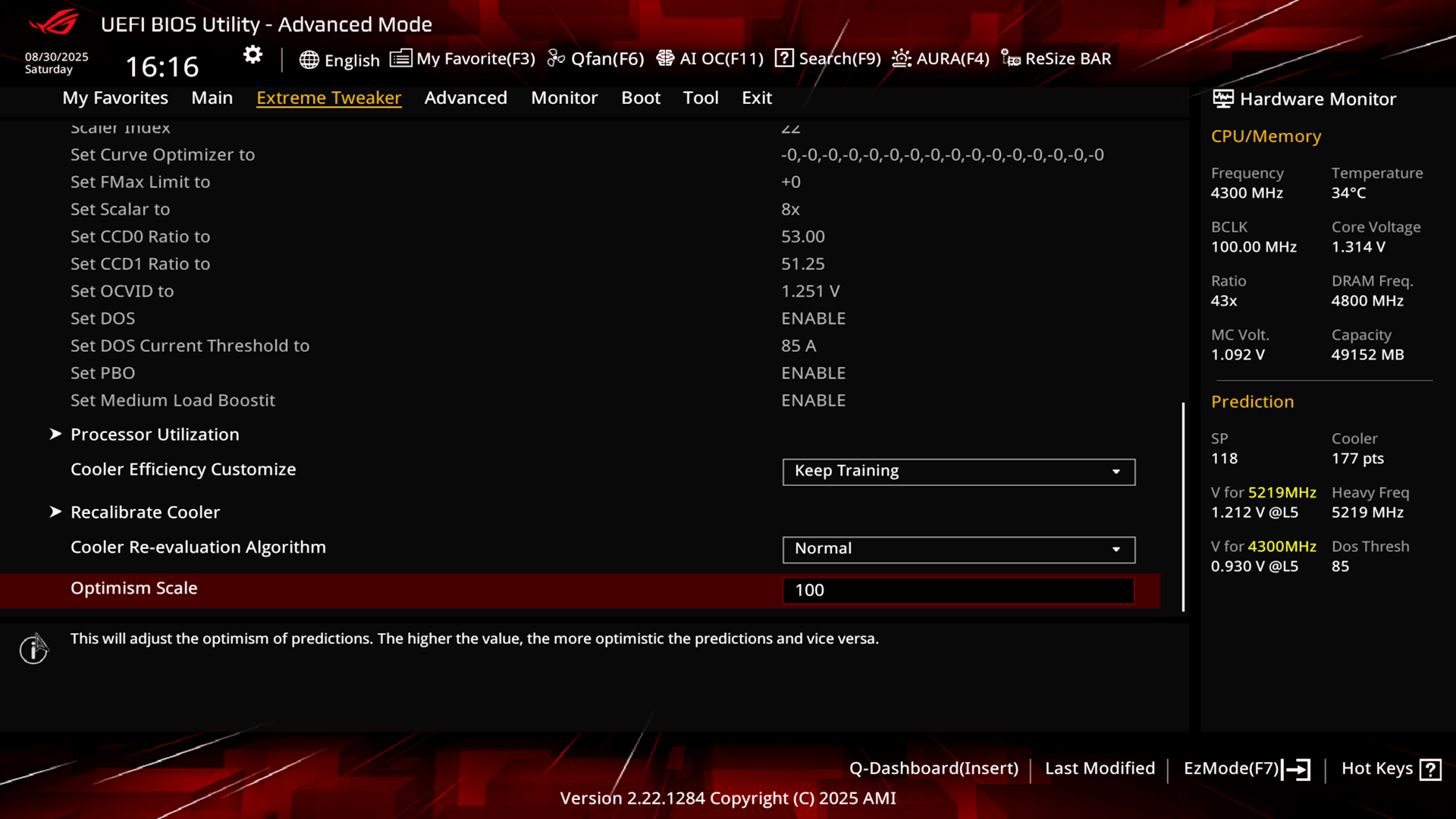

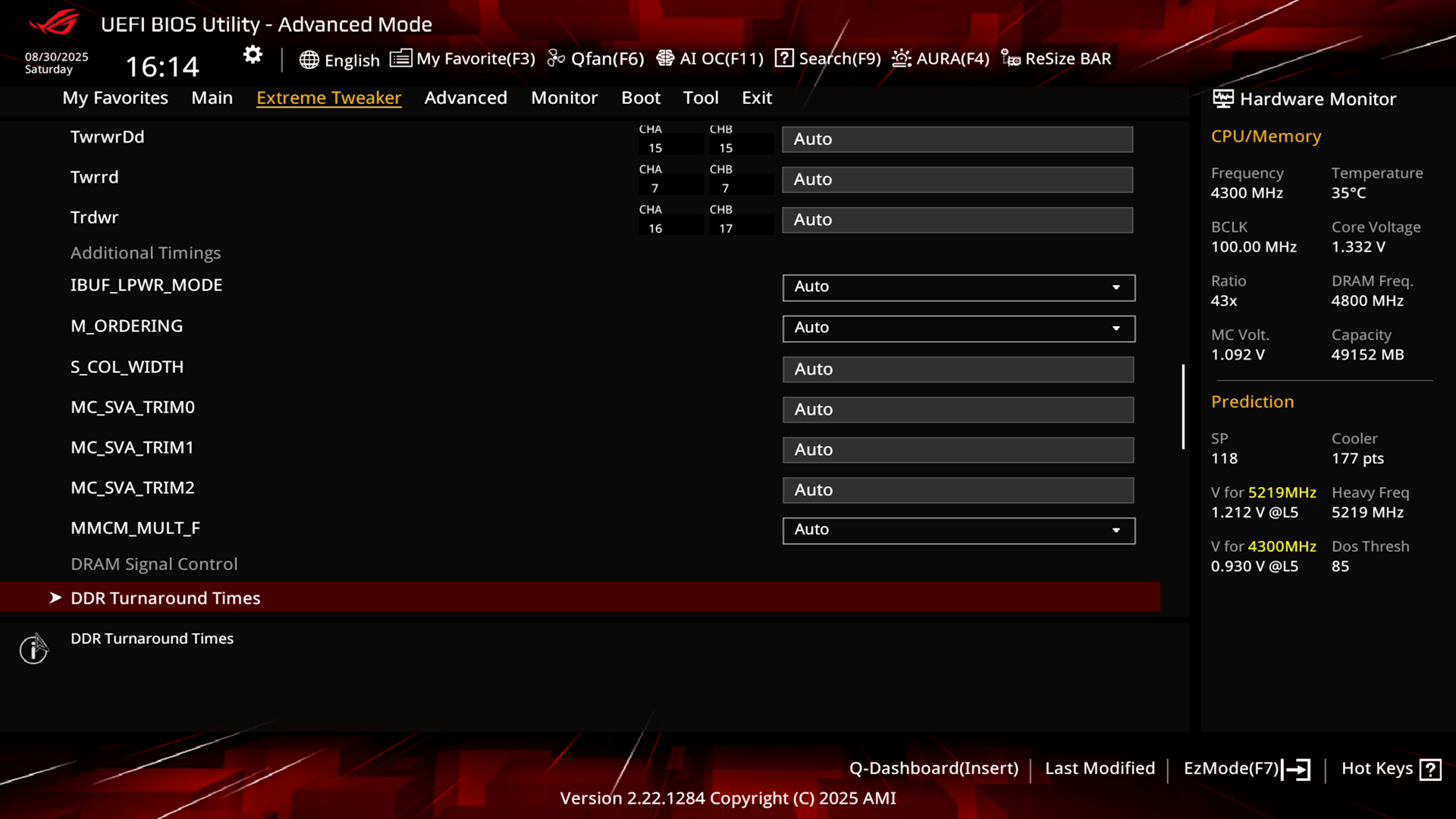

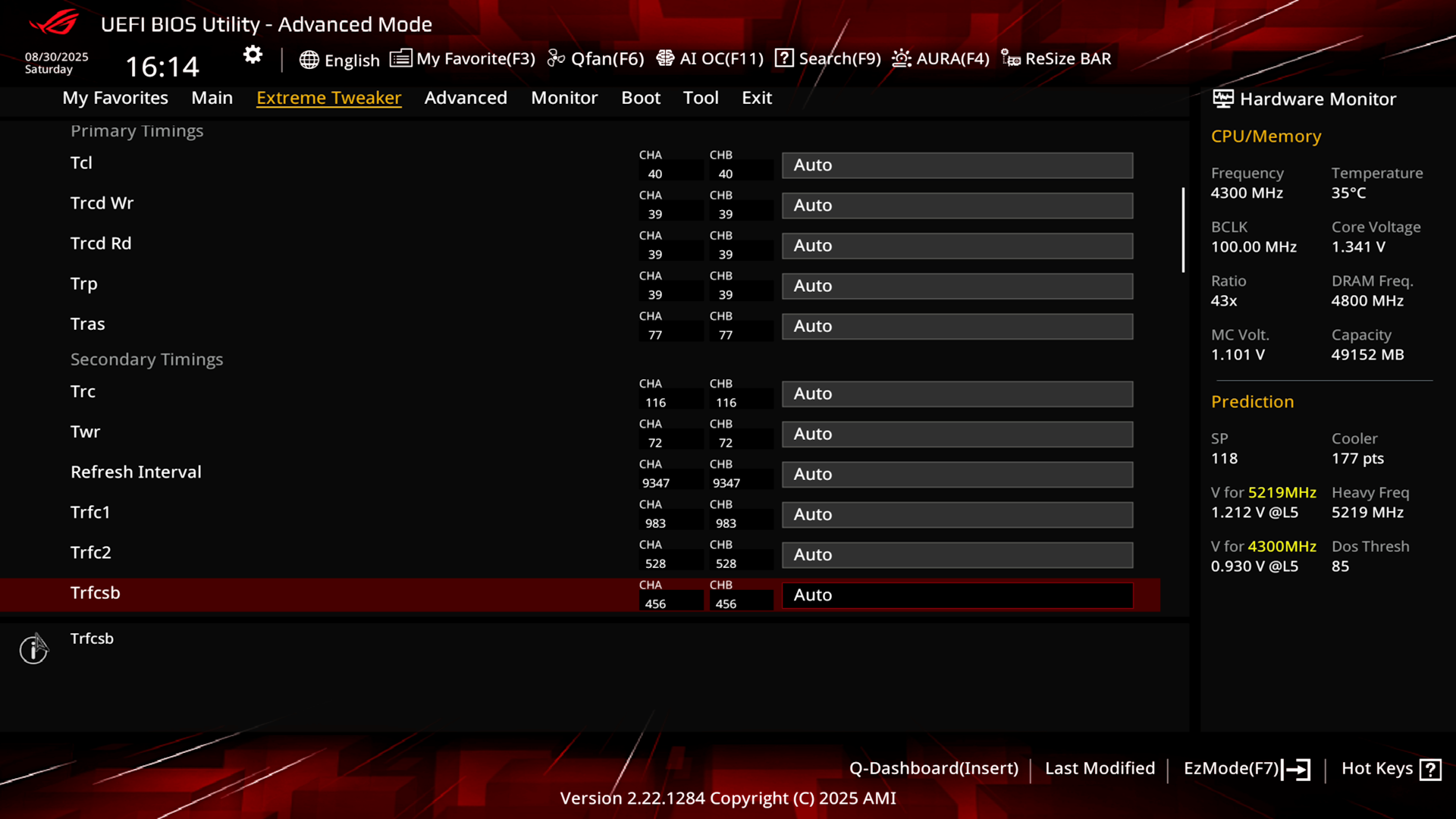

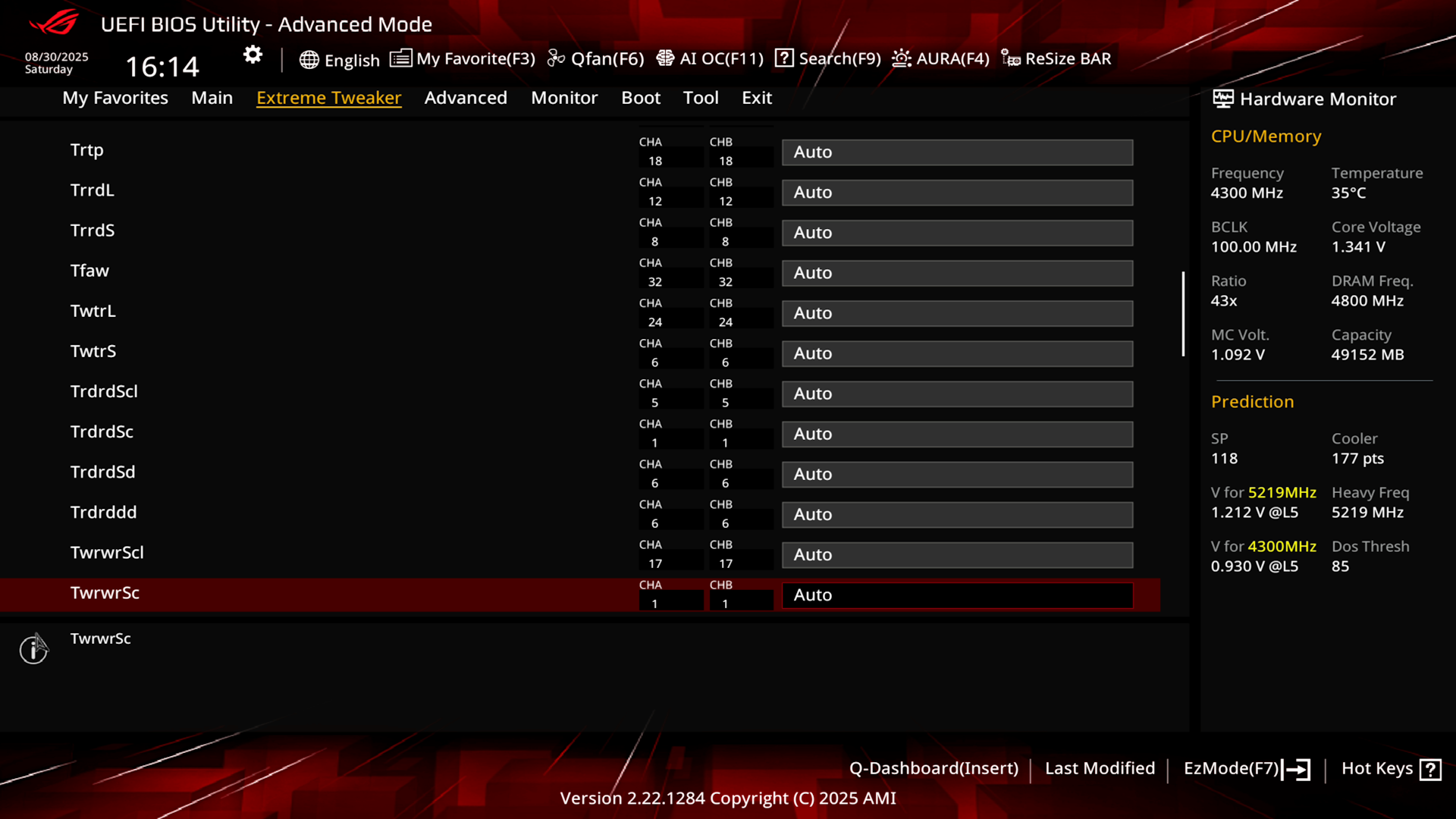

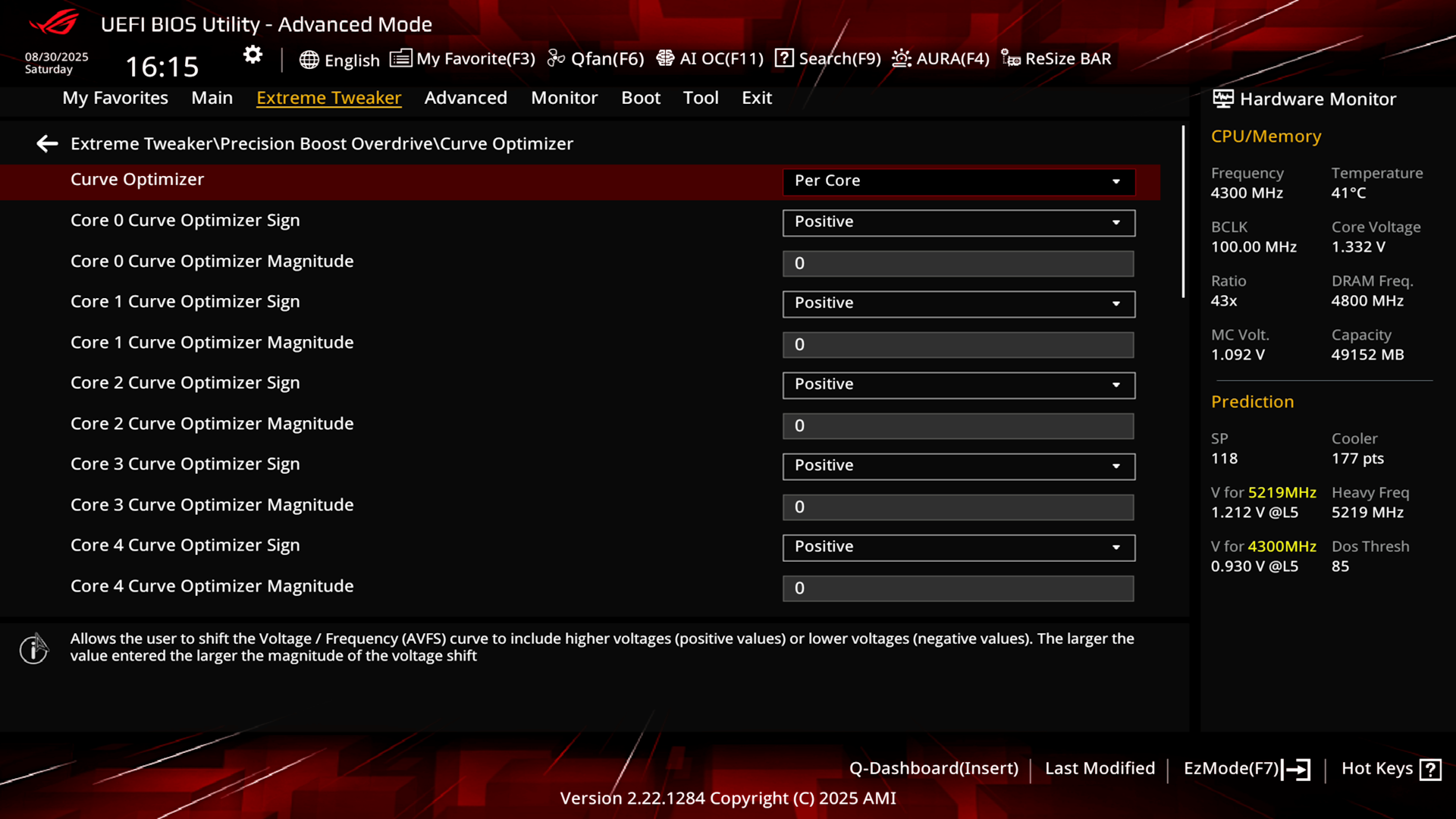

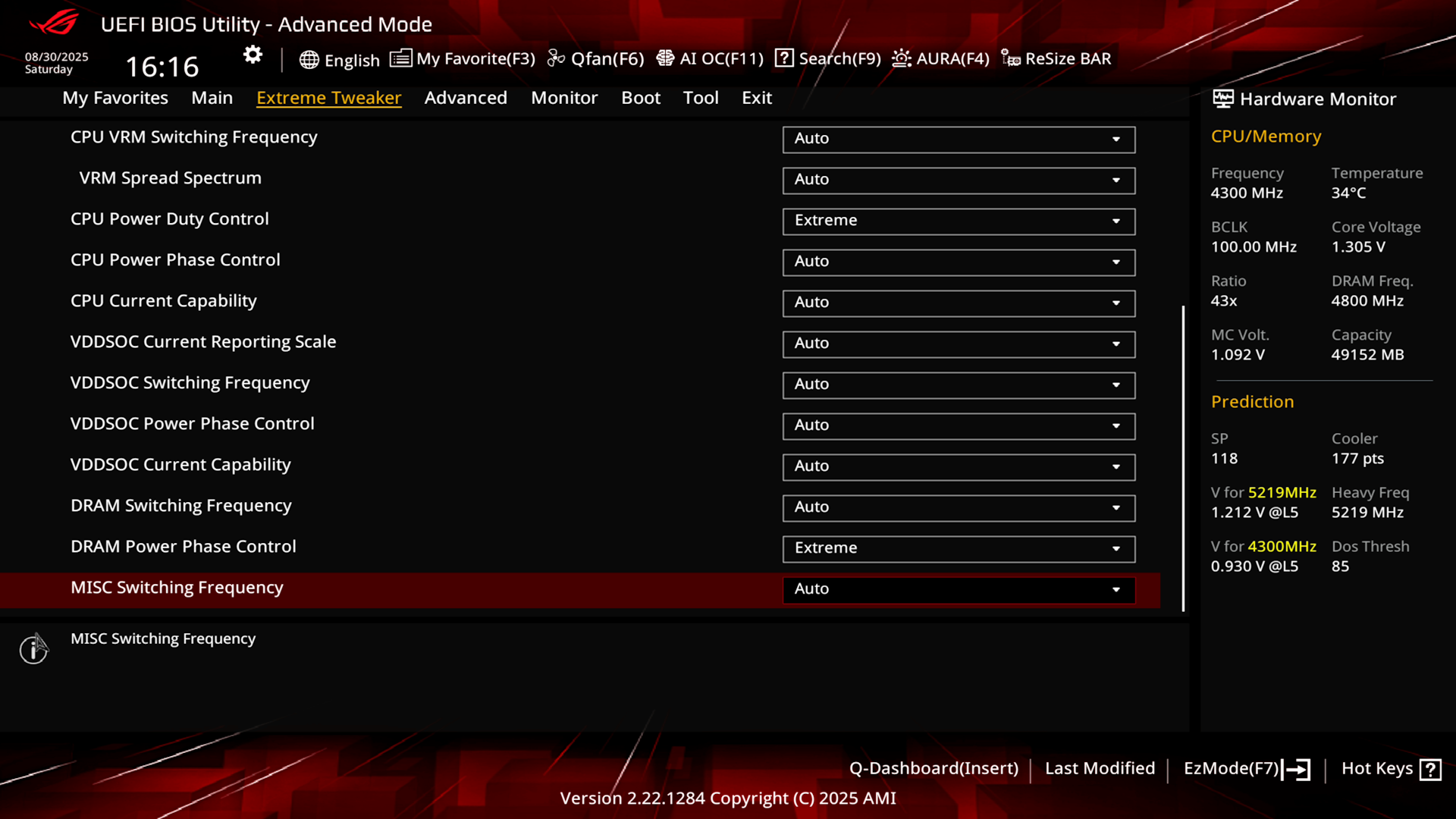

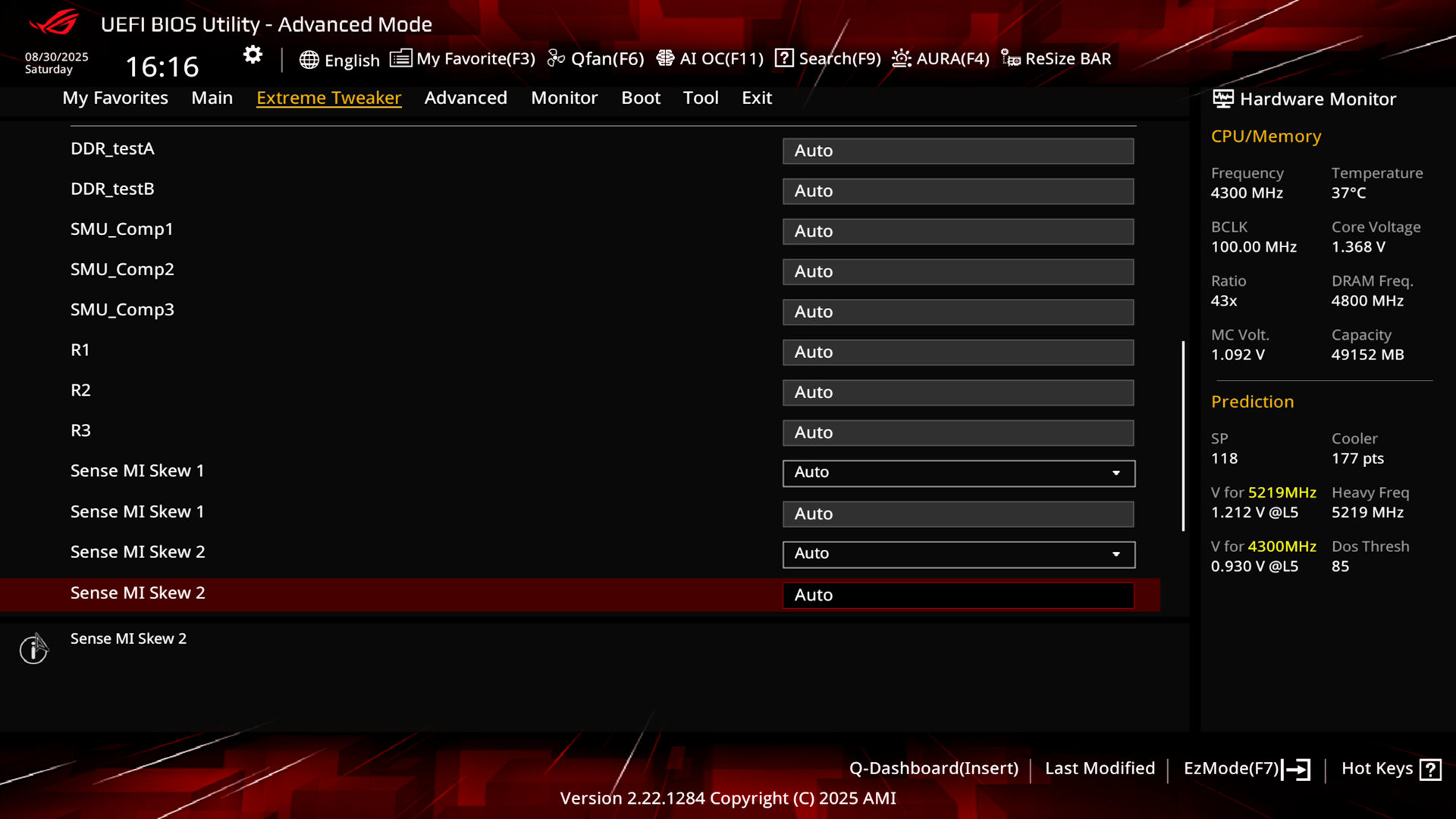

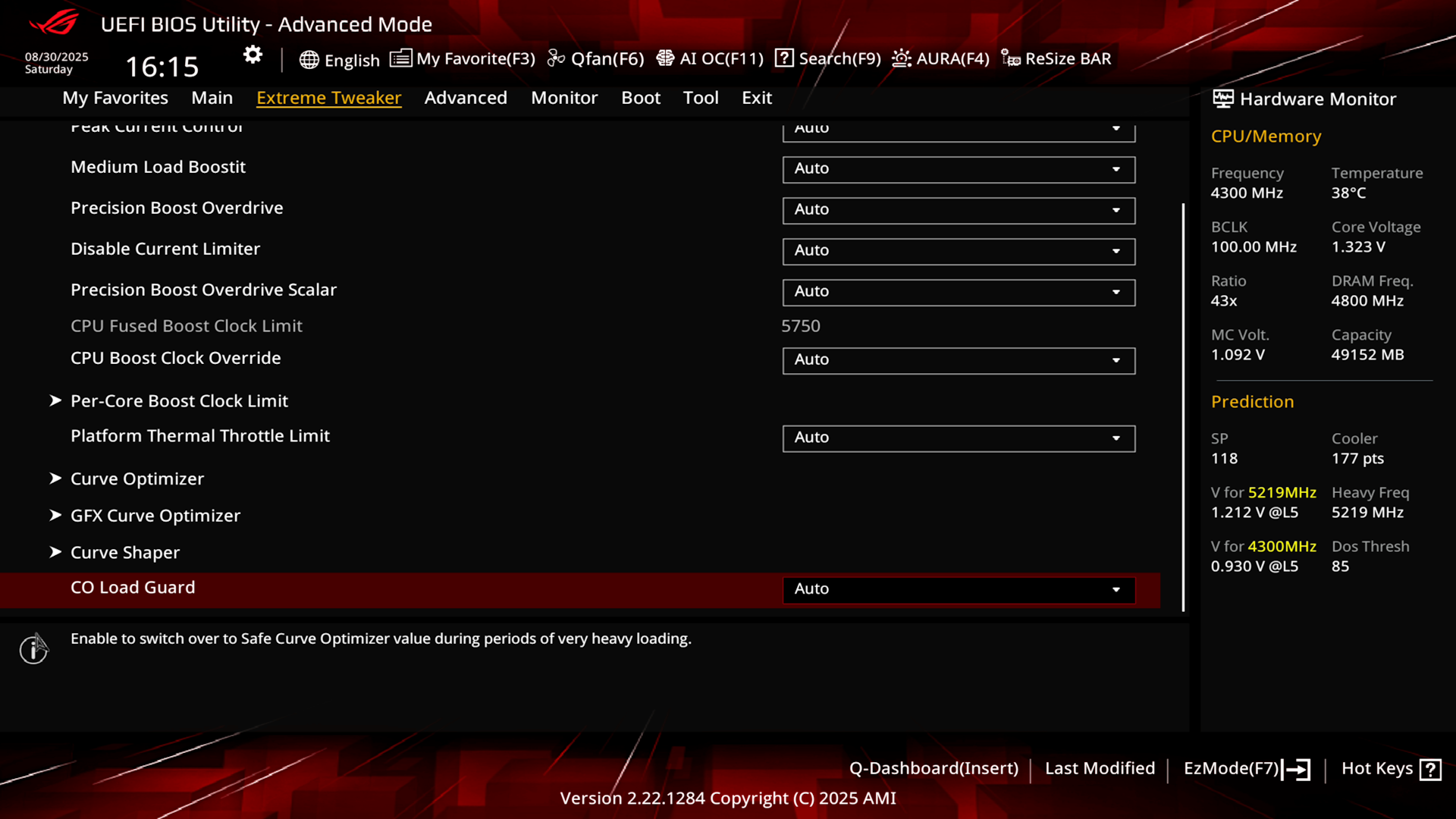

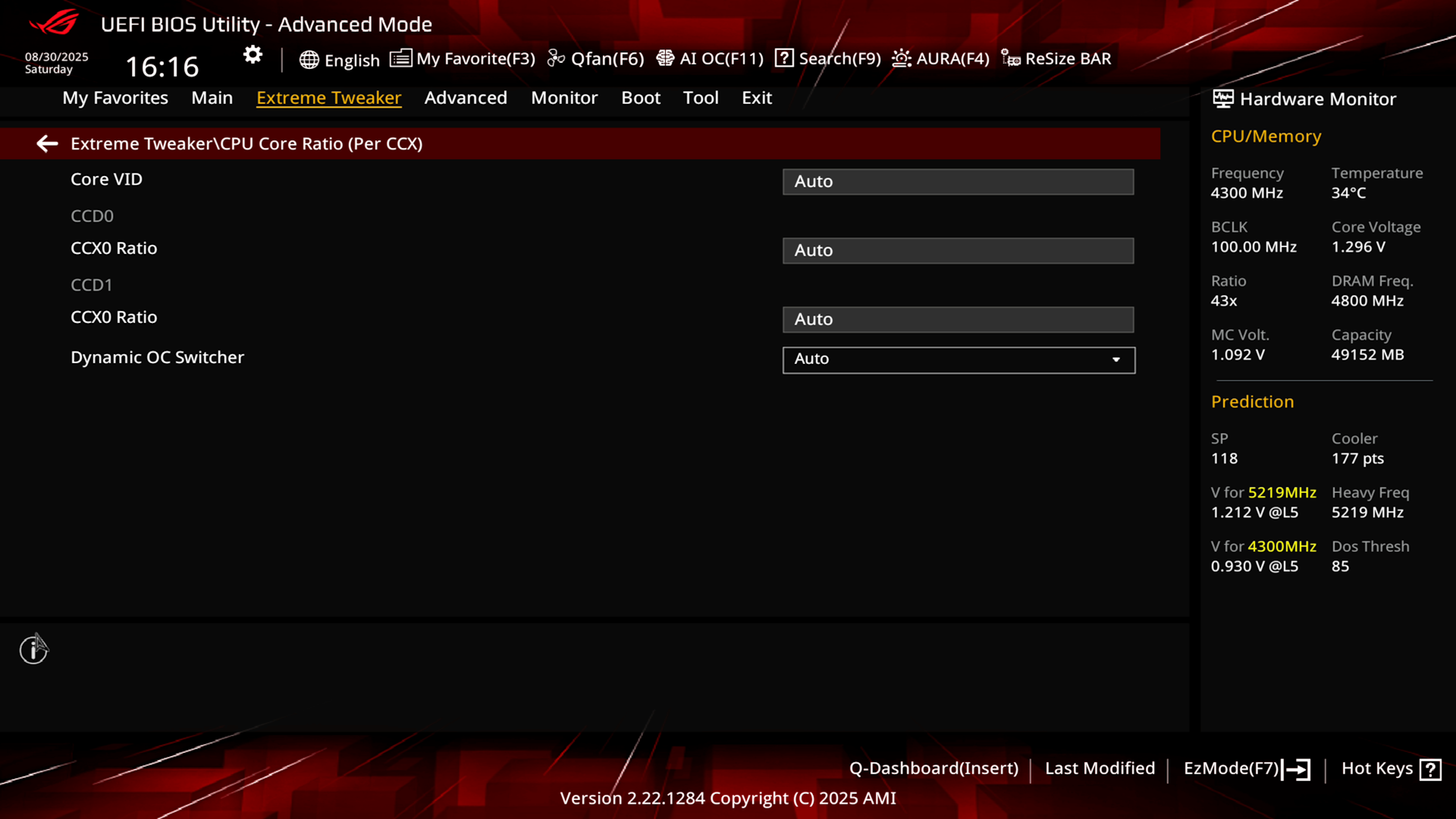

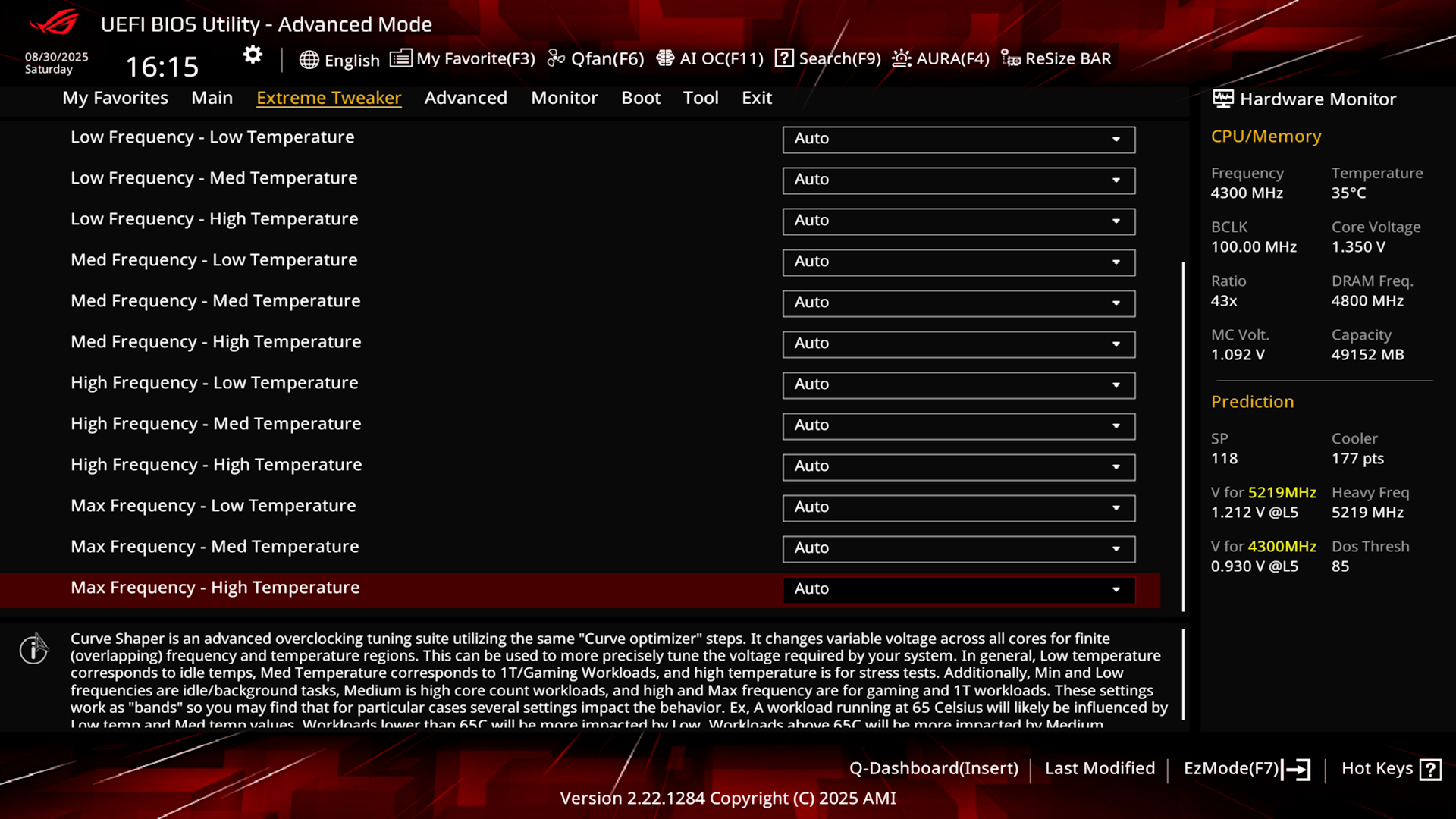

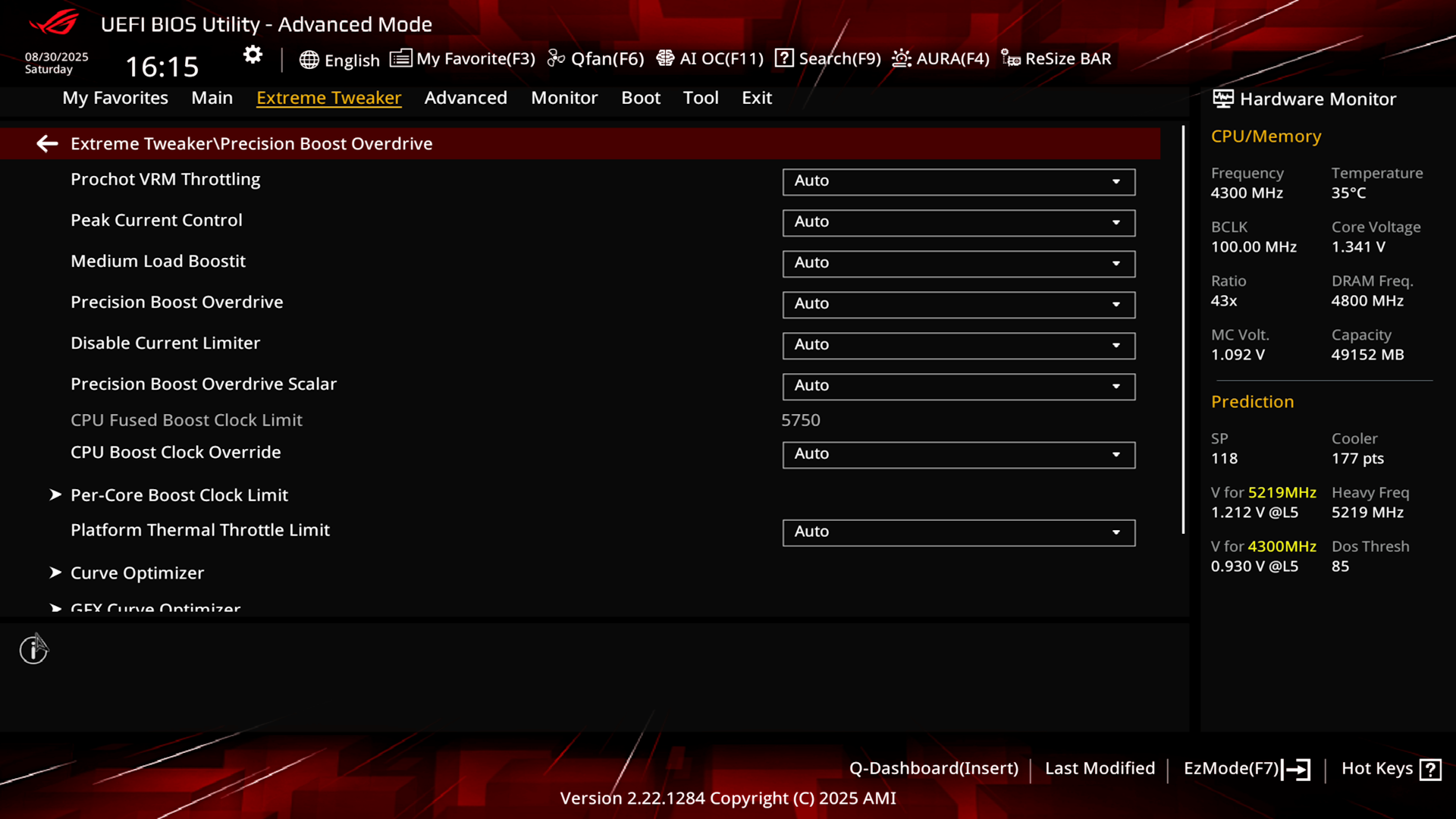

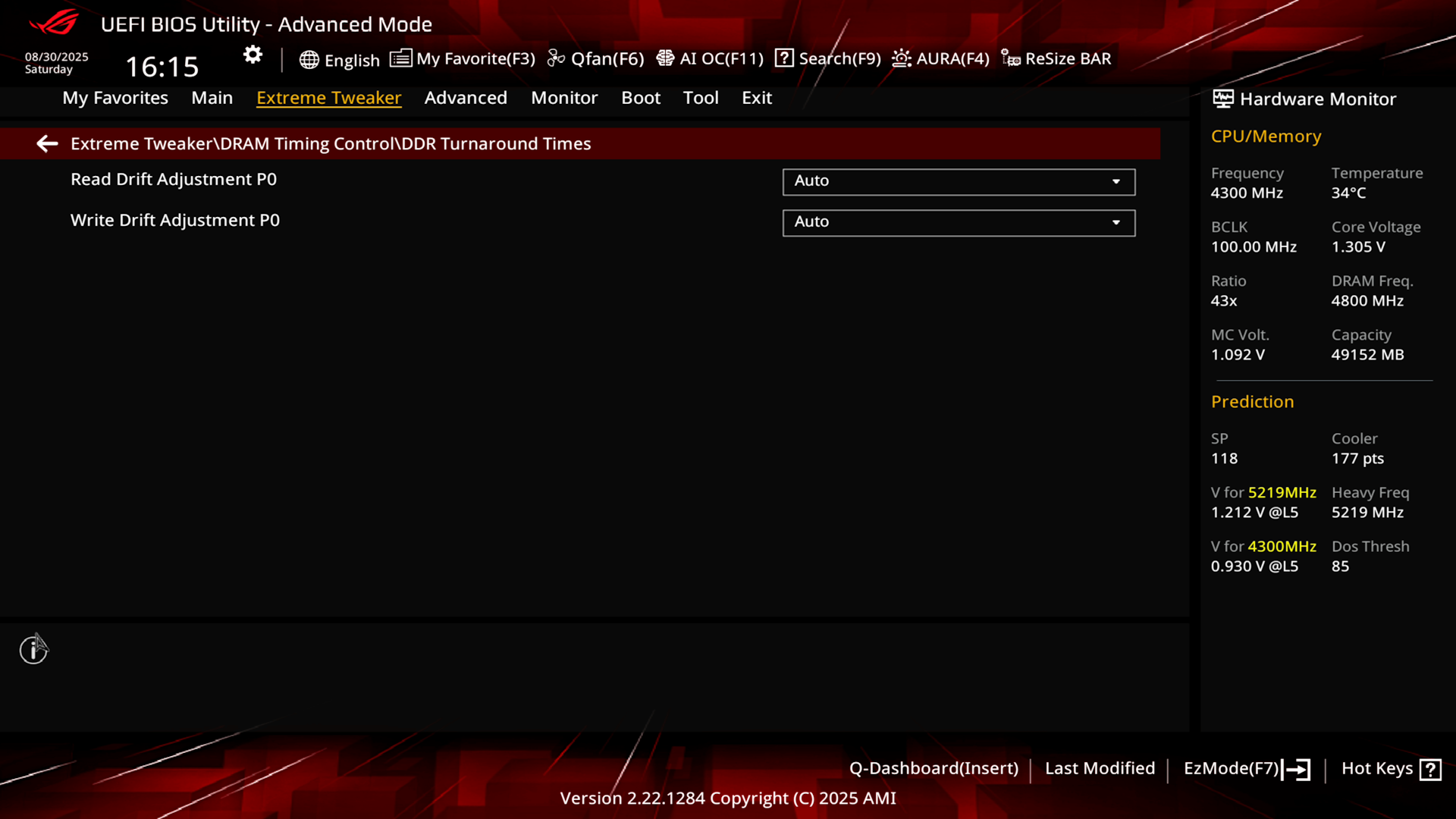

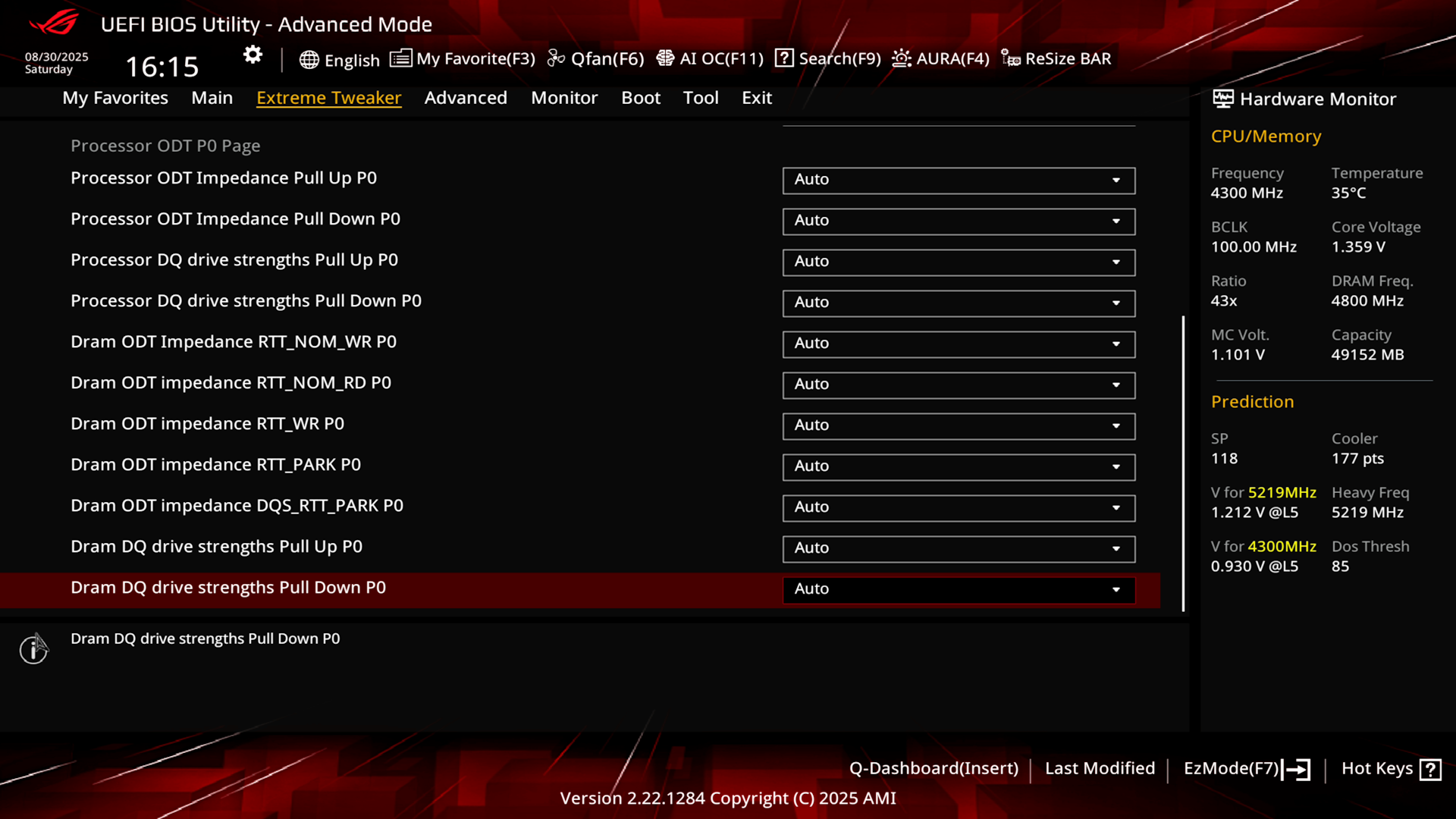

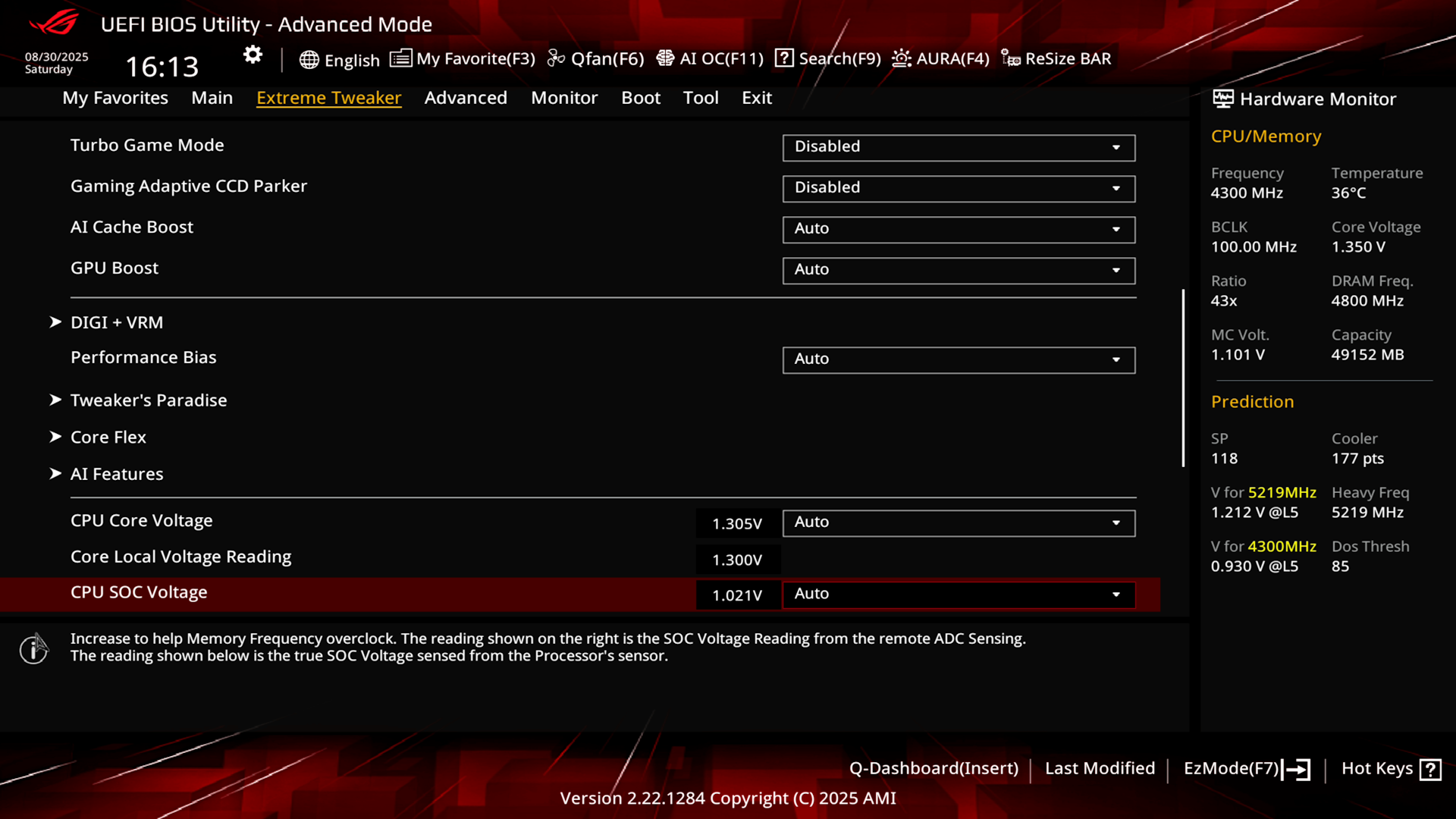

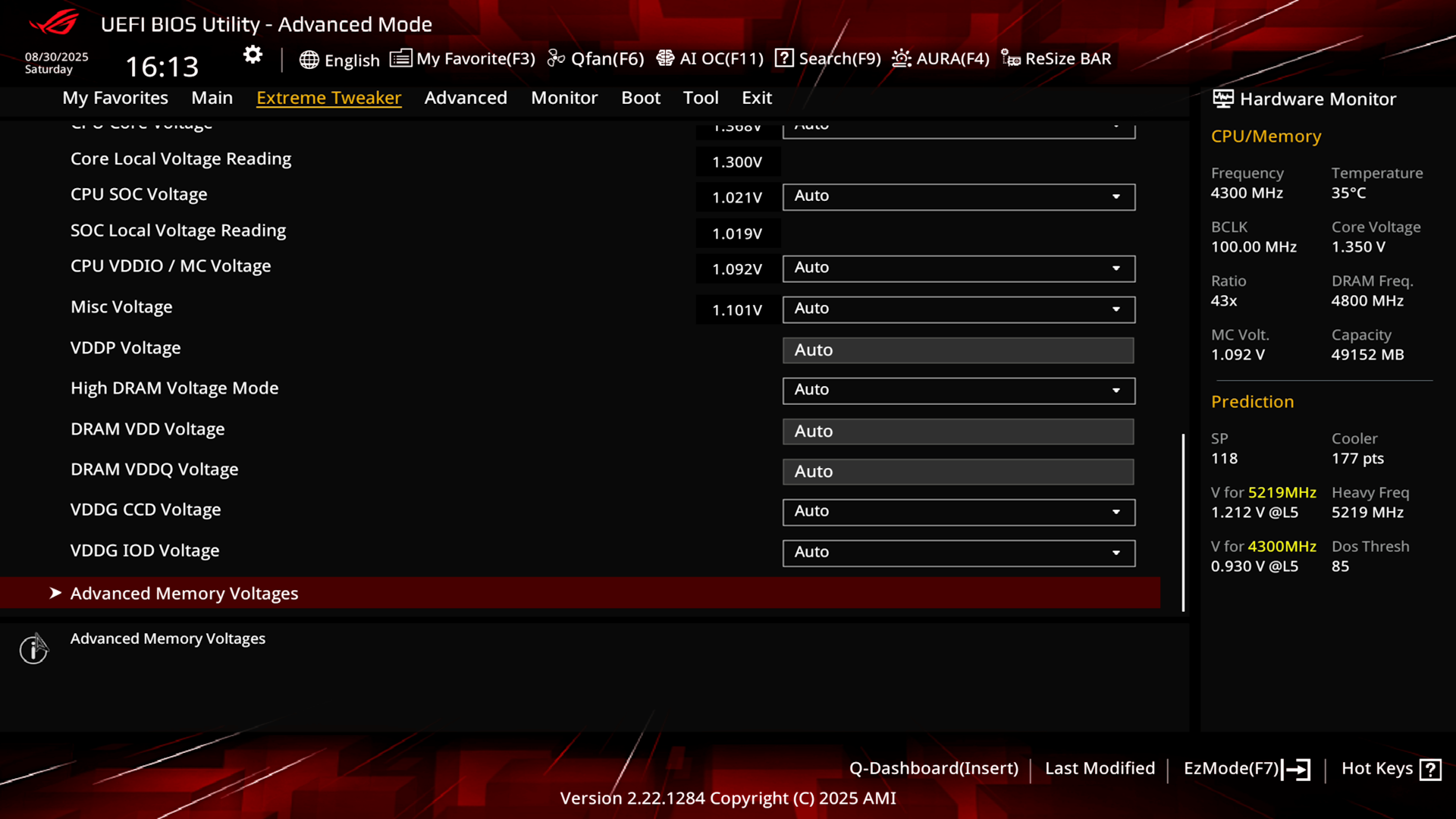

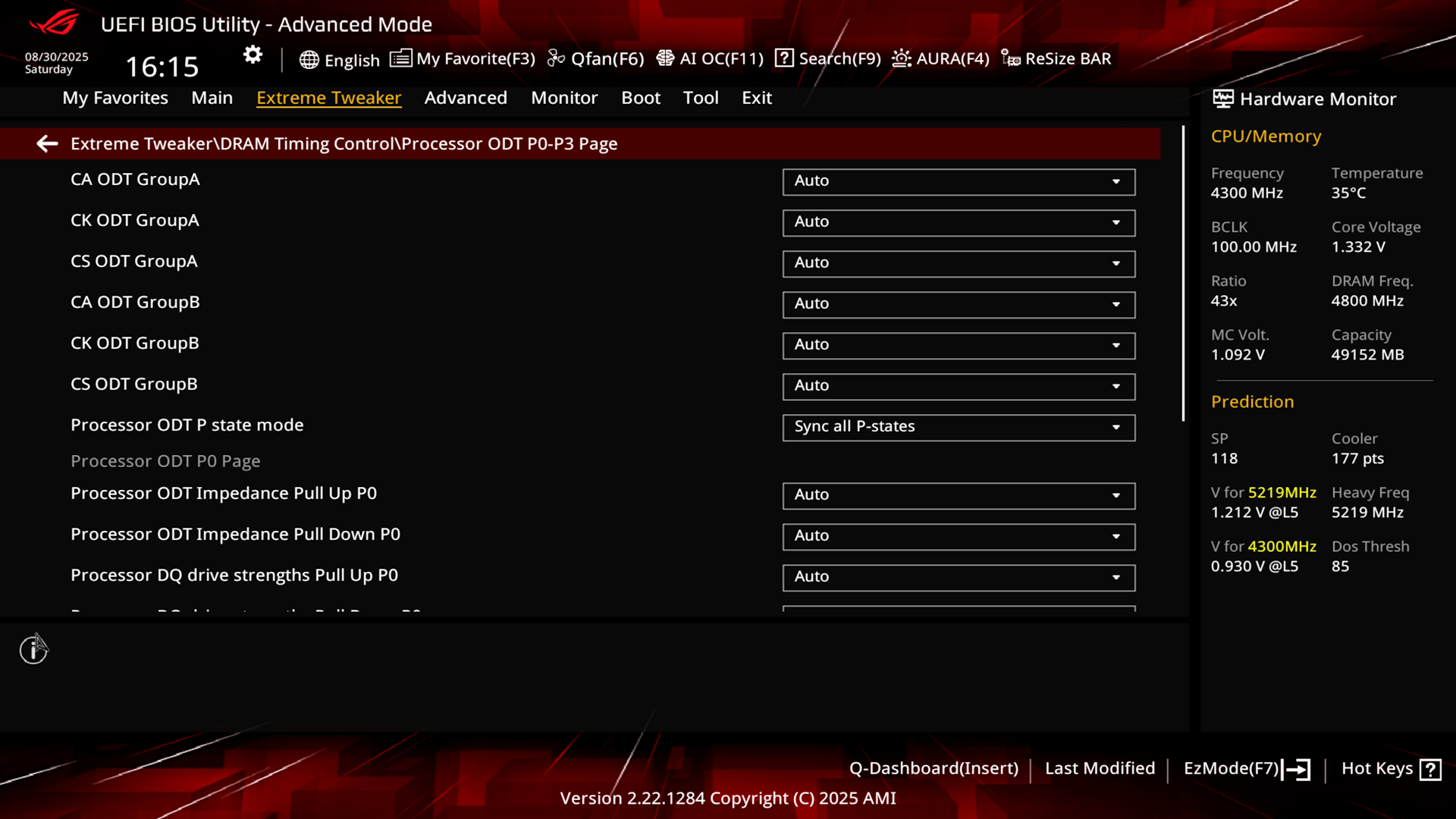

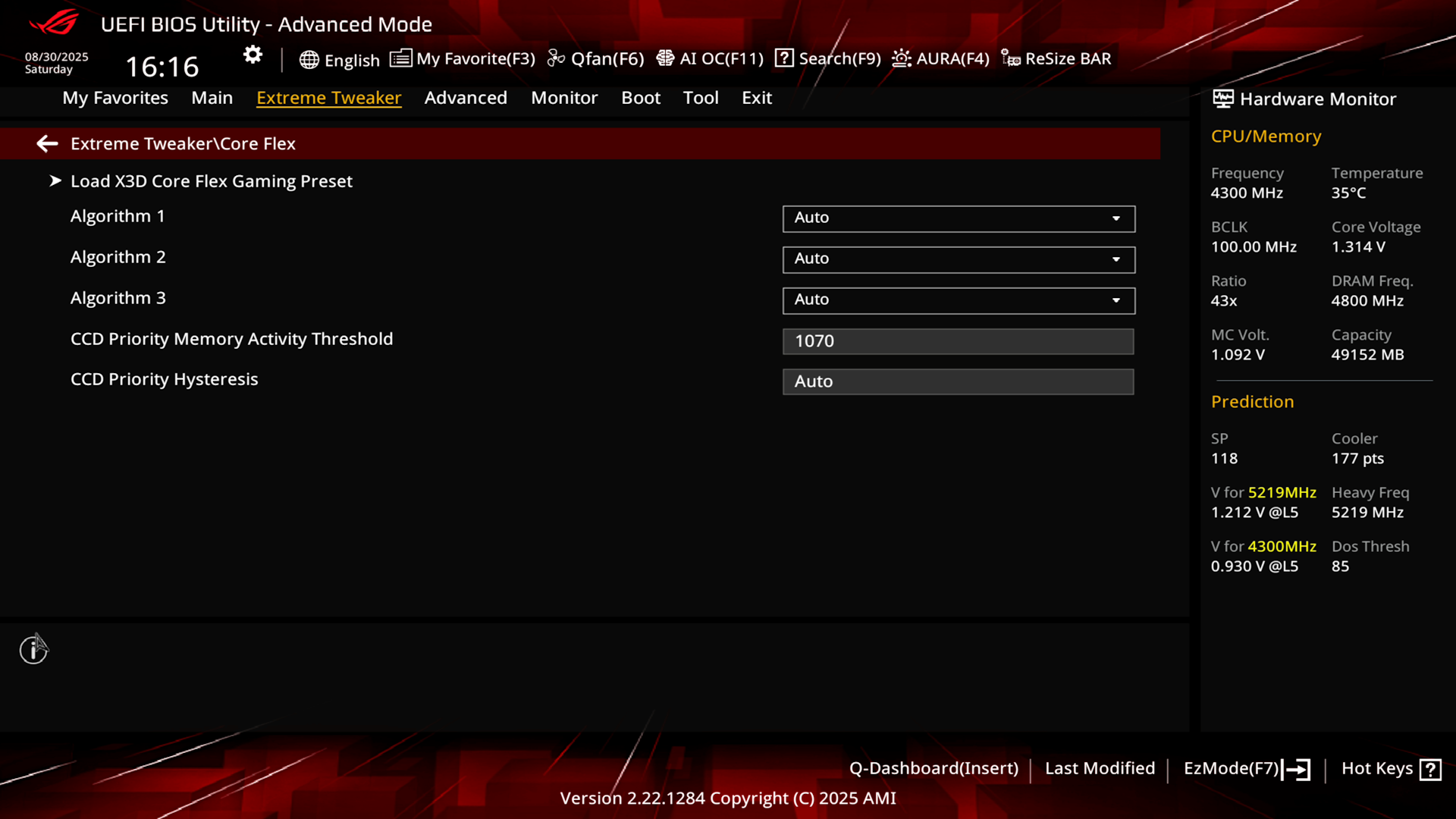

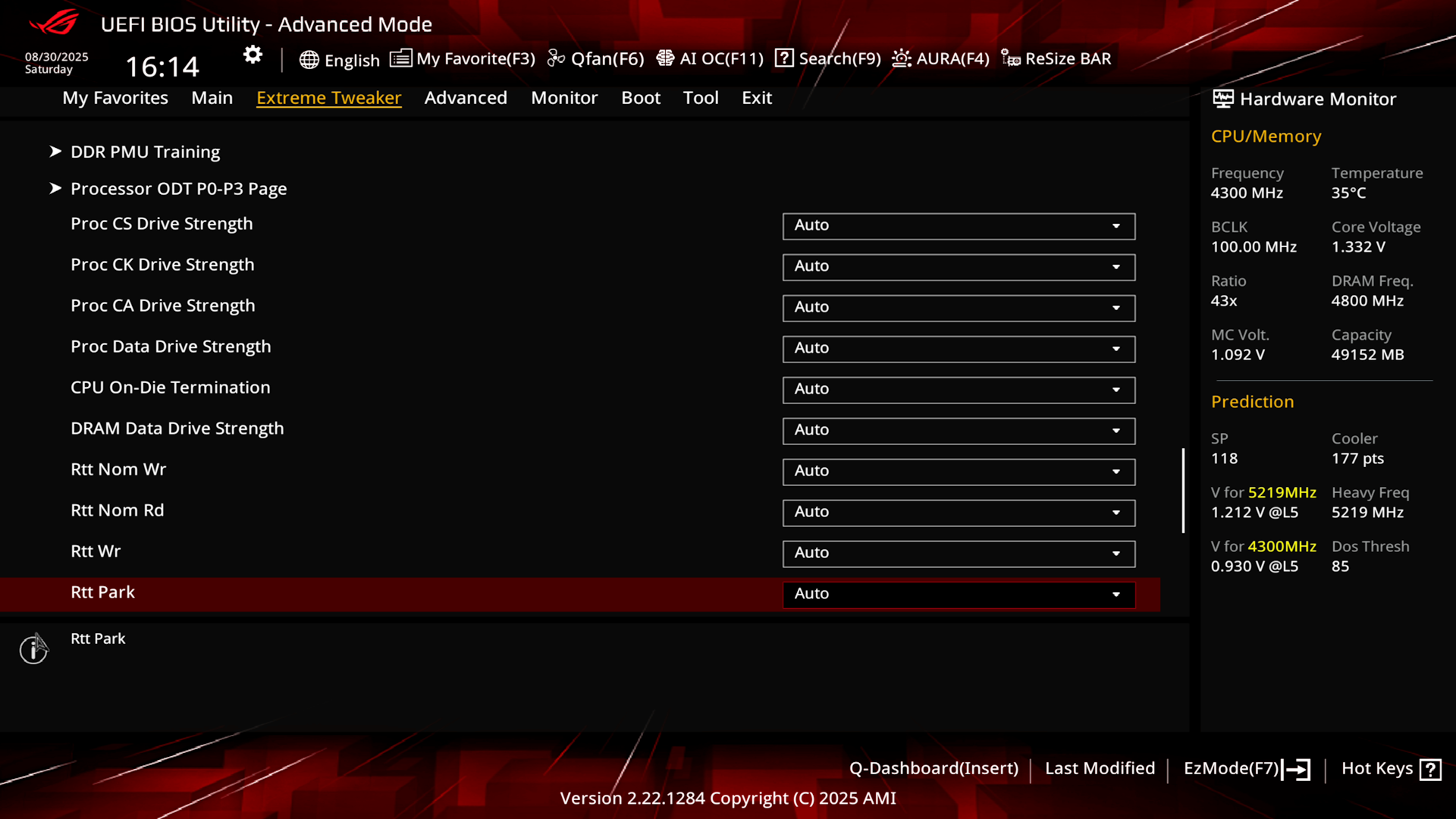

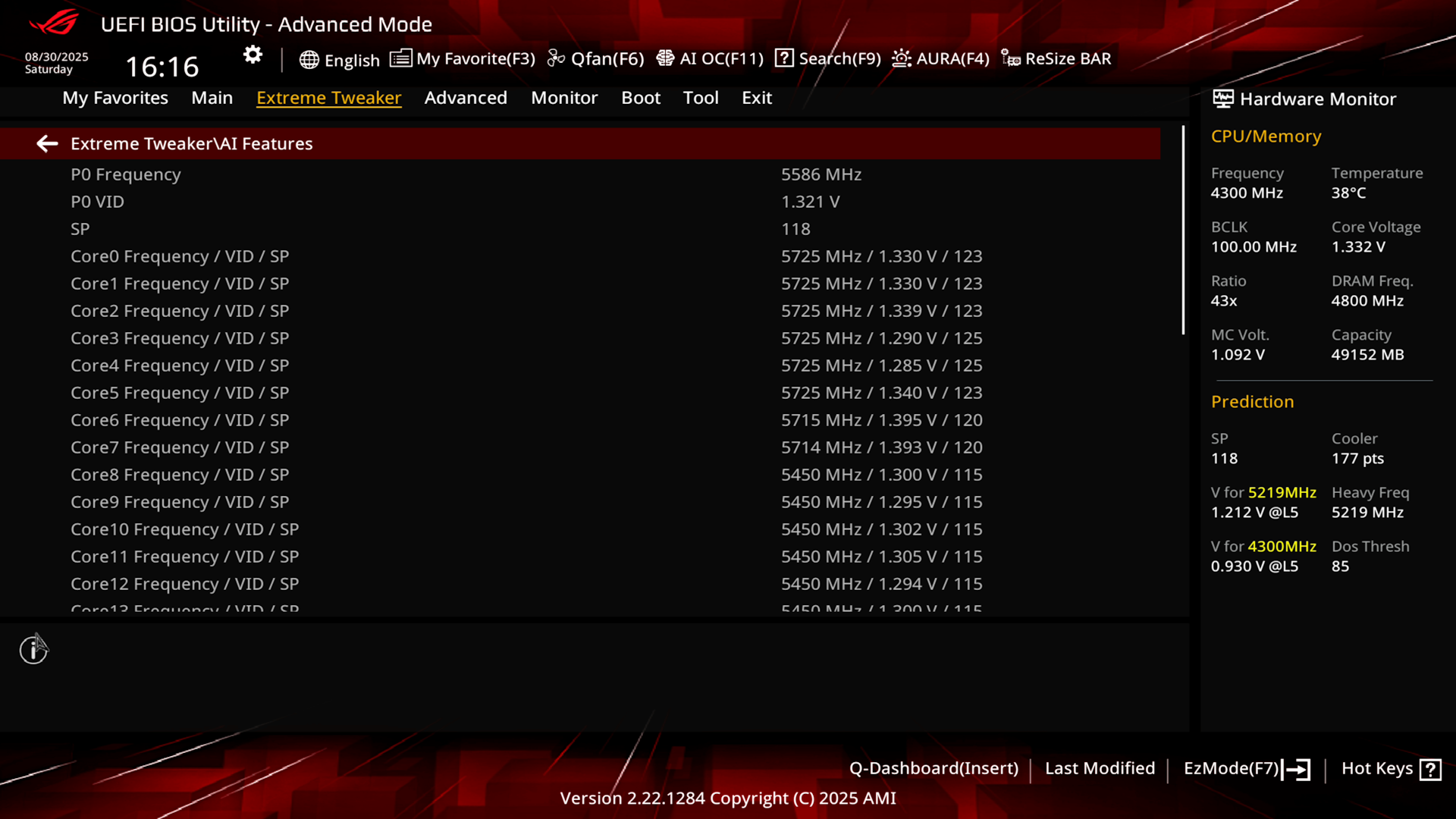

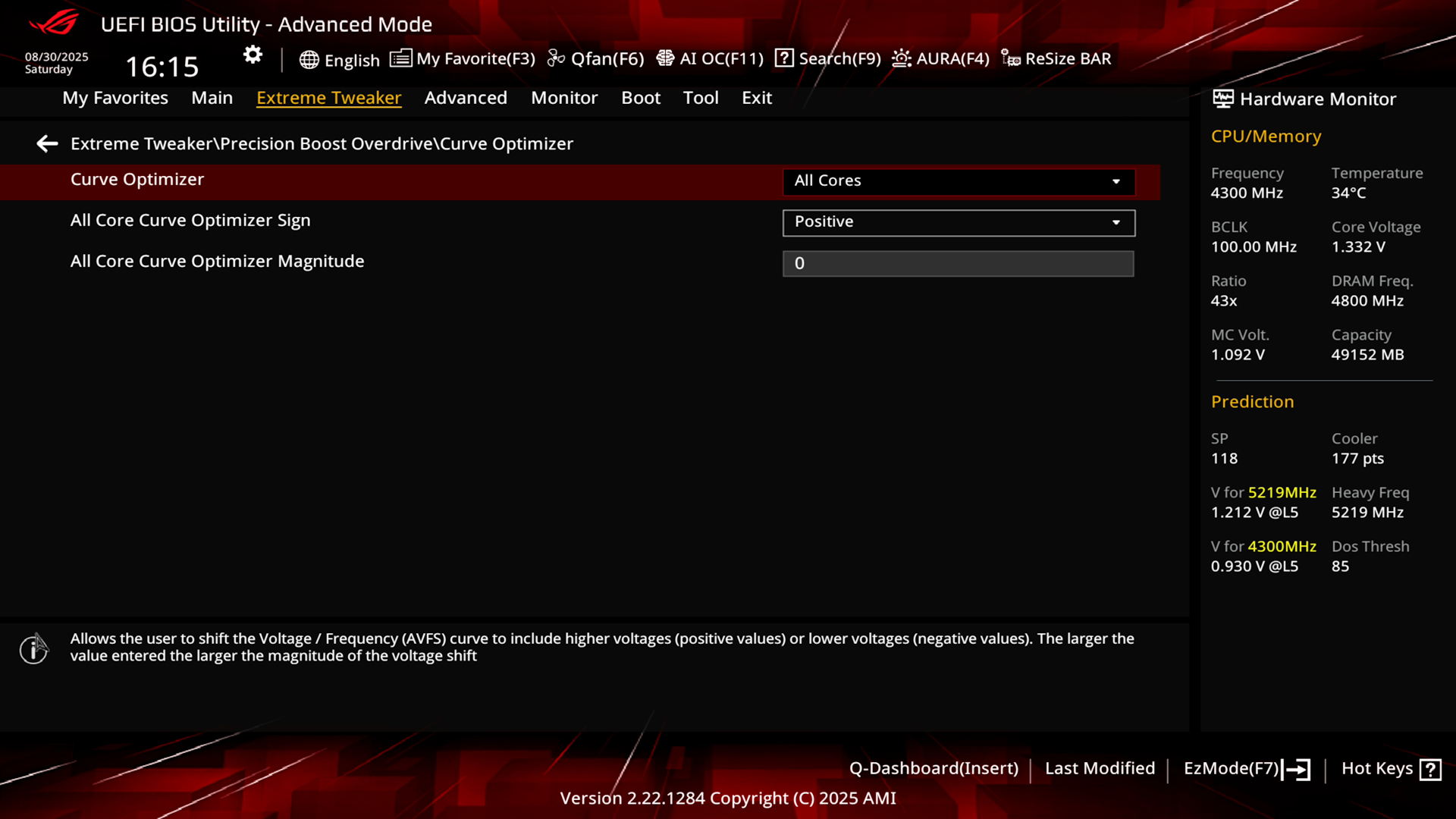

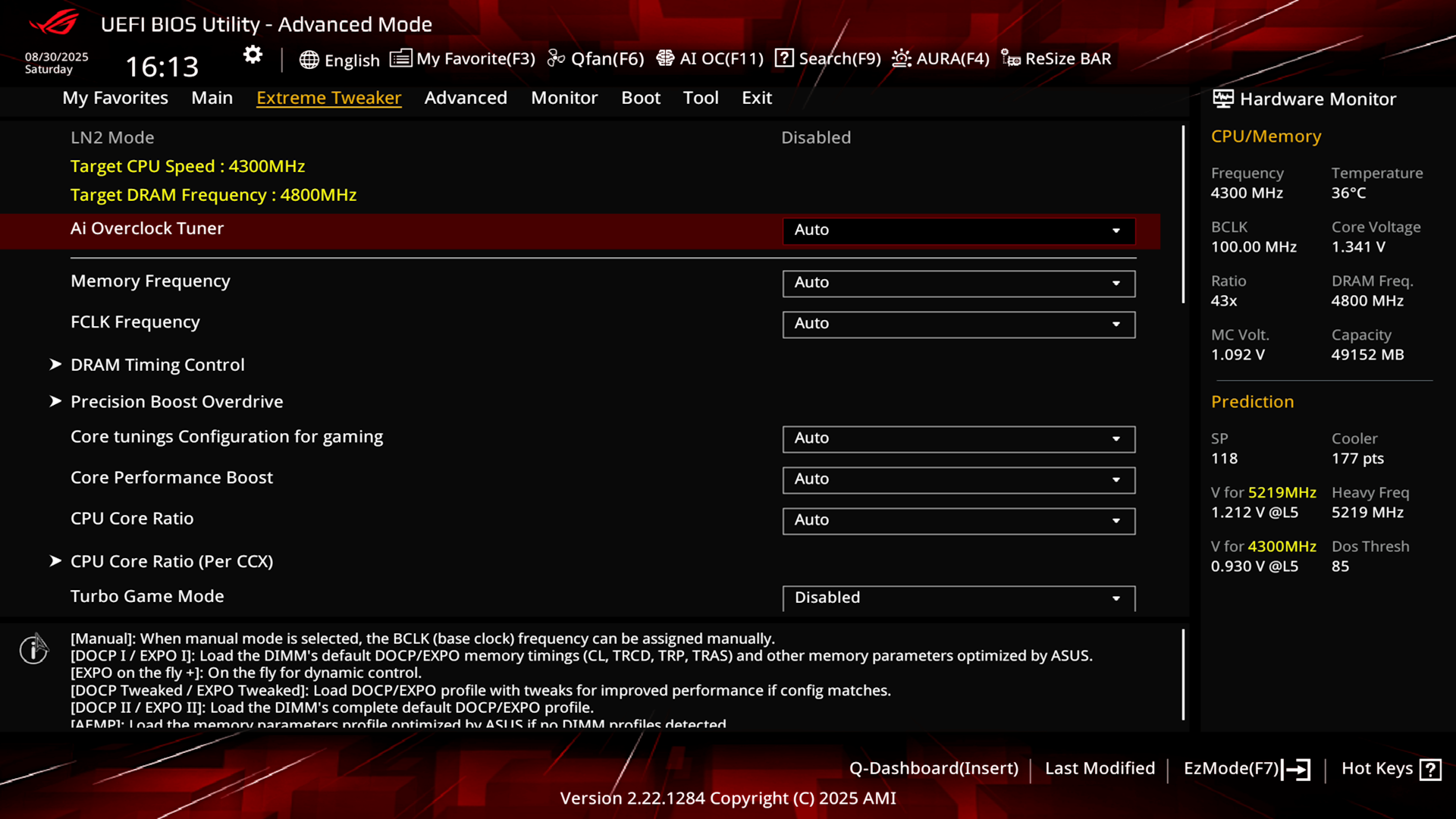

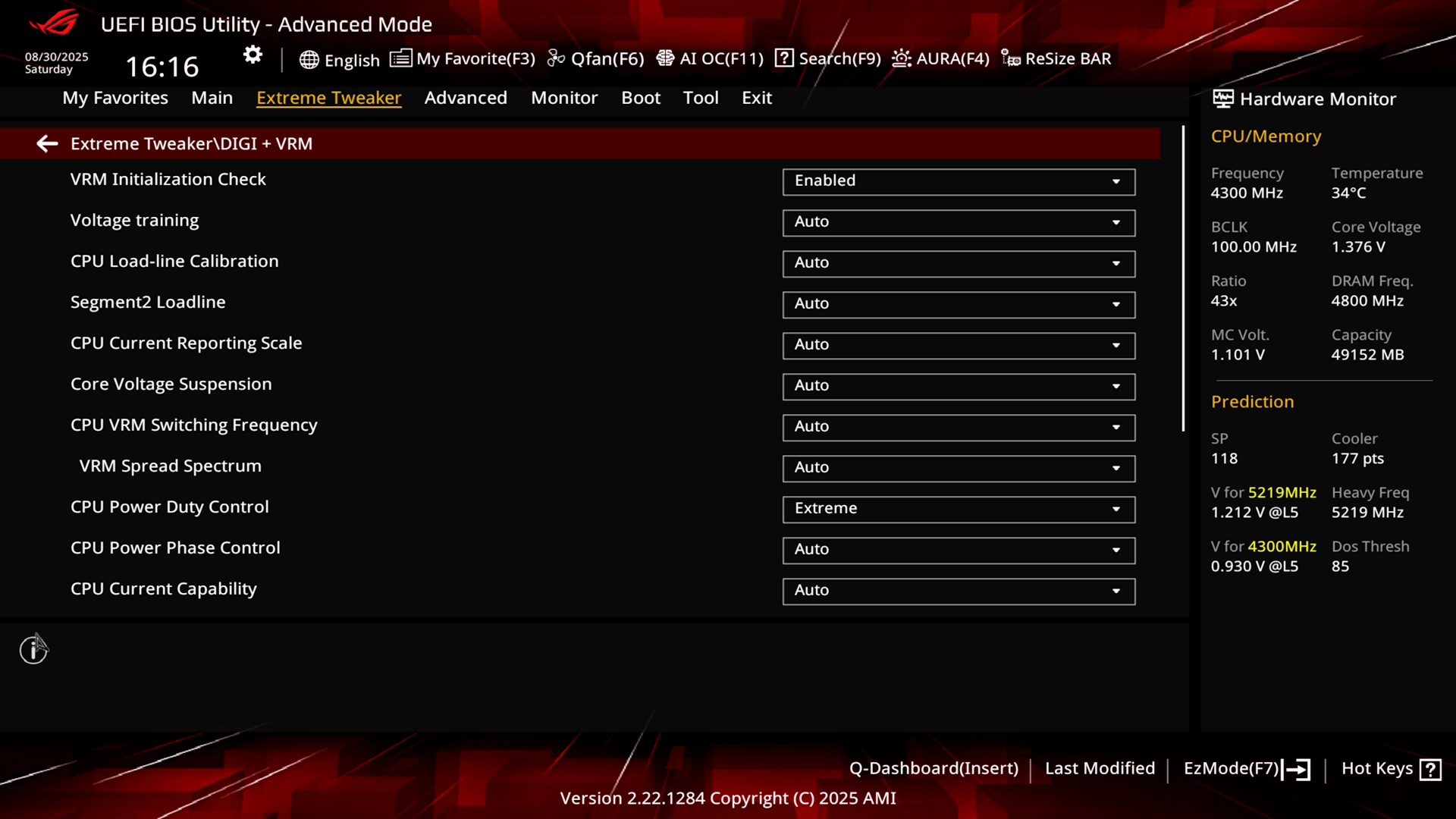

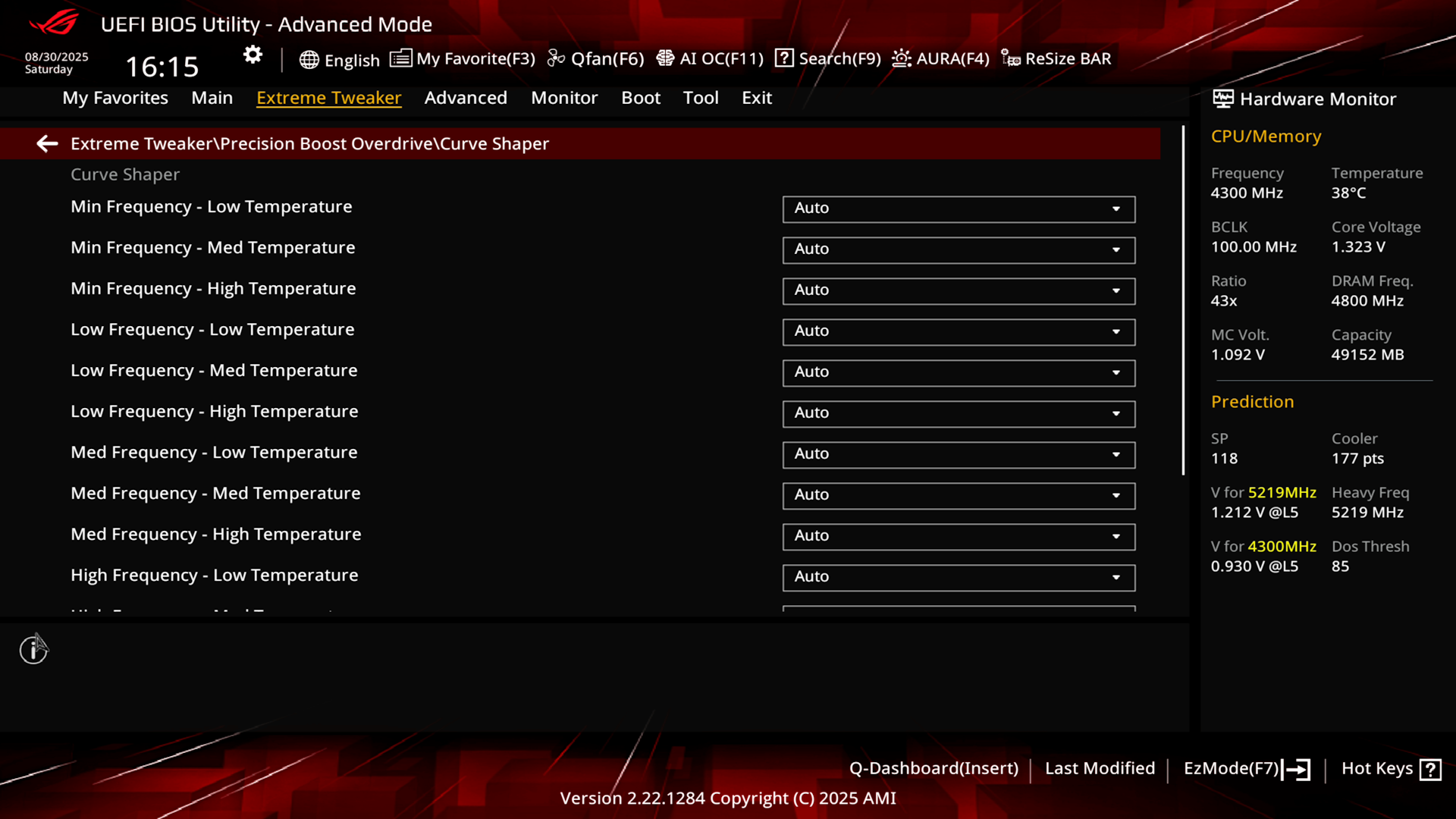

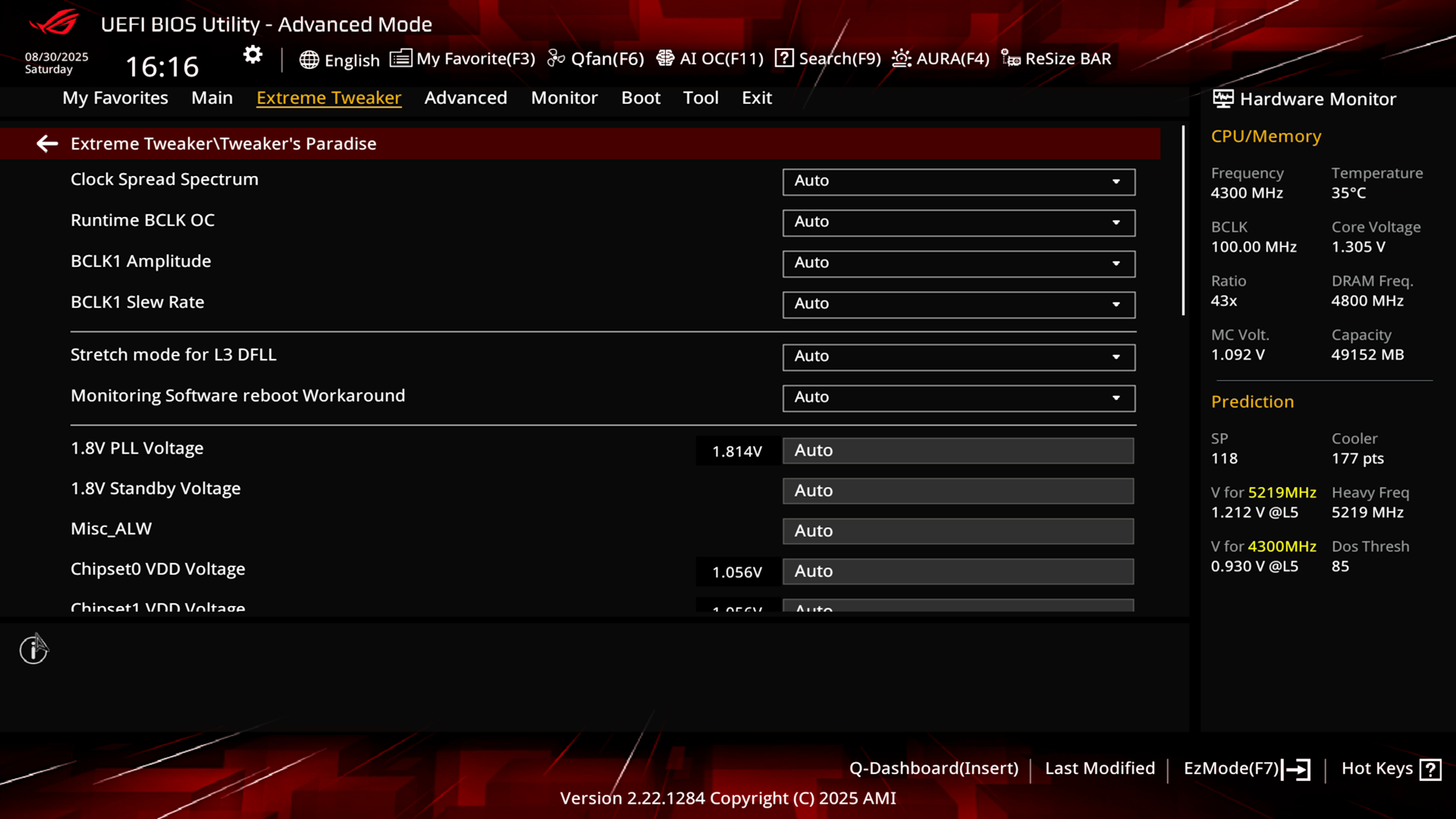

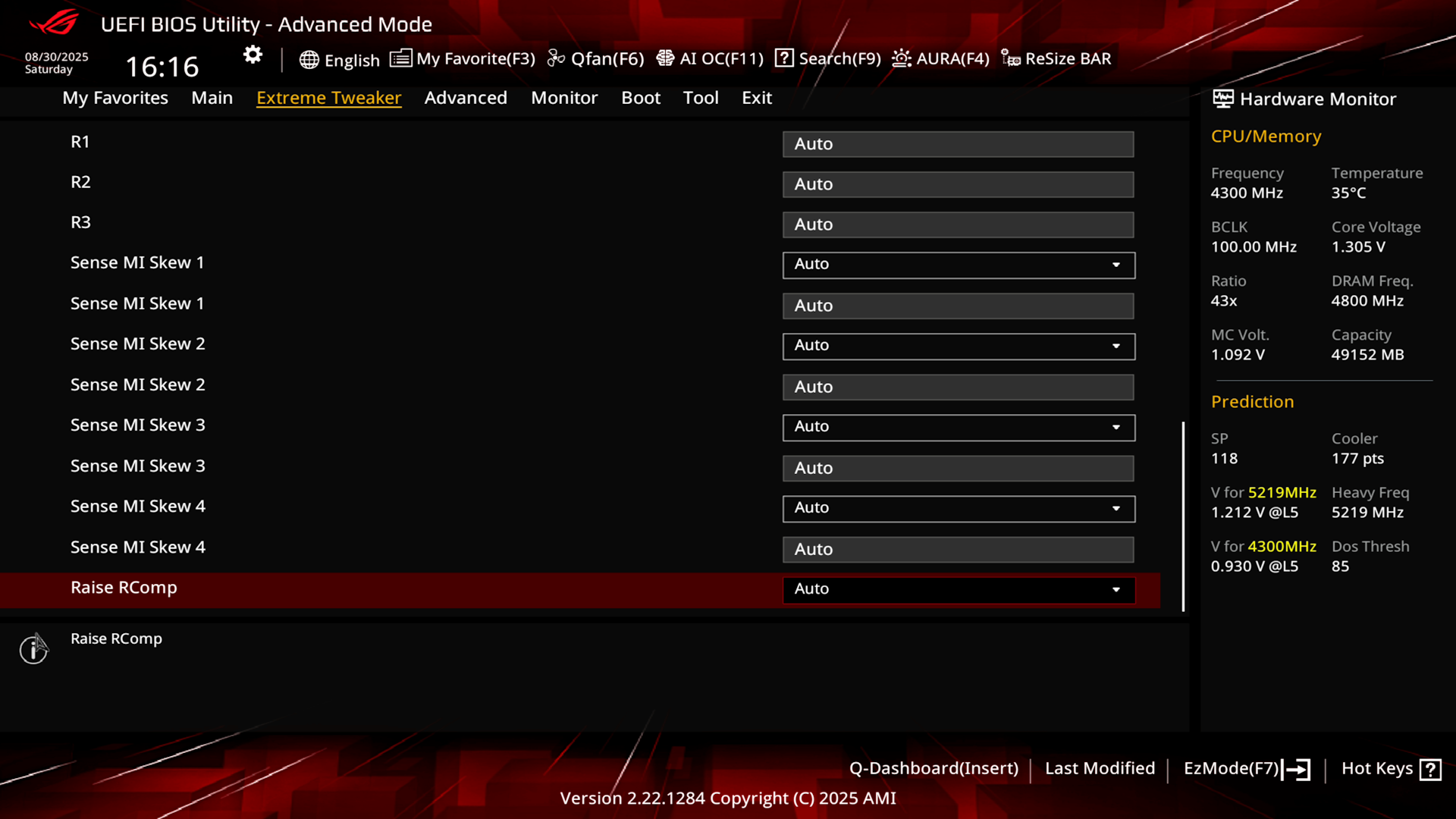

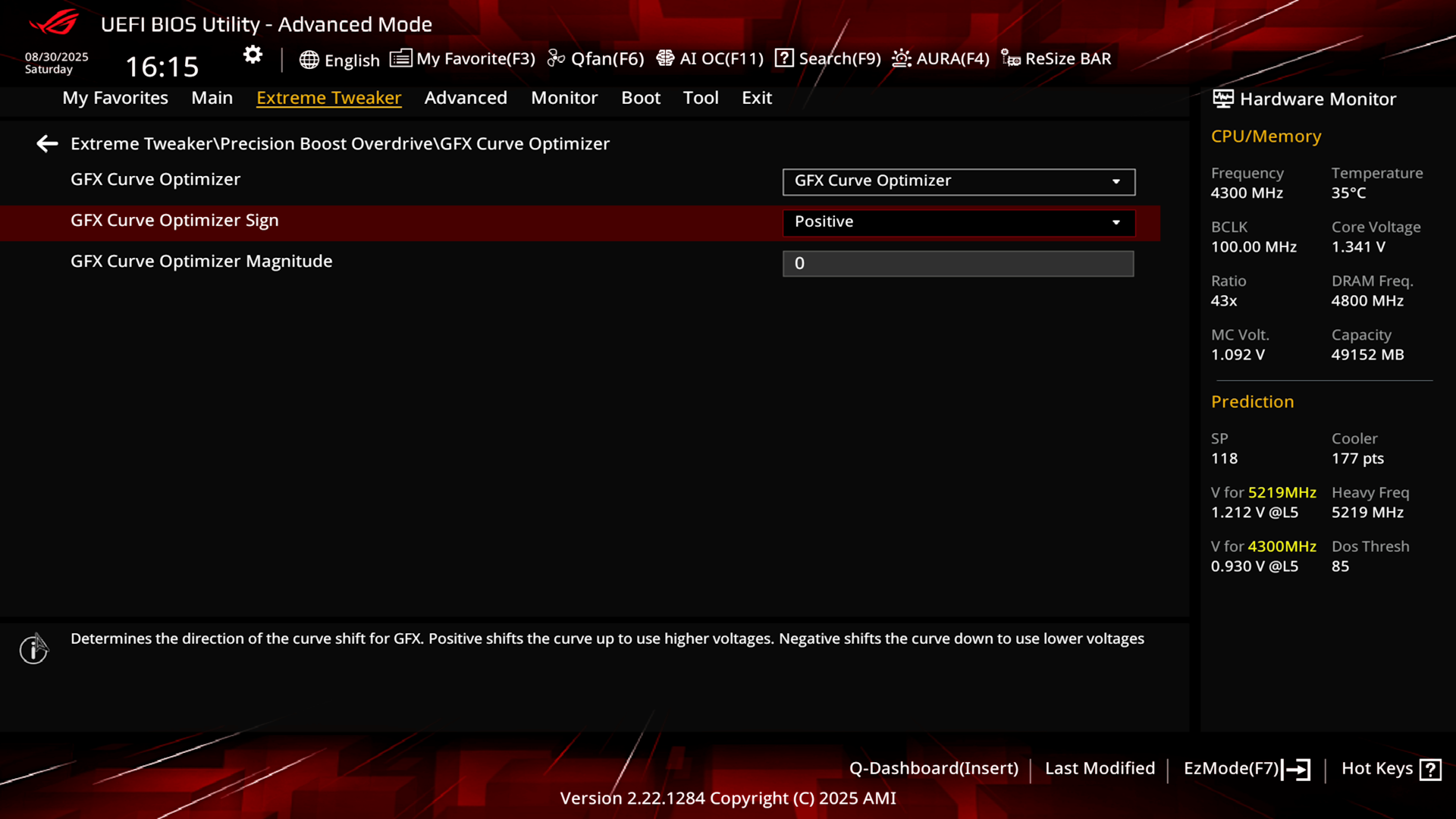

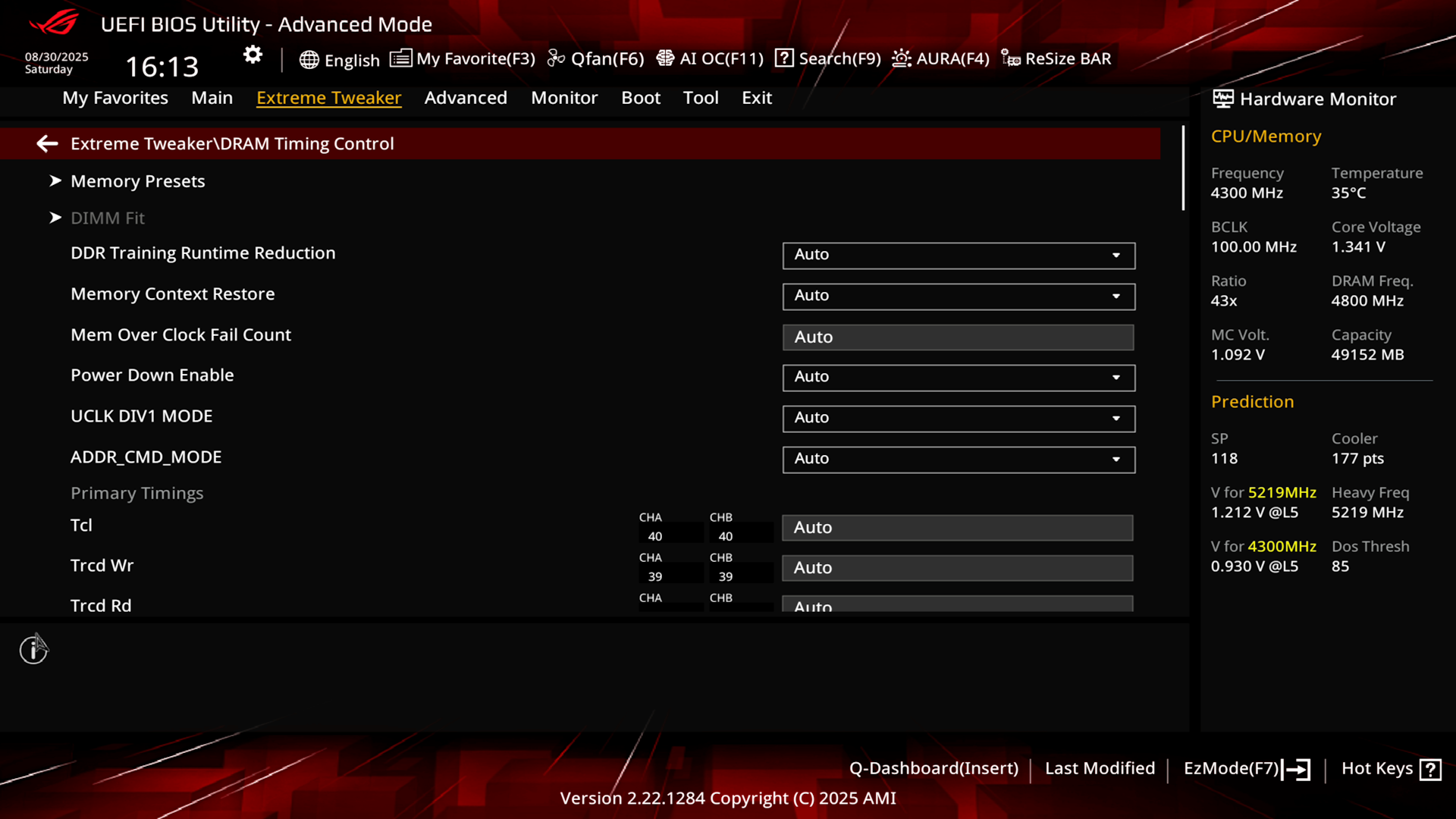

Вкладка Extreme Tweaker: ядро оверклокинга, твикинга и подобной наглости, без которой не может жить ни один оверклокер.

Таблица диапазонов регулировки напряжения и главных опций оверклокинга:

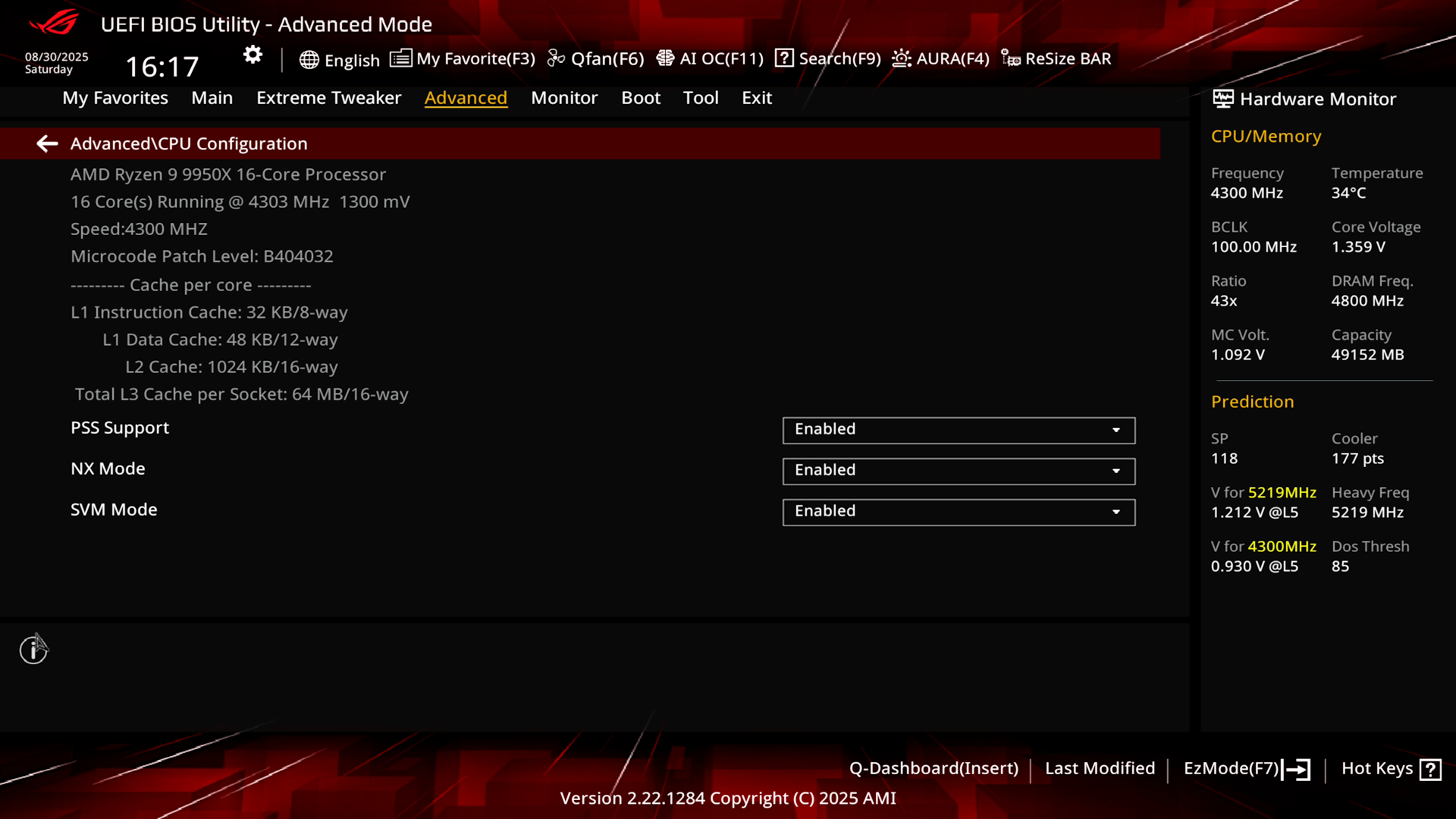

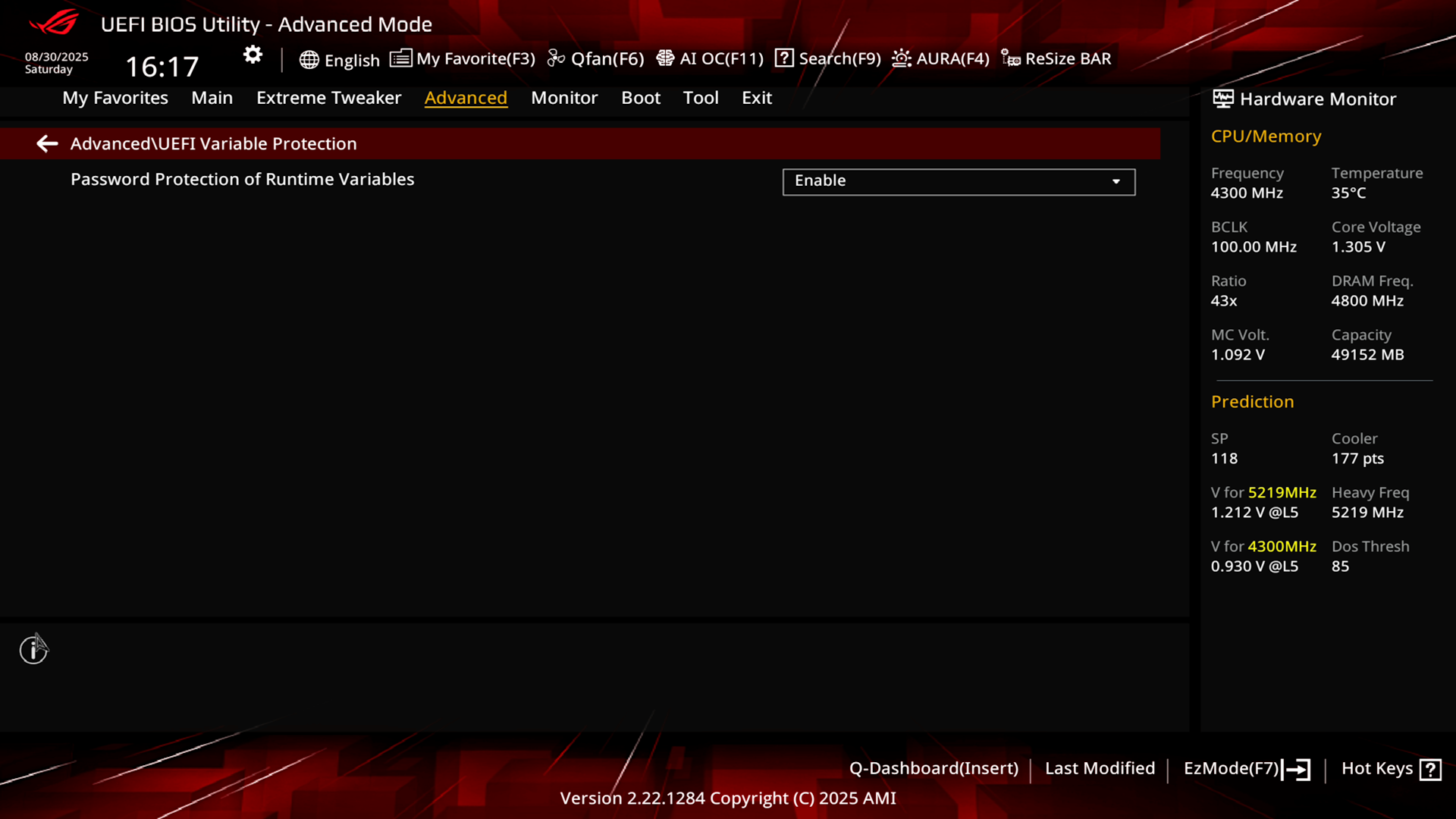

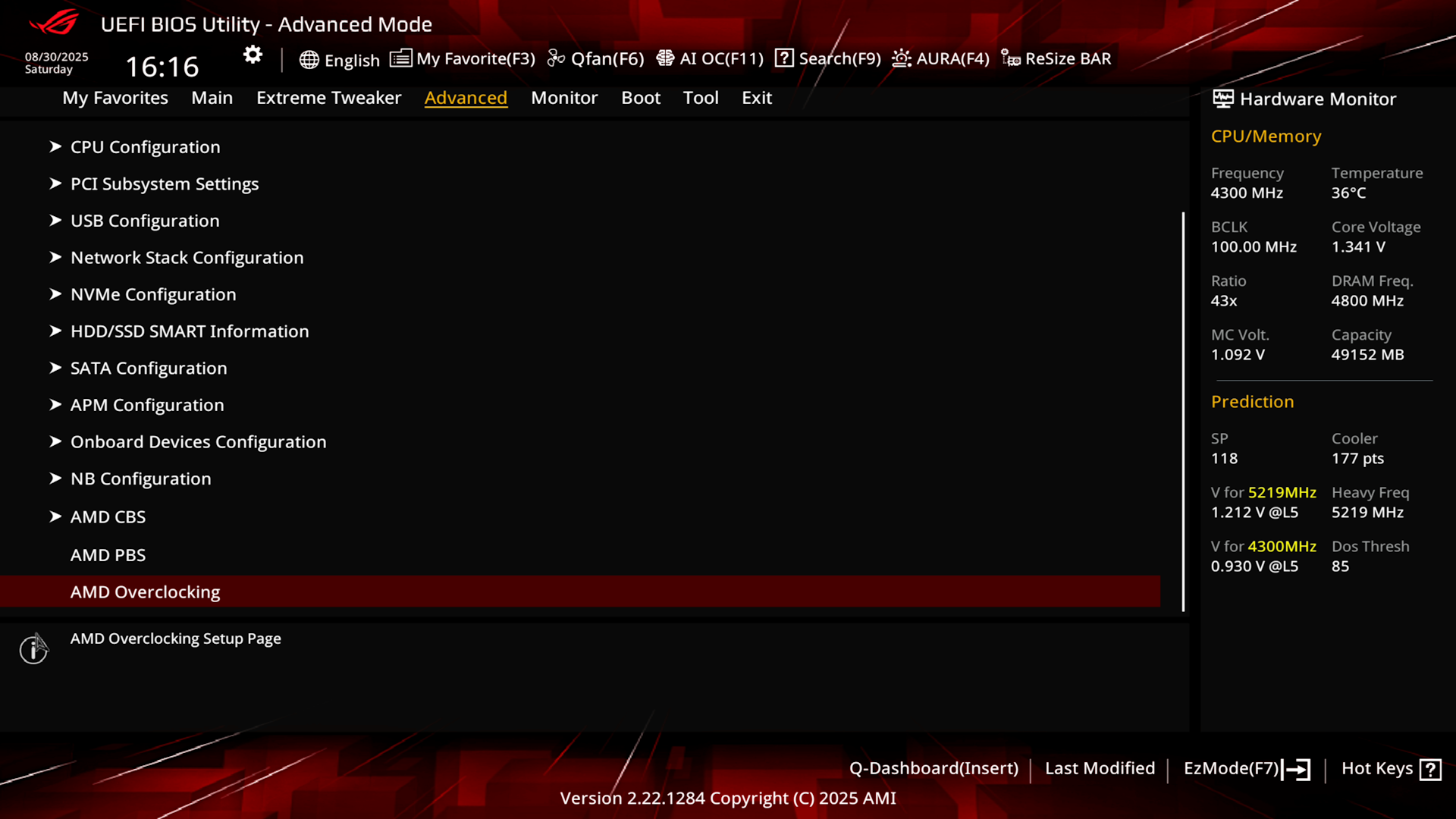

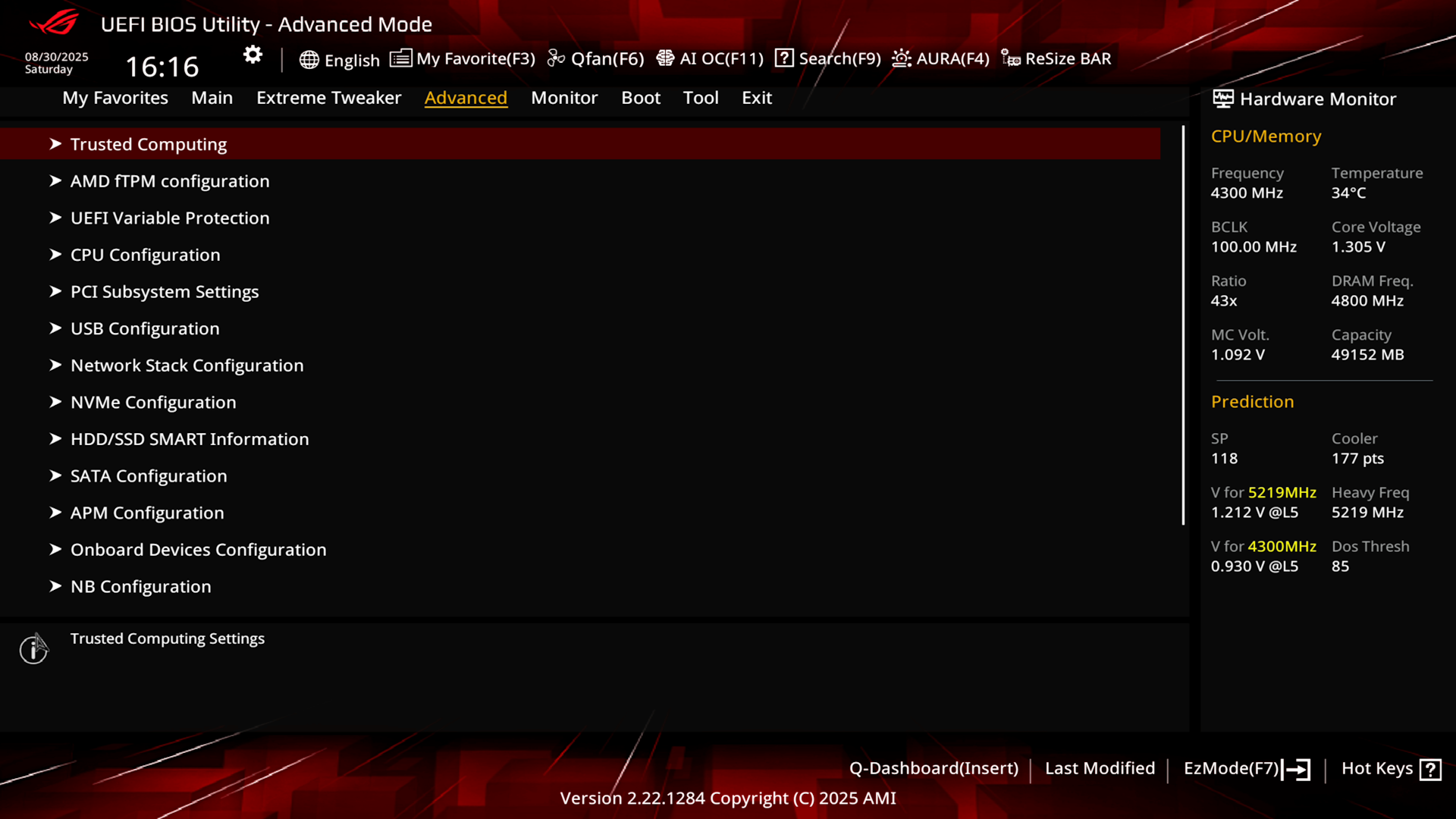

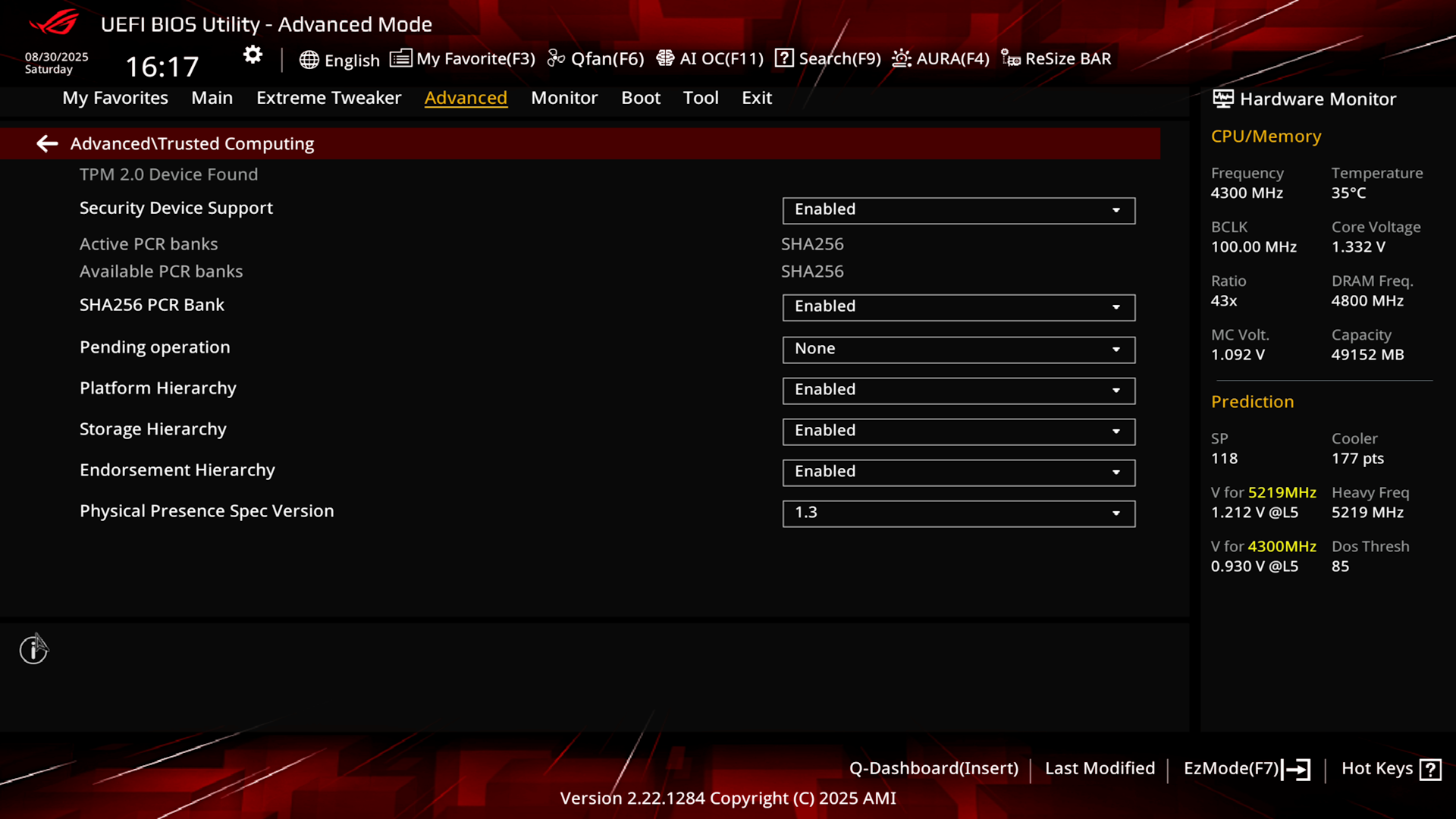

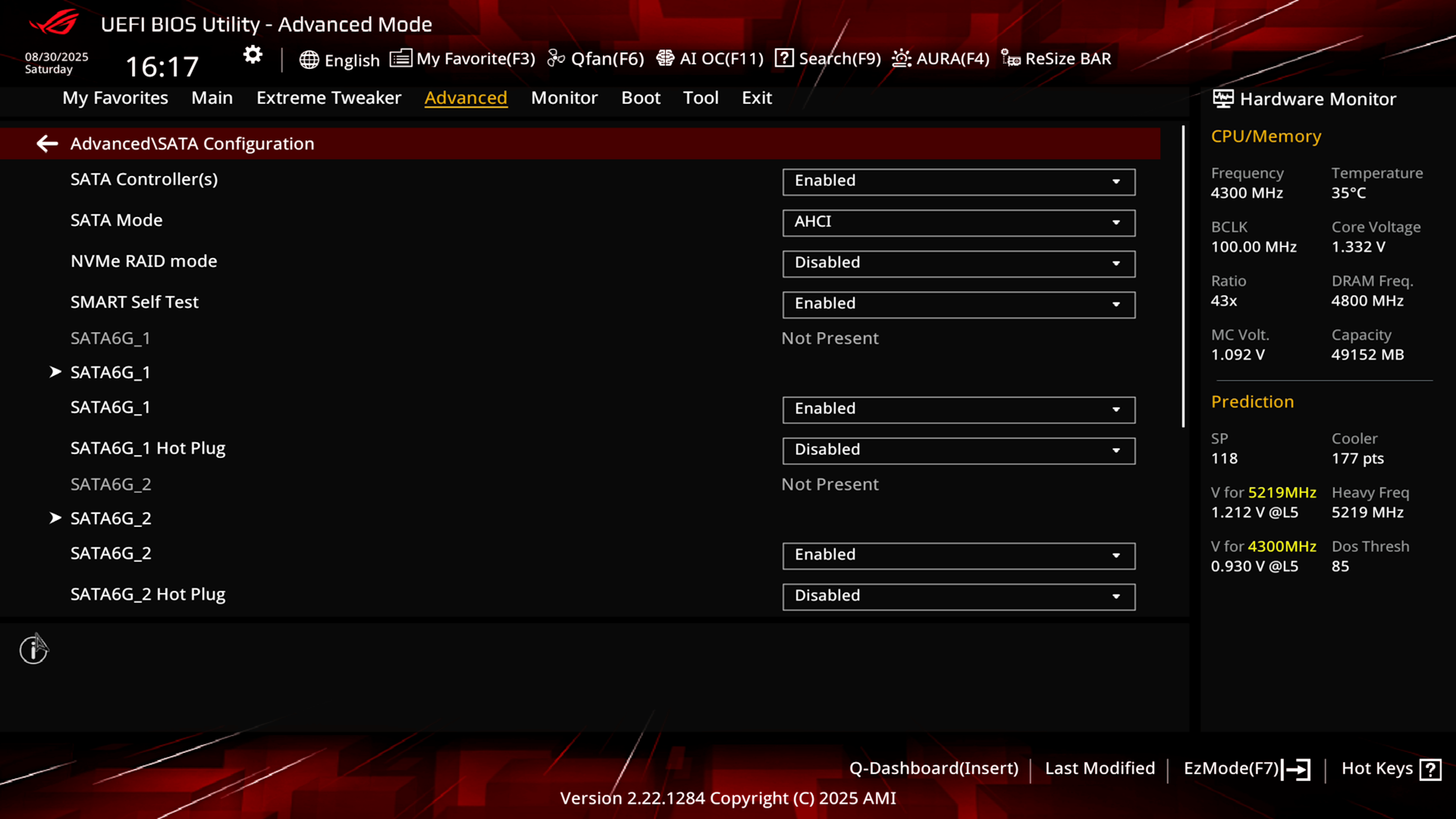

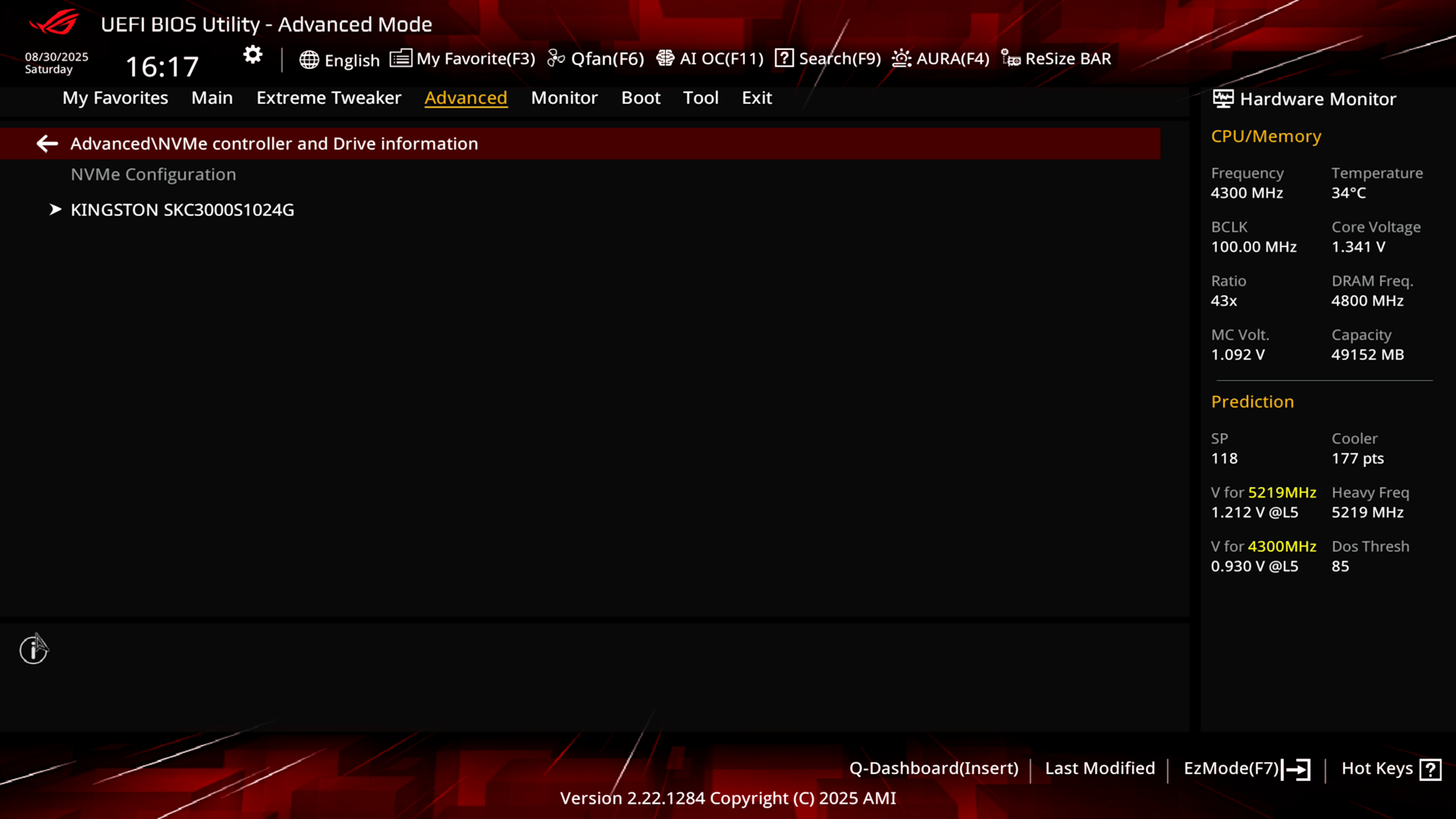

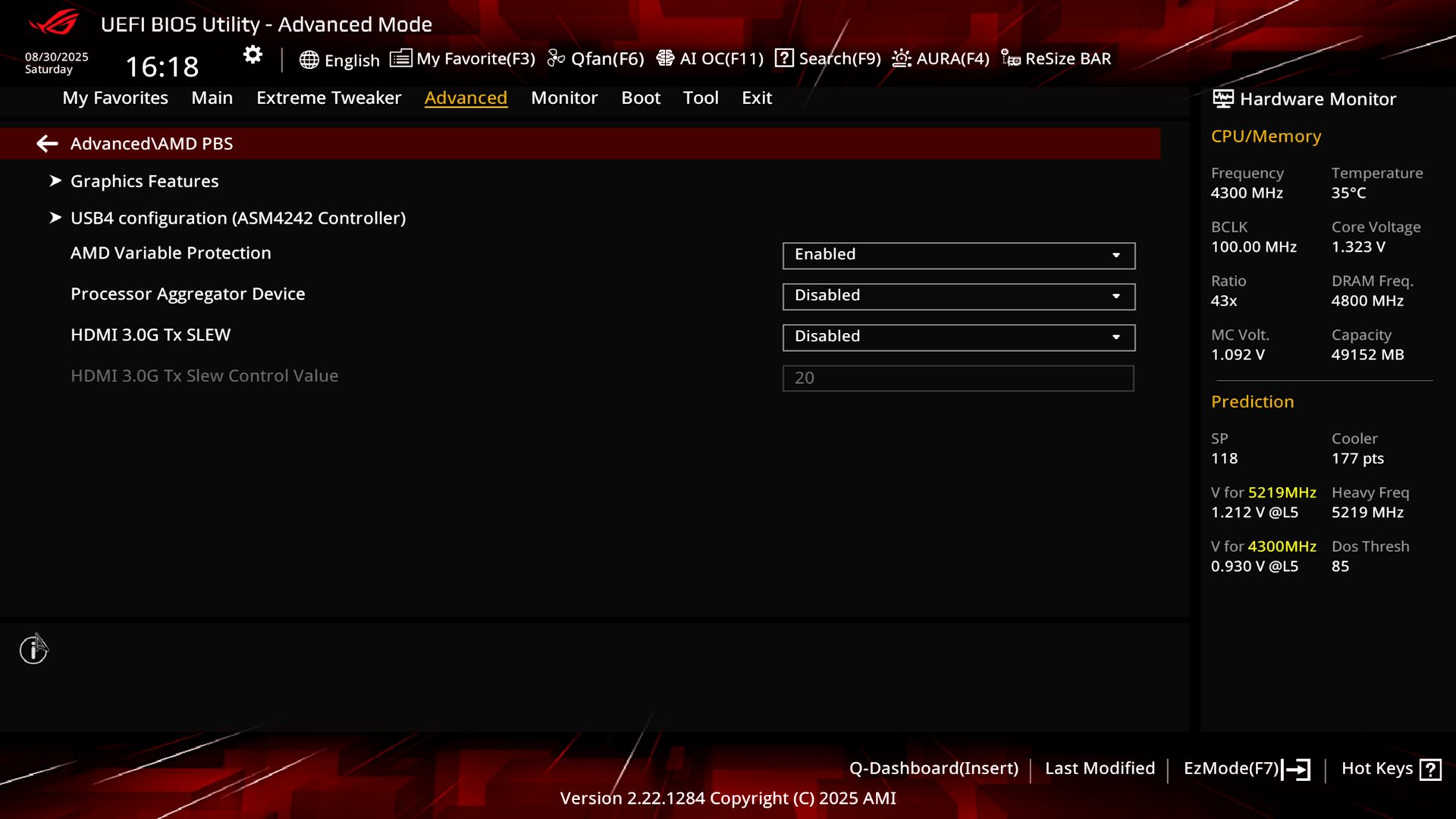

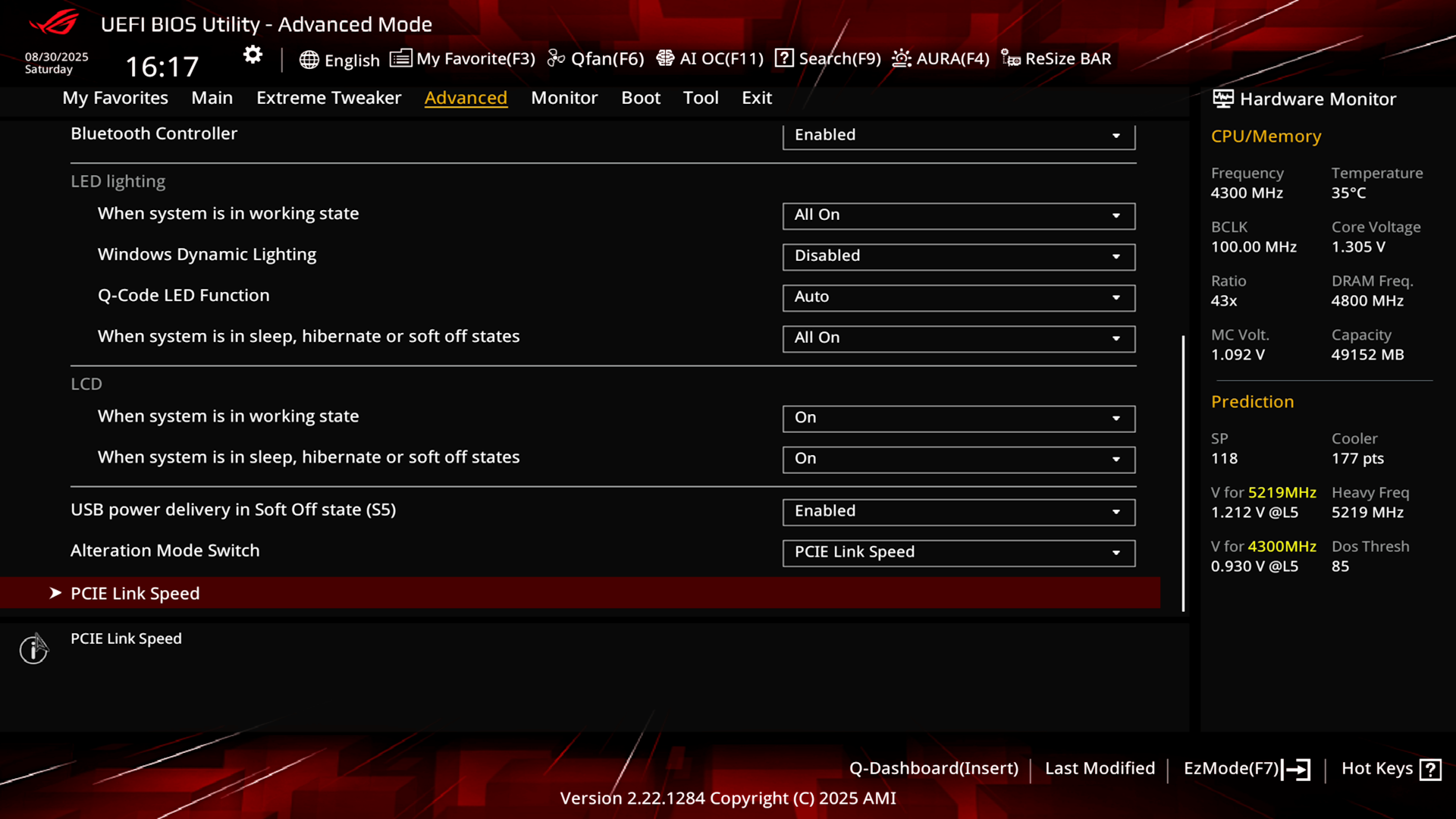

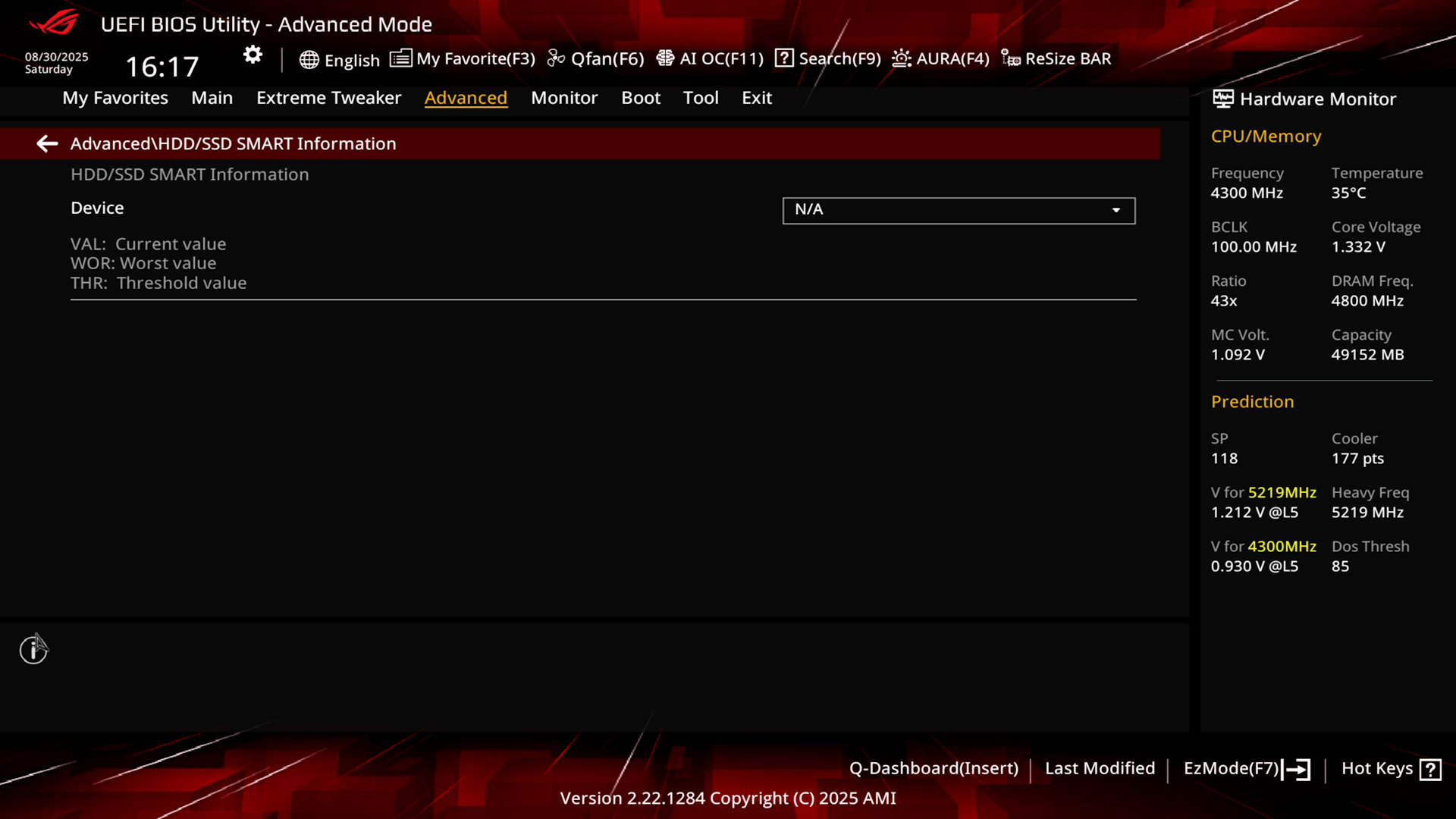

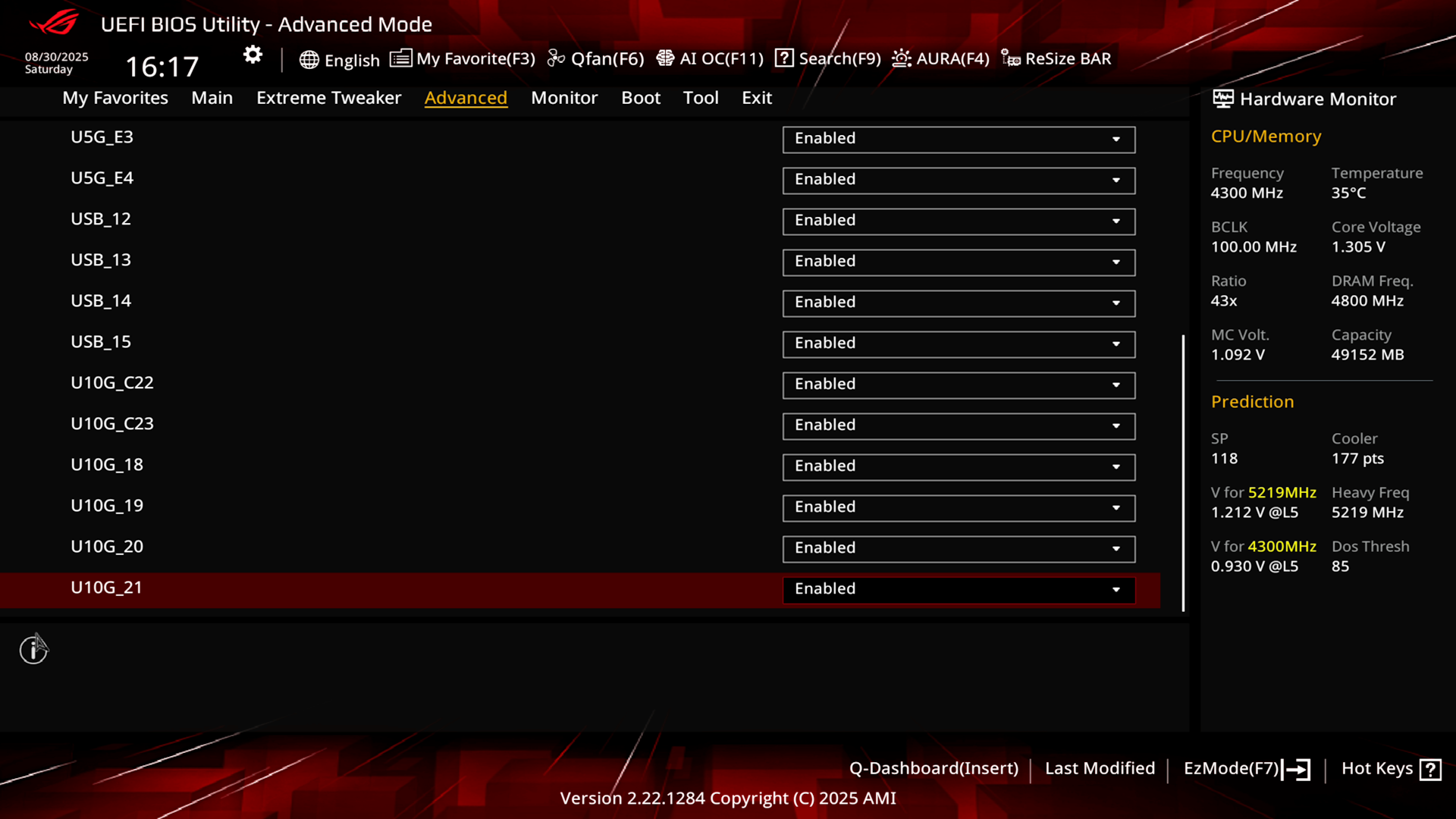

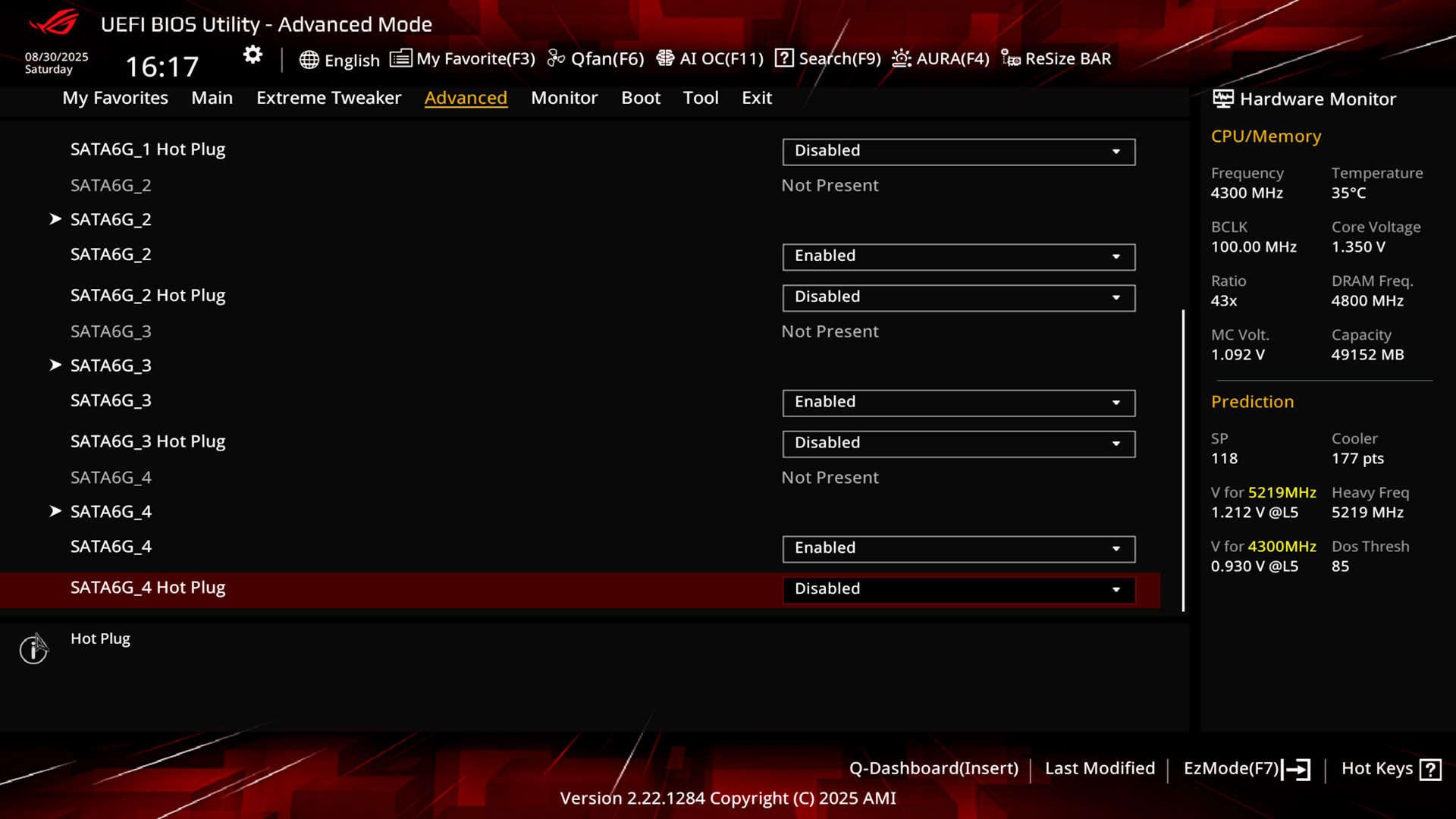

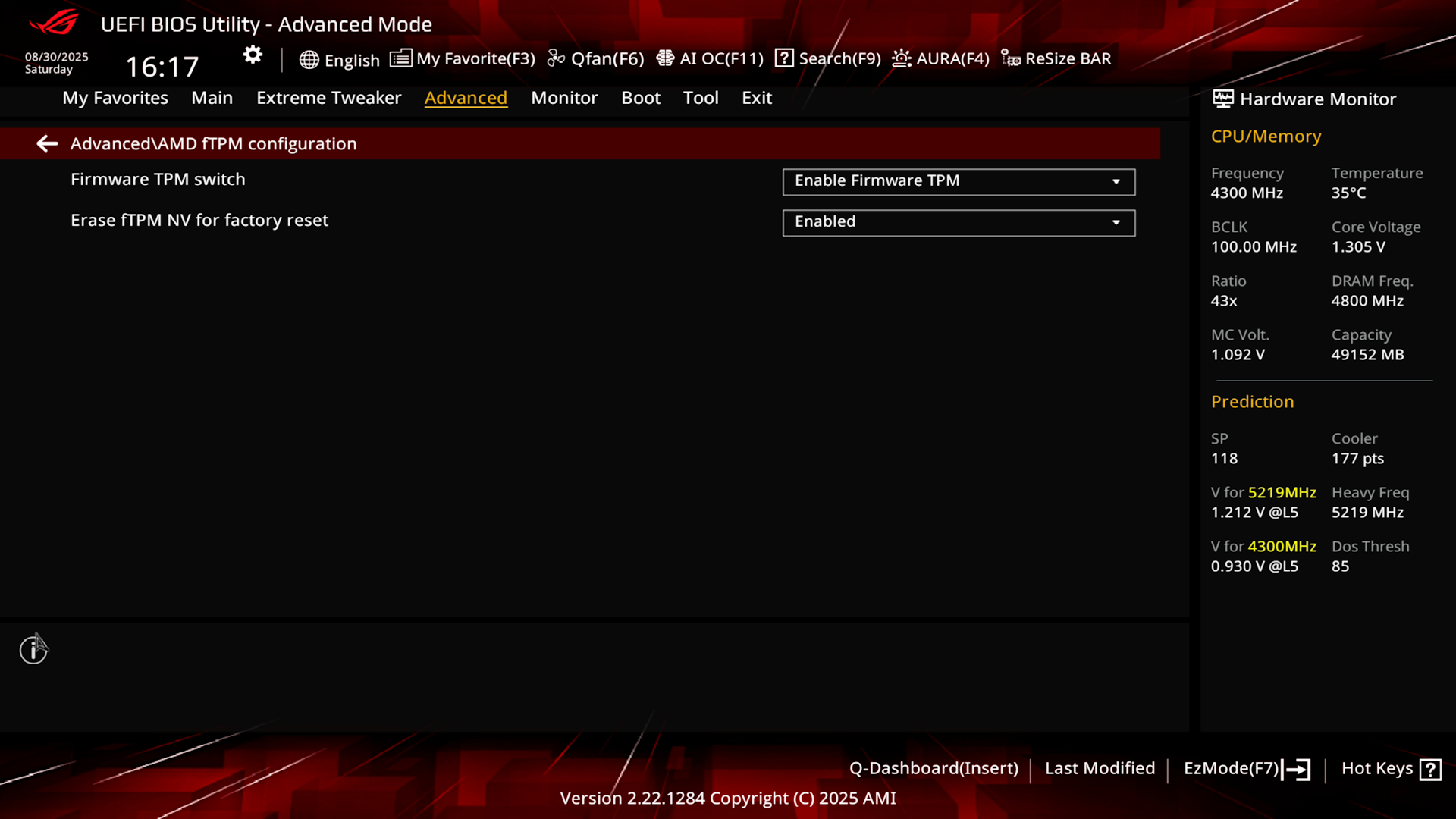

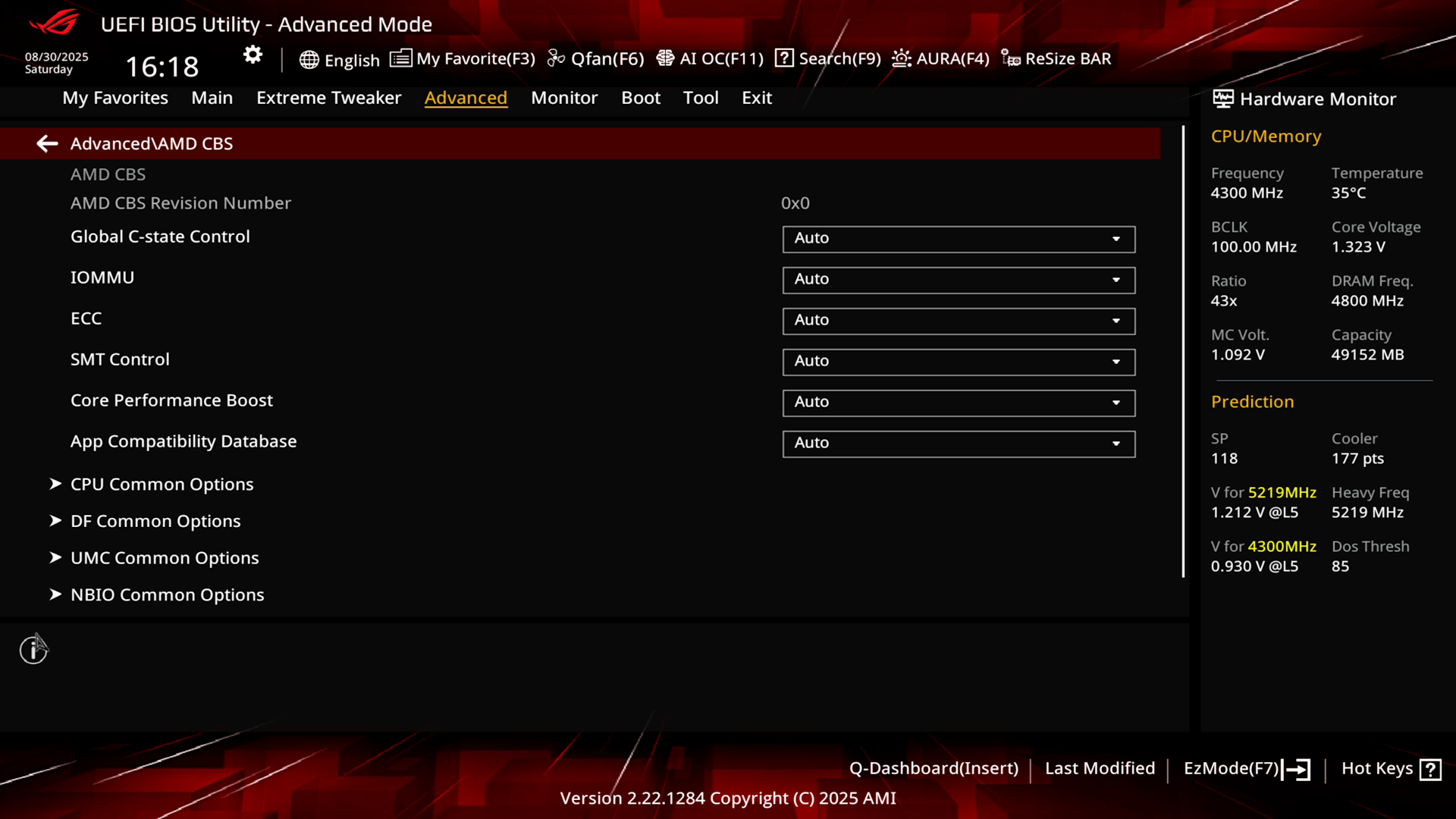

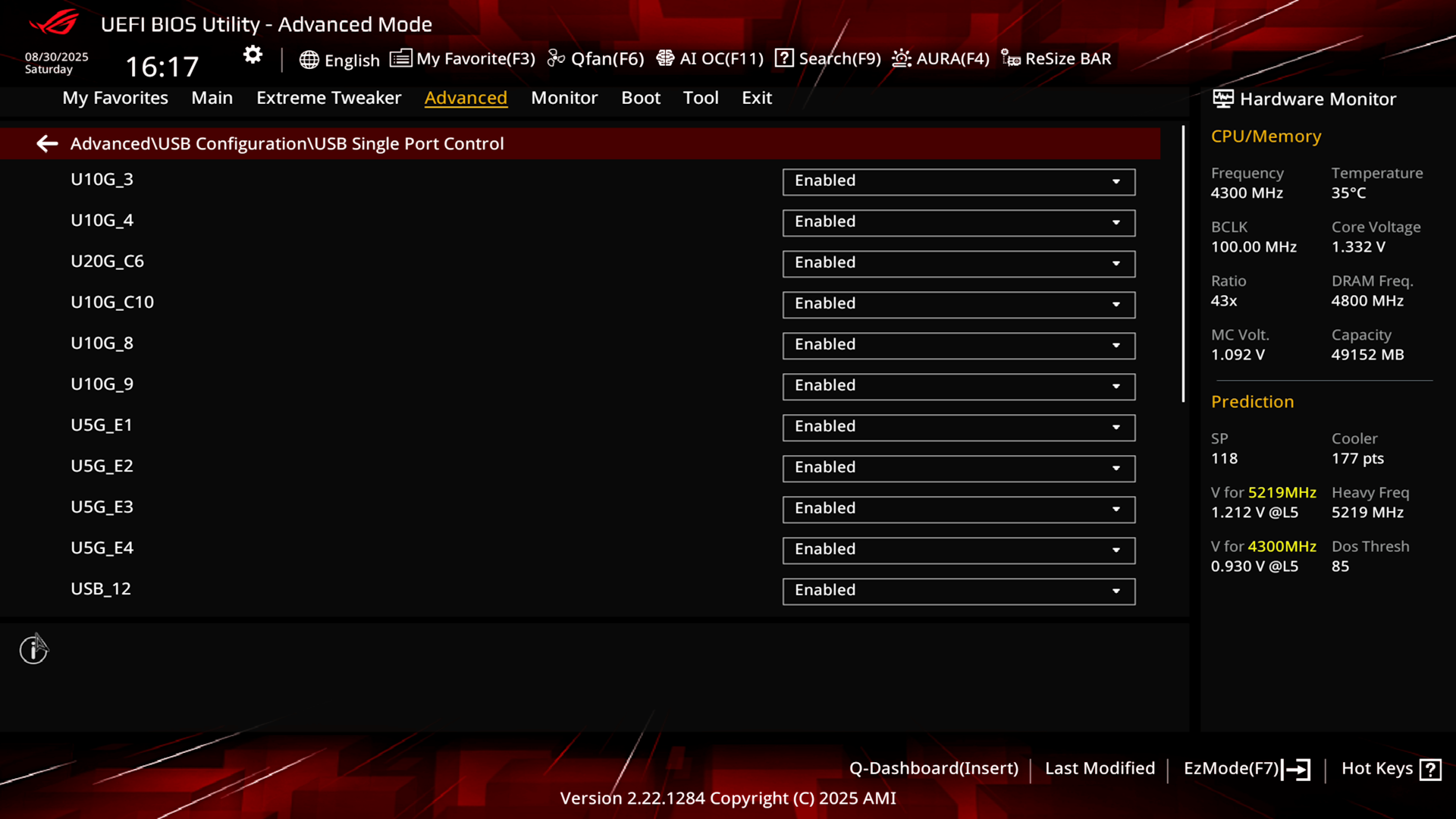

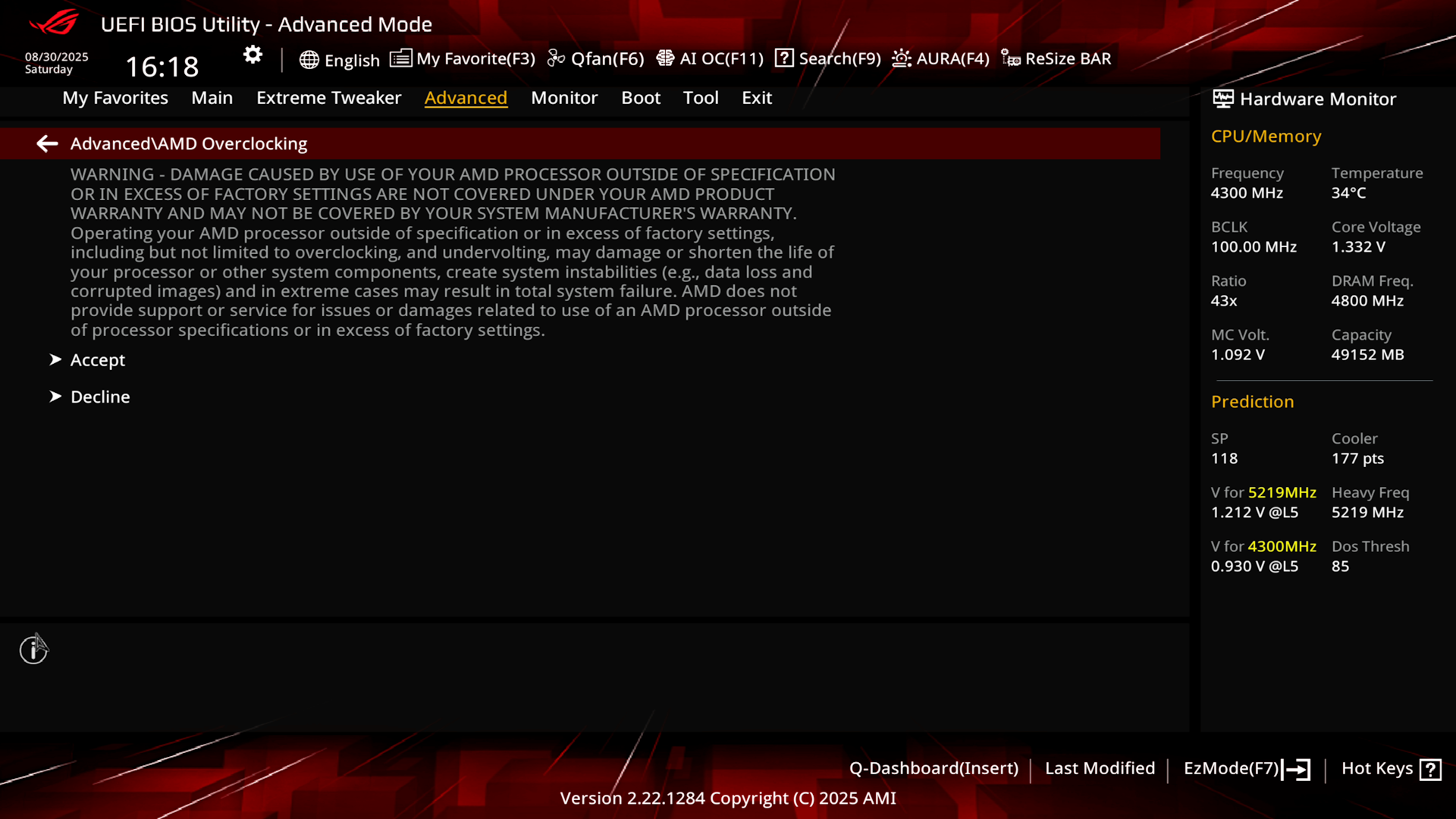

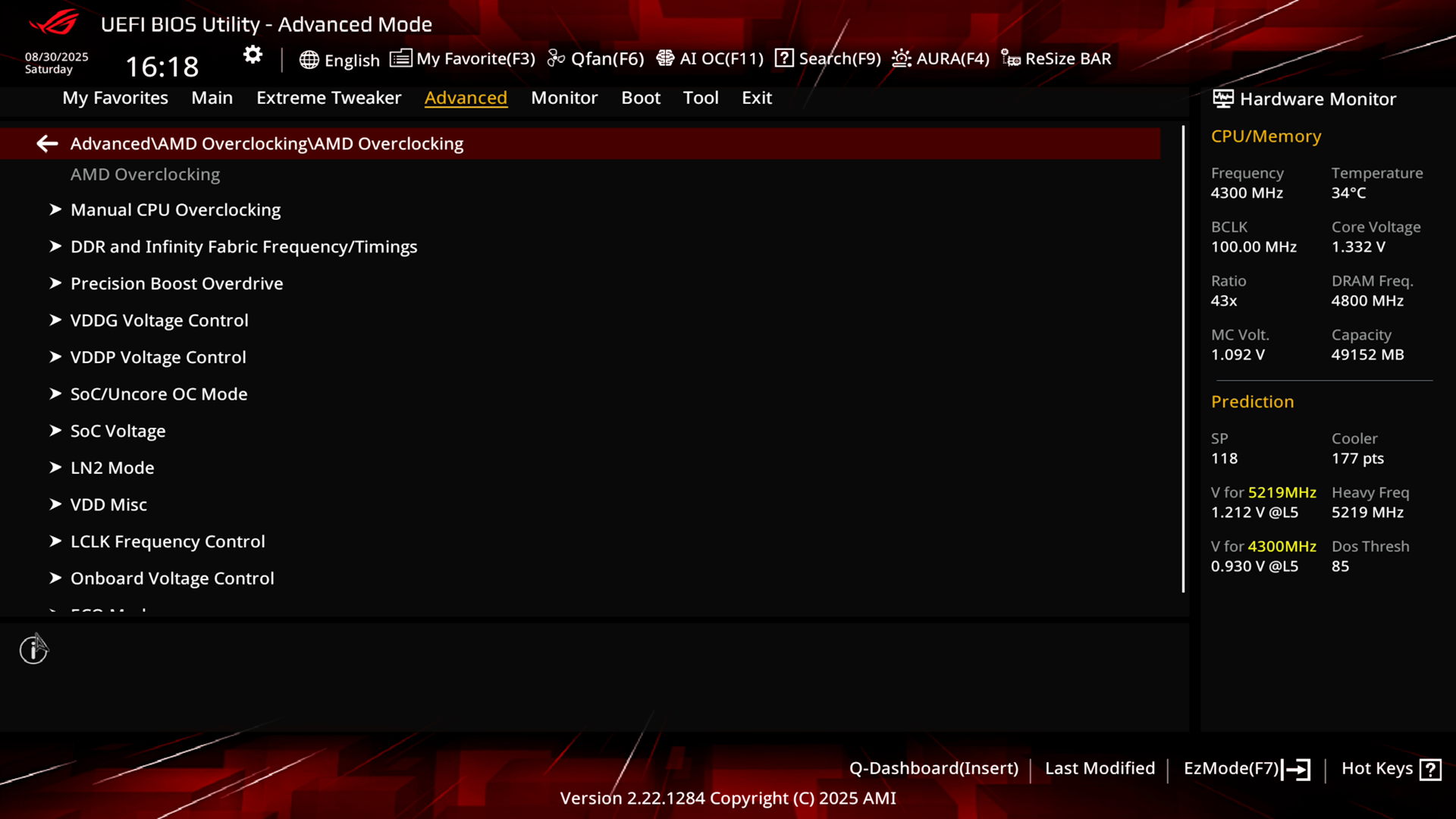

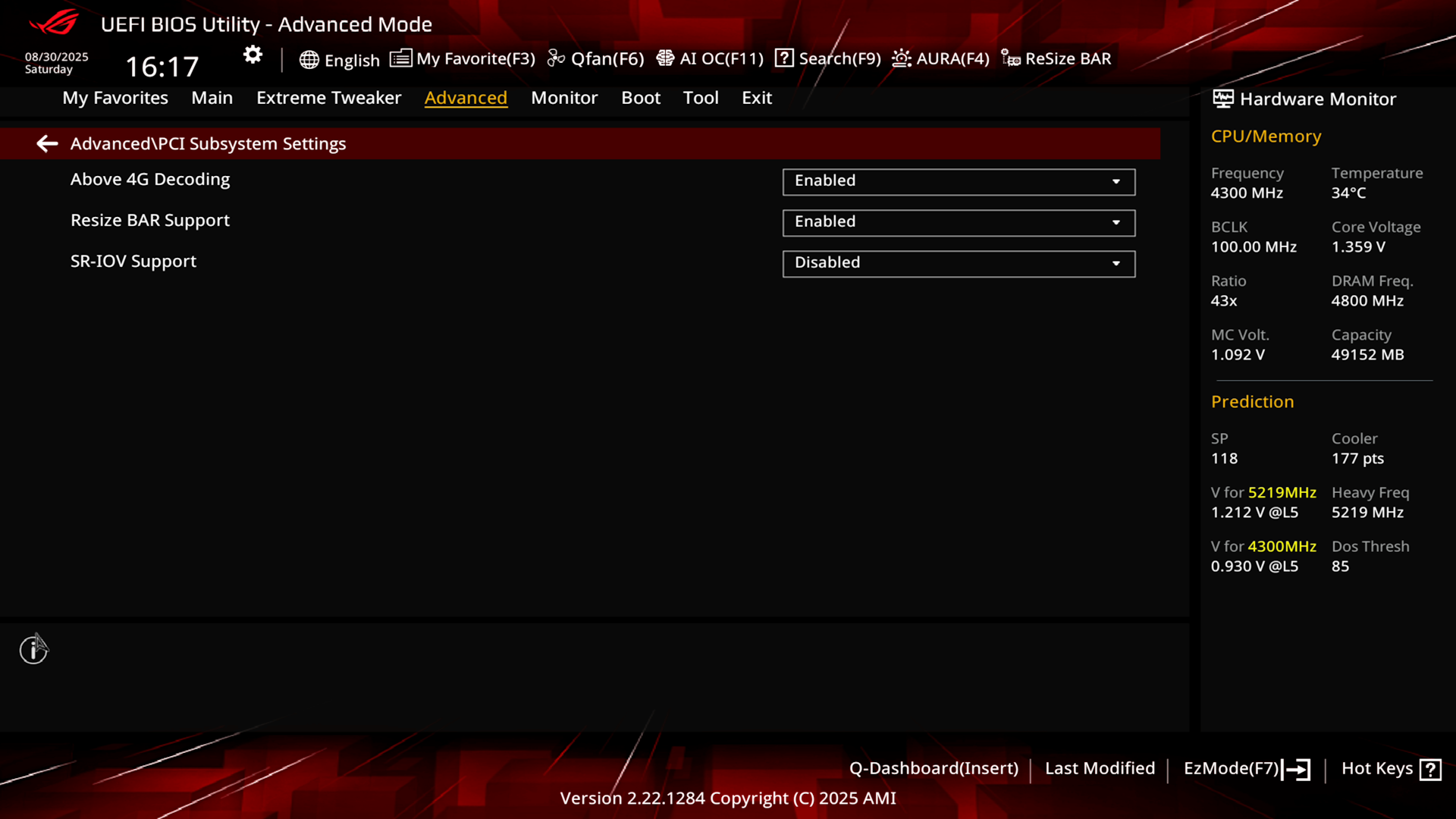

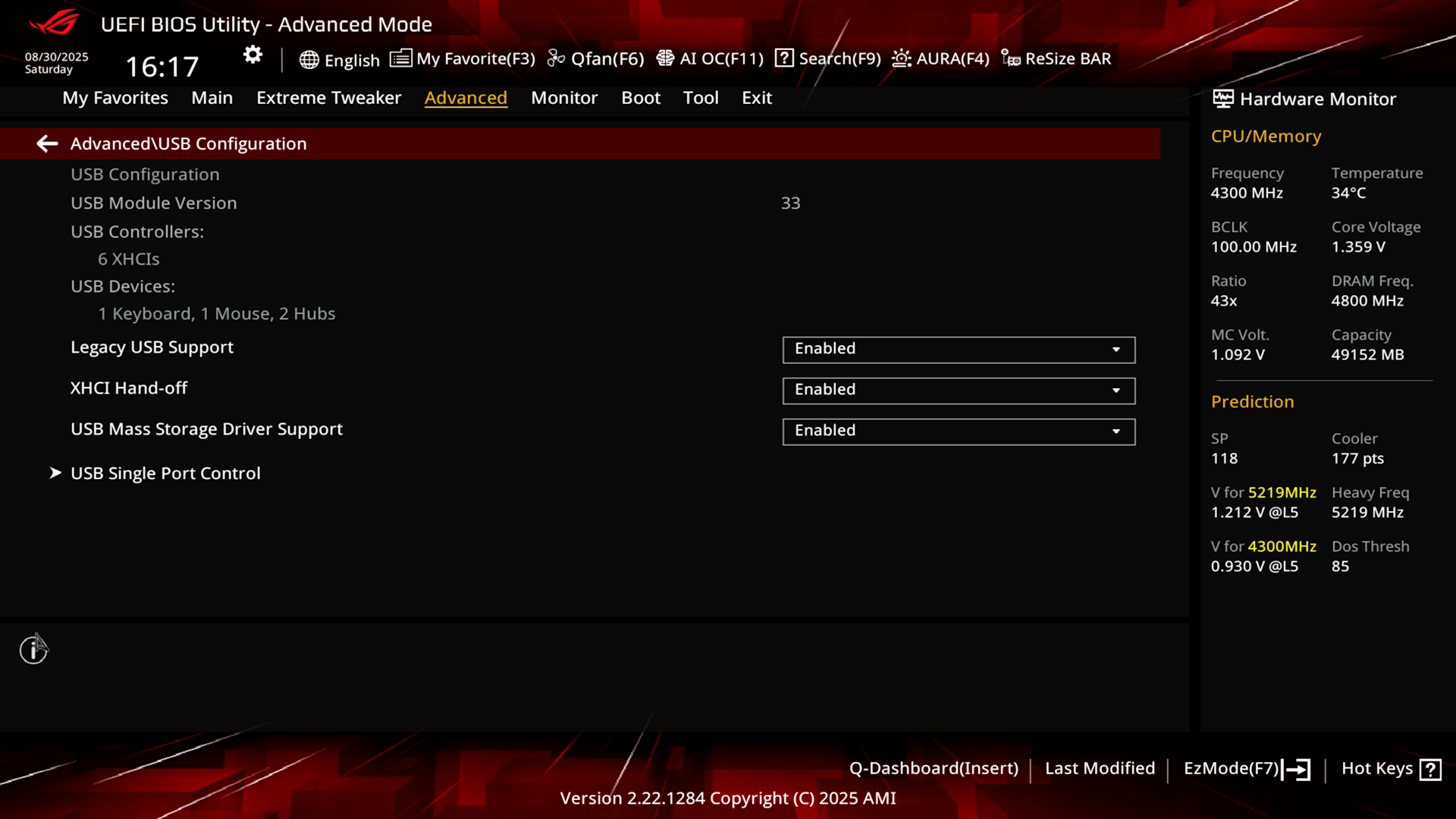

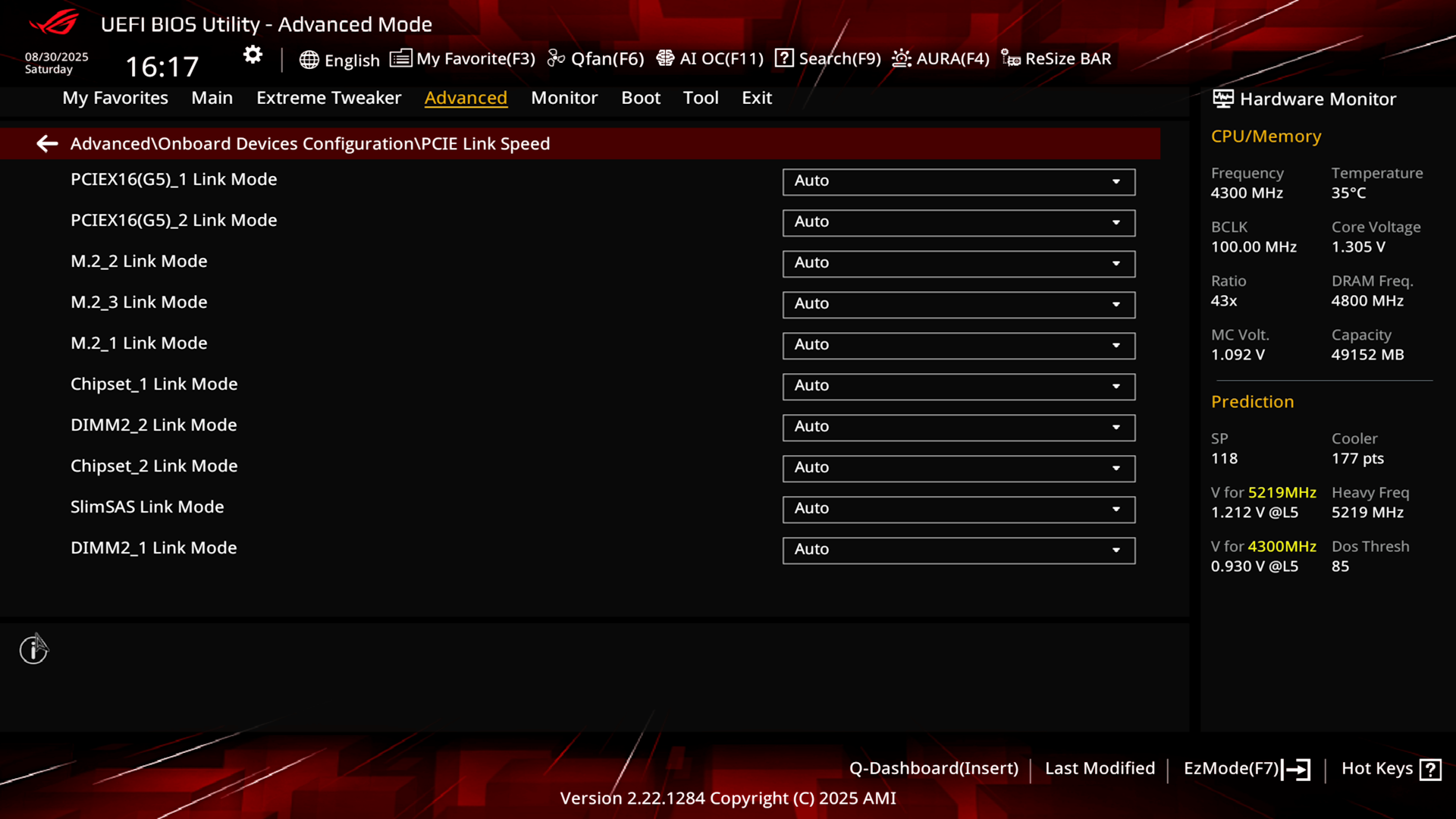

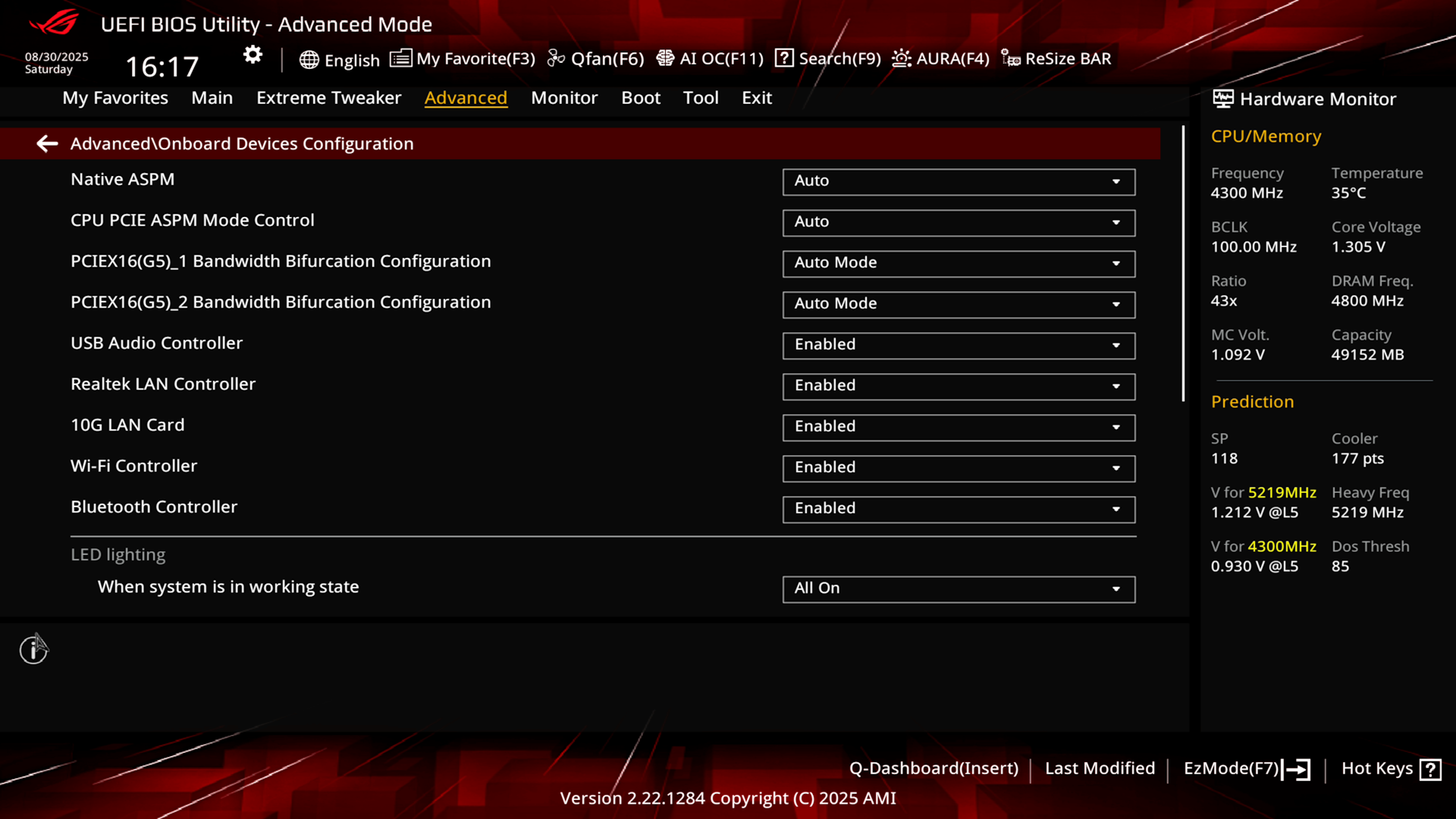

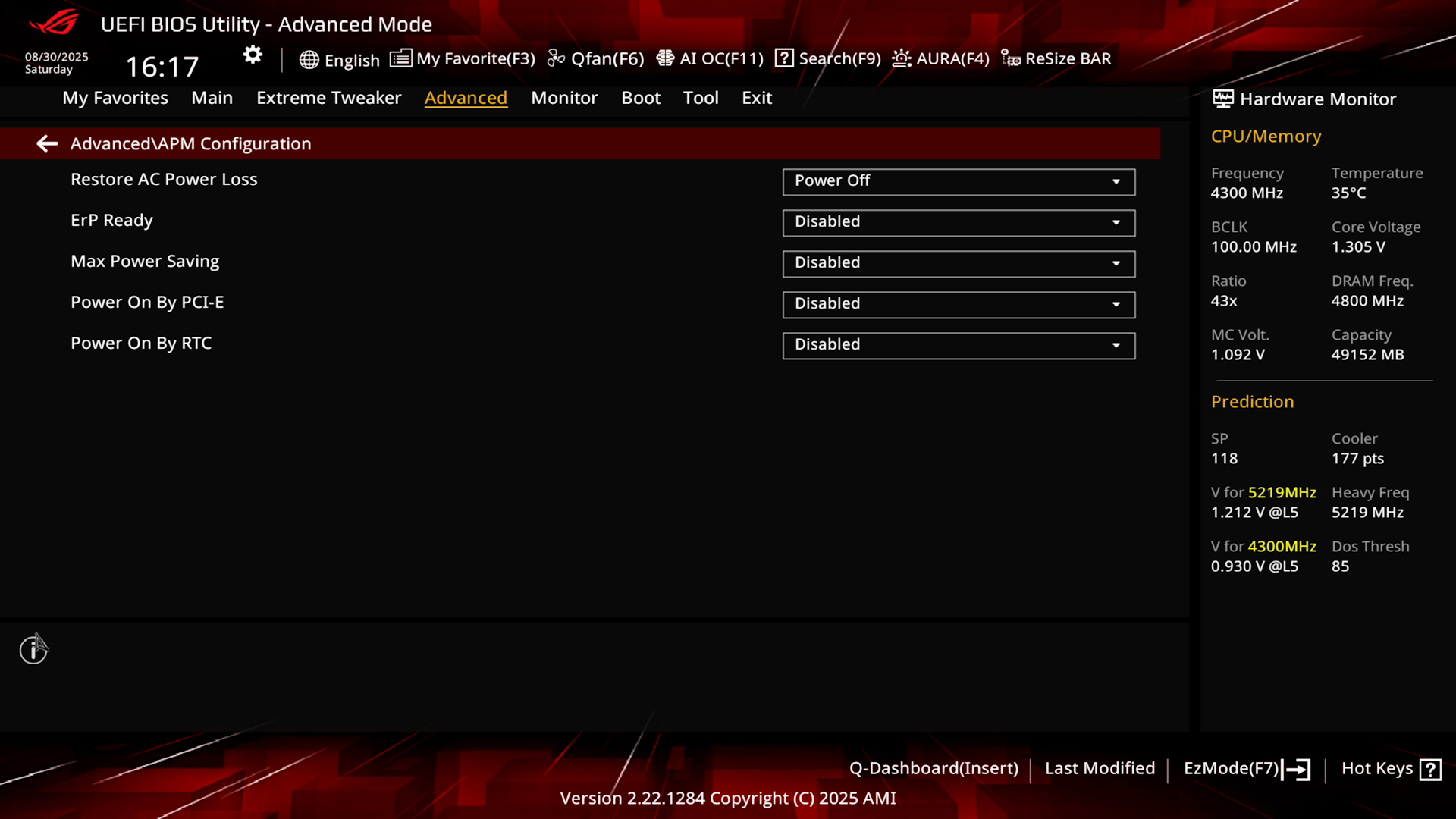

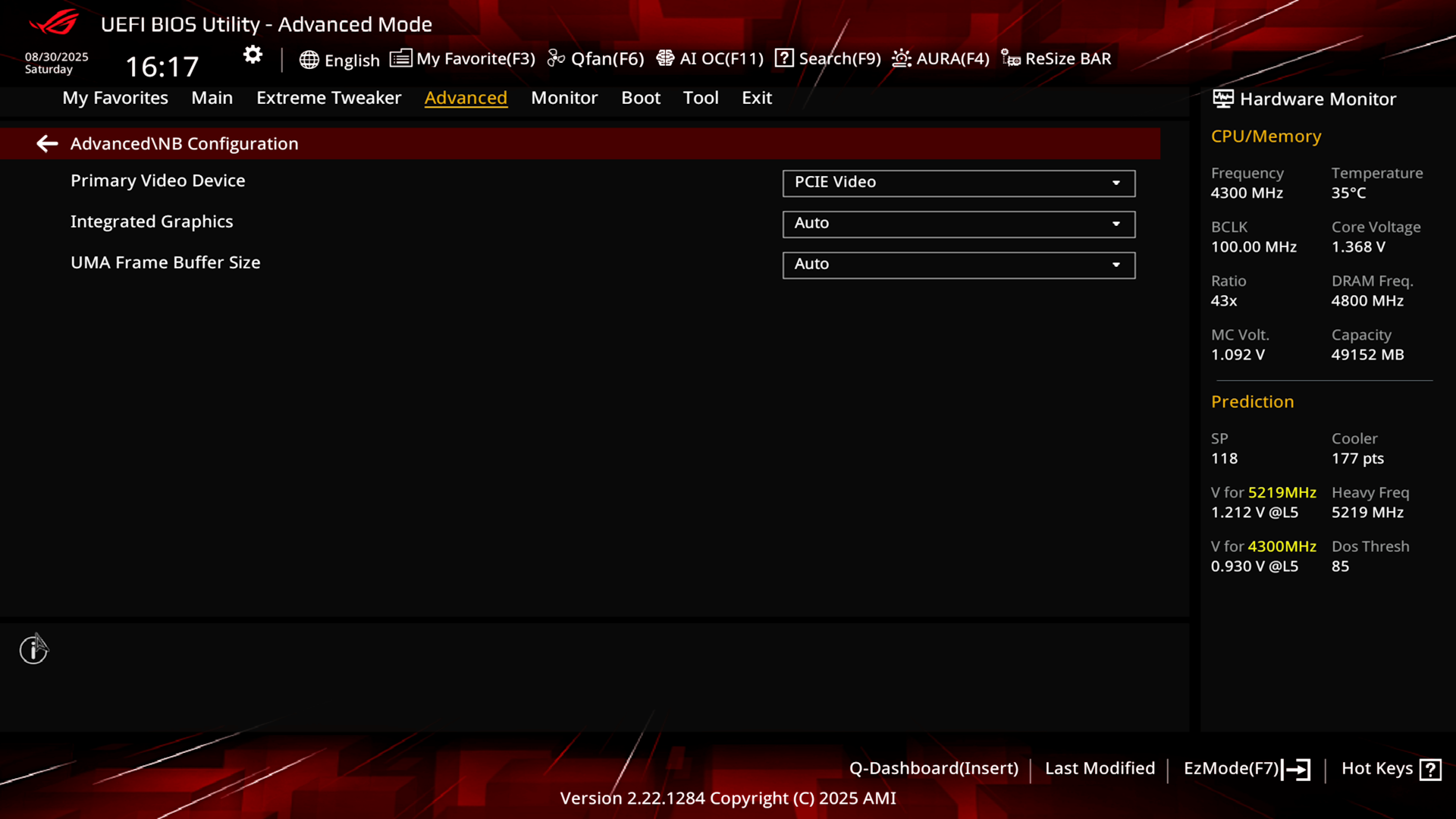

Вкладка Advanced: здесь находятся органы управления бортовыми устройствами и элементами материнской платы, а также типичные меню AMD Overclocking и AMD PBS.

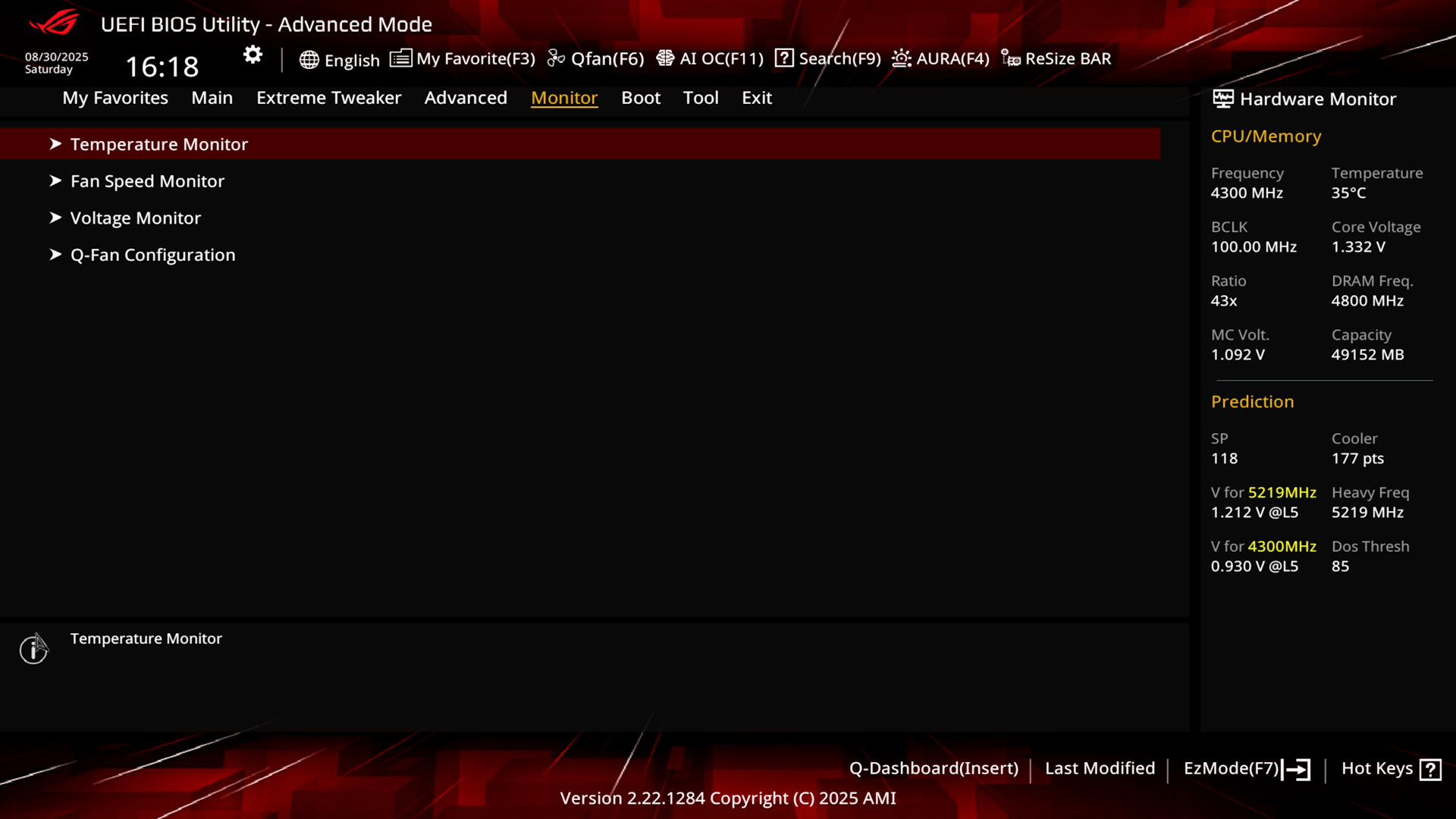

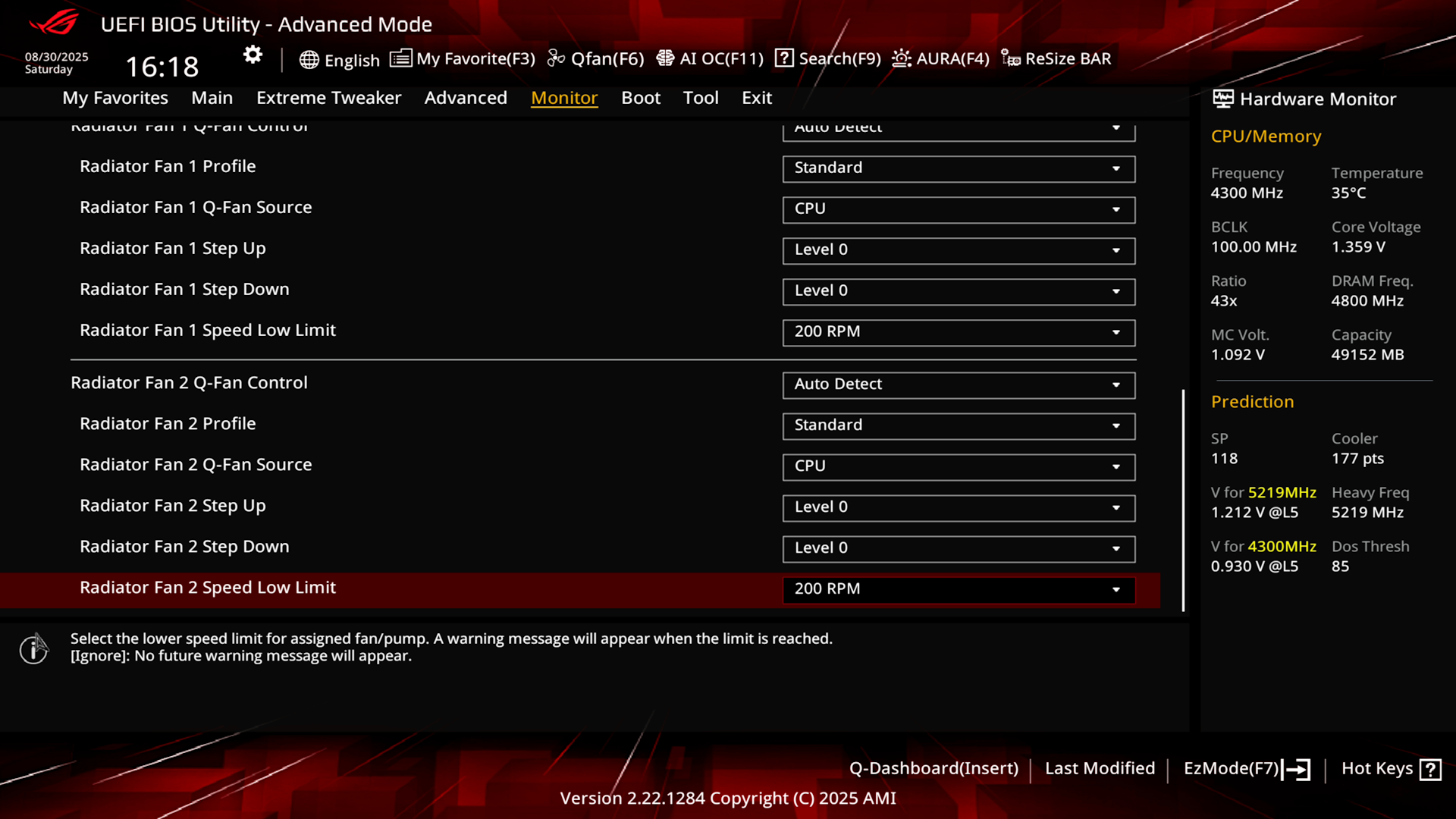

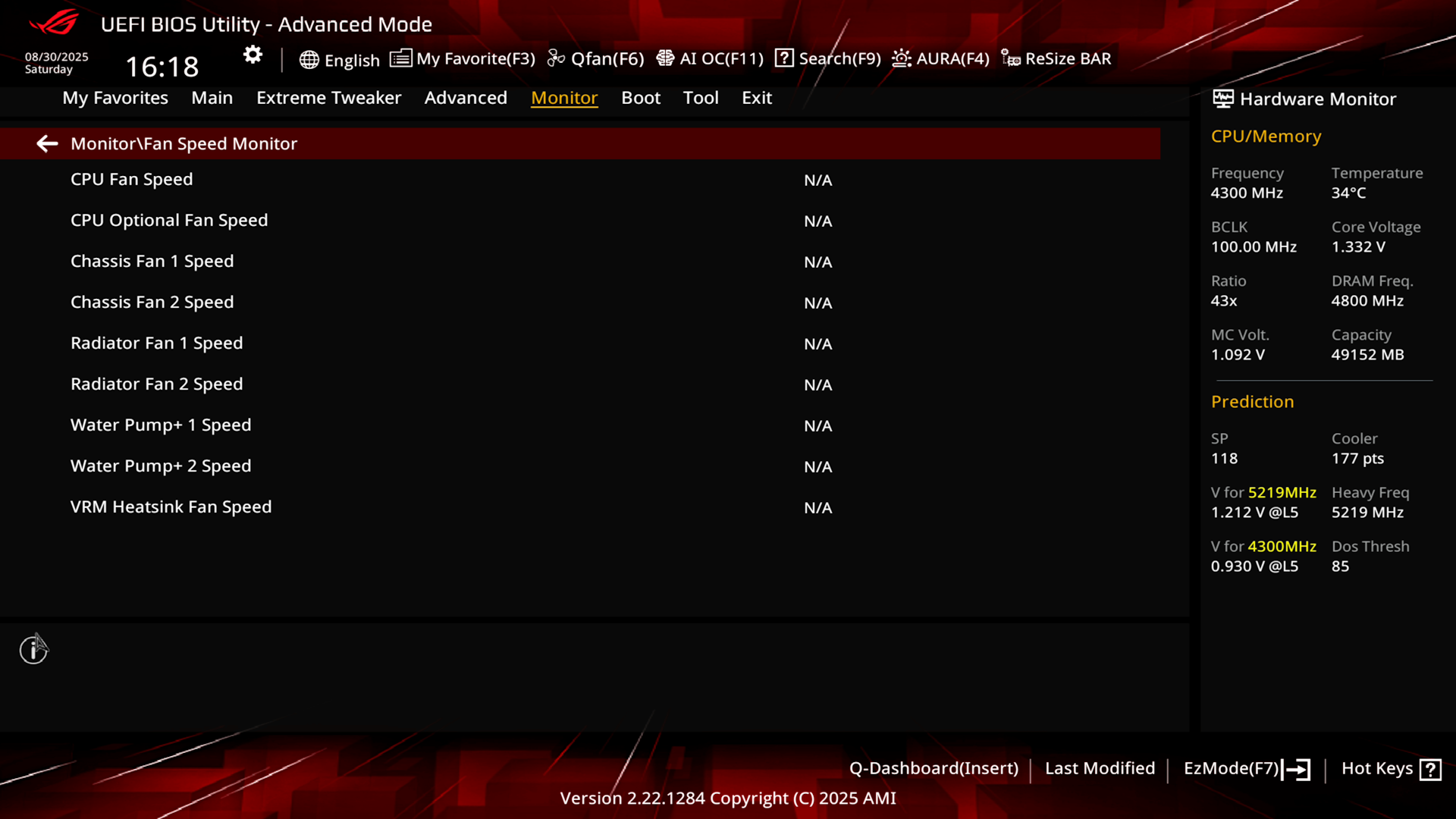

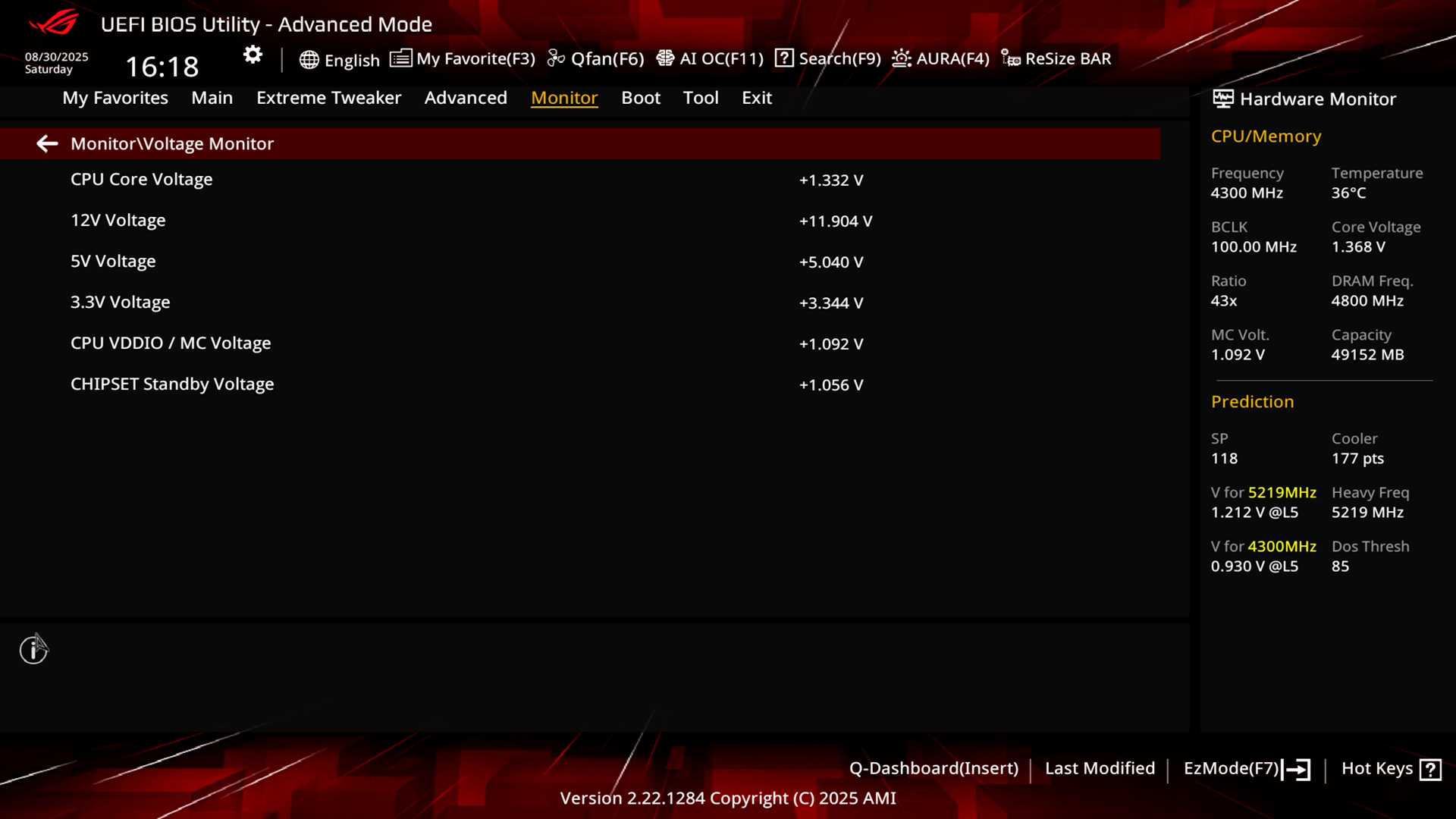

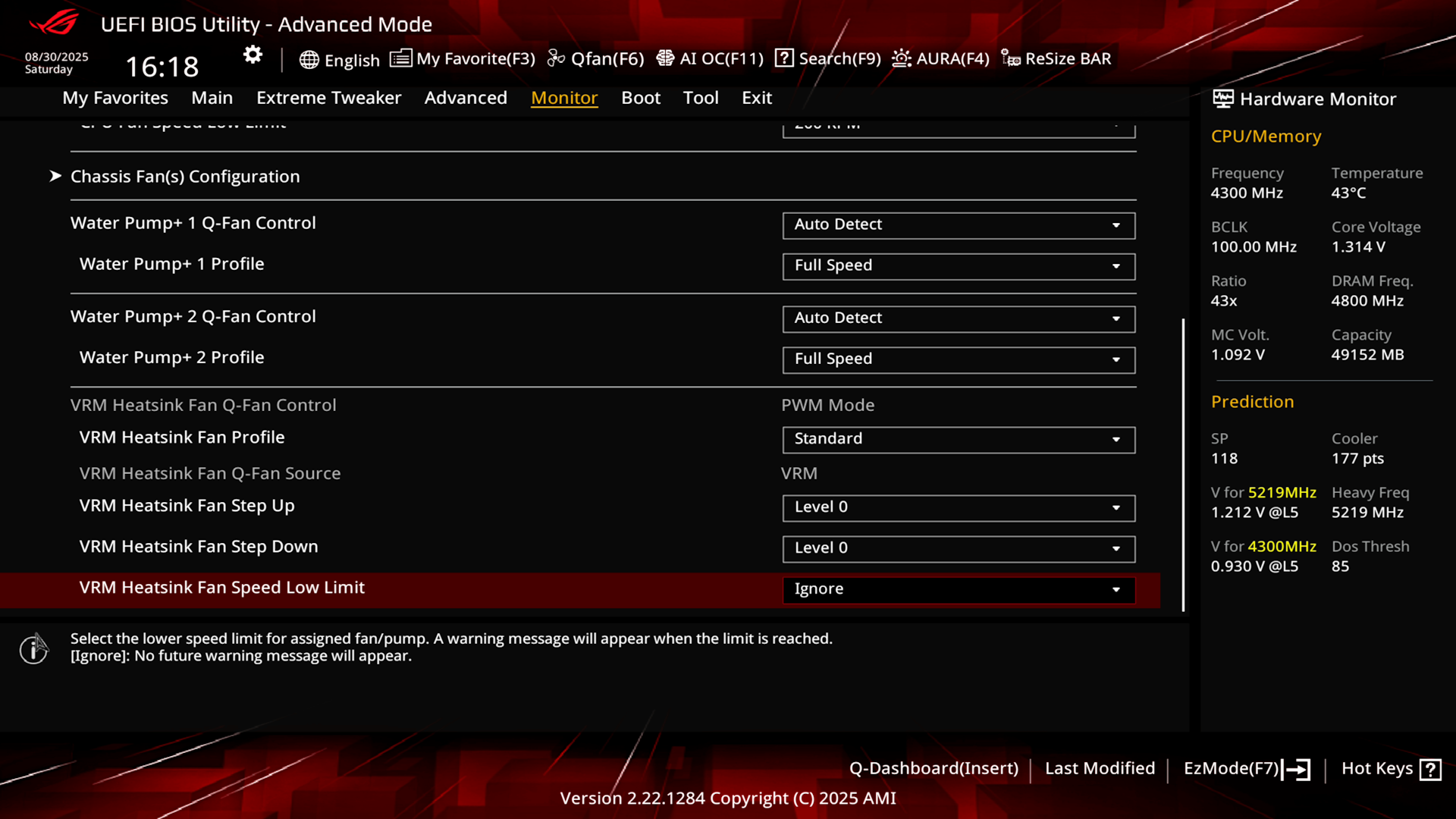

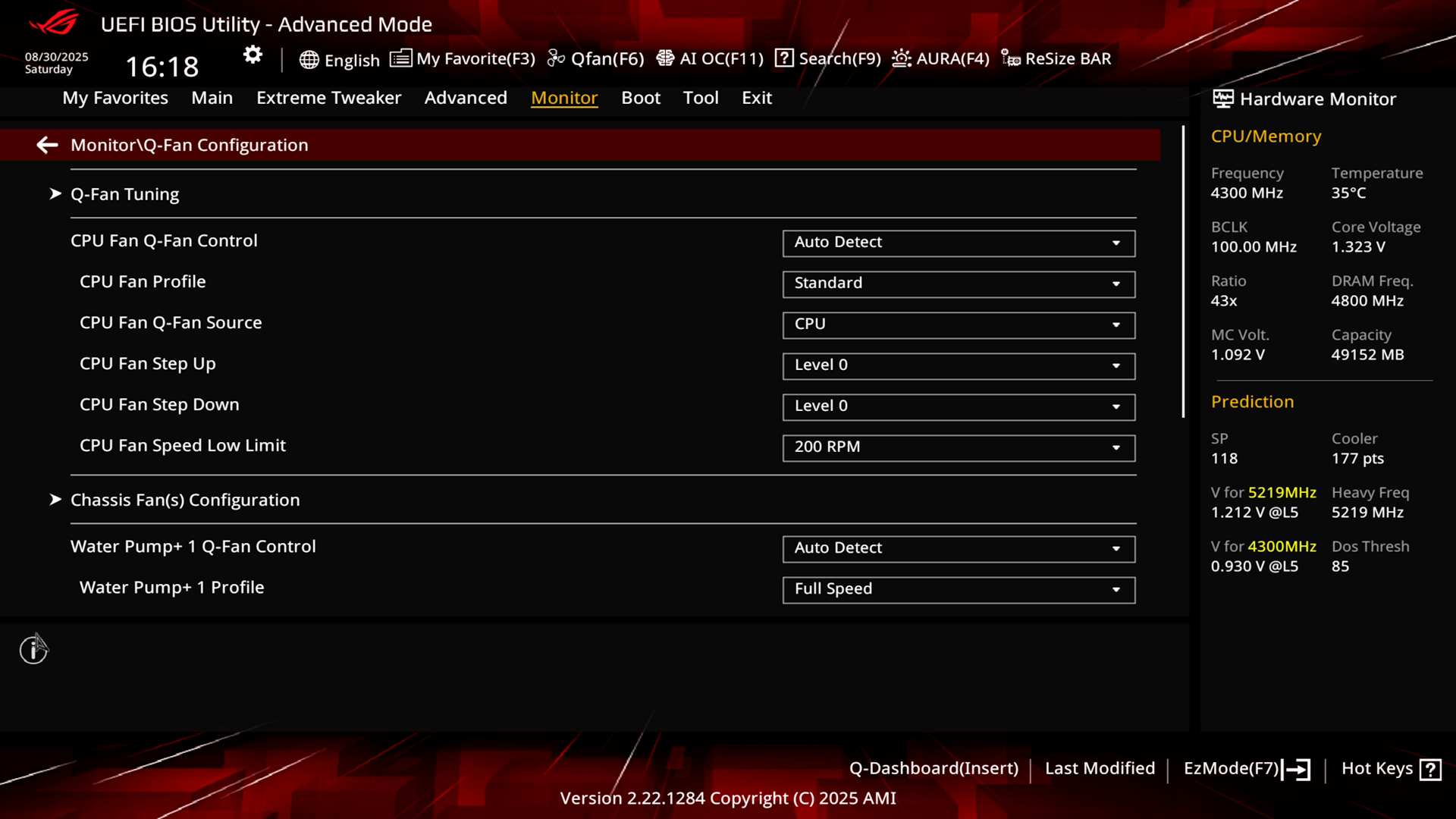

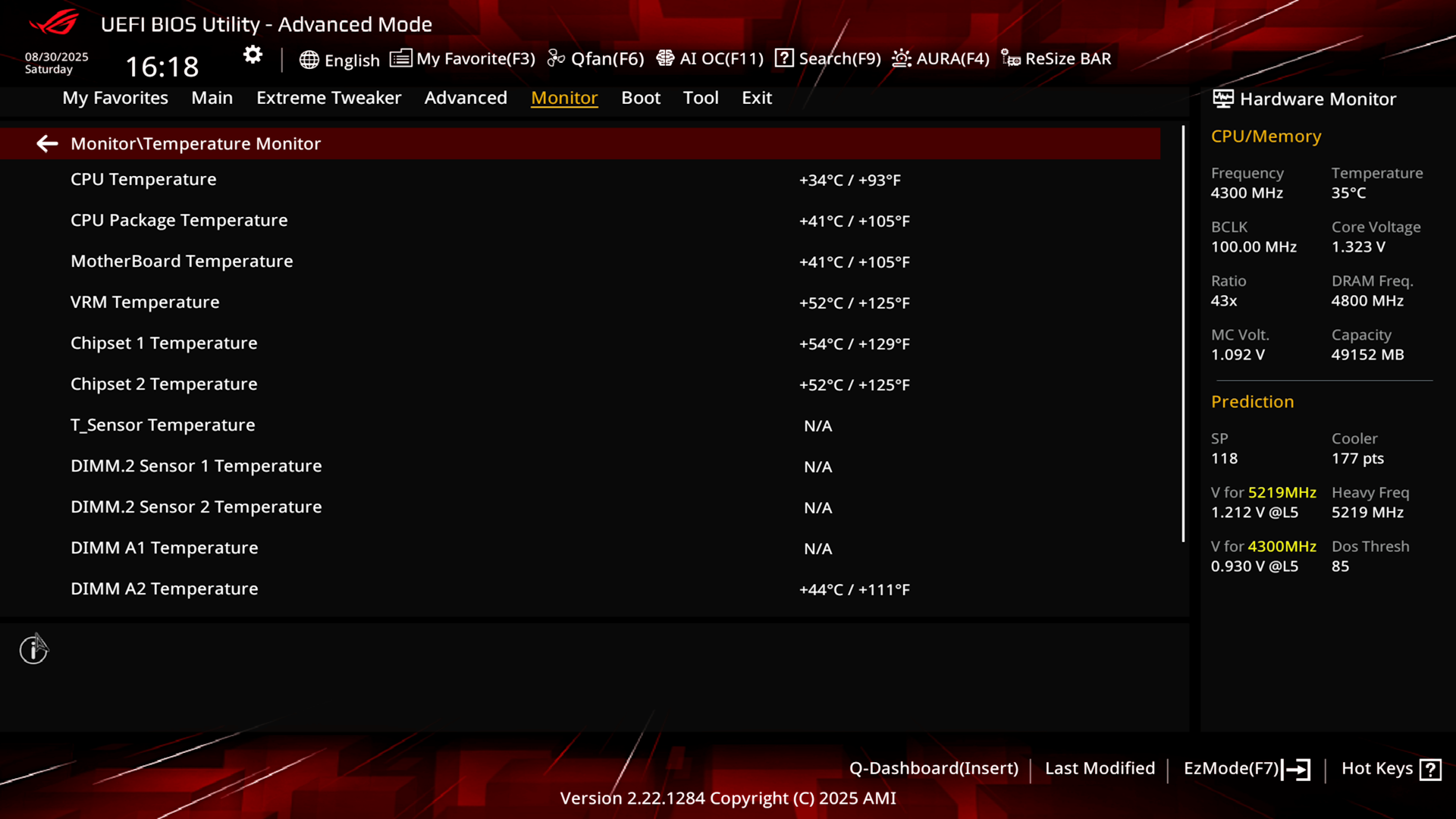

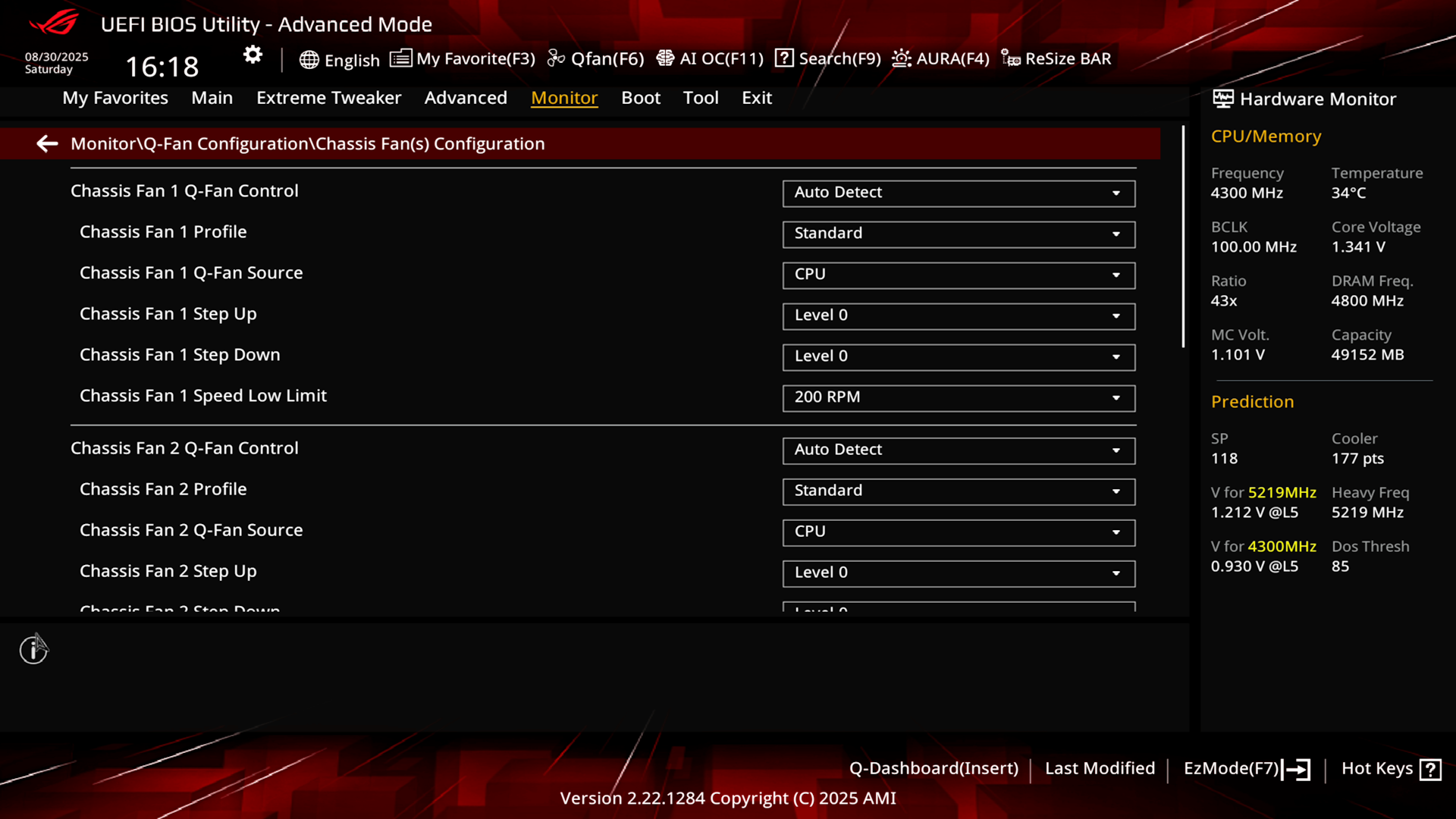

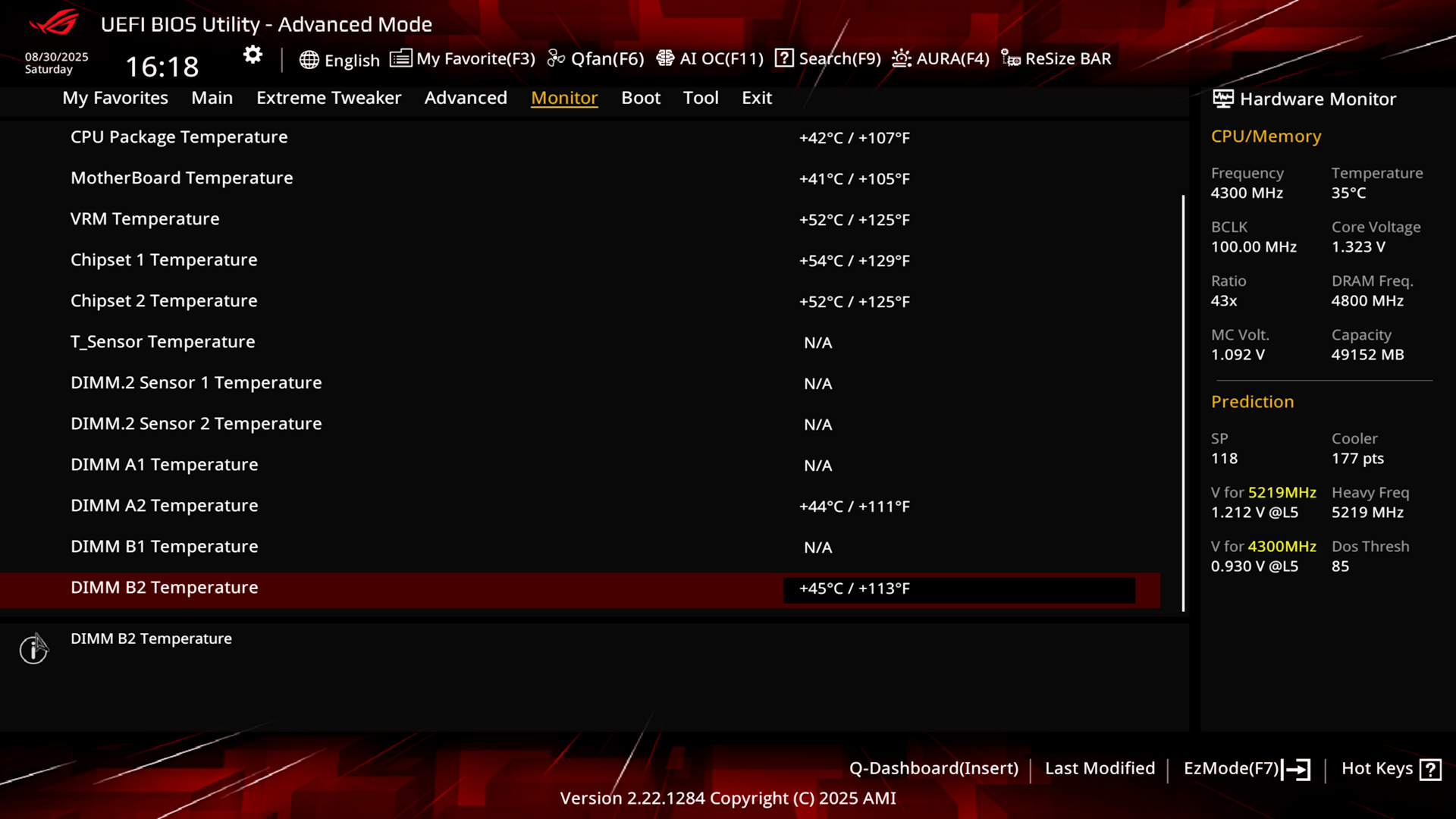

Вкладка Monitor: здесь собраны воедино все показатели температур, напряжений, оборотов вентиляторов. Присутствует управление системными вентиляторами и их алгоритмами работы.

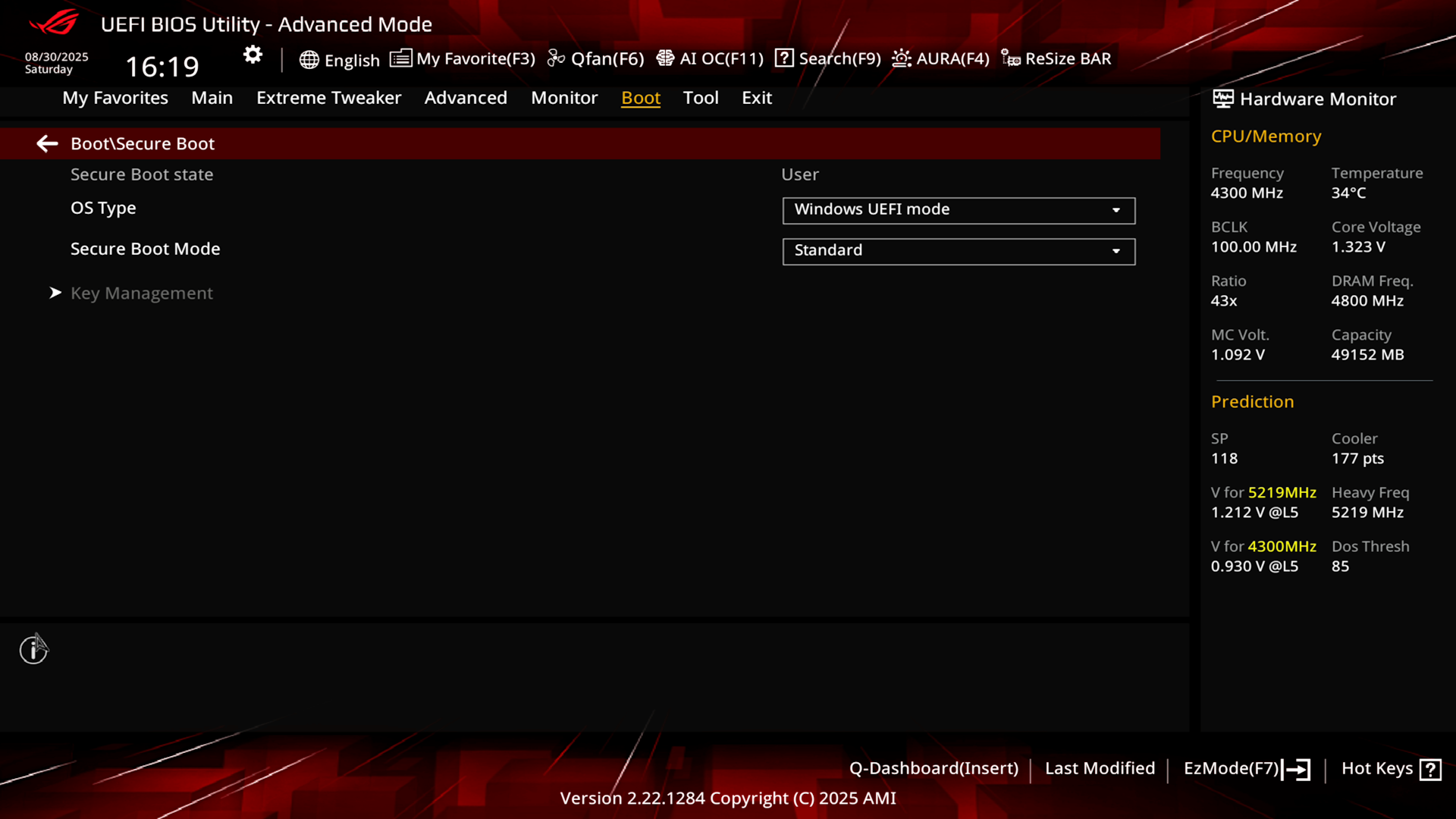

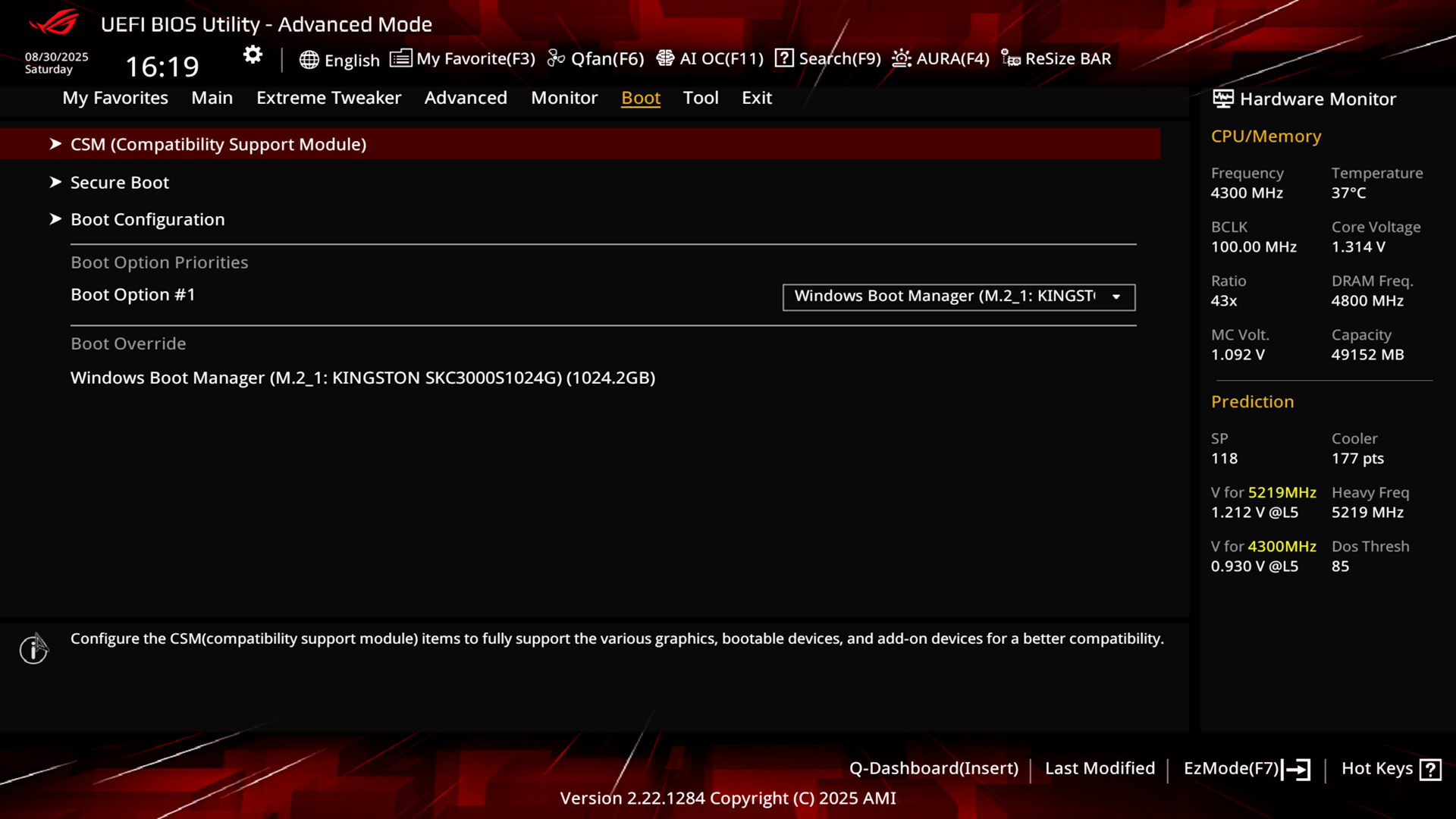

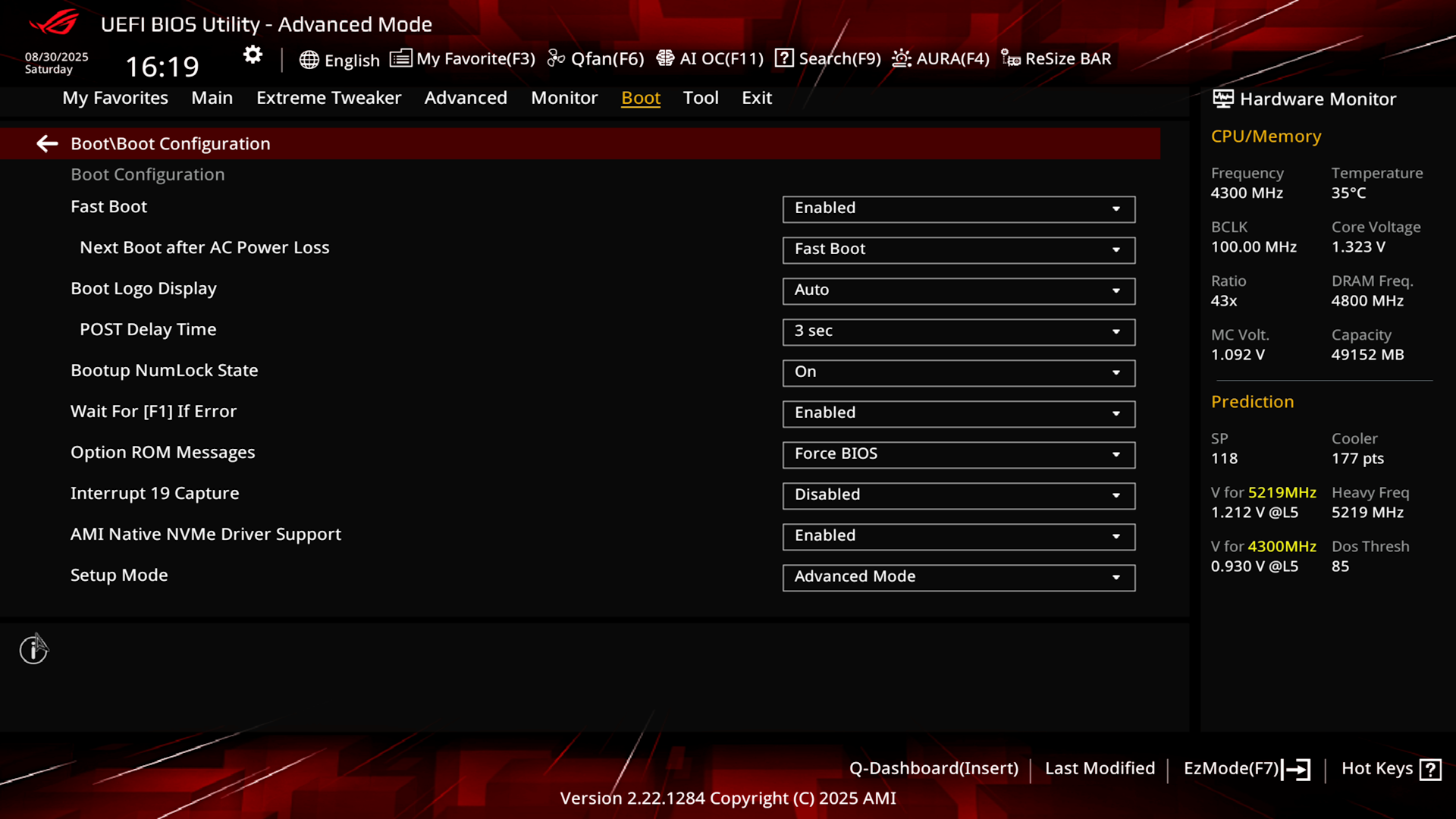

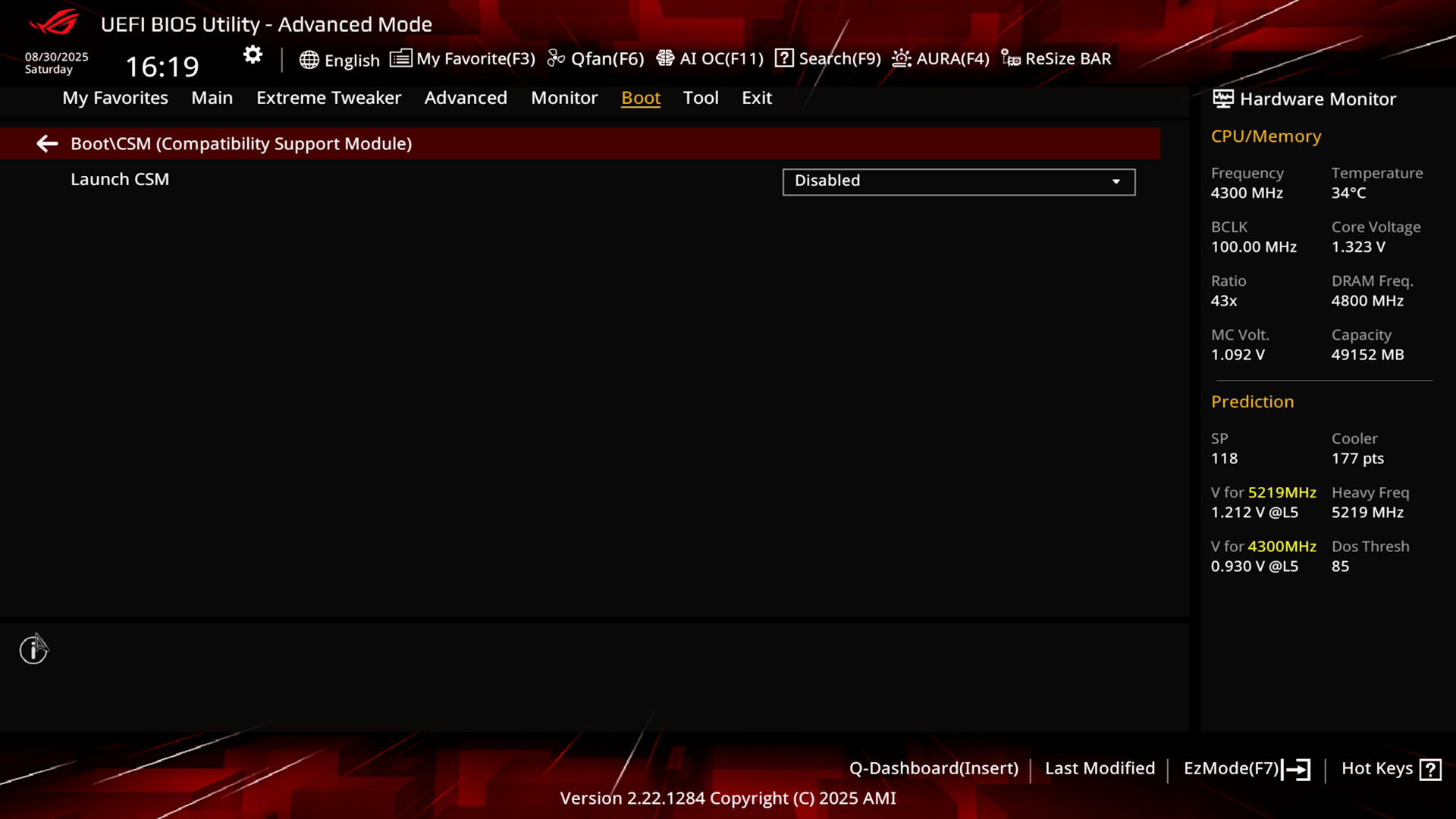

Вкладка Boot: органы управления общим процессом старта системы, CSM, Secured Boot, а также приоритета загрузки с накопителей или сети.

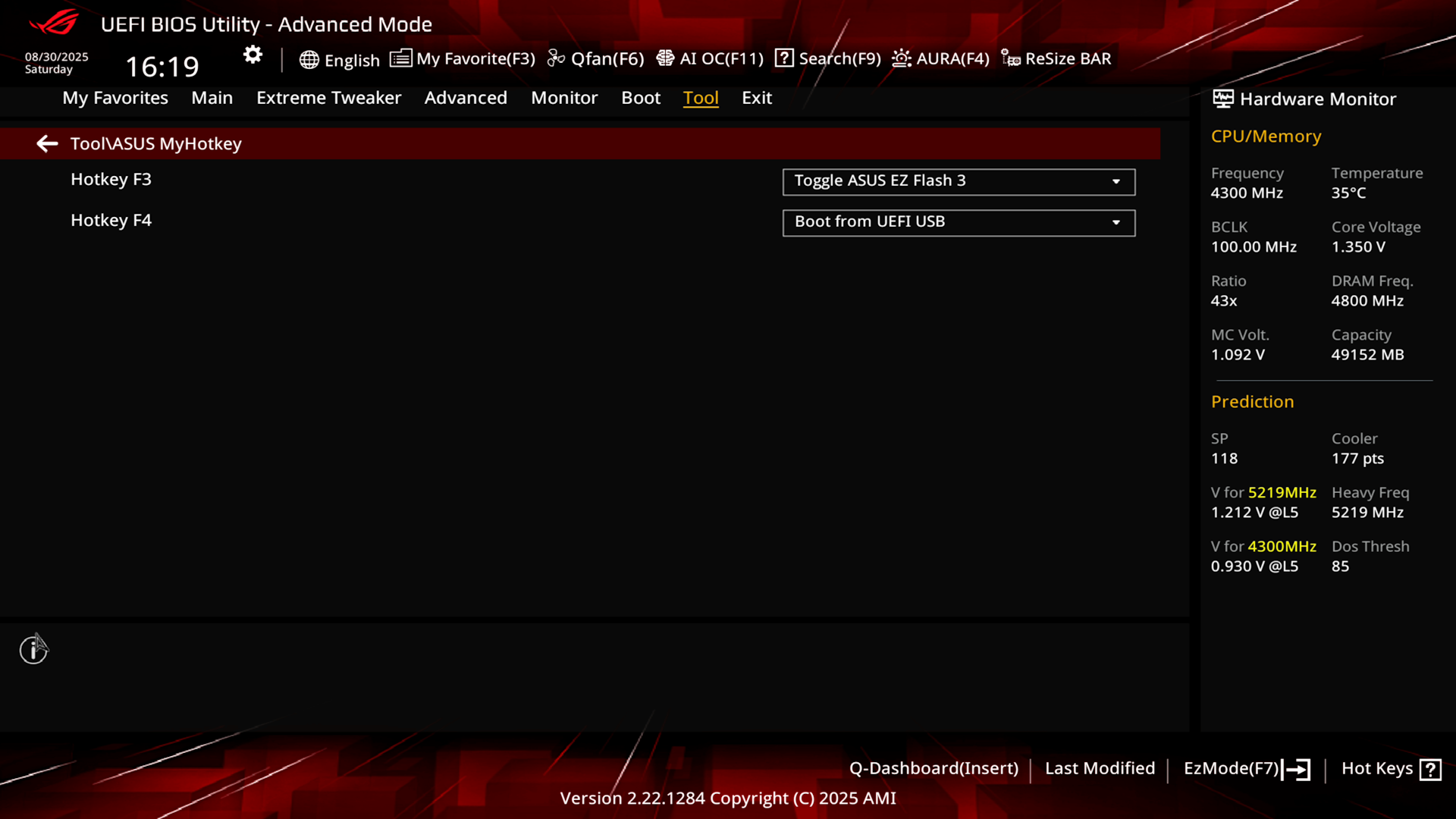

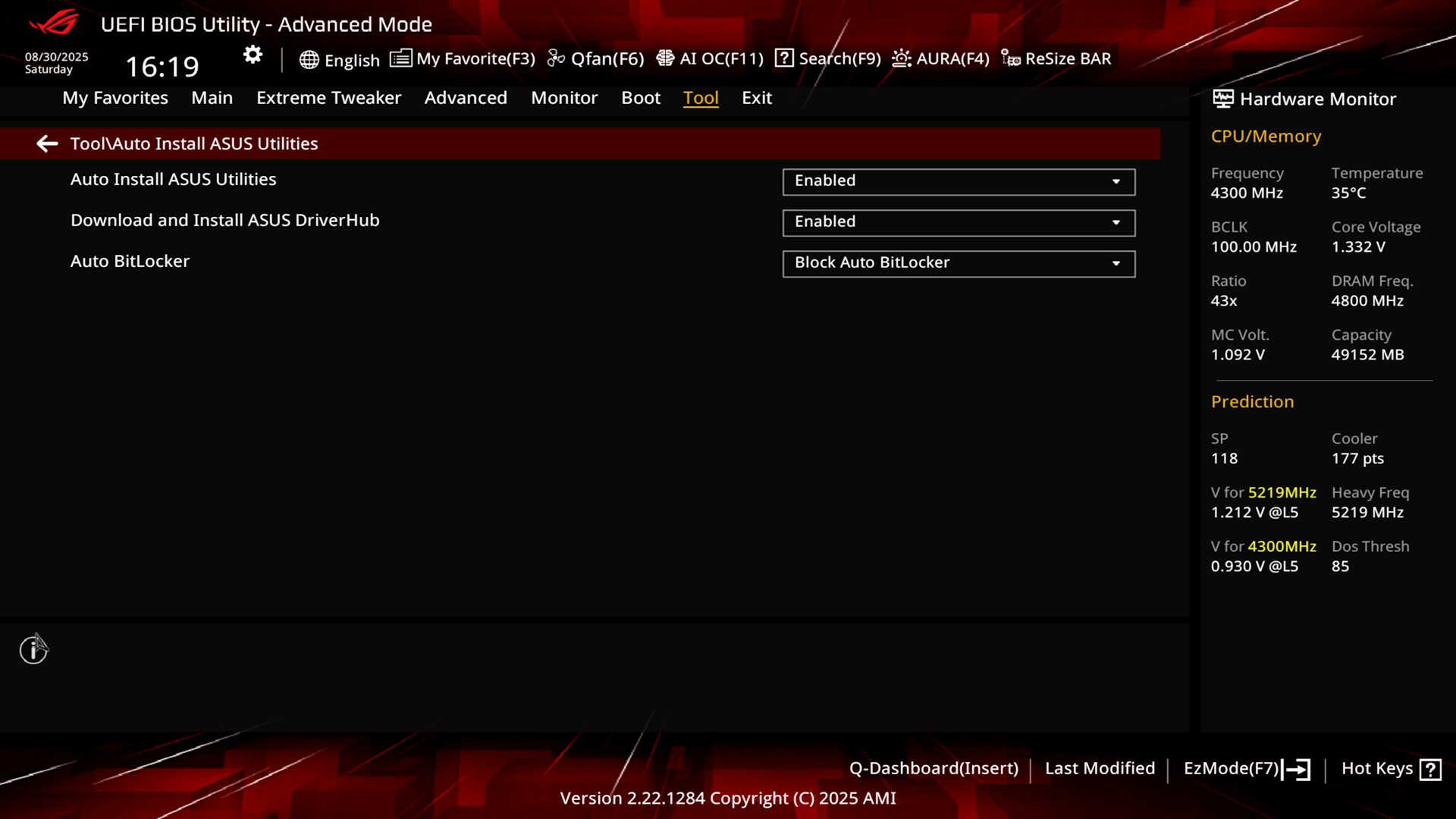

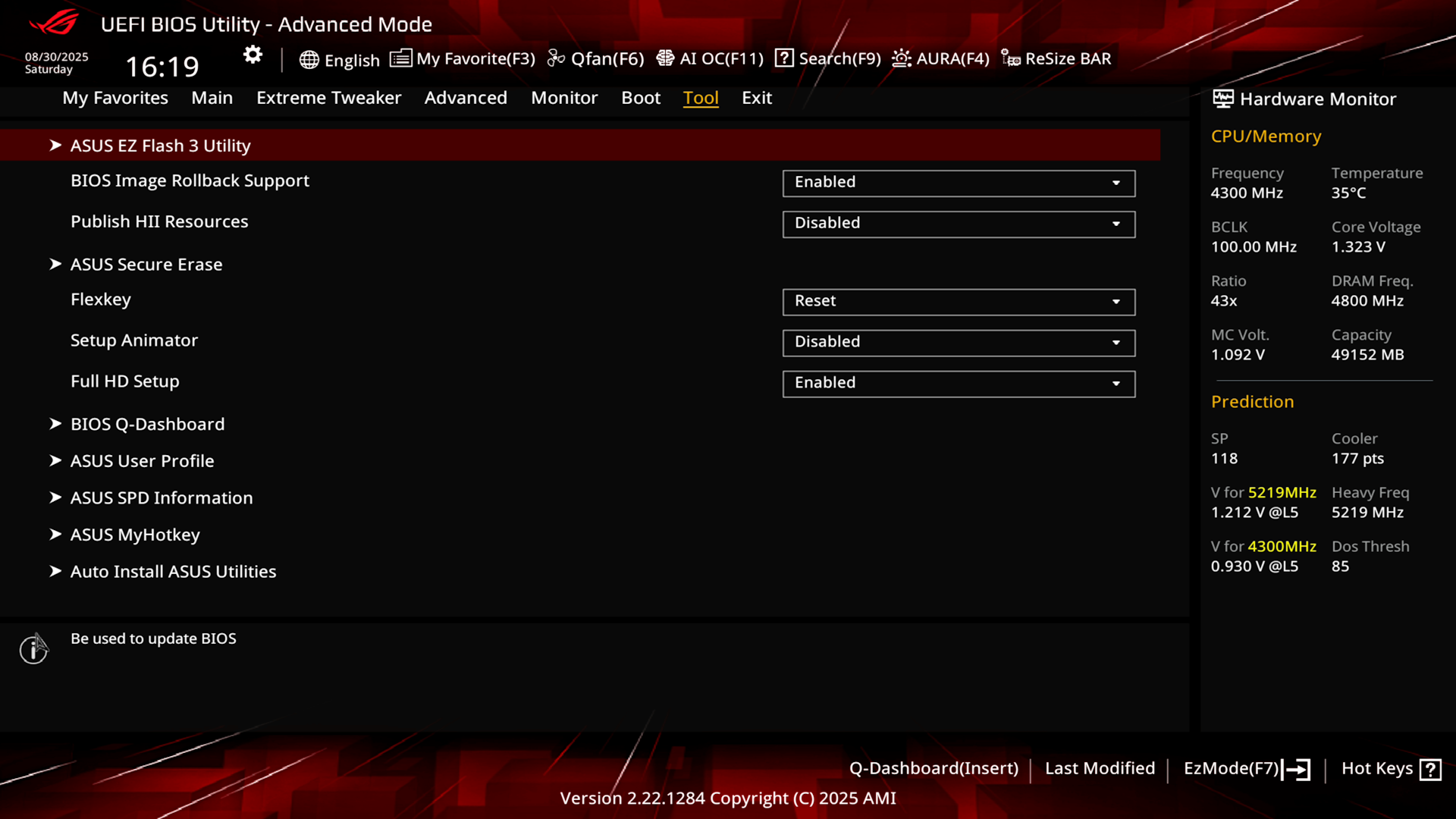

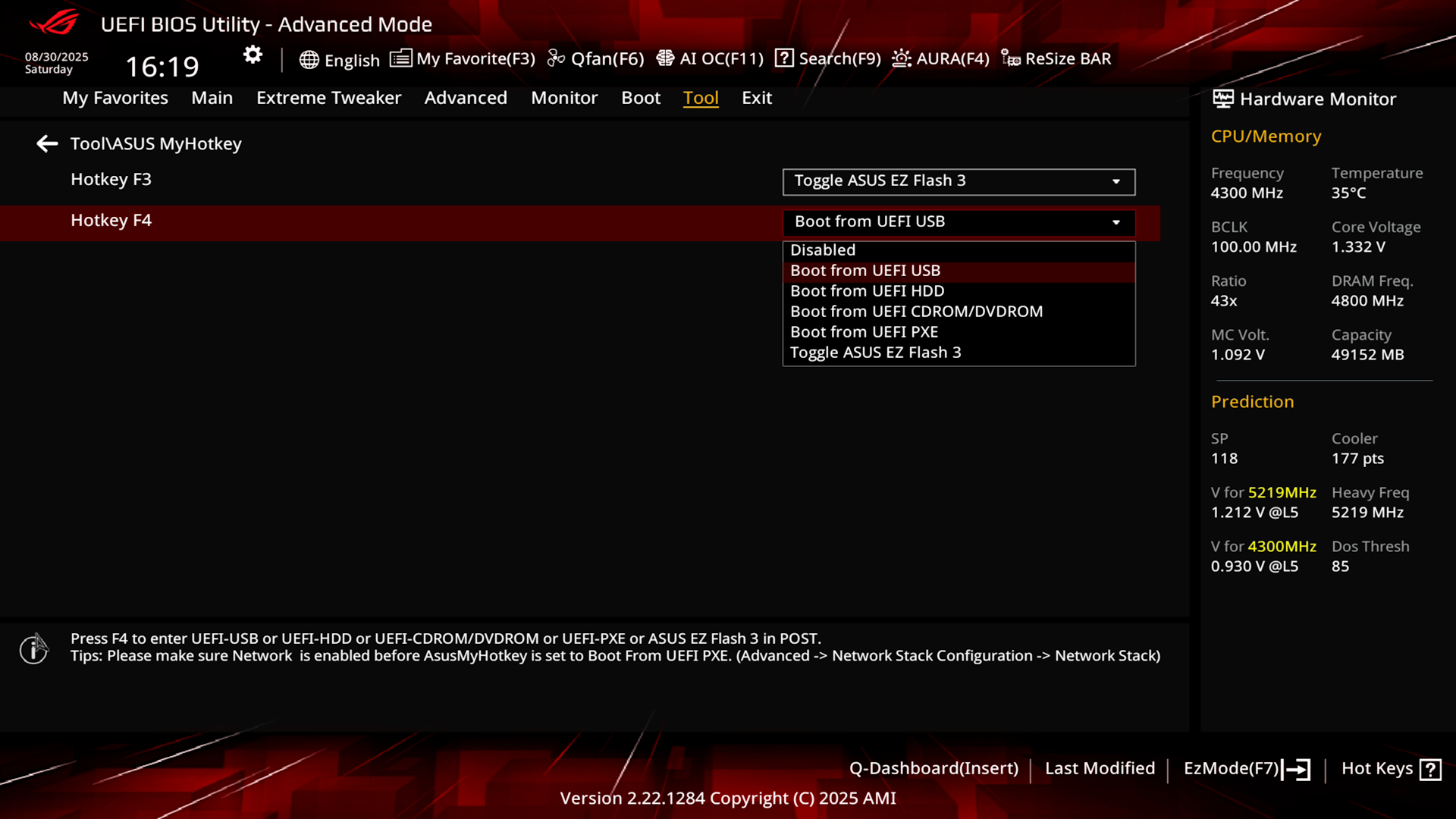

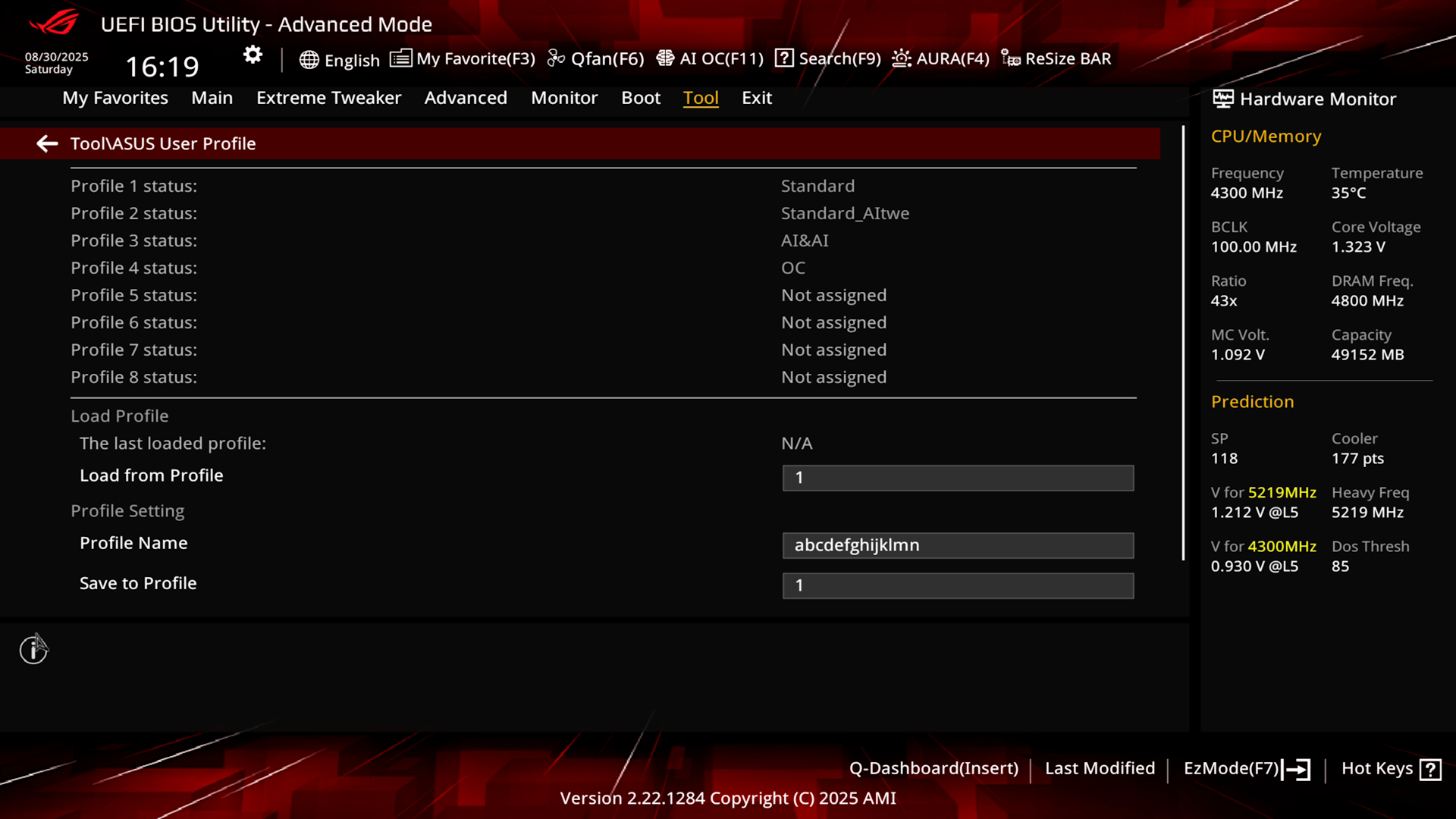

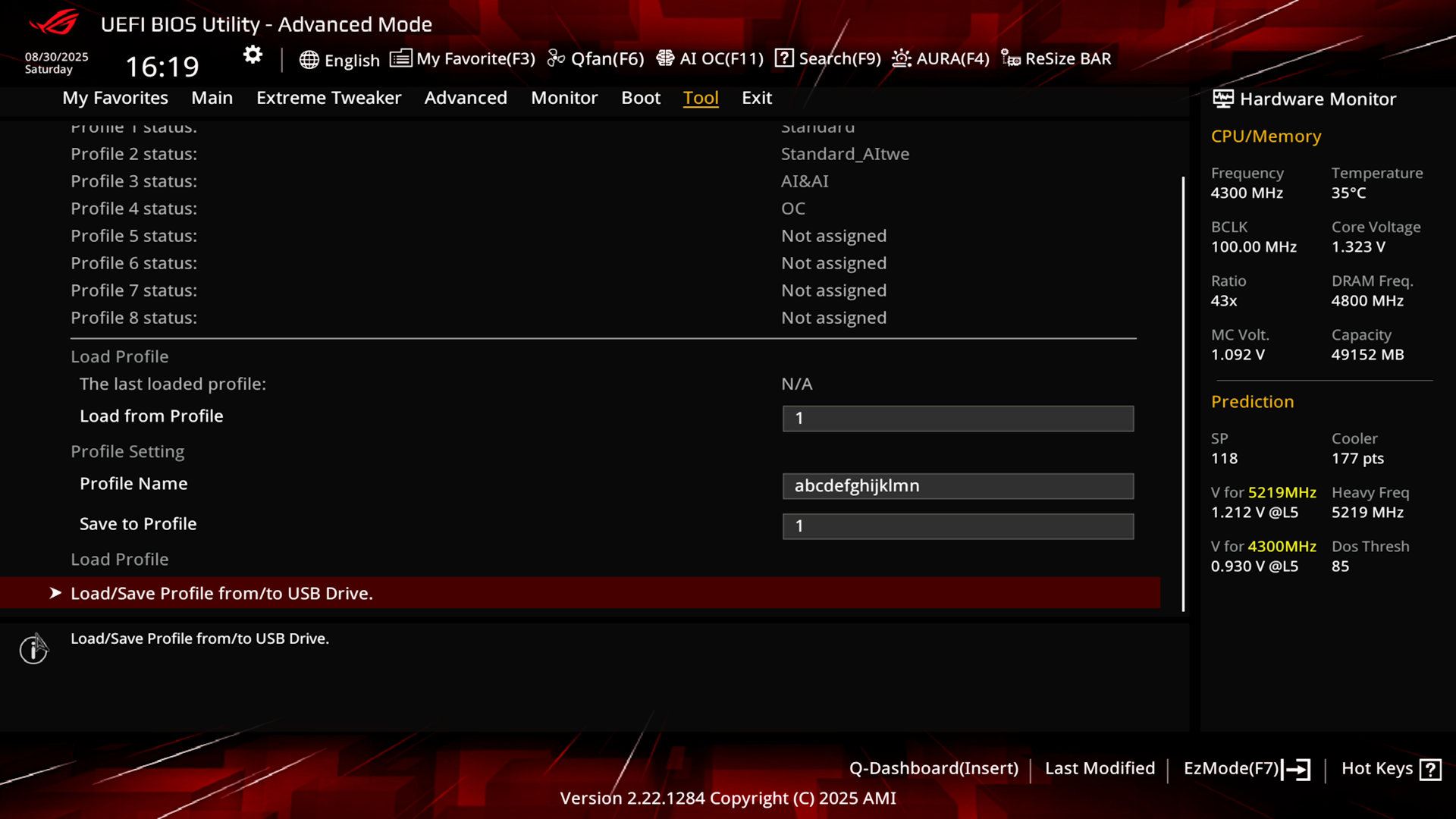

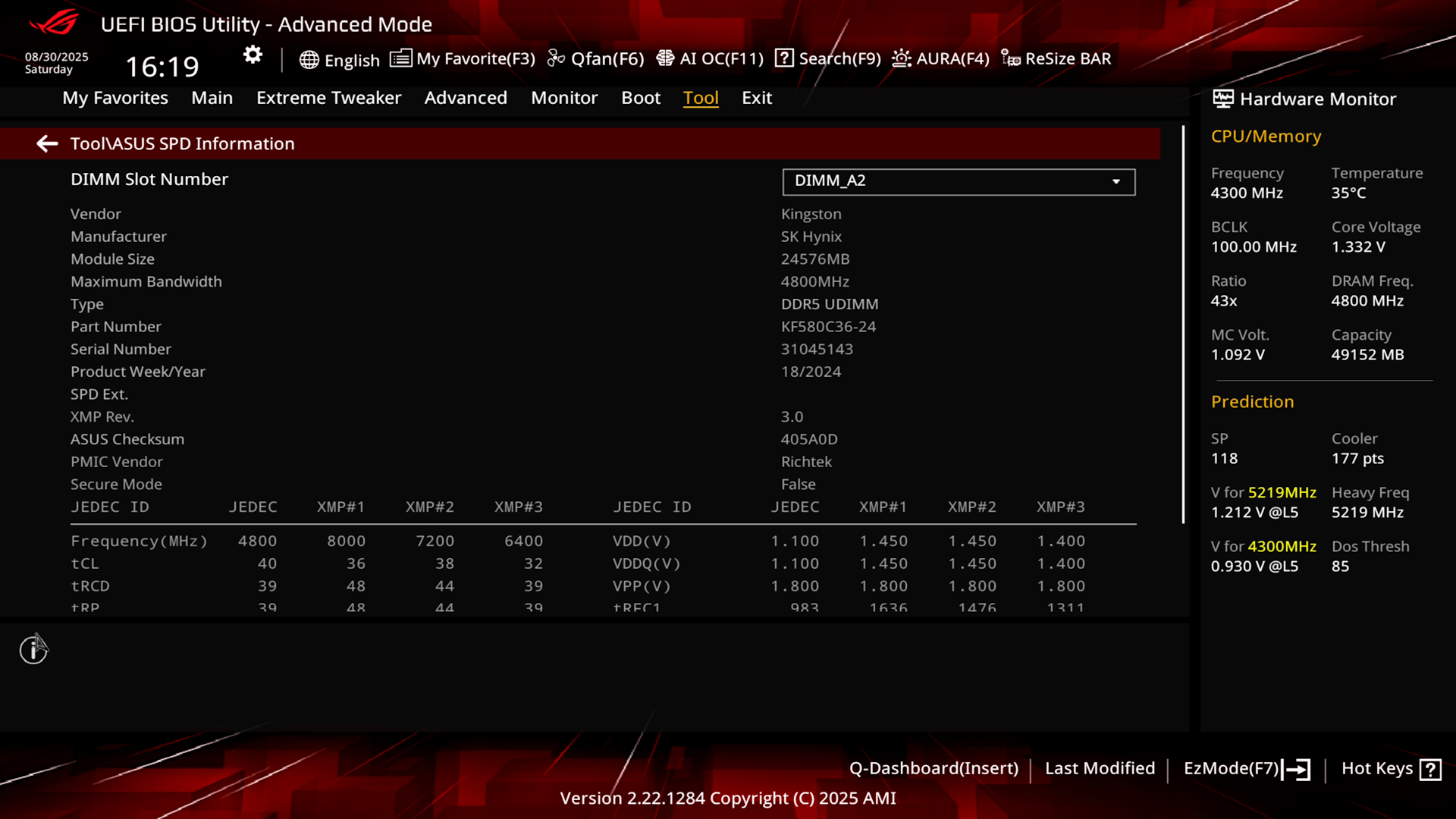

Вкладка Tool: здесь находятся система профилей настроек ASUS User Profile (хранятся в памяти платы, либо импортируются/экспортируются на внешние накопители), управление фирменными технологиями производителя вроде ASUS DriverHub, MyHotKey, ASUS EZ Flash 3 Utility (для обновления прошивки), Secure Erase для накопителей, FlexKey. Также присутствует еще одна ссылка вызова BIOS Q‑Dashboard.

Вкладка Exit: комментарии излишни.

Логотип во время загрузки системы:

Комплектное ПО

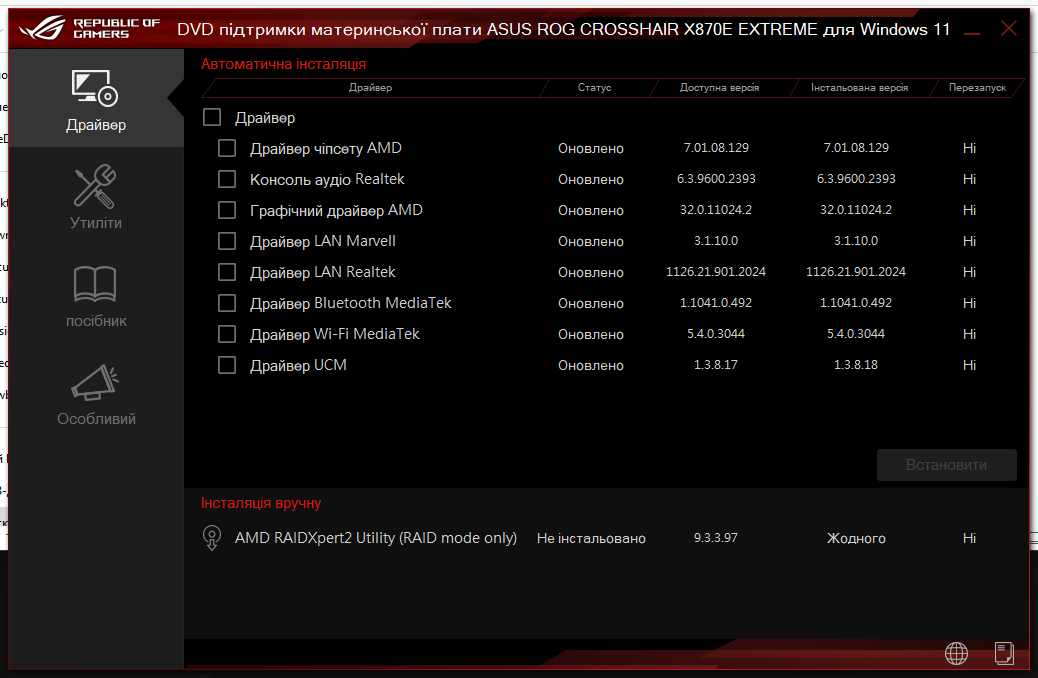

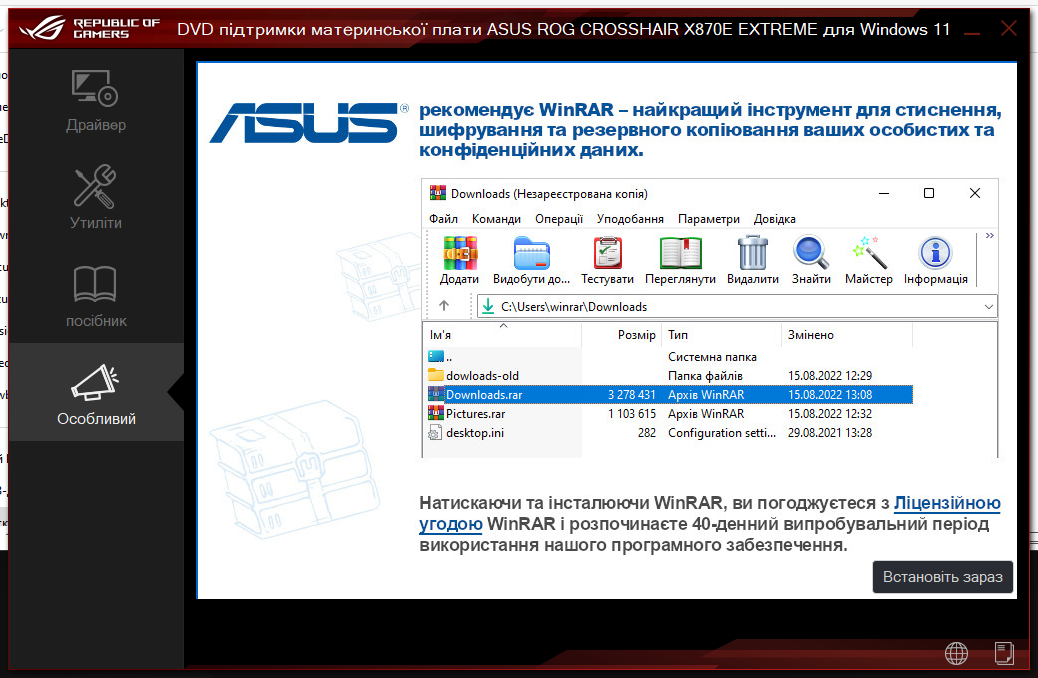

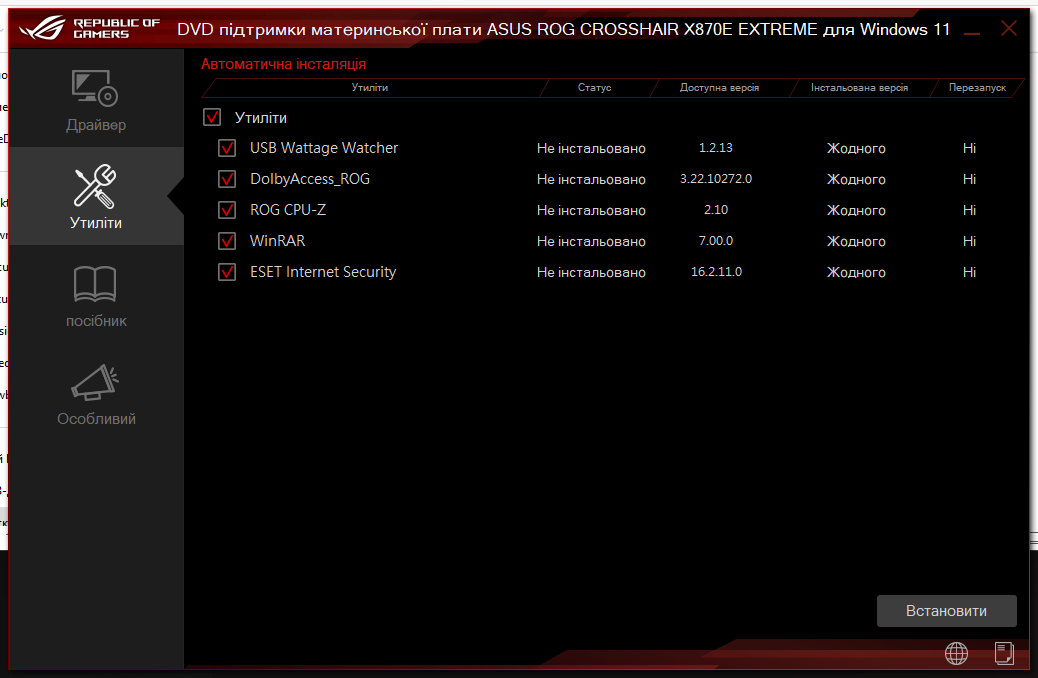

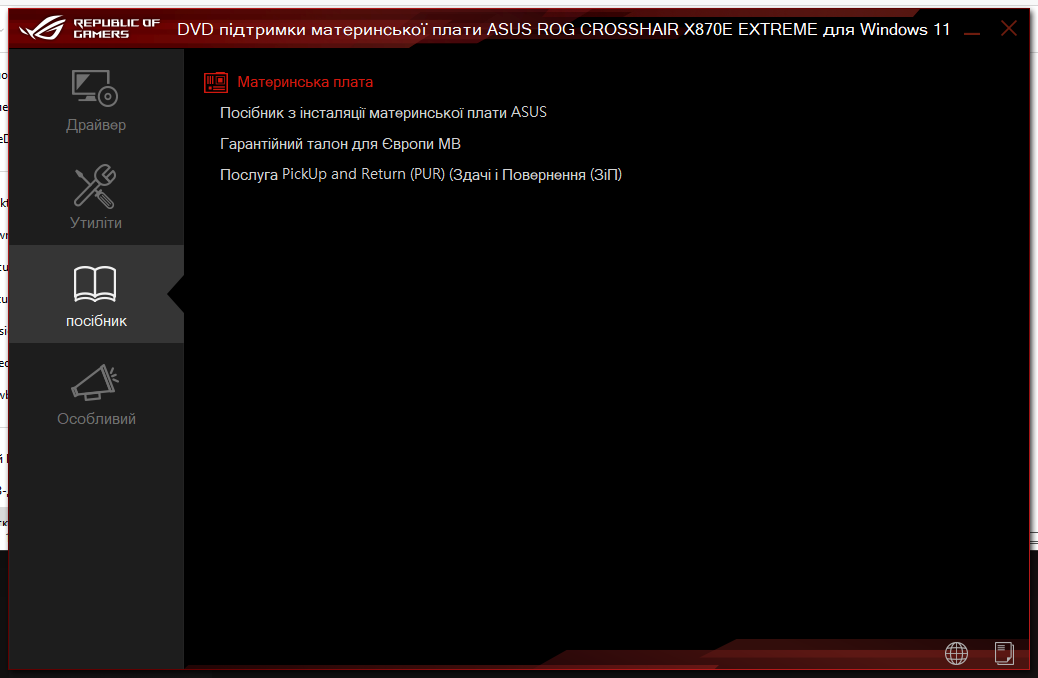

В комплектации материнской платы присутствует флеш-драйв со всеми необходимыми драйверами и программным обеспечением. Для нужд пользователя предусмотрен свободный раздел объемом 24,8 ГБ, отформатированный в FAT32, остальное отдано под раздел производителя, который заблокирован на запись.

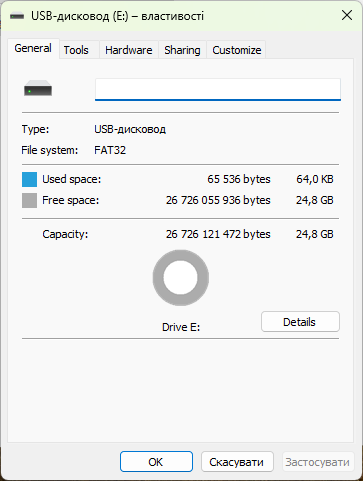

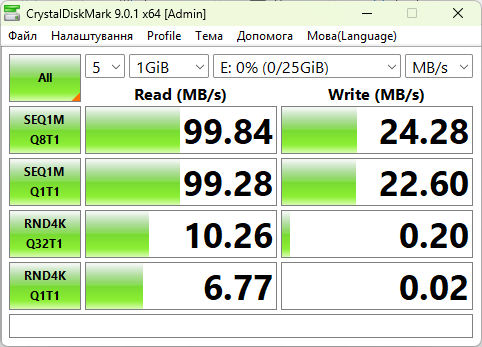

Скоростные показатели:

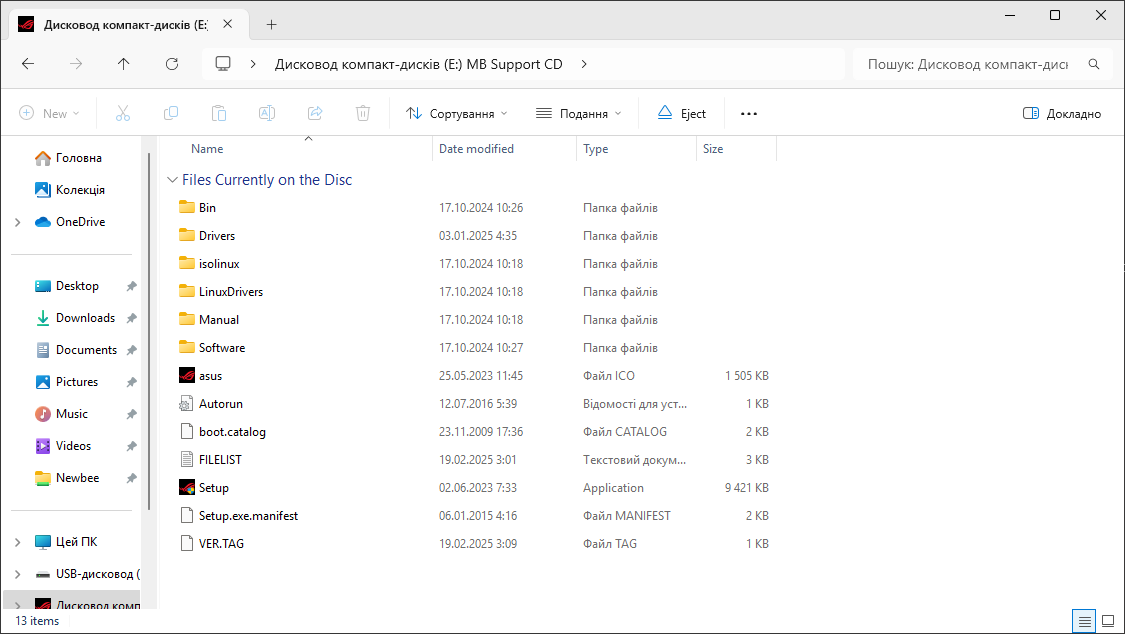

Структура накопителя выглядит следующим образом:

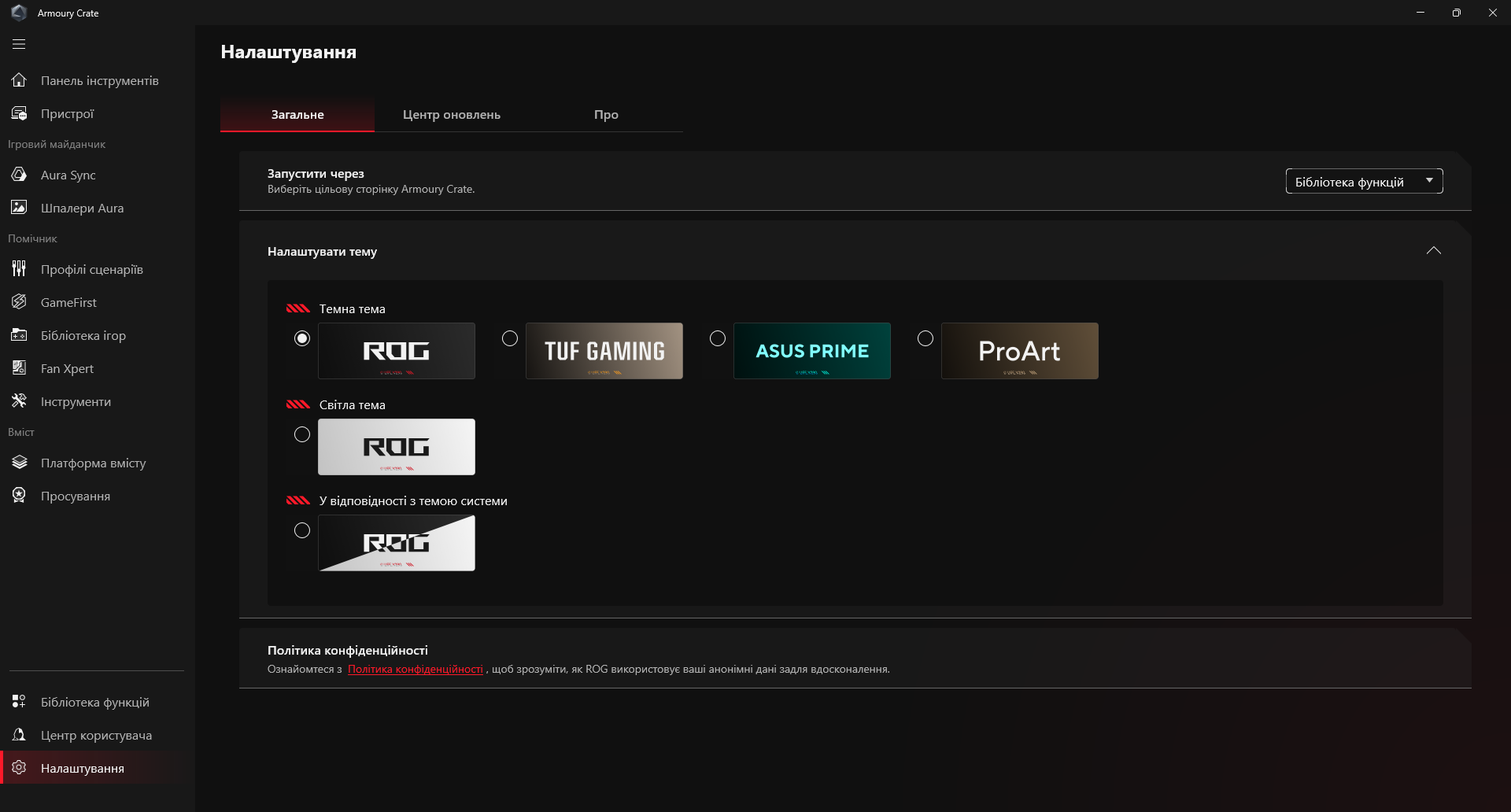

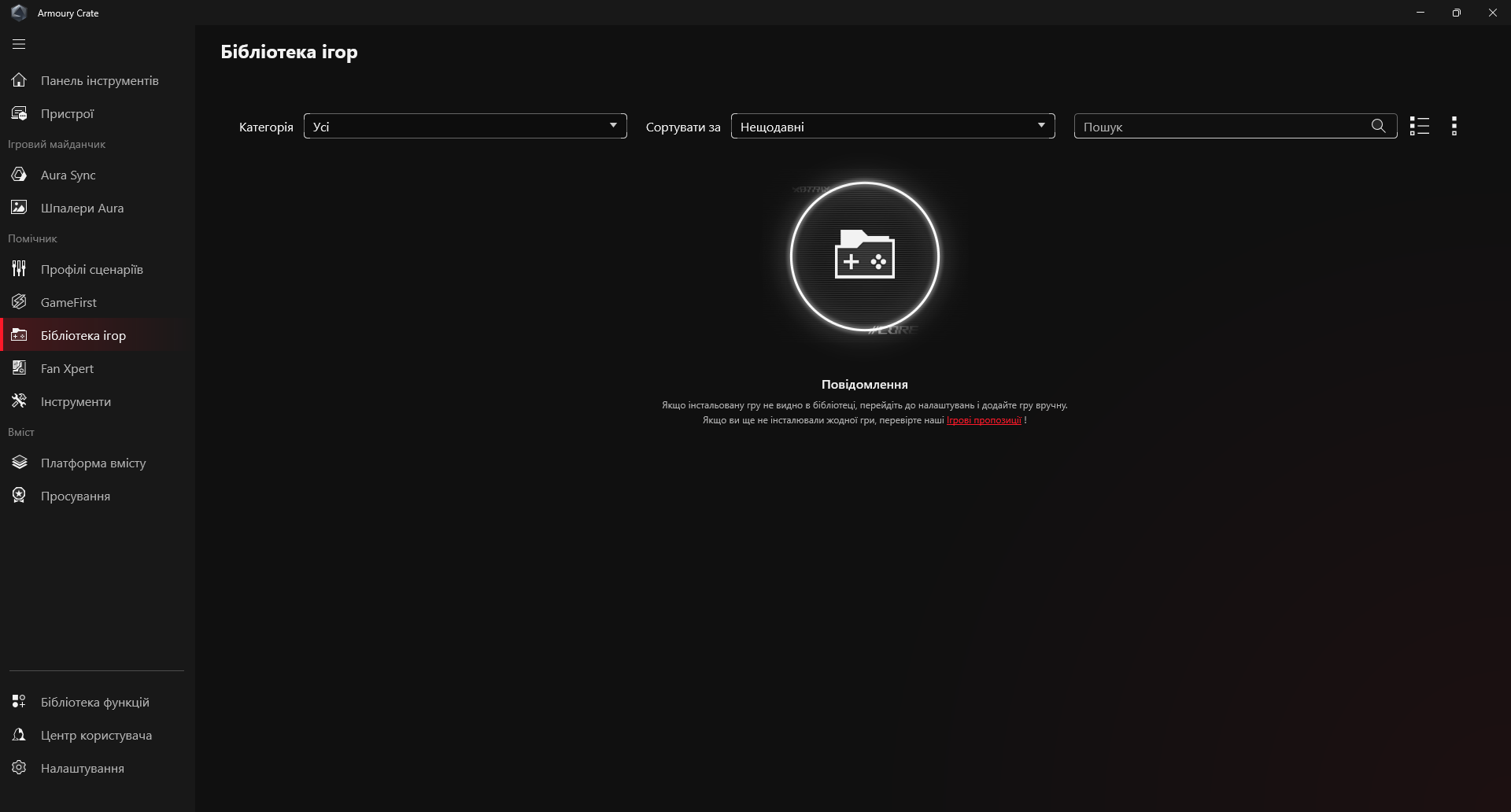

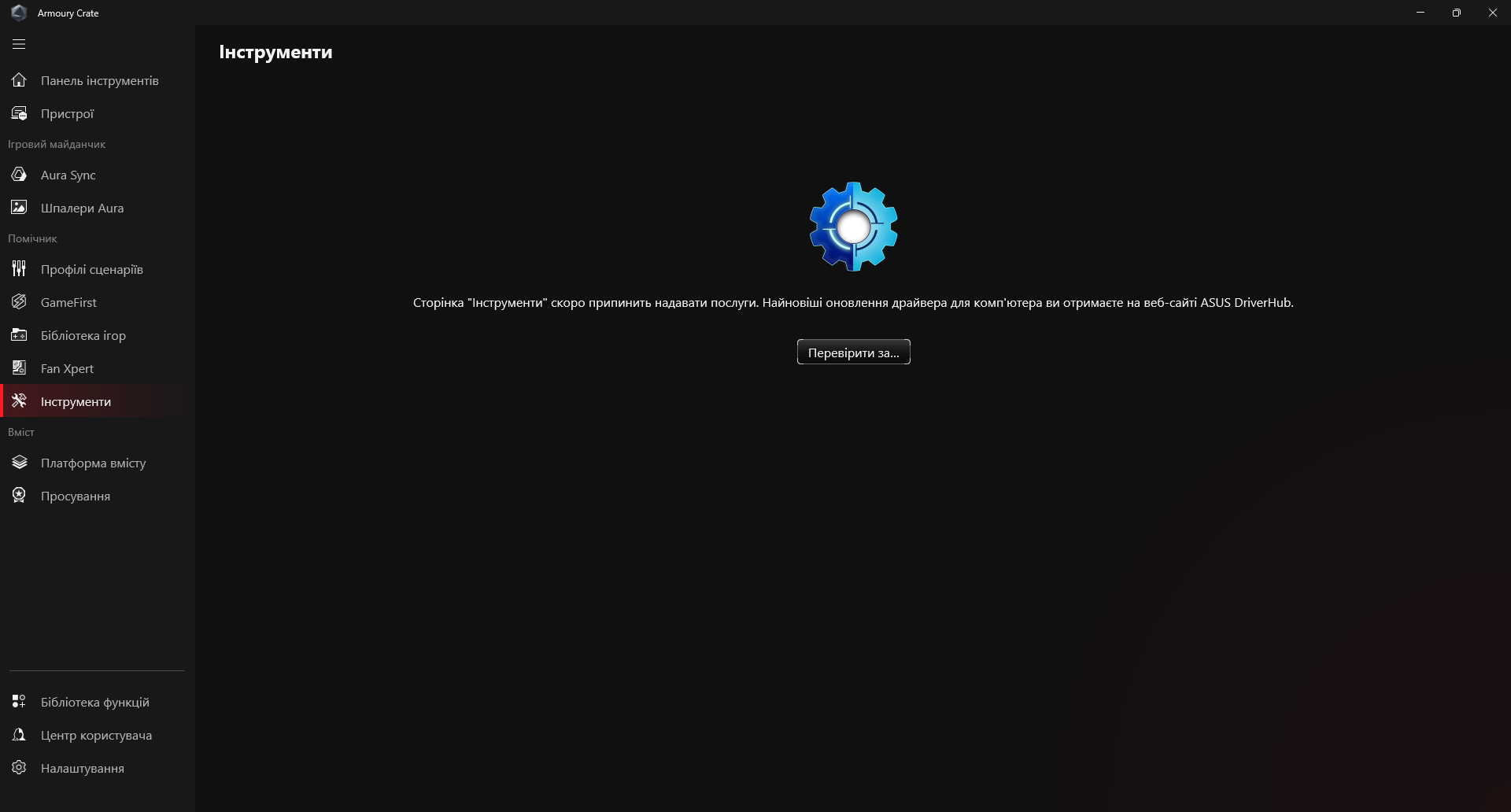

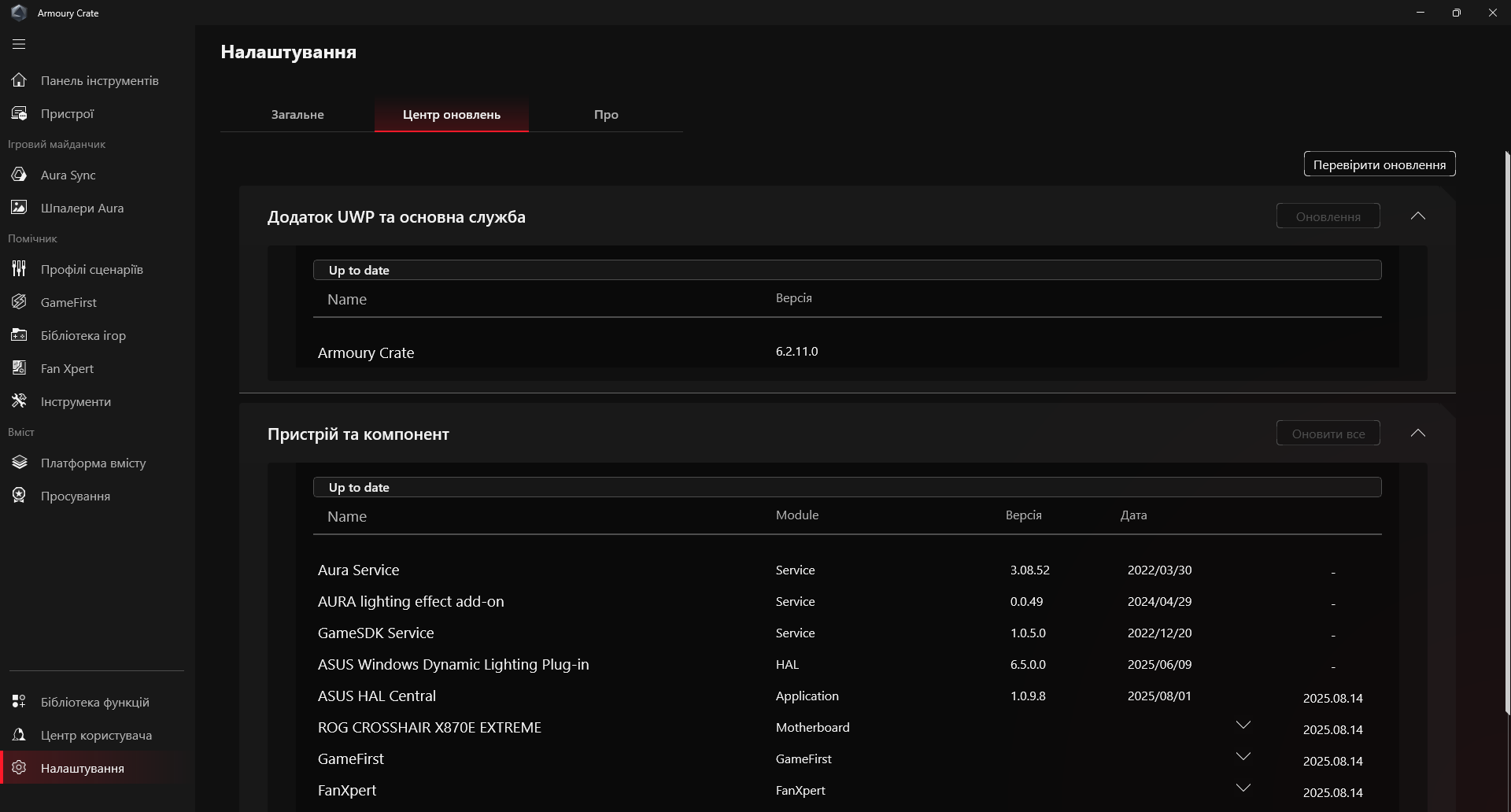

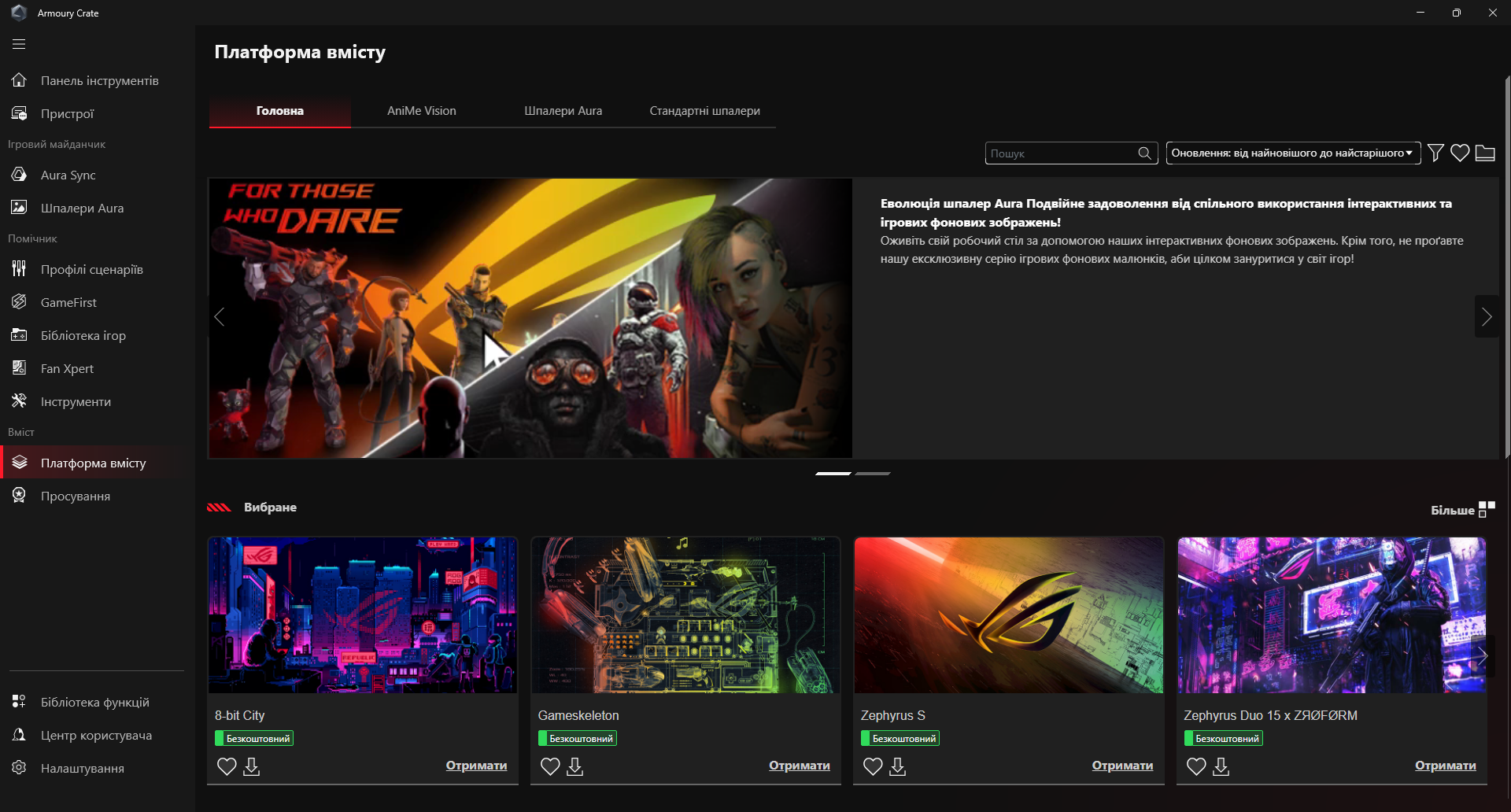

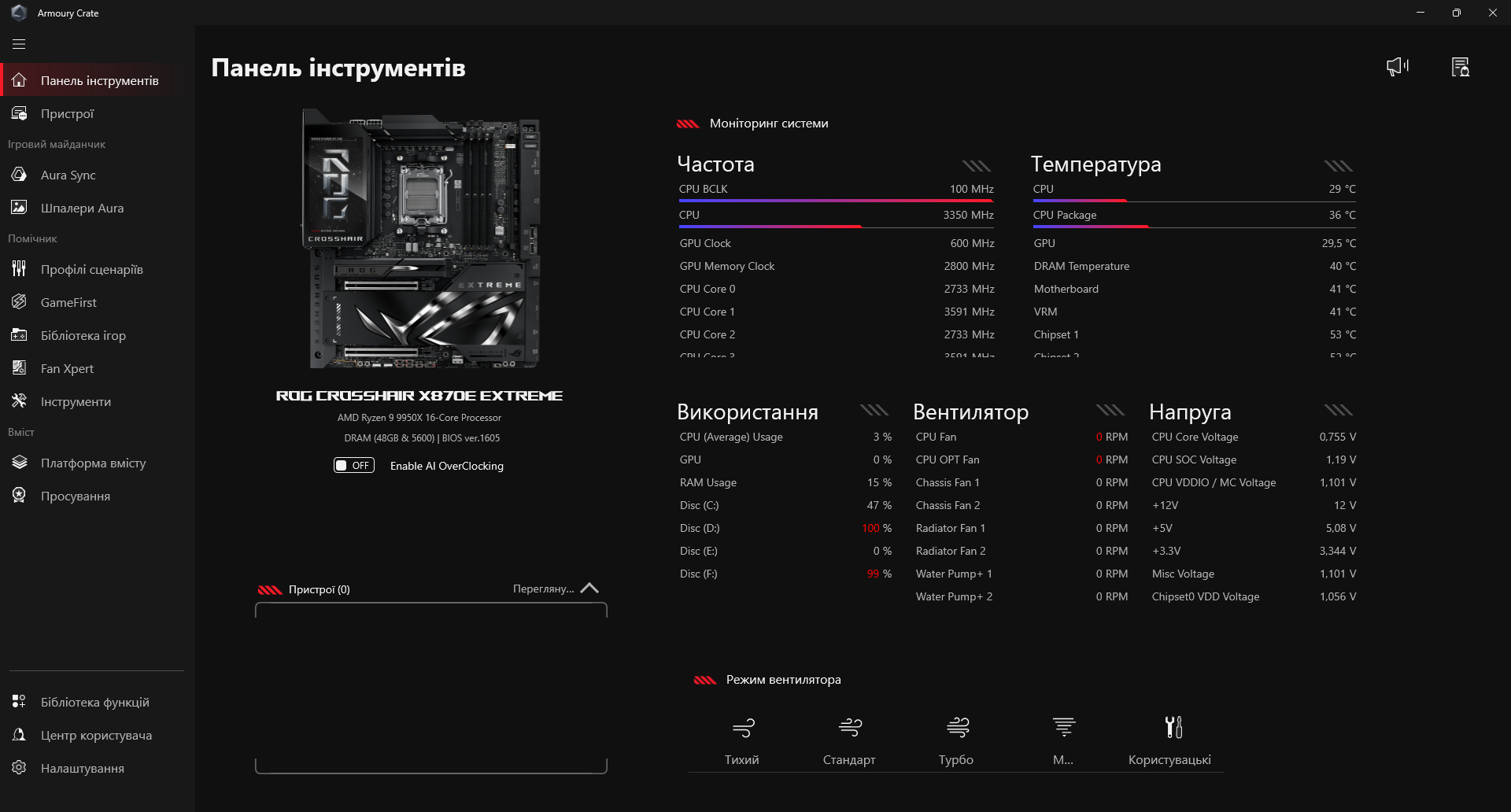

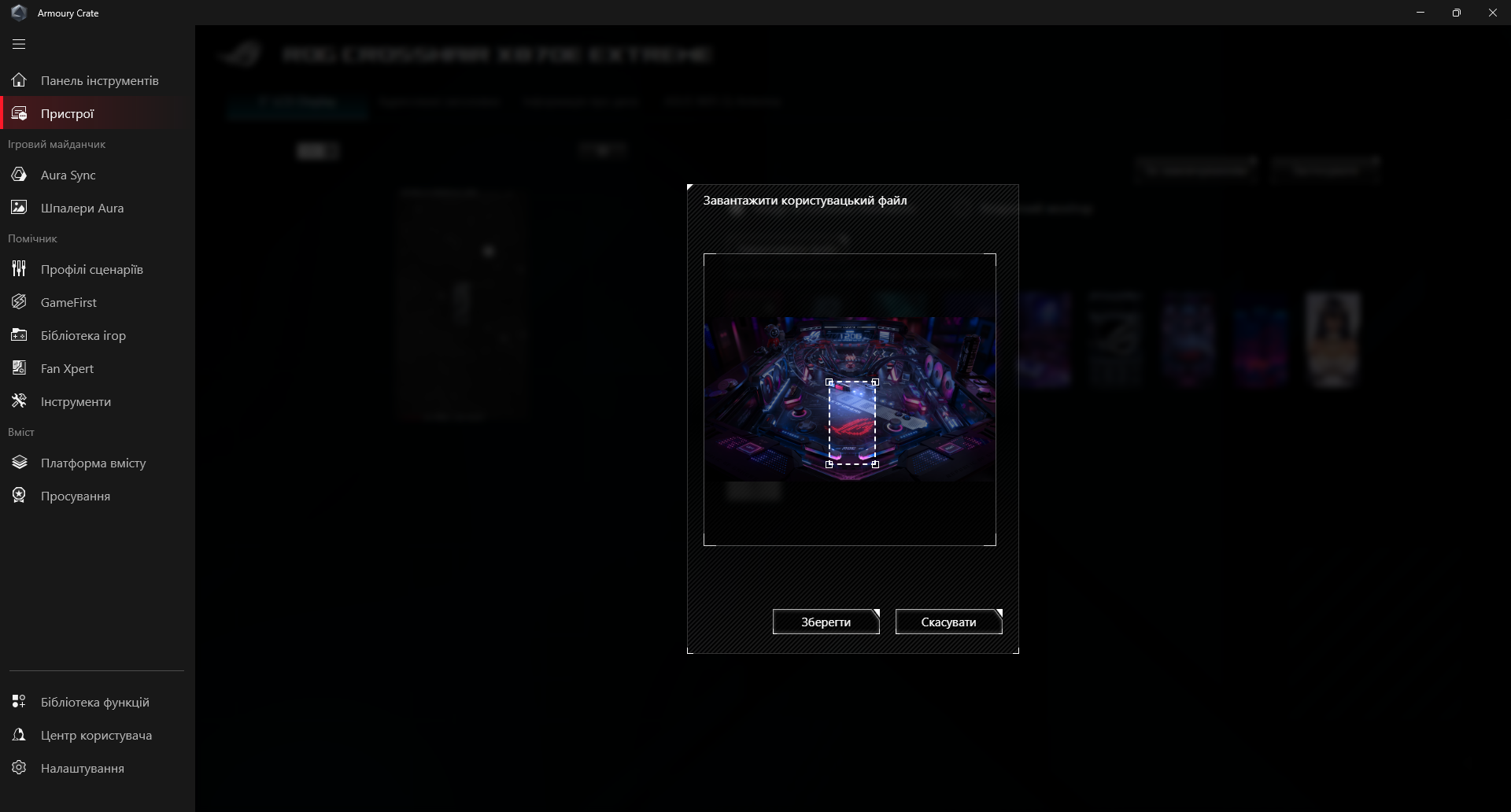

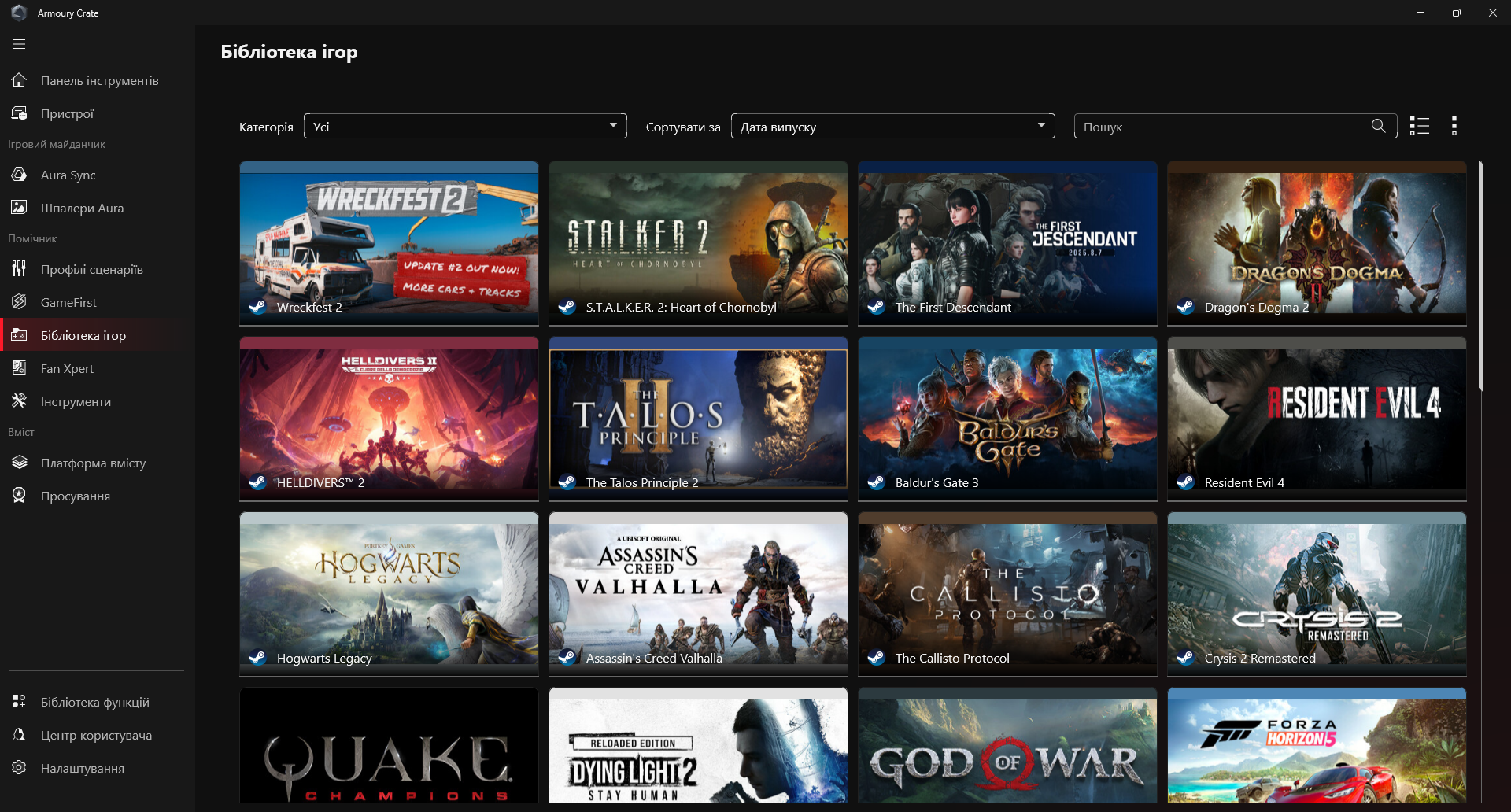

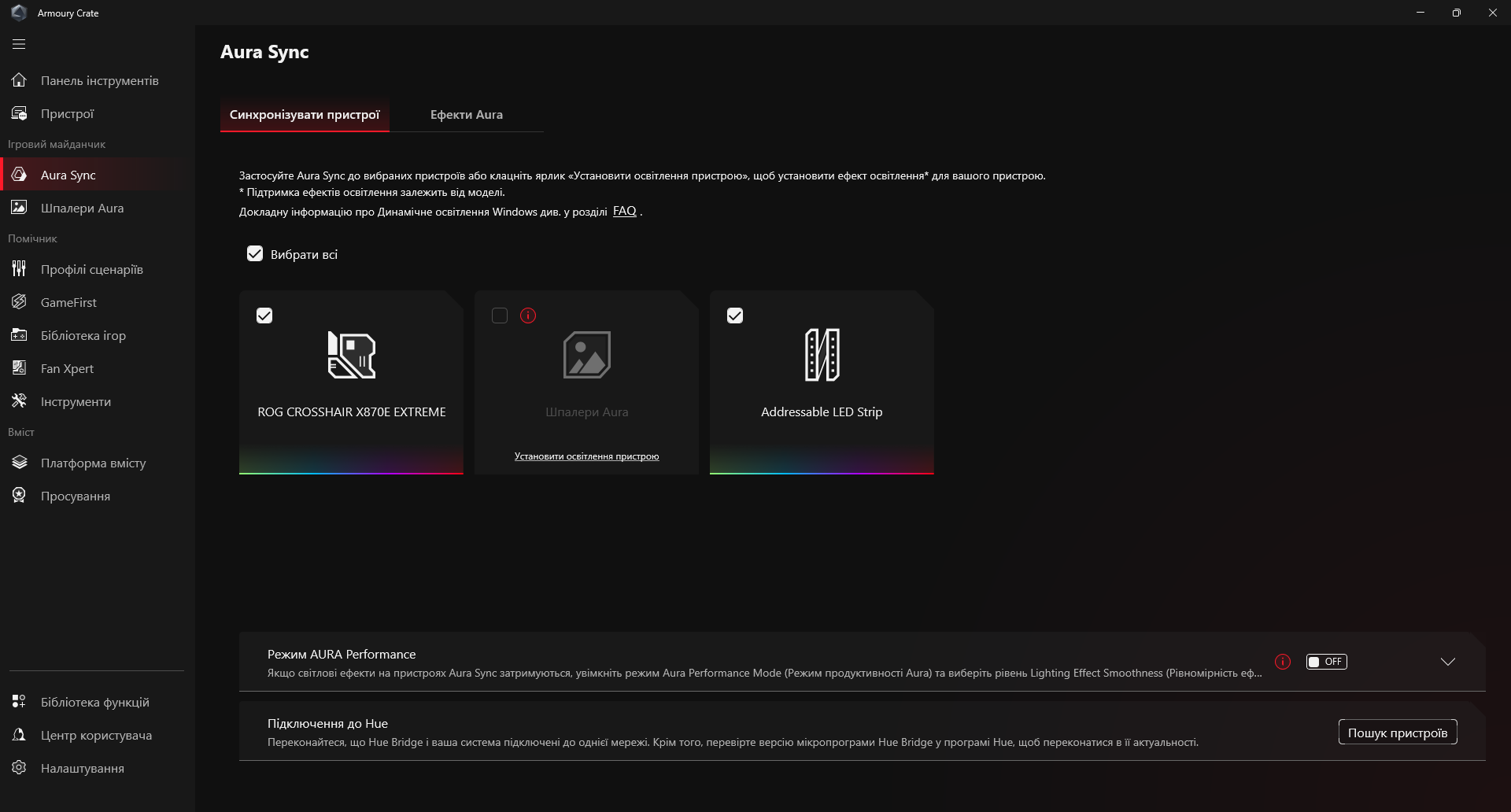

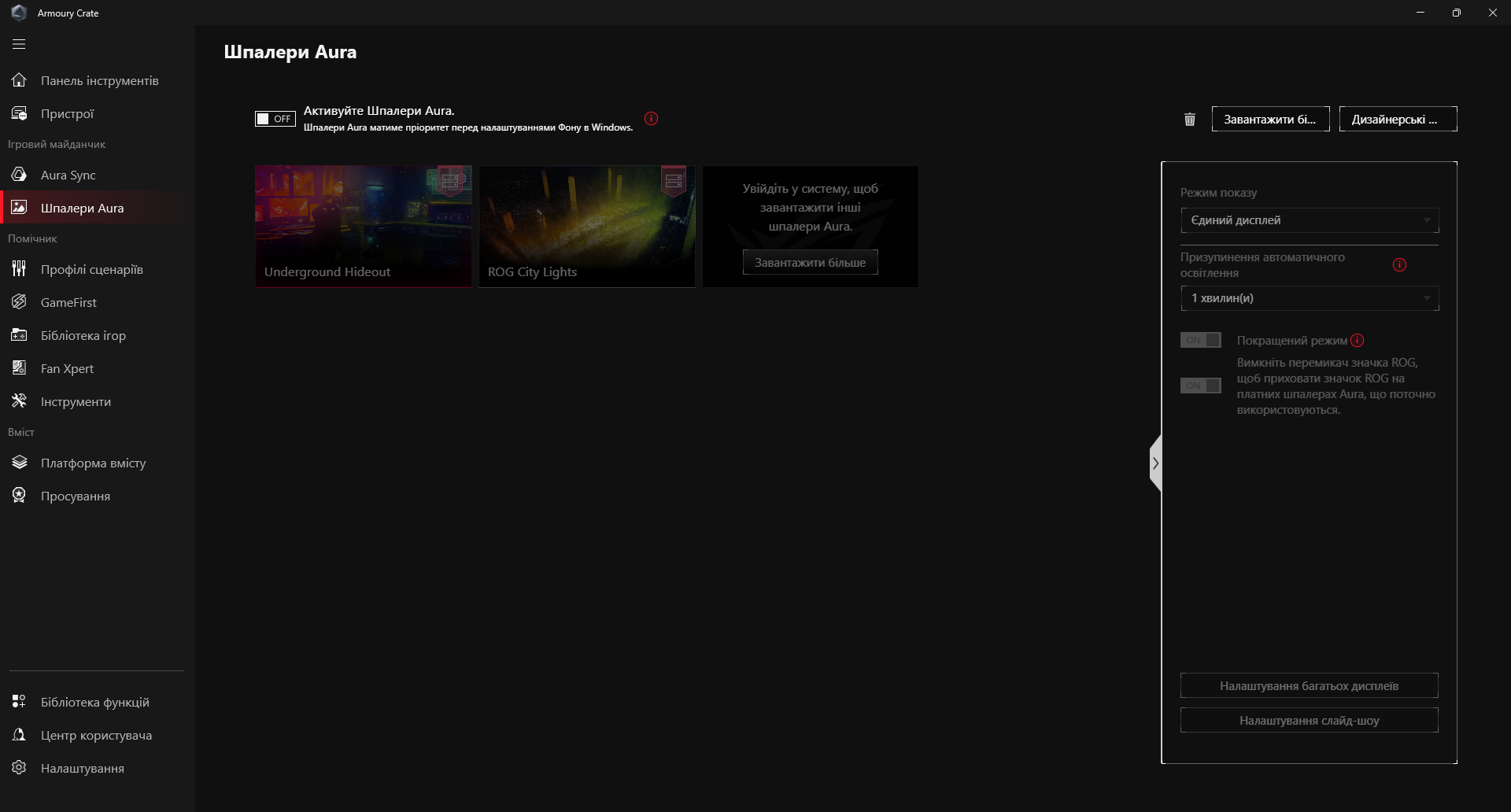

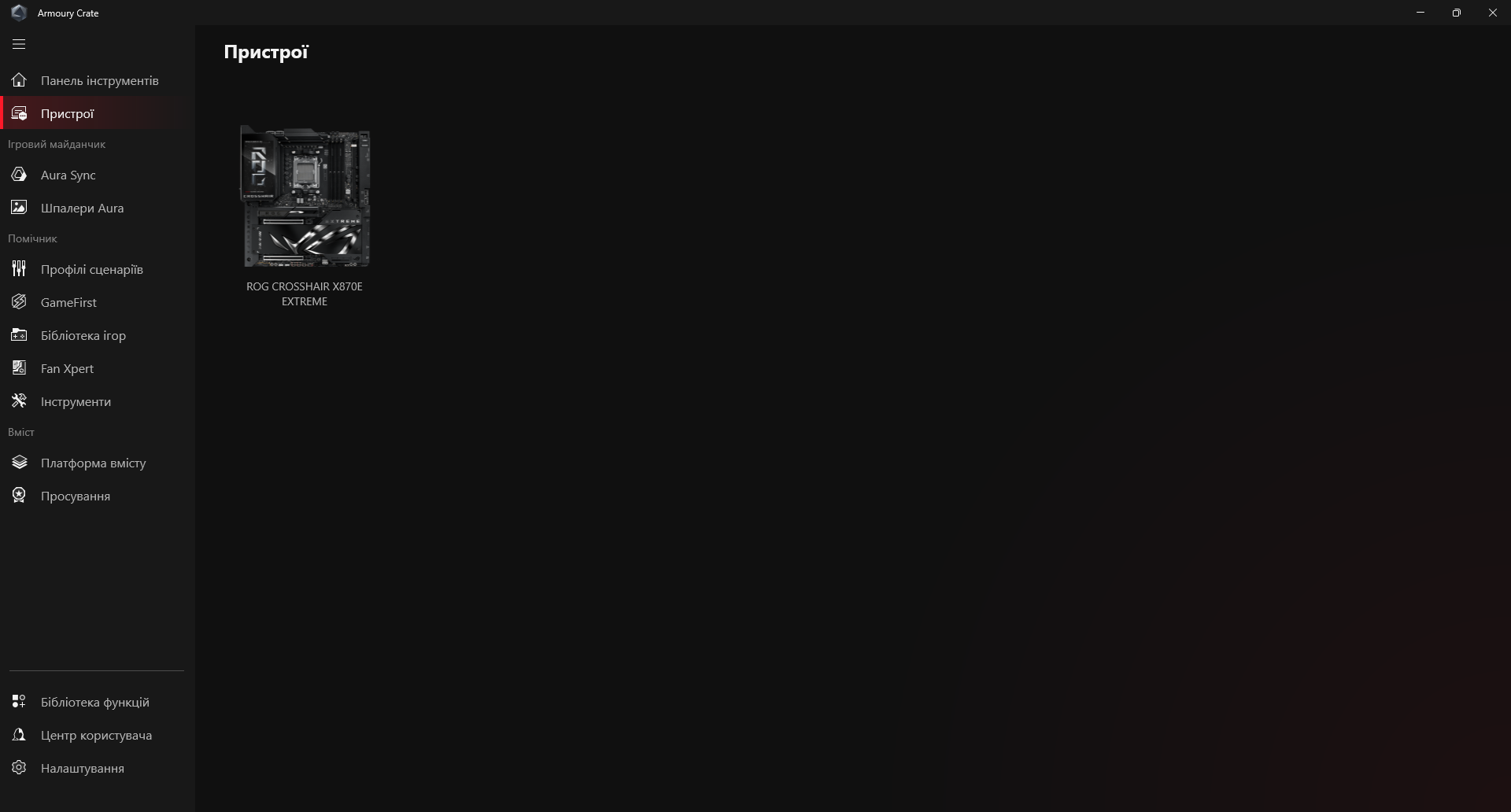

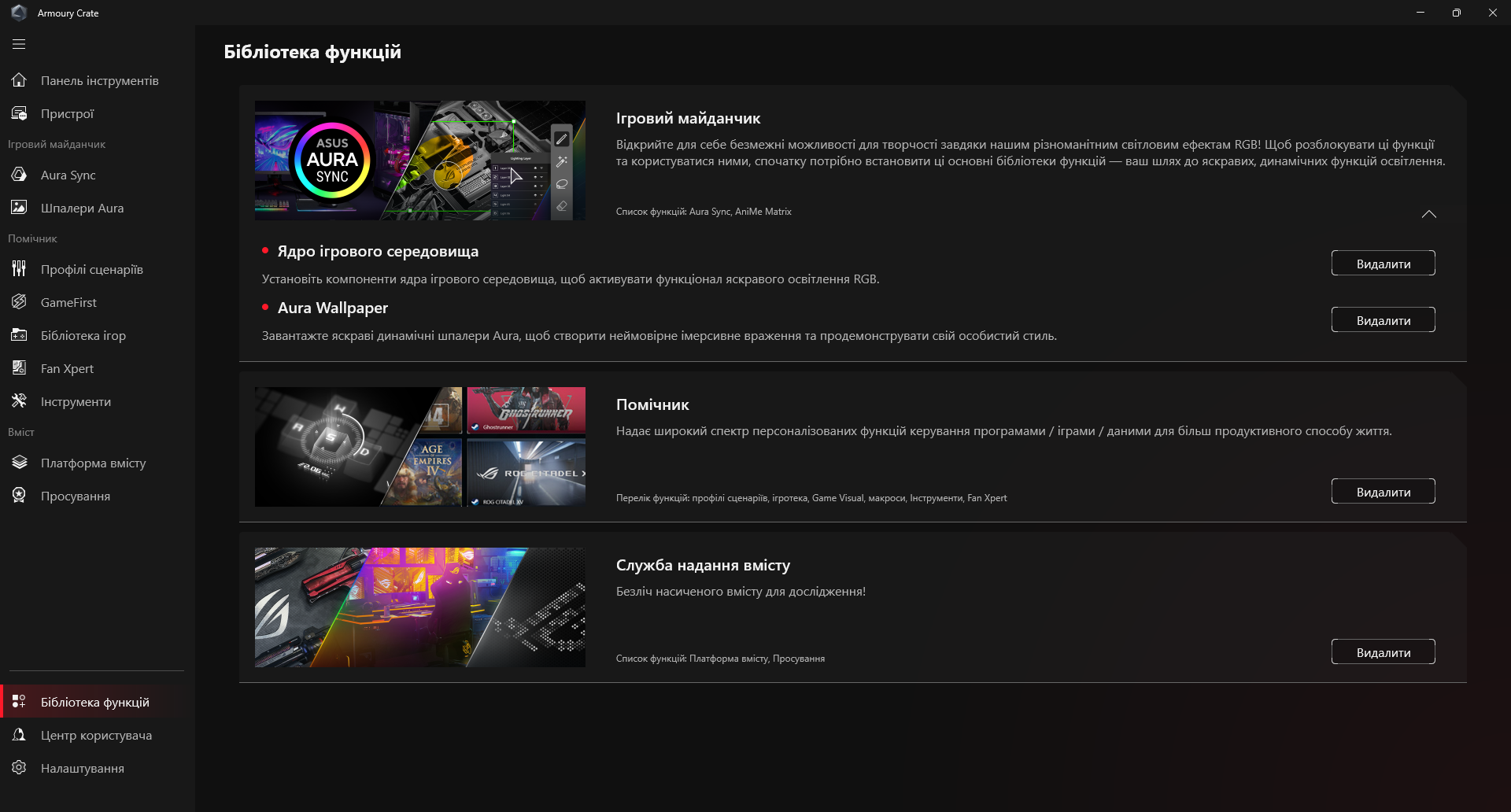

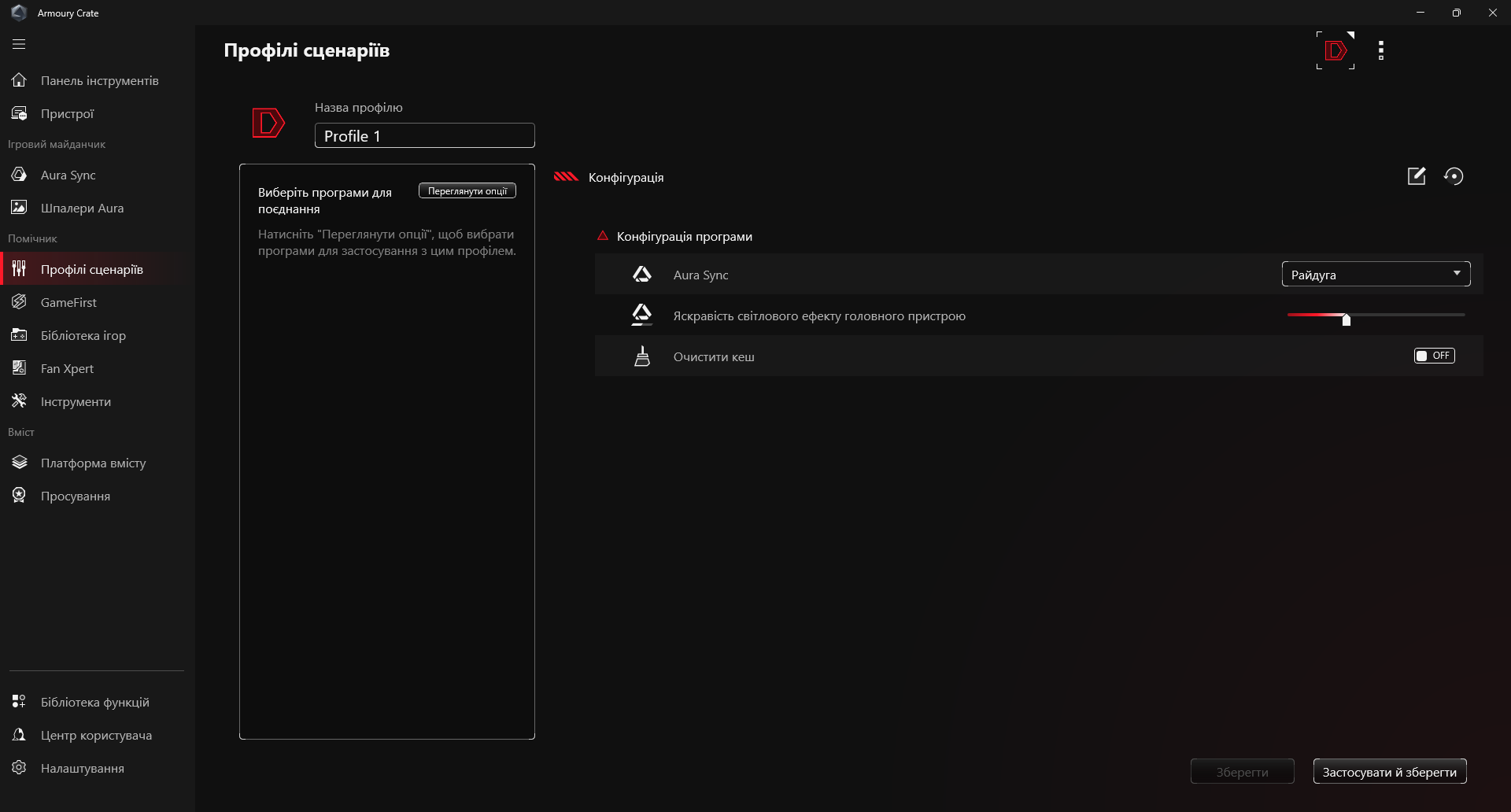

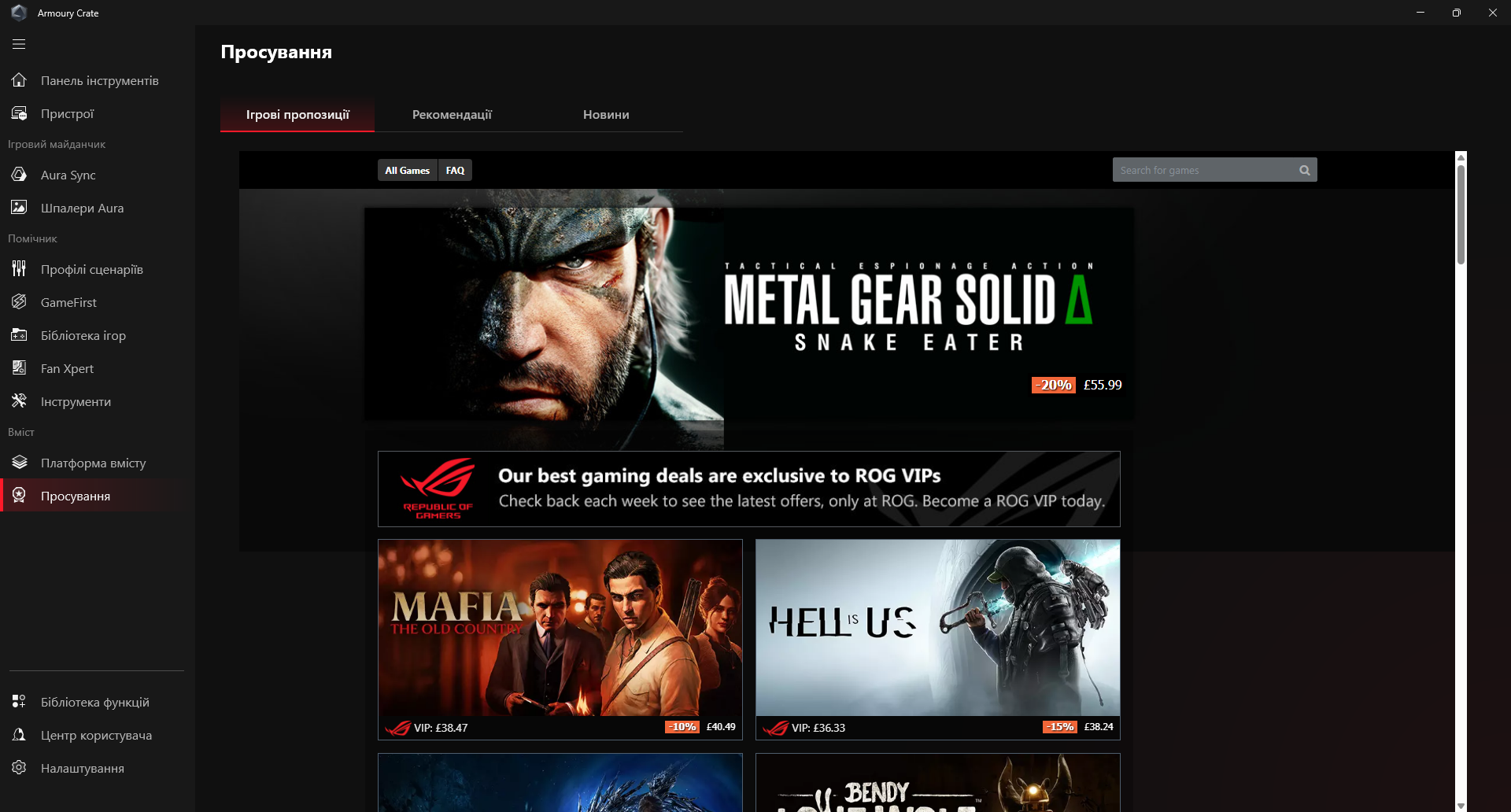

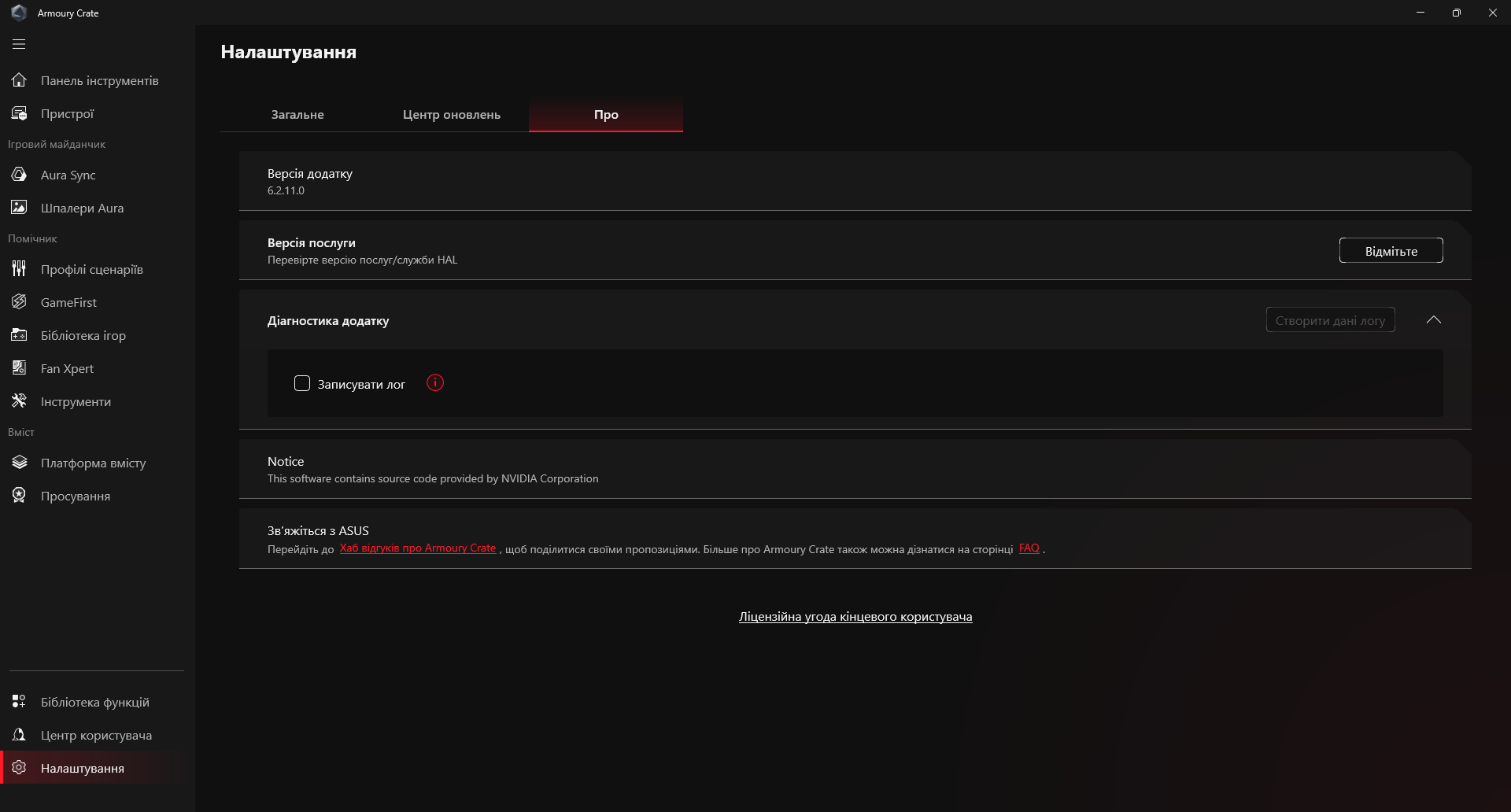

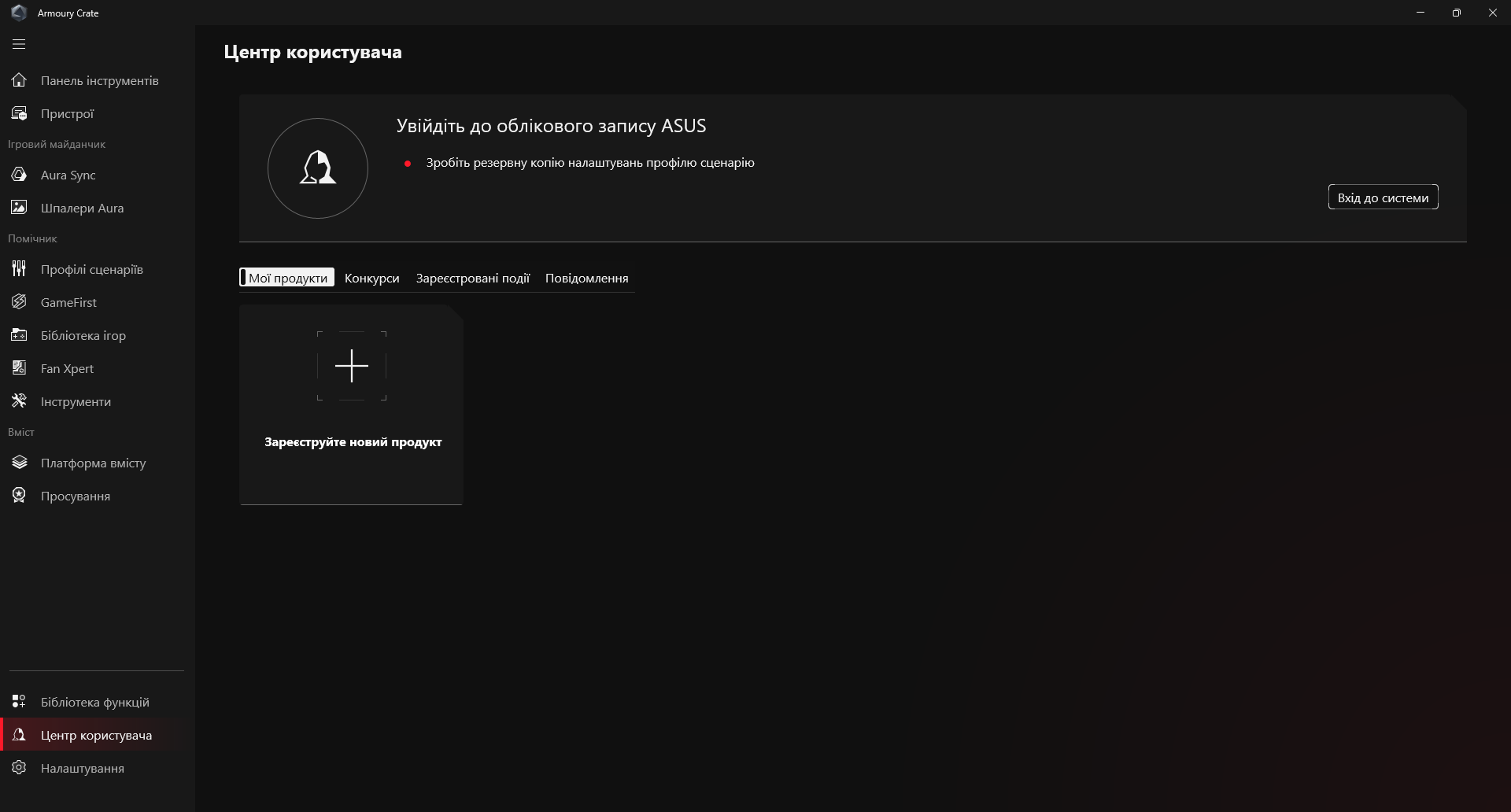

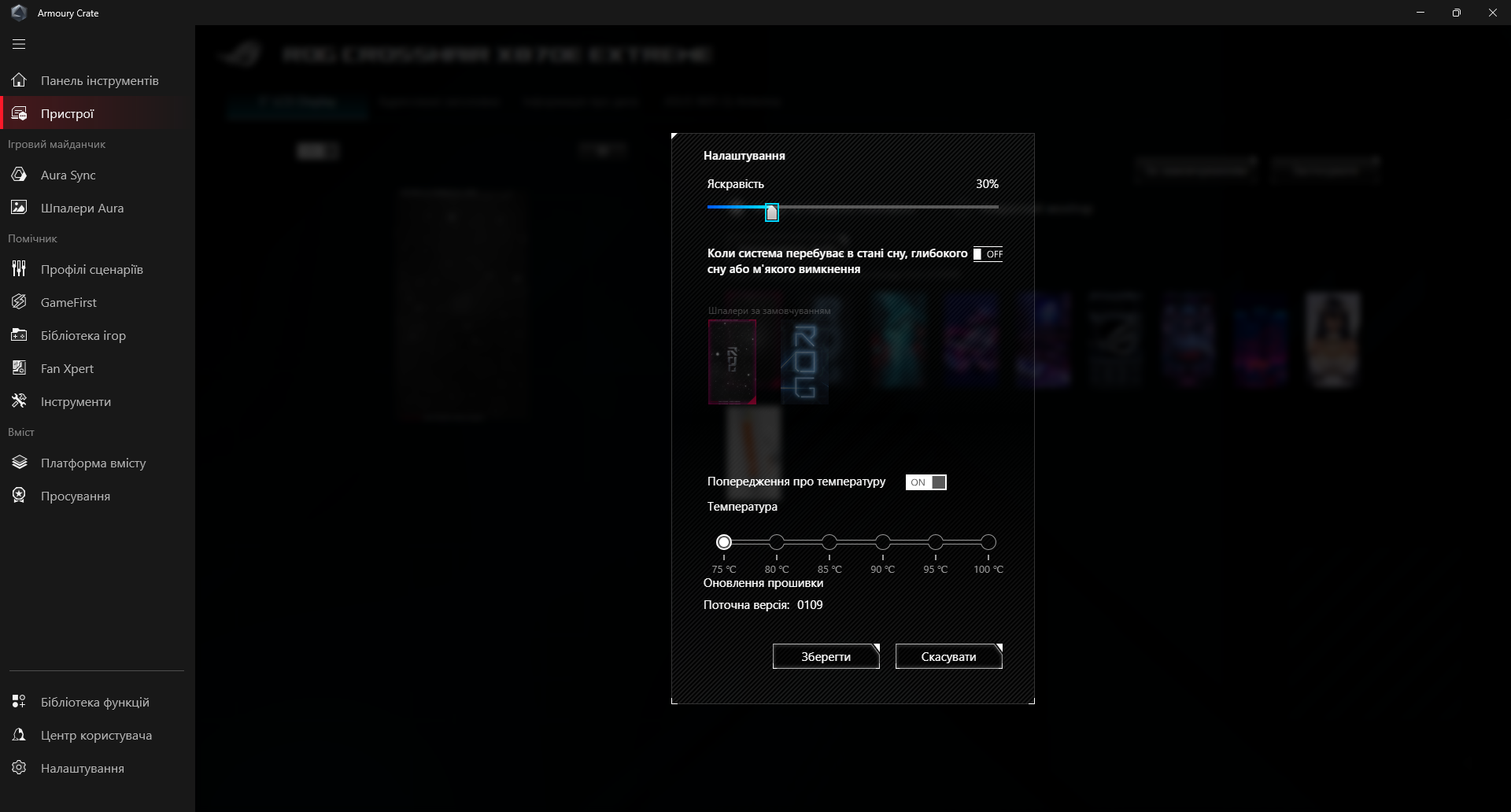

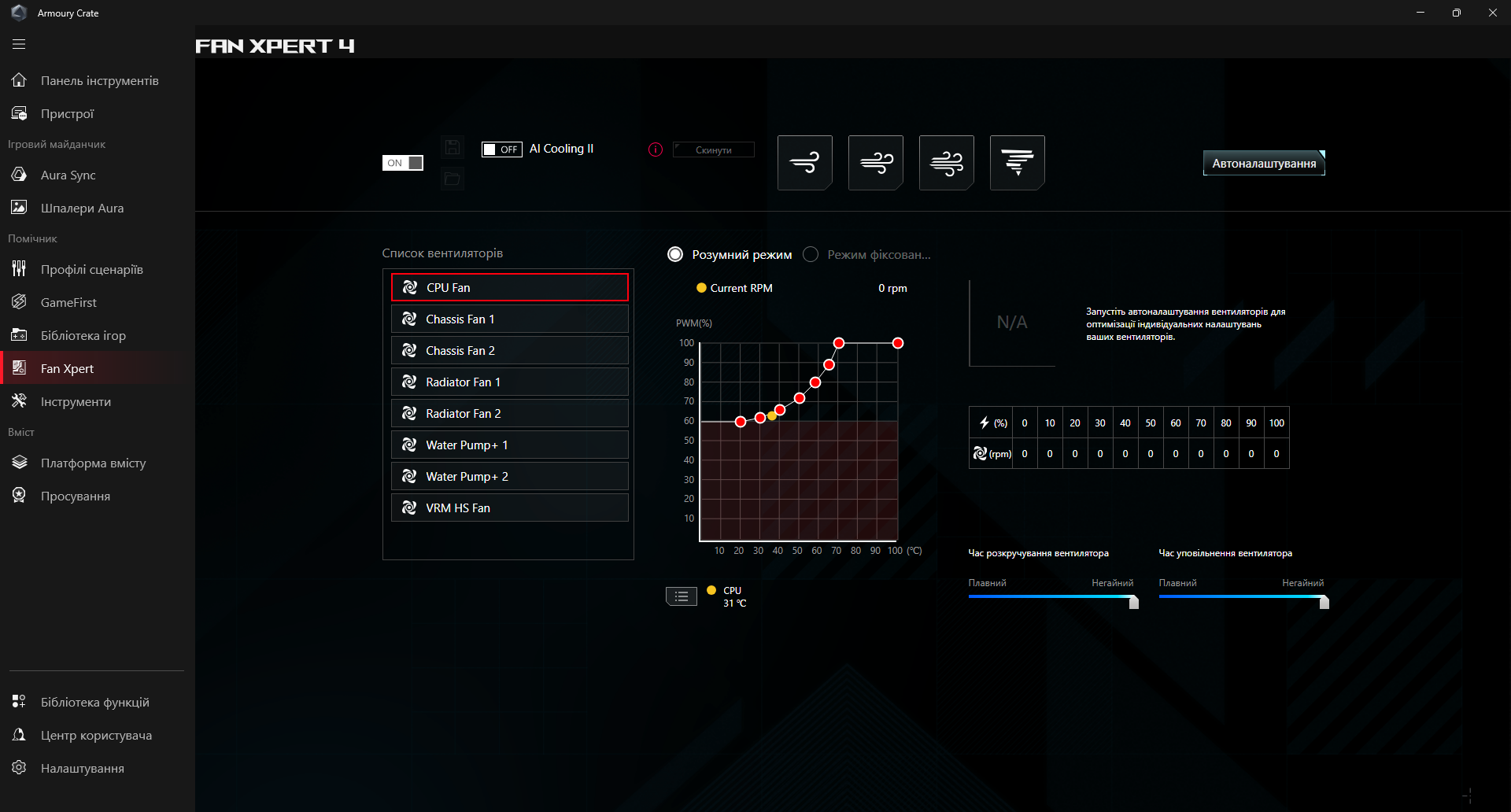

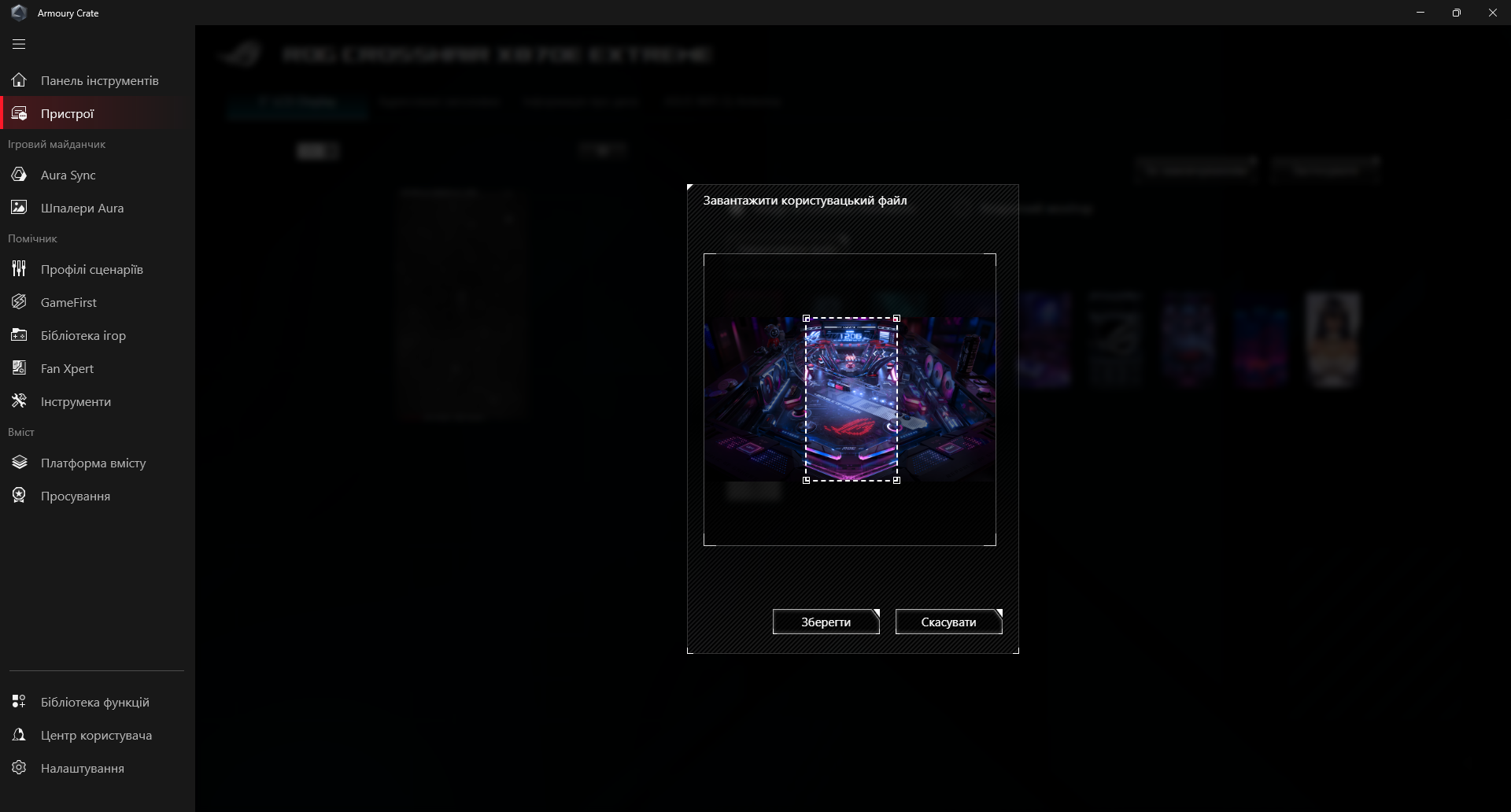

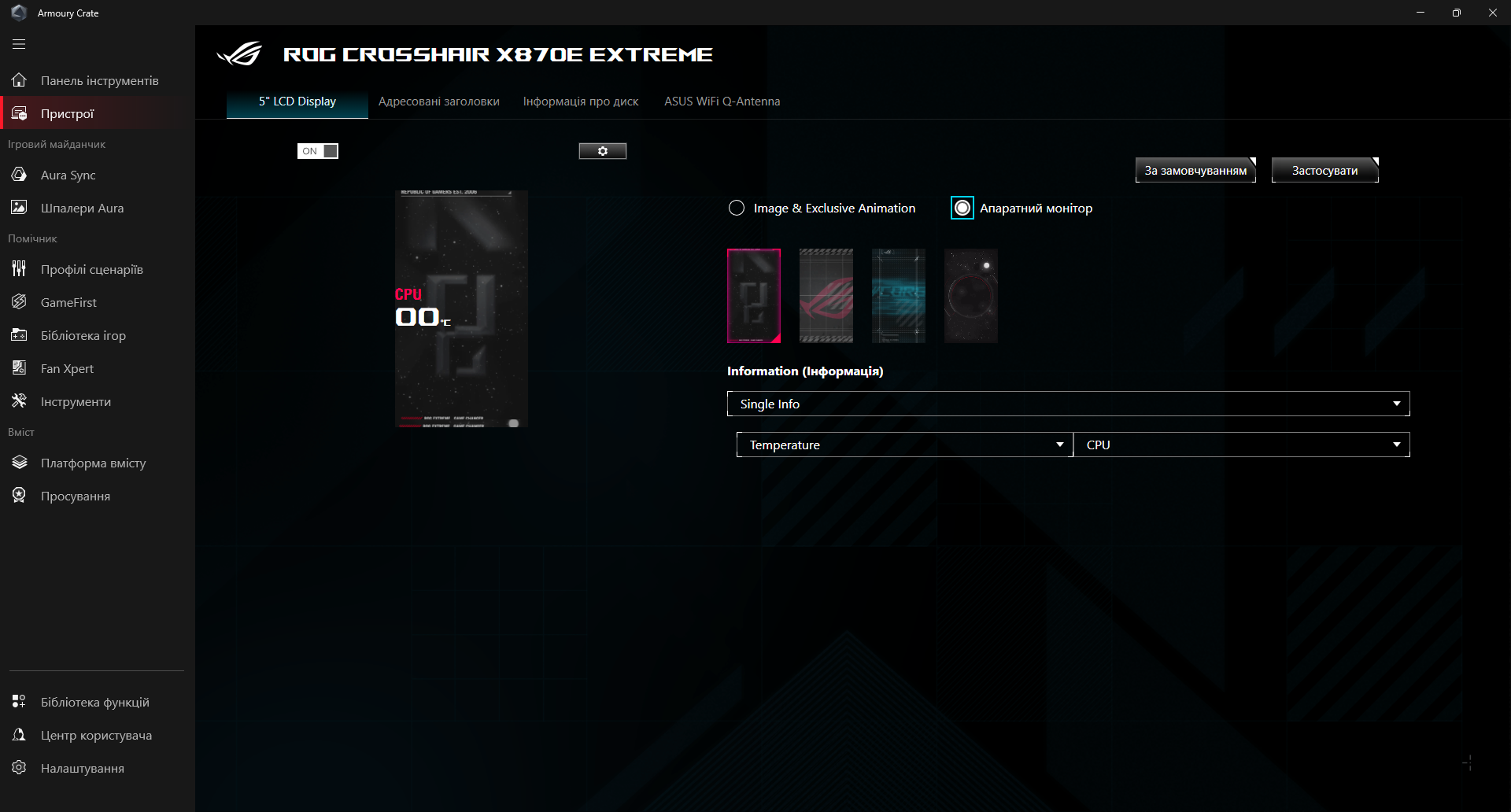

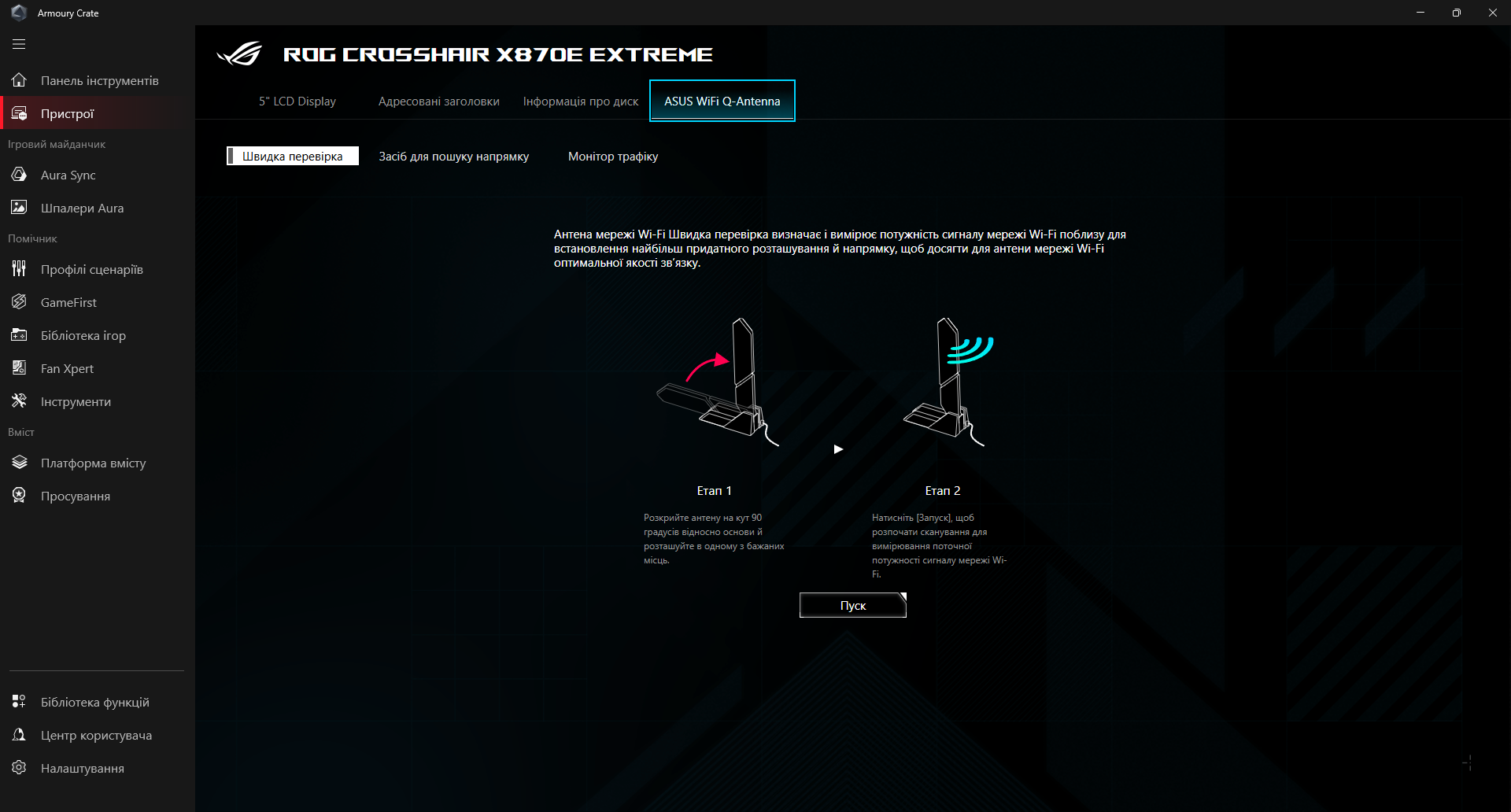

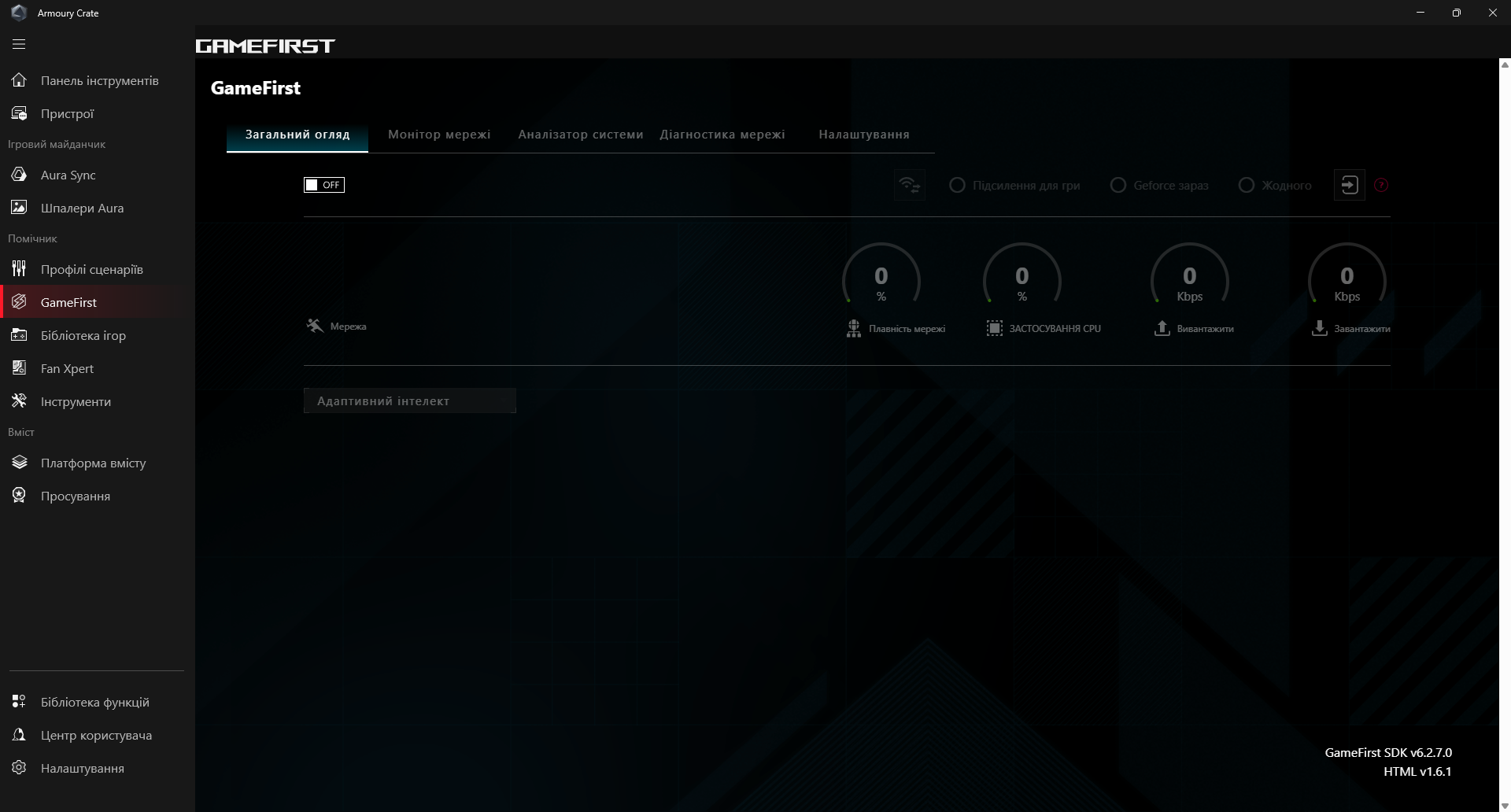

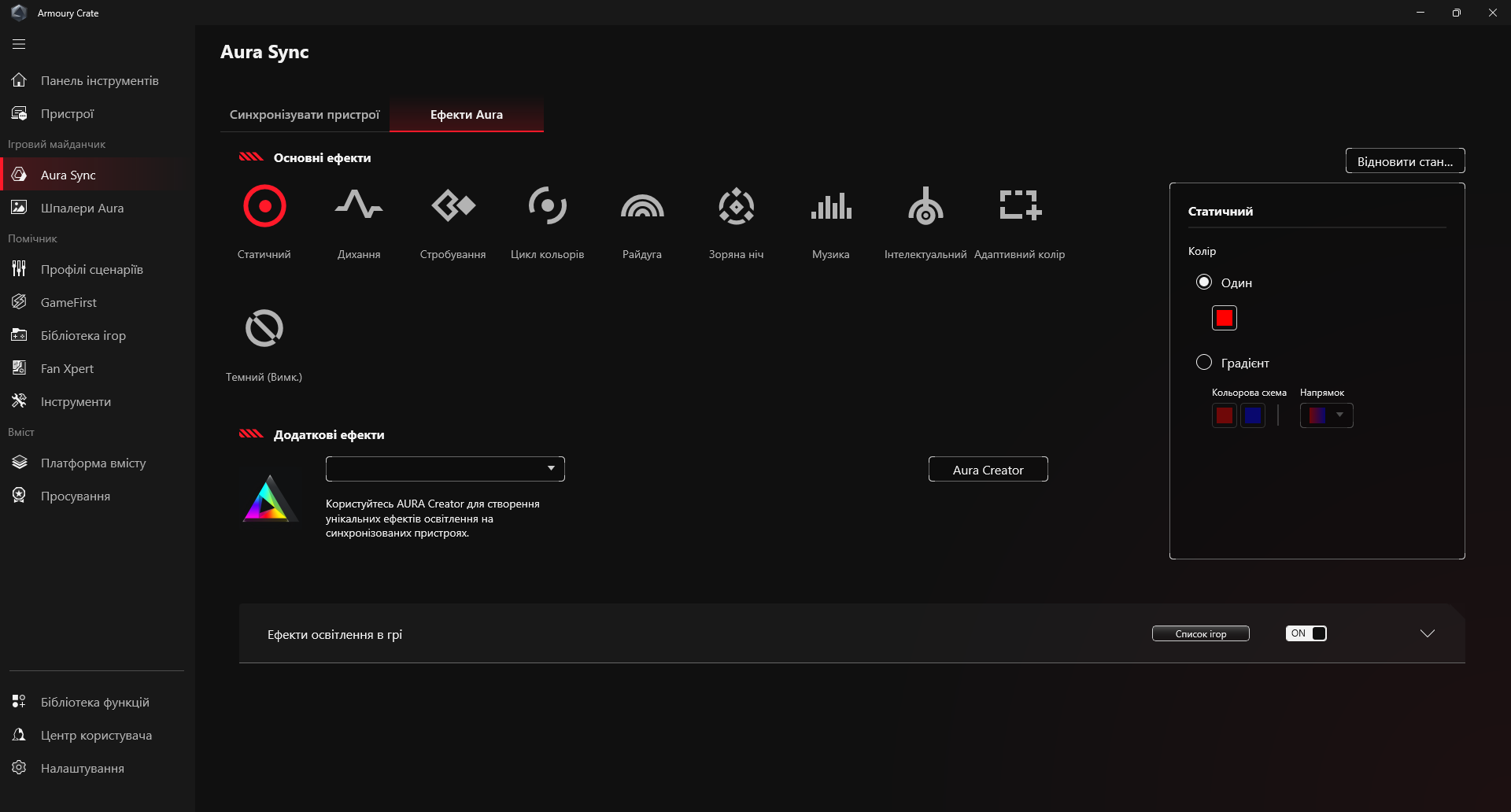

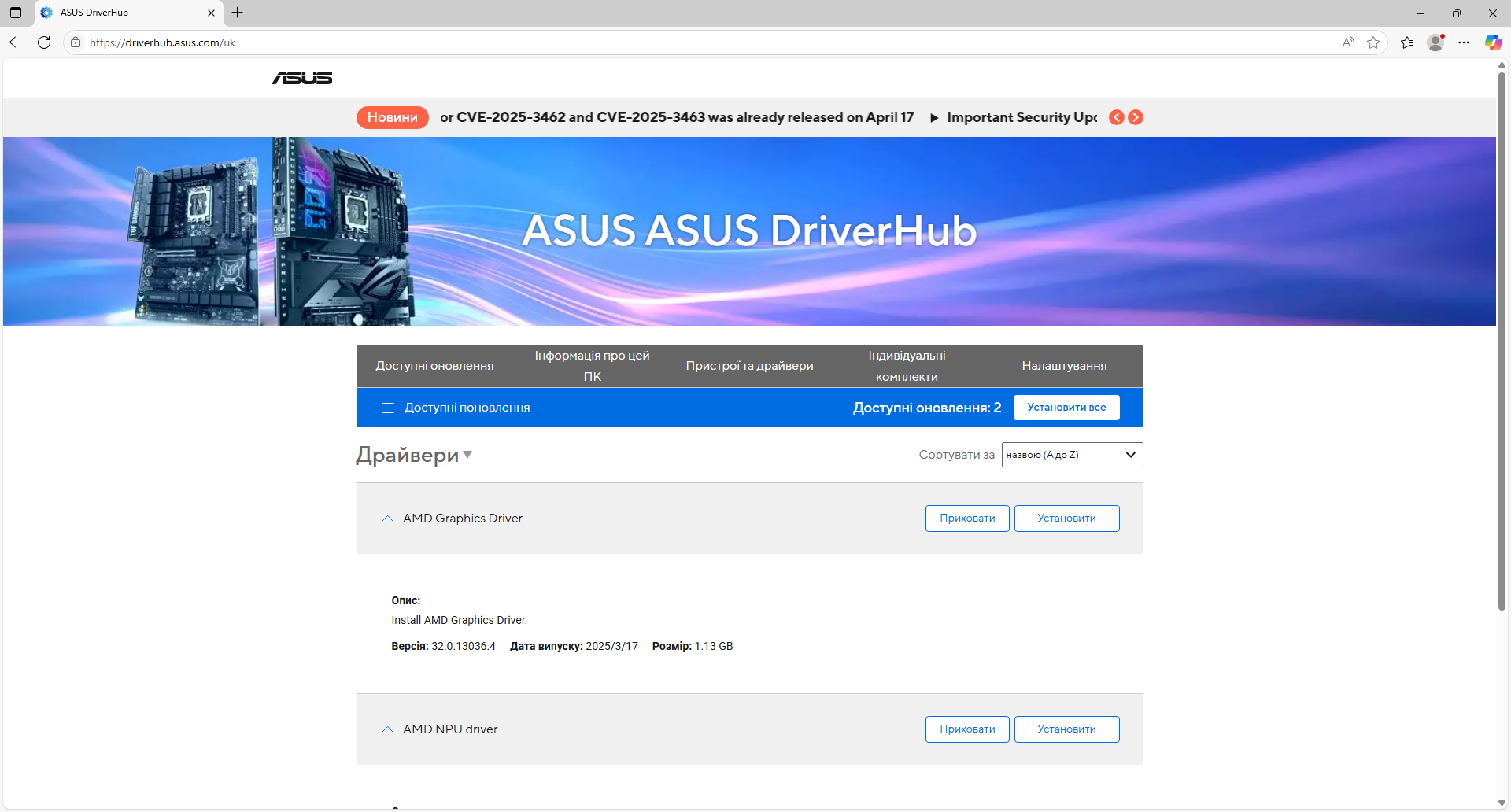

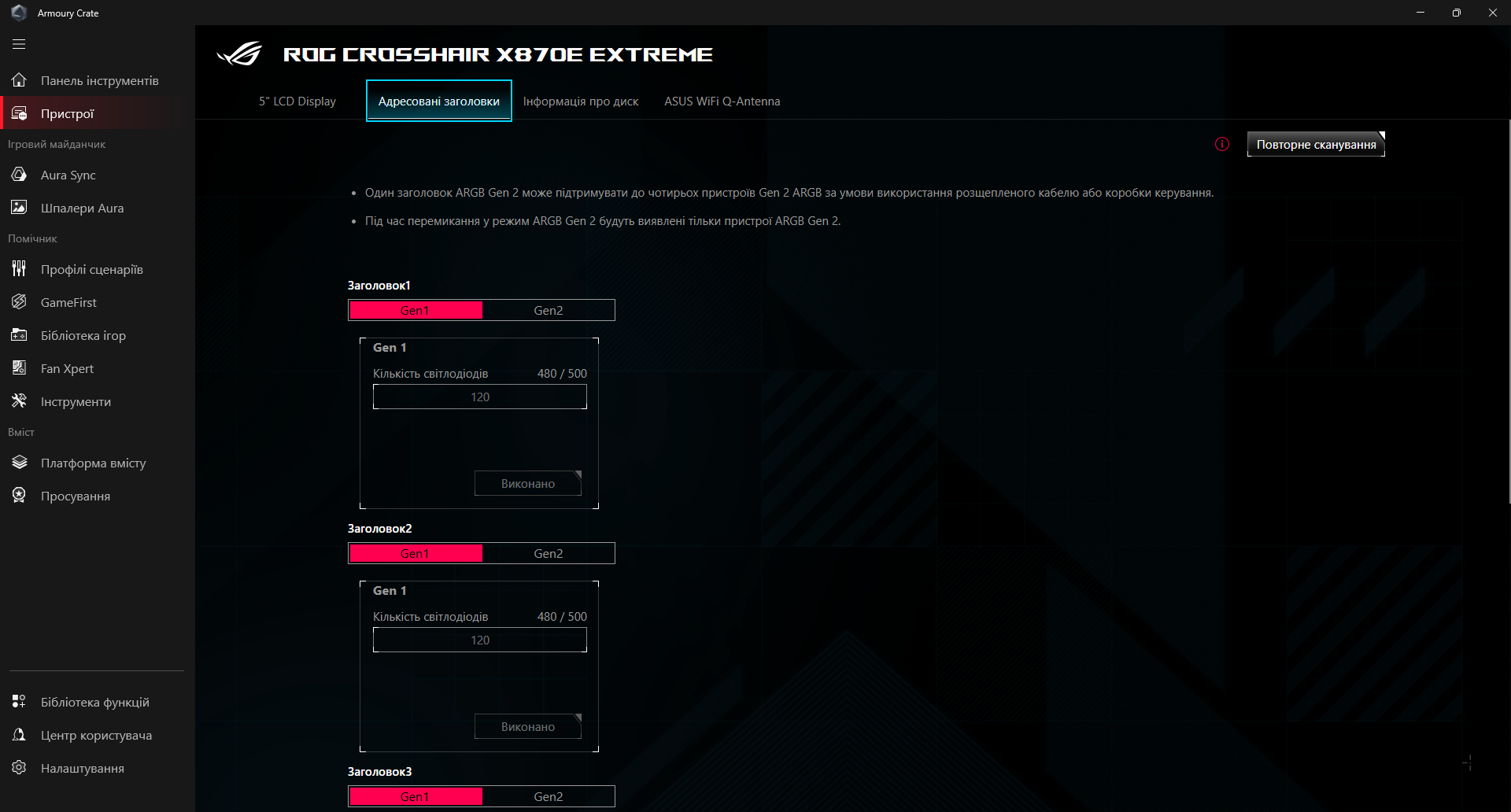

Главный хаб устройств и продукции ASUS — Armoury Crate. Благодаря ему все синхронизируется и управляется из единой консоли. Базовое приложение позволяет зарегистрировать продукт, управлять RGB, получить сводку по различным узлам платформы и управлять ими. Возможно обновлять прошивки фирменных устройств вроде манипуляторов, а также настраивать их через интерфейс Armoury Crate. Дополнительно можно оптимизировать систему под обнаруженные игры, создавать профили для разных сценариев использования, установить дополнительные модули типа Virtual Pet, добавить функции игровой площадки, помощника, службы предоставления контента. В приложении присутствует украинская локализация. Обновление драйверов происходит отдельно через веб-интерфейс ASUS DriverHub.

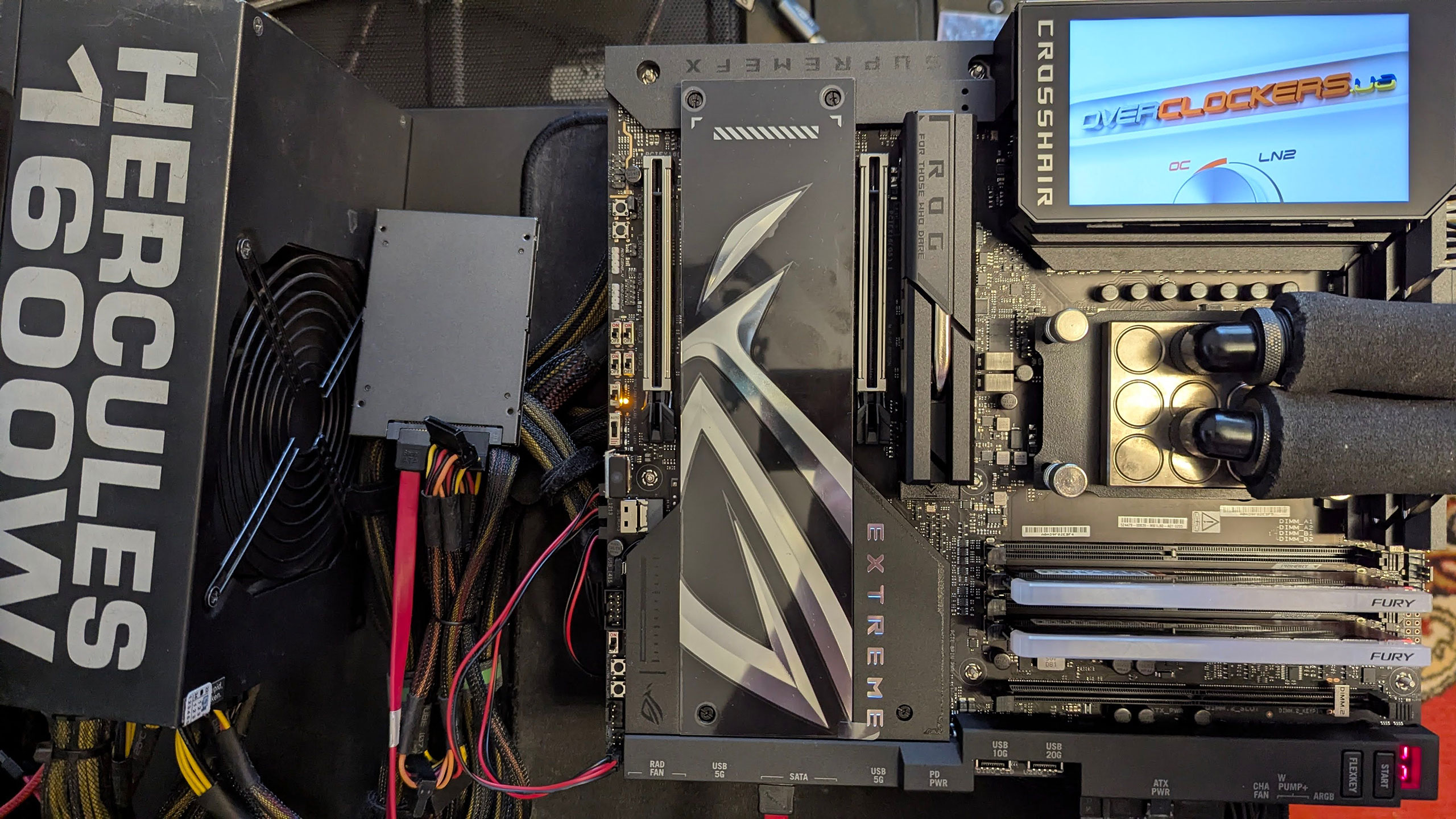

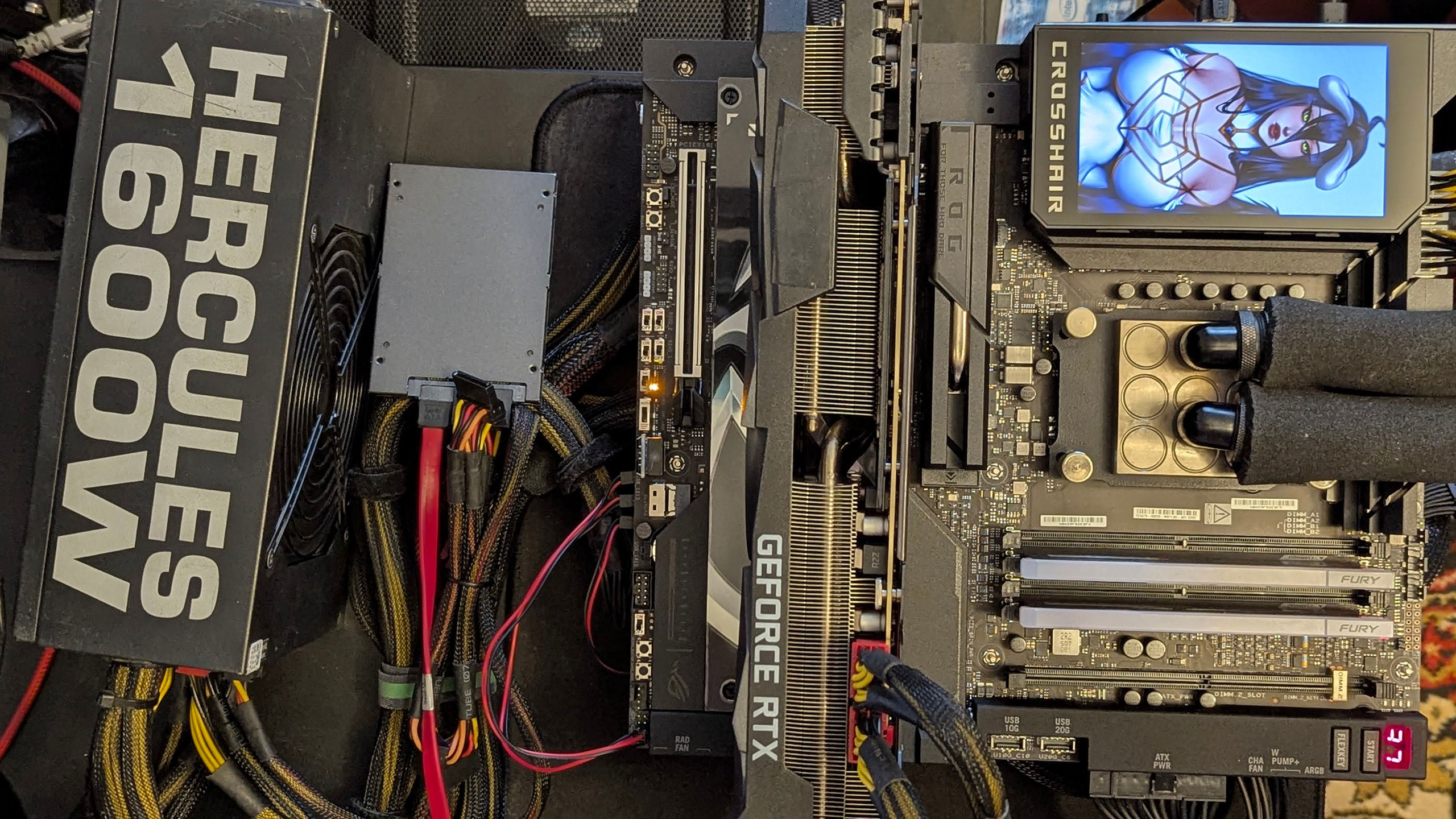

Тестовый стенд

Тестирование выполнялось с такими компонентами:

• процессор: AMD Ryzen 9 9950X;
• система охлаждения: контур СВО с чиллером;
• материнская плата: ASUS ROG Crosshair X870E Extreme (UEFI 1605, AGESA 1.2.0.3f);
• память: Kingston Fury Renegade KF580C36RLAK2-48 (DDR5-8000, 2×24 ГБ, CL36-48–48–128 2T, 1,45 В);
• видеокарта: GeForce RTX 3090 (MSI Ventus 3X 24G OC, mod firmware 390W Gigabyte Gaming OC);
• системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
• накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
• блок питания: Rosewill Hercules 1600S (1600 Вт);
• операционная система: Microsoft Windows 11 Pro 24H2 x64 (26100.4946), актуальные обновления на момент середины августа 2025 года.

Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чиллер Hailea HC-300A, бак воды 15 л.

Методика тестирования

Типовые настройки аналогичны OPTIMIZED_DEFAULTS, исключение — частота памяти, установленная в режиме DDR5-5600 с таймингами JEDEC (максимальная частота без префикса «OC» в спецификациях процессора). Управление оборотами вентилятора по умолчанию — автоматическое. Для приближения к стандартным условиям эксплуатации в операционной системе Memory_integrity и Core_isolation не выключались.

Температура в помещении удерживалась на уровне 25 градусов по Цельсию. Измерение энергопотребления процессора происходило через прямой замер EPS12V с помощью BENCHLAB (опрос датчика каждые 100 мс). Измерение температуры фиксировалось по программным датчикам HWINFO, а также с термофото, которое было выполнено тепловой камерой UNI‑T RX-600. Тест представлял собой забег 30 минут LinX 0.7.0 AMD (problem size 46290). Каждый бенчмарк запускался пять раз, в результатах указано среднее арифметическое. Игры тестировались на заводских пресетах минимального качества в стандартных бенчмарках. Counter-Strike 2 тестировался на карте мастерской CS2 FPS BENCHMARK.

Оверклокинг

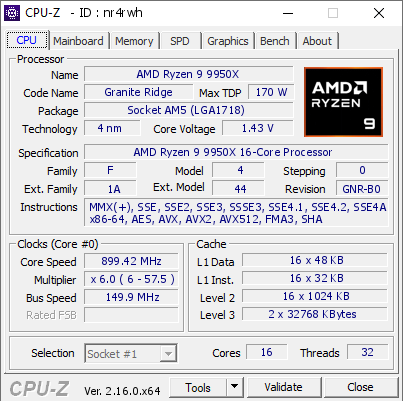

Это не станет сюрпризом ни для кого, флагманский продукт конечно же имеет внешний BCLK, поэтому материнская плата может выйти далеко за пределы типичных 102–103 МГц. Без проблем удалось запуститься на частоте 149,9 МГц, валидация присутствует.

Оперативная память в этот раз работала в режиме IMC 1:2 DDR5-7600 CL36-46–46–38. Процессор разгонялся с помощью Precision Boost Overdrive, максимальная частота увеличена на 200 МГц (5,95 ГГц), PBO Scalar = x10. Также использовался Curve Optimizer ‑10 для всех ядер. Лимиты энергопотребления сняты.

Тестирование

Для начала отметим, что фирменная функция автоматического оверклокинга AI Optimized отныне не только разгоняет платформу для максимальной производительности (Performance), но и оптимизирует систему в плане энергопотребления (Power Efficient). В тестировании будут присутствовать обе группы результатов.

Традиционно начинаем с телеметрии материнской платы в режиме простоя:

В режиме нагрузки при типичных настройках материнская плата ASUS ROG Crosshair X870E Extreme обеспечила среднюю частоту ядер на уровне 5038,1 МГц с максимальным ускорением одного ядра до 5669,8 МГц.

В режиме нагрузки с функцией AI Optimized в режиме «Performance» плата удерживала 5231,1 МГц средней частоты всех ядер, а также 5640 МГц максимального ускорения одного ядра.

В режиме нагрузки с функцией AI Optimized в режиме «Power Efficient» плата удерживала 5220,9 МГц средней частоты всех ядер, а также 5640 МГц максимального ускорения одного ядра.

Ручной разгон достиг средней частоты всех ядер в 5230 МГц с максимальным ускорением одного ядра до 5735 МГц.

Термофото. Порядок: простой, нагрузка в типичном режиме, нагрузка в автоматическом разгоне AI Optimized (Performance), AI Optimized (Power Efficient), нагрузка в режиме ручного разгона.

Интересным моментом является то, что режим работы AI Optimized Power Efficient демонстрирует более низкий нагрев, чем фабричные настройки.

Результаты энергопотребления и температур ключевых узлов:

Результаты гейминга:

Результаты бенчмаркинга:

Результаты узла ОЗУ:

Выводы

Опустим шутки про «материнскую плату для олигархов» на короткое время. ASUS ROG Crosshair X870E Extreme — это всесторонний максимум, который может предложить производитель для платформы AM5 на момент сентября 2025 года. Вместо фокуса специально на задачах вроде серьезного оверклокинга, как у Apex, вариация Extreme предоставляет пользователю больше технических возможностей: сеть 10G Ethernet, ассортимент USB Type C, интегрированный дисплей, качественное аудио, опции увеличения охлаждения, куча слотов и портов, немалая часть коннекторов под углом 90 градусов для более приятного вида и главное — практичные механизмы, делающие сборку более комфортной, а плановые процедуры техобслуживания более быстрыми и простыми. Это фирменные вещи вроде PCIe Slot Q‑Release Slim, M.2 Q‑Slide и подобные. И это же все вдобавок к беспроблемной возможности довести частоту ускорения процессора Ryzen 9 9950X до невероятных 5,95 ГГц в SuperPi и 5,74 ГГц в LinX, хорошему запасу прочности для еще более агрессивных экспериментов, типовому комплекту платы настоящего в лице WiFi 7, PCIe Gen 5, USB4, 5G Ethernet.

Единственным откровенным минусом является отсутствие регулировки подсветки коннекторов Mini-Jack (яркий красный и зеленый свет), это может раздражать пользователя в ночное время, так как они светятся даже при выключенной системе (но не обесточенной). Далее специфические моменты. ROG Fan Kit для охлаждения VRM, шум вентилятора довольно раздражающий и требует качественной настройки алгоритма работы, не более 4000 оборотов. Это не хорошо для флагманского продукта, хотя похоже именно поэтому он является опцией, а не физически интегрирован в конструкцию. Для некоторых пользователей возмущением станет отсутствие третьего слота расширения PCIe. Дело в том, что предшественники в лице X670E Extreme или Hero имели в конструкции третий слот, поэтому позволяли добавить плату видеозахвата, аудиокарту, или любую другую нужную периферию не конкурируя за линии Gen5. Текущая плата, соответственно, будет вынуждена принести в жертву восемь линий, когда будет задействован второй слот PCIe. Также антенна WiFi использует проприетарные коннекторы, вместо типичных SMA.

Итак, резюмируем: это не просто материнская плата высшего ценового сегмента, это физическое воплощение мема с Таносом в рамках идеальной сборки платформы AMD AM5 — «Чего это стоило? Всего!». Когда потенциальный пользователь может позволить задействовать ее в своем компьютере — он получит большие возможности. А в рамках платформы от красных, по всей видимости, еще и гарантию долговременной актуальности, ведь будет возможно банально обновить процессор и получить еще больше мощности для этой экстремальной материнской платы. Эта плата является прекрасным воплощением всестороннего премиума, где все удовлетворяется в балансе, без перекоса или фокуса на конкретной специализации, хотя все это стоит ой как не дешево.
