Тишина любой ценой! Блоки питания Seasonic X-400 и X-460 серии Fanless

Seasonic X-460 Fanless (SS-460FL)

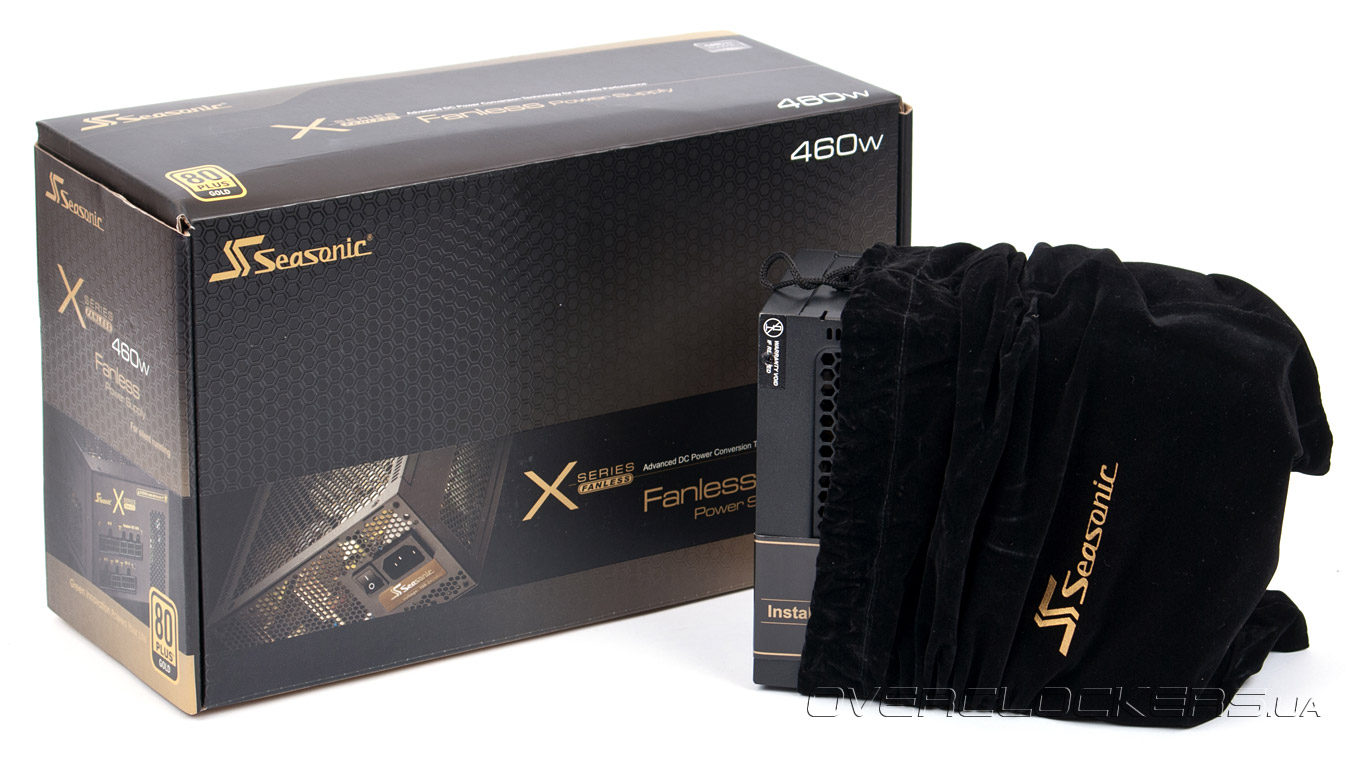

Блок питания X-460, он же SS-460FL, поставляется в такой же коробке желто-черной гаммы, как и младшая модель.

Seasonic SS-460FL (X-460)

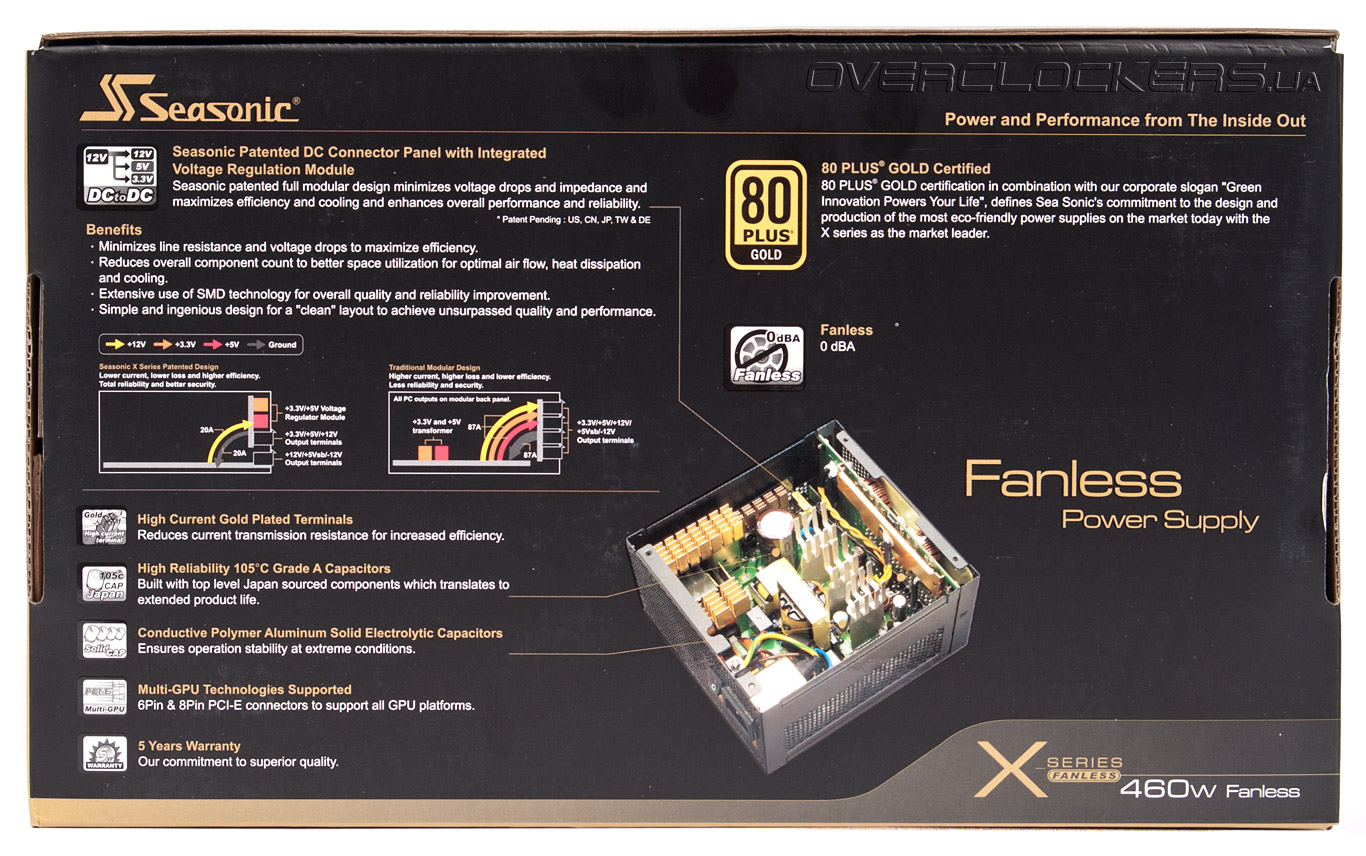

Оформление осталось без изменений, только откорректированы характеристики продукта.

Seasonic SS-460FL (X-460)

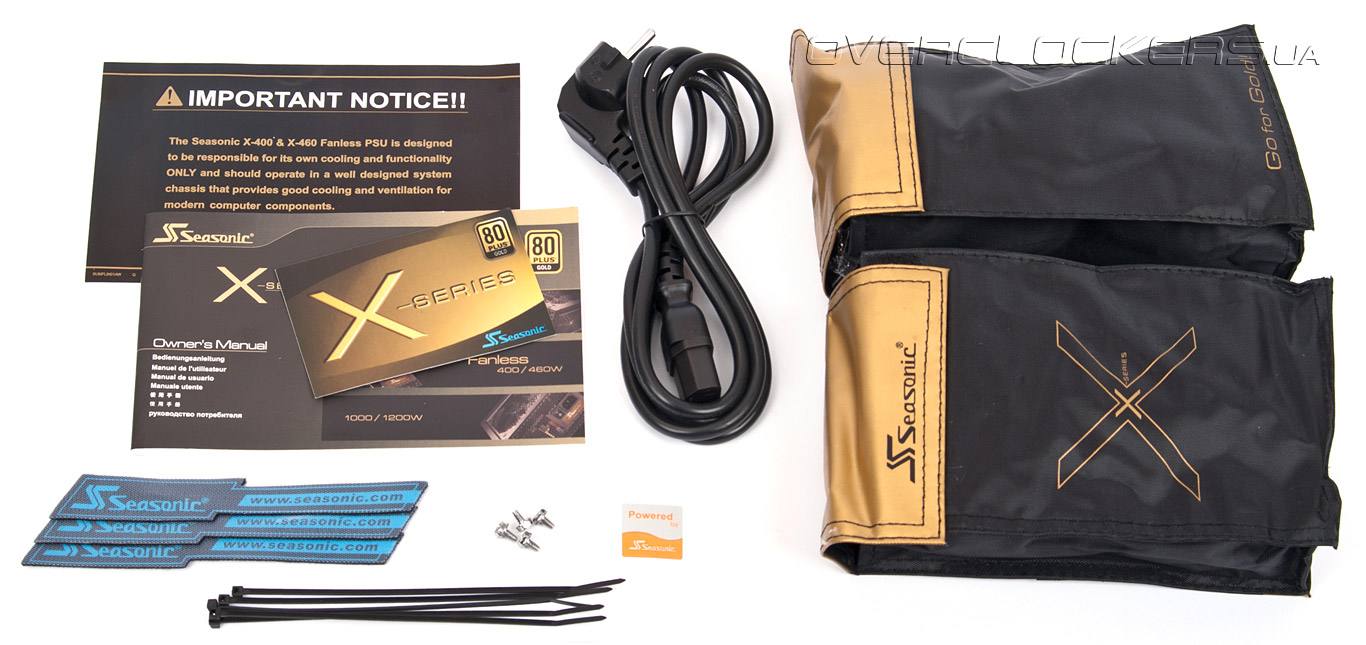

Комплект поставки стандартен для этой серии: крепежные винтики, стяжки, инструкция, наклейка на корпус с логотипом Seasonic, силовой кабель и двойной чехол с кабелями. Велюровый чехол для блока тоже присутствует.

Seasonic SS-460FL (X-460)

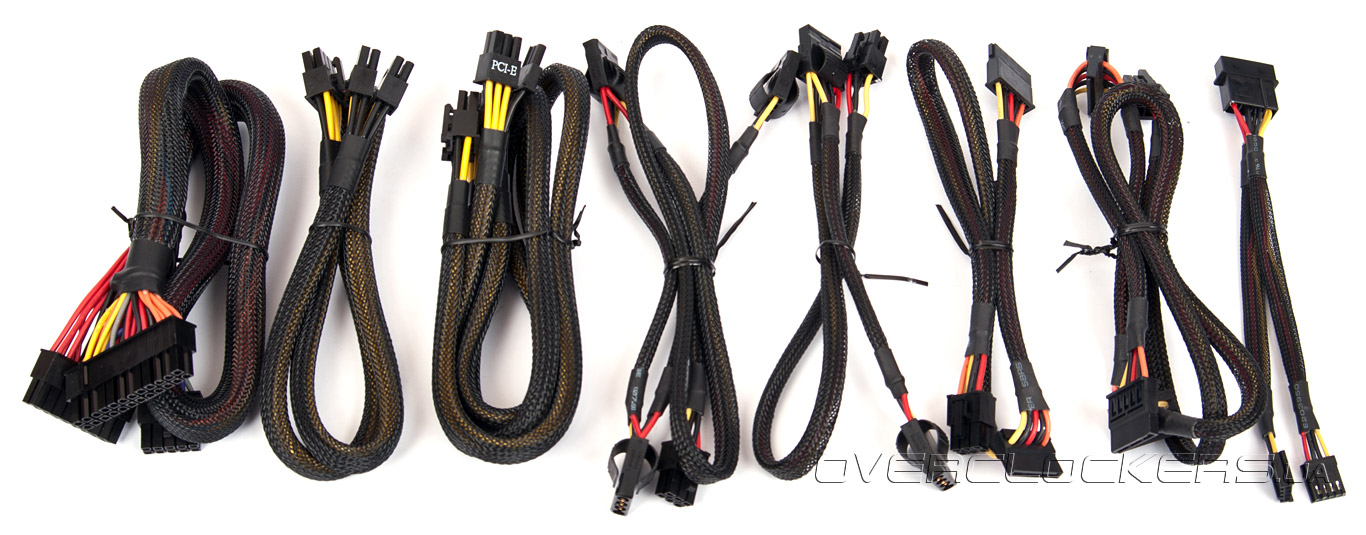

Набор отстёгивающихся кабелей у этой модели аналогичен X-400:
  • один с разъемом ATX 24-pin (длина 60 см);
  • один с 8-контактным (4+4) EPS12V (65 см);
  • один с двумя 8-контактными (6+2) разъемами для видеокарт PCI-E (60 см);
  • один с тремя разъемами питания для SATA-устройств (55+15+15 см);
  • один с двумя разъемами питания для SATA-устройств (35+15 см);
  • один с тремя разъемами питания для IDE-устройств (55+15+15 см);
  • один с двумя разъемами питания для IDE-устройств (35+15 см);
  • переходник питания с Molex на два разъема FDD (15 см).
Seasonic SS-460FL (X-460)

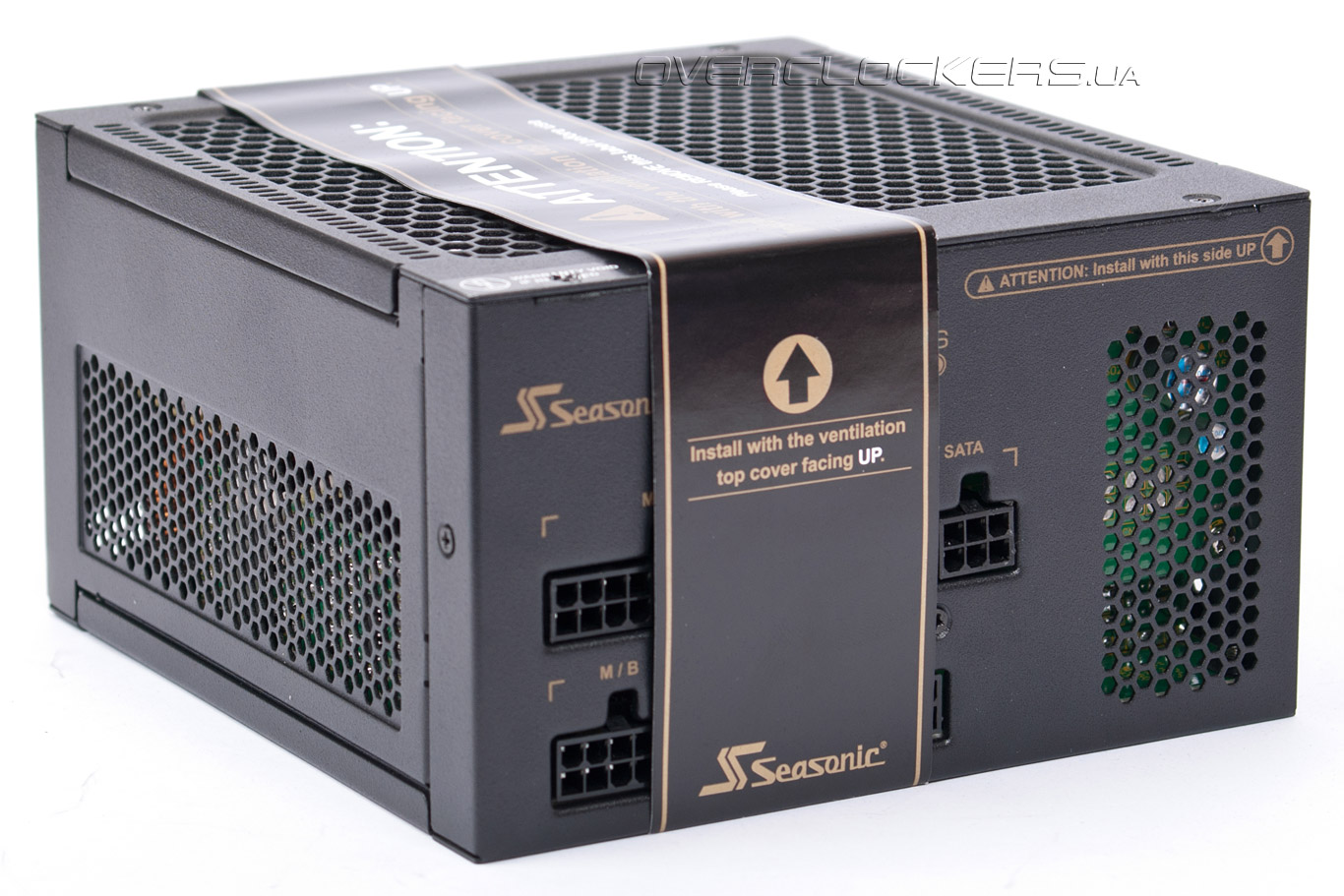

Распаковав блок, не заметить бумажку-обертку с предупреждением о правильном расположении блока питания будет сложно. Такое же предупреждение написано и на самом устройстве со стороны разъемов для подключения кабелей.

Seasonic SS-460FL (X-460)

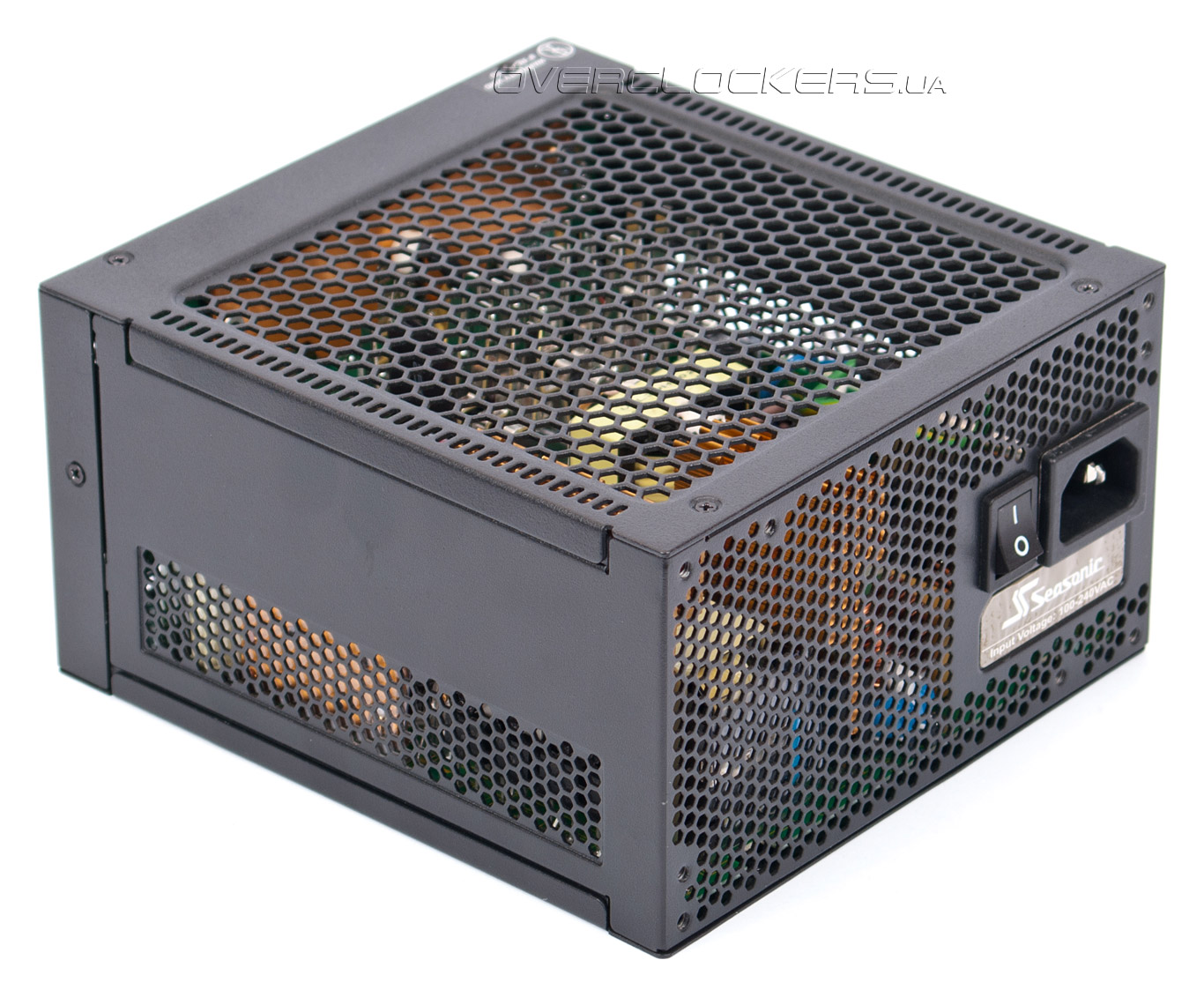

Внешне X-460 такой же, как и рассмотренное выше устройство. Да и от мощных моделей X-серии он отличается лишь отсутствием вентилятора и большим количеством отверстий для естественной вентиляции устройства.

Seasonic SS-460FL (X-460)

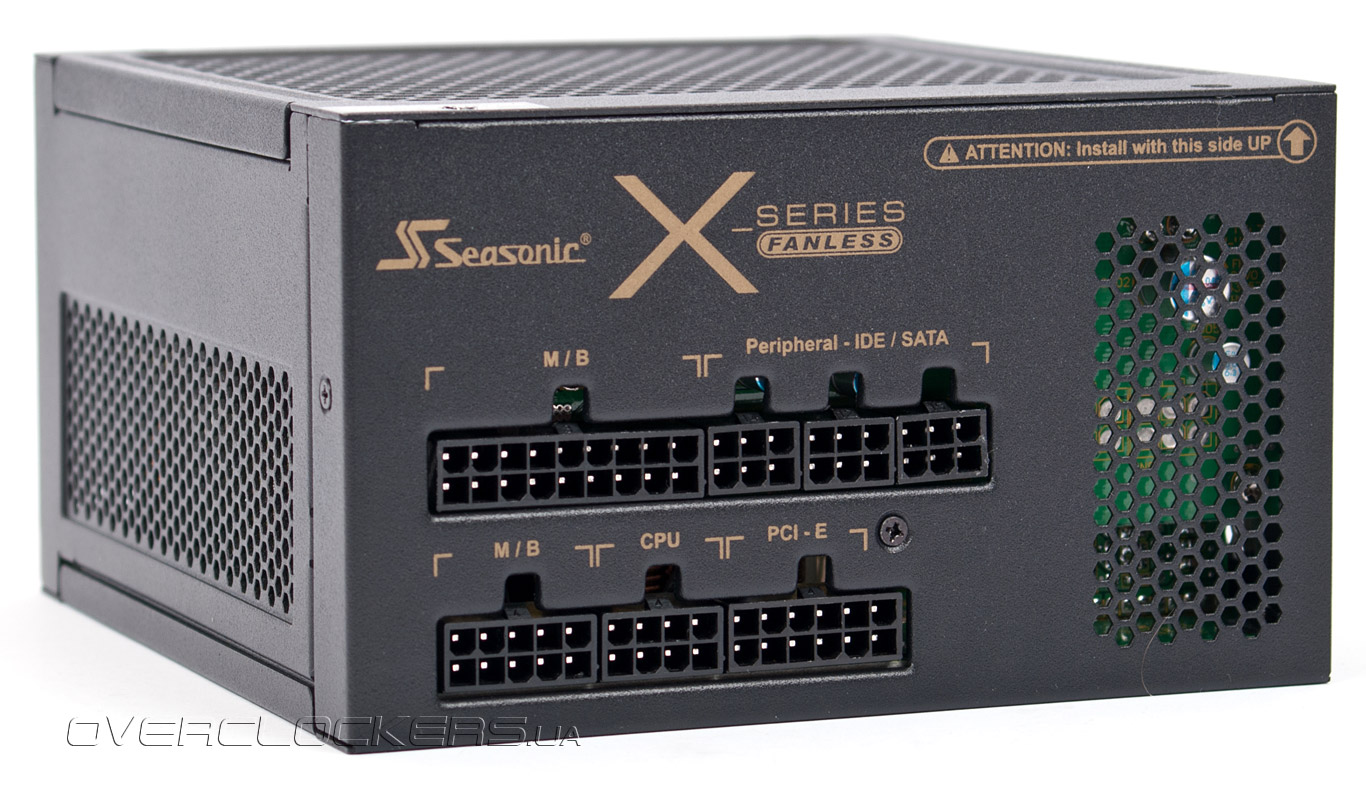

С внутренней панели расположен весь доступный набор разъемов для кабелей.

Seasonic SS-460FL (X-460)

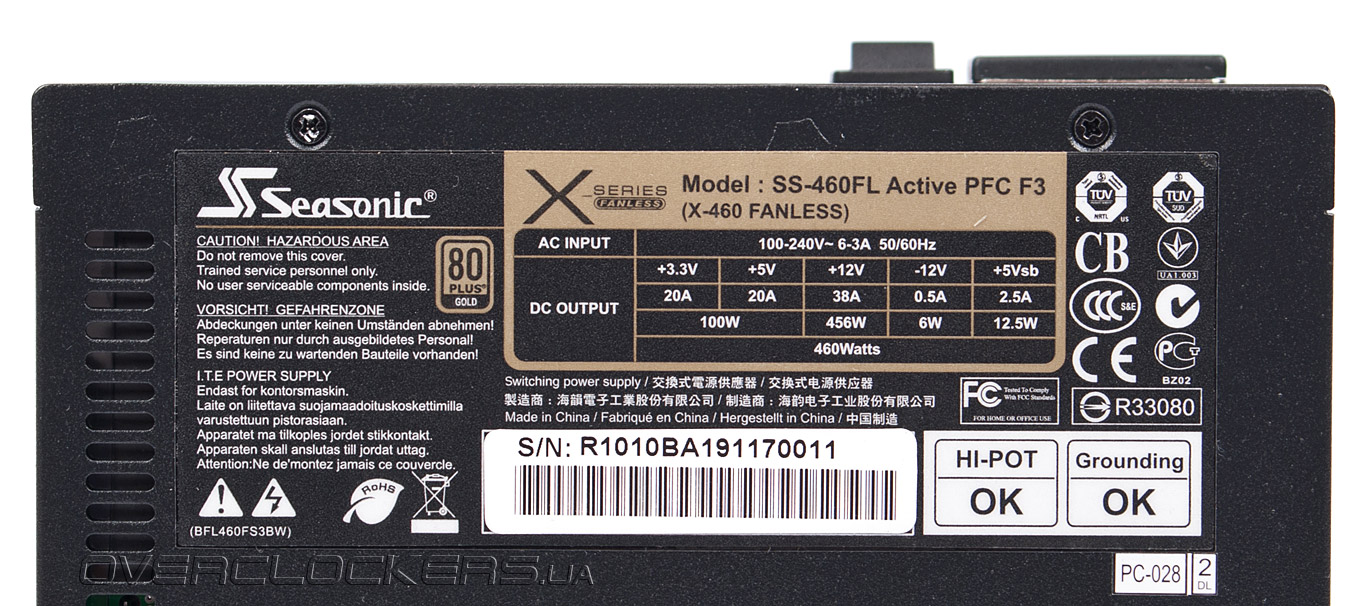

Характеристики блока изменились в сторону увеличения максимального тока одной единственной 12-вольтовой линии до 38 А.

Seasonic SS-460FL (X-460)

Остальные показатели остались на прежнем уровне: комбинированные 100 ватт для линий +3,3V и +5V, пол ампера для –12V и 12,5 Вт для «дежурки».

Шина питания +3,3V +5V +12V -12V +5Vsb
Макс. ток нагрузки, А 20 20 38 0,5 2,5
Комбинированная мощность, Вт 100 456 6 12,5
Общая мощность, Вт 460

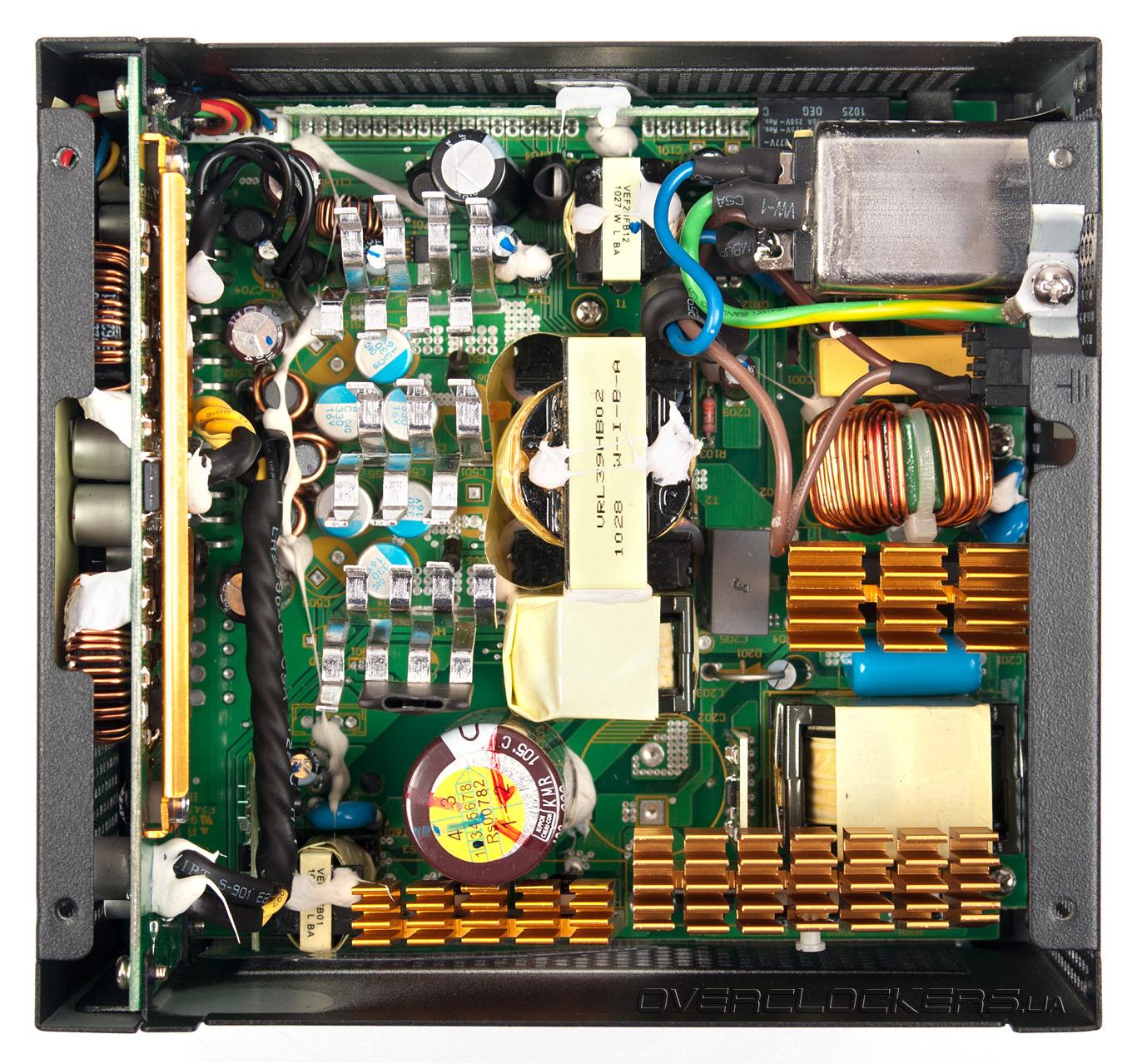

Учитывая внешнее сходство SS-460FL с остальными решениями серии X, ожидать каких-либо изменений во внутреннем строении не стоит. Это все то же компактное расположение компонентов и небольшие по размеру радиаторы силовых элементов (хотя они и больше, чем у мощных продуктов X-серии).

Seasonic SS-460FL (X-460)

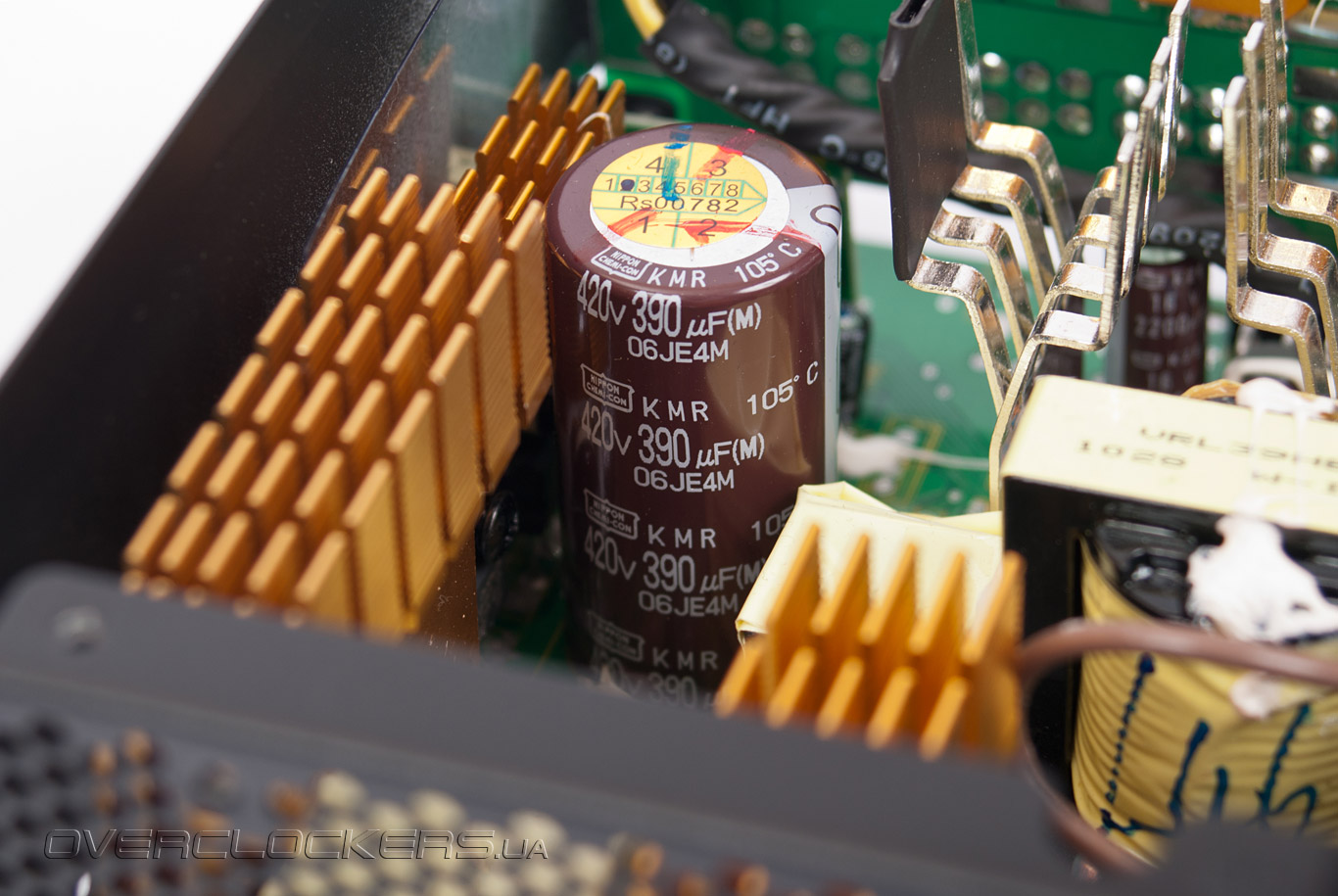

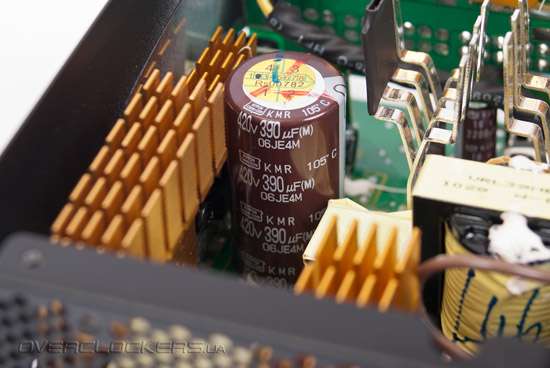

В блоке сглаживания входного напряжения установлена одна емкость на 390 мкФ и 420 вольт. Все конденсаторы в SS-460FL, как и в младшей модели, рассчитаны на рабочую температуру до 105 °C. Кроме того, входной фильтр, как всегда, выполнен с использованием всех необходимых компонентов, включая варистор, ограничивающий броски напряжения.

Seasonic SS-460FL (X-460)

Помимо увеличения КПД своей продукции за счет новых схемотехнических решений производитель учел и экономичность в режиме ожидания, установив реле, обесточивающее все цепи, кроме дежурной.


Методика тестирования

Провести полноценное тестирование без соответствующего стенда и оборудование тяжело, поэтому проверка блоков питания Seasonic SS-400FL и SS-460FL осуществлялась с использованием обычной системы, собранной из следующих компонентов:
  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Тестирование проводилось в среде Windows 7 x64 HP. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания. Видеоподтест использовался в оконном режиме при разрешении 640x480 для модели SS-400FL с отключенным SLI-режимом и 640x480 для SS-460FL со включенным SLI. Сложность шейдеров равнялась 8, технология Hyper-Threading была деактивирована для младшей модели и активирована для старшей. Для работы режима SLI рабочие частоты видеокарт (они разных ревизий) были доведены до одинакового уровня, а напряжения IOH PCIE Voltage и ICH PCIE Voltage в BIOS Setup материнской платы были увеличены на 0,1 В от своего номинала. В противном случае, на 9—10 минуте тестирования режим SLI «разваливался».

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту сети, потребляемый ток всей системы, включая блок питания, и количество энергии, потраченное на единицу времени. Напряжения проверялись цифровым мультиметром UNI-T M980G.


Результаты тестирования

Полученные данные занесены в таблицу, в которой отражены напряжения на основных линиях блока питания, потребляемая мощность системы в целом и коэффициент мощности при простое и нагрузке.

  Линия +3,3V, В Линия +5V, В Линия +12V, В Потребляемая общая мощность, Вт PF
Режим Idle Burn Idle Burn Idle Burn Idle Burn Idle Burn
Seasonic X-400 (SS-400FL) 3,36 (+1,8%) 3,37 (+2,1%) 5,01 (+0,2%) 5,01 (+0,2%) 12,15 (+1,5%) 12,12 (+1%) 179 474 0,9 0,96
Seasonic X-460 (SS-460FL) 3,38 (+2,4%) 3,34 (+1,2%)
5
5
12,17 (+1,4%) 12,11 (+0,9%) 181 598 0,92 0,98

Оба блока показали себя достойно как для своей мощности. Все напряжения не выходили за пределы допустимого уровня. Степень нагрева устройств была не очень высокой.

Кроме обычного режима работы системы была проведена попытка перегрузить блоки питания. Перебором режимов работы тестового ПО нам удалось нагрузить стенд с Seasonic X-400 до 550 ватт, а это примерно 470—480 Вт чистой нагрузки, что соответствует 20-процентной перегрузке блока. А вот с X-460 наша система смогла потребить 735 Вт — это около 630 ватт чистыми или 35% перегрузки, что весьма и весьма неплохо для блока с пассивной системой охлаждения. Правда, он функционировал в предельном режиме, что было отчетливо слышно по свистящим дросселям во время работы системы, да и степень нагрева его была очень высока.

В качестве бонуса предлагаем вашему вниманию графики пульсаций на различных линиях блоков Seasonic X-400 и Seasonic X-460.

Seasonic X-400 Fanless (SS-400FL)

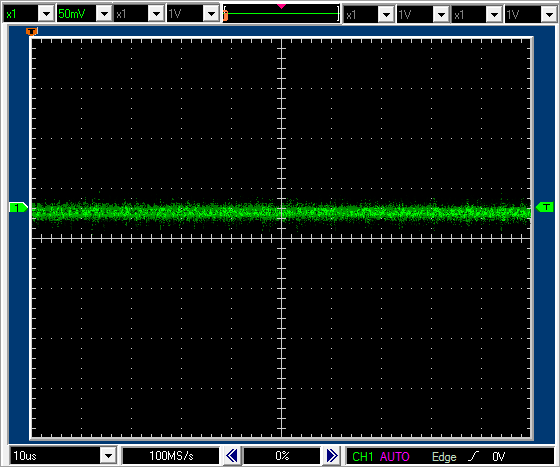

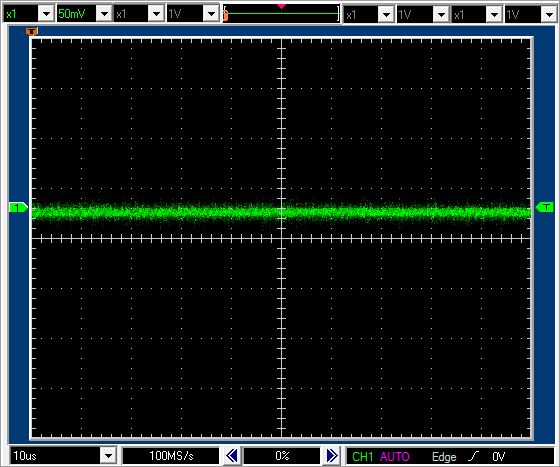

Пульсации на линии +12 В блока питания Seasonic X-400

Seasonic X-400 Fanless (SS-400FL)

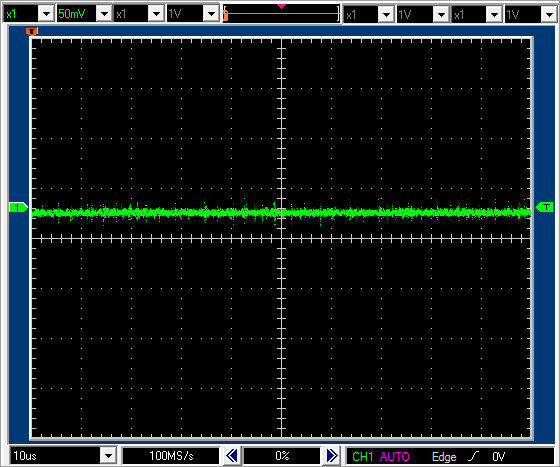

Пульсации на линии +5 В блока питания Seasonic X-400

Seasonic X-400 Fanless (SS-400FL)
Пульсации на линии +3,3 В блока питания Seasonic X-400

Seasonic X-460 Fanless (SS-460FL)

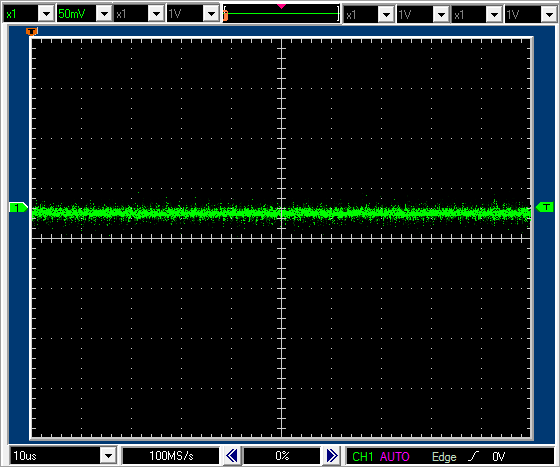

Пульсации на линии +12 В блока питания Seasonic X-460

Seasonic X-460 Fanless (SS-460FL)

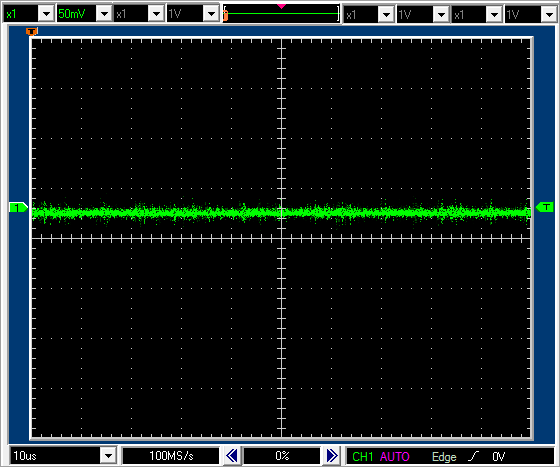

Пульсации на линии +5 В блока питания Seasonic X-460

Seasonic X-460 Fanless (SS-460FL)
Пульсации на линии +3,3 В блока питания Seasonic X-460

И хотя с работающей системой сложно измерить чистый уровень пульсаций на выходе блоков питания, новые решения Seasonic в сравнении со старыми продуктами действительно обладают меньшим количеством пульсаций.


Выводы

Ну что тут скажешь? Блоки питания Sea Sonic Electronics в который раз прекрасно справились со своими обязанностями, продемонстрировав стабильность характеристик и неплохой запас мощности. Лишенные активной системы охлаждения, они, тем не менее, не изменились в размерах по сравнению с обычными решениями X-серии. Благодаря современным наработкам им не требуются массивные радиаторы для охлаждения силовых элементов, что подчеркивает их высокую эффективность и продуманность конструкции.

Модель X-400 Fanless (SS-400FL) самая доступная на рынке, выполненная на базе современной схемотехники. Но даже ее стоимость окажется не каждому по карману. Модульная конструкция блока позволит собрать любую маломощную компактную систему, будь то домашний медиацентр или неттоп для серфинга в сети Интернет. Запас мощности в 20 процентов можно считать приятным бонусом, но не более того. В целом, при отсутствии альтернативы, Seasonic SS-400FL станет отличным выбором при постройке малошумного ПК.

Seasonic X-400 Fanless (SS-400FL) Выбор редакции: лучшее качество

Чуть более мощный блок X-460 Fanless (SS-460FL) оценен на 20 долларов дороже, хотя и отличается лишь 60 ваттами разницы. Но и они могут стать решающим фактором при выборе соответствующего устройства. Тем более что он без проблем выдерживает перегрузки до 35%. Так что, это однозначный фаворит среди безвентиляторных блоков питания на рынке.

Seasonic X-400 Fanless (SS-400FL) Выбор редакции 2011



Тестовое оборудование было предоставлено следующими компаниями:
  • ASUS — видеокарта ASUS ENGTX295/2DI/1792MD3/A и материнская плата ASUS P6T7 WS SuperComputer;
  • Inno3D — видеокарта Inno3D GeForce GTX 295 Platinum Edition;
  • Intel — процессор Intel Core i7-975 EE;
  • Noctua — кулер Noctua NH-D14 и термопаста Noctua NT-H1;
  • Syntex — блоки питания Seasonic X-400 и X-460.
