Обзор блока питания Chieftec BDF-750C новой серии Proton и мощностью 750 Вт

Вряд ли кого-то удивит тот факт, что одной из самых популярных марок блоков питания на отечественном рынке является Chieftec. За 20 лет из поставщика решений для сборщиков компания в большей степени стала ориентированной на розничный рынок, предлагая также продукты для требовательных пользователей и энтузиастов. Для последних особенно подходят блоки серии Navitas, отвечающие сертификату 80 Plus Gold, тогда как менее требовательная публика может довольствоваться широким спектром различных моделей, отличающиеся друг от друга как КПД и схемотехникой, так и формой корпуса, размерами вентилятора и наличием модульного подключения питающих кабелей. С каждым годом компания расширяет модельный ряд и последняя новика — серия Proton, особенностью которых является независимая стабилизация выходных напряжений.

В новую линейку входит семь блоков, три из которых, мощностью 400–600 Вт (модели, заканчивающиеся на S), обладают встроенными шлейфами питания, а оставшиеся четыре на 650–1000 Вт (модели с C) уже идут с модульным подключением. Кроме того, младшие устройства охлаждаются 120-мм вентилятором и их корпус в глубину составляют всего 140 мм, тогда как в более мощные решения устанавливается 135-мм пропеллер, при этом корпус, естественно, длиннее на 20 мм. Все без исключения модели соответствуют сертификату 80 Plus Bronze.

К нам на тестирование попала модель BDF-750C мощностью 750 Вт и на примере ее мы как раз и познакомимся с серией Proton.

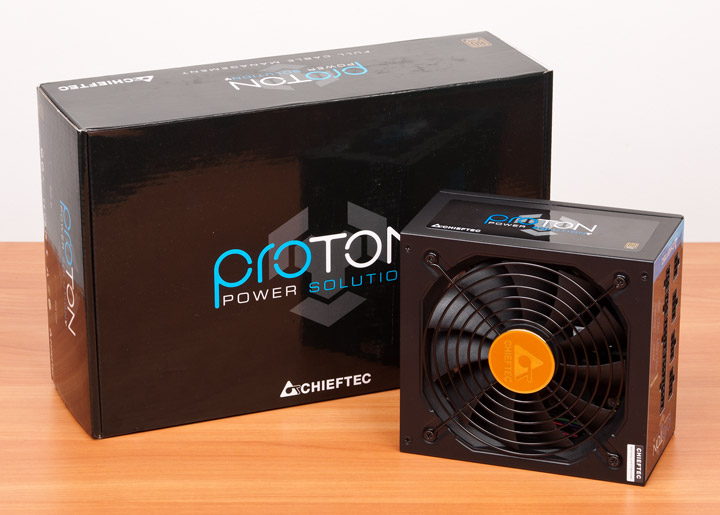

Chieftec Proton BDF-750C

Chieftec Proton 750W (BDF-750C)

Устройство поставляется в полностью черной коробке, на которой кроме логотипа серии Proton ничего более не изображено и понять, что блок относится к бренду Chieftec, позволяет лишь отмеченное название компании.

Chieftec Proton BDF-750CChieftec Proton BDF-750C

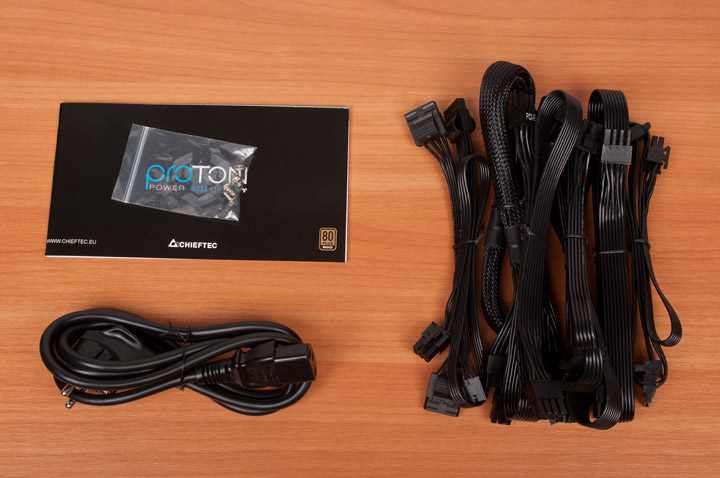

Комплект поставки не менее лаконичен, чем сама упаковка: инструкция, набор монтажный винтиков, сетевой кабель и отстегивающиеся шлейфы. В целом, все обычно для решений Chieftec.

Chieftec Proton BDF-750C

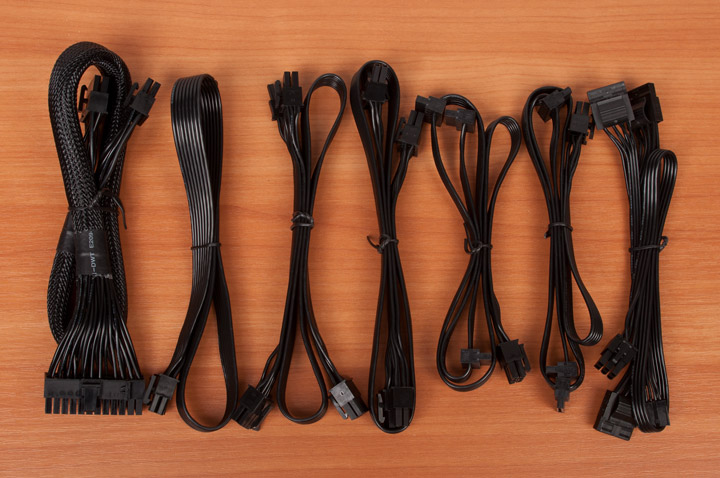

Набор отстегивающихся кабелей также небольшой, ничего лишнего, лишь необходимый минимум:

  • один для питания материнской платы (50 см);
  • один с 8-контактными (4+4) разъемами для питания процессора (56 см);
  • два с двумя 8-контактными (6+2) разъемами для питания видеокарт PCI-E (55 см);
  • два с тремя разъемами питания для SATA-устройств (45+16+16 см);
  • один с тремя разъемами питания для IDE-устройств и одним для FDD (45+15+15+15 см).
Chieftec Proton BDF-750C

Все шлейфы имеют плоскую форму, которая стала популярной в последнее время, только кабель для питания материнской платы заключен в нейлоновую оплетку.

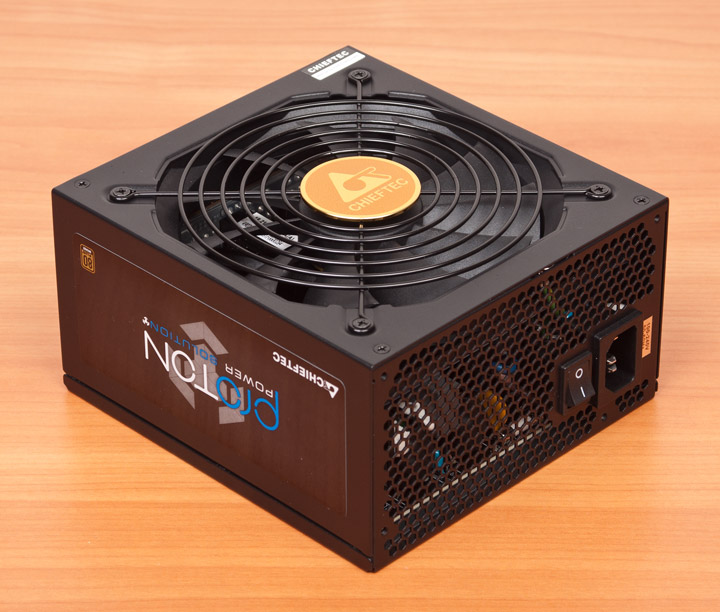

Дизайн устройства ничем не отличается от аналогичных продуктов: черный корпус, проволочная решетка с пяточком-логотипом компании. Как отмечалось выше, глубина корпуса составляет 160 мм, что надо будет учитывать при выборе блока для той или иной системы.

Chieftec Proton BDF-750C

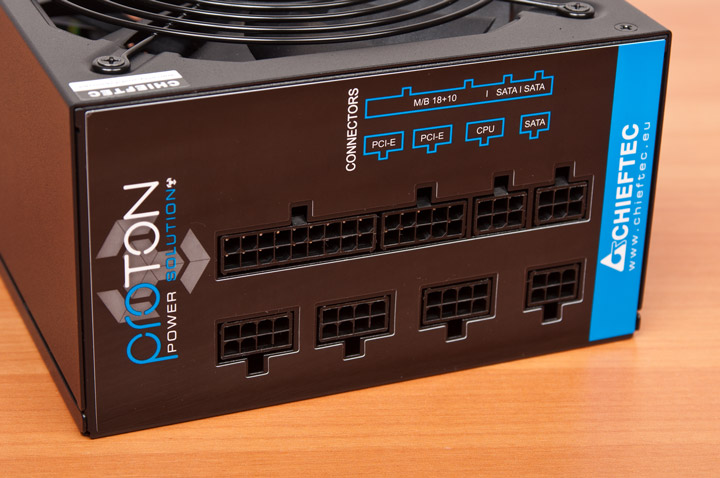

На внутренней стенке присутствуют все необходимые разъемы для шлейфов. Определенный размер для каждого типа, ключ и подписи позволяют избежать путаницы при подключении.

Chieftec Proton BDF-750C

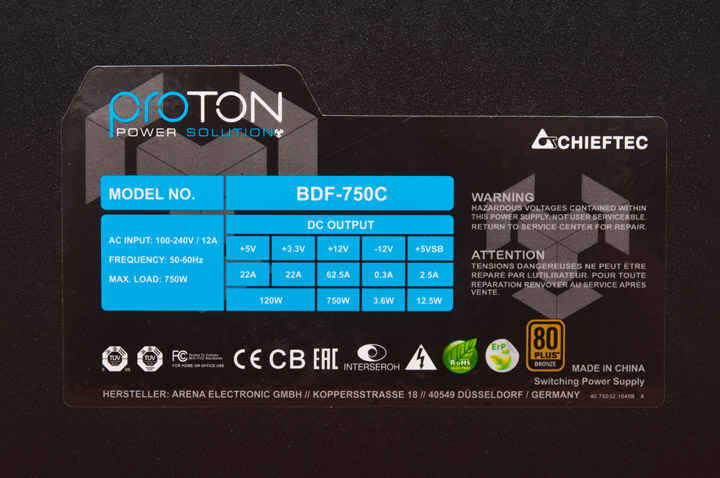

По своим возможностям Proton 750W соответствует современным требованиям, когда вся нагрузка ложится на 12-вольтовую линию. В блока она способна выдать до 62,5 А, что соответствует максимальной мощности устройства.

Chieftec Proton BDF-750C

Комбинированная мощность низковольтных каналов не превышает 120 Вт, что вполне приемлемо. Остальные каналы также на современном уровне.

Chieftec BDF-750C +3.3V +5V +12V1 –12V +5Vsb
Макс. ток нагрузки, А 22 22 62,5 0,3 2,5
Комбинированная мощность, Вт 120  750 3,6 12,5
Общая максимальная мощность, Вт 750

Есть модуль APFC и возможность работать в широком диапазоне сетевого напряжения. Из защит присутствует от пониженного и повышенного напряжения, от короткого замыкания, перегрузки выходных линий, от перегрева иесть автоматическая регулировка оборотов вентилятора.

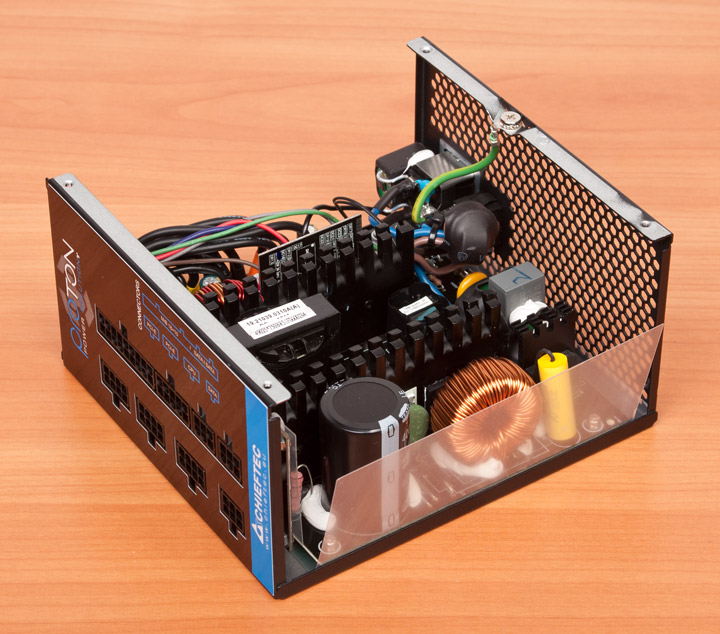

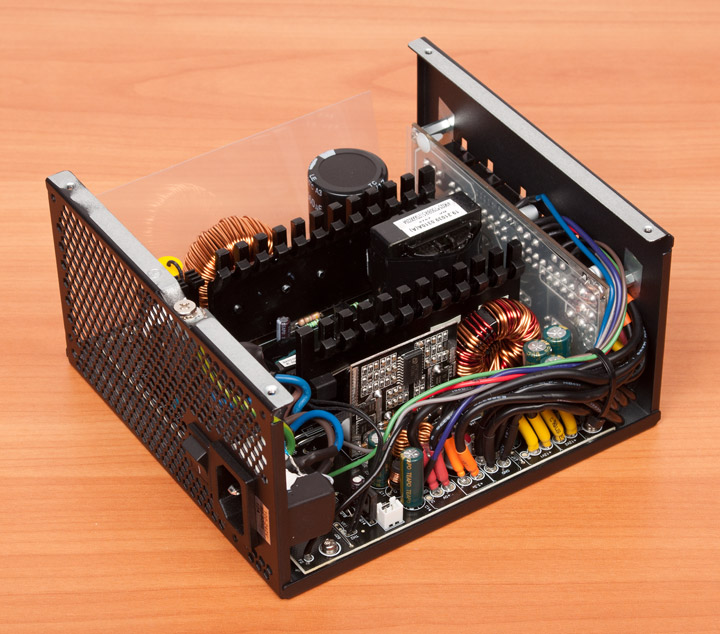

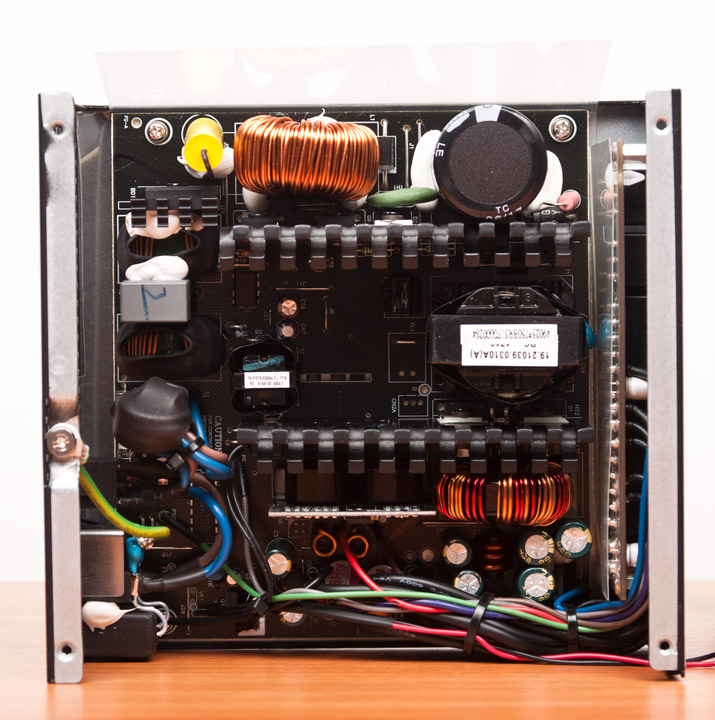

Под «капотом» видим привычную схему с выпрямителем на диодах Шоттке для 12-вольтовой линии, на которой расположен преобразователь +3,3 и +5 В, что позволяет говорить о независимой стабилизации выходных напряжений.

Chieftec Proton BDF-750CChieftec Proton BDF-750C

Количество используемых компонентов сведено к минимуму, ничего лишнего, все просто, как и сама упаковка.

Chieftec Proton BDF-750C

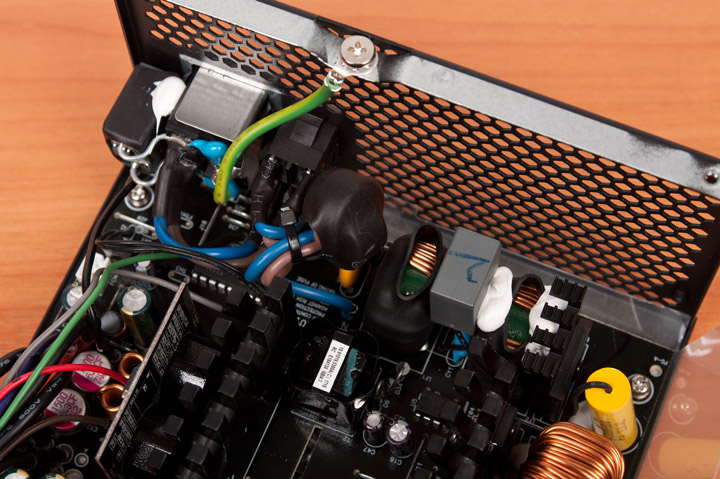

Но, несмотря на это, входной фильтр тщательно собран без какой-либо экономии.

Chieftec Proton BDF-750C

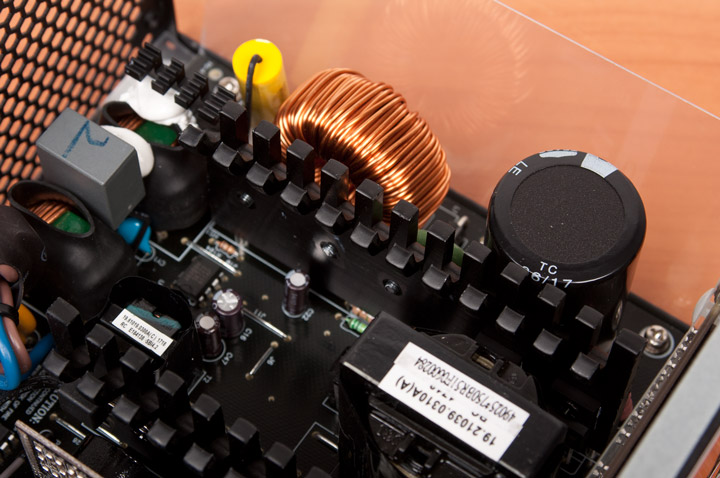

Не сэкономили также на радиаторах для охлаждения элементов модуля APFC и силовых ключей. Такой же крупный охладитель применен для выходных диодов. А вот выпрямительный мост довольствуется маленьким радиатором, к счастью снабженным небольшими ребрами для увеличения площади рассеивания тепла.

Chieftec Proton BDF-750CChieftec Proton BDF-750C

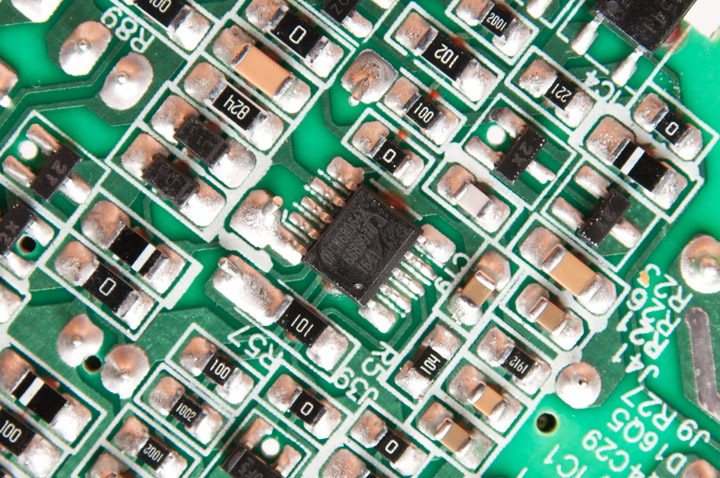

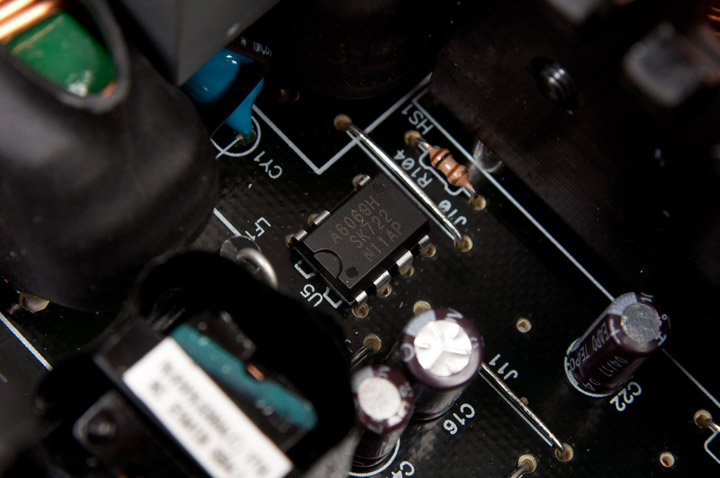

Управляется блок контроллером Champion CM6906+X, встречавшимся нам в «киловаттнике» Chieftec. За напряжение в режиме ожидания отвечает чип STR-A6069H от Sanken Electronic.

Chieftec Proton BDF-750CChieftec Proton BDF-750C

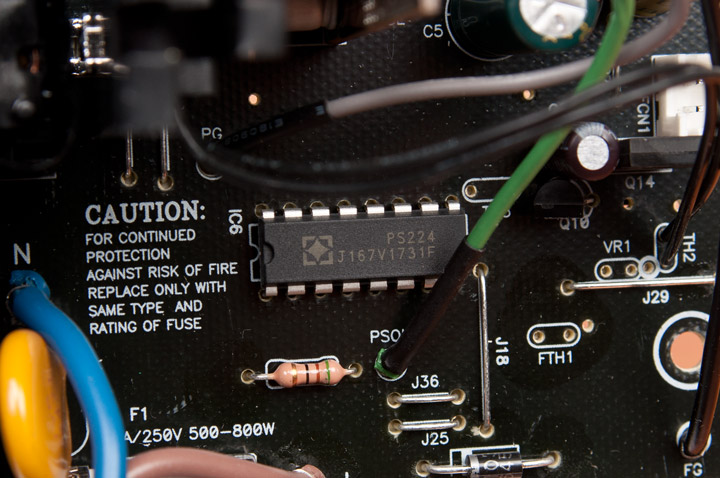

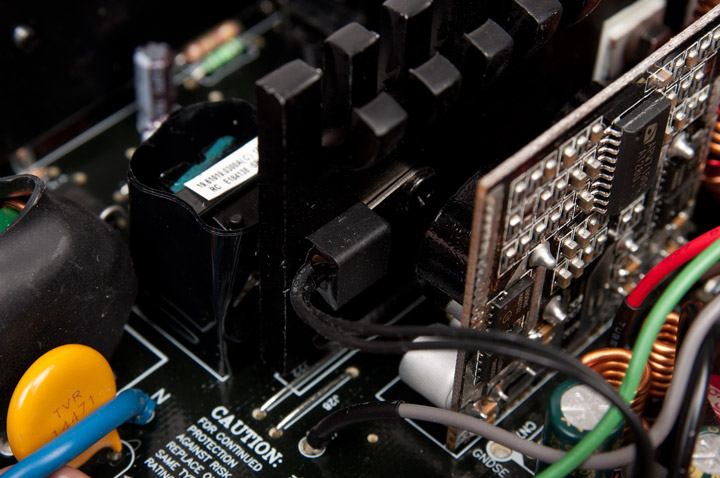

Роль супервизора отведена популярной микросхеме PS224, температурный датчик для управления скоростью вращения вентилятора расположился с края радиатора охлаждения выпрямительных диодов.

Chieftec Proton BDF-750CChieftec Proton BDF-750C

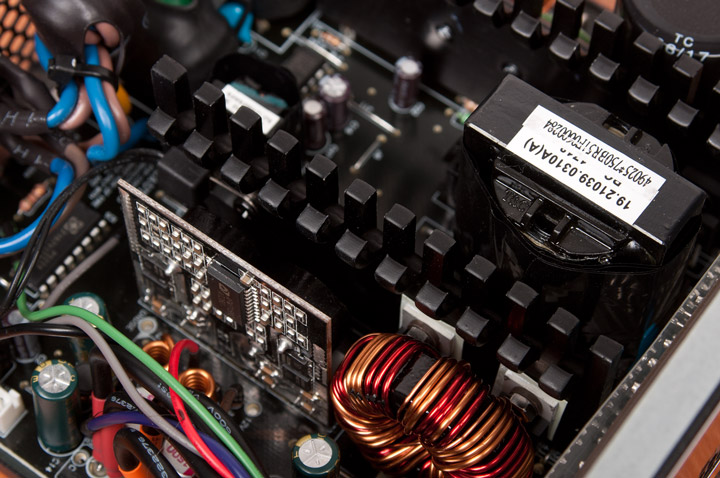

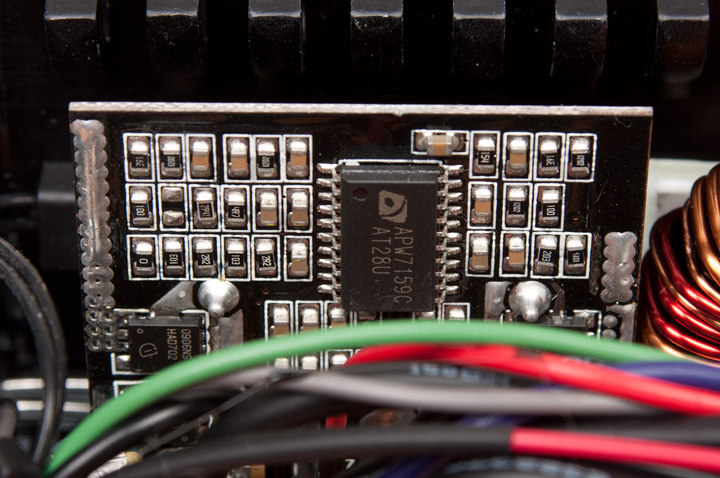

Преобразователь DC-DC для линий +3.3V и +5V, выполненный на базе чипа APW7159C, расположился на отдельной плате.

Chieftec Proton BDF-750C

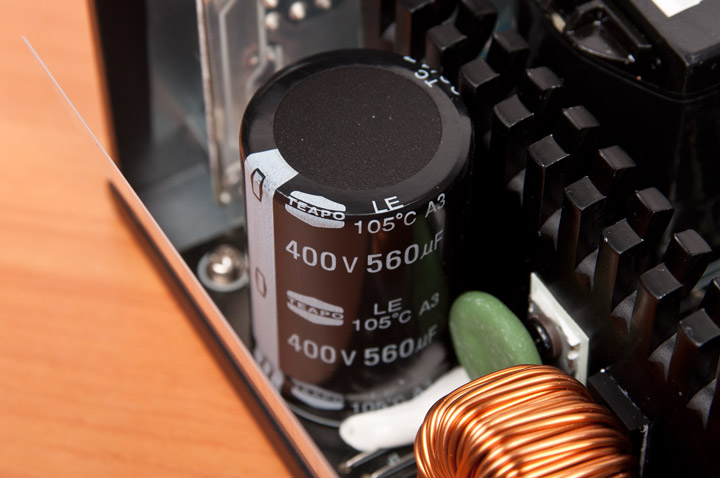

В качестве входной емкости используется конденсатор Teapo на 560 мкФ с рабочим напряжением 400 В, в остальных цепях также элементы этой компании.

Chieftec Proton BDF-750CChieftec Proton BDF-750C

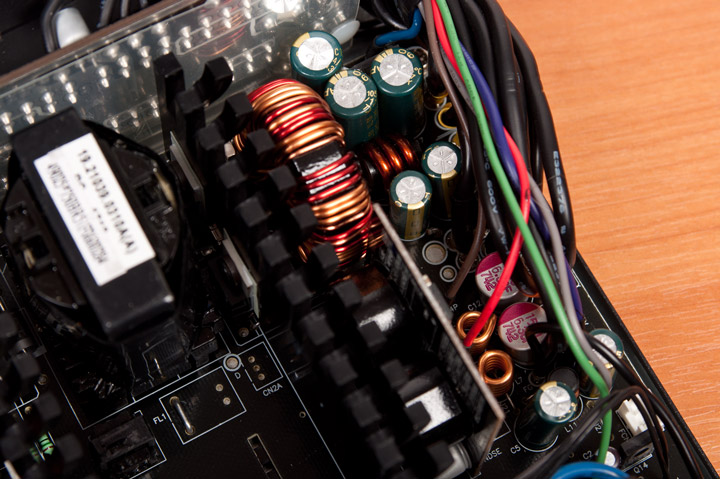

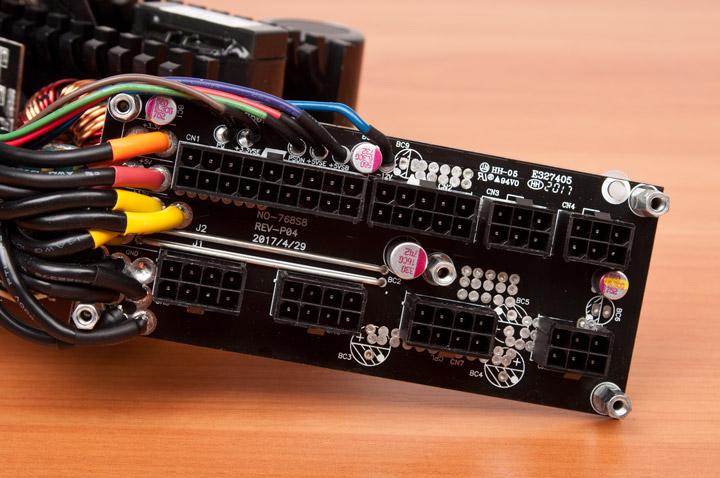

В выходном фильтре присутствуют несколько полимерных емкостей, включая и плату для отстегивающихся кабелей.

Chieftec Proton BDF-750C

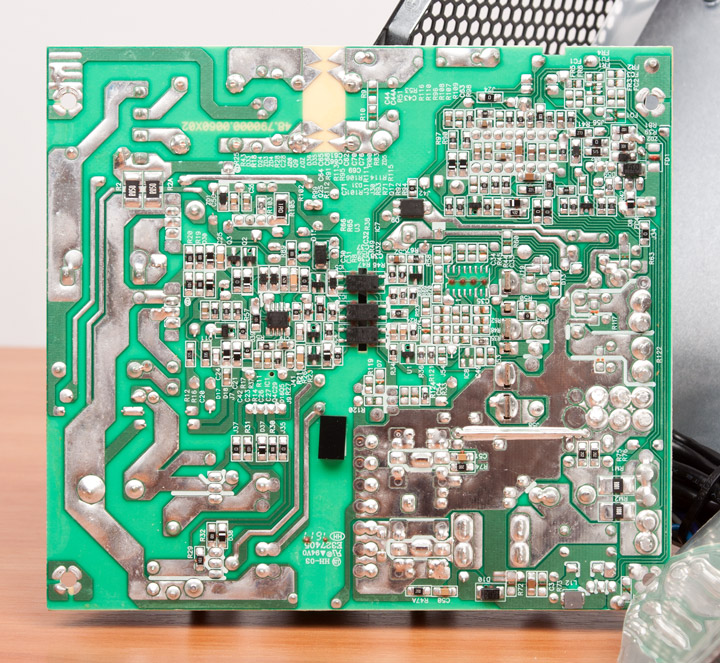

К качеству сборки и пайки особых претензий нет, все более-менее сделано аккуратно, в целом, придраться особо не к чему.

Chieftec Proton BDF-750C

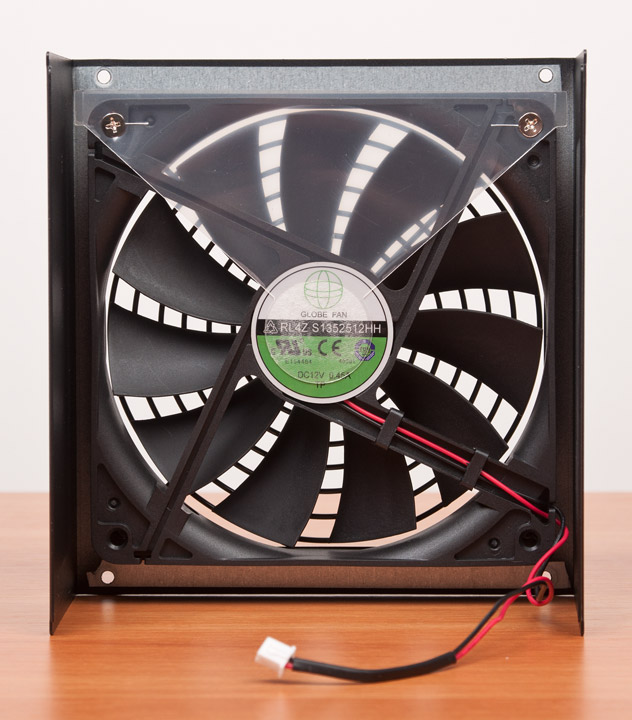

Для охлаждения блока питания используется 135-мм вентилятор S1352512HH производства Globe Fan, основанный на подшипнике скольжения и подключающийся через двухконтактный провод.

Chieftec Proton BDF-750C

Во время простоя системы или игры он вращается с частотой около 900 об/мин и дает о себе знать небольшим шумом, который усиливается во время роста нагрузки до максимума, скорость при этом составляет 1430 об/мин.

Методика тестирования

Провести полноценное тестирование без соответствующего стенда сложно, поэтому проверка блоков питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:

  • процессор: Intel Core i7-6700K (4,0@4,5 ГГц);
  • материнская плата: ASUS Maximus VIII Formula (Intel Z170);
  • кулер: Prolimatech Megahalems;
  • оперативная память: HyperX HX430C15PB3K2/16 (2x8 ГБ, DDR4-3000, 15-16-16-35-1T);
  • видеокарты: GeForce GTX 1080;
  • накопитель: Kingston SSDNow UV400 240GB (240 ГБ, SATA 6Gb/s).

Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания игровой нагрузки на систему использовался бенчмарк Valley, а для дополнительной нагрузки запускался параллельно LinX 0.6.7.

Также для максимальной нагрузки была собрана следующая система:

  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Noctua NH-D14;
  • оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).

Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания в оконном режиме с разрешением 640х480.

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.

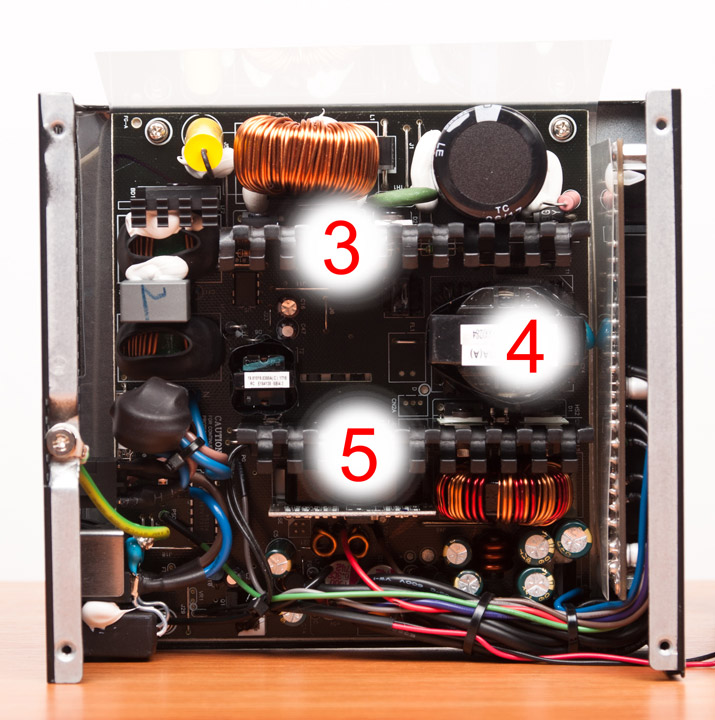

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).

Chieftec Proton BDF-750C

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.

Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

  GTX 770 GTX 770 GTX 295 SLI (LGA1366)
Режим Idle Burn, Game+LinX Burn, OCCT
Потребляемая мощность, Вт 52 (42) 371 (315) 994 (805)
Линия +3.3V, В 3,34 (+1,2) 3,32 (+0,6) 3,26 (–1,2)
Линия +5V, В 5,05 (+1) 5,04 (+0,8) 5 (+0)
Линия +12V1 (MB), В 12,21 (+1,75) 12,12 (+1) 11,98 (–0,16)
Линия +12V2 (CPU), В 12,21 (+1,75) 12,15 (+1,25) 12,01 (+0,08)
Линия +12V3 (VGA1), В 12,21 (+1,75) 12,1 (+0,8) 12 (+0)
Линия +12V4 (VGA2), В 12,22 (+1,8) 12,16 (+1,3) 12,02 (+0,16)
Скорость вращения вентилятора, об/мин 908 910 1430
Термодатчик №1 24,1 24,8 24,6
Термодатчик №2 26,4 30,3 33,8
Термодатчик №3 28,5 34,3 41,2
Термодатчик №4 32,8 39,3 50,7
Термодатчик №5 28 44,2 68,1

Как видим, блок обладает неплохой стабилизацией напряжений при реальной нагрузке, но присутствует просадка по +3,3 вольтам при перегрузке, хотя все в пределах нормы и не выходит даже за 2% порог. По сравнению с дешевыми или старыми «бронзовыми» решениями все очень даже неплохо, но фирменный относительно высокий уровень шума немного портит общую картину.

Выводы

Компания Chiftec прочно закрепилась на отечественном рынке как производитель решений среднего уровня с хорошим соотношением цена/качество и вряд ли в ближайшее время с ней сможет кто-то серьезно конкурировать. Предлагая широкий ассортимент всевозможных блоков питания для нетребовательных пользователей, она заняла различные ниши, начиная от самых доступных продуктов и заканчивая дорогими. В ее активе есть даже неплохие и вполне даже конкурентоспособные «золотые» решения. И, несмотря на вышесказанное, Chiftec каждый год продолжает расширять модельный ряд отдельными блоками и даже сериями. Последняя из таких — Proton. Плюс новинок заключается в использовании одной линии +12 В и независимой стабилизации напряжений. Они соответствуют требованиям стандарта 80 Plus Bronze и некоторые из них обладают модульной конструкцией.

Протестированный блок питания Chieftec BDF-750C лаконичен в комплекте поставки, имеет строгий дизайн, вполне качественно собран и обладает неплохой стабилизацией выходных напряжений. Но уровень шума вряд ли понравится изысканному пользователю. Если бы только при малой нагрузки вентилятор вращался в половину его скорости, то новинка стала бы отличной альтернативой некоторым конкурентам. А так Proton BDF-750C можно рекомендовать нетребовательным пользователям, для которых важнее стабильность характеристик и качество исполнения блока питания, а шумовые показатели уходит на второй план.
