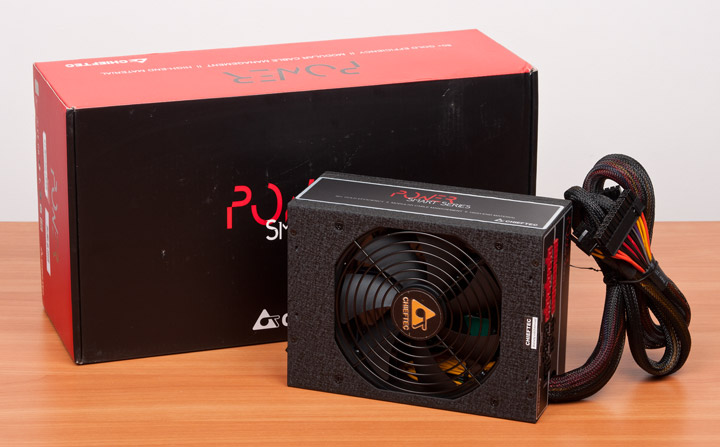

За последние 20 лет мощность блоков питания для среднестатистического ПК выросла в 2–3 раза и составляет 400–600 Вт, и это не предел. Производительные сборки и рабочие станции уже обладают куда большим аппетитом и им требуется устройство на 800–1000 Вт, а то и выше. Например, попавший на тестирование Chieftec GPS-1250C мощностью 1250 ватт.
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/01-chieftec-power-smart-gps-1250c.jpg)
Chieftec Power Smart 1250W (GPS-1250C)
Рассматриваемый блок питания относится к серии Power Smart, в которую входят восемь моделей — от 450 до 1450 Вт. Все они соответствуют сертификату 80 Plus Gold, оснащаются 140-мм вентилятором и обладают возможностью отсоединения кабелей питания для видеокарт и периферийных устройств.
Блок поставляется красно-черной коробке с лаконичным оформлением. Каких-либо характеристик и данных по модели не указано.
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/02-chieftec-power-smart-gps-1250c.jpg)
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/03-chieftec-power-smart-gps-1250c.jpg)

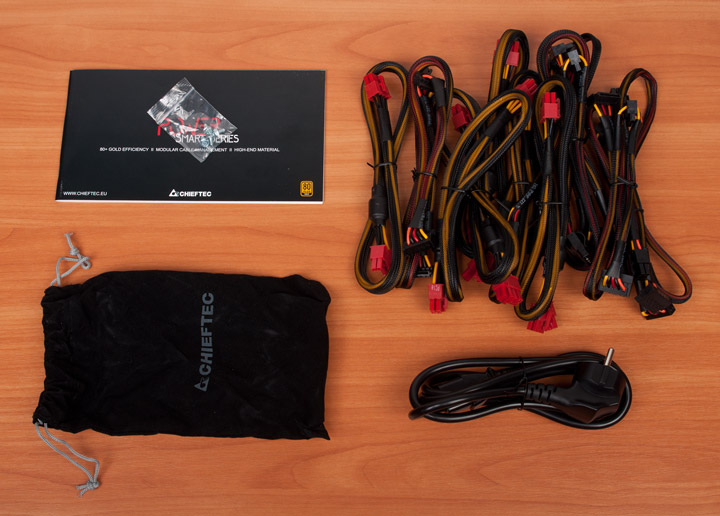

В комплекте с устройством пользователь найдет инструкцию, сетевой шнур, набор монтажных винтов, отстегивающиеся кабели и чехол для них. Последний не очень большого размера и все шлейфы там не поместятся.
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/04-chieftec-power-smart-gps-1250c.jpg)

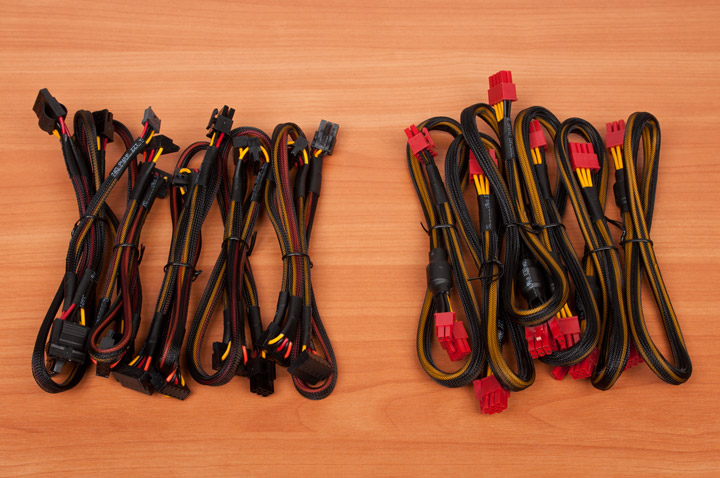

Кабель питания платы (50 см) и дополнительного питания процессоров (два (4+4) по 52 см) не отстегиваются, остальное количество следующее:
- шесть с двумя 8-контактными (6+2) разъемами для питания видеокарт PCI-E (55 см);
- четыре с тремя разъемами питания для SATA-устройств (55+15+15 см);
- один с тремя разъемами питания для IDE-устройств и одним для FDD (55+15+15+15 см).
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/05-chieftec-power-smart-gps-1250c.jpg)
Как видим, этого будет достаточно для сборки системы с тремя мощными видеоадаптерами и значительным количеством накопителей, или с большим числом видеокарт. Все кабели заключены в нейлоновую оплетку.

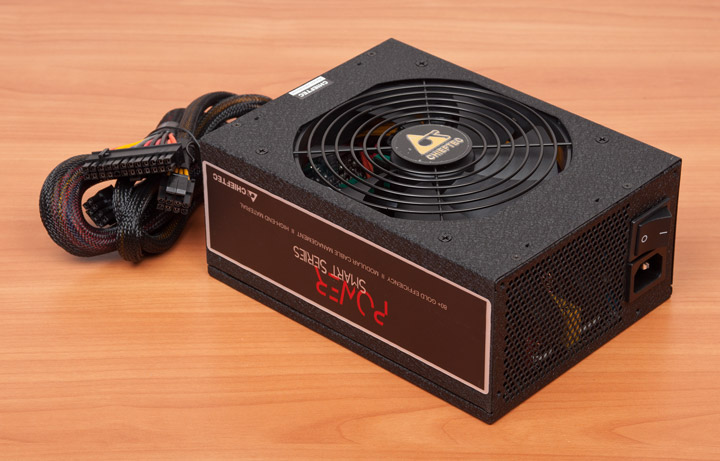

Корпус блока покрыт черной шершавой краской и оснащен такого же цвета проволочной решеткой для защиты вентилятора. Глубина 200 мм добавляет массивности устройству, особенно, учитывая его немалую массу. Примечателен крупный сетевой выключатель.
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/06-chieftec-power-smart-gps-1250c.jpg)

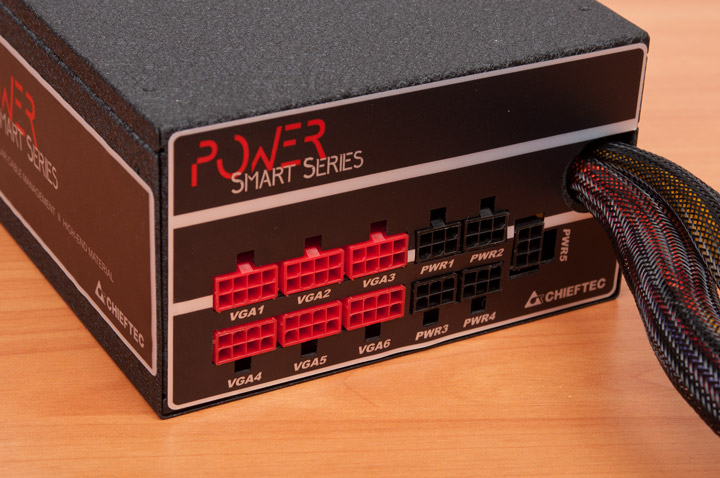

На внутренней стенке расположены разъемы для подключения отстегивающихся кабелей. Чтобы не ошибиться при соединении, они подписаны, отличаются по цвету и размеру.
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/07-chieftec-power-smart-gps-1250c.jpg)

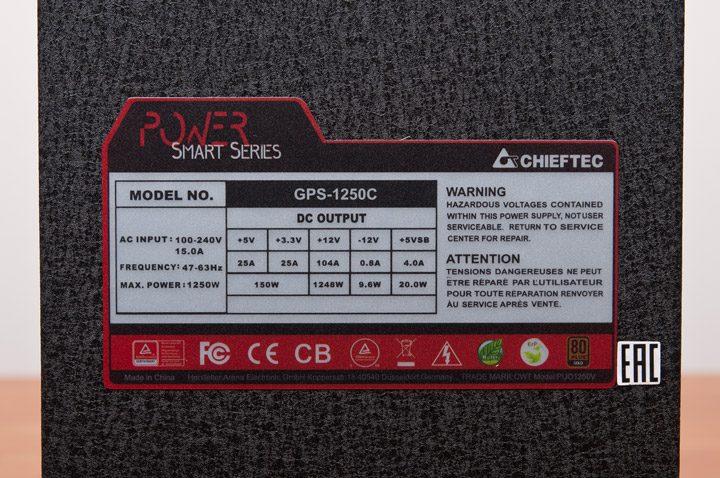

Блок обладает одной линией +12V и способен выдать на ней почти полную свою мощность. Комбинированная мощность низковольтных каналов составляет 150 Вт, что примерно в полтора раз выше, чем у большинства современных устройств.
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/08-chieftec-power-smart-gps-1250c.jpg)
Также увеличен ток нагрузки для –12V и дежурного напряжения до 0,8 и 4 А соответственно.
Chieftec Power Smart GPS-1250C | +3.3V | +5V | +12V1 | –12V | +5Vsb |
---|---|---|---|---|---|
Макс. ток нагрузки, А | 25 | 25 | 104 | 0,8 | 4,0 |
Комбинированная мощность, Вт | 150 | 1248 | 9,6 | 20,0 | |
Общая максимальная мощность, Вт | 1250 |
Блок питания оснащен защитами от пониженного и повышенного напряжения, от короткого замыкания, перегрузки выходных линий и перегрева. Также присутствует автоматическая регулировка оборотов вентилятора. Присутствует модуль APFC и возможность работать в широком диапазоне сетевого напряжения.

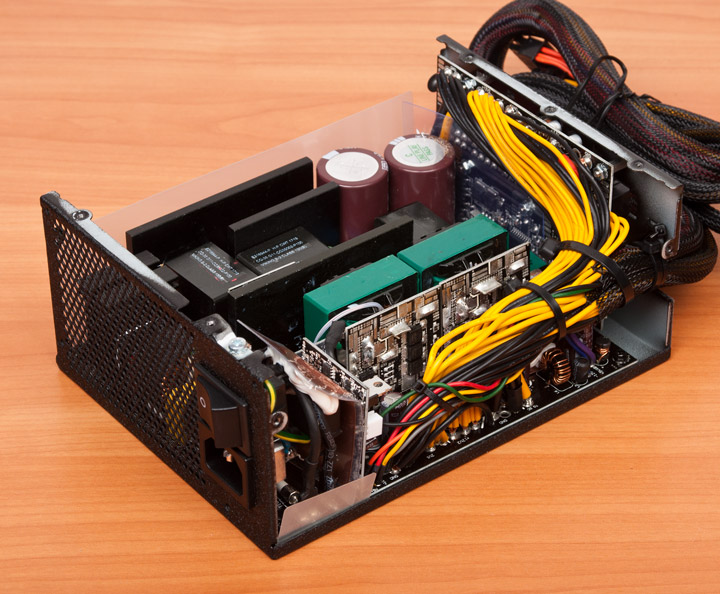

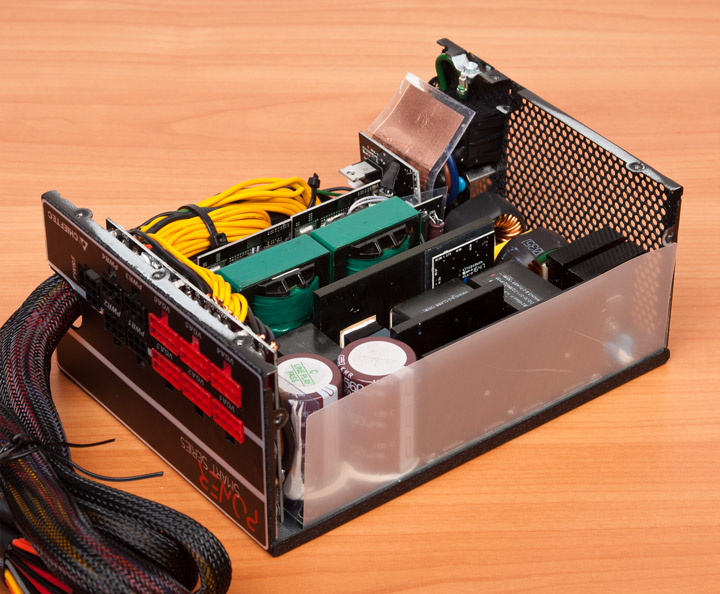

Снимаем крышку и видим весьма интересную схему на базе резонансного преобразователя с синхронным выпрямителем и двумя трансформаторами.
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/10-chieftec-power-smart-gps-1250c.jpg)
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/11-chieftec-power-smart-gps-1250c.jpg)

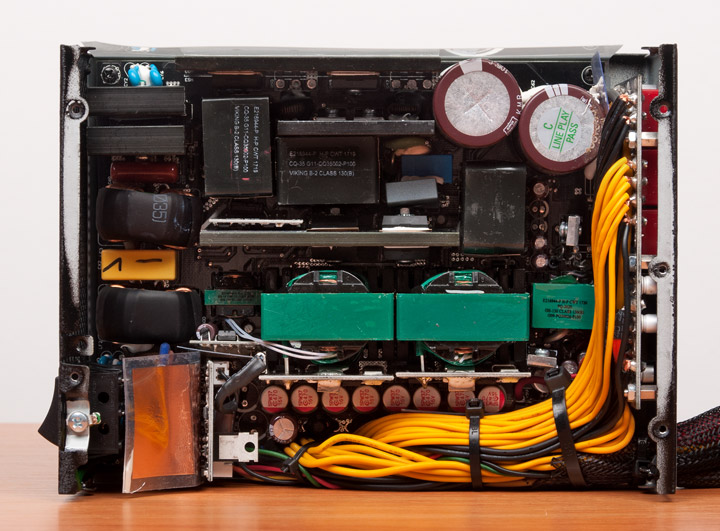

Монтаж элементов плотный, свободного места практически нет, но все собрано качество и какие-либо претензии предъявить сложно.
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/09-chieftec-power-smart-gps-1250c.jpg)

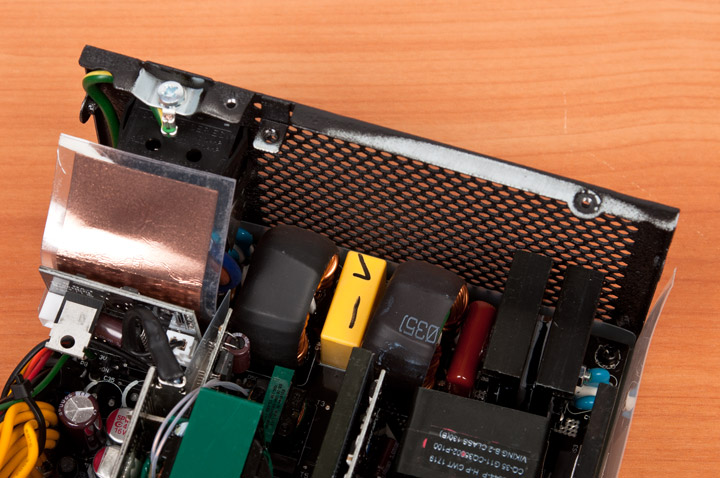

Несмотря на минимум места, входной фильтр собран со всеми необходимыми компонентами. Даже есть экран между ним и платой управления вентилятором.
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/12-chieftec-power-smart-gps-1250c.jpg)

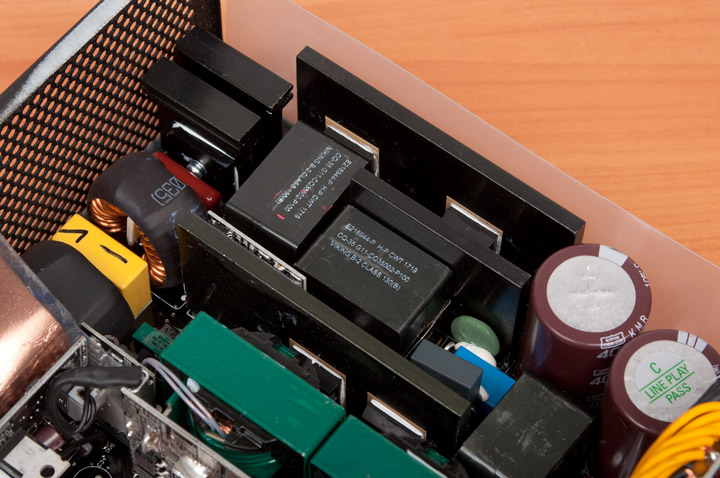

Охладители силовых элементов лишены какого-либо оребрения, это обычные толстые алюминиевые пластины, только радиаторы для диодных мостов оснащены парой ребер. Транзисторы и диоды модуля APFC охлаждаются собственными пластинками, как и ключевые транзисторы.
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/13-chieftec-power-smart-gps-1250c.jpg)

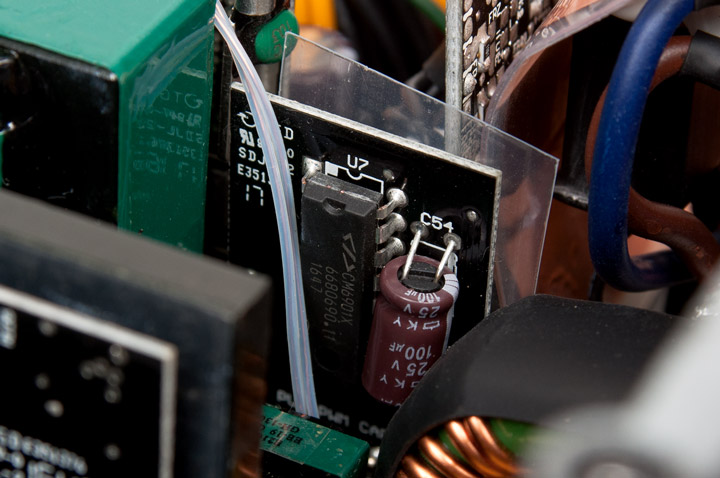

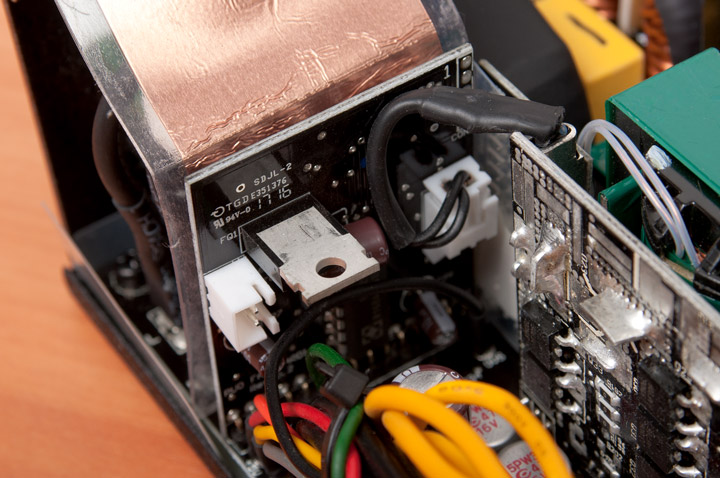

Управление блоком возложено на контроллер CM6901X, распаянный на отдельной платке. Он отвечает за работу резонансного преобразователя в высоковольтной части и синхронного выпрямителя в низковольтной, т.е. за линию +12V. Напряжения +3,3 и +5 вольт формируются DC/DC-преобразователем, выполненным на чипе APW7159. За мониторинг отвечает микросхема PS229. Остальные контроллеры рассмотреть не удалось.
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/14-chieftec-power-smart-gps-1250c.jpg)
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/15-chieftec-power-smart-gps-1250c.jpg)

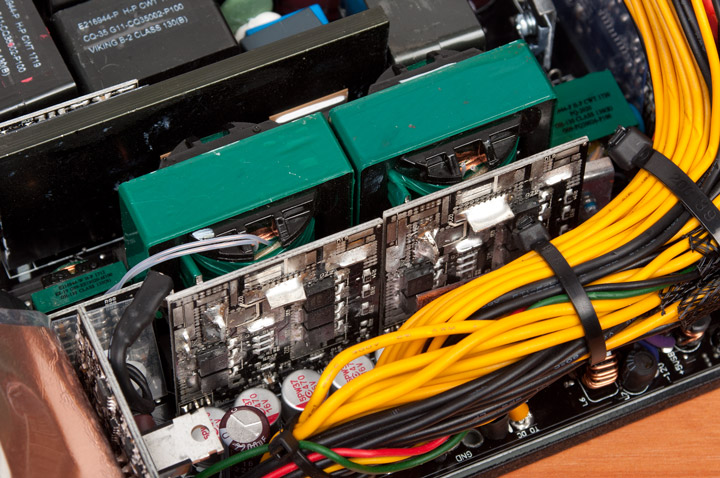

Теперь самое интересное — выпрямитель напряжения +12 В, транзисторы которого расположены на двух платах, соединенных мощными шинами с трансформаторами и основной PCB, что должно способствовать минимальной потере энергии и лучшему охлаждению элементов при плотном монтаже. Неплохое решение, но, честно говоря, такая конструкция нам встречается впервые.
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/16-chieftec-power-smart-gps-1250c.jpg)

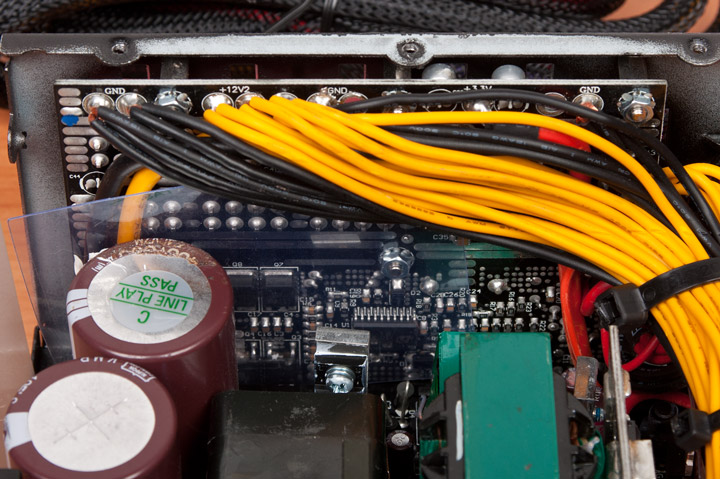

DC/DC-преобразователь выполнен на отдельной плате вместе с разъемами для отстегивающихся кабелей.
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/17-chieftec-power-smart-gps-1250c.jpg)

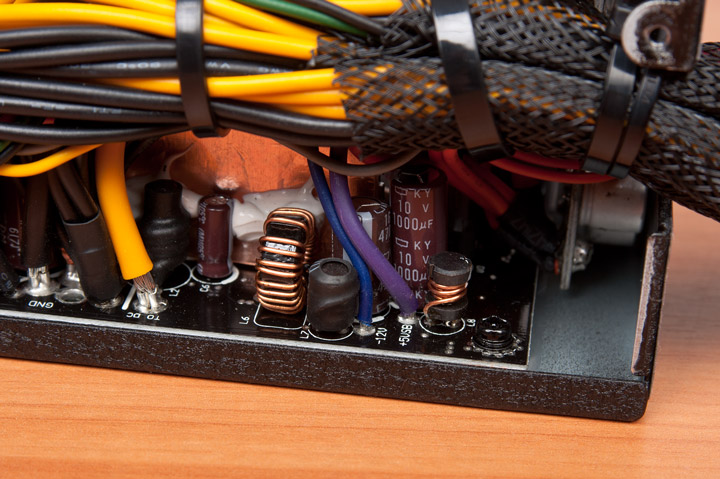

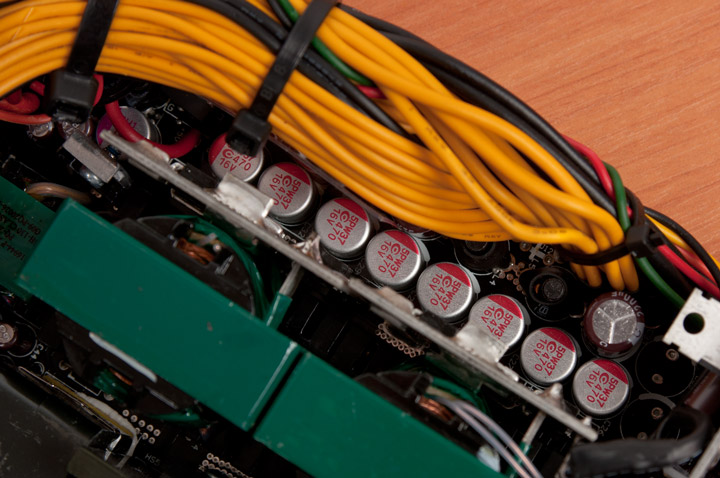

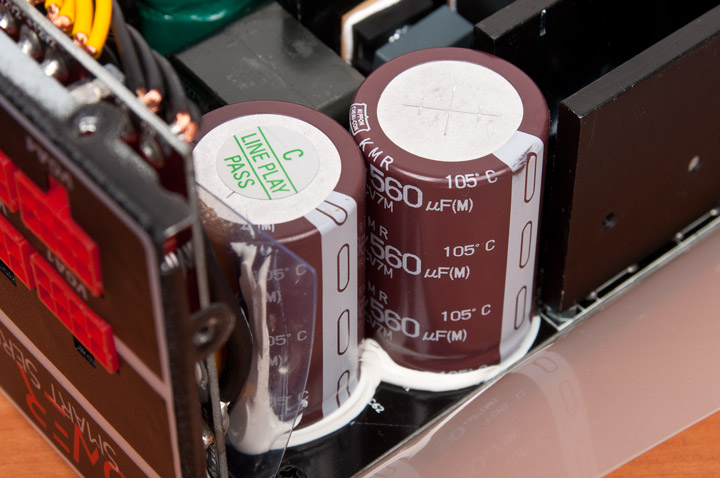

Конструкторскими особенностями и схемотехникой вряд ли можно удивить, даже в дешевых устройствах встречаются различные «ноу-хау», но вот хорошие конденсаторы присутствуют лишь в дорогих решениях. И блоки Chieftec, рассчитанные на массового потребителя, явно не впечатляют искушенного пользователя. Но рассматриваемая модель хоть и является самой доступной на рынке среди именитых брендов, она вполне может перевернуть все представление о продуктах немецкой марки благодаря емкостям Nippon-Chemicon, причем, они во всех цепях. На входе стоит два конденсатора на 560 мкФ с рабочим напряжением 420 В и температурой 105 °С. И ни каких Teapo.
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/18-chieftec-power-smart-gps-1250c.jpg)
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/19-chieftec-power-smart-gps-1250c.jpg)
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/20-chieftec-power-smart-gps-1250c.jpg)

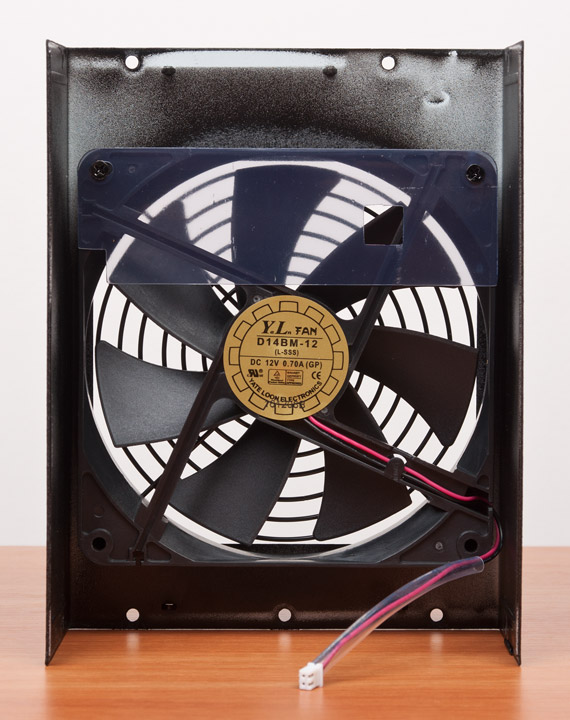

За охлаждение блока отвечает 140-мм вентилятор D14BM-12 производства Yate Loon Electronics с максимальной частотой вращения 1400 об/мин. Выполнен он на шарикоподшипнике и подключается двухконтактным проводом.
![Chieftec GPS-1250C](/power/chieftec-power-smart-gps-1250c/21-chieftec-power-smart-gps-1250c.jpg)
При старте системы и в момент простоя вентилятор остается неподвижен и с ростом нагрузки начинает вращаться на скорости около 840 об/мин, незначительно поднимая ее во время прогрева компонентов блока питания. Работает тихо.
Методика тестирования
Провести полноценное тестирование без соответствующего стенда сложно, поэтому проверка блоков питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:
- процессор: Intel Core i7-6700K (4,0@4,5 ГГц);
- материнская плата: ASUS Maximus VIII Formula (Intel Z170);
- кулер: Prolimatech Megahalems;
- оперативная память: HyperX HX430C15PB3K2/16 (2x8 ГБ, DDR4-3000, 15-16-16-35-1T);
- видеокарты: GeForce GTX 1080;
- накопитель: Kingston SSDNow UV400 240GB (240 ГБ, SATA 6Gb/s).
Тестирование проводилось в среде Windows 10 x64 на открытом стенде.
Также для максимальной нагрузки была собрана следующая система:
- процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
- материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
- кулер: Noctua NH-D14;
- оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
- видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
- жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания при использовании одной видеокарты, а также при одновременном запуске утилиты LinX 0.6.5 и бенчмарка Tropics с активированной анизотропной фильтрацией на уровне 16х с парой карт, работающих в режиме SLI.
Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.
Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.

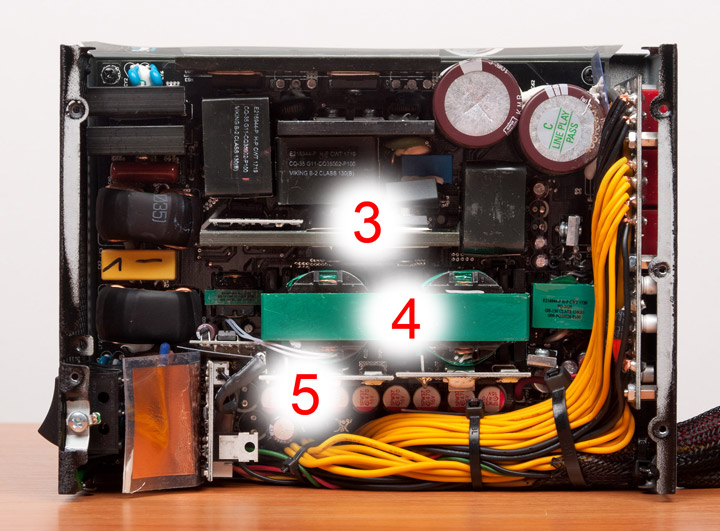

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).
Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.
Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.
Результаты тестирования
Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.
GTX 1080 | GTX 295 SLI (LGA1366) | GTX 295 SLI (LGA1366) | GTX 295 SLI (LGA1366) | |
---|---|---|---|---|
Режим | Idle | Idle | Burn, Game+LinX | Burn, OCCT |
Потребляемая мощность, Вт | 43 (~37) | 251 (~220) | 798 (~725) | 998 (~900) |
Линия +3.3V, В | 3,32 (+0,6) | 3,34 (+1,2) | 3,34 (+1,2) | 3,34 (+1,2) |
Линия +5V, В | 5,03 (+0,6) | 5,04 (+0,8) | 5,05 (+1) | 5,05 (+1) |
Линия +12V1 (MB), В | 12,08 (+0,7) | 12,06 (+0,5) | 12,01 (+0,08) | 12,04 (+0,33) |
Линия +12V2 (CPU), В | 12,09 (+0,75) | 12,10 (+0,8) | 12,08 (+0,7) | 12,11 (+0,9) |
Линия +12V3 (VGA1), В | 12,08 (+0,7) | 12,09 (+0,75) | 12,06 (+0,5) | 12,05 (+0,4) |
Линия +12V4 (VGA2), В | 12,09 (+0,75) | 12,10 (+0,8) | 12,07 (+0,6) | 12,06 (+0,5) |
Скорость вращения вентилятора, об/мин | 0 | 838 | 843 | 845 |
Термодатчик №1 | 24,1 | 24,1 | 25,5 | 26,8 |
Термодатчик №2 | 24,4 | 27,6 | 32,2 | 36,9 |
Термодатчик №3 | 44,9 | 33,5 | 40,4 | 52 |
Термодатчик №4 | 54 | 38,9 | 56,4 | 74,3 |
Термодатчик №5 | 51,3 | 34,1 | 49,4 | 63,2 |
Отличная стабилизация и тихая работа — что еще можно ожидать от такого монстра, как Power Smart 1250W? К сожалению, у нашего экземпляра был незначительный писк дросселей во время простоя системы и слабой нагрузки. При запуске требовательного приложения уже его различить было невозможно и не понятно, оставался он или исчезал.
Выводы
Продукция Chieftec по-прежнему занимает лидирующие позиции на отечественном рынке благодаря как хорошему соотношению цена/качество, так и приверженности пользователей к этой марке, знакомой уже около 20 лет. И если мы привыкли видеть под крышкой блоков питания этого бренда доступные емкости, не внушающие доверия требовательному пользователю, то рассмотренный GPS-1250C оказался полностью с японскими конденсаторами. Как и полагается топовому решению Chieftec он комплектуется чехольчиком для отстегивающихся кабелей, хоть и небольшого размера, и оснащается, как для такой мощности, достаточно тихим вентилятором. Добавим сюда самую доступную цену среди именитых брендов и получим отличный вариант для постройки мощной игровой системы на базе трех графических акселераторов, рабочей станции с двумя процессороми, и опять же с парой-тройкой адаптеров, или экономичной фермы для майнинга, благо блок позволяет подключить до шести видеокарт. Единственное, что не понравилось — это писк дросселей, но, возможно, нам просто попался такой экземпляр и пользователям повезет намного больше.
