Сегодня мы рассмотрим блок питания be quiet! Dark Power 13 850W из топовой линейки Dark Power. Помимо этой модели в нее также входят устройства на 750 и 1000 ватт. Внешне он сильно похож на Dark Power 12 850W, который мы тестировали раньше. Особенности серии Dark Power 13 — высокое качество комплектующих и сборки, низкий уровень шума, сертификат 80 Plus Titanium, питание видеокарт PCIe 5.0 до 600 Вт и гарантия 10 лет. Посмотрим, насколько он хорош.
be quiet! Dark Power 13 850W (P13-850)
| Производитель | be quiet! |
|---|---|
| Модель и страница продукта | P13-850 |
| Мощность, Вт | 850 |
| Сертификат энергоэффективности | 80 Plus Titanium |
| Форм-фактор | ATX |
| Схема подключения кабелей | Модульный |
| Мощность канала +12V, Вт (А) | 840 (70) |
| Мощность канала +5V, Вт (А) | 120 (24) |
| Мощность канала +3,3V, Вт (А) | 79 (24) |
| Комбинированная мощность +3,5V и +5V, Вт | 120 |
| Мощность канала –12, Вт (А) | 3,6 (0,3) |
| Мощность канала +5Vsb, Вт (А) | 15 (3) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 100-240В |
| Частота сетевого напряжения, Гц | 47–63 |
| Размер вентилятора, мм | 135х135х25 |
| Тип подшипника | Гидродинамический |
| Количество кабелей/разъемов для CPU | 2/2x EPS12V (4+4) |
| Количество кабелей/разъемов для PCI-E | 2/4x (6+2) |
| Количество кабелей/разъемов для PCI-E 5.0 | 1/1 (16) |
| Количество кабелей/разъемов для SATA | 4/12 |
| Количество кабелей/разъемов для IDE | 1/2 |
| Защиты | OPP, OVP, UVP, SCP, OCP, OTP, SIP |
| Размеры (ШхВхГ), мм | 150х86х150 |
| Гарантия, мес | 120 |
| Стоимость, грн | 11199 |

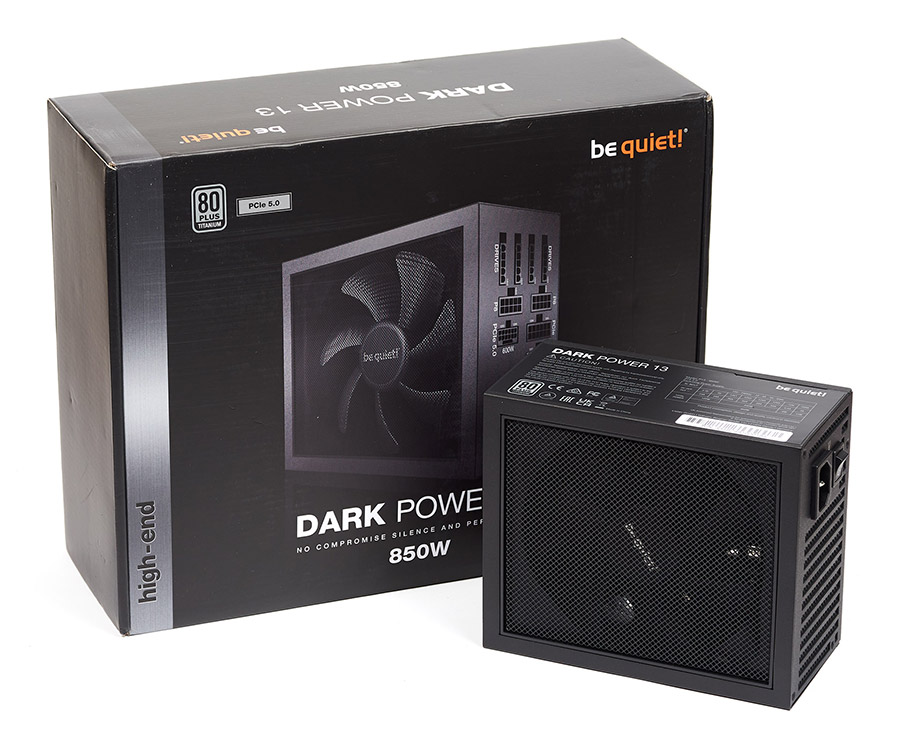

Блок питания поставляется в коробке средних размеров с качественной полиграфией. На передней грани расположено фото блока, на задней — и информация о технических характеристиках устройства.

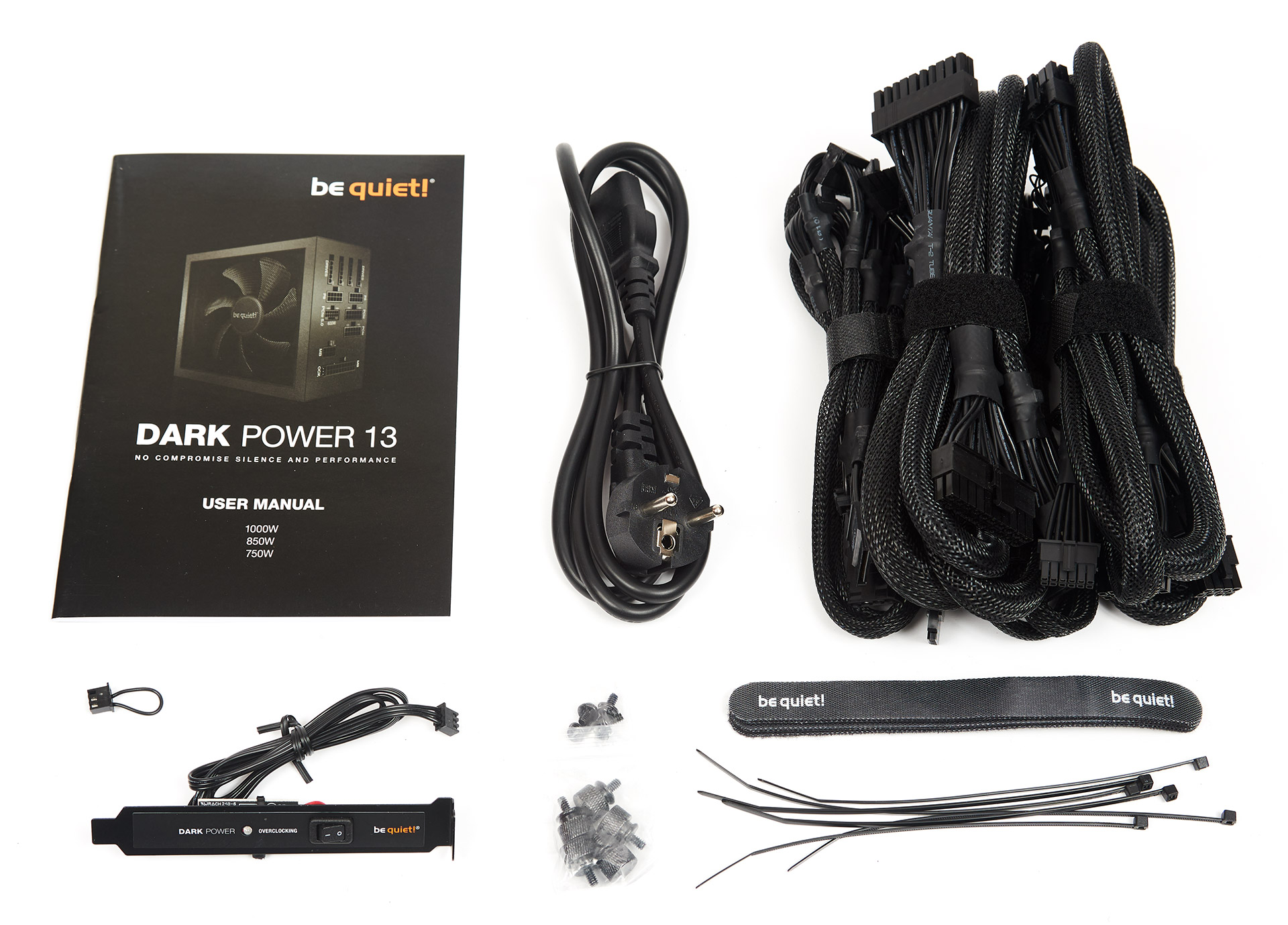

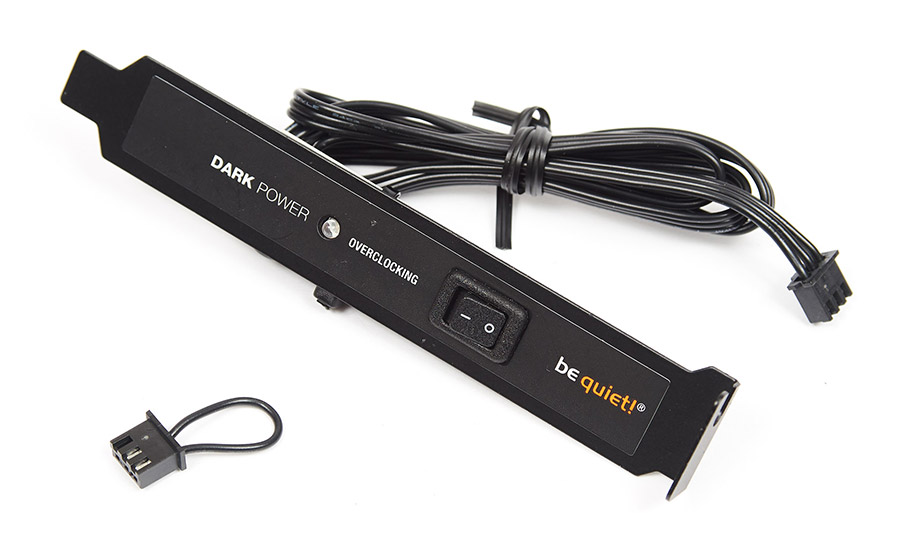

В комплект поставки входит сетевой кабель, модульные провода, два пакета с крепежом под отвертку и под ручной зажим, комплект пластиковых и тканевых кабельных стяжек, инструкция, планка Overclocking key с переключателем и индикатором, перемычка с аналогичной функцией без индикации. Переключатель Overclocking key меняет настройки системы защиты по лини +12 В, блок питания начинает выдерживать большие импульсные перегрузки без срабатывания защиты, но на максимальную мощность или обороты вентилятора он не влияет.

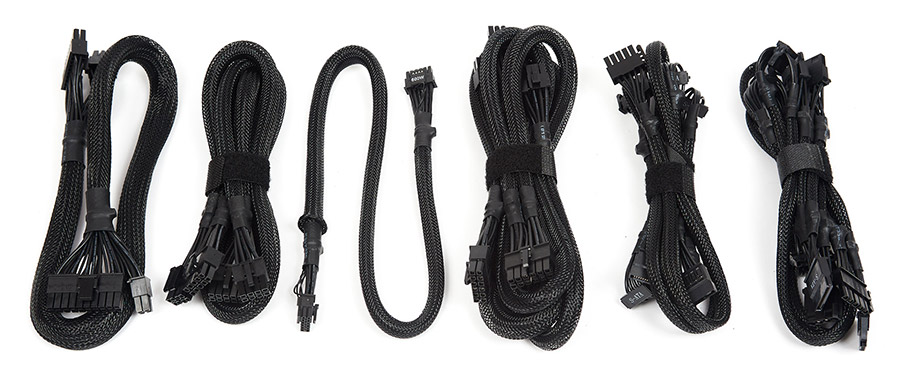

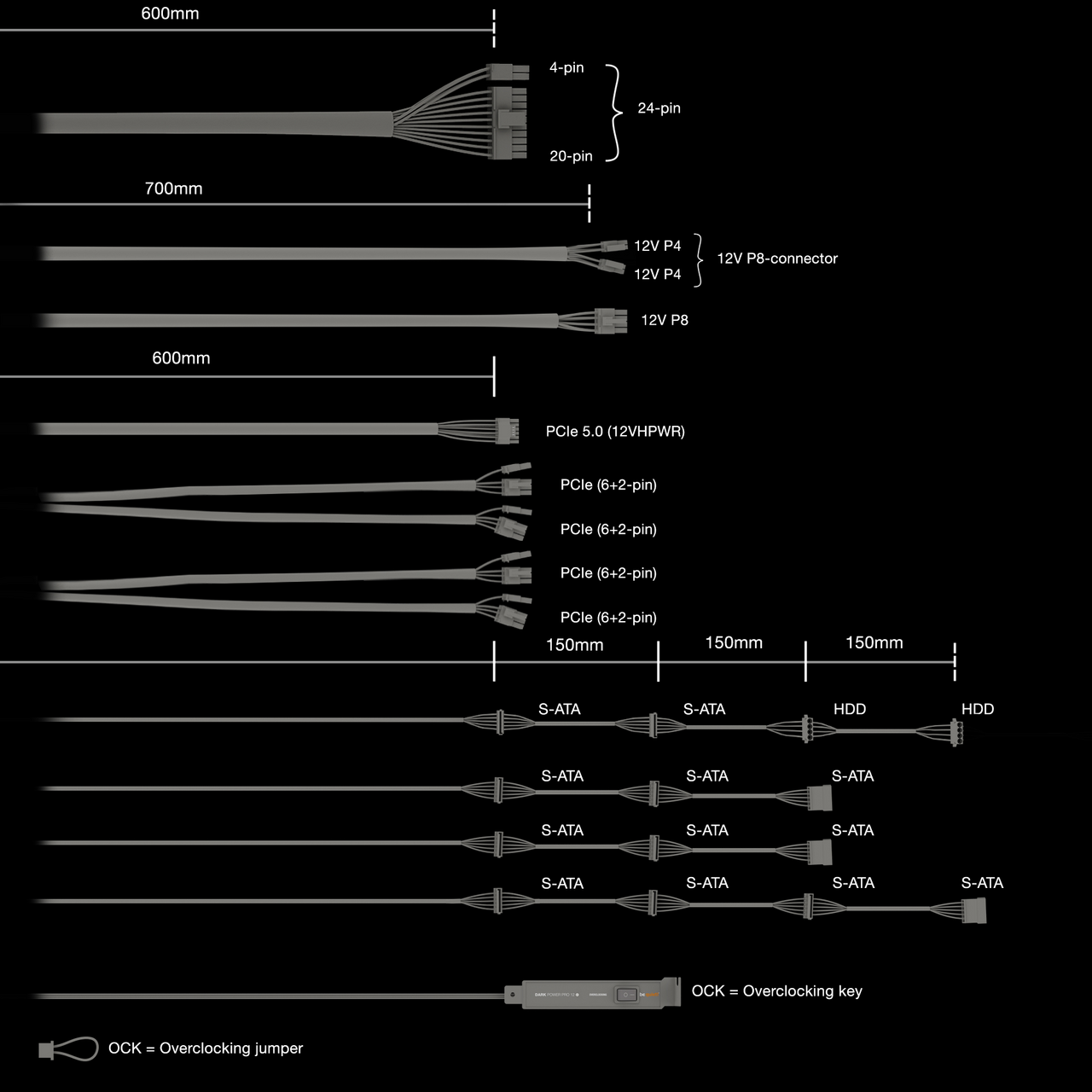

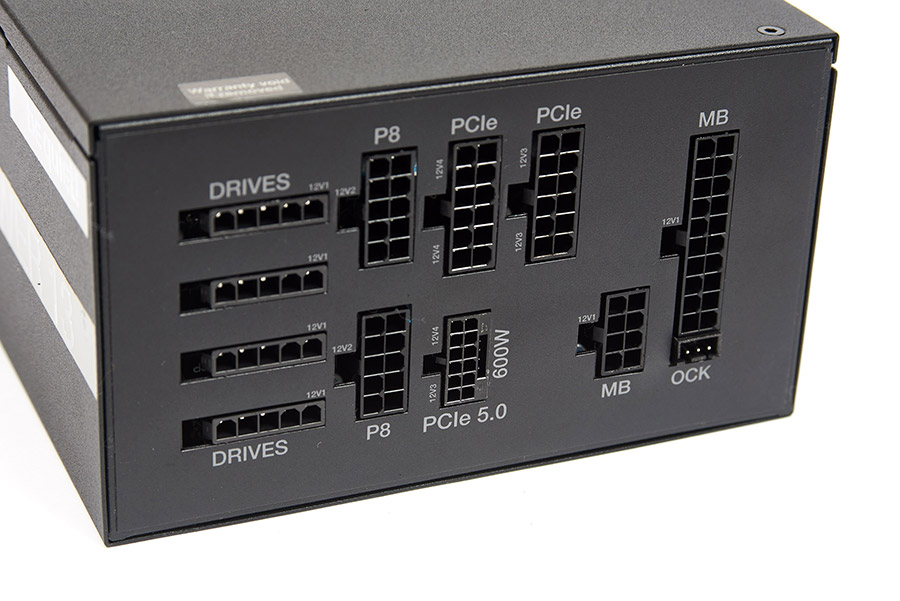

Блок питания с модульными кабелями, их количество и длина следующие:
- один для питания материнской платы (60 см);
- один с одним 8-контактным (4+4) разъемом для питания процессора (70 см);
- один с одним 8-контактным не разборным разъемом для питания процессора (70 см);

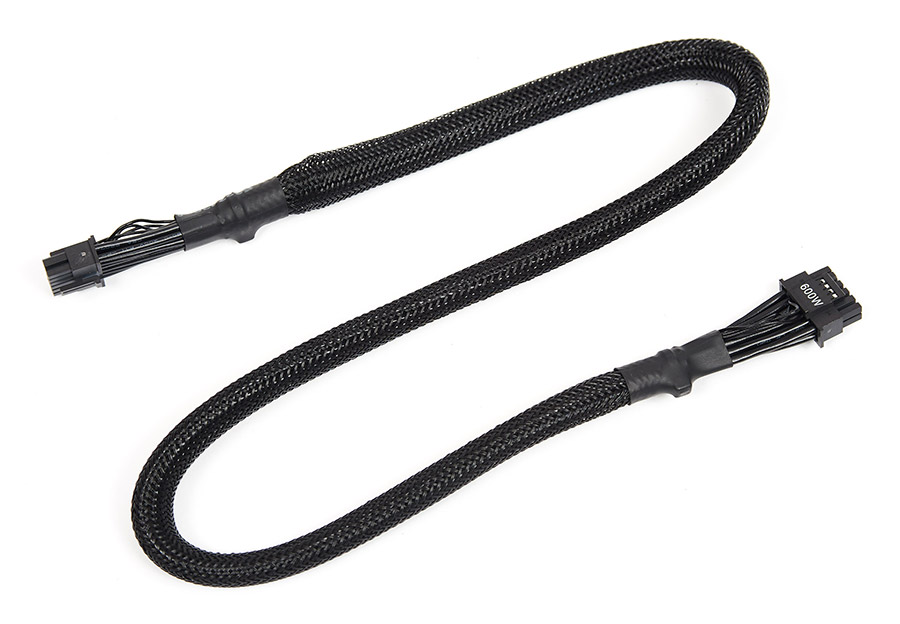

- один 12VHPWR с одним 16-контактным разъемом для питания видеокарты PCI-E 5.0 600 Вт (60 см);
- два с двумя 8-контактным (6+2) разъемами для питания видеокарты PCI-E (60+60 см);
- один с четырьмя разъемами питания для SATA-устройств (60+15+15+15 см);
- два с тремя разъемами питания для SATA-устройств (60+15+15 см);
- один с двумя разъемами питания для SATA-устройств, двумя разъемами для IDE-устройств (60+15+15+15+15 см);
- кабель на заднюю стенку с переключателем и индикатором Overclocking key (60 см).
Все кабели выполнены в черной пластиковой оплетке, длина кабелей довольно большая, должно хватать для корпусов с нижним расположением блока питания.

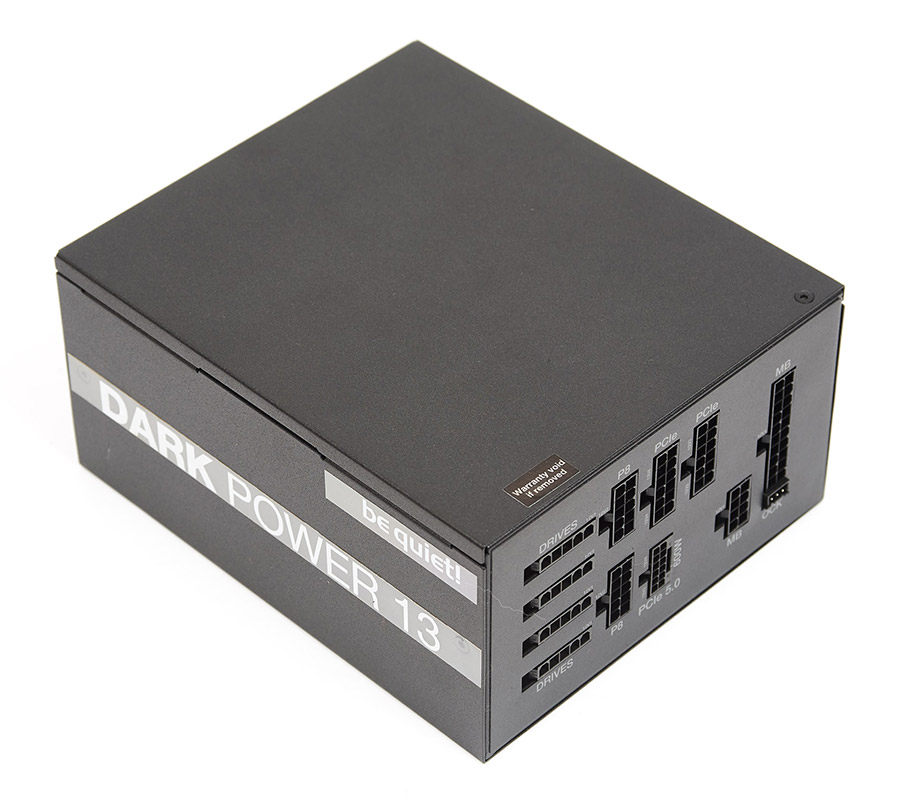

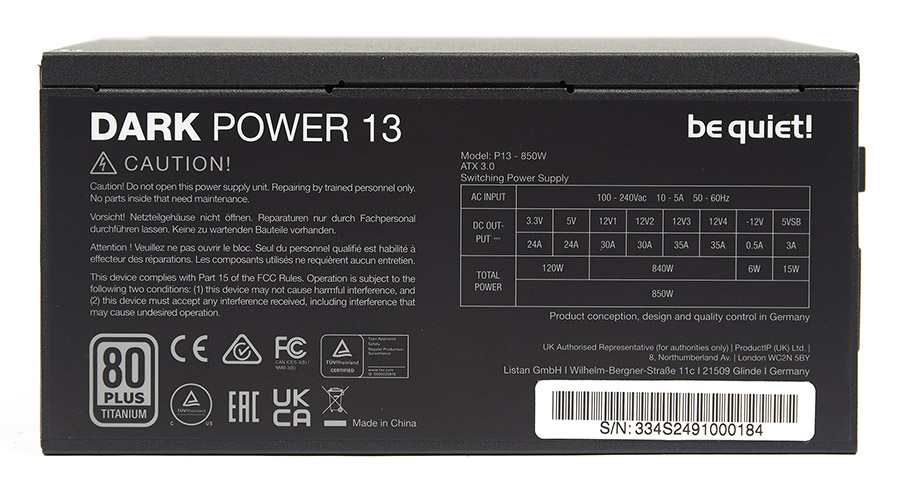

Корпус блока имеет оригинальную конструкцию, окрашен черной порошковой краской, на одной из боковых граней расположена металлизированная надписи Dark Power 13, на другой боковой грани наклейка с техническими характеристиками блока.

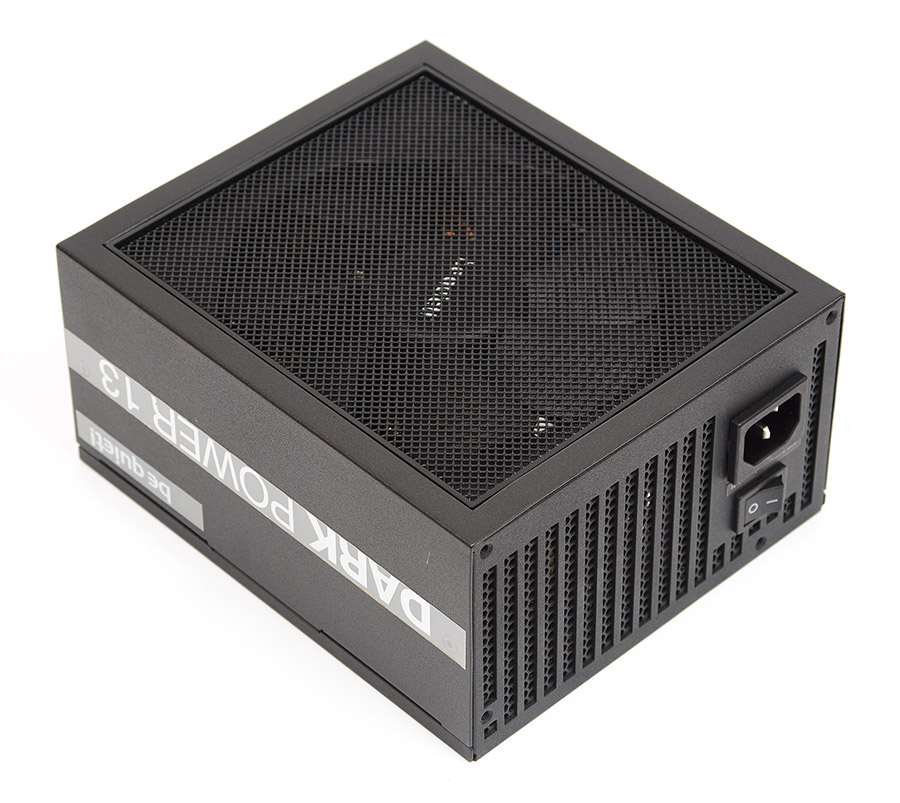

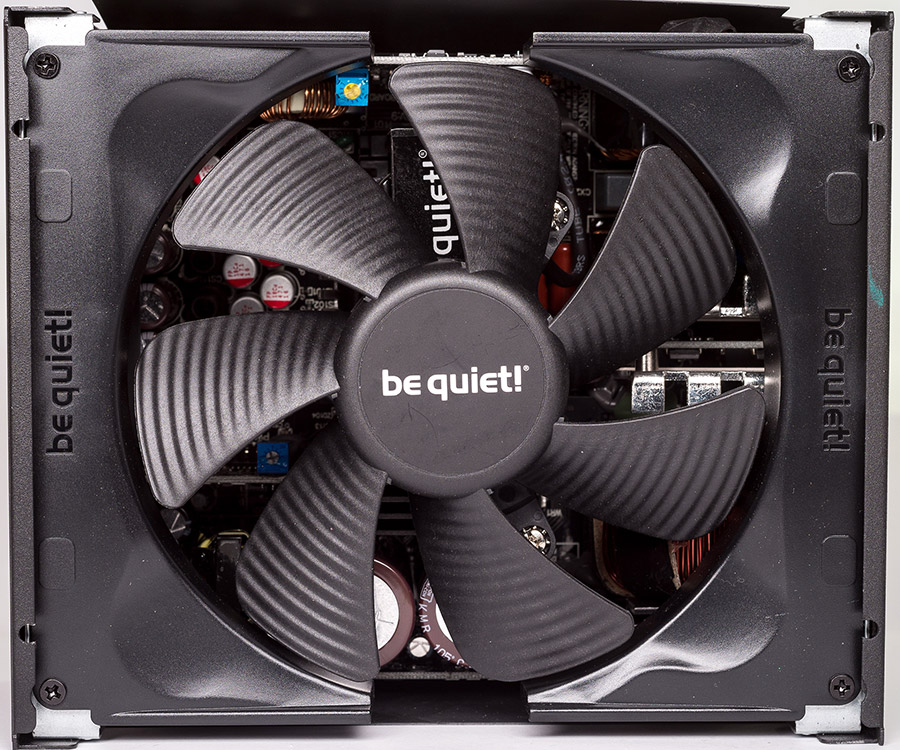

Решетка вентилятора выполнена из металлической сетки с низким воздушным сопротивлением, дизайн блока минималистичный и стильный.

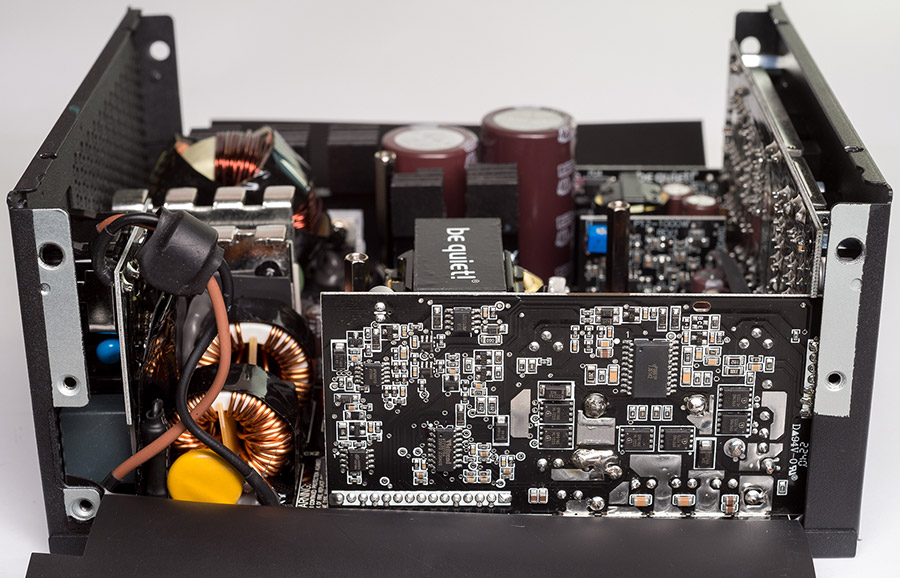

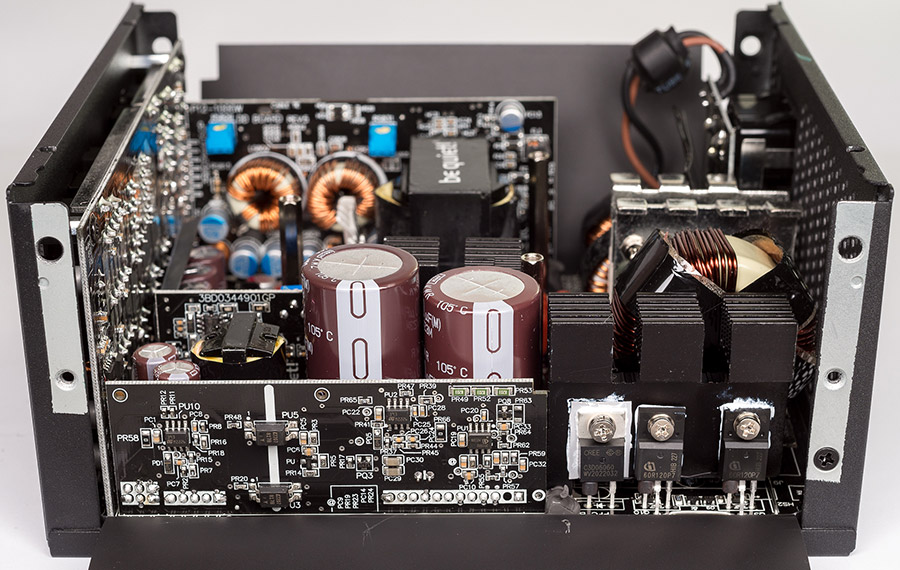

Блок построен на высокоэффективной платформе. Входной выпрямитель синхронный, используется активный корректор коэффициента мощности (APFC) с широким диапазоном входного напряжения, силовой резонансный LLC-преобразователь с синхронным выпрямителем по линии +12 В и DC/DC-преобразователи для линий +5 В и +3,3 В. Силовые платы и комплектующие такие же как и у блока Dark Power 12 850W, из нововведений только новый разъём питания видеокарт 12VHPWR. Конструкция блока нестандартная и без повреждения наклейки на тыльной стороне с модульными разъемами снять плату не получается, потому в данном обзоре не будет фото нижней стороны платы, что бы не портить внешний вид блока.

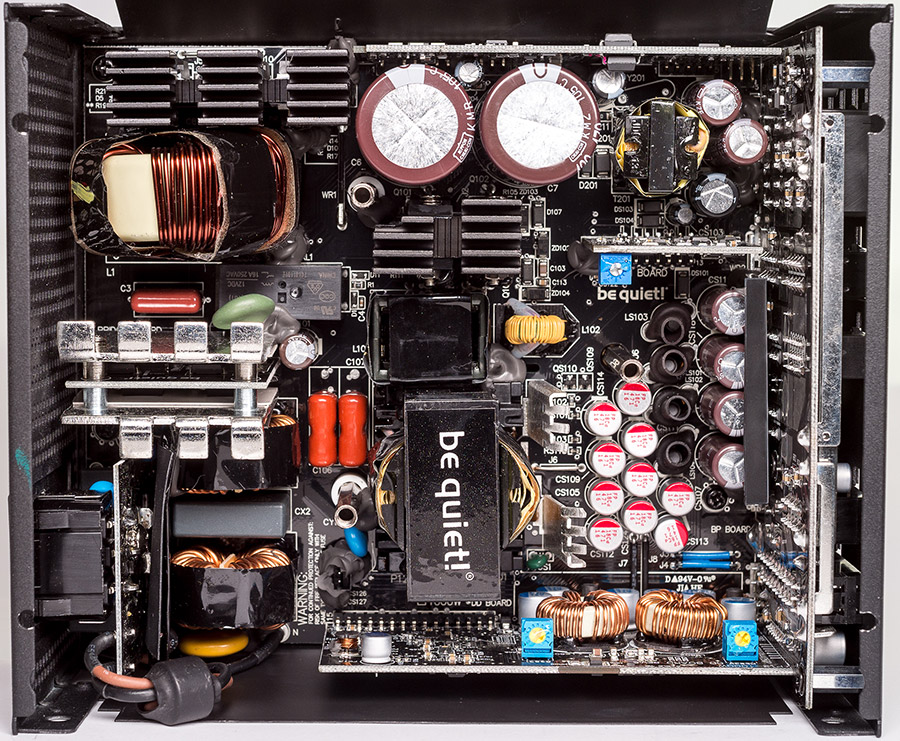

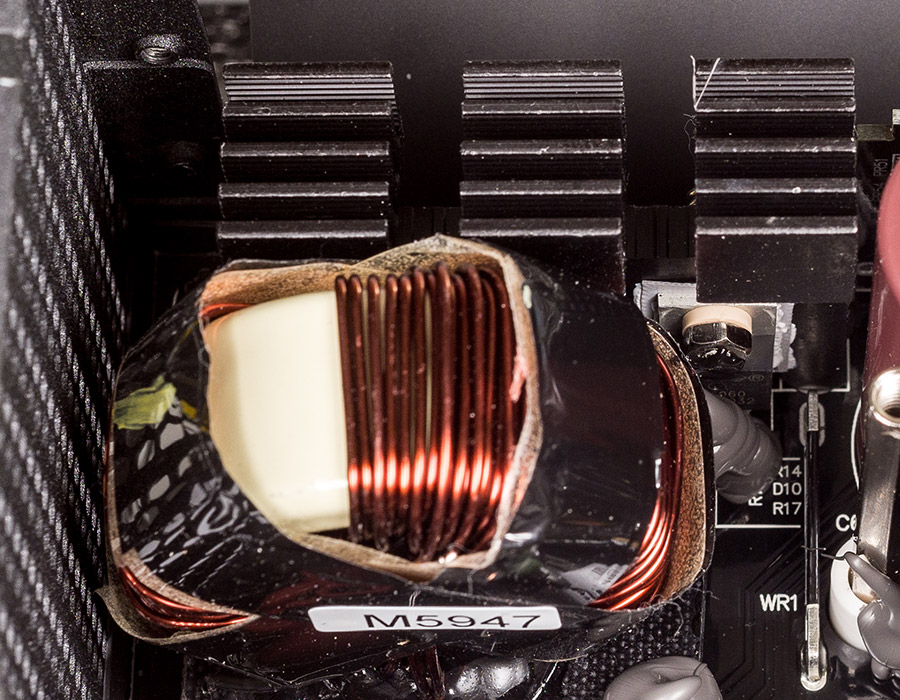

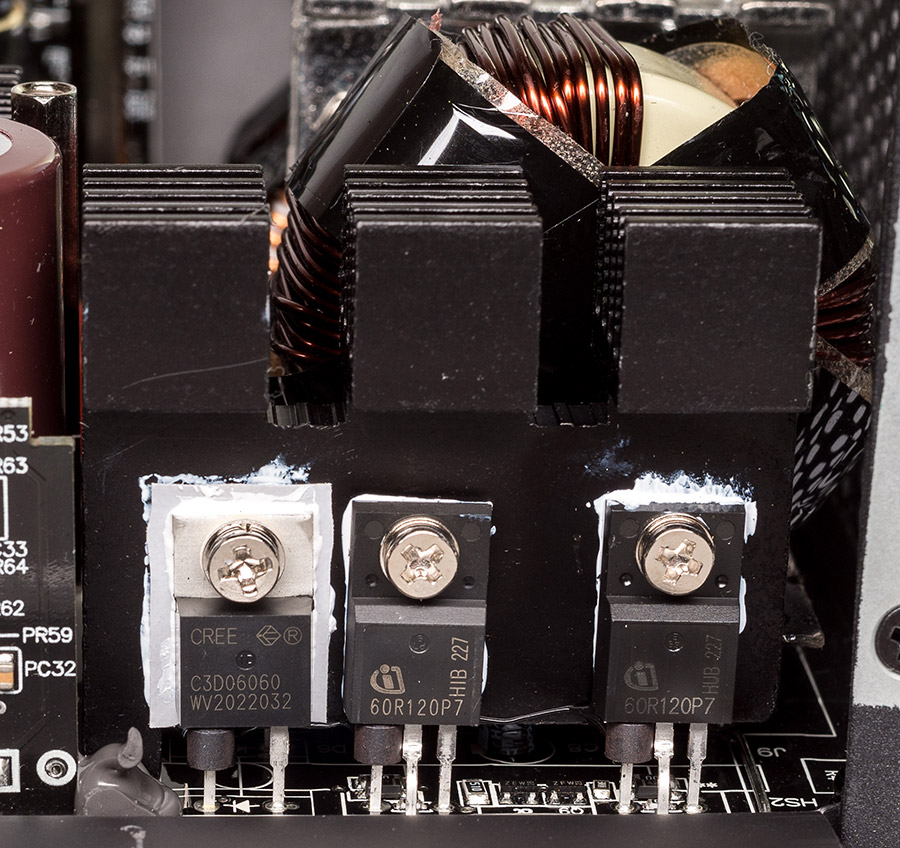

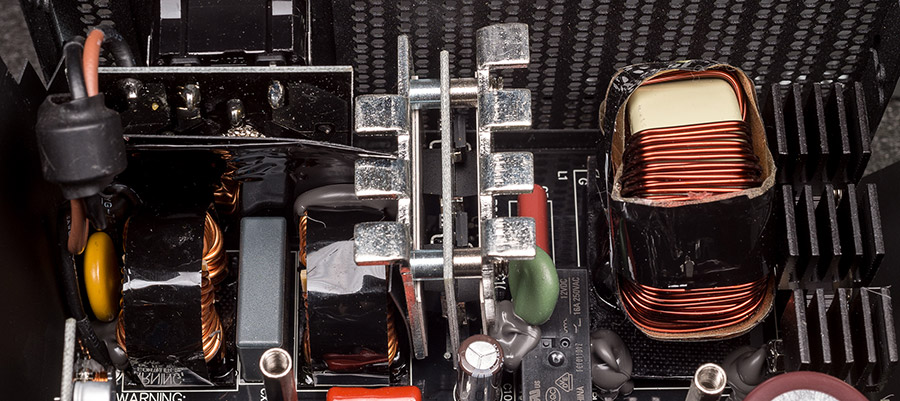

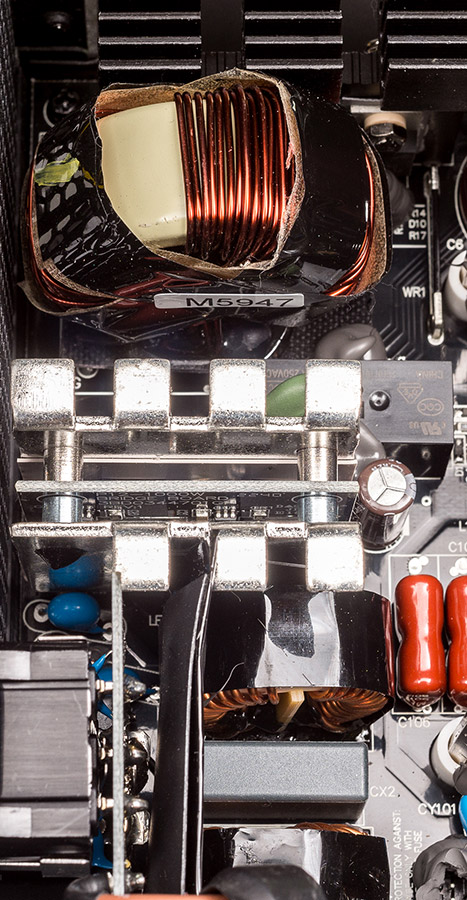

Во входной цепи распаян полноценный фильтр импульсных помех второго порядка. После фильтра установлен сетевой синхронный выпрямитель, собранный на небольшой плате. Выпрямленное напряжение сети поступает на APFC, силовые компоненты корректора установлены на отдельный радиатор, используются пара диодов C3D06060 (600 В, 19 А) и пара транзисторов IPA60R120P7 (650 В, 26 А, 0,12 Ом) включенных параллельно.

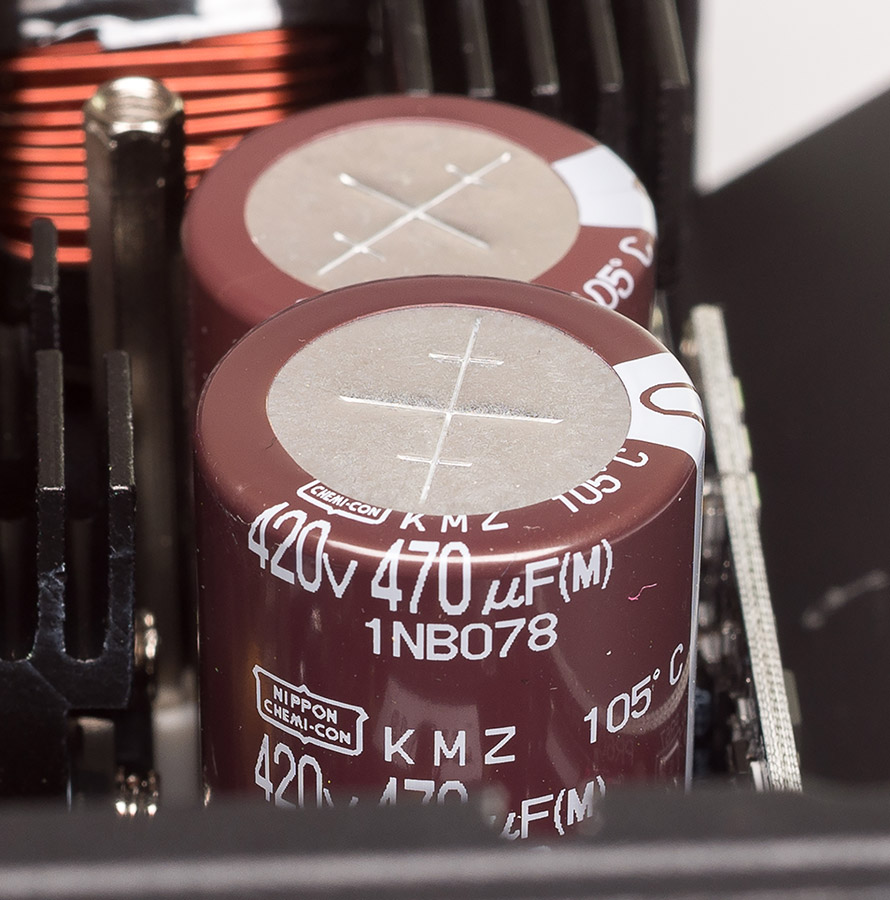

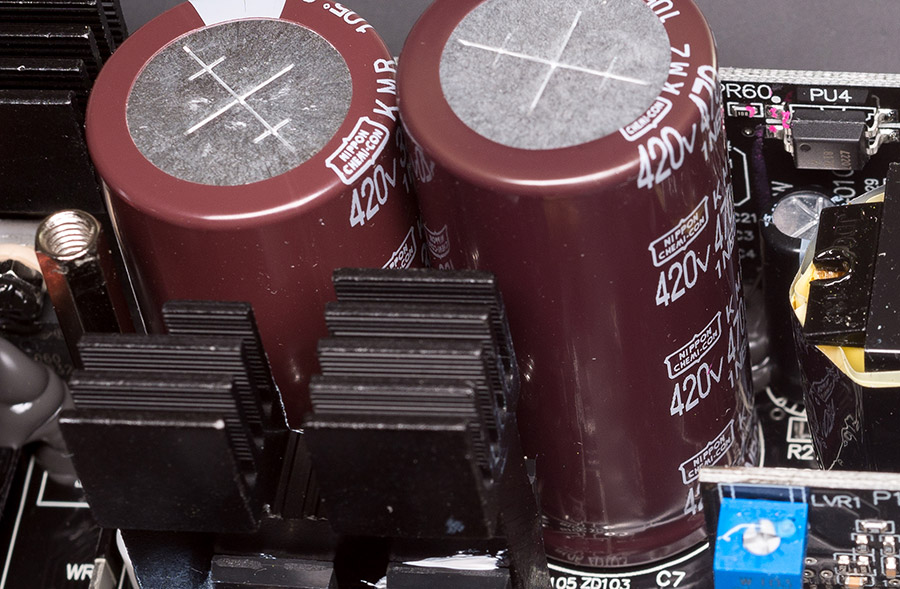

Сглаживает питание после APFC высоковольтный фильтр, состоящий из пары электролитических конденсаторов на 470 и 330 мкФ с напряжением 420 В и рабочей температурой 105°C от Nippon Chemi-Con. Общая емкость фильтра составляет 800 мкФ.

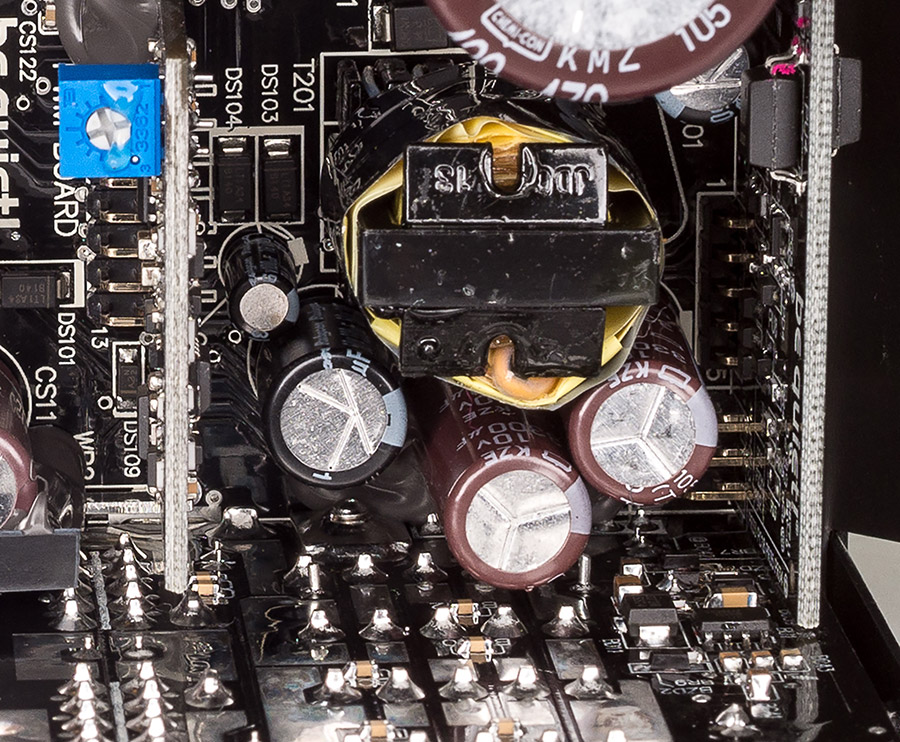

На вертикальной плате рядом с радиатором расположена схема управления корректором и дежурный источник питания. Все конденсаторы в обвязке корректора и «дежурки» производства Nippon Chemi-Con и Rubycon.

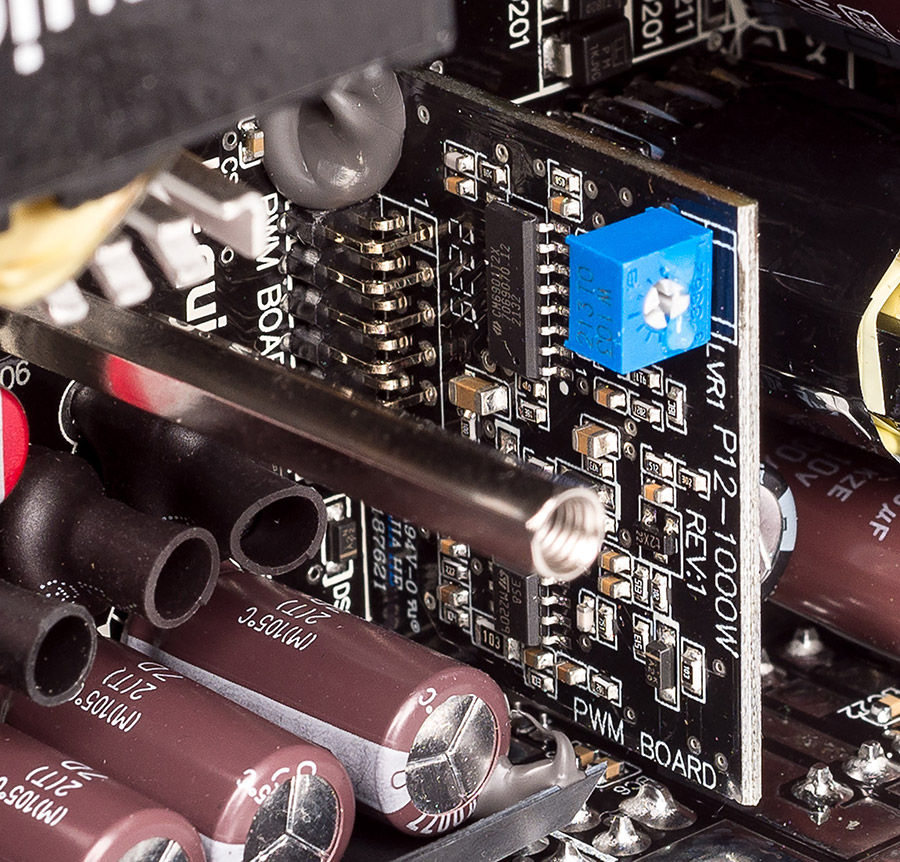

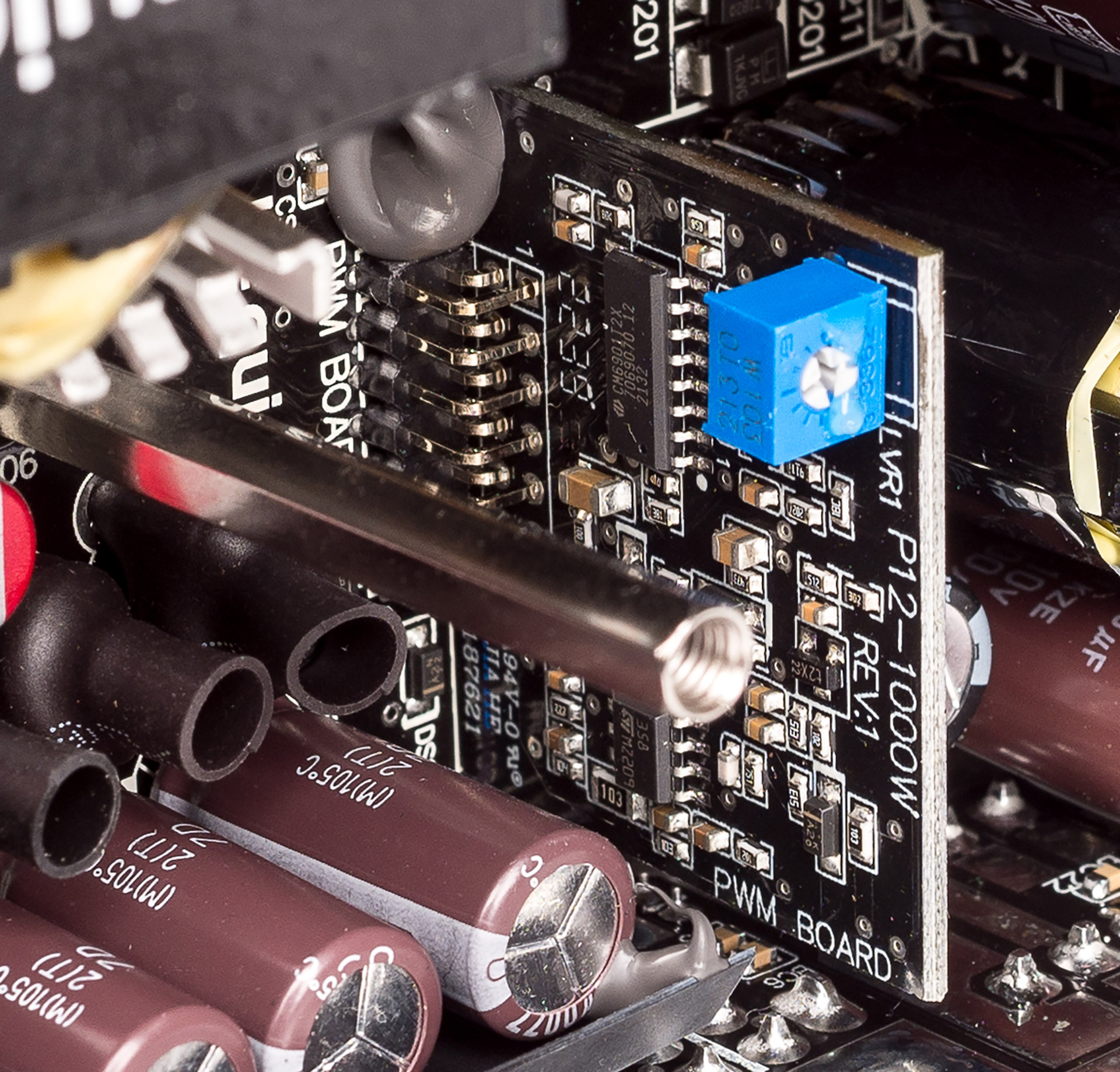

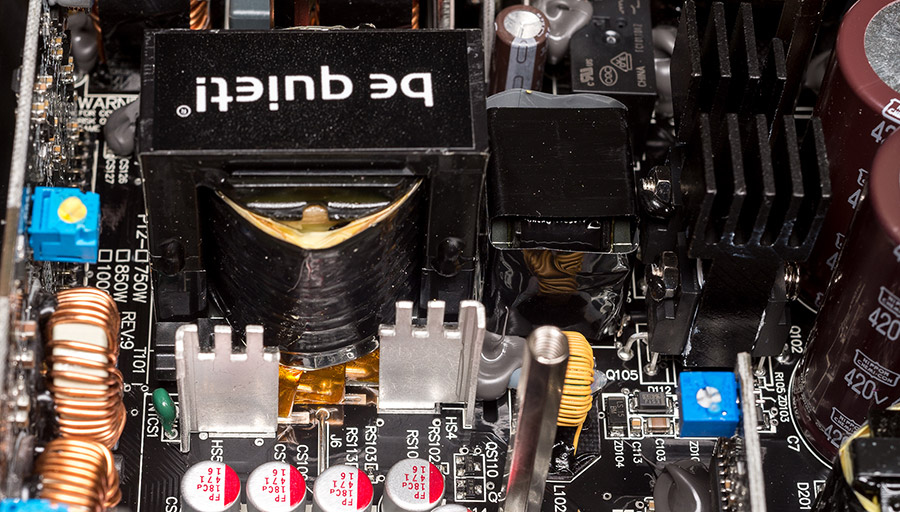

Питание линии +12 В обеспечивает мостовой резонансный LLC-преобразователь, четыре силовых транзистора AOTF190A60 (600 В, 20 А, 0,19 Ом) установлены на отдельный радиатор, ими управляет контролер CM6901, который расположен рядом на отдельной вертикальной плате.

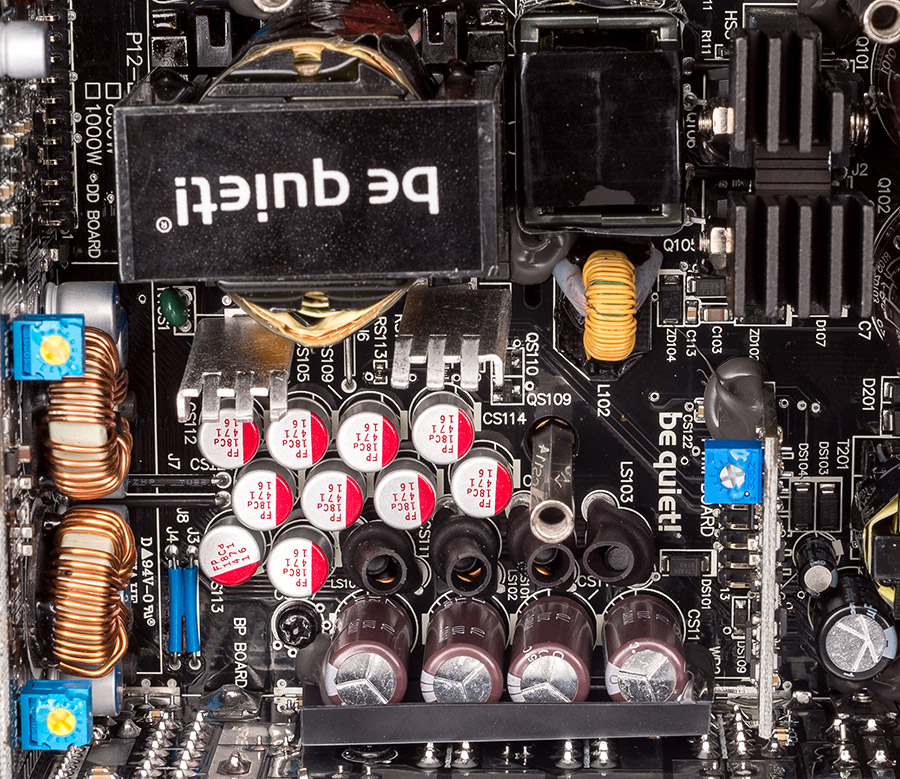

На выходе преобразователя установлен синхронный выпрямитель с обратной стороны платы, радиаторы охлаждения транзисторов можно видеть рядом с силовым трансформатором в виде двух небольших никелированных пластин. Выходное питание фильтрует десять полимерных конденсаторов емкостью 470 мкФ с рабочим напряжением 16 В и четыре электролитические Low ESR конденсаторы с параметрами 2200 мкФ 16 В на 105°C тоже от Nippon Chemi-Con. Еще на самой плате с модульными разъемами есть много полимерных конденсаторов для дополнительной фильтрации выходных напряжений.

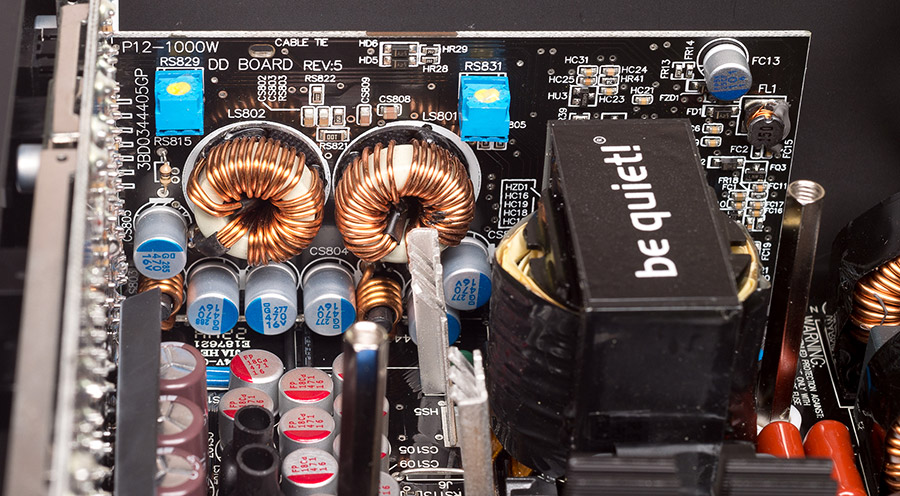

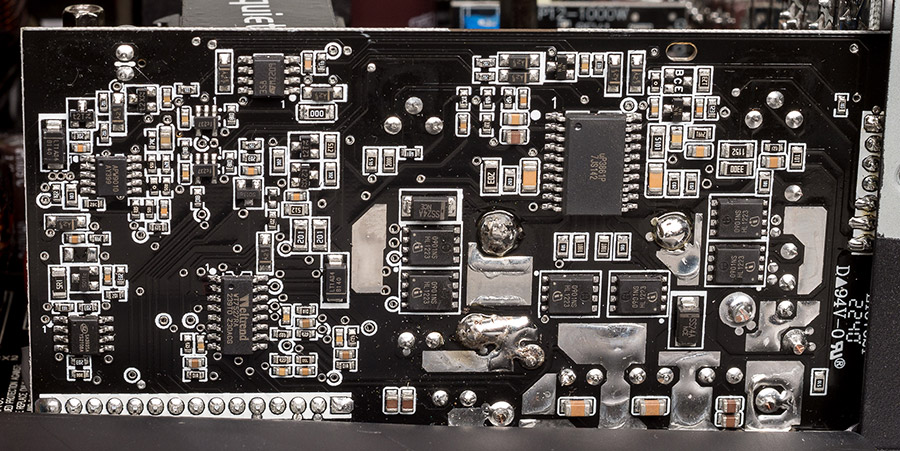

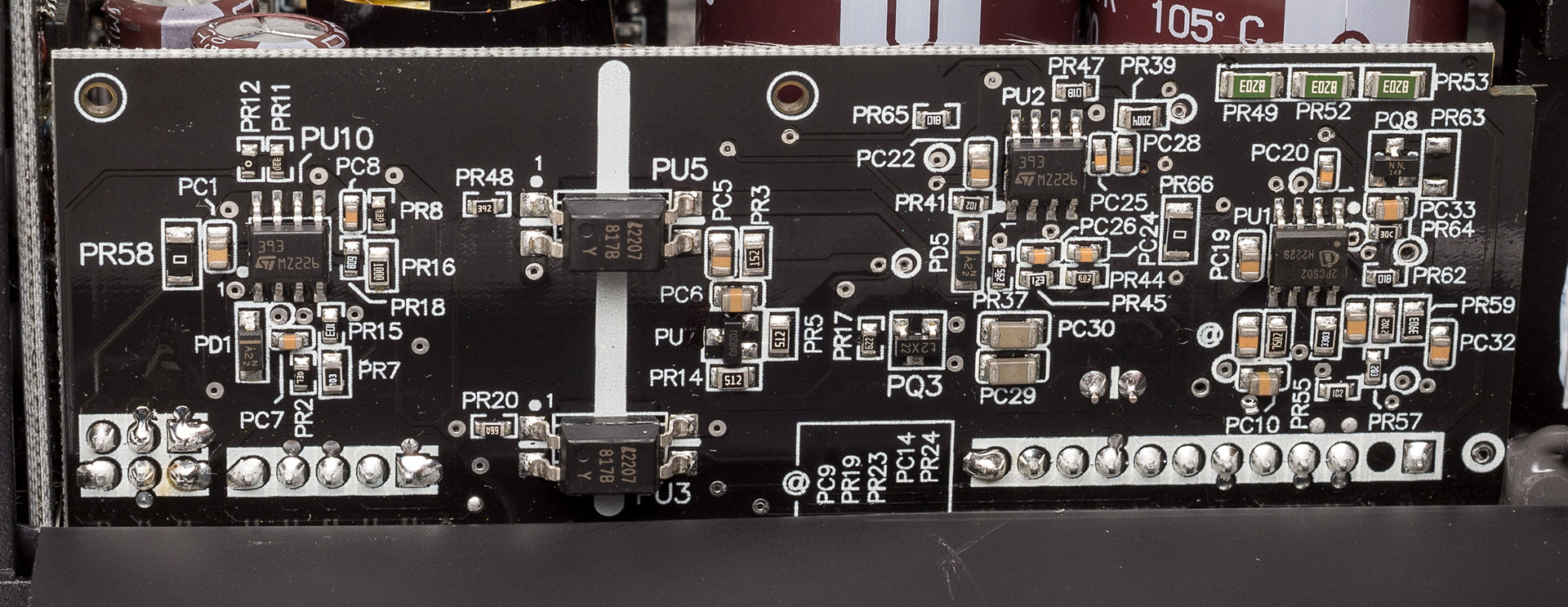

Питание линий +3,3 В и +5 В формирует понижающий DC/DC-преобразователь, собранный на отдельной плате. На ней установлены пара дросселей и шесть полимерных конденсаторов на 470 мкФ 16 В. На обратной стороне находятся шесть транзисторов BSC0901NS (30 В, 149А 1,9 мОм), управляет ими ШИМ контролер uP3861Р. На этой же плате установлен супервизор WT7527RA от Weltrent, рядом есть контролер APW9010, отвечающий за управление оборотами вентилятора.

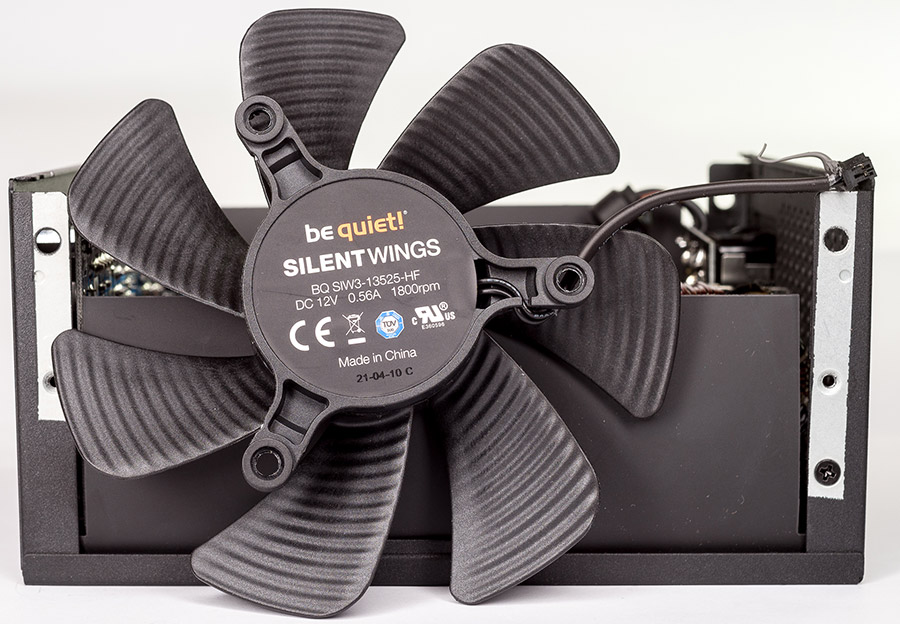

Ключевая особенность данного блока — специальный тихий бескаркасный вентилятор be quiet! Silent Wings с маркировкой BQ SIW3-13525-HF, размером 135х25 мм, максимальной скоростью 1800 об/мин и гидродинамическим подшипником. Вентилятор крепится на трех металлических стойках, пластиковые вставки по бокам закрывают внутренности блока и формируют обрамление крыльчатки. Он работает очень тихо, при включении блока вертушка стартует примерно на 350 оборотах в минуту и почти не создает шума. С увеличением мощности и нагрева компонентов скорость вентилятора увеличивается примерно до 800 оборотов в минуту, при этом оставаясь довольно тихим даже при максимальной мощности нагрузки.
Методика тестирования
Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии +3,3 В — 0–16 А, по линии +5 В — 0–22 А, по линии +12 В — 0–100 А, все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно, и он стабильный не зависимо от выходного напряжения блока. Для точного измерения напряжений и температуры использовался мультиметр Zotek ZT102 с True RMS. Для каждой линии питания устанавливался необходимый ток и замерялось напряжение на контактах нагрузки для учета потерь на проводах.
Результаты тестирования
Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 120 Вт.
| Ток нагрузки на линии +12V, А | Напряжение на линии +12 V, В | Мощность нагрузки по линии +12V, Вт | Напряжение на линии +5V при токе 15 А | Мощность нагрузки по линии +5V, Вт | Напряжение на линии +3,3V при токе 14 А | Мощность нагрузки по линии +3,3V, Вт | Общая мощность нагрузки, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,11 | 0 | 5,09 | 76,3 | 3,34 | 46,7 | 123 |
| 10 | 12,09 | 120,9 | 5,09 | 76,3 | 3,34 | 46,7 | 243,9 |
| 20 | 12,07 | 241,4 | 5,09 | 76,3 | 3,34 | 46,7 | 364,4 |
| 30 | 12,06 | 361,8 | 5,08 | 76,2 | 3,33 | 46,6 | 484,6 |
| 40 | 12,04 | 481,6 | 5,07 | 76 | 3,32 | 46,5 | 604,1 |
| 50 | 12,03 | 601,5 | 5,07 | 76 | 3,32 | 46,5 | 724 |
| 60 | 12,02 | 721,2 | 5,06 | 75,9 | 3,31 | 46,3 | 843,4 |
| 65 | 12,00 | 780 | 5,05 | 75,7 | 3,3 | 46,2 | 901,9 |
По результатам теста имеем отличную стабилизацию по всем линиям, блок хорошо настроен и все напряжения имеют малые отклонения от номинала. Есть подстрочные резисторы по всем основным линиям и, видимо, каждый блок настраивается вручную после заборки. На винтах подстрочных резисторов есть фиксирующий клей, чтобы настройки не сбилось от вибрации.
Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной нагрузке на +12 В для оценки их влияния друг на друга.
| Ток нагрузки на линии +3,3V, А | Напряжение на линии +3,3 V, В | Ток нагрузки на линии +5V, А | Напряжение на линии +5V, В | Ток нагрузки на линии +12V, А | Напряжение на линии +12V, В |
|---|---|---|---|---|---|
| 0 | 3,37 | 0 | 5,1 | 15 | 12,1 |
| 0 | 3,37 | 5 | 5,1 | 15 | 12,09 |
| 0 | 3,37 | 10 | 5,09 | 15 | 12,09 |
| 0 | 3,37 | 15 | 5,08 | 15 | 12,09 |
| 5 | 3,36 | 0 | 5,1 | 15 | 12,09 |
| 10 | 3,34 | 0 | 5,1 | 15 | 12,09 |
| 15 | 3,32 | 0 | 5,1 | 15 | 12,09 |
| 15 | 3,32 | 15 | 5,08 | 15 | 12,07 |
По результатам теста имеем хорошую стабилизацию по линиям +3,3V и +5V, перекосы нагрузки не влияют на выходные напряжения.
Тест эффективности блока проводился при напряжении сети около 210 В.
| Мощность нагрузки, % | Мощность нагрузки, Вт | Потребляемы ток сети, А | Напряжение сети, В | КПД, % |
|---|---|---|---|---|
| 25 | 212 | 1,08 | 210 | 93,4 |
| 50 | 425 | 2,15 | 208 | 95 |
| 75 | 637 | 3,35 | 205 | 92,7 |
| 100 | 850 | 4,62 | 202 | 91 |
Эффективность данного блока соответствует стандарту 80 Plus Titanium для напряжения 230 В.

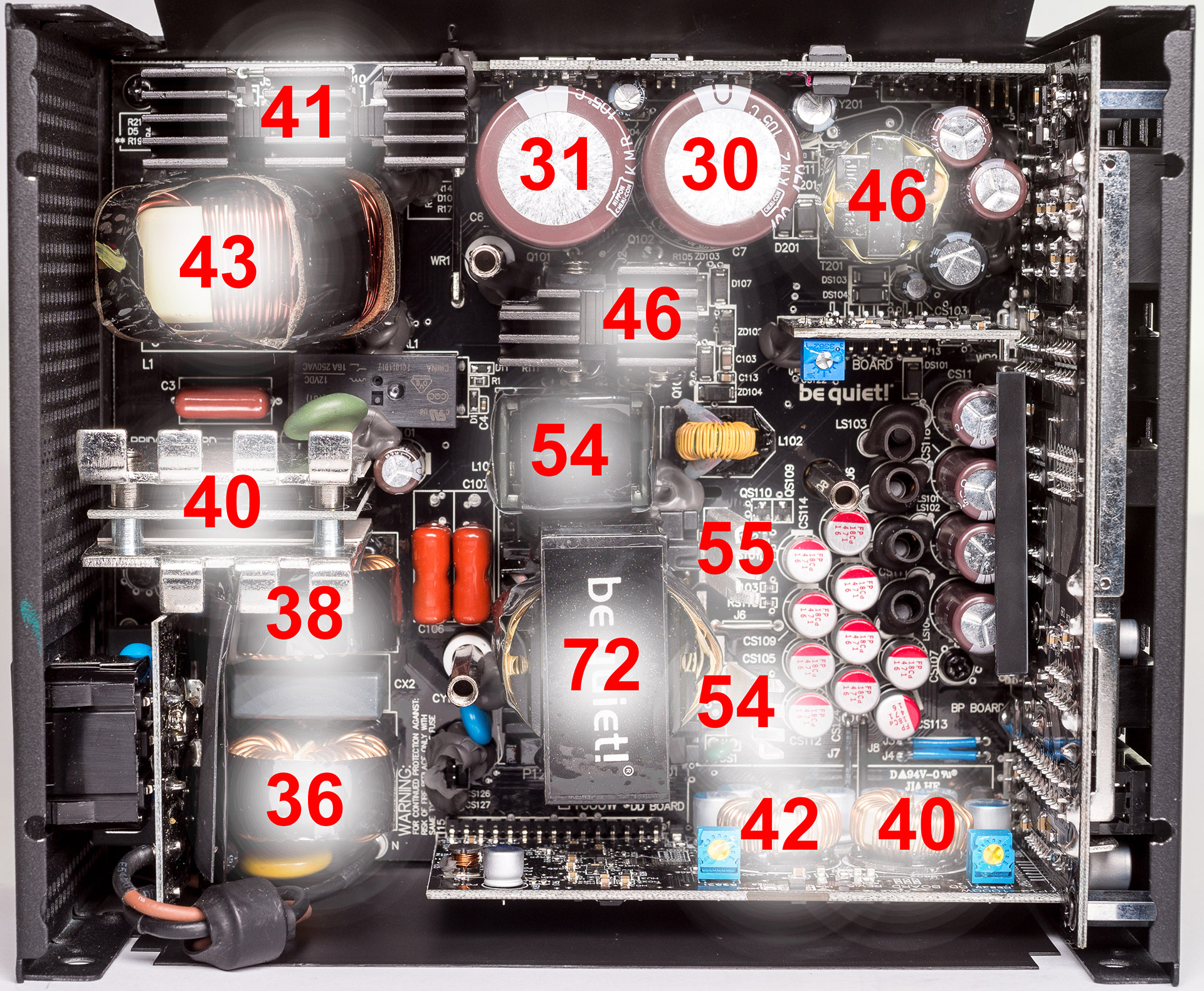

Тест на нагрев компонентов блока проводился при температуре воздуха в помещении 18 °С, термопара мультиметра Zotek ZT102 была закреплена на силовой трансформатор, блок питания нагружался на максимальную мощность пока температура трансформатора не стабилизировалась, после этого снималась крышка блока, и проводились замеры температур остальных компонентов с помощью пирометра. Результаты теста указаны на следующем фото платы блока:
Температуры компонентов довольно низкие, благодаря хорошему запасу по силовым компонентам для того, чтобы соответствовать стандарту 80 Plus Titanium. При тестировании блок оставался довольно тихим, почти незаметным на фоне остальных вентиляторов в тестовом стенде.
Выводы
Протестированный be quiet! Dark Power 13 850W все так же хорош как и прошлая модель Dark Power 12, что не удивительно, так как это тот же блок питания с проверенной и отлаженной схемотехникой, которому добавили поддержку питания новых видеокарт PCIe 5.0 до 600 Вт. Блок выдает все заявленные характеристики с хорошим запасом, построен на качественных компонентах, имеет отличные показатели стабильности выходных напряжений и достаточно качественные провода с низкими потерями. Он обладает неплохим дизайном и очень низким уровнем шума. Данный блок питания подойдет пользователям, предъявляющим высокие требования как к качеству комплектующих, так и к уровню шума, но за такие превосходные характеристики придётся заплатить более высокую цену. Если хочется устройство попроще, то есть много хороших «золотых» моделей подешевле, как у be quiet!, так и у других производителей.
