Через неделю AMD представит перед инвесторами и финансовыми аналитиками новую процессорную архитектуру Zen, которая станет основой APU и CPU компании по крайней мере в 2016-17 гг. Вчера мы разбирали структуру ядра Zen, имеющего шесть ALU, два 256-битных FPU и 512 КБ кэша второго уровня.

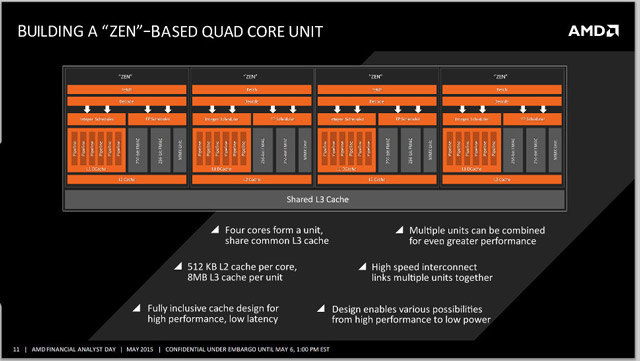

Сегодня, благодаря TechPowerUp, перед нами схема 4-ядерного модуля с разделяемым кэшем третьего уровня в размере 8 МБ. Последний и отличает Zen от похожей архитектуры Intel Haswell, в которой кэш-память L3 является общей для всех ядер процессора, а ее объем варьируется в широком диапазоне (от 2 МБ у двухъядерных Celeron до 45 МБ у 18-ядерного Xeon E5-2699 v3).

Модуль AMD Zen

Исходя из того, что 4-ядерный модуль станет базовым узлом будущих процессоров AMD, можно строить предположения относительно строения CPU и APU для настольного и серверного сегментов рынка:

— настольные APU (FM3?):
  • 2-ядерные (с отключенными ядрами) для бюджетных ПК, кэш L3 до 8 МБ;
  • 4-ядерные для игровых систем, кэш L3 до 8 МБ;
  • 6- и/или 8-ядерные, кэш L3 до 16 МБ (вероятность мала);
— настольные CPU (AM4?):
  • 4-ядерные, кэш L3 8 МБ;
  • 6-ядерные (с отключенными ядрами), кэш L3 до 16 МБ;
  • 8-ядерные, кэш L3 16 МБ;
  • 12- и/или 16-ядерные, кэш L3 до 32 МБ (вероятность мала);
— серверные APU:
— серверные CPU:
  • 4-ядерные, кэш L3 8 МБ;
  • 8-ядерные, кэш L3 16 МБ;
  • 16-ядерные, кэш L3 32 МБ;
  • 32-ядерные, кэш L3 64 МБ (вероятность мала).
В целом AMD Zen выглядит довольно перспективно, но многое будет зависеть от «зрелости» 14-нм FinFET-техпроцесса GlobalFoundries.
