Довольно часто пользователи отдают предпочтение компактным ПК и системам малых габаритов, и новая платформа AMD не является исключением из этой тенденции. На текущий момент февраля 2023 выбор материнских плат AM5 стандарта MicroATX в Украине достаточно ограничен, обычно это решения бюджетного сегмента. К счастью, MSI дает возможность получить сбалансированный middle-end в виде MAG B650M Mortar WIFI.
Характеристики
| Производитель | MSI |
|---|---|
| Модель и страница продукта | MAG B650M Mortar WIFI |
| Чипсет | AMD B650 |
| Процессорный разъём | Socket AM5 (LGA 1718) |
| Процессоры | AMD Ryzen 7000 Series |
| Память | 4 DIMM DDR5 SDRAM, максимум 128 ГБ: 4800 МГц, 5000-6400+ (OC) МГц |
| Слоты PCI-E | 1 x PCI Express 4.0 x16 — CPU 1 x PCI Express 3.0 x1 — B650 1 x PCI Express 4.0 x16 (x4) — B650 |
| M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2260/2280) — CPU |
| Встроенное видеоядро (в процессоре) | + |
| Количество подключаемых вентиляторов | 5x 4pin |
| Порты PS/2 | – |
| Порты USB | I/O панель: 4 x USB 3.2 Gen 1 (Type A), 3 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2x2 (Type C) Контактны группы: 1 x USB 3.2 Gen 2 Type-C (1 порт), 1 x USB 3.2 Gen 1 (2 порта), 2 x USB 2.0 (4 порта) |
| Serial ATA | 6 x SATA 6 Гбит/с (B650) |
| RAID | 0, 1, 10 (SATA 6Gb/s, B650) / 0, 1 (NVMe M.2, CPU) |
| Встроенный звук | Realtek ALC4080 |
| S/PDIF | + |
| Сетевые возможности | 1 х Realtek RTL8125B (2.5 Gigabit Ethernet) AMD Wi-Fi 6E RZ616 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2 |
| COM | – |
| RGB | 2 x Addressable Gen 2, 2 x RGB LED |
| LED RGB Header | 4 |
| TPM | + |
| Форм-фактор | mATX |
| Размеры, мм | 244 x 244 |
| Дополнительные возможности | Extended Heatsink Design, MSI Memory Boost, Lightning Gen4 Solution, M.2 Shield FROZR, Wi-Fi 6E, 2.5G Network Solution, Lightning USB 20G, Audio Boost 5 |
| Стоимость, грн | 9 399 |
Комплект поставки
Плата приветствует покупателя компактной коробкой с фирменной полиграфией серии MAG.
Обратная сторона демонстрирует внешний вид материнской платы, расписывает ключевые преимущества, основные характеристики, а также структуру I/O-панели.

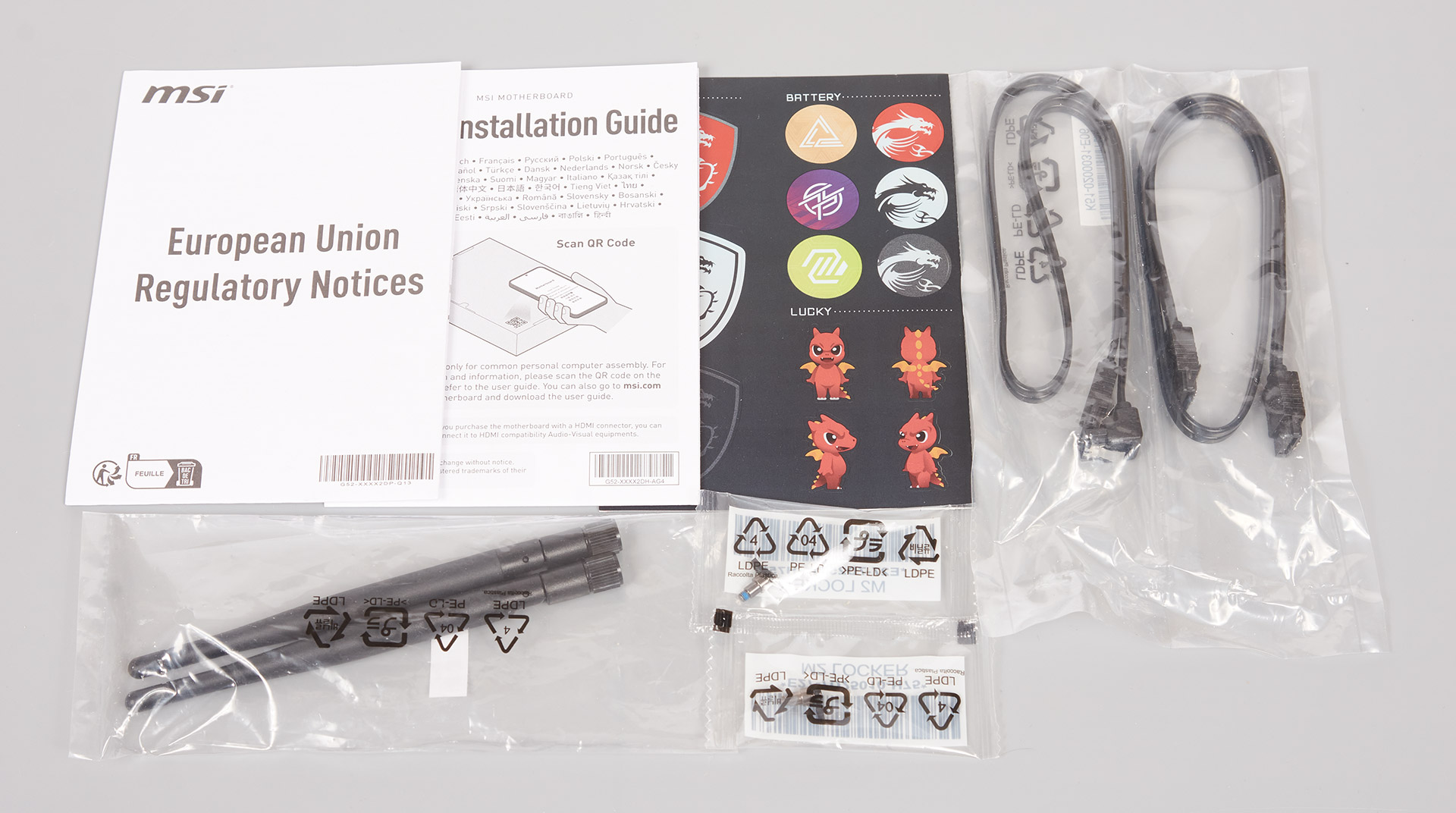

В коробке будет материнская плата в антистатическом пакете, а также заводская комплектация:
- инструкция и условия гарантии ЕС;
- комплект наклеек;
- два черных SATA-кабеля с металлической защелкой (один с угловым разъемом);
- Wi-Fi антенны;
- EZ M.2 Clips для крепления накопителей.
Наличие накопителя с драйверами и ПО не предусмотрено.
Внешний вид

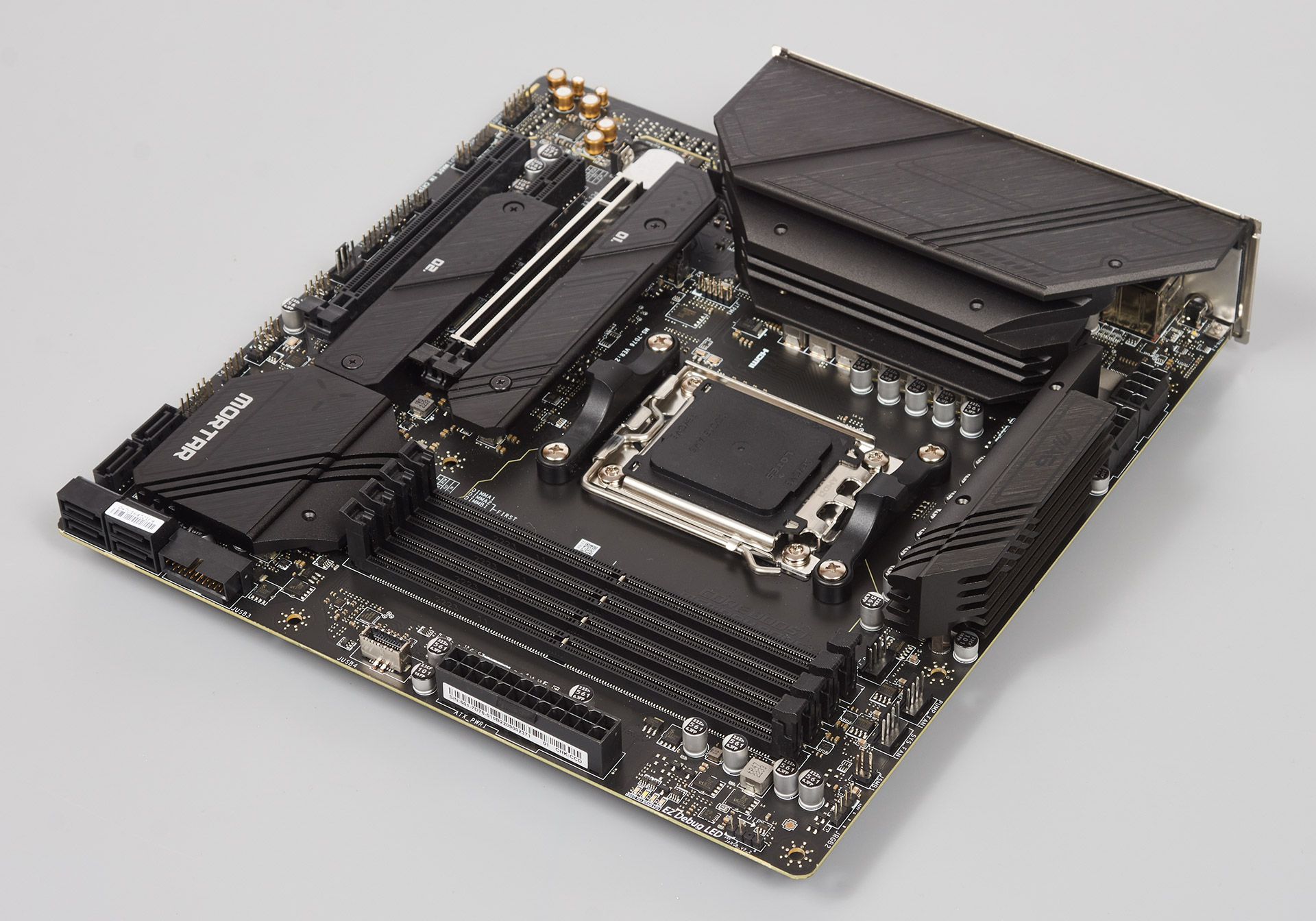

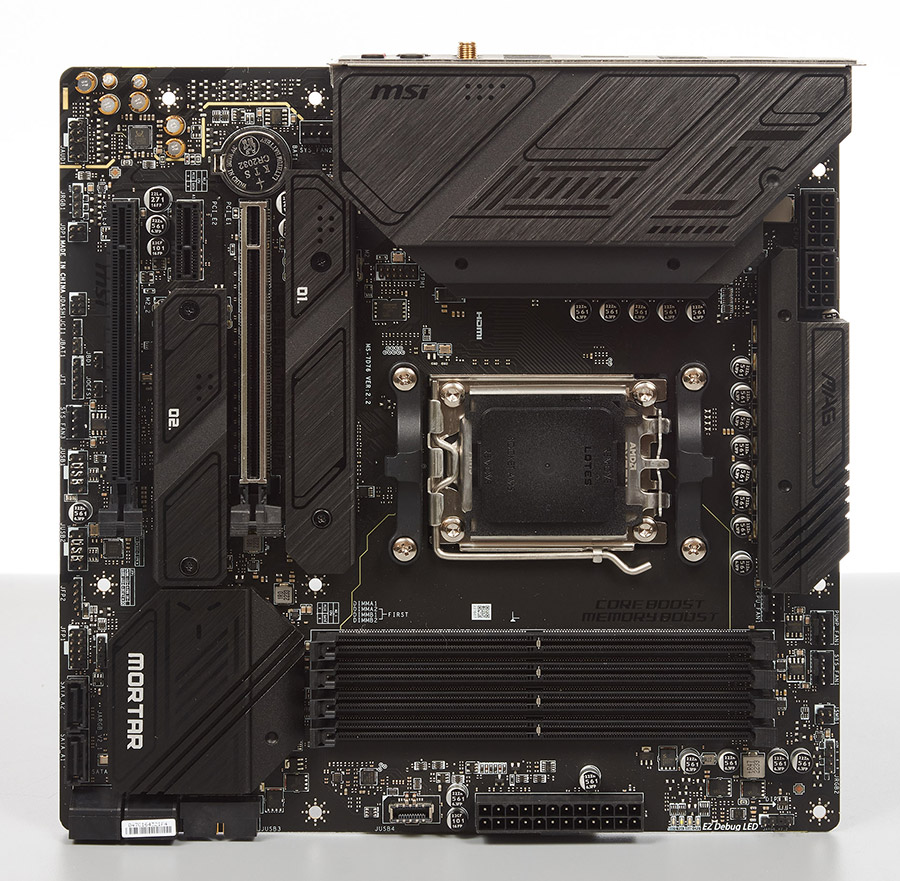

Плата выглядит строго и выполнена на текстолите черного цвета, то же касается и общей цветовой гаммы. Интегрированная RGB-подсветка отсутствует, но пользователь имеет возможность развернуть свою собственную с помощью внешних разъемов RGB_LED. Подсистема накопителей M.2 полностью обеспечена отводом тепла с помощью радиаторов. Один из радиаторов VRM увеличен до зоны I/O, расширяющей площадь отвода тепла.

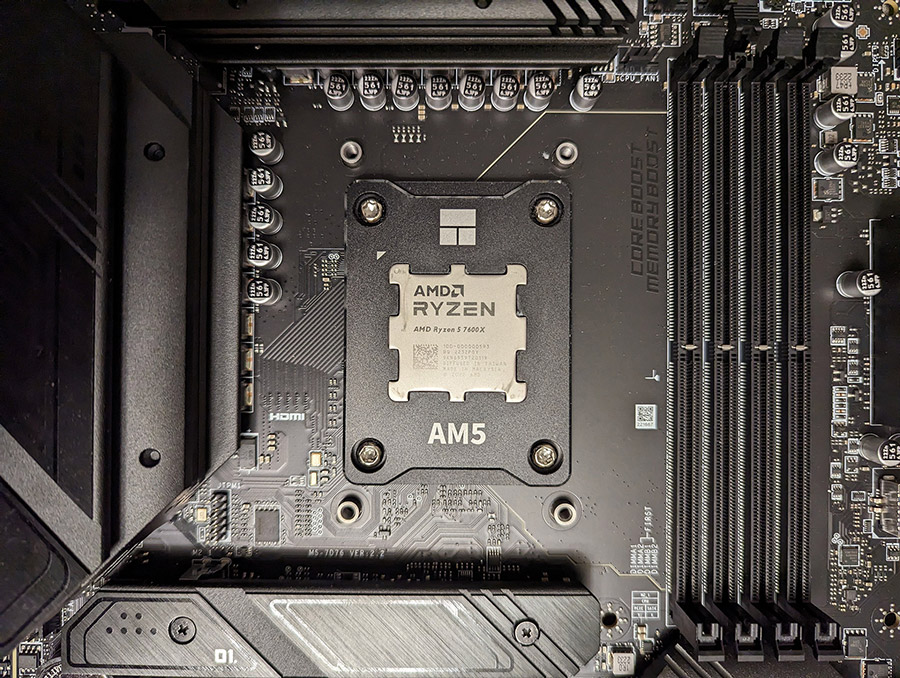

Сокет AM5 выполнен компанией Lotes. Слоты оперативной памяти снабжены защелками только с одной стороны.
Чипсет AMD B650, как обычно, находится снизу справа. За охлаждение отвечает компактный радиатор с минимальным количеством ребер с внутренней стороны.

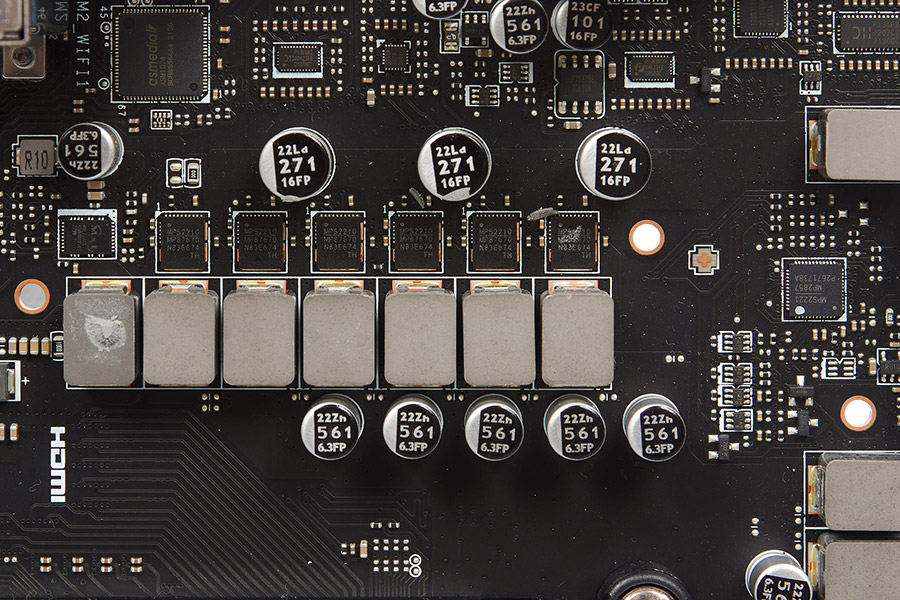

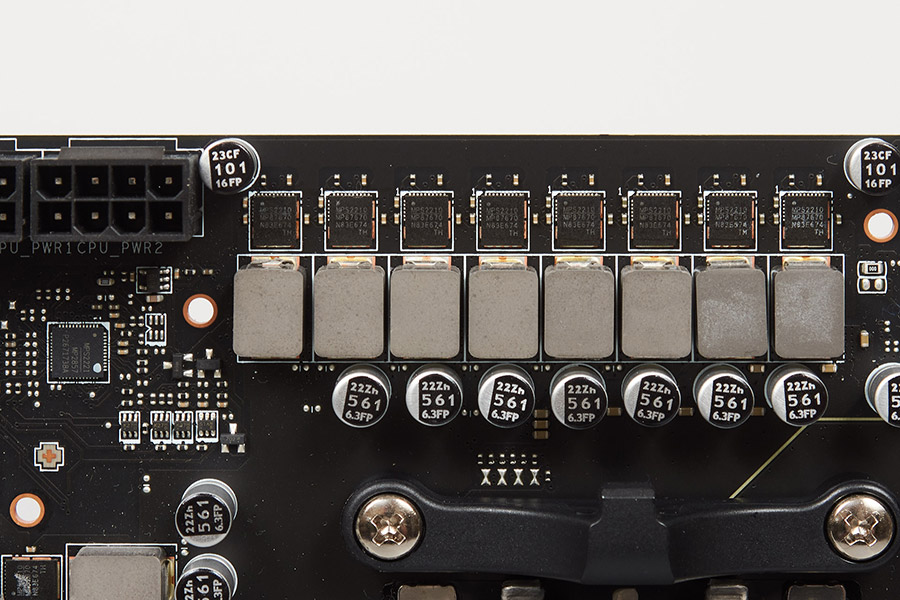

Подсистема питания выполнена по схеме 12+2+1 фаз под управлением ШИМ-контроллера Monolithic Power Systems MPS2221. Используются силовые чипы MPS2210, рассчитанные на 80 А. Питание процессора подведено двумя коннекторами EPS12V.

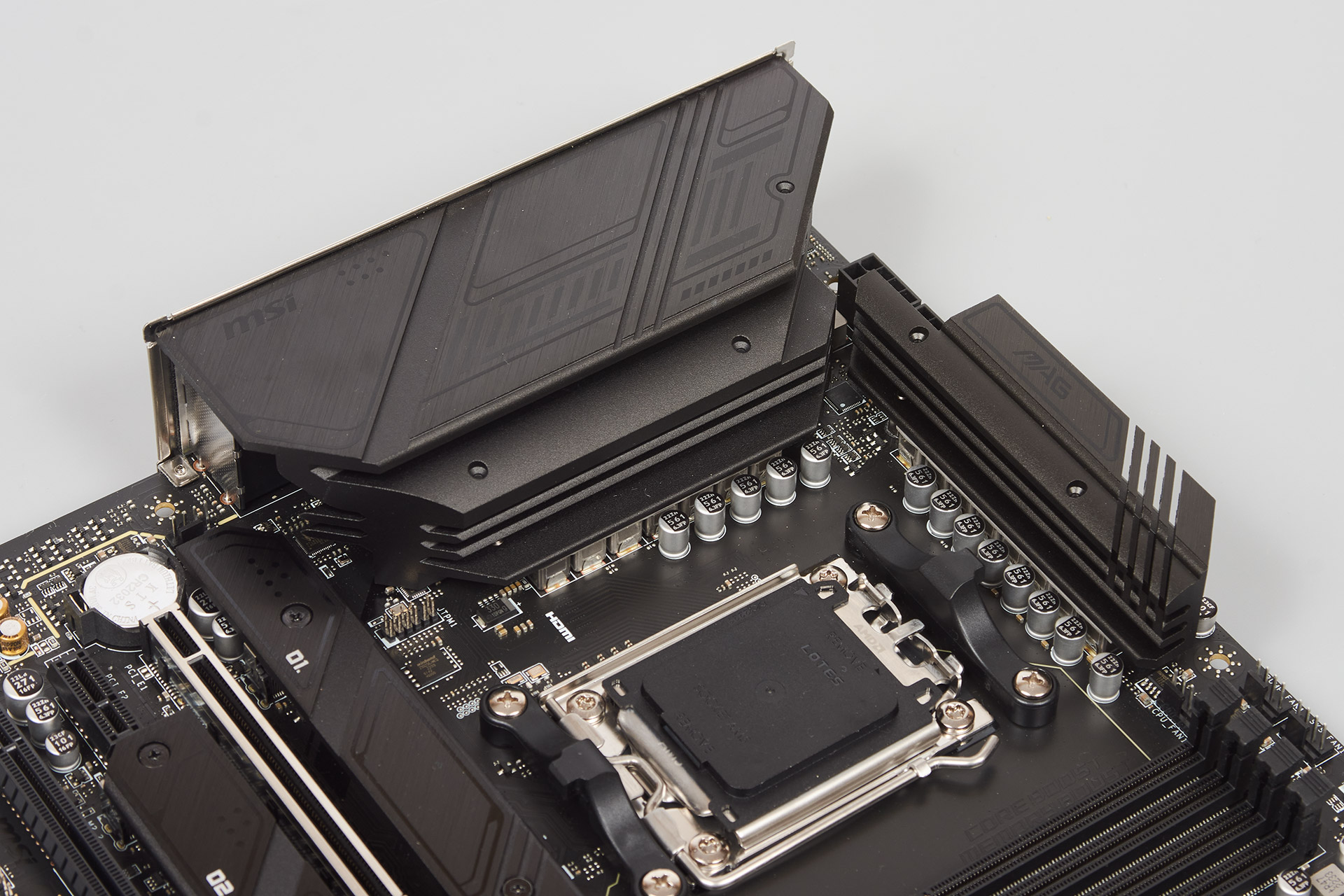

Охлаждение VRM лежит на плечах двух отдельных радиаторов с ребрами, один из которых накрывает I/O-панель. Все радиаторы фиксируются на болтах, контакт с силовыми элементами и чипсетом происходит через термопрокладки.

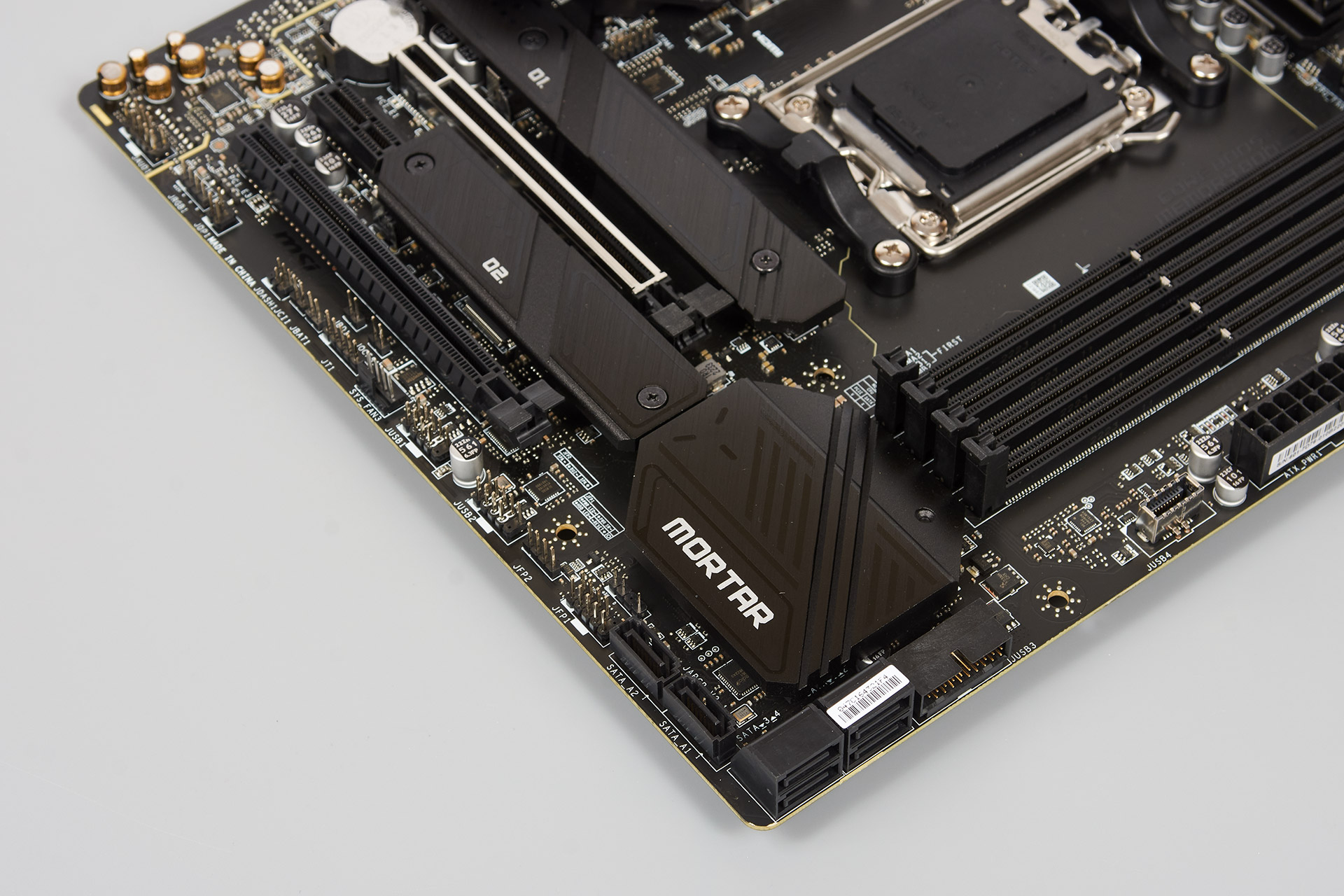

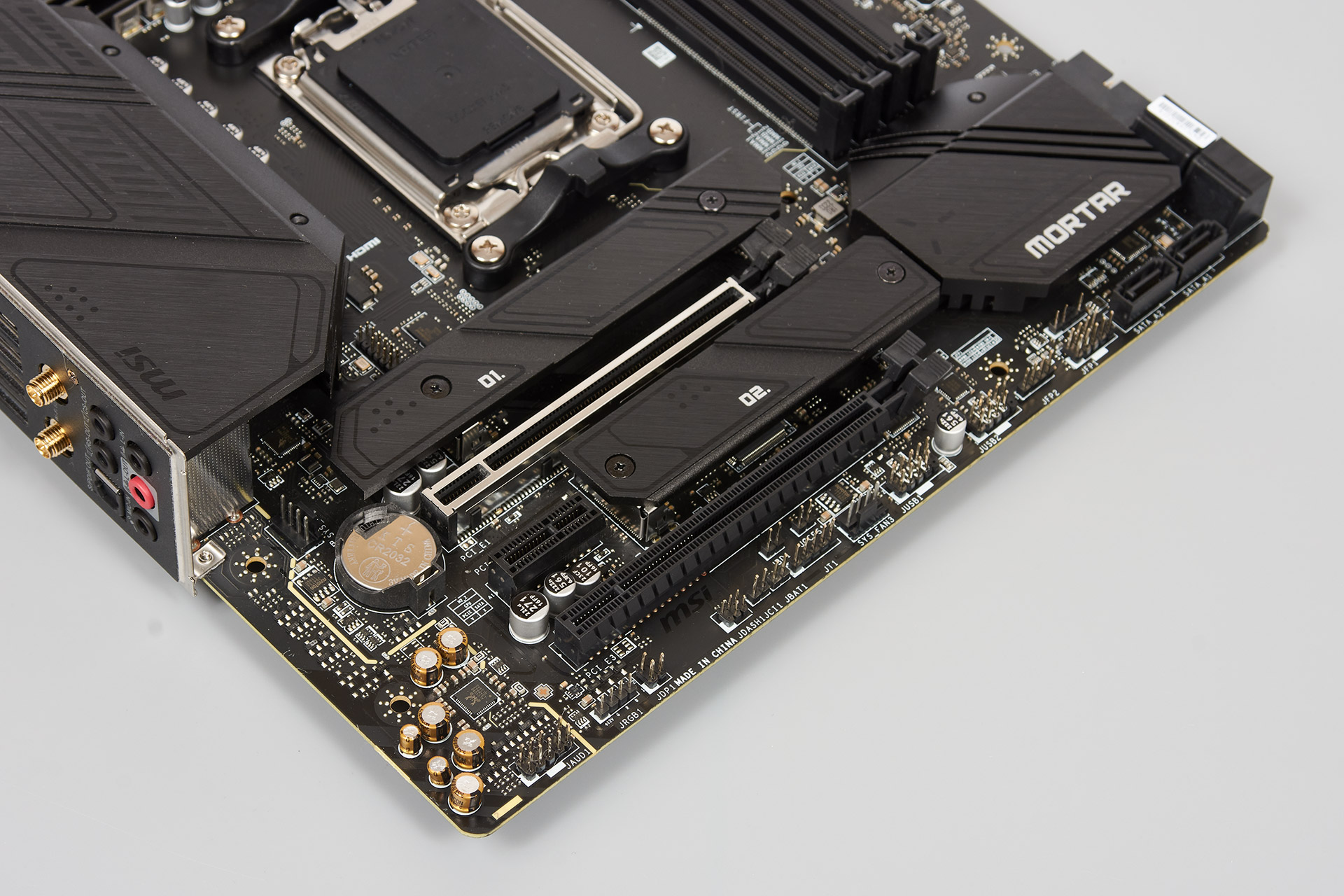

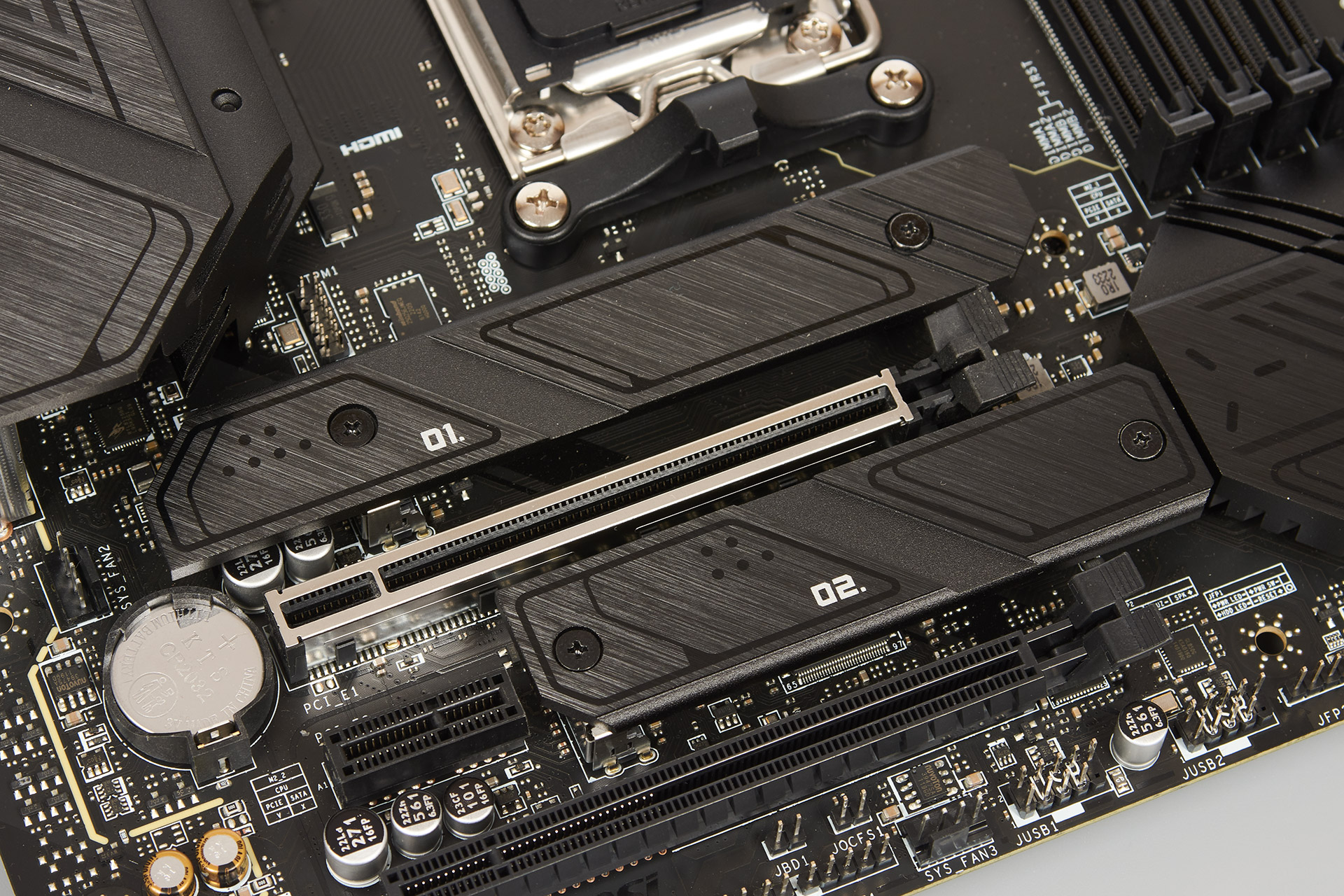

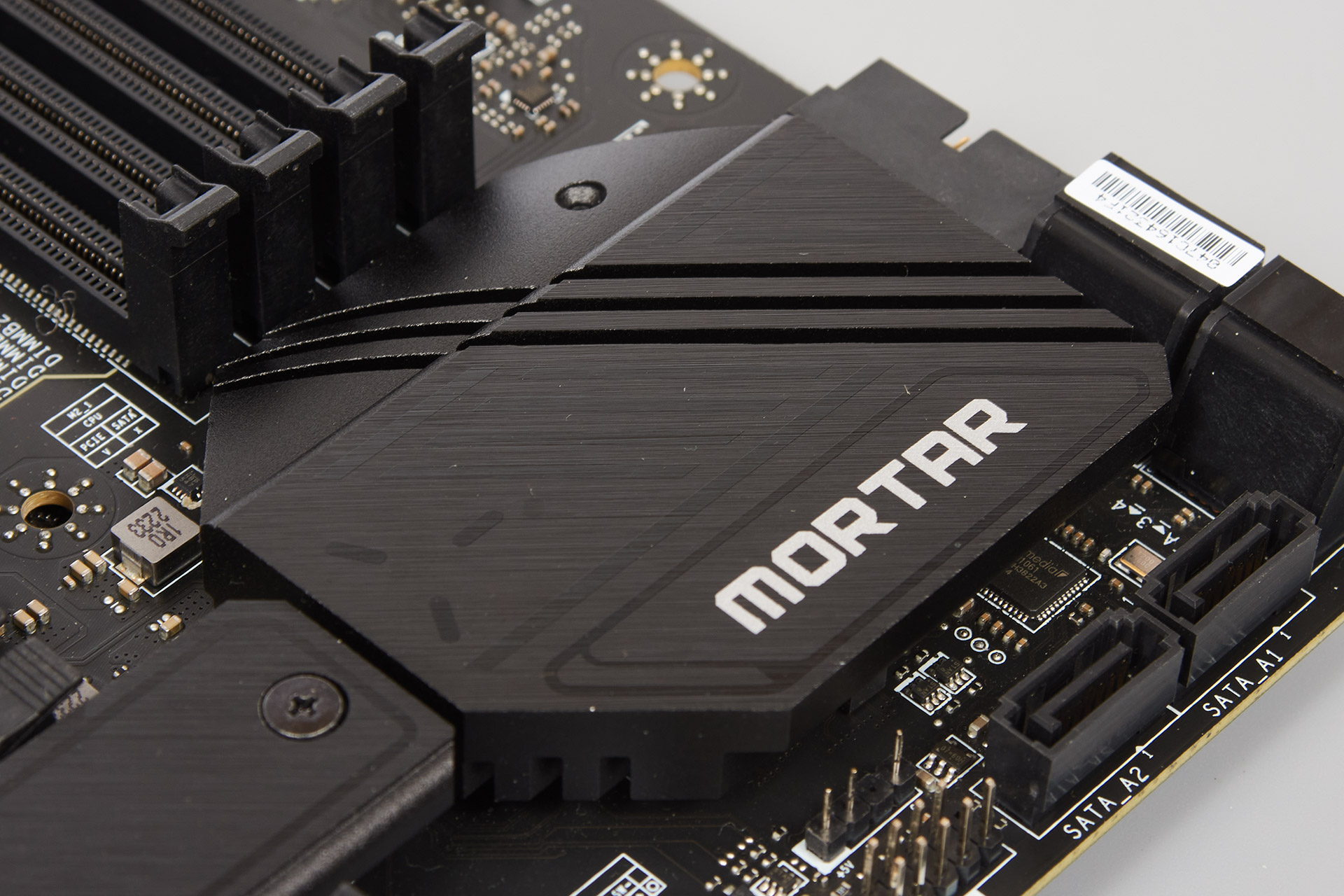

Материнская плата способна принять на борт до двух M.2 накопителей и обеспечить отвод тепла каждому с помощью радиаторов. Пользователю следует обратить внимание на то, что все они будут подключены к процессору. Оба работают на скорости PCI-E 4.0 x4 и рассчитаны на накопители формата 2260/2280.

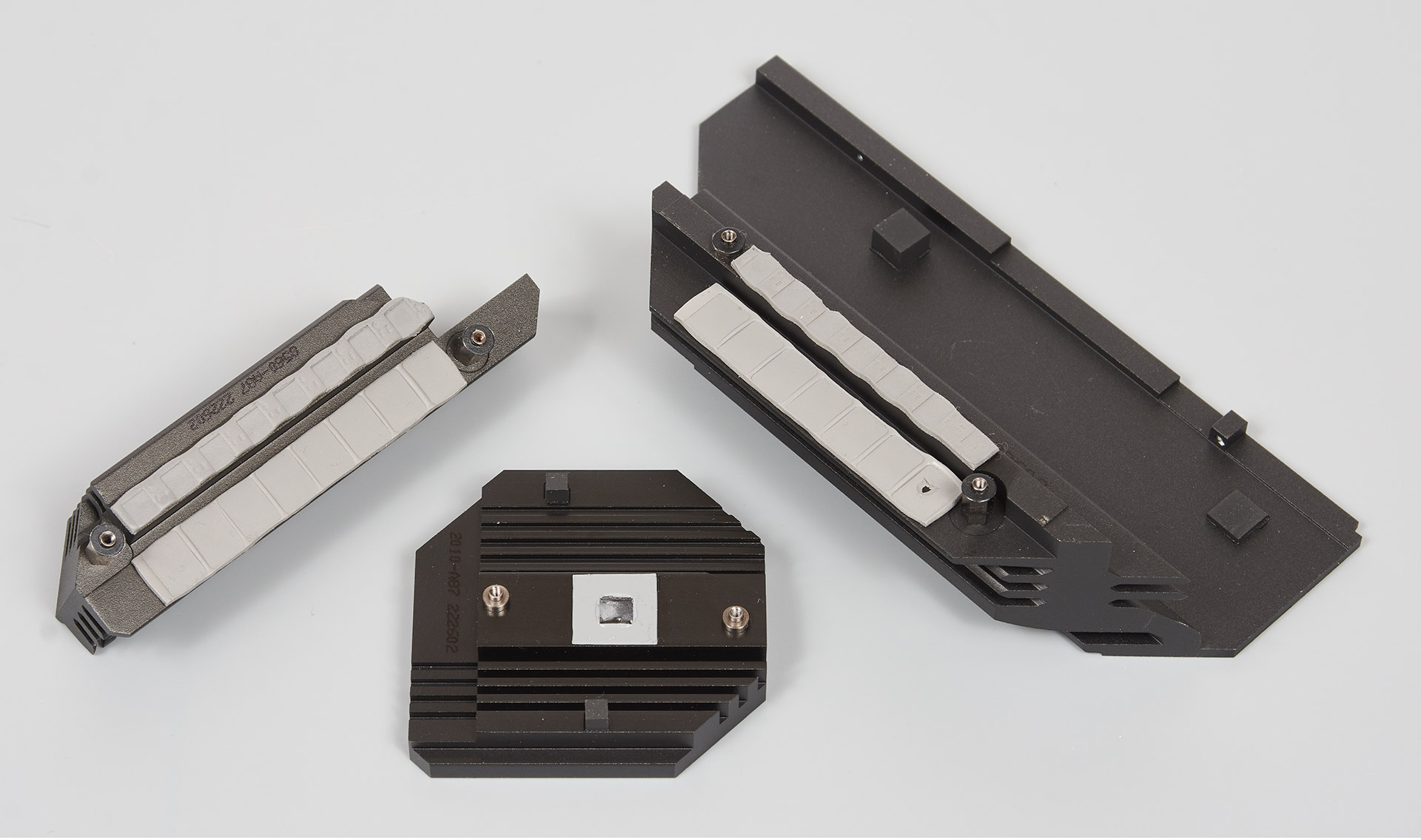

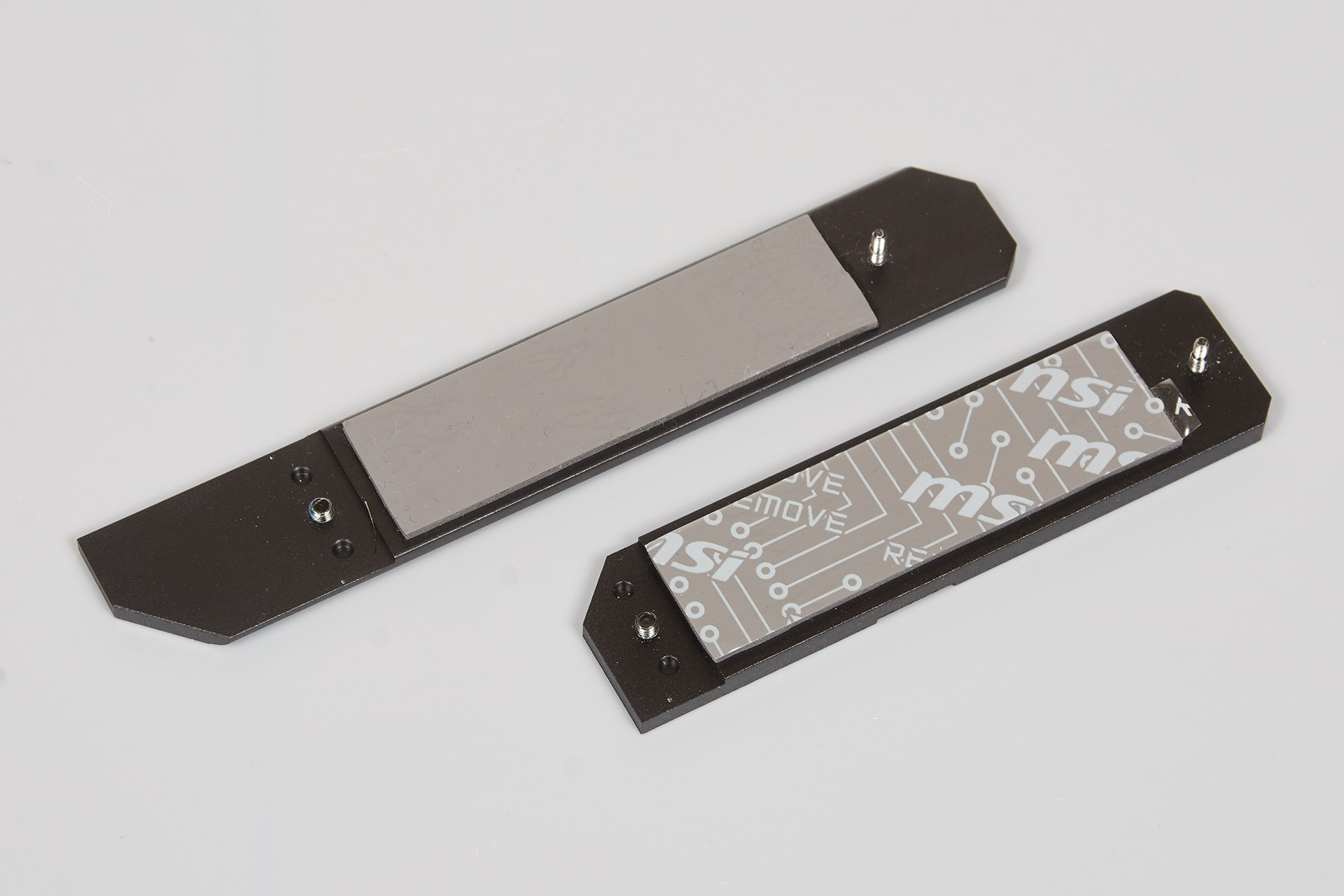

Радиаторы M.2 выглядят следующим образом:
Зона аудио отделена от основной части текстолита для минимизации помех и наводок. За звук отвечает кодек Realtek ALC4080.

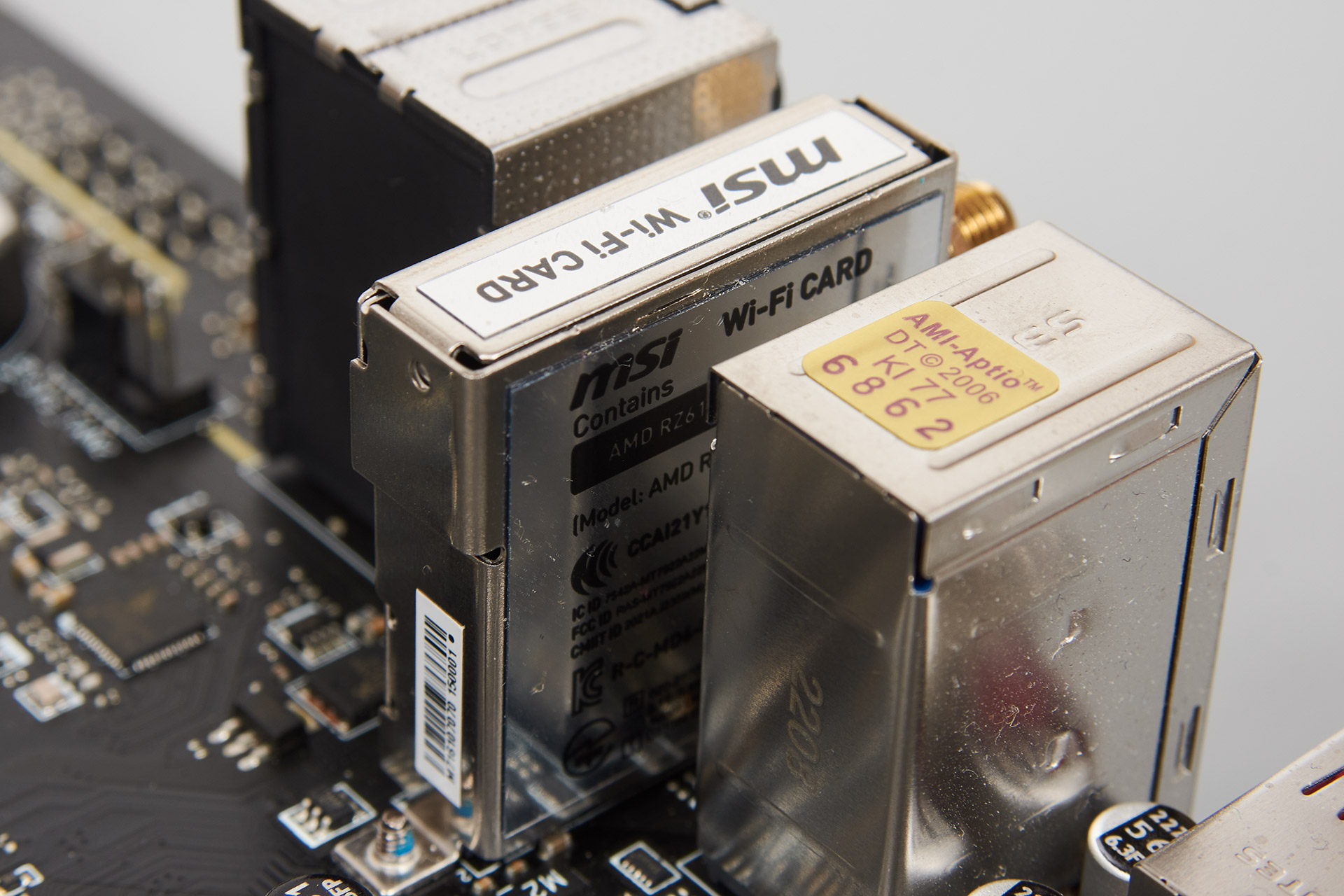

Сеть 2.5G Ethernet работает на контроллере Realtek RTL8125B. Беспроводной канал Wi-Fi 6E реализован с помощью AMD RZ616 с поддержкой Bluetooth 5.2.

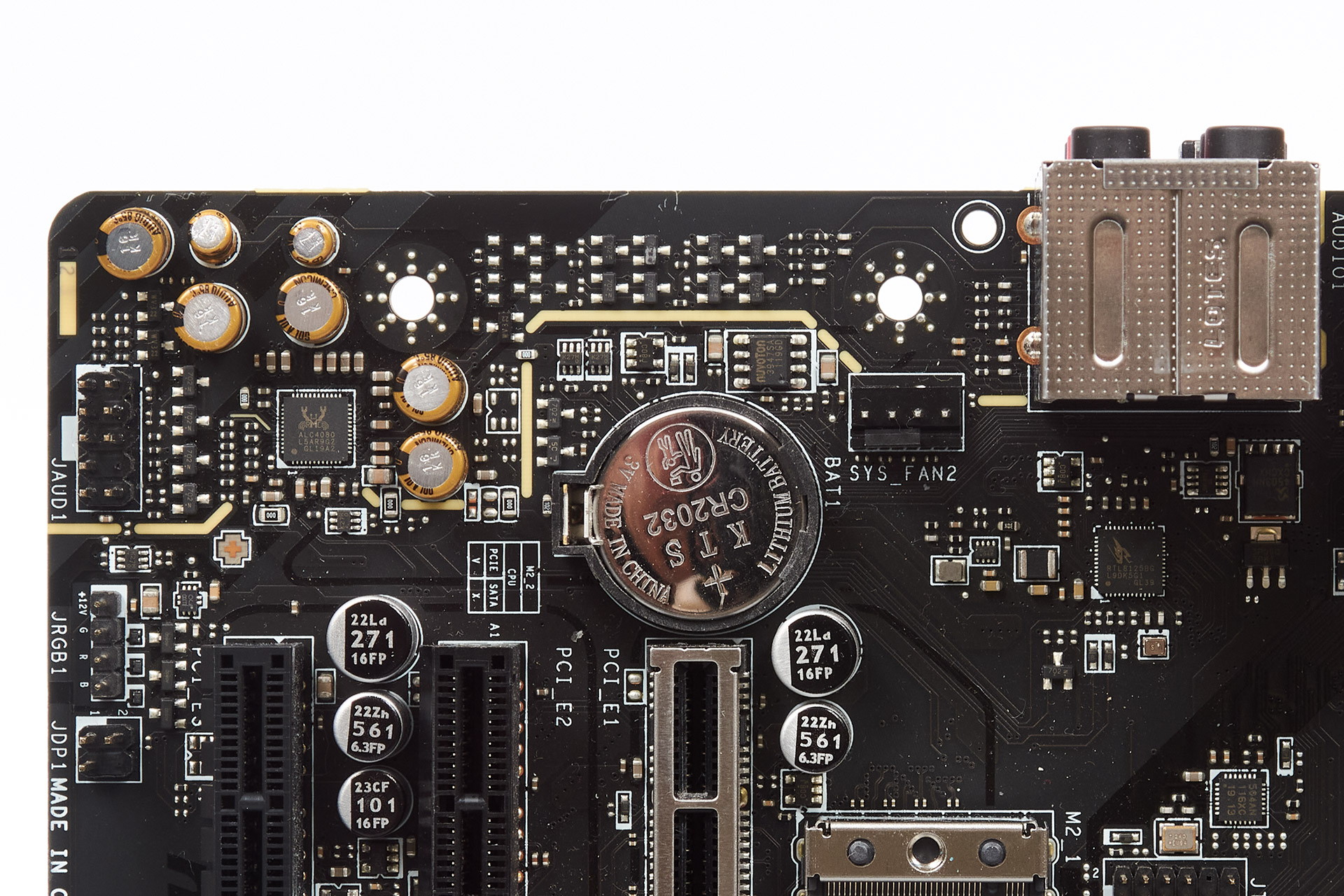

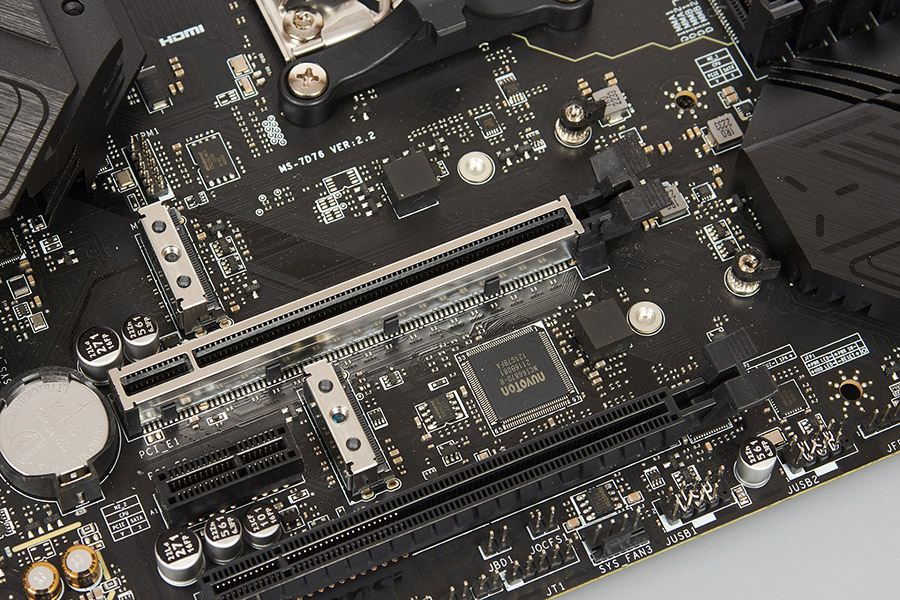

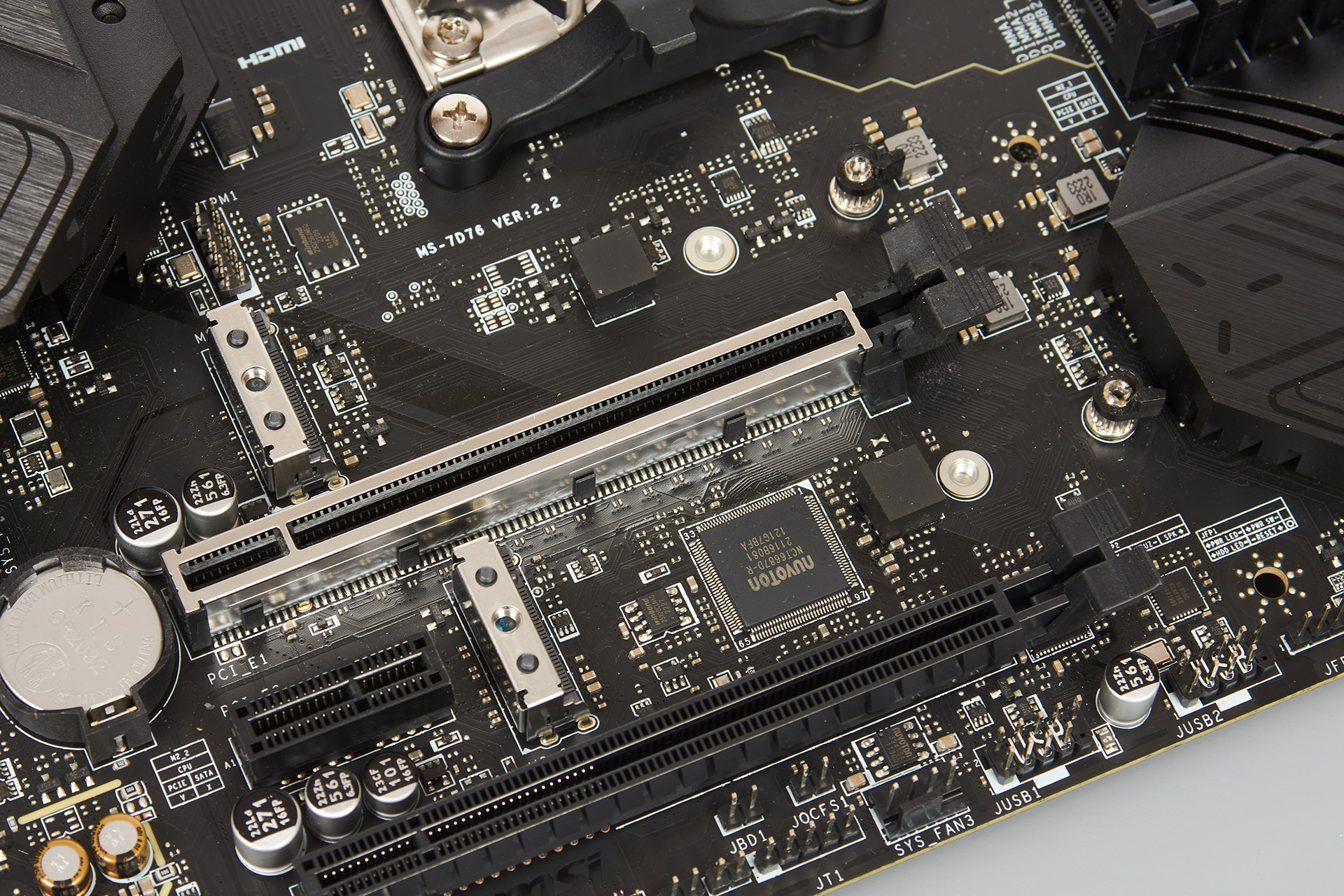

Батарейка CMOS находится слева от главного слота расширения PCI-E х16 и не будет доступна при установленной карте. Снизу I/O-панели расположен коннектор вентилятора.
Внизу слева находятся коннекторы HD_AUDIO, JRGB, JDP, JDASH (Tuning Controller), датчик открытия шасси JCI, контакты JBAT (CLEAR_CMOS), JOC_FS1 для форсирования функции Safe Boot, коннектор вентилятора, два коннектора USB 2.0.

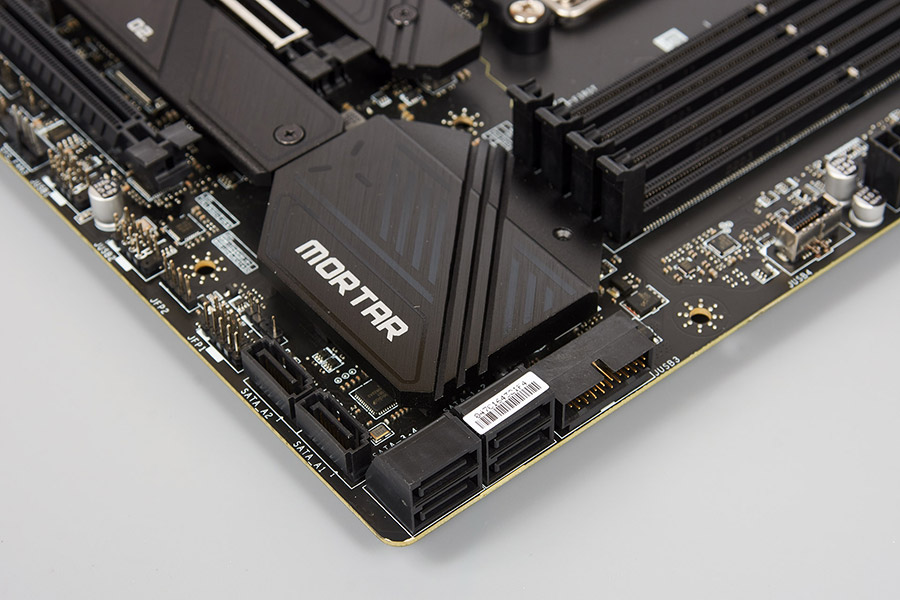

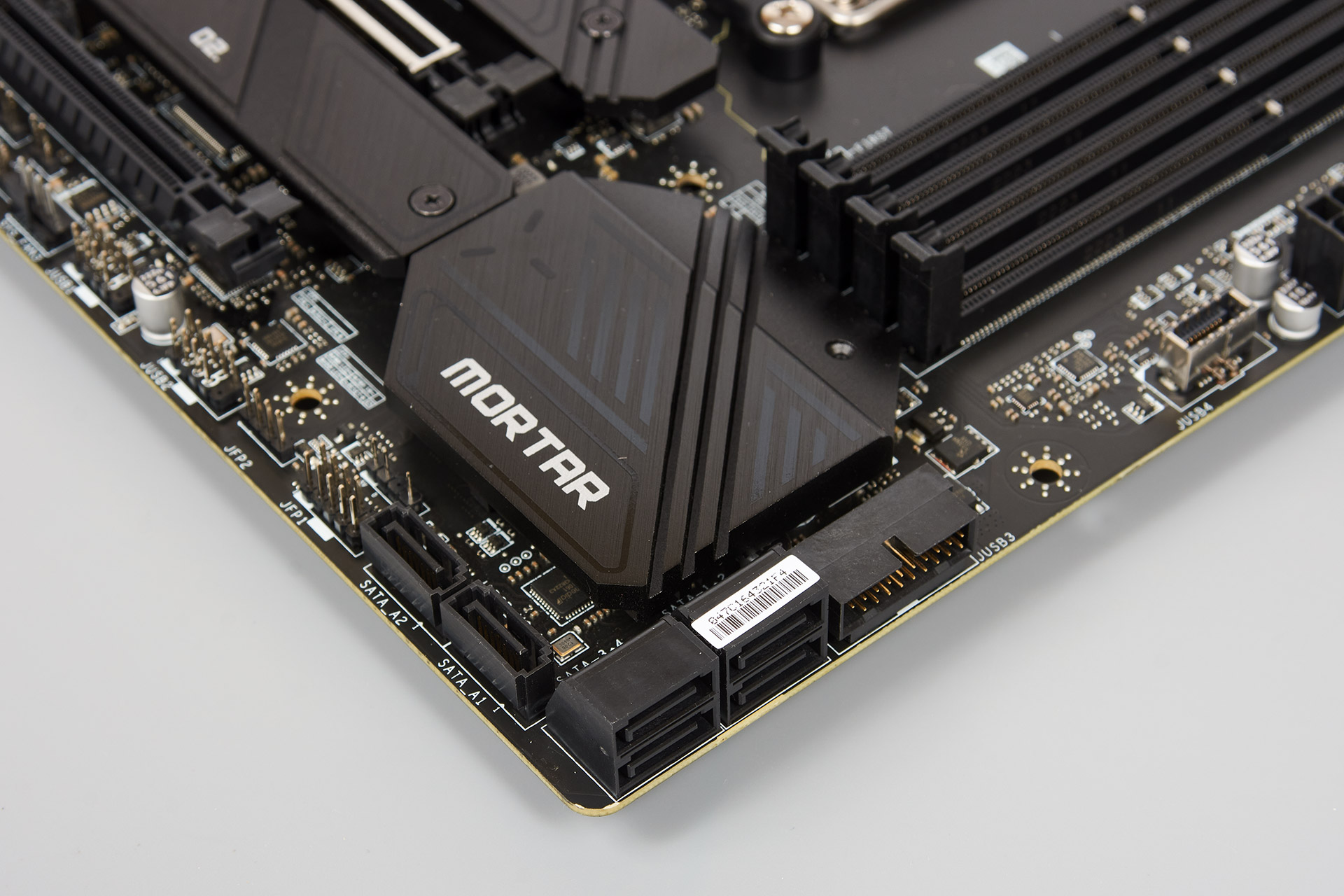

Снизу справа можно найти коннектор JFP2 (SPEAKER), JFP1 (FRONT_PANEL), два порта SATA.
Под углом 90 градусов находятся еще четыре разъема SATA и контактная группа USB 3.2 Gen 1.

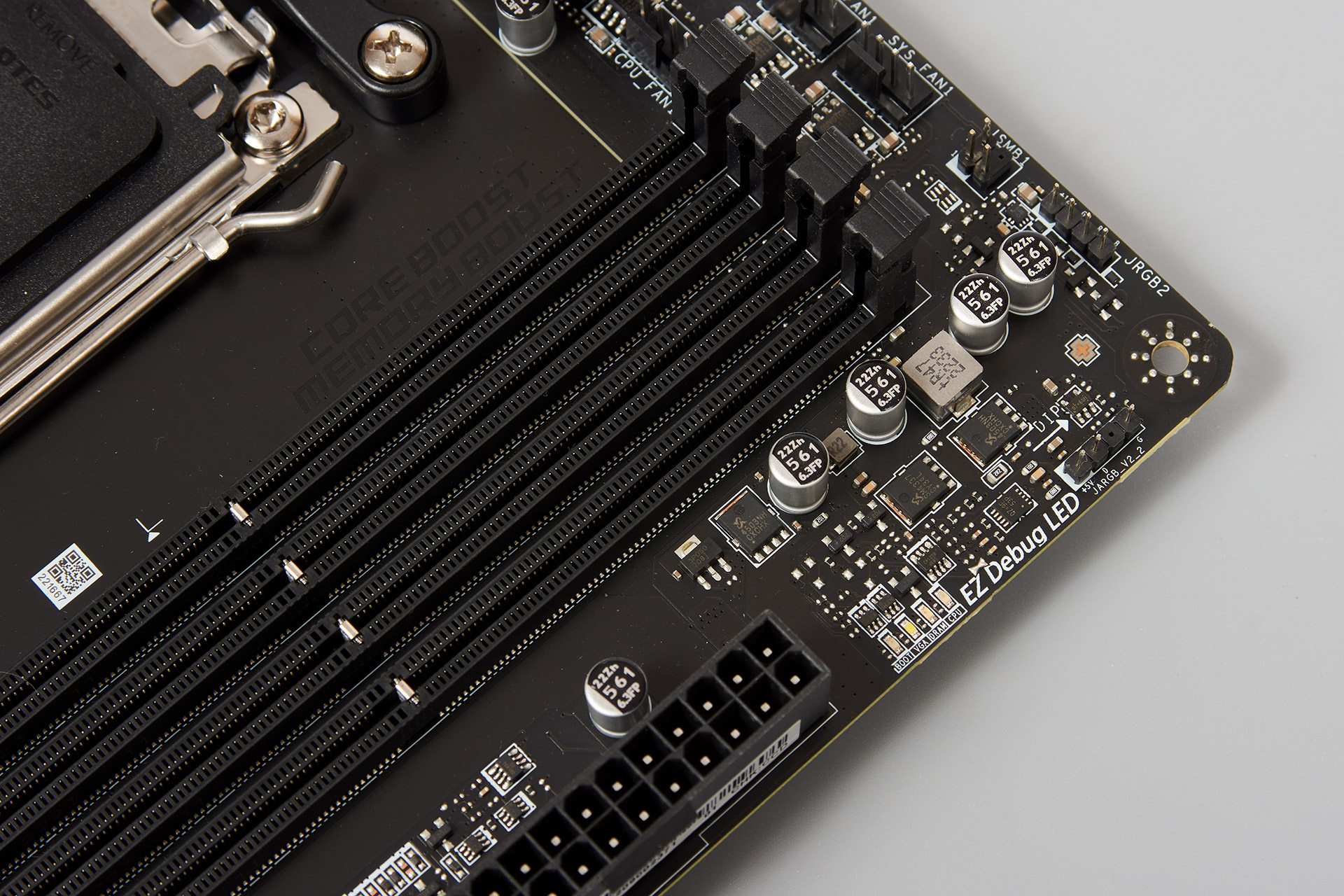

Справа имеется коннектор USB 3.2 Gen 2 Type-C, выше расположена диагностическая зона EZ Debug LED, которая с помощью светодиодов помогает пользователю в понимании процесса запуска материнской платы, и укажет на источник проблем в случае их наличия.
Сверху также есть два коннектора RGB и три разъема для вентиляторов.

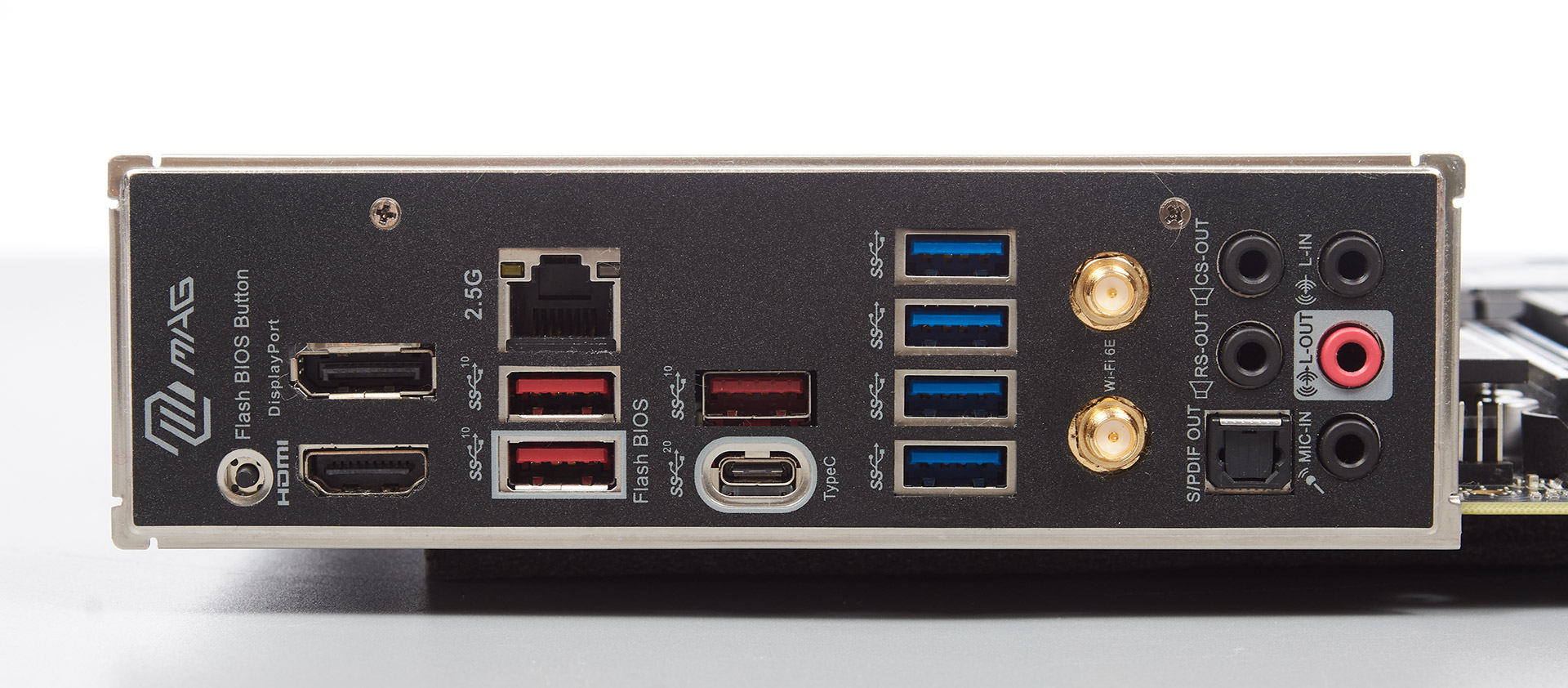

I/O-панель имеет установленную заглушку. Есть спец-кнопка Flash BIOS Button для автономной прошивки материнской платы.
Присутствуют следующие разъемы:
- x1 HDMI v2.1;
- x1 DisplayPort v1.4;
- x1 USB 3.2 Gen 2x2 (Type C);
- x3 USB 3.2 Gen 2 (Type A);
- x4 USB 3.2 Gen 1 (Type A);
- x1 RJ-45(2.5G);
- x2 SMA (для подключения антенны Wi-Fi).
- x1 S/PDIF Out.
- x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).
Возможности UEFI
Интерфейс управления материнской платой — это типичный MSI Click BIOS 5, уже не раз подробно рассматривавшийся на нашем ресурсе. Стандартно выставлен режим EZ Mode, а для доступа ко всем возможностям следует переключиться на Advanced Mode. Сначала будет расписан первый.

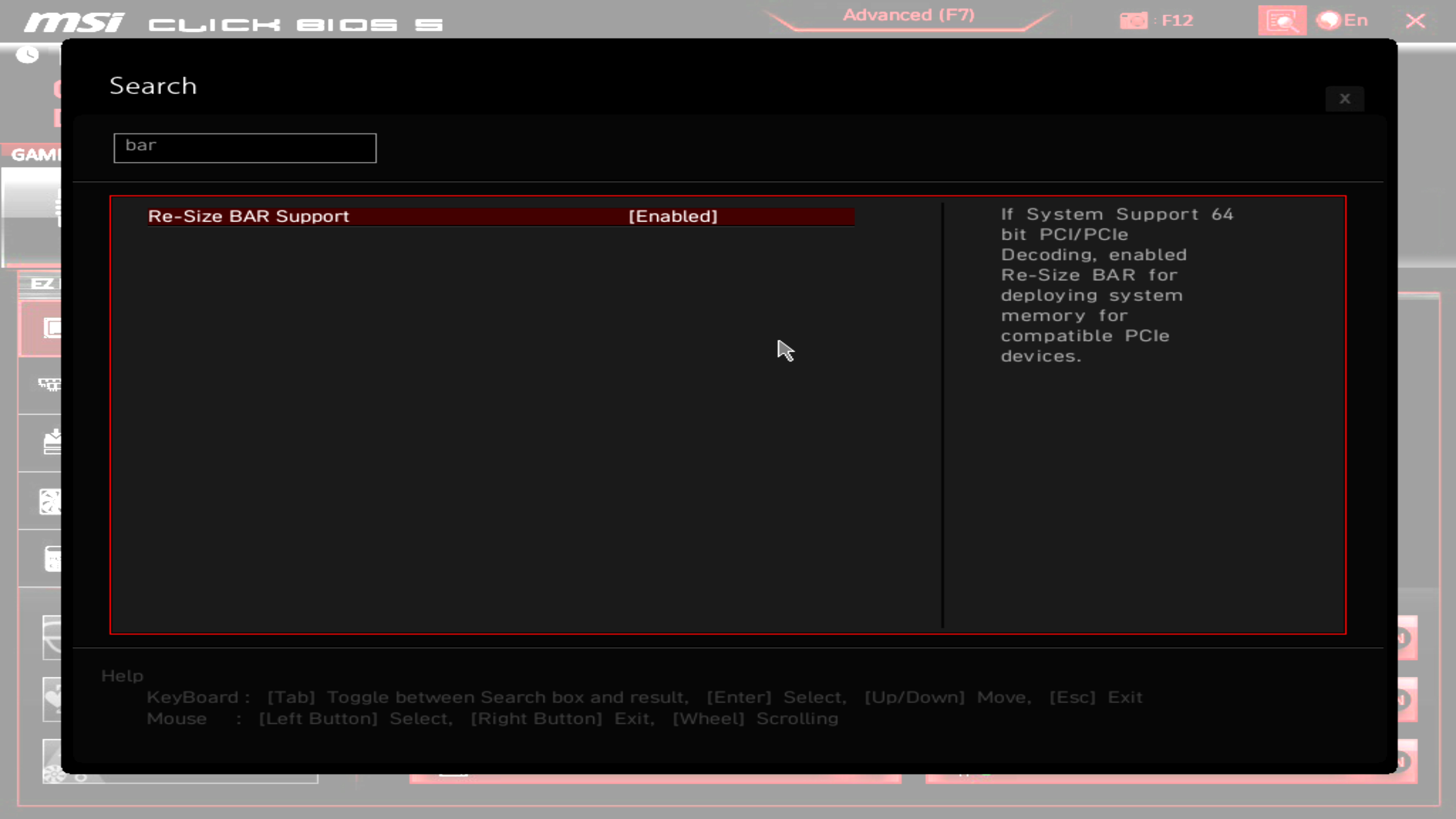

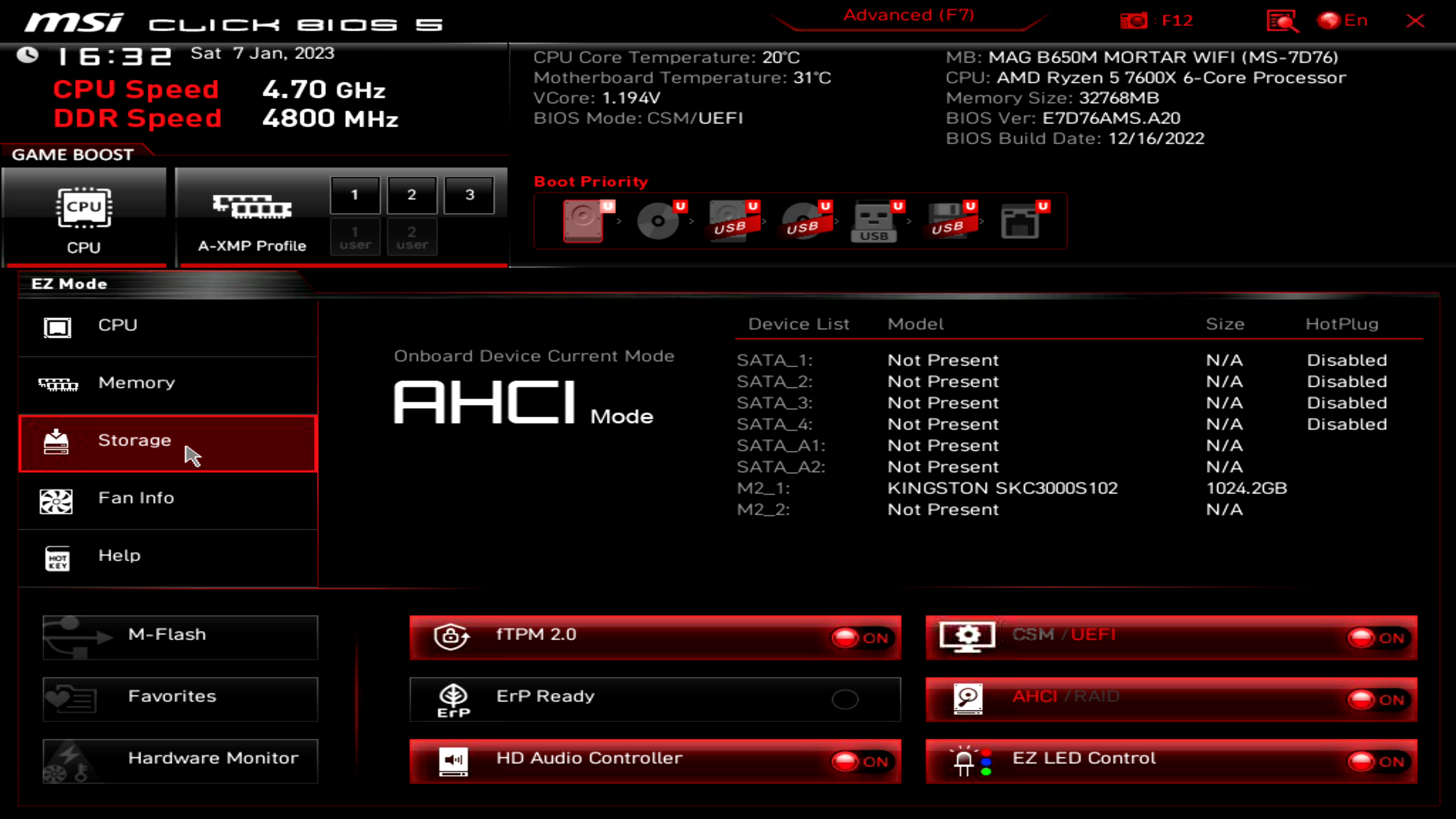

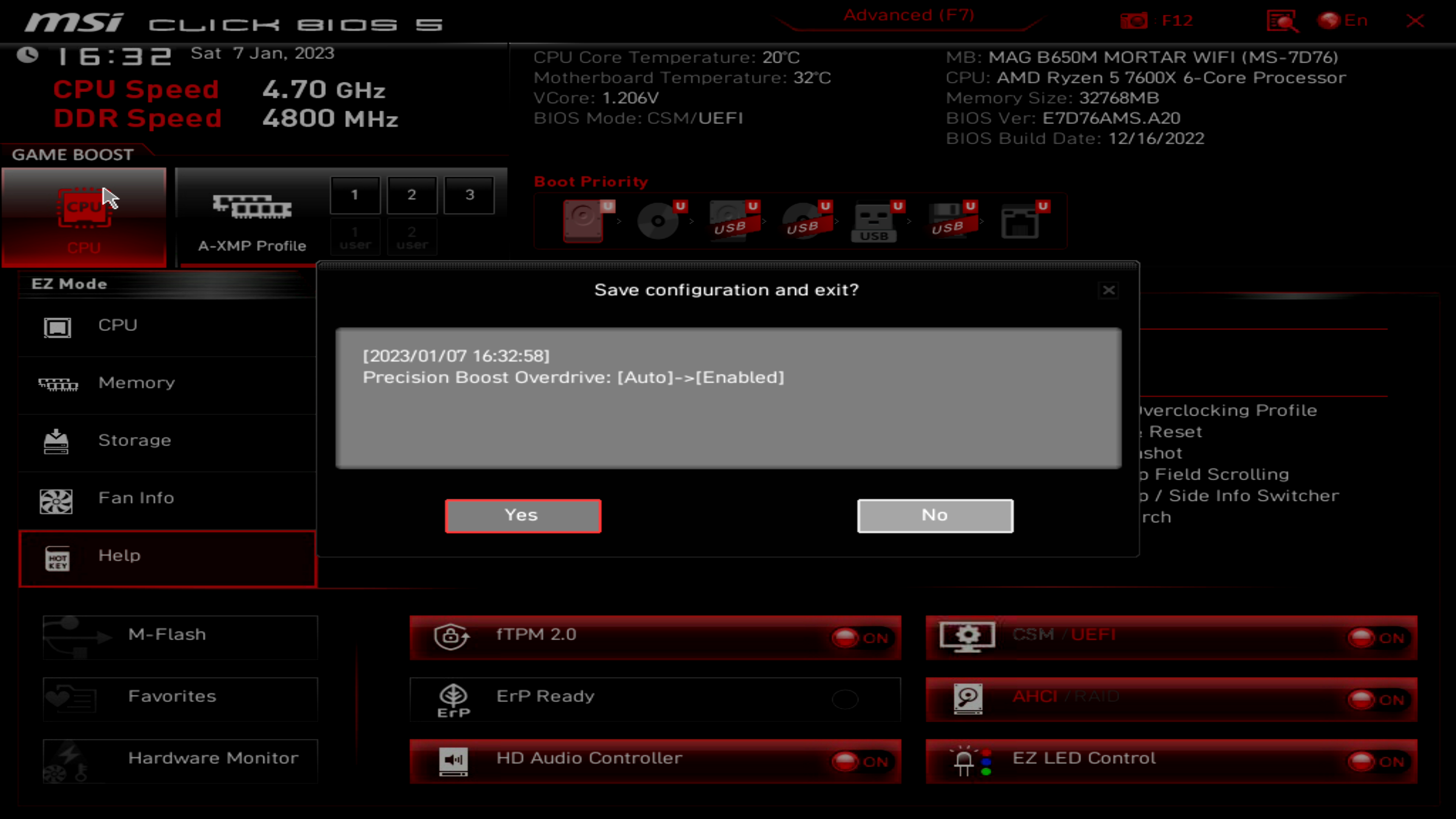

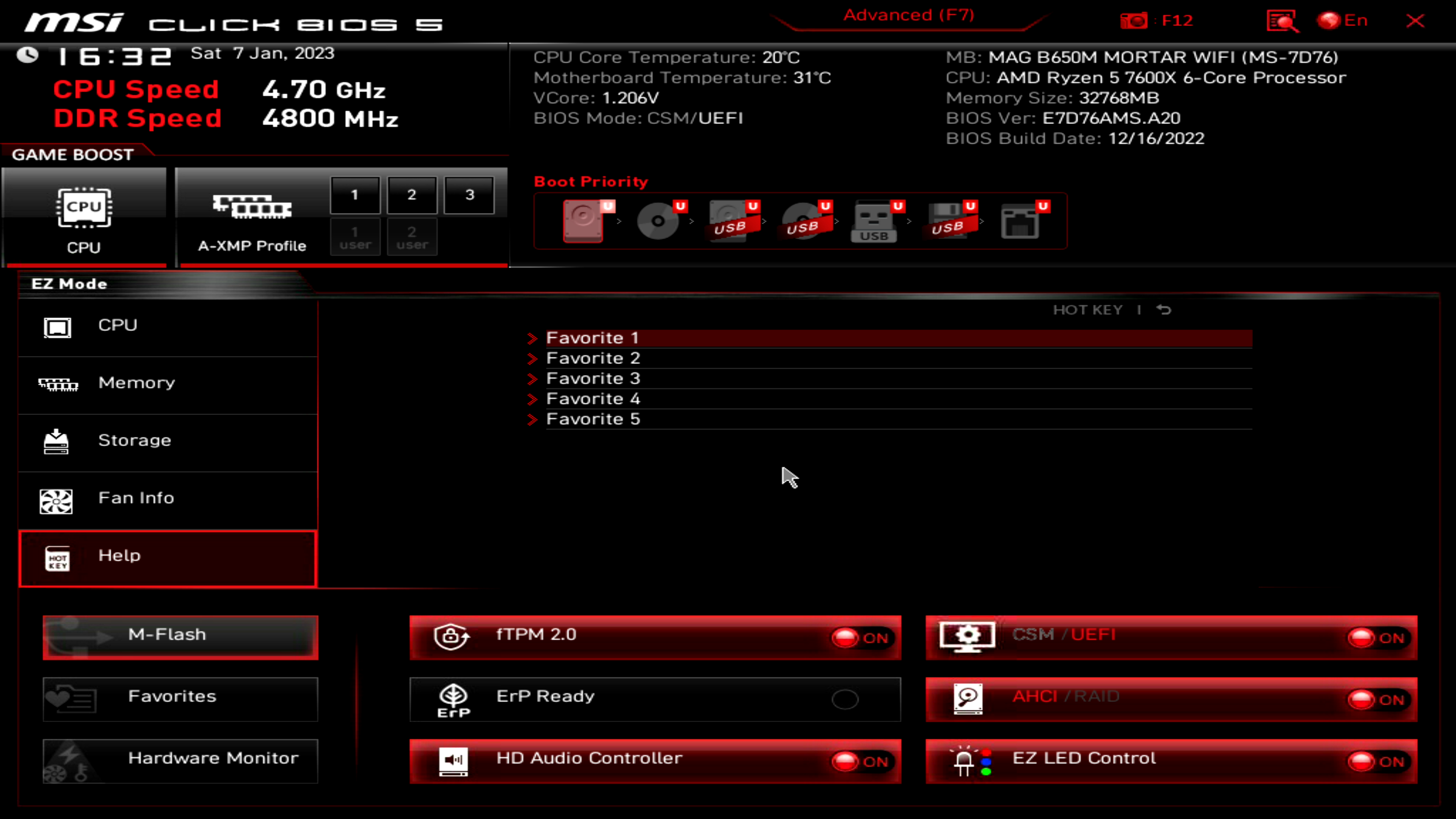

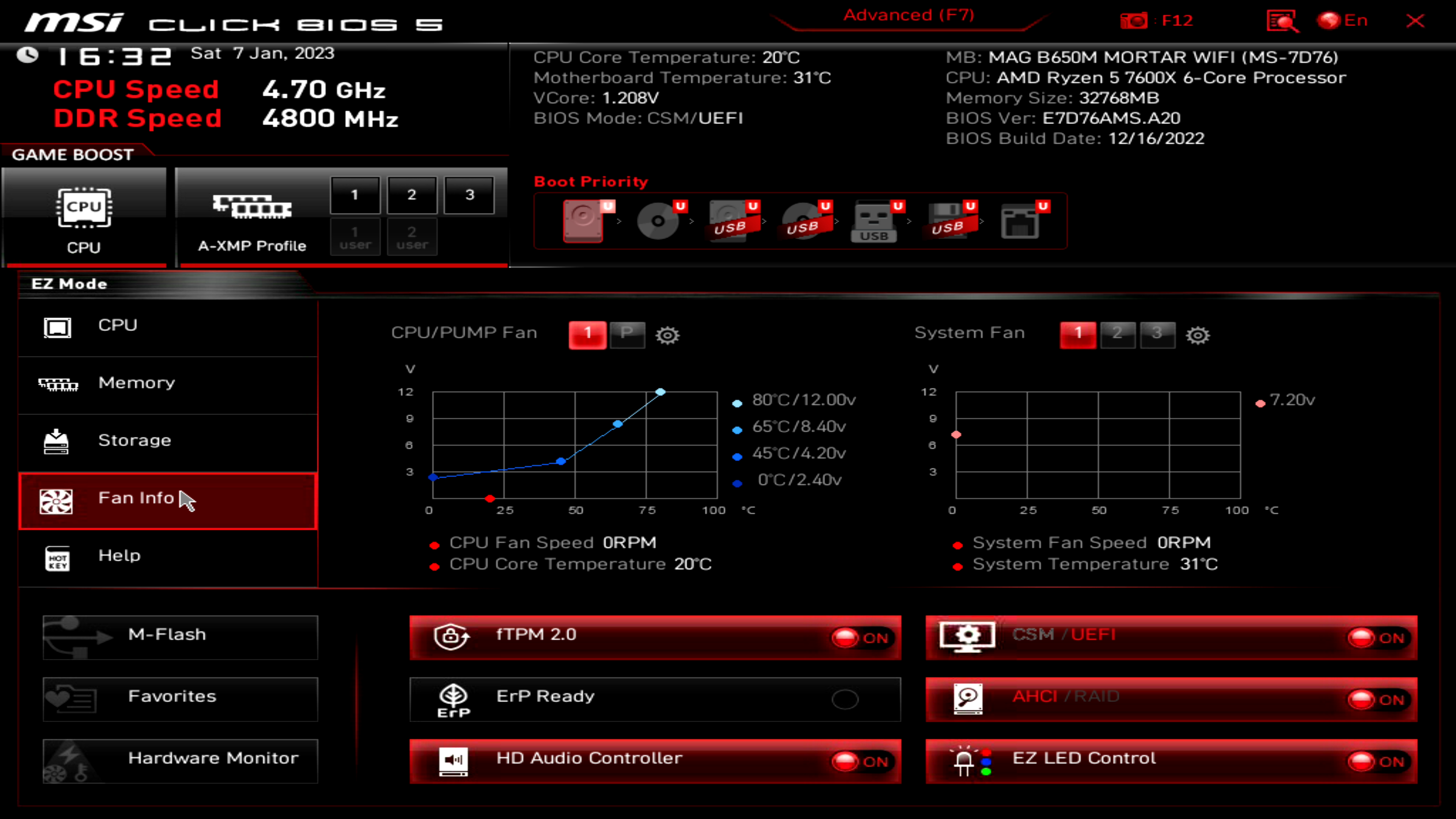

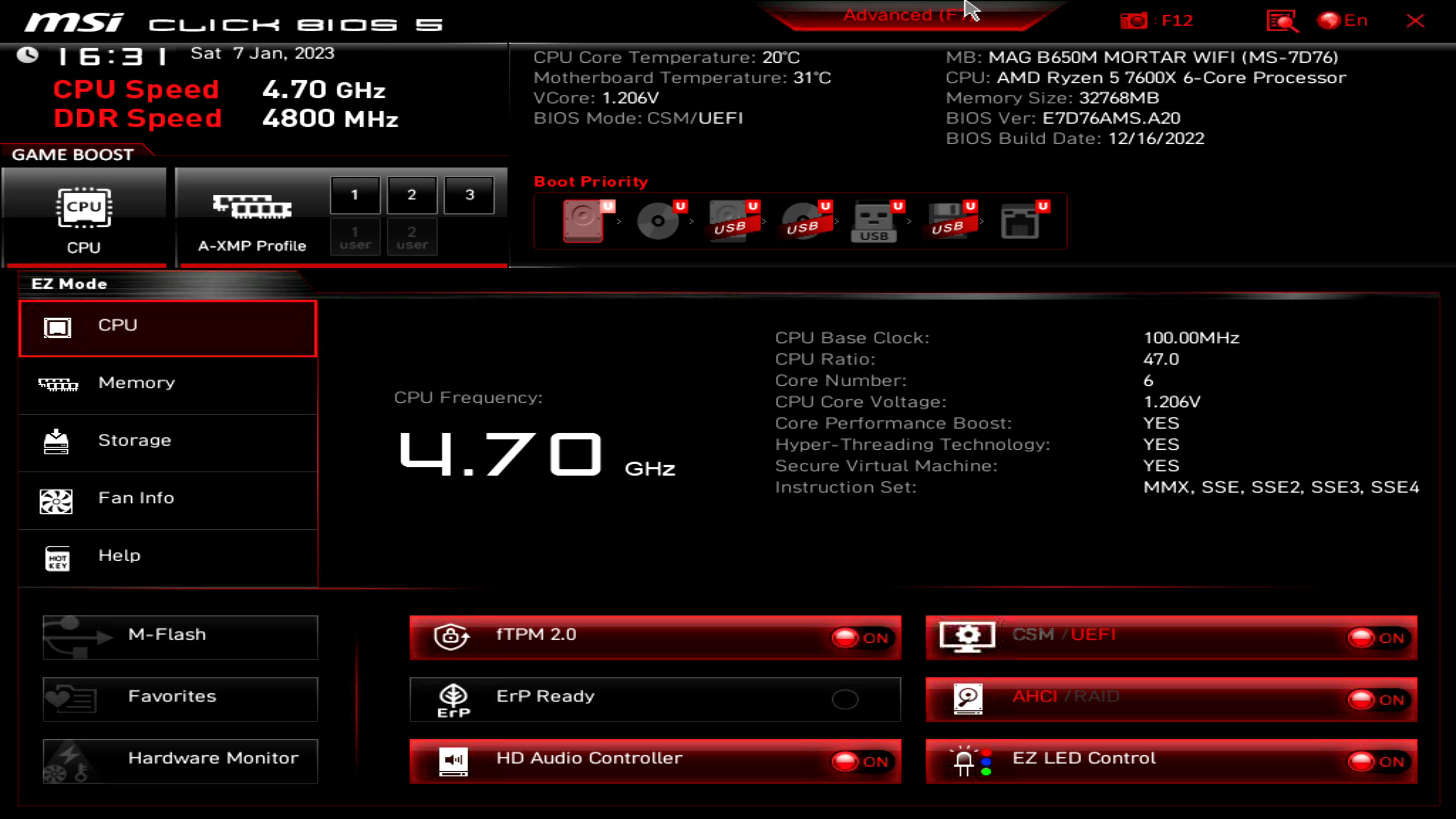

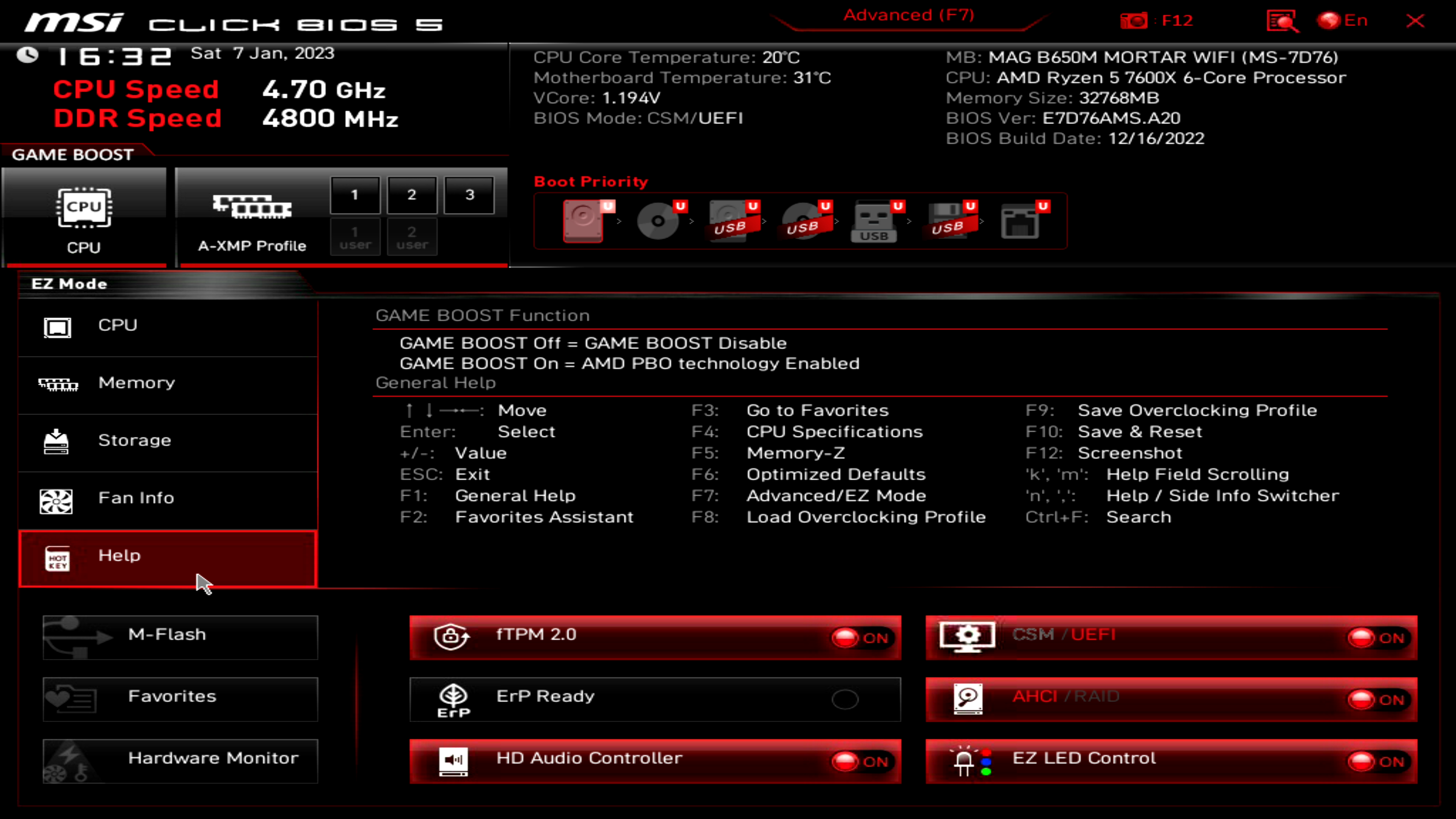

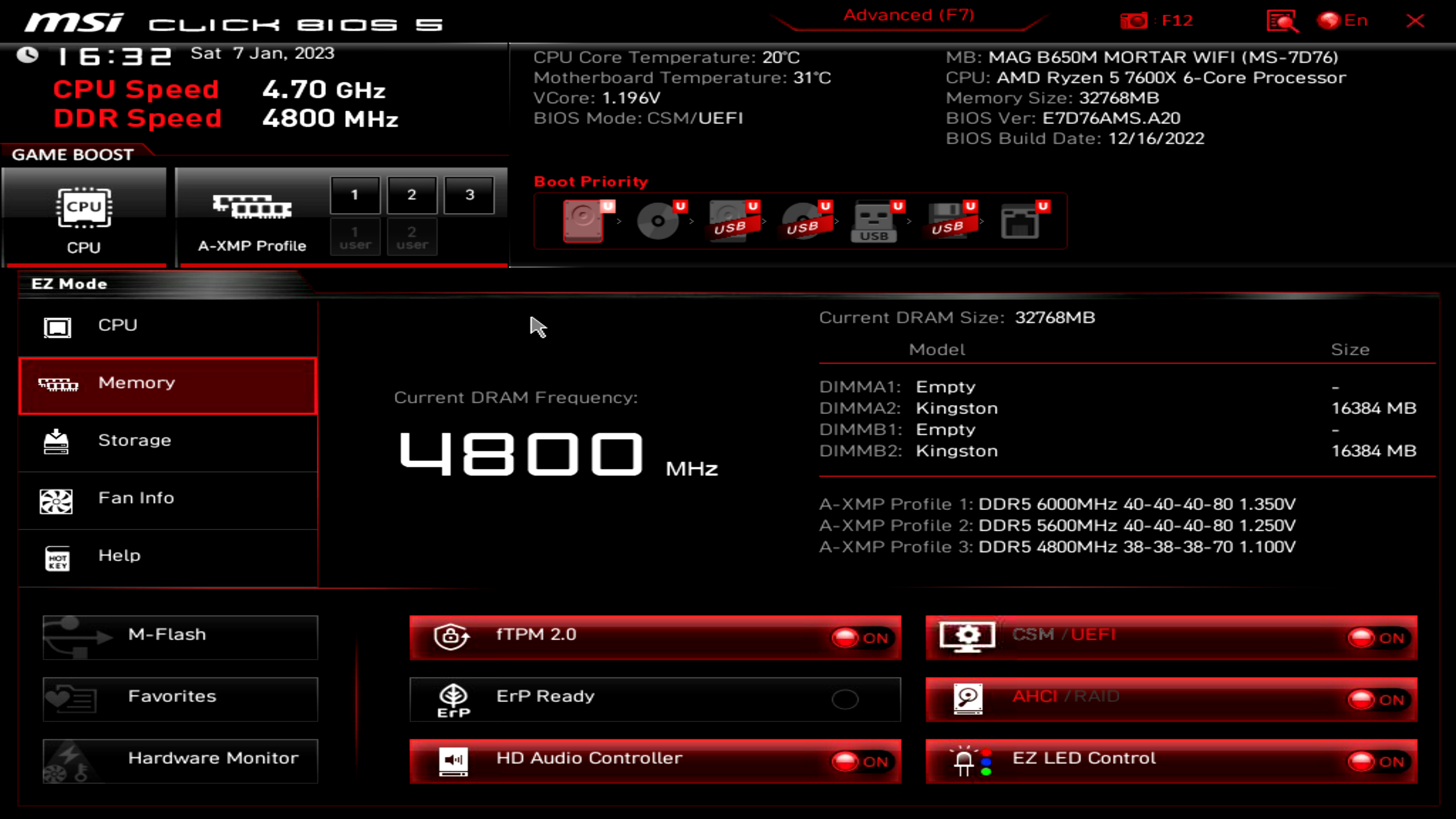

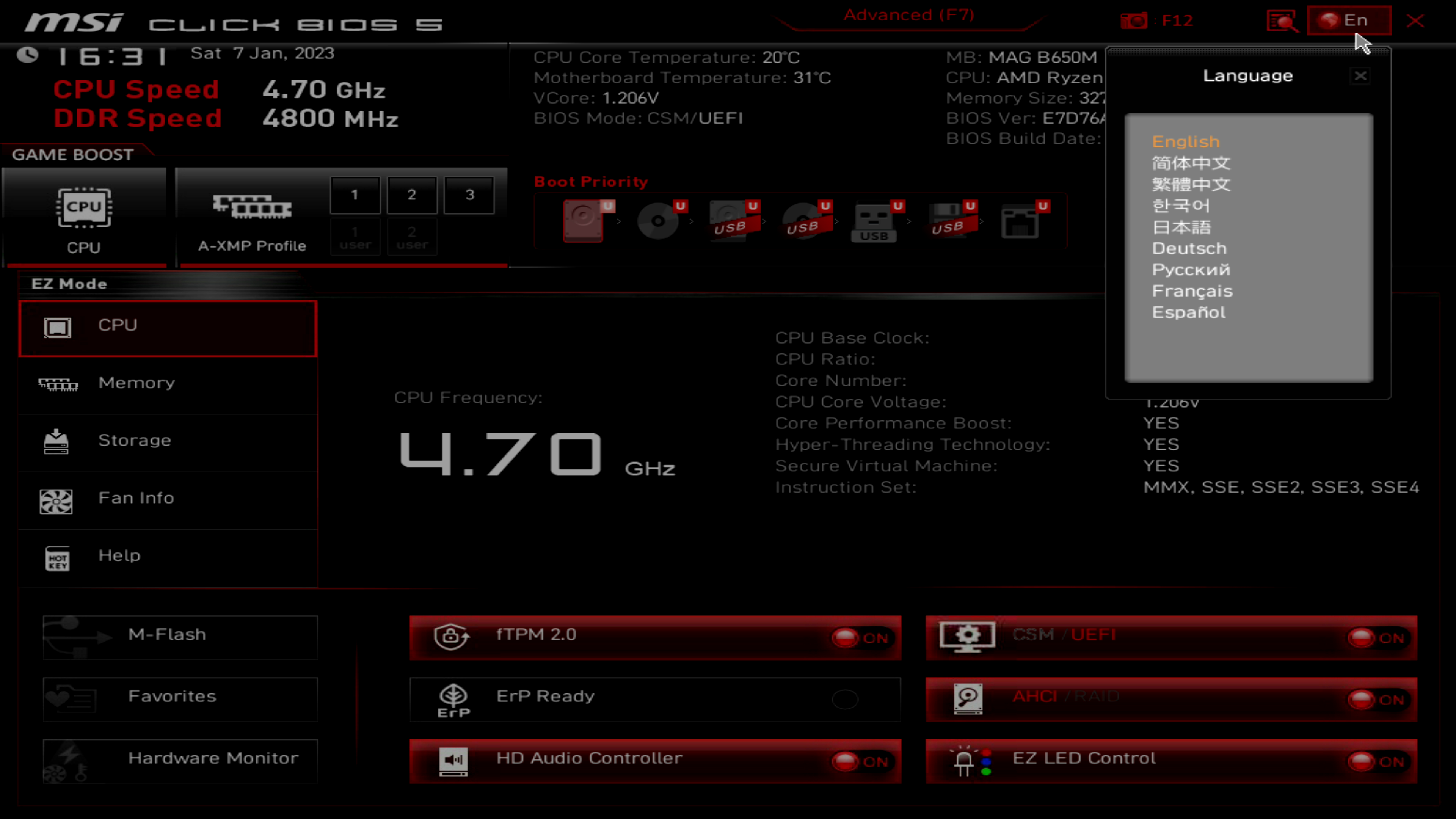

EZ Mode дает возможность получить отчет по ключевым узлам материнской платы, выбрать системный язык, найти нужный параметр по поиску, установить профиль XMP или EXPO для ОЗУ, установить приоритет загрузки системы с накопителей или сети, настроить кривую оборотов вентиляторов, выбрать CSM/UEFI режимы работы, отключить или активировать ключевые элементы, как например, звуковую карту, а также запустить GAME BOOST (банально расширяет AMD PBO).

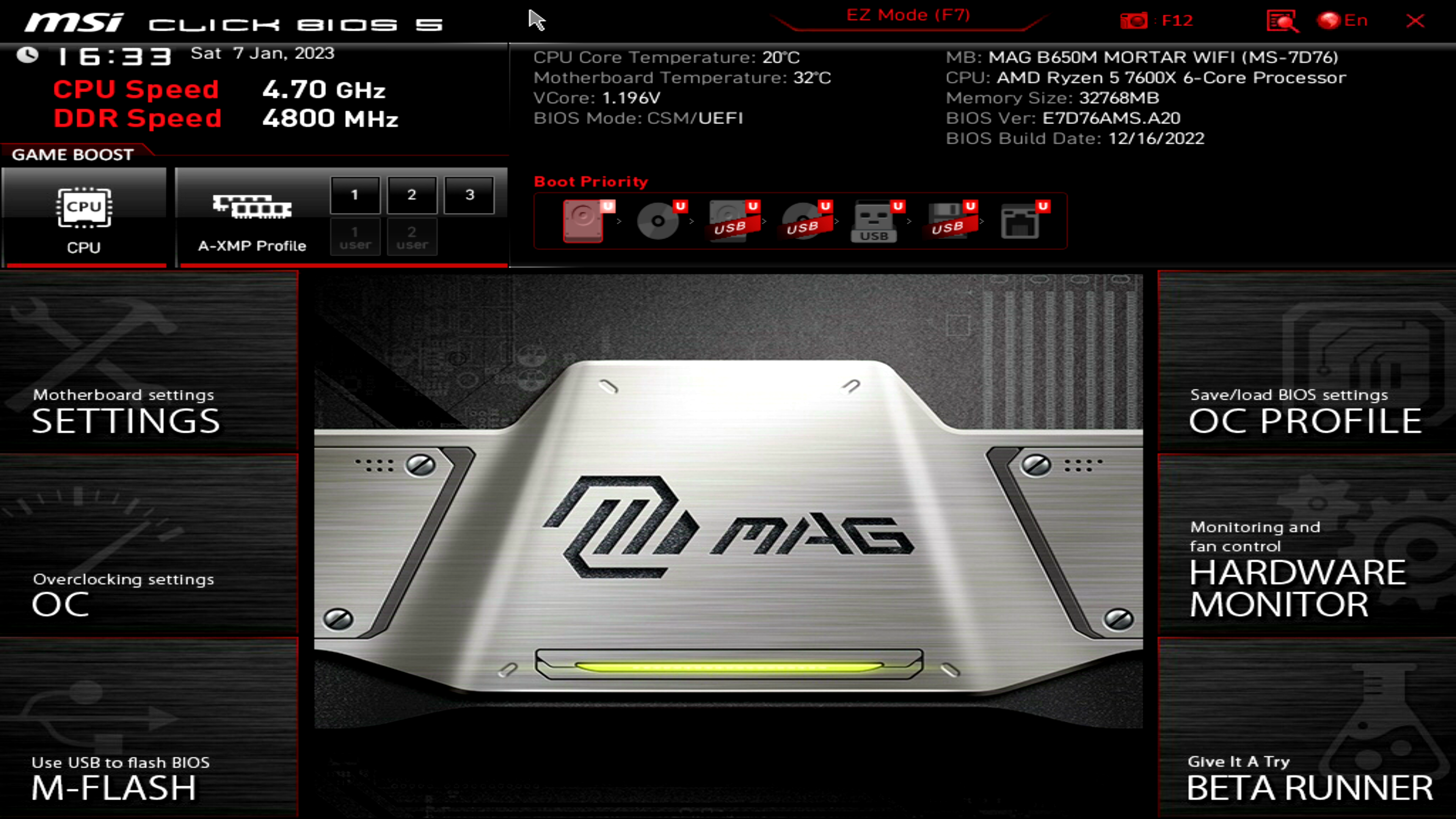

Advanced Mode разделен на шесть секций.

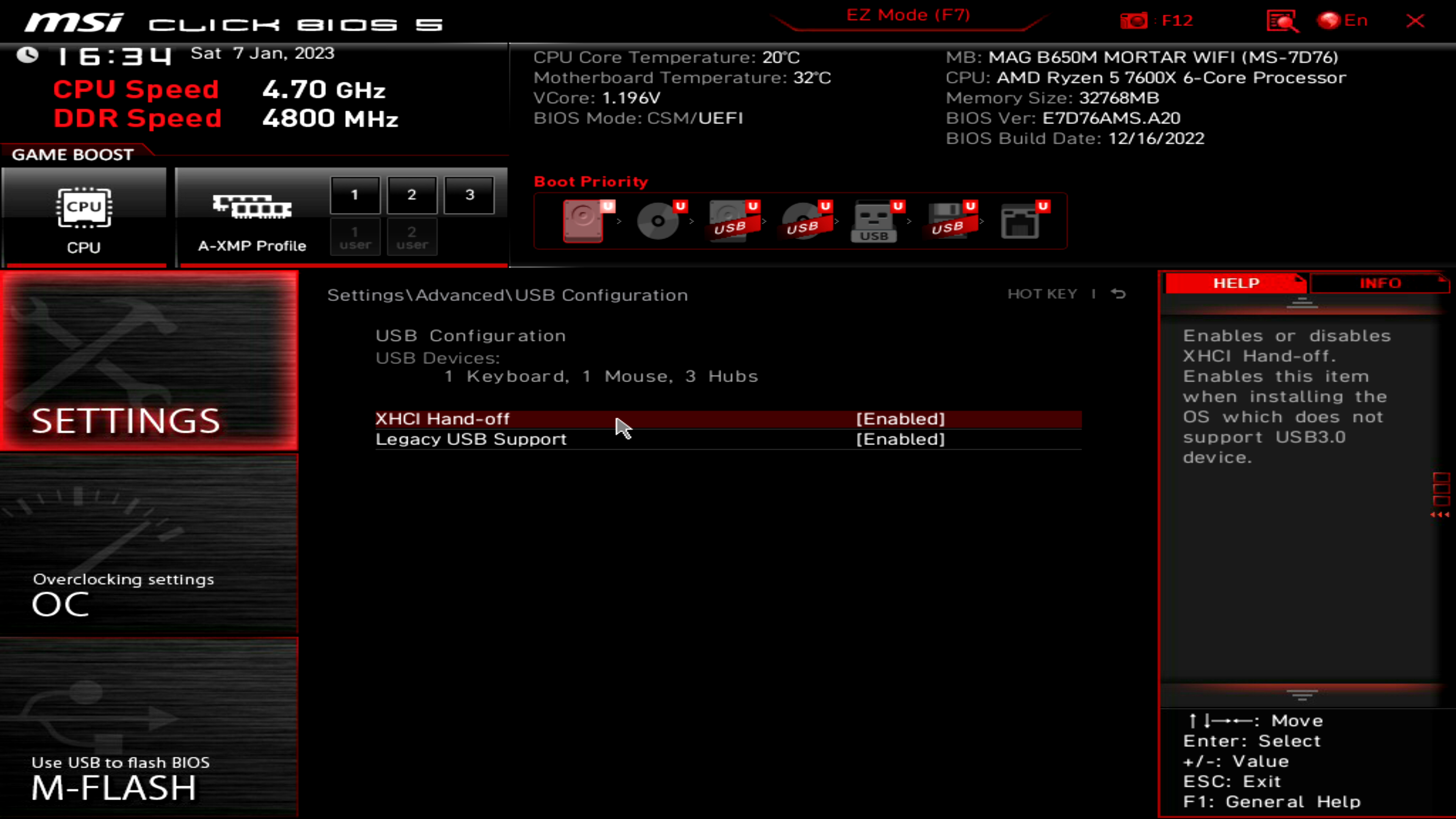

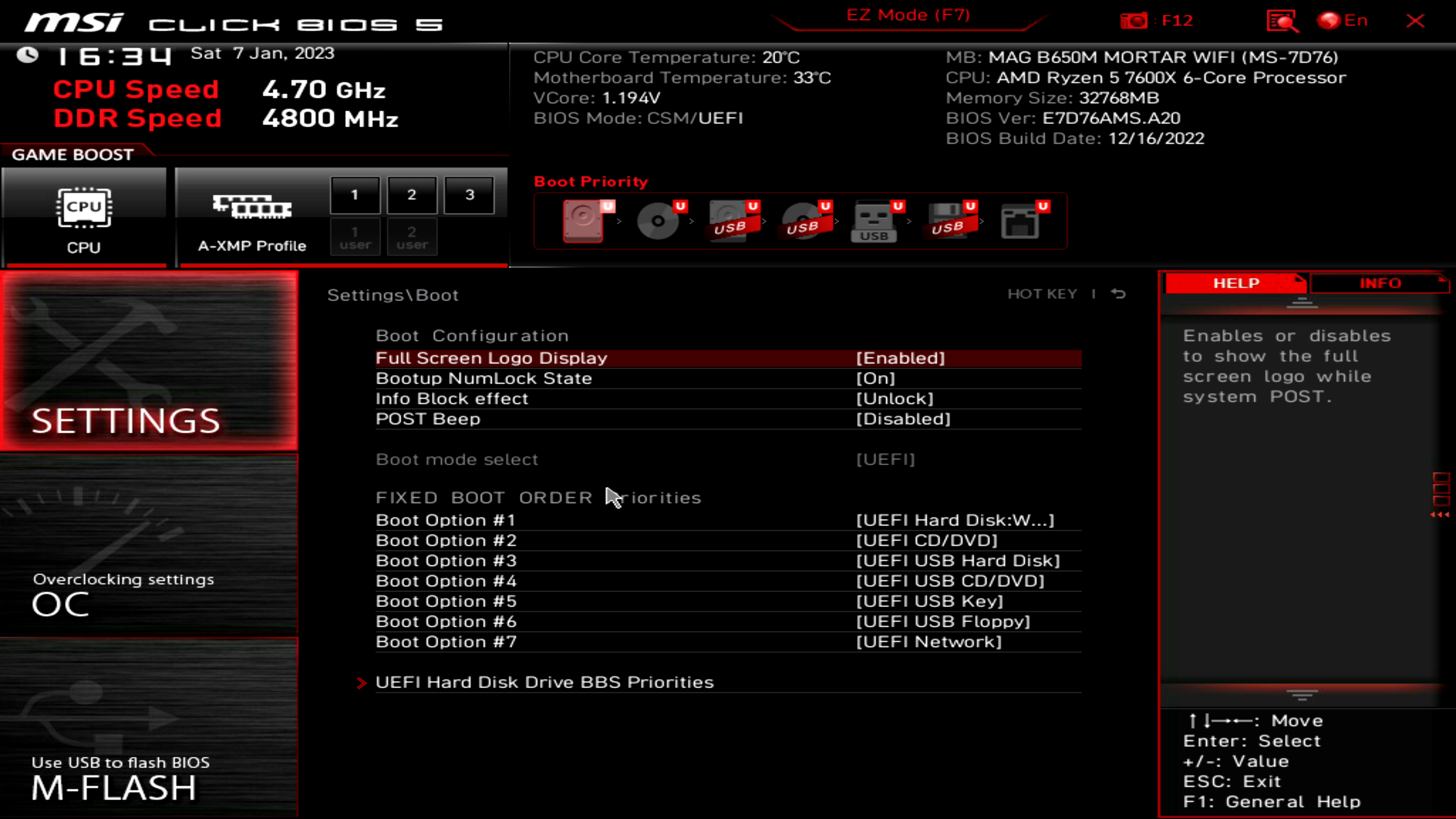

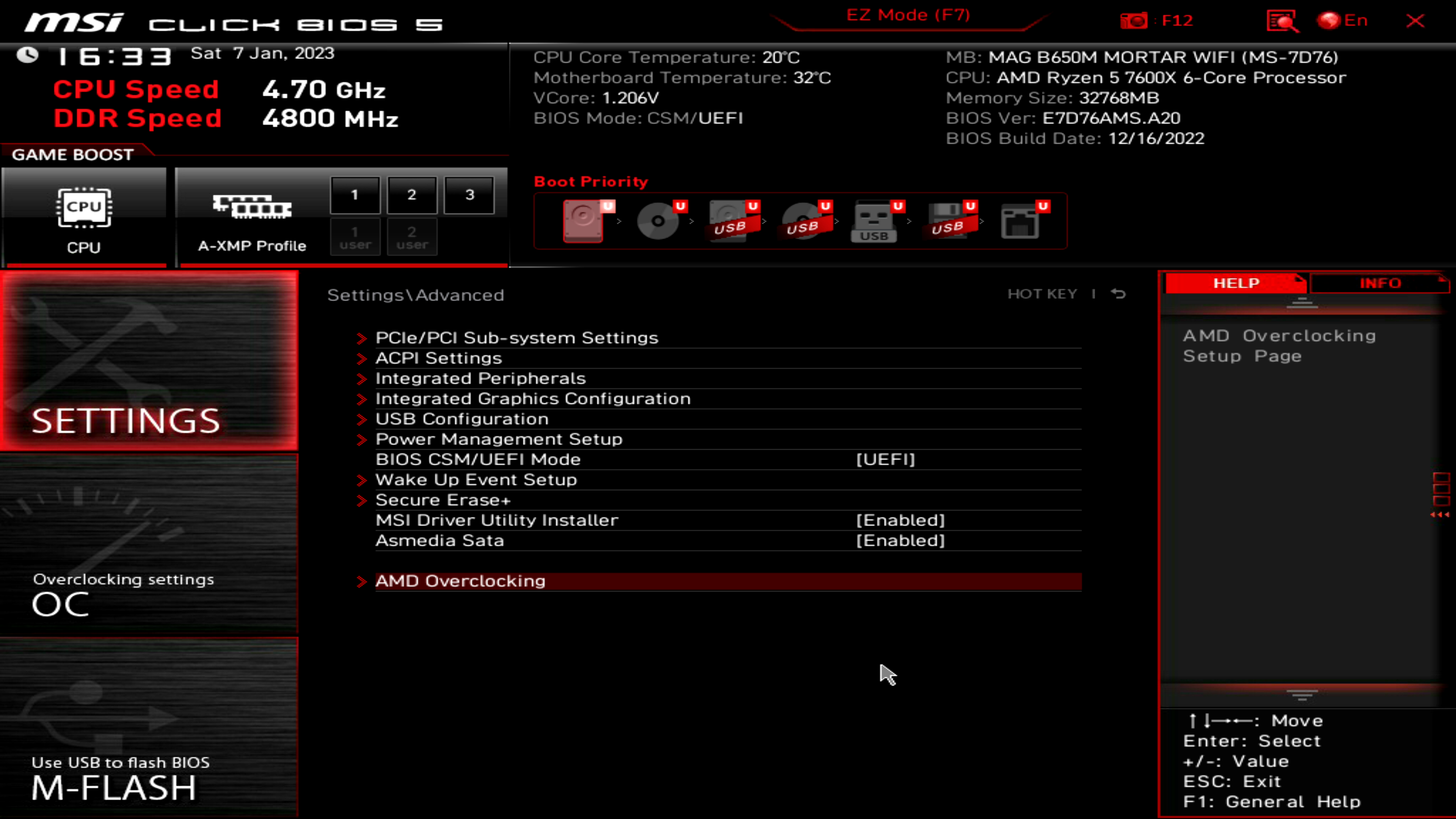

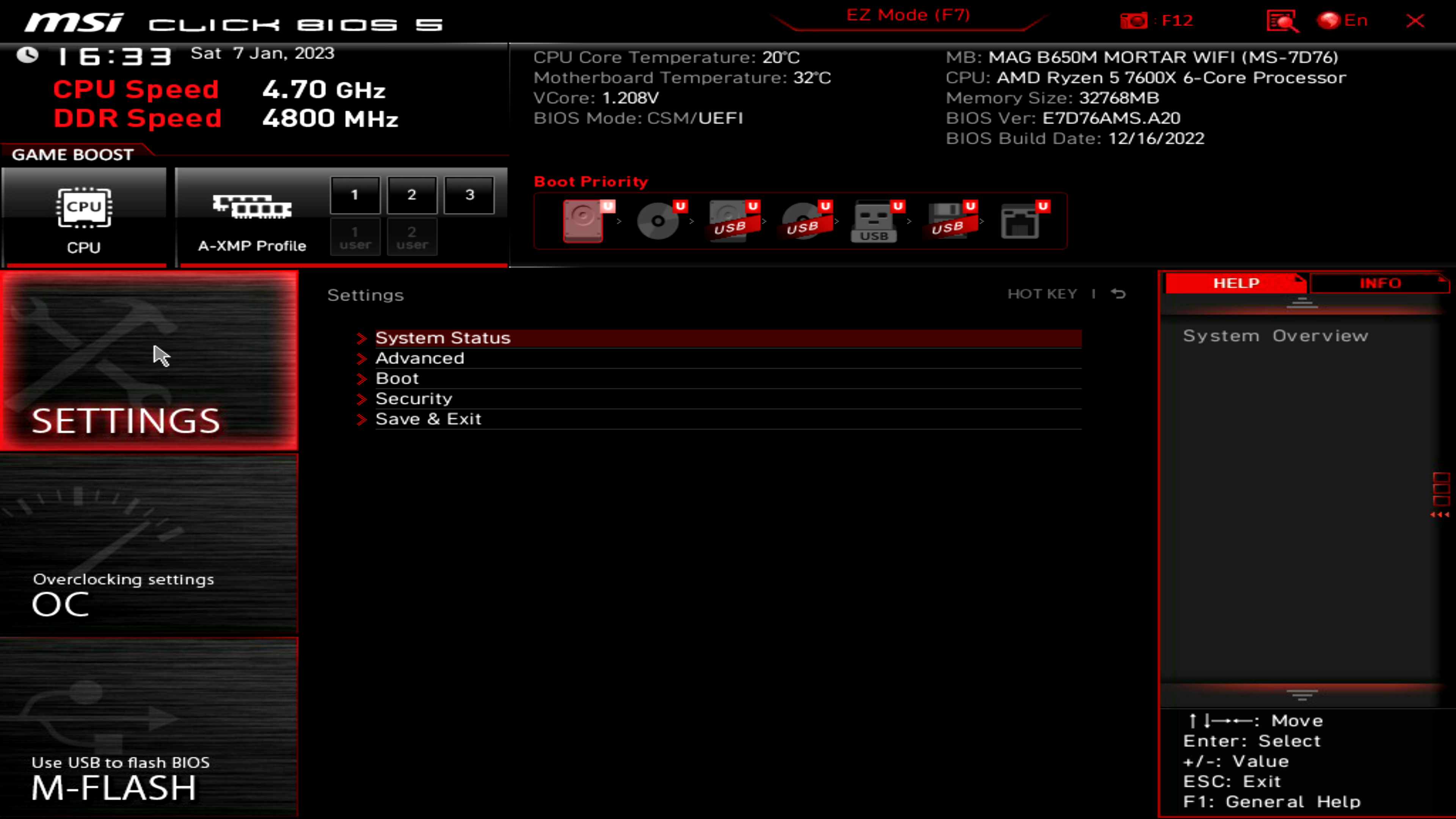

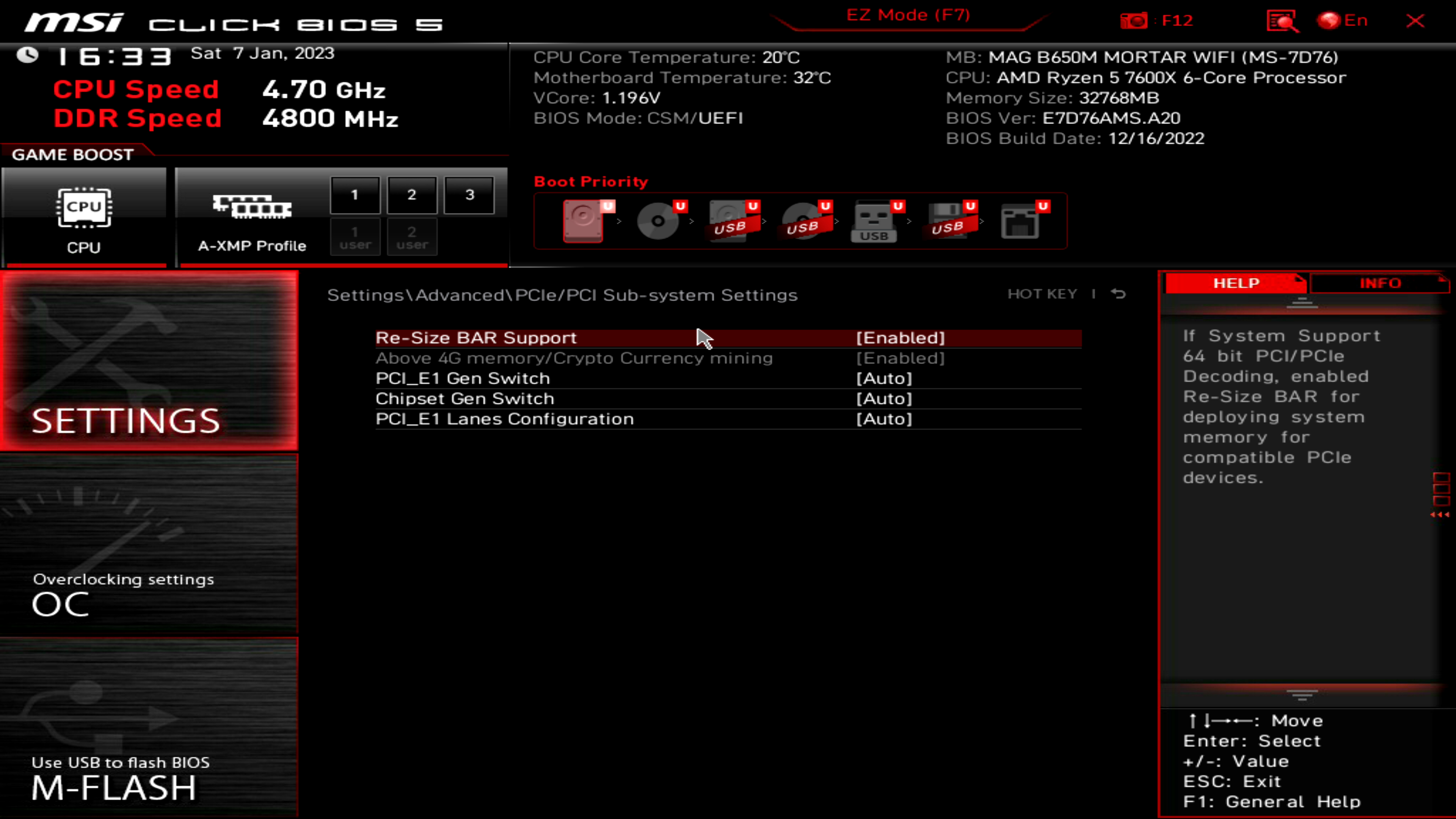

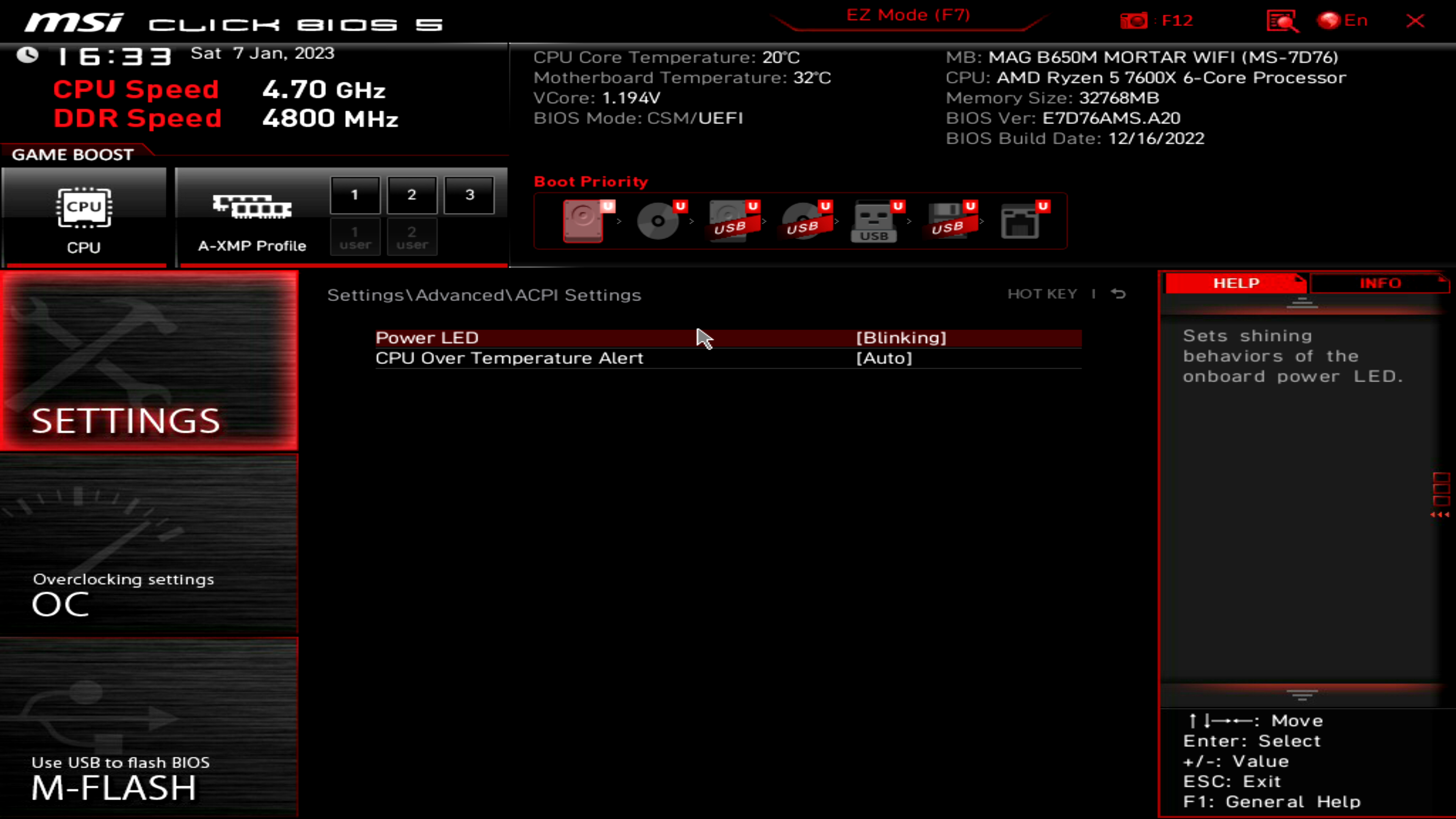

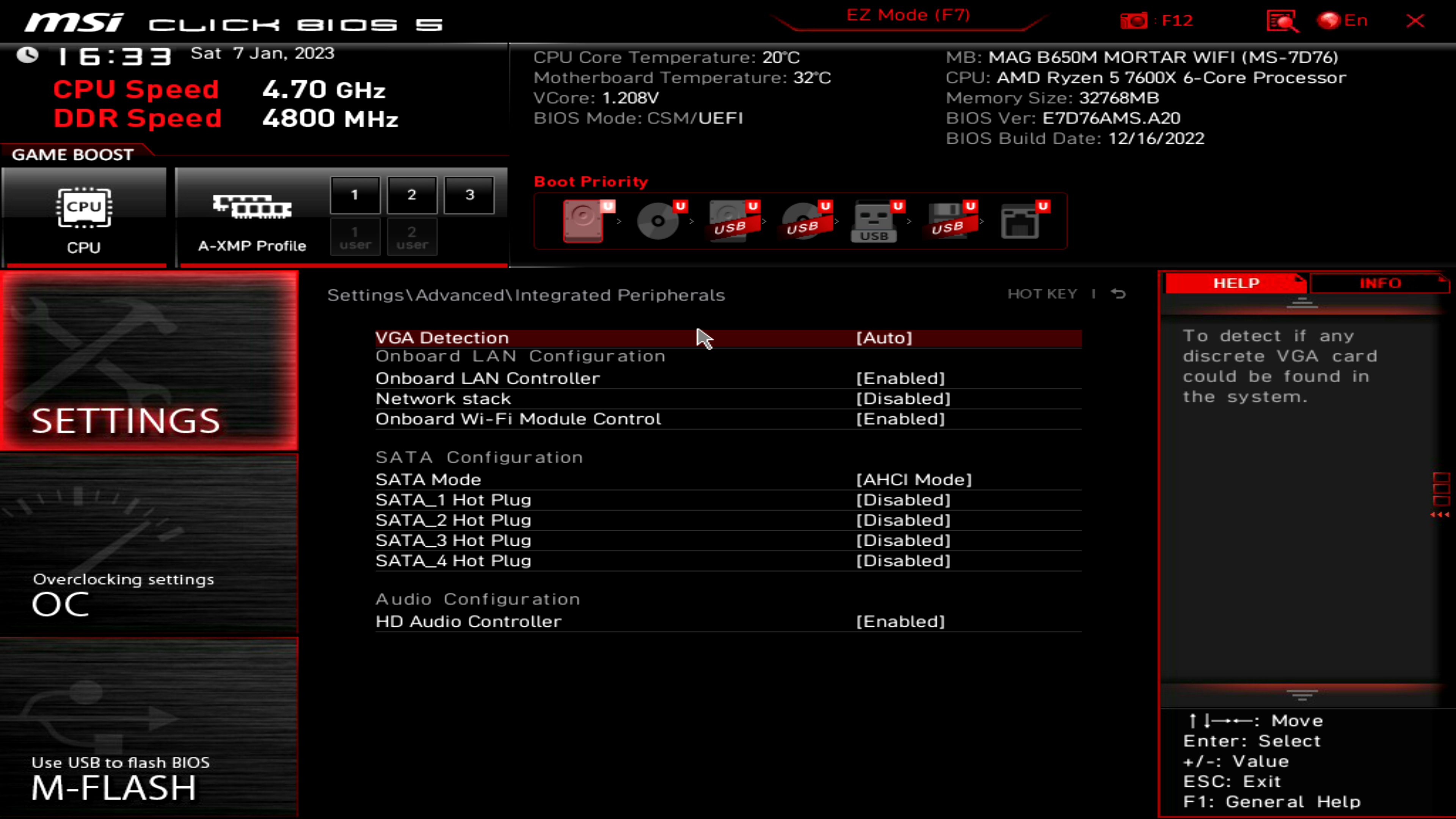

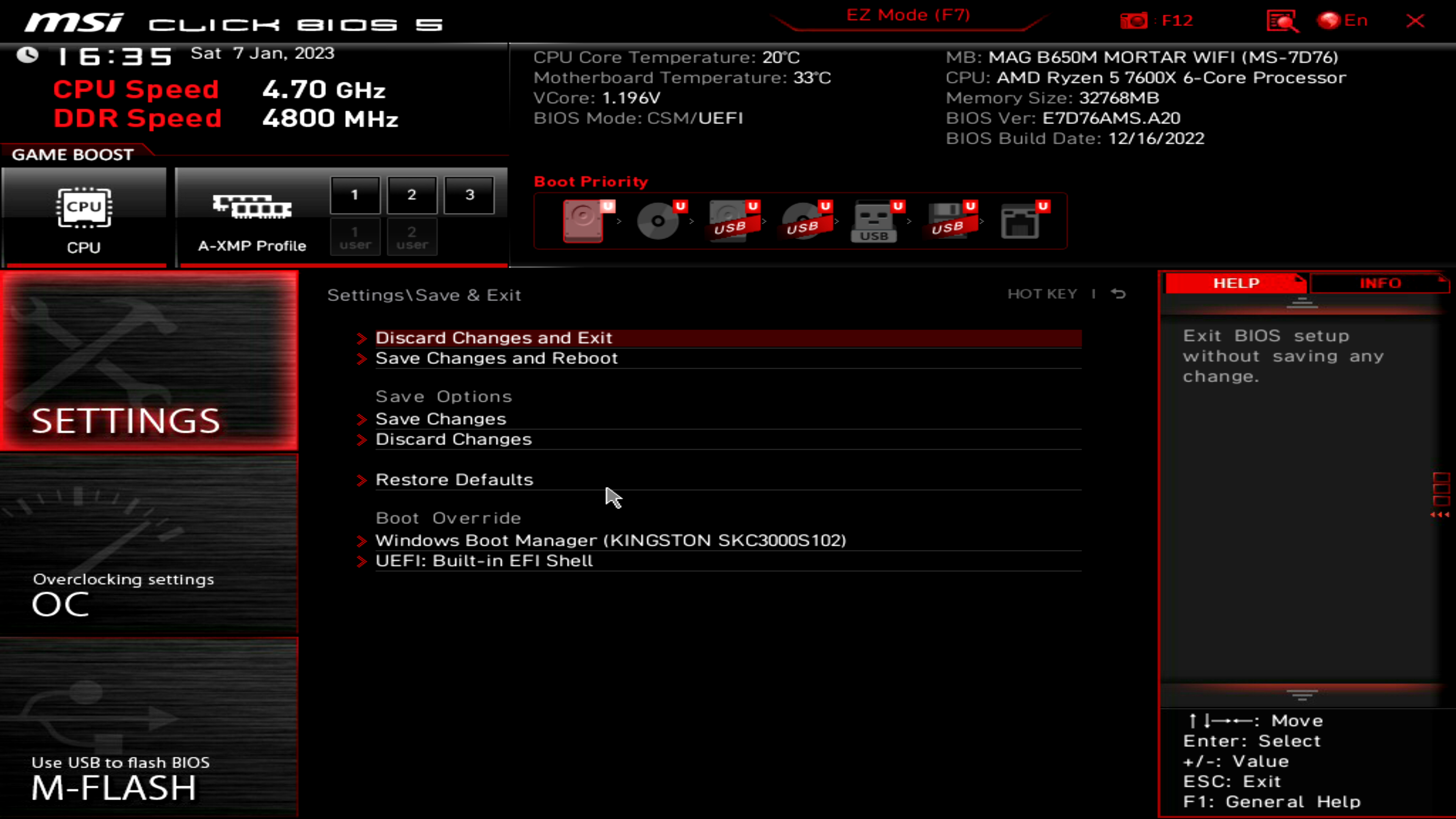

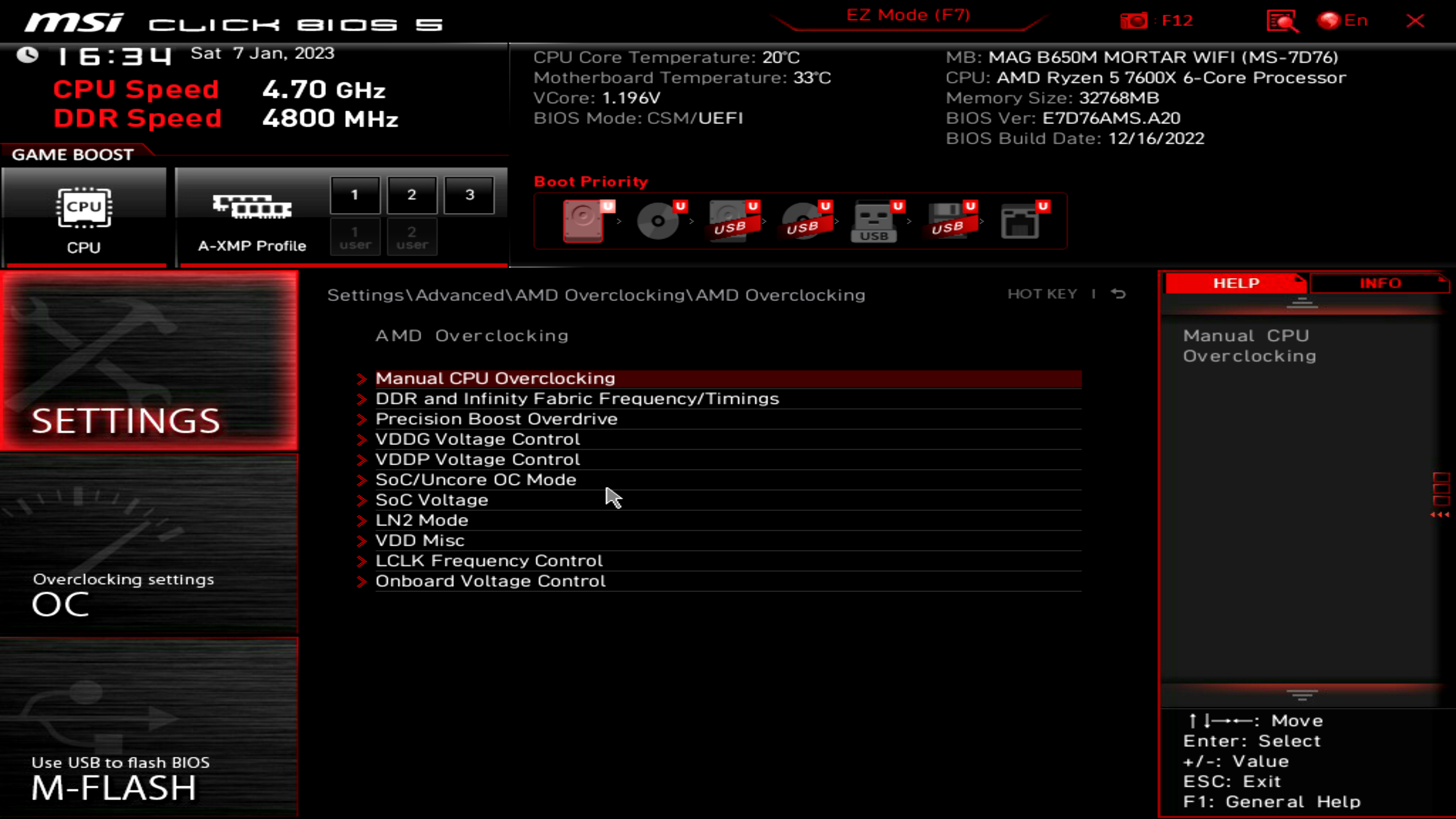

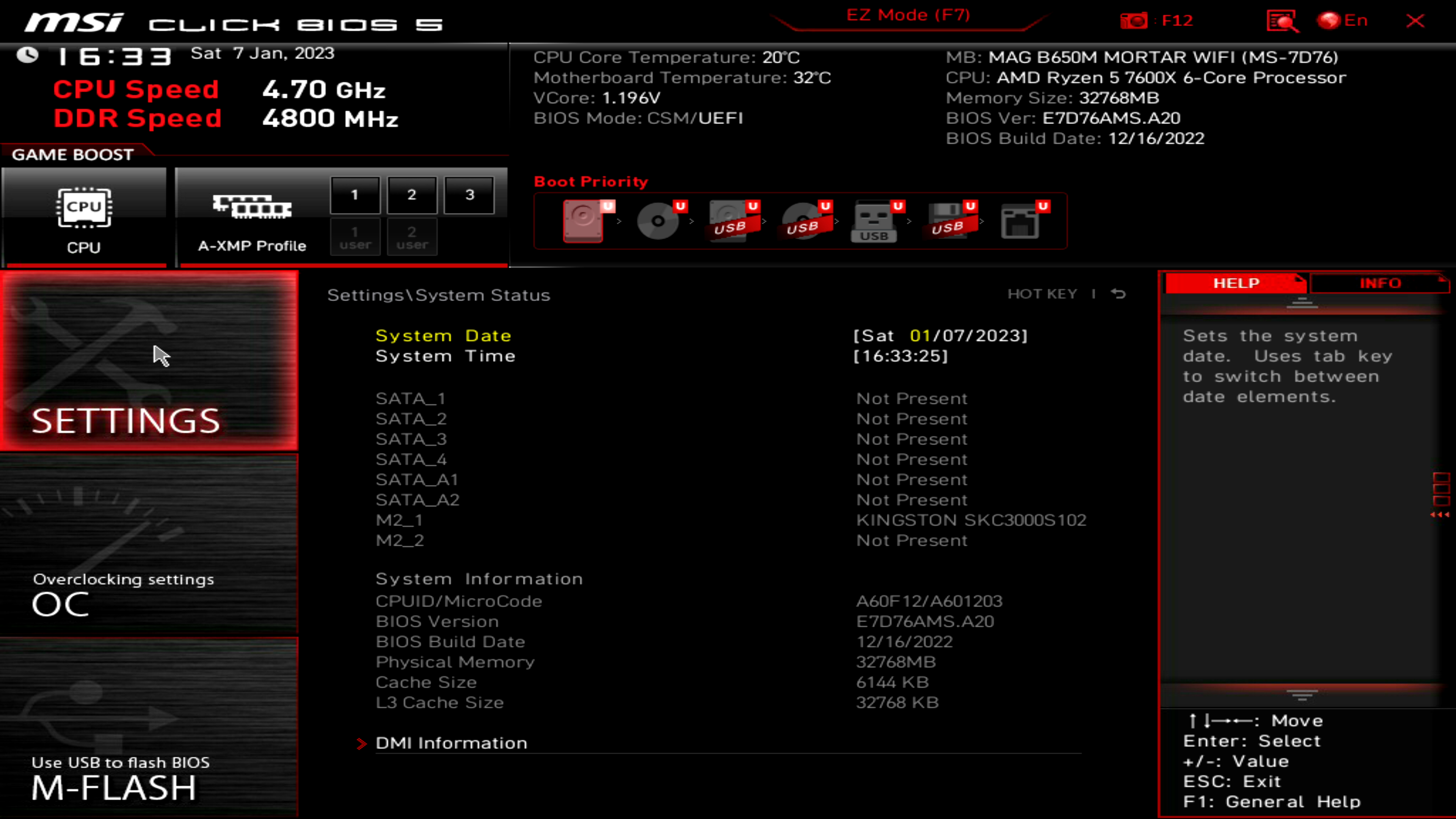

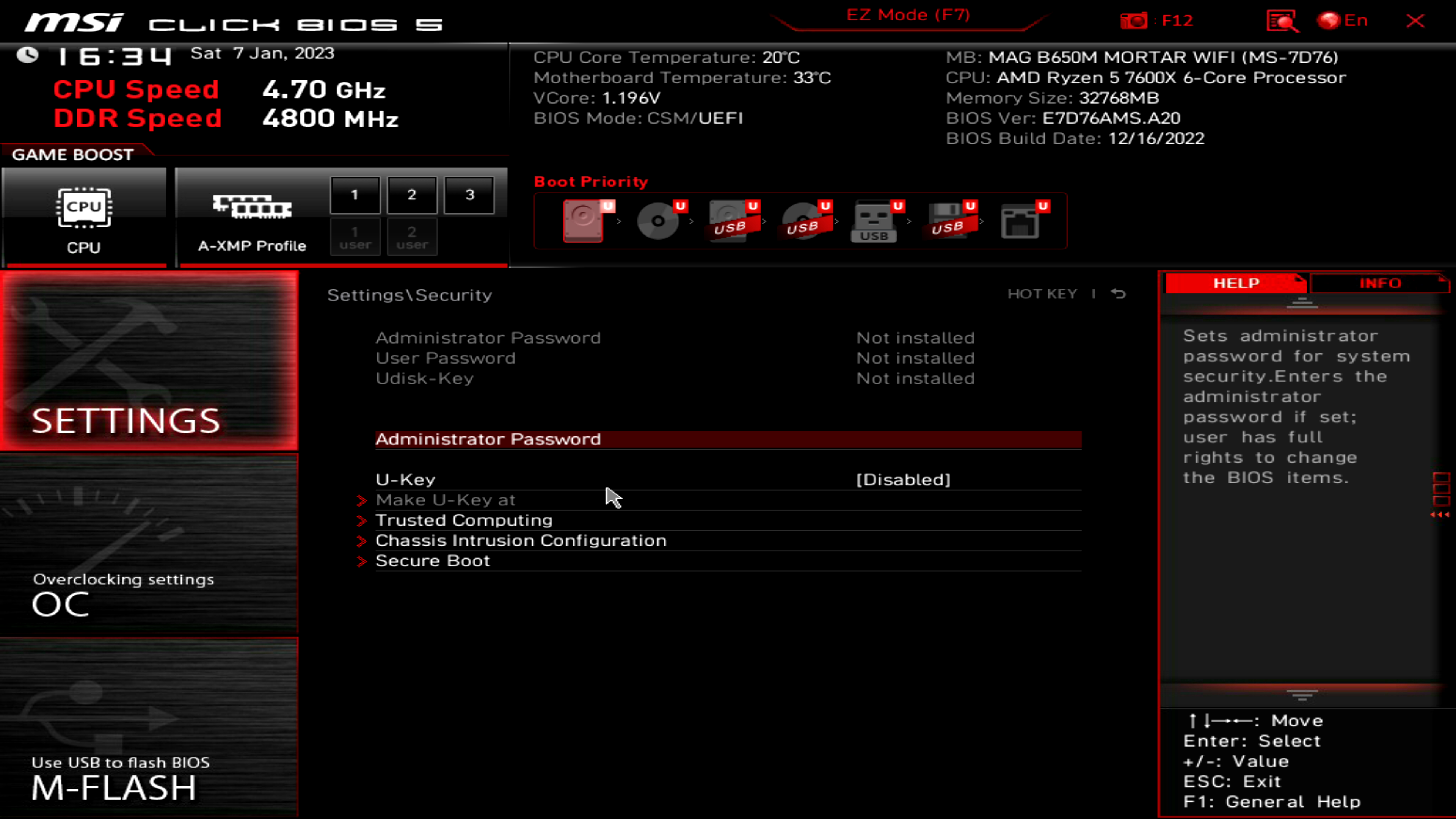

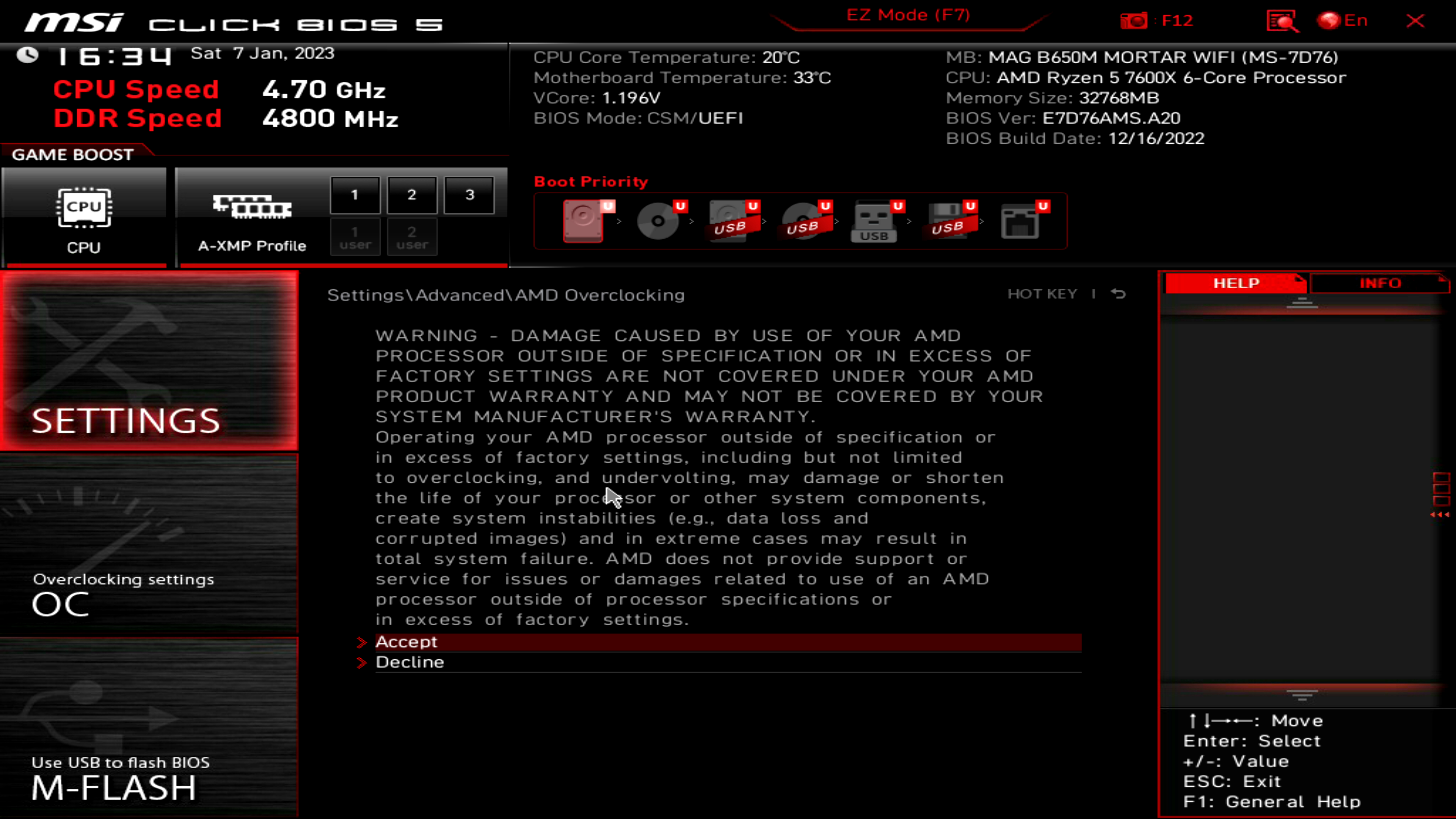

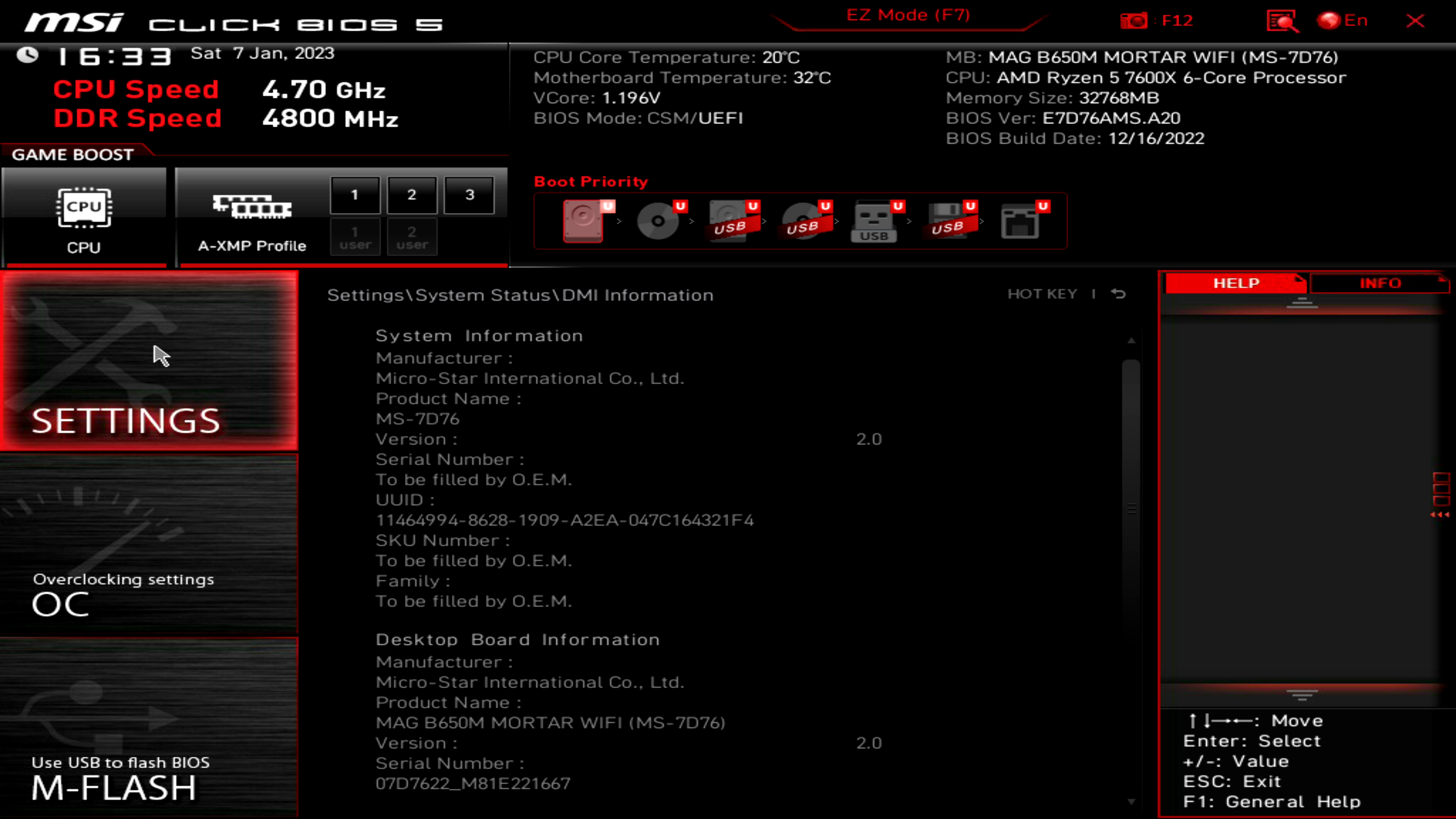

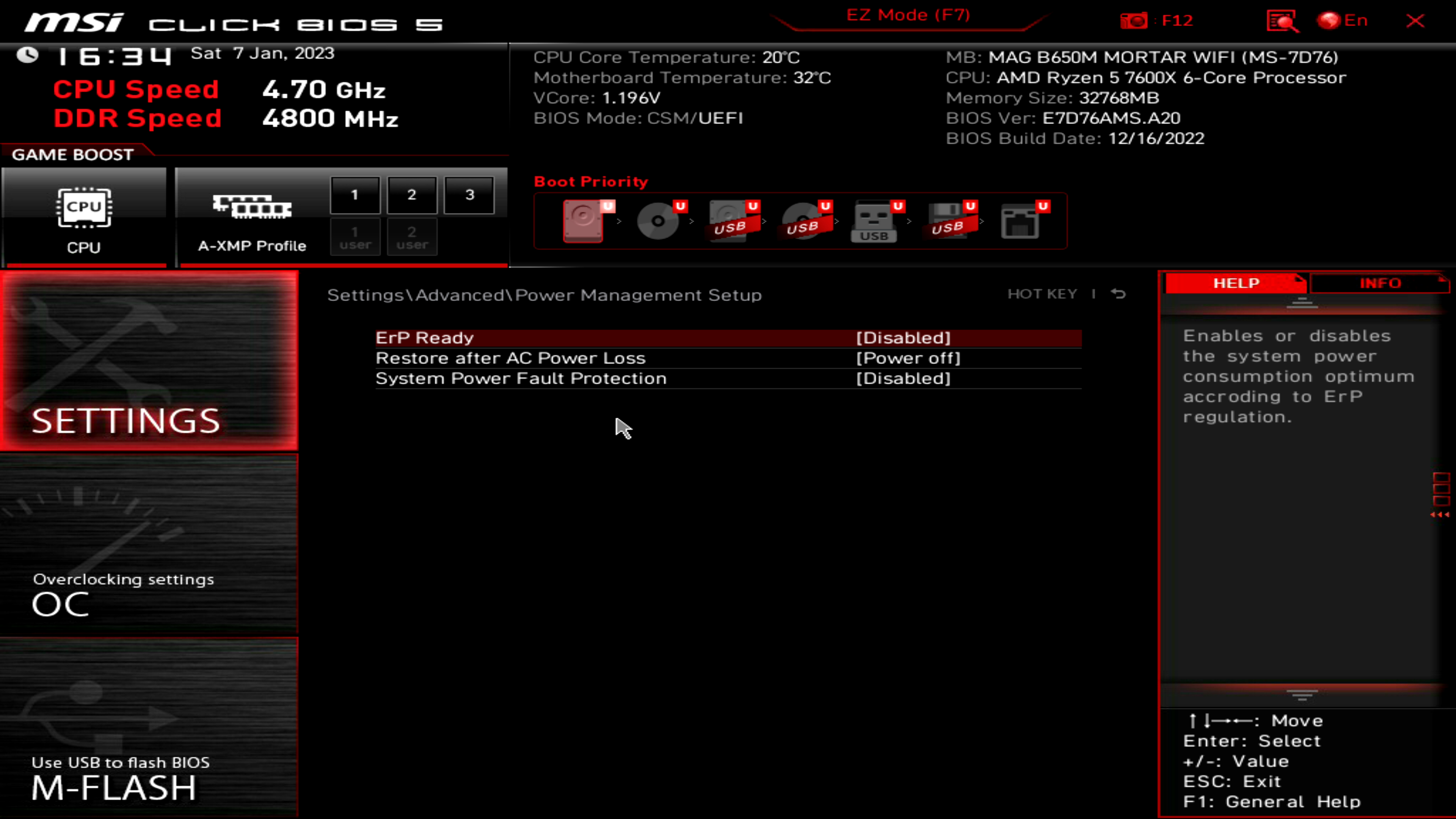

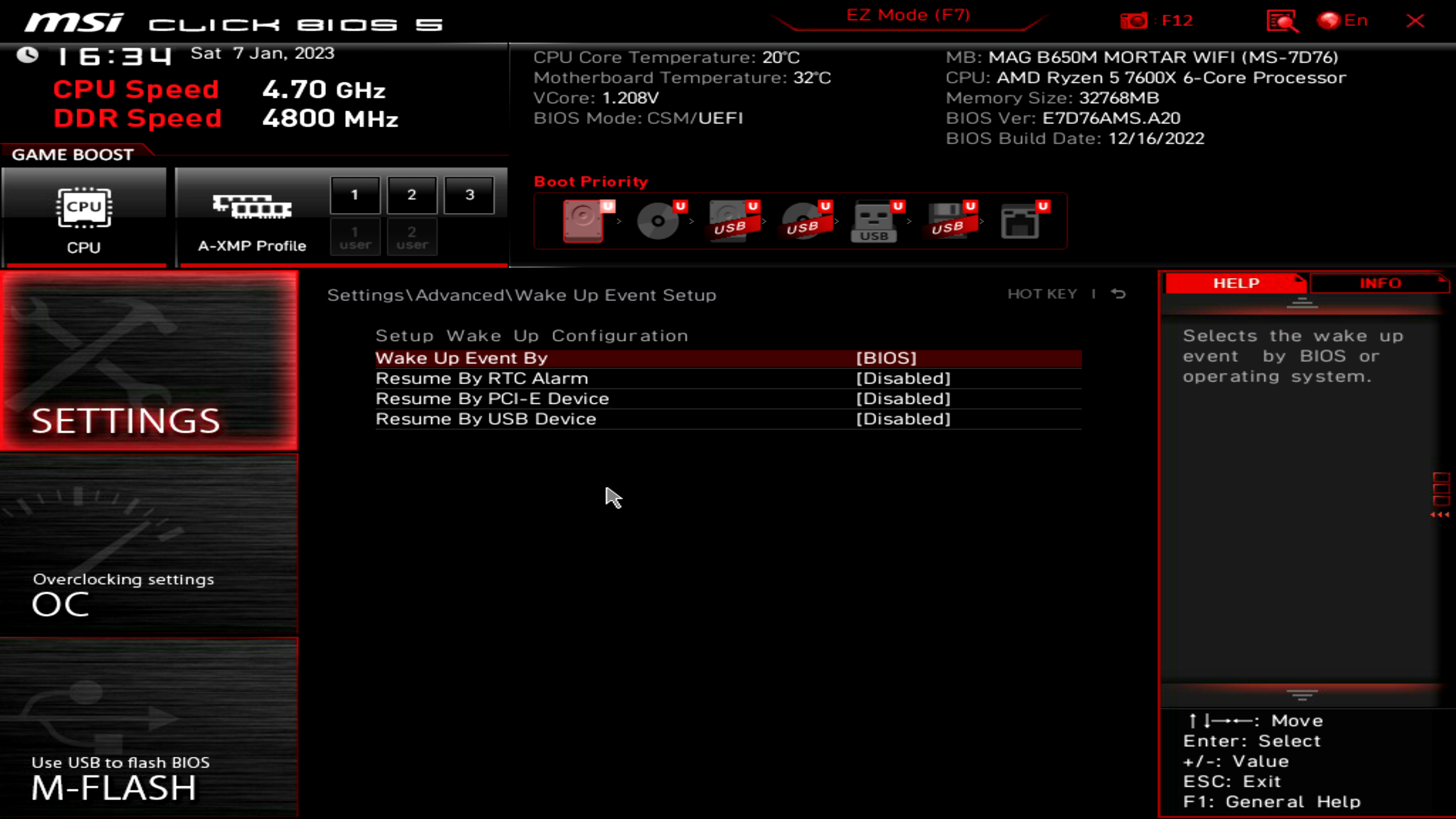

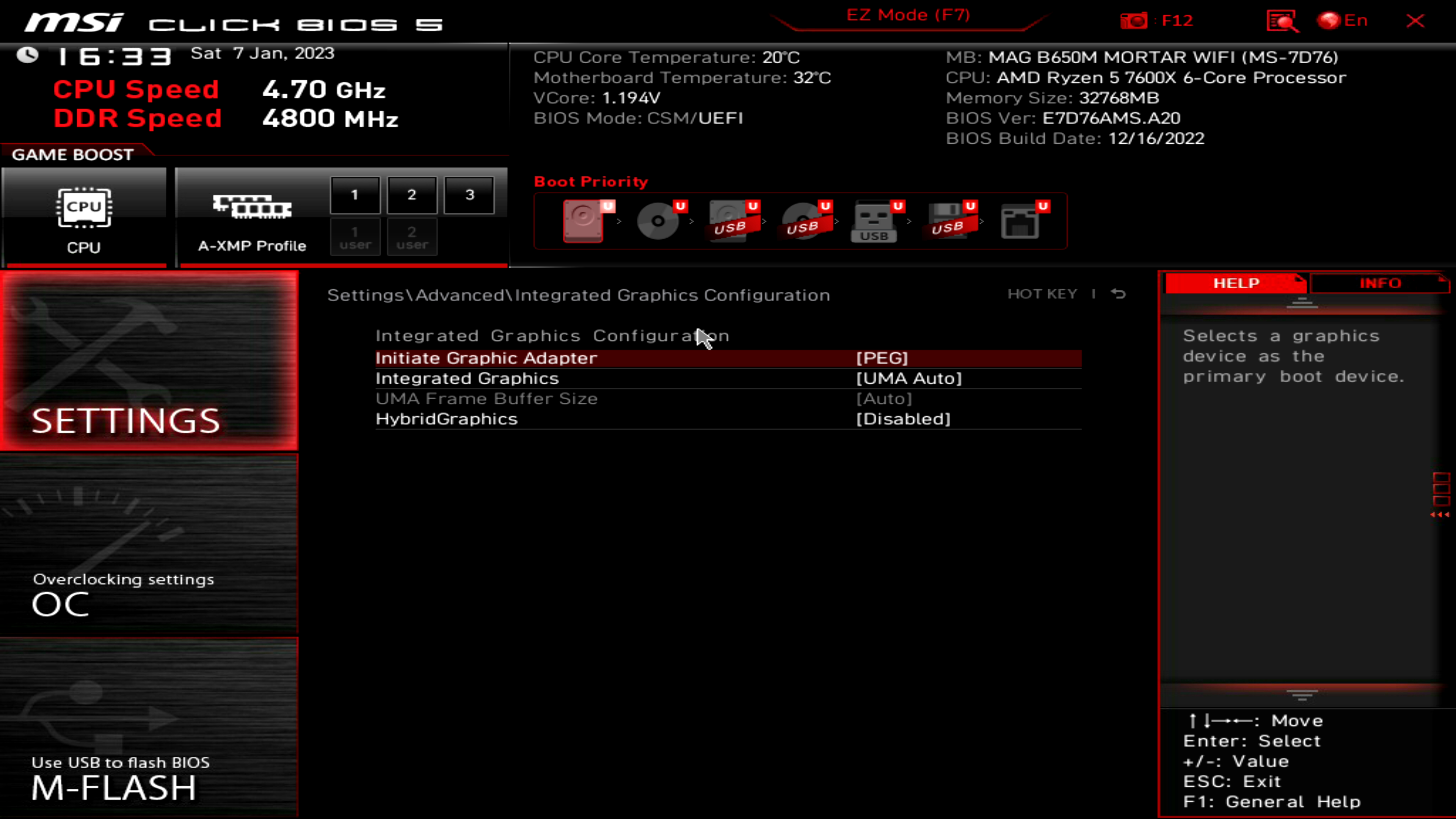

Секция Settings позволяет установить системное время, настроить интегрированную видеокарту, выбрать приоритет загрузки системы с накопителей или сети, настроить RAID и безопасность. Кроме того, здесь находится заводское меню AMD Overclocking.

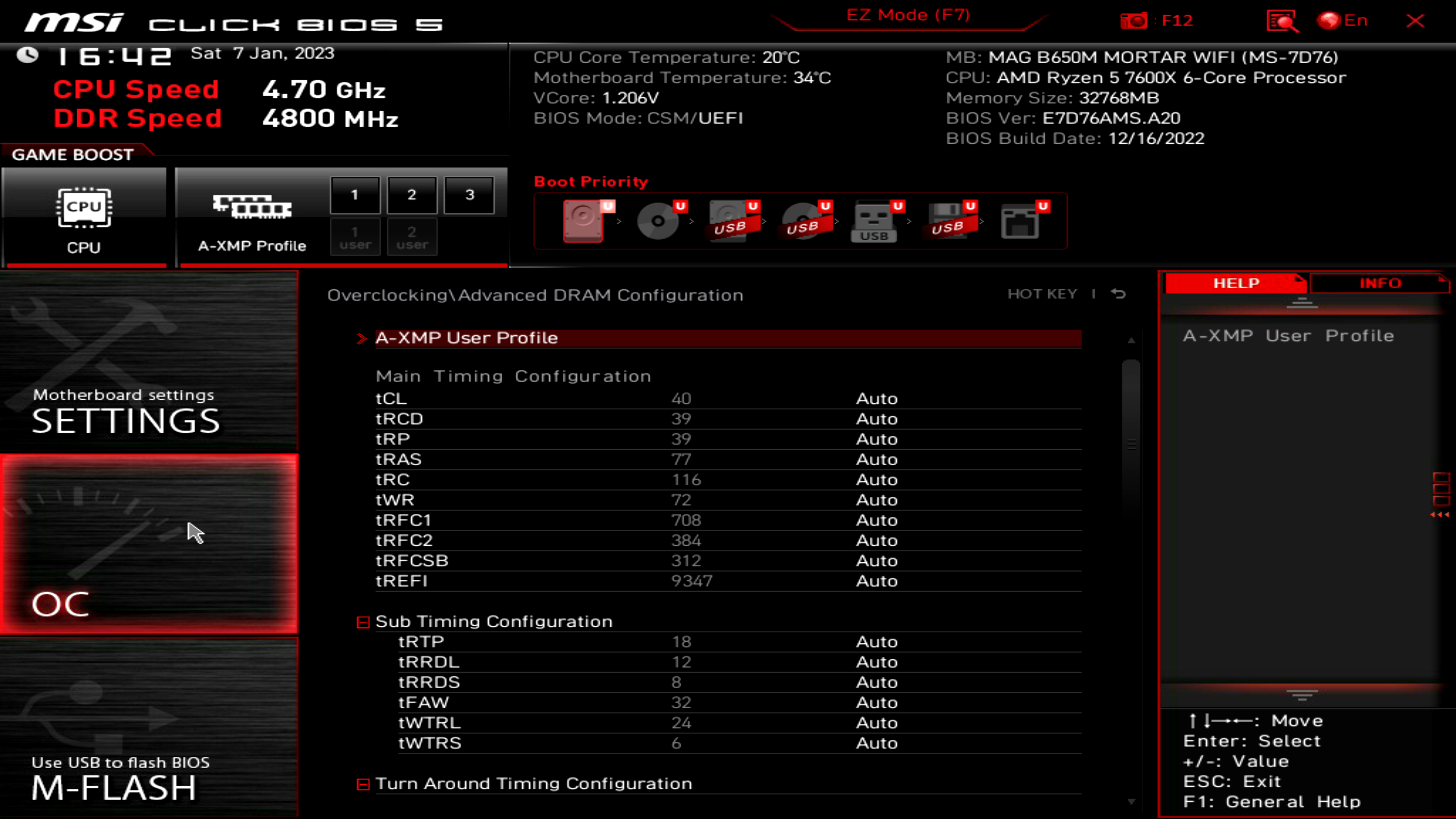

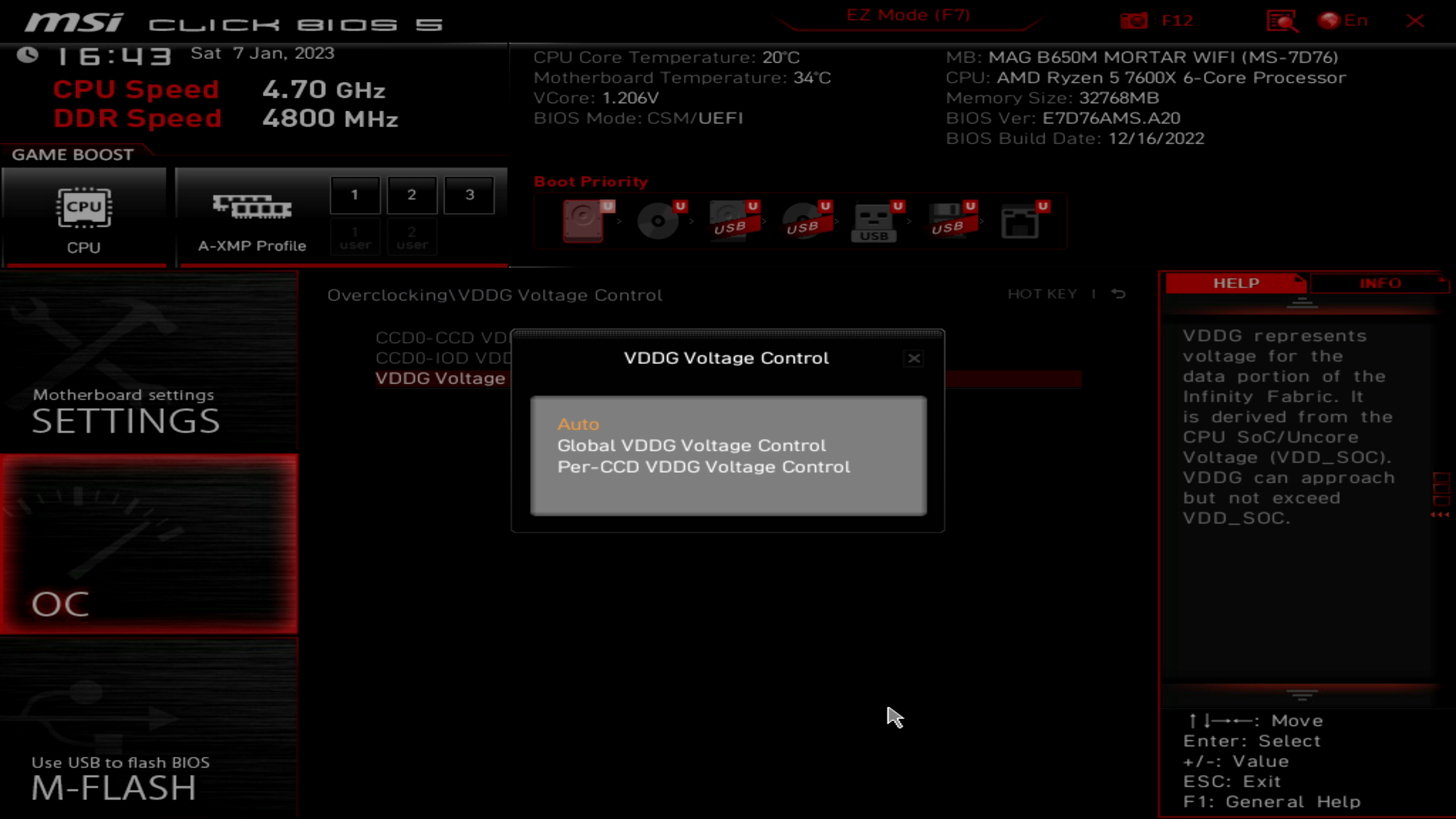

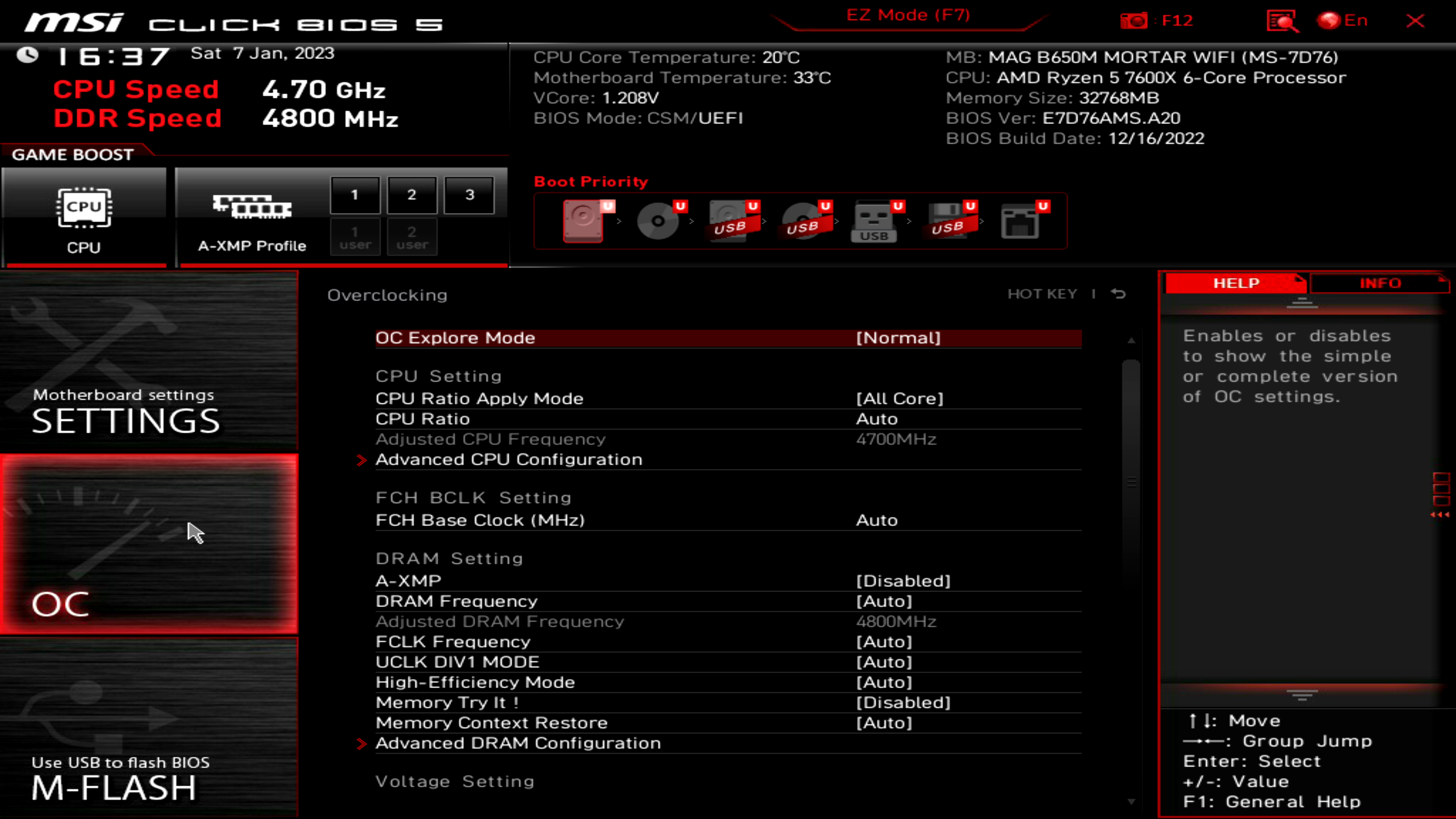

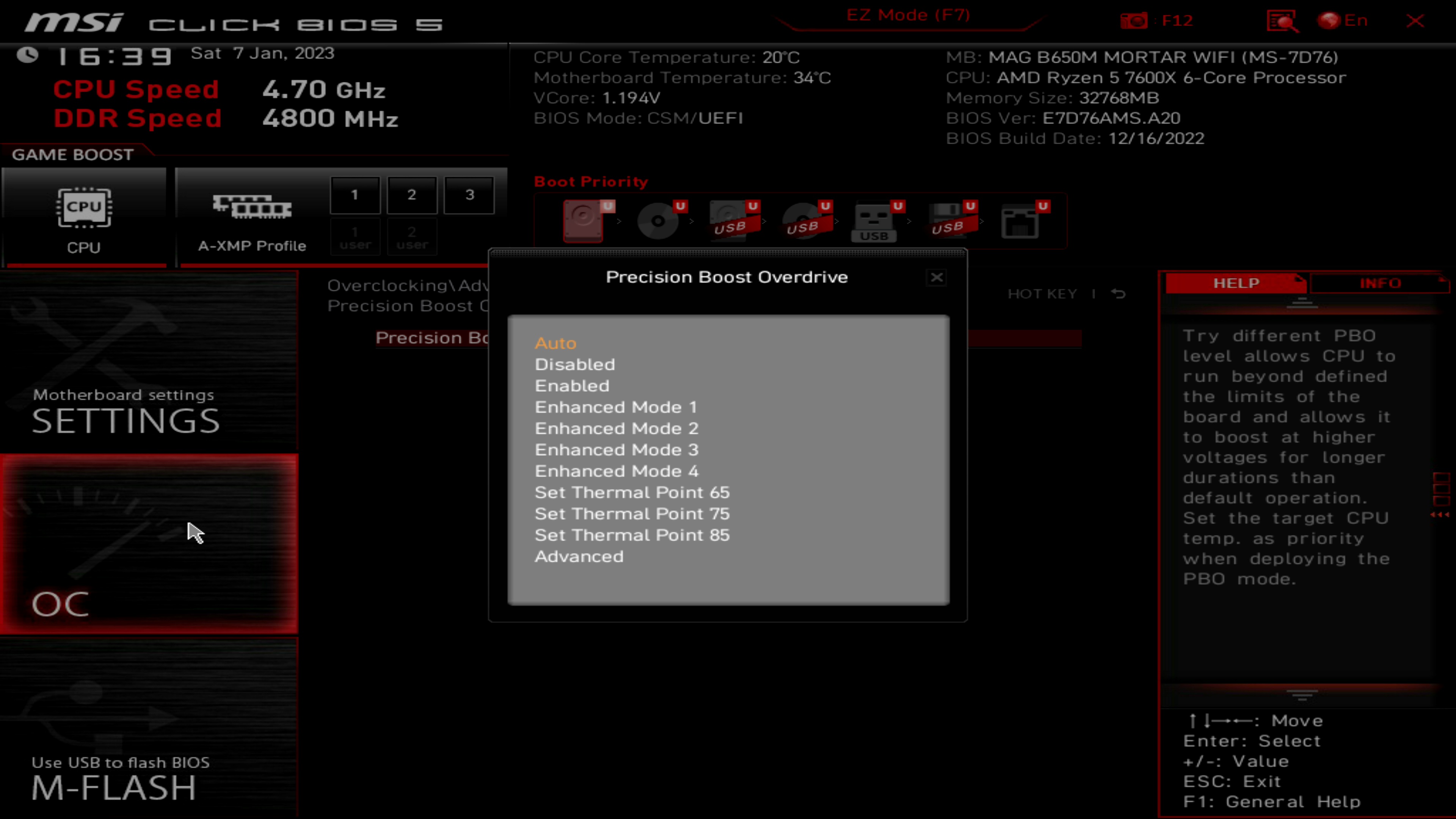

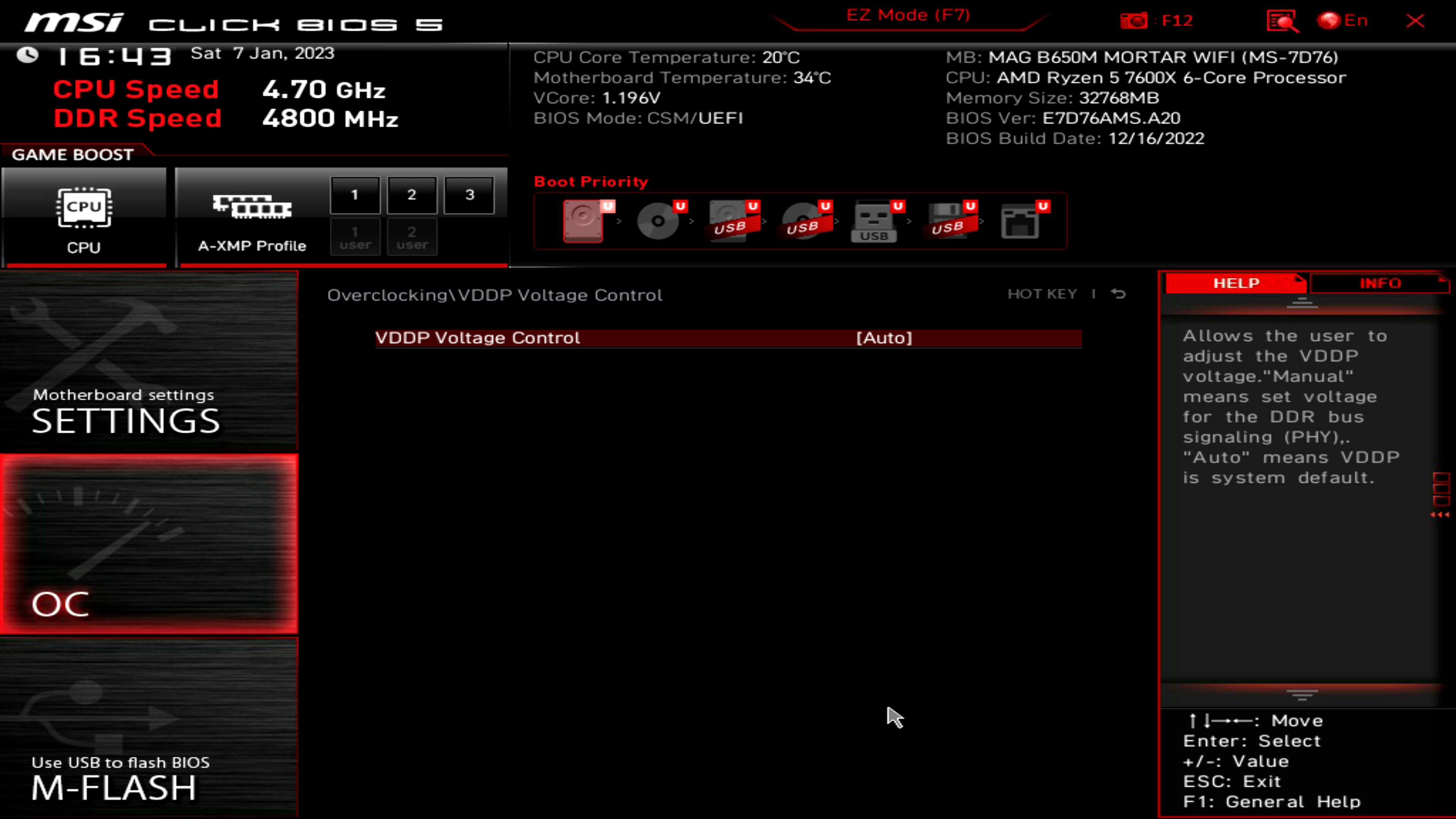

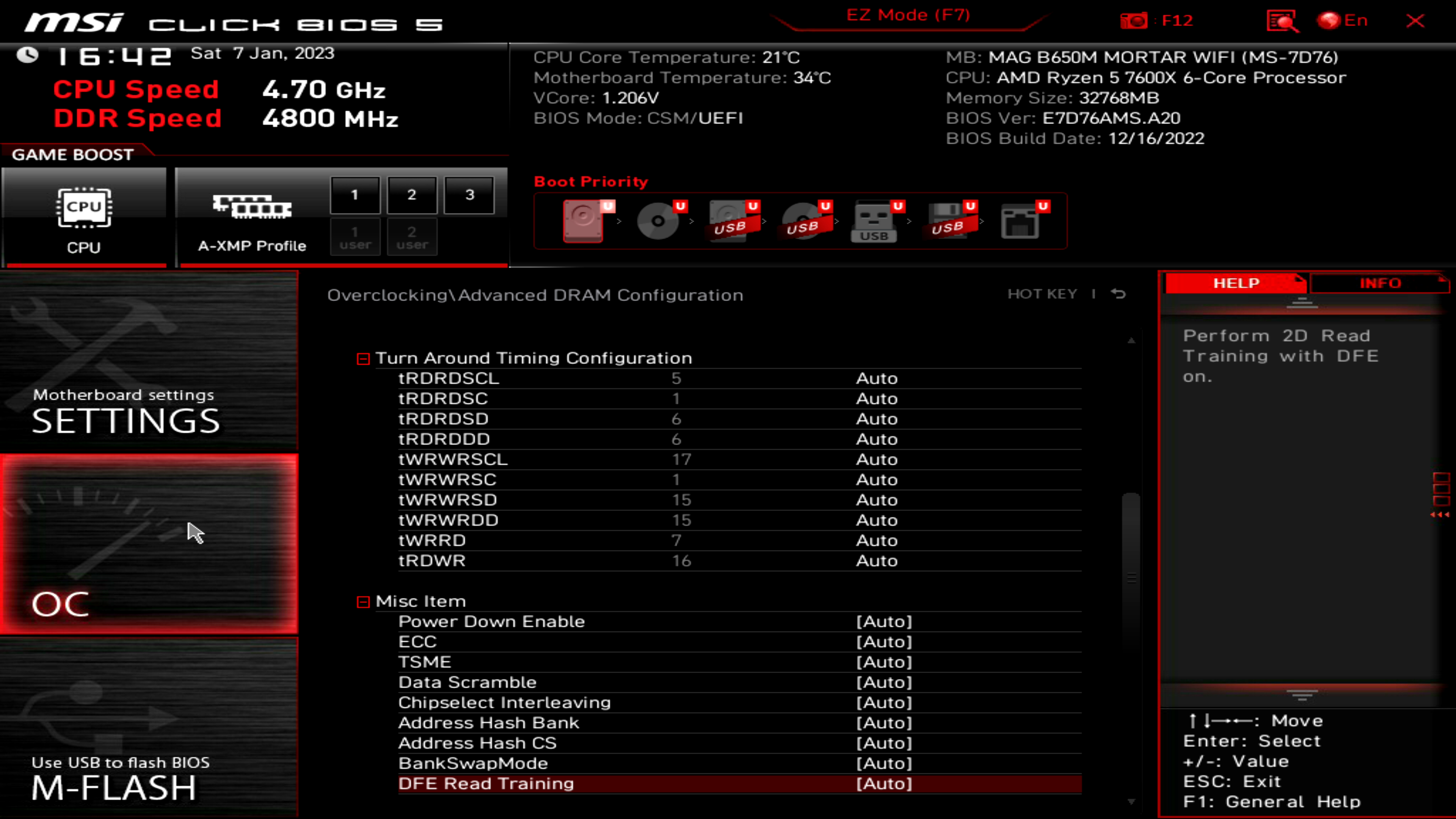

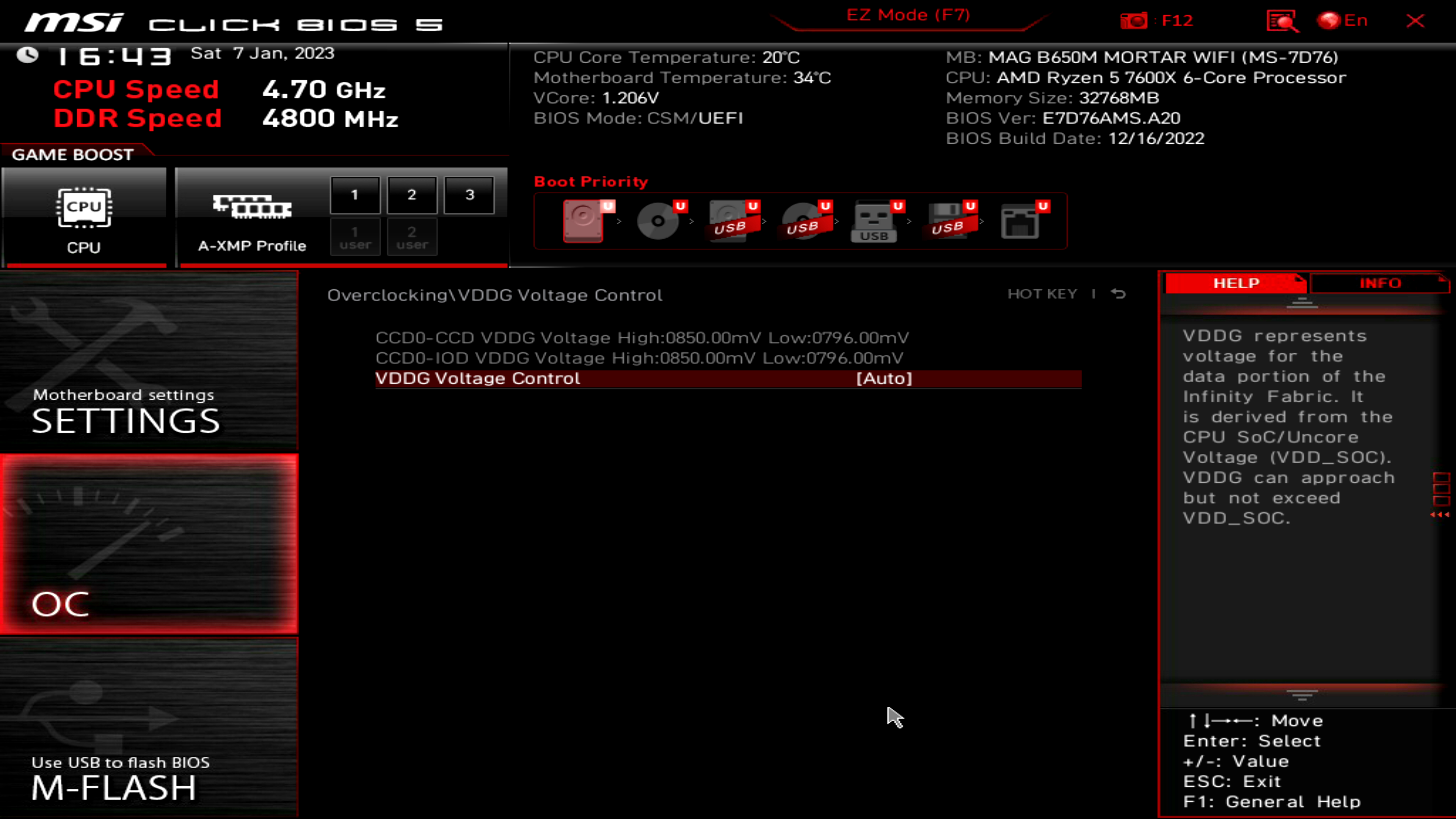

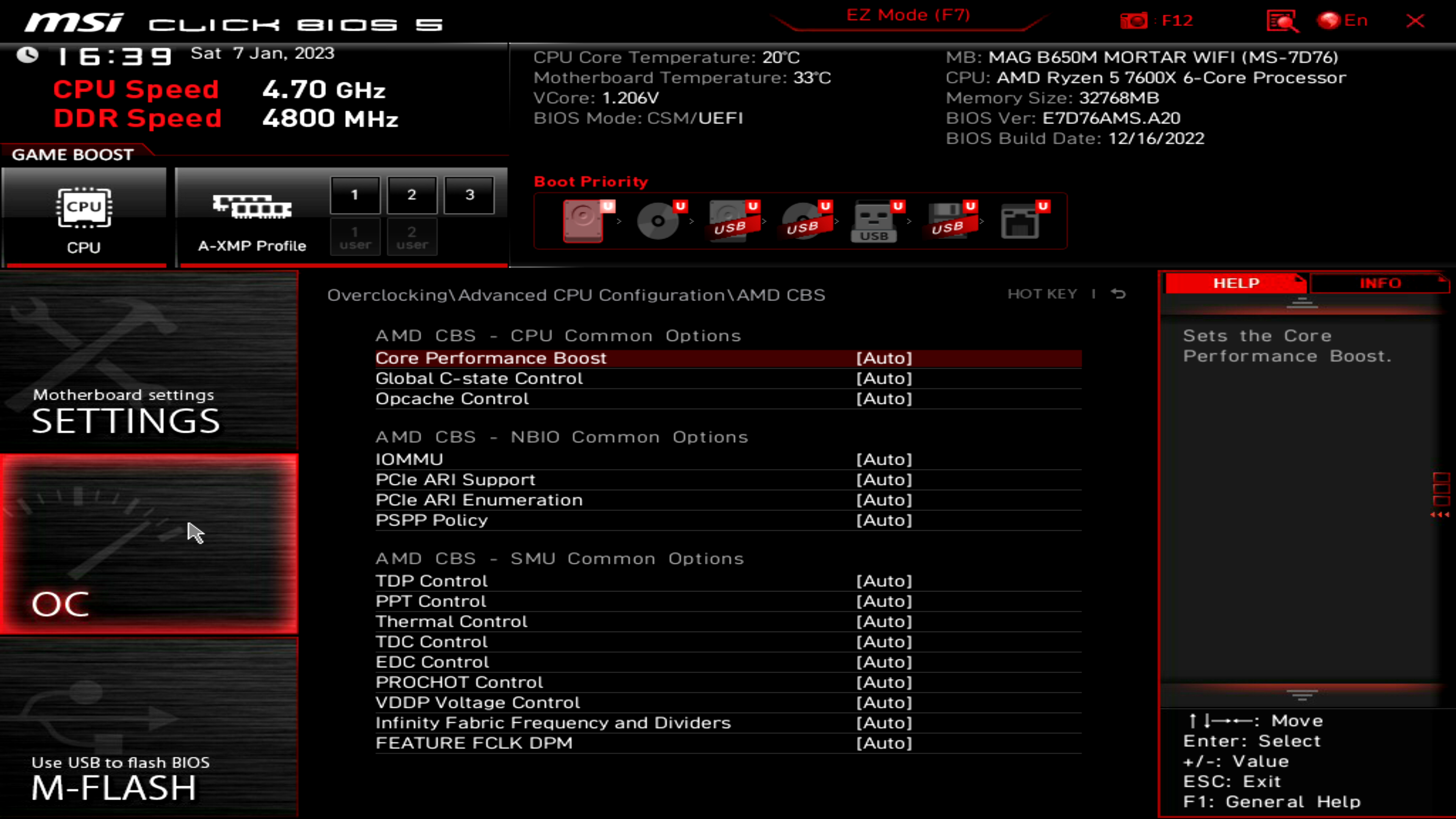

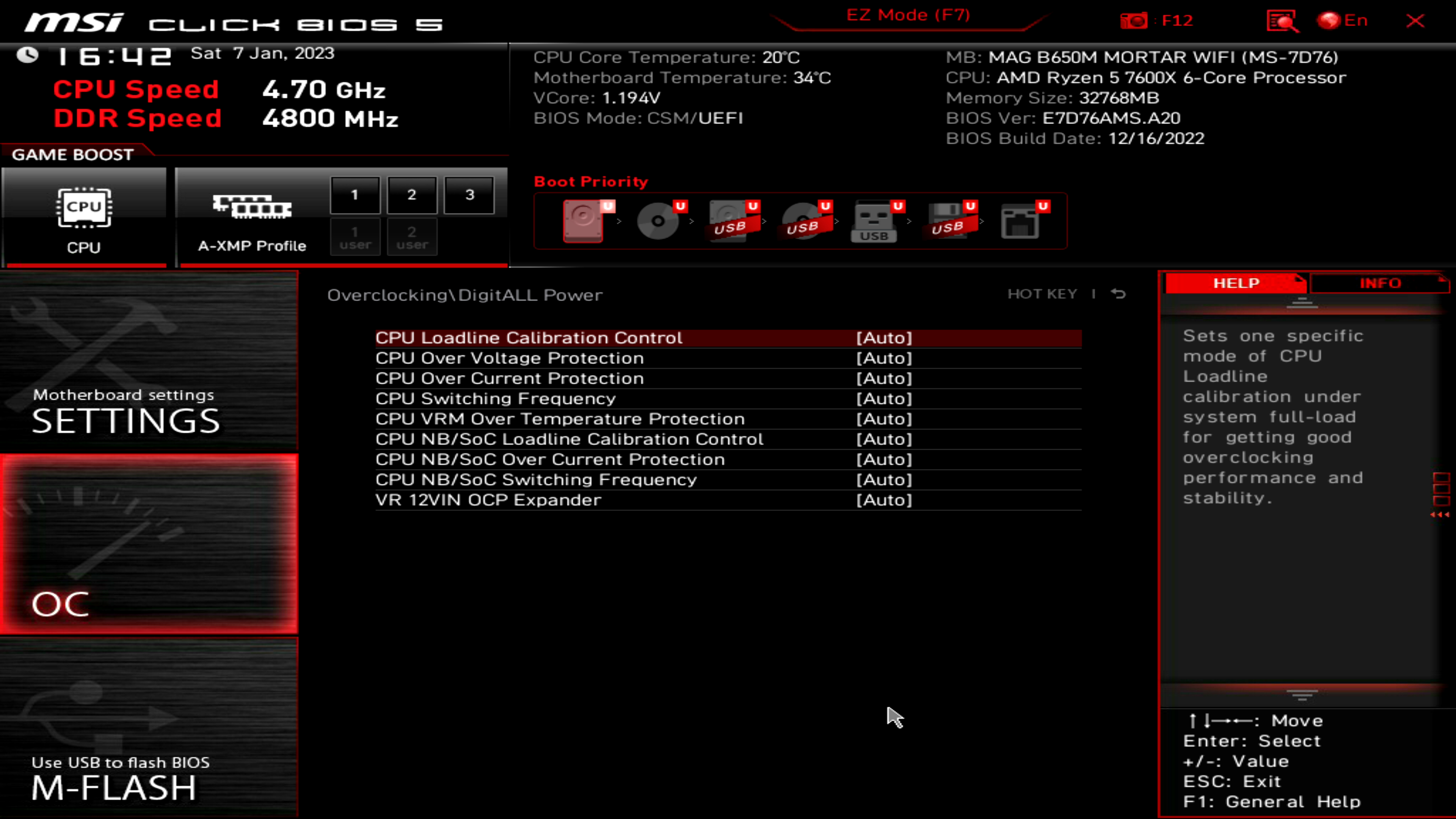

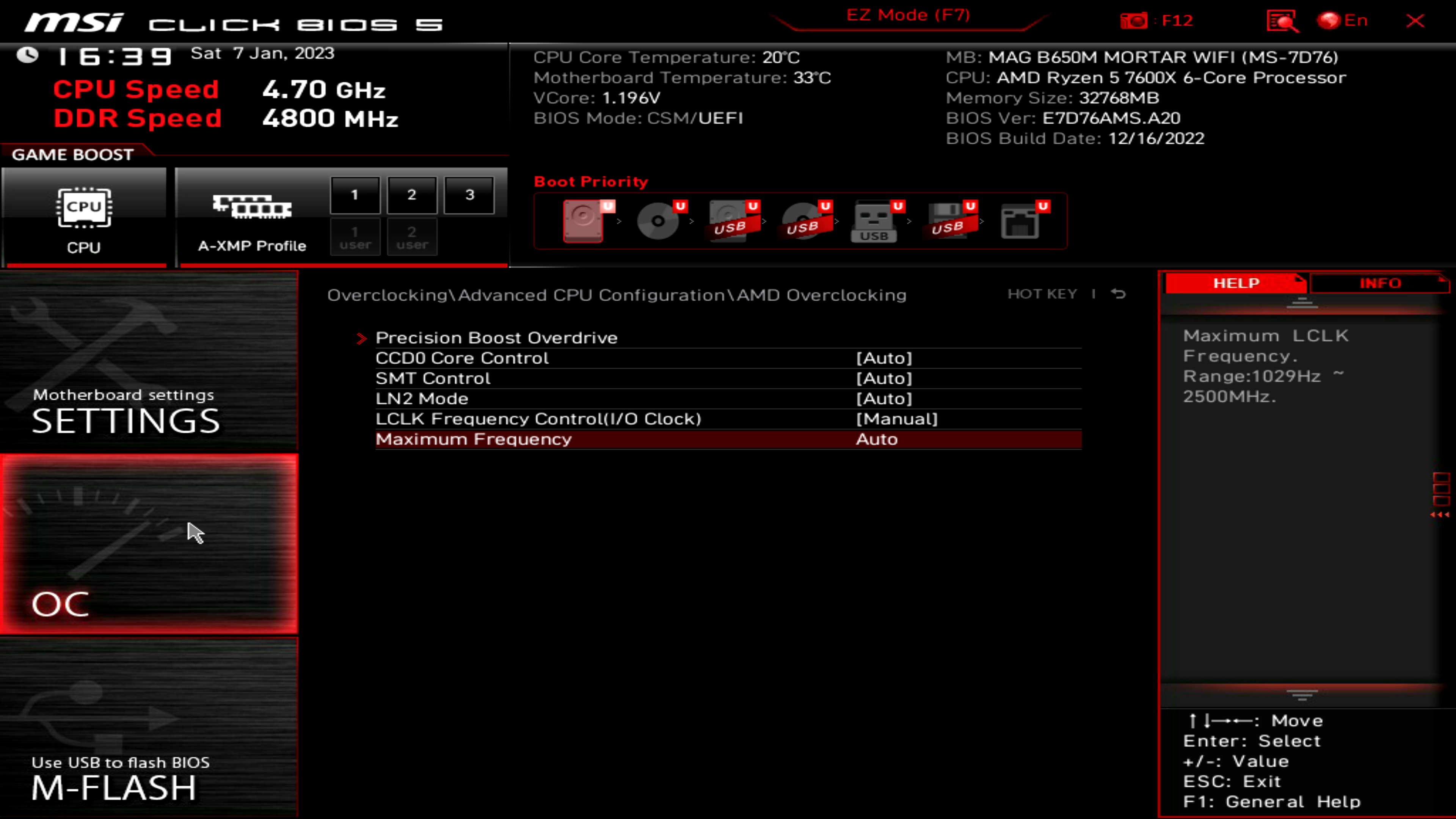

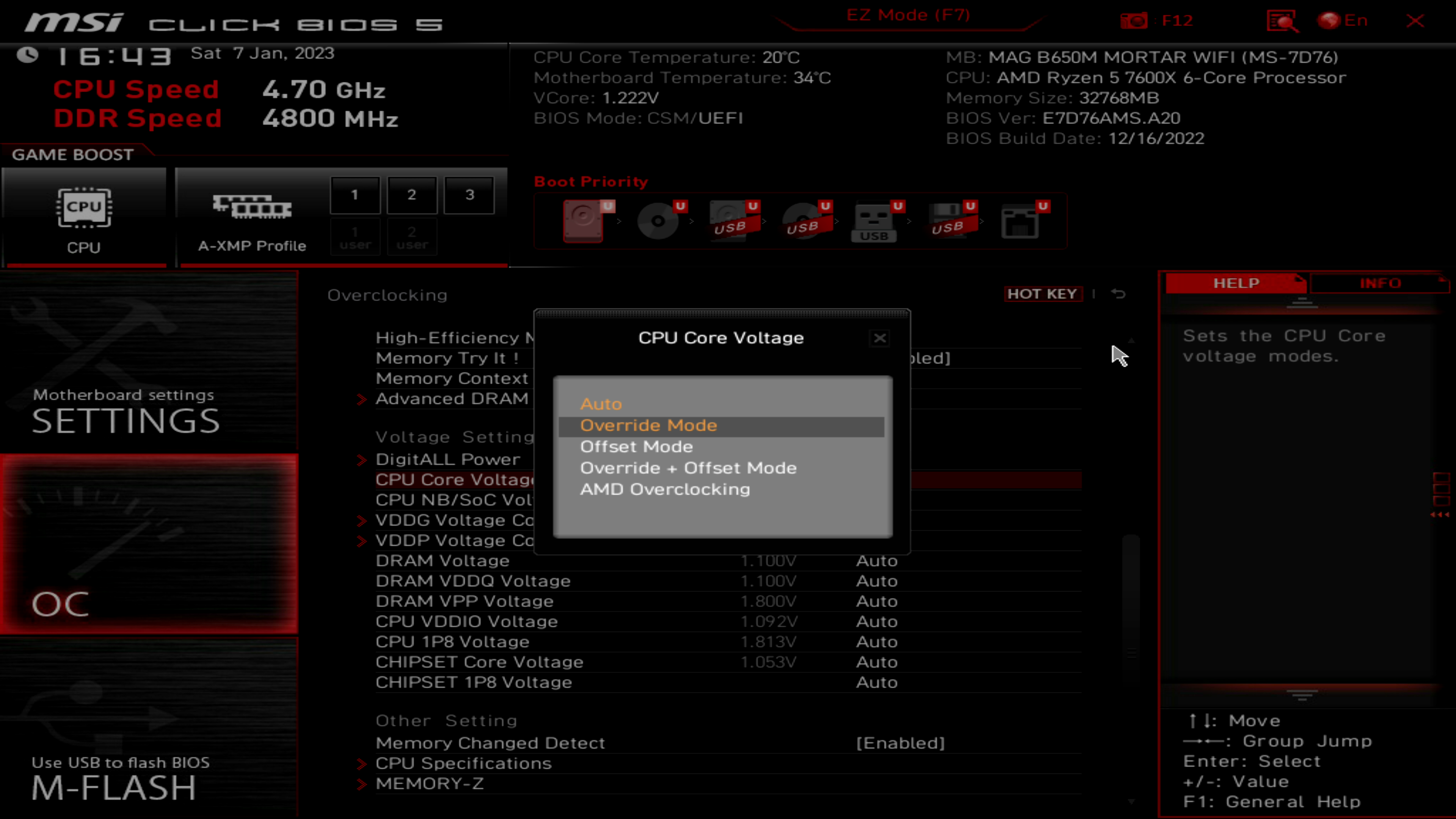

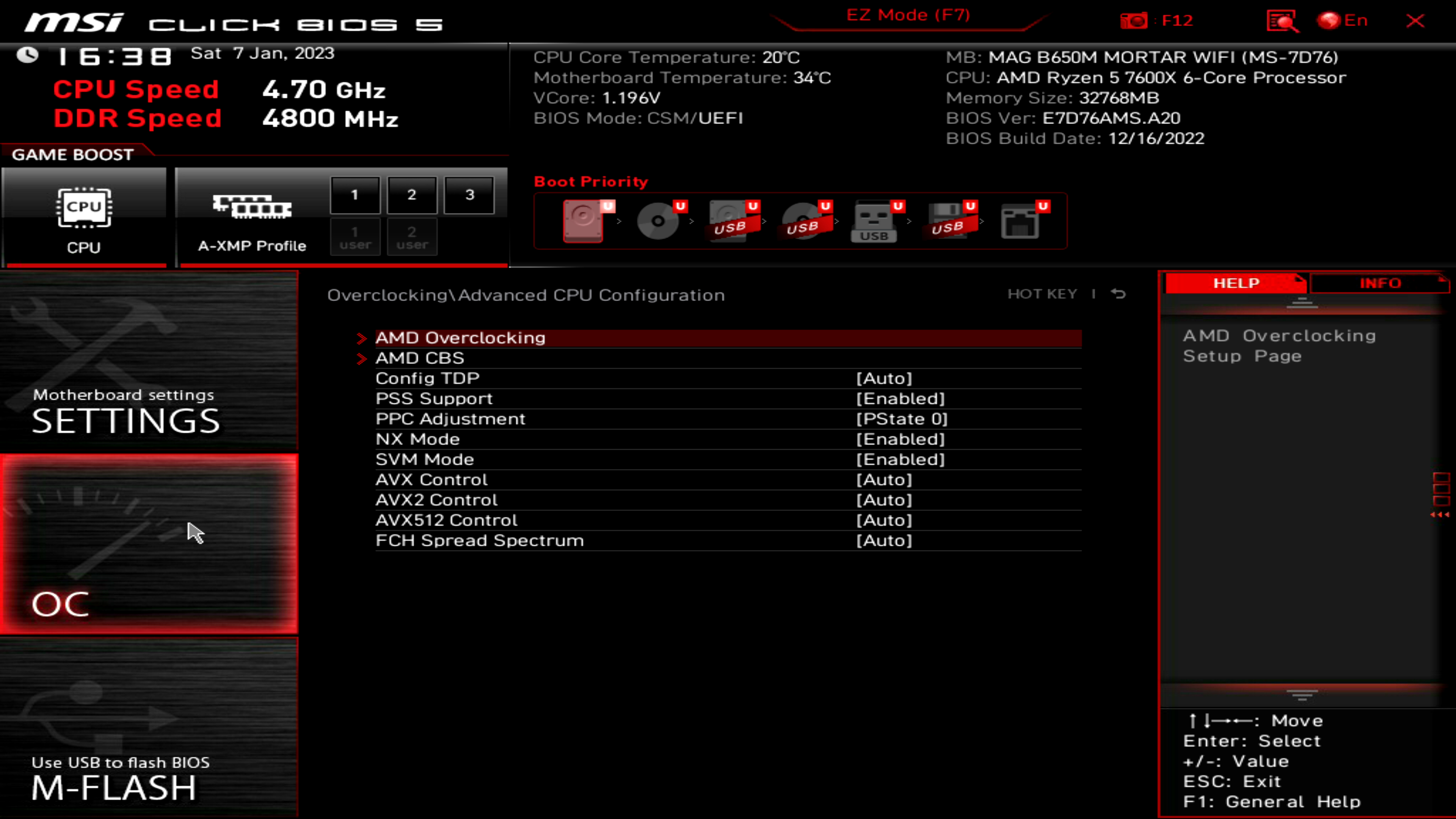

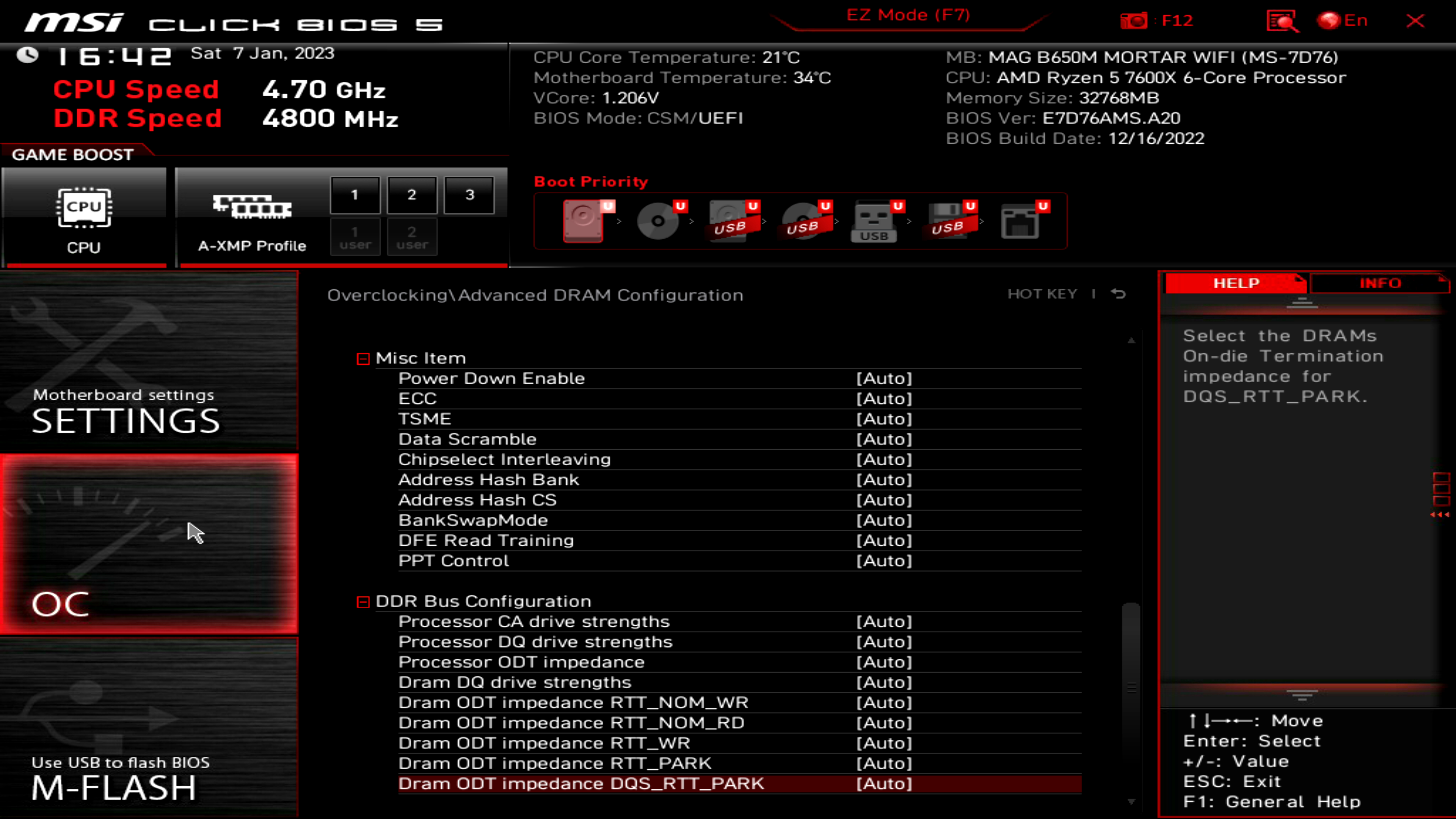

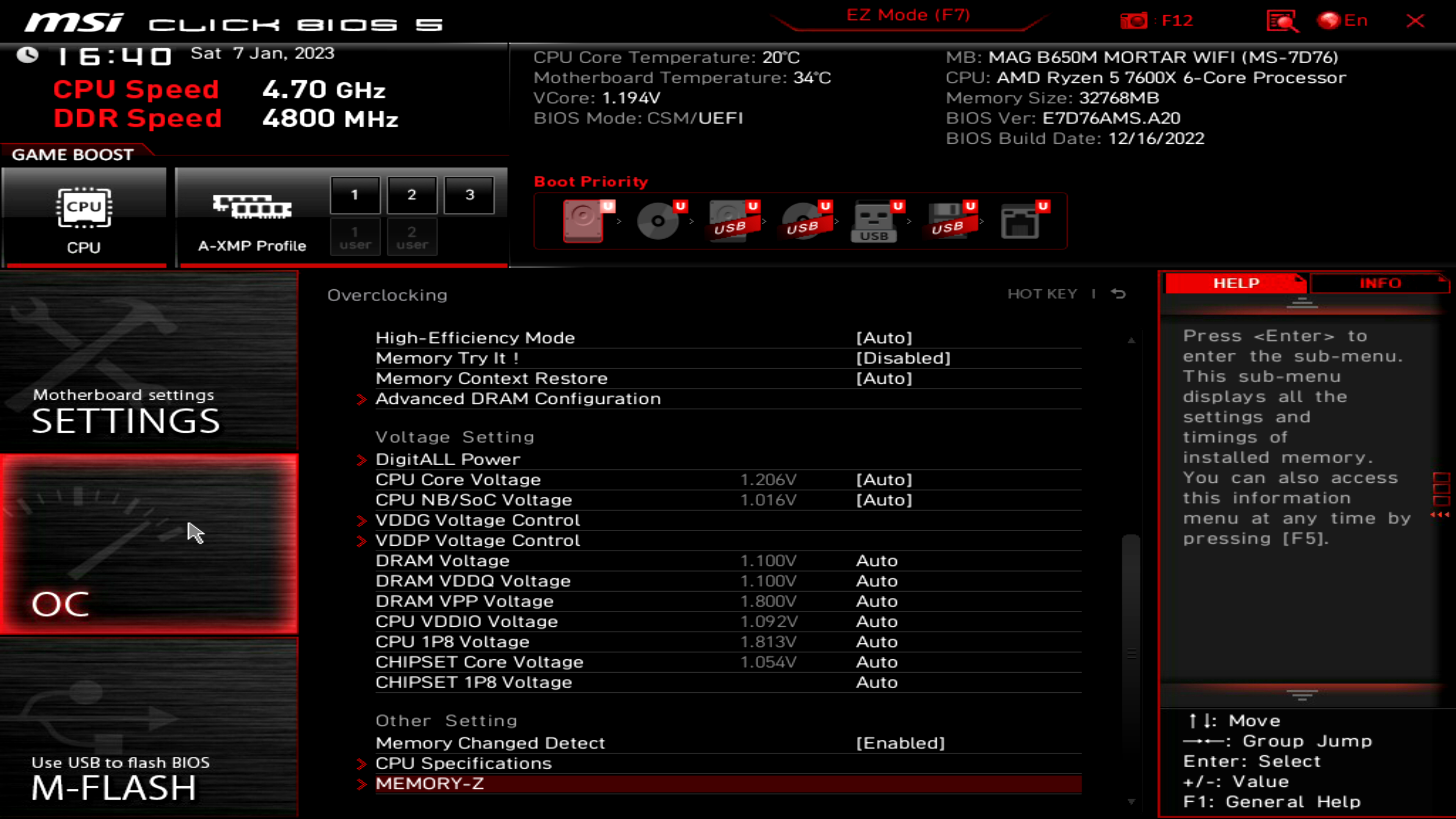

Секция OC позволит выжать из материнской платы всё в погоне за самыми высокими показателями. Имеются в наличии стандартные режимы ограничения CPU TDP от 45 (61) Вт до 170 Вт (230), возможность управлять каждым отдельно AVX/AVX2/AVX512, заготовленные профили таймингов и частот ОЗУ Memory Try It, напряжения могут подаваться в режимах Override, Override+Offset, AMD Overclocking. На узел памяти можно подавать напряжения выше 1,435 В. Присутствует опция VR 12VIN OCP EXPANDER (допуск большего или меньшего тока). К сожалению, отсутствует опция разгона IGP.
Все остальное собрано в таблицу ниже:
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| BCLK Frequency (MHz) | 96–120 | 0,05 |
| CPU Core Ratio (Multiplier) | 8–80 | 0,25 |
| FCLK Frequency (MHz) | 800–3000 | 7–200 |
| CPU Load-line Calibration (Level) | Level1…8 | 1 |
| CPU VRM Over Temperature Protection (°C) | 95-155 | 1 |
| CPU Switching Frequency (KHz) | 500–1000 | 100 |
| CPU NB/SOC Switching Frequency (KHz) | 500–1000 | 100 |
| CPU Core Voltage (V) | 0,9–1,6 | 0,005 |
| CPU SoC Voltage (V) | 0,8–1,55 | 0,005 |
| CPU VDDIO (V) | 0,8–2,07 | 0,01 |
| CPU 1P8 Voltage (V) | 1,6–2,2 | 0,01 |
| DRAM Frequency (MHz) | 2000–12000 | 200 |
| DRAM VDD Voltage (V) | 0,8–2,07 | 0,005 |
| DRAM VDDQ Voltage(V) | 0,8–2,07 | 0,005 |
| DRAM VPP Voltage (V) | 1,5–2,13 | 0,01 |
| Chipset Core Voltage (V) | 0,85–1,5 | 0,01 |
| Chipset 1P8 Voltage (V) | 1,6–1,95 | 0,01 |
Секция M-Flash перезагружает материнскую плату в спец-режим для осуществления прошивки.

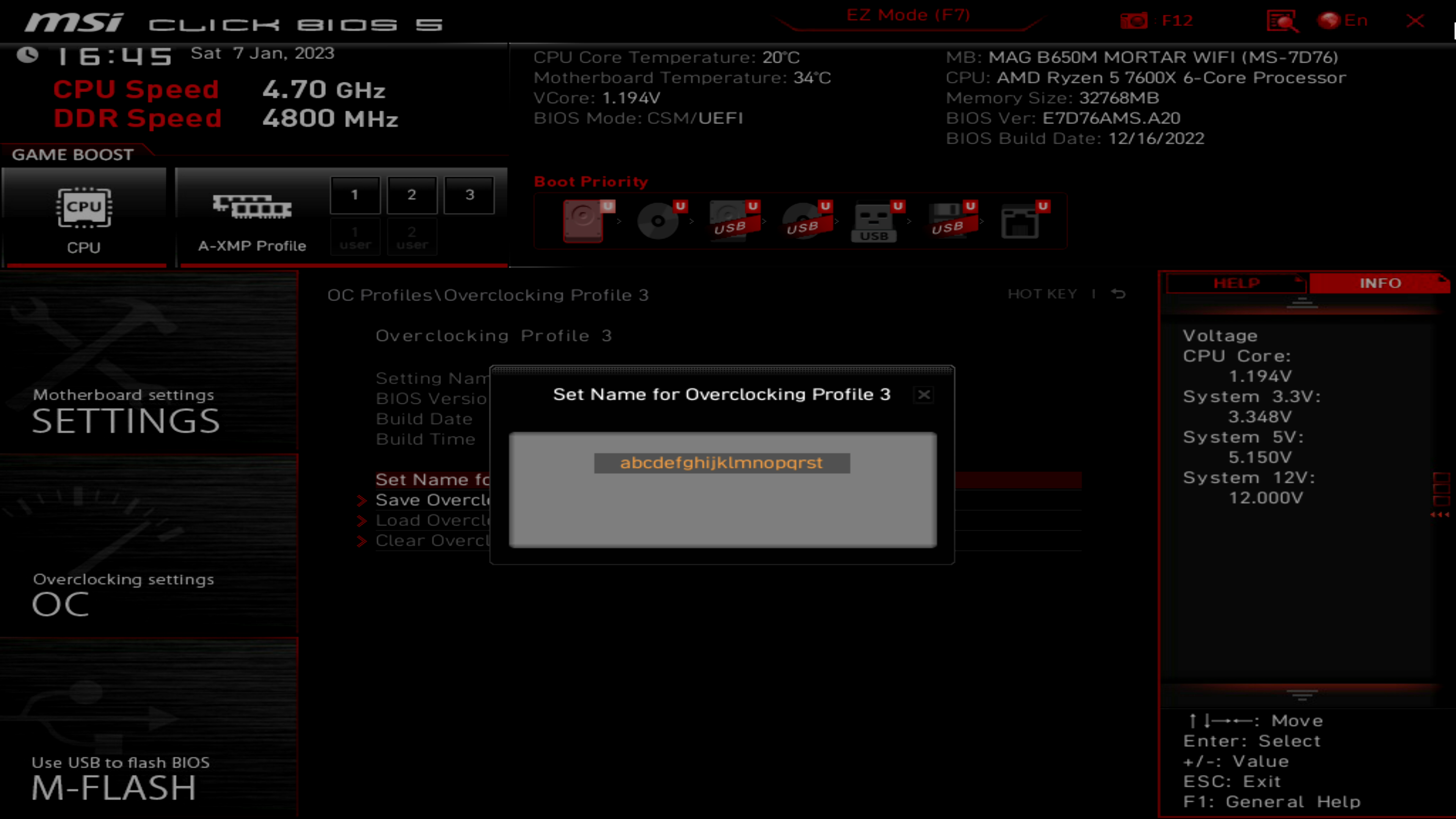

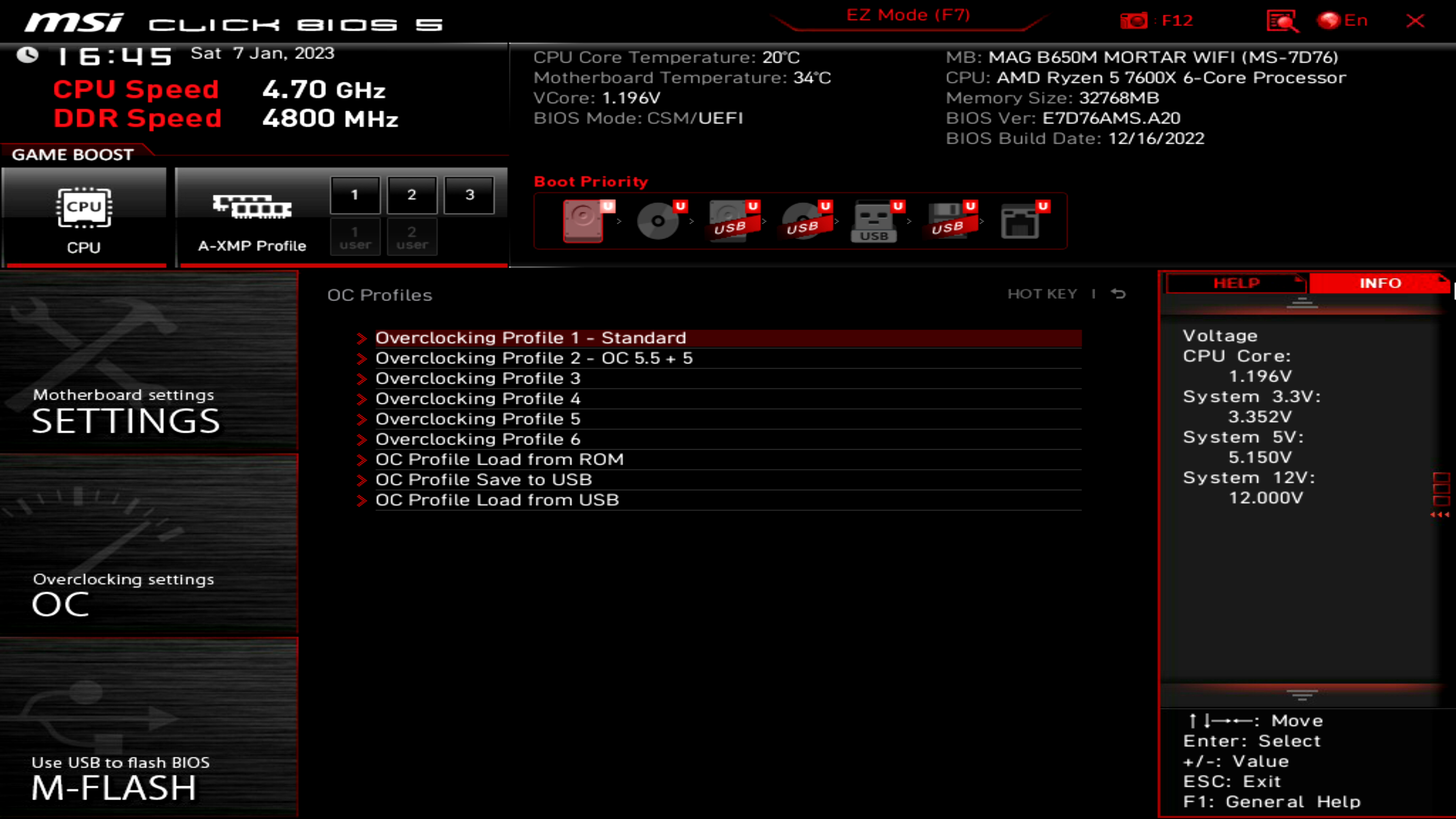

Раздел OC Profile позволяет сохранять настройки материнской платы на внутреннюю память, а также импортировать/экспортировать их на внешние накопители. Для внутренней памяти имеется ограничение названия по количеству символов.

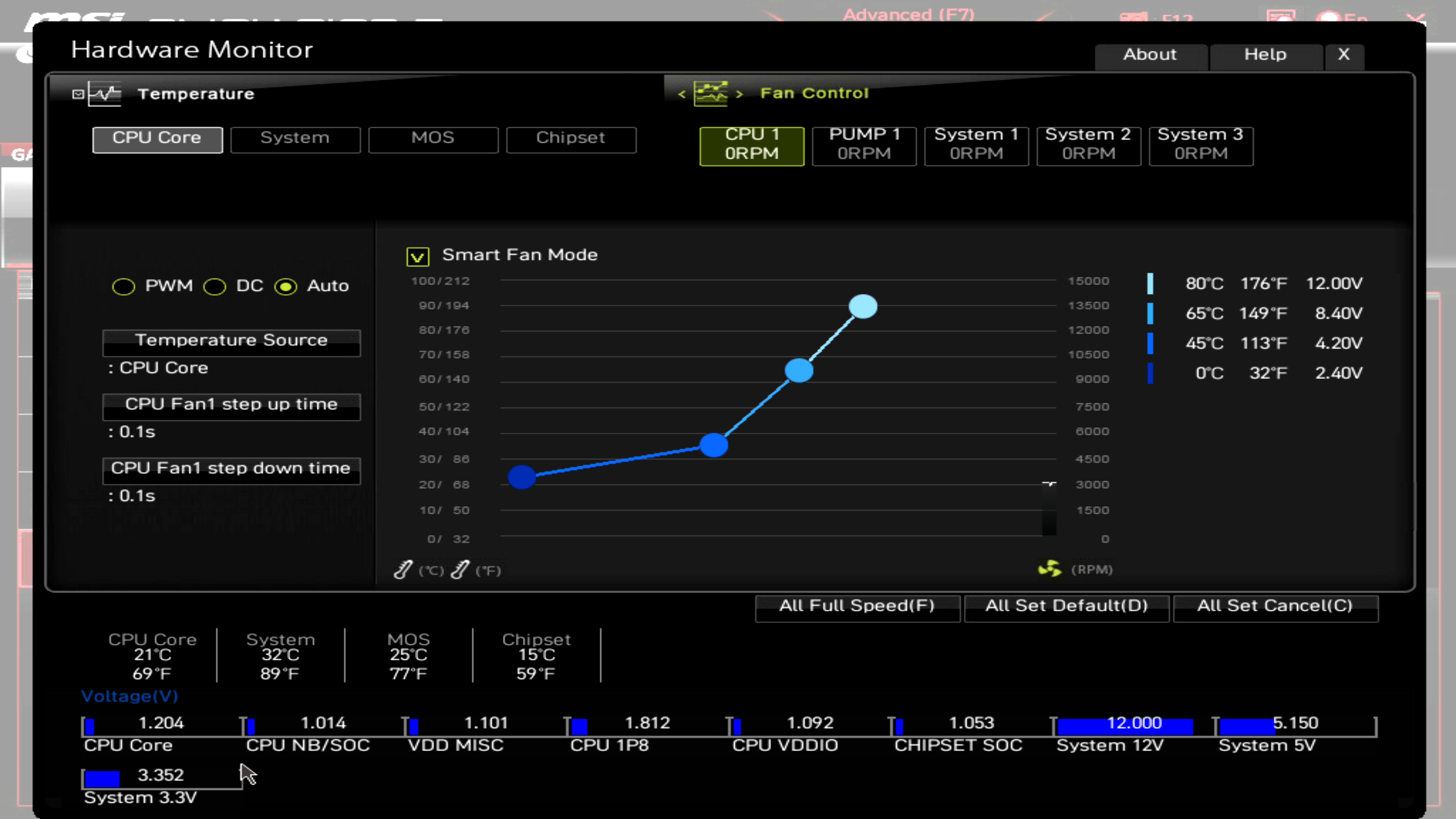

Секция Hardware Monitor дублирует меню управления вентиляторами, уже продемонстрированное в разделе EZ Mode.

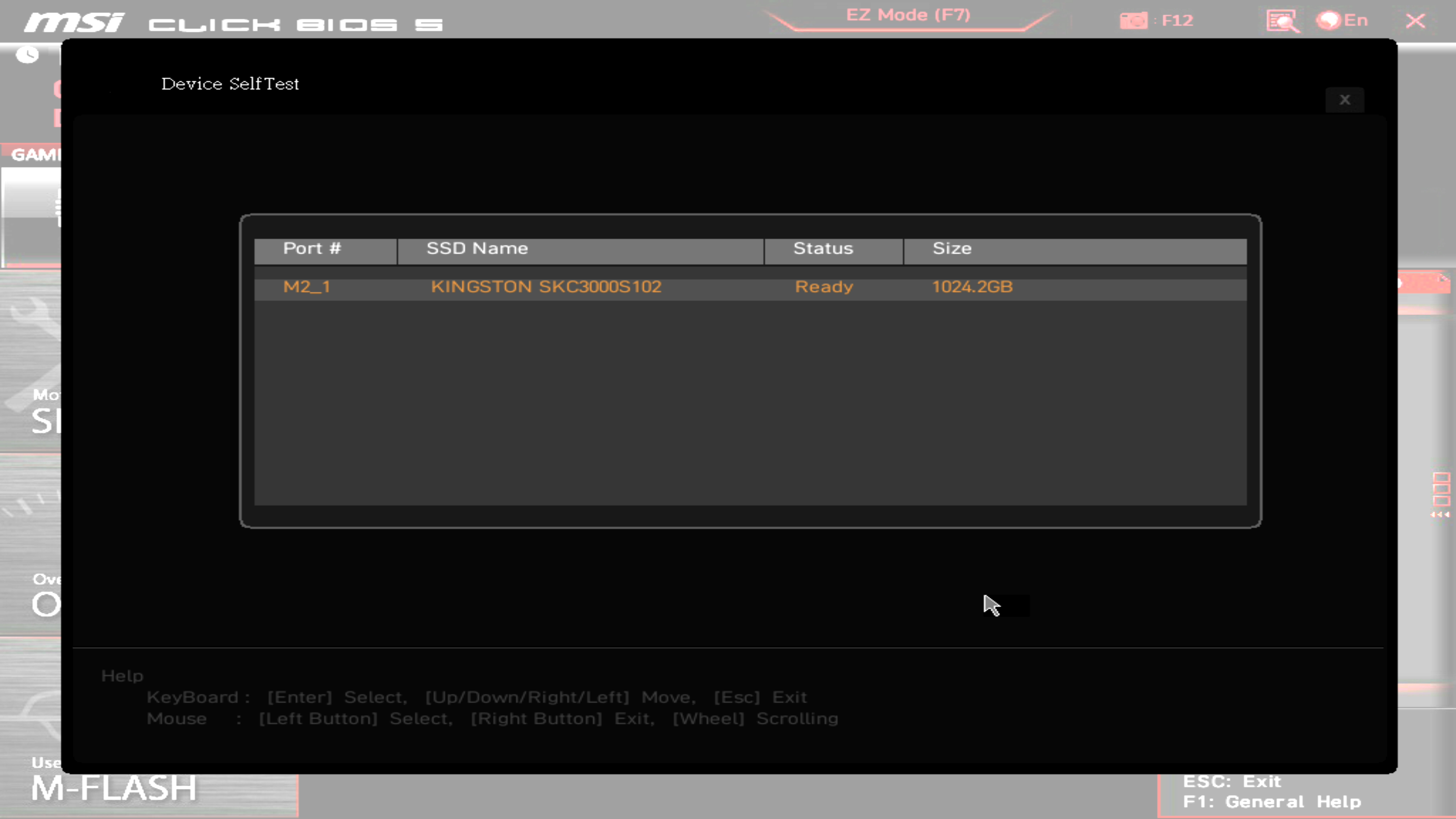

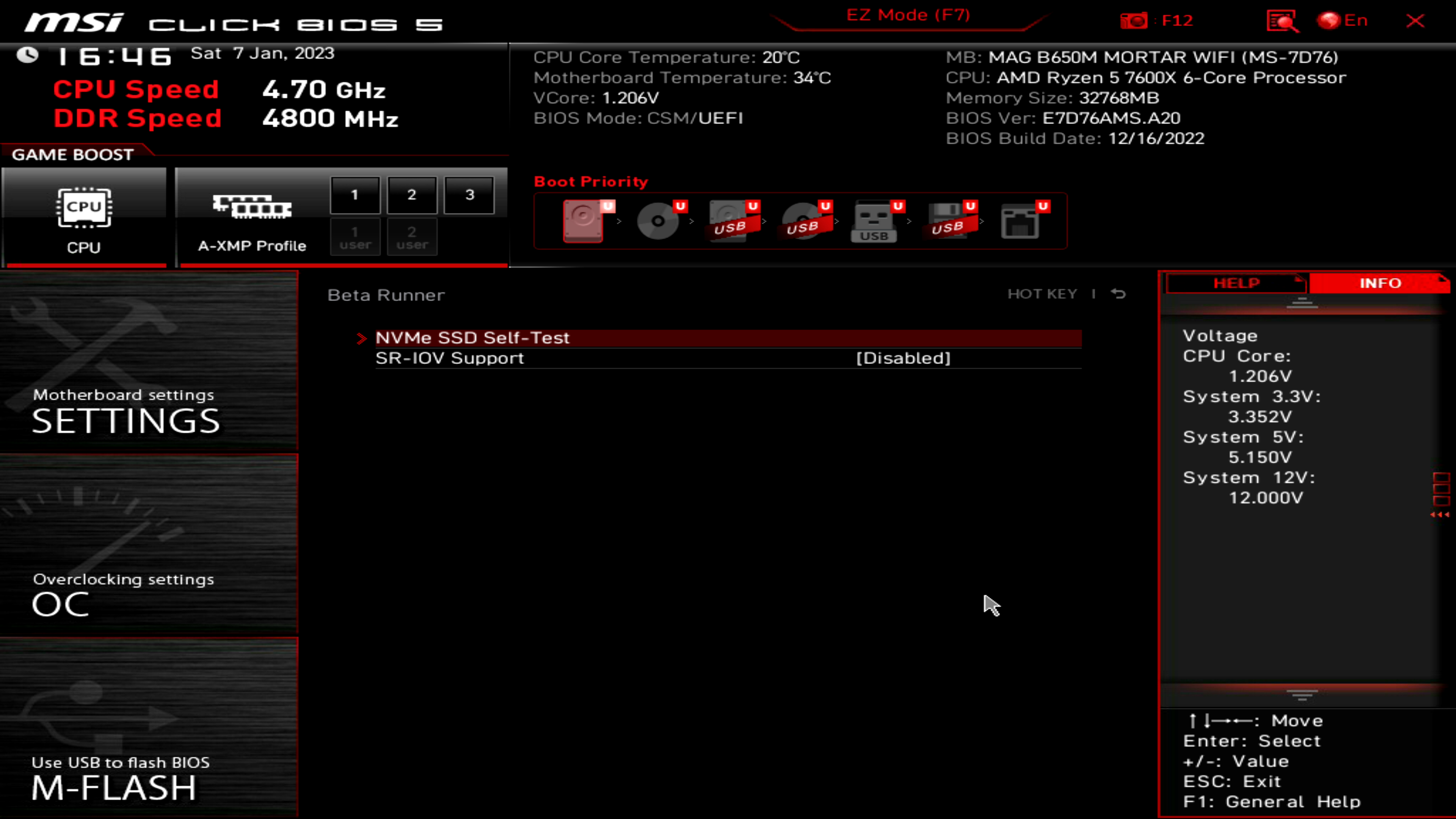

Раздел Beta Runner позволяет загрузить самодиагностику NVMe-накопителя, а также управлять SR-IOV.
Комплектное ПО
| Программное обеспечение | |
|---|---|
| Фирменное | MSI Center (Hardware Monitoring, Gaming Mode, Smart Priority, User Scenario, Game Highlights, True Color, LAN Manager, Mystic Light, Super Charger, Graphics Fan Tool, Devices Speed Up, Smart Image Finder, System Diagnosis, FROZR AI Cooling), MSI Display Kit, MSI Wallpaper |
| Дополнительное | CPU-Z MSI Gaming, AIDA64 Extreme – MSI Edition, Realtek Audio Control |
Как уже было сказано ранее — накопитель с ПО и драйверами отсутствует в комплекте поставки.

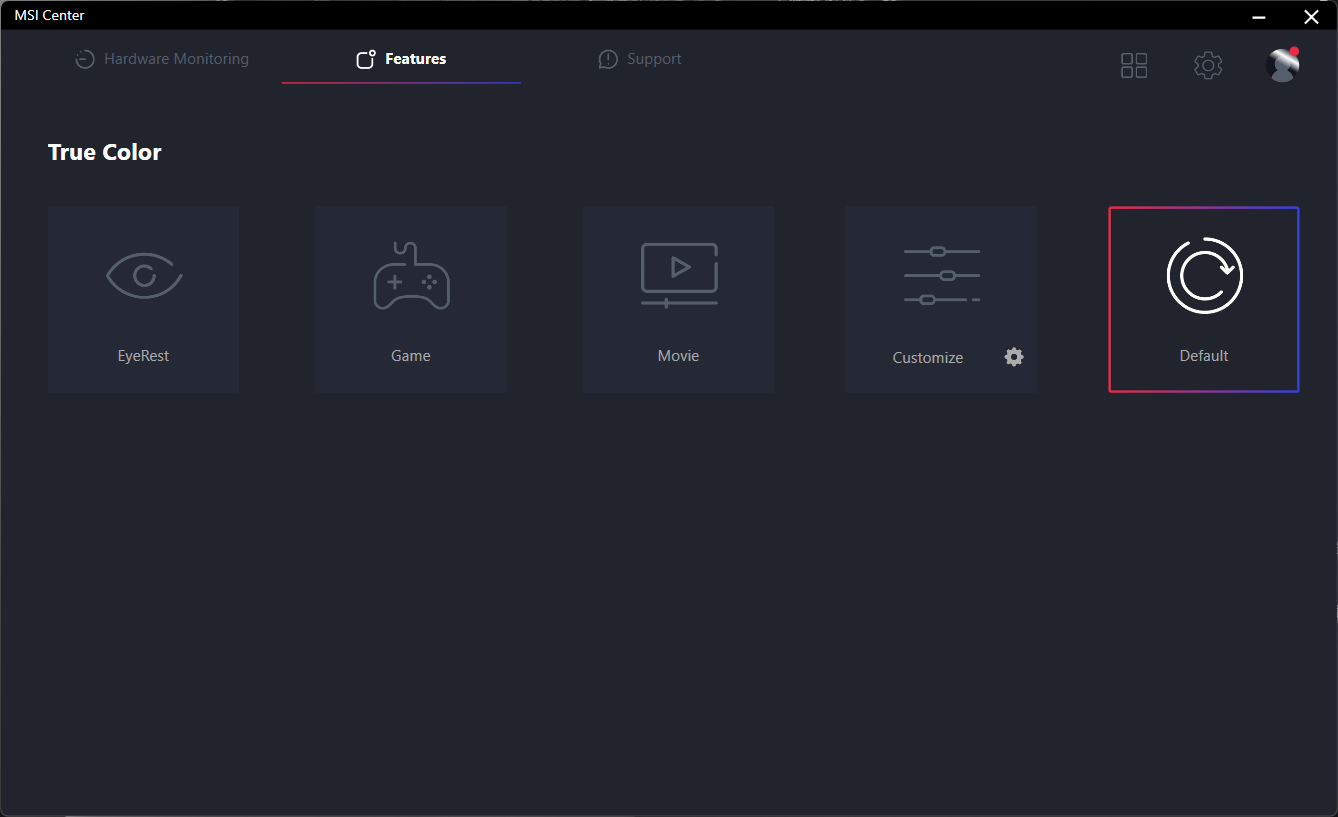

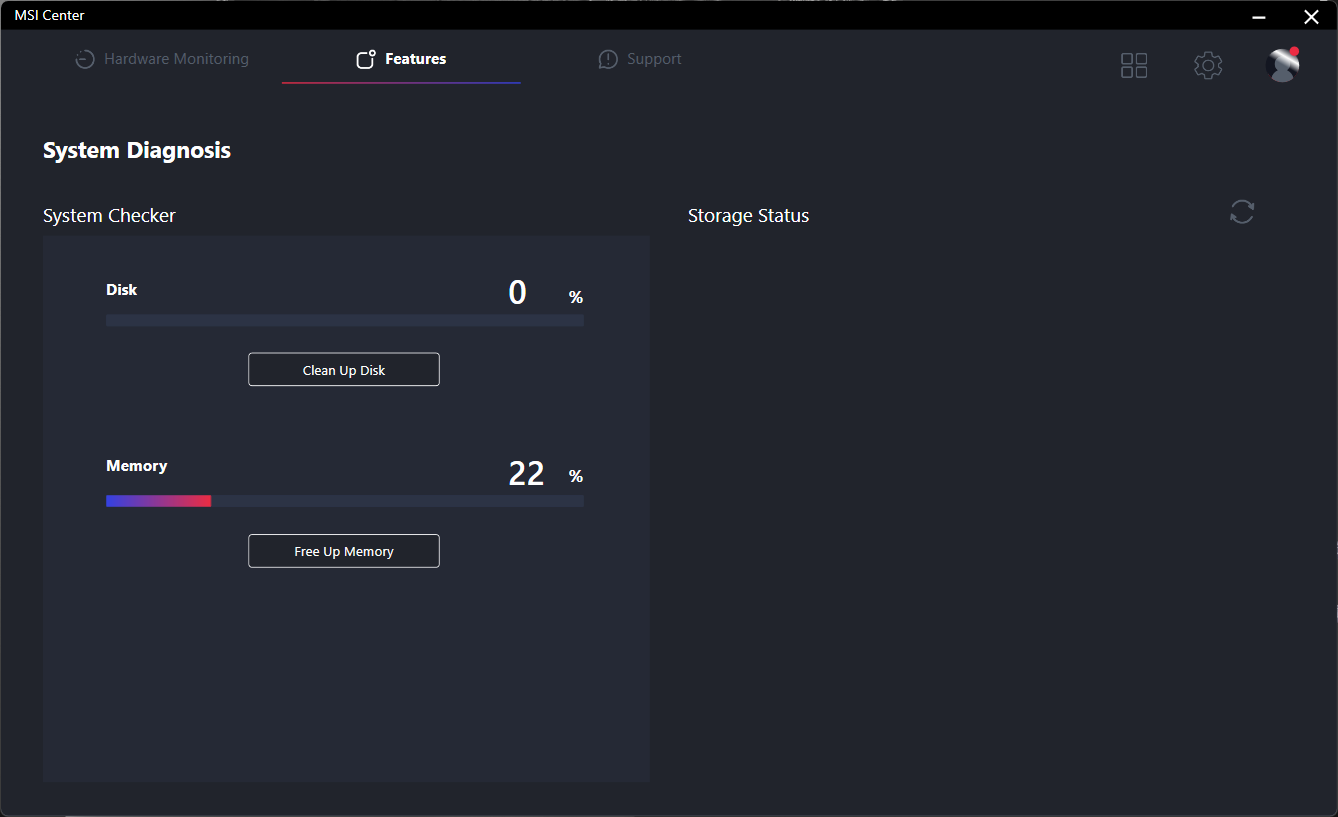

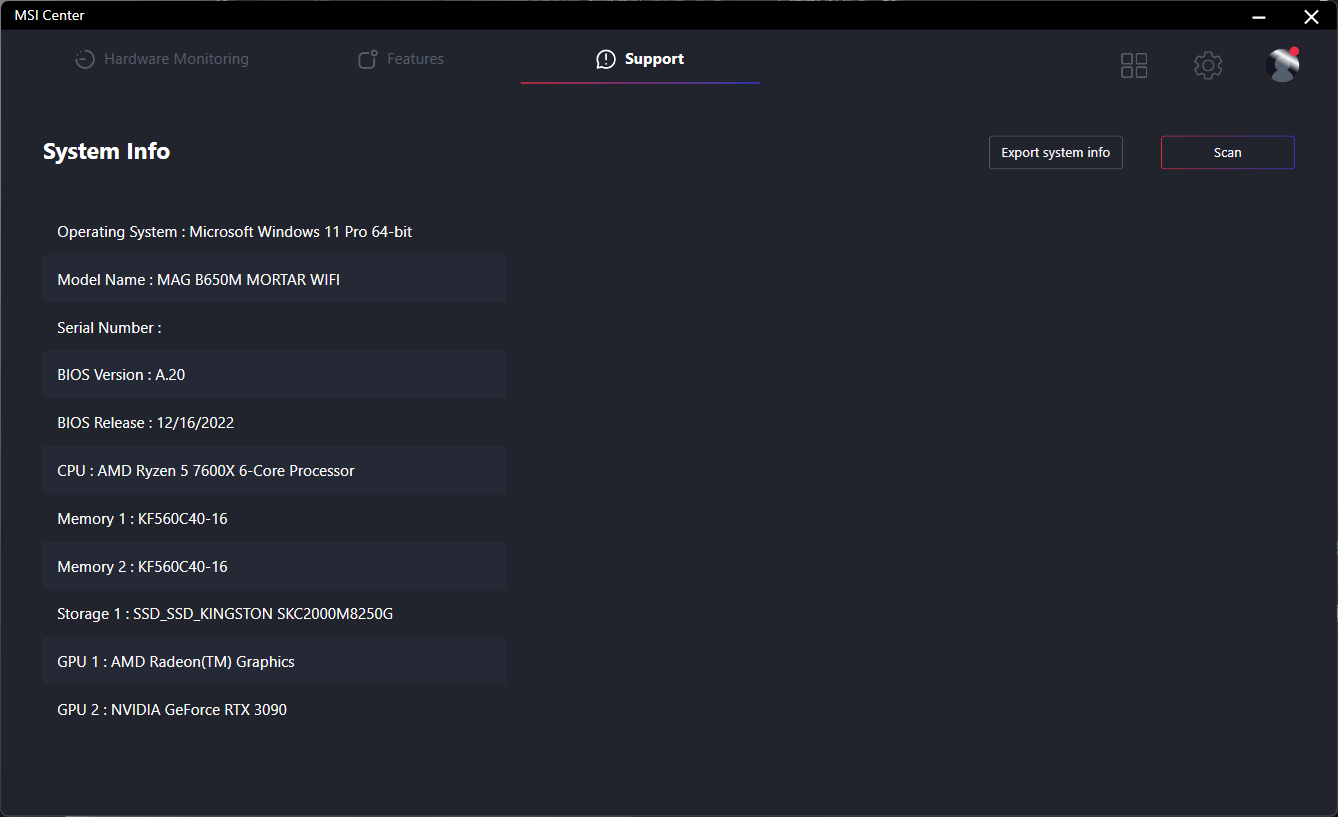

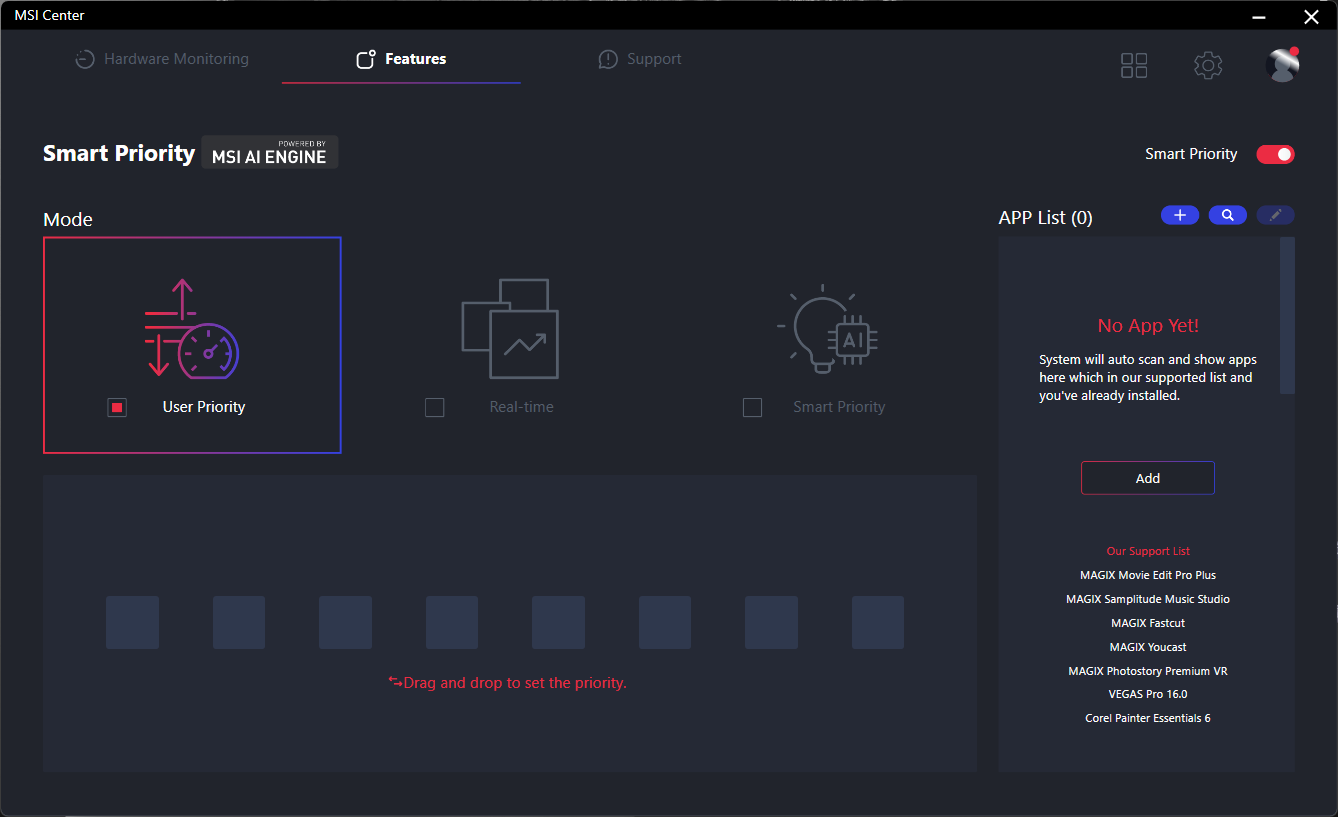

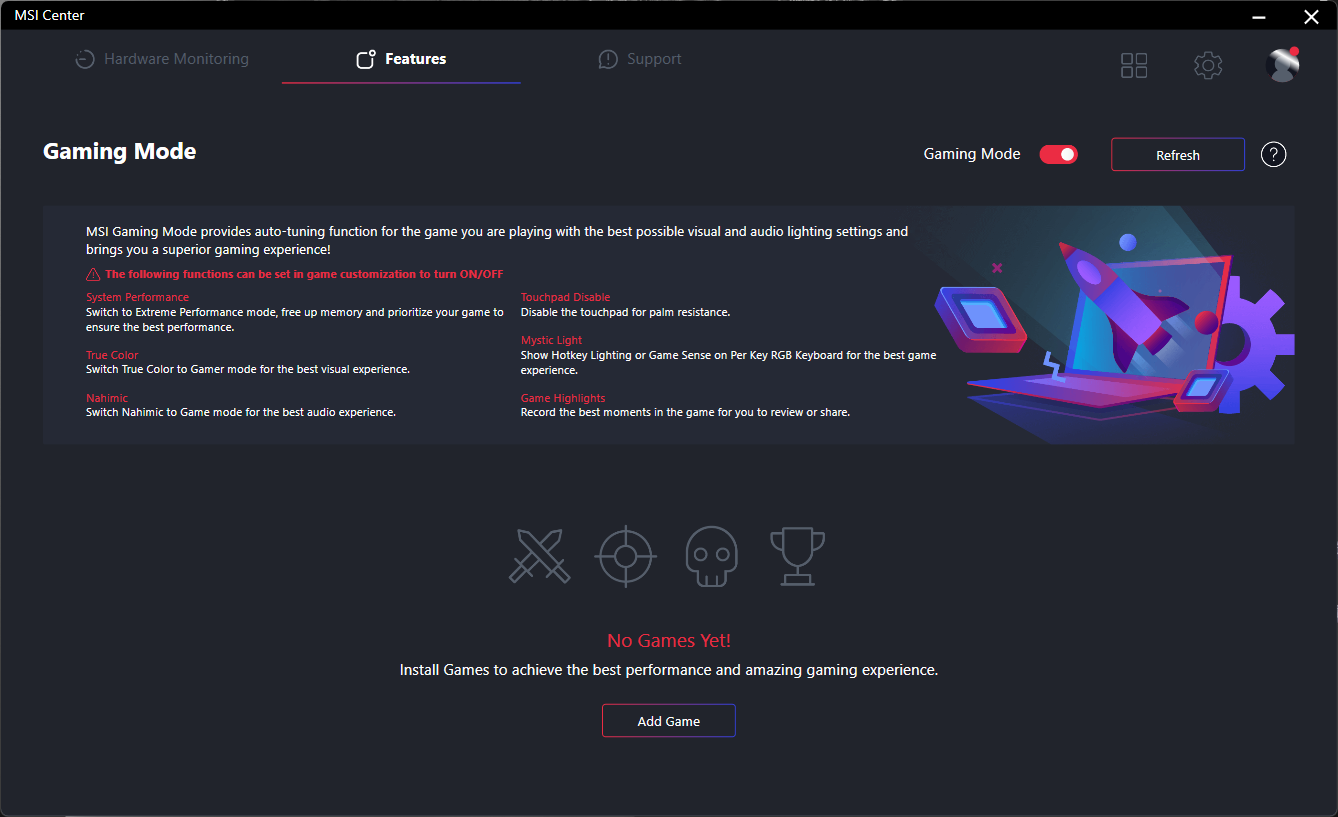

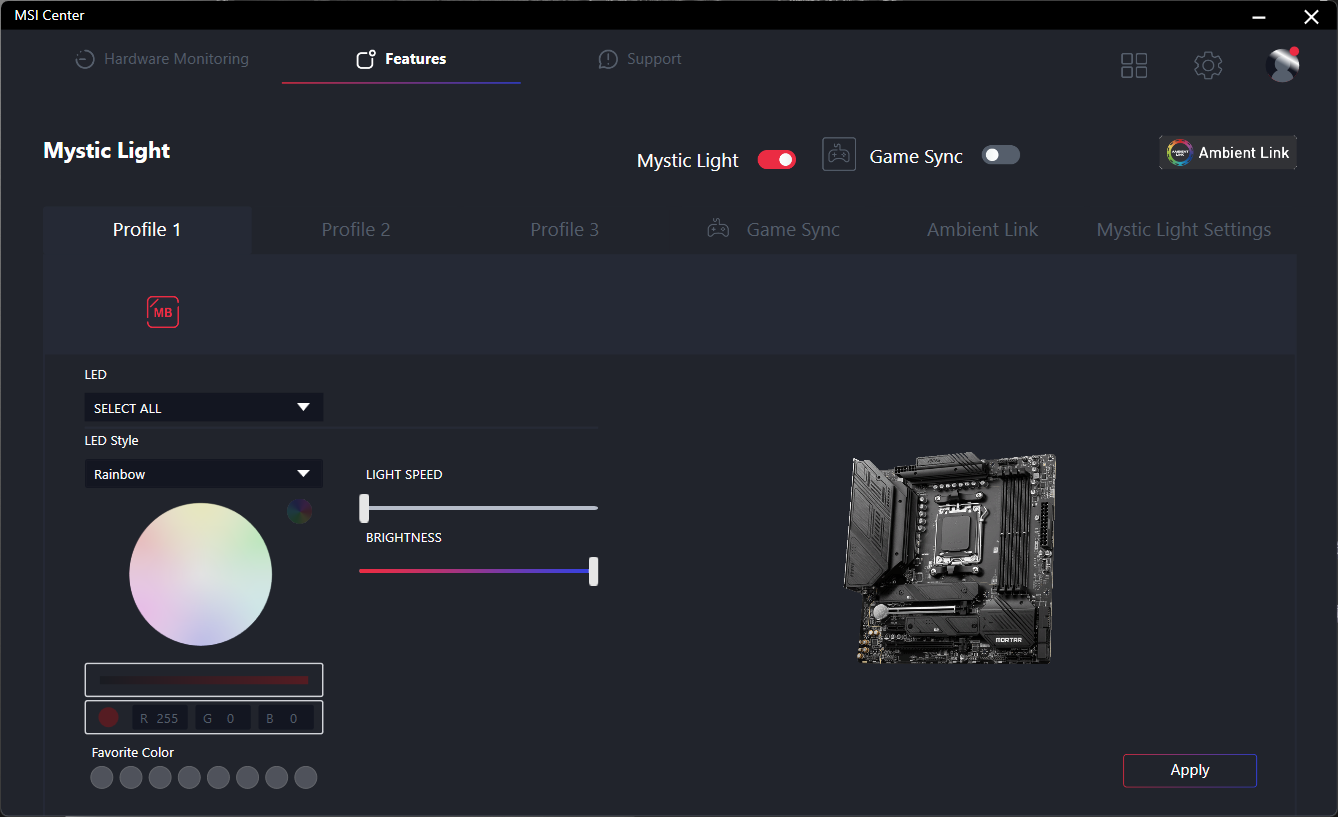

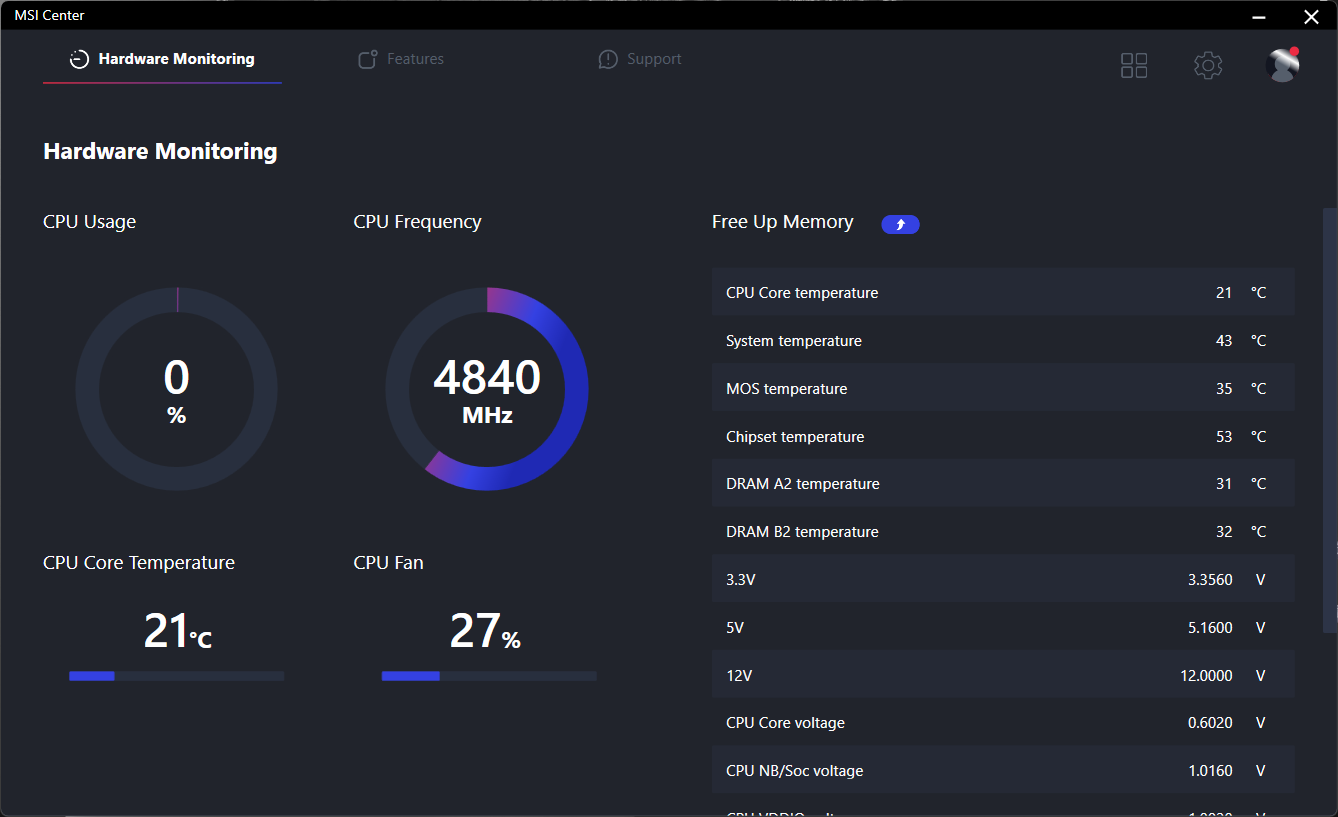

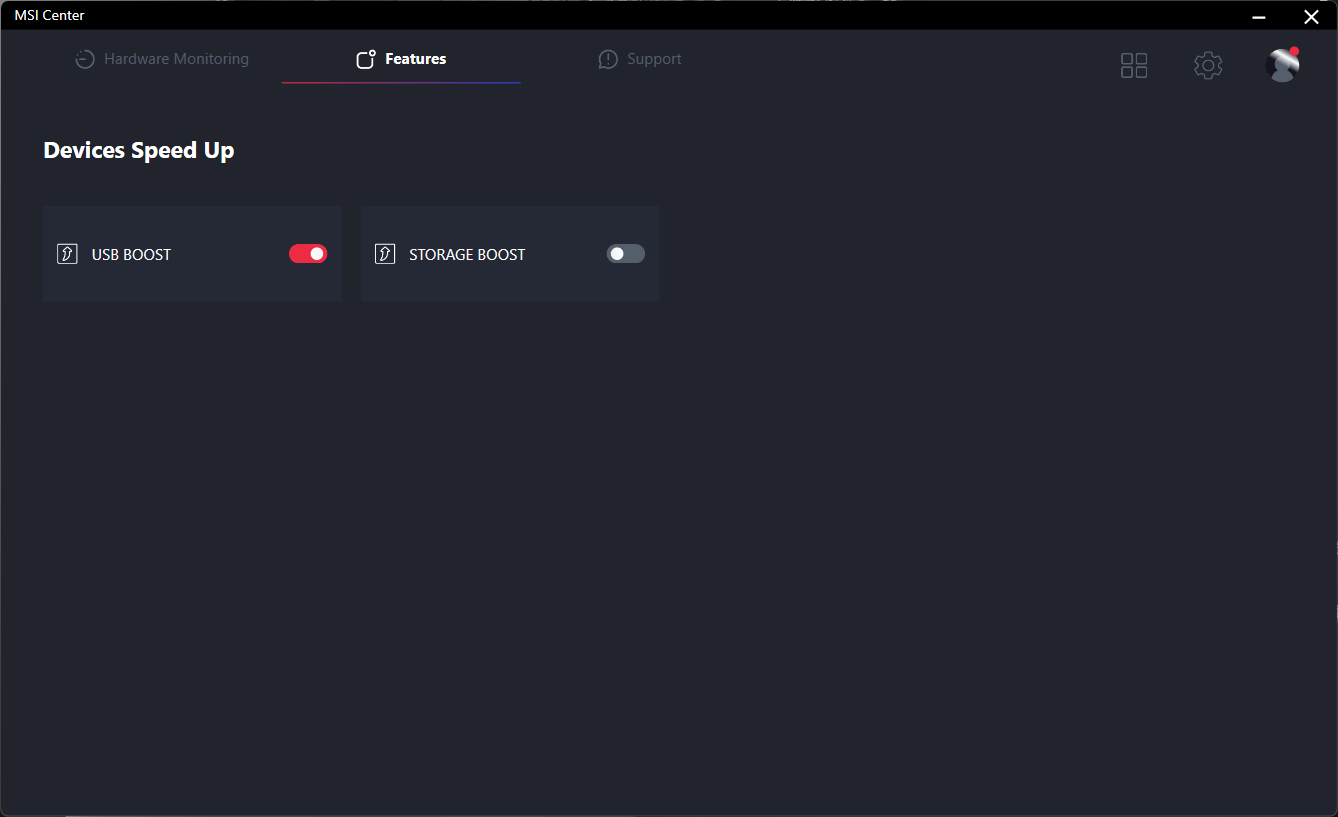

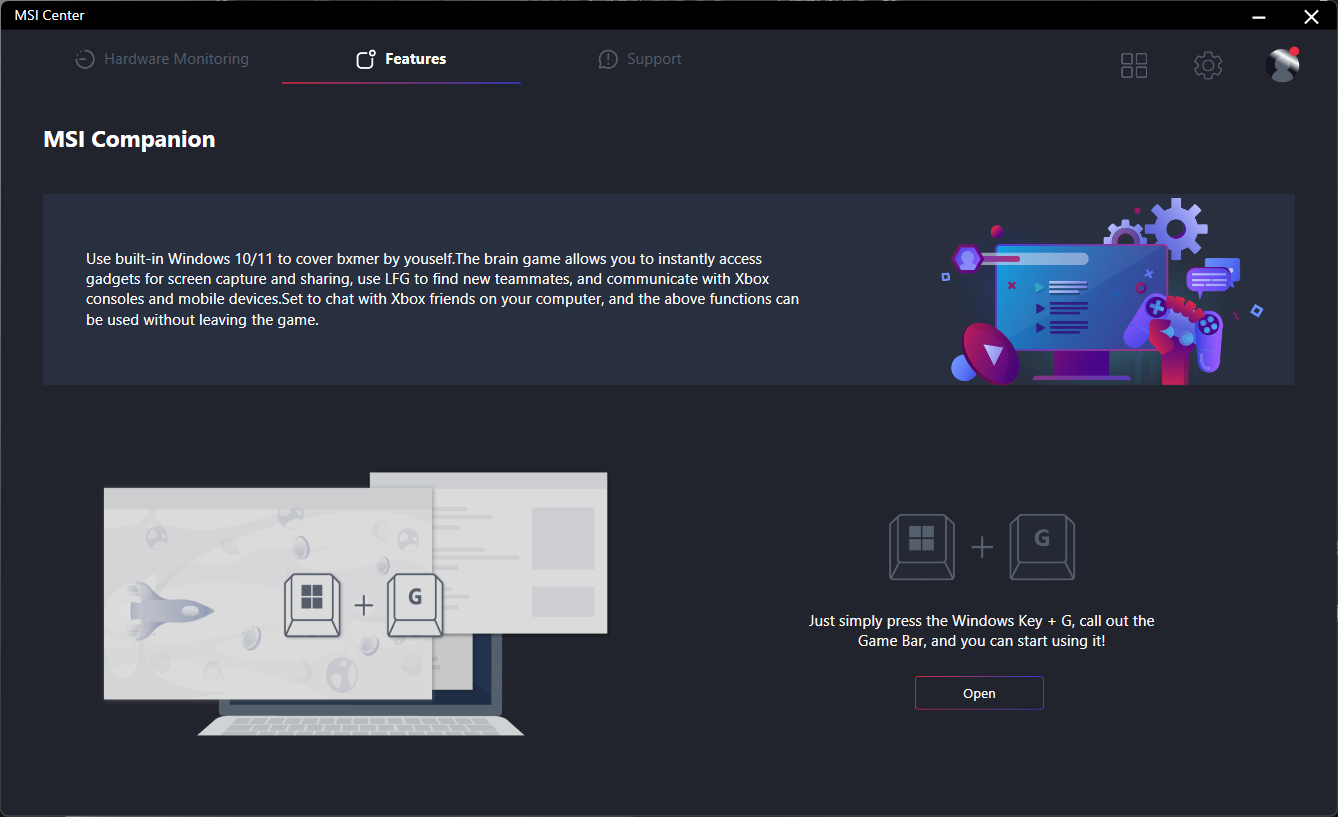

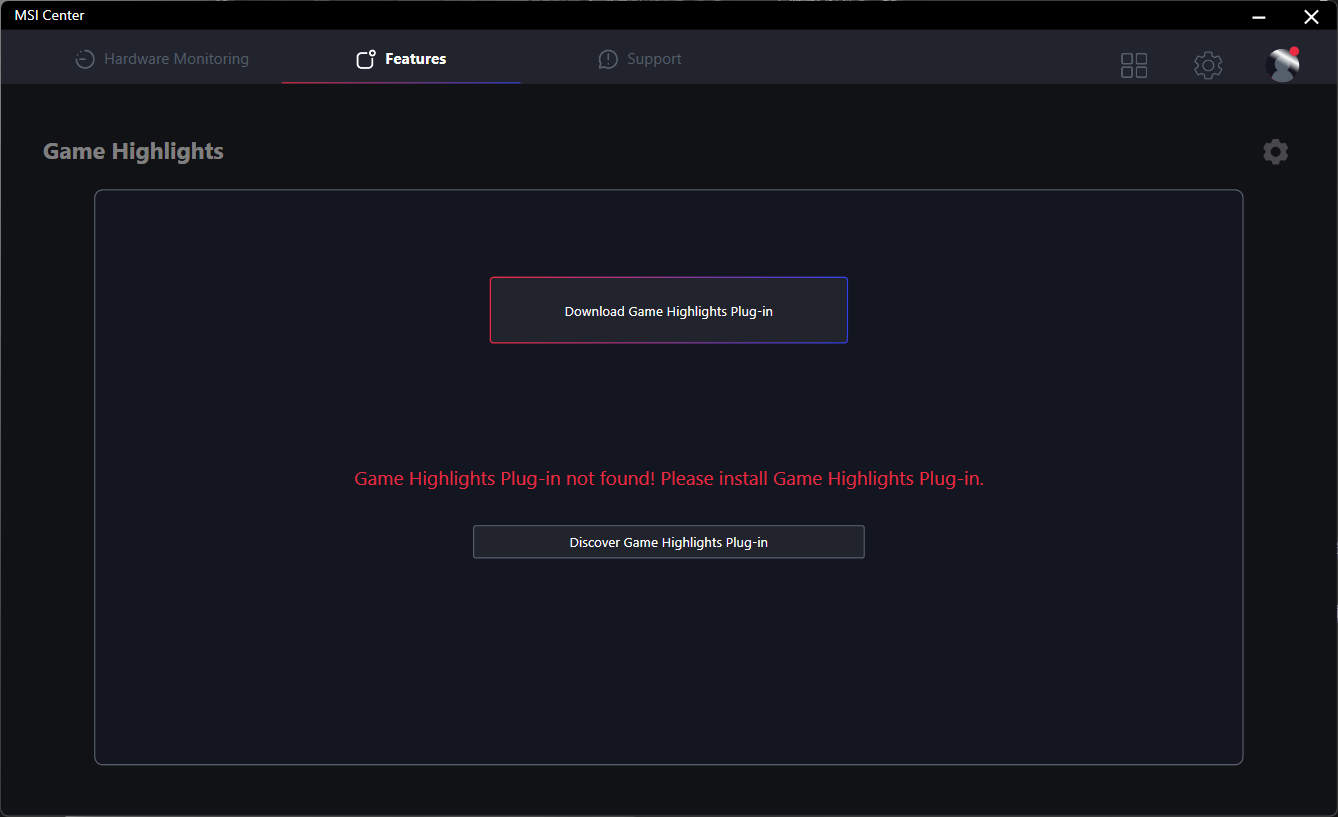

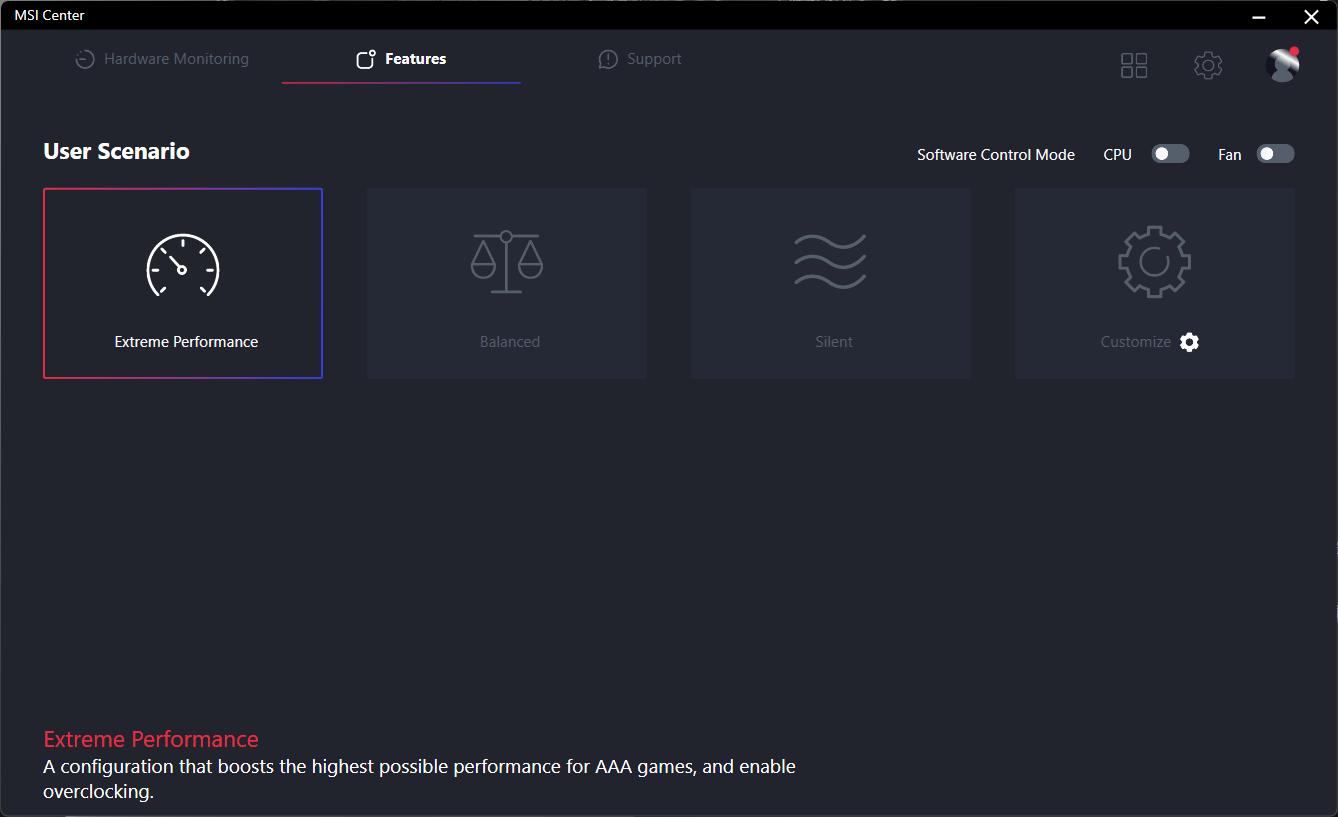

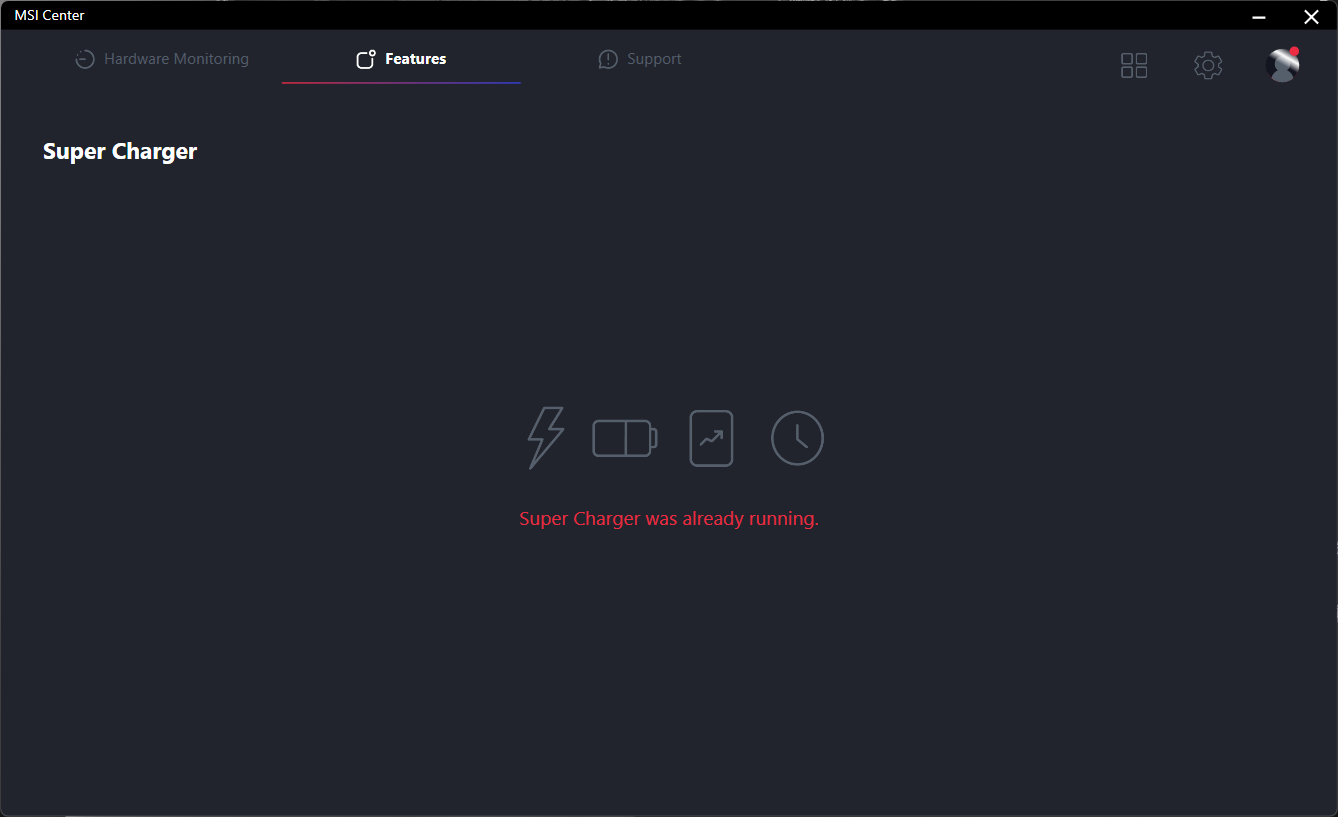

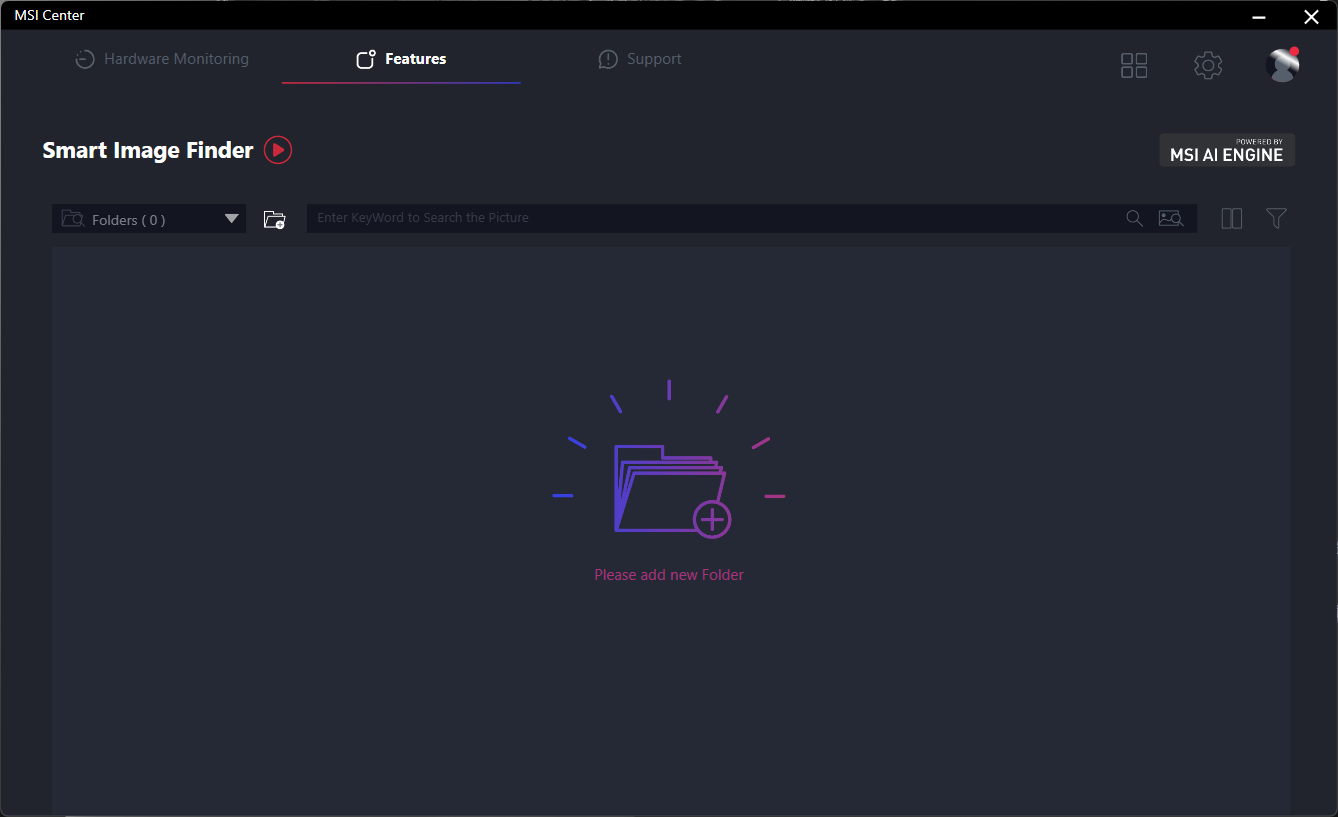

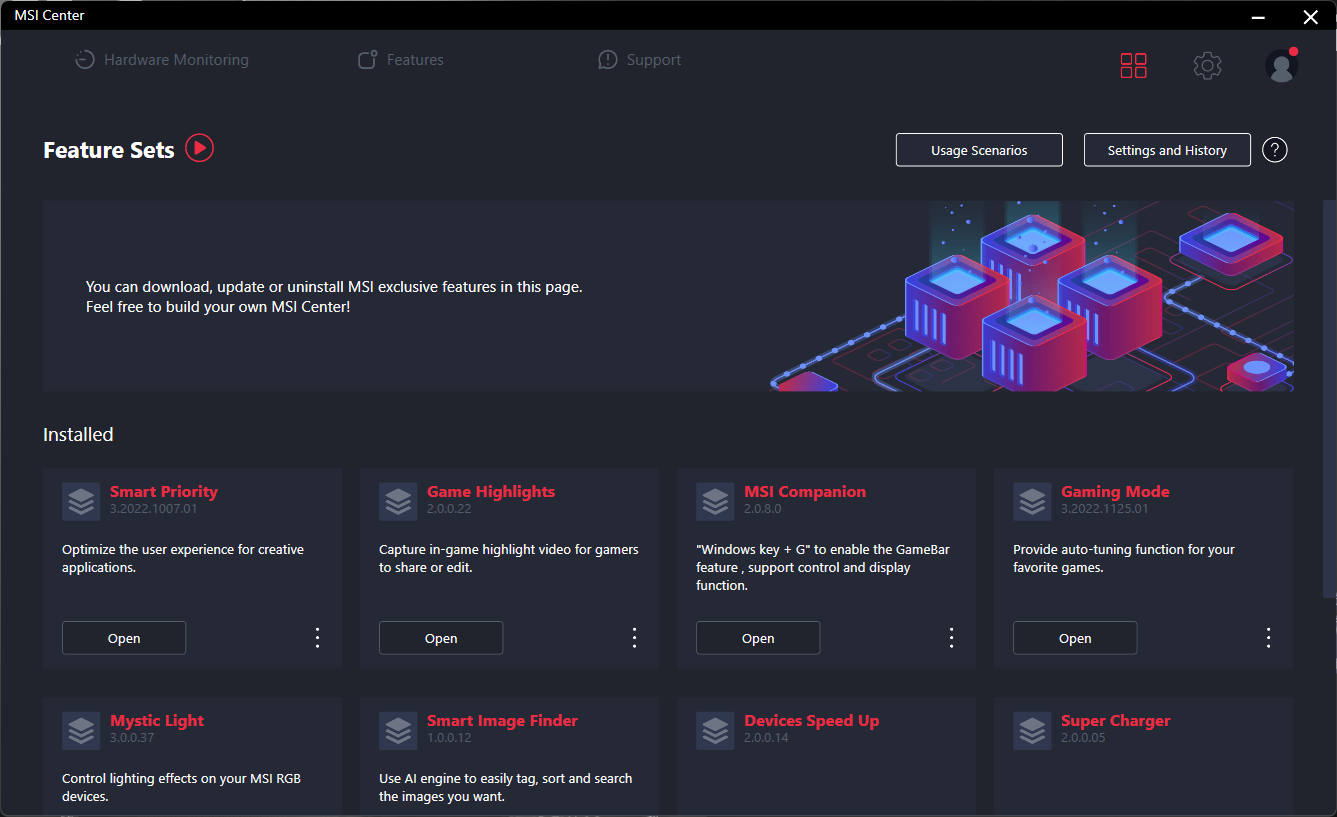

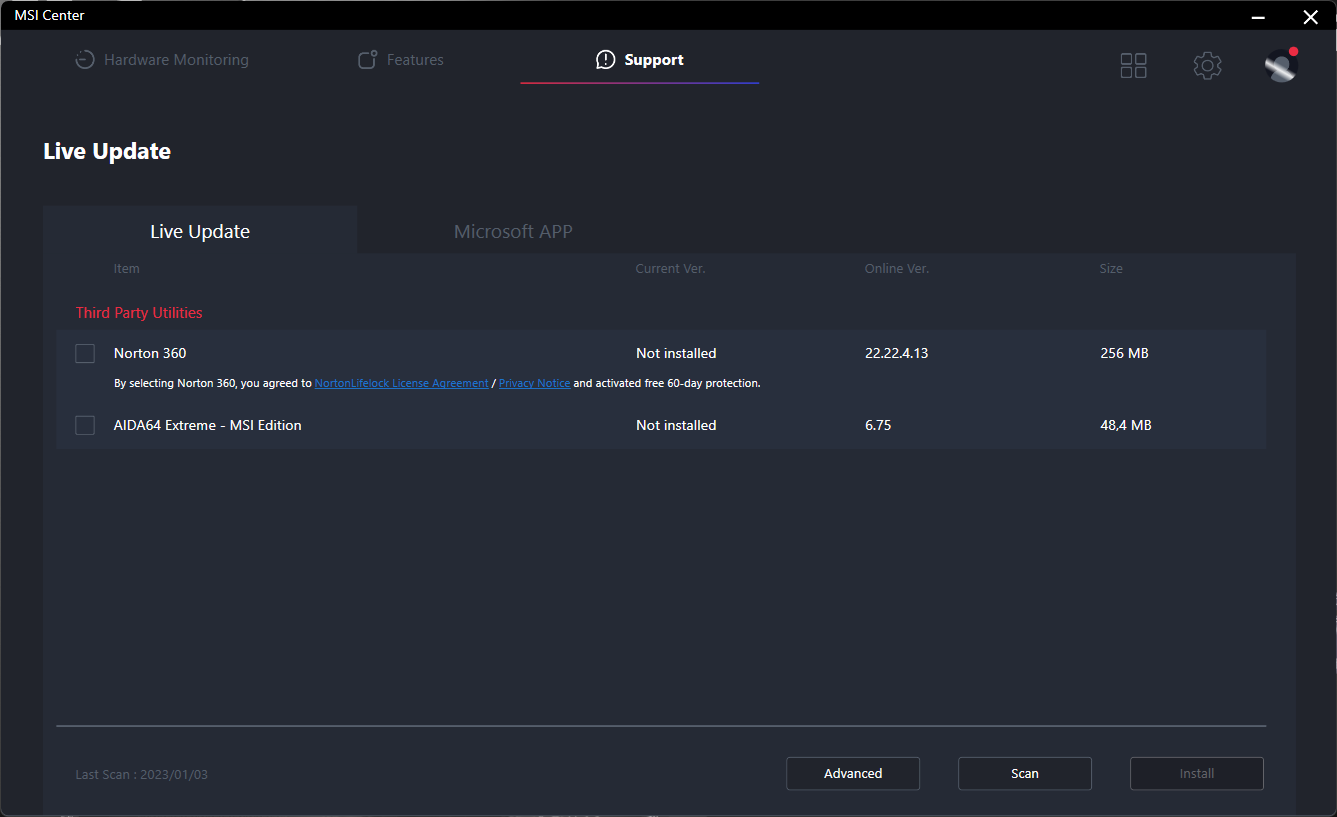

MSI Center уже много раз разбирался на нашем ресурсе, поэтому коротко — это модульное приложение, которое пользователь самостоятельно настраивает под свои задачи. Оно может быть простым средством мониторинга системы и материнской платы, но, если необходимо, превратится в функциональный программный комплекс с богатыми возможностями.

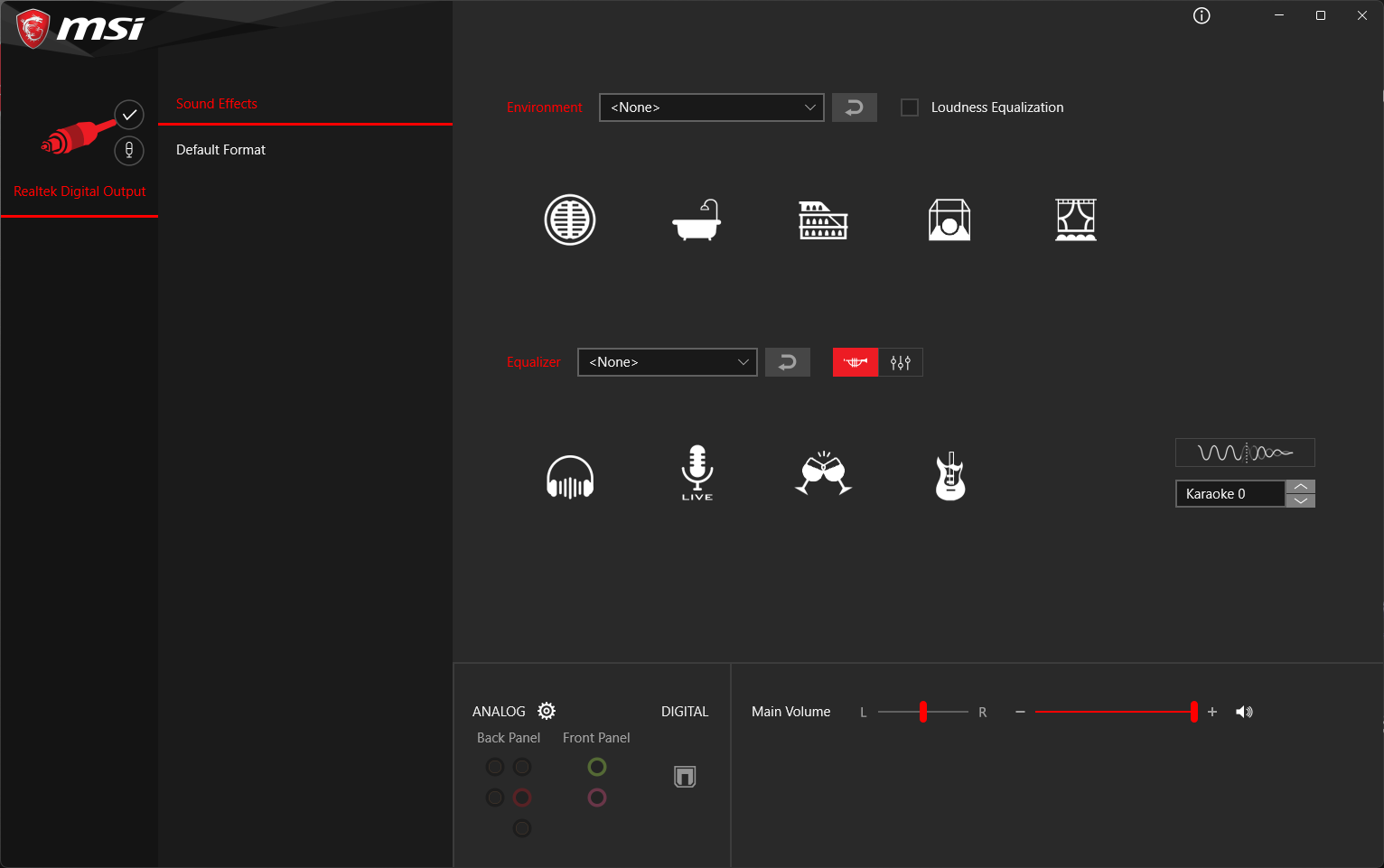

ПО Realtek выполнено в стиле производителя материнской платы, отсюда можно управлять аудио.
Тестовый стенд

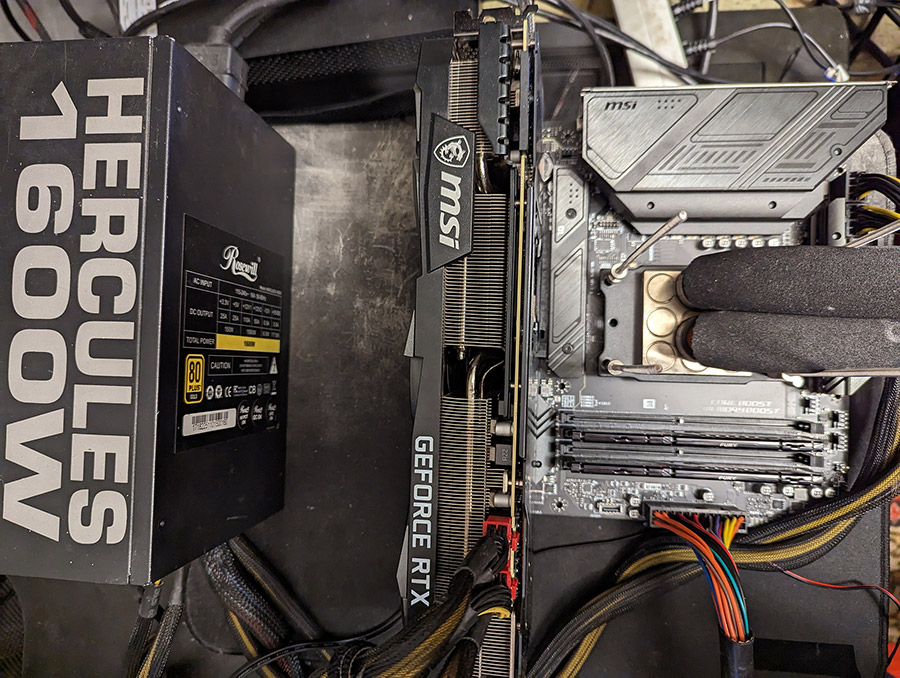

Платформа Socket AM5 выглядела следующим образом:
- процессор: AMD Ryzen 5 7600X;
- система охлаждения: контур СВО с чилером;
- материнская плата: MSI MAG B650M Mortar WIFI (UEFI E7D76AMS.A20, AGESA 1.0.0.4);
- память: Kingston Fury Beast KF560C40BBK2-32(2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
- видеокарта: GeForce RTX 3090 (MSI VENTUS 3X 24G OC, mod firmware 390W GIGABYTE Gaming OC);
- системный накопитель: Kingston KC3000 1024 ГБ (SKC3000S/1024G);
- блок питания: Rosewill Hercules 1600S (1600 Вт);
- операционная система: Microsoft Windows 11 Pro 22H2 x64 (22621.963), актуальны обновления на момент конца декабря 2022 года.
Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чилер Hailea HC-300A, бак воды 15 л.
Методика тестирования и разгон
Управление оборотами вентилятора — автоматическое. В эти сложные времена было невозможно удерживать четкую температуру в помещении, так что во время тестирования диапазон составлял ~14–20 градусов Цельсия. Показатели температур брались с мониторинга HWINFO, а также с термофото, выполненным тепловой камерой UNI-T RX-600. При фиксации температур материнская плата либо была 30 минут без нагрузки, либо 30 минут с ней. Измерение энергопотребления платформы производилось с помощью энергометра Feron TM55 и электросчетчика, в течение 30 минут в режиме нагрузки (забег LinX) и без него. Частотный потенциал ключевых узлов исследовался шагами напряжений 0,025 В, стабильность системы проверялась комплексом нагрузок в виде LinX (problem size 28432, 10 итераций), а также прохождением Y-cruncher на пресете Pi-2,5b. Каждый бенчмарк запускался пять раз, в результатах отмечено среднее арифметическое, то же касается игр. В играх происходила запись телеметрии (1% low fps + Average fps) с помощью Riva Tuner Statistics Server. CS:GO (настройки качества — минимальные) — тест на карте мастерской FPS Benchmark от начала сцены бенчмарка до третьего звукового сигнала на черном экране. Остальные игры тестировались на заводских пресетах минимального качества в стандартных бенчмарках.

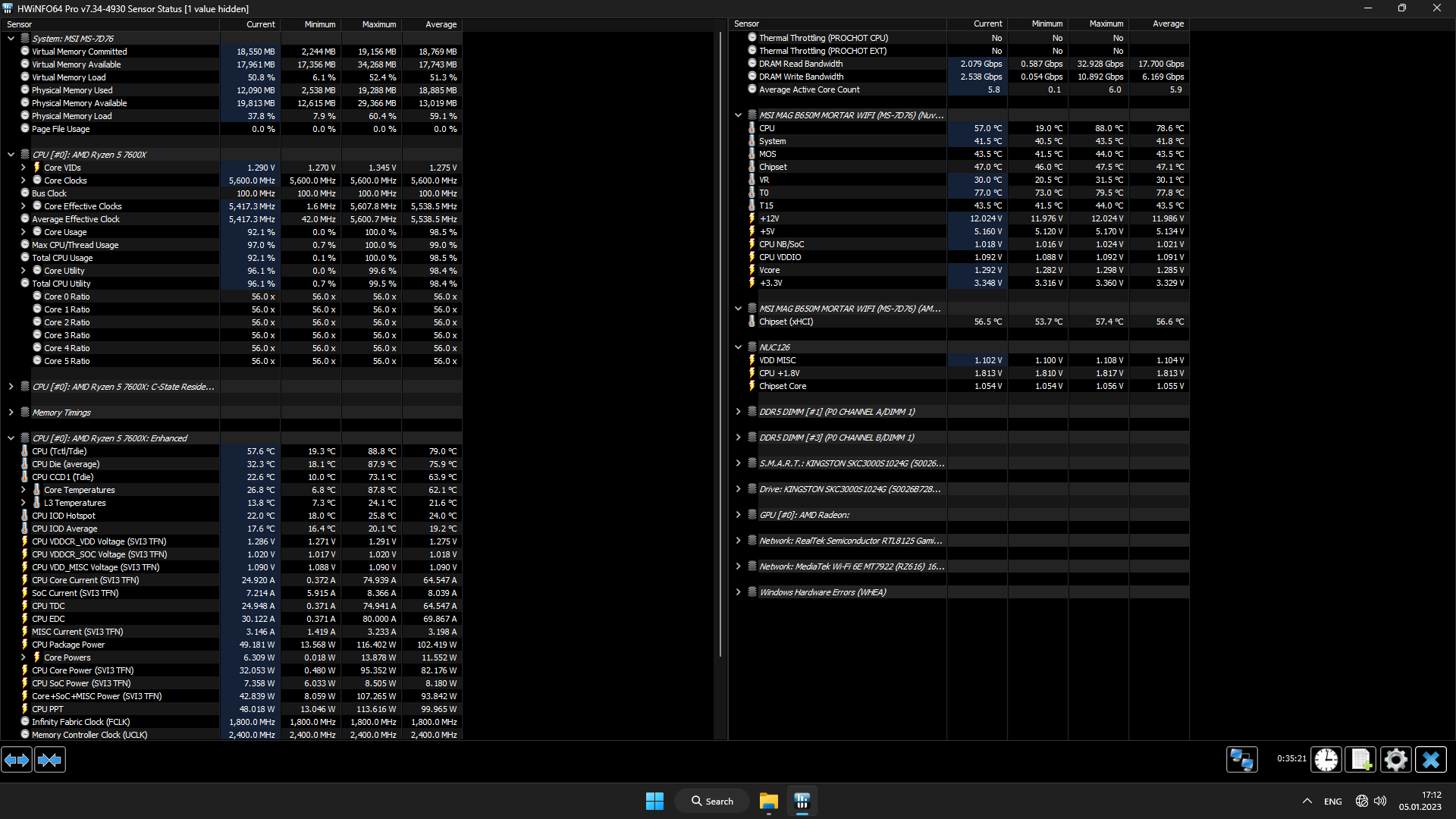

Начнём с заводских настроек. Как и у большинства решений AM5 — автоматика невероятно жадная и выжимает последние мегагерцы, что в условиях типичной сборки приведет к температурам уровня 90 градусов и 100% оборотов вентилятора при элементарных нагрузках, если не настроить кривую оборотов или лимиты TDP собственноручно. На конкретном примере Ryzen 5 7600X автоматика ускоряла отдельные ядра до 5450 МГц (в среднем 5274 МГц) с напряжением на процессоре до 1,33 В согласно мониторингу HWINFO.
При гейминге ядра в среднем находятся на частотах в диапазоне от 5250-5450 МГц. Принцип «все уже разогнано производителями» также актуален и для процессора среднего класса, а не только флагманских решений.
Относительно оверклокинга. Материнская плата MAG B650M Mortar WIFI не хочет загружаться на частотах BCLK выше 100, просто не проходит POST.
Процессор может работать при 5750 МГц по всем ядрам с напряжением 1,3 В, однако LLC не может идеально удержать статическое напряжение, дельта на уровне 1,27–1,345 В согласно HWINFO в режиме работы LLC Mode 2. Это спортивный режим для бенчмарков в текущем дуэте материнской платы с процессором, достаточной стабильности достичь не удалось. Валидация присутствует.

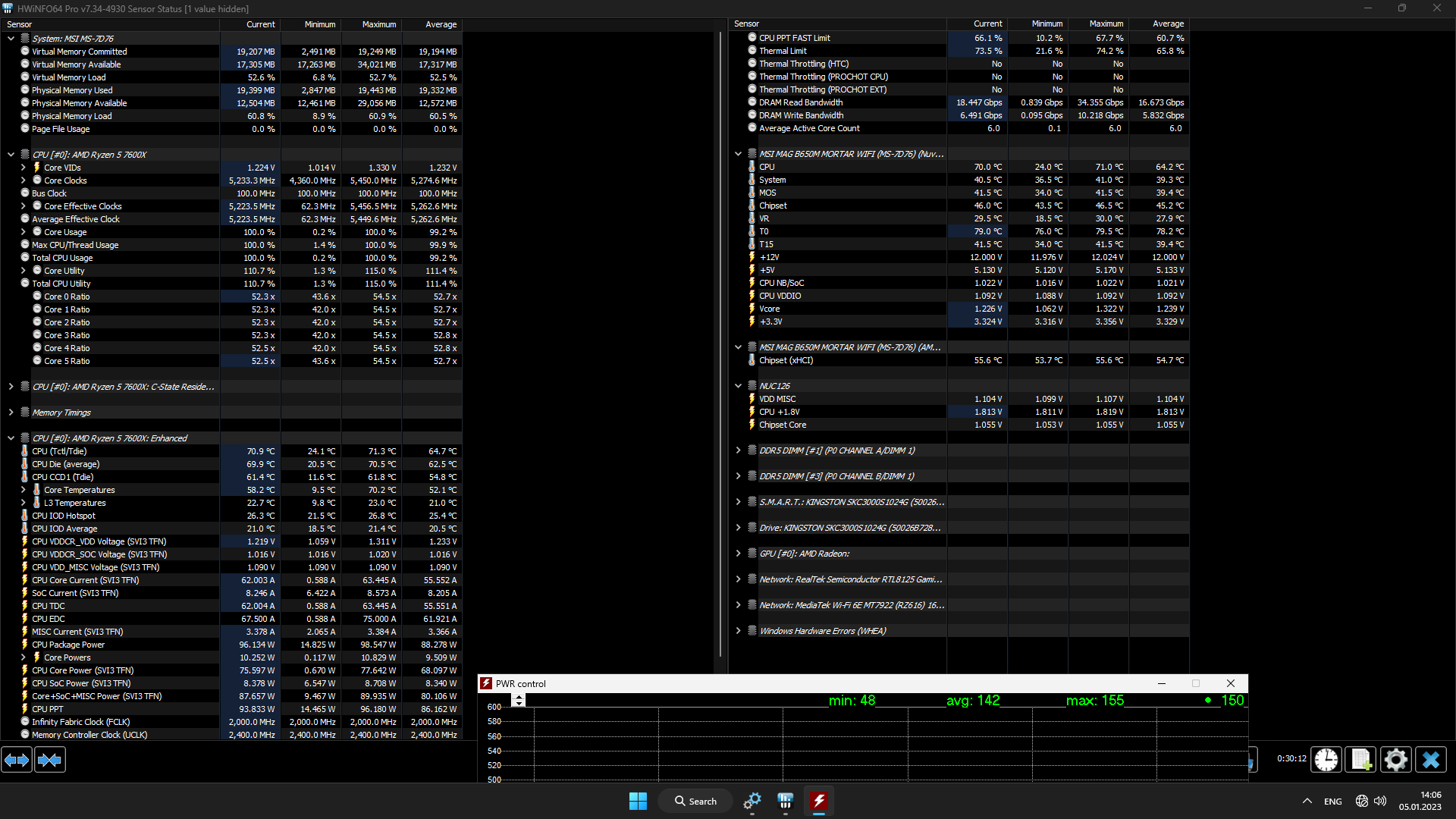

Абсолютную стабильность удалось получить при частоте 5600 МГц на всех ядрах с тем же напряжением. Валидация.
FCLK была разогнана до 2200 МГц. Память разогнана до частоты 6000 МГц с таймингами CL32-36-36-72 и напряжениями 1,4 В VDD и 1,35 VDDQ. К сожалению, любые попытки снизить tRAS до приличных не приводили к успеху. Более высокие частоты при подобных таймингах брать удавалось, но, опять же, система не была достаточно стабильной.

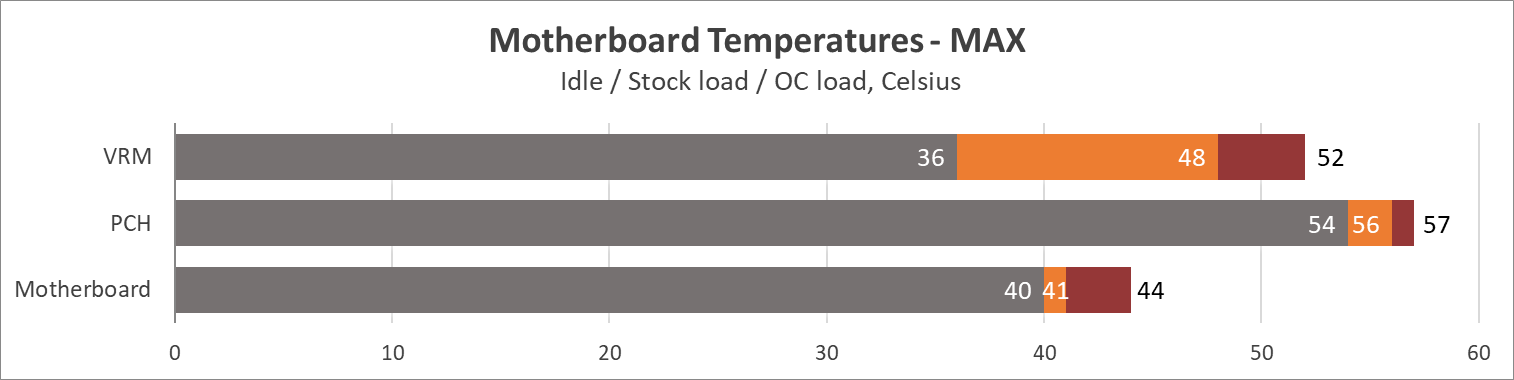

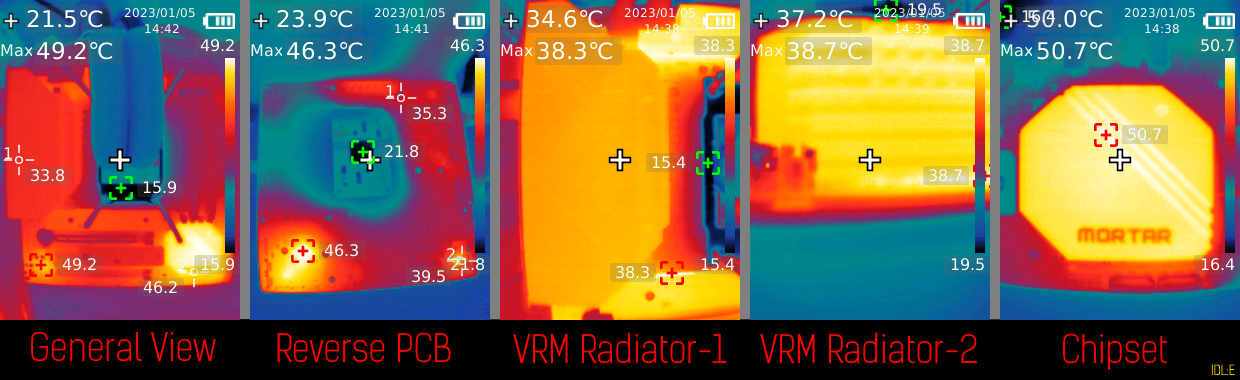

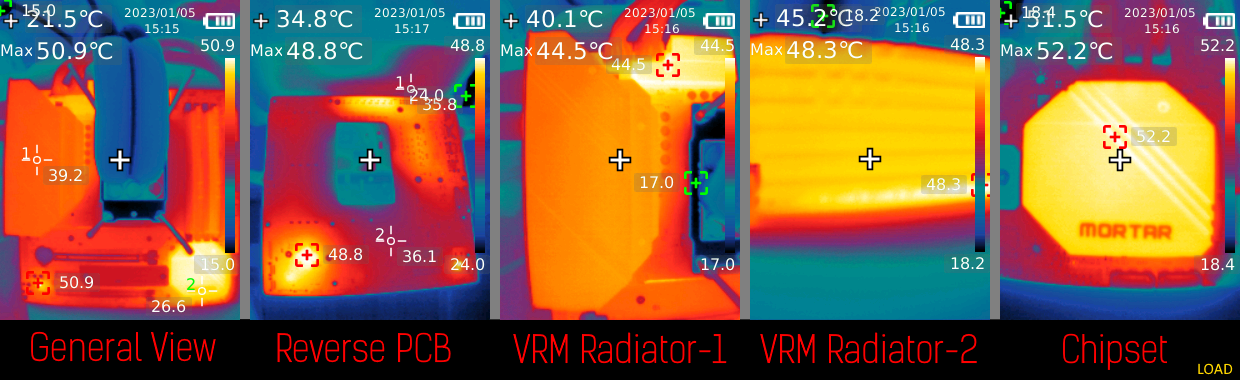

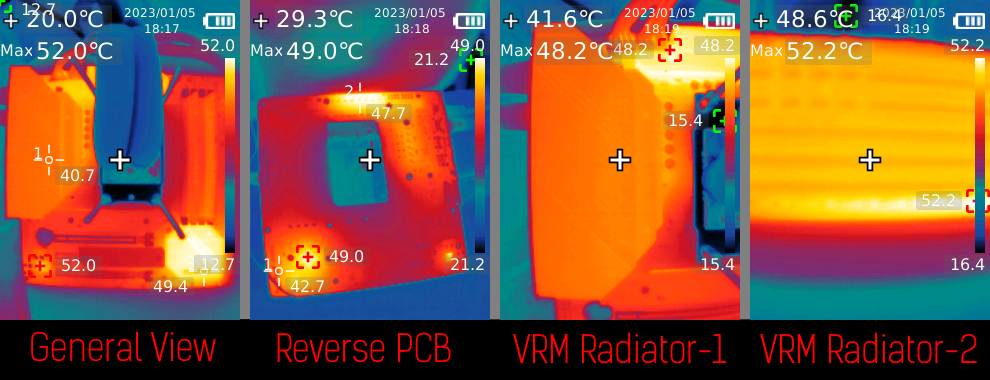

Теперь когда параметры оверклокинга расписаны — самое время ознакомиться с термофото нагрева (без нагрузки / с нагрузкой в заводском режиме / нагрузка в разгоне):
К сожалению, термофото чипсета в разгоне было испорчено очередным окном балансировки электроэнергии.

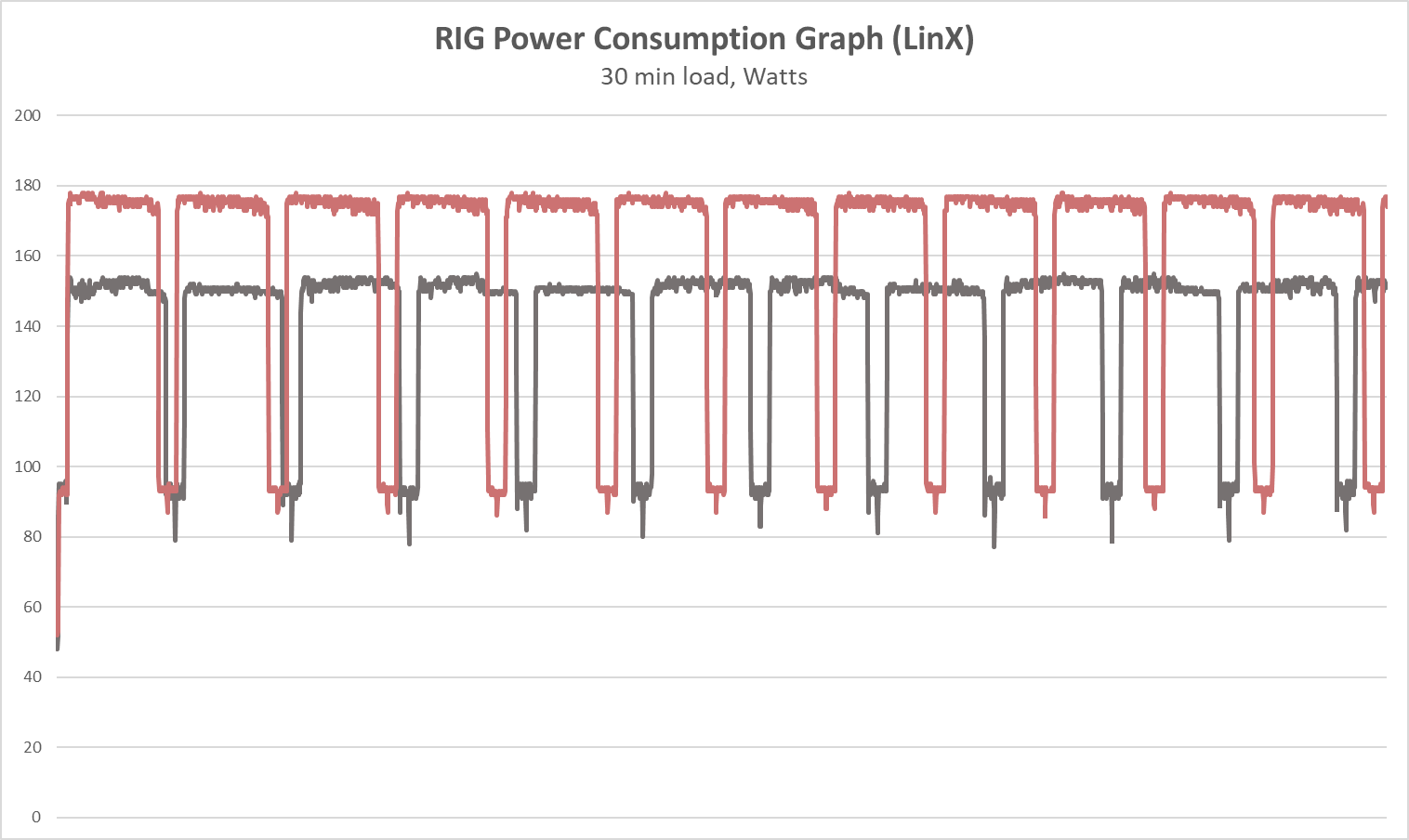

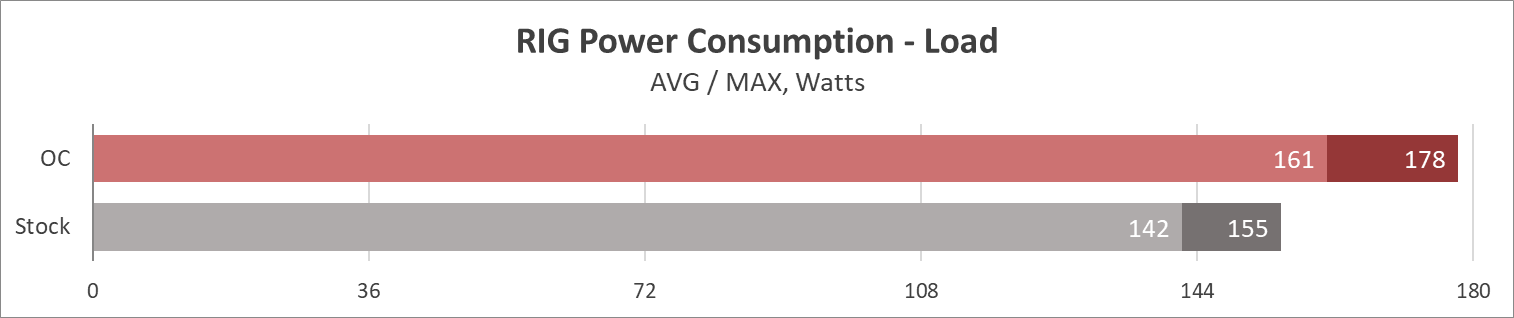

Графики потребления:

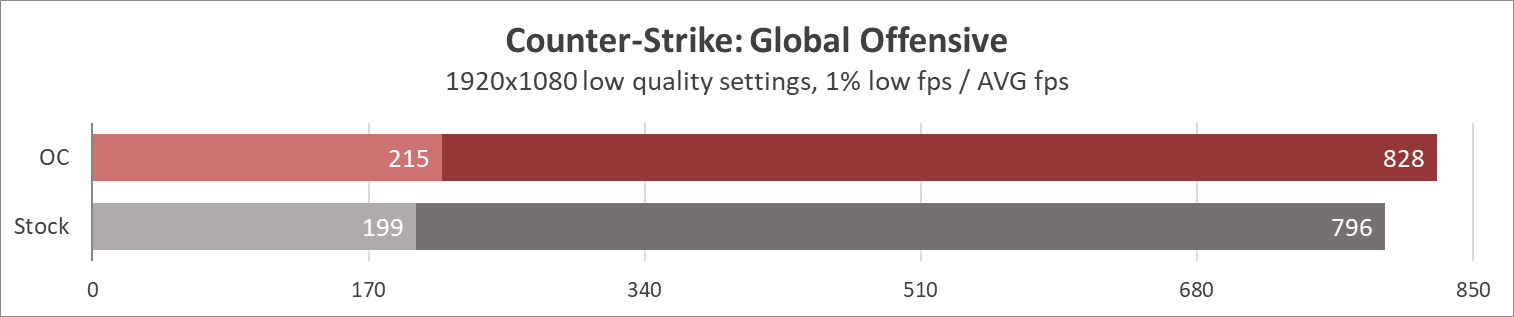

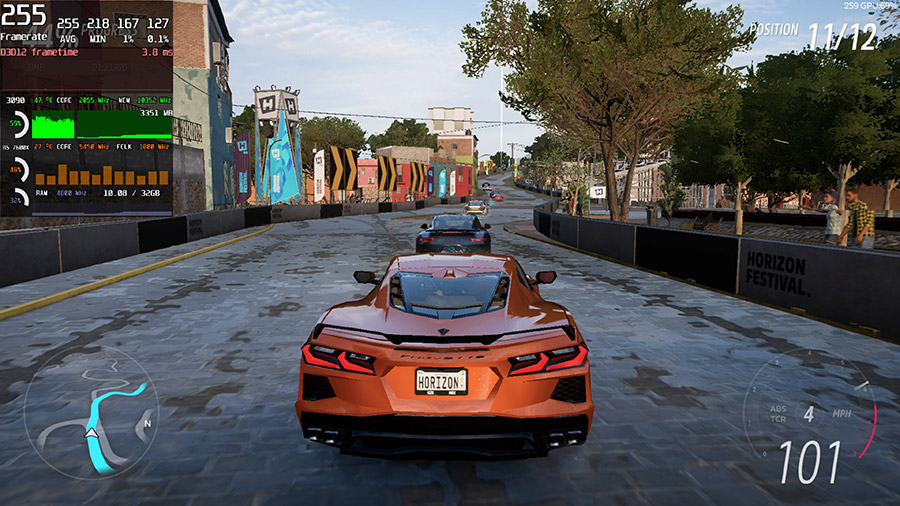

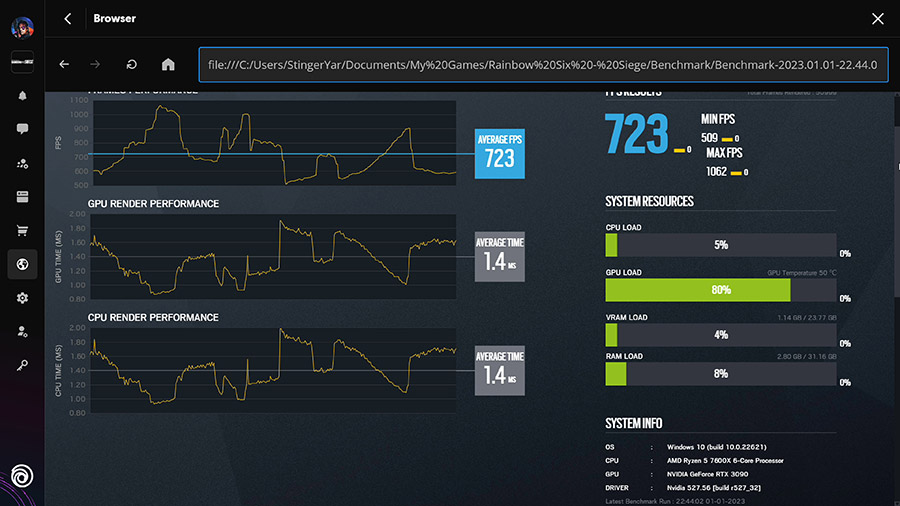

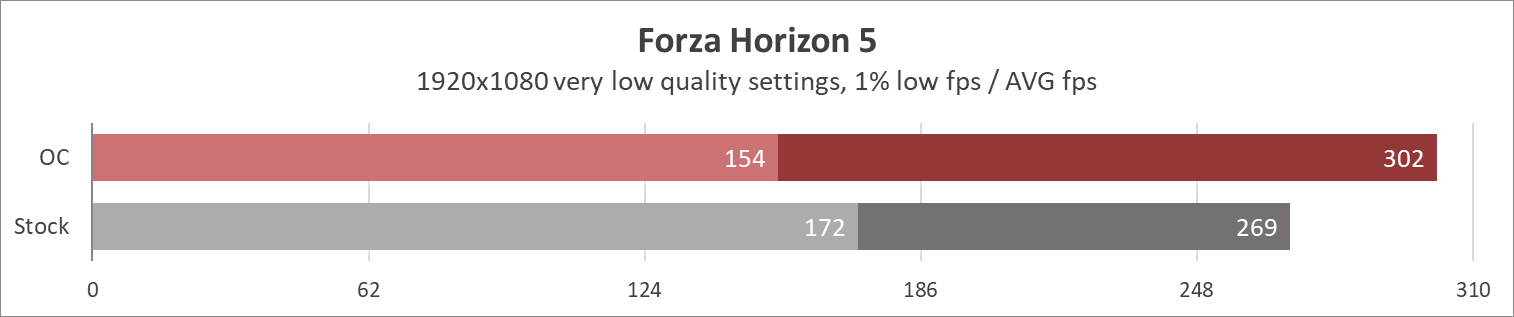

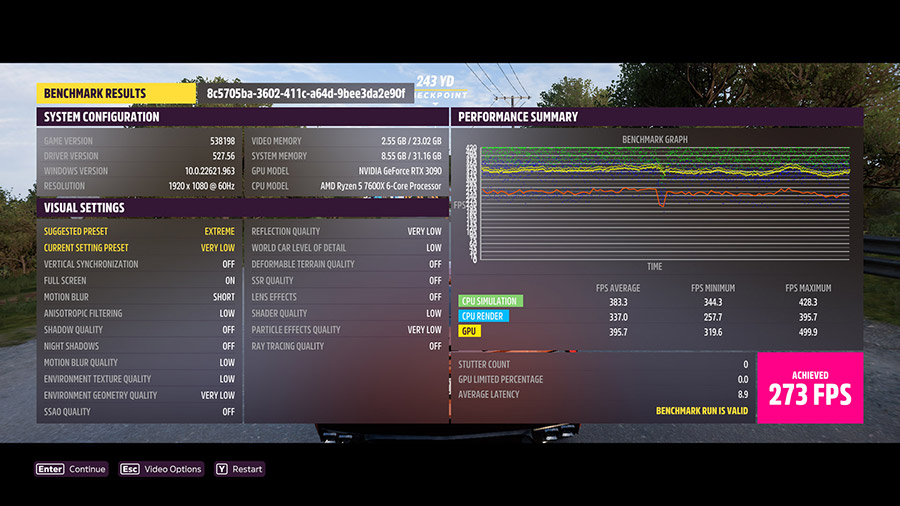

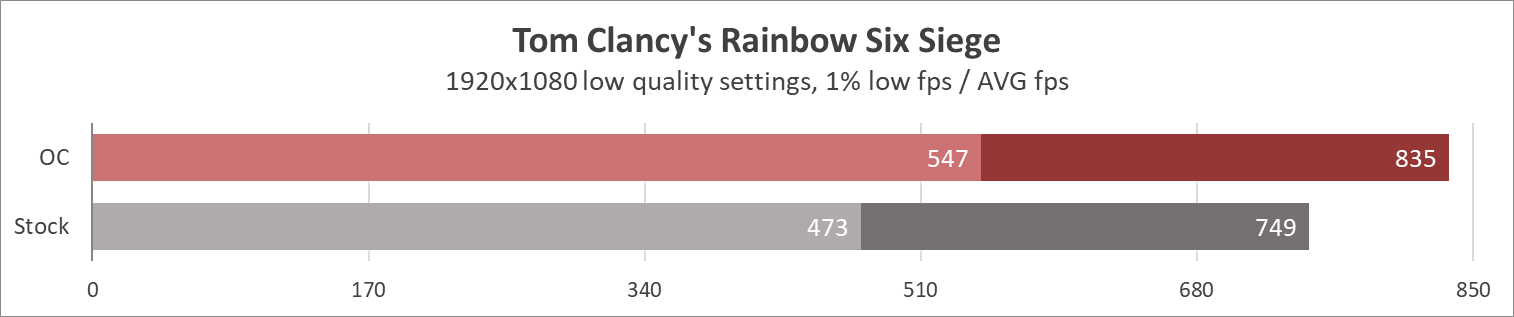

Возможностей платформы предостаточно для использования экранов с 240 Гц, разгон поднимает показатели до 12% в лучшем случае, средний прирост составляет ~9%.

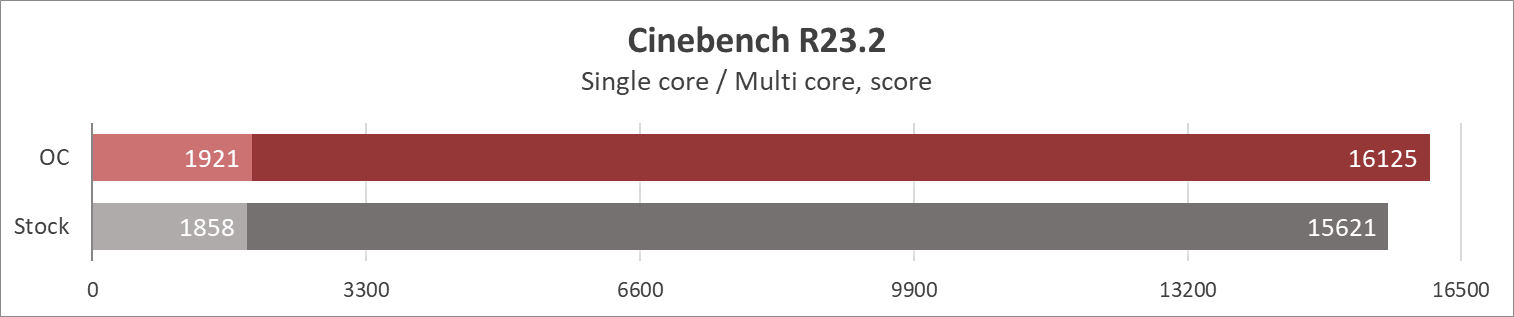

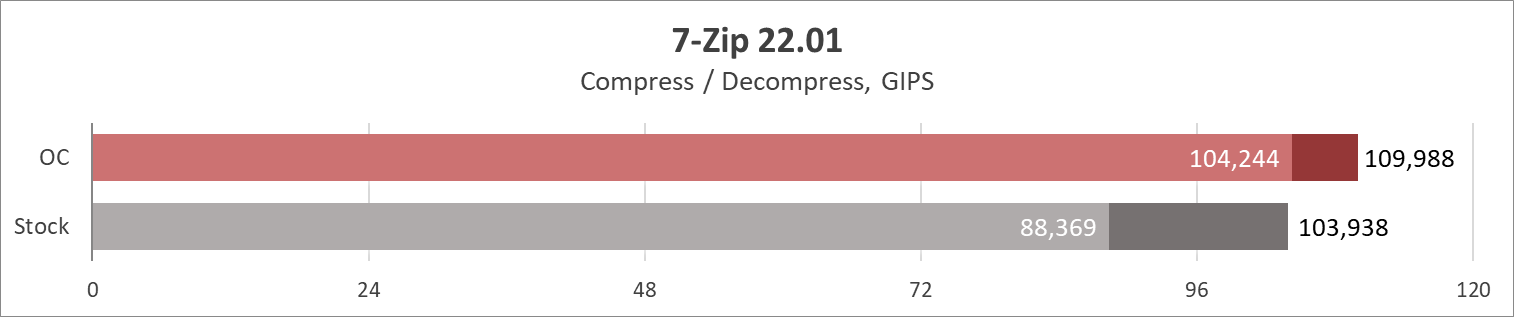

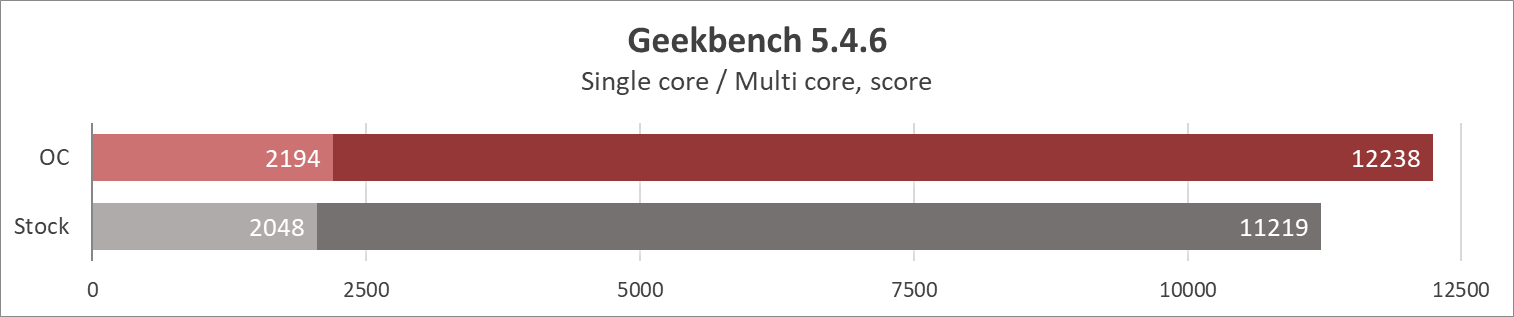

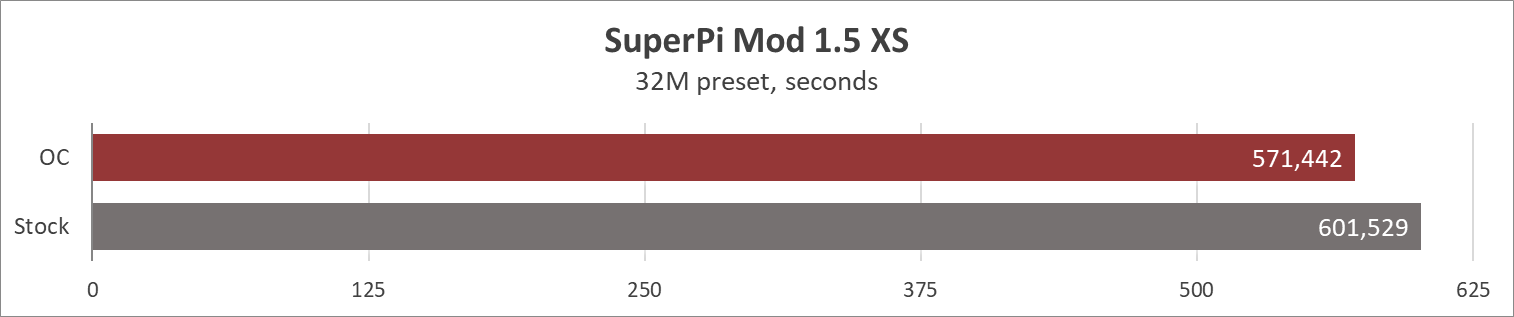

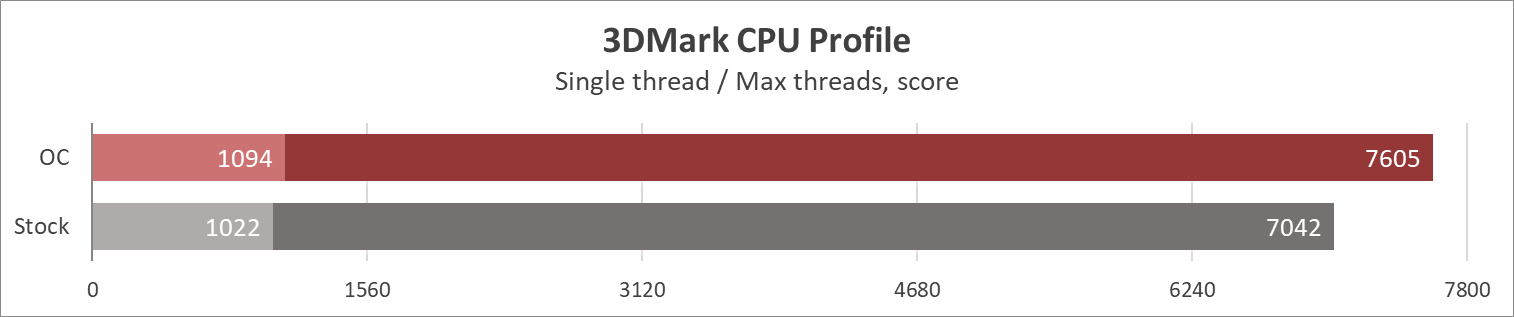

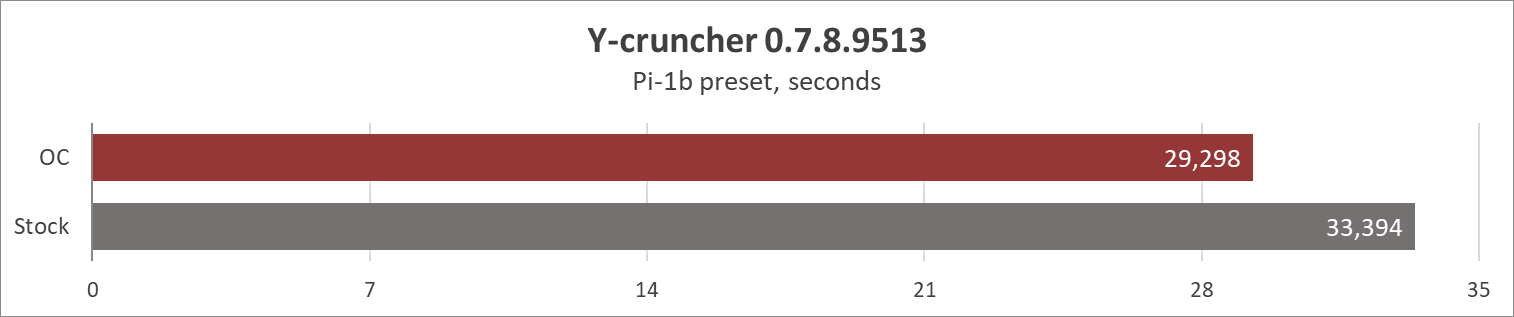

Бенчмарки в лучшем случае выдают на 18% лучшие результаты, средний же показатель прироста составил 9%.

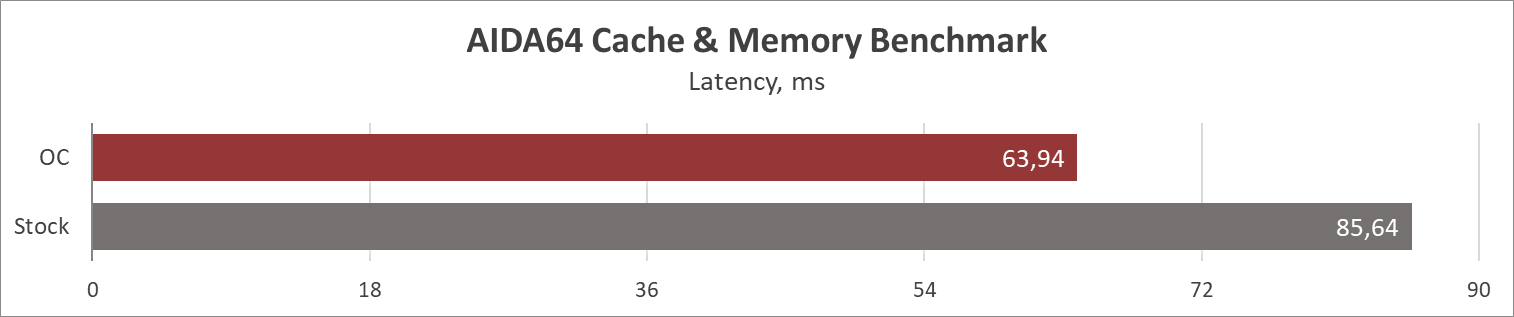

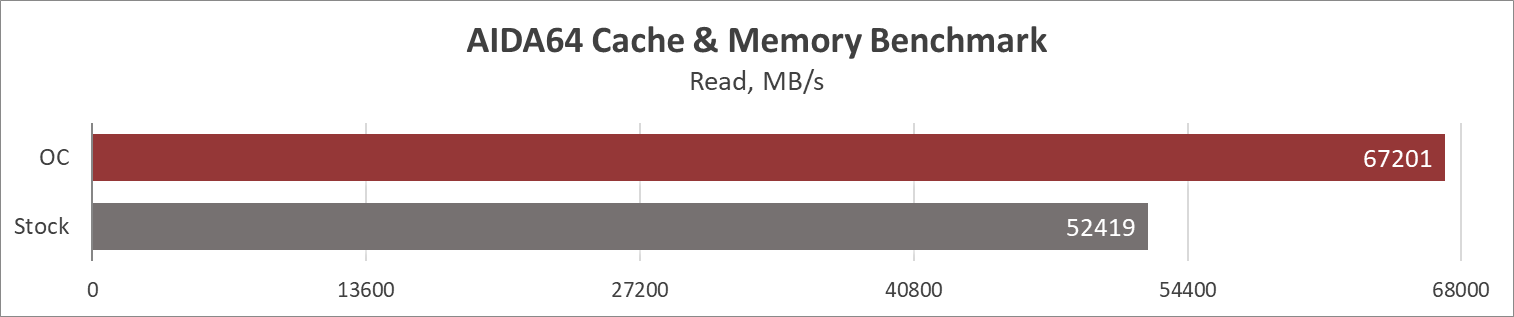

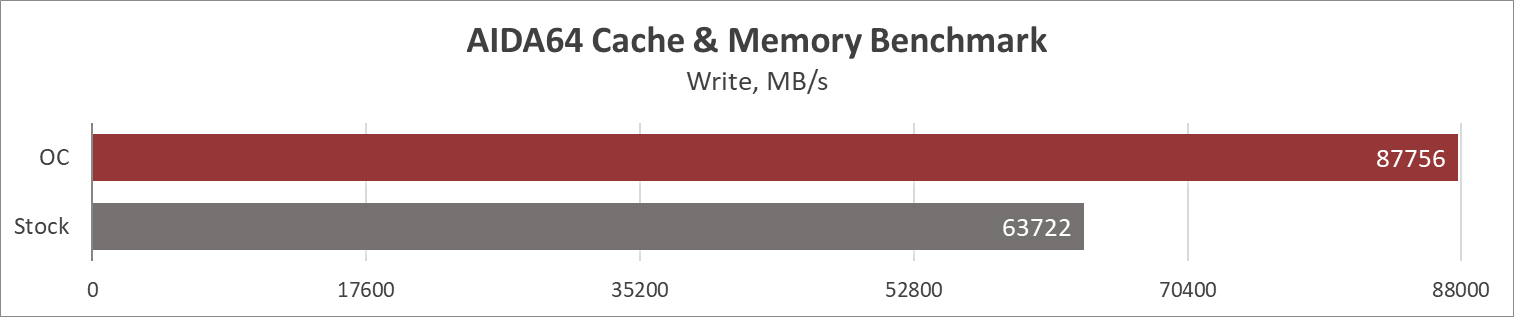

Оперативная память на платформе AM5 все еще не раскрывает свой потенциал на максимум, поэтому мануальное вмешательство и оптимизация обеспечивают до 38% прироста производительности. В среднем рост составил ~30%.
Выводы
MSI MAG B650M Mortar WIFI — это качественный представитель форм-фактора mATX платформы AM5. К сожалению, пространство для экспериментов с оверклокингом CPU ограничено, ведь плата допускает гуляние напряжения до ~0,075 В с процессором среднего класса, т.е. есть вероятность, что ситуация станет более критичной с более производительными моделями. Однако материнская плата без проблем гонит Ryzen 5 7600X по всем ядрам до 5600 МГц, что гарантирует комплексный прирост производительности до 16%.
Для удержания цены пришлось принести в жертву поддержку PCI-E 5.0 на M.2, что вполне ожидаемо. В тот же время — цена, открывает положительные стороны. За нее пользователь получит все необходимые интерфейсы без переплат (Wi-Fi 6, 2.5G Ethernet, USB 3.2 Gen2, качественное аудио) и самое главное — прекрасную основу актуальной платформы AMD с потенциально долгим жизненным циклом.
