Обзор и тестирование материнской платы MSI MAG B560 Tomahawk WiFi. Финишная прямая

Вслед за младшей моделью из стартового семейства игровых материнских плат MAG, мы рассмотрим старшее решение и оценим привнесения, которые обязали продукт стать таковым. Акцент на реализации поддержки беспроводных сетей сделан сразу в названии. В то же время, в серии MAG специалисты MSI идут на ряд компромиссов, что позволяет более старшим MPG и особенно MEG предложить покупателю больше.

MSI MAG B560 Tomahawk WiFi

Основные характеристики собраны в таблице ниже. Нет деления шестнадцати линий от ЦП между парой PCI-E, нет старшего звукового кодека и даже ОУ, зато поддержка USB самых разных поколений тут всеохватывающая. Прочие детали разберём по ходу обзора дальше.

Модель MSI MAG B560 Tomahawk WiFi (MS-7D15 VER:1.3)
Официальная страница продукта в Сети MAG B560 Tomahawk WiFi
Чипсет Intel B560
Процессорный разъём Socket 1200
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Rocket Lake-S, Comet Lake-S)
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ:
2133–3200 — JEDEC
3200–5066 — OC
Слоты PCI-E 1 x PCI Express 4.0 x16 — CPU
1 x PCI Express 3.0 x16 (x4) — B560
1 x PCI Express 3.0 x1 — B560
M.2 1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280/22110) — 11th Gen CPU
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280) — B560
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — B560
Встроенное видеоядро (в процессоре) Intel UHD 750/730/630/610
Видеоразъёмы DisplayPort 1.4, HDMI 2.0b
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2
Порты USB 1 х 3.2 Gen 2x2 (1 разъём на задней панели (Type-C), B560)
1 х 3.2 Gen 2 (разъёмов на задней панели нет, B560)
6 х 3.2 Gen 1 (4 разъёма на задней панели, B560)
8 x 2.0 (4 разъёма на задней панели, B560 + GL850G)
Serial ATA 6 x SATA 6 Гбит/с (B560)
RAID
Встроенный звук Audio Boost:
Codec — Realtek ALC897 (7.1, HDA)
S/PDIF Оптический (выход)
Сетевые возможности Realtek RTL8125B (2.5 Gigabit Ethernet)
Intel Wi-Fi 6E AX210 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2)
COM
LED Addressable Header 2x Rainbow
LED RGB Header 2
TPM 1x SPI (12 pin)
UEFI UEFI AMI BIOS, 256 Mb Flash ROM (25Q256JWEQ)
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности EZ Debug LED (CPU, DRAM, VGA, BOOT LED), EZ LED Control switch, M.2 Shield Frozr, Mystic Light Sync + Ambient Link, Thunderbolt header, Tuning Controller Connector, комплектация: пара съёмных антенн Wi-Fi; поддержка: AMD 2-Way CrossFireX
Цена в рознице 6015 грн

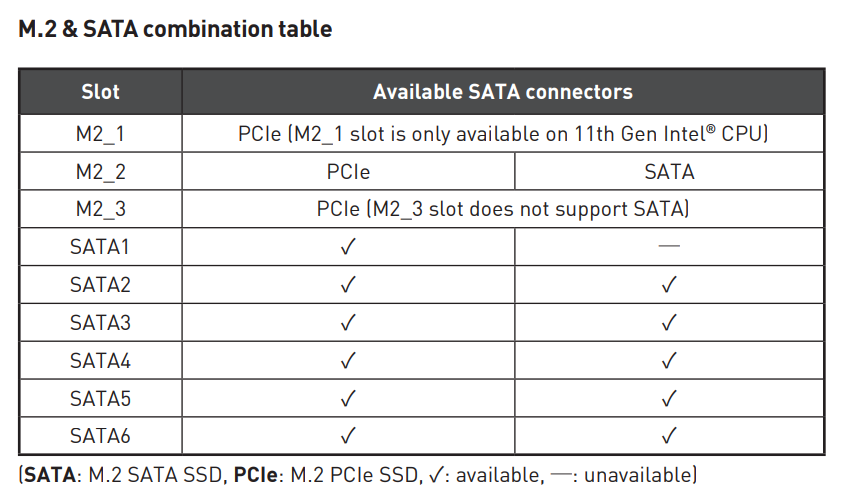

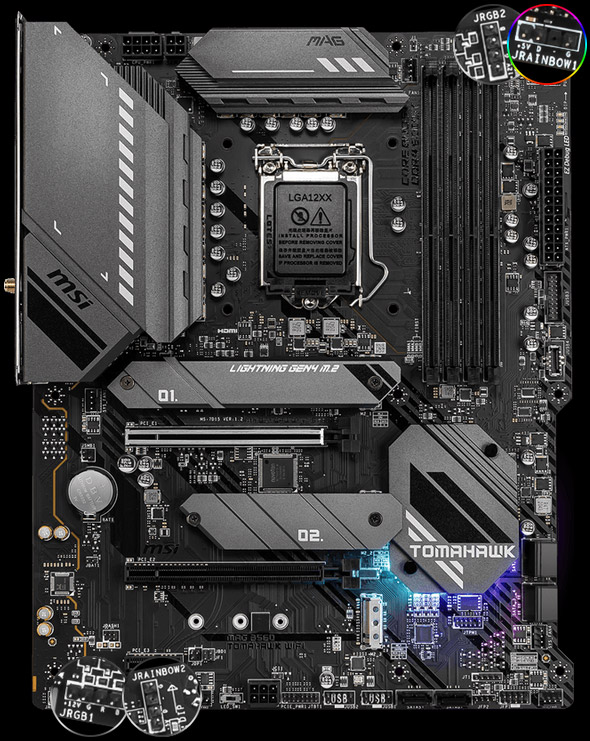

Два из трёх слотов M.2 поддерживают исключительно линии PCI-E и потому никаких пересечений ресурсов с классическими SATA там не произойдёт, чего не сказать про средний, под вторым номером. Таким образом, максимальное число накопителей в системе может составить девять штук.

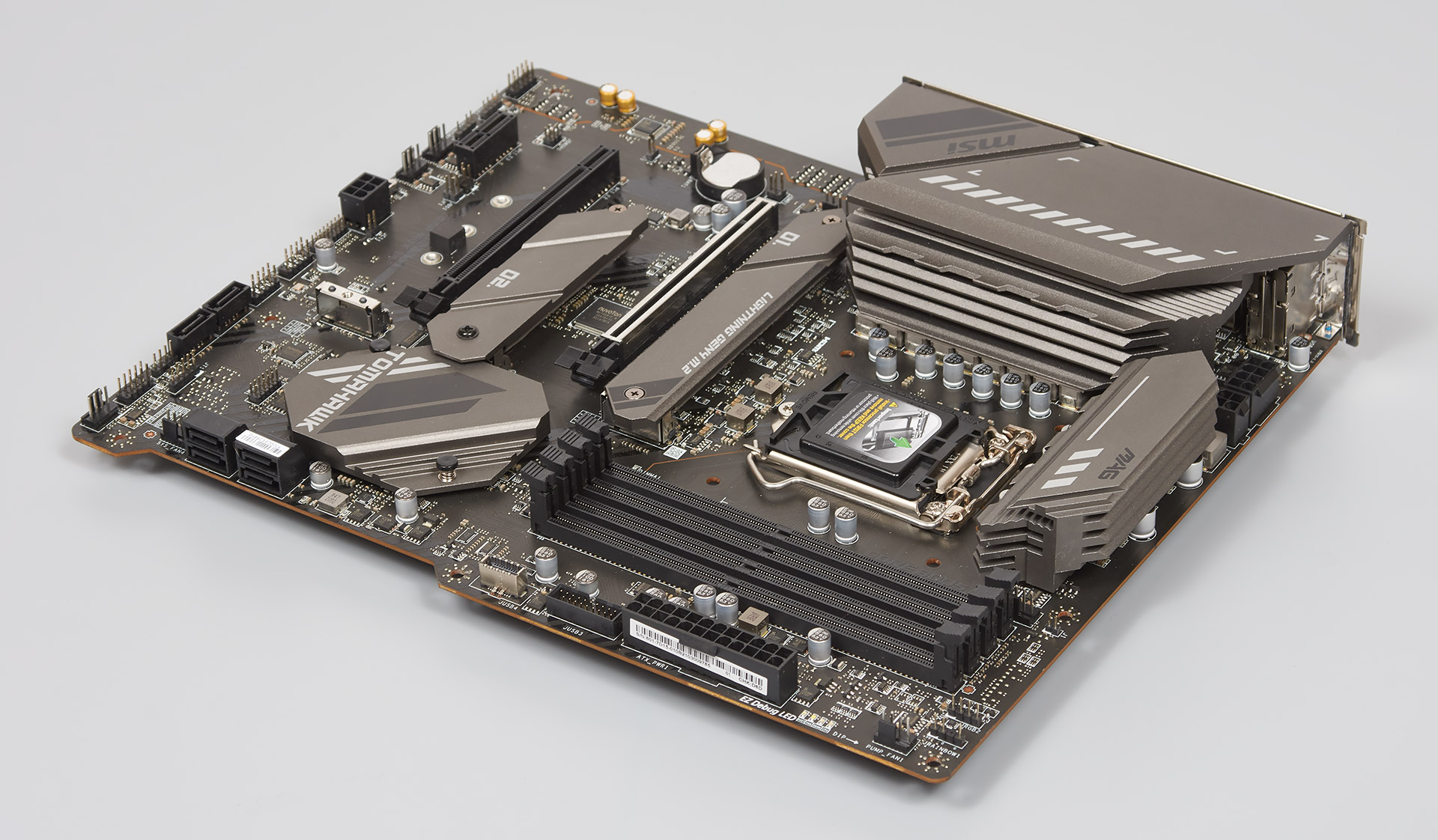

MSI MAG B560 Tomahawk WiFi

Упаковка и комплектация

Коробка рядовых размеров, ничем вроде ручки не обременяется. На лицевой стороне посчитали нужным подчеркнуть поддержку Mystic Light.

MSI MAG B560 Tomahawk WiFi

Фото устройства есть сзади, вместе со схематическим расположением гнёзд на задней панели. В небольшой табличке отобразили возможности модели. Производитель прямо указывает на использовании в схеме питания процессора рядовых транзисторов, хотя от продукта такого уровня ожидаешь уже чего-то более современного. Зато нет сомнений в массивности радиатора. Также в распоряжении у покупателя окажется наиболее быстрый порт USB симметричного исполнения.

MSI MAG B560 Tomahawk WiFi

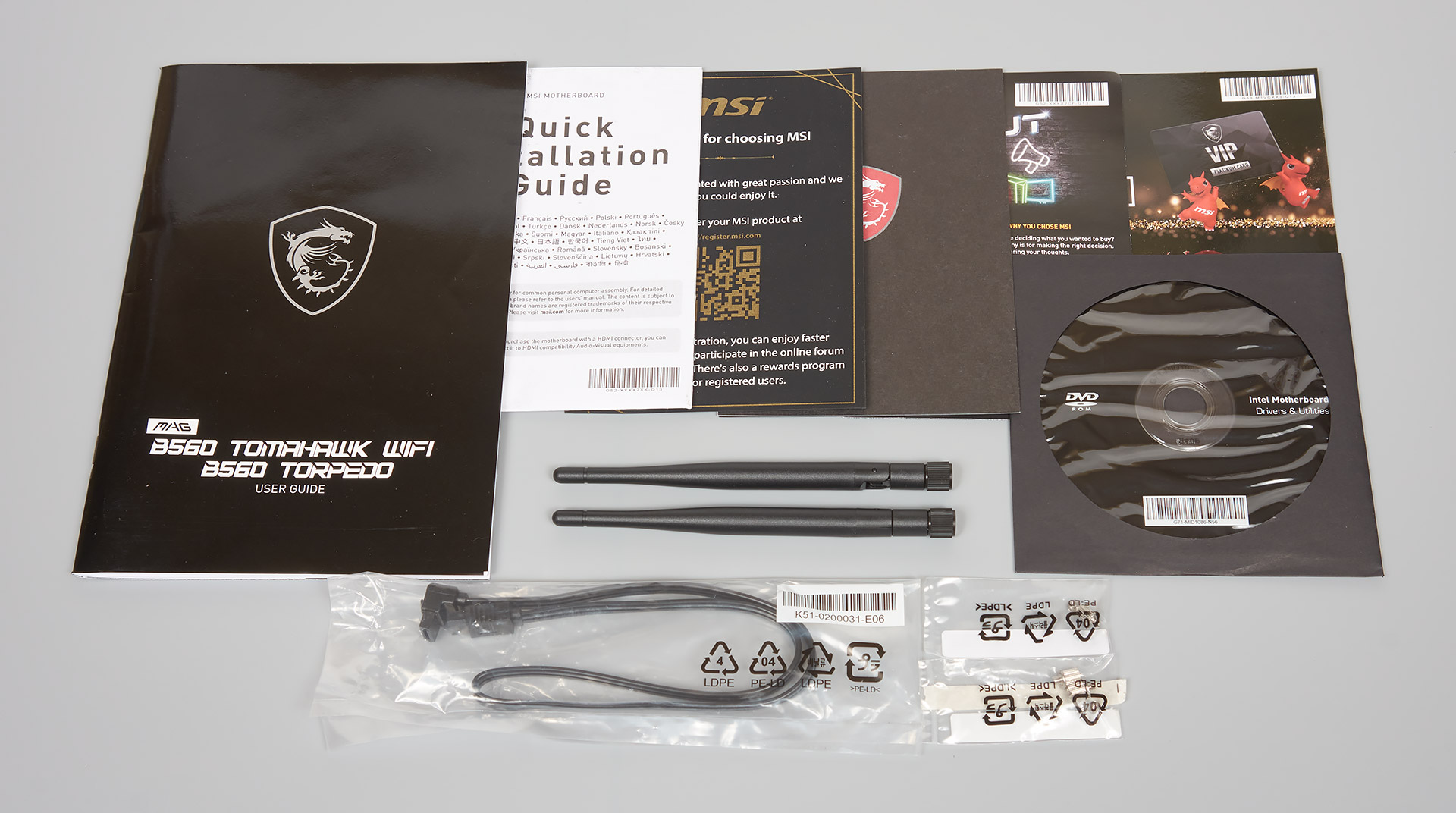

Комплектация:

  • руководство пользователя (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • карта регистрации покупателя;
  • небольшой рекламный буклет с продукцией MSI;
  • промо-флаер акции MSI Shout Out;
  • промо-флаер акции MSI Reward Program;
  • диск с драйверами и фирменным ПО;
  • две компактные внешние антенны с возможностью фиксации в трёх положениях;
  • три стойки и три крепёжных винта для устройств формата M.2;
  • наклейка с логотипом MSI Gaming Series (на фото не показана);
  • три тематических наклейки MAG для корпуса или радиатора, пять — для и батарейки или вентиляторов, две — с фирменным драконом (на фото не показаны);
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов (на фото не все).

К сожалению, часть комплектации до нас не добралась, в целом, она равноценна тому, что было в коробке от MSI MAG B560M Bazooka, лишь увеличено число стоек и болтиков — по числу гнёзд M.2 (тут их три), а также очевидно добавление компактных антенн.

MSI MAG B560 Tomahawk WiFi

Внешний вид

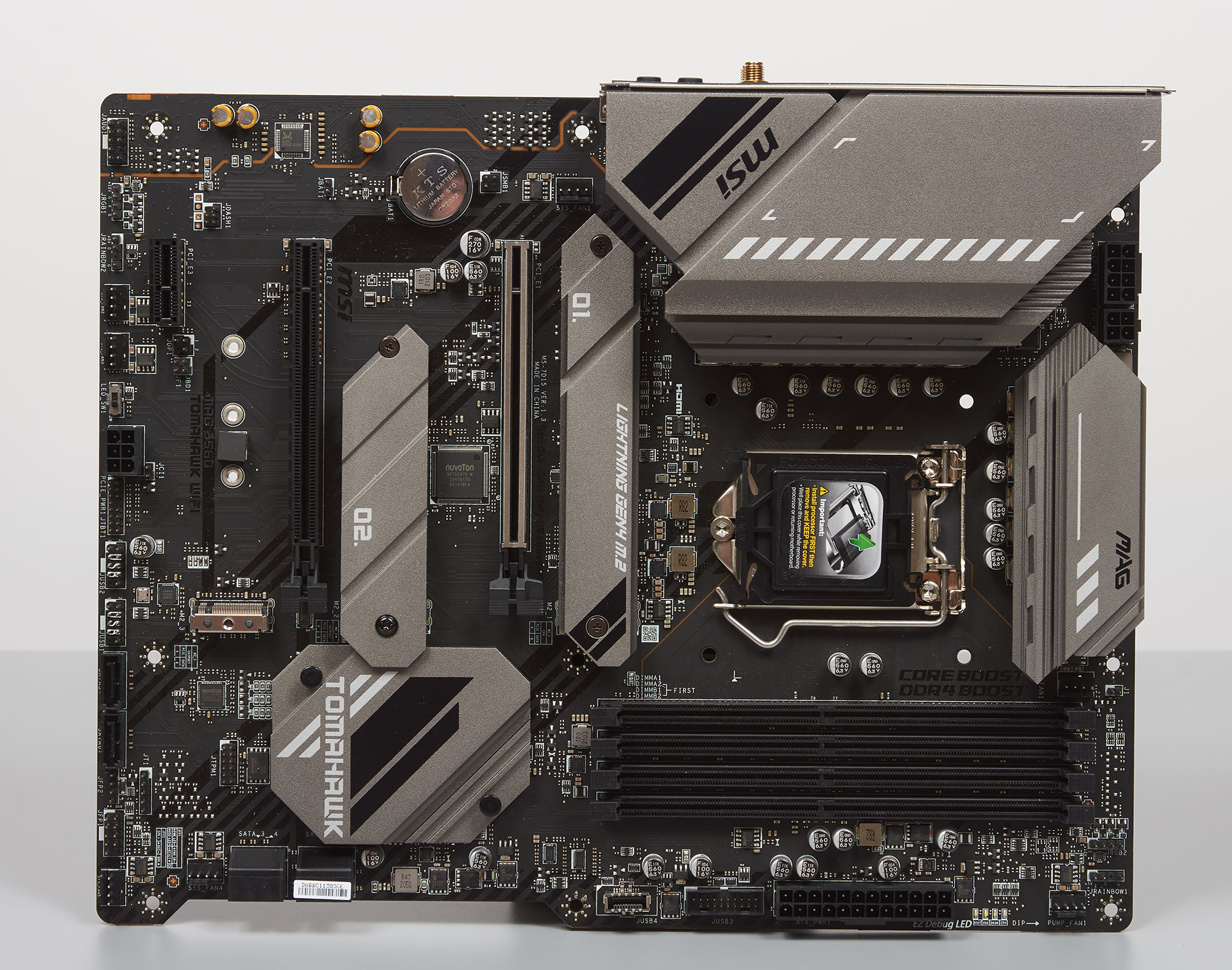

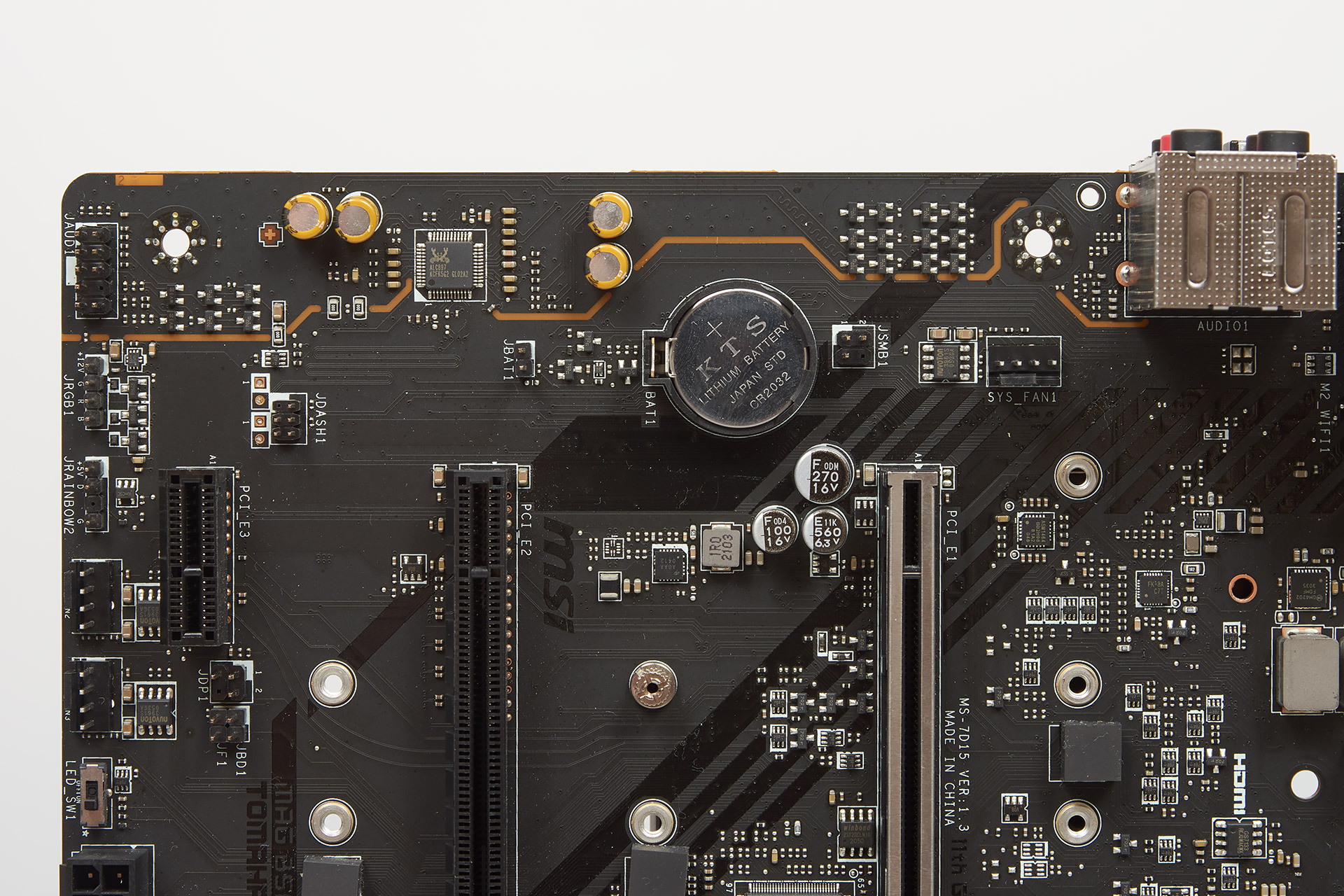

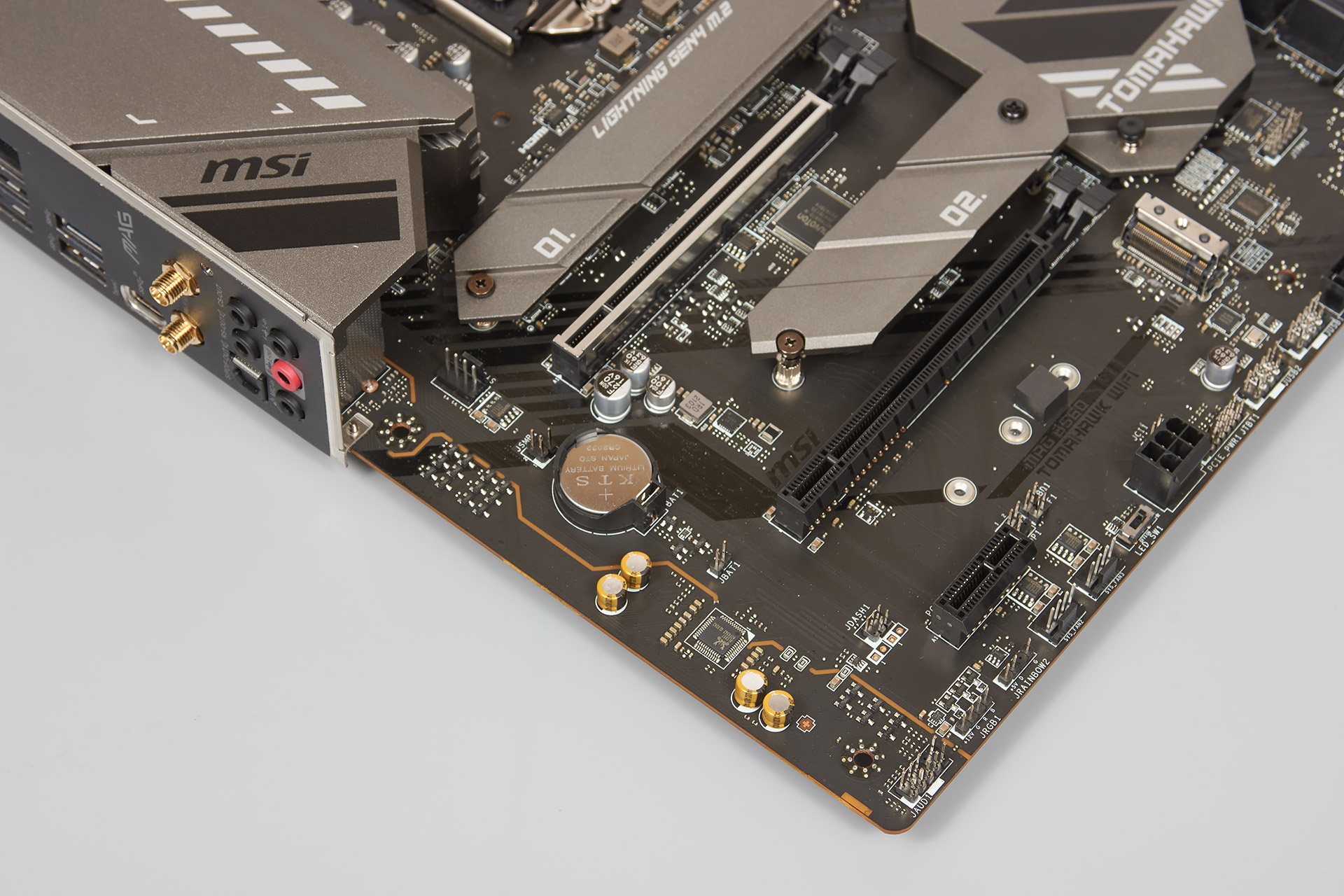

Дизайнерские решения обыгрываются монохромными цветами. Продукт рассчитан под разовую сборку, потому о каких-то кнопках и индикаторах кодов POST тут нет и речи. Батарейка будет находиться под ВК, и хорошо, что контактную пару для сброса настроек сдвинули чуть ниже — большинство современных ускорителей не будет её перекрывать, но было бы неплохо полностью исключить проблемы и выбрать место поудобнее.

MSI MAG B560 Tomahawk WiFi

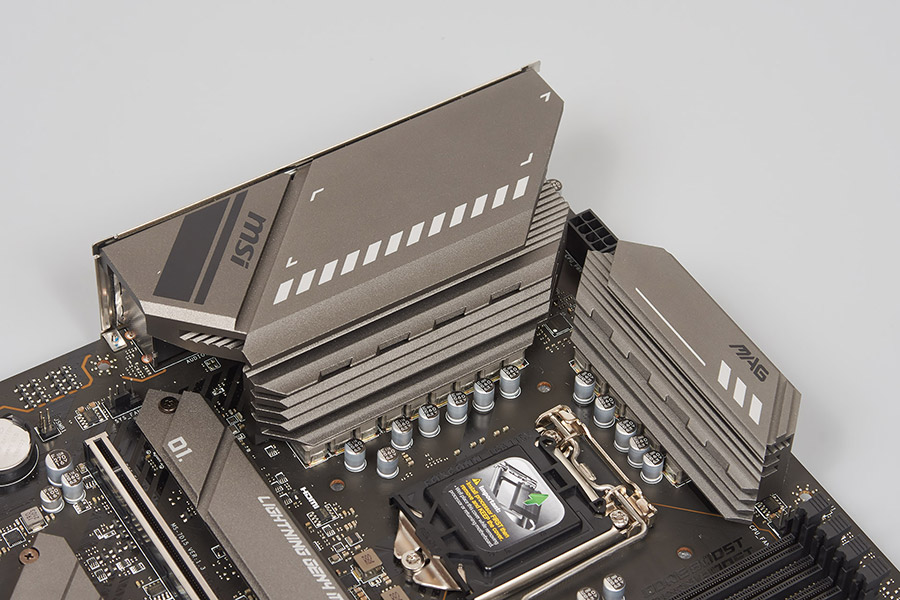

Радиаторы силовой подсистемы массивны и зафиксированы болтами, а для охладителя хаба обошлись более простыми пластиковыми гвоздями.

MSI MAG B560 Tomahawk WiFi

Шесть светодиодов под последним выступают в роли подсветки компонентов системы. Для всего остального оборудования предусмотрено четыре разноплановые площадки.

MSI MAG B560 Tomahawk WiFiMSI MAG B560 Tomahawk WiFi

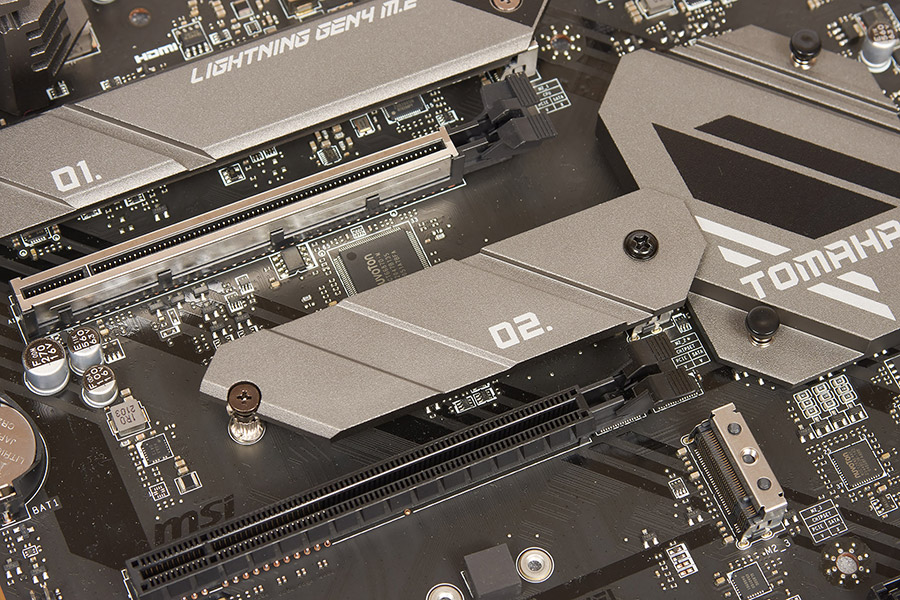

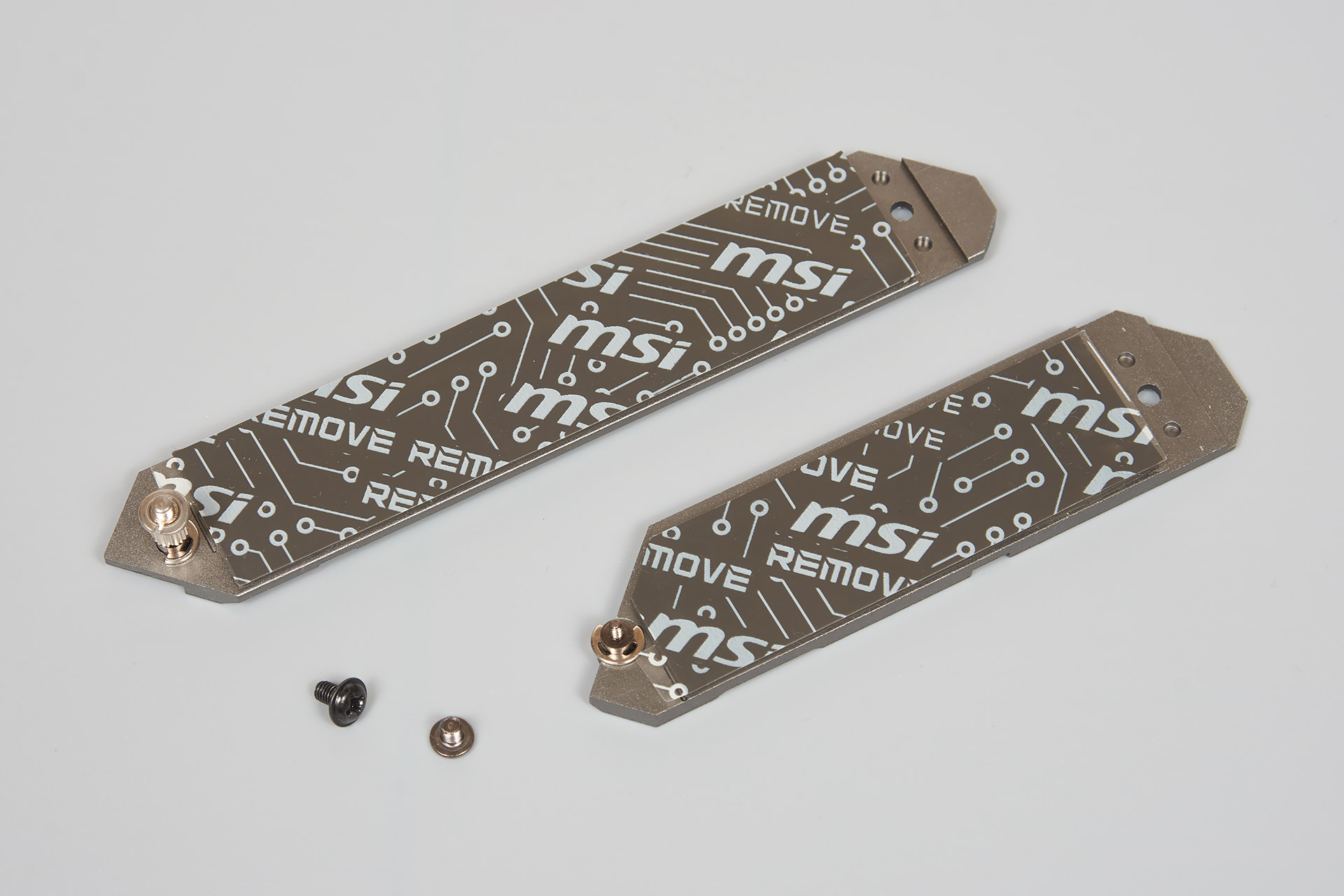

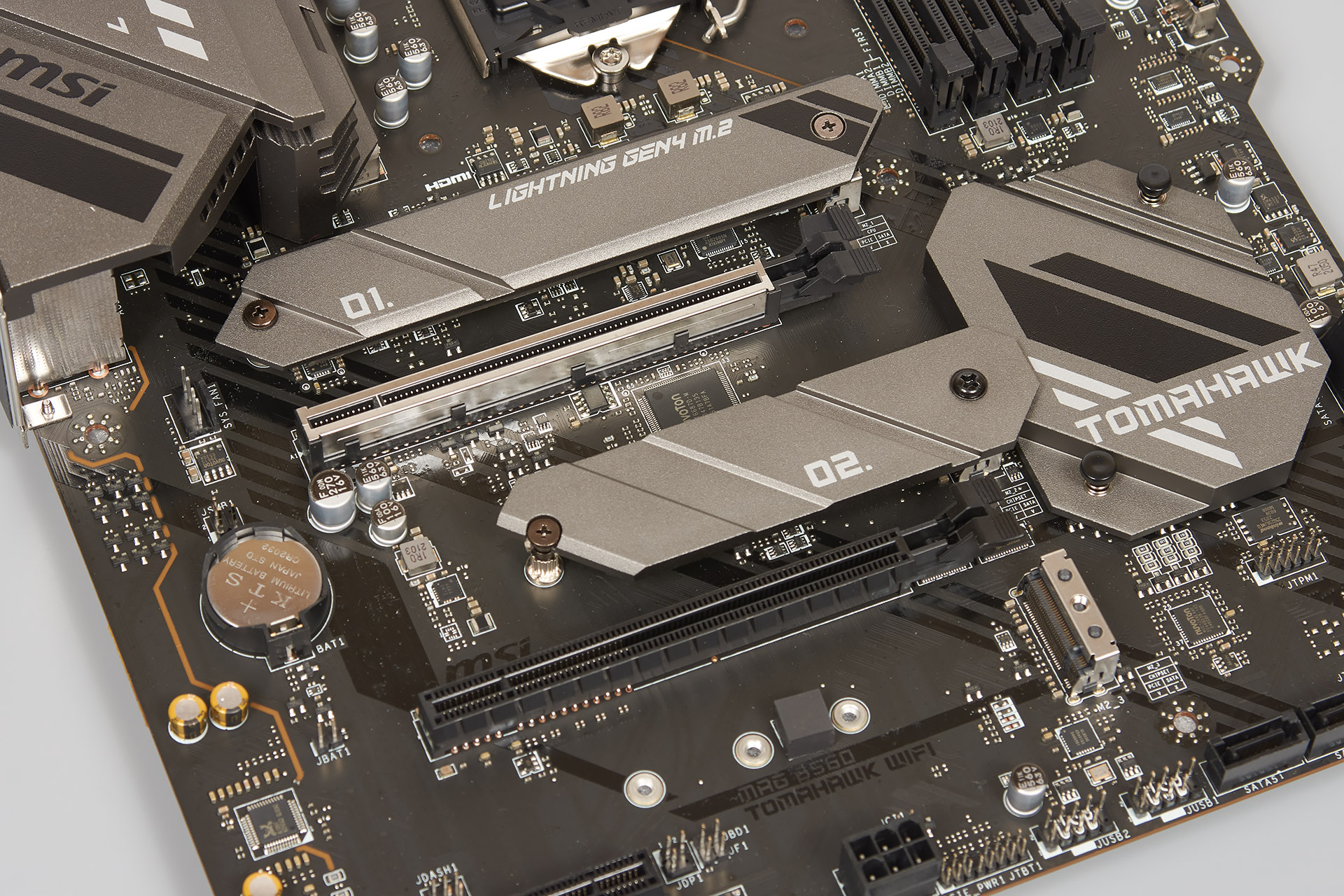

Каждый радиатор снимается отдельно, нижний слот M.2 можно дополнить тем, что расположен на срединной позиции, такой ход может помочь в улучшении оттока тепла от видеоускорителя.

MSI MAG B560 Tomahawk WiFi

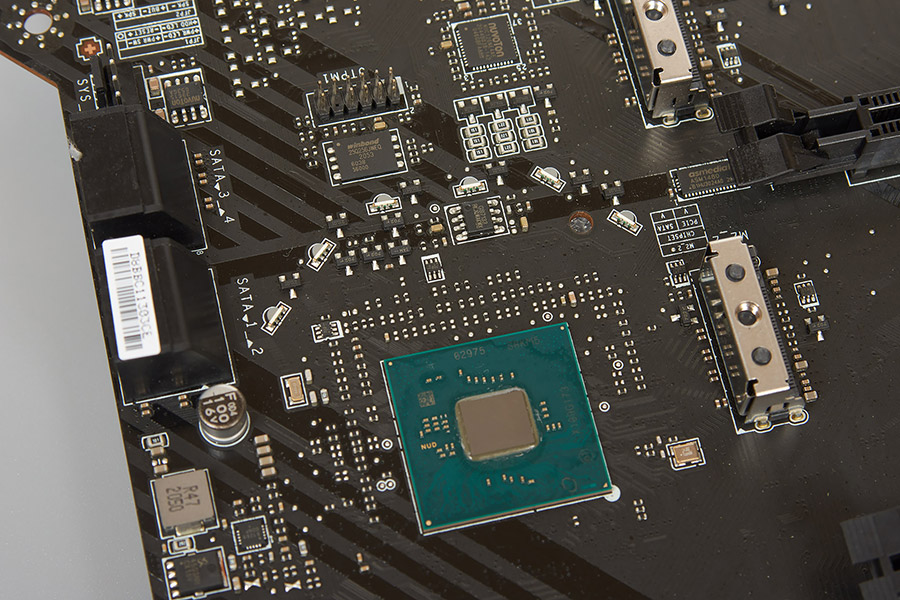

Охладитель для Intel B560 — незатейливая литая болванка, но со своими функциями она справляется исправно.

MSI MAG B560 Tomahawk WiFi

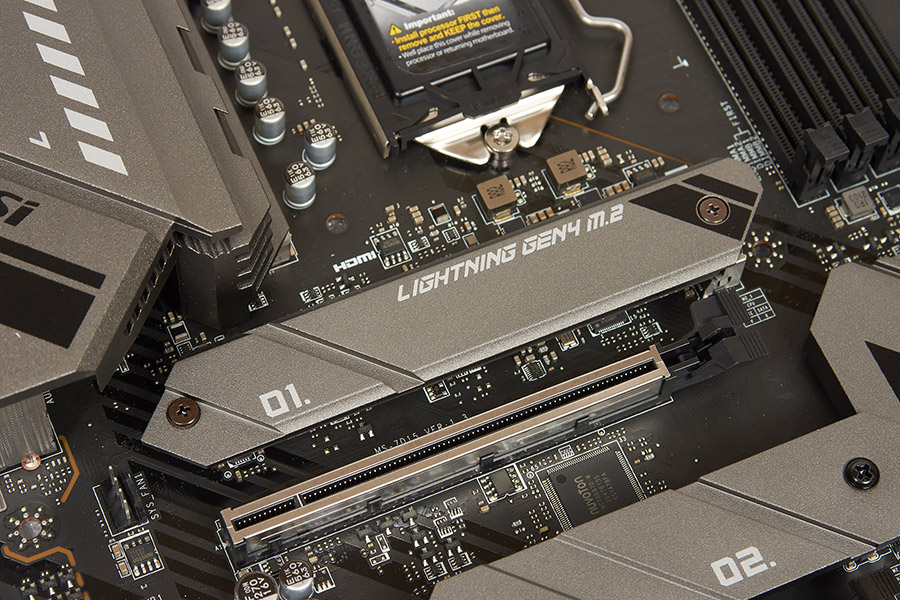

Для первого сверху слота M.2 подведены линии исключительно от ЦП, сюда поставить можно любой по длине SSD, включая формфактор 22110.

MSI MAG B560 Tomahawk WiFiMSI MAG B560 Tomahawk WiFi

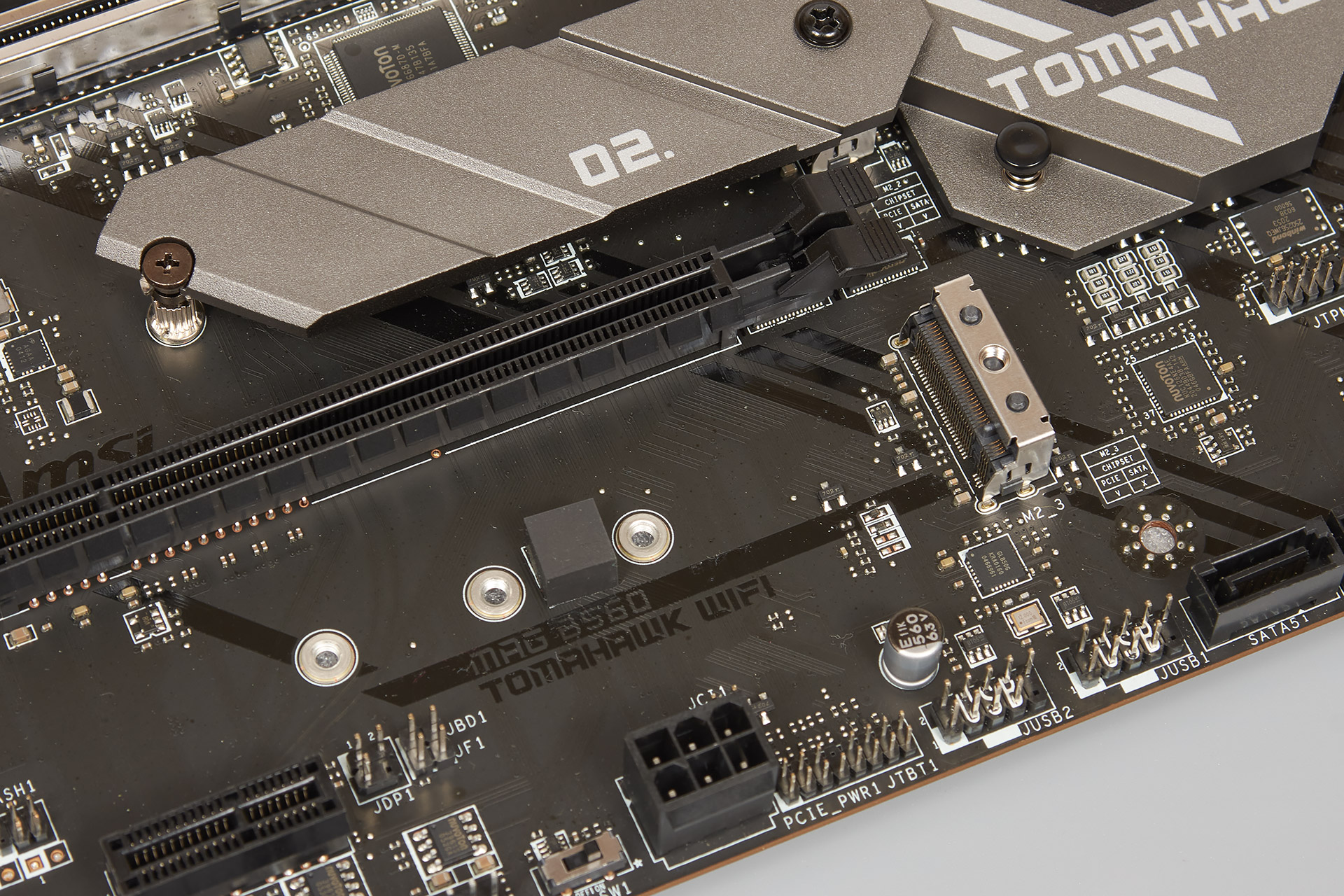

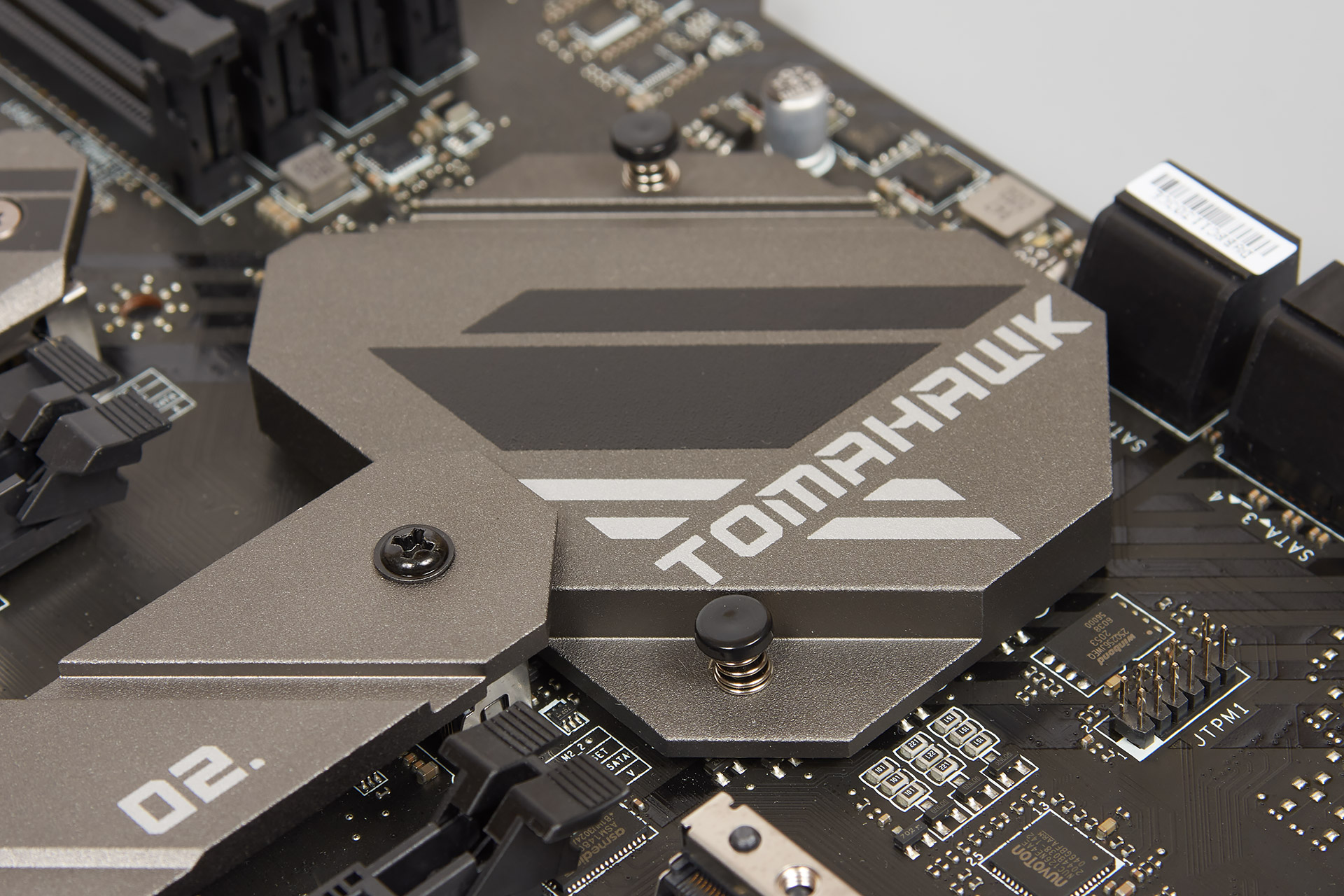

О линиях для второго по счёту мы говорили во вступлении, он — единственный универсал на плате, то есть тут можно будет смонтировать изделие с интерфейсом SATA. Длина будет ограничена восемью сантиметрами.

MSI MAG B560 Tomahawk WiFiMSI MAG B560 Tomahawk WiFi

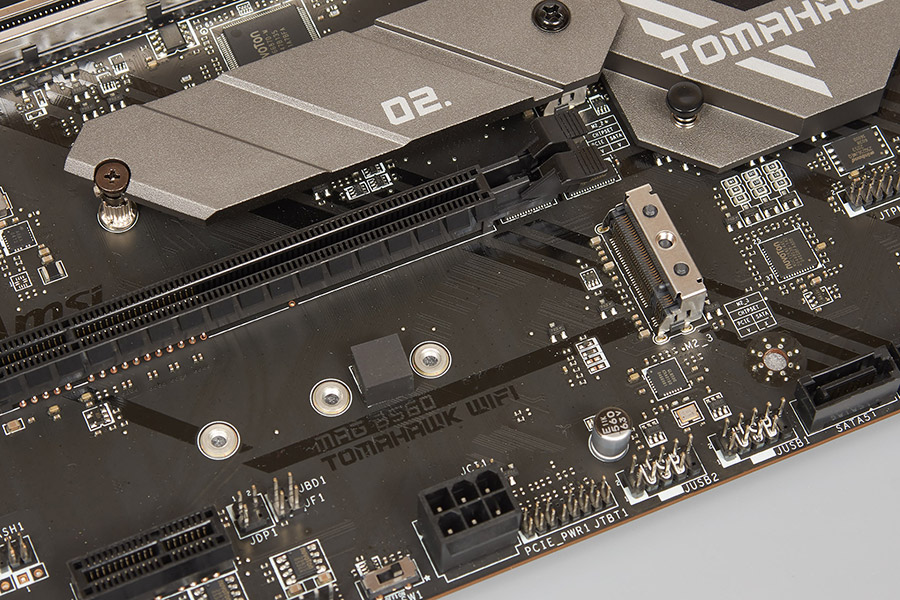

На нижнем слоте, как мы помним, доступны только линии PCI-E от чипсета. Возле каждого порта заботливо нанесена понятная вспомогательная табличка.

MSI MAG B560 Tomahawk WiFi

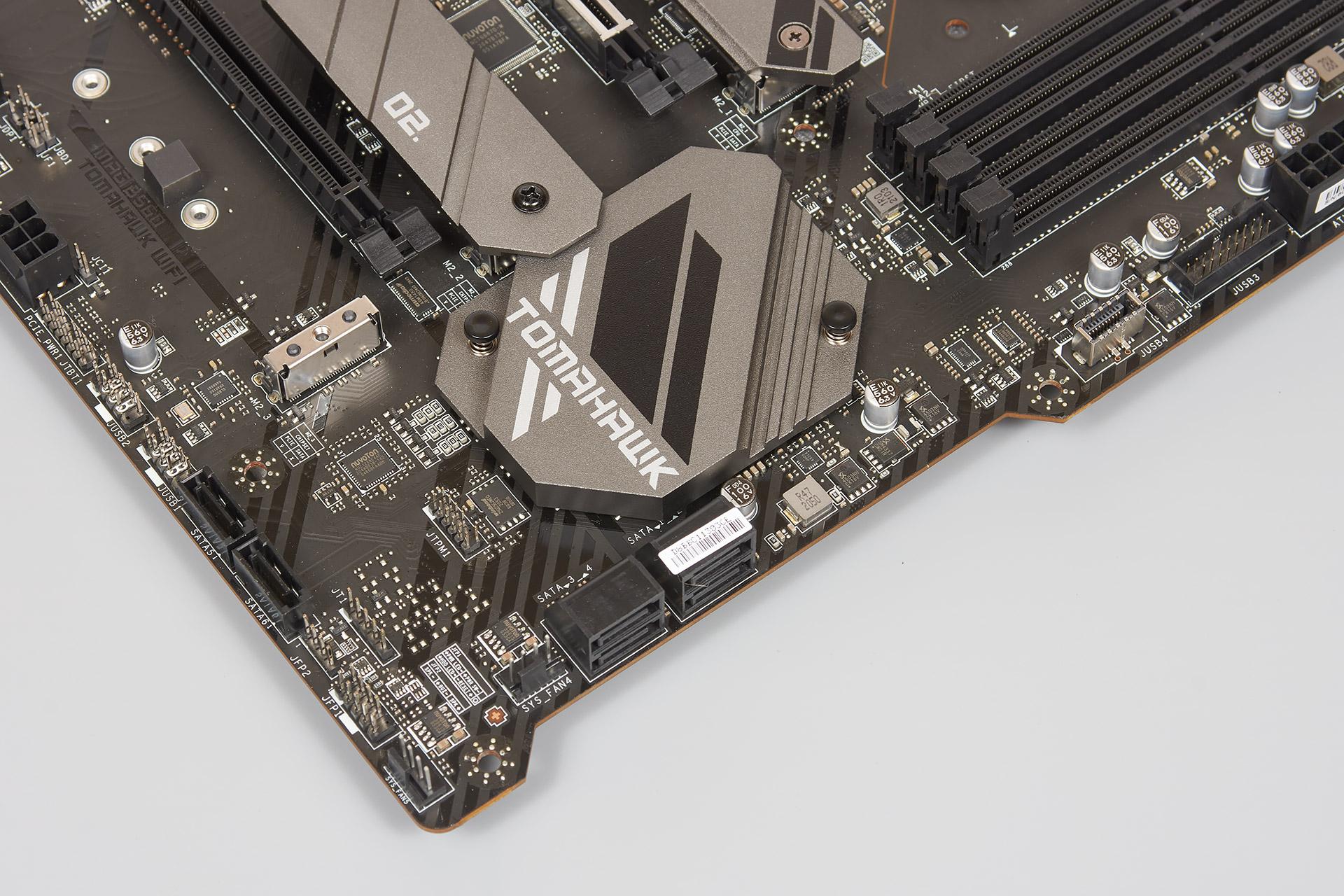

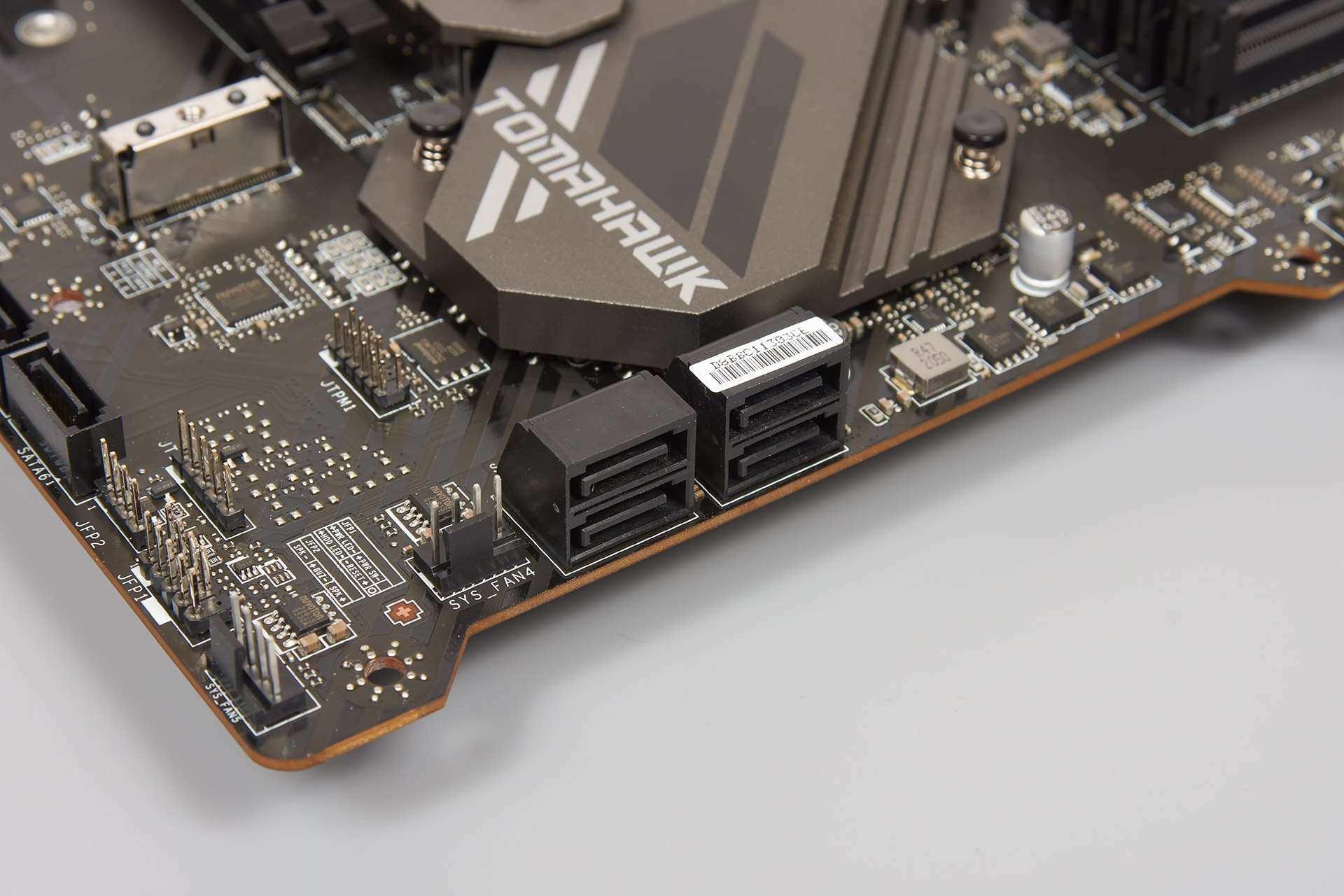

Четыре продольных выхода SATA смещены ближе к нижней грани изделия.

MSI MAG B560 Tomahawk WiFi

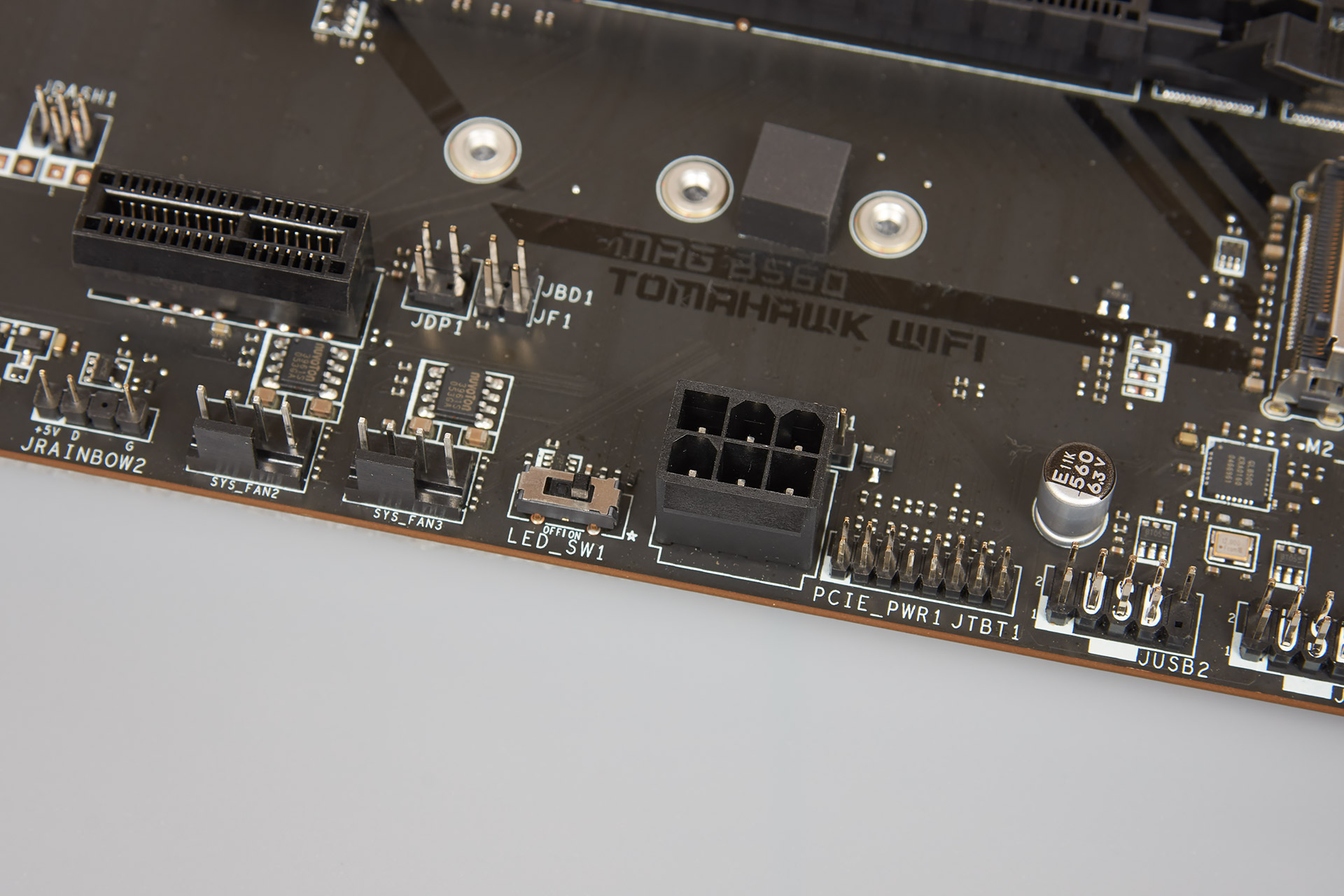

Ещё пара поперечных SATA распаяна непосредственно внизу. Реализована поддержка всех типов корпусных выходов USB, всего есть четыре площадки на плате, однако наиболее скоростные будут взаимодействовать с поперечными штырьковыми гнёздами, что не улучшит укладку проводов в корпусе.

MSI MAG B560 Tomahawk WiFi

Основной процессорный слот PCI-E x16 экранирован, но для массивных ВК необходимо будет использовать подпорку, о чём указано в руководстве.

MSI MAG B560 Tomahawk WiFi

Единственный переключатель на плате ответственен за моментальную деактивацию работы подсветки.

MSI MAG B560 Tomahawk WiFi

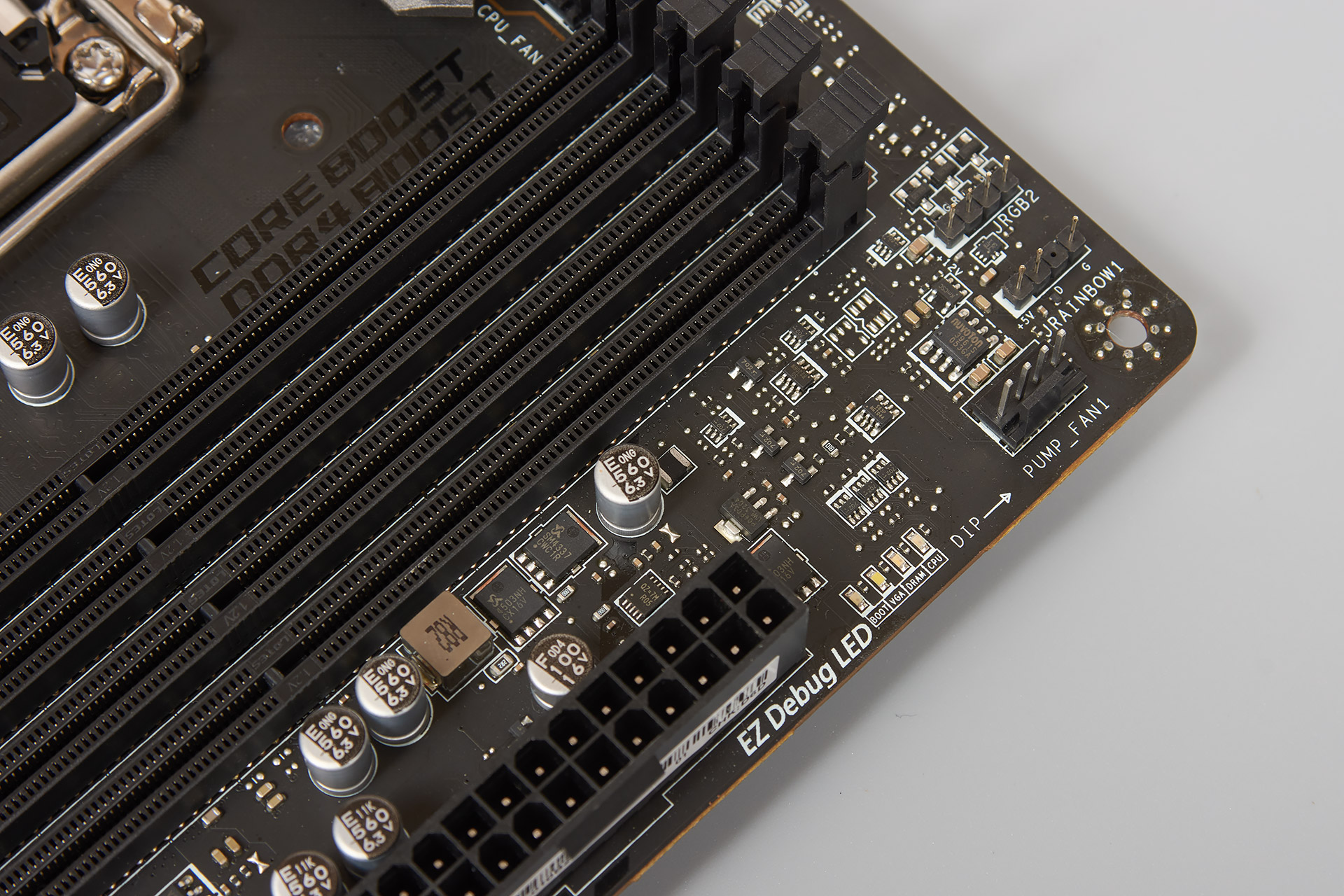

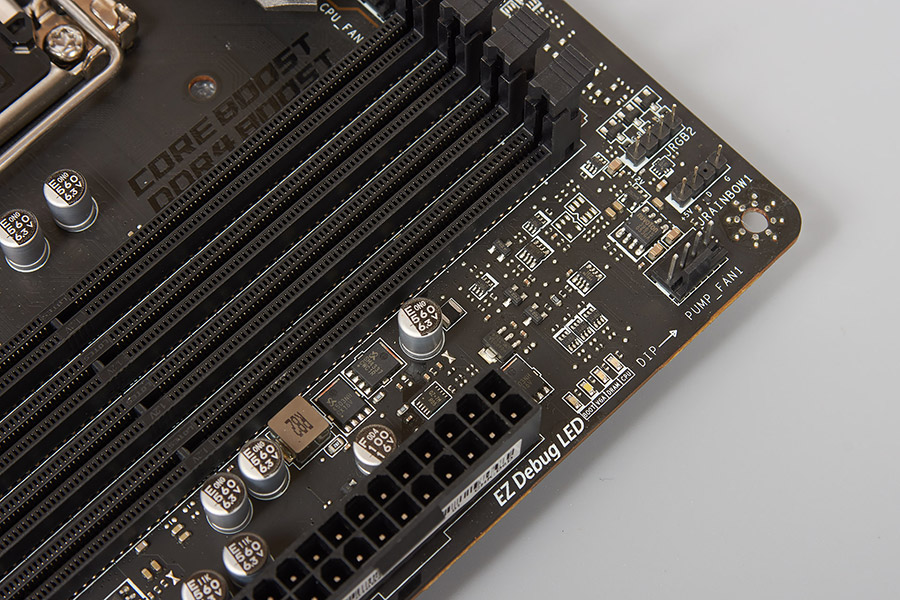

Диагностический уголок из четырёх разноцветных светодиодов находится чуть выше 24-контактного гнезда питания. Он поможет в случае проблем с прохождением этапа опроса оборудования, что особенно может быть полезным при разгонных мероприятиях.

MSI MAG B560 Tomahawk WiFi

Звуковая подсистема стартового уровня — кодек ALC897 и горстка вспомогательных конденсаторов.

MSI MAG B560 Tomahawk WiFi

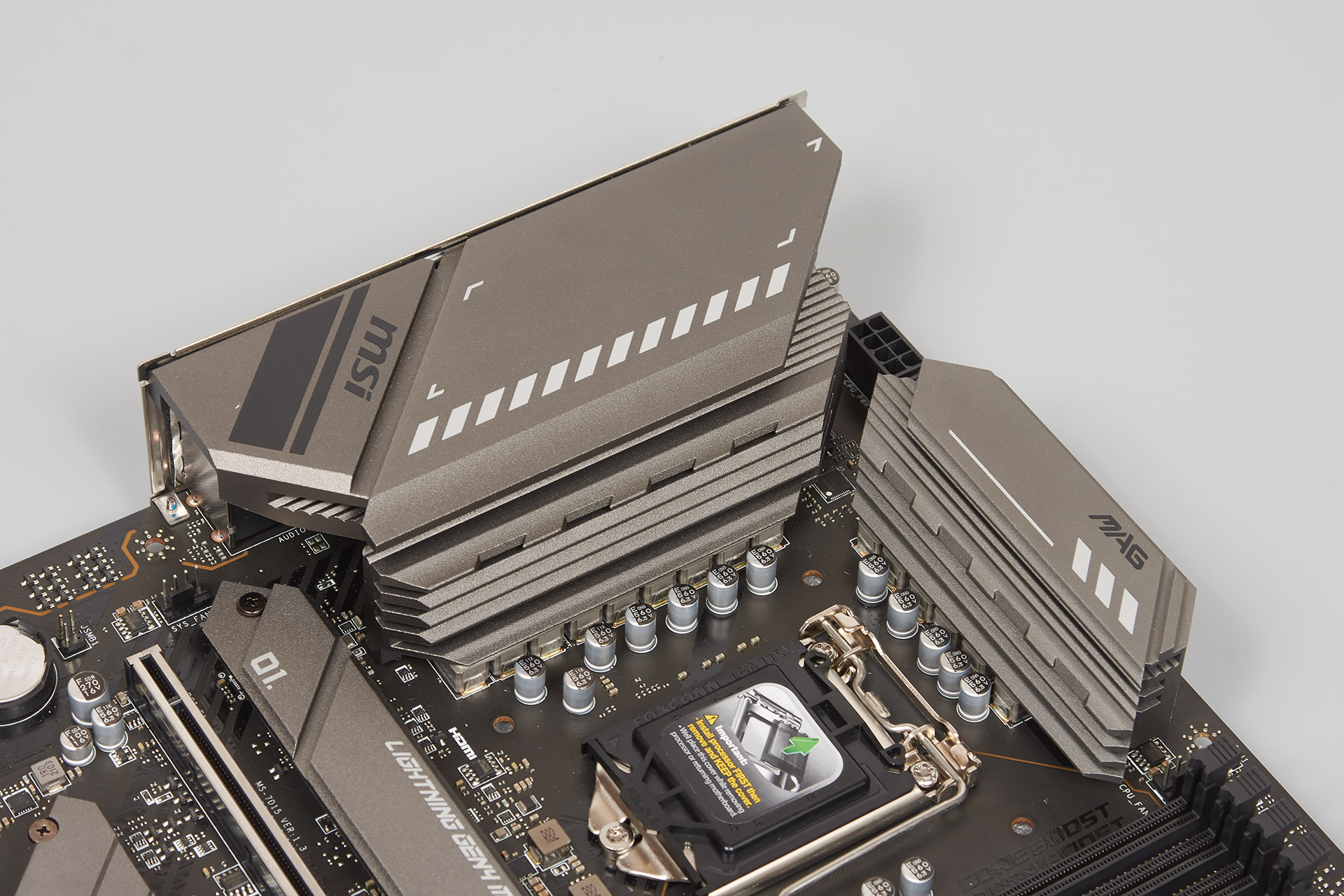

В зоне стабилизатора ЦП напрочь отсутствуют декоративные элементы из пластика, лишь радиаторы, профили которых продуманы и не должны создавать проблем при монтаже массивных кулеров.

MSI MAG B560 Tomahawk WiFi

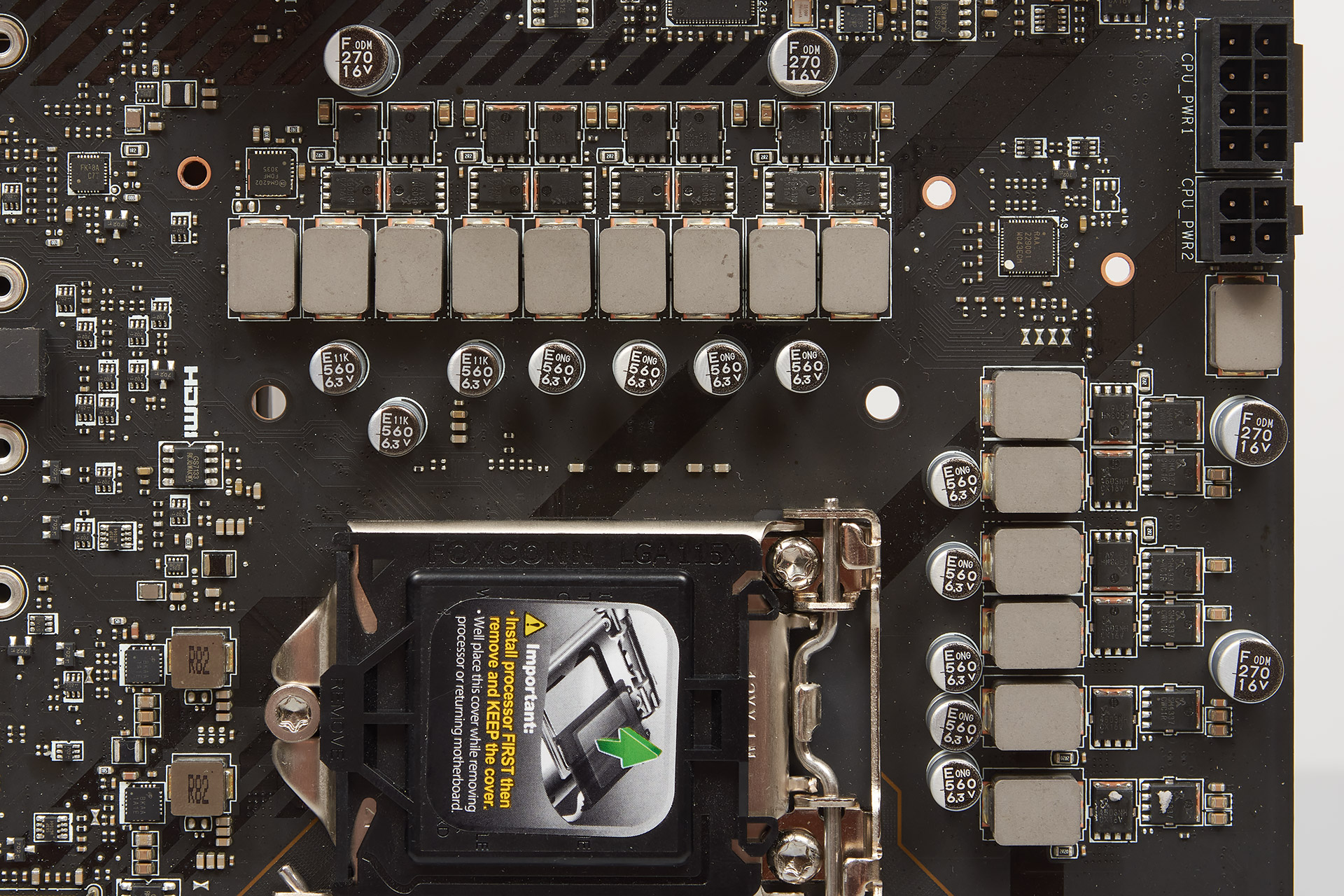

Рассмотрим предметнее организацию VRM. Здесь на одну «фазу» питания процессора больше относительно более простой модели, а ещё увеличили вдвое число дросселей в той же группе, снизив тем самым выделение тепла на каждом. Кроме того, используется другой ШИМ-контроллер — RAA229001 от Renesas Electronics, а ещё напряжение SA Voltage формируется при участии сборки (Smart Power Stage (SPS) Module) FDMF3035 от ON Semiconductor. Пары транзисторов — Sinopower SM4503NHKP и SM4337NSKP, аналогичные используемым прежде. Формирование IO и IO 2 Voltage слегка пострадало из-за более дешёвых дросселей. Крайне любопытно, как всё это скажется на выступлении изделия в тестах. Чип с маркировкой IDT6V4 1821BN вещает о наличии разгона по базовой частоте, поскольку тот представляет собой внешний тактовый генератор.

MSI MAG B560 Tomahawk WiFi

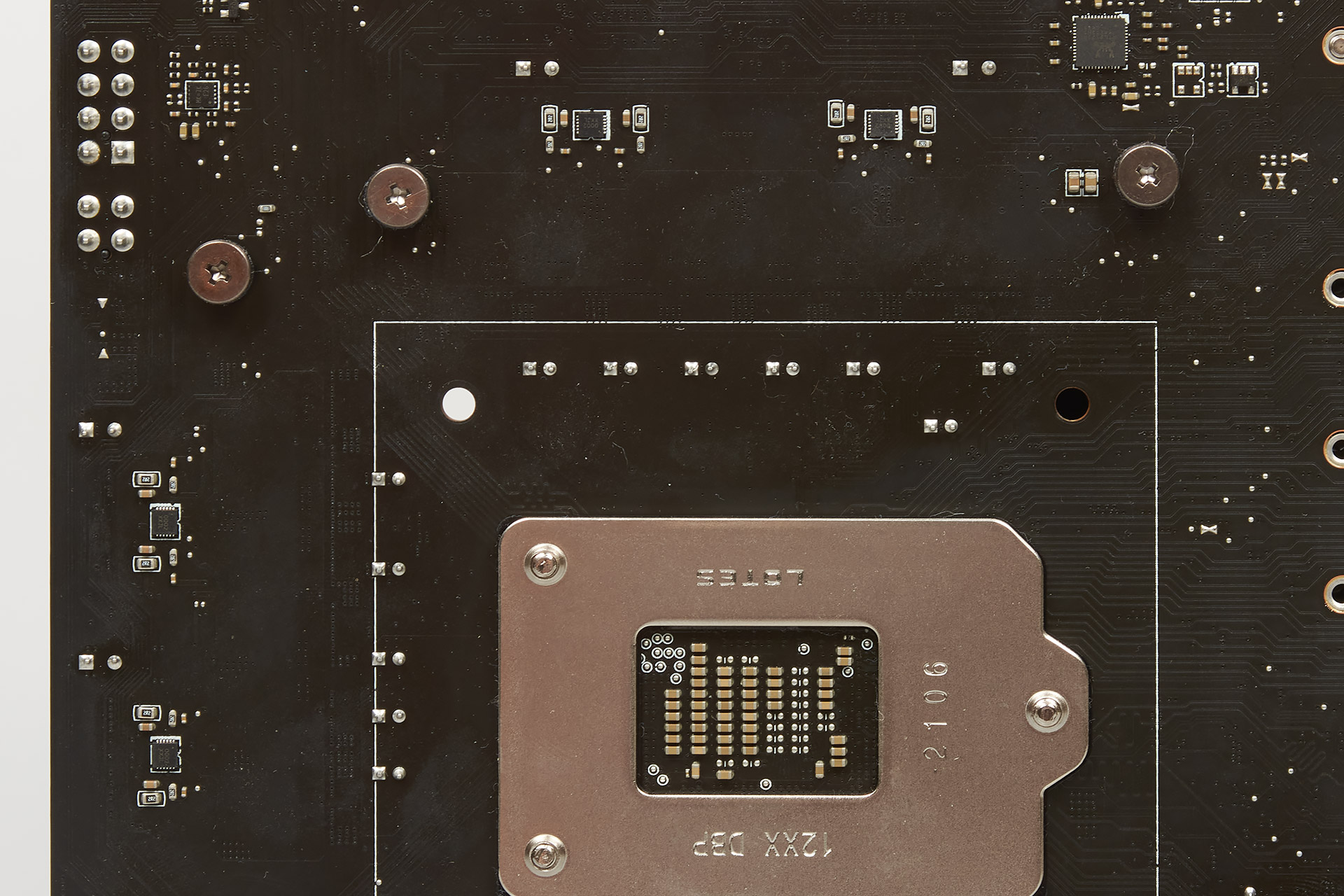

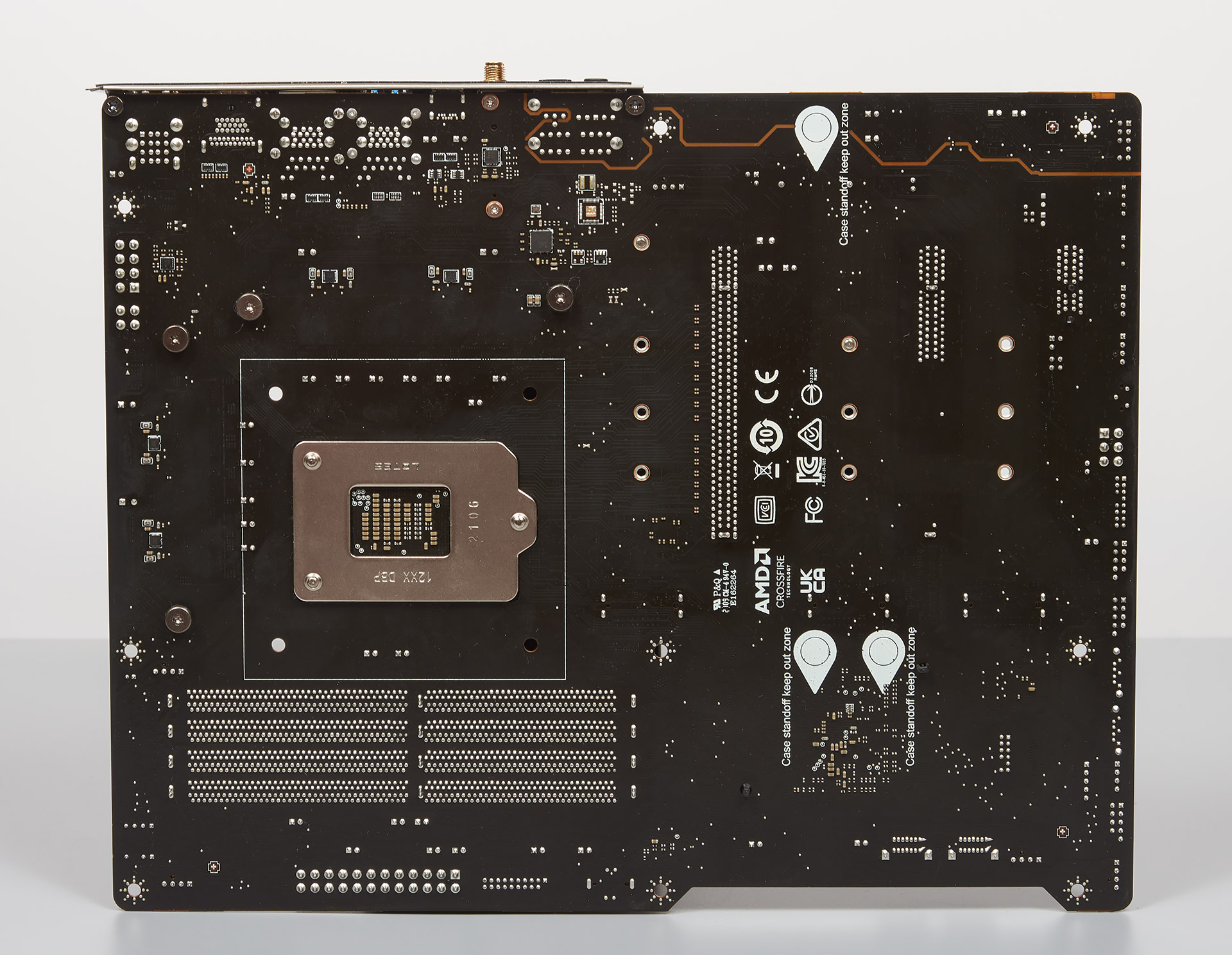

На обратной стороне платы распаяны четыре сдвоенных драйвера Renesas RAA220002, определяющих схему работы по типовой Intel Application 6+2 with Dual Driver (CPU + iGPU Voltage).

MSI MAG B560 Tomahawk WiFi

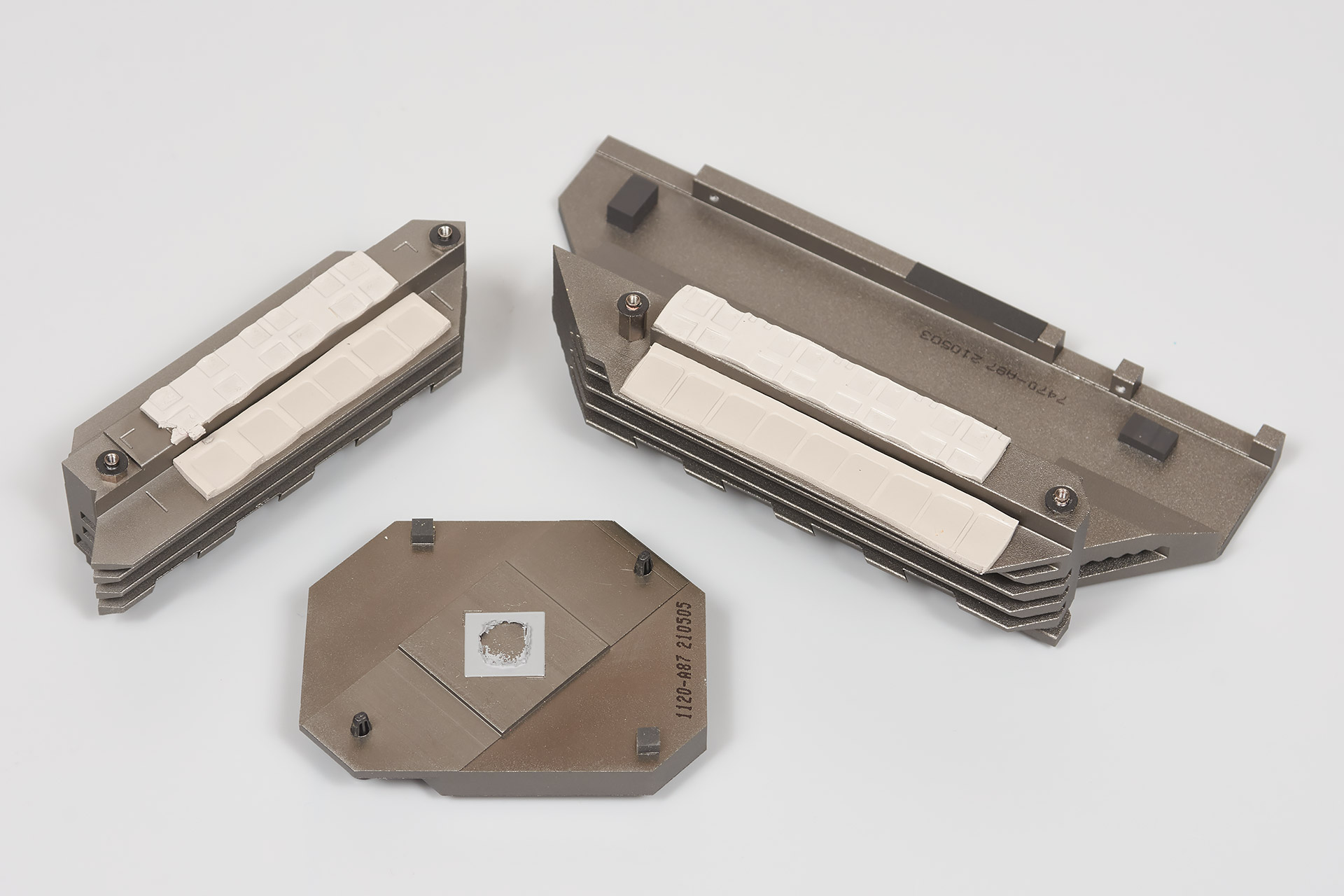

К размерам самих радиаторов нет никаких замечаний. Но вот реализация стабилизатора оставляет множество вопросов. Оказалось, что транзисторы нижнего плеча (там, где эффективность требуется самая высокая) очень близко распаяны к дросселям и потому сразу на двух радиаторах сделали преступный отступ, чтобы избежать КЗ, всё это привело к тому, что снятие тепла от тех элементов не проходит полностью и никакими заменами прокладок тут уже не помочь. Более того, сборка для SA Voltage и вовсе «висит» в воздухе! При этом есть все условия для полного (!) контакта дросселей с теплосъёмниками. Очень странная техническая реализация, на мой взгляд.

MSI MAG B560 Tomahawk WiFi

Ещё до нашего знакомства один из винтиков под радиаторы M.2, как уже можно было понять, оказался утерян, но зато теперь ясно— туда подходит обычный винт из комплекта от корпуса для сборки ПК.

MSI MAG B560 Tomahawk WiFi

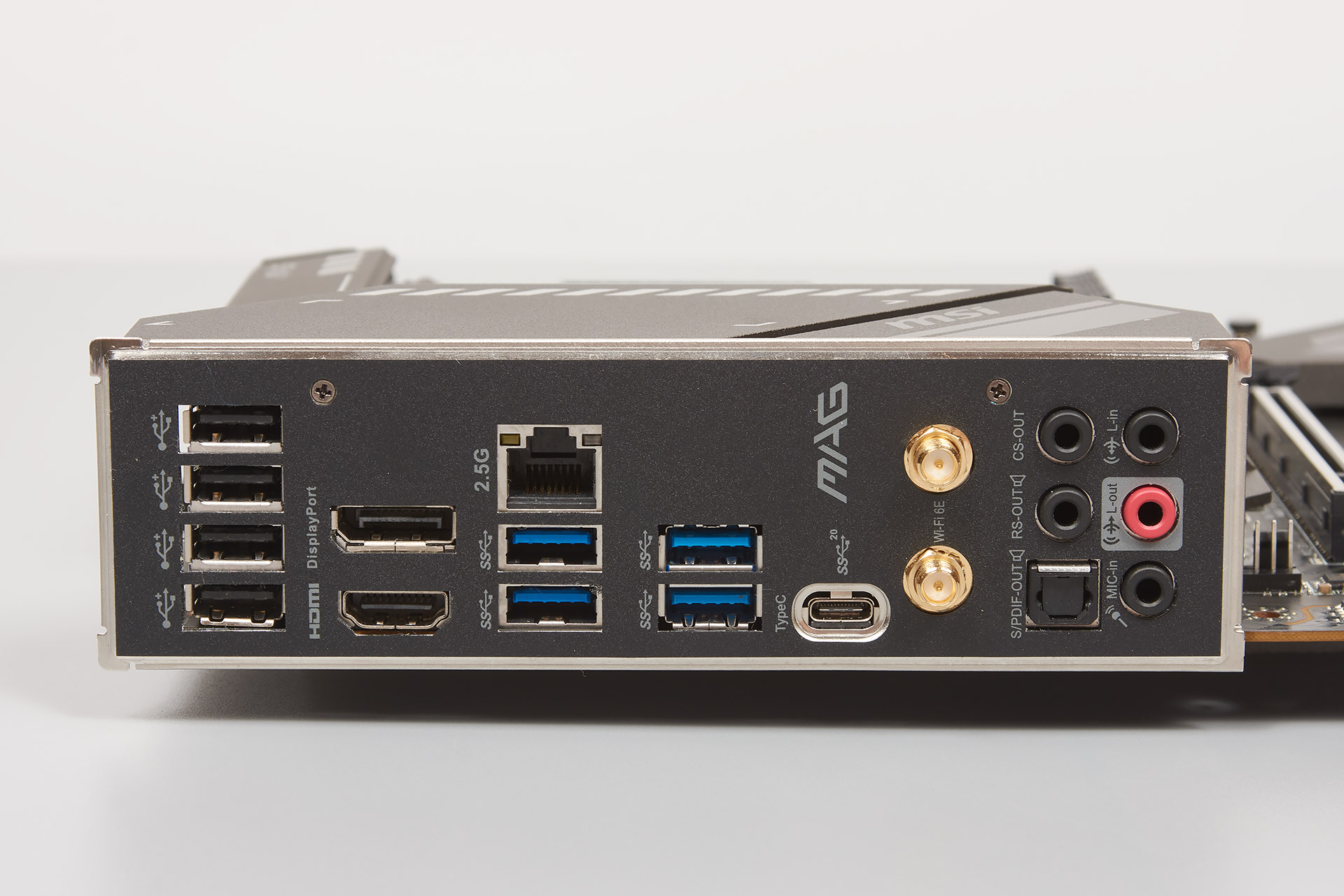

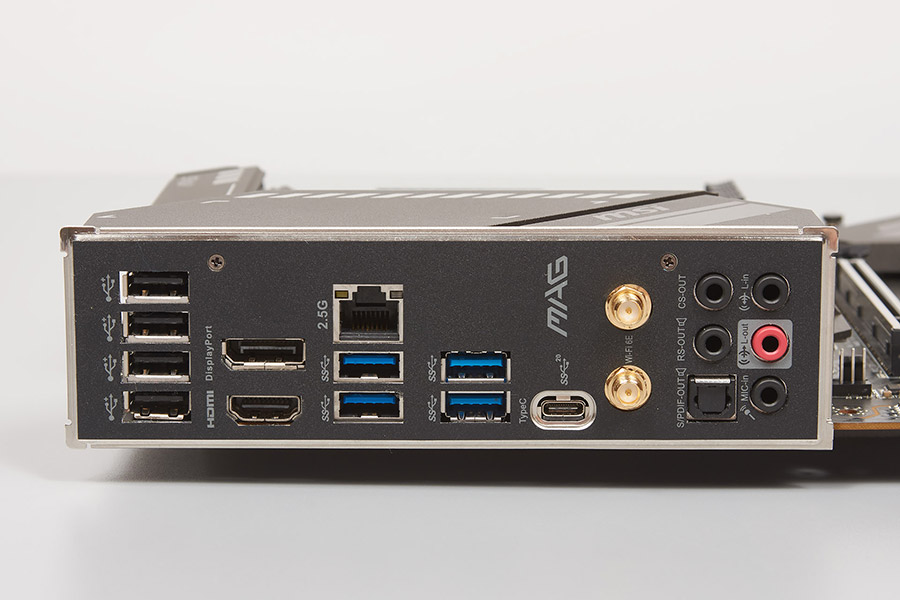

Большое число самых разных выходов на задней панели отсекает всяческие нарекания к этому узлу изделия.

MSI MAG B560 Tomahawk WiFi
