Заморозка времени. Обзор материнской платы ASUS Maximus V Extreme на базе чипсета Z77 Express

UEFI Setup

В основе прошивки лежит микрокод AMI. Графическое оформление, такое же, как в UEFI последних продуктов ASUS серии Republic of Gamers. В отличие от недорогих решений ASUS и большинства моделей других производителей, при входе в UEFI ASUS Maximus V Extreme сразу попадаем в раздел тонкой настройки Extreme Tweaker.

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

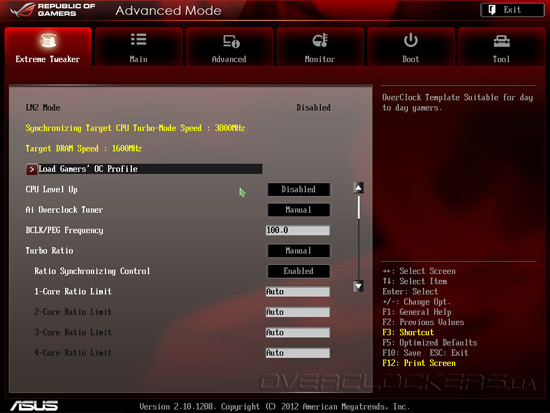

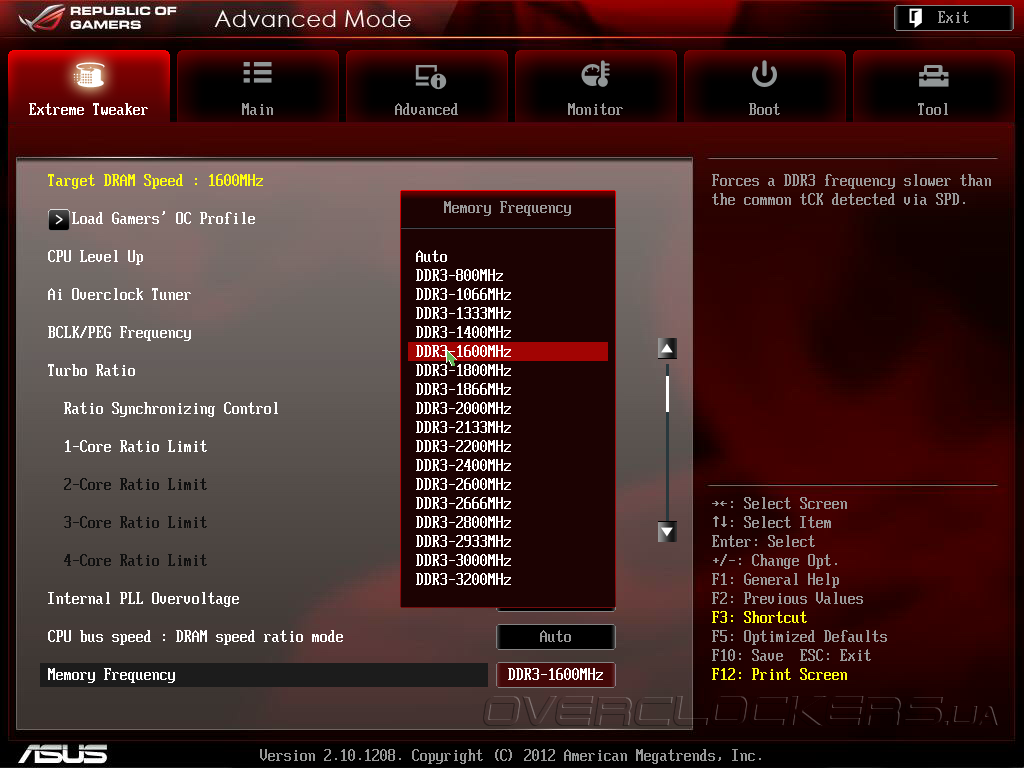

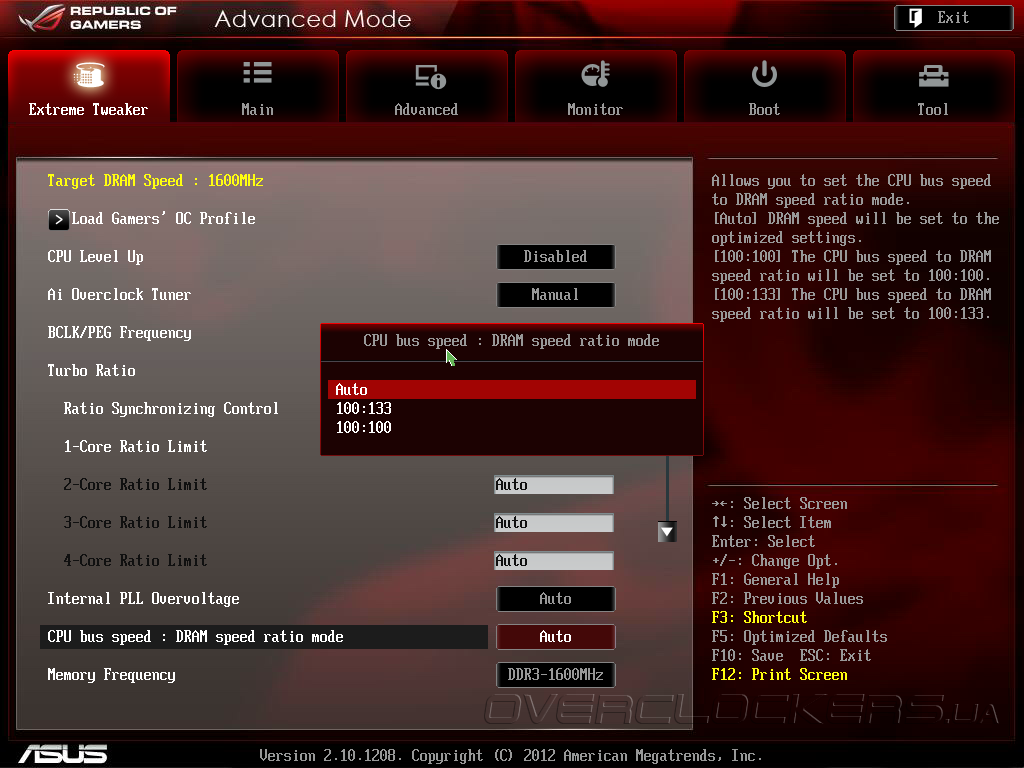

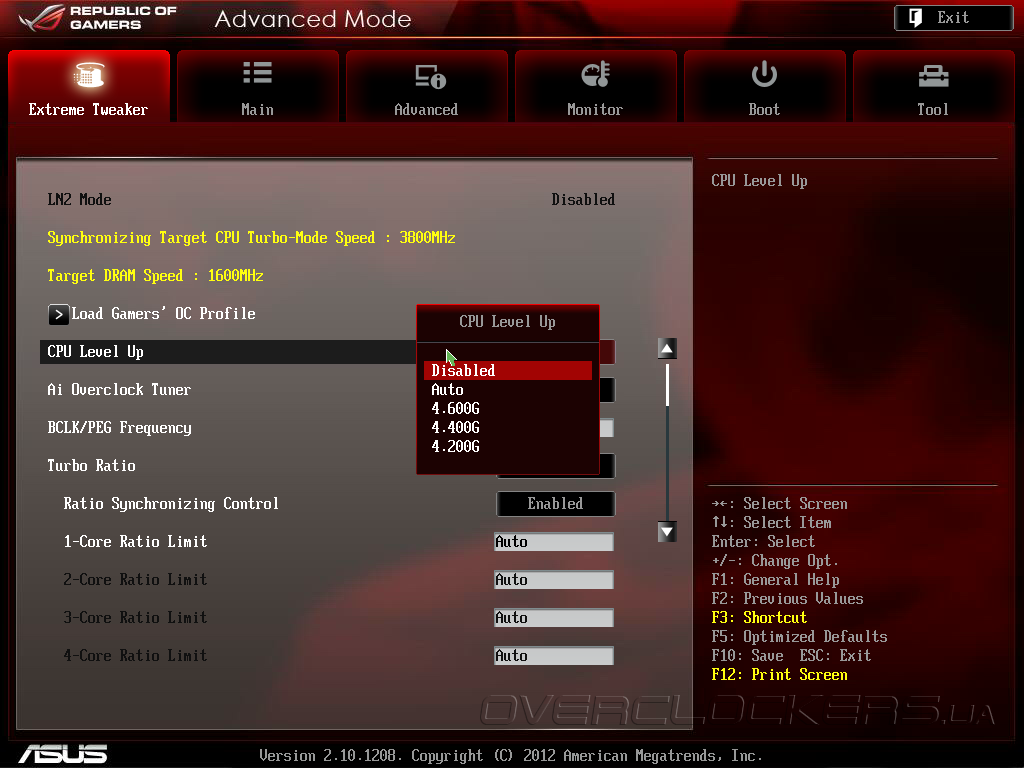

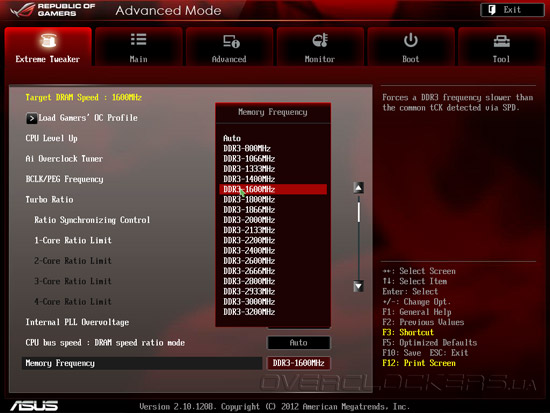

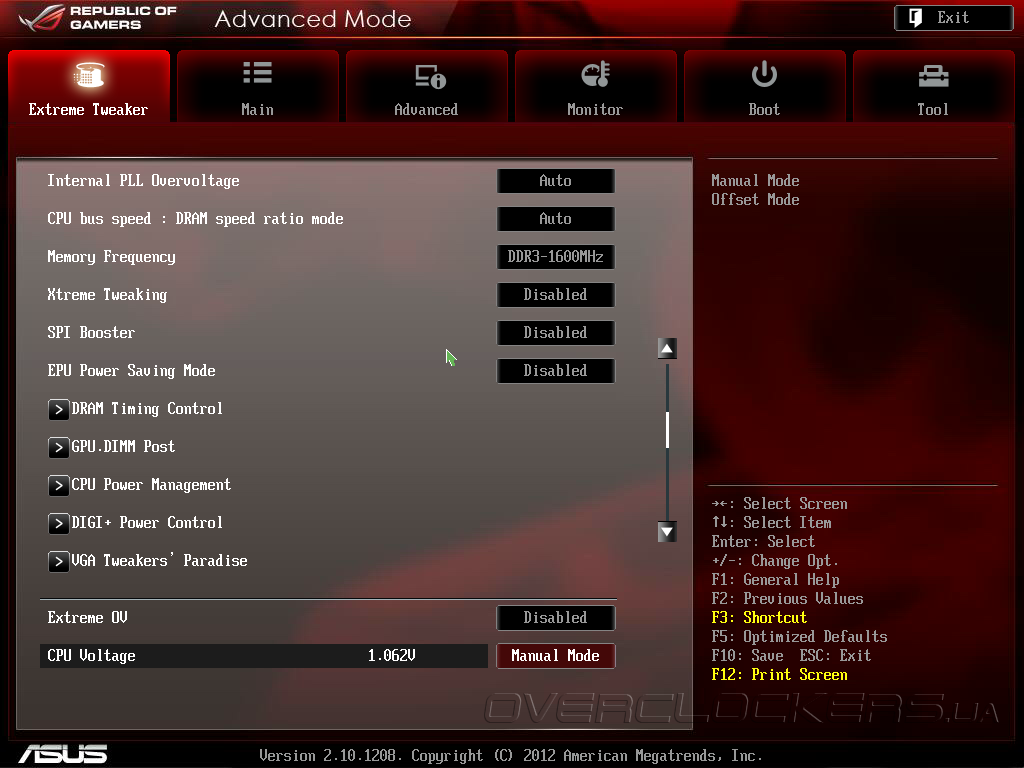

В этом разделе производится тонкая настройка опорной частоты BCLK, режимов работы технологий Turbo Boost, частоты памяти, таймингов, ключевых напряжений и различных множителей.

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

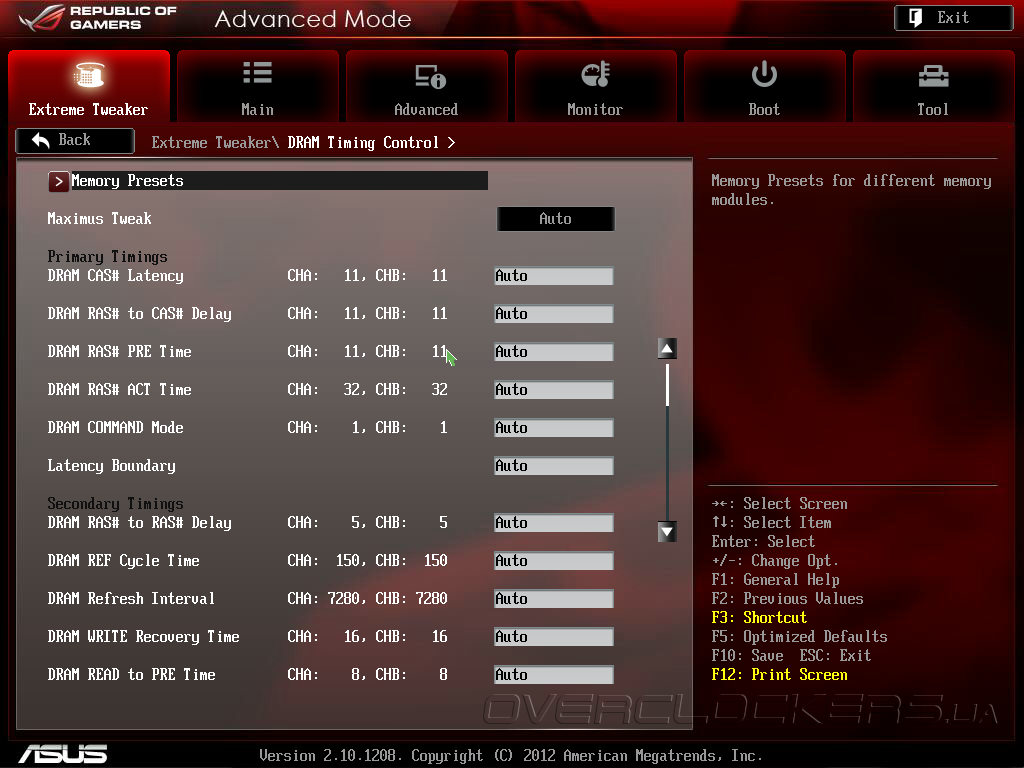

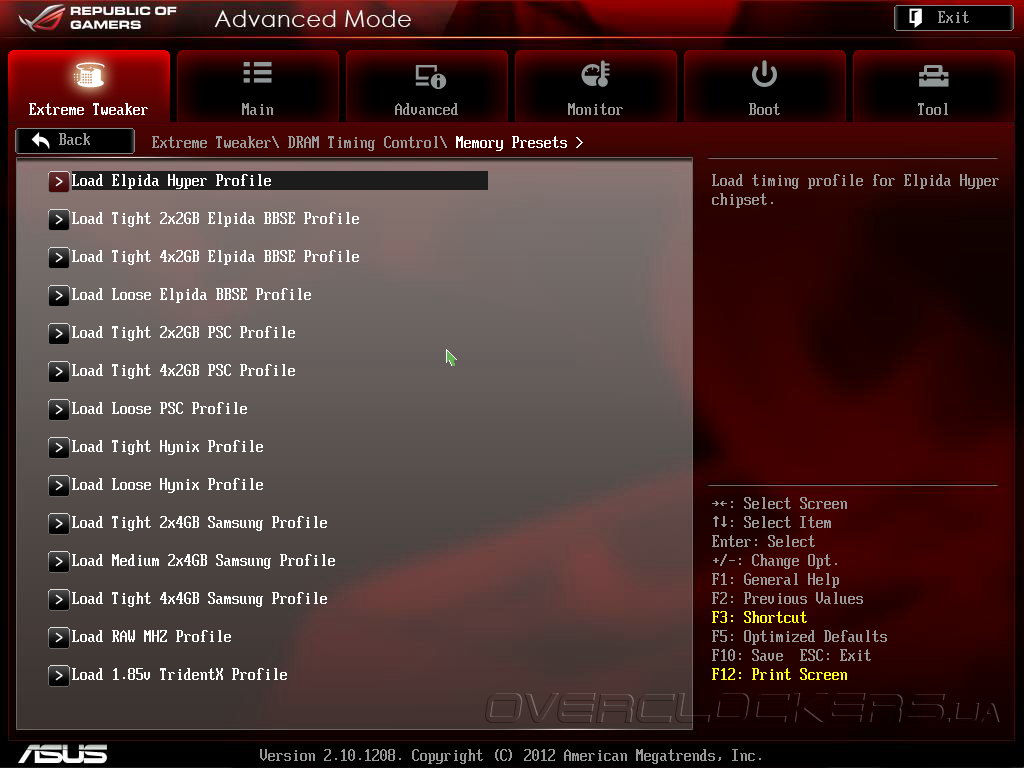

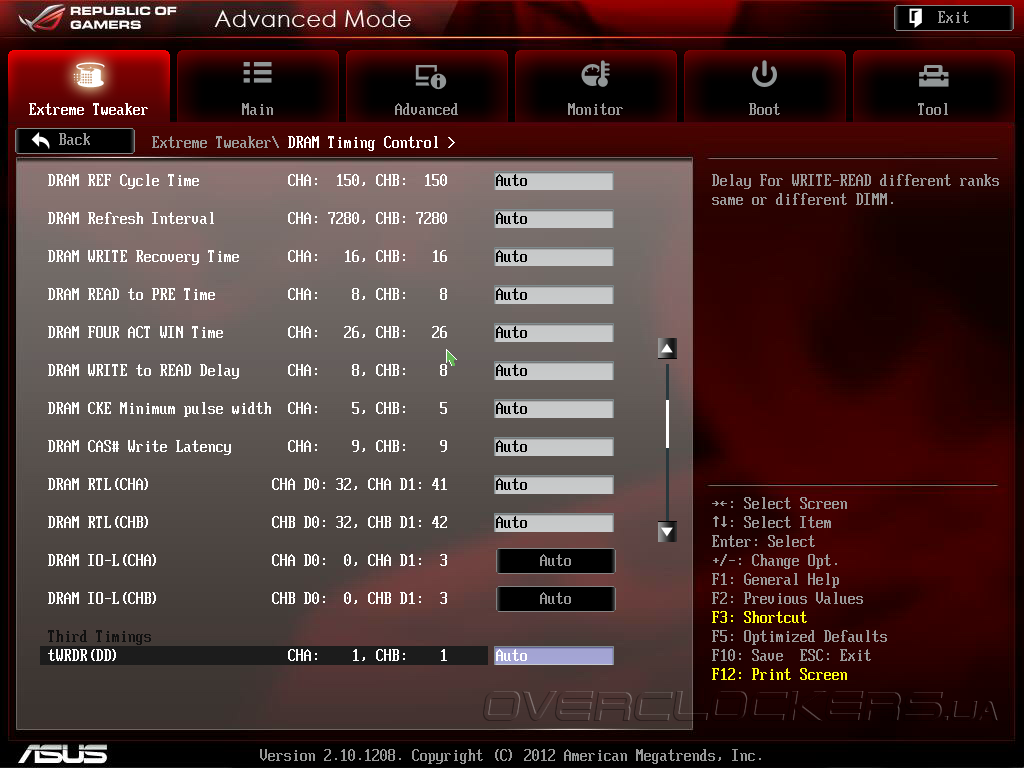

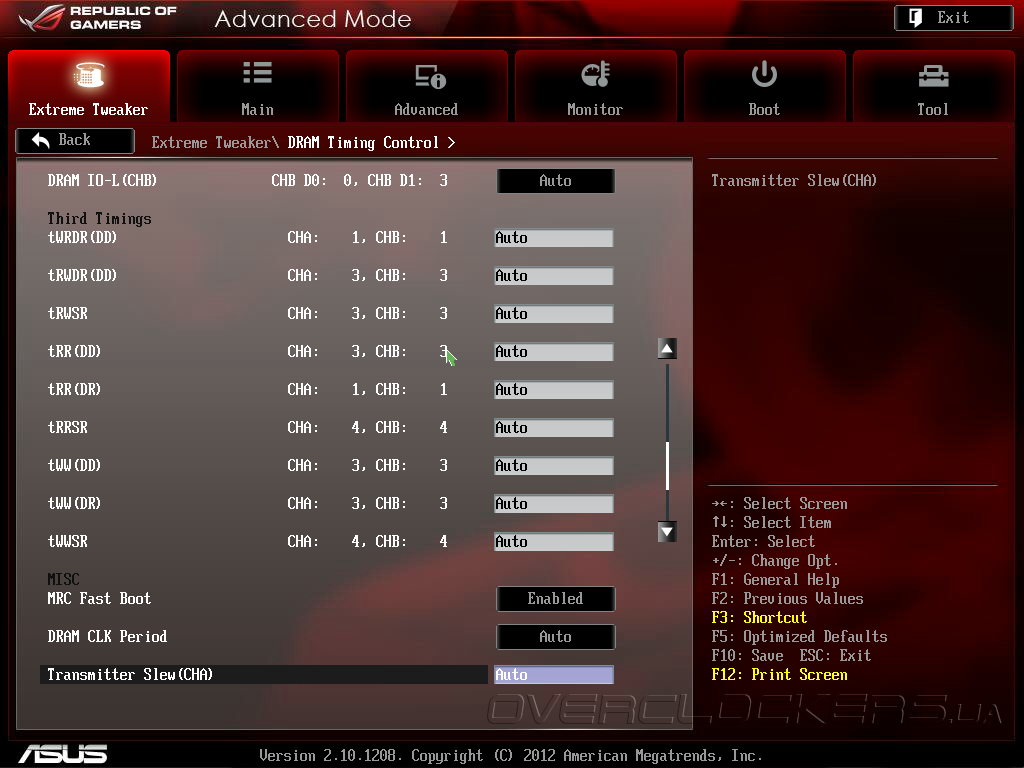

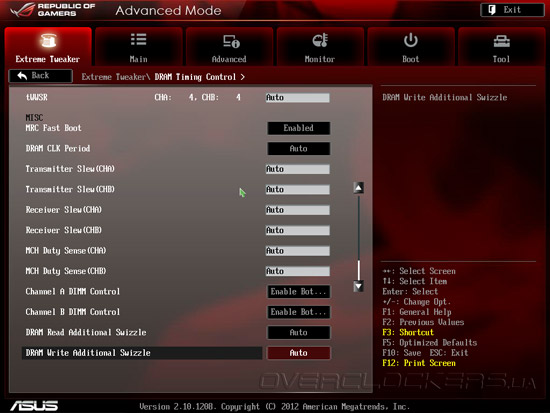

Подраздел DRAM Timing Control предоставляет пользователю тонко настраивать задержки оперативной памяти или выбрать один из готовых профилей для модулей на конкретных чипах.

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

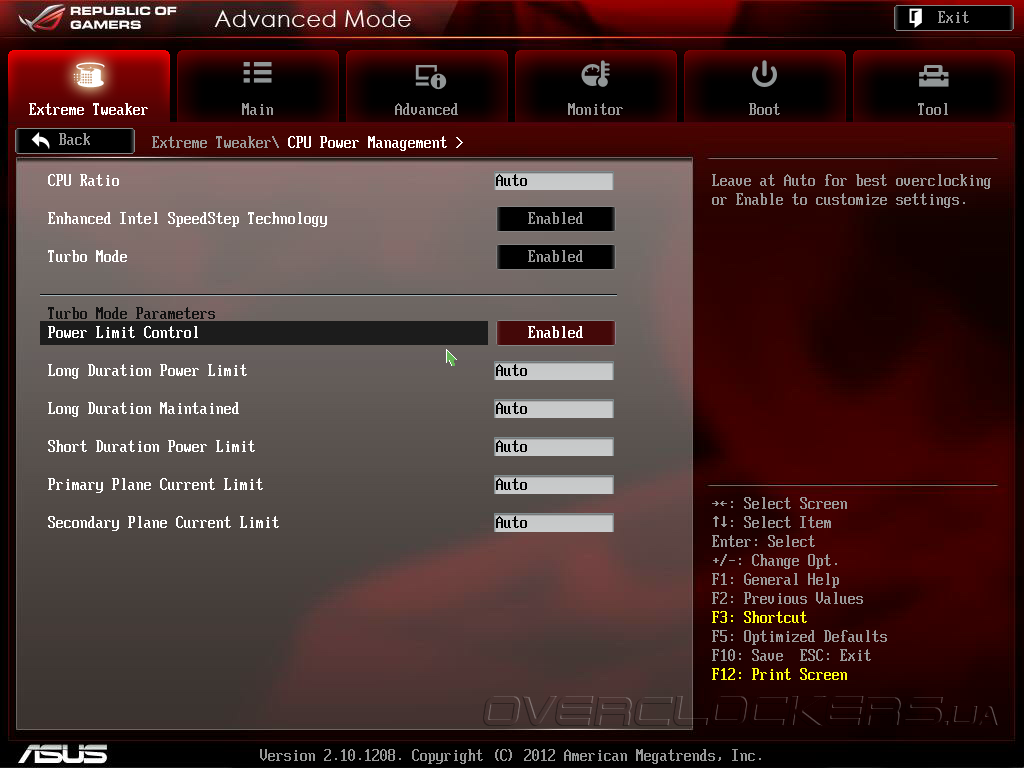

В CPU Power Management находится настройка режимов Turbo Boost, технологии SpeedStep, а так же лимитов по энергопотреблению процессора.

UEFI Setup ASUS Maximus V Extreme

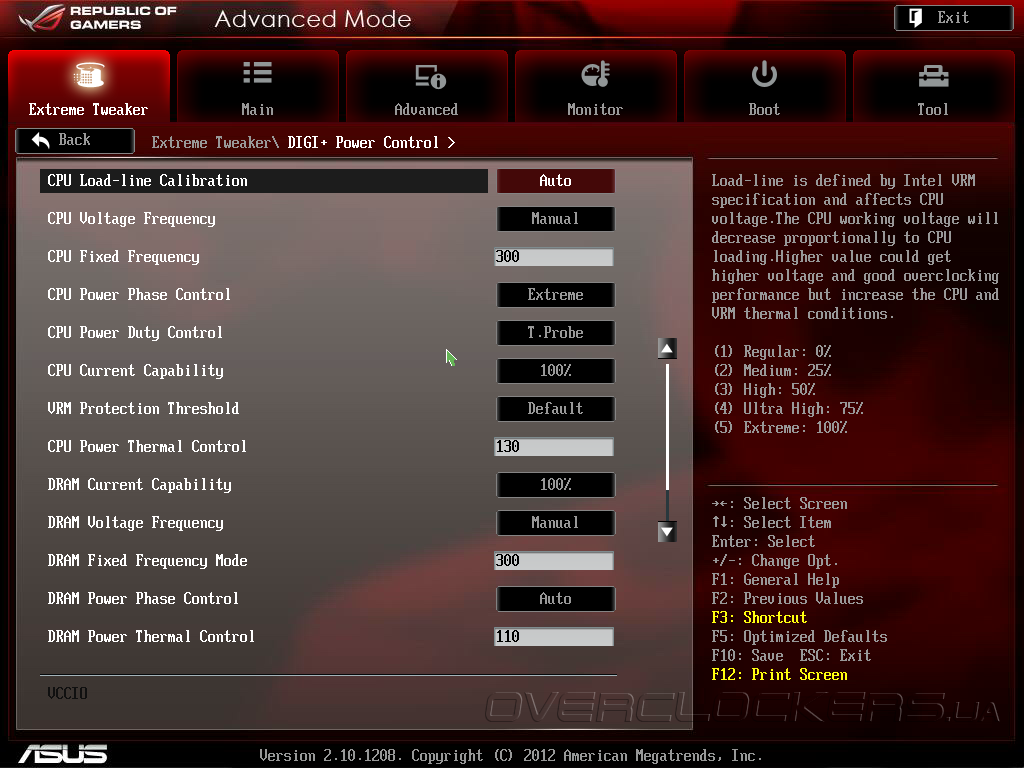

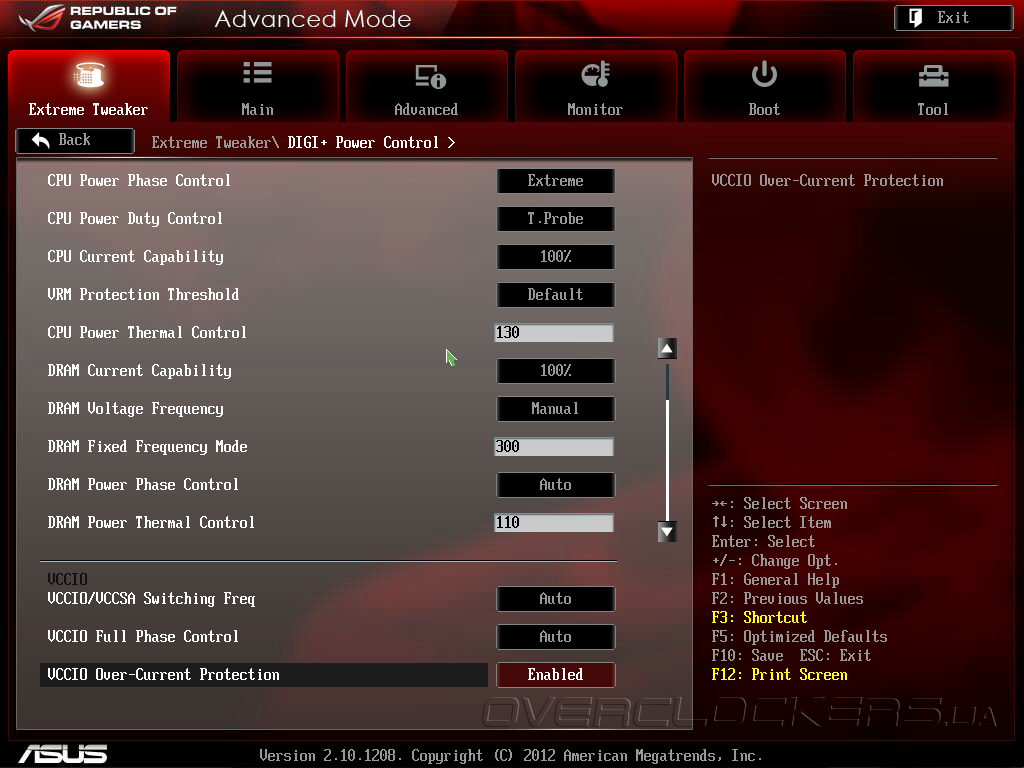

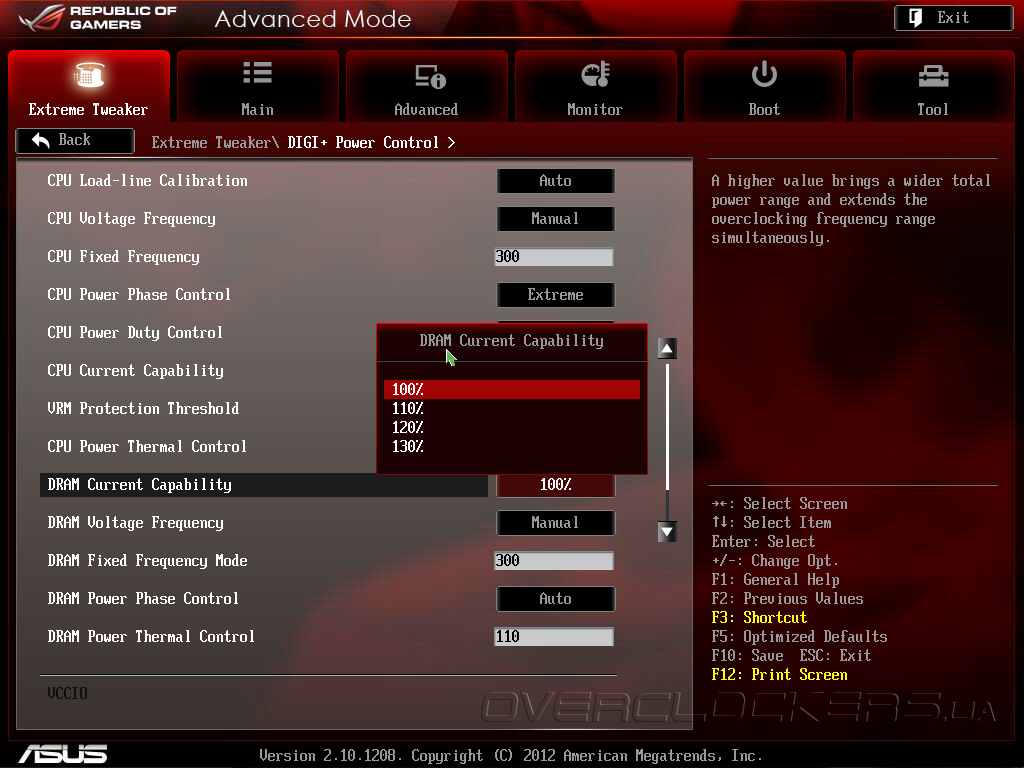

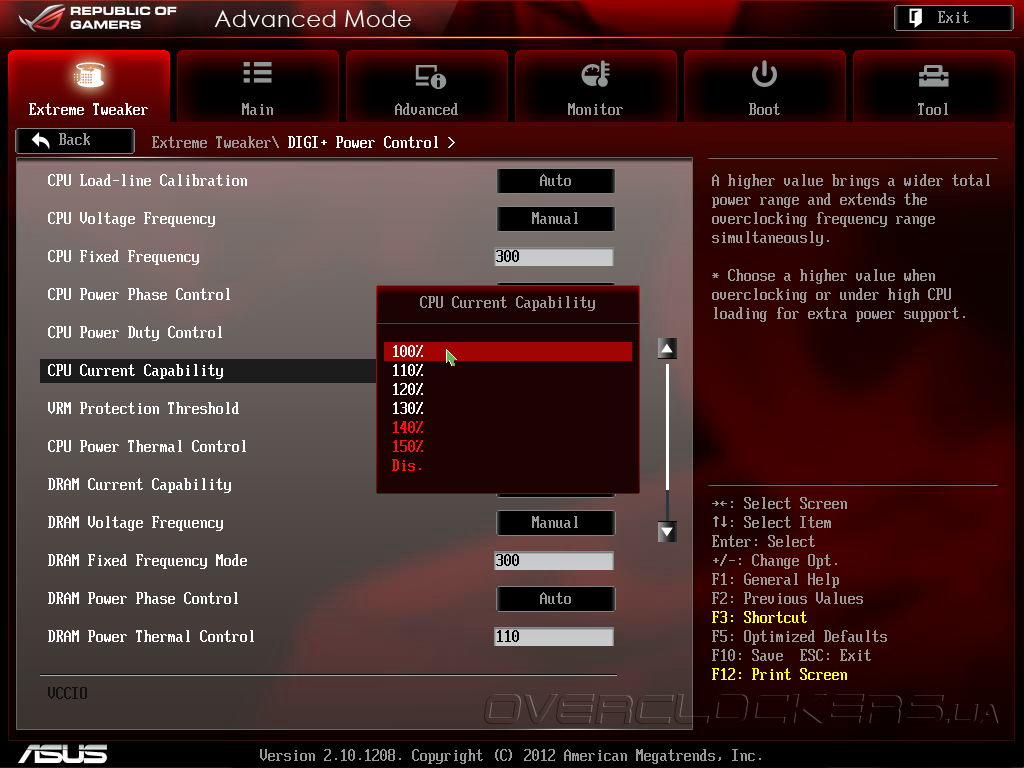

В подразделе Digi+ Power Control сосредоточены параметры регулировки системы питания процессора и памяти.

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

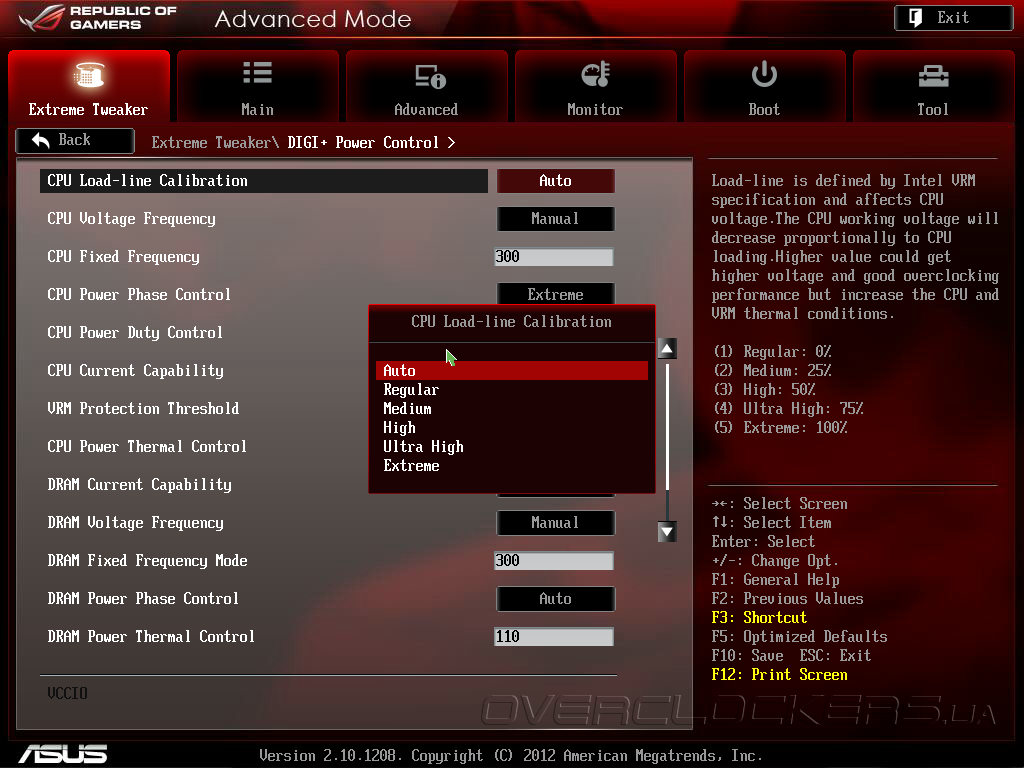

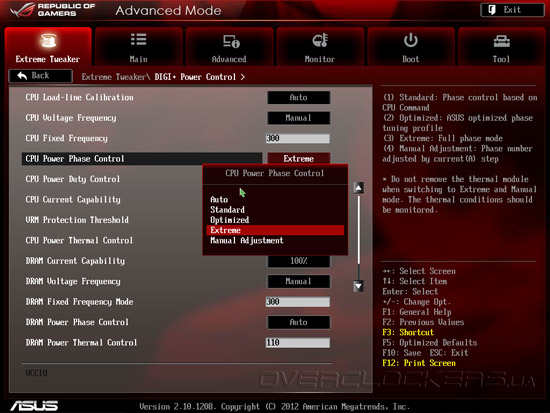

Для каждого силового узла можно настроить частоту работы его силовых элементов, установить порог срабатывания температурной защиты и выбрать предустановленный режим от самого простого до экстремального. Здесь же можно настроить параметр CPU Load-line Calibration, предотвращающий просадку напряжения питания процессора.

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

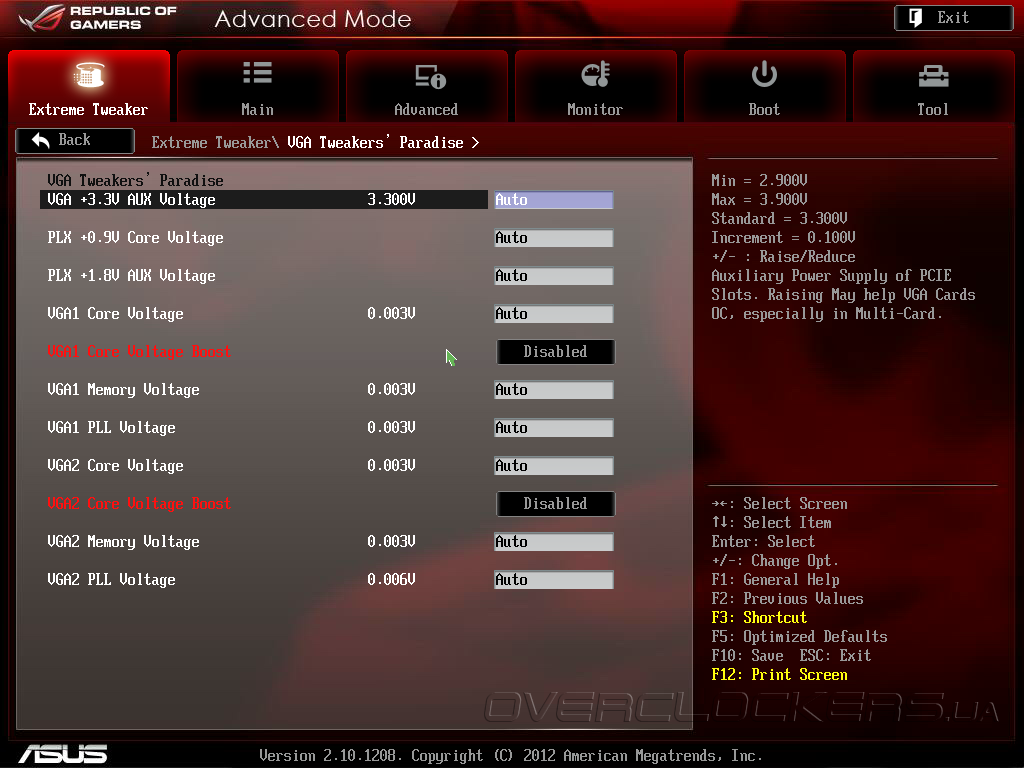

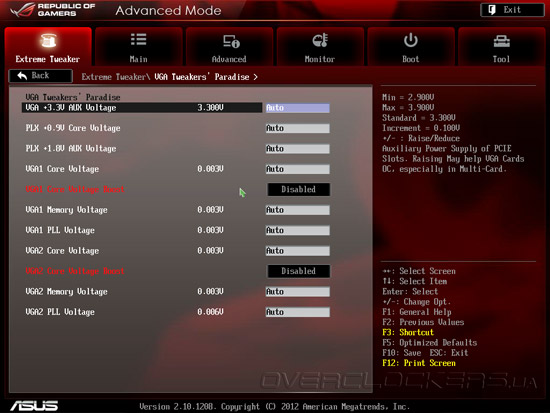

«Райский» подраздел VGA Tweakers Paradise предоставляет возможность настройки напряжений на видеоадаптерах ASUS ROG — о соответствующих разъёмах для подключения мы говорили в первой части обзора.

UEFI Setup ASUS Maximus V Extreme

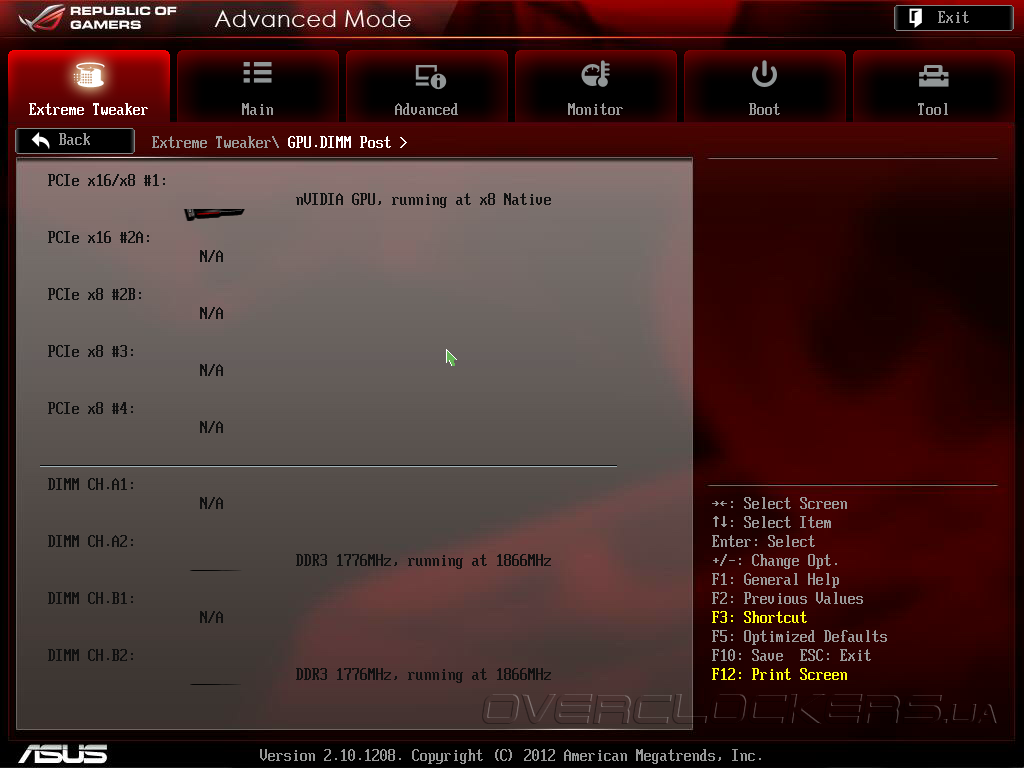

Подраздел GPU.DIMM Post предназначен для мониторинга задействованных слотов PCI-E и DIMM, режимов работы шины PCI Express.

UEFI Setup ASUS Maximus V Extreme

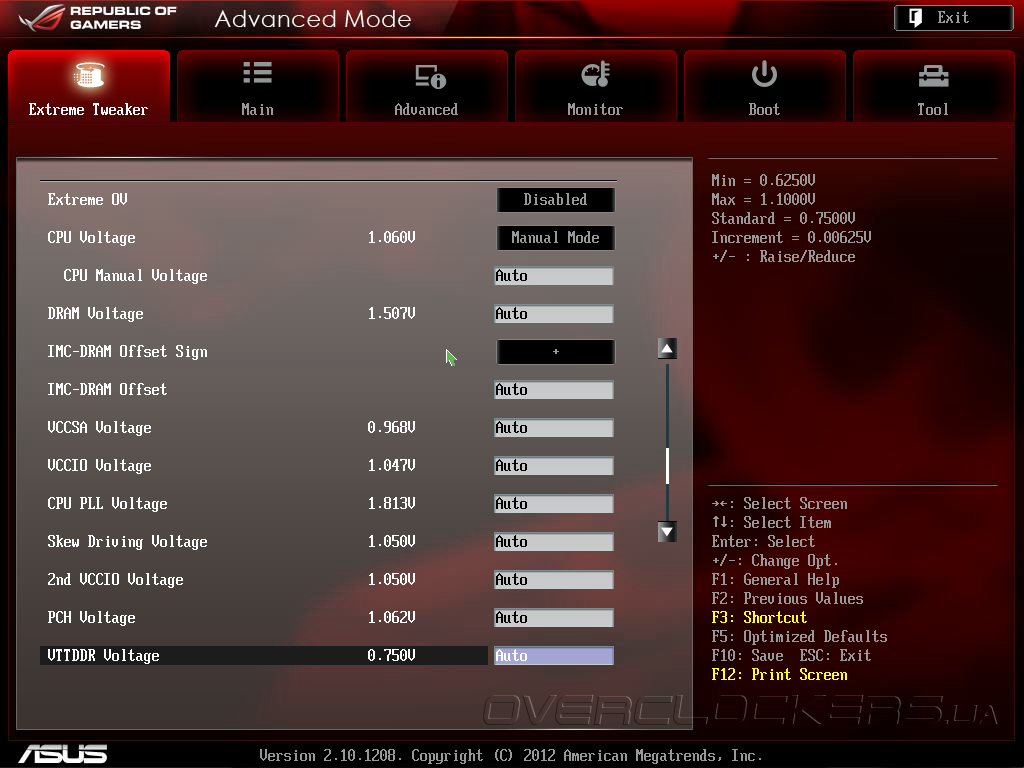

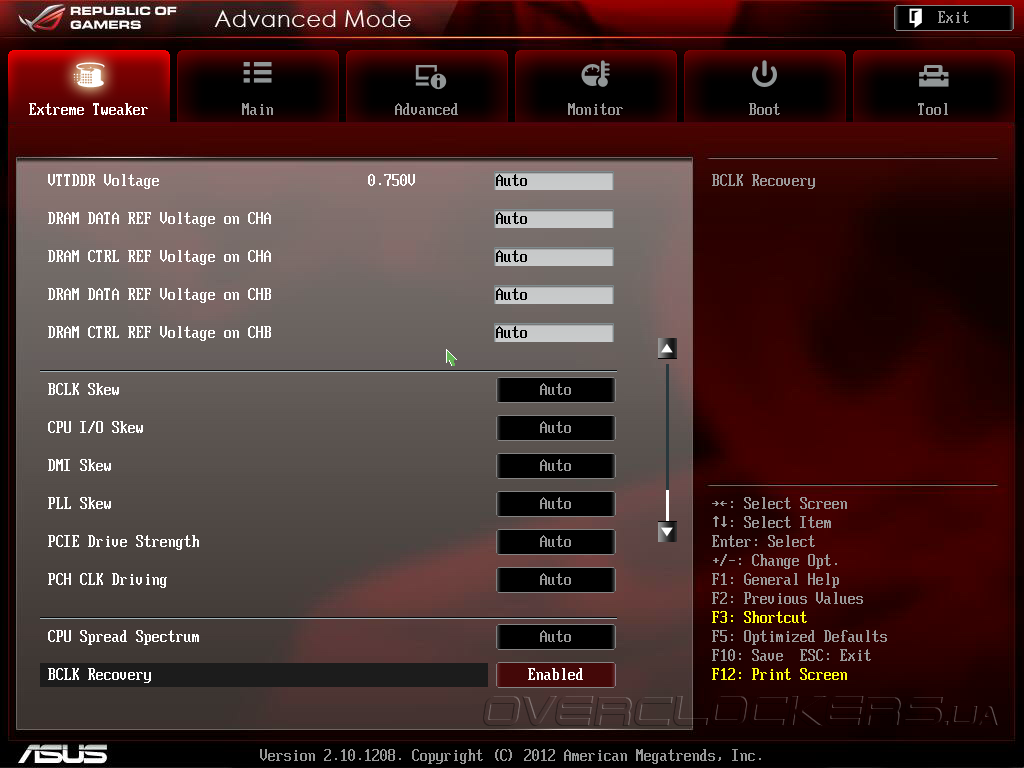

Раздел тонкой настройки впечатляет количеством настроек, а диапазоны их регулирования столь широки, что их достаточно для любого, даже самого экстремального разгона:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage (manual) 0,8—2,4 0,005
CPU Core Voltage (offset) +/– 0,005—0,635 0,005
DRAM Voltage 1,2—2,4 0,005
IMC-DRAM Offset +/– 0,00661—0,21152 0,00661
VCCSA Voltage 0,8—1,7 0,00625
VCCIO Voltage 0,9—1,55 0,00625
CPU PLL Voltage 1,25—2,5 0,00625
Skew Driving Voltage 0,275—1,6 0,00625
2nd VCCIO Voltage 0,9—1,7 0,00625
PCH Voltage 0,8—1,6 0,00625
VTTDRR Voltage 0,625—1,1 0,00625
DRAM DATA REF Voltage on CHA 0,395x—0,6300x 0,005x
DRAM CTRL REF Voltage on CHA 0,395x—0,6300x 0,005x
DRAM DATA REF Voltage on CHB 0,395x—0,6300x 0,005x
DRAM CTRL REF Voltage on CHB 0,395x—0,6300x 0,005x

Неопытному пользователю напротив будет легко даже запутаться в таком обилии параметров. Но не стоит забывать о назначении рассматриваемого продукта — большинство потенциальных покупателей ASUS Maximus V Extreme вообще с трудом представляют, что компьютер может работать без разгона.

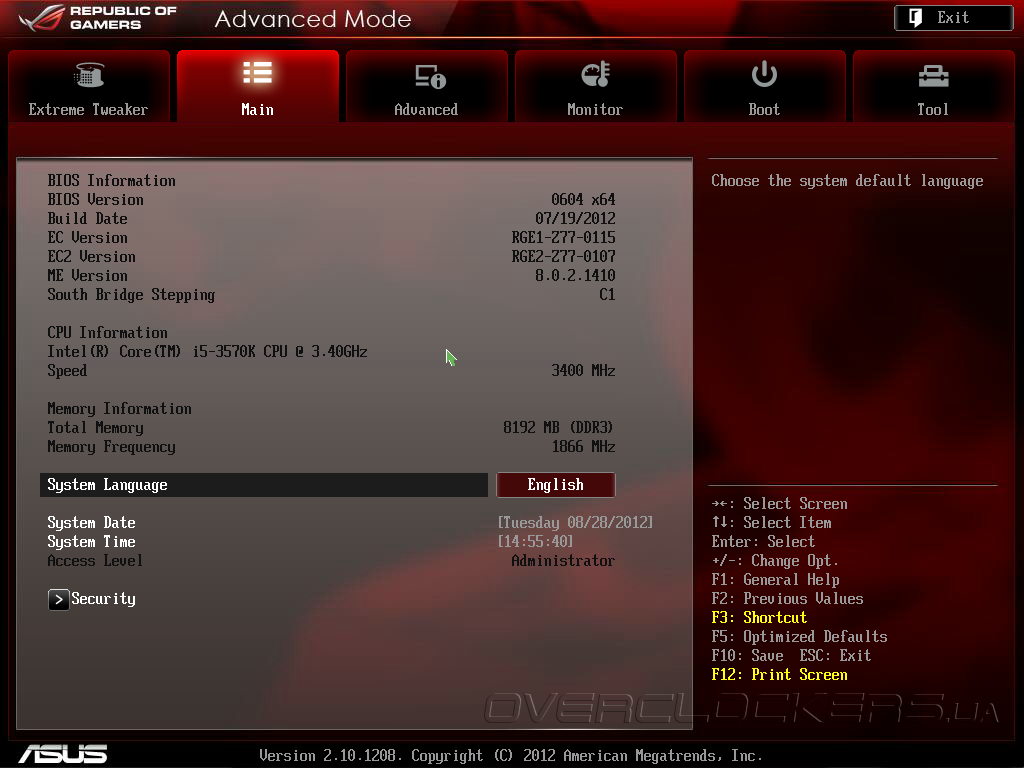

Раздел Main содержит информацию о плате, процессоре, частоте памяти. Здесь же находятся настройки даты и времени, а так же можно установить пароль на вход в UEFI или систему в целом.

UEFI Setup ASUS Maximus V Extreme

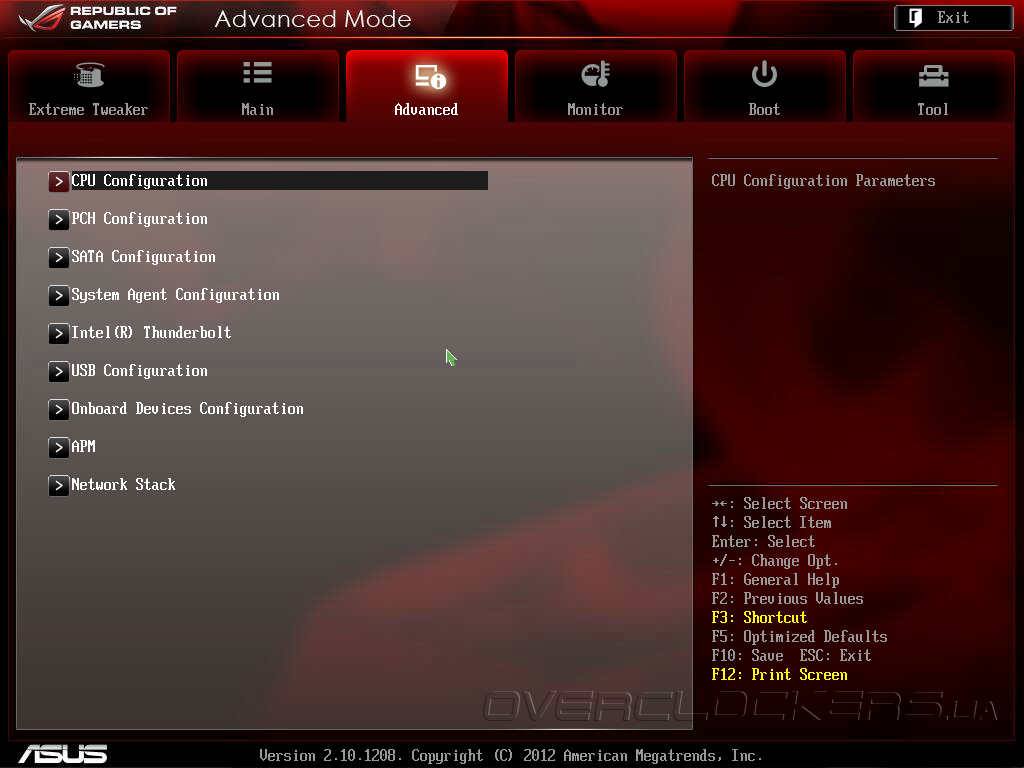

Раздел Advanced включает настройки системы, которые не вошли в Extreme Tweaker. В нём можно управлять поддерживаемыми процессорными технологиями, режимами работы чипсета и различными контроллерами. Для удобства все настройки поделены на девять подразделов в зависимости от характера настраиваемых узлов платы.

UEFI Setup ASUS Maximus V Extreme

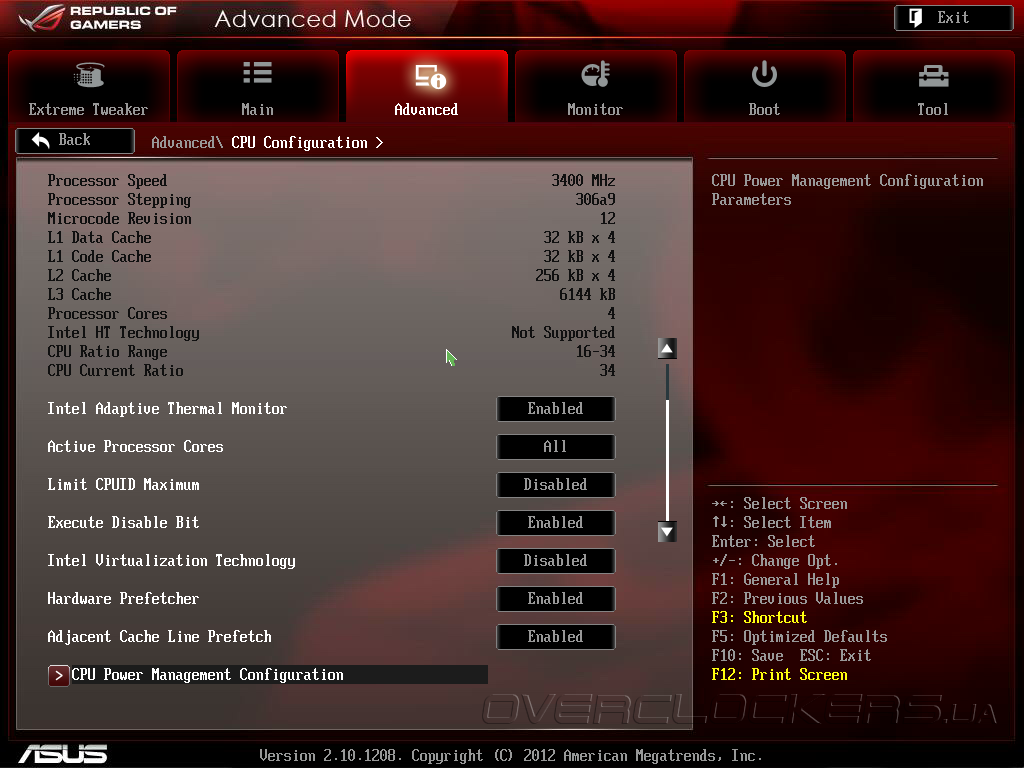

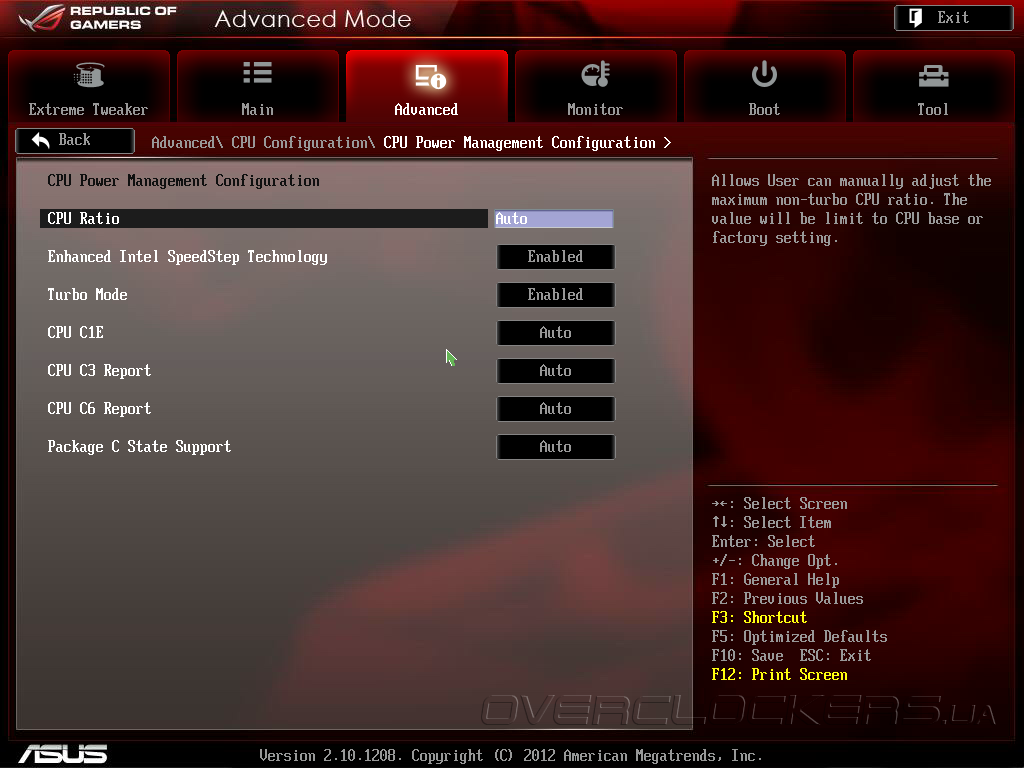

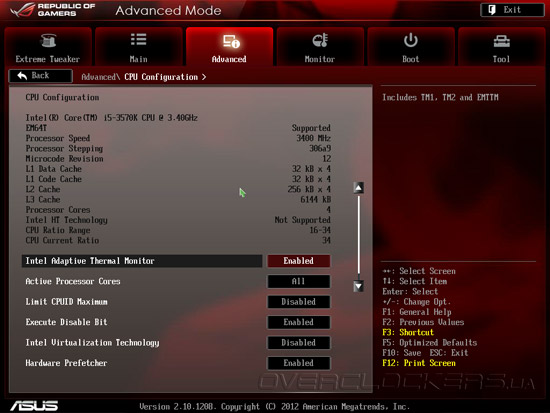

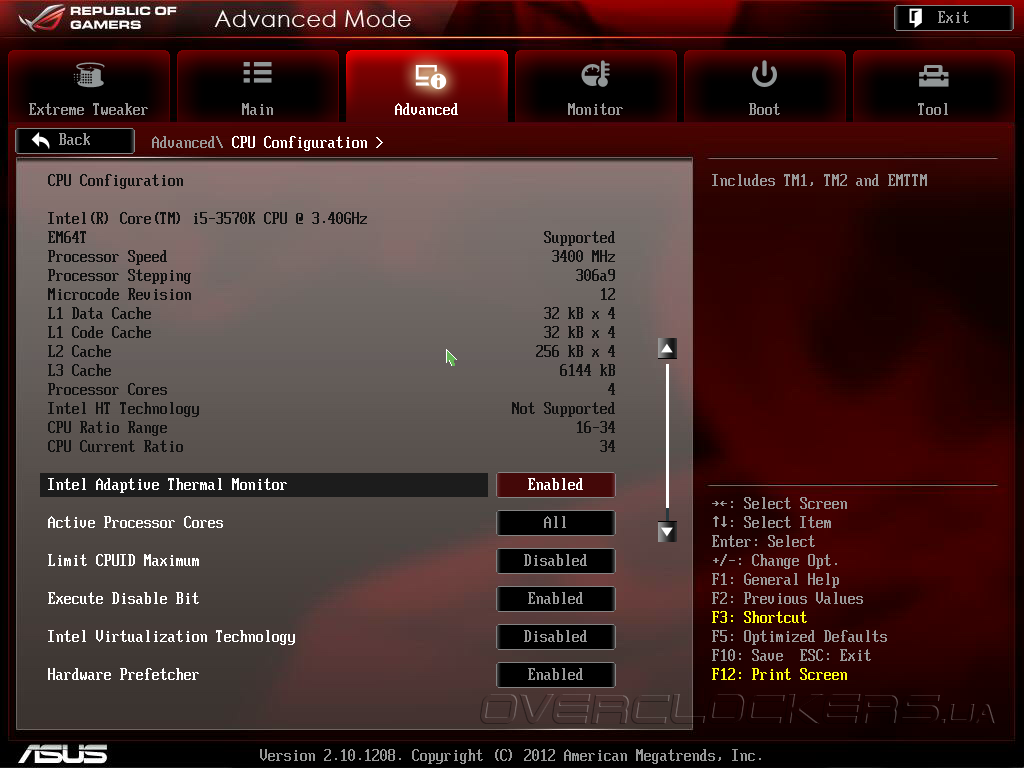

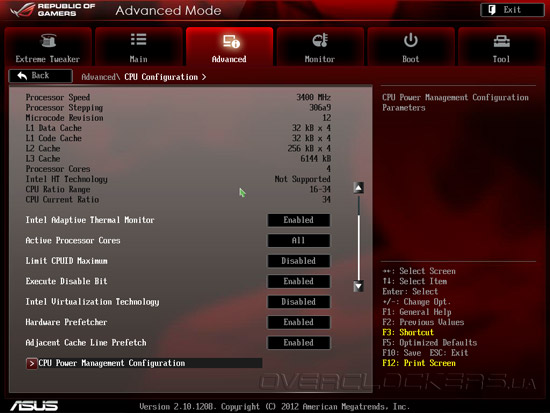

Подраздел CPU Configuration позволяет просмотреть сведения об установленном процессоре, а так же управлять его основными поддерживаемыми технологиями.

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

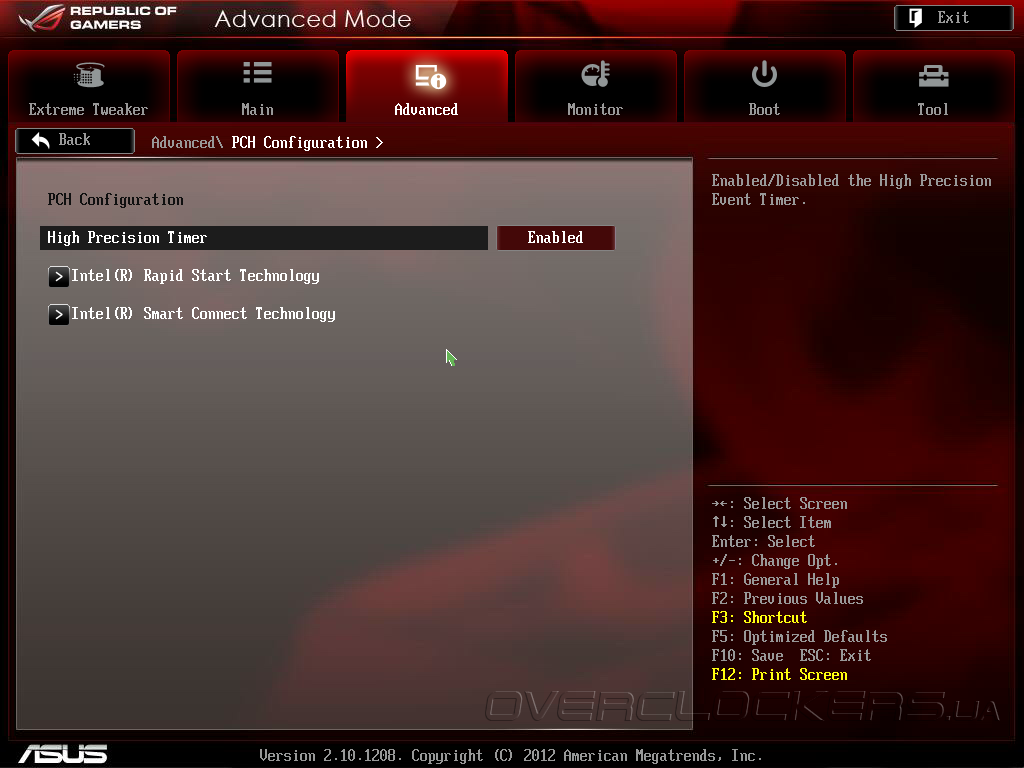

В подразделе PCH Configuration можно настроить фирменные технологии Intel Rapid Smart и Intel Smart Connect.

UEFI Setup ASUS Maximus V Extreme

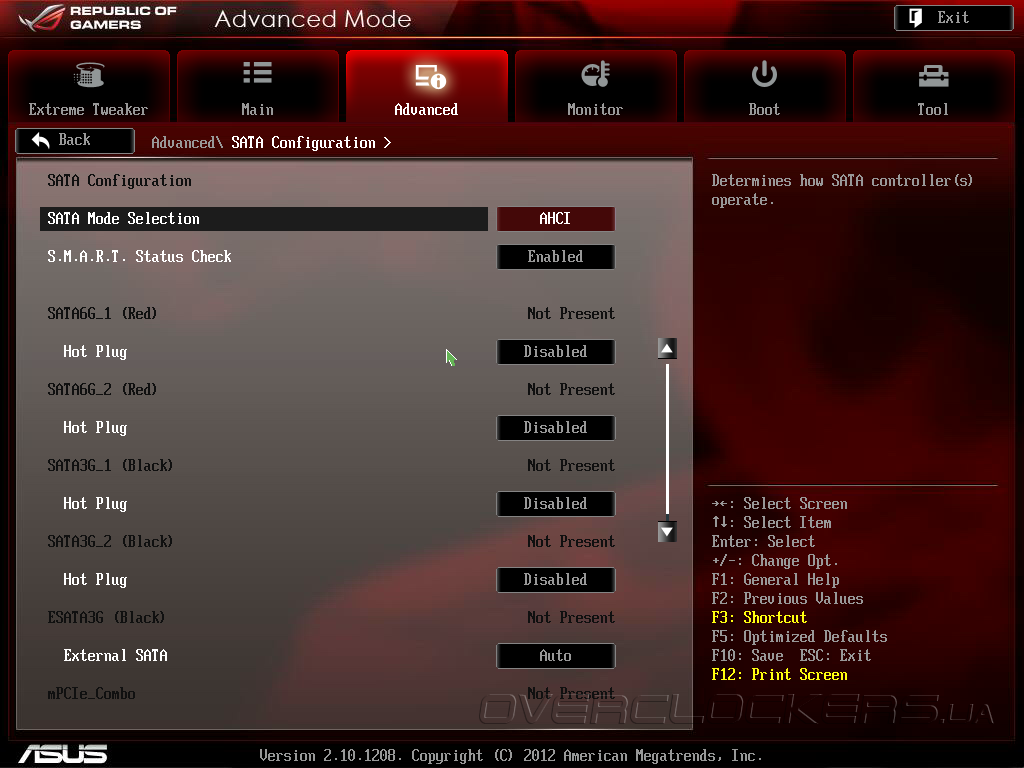

Соответственно своему названию, подраздел SATA Configuration позволяет настроить режимы работы портов SATA, а также задействовать возможность горячего подключения устройств к ним.

UEFI Setup ASUS Maximus V Extreme

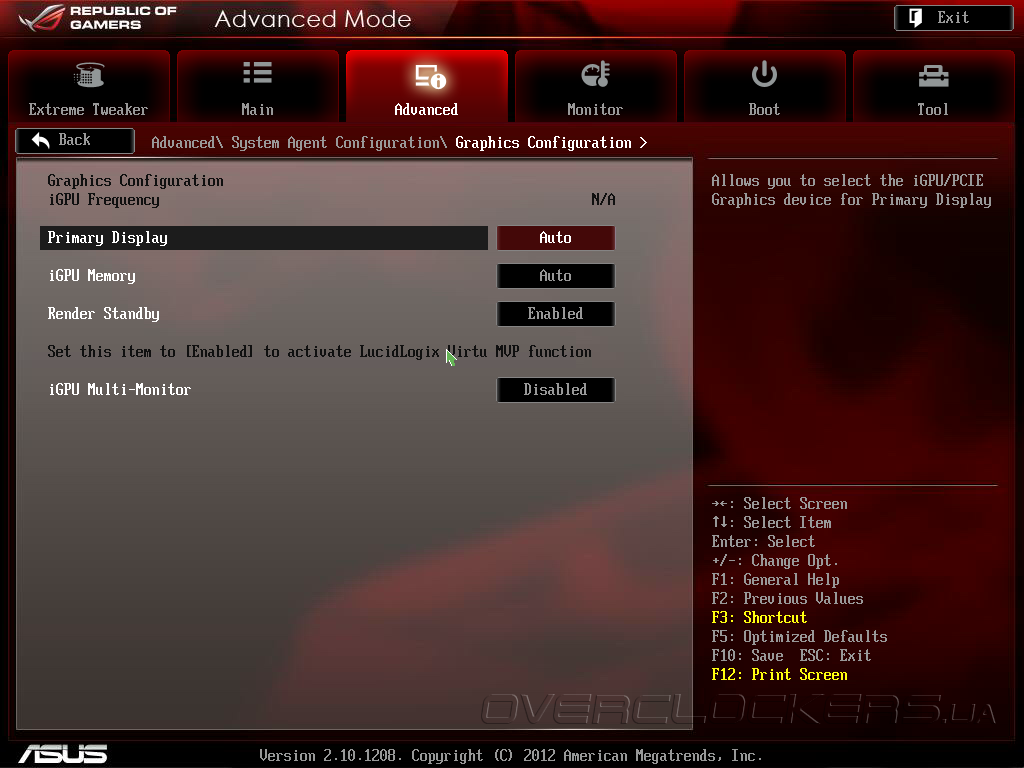

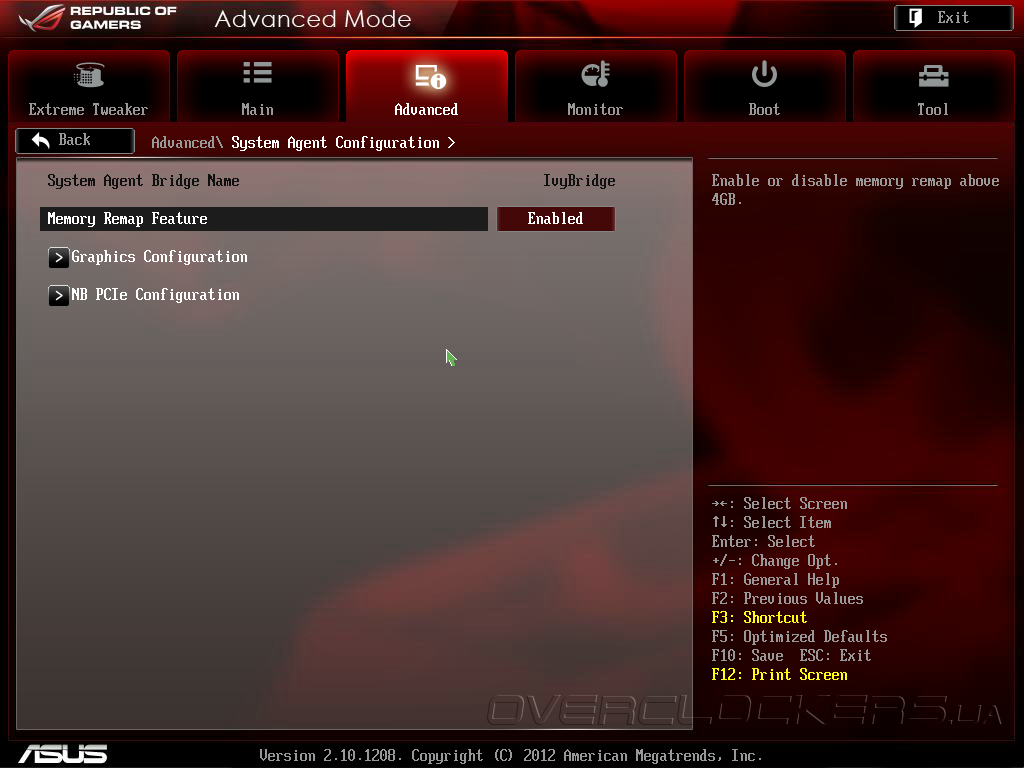

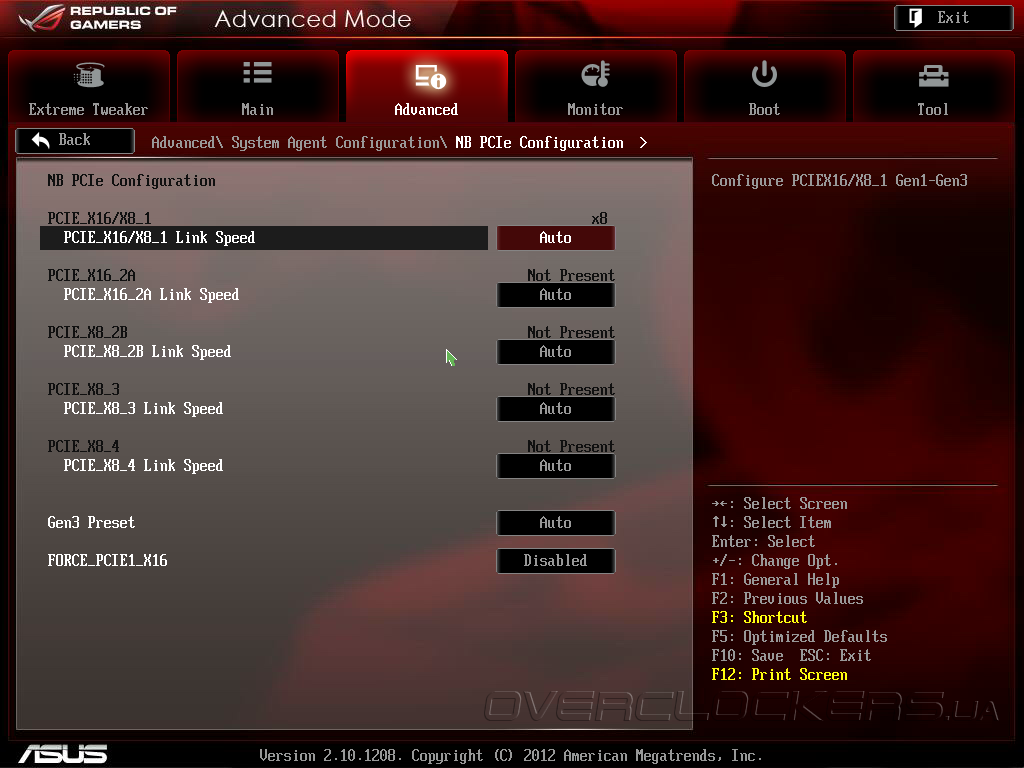

Подраздел System Agent Configuration содержит настройки встроенного графического ядра и слотов PCI-E.

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

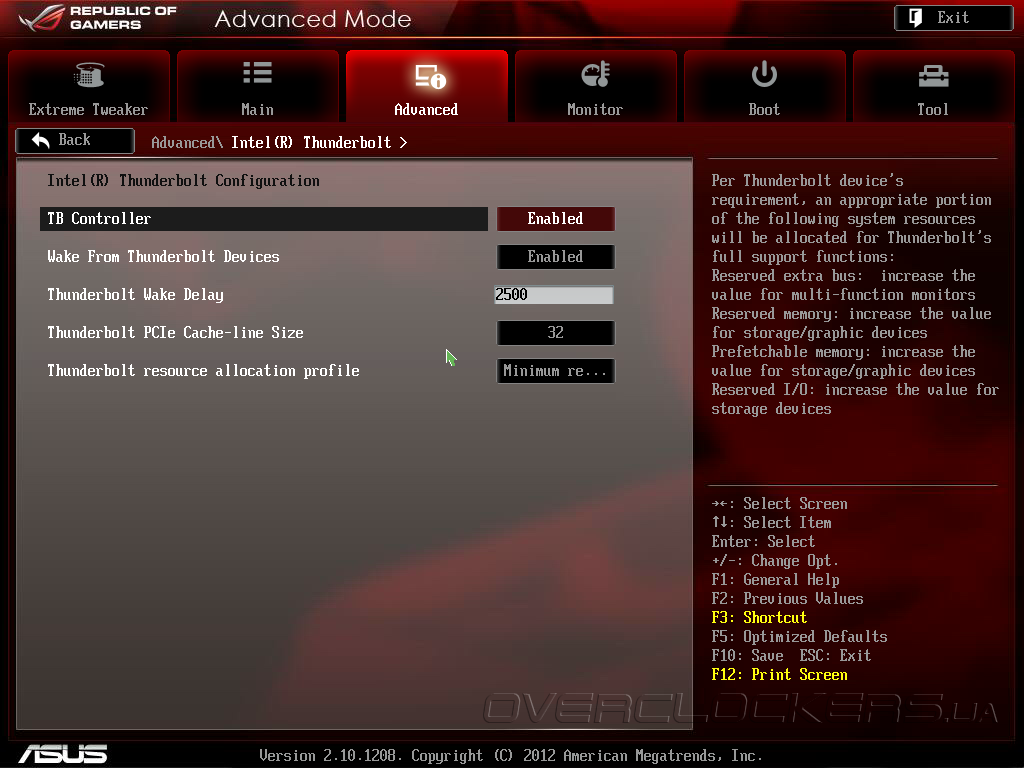

Следующий подраздел — Intel Thunderbolt. Здесь выставляются настройки соответствующего порта.

UEFI Setup ASUS Maximus V Extreme

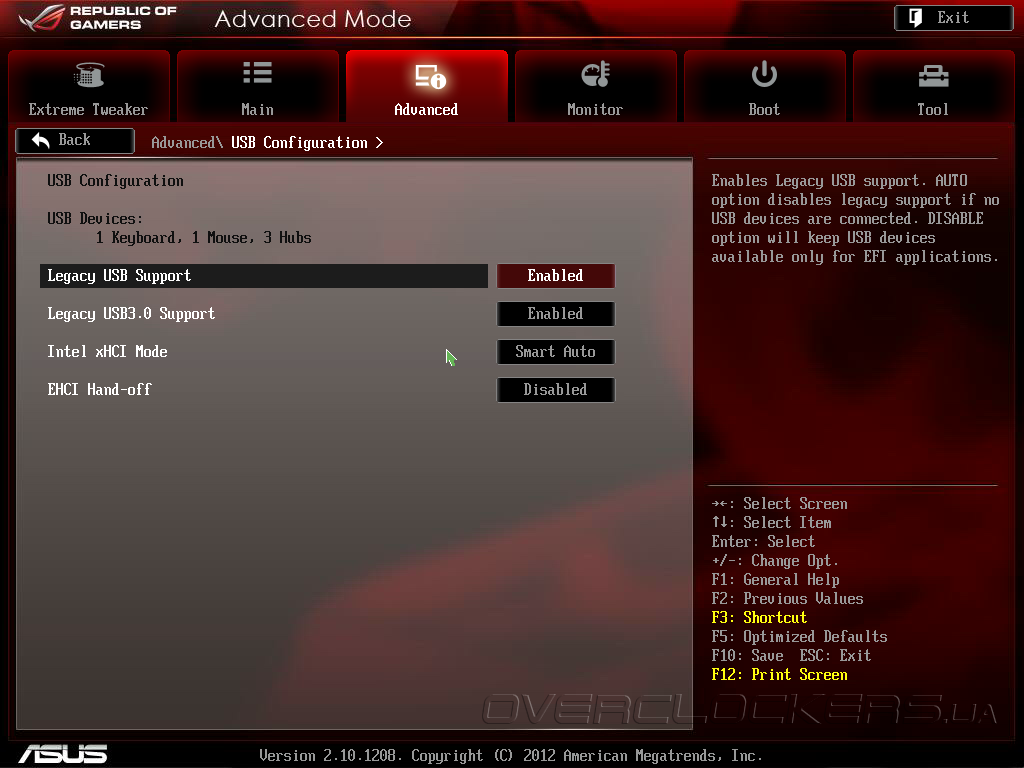

USB Configuration — в этом подразделе настраиваются USB-порты.

UEFI Setup ASUS Maximus V Extreme

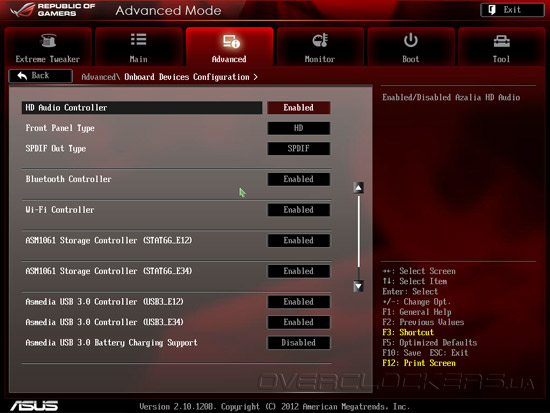

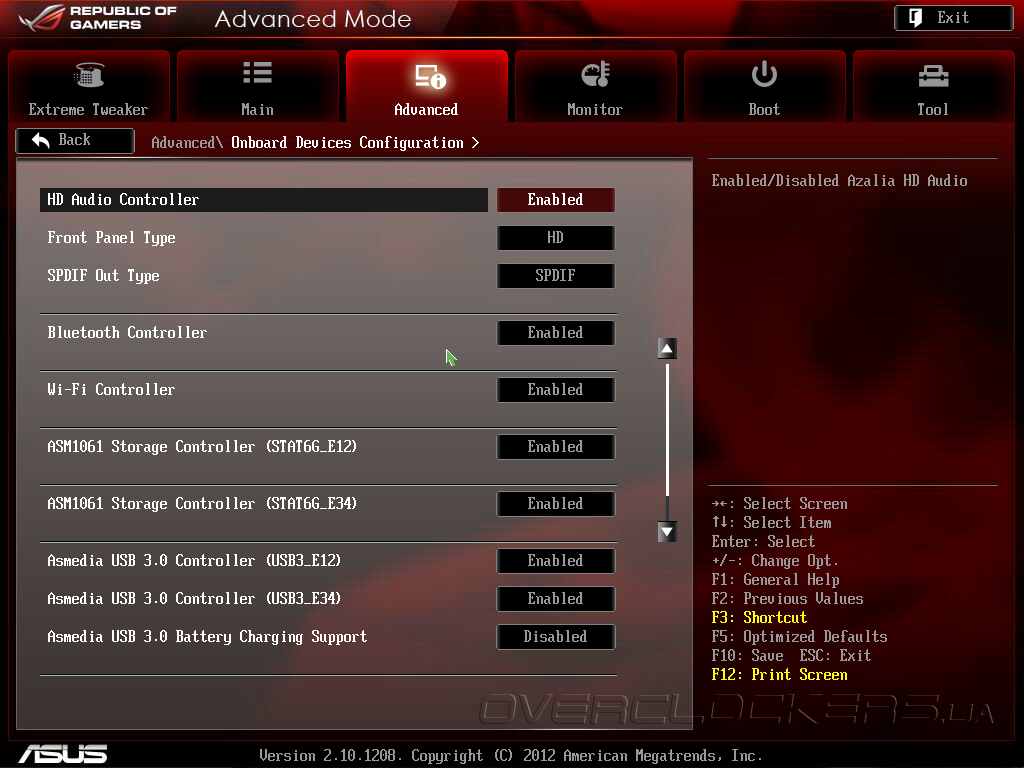

В Onboard Device Configuration производится настройка функциональности. Здесь можно включить/отключить большинство контроллеров, присутствующих на плате.

UEFI Setup ASUS Maximus V Extreme

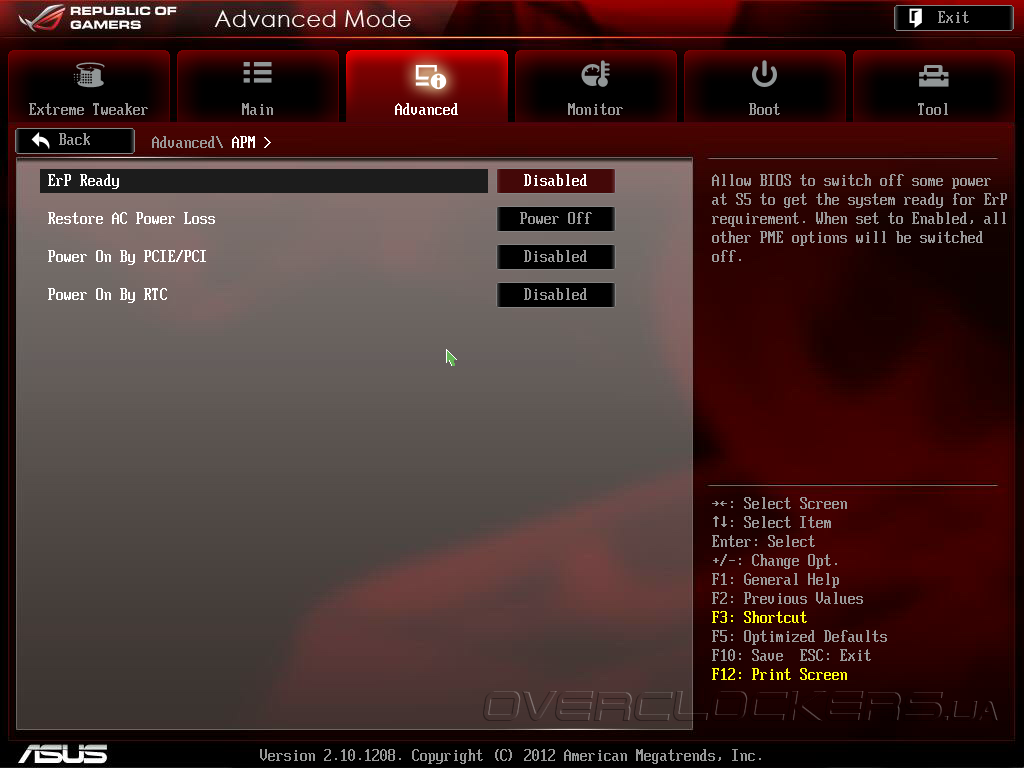

Подраздел APM отвечает за управление питанием компьютера.

UEFI Setup ASUS Maximus V Extreme

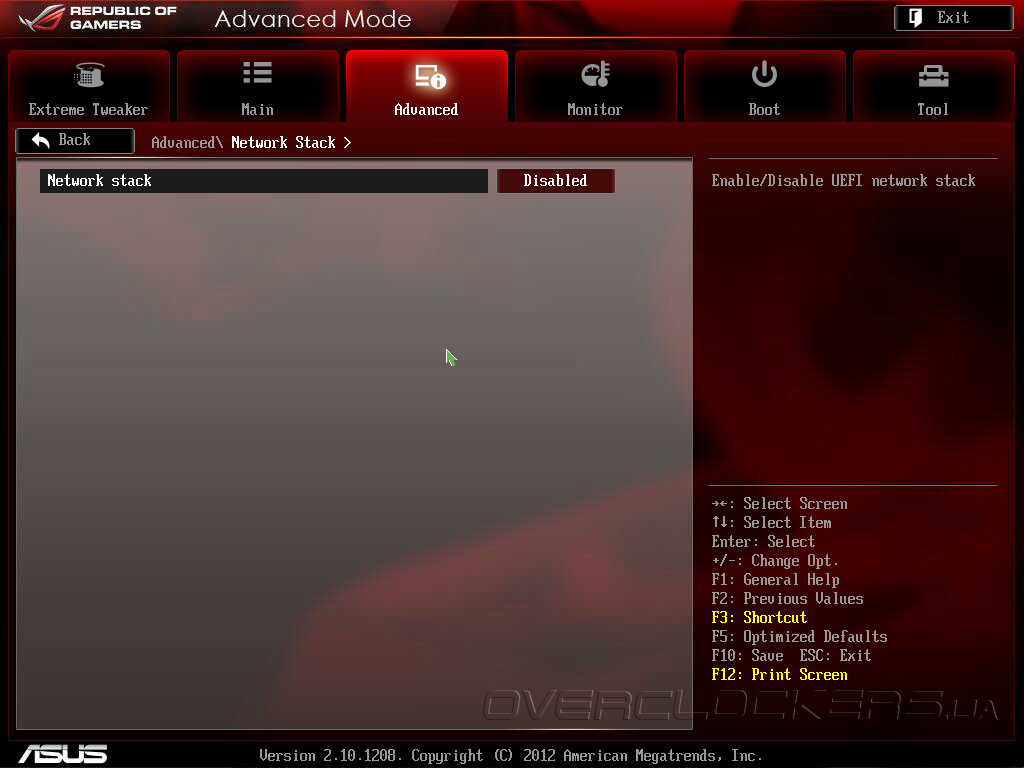

В подразделе Network stack можно только включить или отключить данную функцию.

UEFI Setup ASUS Maximus V Extreme

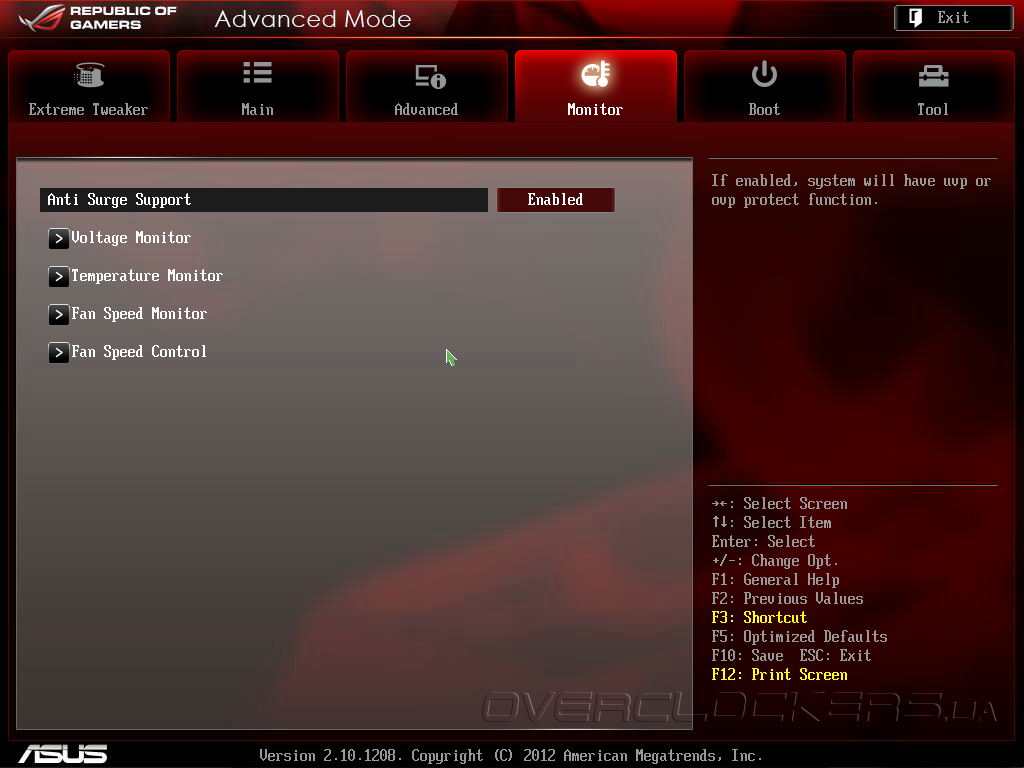

Далее рассмотрим раздел мониторинга системы. Первый в списке идёт параметр защиты от всяческих перенапряжений. Для экстремального разгона его следует отключать. Остальные пункты сгруппированы в 4 подраздела.

UEFI Setup ASUS Maximus V Extreme

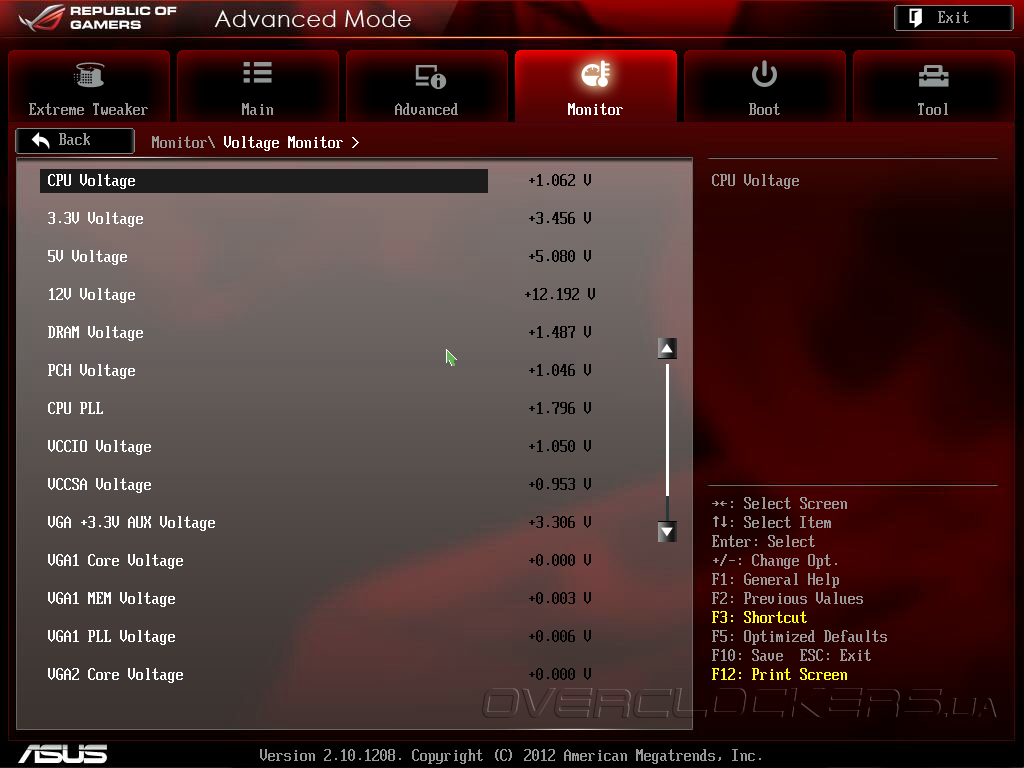

Подраздел Voltage Monitor несет чисто информационный характер. Здесь можно посмотреть текущие напряжения в системе. Заметим, что для видеокарт не серии ASUS ROG напряжения отображаются некорректно.

UEFI Setup ASUS Maximus V Extreme

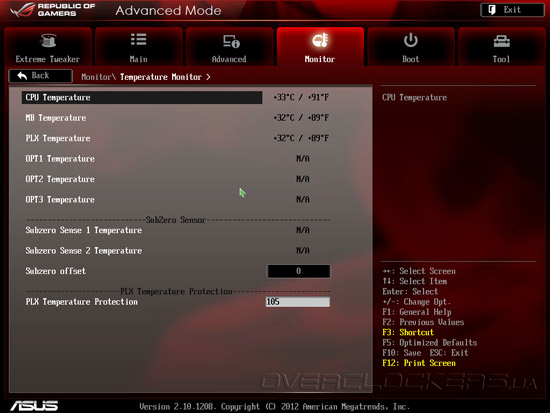

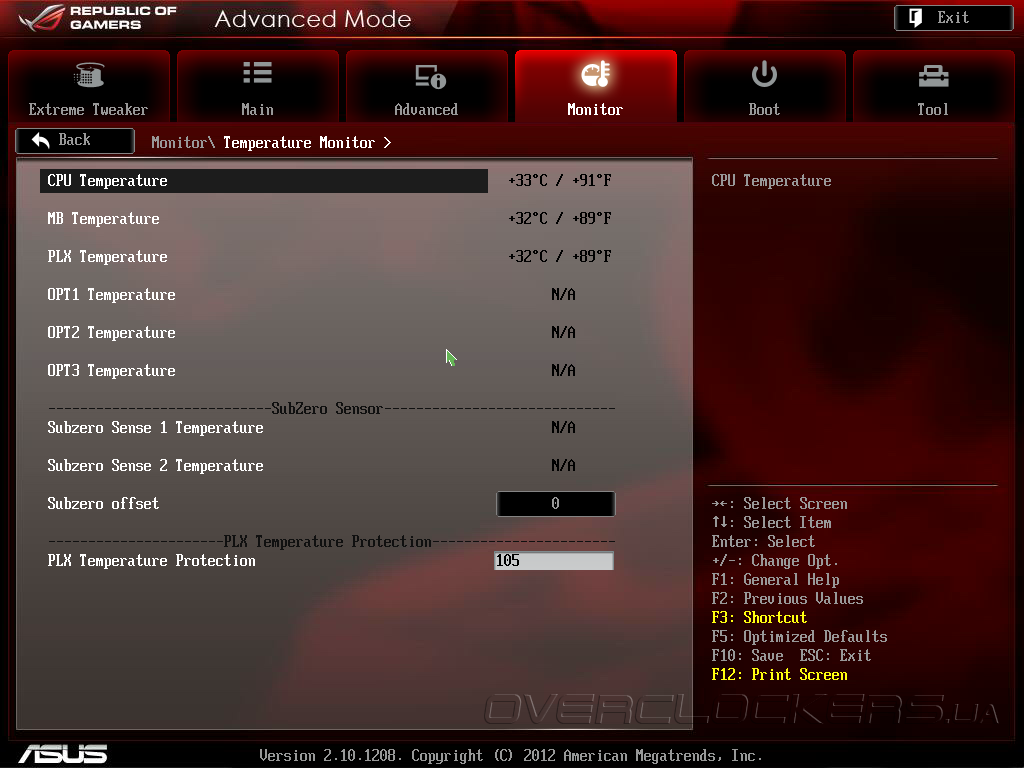

В Temperature Monitor отображаются температурные показатели ключевых компонентов системы и показатели опциональных термодатчиков. Здесь же можно выставить температурную защиту скоростного контроллера PLX.

UEFI Setup ASUS Maximus V Extreme

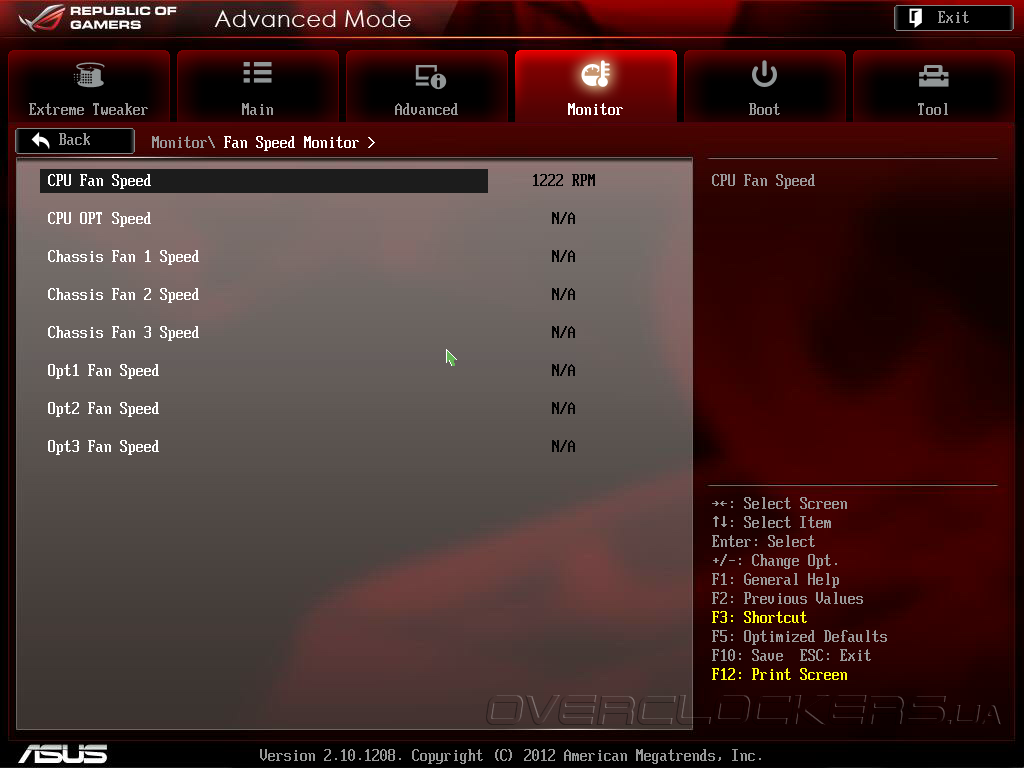

Следующий подраздел Fan Speed Monitor содержит данные об оборотах вентиляторов, подключенных к разъёмам на плате. Напомним, их целых восемь штук.

UEFI Setup ASUS Maximus V Extreme

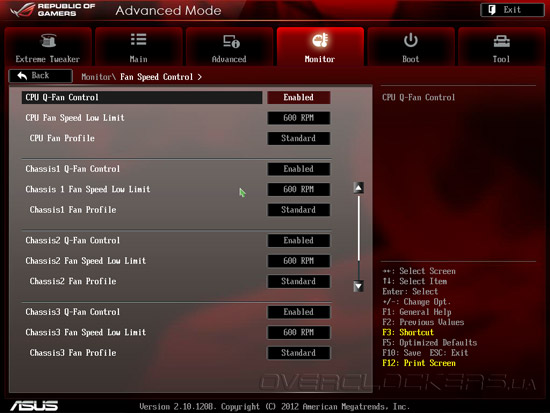

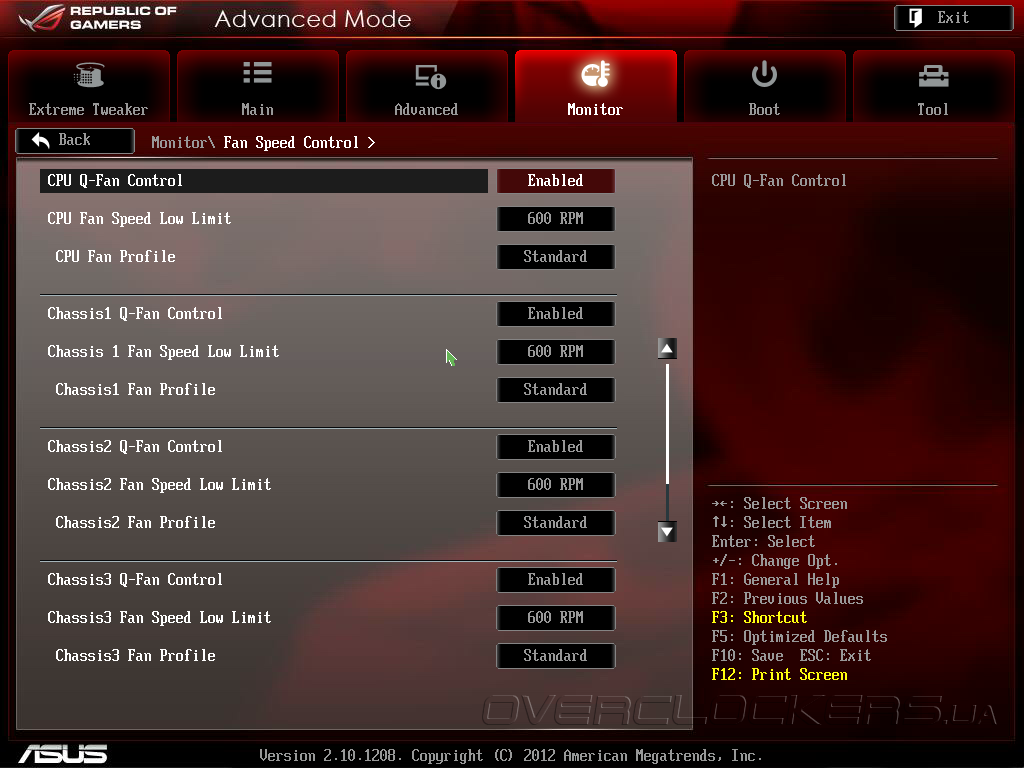

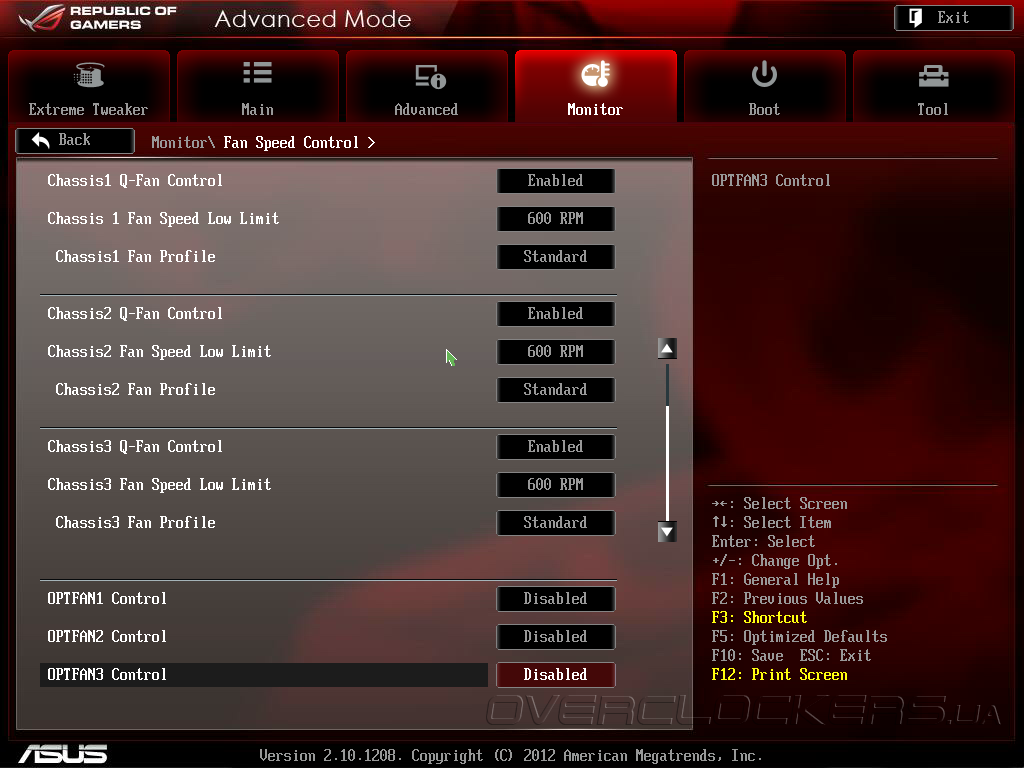

Последний подраздел Fan Speed Control уже не информационный. Здесь можно настроить скорости вращения вентиляторов.

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

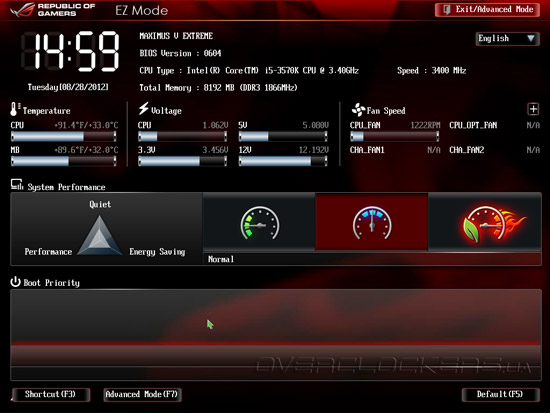

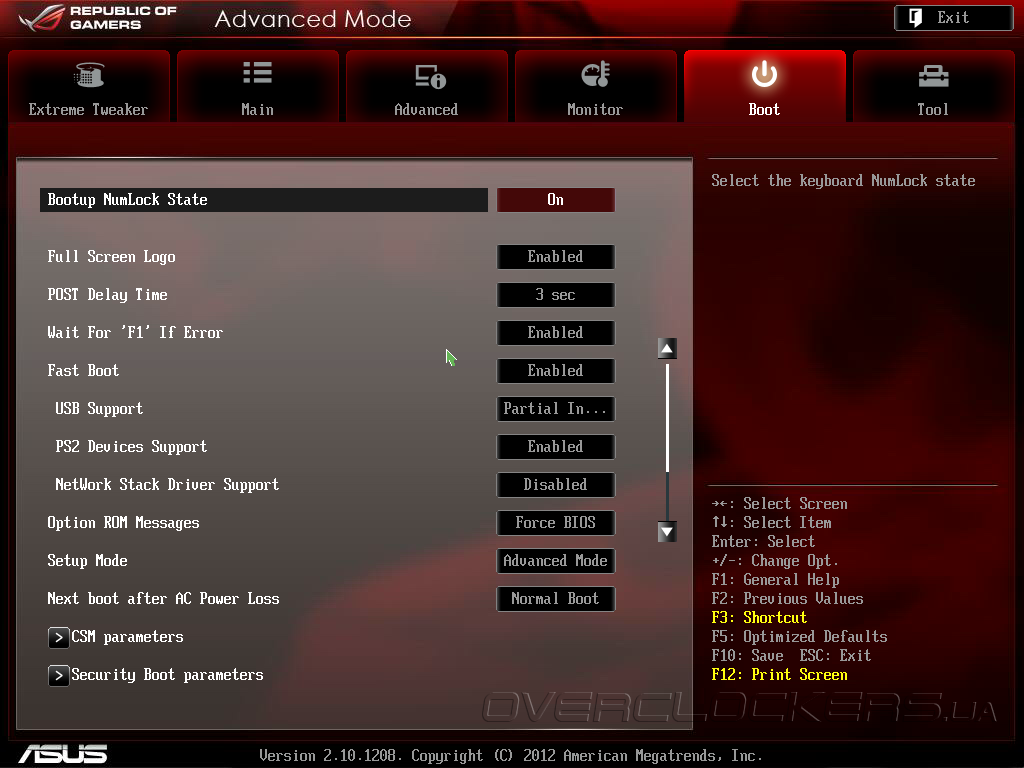

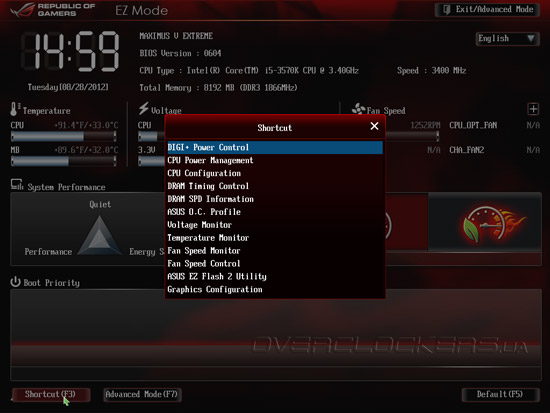

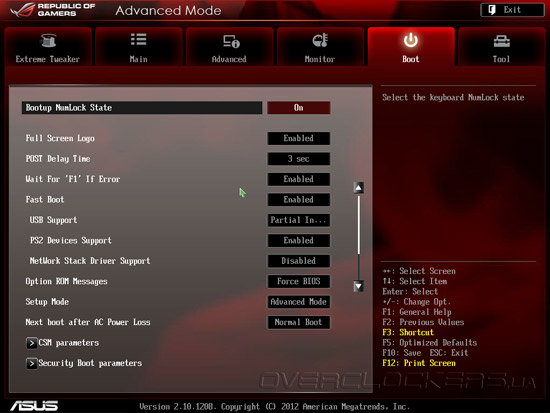

Раздел Boot содержит настройки по загрузке системы. Так же тут можно переключиться из расширенного режима UEFI в EZ Mode — режим для неопытных пользователей.

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

UEFI Setup ASUS Maximus V Extreme

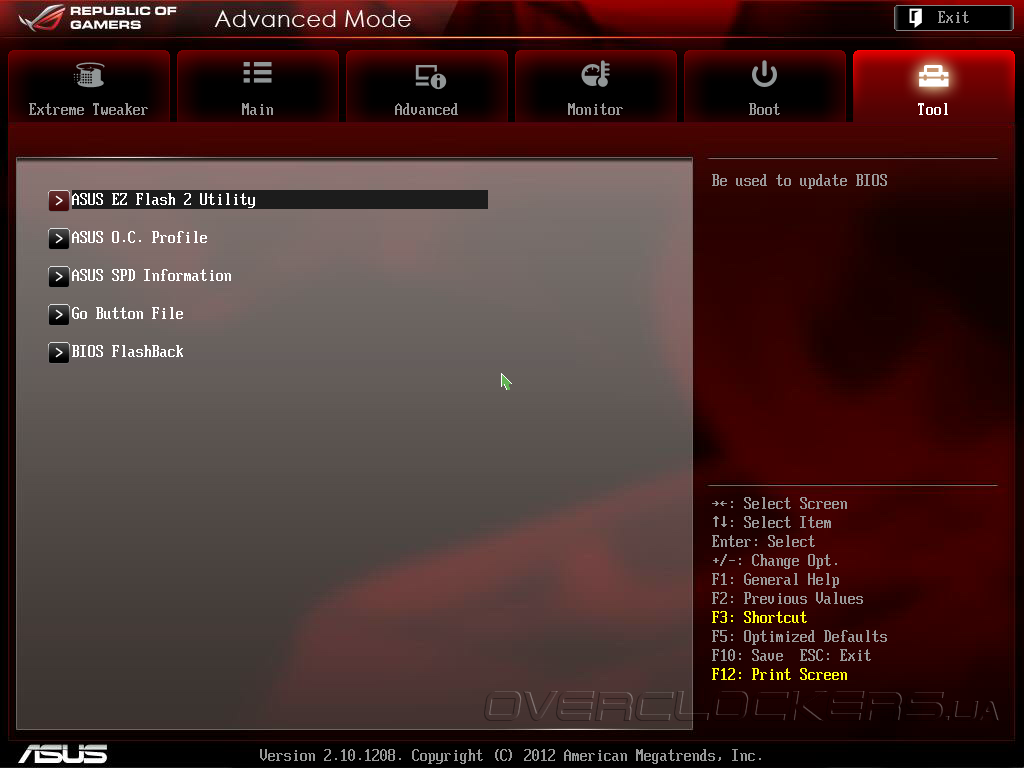

В разделе Tool можно воспользоваться фирменными утилитами ASUS.

UEFI Setup ASUS Maximus V Extreme

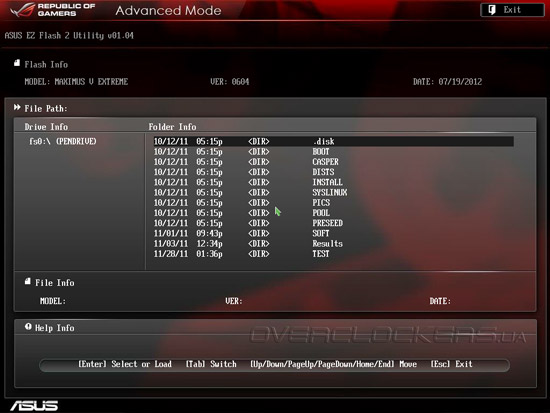

ASUS EZ Flash 2 — утилиты для обновления прошивки платы. Прекрасно прошивает плату с «флэшки».

UEFI Setup ASUS Maximus V Extreme

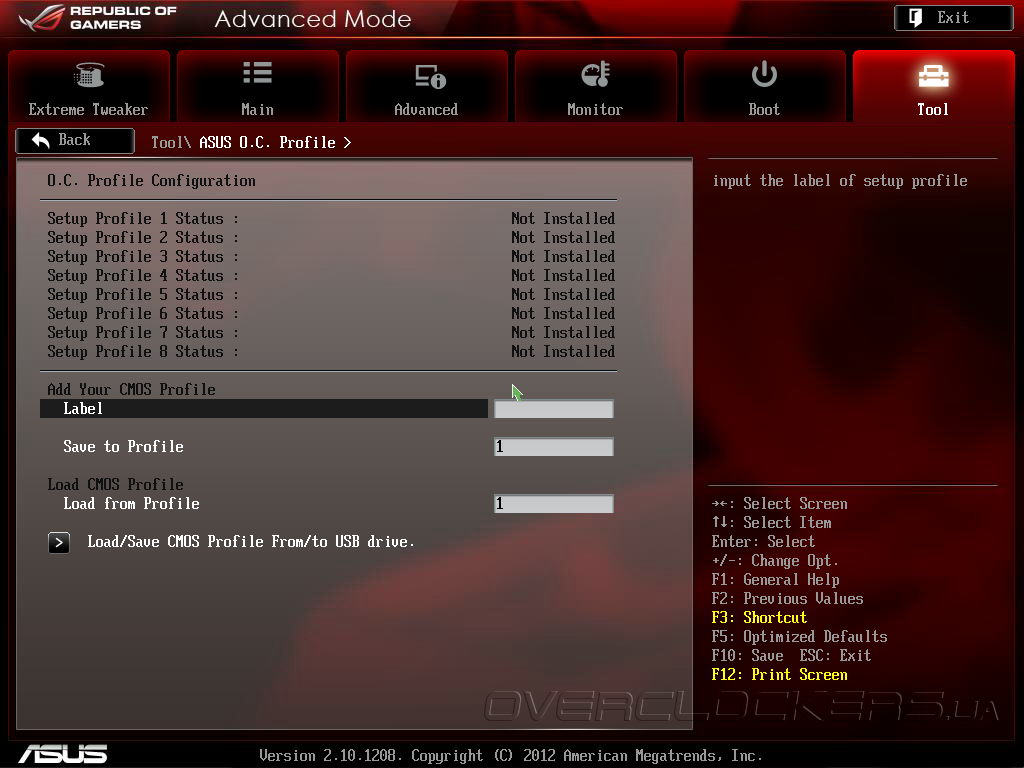

ASUS O.C. Profile предназначенна для сохранения и загрузки профилей настроек UEFI. Всего их восемь, чего вполне достаточно для большинства пользователей.

UEFI Setup ASUS Maximus V Extreme

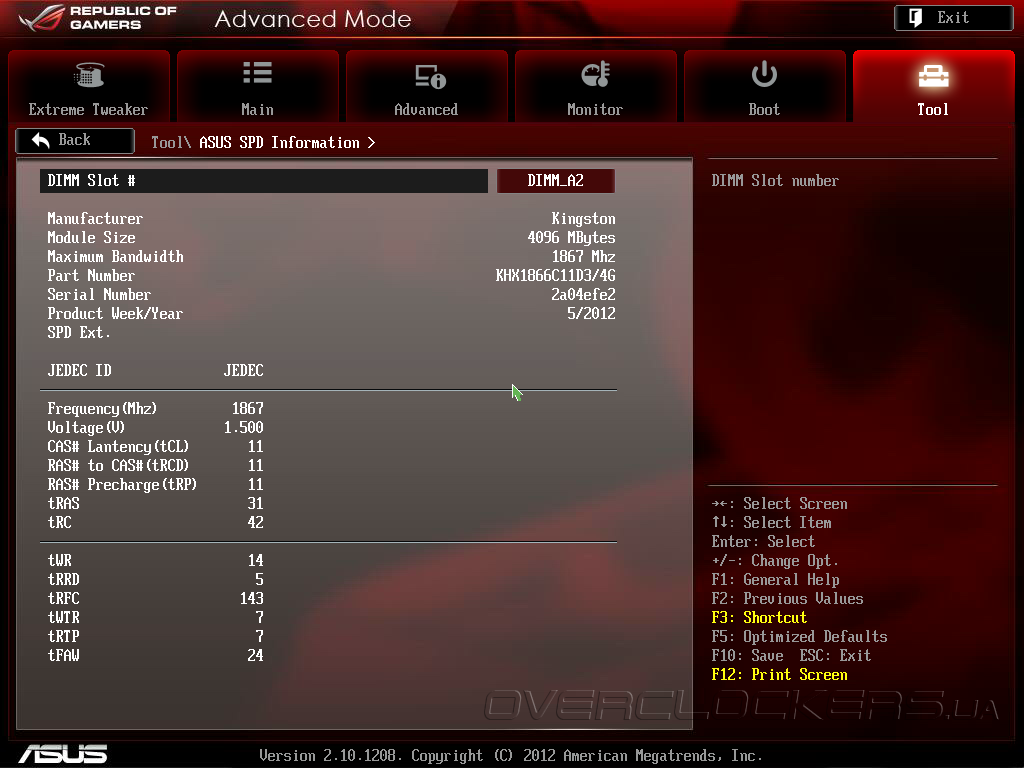

В подразделе ASUS SPD Information можно ознакомиться с SPD установленных модулей оперативной памяти.

UEFI Setup ASUS Maximus V Extreme

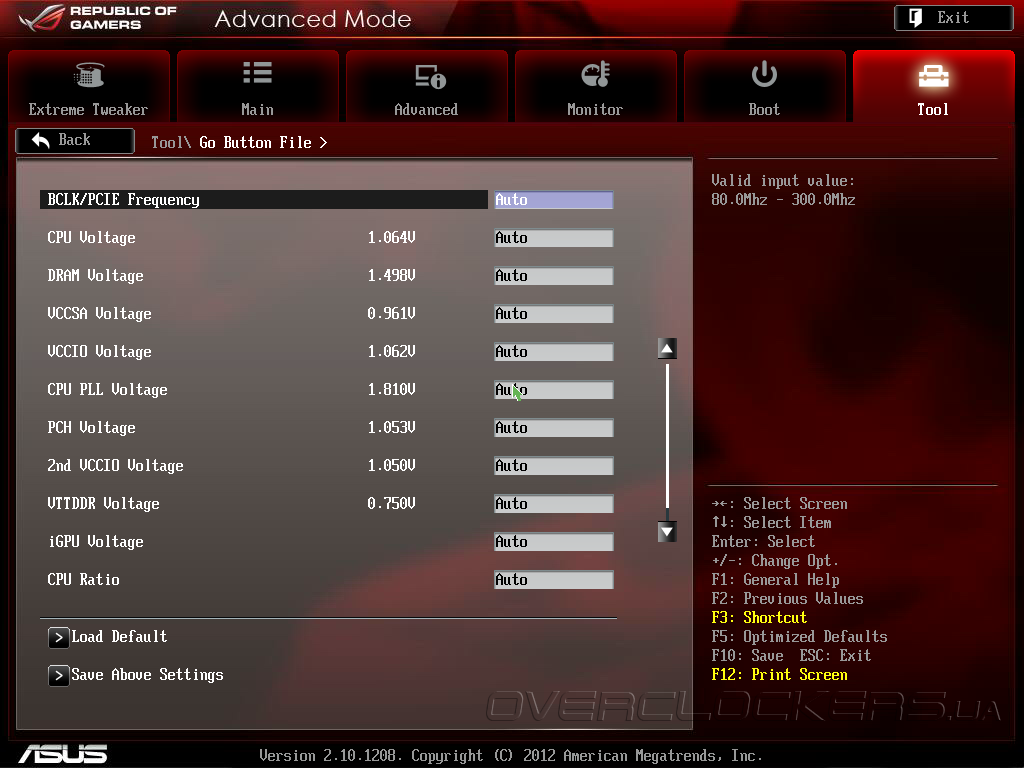

Далее следует Go Button File. Здесь можно настроить параметры для разгона систем при нажатии соответствующей кнопки на плате.

UEFI Setup ASUS Maximus V Extreme

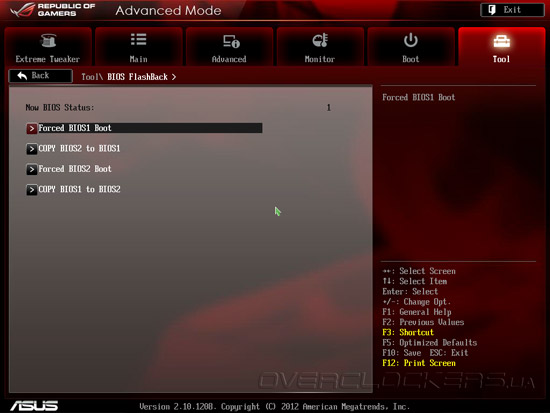

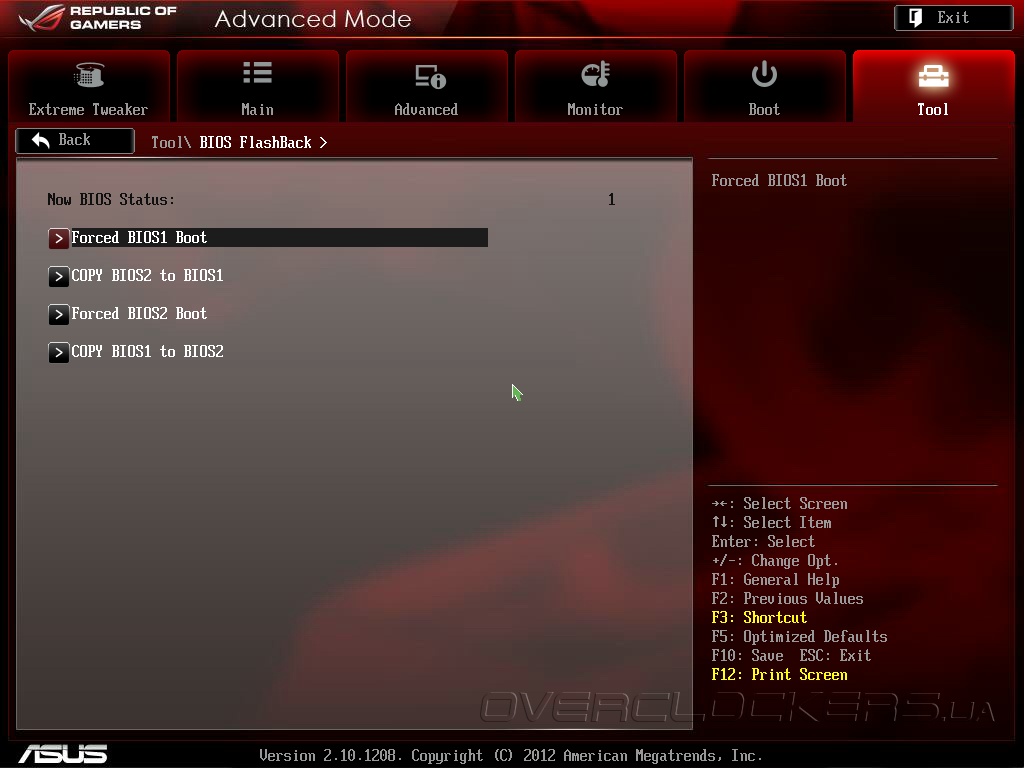

Подраздел BIOS Flashback позволяет производить манипуляции между двумя установленными чипами. Можно задать принудительный старт с конкретной прошивки, а так же копировать прошивку с одной микросхемы на другую.

UEFI Setup ASUS Maximus V Extreme

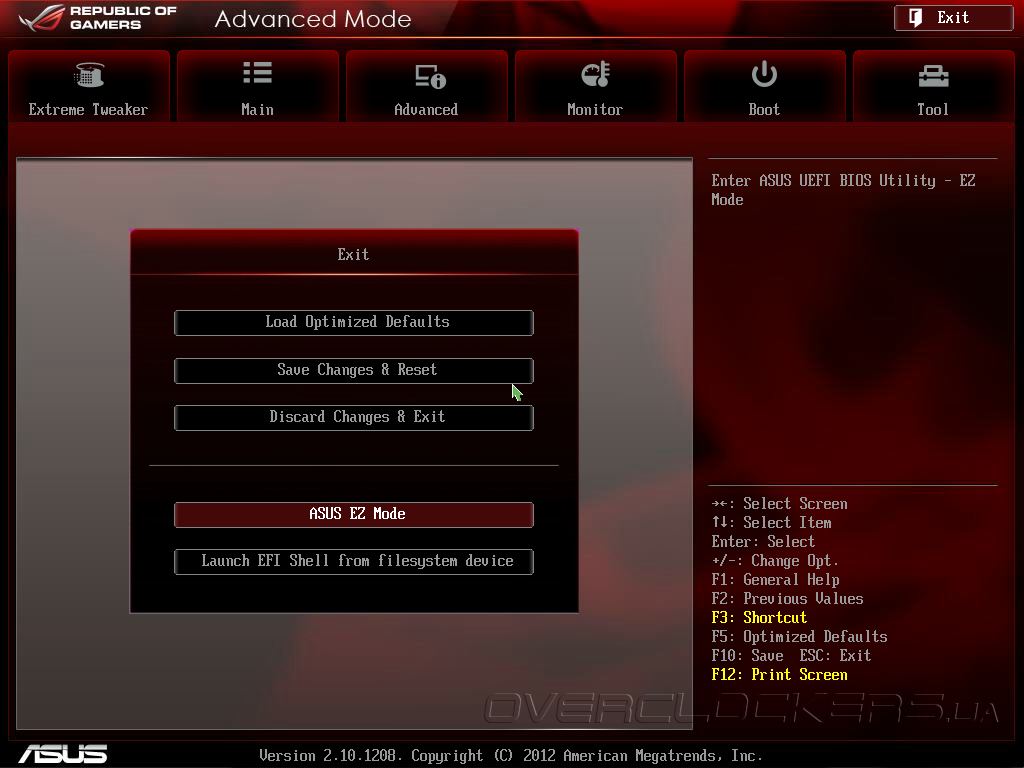

И последний раздел Exit — здесь можно загрузить стандартные установки, перейти в режим EZ Mode и выйти с сохранением изменений настроек или без.

UEFI Setup ASUS Maximus V Extreme

Программное обеспечение, поставляемое с материнской платой аналогично тому, что есть у ASUS Maximus V Formula/ThunderFX и Maximus V Gene, которые мы ранее уже рассматривали. Поэтому не будет заострять внимание на нем и сразу перейдем непосредственно к тестированию Maximus V Extreme.
