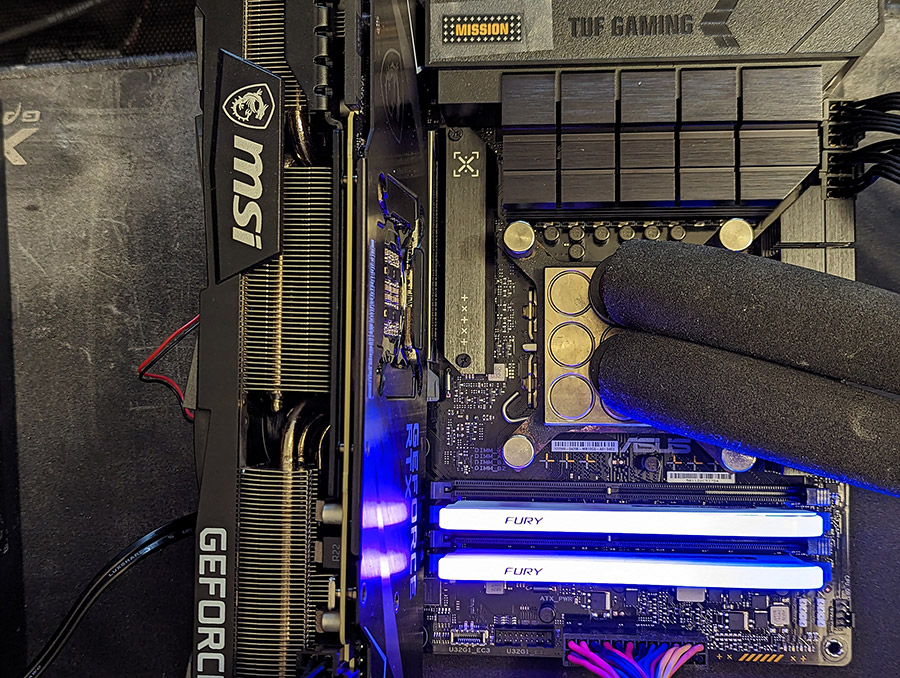

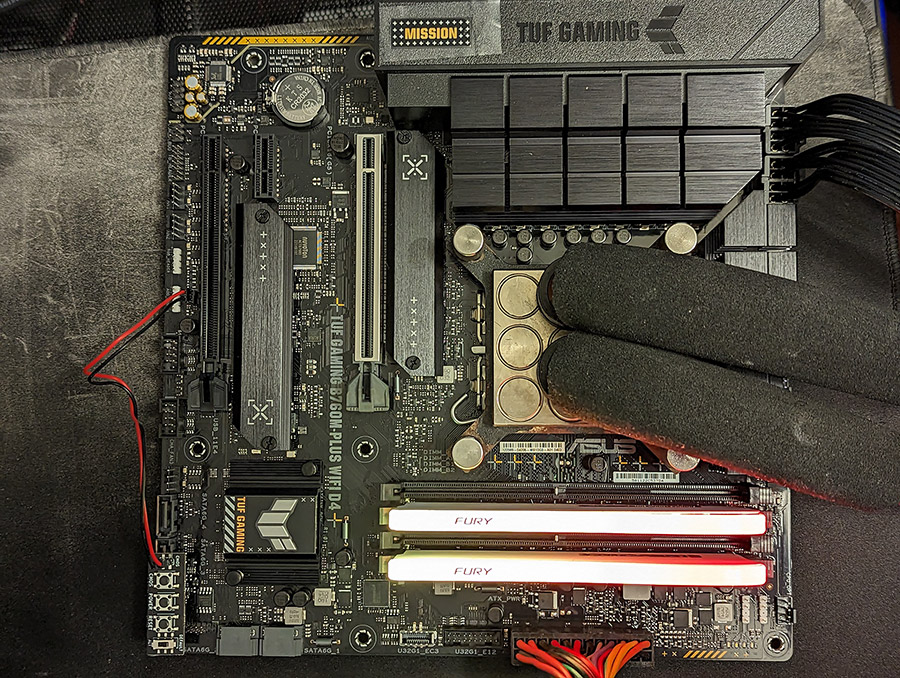

Стенд для тестирования
Использовались следующие компоненты:
- процессор: Intel Core i7-13700K;
- система охлаждения: контур СВО с чилером;
- материнская плата: ASUS TUF Gaming B760M Plus WiFi D4 (UEFI 0807);
- память: Kingston Fury Beast DDR4 Special Edition KF432C16BWAK2/32 (2x16 ГБ, DDR4-3200, CL16-20-20-39, 1,35 В);
- видеокарта: GeForce RTX 3090 (MSI Ventus 3X 24G OC, mod firmware 390W Gigabyte Gaming OC);
- системный накопитель: Kingston KC3000 1024 ГБ (SKC3000S/1024G);
- вторичный накопитель: Kingston A400 1,92TB (SA400S37/1920G);
- блок питания: Rosewill Hercules 1600S (1600 Вт);
- операционная система: Microsoft Windows 11 Pro 22H2 x64 (22621.1265), актуальны обновления на момент середины февраля 2023 года.
Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чилер Hailea HC-300A, бак воды 15 л.
Методика тестирования и разгон
Управление оборотами вентилятора — автоматическое. Температура в помещении удерживалась на уровне ~20 градусов Цельсия. Показатели температур брались с мониторинга HWINFO, а также с термофото, выполненным тепловой камерой UNI-T RX-600. При фиксации температур материнская плата либо была 30 минут без нагрузки, либо 30 минут под ней. Измерение суммарного энергопотребления платформы производилось с помощью энергометра Feron TM55 и электросчетчика в течение 30 минут в режиме нагрузки (забег LinX) и без нее. Измерение энергопотребления отдельно процессора производилось с помощью ElmorLabs PMD. Каждый бенчмарк запускался пять раз, в результатах отмечено среднее арифметическое, то же касается игр. В них происходила запись телеметрии (1% low fps + Average fps) с помощью Riva Tuner Statistics Server. CS:GO (настройки качества — минимальные) — тест на карте мастерской FPS Benchmark от начала сцены бенчмарка до третьего звукового сигнала на черном экране. Остальные игры тестировались на заводских пресетах минимального качества на стандартных бенчмарках.
Тестирование

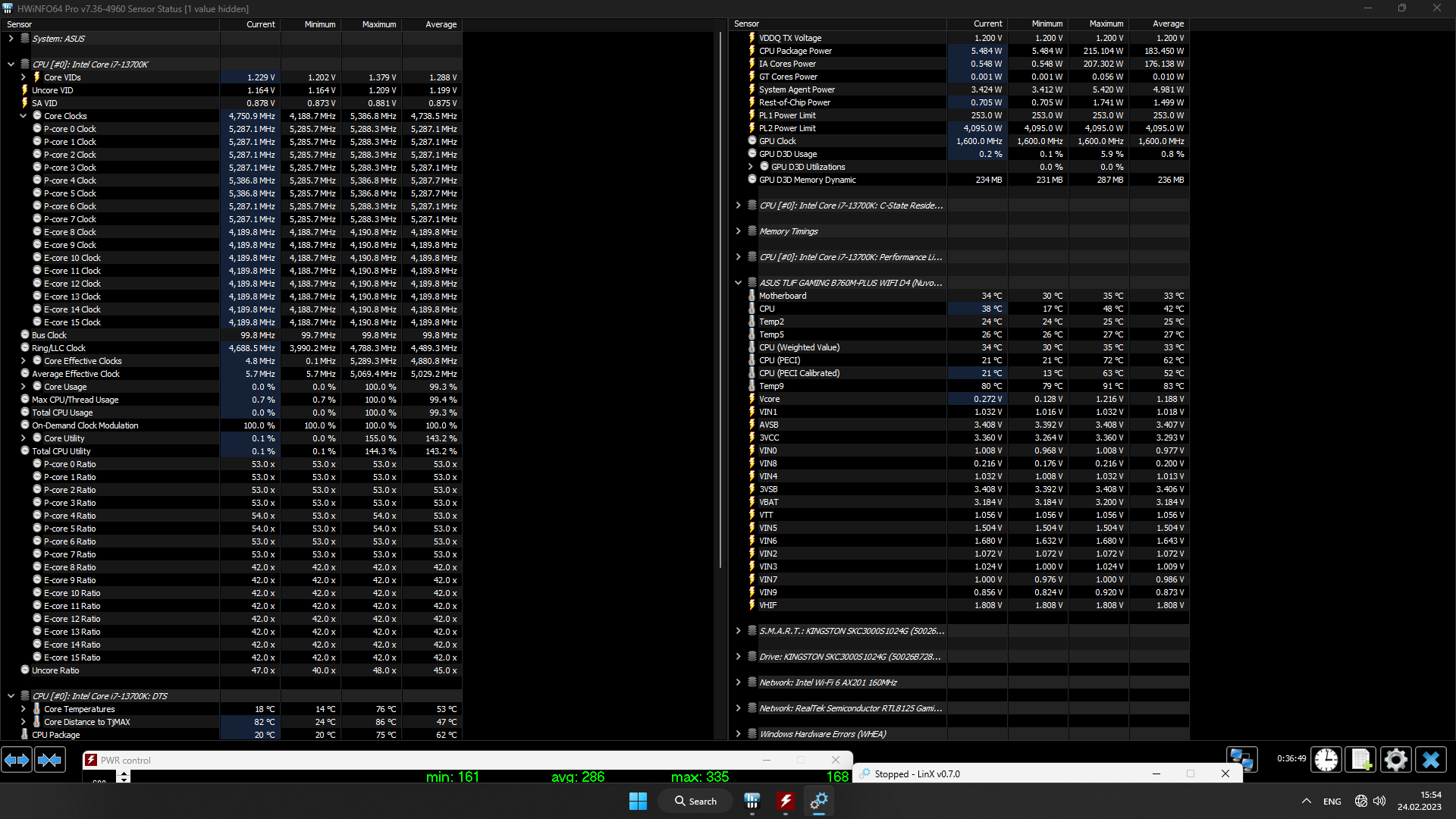

Никакой регулировки BCLK нет, никакого режима non-k OC не предусмотрено, а чипсет Intel B760 не позволяет оперировать свободным множителем частот Core i7-13700K, поэтому доверимся возможностям автоматики ASUS Performance Enchancement 3.0. В среднем P-cores работали на частоте 5287,1 МГц, а E-cores — на 4189,8 МГц, согласно мониторингу HWINFO. То есть возможности автоматики находятся на приличном уровне, и пользователь по сути в большинстве случаев будет ограничен возможностями охлаждения процессора или нежеланием заниматься тонкой настройкой с оптимизациями энергопотребления.

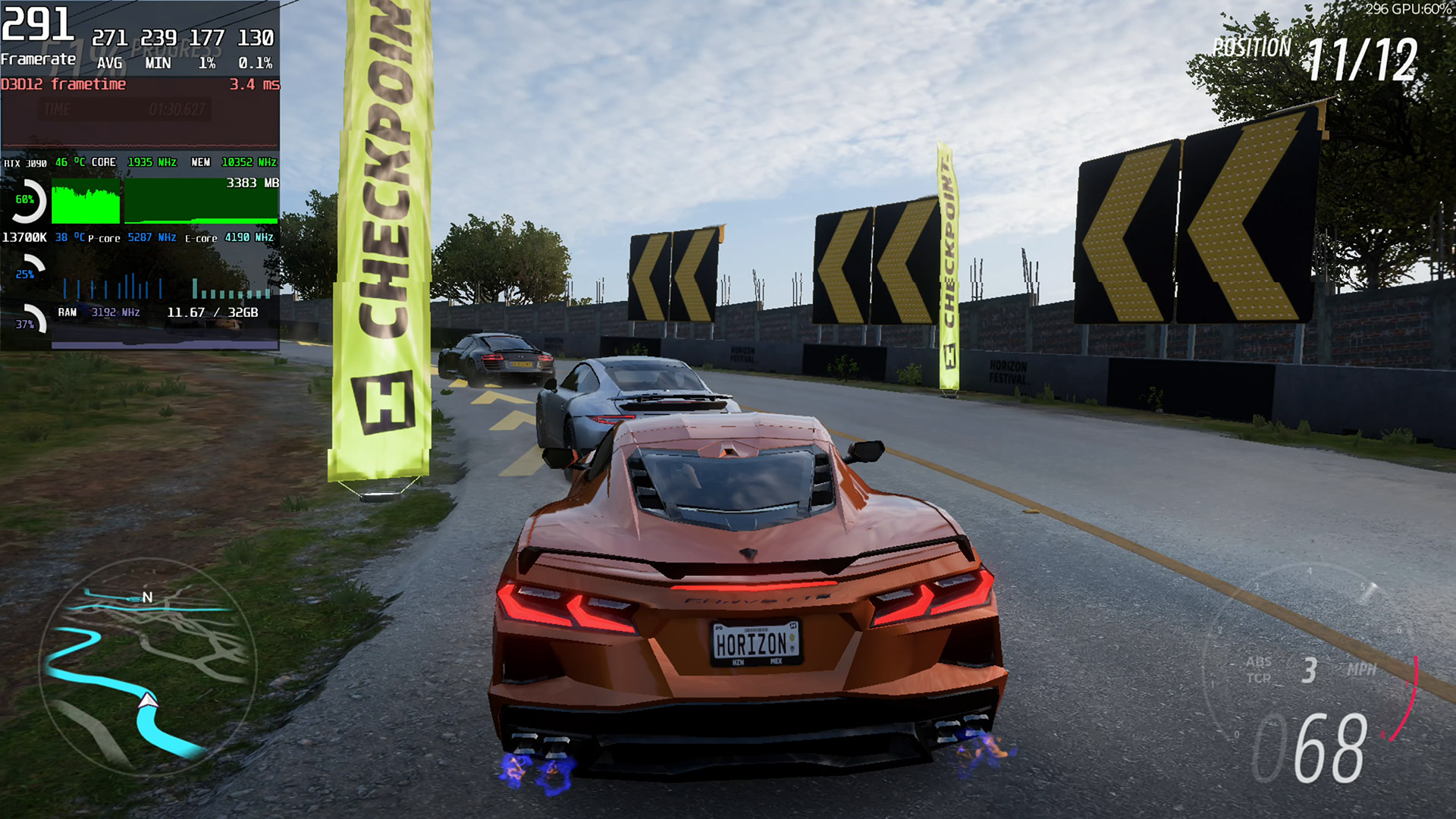

В играх процессор ведет себя идентично.

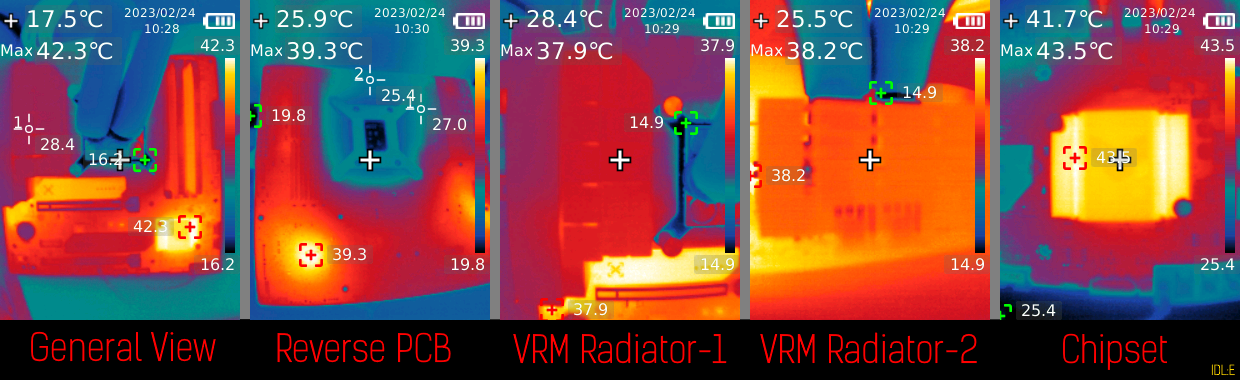

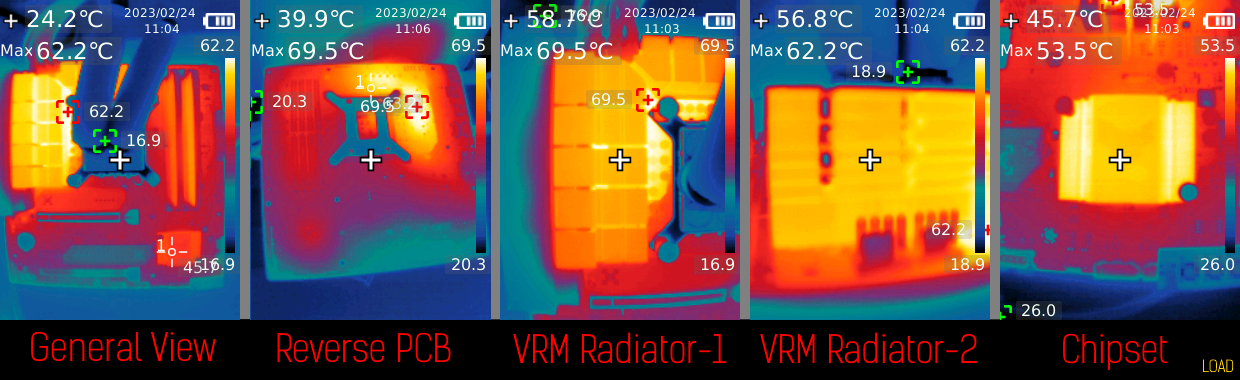

Теперь термофото в разных режимах: без нагрузки и с ней на заводских параметрах автоматики.

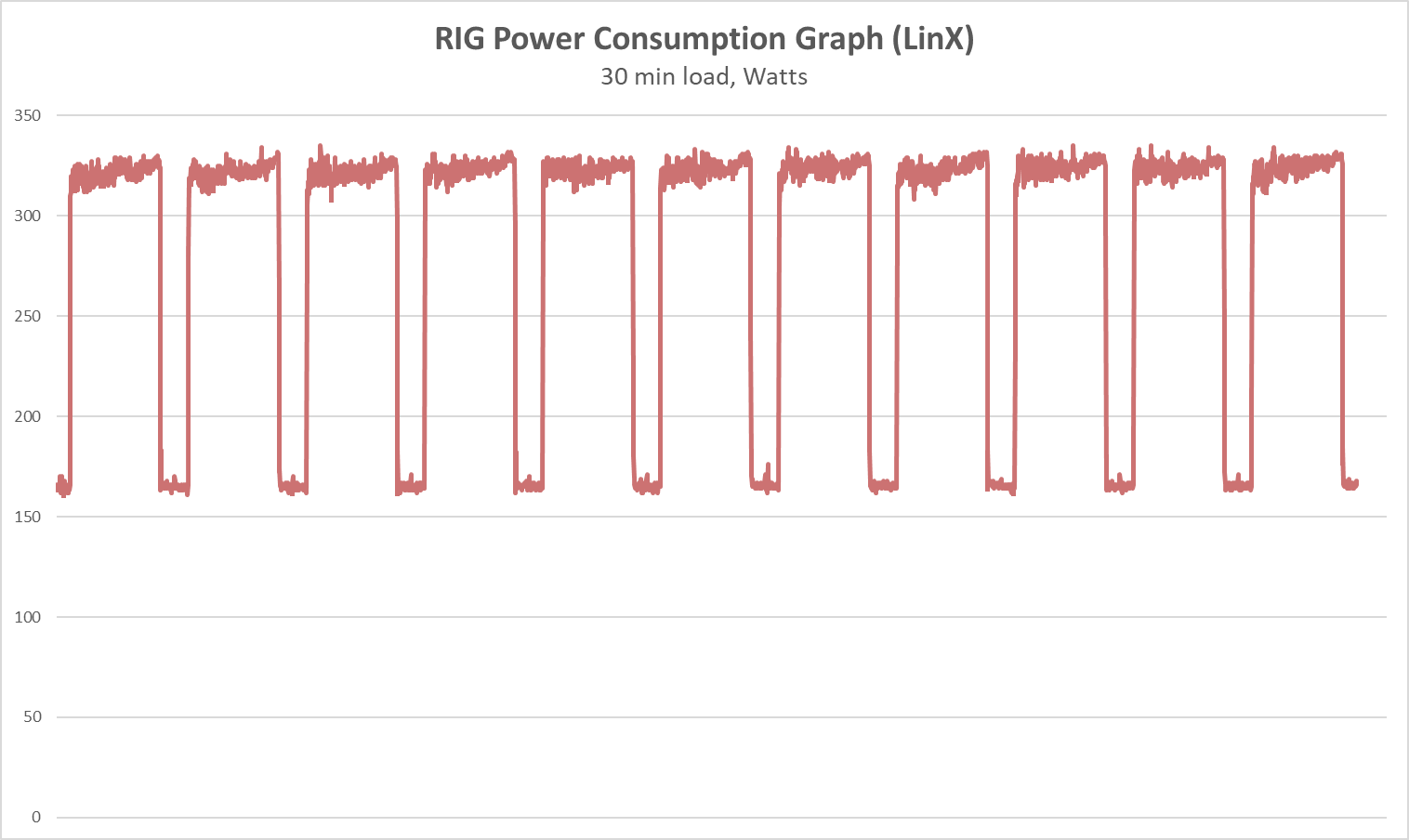

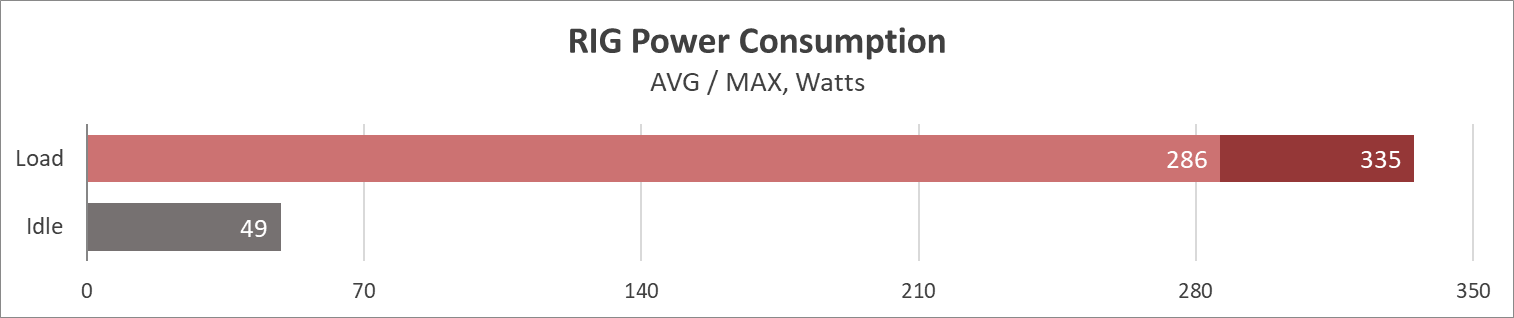

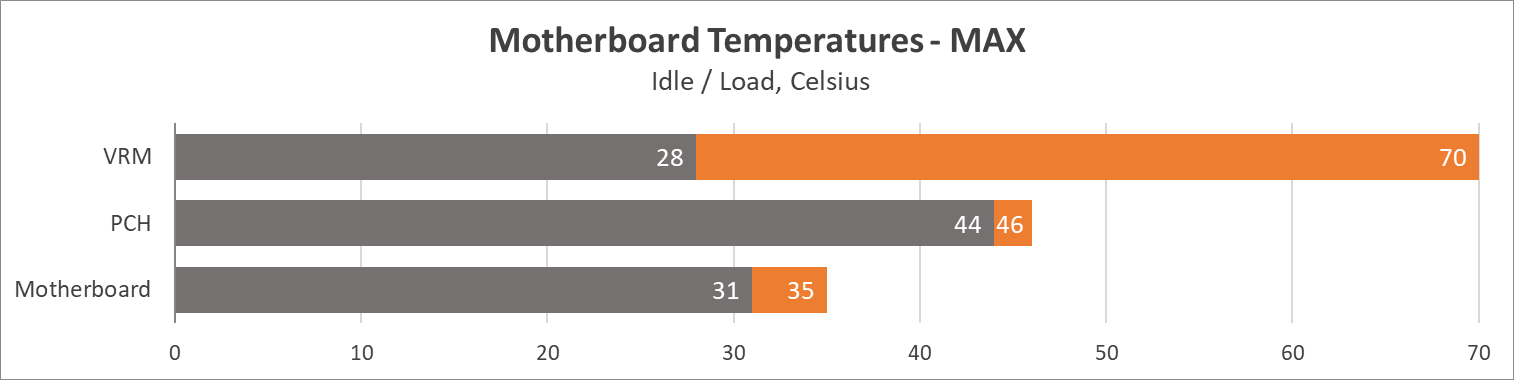

По всей видимости, система охлаждения без проблем справляется со своими обязанностями. Теперь о температуре и электропитании:

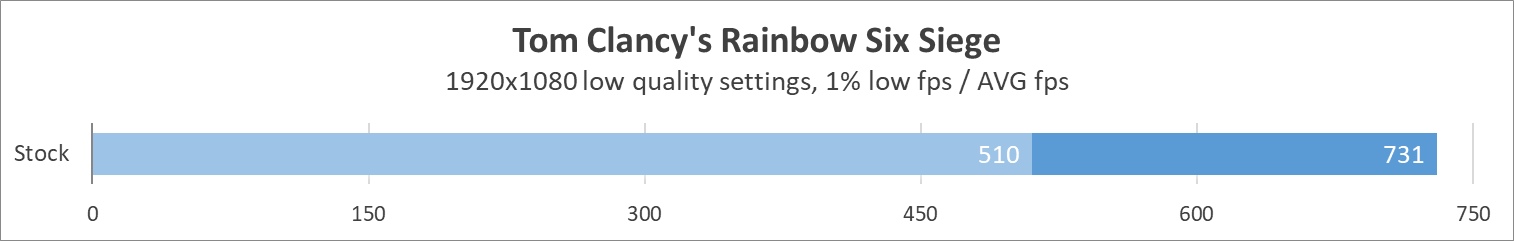

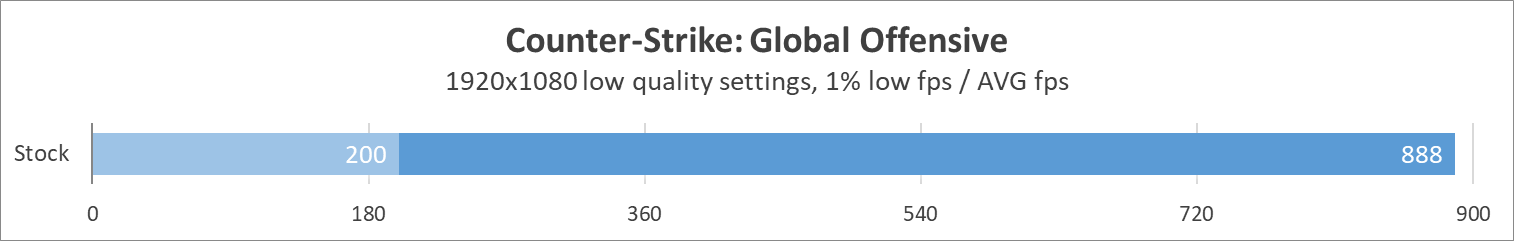

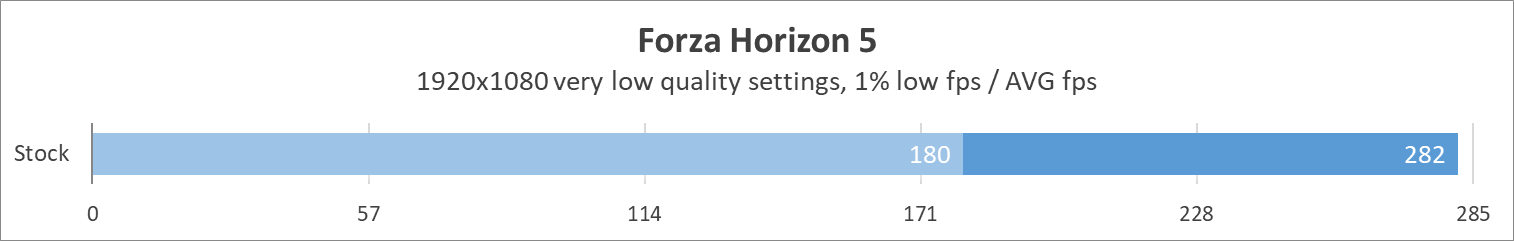

Показатели в играх:

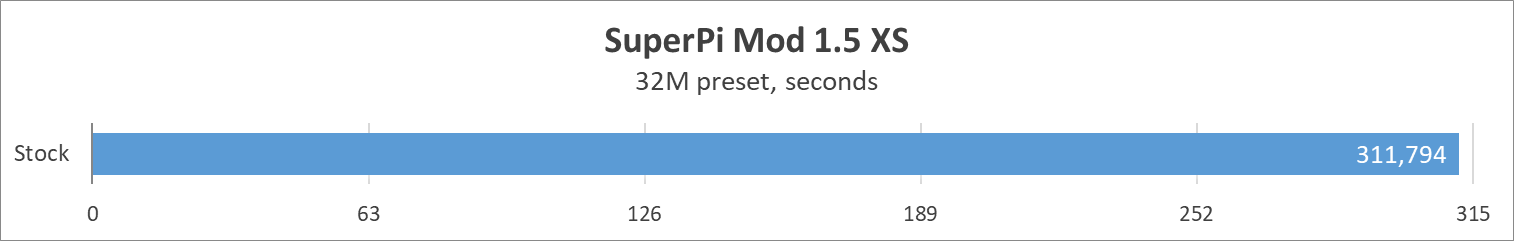

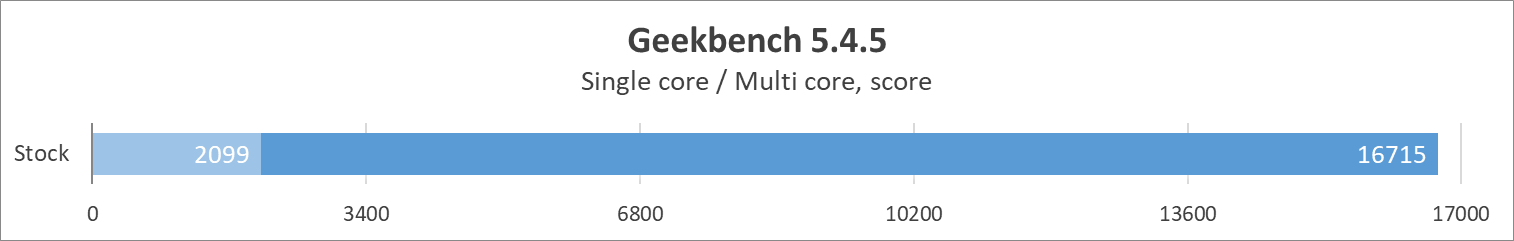

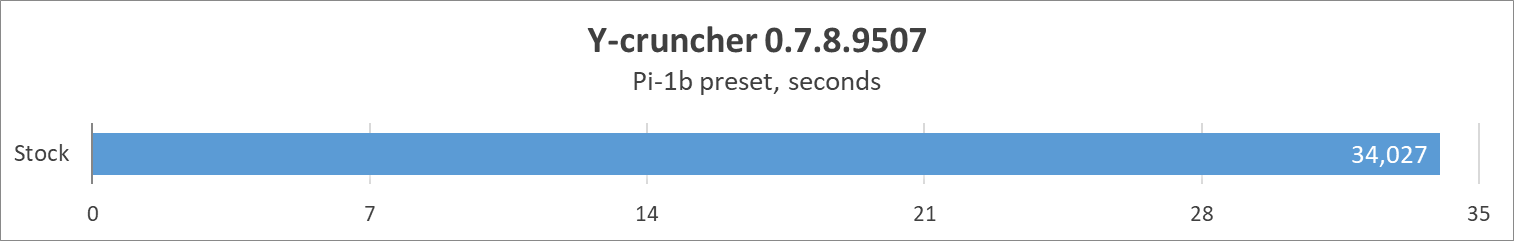

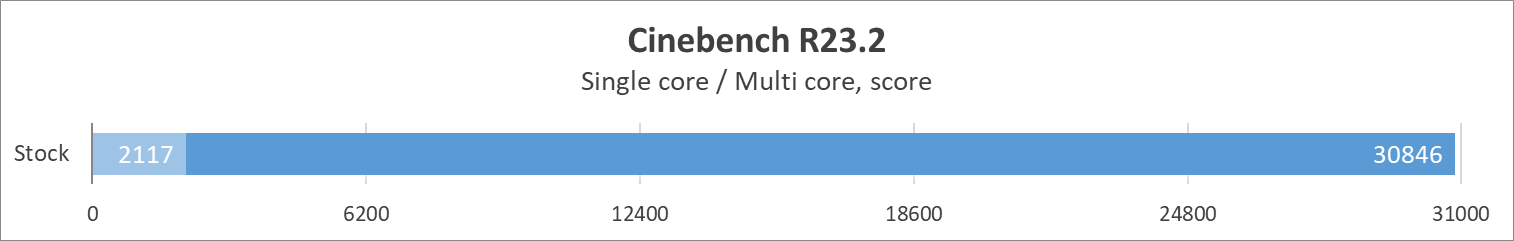

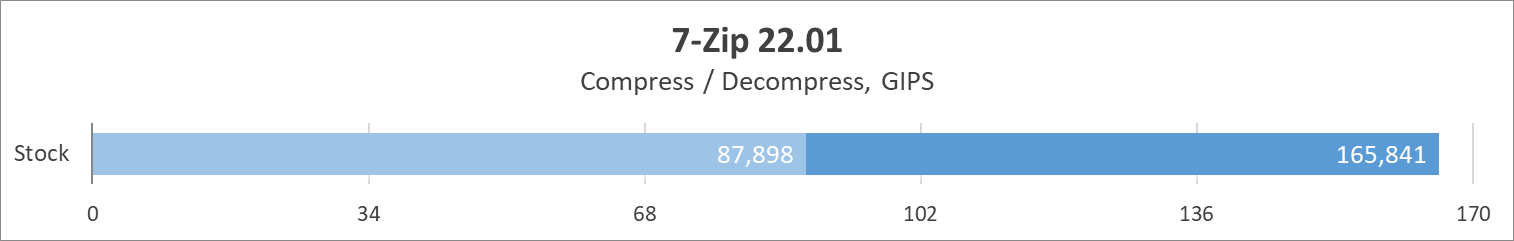

Показатели в бенчмарках:

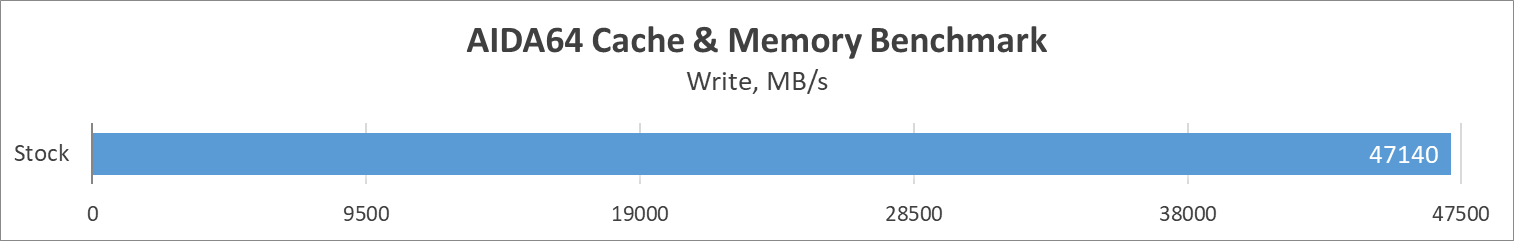

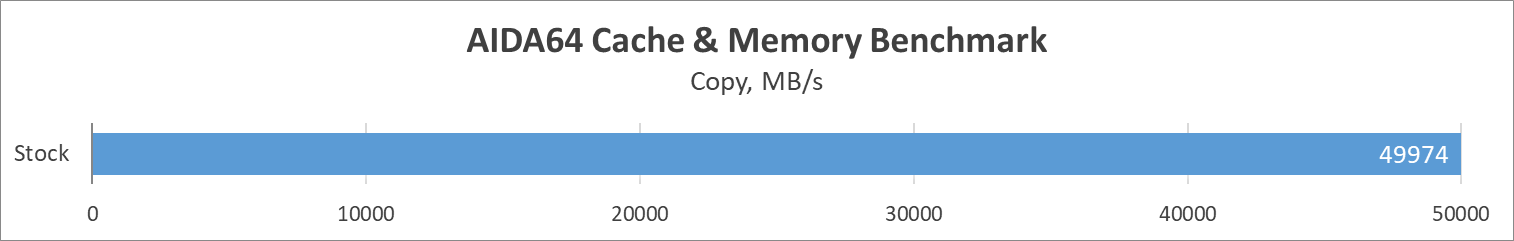

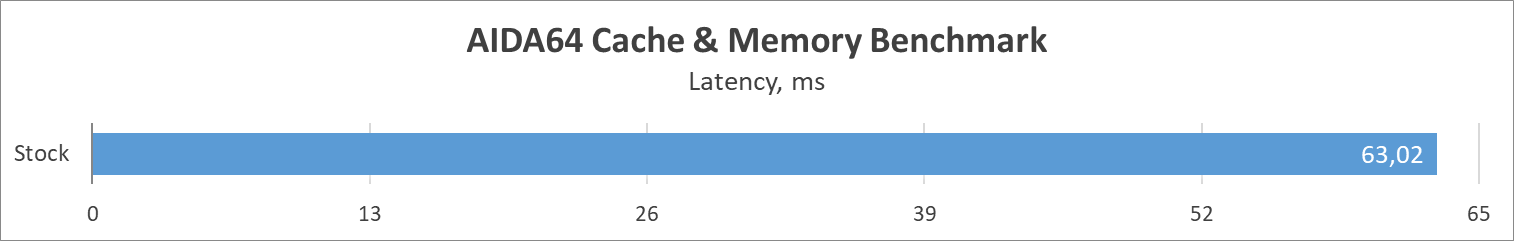

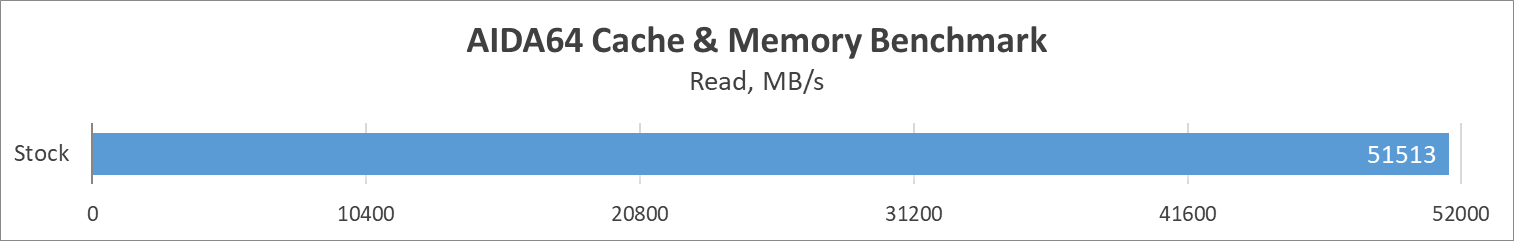

Показатели узла ОЗУ:
Выводы
ASUS TUF Gaming B760M-Plus WiFi D4 — это достойный представитель практических решений, где нет избыточной функциональности, именно для тех пользователей, кто не гонится за частотами Raptor Lake на уровне 6 ГГц. Тестирование показало, что при наличии достаточных возможностей охлаждения ЦП автоматика позволит ему работать на 5,3 ГГц по всем P-cores и 4,2 ГГц по всем E-cores без троттлингов на постоянной основе, а это отличный уровень производительности для системы 2023 года, даже со сдерживающим фактором в виде памяти DDR4. VRM способен удерживать 70 градусов, обслуживая Core i7-13700K, что также является хорошим результатом для материнской платы данного класса. На борту присутствуют все необходимые актуальные интерфейсы вроде PCI-E 5.0, Wi-Fi 6, 2.5G LAN, USB 3.2 Gen2. А большего от платы верхнего бюджетного сегмента и не нужно.
