Обзор и тестирование материнской платы ASUS ROG Strix Z690-F Gaming WiFi

Платформа LGA 1700 получает в свое распоряжение все больше моделей процессоров, не отстают от Intel и производители материнских плат, регулярно обновляя ассортимент своих предложений. ASUS не стала исключением и сегодня пробивать 5 ГГц по всем ядрам будет ее ROG Strix Z690-F Gaming WIFI.

Характеристики

Обращает на себя внимание интересная реализация последнего слота расширения PCI-E. Дело в том, что он предназначен для карт расширения ROG HYPER M.2, поэтому может работать в режиме x4/x4, однако несмотря на разводку восьми линий PCI-E он не способен работать именно в режиме x8. Либо x4/x4, либо просто x4.

Комплект поставки

Материнская плата ROG Strix Z690-F Gaming WIFI поставляется в картонной коробке средних размеров.

На обратной стороне собраны особенности продукта, а также краткая сводка технических характеристик.

Внутри находится материнская плата в антистатическом пакете, а под ней можно обнаружить:

• инструкции быстрого начала, документация, благодарность за покупку и прочее;
• комплект декоративных наклеек;
• компакт-диск с драйверами и ПО;
• четыре черных SATA-кабеля с металлическими защелками (два прямых, два угловых);
• Q-latch, винтики, прокладки для крепления M.2 накопителей;
• брелок для ключей;
• WIFI-антенна с платформой;
• комплект черных пластмассовых стяжек.

Использование компакт-диска в не особо то дешевом изделии вызывает вопросы.

Внешний вид

Как и у многих других продуктов серии ROG — внешний вид у платы хорош, впрочем, чуть позже выясняется, что в оформлении использовано немало пластмассы. Из диковинок на себя однозначно заставит обратить внимание кнопка открытия защелки слота PCI-E х16, а также хомут-липучка в области чипсета, который призван помочь в кабель-менеджменте. Текстолит частично укрыт за радиаторами охлаждения M.2.

С обратной стороны нет ничего достойного внимания.

Хит-парад «спасибо инженерам» открывает наличие монтажных отверстий LGA115x, что значительно расширяет список совместимых систем охлаждения, а также потенциально может сэкономить финансы будущему обладателю.

Сокет LGA1700, как и слоты оперативной памяти типичны.

Подсистема питания представлена 17 фазами (16+1), управляет этим добром ШИМ-контроллер Renesas RAA 229131. Более чем достаточно для экспериментов с оверклокингом.

За охлаждение отвечает массивный радиатор.

Предусмотрено четыре слота M.2, каждый из них накрыт радиатором. Первый слот M.2_1 подключен напрямую к процессору. Обеспечивается поддержка интерфейса PCI-E 4.0 x4 и возможность использовать накопители 2242/2260/2280/22110.

Остальные слоты подключены к чипсету:

• M.2_2 работает на скорости PCI-E 4.0 x4, рассчитан для накопителей 2242/2260/2280.
• M.2_3 работает на скорости PCI-E 4.0 x4, рассчитан для накопителей 2242/2260/2280/22110.
• M.2_4 работает на скорости PCI-E 4.0 x4, рассчитан для накопителей 2242/2260/2280. Это единственный из всех слот поддерживающий стандарт M.2 SATA.

Как уже было упомянуто раньше, все они снабжены радиаторами.

В зоне чипсета как раз расположились две «диковинки». Начнем с кнопки разблокировки слота PCI-E — это рычажок на тросе, очень просто, но насколько же гениально! Благодаря этому можно без проблем извлечь видеокарту, не прорываясь к защелке слота PCI-E с помощью длинной отвертки или чего-то подобного.

Еще тут можно найти хомут-липучку, предназначенную для стяжки проводов, если ее снять.

Чипсет Intel Z690 охлаждается с помощью небольшого радиатора, который фиксируется с помощью винтов. Контакт с кристаллом чипсета выполняется через термопрокладку.

Зона аудиотракта отделена от основной части текстолита. За звук отвечает Realtek ALC4082.

Сетевые возможности представлены в виде Intel I225-V для 2.5G Ethernet, а за Bluetooth и WIFI отвечает Intel AX210.

Пришло время пройтись по краям текстолита. Батарейка CMOS расположена прямо под первым слотом PCI-E, в не самом практичном месте, ведь оно будет перекрыто видеокартой. Однако вспоминаем о наличии волшебной кнопки разблокировки слота, и это уже не кажется проблемой. Внизу слева можно обнаружить колодку HD_AUDIO, 4-контактную колодку для вентилятора, две колодки RGB ADD_GEN2, колодку Thunderbolt, COM_DEBUG и две колодки USB 2.0.

Правее можно найти колодку внешнего модуля TPM, колодку термодатчика, BMC_HEADER, три четырехконтактных колодки для вентиляторов, колодку передней панели, колодку USB 3.0 (USB 3.2 Gen 1), колодку USB 3.2 Gen 2x2 (Type-C), а также шесть SATA-портов.

Вверху находятся еще две колодки RGB, зона светодиодов POST-индикации, две четырехконтактные колодки для вентиляторов и защитный переключатель CPU_OVERVOLTAGE

I/O-панель снабжена заглушкой прямо с завода, из специфичного можно найти кнопку и светодиод BIOS FlashBack. Из обычного тут расположены:

• один HDMI v2.1;
• один DisplayPort v1.4;
• два USB 2.0 (Type A);
• четыре USB 3.2 Gen 1 (Type A);
• два USB 3.2 Gen 2 (Type A);
• один USB 3.2 Gen 2 (Type C);
• один USB 3.2 Gen 2x2 (Type C);
• один RJ-45 (2.5G);
• пять Mini Jack (Line in, Line out, Mic in, C/SUB, Rear);
• один SPDIF OUT (оптический);
• два SMA (для подключения антенны WIFI).

Возможности UEFI

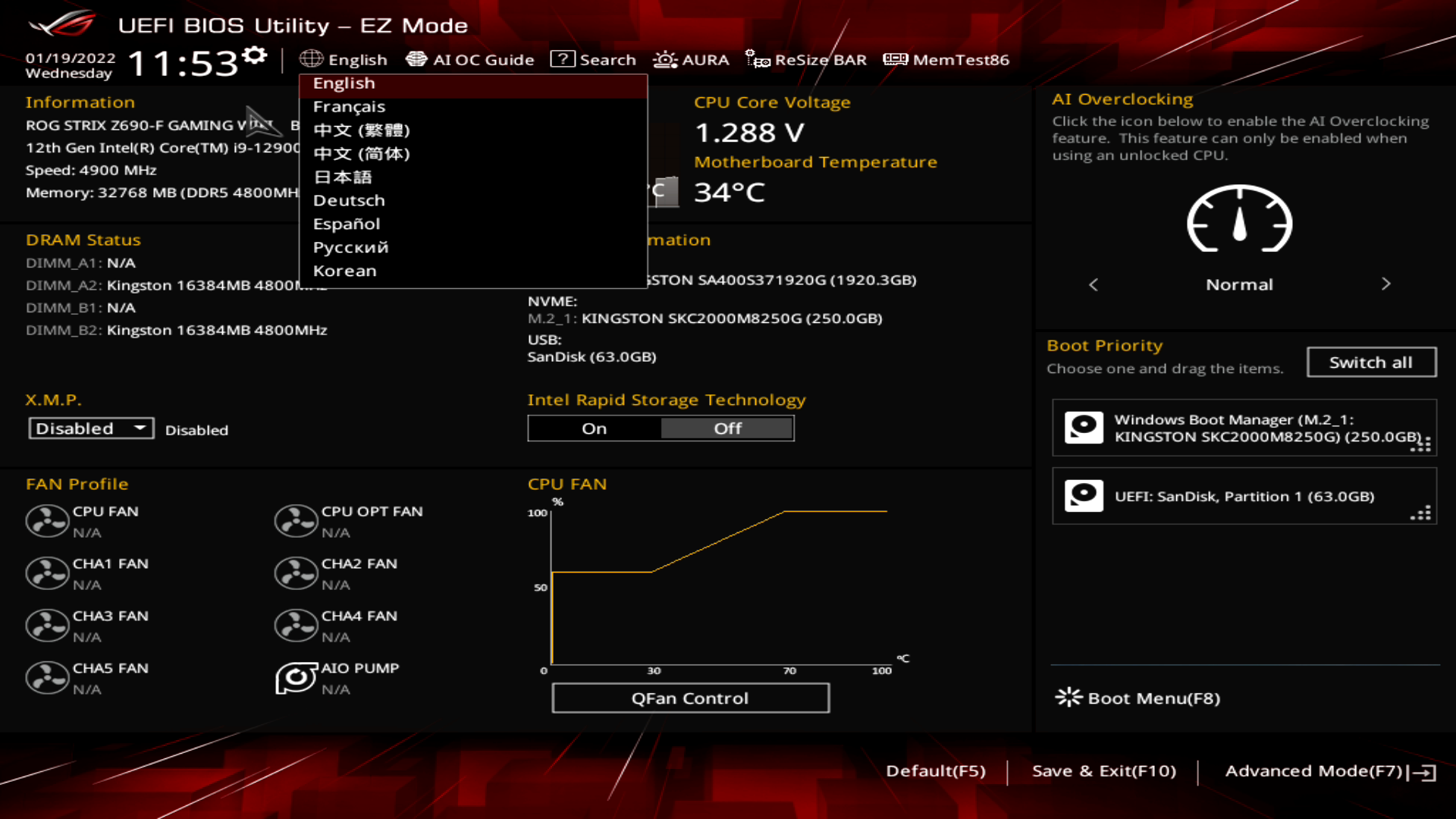

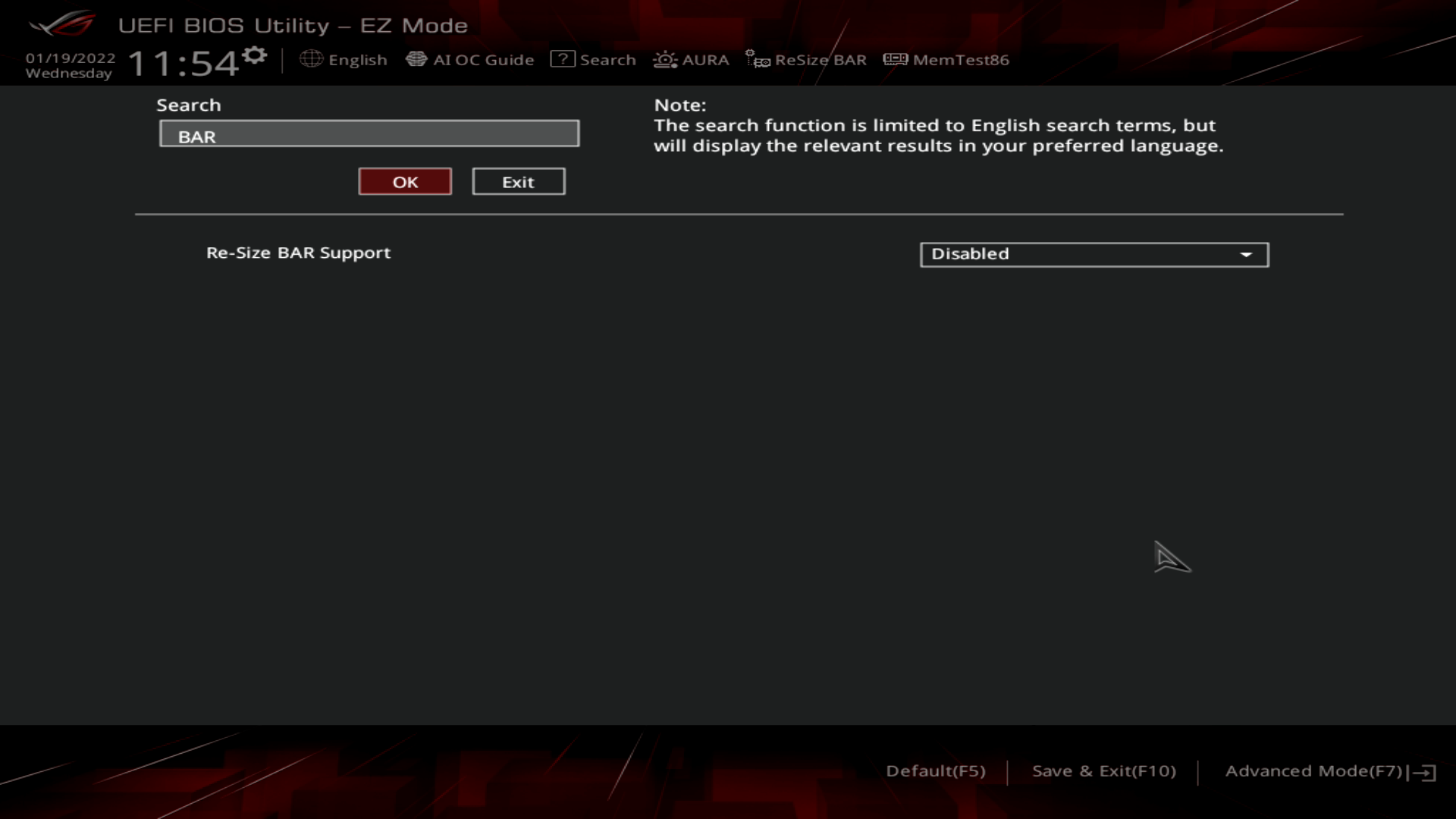

Как всегда, пользователю доступны два вида интерфейса UEFI — стандартный Advanced Mode и упрощенный EZ Mode.

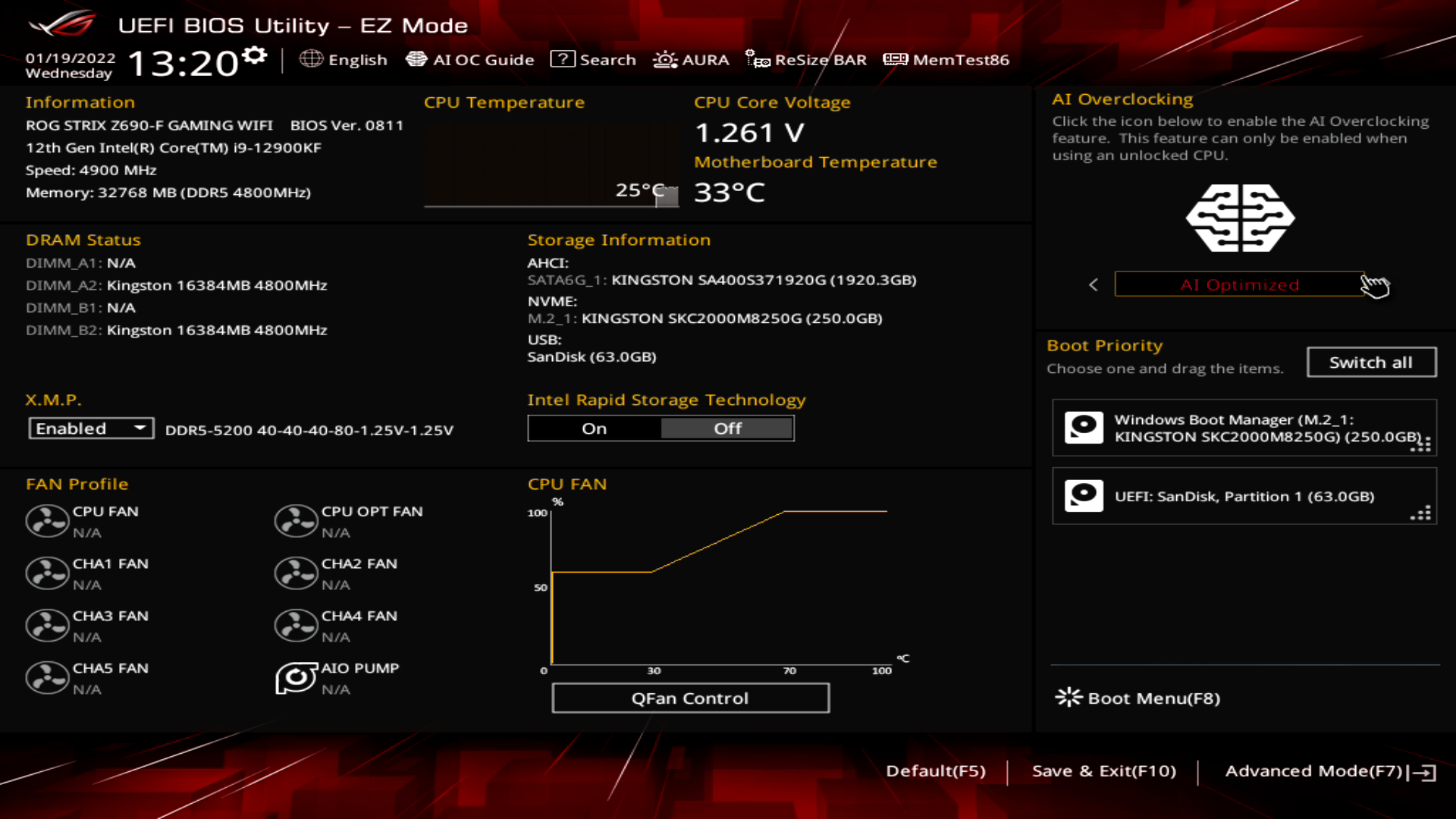

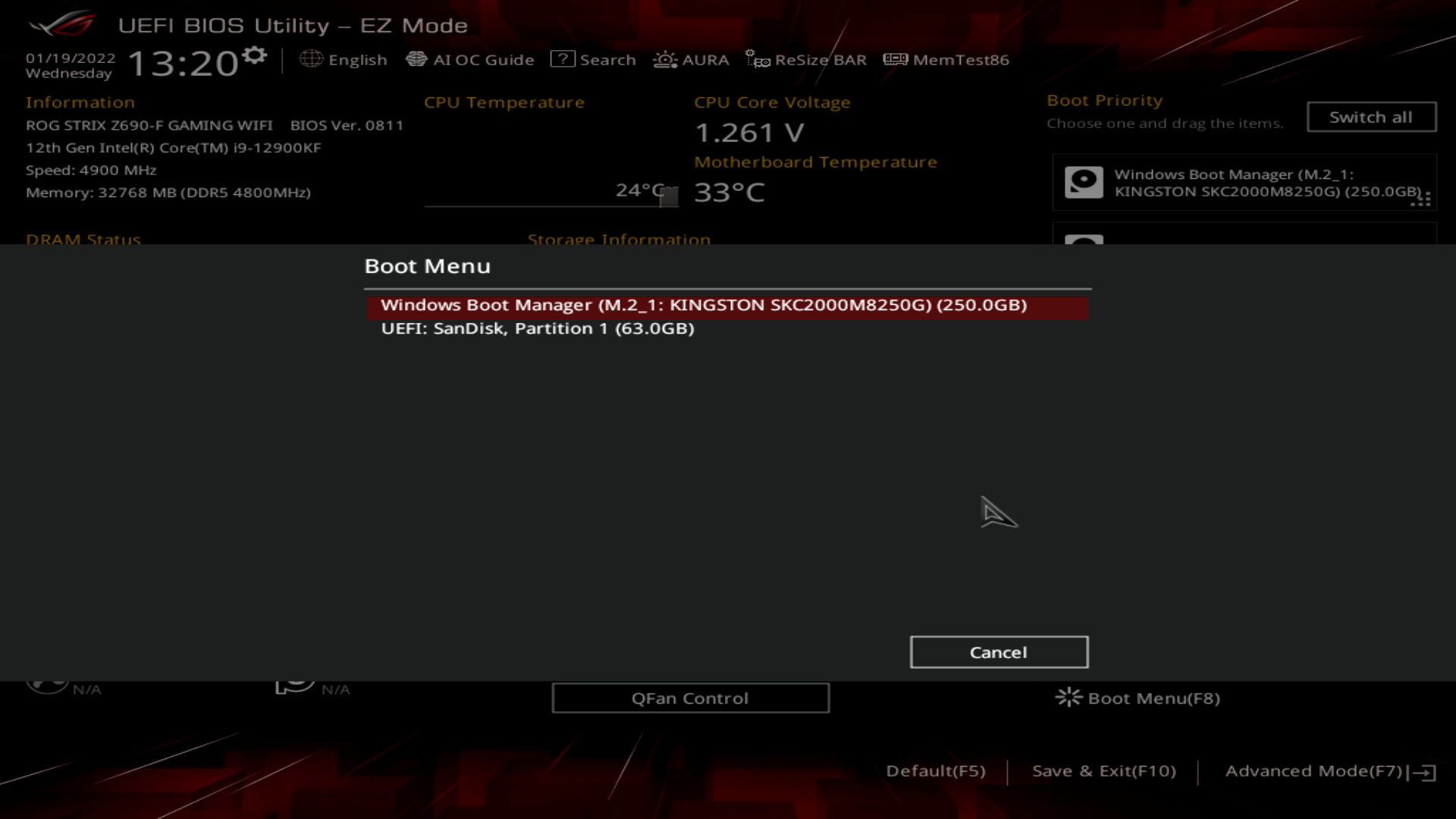

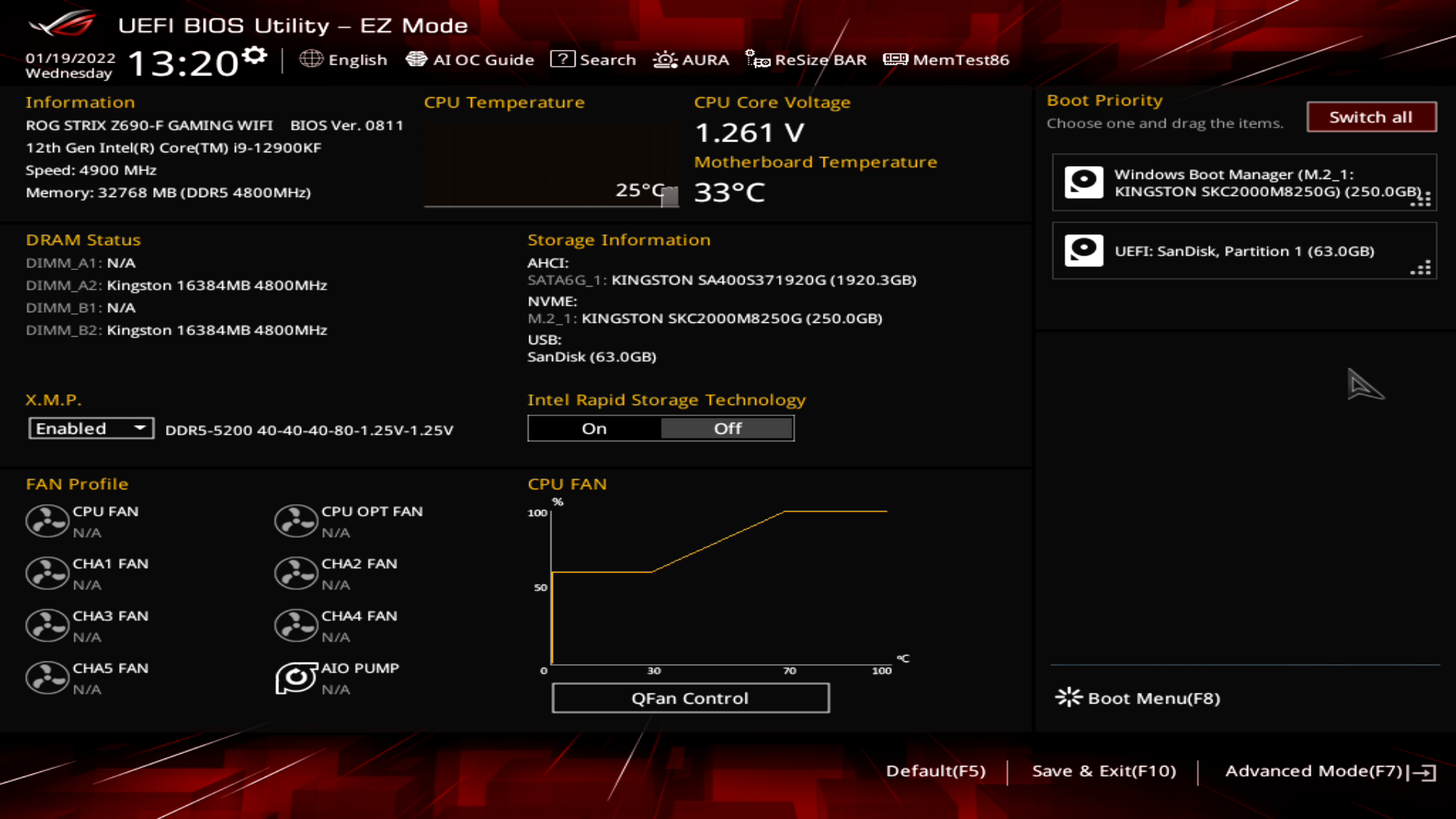

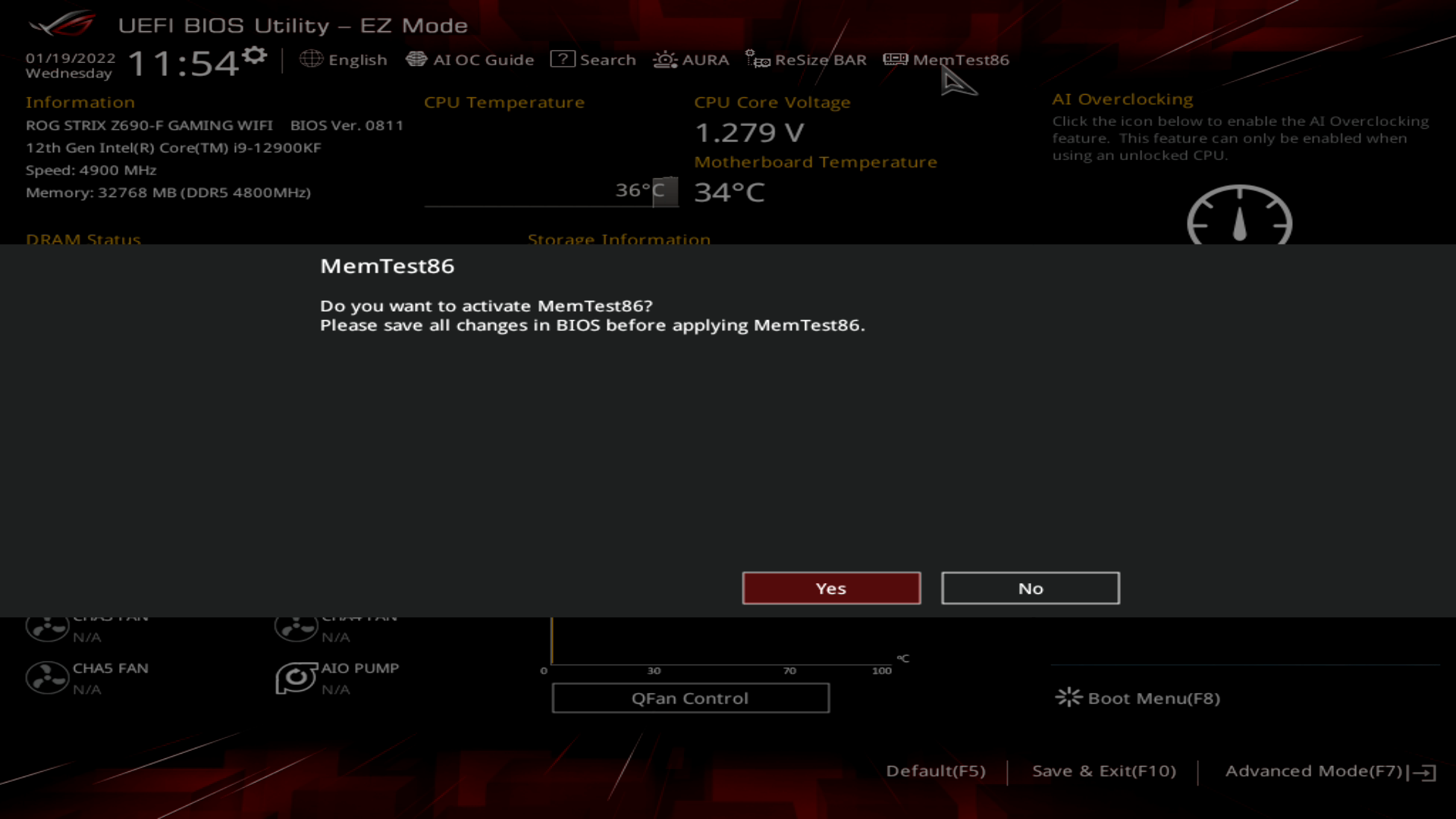

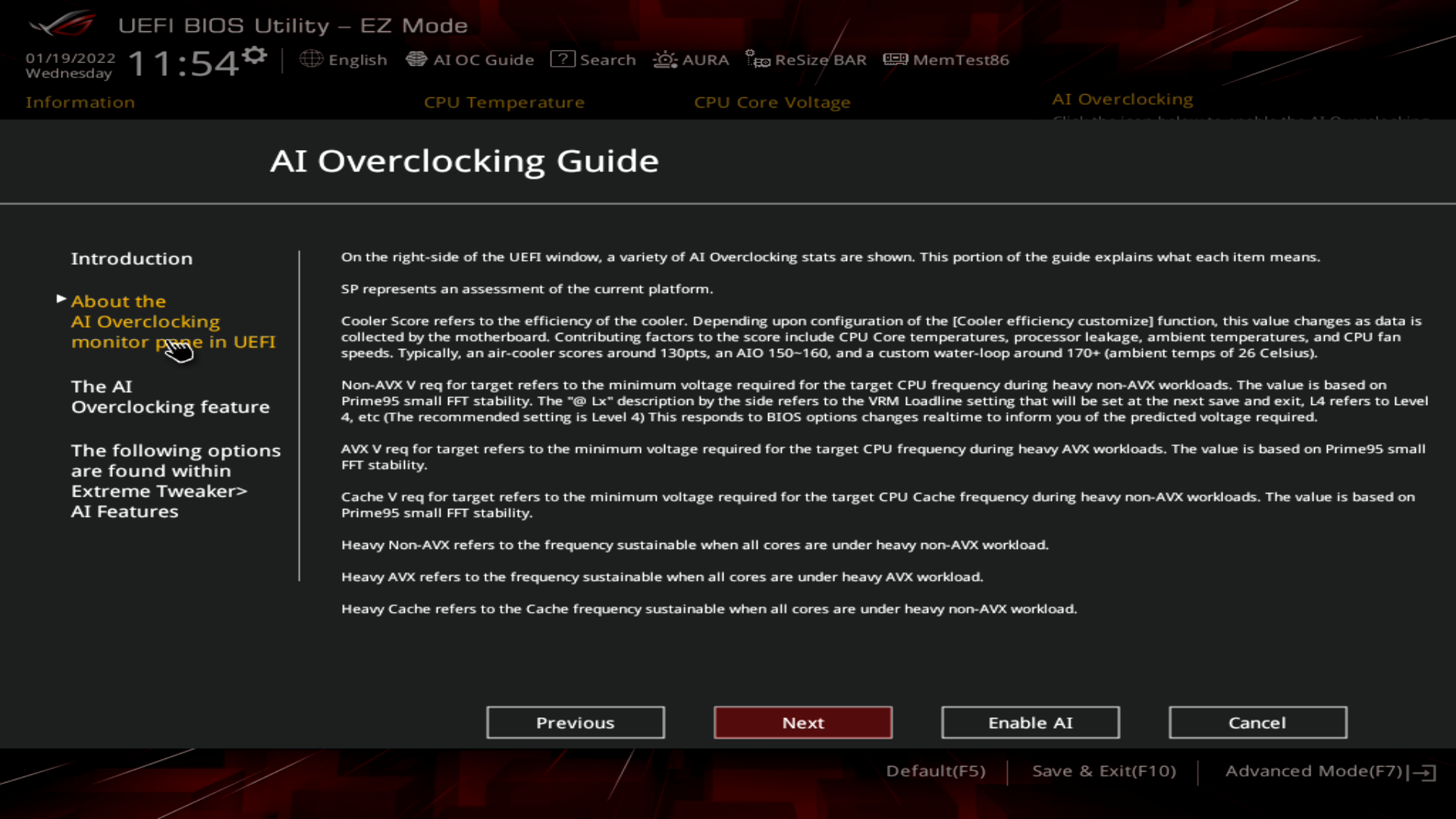

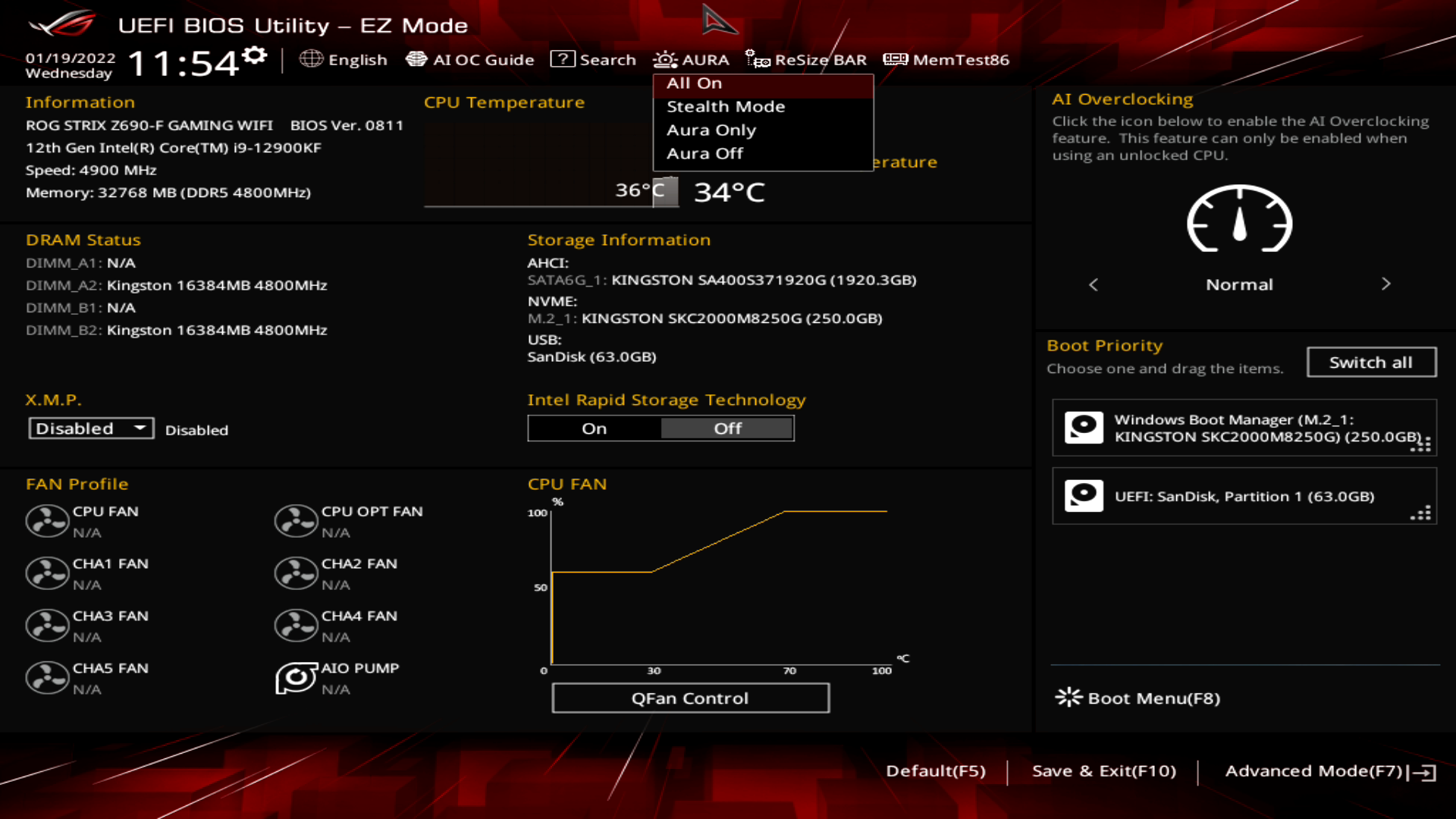

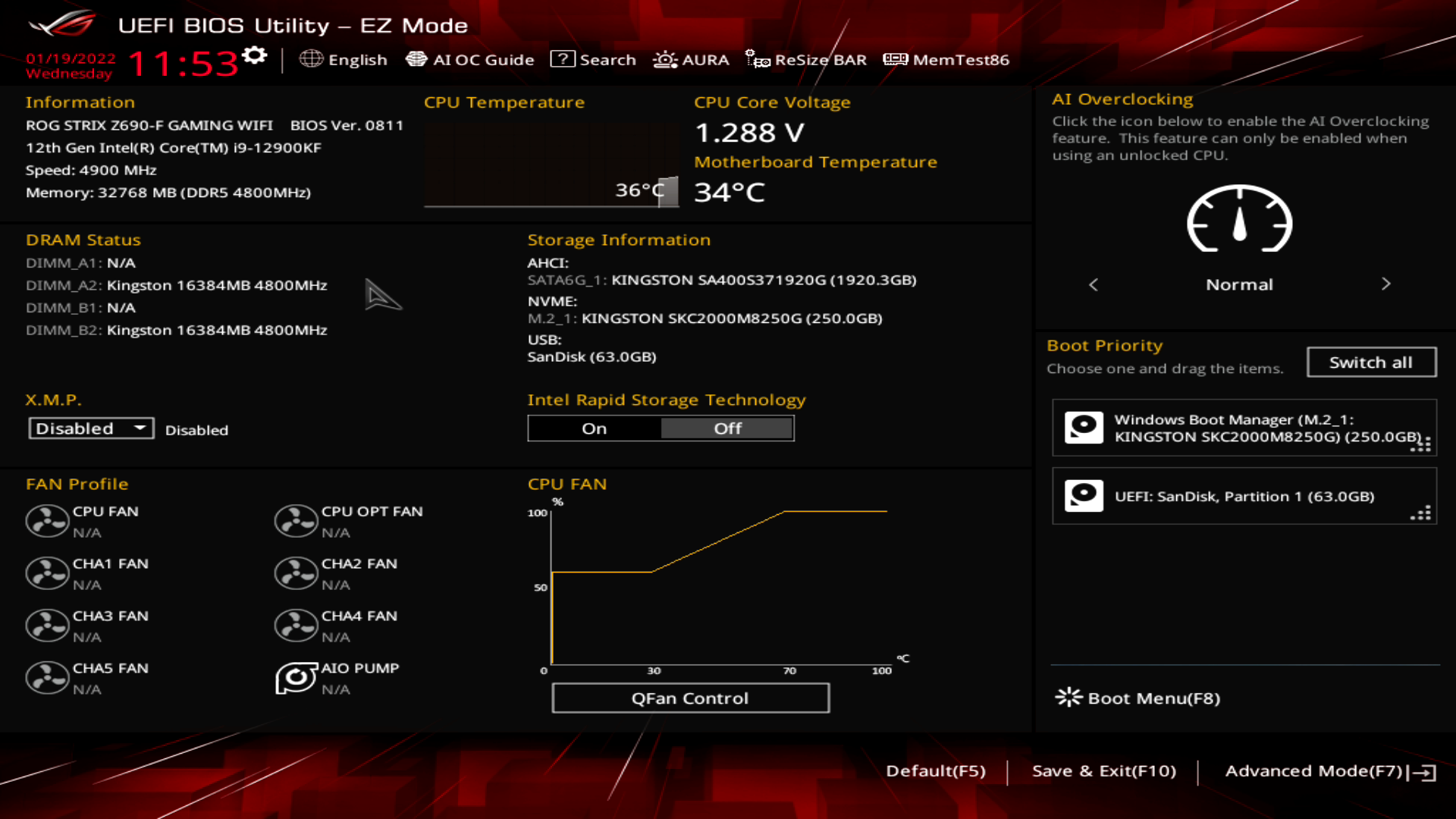

Первый собирает в себя ключевые параметры в рамках одного окна. Возможно сразу получить сводку о системе, применить XMP-профиль, настроить кривую оборотов вентиляторов, вкл/выкл технологию Intel Rapid Storage (RAID), переопределить приоритет загрузки с накопителей, а также запустить режим автоматического разгона AI Overclocking.

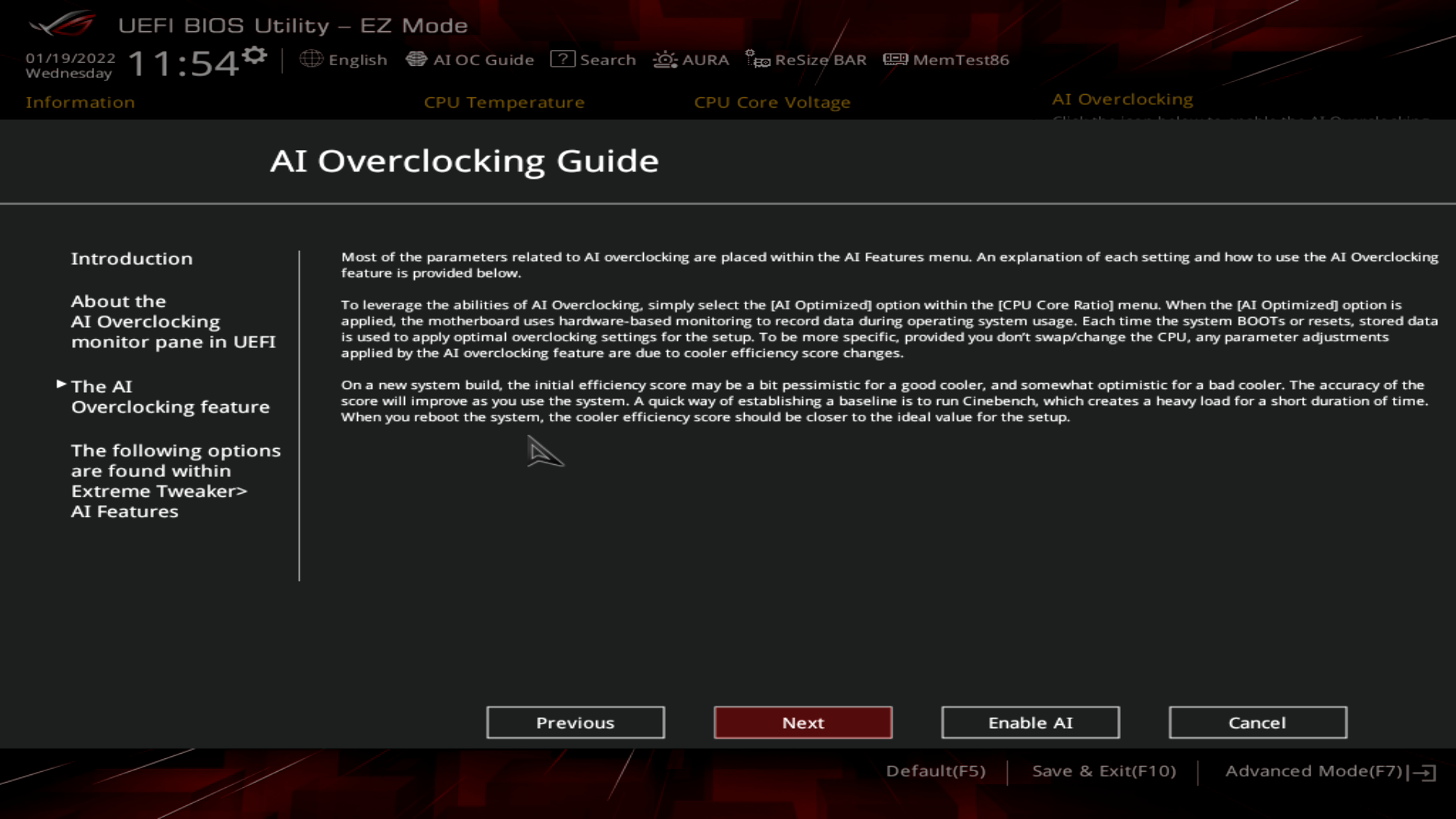

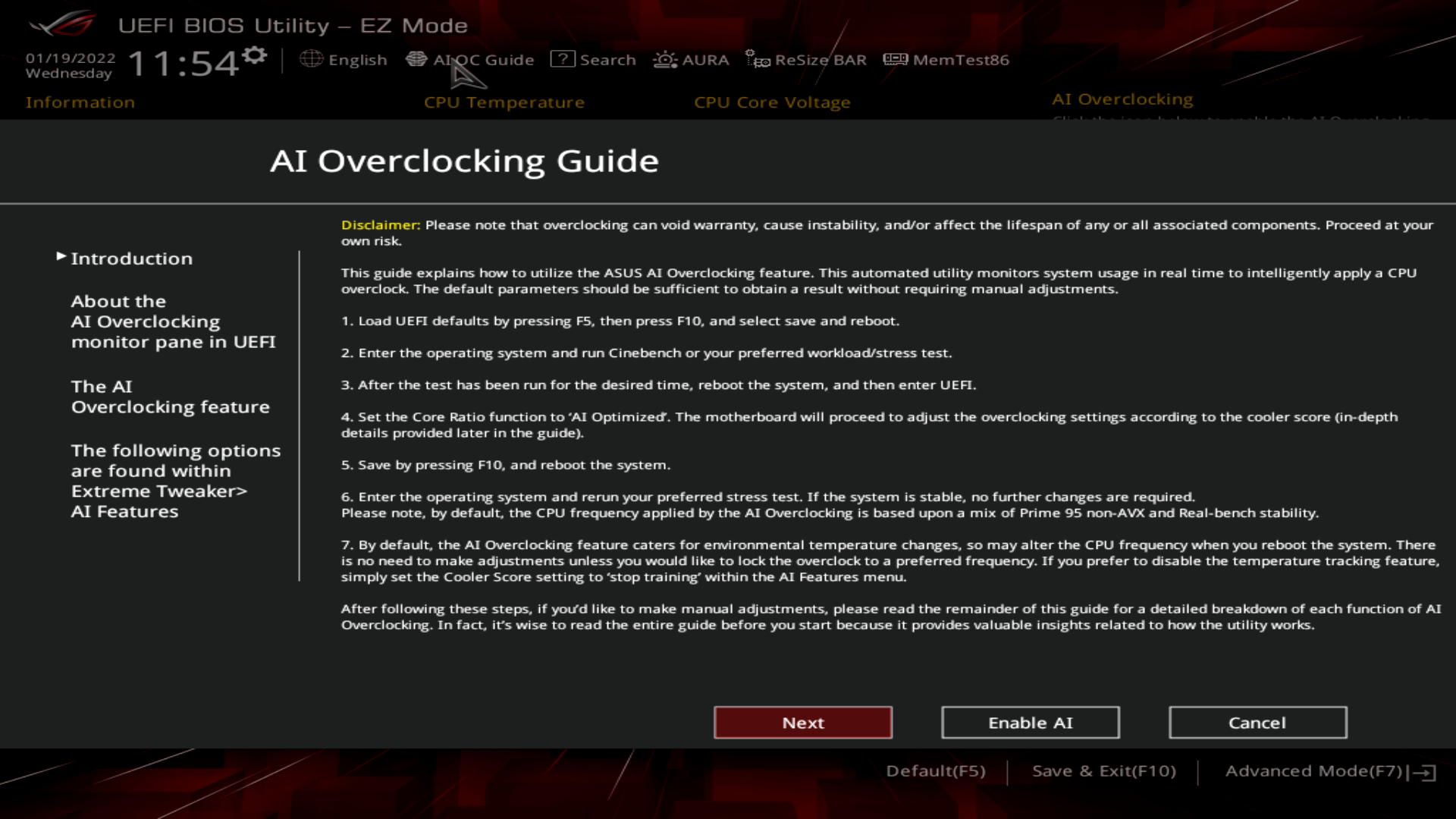

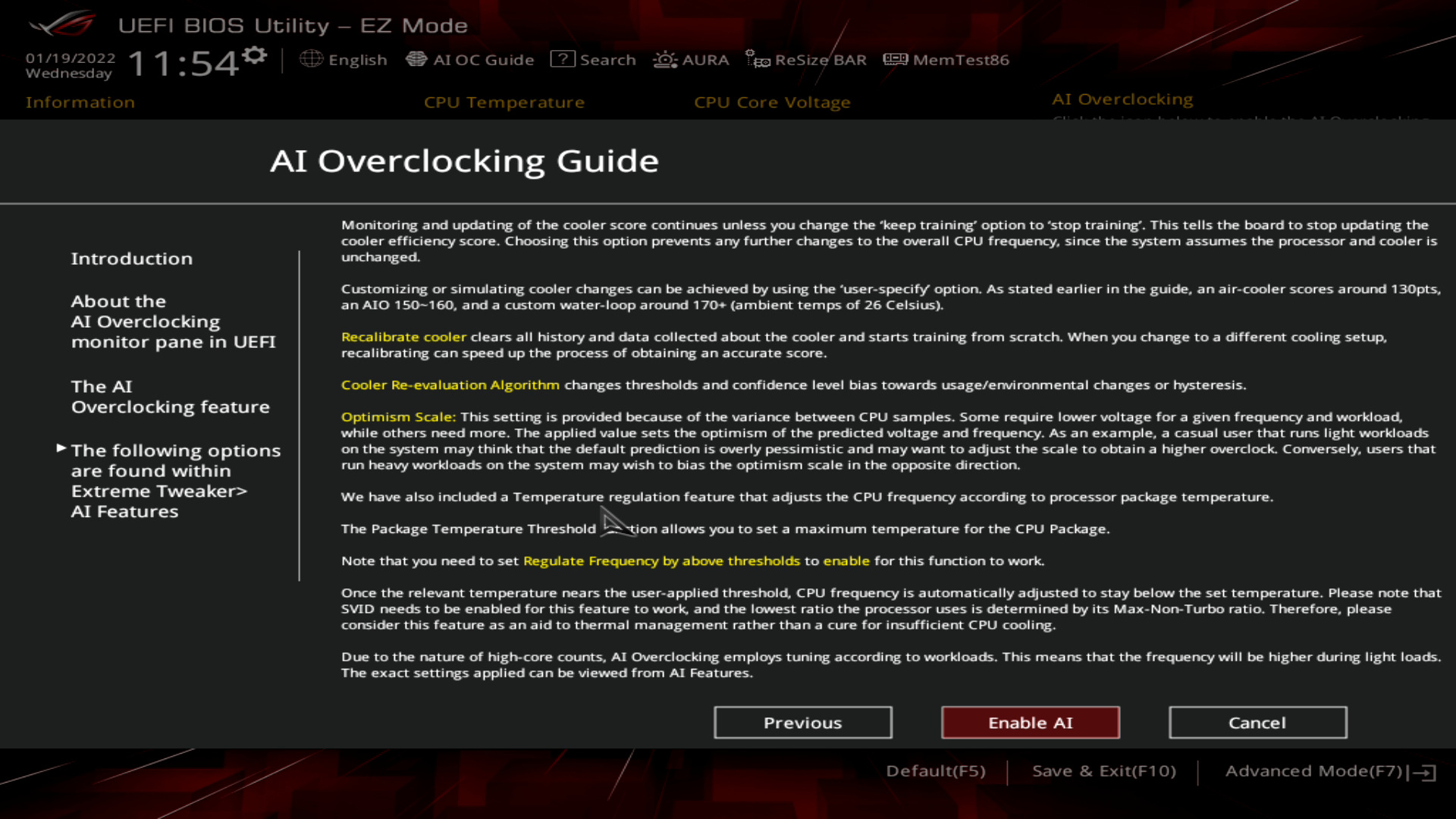

После манипуляций AI Overclocking (этого же можно добиться через Ai Suite 3 из-под ОС) система меняет свою заставку POST, пример ниже:

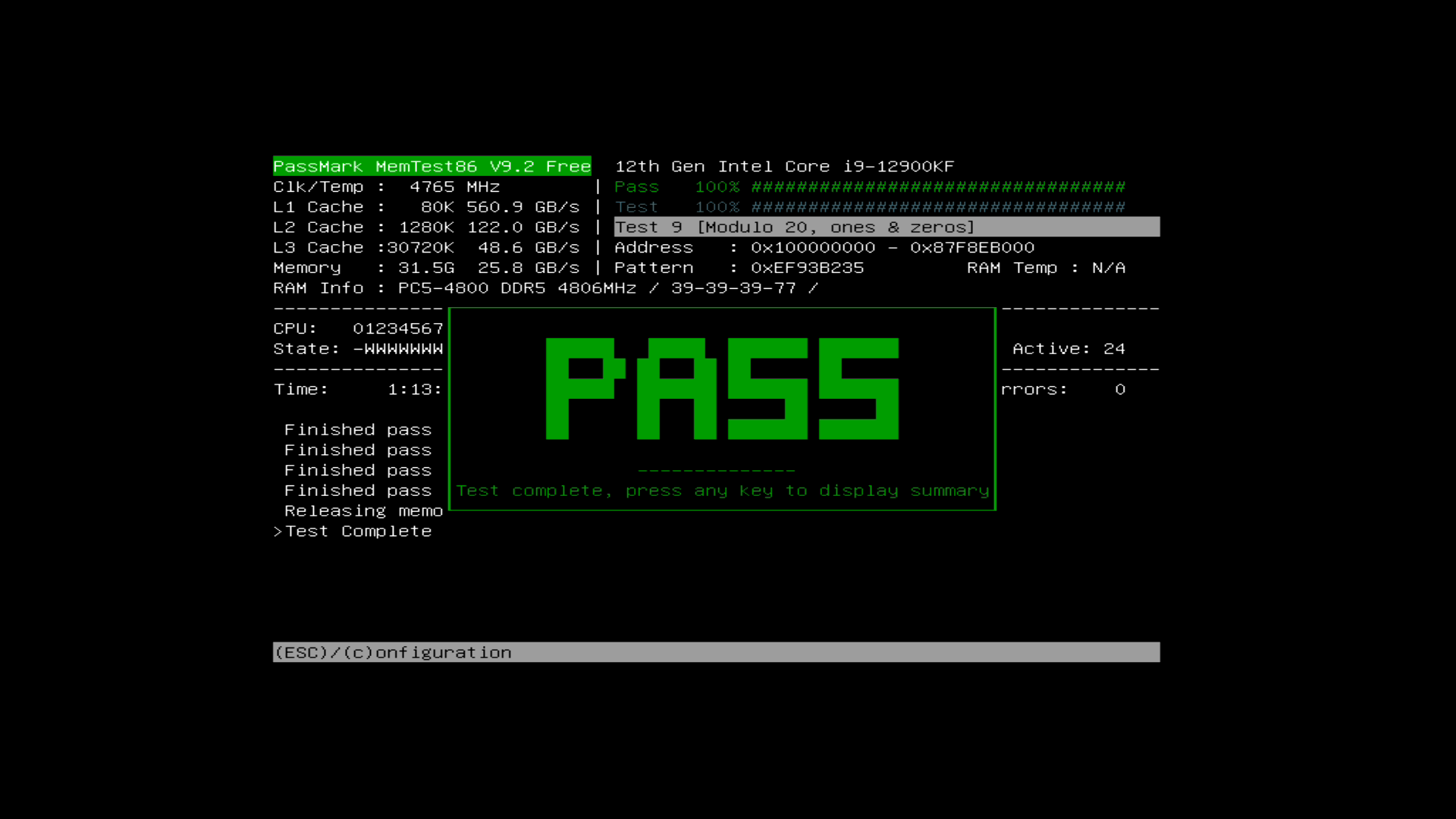

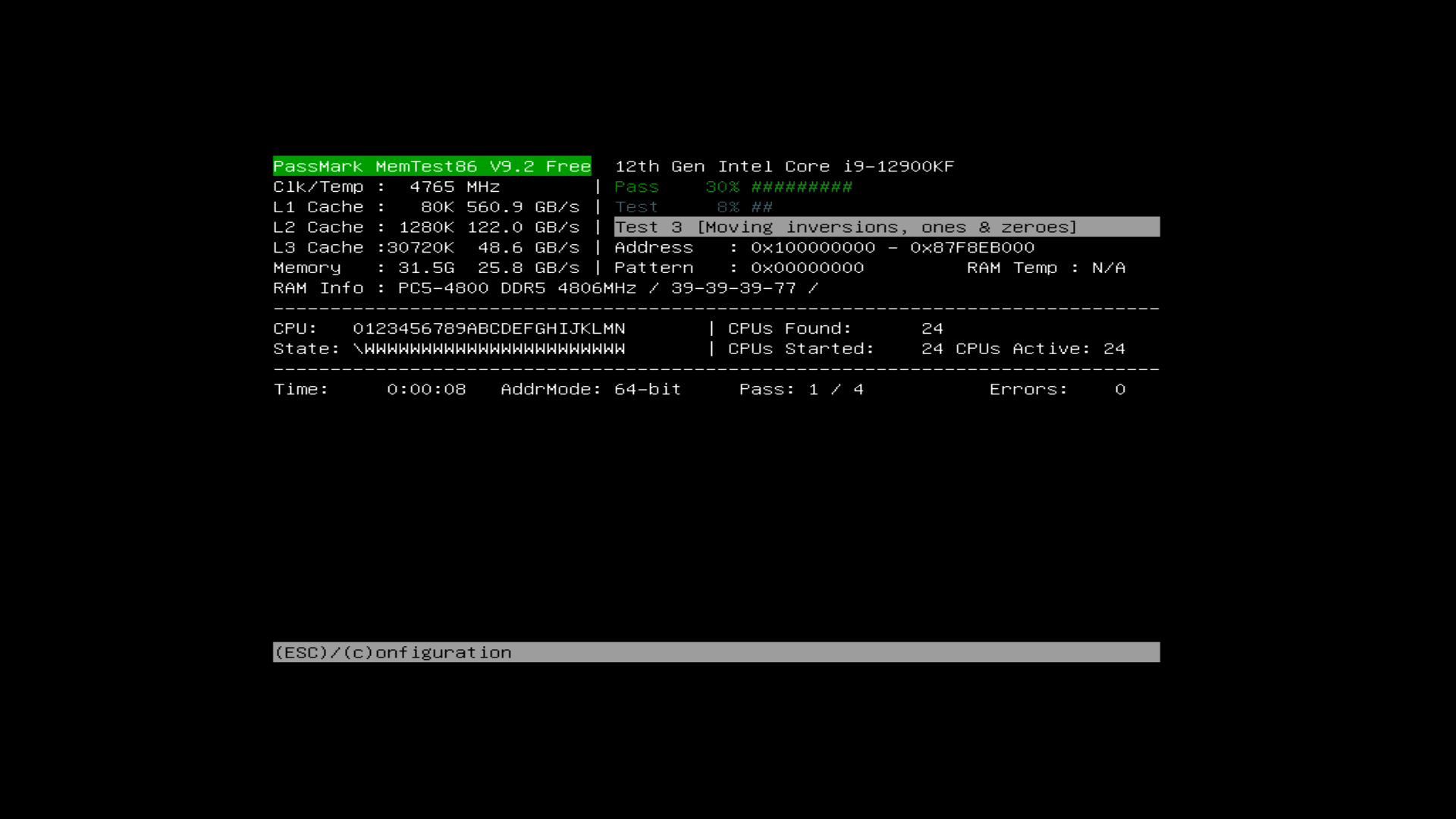

Теперь о верхней панели, которая будет сопровождать пользователя везде, отсюда можно установить системное время, выбрать язык UEFI, открыть подборку часто изменяемых настроек, запустить настройку вентиляторов Q-fan, включить режим AI Overclocking, найти необходимую опцию с помощью поиска, вкл/выкл RGB-подсветку AURA, ReSize BAR, а также запустить MemTest86.

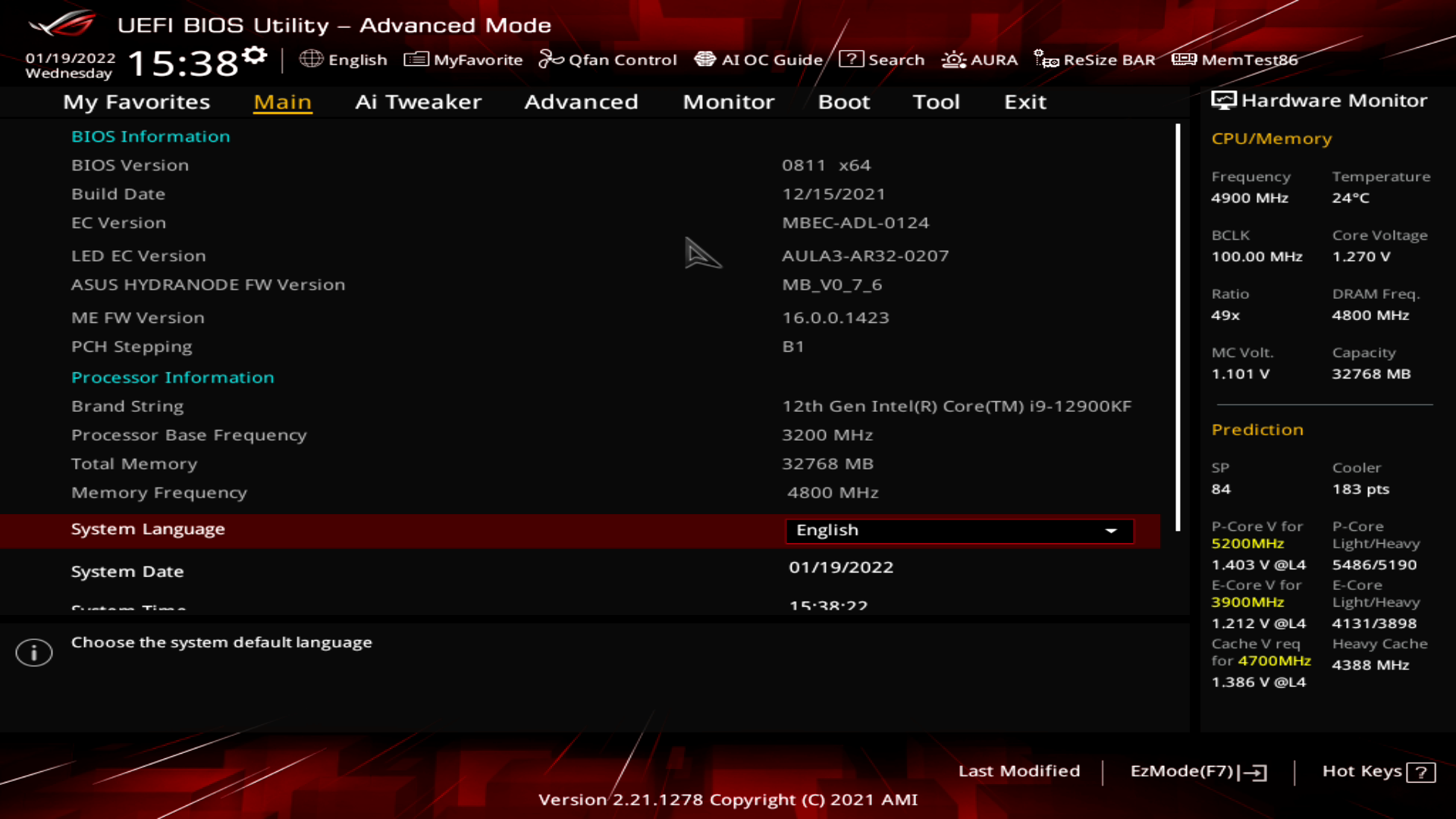

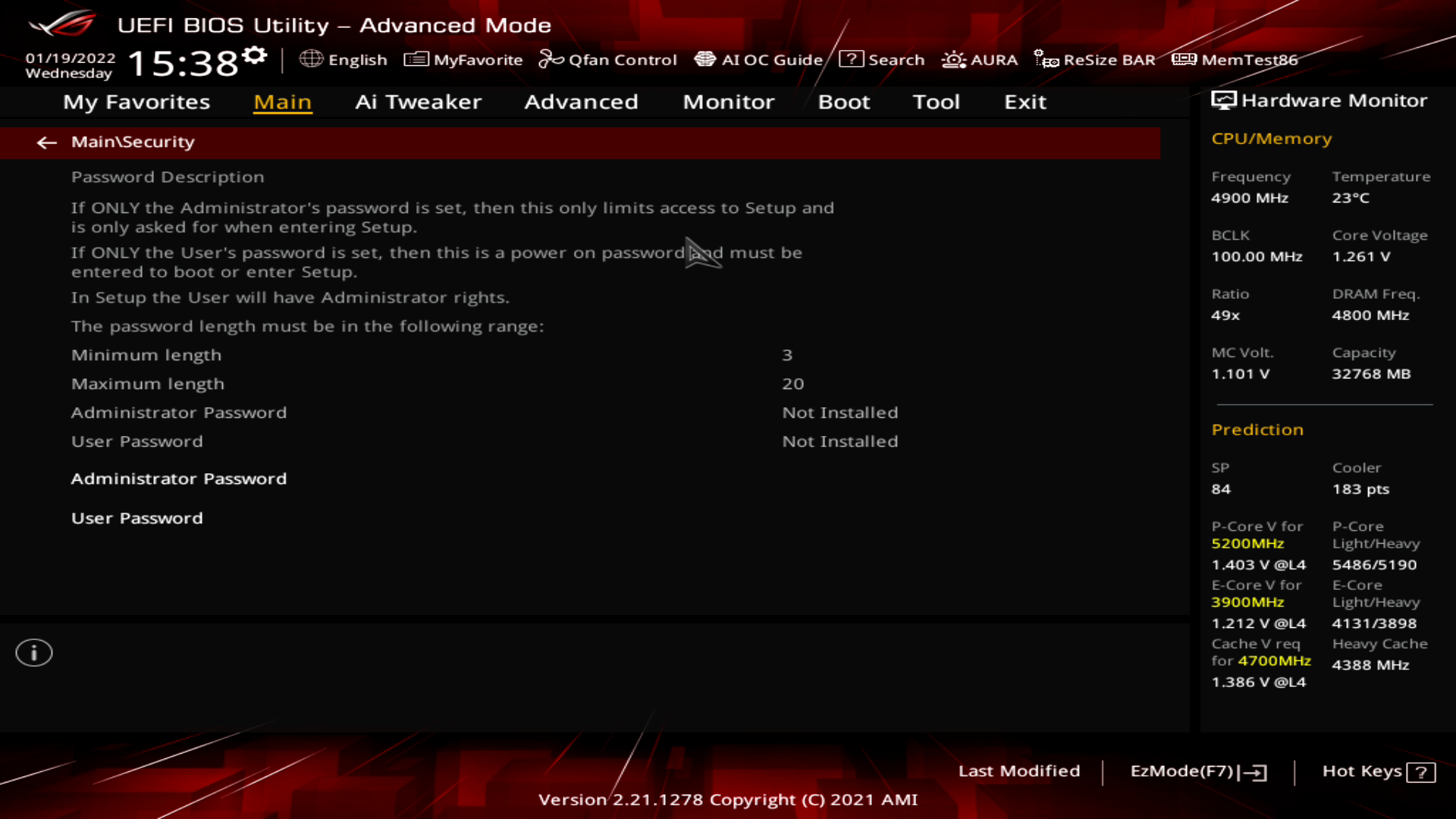

Advanced Mode — это стандартный вид UEFI, привычный многим. Топология схожа с другими материнскими платами производителя, так что пользователь без проблем сориентируется в настройках, если ранее сталкивался с платами серии ROG. В разделе Main можно получить краткую сводку о системе, сменить язык UEFI, установить системное время, а также задать пароль.

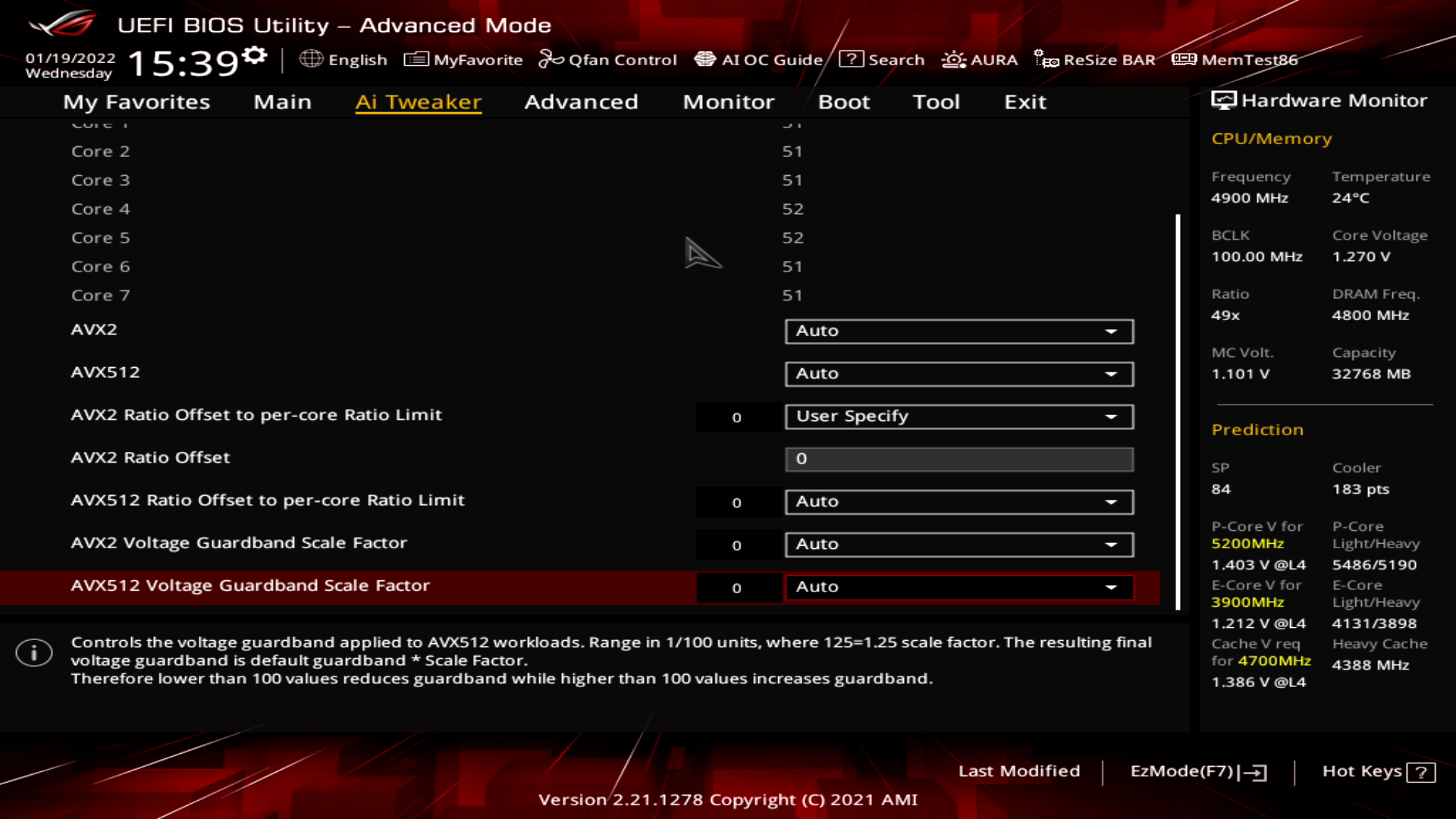

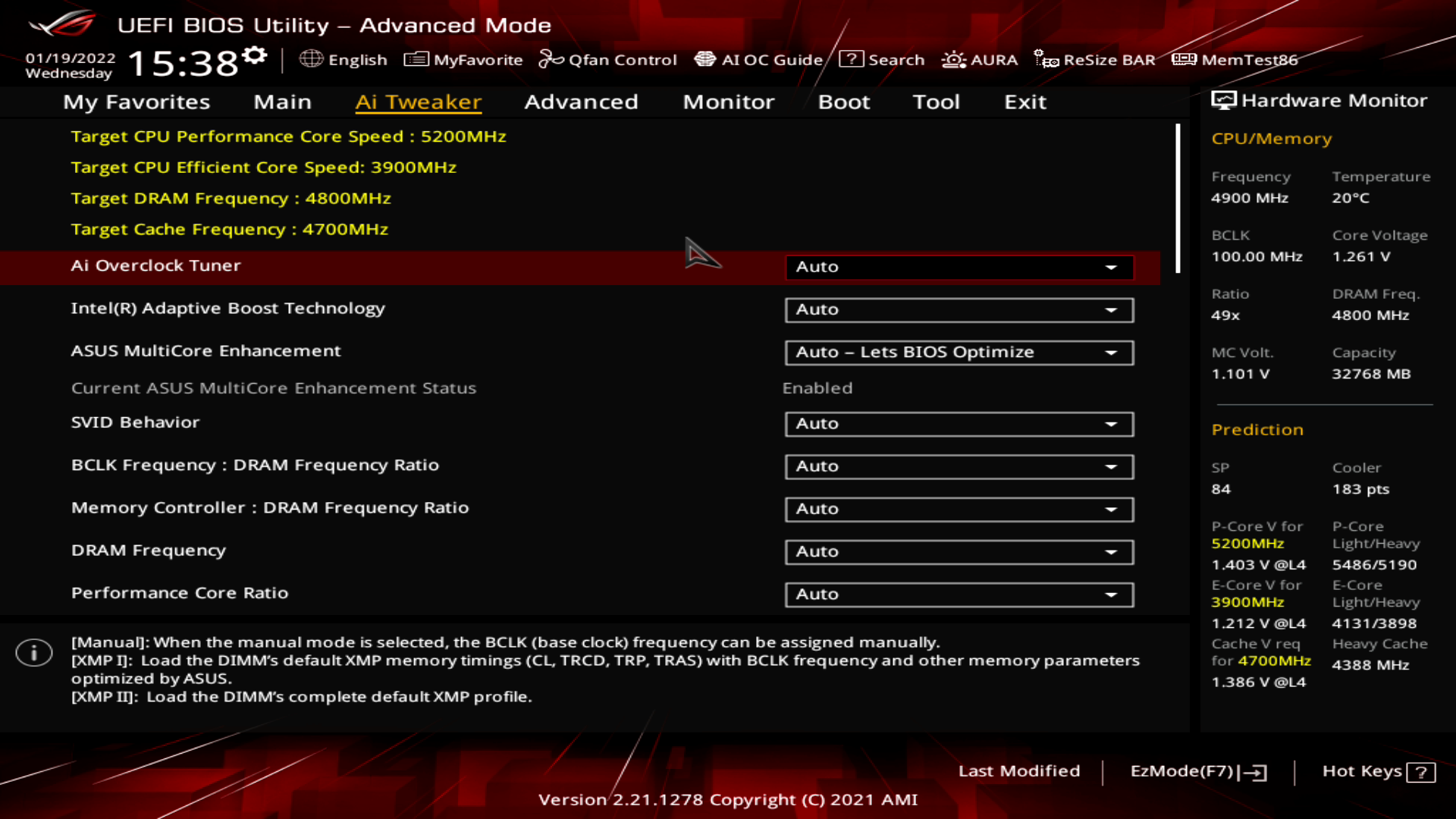

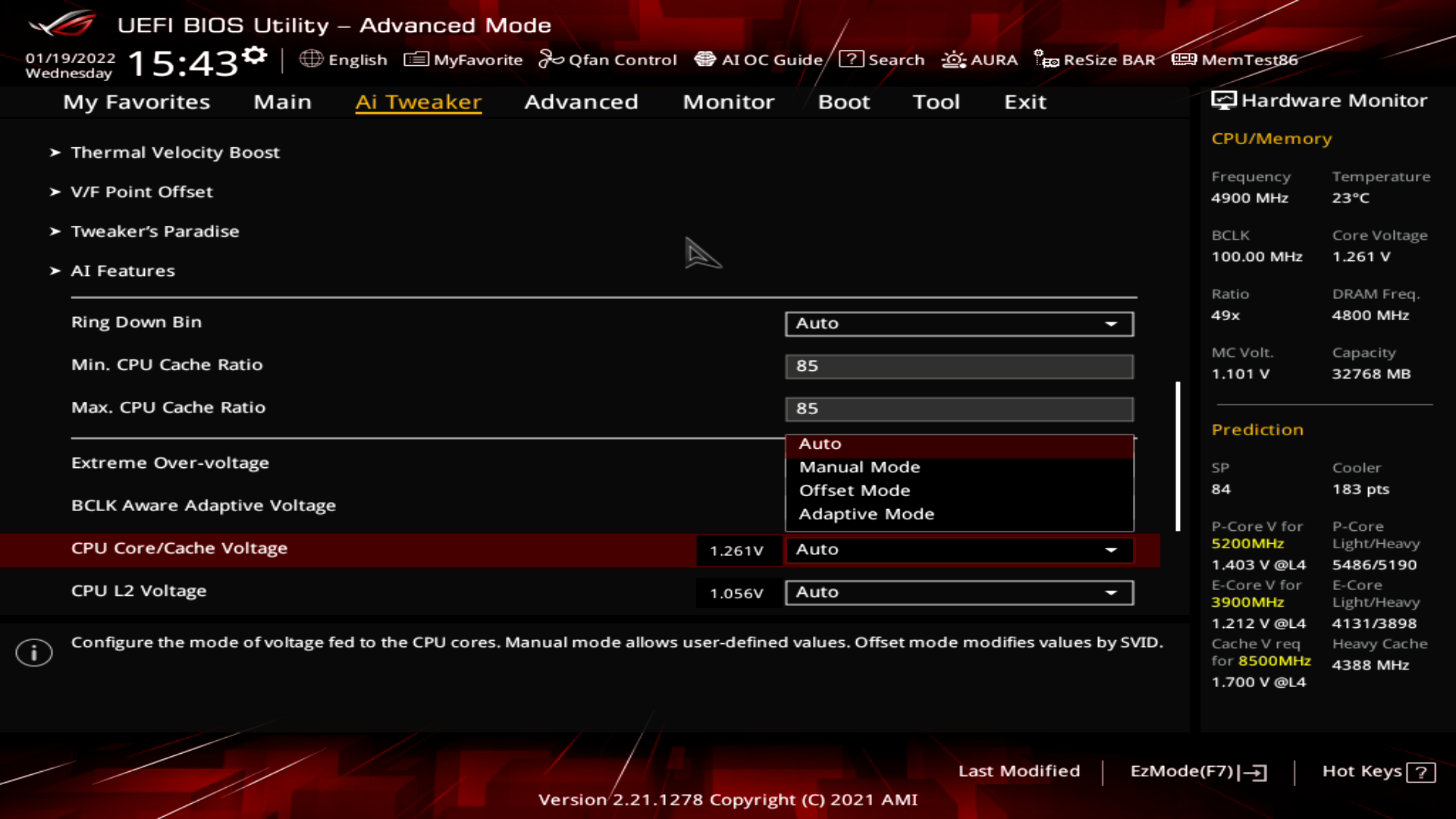

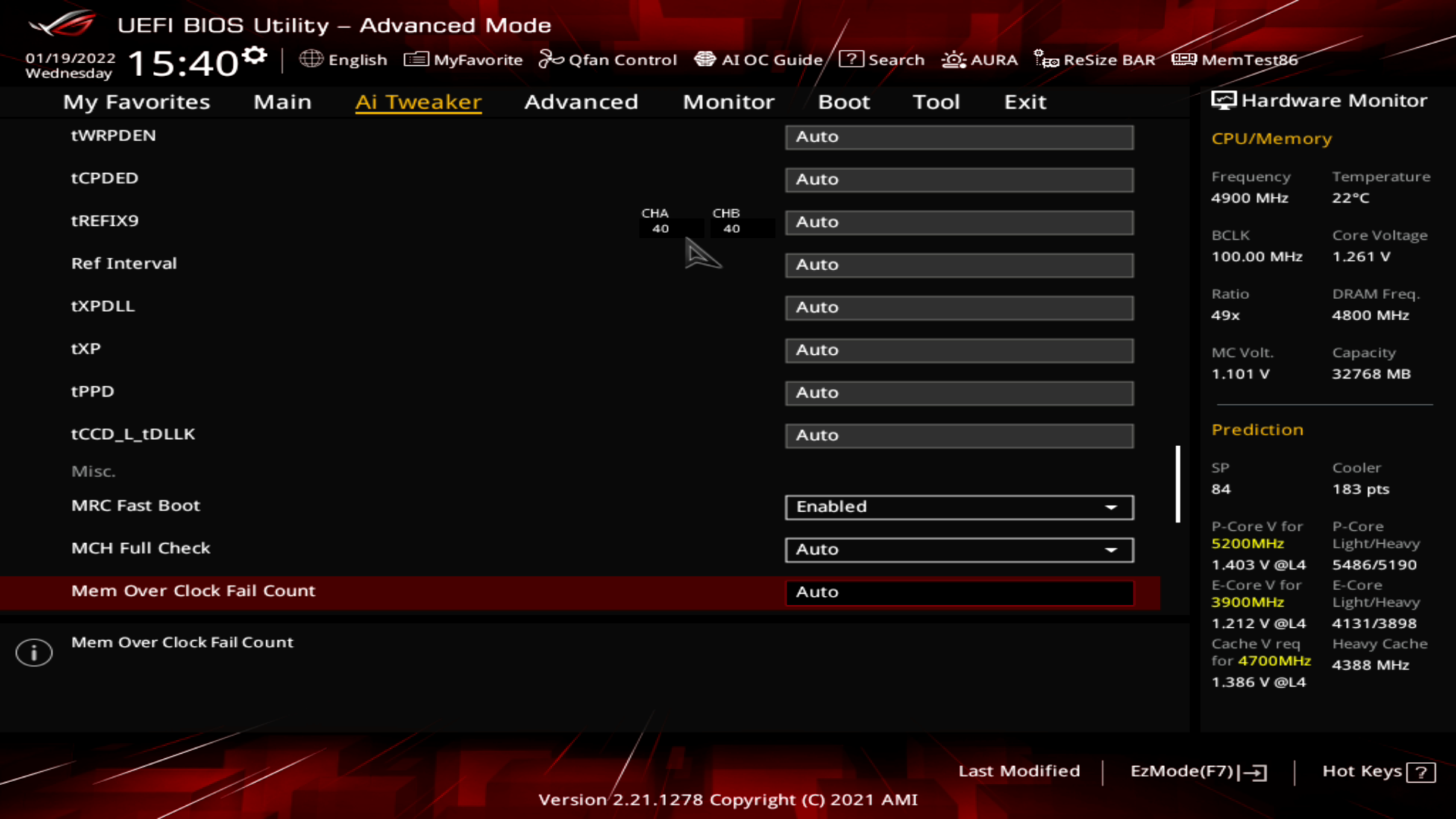

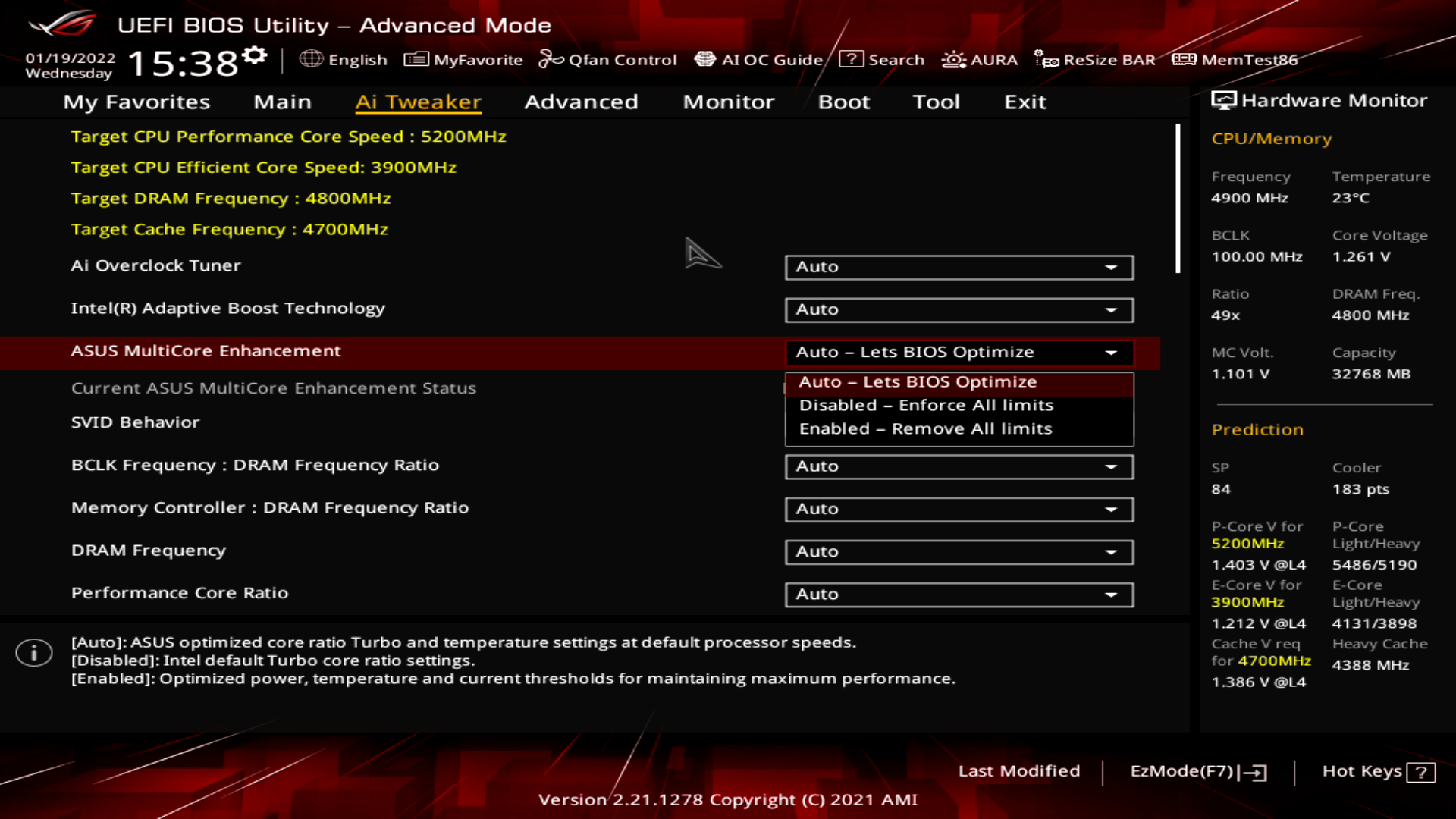

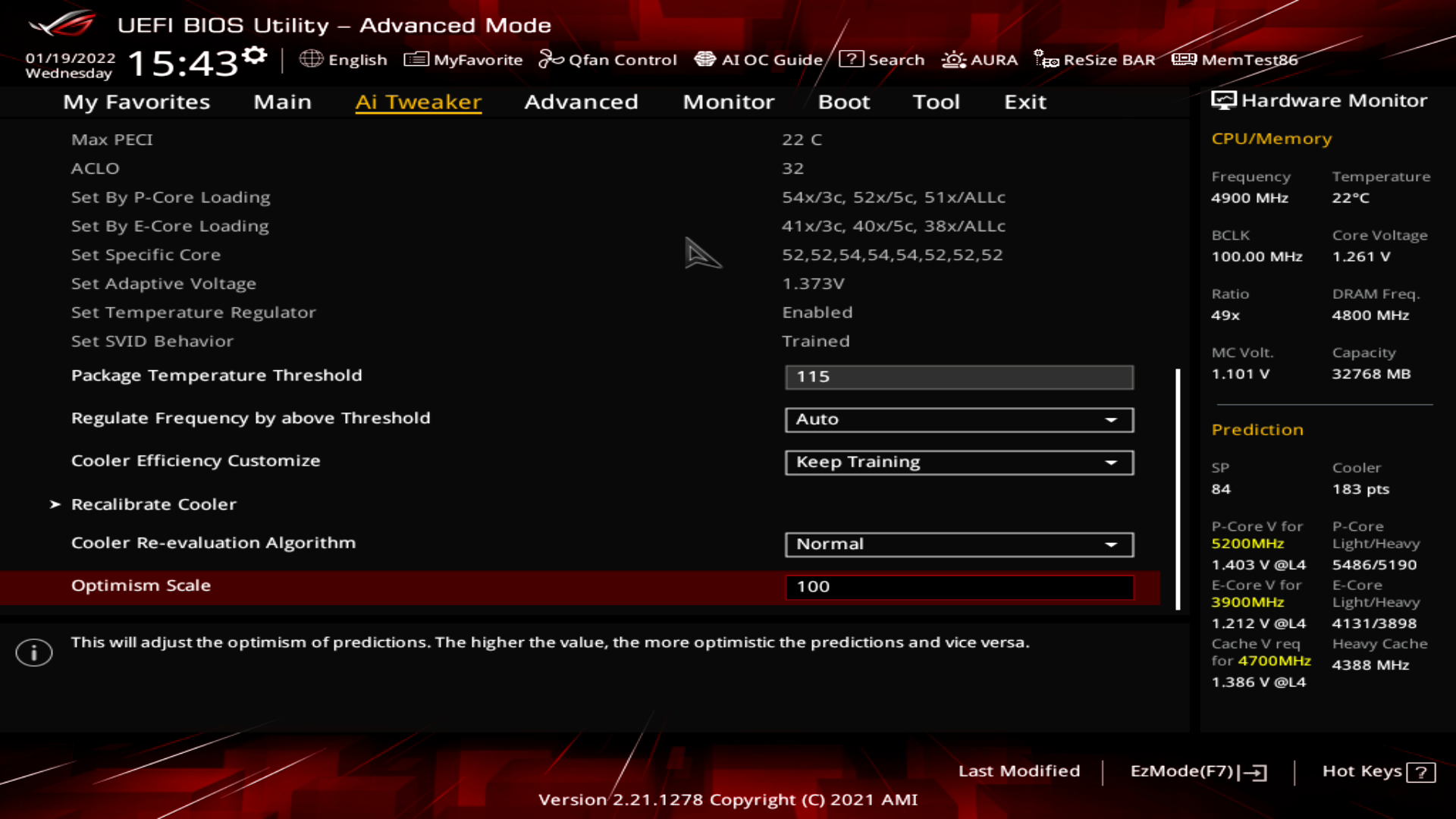

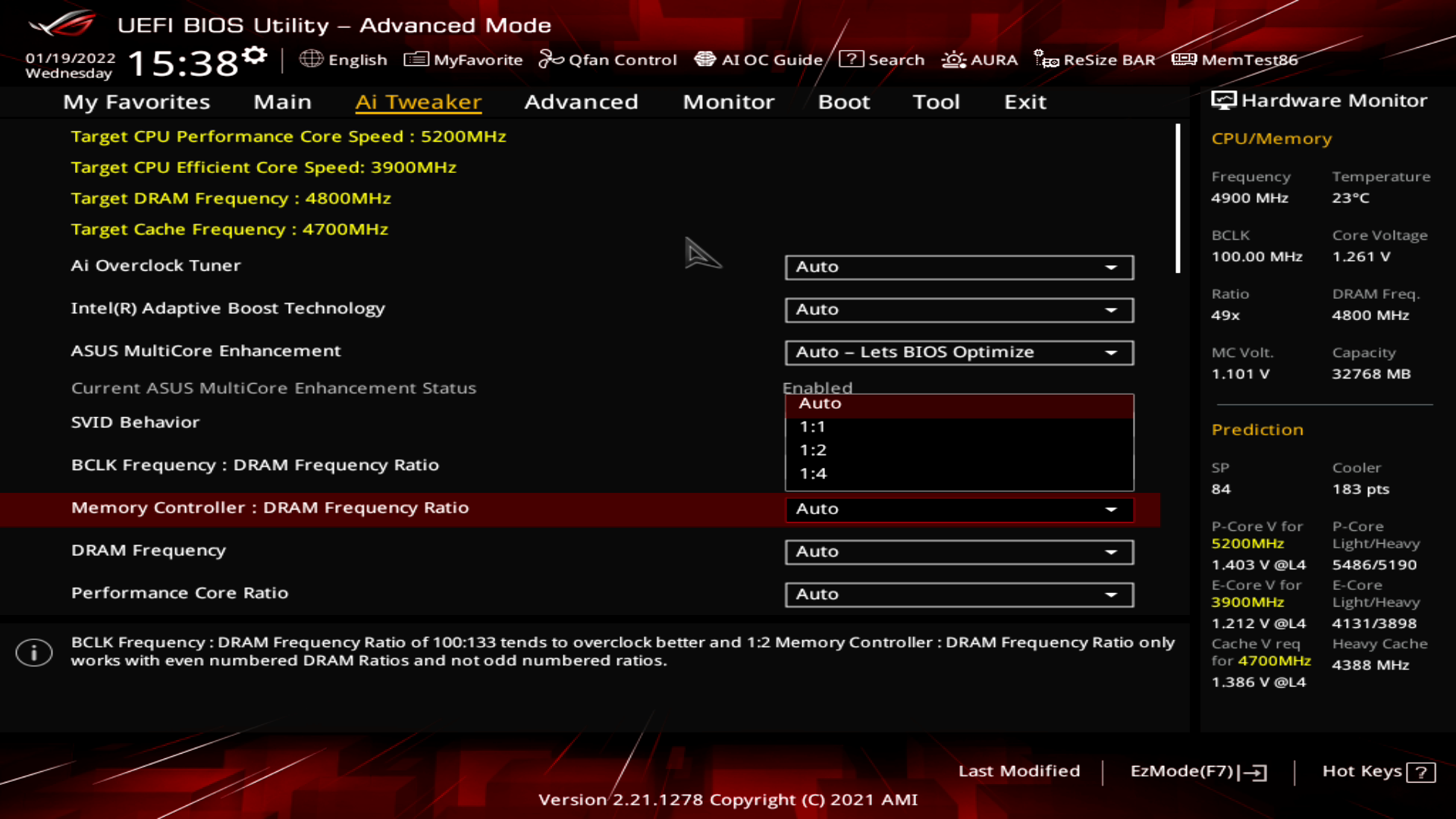

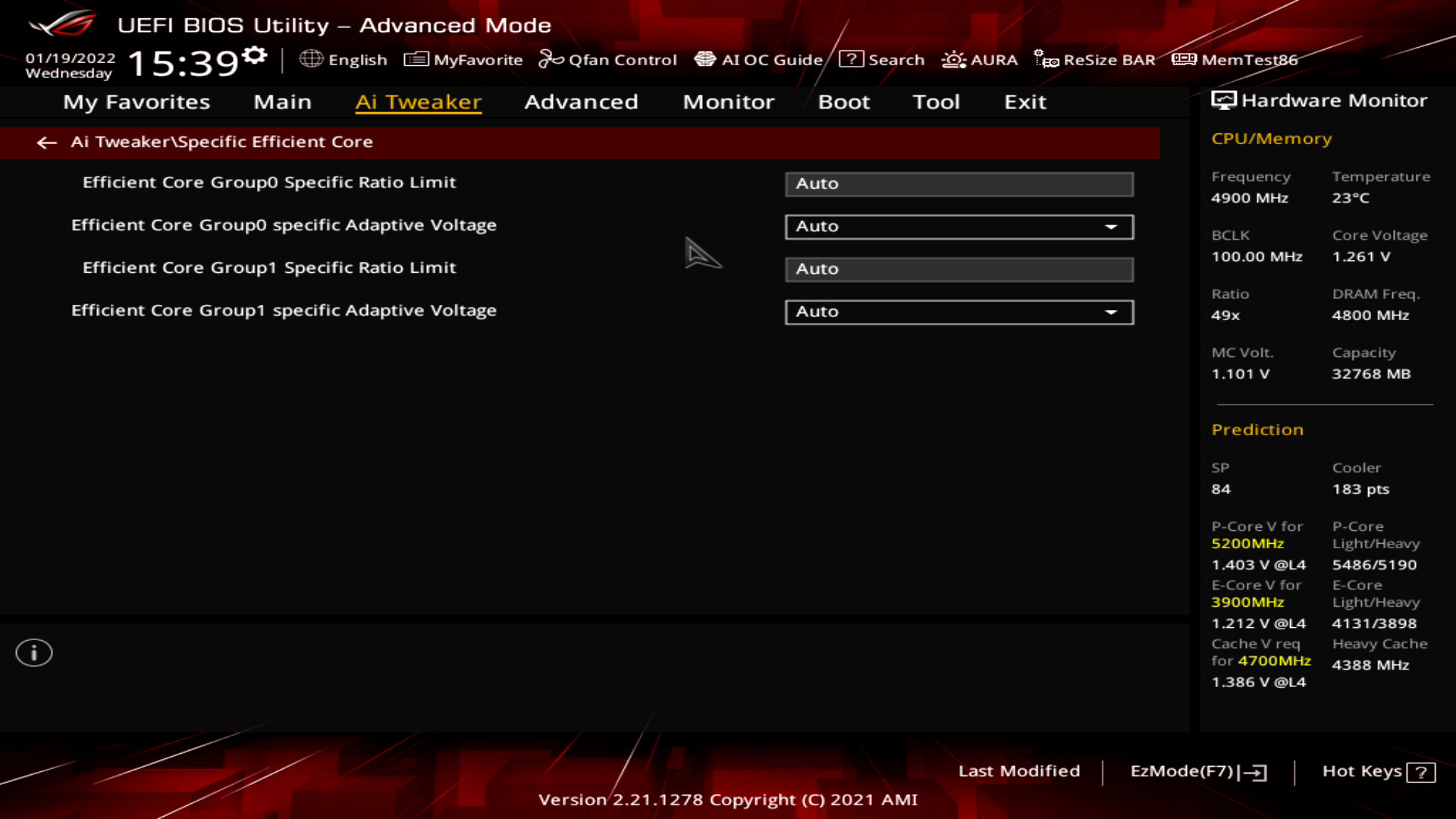

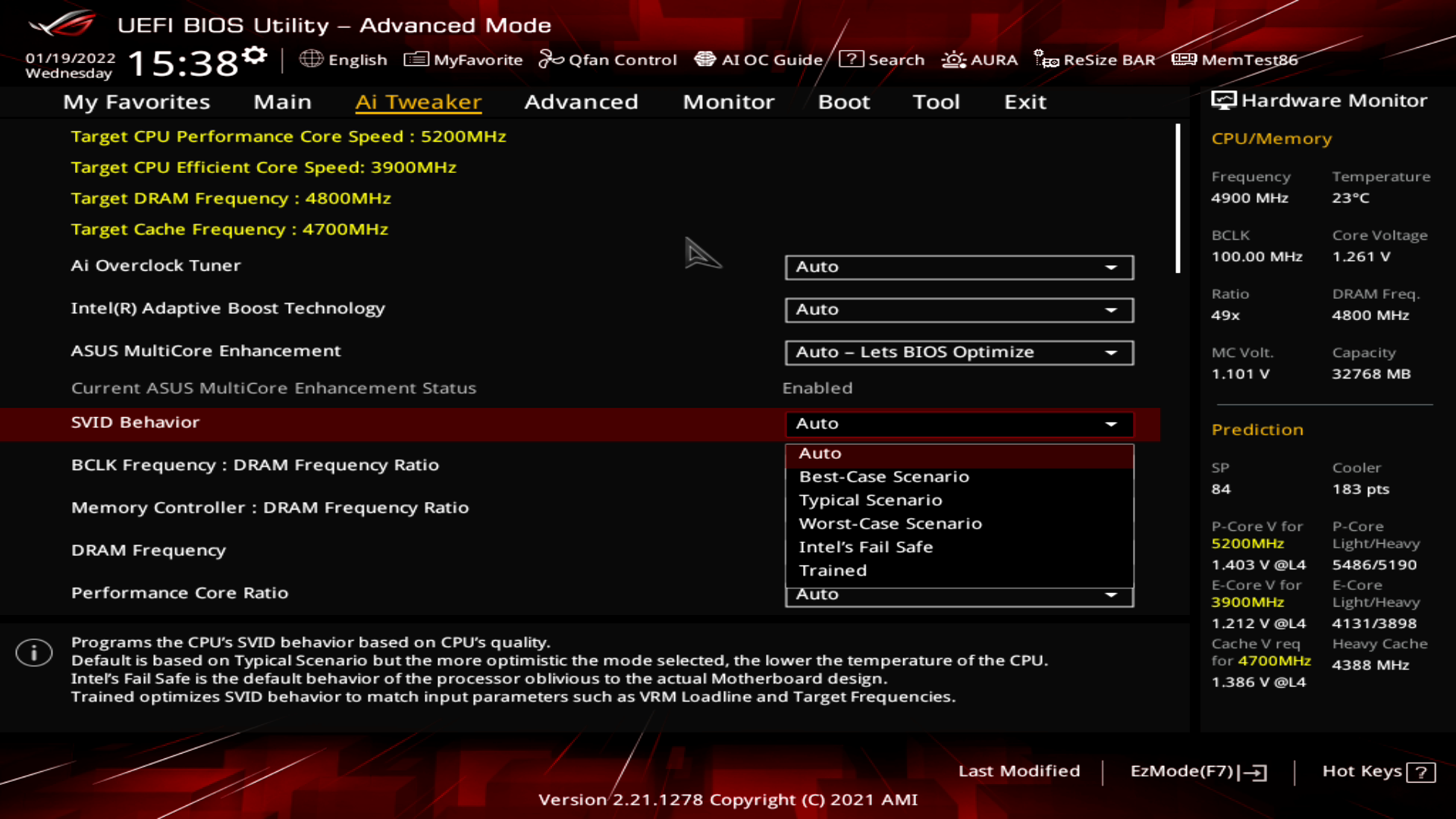

Ai Tweaker традиционно остается самым любимым разделом настоящих энтузиастов! Именно тут проводится то самое колдовство, которое накидывает производительности ключевым компонентам платформы. Но хватит этих прелюдий, в верхней части раздела показываются частоты конечного результата манипуляций. Значения адаптивны и на лету учитывают все применяемые настройки.

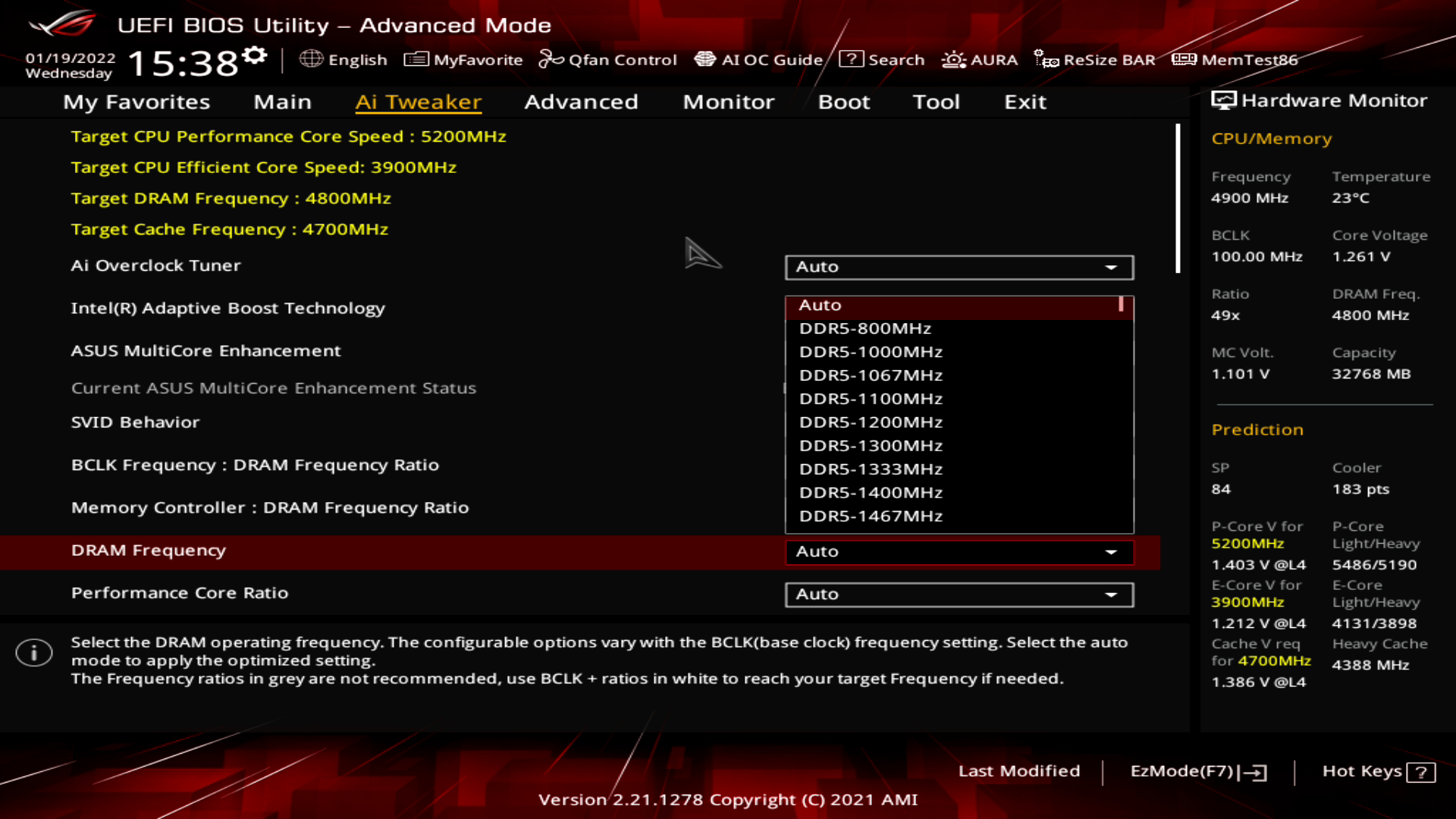

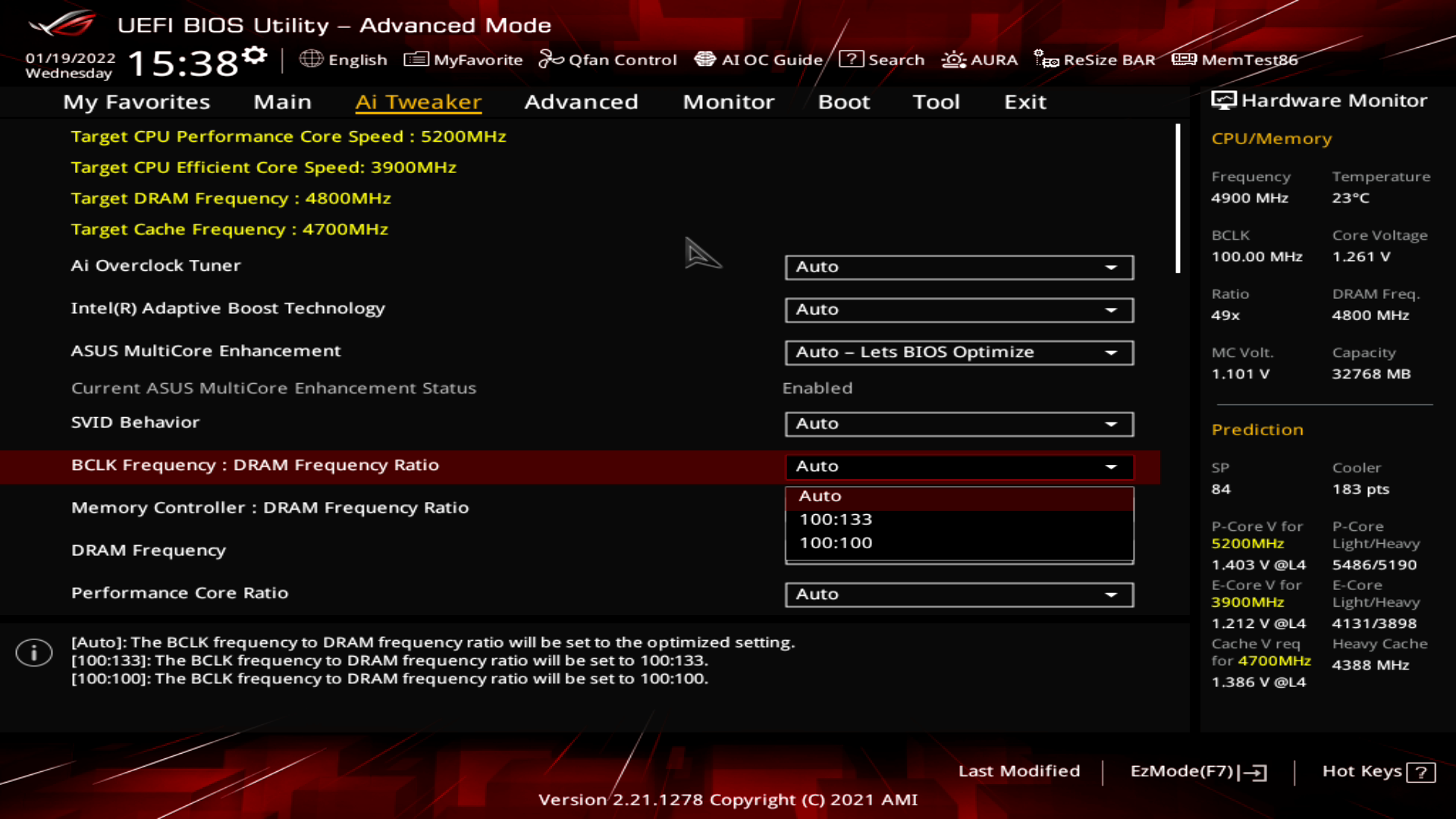

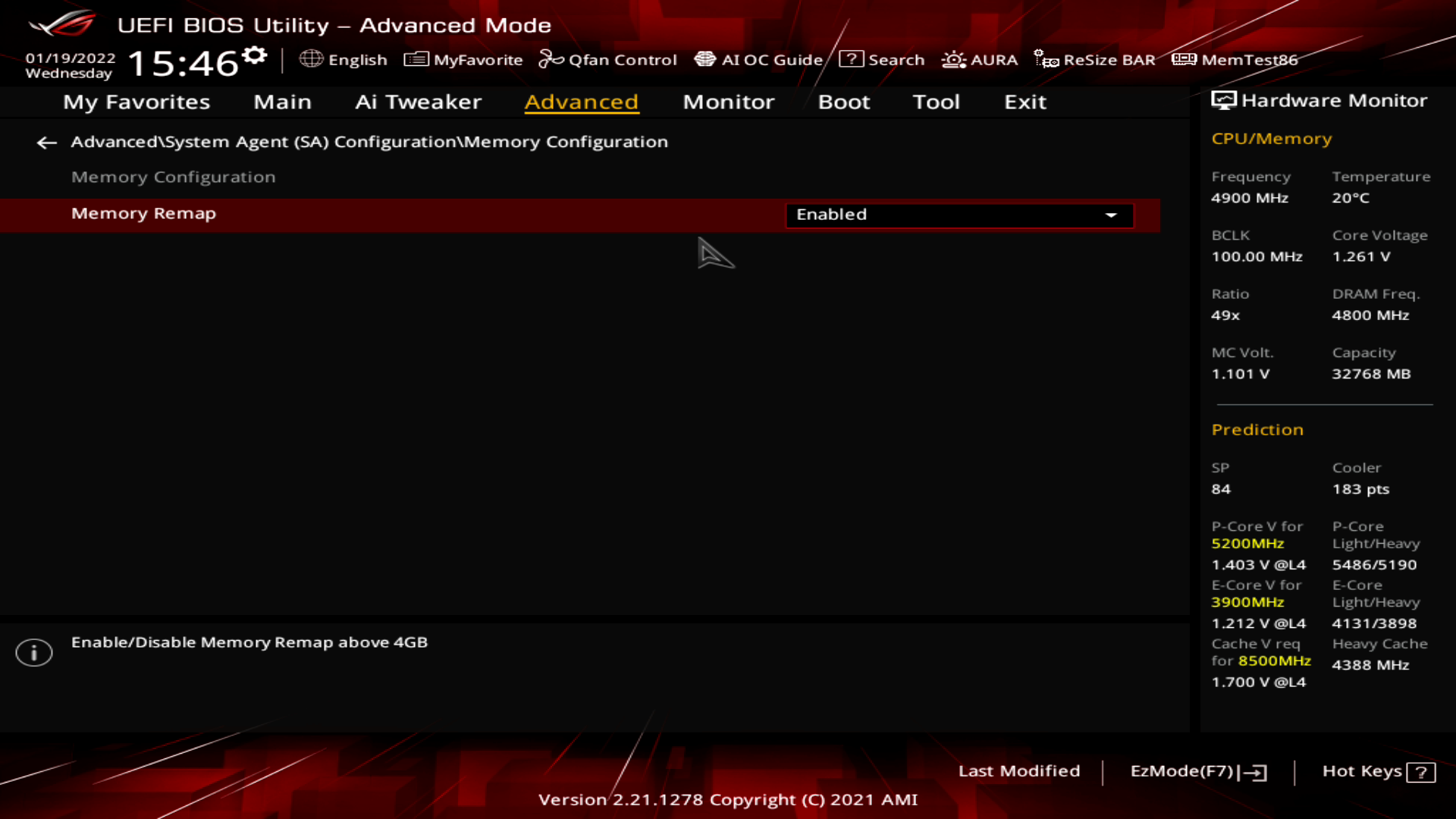

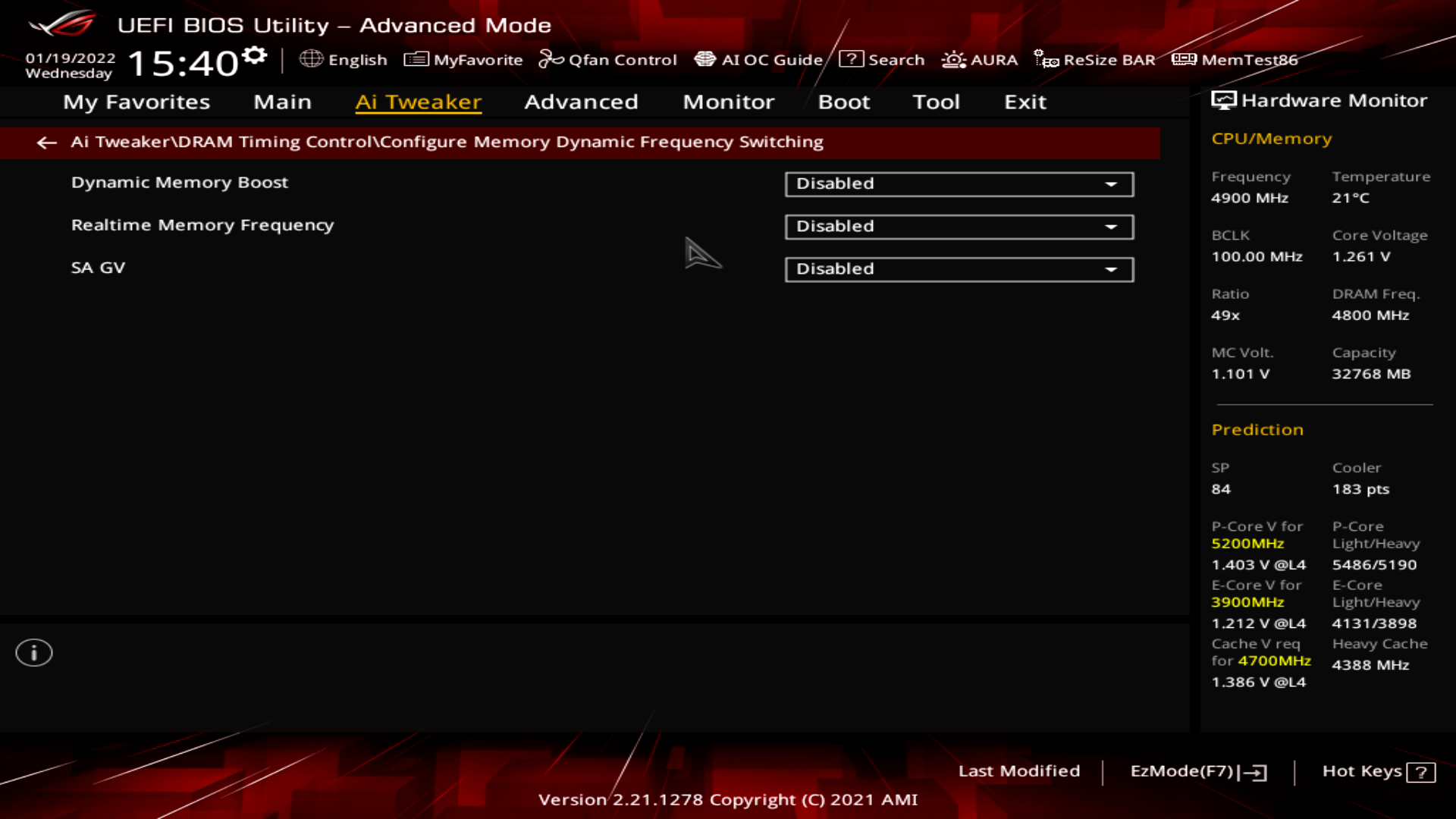

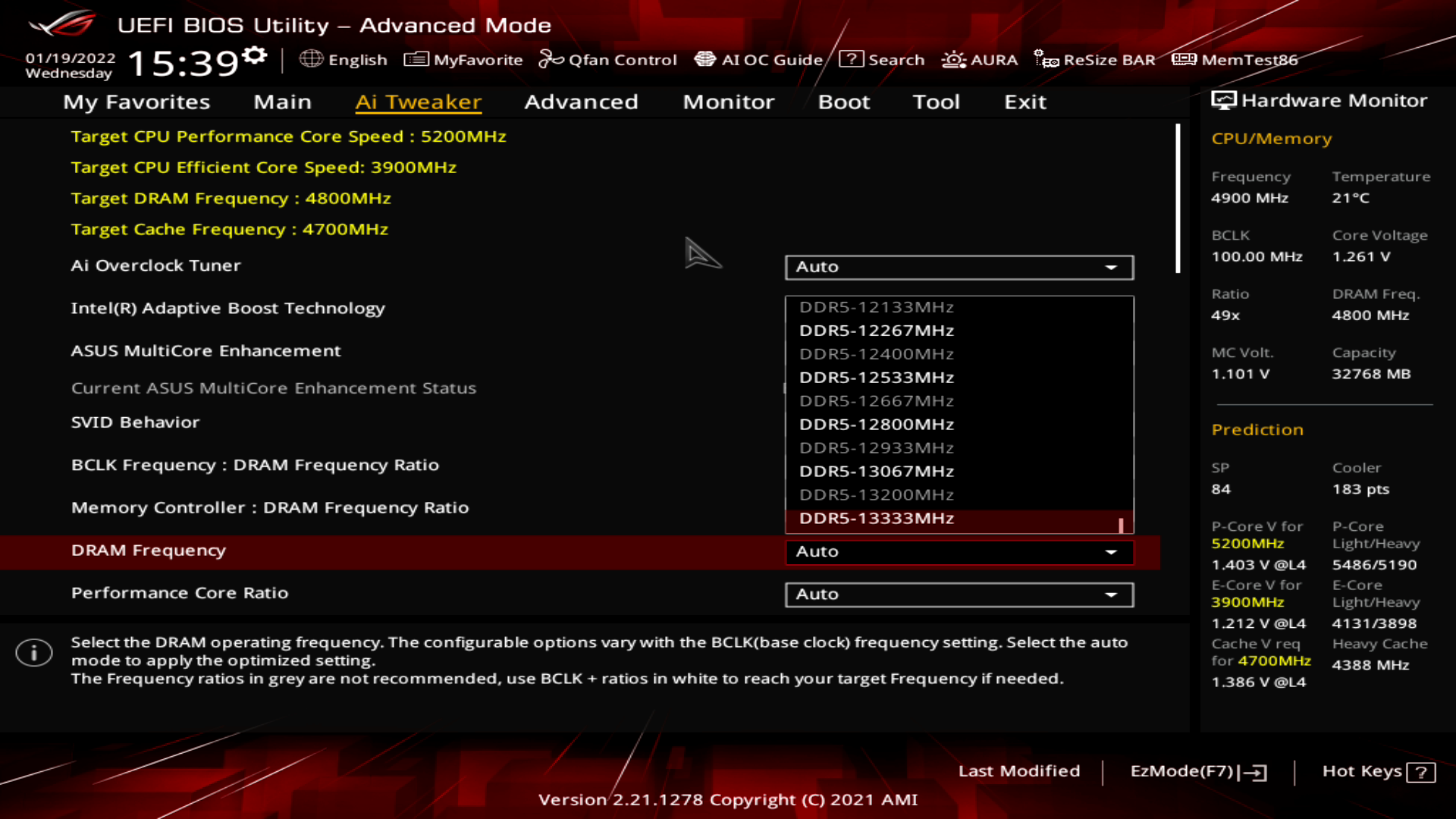

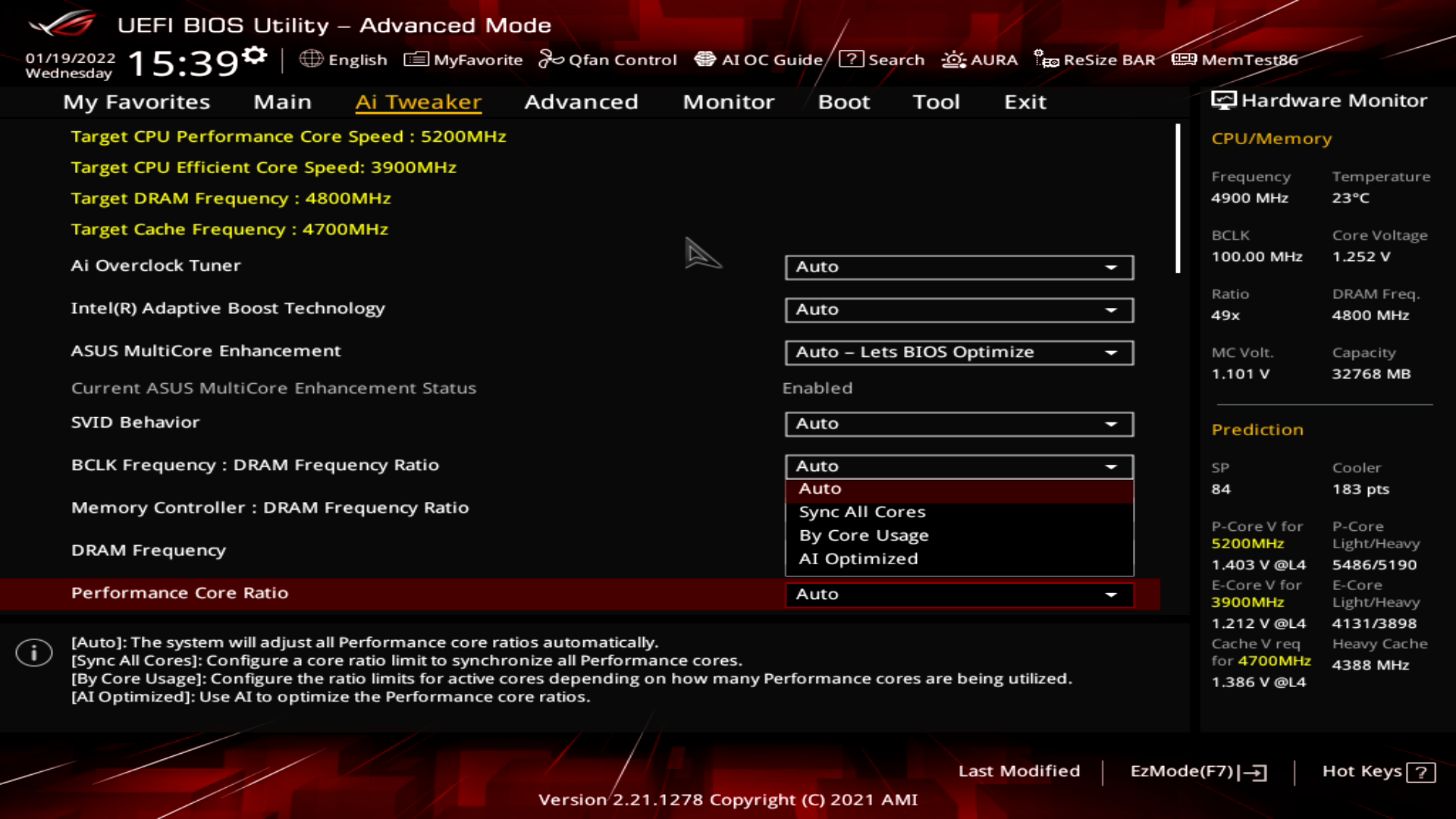

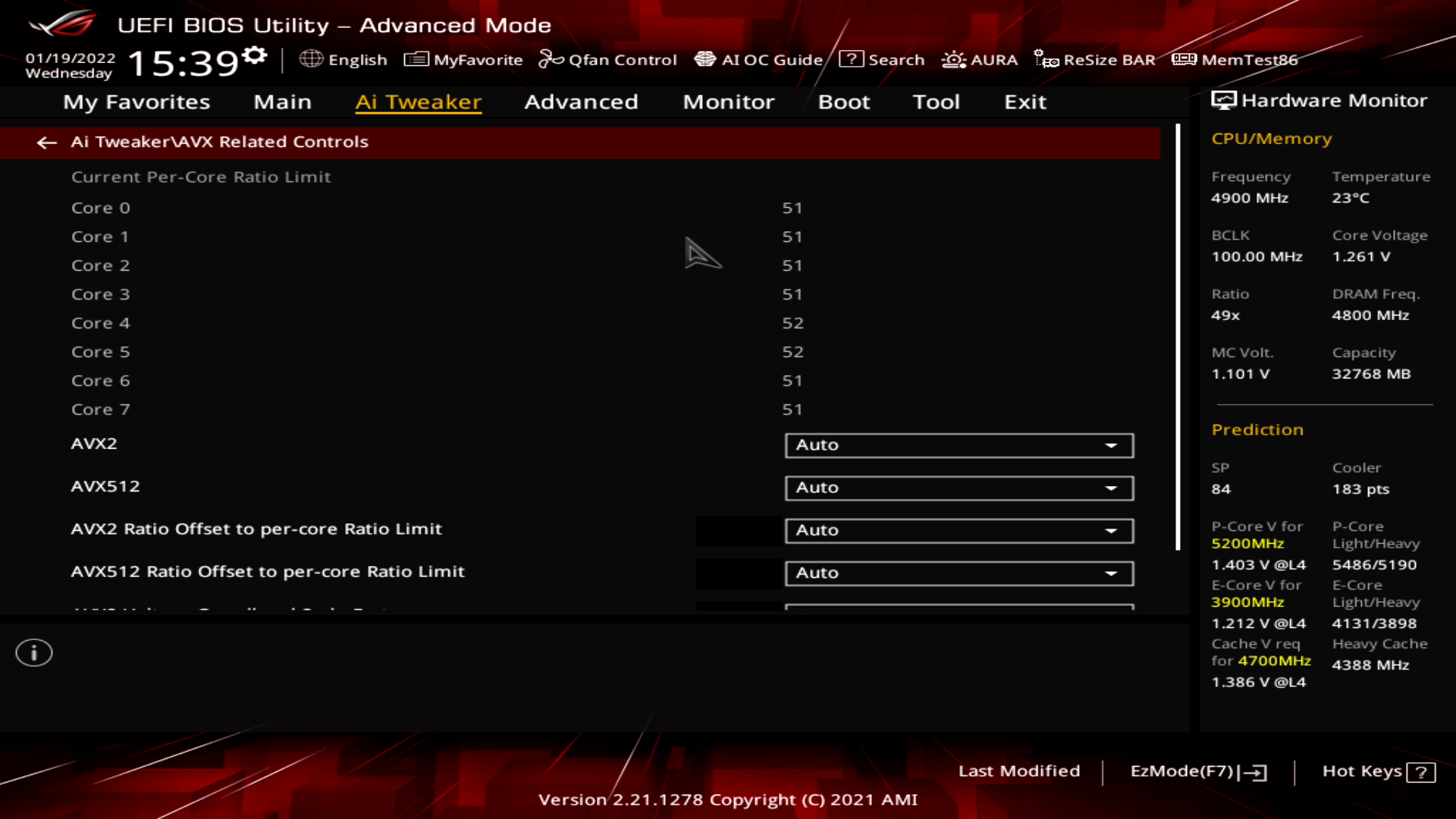

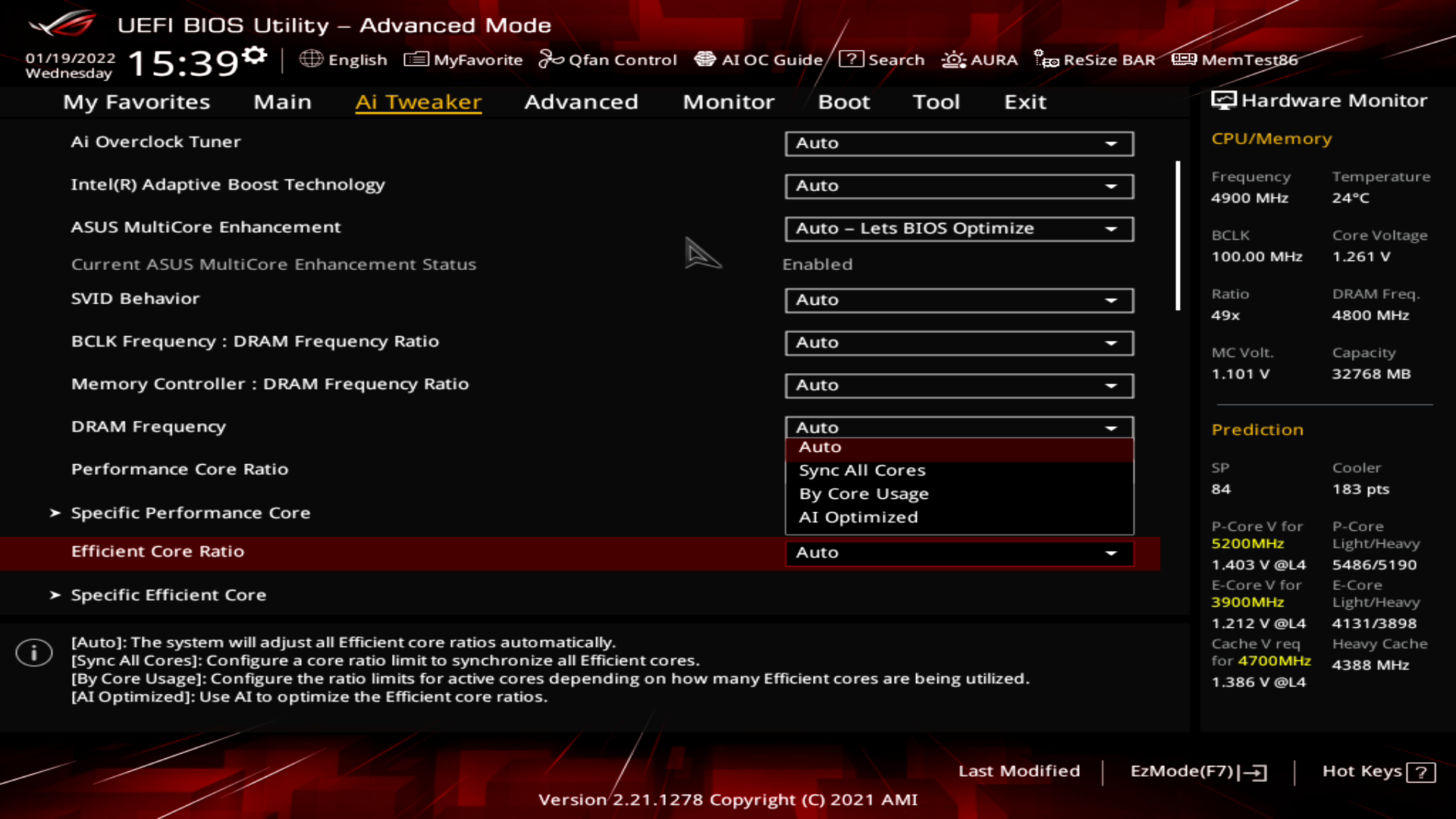

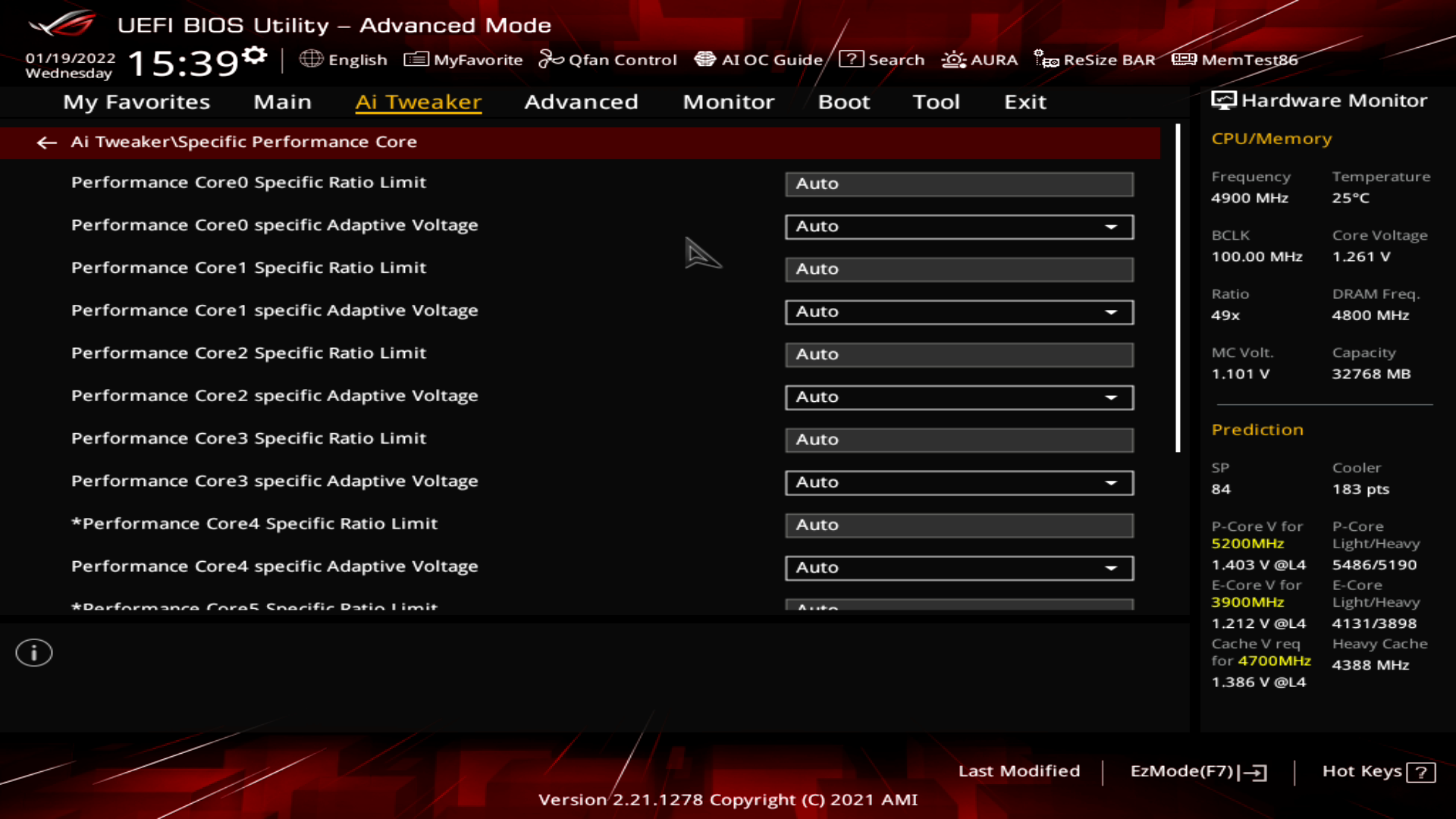

Переведя Ai Overclock Tuner в режим Manual можно получить доступ ко всем функциям. Для памяти можно выставить Gear 1 – Gear 4, частоту 800 МГц до 13333 МГц. Частоты P-ядер и E-ядер могут выставляться индивидуально. AVX-инструкции можно полностью отключить, а также выставить нулевое снижение множителя частоты процессора при их использовании.

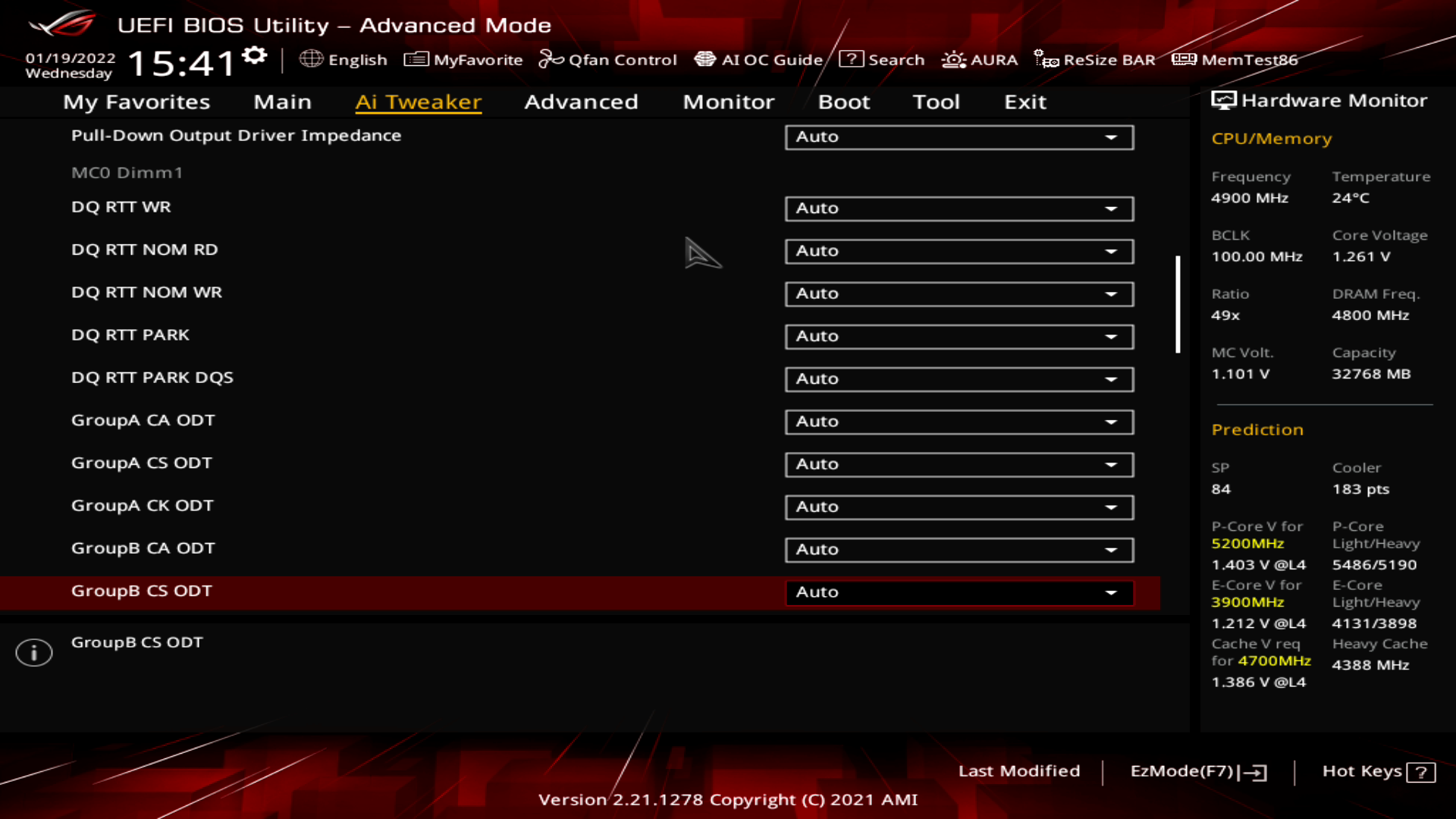

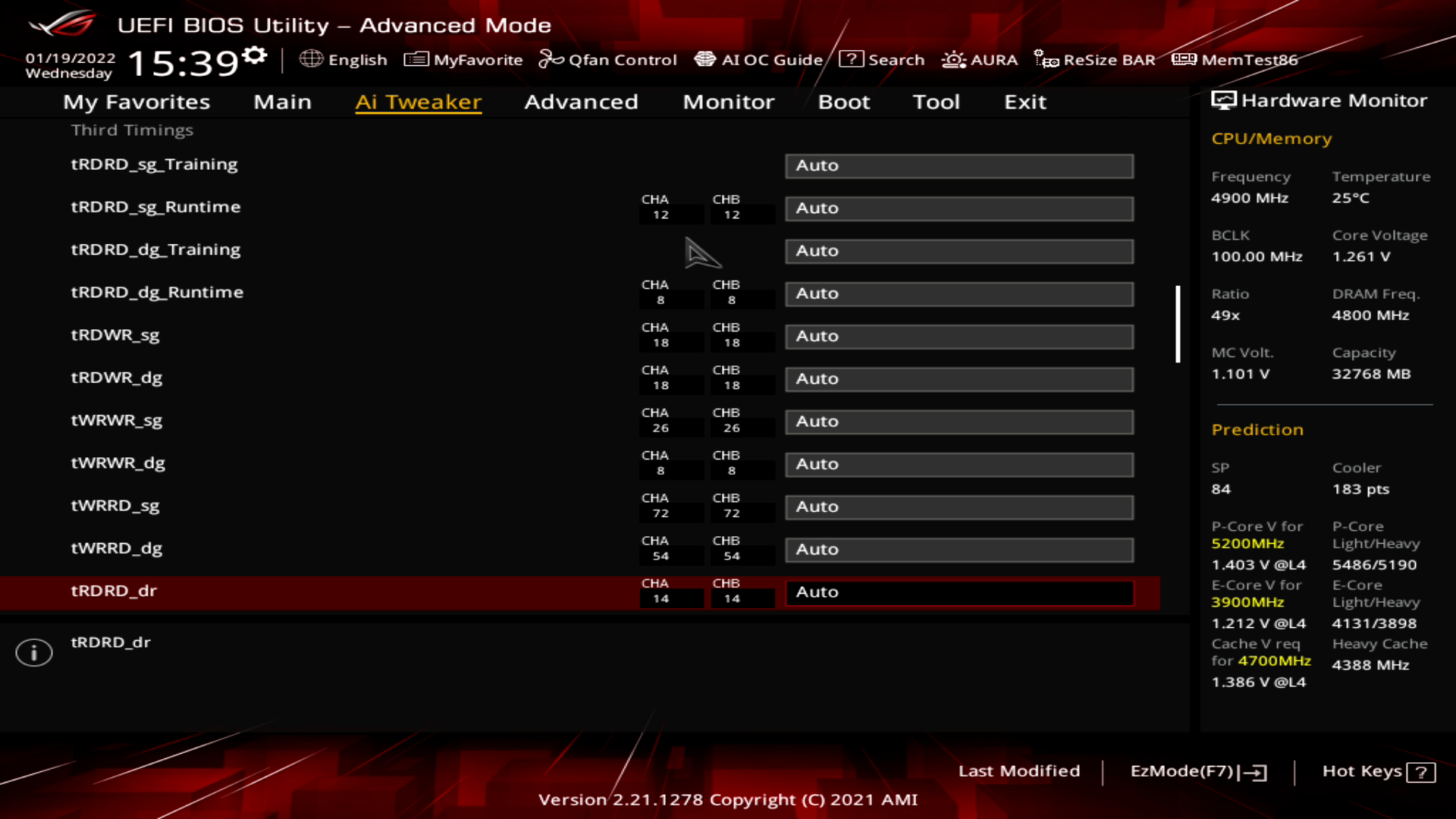

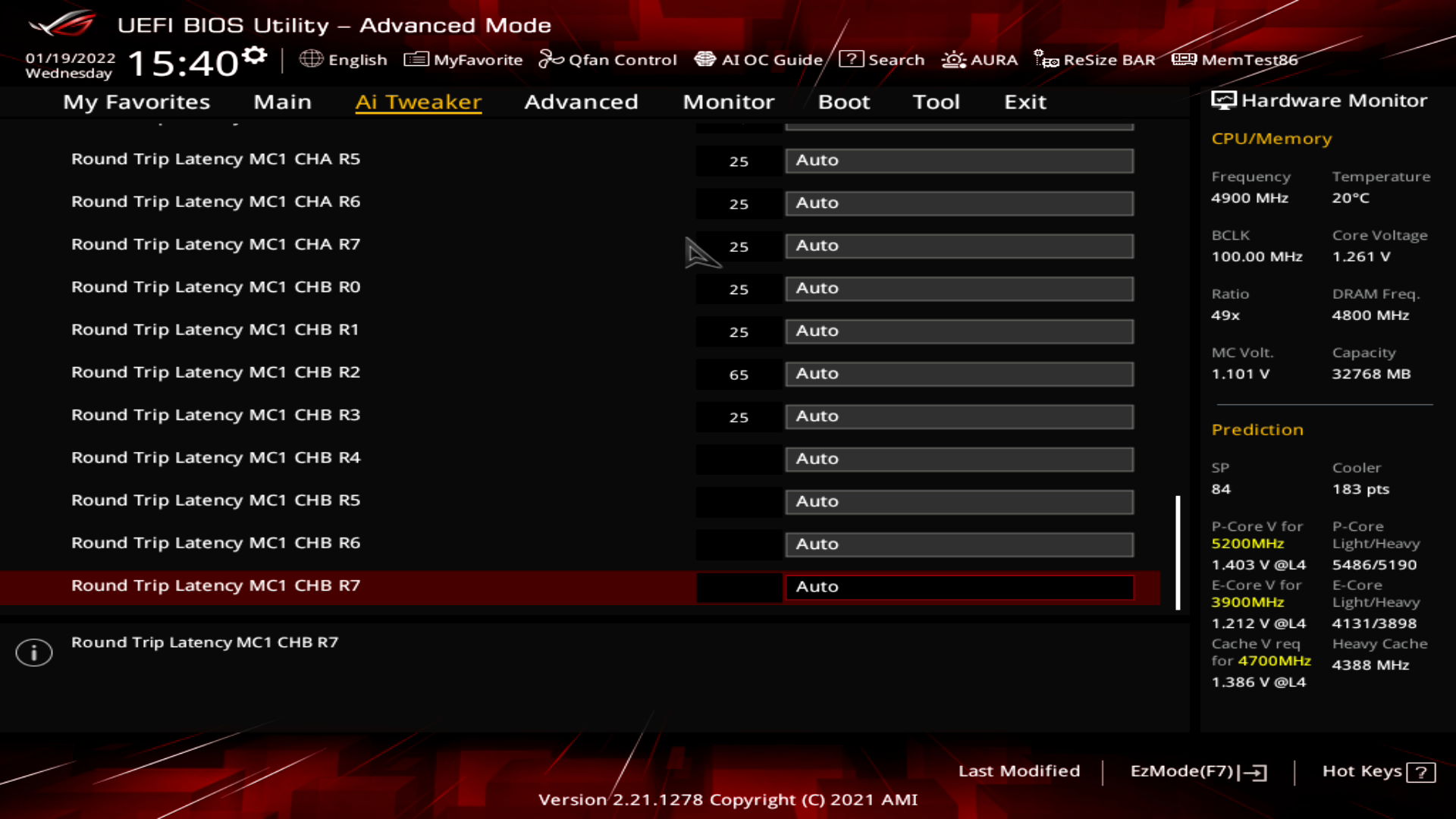

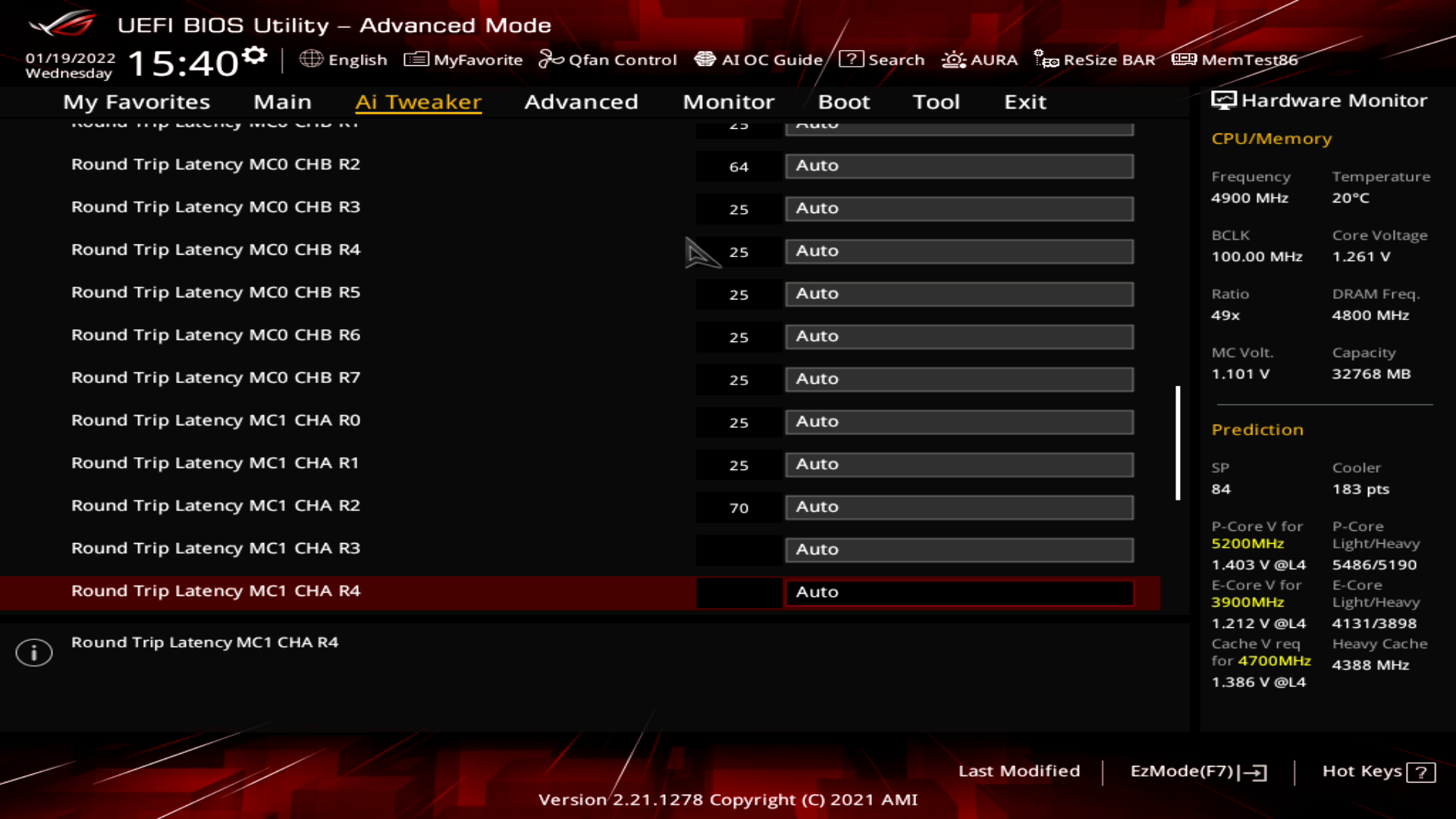

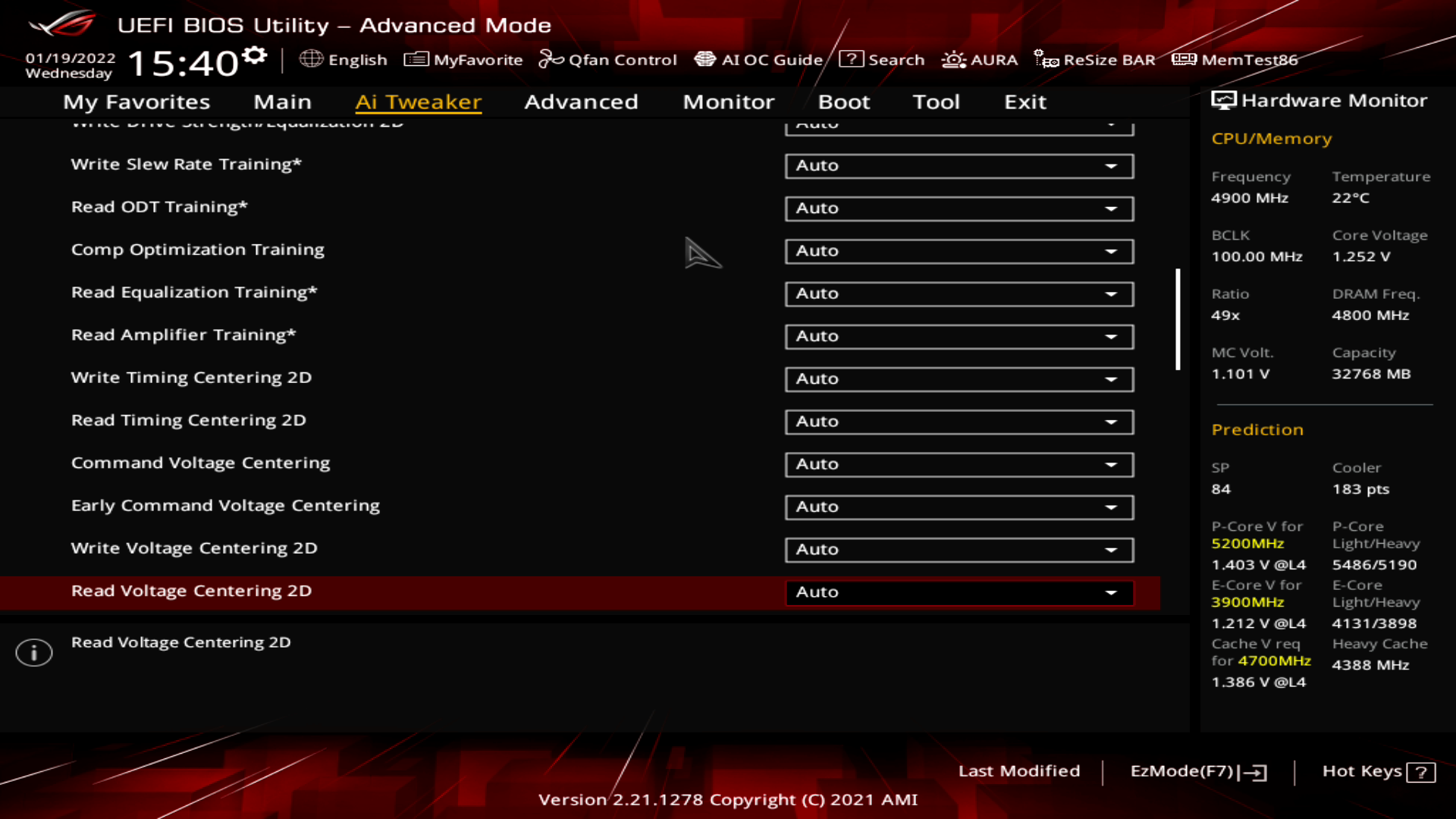

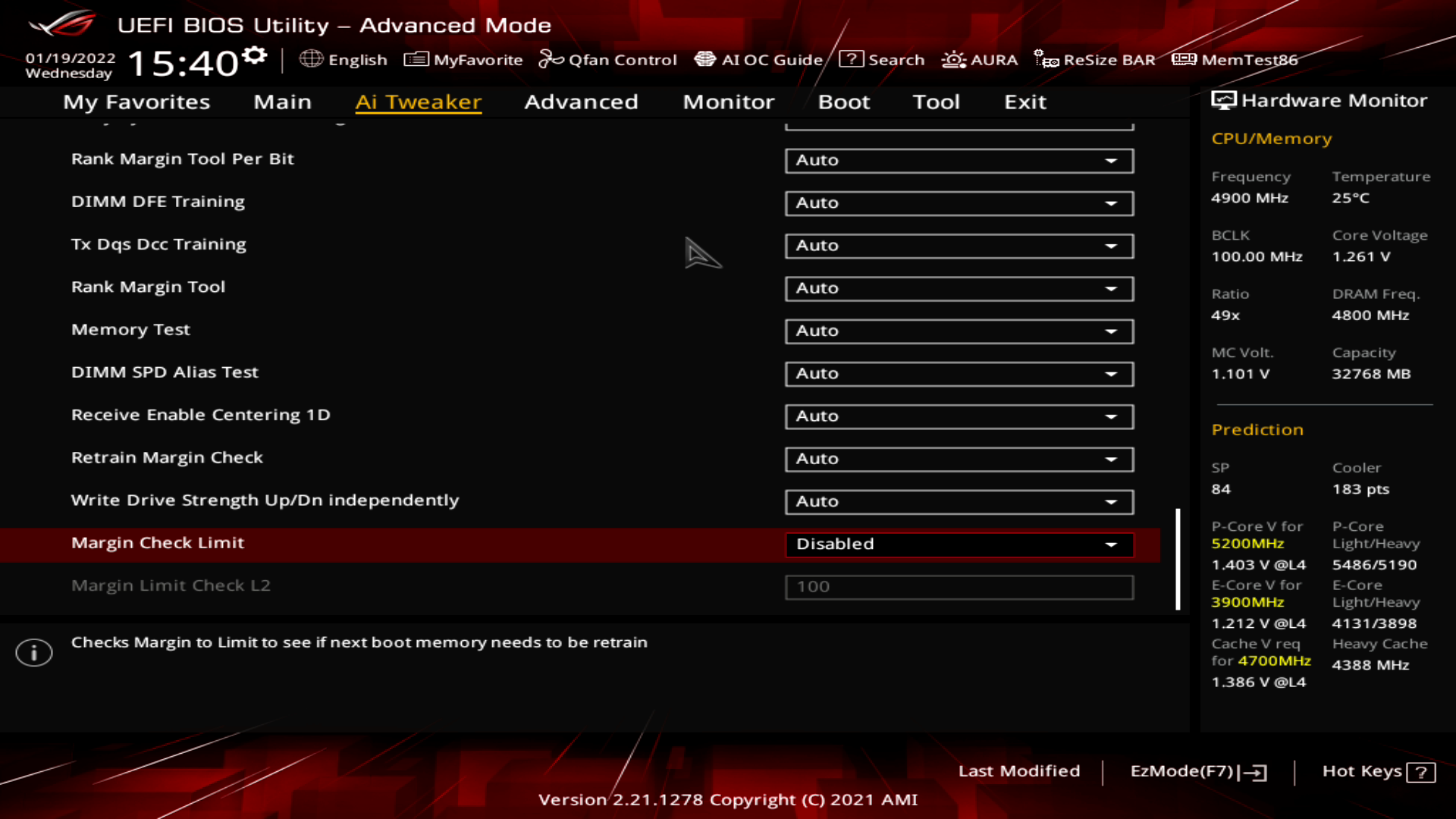

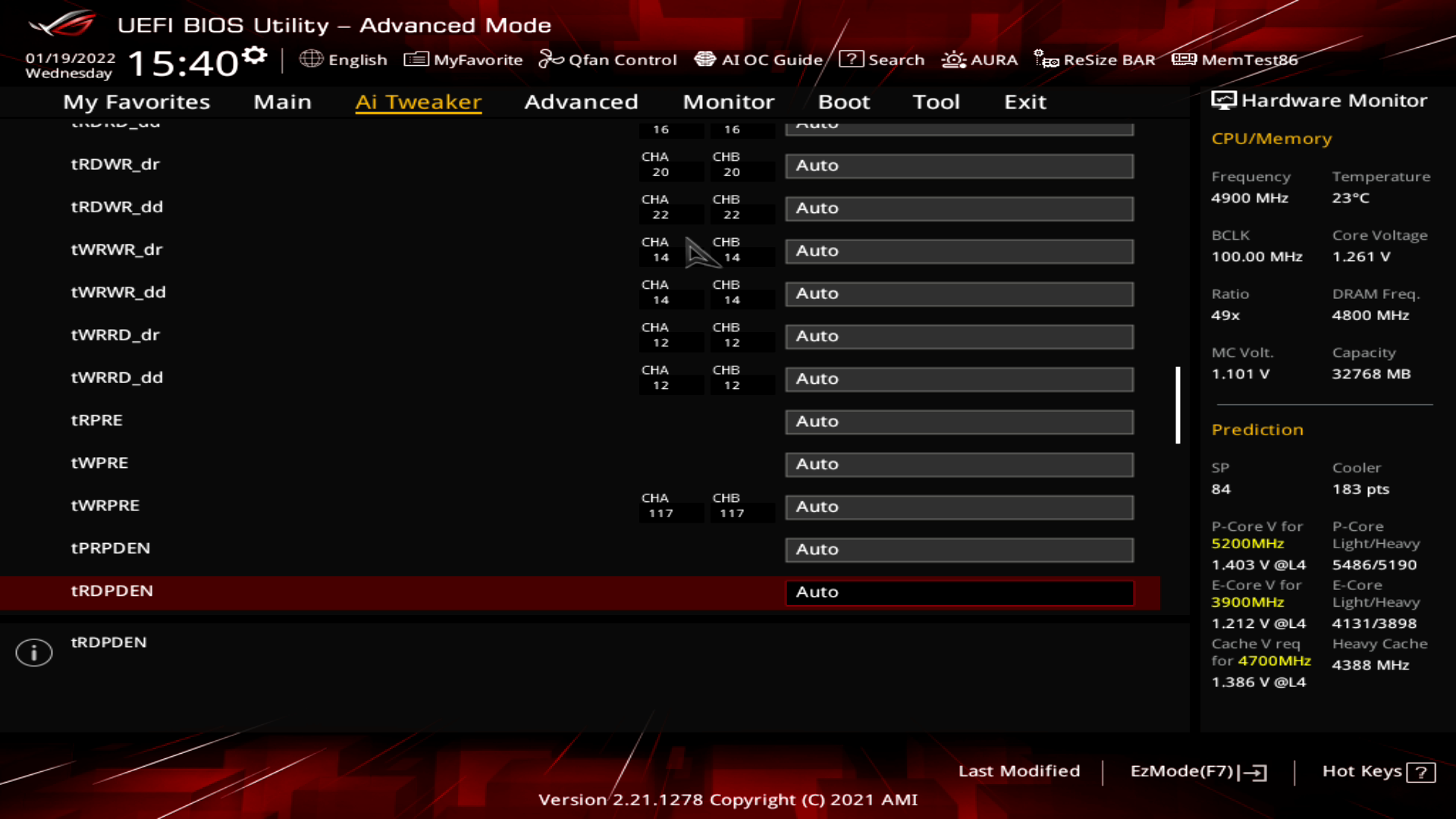

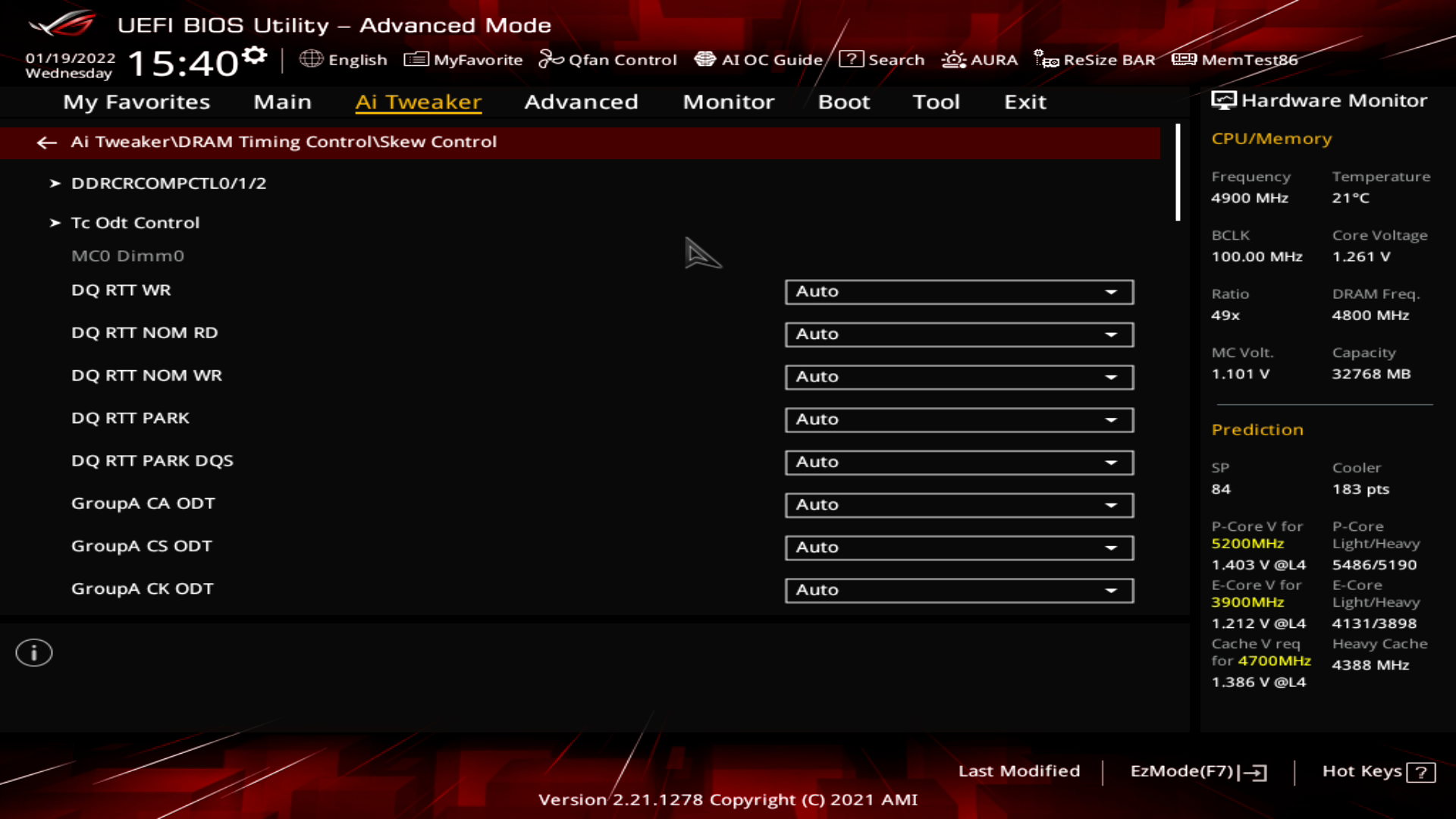

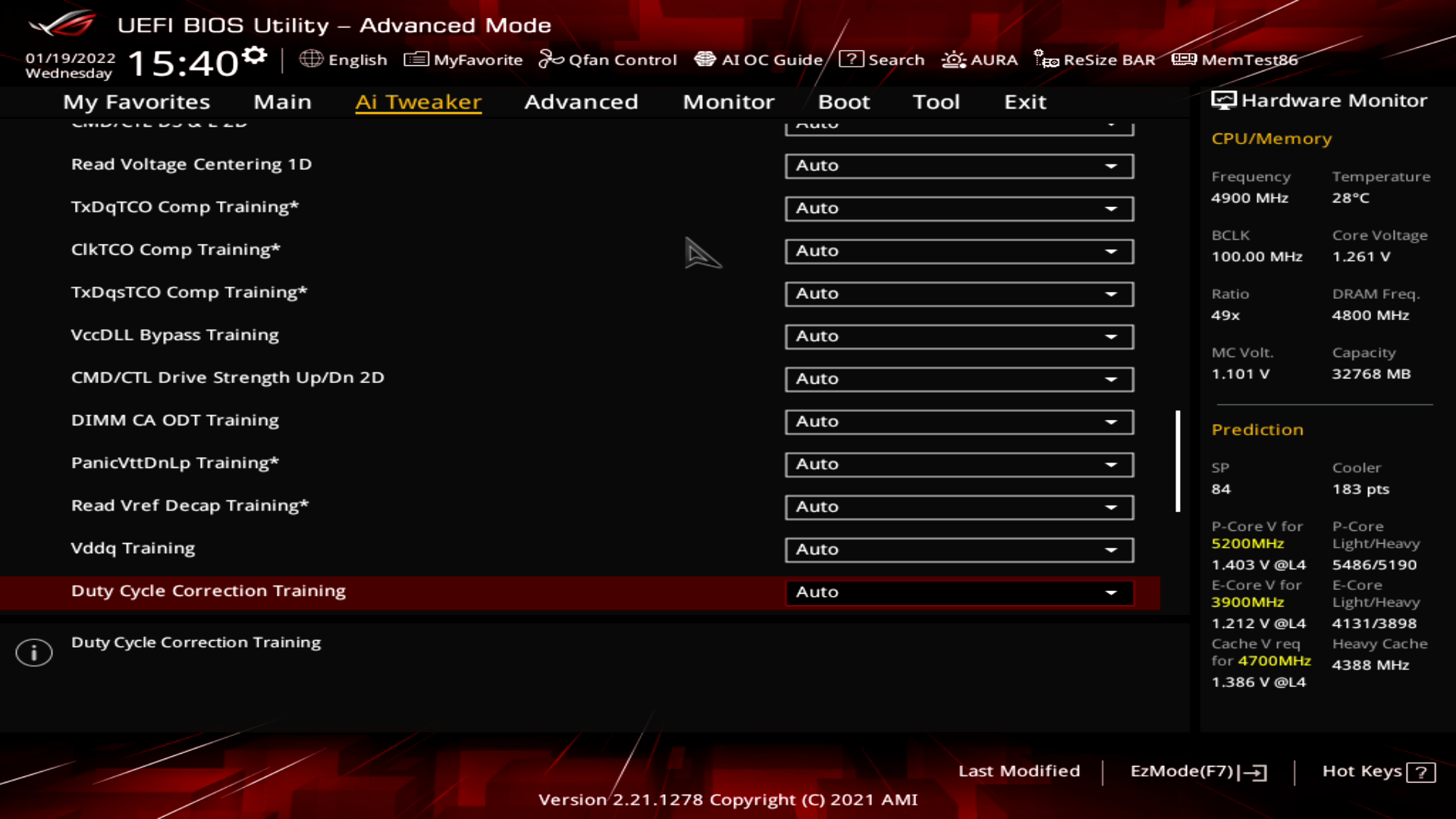

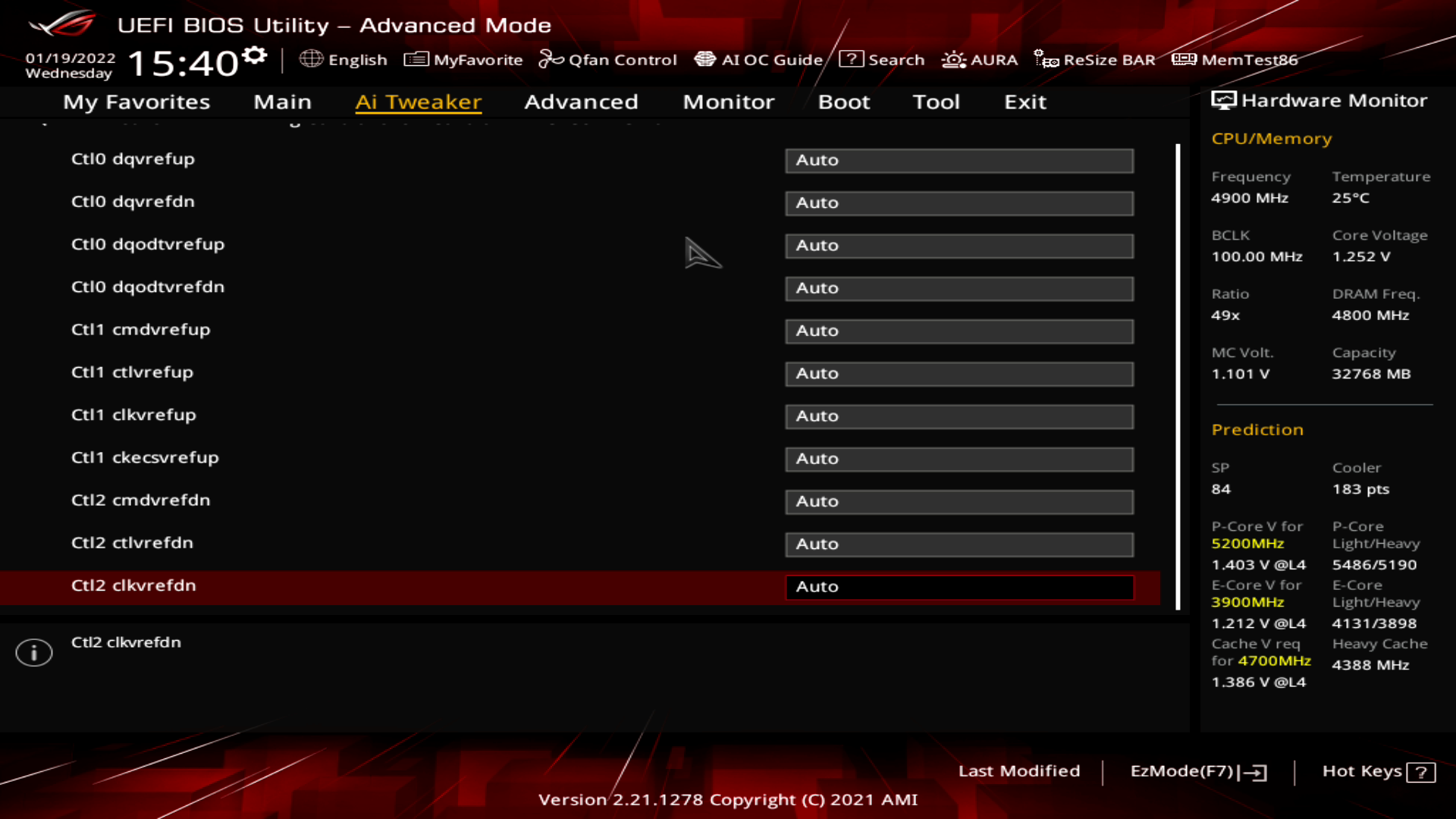

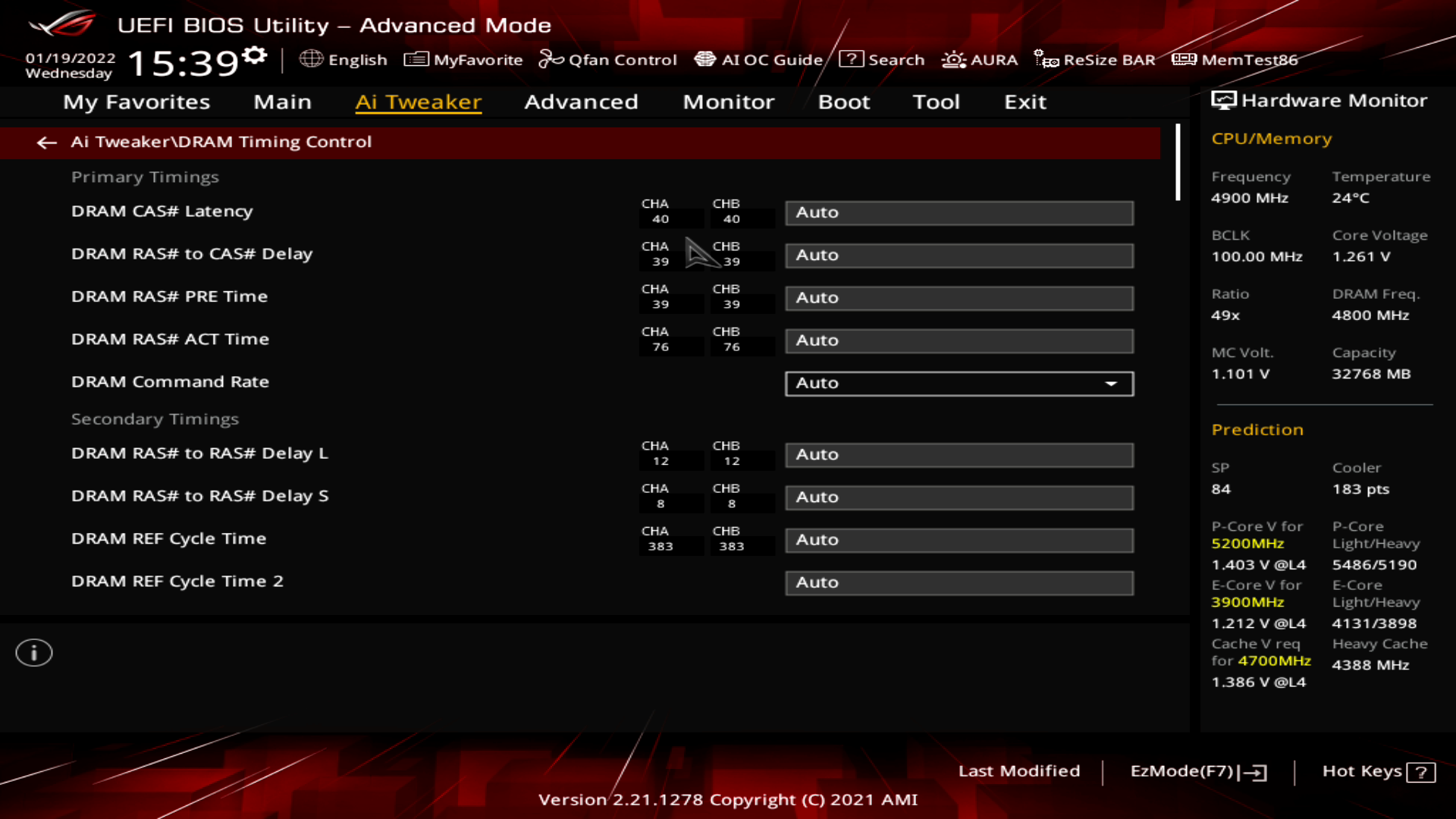

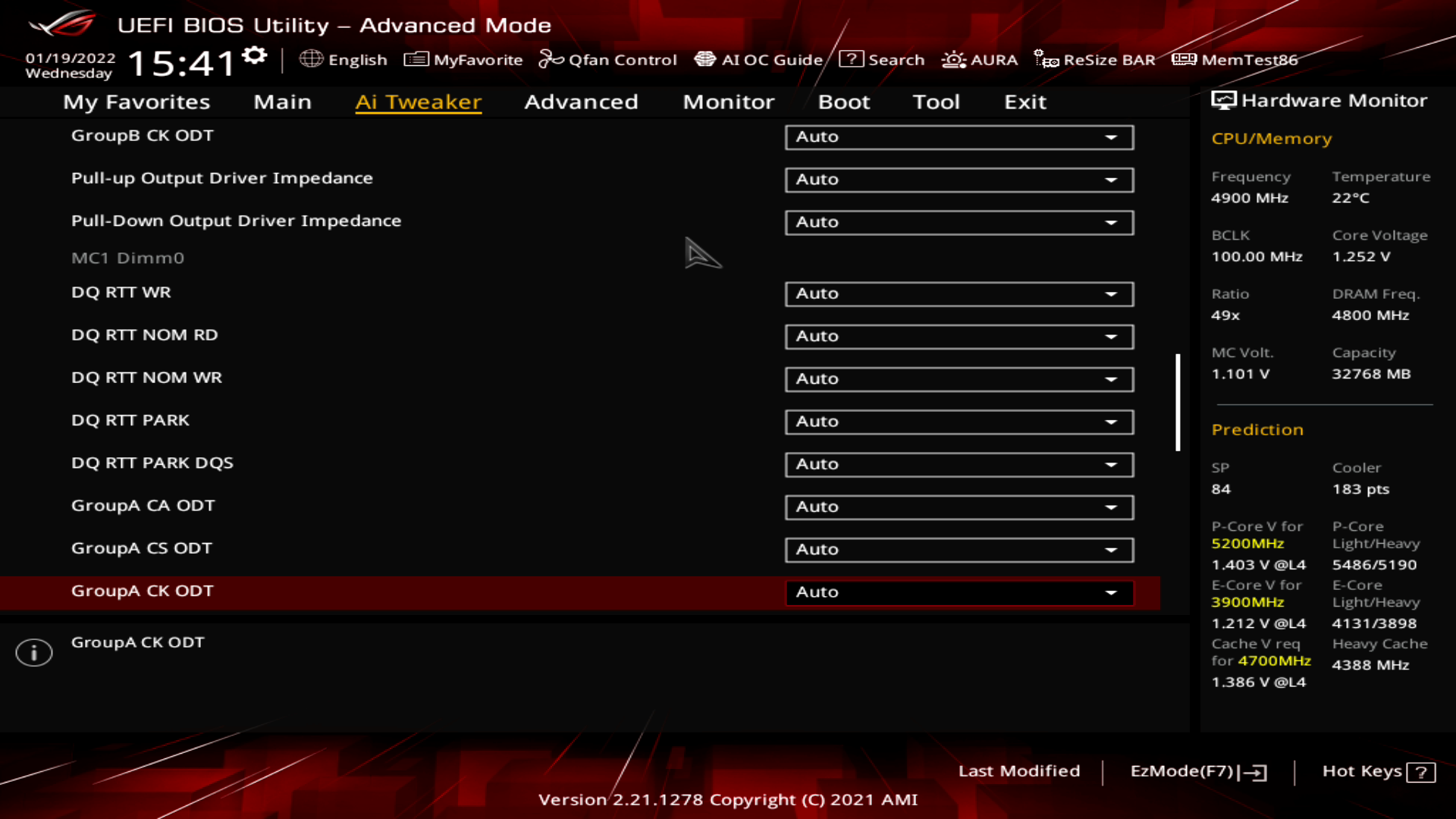

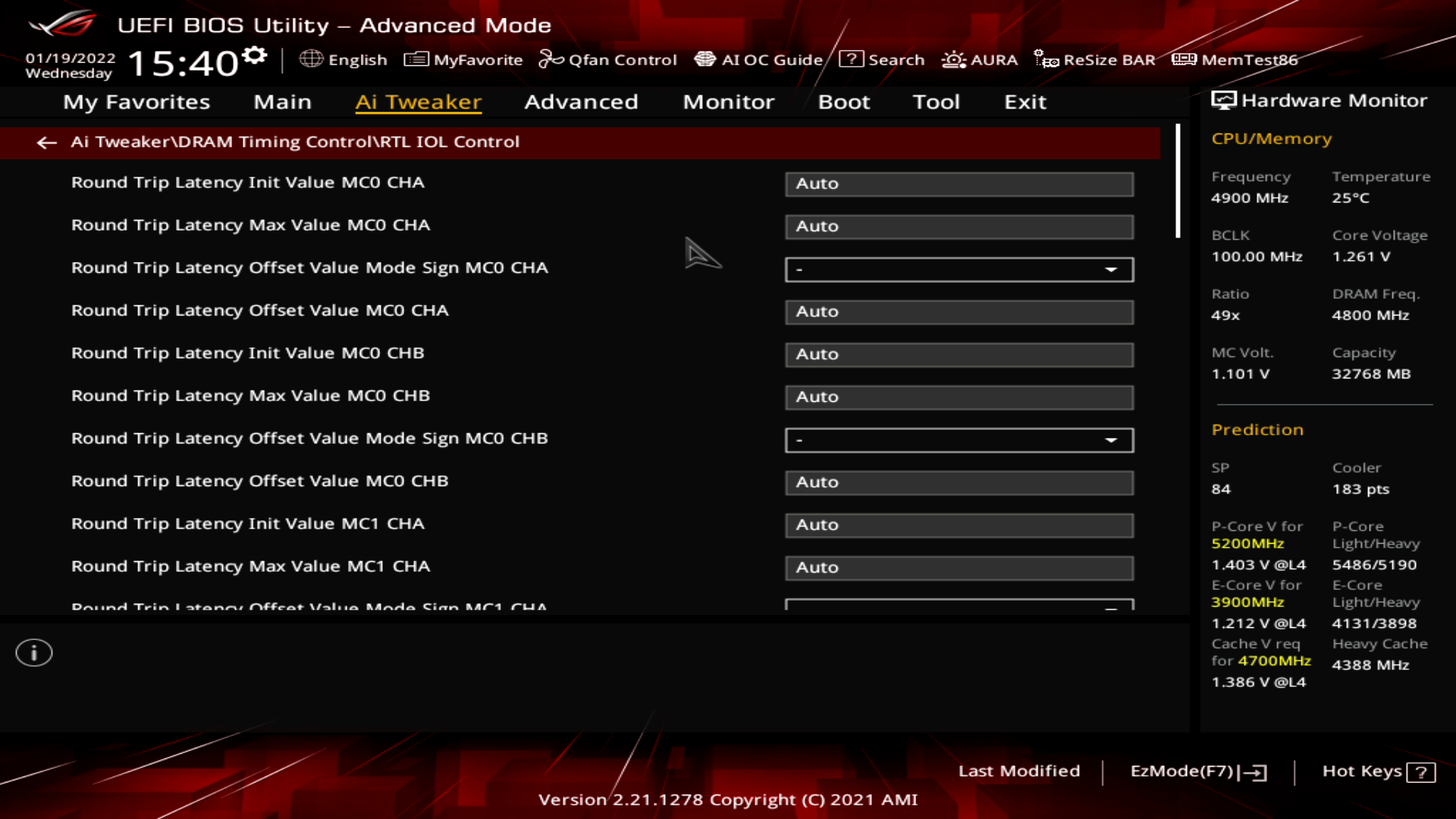

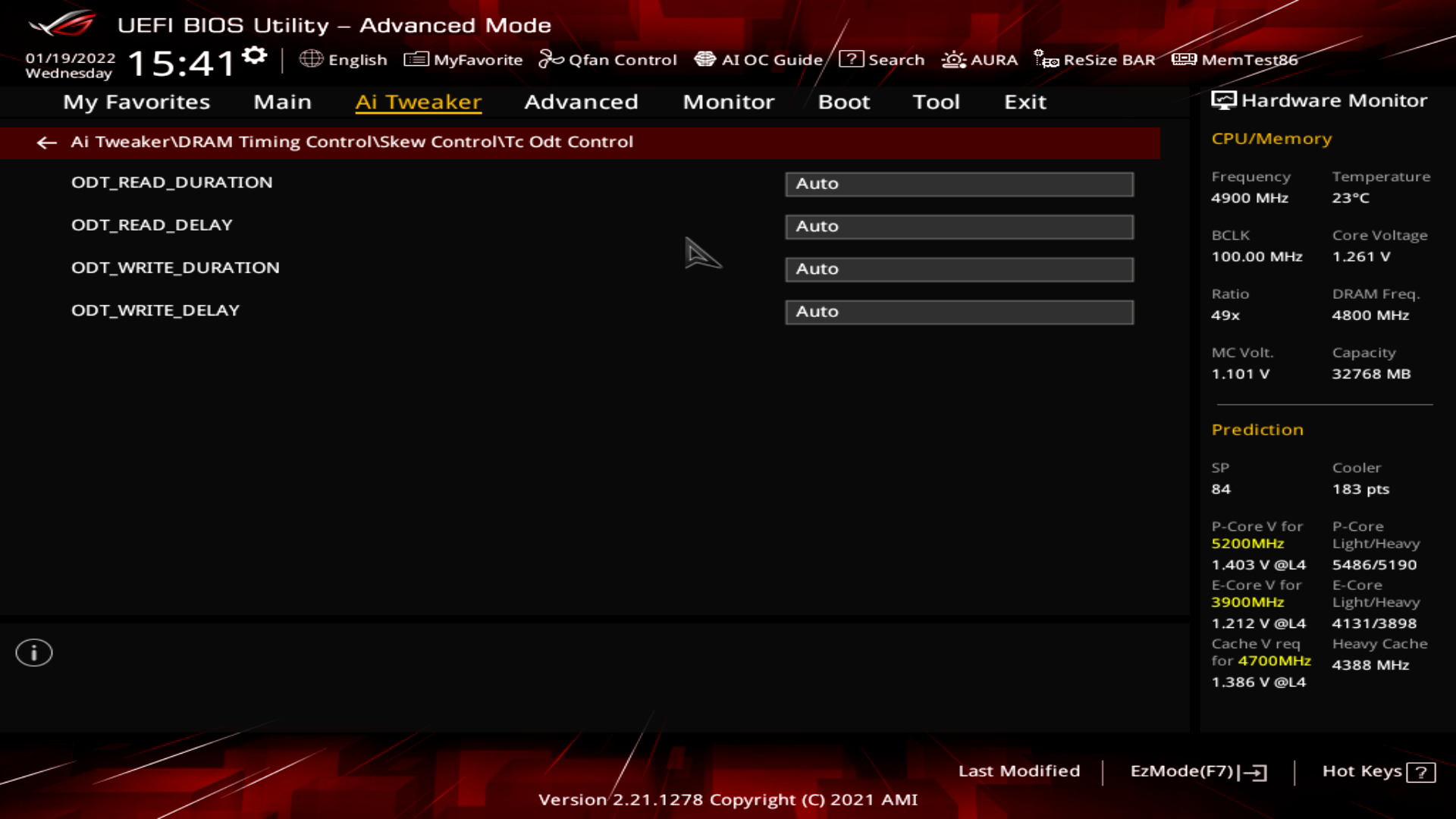

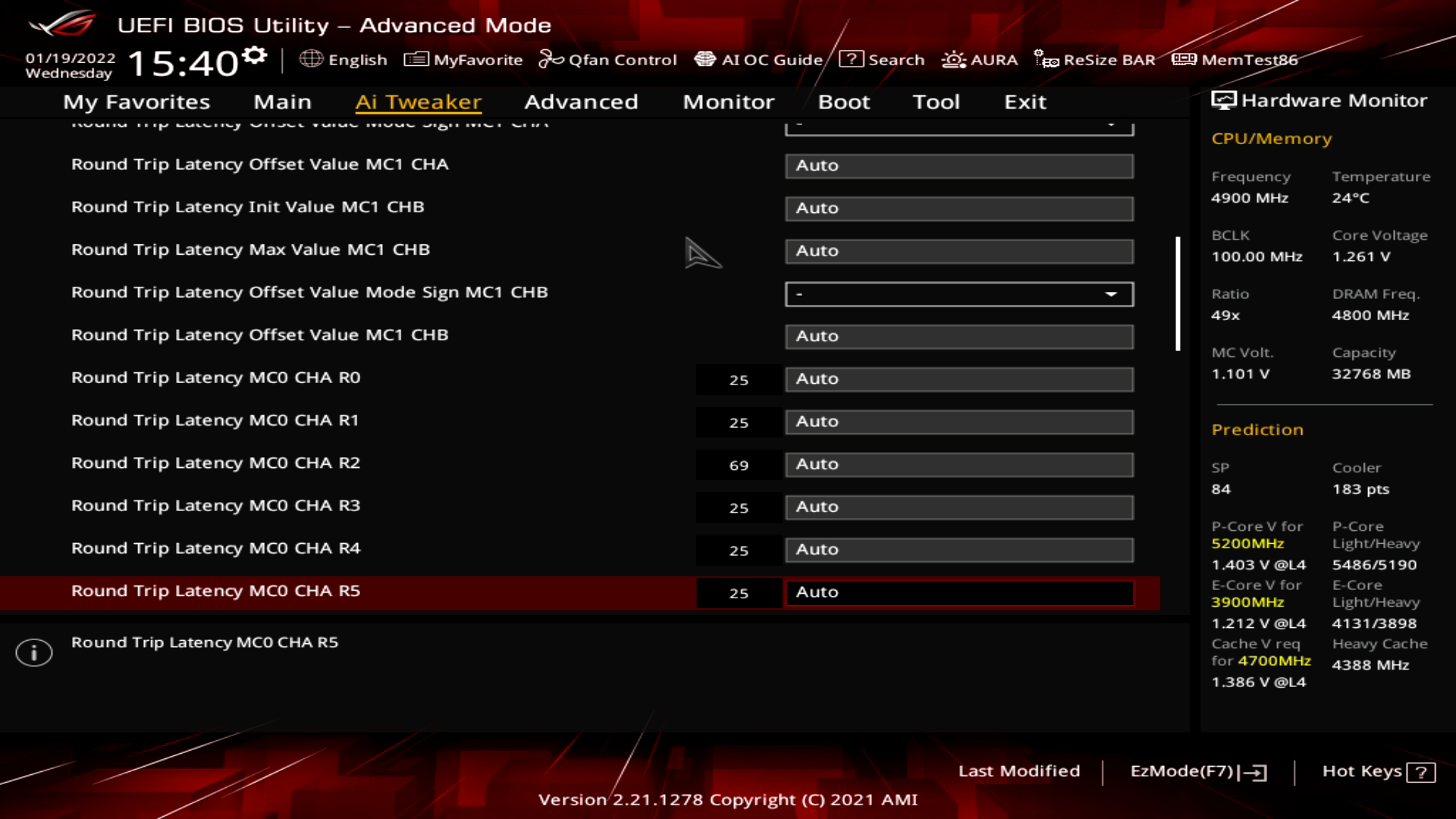

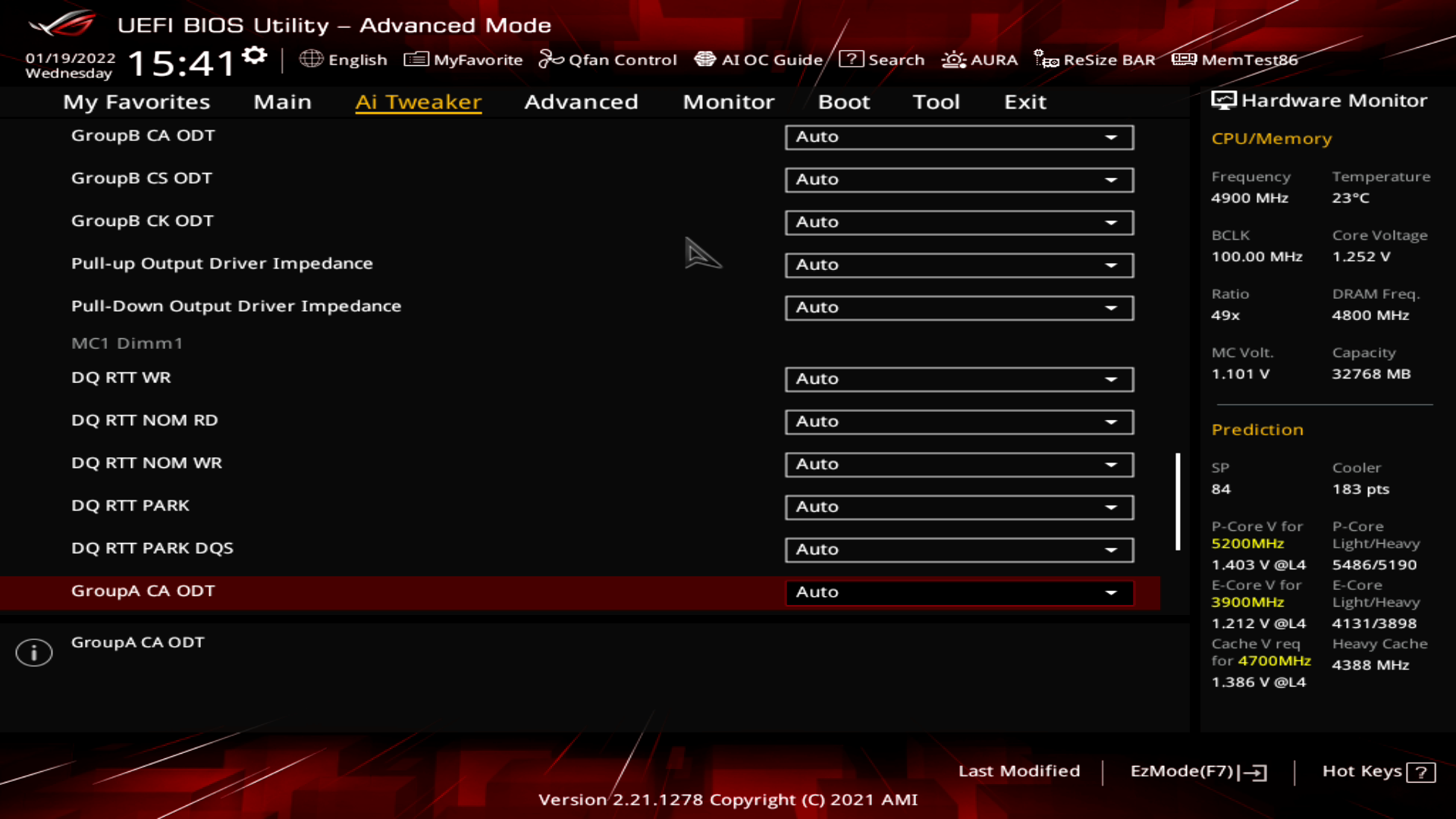

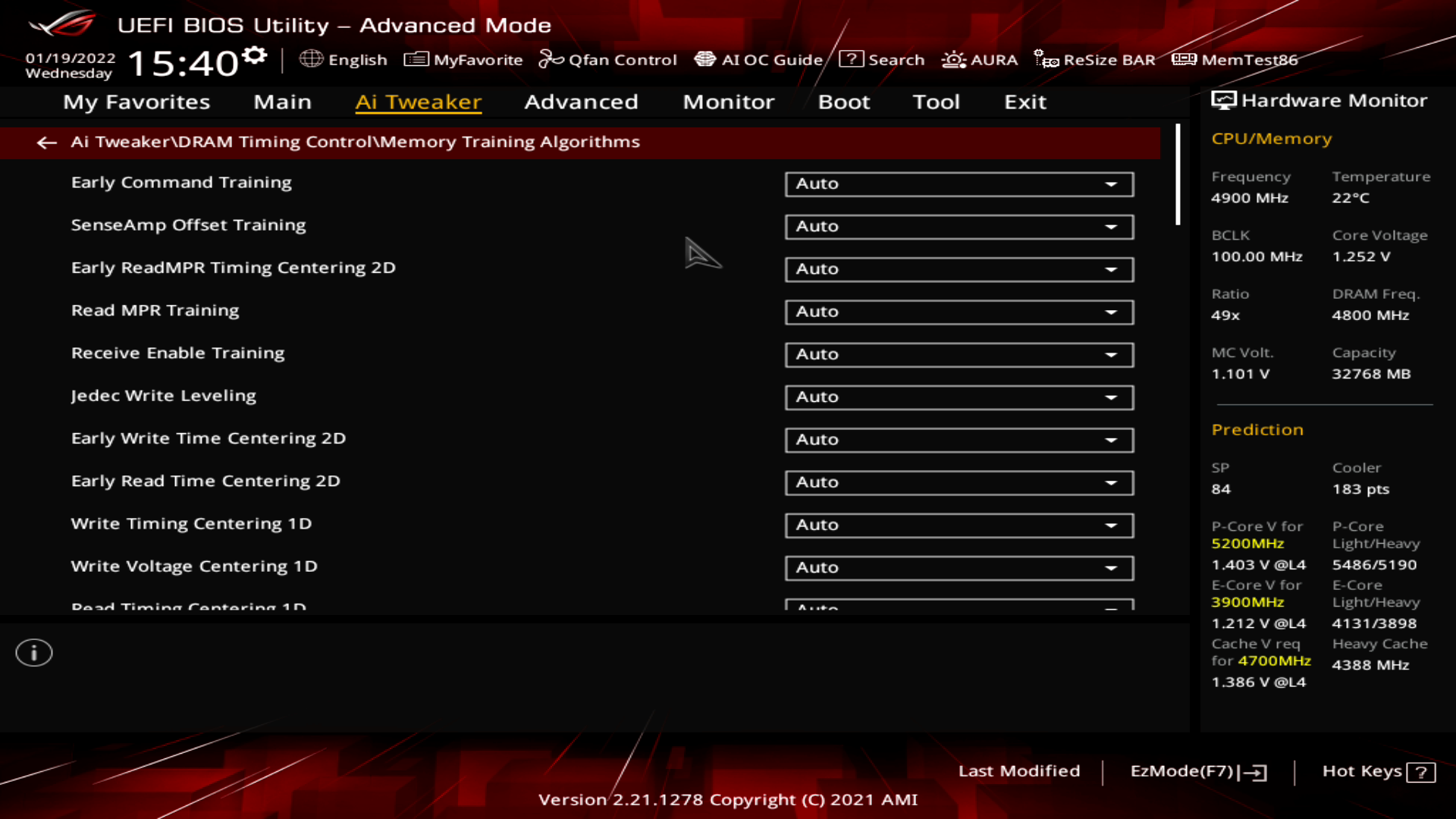

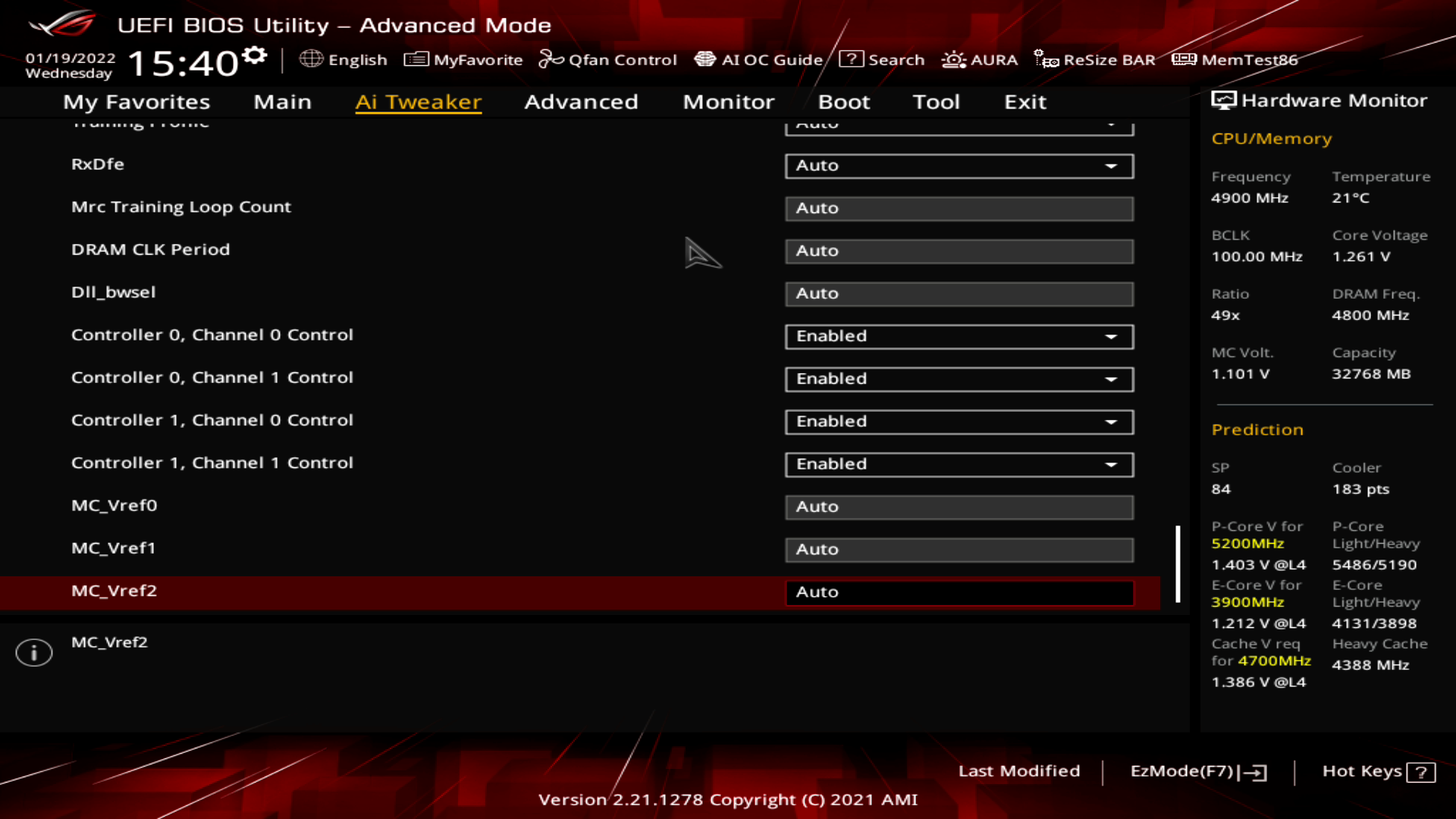

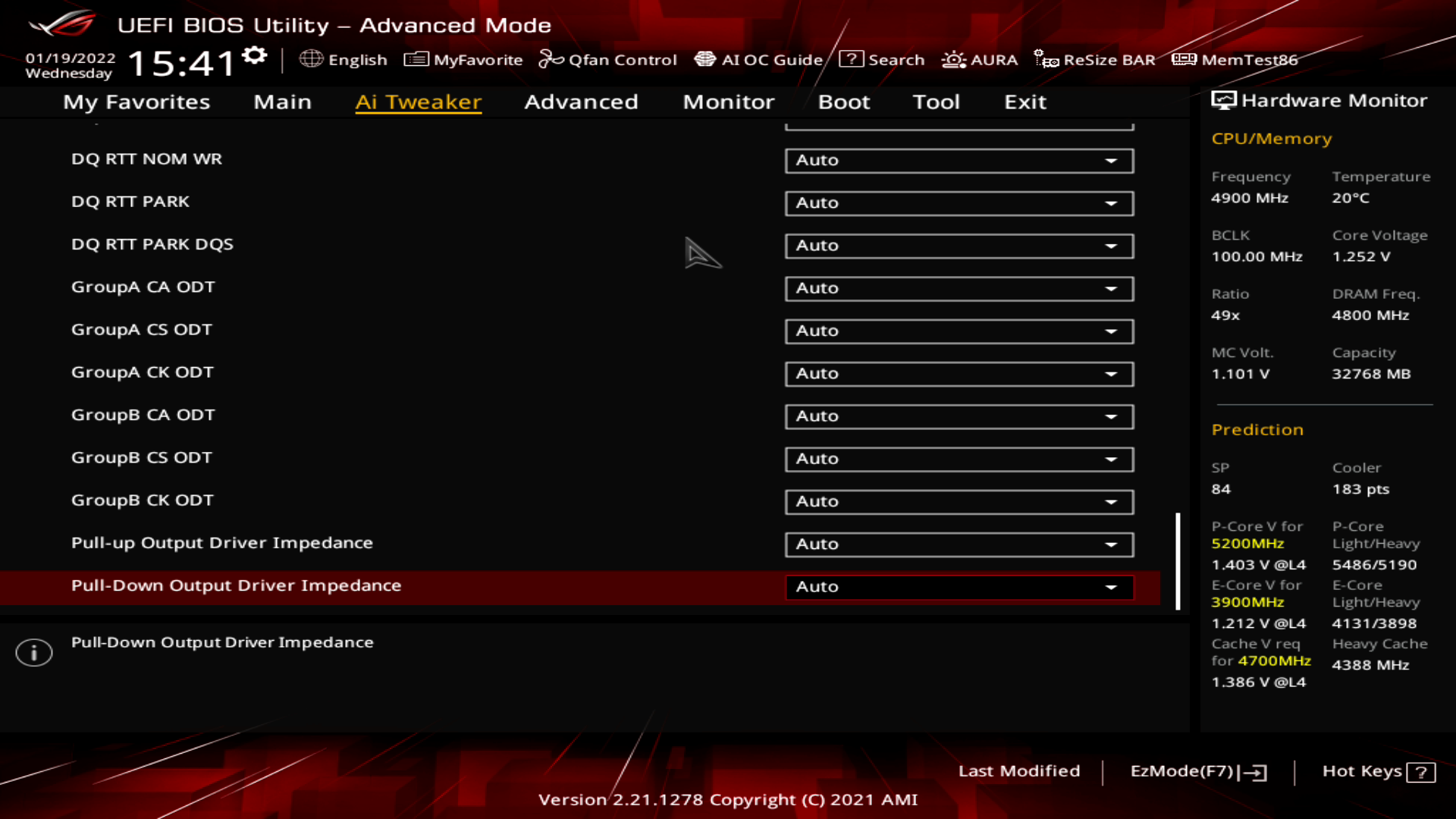

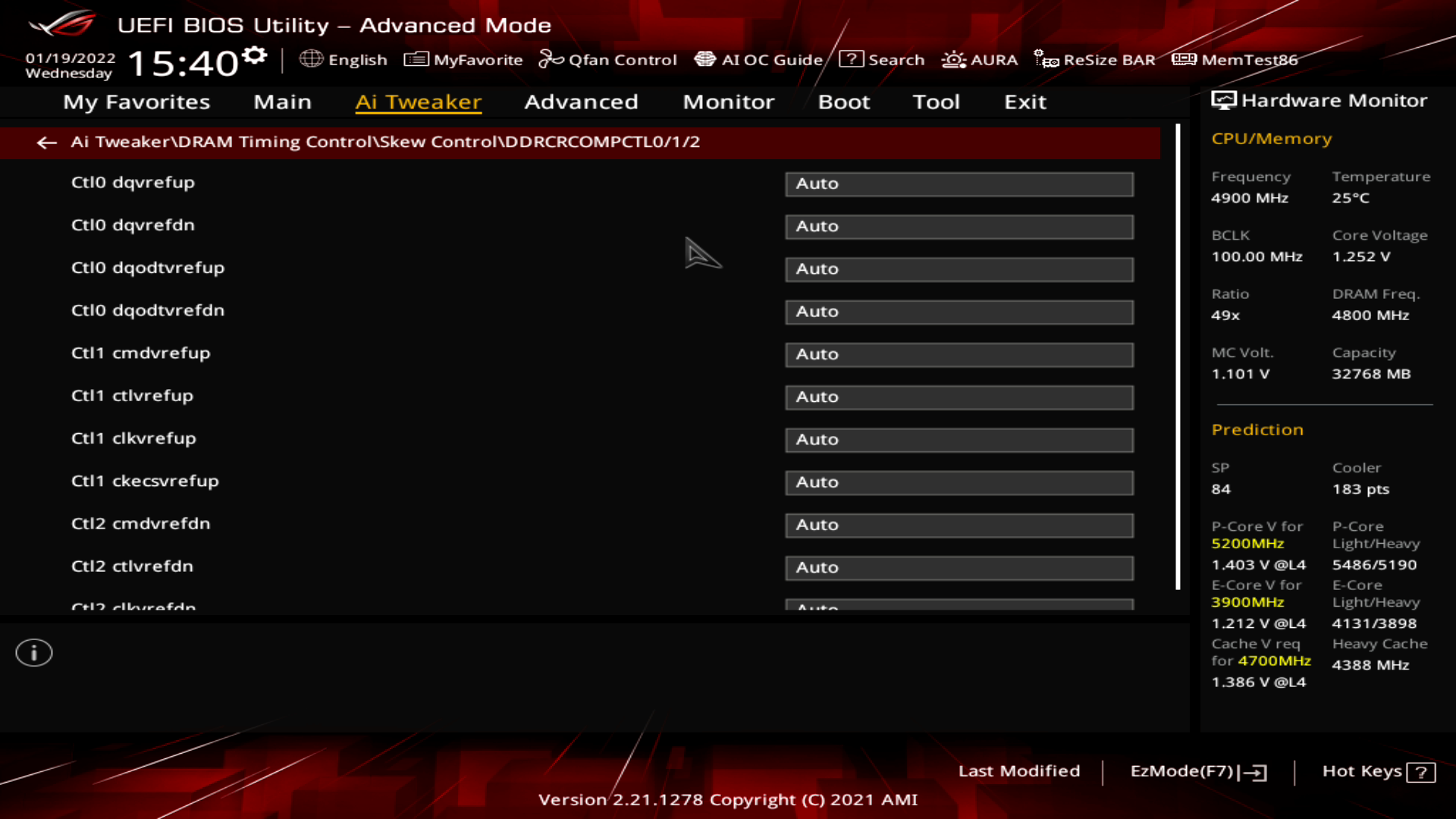

В меню DRAM Timing Control помимо 1/2/3-тичных таймингов регулируются RTL IOL, Skew и алгоритмы тренировки оперативной памяти. К сожалению, тут отсутствуют опции готовых настроек под чипы памяти, как в серии Maximus, остальное же на своих местах.

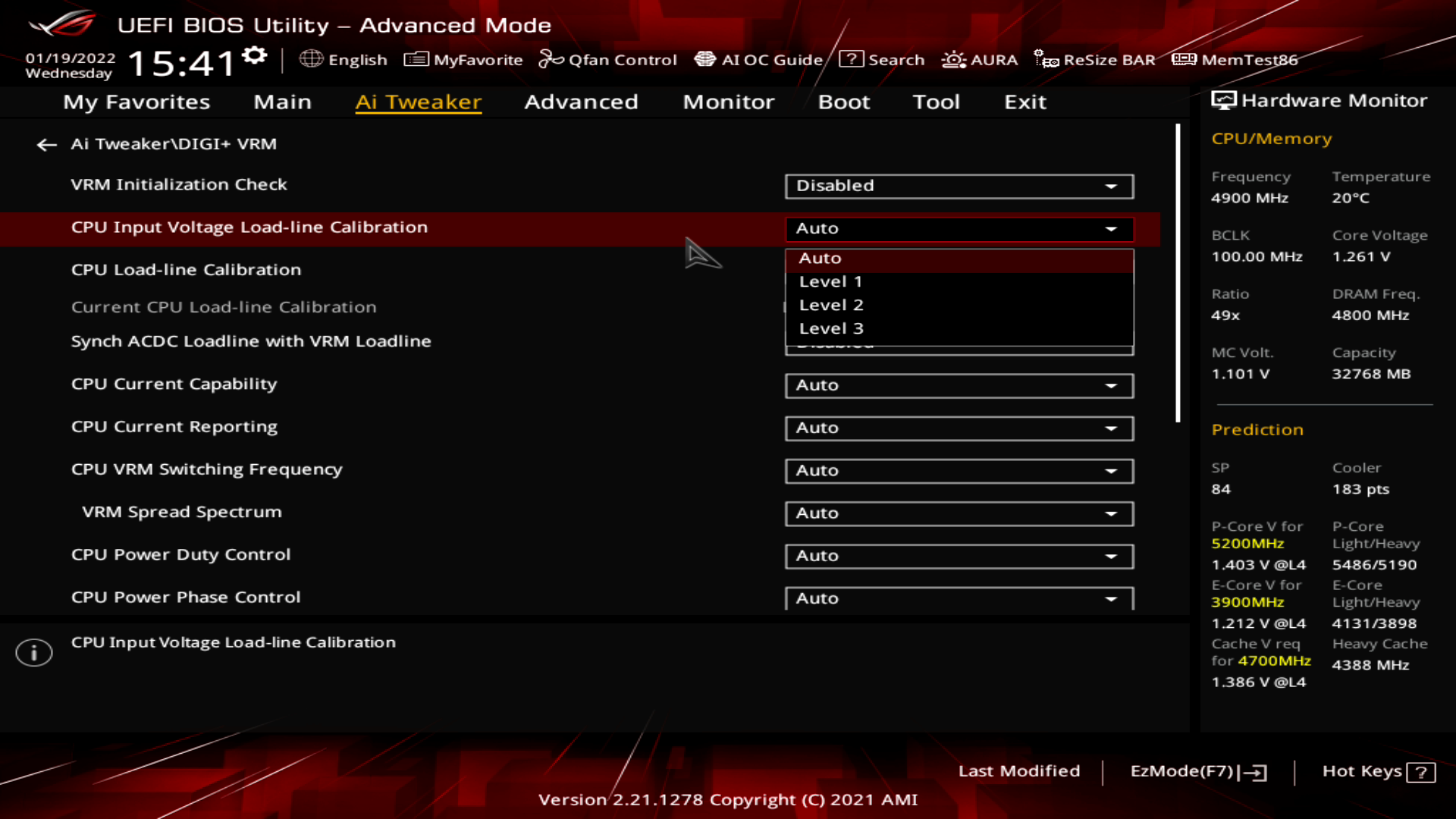

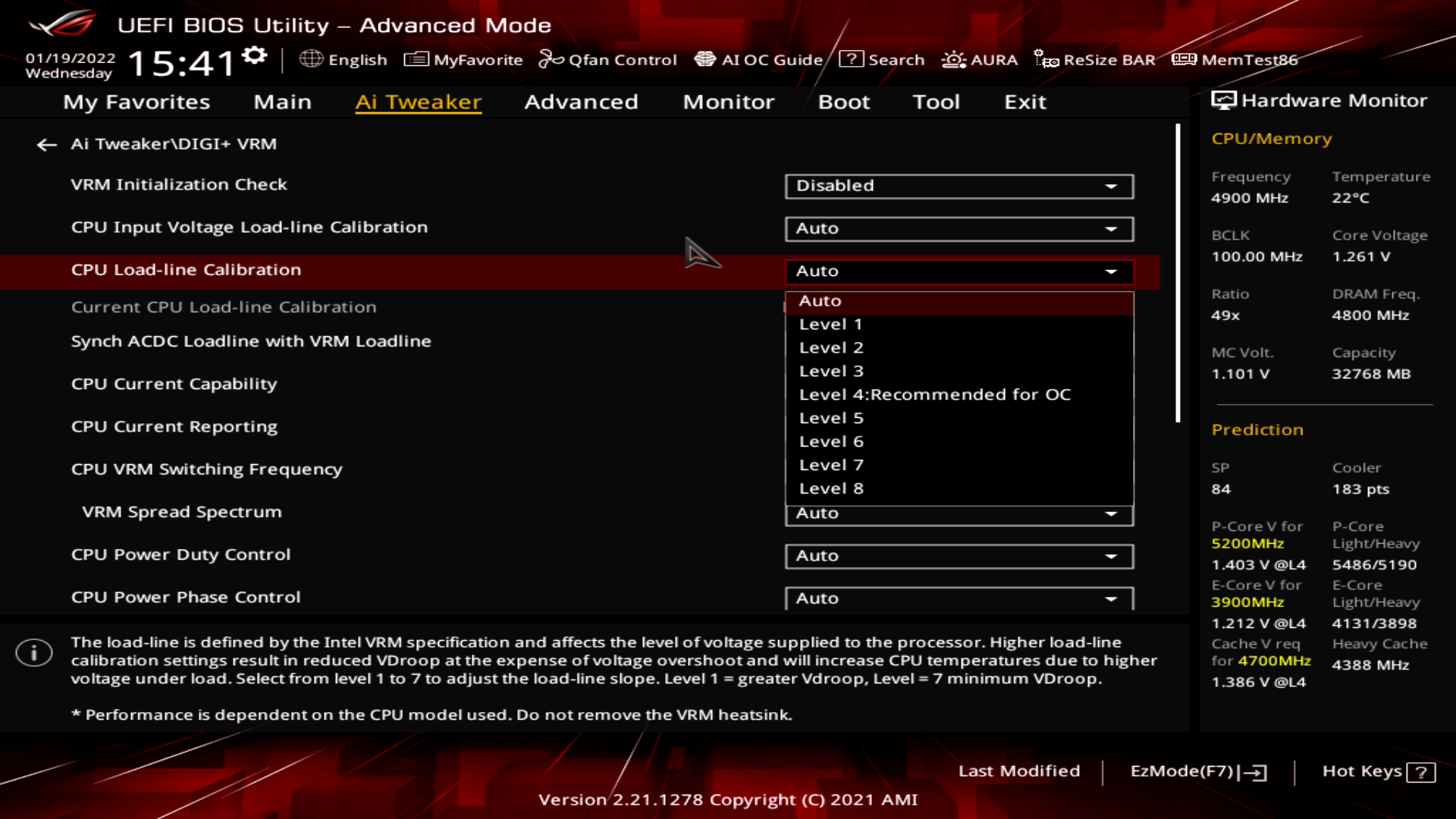

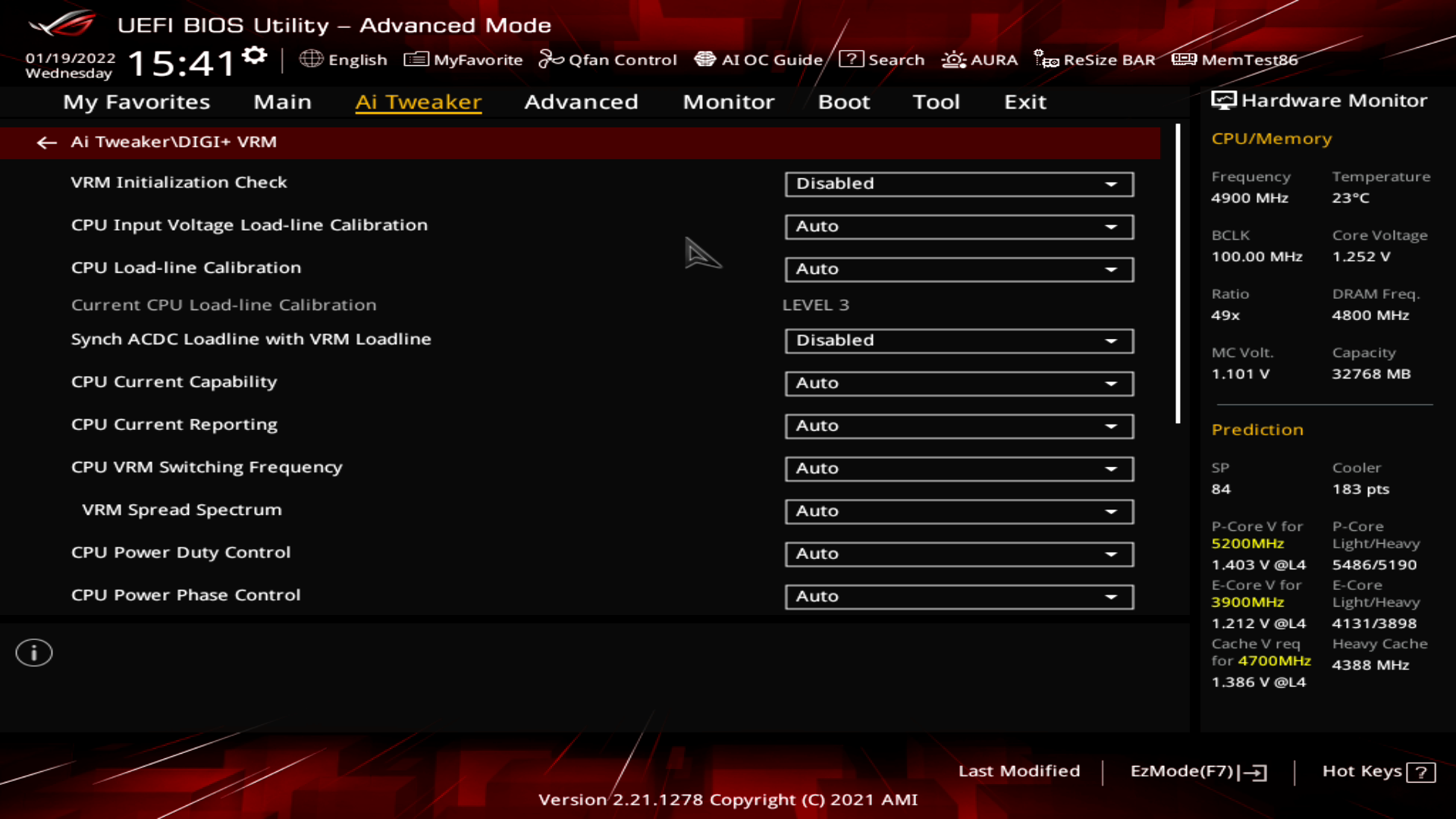

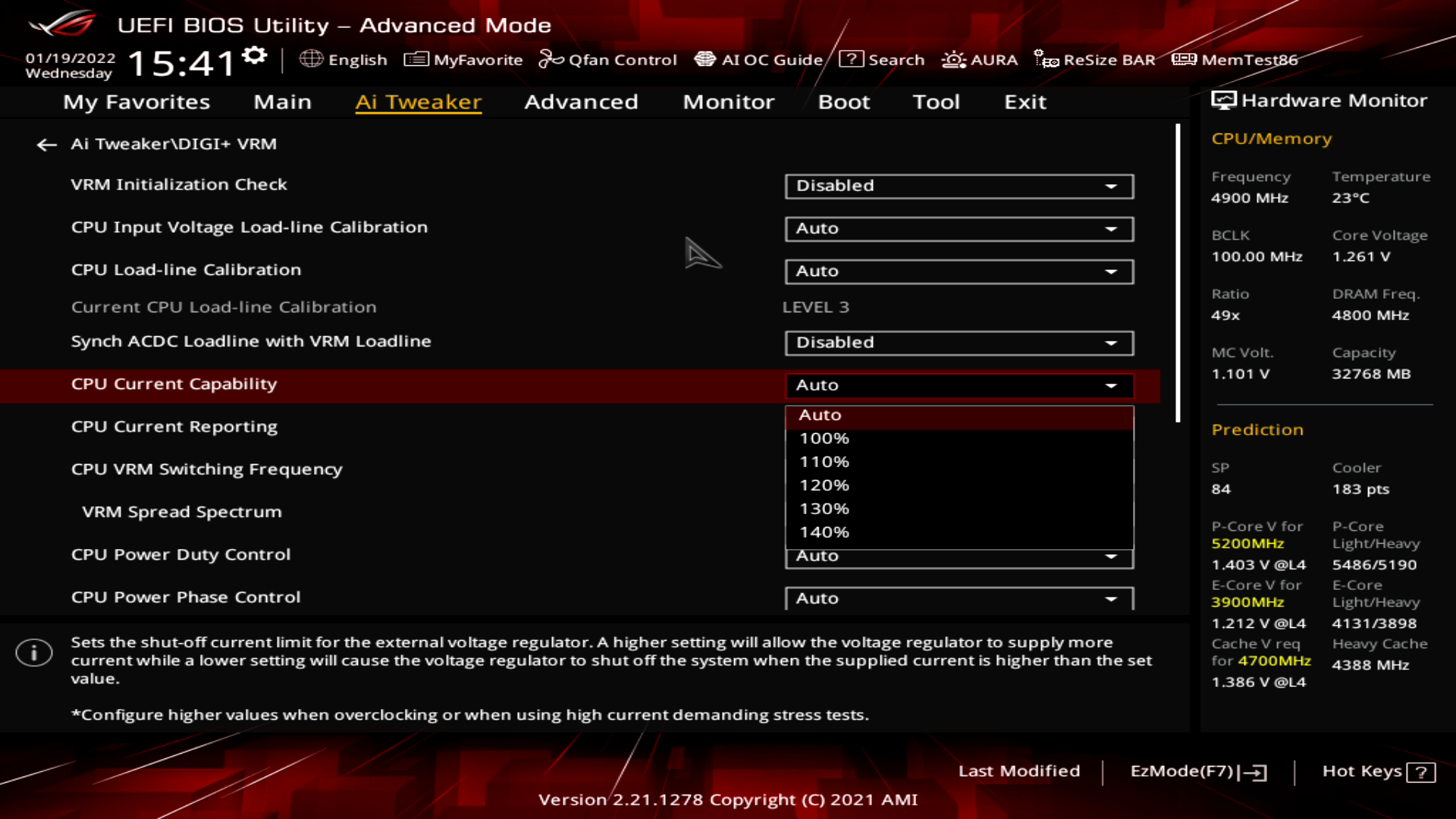

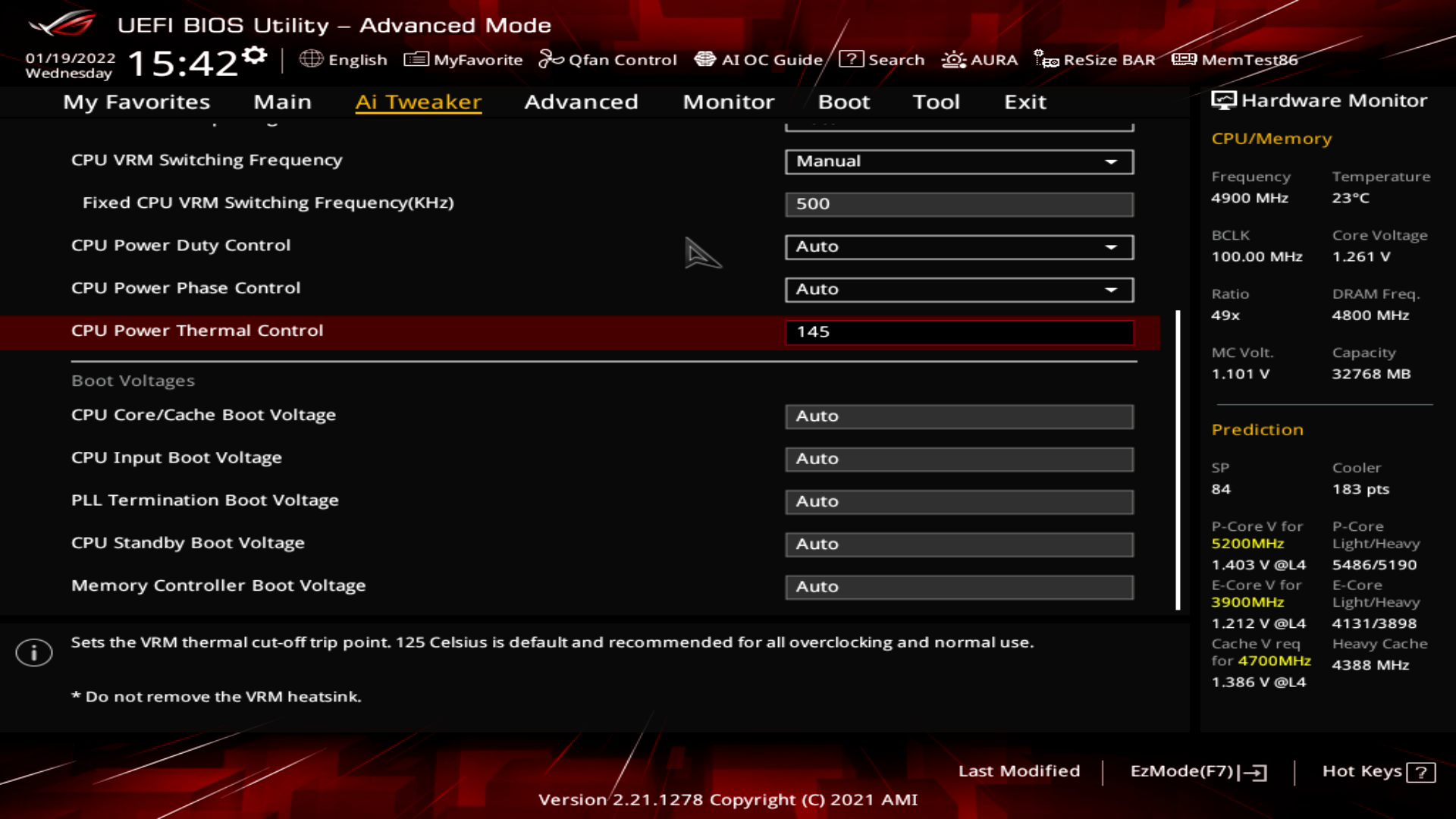

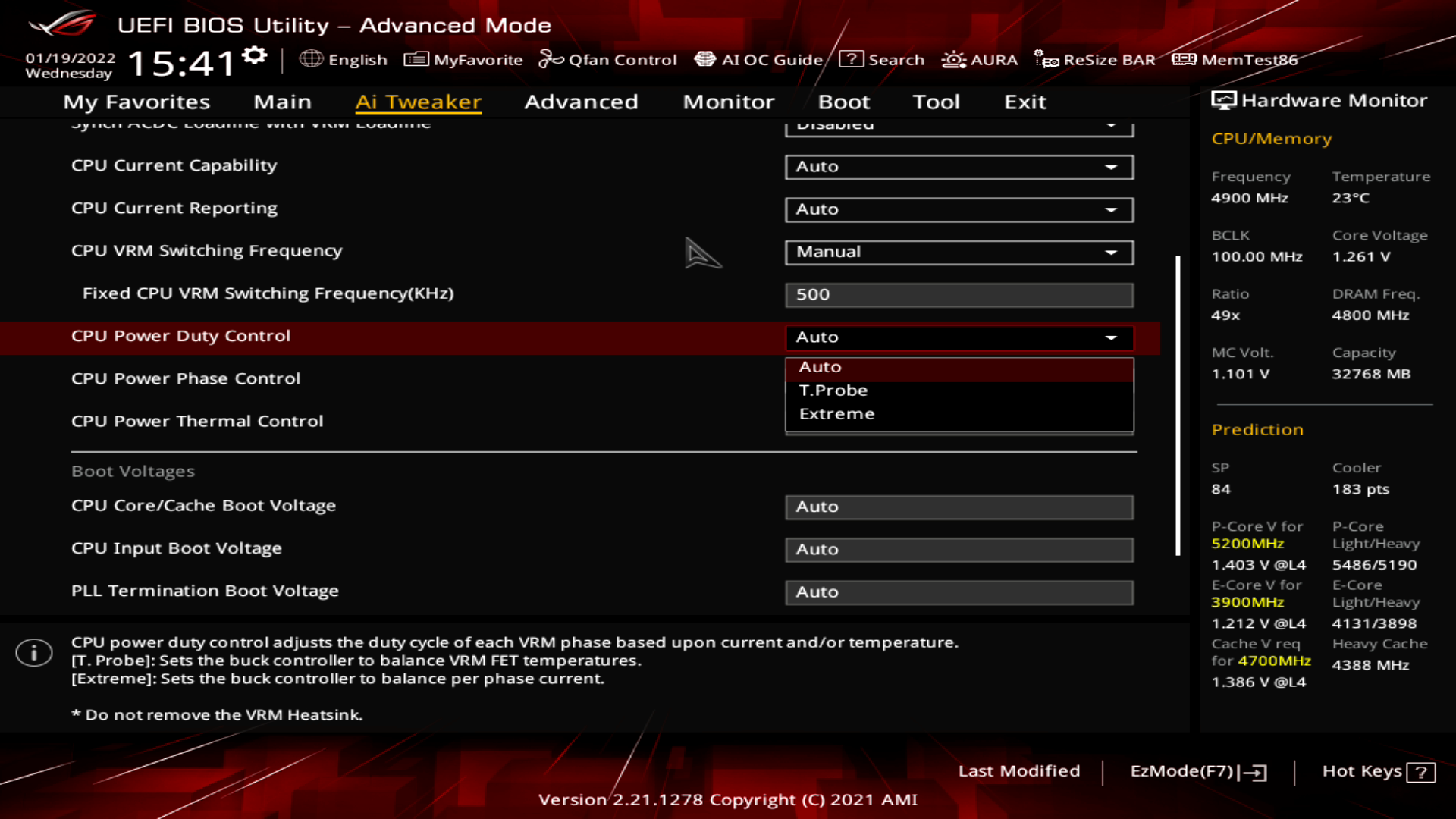

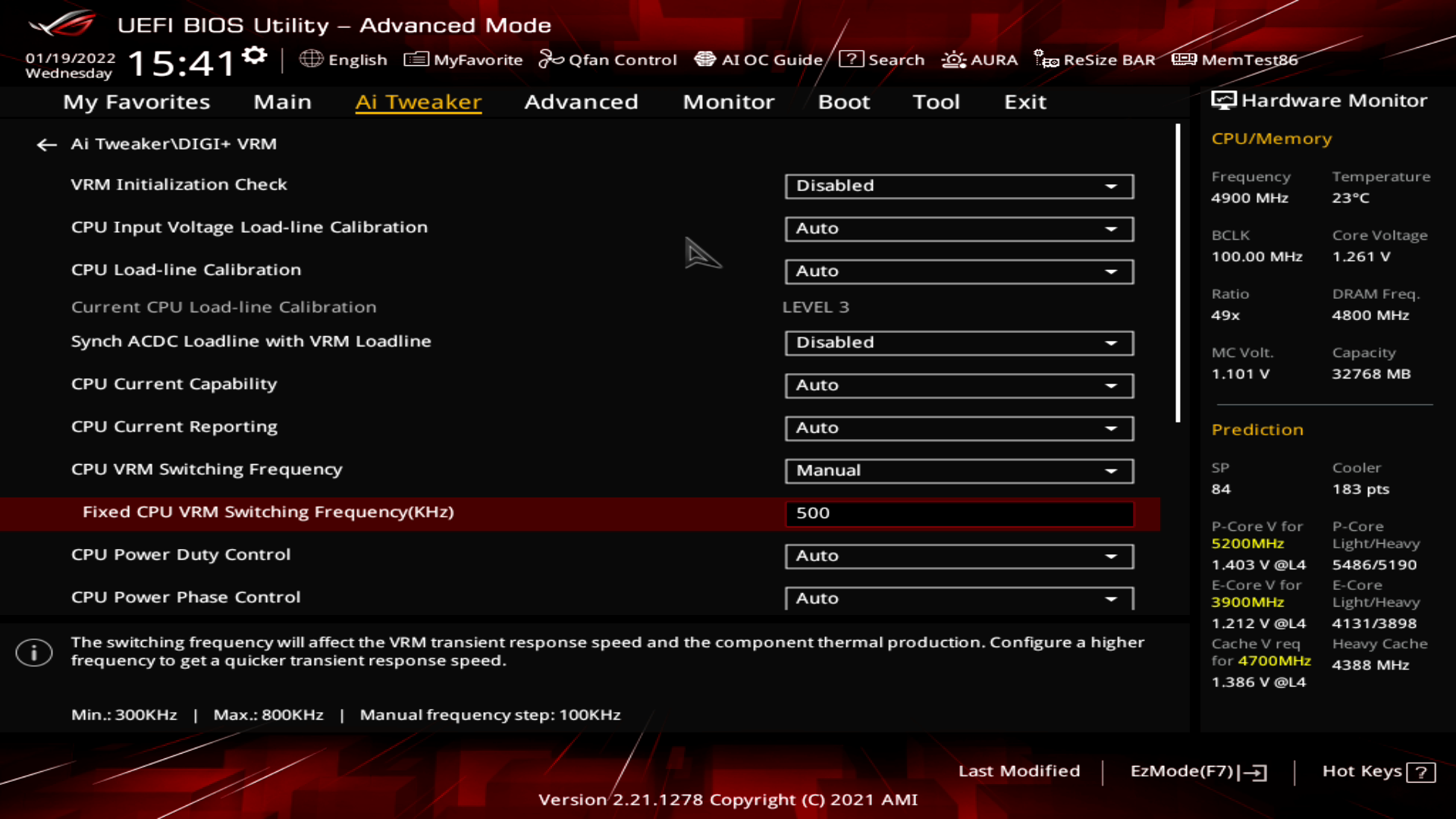

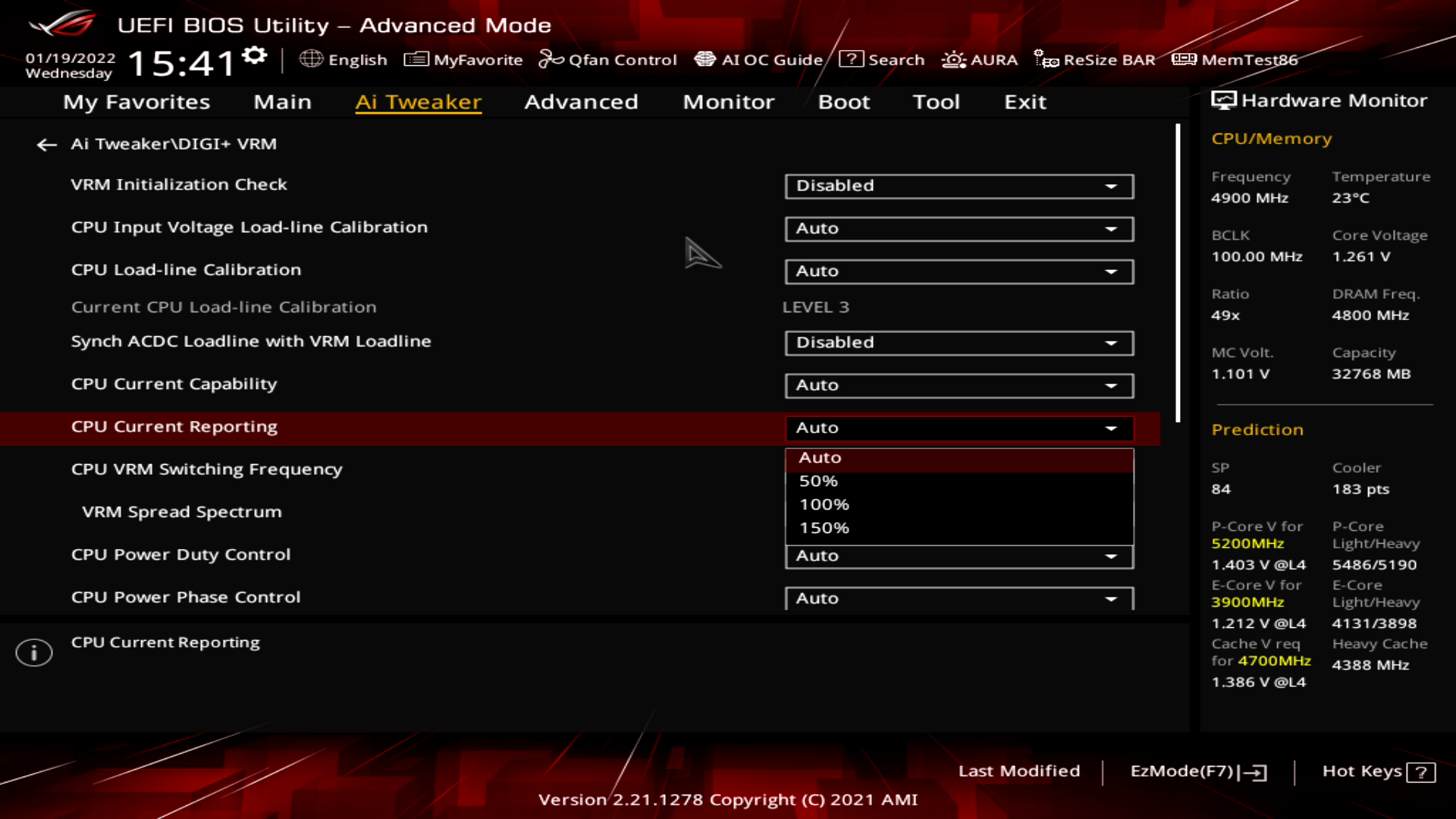

DIGI+ VRM управляет частотами напряжений и LLC (уровень 1 – 8), возможно задействовать все доступные фазы питания и сдвинуть критические температуры в большую сторону.

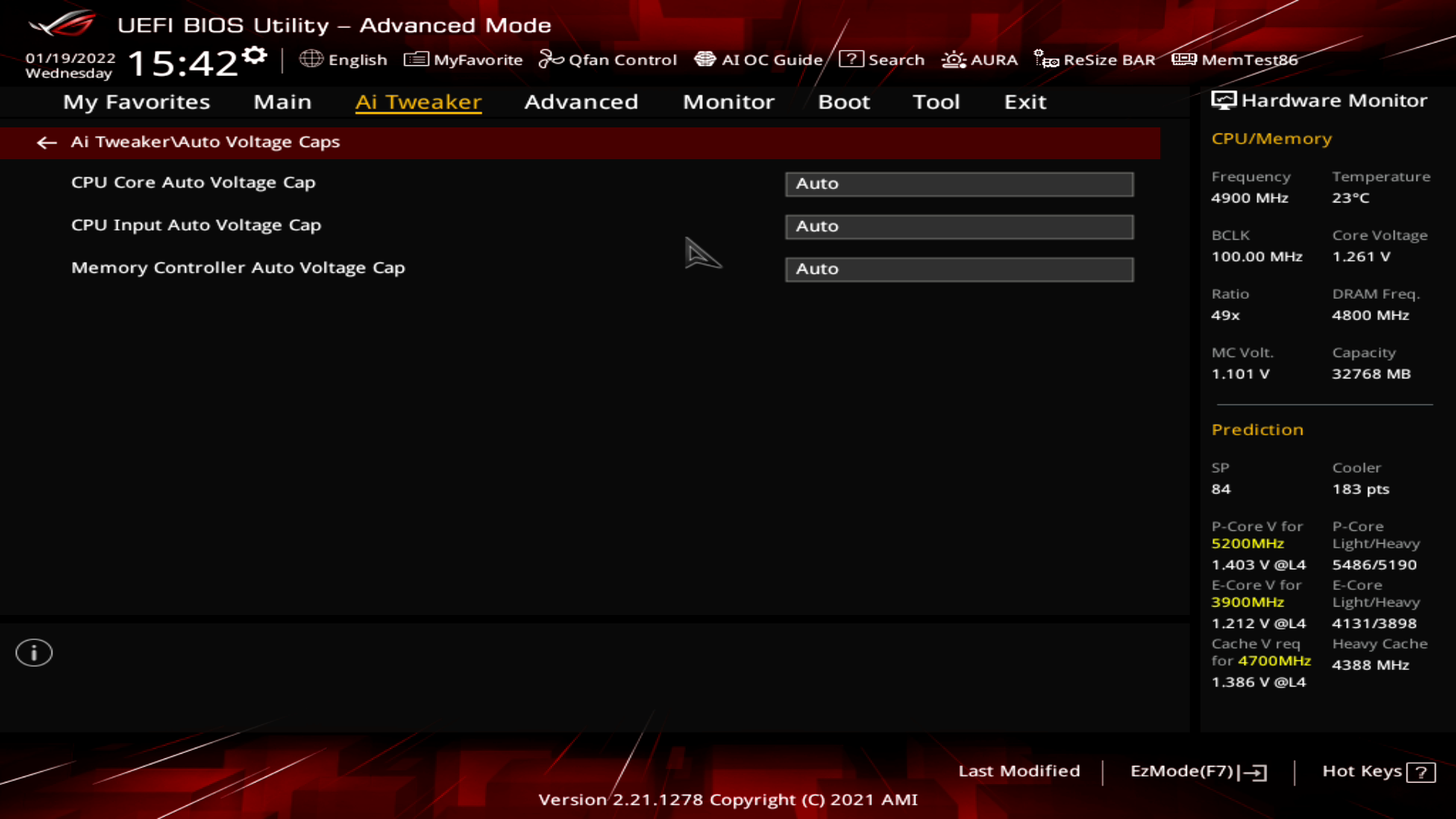

Auto Voltage Caps — раздел, ограничивающий автоматику, опции не позволят «случайно» подать небезопасное напряжение на выбранный узел.

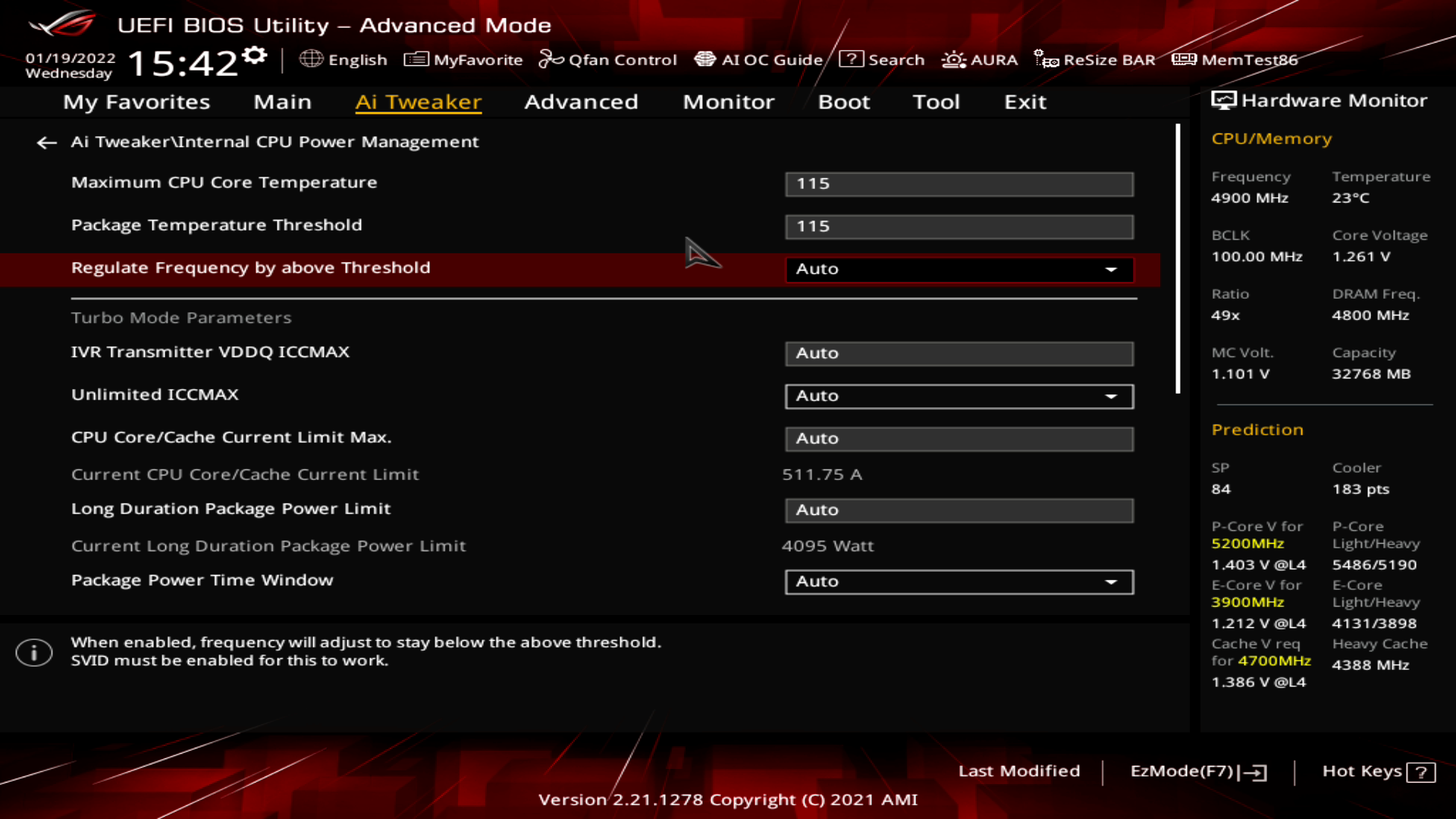

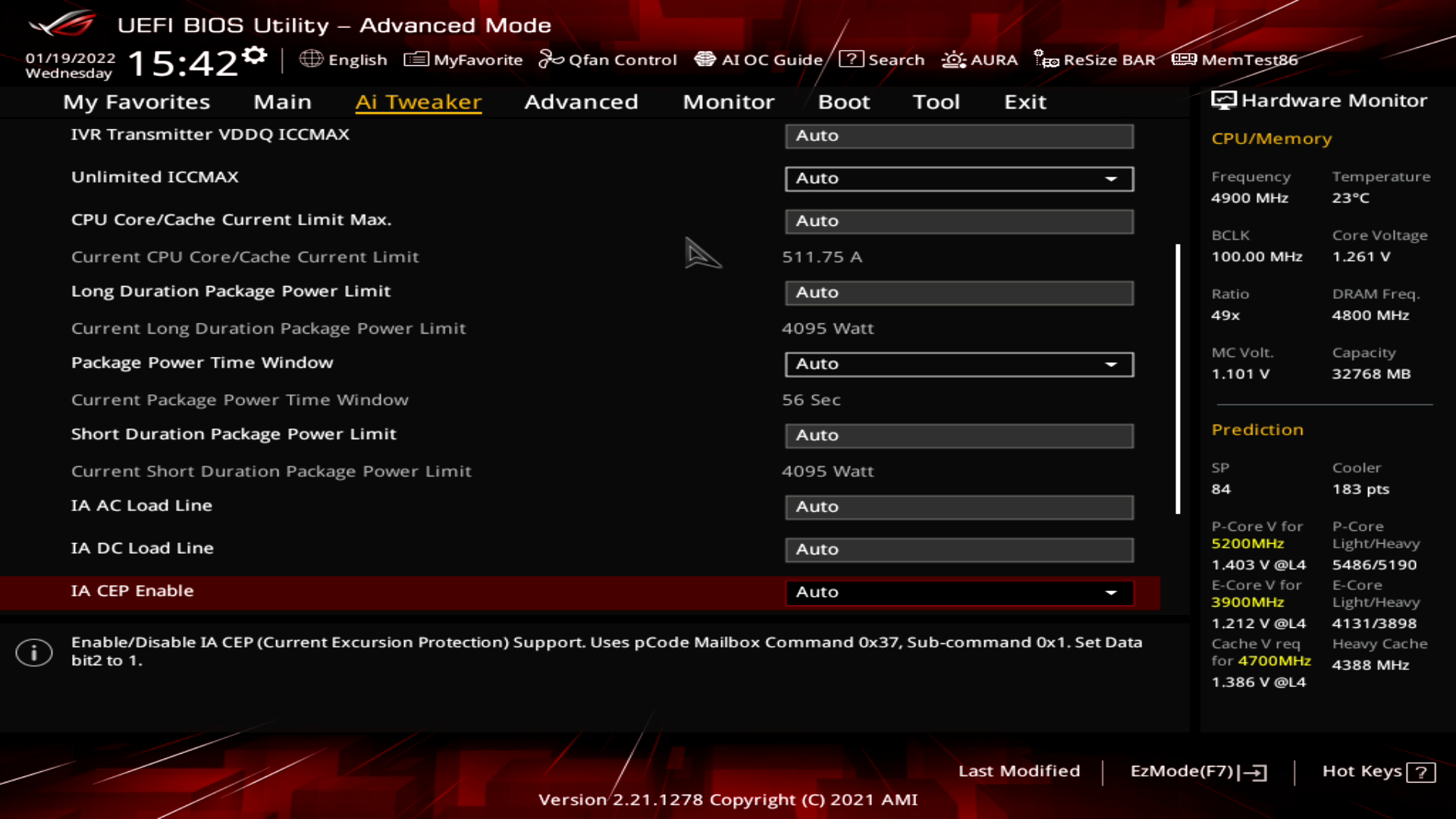

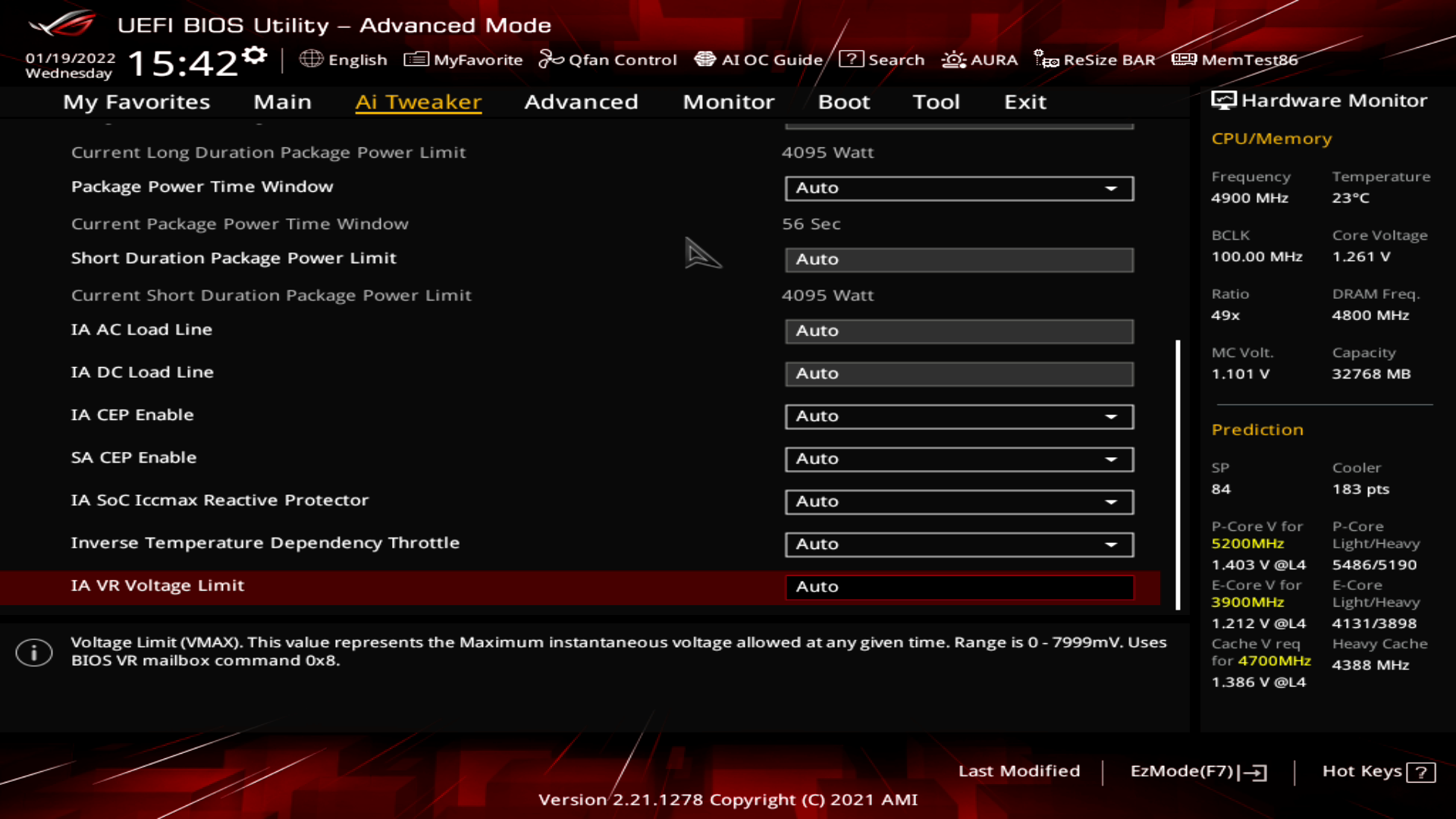

Internal CPU Power Management — из-за этих опций Alder Lake не может проявить свой истинный аппетит к электропитанию, впрочем лимиты можно снять, или переопределить. Даже можно отодвинуть аварийную температуру троттлинга до 115 градусов Цельсия.

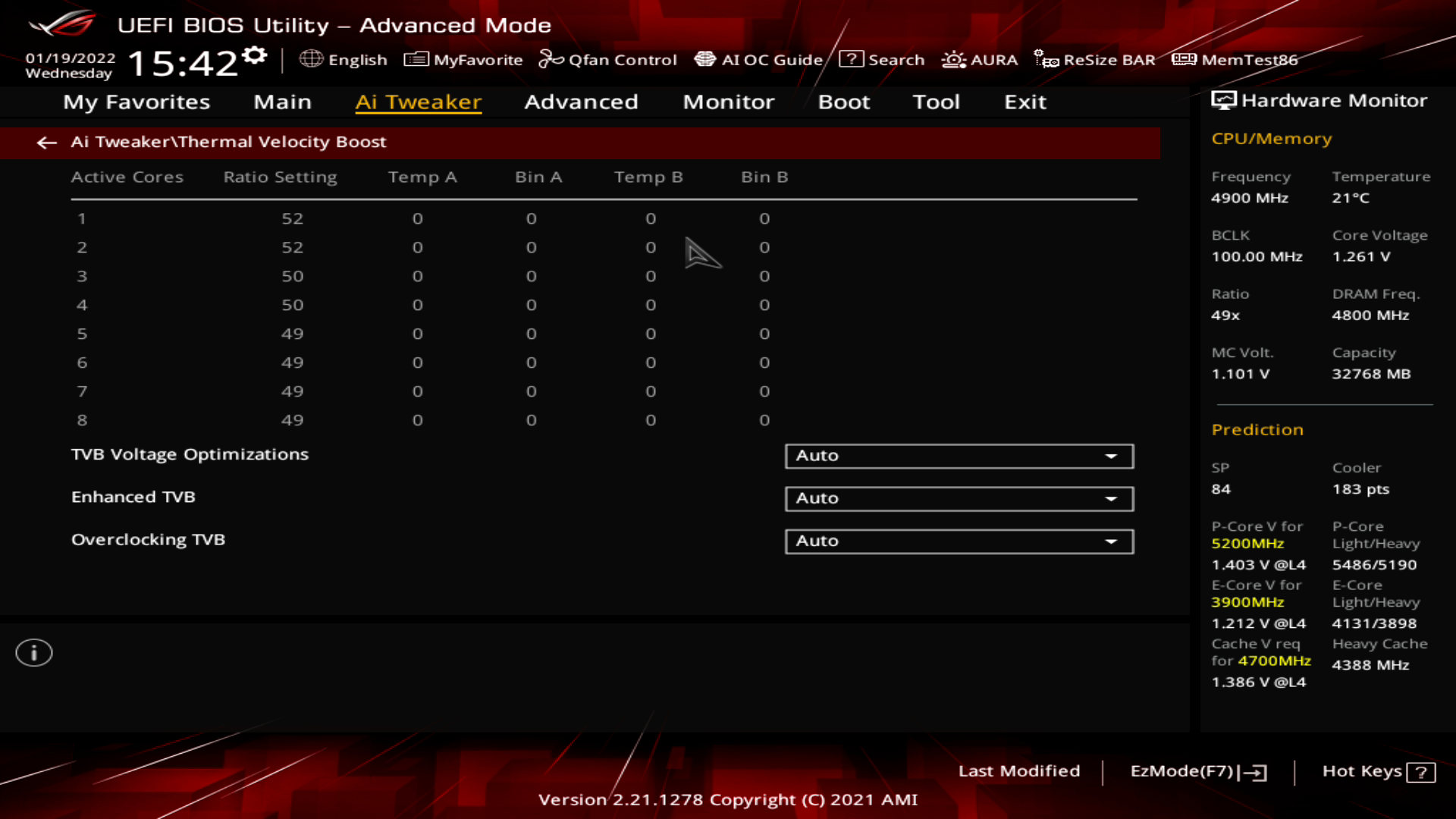

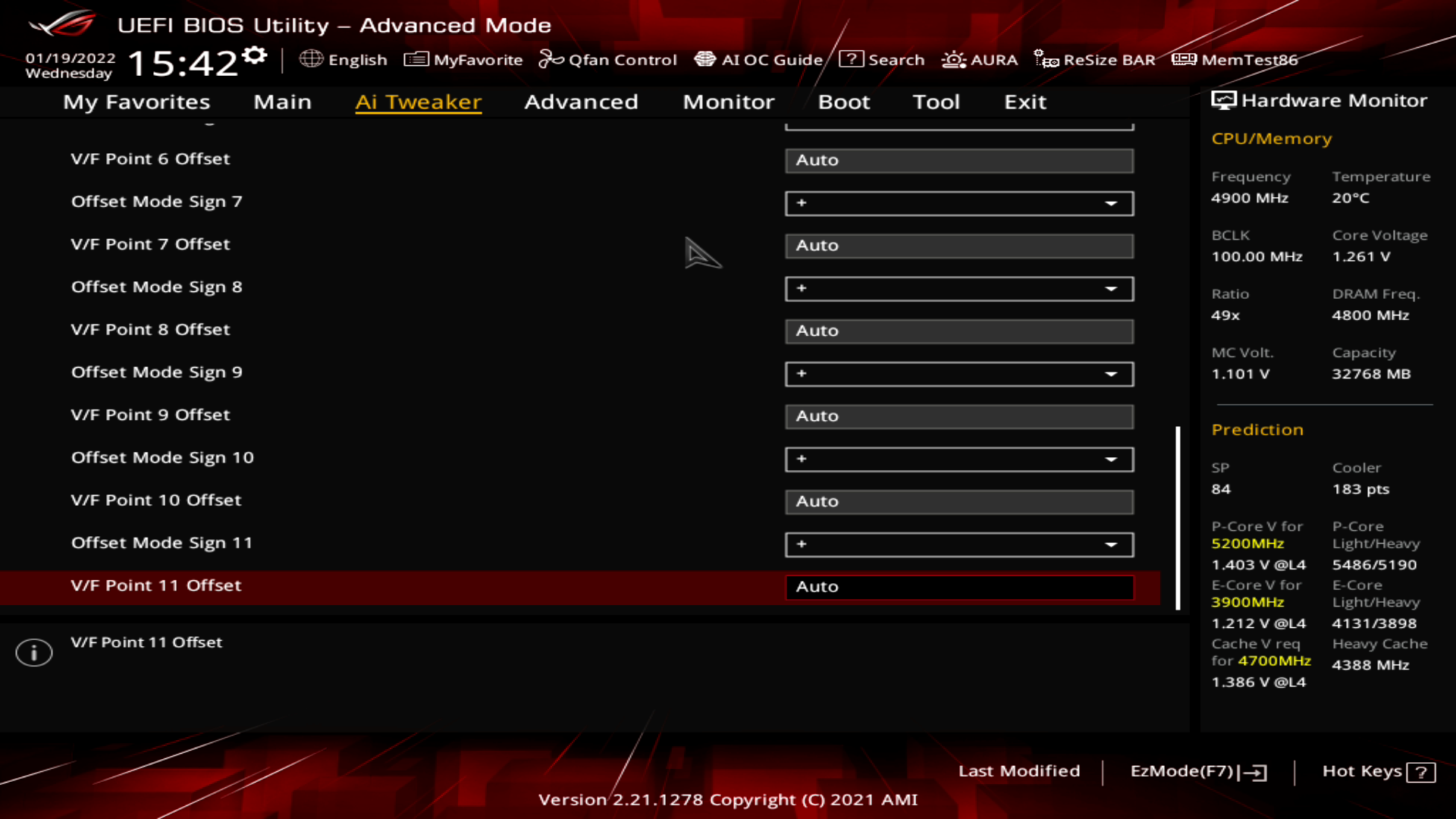

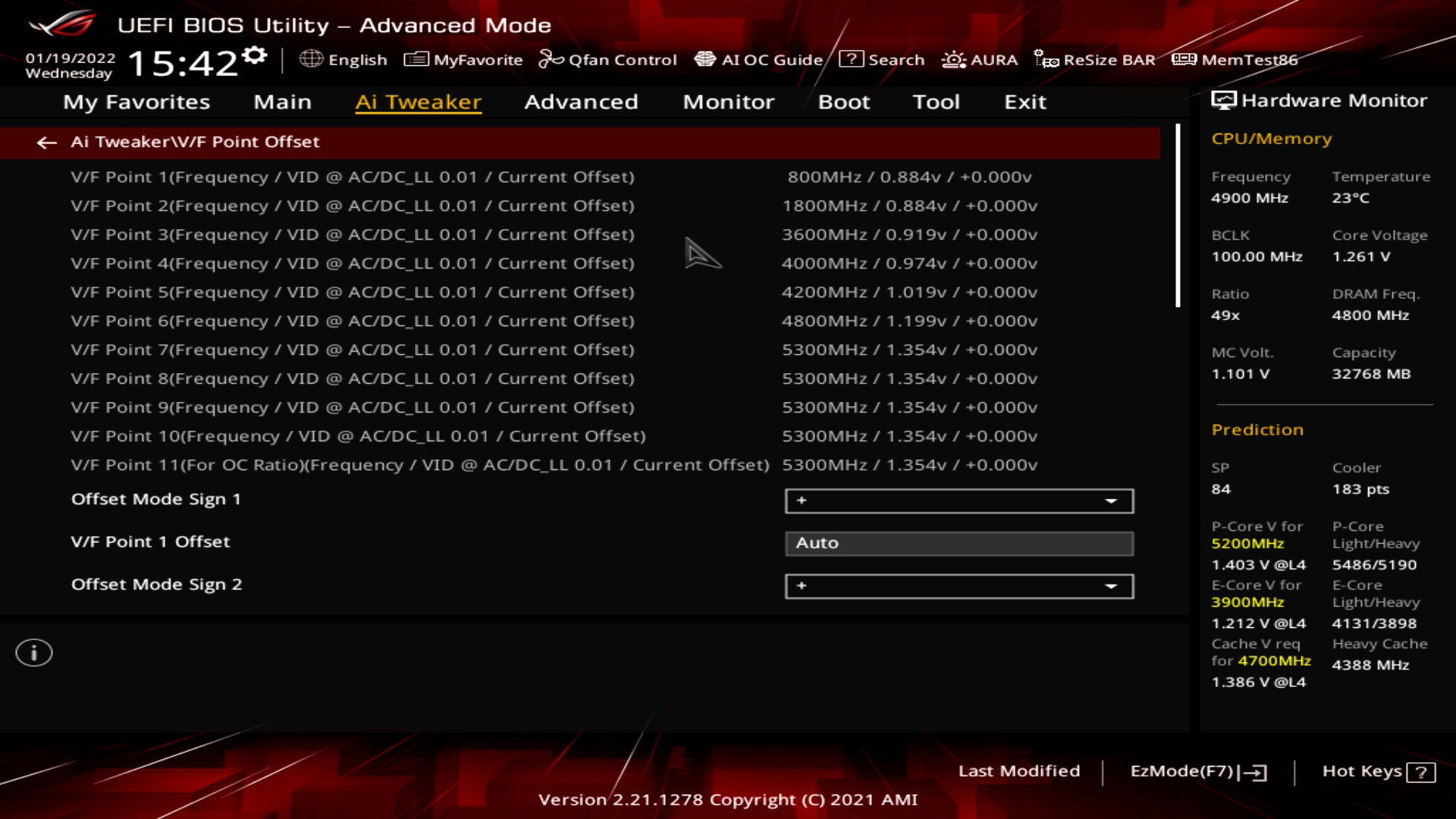

Thermal Velocity Boost и V/F Point Offset позволяют тонко настроить поведение ускорения процессора.

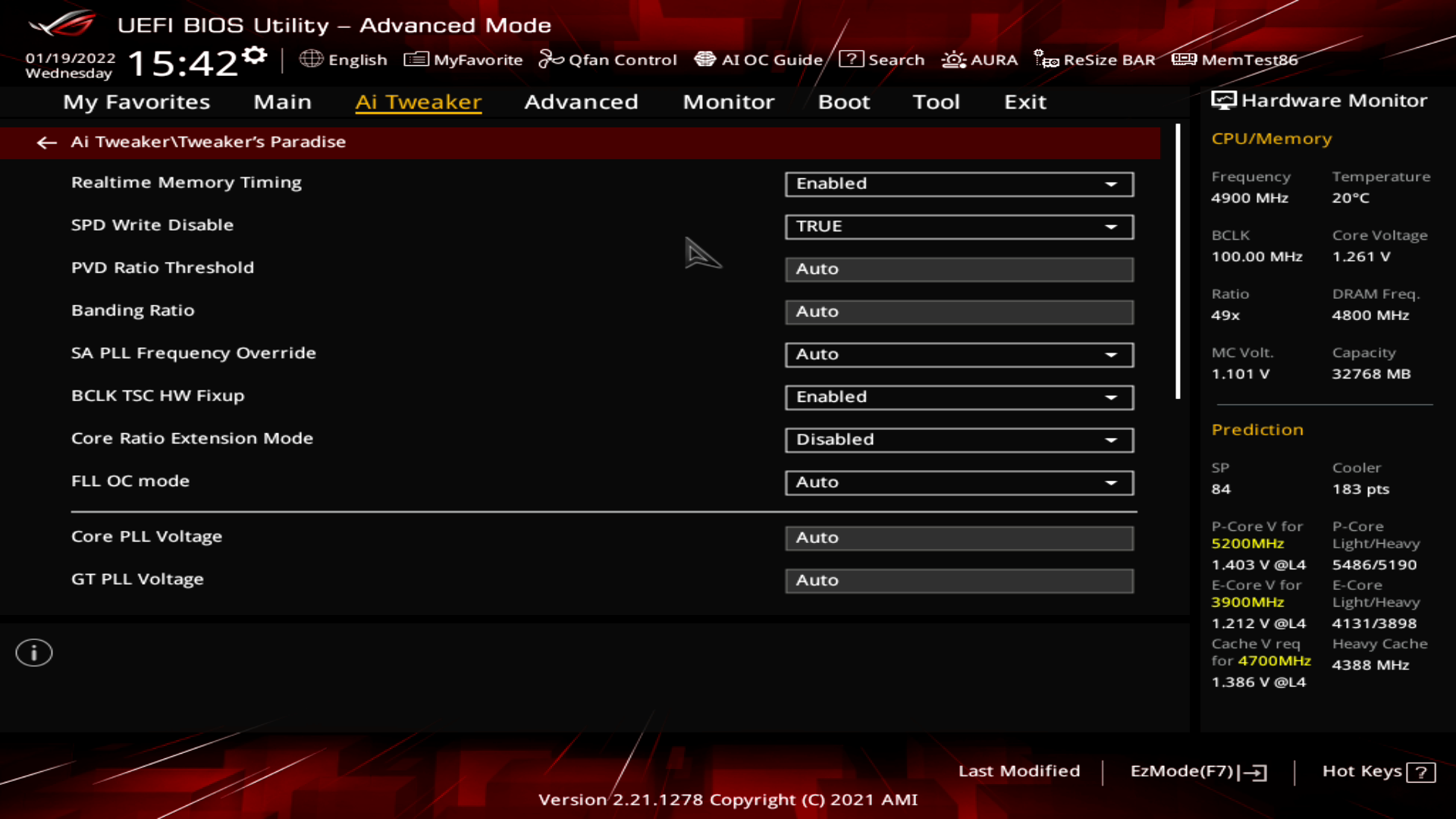

Tweakers Paradise посвящен мастерам оверклокинга, отсюда можно управлять напряжением IMC, DMI, PLL, PCH, Input & Standby.

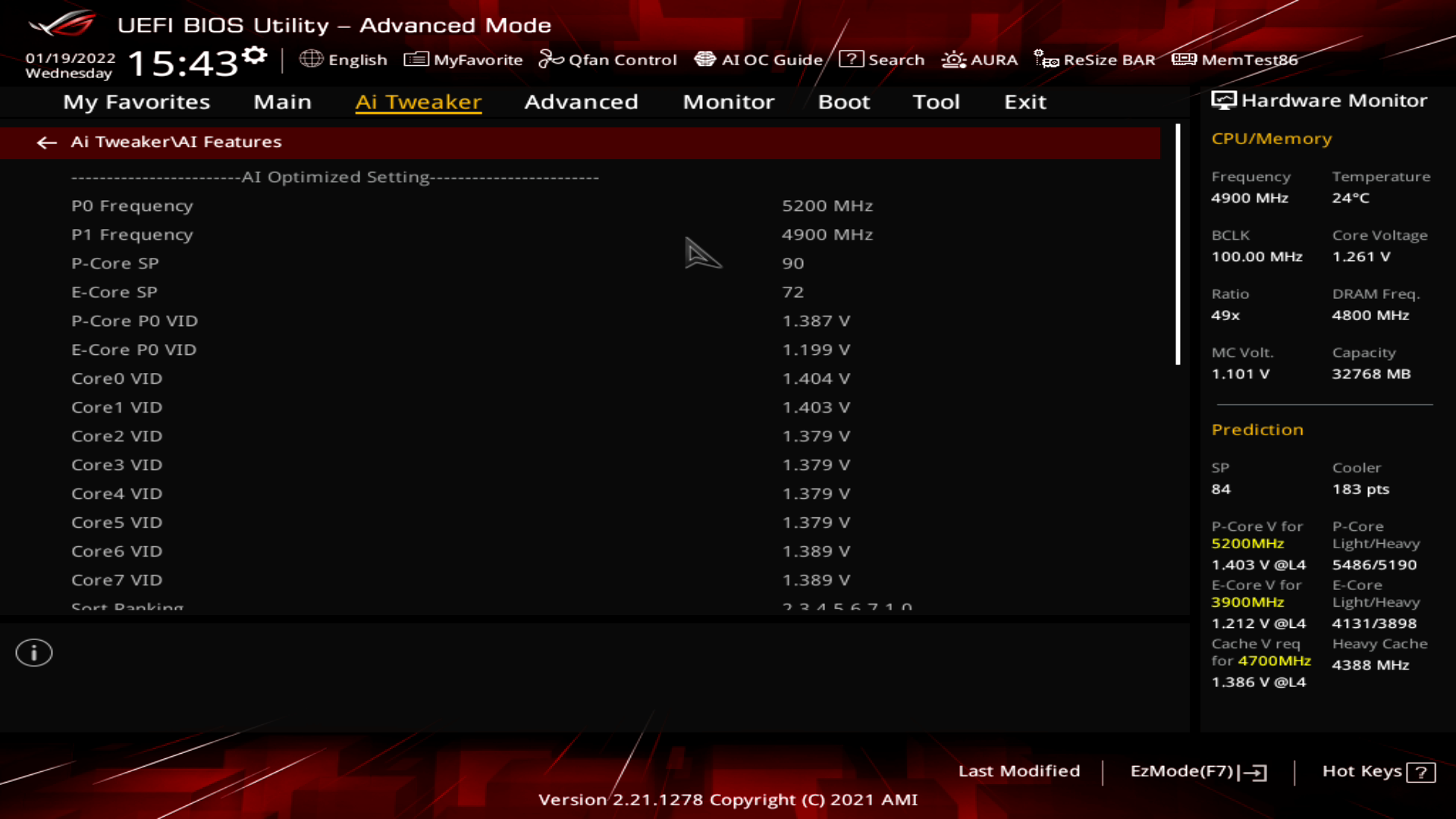

Ai Features является инструментарием автоматического разгона.

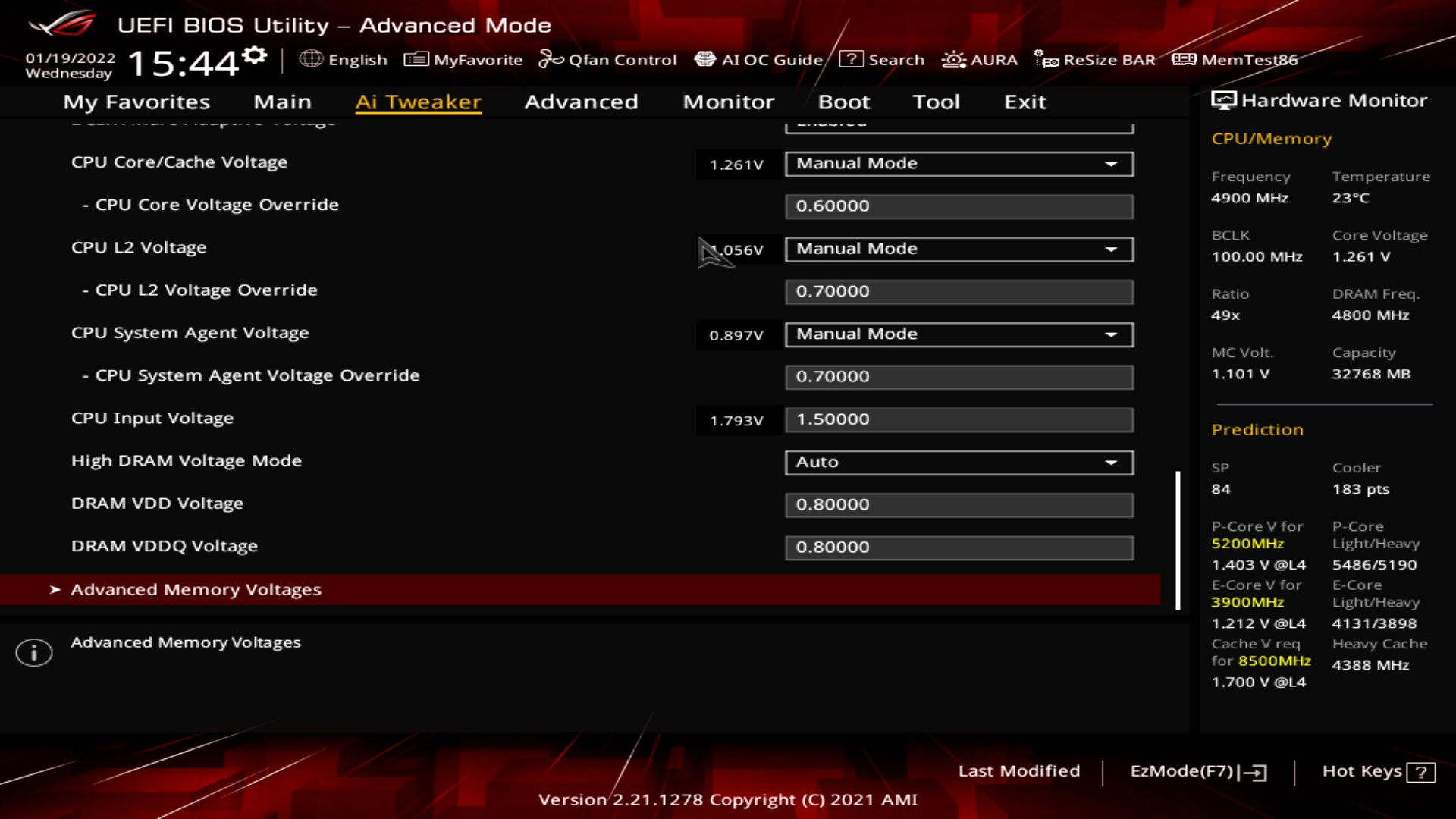

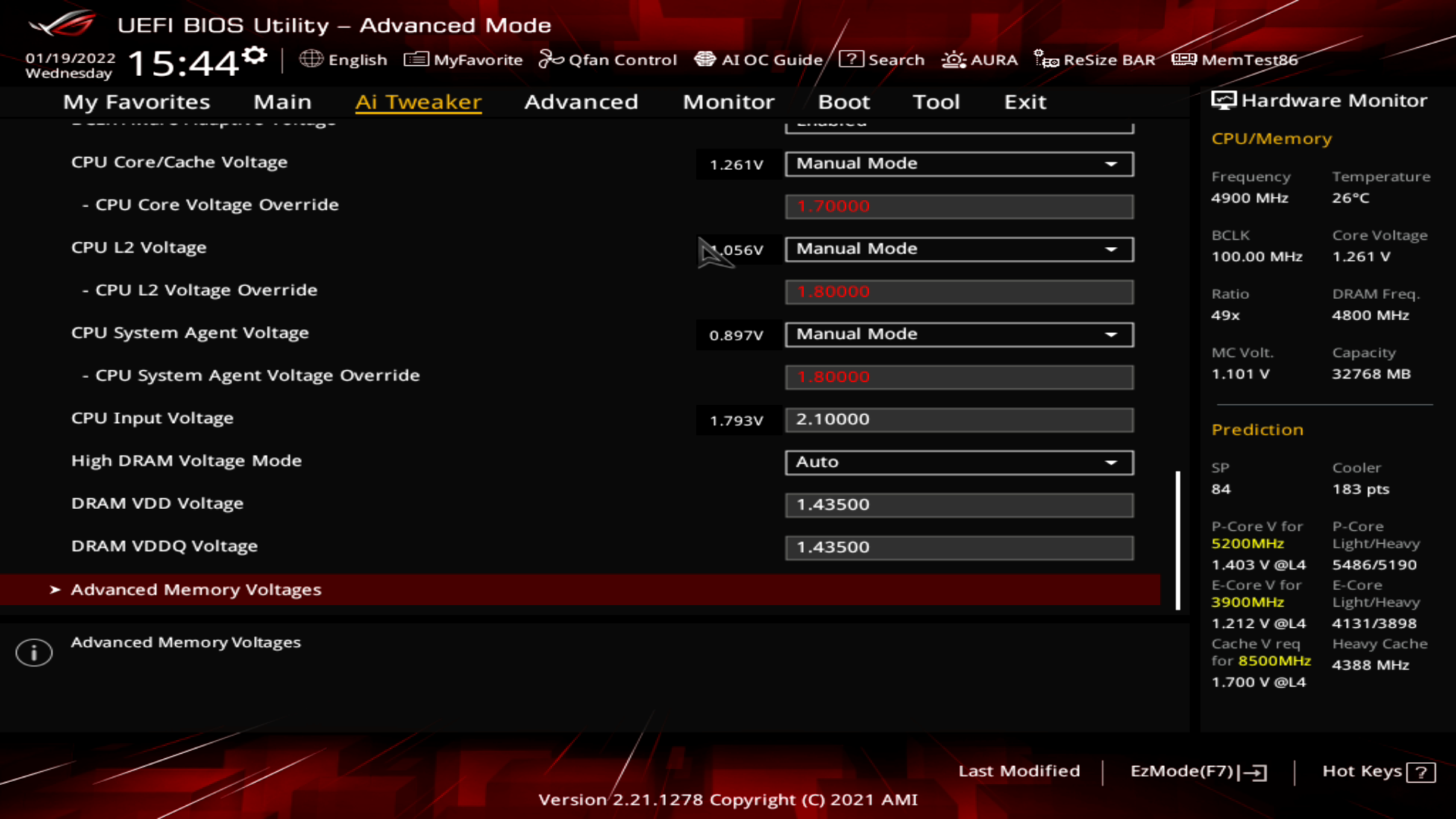

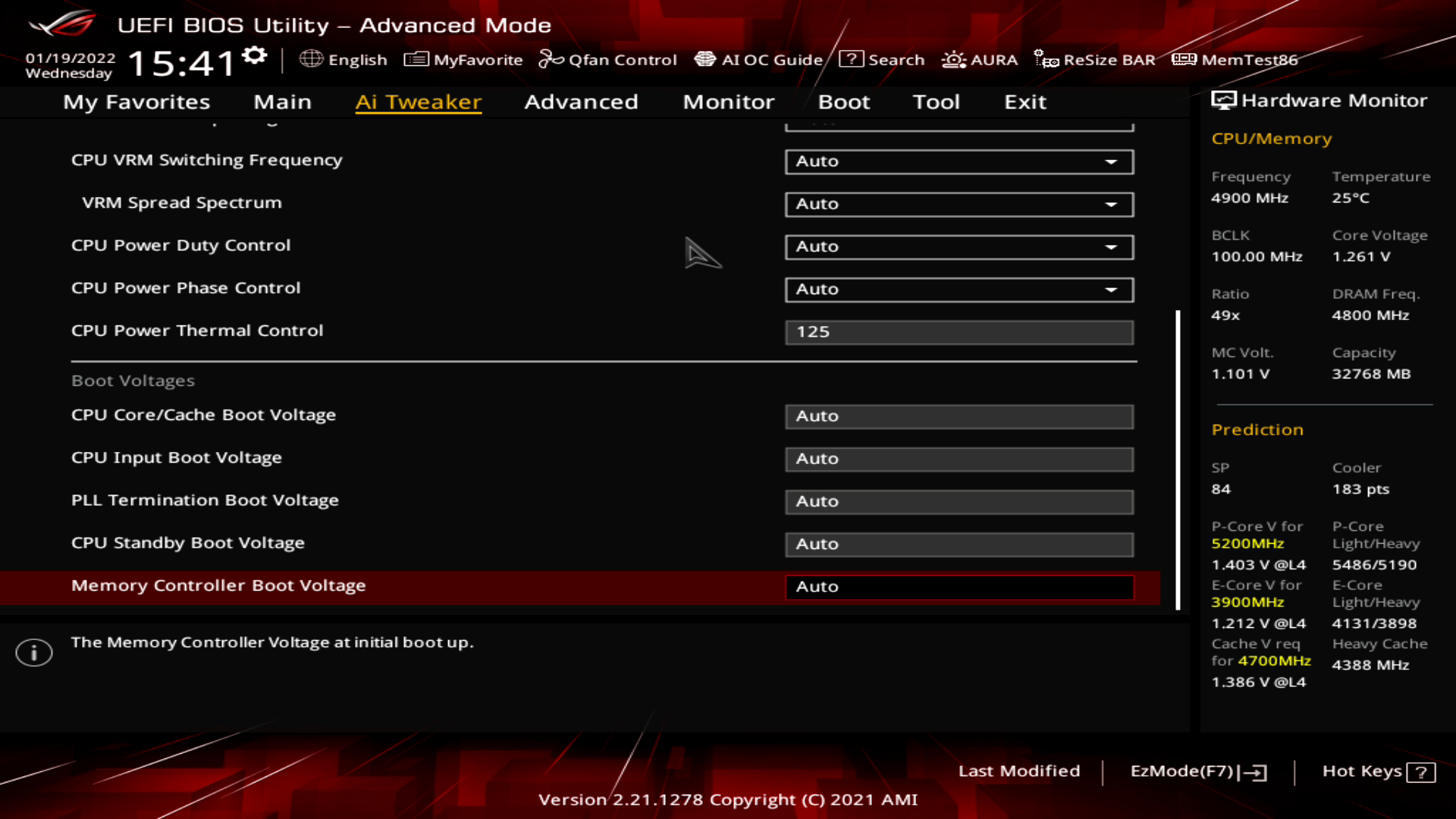

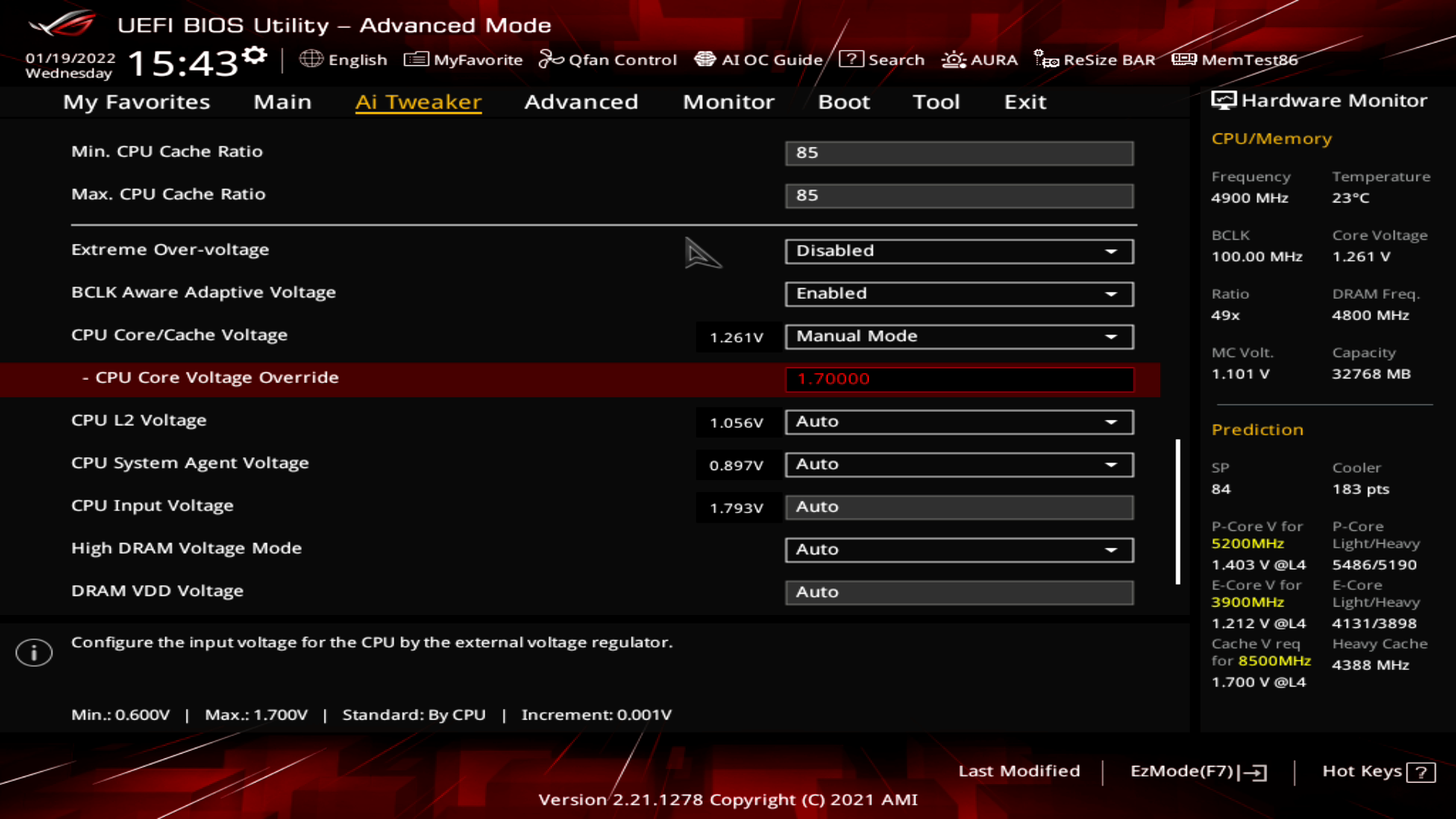

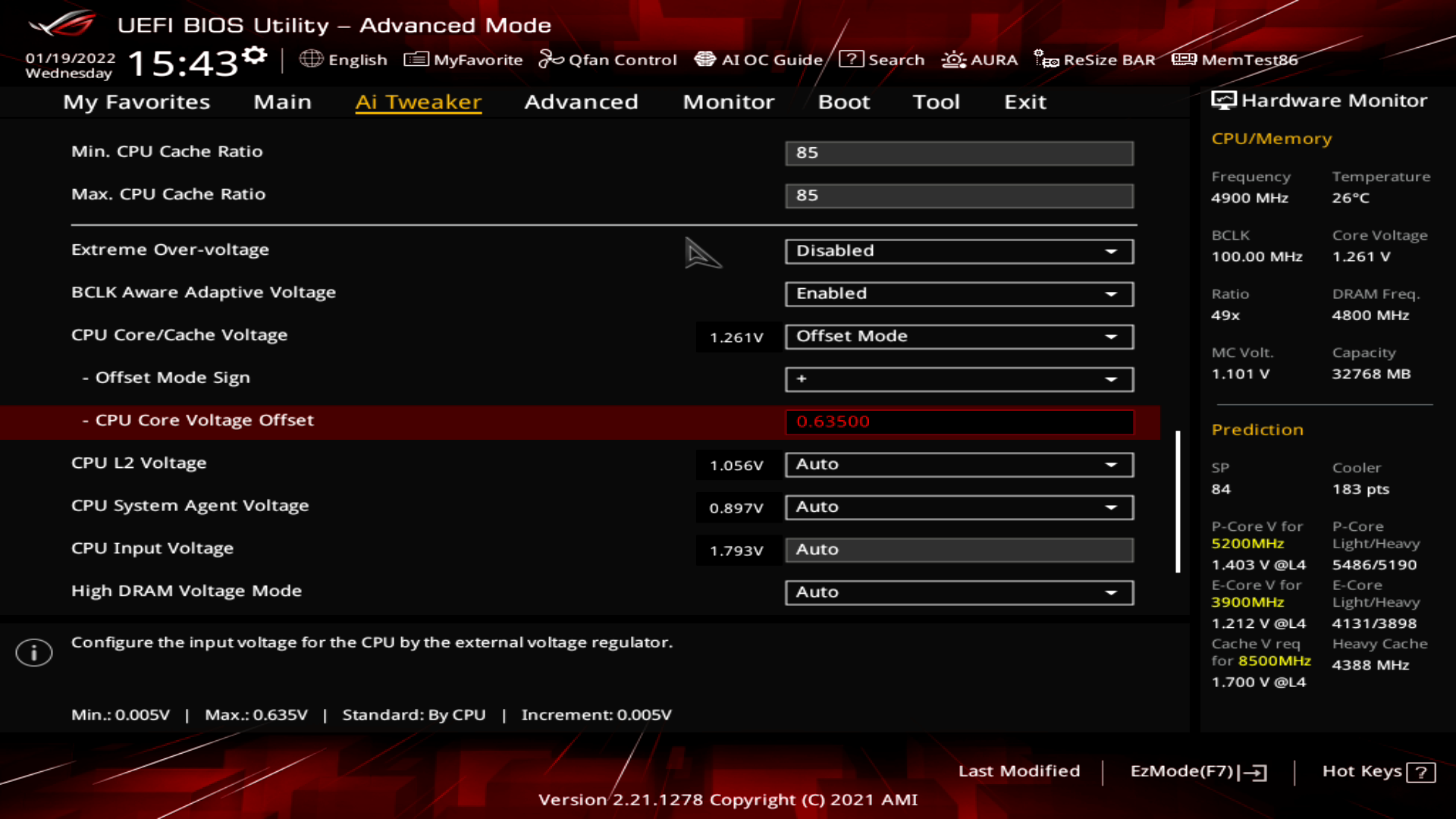

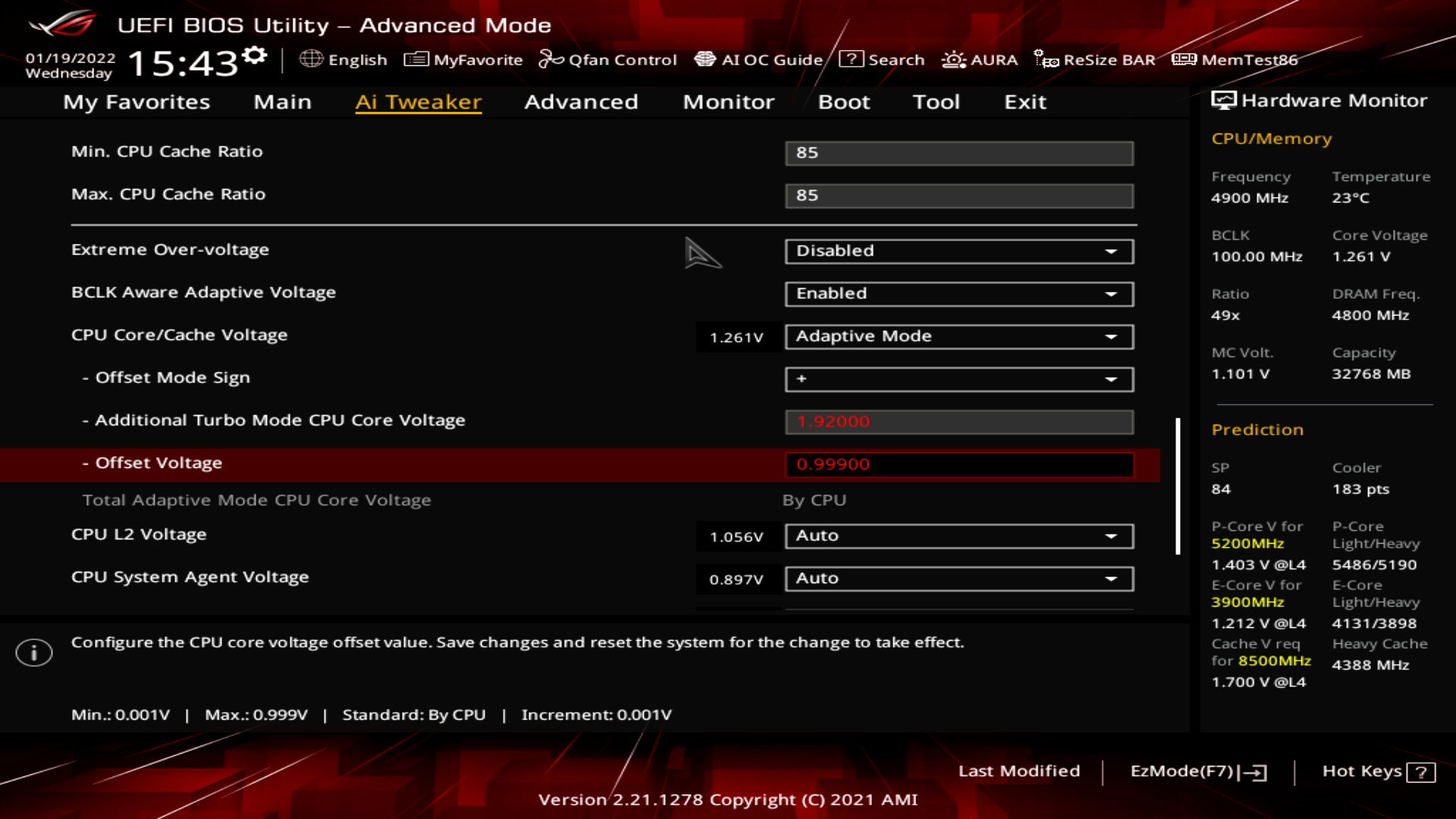

Куда же без тонкой настройки напряжений Core/Cache, DRAM VDD/VDDQ, System Agent. Представлены режимы Auto/Offset/Adaptive/Manual, а узлу IMC можно настроить параметры в Advanced Memory Voltages.

В итоге ключевые значения можно регулировать в таких диапазонах:

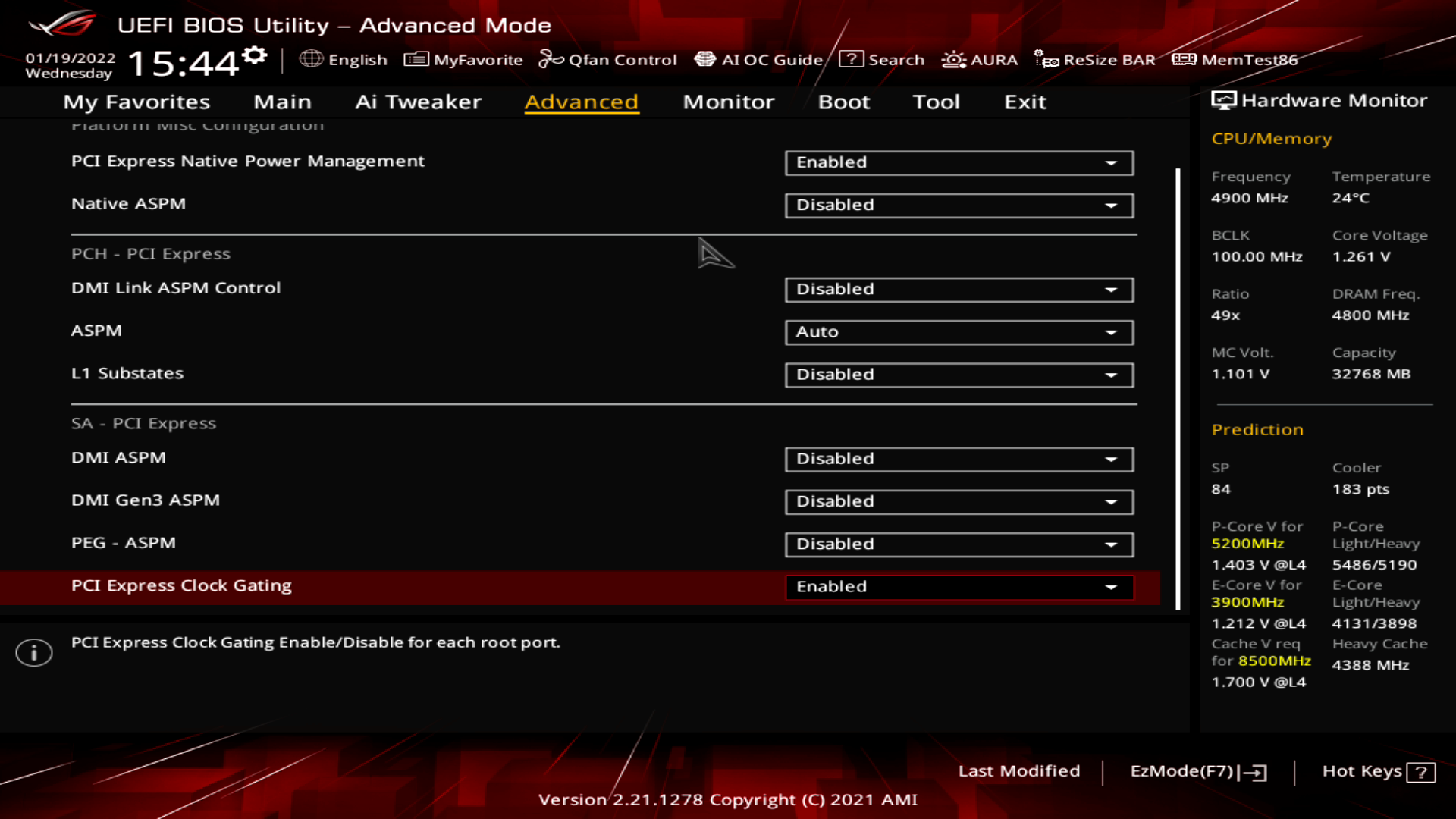

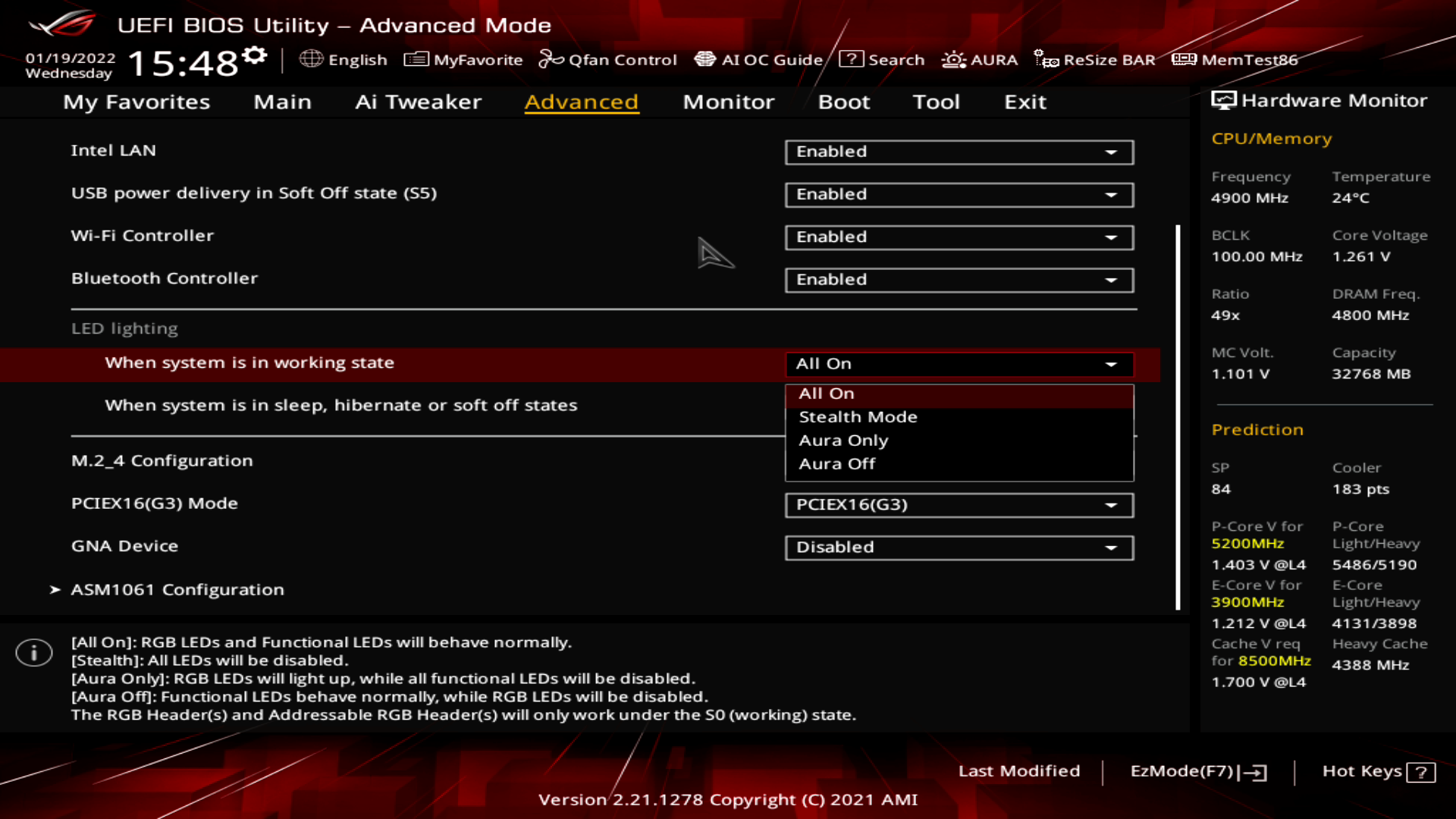

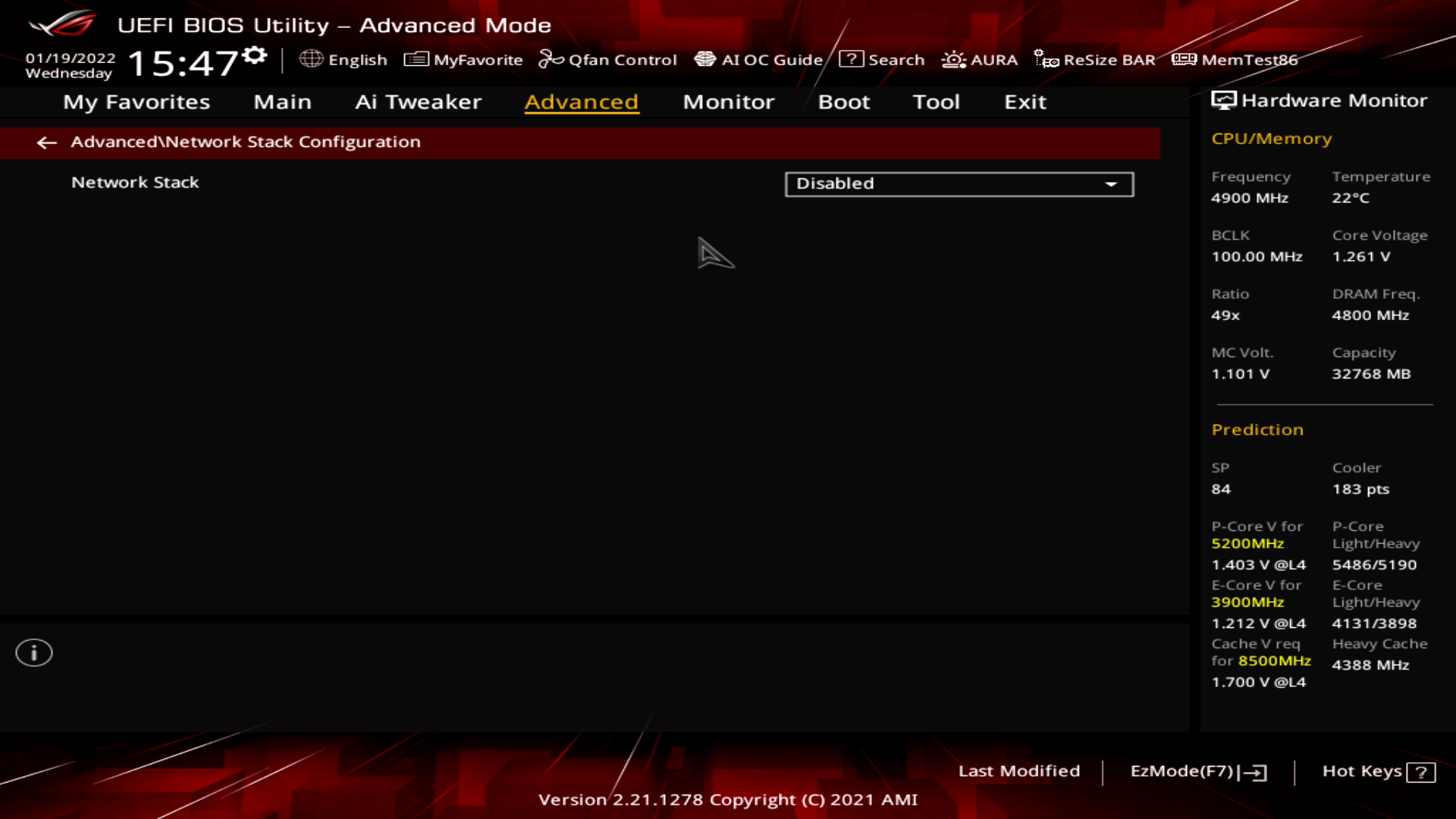

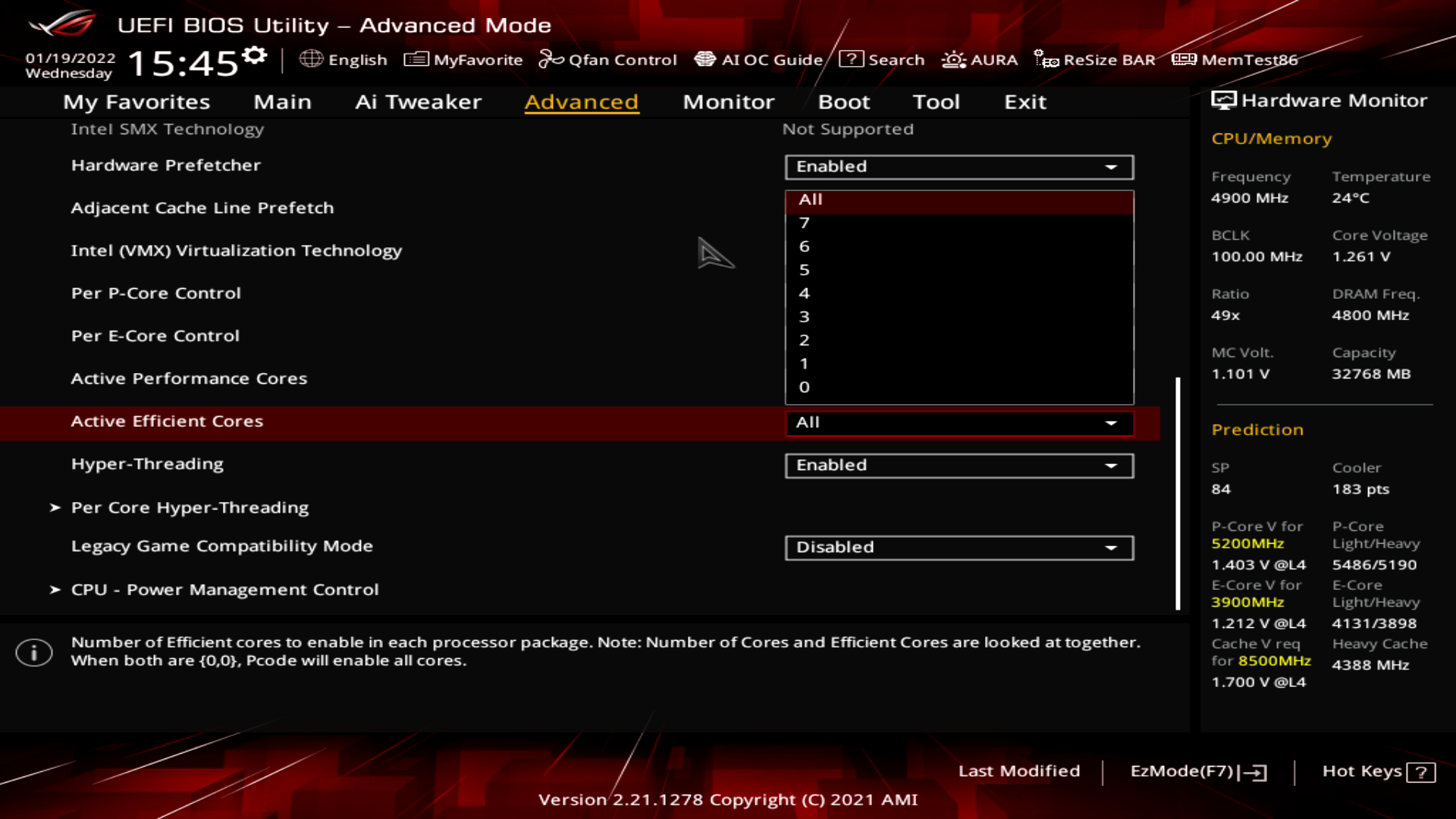

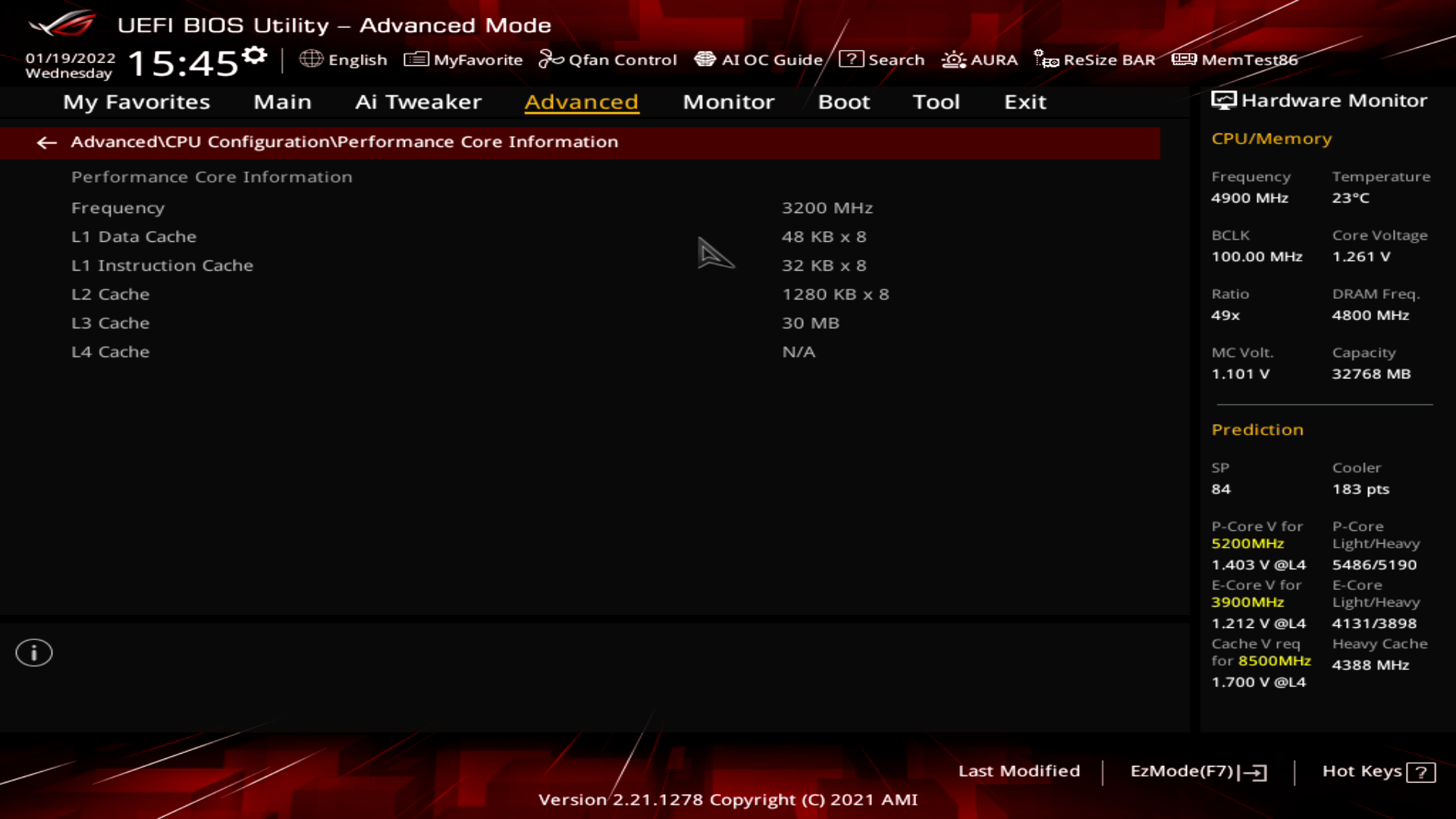

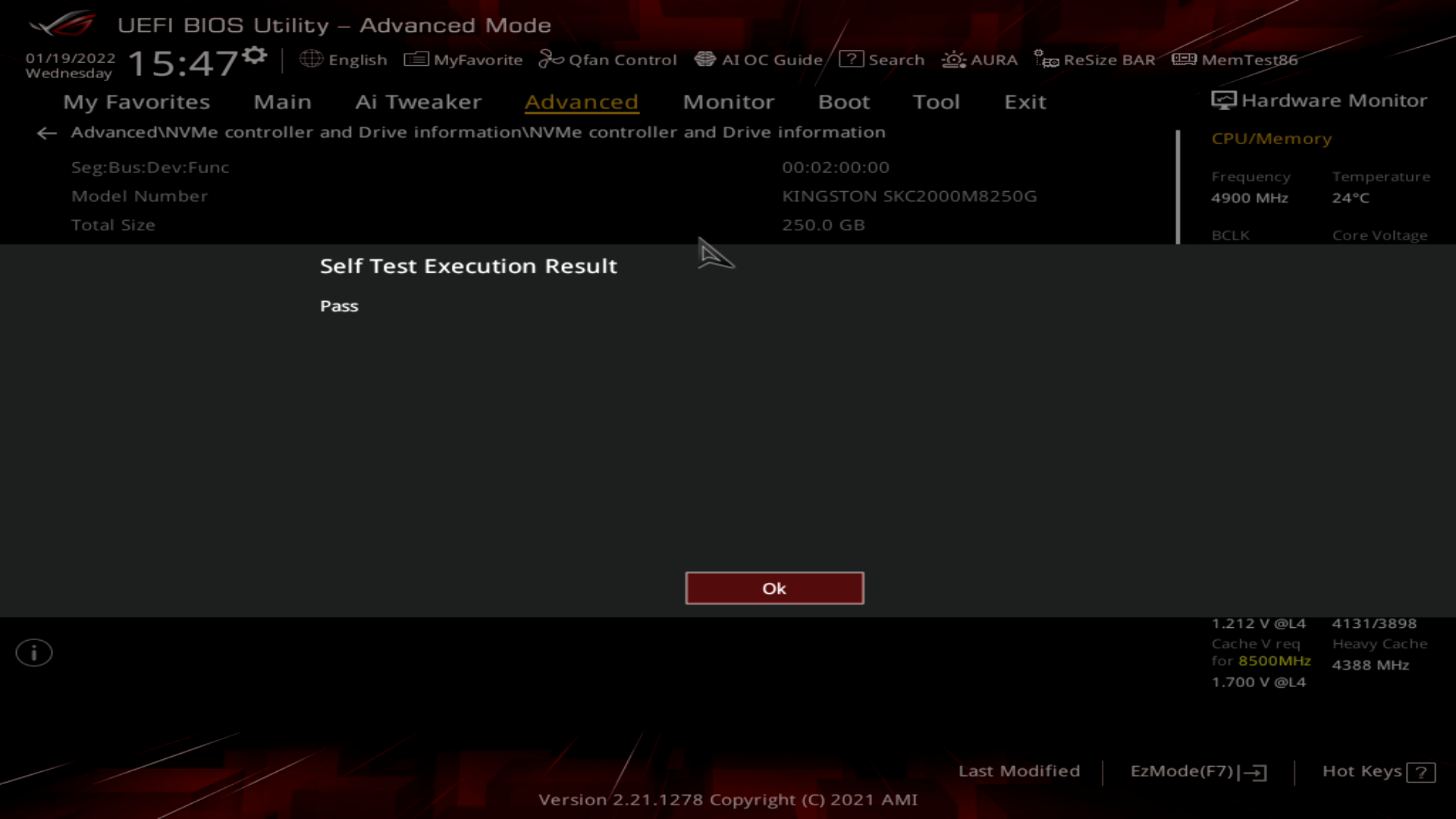

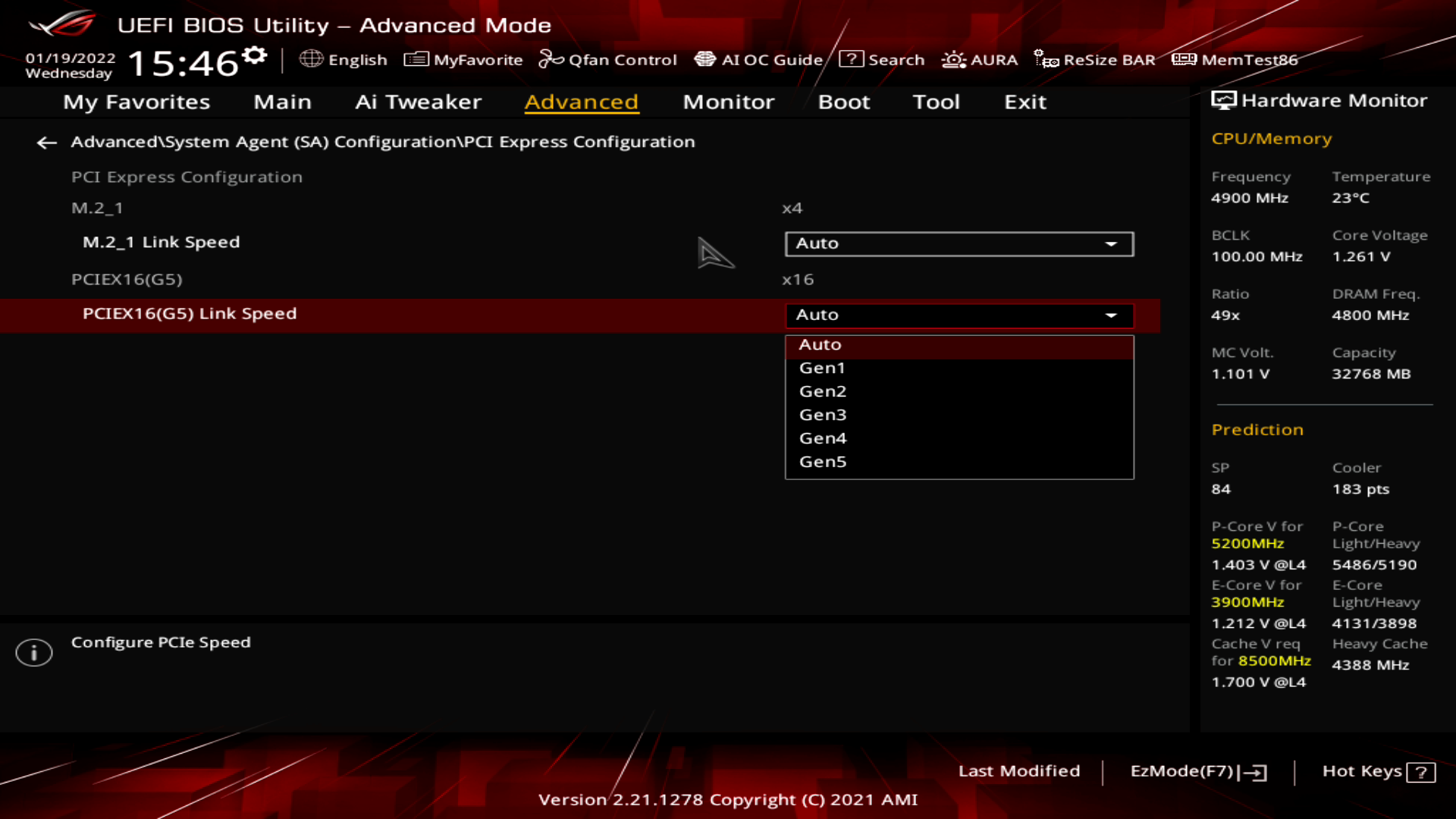

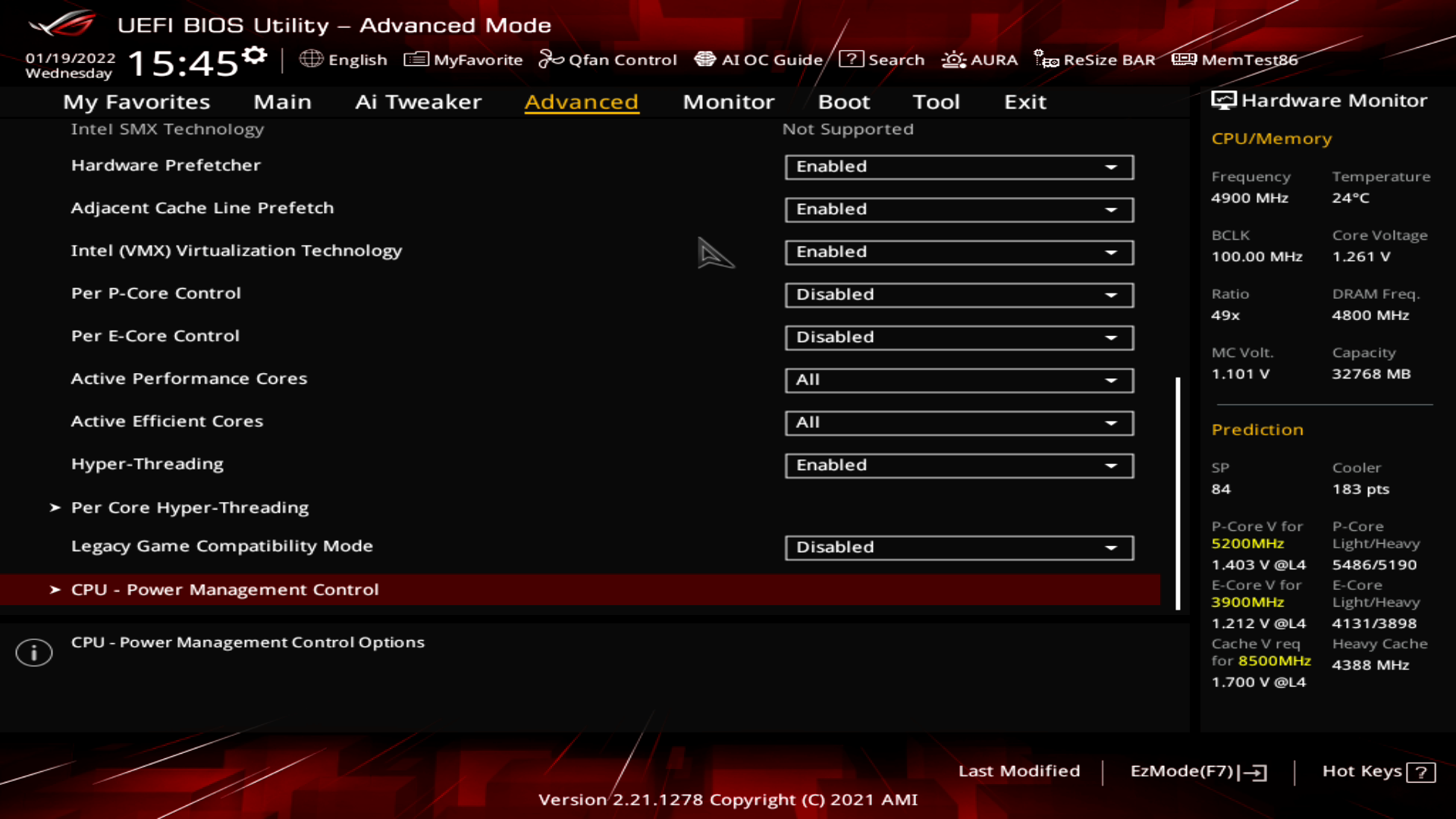

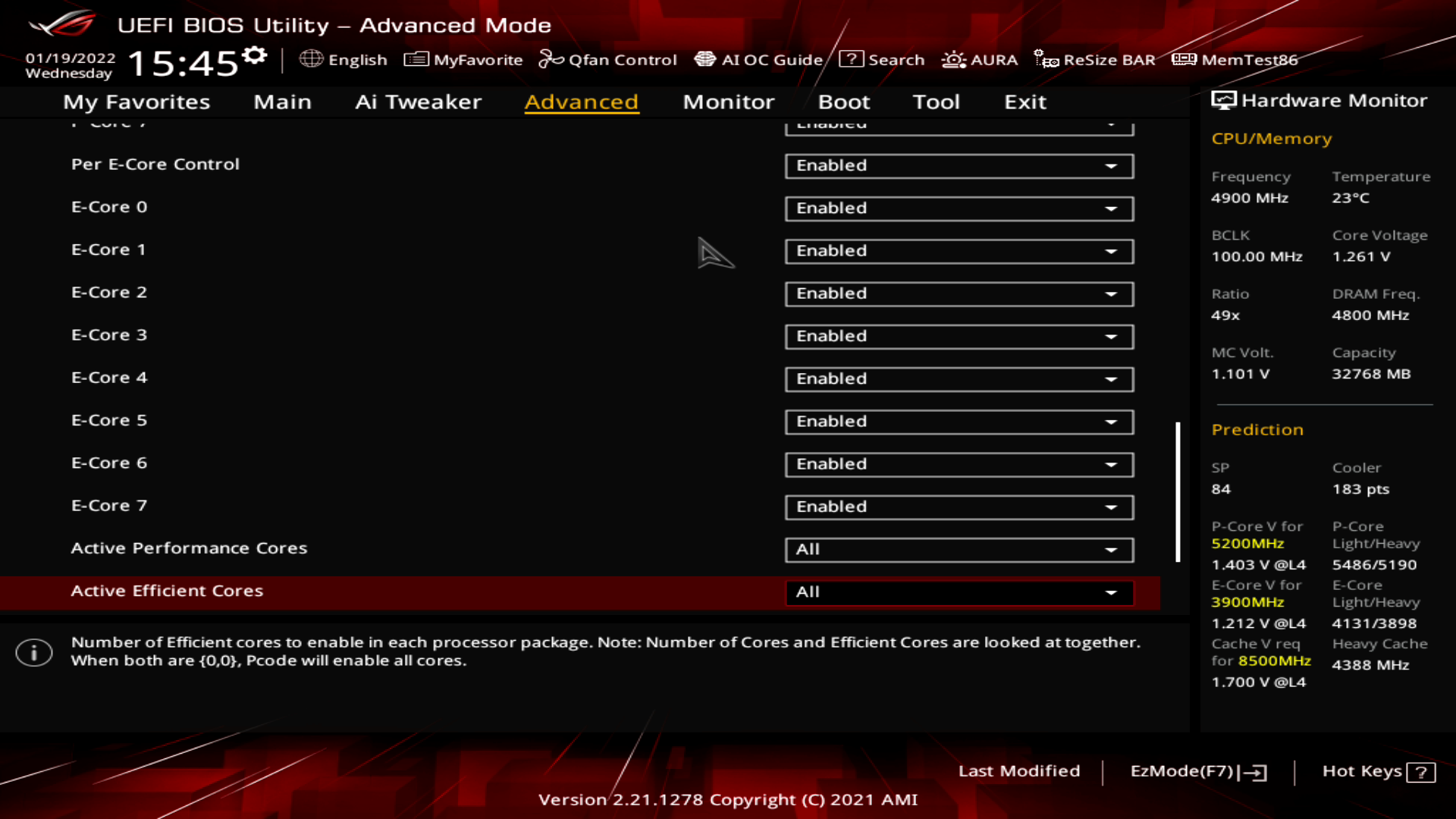

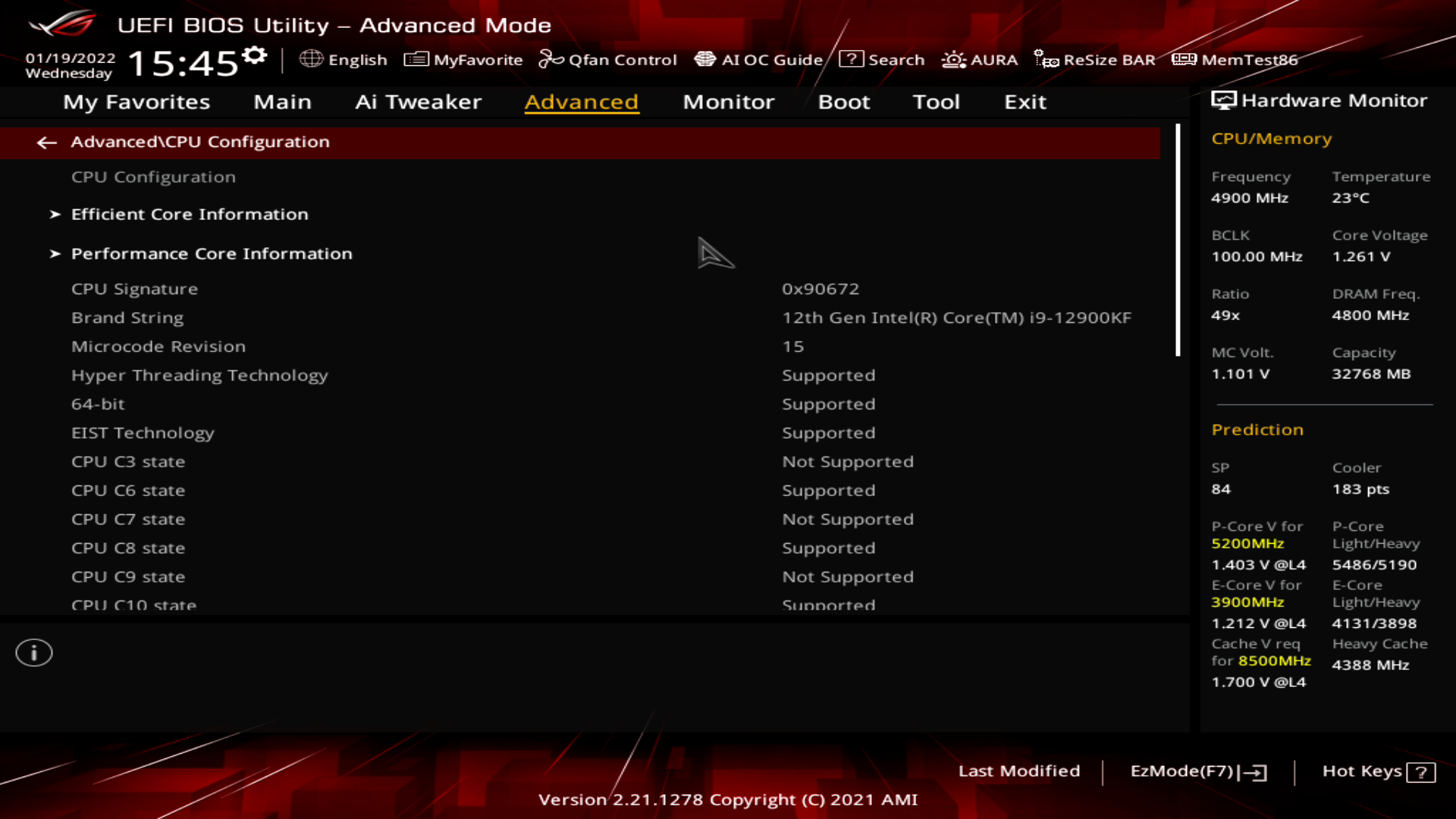

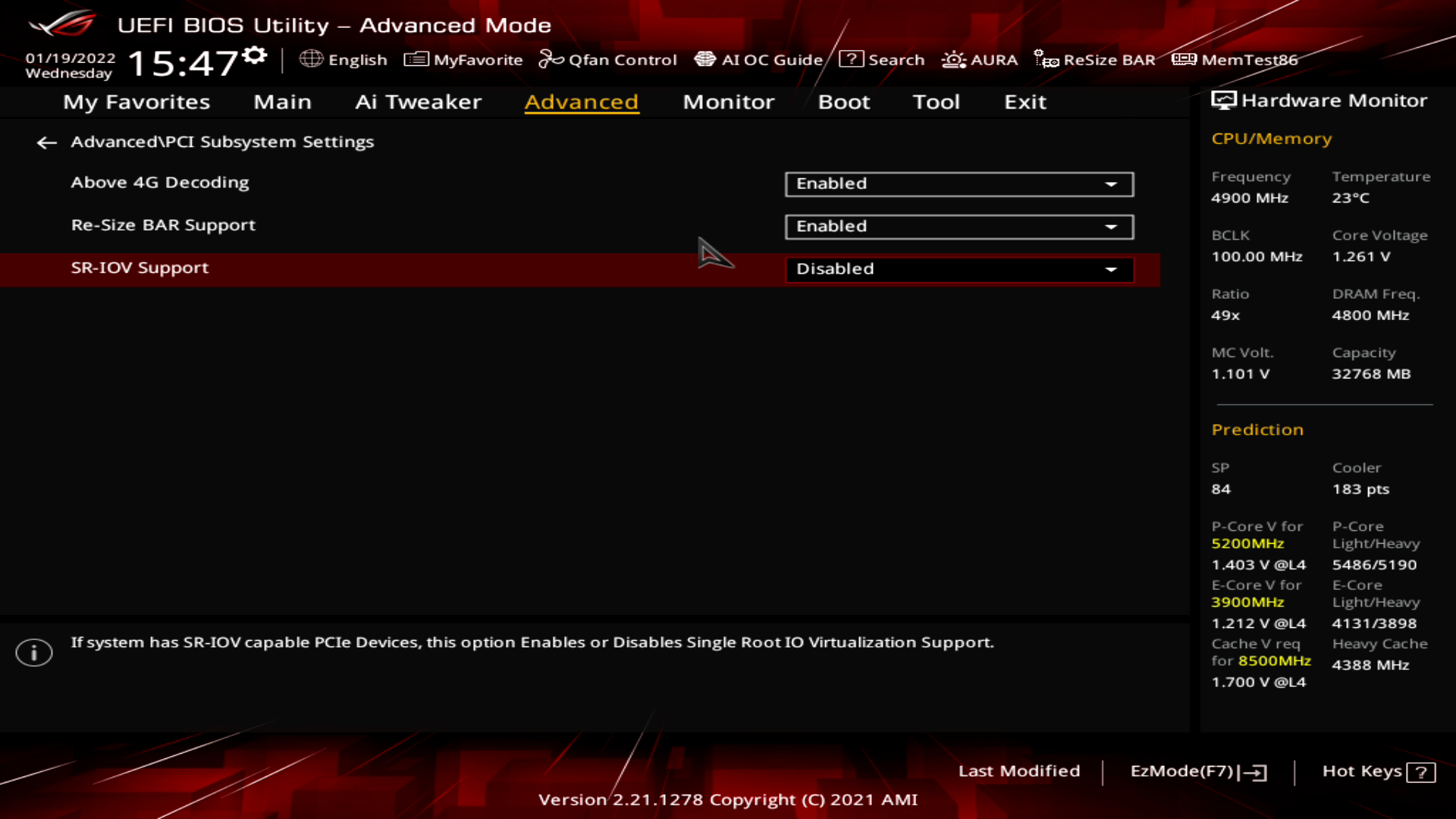

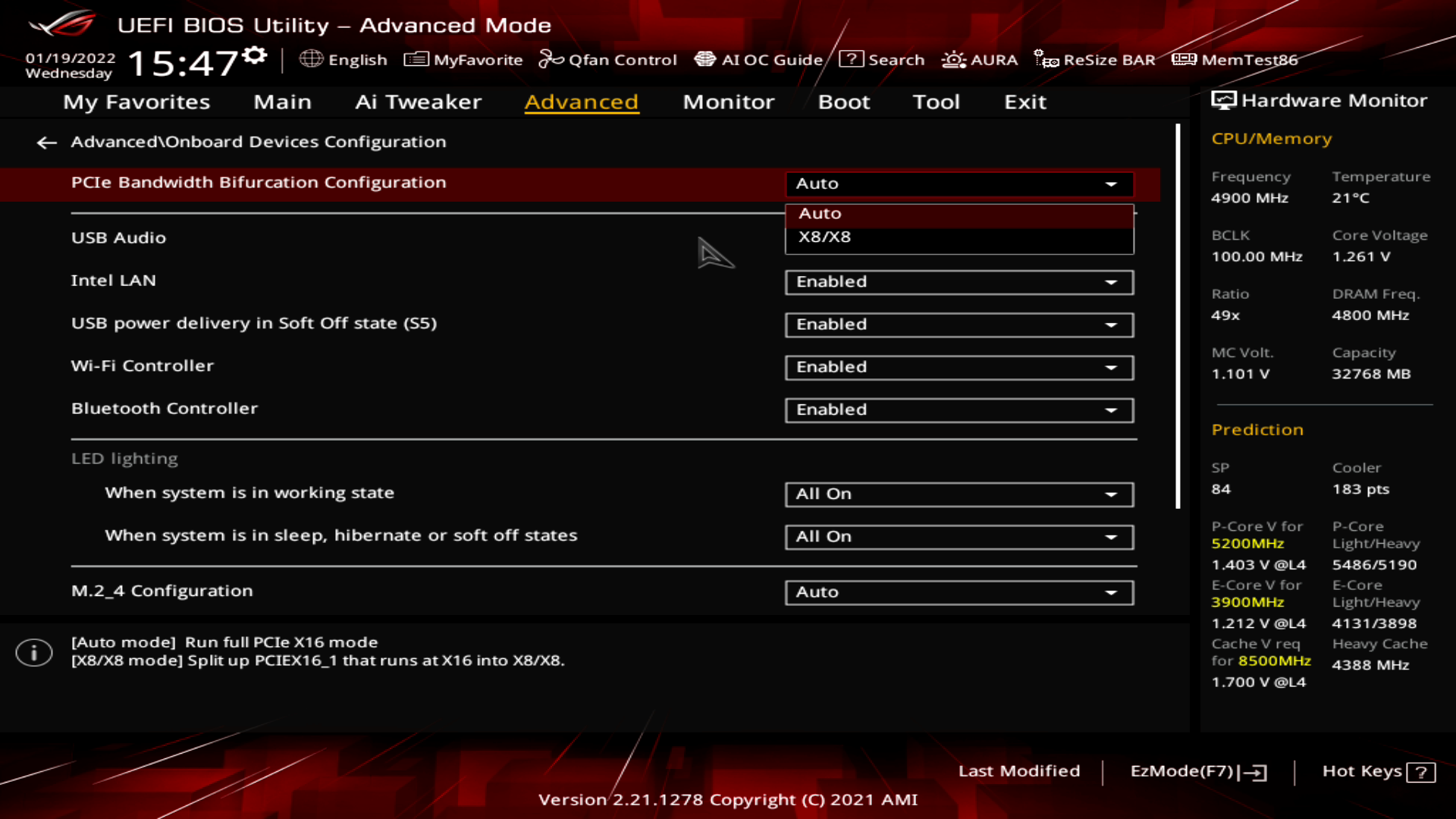

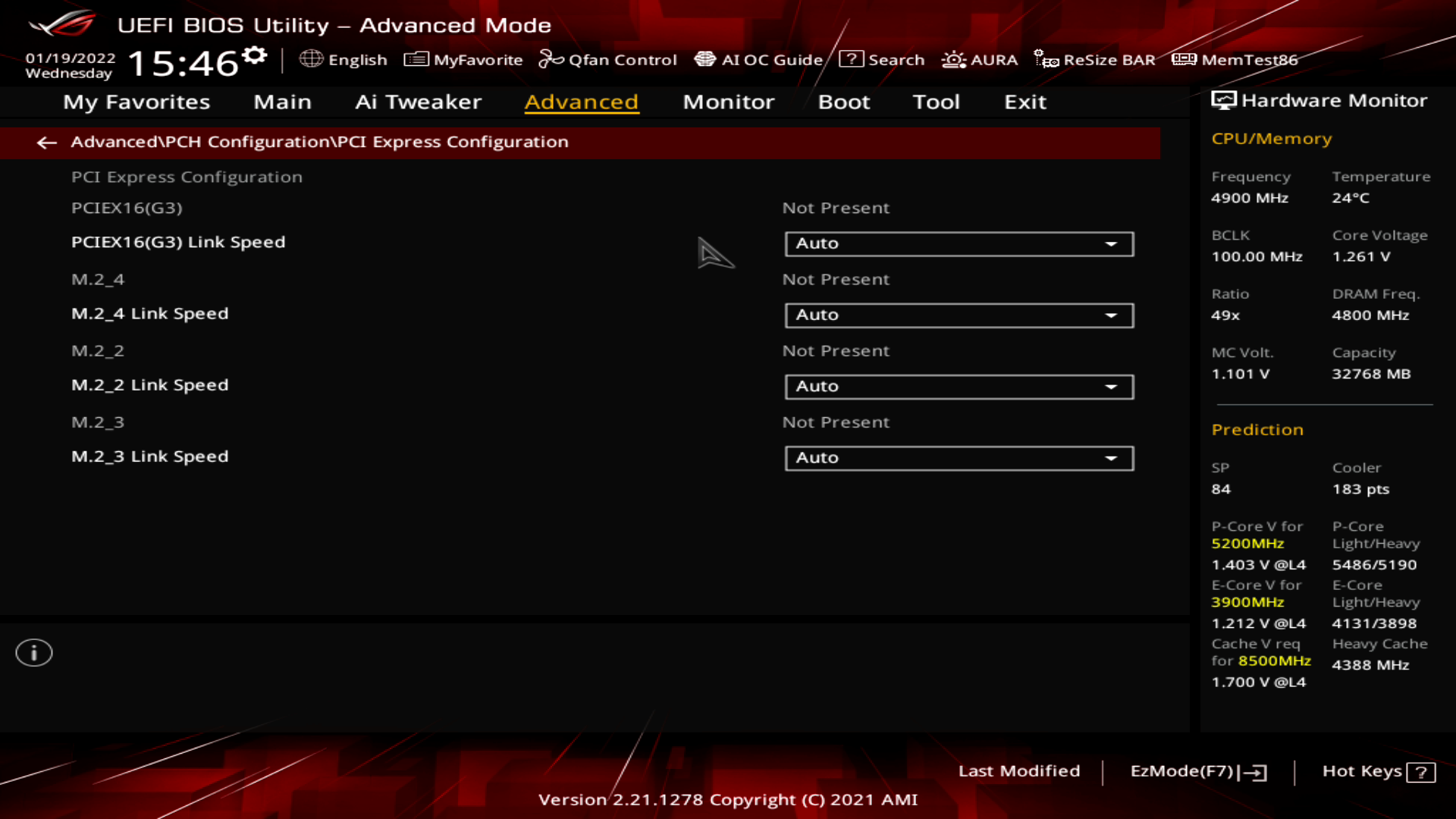

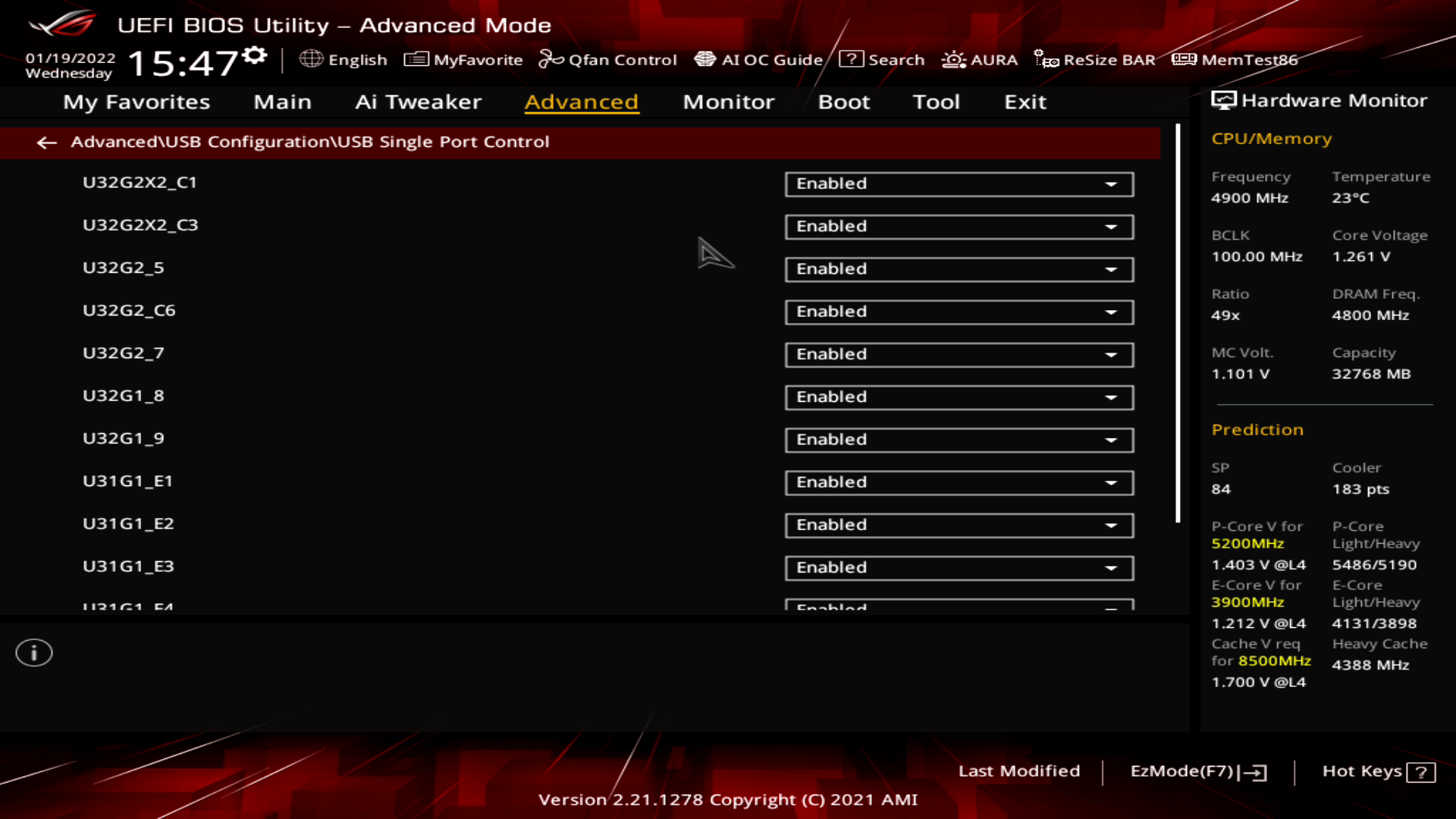

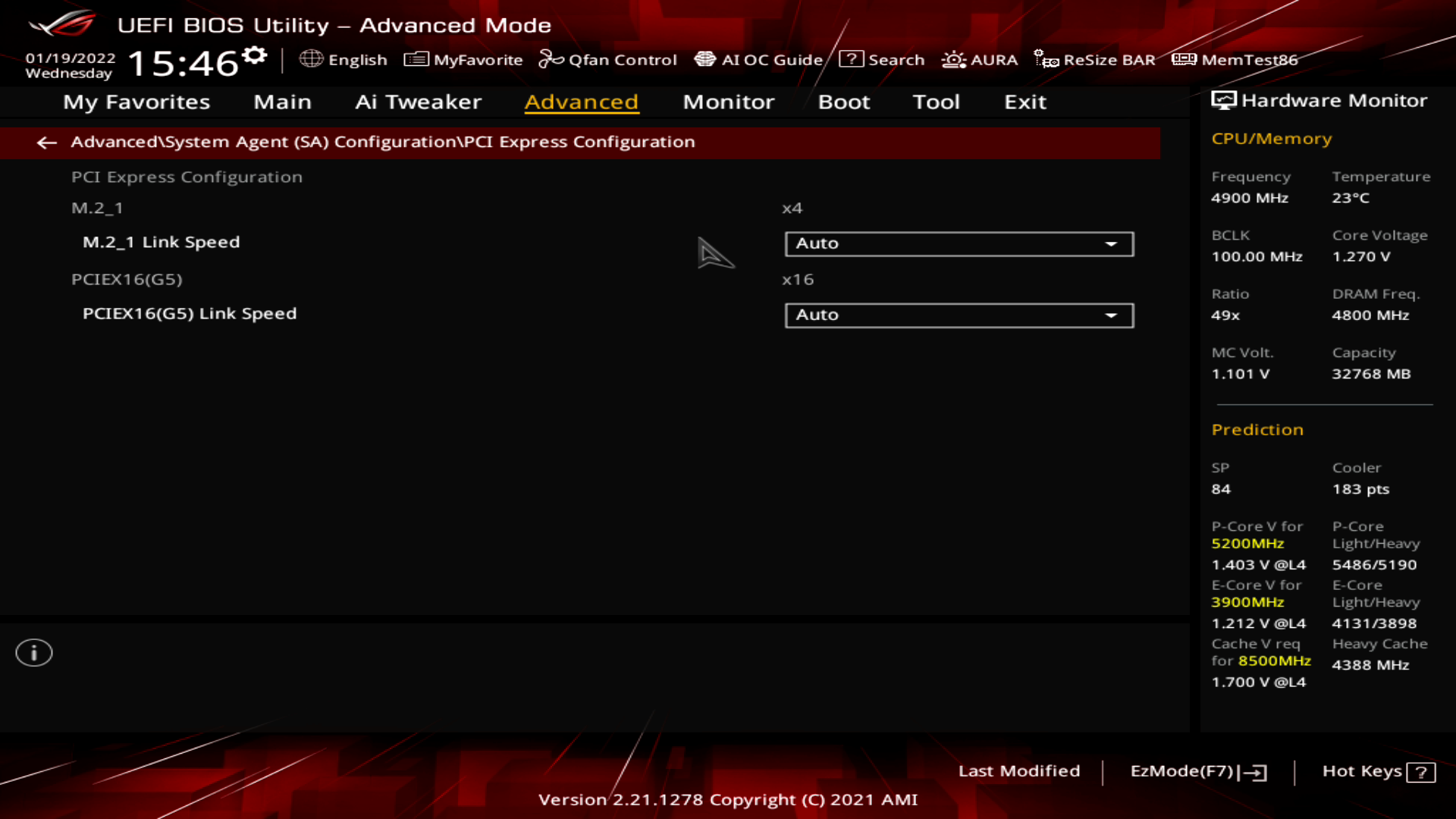

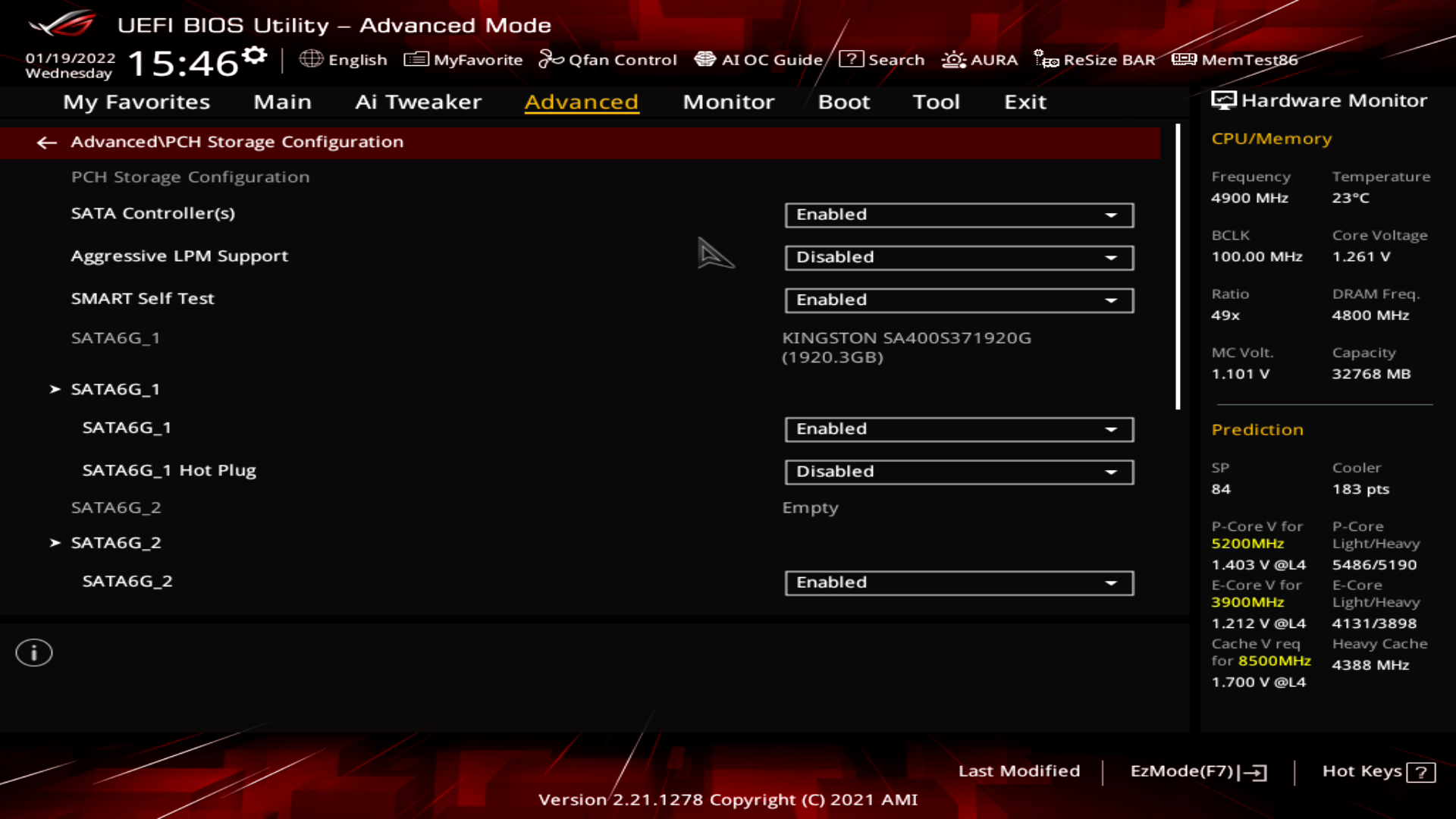

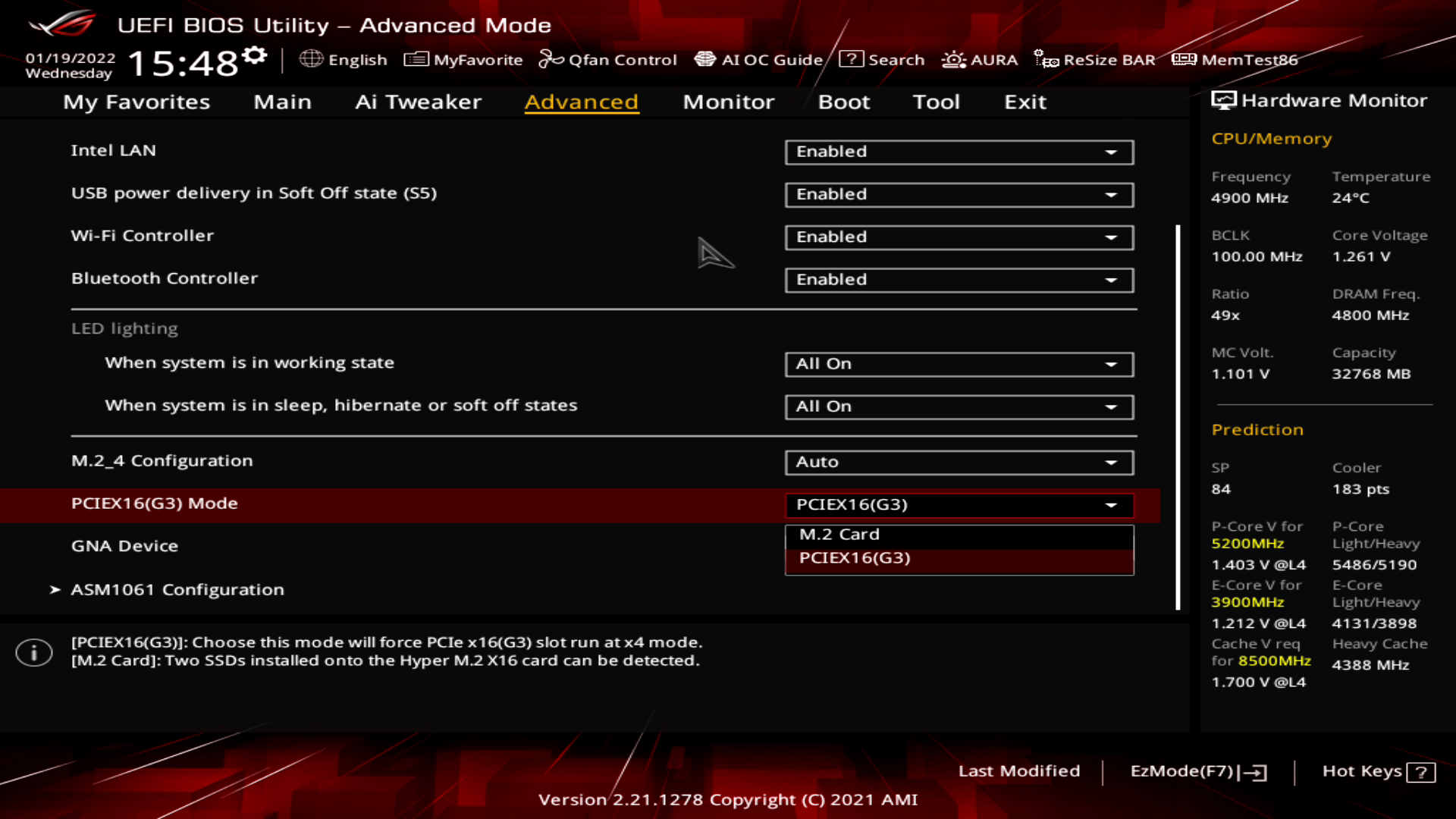

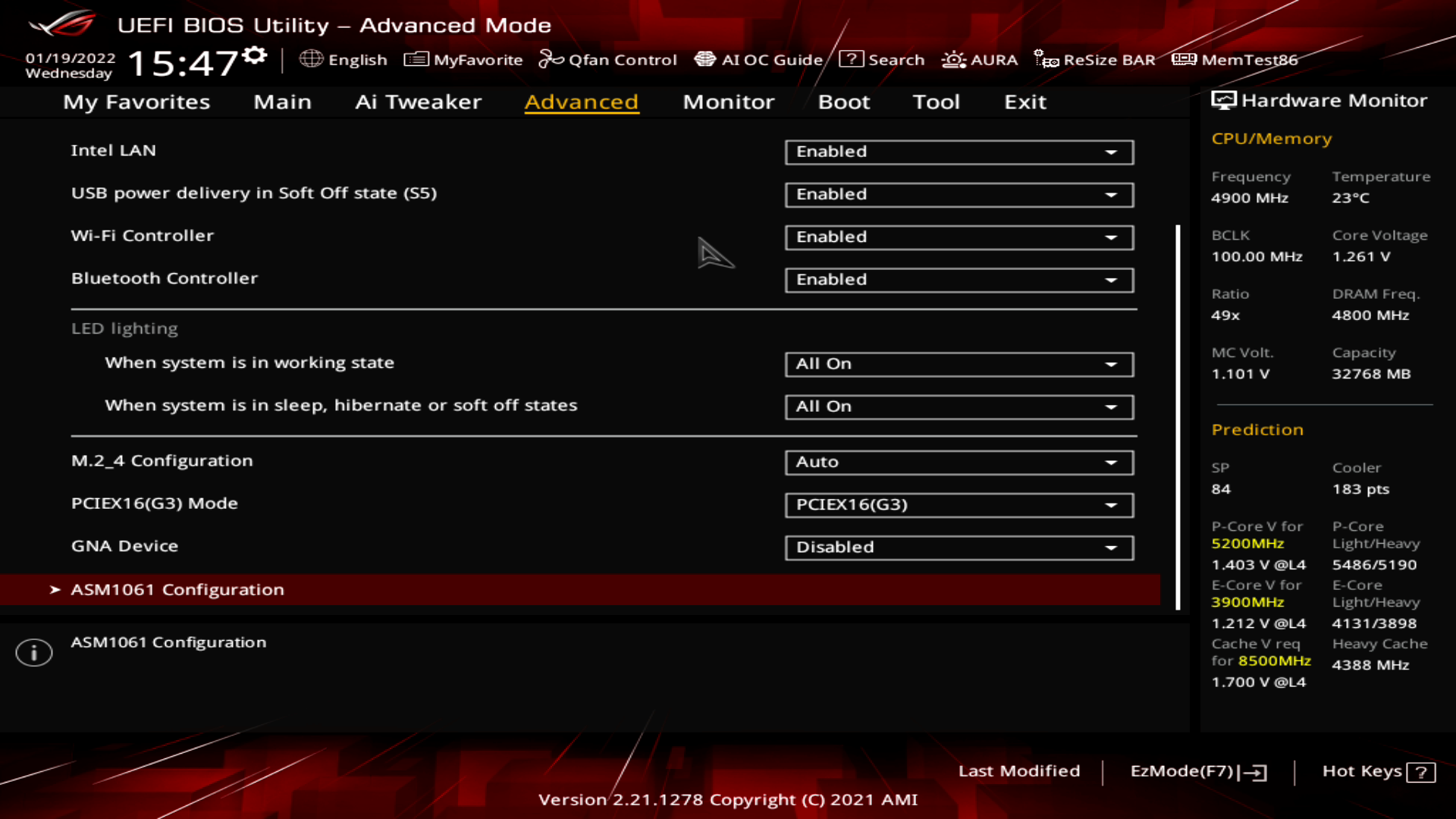

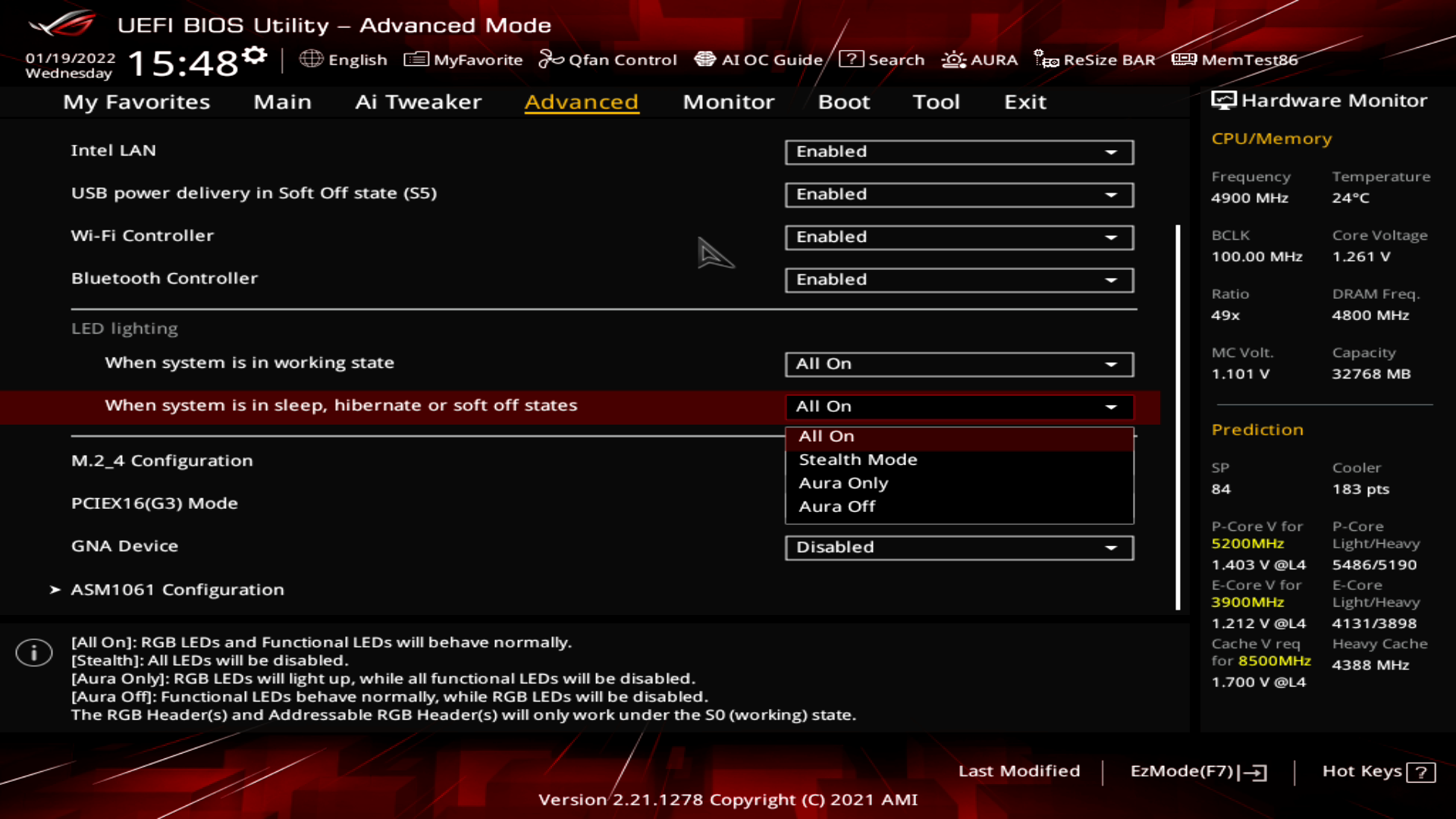

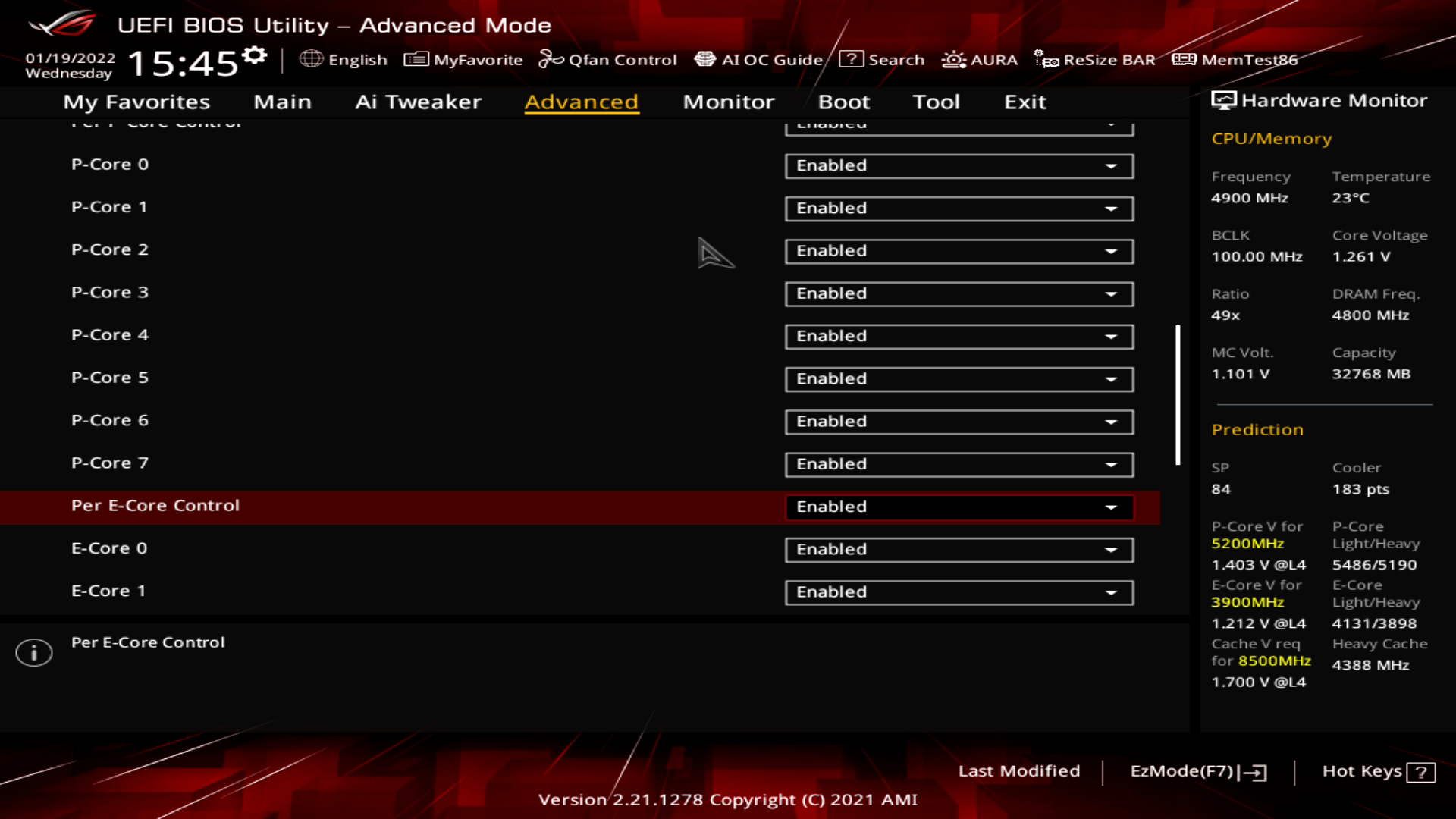

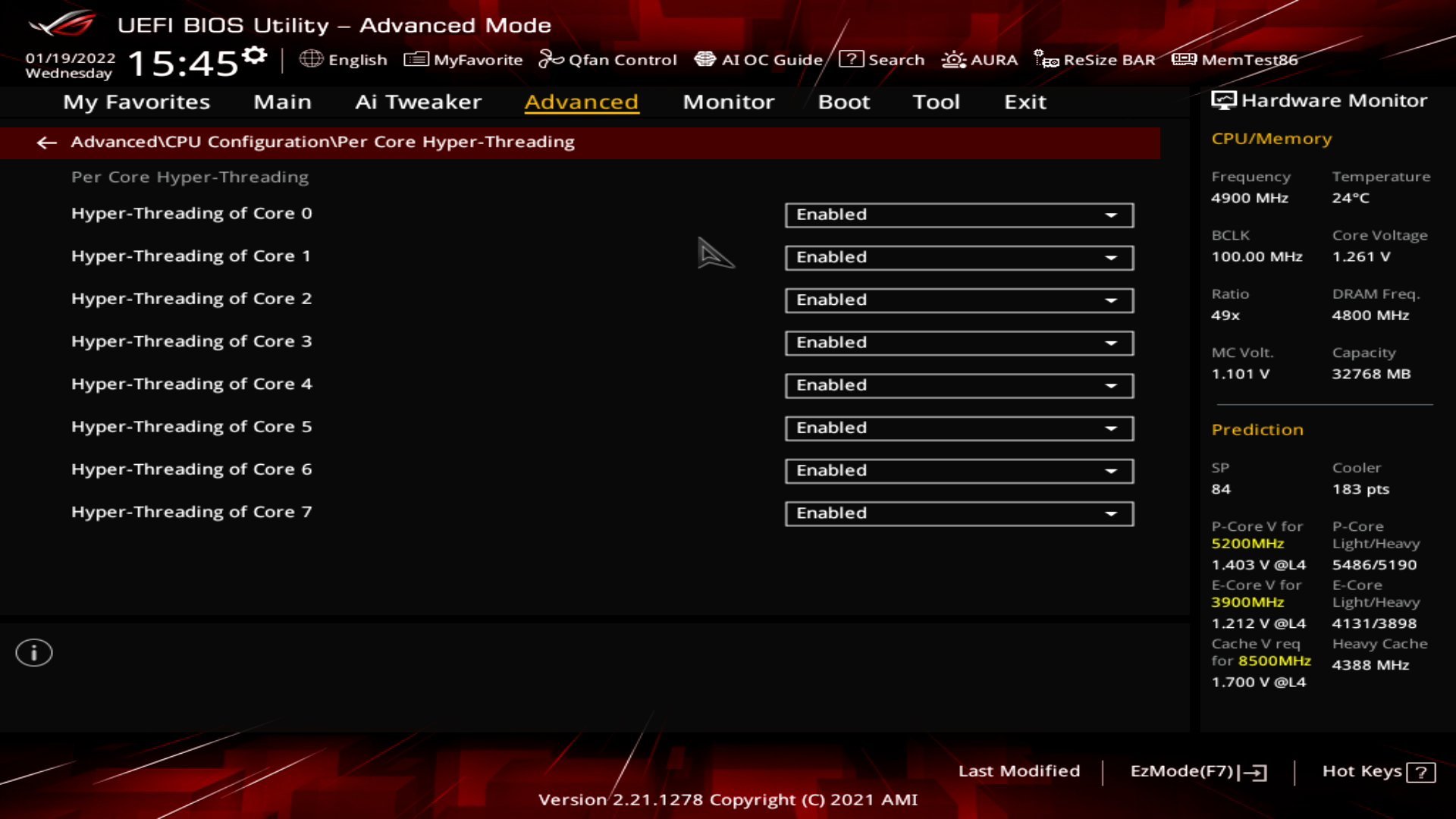

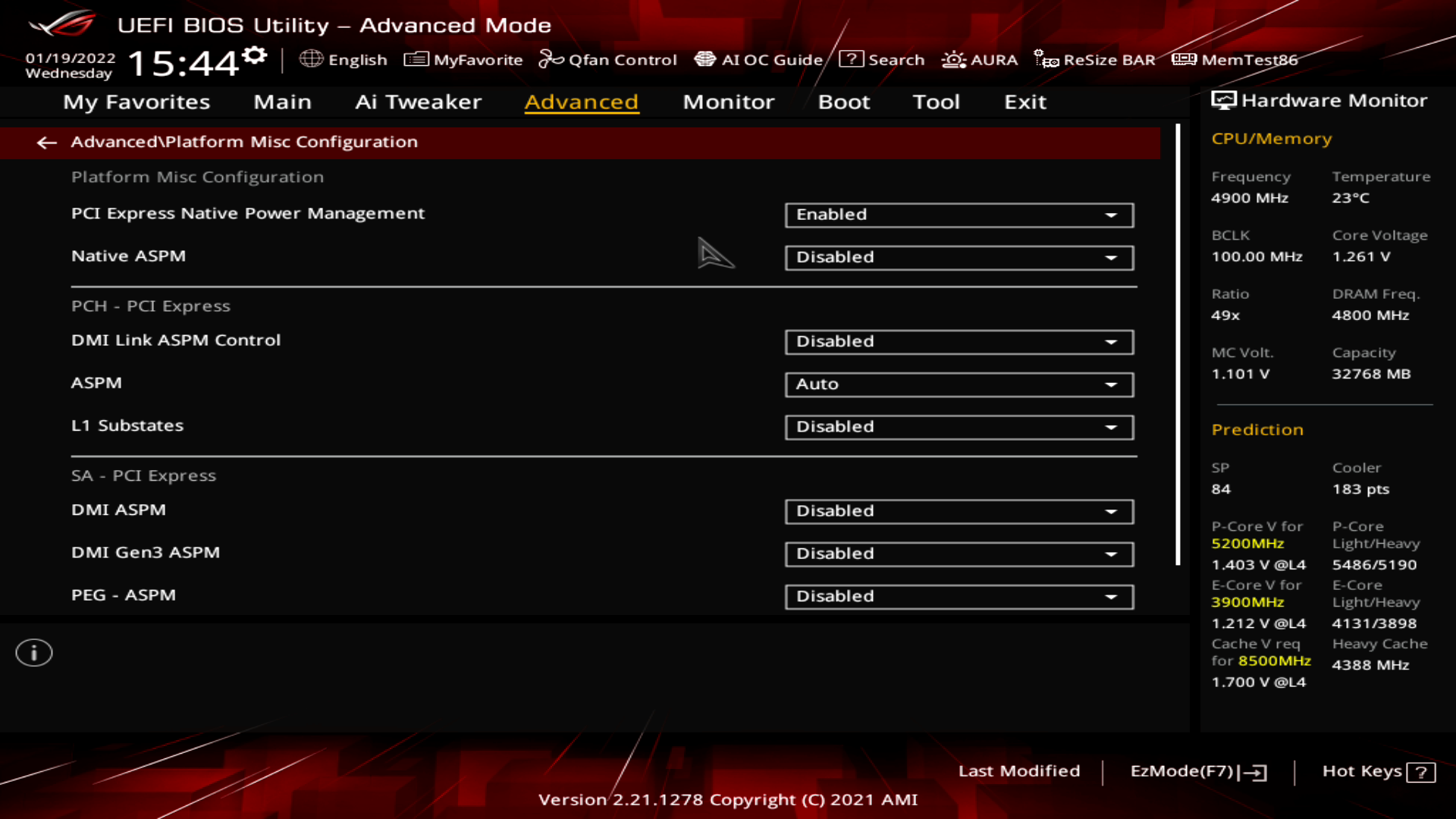

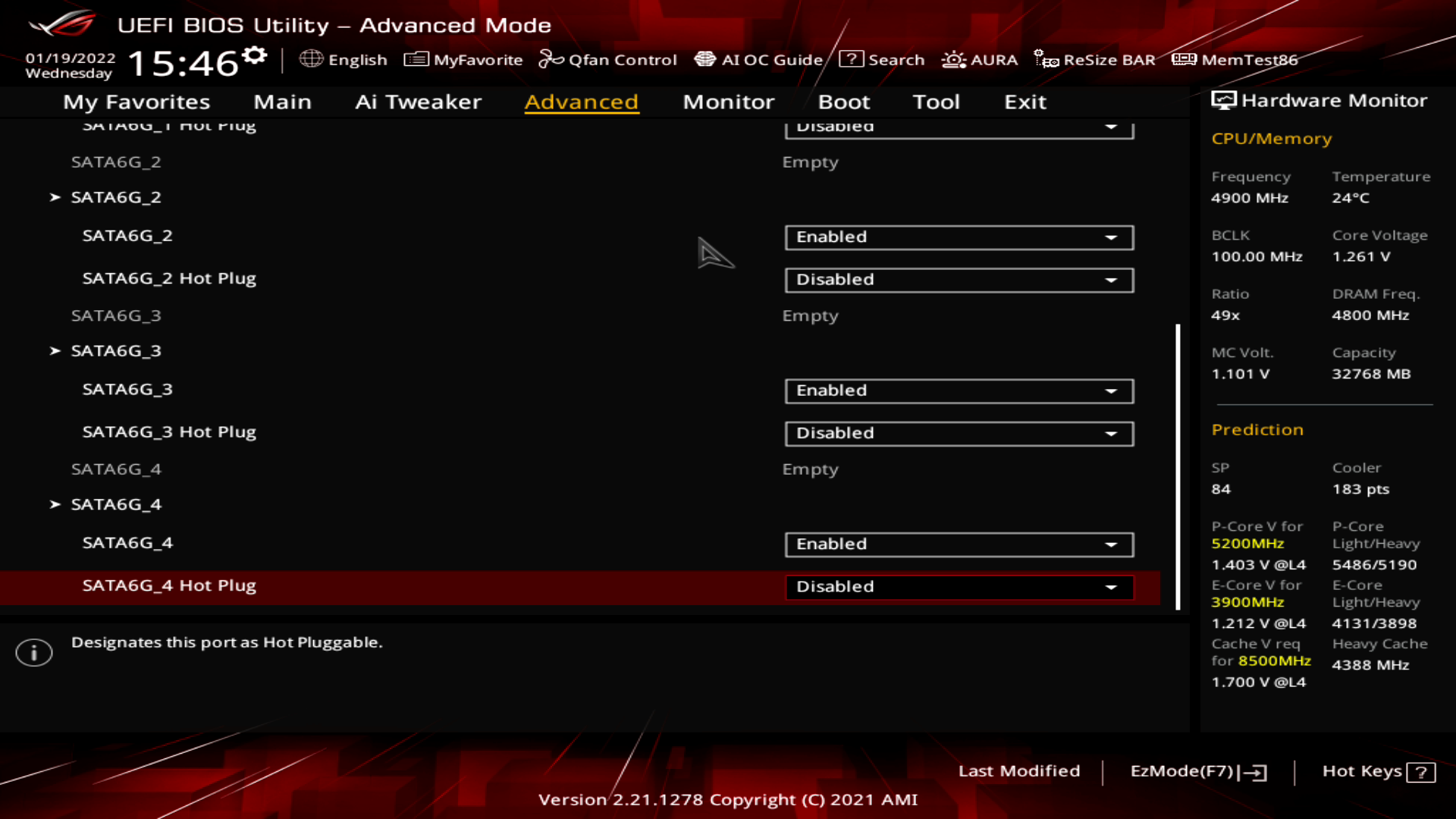

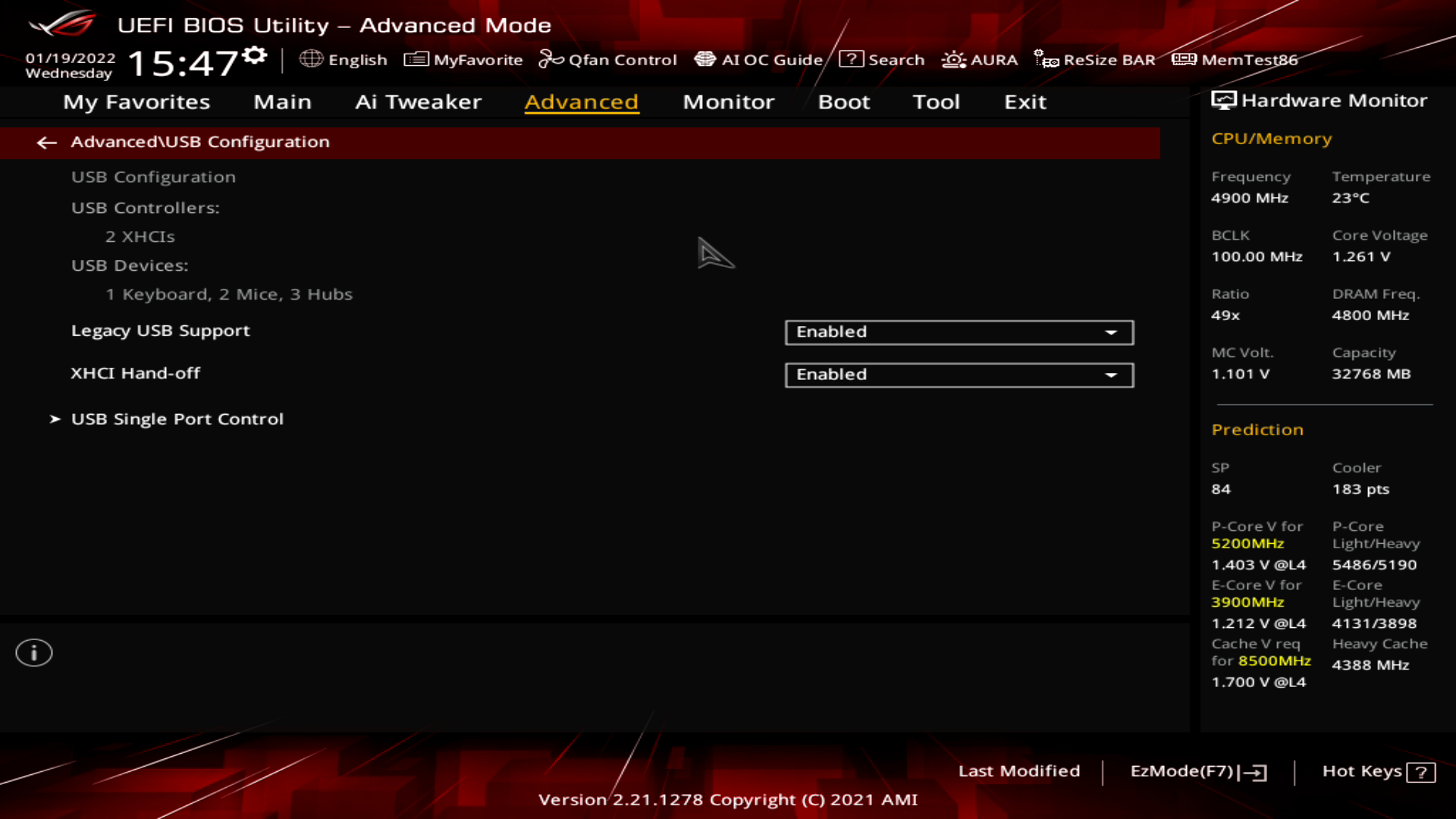

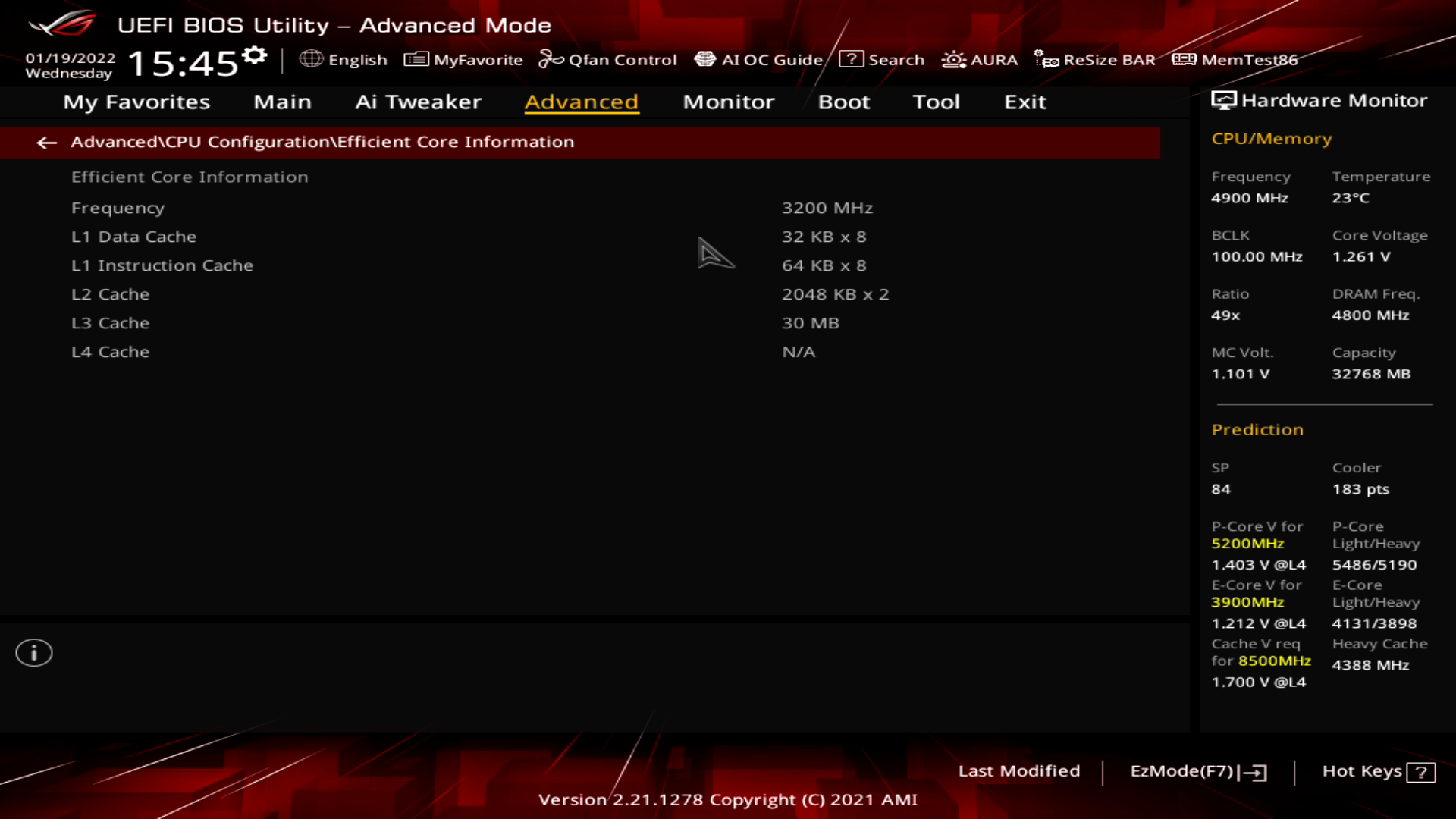

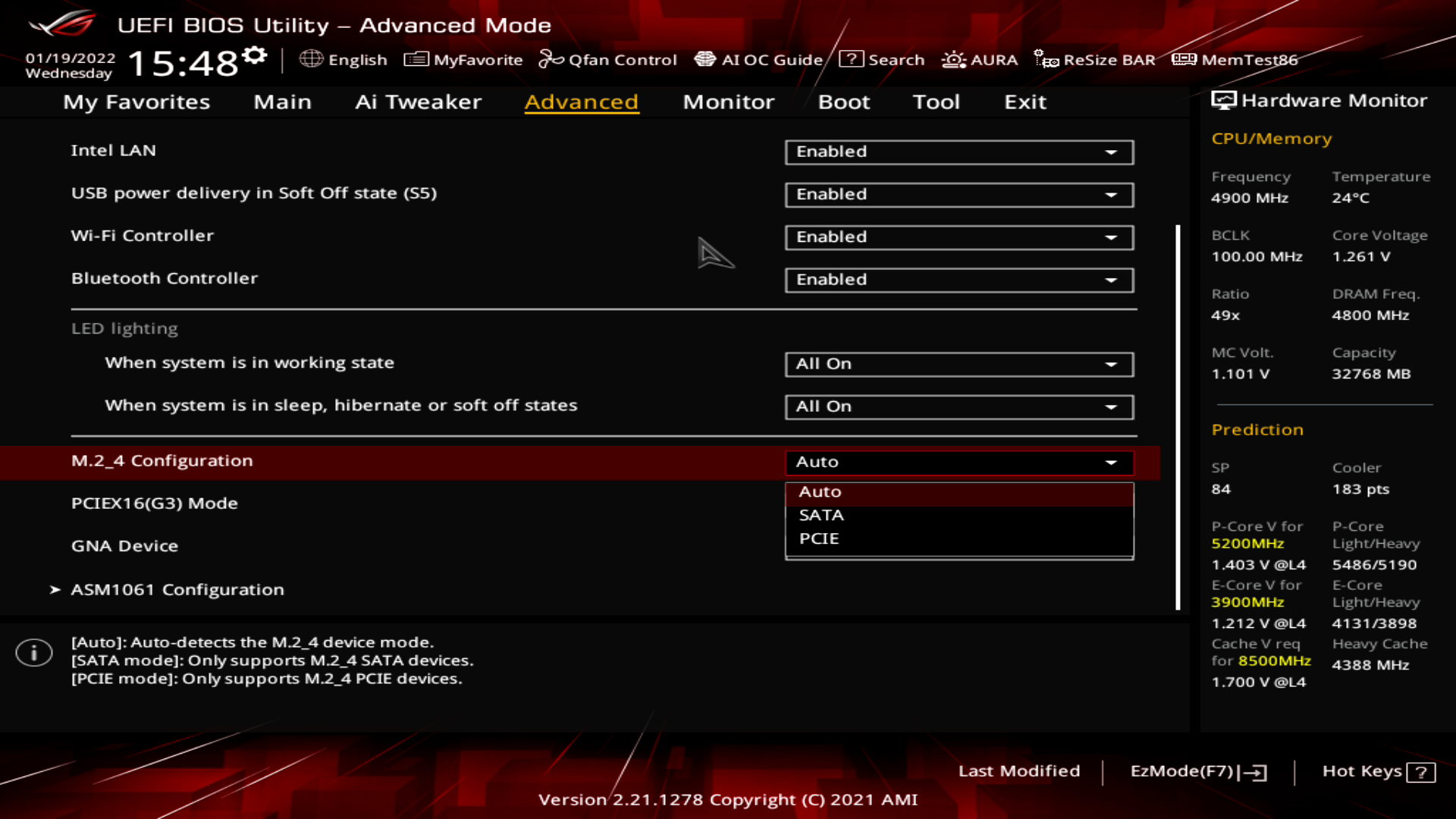

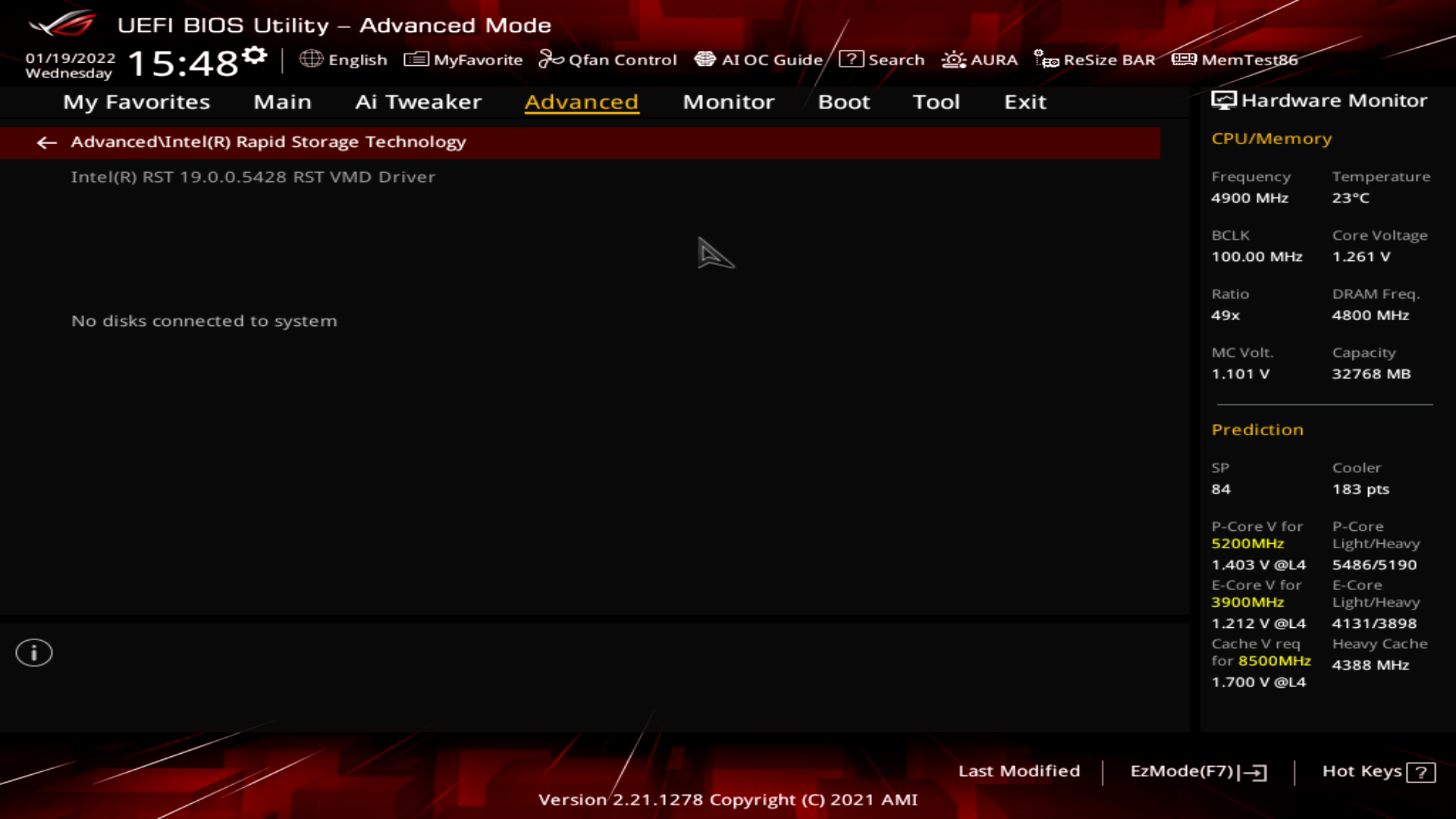

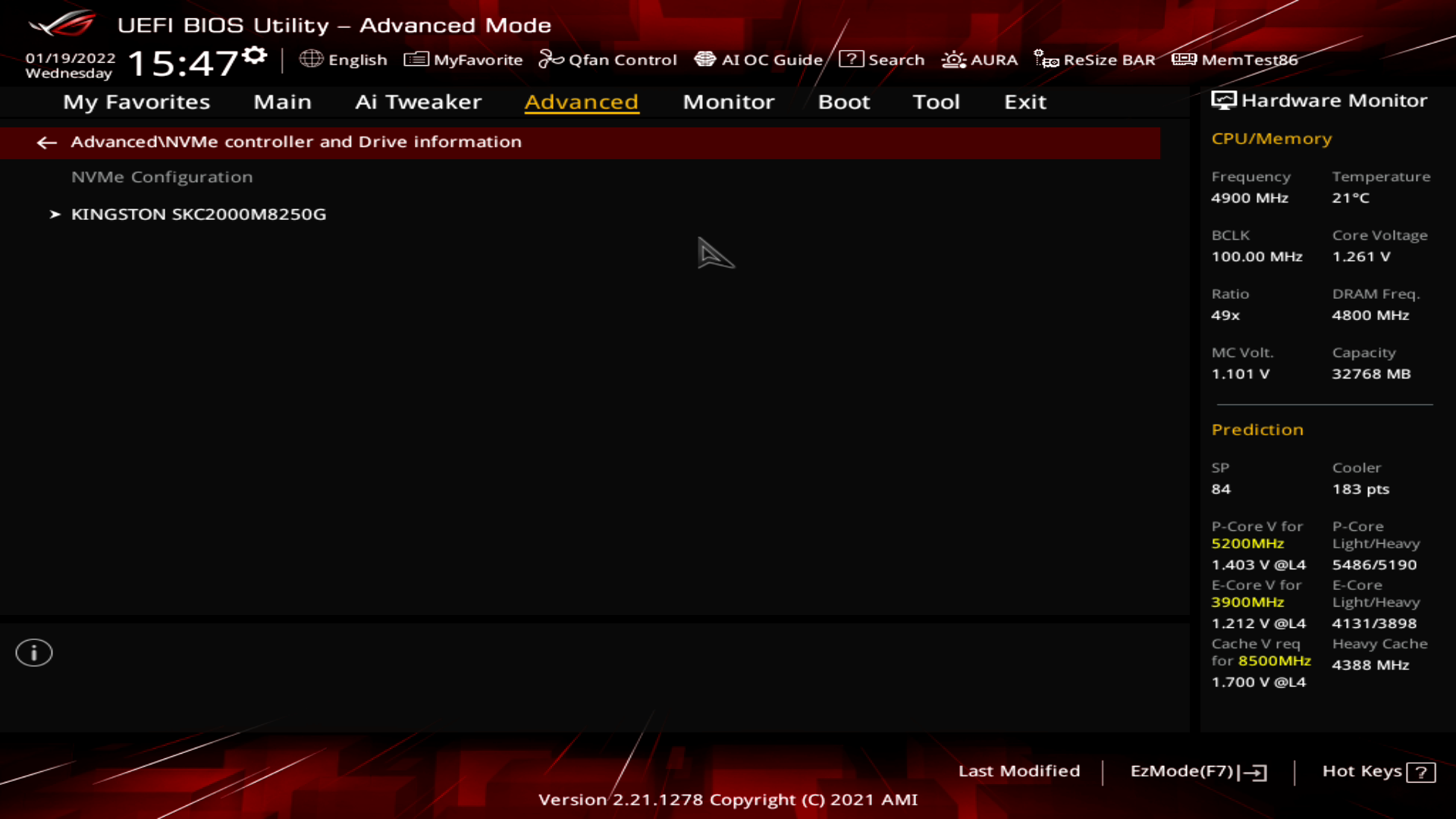

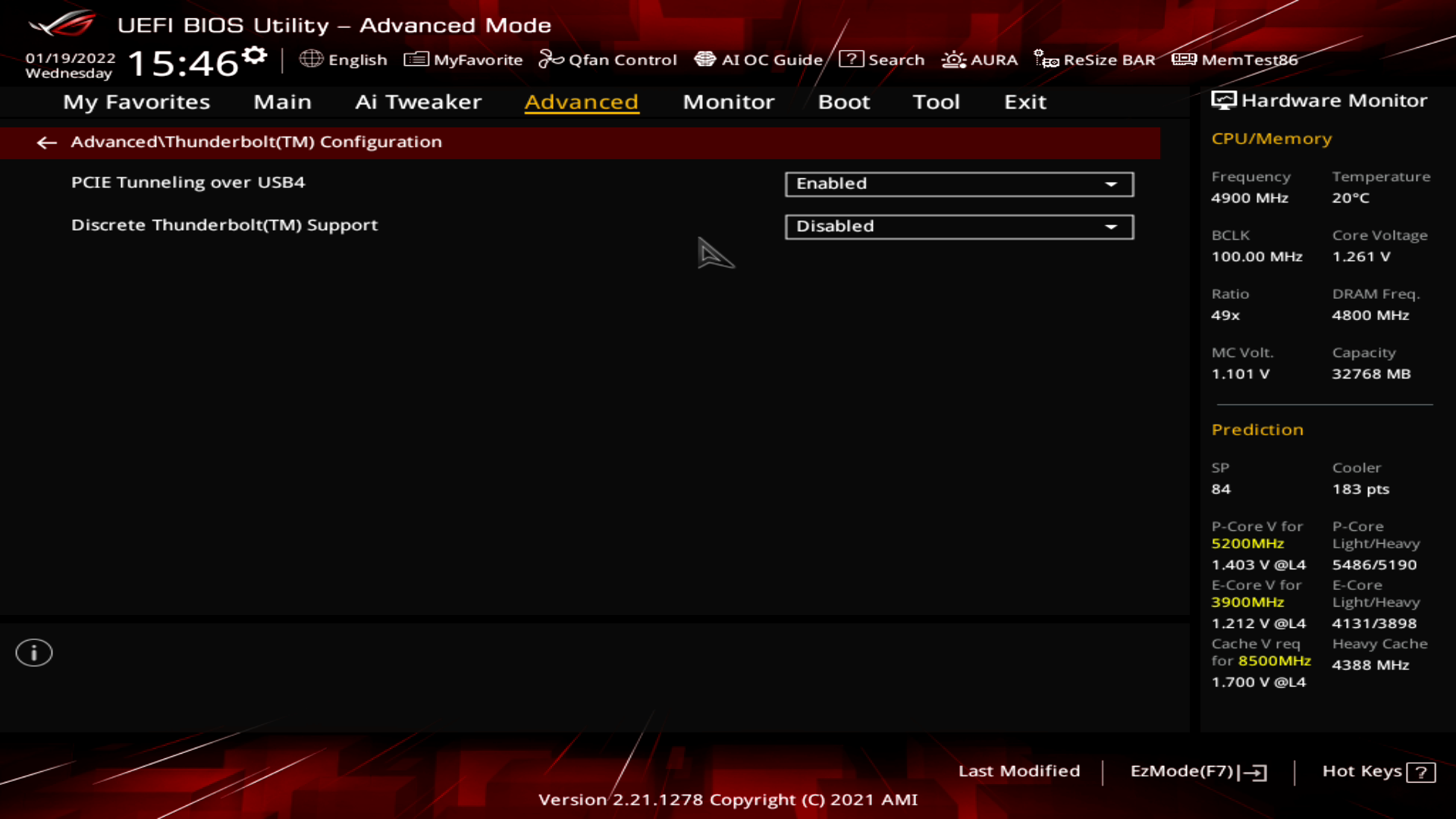

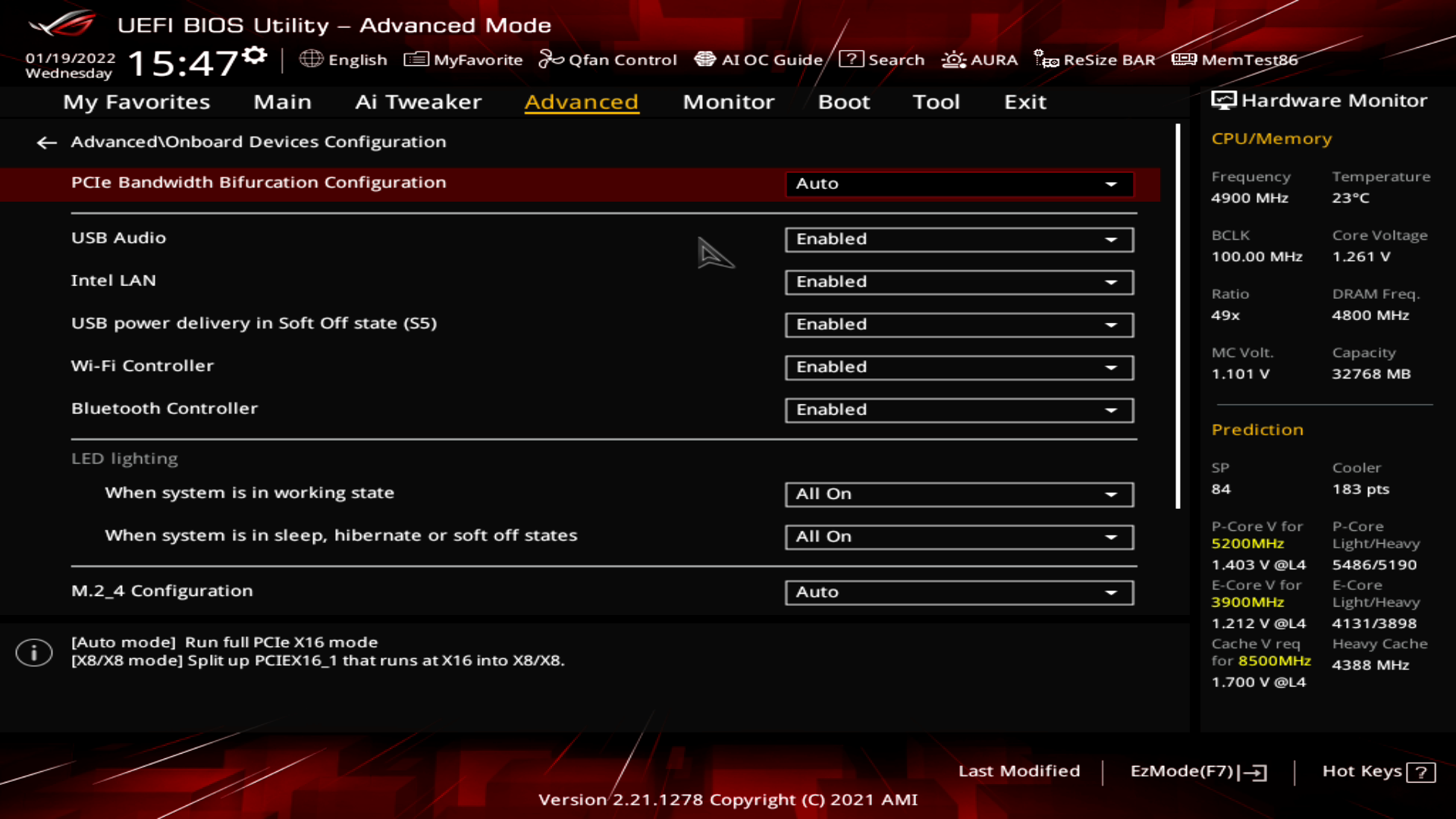

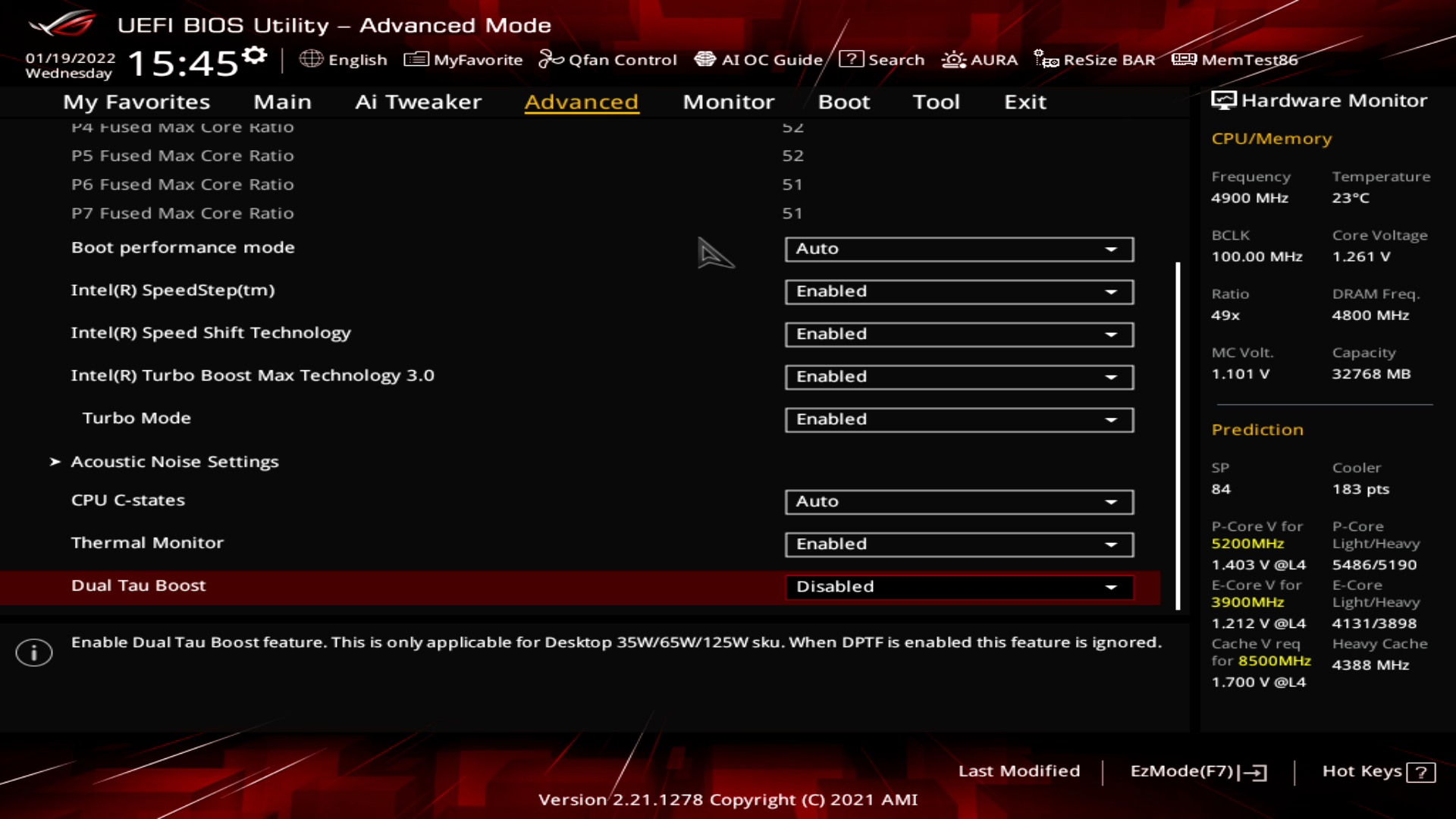

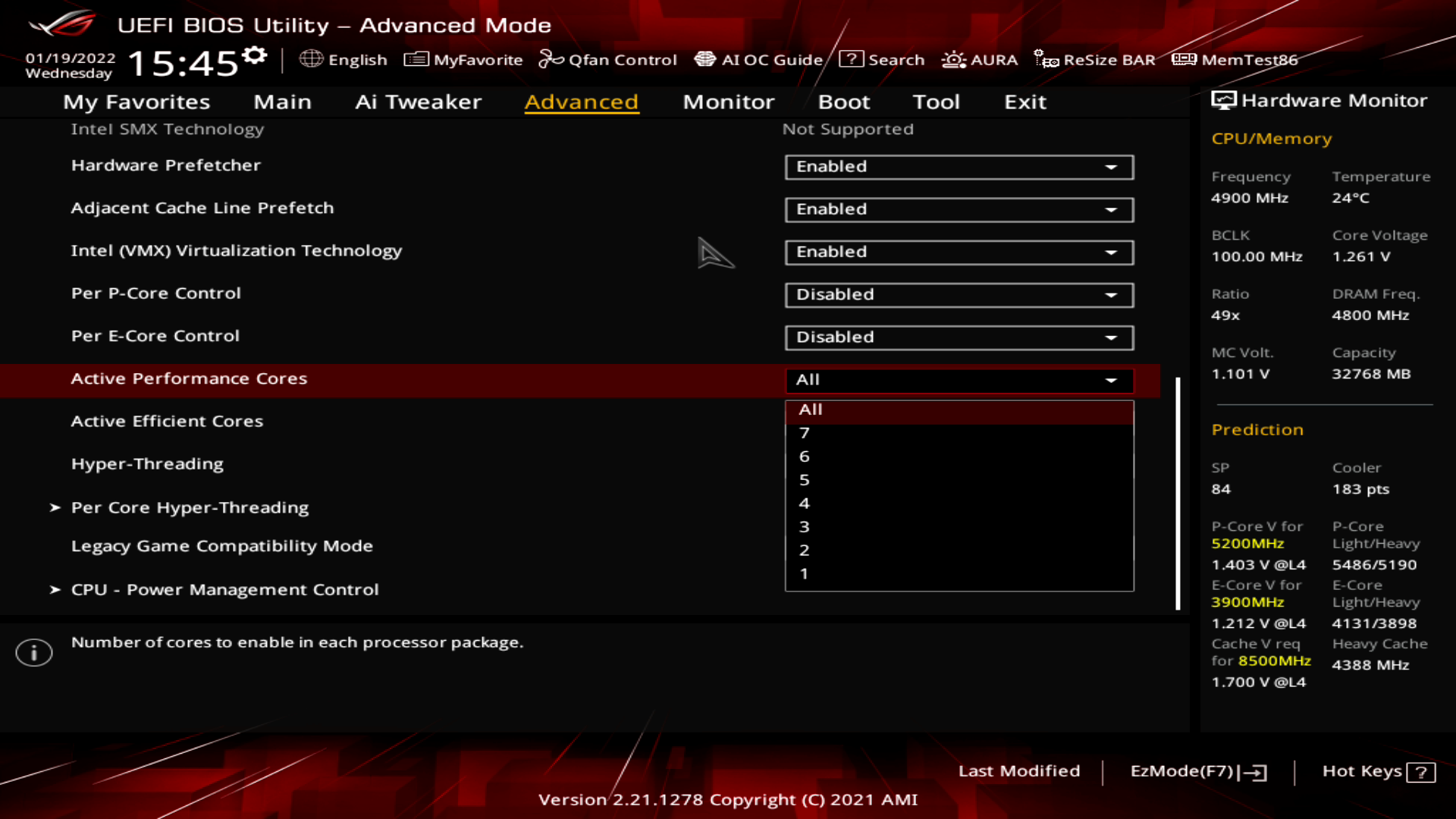

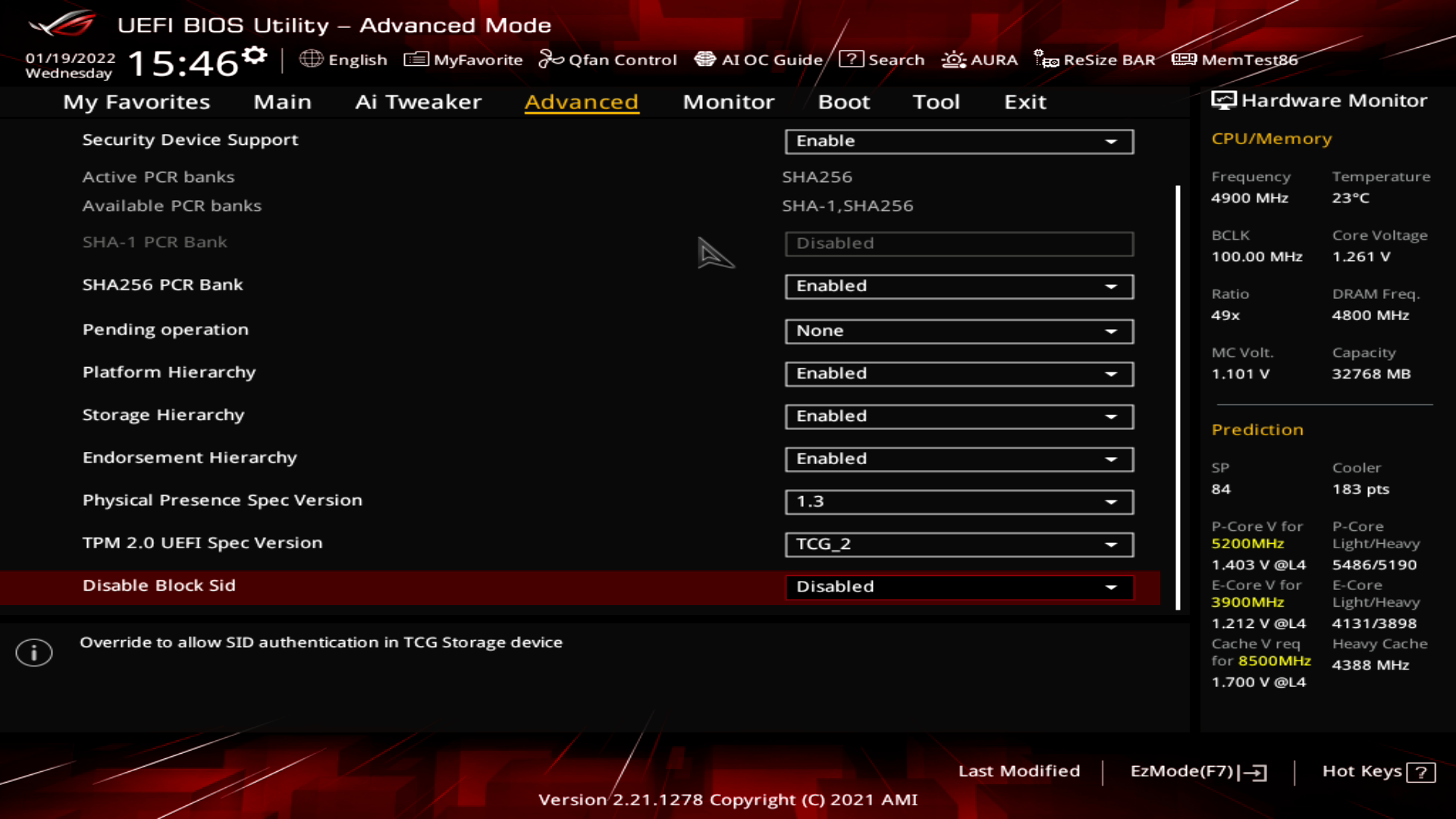

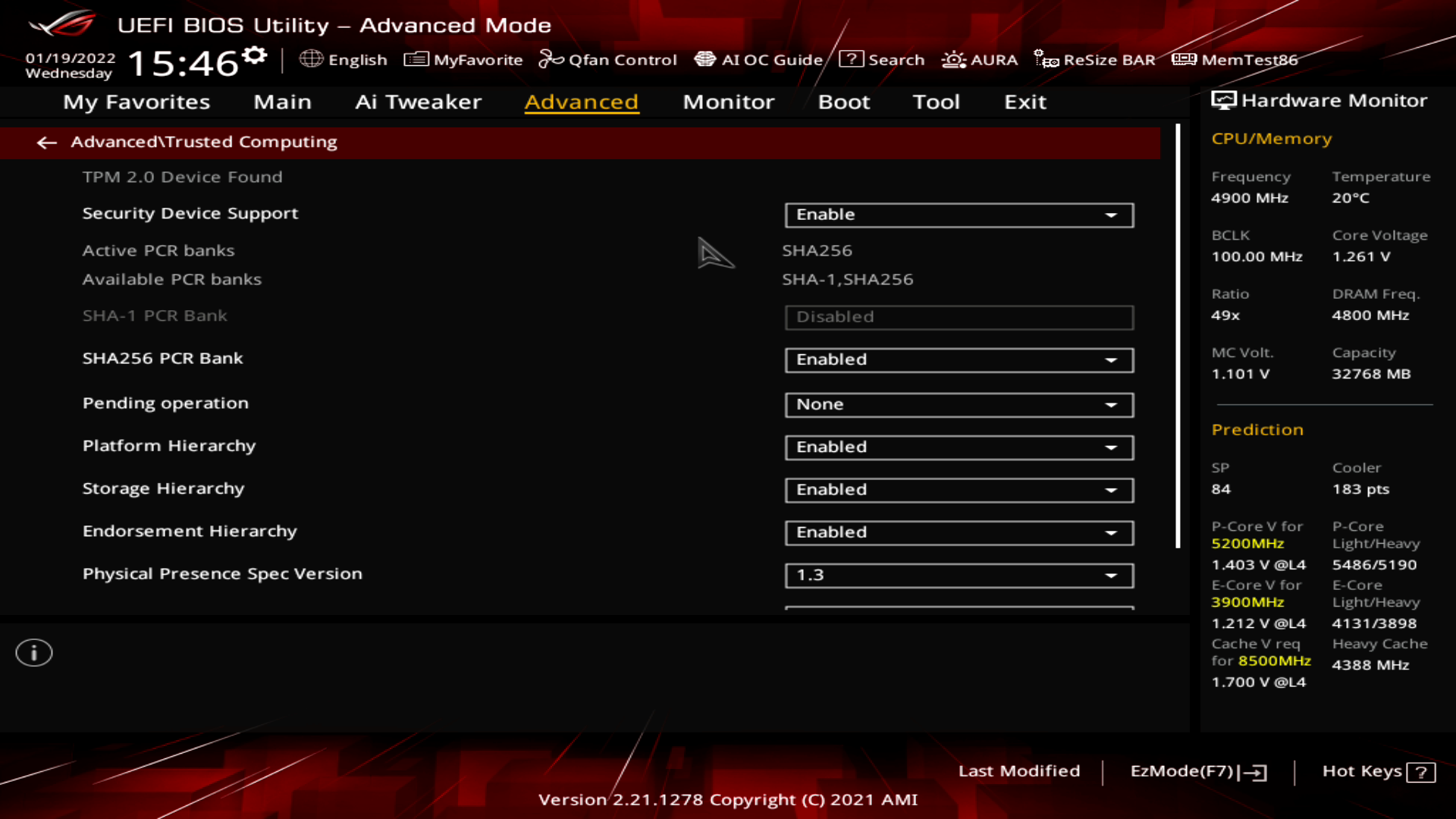

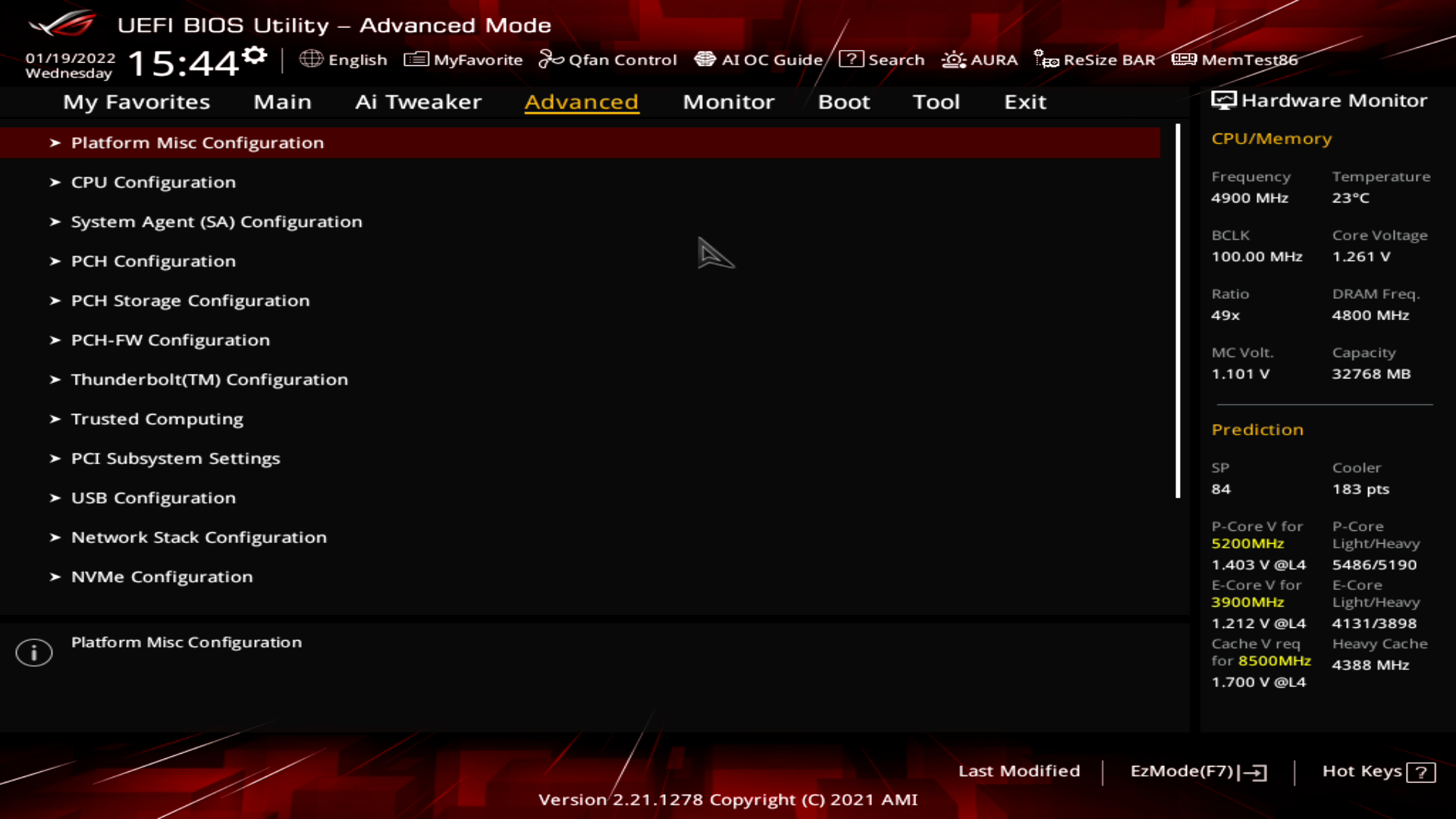

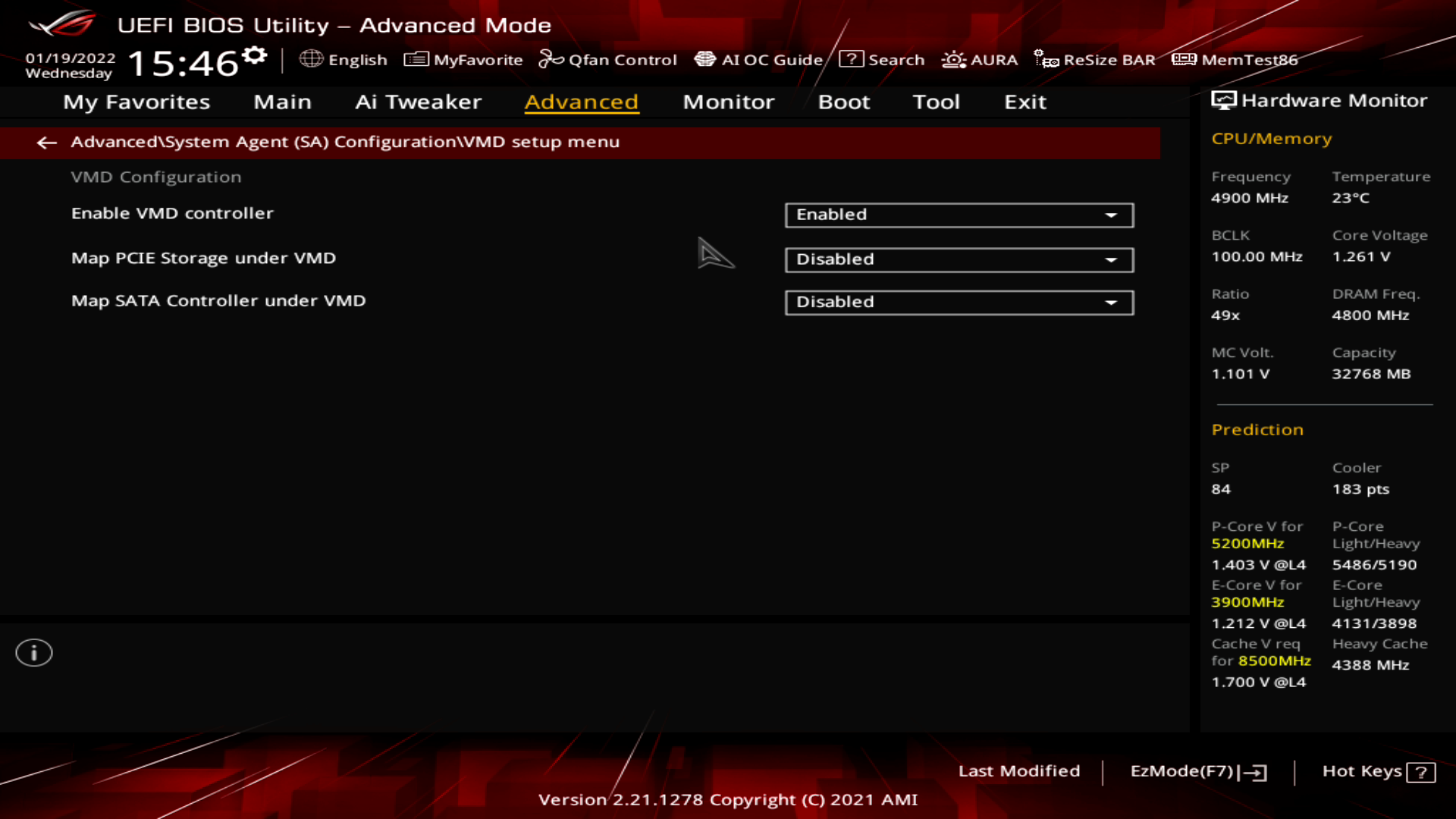

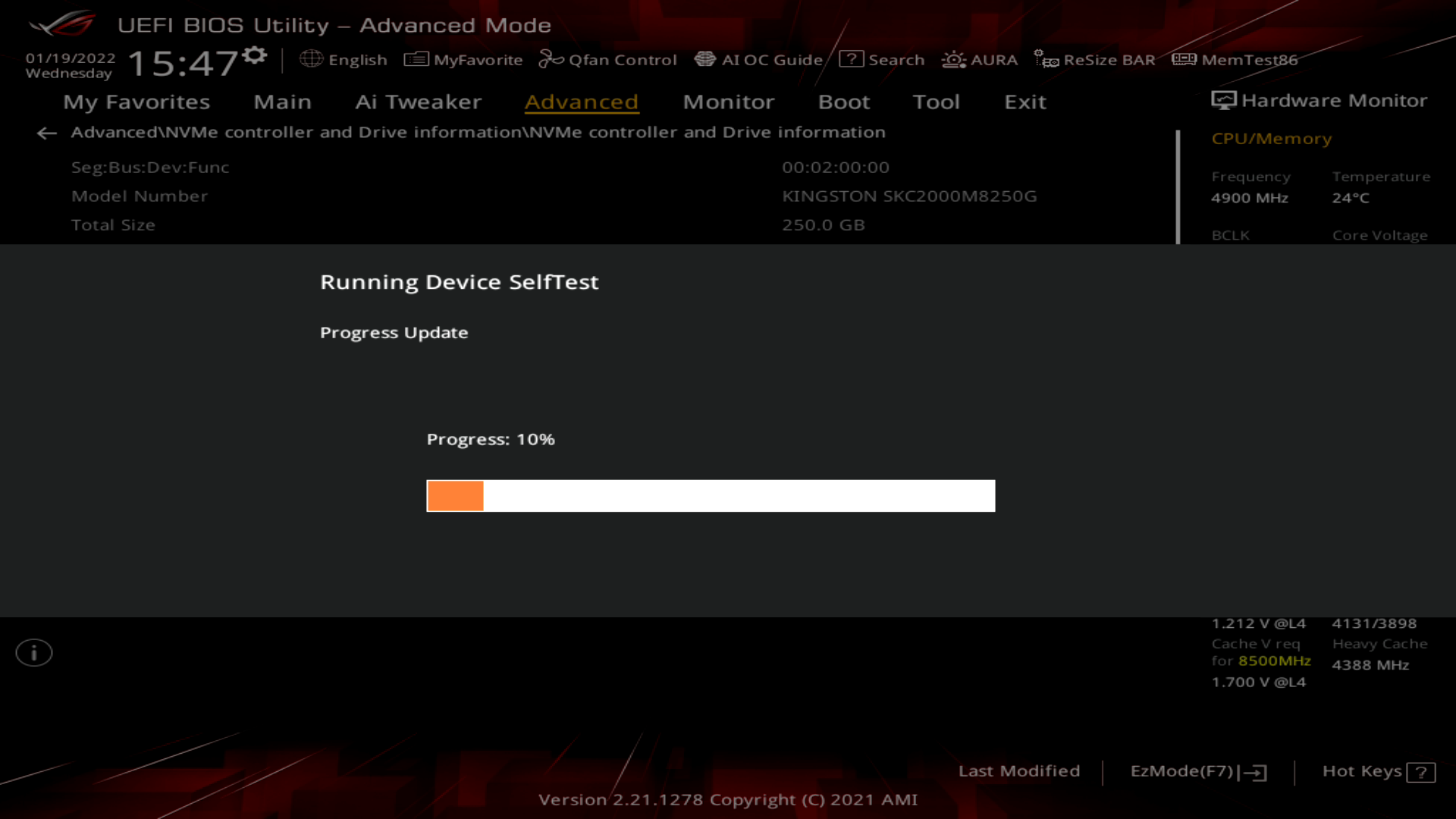

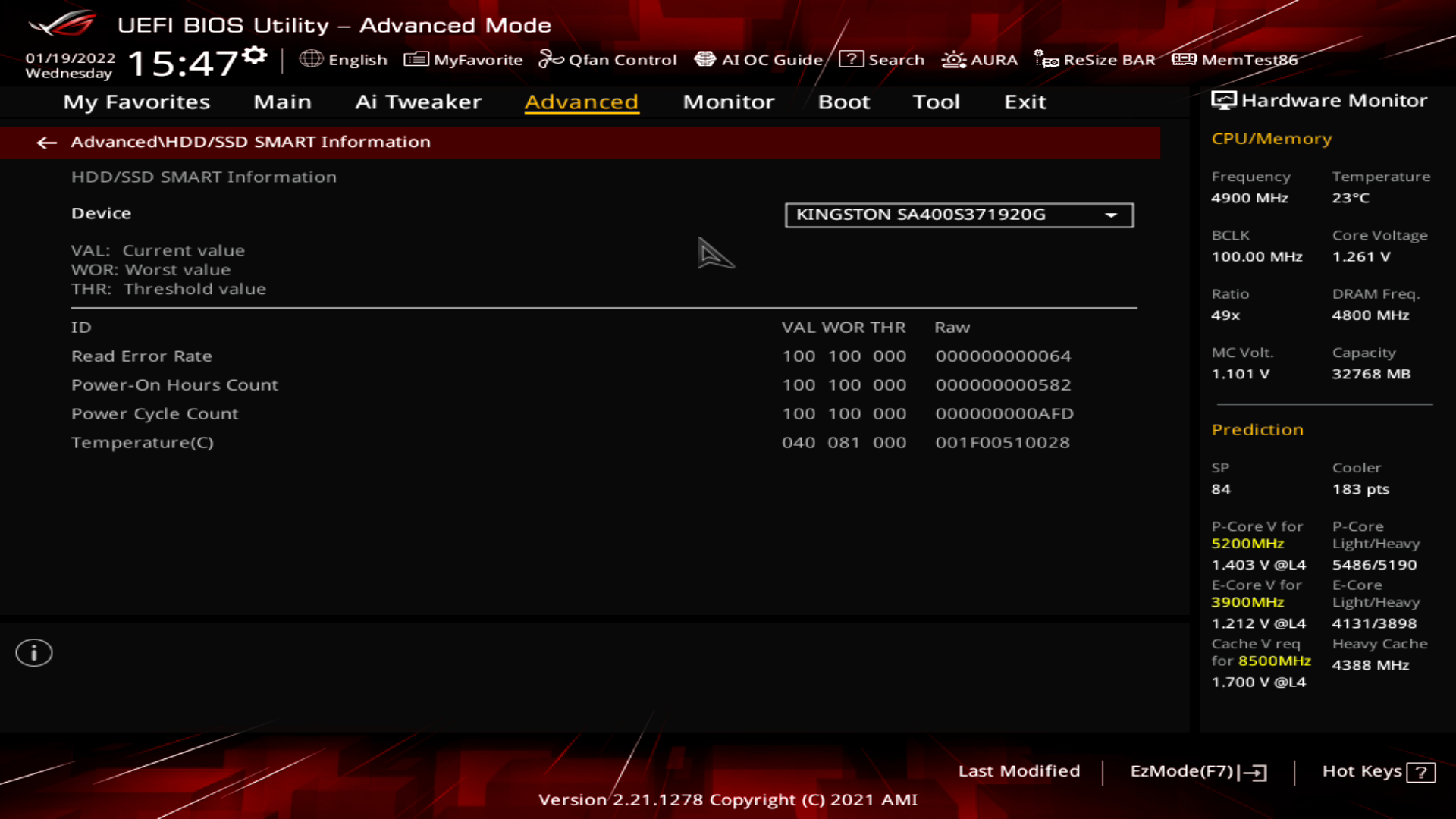

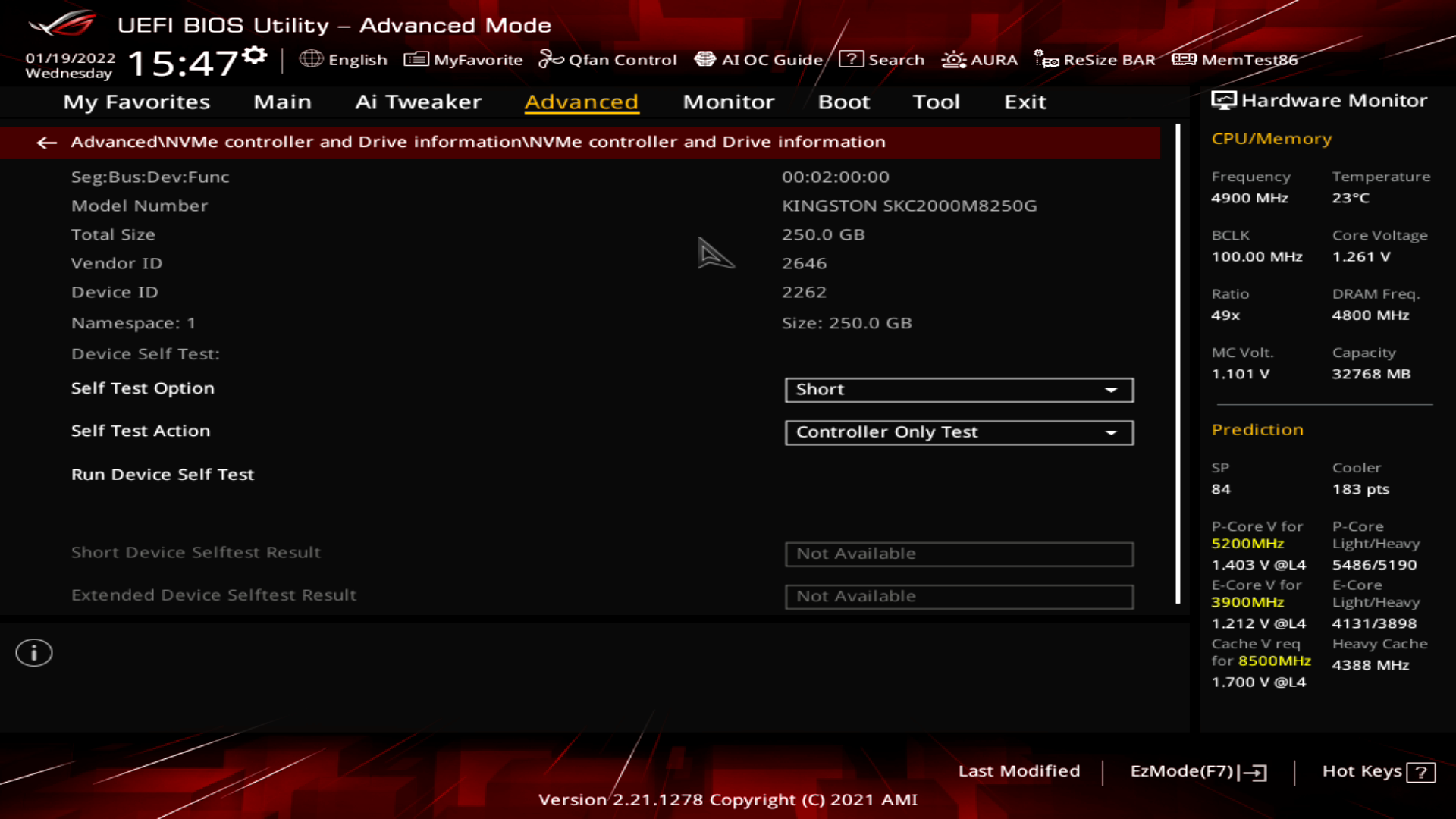

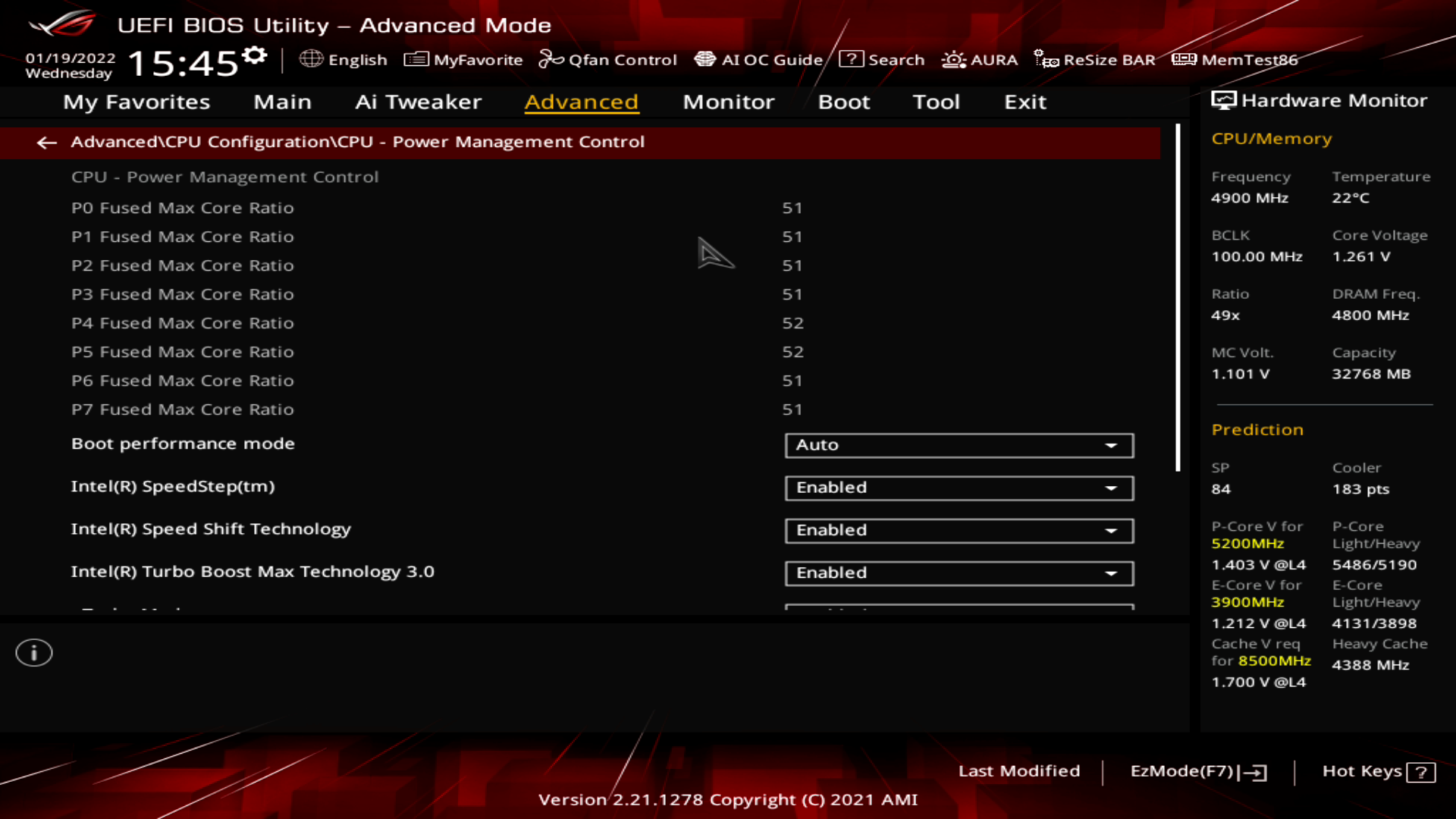

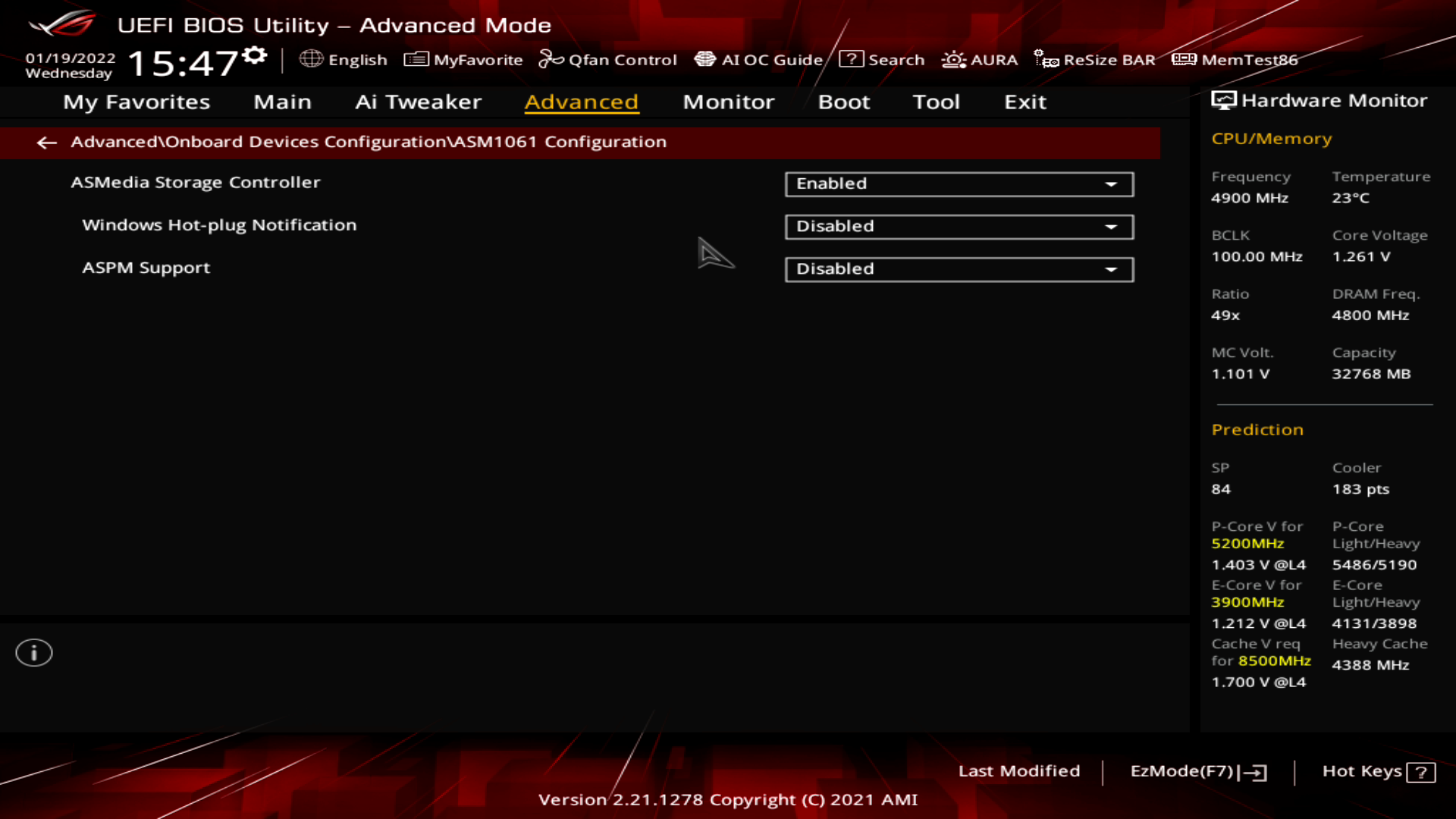

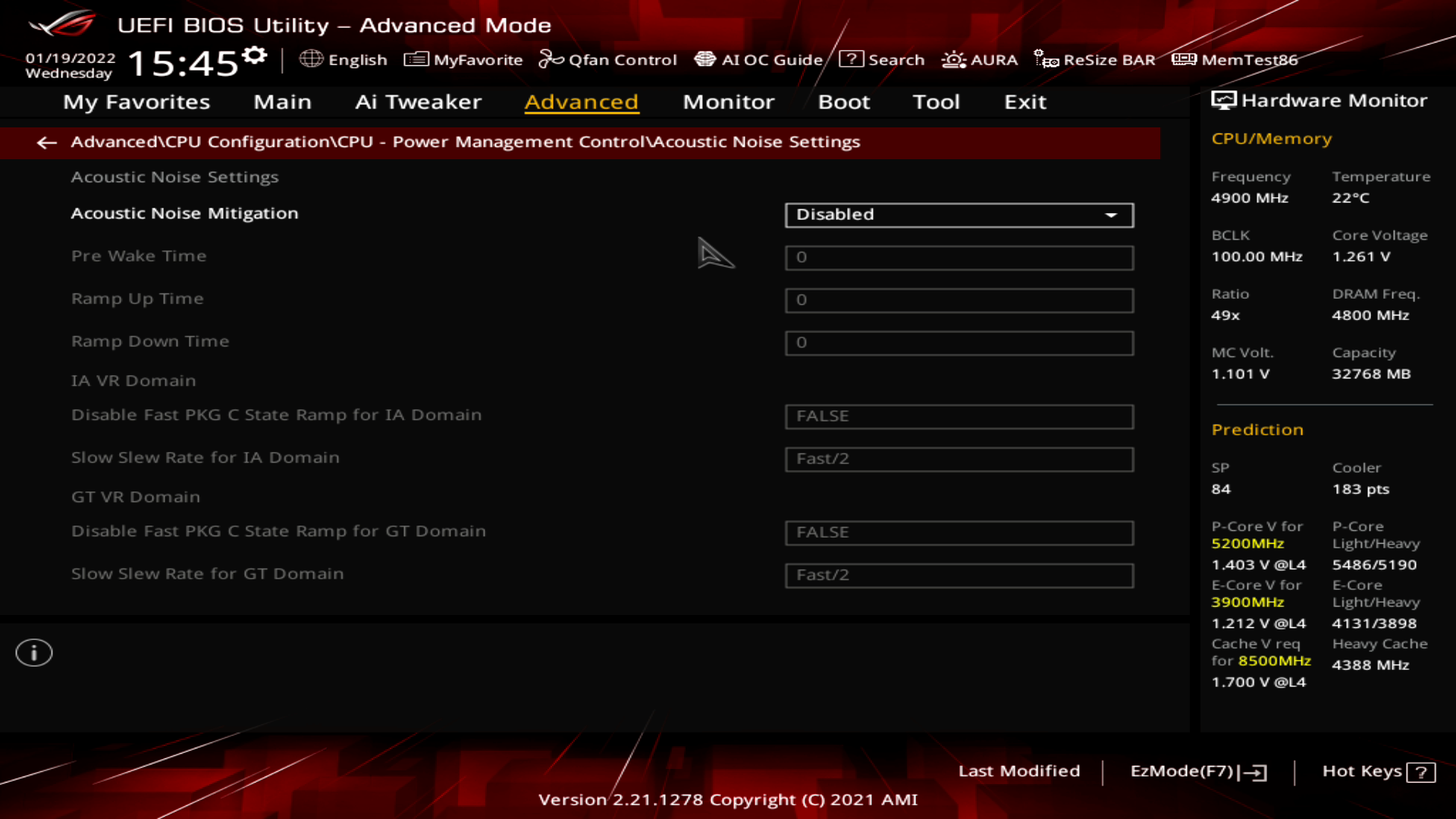

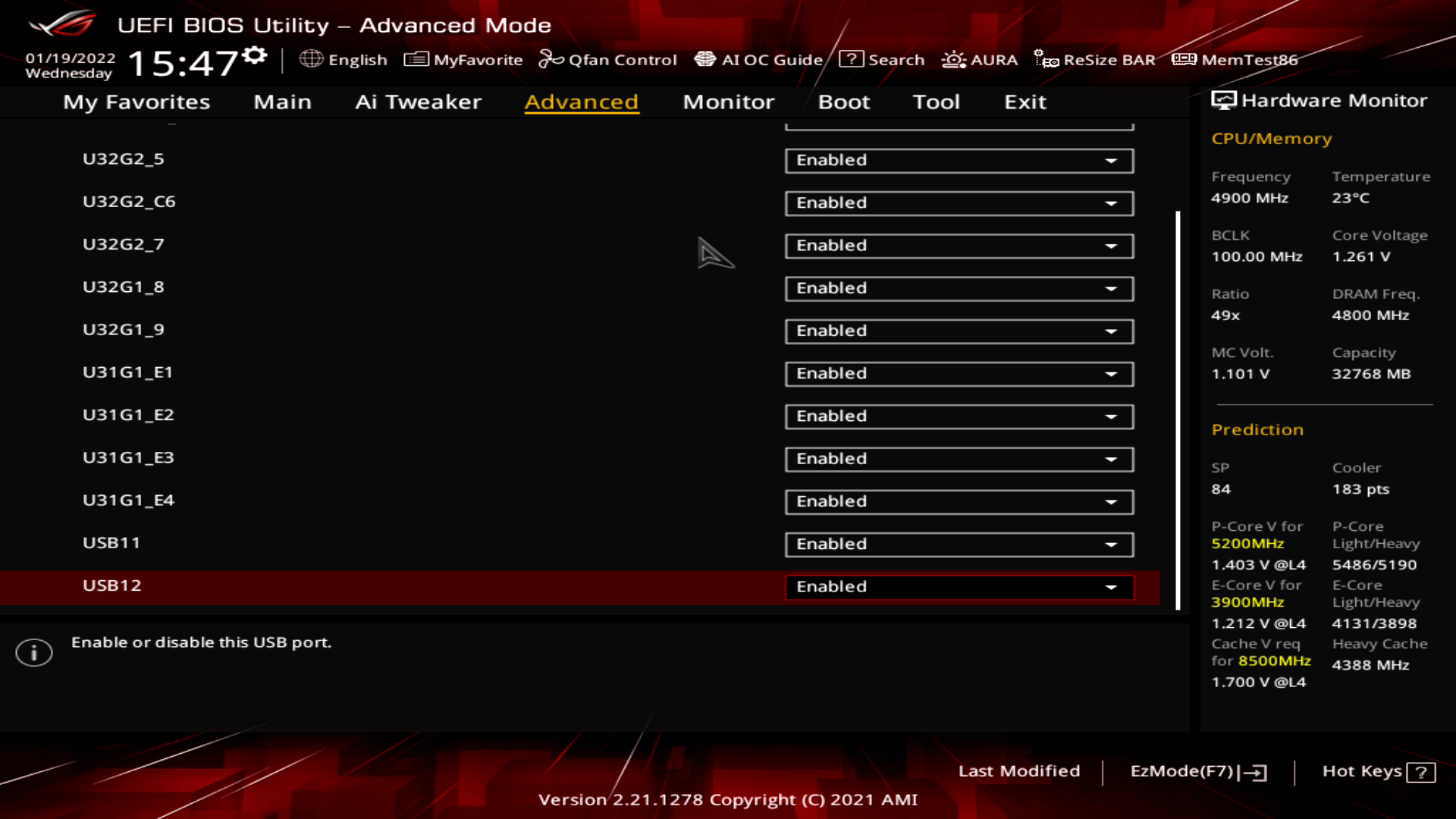

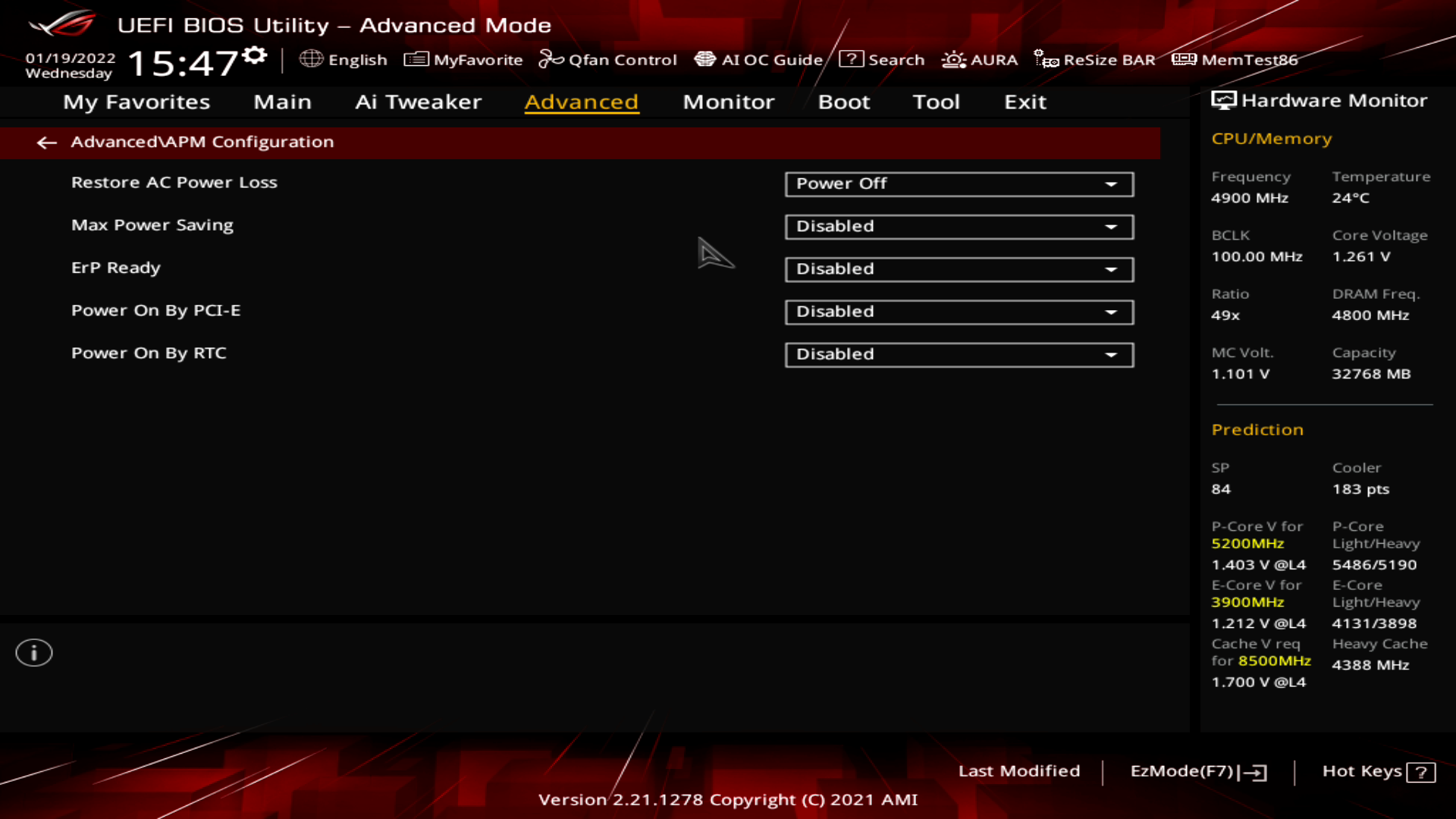

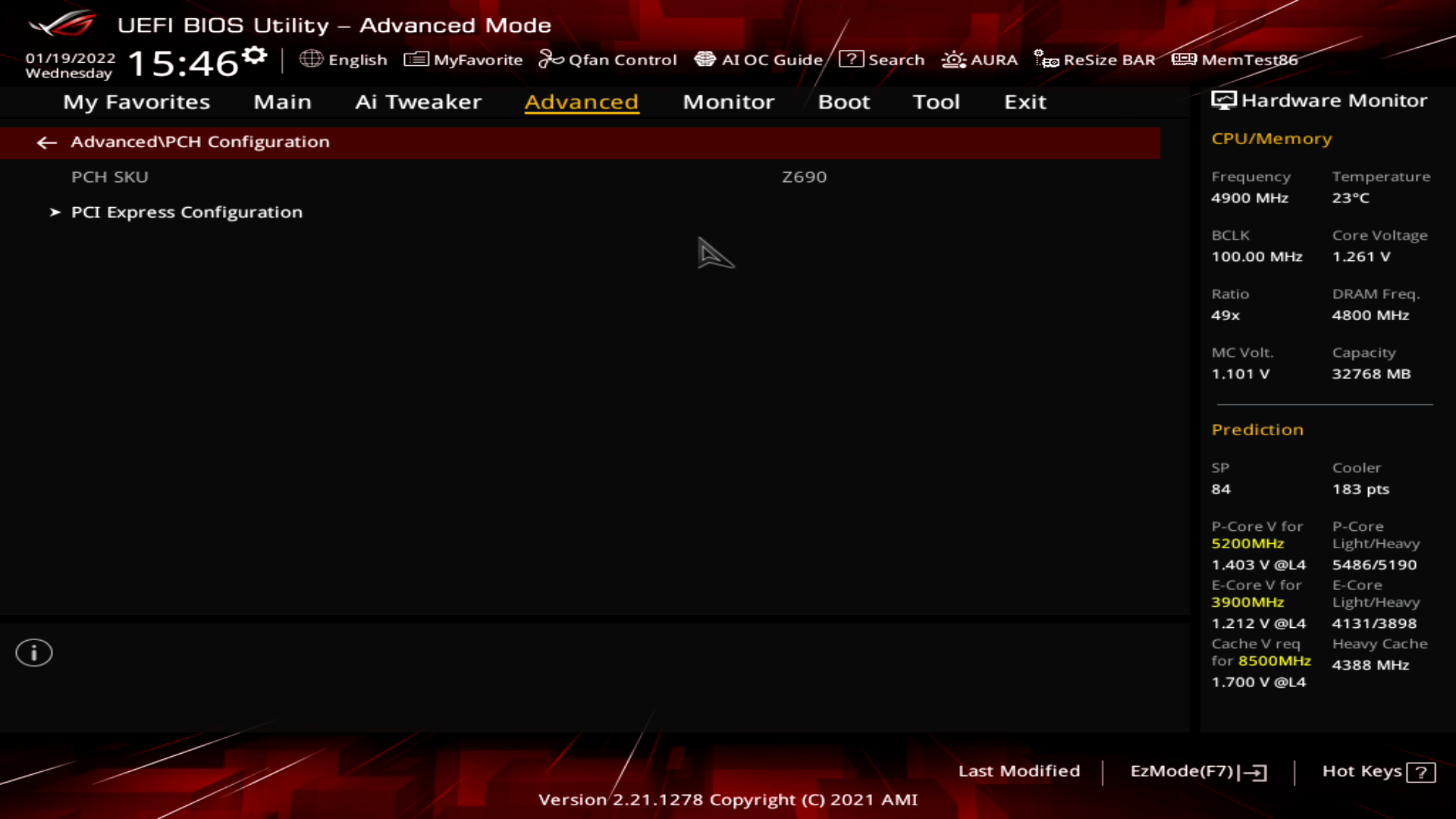

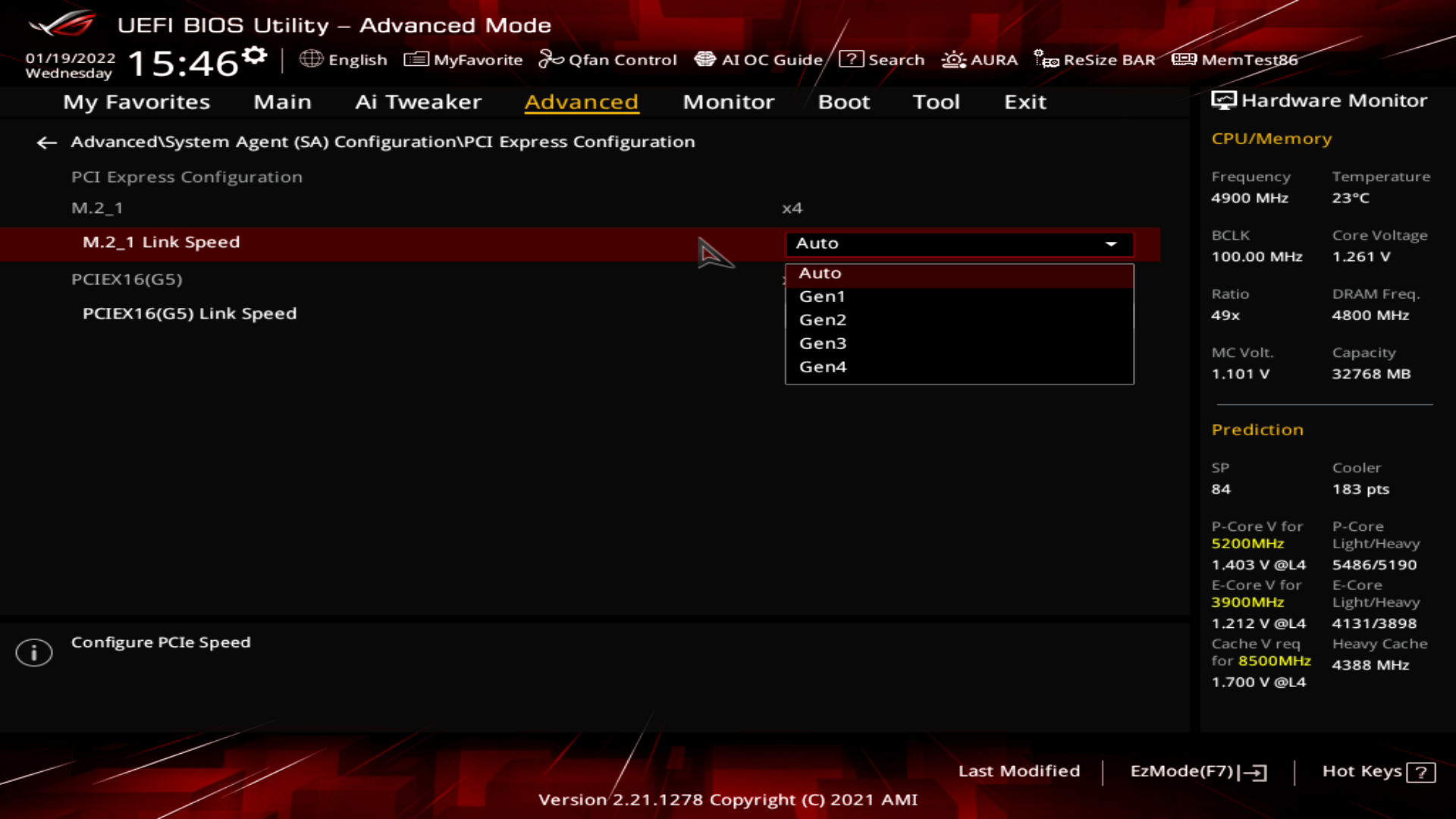

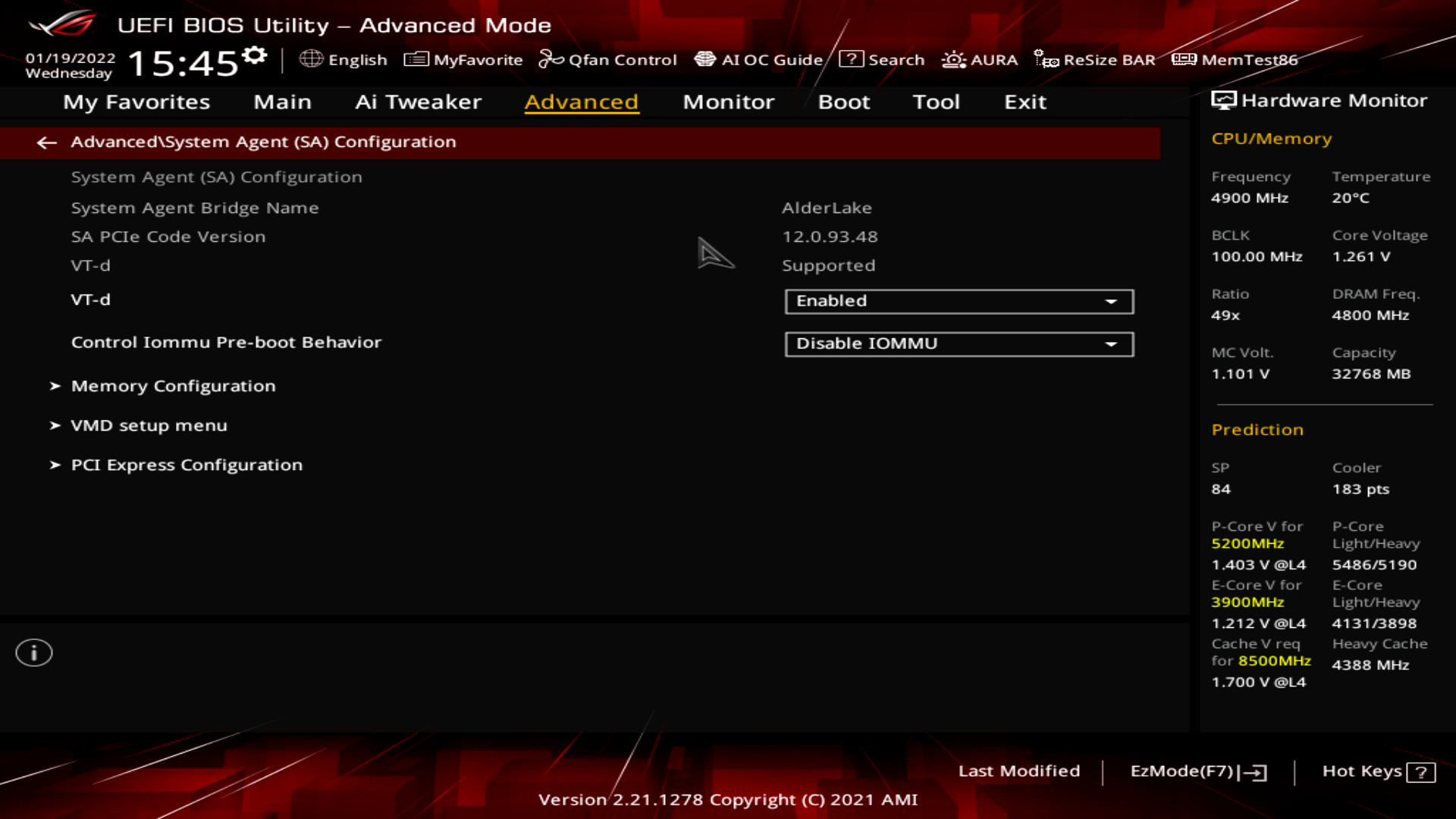

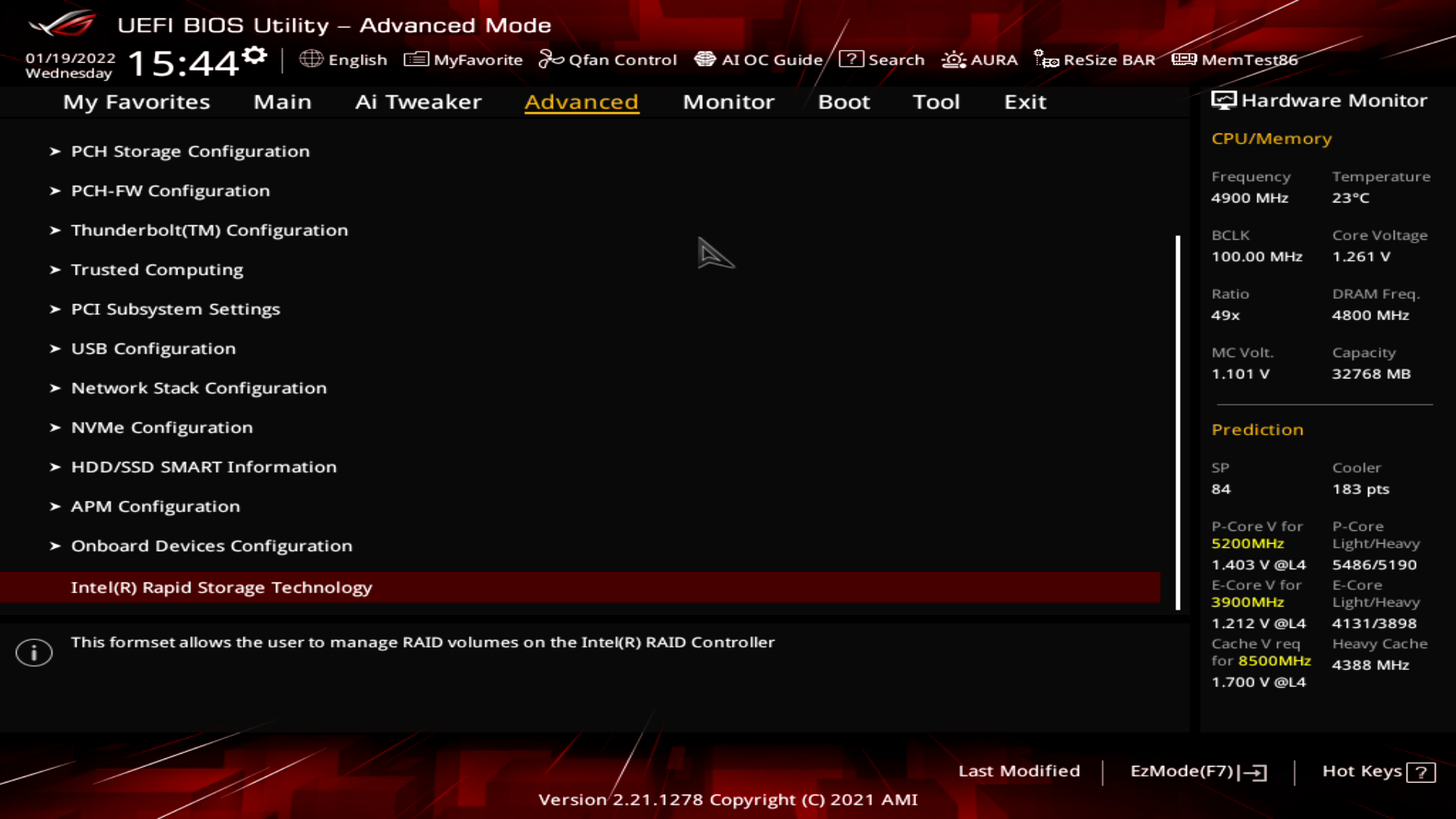

Возвращаемся обратно во вкладки вверх. Раздел Advanced посвящен регулировкам устройств, распределением линий и поколений шины PCI-E, и многим другим.

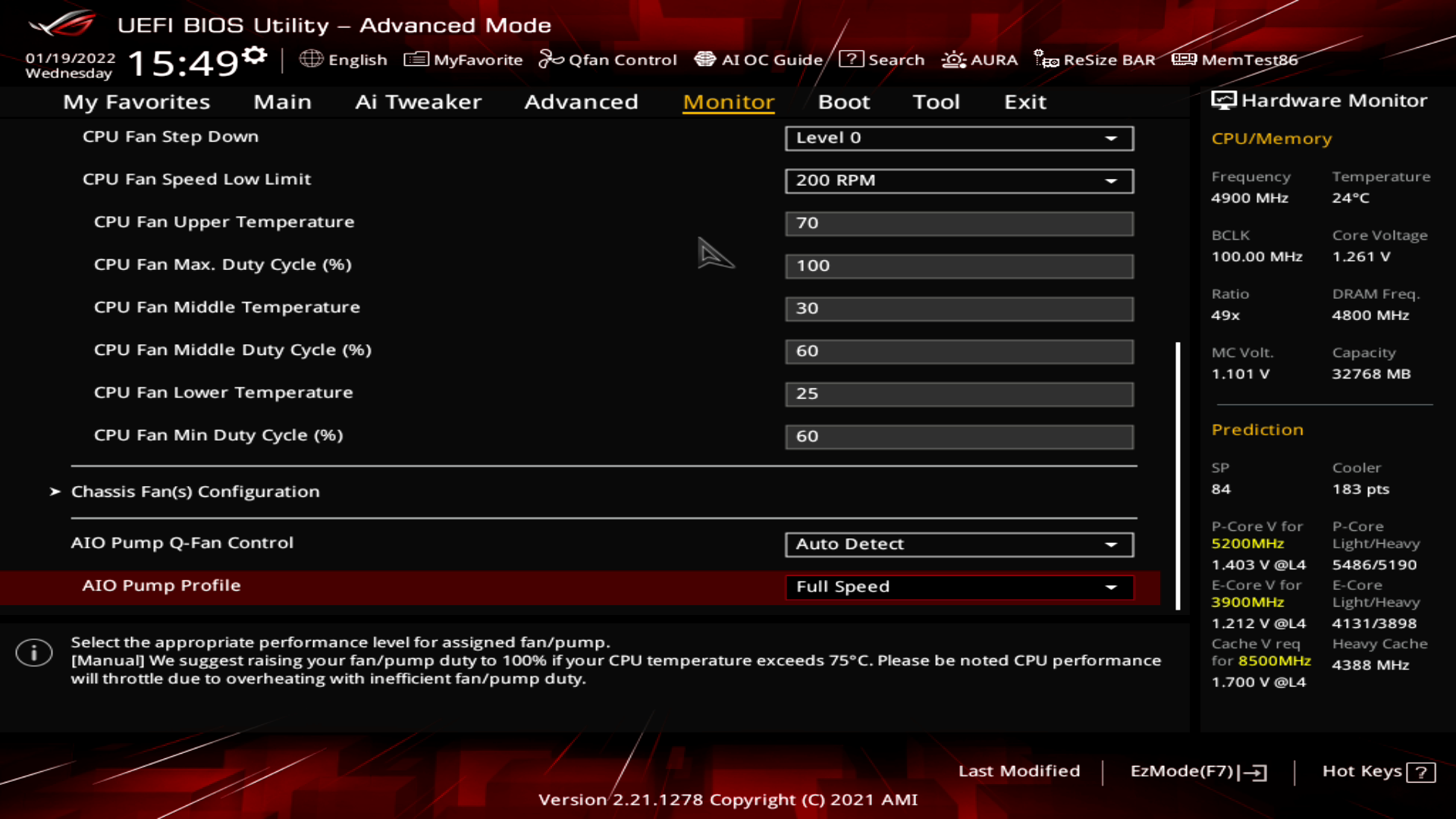

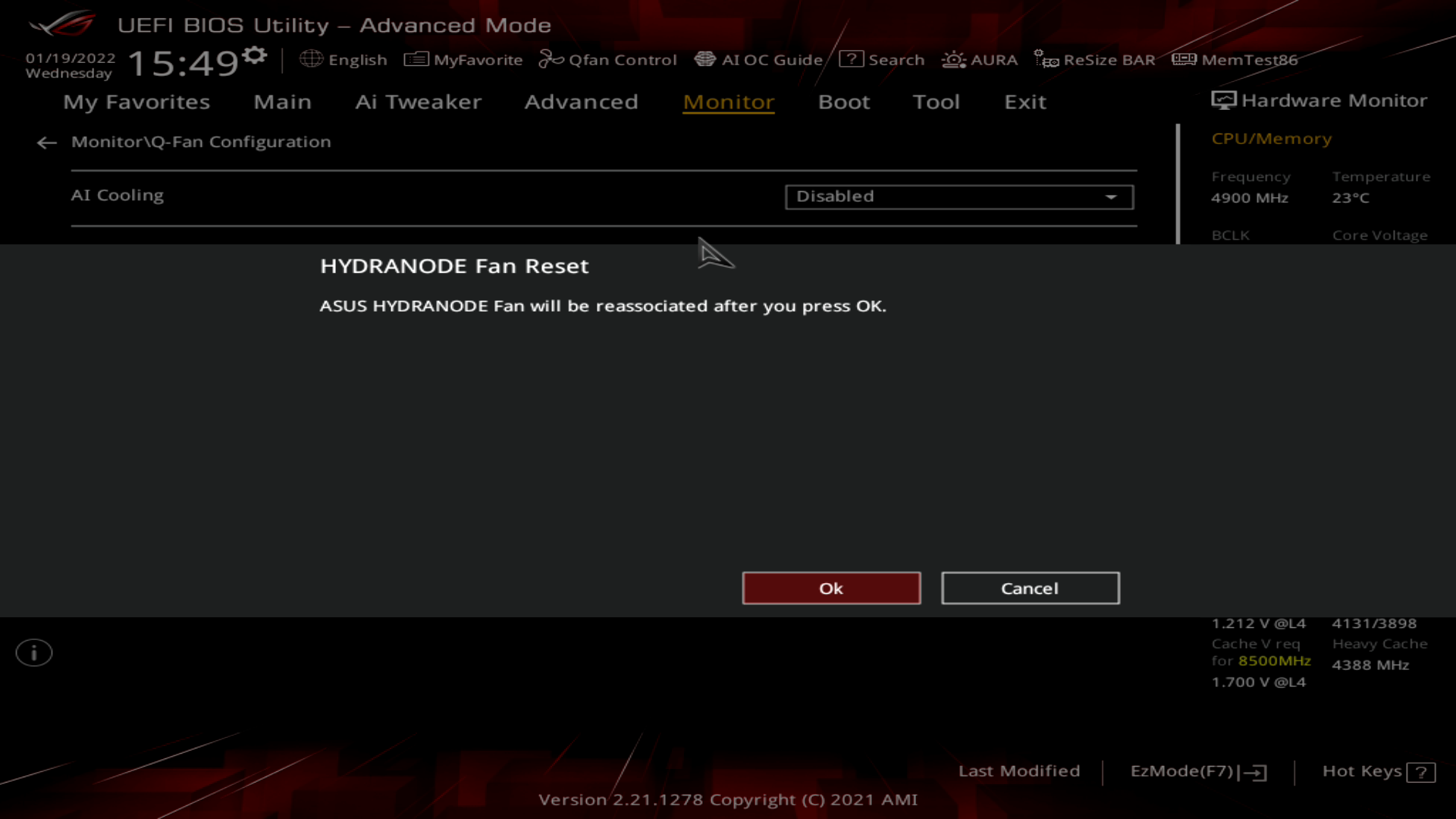

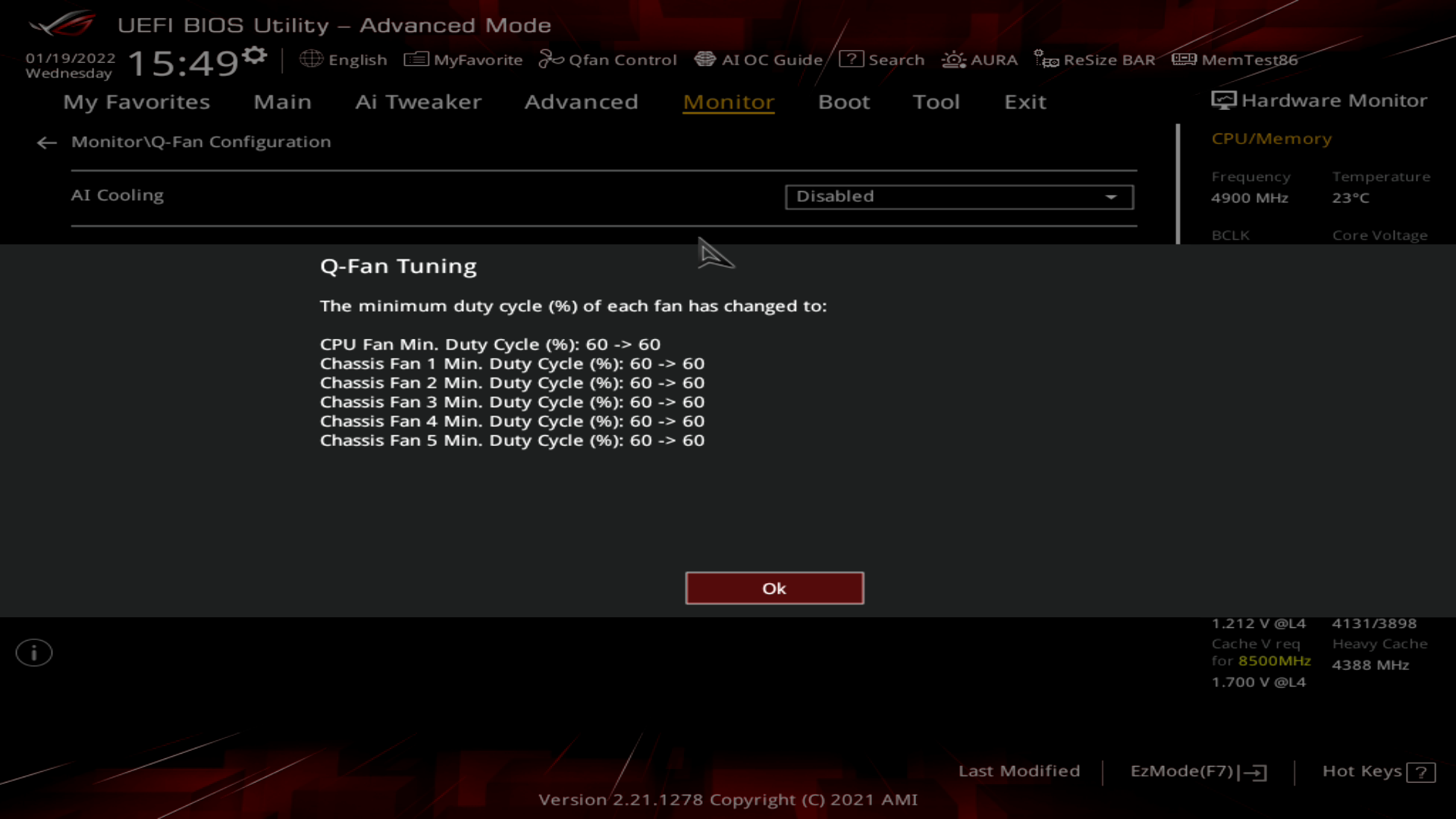

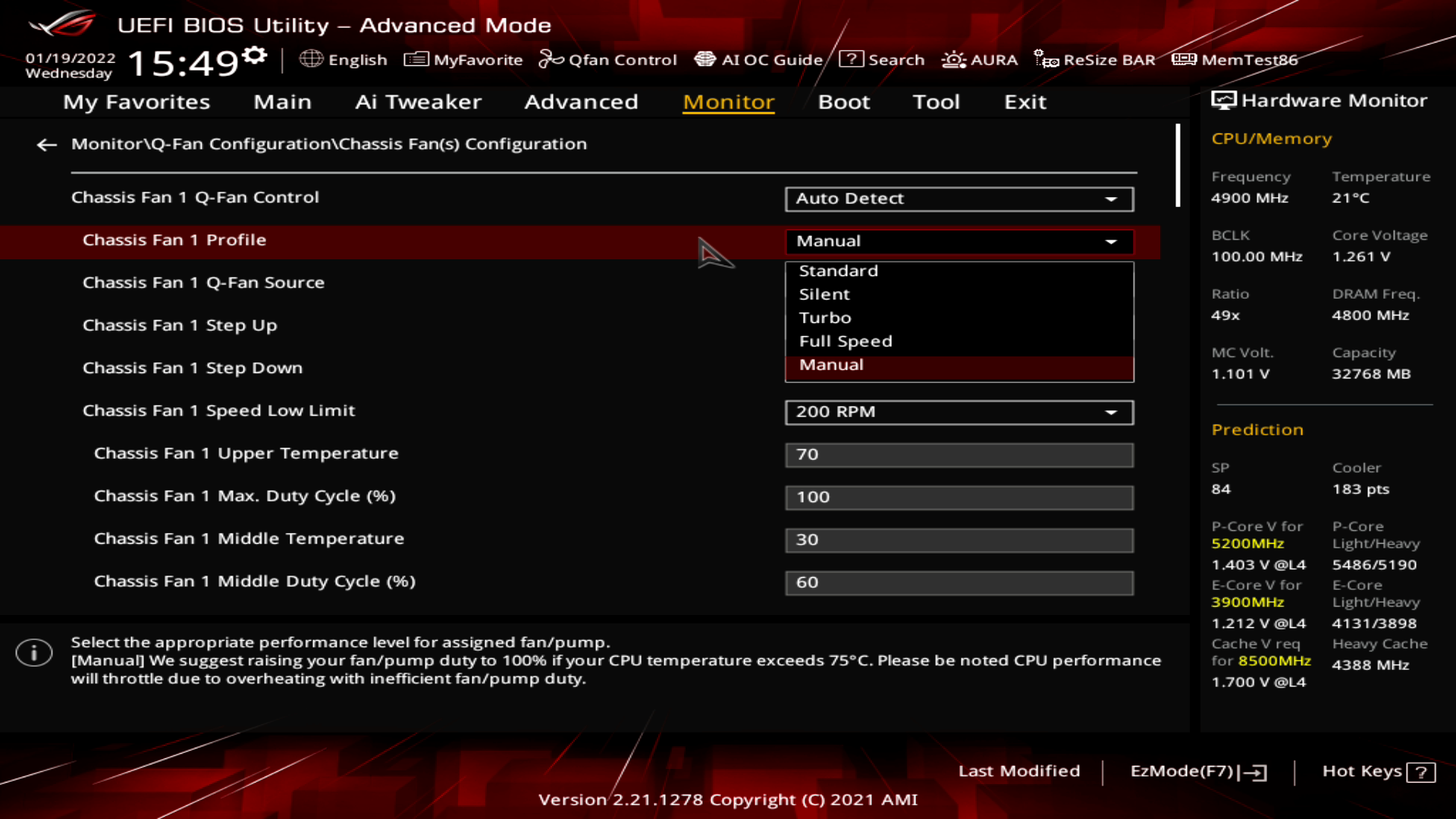

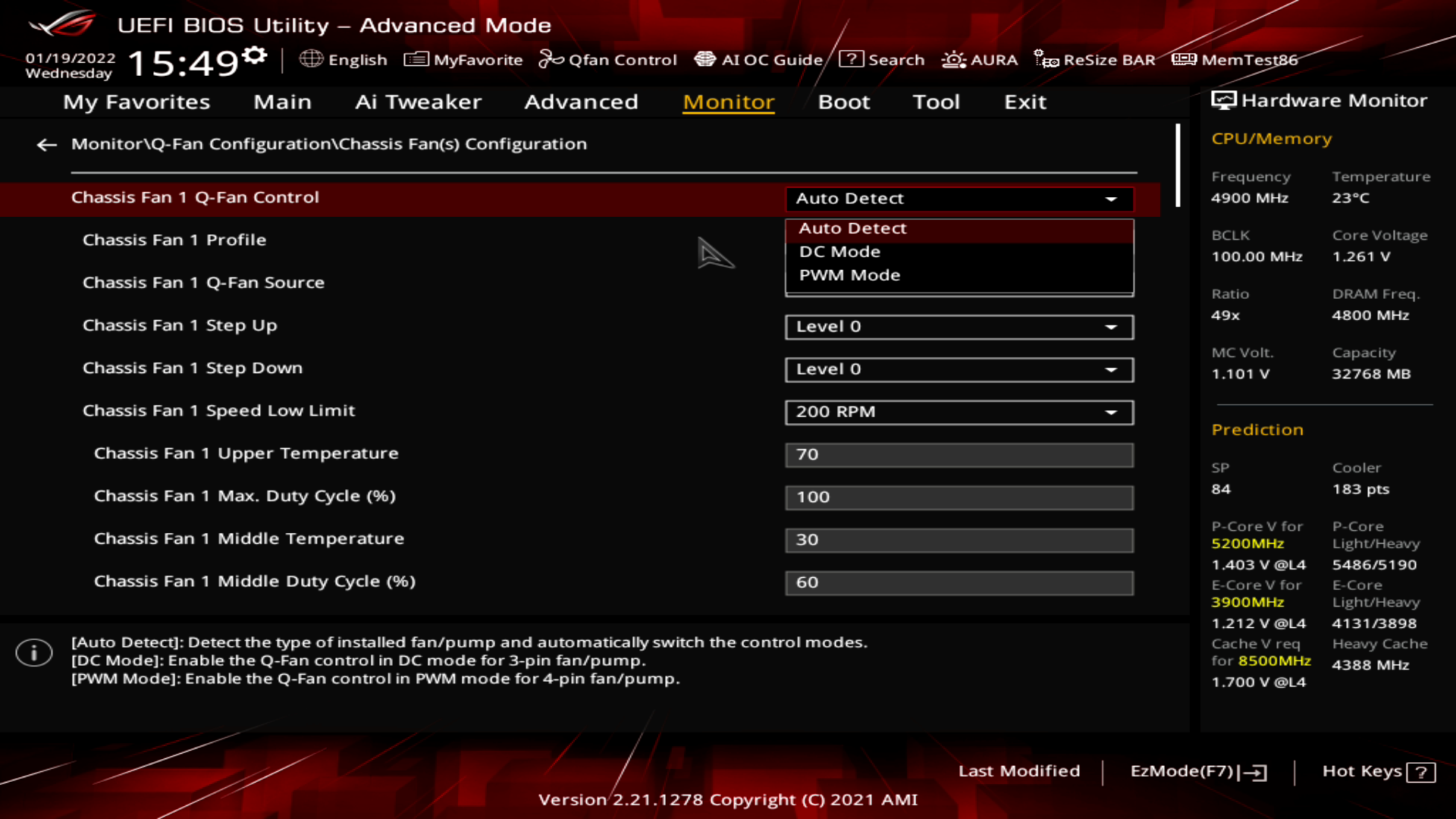

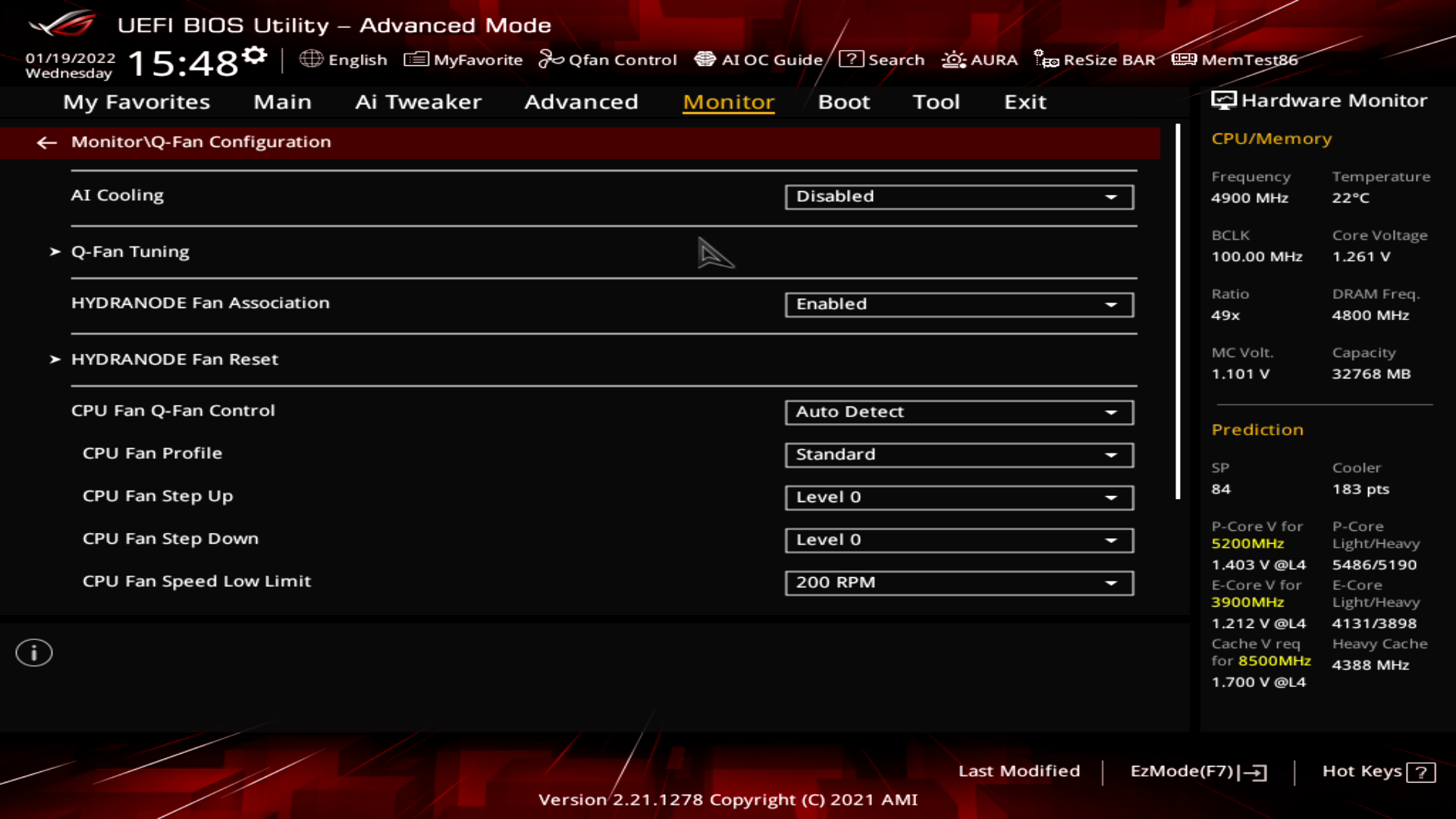

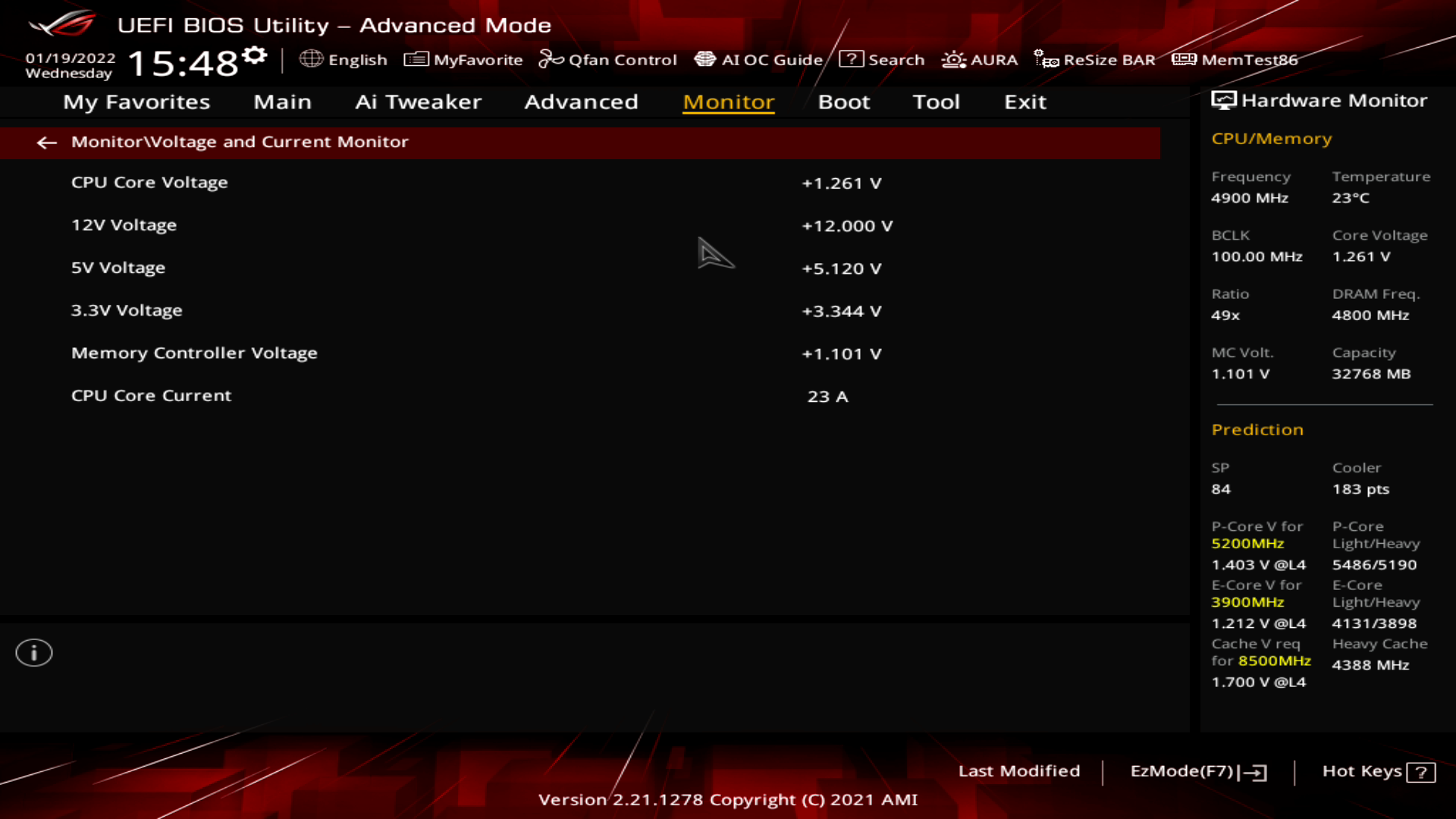

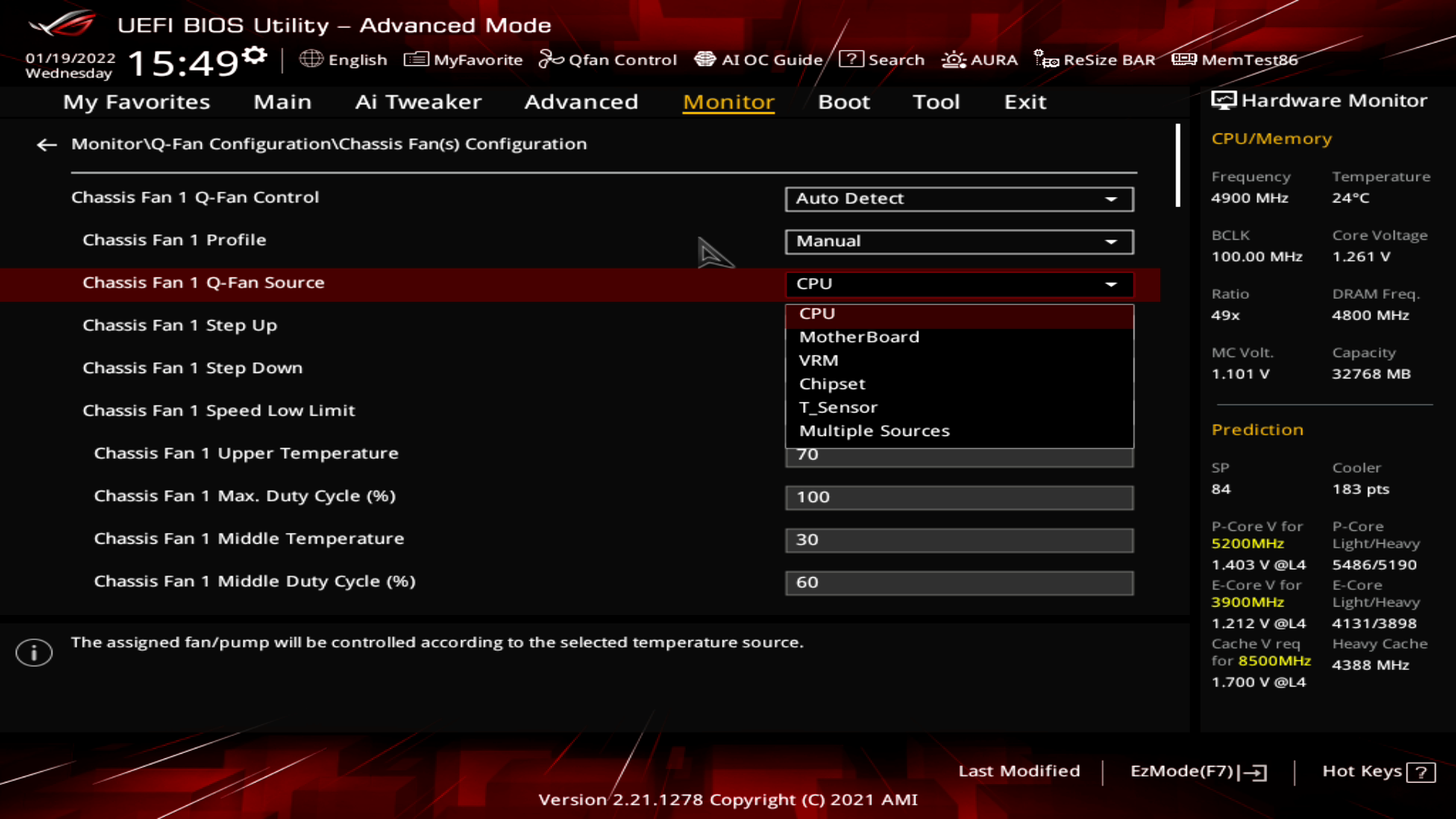

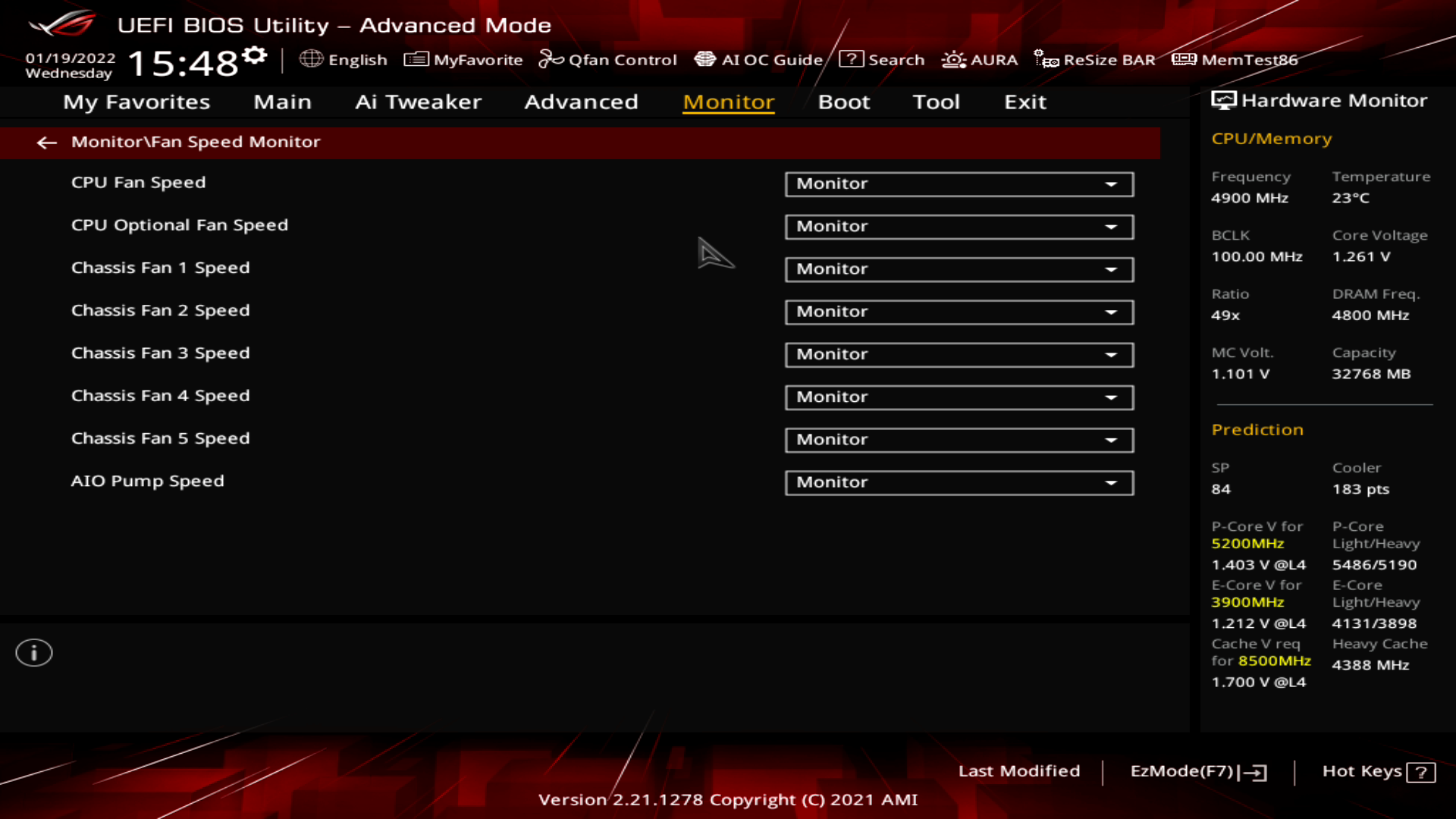

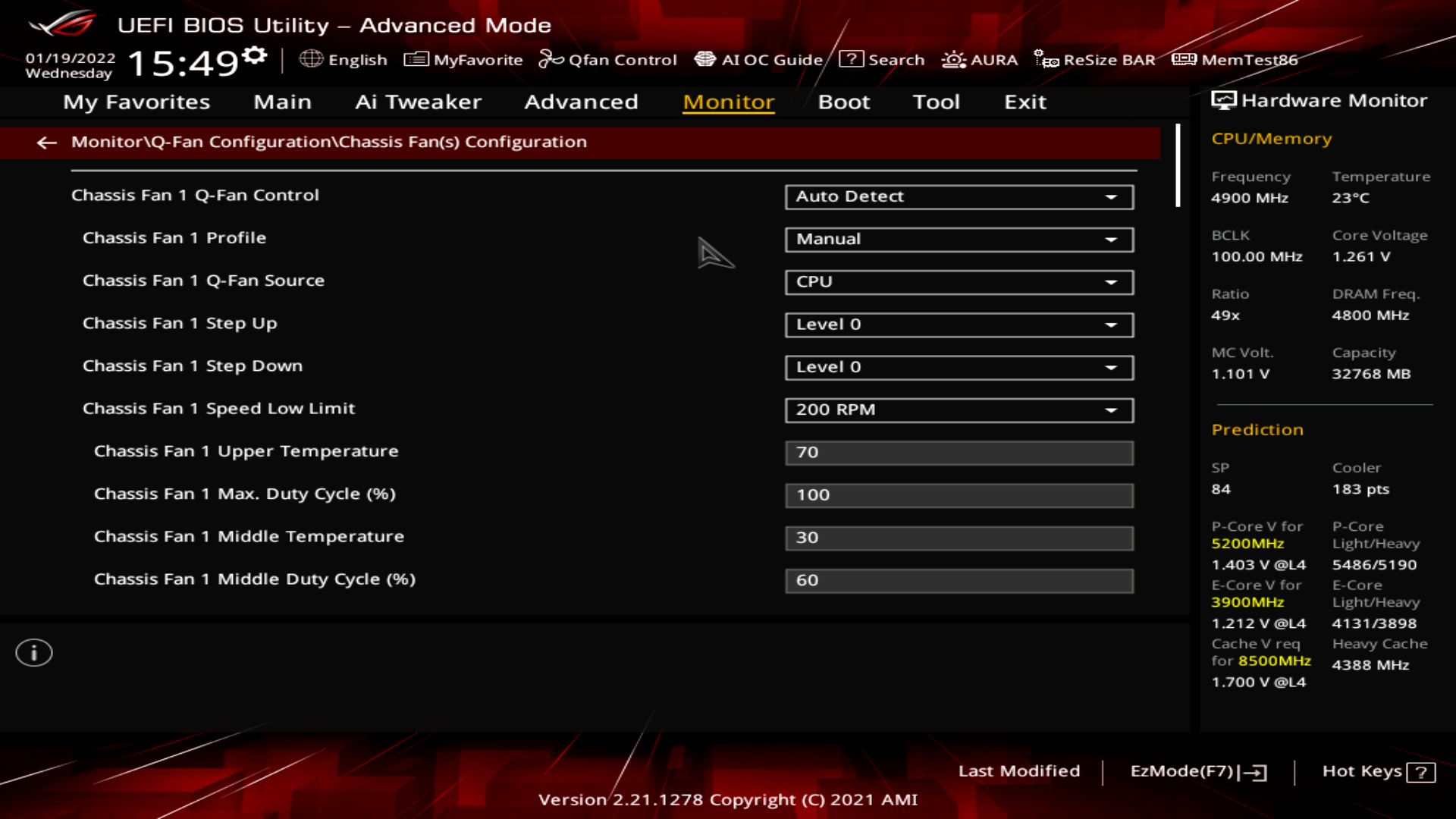

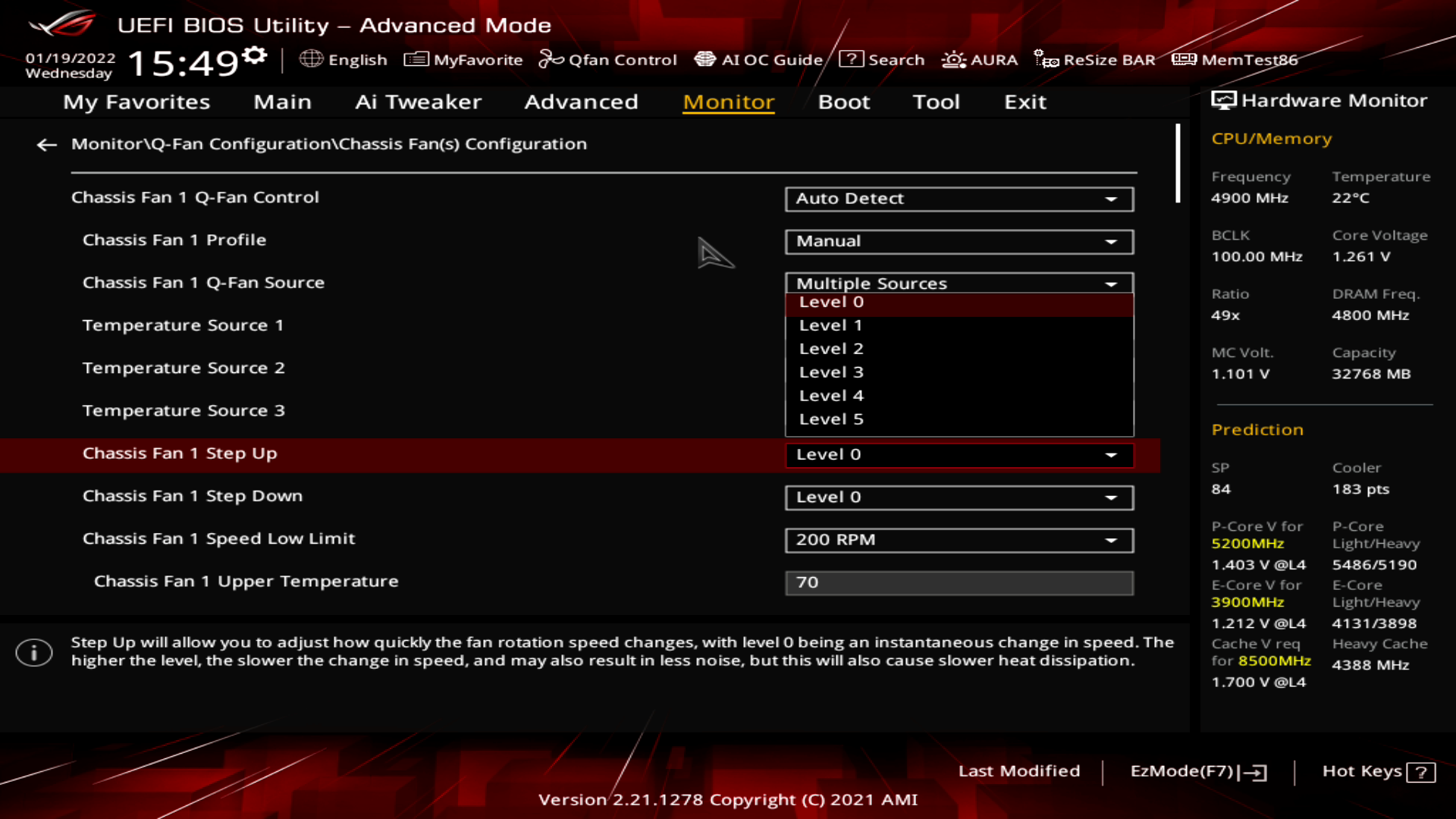

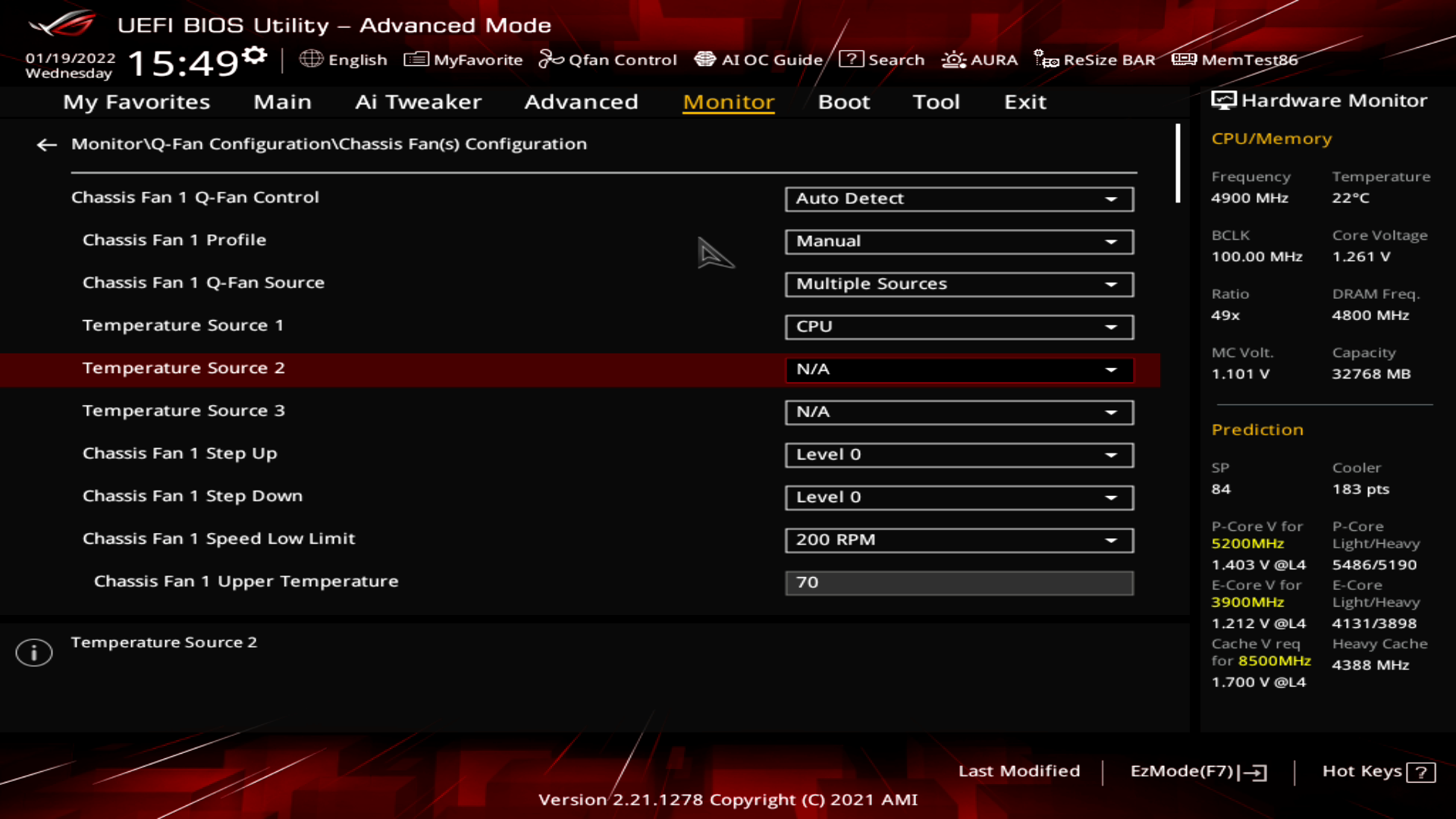

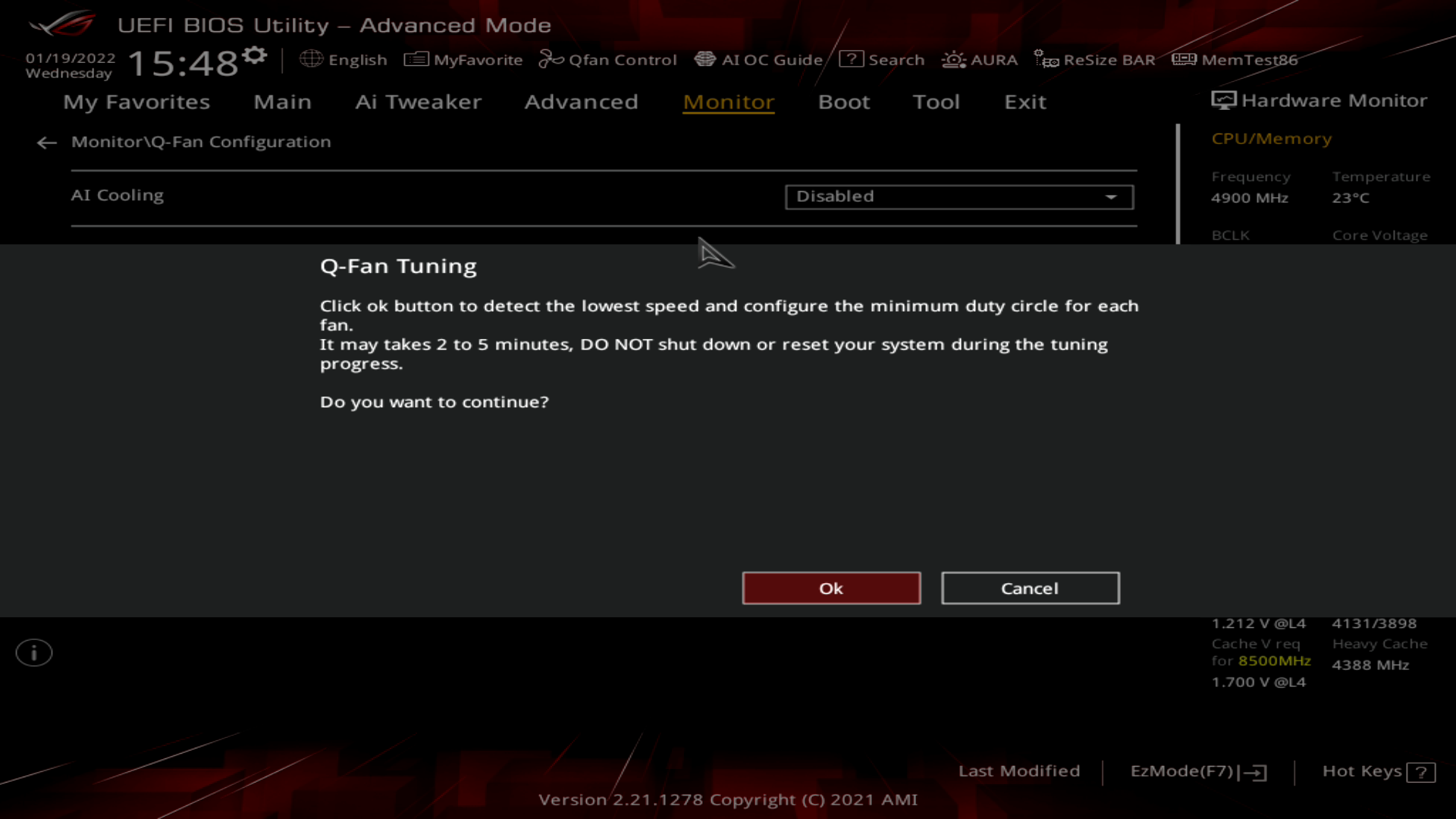

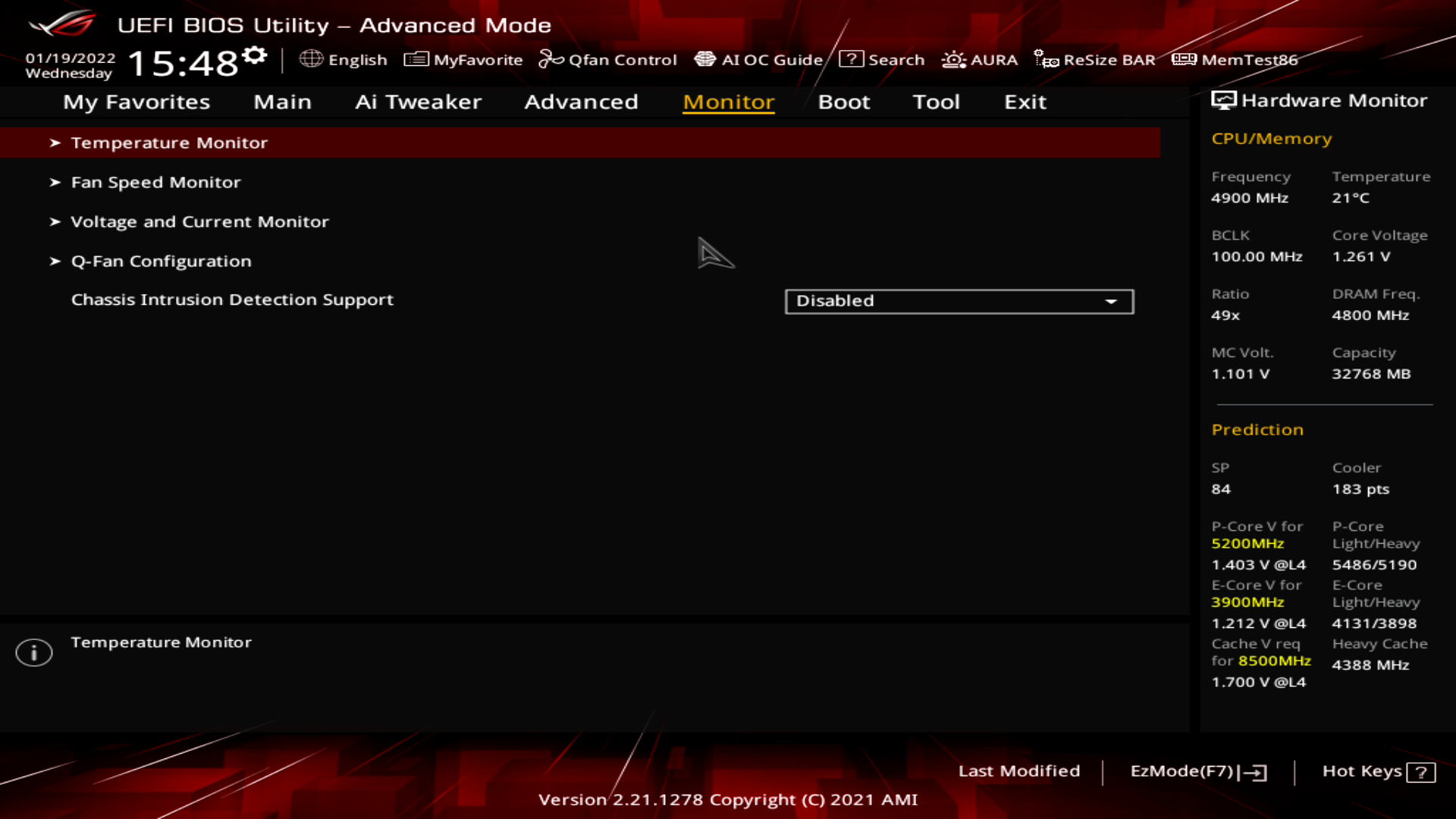

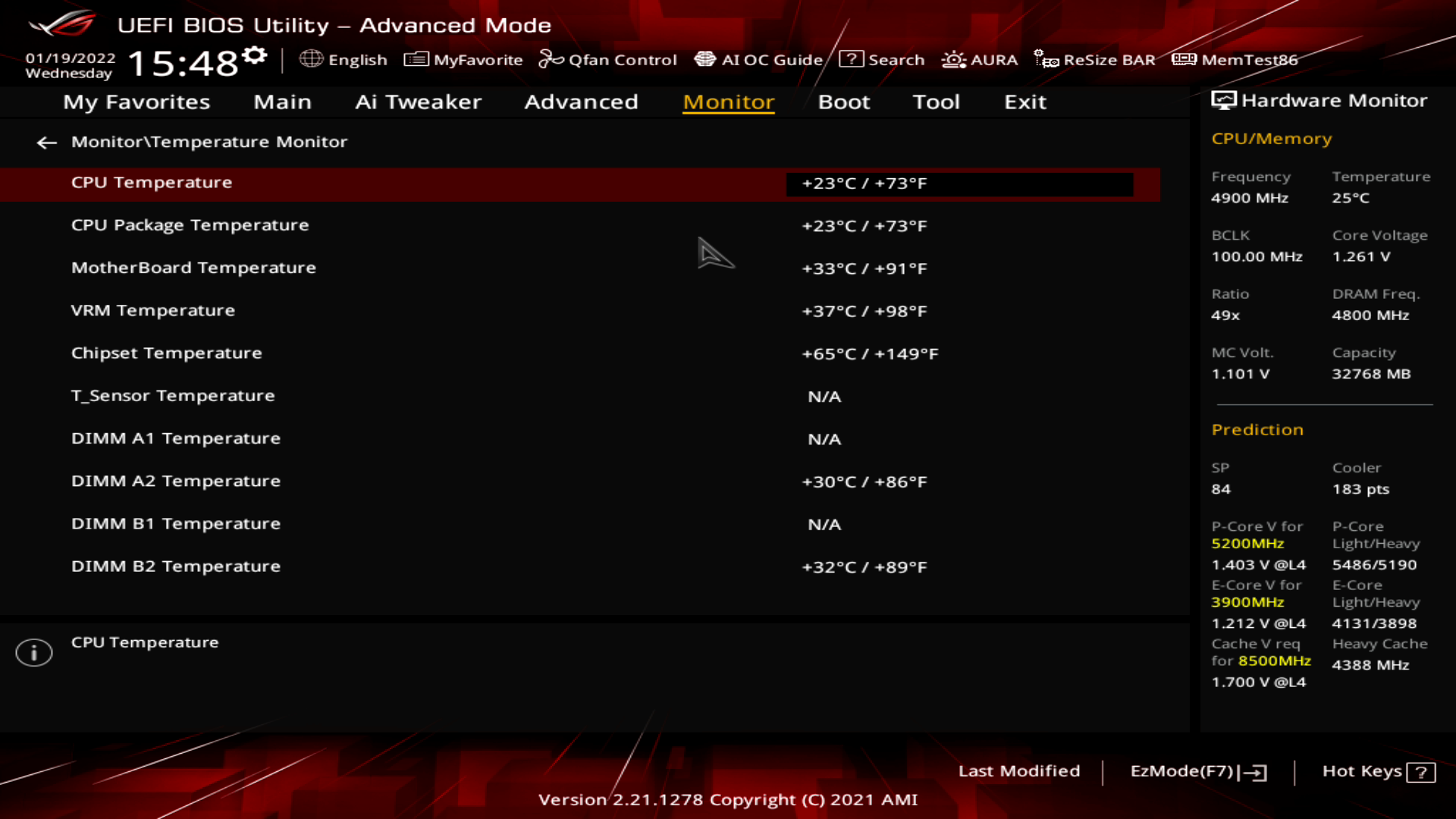

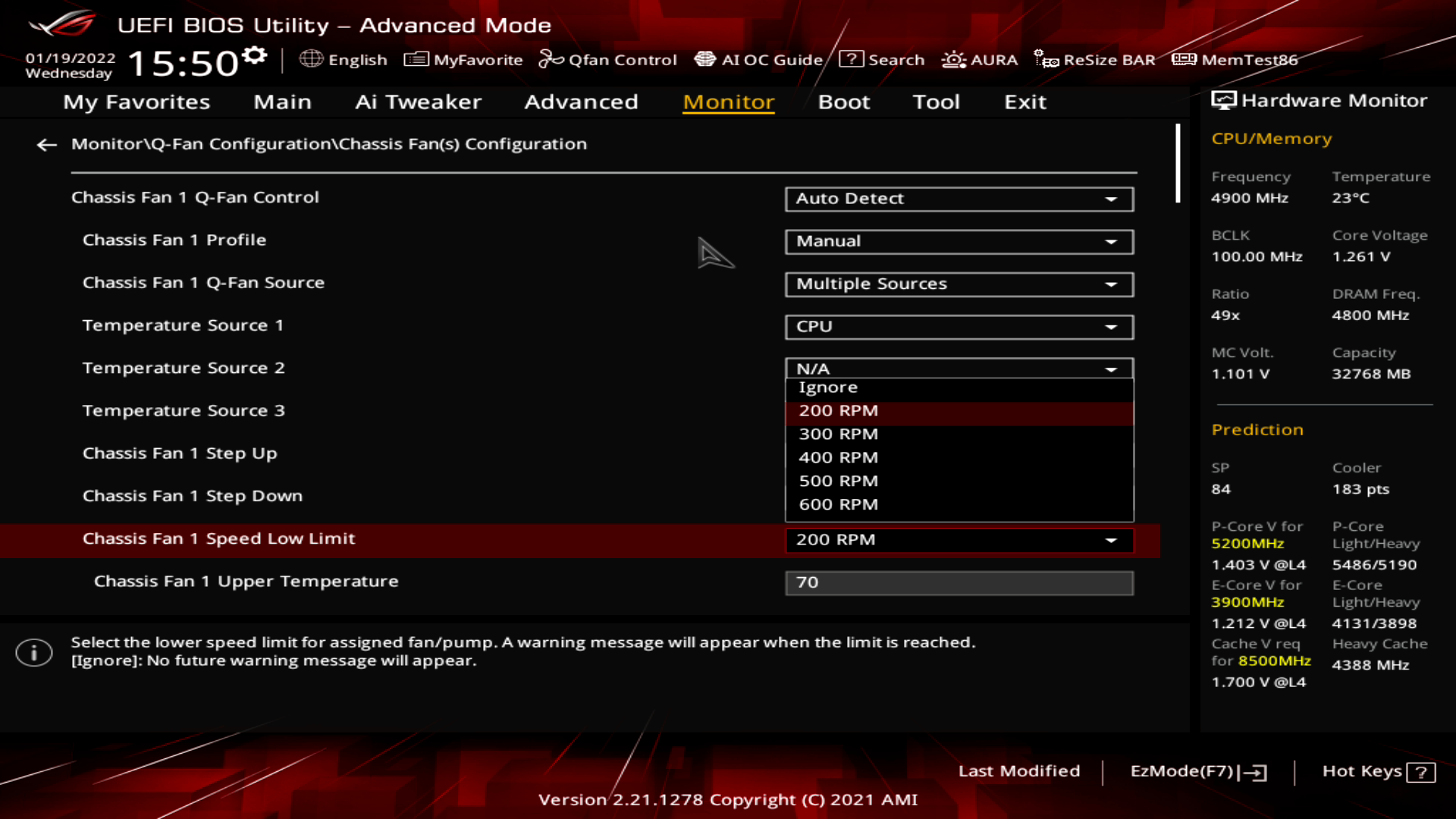

Раздел Monitor является сводкой всех температурных датчиков, напряжений и оборотов вентиляторов/помп. Здесь можно также настроить Q-fan в режиме DC, либо PWM.

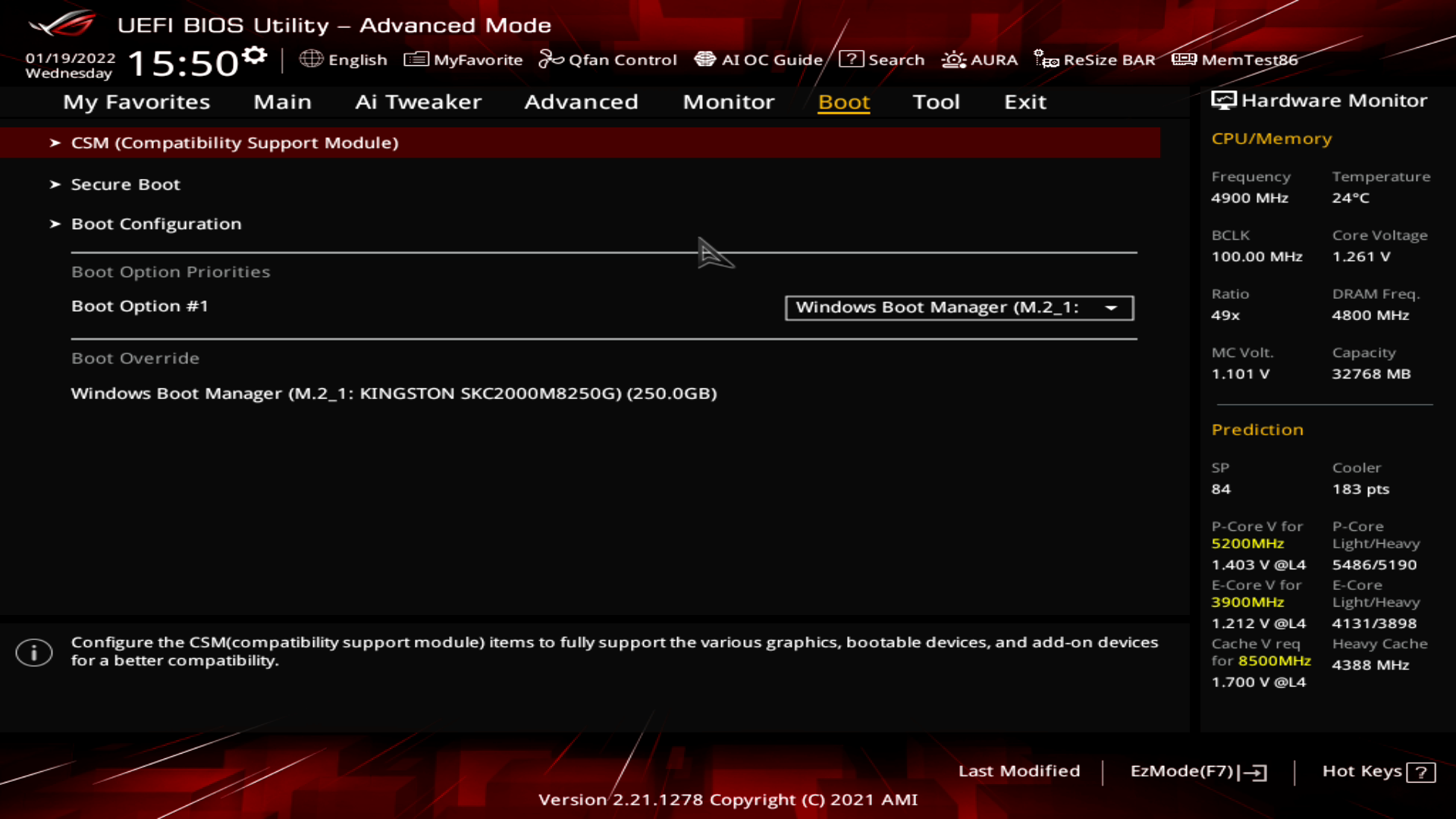

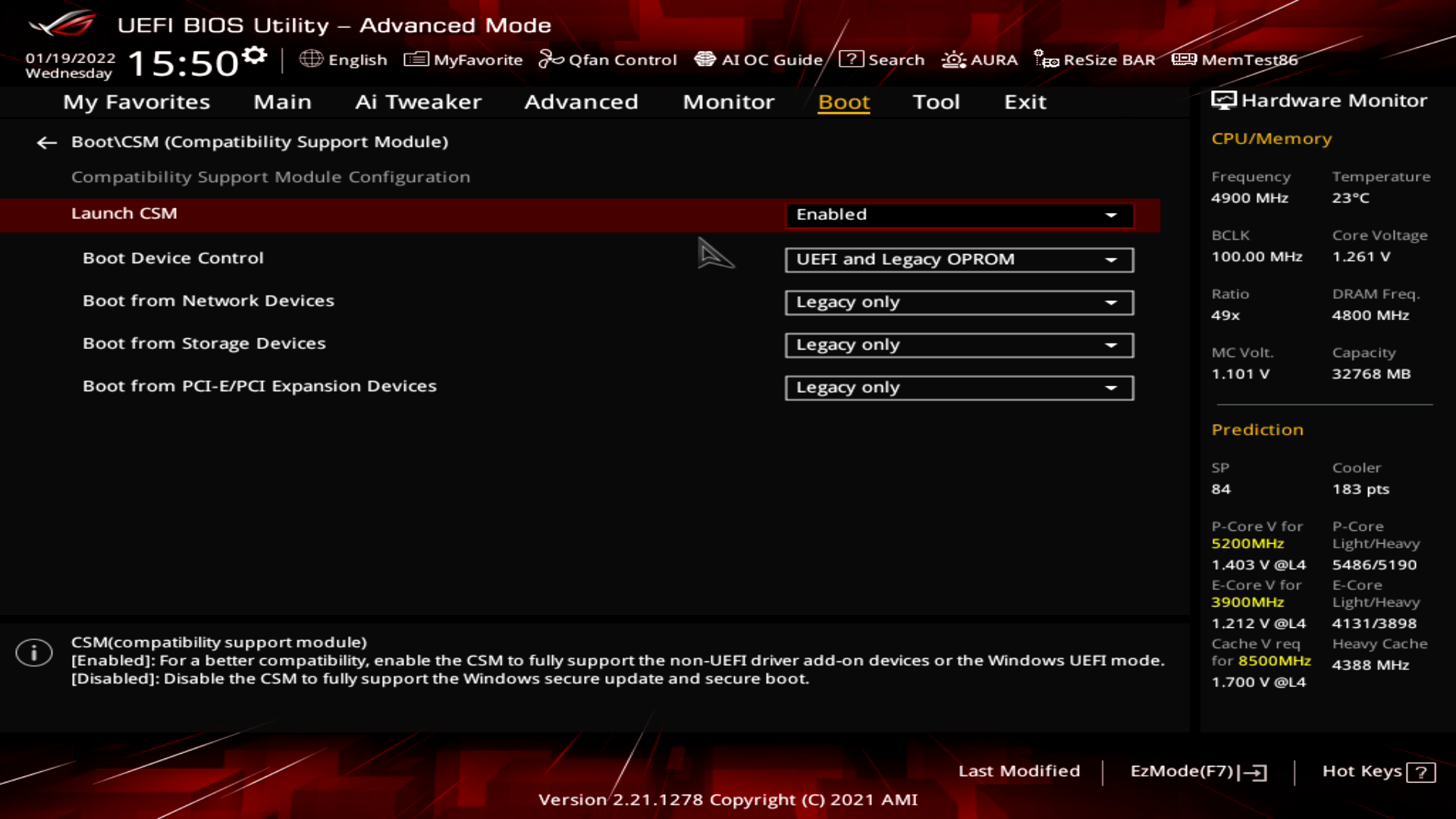

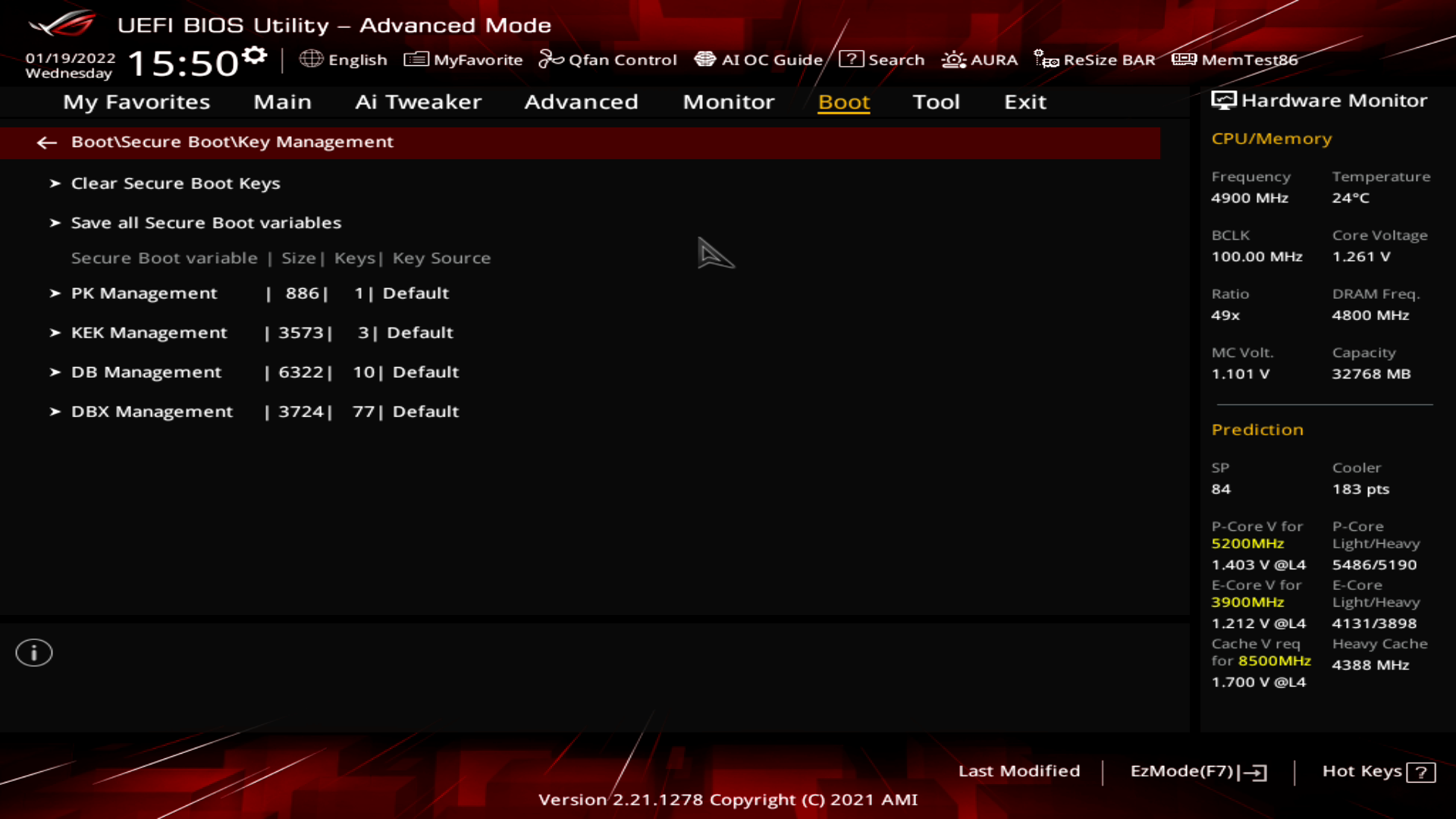

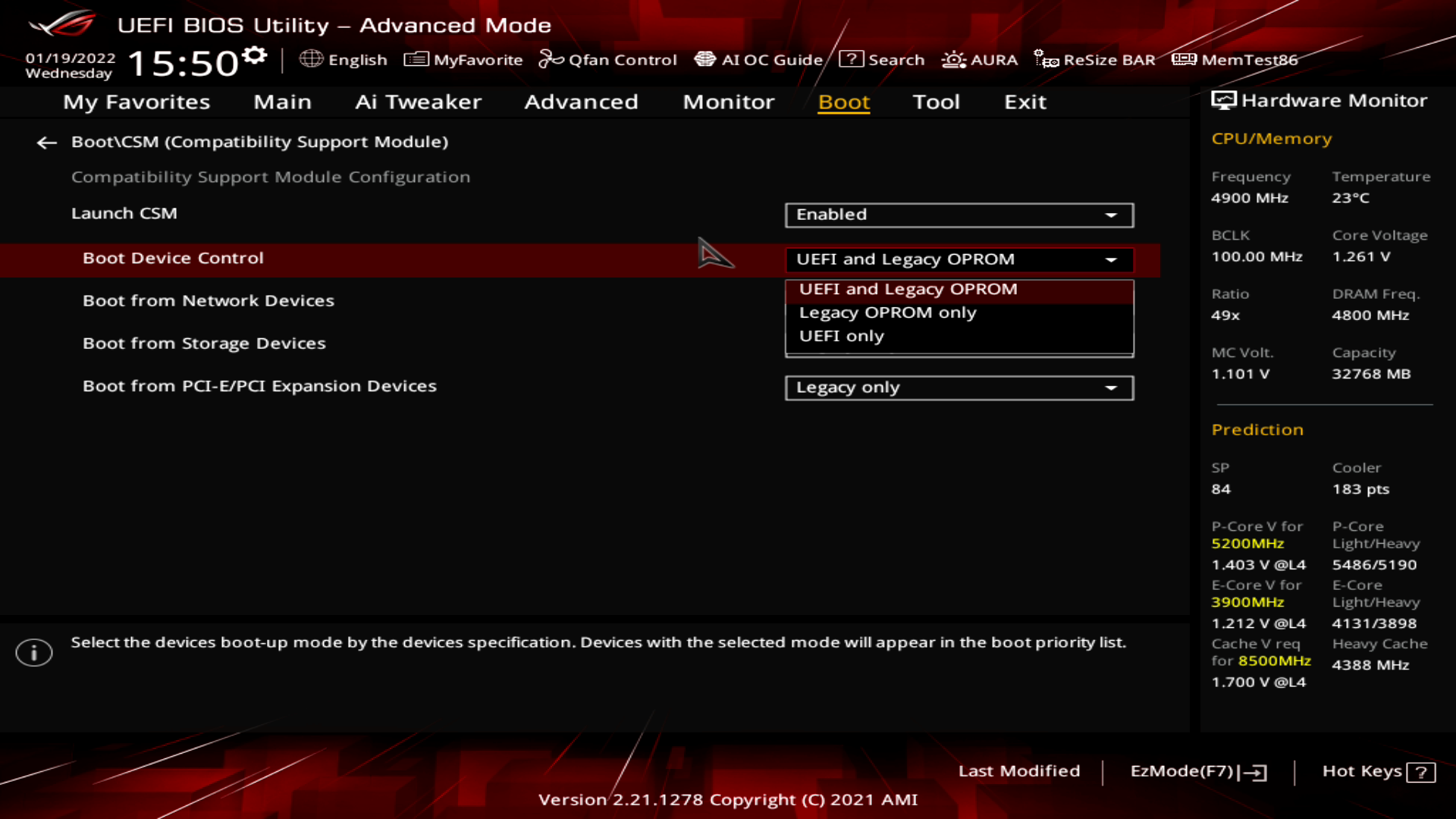

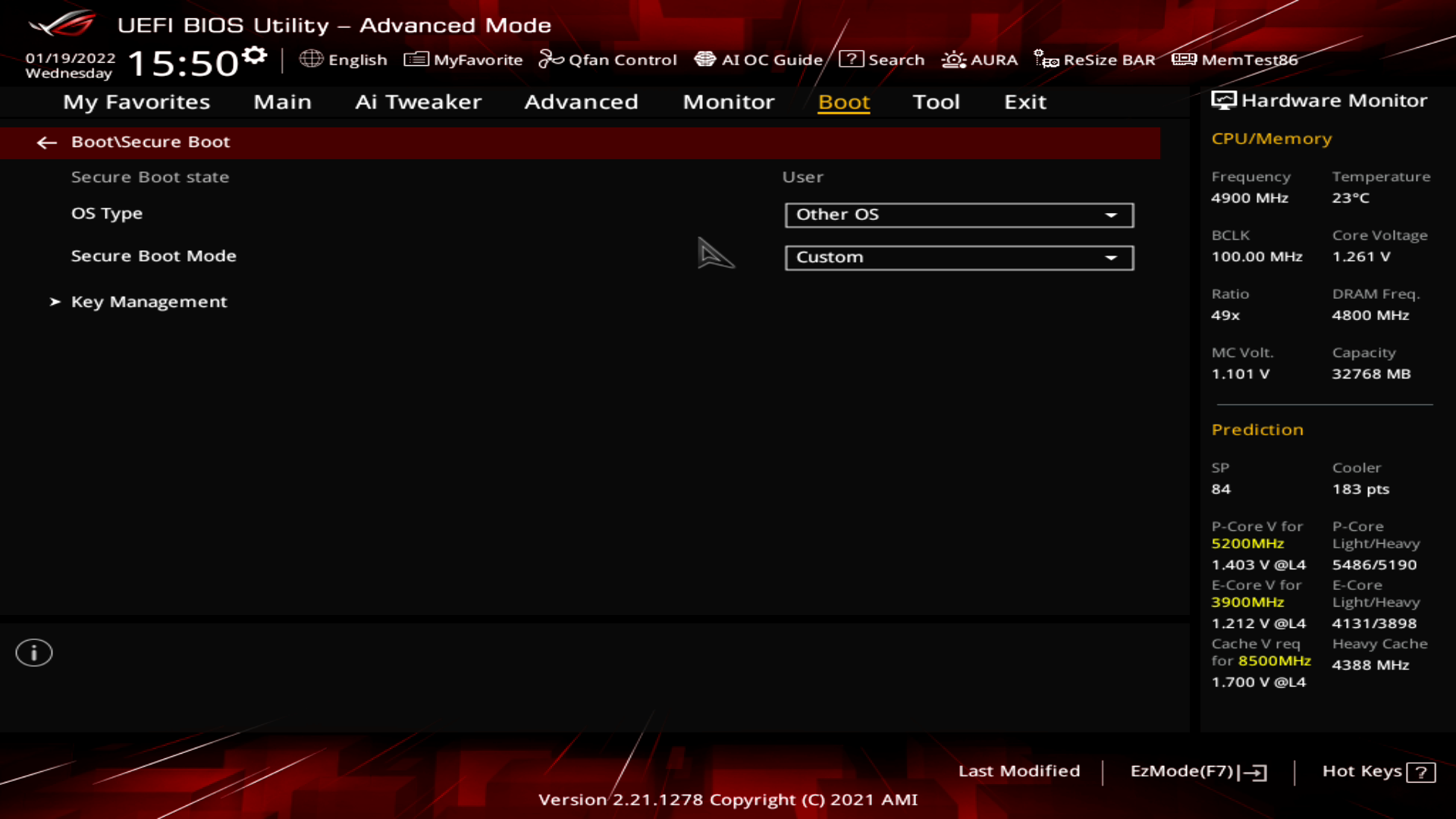

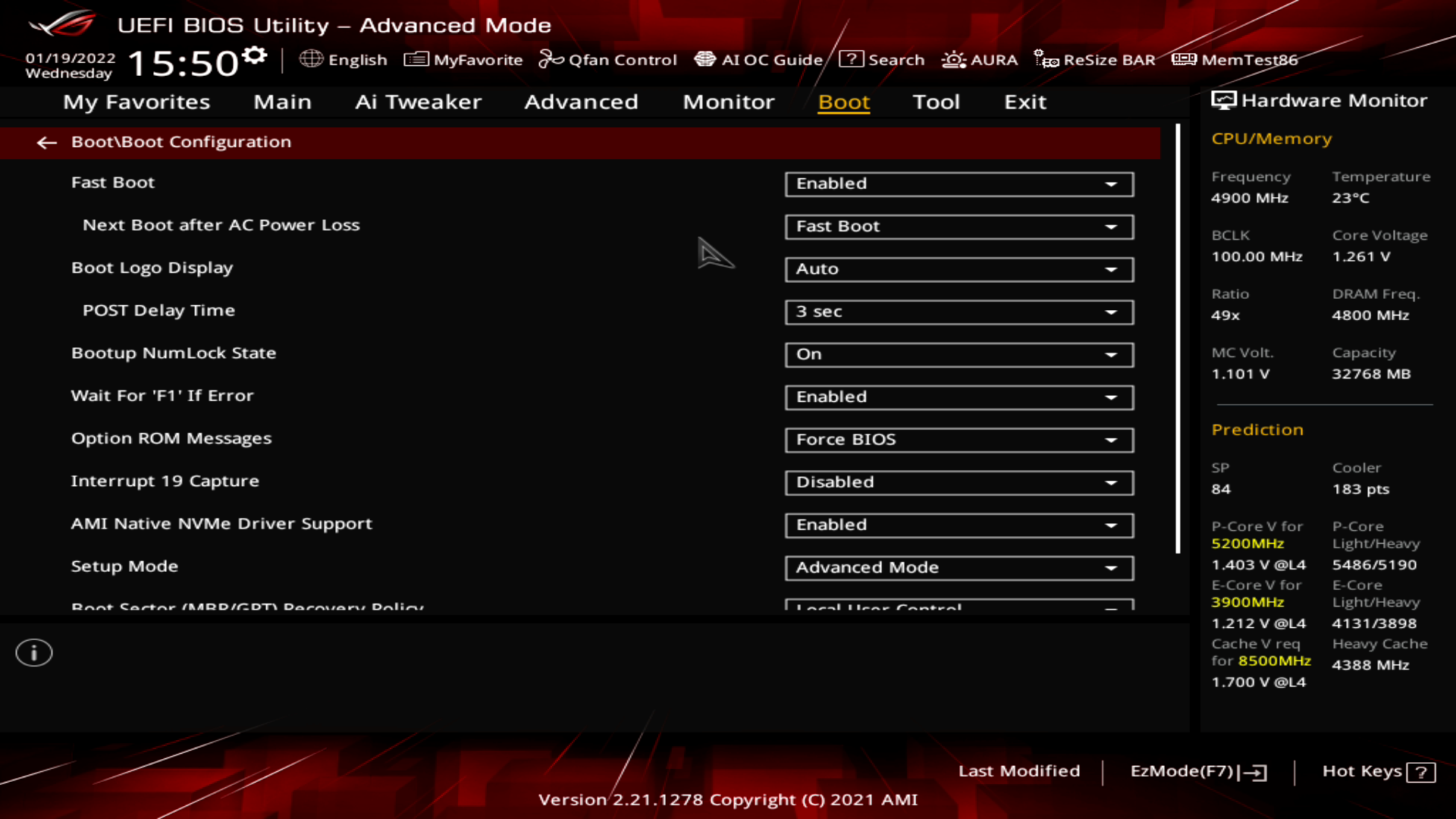

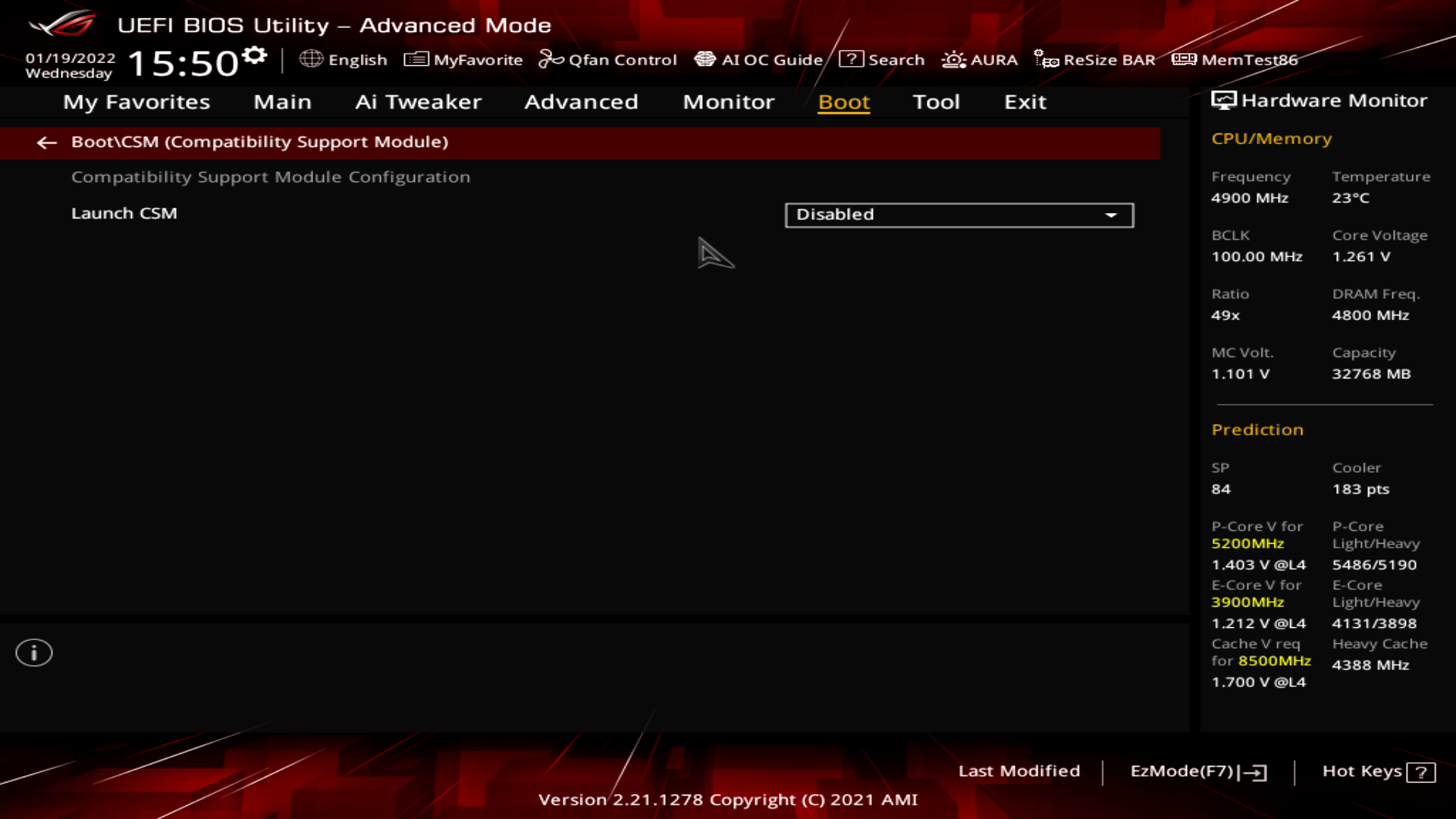

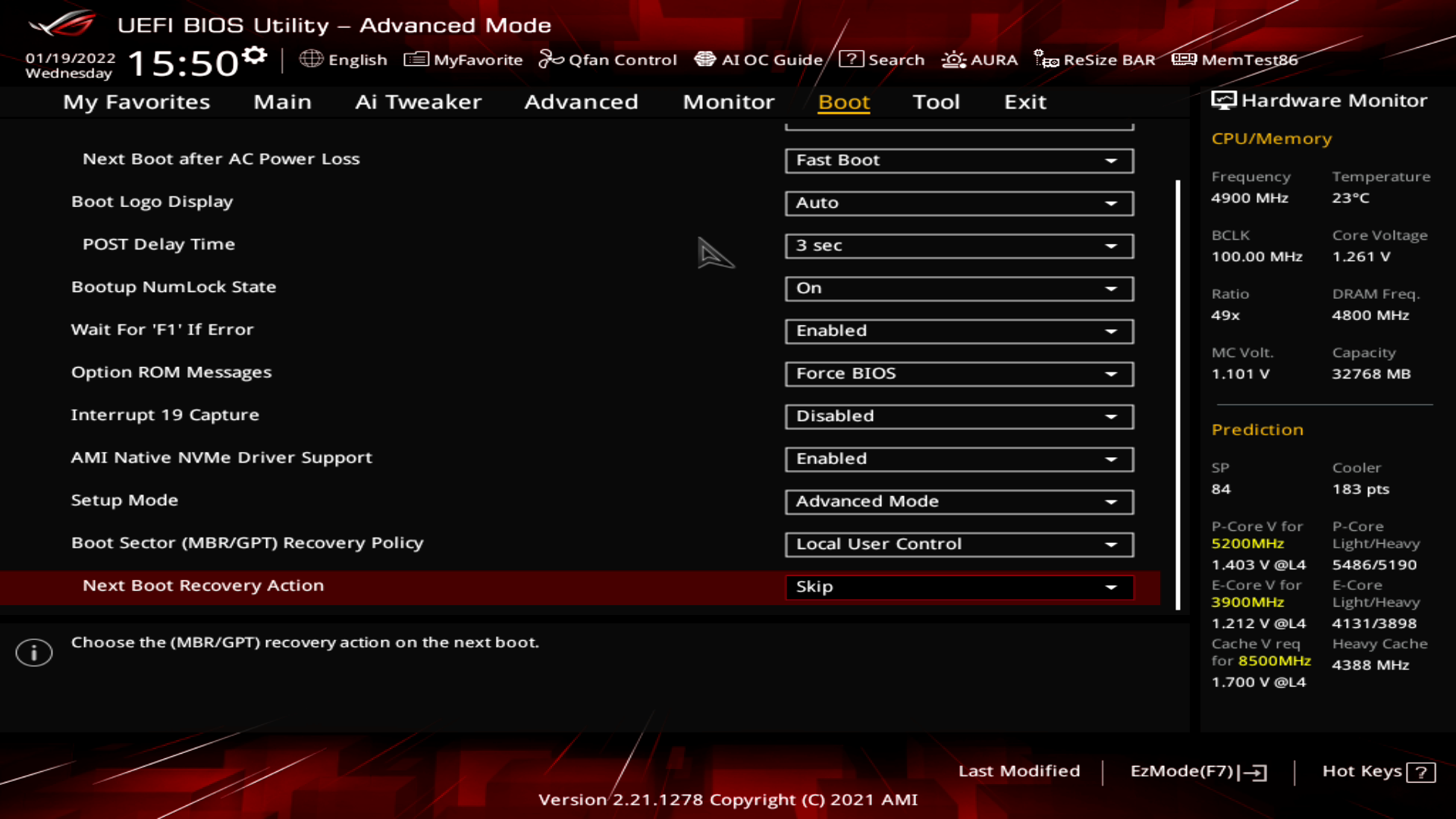

В разделе Boot определяется приоритет загрузки с накопителей, работа CSM, Fast Boot, Secured boot, а также поведение всей платформы во время запуска, вроде отсрочки POST, требование ввода F1 с клавиатуры при возникновении ошибок на старте и другое.

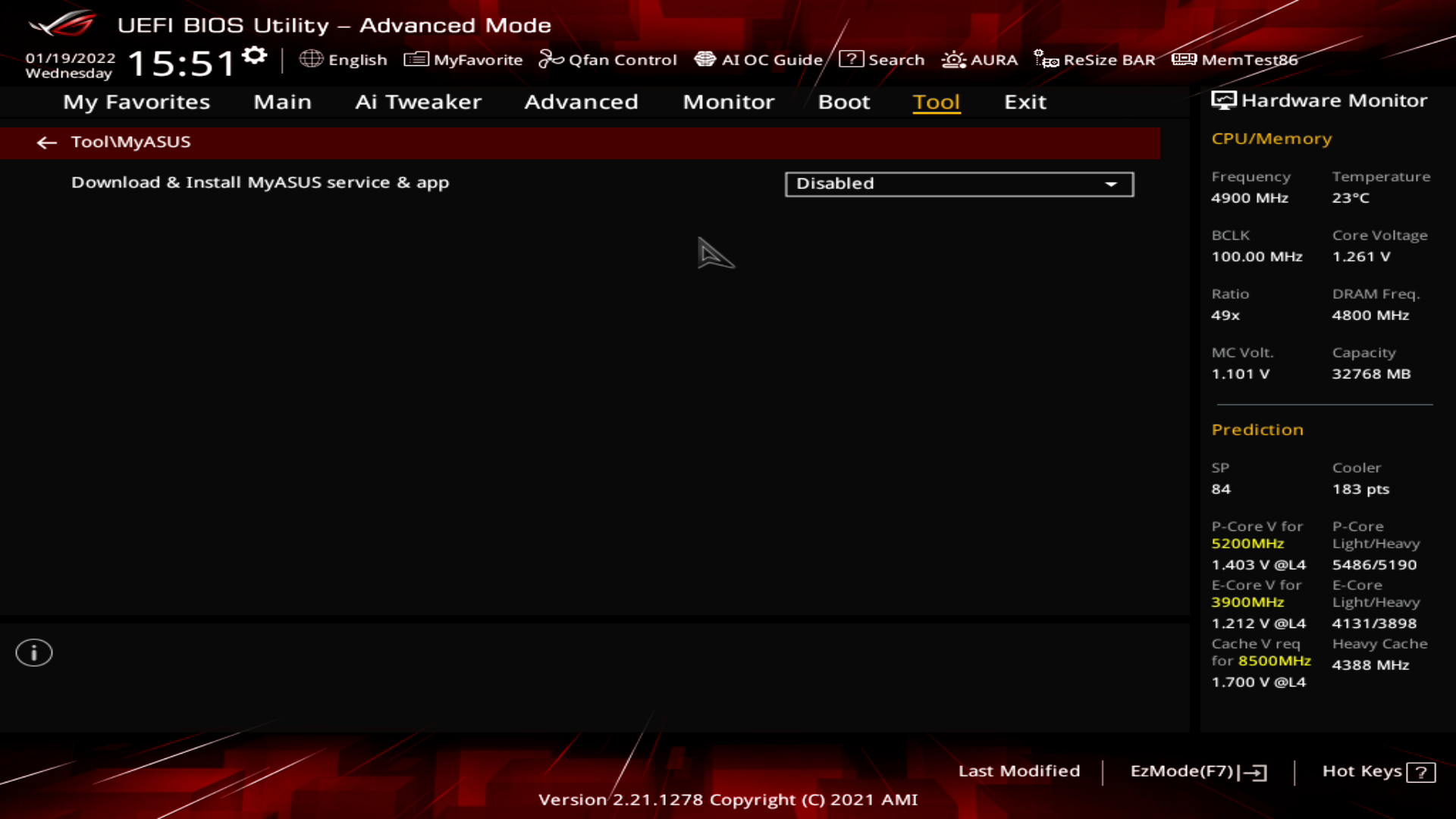

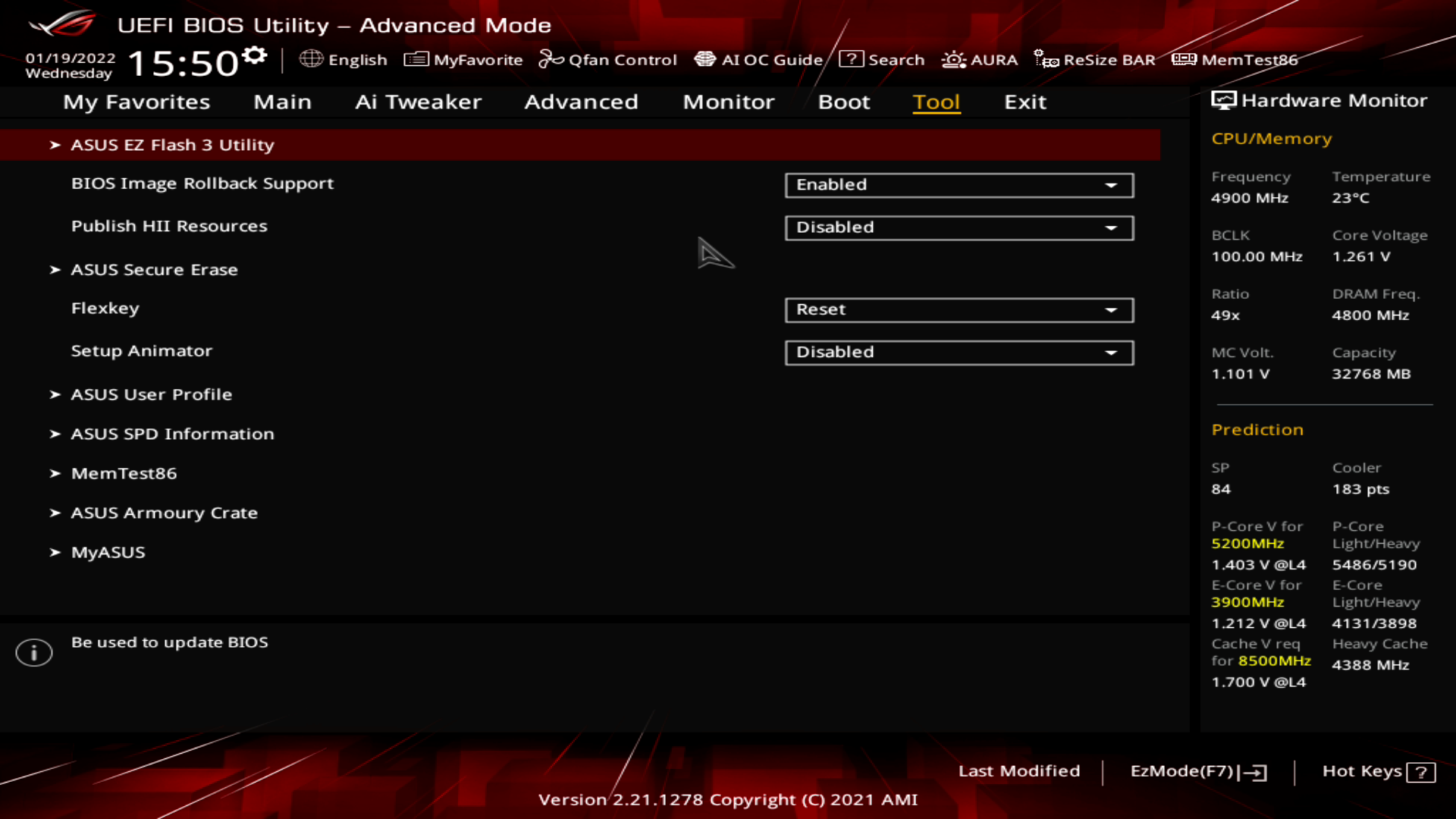

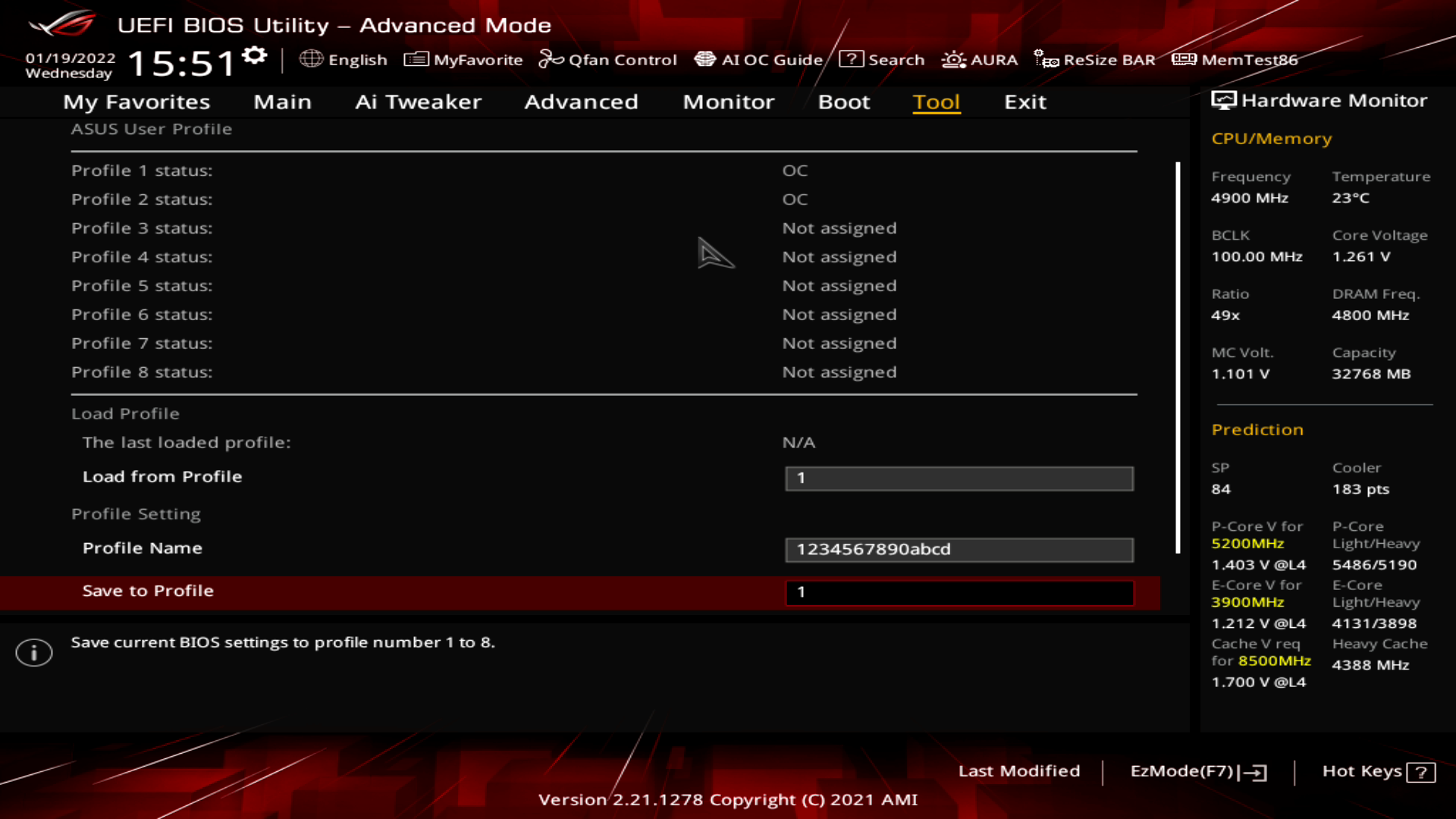

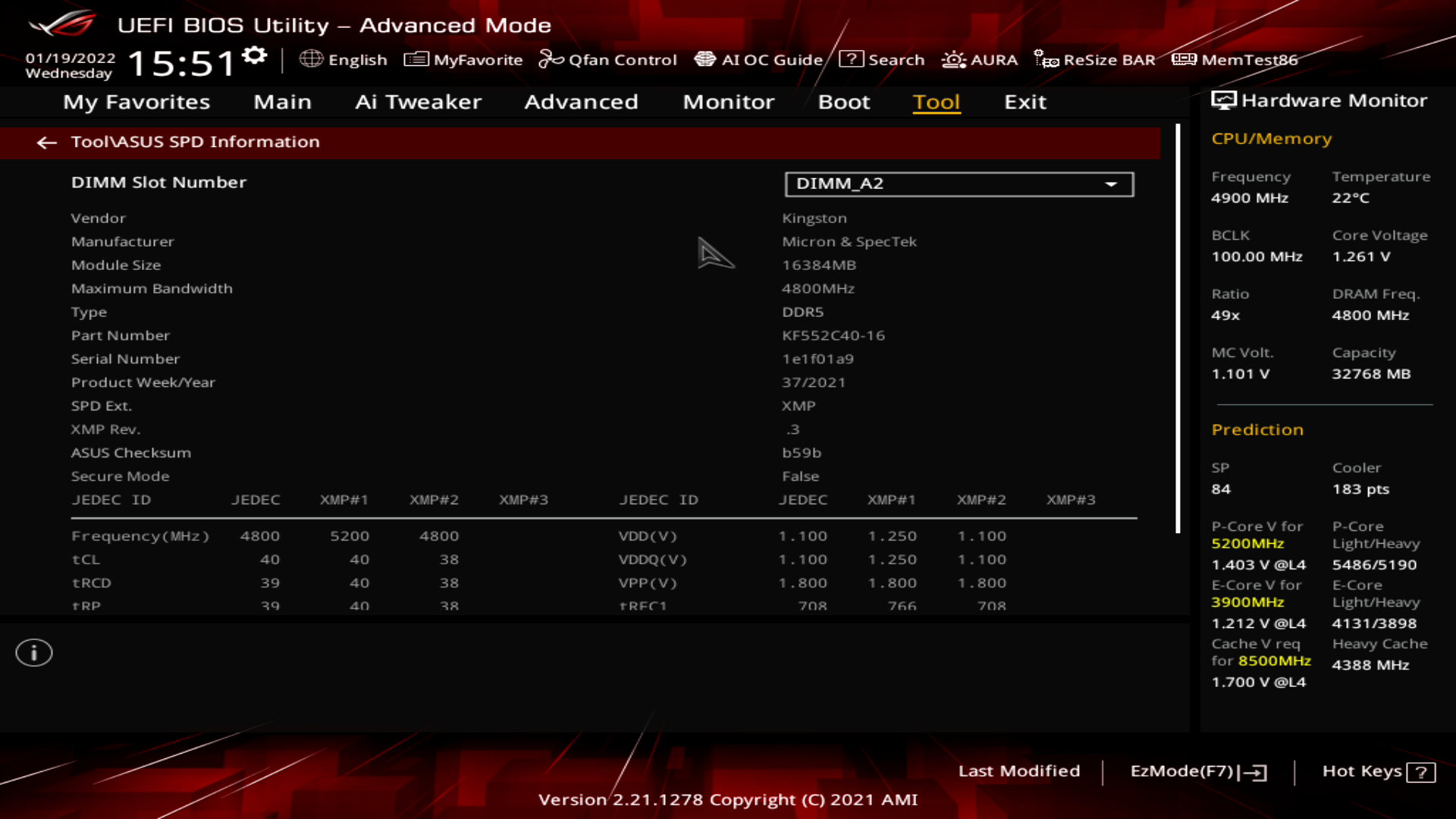

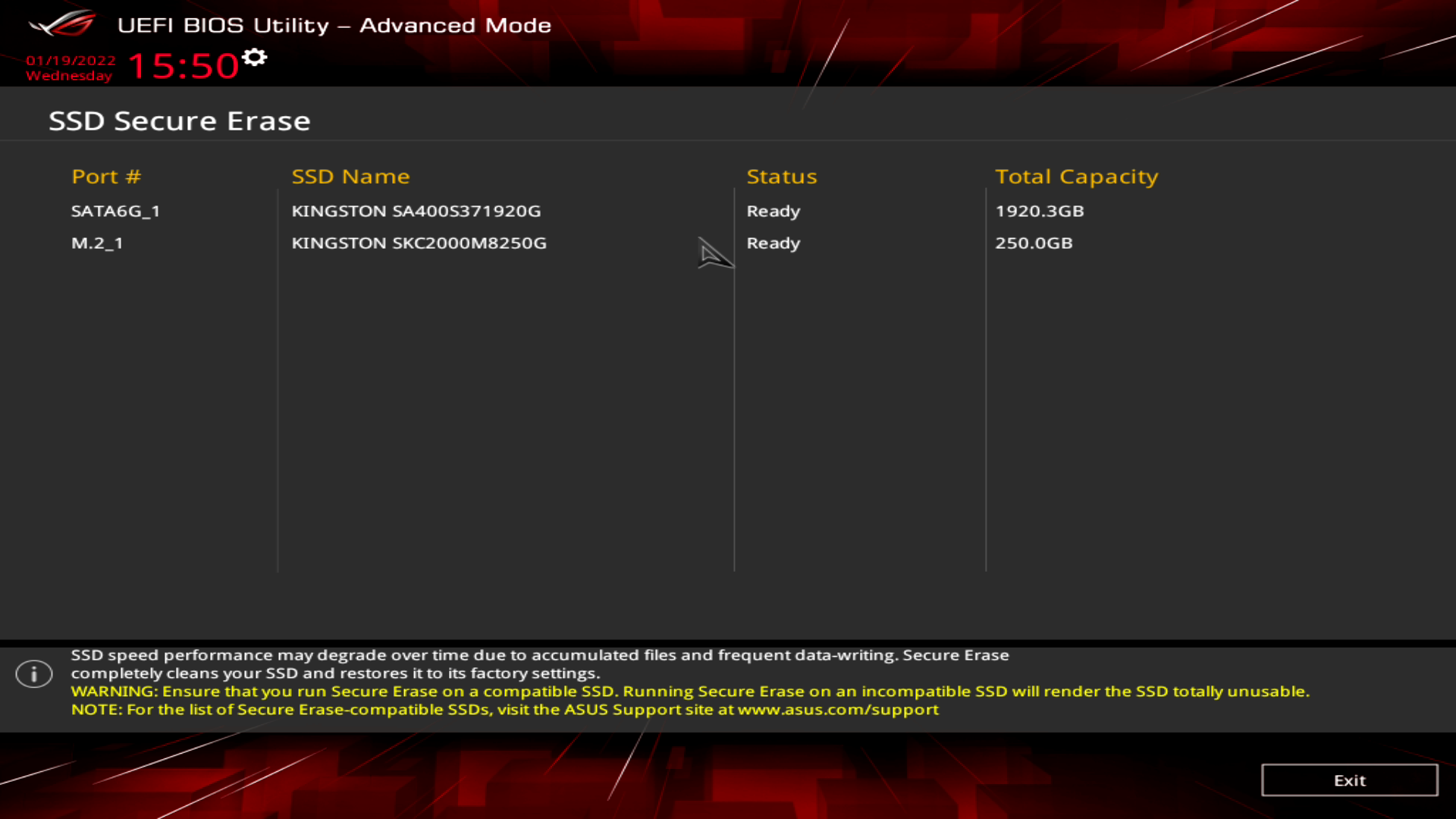

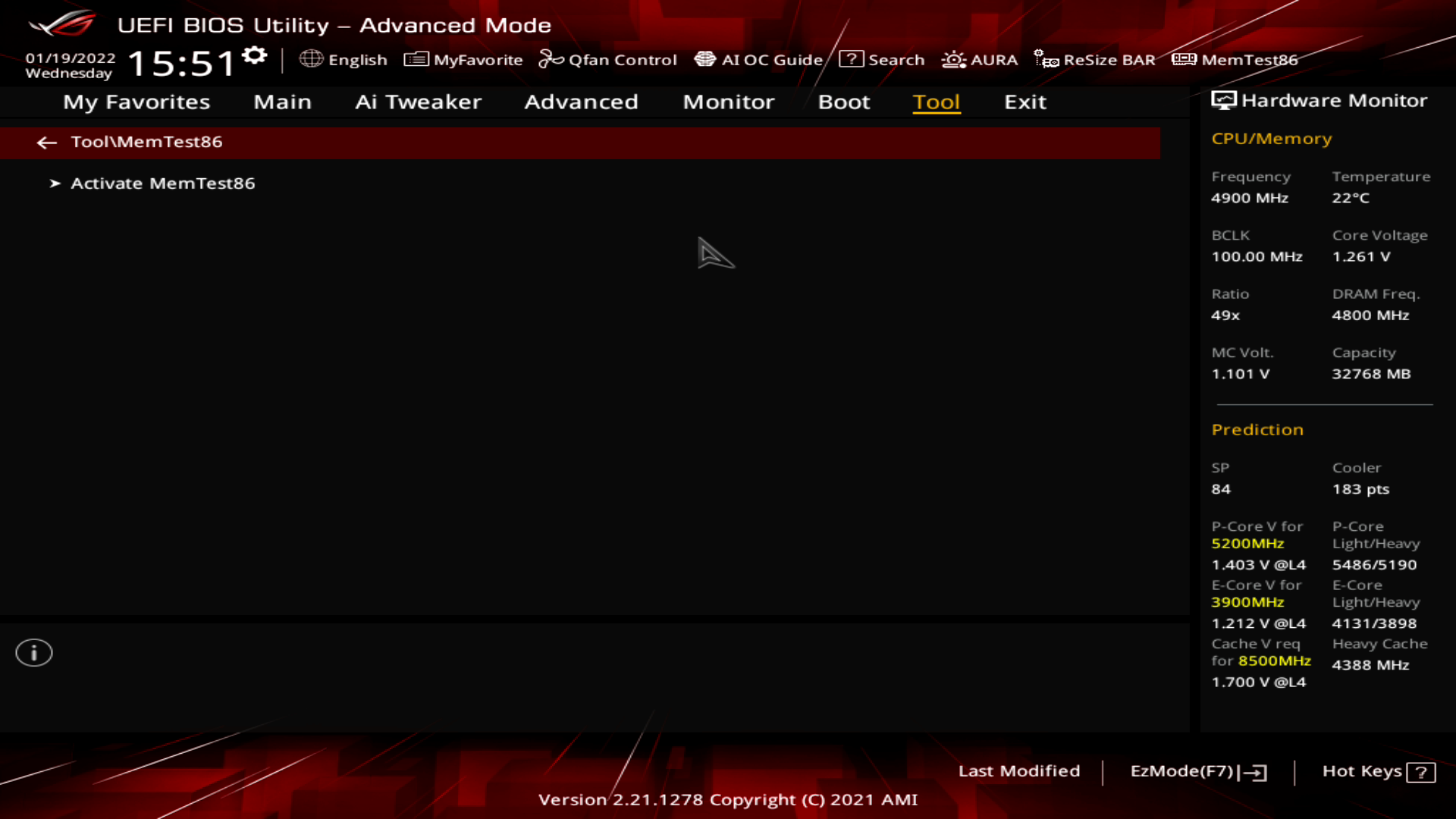

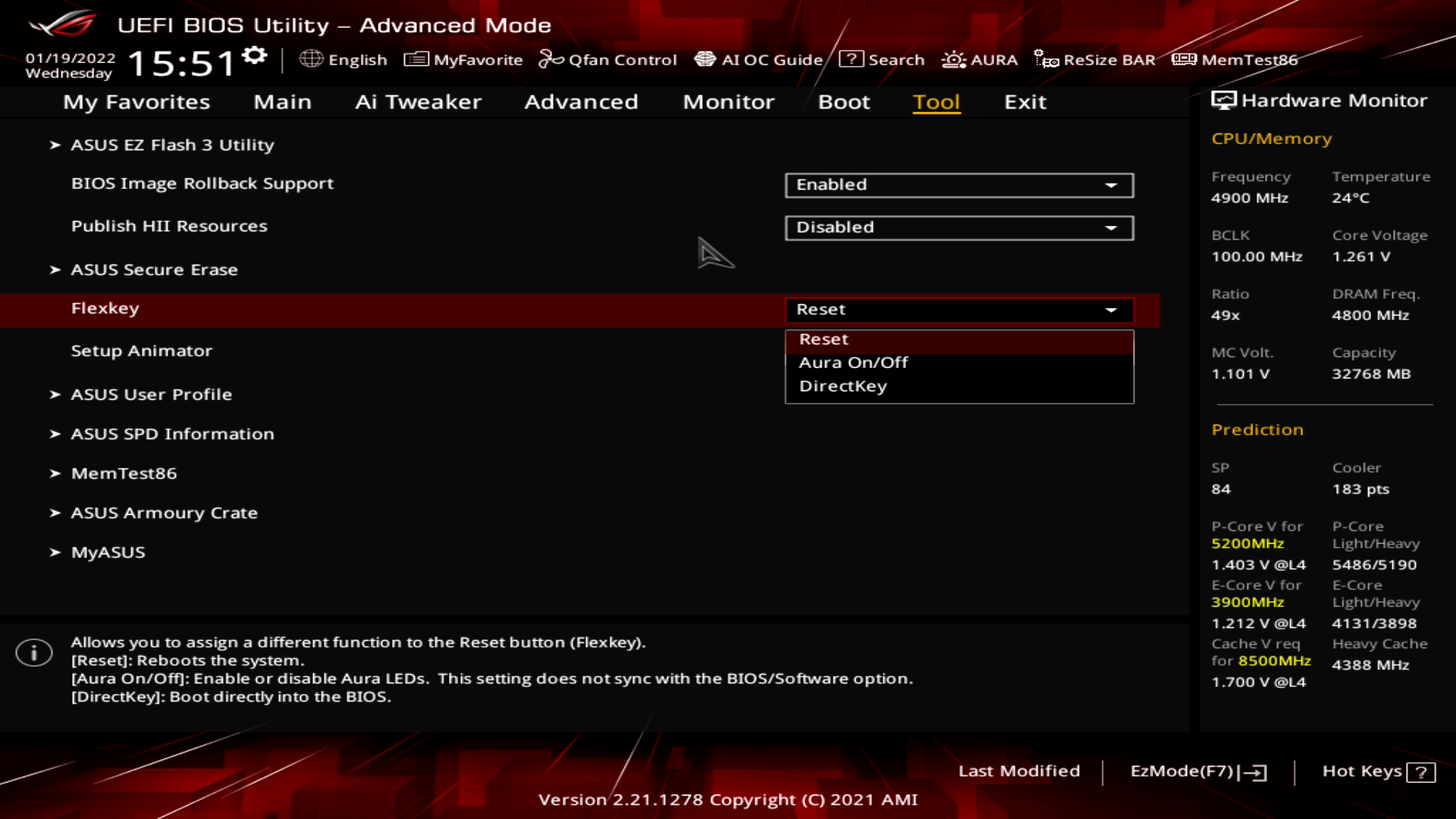

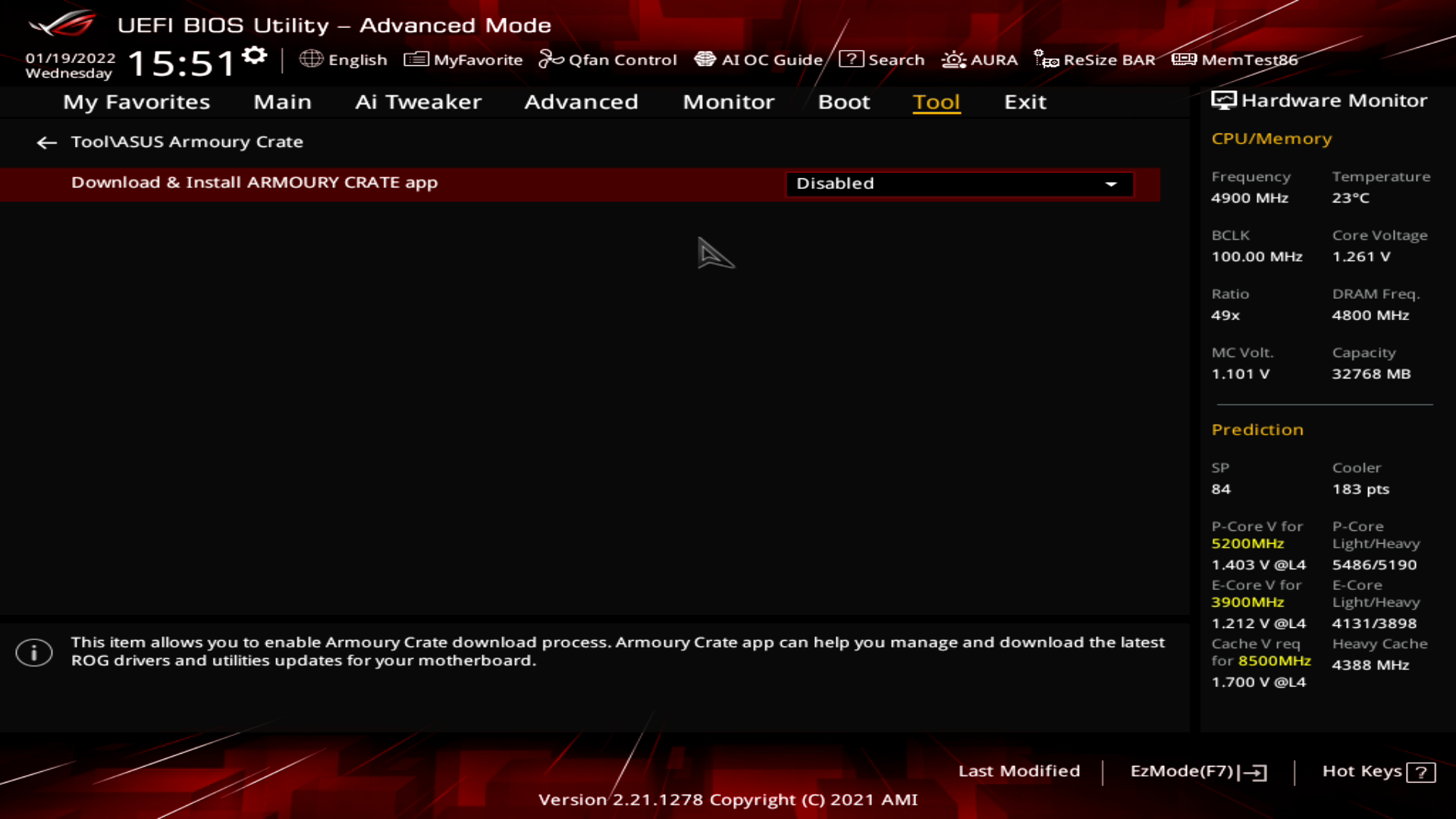

В разделе Tool можно обновить прошивку с помощью EZ Flash 3, стереть накопитель с помощью Secure Erase, сохранить профили настроек благодаря User Profile.

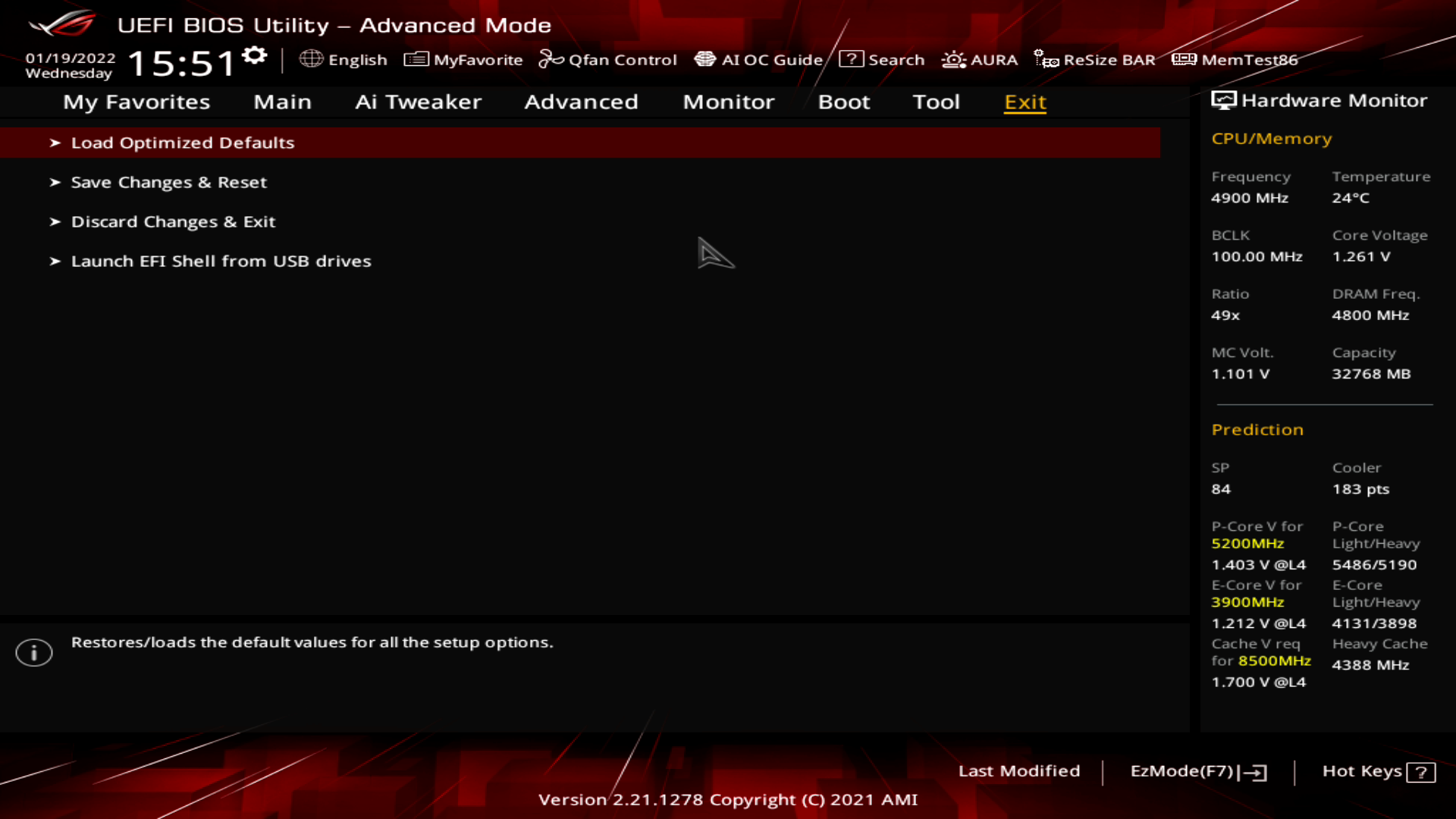

Раздел Exit в комментариях не нуждается.

Комплектное ПО

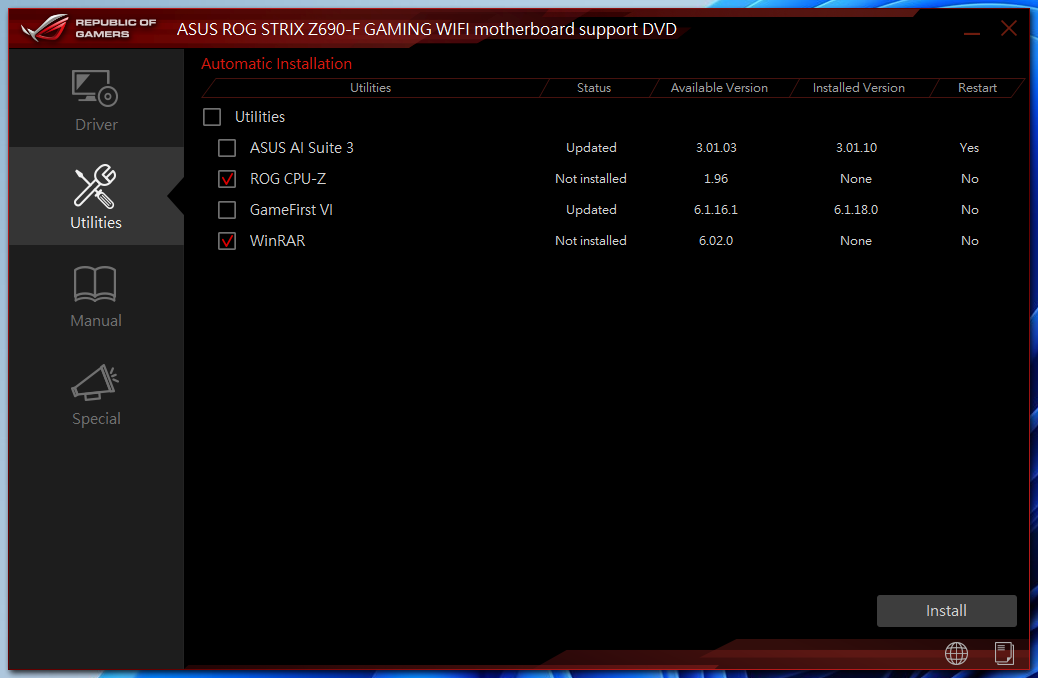

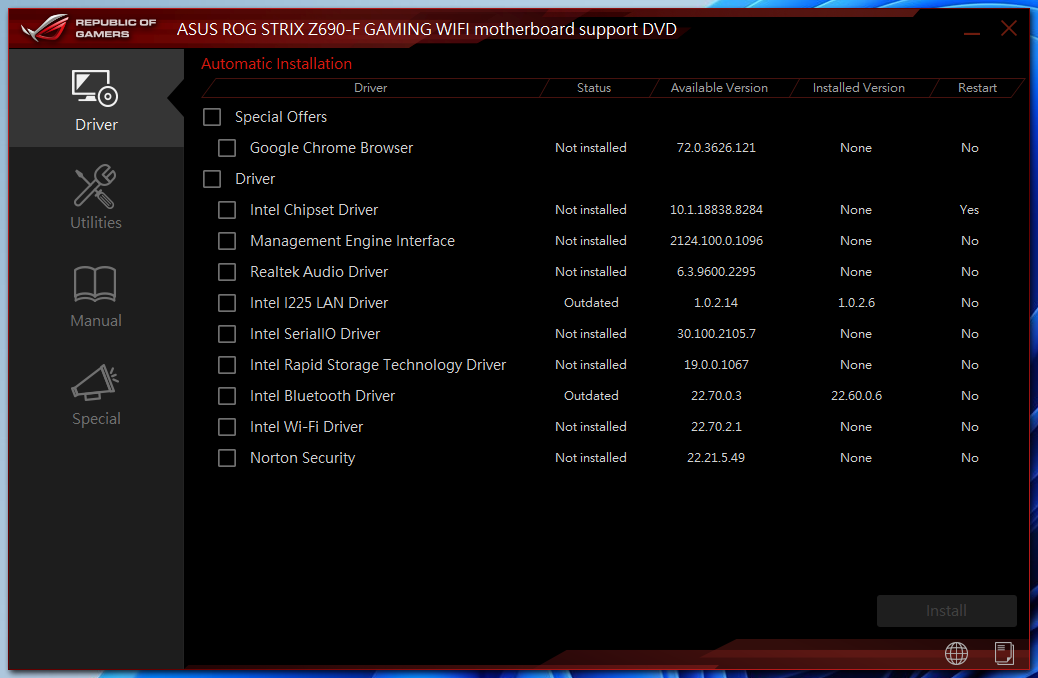

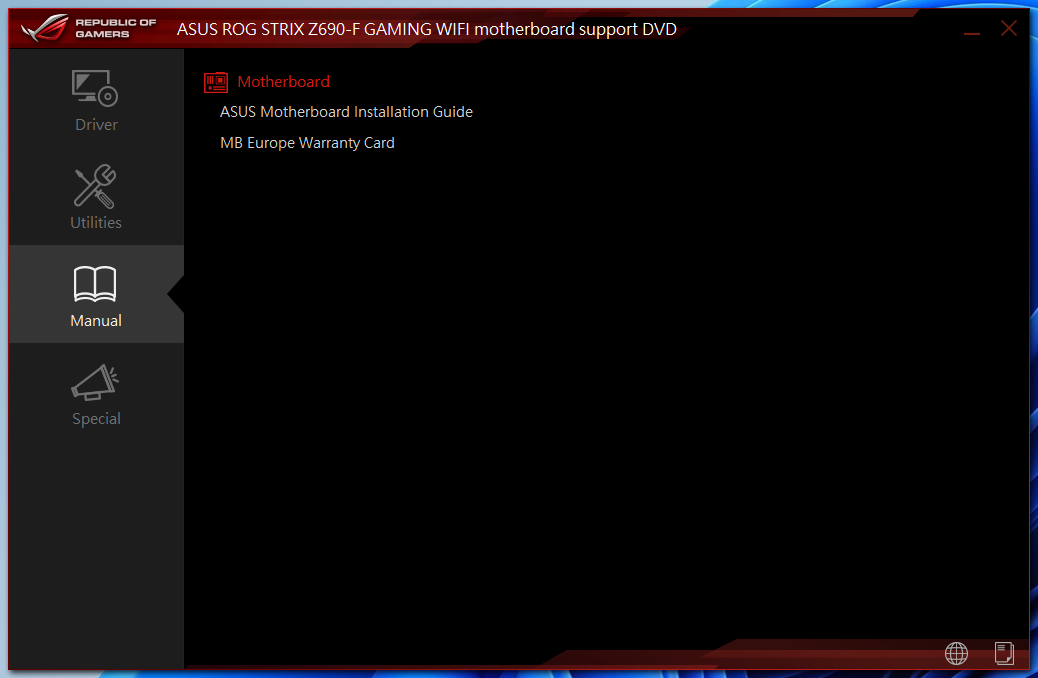

К несчастью для потенциального покупателя и, пока что, в лучших традициях большинства производителей, все драйверы, ПО и документация в цифровом виде все еще поставляются на компакт-диске, в 2022, да, серьезно.

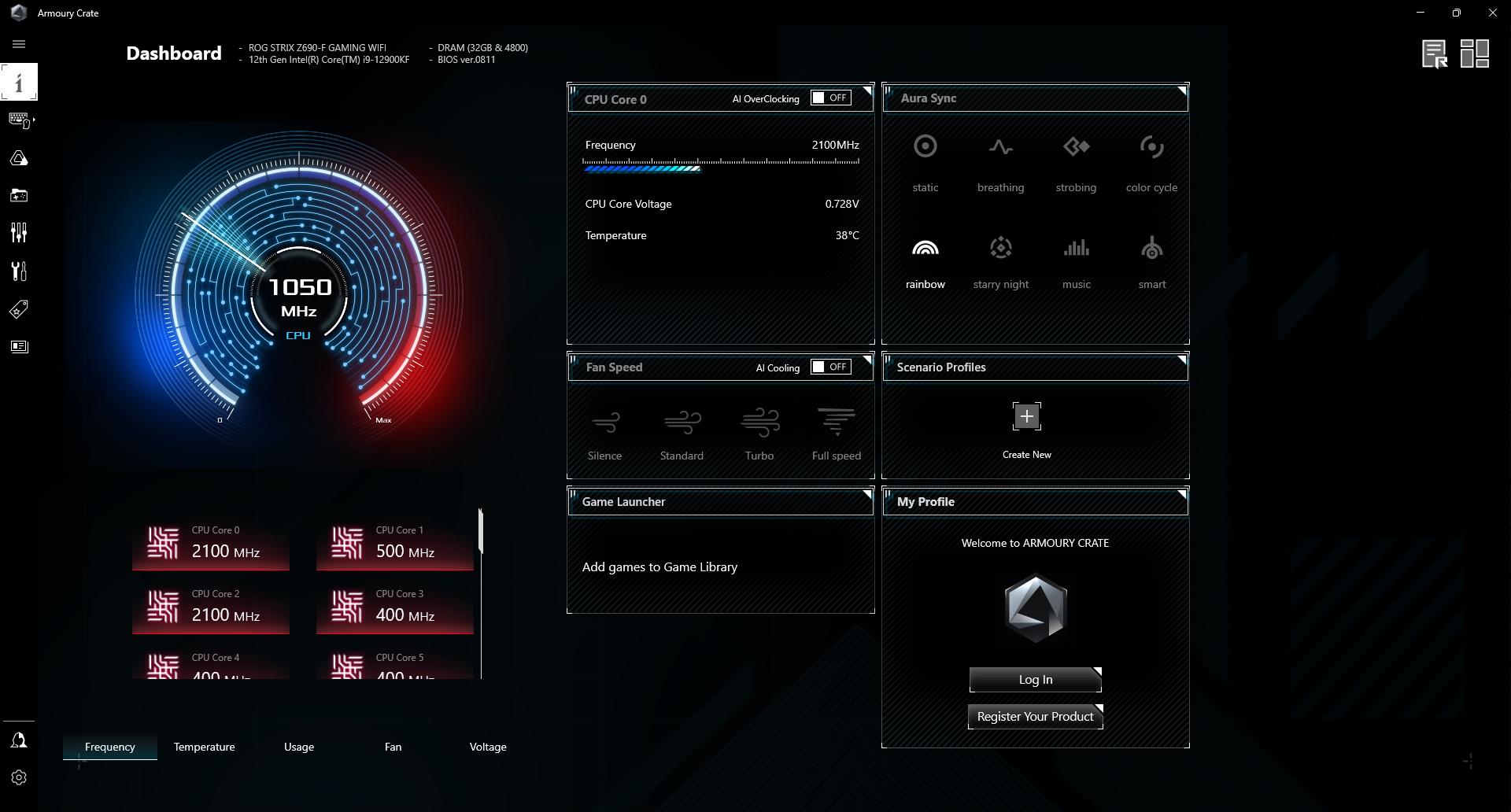

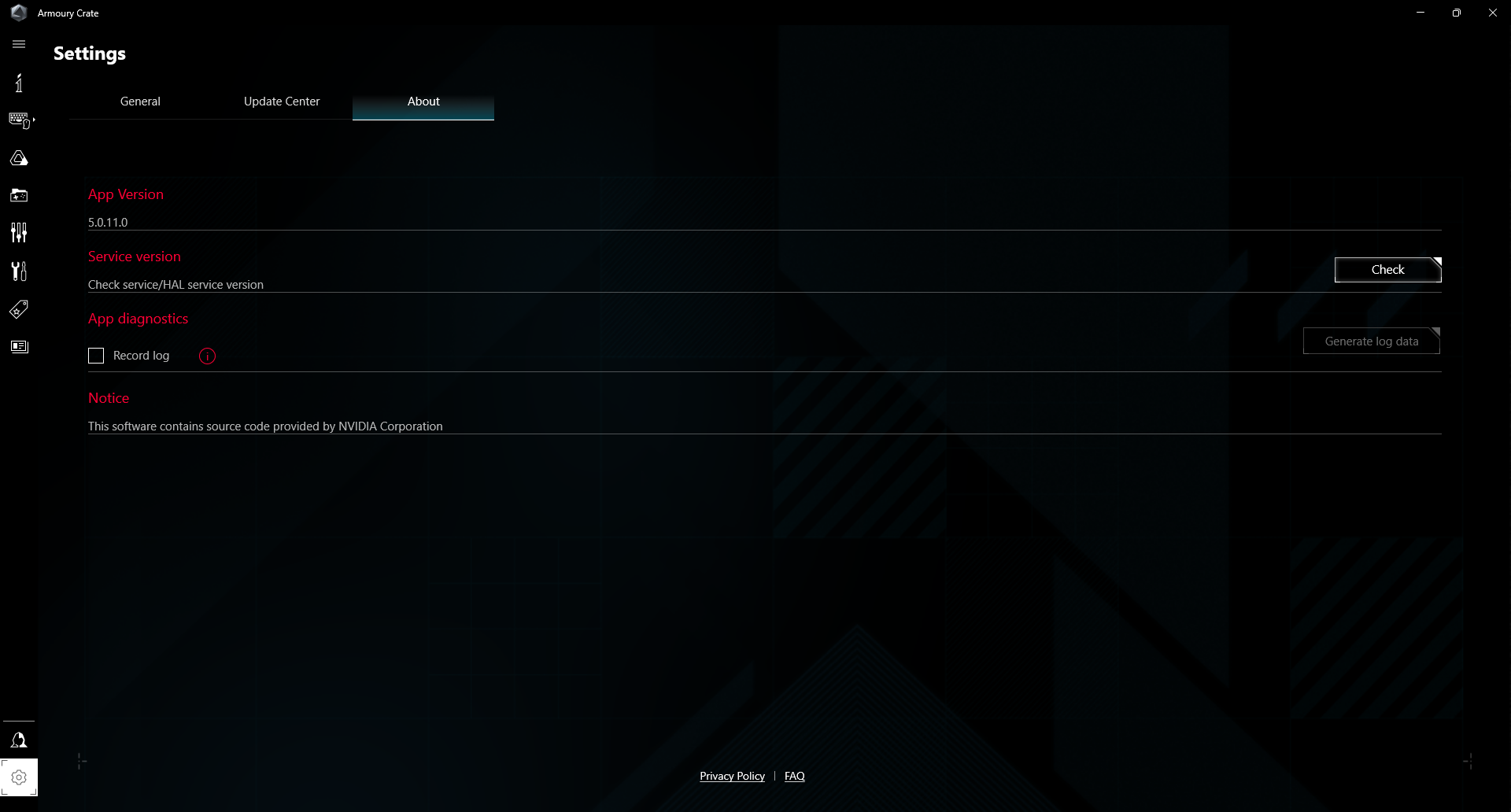

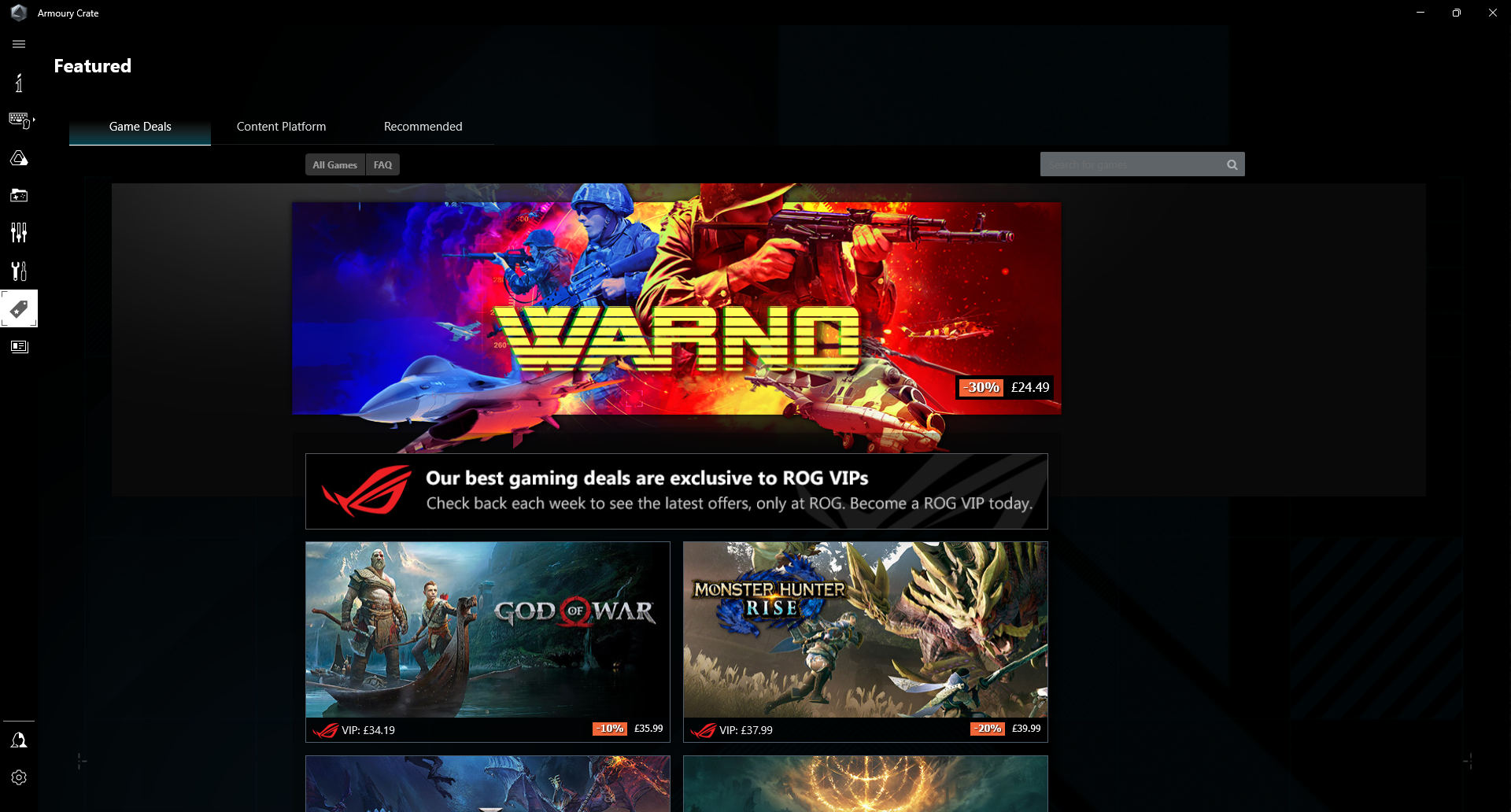

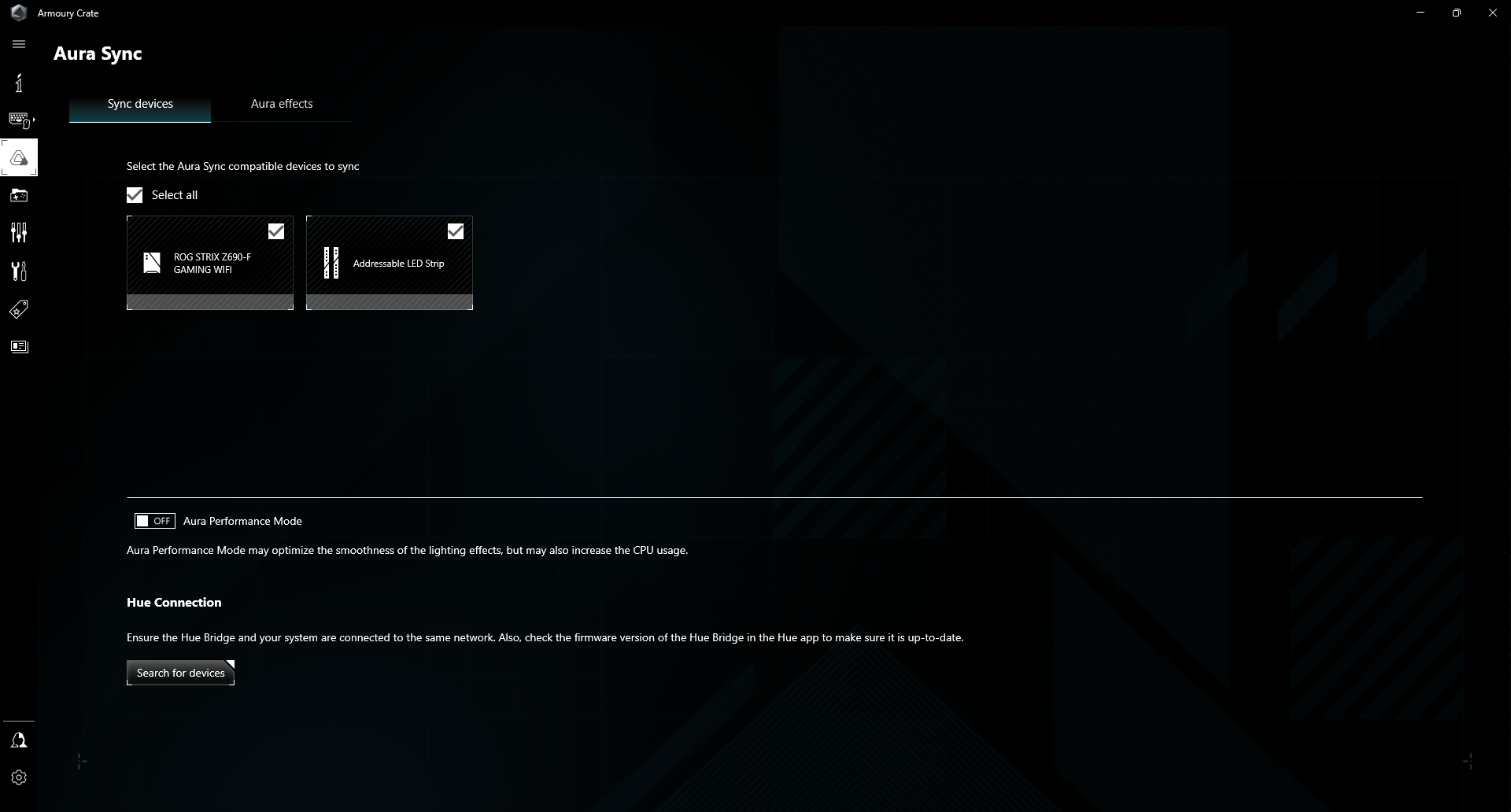

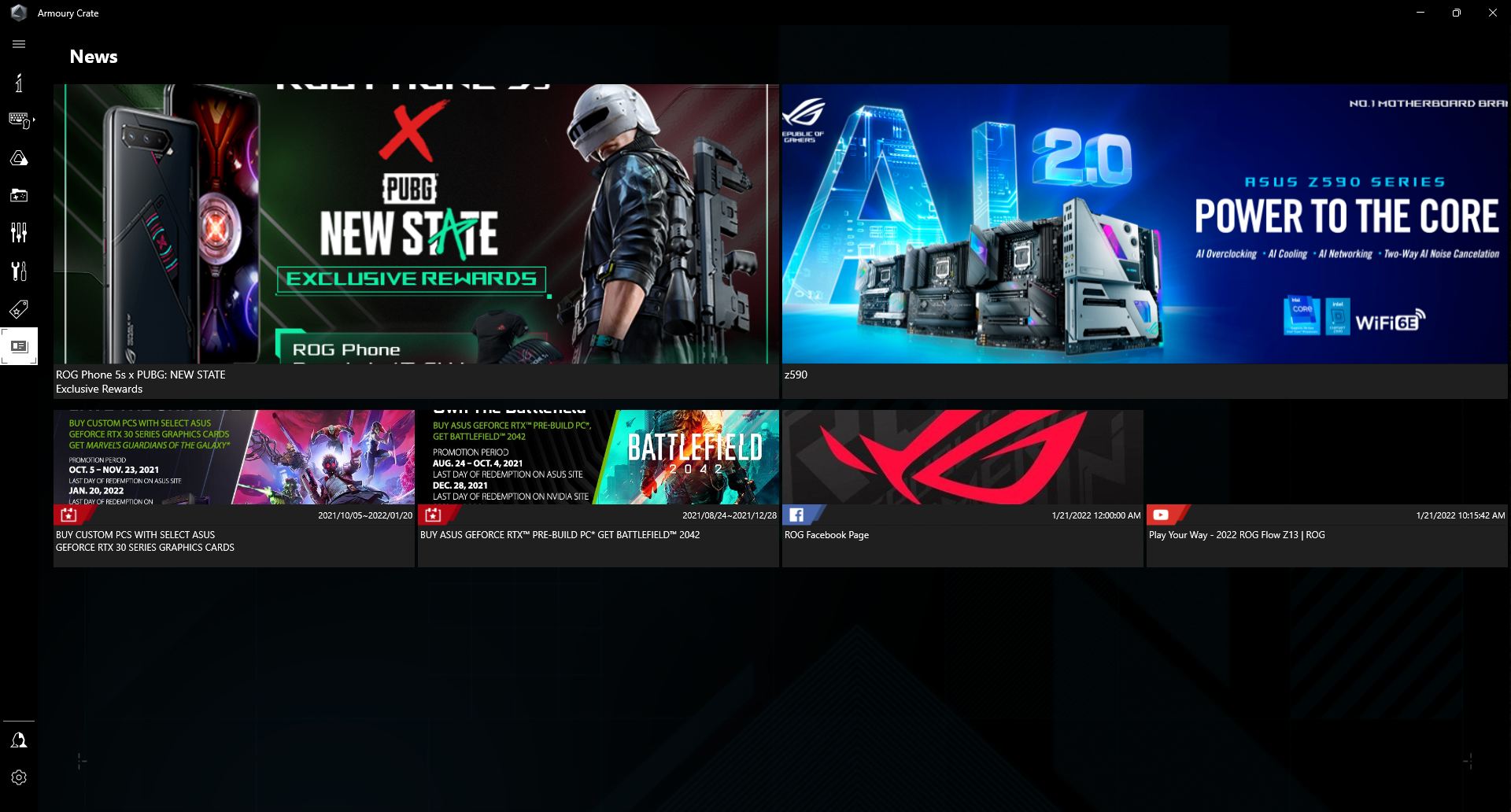

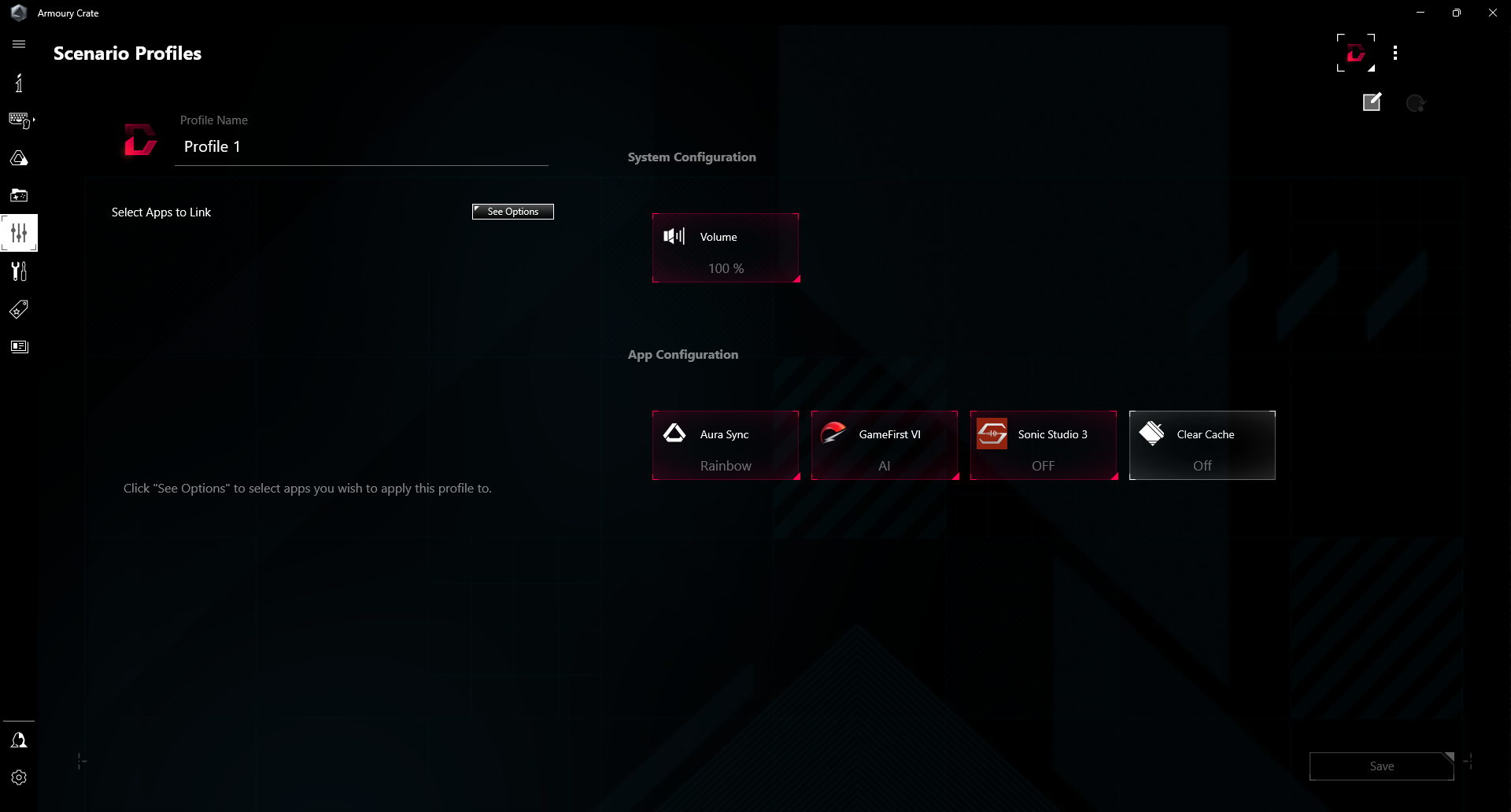

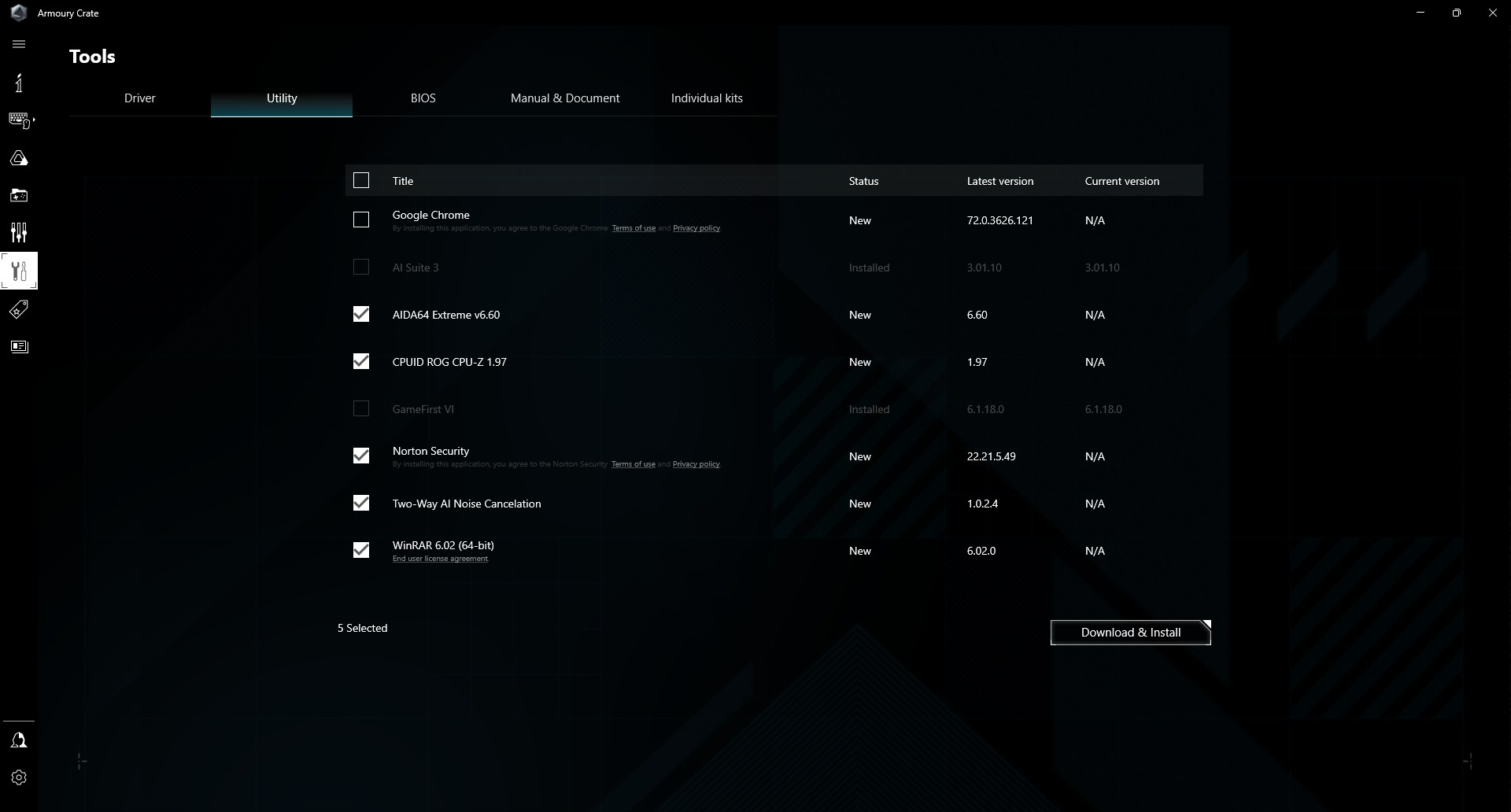

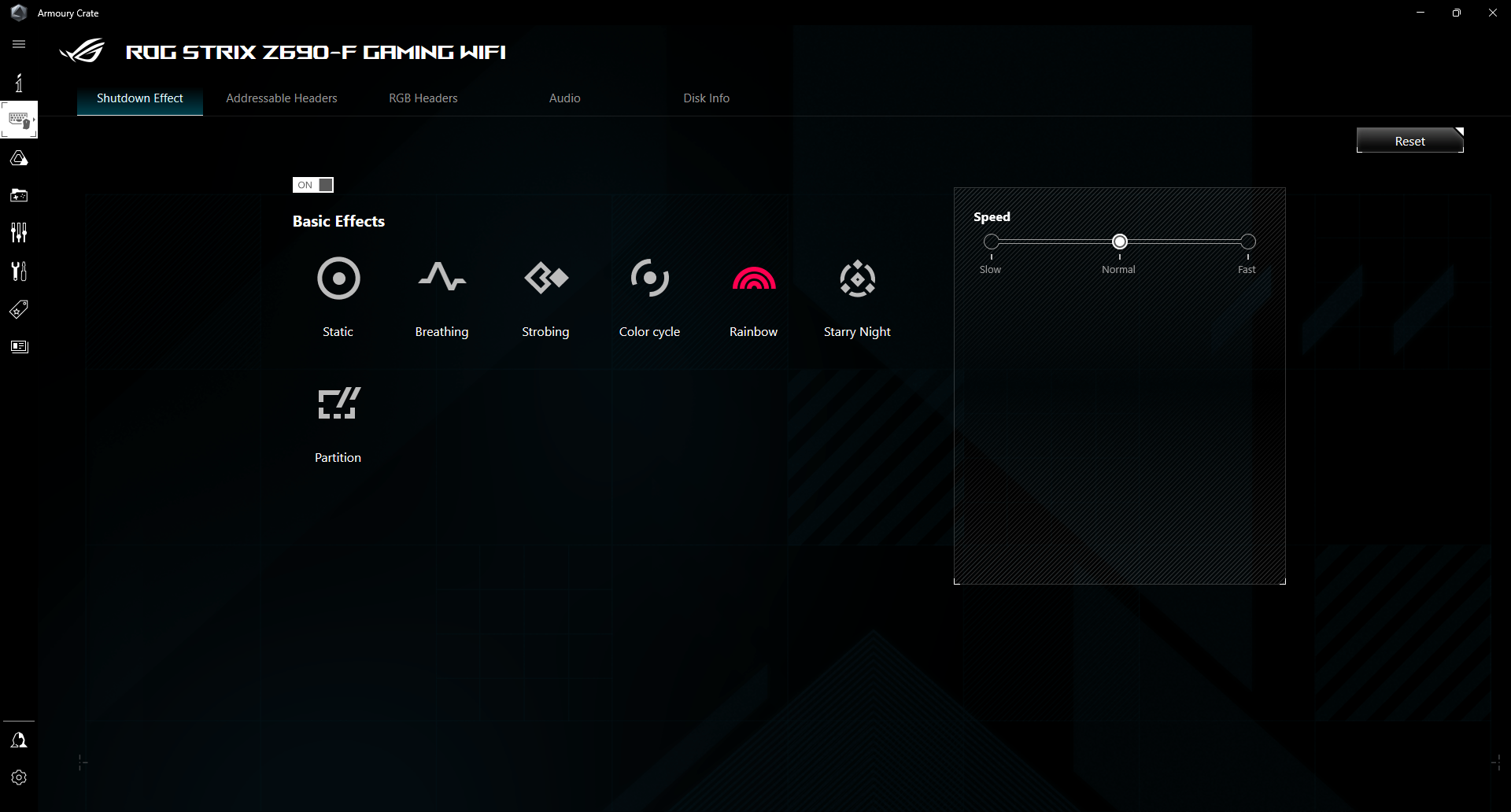

Armoury Crate является центральным хабом устройств ASUS, благодаря нему все устройства синхронизируются и управляются с единой консоли. Тут можно управлять RGB, обновлять ПО и прошивки устройств, получить сводку о различных узлах платформы, оптимизировать систему под обнаруженные игры, создавать профили для различных сценариев использования.

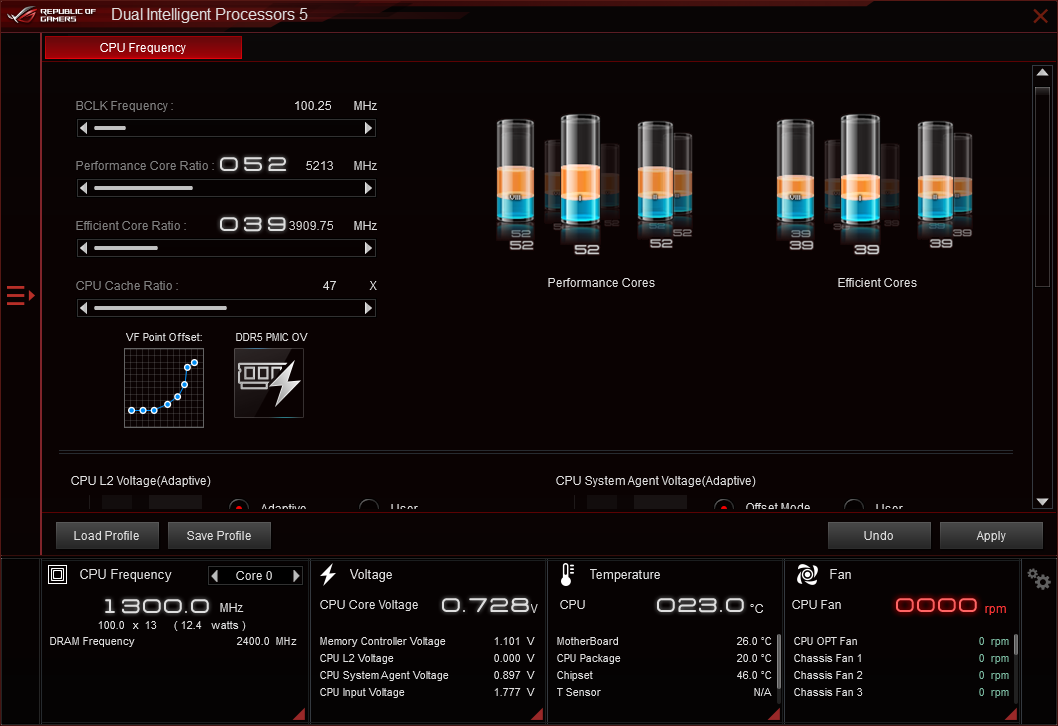

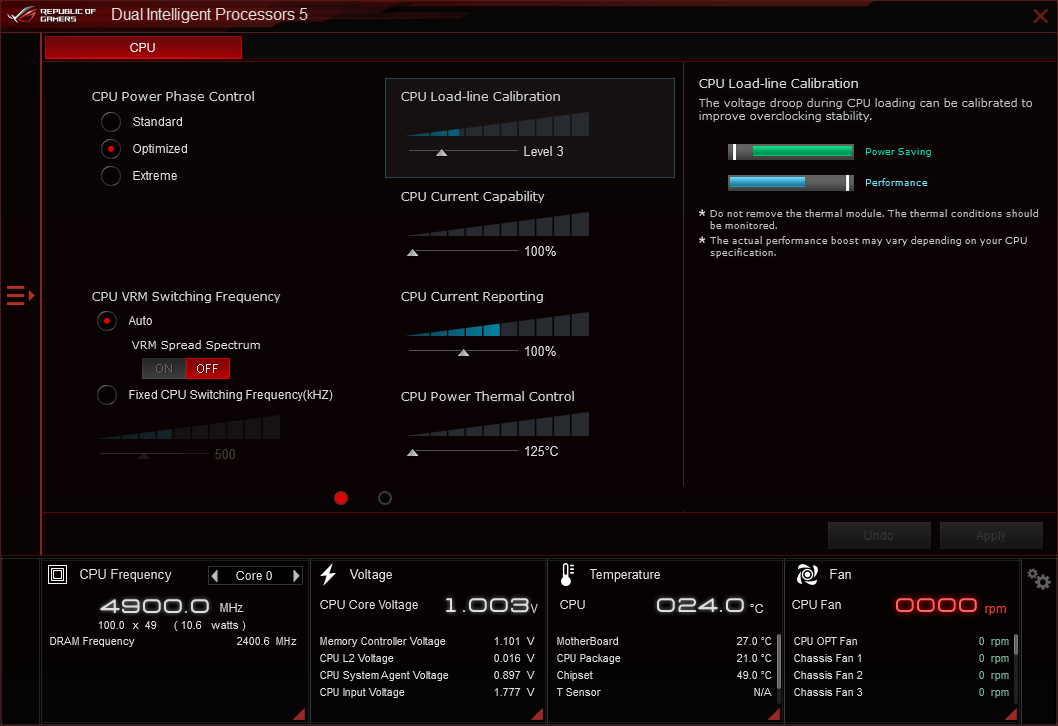

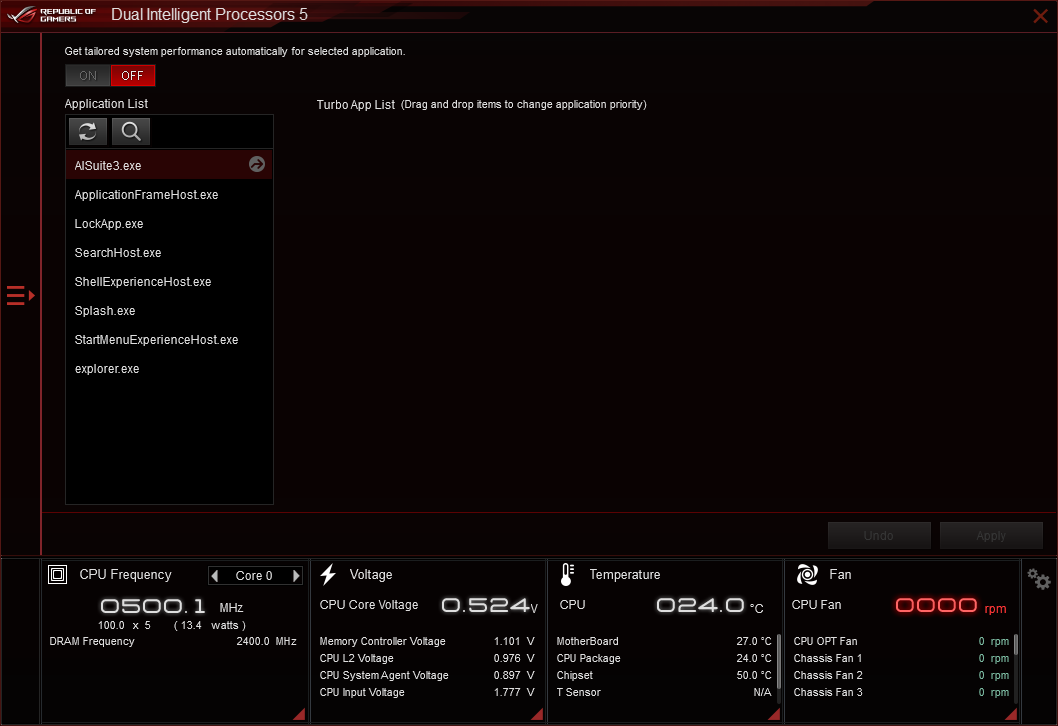

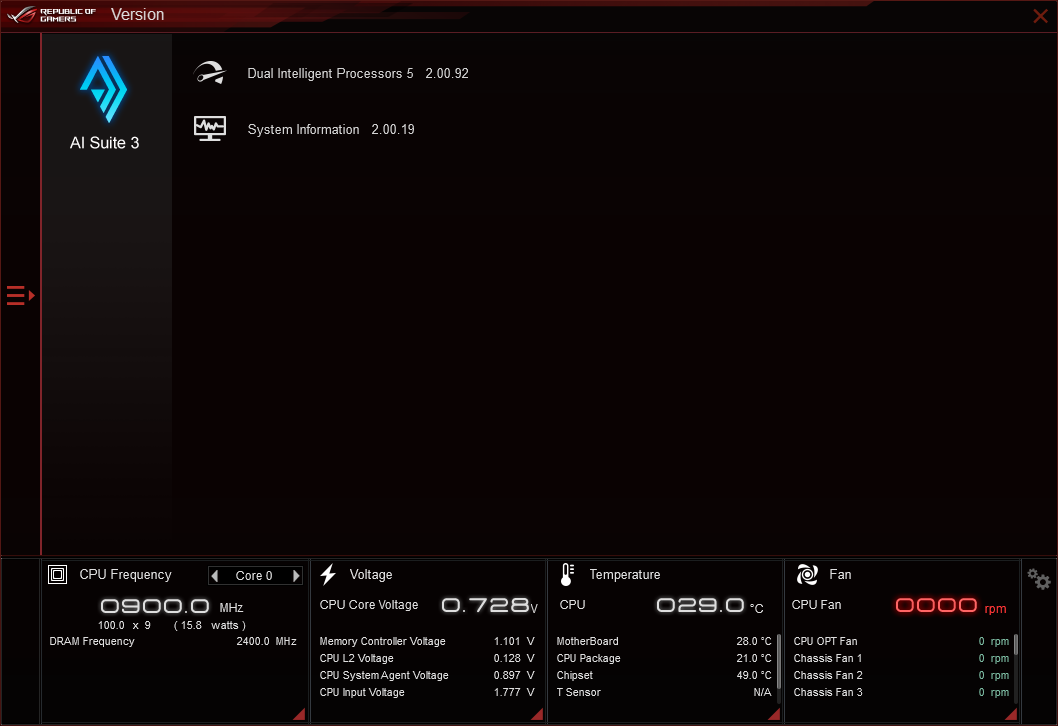

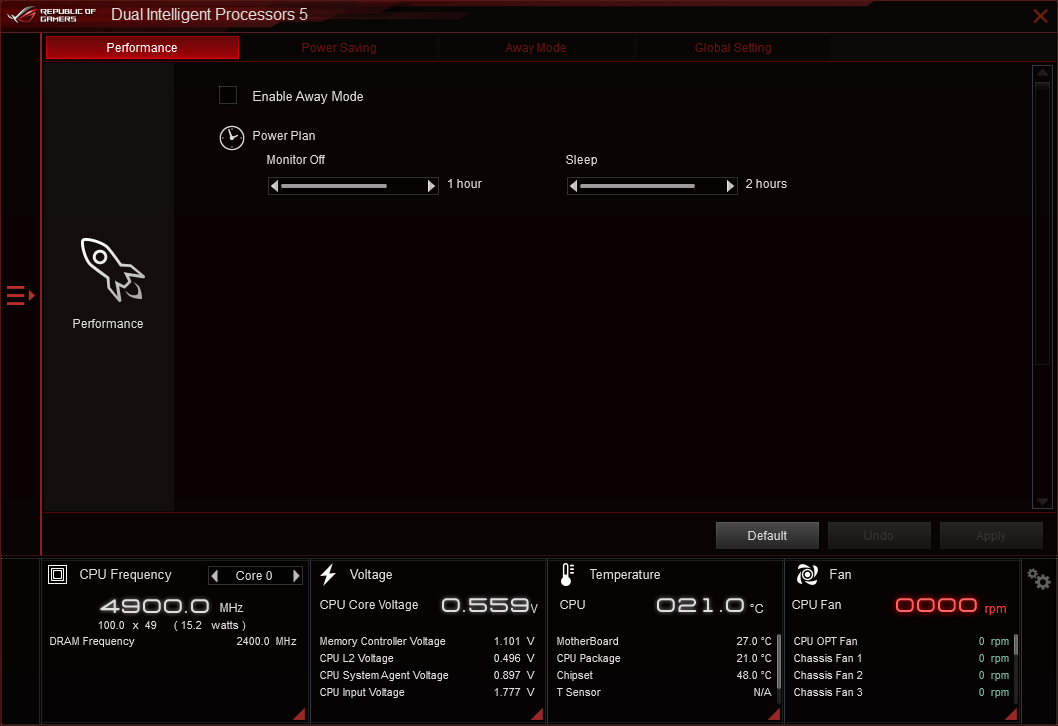

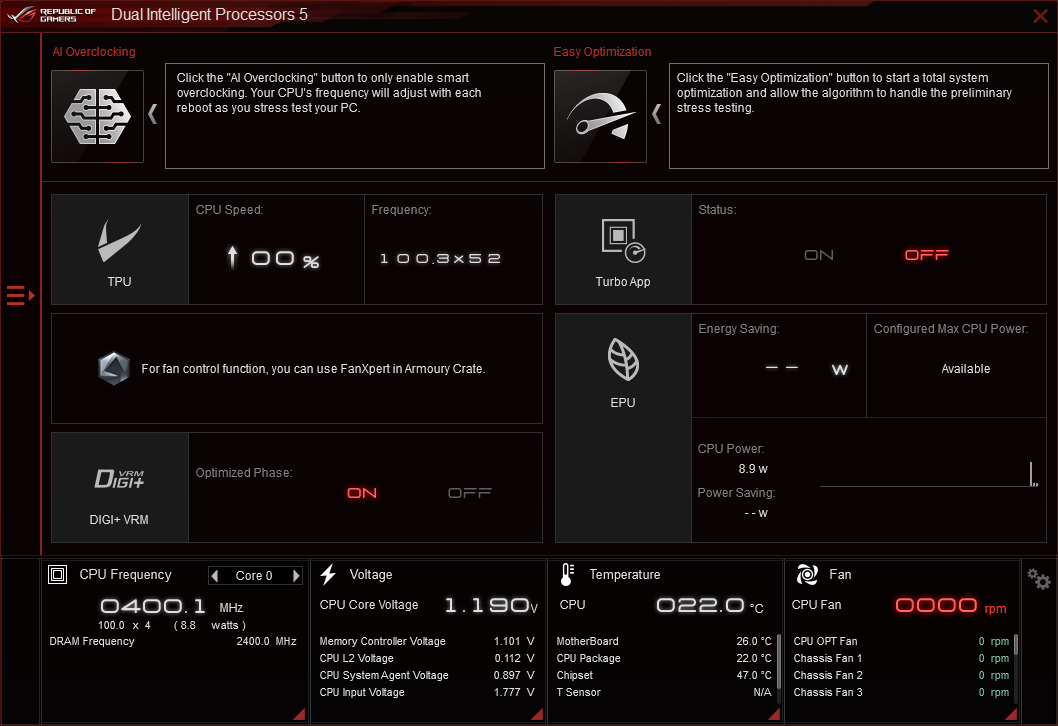

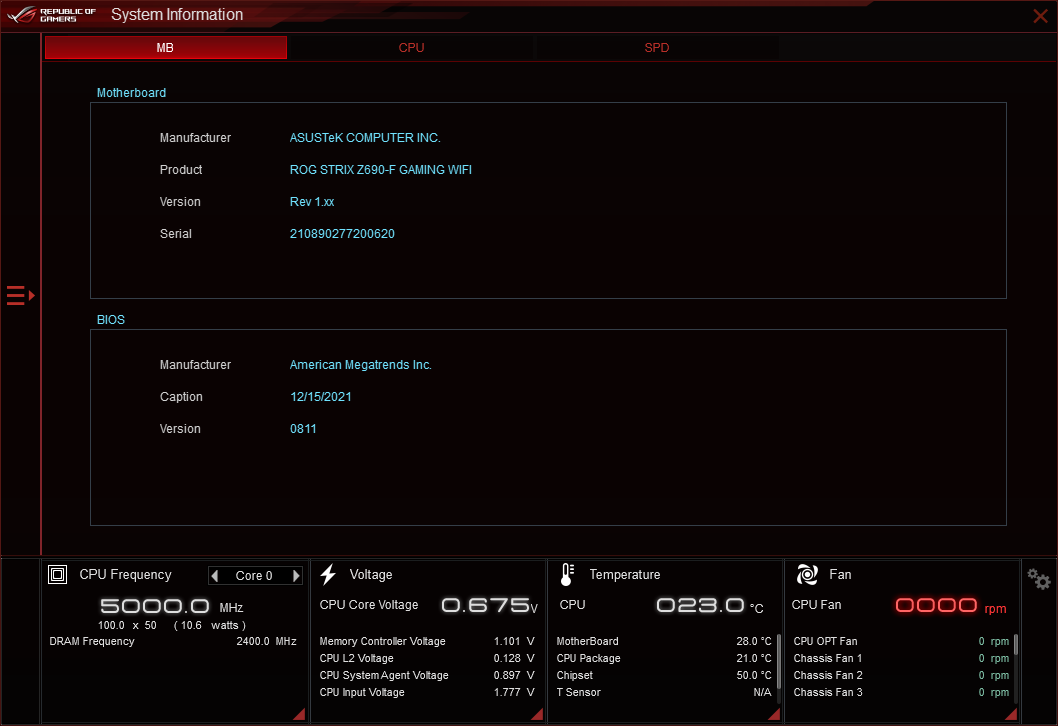

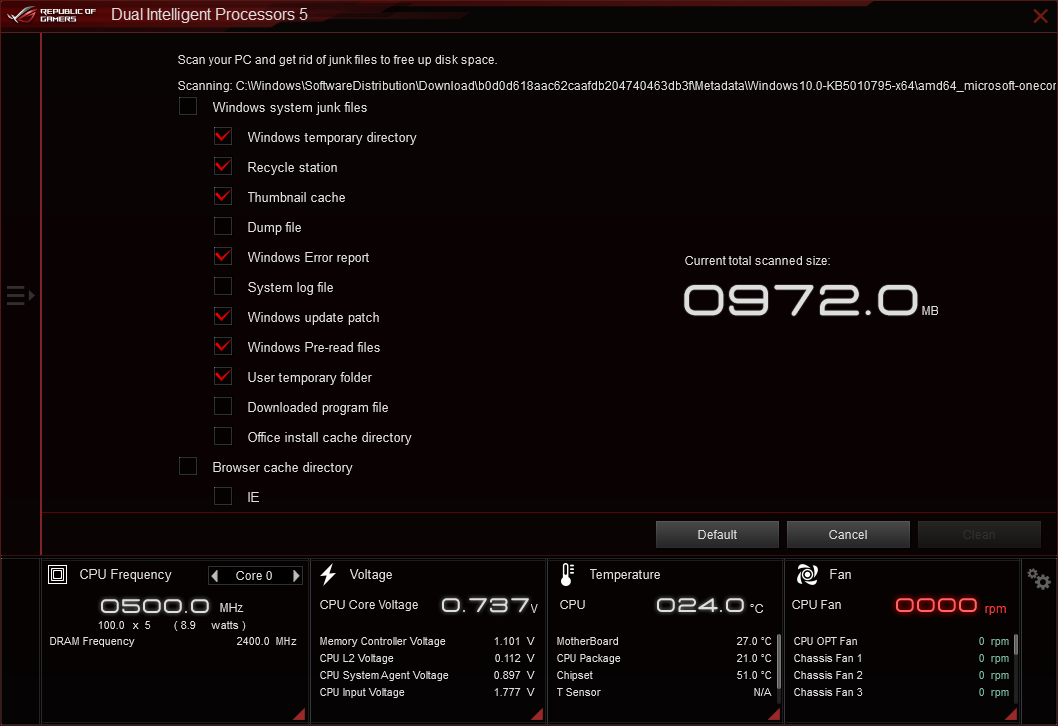

Ai Suite 3 используется для тонкой настройки материнской платы прямо из-под ОС, тут можно запустить автоматический оверклокинг всей платформы, настроить лимиты потребления, турбо-режимы. А если хочется поработать головой и руками — индивидуально настроить частоты P/E-ядер процессора, кэша, напряжения.

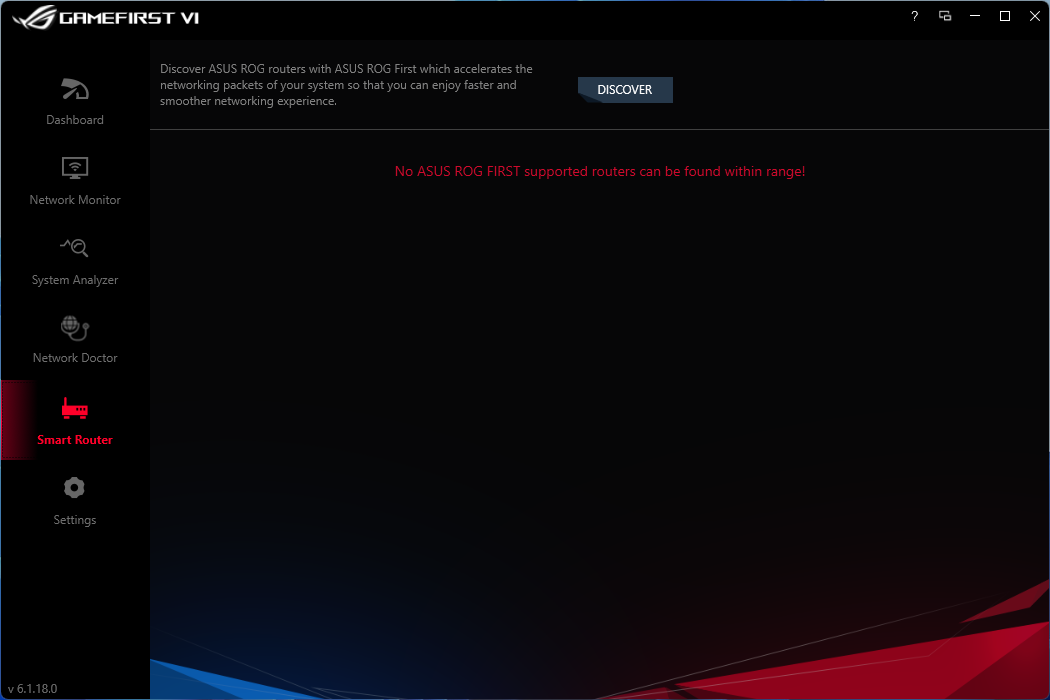

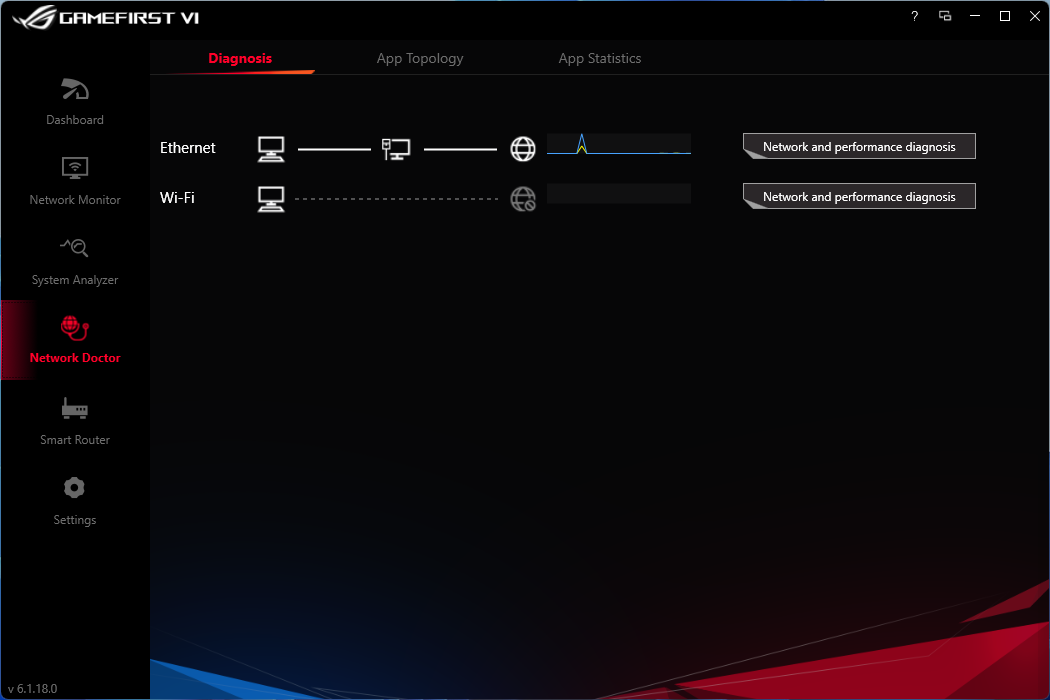

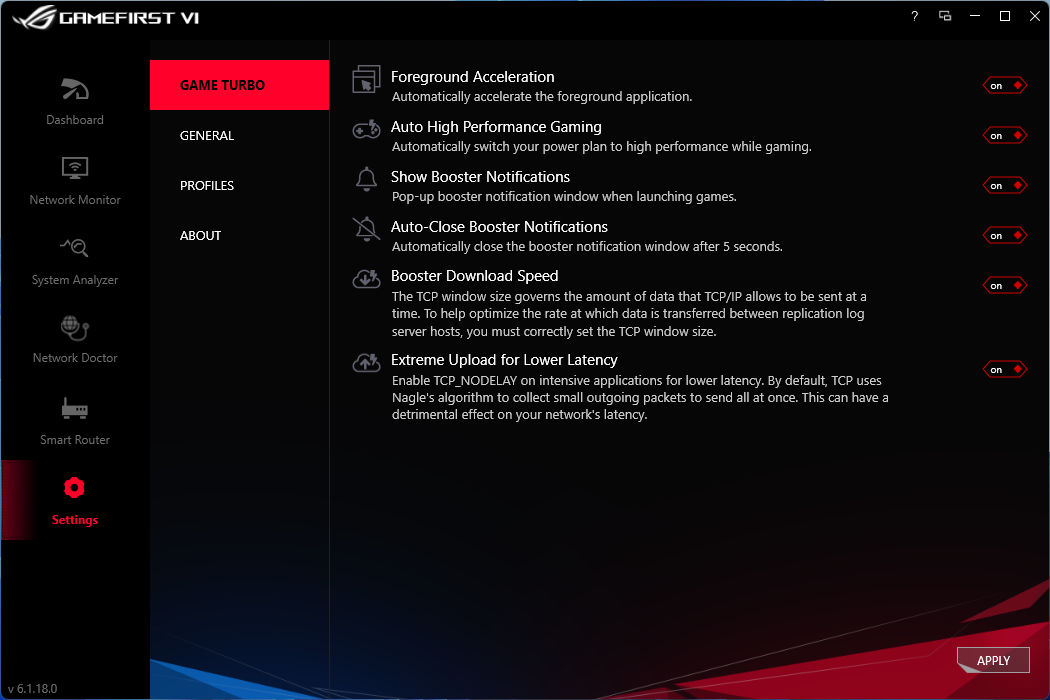

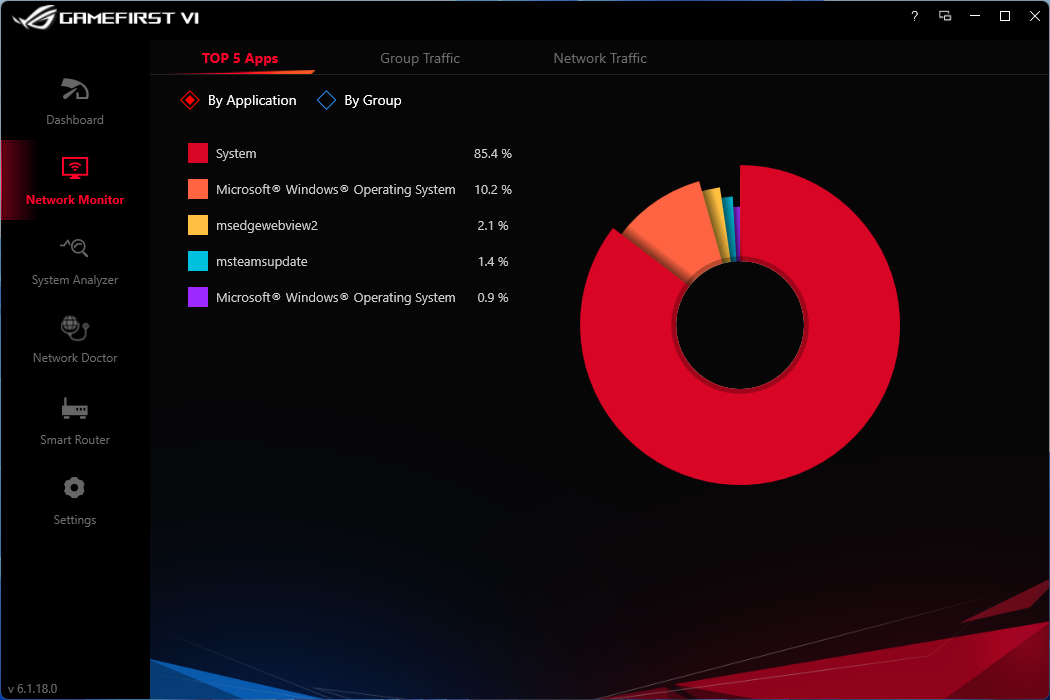

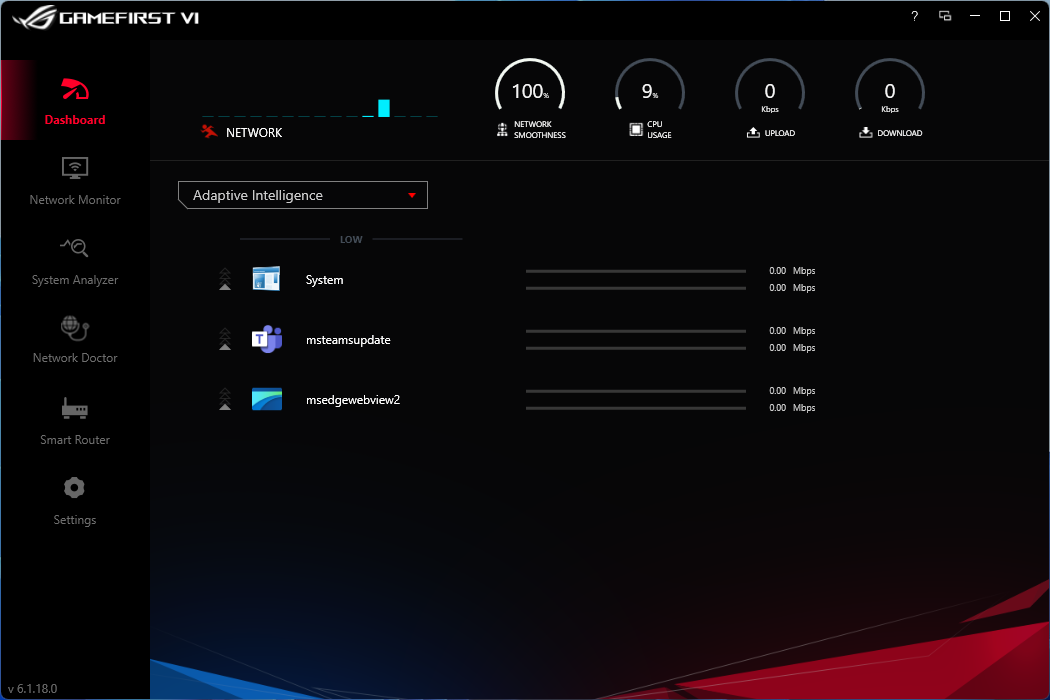

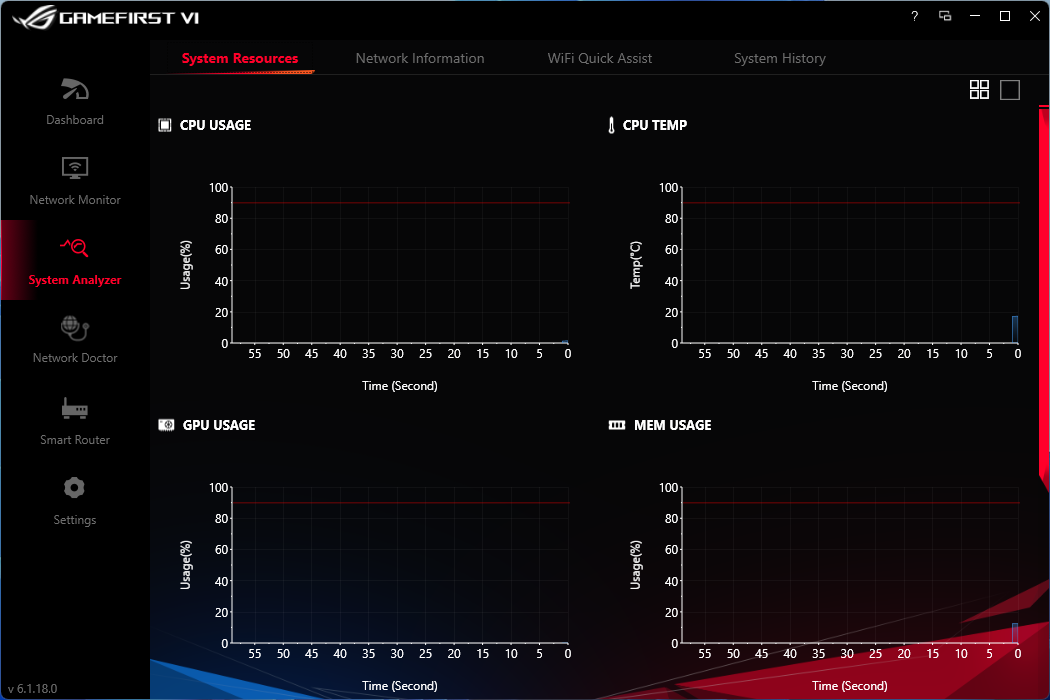

GameFirst является инструментом, который призван «уменьшить сетевую задержку, минимизировать задержки в игре, а также создать лучшую сетевую среду для игроков» со слов производителя.

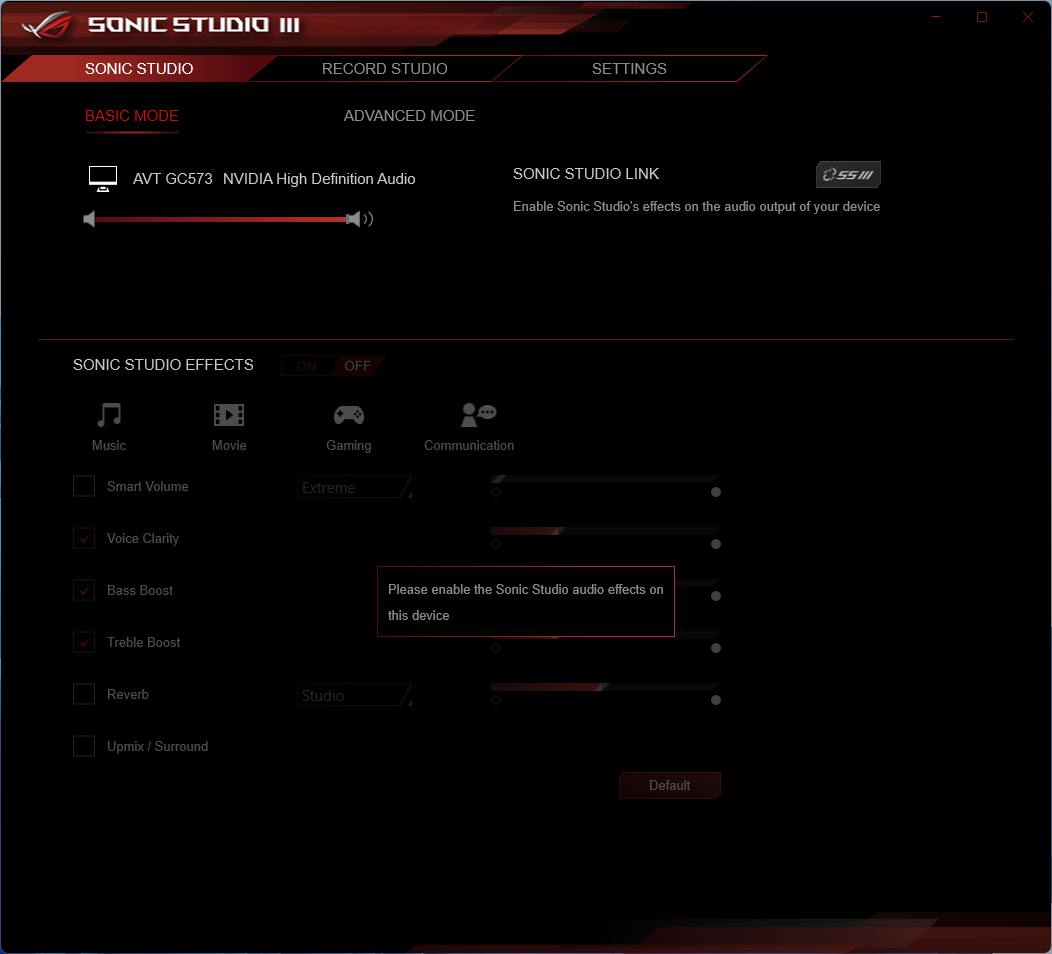

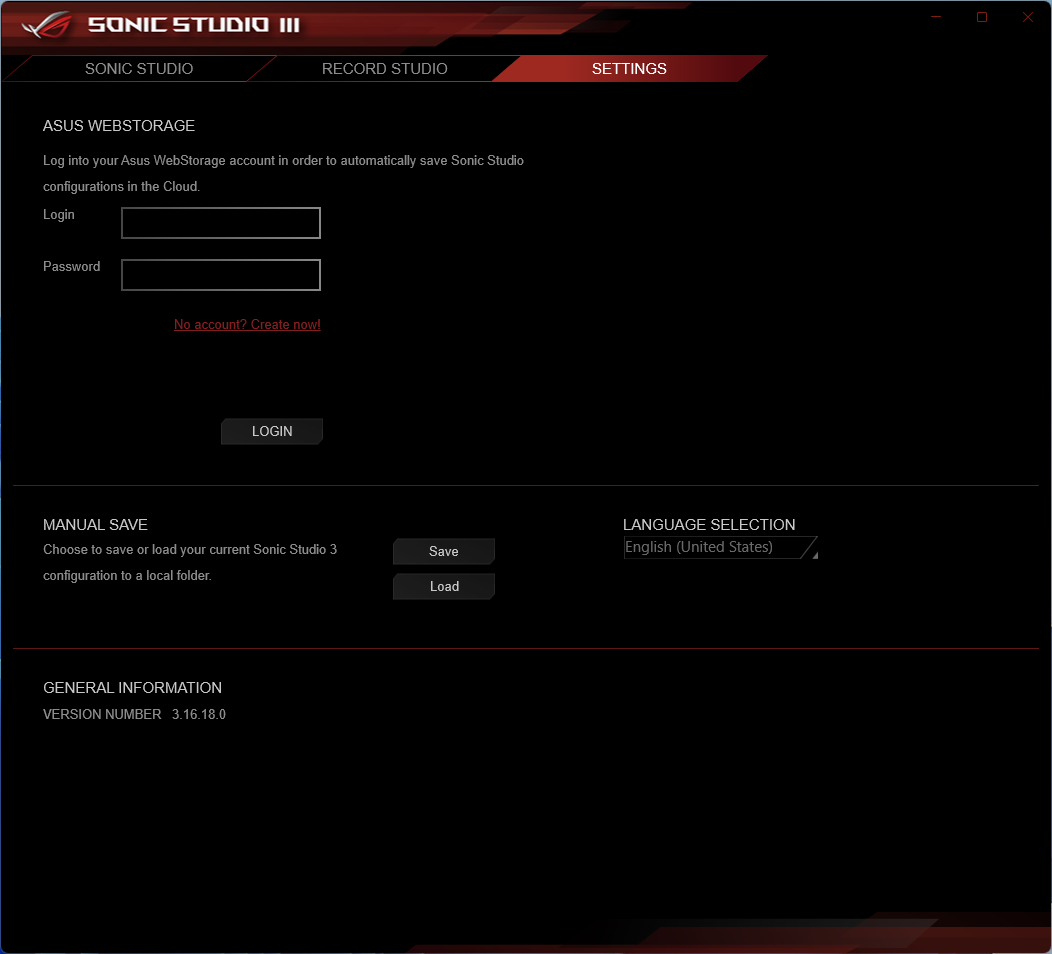

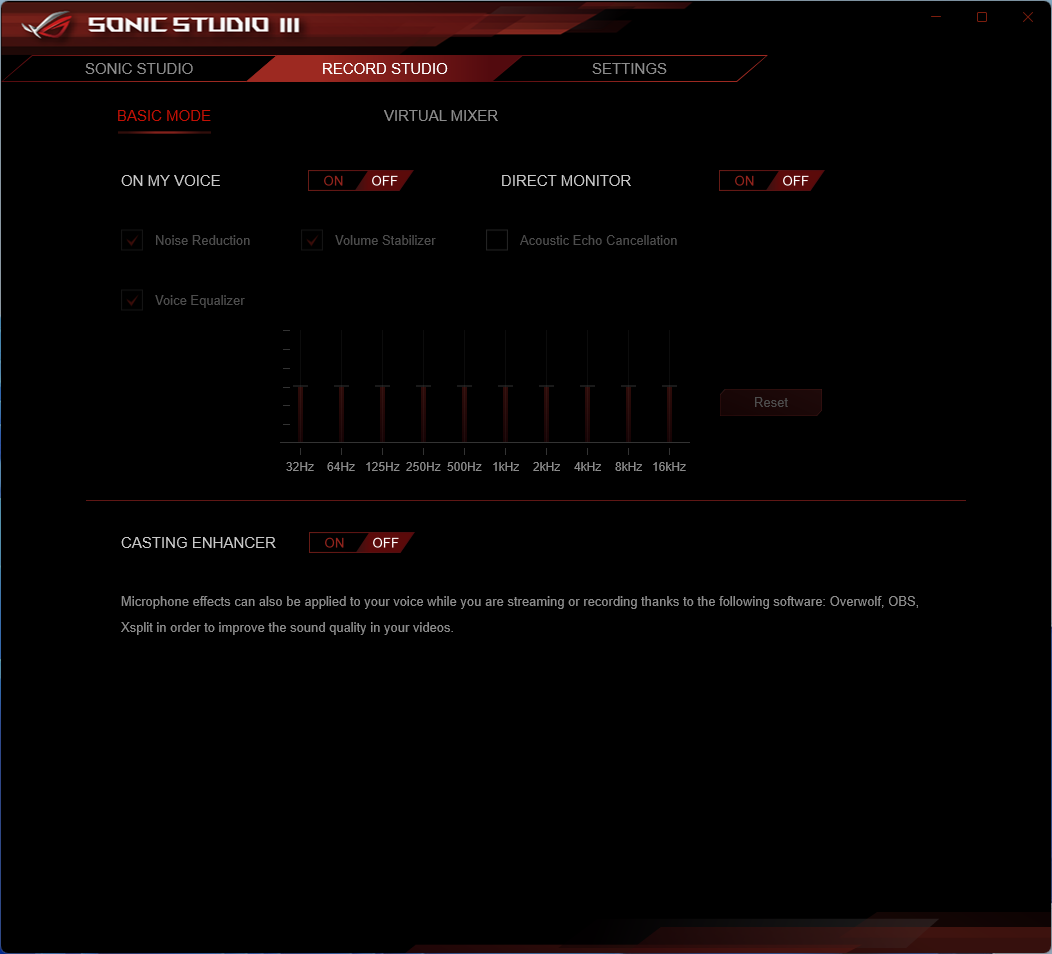

Sonic Studio используется для управления звуковым кодеком.

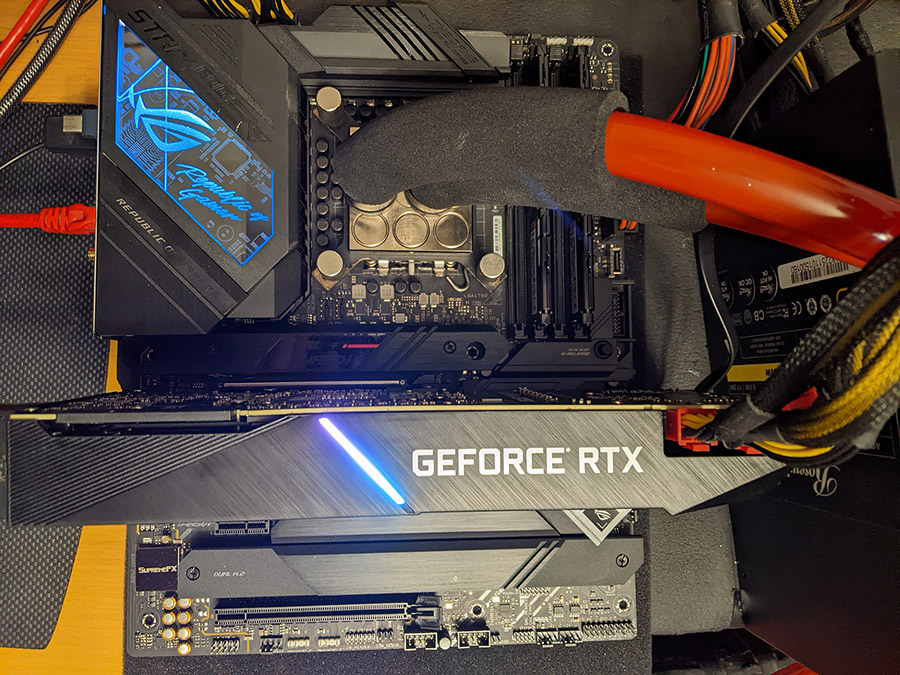

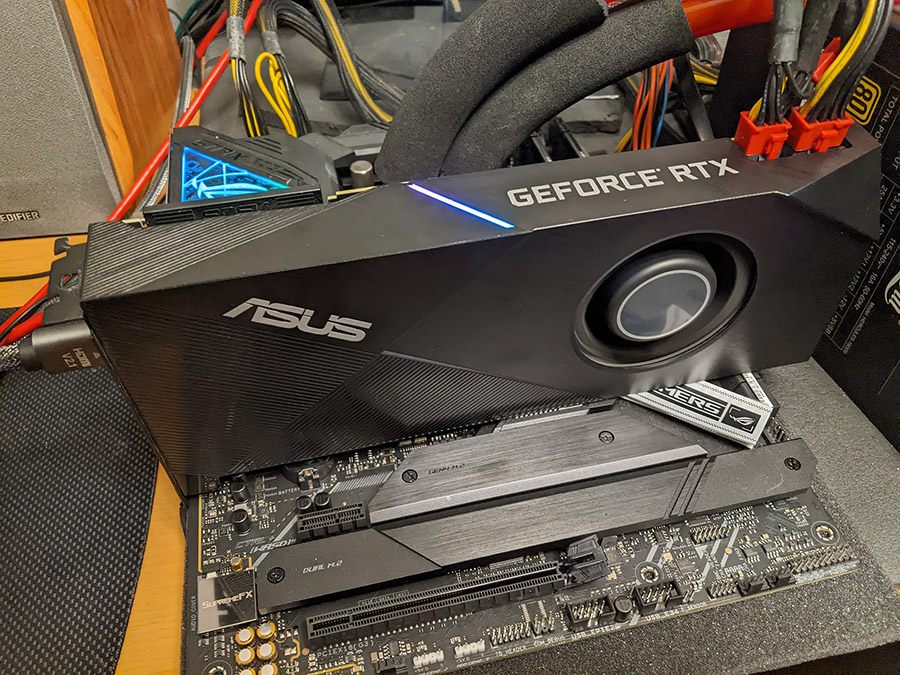

Тестовый стенд

Платформа LGA 1700:

• процессор: Intel Core i9-12900KF;
• система охлаждения: контур СВО;
• память: Kingston Fury Beast KF552C40BBK2-32 (2x16 ГБ, DDR5-5200, CL40-40-40-80-2T, 1,25 В);
• видеокарта: ASUS TURBO-RTX2070S-8G-EVO (GeForce RTX 2070 Super);
• системный накопитель: Kingston KC2000 250GB;
• блок питания: Rosewill Hercules 1600S (1600 Вт);
• операционная система: Microsoft Windows 11 Pro 21H2 x64 (22000.434), актуальные обновления на момент января 2022.

Методика тестирования

Температура в помещении равнялась 20 градусам по Цельсию. Замер энергопотребления платформы проводился с помощью энергометра Feron TM55 в течение 10 минут в режиме нагрузки (забег LinX) и простоя. Управление оборотами вентилятора — автоматическое. Частотный потенциал ключевых узлов исследовался шагами напряжений 0,025 В, стабильность системы проверялась комплексом нагрузок в виде LinX (problem size 28432, 10 итераций), а также прохождением Y-cruncher на пресете Pi-1b. Каждый бенчмарк запускался пять раз (исключение PCMark 10, его алгоритм и так подразумевает среднее значение по трем итерациям), в результатах указано среднее арифметическое, то же самое касается игр. В играх происходила запись телеметрии (1% low fps + average fps) при помощи Riva Tuner Statistics Server. В CS:GO — тест на карте мастерской FPS Benchmark от начала сцены бенчмарка до третьего звукового сигнала на черном экране в конце, в котором видеокарта была максимально разогнана (2000 МГц ядро, 1950 МГц память), дабы не выступать бутылочным горлышком в тестировании потенциала процессора.

Тестирование

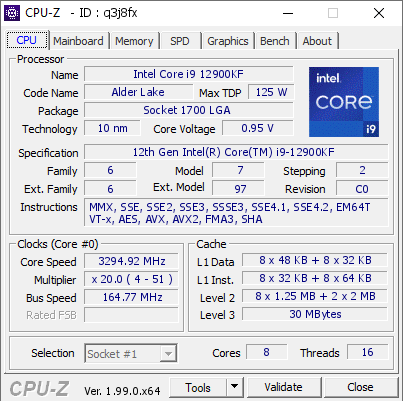

ROG Strix Z690-F Gaming WIFI без труда удалось покорить частоту BCLK в 165 МГц. Более чем достаточно для любых тонких настроек, кроме того, DMI/PEG асинхронны относительно BCLK, так что видеокарты или NVMe-накопители сохранят полную стабильность при экспериментах.

Заводской режим работы в комментариях не нуждается. Режим автоматического разгона Ai Optimized установил следующие значения (профиль XMP DDR5-5200 загружен вручную):

• Target CPU P-core Speed = 5400 МГц;
• Target CPU E-core Speed = 3900 МГц;
• Target Cache Frequency = 4700 МГц;
• CPU Core/Cache Voltage = 1,5 В;
• CPU L2 Voltage = 1,05 В;
• CPU System Agent Voltage = 0,9 В;
• CPU Input Voltage = 1,8 В;
• AVX512 Ratio Offset = 1;
• LLC = Level 4.

Оверклокерские «клешни» выставили такие параметры:

• снятие лимитов потребления CPU;
• Target CPU P-core Speed = 5200 МГц;
• Target CPU E-core Speed = 4100 МГц;
• Target Cache Frequency = 3600 МГц;
• CPU Core/Cache Voltage = 1,25 В;
• CPU L2 Voltage = 1 В;
• CPU System Agent Voltage = 1,15 В;
• CPU Input Voltage = 1,8 В;
• AVX512 Ratio Offset = 0;
• LLC = Level 8.

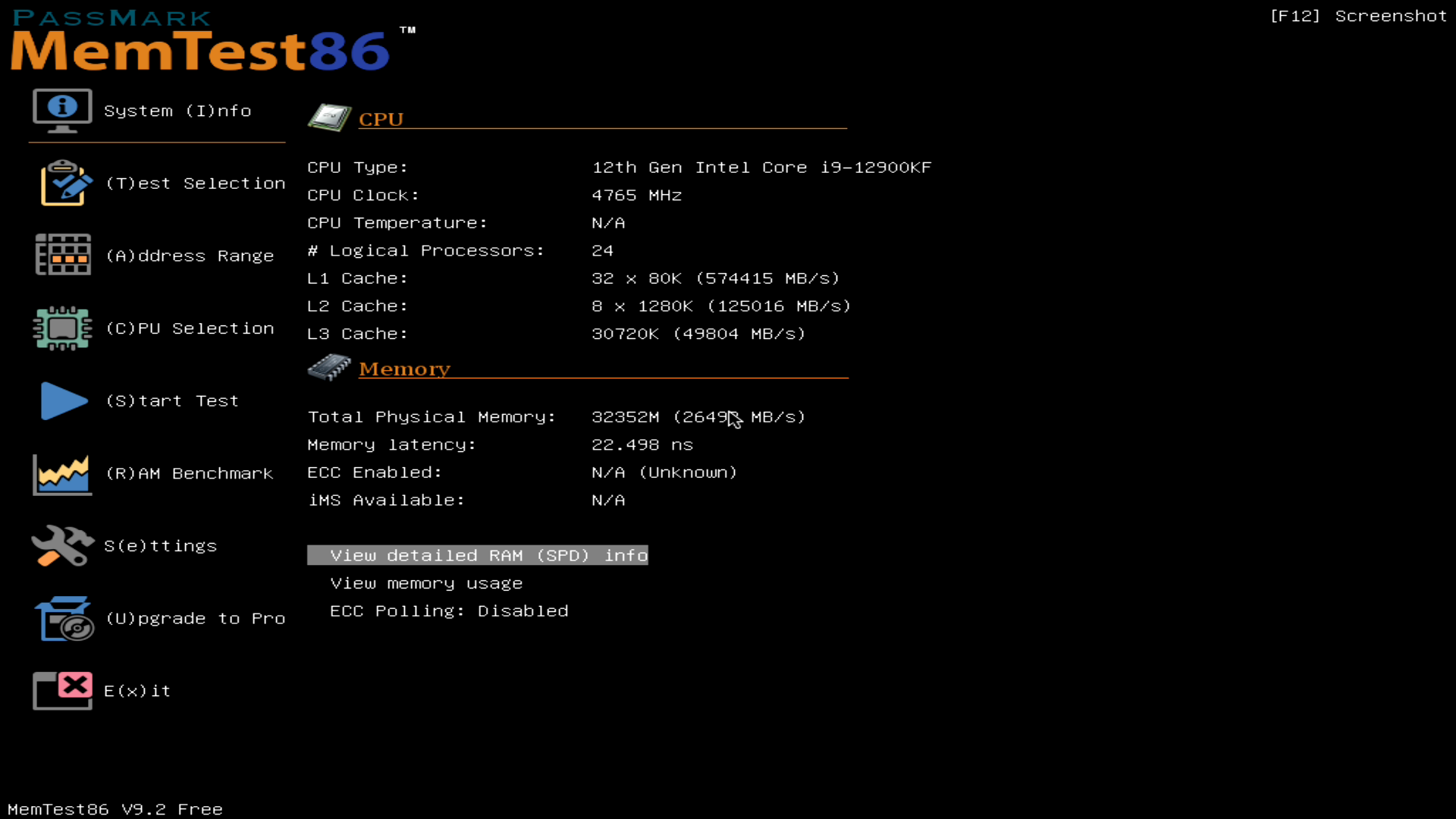

XMP слишком просто и не интересно, так что оперативная память была зафиксирована на частоте 5000 МГц с задержками CL32-39-35-52-2T, напряжение VDD равнялось 1,3 В, VDDQ — 1,4 В.

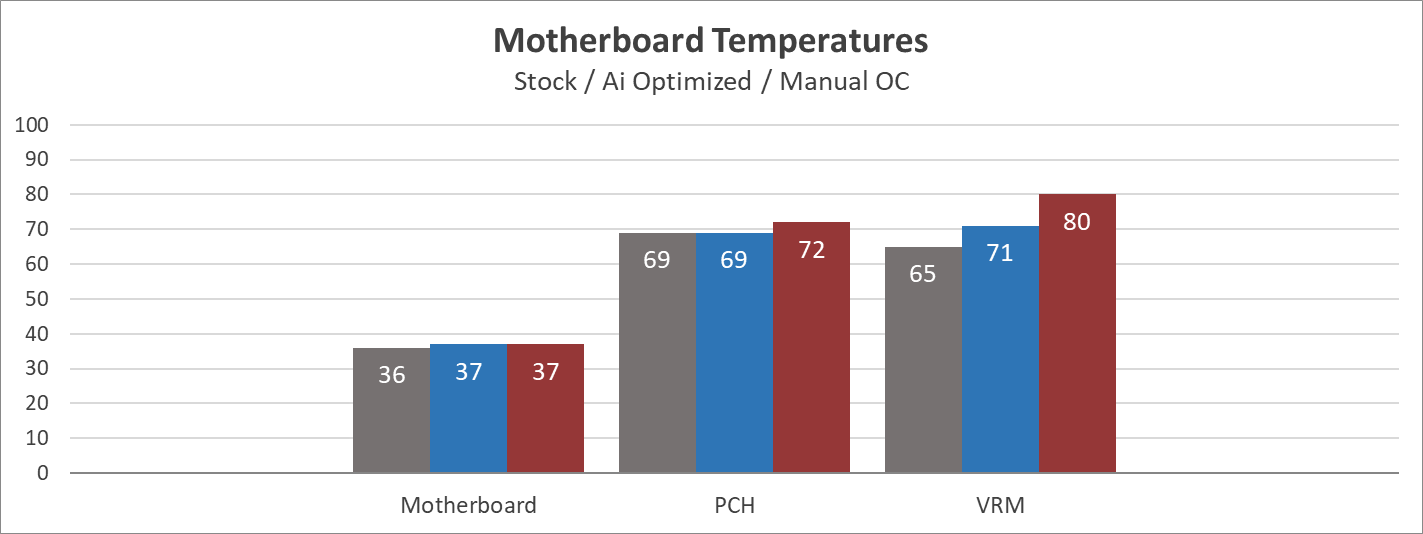

Разумнее всего начать с температурного режима, напоминаю, что показатели брались из аппаратного мониторинга HWINFO.

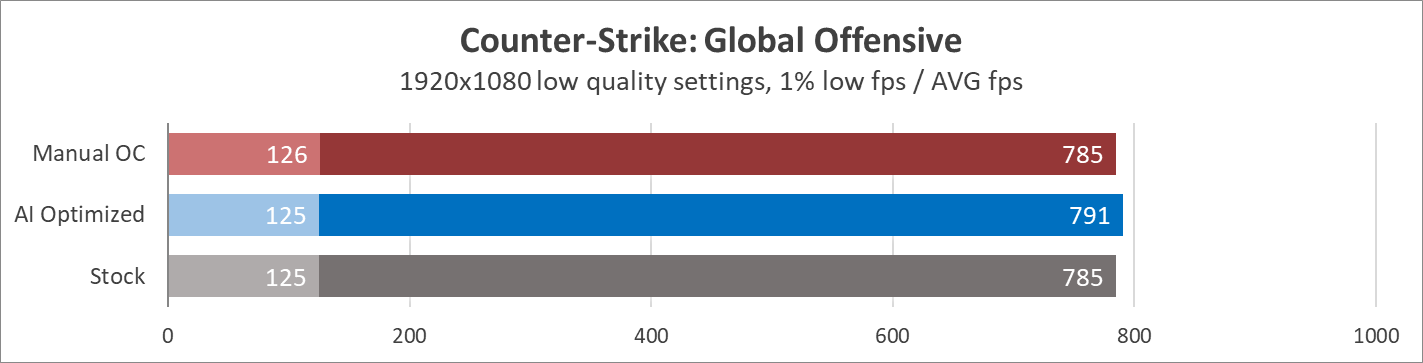

Сила флагманского Alder Lake избыточна даже на заводских параметрах, увидеть разницу в играх почти невозможно, так что единственным испытуемым станет CS:GO:

AI Optimized все же ускорял P-ядра до 5400 МГц, в то время как ручной разгон был ограничен 5200 МГц, и это дает всего-то столь незначительную разницу. Впрочем, почему бы ею и не воспользоваться, раз материнская плата позволяет это сделать без проблем?

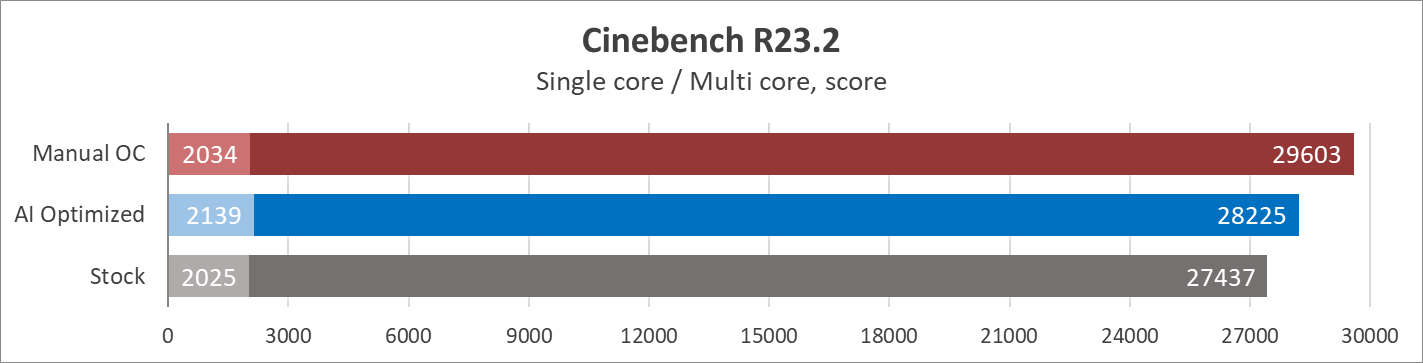

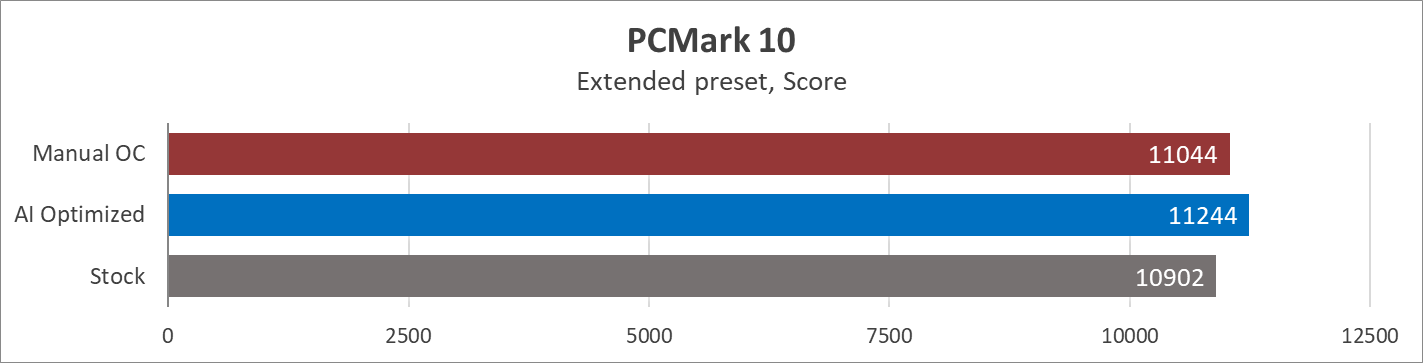

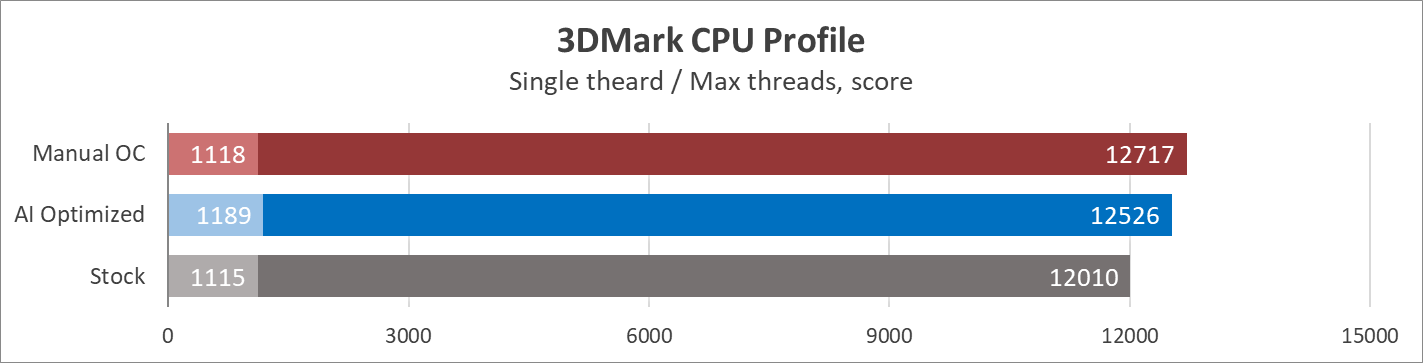

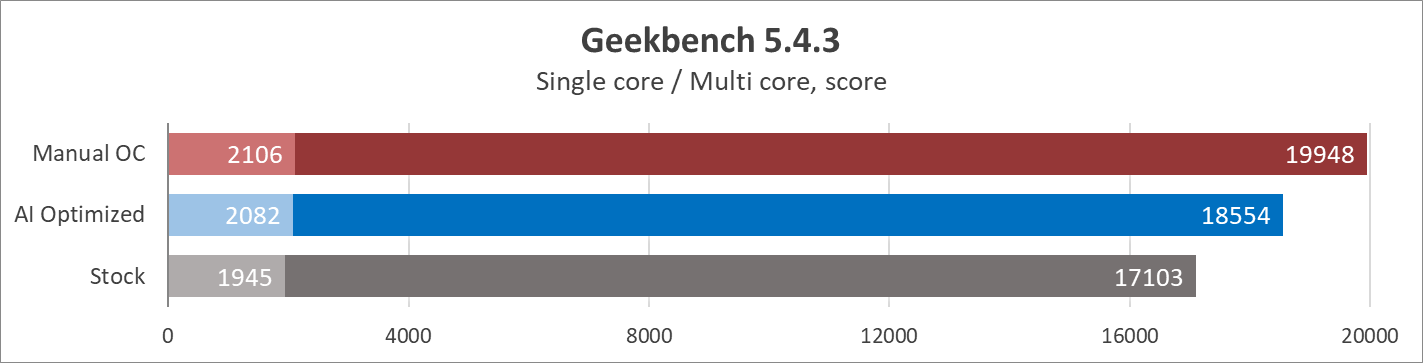

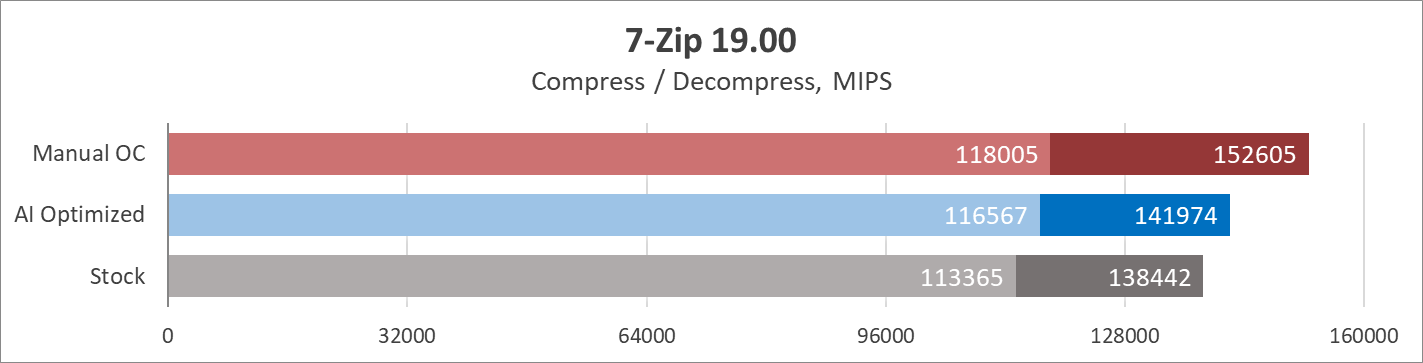

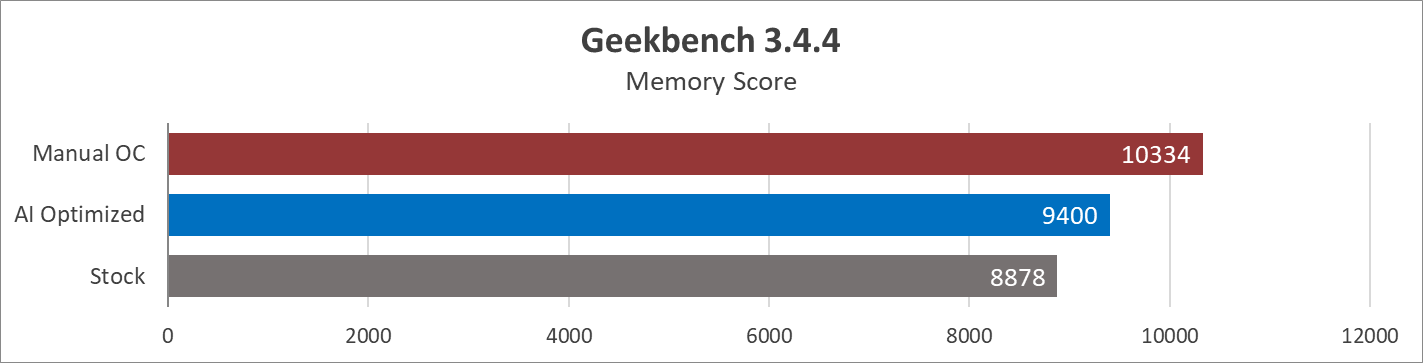

Очередная демонстрация того, что грамотная ручная настройка позволит добиться лучших показателей. Автоматика может обеспечить рост производительности в среднем до 4% сверх номинала, ручной разгон подымет производительность до 8% выше номинала, и при этом подсистема питания не устроит шоу фейерверков на глазах пользователя.

Выводы

Материнская плата ASUS ROG Strix Z690-F Gaming WIFI получилась неплохой. Core i9-12900KF смог дойти до 5,2 ГГц по всем производительным ядрам без каких-либо снижений множителя в AVX512 и троттлинга. Материнская плата укомплектована современными интерфейсами, вроде Wi-Fi 6, 2.5G Ethernet, PCI Express 5.0. Готова принять на борт четыре M.2-накопителя и обеспечить отвод тепла каждому. А в мелочах, вроде кнопки разблокировки слота PCI-E или наличия монтажных отверстий LGA 115x/1200 просматривается общая практичность подхода в создании этой материнской платы, что не может не радовать. ROG Strix Z690-F Gaming WIFI станет отличным выбором для игровой сборки на базе платформы LGA1700 и процессора Alder Lake. Но будущему хозяину этой платы следует помнить об охлаждении чипсета. Если в процессе эксплуатации будет использована флагманская видеокарта, вроде GeForce RTX 3090, или с системой охлаждения типа «турбины», как в тестовом стенде — его ждут температуры около 70 градусов. Также пользователя может отпугнуть высокая цена и отсутствие второго слота PCI-E 5.0.
