Обзор материнской платы ASUS ROG Strix X570-E Gaming. Эволюционный виток

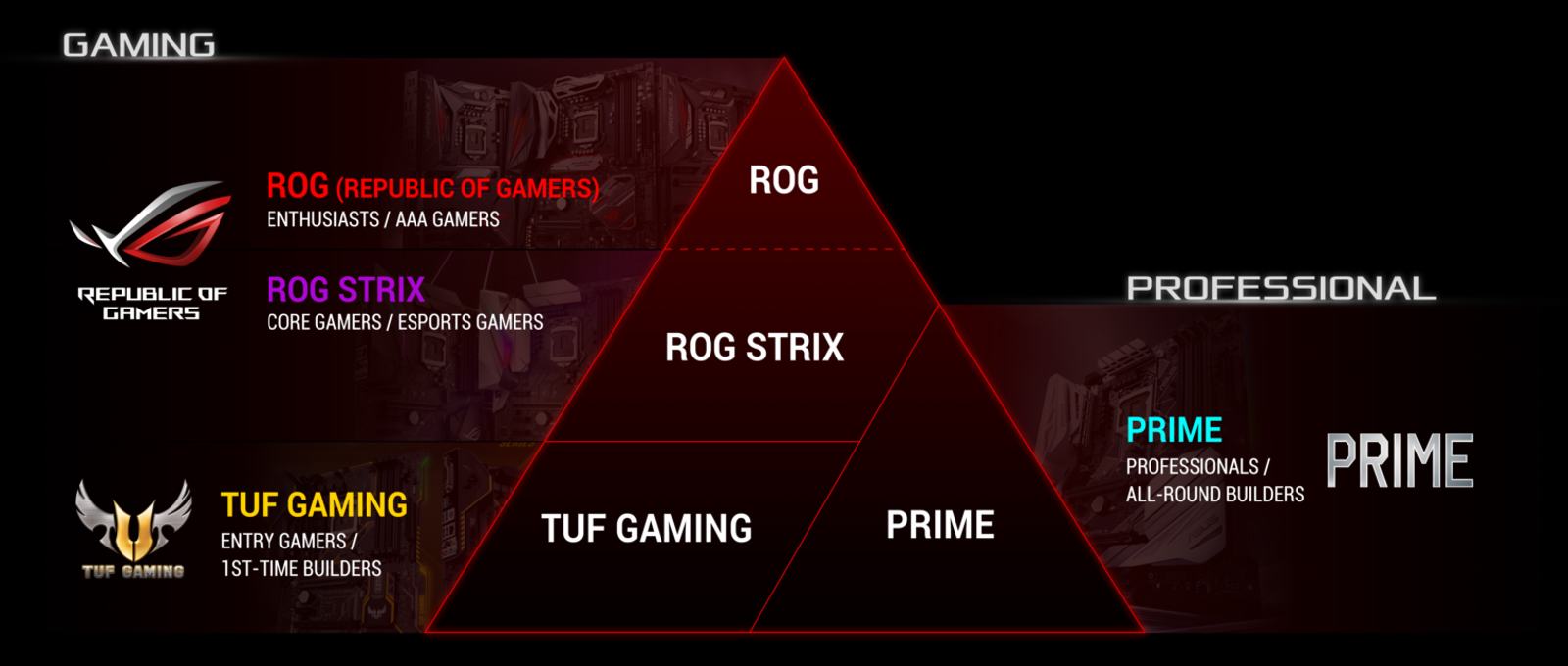

Сегодня мы рассмотрим игровую материнскую плату ASUS из категории middle-end. Напомню иерархию моделей, предложенную к трактовке самим производителем. Устройство разработано в угоду игровой аудитории с повышенными потребностями, тогда как базис обеспечивает серия TUF Gaming. При сборке современного геймерского ПК внешний вид имеет важную роль, потому специалисты уделили ему должный объём внимания: элементы охлаждения сложных форм, виднеется тепловая трубка в составе радиаторов для сектора VRM, порты ввода-вывода скрыты под объёмной накладкой, куда встроена сочная подсветка, разбитая на два сектора. Также она будет активной в самом центре устройства, рядом с батарейкой. В составе устройства есть три скоростных адаптера: два — для проводных сетей, третий — для беспроводных, самого современного на сегодня, шестого поколения.

ASUS ROG Strix X570-E Gaming

Весь остальной перечень возможностей соответствует ожиданиям от недешёвого устройства. Можно сделать акцент на отсутствии поддержки интерфейсов D-Sub, PS/2 и COM (даже площадкой на плате), они выведены производителем за рамки современных, всё остальное присутствует и в обилии. Детальнее поговорим ниже, сперва — таблица с основными характеристиками.

Модель ASUS ROG Strix X570-E Gaming
Официальная страница продукта в Сети asus.com
Чипсет AMD X570
Процессорный разъём AMD AM4
Процессоры AMD Series: Ryzen 3, Ryzen 5, Ryzen 7, Ryzen 9
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133/2400/2666/2800*/3000*/3200*/3400*/3600*/3866*/4000*/4133*/4266*/4400*(OC)
Слоты PCI-E 2 x PCI Express 4.0 x16 (x16+x0, x8+x8) — CPU
1 x PCI Express 3.0 x16 (x8) — APU
1 x PCI Express 4.0 x16 (x4) — X570
2 x PCI Express 4.0 x1 — X570
M.2 1 x PCI Express 4.0 x4, SATA (Key M, 2242/2260/2280/22110) — Ryzen 3rd Gen CPU
1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — Ryzen 2nd Gen CPU
1 x PCI Express 4.0 x4, SATA (Key M, 2242/2260/2280/22110) — X570
Встроенное видеоядро (в APU) Radeon Series: Vega
Видеоразъёмы DisplayPort 1.2, HDMI 2.0b
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2
Порты USB 4 х 3.2 Gen2 (4 разъёма на задней панели, Ryzen 3rd Gen CPU)
4 х 3.2 Gen1 (4 разъёма на задней панели, Ryzen 2nd Gen CPU)
5 х 3.2 Gen2 (4 разъёма на задней панели (1x C), X570)
2 х 3.2 Gen1 (разъёмов на задней панели нет, X570)
4 x 2.0 (разъёмов на задней панели нет, X570)
VR Ready +
Serial ATA 8 x SATA 6 Гбит/с (X570)
RAID 0, 1, 10 (SATA, X570)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220A (Realtek)
Op Amp — Texas Instruments RC4580 и OPA1688
S/PDIF Оптический (выход)
Сетевые возможности Intel I211-AT (Gigabit Ethernet)
Realtek RTL8125 (2.5 Gigabit Ethernet)
Intel Wi-Fi 6 AX200 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5)
COM
LED Addressable Header 2x Gen 2
LED RGB Header 2
TPM 1x SPI (14 pin)
UEFI UEFI AMI BIOS, 256 Mb Flash ROM (25Q256JWEQ)
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Aura Lighting Control, Armoury Crate, Fan Xpert 4, Node Connector, POST-индикатор (Q-Code), Q-LED (CPU, DRAM, VGA, Boot Device LED), Thermal sensor connector, USB BIOS Flashback; комплектация: внешняя антенна Wi-Fi; поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI
Цена в рознице, $ 349

Общая идея построения изделий на базе X570 рассматривалась в ходе знакомства с ASUS Prime X570-Pro.

Упаковка и комплектация

Коробка лишена избыточных декораций в стиле откидных крышек или окошек. Видим прочный картон и полиграфическую работу в матовом стиле, будто бы специально избегали глянца и старались подчеркнуть строгость намерений.

ASUS ROG Strix X570-E Gaming

Сзади ключевая роль отведена самой плате. Её изображение находится в центре, а по сторонам перечислены ключевые возможности. Внизу подчеркнули выгодные особенности, свойственные именно этой модели, хотя пара предустановленных охладителей M.2 уже встречаются даже в недорогих моделях от конкурентов.

ASUS ROG Strix X570-E Gaming

Комплектация расширенная, имеется:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • два комплекта крепёжных винтов и стоек для устройств формата M.2;
  • фирменный гарантийный талон ASUS для линеек продуктов ROG и TUF;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • комплект наклеек с различными изображениями серии ROG Strix, в том числе и для кабелей;
  • диск с драйверами и фирменным ПО;
  • приветственная брошюра владельца устройства ROG;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • табличка на дверь «Restricted Area: STOP. DO NOT DISTURB»/«Accessible Area: ENTER. IF YOU DARE»;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • удлинитель для подключения управляемой светодиодной ленты;
  • семь нейлоновых стяжек;
  • одна выносная термопара;
  • удлинитель для подключения светодиодной ленты RGB;
  • выносная антенна с возможностью фиксации лишь одного положения.
ASUS ROG Strix X570-E Gaming

Внешний вид

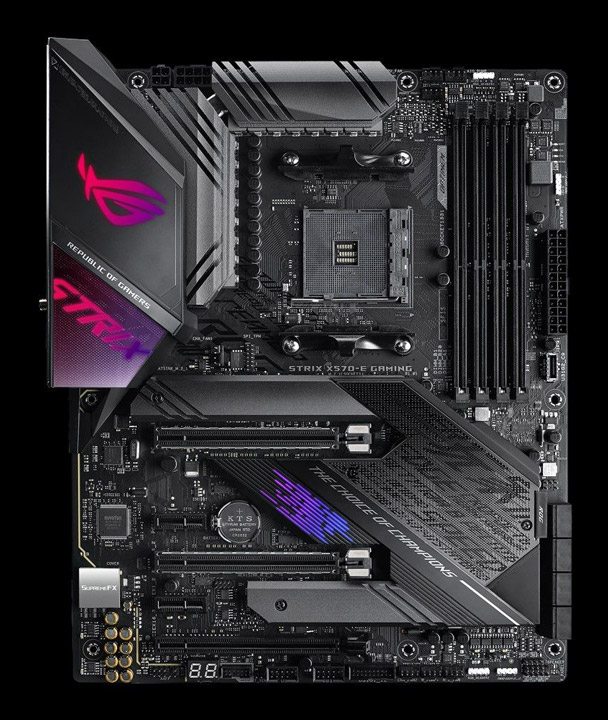

Кнопки и переключатели, контакты для замеров системных напряжений и прочие атрибуты статусных изделий для оверклокинга здесь отсутствуют. Высокий уровень устройства подтверждает, разве что, индикатор кодов POST. Больше внимания уделили современным веяниям, к примеру, для подключения светодиодных изделий имеется четыре площадки (двух типов), а для глубокой поддержки продукции собственного бренда размещено гнездо Node. Размеры модели соответствуют формату ATX. Общий вес немал, и не только лишь из-за наличия объёмных радиаторов, достаточно толстый текстолит добавляет прочности и монолитности всему конструктиву.

ASUS ROG Strix X570-E Gaming

Элементов подсветки сзади нет, но и здесь видна забота о внешнем виде устройства, полностью прозрачные корпуса позволят выделиться ему на общем фоне безликих конкурентов. Все элементы крепятся посредством винтов.

ASUS ROG Strix X570-E Gaming

Отверстий для проведения монтажа девять, но для доступа к центральному потребуется демонтировать сетку, прикрывающую вентилятор на хабе, для этого сгодится любая отвёртка (даже плоская). Современные корпуса в этом месте обычно оснащаются стойкой, потому этот нюанс не является проблемой.

ASUS ROG Strix X570-E Gaming

Охладитель чипсета обособлен и не объединяется с радиаторами M.2, как это происходит у многих оппонентов. Пластиковая накладка выполняет роль пылевого фильтра, нет никаких фиксаторов, по месту центрирование обеспечат всего пара винтиков.

ASUS ROG Strix X570-E GamingASUS ROG Strix X570-E Gaming

Идея реализации охлаждения не нова для нас, она фактически едина на всех платах изготовителя, здесь можно констатировать наиболее полный вариант исполнения основы, она не подточена для доступа к монтажным отверстиям на плате, как это происходит в более дешёвых моделях, также зона контакта с чипом шире за счёт угла, сузившего воздушный канал внизу. Всё верно, даже если полностью накрыть сетку сверху видеокартой, чип не будет лишён обдува за счёт притока воздуха с низа. Пострадает здесь, разве что, акустический комфорт владельца системы. Вентилятор использует четырёхпроводное подключение, потому работа таходатчика не будет сопровождаться проблемами, вызванными недостатком питающего напряжения.

ASUS ROG Strix X570-E GamingASUS ROG Strix X570-E Gaming

Для компактных устройств типа M.2 короче 11 см потребуются вспомогательные стойки с винтами, в комплекте предусмотрено как раз два необходимых набора. Для самых длинных изделий дополнительные атрибуты при монтаже не потребуются. Оба предустановленных радиатора имеют термопрокладки большой площади.

ASUS ROG Strix X570-E GamingASUS ROG Strix X570-E Gaming

Всего есть восемь выходов SATA и все они продольного типа.

ASUS ROG Strix X570-E Gaming

Корпусные кабели USB в праве рассчитывать на: две площадки поколения 2.0, одну — версии 3.2 Gen1 и ещё одну — под самый современный симметричный выход 3.2 Gen2.

ASUS ROG Strix X570-E Gaming

Пара усиленных, экранированных слотов PCI-E x16 могут между собой разделить 16 процессорных линий от ЦП. Оставшиеся три пластиковых гнезда сотрудничают с хабом. В середине обсуждаемого сектора распаяны четыре повторителя сигнальных команд и четыре свитча, модели в точности такие, как и в составе ASUS Prime X570-Pro. Рядом с ними подготовили место для шести многоцветных светодиодов, линза которых направлена вверх.

ASUS ROG Strix X570-E GamingASUS ROG Strix X570-E Gaming

Звуковой кодек находится под экранирующим колпаком, имеется набор специализированных конденсаторов и вспомогательная пара операционных усилителей. Добавочный ЦАП отсутствует, его можно отыскать лишь в структуре самых дорогих плат.

ASUS ROG Strix X570-E Gaming

Стабилизатор напряжений будет использовать шесть пар проводников от блока питания, для этого установили два гнезда, контакты здесь литые (усиленные). Основной слот облагородили экранированием.

ASUS ROG Strix X570-E Gaming

Выше 24-х контактного гнезда питания расположены четыре разноцветных светодиода из числа комплекса Q-LED, упрощённая процедура идентификации хода опроса оборудования проходит при их содействии.

ASUS ROG Strix X570-E Gaming

Для углублённой диагностики проблем, например, при разгоне ОЗУ, пригодится двухсимвольный индикатор кодов с красным цветом сегментов. Неподалёку находится контактная пара для подключения термопары, она, напомню, имеется в комплекте поставки.

ASUS ROG Strix X570-E Gaming

Радиаторы цепей питания массивны, хотя их высота вряд ли создаст какие-либо угрозы совместимости с СО для ЦП. Размещение сокета вполне традиционное и конфликтов у процессорных кулеров с видеокартами быть не должно.

ASUS ROG Strix X570-E Gaming

Достаточно приличной мощностью обладают VRM производителя и в более простых изделиях, здесь главным отличием выступит используемый ШИМ-контроллер. Элемент соответствует скорее старшим устройствам, его модель — ASP1405I, он, как и в целом вся схема питания, равноценны построению стабилизатора ROG Crosshair VIII Formula. Во всяком случае, именно двенадцатиканальный стабилизатор напряжения CPU выстроен на тех же силовых элементах — IR3555. Используются более простые дроссели, ещё выше плотность компоновки. Так выделенными в отдельный участок оказались менее габаритные IR3553, они используются в четырёхканальном стабилизаторе SOC Voltage. В итоге, общая структура образования получает описание 6+2 «фазы» с удвоенным числом элементов в составе каждой. Конденсаторы здесь «военного» класса надёжности, однако с ресурсом в пять тысяч часов работы на предельно высоких температурах, а не с двенадцатью тысячами, как это было видно у более престижной модели.

ASUS ROG Strix X570-E GamingASUS ROG Strix X570-E Gaming

В очередной раз эстетическая составляющая была поставлена во главу и видим лёгкий недобор площадей у всех термопрокладок. Впрочем, учитывая огромную мощность преобразователя, вряд ли это создаст проблемы. Для кристалла хаба подобного подхода удалось избежать.

ASUS ROG Strix X570-E Gaming

Наполнение задней панели буквально образцовое. Кому-то, быть может, будет не хватать кнопки для сброса настроек CMOS, которая имеется в старшей серии продуктов ROG Crosshair, в остальном здесь есть всё, включая пару видеовыходов, которые напрочь отсутствуют в верхнем эшелоне материнских плат от ASUS.

ASUS ROG Strix X570-E GamingASUS ROG Strix X570-E Gaming
