Обзор и тестирование материнской платы ASUS ROG Strix B650-A Gaming WI-FI

Новая платформа AMD AM5 продолжает набирать популярность, так что расширяется выбор решений под каждый частный случай. Ожидаемо, средний класс «железа» обращает на себя наибольшее внимание потенциальных покупателей, кроме того, не на последнем месте находится дизайн, а белый цвет компьютерных комплектующих вообще стоит особняком от всего. ASUS удалось объединить все это в одной материнской плате — ROG Strix B650-A Gaming WI-FI.

ASUS ROG Strix B650-A Gaming WI-FI

Характеристики

Производитель ASUS
Модель и страница продукта ROG Strix B650-A Gaming WI-FI
Чипсет AMD B650
Процессорный разъём Socket AM5 (LGA 1718)
Процессоры AMD Ryzen 7000 Series
Память 4 DIMM DDR5 SDRAM, максимум 128 ГБ: 4800 МГц, 5000-6400+ (OC) МГц
Слоты PCI-E 1 x PCI Express 4.0 x16 — CPU
2 x PCI Express 4.0 x1 — B650
1 x PCI Express 4.0 x16 (x4) — B650
M.2 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2242/2260/2280) — CPU
1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — CPU
1 x PCI Express 4.0 x4 M.2_3 (Key M, 2242/2260/2280/22110) — B650
Встроенное видеоядро (в процессоре) +
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2 -
Порты USB I/O панель: 4 x USB 2.0 (Type A), 3 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2 (Type C), 1 x USB 3.2 Gen 2x2 (Type C)
Контактные группы: 1 x USB 3.2 Gen 2 Type-C (1 порт), 1 x USB 3.2 Gen 1 (2 порта), 2 x USB 2.0 (4 порта)
Serial ATA 4 x SATA 6 Гбит/с (B650)
RAID 0, 1, 10 (SATA 6Gb/s, NVMe M.2, B650)
Встроенный звук Realtek ALC4080 + Savitech SV3H712 AMP
S/PDIF + (на платі)
Сетевые возможности 1 x Intel I225-V (2.5 Gigabit Ethernet)
AMD Wi-Fi 6E RZ616 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2
COM
RGB 3 x Addressable Gen 2, 1 x AURA RGB LED
LED RGB Header 4
TPM +
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Extreme Engine Digi+, ASUS Q-Design, ASUS Thermal Solution, ASUS EZ DIY, AURA Sync
Стоимость, грн 11439


Комплект поставки

Плата встречает своего покупателя коробкой средних размеров белого цвета с яркой фирменной стилистикой ROG.

ASUS ROG Strix B650-A Gaming WI-FI

На обратной стороне можно изучить особенности продукта, а также получить сводку ключевых характеристик материнской платы, включая структуру панели I/O.

ASUS ROG Strix B650-A Gaming WI-FI

В коробке пользователя ждет материнская плата в антистатик-пакете. Заводской комплектацией предусмотрено:

  • инструкцию, рекламные брошюры продуктов ASUS и благодарность за покупку;
  • комплект декоративных наклеек ROG белого цвета;
  • складную Wi-Fi антенну с платформой на магните;
  • один черный угловой SATA-кабель с металлической защелкой;
  • один черный прямой SATA-кабель с металлической защелкой;
  • комплект пластиковых стяжек для кабель-менеджмента;
  • фирменный брелок из ткани;
  • M.2 Q-Latch для крепления M.2-накопителей и прокладки;
  • дополнительную термопрокладку для охлаждения M.2-накопителя.

ASUS ROG Strix B650-A Gaming WI-FI

Как видите, накопитель с драйверами в комплекте не предусмотрен, зато есть приятные дополнительные аксессуары типа термопрокладки для накопителей.

Внешний вид

Хотя плата и хочет быть белой и стильной, текстолит все же черного цвета, а следовательно, и большая площадь темная. Интегрированная RGB-подсветка достаточно аскетична, есть только подсветка логотипа ROG в зоне I/O. Подсистема M.2 накопителей полностью снабжена радиаторами. Район I/O также получил большой радиатор, покрытый пластиковым каркасом. Весьма интересное решение — использование противопылевых заглушек на коннекторах вентиляторов, а также рычаг освобождения видеокарты.

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

Сокет AM5 выполнен компанией Lotes. Слоты оперативной памяти снабжены задвижками только с одной стороны.

ASUS ROG Strix B650-A Gaming WI-FI

Чипсет AMD B650 расположен в типичном месте — справа внизу. Охлаждение представлено алюминиевым радиатором почти плоской формы, хотя этого более чем достаточно в конкретном случае.

ASUS ROG Strix B650-A Gaming WI-FI

Схема подсистемы питания выглядит 12+2 и управляется ШИМ-контроллером DIGI+ ASP2208GQW. Используется 14 силовых чипов Alpha & Omega AOZ5317NQI, рассчитанных на 60 А. Питание подводится через один коннектор EPS12V и один ATX12V.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

За охлаждение VRM отвечают два отдельных радиатора с ребрами, один из которых накрывает I/O-панель. Радиатор чипсета почти плоский. Контакт с силовыми элементами происходит посредством термопрокладки. Каждый радиатор фиксируется на болтах.

ASUS ROG Strix B650-A Gaming WI-FI

ROG Strix B650-A Gaming WI-FI способна взять на себя до трех M.2-накопителей и обеспечить отвод тепла каждому.

ASUS ROG Strix B650-A Gaming WI-FI

Схема подключения такова:

  • M.2_1 работает на скорости PCI-E 5.0 x4, рассчитан для накопителей 2242/2260/2280. Подключен к CPU.
  • M.2_2 работает на скорости PCI-E 4.0 x4, рассчитан для накопителей 2242/2260/2280. Подключен к CPU.
  • M.2_3 работает на скорости PCI-E 4.0 x4, рассчитан для накопителей 2242/2260/2280/22110. Подключен к чипсету. Он разделяет линии с крайним слотом PCI-E x16 4.0 (x4), в активном использовании может находиться только что-то одно, или PCI-E, или M.2.
ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

Фото радиаторов M.2:

ASUS ROG Strix B650-A Gaming WI-FI

Зона аудио, как и положено, отделена от основной части текстолита. За звук отвечает Realtek ALC4080. Дополнительно присутствует усилитель Savitech SV3H712.

ASUS ROG Strix B650-A Gaming WI-FI

2.5G Ethernet выполнен на типовом контроллере Intel I225-V. Беспроводная сеть реализована модулем Wi-Fi 6E AMD RZ616 с поддержкой Bluetooth 5.2.

ASUS ROG Strix B650-A Gaming WI-FI

CMOS-батарейка сохранит свободный доступ в большинстве случаев, даже 4-слотовая видеокарта не накроет ее.

На текстолите снизу слева можно найти контакты HD_AUDIO, SPDIF_OUT, коннектор вентилятора, разъем DEBUG, контакты Thunderbolt и CMOS, два разъема RGB ADD_GEN2 (5V), коннектор термопары.

ASUS ROG Strix B650-A Gaming WI-FI

Снизу справа расположены переключатель CPU_OV, позволяющий подачу опасного напряжения на процессор, две контактные группы USB 2.0, два коннектора вентиляторов и контакты FRONT_PANEL.

ASUS ROG Strix B650-A Gaming WI-FI

Под углом 90 градусов расположены четыре SATA-порта, еще выше — контактные группы USB 3.2 Gen 1 и USB 3.2 Gen 2 Type-C.

ASUS ROG Strix B650-A Gaming WI-FI

Как было упомянуто в самом начале статьи — здесь присутствует рычаг освобождения видеокарты, просто нажимается кнопка и подведенный трос открывает слот, позволяя свободно достать видеокарту, чему гарантированно будут очень рады владельцы тесных корпусов или пользователи больших суперкулеров.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

Сверху находится диагностическая POST-зона, светодиоды которой помогут в понимании процесса запуска и облегчат диагностику проблем при их наличии. Также недалеко есть три коннектора для вентиляторов, контакты AURA RGB Header (12V) и ADD_GEN2 (5V).

ASUS ROG Strix B650-A Gaming WI-FI

I/O-панель уже оснащена заглушкой белого цвета. Из нестандартного присутствует кнопка запуска функции BIOS Flashback и ее индикатор.

Типовые разъемы панели:

  • x1 HDMI;
  • x1 DisplayPort;
  • x4 USB 2.0 (Type A);
  • x3 USB 3.2 Gen 2 (Type A);
  • x1 USB 3.2 Gen 2 (Type C);
  • x1 USB 3.2 Gen 2x2 (Type C);
  • x1 RJ-45(2.5G);
  • x2 SMA (для подключения антенны Wi-Fi).
  • x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).

Как можно видеть, отсутствует заводской SPDIF_OUT, поэтому в случае необходимости пользователю придется использовать контактную группу на материнской плате для его вывода.

ASUS ROG Strix B650-A Gaming WI-FI

Возможности UEFI

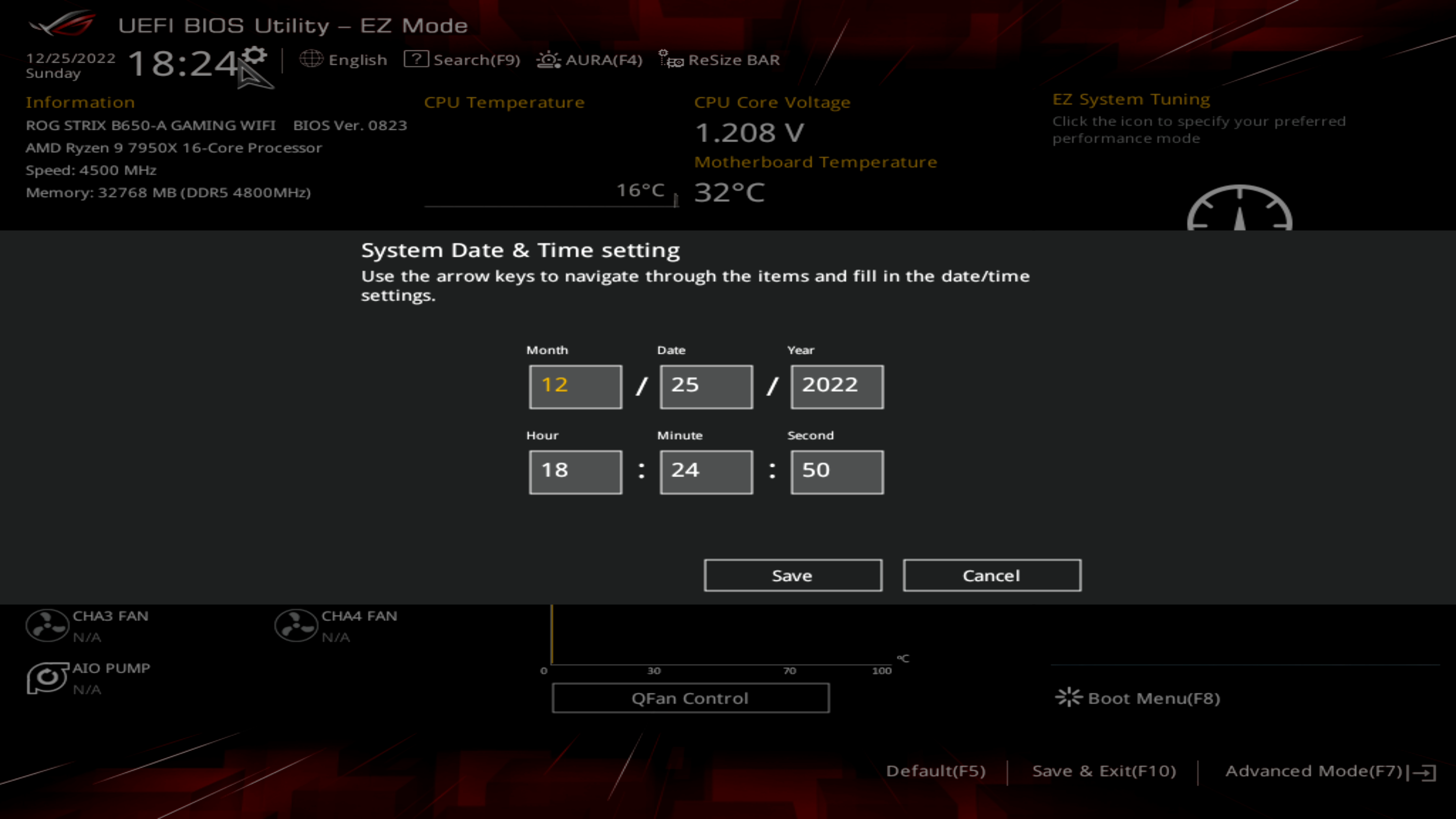

Пользователя встречает типичный интерфейс ASUS ROG, который может быть представлен в режиме ограниченной функциональности EZ Mode и полноценном Advanced Mode. Каждый из них уже не раз разбирался на нашем ресурсе. Начнем с EZ Mode:

ASUS ROG Strix B650-A Gaming WI-FI

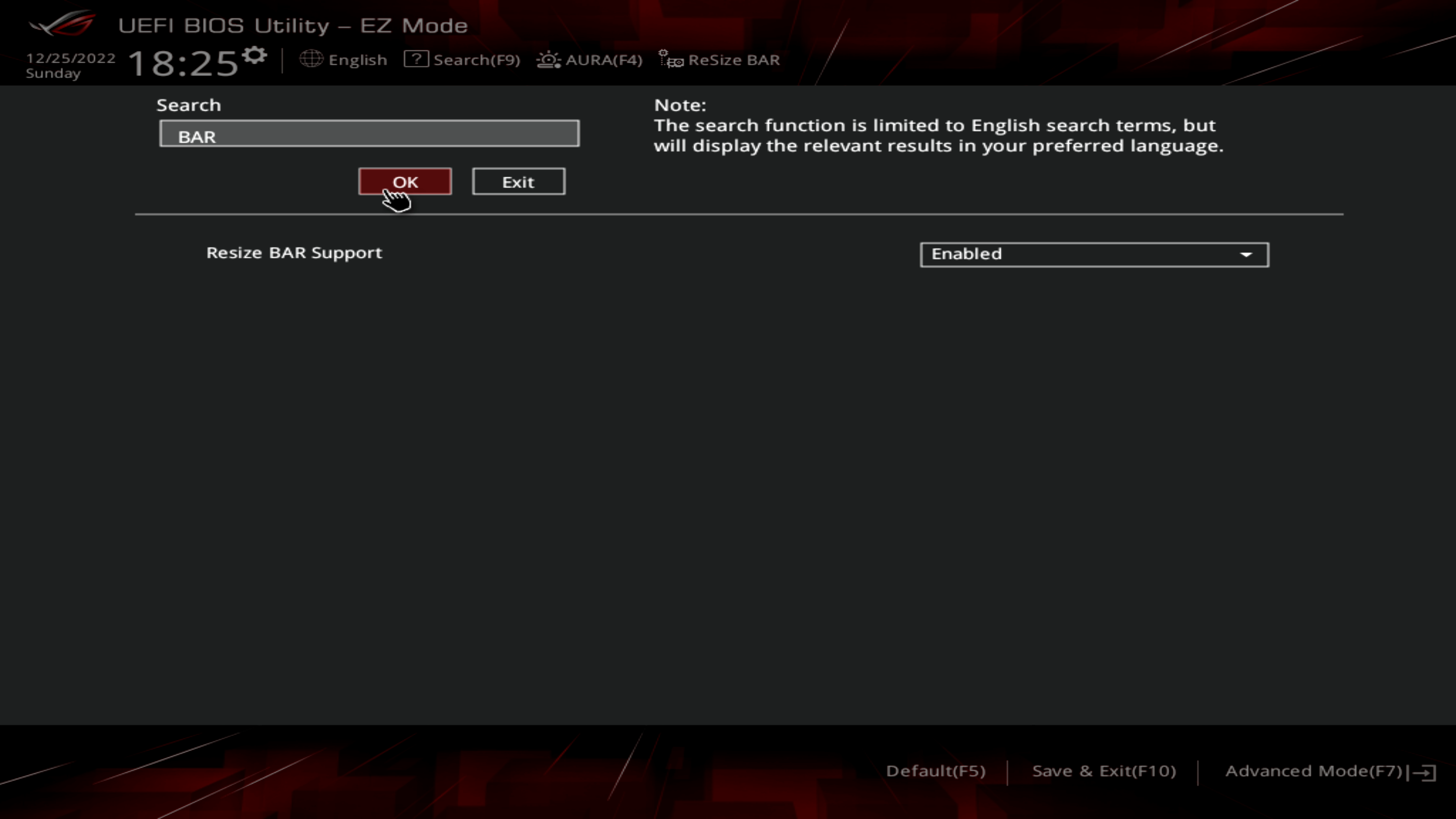

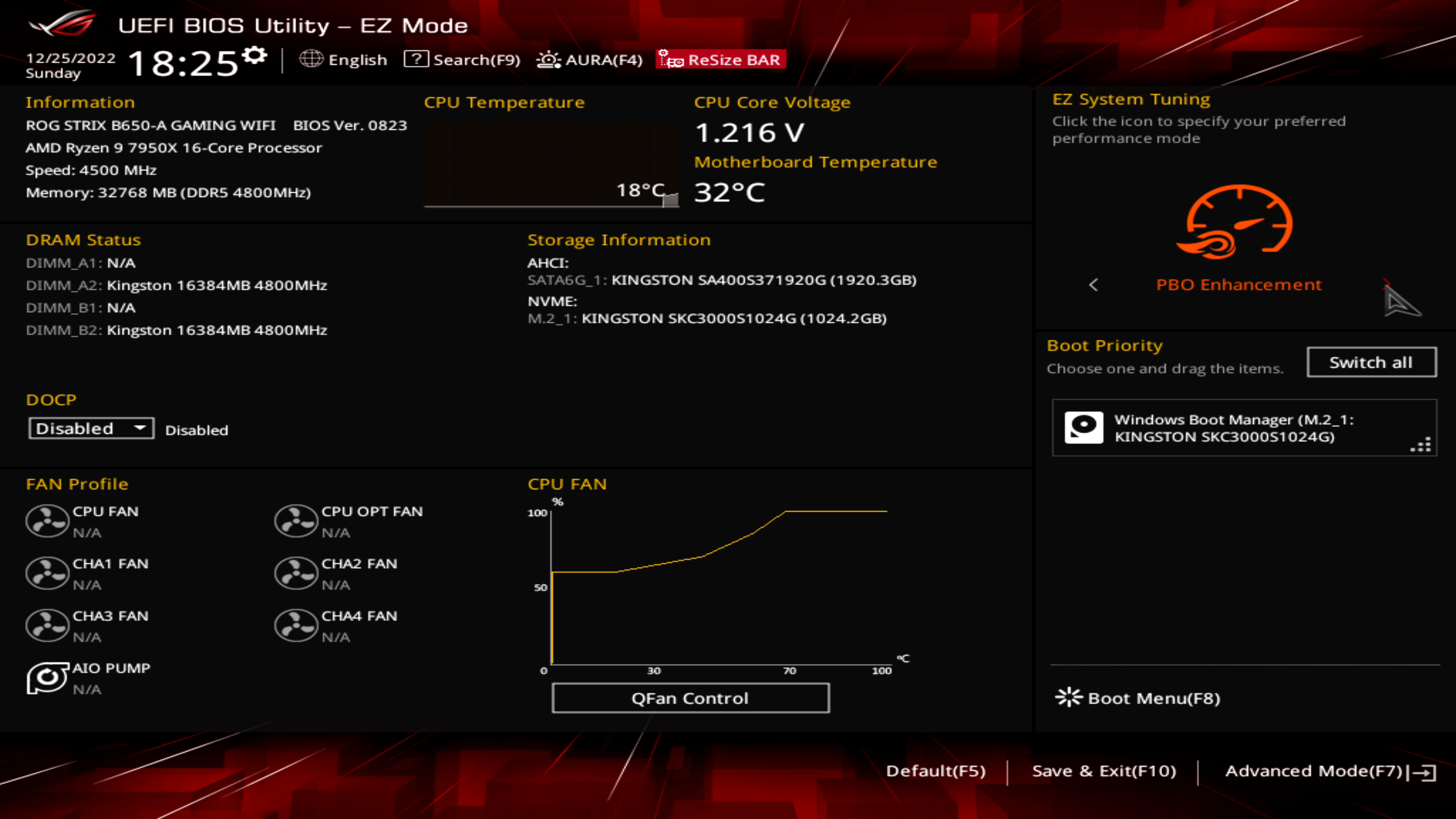

Здесь на одной странице собраны все ключевые параметры. Отсюда пользователь может выставить системное время, выбрать язык, произвести поиск нужного параметра для настройки, управлять AURA, включить/выключить ReSize BAR. Этот блок также дублируется и в Advanced Mode.

В главном окне можно получить отчет о системе, выбрать профиль DOCP или EXPO разгона ОЗУ, изменить приоритет загрузки с накопителей или сети, настроить обороты вентилятора, а также в один клик расширить лимиты AMD PBO.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

Перейдем к Advanced Mode, который распределен на несколько вкладок.

Вкладка My Favorites собирает у себя наиболее часто используемые опции.

ASUS ROG Strix B650-A Gaming WI-FI

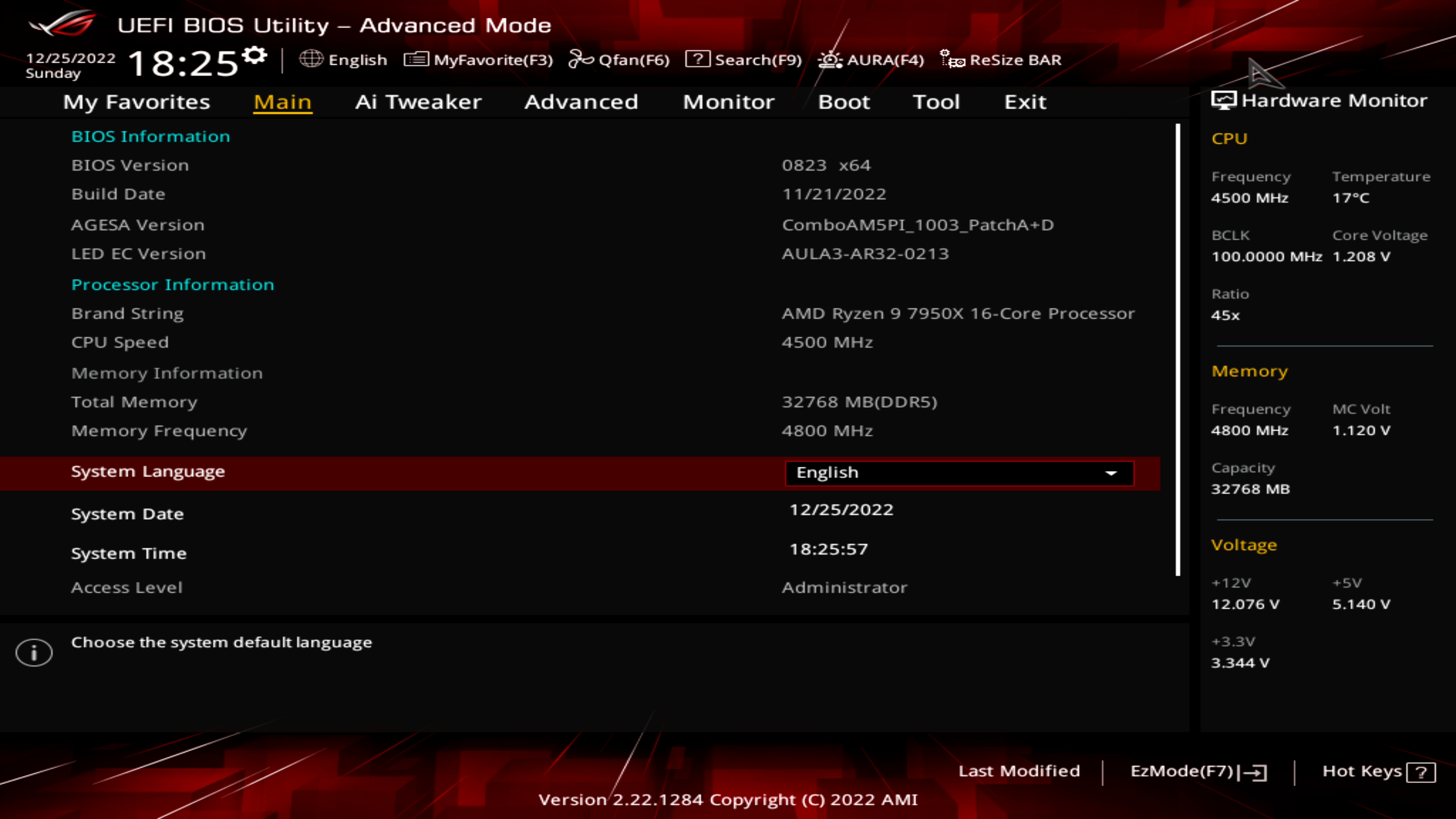

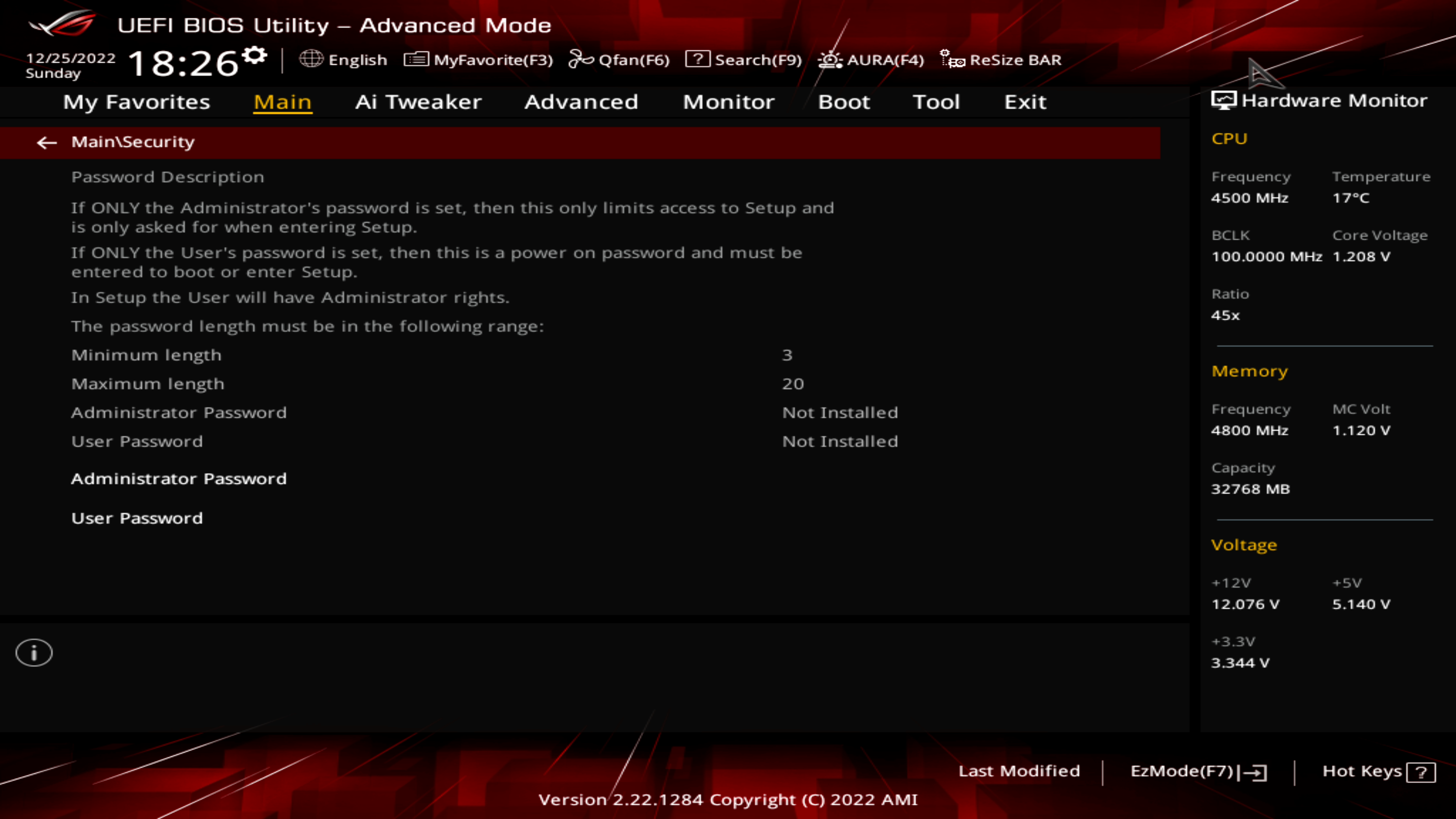

Вкладка Main показывает ключевые параметры системы. Здесь можно выставить системное время, выбрать язык интерфейса и задать системный пароль.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

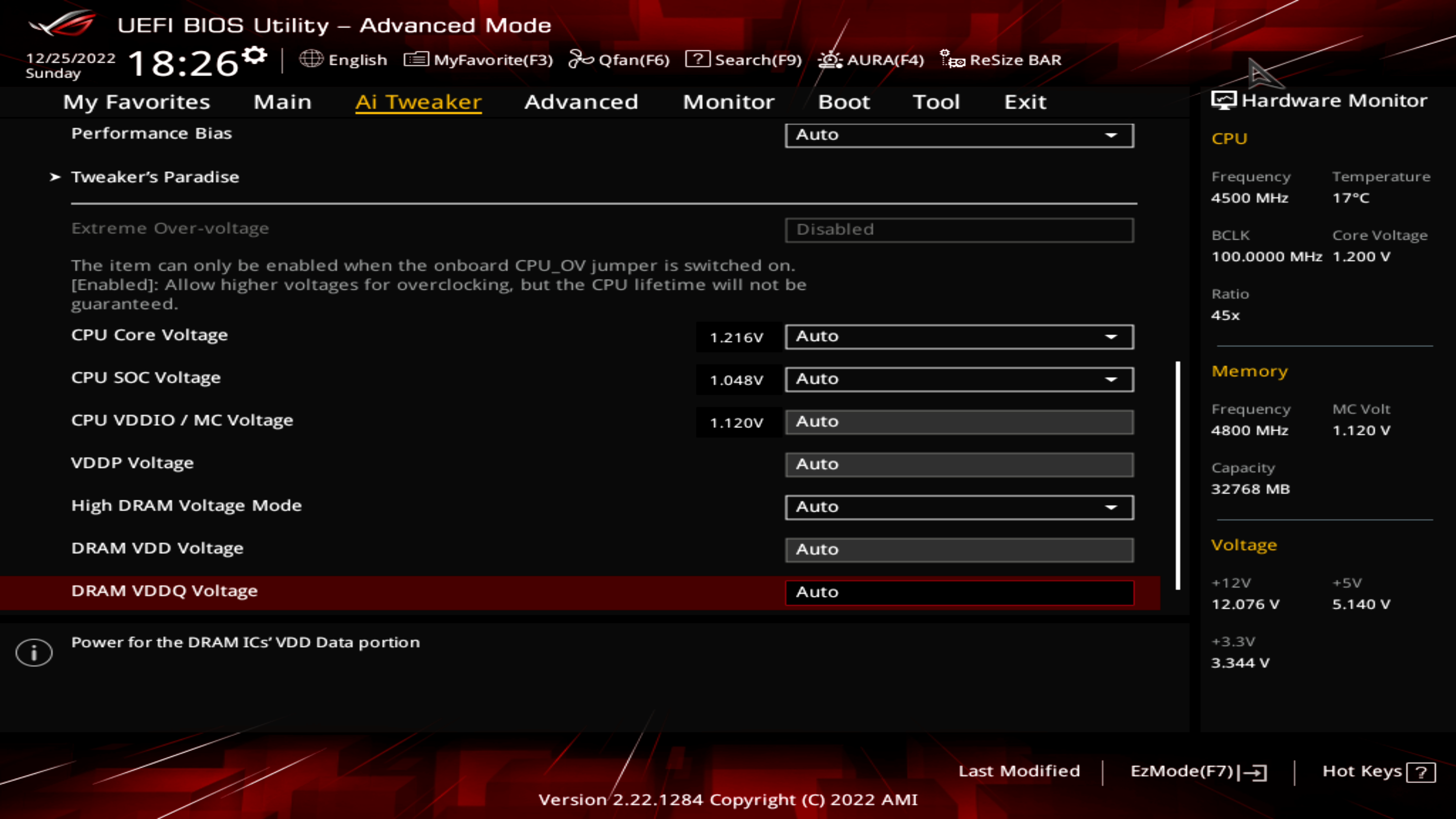

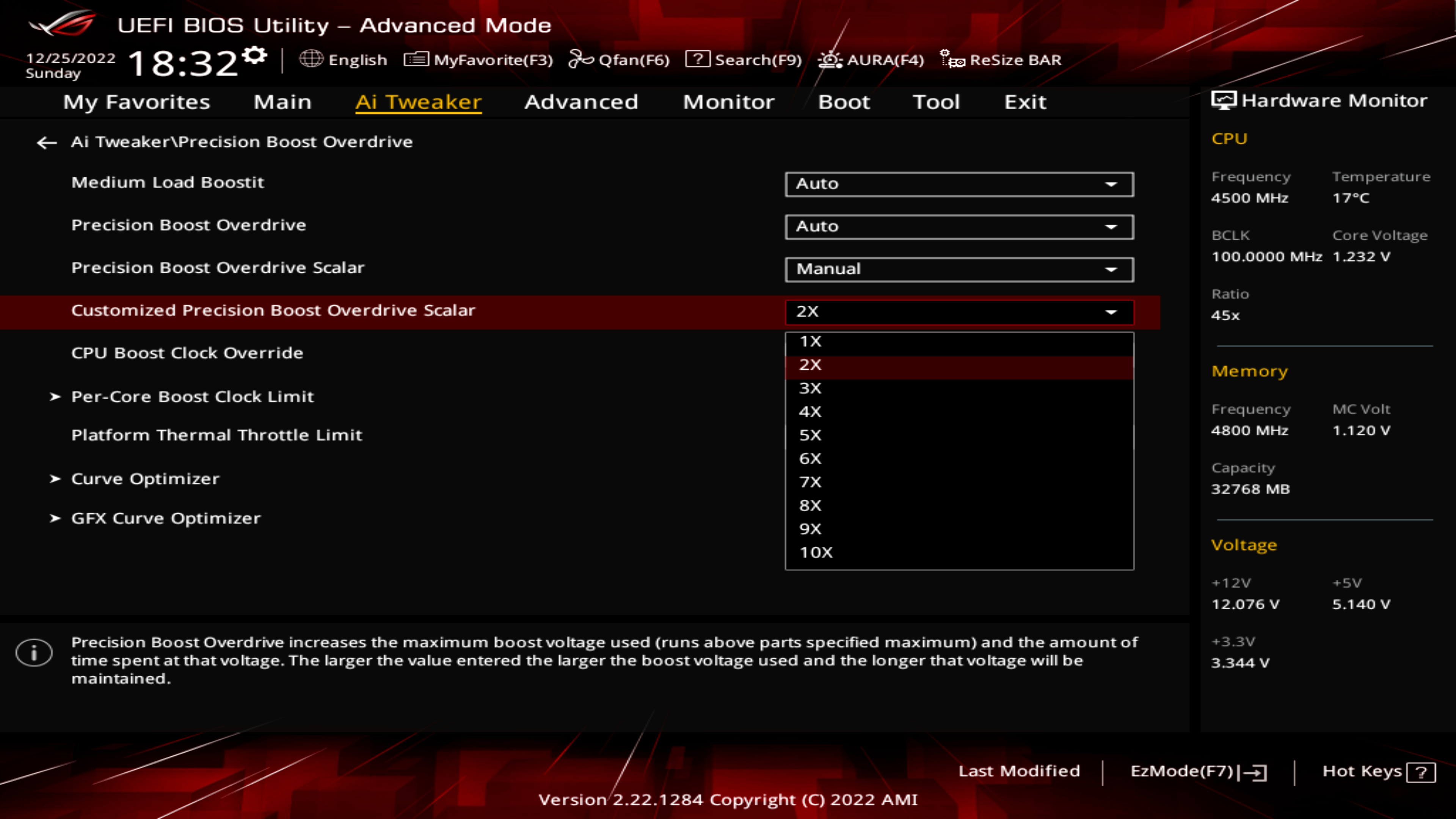

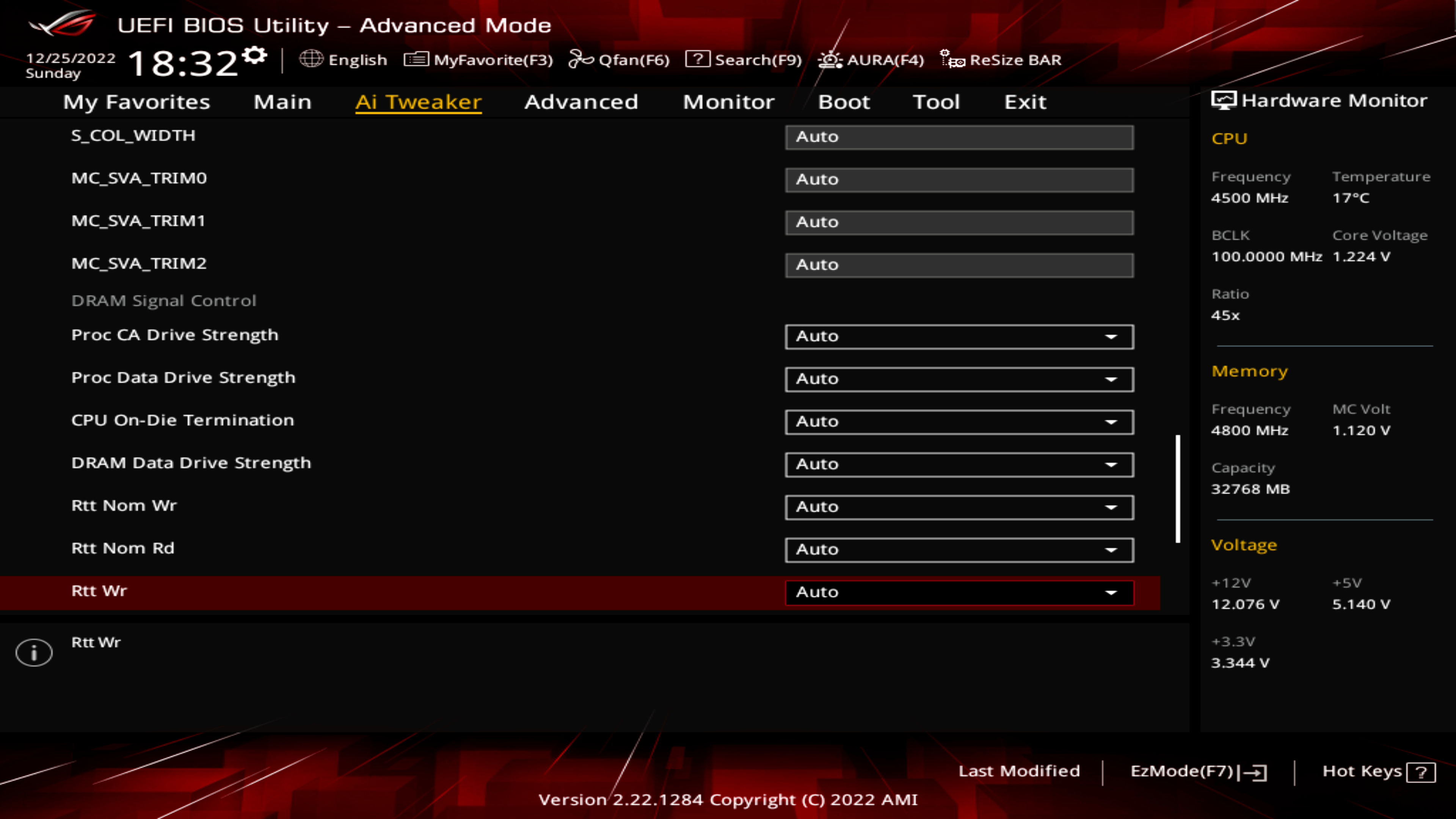

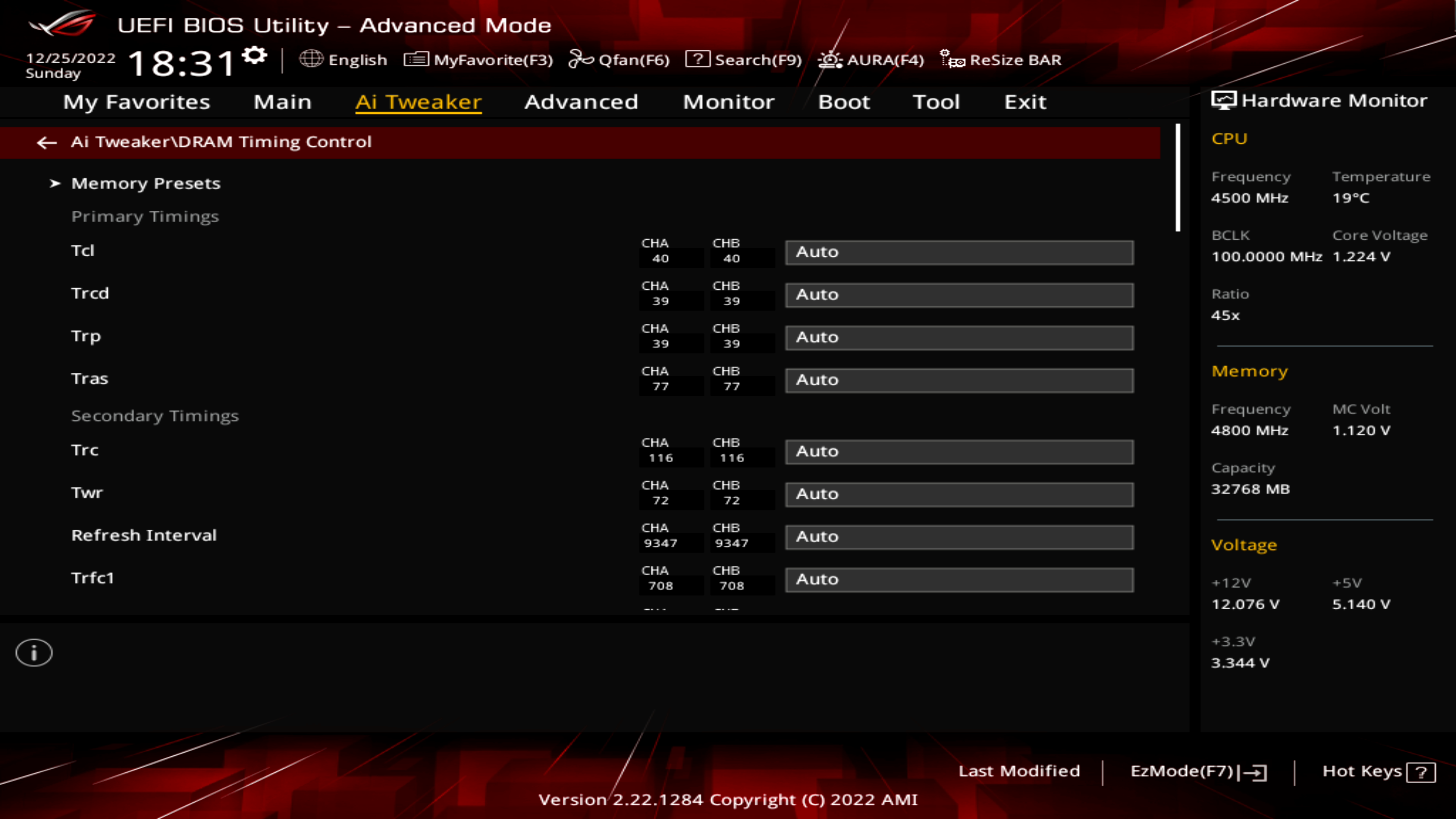

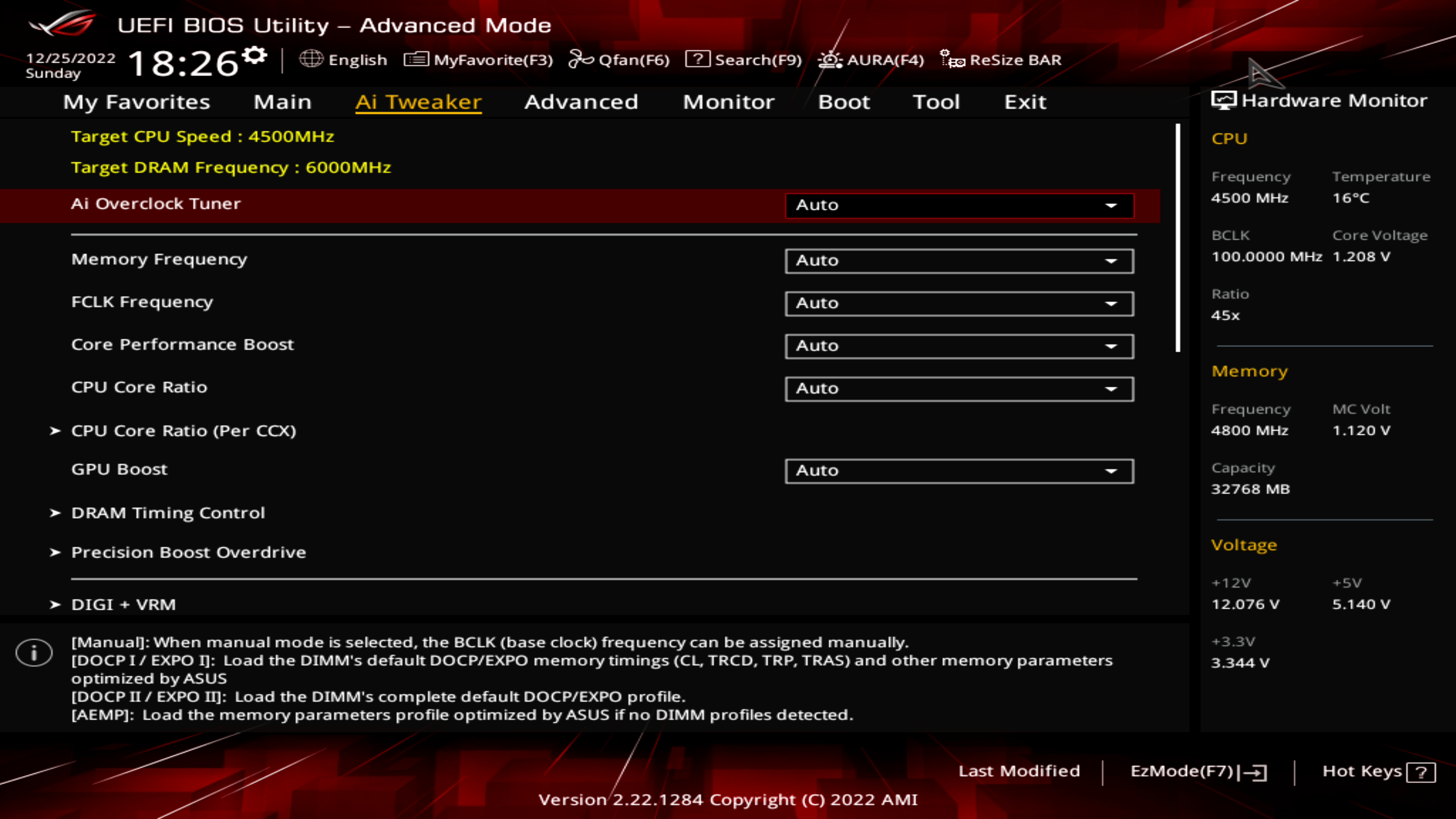

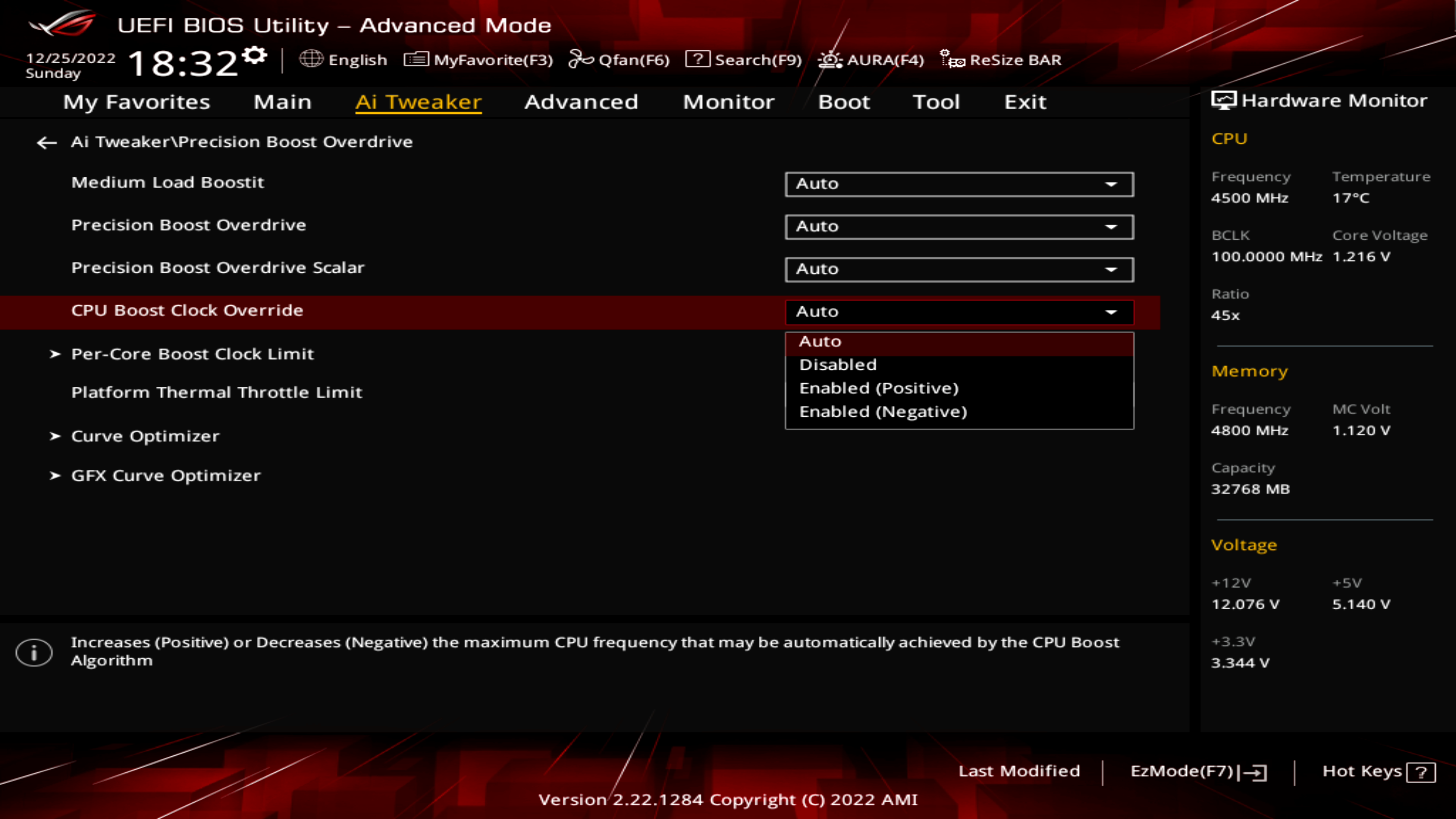

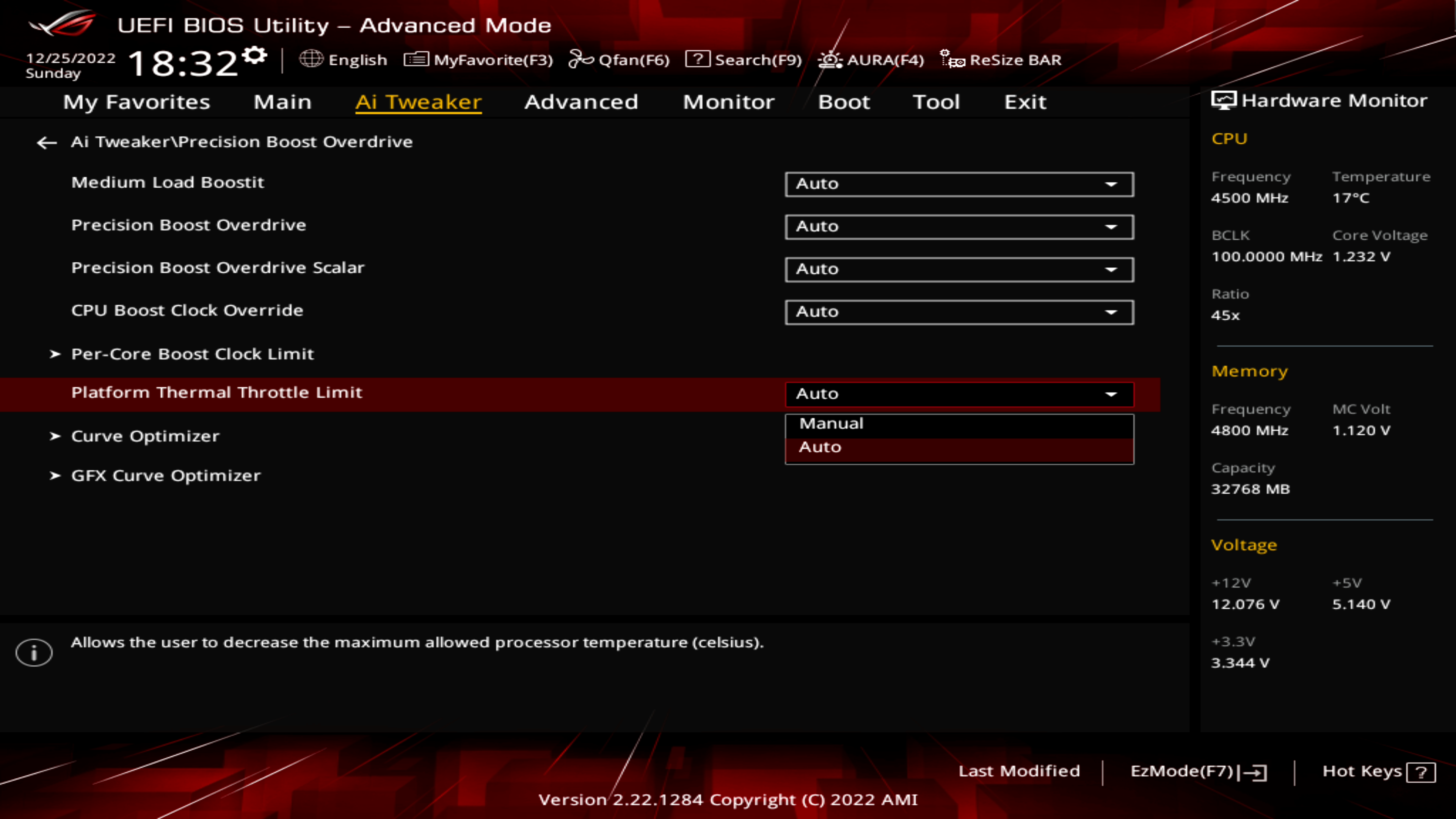

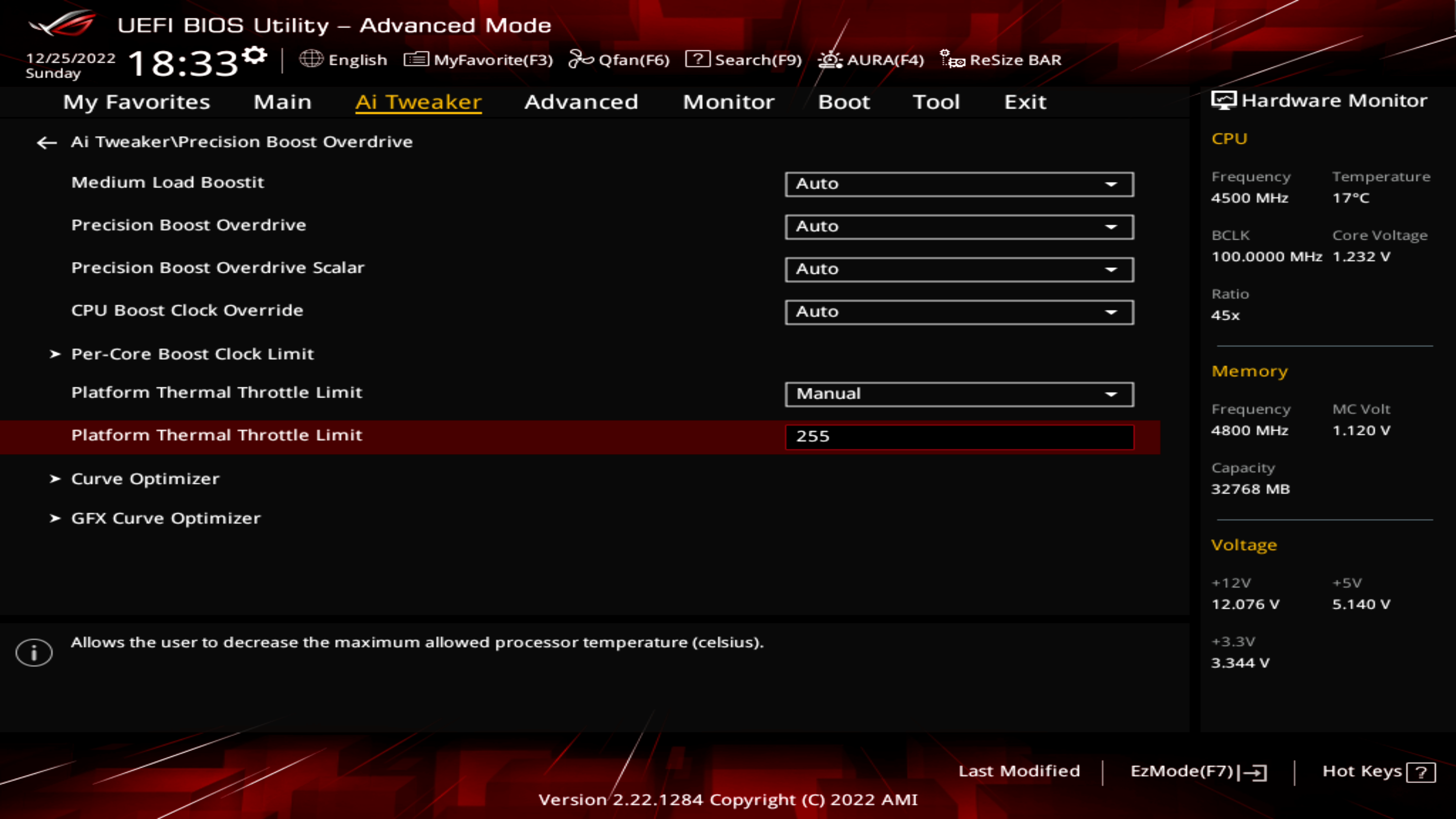

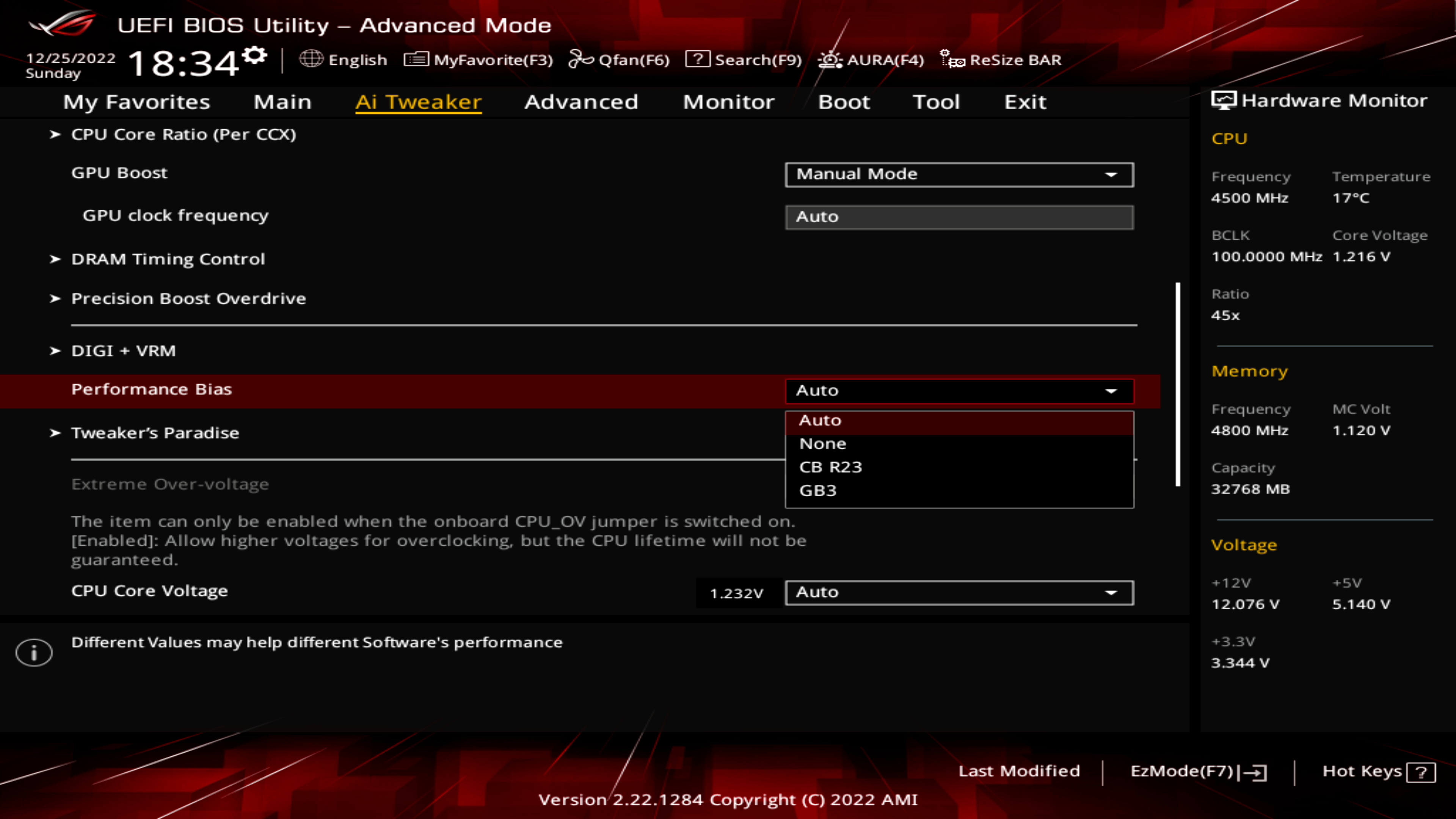

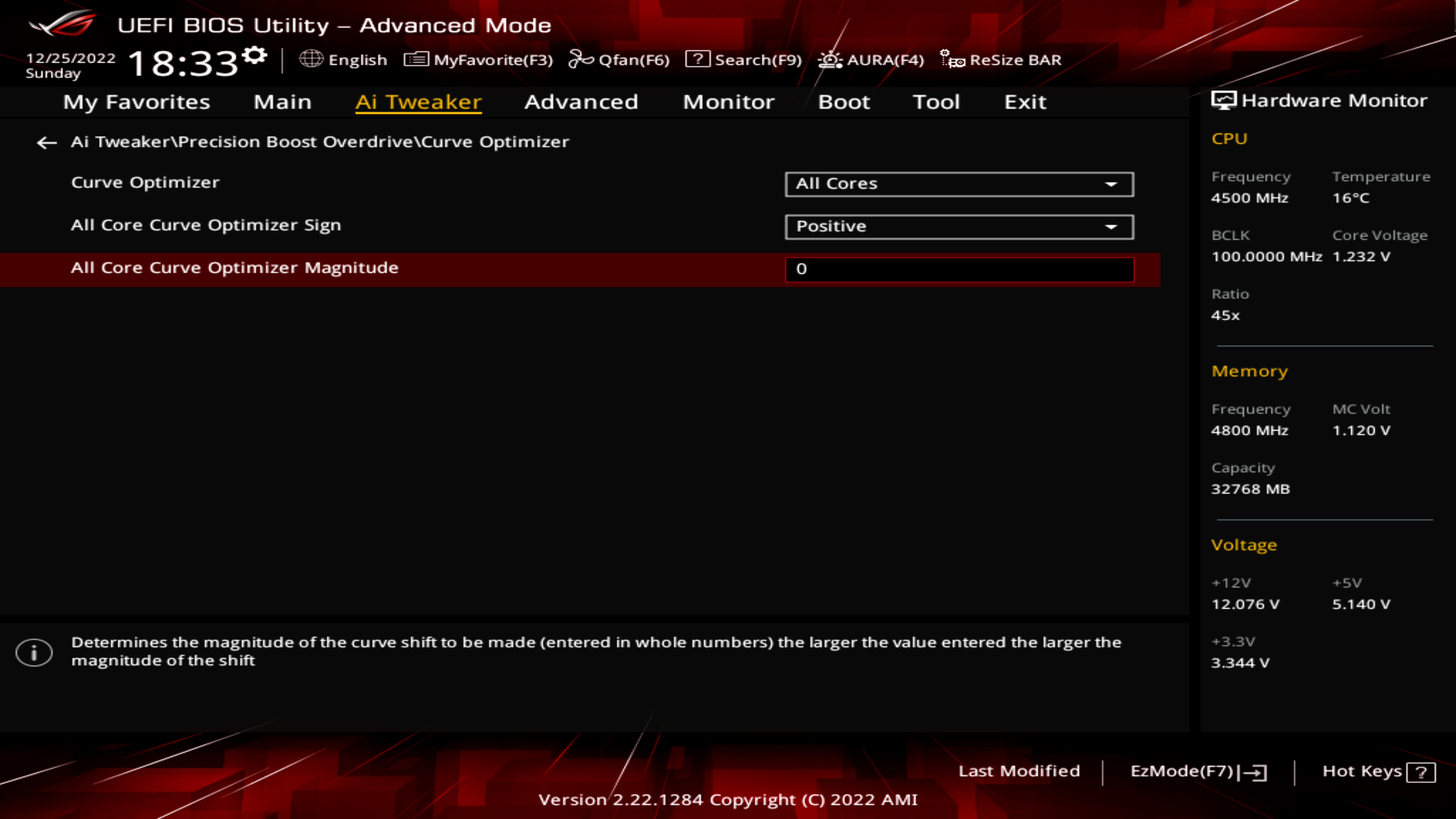

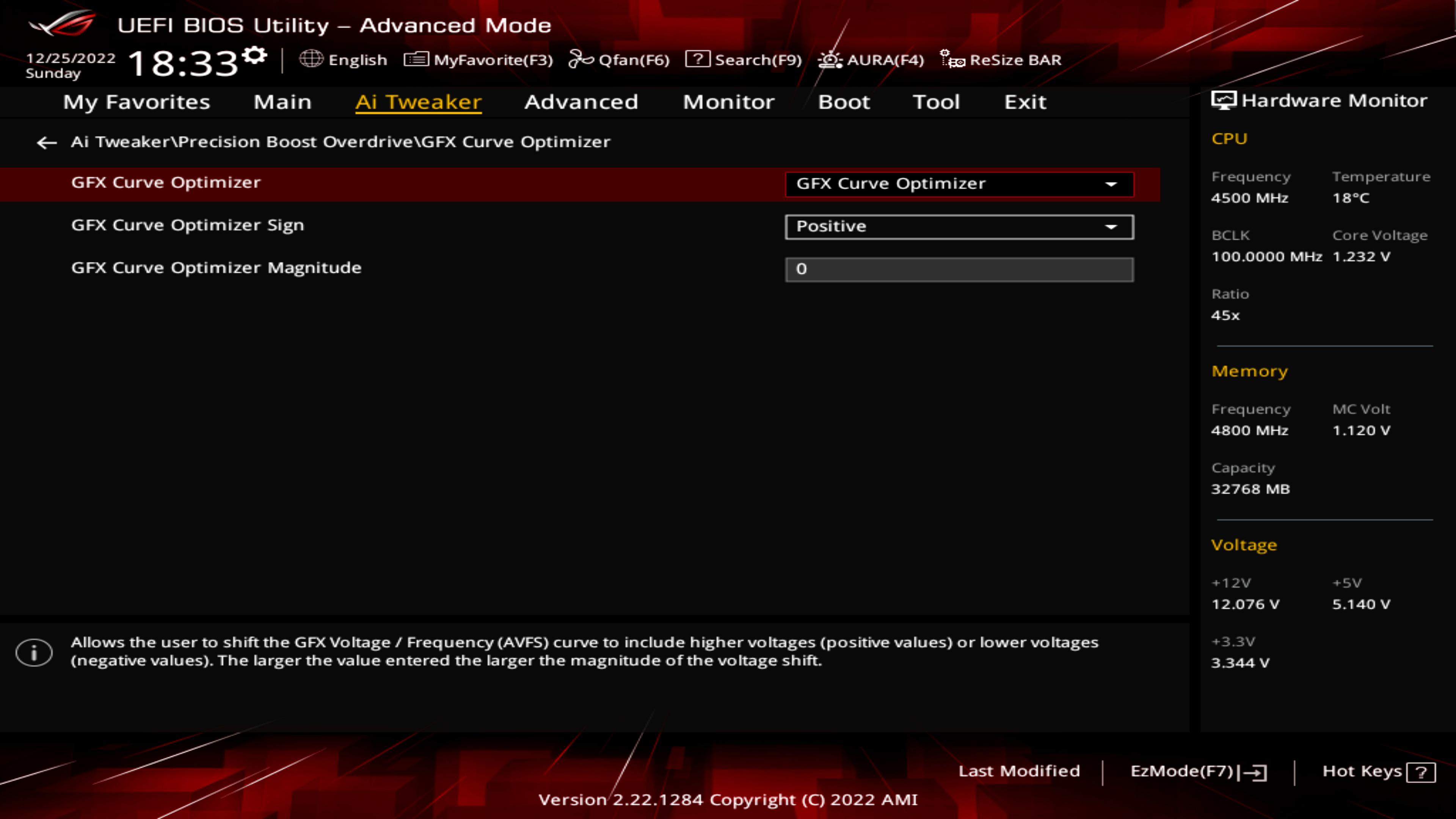

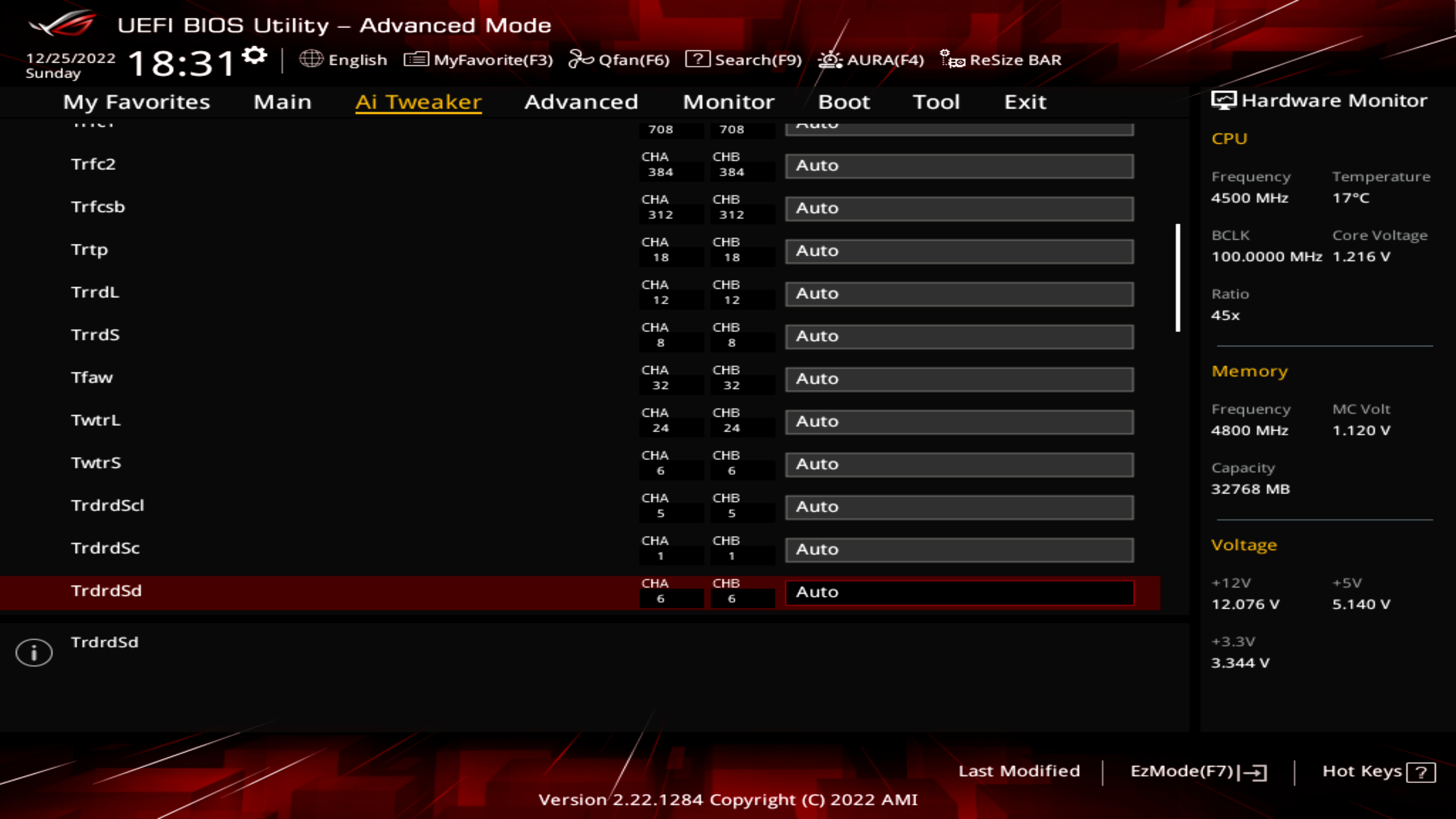

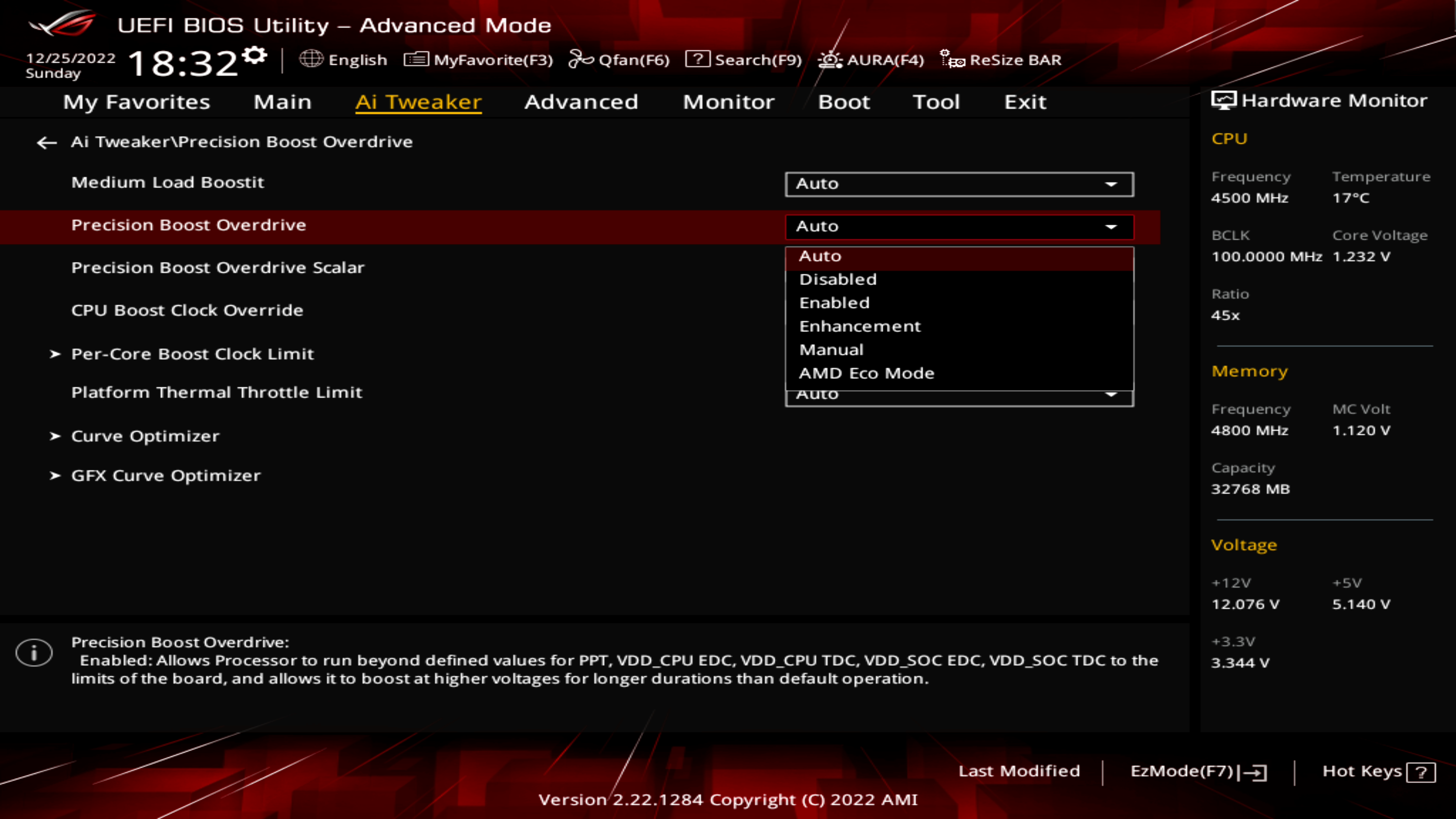

Вкладка AI Tweaker — это сердце оверклокинга, откуда можно установить DOCP/EXPO-профиль оперативной памяти, настроить процессор, напряжения и частоты. Также присутствуют пресеты настроек памяти соответственно установленных чипов. Есть Performance Bias, специально заточенный под соревновательный оверклокинг для достижения максимальных результатов в бенчмарках. Доступен разгон интегрированной в процессор видеокарты.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

Ниже приведена таблица диапазонов регулировки соответствующих опций:

Параметр Диапазон регулировки Шаг
BCLK Frequency (MHz) 80-1000 0,05
CPU Core Ratio (Multiplier) 8–100 0,25
FCLK Frequency (MHz) 800–3000 50–133
GPU Clock Frequency (MHz) 500–6500 50
CPU Load-line Calibration (Level) Level1…4 1
CPU Current Capability (%) 100–130 10
CPU VRM Switching Frequency (KHz) 300-450 50
CPU Core Voltage (V) 0,8–1,7 0,005
CPU SoC Voltage (V) 0,8-1,7 0,005
CPU VDDIO / MC Voltage (V) 1,1–1,7 0,01
VDDP Voltage (V) 0,7–1,8 0,005
DRAM Frequency (MHz) 2000–12000 200–800
DRAM VDD Voltage (V) 0,8–1,435 0,005
DRAM VDDQ Voltage(V) 0,8–1,435 0,005

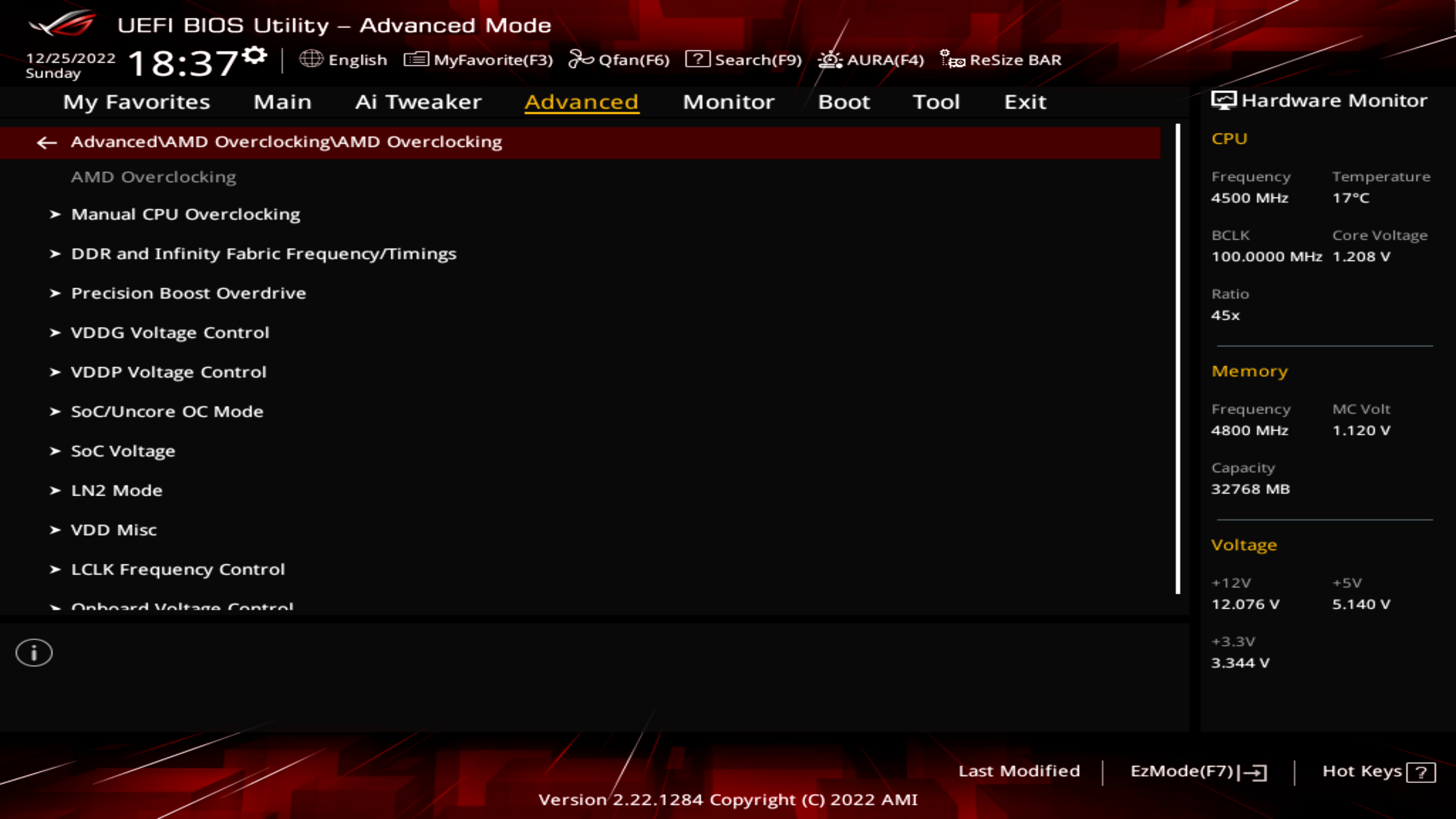

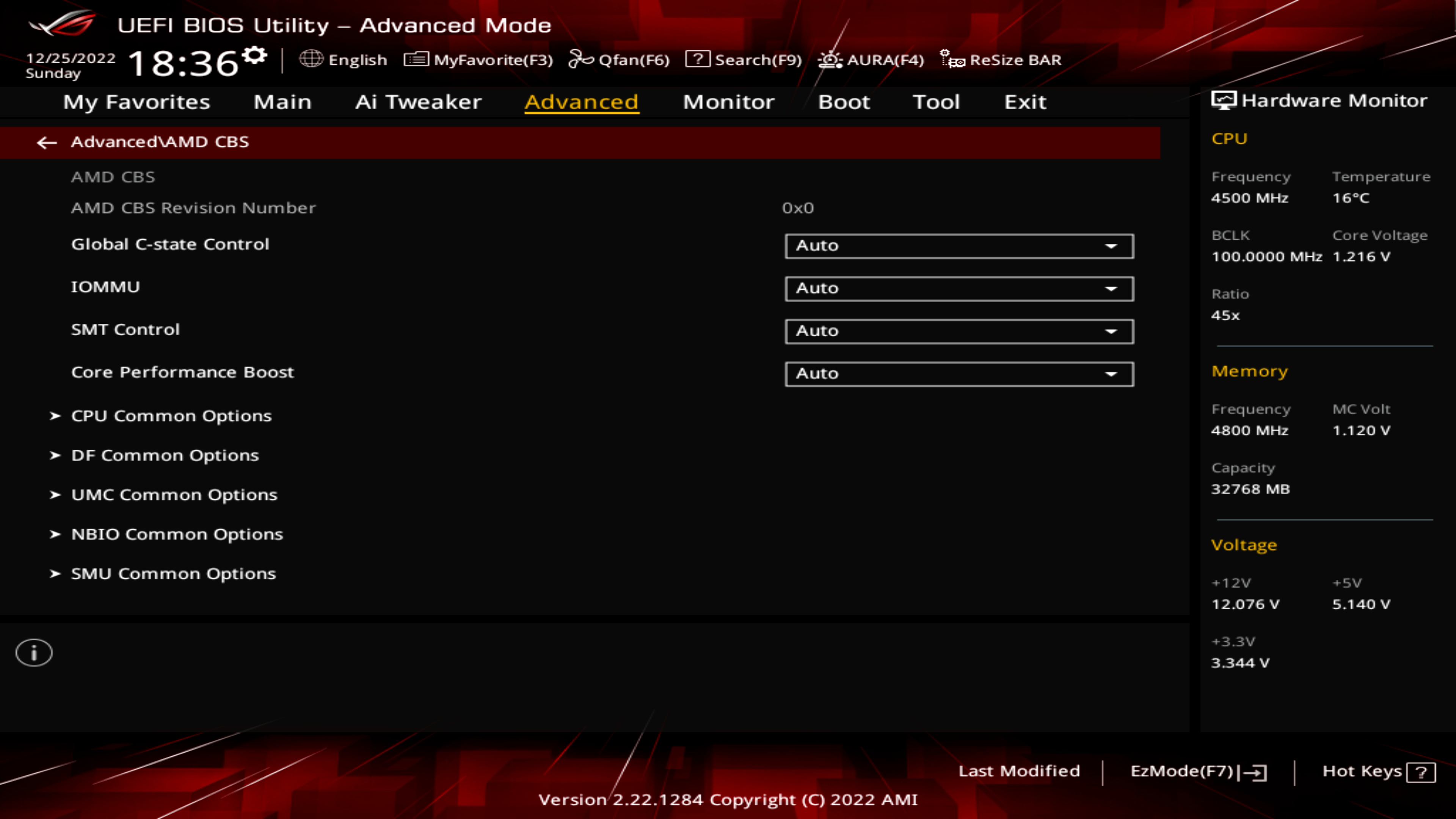

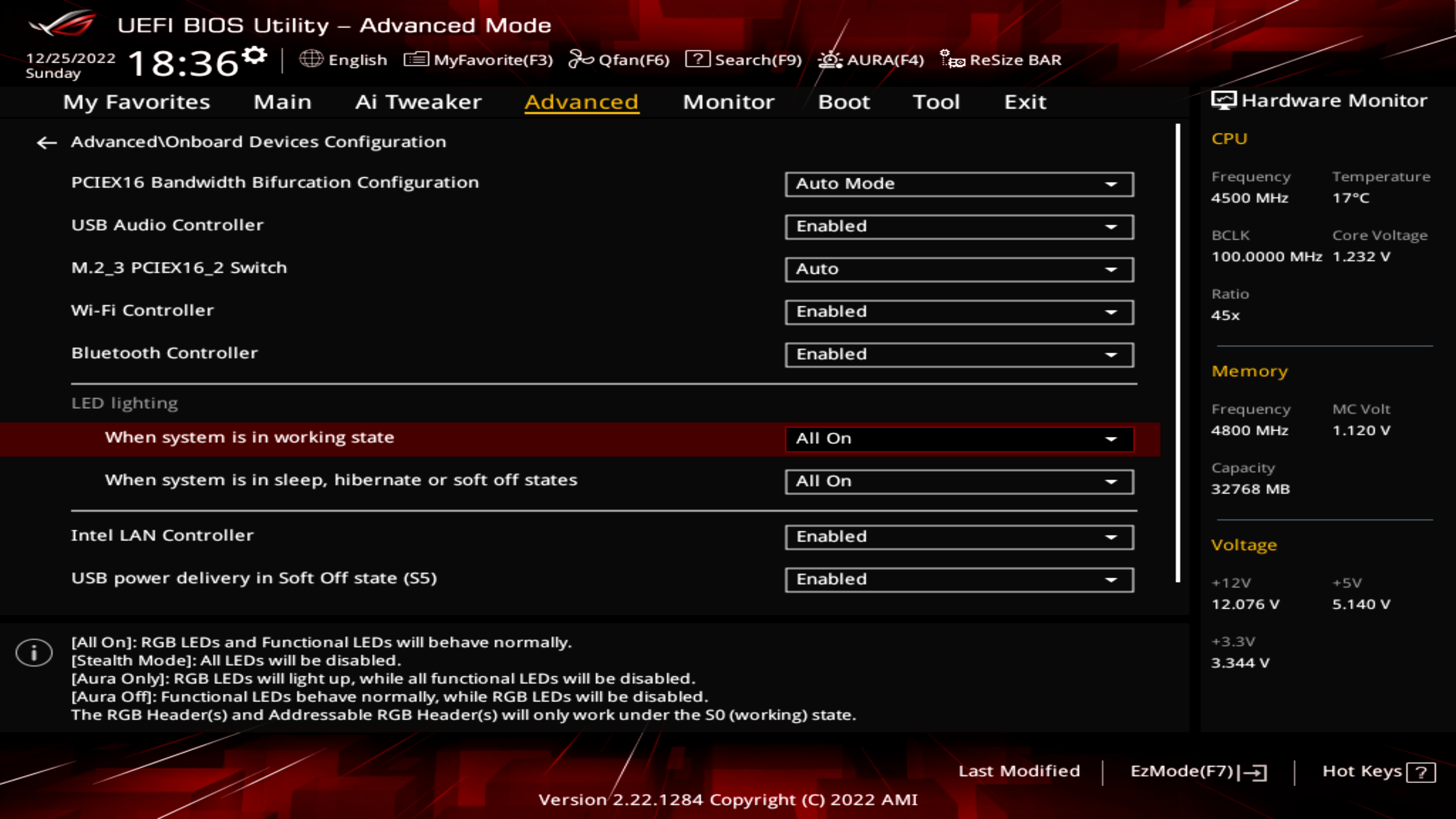

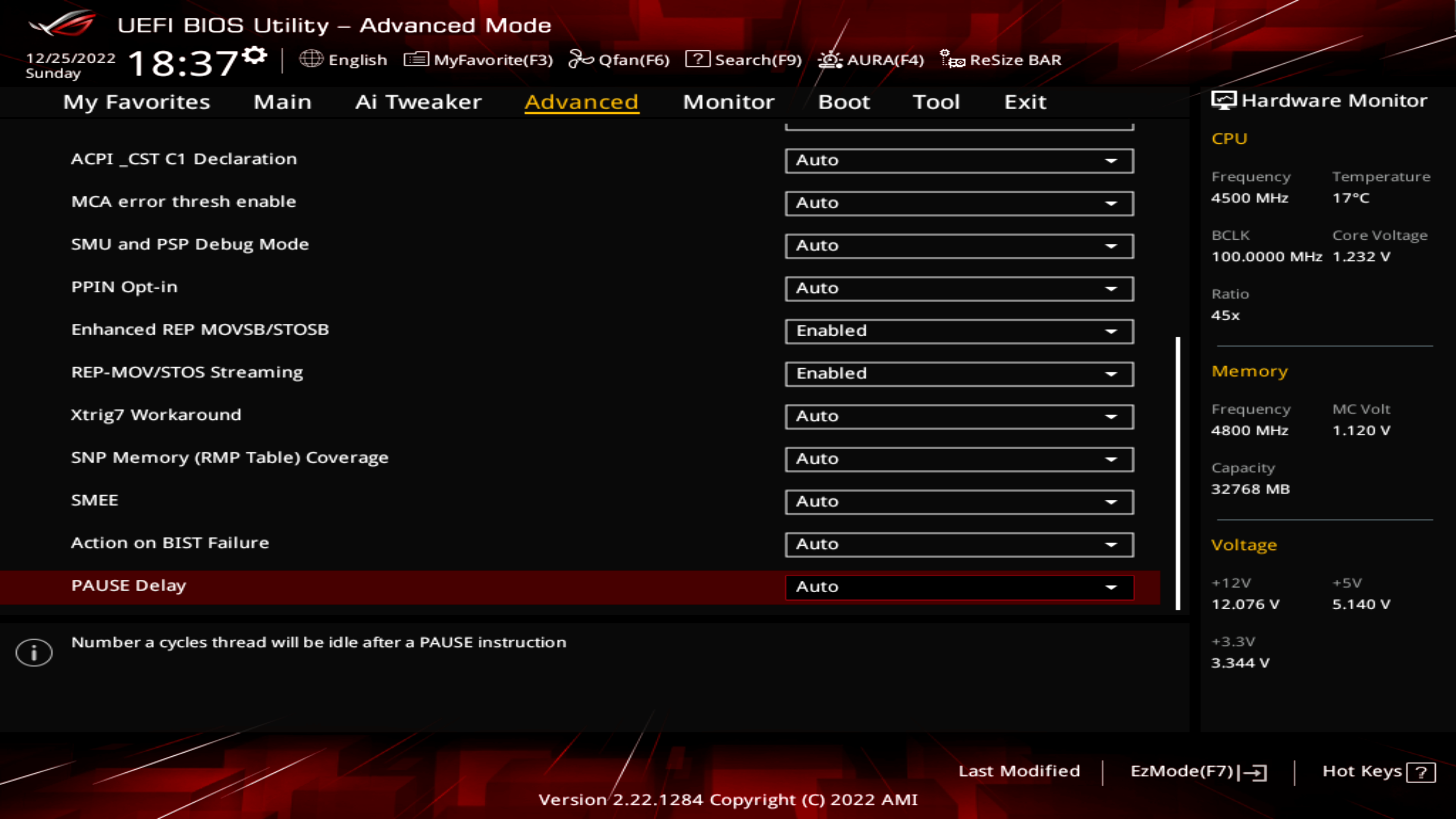

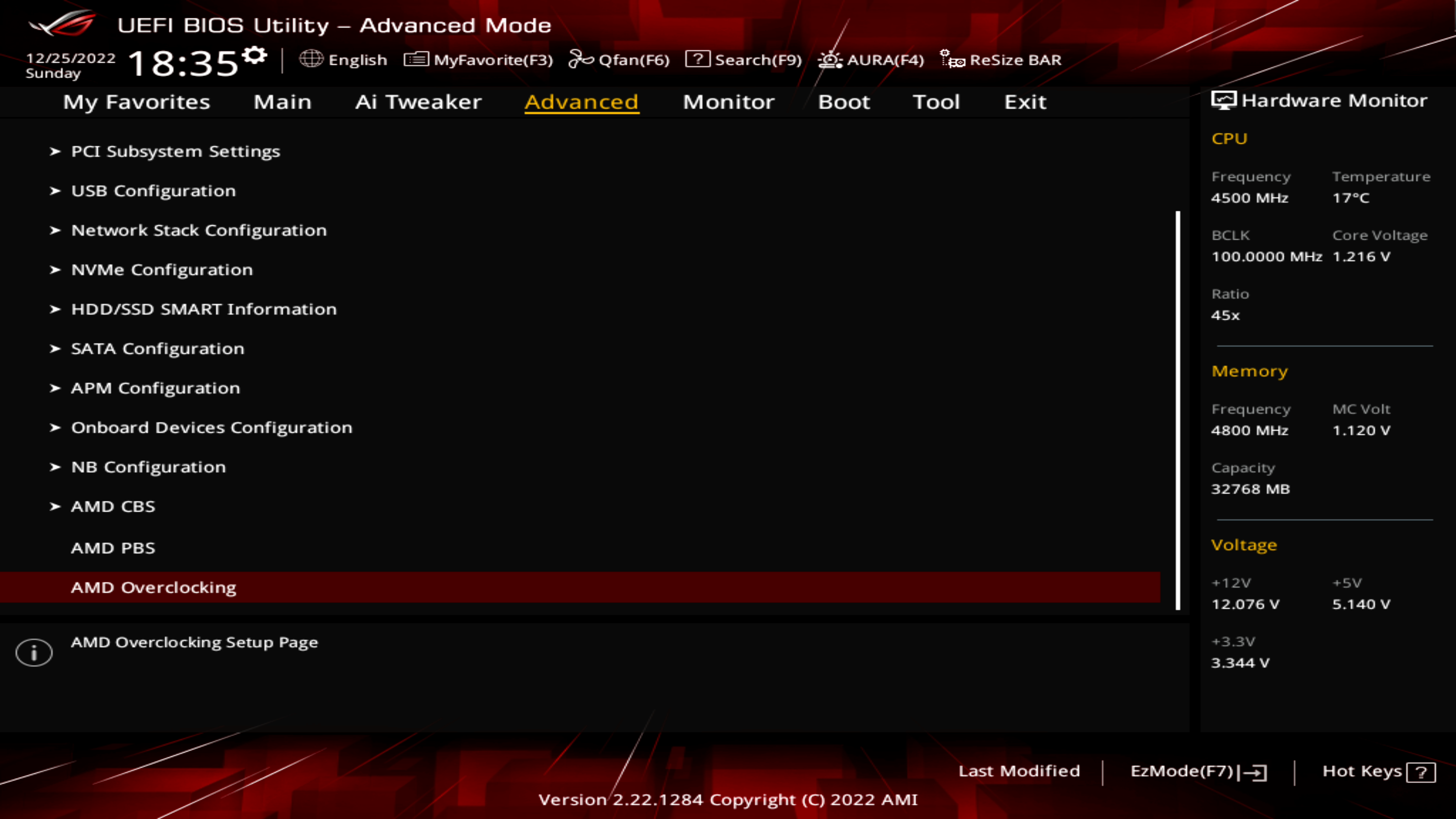

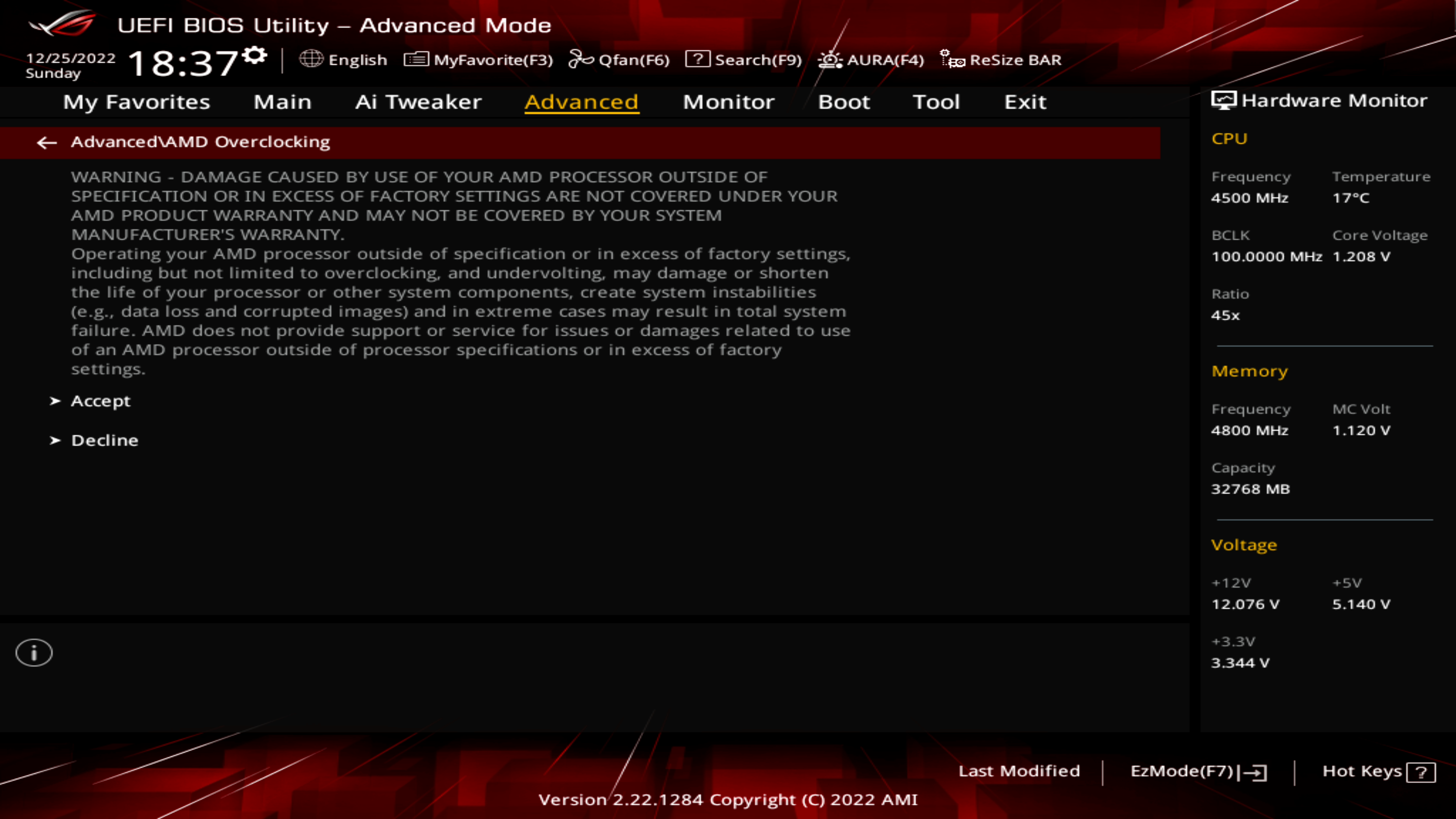

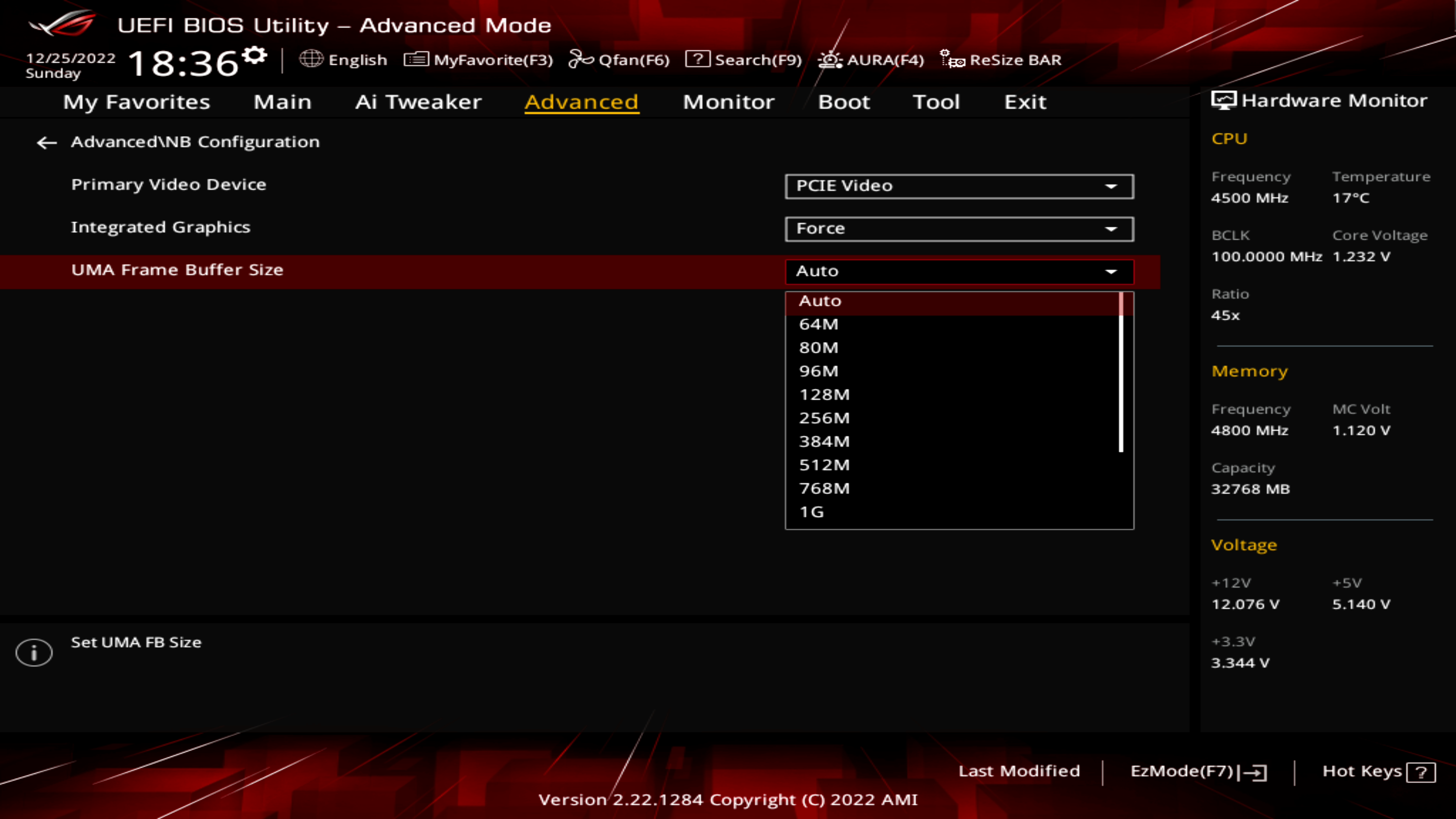

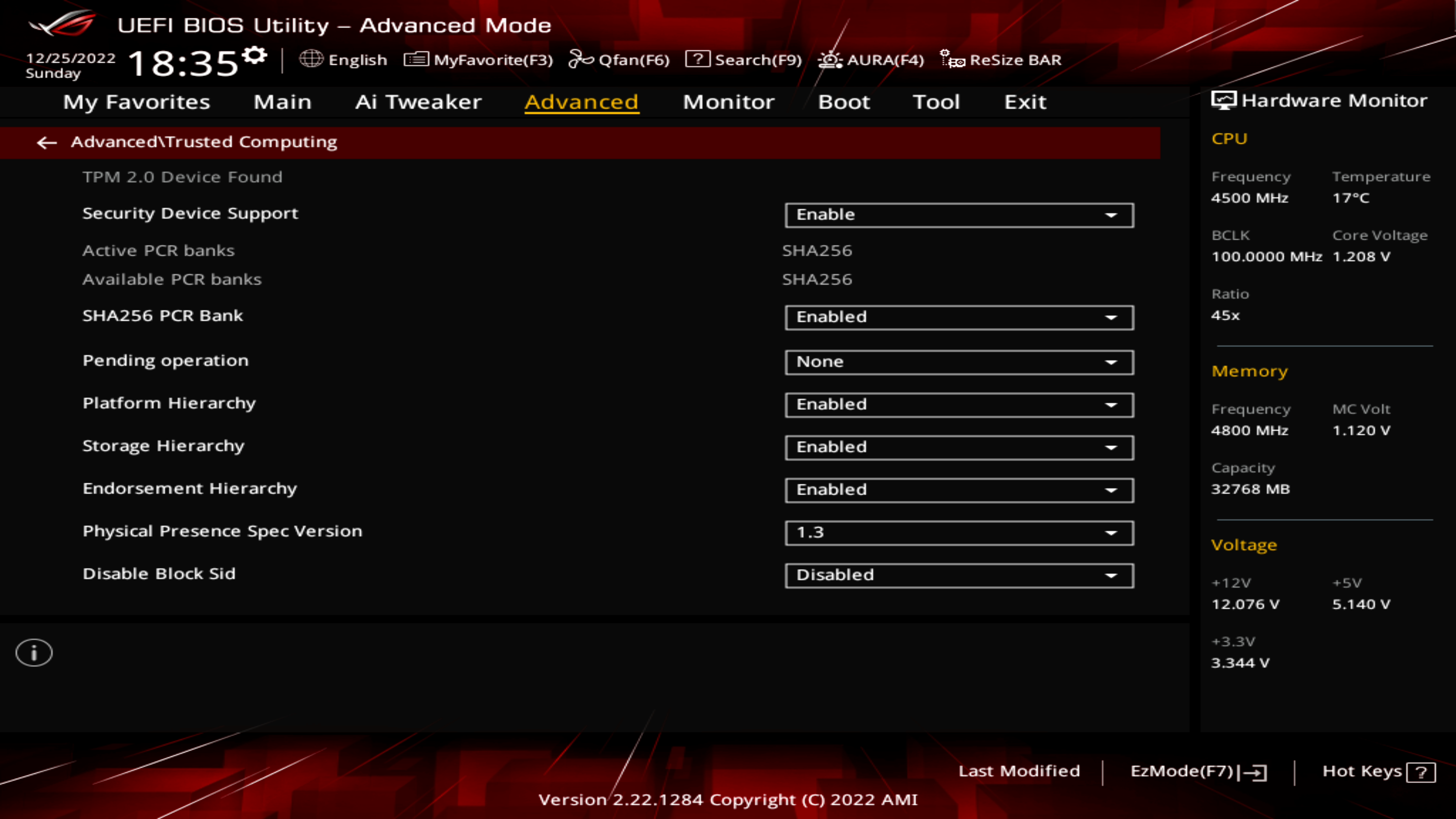

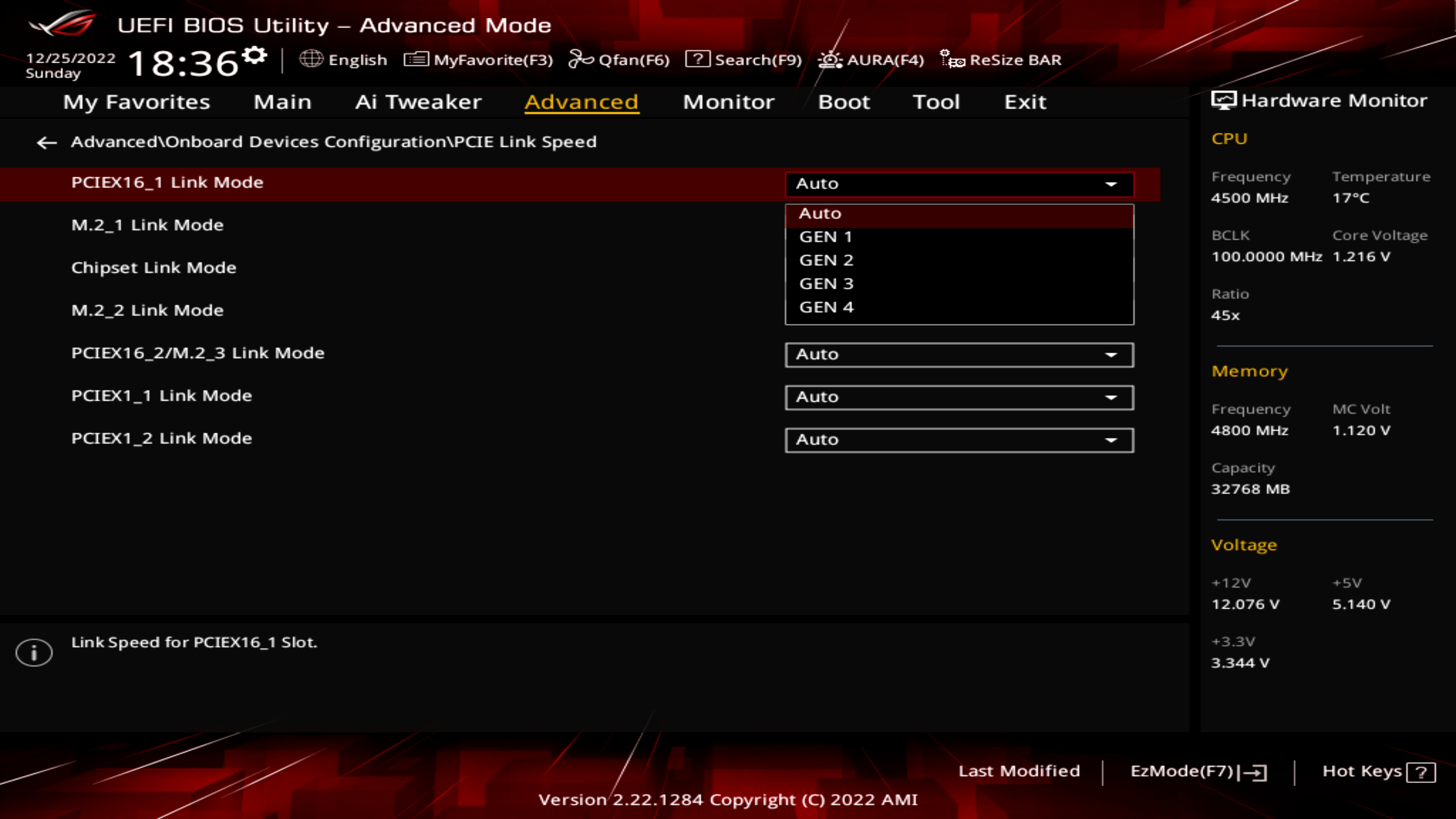

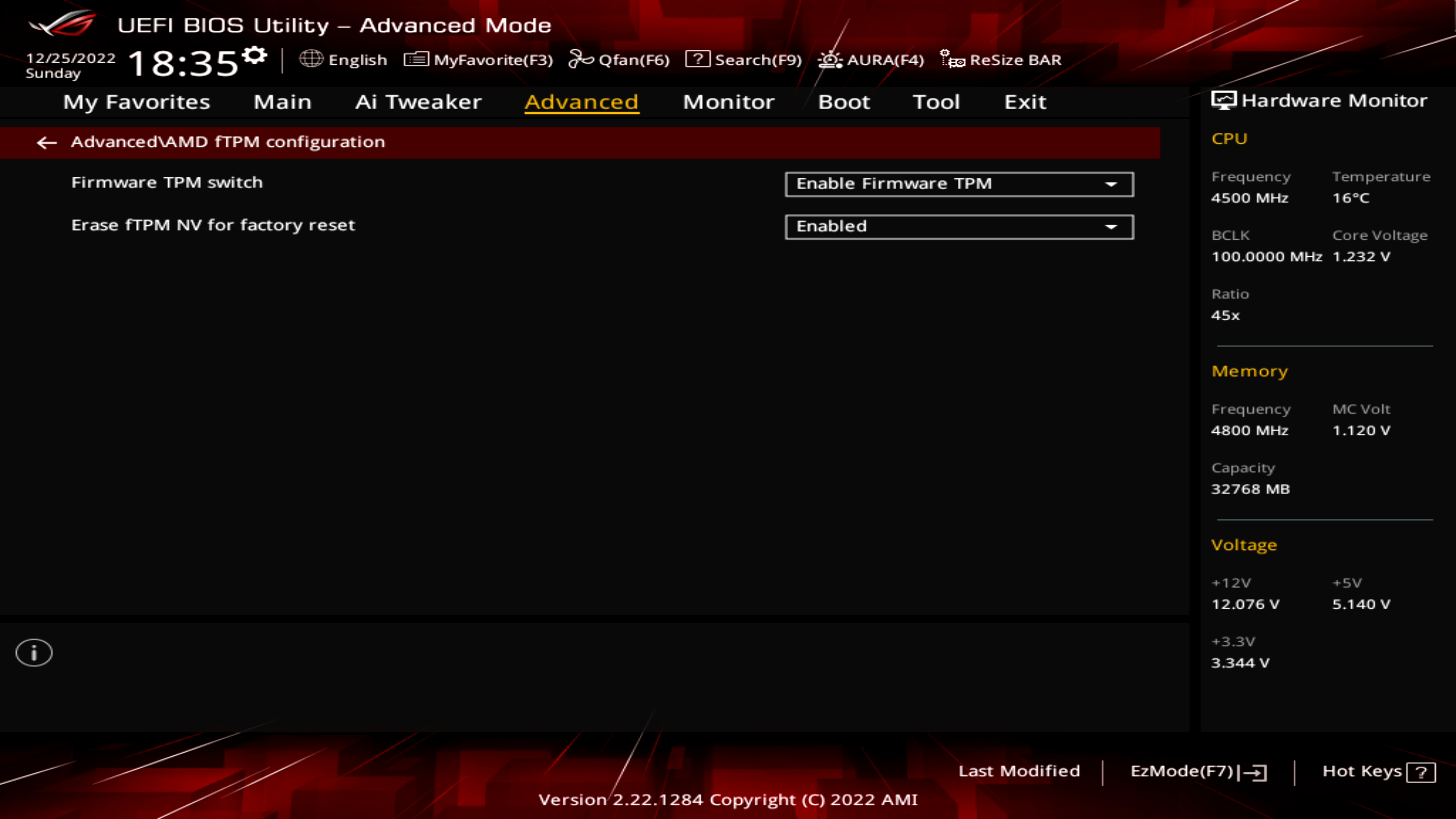

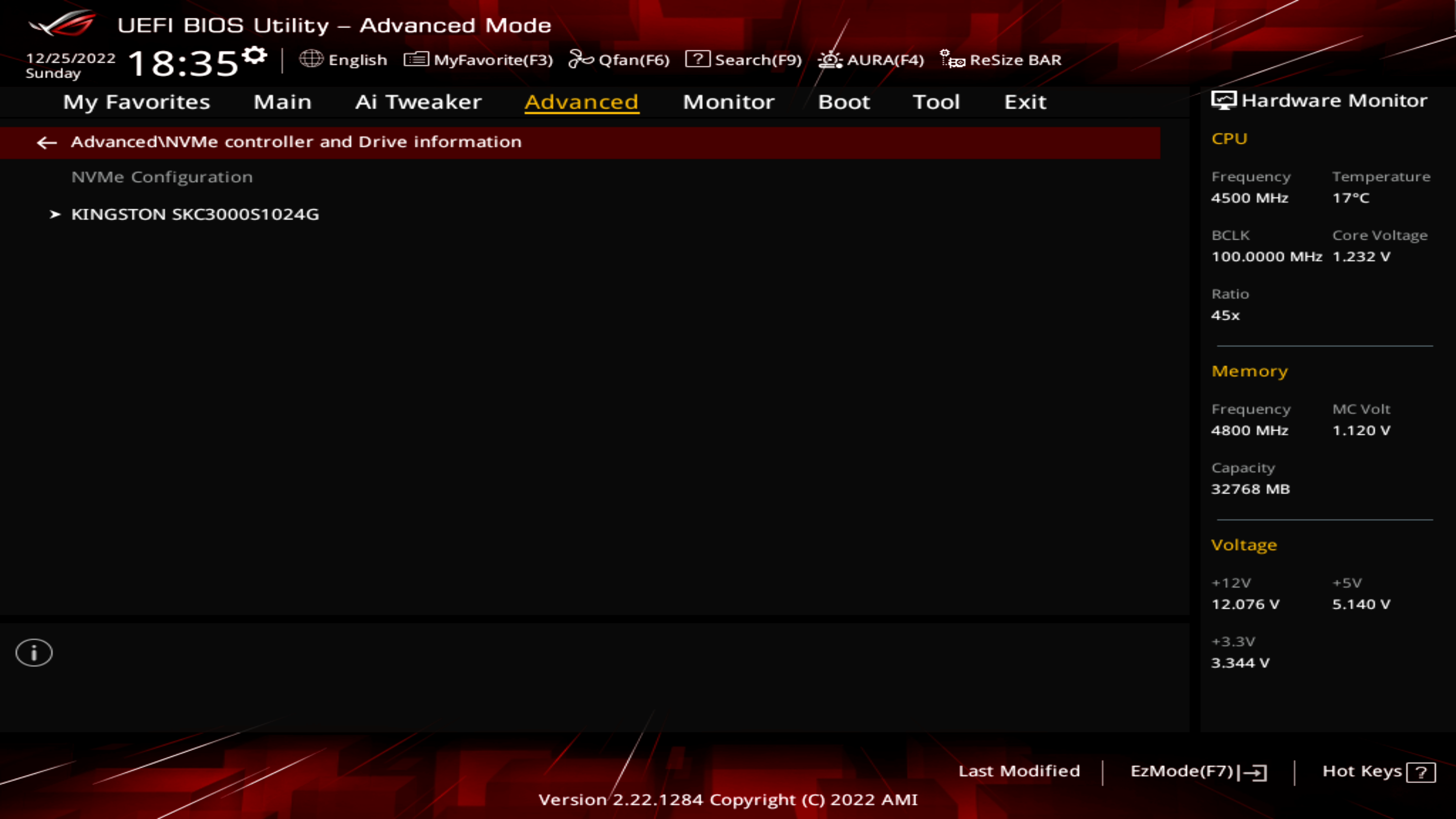

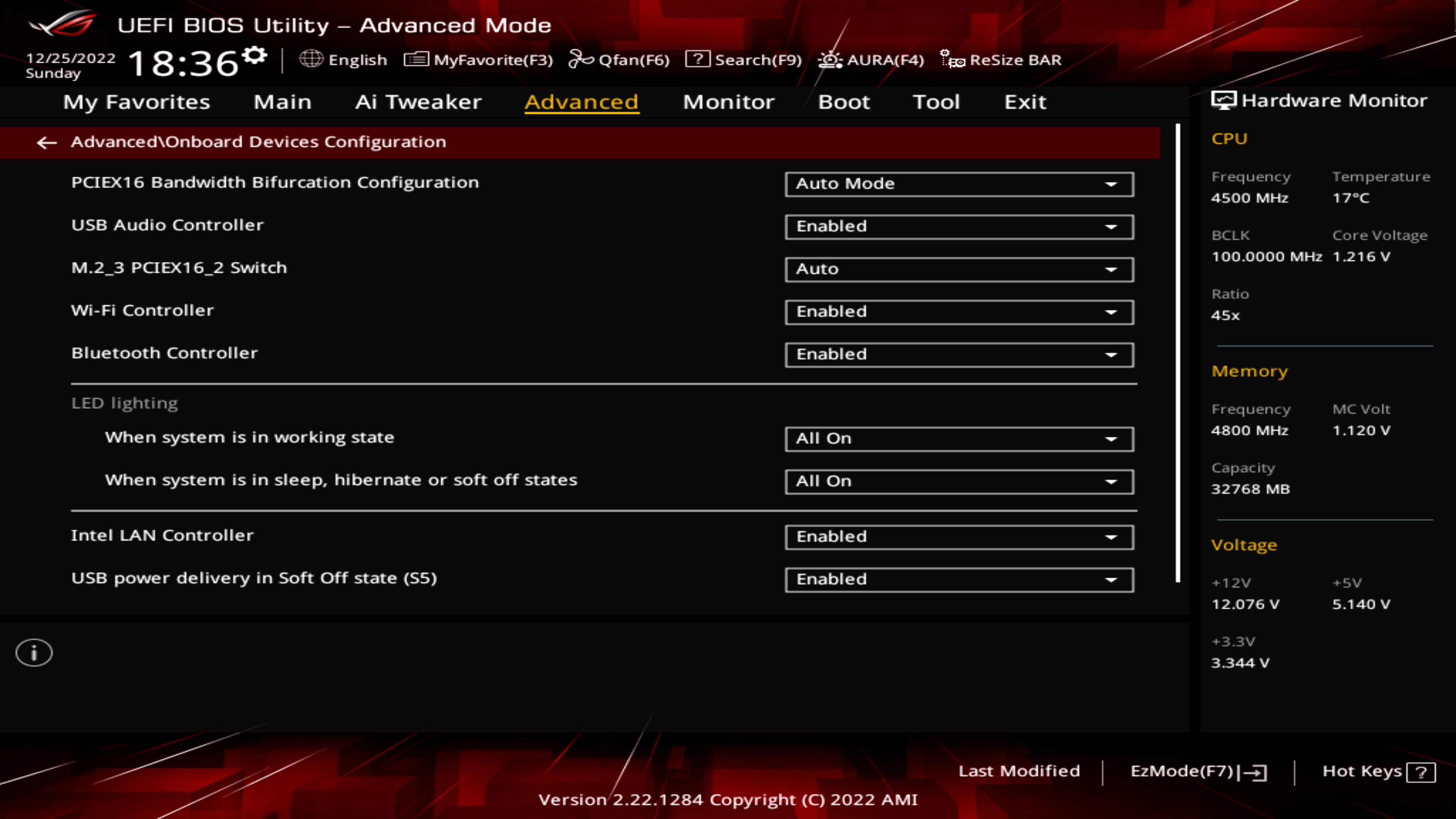

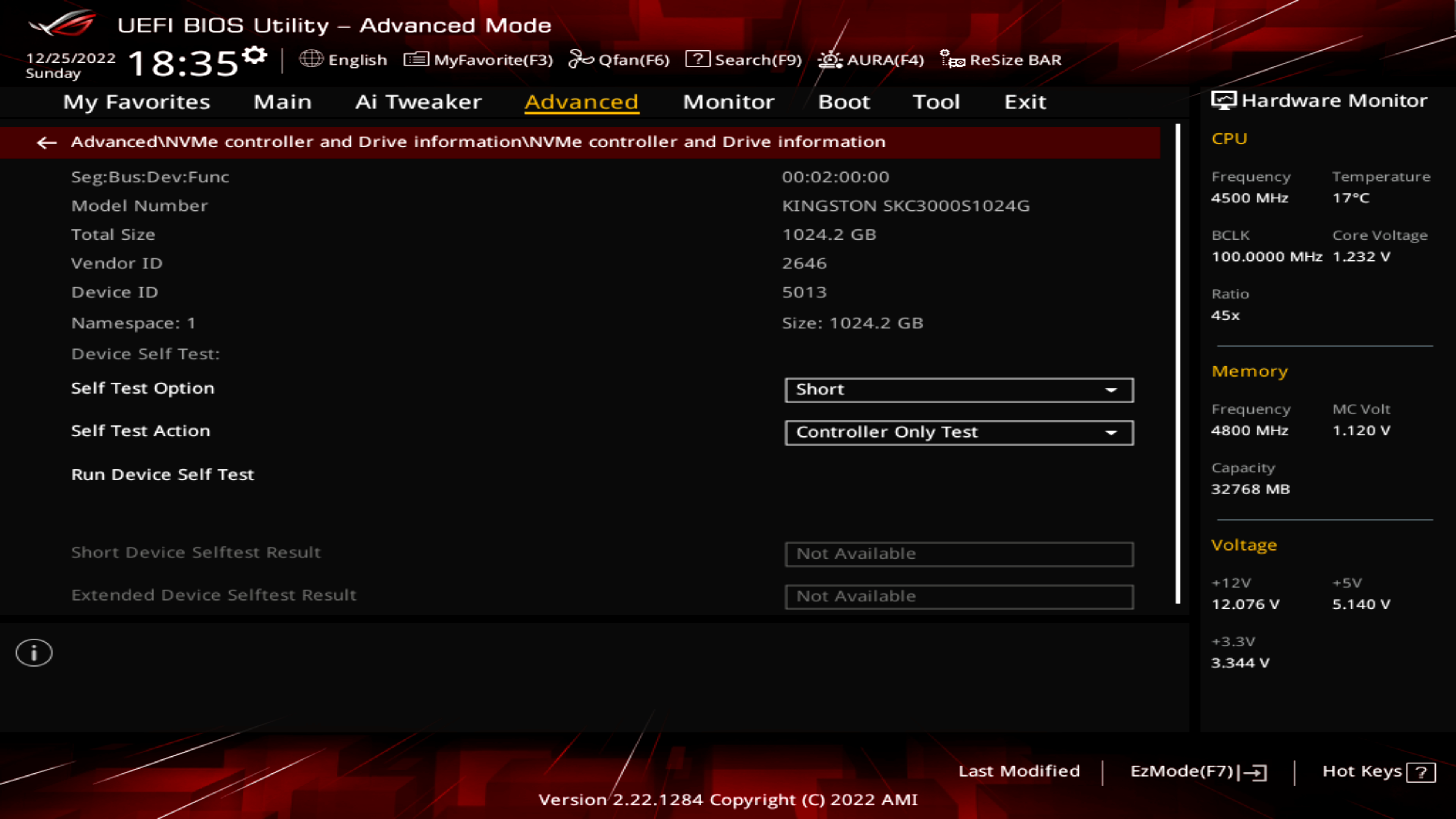

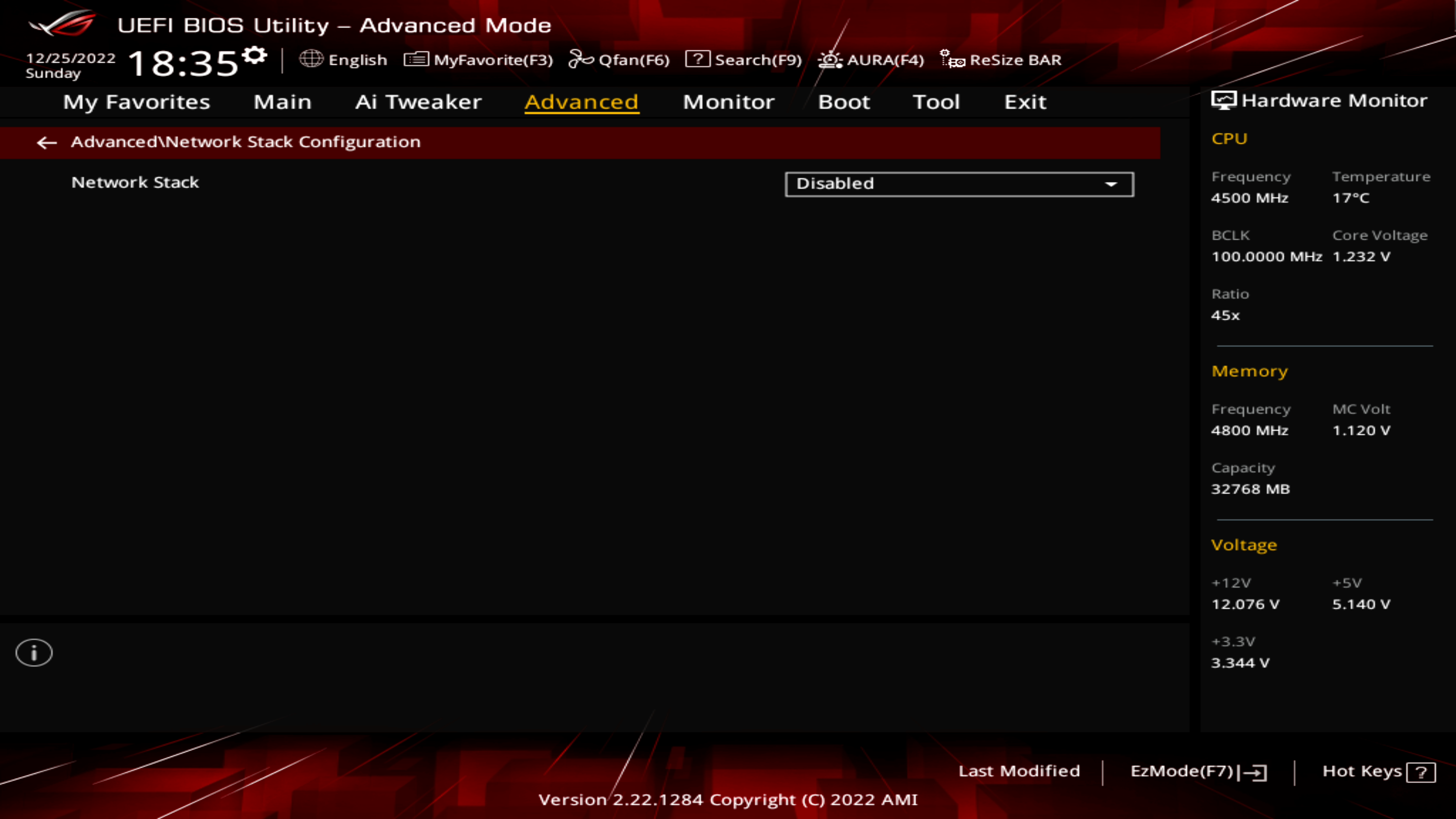

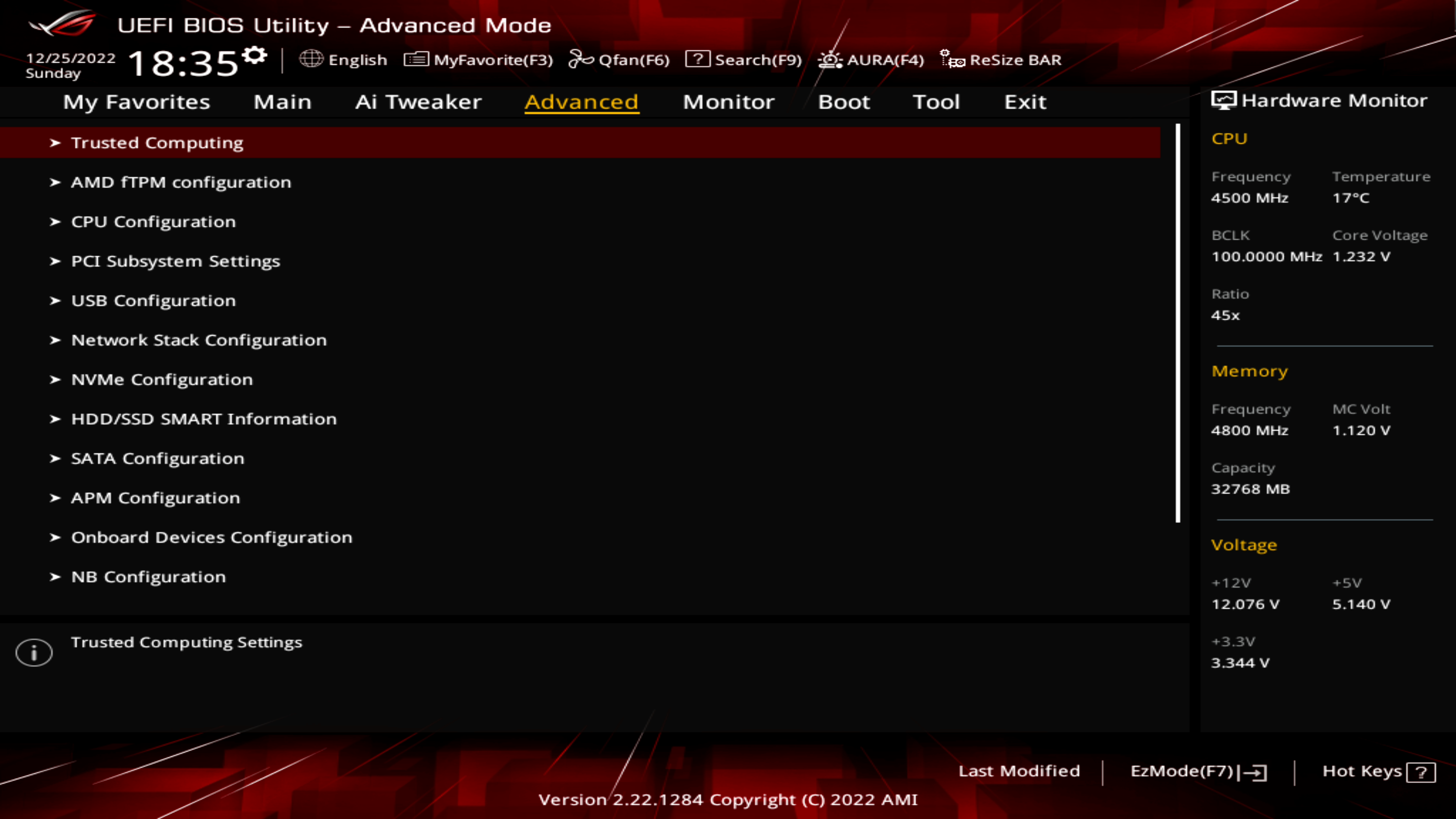

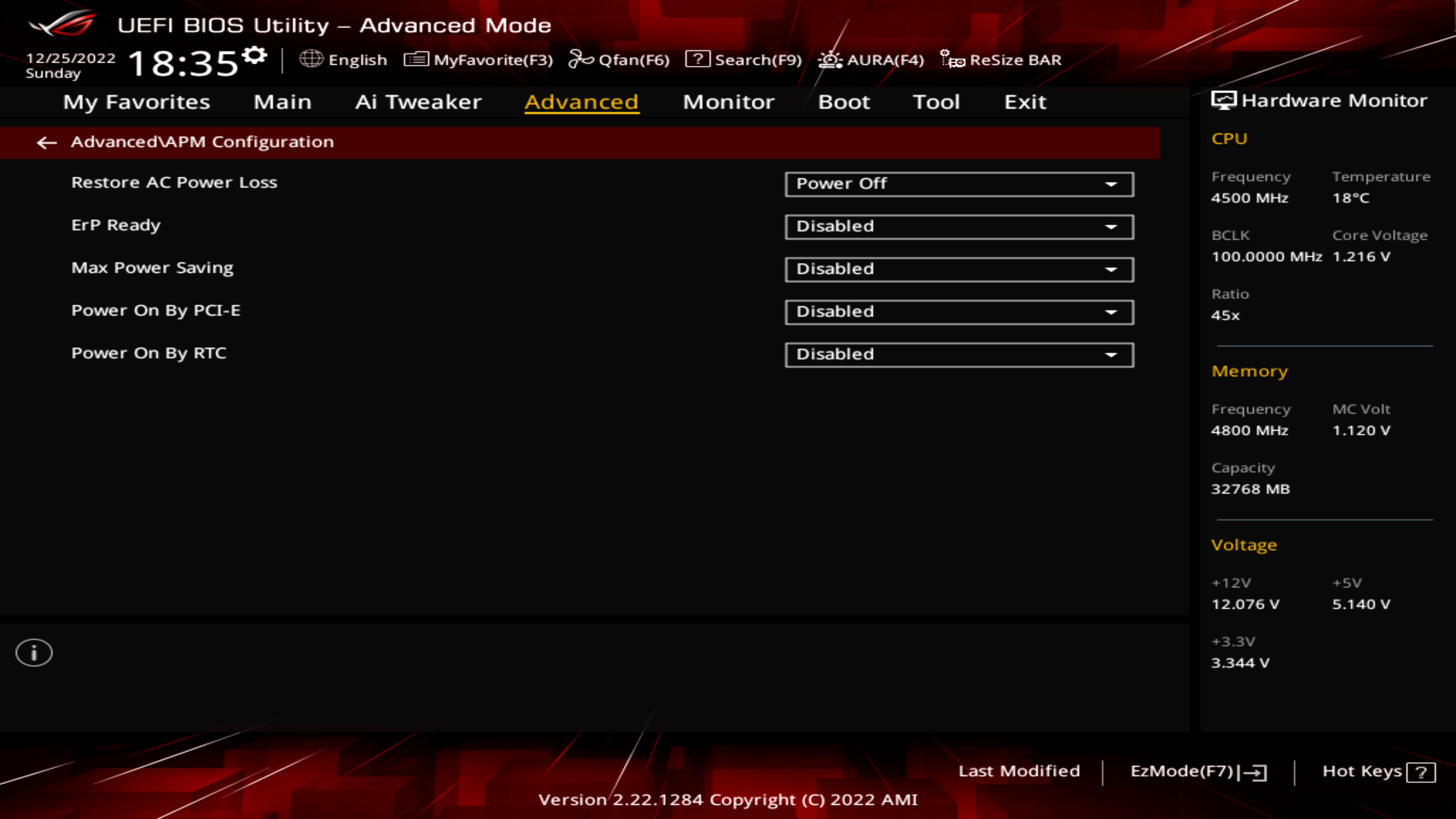

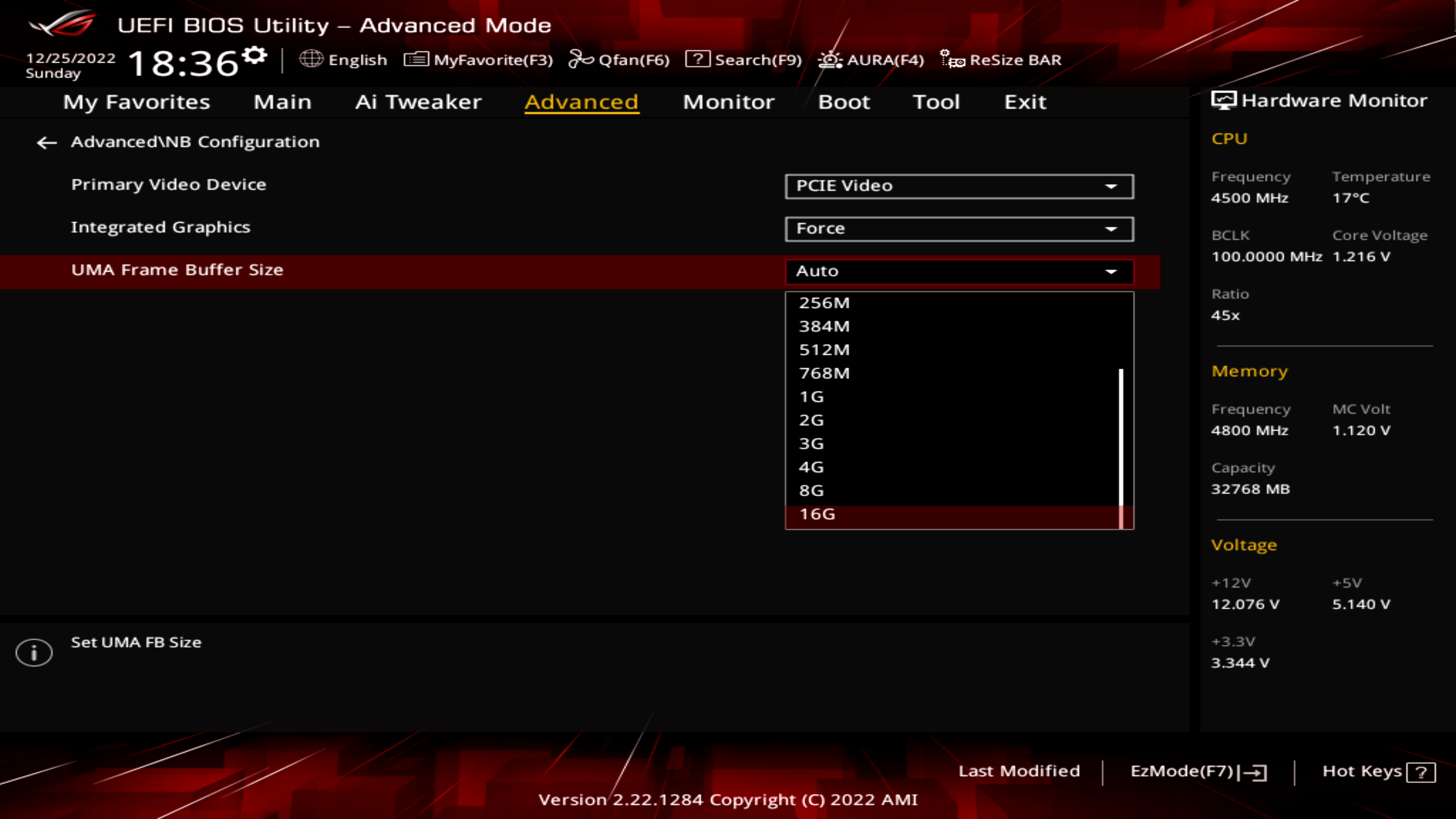

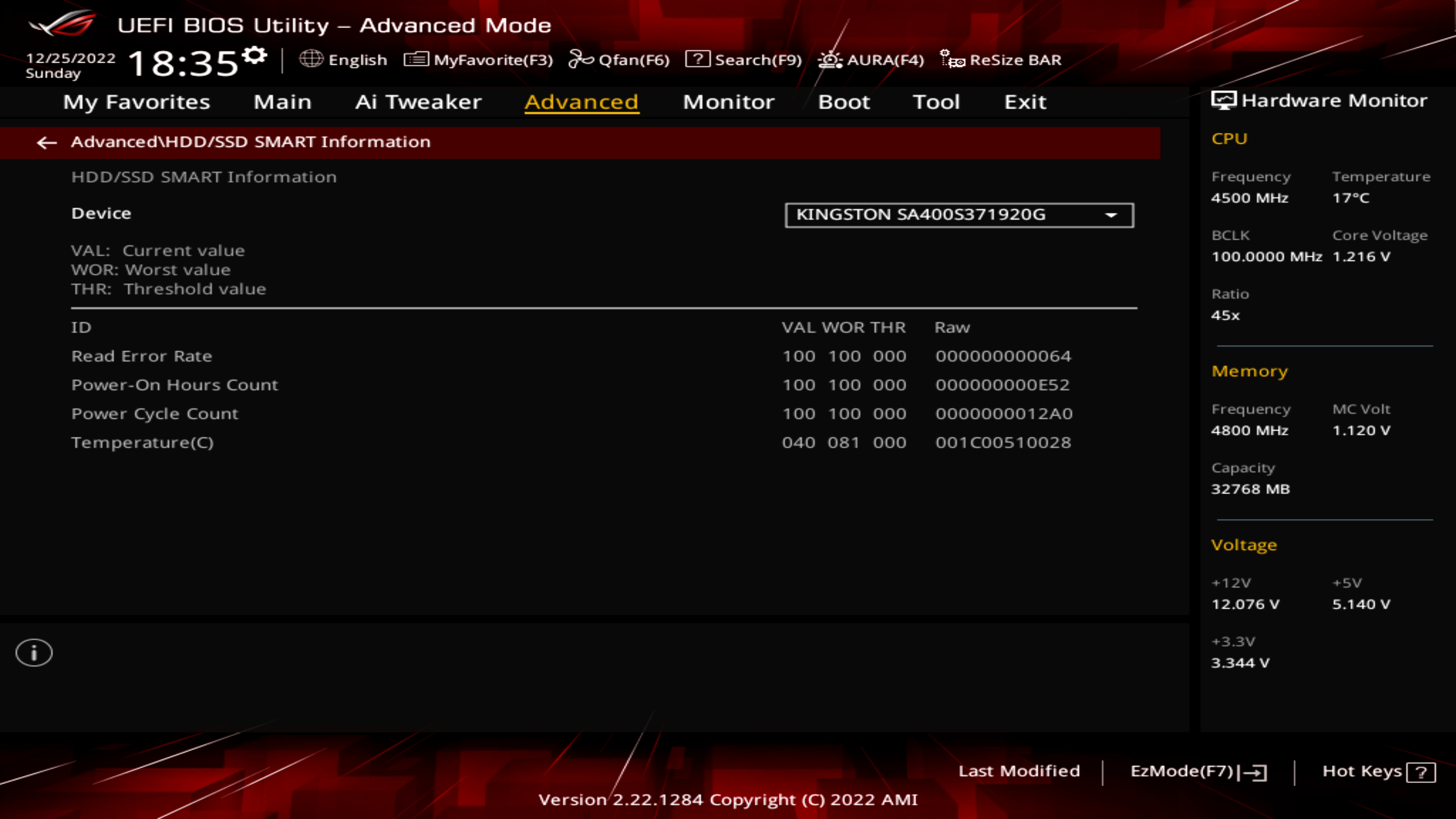

Вкладка Advanced собрала контроль над всеми устройствами, интерфейсами, слотами: от APM до TPM. Здесь также находится заводской AMD Overclocking и AMD PBS.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

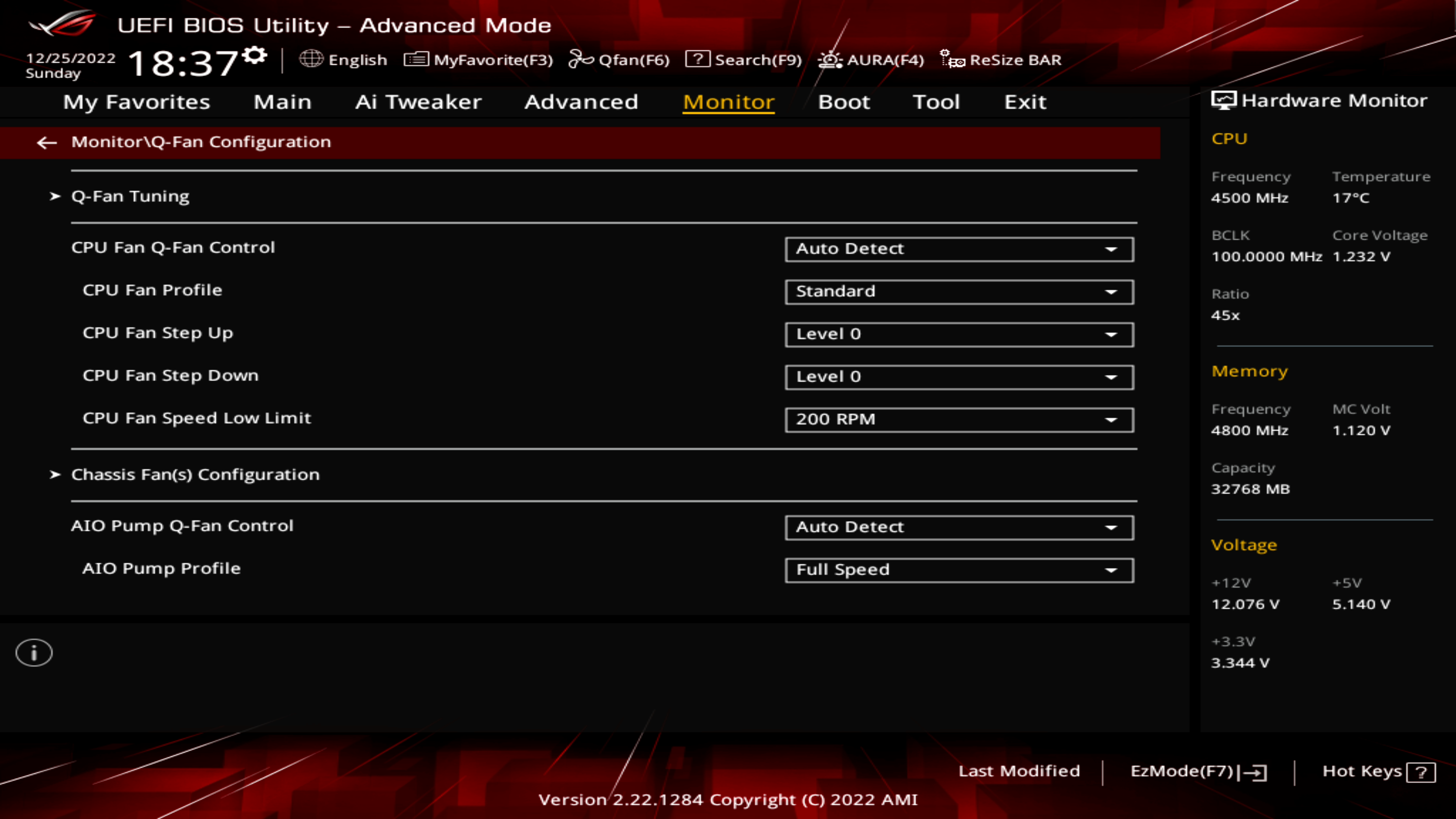

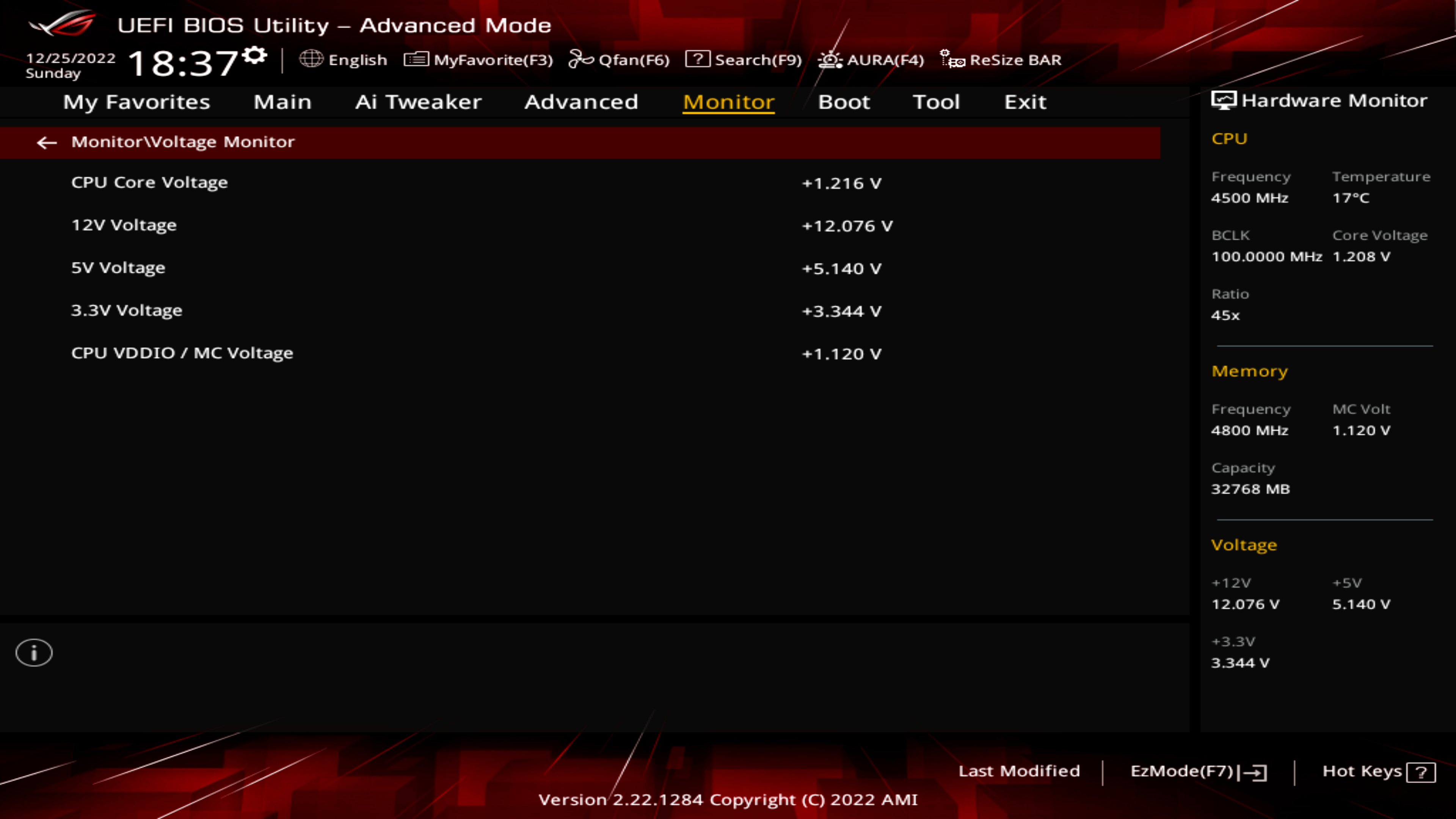

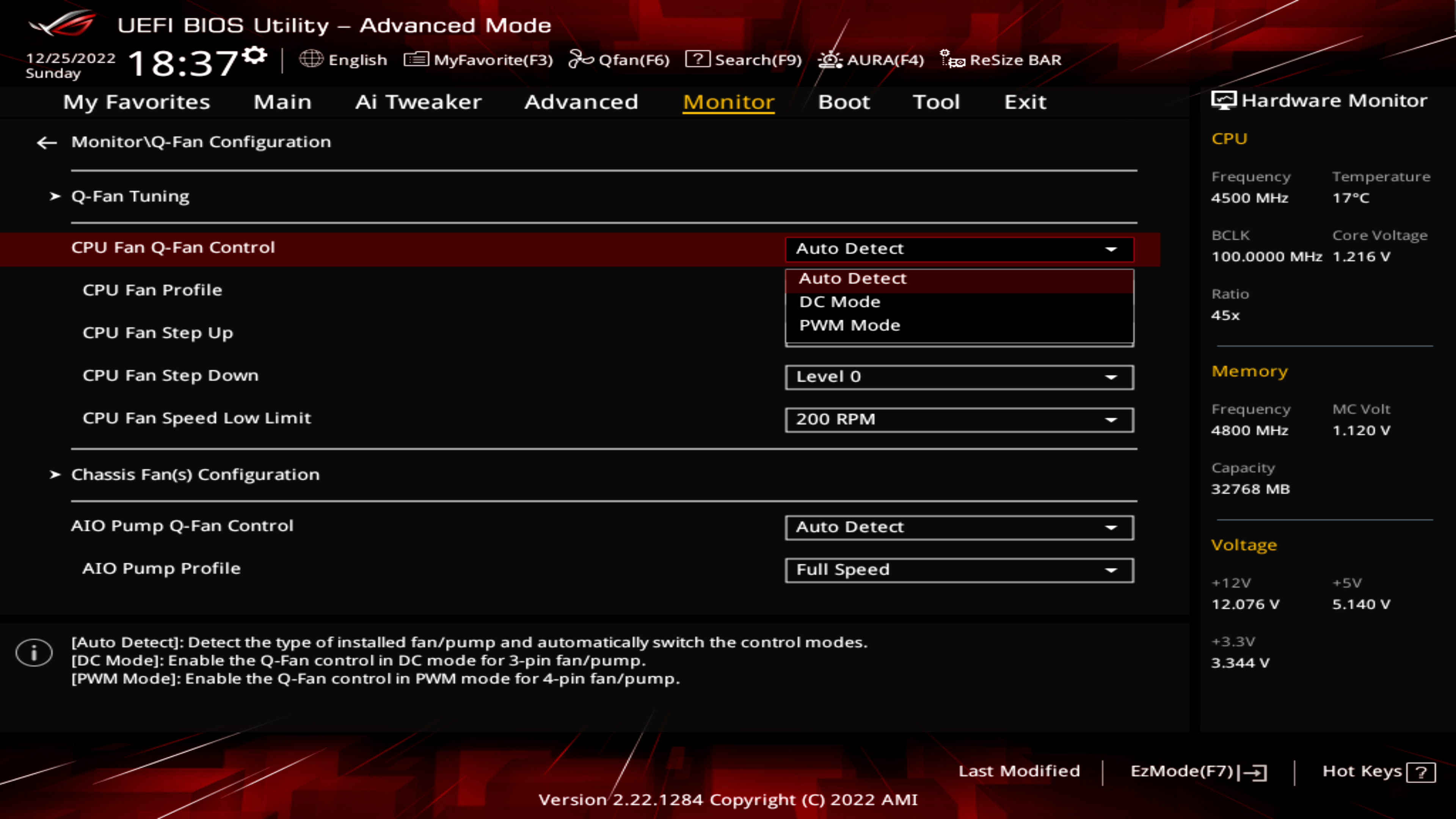

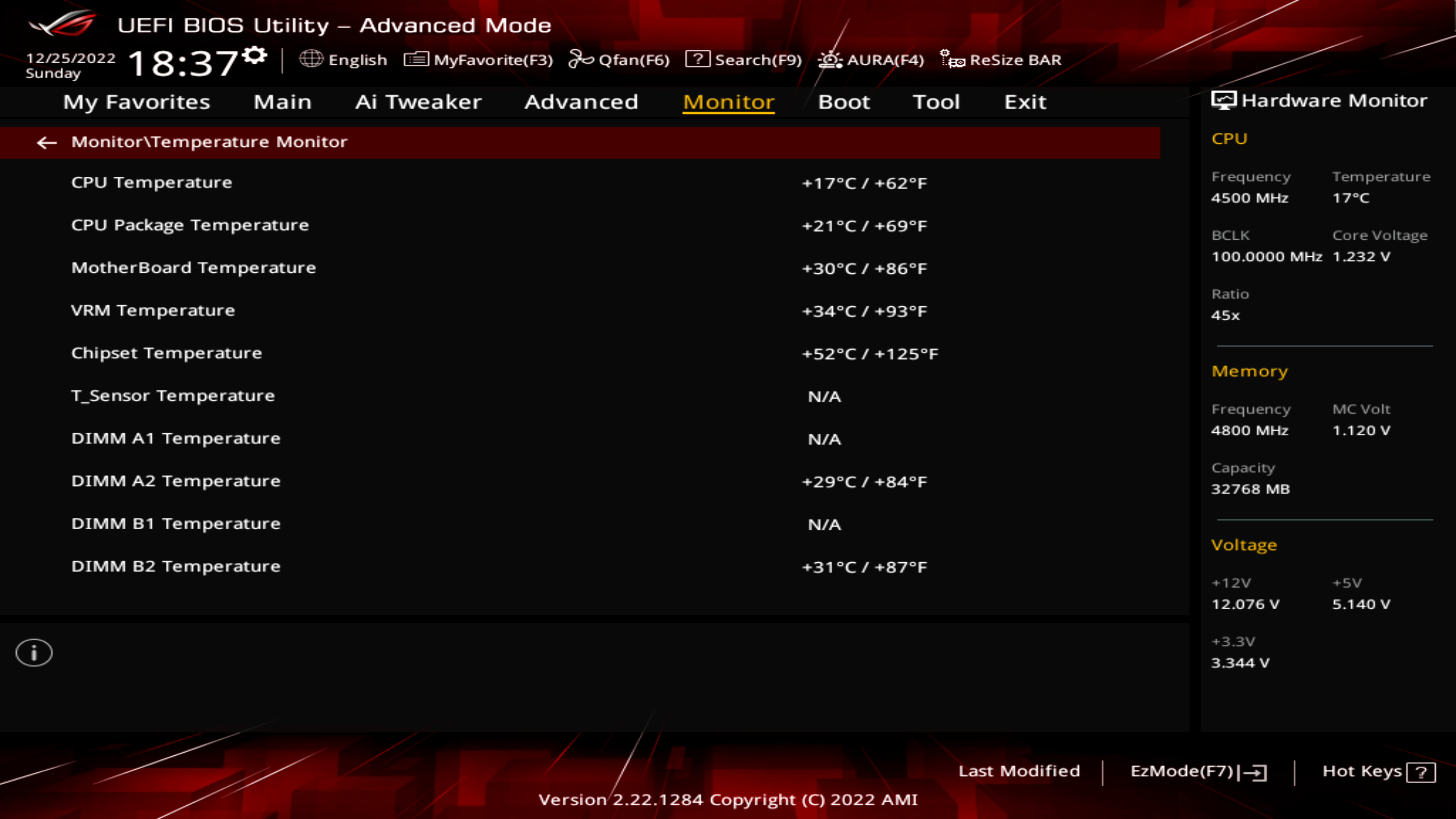

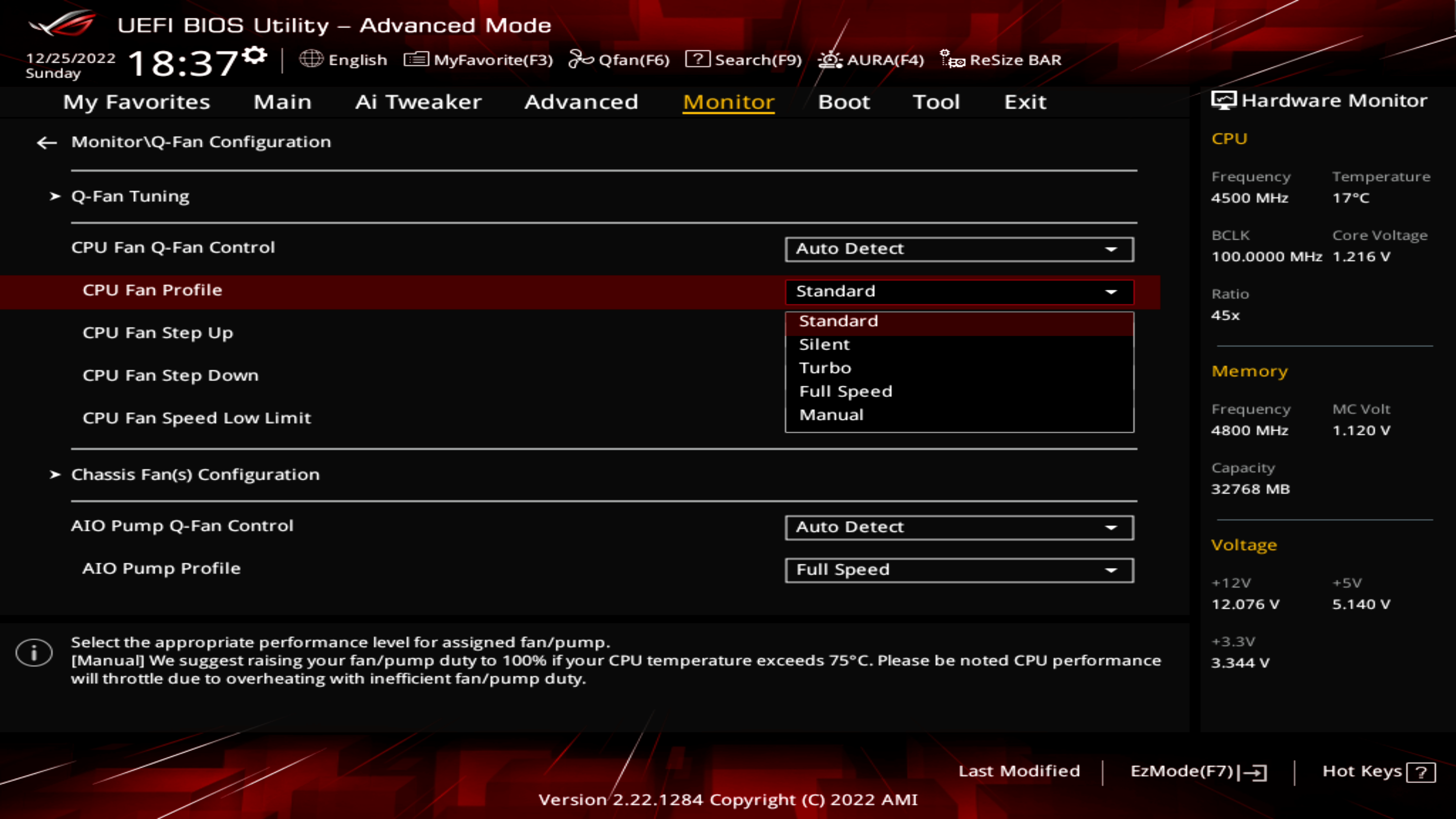

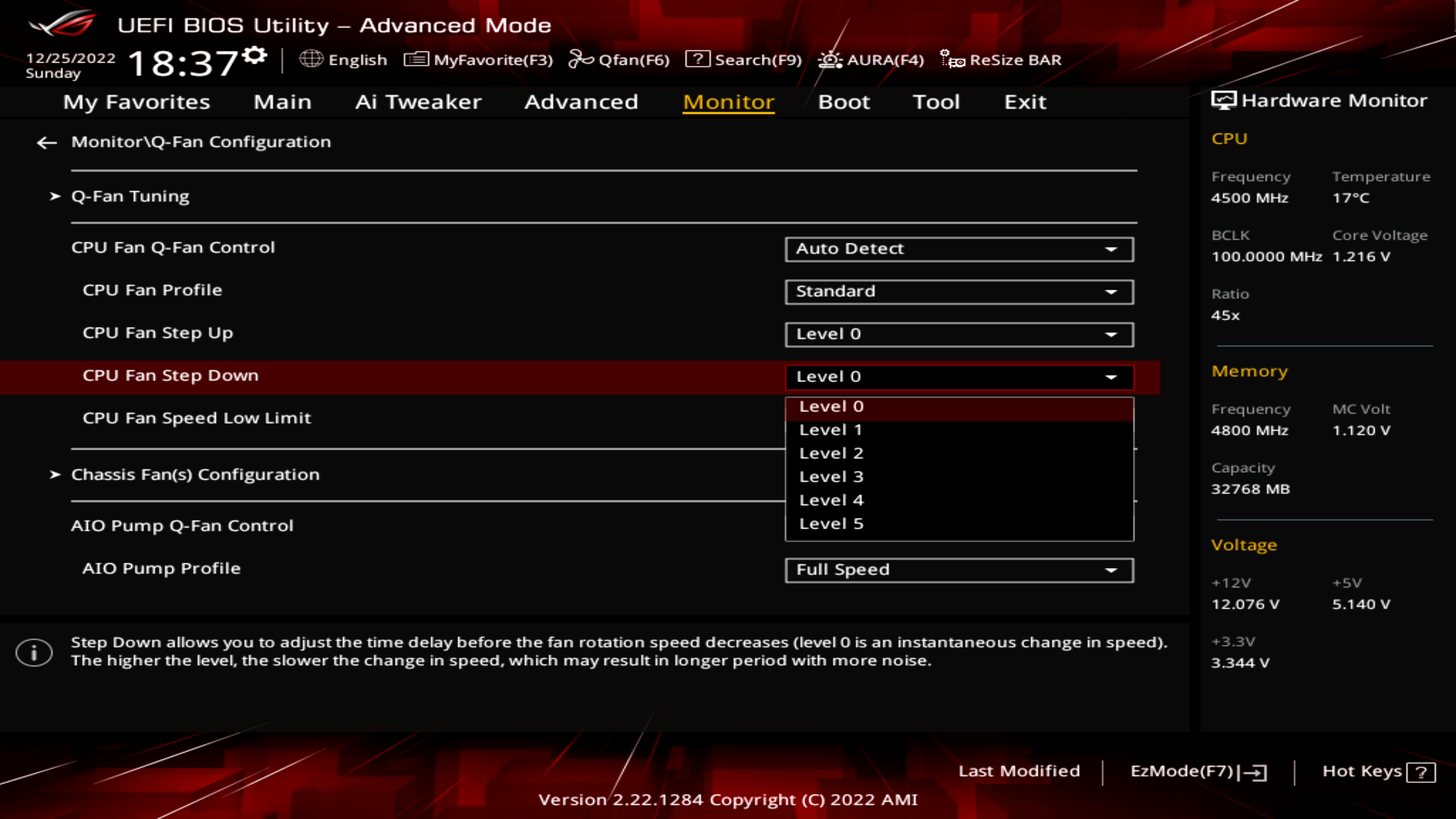

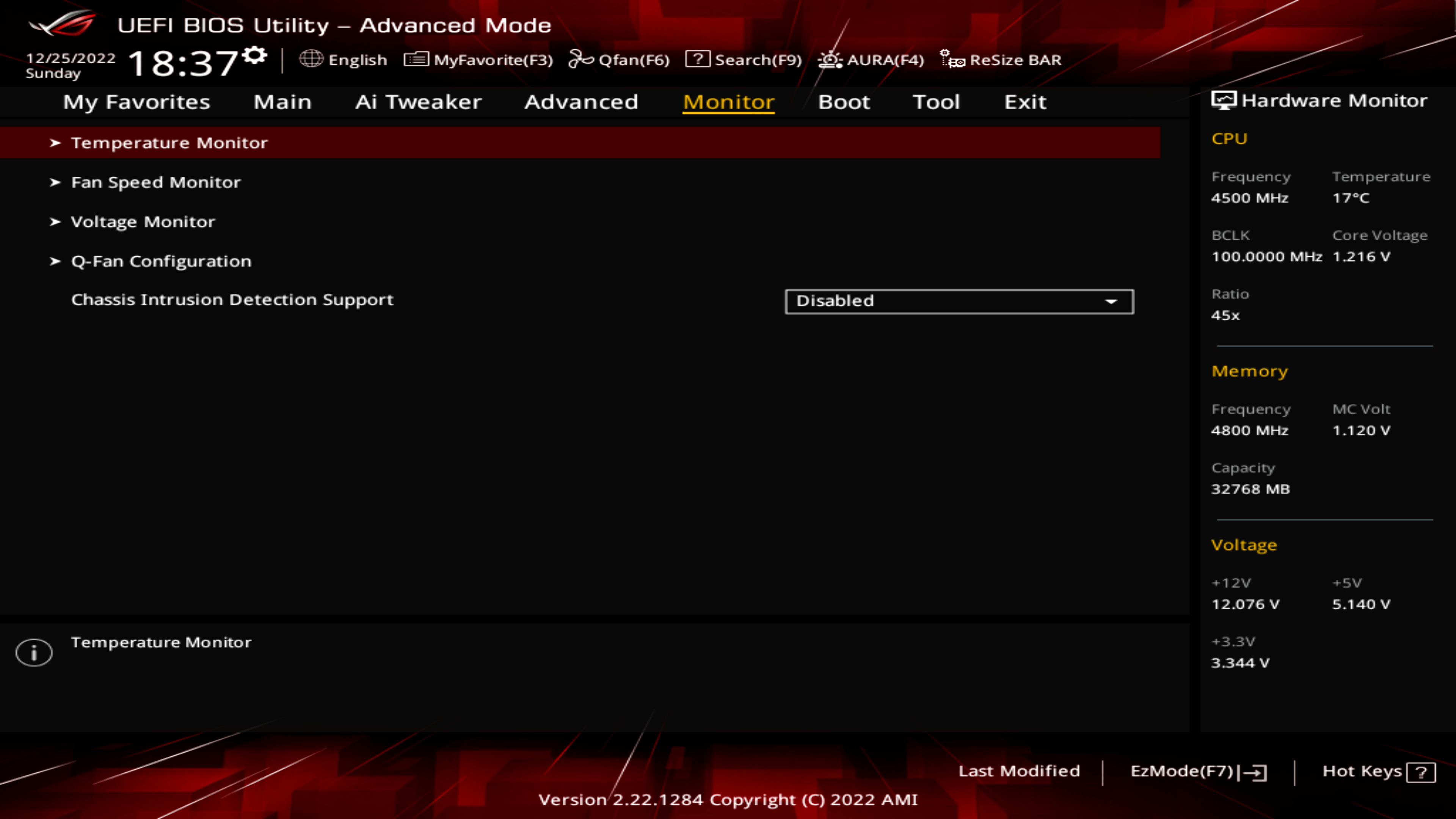

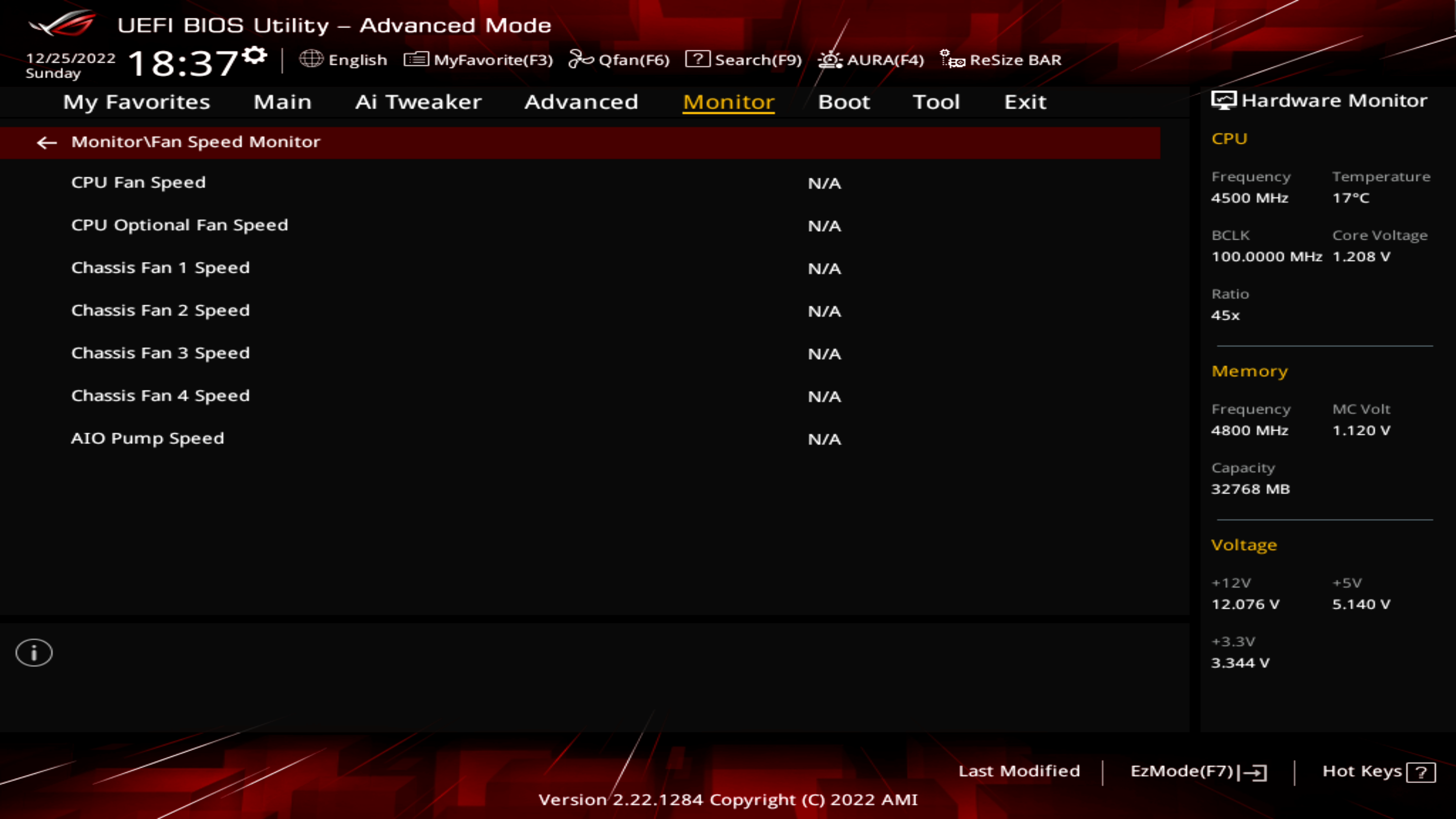

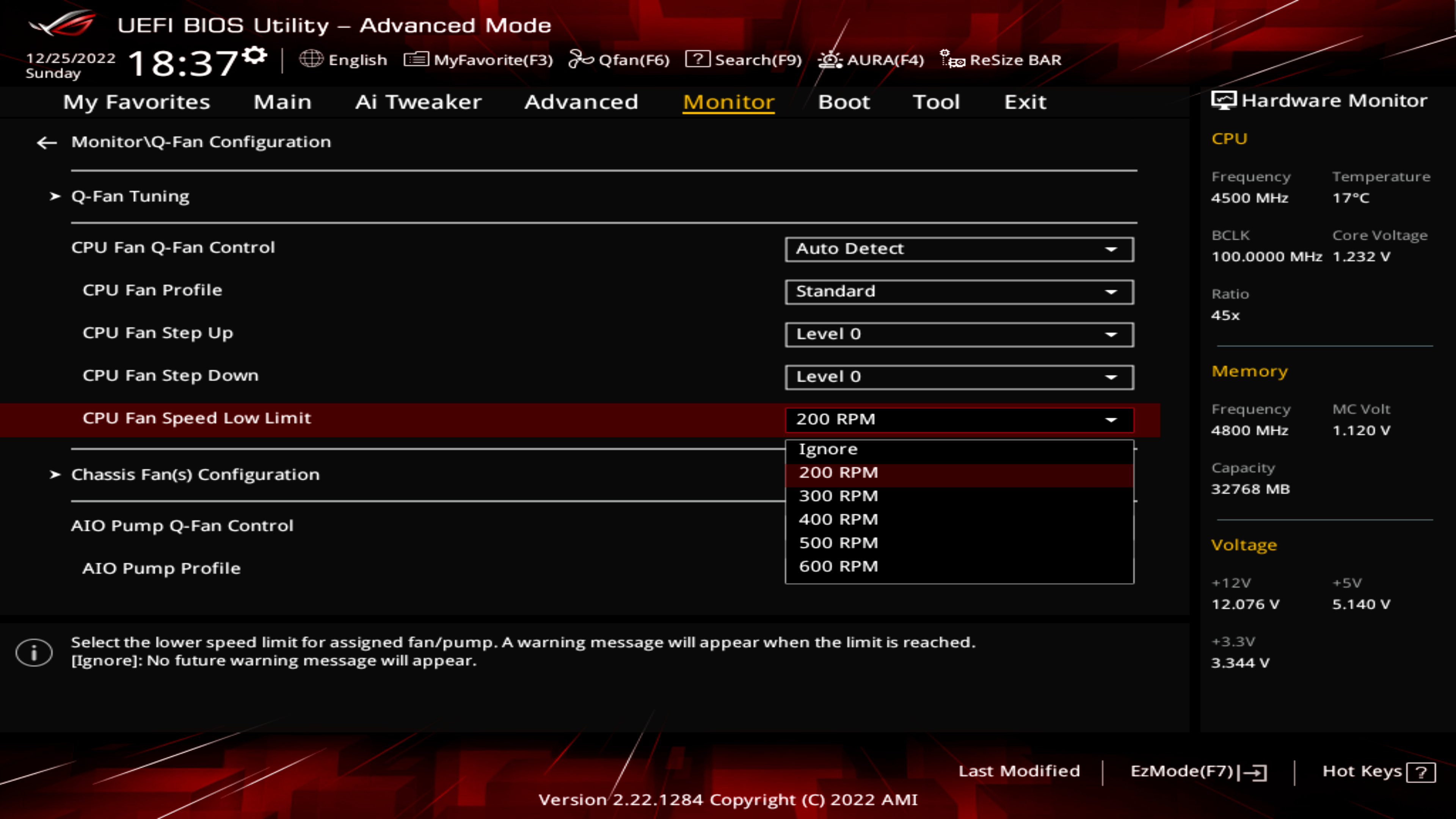

Вкладка Monitor позволяет настроить функциональность Smart Fan и посмотреть показания тахометров и напряжения системы.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

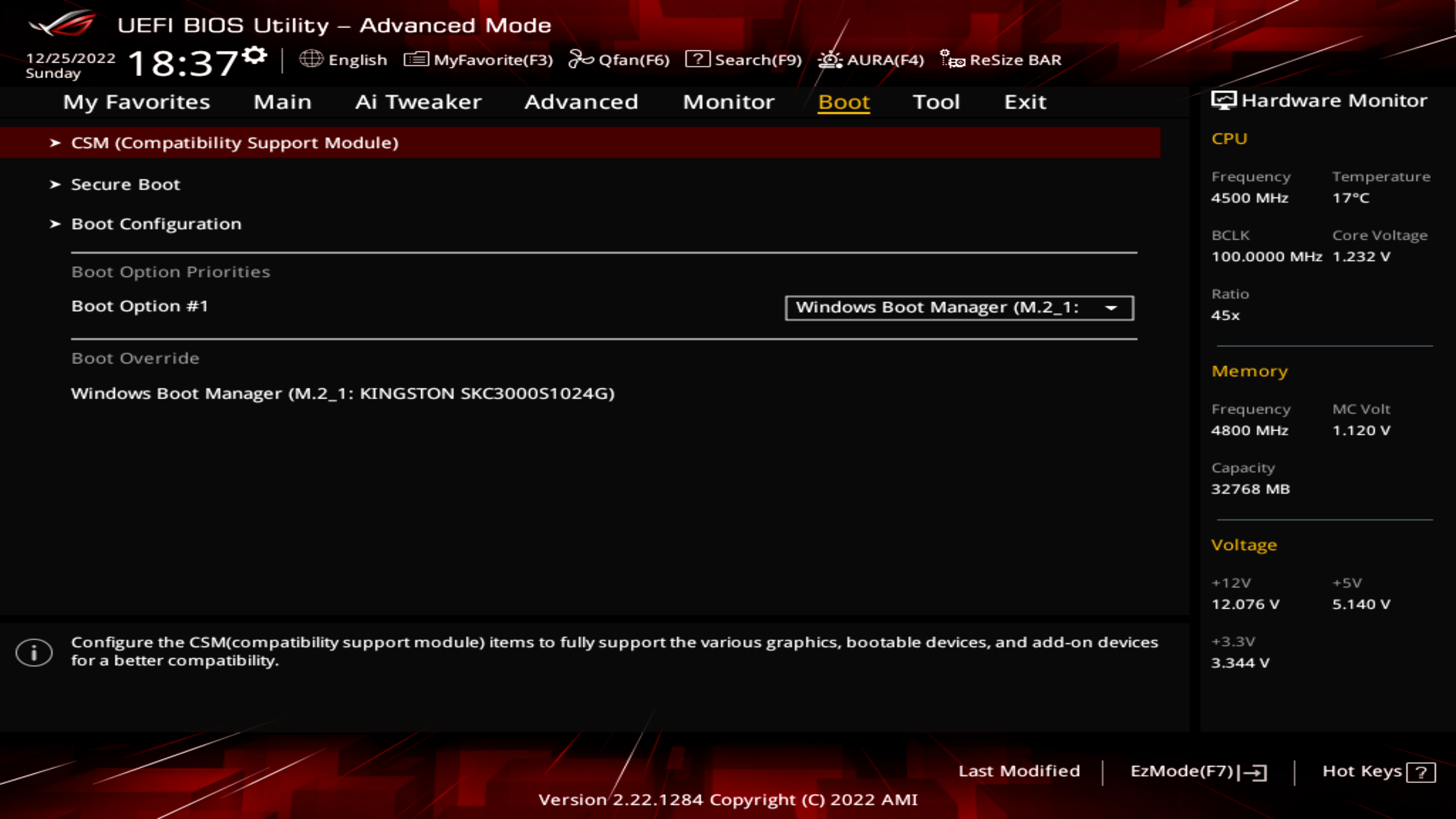

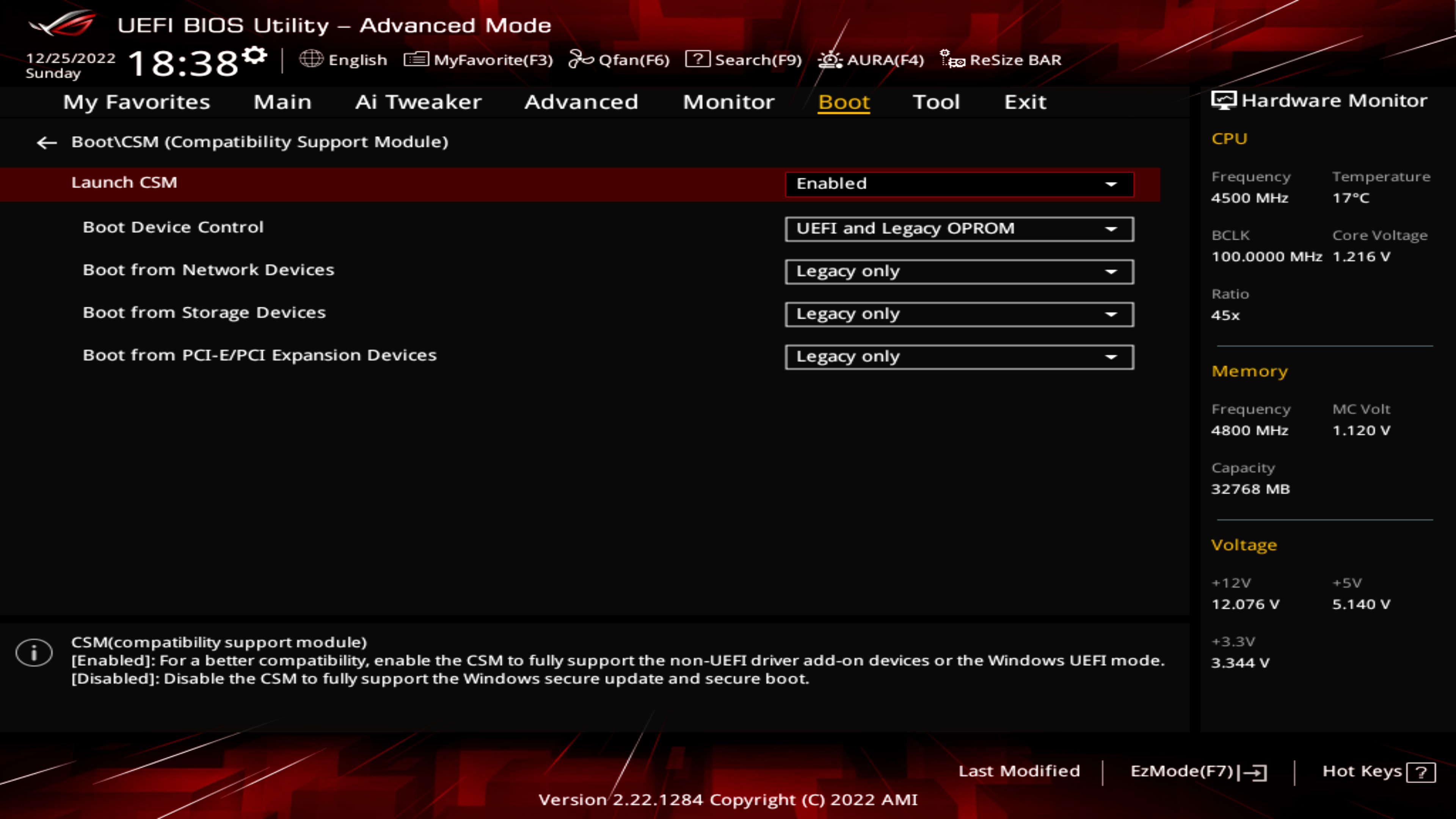

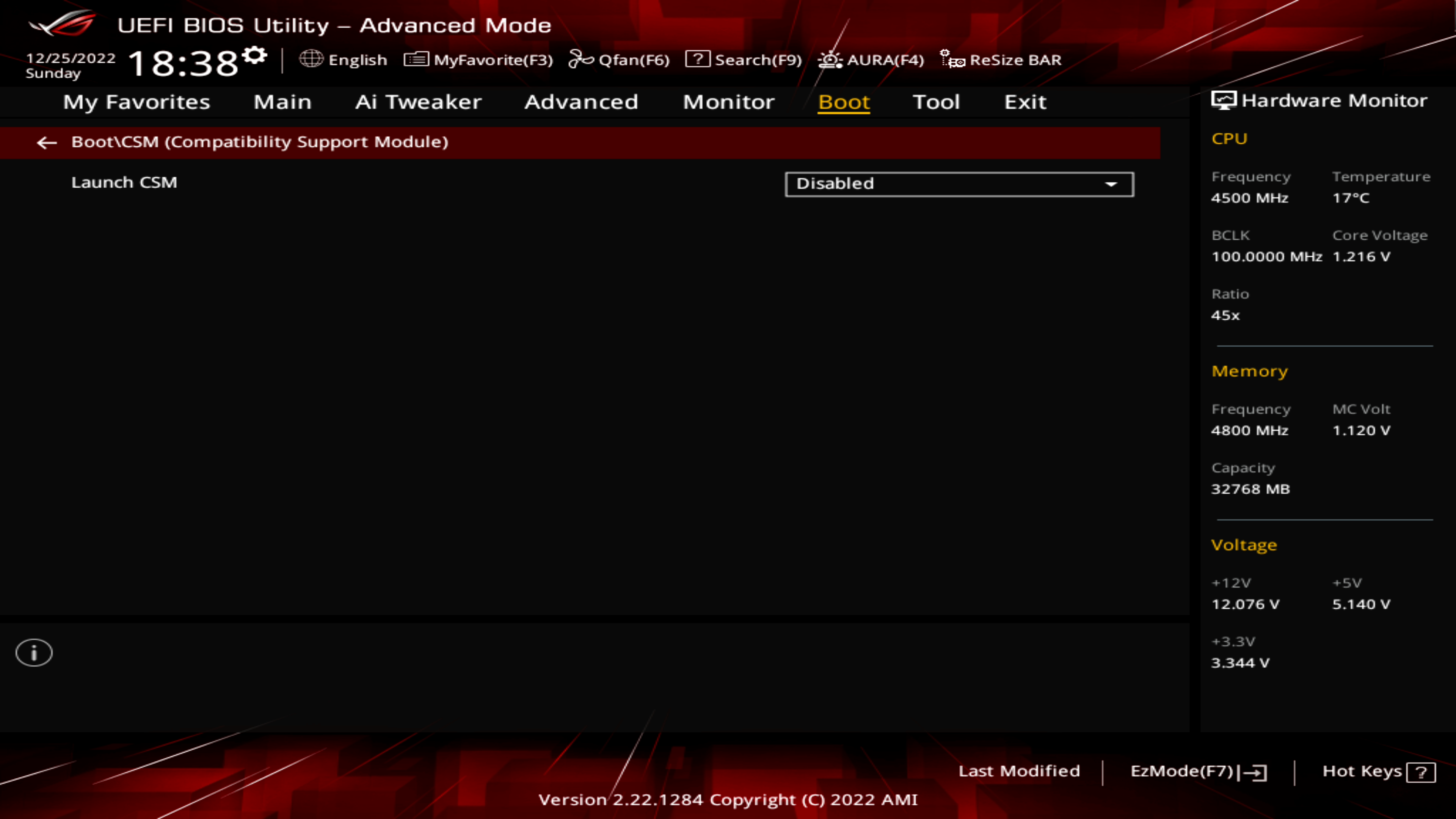

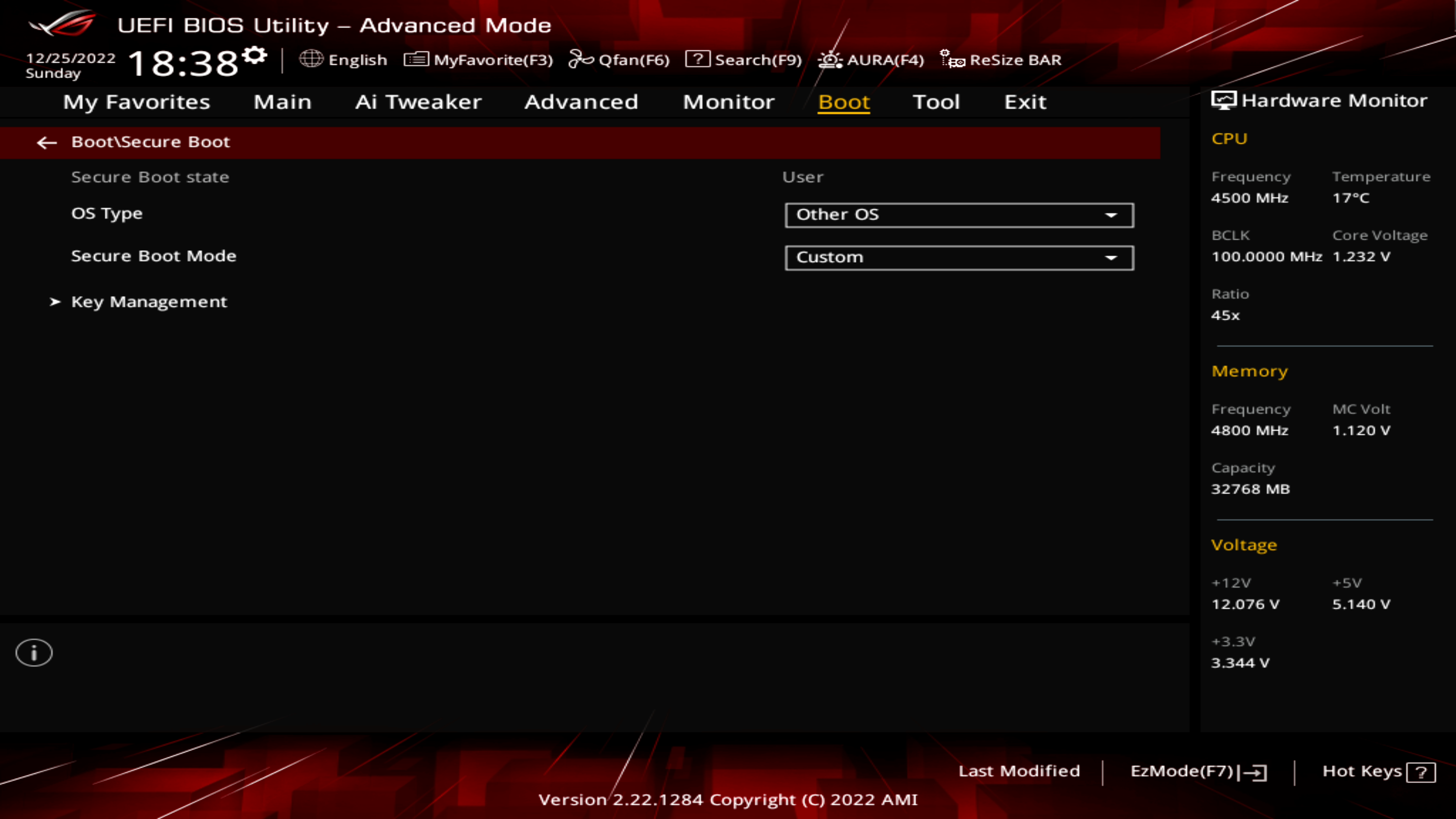

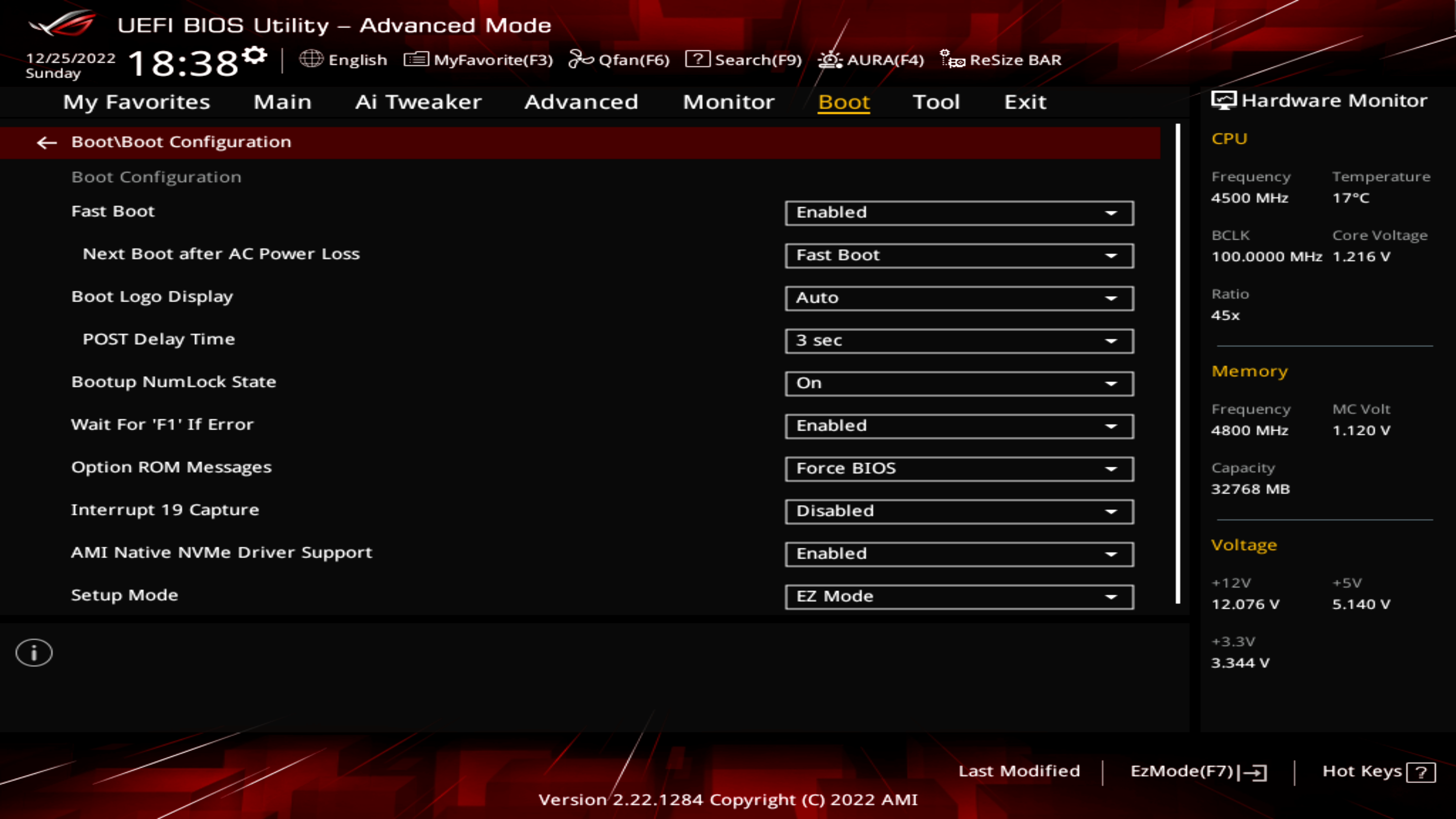

Вкладка Boot регулирует процесс загрузки системы. Откуда также регулируется Secured Boot и CSM.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

На вкладке Tool находятся фирменные технологии Asus.

ASUS ROG Strix B650-A Gaming WI-FI

Вкладка Exit не требует комментариев.

ASUS ROG Strix B650-A Gaming WI-FI

Логотип ROG при загрузке системы.

ASUS ROG Strix B650-A Gaming WI-FI

Комплектное ПО

  Программное обеспечение
Фирменное GameFirst VI, Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion + Sonic Radar III, Armoury Crate (AURA Creator, AURA Sync, Fan Xpert 4, Power Saving, Two-Way AI Noise Cancellation), AI Suite 3 (TPU, DIGI+ VRM, Turbo app, PC Cleaner), MyAsus
Дополнительное AIDA64 Extreme, WinRAR, ROG CPU-Z, DTS Sound Unbound

Накопитель с программным обеспечением и драйверами отсутствует.

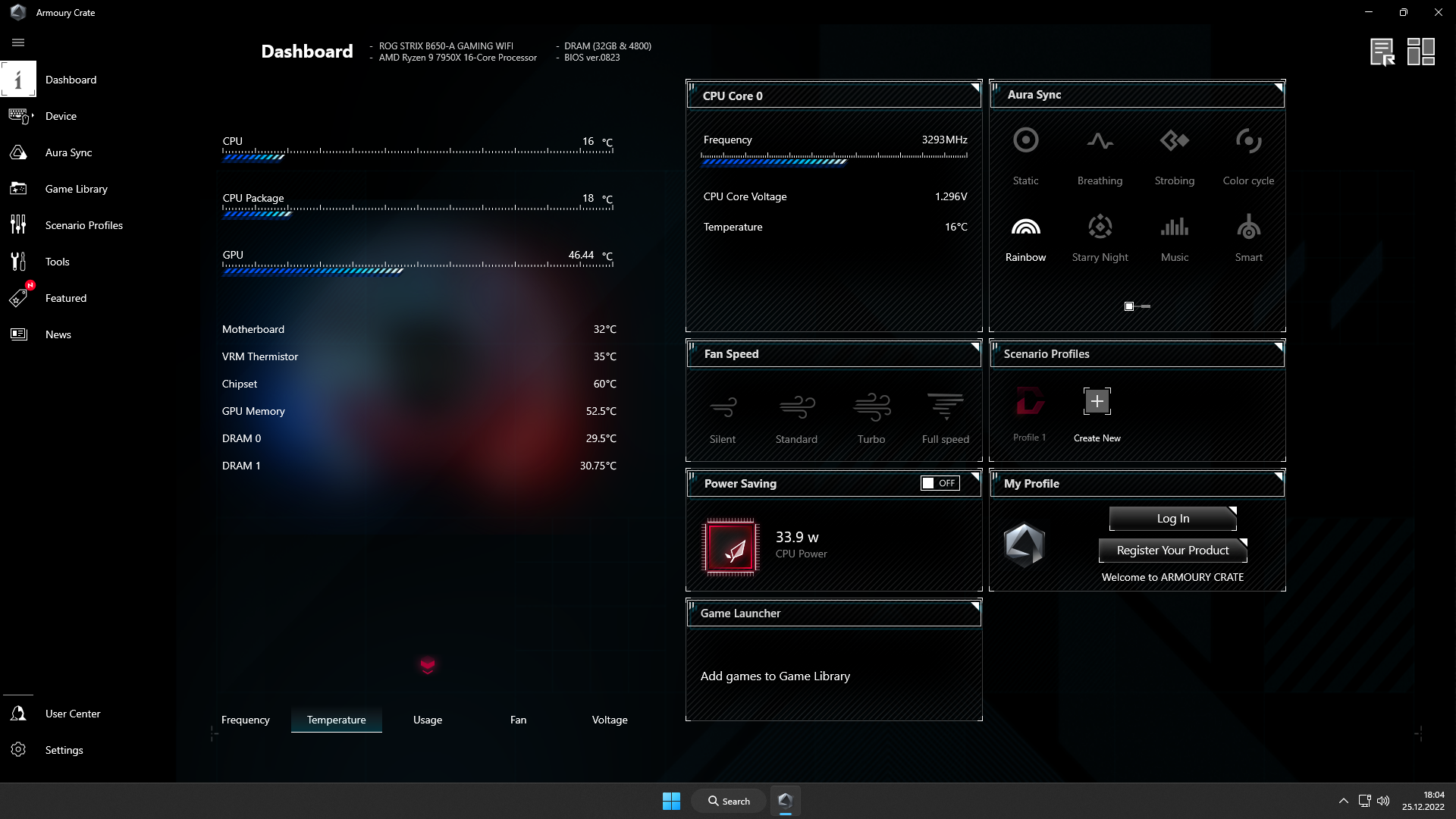

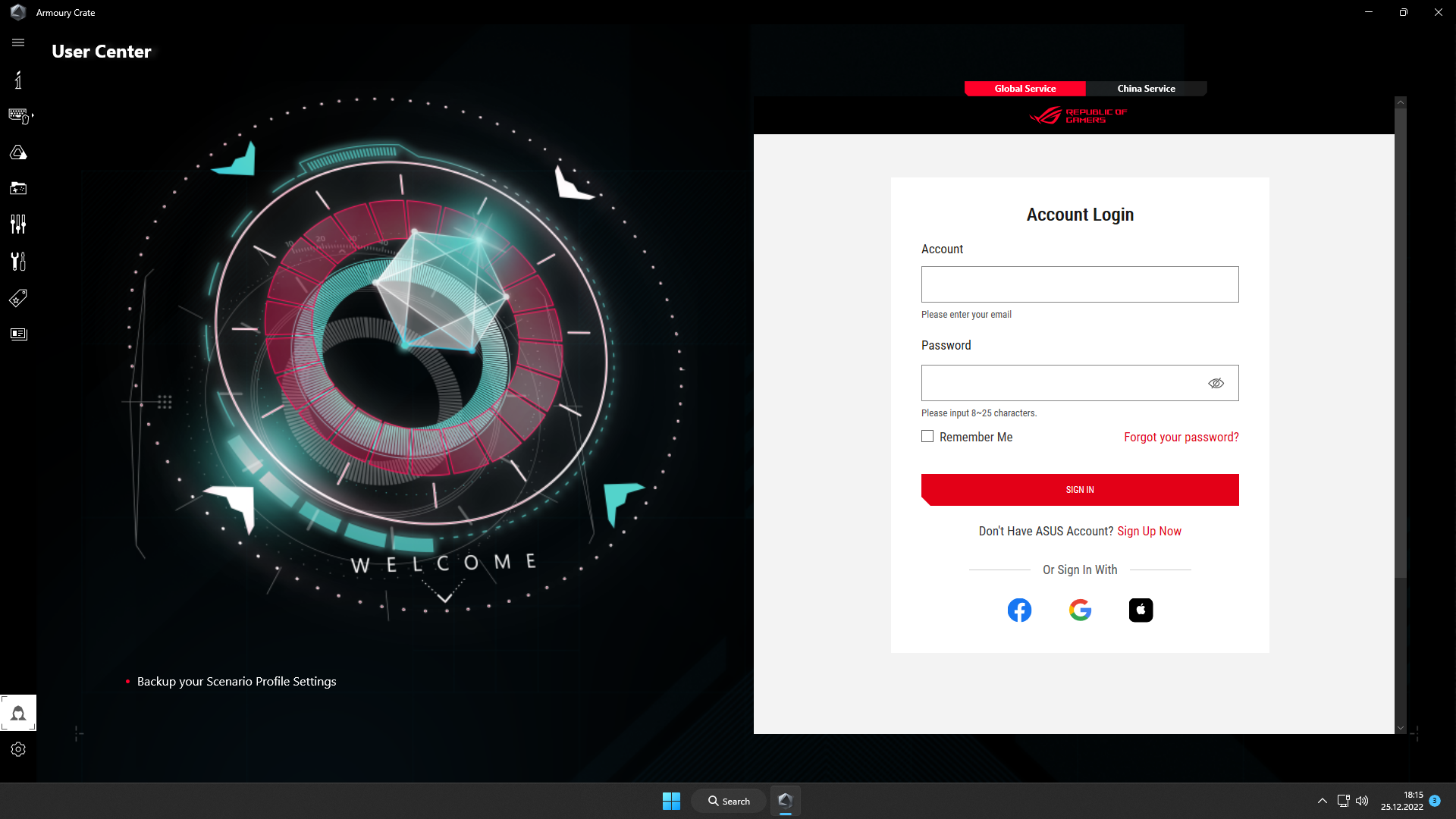

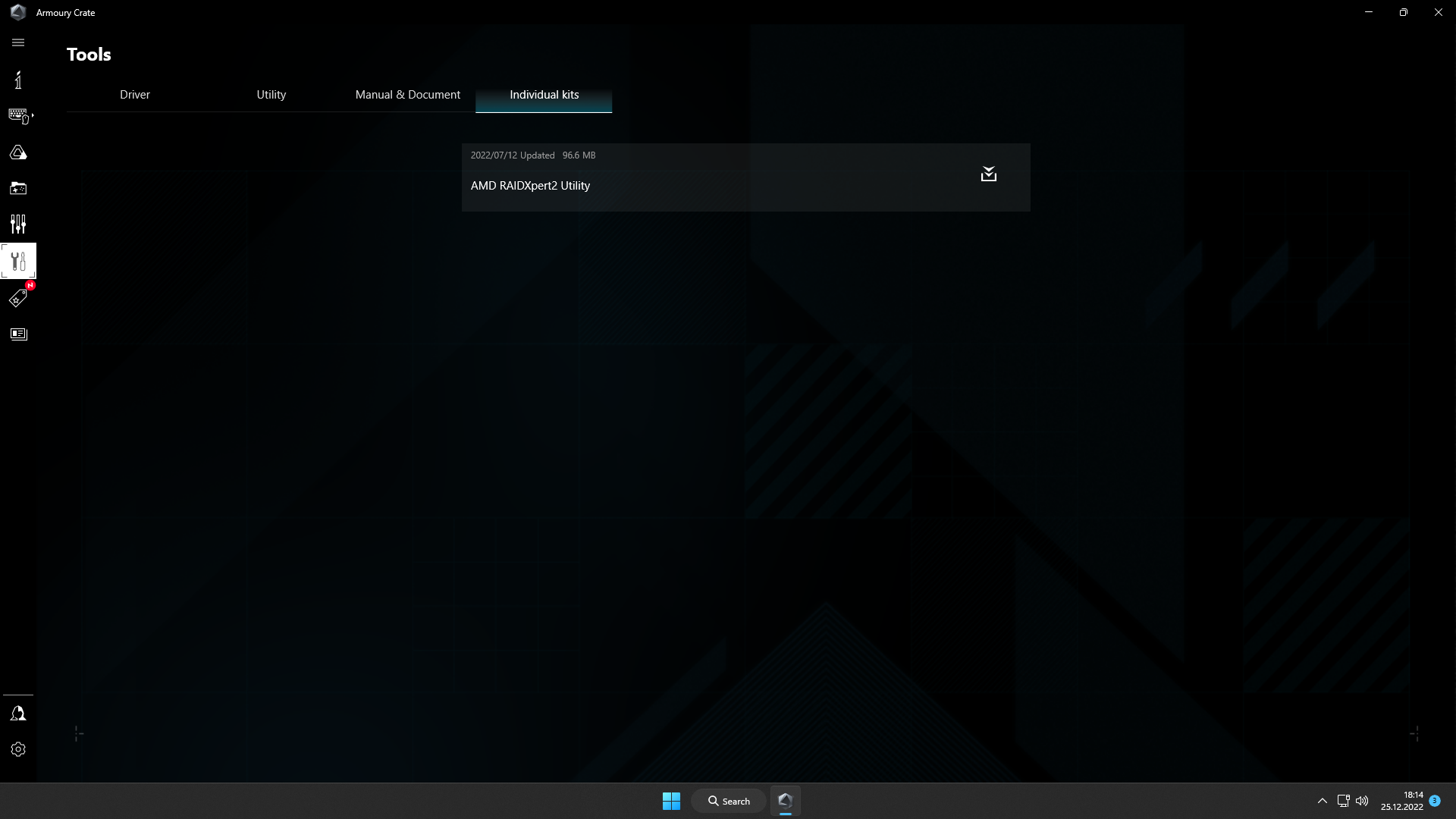

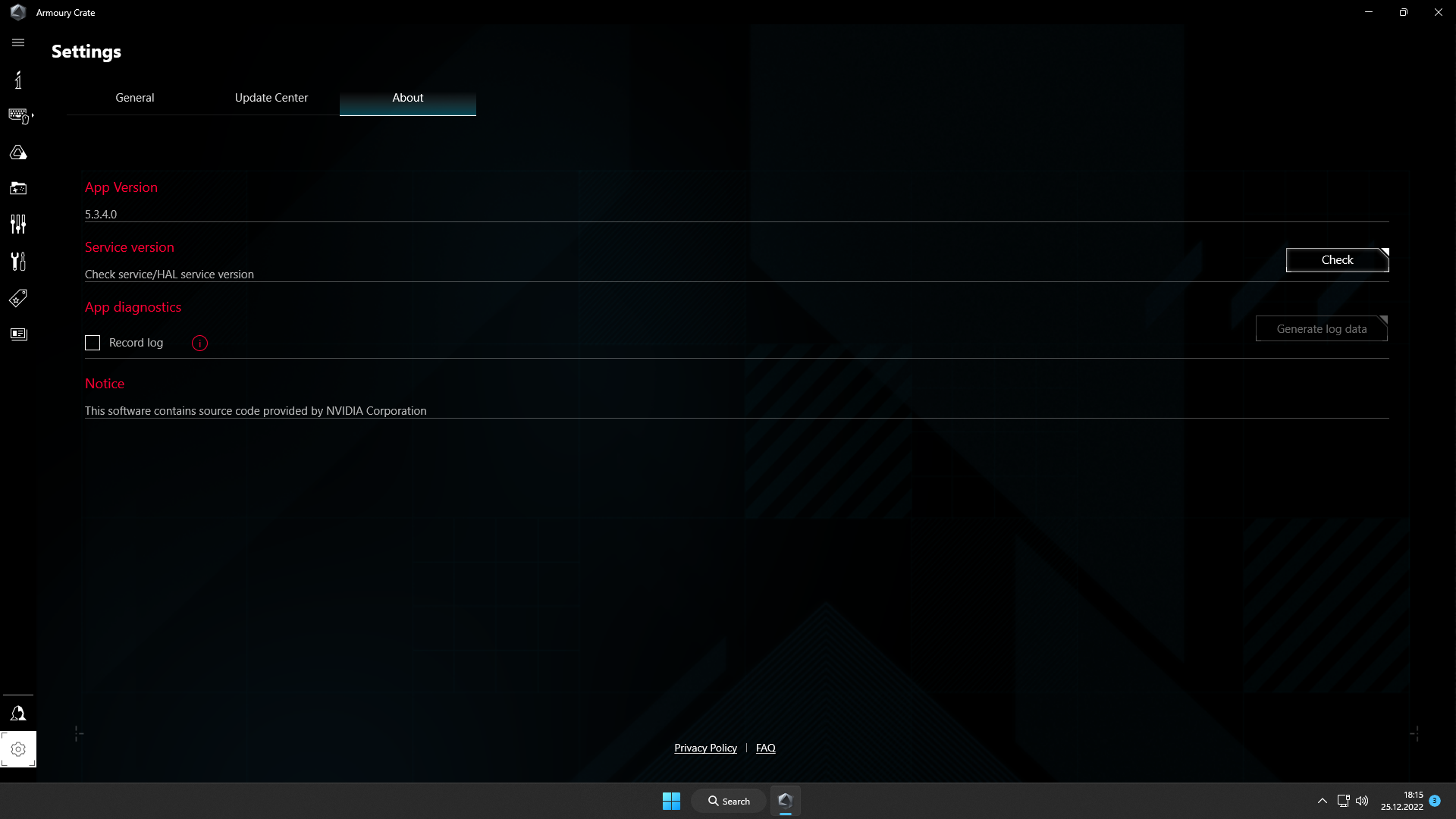

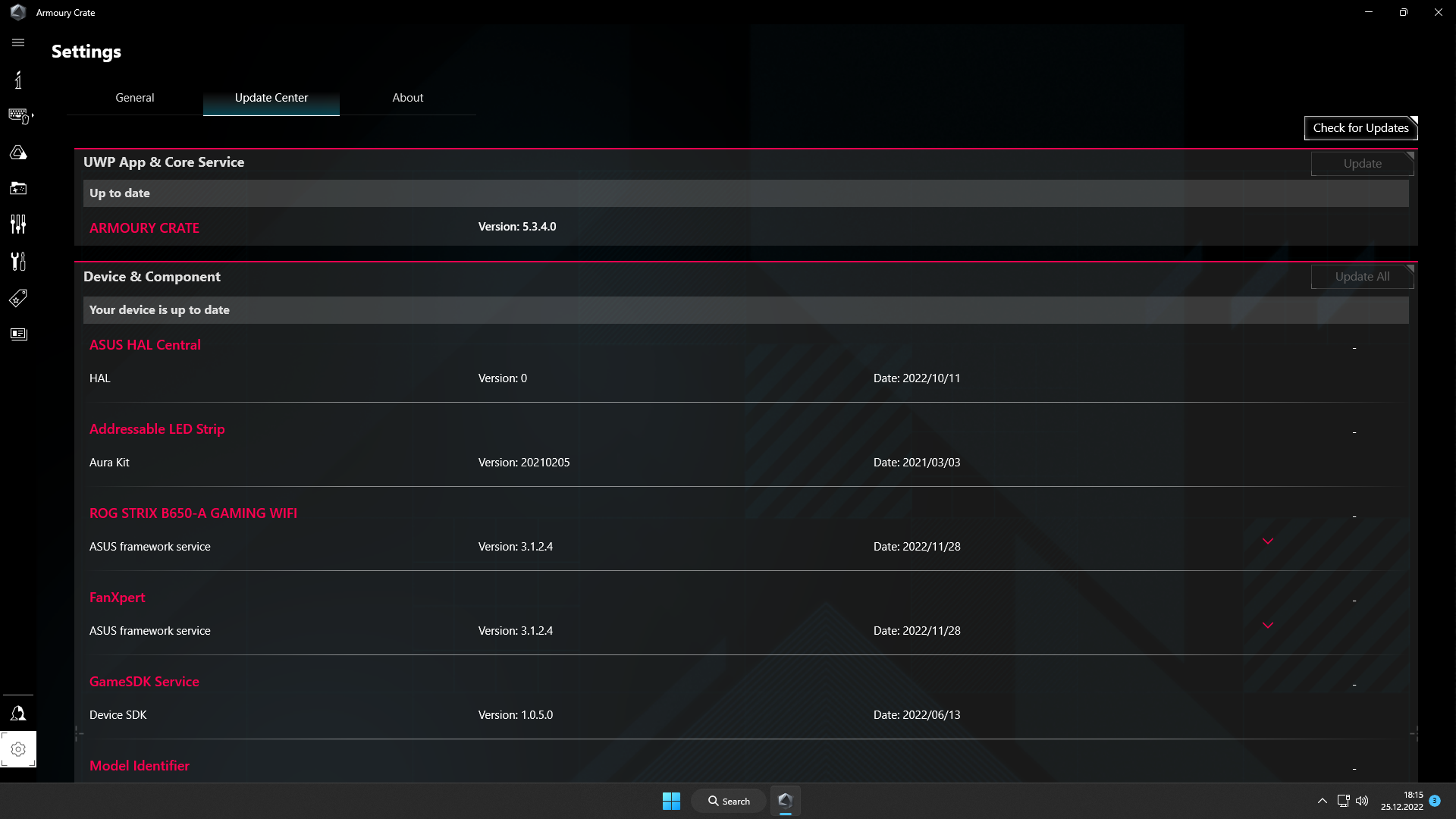

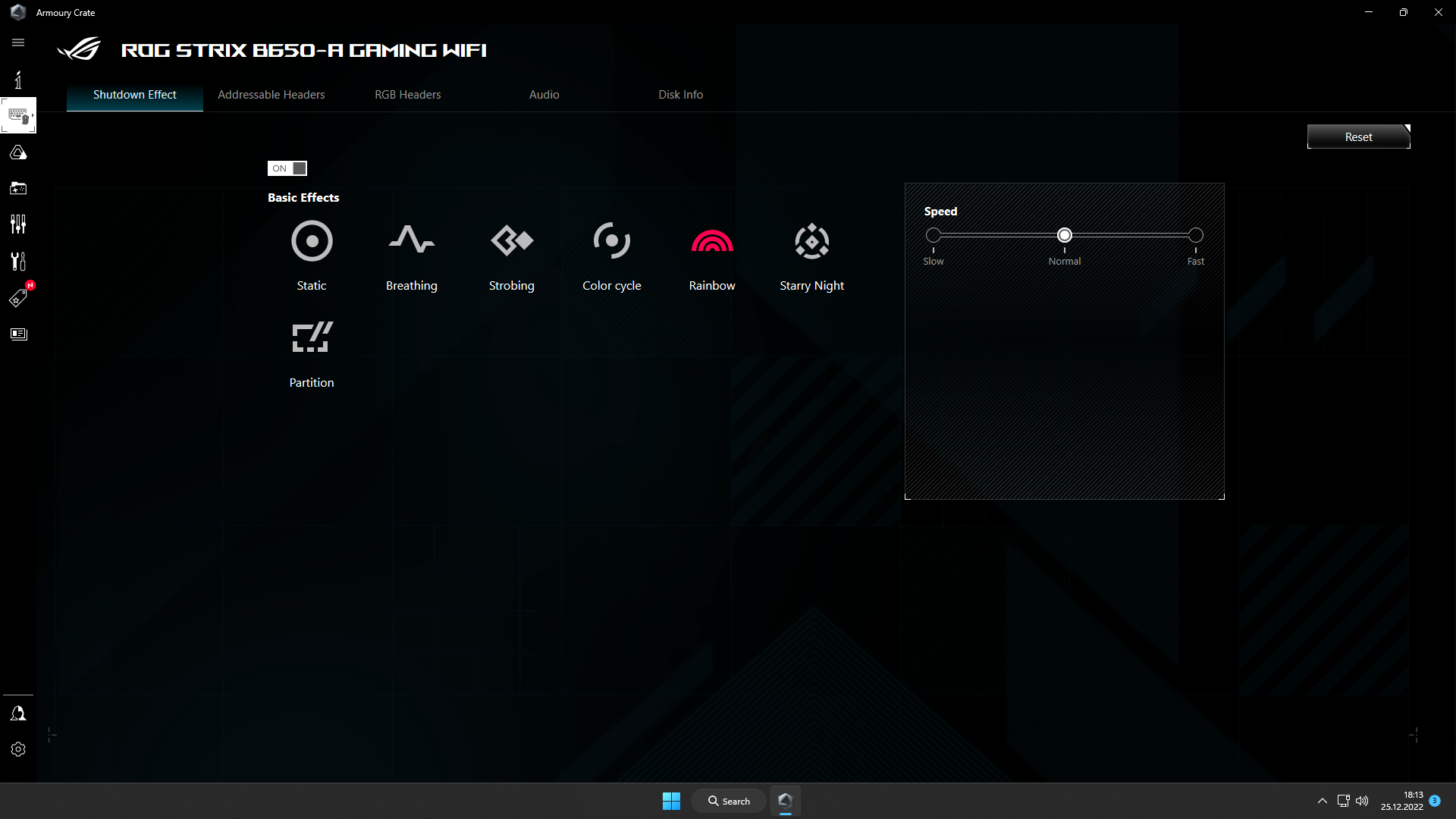

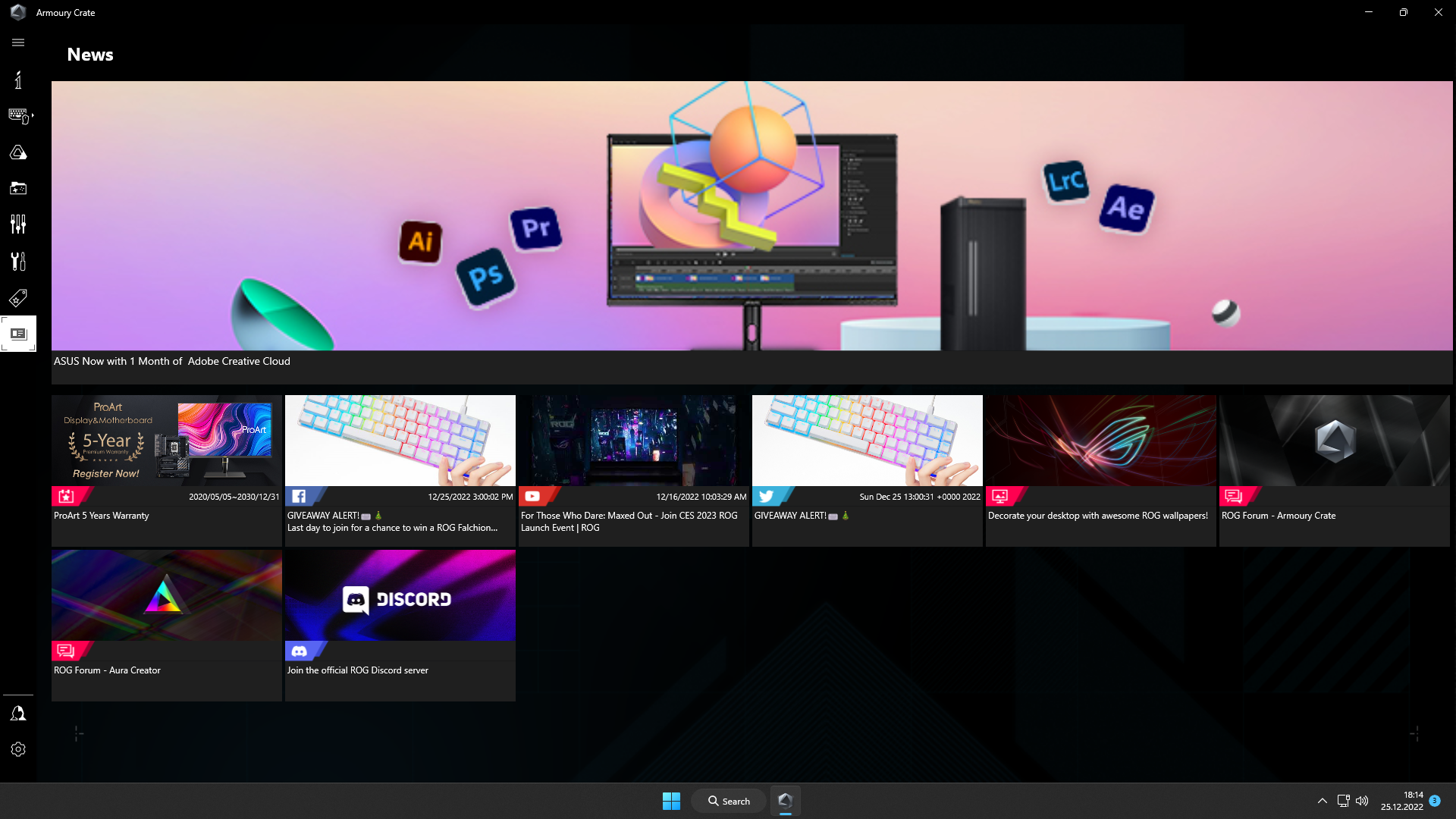

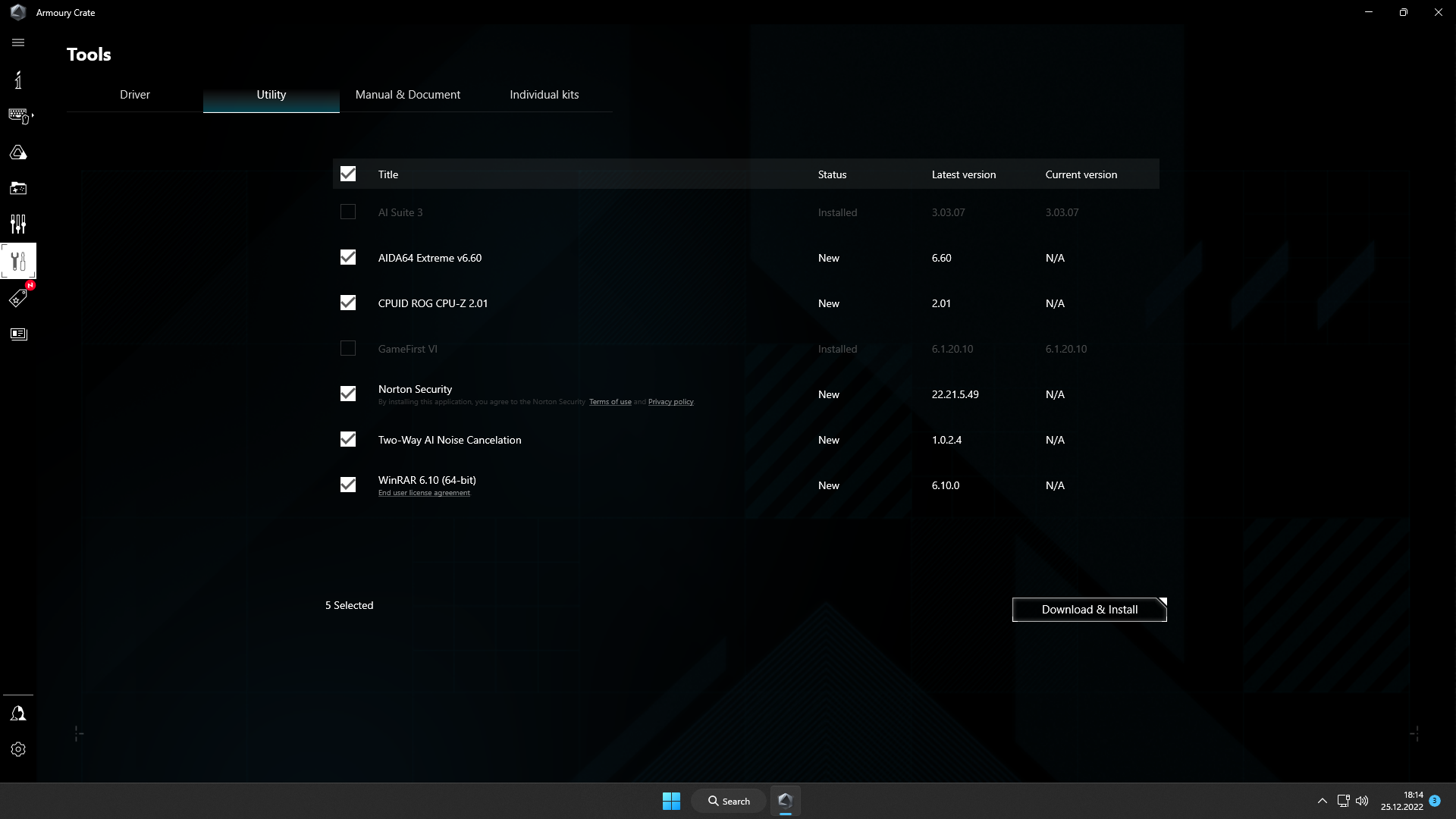

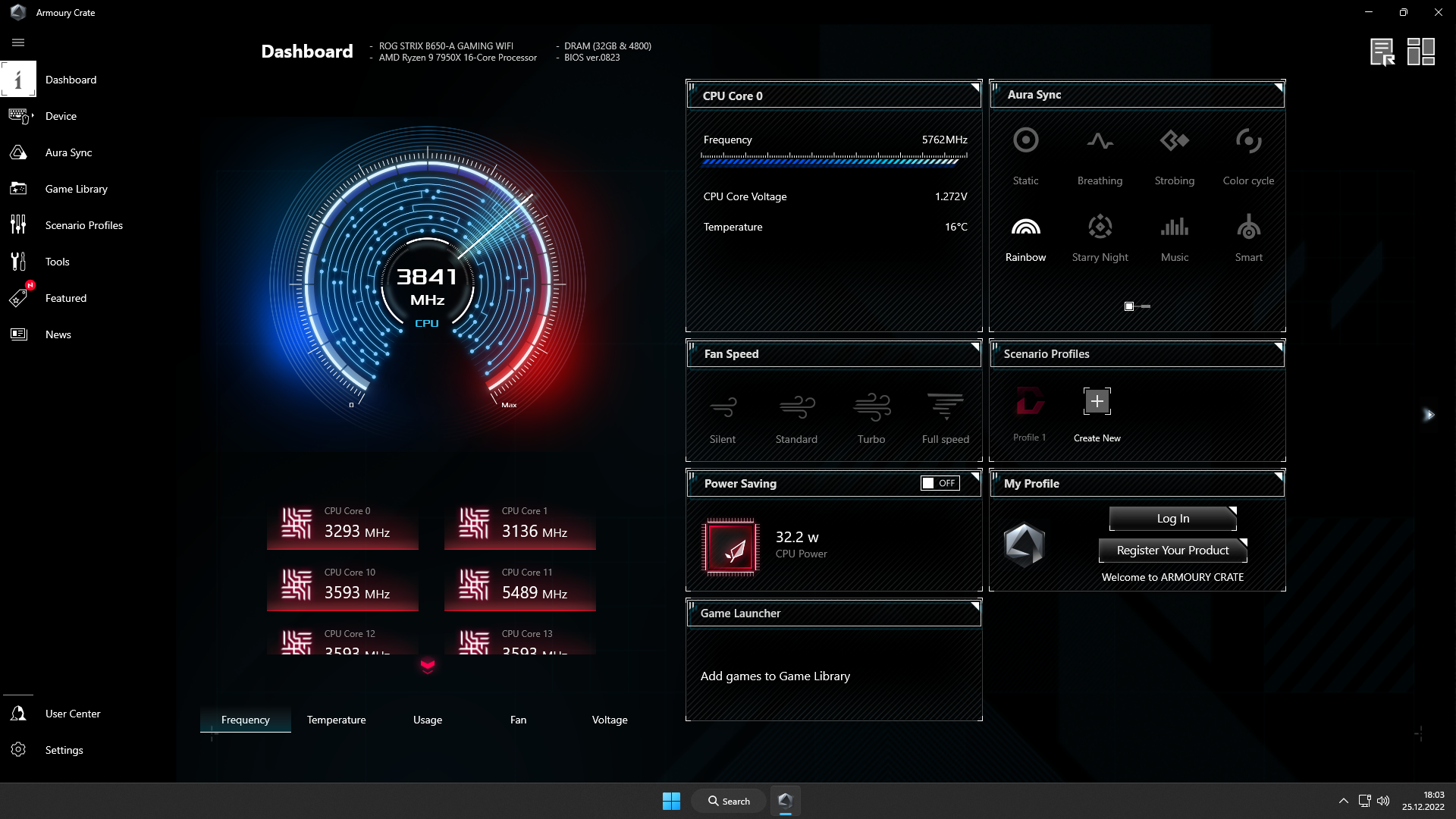

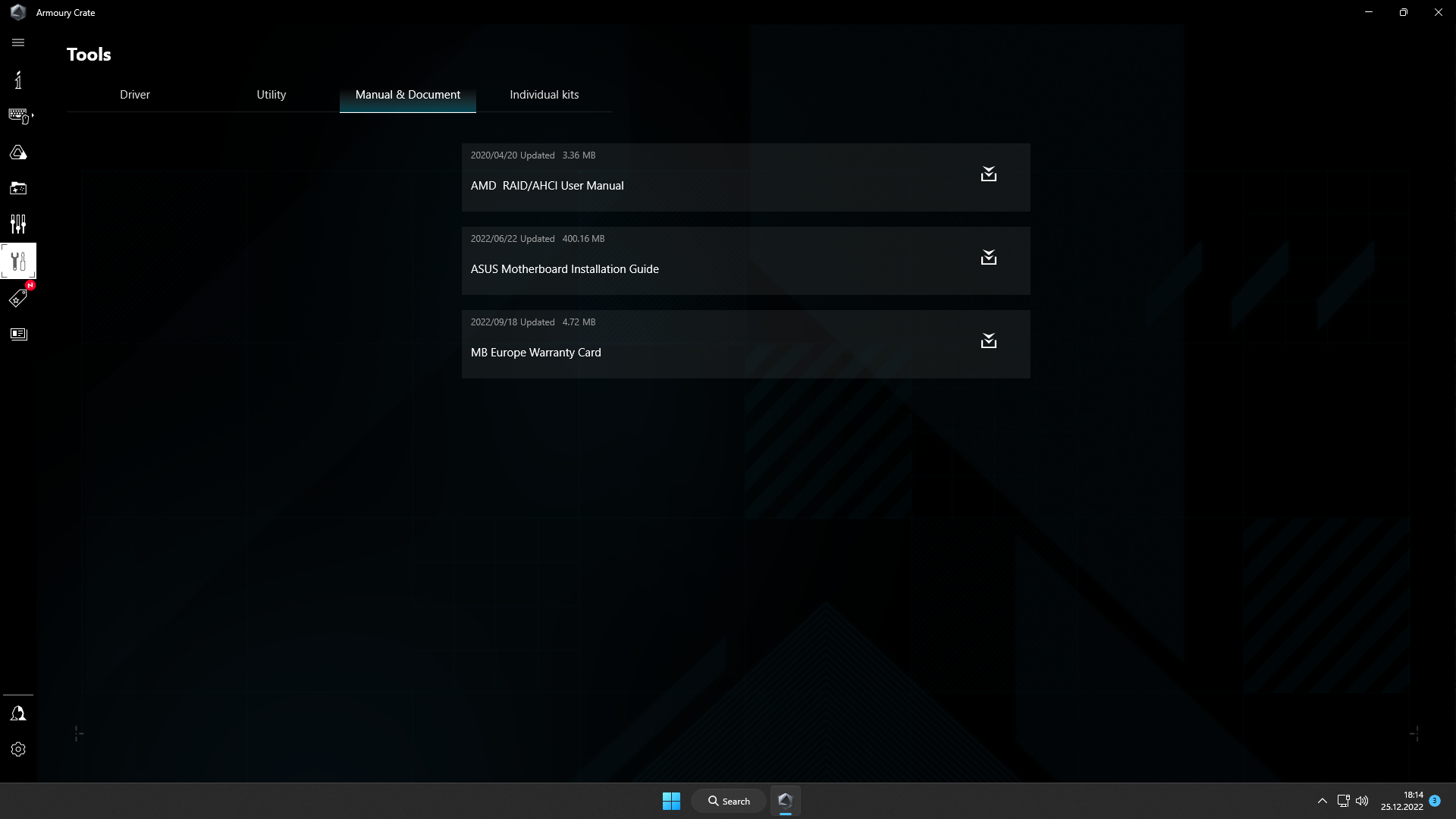

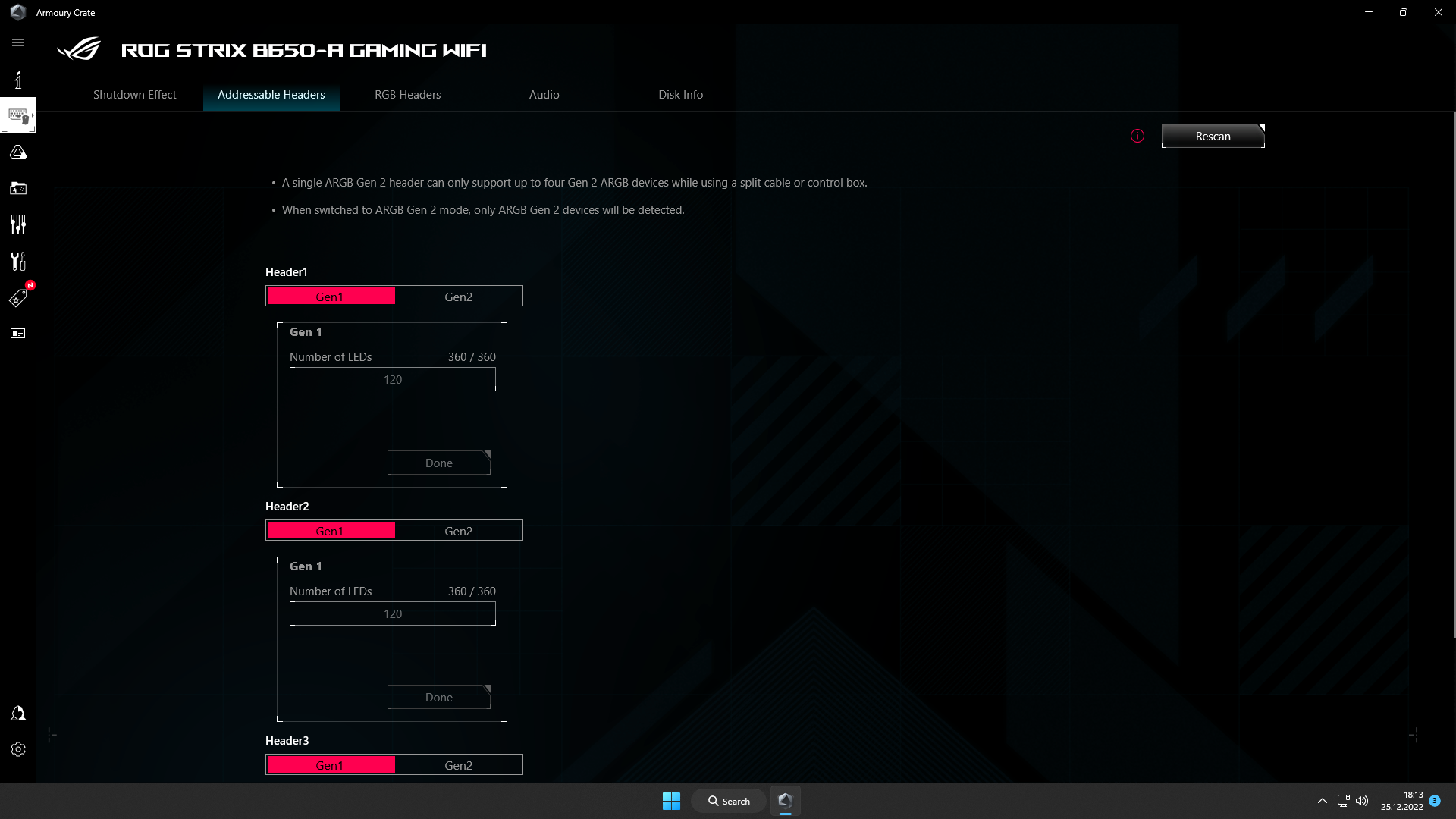

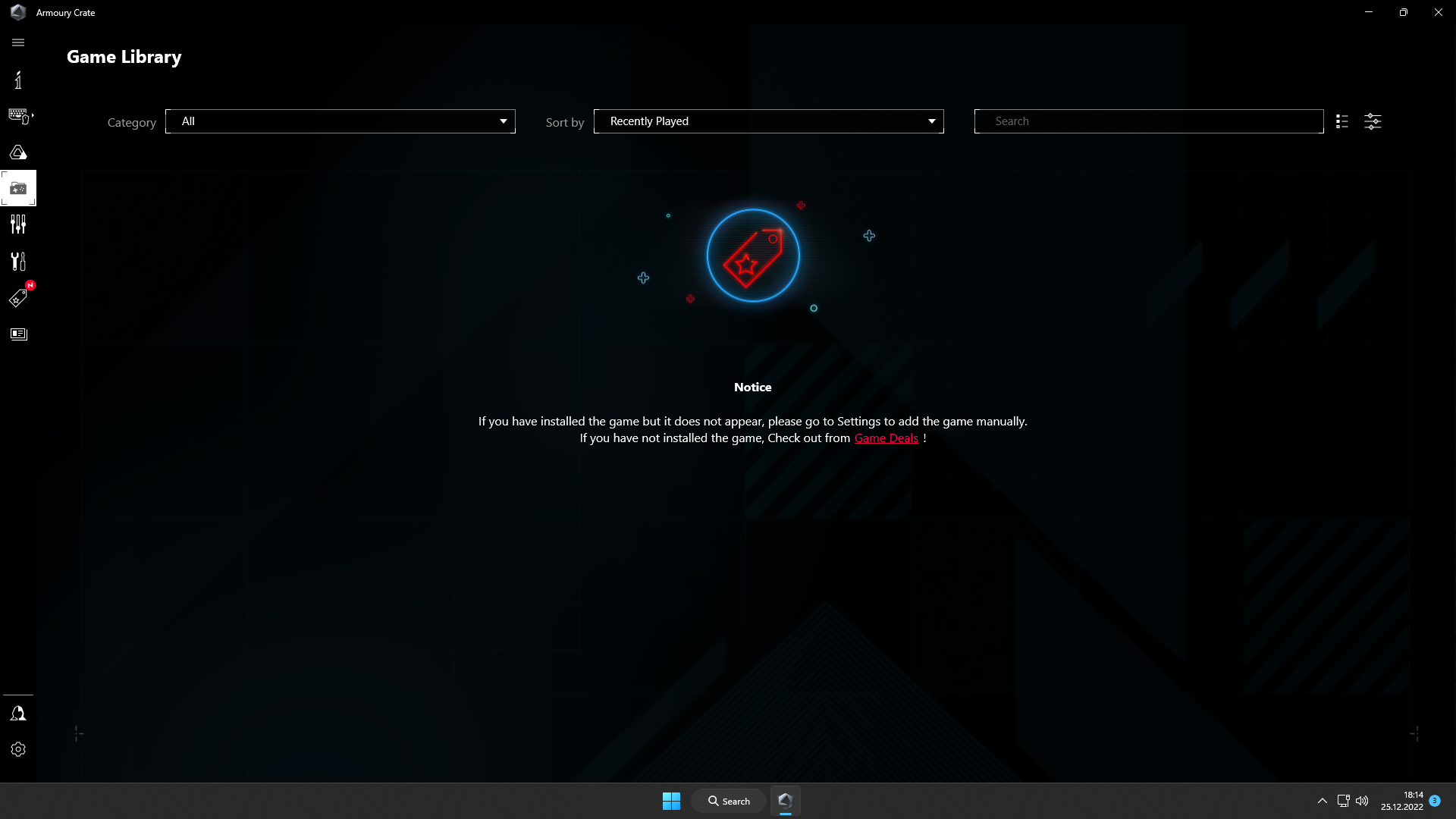

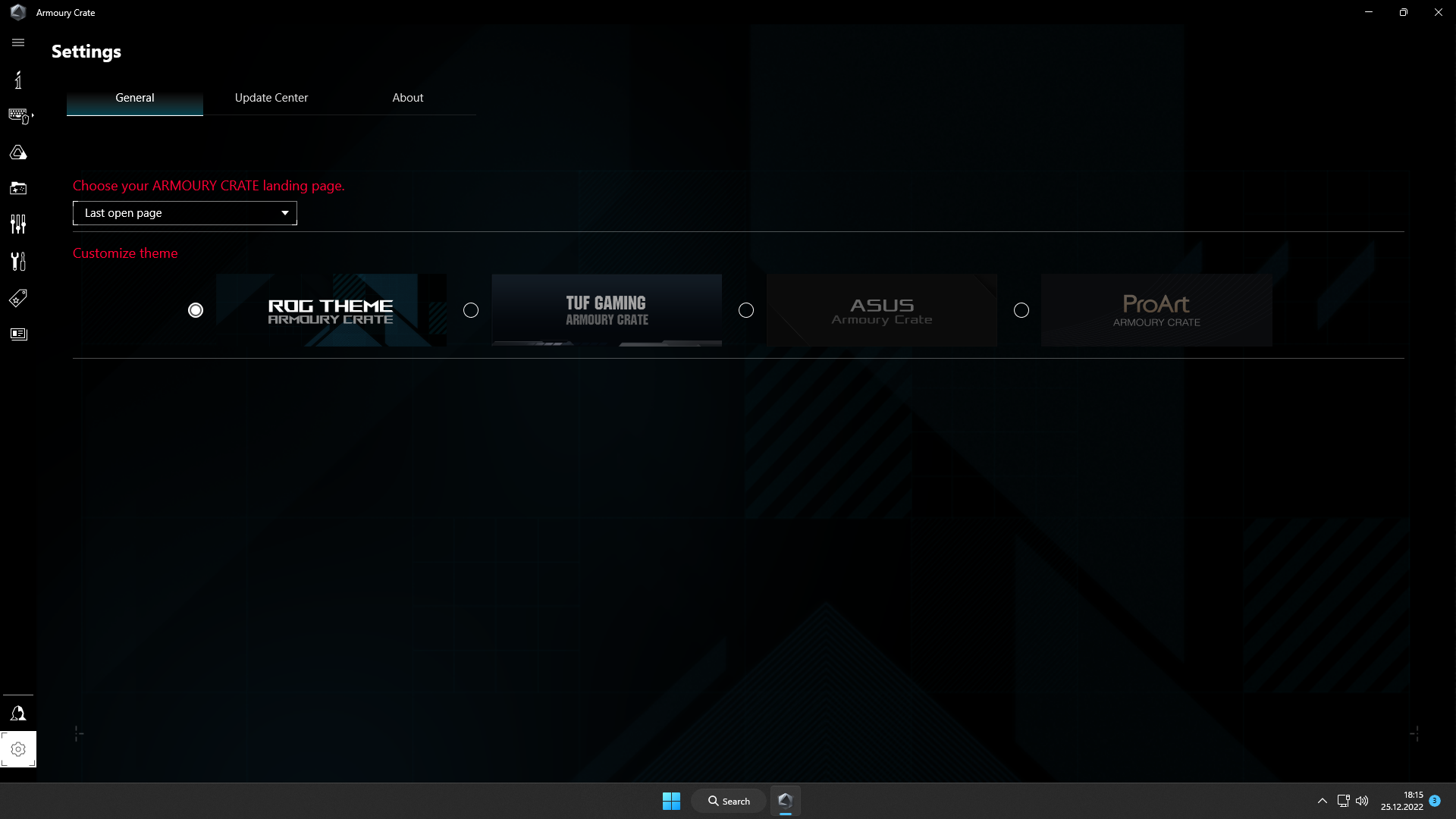

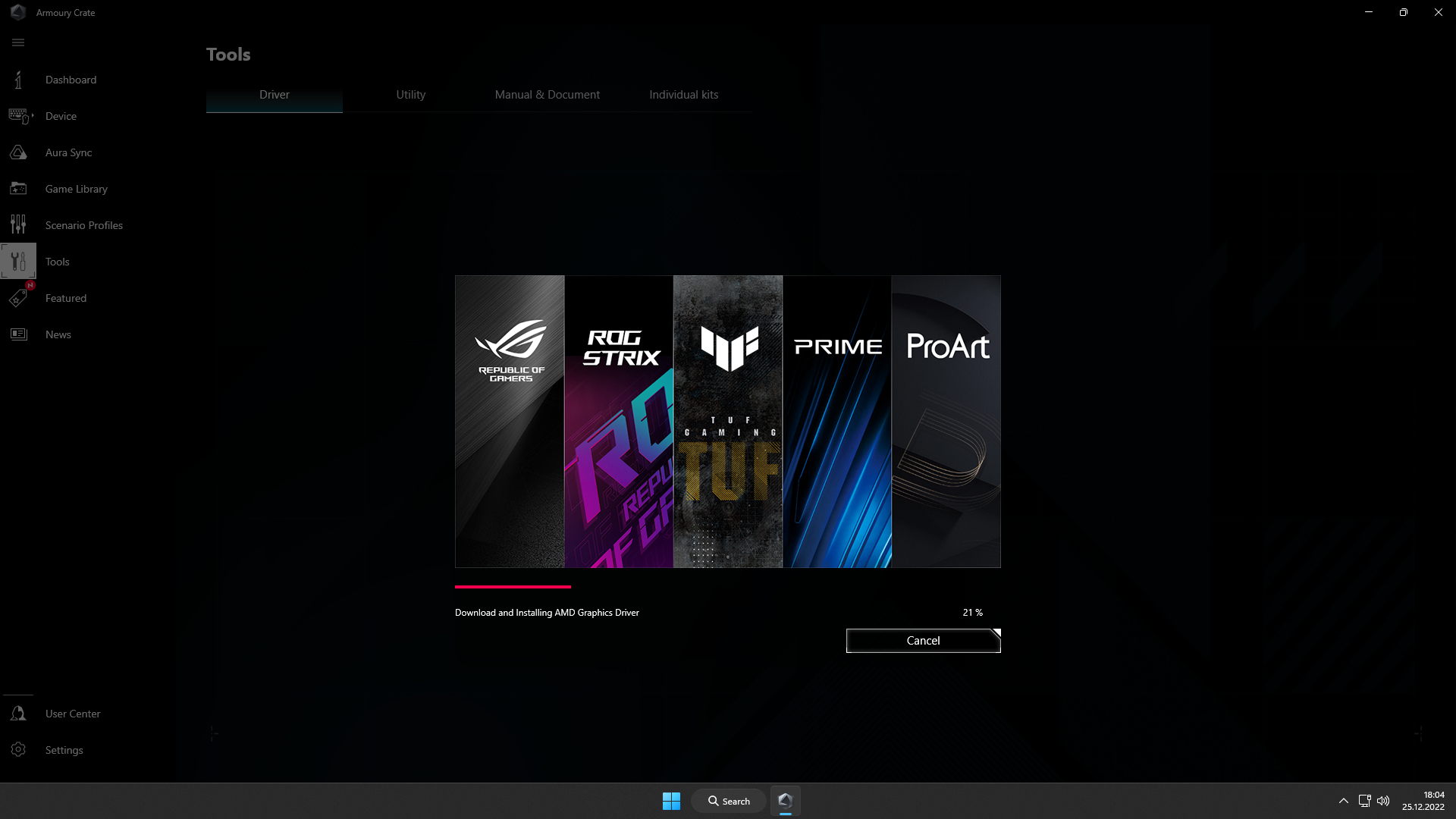

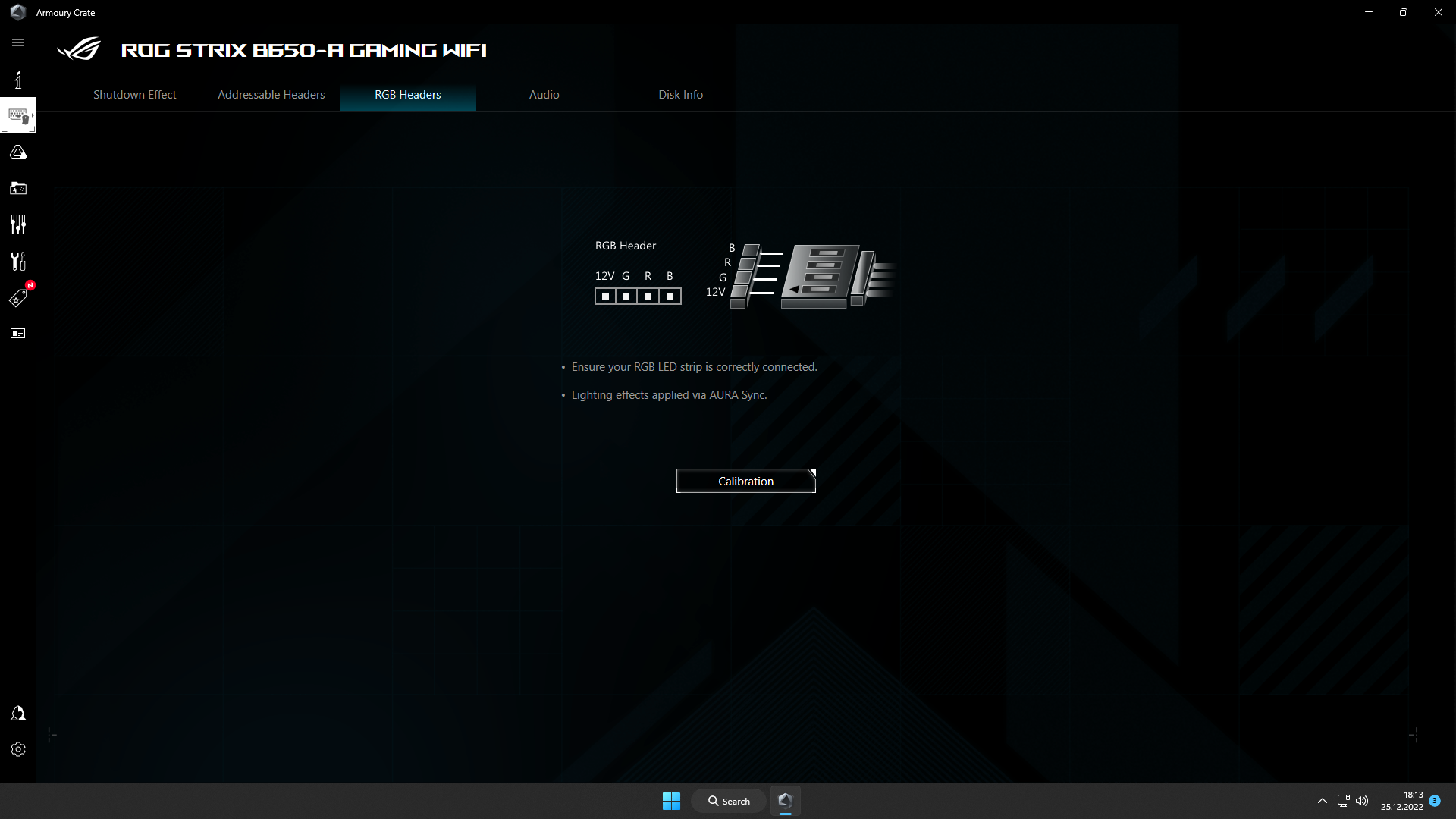

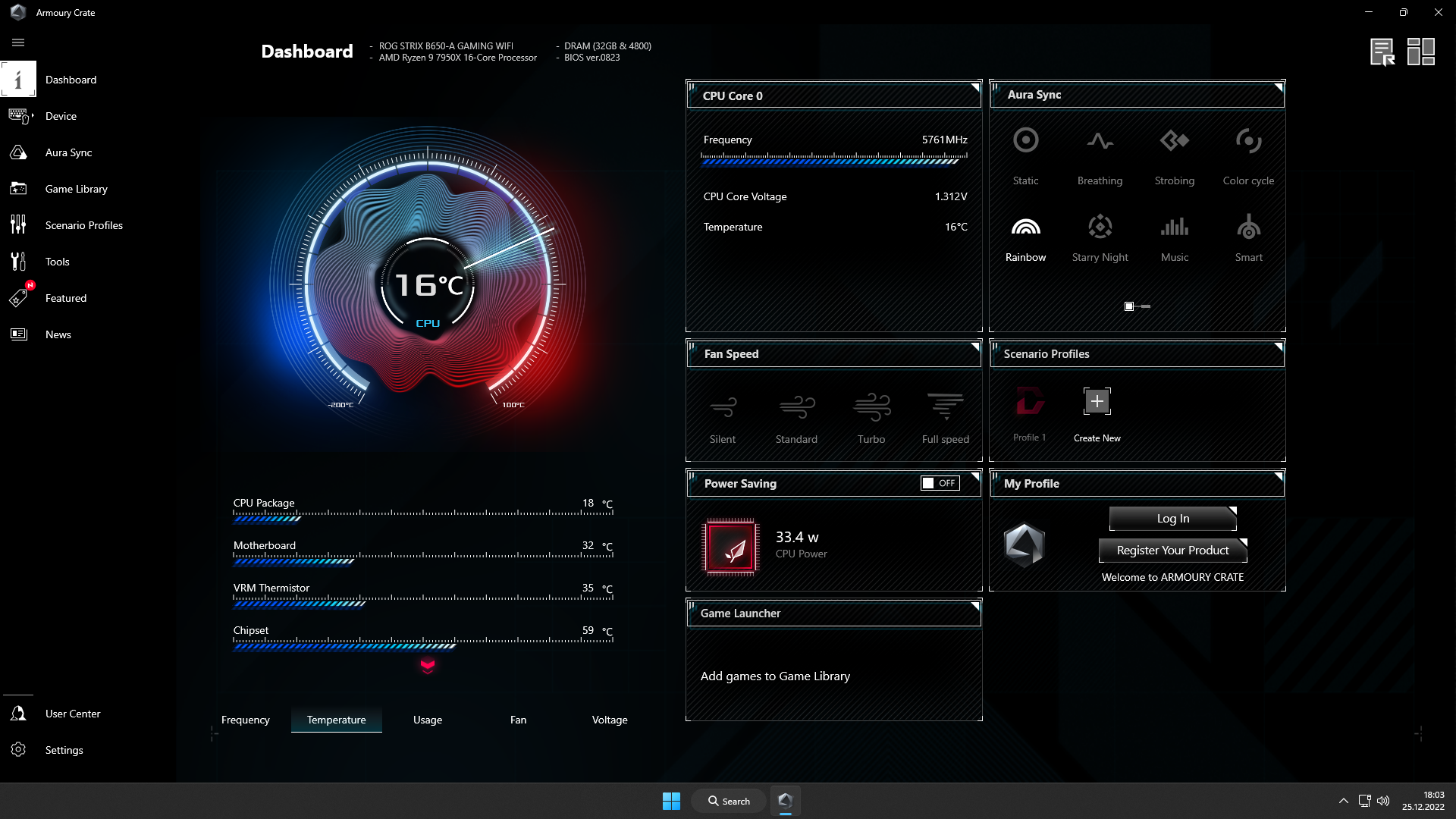

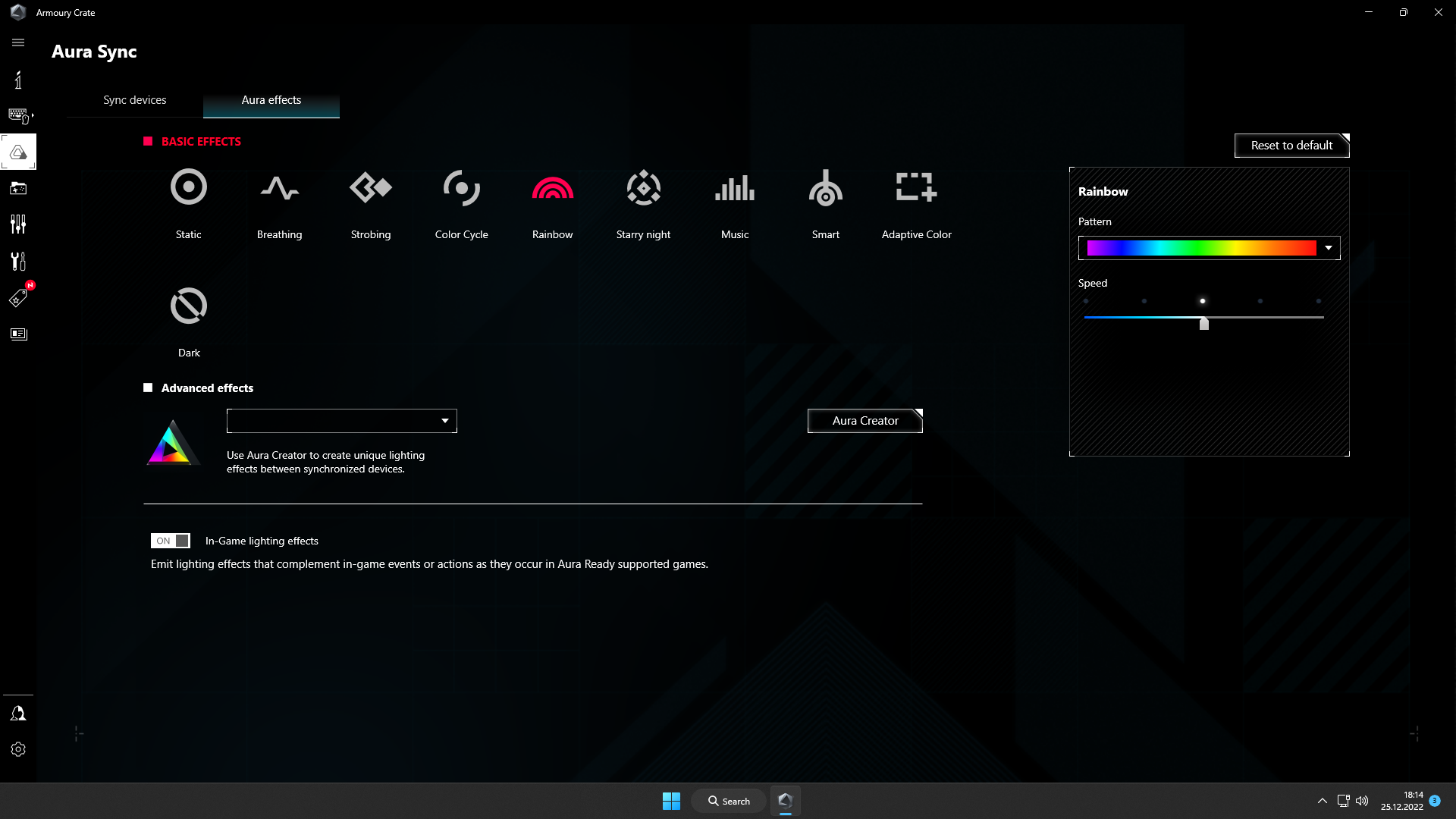

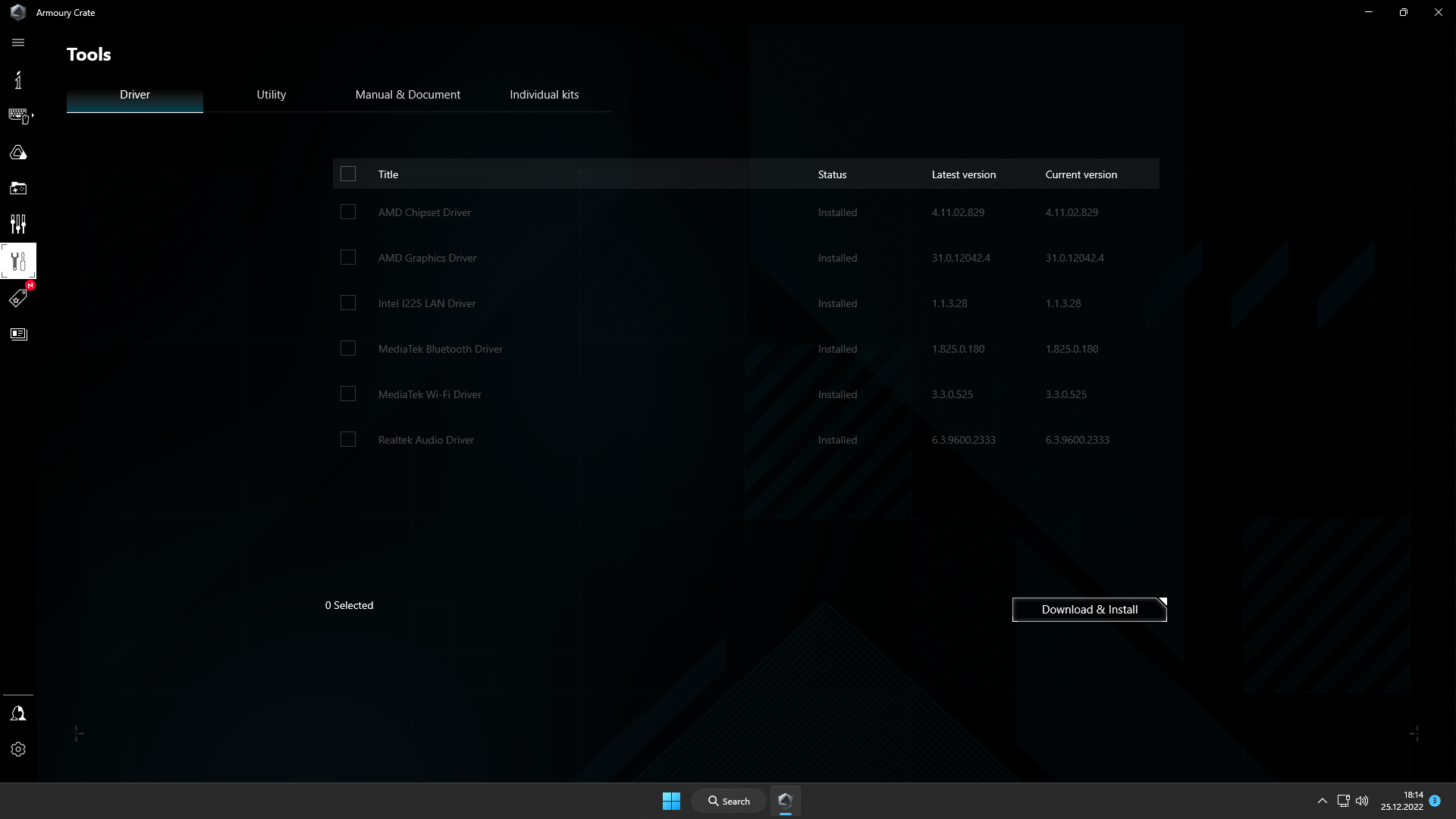

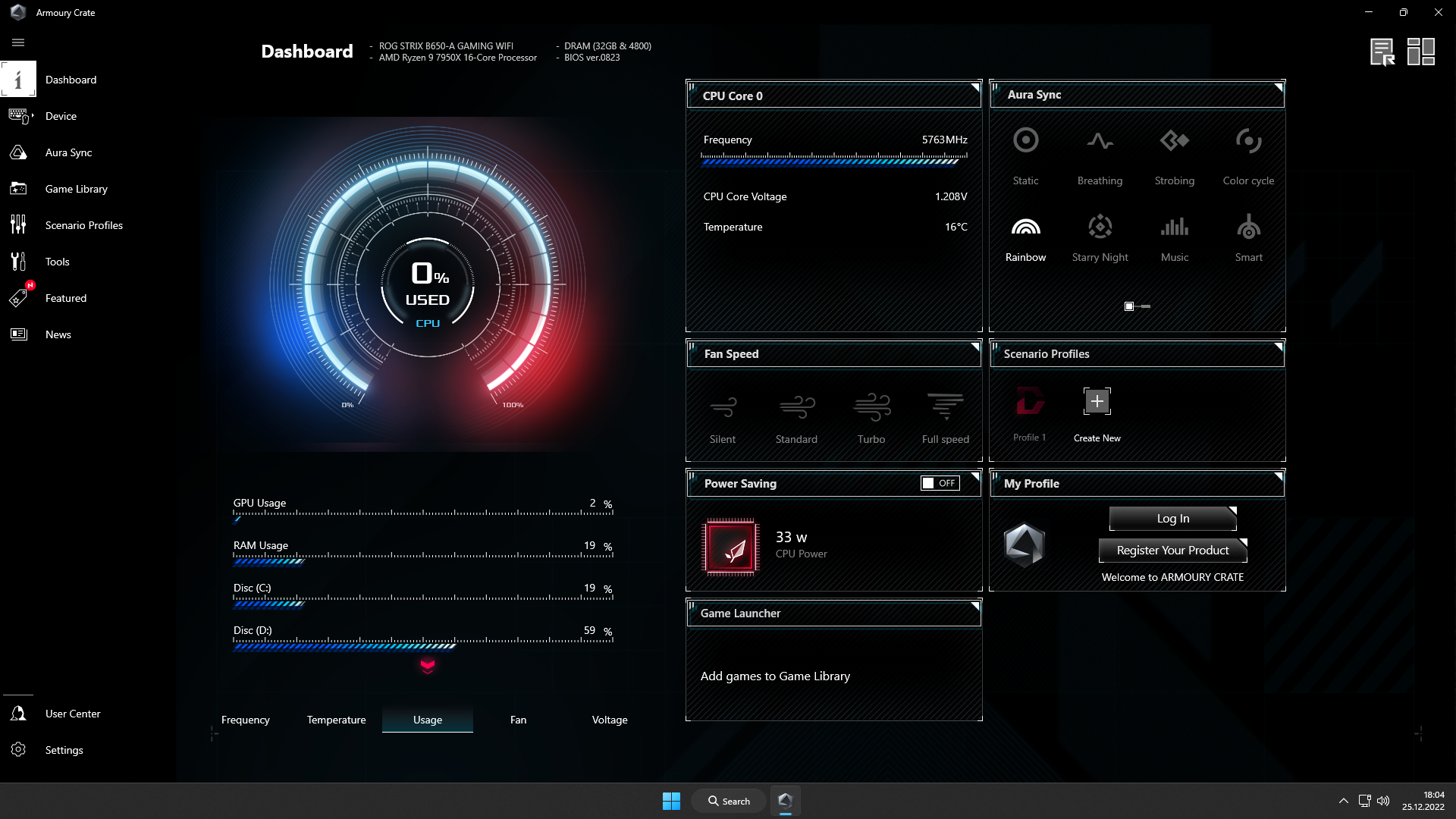

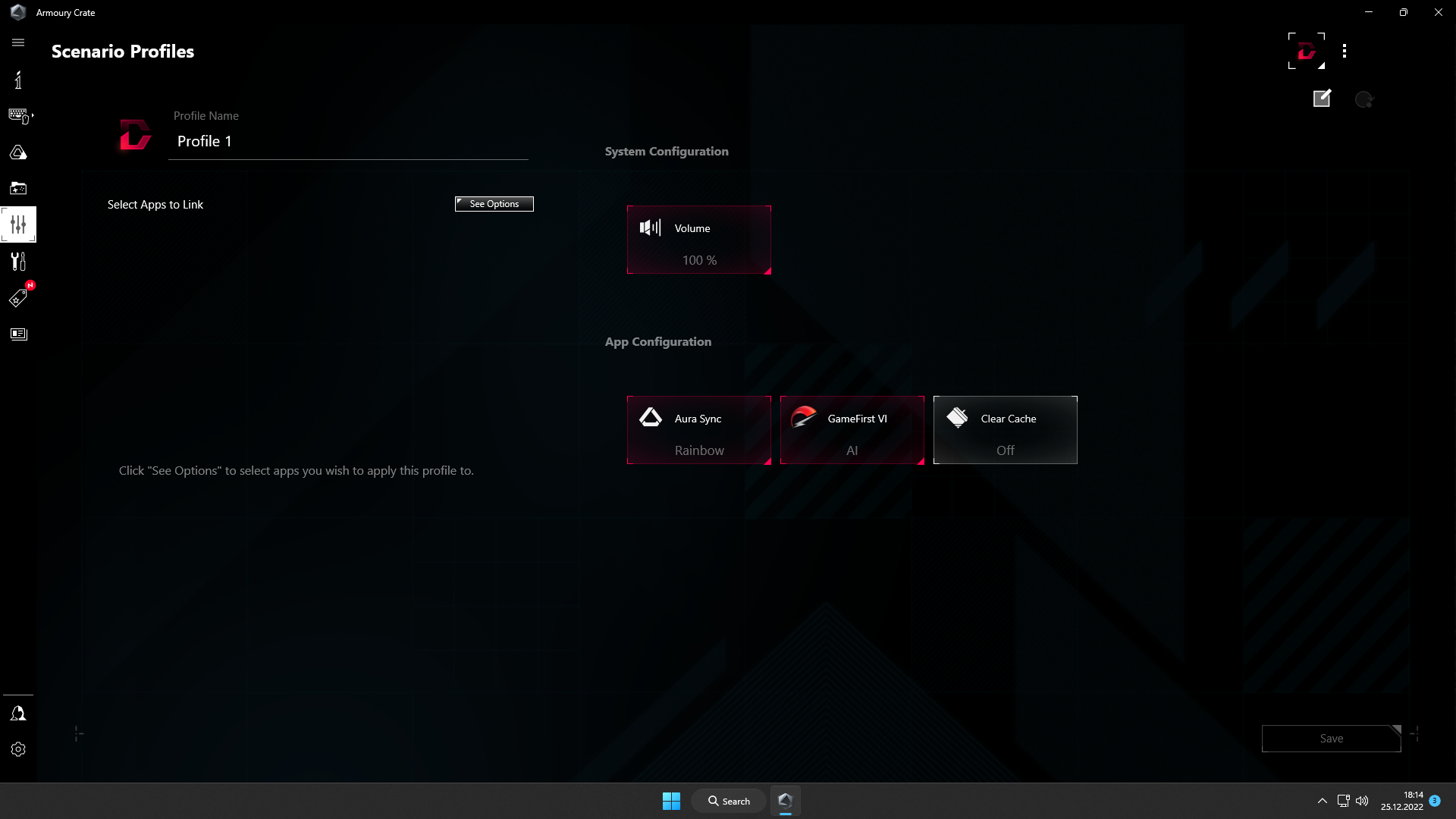

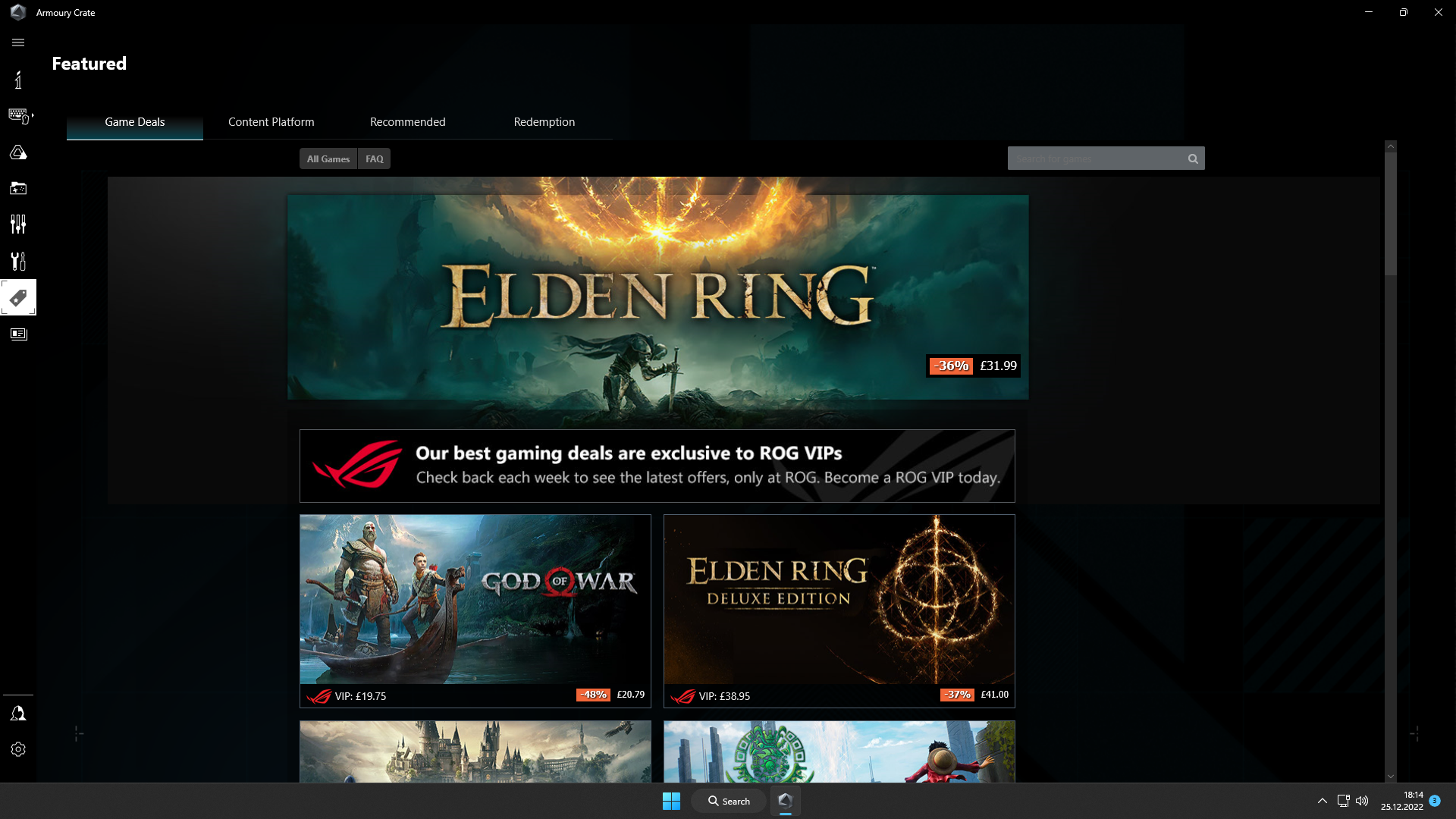

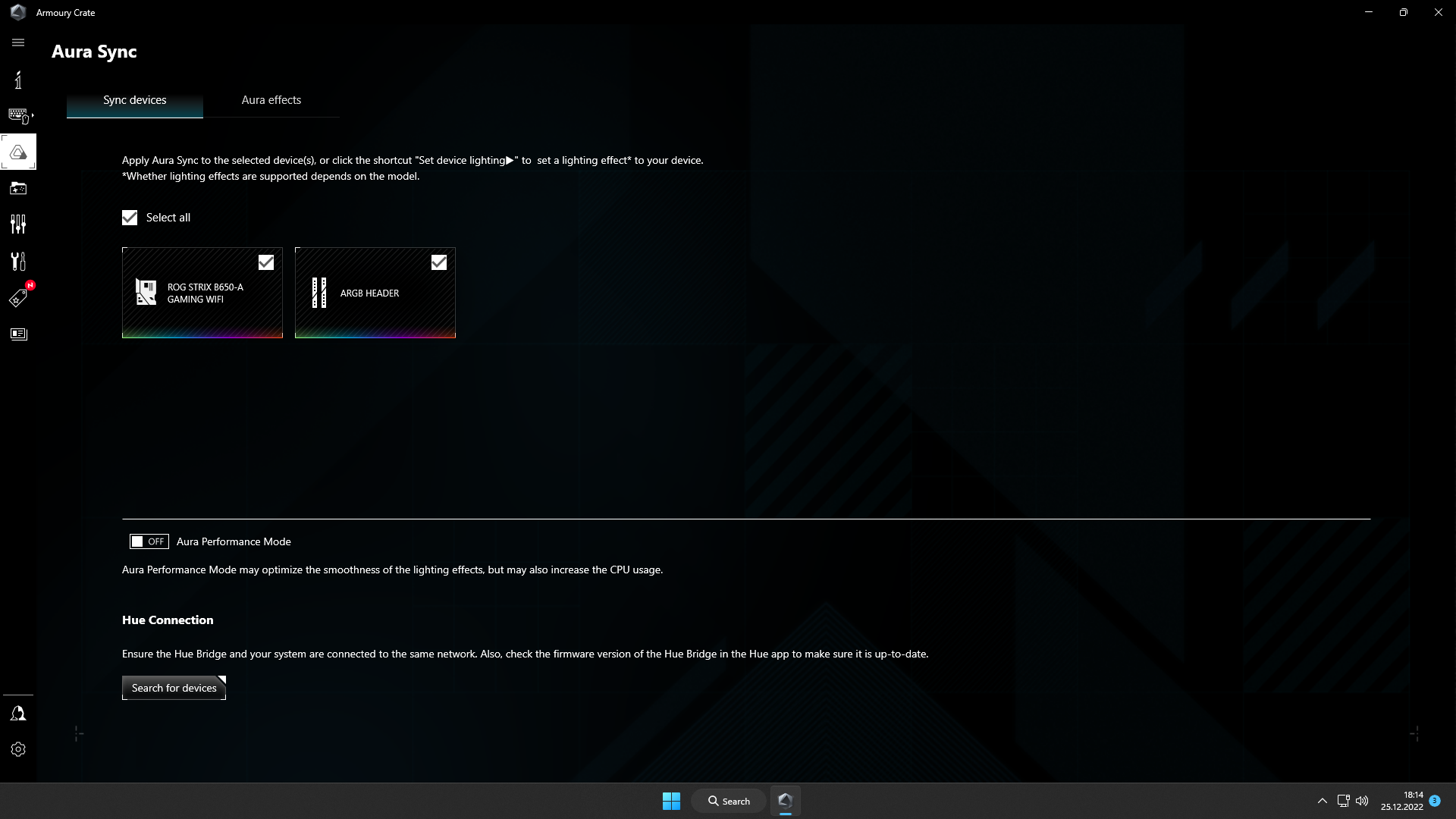

Фирменное ПО ASUS уже много раз разбиралось на нашем ресурсе, поэтому всего несколько слов о нем. Armoury Crate — это центральный хаб устройств ASUS, благодаря которому все продукты синхронизируются и управляются из единой консоли. Возможно обновлять прошивки устройств, драйверы, управлять RGB, получить сведения о разных узлах платформы, оптимизировать систему под обнаруженные игры, создавать профили для разных сценариев использования.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

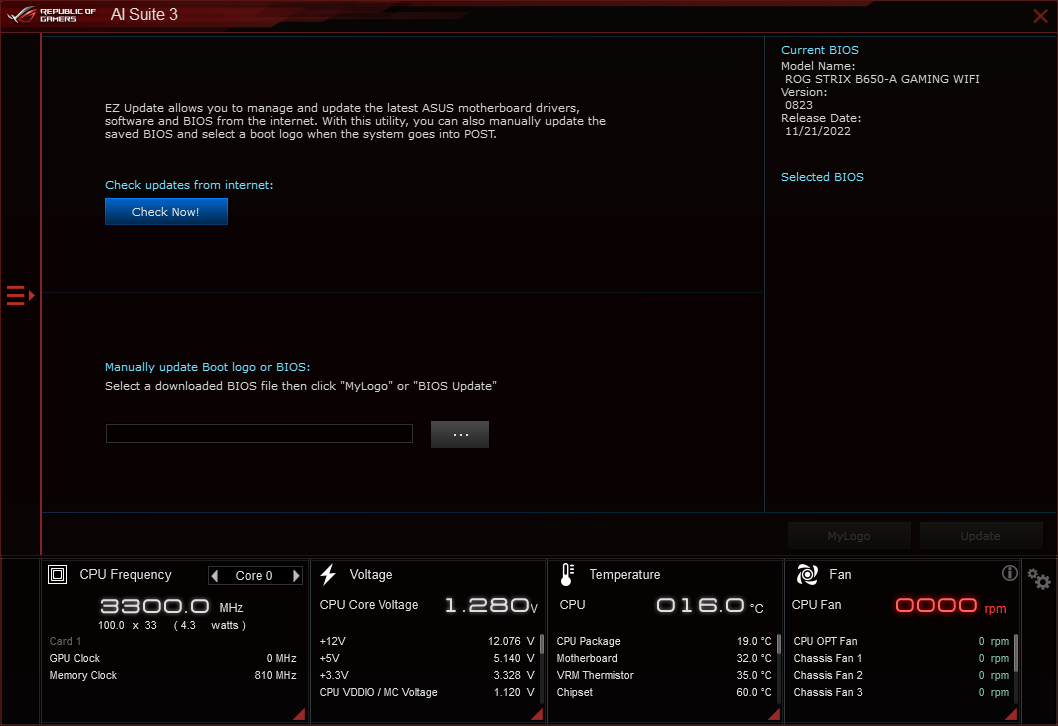

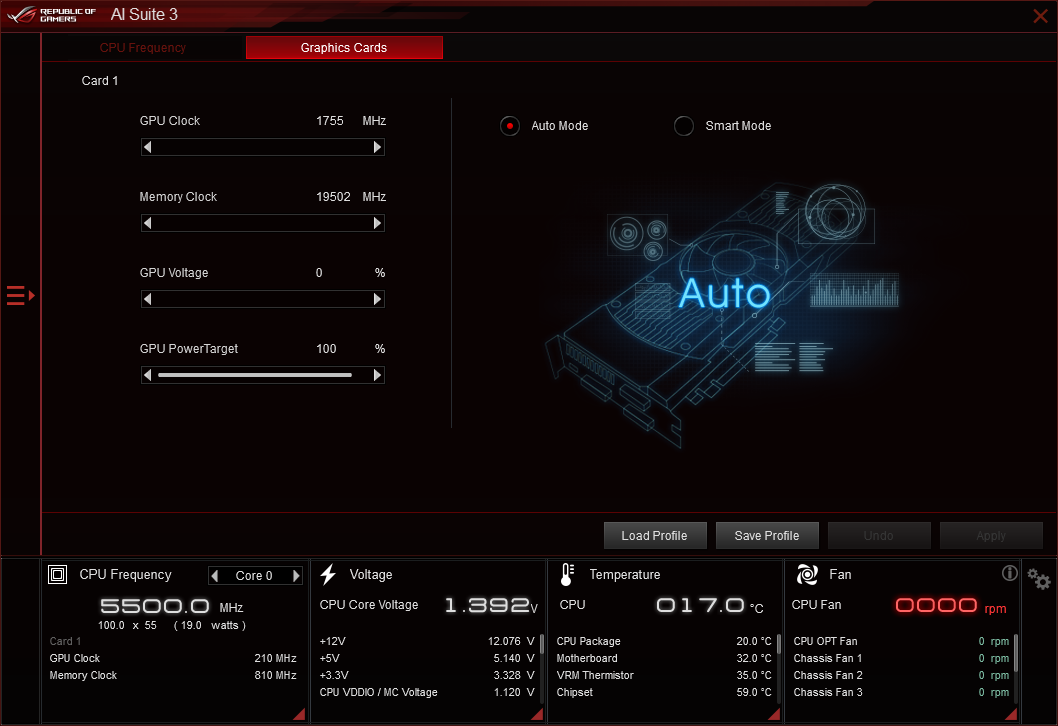

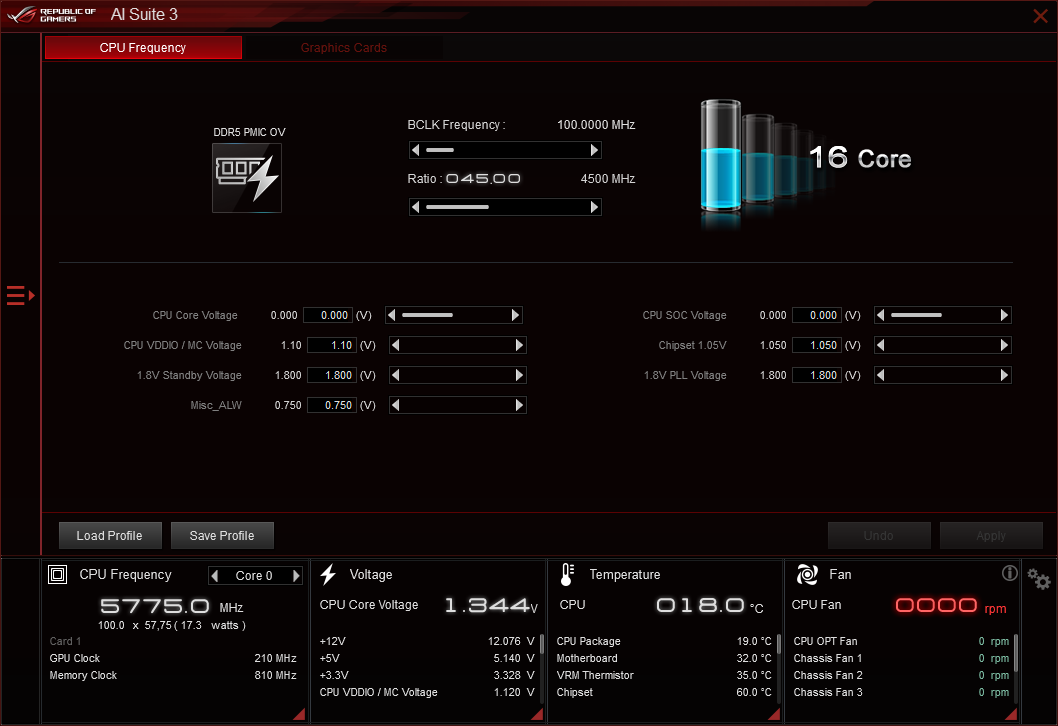

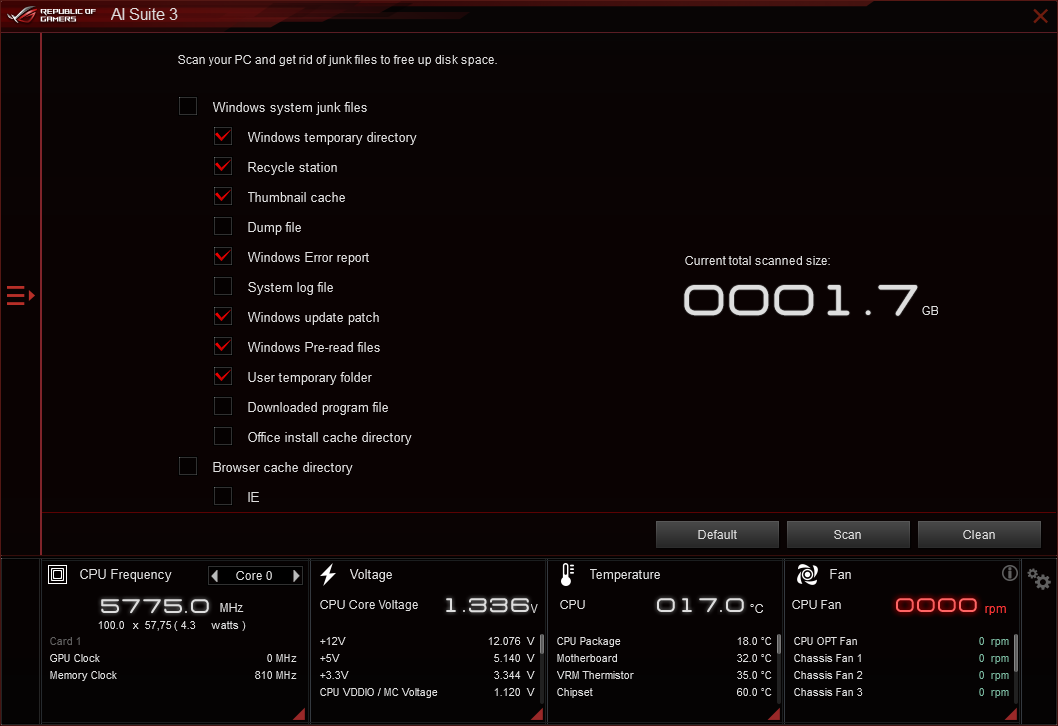

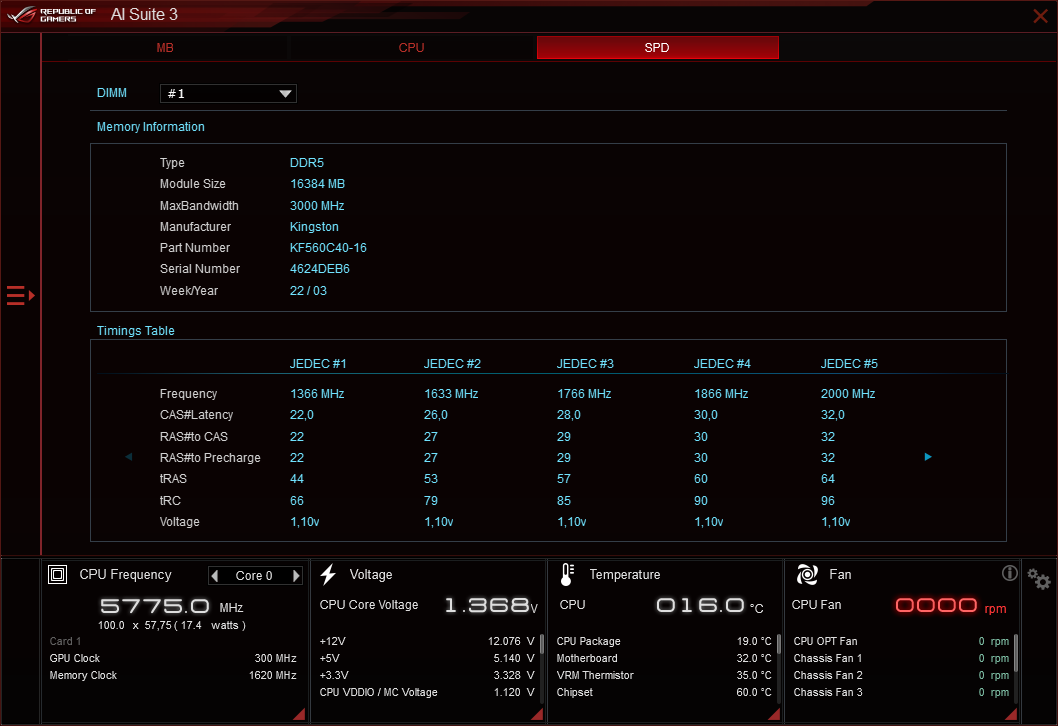

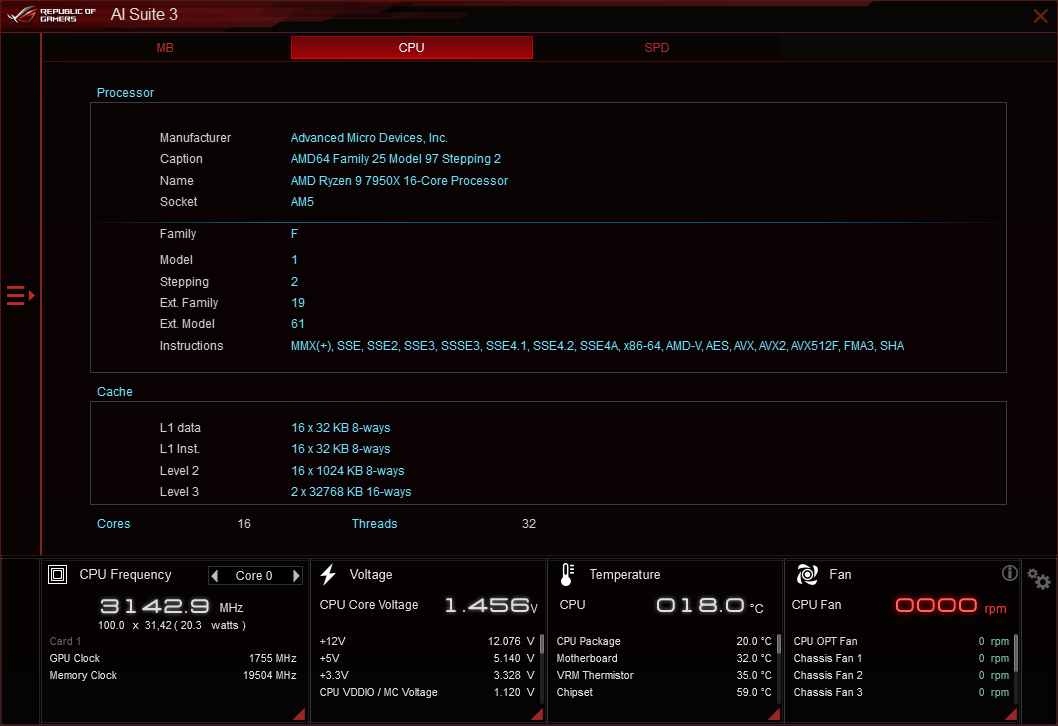

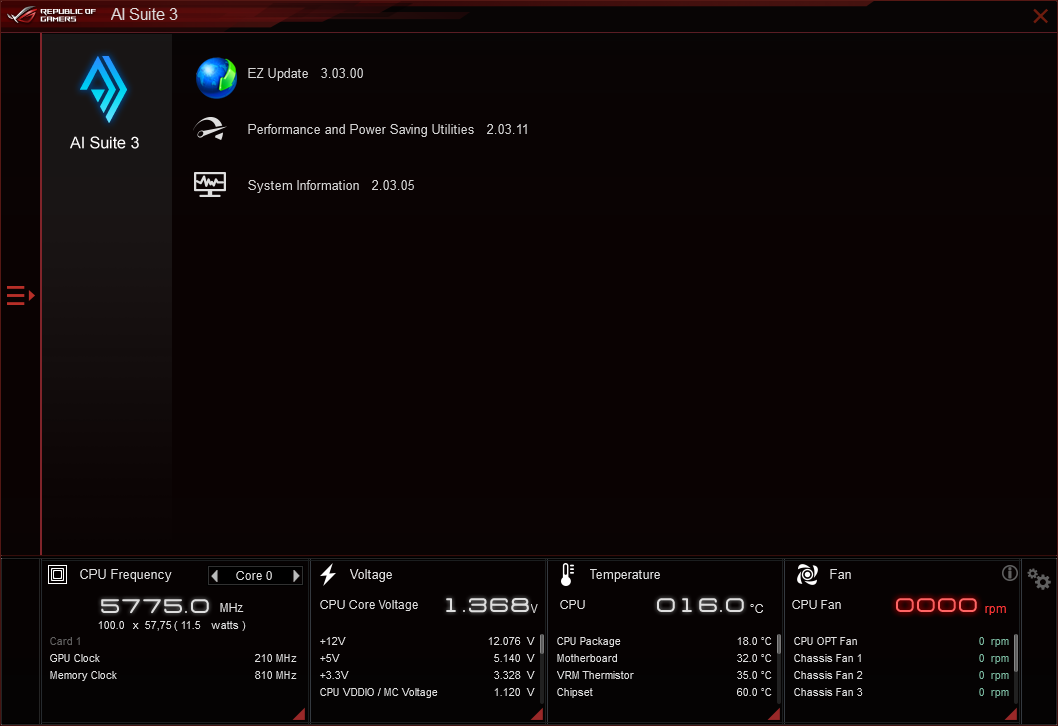

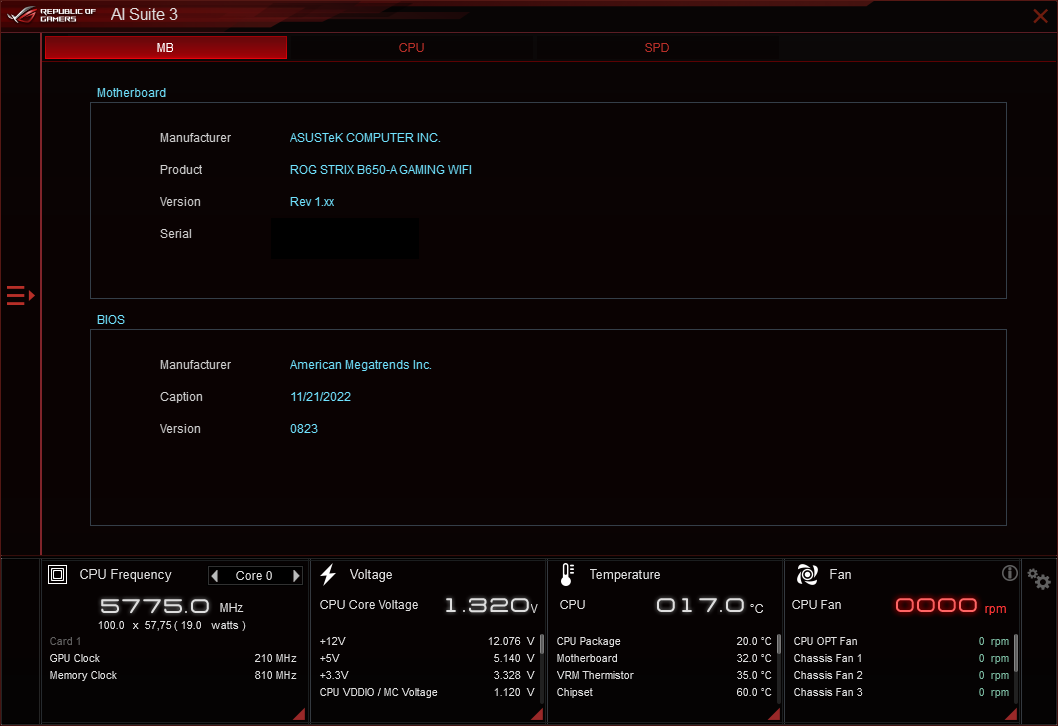

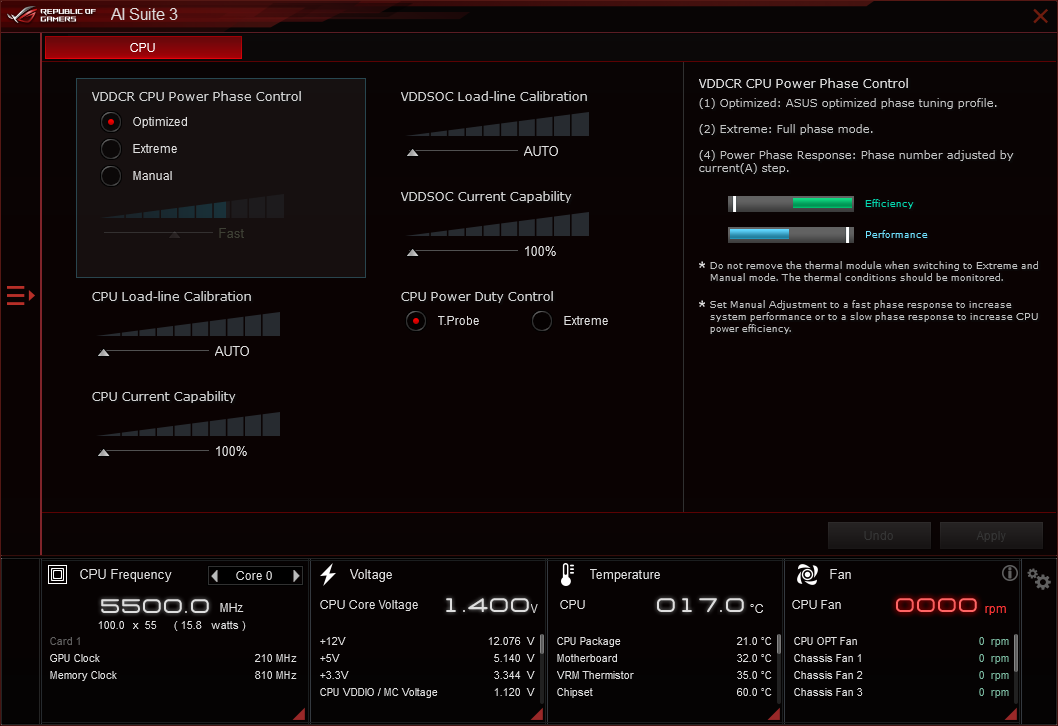

Ai Suite 3 предназначен для тонкой настройки материнской платы прямо из-под ОС. Здесь можно запустить автоматический разгон всей платформы (подробности об этом в разделе тестирования), переопределить лимиты потребления, энергосбережения, турборежимы. Если этого мало, то можно индивидуально настроить частоты P/E-ядер процессора, кэша, напряжения и прочего.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

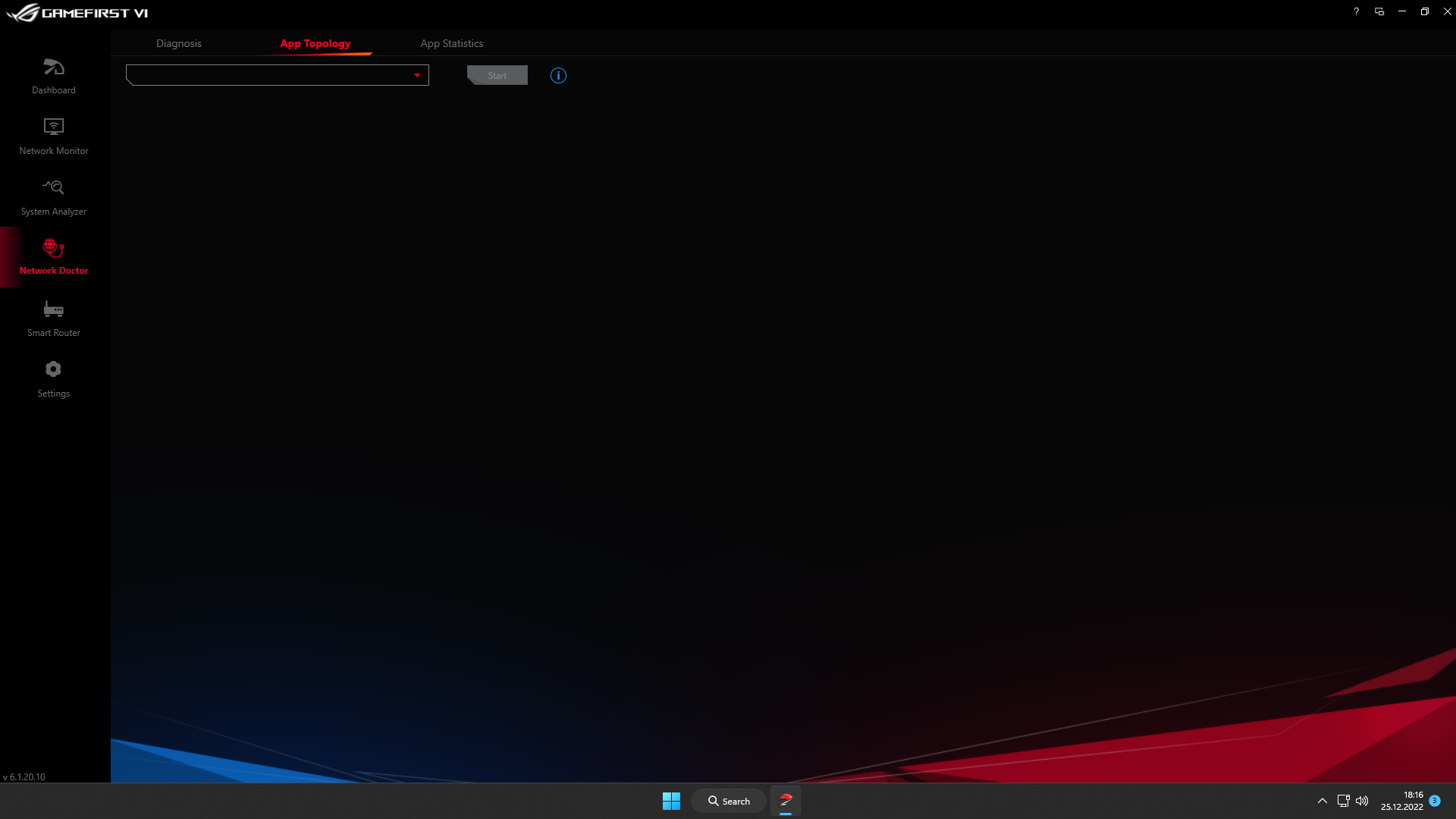

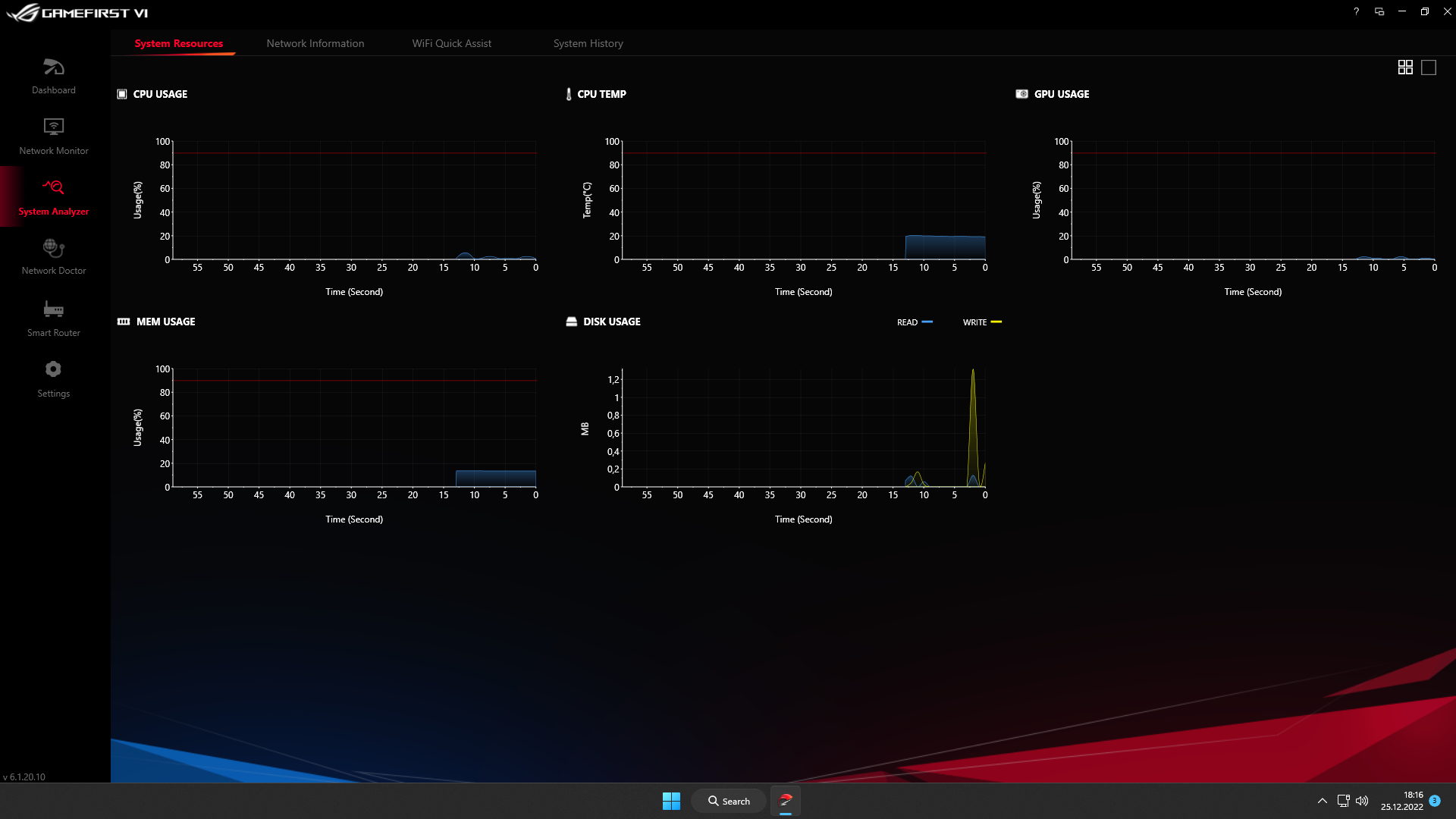

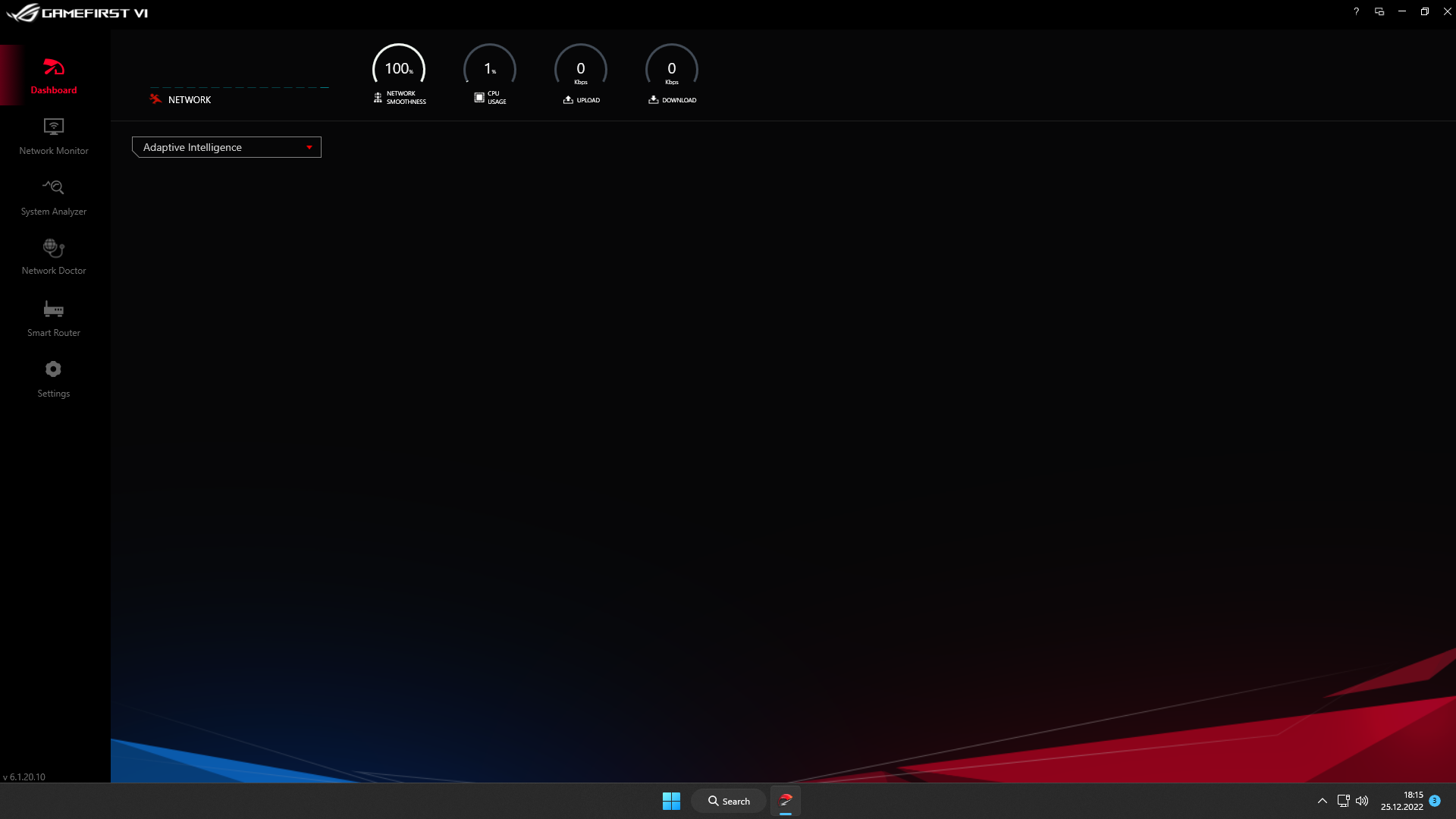

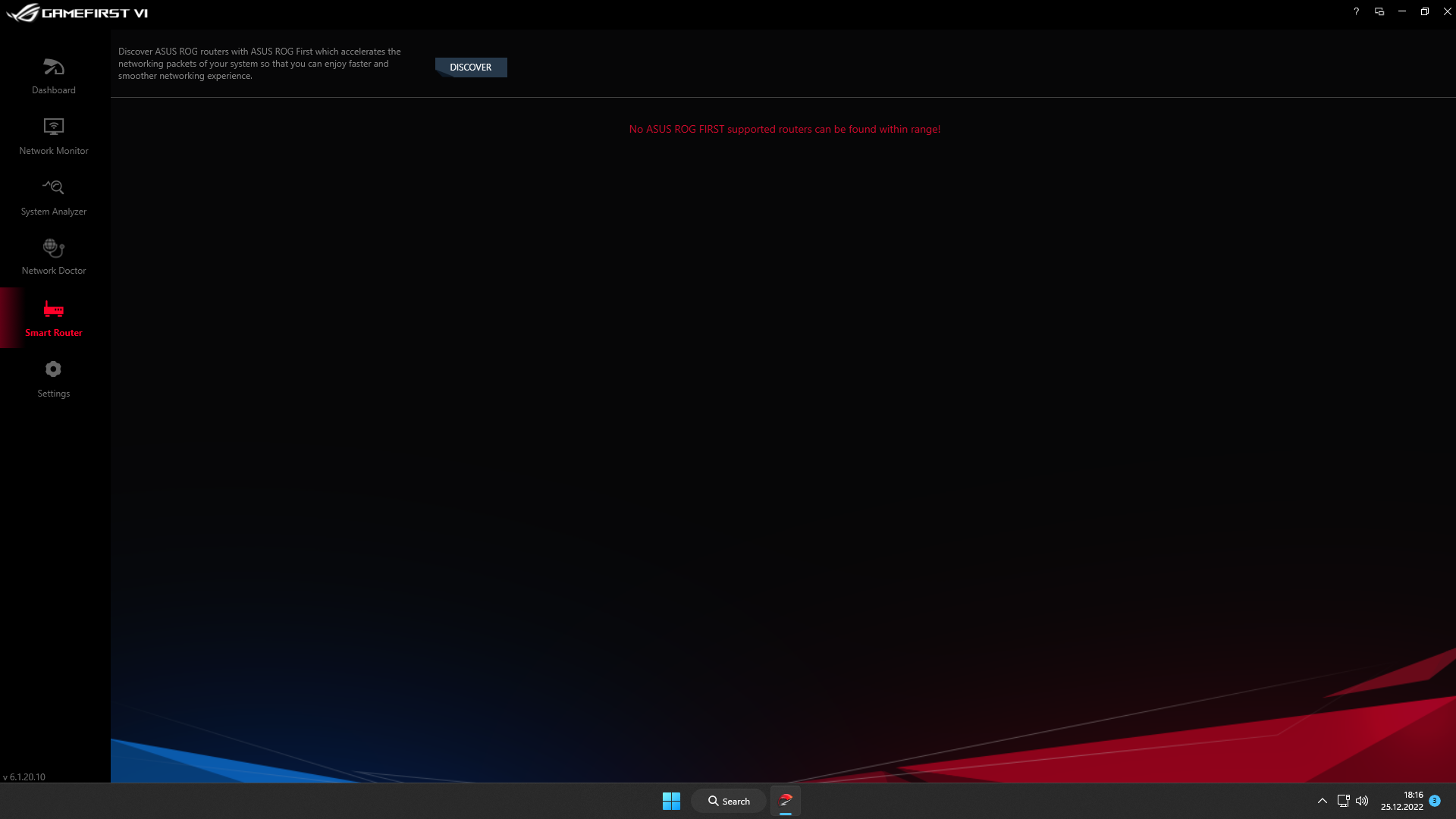

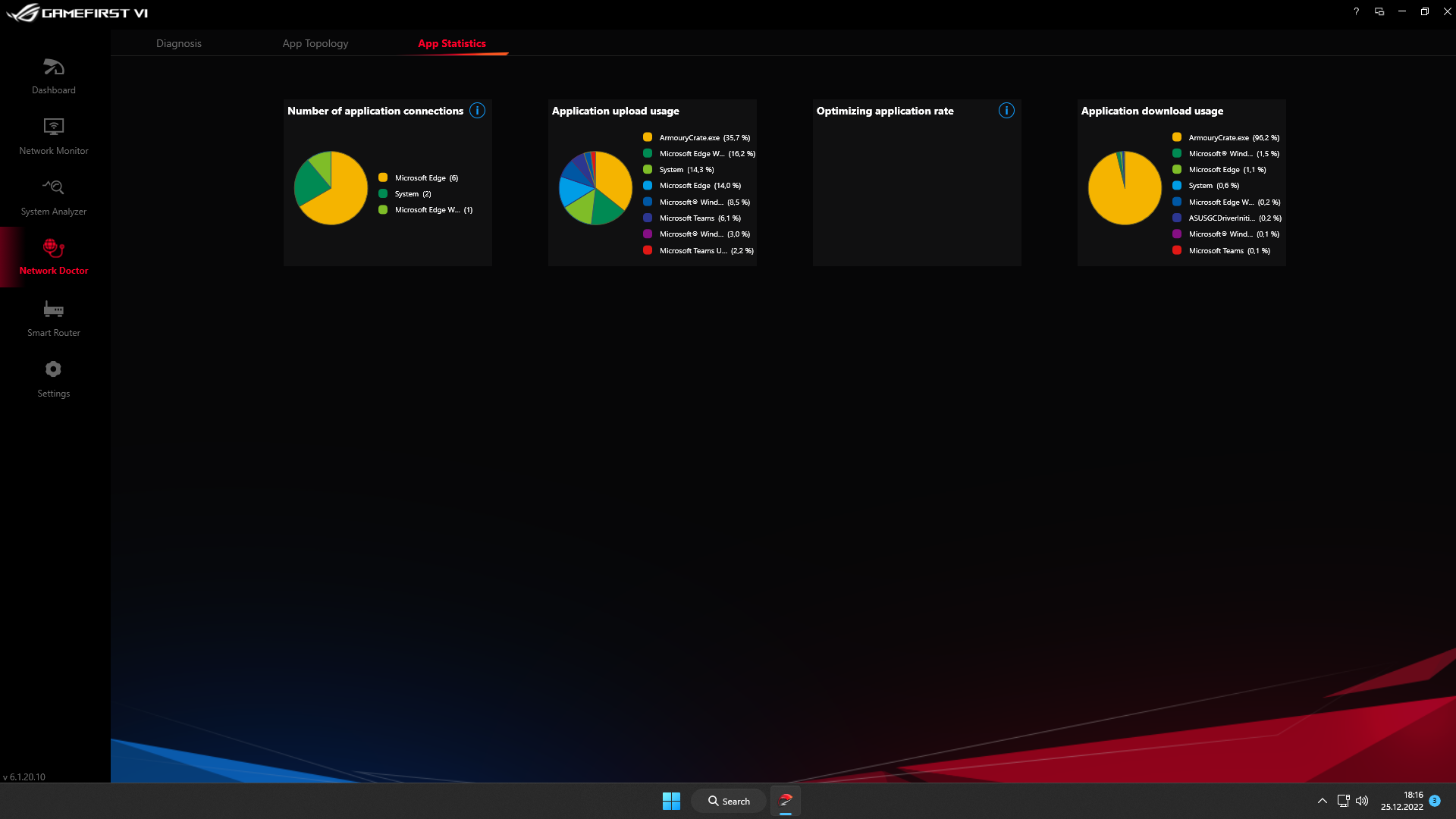

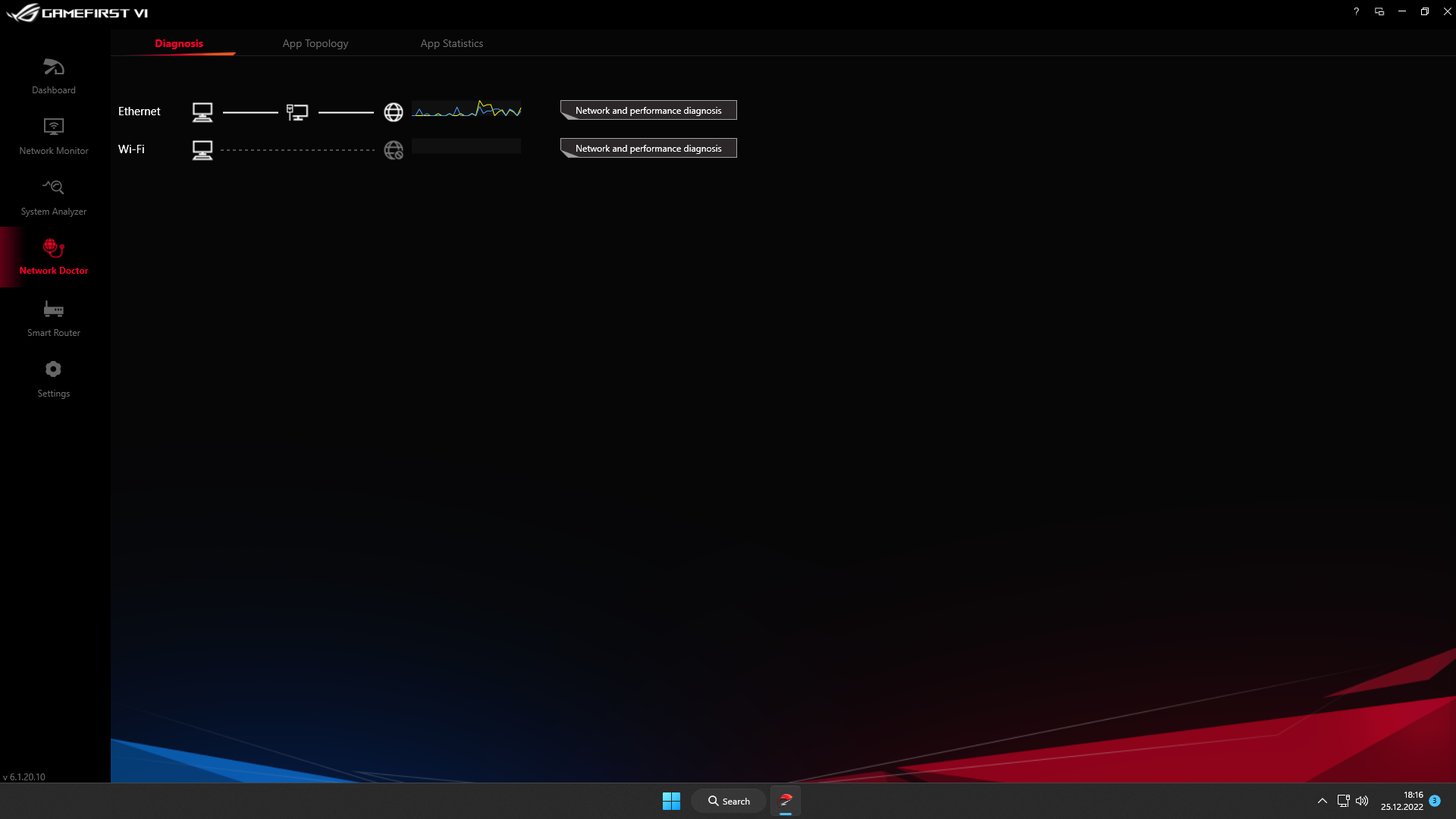

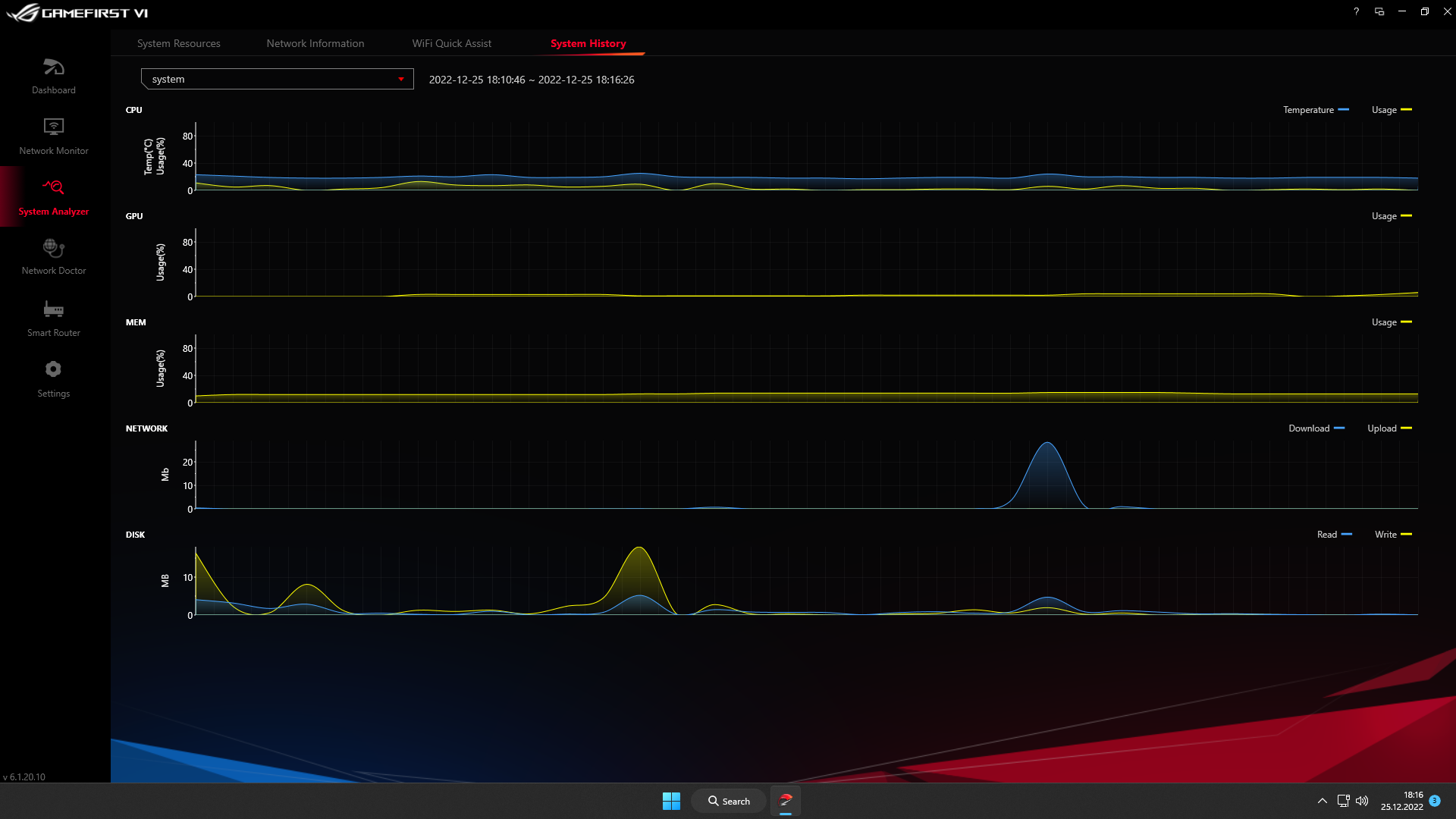

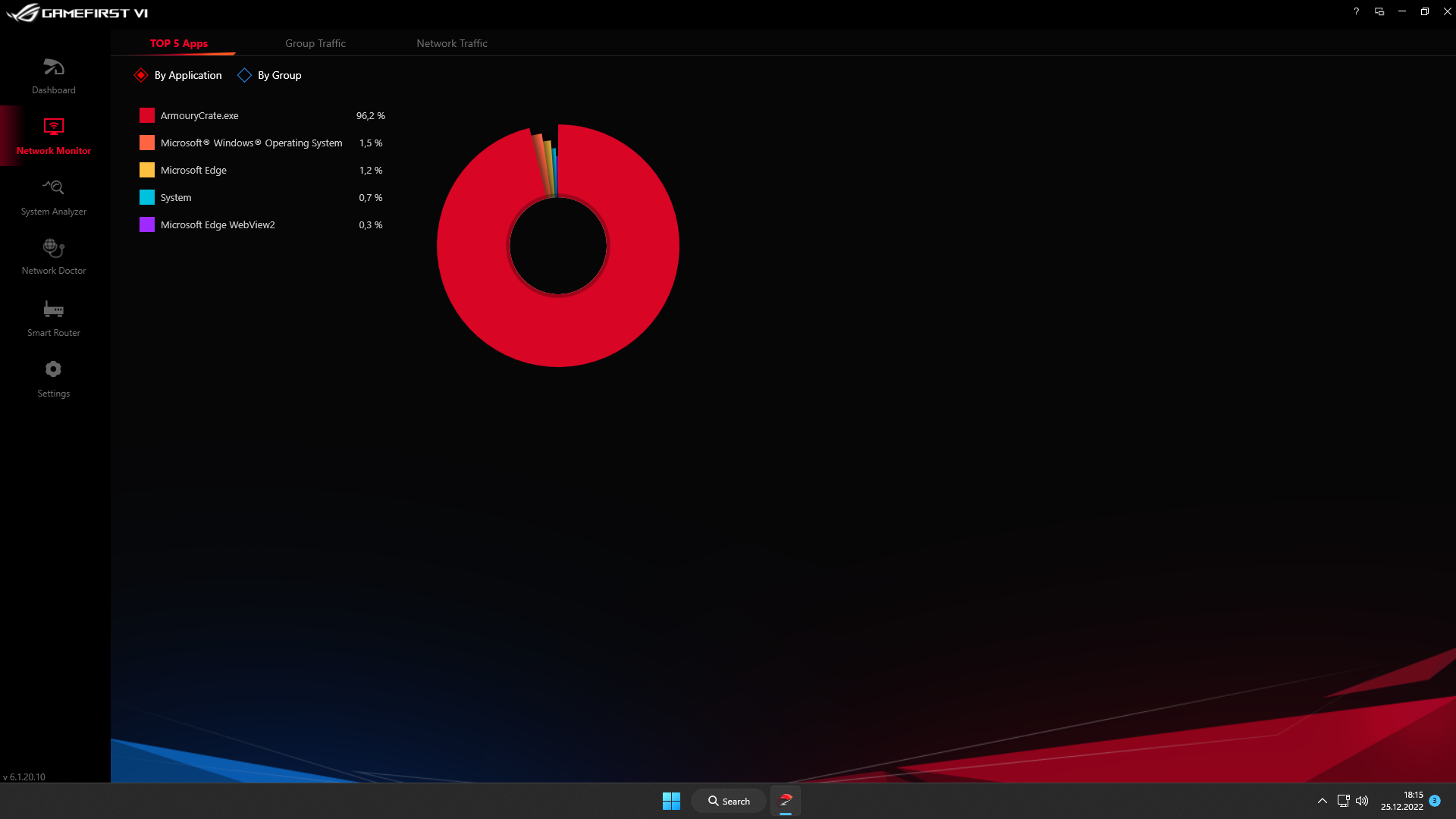

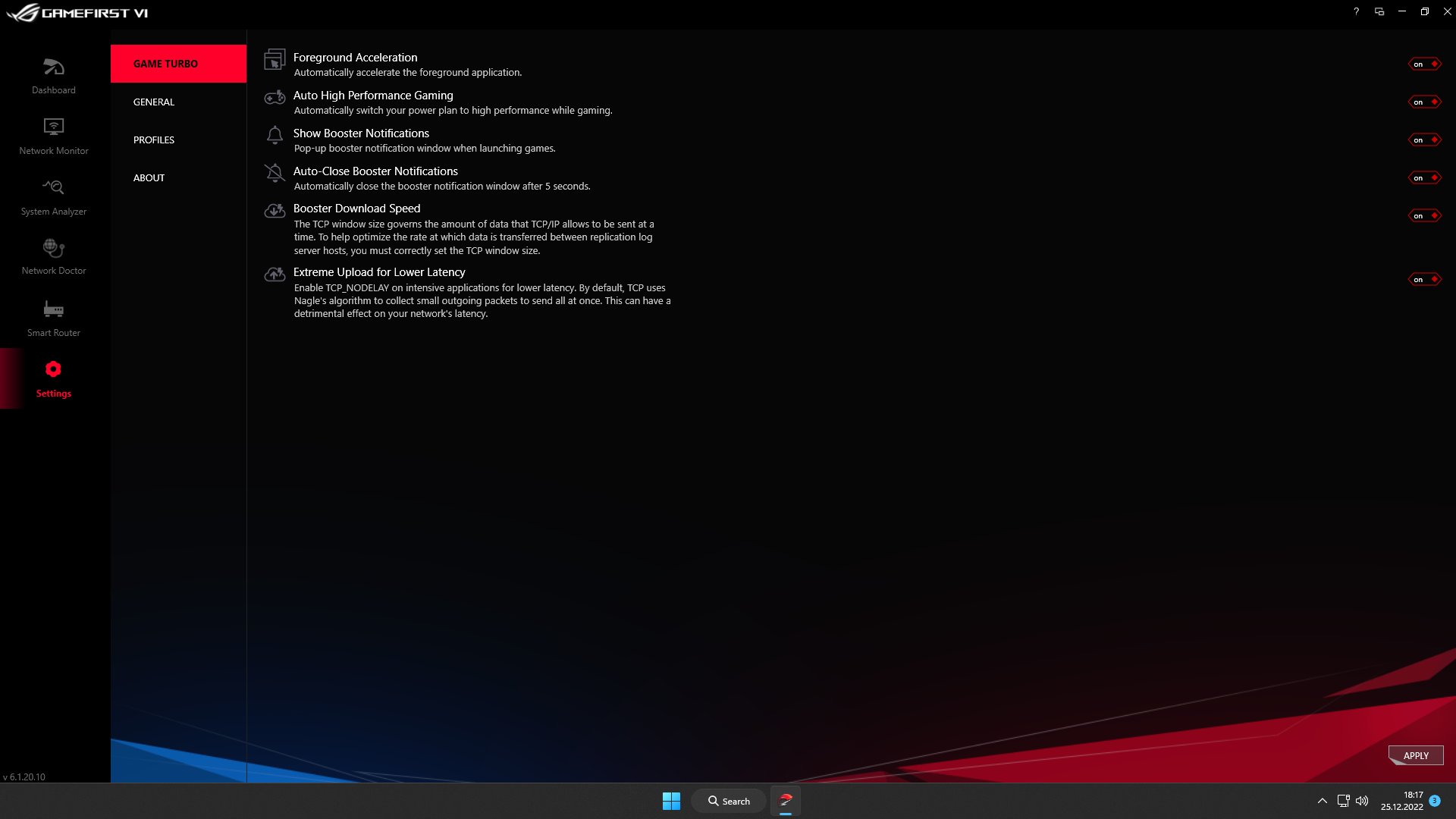

GameFirst является инструментом, призванным «уменьшить сетевую задержку, минимизировать задержки в игре, а также создать лучшую сетевую среду для игроков» по словам производителя.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

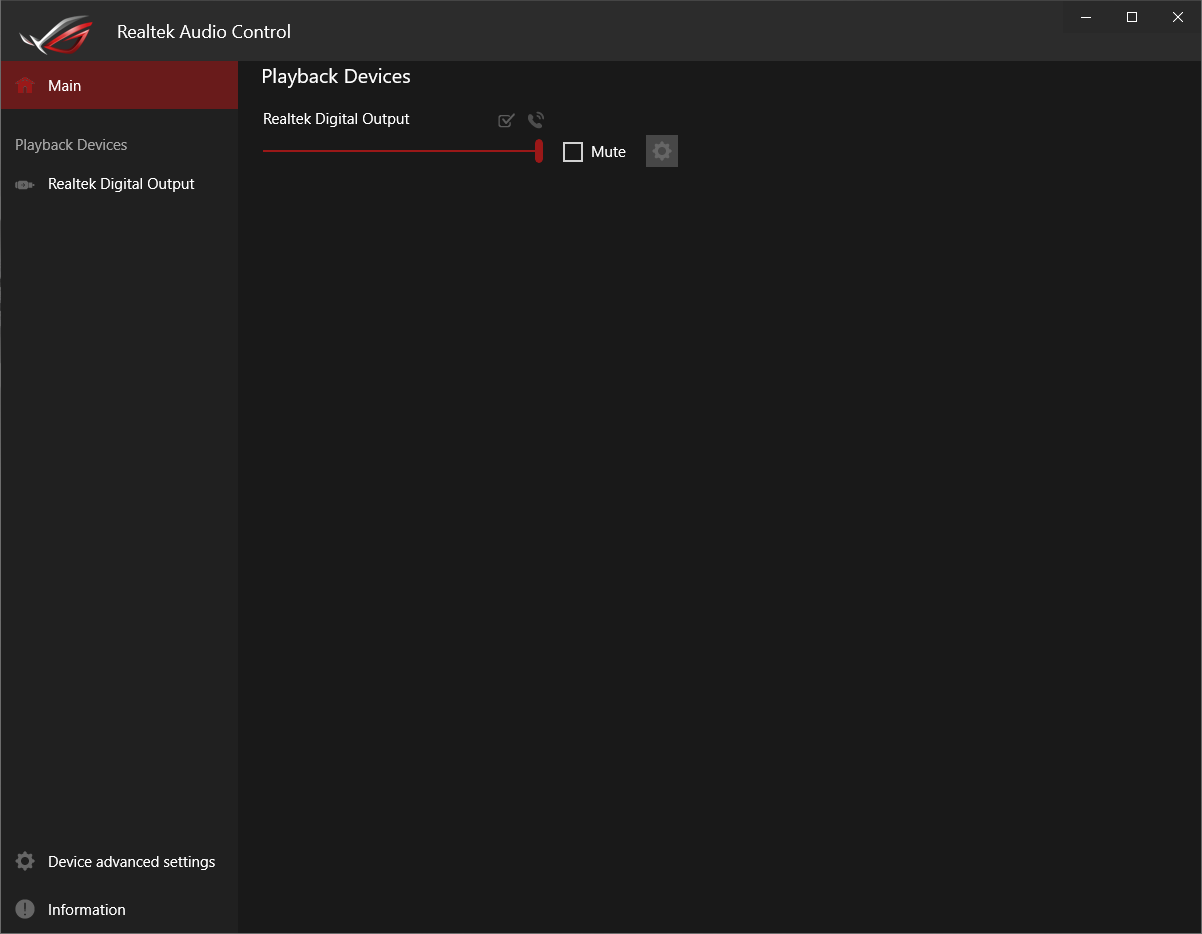

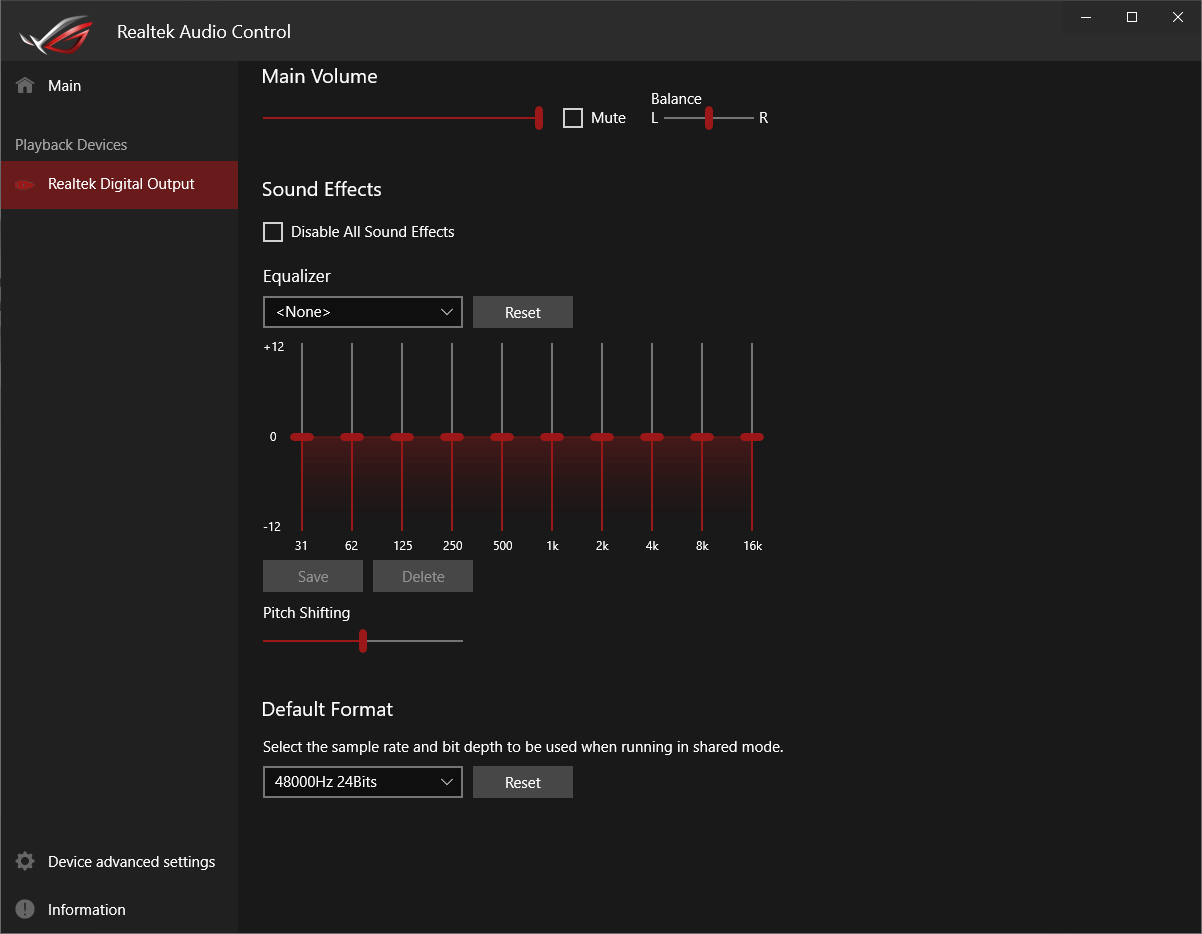

Sonic Studio предназначен для управления звуковым кодеком.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

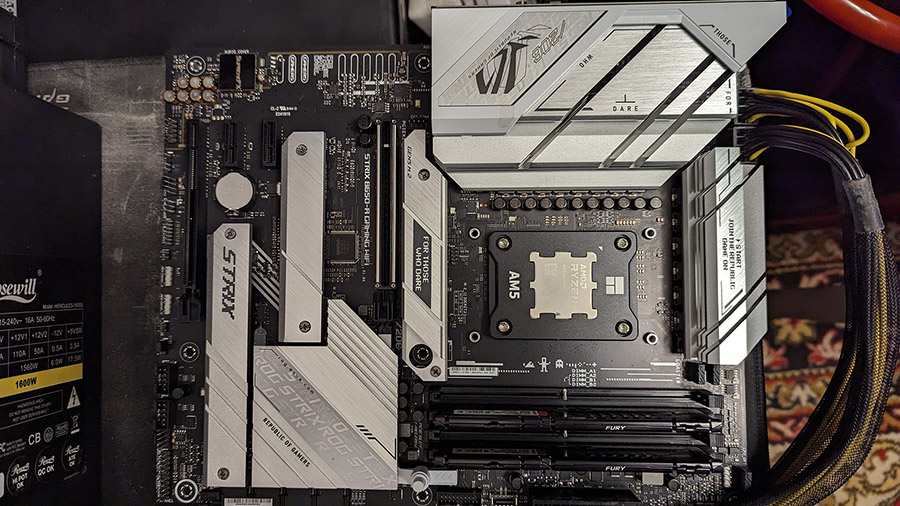

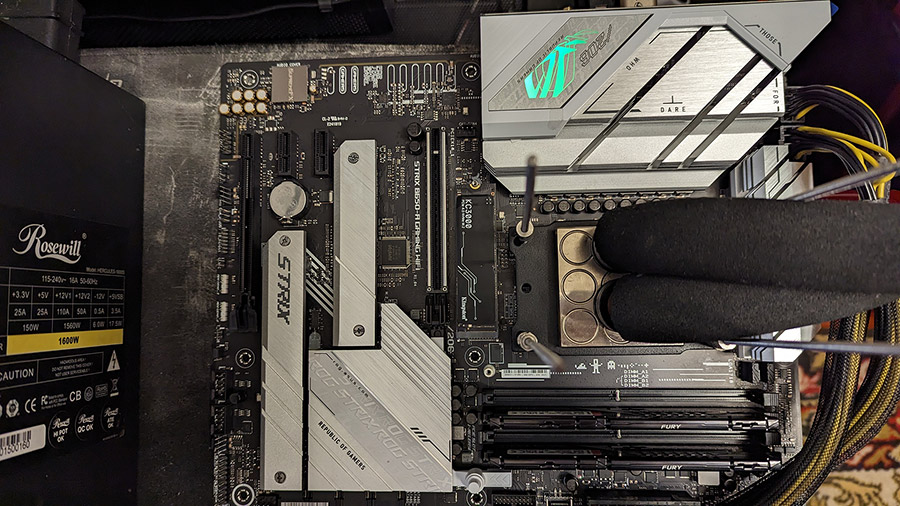

Тестовый стенд

Использовались следующие компоненты:

  • процессор: AMD Ryzen 9 7950X;
  • система охлаждения: контур СВО с чилером;
  • материнская плата: ASUS ROG Strix B650 Gaming WI-FI (UEFI 0823, AGESA 1.0.0.3 Patch A+D);
  • память: Kingston Fury Beast KF560C40BBK2-32(2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
  • видеокарта: GeForce RTX 3090 (MSI Ventus 3X 24G OC, mod firmware 390W Gigabyte Gaming OC);
  • системный накопитель: Kingston KC3000 1024 ГБ (SKC3000S/1024G);
  • блок питания: Rosewill Hercules 1600S (1600 Вт);
  • операционная система: Microsoft Windows 11 Pro 22H2 x64 (22621.963), актуальные обновления на момент середины декабря 2022 года.

Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чилер Hailea HC-300A, бак воды 15 л.

Вместо стандартной рамки сокета при тестировании использовалась Thermalright AM5 Secure Frame.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

Методика тестирования и разгон

Управление оборотами вентилятора — автоматическое. В эти непростые времена было невозможно удерживать постоянную температуру в помещении, во время тестирования диапазон находилася в районе ~14–20 градусов Цельсия. Показатели температур брались с мониторинга HWINFO, а также с термофото, выполненным тепловой камерой UNI-T RX-600. При фиксации температур материнская плата либо была 30 минут без нагрузки, либо 30 минут под оной. Измерение энергопотребления платформы производилось с помощью энергометра Feron TM55 и электросчетчика в течение 30 минут в режиме нагрузки (забег LinX) и без него. Частотный потенциал ключевых узлов исследовался шагами напряжений 0,025 В, стабильность системы проверялась комплексом нагрузок в виде LinX (problem size 28432, 10 итераций), а также прохождением Y-cruncher на пресете Pi-2,5b. Каждый бенчмарк запускался пять раз, в результатах отмечено среднее арифметическое, то же касается игр. В них происходила запись телеметрии (1% low fps + Average fps) с помощью Riva Tuner Statistics Server. CS:GO (настройки качества — минимальные) — тест на карте мастерской FPS Benchmark от начала сцены бенчмарка до третьего звукового сигнала на черном экране. Остальные игры тестировались на заводских пресетах минимального качества на стандартных бенчмарках.

Тестирование

Автоматический режим просто невероятно жаден и выжимает абсолютный максимум из процессора. С одной стороны, это очень хорошо для конечного потребителя, ведь система всегда будет работать на максимуме возможностей в конкретных ситуациях, но есть и отрицательные стороны. Например, очень большие скачки температур за короткий промежуток времени, что приводит к раскрутке вентилятора процессорного кулера на максимум. Это можно решить либо настройкой кривой оборотов вентилятора, либо задействовать опцию лимита TDP, либо беспощадно отнестись к процессору, убрав тротлинг (кстати, можно установить предел 255 градусов по Цельсию, пожалуй, не нужно ничего говорить о плавлении индиевого припоя под крышкой процессора). Чилер обеспечил автоматике возможность выдавливать до 5,5 ГГц частоты процессора на отдельных ядрах. Средняя частота за 30 минут нагрузки LinX составила 5275 МГц по всем ядрам. FCLK составляла 1800 МГц.

ASUS ROG Strix B650-A Gaming WI-FI

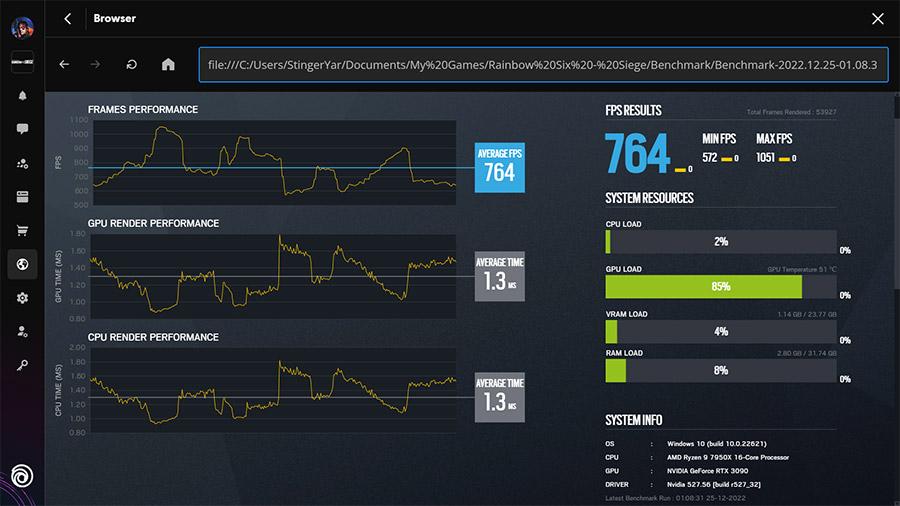

Во время гейминга процессор разгоняется до тех же 5,5 ГГц по отдельным ядрам, когда это нужно.

ASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FIASUS ROG Strix B650-A Gaming WI-FI

Принцип «все уже разогнано производителем» отчасти работает и в этом случае.

Традиционно начнем с оверклокинга BCLK. Плата без проблем может покорить частоту 110,94 МГц (валидация присутствует), далее система уже не может пройти POST.

ASUS ROG Strix B650-A Gaming WI-FI

Этого более чем достаточно для тонкой настройки памяти в попытках пробить заветные 6400 МГц. Кстати об этом, материнская плата (а может и конкретный экземпляр процессора) не любят частоты выше 6000 МГц (XMP профиль CL40-40-40-80 работает без проблем, но качественно разогнать память не получается), поэтому было принято решение отдать предпочтение оптимизированному режиму 5600 МГц с таймингами CL32-38-38-32.

Относительно знаменитых длинных загрузок POST — это уже не актуально. Первый старт занимает примерно одну минуту, все последующие не затягиваются дольше 10-20 секунд.

Процессор можно разогнать до 5,4 ГГц по всем ядрам с напряжением 1,275 В и LLC2. Максимальный LLC по логике ASUS традиционно подает напряжение «с запасом», но здесь это была 0,1 В сверху, что слишком для флагмана Ryzen 9 7950X! LLC3 должен был давать равное напряжение, но присутствовало перенапряжение около ~0,025 В. По логике лучше остановиться уже на LLC2 и получать небольшой VDDROP без перенапряжений. VRM этого почти не почувствовал. Похоже, практика доказала, что стандартная логика LLC1–LLC8 не распространяется на сжатую LLC1–LLC4. Делитель UCLK:MEM имел соотношение 1:1, FCLK равнялся 2200 МГц.

ASUS ROG Strix B650-A Gaming WI-FI

Теперь термофото в разных режимах: без нагрузки, нагрузка на автоматике, нагрузка в разгоне:

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

Заметно греющийся элемент возле процессорного сокета и радиатора M.2 — это редрайвер PCI-E 5.0 (Phison PS7101-51).

Температуры ключевых узлов:

ASUS ROG Strix B650-A Gaming WI-FI

В плане энергопотребления платформа находится на уровне Alder Lake и Raptor Lake:

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

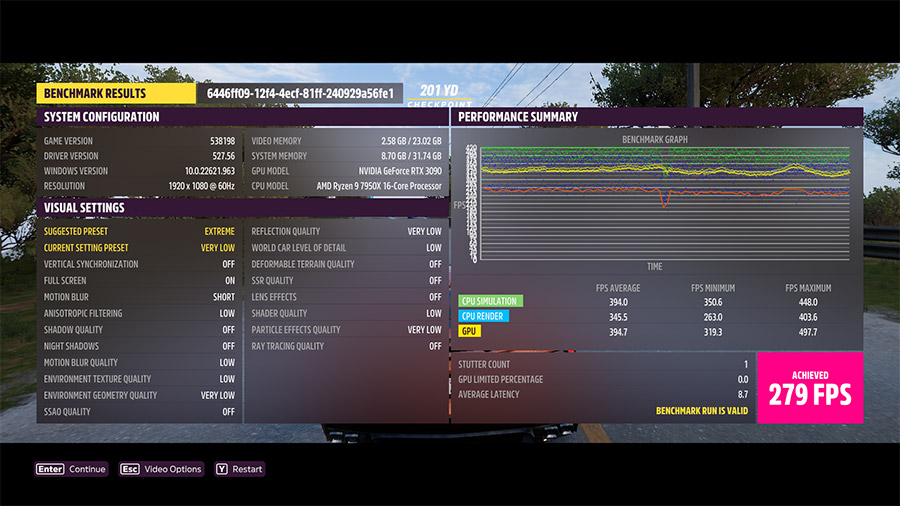

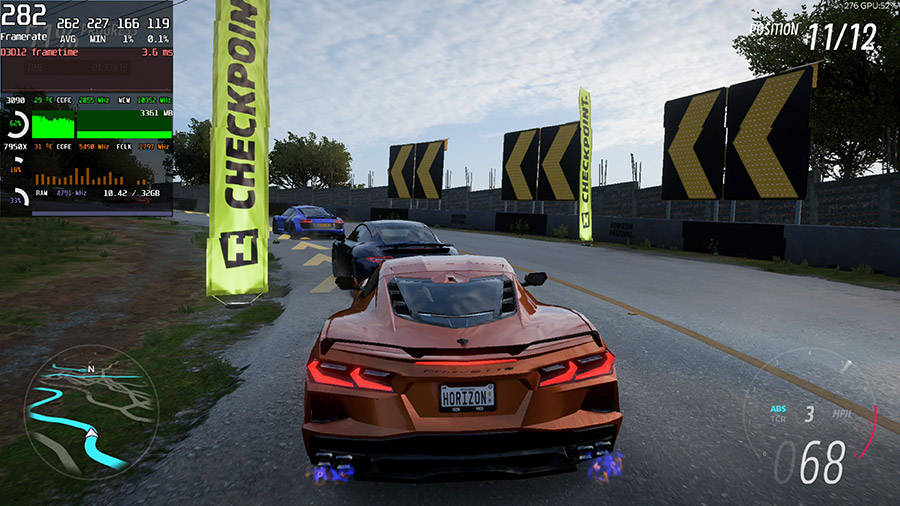

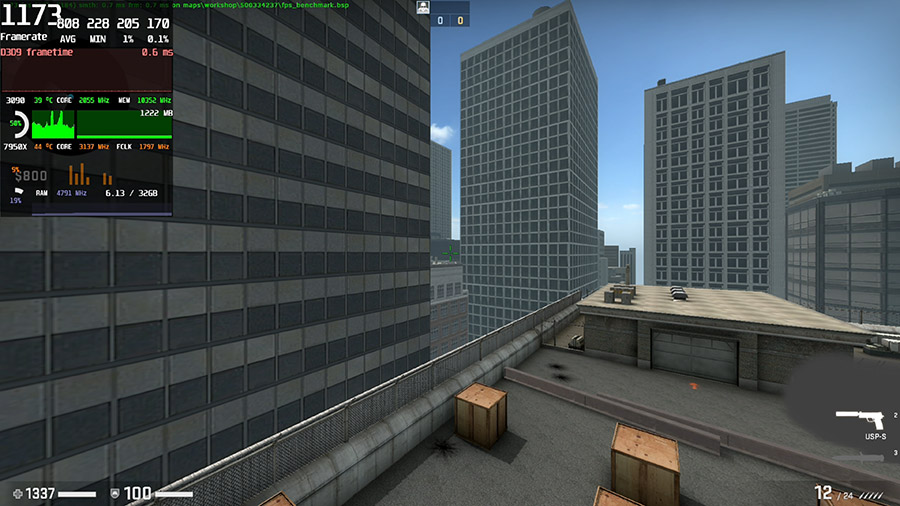

Показатели в играх:

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

Даже автоматического режима более чем достаточно для экранов с частотой обновления 240 Гц, тонкая настройка обеспечивает прирост до 7% и ~5% в среднем.

Показатели в бенчмарках:

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

Оверклокерские мероприятия способствуют росту производительности до 14%, а в среднем до ~7%.

Скорости памяти:

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

ASUS ROG Strix B650-A Gaming WI-FI

На фоне заводских настроек удалось получить комплексный прирост в размере ~18%

Выводы

К минусам ASUS ROG Strix B650-A Gaming WI-FI можно отнести разве что дефицит линий PCI-E в случае слота расширения PCI-E x16@x4 и одного из M.2, так как одновременно из них работать может только что-то одно. Пользователю при покупке также следует обратить внимание на S/PDIF как опцию в виде контактов на материнской плате.

Все остальное оставило после себя положительные впечатления. Радостно видеть такие полезные мелочи, как кнопку освобождения видеокарты и наличие отдельной термопрокладки для охлаждения накопителей M.2. Эту практику нужно перенять и другим, ведь установленные термопрокладки с большой радостью собирают на себя пыль и грязь, а в некоторых случаях могут и «потечь», даже если они не используются. Энтузиасты и оверклокеры тоже не будут разочарованы, ведь даже Ryzen 9 7950X успешно подвергся разгону до 5,4 ГГц по всем ядрам, и не спровоцировал локальный блекаут в процессе тестирования! Благодаря этому платформа получила суммарный прирост производительности по всем задачам почти до 10%. Актуальные интерфейсы типа PCI-E 5.0 для накопителя, Wi-Fi 6, USB 3.2 2x2, 2.5G Ethernet гарантируют запас прочности на долгие годы (конечно, если AMD будет использовать стратегию схожую с циклом жизни AM4).

ASUS ROG Strix B650-A Gaming WI-FI отлично подойдет для фановых систем в белых или светлых цветах на передовом железе под флагом AMD. Ну и конечно это станет хорошим вариантом для производительных рабочих или геймерских ПК среднего и высокого класса, в зависимости от используемого процессора.
