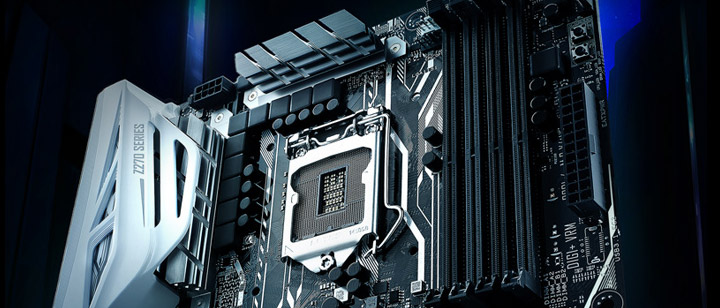

Обзор материнской платы ASUS Prime Z270-A. Новая серия устройств среднего ценового диапазона

Возможности UEFI

Для обновления прошивки использовалась утилита EZ Flash 3, интегрированная в среду UEFI.

ASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-A

Упрощенная тема UEFI имеет новую и необычную ноту в дизайне — эффект движения в пространстве. Функции, заготовленные здесь инженерами, пригодятся для базовой настройки ПК.

ASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-A

Расширенный режим отображения не содержит отвлекающего фонового содержимого. Его структура едина для разного рода продуктов производителя. Раздел My Favorites будет полезен для любителей экспериментов, чтобы собрать там пункты UEFI, востребованные чаще остальных, согласно собственным предпочтениям.

ASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-A

Ai Tweaker необходим для настройки разогнанной системы.

ASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-A

Состав раздела не урезан, настроек будет достаточно даже для азотных экспериментов, не говоря уже про традиционные системы охлаждения. Не так много готовых профилей для отдельных узлов системы.

ASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-A

Наиболее важные параметры и их значения находятся в таблице.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–650 0,01…0,50
CPU Core Ratio (Multiplier) 8–83 1
CPU Load-line Calibration Auto/Level1…7 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В) (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 800–3200
800–4266
100
133
DRAM Voltage (B) 1,0032–2,0064 0,0066
CPU System Agent Voltage (В) 0,7–1,8 0,0125
CPU VCCIO Voltage (В) 0,9–1,8 0,0125
PCH Core Voltage (В) 0,7–1,8 0,01
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

Выбор режима работы накопителей, портов USB, подсветки и прочих компонентов реализован в пункте Advanced.

ASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-A

Плата уже имеет информацию о температурах на трёх компонентах, значения можно использовать в схемах работы охладителей.

ASUS Prime Z270-AASUS Prime Z270-A

Для всех шести охлаждающих устройств можно выбрать любой тип управления — изменение напряжения или скважности ШИМ.

ASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-A

Вспомогательный комплект состоит из: просмотрщиков сведений о графической подсистеме и возможностей комплекта оперативной памяти, безопасного очистителя содержимого SSD, мастера по сохранению настроек в один из восьми мест в памяти или на внешний накопитель. Конечно, есть ещё и EZ Flash.

ASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-A

Комплектное ПО

Ярких и уникальных утилит в составе сопроводительного ПО нет, но пусть набор и традиционный, он весьма разнообразен, для наглядности всё собрано в таблицу:

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger, Dual Intelligent Processors 5, EZ Update, File Transfer, PC Cleaner, System Information), Boot Setting, Lighting Control (AURA), Product Registration Program
Звуковое DTS Audio
Сетевое Turbo LAN, WebStorage
Дополнительное ASUS CPU-Z, DAEMON Tools Pro, Intel XTU

Большинство фирменных решений находится в оболочке AI Suite.

ASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-A

На Dual Intelligent Processors 5 возложена главная роль. Туда входят: TPU, Turbo App, EPU, Fan Xpert 4 и DIGI+ VRM. Предусмотрен единый мастер по настройке всей системы.

ASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-A

Подробнее про обновлённый комплекс настройки охладителей можно прочитать в недавнем обзоре ASUS Maximus IX Hero.

Для поиска свежей прошивки или замены стартовой заставки на экране предусмотрена EZ Update.

ASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-A

Прямой вход в UEFI сразу после рестарта возможен при использовании Boot Setting.

ASUS Prime Z270-A

Настройка системы подсветки начинается с определения источников света. Изначально выбран групповой сценарий, отдельно для платы (точнее, для участка звуковой подсистемы) доступно меньшее число вариантов работы. Сама процедура ничуть не отличается от прочих устройств.

ASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-A

Новые платы используют свежий кодек Realtek ALC1220, испытуемая не стала исключением. Однако максимальный режим её работы снизился до схемы 32 бит/96 кГц. Имеются свойственные изделиям ASUS сценарии по выбору типа воспроизводящего устройства, заметно влияющие на формирование выходного сигнала.

ASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-A

Средой для экспериментов над звуком стала DTS Audio. Есть готовые профили и скромный по своей задумке набор «инструментов». Однако невозможно не заметить их общего влияния на звук. Для наушников обнаружился отдельный лист с «набором оборудования», также оказывающий заметный эффект на выходной сигнал. Любители поиска «своего» звука могут быть довольны этими возможностями. Однако меня расстраивает отсутствие ОУ на плате, программными средствами всех вопросов не решить.

ASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-A

Дополнением к сетевой подсистеме стала утилита на основе cFosSpeed — Turbo LAN, она уже знакома нам по прежним поколениям системных плат, никаких структурных изменений нет.

ASUS Prime Z270-AASUS Prime Z270-AASUS Prime Z270-A
Увеличивая скорость, мы боремся за производительность
