Обзор и тестирование материнской платы ASUS P8H77-I

UEFI Setup

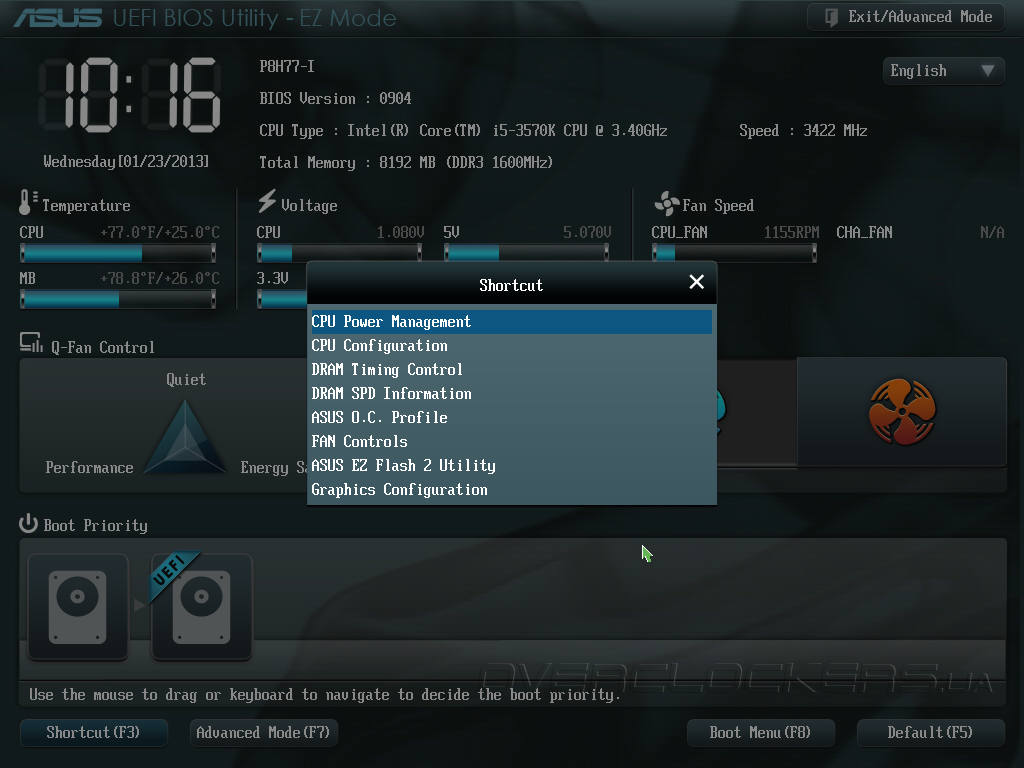

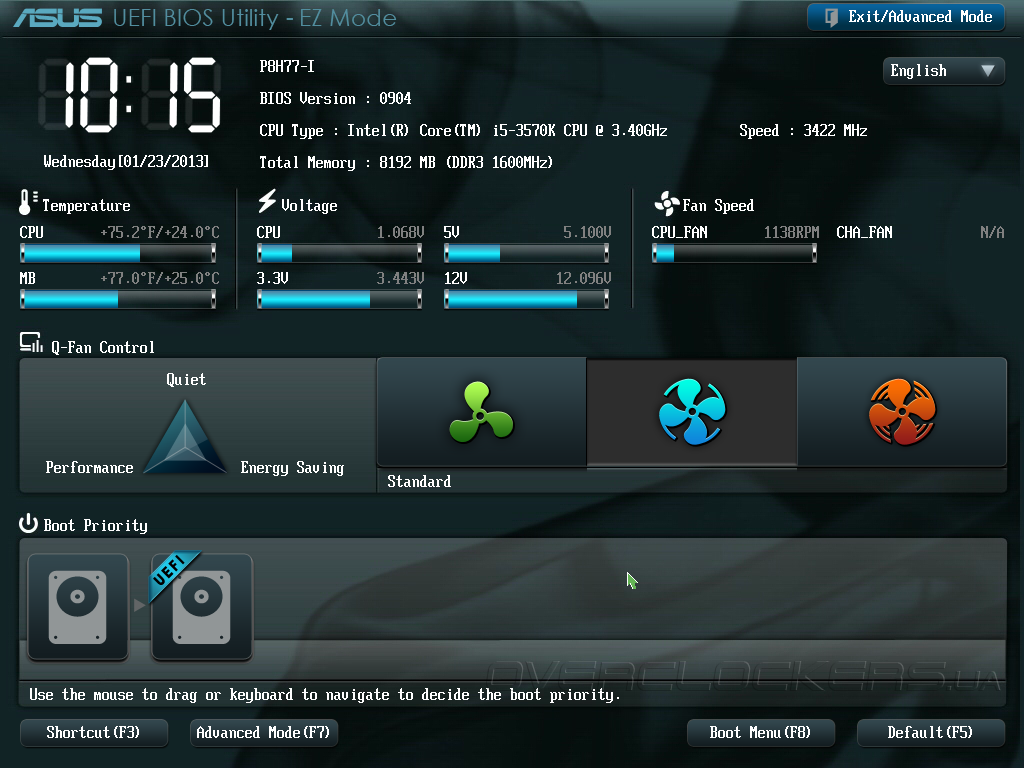

Как полноразмерные системные платы ASUS, миниатюрная модель P8H77-I в качестве прошивки использует UEFI Setup разработки AMI, а меню настройки имеет фирменный графический интерфейс. Одной из его особенностей является наличие режима быстрой настройки EZ-Mode, в котором можно получить информацию об установленных компонентах, считать показания аппаратного мониторинга и выполнить базовую конфигурацию «материнки».

UEFI Setup ASUS P8H77-I

UEFI Setup ASUS P8H77-I

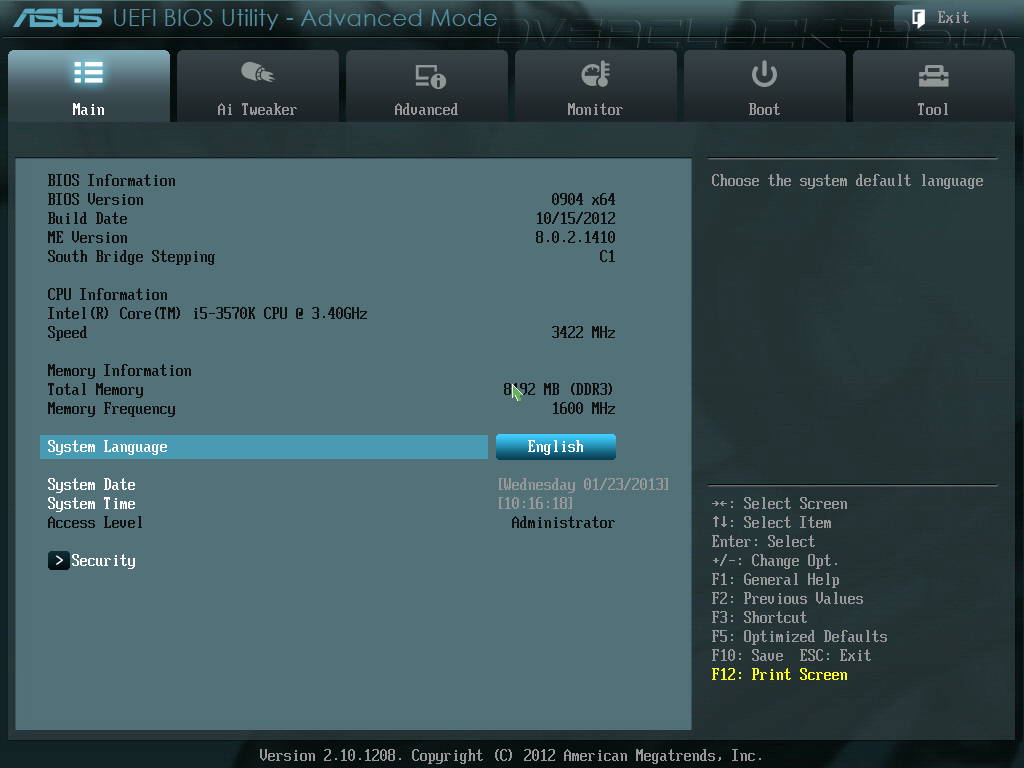

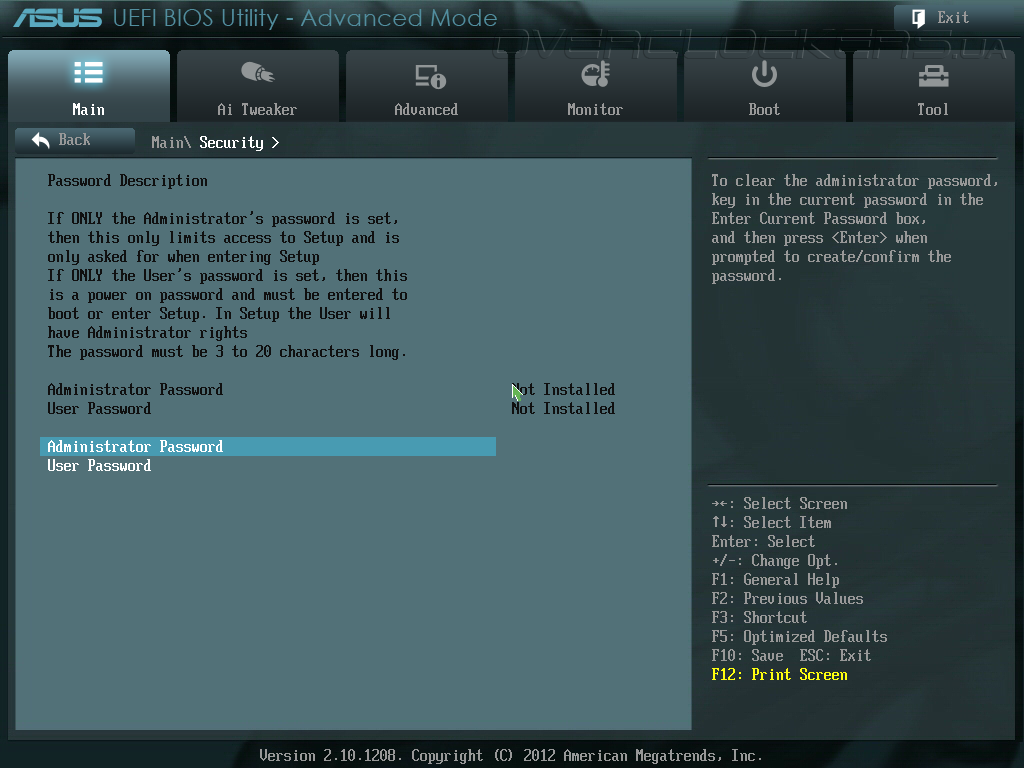

Подавляющее большинство настроек доступно в режиме Advanced Mode. Раздел Main предназначен для отображения системной информации, выбора языка отображения меню, а также установки даты и времени. Здесь же, во вкладке Security можно задать права доступа к функциям прошивки.

UEFI Setup ASUS P8H77-I

UEFI Setup ASUS P8H77-I

Вкладка Ai Tweaker служит для управления параметрами быстродействия. Обычно, в этом меню сосредоточены параметры разгона, но ASUS P8H77-I лишена такой возможности, есть лишь опция небольшого повышения производительность встроенной видеокарты при помощи опции GPU Boost.

UEFI Setup ASUS P8H77-I

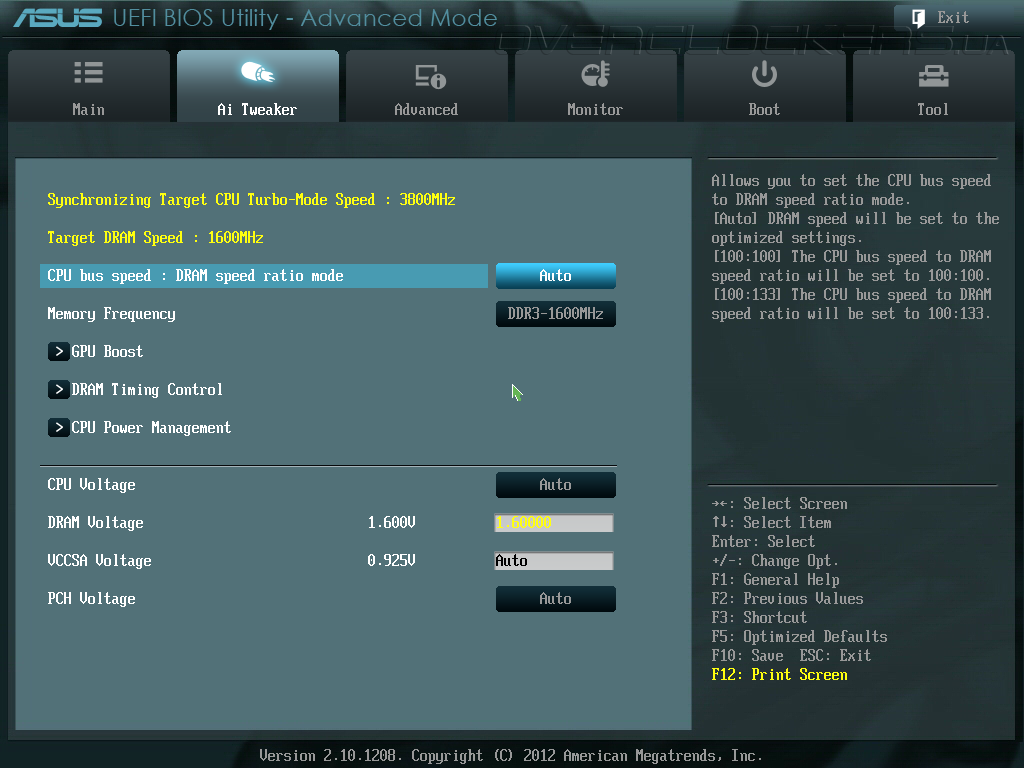

Пользователю придется довольствоваться выбором режима ОЗУ и её таймингов, регулировкой параметров энергопотребления, а также настройкой нескольких питающих напряжений, для которых мы, на всякий случай, приводим диапазоны и шаг регулировки.

Параметр Диапазон регулировки, В Шаг, В
CPU Voltage +0,15 0,05
DRAM Voltage 1,185—2,135 0,005
VCCSA Voltage 0,8—1,0 0,005
PCH Voltage +0,15 0,05

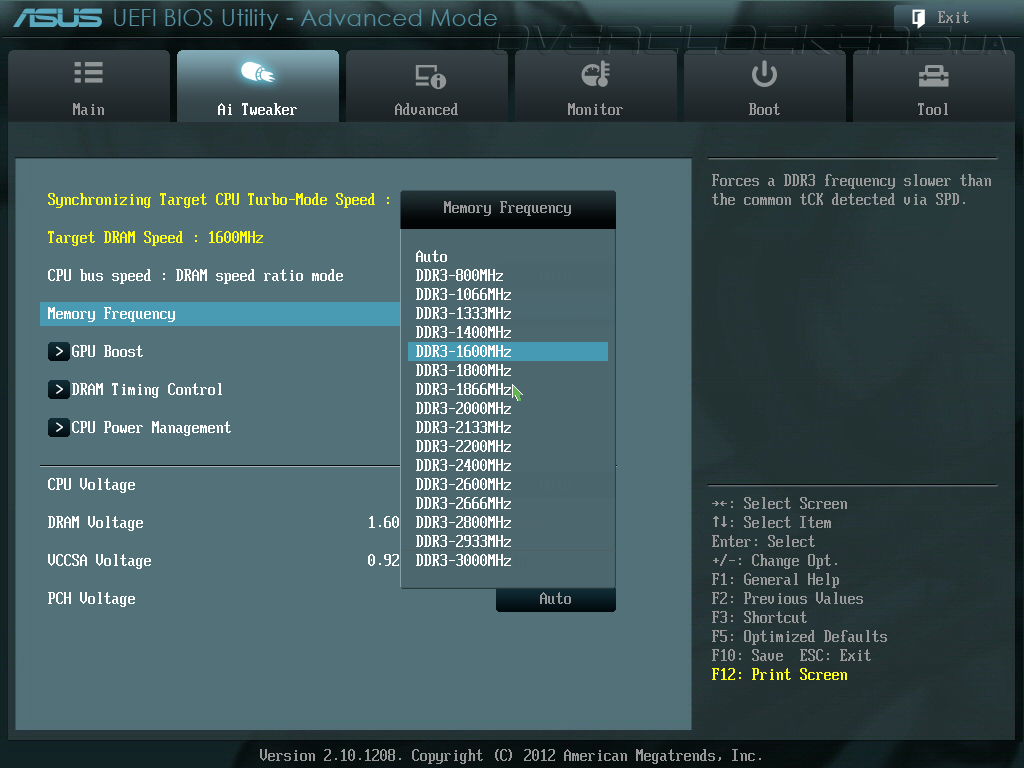

Что касается конфигурации оперативной памяти, то прошивка позволяет задавать соотношение BCLK и частоты ОЗУ, от которого зависит набор доступных режимов. Несмотря на формальную поддержку высоких частот из-за ограничения системной логики установить значение выше 1600 МГц не выйдет.

UEFI Setup ASUS P8H77-I

UEFI Setup ASUS P8H77-I

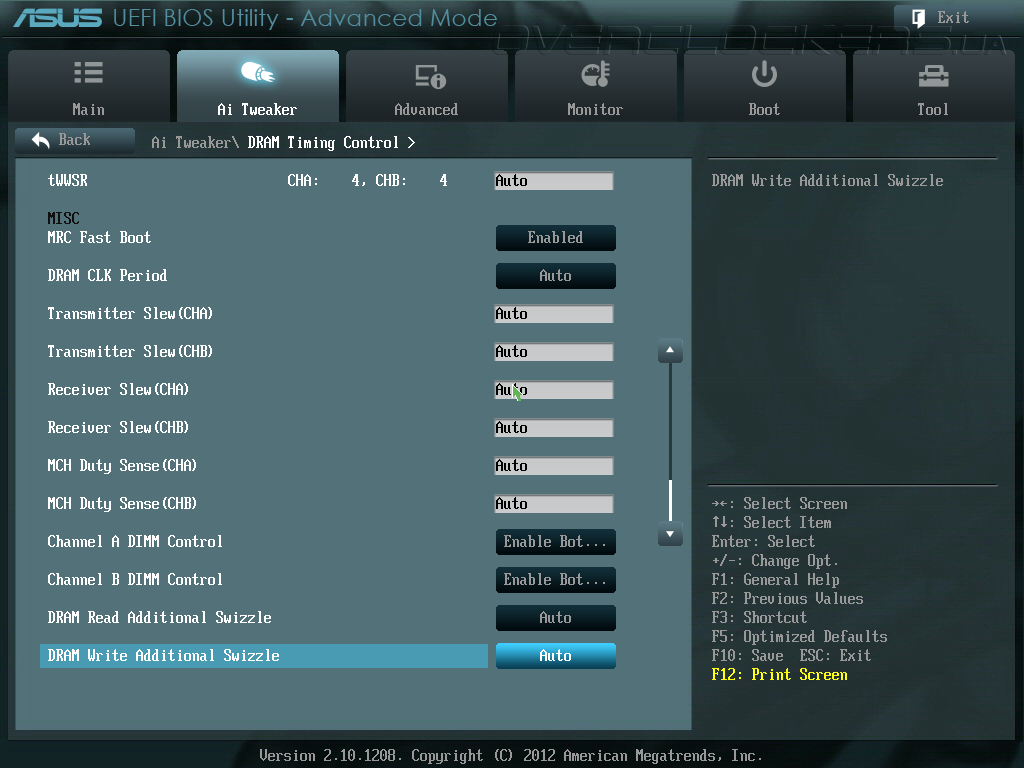

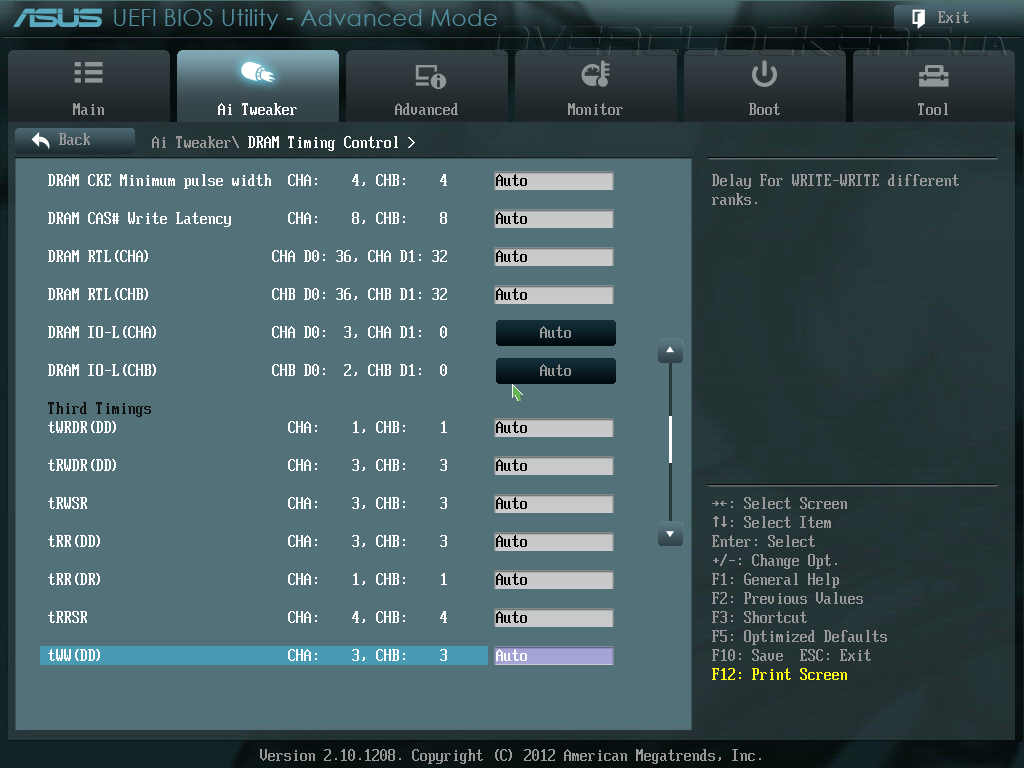

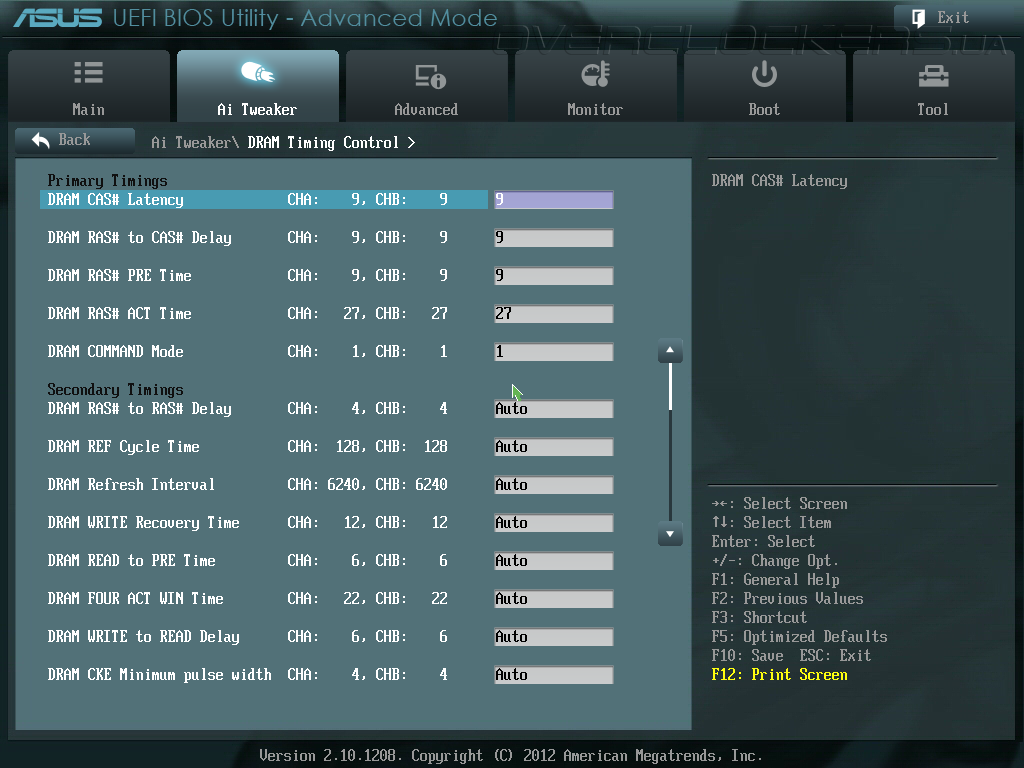

Зато, по части настройки таймингов UEFI Setup даст фору иным оверклокерским моделям.

UEFI Setup ASUS P8H77-I

UEFI Setup ASUS P8H77-I

UEFI Setup ASUS P8H77-I

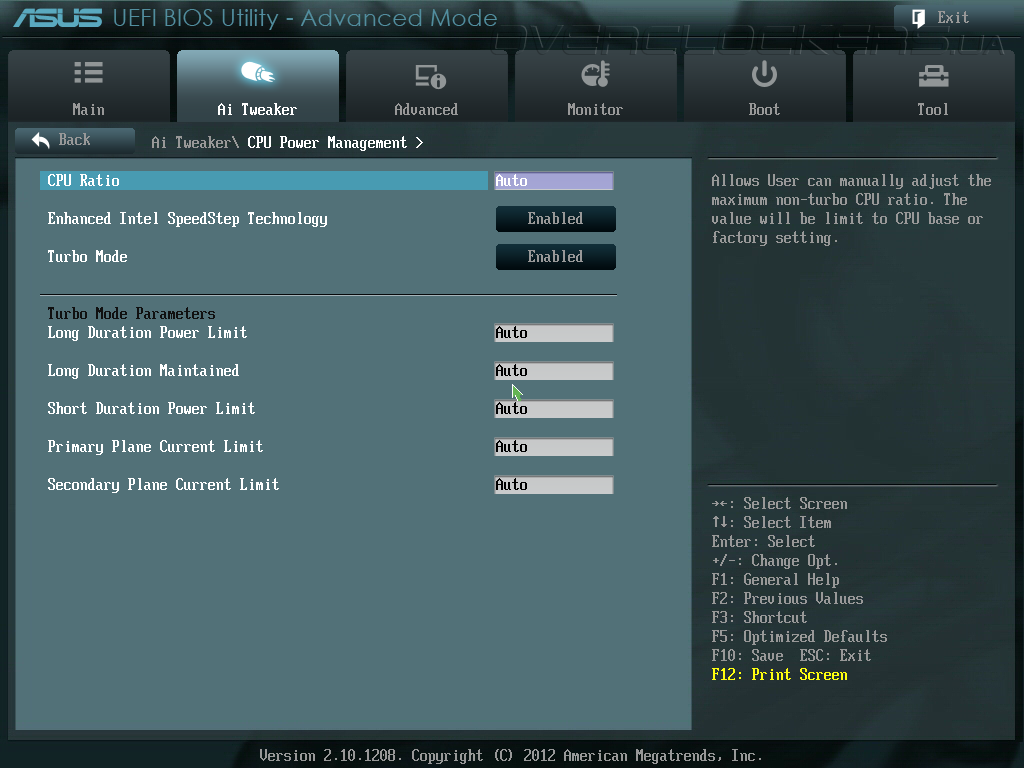

Управления функциями энергосбережения процессора и технологией Intel Turbo Boost находятся во вкладке CPU Power Management.

UEFI Setup ASUS P8H77-I

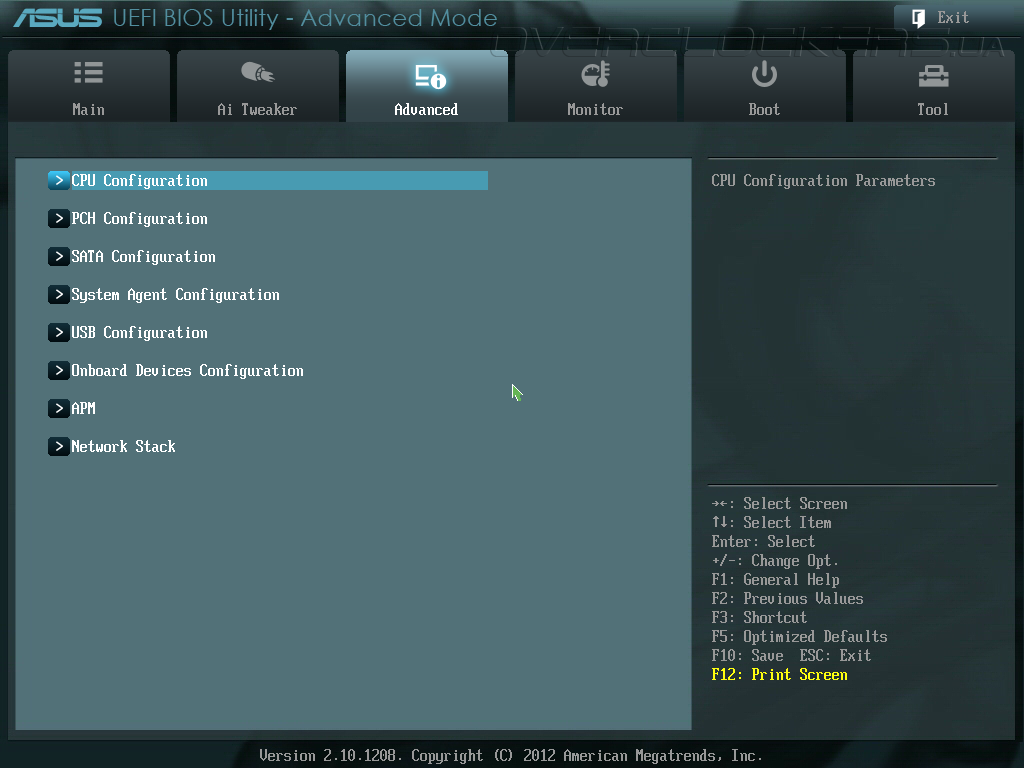

Все основные опции, связанны с возможностями расширения материнской платы, содержатся в разделе Advanced.

UEFI Setup ASUS P8H77-I

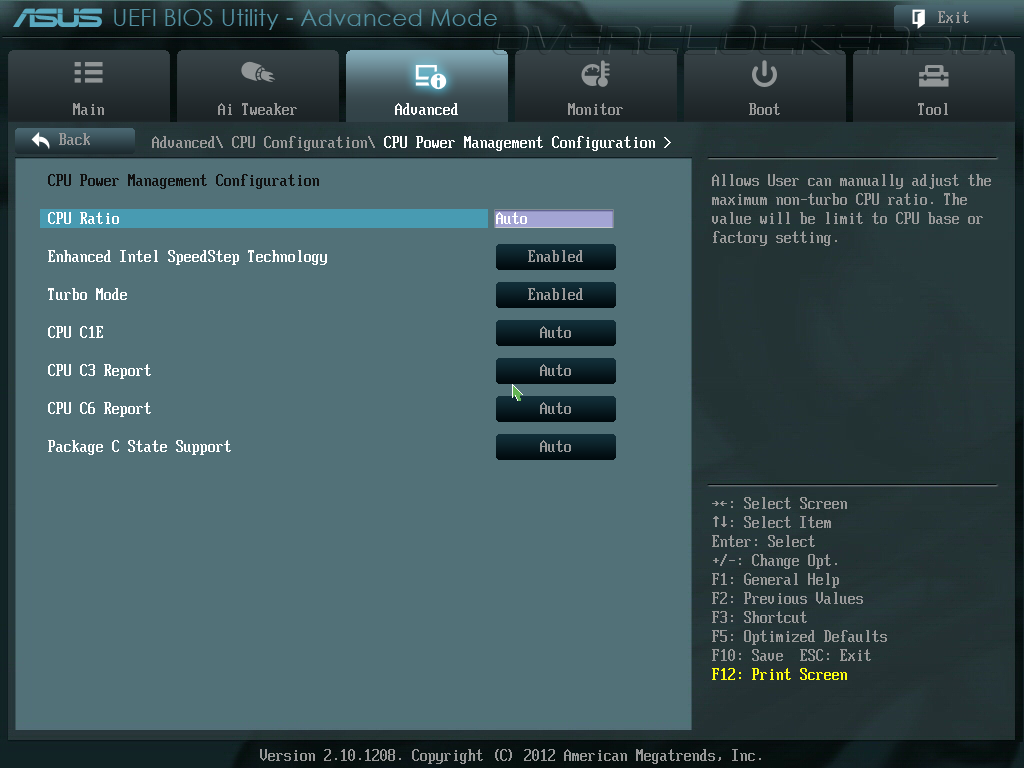

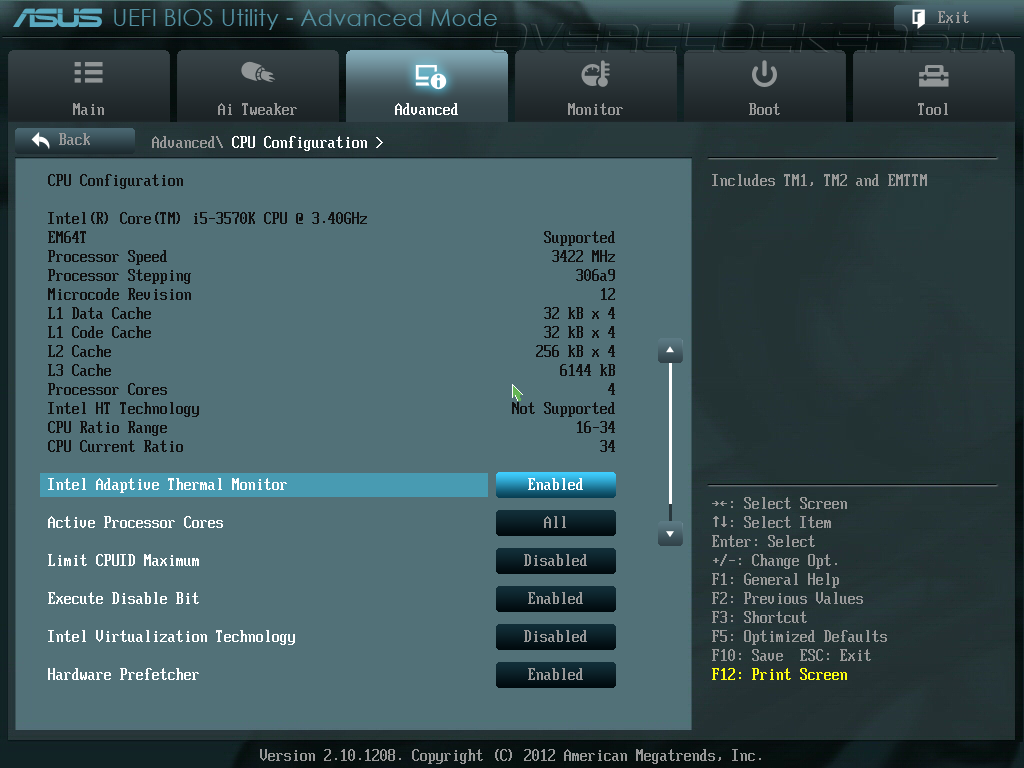

Вкладка CPU Configuration позволяет настроить работу специфических процессорных технологий, таких как виртуализация и аппаратная защита от вирусов, а в подменю CPU Power Management Configuration пользователи могут задать тонкие настройки энергосбережения.

UEFI Setup ASUS P8H77-I

UEFI Setup ASUS P8H77-I

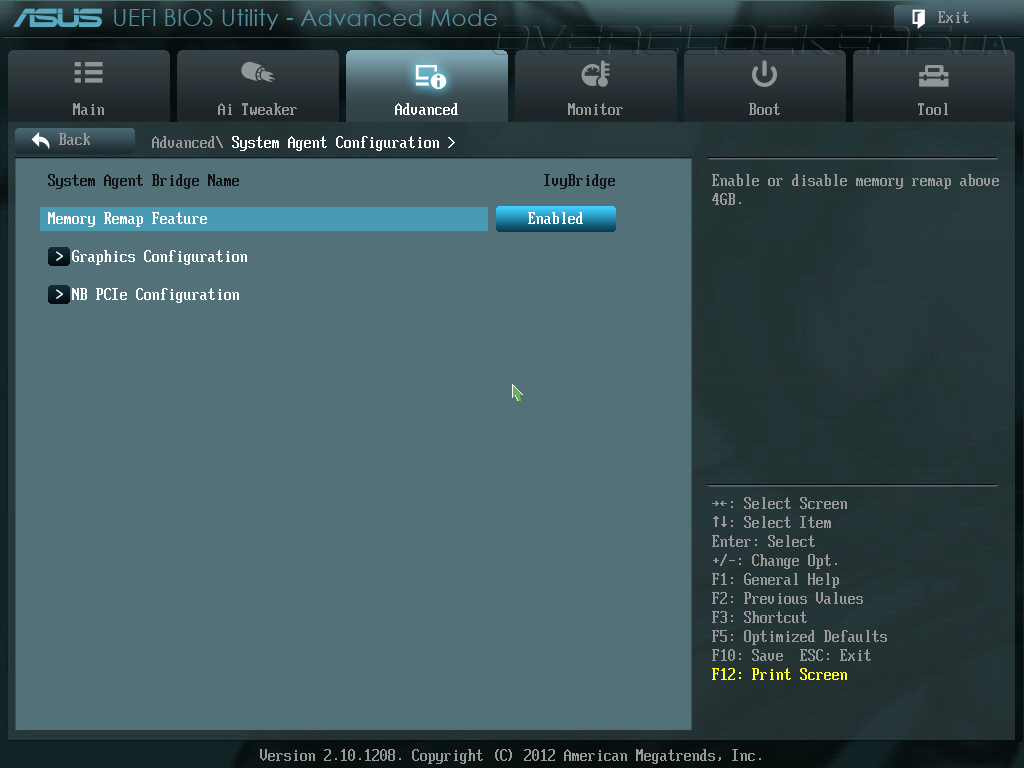

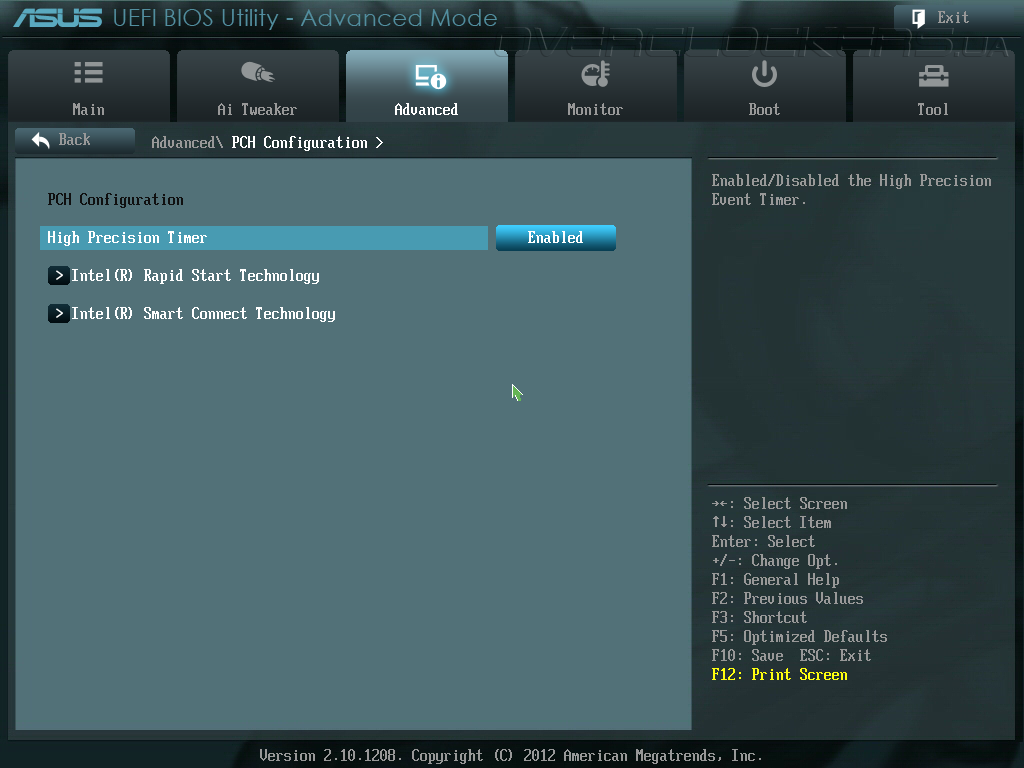

Активация фирменных функций Intel — Smart Response Technology и Rapid Start находятся в подразделе PCH Configuration, в то время как System Agent Configuration управляет встроенным северным мостом и графической подсистемой.

UEFI Setup ASUS P8H77-I

UEFI Setup ASUS P8H77-I

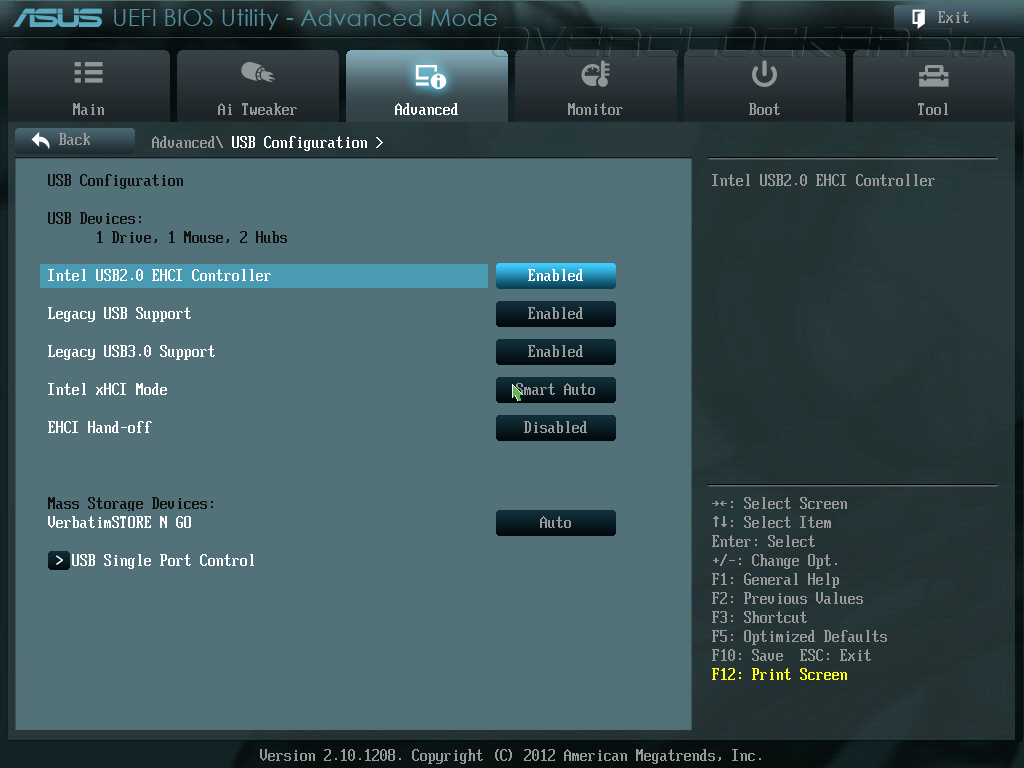

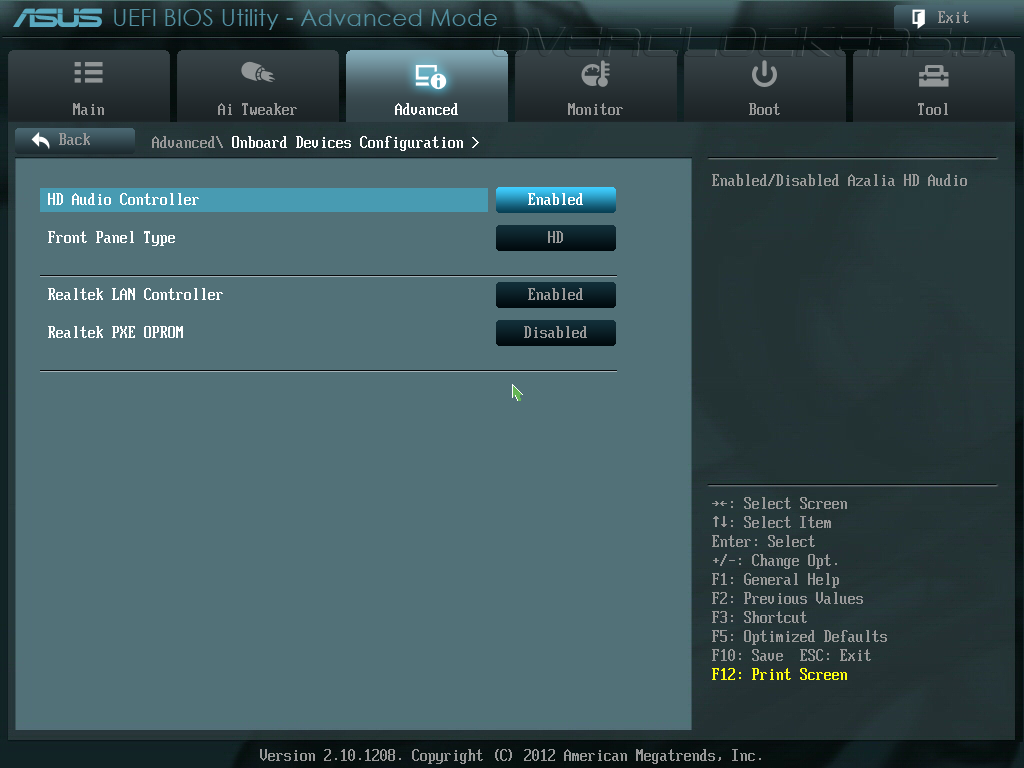

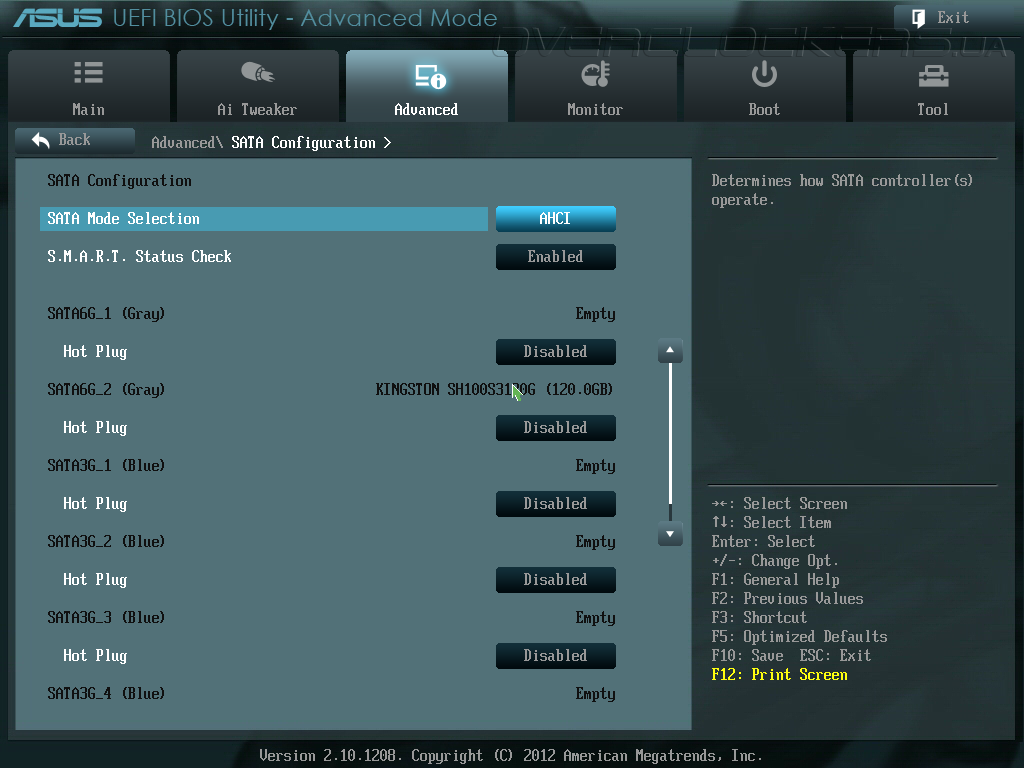

За настройку дисковой подсистемы отвечает меню SATA Configuration, вкладка USB Configuration предназначена для конфигурации одноименных портов, а подраздел Onboard Device Configuration позволяет настроить работу дополнительных контроллеров.

UEFI Setup ASUS P8H77-I

UEFI Setup ASUS P8H77-I

UEFI Setup ASUS P8H77-I

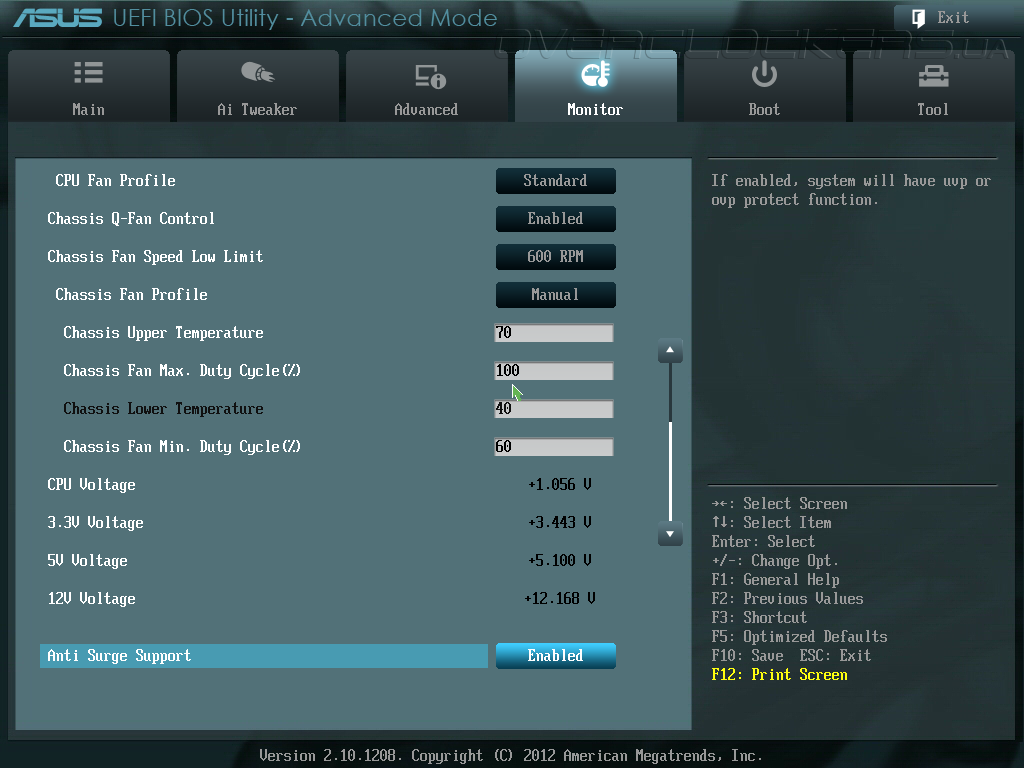

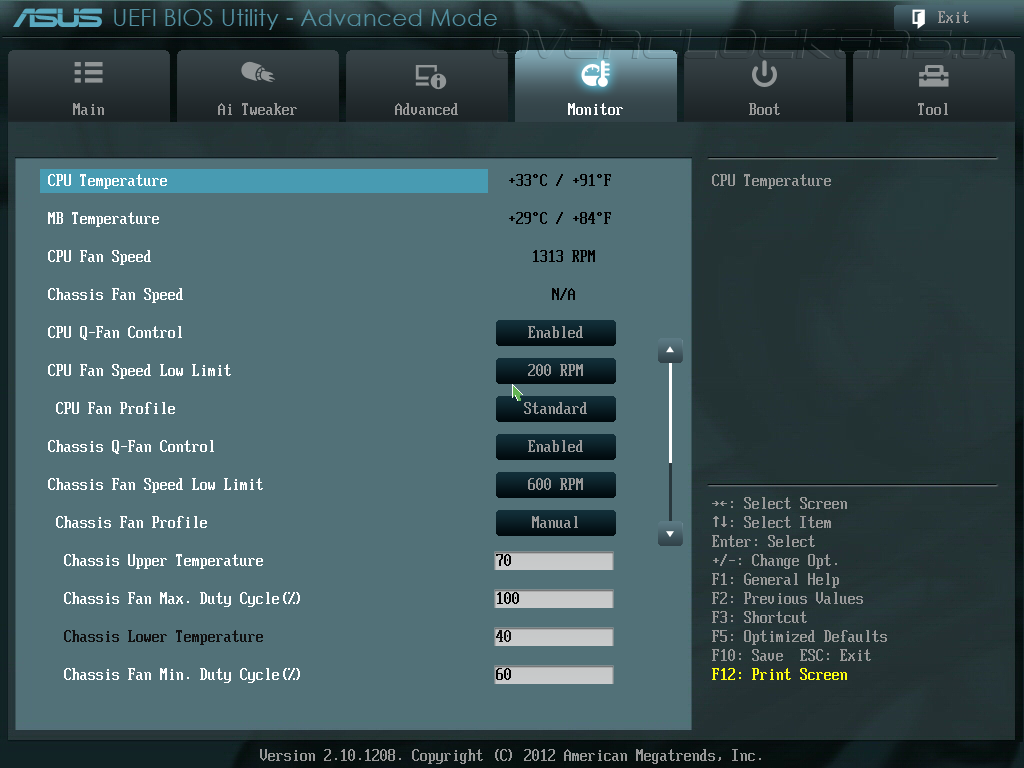

Функции аппаратного мониторинга находятся в меню Monitor, где выводятся показания двух температур, четырех напряжений и скорости вращения двух вентиляторов, для которых доступна опция автоматического управления Q-Fan. Пользователи могут выбрать один из предустановленных профилей, или настроить поведение «карлсона» в зависимости от температуры CPU.

UEFI Setup ASUS P8H77-I

UEFI Setup ASUS P8H77-I

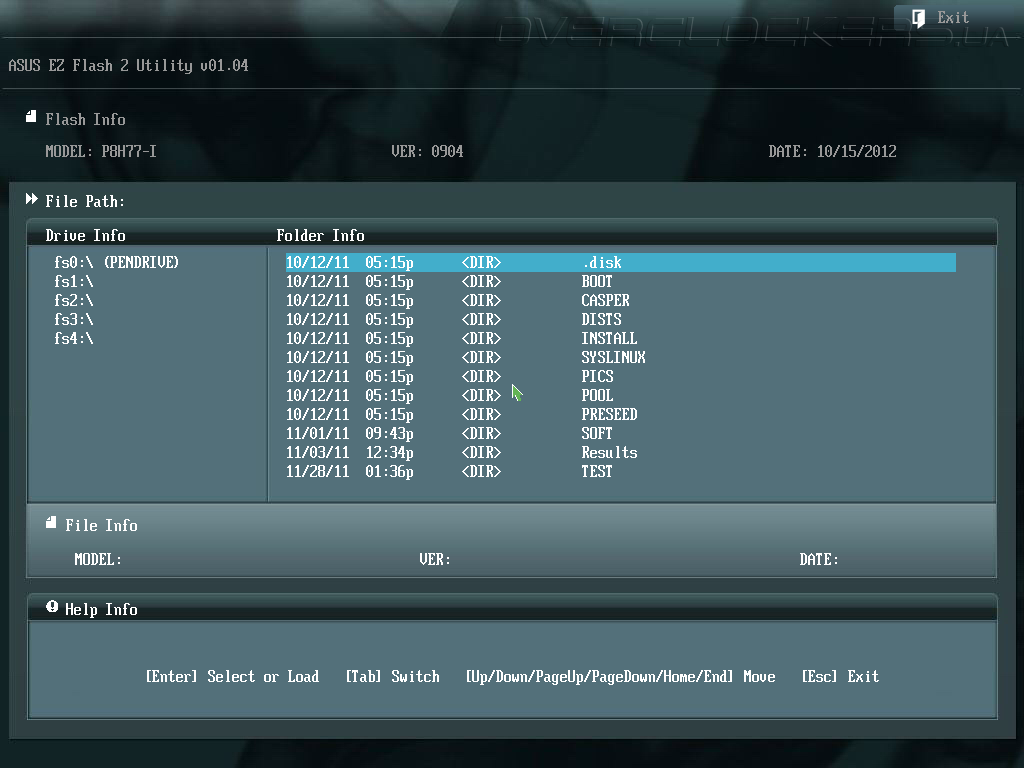

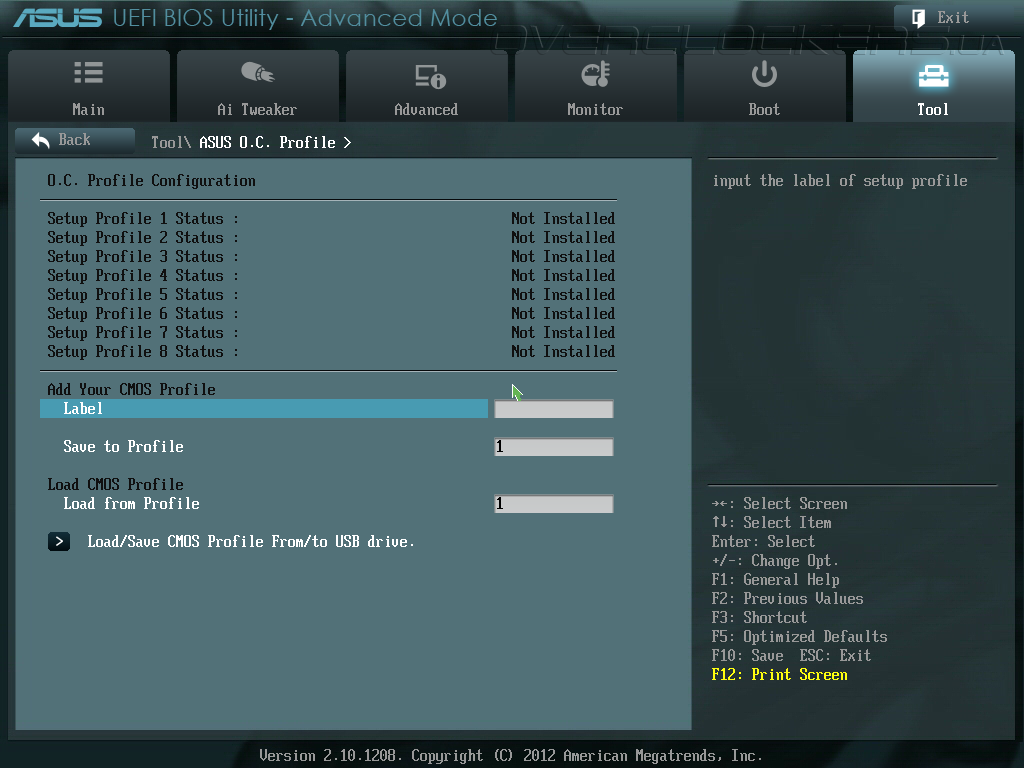

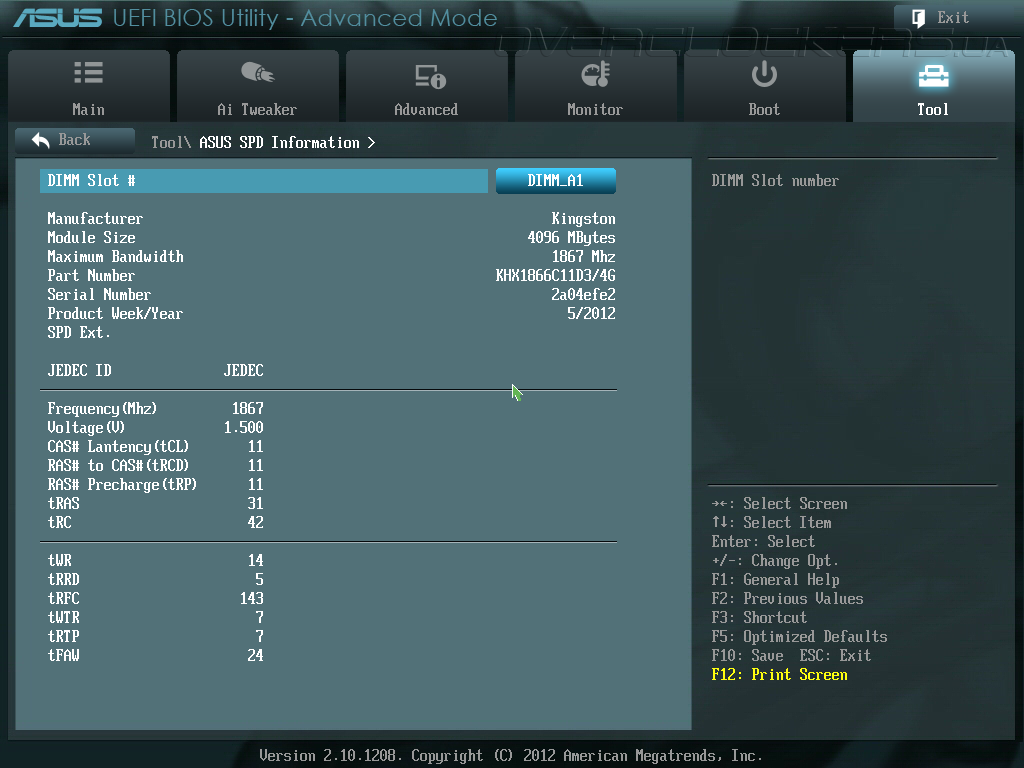

Учитывая миниатюрные размеры и отсутствие возможности разгона раздел аппаратного мониторинга P8H77-I выглядит вполне пристойно. Помимо основных функций настройки прошивка новинки обладает рядом дополнительных возможностей, таких как сохранение до восьми профилей с настройками, отображение параметров установленных модулей ОЗУ или встроенная утилита для обновления прошивки ASUS EZ Flash 2.

UEFI Setup ASUS P8H77-I

UEFI Setup ASUS P8H77-I

UEFI Setup ASUS P8H77-I

Очевидно, все это досталось в наследство от старших моделей ASUS, а в случае с P8H77-I пригодится лишь функция обновления управляющего микрокода.


Комплектное ПО

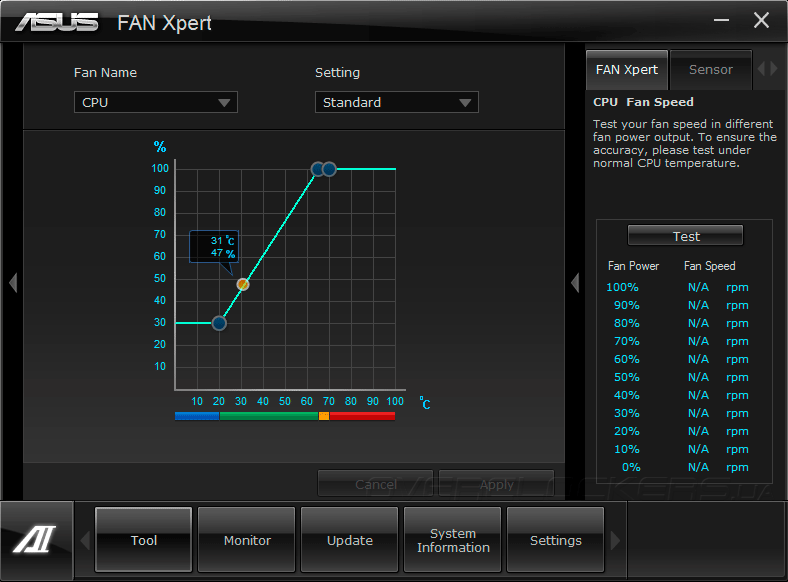

Фирменное программное обеспечение ASUS AI Suite II имеет модульную структуру, оно состоит из нескольких отдельных подпрограмм, объединенных общим интерфейсом. Набор программных модулей зависит от модификации системной платы, например, для P8H77-I предлагаются утилиты FAN Xpert, Probe II, Sensor Recorder, USB 3.0 Boost и Network iControl. Так, Fan Xpert предназначен для управления скоростями вращения вентиляторов.

ASUS AI Suite II

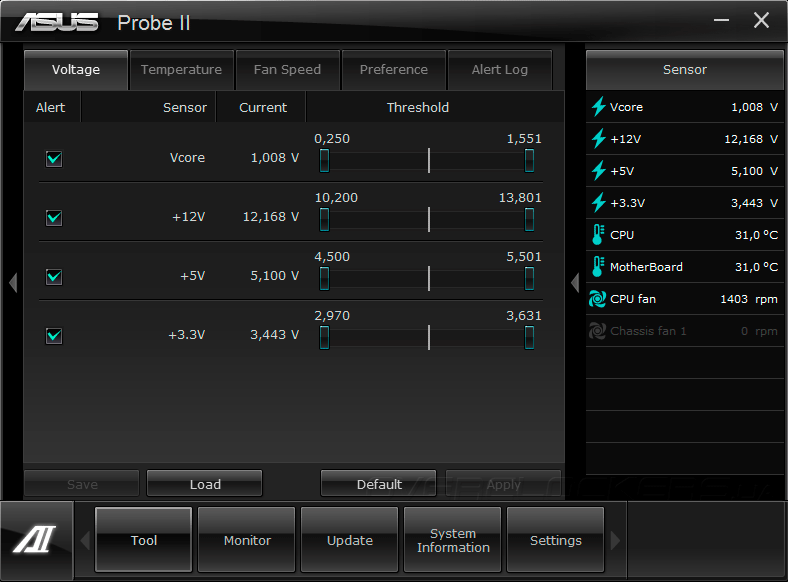

Подпрограмма Probe II служит для контроля параметров системного мониторинга, а Sensor Recorder позволяет отслеживать динамику изменения показаний и записывать историю.

ASUS AI Suite II

ASUS AI Suite II

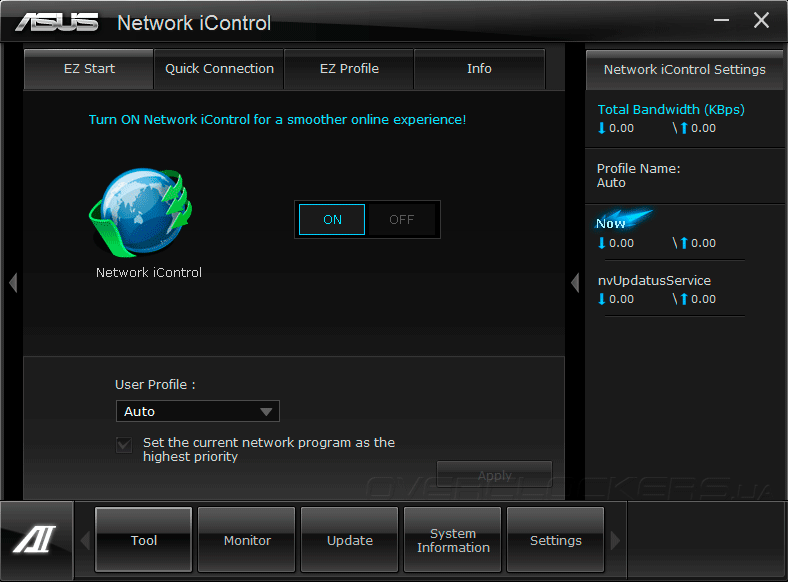

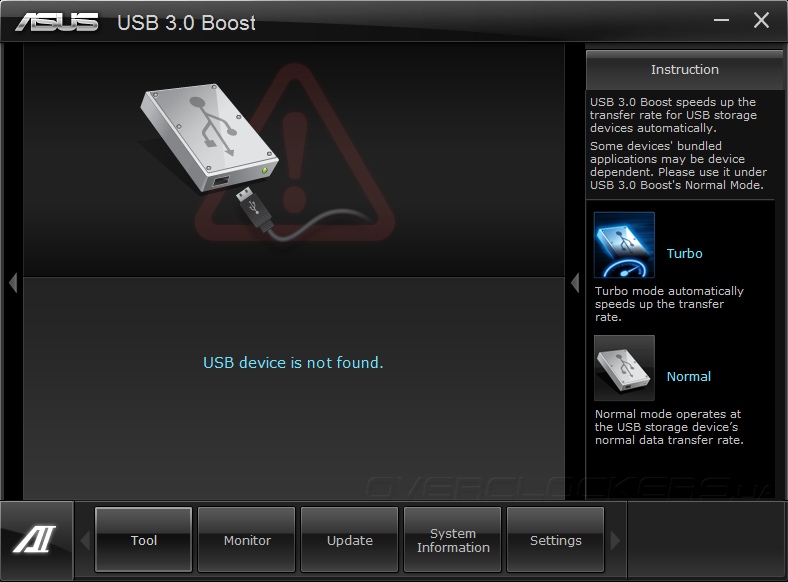

Модуль USB 3.0 Boost ускоряет работу переносных накопителей за счет активации протокола UASP — USB Attached SCSI Protocol, в то время как с помощью Network iControl пользователи могут управлять пропускной способностью сетевого соединения и задавать приоритеты доступа приложений к сети Internet.

ASUS AI Suite II

ASUS AI Suite II
