ASUS M4A89GTD PRO/USB3: интегрированный hi-end

Набор системной логики AMD 890GX уже рассматривался нами ранее. Пожалуй, это наиболее универсальное решение среди чипсетов компании AMD. На его базе вполне можно собрать как высокопроизводительную систему с парой видеокарт, так и весьма мощный HTPC, с возможностью аппаратного декодирования видео высокого качества. В случае использования интегрированного видеоядра, вполне возможно играть в простенькие игры. Также его возможностей с головой хватает для полного отображения эффектов рабочего стола Windows 7. Плюс ко всему, покупая материнскую плату с южным мостом SB850, пользователь получает возможность использовать современный интерфейс подключения SATA 3, что, вместе с широкой преемственностью процессоров AMD, дает возможность на длительное время забыть об апгреде. Сегодня мы рассмотрим материнскую плату, основанную на представленном выше наборе системной логики, ASUS M4A89GTD PRO/USB3.


Внешний вид, характеристики платы

Модель ASUS M4A89GTD PRO/USB3
Чипсет AMD 890GX + SB850
Процессоры Socket AM3 Phenom II, Athlon II
Шина HT HyperTransport 3.0, 5200 MT/s
Память 4x DIMM DDR3 SDRAM 1066/1333/1866 (O.C.), 16GB max
Количество подключаемых вентиляторов 4x (2x 4pin, 4x 3pin)
Слоты PCI-E 1x PCI Express 2.0 x16
1x PCI Express 2.0 x16@x8
1x PCI Express 2.0 x4
1x PCI Express 2.0 x1
Слоты PCI 2x
Встроенное видеядро Radeon HD 4290
Видеоразъемы HDMI, DVI, D-Sub
Порты USB 12x (4 разъема на задней панели) 2.0
2х 3.0 на задней панели (NEC D720200F1)
ATA-133 1x
Serial ATA 6x SATA-3 (AMD SB850)
RAID 0, 1, 0+1, 5, JBOD (AMD SB850)
eSATA 1x (JMicron JMB361)
Встроенный звук Восьмиканальный HDA-кодек Realtek ALC892
Встроенная сеть 2x Gigabit Ethernet Realtek RTL8111E
FireWire 2x (один порт на задней панели, VIA VT6308P)
LPT
COM +
BIOS AMI
Форм-фактор ATX
Размеры 305 x 244 мм
Дополнительные возможности Core Unlocker, Turbo Key II, TurboV EVO, GPU Boost, Auto Tuning, CPU Level UP, CPU Level UP, поддержка AMD Overdrive

Плата поставляется в коробке светло-зеленого или, скорее, салатового цвета, большую часть которой занимает различного рода рекламная информация.

Комплект поставки прост, и включает в себя:
  • четыре кабеля SATA;
  • один кабель IDE;
  • карта-ключ для разъема PCI-Express;
  • два переходника ASUS Q-Connector
  • задняя планка I/O;
  • диск с драйверами и ПО;
  • инструкции.

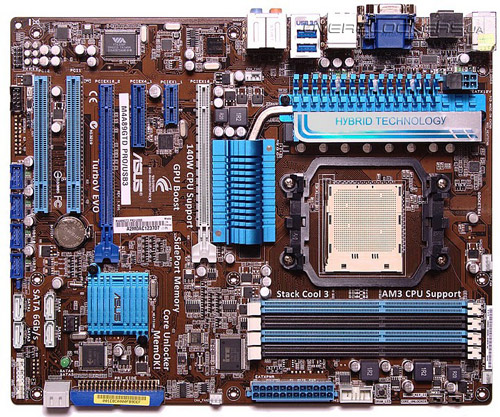

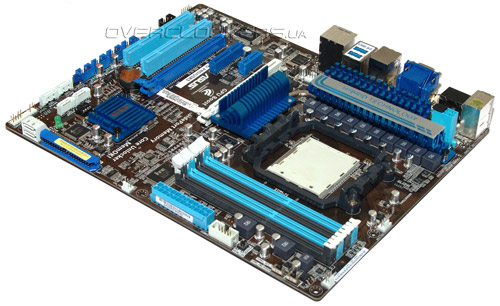

Модель размером 244x305 мм выполнена в форм-факторе АТХ на текстолите темно-коричневого цвета. На наш взгляд — достаточно неплохое решение, смотрится намного лучше нежели платы желтого цвета, ранее используемые в компании.

ASUS M4A89GTD PRO/USB3

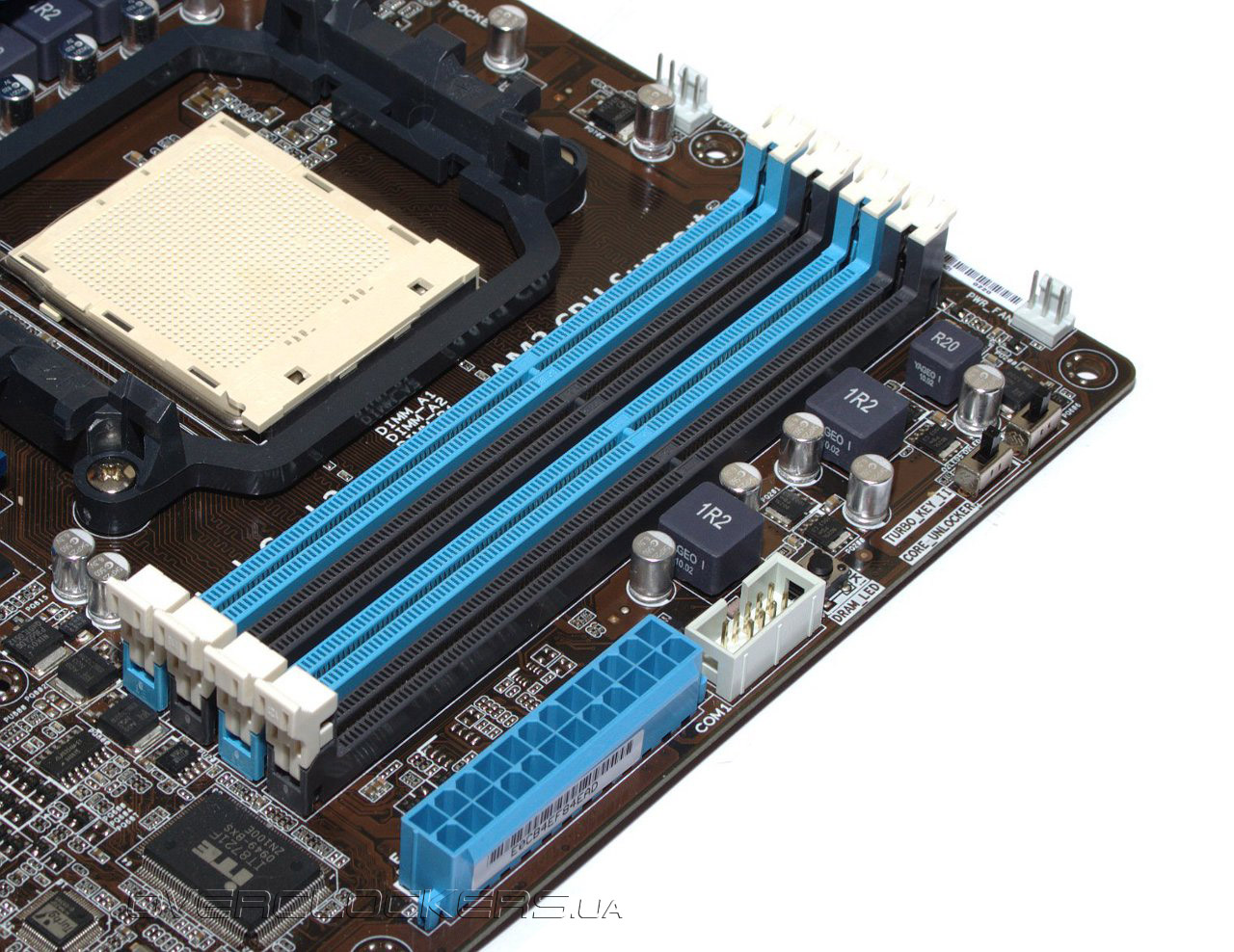

Поддерживаются все существующие на рынке процессоры АМ3. Четыре слота DIMM позволяют установить до 16 ГБайт памяти DDR3 в комбинации 4х4. Типичные, но при этом более чем достаточные возможности для плат данного ценового диапазона.

ASUS M4A89GTD PRO/USB3

Подсистема питания процессора выполнена по схеме 8+2 на базе ШИМ-контроллера с маркировкой ASP0910. Также установлен, своего рода, вспомогательный чип EPU (Energy Processing Unit), который сама компания гордо именует «специальный энергетический процессор от ASUS». Данный контроллер призван «на лету» отслеживать загрузку ЦП и в зависимости от нее, регулировать энергопотребление. Разумеется, никаких ограничений на TDP устанавливаемого процессора плата не имеет.

ASUS M4A89GTD PRO/USB3

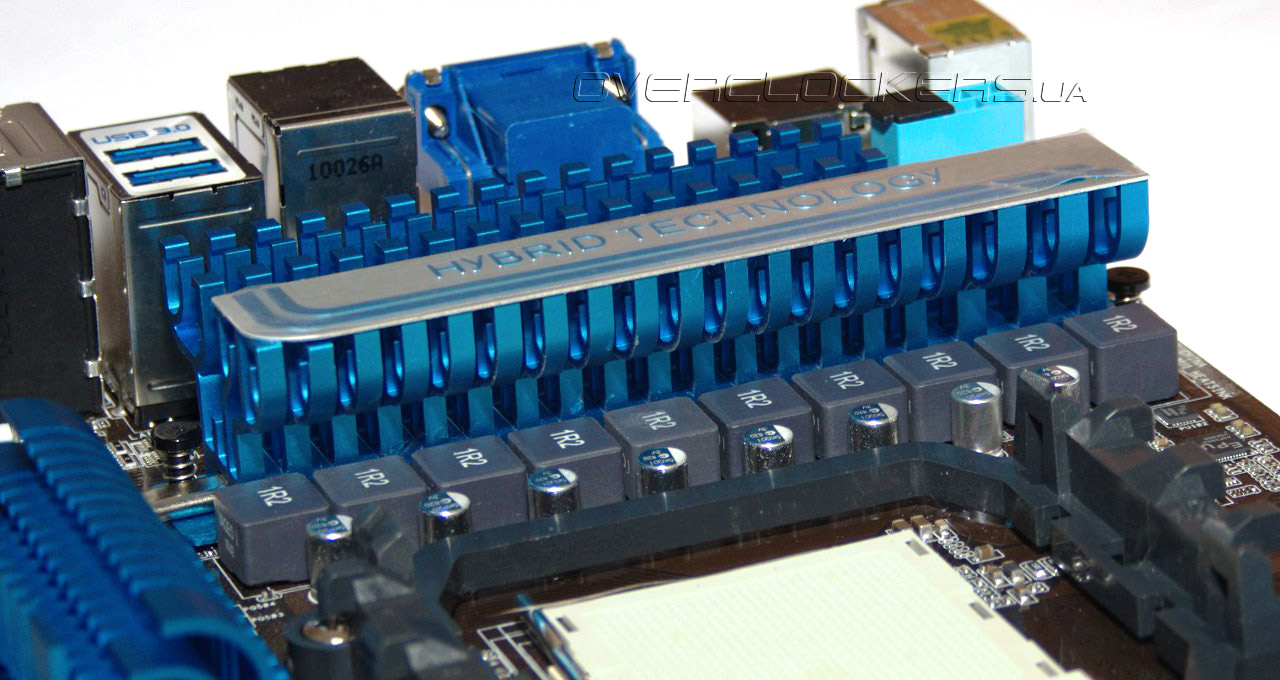

Цепи питания охлаждаются отдельным массивным радиатором, который соединен посредством тепловой трубки с радиатором северного моста, что должно положительным образом сказаться на тепловом режиме последнего. Дополнительный разъем питания — восьмиконтактный. Поскольку радиатор VRM достаточно высокий и расположен в непосредственной близости, коннектор сделан более высоким, чем обычно, что, несомненно, сказывается на удобстве сборки.

ASUS M4A89GTD PRO/USB3

Интегрированное в северный мост видеоядро Radeon HD 4290 фактически представляет собой все тот же акселератор HD 3200 с увеличенной до 700 МГц рабочей частотой и незначительно измененной и модифицированной архитектурой. Прочие характеристики, такие как, например, количество унифицированных процессоров и текстурных блоков, полностью аналогичны. Частью видеоподсистемы является размещенный на плате чип памяти DDR3 (SidePort), функционирующий на частоте 1333 МГц, Hynix H5TQ1G63BFA.

В качестве южного моста используется микросхема SB850, охлаждаемая небольшим алюминиевым радиатором. Относительно SATA-3 и USB 2.0 возможности чипа использованы полностью.

ASUS M4A89GTD PRO/USB3

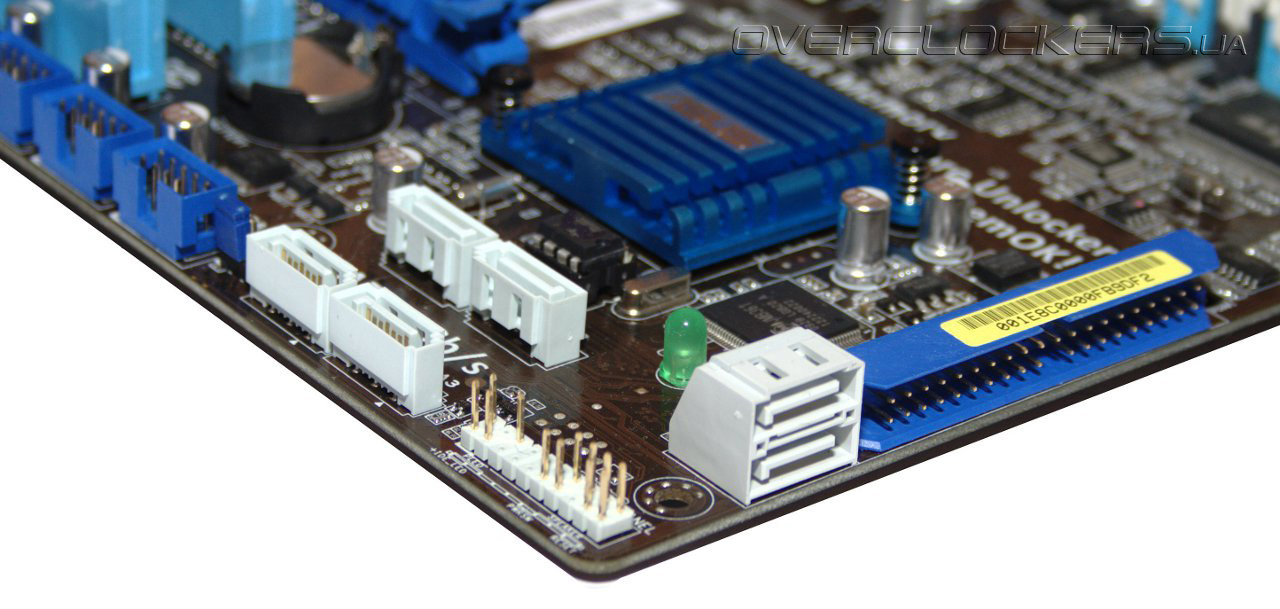

На плате разведено шесть портов SATA-3. Два разъема расположены параллельно плоскости платы, а четыре— перпендикулярно. На наш взгляд такое решение является оптимальным, поскольку исключает возможные несовместимости платы и остальных комплектующих. Рядом с портами SATA расположен разъем IDE с возможностью подключения до двух устройств. Разъем для подключения дисковода отсутствует. Также в правом нижнем углу расположен индикатор подачи питания.

ASUS M4A89GTD PRO/USB3

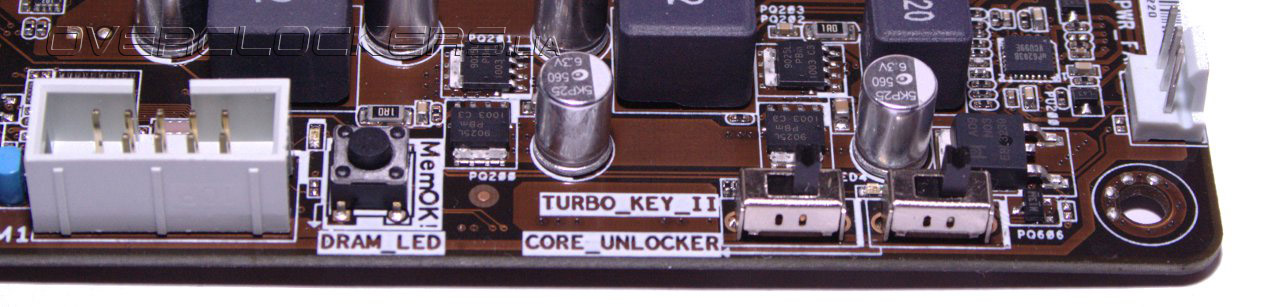

На плате расположена кнопка МеmOK!, которая призвана восстанавливать стандартные настройки подсистемы памяти и таким образом восстанавливать плату в случае переразгона. Работает данная настройка весьма неплохо. Рядом расположены два рычажка, Core Unlocker и Turbo Key II, отвечающие за разблокировку неработающих ядер ЦП и автоматический разгон соответственно.

ASUS M4A89GTD PRO/USB3 ASUS M4A89GTD PRO/USB3

Обе функции работают также нормально. С помощью Turbo Key II тестовый Sempron 140 «завелся» на частоте 3375 МГц, что составляет 125% номинальной частоты, однако при этом множители NB и шины HT, остались неизменными. Итоговая частота двух последних составила 2500 МГц, что никак не отразилось на стабильности работы тестовой системы, однако в случае использования более мощных процессоров, такие параметры могут помешать стабильной работе.

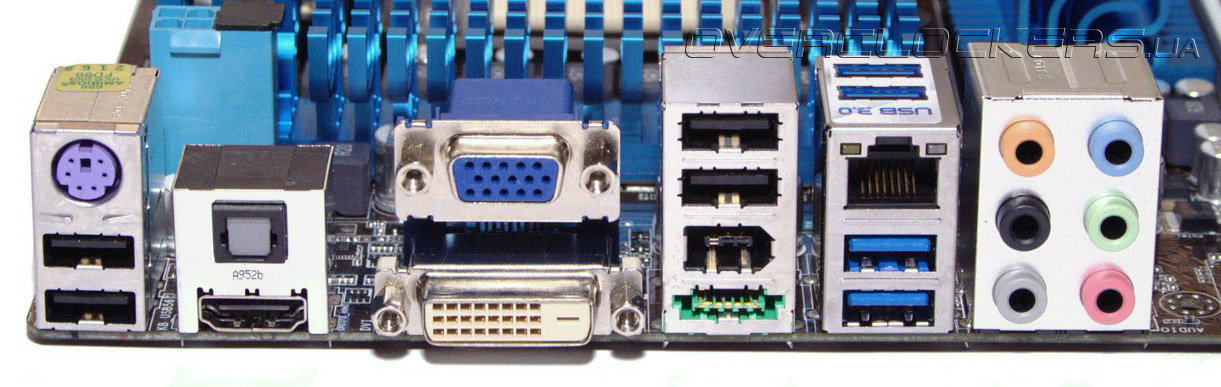

На заднюю панель ввода-вывода материнской платы вынесены следующие разъемы:
  • шесть портов USB (4 x 2.0 и 2 x 3.0);
  • порт PS/2 (клавиатура);
  • один DVI;
  • один VGA;
  • один HDMI;
  • один оптический S/PDIF;
  • один Ethernet;
  • шесть аналоговых аудиоразъемов;
  • один IEEE 1394.
  • один eSATA.
ASUS M4A89GTD PRO/USB3

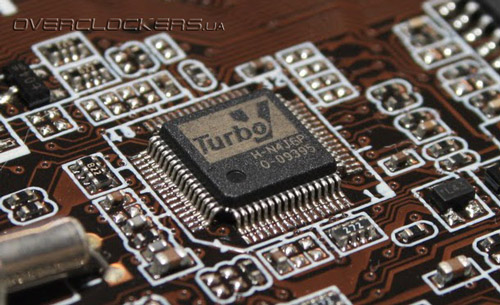

На плате распаян чип TurboV EVO, отвечающий за функции автоматического разгона и настройки системы. Это своего рода аппаратная составляющая таких технологий, как Auto Tuning, Turbo Key и CPU Level Up.

ASUS M4A89GTD PRO/USB3

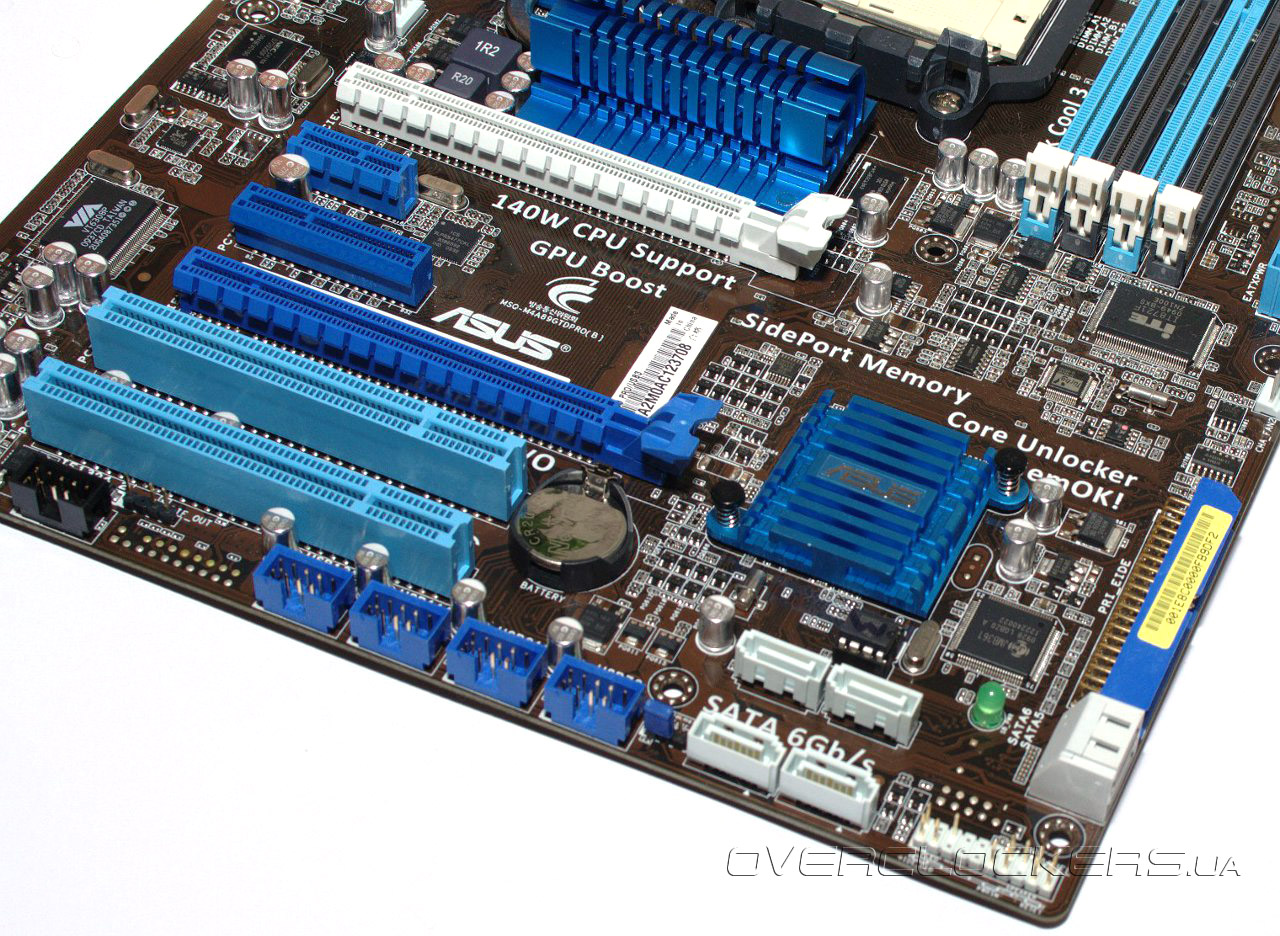

Для расширения функциональности ASUS M4A89GTD PRO/USB3 имеет два слота для видеокарт PCI Express x16, два PCI, один PCI Express x1 и один PCI Express x4. Графические разъемы могут функционировать в режимах 16+0 или 8+8 в зависимости от того, сколько акселераторов установлено в данный момент. Для полноценного использования нижнего слота, в верхний необходимо установить специальную карту, поставляемую в комплекте.

ASUS M4A89GTD PRO/USB3

Ну и напоследок приведем список остальных микросхем, отвечающих за основные функции платы. Тактовый генератор — ICS 9LPRS477CKL. Сетевые возможности платы реализованы посредством чипа Realtek RTL8111E. Интегрированный звук — Realtek ALC892. Чип отвечающий за интерфейс IEEE 1394 — VIA VT6308P. Использование USB 3.0 стало возможным за счет микросхемы NEC D720200F1. За поддержку e-SATA отвечает JMicron JMB361. Контроллер мониторинга — ITE IT8721F.


BIOS Setup

BIOS ASUS M4A89GTD PRO/USB3

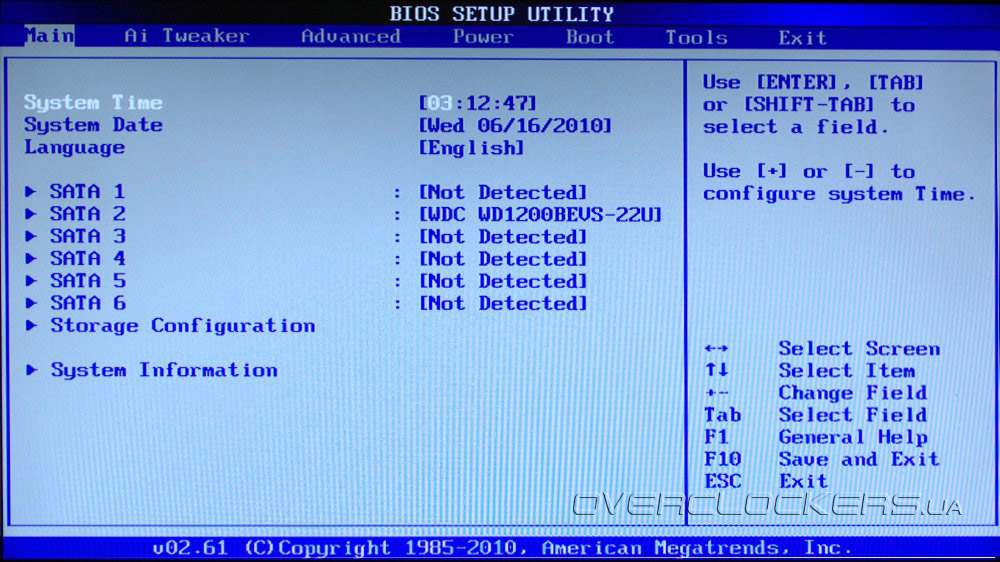

BIOS основан на микрокоде AMI (American Megatrends Inc). Попасть в BIOS можно, нажав клавишу Del.

BIOS ASUS M4A89GTD PRO/USB3

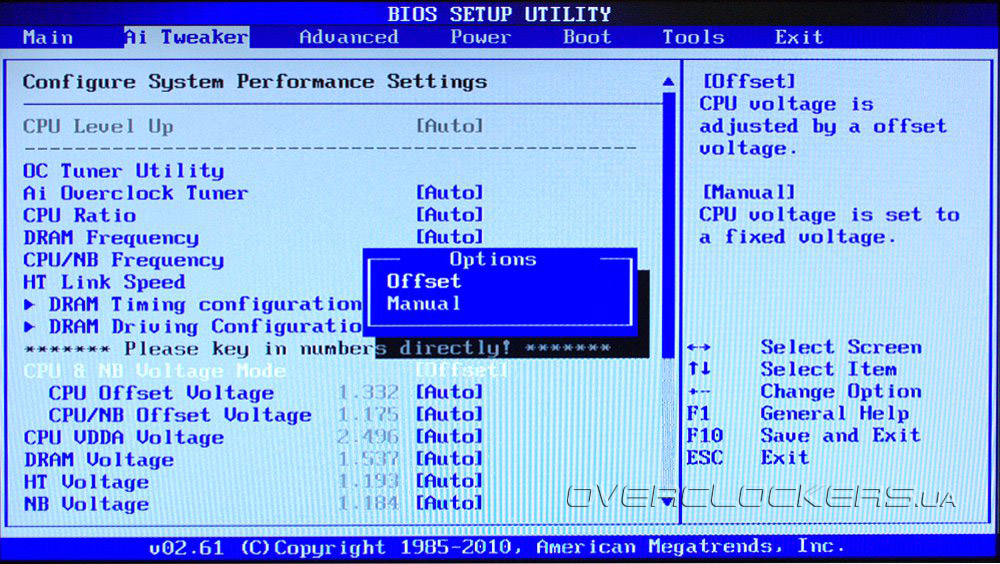

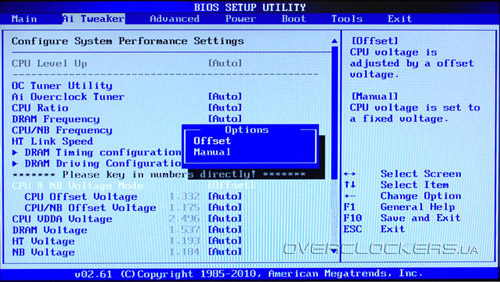

Большинство настроек, которые отвечают за разгон и тонкую настройку производительности, собраны в разделе AI Tweaker.

BIOS ASUS M4A89GTD PRO/USB3

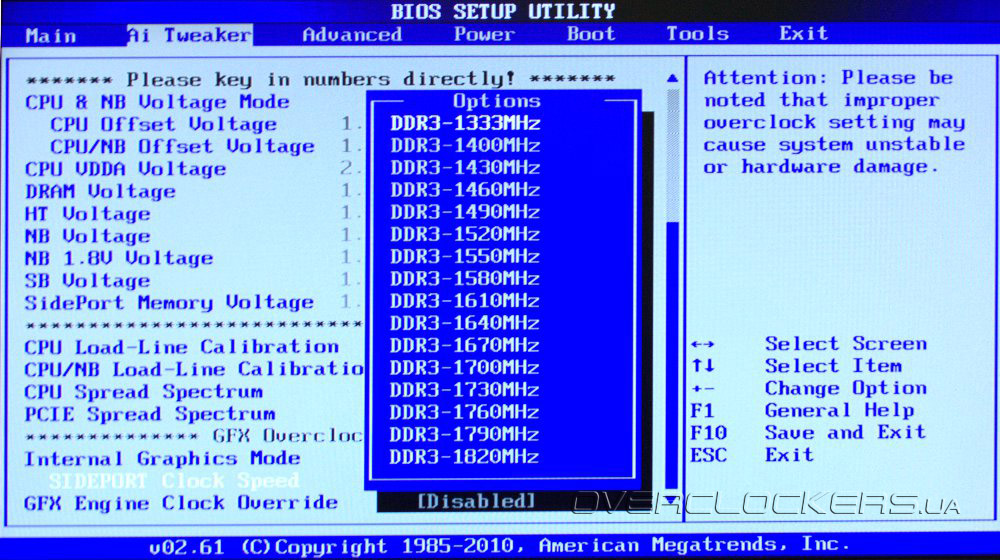

Все настройки снабжены краткими комментариями. Большинство параметров изменяются посредством клавиш «+» и «-», некоторые выполнены посредством выпадающих меню.

BIOS ASUS M4A89GTD PRO/USB3

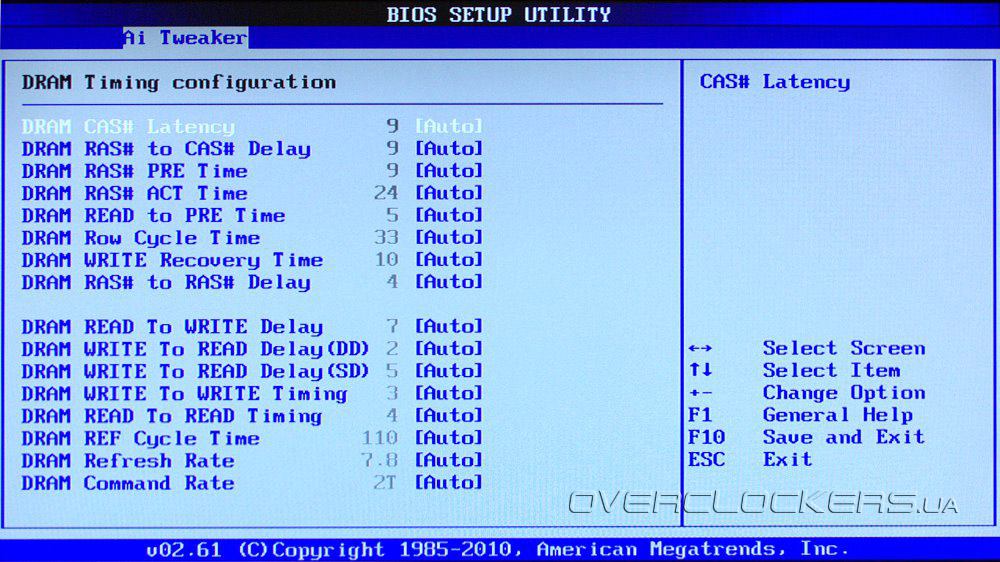

Возможности настроек таймингов оперативной памяти достаточно широки:

BIOS ASUS M4A89GTD PRO/USB3

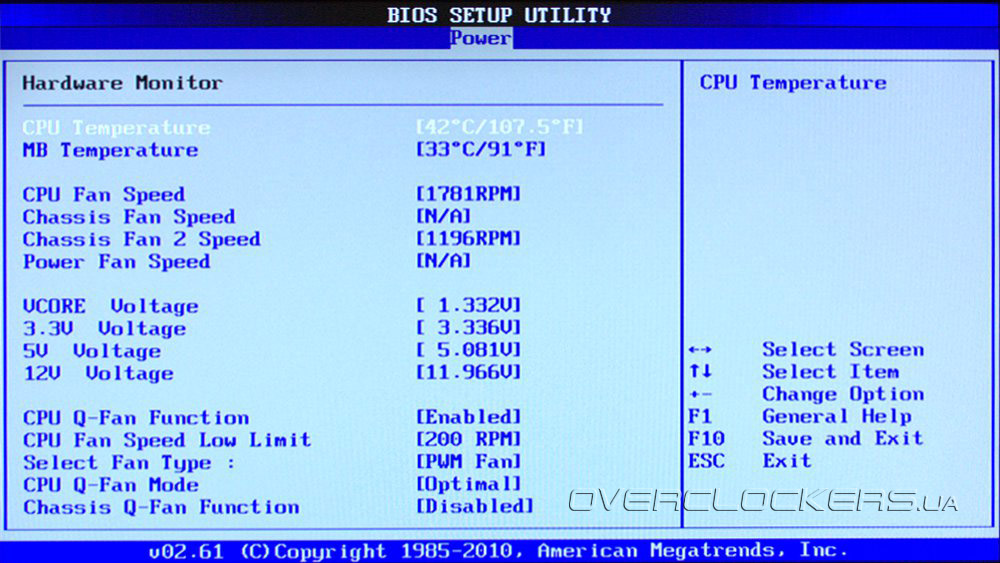

Мониторинг представлен в разделе Power:

BIOS ASUS M4A89GTD PRO/USB3

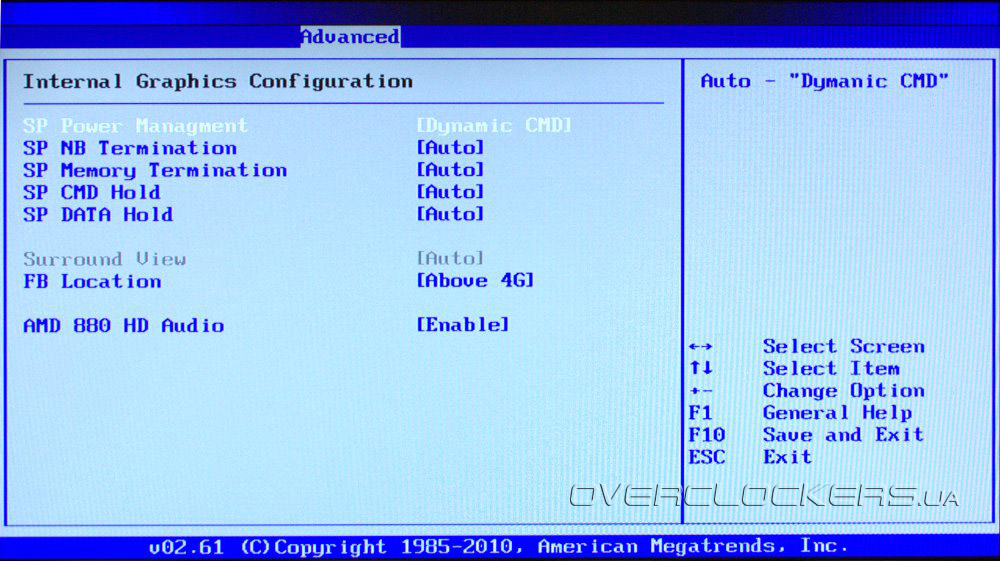

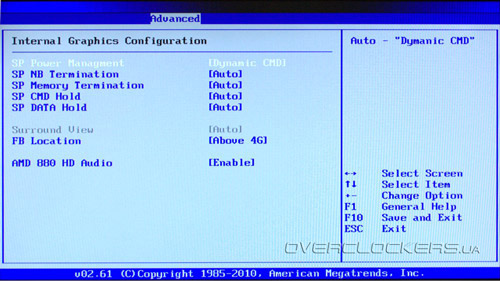

Также возможно регулировать различные настройки интегрированного видеоядра:

BIOS ASUS M4A89GTD PRO/USB3

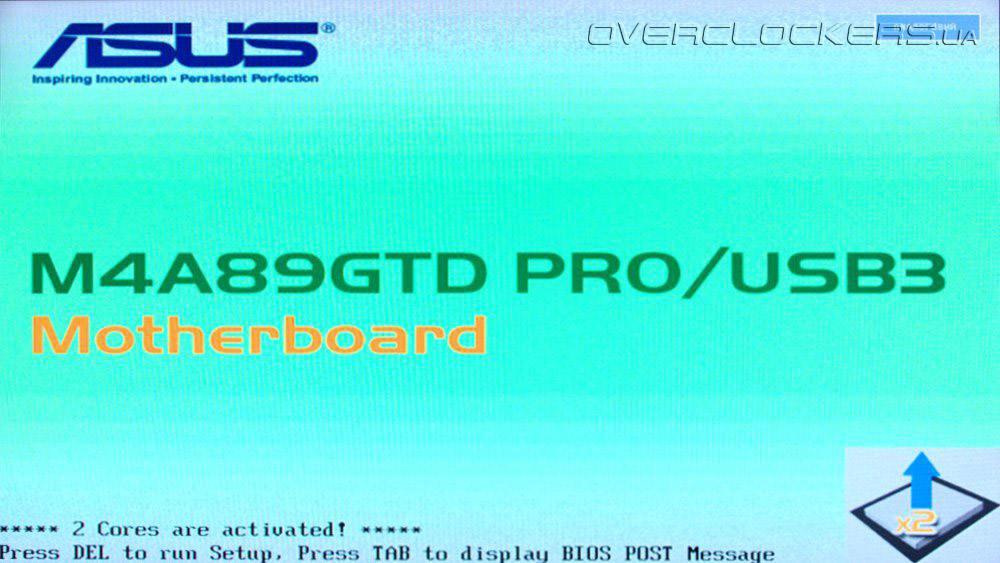

Кроме того, BIOS предоставляет возможность создавать профили настроек, устанавливать пароли на загрузку, настраивать утилиту ASUS Express Gate. В целом, возможности более чем достаточны для пользователей. Удобно то, что разблокировка ядер процессора может осуществляться во время загрузки системы, путем нажатия в установленный момент клавиши «4». Реализована возможность восстановления «испорченного» BIOS с внешнего носителя. Проверять работу данной функции мы не решились.

Все основные параметры приведены ниже для удобства в ряде таблиц.

Рассмотрим первую группу — частоты подсистемы процессора.

  Диапазон Шаг Номинал
HTT 200–X МГц
1 МГц
200 МГц
CPU MP 4–X 0,5 X
CPU NB MP 4–10 1 10
HT MP 1–10 1 10

  • HTT — значение частоты, называемой опорной. Данная частота является базовой в системе, т.е. от ее изменения зависят частоты, например, процессора, контроллера памяти и т.д.
  • CPU MP — (Мultiplier) значения множителя частоты процессора. Данная величина, умноженная на опорную частоту, формирует рабочую частоту процессора.
  • CPU NB MP — (North Bridge Мultiplier) значения множителя частоты контроллера памяти. Данная величина, умноженная на опорную частоту, формирует частоту контроллера памяти.
  • HT MP — (HyperTransport Мultiplier) значения множителя частоты шины HyperTransport (HT). Данная величина, умноженная на опорную частоту, формирует частоту шины HyperTransport (HT).
  • X — зависит от установленных компонентов системы.
Возможности платы в данном разделе стандартны. Ничего не удается выделить при всем желании.
Вторая группа — настройки таймингов.

  Диапазон Шаг Номинал
CAS 4–12 1 X
RAS to CAS 5–12 1 X
RAS Precharge 5–12 1 X
tRAS 15–29 1 X

Комментарии аналогичны предыдущему разделу. Все стандартно.

Третья группа — настройки напряжений основных узлов платы.

  Диапазон, В Шаг, В Номинал, В
Mem. Voltage 1,2–2,5 0,00625 1,5
NB Voltage 0,8–2,0 0,00625 1,1–1,3
SB Voltage 1,1–1,4 0,05 1,1
SP Mem. Voltage 1,5–1,8 0,1 1,5
CPU NB VID Х 0,003125 X
CPU Voltage Х 0,003125 X
CPU PLL Voltage 2,2–2,9 0,00625 2,5
НТ Voltage 0,8–1,4 0,00625 1,2

  • Mem. Voltage — (Memory) напряжение подаваемое на дискретную, относительно платы, оперативную память.
  • NB Voltage — (North Bridge Voltage) напряжение подаваемое на северный мост.
  • SB Voltage — (South Bridge Voltage) напряжение подаваемое на южный мост.
  • SP Mem. Voltage — (Side Port Memory Voltage) напряжение подаваемое на установленный на плате чип оперативной памяти (видеобуфер интегрированного видеоядра).
  • CPU NB VID — (North Bridge Voltage Identification Digital) цифровой идентификатор напряжения питания части северного моста, интегрированного в процессор.
  • CPU Voltage — напряжение, подаваемое на процессор.
  • CPU PLL Voltage — (Phase Locked Loop) определяет напряжение питания системы фазовой автоподстройки частоты. Является актуальным при значительном разгоне мощных процессоров.
  • HT Voltage — (Hypertransport) напряжение подаваемое на шину Hypertransport.
Сказать, что шаг регулировок основных напряжений небольшой — значит ничего не сказать. Возможности тонкой настройки в этой области просто огромны. По достижении настроек различной степени опасности, параметры подсвечиваются разнообразными яркими цветами.

Четвертая группа — настройки видеоподсистемы.

  Диапазон, МГц
Шаг, МГц
Номинал, МГц
PCI-E Clock 100–200
1
100
SP Mem. Clock 1333–2000
30
1333
VGA Clock 400–1500
1
700
Mem. Clock 800–1600
266
X

  • PCI-E Clock — частота работы шины PCI-Express.
  • SP Mem. Clock — (Side Port Memory Clock) частота работы чипа оперативной памяти, распаянного на плате (видеобуфер интегрированного видеоядра).
  • VGA Clock — частота работы интегрированного видеоядра.
  • Mem. Clock — частота работы дискретной оперативной памяти.
  • X — зависит от установленных компонентов системы.
А вот в данном разделе — абсолютно стандартные настройки, аналогичные платам данной ценовой категории других производителей.
