Обзор материнской платы ASUS B150i Pro Gaming/Wi-Fi/Aura для процессоров Skylake. Mini-ITX с RGB-подсветкой!

Наш ресурс, будучи ориентированным в первую очередь на любителей разгона, в большинстве своём предоставляет вашему, дорогие читатели, вниманию продукты, способные этот самый разгон обеспечить. Но иногда к нам поступают и просто интересные представители семейства «железных», которые как минимум будут интересны многим в качестве глотка свежего воздуха, а как максимум, пригодятся некоторым в реальных условиях.

Сейчас у всех оверклокеров на слуху новое поколение процессоров Intel Skylake и соответственно материнских плат, позволяющих использовать их в работе и развлечениях. Но пока внимание публики сосредоточено на топовом чипсете Intel Z170, который позволяет максимально реализовать разгонный потенциал новейших процессоров, производители системных плат не забывают и о других чипсетах для платформы LGA1151, в частности B150. Например, компания ASUS недавно выпустила материнскую плату B150i Pro Gaming/Wi-Fi/Aura.

ASUS B150i Pro Gaming/Wi-Fi/Aura

Многие на этом месте видимо захотят закрыть статью, ведь такой продукт оверклокеру не особо интересен. Но я бы посоветовал не спешить и не горячиться, тут как минимум есть на что посмотреть.

Модель ASUS B150i Pro Gaming/Wi-Fi/Aura
Официальная страница продукта в Сети asus.com
Чипсет Intel B150
Процессорный разъём Socket LGA1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake)
Память 2x DIMM DDR4 2133МГц, максимум 32 ГБ
Слоты PCI-E 1x PCIe 3.0/2.0 x16 (x16)
M.2 1x Type 2242/2260/2280 (М key, режимы SATA и PCI-E)
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы 1х HDMI, 1х DVI-D
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 5х 3.0 (2x Type-A и 1x Type-C на задней панели, B150)
4х 2.0 (2 разъёма на задней панели, B150)
SATA Express
Serial ATA 4x SATA 6 Гбит/с
RAID
Встроенный звук Realtek ALC1150 (7.1)
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Qualcom PPD-QCNFA364AH (Wi-Fi 802.11a/b/g/n/ac, с поддержкой диапазонов 2,4/5 ГГц и технологии MU-MIMO)
COM
TPM +
UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности RGB-подсветка, RAMCache для ускорения загрузки в играх, LANGuard — защита LAN-порта от статического электричества и скачков напряжения
Цена в рознице, $ ~145

Упаковка и комплектация

Продукт поставляется в миниатюрной коробке, что не может не радовать. Большие чемоданы с массой пенополистерола конечно хороши, но больно не практичны. Фронтальная сторона встречает нас фотографией материнской платы, названием, логотипами о совместимости с процессорами Intel на сокете LGA1151, готовностью к работе с десятой версией операционной системы от Майкрософт и многообещающим кружком с надписью RGB. Также, на коробке наклеен стикер, дающий право на получение 15-дневного премиум аккаунта в World of Warships.

ASUS B150i Pro Gaming/Wi-Fi/Aura

Торцы коробки не особо информативны, зато обратная часть готова поделится с нами спецификациями, схематическим изображением материнской платы, описанием её основных особенностей и расположением портов на I/O панели.

ASUS B150i Pro Gaming/Wi-Fi/Aura

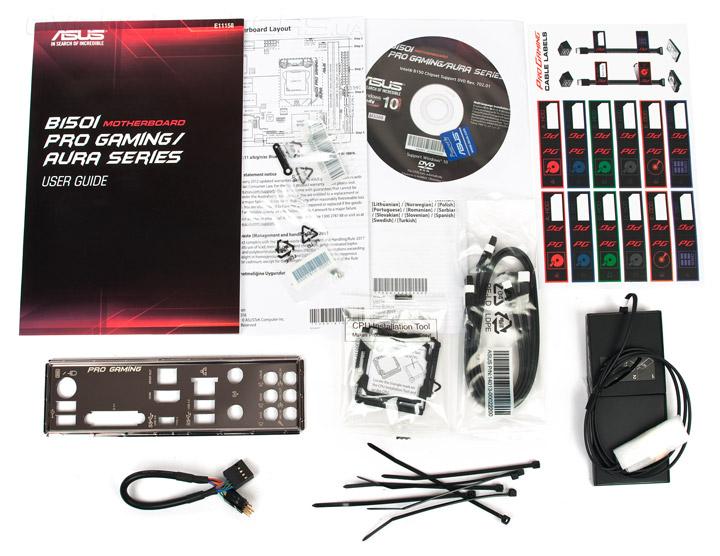

Внутренности имеют двухэтажную структуру: в нижнем отсеке расположена комплектация, в верхнем же сама ASUS B150i Pro Gaming/Wi-Fi/Aura. Необходимо отметить, что материнская плата имеет свой отдельный жёсткий картонный отсек, что явно позитивно отразится на её безопасности во время транспортировок. В комплектацию входит следующее:

  • стандартная книжка-руководство пользователя, в котором отражен процесс сборки системы на базе продукта и дано подробное разделов BIOS;
  • многоязычная инструкция по быстрой установке;
  • многоязычная памятка о безопасности при работе с электроустройствами;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • диск с драйверами и фирменным ПО;
  • стальная заглушка I/O панели для корпуса;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом;
  • семь гибких стяжек для кабелей;
  • удобный удлинитель для корпусных элементов — кнопок Power/Reset и диодов питания/активности дисковой подсистемы;
  • рамка, позволяющая новичкам правильно сориентировать процессор в сокете;
  • выносная Wi-Fi антенна;
  • набор для установки накопителя М.2 Type 2242.
ASUS B150i Pro Gaming/Wi-Fi/Aura

Комплект вполне достаточный, учитывая позиционирование продукта. В пожелания можно добавить разве что ещё пару SATA-кабелей, но я сильно сомневаюсь, что пользователь, собирающий систему в форм-факторе Mini-ITX, будет использовать четыре накопителя.

Внешний вид

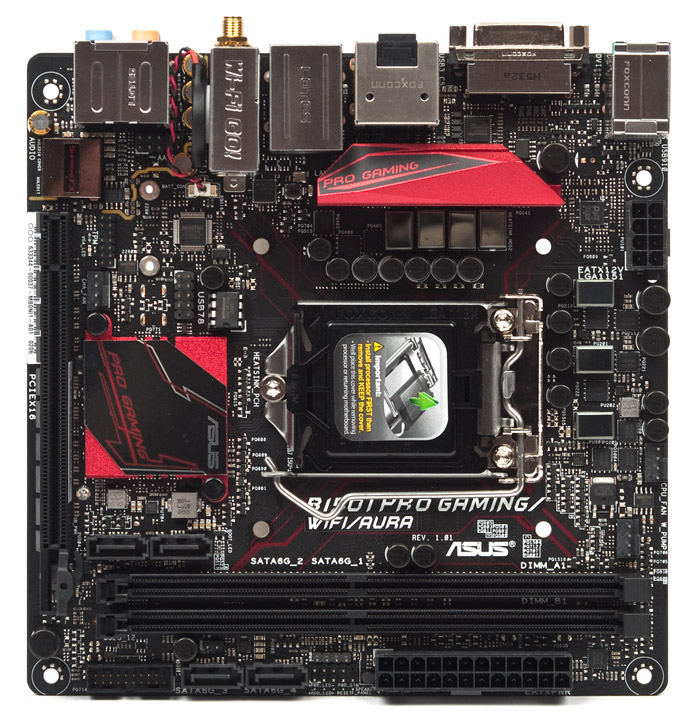

Материнская плата соответствует стилистике серии Pro Gaming — чёрный текстолит, красные вставки на радиаторах системы охлаждения. Двумя словами, почти ROG. Достаточно плотная компоновка элементов обусловлена форм-фактором.

ASUS B150i Pro Gaming/Wi-Fi/AuraASUS B150i Pro Gaming/Wi-Fi/Aura

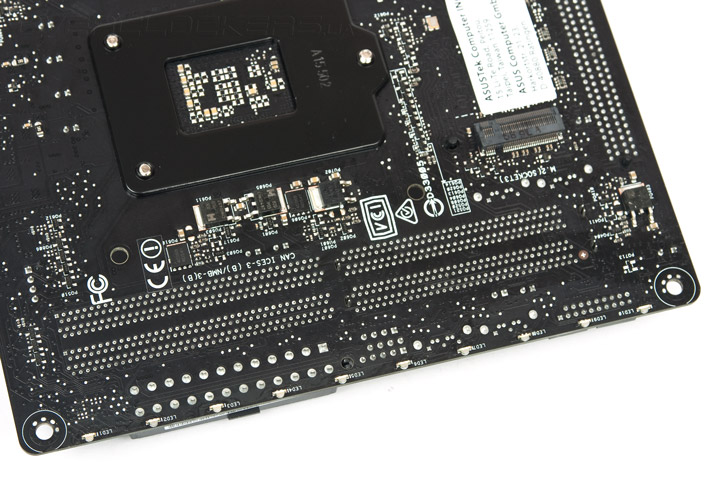

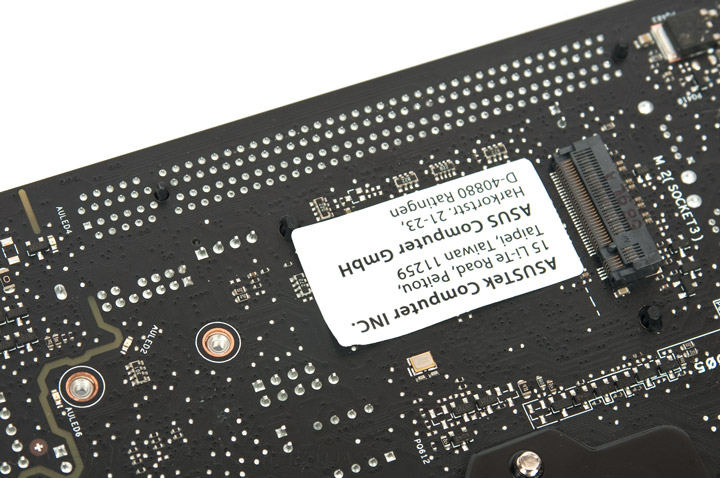

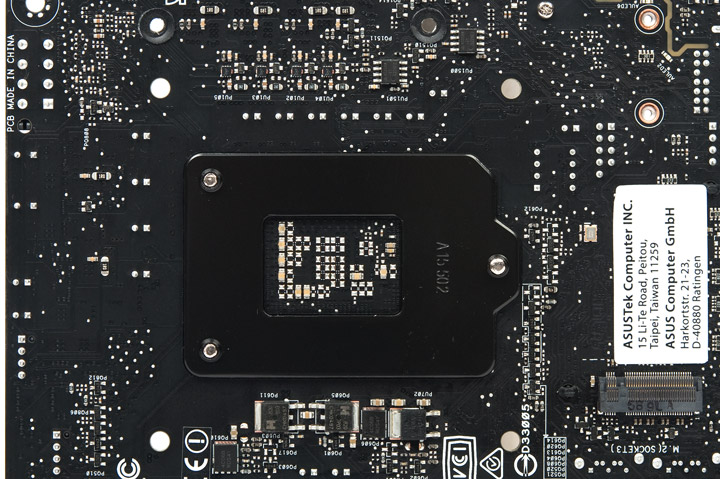

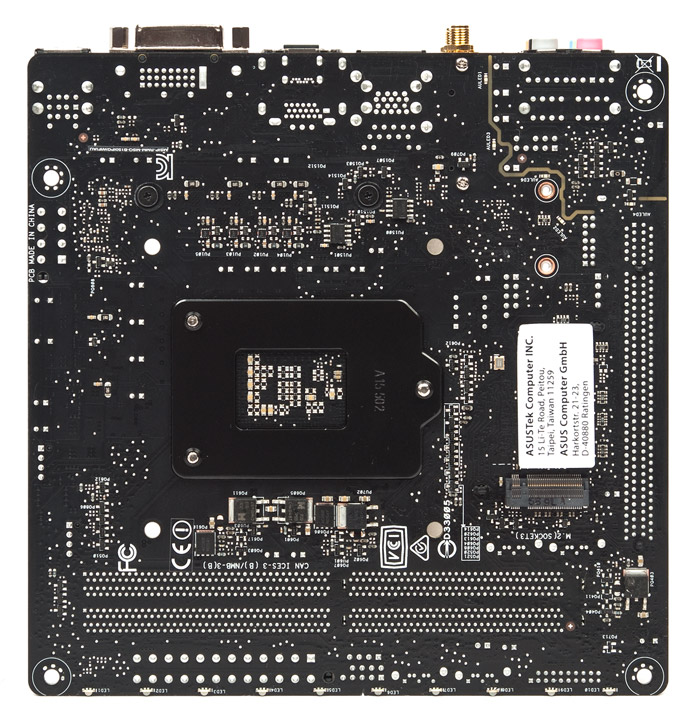

Обратная сторона несёт несколько интересных элементов. Во-первых — это разъём М.2, поддерживающий установку устройств типов 2242/2260/2280. Во-вторых, линейка диодов, распаянная по кромке, обеспечивающих ту самую «Ауру», указанную в названии продукта.

ASUS B150i Pro Gaming/Wi-Fi/AuraASUS B150i Pro Gaming/Wi-Fi/Aura

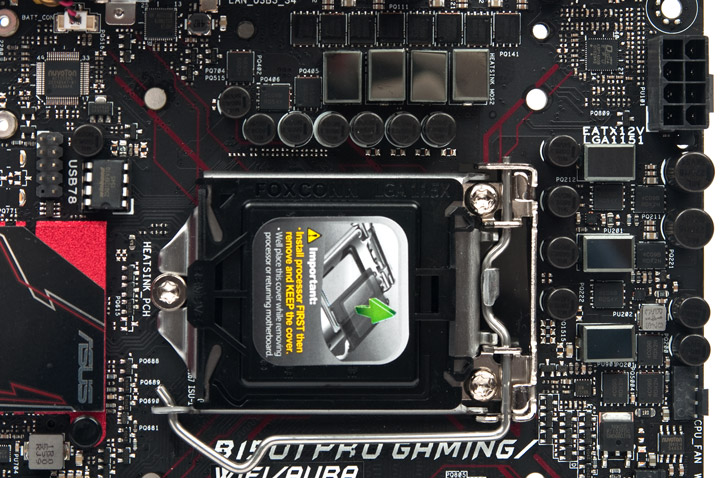

Модуль VRM выполнен по семиканальной схеме и управляется контроллером Digi+ ASP1400B. Не думаю, что с ним могут возникнуть какие-либо проблемы, учитывая отсутствие возможности разгона как ЦПУ, так и оперативной памяти. Питание подается через разъём EPS12V.

ASUS B150i Pro Gaming/Wi-Fi/AuraASUS B150i Pro Gaming/Wi-Fi/AuraASUS B150i Pro Gaming/Wi-Fi/Aura

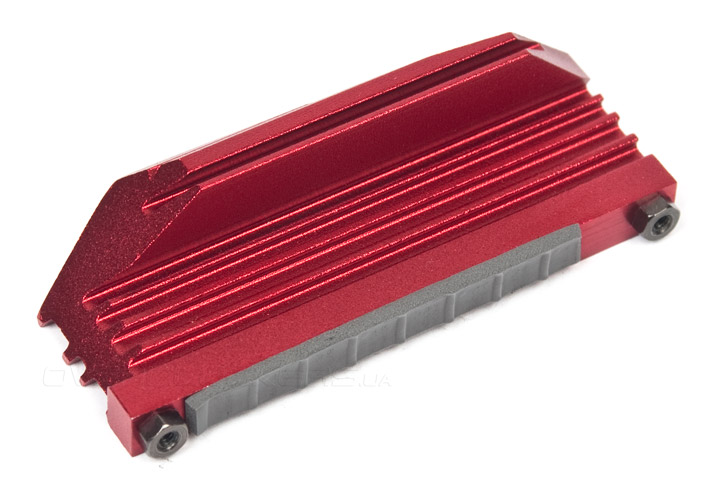

Радиатор для отвода тепла не имеет выдающихся форм и сложного рельефа, но в данном случае этого и не требуется — достаточно того, что установлен он на болтах, а значит качественный прижим обеспечен.

ASUS B150i Pro Gaming/Wi-Fi/Aura

На системной плате размещено три четырёхконтактных разъёма для подключения вентиляторов. Причём один из них позиционируется производителем как подходящий для питания и управления помпой системы водяного охлаждения. К сожалению, инструкция лишь содержит уточнение о том, что его функционирование зависит от устройства водяного охлаждения и не сообщает конкретных возможностей. Я бы не стал рисковать и подключать к нему помпы с напряжением в 24 В — можно остаться и без разъёма, а вот стандартно маломощные насосы закрытых СВО должны работать успешно и безопасно.

Сердце ASUS B150i Pro Gaming/Wi-Fi/Aura — системная логика Intel B150, обладающая весьма скромными, в сравнении со старшими моделями, характеристиками. Чипсет поддерживает меньшее количество USB-портов, линий PCI-Express и не позволяет распределять процессорные линии PCI-E между соответствующими портами. Вкратце, не считая ограниченного оверклокерского потенциала, эта системная логика — идеальный вариант для форм-фактора Mini-ITX.

Радиатор, размещённый на чипсете мал (да и не разместить в таких условиях большего), а благодаря декоративной пластине, накрывшей три одиноких ребра вряд ли обладает выдающимися теплоотводящими характеристиками. Благо его подопечный — B150 — не генерирует особого нагрева.

ASUS B150i Pro Gaming/Wi-Fi/Aura

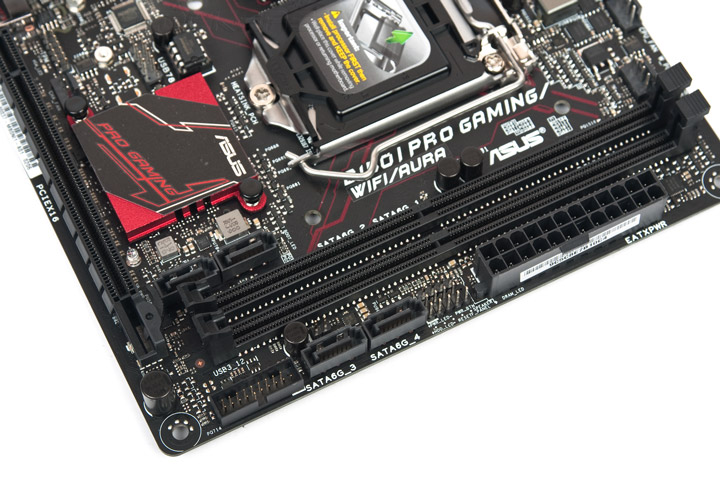

На материнской плате расположено два слота для оперативной памяти, с односторонними защёлками. Кому-то это может не понравится, но в ограниченном пространстве такое решение выходит более подходящим. Вдоль правой кромки платы также размещены: двадцатичетырёхконтактный разъем питания, четыре SATA-порта, колодка USB 3.0, контакты для подключения корпусных кнопок и индикации. Отдельно хотелось бы отметить удобную защёлку-фиксатор в слоте PCI-Express.

ASUS B150i Pro Gaming/Wi-Fi/Aura

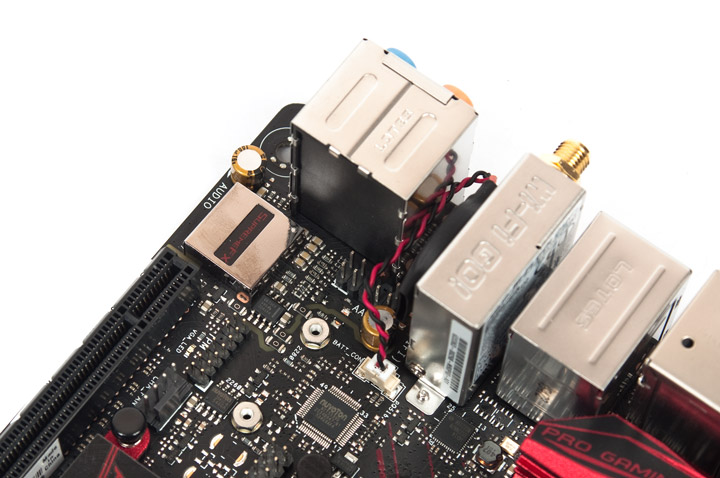

Звуковая подсистема представлена стандартным модулем SupremeFX на базе кодека ALC1150. Для защиты от электромагнитных помех аудио-чип накрыт металлической крышкой, а весь тракт отделён от других элементов вытравленной в текстолите изолирующей полосой, которая подсвечивается красным цветом во время работы. Дополняют звуковой кодек конденсаторы Nichicon из серии KW и операционный усилитель RC4580 от Texas Instruments, обеспечивающий достаточную мощность для работы с высокоомными наушниками.

ASUS B150i Pro Gaming/Wi-Fi/Aura

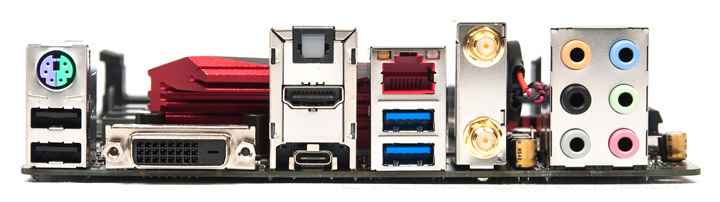

На I/O-панели размещен PS/2-порт для мыши или клавиатуры, два USB 2.0, три USB 3.0 (один из них Type-C), S/PDIF-выход, LAN-порт с повышенной защитой от статического напряжение и скачков в электросети, шесть аудио-разъемов и гнезда модуля Wi-Fi для подключения внешней антенны. Последняя, к слову, имеет очень занятную конструкцию и превращается из сплошного прямоугольника в Г-образную с помощью поворота в стиле конструктора-змейки.

ASUS B150i Pro Gaming/Wi-Fi/Aura

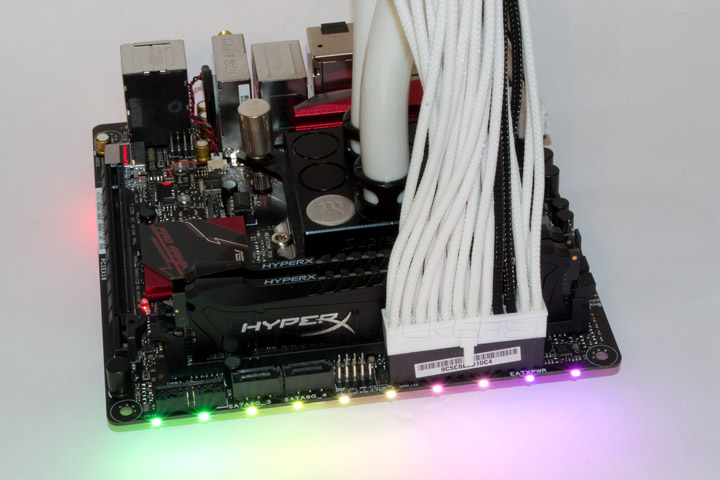

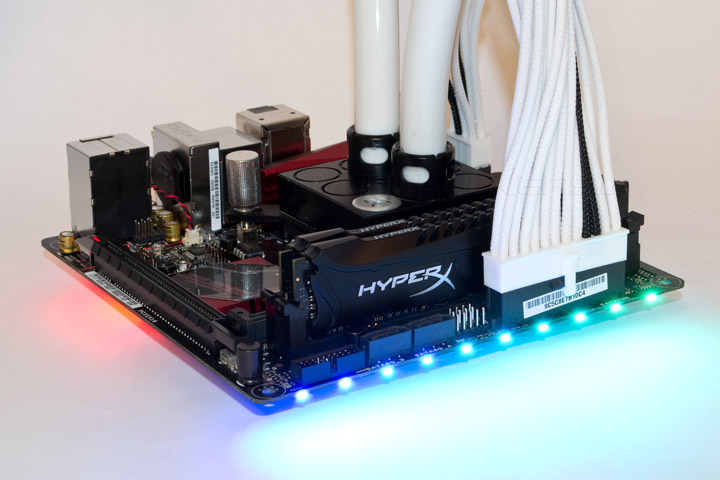

Также необходимо не забыть работу RGB-подсветки, которая своим существованием дала имя системной плате. Изначально я немного скептично отнесся к самой подсветке диодами без рассеивающего экрана, ведь чётко выраженные пятна света от каждого из диодов не должны создавать целостной картины.

ASUS B150i Pro Gaming/Wi-Fi/AuraASUS B150i Pro Gaming/Wi-Fi/Aura

Тем не менее, вынужден признать, что расположены они удачно, а большое количество источников свечения, расположенное на маленькой площади, при установке внутри корпуса, даст равномерное свечение — Ауру. Вы можете оценить её работу на небольшом видео ниже.

В целом визуальное исполнение ASUS B150i Pro Gaming/Wi-Fi/Aura оставляет положительные впечатления. Цветовая гамма вот уже который год находит своих поклонников, а размеры и компактное размещение элементов подходят для сборки маленькой, но мощной игровой системы. Давайте перейдём к короткому обзору возможностей прошивки.
