Обзор материнской платы ASRock X570M Pro4. Удачная авантюра

Возможности UEFI

При обновлении прошивки проблем не возникало. Я использовал Instant Flash, интегрированный в состав UEFI механизм.

ASRock X570M Pro4ASRock X570M Pro4

Имеется единый режим работы с настройками, обошлись без «упрощённой» версии. На странице Main будет отображаться информация о ключевых системных компонентах.

ASRock X570M Pro4

На удивление, страница OC Tweaker весьма насыщена. Часть настроек даже припрятали посредством пункта Voltage Mode. В позиции Stable будут видны лишь основные системные напряжения и перечни профилей LLC. Допускается даже смена базовой частоты, а ведь это плата начального уровня! Видоизменять напряжение CPU и SOC допускается двумя способами. Хранение настроек допускается в пяти интегрированных профилях или же посредством мастера на съёмных накопителях (в практически неограниченном количестве).

ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4

Словом, для экспериментов припасён обширный набор механизмов, которые мы проверим чуть позже, а пока все ключевые характеристики можно изучить по сводной таблице:

Параметр Диапазон регулировки Шаг
BCLK (MHz) 100–150 0,0625
CPU Frequency (МГц) 2200–6300 25
CPU Vcore Load-Line Calibration Auto/Level 1…5 1
CPU Vcore Fixed Voltage (В) 0,9–1,7 0,00625
CPU Vcore Offset Voltage (мВ) –100…+250 6,25
CPU VDDCR_SOC Load-Line Calibration Auto/Level 1…5 1
CPU VDDCR_SOC Fixed Voltage (В) 0,9–1,7 0,00625
CPU VDDCR_SOC Offset Voltage (мВ) –100…+250 6,25
FCLK Frequency (МГц) 667–1333
1367–2500
2550–3000
133,33
33,33
50
DRAM Frequency (МГц) 1866–2666
2733–5000
5100–6000
266,7
66,7
100
DRAM Voltage (B) 1,1–2,2 0,01
CPU VDD 1.8 Voltage (В) 1,7–2,5 0,05
PREM VDDCR_SOC Voltage (В) 0,9–1,3 0,005
PREM VDD_CLDO Voltage (В) 1,1–1,5 0,05

Глава Advanced предназначена для добавочного оборудования и его настроек. Имеется множество добавочных страниц и для самого процессора. В частности, контроль и модификация схемы PBO находится именно здесь.

ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4

Печень интегрированных «помощников» мал. Управление системой подсветки будет касаться лишь добавочных элементов, схем работы предусмотрено меньше, чем это позволяет фирменное ПО. На мой взгляд, при сборке ПК для отладки и оценок возможностей этого будет достаточно.

ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4

Помимо большого количества модифицируемых напряжений, реализован и мониторинг за множеством таких величин. Перечень заметно больше, чем у прямых оппонентов по рыночному сегменту. Температурных блоков всего три, а добавочный датчик использовать не предполагается. FanTuning откалибрует накопители с целью поиска минимального рабочего их порога, режим FAN-Tastic Tuning позволит отладить их работу в графической форме.

ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4

Для всех охлаждающих устройств имеется набор готовых профилей работы, также реализована возможность составления собственного алгоритма по снижению оборотов в зависимости от температур. Подвязать можно процессорную и самой платы (для корпусных площадок). Везде доступен выбор способа управления — DC или PWM, кроме CPU_FAN1. Под вентилятор на хабе форсирован высокооборотистый профиль Performance, к этому вопросу мы вернёмся в конце обзора.

ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4

Изначально Fast Boot деактивирован и используется CSM, для лучшей совместимости с оборудованием. POST после сброса настроек действительно затяжной и неподготовленного покупателя может смутить, а уже после сохранения любых настроек всё проходит намного быстрее, потому испытывать проблемы можно лишь на начальной стадии наладки системы. В качестве локализации интерфейса доступен и русскоязычный вариант.

ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4

Актуальная версия AGESA (1.0.0.4) добавила поддержку APU Raven Ridge для плат на базе X570. Однако новый владелец устройства от ASRock вполне может столкнуться с трудностями из-за «двойного» UEFI, когда для APU используется независимый участок. Так и произошло с тестовым Ryzen 5 2400G, который был установлен уже после обновления прошивки (с процессором). Система его не опознала, потому для будущего использования не обойтись без обновления прошивки при участии APU поколения Picasso. Добавочные пункты UEFI с появлением Ryzen 5 3400G упоминались в обзоре X570 Steel Legend. И последнее, на чём хочется сделать акцент, — нет никаких готовых профилей по разгону, все манипуляции, при желании, придётся проводить самостоятельно.

Комплектное ПО

Оболочка для загрузки и установки утилит называется AppShop. Доступный перечень программ тут назвать можно начальным, из бонусного ПО выделяется XFast LAN, больше нет ничего необычного.

  Программное обеспечение
Фирменное APP Shop (AppCharger, A-Tuning, Polychrome RGB, Restart to UEFI)
Сетевое XFast LAN

Здесь находится также и мастер по работе с драйверами. Не было никаких проблем с его работой.

ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4

Инсталляция ПО проходит в режиме непосредственного участия пользователя, комплекс предоставляет лишь услуги по загрузке и запуску установщика.

ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4

Продукт умеет отслеживать и собственные обновления. В целом, замечаний при взаимодействии с ним не было, загрузка проходила быстро, установка — безошибочно.

ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4

Рассмотрим среду по управлению параметрами устройства — A-Tuning. Заглавная страница Operation Mode не включает разгонных профилей, здесь переключаются стандартные планы электропитания Windows. Рубрики OC Tweaker и System Info не дают чего-либо нового относительно доступных в UEFI возможностей. Часть изменений будет применяться сразу же, а другая уже затребует перезапуска ПК. FAN-Tastic Tuning примечателен сектором, где по итогам калибровки отобразится «паспорт» изделия, что поможет в отладке схемы его роботы. Формула будет справедлива лишь для Windows, при запущенной программе, проследить состояние автозапуска призван единственный пункт в замыкающей странице Settings.

ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4

Управление иллюминацией здесь реализовано исключительно для сторонних элементов. Сценариев больше у адресной площадки, а на обычных, четырёхконтактных, как и в случае выбора синхронного режима, общее число уменьшается.

ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4

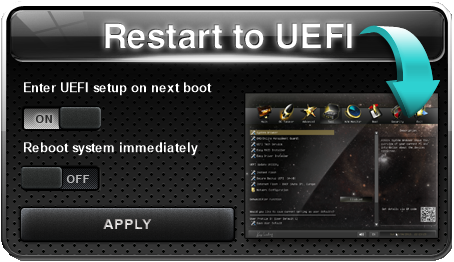

Не изменявшая свой внешний вид долгое время утилита Restart to UEFI функционировала без нареканий.

ASRock X570M Pro4

Управление подсистемой звучания проходит с привлечением Realtek Audio Console. На иных платах у этого комплекса возможности шире, к примеру, реализован набор профилей по предусилению выходного сигнала или доступны наборы схем разнотипного оборудования, подключённого к выходному гнезду на задней панели. Здесь же подобных излишеств нет. Также отсутствует и поддержка оптического интерфейса. Но это не стало на пути общего качества вырабатываемого сигнала. Несмотря на отсутствие ОУ, я оказался впечатлён характером подачи и панорамой. Инструменты в различных диапазонах звучали живо, естественно и правдиво. Не было чрезмерной «перекачки» и надрывов. Возможно, для идеала, хотелось бы большего числа ревербераций, но в целом инженерам удалось сотворить маленькое чудо, оно удивительнее тем, что устройство и близко не имеет мультимедийной направленности. Звук получился буквально мониторным, чётким, разве что, немного сухим («светлым»).

ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4

Наработки на основе cFosSpeed долгое время используются компанией ASRock в качестве бонуса для своих устройств. Признаков нестабильного поведения отмечено мной не было.

ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4ASRock X570M Pro4

AIDA64 без проблем считывает показания с устройства. К сожалению, датчик VRM идентичен PCH Diode, силами предусмотренной инфраструктуры получить температуру с этого узла не получится.
