Обзор материнской платы ASRock X570 Steel Legend. Функционирующий инструмент

Продолжая изучать изделия на базе чипсета AMD X570, сегодня рассмотрим вариант из среднеценового рыночного сегмента. Платы из наиболее новой серии Steel Legend от ASRock уже появлялись на нашем ресурсе, можно сказать, линейка стала постоянной, она гармонично вписалась в ассортимент компании, примкнув к более привычным изделиям серий Pro и Phantom Gaming. Сегодня перед нами, на первый взгляд, вполне пристойный стабилизатор напряжений, оснащённый набором массивных охладительных конструкций. Мы рассматриваем модель без предустановленного адаптера беспроводных сетей, но на полках магазинов встречается версия и с ним, для этих целей привлекается M.2 типа Key E, а здесь, в случае необходимости, можно самостоятельно провести монтаж собственной карты. Таким образом, сетевой интерфейс — лишь один, он проводной, а более аппаратных бонусов здесь и нет.

ASRock X570 Steel Legend

Детальнее с узлами познакомимся ниже, а для начала предлагаю изучить перечень ключевых параметров по таблице:

Модель ASRock X570 Steel Legend
Официальная страница продукта в Сети asrock.com
Чипсет AMD X570
Процессорный разъём AMD AM4
Процессоры AMD Series: Ryzen 3, Ryzen 5, Ryzen 7, Ryzen 9
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133/2400/2667/2933/3200/3466*/3600*/3733*/3800*/3866*/4000*/4133*/4200*/4266*/4300*/4400*/4666+*(OC)
Слоты PCI-E 1 x PCI Express 4.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU
1 x PCI Express 4.0 x16 (x4) — X570
3 x PCI Express 4.0 x1 — X570
M.2 1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280) — Ryzen 3rd Gen CPU
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — Ryzen 2nd Gen CPU
1 x PCI Express 4.0 x4, SATA (Key M, 2242/2260/2280/22110) — X570
1 x Wi-Fi (Key E, 2230)
Встроенное видеоядро (в APU) Radeon Series: Vega 11, Vega 8
Видеоразъёмы DisplayPort 1.2, HDMI 2.0
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.2 Gen2 (2 разъёма на задней панели (1x C))
6 х 3.2 Gen1 (6 разъёмов на задней панели)
4 х 3.2 Gen1 (разъёмов на задней панели нет, ASM1074)
5 x 2.0 (разъёмов на задней панели нет)
VR Ready +
Serial ATA 8 x SATA 6 Гбит/с
RAID 0, 1, 10
Встроенный звук Purity Sound 4 (7.1, HDA):
Codec — Realtek ALC1220
Op Amp — Texas Instruments NE5532
S/PDIF Оптический (выход)
Сетевые возможности Intel I211-AT (Gigabit Ethernet)
COM
LED Addressable Header 1
LED RGB Header 2
TPM 1x SPI (14 pin), 1x LPC (18 pin)
UEFI UEFI AMI BIOS, 256 Mb Flash ROM (25Q256JW)
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности 2oz Copper PCB, POST Status Checker (CPU, DRAM, VGA, Boot Device LED), Thunderbolt header, поддержка AMD 2-Way CrossFireX
Цена в рознице, $ 245

Общая идея построения изделий на базе X570 рассматривалась в ходе знакомства с ASUS Prime X570-Pro.

Упаковка и комплектация

Как и всегда у ASRock, за фальшь-обложкой скрывается чёрная глянцевая коробка огромных размеров. Внутри на вставке из вспененного полиэтилена зафиксирована плата, а под ней находится набор аксессуаров.

ASRock X570 Steel Legend

Основное внимание при описании уделили деталям по аппаратной составляющей. Есть фото платы, таблица с перечнем возможностей, схематическое изображение задней панели с портами ввода-вывода.

ASRock X570 Steel Legend

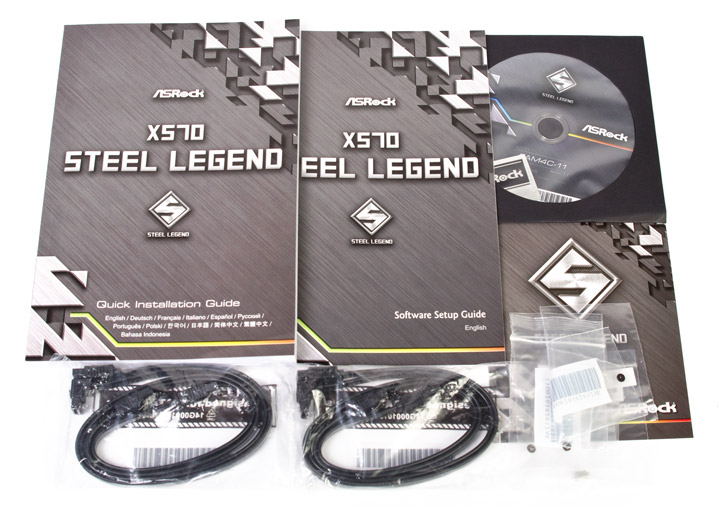

Ввиду отсутствия в этой версии адаптера беспроводных сетей, набор элементов поставки фактически базовый:

  • многоязычная инструкция по быстрой установке;
  • руководство по UEFI и A-Tuning на английском языке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • открытка с эмблемой серии (присутствует место для марки);
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • три крепёжных винта и две стойки для устройств формата M.2.
ASRock X570 Steel Legend

Внешний вид

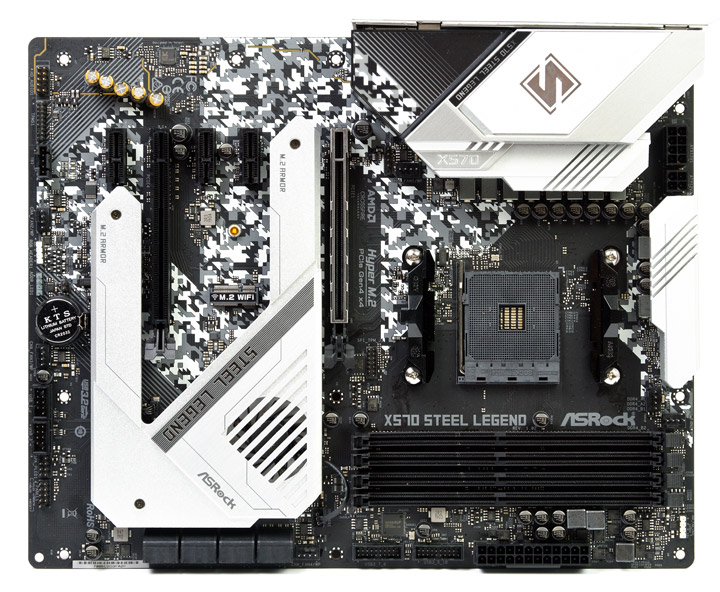

Размеры платы соответствуют стандарту ATX, предусмотренно десять отверстий для крепления в корпусе. Имеются два гнезда питания для процессорного преобразователя напряжений. Какие-либо кнопки или переключатели отсутствуют.

ASRock X570 Steel Legend

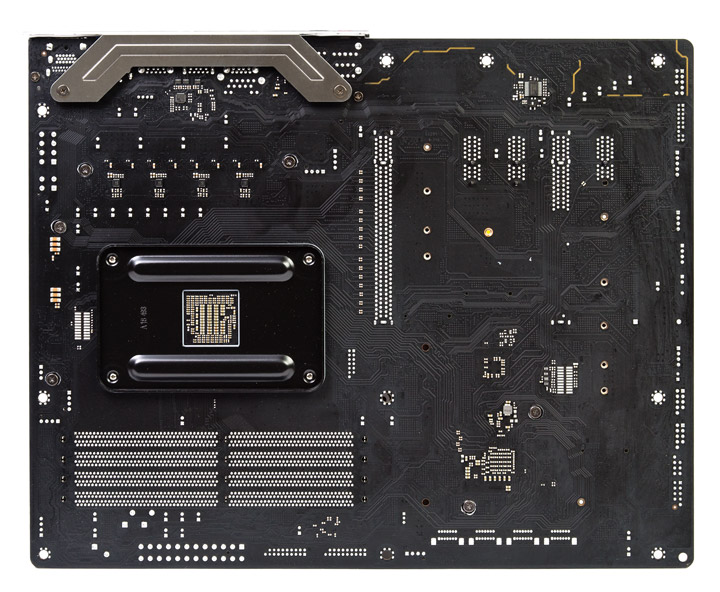

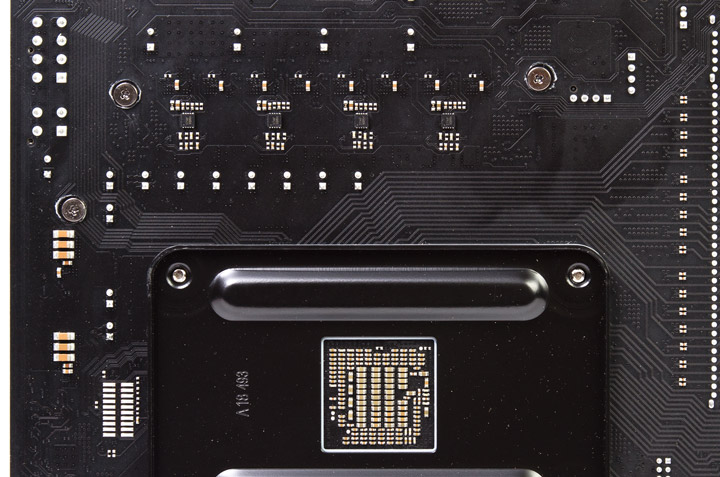

Все конструктивные элементы используют винтовой способ крепления. На тыльной стороне встречаются электронные компоненты, потому при монтаже лучше соблюдать осторожность.

ASRock X570 Steel Legend

Иллюминация встроена в навесной козырёк над портами ввода-вывода задней панели и в центральный общий радиатор. Для стороннего светодиодного оборудования предусмотрены три дополнительных площадки.

ASRock X570 Steel Legend

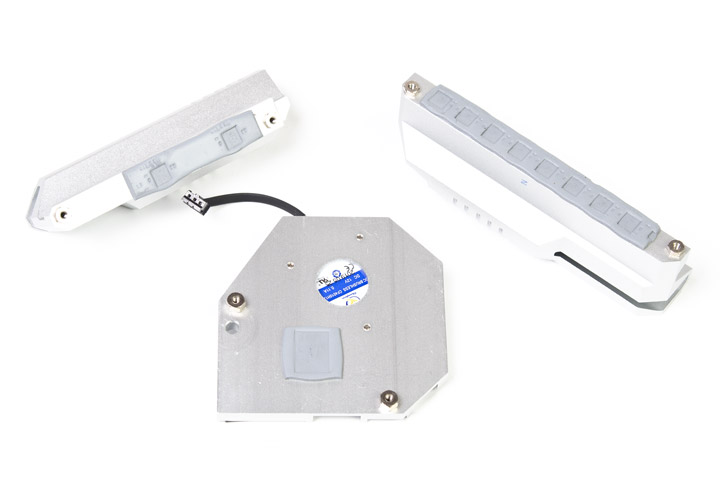

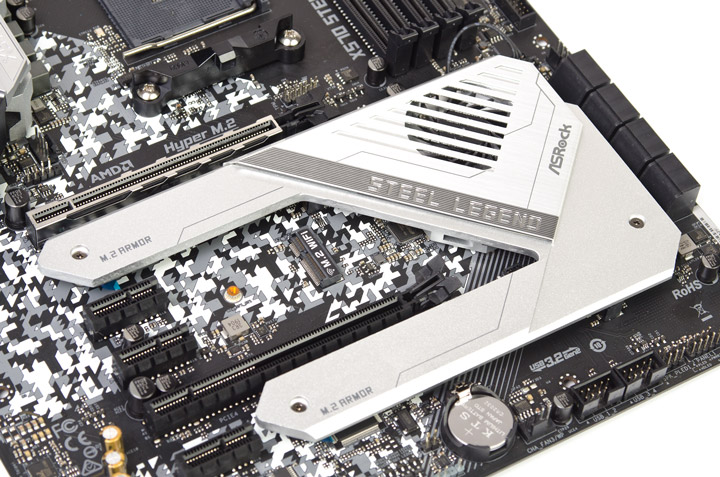

Увесистая пластина будет охлаждать пару накопителей форм-фактора M.2 и помогать в отведении тепла от хаба.

ASRock X570 Steel Legend

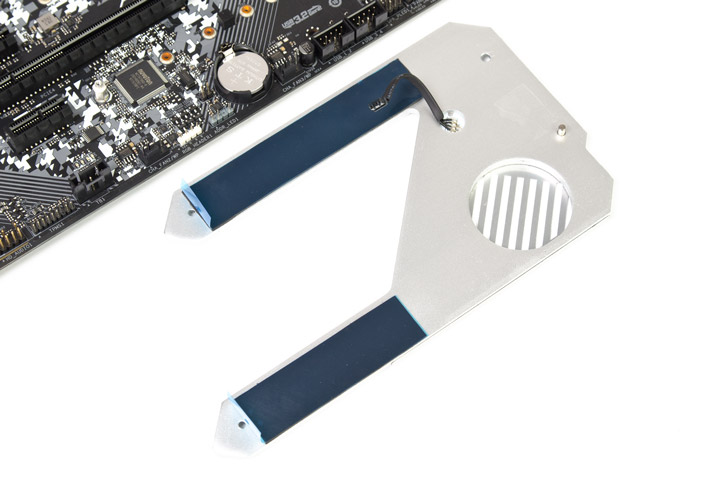

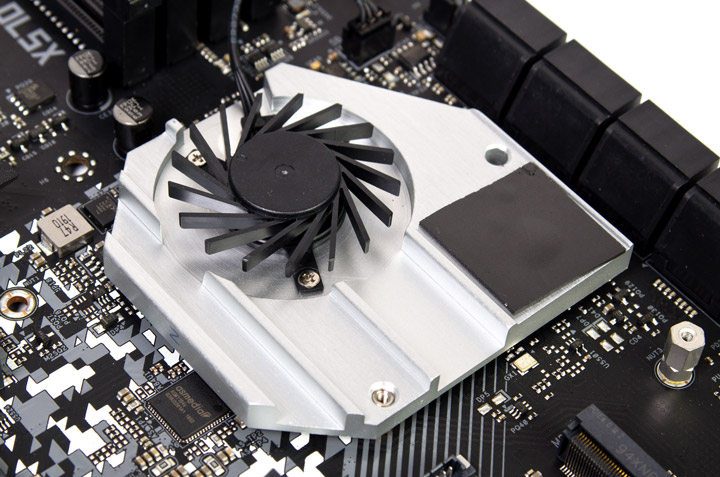

Её контакт с выделенным радиатором под X570 происходит при участии весьма цепкой термопрокладки, отделить части друг от друга будет непросто. Трудностей создаст и четырёхпроводный кабель для нужд подсветки, ведущий от платы к ней. Вентилятор же использует трёхпроводное подключение. Охлаждающая чип болванка слабо похожа на радиатор, воздух будет двигаться как вверх, к слотам памяти, так и вниз, обдувая буквальным образом лишь пару рёбер; вместе с двумя стенками получим три условных вентиляционных канала.

ASRock X570 Steel Legend

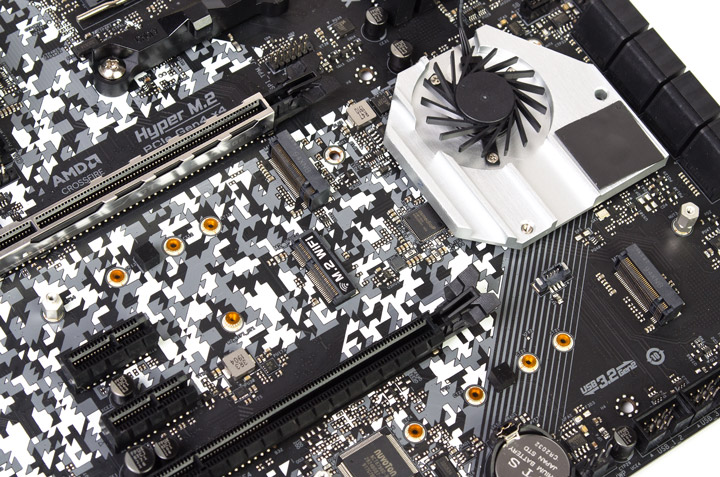

Верхнее посадочное место для SSD предусматривает ограничение по длине — 80 мм, а ещё сюда не подведены линии SATA, с нижним подобных нюансов удалось избежать: предельная длина — 110 мм, имеется поддержка как SATA, так и PCI-E x4.

ASRock X570 Steel Legend

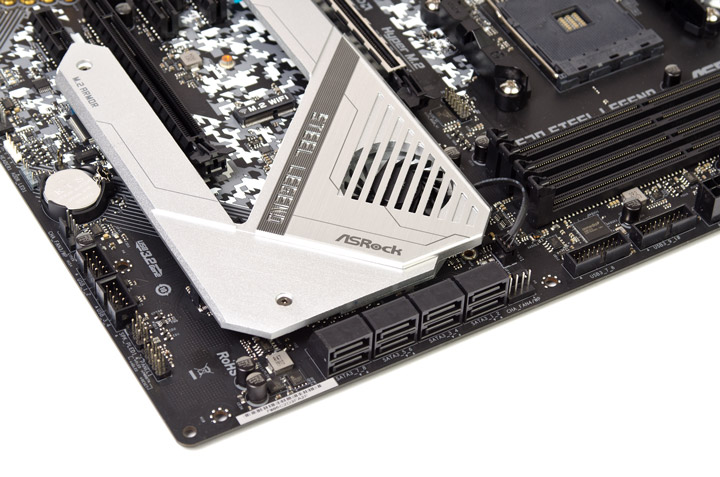

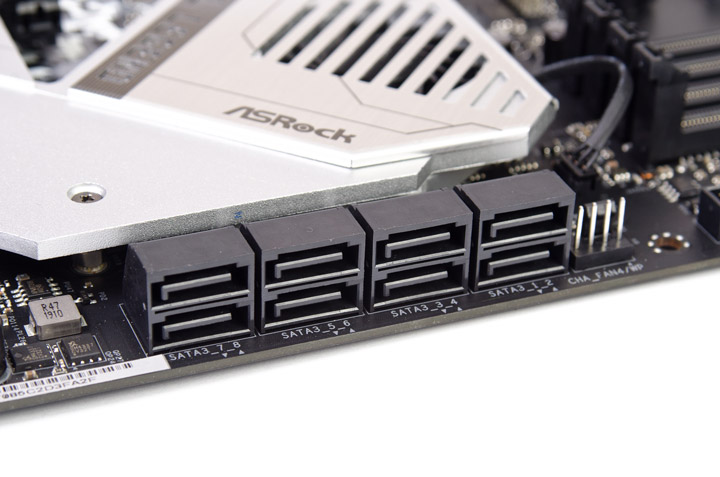

Заготовлено восемь классических продольных портов для подключения накопителей.

ASRock X570 Steel Legend

Для корпусных кабелей USB имеется две площадки с интерфейсом 3.2 Gen1 и ещё пара классических 2.0, все они поперечные. Поддержки симметричного выхода 3.2 Gen2 нет; на похожей плате он появится на правом нижнем углу, который здесь оказался буквально пустующим.

ASRock X570 Steel Legend

Ближе к сокету заготовлена дополнительная площадка на четыре контакта для выхода USB от кулера ЦП, её при остром желании можно использовать и для других целей. Организация делений 16 линий PCI-E в этой модели отсутствует, все они сразу подведены к экранированному слоту. Поэтому оставшиеся четыре элемента связаны с хабом.

ASRock X570 Steel Legend

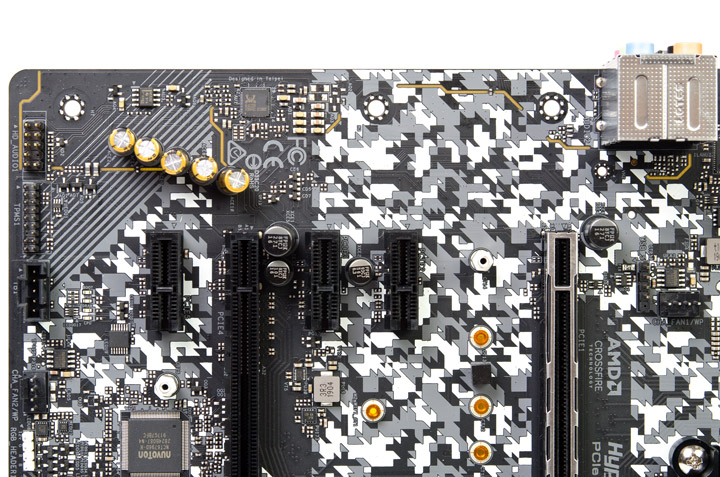

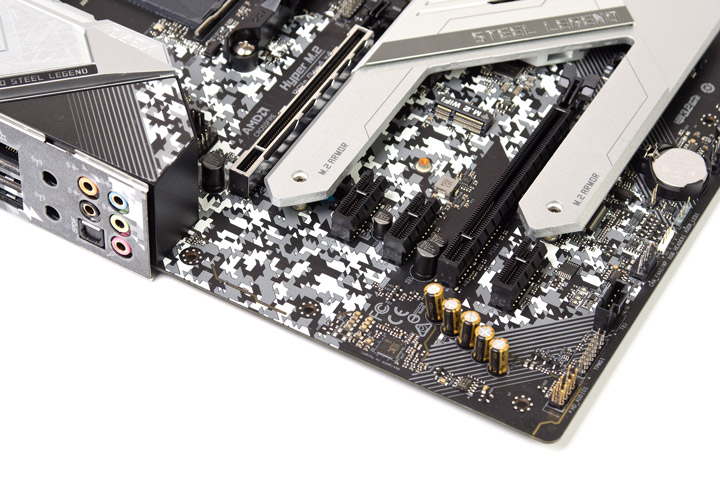

Звуковая подсистема тут без особых изысков: старший кодек от Realtek, вспомогательный ОУ, набор из пяти конденсаторов. Здесь нет ни экранирующих, ни защитных элементов, как и подсветки.

ASRock X570 Steel Legend

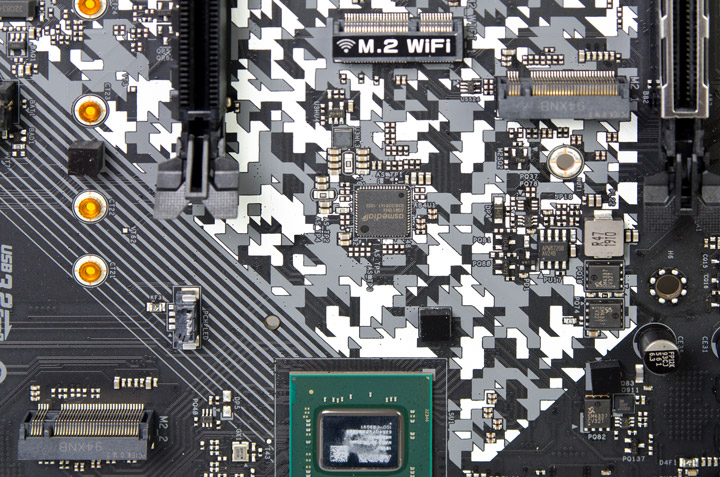

Концентратор линий PCI-E, работающий как свитч, немного неожиданно обнаружился рядом с хабом, хотя тот располагает огромным числом линий. Вероятнее всего, он необходим для посадочной площадки M.2 Key E и без установленного адаптера будет бездействовать.

ASRock X570 Steel Legend

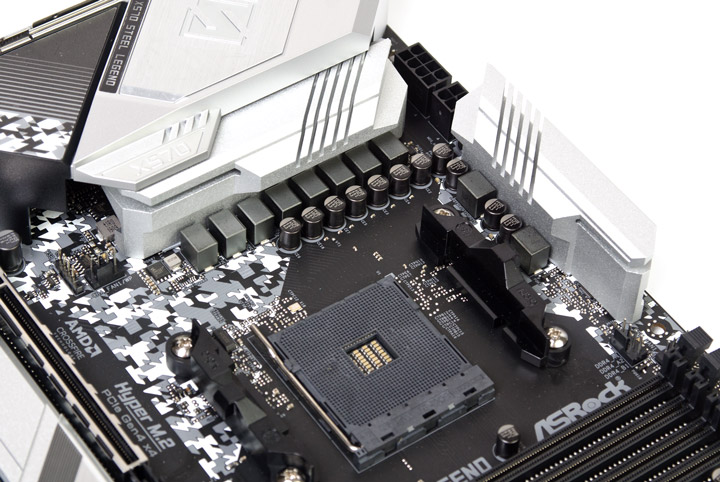

Высота радиаторов на цепях питания не представляет угрозы, а вот близкое расположение первого слота PCI-E к сокету может создать проблему для габаритных охладительных конструкций.

ASRock X570 Steel Legend

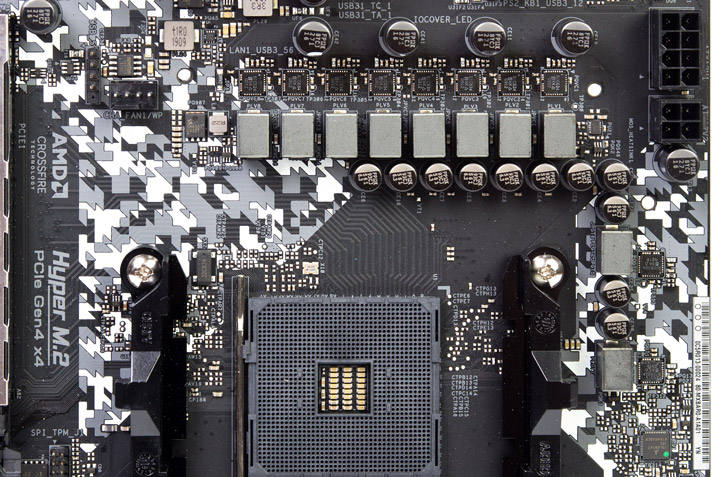

ШИМ-контроллер отчего-то выбран из линейки Intersil, это модель ISL69147 (семифазная), а значит, вероятнее всего, со стабильностью напряжений проблем не избежать. Помогают ему четыре удвоителя линий ISL6617A, тем самым, получается восемь каналов для стабилизации напряжения ЦП. Ещё два, без вспомогательных элементов, будут работать для нужд SOC Voltage, в итоге — 8+2 канала или 4+2 «фазы». Сборки привлечены из ассортимента продукции Vishay Intertechnology — SiC634, их восемь штук, а ещё две — SiC632A.

ASRock X570 Steel LegendASRock X570 Steel Legend

К предустановленным термопрокладкам замечаний нет никаких.

ASRock X570 Steel LegendASRock X570 Steel Legend

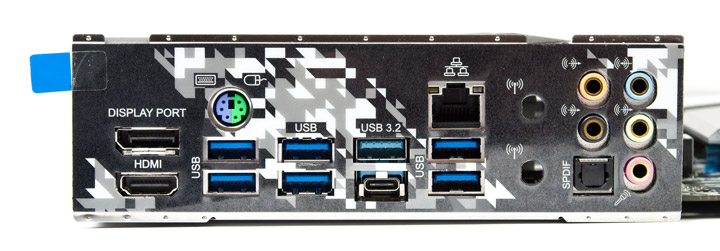

Порты на задней панели обеспечивают все ожидания от платы подобного уровня, есть: два видеовыхода, разного рода USB, позолоченные аудиогнёзда, S/PDIF. Два отверстия под антенные выходы выступают в качестве заготовки под возможное расширение конфигурации ПК. Демонтаж пластины проводится путём выкручивания пары винтов с обратной стороны устройства.

ASRock X570 Steel Legend
