Обзор процессорного кулера Zalman CNPS8000B

Установка

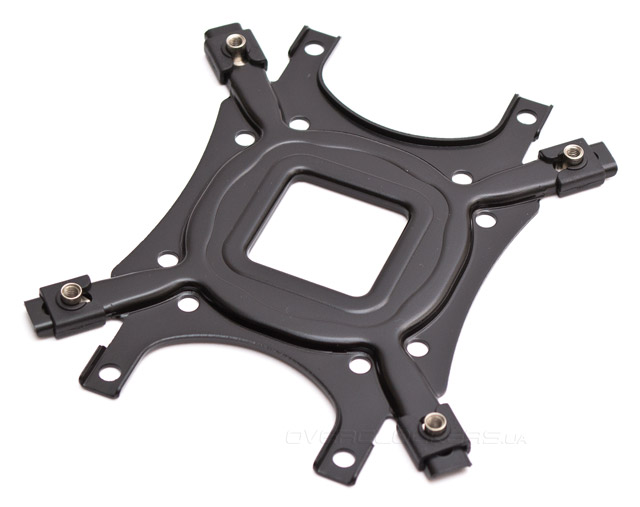

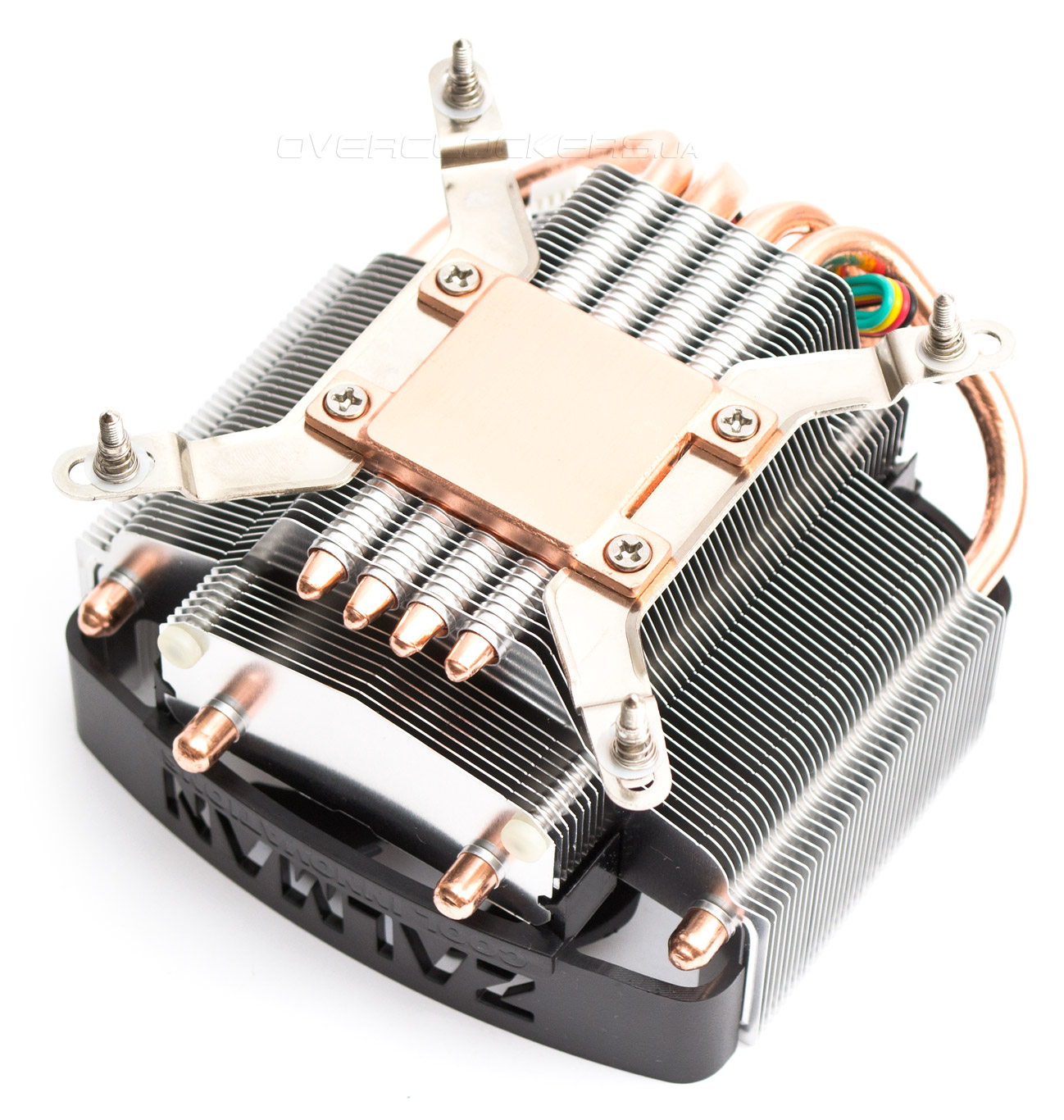

Zalman CNPS8000B поддерживает установку на все платформы AMD, начиная с разъема АМ2, и Intel, включая LGA 775, 115х и 1366. Я расскажу о монтаже кулера на примере разъема LGA1155. Начинается все со сборки усилительной пластины, которой кулер укомплектован, несмотря на свой небольшой размер и весьма незначительный вес. Поворачиваем пластину нужной стороной, продеваем через соответствующие отверстия втулки и фиксируем их пластиковыми клипсами.

Zalman CNPS8000B

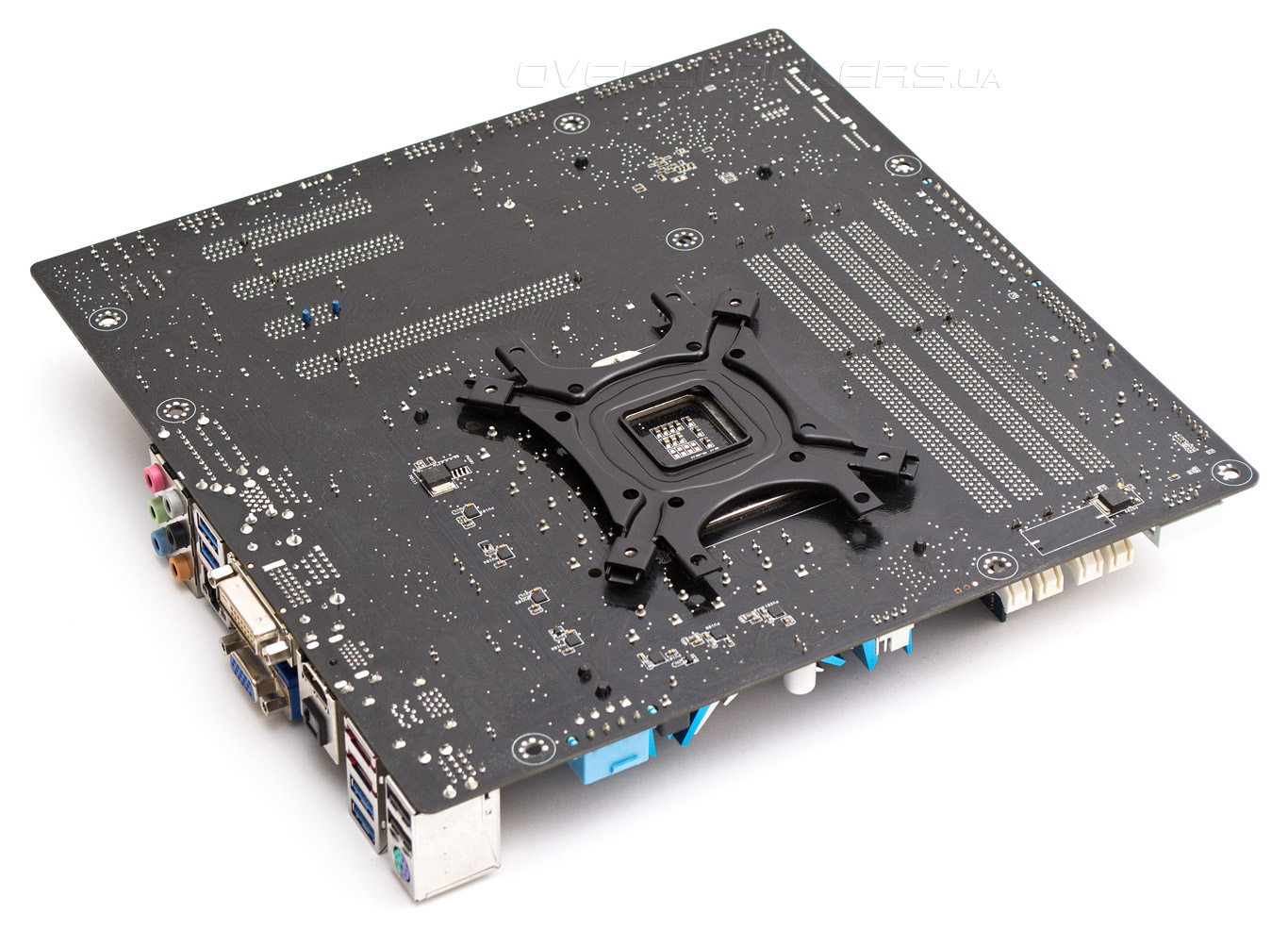

Прикладываем пластину к обратной стороне материнской платы так, чтобы втулки попали в крепежные отверстия на плате. В комплекте есть клейкий квадратик, который удерживает пластину на месте, пока кулер не установлен, но при сборке можно вполне обойтись и без него.

Zalman CNPS8000B

Затем прикручиваем к основанию кулера крепежные лапки, на которых предварительно установлены подпружиненные винты. Эти винты нужно выставить в правильную позицию (в данном случае это будет среднее из трех отверстий в каждой лапке), оттянув на себя и передвинув куда следует.

Zalman CNPS8000B

Наносим термоинтерфейс, опускаем кулер на место и отверткой затягиваем винты. Вот и все. Весь процесс занял менее десяти минут. Не забываем подключить питание вентилятора.

Zalman CNPS8000B

Правильная ориентация при установке кулера — концами тепловых трубок вверх или вбок, если материнская плата находится в вертикальном положении. Если же плата будет расположена в корпусе горизонтально, кулер будет сохранять одинаковую эффективность при установке в любом из доступных направлений. Произвольно изменять ориентацию кулера можно только при креплении на платформу Intel. При установке на процессорные разъемы AMD доступно лишь два варианта — концами тепловых трубок вверх или вниз.

Zalman CNPS8000B

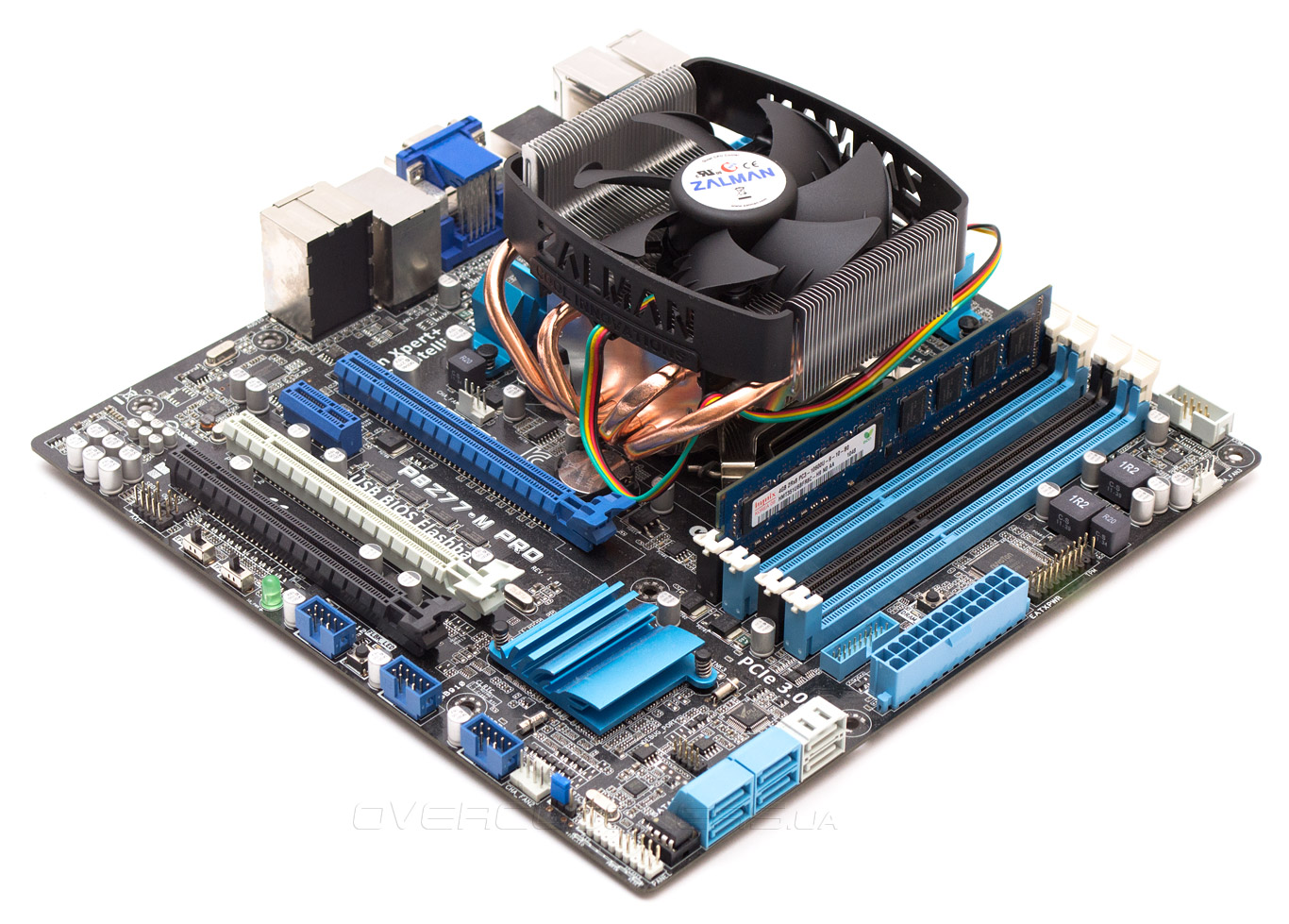

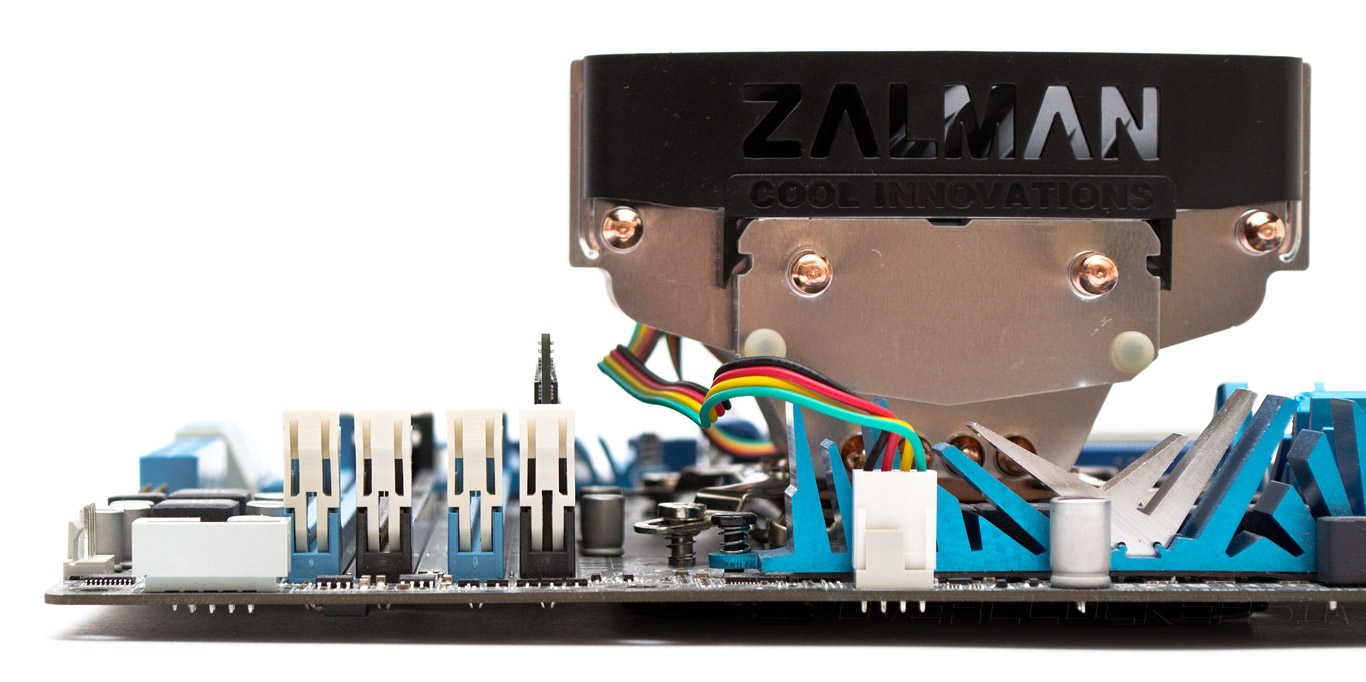

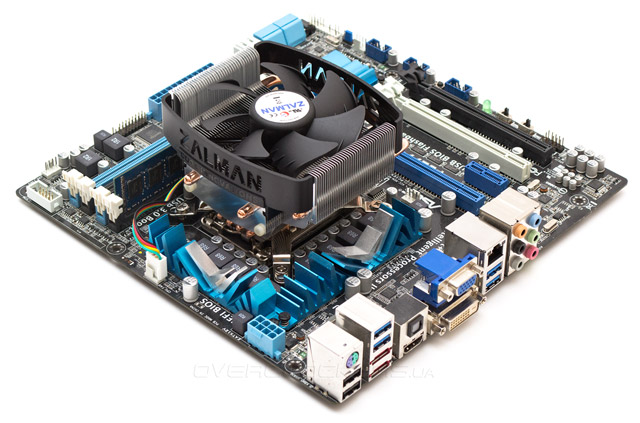

На материнских платах типа ATX и MicroATX кулер не задевает первый слот расширения PCI-E, так как крепежные отверстия находятся на достаточном расстоянии. Проблемы могут возникнуть разве что с платами Mini-ITX, на которых процессорный разъем расположен слишком близко к слоту PCI-E. Еще один важный момент, который стоит учесть — это расположение «обвязки» процессорного разъема, которая может мешать установке кулера в какой-либо из доступных ориентаций. Например, на стендовой материнской плате ASUS P8Z77-M Pro без конфликтов Zalman CNPS8000B можно установить только концами тепловых трубок вверх. При повороте вбок трубки задевают либо радиаторы транзисторов, либо закрывают один слот оперативной памяти.

Zalman CNPS8000B

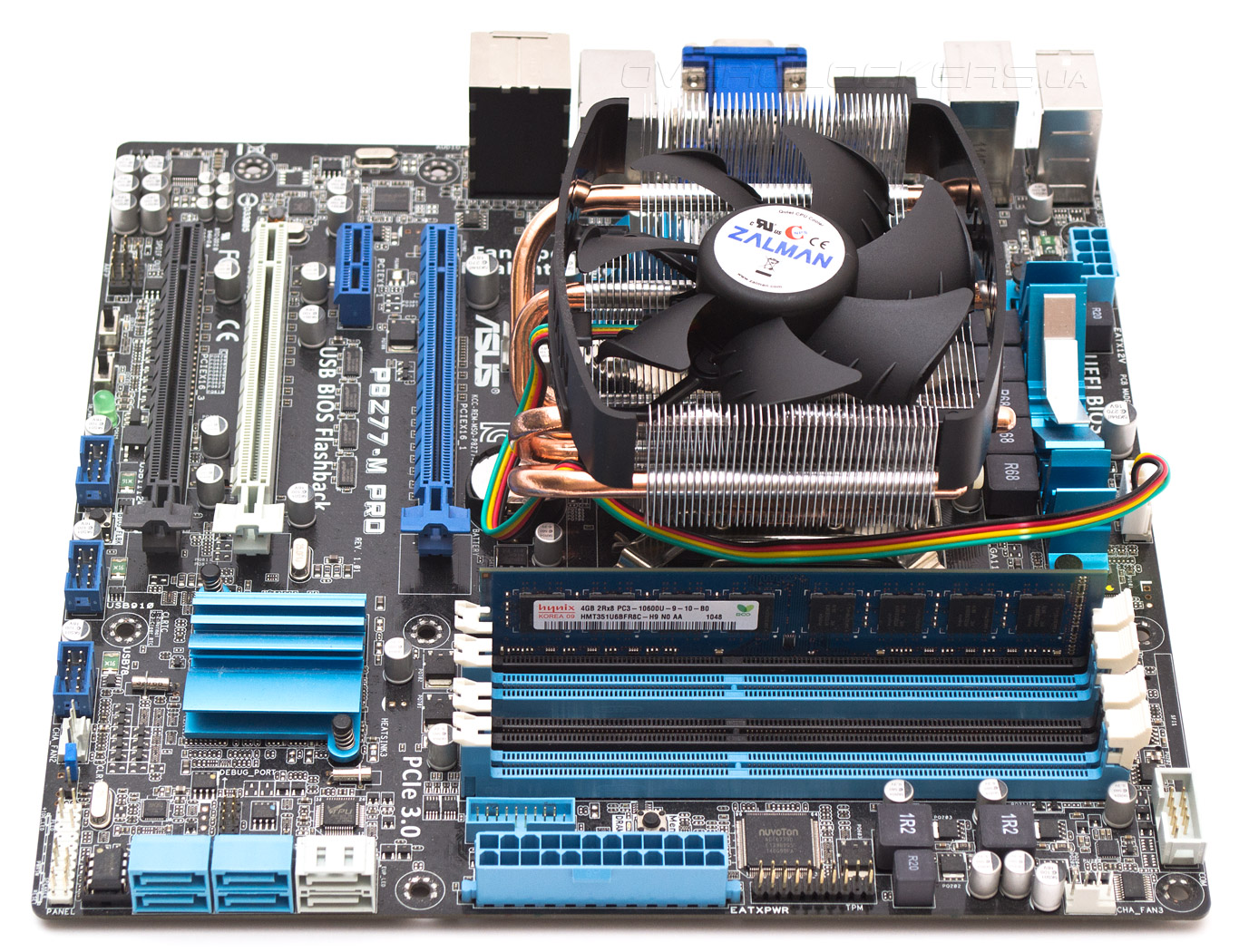

На нашей материнской плате, при ориентации концами тепловых трубок вверх, кулер не конфликтует с оперативной памятью. На платах, где тело радиатора все же задевает первый слот памяти, ее допустимая высота может составлять до 38 мм включительно.

Zalman CNPS8000B

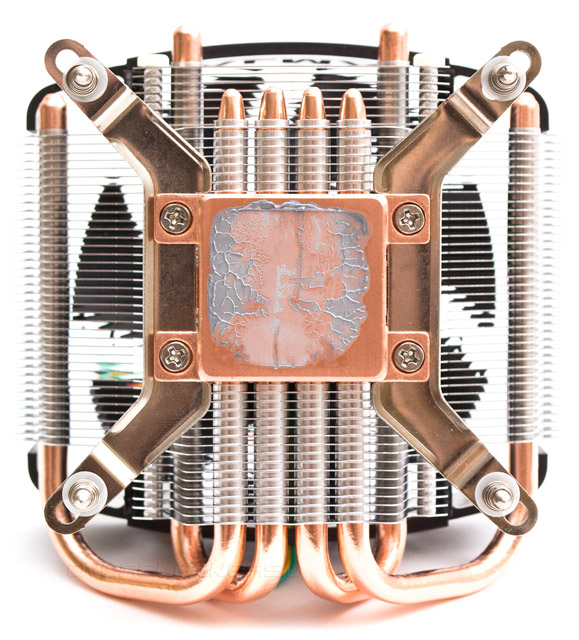

Отпечаток термоинтерфейса указывает на очень сильный прижим по центру подошвы кулера. Все четыре тепловые трубки попадают в зону контакта с крышкой процессора. Как всегда, можно попытаться улучшить температурные показатели поворотом трубок перпендикулярно относительно кристалла.

Zalman CNPS8000B

Подводя итоги процесса монтажа Zalman CNPS8000B отметим что в целом он прост, но перед установкой на плату кулер лучше примерить и убедиться, что нигде нет конфликтов, чтобы иметь возможность его вернуть, если проблемы все же обнаружатся.


Технические характеристики

Эффективность отвода тепла кулером Zalman CNPS8000B сравнивалась c лидером бюджетного сегмента систем охлаждения — Zalman CNPS10х Performa. Оппонент был выбран исходя из практически идентичной розничной стоимости и широкой распространенности его среди энтузиастов, позволяющей использовать кулер как некий универсальный эталон эффективности охлаждения. Однако, следует учитывать, что эти системы охлаждения все же имеют разное назначение, а разница в мощности не есть основным критерием в их выборе и покупке.

Техническая характеристика Zalman CNPS8000B Zalman CNPS10X Performa
Совместимость с процессорными разъемами Intel LGA 775/1150/1155/1156/1366
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Intel LGA 775/1156/1155/1150/1366/2011
AMD AM2(+)/AM3(+)/FM1/FM2
Размеры радиатора (ДхШхВ), мм 111х108х66 132x75x152
Размеры вентилятора (ДхШхВ), мм 86х86х20 120х120х25
Материал радиатора и конструкция Горизонтальный радиатор, состоящий из тонких алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметром 6 мм, расположенные С-образно и припаянные к медному основанию. Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм. Тепловые трубки проходят сквозь медное основание.
Вес радиатора, г 256 610
Количество пластин радиатора, шт. 54 47
Толщина пластин, мм 0,3 0,45
Межреберное расстояние, мм 1,7 1,9
Расчетная площадь радиатора, см2 ~2 872 ~ 7 900
Модель вентилятора Zalman ZP1225ALM
Скорость вращения вентилятора, об/мин 1300~2600 с ШИМ 900 ~ 2000 с ШИМ
Воздушный поток, м3/ч
Уровень шума вентилятора, дБ(А) 20 ~ 32 17 ~ 36
Статическое давление, мм воды
Количество и тип подшипника вентилятора Улучшенная втулка скольжения (Fluid Shield Bearing) Улучшенная втулка
Время наработки на отказ вентилятора, час 50 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,22 0,2
Пиковое энергопотребление вентилятора, Вт 2,64 2,4
Дополнительные особенности Фирменный резистор RC24P в комплекте.
Средняя стоимость, $ ~29 ~32


Тестовый стенд

Для тестирования эффективности кулера Zalman CNPS8000B использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
  • контроллер вентиляторов: Zalman PWM Mate;
  • термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в вертикальном положении материнской платы при постоянной температуре 25 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.4 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный для четырех ядер результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от центра вентилятора системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 34 дБ (А).


Результаты тестирования

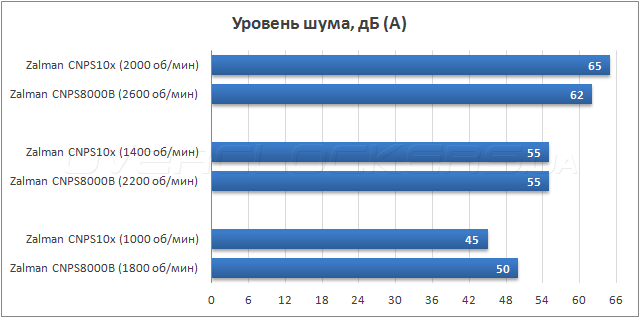

Сравнение эффективности кулеров производилось по соотношению температуры к создаваемому уровню шума и оборотам крыльчатки. Zalman CNPS8000B произвел впечатление не слишком тихого кулера, ведь средним его шум можно назвать лишь в диапазоне 1300–1800 об/мин. В диапазоне 1800–2200 об/мин шум можно считать терпимым, а потом, вплоть до 2600 об/мин он становится откровенно назойливым.

Тестирование Zalman CNPS8000B

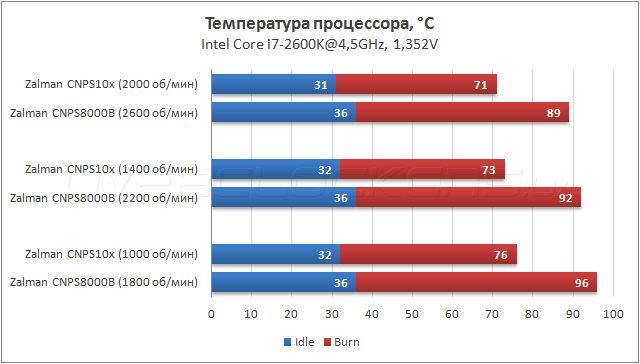

Для каждого уровня шума был составлен соответствующий график температур. Как видим и здесь Zalman CNPS8000B показывает себя не лучшим образом.

Тестирование Zalman CNPS8000B

Кулер нормально справился с охлаждением разогнанного до 4,5 ГГц Intel Core i7-2600K лишь на максимальной скорости вращения крыльчатки. В относительно тихом режиме (1800 об/мин) его эффективность падает на семь градусов, а процессор оказывается на грани пропуска тактов и выключения. Несмотря на наличие четырех тепловых трубок, Zalman CNPS8000B банально не хватает площади ребер для быстрого отвода тепла. Но не будем спешить осуждать его, ведь данный режим работы является стрессовым и при повседневном использовании встречается редко.


Выводы

Можно ли назвать Zalman CNPS8000B плохим кулером? Нет. Причина в том, что в своем ценовом диапазоне и типоразмере у него нет серьезных конкурентов среди горизонтальных кулеров. Еще на стадии подготовки обзора, задавшись поиском возможных оппонентов для проведения теплового теста, было найдено лишь две модели от Titan (TTC-NK96TZ/NPW и TTC-NK95HS которые имеют сопоставимую стоимость с нашим подопытным) и одну от DeepCool (Theta X4, предназначенную сугубо под «вымирающую» платформу Intel LGA 1366). Все остальные системы охлаждения оказались или значительно более дорогими, или более крупными по размерам. Возможно, что именно отсутствием конкурентов и продиктована довольно высокая розничная стоимость данного кулера.

Теперь рассмотрим недостатки. Во-первых, эффективность Zalman CNPS8000B выглядит крайне низкой на фоне аналогичных по стоимости башенных кулеров. Второй недостаток — высокий уровень шума при скоростях крыльчатки более 1800 об/мин. И третий недостаток — замена штатного вентилятора может превратиться в большую проблему. Но, тем не менее, кулер справился с охлаждением мощного процессора в разгоне, пусть и на максимальных оборотах. Отсюда следует простой вывод: если в корпусе достаточно места для башенного кулера, то лучше поставить его. А CNPS8000B следует рассматривать в случае, если для более габаритного кулера не хватает места. Если же оставить в стороне мысли о разгоне, то Zalman CNPS8000B хватит для нормального охлаждения практически любого современного процессора.
