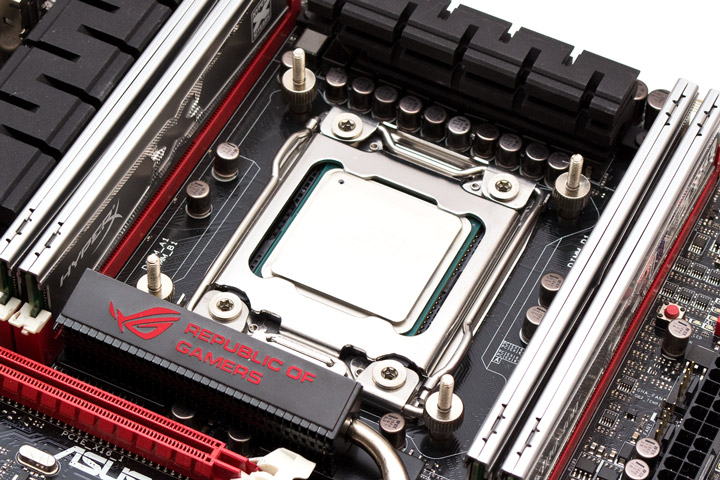

Для проверки эффективности кулера Xigmatek Prime использовалась платформа Intel LGA2011. Она отличается чрезвычайной простотой в плане установки систем охлаждения, поскольку имеет собственную усилительную пластину. Для начала вкручиваем шпильки в соответствующие отверстия.
Надеваем на них крепежные лапы и привинчиваем их гайками. Затяжка производится вручную, поскольку нарезки под отвертку тут нет.

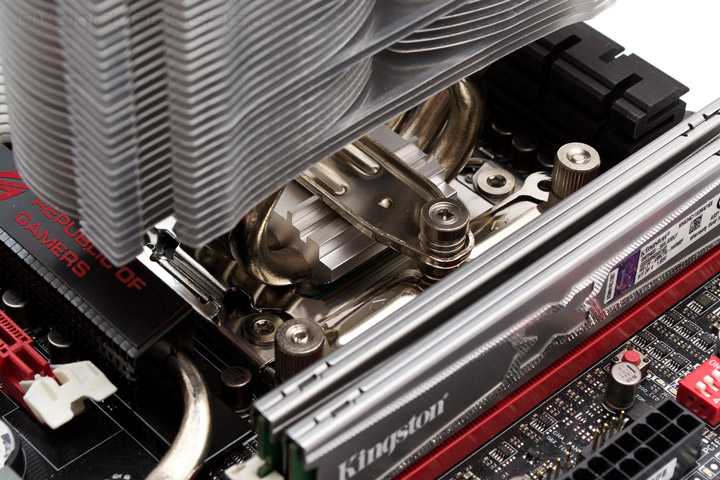

Укладываем крепежную планку на основание радиатора сверху так, чтобы совпали центровочные отверстия. Наносим термоинтерфейс на процессор, ставим радиатор и привинчиваем его крепежную планку к лапам с помощью подпружиненных накидных гаек и отвертки. Степень прижима при этом получается очень сильной.

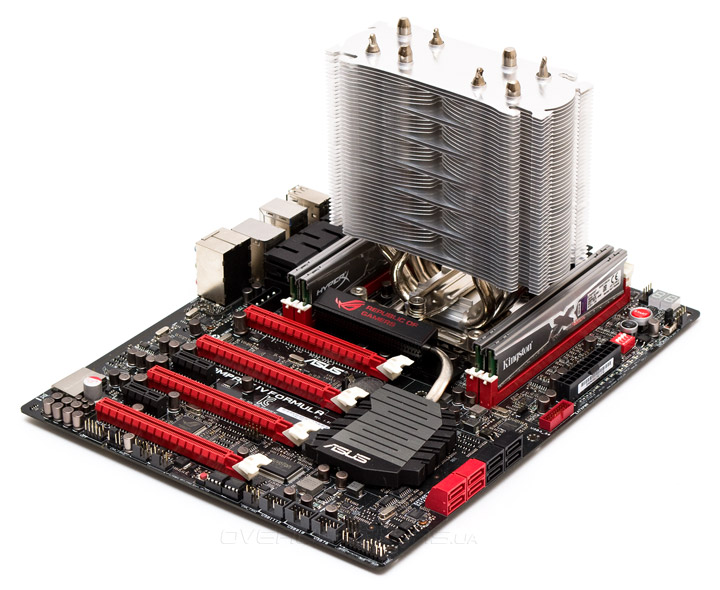

В вертикальном положении радиатор оказывается в опасной близости от первого слота PCI-E. И это еще без вентилятора.

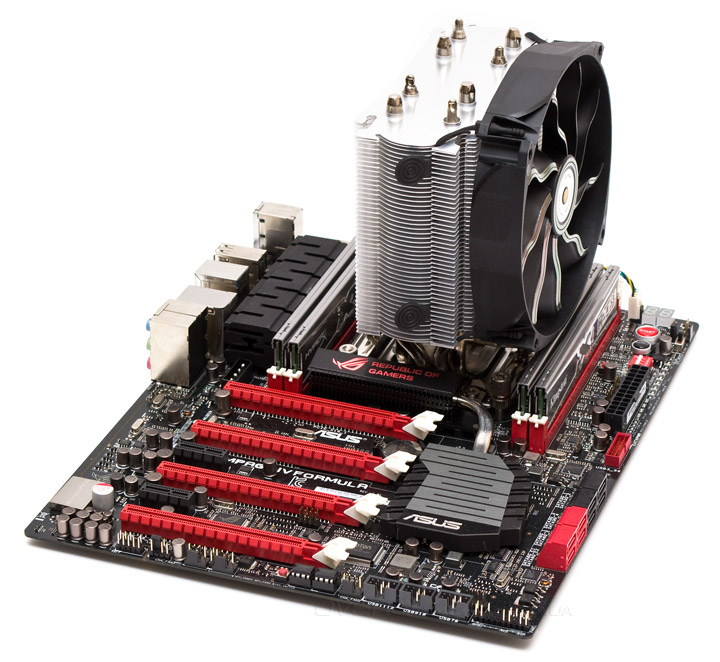

А когда вентилятор надет, ситуация только усугубляется. Первый слот расширения оказывается перекрытым из-за резиновых выступов под пальцы.
А первый слот оперативной памяти накрывается полностью, и вентилятор упирается в планку ОЗУ. То есть ограничение по высоте для памяти — строго 30 мм.

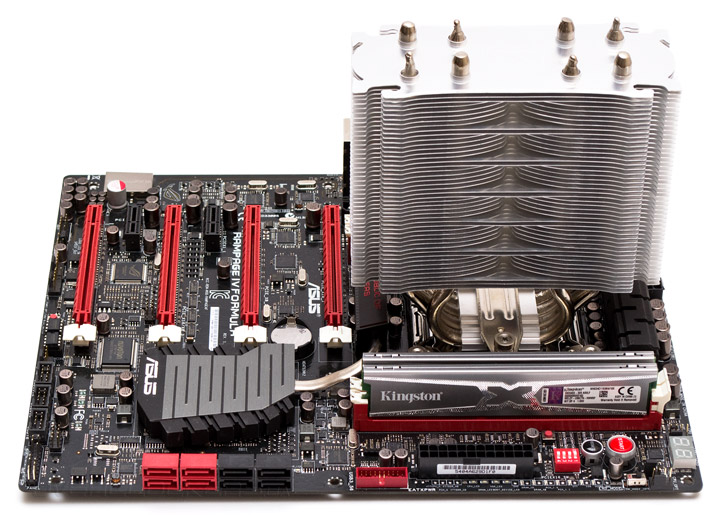

Поскольку вертикальная ориентация кулера мне откровенно не понравилась, решено было испробовать его в горизонтали. Благо, и на сокетах Intel, и на сокетах AMD креплением штатно предусмотрена возможность поворота радиатора в любом из четырех направлений.
Теперь первому слоту расширения PCI-E кулер никак не мешает. Хотя зазор до него остается немногим более 20 мм.

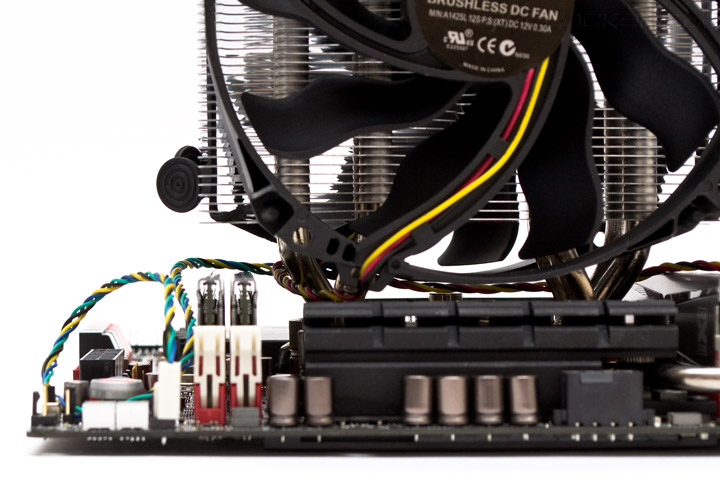

Оба слота DIMM слева и справа накрываются вентилятором и радиатором. Но зато допустимая высота планок памяти возрастает до 40 мм. А это уже позволяет использовать модули ОЗУ с небольшими радиаторами на борту.

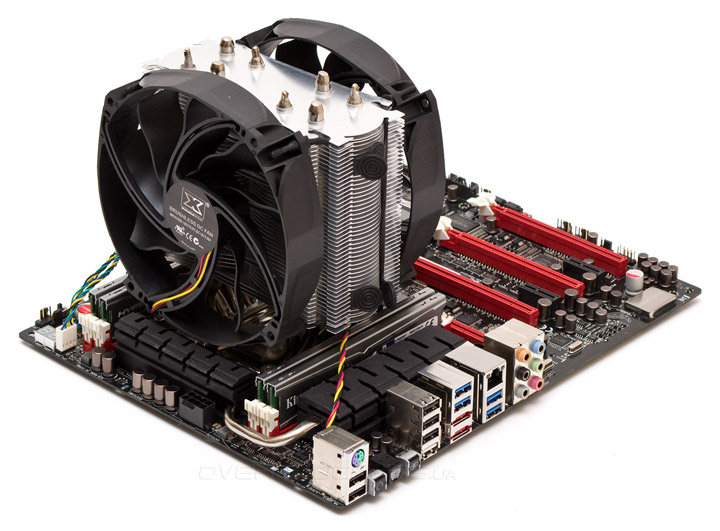

В сборе данная система охлаждения выглядит внушительно, и даже слегка громоздко.
Учитывая габариты кулера и сложности с установкой вентиляторов, я бы рекомендовал монитровать его на материнскую плату вне корпуса, и только потом все в сборе монтировать внутрь шасси.
Отпечаток термоинтерфейса получился неоднозначным. На лицо очень сильный прижим по центру тепловых трубок, но слабый контакт по краям, который косвенно свидетельствует о кривизне подошвы кулера.
Технические характеристики
Эффективность отвода тепла кулером Xigmatek Prime SD1484 сравнивалась с одним из лучших и самых распространенных бюджетных кулеров — Zalman CNPS10X Performa.
| Техническая характеристика | Xigmatek Prime SD1484 | Zalman CNPS10X Performa |
| Страница продукта | xigmatek.com | zalman.ru |
| Совместимость с процессорными разъемами | Intel LGA 775/115x/1366/2011, AMD AM2(+)/AM3(+)/FM1/FM2(+) | Intel LGA 775/115x/1366/2011, AMD AM2(+)/AM3(+)/FM1/FM2 |
| Размеры радиатора (ДхШхВ), мм | 143х61х164 | 132x75x152 |
| Размеры вентилятора (ДхШхВ), мм | 2х 140х140х25 | 120х120х25 |
| Материал радиатора и конструкция | Конструкция из алюминиевых пластин, нанизанных на 4 медные тепловые трубок диаметром 8 мм, расставленные U-образно. Трубки никелированы. В основании используется технология прямого контакта тепловых трубок | Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием |
| Вес радиатора, г | 686 | 610 |
| Количество пластин радиатора, шт. | 46 | 47 |
| Толщина пластин, мм | 0,5 | 0,45 |
| Межреберное расстояние, мм | 2 | 1,9 |
| Расчетная площадь радиатора, см2 | ~6 600 | ~ 7 900 |
| Модель вентилятора | Xigmatek A1425L12S | Zalman ZP1225ALM [Z1P-PWM] |
| Скорость вращения вентилятора, об/мин | 800 ~ 1200 с ШИМ | 900 ~ 2000 с ШИМ |
| Воздушный поток, м3/ч | 102 ~ 153 | – |
| Уровень шума вентилятора, дБ (А) | 18 | 17 ~ 36 |
| Статическое давление, мм воды | 0,62 ~ 1,08 | – |
| Количество и тип подшипника вентилятора | Улучшенная втулка скольжения с медной осью (Long Life Sleeve Bearing with Copper Axis) | Улучшенная втулка (Long Life Bearing) |
| Время наработки на отказ вентилятора, час | 40 000 | 50 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,3 | 0,2 |
| Пиковое энергопотребление вентилятора, Вт | 3,6 | 2,4 |
| Дополнительные особенности | – | Фирменный резистор RC24P в комплекте |
| Средняя стоимость, $ | ~50 | ~36 |
Тестовый стенд
Для тестирования эффективности кулера Xigmatek Prime SD1484 использовался стенд на базе платформы Intel LGA2011 в следующей конфигурации:
- процессор: Intel Core i7-4960X (3,6@4,0 ГГц, 1,28 В);
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
- видеокарта: ASUS R9270-DC2OC-2GD5 (AMD Radeon R9 270);
- память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентилятора: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования

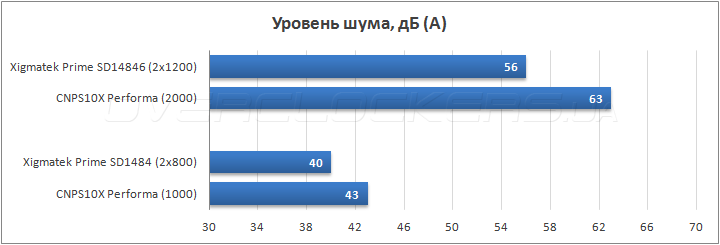

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Были проведены замеры максимальных и минимальных уровней шума на соответствующих скоростях вращения крыльчатки. Xigmatek Prime смог порадовать нас относительно невысокими уровнями шума, как на высоких, так и на пониженных оборотах.

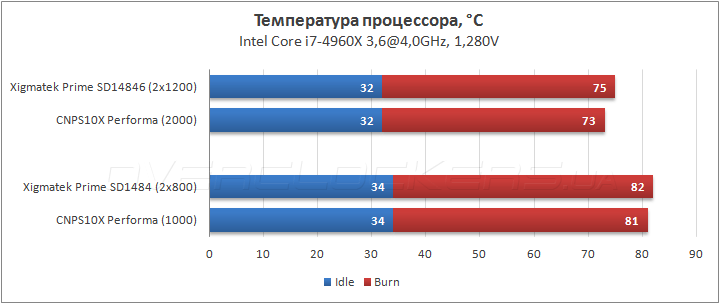

Посмотрим на график температур для каждого уровня шума.
Судя по результатам тестов, возможности радиатора Xigmatek Prime если и уступают CNPS10X Performa, то весьма незначительно. Зато два вентилятора дают заметный выигрыш в уровне шума, позволяя добиться от кулера очень тихой работы. Однако тут следует сделать две оговорки. Во-первых, сами вентиляторы имеют паразитные призвуки и второй вентилятор нельзя отрегулировать по скорости вращения с помощью ШИМ. Следовательно, на системах, неспособных использовать регулировку скорости пропеллеров с помощью напряжения, Xigmatek Prime будет звучать громче, из-за постоянно повышенной скорости второго вентилятора. Во-вторых, технология прямого контакта подошвы кулера хорошо проявляет себя только на крупных крышках процессоров AMD и Intel LGA2011. На маленьких теплосъемниках Intel LGA115х, Prime не сможет раскрыть себя в полной мере, поскольку будет задействована только часть его тепловых трубок.
Выводы
Xigmatek Prime SD1484 — кулер с очень узкой сферой применения. Несмотря на наличие креплений под все виды современных процессорных разъемов, наиболее рационально использовать его на всех сокетах AMD (отчасти и потому, что на них можно поворачивать этот радиатор как в вертикальном, так и в горизонтальном положении), и сокетах Intel LGA2011. Причина проста — только на их крупных крышках задействованы сразу четыре 8-мм тепловые трубки прямого контакта, благодаря чему Prime сможет соперничать с более дорогими моделями систем охлаждения. А на более мелких 22-мм крышках Intel LGA115x помещается всего 2,5 или 3 трубки, а значит — кулер работает, в лучшем случае, в полсилы и уступает бюджетным охладителям. Увы, таковы ограничения технологии прямого контакта тепловых трубок в данном варианте исполнения.
Из недостатков в Xigmatek Prime можно отметить громоздкость и не очень удачные стоковые вентиляторы. Как вариант, пропеллеры можно со временем заменить стандартными 120-мм моделями. Это сразу улучшит совместимость с памятью и частично решит проблему габаритов.
