SilverStone Heligon HE-01 подходит для установки на все актуальные процессорные разъемы настольных ПК. В нашем обзоре мы продемонстрируем процесс монтажа на примере сокетов Intel LGA1155 и AMD AM3+. Порядок действий подробно описан и изображен в инструкции.

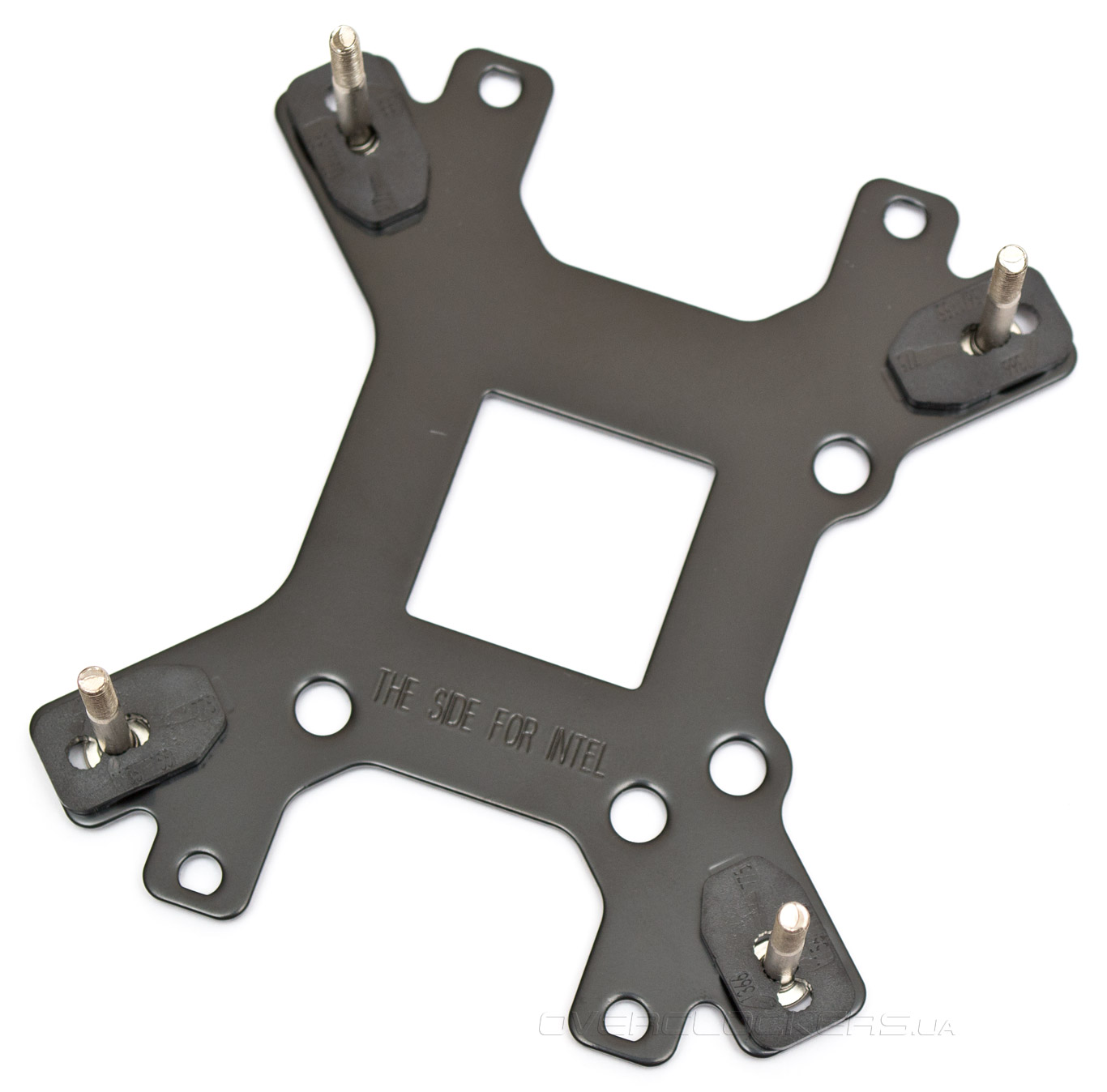

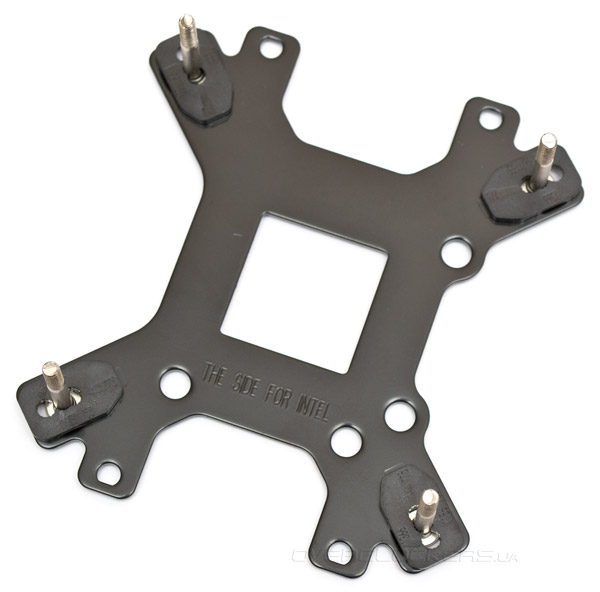

Начнем с Intel. Берем усилительную пластину (нужная ее сторона подписана) и продеваем через нее установочные винты. Соответствующие отверстия обозначены на пластиковых лапках-упорах. Винты имеют фиксирующий срез возле шляпки, предотвращающий вращение. Отверстия в усилительной пластине позволяют повернуть ее на 90 градусов при установке на тыльную сторону материнской платы в случае необходимости. Это полезно, если вырез в поддоне корпуса не подходит или мешают какие-либо элементы.

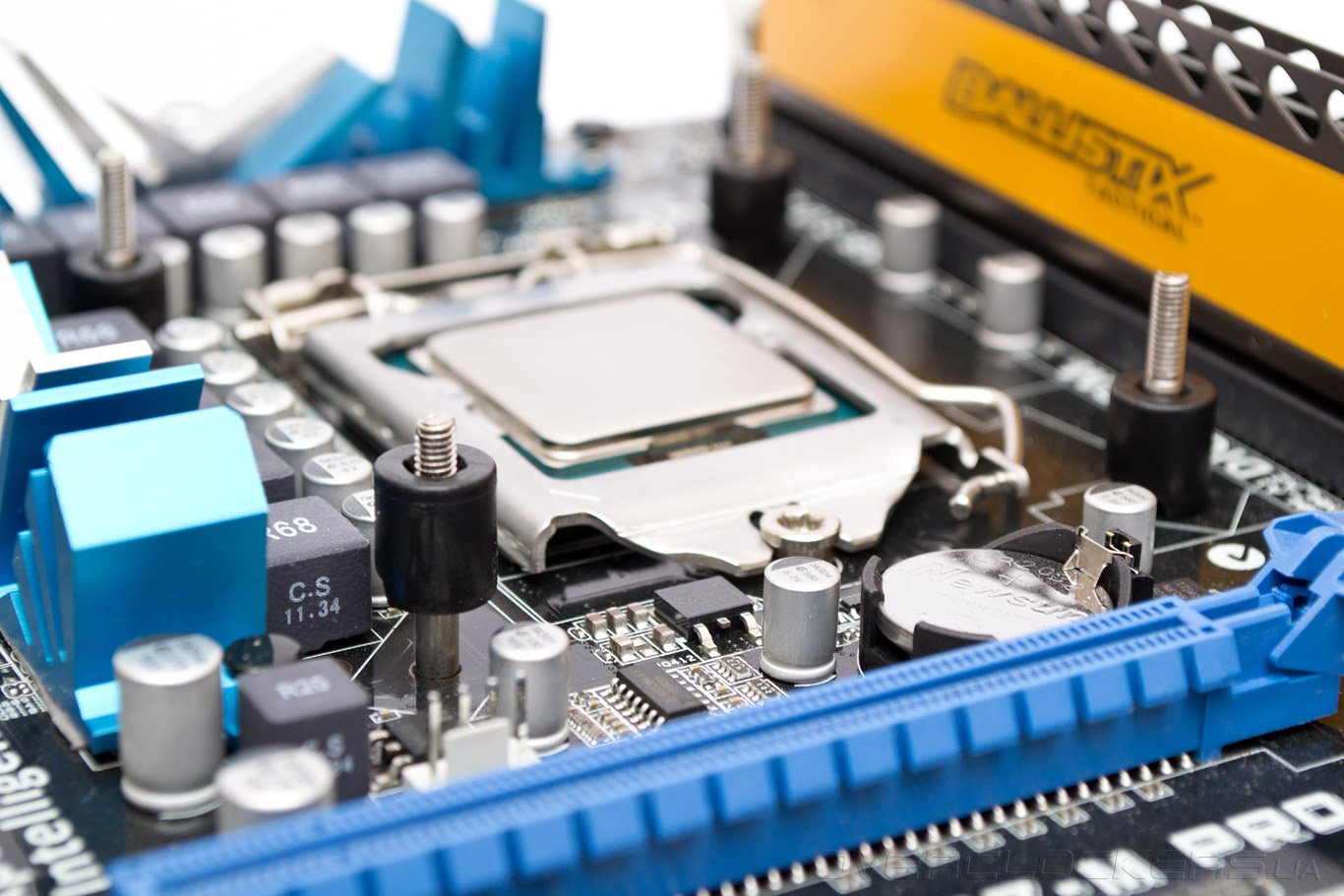

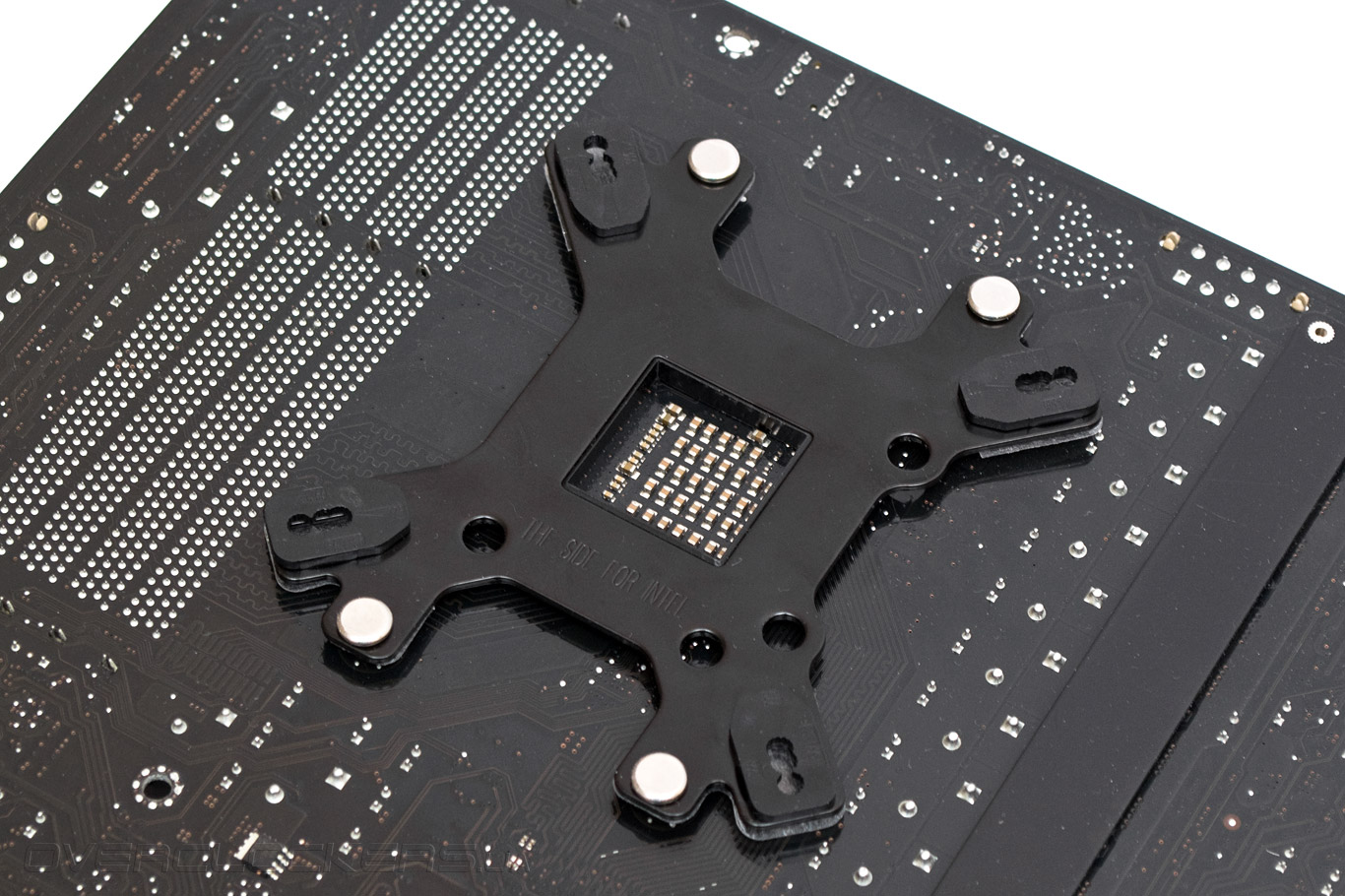

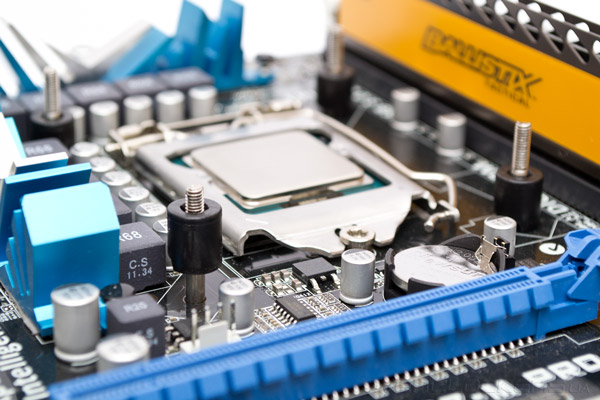

Устанавливаем пластину и надеваем на винты пластиковые стойки.

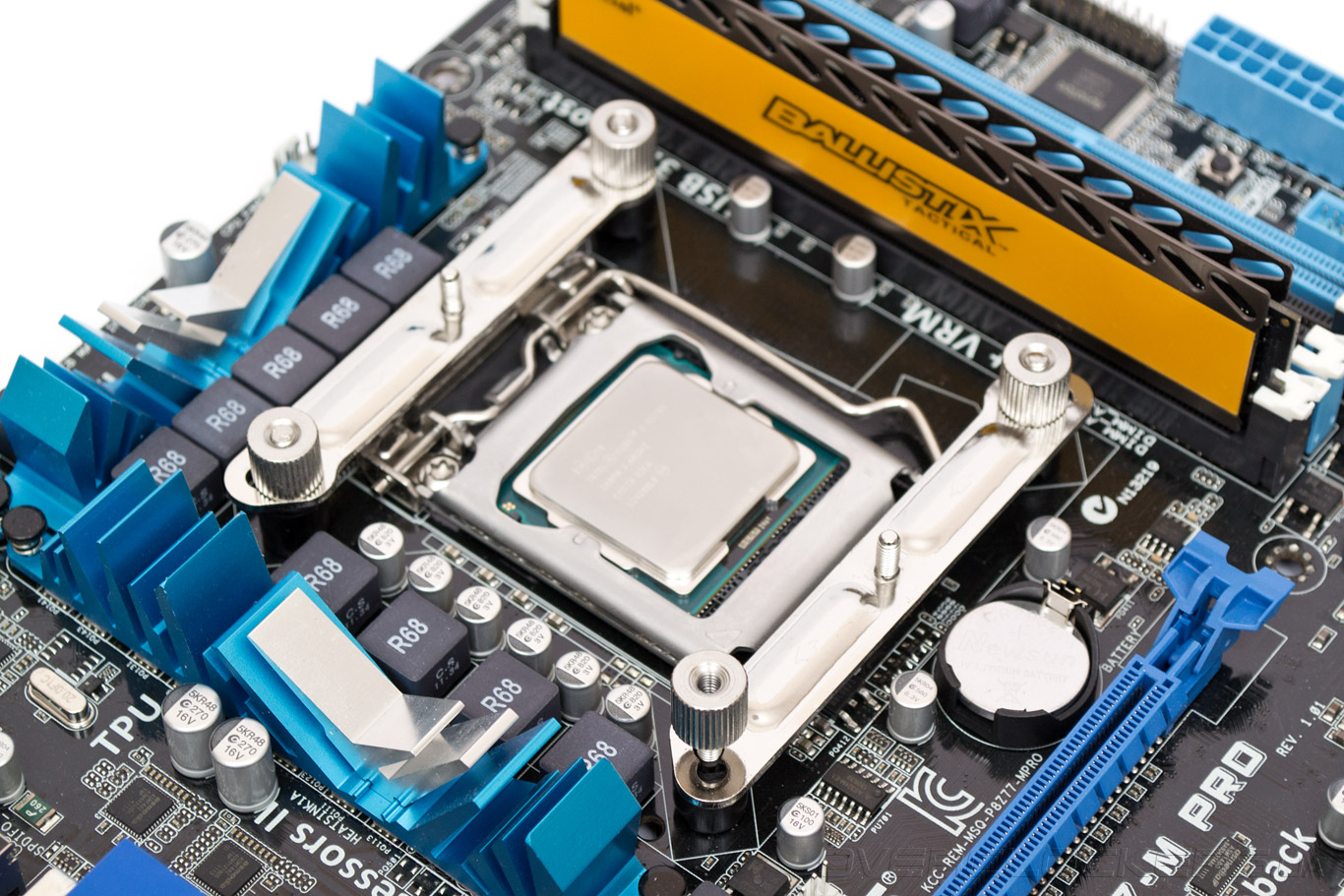

Укладываем на пластиковые стойки нужные лапки крепления. В зависимости от требуемой ориентации кулера их можно расположить продольно или поперечно. Фиксируем лапы с помощью шайб, затягивая их вручную. Стрелочки, высеченные на креплениях, указывают в сторону процессора.
Наносим термоинтерфейс, ставим кулер и закрепляем его с помощью скобы. Скоба удерживается двумя винтами с мощными пружинами. Здесь понадобится отвертка. Усилие прижима получается чрезвычайно сильное.
Перед тем как установить вентилятор, возле отверстий нужно приклеить резиновые виброизоляторы.
Придется немножко раздвинуть секции радиатора, для того чтобы протолкнуть пропеллер между ними, и лишь потом можно закрепить его с помощью проволочных скоб. В случае если планируется установка трех вентиляторов, скобы среднего пропеллера лучше цеплять за переднюю секцию.

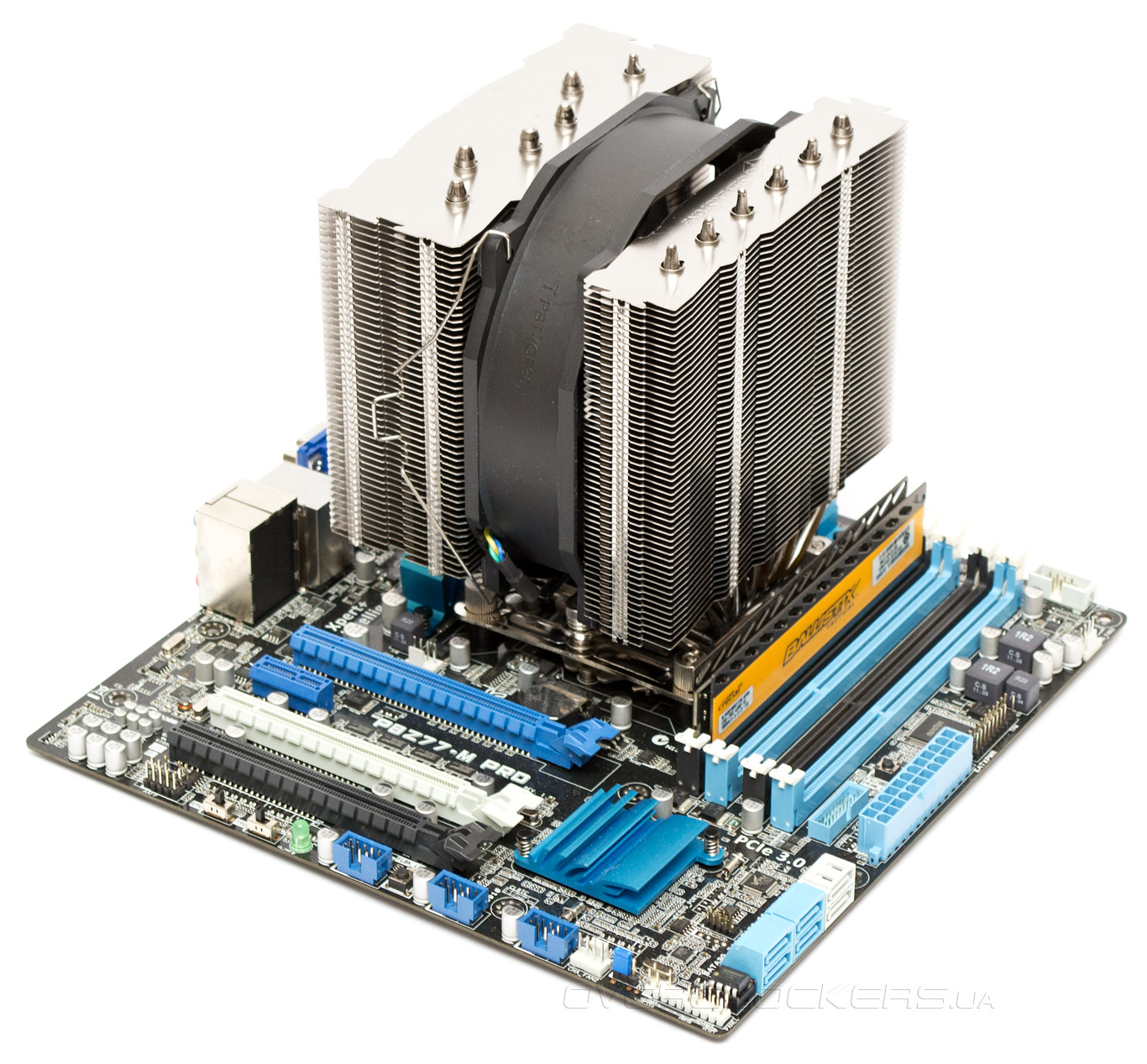

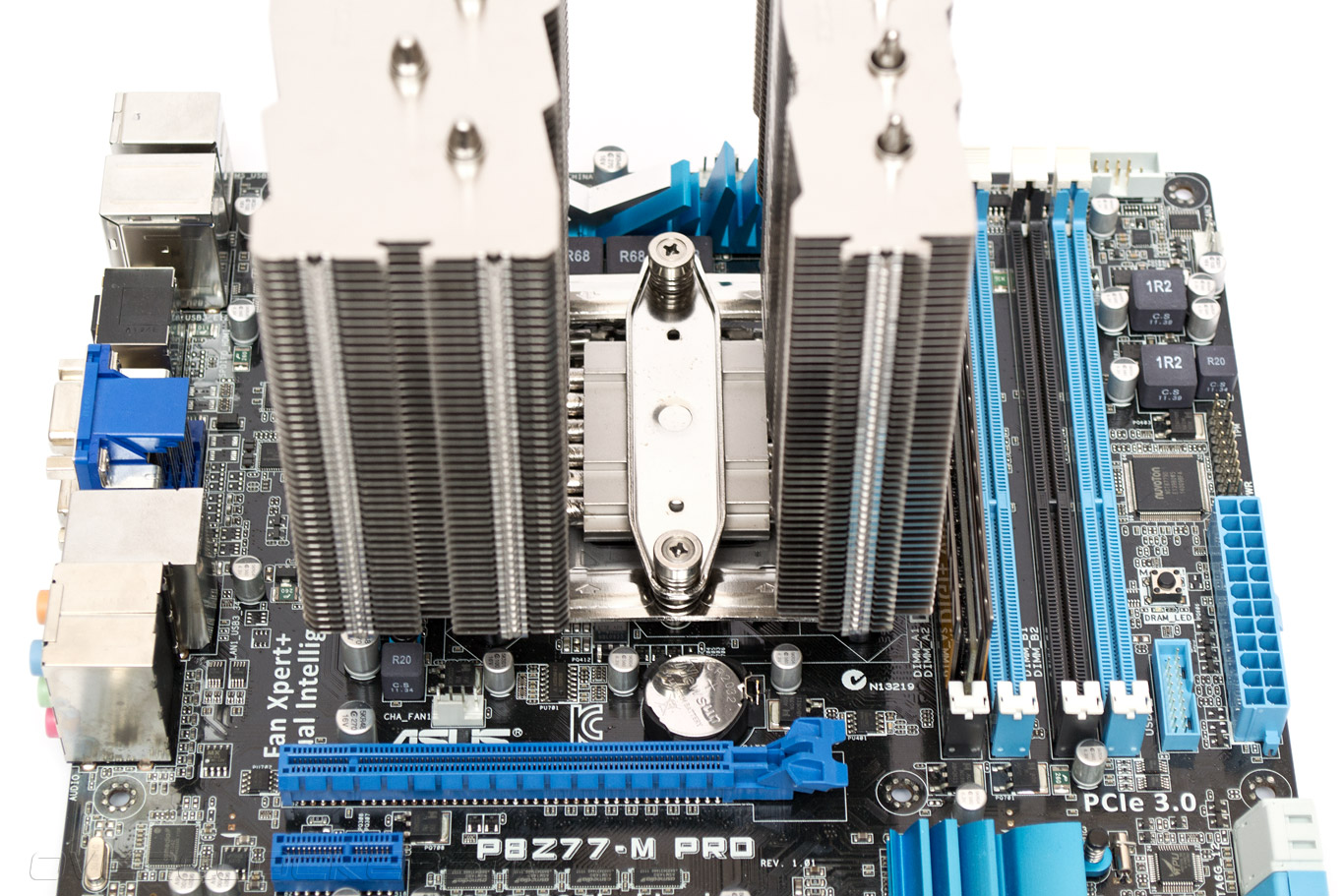

SilverStone Heligon HE-01 не мешает первому слоту PCI-E, но лучше убедиться, что проволока не задевает карту расширения.

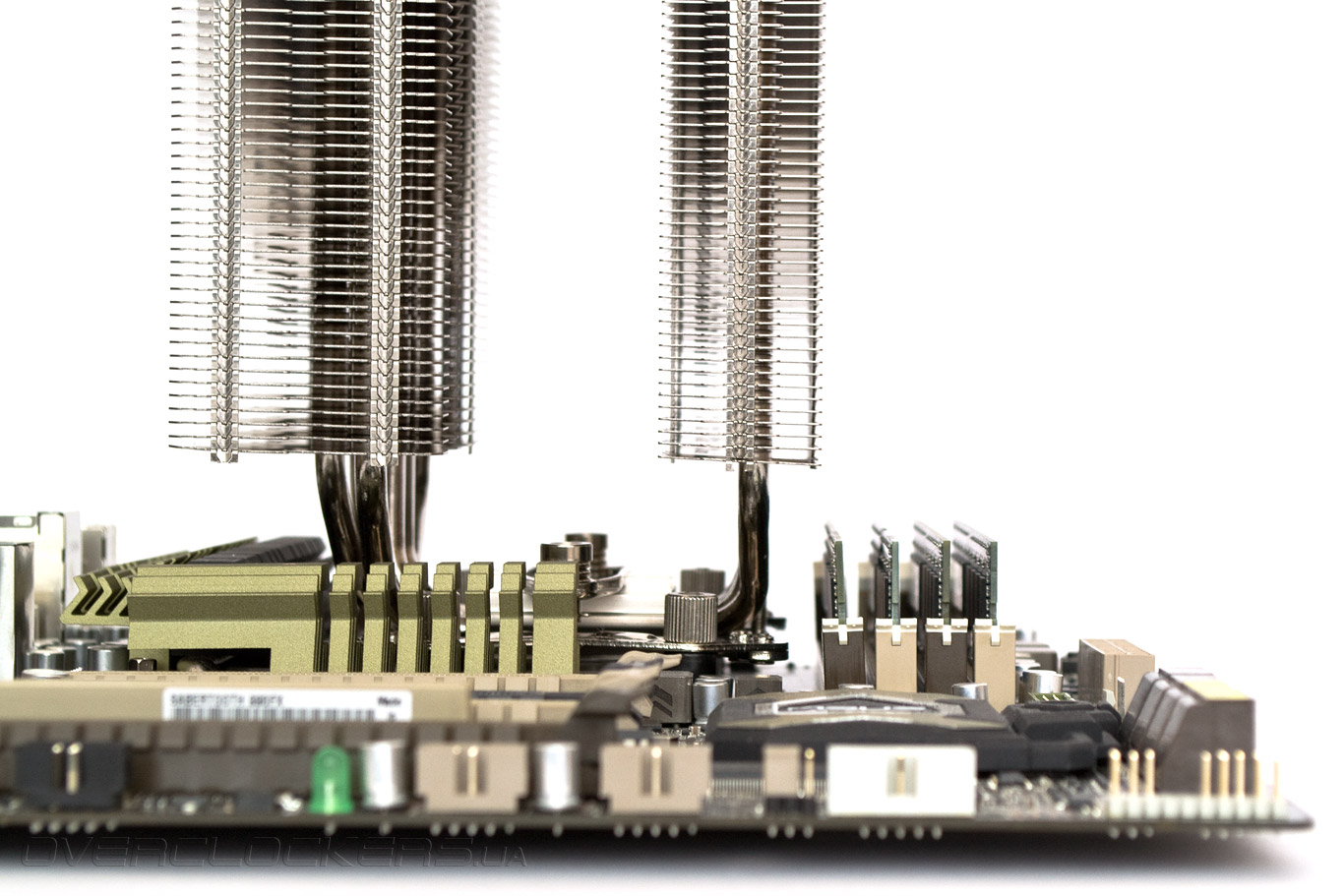

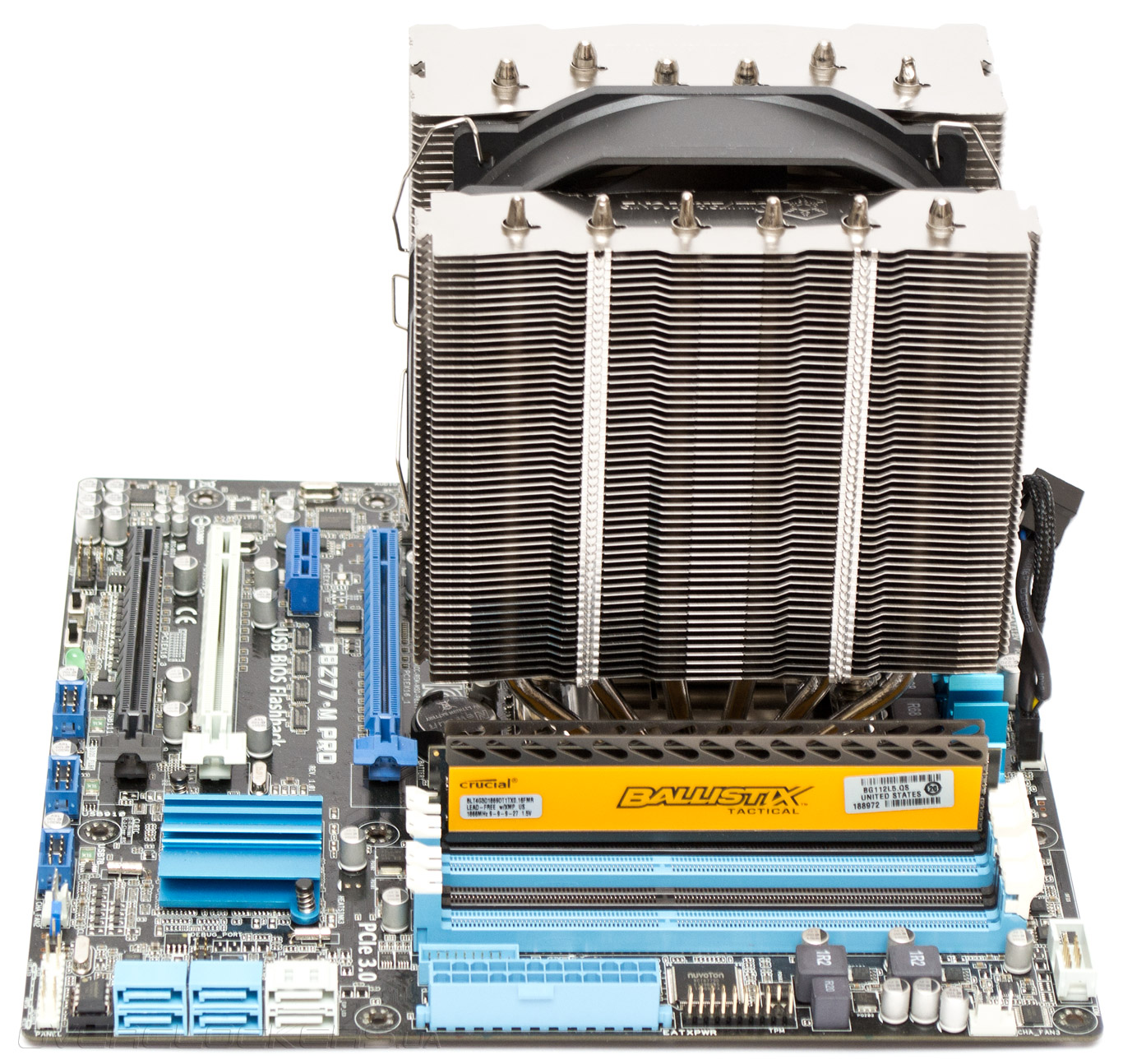

В отношении совместимости с памятью все просто идеально.
Сзади вполне поместится еще один вентилятор типоразмера 140х38 мм.

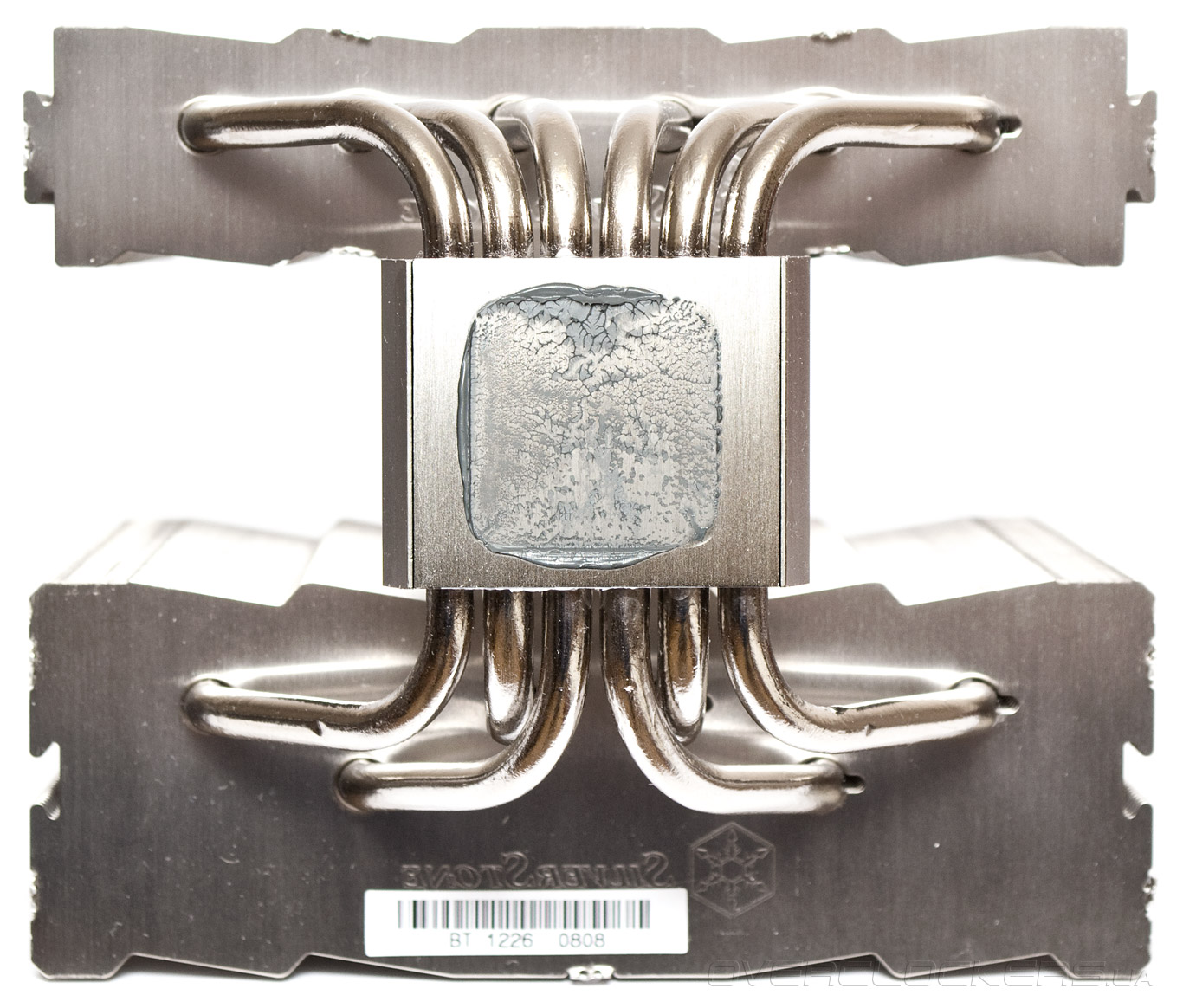

Отпечаток получается хорошим, но на площадь процессорной крышки попадают лишь четыре теплотрубки. Крайние трубки будут мало участвовать в отводе тепла.

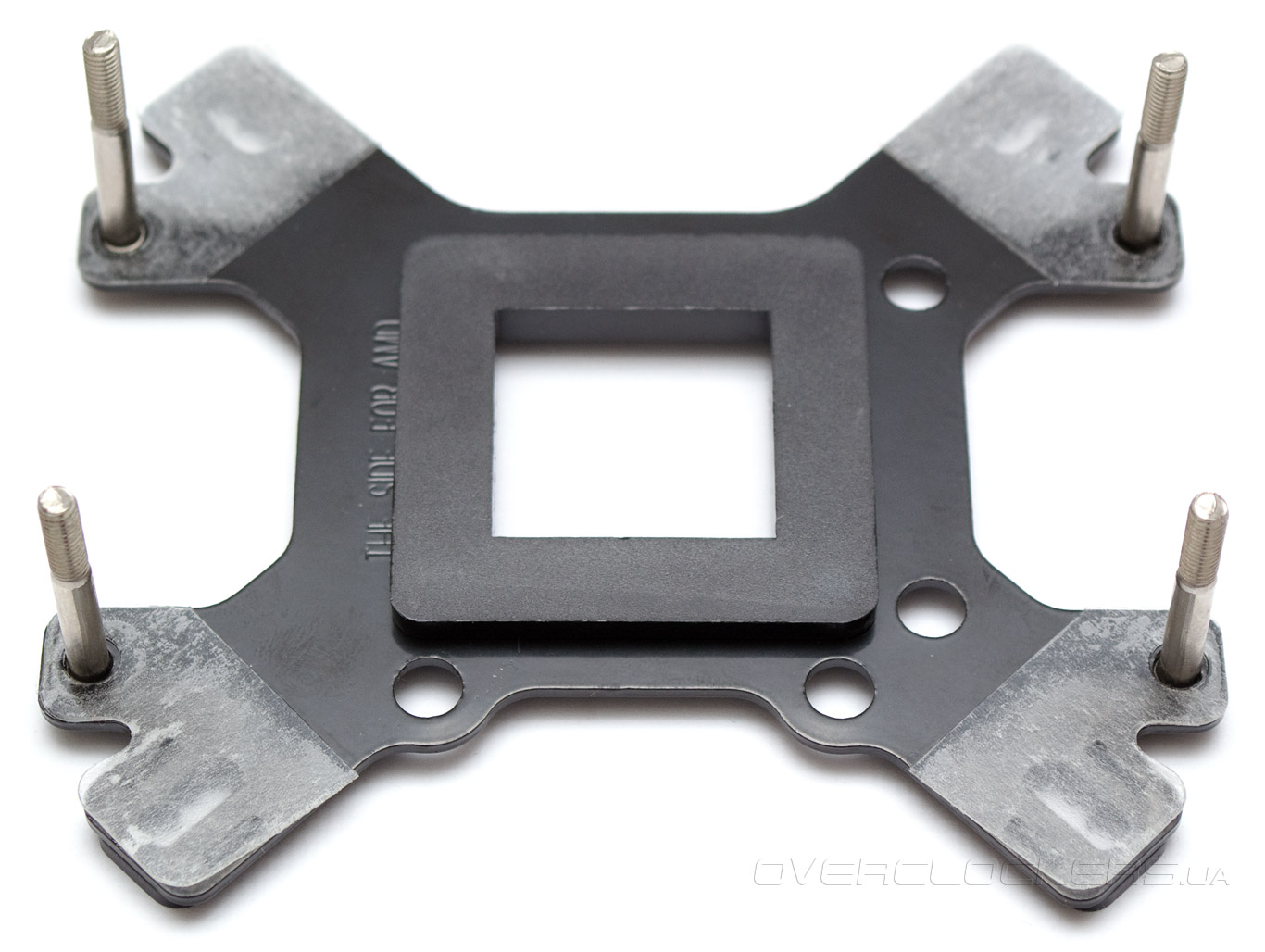

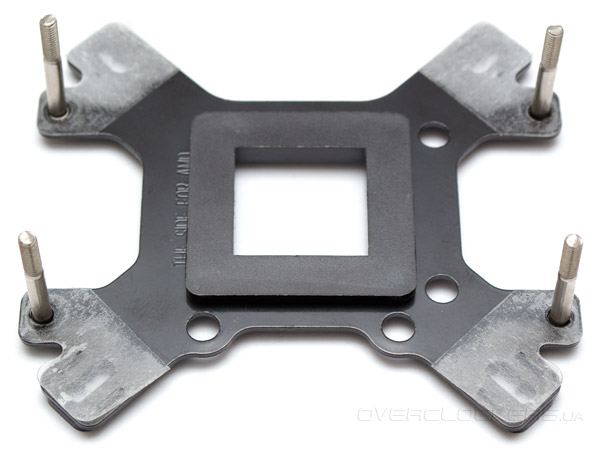

Перейдем к монтажу на сокет AM3+. На усилительную пластину с нужной стороны потребуется надеть пластиковый электроизоляционный квадратик по центру. И наклеить возле винтов прокладки.

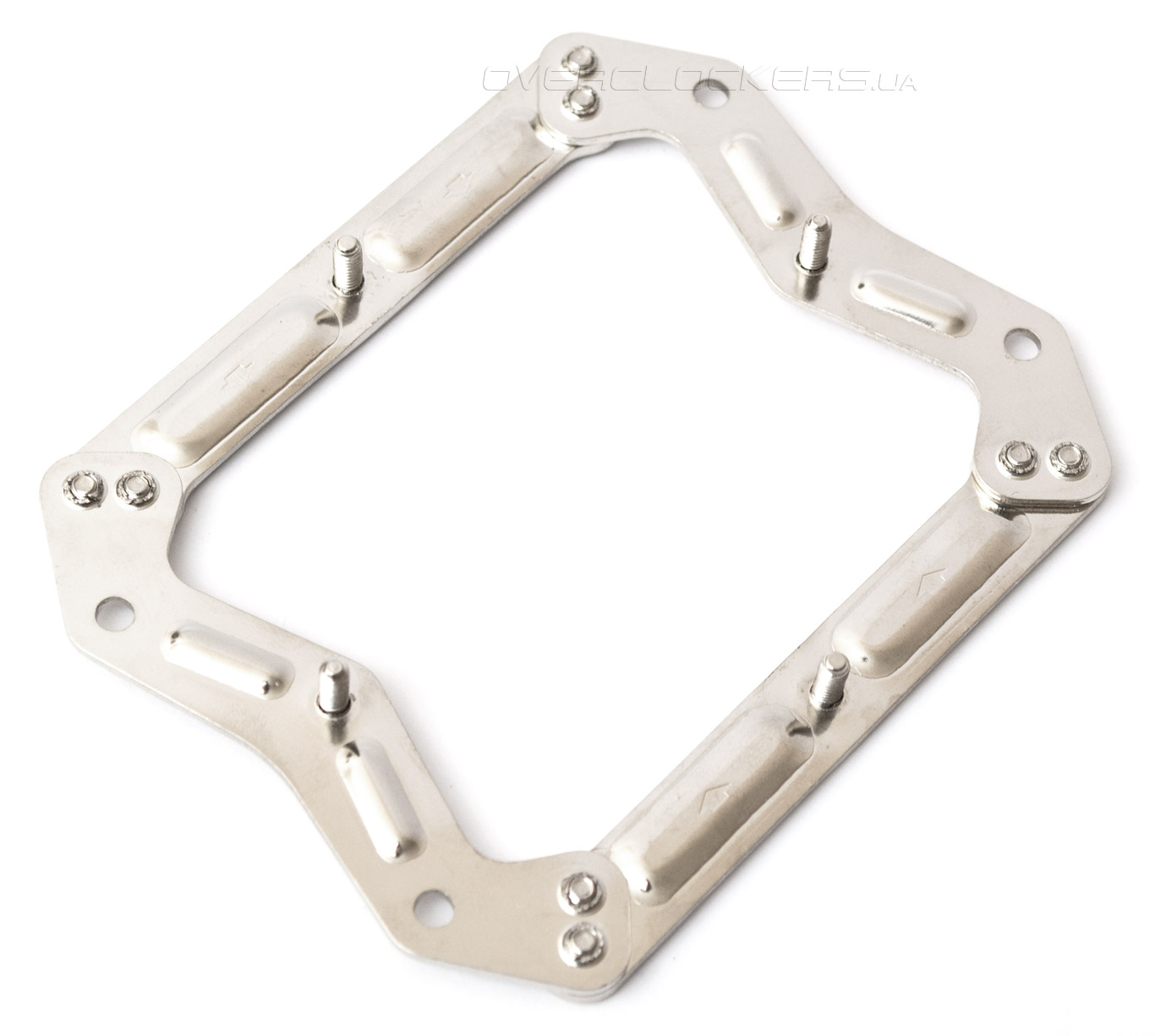

Потом, с помощью восьми мелких винтиков, собираем рамку крепления. Эта рамка позволяет повернуть кулер в любом из четырех направлений на сокетах AMD.
Снимаем родные крепления и усилительную пластину с материнской платы, и ставим свой набор. Обратите внимание, что в таком варианте кончики пластины возле винтов не имеют ограничителя хода, поэтому не следует перетягивать крепежные шайбы, чтобы случайно не повредить или не замкнуть плату.

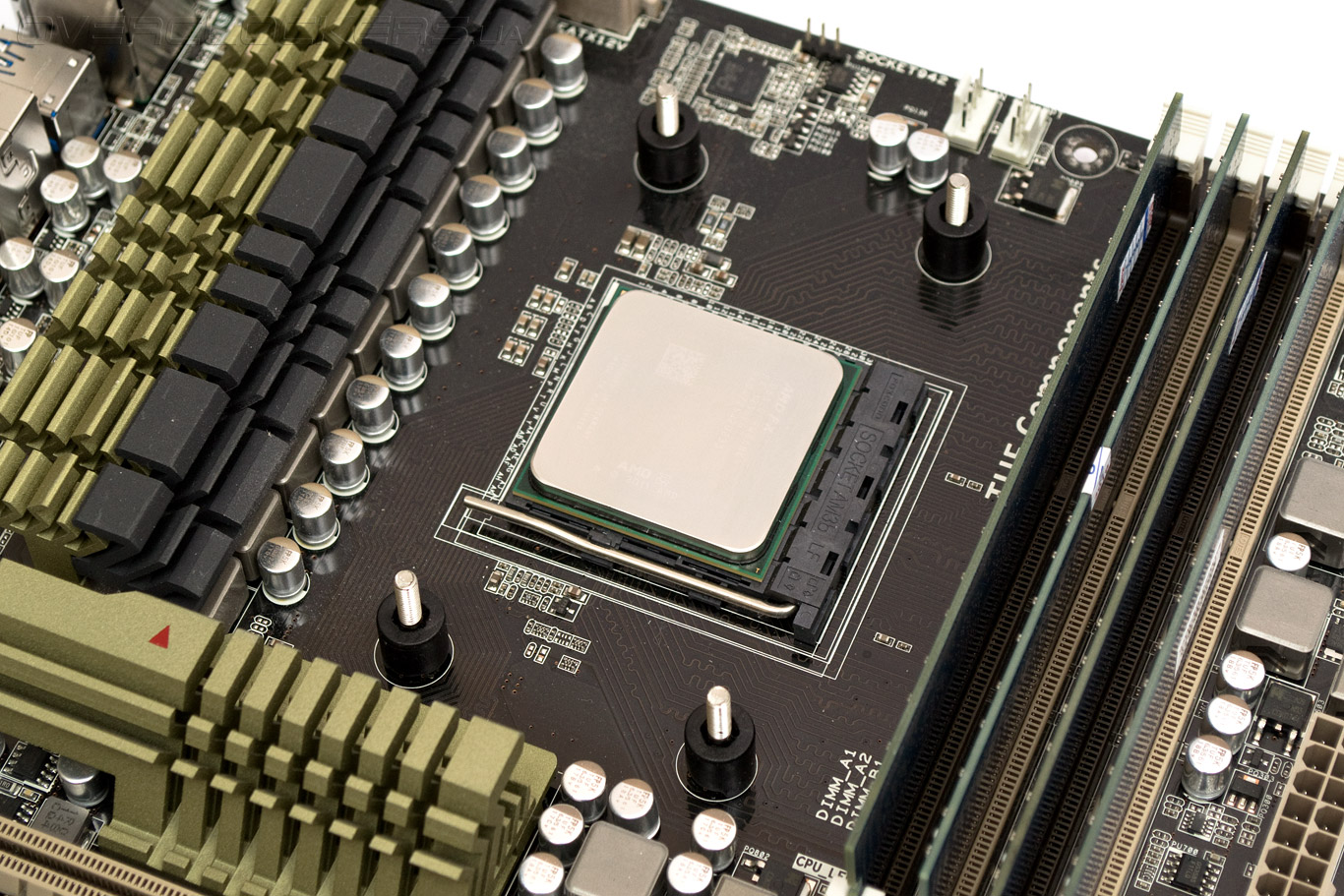

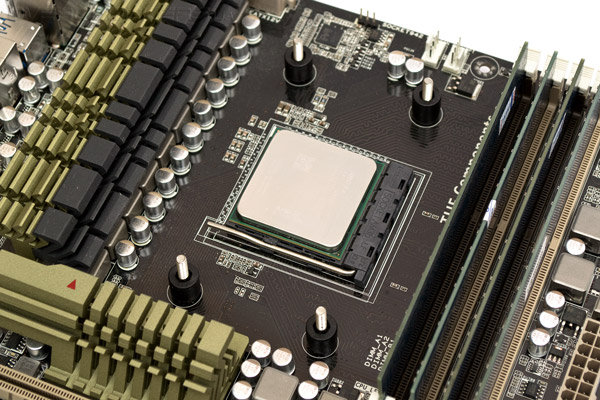

Далее надеваем пластиковые стойки на винты.

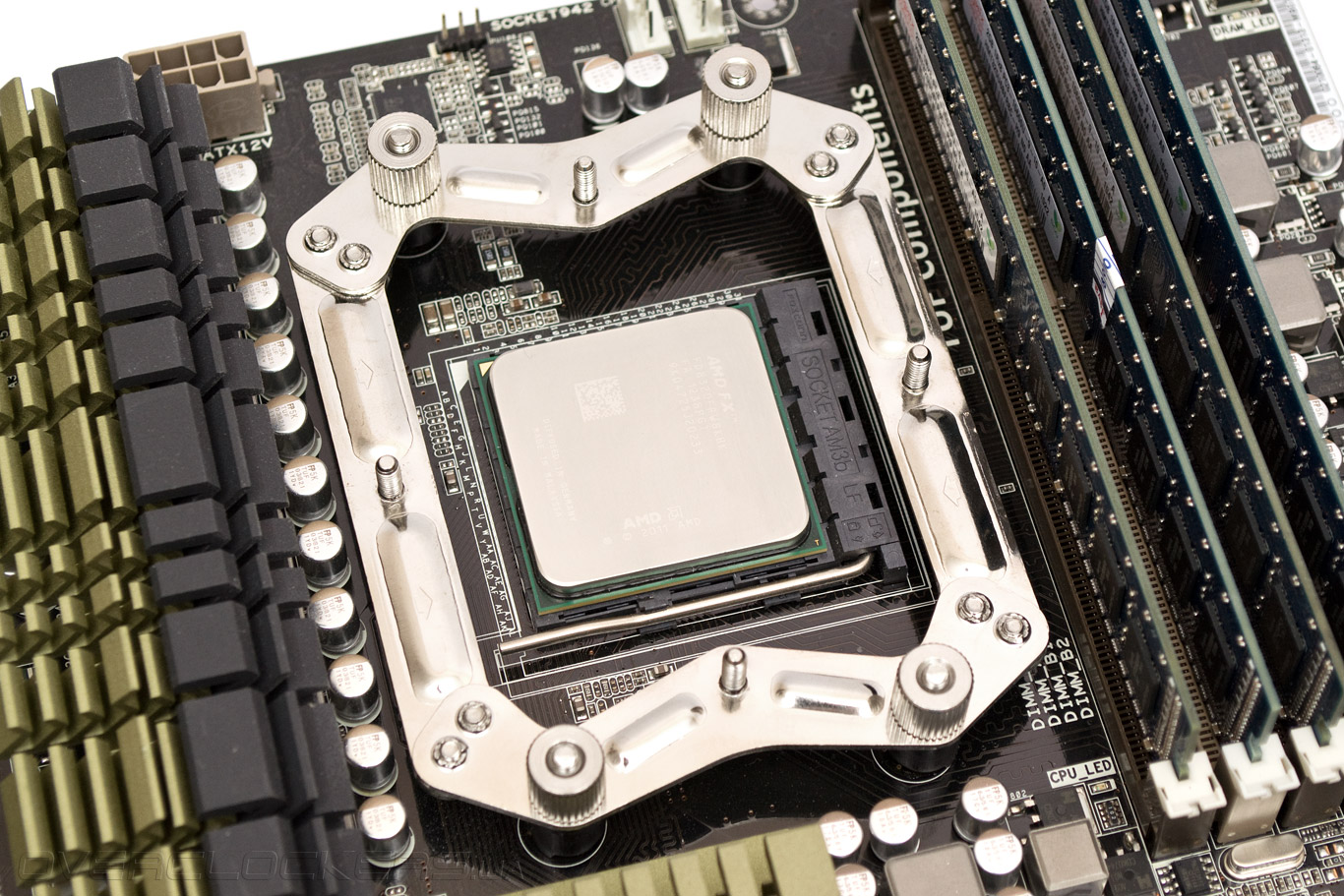

Прикручиваем шайбами собранную ранее рамку. Шайбы не следует крутить до упора, достаточно чтобы рамка не ерзала.
И дальше пытаемся прикрутить крепежную скобу, чтобы зафиксировать кулер. На этом моменте был выявлен один большой недостаток. В силу конструктивных особенностей крепления, ход подпружиненных винтов очень мал и сильные пружины норовят сорвать винты с резьбы. Единственный способ избежать этого — прикручивать оба винта максимально равномерно и немного отпустить шайбы, удерживающие рамку. В общем, сложилось ощущение, что крепление скорее рассчитано на сокеты Intel, а для сокетов AMD оно неоптимизированно. Зато конфликтов с памятью по-прежнему не наблюдается.

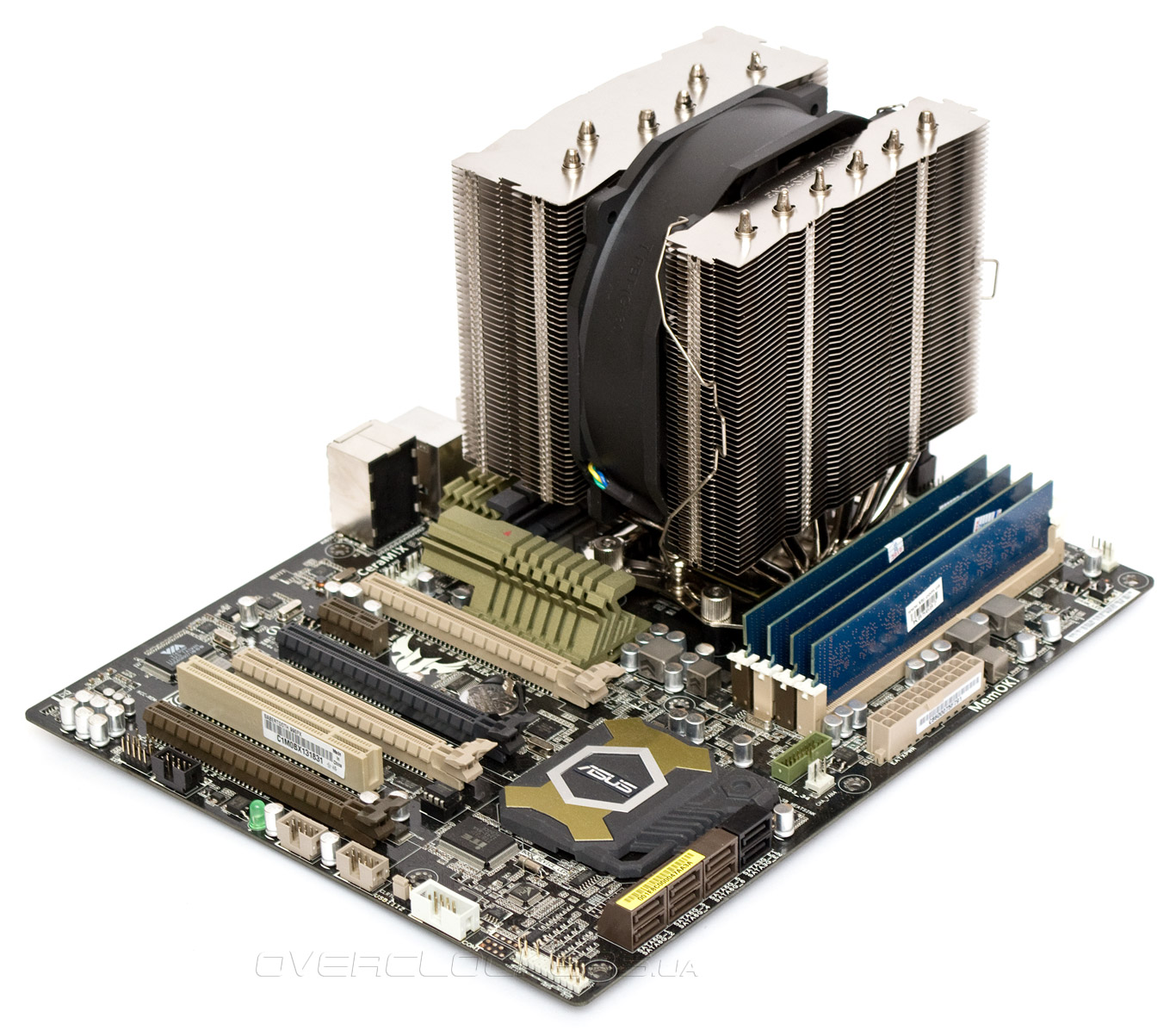

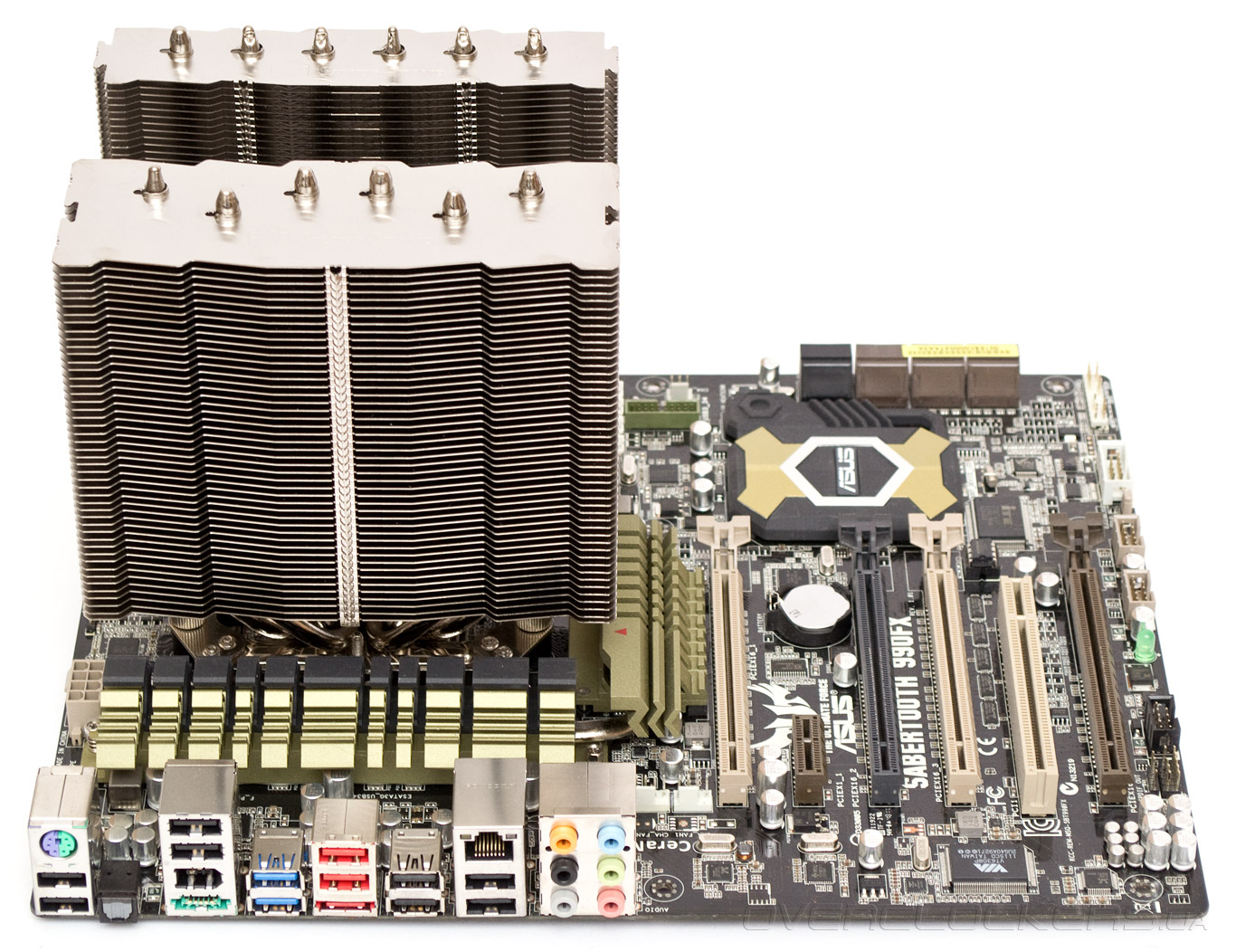

Равно как и не видно помех со стороны кулера для первого PCI-E слота.

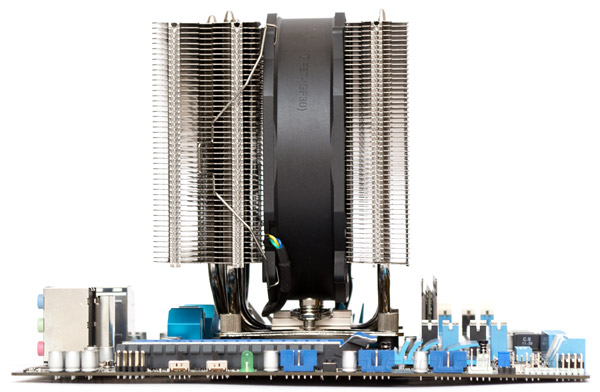

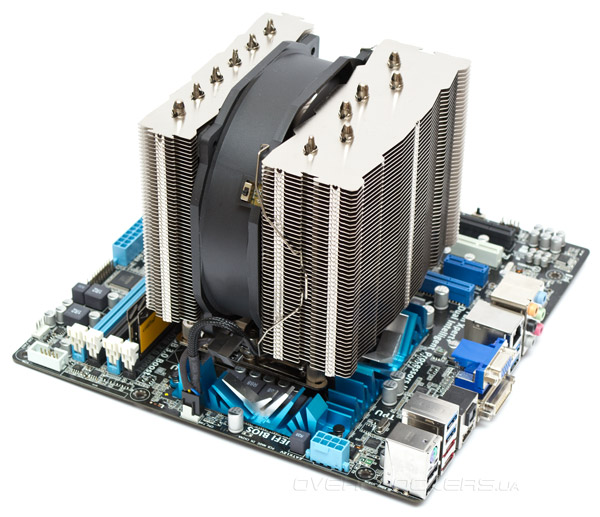

В сборе, SilverStone Heligon HE-01 производит впечатление довольно компактной системы охлаждения как для двухбашенного суперкулера.

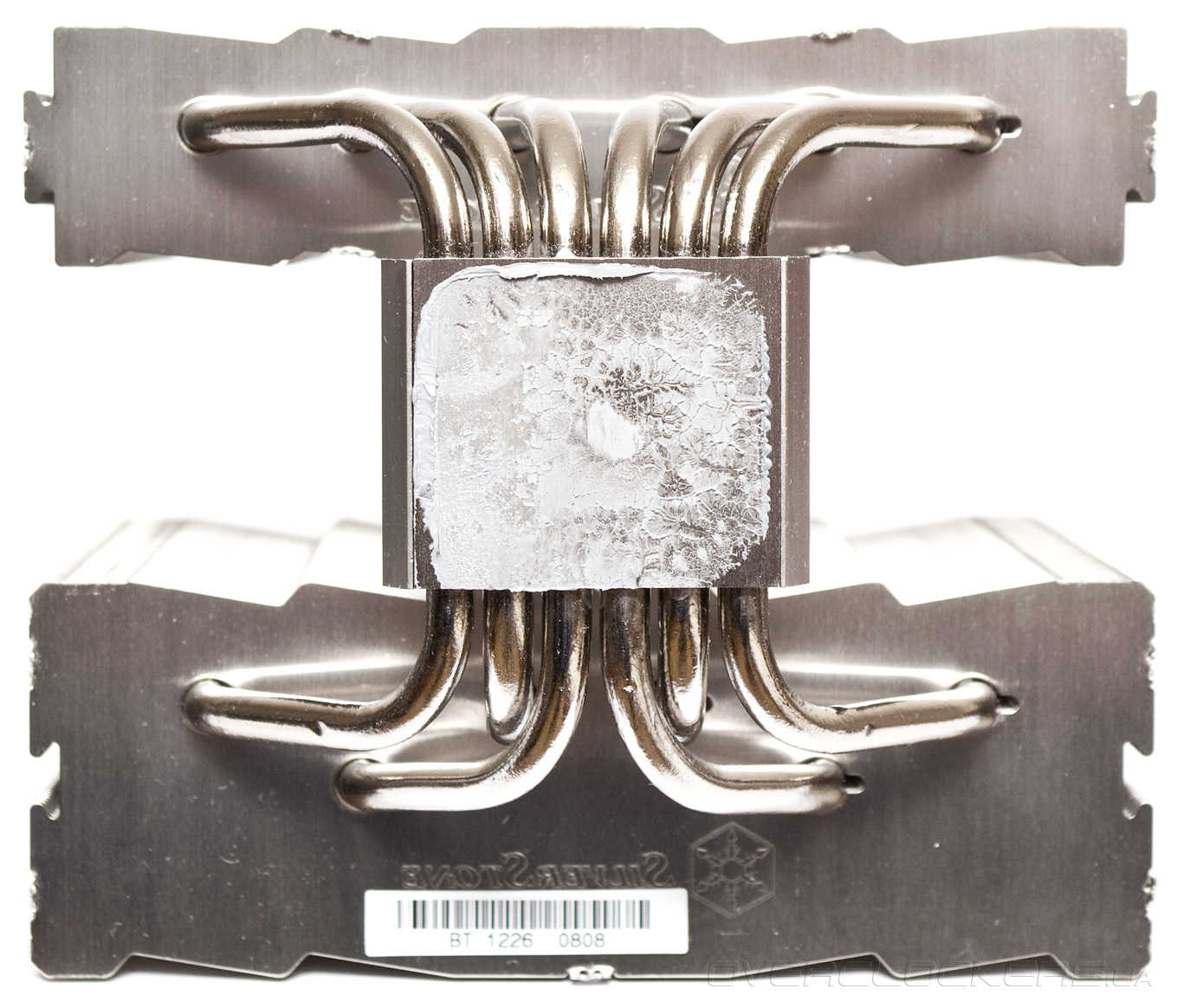

Отпечаток свидетельствует о плотном и полноценном контакте по всей площади процессорной крышки. В охлаждении будут задействованы все тепловые трубки.
Технические характеристики
| Техническая характеристика | SilverStone Heligon HE-01 | Noctua NH-D14 | Zalman CNPS10X Performa |
| Совместимость с процессорными разъемами | LGA 775/1156/1155/1150/1366/2011 AM2(+)/AM3(+)/FM1/FM2 |
LGA 775/1156/1155/1150/1366 AM2(+)/AM3(+)/FM1/FM2 |
LGA 775/1156/1155/1150/1366/2011 AM2(+)/AM3(+)/FM1/FM2 |
| Размеры радиатора (ДхШхВ), вентилятора, мм | 140х119х160 140х140х38 |
140x130x160 120х120х25 / 140х140х25 |
132x75x152 120х120х25 |
| Материал радиатора и конструкция | Вертикальная конструкция из двух ассиметричных секций. Алюминиевые пластины нанизаны на 6 медных никелированных теплотрубок диаметром 6 мм, расположенных U-образно. Тепловые трубки и медное основание никелированы | Вертикальная двухсекционная конструкция из алюминиевых пластин, нанизанных на 6 медных теплотрубок диаметром 6 мм, расположенных U-образно. Тепловые трубки и основание никелированы, все соединения пропаяны | Конструкция из алюминиевых пластин, нанизанных на 5 медных теплотрубок диаметром 6 мм. Тепловые трубки проходят сквозь медное основание |
| Вес радиатора, г | 926 | 900 | 610 |
| Количество пластин радиатора, шт. | 51 / 47 | 42 / 42 | 47 |
| Толщина пластин, мм | 0,5 | 0,5 | 0,45 |
| Межреберное расстояние, мм | 1,8 / 2 | 2 / 2 | 1,9 |
| Расчетная площадь радиатора, см2 | ~11 000 | ~11 760 | 7 900 |
| Модель вентилятора | SST-FHP141-H | Noctua NF-P14 / Noctua NF-P12 | Zalman ZP1225ALM |
| Скорость вращения вентилятора, об/мин | Low: 500~1200 об/мин с ШИМ High: 500~2000 об/мин с ШИМ |
1200 / 1300 | 900–2000 |
| Воздушный поток, м3 | 73 ~ 291 | 157 /187 | – |
| Уровень шума, дБА | 18 ~ 41 | 19,6 / 19,8 | 17 ~ 36 |
| Статическое давление, мм воды | 0,23 ~ 3,7 | – / – | – |
| Количество и тип подшипника вентилятора | Двухрядный шариковый подшипник | Гидродинамический подшипник с магнитной стабилизацией | Улучшенная втулка |
| Время наработки на отказ вентилятора, час | 80 000 | 150 000 | 50 000 |
| Номинальное напряжение вентилятора, В | 9 – 12 | 12 | 12 |
| Сила тока вентилятора | 0,35 | 0,10 / 0,09 | 0,2 |
| Пиковое энергопотребление вентилятора, Вт | 4,2 | 1,2 / 1,08 | 2,4 |

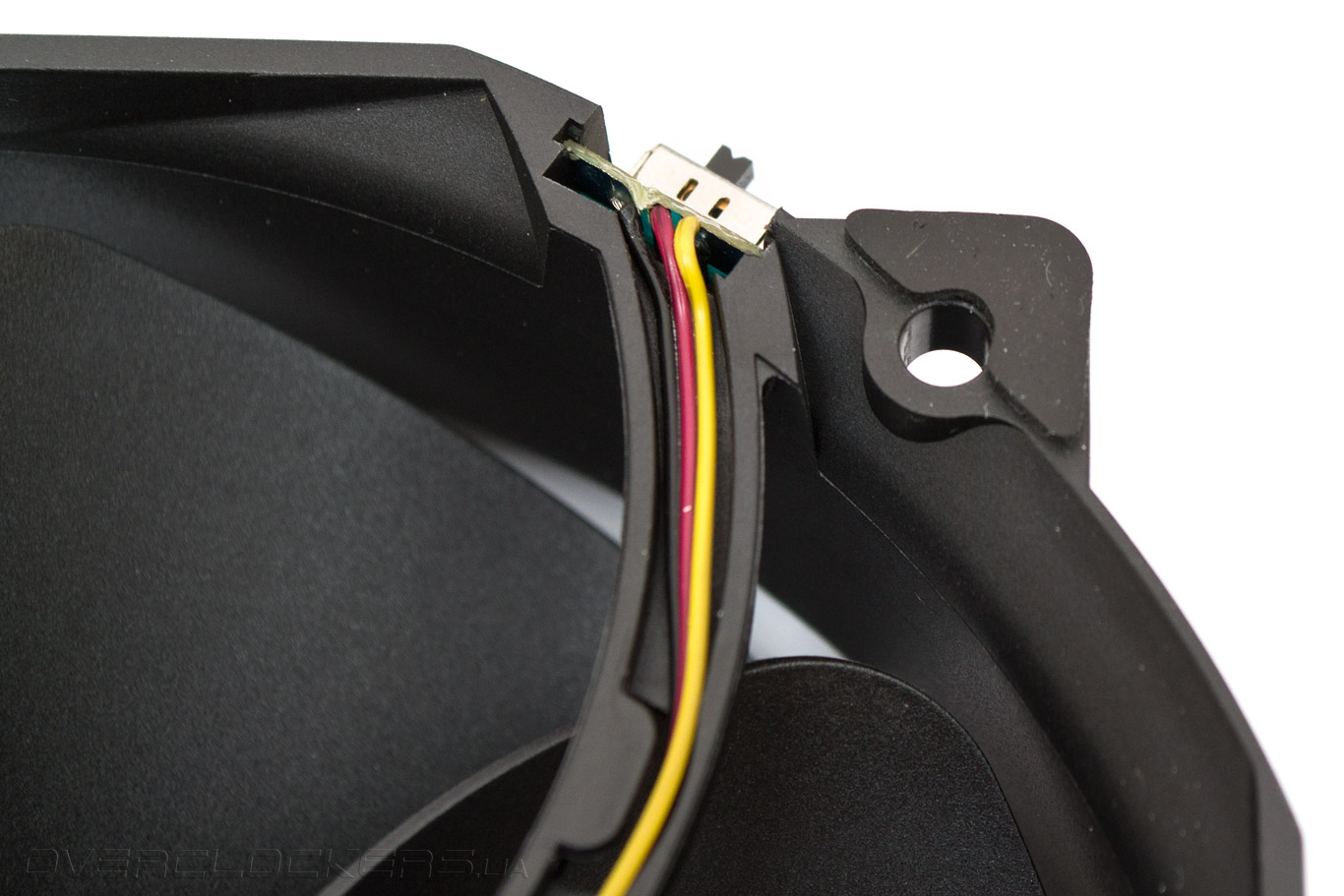

| Дополнительные особенности | Ограничитель оборотов Low / High | Понижающий обороты переходник | Фирменный резистор RC24P в комплекте |
| Средняя стоимость, $ | ~70 | ~80 | ~32 |
Тестовый стенд
Эффективность отвода тепла кулером SilverStone Heligon HE-01 определялась на базе сокетов Intel LGA 1155 и AMD AM3+ в такой конфигурации:
- процессор: Intel Core i5-3570K (3,4@4,4 ГГц, 1,248 В);
- материнская плата: ASUS P8Z77-M PRO (Intel Z77);
- процессор: AMD FX-8320 (3,5@4,4 ГГц, 1,488 В);
- материнская плата: ASUS Sabertooth 990FX (AMD 990FX);
- память: Crucial Ballistix Tactical BLT2KIT4G3D1869DT1TX0 (4 ГБ, DDR3-1866 МГц, 9-9-9-27-2T);
- видеокарта: HIS HD7850 IceQ X 2GB H785QN2G2M (AMD Radeon HD 7850);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: SeaSonic G550 Gold (SSR-550RM, 550 Вт);
- контроллер вентиляторов: Scythe Kaze Master Pro KM03-BK;
- термопаста: Noctua NT-H1.
Методика тестирования
В качестве соперников для SilverStone Heligon HE-01 мы подобрали двух чемпионов в своих категориях. В «тяжелом» весе оппонентом ожидаемо стал Noctua NH-D14, предельно похожий по конструкции на героя нашего обзора. В «легком» весе был использован Zalman CNPS10X Performa, как наиболее эффективный кулер за наименьшую цену. Поскольку физические особенности конструкции процессора прямо влияют на скорость отвода тепла, для сравнительного тестирования были использованы две платформы. Для первой был выбран Intel Core i5-3570K с термопакетом в разогнанном состоянии около 95 ватт. Этот процессор имеет проблемы с малоэффективным внутренним термоинтерфейсом, малую площадь кристалла и способен задействовать всего четыре тепловые трубки при прямом контакте. Для второй — AMD FX-8320, который имеет термопакет при разгоне в 150 ватт, кристалл большего размера, а площади крышки хватает для контакта с шестью тепловыми трубками.
Скорости вращения тестируемых вентиляторов подбирались исходя из температурных ограничений процессора. Другими словами, если нагрев позволял снизить обороты крыльчатки без потери стабильности системы — результат отображался на графике. Оба процессора были разогнаны до предельной частоты и напряжения, при котором Zalman CNPS10X Performa способен справится с отводом тепла во время теста.
Результаты тестирования

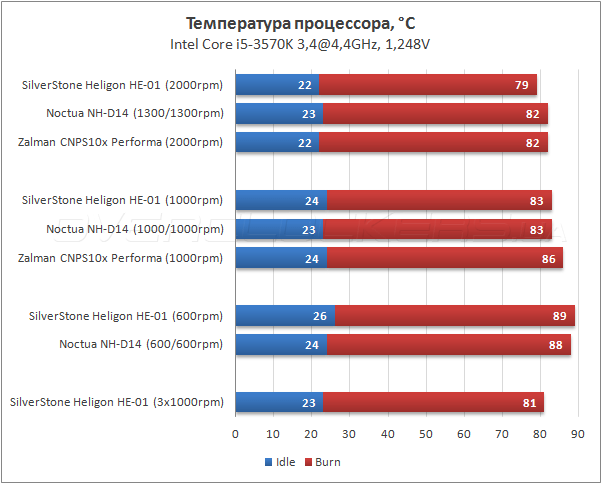

Первый тепловой тест на платформе Intel 1155 показал, что SilverStone Heligon HE-01 по эффективности отвода тепла приблизительно равен Noctua NH-D14 (в стоке, на одинаковых скоростях вращения пропеллеров). Однако, Zalman CNPS10X Performa при 2000 и 1000 об/мин уступил обоим суперкулерам всего три градуса, хотя и не прошел тест при 600 об/мин. На максимальных оборотах победил SilverStone Heligon HE-01, однако превосходство ему обеспечил в первую очередь мощный и шумный вентилятор. Таким образом, в очередной раз подтверждается тезис о том, что использование на сокете Intel 1155 в связке с процессорами поколения Ivy Bridge классических суперкулеров нецелесообразно, преимущество в температуре не стоит затраченных денег. Посмотрим, как обстоят дела на платформе AMD.

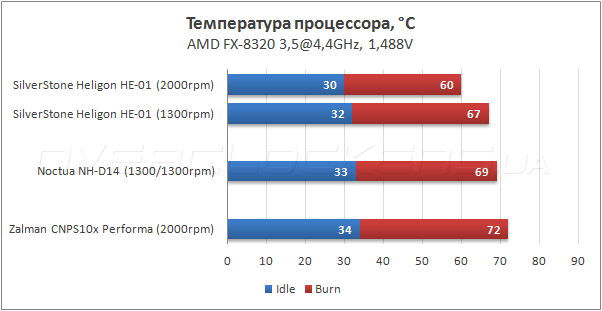

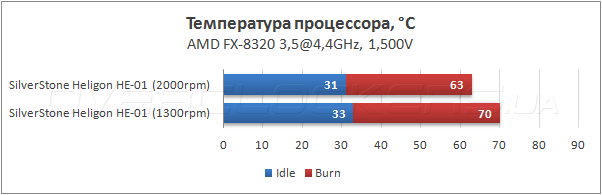

На сокете АМ3+ SilverStone Heligon HE-01 проявил себя во всей красе, превзойдя Noctua NH-D14 на три градуса, а Zalman CNPS10X Performa на 12 градусов при равных скоростях вращения вентиляторов. В данном случае можно утверждать, что победа достигнута за счет удачной конструкции радиатора. Справедливости ради нужно отметить, что для того, чтобы Zalman CNPS10X Performa оказался способным пройти тест, температуру в помещении пришлось снизить с 23 до 17 градусов Цельсия. В противном случае перегрев приводил к ошибке, и температурная защита FX-8320 срабатывала на отметке 72–75 градусов Цельсия. Впрочем, это может быть просто особенность тестовой материнской платы. Температура на графике показана с учетом этой разницы. Чтобы узнать, на что еще способен SilverStone Heligon HE-01 мы немного приподняли напряжение на процессоре до отметки, с которой не справились оба оппонента.
И кулер снова оказался на высоте, прибавив, тем не менее, три градуса при 0,012 мВ. Как видим, при максимальных оборотах, у SilverStone Heligon HE-01 все еще оставался запас прочности по охлаждению, но дальнейшие эксперименты решено было остановить во избежание поломки оборудования.
Выводы
Итоги тестирования говорят сами за себя. SilverStone Heligon HE-01 — это одна из лучших современных систем воздушного охлаждения. Проверенная временем двухсекционная конструкция радиатора в сочетании с уникальным по мощности вентилятором демонстрирует потрясающий результат. Кулер подойдет как для бенч-сессий по экстремальному разгону процессора, так и для повседневного использования. Его достоинством являются и удачно подобранные габариты — он имеет типичную для башенных конструкций высоту в 160 мм, и не мешает ни слотам расширения, ни оперативной памяти. Оптимальным сценарием для работы SilverStone Heligon HE-01 будет его использование на современных сокетах AMD и Intel LGA2011, LGA1366. Там он полностью раскроет свои возможности, за счет полноценного контакта подошвы радиатора с теплораспределительной крышкой процессоров этих платформ. И хотя для Ivy Bridge на Intel LGA1155 данный кулер не принесет ощутимого улучшения температур, в сравнении с более дешевыми моделями, пару-тройку градусов отыграть он все же может. Единственным явным недостатком SilverStone Heligon HE-01 является неудачно адаптированное для сокетов AMD крепление, требующее особенных усилий и осторожности при установке. Будущим владельцам стоит также учесть, что для достижения максимальной эффективности данного кулера требуется корпус с очень хорошей вентиляцией.
