Scythe Orochi. Еще один кулер-гигант

Недавно мы тестировали топовый кулер от Thermalright IFX-14. И еще тогда, несмотря на высокие результаты рассмотренной модели, мы столкнулись с определенными недостатками, связанными с эксплуатацией таких огромных систем охлаждения. Ничего нового и революционного на рынке систем охлаждения пока нет, а потому воздушные кулера, совершенствуясь, продолжают расти в размерах, что приводит к появлению на рынке просто-таки огромных и монструозных моделей. Каждая именитая компания считаем своим долгом представить хотя бы один такой гигантский кулер. С таким представителем гигантомании мы и познакомим вас в данном обзоре.

Японская компания Scythe по праву занимает место одного из лидеров на рынке систем воздушного охлаждения. Новый их кулер Orochi обладает поистине большими размерами. А как же себя покажет данный гигант в плане эффективности, мы выясним ниже.

Поставляется кулер в картонной коробке, имеющей традиционное для продукции данной компании оформление. На упаковке приведена вся информация об основных характеристиках.

Кулер Scythe Orochi

В комплект входит вентилятор диаметром 140 мм, крепежный набор для LGA 775 и Socket 754/939/AM2(+), backplate для материнской платы, две скобы для крепления вентилятора, набор винтиков, термопаста SilMORE и, конечно же, инструкция.

Кулер Scythe Orochi

Размеры кулера действительно внушительны. Размеры радиатора 120 х 194 х 155 мм. Такой гигант и не в каждый корпус влезет. Вес радиатора 1155 грамм, а в сумме с поставляемым вентилятором 1285 грамм.

Кулер Scythe Orochi

Конструкция основана на десяти толстых тепловых трубках диаметром 6 мм, на которые нанизаны ребра радиатора, сгруппированные в две секции.

Кулер Scythe Orochi

Кулер Scythe Orochi

Кулер Scythe Orochi

Обычно площадь рассеивания увеличивают за счет более тесного расположения ребер радиатора. У Orochi же межреберное расстояние довольно приличное. Но, при огромных размерах, даже с таким расстоянием общее число пластин достигает 38. Для равномерного распределения тепла трубки пронизывают радиатор в шахматном порядке, в несколько рядов.

Кроме основного радиатора у основания тепловых трубок расположен еще один дополнительный алюминиевый радиатор (характерная черта для процессорных кулеров Scythe). Сами же трубки в основании немного приплюснуты  расположены в два ряда.

Кулер Scythe Orochi

Как вы видите на фотографии, никаких специальных посадочных мест и желобков для трубок нет. И хотя визуально приплюснутые трубки имеют очень тесный контакт между собой и основанием с крышкой, но все равно в итоге остаются пустые места, что уменьшит общую площадь контакта. Компенсировать это можно было бы залив пустоты припоем, однако производитель решил обойтись без каких-либо подобных средств.

Медное никелированное основание имеет ровную полированную поверхность, хотя при очень тщательном рассмотрении заметны небольшие неровности. Однако на фоне многих других кулеров данное основание выглядит просто идеально.

Кулер Scythe Orochi

Кулер Scythe Orochi

Кулер комплектуется вентилятором SY1425SL12L диаметром 140 мм со скоростью вращения крыльчатки 500 RPM при уровне шума 10,8 дБ, так что работа данного кулера абсолютно бесшумна. Несмотря на низкие обороты, вентилятор создает поток в 29,39 CFM.

Кулер Scythe Orochi

Конструкция радиатора предусматривает возможность крепления вентилятора в трех местах.

Кулер Scythe Orochi

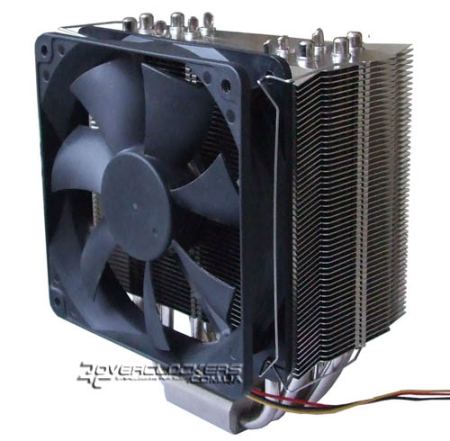

Есть возможность установить простые 120-мм вентиляторы или даже несколько штук, но лишних скоб в комплекте, естественно, нет. Скобы можно либо заказать отдельно (что у нас в стране очень маловероятно) или решать данную проблему своими силами. В принципе конструкция скобы очень проста, сделать их самому не составит труда. Цепляются скобы за ушки на ребрах радиатора, что вообще делает возможным установку вентилятора практически любого диаметра.

Кулер Scythe Orochi

С установленным вентилятором кулер имеет следующий вид:

Кулер Scythe Orochi

Кулер Scythe Orochi

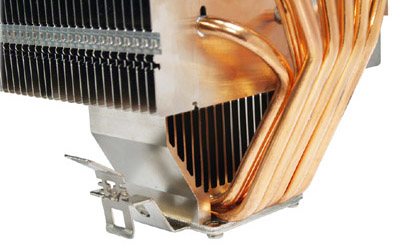

Крепление кулера на материнские платы платформы AMD осуществляется весьма просто. К основанию прикручивается пластина со стандартными защелками, которые цепляются за зубчики пластиковой рамки вокруг сокета.

Кулер Scythe Orochi

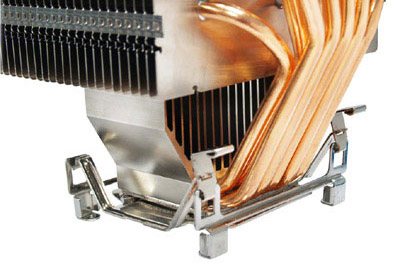

Крепление под LGA 775 на первый взгляд кажется немного лучше, но это только на первый взгляд. Мы привыкли, что к backplate с лицевой стороны платы прикручивается какая-то рамка, однако в случае с Orochi рамка заменена на две металлические стойки с петлями. К этим петлям пристегивается кулер, как на Socket 478. Стойки узкие и легко прогибаются под углом относительно платы, и при неаккуратной установке есть вероятность или что-то погнуть или отломать.

Кулер Scythe Orochi

При этом все подогнано идеально и в защелкнутом состоянии держится мертвой хваткой, но чтобы добраться до защелок на гнущихся стойках при больших габаритах Orochi и при перевешивании под своей тяжестью кулера вбок, надо изрядно постараться.

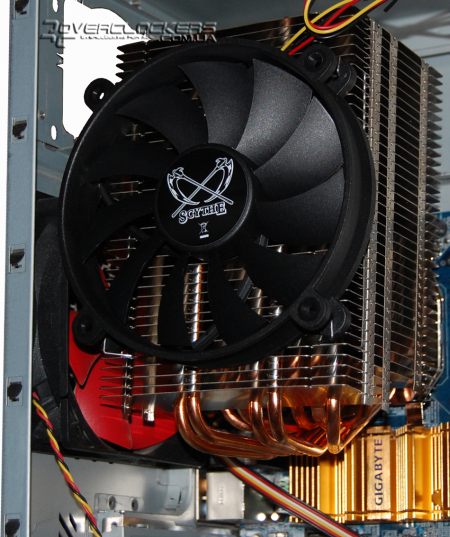

Производитель рекомендует ориентировать кулер в стандартном корпусе с вертикальным расположением материнской платы так, чтобы трубки находились или в горизонтальном положении или концами сверху, так как изображено на фотографиях.

Кулер Scythe Orochi

Кулер Scythe Orochi

По фотоснимкам видно, как при вертикальном расположении кулера уже не помещается блок питания, а при горизонтальном расположении радиатор перекрывает память, и установить в слоты планки с очень высокими радиаторами не получится. Кулер может и не встать на плату с очень габаритными радиаторами на чипсете и силовых элементах. Но это не все трудности, связанные с использованием данного кулера. В нашем корпусе Chieftec CH-01-B данный кулер кроме того, что мешал установке блока питания, так еще и крышка корпуса при установке вентилятора на радиатор уже не закрывалась. В итоге все тесты проводились только в открытом корпусе.


Тестовая конфигурация и особенности тестирования

Тестовый стенд:
  • Процессор: Core 2 Duo E4400 2 ГГц (разогнанный до 3,2 ГГц при 1,43 В);
  • Материнская плата: Gigabyte P35-S3;
  • Память: 2х1GB GOODRAM PC6400
  • Видеокарта: XpertVision 8500GT;
  • Жесткий диск: 320GB Hitachi T7K250;
  • Блок питания: CoolerMaster eXtreme Power 500-PCAP.

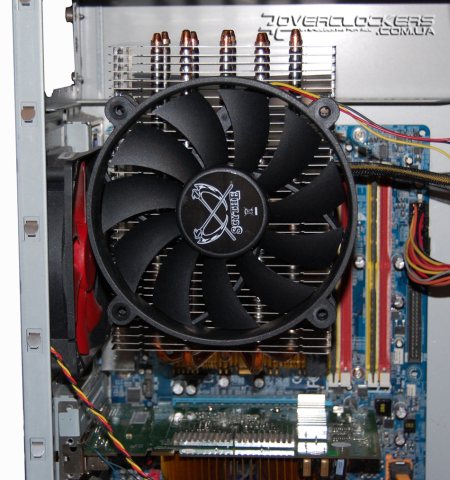

Мы решили выяснить, какой из вариантов ориентации кулера эффективнее. Для этого было проведено тестирование при вертикальном расположении кулера, обдуваемым лишь родным вентилятором 140 мм. Дополнительно проведен тест при включении расположенного почти вплотную корпусного вентилятора 120 мм SVEN SV-12025L12B 1200 RPM.

Кулер Scythe Orochi

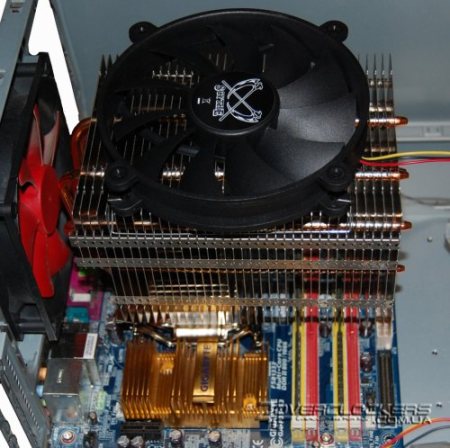

При горизонтальном расположении кулера тесты проводились при обдуве 140-мм вентилятором и при дополнительном обдуве еще двумя вентиляторами SVEN SV-12025L12B, один из которых был корпусной, а второй дополнительно ложился на верхнюю поверхность радиатора.

Кулер Scythe Orochi

По результатам проведенных тестов был выбран самый эффективный режим ориентации кулера для тестирования в пассивном режиме без 140-мм вентилятора. Для данного теста процессор работал на частоте 3 ГГц при напряжении 1,3 В.

Все тесты проводились в открытом корпусе при температуре окружающей среды 19 °C. В качестве термоинтерфейса использовалась термопаста Arctic Cooling MX-2. Соперником выступит Thermalright Ultra-120 eXtreme с вентилятором TFD-12025L12B, который включался на 860 и 2000 об/мин.

Кулер Scythe Orochi

Температура в простое (Idle) измерялась через 25 минут после запуска операционной системы. Температура под максимальной нагрузкой (Burn) измерялась после 25-минутного прогрева утилитой Intel TAT. Данные о температуре отслеживались по утилитам Core Temp 0.96.1 и S&M 1.9.1. Контроль троттлинга осуществлялся с помощью утилиты RMClock 2.35.0.


Результаты тестирования

Кулер Scythe Orochi

Первое, что бросается в глаза при взгляде на результаты, – небольшой разброс температур при разном количестве вентиляторов у кулера Orochi. С родным вентилятором 140 мм кулер поддерживает температуру процессора примерно на том же уровне, что и Thermalright Ultra-120 eXtreme со 120-мм вентилятором на 860 оборотов. Учитывая намного меньшие габариты второго, Scythe Orochi такие показатели вроде и не делает чести. Однако не стоит забывать, что обороты у SY1425SL12L меньше, а работа бесшумна. Однако уже на 2000 оборотах Thermalright Ultra-120 eXtreme показывает самый лучший результат, Scythe Orochi даже при дополнительных вентиляторах отстает на пару градусов. Более эффективным оказывается положение кулера с горизонтальной ориентацией тепловых трубок. В таком случае температура почти на 2 °C ниже, чем при вертикальной ориентации тепловых трубок. Кстати, только в таком положении кулер немного выигрывает и у и Thermalright Ultra-120 eXtreme на 860 RPM.

С увеличением количества вентиляторов и, соответственно, воздушного потока наблюдается постепенное падение температуры. Для максимальной эффективности кулера ему не помешал хотя бы один высокооборотистый вентилятор, например, такой же, как мы использовали для Thermalright Ultra-120 eXtreme. Низкооборотистые, похоже, не могут создать максимально эффективный воздушный поток, достаточный для продува такого объемного радиатора.

После полученных результатов был проведен тест в пассивном режиме в максимально эффективном горизонтальном положении Scythe Orochi. Все вентиляторы были сняты, процессор установлен на частоту в 3 ГГц при напряжении 1,3 В. Вот только испытания в пассивном режиме кулер не выдержал. Intel TAT проходил лишь 10-15 минут, о стабильности речь не шла, но полученные результаты мы включили в отдельный график для более полной информации. К сожалению, в отличие от Thermalright IFX-14 Scythe Orochi не смог поддерживать стабильную работу процессора при заданных параметрах в пассивном режиме (и это при том, что в помещении было намного прохладнее).

Кулер Scythe Orochi


Выводы

Scythe Orochi получился неплохим, но неоднозначным кулером. У него есть приличный потенциал по охлаждению процессора, который однако почти не раскрывается с родным вентилятором 140 мм. Огромные размеры радиатора требуют довольно мощного продувающего воздушного потока, тогда кулер способен показать намного большую эффективность. С другой же стороны в родной комплектации кулер очень тихий, уровень шума в 10,8 дБ услышать практически невозможно - любой жесткий диск шумит значительно больше. И в таком тихом режиме Orochi показал эффективность почти на уровне Thermalright Ultra-120 eXtreme с более ощутимыми 860 RPM. То есть, как вариант для бесшумного ПК Orochi показывает себя довольно таки отлично. Но если речь идет о значительном разгоне, то эффективность его не самая лучшая, а для ее повышения придется использовать мощные вентиляторы, и тогда преимущество бесшумности сойдет на нет.

Так же огромные размеры создают много проблем с монтажом кулера на материнскую плату. Само крепление кулера, опять же, при его размерах и весе не идеальное, и могло бы быть надежнее. Как мы убедились, самое эффективное расположение кулера – это горизонтальное. Но и в таком случае не в каждый корпус он войдет с установленным вентилятором, да и к слотам памяти в случае необходимости уже не подлезешь. Как видим, практичность данной модели невысока.

При огромных размерах, высокой цене и эффективности Scythe Orochi, он не является лучшим вариантом на рынке, он лишь способен показать неплохие результаты при очень и очень тихой работе. Обогнать же значительно более компактный Thermalright Ultra-120 eXtreme он не смог. Для экстремального разгона привлекательнее выглядит Thermalright IFX-14, который с вентиляторами с 1200 RPM легко обходил по эффективности Ultra-120 eXtreme на 2000 RPM, при этом и backplate и крепление у него выполнены качественнее, и уже не стоит бояться за повреждение материнской платы.
