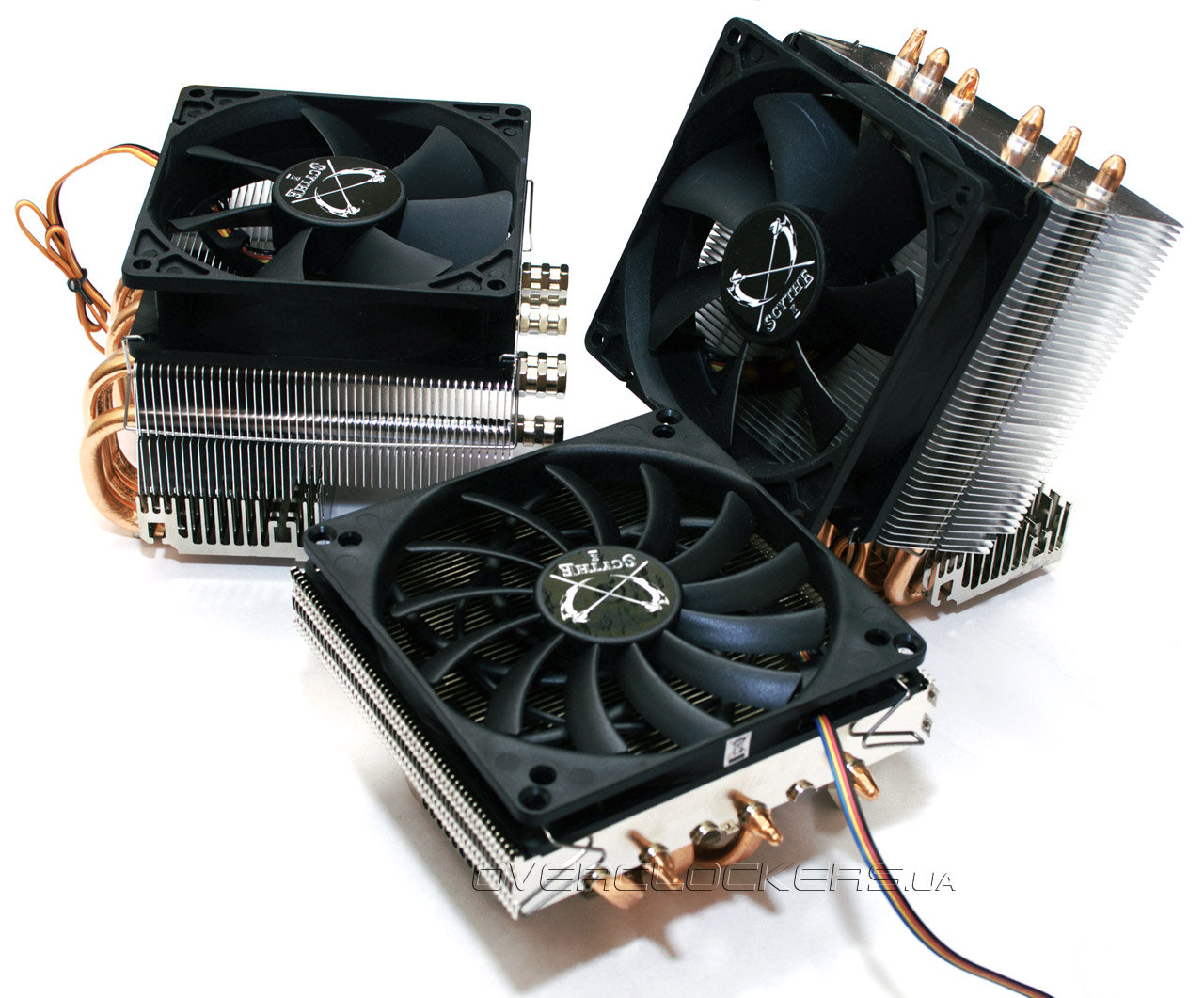

The BOX or not the BOX? Трио кулеров от Scythe для платформы AMD

При обновлении своей системы, да и просто при покупке нового ПК, некоторые пользователи задаются вопросом, в каком исполнении взять процессор — с комплектной системой охлаждения или просто tray-вариант. Например, средняя стоимость процессора с кулером AMD Athlon II X2 245 на отечественном рынке составляет 66 долларов, а без — всего 57. За разницу в цене вряд ли можно взять что-то лучше, чем коробочный охладитель, который не отличается высокой эффективностью и умеренным уровнем шума. К тому же, он ограничит разгонный потенциал свежеприобретенного ЦП. При скромном бюджете можно порекомендовать взять недорогую систему охлаждения на тепловых трубках, которая будет тише и производительней родного кулера. Как раз три таких охладителя производства известной японской компании Scythe мы и рассмотрим в данном материале.

Scythe


Scythe Katana 3 SCKTN-3000А

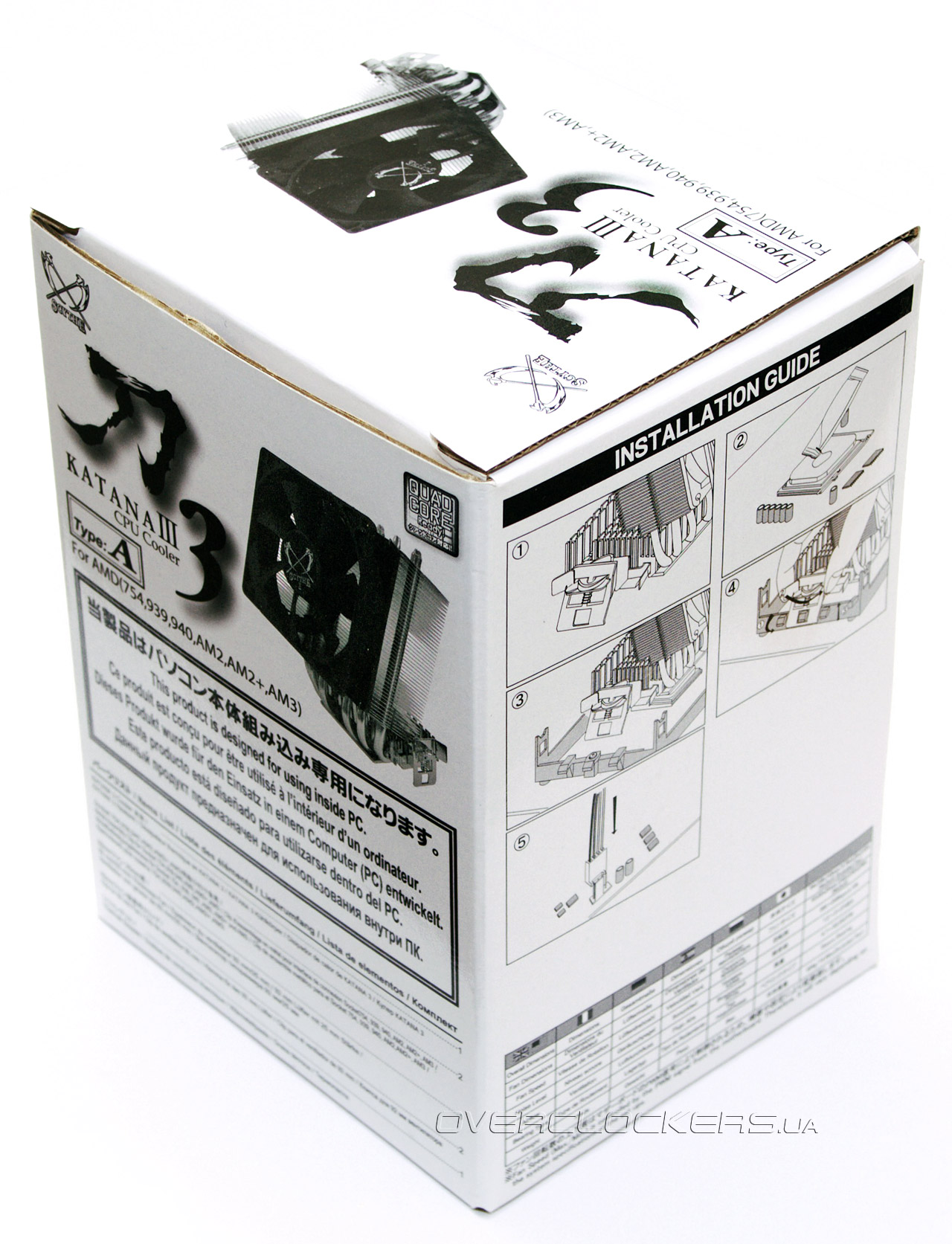

Самый дешевый представитель сегодняшнего обзора — Scythe Katana 3 поставляется в самой большой коробке, в которой помимо кулера с уже установленными креплениями и пакетика с термопастой ничего нет. В нашем распоряжении оказалась А-версия, рассчитанная исключительно на платформу AMD. Коробка выполнена в непривычных черно-белых тонах — обычно она цветастая, чем-то напоминающая упаковку детских игрушек. Вероятно, производитель решил сэкономить или просто подумал об экологии.

Scythe Katana 3 (SCKTN-3000А)

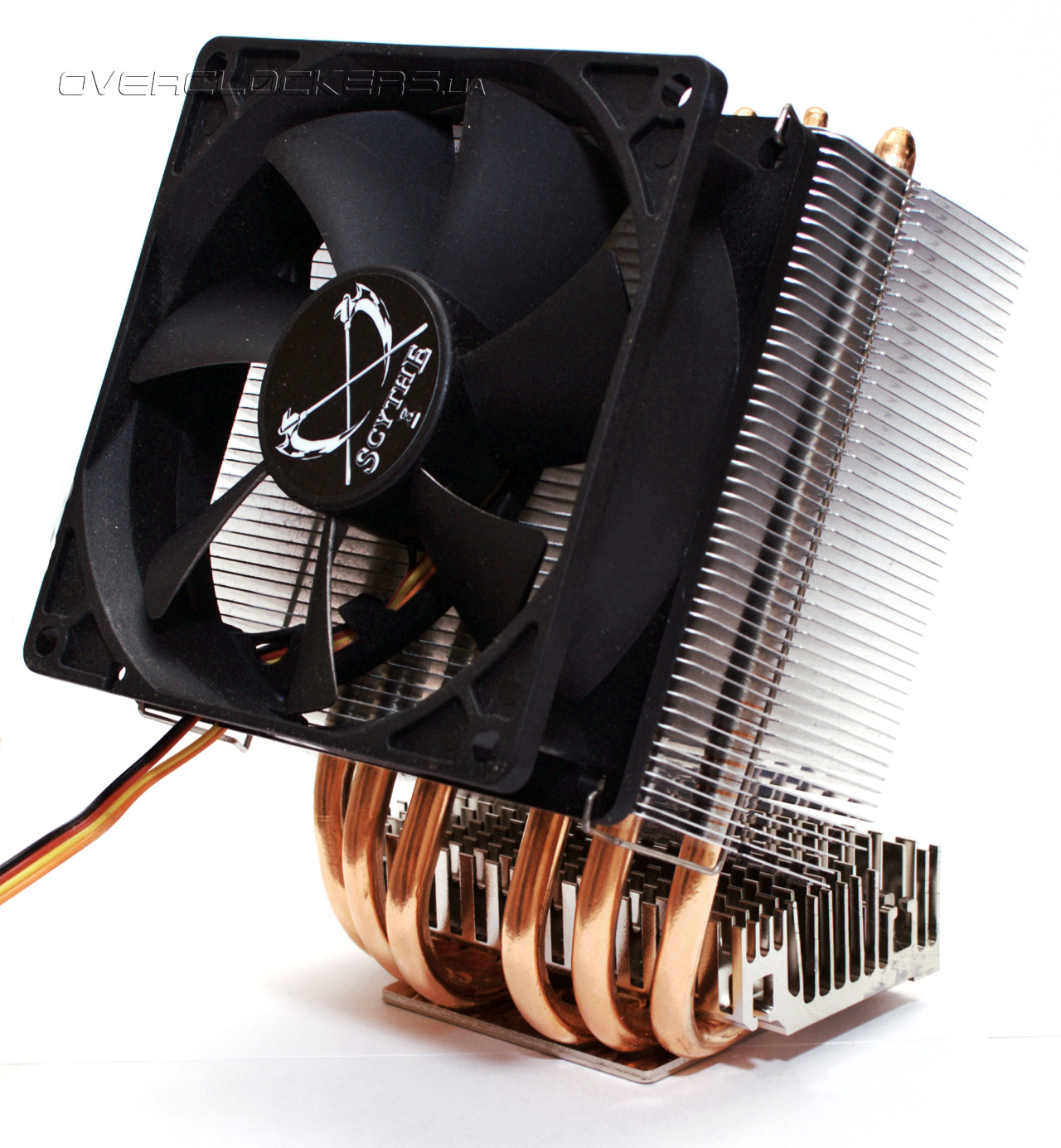

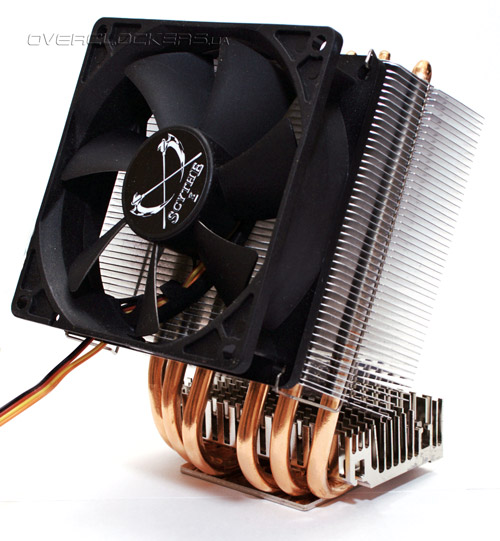

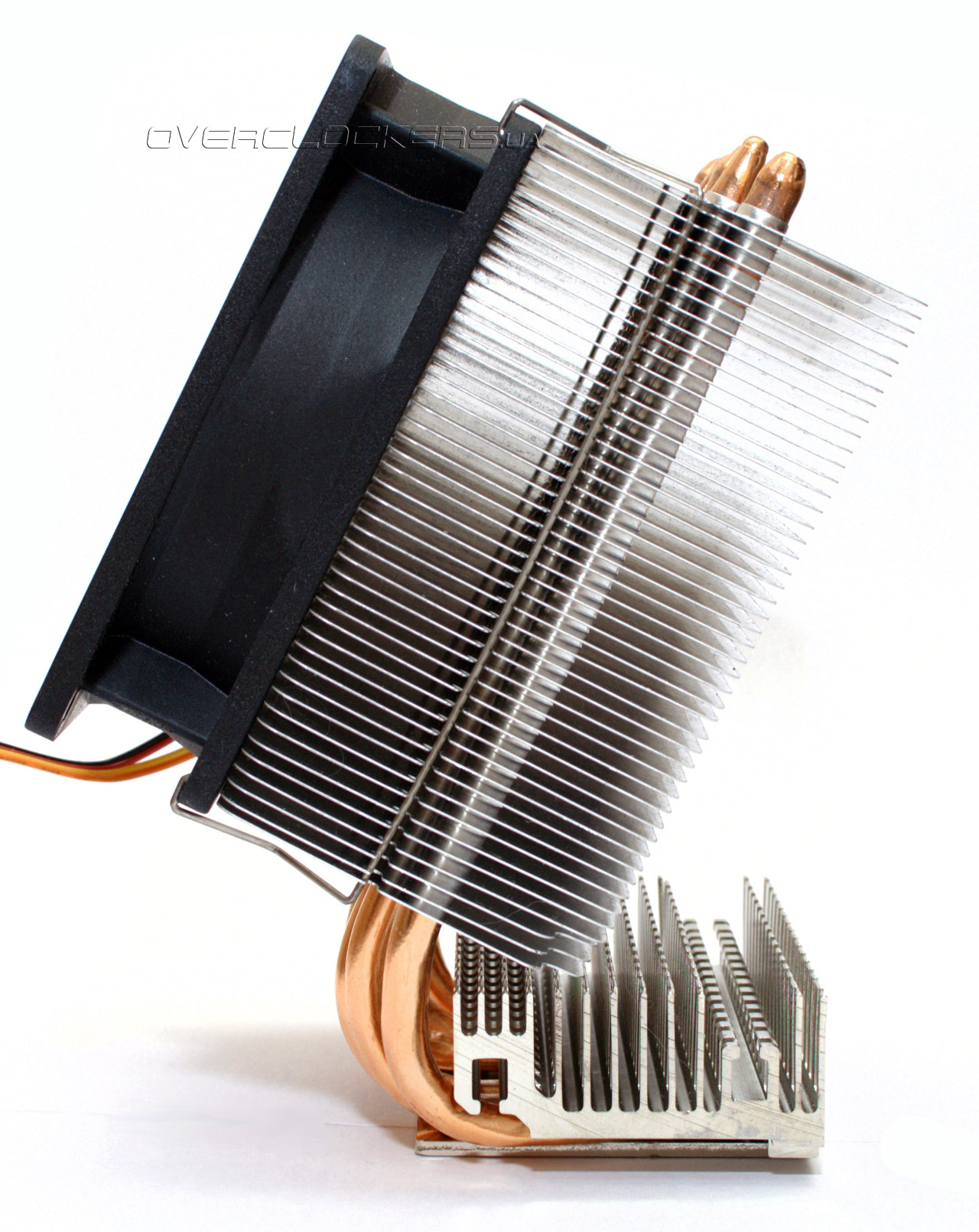

Непосредственно сам кулер можно отнести к башенному типу, однако применяется оригинальная конструкция, которая предусматривает незначительное отклонение башни от вертикальной линии. Данная технология именуется S.P.S. (Slant Pipe Structure), посредством нее удается совместить преимущества одновременно как башенной, так и обычной конструкции. Размер составляет 94 x 108 x 143 мм. Вес — 495 г (все размерности поданы с учетом вентилятора).

Scythe Katana 3 (SCKTN-3000А)

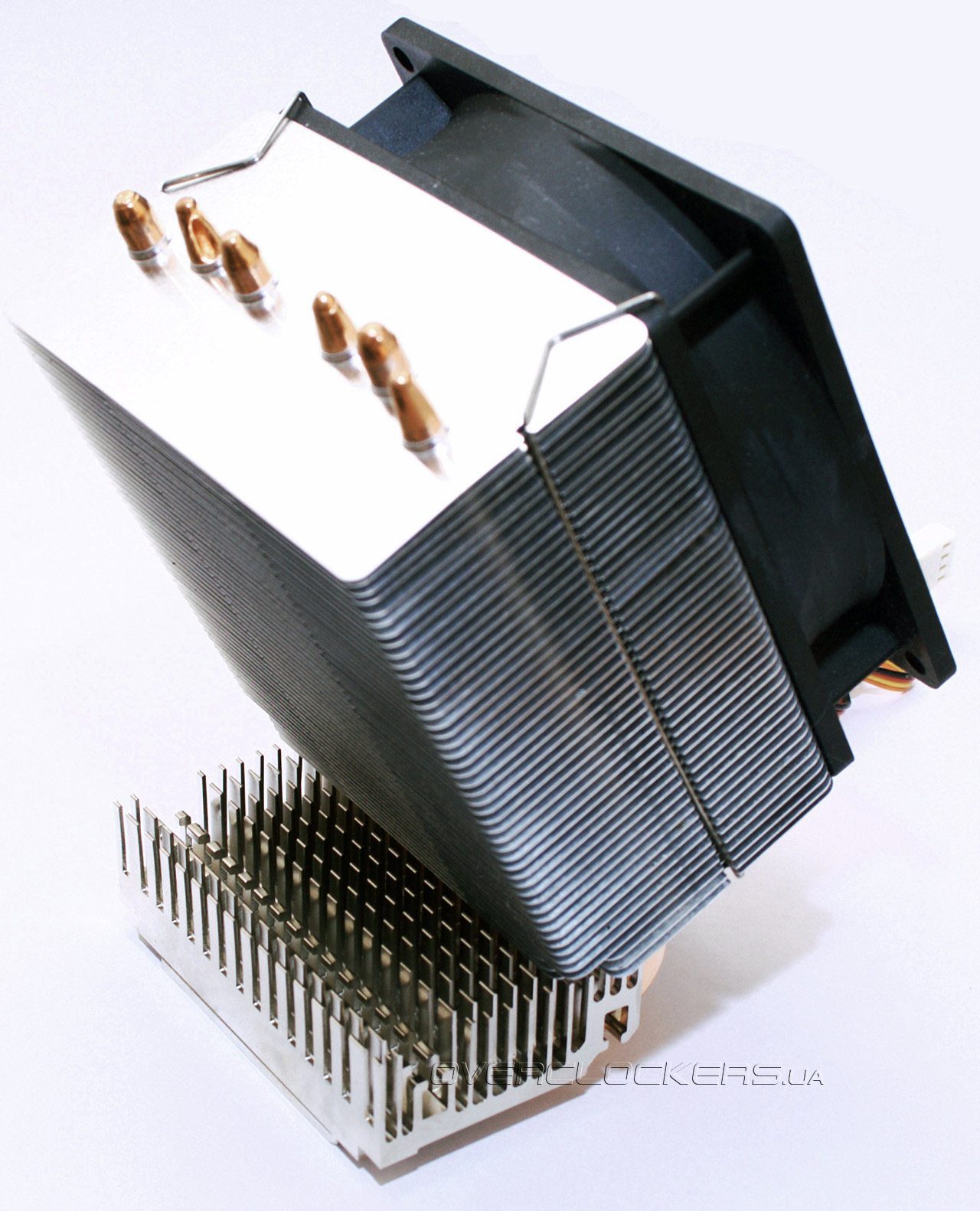

Конструкция довольно проста: на тепловые трубки напрессовано 47 алюминиевых пластин прямоугольной формы. Хотя никаких склеивающих веществ не применено, выглядит конструкция монолитно. Общая площадь рассеивания составляет порядка 4300 квадратных сантиметров.

Scythe Katana 3 (SCKTN-3000А)

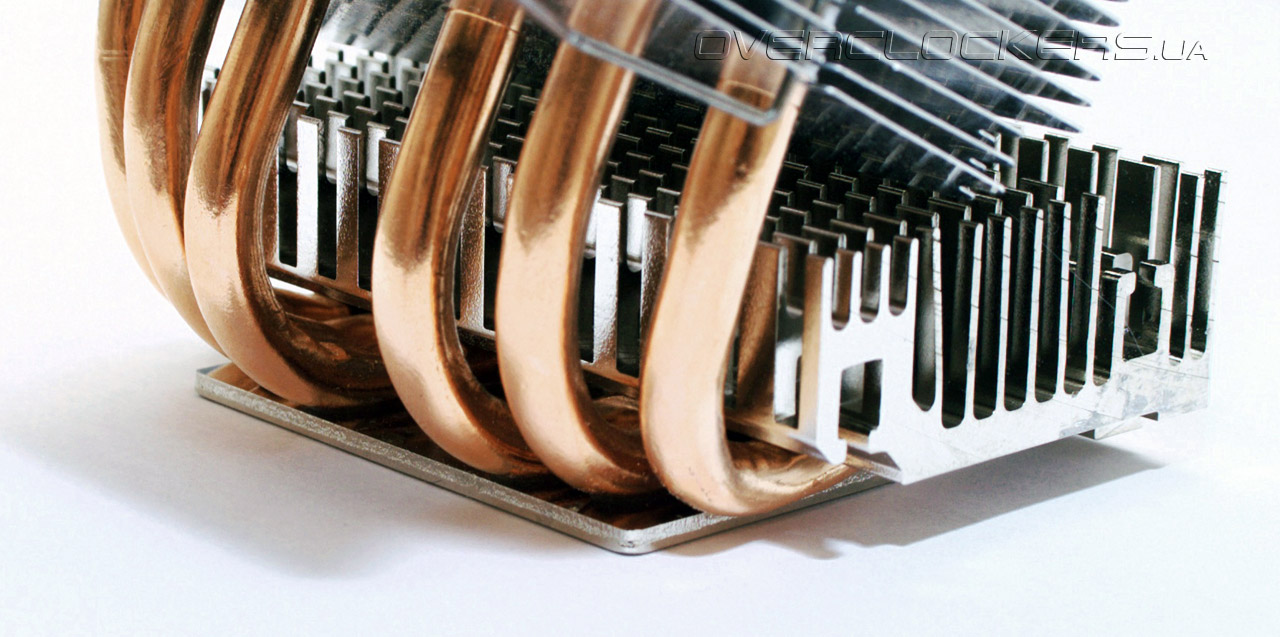

У основания кулера также имеется небольшой радиатор игольчатого типа. Подобное решение позволяет в некоторой мере повысить эффективность системы охлаждения в целом. Данная технология также имеет особое название — F.P.S. (Fast-Phase Structure). Производитель особо обращает внимание на то, что в конкретной модели эффективность подобного мини-радиатора особо высока.

Scythe Katana 3 (SCKTN-3000А)

Тепловых трубок хоть и кажется шесть штук, но на самом деле их в два раза меньше — они просто согнуты у основания. Диаметр каждой составляет 6 мм.

Scythe Katana 3 (SCKTN-3000А)

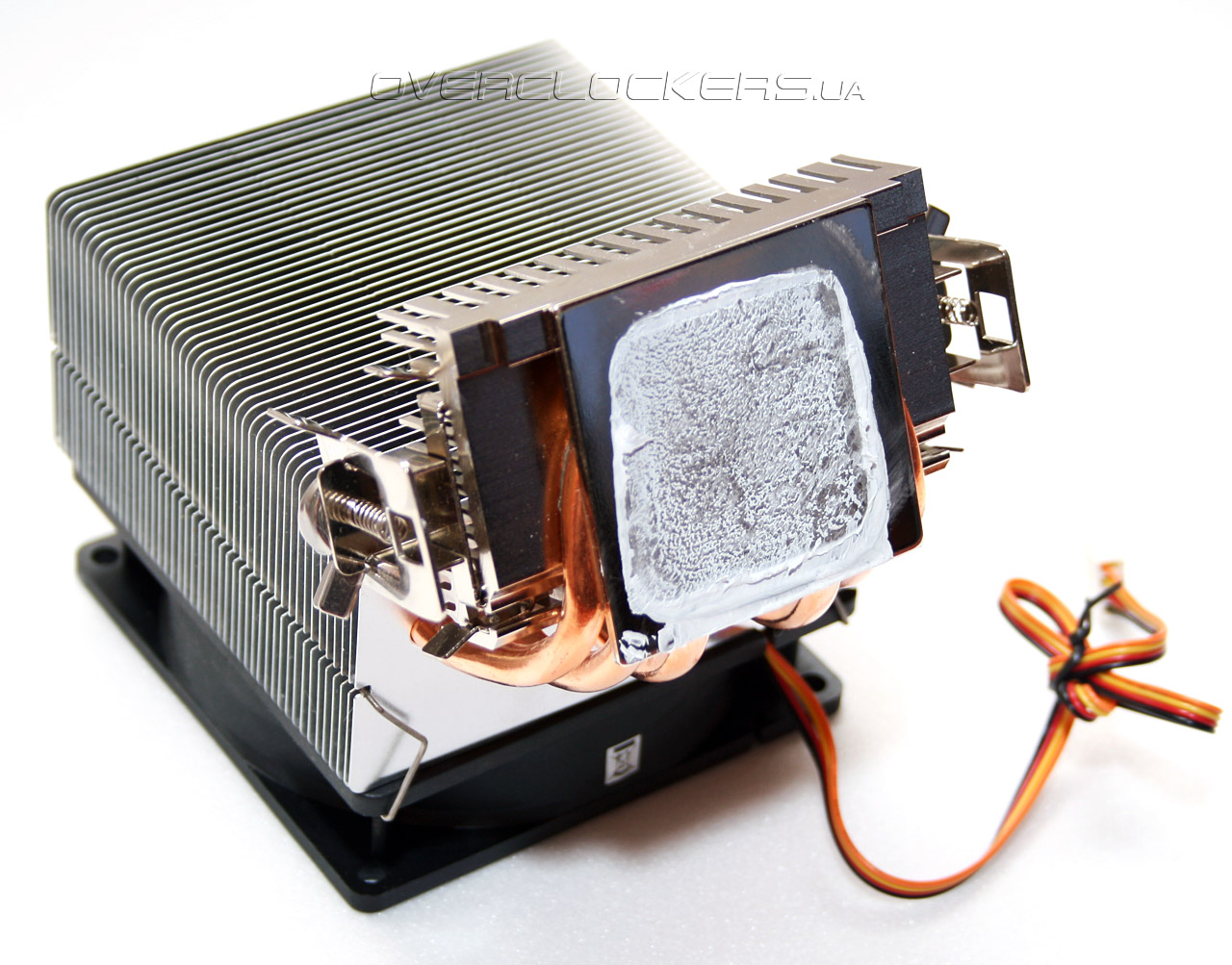

Традиционно для Scythe, тепловые трубки крепятся к идеально ровной пластине из никелированной меди. Качество основания на высоте, претензий нет никаких. Оно отполировано до зеркального блеска, и даже отпечаток процессора вышел близкий к идеальному.

Scythe Katana 3 (SCKTN-3000А)

Комплектный вентилятор представляет собой модель Slip Stream 92 PWM (SY9225SL12M-P) типоразмера 92 мм. Диапазон оборотов довольно велик: 300-2500 оборотов в минуту (допустима погрешность до 10% как в большую, так и в меньшую сторону). Согласно данным производителя, воздушный поток составляет 6,7-55,55 CFM при уровне шума 7,2-31,07 дБ. Крепится он к радиатору посредством простых проволочных скоб.

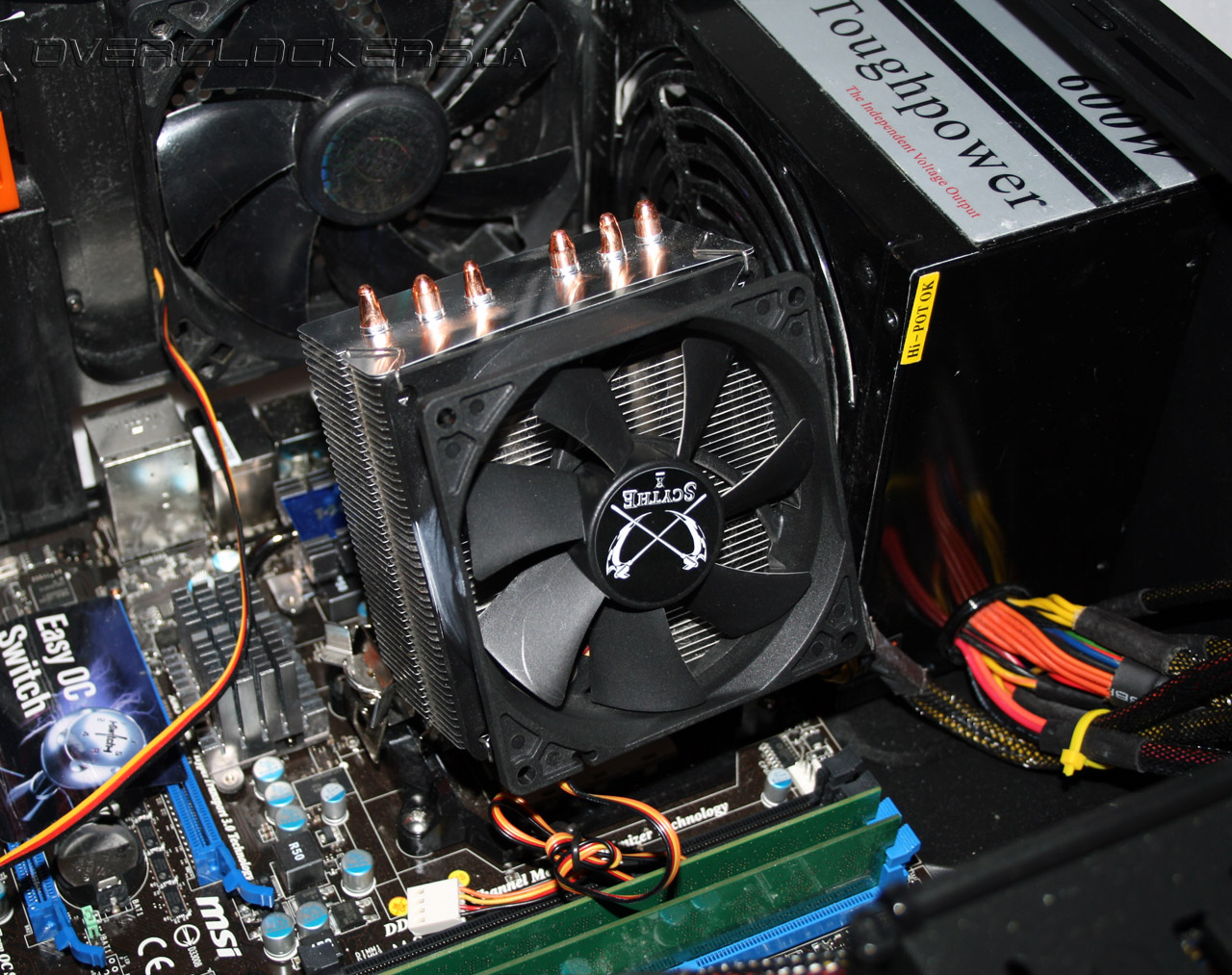

В корпусе, кулер выглядит следующим образом:

Scythe Katana 3 (SCKTN-3000А)

Scythe Samurai ZZ (SCSMZ-2000)

Следующим мы рассмотрим чуть более дорогой продукт, а именно Samurai ZZ. Поставляется кулер в чуть меньшей, чем у Scythe Katana коробке. В этот раз производитель не поскупился на краску, оформив упаковку в цвете.

Scythe Samurai ZZ (SCSMZ-2000)

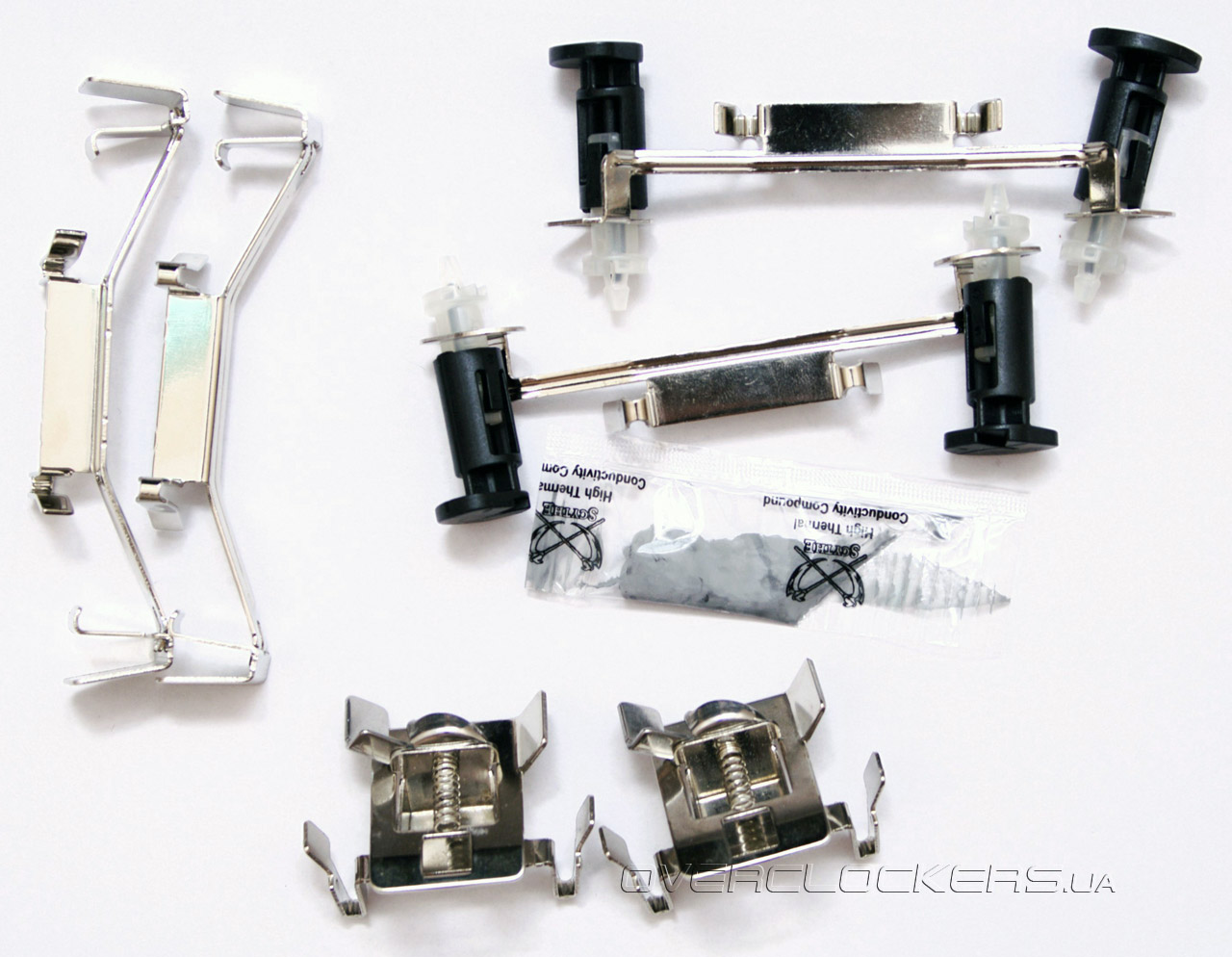

Охладитель обладает полным комплектом креплений: помимо АМ3 заявлена поддержка платформы Intel (LGA775/1156/1366), включая архаичный Socket 478. Также присутствует пакетик с термопастой и руководство пользователя.

Scythe Samurai ZZ (SCSMZ-2000)

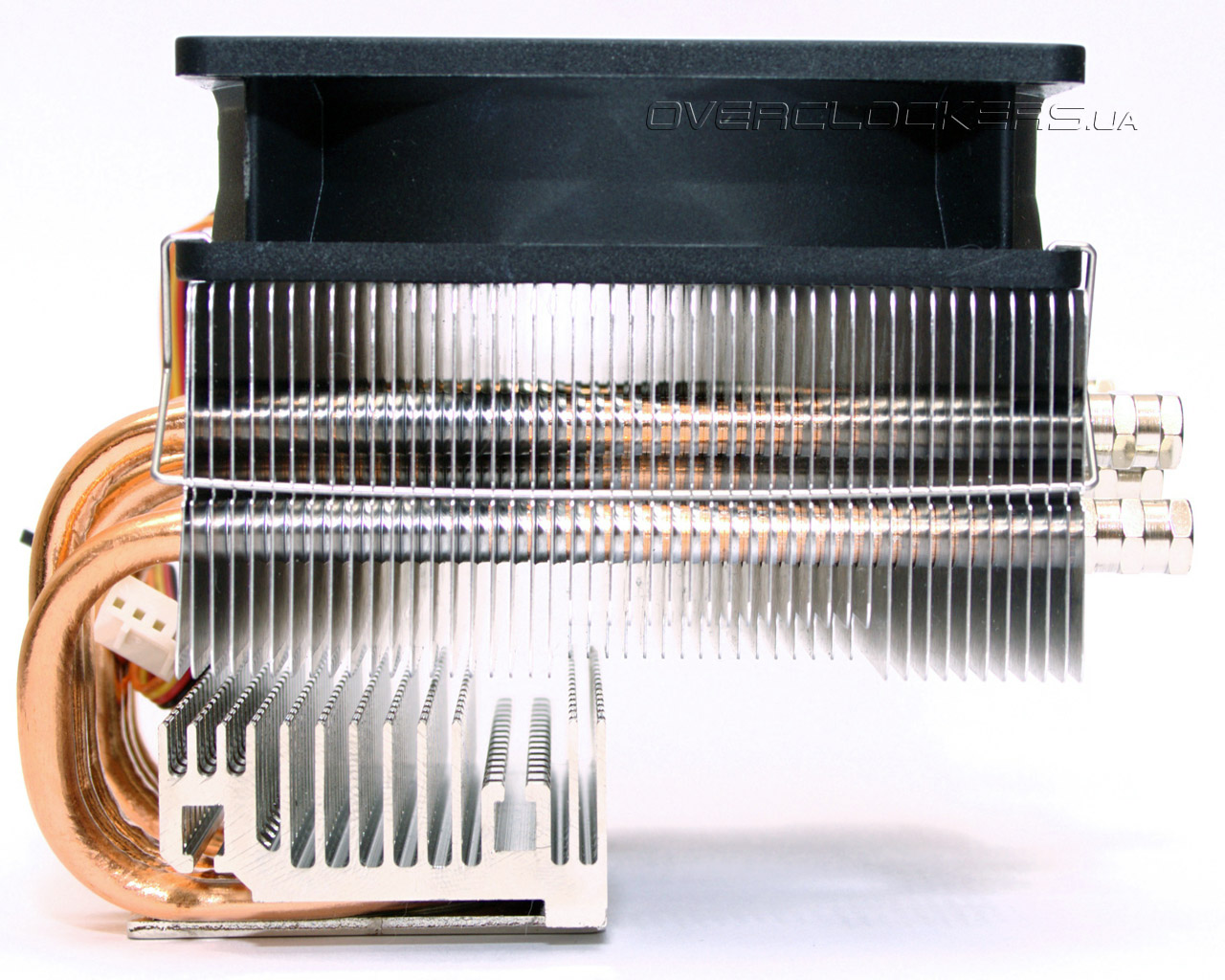

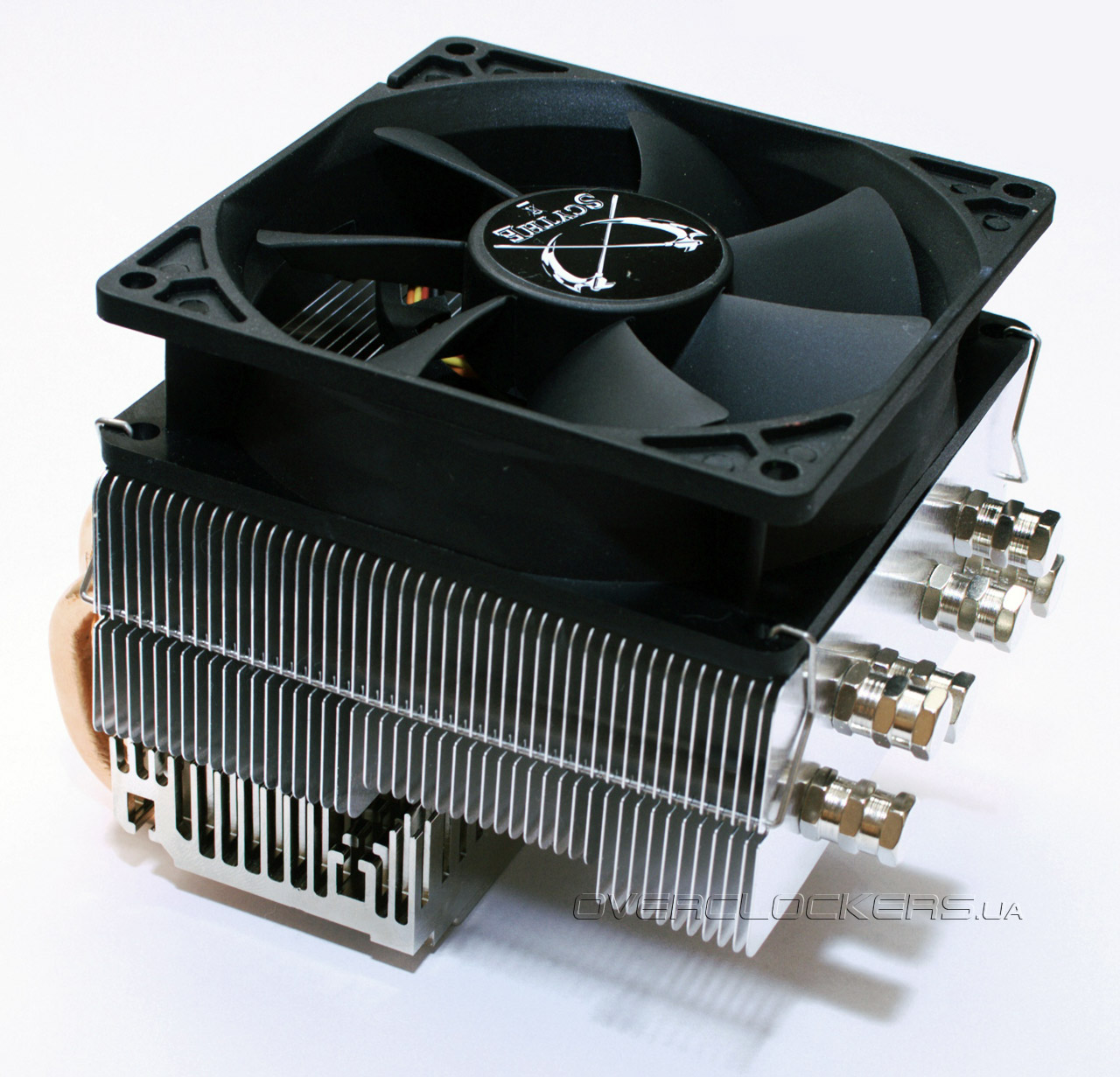

Кулер по размерам меньше предыдущей модели, однако, при этом невооруженным глазом видно близкое родство продуктов. Несколькими словами Samurai ZZ можно охарактеризовать как Scythe Katana с менее высокими ребрами и горизонтальным расположением радиатора.

Scythe Samurai ZZ (SCSMZ-2000)

В конструкции также используется 47 пластин, нанизанных на тепловые трубки посредством той же «сухой» прессовки.

Scythe Samurai ZZ (SCSMZ-2000)

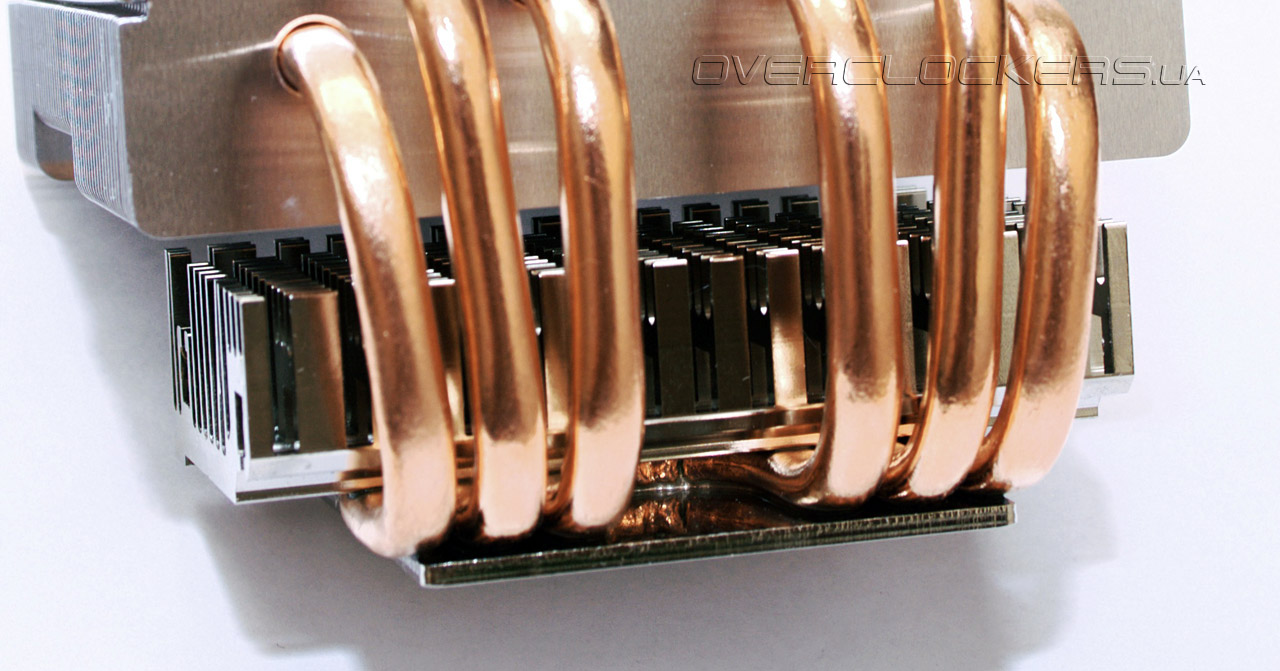

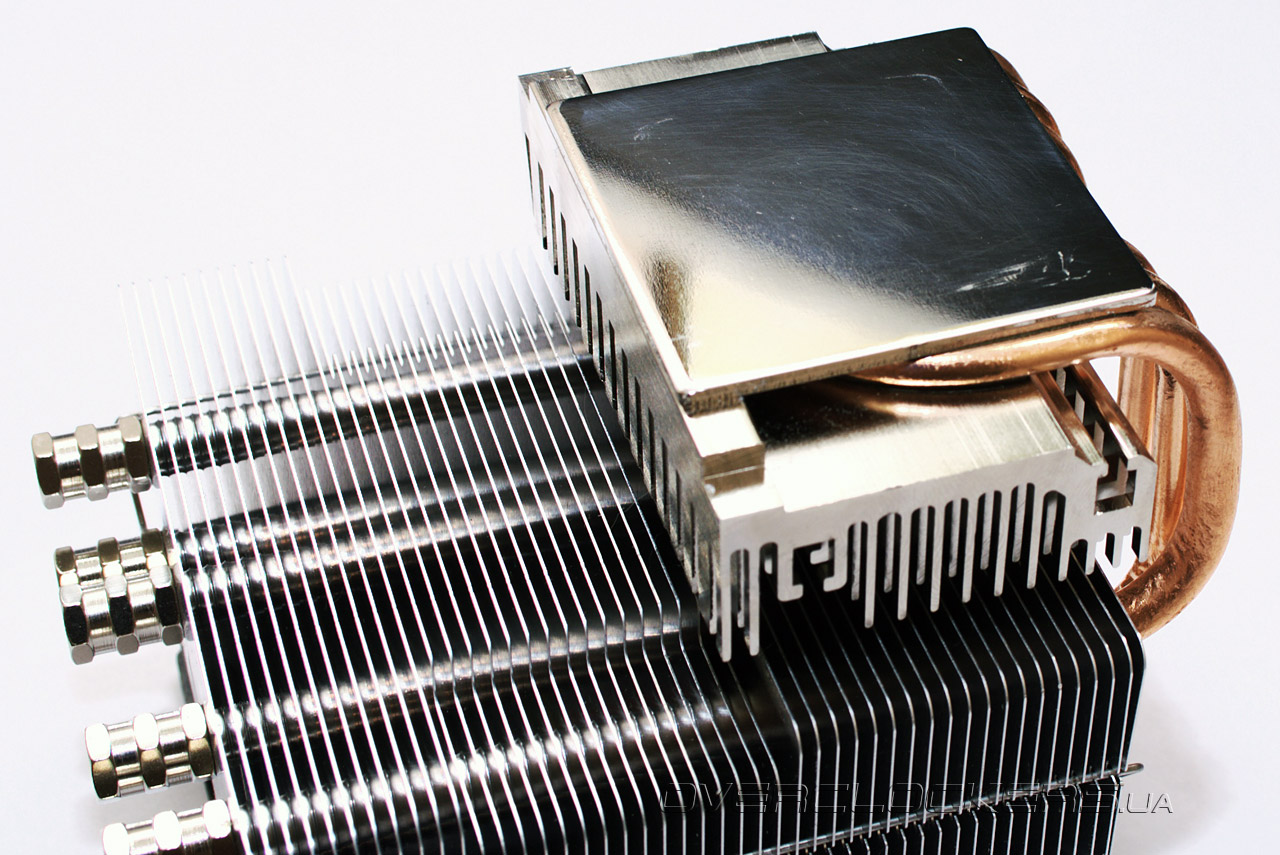

Аналогичные радиатор F.P.S. и метод крепления тепловых трубок к основанию дополняют общую картину.

Scythe Samurai ZZ (SCSMZ-2000)

Правда, трубки теперь пронизывают пластины в шахматном порядке, что является несомненным плюсом. Однако, в погоне за компактностью, инженерам пришлось пожертвовать размером этих самых пластин. Вследствие чего, площадь рассеивания уменьшилась приблизительно до 3800 квадратных сантиметров, а общий вес — до 472 грамм. Линейные размеры также значительно уступают предыдущей модели и составляют 94 x 122 x 94 мм.

Scythe Katana 3 (SCKTN-3000А)

Поставляемый в комплекте вентилятор полностью соответствует таковому для Scythe Katana. Неизменно и крепление посредством жестких проволочных скоб.

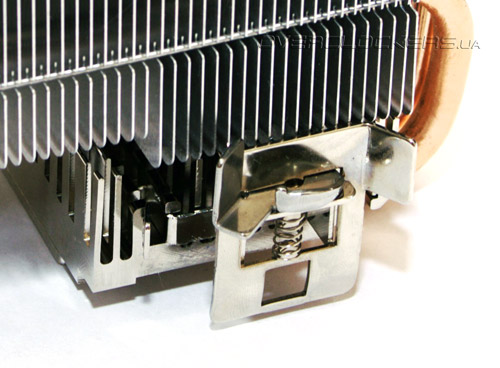

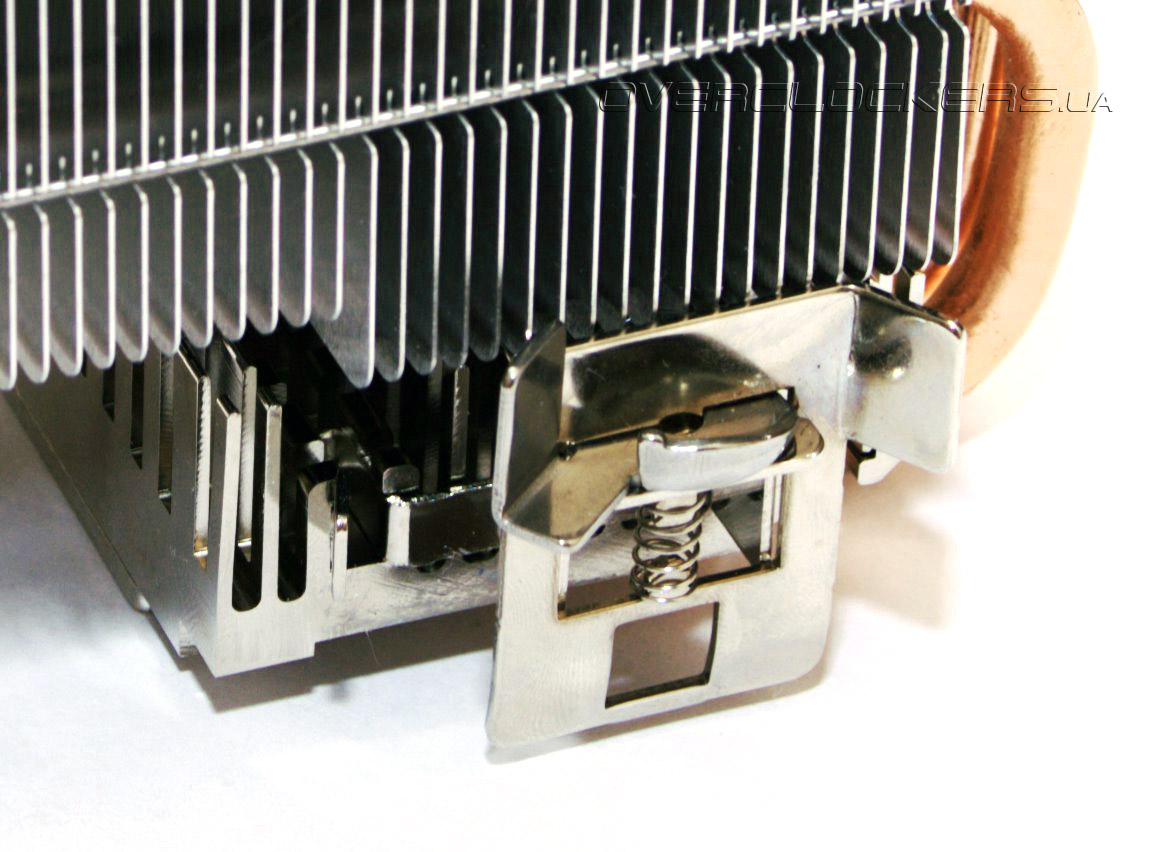

Установка креплений для различных платформ проста и интуитивно понятна. Монтаж на материнских платах для процессоров LGA775/1156/1366 подобен креплению боксового колера. Установка на платформу AMD подразумевает использование родной рамки от платы, что позволяет обойтись без ее демонтажа из корпуса.

Scythe Samurai ZZ (SCSMZ-2000)

Scythe Shuriken Rev. B (SCSK-1100)

Ну и последний наш участник — Scythe Shuriken Rev. B. Это самый дорогой кулер в нашем тестировании. Коробка у него кажется еще меньше, чем у остальных систем охлаждения.

Scythe Shuriken Rev. B (SCSK-1100)

И опять мы имеем дело с цветастой упаковкой, в которой, помимо кулера, находится полный комплект поставки, аналогичный Samurai ZZ:

Scythe Shuriken Rev. B (SCSK-1100)

Scythe Shuriken по конструкции напоминает стандартные кулеры с вертикальным расположением ребер. Кулер небольшой — его размеры составляют 105 х 116х 64 мм. Вес под стать размерам и равен всего 355 граммам.

Scythe Shuriken Rev. B (SCSK-1100)

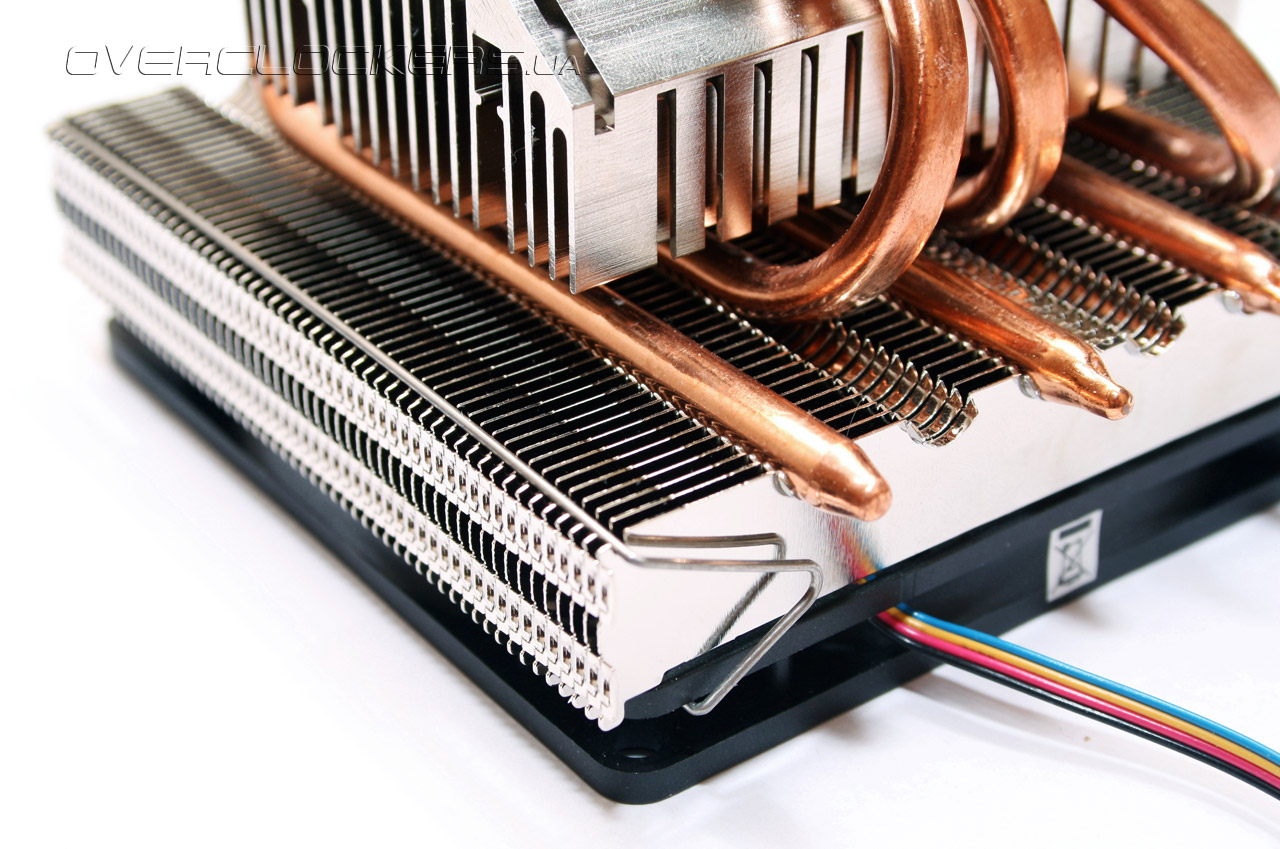

В жертву общей компактности принесли площадь рассеивания тепла — теперь она составляет всего около 2000 квадратных сантиметров. Количество пластин равно 54 шт., но по высоте они небольшие, с бороздками с нижней стороны, к которым припаяны тепловые трубки. Последние контактируют лишь на половину, что в значительной степени ограничивает передачу тепла от основания к ребрам.

Scythe Shuriken Rev. B (SCSK-1100)

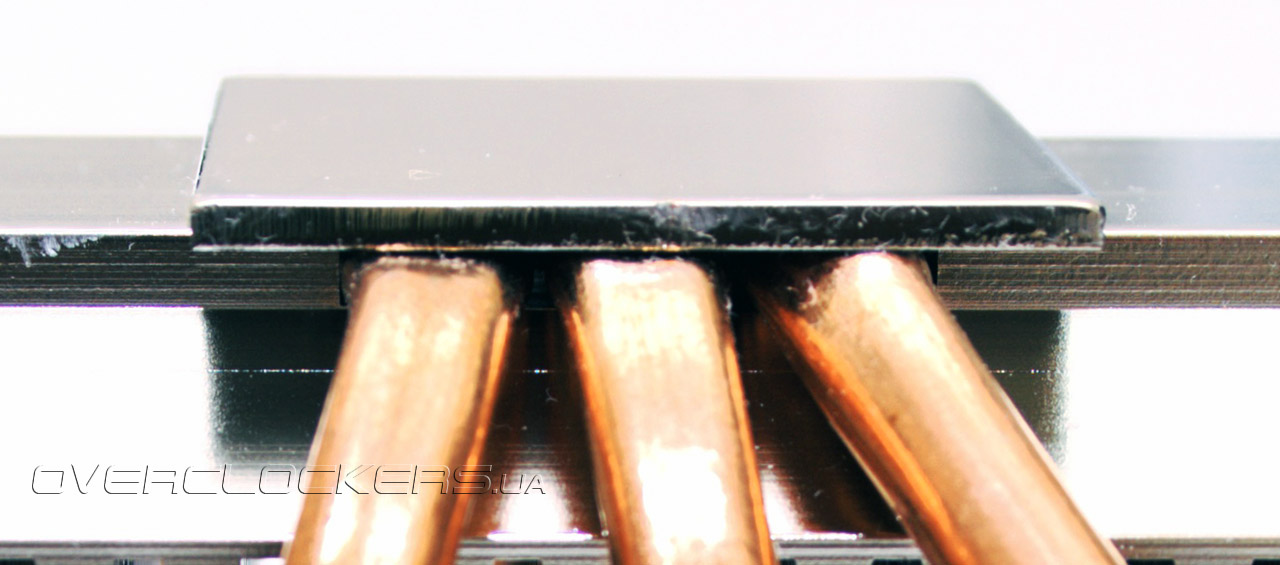

Самих трубок три. Так же, как и в предыдущих моделях, они прикреплены к тонкой никелированной медной пластине. Никаких бороздок, для увеличения площади контакта не предусмотрено. Ровность и качество обработки основания — на том же высоком уровне.

Scythe Shuriken Rev. B (SCSK-1100)

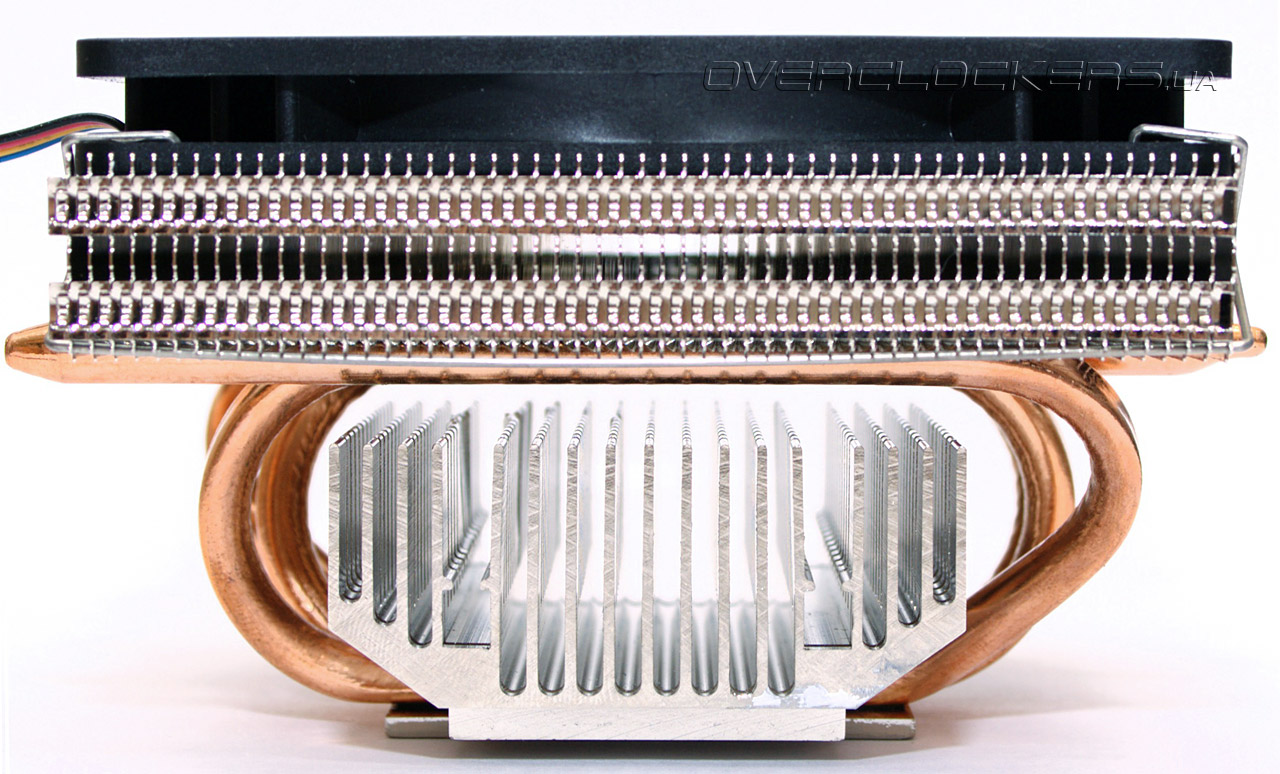

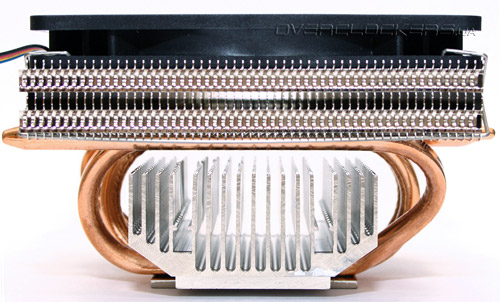

И опять в основании небольшой радиатор игольчатого типа, который в условиях малой площади теплообмена смотрится как нельзя кстати.

Scythe Shuriken Rev. B (SCSK-1100)

В качестве вентилятора используется модель Scythe Kaze Jyu Slim PWM SY1012SL12H (PWM) с размерами 100 x 100 x 12 мм. Частота вращения составляет 600-2200 об/мин, при уровне шума 10,5-31,67 дБ и потоке 11,8-31,91 куб. футов в минуту. Вентилятор крепится к радиатору посредством простых проволочных скоб.

Технические характеристики

  Scythe Katana 3 (SCKTN-3000А) Scythe Samurai ZZ (SCSMZ-2000) Scythe Shuriken Rev. (BSCSK-1100) BOX (FOXCONN(N) 1A018E000)
Разъем АМ2(+)/AM3/754/939 АМ2(+)/AM3/754/939 Socket 478/LGA 775/1156/1366 АМ2(+)/AM3/754/939 Socket 478/LGA 775/1156/1366 АМ2(+)/AM3/754/939
Размеры кулера с установленным вентилятором, мм 94 x 108 x 143 94 x 122 x 94 105 х 116 х 64 68 х 77 х 45
Размер вентилятора, мм 92 x 92 x 25 92 x 92 x 25 100 x 100 x 12 70 х 70 х 15
Максимальная частота вращения, об/мин 2500 2500 2200 3100
Поток воздуха, СFM 6,7–55,55 6,7–55,55 11,8–31,91 н.д.
Уровень шума, dB 7,2–31,07 7,2–31,07 10,5–31,67 н.д.
Вес, гр 495 472 355 н.д.
Средняя стоимость, $ 28 30 37 н.д.


Методика тестирования

Тестовый стенд:
  • процессор: Phenom II X3 710 (2,6 ГГц, 6 МБ);
  • материнская плата: MSI 890GXM-G65 (AMD 890GX);
  • оперативная память: Kingston KVR1333D3N9K2/2G (DDR3-1333, 2x1 ГБ)
  • жесткий диск: Samsung HD252HJ (250 ГБ, 7200 об/мин, SATA2);
  • блок питания: Thermaltake Toughpower 600W (600 Вт);
  • корпус: Xigmatek Asgard.
Тестирование проводилась в закрытом корпусе с установленным 120-мм выдувным вентилятором. Частота процессора Phenom II X3 710 была увеличена с номинальных 2,6 ГГц до 3,25 ГГц путем повышения опорной частоты до 250 МГц. Напряжение питания ЦП составляло 1,38 В. Технология AMD Cool'n'Quit не отключалась.

Кулеры тестировались поочередно в нескольких режимах интенсивности воздушного потока — в так называемом тихом и с максимальной скоростью вращения крыльчатки вентиляторов (включая корпусный). В тихом режиме корпусный вентилятор работал со скоростью 1200 об/мин, а обороты процессорных вентиляторов плавно понижались до тех пор, пока издаваемый ими шум не переставал выделяться на фоне корпусного. Также для кулера Scythe Katana 3 был введен режим, когда обороты корпусного и процессорного вентилятора равнялись 1000 и 1300 об/мин соответственно. Оппонентом для всех рассмотренных моделей выступала «боксовая» система охлаждения AMD (FOXCONN(N)1A018E000), рассчитанная на работу с процессорами, показатель TPD которых не превышает 95Вт.

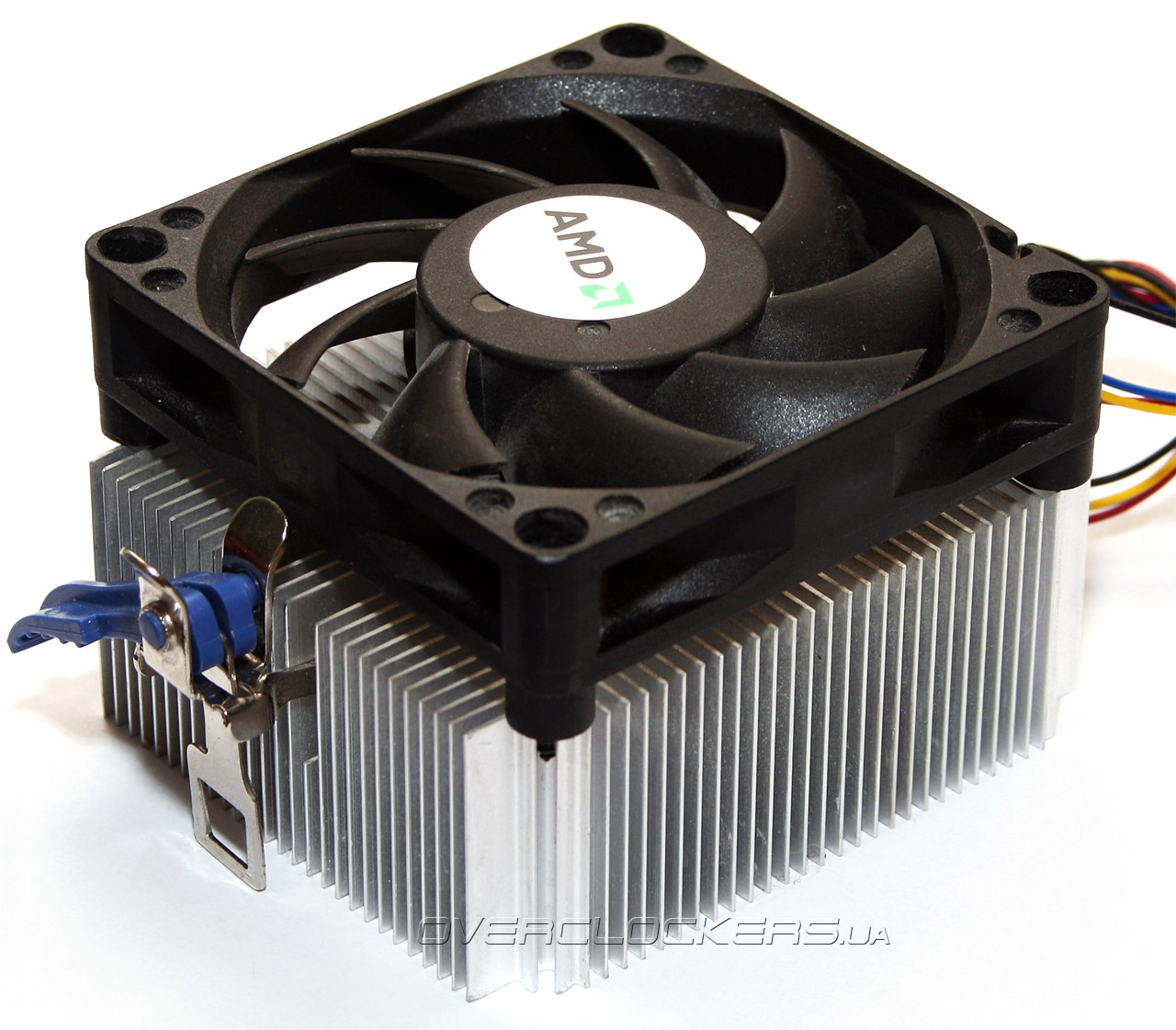

FOXCONN(N)1A018E000

Прогрев процессора достигался за счет часового теста программой OCCT 3.1.0 (Linpack). После стресс-теста выдерживалась пауза в 30 минут и снимались температурные показания в простое системы. Результаты фиксировались все той же утилитой OCCT 3.1.0. Чтобы избежать ошибок в конечных результатах, кулеры тестировались четыре раза. В качестве термоинтерфейса использовалась паста Zalman Thermal Grease (ZM-TG2). Температура воздуха в помещении поддерживалась на уровне 23-24°C.

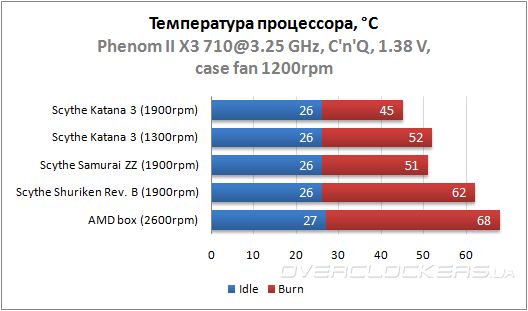

Результаты тестирования

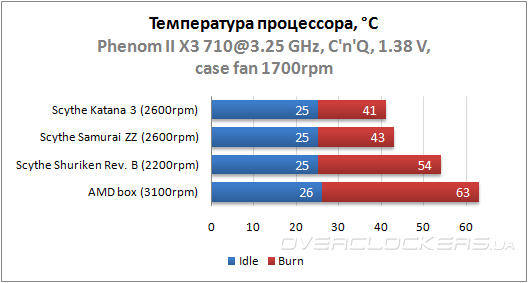

Трио кулеров от Scythe

Трио кулеров от Scythe

Аутсайдером сегодняшнего тестирования является «боксовый» кулер AMD, что, в общем, не удивительно. Малая площадь рассеивания и слабый вентилятор плохо справляются со своей основной функцией. Третье место занимает самый дорогостоящий представитель сегодняшнего обзора — Scythe Shuriken, причем причина его невыразительного результата такая же, как и в предыдущем случае. В угоду малому размеру инженерам пришлось принести в жертву эффективную площадь теплоотдачи, что не могло не сказаться на результатах. В условиях максимальной производительности схожие результаты показали Scythe Katana 3 и Samurai ZZ.  Это закономерно, учитывая схожий конструктив и одинаковые используемые вентиляторы. А вот с понижением оборотов «самурай» сдал позиции, а Katana, наоборот, показал отличную эффективность. Это можно объяснить тем, что воздух, продуваемый через кулер башенной конструкции, тут же подхватывался вентилятором на задней стенке и БП, и выносился за пределы корпуса. С Samurai ZZ воздух попросту застаивался возле материнской платы, дополнительно нагревая ее.

Все рассматриваемые сегодня кулеры имеют неплохие шумовые характеристики. Scythe Katana 3 и Samurai ZZ практически бесшумны при 1400-1900 об/мин. С повышением скорости вращения вентилятора становится заметным низкочастотный гул. Для Shuriken сказанное выше также актуально, за исключением того, что в нашем образце при максимальной скорости были отчетливо слышны некие глухие удары, слышимые с периодичностью в одну секунду. После небольшого понижения частоты вращения, издаваемый звук выравнивался. «Боксовый» кулер показал себя хуже всего. На высоких оборотах слышится отчетливый шум с преобладанием средних частот. Долгое пребывание в тихой комнате с таким источником шума довольно неприятно.


Выводы

Кулер Scythe Shuriken Rev. B оказался менее производительным при высокой стоимости. В плюс этой модели можно занести оригинальный форм-фактор, который позволяет установить ее в компактные системы и медиацентры, где разгон процессора не так важен. А уменьшив скорость вращения крыльчатки можно получить не менее эффективное решение, чем комплектная СО, но при этом значительно тихое. И в таком случае, Scythe Shuriken Rev. B станет чуть ли не единственным выбором для HTPC, учитывая слабую распространенность подобных кулеров на нашем рынке.

Остальные протестированные модели обладают очень выгодным сочетанием цены и производительности. В довесок к этому, Samurai ZZ имеет достаточно компактные размеры. Оба кулера показали свою относительно высокую эффективность при работе, как на максимальных оборотах вентилятора, так и в тихом режиме. Причем, если в первом наблюдается относительный паритет, то во втором более популярный среди пользователей охладитель Scythe Katana 3 выглядит лучше. Именно этот кулер можно смело рекомендовать к покупке людям, которые хотят обеспечить приемлемый температурный режим разогнанному ЦП, но не готовы расстаться ради этого со значительной суммой денег.

В целом, отвечая на вопрос, поставленный в начале статьи, можно сказать следующее: для обычных пользователей лучшим решением будет использование комплектного кулера, так как это не подразумевает лишних затрат, а «бокс» может обеспечить стабильную работу процессора не только в номинале, но и при небольшом разгоне. Для энтузиастов и любителей тишины стоит уже присмотреться к недорогим альтернативным системам охлаждения, которые более эффективные и с меньшим уровнем шума, позволяющие намного лучше раскрыть потенциал ЦП.



Оборудование для тестирования было предоставлено следующими компаниями:
  • Eletek — кулеры Scythe Katana 3, Samurai ZZ и Shuriken Rev. B;
  • MSI материнская плата MSI 890GXM-G65.
