Типичный кулер для охлаждения HDD - это пластина с вентилятором (или двумя), которая прикручивается снизу диска. Такие кулера самые дешевые и самые эффективные. Конечно, шум от дополнительных вентиляторов в системном блоке увеличивается, но ведь такой кулер можно подключить и через самодельный переходник на 5В, что сведет его шум к минимуму. Но вот шум самого накопителя остается. В придачу, некоторые накопители еще и сильно вибрируют, отчего начинает дребезжать корпус. А если в системе установлено два HDD, то они входят в резонанс, и системный блок начинает дарить "приятные" ощущения слуховому аппарату пользователя. Возможно, все это кажется мелочным и незаметным, но лишь до тех пор, пока в системе имеются более шумные компоненты.
Для борьбы с вышеназванной проблемой, а также для дополнительного охлаждения винчестеров компания Scythe выпускает две модели СО - Himuro и Quite Drive. По праву можно сказать, что данные устройства выделяются на фоне подобных систем. Конструкция их схожа - корпус-радиатор, внутрь которого устанавливается накопитель. Корпус гасит вибрацию и шум, и по сочетанию этих характеристик данные модели являются, возможно, самыми удачными на рынке. И если Quite Drive уже успел завоевать признание потребителей, то Himuro относительно новая модель. Именно с такими системами охлаждения для HDD мы сегодня и познакомимся.
Scythe Himuro

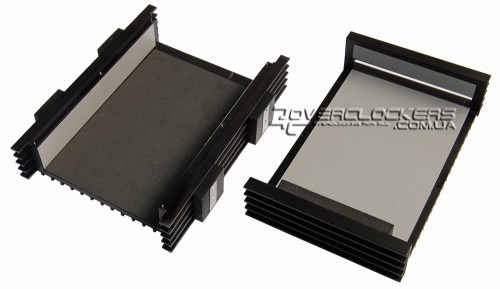

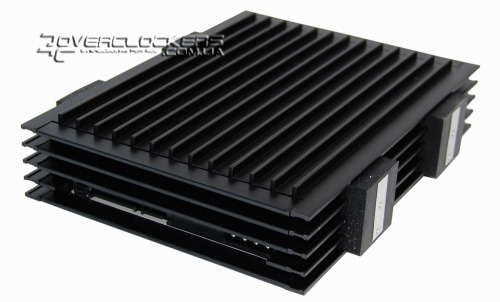

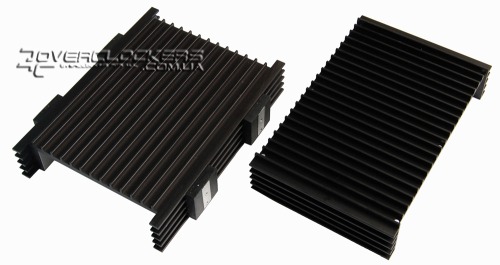

Система охлаждения Himuro состоит из двух черных металлических ребристых половинок-радиаторов. Ребра корпуса увеличивают площадь рассеивания, что положительно сказывается на эффективности охлаждения.
Внутренние стенки покрыты тонкими жесткими термопрокладками. Для улучшения фиксации HDD внутри Himuro на дне одной из пластин используется тонкий слой упругого материала, придавливающего диск. С этой же целью на боковую стенку, противоположную разъемам диска, наклеена жесткая подушкообразная прокладка.

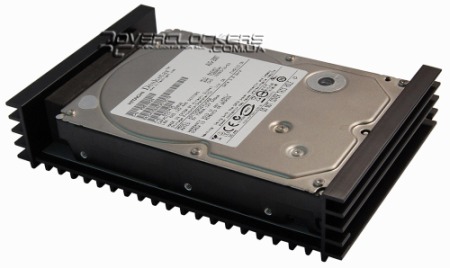

Накопитель укладывается в нижнюю половинку корпуса.

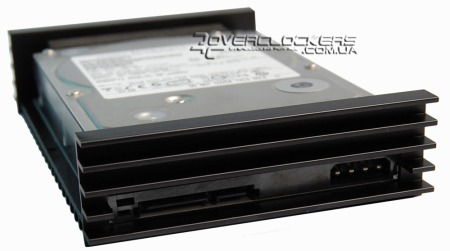

Разъемы ориентируются напротив соответствующего бокового отверстия.
Сверху надевается вторая половина и прикручивается винтиками, идущими в комплекте.
Himuro имеет по краям резиновые прокладки с металлическими площадками под фиксирующие винты. Данная конструкция рассчитана на установку в 5,25" отсек вместе с CD/DVD – приводами. Покупая данное устройство надо иметь в виду, что если у вашего корпуса нетипичное крепление с помощью защелок и конструкция корзины под 5-дюймовые устройства нестандартна (что часто бывает), то, возможно, подобную систему вы и не установите в корпус без дополнительных технических средств и своей смекалки.
Большая площадь охлаждения радиатора - это плюс, а вот термоинтрефейс используется не самый лучший. Верхняя крышка придавливается хорошо, а боковые стенки могут и не полностью контактировать с корпусом накопителя. Возможно, что более толстый и упругий слой теплопроводящего материала был бы эффективнее, но это препятствовало бы надеванию верхней половины корпуса Himuro. Фактически полный контакт радитаора осуществляется лишь с верхней крышкой HDD. Электроника жесткого диска никак не охлаждается, а изолированный корпус даже мешает естественной конвекции воздуха. Но это недостаток всех подобных устройств.
Scythe Quite Drive
Модель Scythe Quite Drive многим известна, поскольку она уже давно на рынке и неплохо зарекомендовала себя. Взглянем на нее в очередной раз поближе и выясним чем она отличается от Scythe Himuro.
Стоит отметить богатую комплектацию данного утсройства.

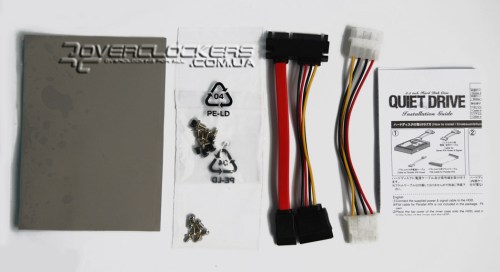

В комплекте идут переходники-удлинители разъемов SATA, удлинитель Molex, набор винтиков, две термопрокладки и инструкция.

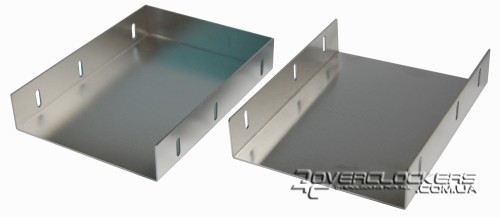

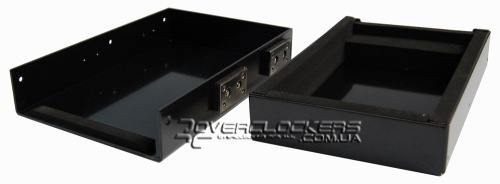

Конструкция Quite Drive сложнее и рассчитана на максимально эффективное подавление вибрации и шумов. Система имеет два корпуса. Внутренний, состоящий из двух алюминиевых половинок, надевается на накопитель.
Внешний корпус выполнен в черном цвете. Одна половина выложена по бокам прокладками из упругого пористого материала, который гасит вибрацию и прижимает внутренний корпус. Внешний вид этого коробка очень эффектен благодаря лакированному покрытию. Правда, из-за этого он и очень марок и отпечатки пальцев легко остаются на поверхности.

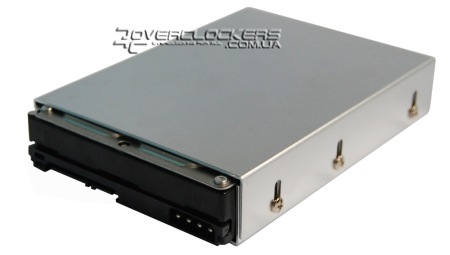

Процесс сборки прост. Вначале на жесткий диск надеваются алюминиевые половинки и фиксируются винтами.
На верхнюю и нижнюю поверхность наклеиваются упругие теплопроводящие прокладки и весь этот "бутерброд" укладывается в черный корпус (на фото винчестер вверх дном).

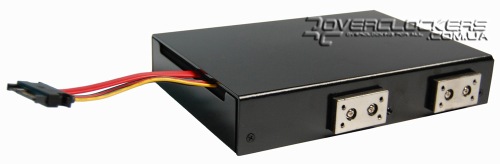

Сверху надевается вторая половина и конструкция скручивается винтами. Причем, для того, чтобы подогнать крышки по отверстиям, приходится прилагать значительные усилия - сказывается сопротивление разных слоев прокладок.

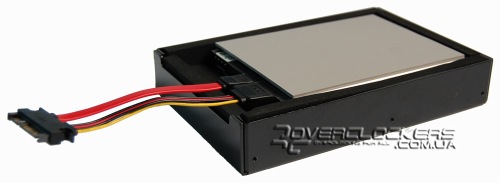

Для подключения HDD лучше воспользоваться переходником, идущим в комплекте. Пористые губки сдавливаются, внутренний корпус полностью изолируется, и извлечь провода уже не получится. А через переходник процесс подключения и отключения не вызовет вопросов. Устанавливается Quite Drive, как и предшественник, в 5,25" отсек.
Двойной корпус с внутренним слоем пористого материала является отличным изолятором шума и вибрации. Но одновременно такая же конструкция является и отличным тепловым мешком, поэтому устройство внутри оказывается как в печке. Отвод тепла от алюминиевого корпуса осуществляется через упругие большие термопрокладки. Однако сам алюминиевый корпус контактирует с корпусом HDD без дополнительных материалов, а значит контакт неравномерный, и эффективность такого радиатора небольшая. Да и обилие промежуточных слоев тоже сказывается не лучшим образом на теплопроводности всей конструкции. Как же все это скажется на эффективности охлаждения, мы увидим из результатов нашего тестирования.
Условия тестирования
Сравнительные характеристики
| Scythe Himuro | Scythe Quite Drive | |
| Габариты, мм | 132х178х41 | 145х198х35,5 |
| Вес, г | 465 | 860 |
| Толщина стенок корпуса, мм | 2 | 2 |
Поскольку рассматриваемые системы охлаждения в первую очередь рассчитаны на пассивную работу, то все тесты мы проводили без дополнительного обдува. Накопитель устанавливался вне корпуса на небольшую подставку высотой пару сантиметров над поверхностью стола, чтобы не препятствовать естественным воздушным потокам. На такие же подставки устанавливался HDD и внутри Himuro и Quite Drive. В качестве подопытного жесткого диска был выбран 320GB Hitachi HDT725032VLA360. Данная модель была отобрана из трех доступных накопителей объемом 250-320GB разных производителей, как самая шумная и горячая (правда, и самая быстрая).
Тестовый стенд:
- Процессор: Core 2 Duo E4400 2 ГГц (разогнанный до 3,3 ГГц, 330 МГц FSB);
- Кулер: Thermalright Ultra-120 eXtreme;
- Материнская плата: Gigabyte P35-S3;
- Память: 2х1GB GoodRam PC6400 (825 МГц при таймингах 5-4-4-12);
- Жесткий диск: 320GB Hitachi T7K250;
- Звуковая карта: Creative Audigy 4 (SB0610);
- Блок питания: SVEN SV-600W;
- Операционная система: Windows XP SP2.
Для прогрева жесткого диска использовался стресс-тест Stress local disks из утилиты Everest 4.50.1480. Отметим, что данный тест довольно сильно нагружает диск и быстро его прогревает. При повседневном использовании и периодической нагрузке накопитель до таких температур вряд ли дойдет. Показания температуры снимались по S.M.A.R.T. в режиме простоя (idle) и под нагрузкой (burn). В первом случае это температура после 50 минут после запуска ОС, во втором – после 50-минутного стресс-теста. Температура воздуха в комнате составляла 21 °C.
Результаты тестирования

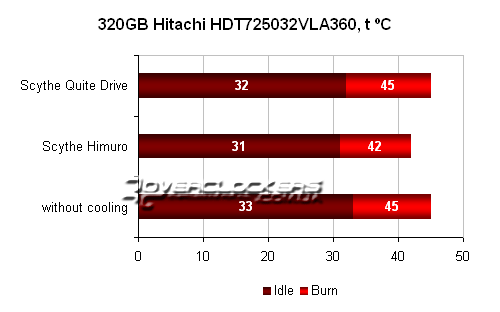

Scythe Himuro сумел удержать температуру жесткого диска на три градуса ниже. А вот Scythe Quite Drive в плане охлаждения не выделился - температура накопителя оказалась такая же как и без него. Только в простое температура на один градус ниже. Результаты, в общем-то, вполне ожидаемые.
Himuro гасит шум и вибрацию жесткого диска лишь частично, а вот Quite Drive оказался отличным шумоизолятором, полностью избавляя пользователя от треска, шума и вибраций винчестера.
Выводы
Рассмотренные СО собственно для пасивного охлаждения HDD годятся слабо. Если же изначально подобрать тихий и прохладный накопитель, то Scythe Himuro вполне подойдет для того, чтобы снизить температуру на несколько градусов и значительно уменьшить уровень шума. К примеру, данной системы охлаждения вполне достаточно для того чтобы сделать бесшумным 320GB WD3200AAKS. А вот для тестируемого Hitachi HDT725032VLA360 его уже недостаточно.
Вторая система, Scythe Quite Drive, отлично справляется с шумоподавлением и это замечательное устройство, которое поможет в создании бесшумного компьютера. Двойная конструкция Scythe Quite Drive помогает подавлению вибрации и звукоизоляции, но температуру не снижает (хорошо хоть не повышает). Так что, под него стоит подбирать или "холодные" накопители, или все же использовать какой-то дополнительный вентилятор для обдува.
Для улучшения теплопередачи от накопителя к корпусу Quite Drive можно смазать вернюю крышку и бока жесткого диска термопастой, что улучшит контакт с алюминиевым внутренним корпусом. При желании, схожим образом можно улучшить и эффективность Scythe Himuro, промазав стыки двух половинок радиатора между собой. Кроме того, можно заменить на термопасту и тонкие термопрокладки. Для Himuro это будет актуально, ведь благодаря высокой площади рассеивания радиатора потенциал у данной системы имеется.
