Обзор кулера Noctua NH-D9L

В прошлом обзоре мы рассмотрели маленький процессорный кулер Noctua NH-U9S башенного типа. А в этом, как и обещали, изучим во многом схожую альтернативную систему охлаждения Noctua NH-D9L. Она привлекательна хотя бы тем, что напоминает Noctua NH-D15 в миниатюре. Нам предстоит разобраться, зачем компании понадобилось выпускать две близкие по своему предназначению и, вероятно, эффективности модели в не самом популярном сегменте кулеров с 92-мм вентилятором. Конечно, может быть, что по мере усовершенствования процессоров их уровень тепловыделения сильно упадет и у пользователей больше не будет потребности в 1,5-кг динозаврах с двумя секциями, семью тепловыми трубками и 12 или 14 тысячами квадратных сантиметров общей площади рассеивания. Но это предположение станет реальностью в лучшем случае лишь через несколько лет. А пока что разберемся с тем, куда можно применить Noctua NH-D9L в нынешней ситуации.

Noctua NH-D9L


Упаковка и комплект поставки

Как и в прошлый раз, не стану задерживаться на описании упаковки, сделанной на традиционно высоком для Noctua уровне. Вся необходимая информация присутствует на бортах коробки, от повреждений продукт защищен внутренними толстыми картонными прослойками. Комплект поставки распределен по отдельным коробочкам и пакетикам. За сохранность продукта можно не переживать.

Noctua NH-D9LNoctua NH-D9L

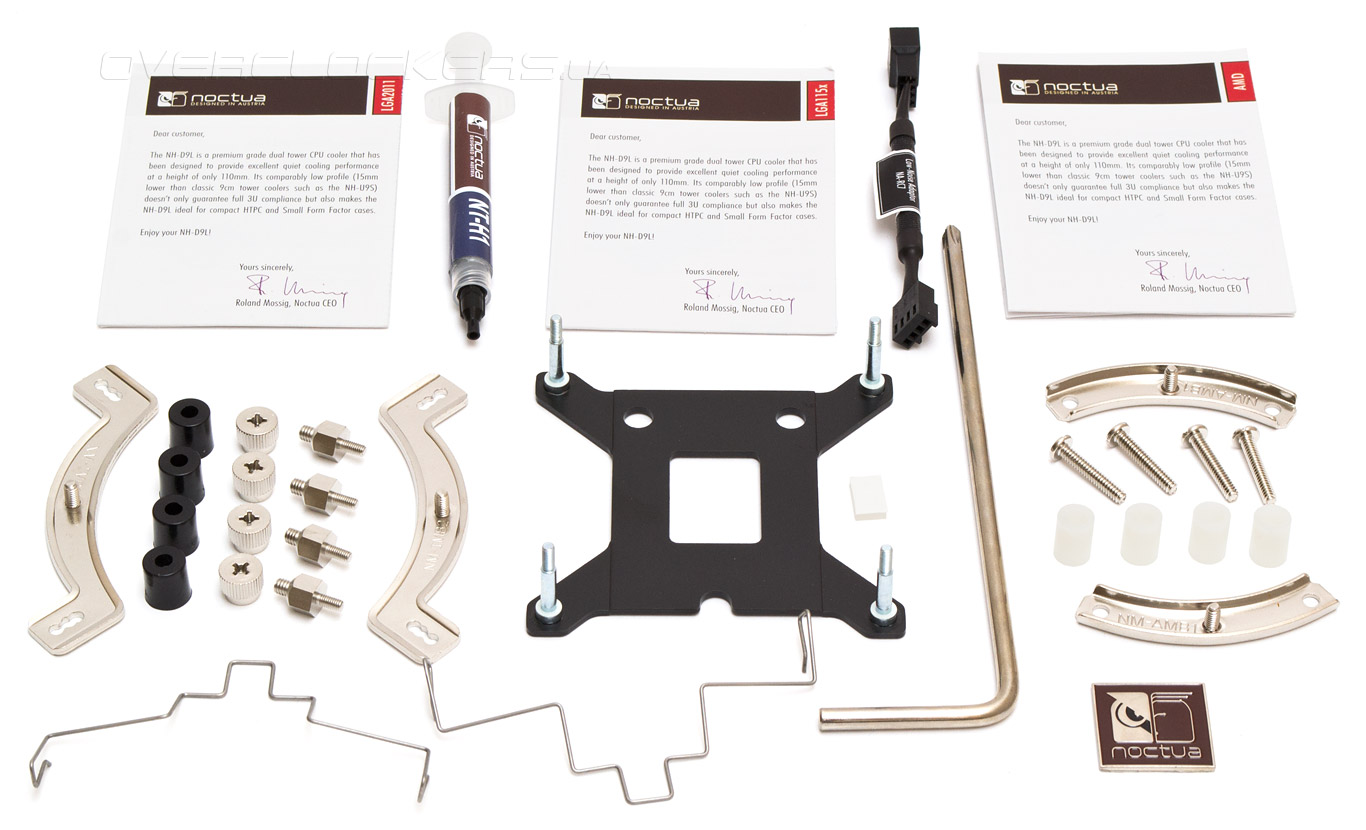

В перечень комплектных деталей кроме радиатора и вентилятора входят:
  • усилительная пластина для сокетов Intel LGA115х;
  • крепежные шпильки для сокетов Intel LGA2011 и LGA 2011-3;
  • крепежные лапы и пластиковые подставки для сокетов Intel;
  • крепежные лапы, пластиковые подставки и винты для сокетов AMD;
  • четыре гайки с накатанной головкой для фиксации лап на сокетах Intel;
  • две дополнительные скобы для крепления второго вентилятора;
  • две маленькие силиконовые прокладки для вентиляторов;
  • крестовая отвертка;
  • тюбик термопасты Noctua NT-H1;
  • понижающий максимальные обороты переходник L.N.A.;
  • клейкий металлический логотип Noctua;
  • три инструкции по установке на все поддерживаемые типы процессорных разъемов.
Noctua NH-D9L


Внешний вид

Кулер Noctua NH-D9L (как и рассмотренный ранее NH-U9S) создавался с требованием соответствия ширины и глубины габаритам посадочной зоны квадрата сокетов Intel LGA115x (95x95 мм), с целью обеспечения повышенной совместимости с материнскими платами типоразмера Mini-ITX. Однако в этот раз удалось добиться еще более низкой высоты кулера — всего 110 мм (против 125 мм у NH-U9S). Рамка 92-мм вентилятора даже не выступает за кончики тепловых трубок.

Noctua NH-D9L

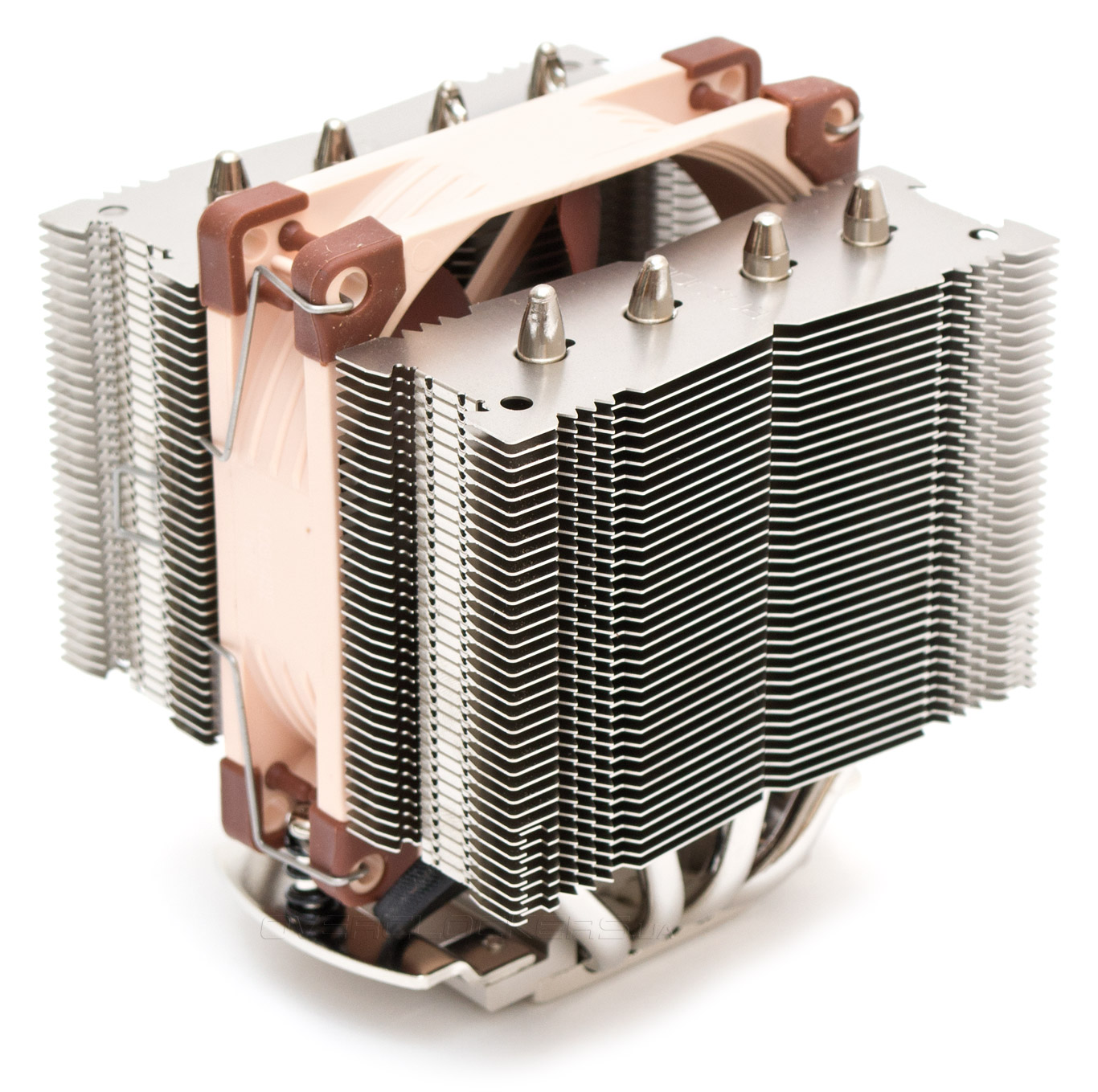

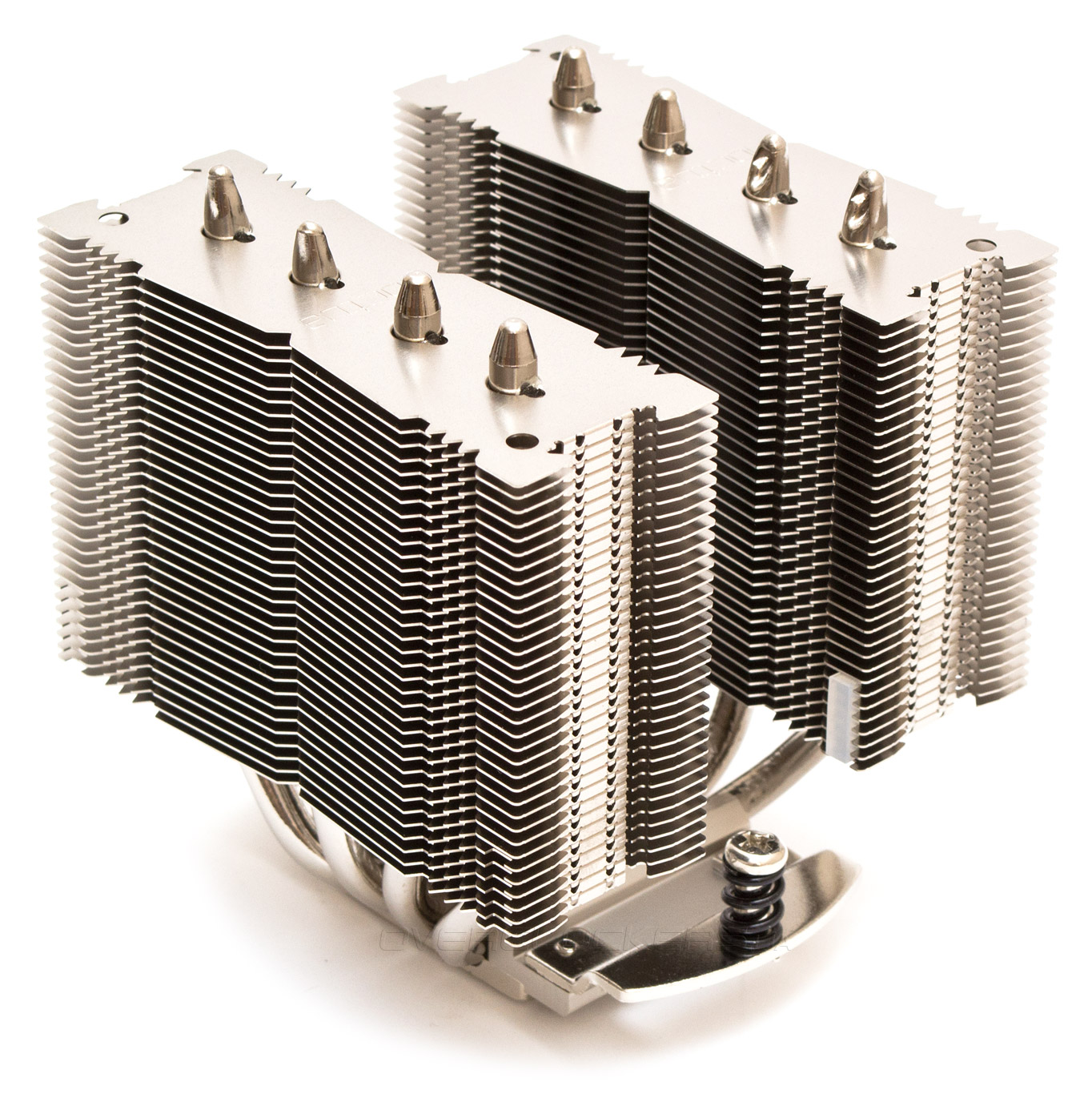

Кулер имеет две симметричные радиаторные секции, между которыми расположен вентилятор. Сюда можно закрепить еще один пропеллер с внешней стороны (сзади или спереди), для чего в комплекте предусмотрены дополнительные проволочные скобы.

Noctua NH-D9L

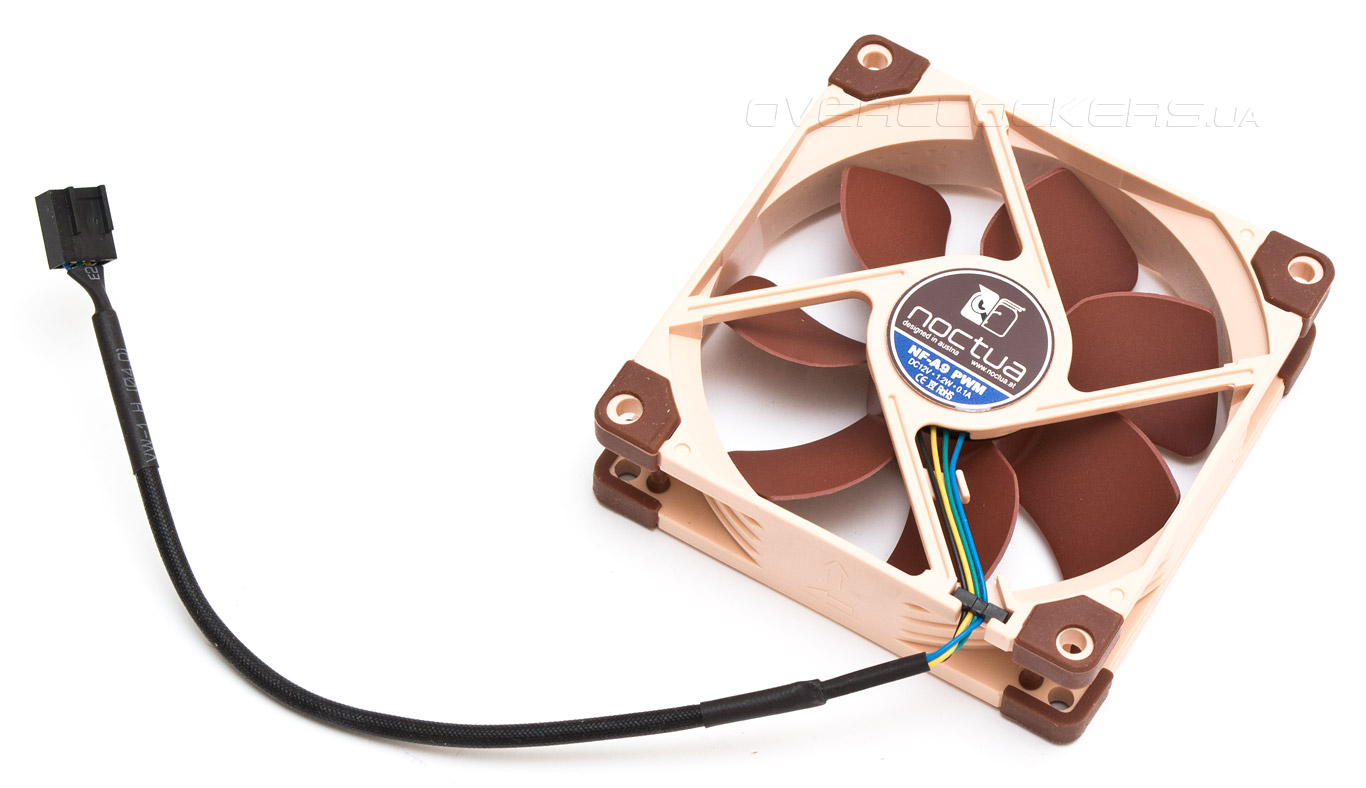

В качестве вентилятора NH-D9L использует 92-мм пропеллер NF-A9 PWM. Его двигатель и подшипник близки к идеалу, даже не смотря на наличие ШИМ-управления. Посторонние шумы отсутствуют на любой скорости. Доступный диапазон оборотов ограничивается 2000 об/мин или 1550 об/мин при использовании понижающего переходника.

Noctua NH-D9L

При управлении напряжением, крыльчатка стартует на 600 об/мин после подачи 5 В. Минимальная скорость вращения лопастей при ШИМ-управлении — 400 об/мин. Тишина сохраняется до 1200 об/мин. Отчетливо слышно вентилятор вплоть до 1600 об/мин, после чего аэродинамический шум становится неприятным. Длина четырехконтактного шнура питания в резиновой оплетке составляет 200 мм. По углам рамки есть резиновые демпферы, гасящие вибрации, передающиеся на радиатор, и косвенно способствующие понижению общего шума, исходящего от кулера.

Noctua NH-D9L

Теперь внимательнее рассмотрим радиатор. Как уже упоминалось выше, перед нами полная копия конструкции Noctua NH-D15, выполненная в масштабе 1:2. В частности, сохранена форма радиаторных ребер и конфигурация тепловых трубок. Однако габариты секций сильно уменьшились, и вместо шести тепловых каналов здесь применяется лишь четыре.

Noctua NH-D9L

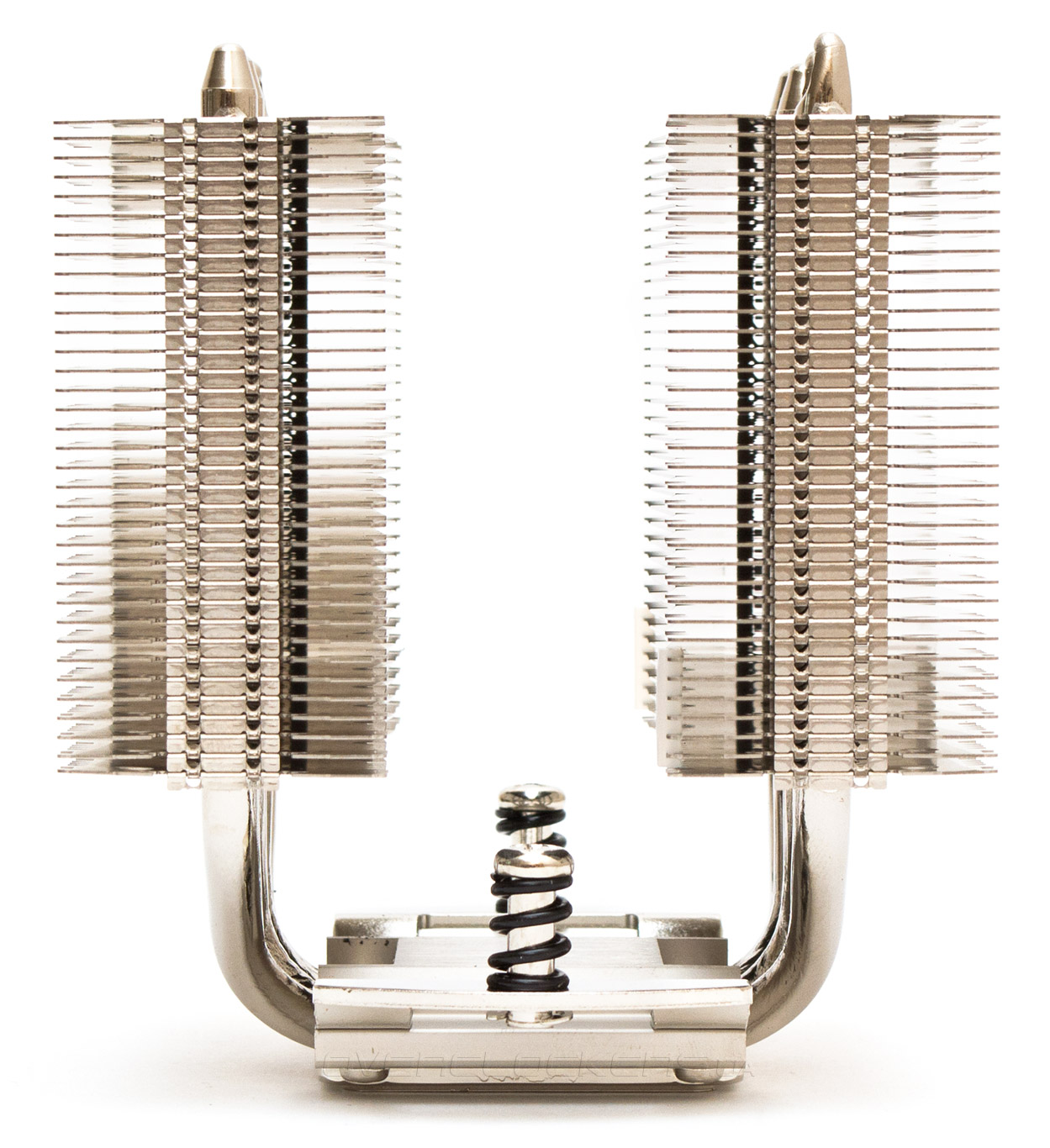

Четыре тепловые трубки диаметром 6-мм каждая, распределены в теле радиатора равномерно, что должно обеспечить хорошую теплоотдачу по всей поверхности пластин. Еще немаловажно то, что при стандартной вертикальной ориентации кулера трубки будут пролегать перпендикулярно относительно кристалла процессора. Это дополнительное преимущество, которое еще больше повышает интенсивность отвода тепла.

Noctua NH-D9L

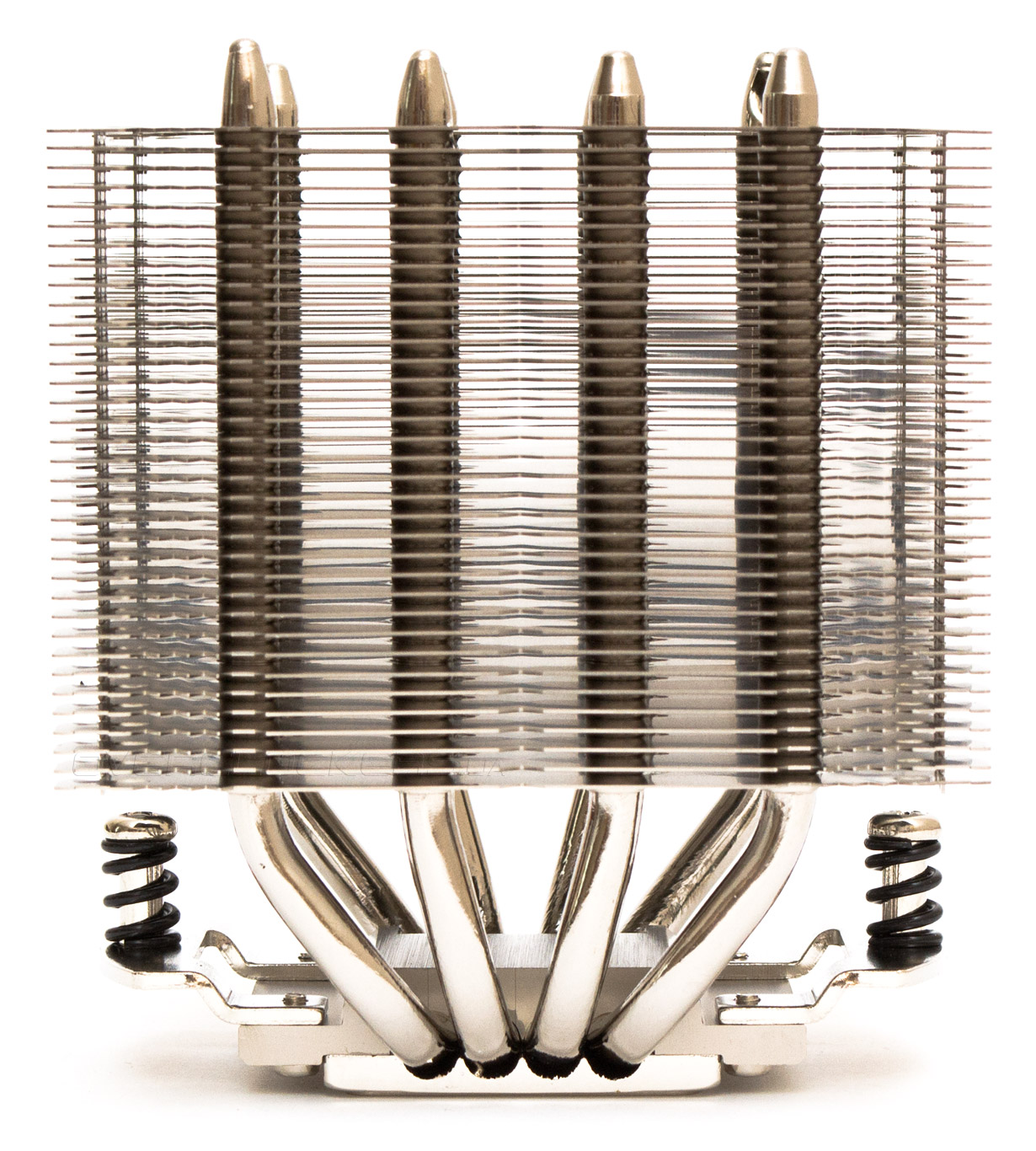

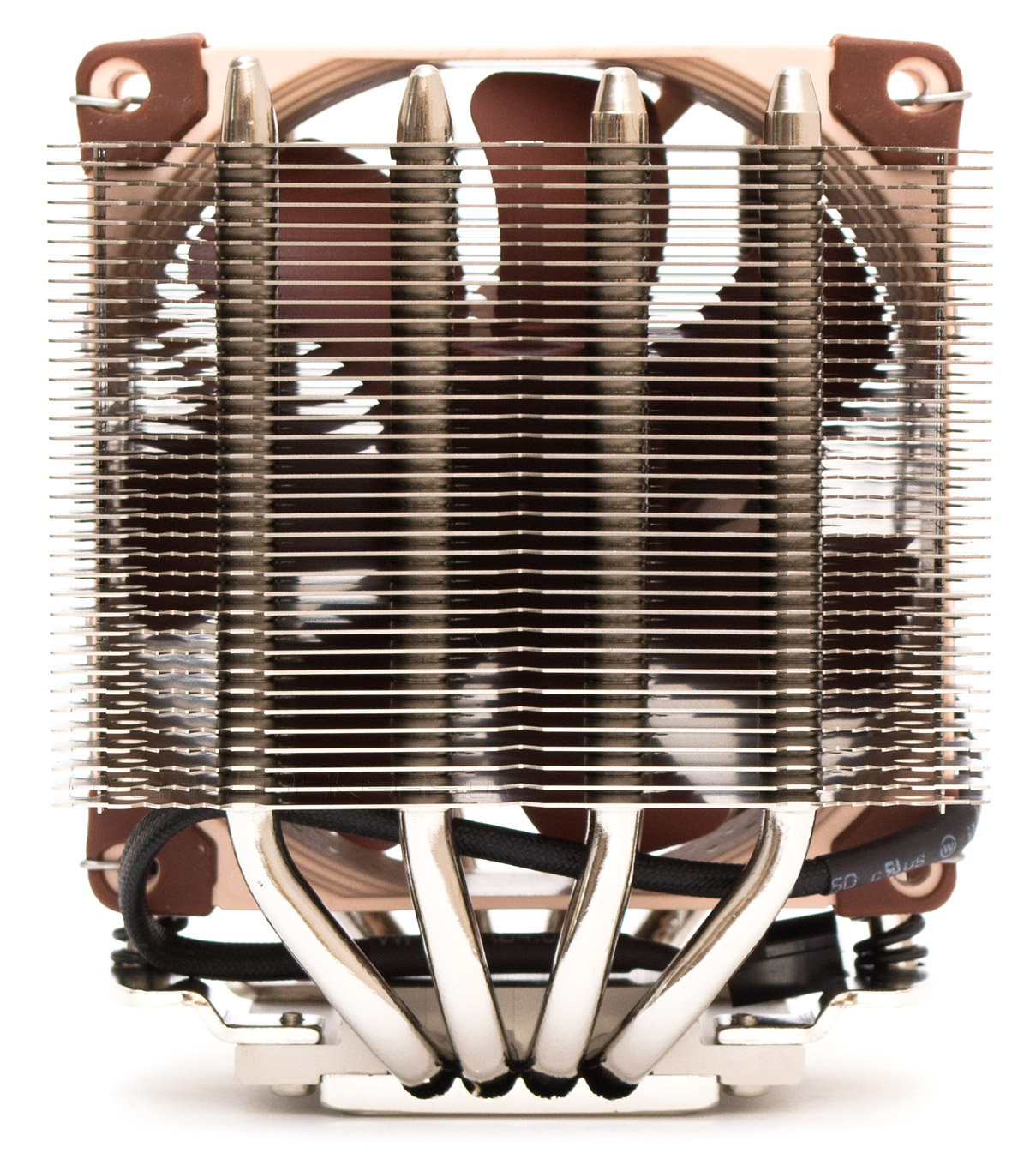

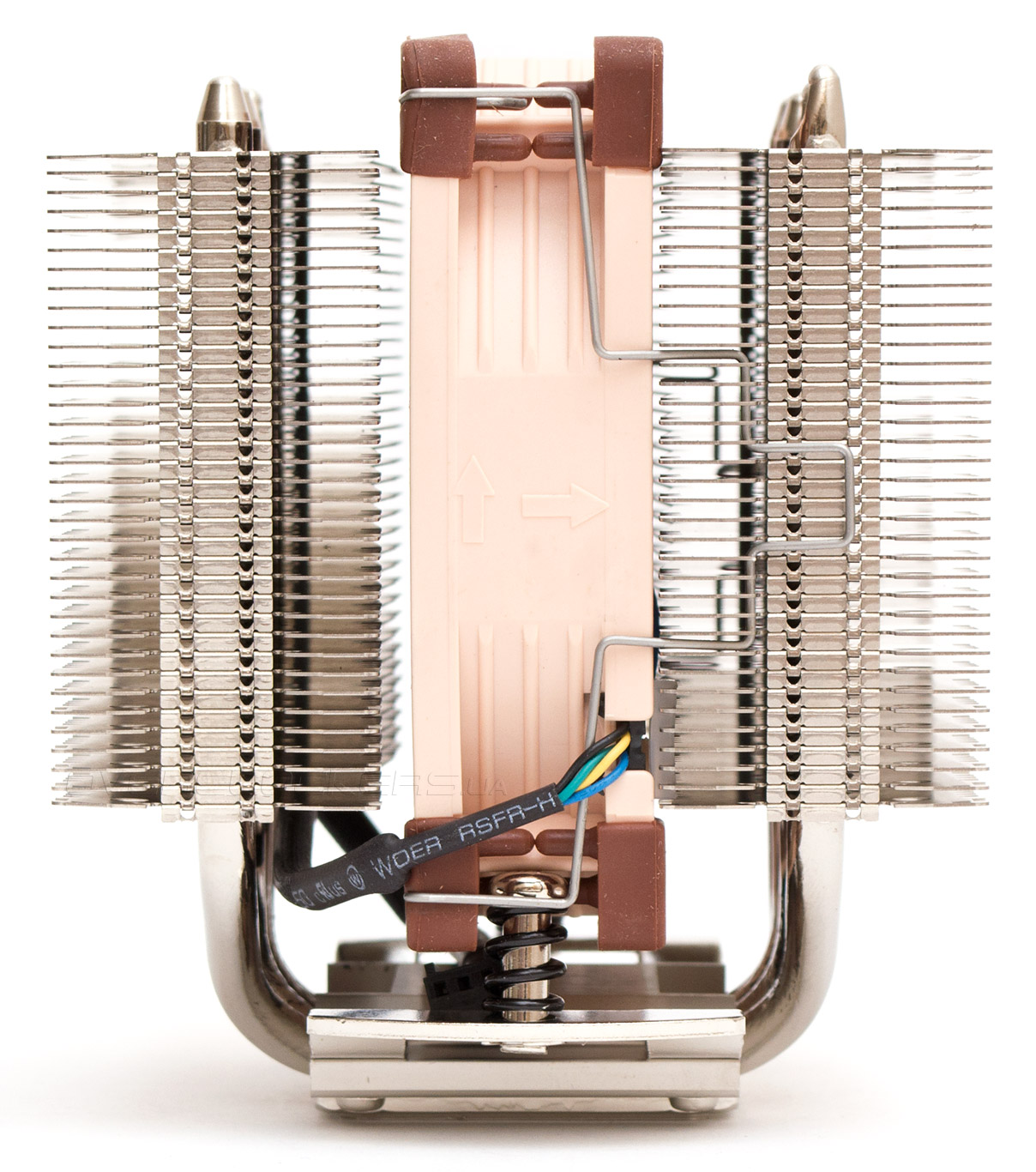

Если смотреть на кулер со стороны, становится понятно, что трубки стоят ровным рядом друг за другом. В каждой секции насчитывается по 35 пластин, расположенных с зазором в 1,8 мм и дающих в сумме площадь рассеивания в 4500 см², что на 1000см2 меньше, нежели у NH-U9S.

Noctua NH-D9L

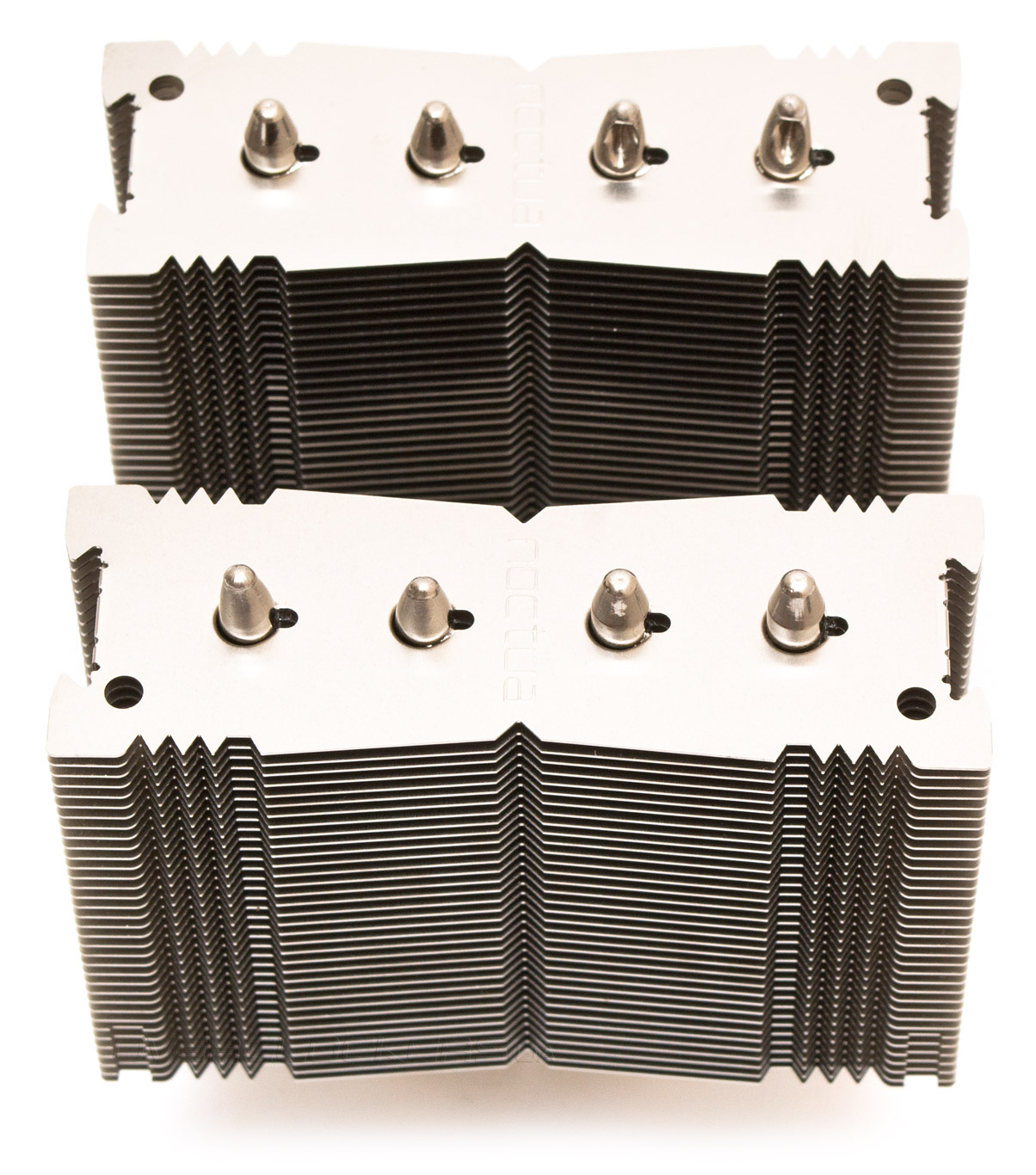

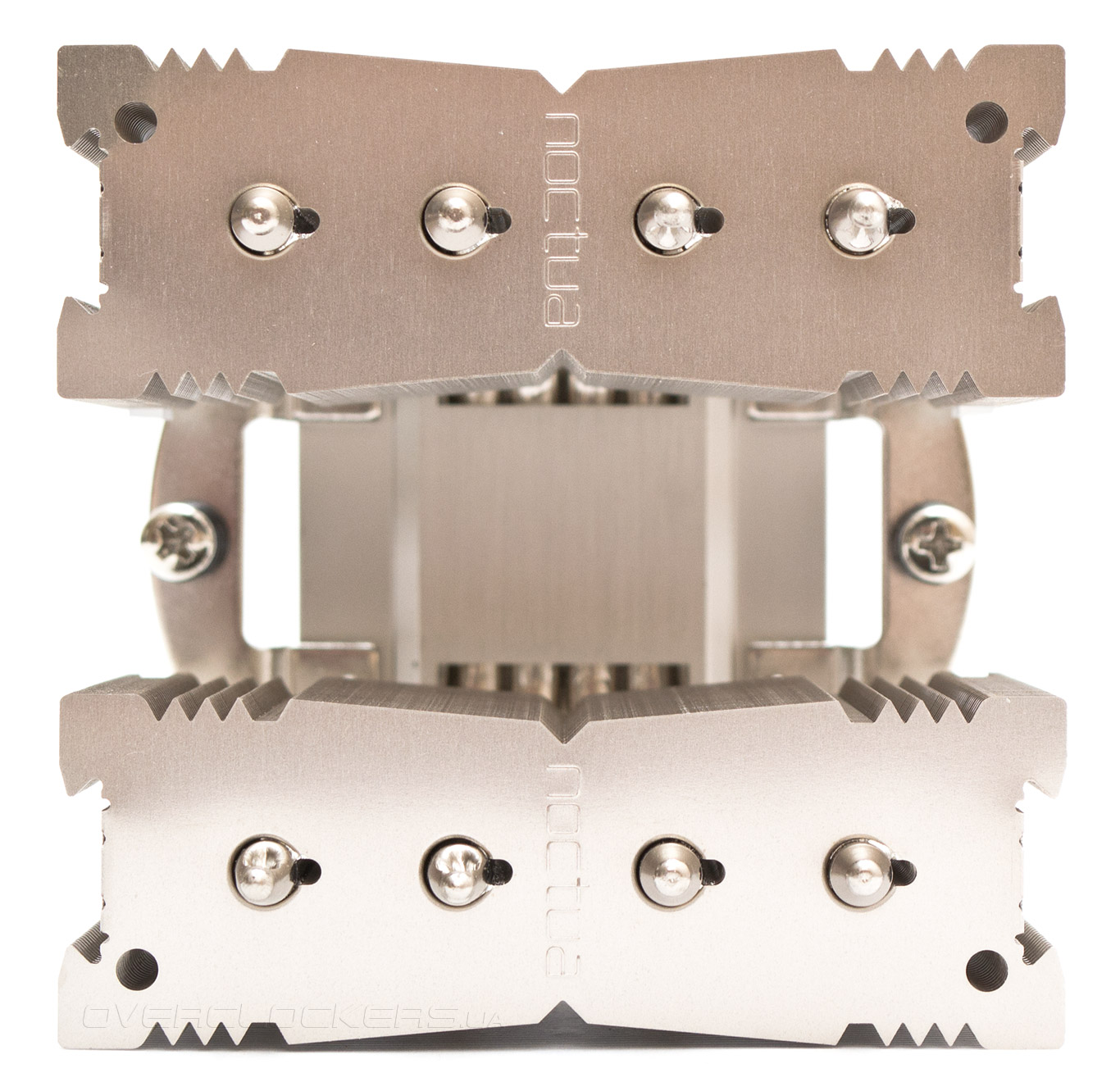

Вид сверху не открывает ничего нового о кулере. Все пластины припаяны к тепловым трубкам, что позитивно сказывается на скорости передачи тепла. И не совсем понятно назначение круглых отверстий, расположенных по внешним углам радиаторных ребер.

Noctua NH-D9L

Аэродинамическая оптимизация ребер довольно скромная — сужение по центру, уменьшающее шум от вентилятора и три зубца по бокам с каждой стороны радиаторной пластины, помогающие снизить уровень турбулентных шумов.

Noctua NH-D9L

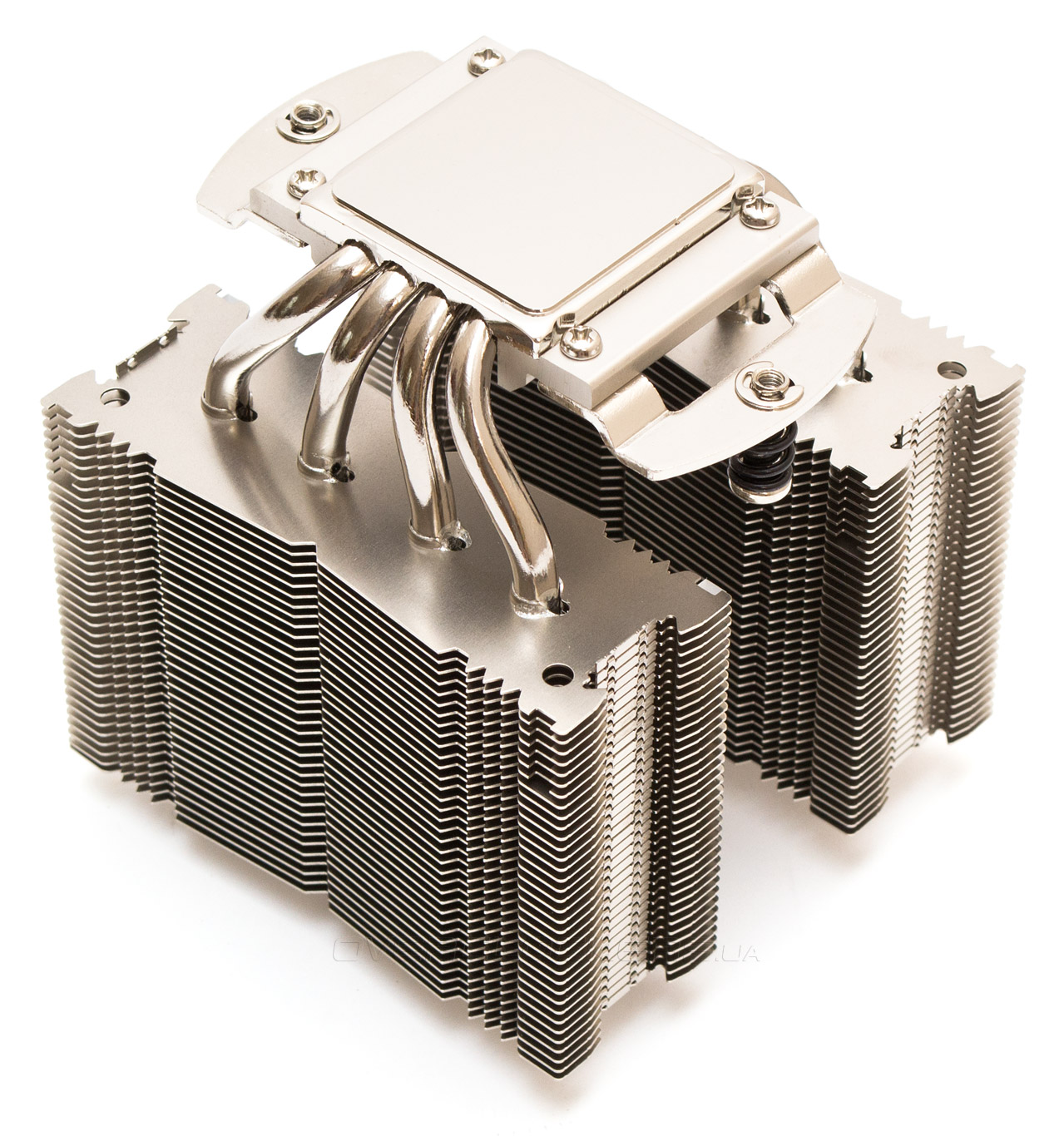

Основание кулера сплошное, тепловые трубки пропаяны в месте соединения с ним. Тело радиатора полностью покрыто слоем никеля для предотвращения коррозии.

Noctua NH-D9L

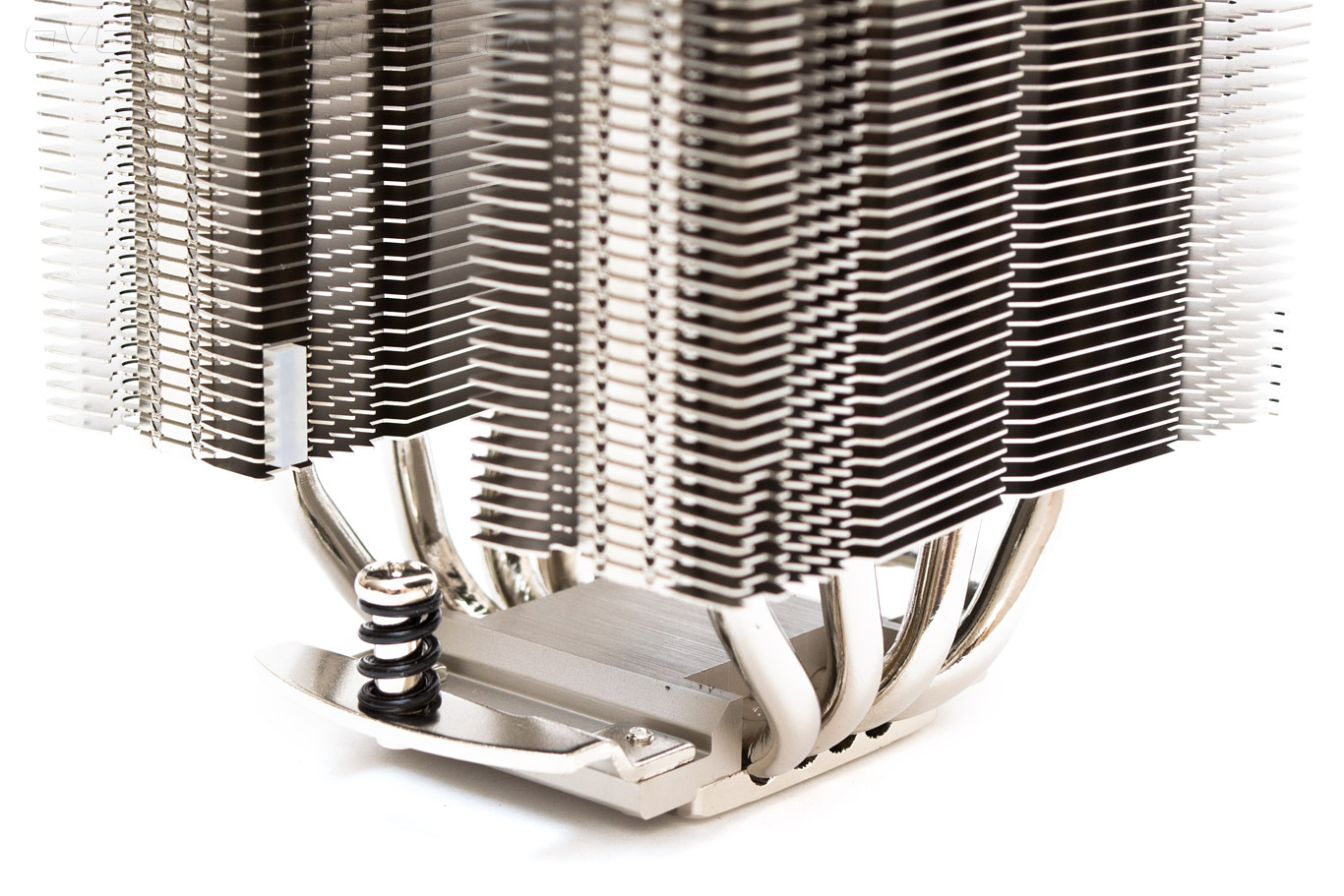

Крепления радиатора к лапам на процессорном разъеме осуществляется с помощью подпружиненных винтов. Для предотвращения вибрации, в нижней части каждой секции, в специальные выемки, вставлены небольшие резиновые прокладки, не дающие внешней стороне рамки вентилятора соприкасаться с металлом.

Noctua NH-D9L

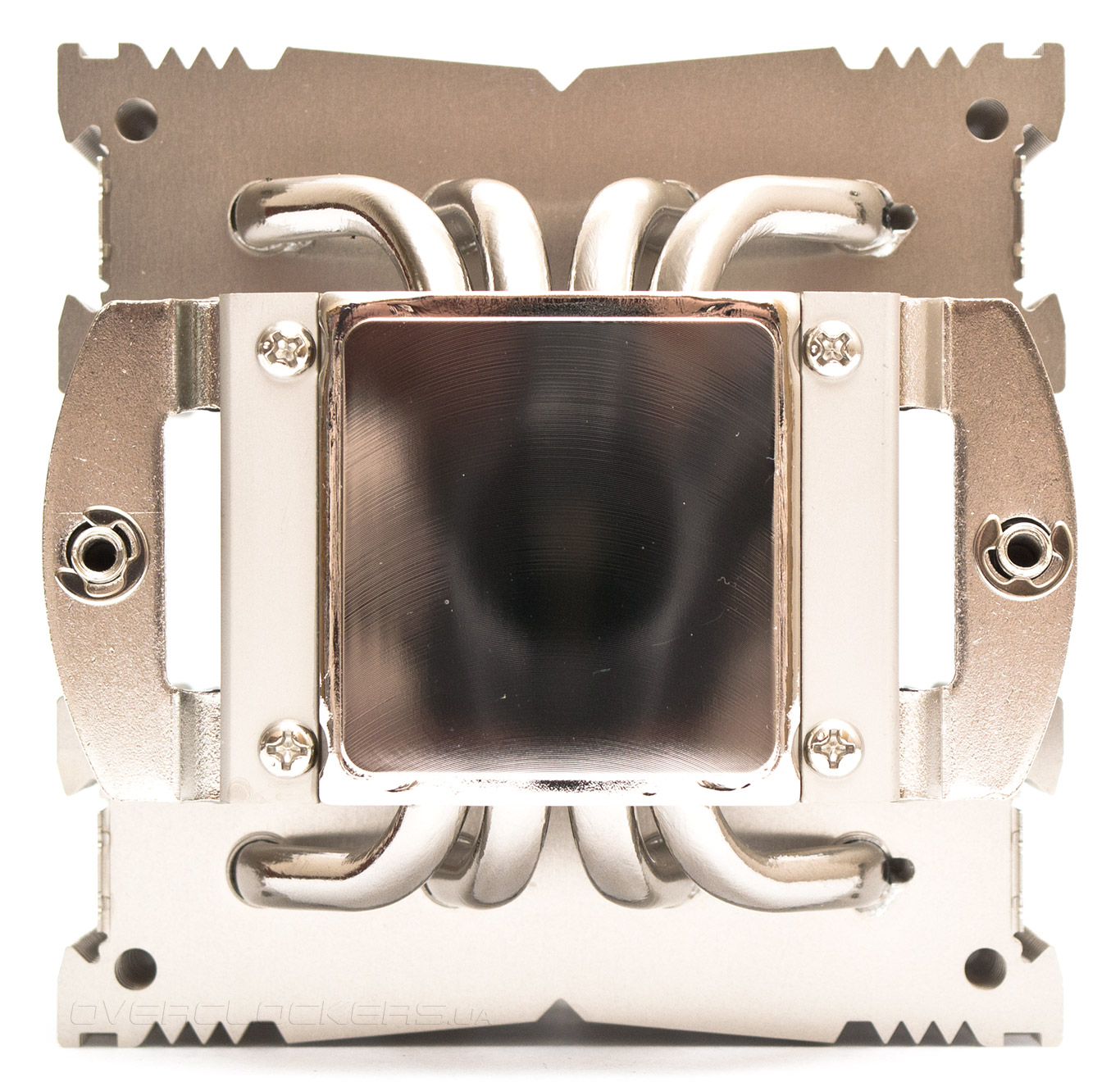

Подошва Noctua NH-D9L хорошо отшлифована и близка к состоянию зеркала. Однако множественные искажения указывают на недостаточно ровное основание. На поверхности видны закругленные следы фрезеровки.

Noctua NH-D9L

Установка

Монтаж Noctua NH-D9L происходит предельно просто. О нем я расскажу на примере разъема Intel LGA1155. Для начала нам потребуется усилительная пластина NM-IBP2 Rev.2.

Noctua NH-D9L

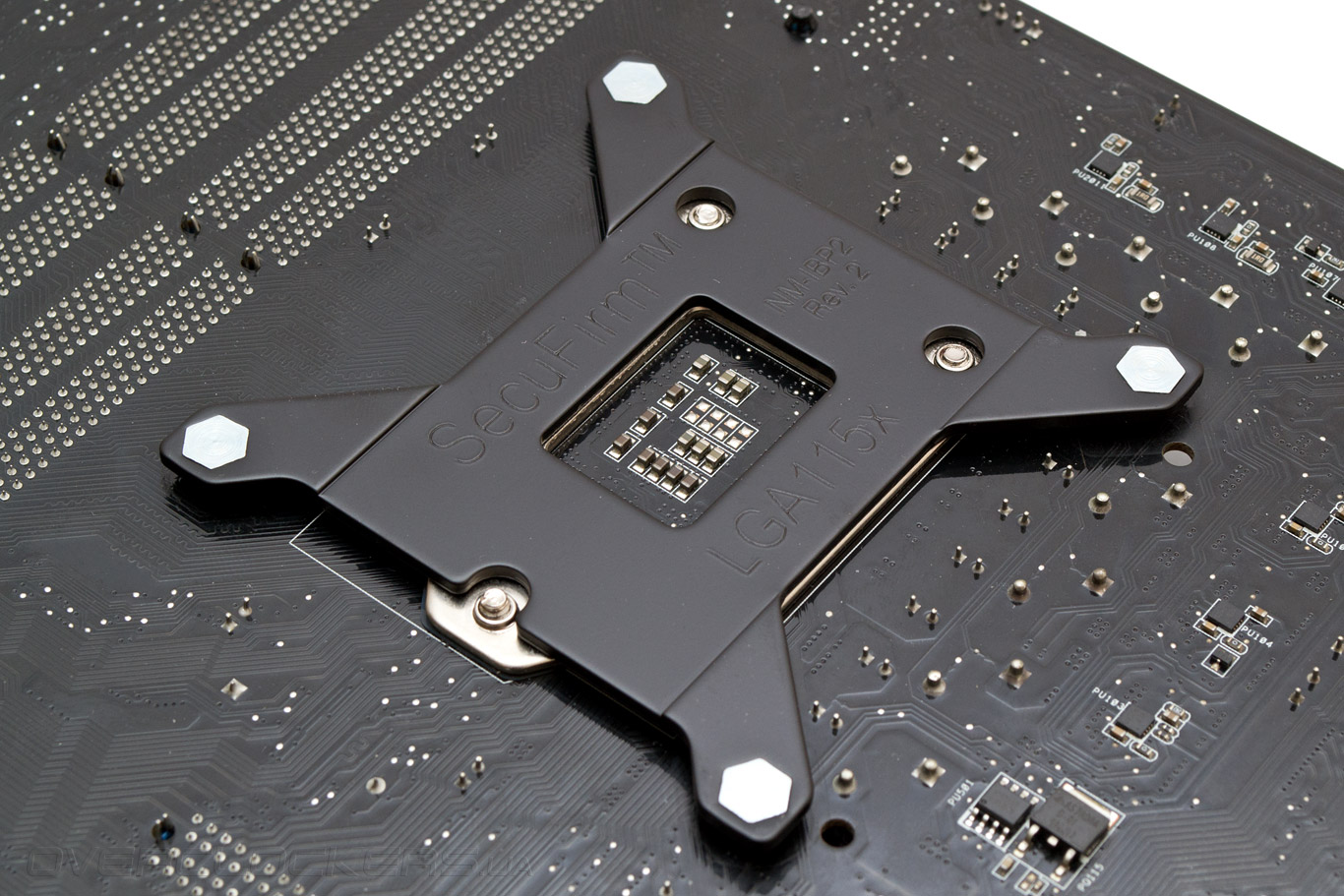

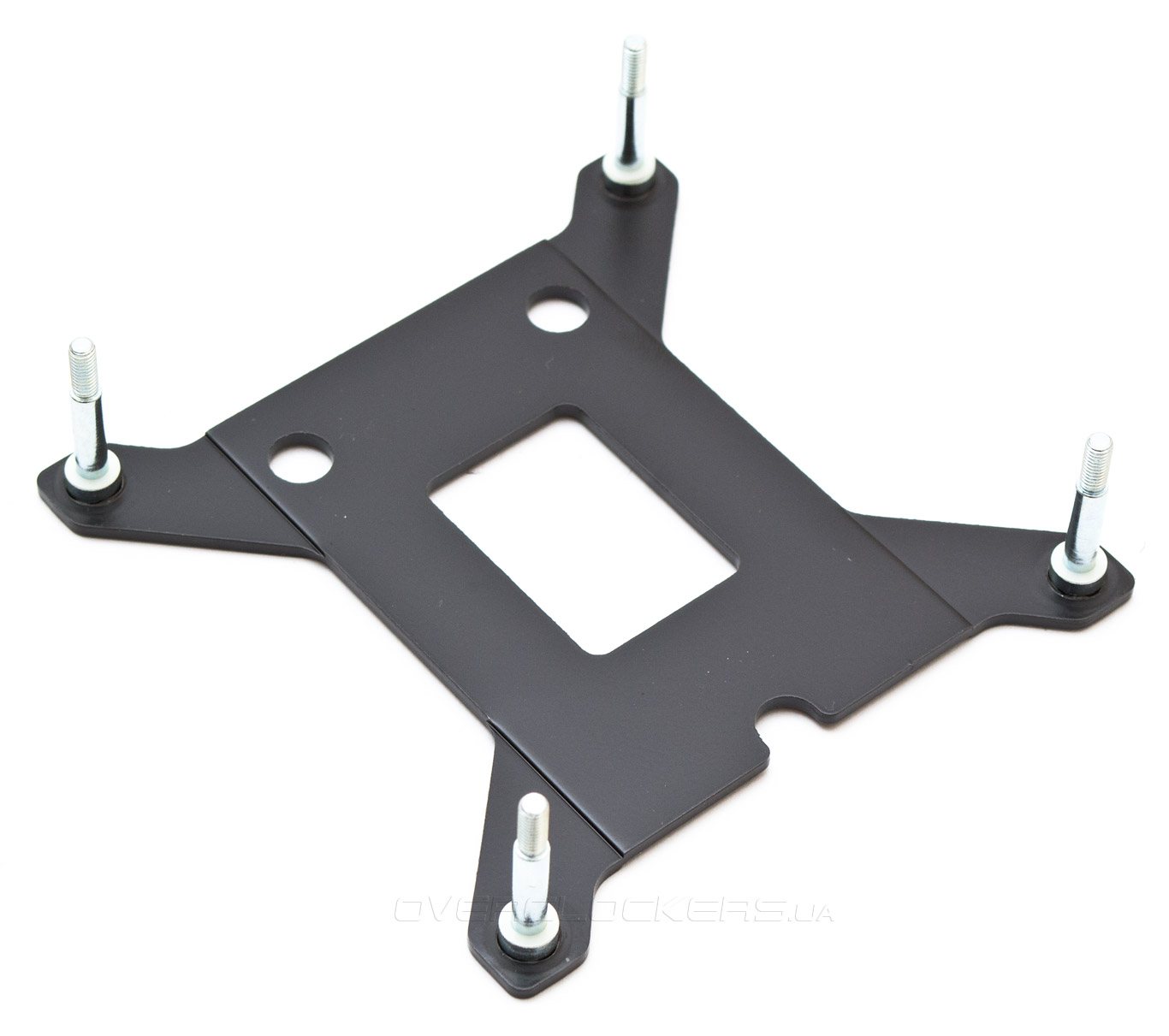

Устанавливаем усилительную пластину, которая может иметь только один вариант ориентации, в нужные отверстия на обратной стороне материнской платы.

Noctua NH-D9L

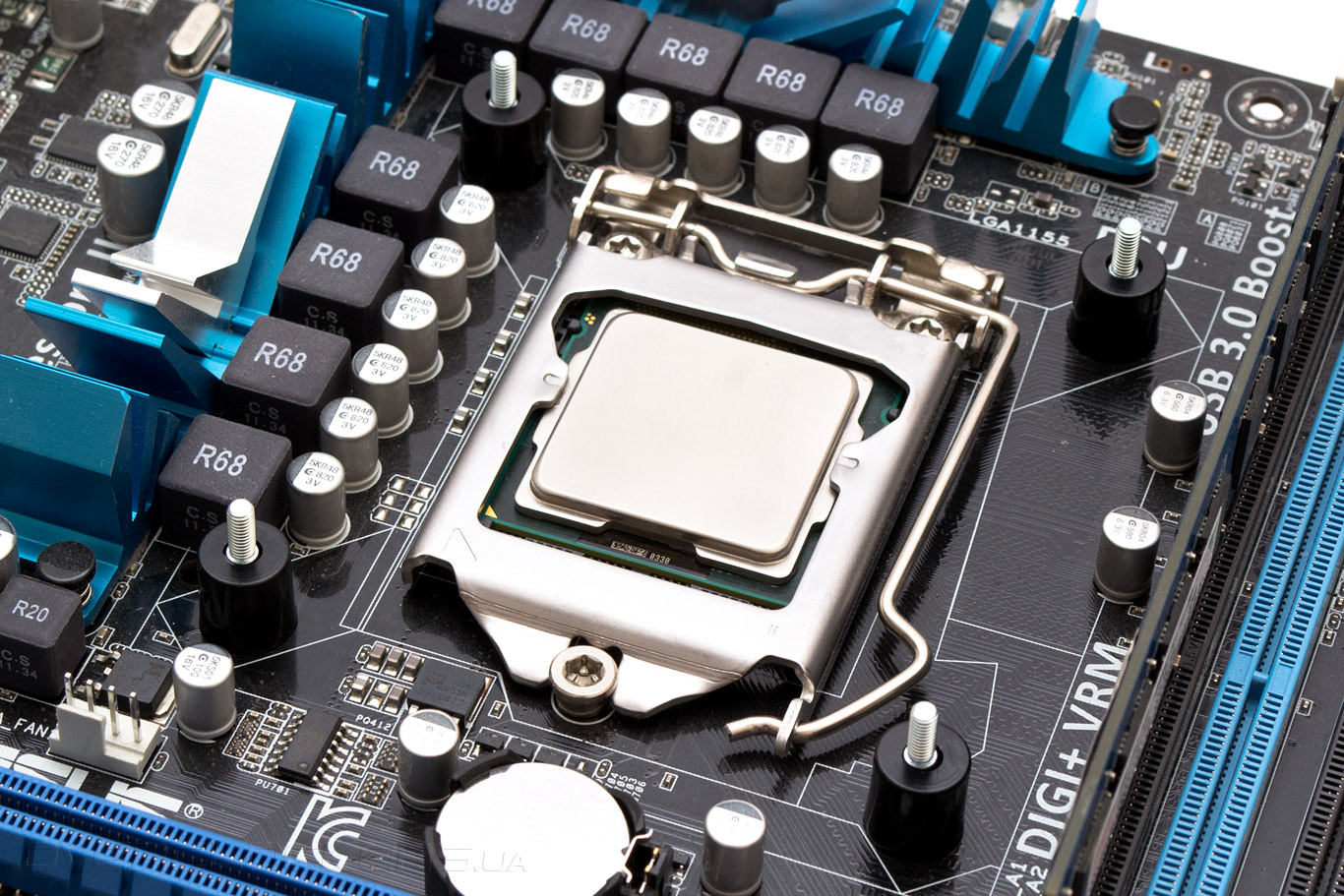

Надеваем на шпильки черные пластмассовые подставки.

Noctua NH-D9L

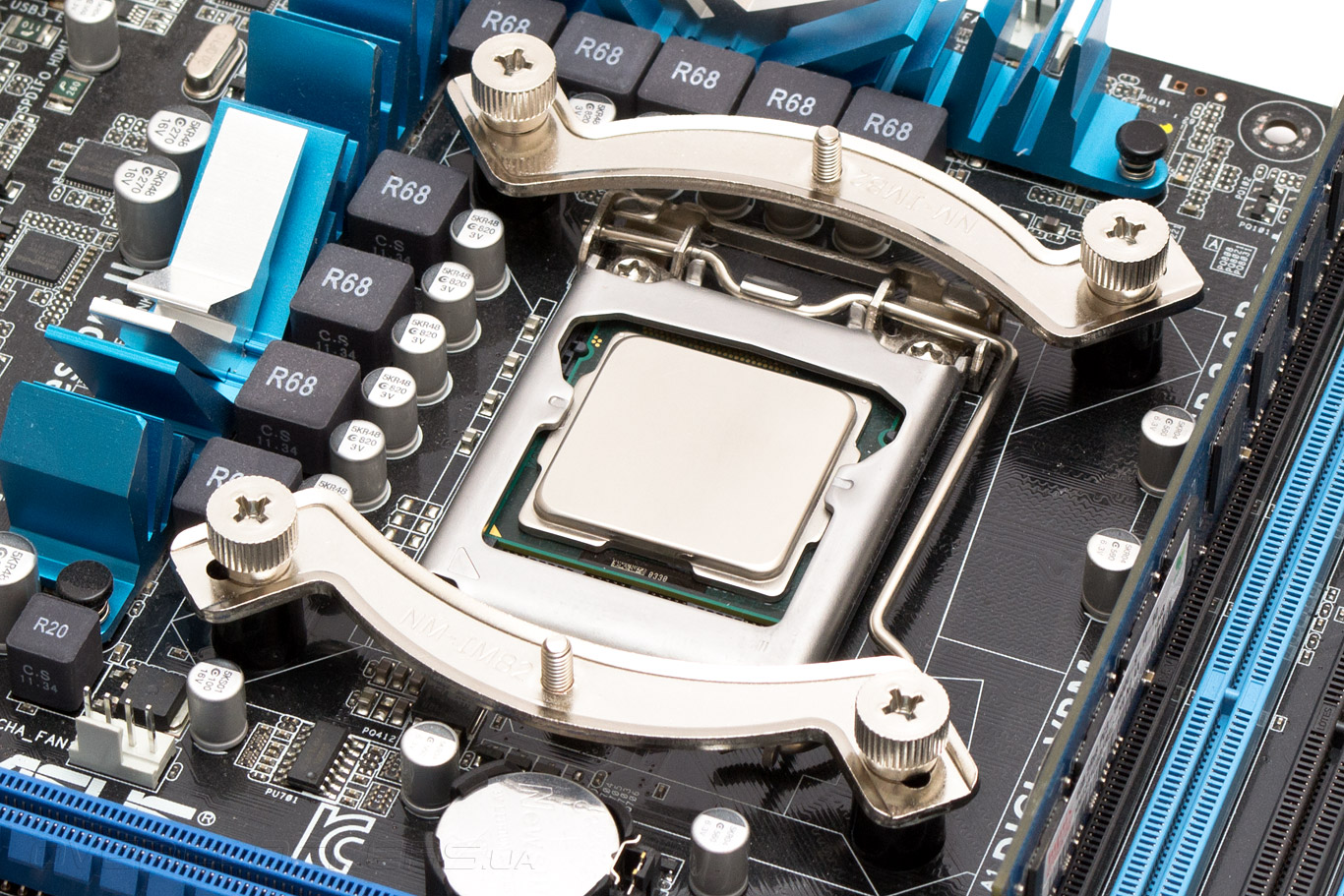

Укладываем и привинчиваем с помощью гаек с накатанной головкой крепежные лапы. Сами гайки удобно крутить вручную, но затягивать их лучше отверткой. Если потребуется изменить ориентацию кулера, лапы нужно будет переставить из перпендикулярного по отношению к слотам оперативной памяти положения в параллельное. На процессорных разъемах AMD возможен только вертикальный вариант ориентации кулера.

Noctua NH-D9L

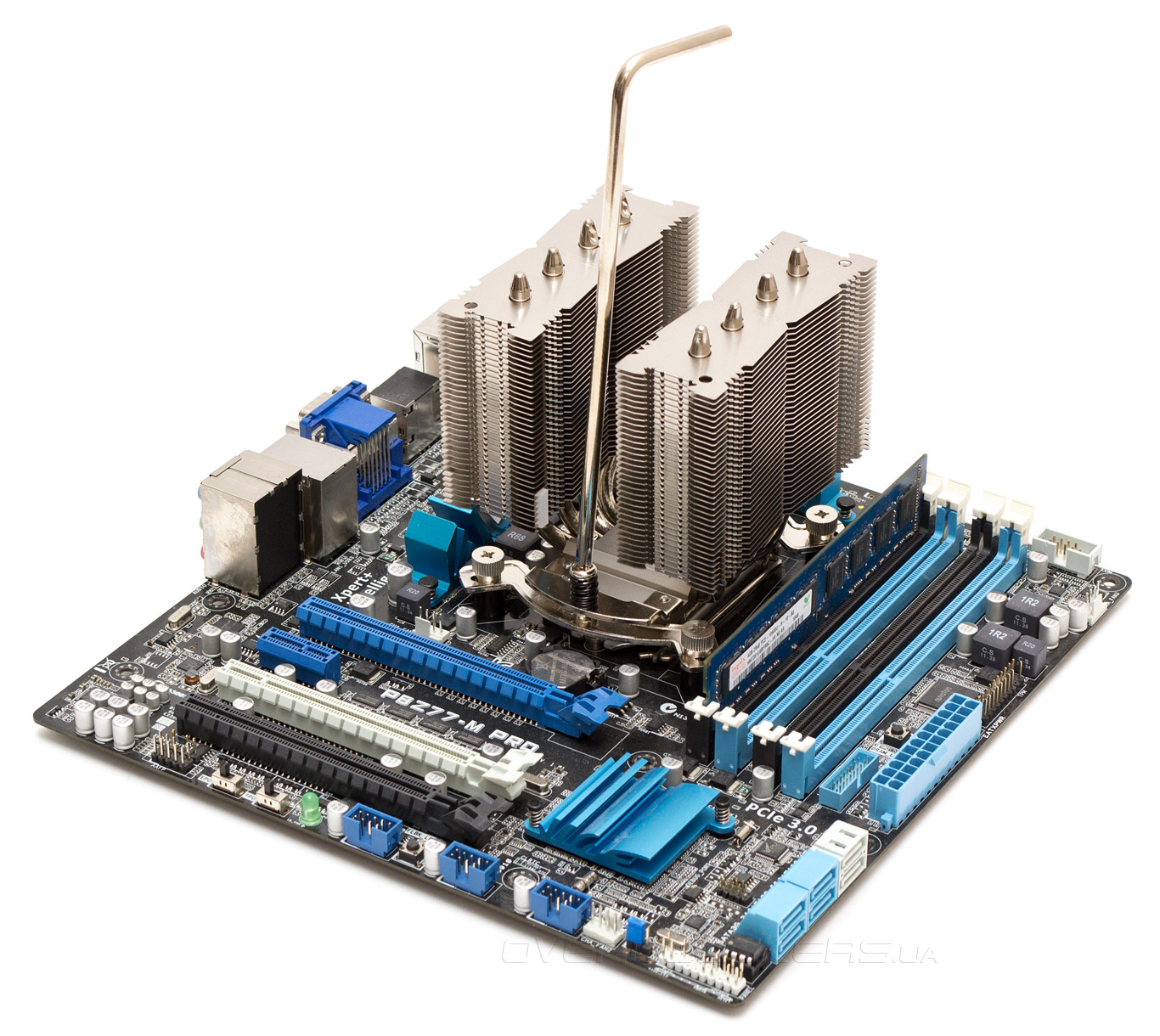

Наносим термоинтерфейс на процессор, ставим радиатор и прикручиваем его подпружиненные винты с помощью комплектной отвертки. Степень прижима получается очень высокая, хотя в процессе затяжки винтов кулер слегка ерзает из стороны в сторону.

Noctua NH-D9L

Прищелкиваем вентилятор на место комплектными проволочными скобами и не забываем подключить его к питанию. На этом установка закончена.

Noctua NH-D9L

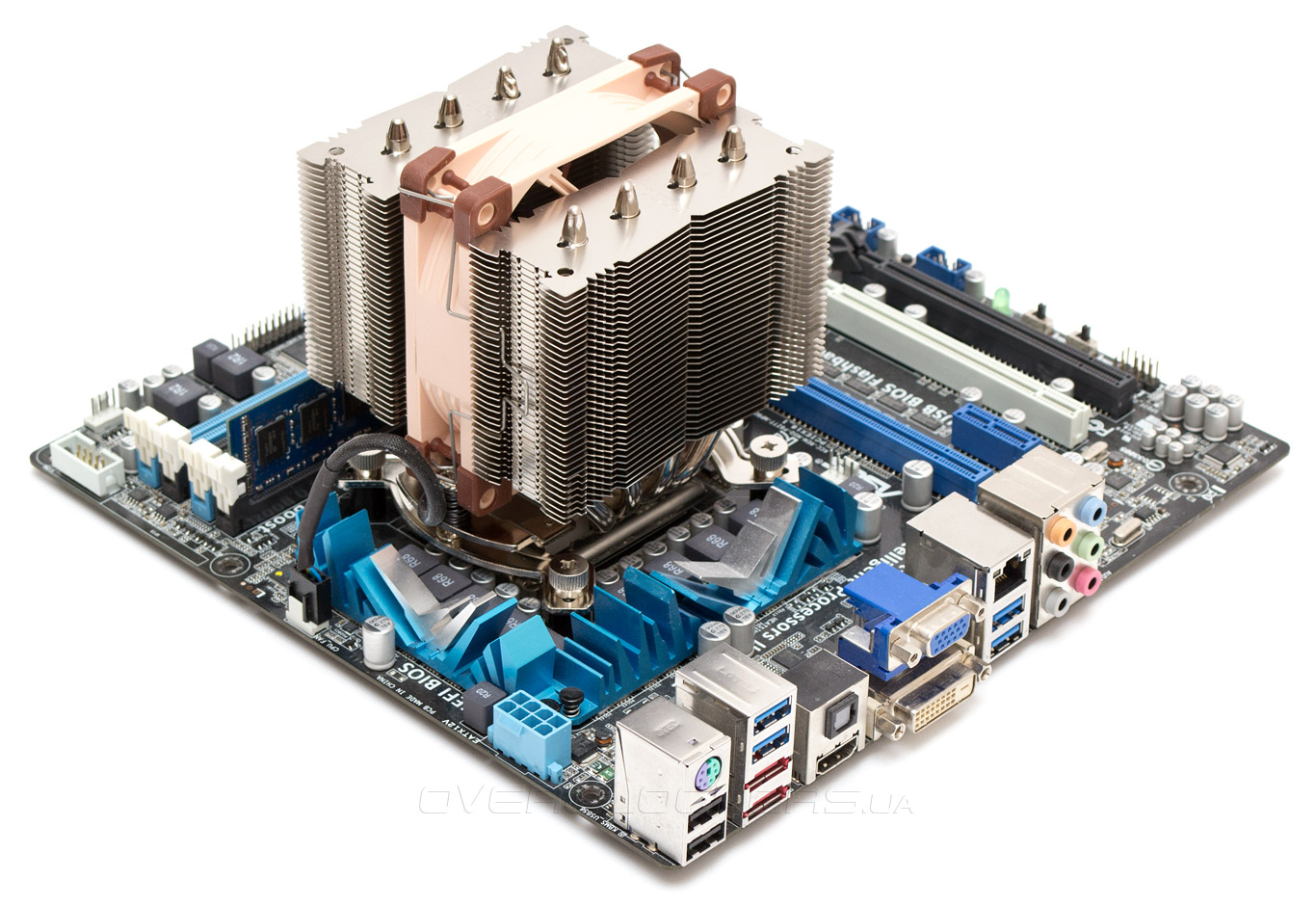

Благодаря небольшим габаритам данной системы охлаждения, подключение питания процессора и прочих разъемов на материнской плате можно будет произвести без проблем даже в самом тесном корпусе.

Noctua NH-D9L

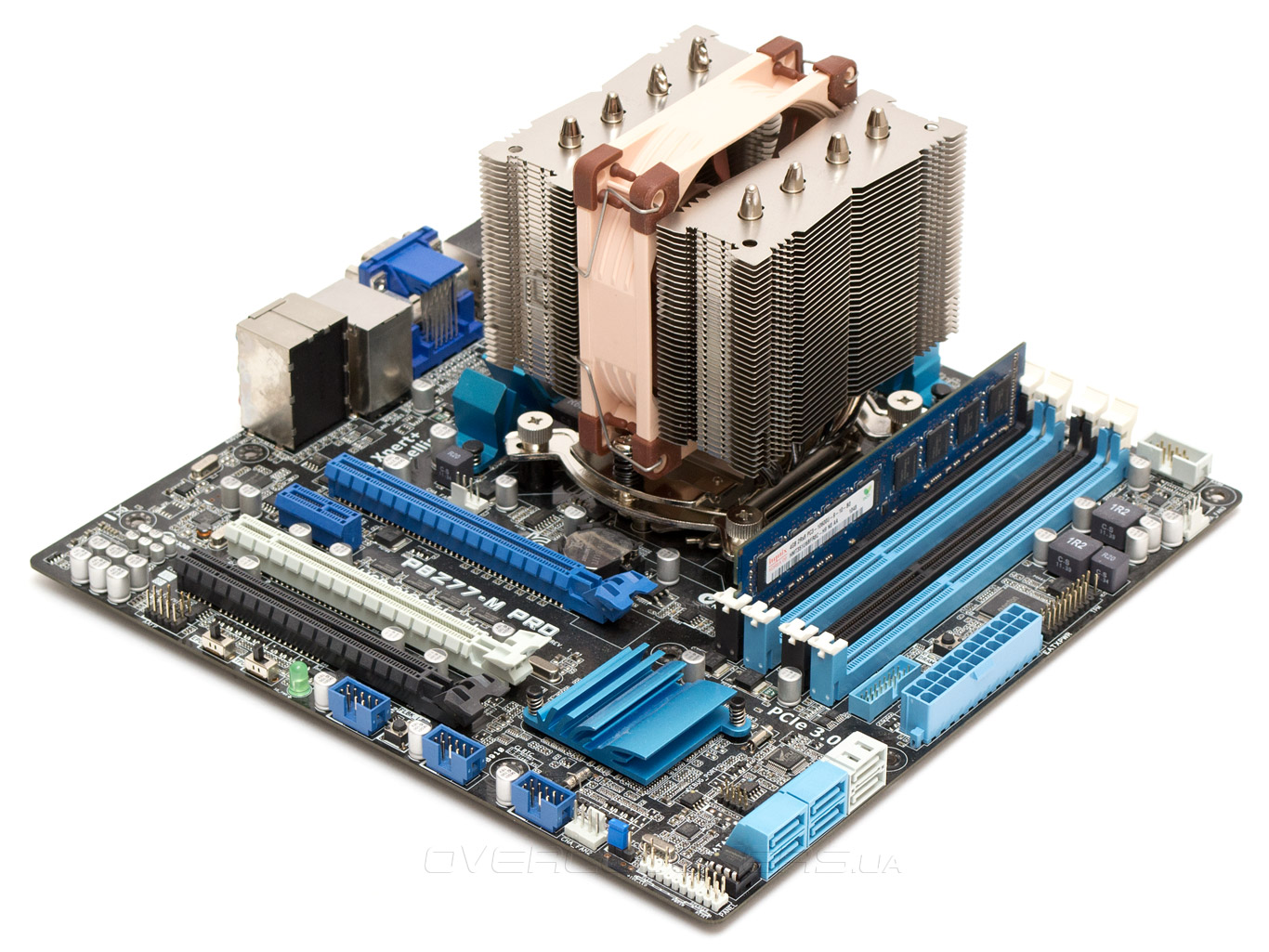

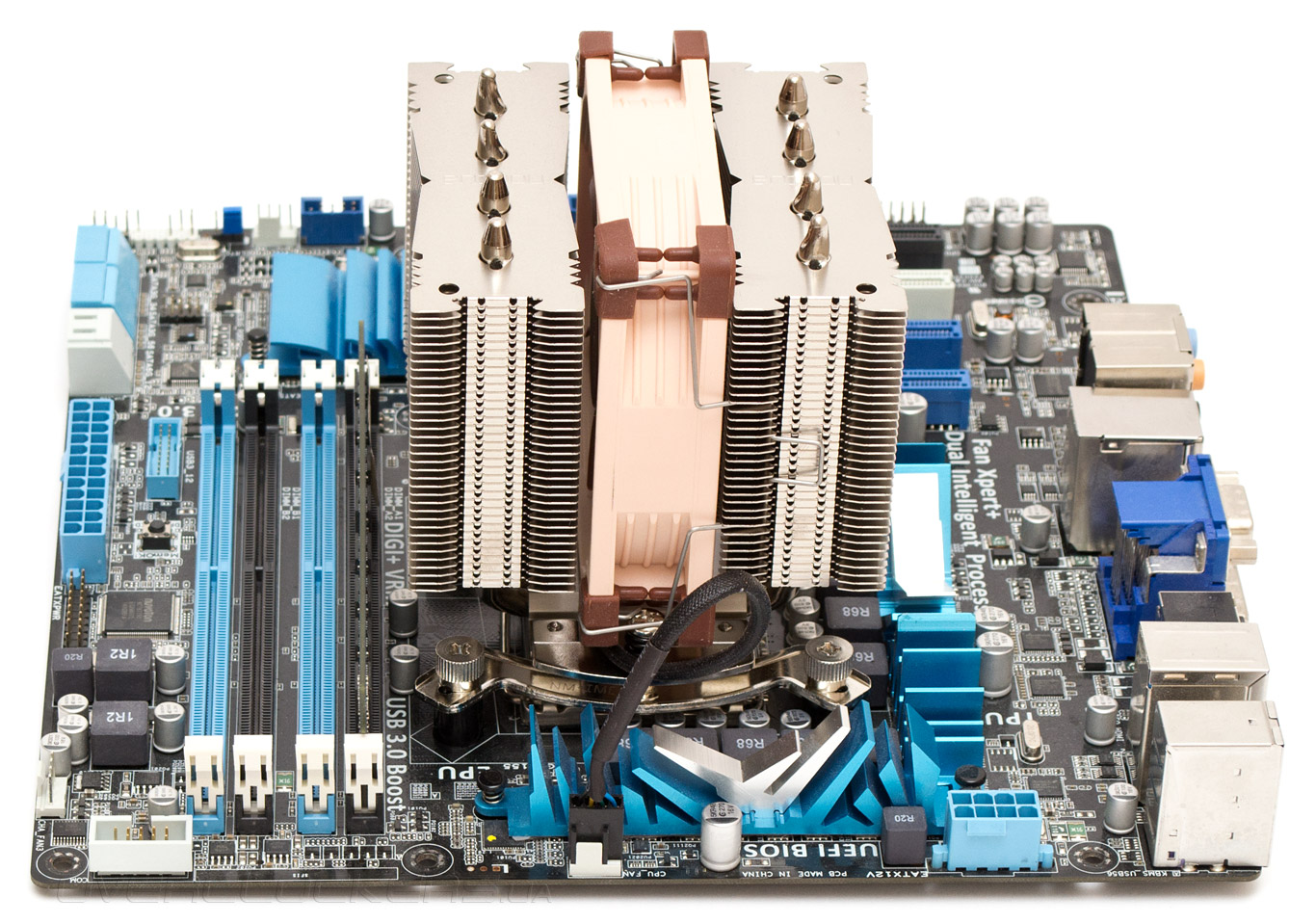

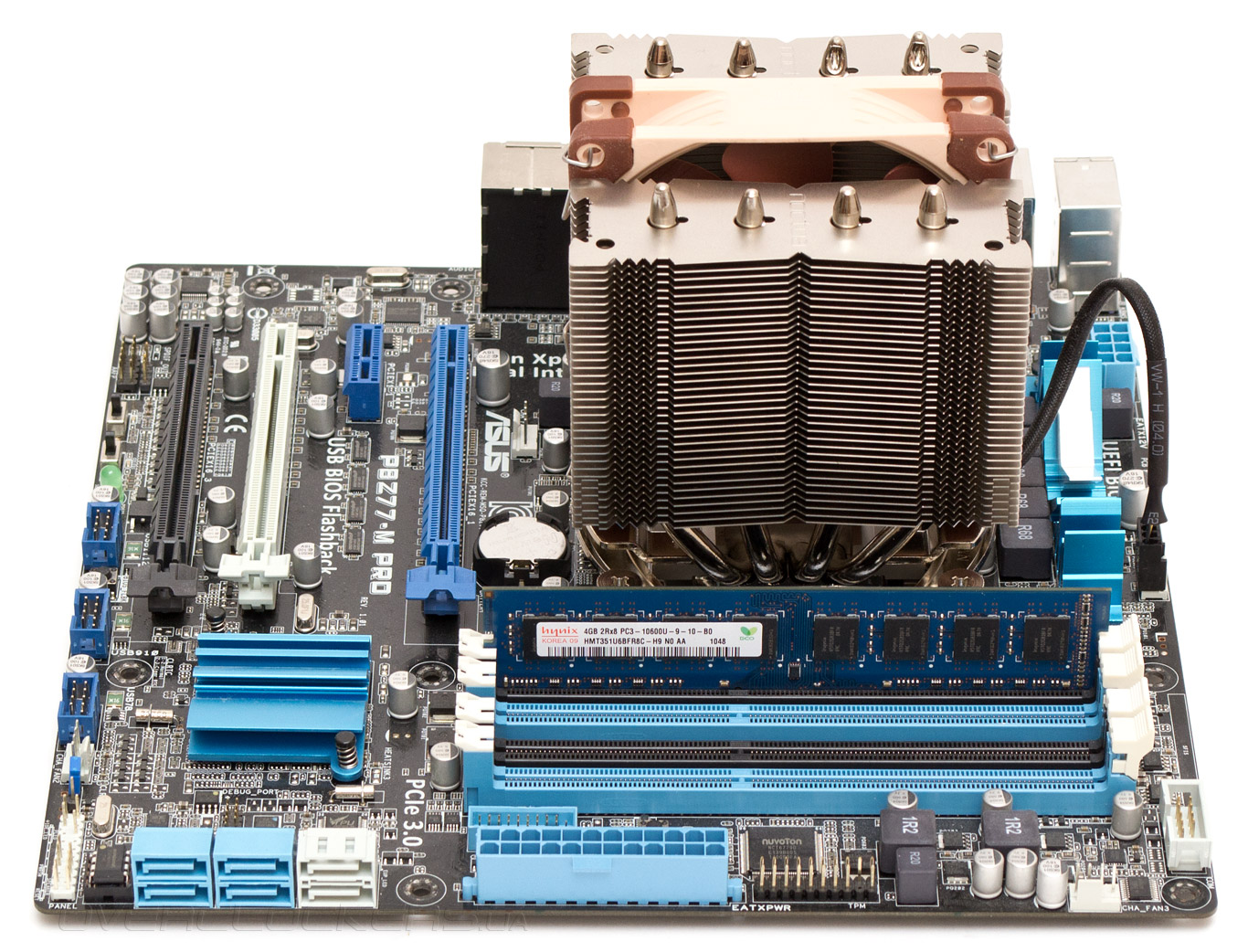

Оперативной памяти кулер никак не мешает. Хотя в случае использования спереди дополнительного пропеллера могут быть проблемы.

Noctua NH-D9L

Первый слот карт расширения останется свободным, даже если кулер будет расположен вплотную к нему, или повернут в горизонтальную ориентацию.

Noctua NH-D9L

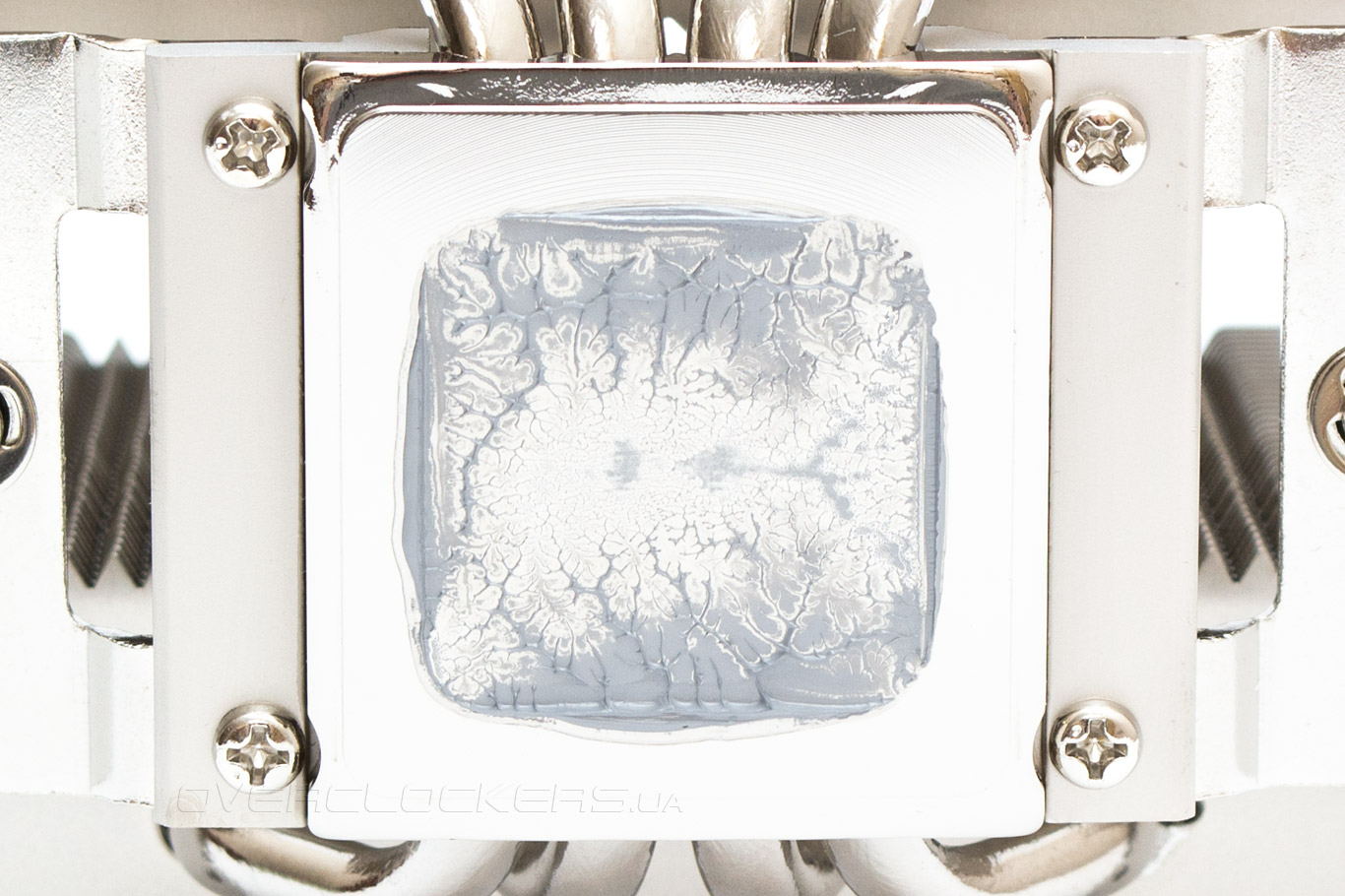

Отпечаток термоинтерфейса на подошве кулера получился весьма неплохим. Большая часть контактной поверхности плотно прилегает к процессору, а края слегка отходят, что не особо влияет на качество охлаждения на Intel LGA115x, но может быть ощутимо на более крупных крышках процессоров AMD.

Noctua NH-D9L


Технические характеристики

Эффективность отвода тепла кулером Noctua NH-D9L сравнивалась с одним из лучших и самых распространенных бюджетных охладителей — Zalman CNPS10X Performa. Кроме того, в сравнение был включен близкий по назначению и стоимости Noctua NH-U9S, рассмотренный в прошлом обзоре.

Техническая характеристика Noctua NH-D9L Noctua NH-U9S Zalman CNPS10X Performa
Совместимость с процессорными разъемами Intel LGA 1150/1155/1156/2011/2011-3
AM2(+)/AM3(+)/FM1/FM2(+)
Intel LGA 1150/1155/1156/2011/2011-3
AM2(+)/AM3(+)/FM1/FM2(+)
Intel LGA 775/1156/1155/1150/1366/2011
AMD AM2(+)/AM3(+)/FM1/FM2
Размеры радиатора (ДхШхВ), мм 95х95х110 68х95х125 132x75x152
Размеры вентилятора (ДхШхВ), мм 92х92х25 92х92х25 120х120х25
Материал радиатора и конструкция Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметром 6 мм, расположенных U-образно. Ребра, трубки и основание никелированы Вертикальный радиатор из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра, трубки и основание никелированы Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм. Тепловые трубки проходят сквозь медное основание
Вес радиатора, г 428 524 610
Количество пластин радиатора, шт. 35 43 47
Толщина пластин, мм 0,5 0,5 0,45
Межреберное расстояние, мм 1,8 1,8 1,9
Расчетная площадь радиатора, см² ~4 500 ~5 550 ~ 7 900
Модель вентилятора NF-A9 PWM NF-A9 PWM Zalman ZP1225ALM
Скорость вращения вентилятора, об/мин 400 ~ 2000 с ШИМ 400 ~ 2000 с ШИМ 900 ~ 2000 с ШИМ
Воздушный поток, м³/ч 78,9 78,9
Уровень шума вентилятора, дБ(А) 22,8 22,8 17 ~ 36
Статическое давление, мм воды 2,28 2,28
Количество и тип подшипника вентилятора Гидродинамический с магнитной стабилизацией (SSO2) Гидродинамический с магнитной стабилизацией (SSO2) Улучшенная втулка
Время наработки на отказ вентилятора, час 150 000 150 000 50 000
Номинальное напряжение вентилятора, В 12 12 12
Сила тока вентилятора, А 0,1 0,1 0,2
Пиковое энергопотребление вентилятора, Вт 1,2 1,2 2,4
Дополнительные особенности Адаптер L.N.A. для снижения максимальной скорости вентилятора Адаптер L.N.A. для снижения максимальной скорости вентилятора Фирменный резистор RC24P в комплекте
Средняя стоимость, $ ~57 ~60 ~32


Тестовый стенд

Для тестирования эффективности кулера Noctua NH-D9L использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,104 В; 1,352 В);
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентиляторов: Zalman PWM Mate;
  • термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 23 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный для четырех ядер результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 34 дБ (А).


Результаты тестирования

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. За основу при этом были взяты показатели Noctua NH-D9L в режиме максимальной скорости, затем с применением понижающего переходника и в условно бесшумном режиме — 40 дБ (А). Скорость вентилятора Zalman CNPS10X Performa была подстроена под аналогичные с NH-D9L уровни шума. А Noctua NH-U9S была выставлена на аналогичные с испытуемым скорости, поскольку имеет такой же вентилятор.

Noctua NH-D9L

Посмотрим на график температур для каждого уровня шума.

Noctua NH-D9L

Если подвести итоги коротко, то на повышенных оборотах Noctua NH-D9L и NH-U9S ведут себя совершенно одинаково, невзирая на разную конструкцию радиатора и справляясь с охлаждением разогнанного процессора. Однако, при снижении скорости вентилятора до 1200 об/мин, NH-D9L начинает отставать от NH-U9S на три градуса, что все равно не существенно, поскольку и в первом и во втором случае процессор уже находится на грани отключения. А причина этой разницы состоит как раз в устройстве радиатора — NH-U9S имеет на 20% большую площадь ребер и на одну тепловую трубку больше. Похоже, что применение понижающего скорость вентилятора адаптера оправданно лишь для процессоров, работающих на стоковых частотах.


Выводы

Что же стоит предпочесть из двух маленьких систем охлаждения, разница между которыми состоит в 3 долларах и 15 мм высоты? Пожалуй, ответ кроется в последнем параметре. Если 15 мм высоты критичны и не помещаются в корпус — берите Noctua NH-D9L. Если требуется чуть большая производительность на низких оборотах и корпус позволяет, то выбор будет за NH-U9S. Хотя NH-D9L имеет еще одно маленькое достоинство — его вентилятор закрыт телом радиатора от попадания посторонних предметов. Поэтому если корпус тесен, а проводов много, NH-D9L может быть вполне оправданным вариантом. Самый лучший сценарий применения данных систем охлаждения — процессоры с малым и средним тепловыделением в миниатюрных корпусах на Mini-ITX платах. Если же шасси более габаритное, то стоит использовать и более крупный кулер.
