Обзор процессорного кулера Noctua NH-L9x65

Исполнительный директор компании Noctua — Роланд Моссиг (Roland Mossig) неоднократно подчеркивал в своих последних интервью с прессой, что направление компактных систем процессорного охлаждения становится приоритетным для его бизнеса. Это связано с естественным процессом постоянного уменьшения габаритов и уровня тепловыделения домашних компьютерных систем.

Кулер Noctua NH-L9x65, который мы изучим сегодня, построен целиком в рамках упомянутой выше концепции. Фактически, он должен заполнить нишу между совсем маленькими NH-L9a, NH-L9i и более крупными NH-D9L, NH-U9S и NH-L12, предлагая некое усредненное сочетание мощности и компактности по сравнению с упомянутыми моделями.

Noctua NH-L9x65


Упаковка и комплект поставки

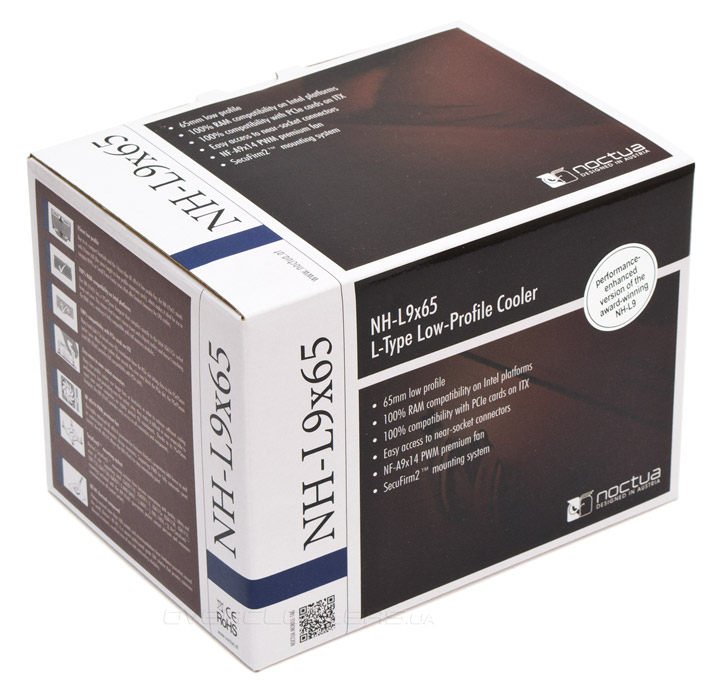

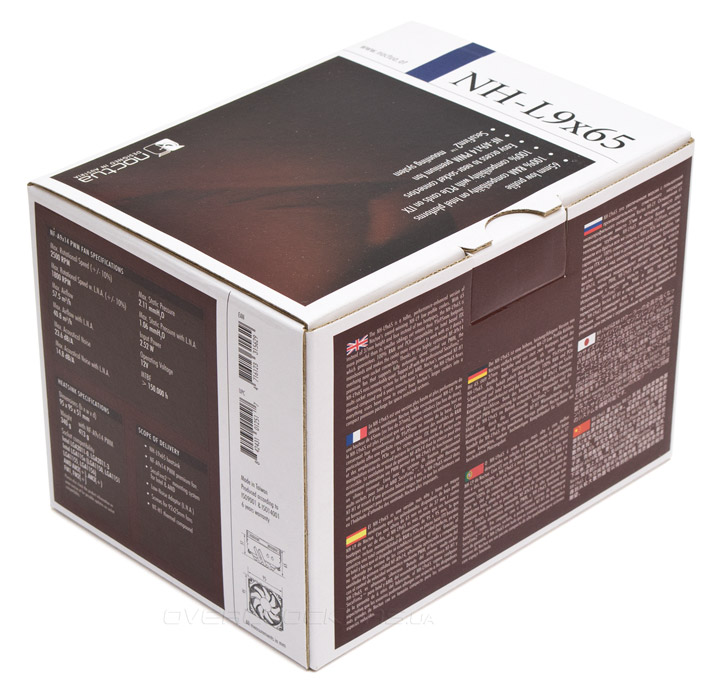

Упаковка кулера сделана на традиционно высоком для Noctua уровне. Вся необходимая информация присутствует на бортах коробки, а от повреждений продукт надежно защищен внутренними толстыми картонными прослойками. Комплект поставки распределен по отдельным коробочкам и пакетикам.

Noctua NH-L9x65Noctua NH-L9x65

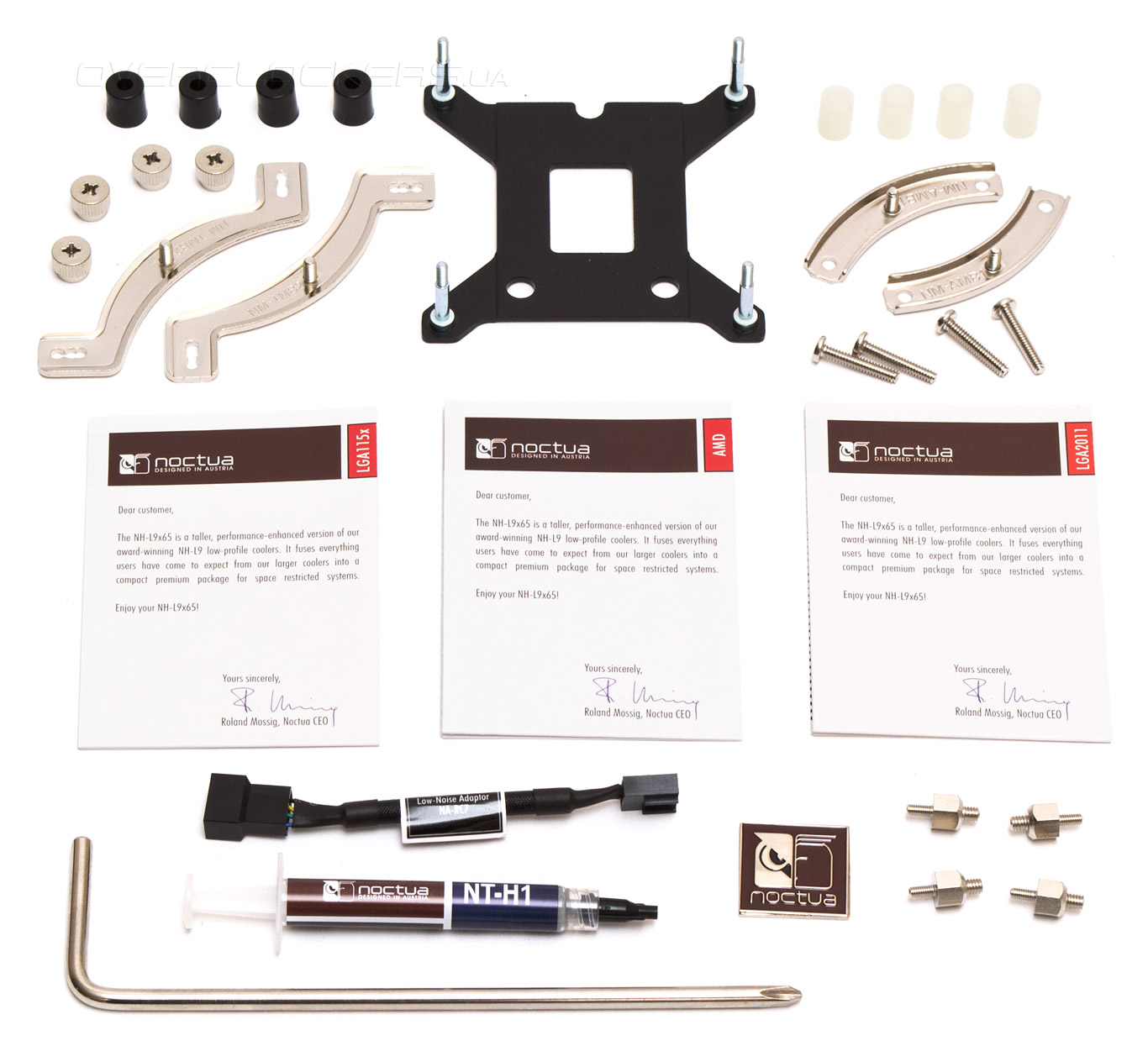

В перечень комплектных деталей кроме радиатора и вентилятора входят:
  • усилительная пластина для сокетов Intel LGA115х;
  • крепежные шпильки для сокетов Intel LGA2011/LGA2011-3;
  • крепежные лапы и пластиковые подставки для сокетов Intel;
  • крепежные лапы, пластиковые подставки и винты для сокетов AMD;
  • четыре гайки с накатанной головкой для фиксации лап на сокетах Intel;
  • крестовая отвертка;
  • тюбик термопасты Noctua NT-H1;
  • понижающий максимальные обороты переходник L.N.A. NA-RC7;
  • клейкий металлический логотип Noctua;
  • три инструкции по установке на все поддерживаемые типы процессорных разъемов.
Noctua NH-L9x65


Внешний вид

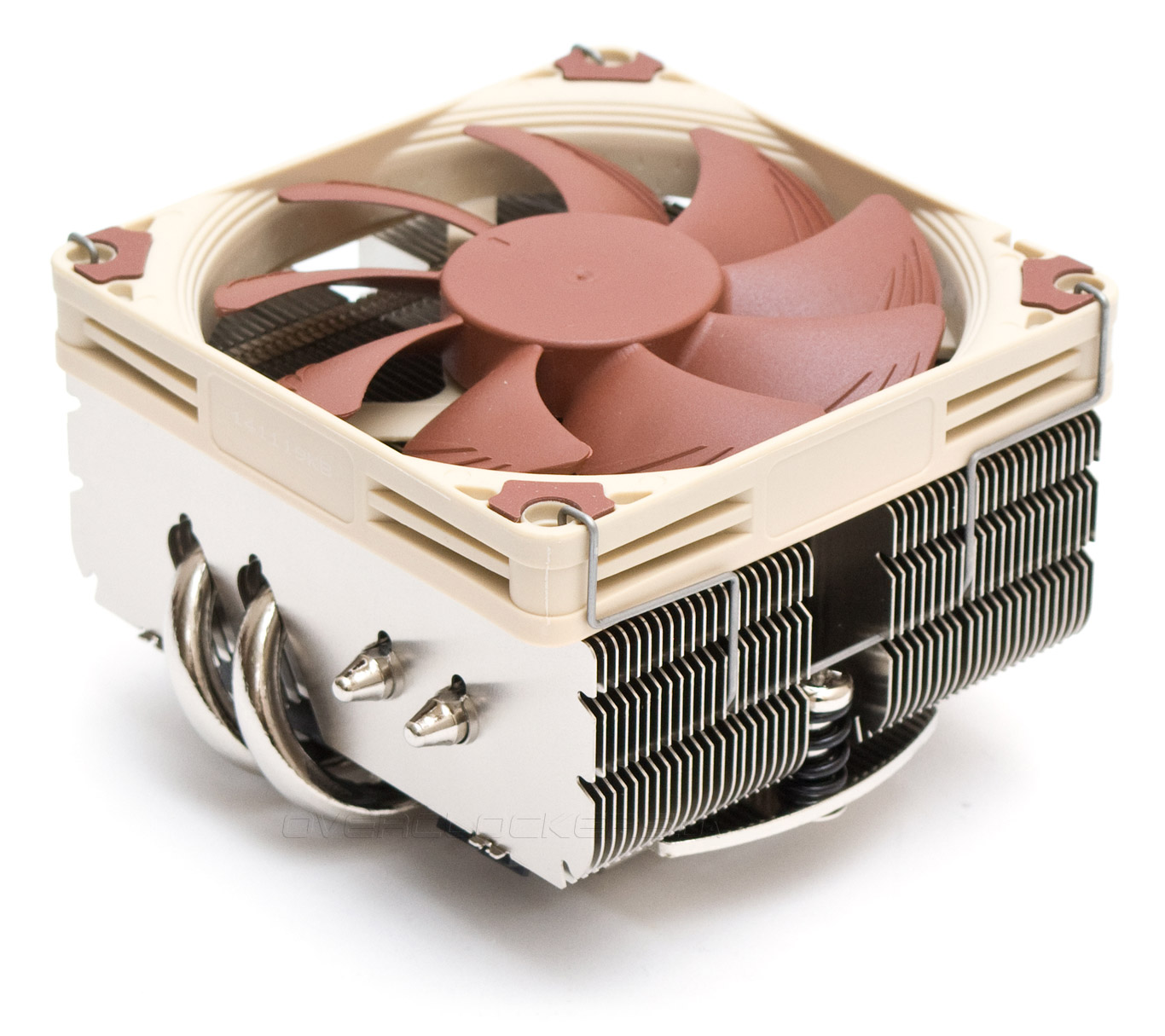

Основным требованием при проектировании Noctua NH-L9x65 было не превышение габаритов посадочного квадрата Intel — 95х95 мм, в целях совместимости с любыми Mini-ITX платами, где процессорный разъем расположен слишком близко к другим компонентам. И нужно сказать, что компании это удалось. Если смотреть сверху, то радиатор практически не видно за комплектным вентилятором. Другими словами, в корпусе его не будет заметно.

Noctua NH-L9x65

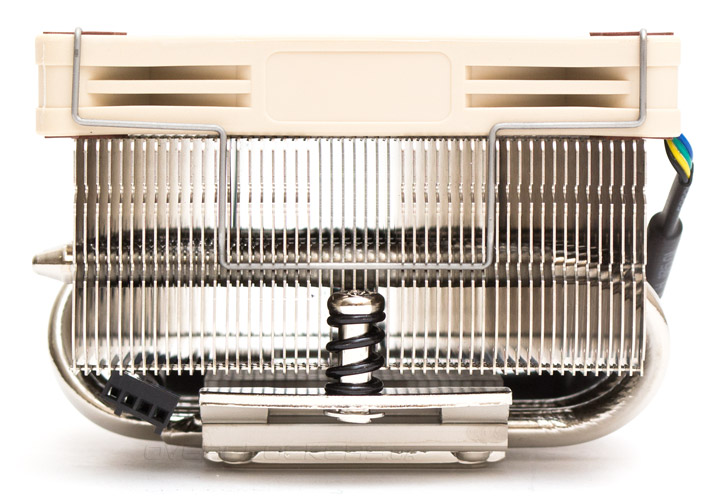

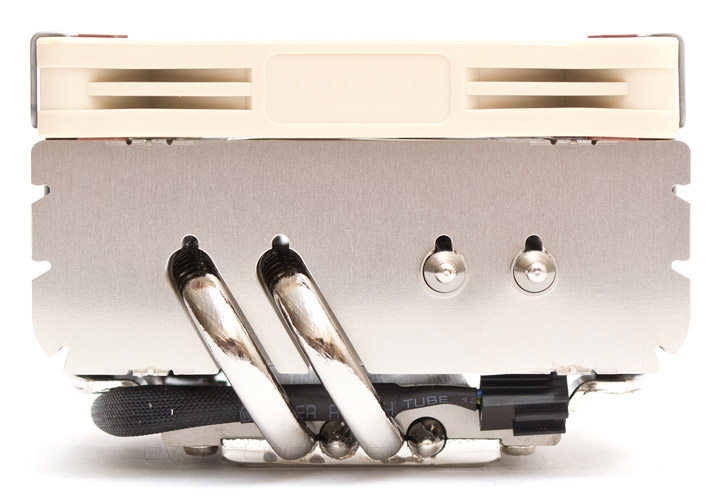

В профиль кулер выглядит просто и элегантно. Вентилятор толщиной всего 14 мм в сумме с 51-мм радиатором дает высоту в 65 мм. Для эффективного охлаждения будет достаточно корпуса минимум с 80-мм лимитом по высоте кулера или меньше, но с вентиляционным отверстием прямо напротив процессорного разъема.

Noctua NH-L9x65Noctua NH-L9x65

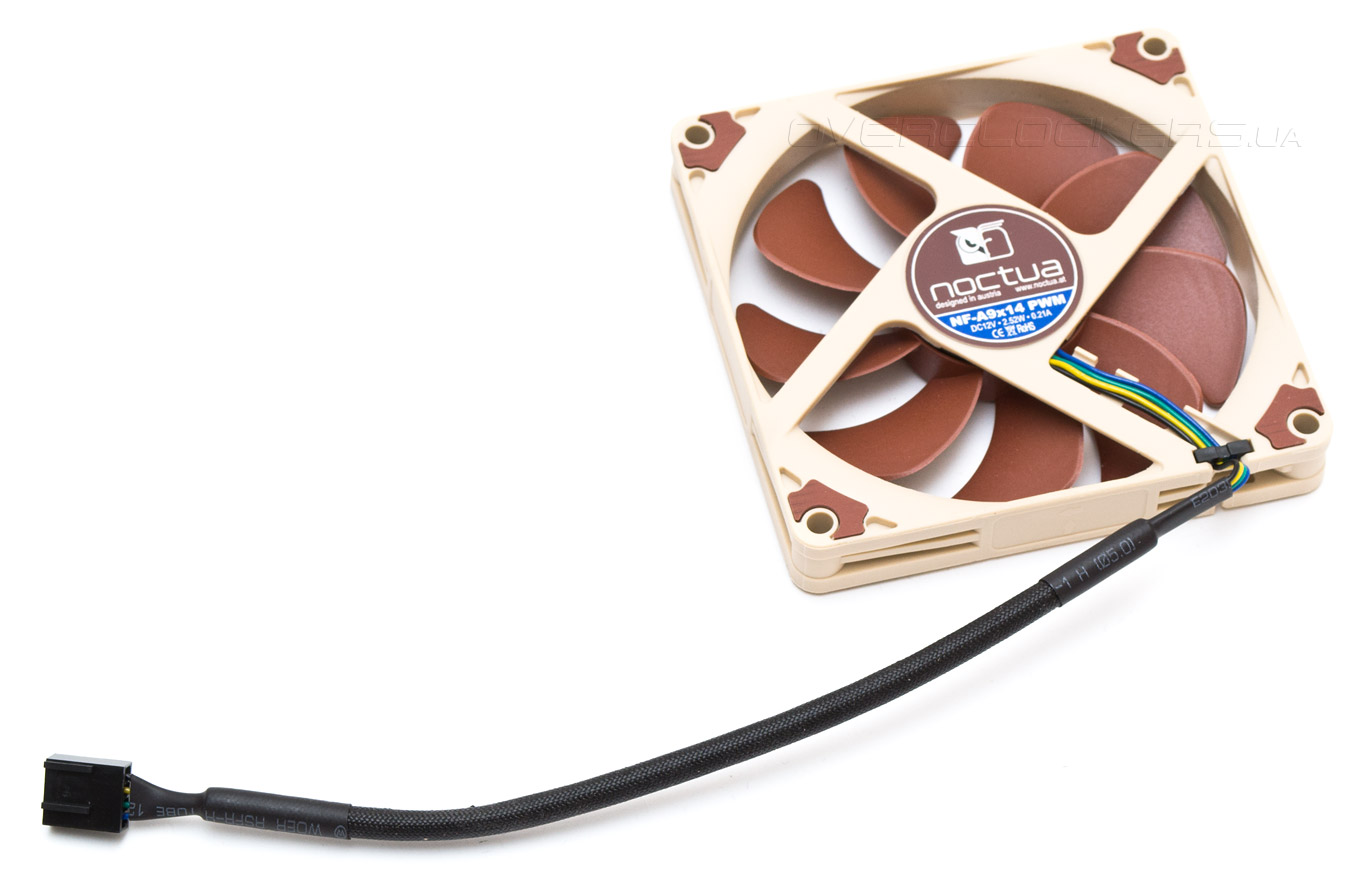

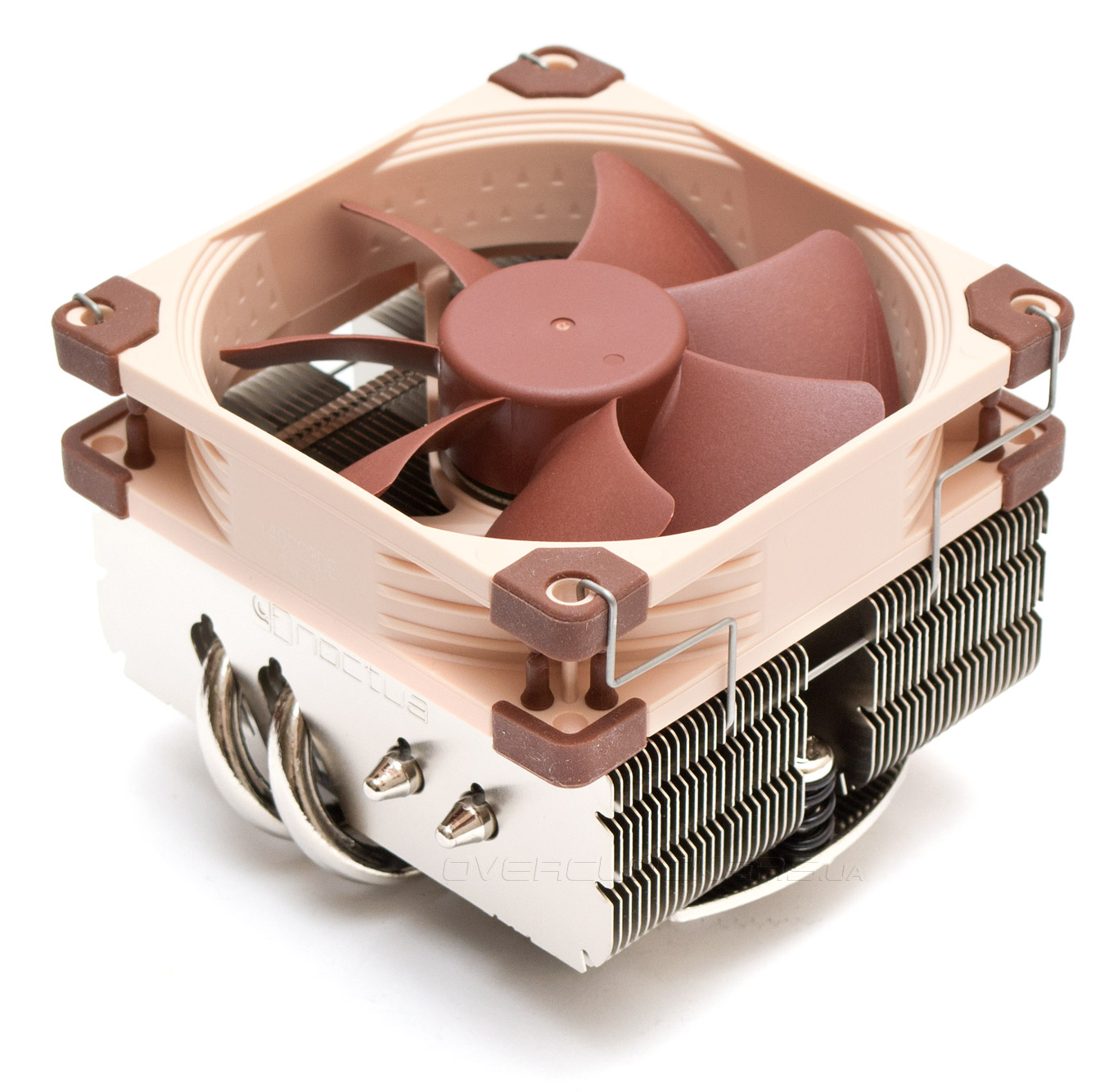

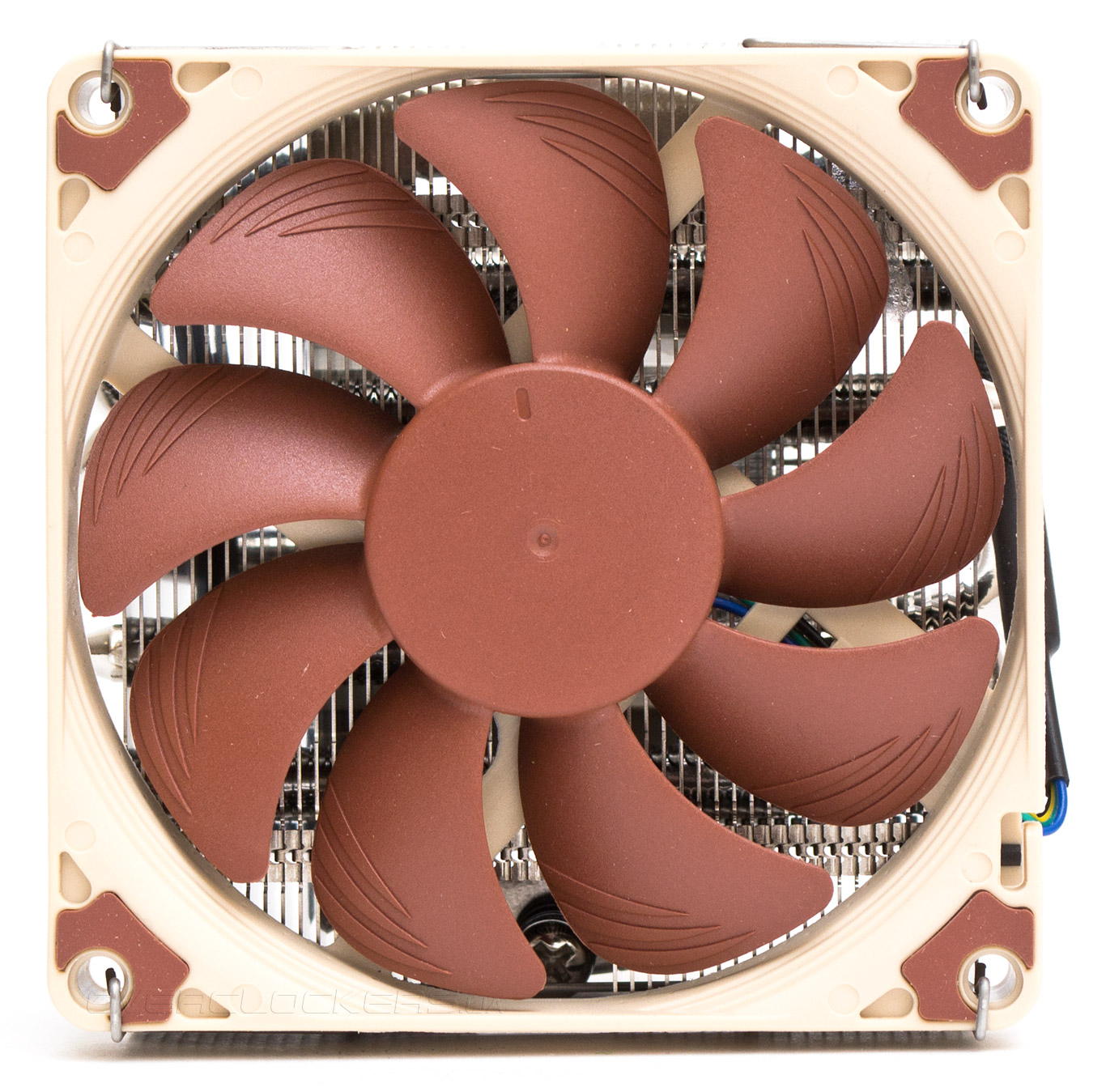

В качестве пропеллера используется модель, с которой мы уже сталкивались ранее в тестах кулеров Noctua NH-L9a и NH-L9i. Это Noctua NF-A9x14 PWM размером 92х92х14 мм, с девятью плавно загнутыми лопастями и гидродинамическим подшипником с магнитным центрированием. Разъем питания четырехконтактный, длина шнура составляет 20 см. Скорость вращения крыльчатки регулируется методом ШИМ-модуляции в диапазоне от 600 до 2600 об/мин (57 дБ (А)). В случае установки адаптера L.N.A., верхний предел скорости снижается до 1800 об/мин (46 дБ (А)). Неслышимый из закрытого корпуса уровень шума — 40 дБ (А), вентилятор достигает при скорости 1400 об/мин. Более детальные электромеханические характеристики можно рассмотреть на фотографии, в нашей спецификации или на официальном сайте Noctua.

Noctua NH-L9x65

Обратите внимание, что, несмотря на одинаковую маркировку, комплектный пропеллер несколько быстрее аналога, продающегося в розницу и развивающего максимум 2200 об/мин. Более детально об этом можно почитать здесь.

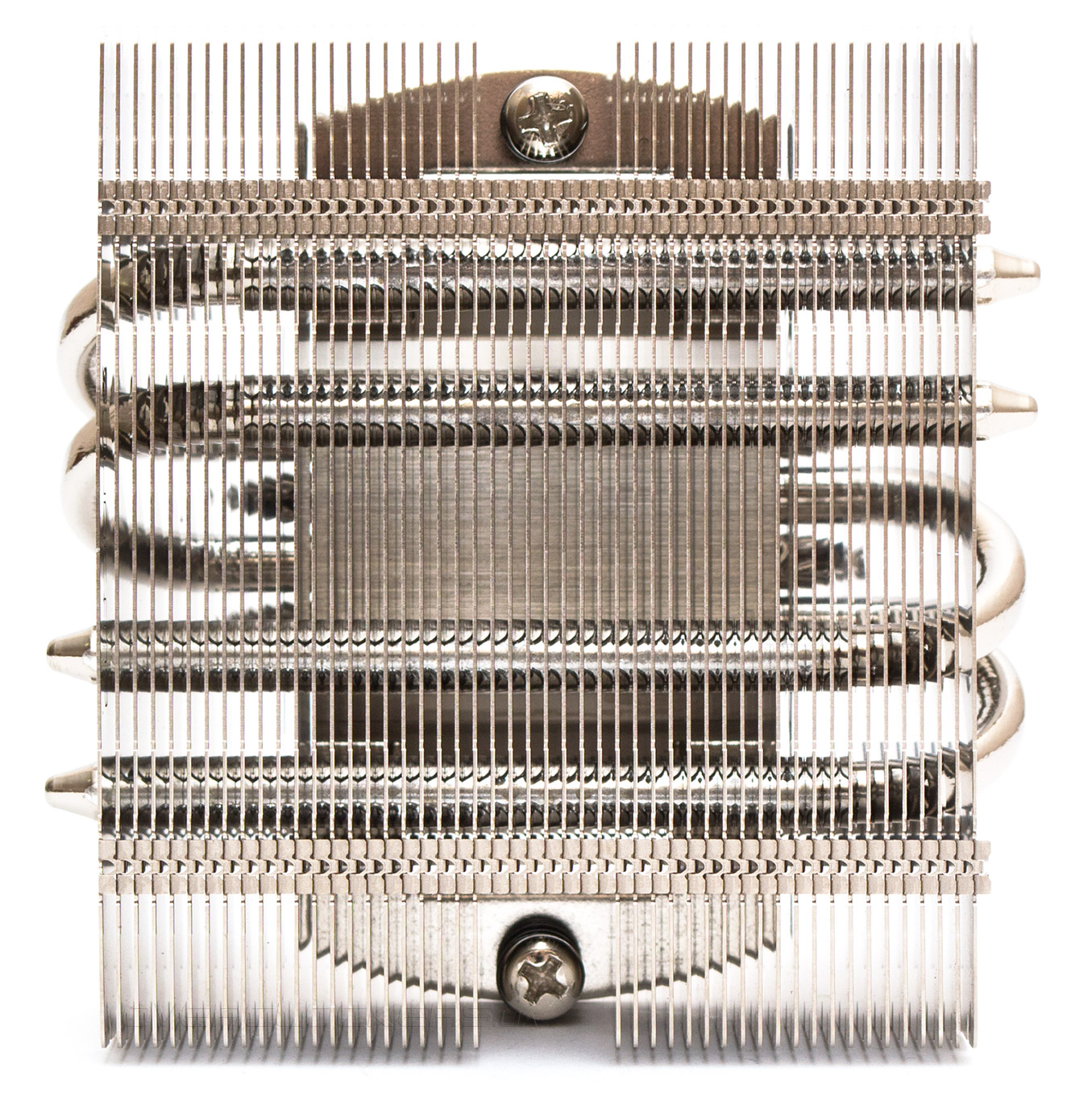

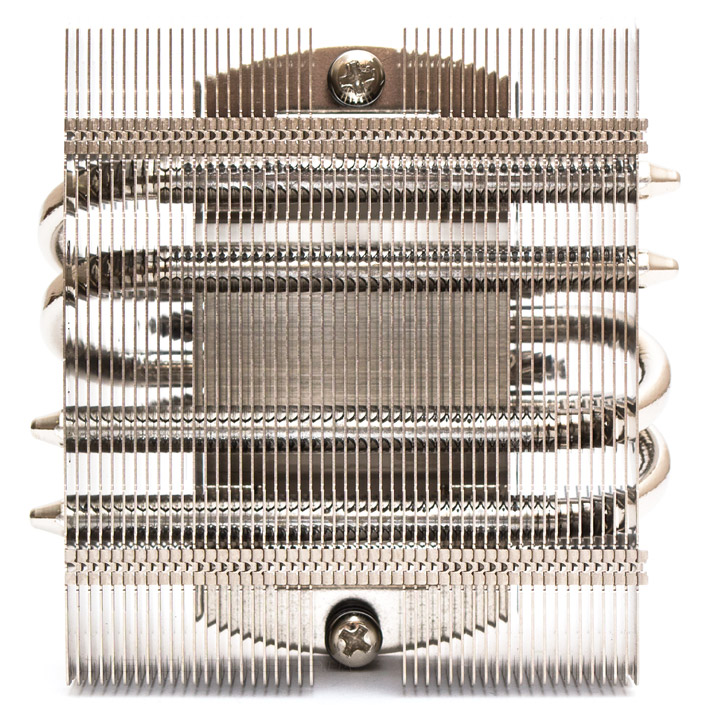

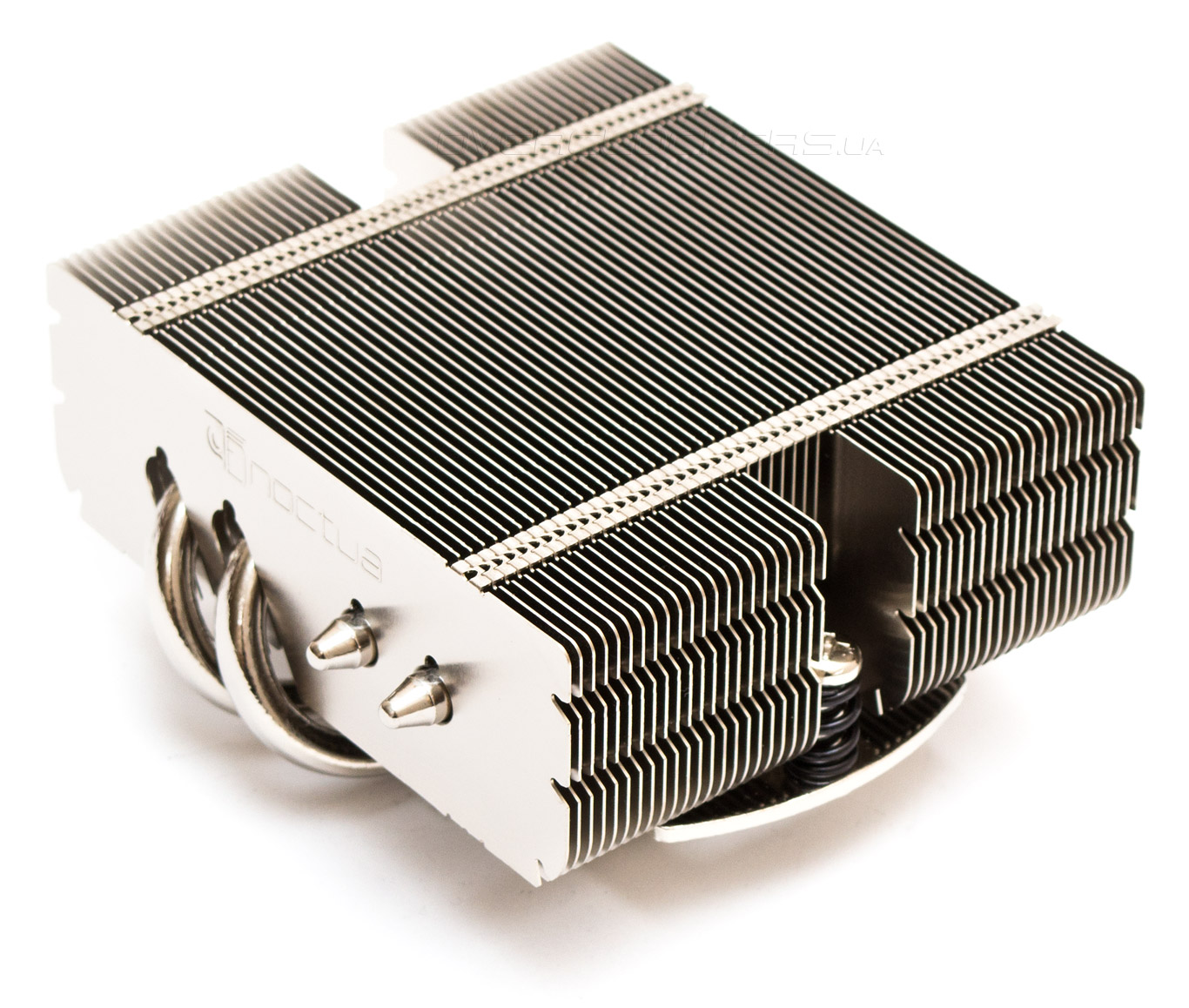

Сняв вентилятор, мы получаем возможность детальнее рассмотреть устройство радиатора. Основная его часть состоит из вертикальных алюминиевых ребер, дающих в сумме площадь рассеивания в 3100 см2. Посередине, в массиве радиаторных пластин, сделано два выреза, необходимых для того, чтобы добраться отверткой до крепежных винтов. Никаких аэродинамических оптимизаций на пластинах нет, да и бессмысленны они при столь маленьких габаритах. Два ряда канавок по бокам, со стороны винтов служат для крепления скобами 14- или 25-мм по толщине вентилятора.

Noctua NH-L9x65

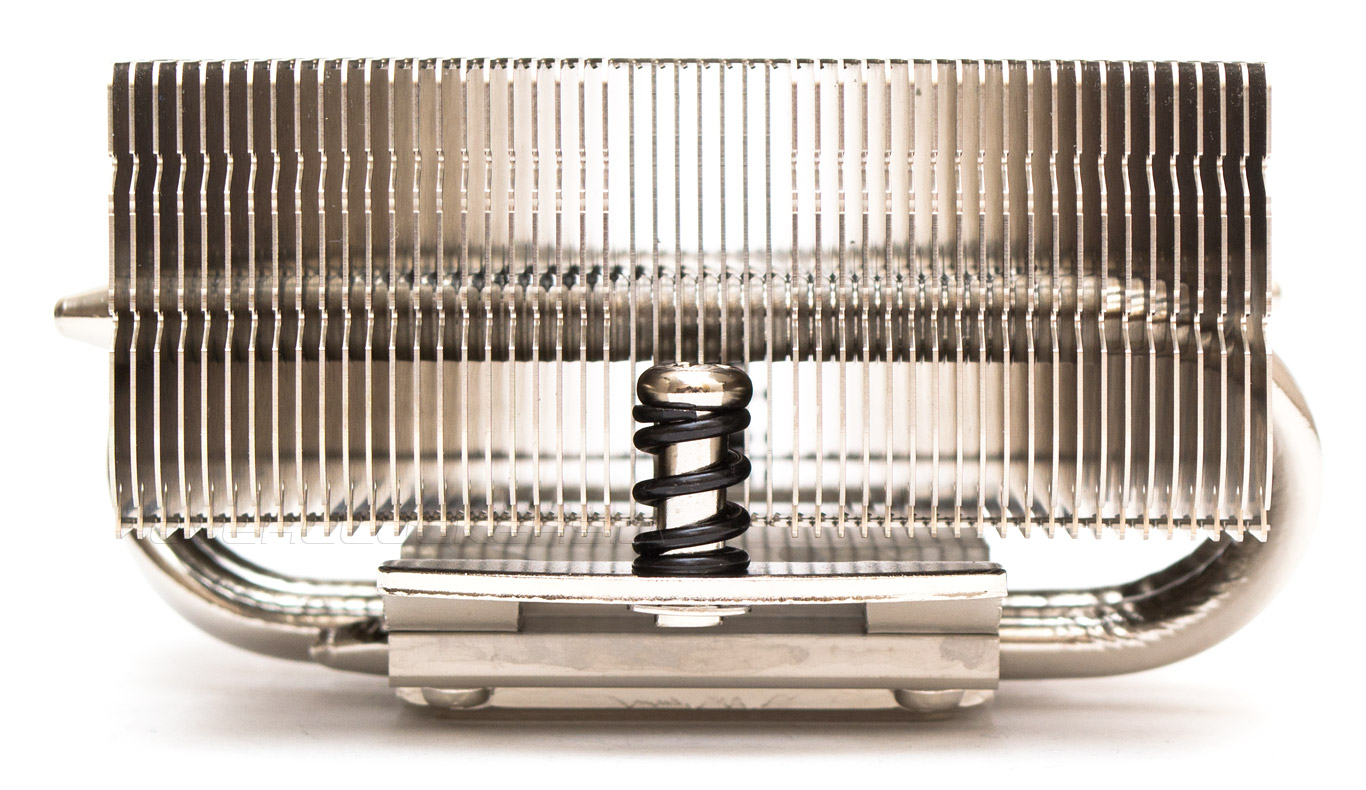

Основную роль в передаче тепла от процессора играют четыре испарительные трубки, которые выходят из основания и равномерно по С-образной траектории пересекают всю рабочую поверхность тела радиатора навстречу друг другу, по две с каждой стороны. Так обеспечивается оптимальное распределение тепла во всем ребрам.

Noctua NH-L9x65

Всего ребер насчитывается 50 штук, расставлены они с зазором 1,6 мм, что довольно плотно и потребует высокого статического давления от вентилятора, чтобы хоть как то протолкнуть воздух между ними без падения производительности.

Noctua NH-L9x65

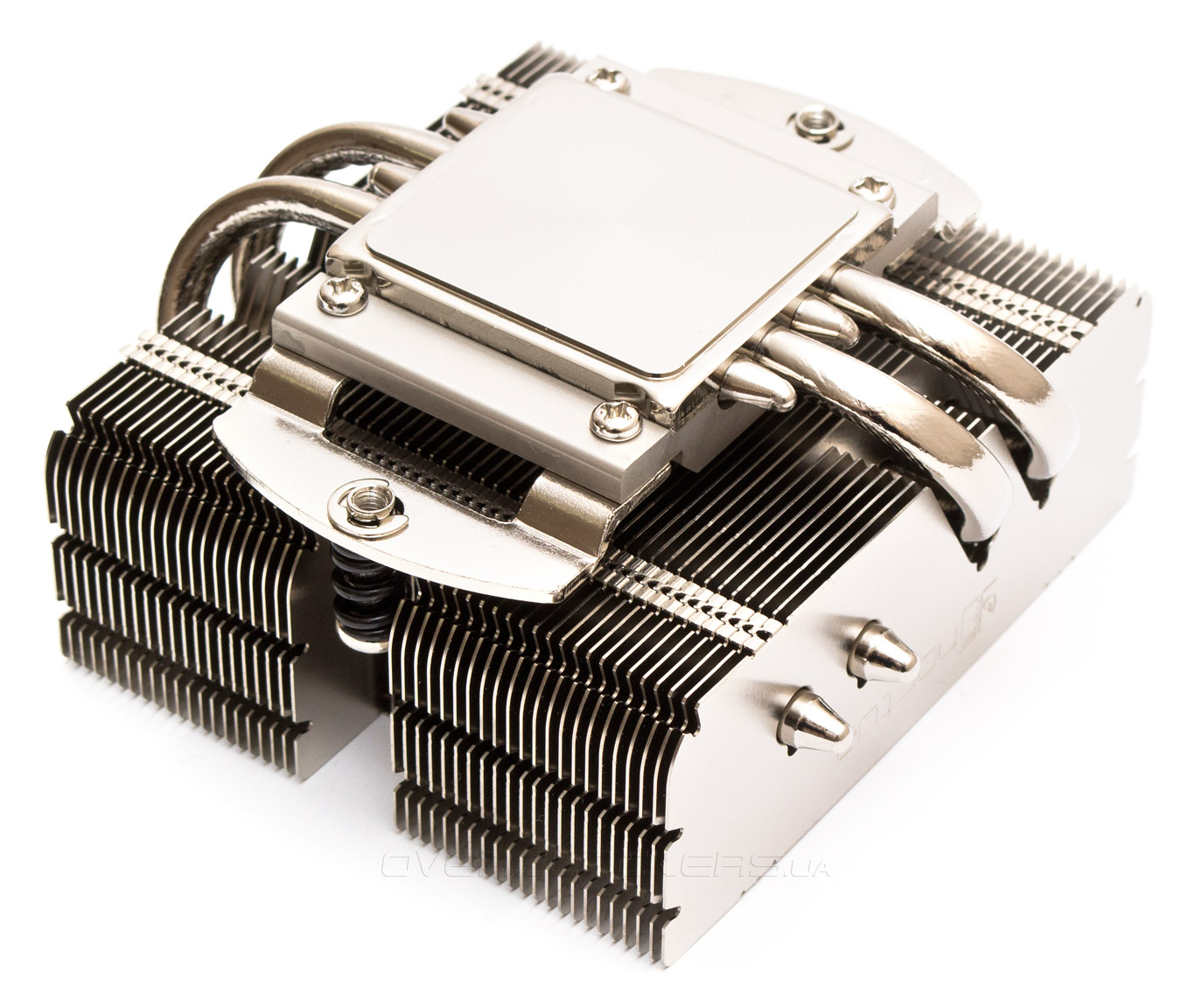

Для улучшения теплопередачи все соединения трубок с подошвой кулера и каждым отдельным ребром пропаяны. Медное основание и сами трубки покрыты никелем, в целях предотвращения преждевременной коррозии.

Noctua NH-L9x65

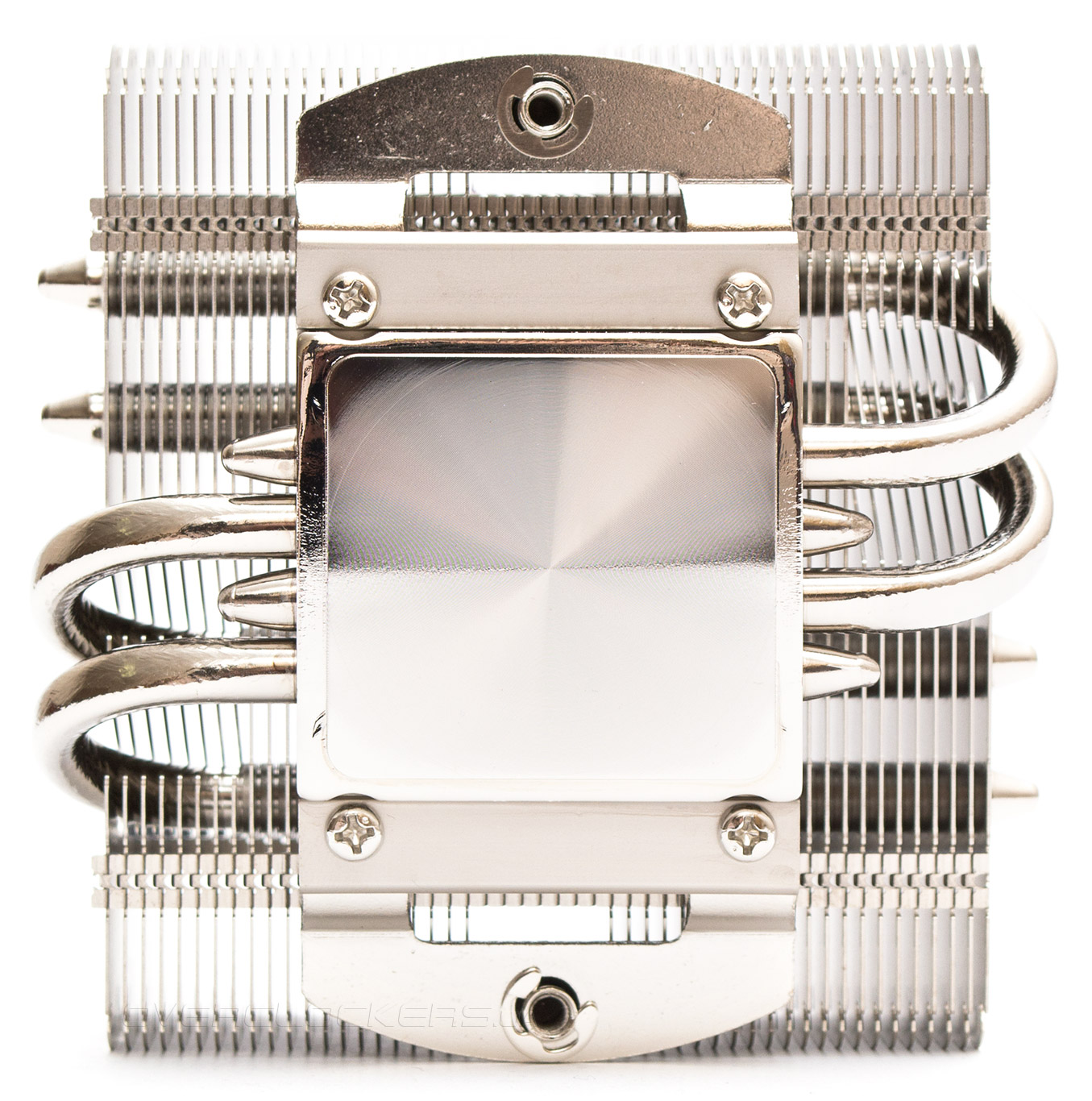

Хотя подошва радиатора и похожа визуально на десятки других подобных оснований, виденных мной на прошлых моделях охладителей Noctua, вынужден констатировать, что методика ее обработки изменилась. Вместо фрезы, оставлявшей диагональные следы на поверхности металла, применен шлифовальный диск, после которого на металле видно отчетливые концентрические круги. Основание теперь напоминает по форме очень пологий конус, наличие возвышения в центре которого, можно определить только по характерным переливам света на окружности.

Noctua NH-L9x65

Перейдем к установке и тепловому тесту >>>

Установка

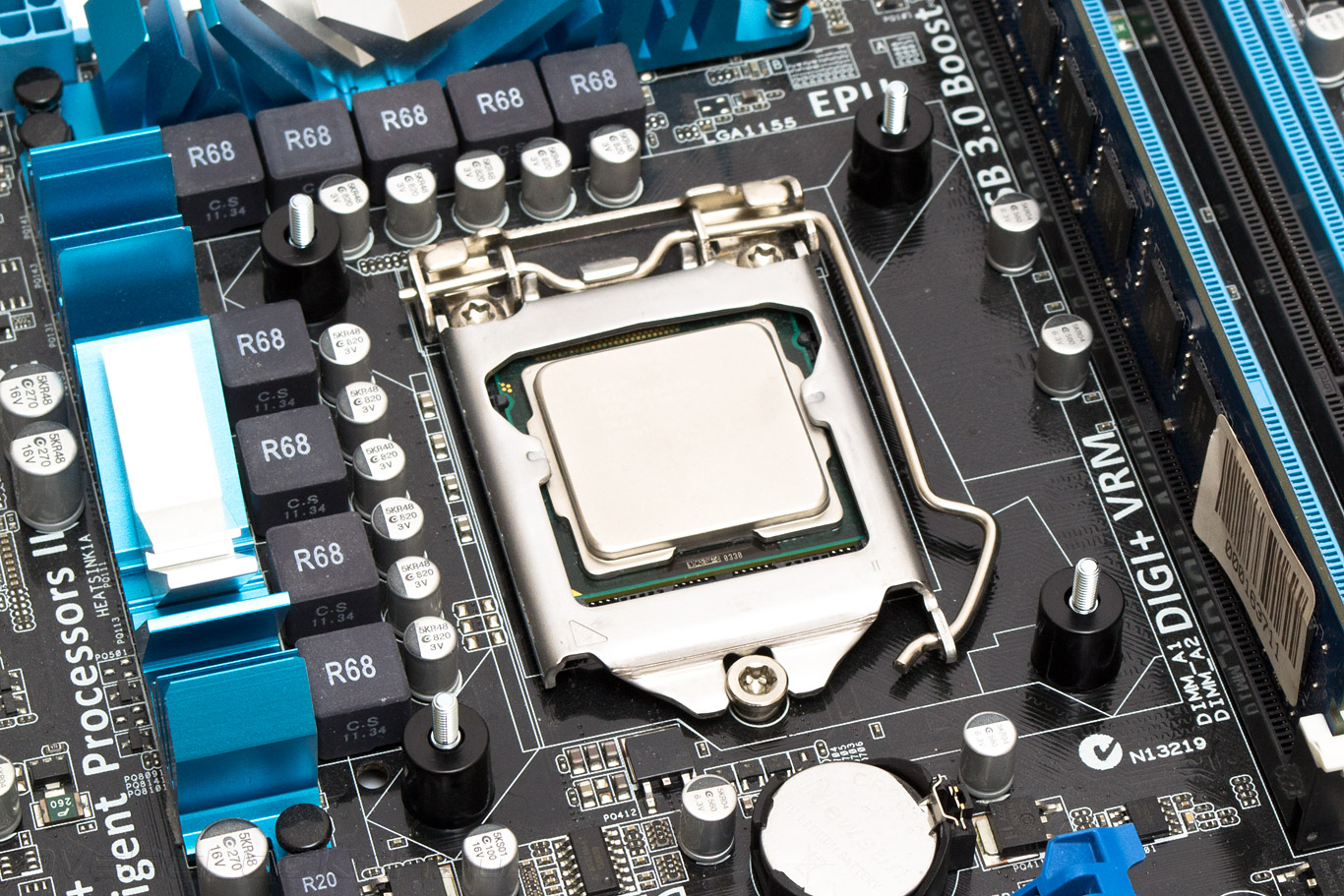

Монтаж кулера будет продемонстрирован на примере разъема Intel LGA1155. Помимо него, Noctua NH-L9x65 поддерживает установку на сокет Intel LGA2011/LGA2011-3 (с квадратным расположением крепежных отверстий) и все актуальные процессорные разъемы AMD. Теоретически, его можно установить и на Intel LGA775 или LGA 1366, но для этого придется заказывать у компании другую усилительную пластину. Поскольку усилительный элемент из комплекта поставки подойдет лишь для семейства сокетов Intel LGA115x.

Noctua NH-L9x65

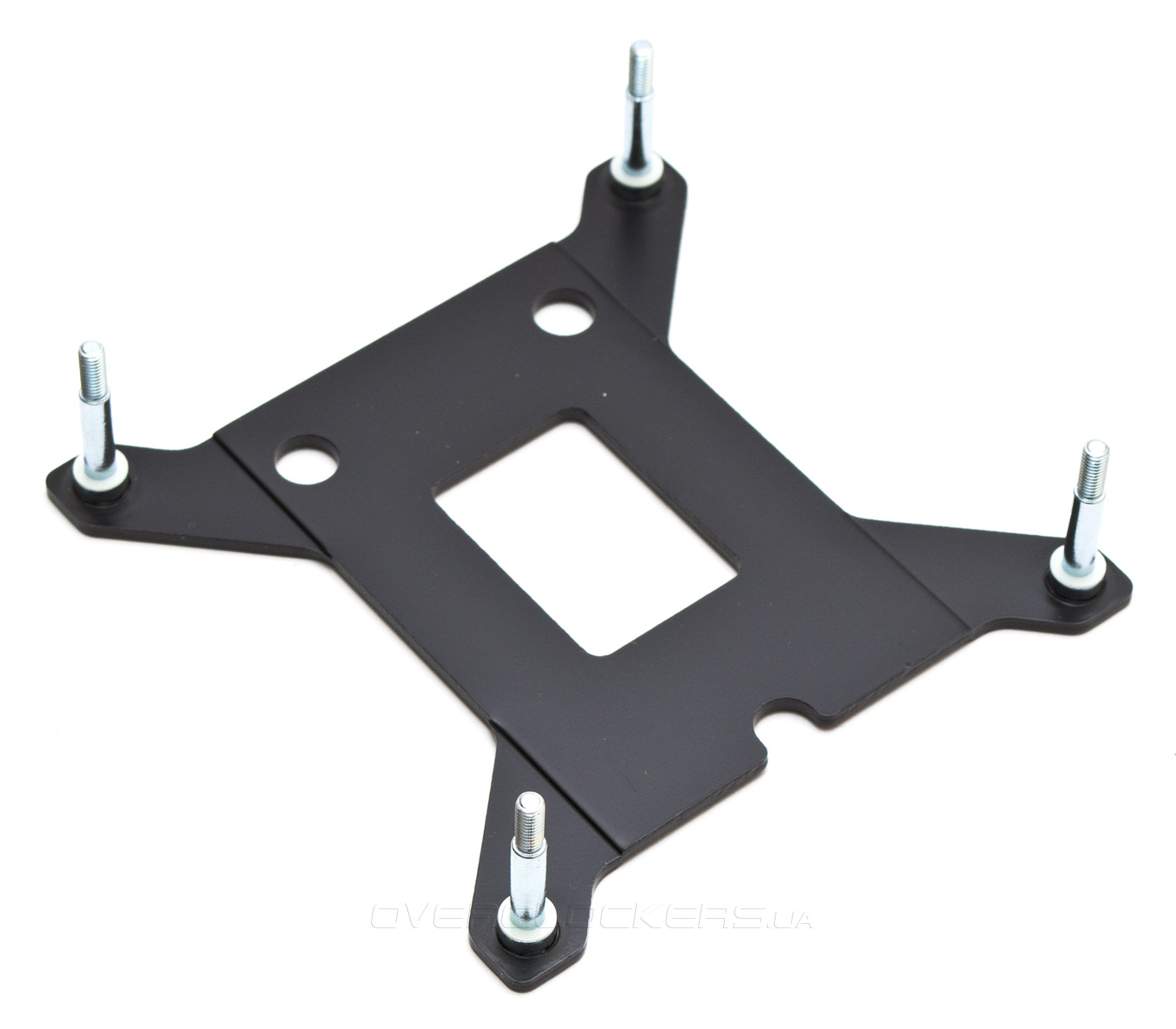

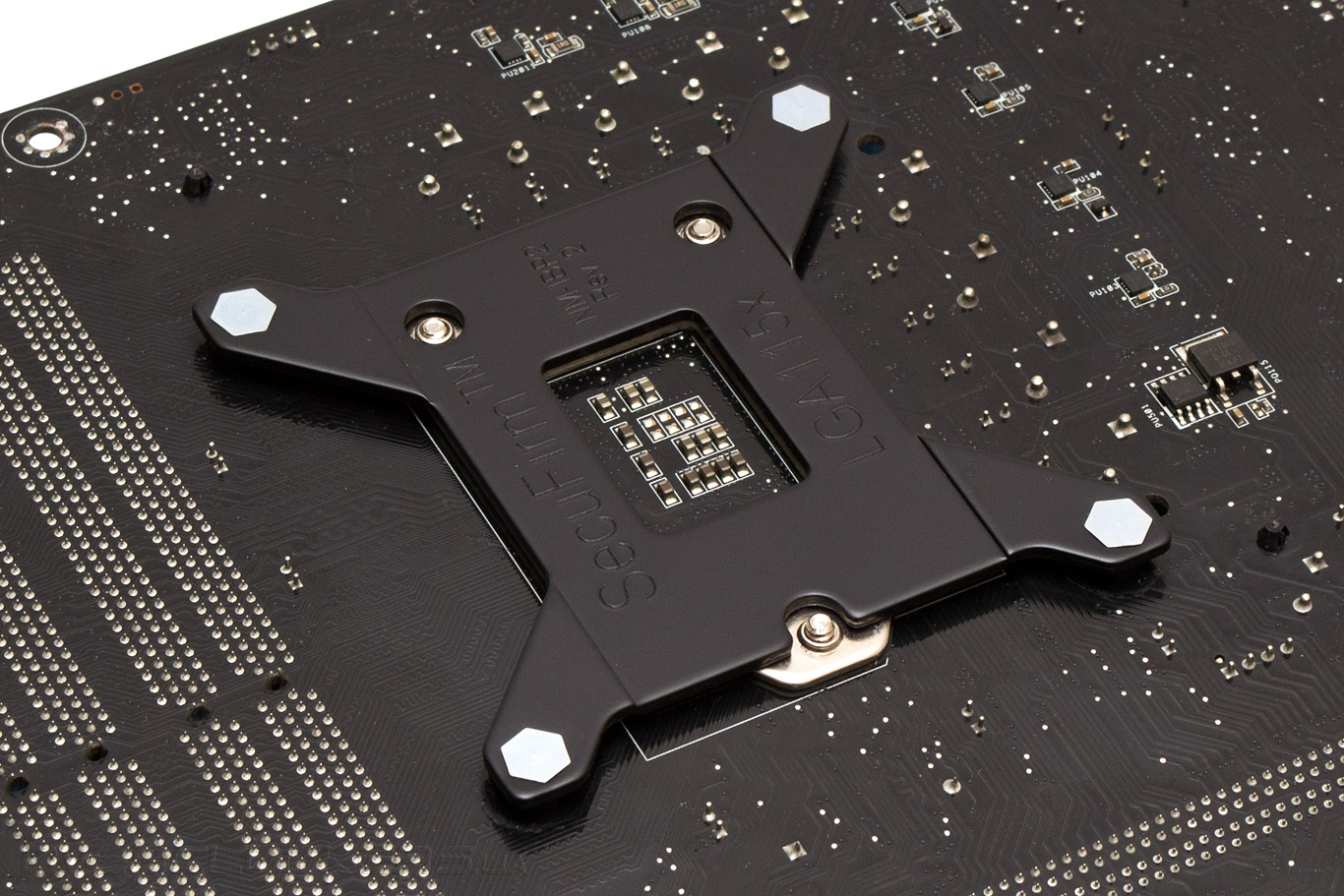

Установка происходит по стандартной для Noctua схеме, к которой все уже привыкли за последние годы. Сначала усилительная пластина вставляется в соответствующие отверстия материнской платы.

Noctua NH-L9x65

Затем, на шпильки надеваются черные изолирующие пластмассовые подставки.

Noctua NH-L9x65

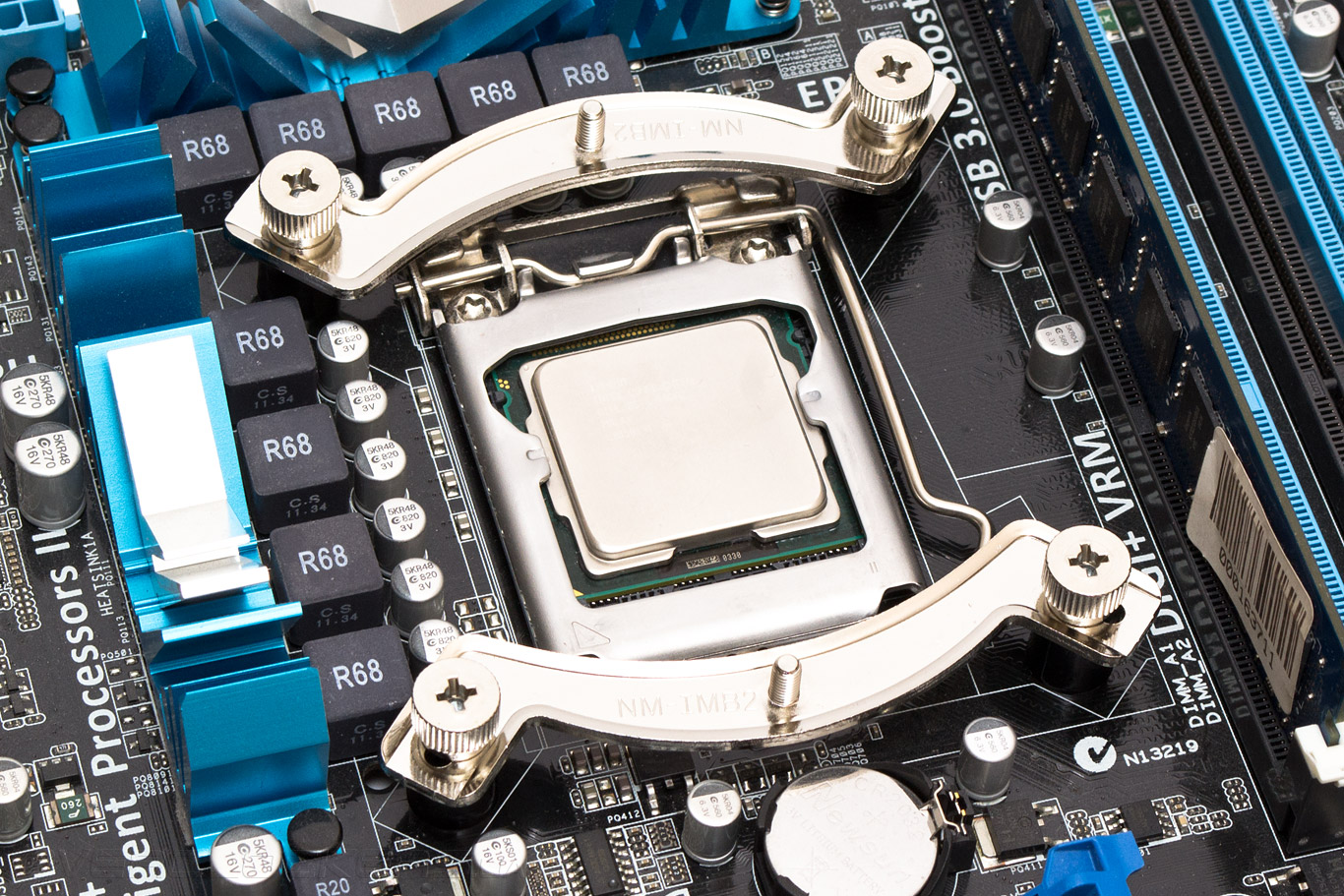

Крепежные лапы фиксируются в нужной ориентации на шпильках и прижимаются винтами. Для них можно выбрать горизонтальное или вертикальное положение, но я рекомендую установить данный кулер так, чтобы его тепловые трубки пролегали поперек кристалла процессора. Это позволит отыграть пару градусов по температуре.

Noctua NH-L9x65

Наносим термоинтерфейс на процессор, ставим радиатор и фиксируем его, затягивая поочередно два подпружиненных винта с помощью комплектной крестовой отвертки.

Noctua NH-L9x65

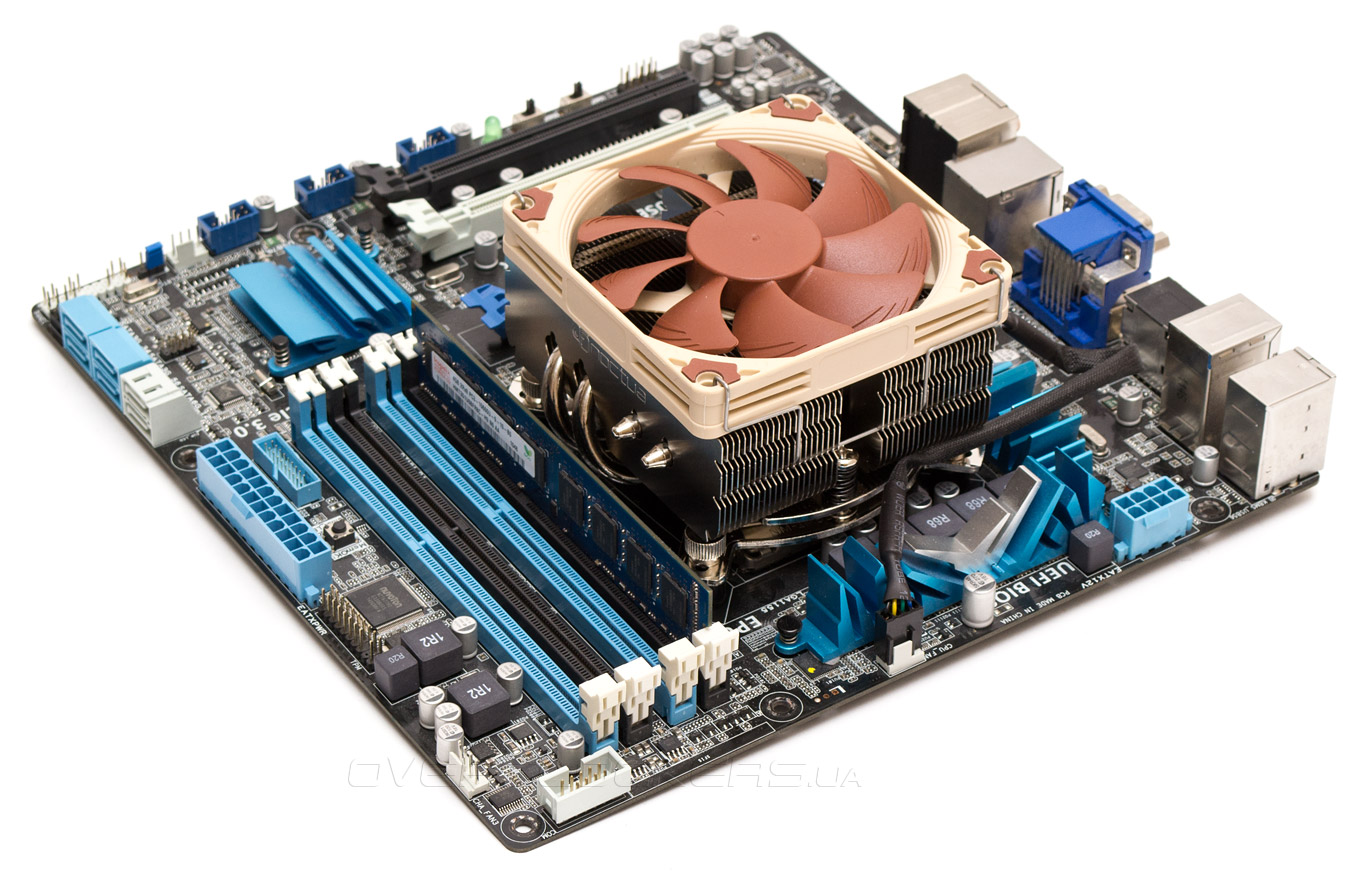

Крепим вентилятор и подключаем его к разъему питания на материнской плате. На этом установка закончена.

Noctua NH-L9x65

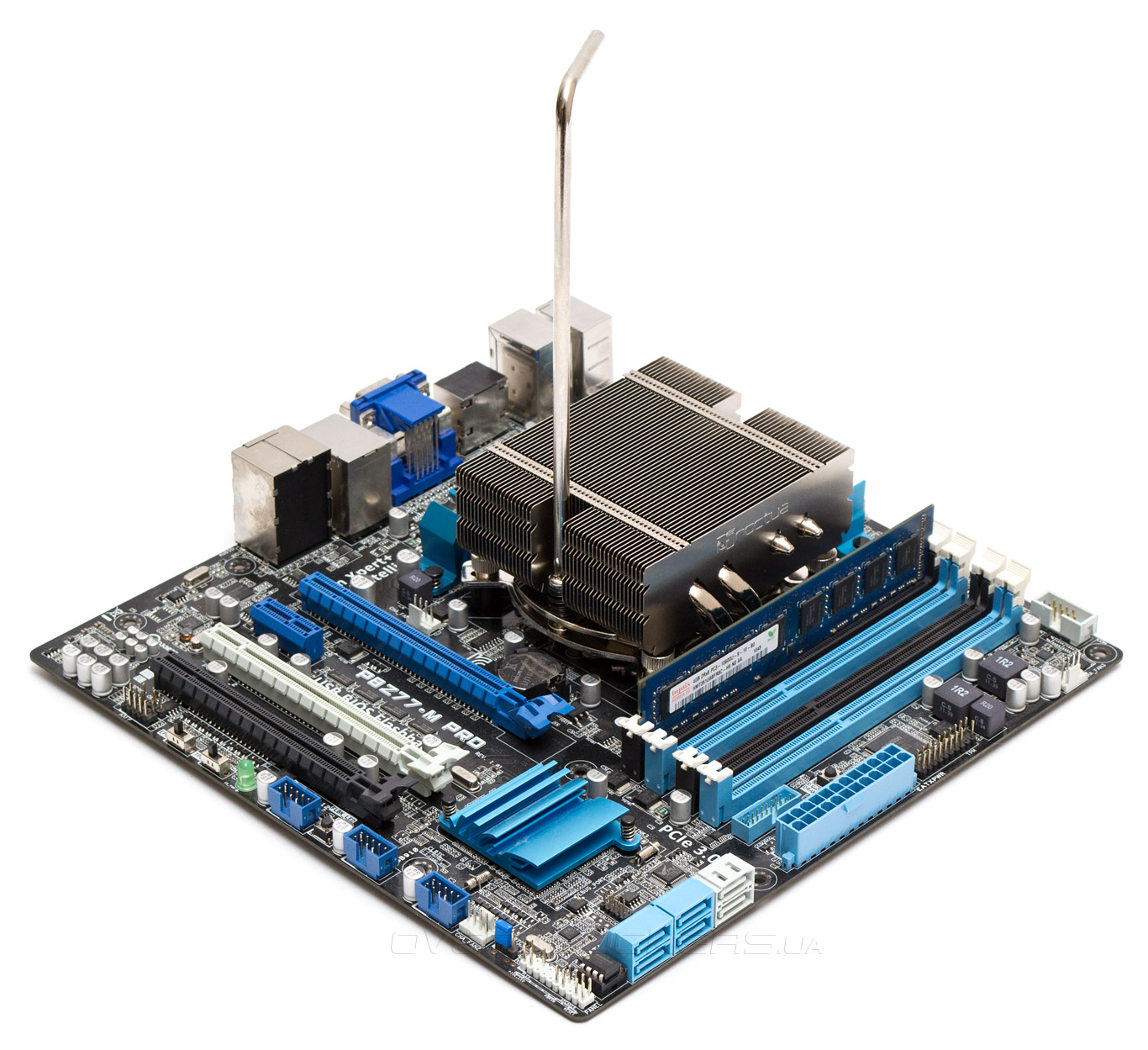

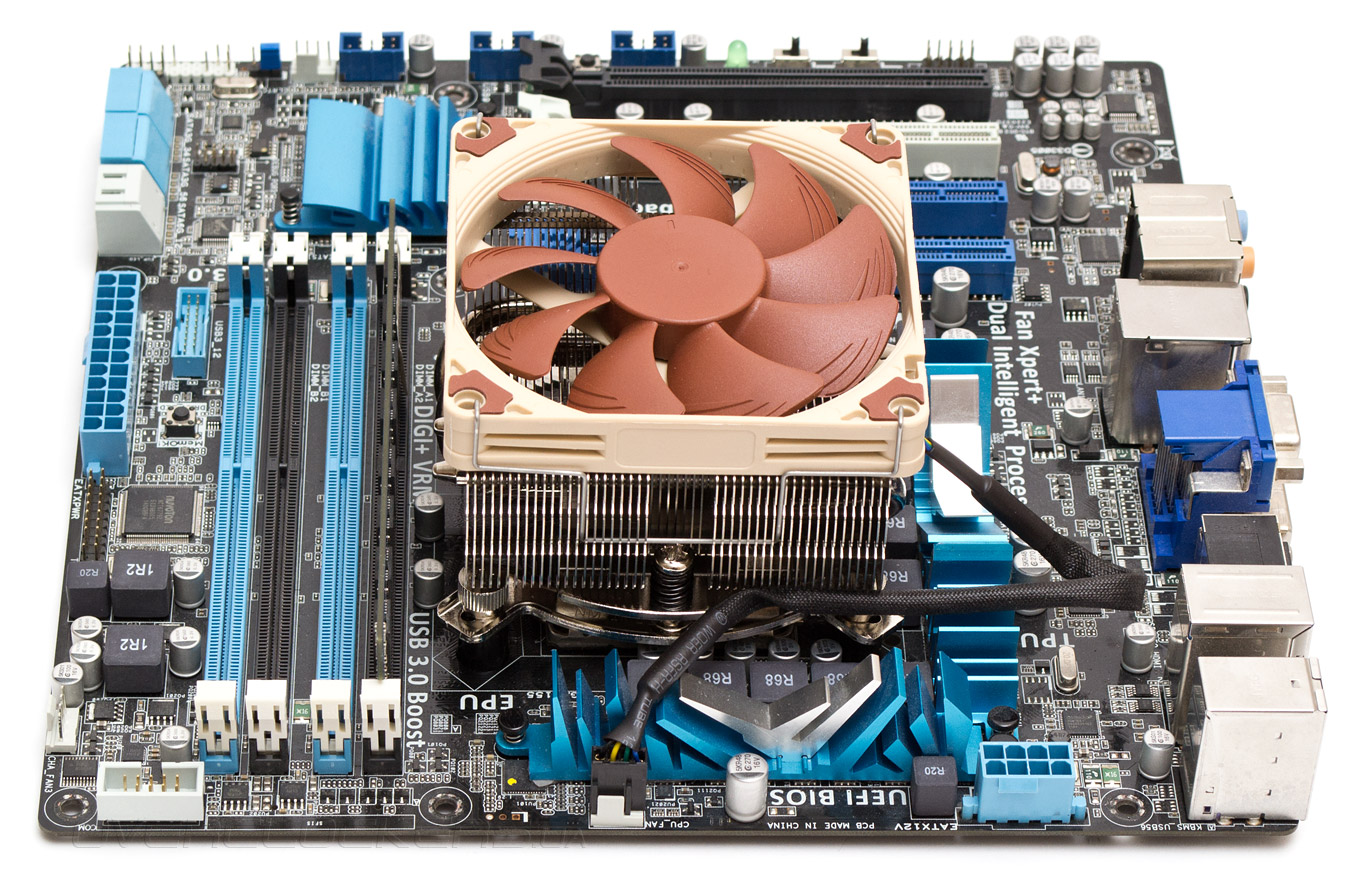

Ни о каком конфликте с разъемами оперативной памяти не может быть и речи.

Noctua NH-L9x65

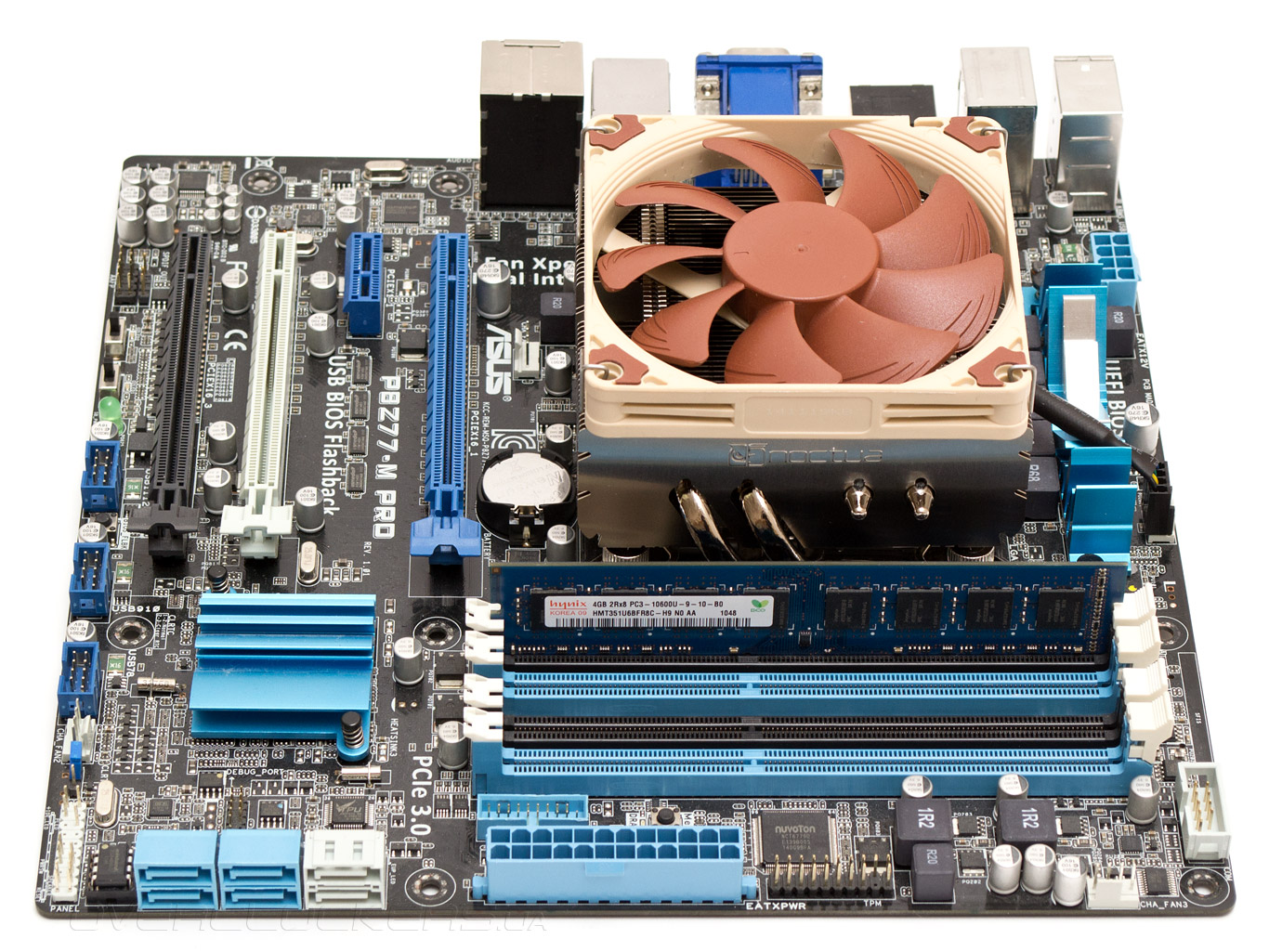

Равно как и первому слоту карт расширения кулер никак не помешает. Отдельно отмечу, что буквально на нескольких экзотических материнских платах конфликты все же возможны, поэтому лучше ознакомиться перед покупкой со списком совместимости.

Noctua NH-L9x65

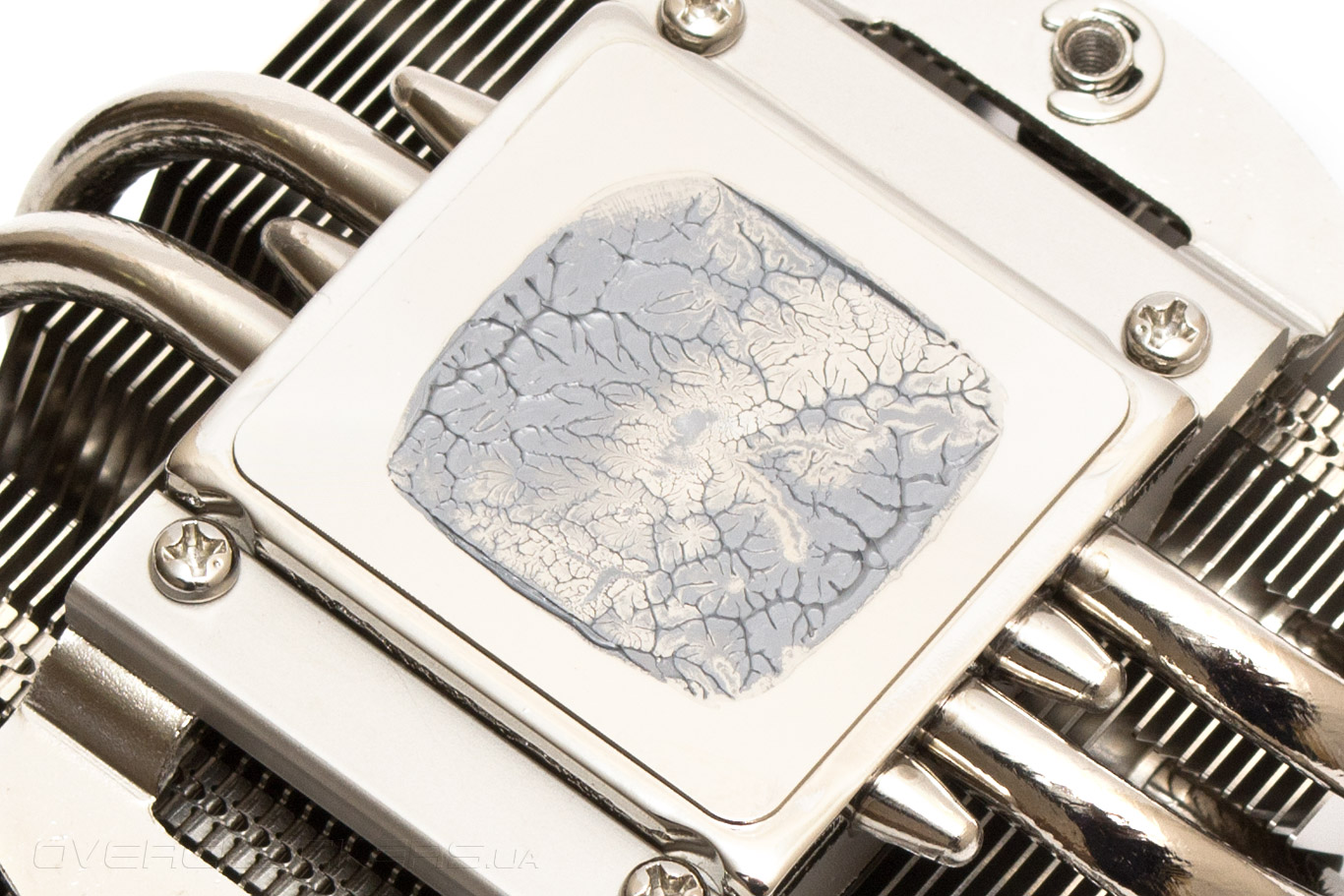

Отпечаток термоинтерфейса указывает на очень сильный прижим кулера к крышке процессора. Хотя края основания все же слегка приподняты относительно центра.

Noctua NH-L9x65


Технические характеристики

Эффективность отвода тепла кулером Noctua NH-L9x65 сравнивалась с аналогичным по конструкции и назначению охладителем Zalman CNPS8000B.

Техническая характеристика Noctua NH-L9x65 Zalman CNPS8000B
Совместимость с процессорными разъемами Intel LGA 1156/1155/1150/2011/2011-3
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Intel LGA 775/1150/1155/1156/1366
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Размеры радиатора (ДхШхВ), мм 95х95х51 111х108х66
Размеры вентилятора (ДхШхВ), мм 92х92х14 86х86х20
Материал радиатора и конструкция Конструкция из вертикальных алюминиевых пластин, через которые проходят 4 медные тепловые трубки диаметром 6 мм, расположенные кольцеобразно. Сплошное основание и трубки никелированы, все соединения пропаяны Горизонтальный радиатор, состоящий из тонких алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметром 6 мм, расположенные С-образно и припаянные к медному основанию
Вес радиатора, г 340 256
Количество пластин радиатора, шт. 50 54
Толщина пластин, мм 0,4 0,3
Межреберное расстояние, мм 1,6 1,7
Расчетная площадь радиатора, см² ~3 100 ~2 872
Модель вентилятора Noctua NF-A9x14 PWM
Скорость вращения вентилятора, об/мин 600~2500 с ШИМ 1300~2600 с ШИМ
Воздушный поток, м³/ч 40,8–57,5
Уровень шума вентилятора, дБ(А) 14,8~23,6 20~32
Статическое давление, мм воды 1,06–2,11
Количество и тип подшипника вентилятора Гидродинамический подшипник с магнитной стабилизацией (SSO2) Улучшенная втулка скольжения (Fluid Shield Bearing)
Время наработки на отказ вентилятора, час 150 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,21 0,22
Пиковое энергопотребление вентилятора, Вт 2,52 2,64
Дополнительные особенности Понижающий скорость вентилятора адаптер L.N.A.
Средняя стоимость, $ ~53 ~29


Тестовый стенд

Для тестирования эффективности кулера Noctua NH-L9x65 использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,104 В; 1,352 В);
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентиляторов: Zalman PWM Mate;
  • термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 25 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный для четырех ядер результат. Для мониторинга температур процессора применялась программа Real Temp 3.70.

Для измерения уровня звукового давления использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).


Результаты тестирования

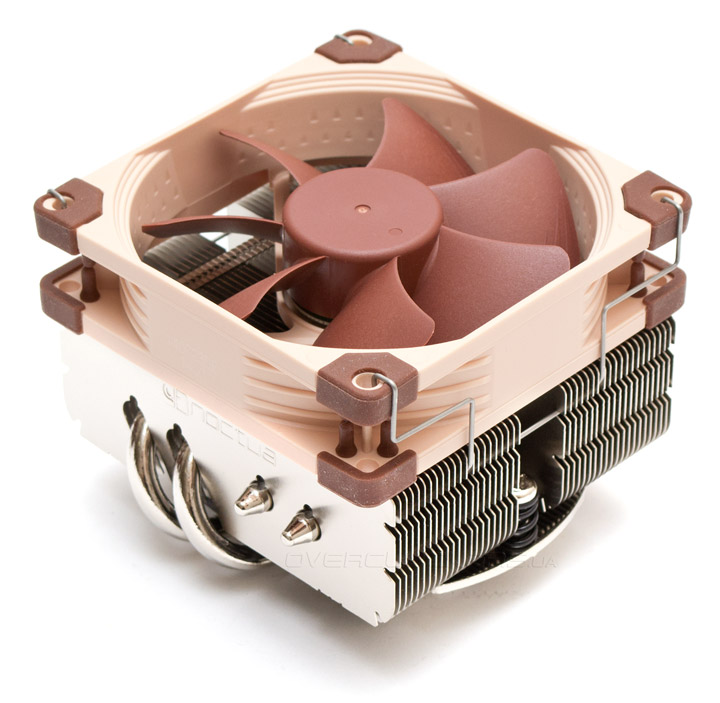

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. В качестве оппонента для Noctua NH-L9x65 был выбран Zalman CNPS8000B, поскольку он имеет практически аналогичную конструкцию. Однако в кулере от Zalman используется более крупный безрамочный вентилятор, встроенный в тело радиатора. Поэтому мы не могли упустить такую возможность и попробовать заменить в качестве альтернативы стоковый пропеллер Noctua NF-A9x14 PWM на более стандартный по толщине Noctua NF-A9 PWM.

Noctua NH-L9x65

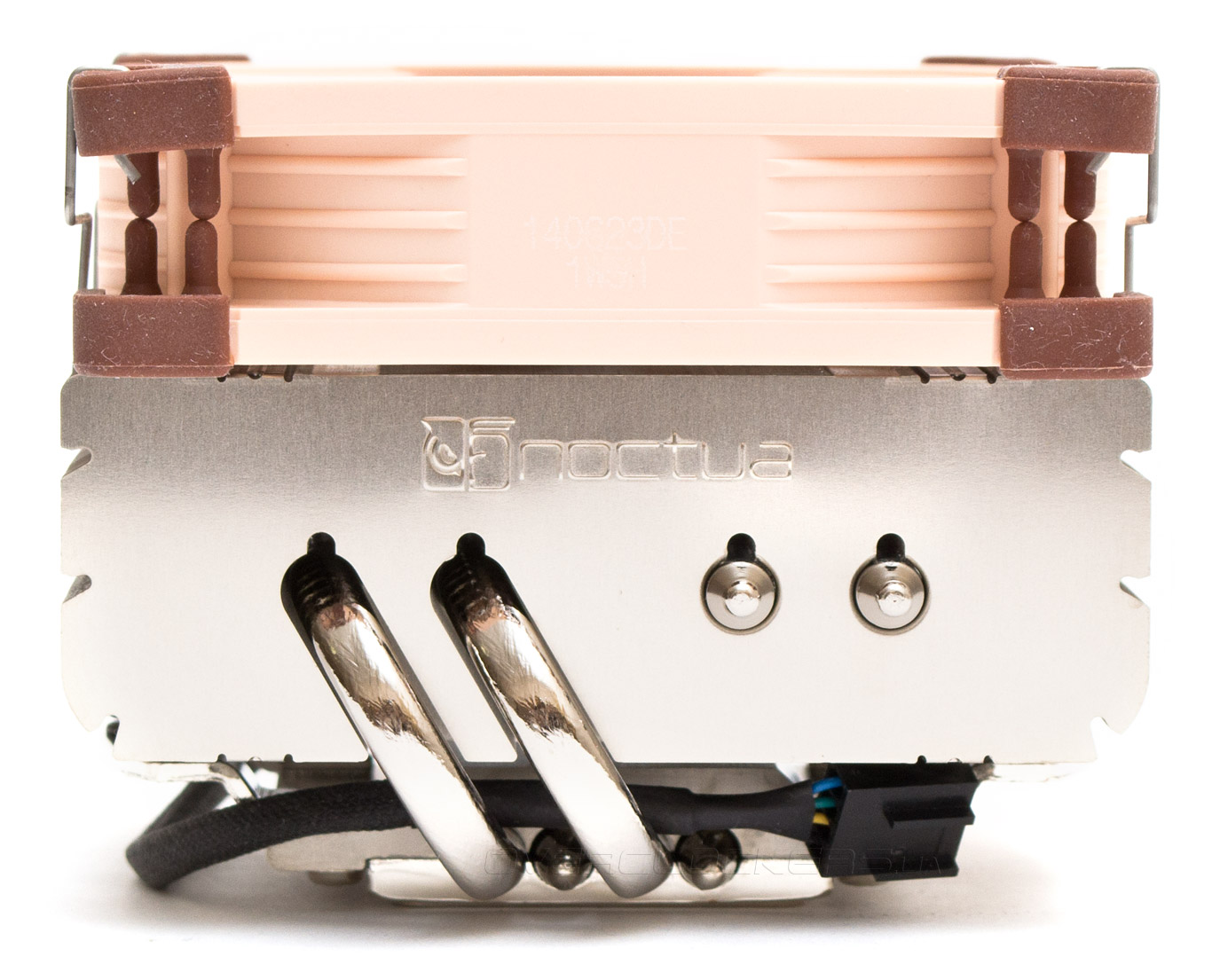

Высота кулера при этом увеличилась с 65 до 76 мм. Остальные габариты остались без изменений.

Noctua NH-L9x65

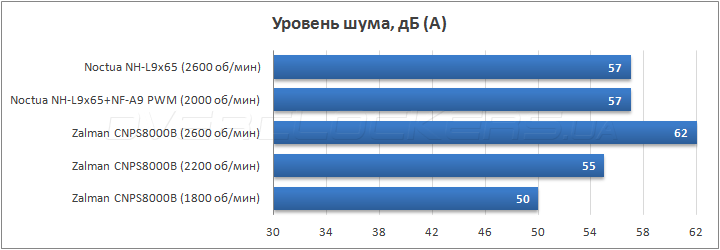

Уровень шума от вентилятора Noctua NF-A9x14 PWM при 2600 об/мин полностью совпал с интенсивностью звучания NF-A9 PWM при 2000 об/мин и составил 57 дБ (А). Наиболее близкая к данному показателю скорость пропеллера CNPS8000B составила 2200 об/мин и 55 дБ (А). Повышение данного порога даже на 100 об/мин приводило к резкому усилению громкости крыльчатки. Кроме того, даже при сопоставимых уровнях звукового давления, спектр частот вентиляторов Noctua акустически гораздо более приятен, чем звучание стокового пропеллера Zalman CNPS8000B.

Noctua NH-L9x65

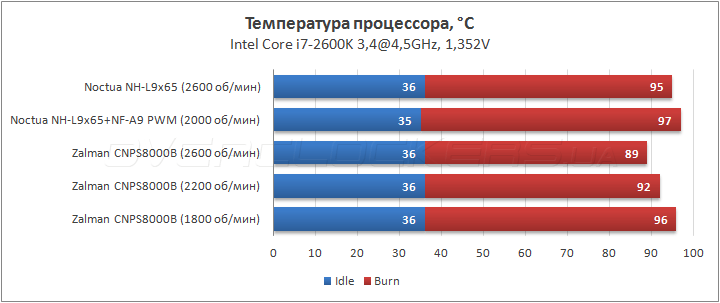

Посмотрим на график температур для каждого уровня шума.

Noctua NH-L9x65

Полученные результаты можно трактовать двояко. С одной стороны Noctua NH-L9x65 оказался несколько слабее, чем вдвое более дешевый Zalman CNPS8000B. И даже установка более крупного вентилятора не улучшила, а наоборот — ухудшила показатели Noctua на два градуса и процессор начал сбрасывать частоту. С другой стороны, NH-L9x65 смог удержать наш стендовый процессор на грани перегрева при разгоне до 4,5 ГГц. Тепловой пакет при этом составил более 130 ватт, хотя для кулера заявлена невозможность использования с разогнанными процессорами, и оптимальный тепловой пакет, не превышающий 84 ватта (для более детальной информации — загляните вот в эту таблицу). А учитывая, что NH-L9x65 предназначен для миниатюрных систем в сочетании с не самыми горячими компонентами, его хватит практически для любого современного процессора.


Выводы

Noctua NH-L9x65 в полной мере справляется со своим предназначением. Прежде всего, данный кулер заполнил пробел в модельном ряду компании, заняв место между самыми слабыми системами охлаждения и башнями начального уровня. А учитывая, что Noctua NH-L9a и NH-L9i имеют очень узкий спектр применения (их целесообразно ставить только в миниатюрные системы), NH-L9x65 является самым первым универсальным предложением в сочетании стоимости, эффективности и габаритов. Он недостаточно производительный, чтобы комфортно использовать его с самыми мощными процессорами, но зато способен удержать от перегрева большинство обычных систем.

Самым главным достоинством Noctua NH-L9x65 являются его компактные габариты, в особенности, если речь идет о системах на базе процессоров Intel. И, само собой, — хороший вентилятор, высокое качество изготовления, простота установки и богатый комплект поставки.

Недостатков, как таковых, у кулера нет. Можно конечно критиковать его за позиционирование и ценовую политику компании, ведь за эти деньги можно найти немало более производительных, пусть и менее сбалансированных конкурентов. Но оставим это на совести производителя, ему наверняка виднее, как именно нужно продавать свой продукт.

И, конечно же, если размеры корпуса и расположение компонентов позволяют использовать более крупные радиаторы, то стоит отдать предпочтение именно им, а не NH-L9x65.
