Упаковка и комплект поставки
Коробка Cooler Master V8 GTS выполнена в традиционной для компании гамме. С первого взгляда не сразу удастся понять — перед нами кулер или двигатель миниатюрного спортивного автомобиля.
Подробные технические характеристики приведены в таблице на боку упаковки, а на тыльной стороне есть схематическое изображение кулера с указанием его физических габаритов, что может быть очень полезно. Ведь размеры данной системы охлаждения немаленькие и проблемы совместимости явно дадут о себе знать при установке.
Открыв упаковку, пользователь первым делом извлечет из нее белую коробочку с набором крепежей и только потом обнаружит кулер, защищенный от повреждений двумя плотными демпферами черного цвета.
В крепежный комплект входят:
- усилительная пластина для сокетов AMD;
- крепежные лапы для горизонтальной ориентации кулера на сокете AMD;
- крепежные лапы для вертикальной ориентации кулера на сокете AMD;
- четыре изоляционные прокладки для сокета AMD;
- четыре винта для сокета AMD;
- усилительная пластина для сокетов Intel;
- крепежные лапы для сокета Intel;
- четыре стойки для сокетов Intel LGA 775/115x/1366;
- четыре стойки для сокета Intel LGA 2011;
- четыре крепежные гайки для сокета Intel;
- два винта для фиксации крепежных лап;
- гаечный ключ;
- тюбик с термоинтерфейсом;
- сопроводительная документация.
Внешний вид
Cooler Master V8 GTS — это крупный трехсекционный кулер, внешне выполненный в стиле мощного автомобильного двигателя, на что, собственно, и указывает его название. Судя по тому, насколько неестественно изгибаются тепловые трубки в боковых секциях, именно такого эффекта рассчитывали достичь дизайнеры. В результате габариты кулера получились более чем внушительными. В высоту он достигает почти 167 мм и поместится далеко не в каждый корпус. В ширину и длину габариты практически одинаковые: 154 и 150 мм соответственно.
Две боковые секции идентичны по устройству между собой. В состав каждой из них входит 36 вертикально ориентированных пластин, пронизанных двумя раздельными тепловыми трубками, загнутыми С-образно.
Верхняя часть вентилятора накрыта декоративным пластиковым кожухом с двумя дополнительными козырьками по бокам. В центральную часть пластиковой накладки встроены шесть светодиодов красного цвета, имеющих отдельный двухконтактный разъем питания. И если козырьки вместе с вентиляторами легко снимаются после выкручивания двух шурупов c крестообразным шлицом, то пластик посередине удерживается шурупами, рассчитанными на шестиугольный ключ. Это прямой намек для пользователя на то, что ему не следует снимать данную деталь.
Комплектные 140-мм вентиляторы имеют дымчатую крыльчатку с девятью лопастями и нестандартную рамку. Фактические габариты пропеллера составляют 140х140х25 мм, хотя в спецификациях на официальном сайте указывались 20 мм по толщине. Посадочных отверстий всего два, находятся они в верхней части рамки, расстояние между ними составляет 110 мм по центру отверстий. Нижней частью вентилятор просто упирается в специальный желобок в основании. Данные характеристики указывают на то, что замену стоковым вентиляторам в случае износа подобрать будет невозможно. Возможно, это была бы и не проблема вовсе, ведь по заявлению фирмы здесь использован инновационный POM-подшипник (полиоксиметилен — материал с низким коэффициентом трения) и заявленный срок службы составляет 160 тысяч часов. Но, все очень сильно портит своеобразный звук, напоминающий пение сверчка, исходящий от подшипника в диапазоне скорости от минимальных 800 до 1200 об/мин. Затем паразитный призвук тонет в нарастающем до максимальных 1600 об/мин аэродинамическом шуме. Этот писк можно было бы списать на брак в отдельном экземпляре, но аналогичное поведение второго вентилятора вселяет подозрение, что данный дефект присущ всем моделям. Подключение к питанию четырехконтактное, длина кабеля составляет 90 мм. В нижнюю часть рамки вставлены четыре светодиода красного цвета. На переднем пропеллере есть 40-мм отросток для подачи питания к светодиодам центральной секции.
Мы все же демонтировали верхний кожух и увидели нечто, предельно похожее по конструкции на ранее рассмотренный Cooler Master V4 GTS, к которому пристроили еще четыре тепловые трубки и две дополнительные секции. В результате площадь рассеивания увеличилась с 5600 см² (как было у V4 GTS) до 7800 см². Ребра в центральной секции расположены параллельно относительно материнской платы, а в двух боковых — перпендикулярно.
Радиаторных ребер в центральной секции насчитывается 45 штук, тепловых трубок восемь, диаметром 6 мм каждая. Четыре в центре и по две в боковых радиаторах. Боковые трубки разведены под причудливыми углами, чтобы оставить с одной стороны пространство для вентиляторов, а с другой — для памяти. В секции входят зеркально, навстречу друг другу. В центральном радиаторе трубки пролегают U-образно.
Центральные тепловые трубки распределены в виде трапеции, если смотреть на них в поперечной проекции, и находятся слишком близко. Боковые же, напротив, разведены слишком далеко.
На боковых ребрах нет никаких аэродинамических оптимизаций, нет даже припоя, следовательно, скорость отвода тепла значительно снижена. Зато расстояние между пластинами составляет 2 мм.
Такая же картина наблюдается и в центральной секции — припоя нет, пластины просто надеты на тепловые трубки и держатся вместе за счет торцевых сцепок. Ребра расставлены с меньшим зазором — всего 1,7 мм.
В качестве основания кулера используется крупная испарительная камера, задачей которой является мгновенное рассеивание тепла от маленького пятна контакта по центру крышки современных процессоров на всю площадь подошвы. Происходит это за счет постоянного перехода теплоносителя, который занимает весь объем камеры, из жидкого состояния в газообразное и наоборот.

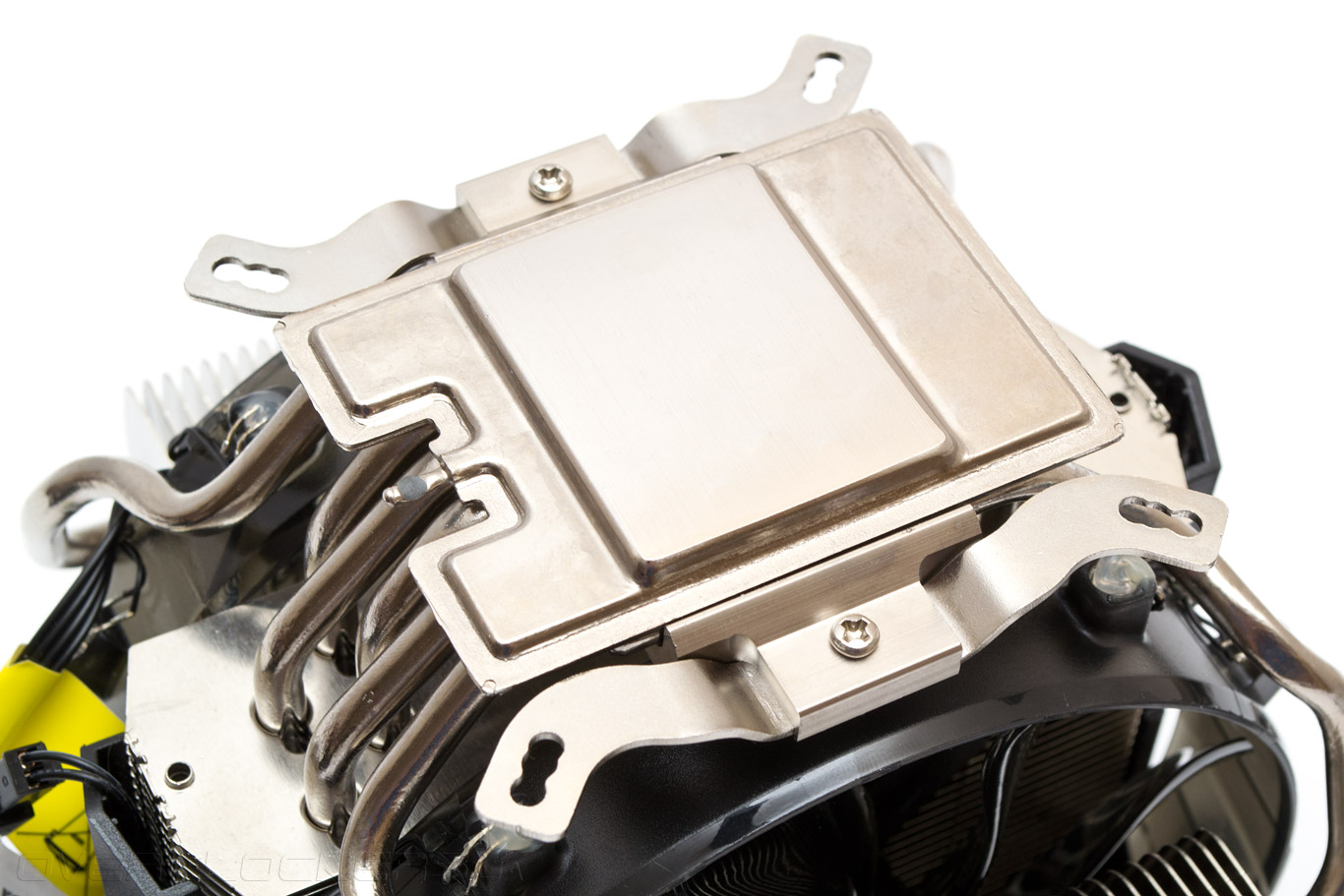

Тепловые трубки припаяны к испарительной камере. Кроме того, они уложены в желоба массивной металлической пластины, по совместительству выполняющей функцию прижимной рамки.
Основание подошвы не зеркальное, хотя поверхность относительно ровная.
Cooler Master V8 GTS может быть установлен на все актуальные процессорные платформы Intel и AMD. Мы производим монтаж кулера на примере разъема Intel LGA1155. Сначала привинчиваем крепежные лапы нужного типа к основанию кулера. Размер винтиков очень маленький и может потребовать использования часовой отвертки.

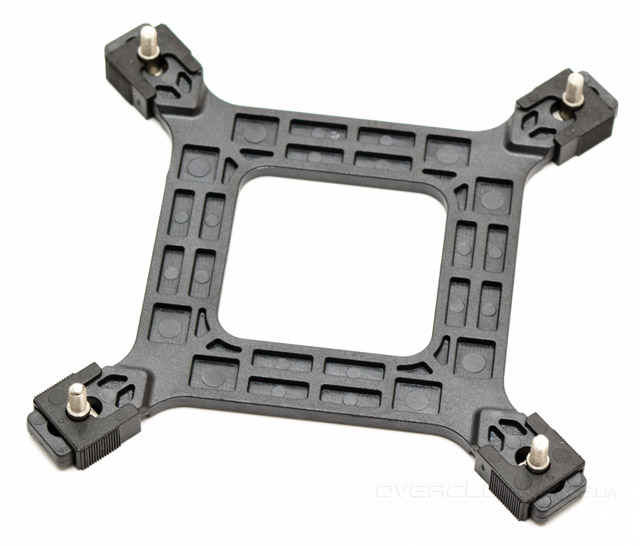

Передвигаем салазки крепежных винтов на усилительной пластине в нужное для LGA1155 среднее положение.

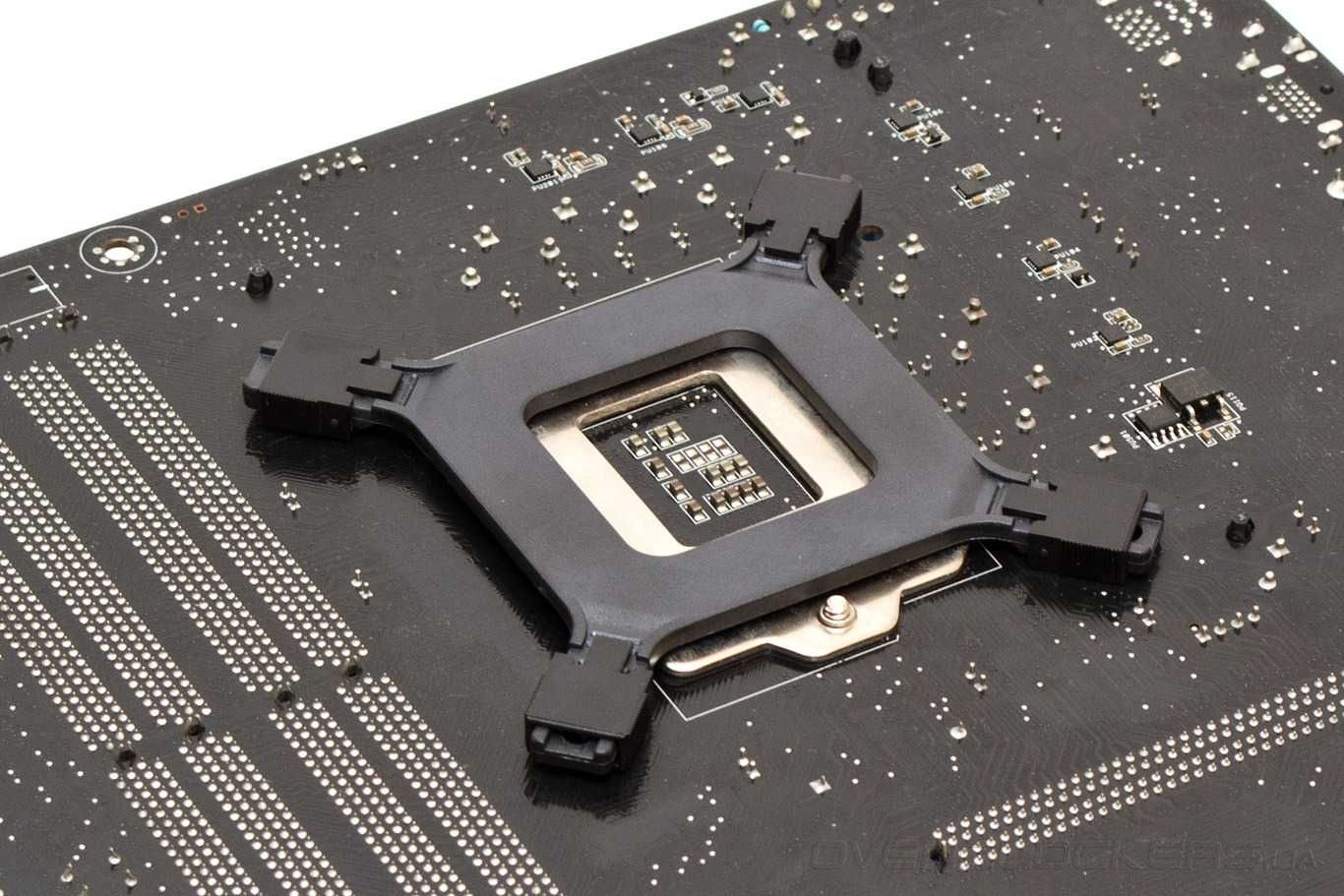

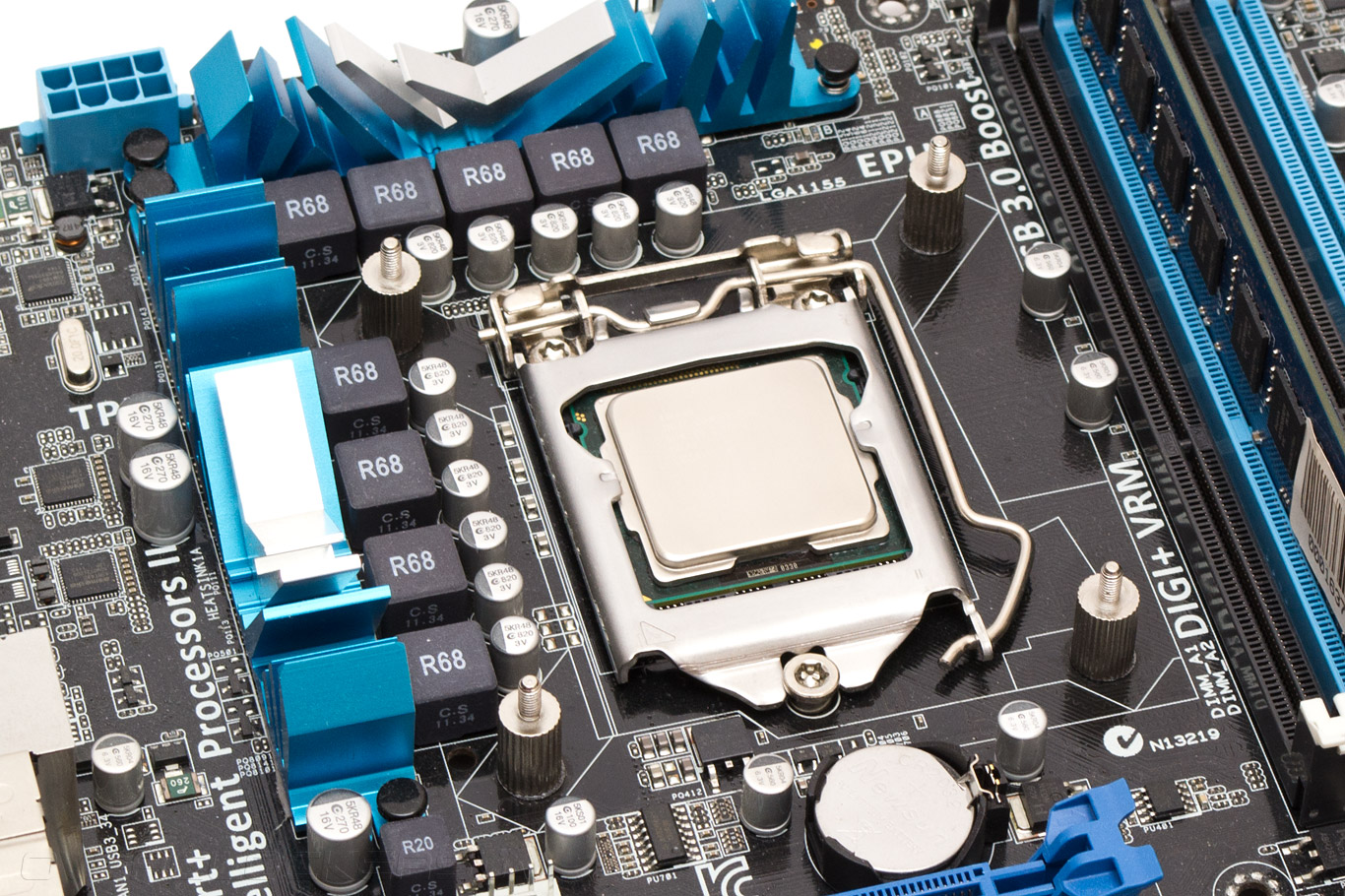

Прикладываем пластину к обратной стороне материнской платы.
Вручную накручиваем на шпильки металлические стойки, наносим термоинтерфейс на процессор и ставим кулер, попав их шпильками в отверстия крепежных лап. Затем следует запастись терпением.
Дело в том, что для завершения процесса установки, на шпильки нужно будет наживить крепежные гайки, которые потом придется затягивать в крайне стесненном пространстве с помощью маленького комплектного ключа. Делать это очень неудобно даже на открытом стенде, не говоря уже про корпус.

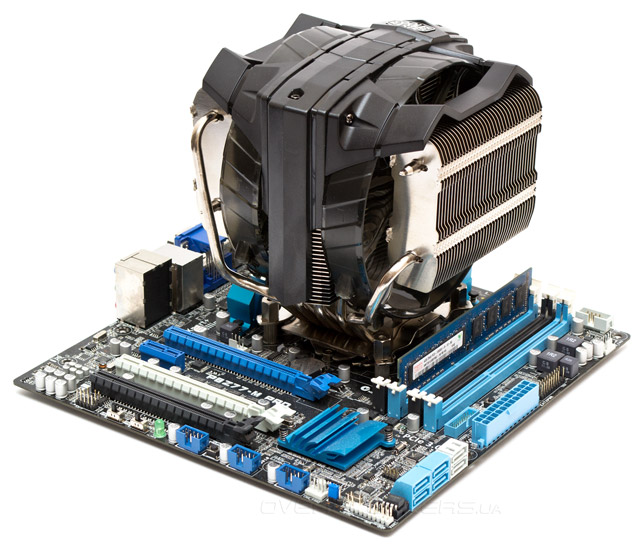

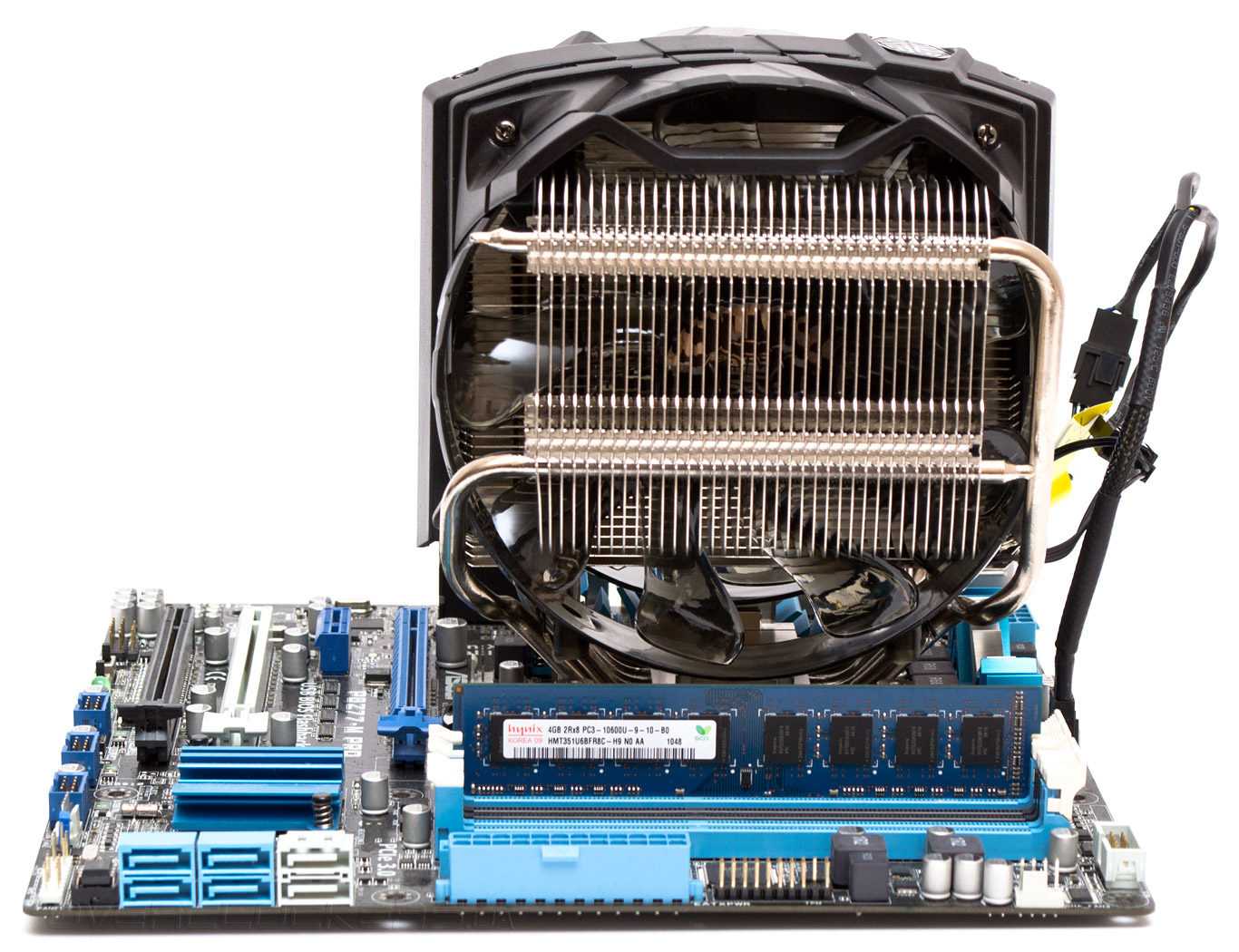

Когда кулер установлен, он накрывает первые два слота DIMM. Для радиаторов памяти остается от 20 до 30 мм пространства, если считать от высоты стандартной планки (30 мм). В последнем случае их удастся снять или поставить, только если кулер демонтирован.

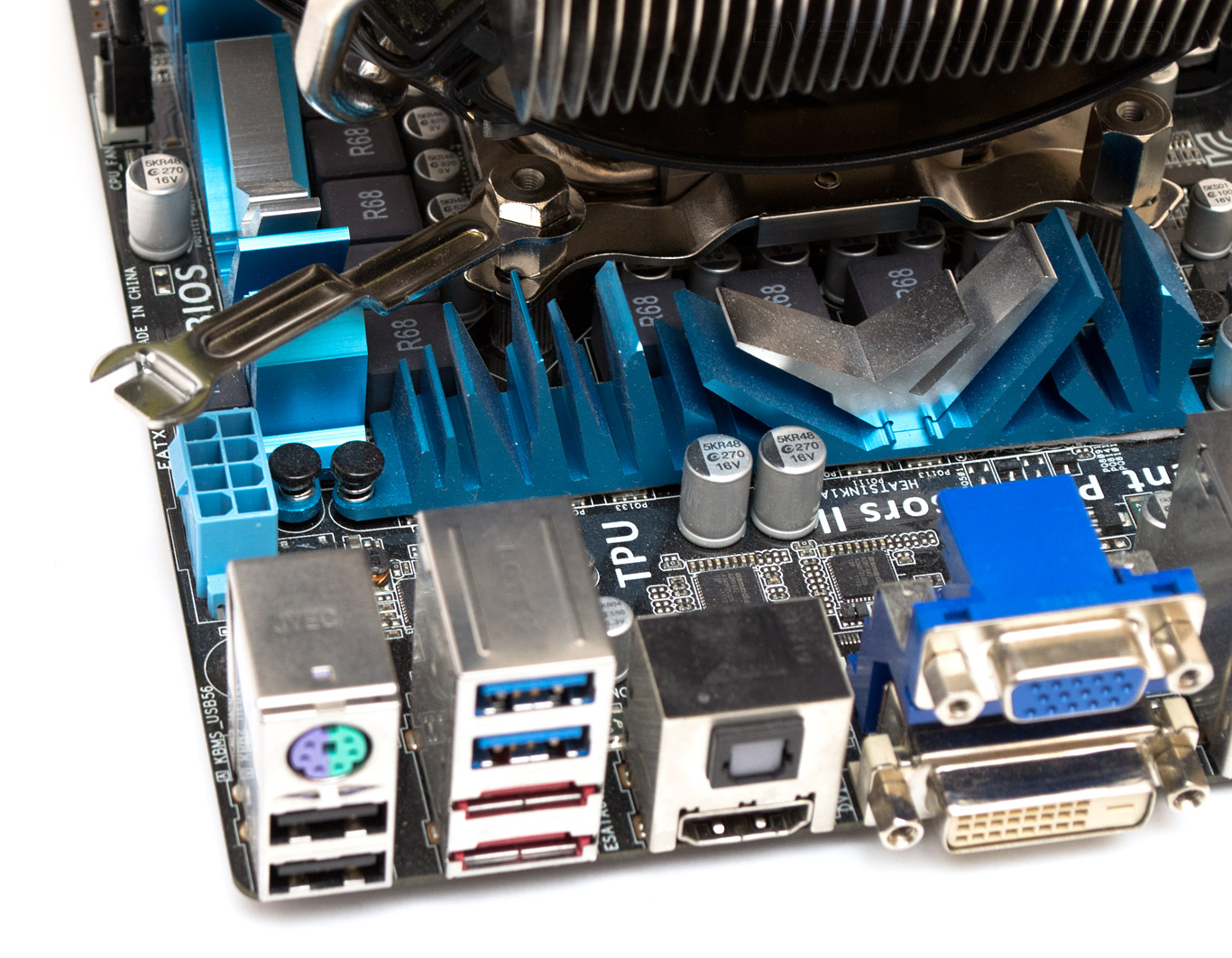

Кулер конфликтует с первым слотом расширения PCI-E.

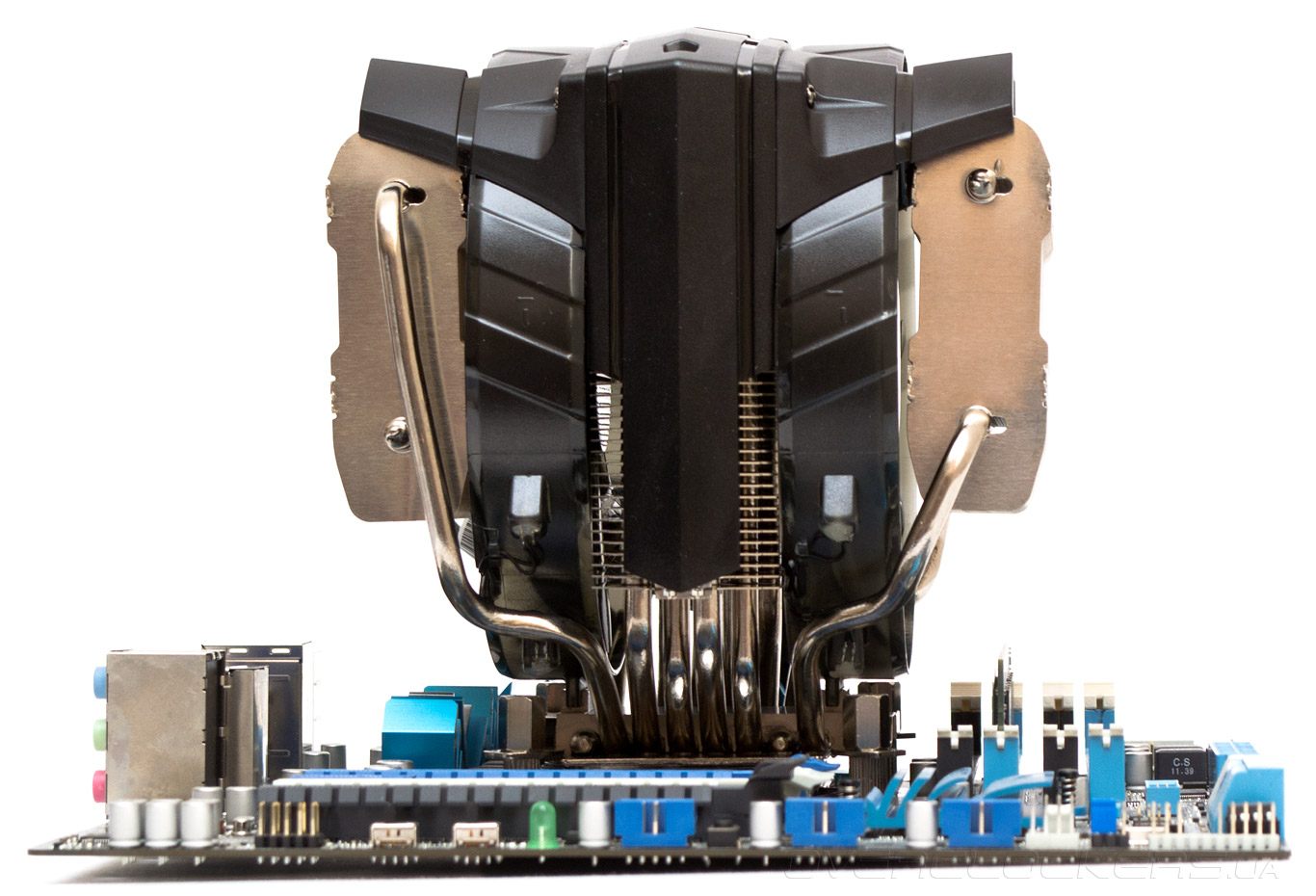

В сборе Cooler Master V8 GTS выглядит пристойно, его габариты не кажутся чрезмерно большими. Однако он вряд ли подойдет владельцам материнских плат формата MicroATX или плат, перегруженных крупными радиаторами силовых цепей в районе процессорного разъема.

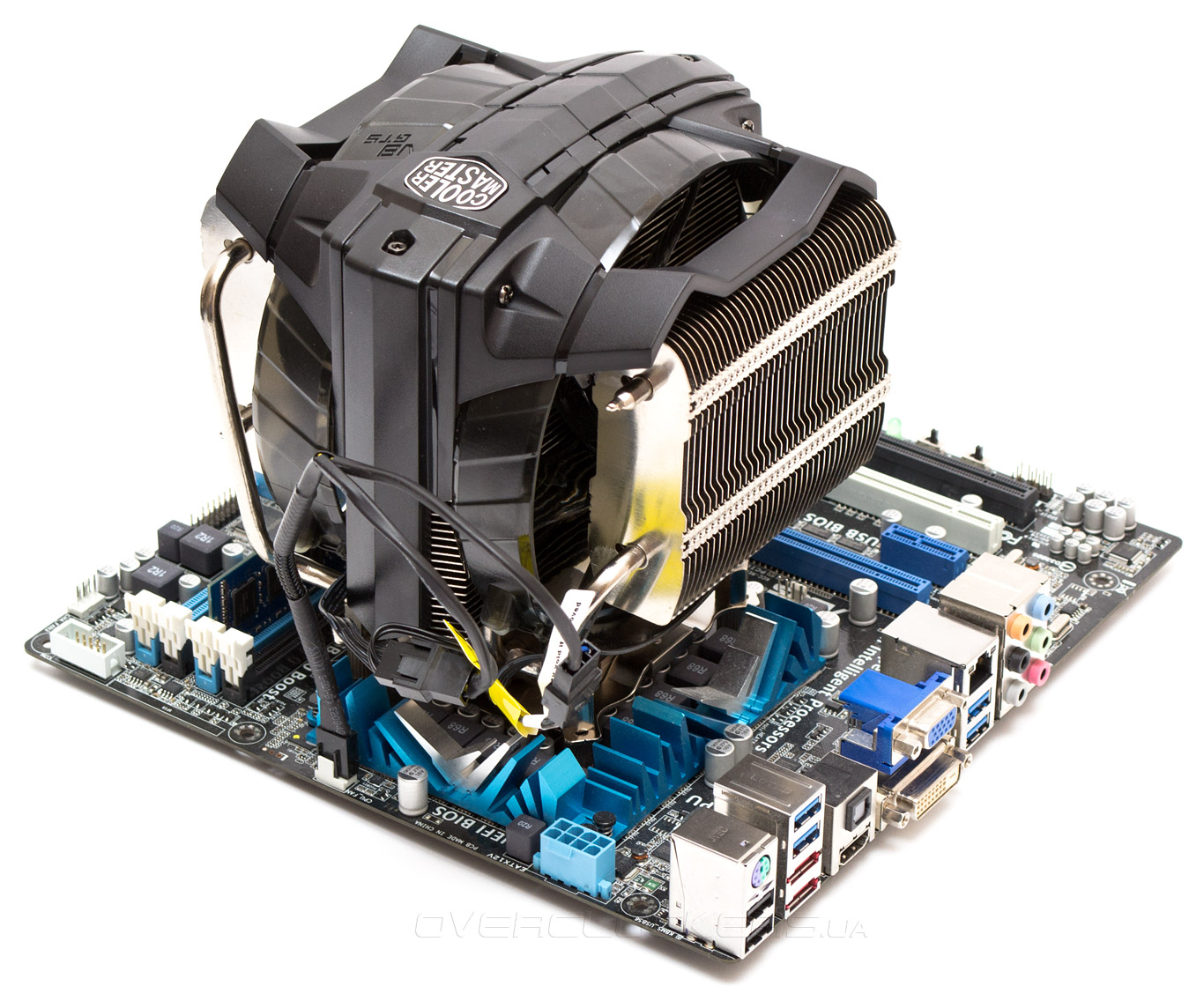

Вентиляторы подключаются к питанию через комплектный разветвитель. Он слишком длинный, поэтому провода торчат в разные стороны, а заправить их некуда.

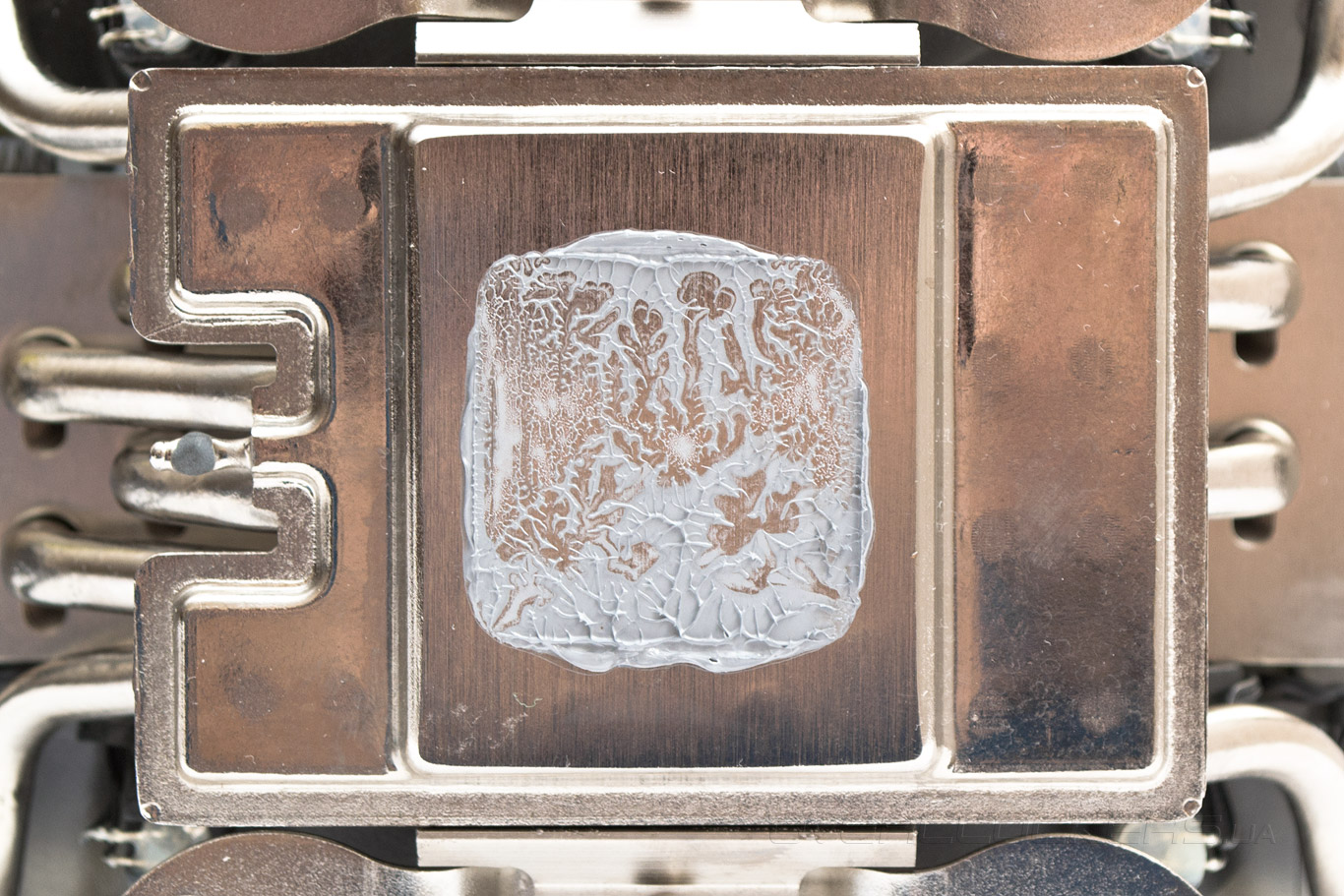

При повороте кулера на 90 градусов ничего радикально не меняется, кроме того, что первые два слота памяти перекрываются уже вплоть до размера стандартных планок. Все еще остается конфликт с первым слотом PCI-E. Поэтому мы даже не стали снимать данные ракурсы для фото. Отпечаток термоинтерфейса получился хорошим, указывающим на высокую силу прижима основания к крышке процессора.
Технические характеристики
Эффективность отвода тепла кулером Cooler Master V8 GTS мы сравнили c близким по габаритам, но уступающим ему по стоимости суперкулером — Noctua NH-D14.
| Техническая характеристика | Cooler Master V8 GTS | Noctua NH-D14 |
| Совместимость с процессорными разъемами | Intel LGA 775/1150/1155/1156/1366/2011 AMD AM2(+)/AM3(+)/FM1/FM2 |
Intel LGA 775/1150/1155/1156/1366 AMD AM2(+)/AM3(+)/FM1/FM2 |
| Размеры радиатора (ДхШхВ), мм | 154х150х167 | 140x130x160 |
| Размеры вентилятора (ДхШхВ), мм | 140х140х25 / 140х140х25 | 120х120х25 / 140х140х25 |
| Материал радиатора и конструкция | Вертикальный трехсекционный радиатор, состоящий из алюминиевых пластин и 8 медных тепловых трубок диаметром 6 мм, расположенных трапециевидно, U-образно и С-образно. Тепловые трубки никелированы | Вертикальная двухсекционная конструкция из алюминиевых пластин, нанизанных на 6 медных тепловых трубки диаметром 6 мм, расположенных U-образно. Тепловые трубки и основание никелированы, все соединения пропаяны. |
| Вес радиатора, г | 854 | 900 |
| Количество пластин радиатора, шт. | 36 / 45 / 36 | 42 / 42 |
| Толщина пластин, мм | 0,6 | 0,5 |
| Межреберное расстояние, мм | 2 / 1,7 / 2 | 2 / 2 |
| Расчетная площадь радиатора, см² | ~7 800 | ~11 760 |
| Модель вентилятора | A14025-16CB-4FBP-F1 | Noctua NF-P14 / Noctua NF-P12 |
| Скорость вращения вентилятора, об/мин | 800~1600 с ШИМ | 1200 / 1300 |
| Воздушный поток, м³/ч | 47~139 | 110,3 / 92,3 |
| Уровень шума вентилятора, дБ(А) | 16~36 | 19,6 / 19,8 |
| Статическое давление, мм воды | 0,3~1,45 | 1,29 / 1,68 |
| Количество и тип подшипника вентилятора | Полиоксиметиленовый подшипник (втулка скольжения) | Гидродинамический подшипник с магнитной стабилизацией |
| Время наработки на отказ вентилятора, час | 160 000 | 150 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,31 | 0,10 / 0,09 |
| Пиковое энергопотребление вентилятора, Вт | 3,72 | 1,2 / 1,08 |
| Дополнительные особенности | Красная подсветка вентиляторов и корпуса, испарительная камера | Понижающий обороты переходник |
| Средняя стоимость, $ | ~110 | ~80 |
Тестовый стенд
Для тестирования эффективности кулера Cooler Master V8 GTS использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
- процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
- контроллер вентиляторов: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
Для измерения уровня звукового давления использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от верхнего торца системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 34 дБ (А).
Результаты тестирования
Сравнение эффективности кулеров мы начнем с замеров уровня шума, создаваемого крыльчаткой при вращении на максимальной и минимальной скоростях. По акустическим характеристикам Cooler Master V8 GTS выглядит на фоне Noctua NH-D14 совсем неубедительно, даже на минимальной скорости, превышая условно бесшумный порог в 40 дБ (А). А на предельных оборотах V8 ревет как настоящий двигатель спортивного болида.
Для каждого уровня шума был составлен соответствующий график температур.
На высоких оборотах Cooler Master V8 GTS продемонстрировал аналогичный с оппонентом уровень охлаждения. Портит картину только то, что V8 GTS шумит при этом на 12 дБ (А) больше, нежели Noctua NH-D14. В тихом режиме Cooler Master V8 GTS проиграл австрийскому суперкулеру три градуса и 6 дБ (А). В целом результат можно считать удовлетворительным, но не более того, особенно принимая во внимание розничную стоимость обеих моделей.
Выводы
Приятно видеть, что в арсенале воздушных кулеров компании Cooler Master появился охладитель V8 GTS, способный тягаться в мощности с заслуженными грандами среди процессорных систем охлаждения. Его внешний дизайн и броская подсветка, несомненно, порадуют сердце любого эстетствующего энтузиаста. Но какой ценой достигнуты данные результаты? Высокотехнологичная испарительная камера, восемь тепловых трубок, десять светодиодов, огромные габариты, проблемы совместимости, высокий уровень шума, и, как следствие всего перечисленного, — очень высокая рыночная стоимость.
Как и прошлой модели, V4 GTS, кулеру требуется доводка на концептуальном уровне. Три существующие секции лучше заменить двумя полноценным по четыре трубки в каждой, увеличив площадь рассеивания хотя бы до 10000 см². Пластины радиатора следует припаивать к тепловым трубкам. И что-то нужно делать с вентиляторами, их уровень шума слишком высок и не приемлем для столь дорогой модели.
Пока что, инновационная испарительная камера, даже в сочетании с восемью тепловыми трубками, не имеет весомого преимущества в охлаждении процессора перед классической конструкцией основания, большой площадью рассеивания и старой доброй пайкой шести тепловых трубок в местах соединения с подошвой и радиаторными пластинами.
Оборудование для тестирования было предоставлено следующими компаниями:
- ASUS — материнская плата ASUS P8Z77-M Pro;
- Cooler Master — кулер Cooler Master V8 GTS;
- Noctua —термоинтерфейс Noctua NT-H1.
