Обзор жидкостной системы охлаждения Cooler Master Seidon 240M

Установка

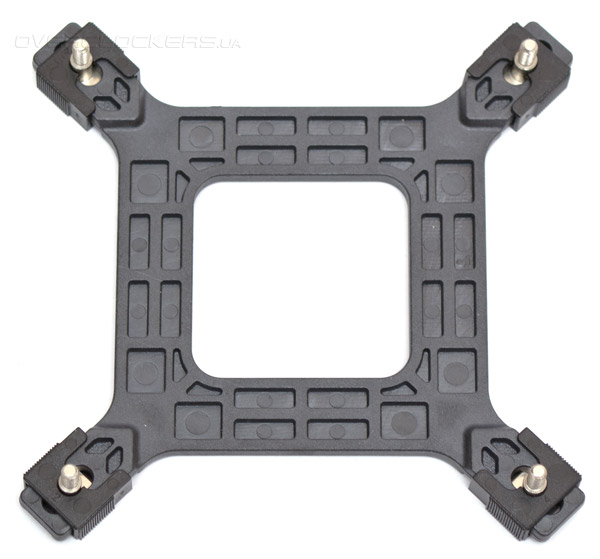

Cooler Master Seidon 240M подходит для всех актуальных процессорных платформ. В нашем случае установка происходит на сокете Intel LGA1155. Сборка начинается с фиксации шпилек на усилительной пластине в нужном среднем положении.

Cooler Master Seidon 240M

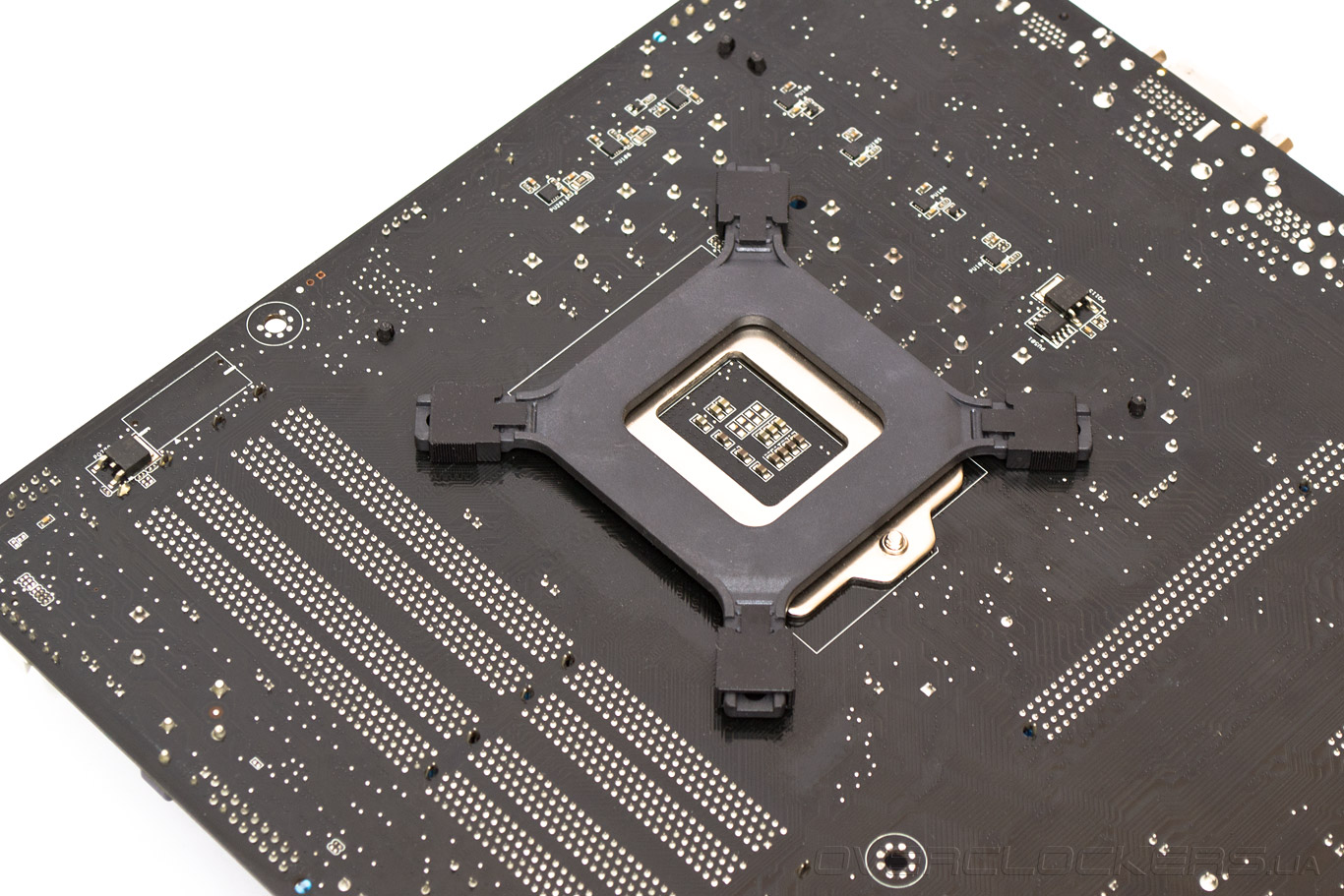

Потом следует вставить усилительную пластину в соответствующие отверстия на тыльной стороне материнской платы.

Cooler Master Seidon 240M

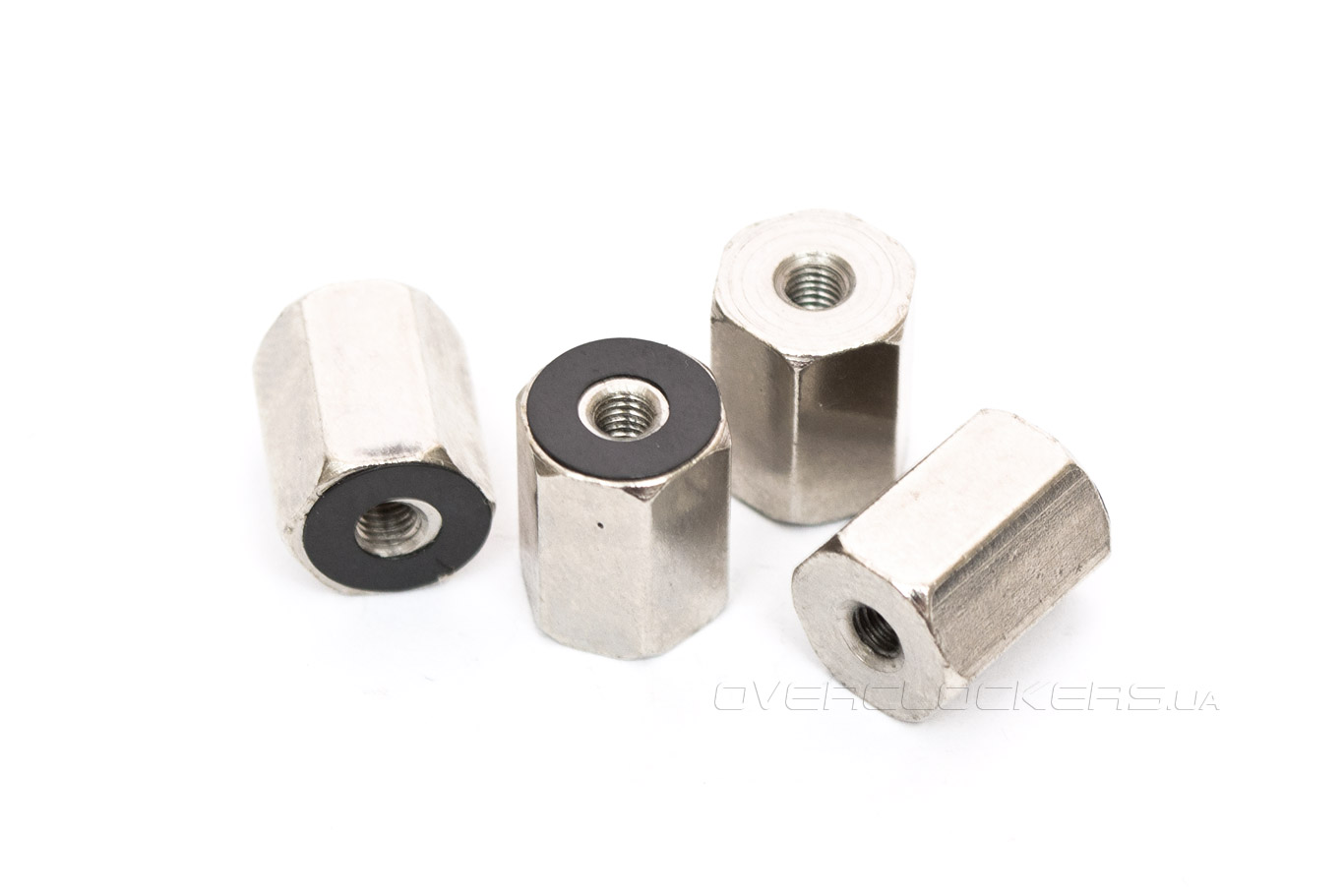

Далее нам понадобятся четыре стойки с электроизоляционными прокладками. Они крайне липкие и после продолжительного использования с трудом отделяются от материнской платы. Поэтому, рекомендуем очистить клейкий слой перед установкой.

Cooler Master Seidon 240M

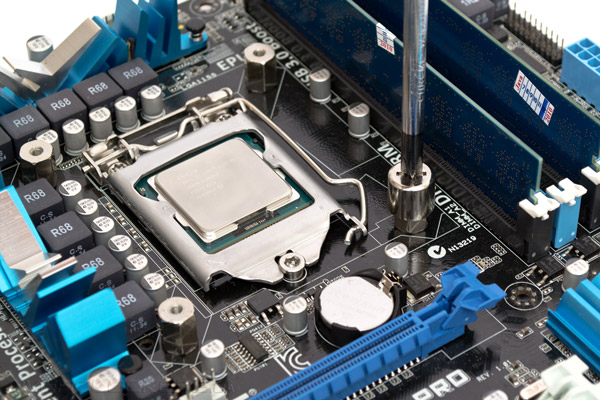

Навинчиваем стойки на шпильки усилительной пластины. Удобнее всего это делать с использованием комплектного шестигранного переходника под отвертку.

Cooler Master Seidon 240M

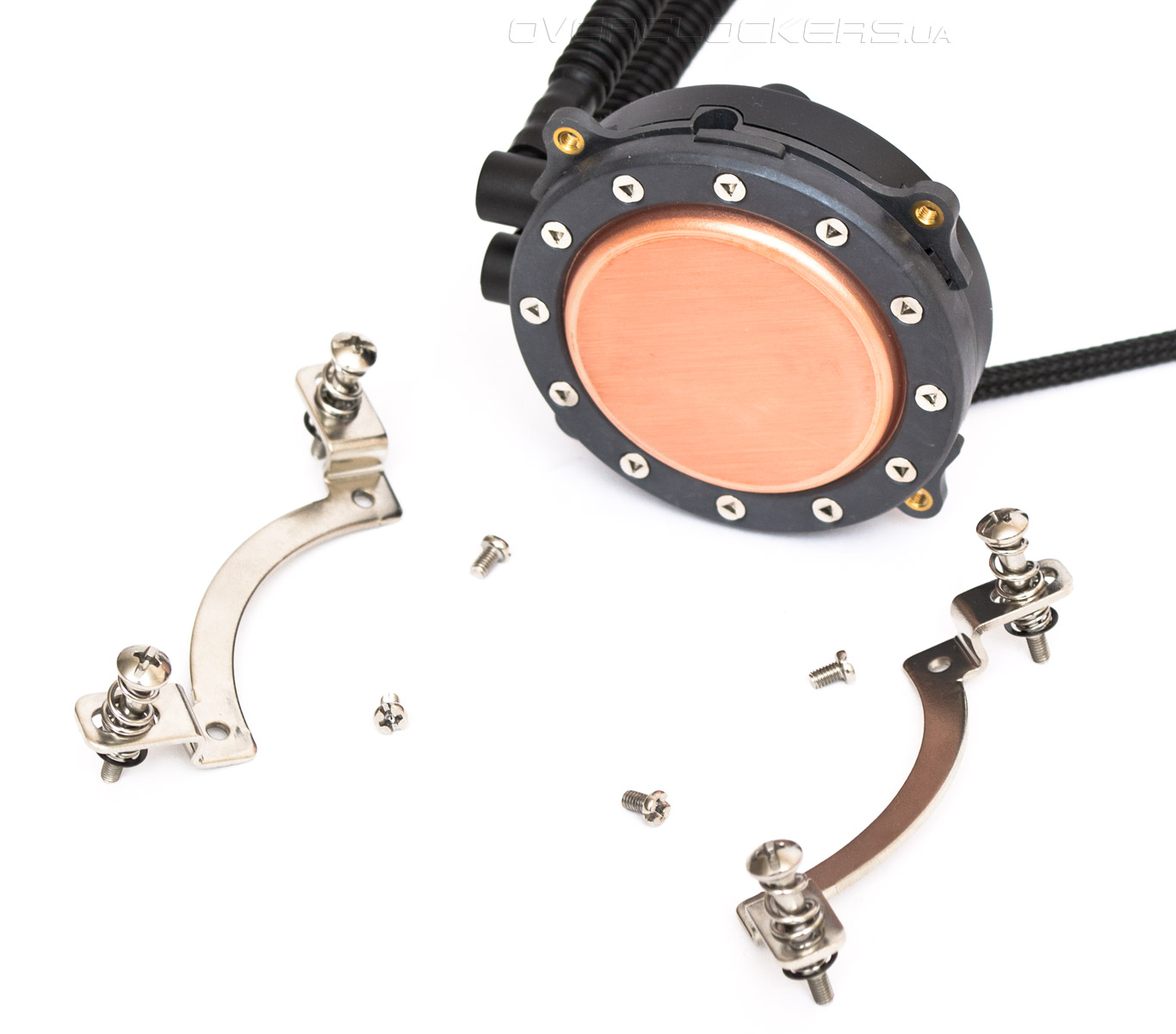

Теперь перейдем к сборке крепежа водоблока. Понадобятся детали, показанные на фотографии.

Cooler Master Seidon 240M

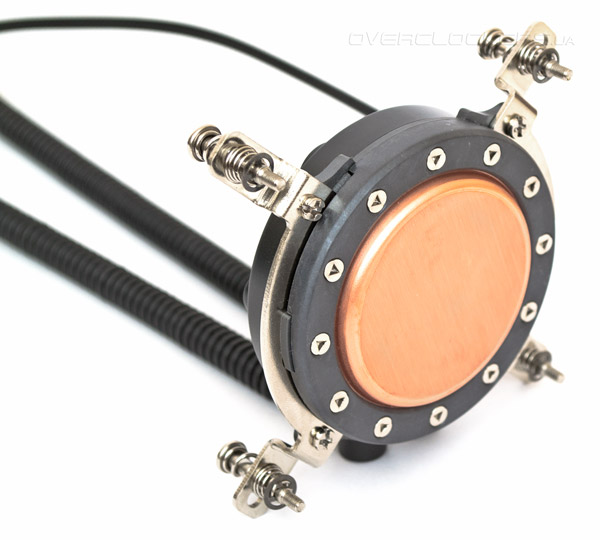

Вставляем лапки в боковые канавки на блоке и фиксируем каждую двумя винтами.

Cooler Master Seidon 240M

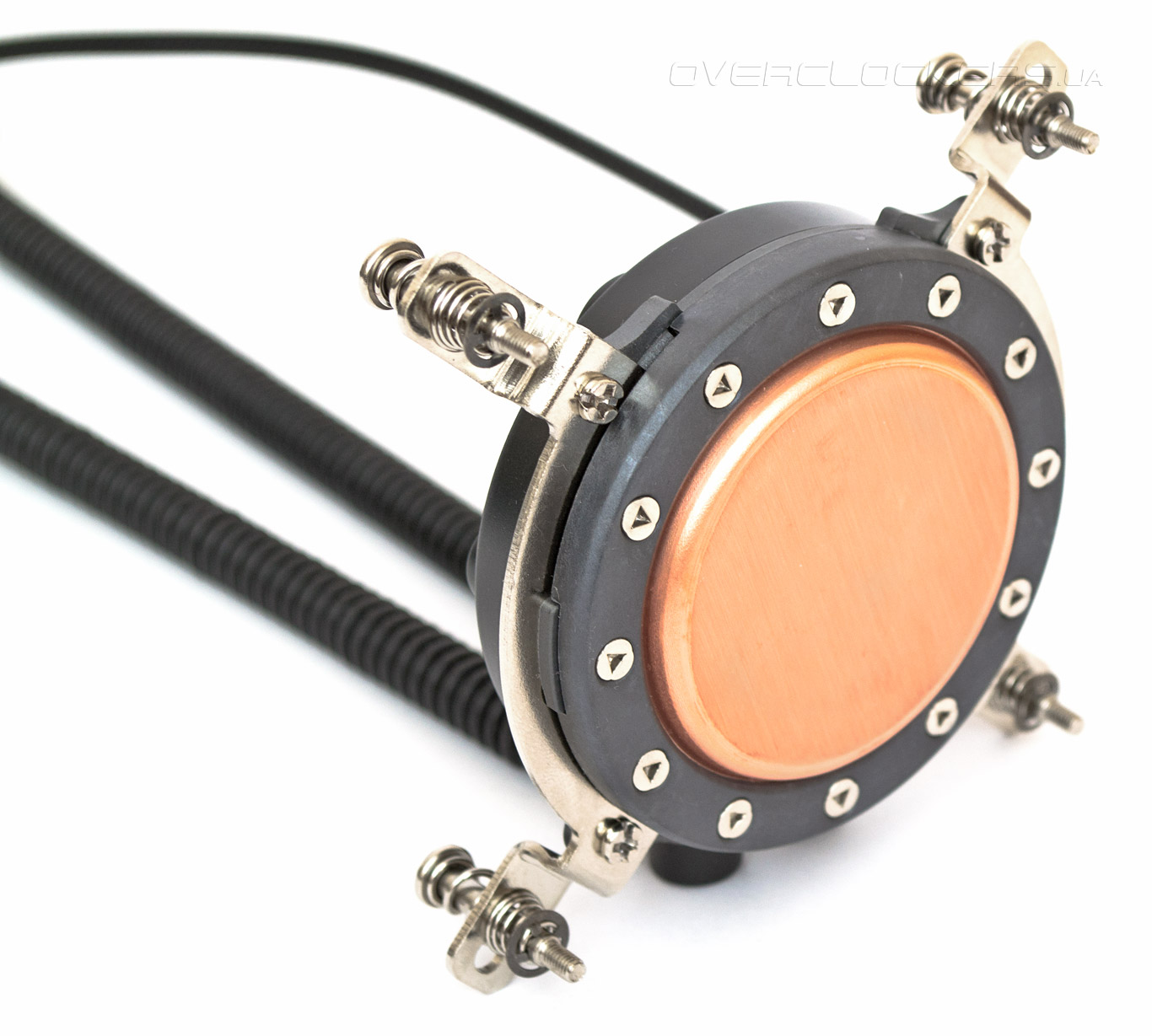

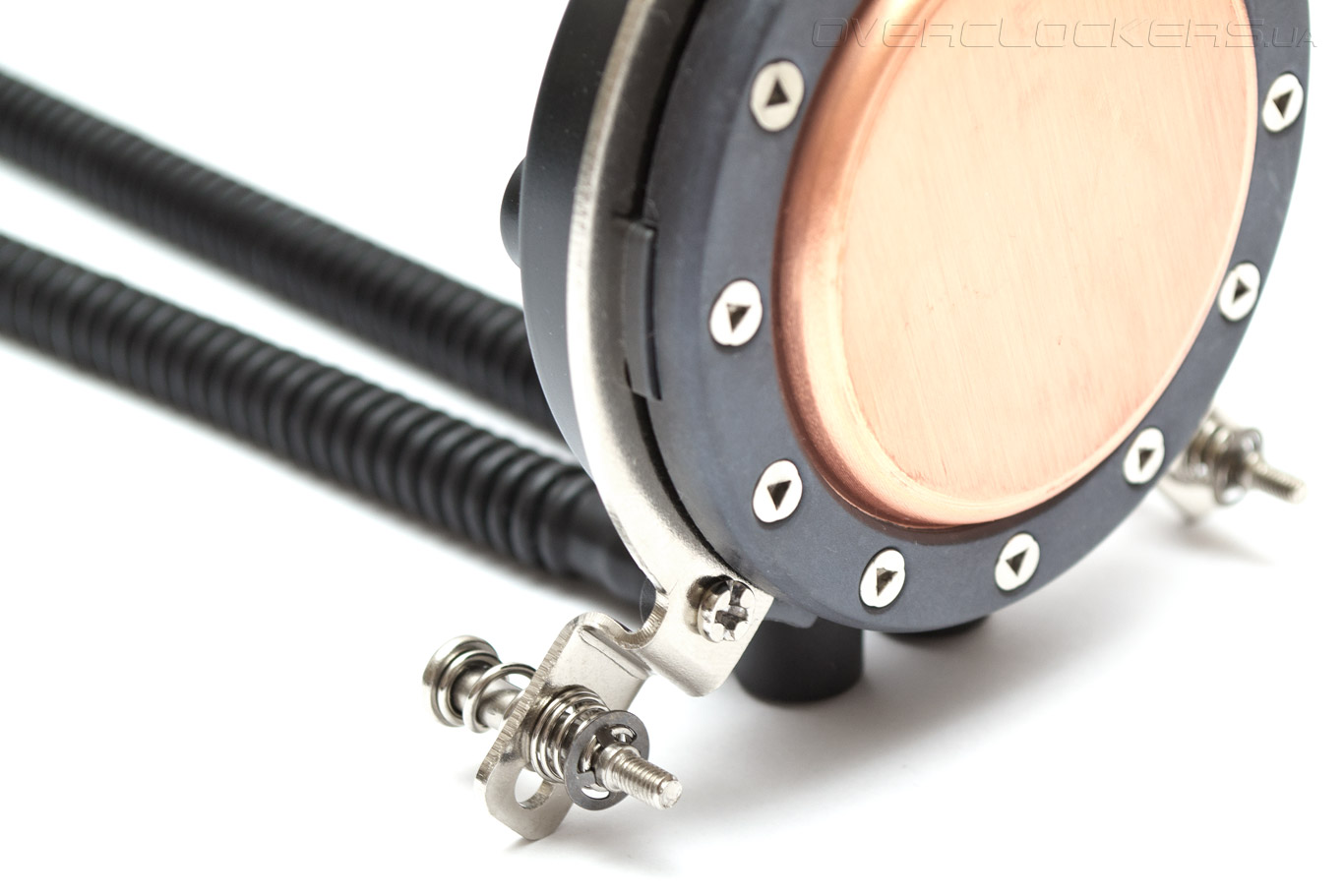

Длинные подпружиненные винты приподнимаем и перетягиваем в среднее положение.

Cooler Master Seidon 240M

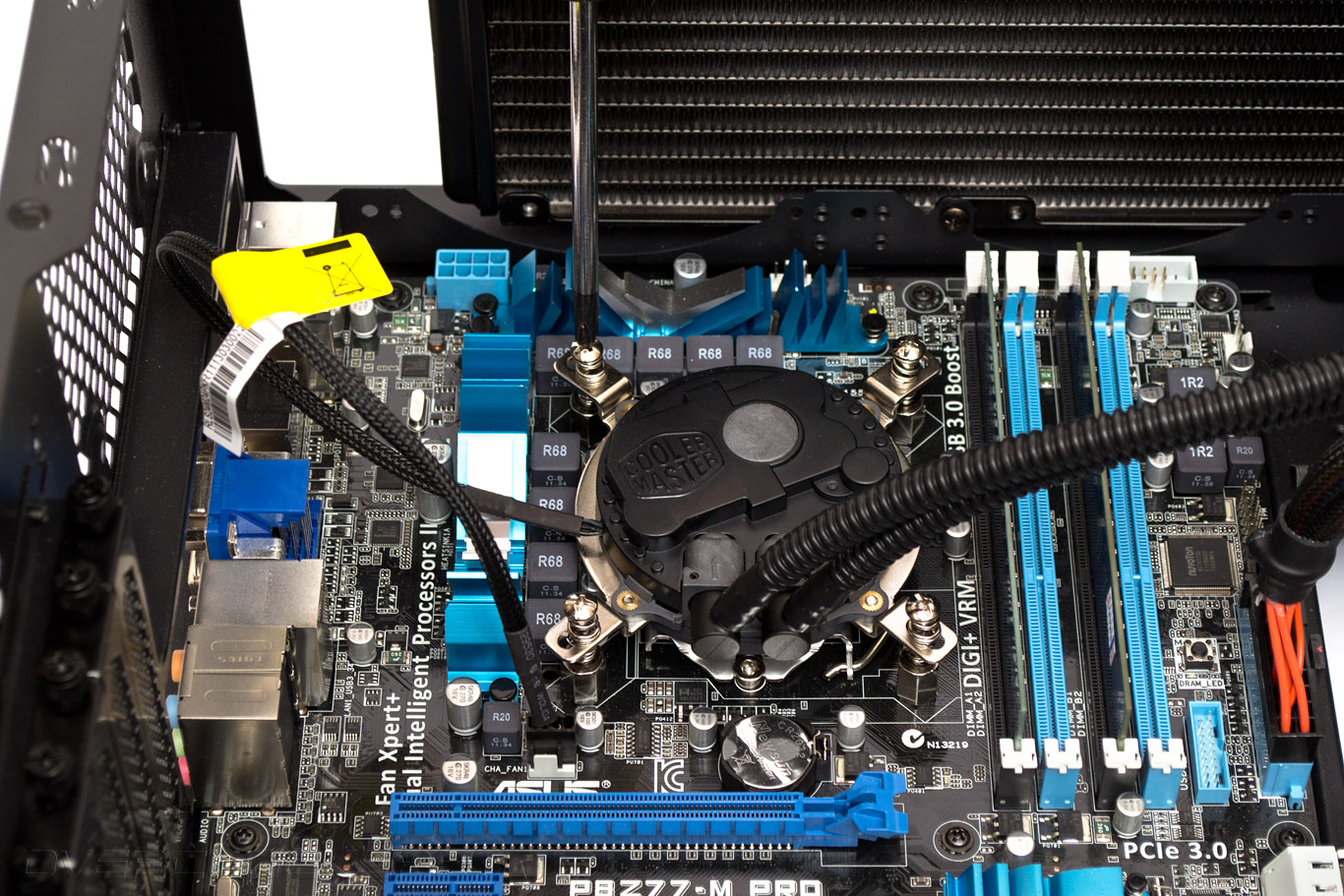

Перед установкой водоблока на процессор желательно закрепить радиатор на корпусе ПК и удостовериться, что длины и выворота шлангов хватает, чтобы дотянуться до разъема. Найти в корпусе место для Cooler Master Seidon 240M может оказаться гораздо сложнее, чем для его малогабаритного товарища Seidon 120М. Наносим термоинтерфейс, опускаем водоблок на место и последовательно затягиваем подпружиненные винты. Чтобы избежать перекоса, рекомендуем крутить их по очереди, по несколько оборотов за раз. Удобнее всего это делать отверткой с плоским жалом. Не забываем подключить питание помпы к свободному разъему на материнской плате.

Cooler Master Seidon 240M

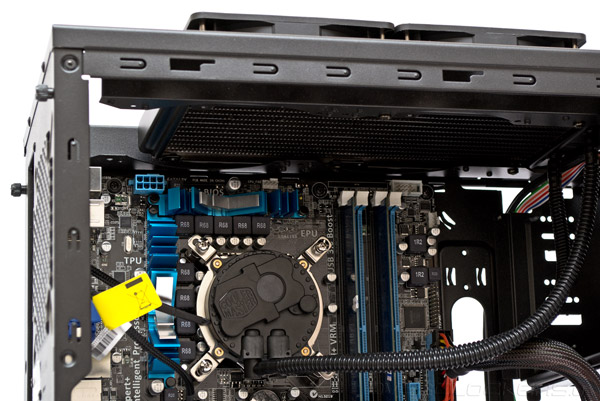

В нашем случае, единственным возможным расположением вентиляторов оказалась позиция сверху, с направлением на вдув в корпус.

Cooler Master Seidon 240M

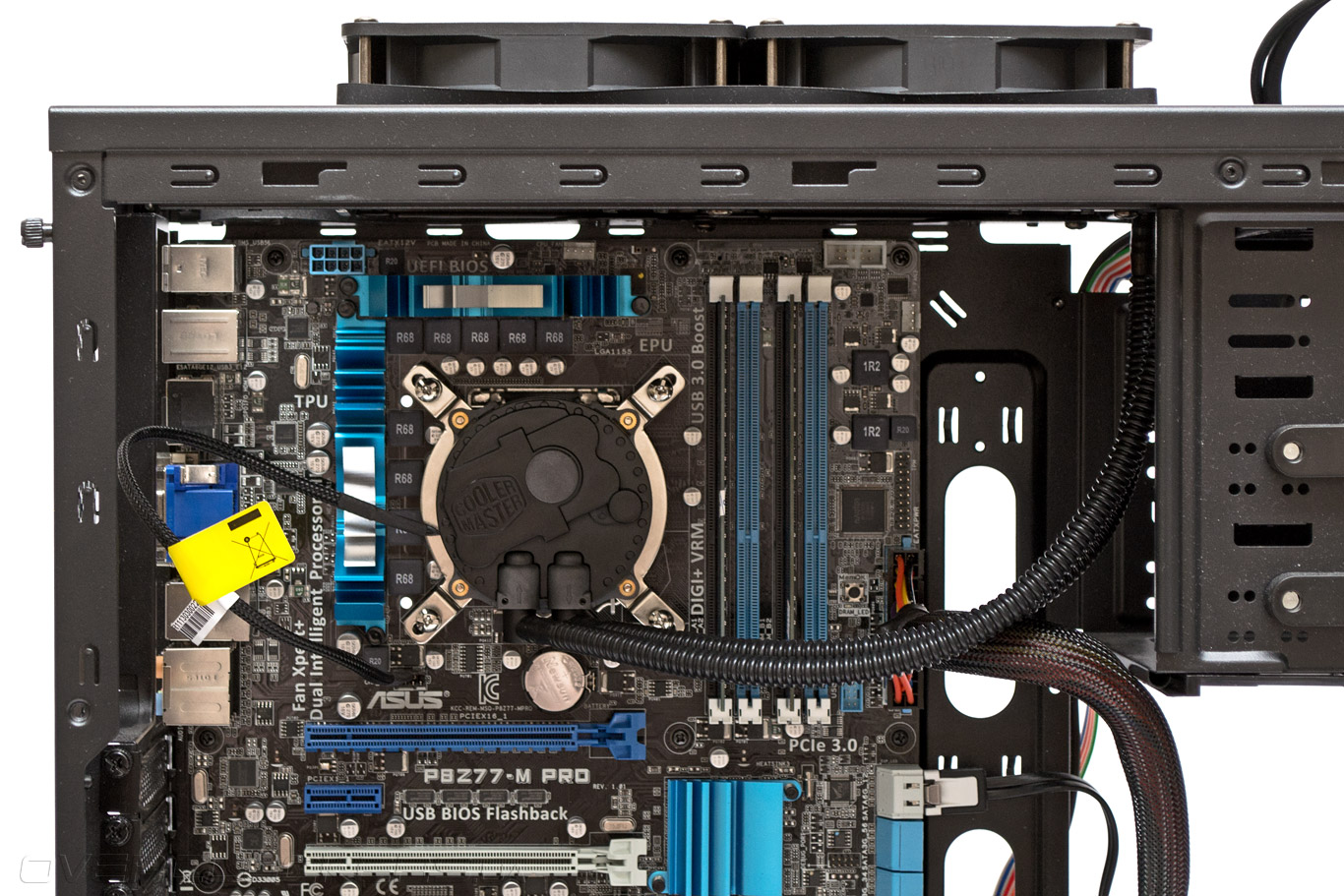

Cooler Master Seidon 240M в сборе выглядит следующим образом:

Cooler Master Seidon 240M

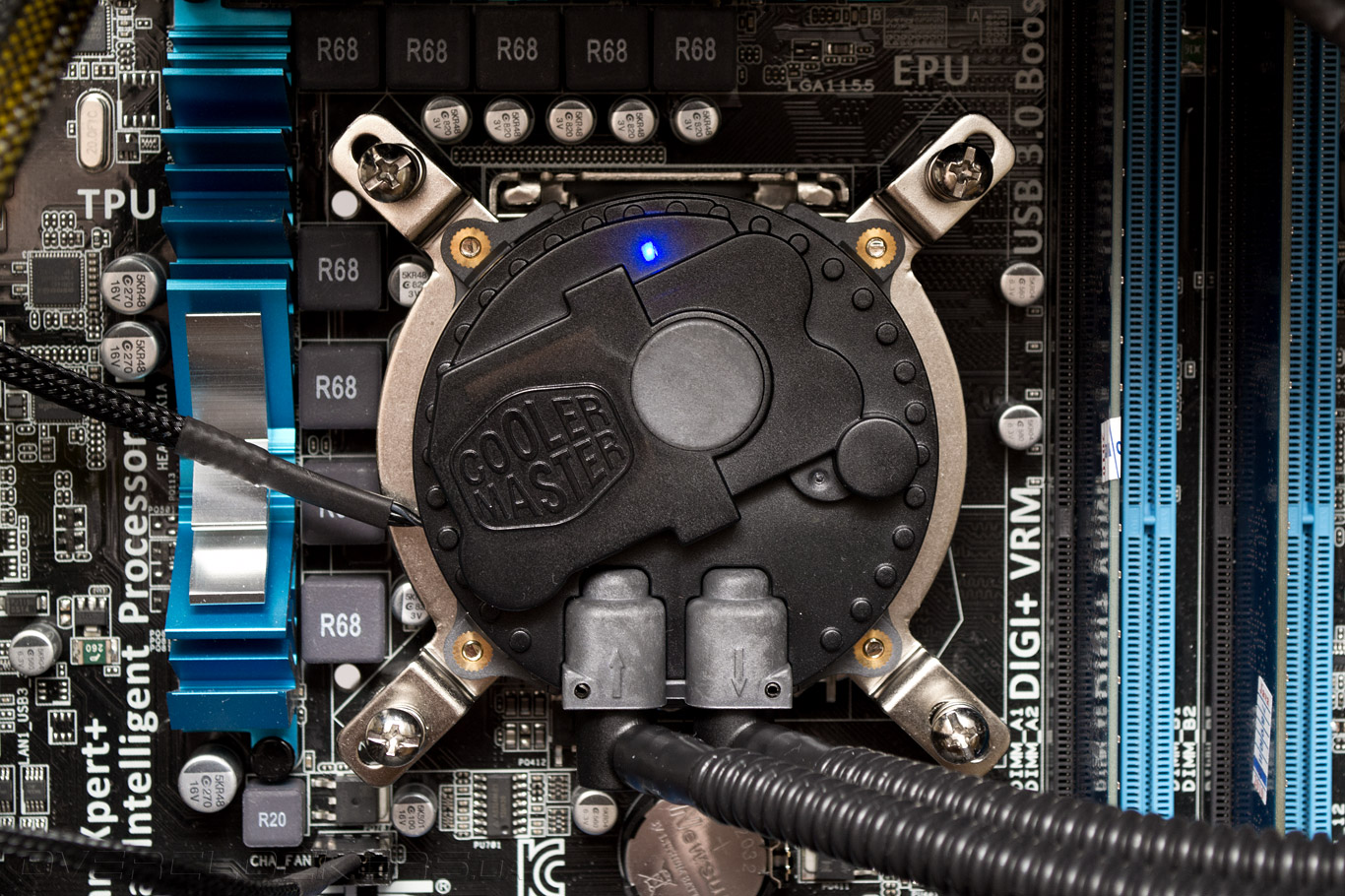

Когда работает помпа, на водоблоке горит синий светодиод.

Cooler Master Seidon 240M

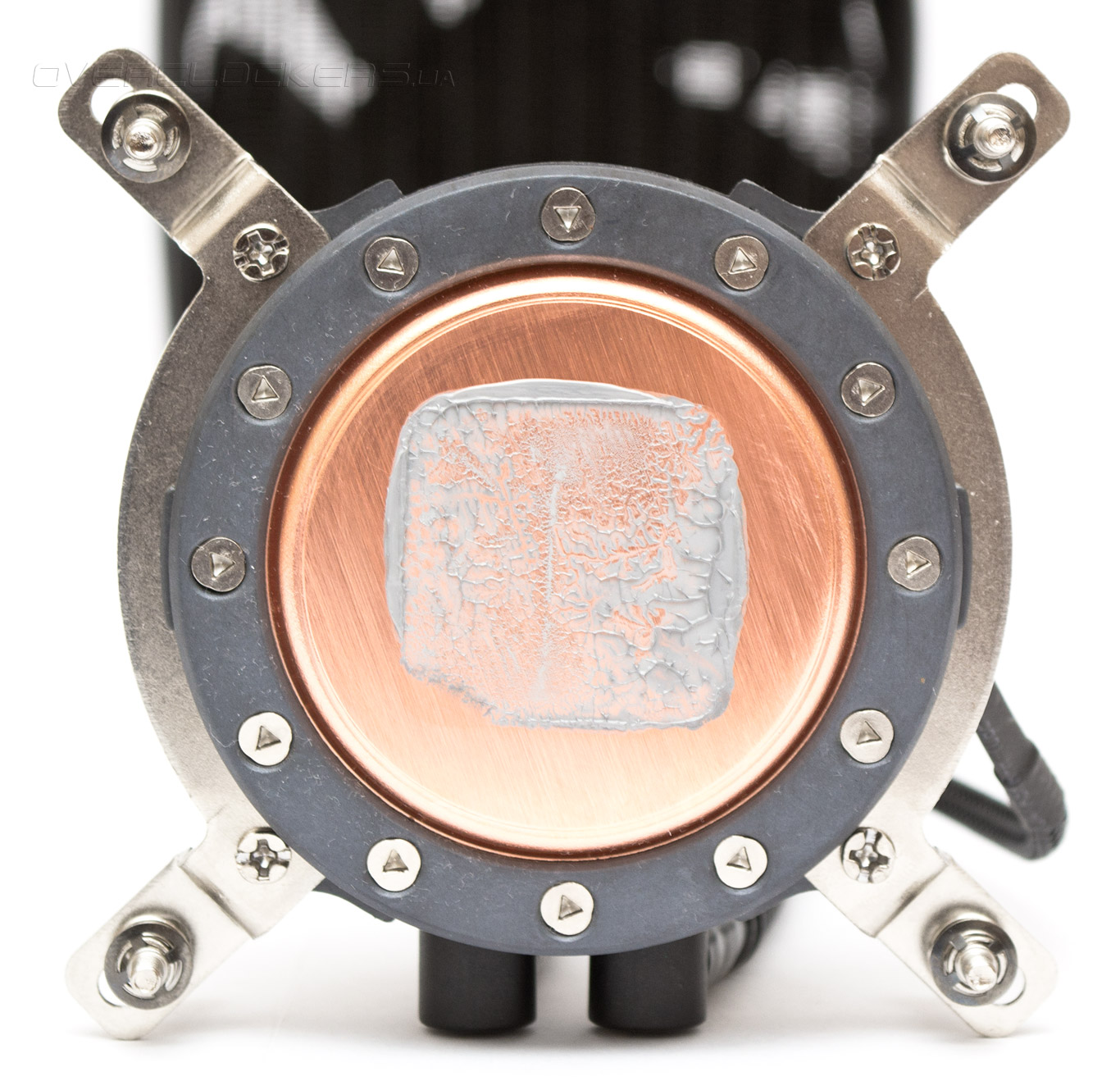

Отпечаток термопасты на основании говорит о сильном прижиме по центру подошвы.

Cooler Master Seidon 240M


Технические характеристики

Эффективность СВО Cooler Master Seidon 240M мы сравнили в первую очередь с младшей моделью в линейке — Cooler Master Seidon 120M. В качестве референтных образцов, среди представителей систем воздушного охлаждения, выступили Noctua NH-D14 и Zalman CNPS10X Performa.

Техническая характеристика Cooler Master Seidon 240M Cooler Master Seidon 120M Noctua NH-D14 Zalman CNPS10X Performa
Совместимость с процессорными разъемами LGA 775/1156/1155/1150/1366/2011
AM2(+)/AM3(+)/FM1/FM2
LGA 775/1156/1155/1150/1366/2011
AM2(+)/AM3(+)/FM1/FM2
LGA 775/1156/1155/1150/1366
AM2(+)/AM3(+)/FM1/FM2
LGA 775/1156/1155/1150/1366/2011
AM2(+)/AM3(+)/FM1/FM2
Размеры радиатора (ДхШхВ), мм 274х120х28 154х120х28 140x130x160 132x75x152
Размеры вентилятора (ДхШхВ), мм 120х120х25
120х120х25
120х120х25 120х120х25
140х140х25
120х120х25
Материал радиатора и конструкция Алюминиевый двухсекционный водяной радиатор с ребрами ленточного типа. Алюминиевый односекционный водяной радиатор с ребрами ленточного типа. Вертикальная двухсекционная конструкция из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки и основание никелированы, все соединения пропаяны. Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм. Тепловые трубки проходят сквозь медное основание.
Вес радиатора, г 416 285 900 610
Вес водоблока 215 215
Количество пластин радиатора, шт. 42 / 42 47
Толщина пластин, мм 0,2 0,2 0,5 0,45
Межреберное расстояние, мм 1 1 2 / 2 1,9
Расчетная площадь радиатора, см2 ~6 600 ~2 200 ~11 760 7 900
Модель вентилятора A12025-24RB-4CP-F1 A12025-24RB-4CP-F1 Noctua NF-P14
Noctua NF-P12
Zalman ZP1225ALM
Скорость вращения вентилятора, об/мин 600~2400 с ШИМ 600~2400 с ШИМ 1200 / 1300 900–2000 с ШИМ
Воздушный поток, м3 32,6 ~ 146 32,6 ~ 146 157 / 187
Уровень шума вентилятора, дБА 19 ~ 40 19 ~ 40 19,6 / 19,8 17 ~ 36
Уровень шума помпы, дБА 25 17
Статическое давление, мм воды 0,31 ~ 4,16 0,31 ~ 4,16 – / –
Количество и тип подшипника вентилятора Подшипник скольжения с нарезной втулкой Подшипник скольжения с нарезной втулкой Гидродинамический подшипник с магнитной стабилизацией Улучшенная втулка
Время наработки на отказ вентилятора, час 40 000 40 000 150 000 50 000
Время наработки на отказ помпы, час 70 000 70 000
Номинальное напряжение вентилятора, В 12 12 12 12
Сила тока вентилятора 0,37 0,37 0,10 / 0,09 0,2
Пиковое энергопотребление вентилятора, Вт 4,44 4,44 1,2 / 1,08 2,4
Пиковое энергопотребление помпы, Вт 1,8 1,8
Дополнительные особенности Понижающий обороты переходник Фирменный резистор RC24P в комплекте.
Средняя стоимость, $ ~140 ~92 ~80 ~32


Тестовый стенд

Сравнительная эффективность отвода тепла жидкостной системой охлаждения Cooler Master Seidon 240M определялась на базе платформы Intel LGA 1155 в такой конфигурации:
  • процессор: Intel Core i5-3570K (3,4@4,4 ГГц, 1,248 В);
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • память: Hynix HMT325U6BFR8C-H9 (2 x 2 ГБ, DDR3-1333 МГц, 9-9-9-24-1T);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: SeaSonic G550 Gold (SSR-550RM, 550 Вт);
  • контроллер вентиляторов: Scythe Kaze Master Pro KM03-BK;
  • термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в вертикальном положении (радиатор был расположен горизонтально) при постоянной температуре 25 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.4 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя пять минут простоя системы без нагрузки. На графике отображен максимальный для четырех ядер результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.


Результаты тестирования

Тестирование Cooler Master Seidon 240M

Результаты тестирования оказались положительными для Cooler Master Seidon 240M. Он оторвался на 3–5 градусов от Cooler Master Seidon 120M. Особенно эта разница заметна при пониженных скоростях вентиляторов. А больший сюрприз заключается в том, что Cooler Master Seidon 240M — первая модель СВО из протестированных нами, которой при сопоставимых оборотах крыльчатки удалось обойти лучшие в своем классе воздушные системы охлаждения.


Выводы

Cooler Master Seidon 240M действительно можно охарактеризовать как эффективную систему жидкостного охлаждения. В процессе тестирования мы установили, что ее мощность ограничивается даже не производительностью помпы, а площадью радиаторных пластин. Из этого следует, что именно контуры с более крупными радиаторами вполне могут найти свою нишу на рынке, в то время как односекционные модели СВО не имеют особых перспектив.

Cooler Master Seidon 240M имеет несколько недостатков, которые омрачают общую радужную картину. Пожалуй, самый крупный из них — это цена. Второй момент, который может смутить покупателя — довольно шумная помпа в штатных режимах работы. И третий момент — необходимость специально подбирать корпус, совместимый по посадочным отверстиям с радиатором данной системы.

Приятно отметить, что заводские системы жидкостного охлаждения все же демонстрируют определенный прогресс по общей эффективности. Тем не менее, соотношение стоимости и производительности все еще оставляет желать лучшего. Мы с нетерпением ожидаем увидеть в тестовой лаборатории старших братьев линейки Seidon — Cooler Master Eisberg 240L Prestige и Eisberg 120L Prestige, чтобы узнать, на что способна их улучшенная помпа в сочетании с уже протестированными нами радиаторами.



Оборудование для тестирования было предоставлено следующими компаниями:
  • ASUS — материнская плата ASUS P8Z77-M Pro;
  • Cooler Master — системы охлаждения Cooler Master Seidon 120M и Cooler Master Seidon 240M;
  • Eletek — система охлаждения Zalman CNPS10x Performa.
