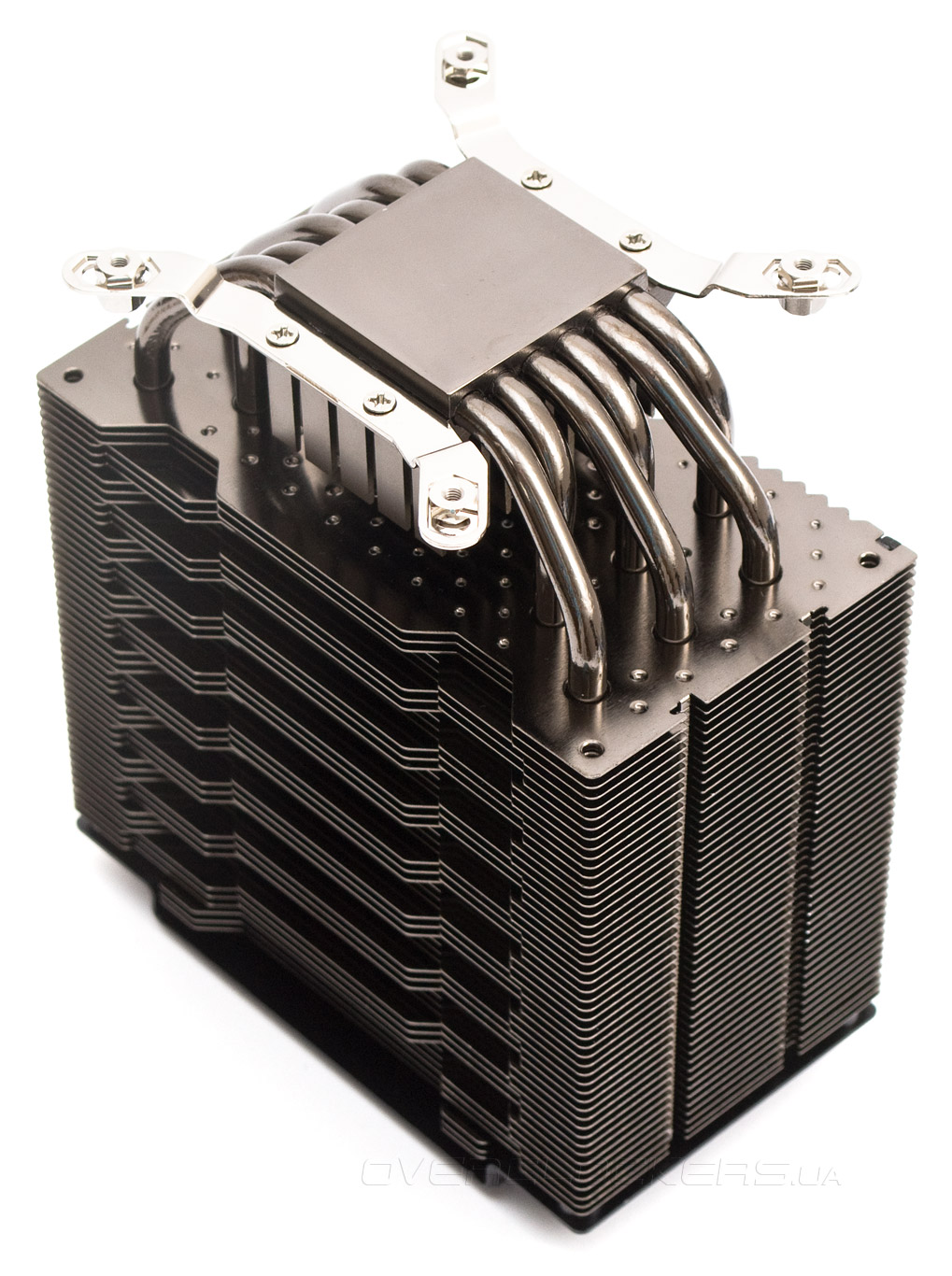

Как и многие другие системы охлаждения be quiet!, кулер Dark Rock 3 поддерживает установку почти на все актуальные (и не очень) платформы от Intel и AMD, выпущенные за последние 10 лет. Традиционно, на разъемах Intel башню можно устанавливать в любой из четырех ориентаций, а на AMD — только вентилятором вперед или назад. Я расскажу о монтаже кулера на примере разъема Intel LGA1155. Для начала привинчиваем к основанию Dark Rock 3 крепежные лапы, в пазы которых вставляются в нужном месте и фиксируются гайками с верхней стороны болты с внутренней нарезкой.

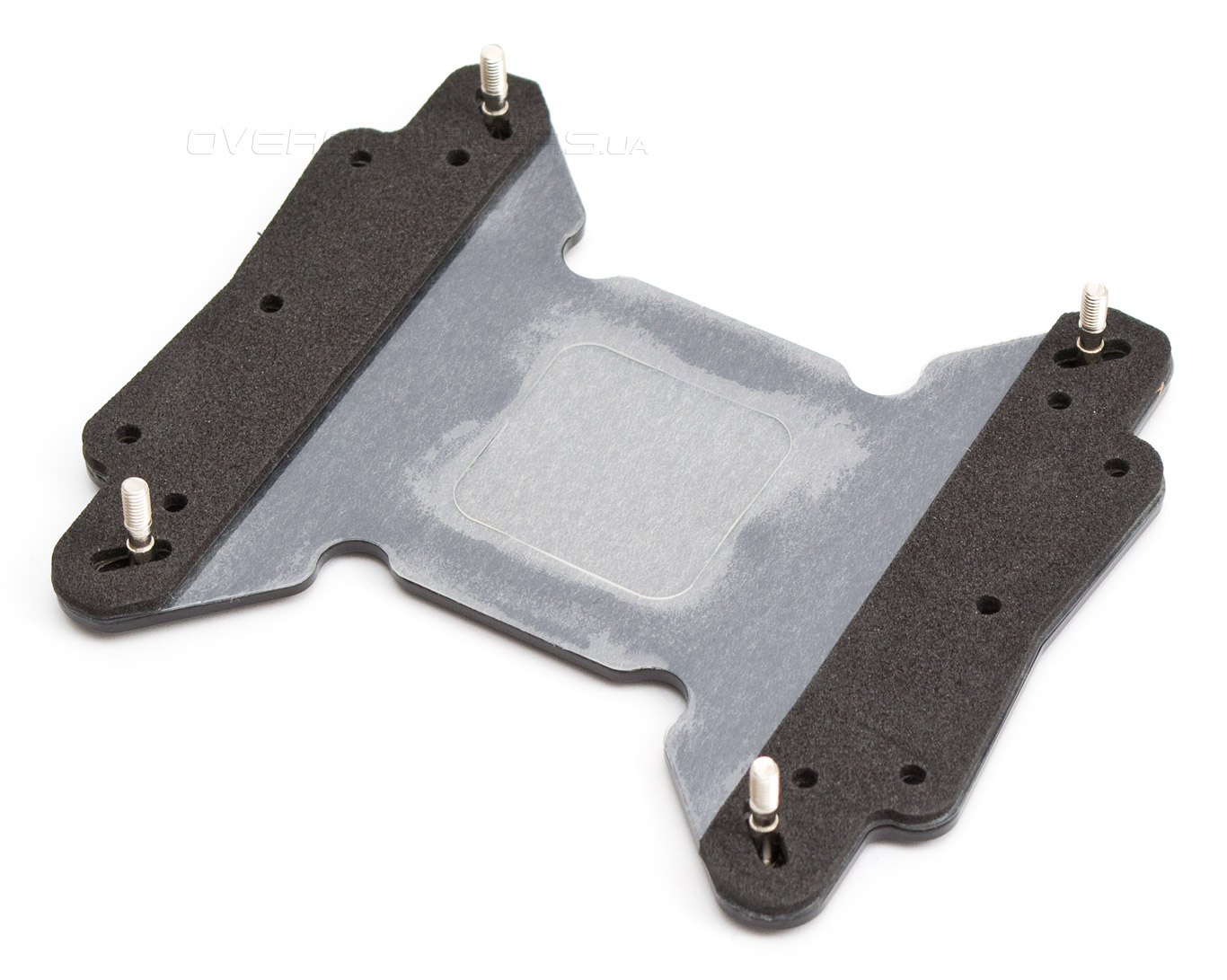

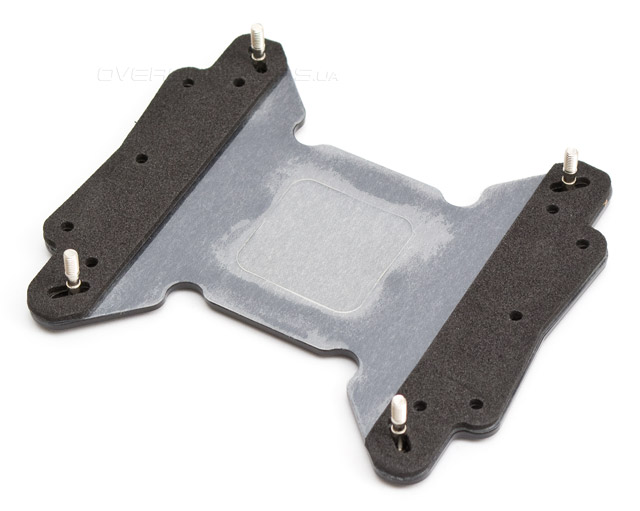

Продеваем крепежные шпильки сквозь нужные отверстия в усилительной пластине, изолированная часть которой должна быть обращена к материнской плате.

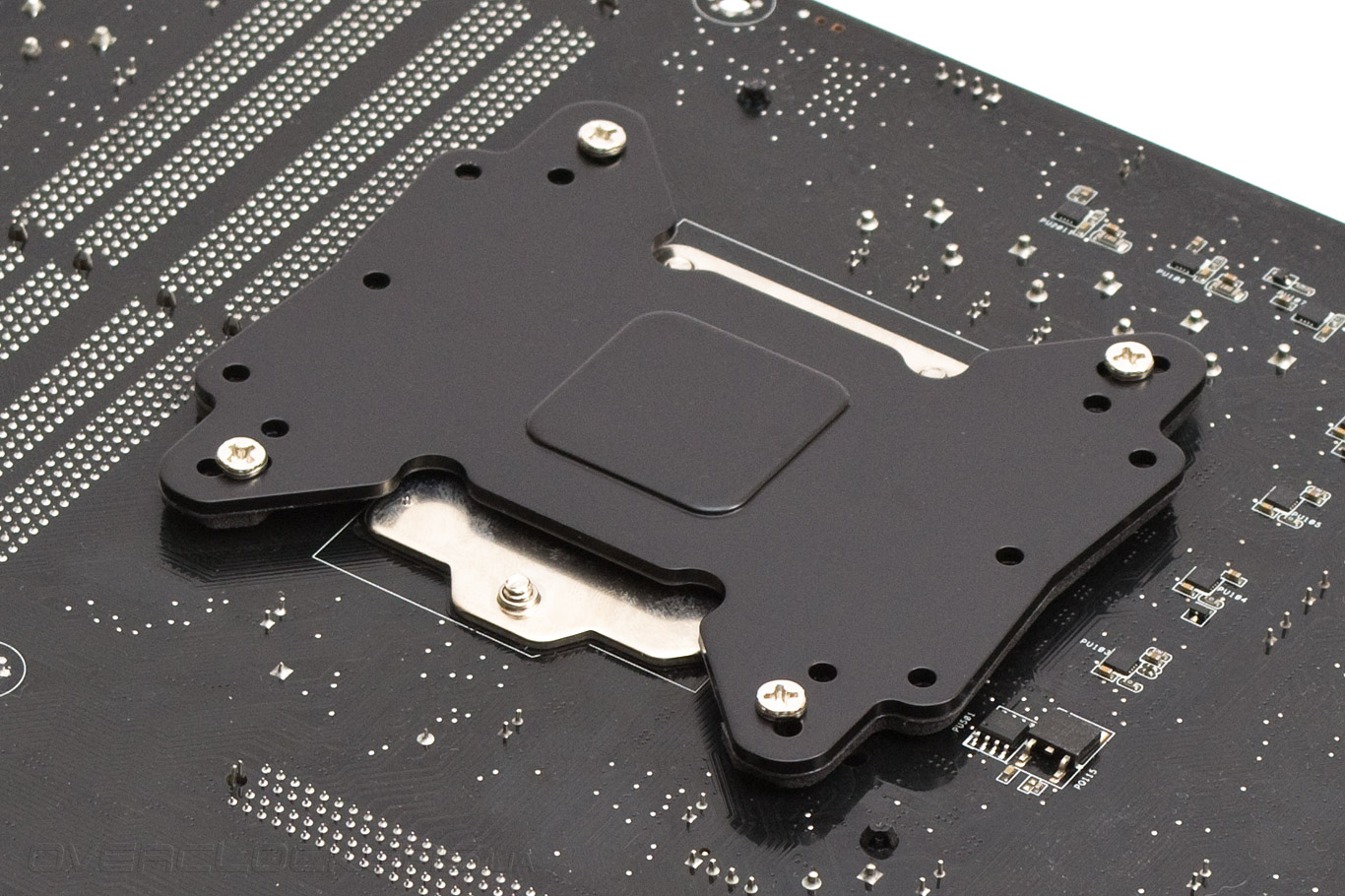

Прикладываем пластину к обратной стороне «материнки». Усилительный элемент может иметь только одну ориентацию на данном процессорном разъеме.

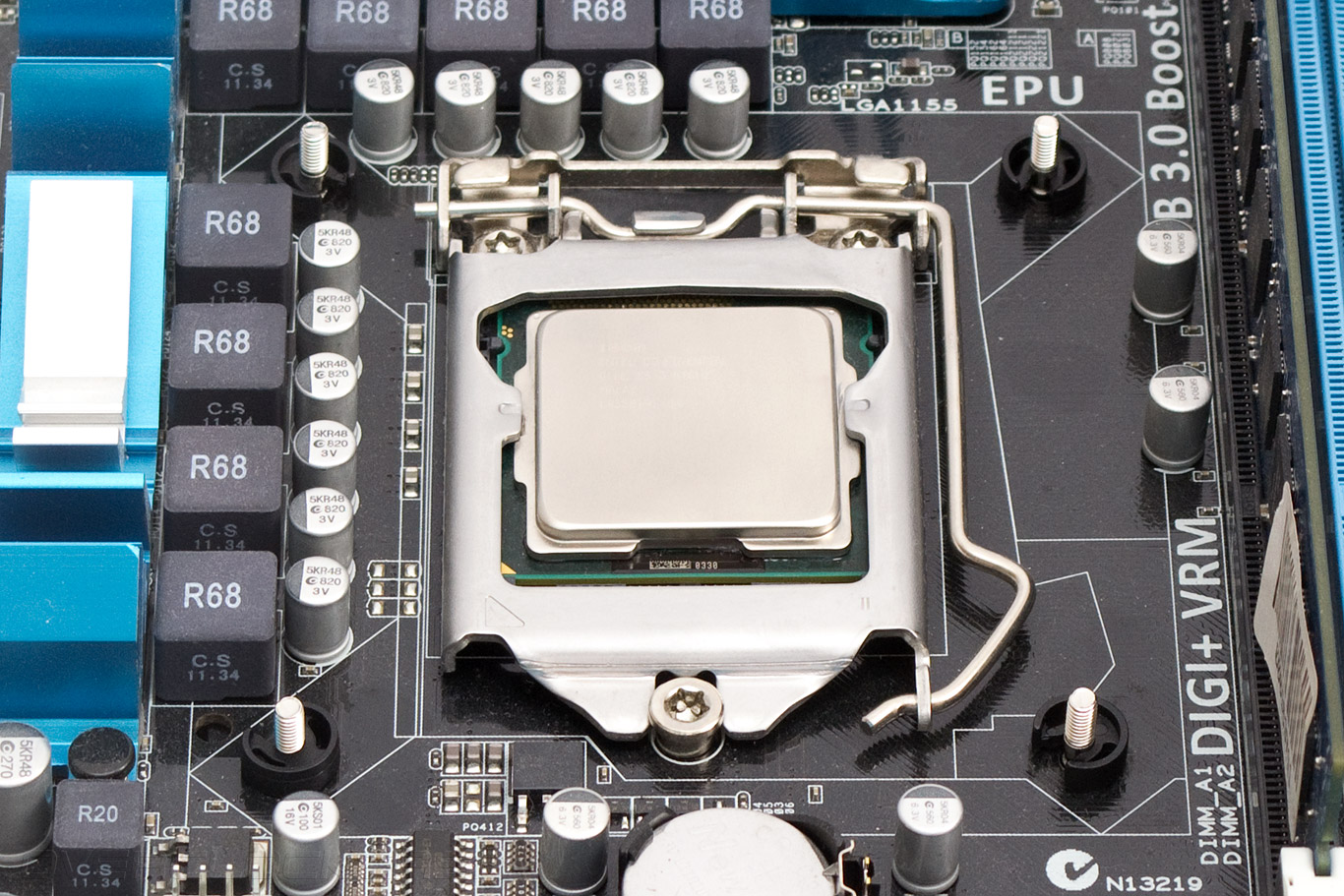

С лицевой стороны на шпильки надеваем стопорные пластмассовые кольца.
Наносим термоинтерфейс и привинчиваем кулер, поворачивая шпильки отверткой с обратной стороны платы. Как и прежде, удобнее всего это делать, если поставить кулер вверх тормашками и надеть материнскую плату на него сверху.

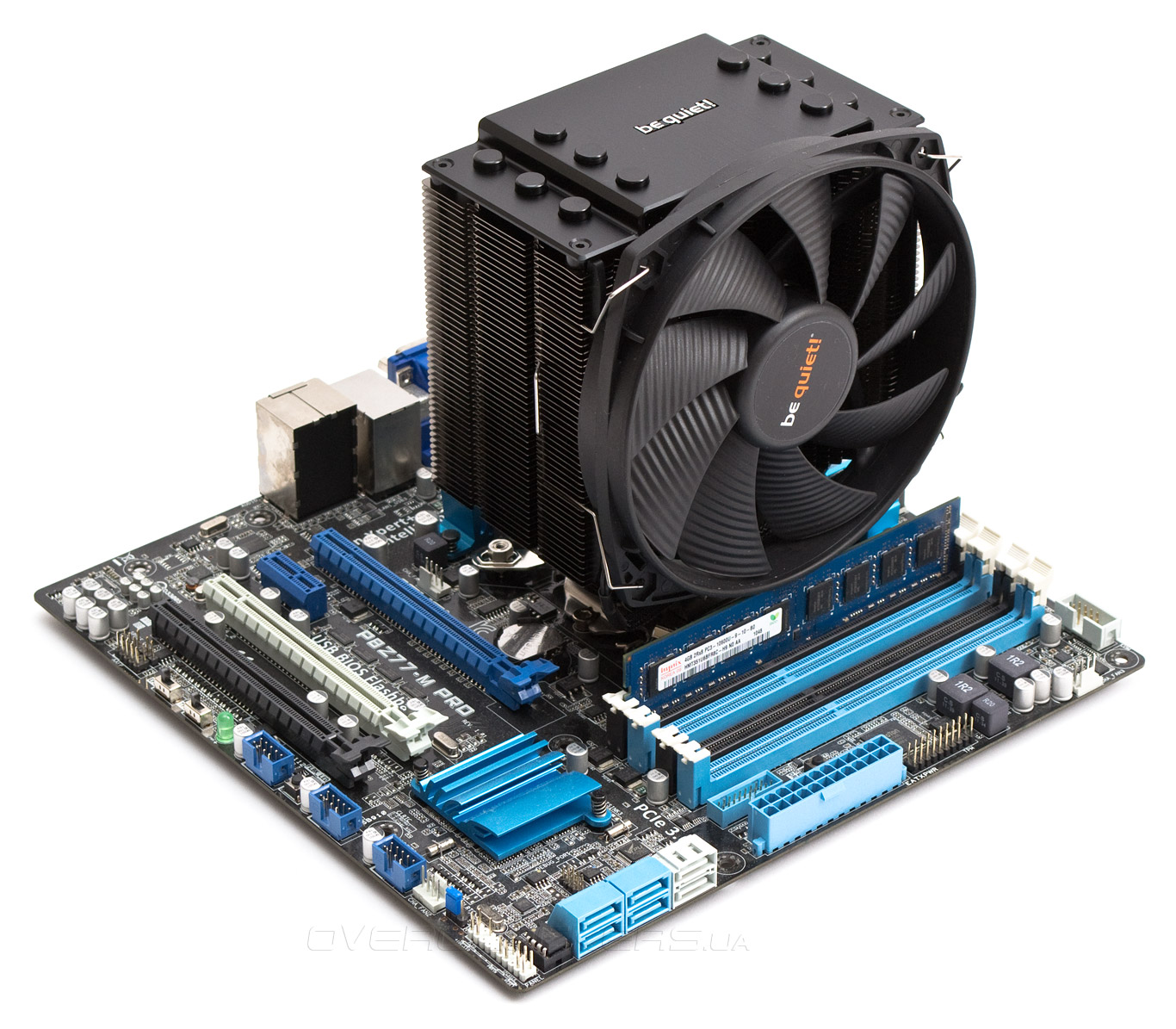

Конфликтов или потенциальных проблем совместимости при установке кулера обнаружено не было.

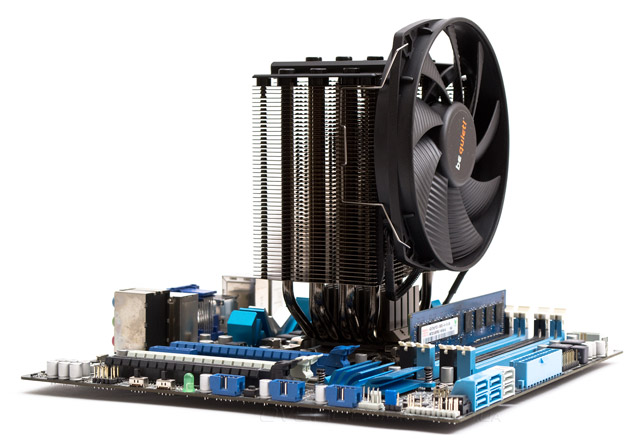

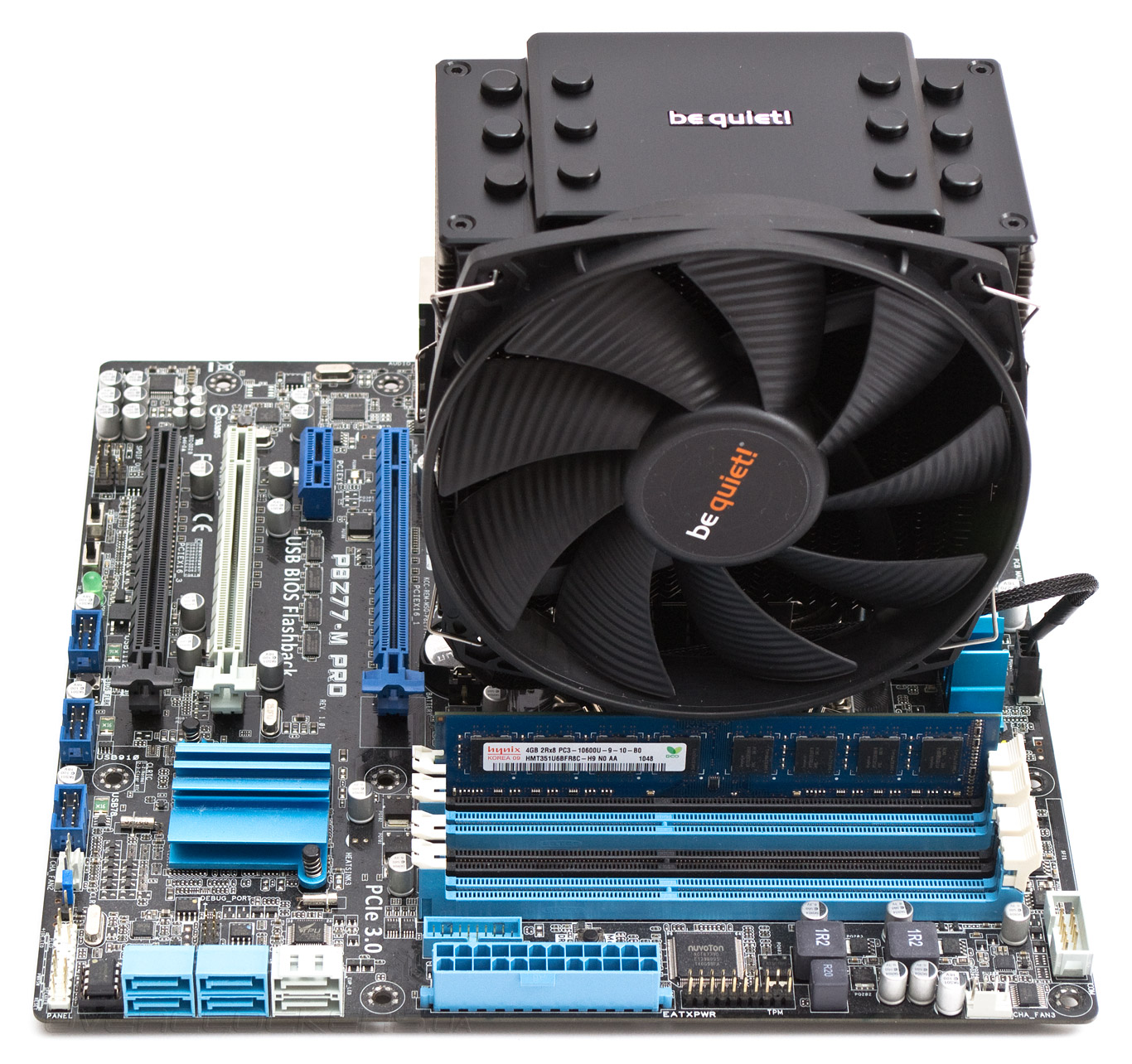

Кулер с вентилятором дотягивается только до первого слота оперативной памяти и накрывает его. Туда поместятся только планки стандартной высоты (30 мм). Но это на нашей платформе. А на других разъемах вполне может быть накрыт и второй слот.
Крепежные скобы позволяют поднять вентилятор еще на 16 мм, увеличив запас места для оперативной памяти, но ровно настолько же вырастет общая высота кулера. И еще уменьшиться эффективность обдува радиатора.

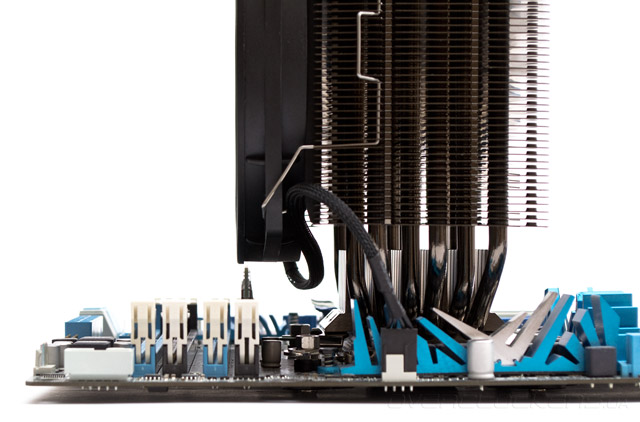

Первому слоту PCI-E be quiet! Dark Rock 3 не мешает, но, поскольку находится достаточно близко к нему, нужно убедиться, что скобы вентилятора ничего случайно не замкнут.

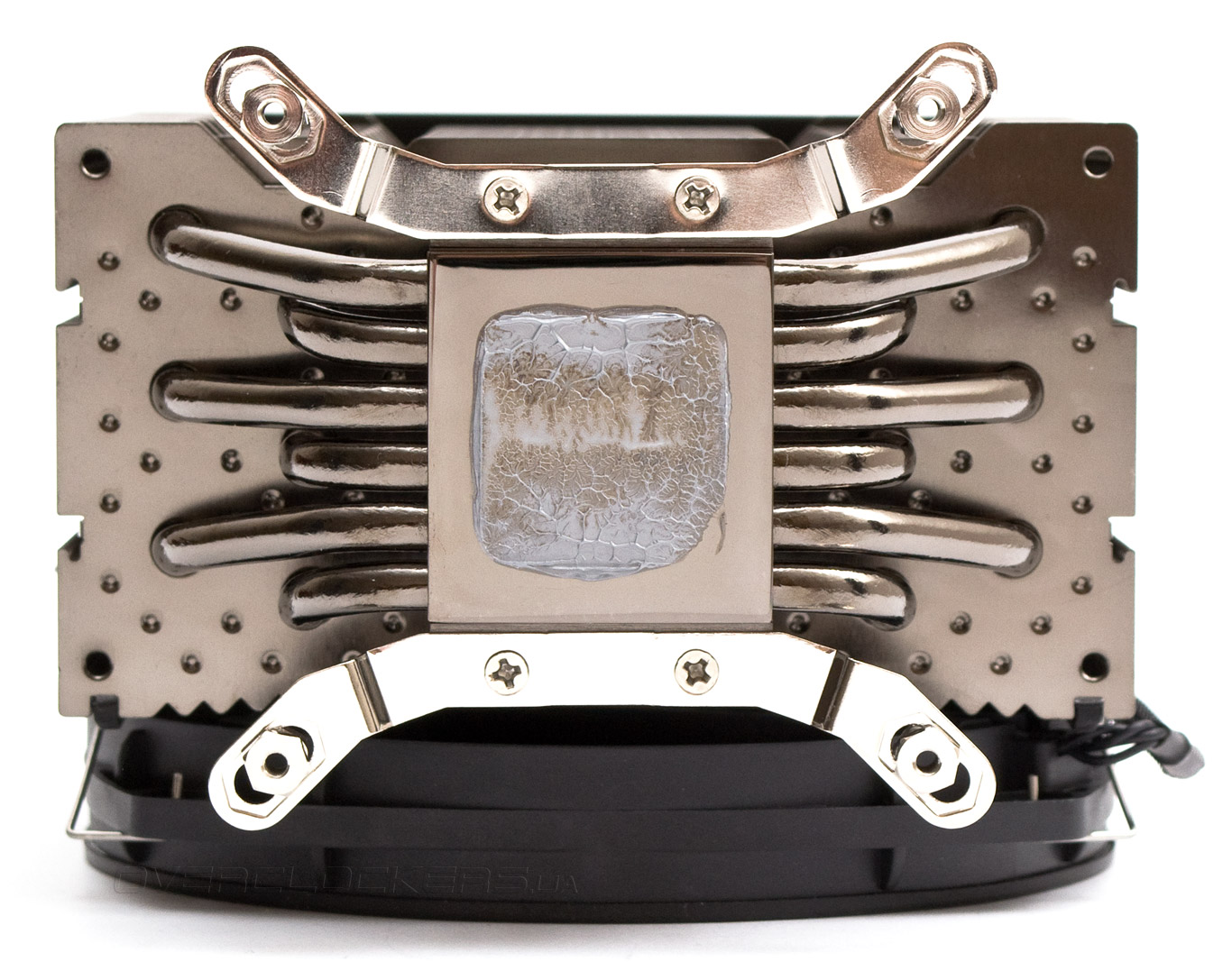

Отпечаток термоинтерфейса на подошве кулера указывает на очень большую силу прижима и подтверждает предварительные выводы про выпуклость по центру основания.
Технические характеристики
Эффективность отвода тепла кулером be quiet! Dark Rock 3 мы сравнили c самым тихим и близким по цене суперкулером — Noctua NH-D14.
| Техническая характеристика | be quiet! Dark Rock 3 | Noctua NH-D14 |
| Совместимость с процессорными разъемами | Intel LGA 775/1150/1155/1156/1366/2011 AMD 754/939/940/AM2(+)/AM3(+)/FM1/FM2(+) |
Intel LGA 775/1150/1155/1156/1366 AMD AM2(+)/AM3(+)/FM1/FM2(+) |
| Размеры радиатора (ДхШхВ), мм | 73х132х160 | 140x130x160 |
| Размеры вентилятора (ДхШхВ), мм | 135х135х25 | 120х120х25 / 140х140х25 |
| Материал радиатора и конструкция | Вертикальный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы | Вертикальная двухсекционная конструкция из алюминиевых пластин, нанизанных на 6 медных теплотрубок диаметром 6 мм, расположенных U-образно. Тепловые трубки и основание никелированы, все соединения пропаяны |
| Вес радиатора, г | 828 | 900 |
| Количество пластин радиатора, шт. | 51 | 42 / 42 |
| Толщина пластин, мм | 0,5 | 0,5 |
| Межреберное расстояние, мм | 2 | 2 / 2 |
| Расчетная площадь радиатора, см2 | ~9 400 | ~11 760 |
| Модель вентилятора | BQ SIW3-13525-MF-PWM | Noctua NF-P14 / Noctua NF-P12 |
| Скорость вращения вентилятора, об/мин | 600 ~ 1400 с ШИМ | 1200 / 1300 |
| Воздушный поток, м3/ч | 114 | 110,3 /92,3 |
| Уровень шума вентилятора, дБ(А) | 8,4 ~ 21,1 | 19,6 / 19,8 |
| Статическое давление, мм воды | 2,1 | 1,29 / 1,68 |
| Количество и тип подшипника вентилятора | Гидродинамический подшипник (Fluid Dynamic Bearing) | Гидродинамический подшипник с магнитной стабилизацией |
| Время наработки на отказ вентилятора, час | 300 000 | 150 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,11 | 0,10 / 0,09 |
| Пиковое энергопотребление вентилятора, Вт | 1,56 | 1,2 / 1,08 |
| Дополнительные особенности | – | Понижающий обороты переходник |
| Средняя стоимость, $ | ~70 | ~80 |
Тестовый стенд
Для тестирования эффективности кулера be quiet! Dark Rock 3 использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
- процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
- контроллер вентиляторов: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от верхнего торца системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 34 дБ (А).
Результаты тестирования

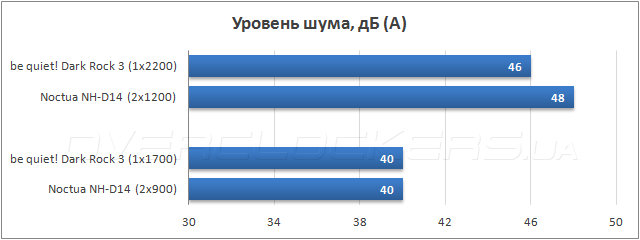

Сравнение эффективности кулеров производилось по соотношению температуры к создаваемому уровню шума. На максимальных скоростях вращения крыльчатки be quiet! Dark Rock 3 оказался на 2 дБ (А) тише, чем Noctua NH-D14, чей акустический шум составил 48 дБ (А). Что же до минимальных скоростей, то оба кулера способны работать тише шумового фона — 34 дБ (А). Но я выбрал более рациональный режим с точки зрения соотношения уровня шума и производительности — 40 дБ (А), потому что это именно та отметка, за которой работающий кулер не будет слышен в закрытом корпусе.
Затем, для каждого уровня шума был составлен соответствующий график температур.

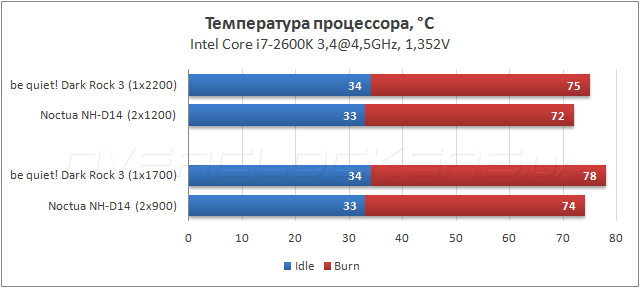

Как видим, на максимальной скорости be quiet! Dark Rock 3 уступает Noctua NH-D14 по температуре процессора три градуса, а на минимальной — четыре. Можно считать это хорошим результатом, ведь добавление второго вентилятора сведет данный разрыв по температурам к минимальному. А учитывая более тихий режим работы комплектного пропеллера и скромные габариты Dark Rock 3, результат вполне можно назвать отличным.
Выводы
Новая система процессорного охлаждения be quiet! Dark Rock 3 произвела благоприятное впечатление своим внешним видом, тихим вентилятором и общей эффективностью. И хотя кулер не привносит ничего конструктивно нового в отрасль, он имеет то, чего так не хватает подавляющему большинству современных систем охлаждения — по-настоящему бесшумный вентилятор, не требующий замены в течение долгого срока эксплуатации. Нарекания может вызвать разве что достаточно высокая розничная стоимость и не самая удобная система монтажа кулера. Впрочем, последний момент весьма субъективен.
Если требуется тихая, производительная и красивая система охлаждения, отличающаяся высокой степенью совместимости с оперативной памятью, процессорными разъемами и корпусами, be quiet! Dark Rock 3 — это как раз то, что можно рекомендовать к покупке. Именно он является на сегодня наиболее сбалансированной моделью по соотношению цены и функциональности в линейке кулеров от be quiet!, хотя у основных конкурентов есть что предложить в данном сегменте.
