Компания Aerocool, несмотря на свое название, никогда особо не пыталась заходить в сферу систем охлаждения для процессоров, предпочитая им корпуса, блоки питания и корпусные вентиляторы. Первой относительно успешной попыткой открыть для себя новый рынок в 2018 году можно считать СВО P7-L240, но система не стала массовой или популярной и быстро исчезла из продажи. Потом появилась серия ультра-бюджетных кулеров Verkho, где старшие модели даже показывали весьма неплохие результаты по температурам, но в плане дизайна и шума были мягко говоря «не очень». Тем не менее, в продаже они остаются до сих пор. И вот только сейчас в компании решили сделать что-то «для души», обладающее симпатичным дизайном. Встречайте — Aerocool Cylon 4. Черный, красивый и с ARGB-подсветкой. А как обстоят дела с конструкцией и эффективностью? Это мы скоро узнаем. В принципе, если читатель очень торопится, то можно перейти сразу ко второму разделу с результатами тестов и выводами.
Упаковка и комплект поставки
Кулер упакован в компактную коробку с красивой и информативной цветной полиграфией на бортах. На ней есть и технические характеристики, и фотографии, поясняющие основные преимущества продукта. Внутри кулер защищен от повреждений со всех сторон массивными демпферами из полиуретана и за его сохранность можно не беспокоиться.
Комплект поставки выглядит слегка избыточно, поскольку в нем есть набор сразу трех комплектов крепежных лап, каждый под свои процессорные разъемы. Как по мне, можно было обойтись просто винтами, ну да ладно. Итак, в перечне запчастей есть:
- инструкция по установке;
- кабель удлинитель (620 мм) для ARGB-подсветки с разъемом +5VDG;
- пакетик с термопастой;
- крепежные лапы с подпружиненными винтами для Intel LGA 2011/2066;
- крепежные лапы с подпружиненными винтами для Intel LGA 775/115х;
- крепежные лапы с подпружиненными винтами для AMD AM3/AM4;
- пластиковая усилительная пластина;
- фиксаторы обойм под AMD;
- фиксаторы обойм под Intel;
- четыре винтовые обоймы;
- четыре винта для монтажа крепежных лап.
Внешний вид
Практически половину кулера занимает черный пластиковый обвес, который и является определяющим для его дизайна. Вентилятор встроен в обвес, по периметру его рамки проходит круглая светодиодная вставка. Ширина охладителя в данной проекции равна 126,5 мм. Высота — ровно 160 мм.
По бокам обвес держится за радиатор выступающими пластиковыми «ушами». Кроме того, верхняя часть пластмассовой накладки монолитно соединена под прямым углом с фронтом. Толщина кулера в профиль составляет 76 мм.
Верхняя накладка образована двумя наклонными пластиковыми плоскостями, между которыми встроена полоса светодиодов, прикрытых полупрозрачным пластиком. Именно в таком ракурсе пользователь будет видеть своей кулер при условии наличии в корпусе окна.
С обратной стороны пластик отсутствует. Равно как и возможность закрепить второй вытяжной вентилятор.
Основание кулера прикрыто защитной пленкой. В нижней части фронтального пластика есть две поворотные задвижки, которые требуется открыть перед тем, как снимать обвес с радиатора. Потом вентилятор приподнимается слегка вверх, чтобы освободить концы тепловых трубок и потом отщелкивается по направлению вперед.
Как видим, пропеллер с крыльчаткой на 11 лопастей имеет нестандартную рамку и вкручен прямо в неё. Шесть верхних светодиодов тоже являются частью вентилятора. Подобрать замену ему будет практически невозможно. Внизу на рамке есть два мягких демпфера. Подключение к питанию осуществляется через стандартный разъем на четыре контакта, проводом длиной в 260 мм. Еще есть 30-мм проводок на два контакта для подключения подсветки. Подшипник заявлен гидравлический. Диапазон скоростей официально обозначен в промежутке от 800 до 1800 об/мин, хотя по факту мы получили 500–2000 об/мин. Двигатель издает равномерный треск, хорошо различимый вблизи. Уровень шума не превышает 40 дБ (А) вплоть до 850 об/мин. При 2000 об/мин получаем 58 дБ (А) с расстояния в 10 мм. В общем, достаточно терпимо, если бы не треск на пониженных скоростях.
Габариты радиатора составляют 122х50 мм при высоте 148 мм. Тело радиатора полностью окрашено в черный цвет, за исключением основания.
Ребер в радиаторе насчитывается 48 штук, все они расположены с зазором в 1,85 мм. Четыре тепловые трубки диаметром в 6 мм собраны в две группы в средней части боковых секций. Суммарная площадь рассеивания тепла здесь составляет 5856 см². Возле боковых граней есть вертикальные пояса прочности, сделанные из загнутых под 90 градусов выступов, которые не дают пластинам налипать друг на друга.
В профиль радиатор выглядит ровно, тепловые трубки расположены строго друг за другом.
При взгляде сверху видно, что тепловые трубки имеют ромбовидную конфигурацию и расположены довольно близко. Это усложняет их продув во фронтальной проекции.
В основании есть прижимная металлическая накладка с рельефом сверху в виде толстых вертикальных ребер.
Тепловые трубки качественно и без видимых зазоров запрессованы в прижимную пластину.
Основание прямого контакта сделано в приличном качестве. Трубки имеют зазоры, но расположены достаточно близко друг от друга. Поверхность отшлифована радиально, без видимых перепадов высот.
Перейдем к установке и тестированию кулера.
Установка

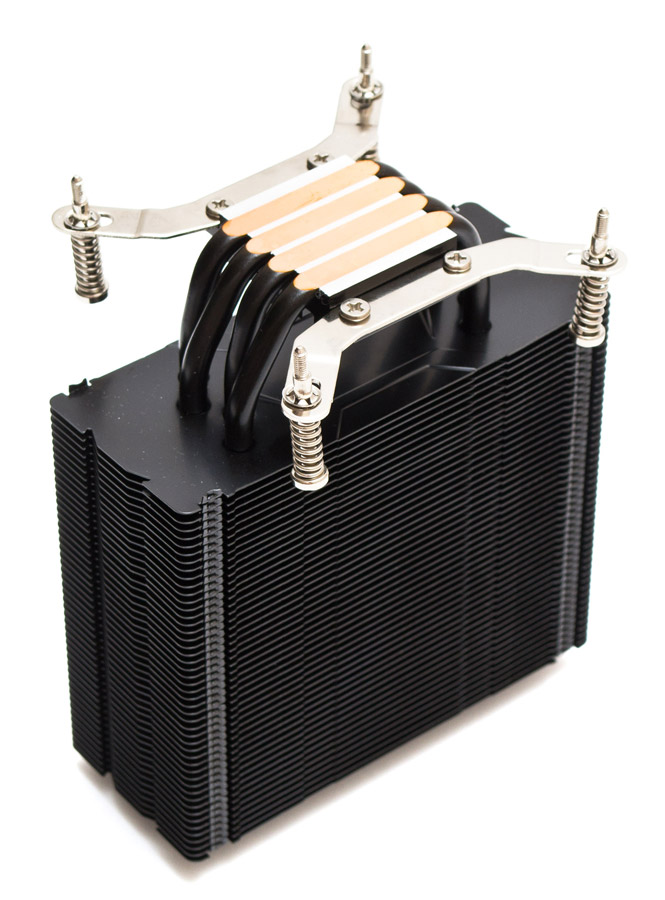

Для теста эффективности Aerocool Cylon 4 использовалась платформа Intel LGA1151 с процессором Intel Core i5-9600K. Процесс монтажа начинается с привинчивания к радиатору пары подходящих к разъему подпружиненных лап. По два винта с каждой стороны.

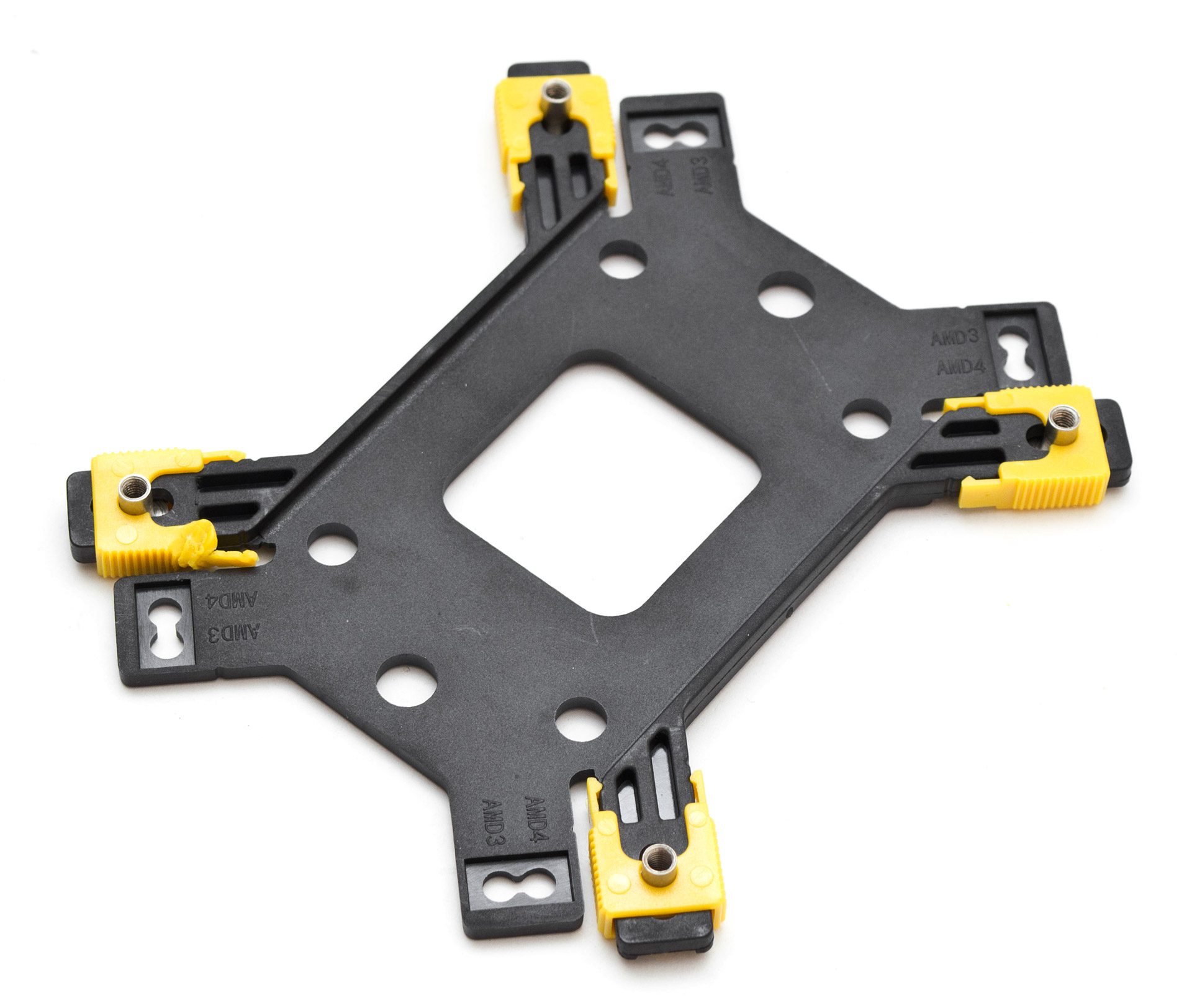

Затем собирается усилительная пластина. Обоймы ставятся на нужные места и фиксируются пластиковыми держателями.

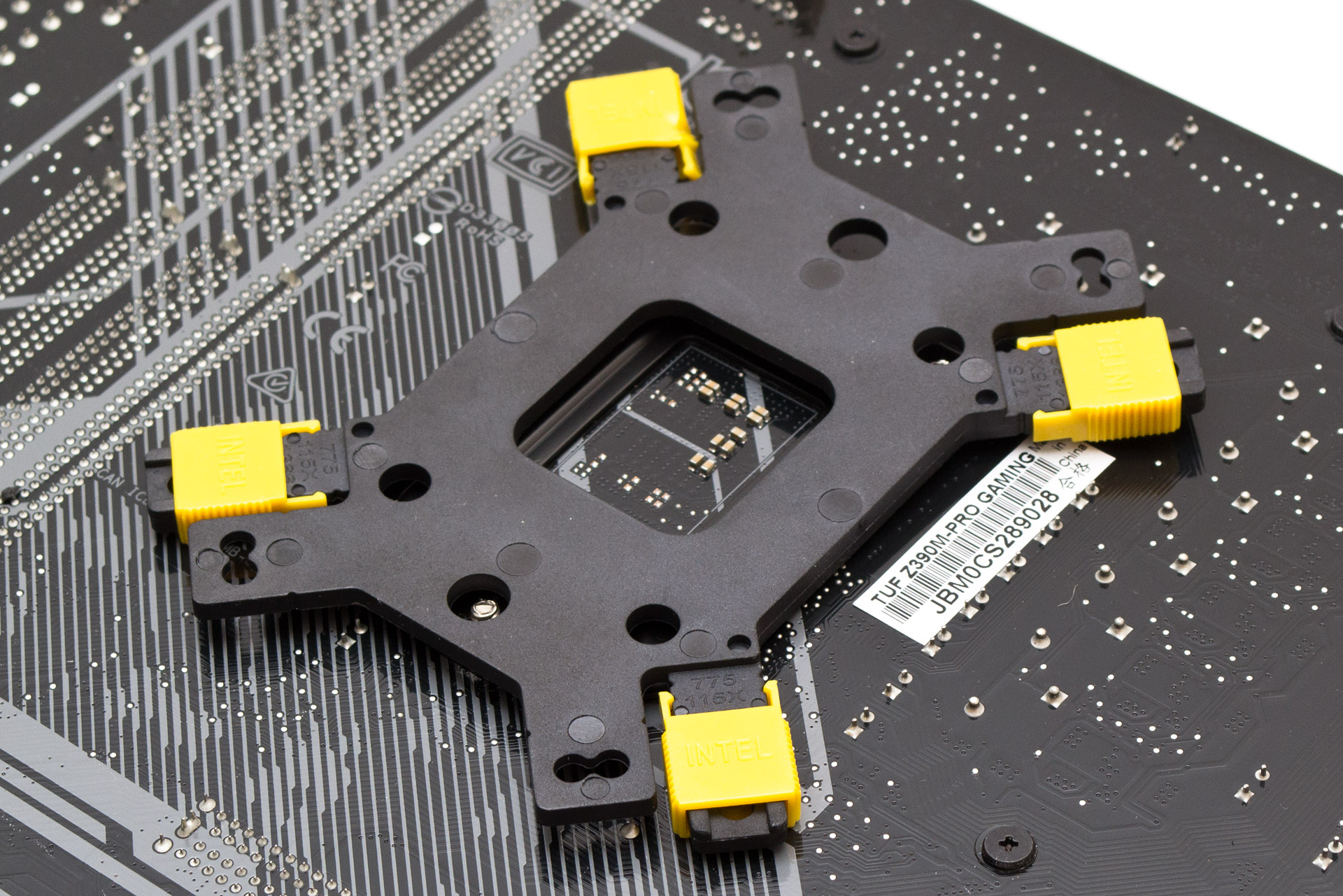

Потом усилительная пластина вставляется в монтажные отверстия материнской платы.

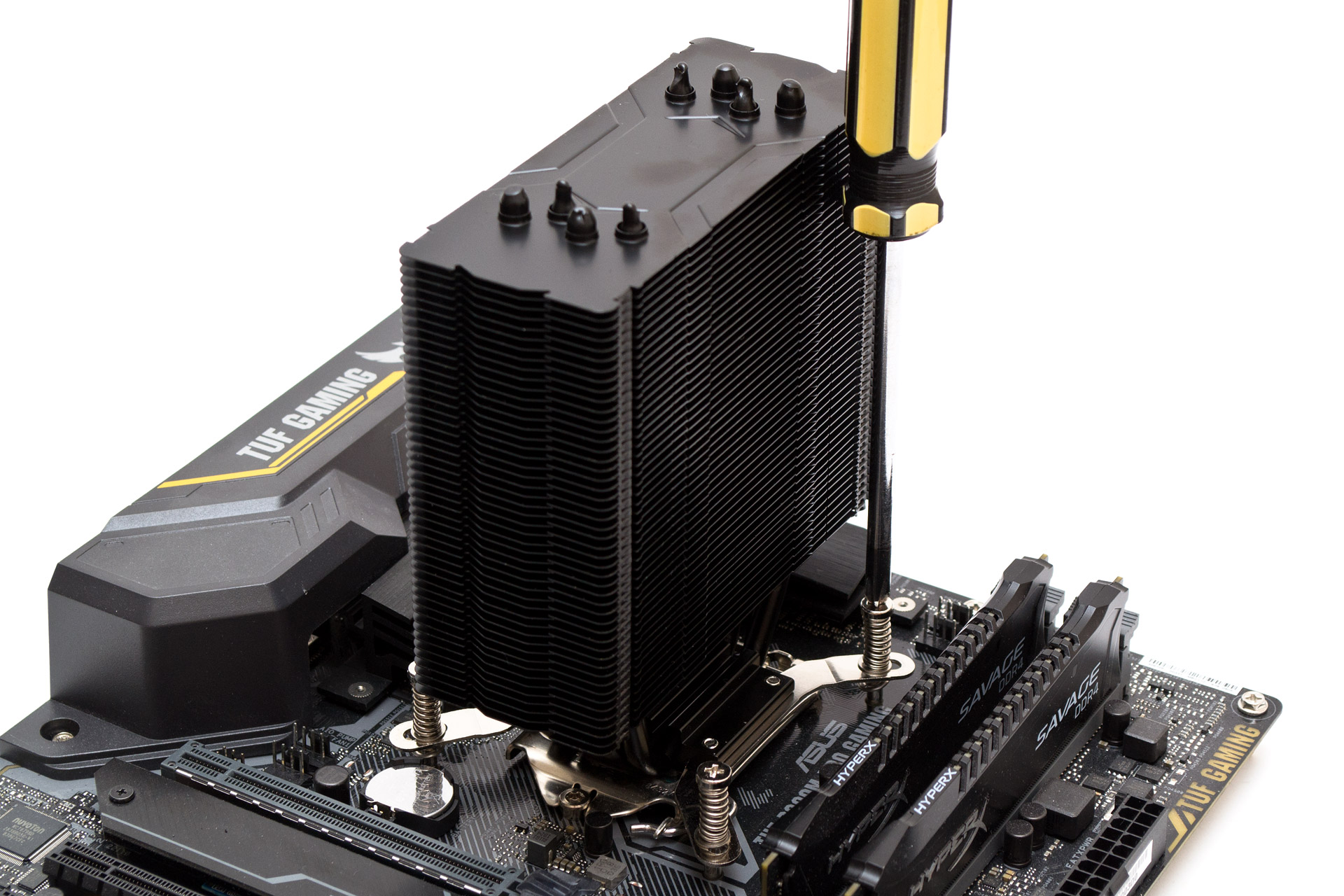

Далее наносим термопасту, ставим кулер и по несколько оборотов за раз прикручиваем подпружиненные винты к обоймам усилительной пластины до полной затяжки.
Крепим на место пластиковый обвес, подключаем его к питанию и разъемам подсветки, если таковые имеются. А если нет, то можно не присоединять удлинитель к разъему на два контакта.

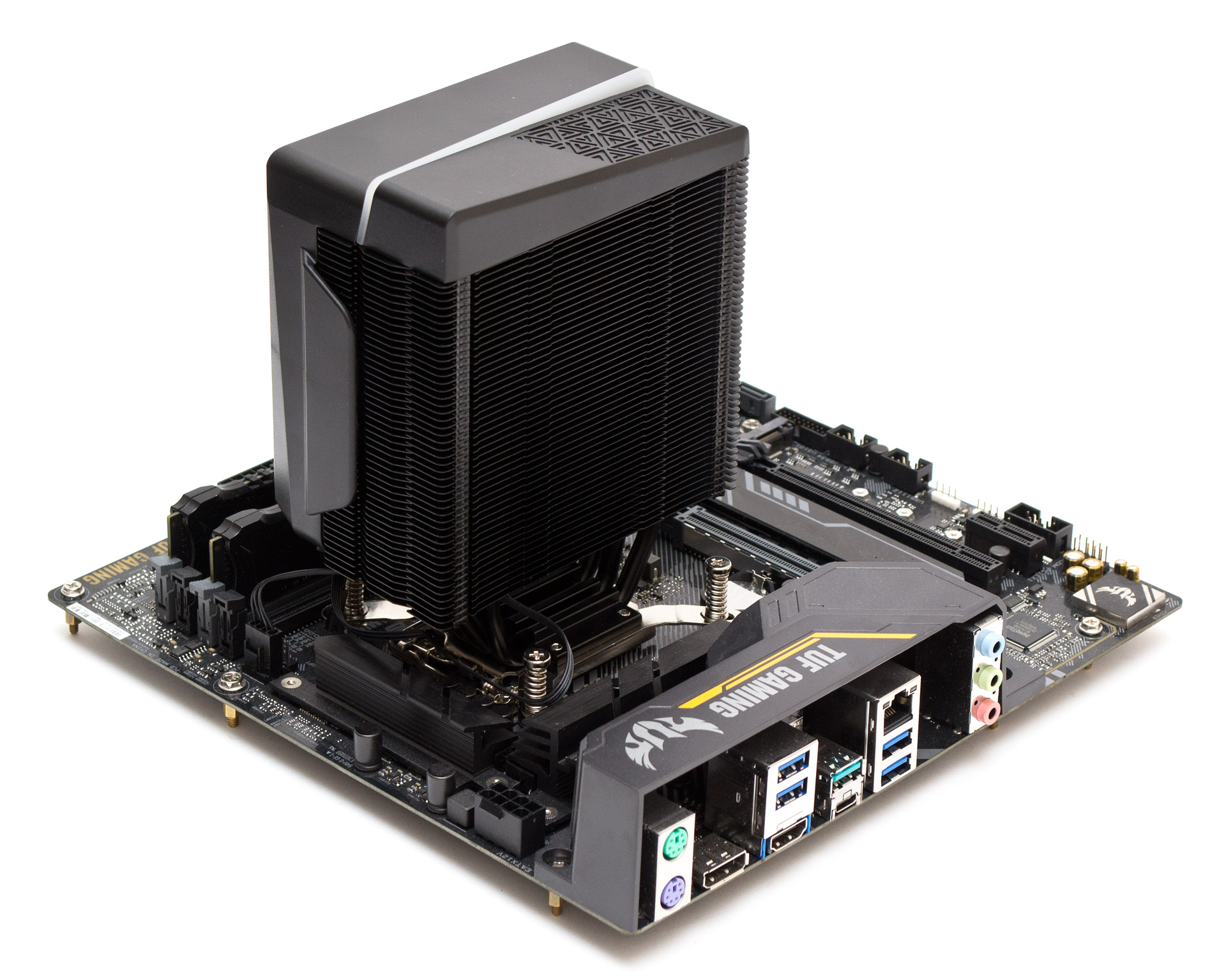

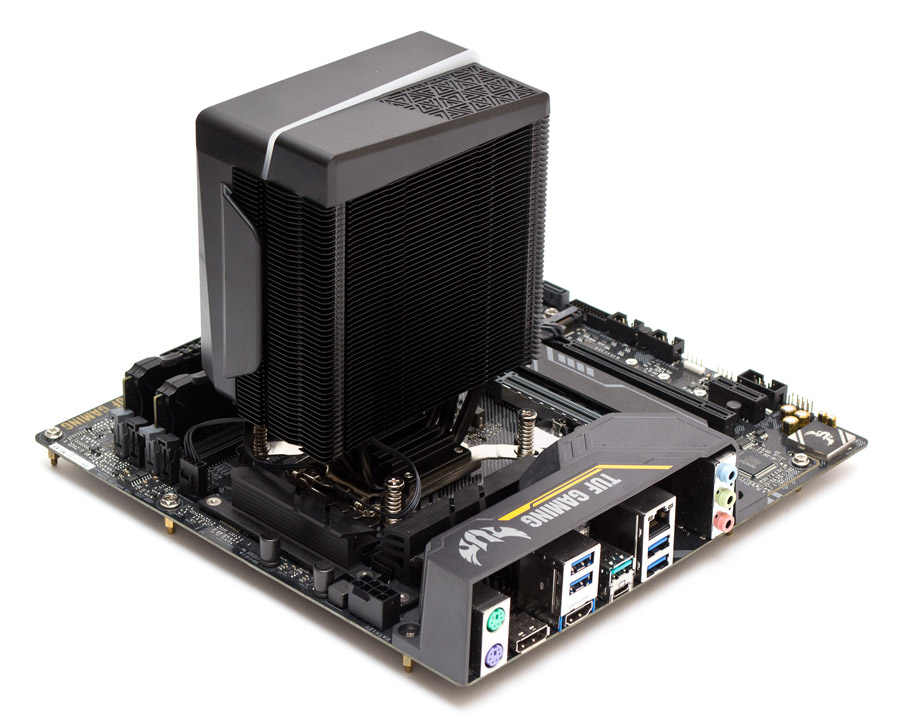

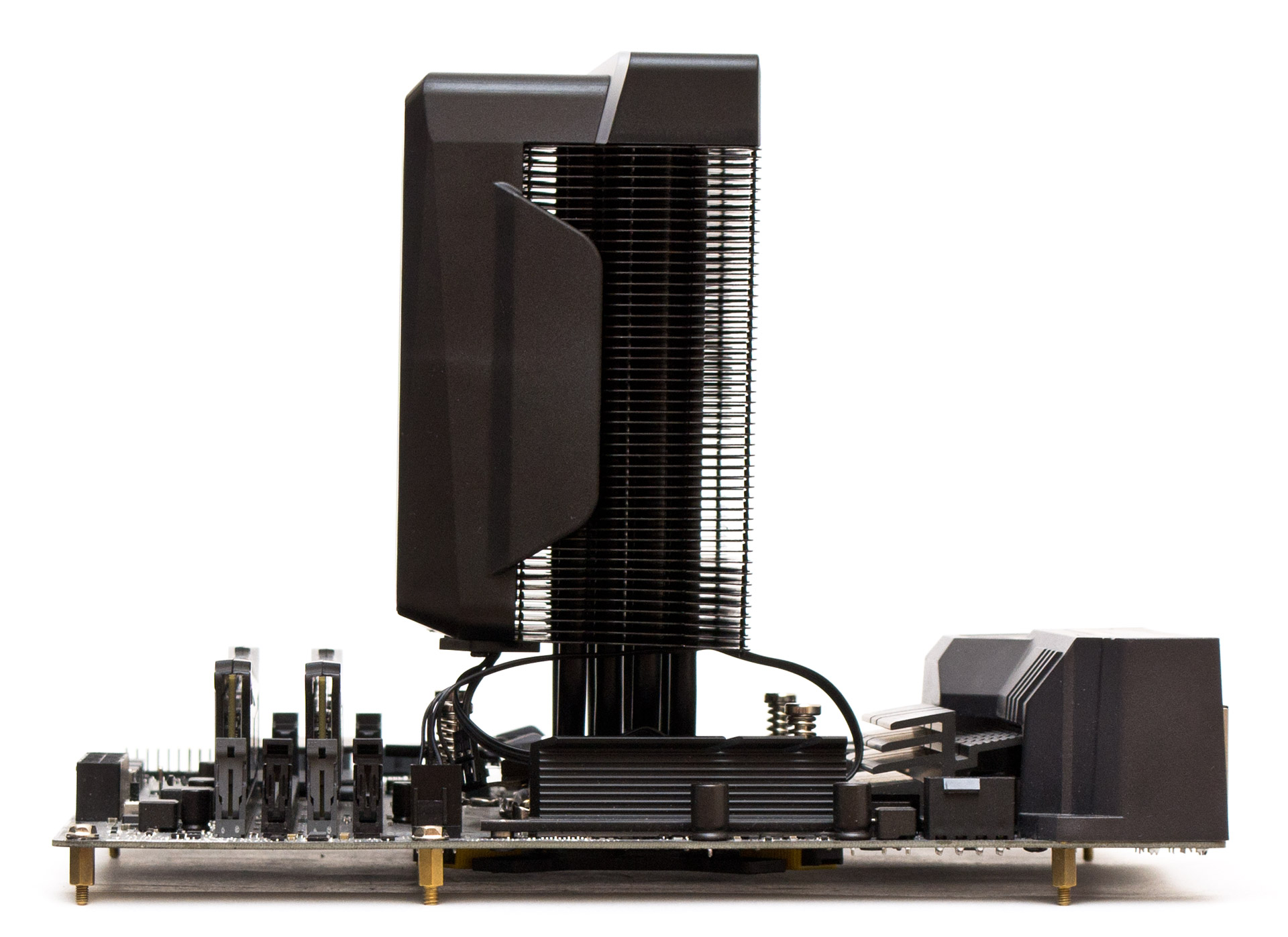

Так выглядит установленный кулер с обратной стороны.

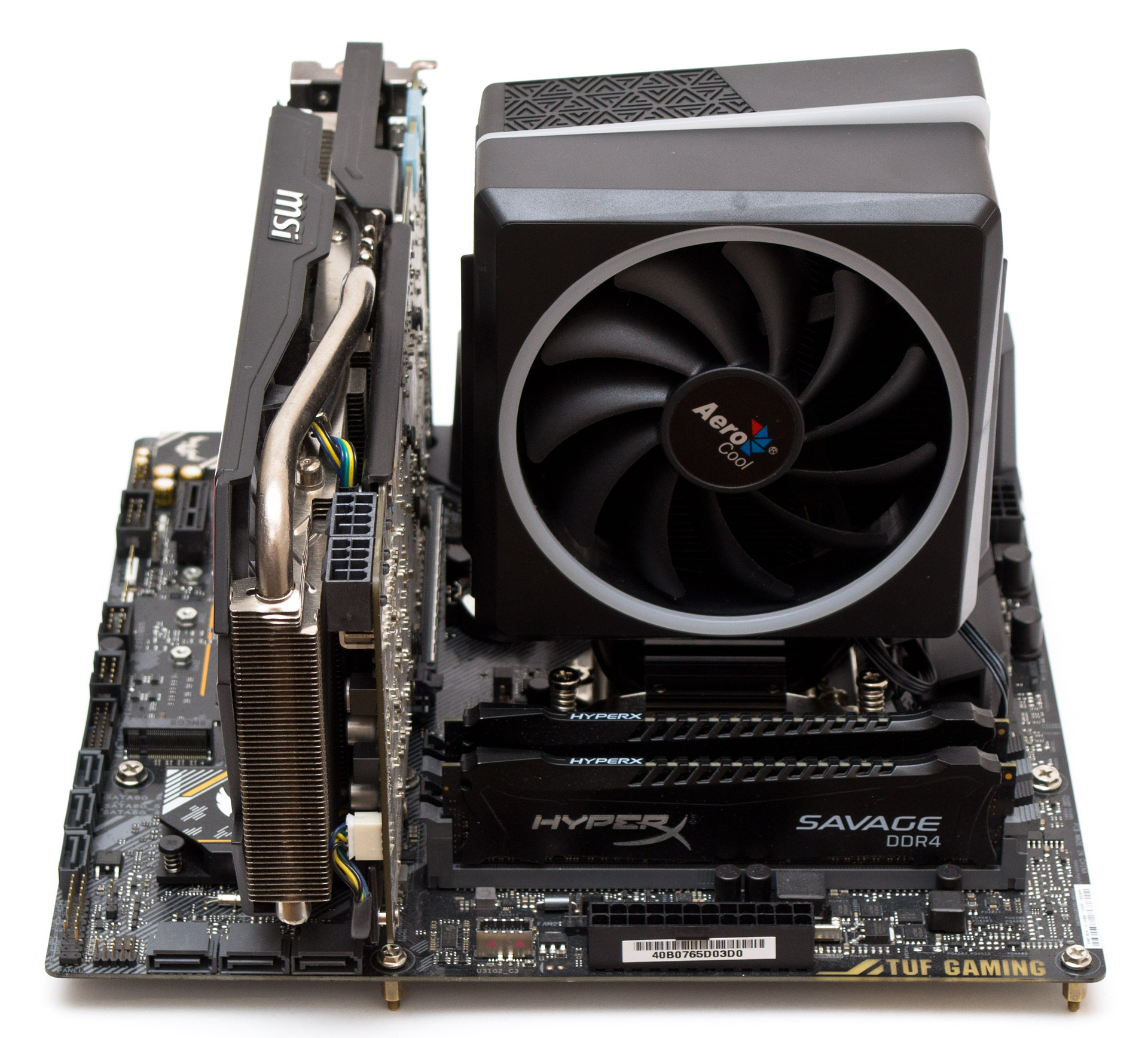

Кулер не создает помех видеокарте в первом слоте PCI-E.

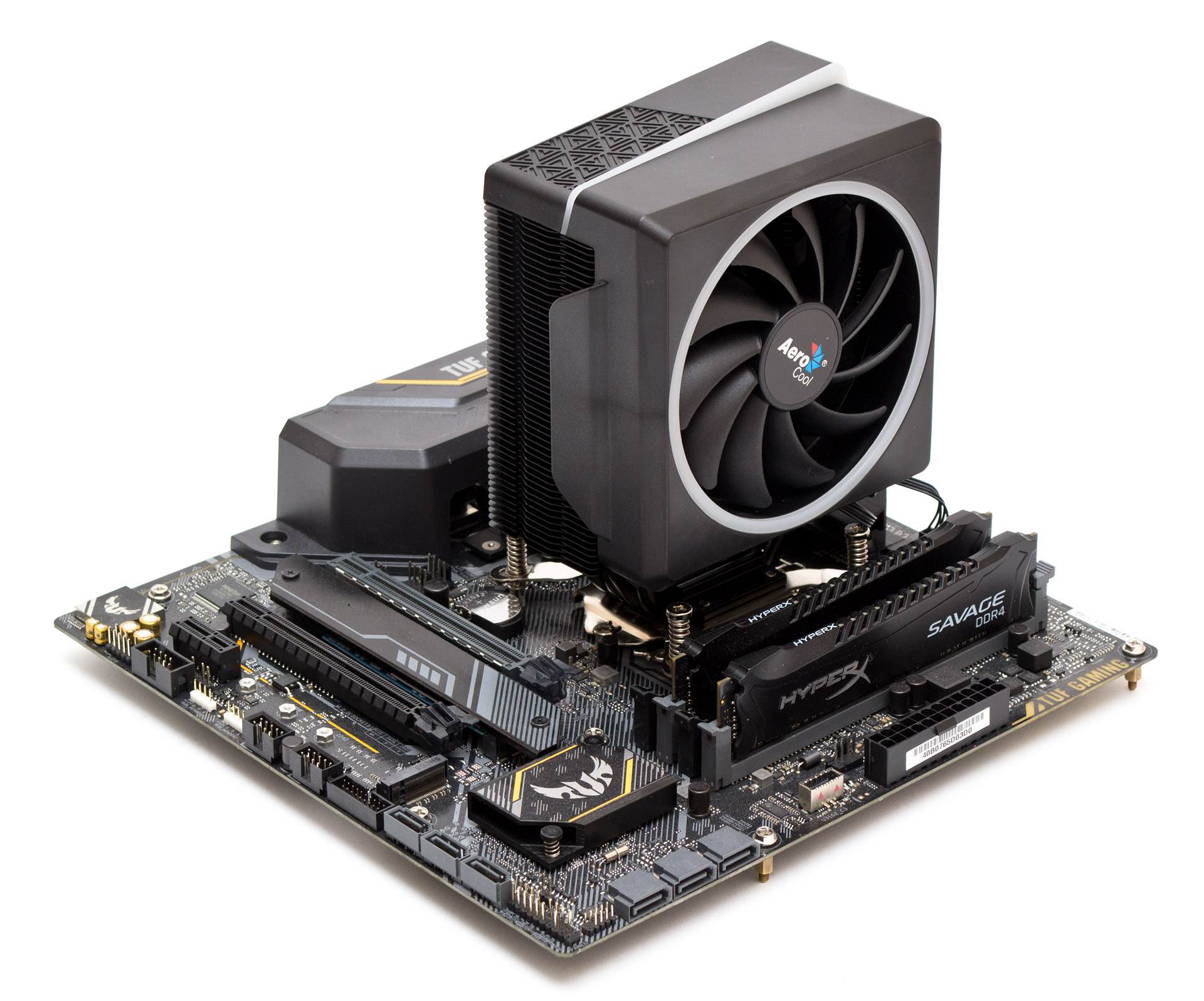

Никаких конфликтов с оперативной памятью тоже не будет.

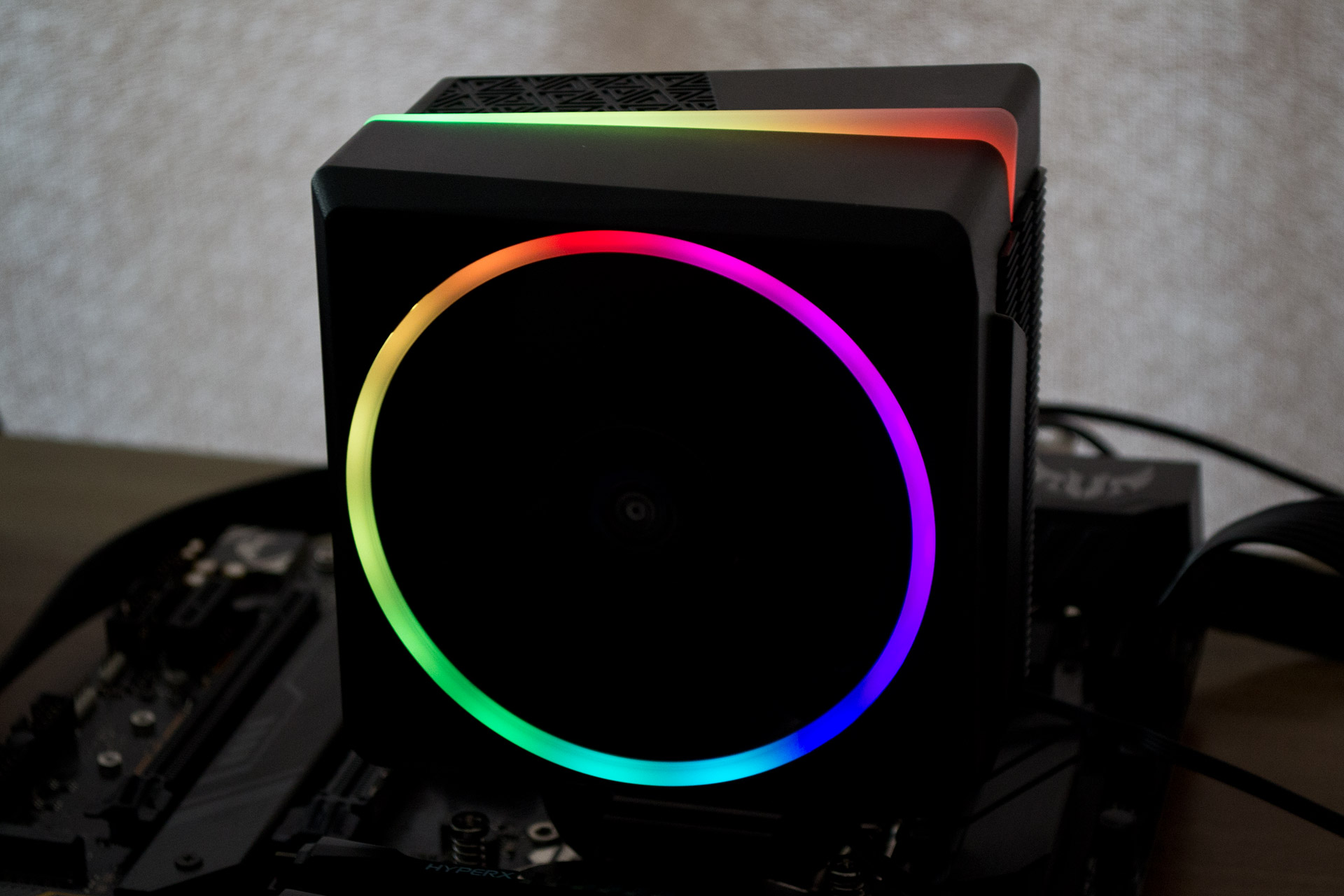

Подсветка кулера выглядит симпатично. Но самое главное, что она может работать без подключения к контроллеру материнской платы, просто переливаясь всеми цветами радуги. Если же подходящий разъем есть, то можно задать любой желаемый цвет и световой эффект.
Прижим у кулера получается достаточно сильный. А вот к ровности основание есть некоторые претензии. По центру есть углубление, а углы задней тепловой трубки слегка приподняты вверх.
Технические характеристики
Эффективность отвода тепла кулером Aerocool Cylon 4 сравнивалась c «народным» бюджетным охладителем Aardwolf Performa 10X, оснащенным одним стоковым вентилятором без подсветки.
| Техническая характеристика | Aerocool Cylon 4 | Aardwolf Performa 10X (APF-10XPFM-120) |
|---|---|---|
| Страница продукта | aerocool.io | performa.cool |
| Совместимость с процессорными разъемами | Intel LGA 775/115x/2011/2066, AMD AM2(+)/AM3(+)/AM4/FM1/FM2 | Intel LGA 775/115x/1366/2011/2066, AMD AM2(+)/AM3(+)/AM4/FM1/FM2 |
| Размеры радиатора (ДхШхВ), мм | 122х50х148 | 131x74x151 |
| Размеры вентилятора (ДхШхВ), мм | 120х120х25 | 120х120х25 |
| Материал радиатора и конструкция | Конструкция из алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметром 6 мм, расставленные U-образно. Тепловые трубки имеют основание прямого контакта. Радиатор окрашен в черный цвет | Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием |
| Вес радиатора, г | 457 | 579 |
| Количество пластин радиатора, шт. | 48 | 46 |
| Толщина пластин, мм | 0,4 | 0,4 |
| Межреберное расстояние, мм | 1,85 | 2 |
| Расчетная площадь радиатора, см² | ~ 5 856 | ~ 6 834 |
| Модель вентилятора | 1 х Aerocool | 1 х Aardwolf AF12025H12M-2433 |
| Скорость вращения вентилятора, об/мин | 800 ~ 1800 с ШИМ | 1000 ~ 2000 с ШИМ |
| Воздушный поток, м³/ч | 44,35 ~ 89,20 | 76 |
| Уровень шума вентилятора, дБ (А) | 14 ~ 26 | 16 ~ 35 |
| Статическое давление, мм воды | 0,72 ~ 1,21 | 3,91 |
| Количество и тип подшипника вентилятора | Hydraulic Bearing (гидравлический подшипник) | Long Life Bearing (Улучшенная втулка скольжения) |
| Время наработки на отказ вентилятора, час | 60 000 | – |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,6 | 0,18 |
| Пиковое энергопотребление вентилятора, Вт | 7,2 | 2,16 |
| Дополнительные особенности | ARGB подсветка контура вентилятора и верхней части корпуса кулера | – |
| Средняя стоимость | 899 грн | ~869 грн |
Тестовый стенд
Для тестирования эффективности кулера Aerocool Cylon 4 использовался стенд на базе платформы Intel LGA 1151 в следующей конфигурации:
- процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В; 3,7@4,0 ГГц, 1,200 В);
- материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
- память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
- твердотельный накопитель: Team MP34 M.2 PCIe SSD (512 ГБ, PCI Express 3.0 x4, NVMe 1.3);
- блок питания: Chieftec Polaris PPS-750FC (750 Вт);
- контроллер вентилятора: Noctua NA-FC1;
- термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 28 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.7.3 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.
Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от передней части подшипника системы охлаждения, обращенной к пользователю и смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования
Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Поскольку в помещении было довольно жарко, у нас не было возможности проверить системы охлаждения на сниженных оборотах вентилятора — процессор перегрелся бы. Тем не менее, решено было проверить Cylon 4 с процессором на частоте в 4,5 ГГц и 1,234 В напряжения, что соответствует 142 ваттам TDP и при 4,0 ГГц и 1,200 В напряжения по ядрам, что приблизительно равно 108 ваттам TDP.

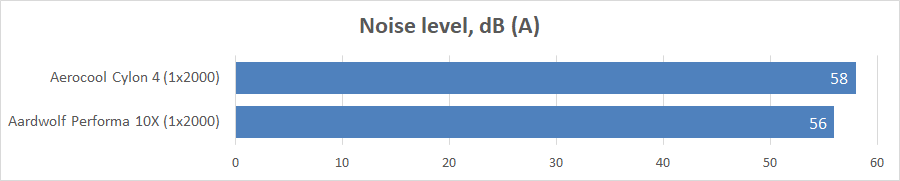

Aerocool Cylon 4 показал на максимальных 2000 об/мин шум в 58 дБ (А). Aardwolf Performa 10X при тех же 2000 об/мин и с одним стоковым вентилятором нашумела на 56 дБ (А).

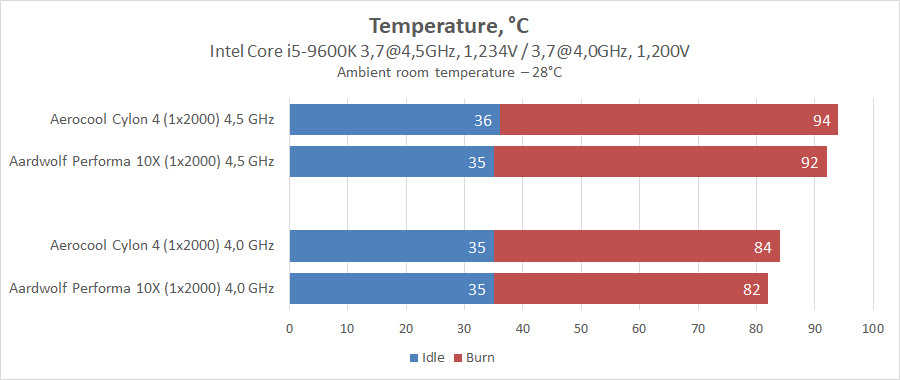

Посмотрим на график температур для каждого уровня шума.
Итак, Aerocool Cylon 4 подтвердил, что способен справится с заявленным тепловыделением в 145 ватт, по крайней мере, при комнатной температуре не выше 25 градусов. От Aardwolf Performa 10X он отстал всего на два градуса, что можно считать отличным показателем, ведь Performa 10X обладает большей площадью рассеивания тепла и одной дополнительной тепловой трубкой. Cylon 4 может не только светиться, но еще и эффективно охлаждать процессор. Он подойдет к любым современным моделям процессоров в умеренном разгоне или без него.
Выводы
Aerocool Cylon 4 является симпатичным внешне и достаточно эффективным кулером. К его достоинствам, кроме красивой подсветки, относится отсутствие конфликтов совместимости с оперативной памятью и видеокартой, небольшие габариты, простота установки и возможность работы подсветки без поддержки со стороны материнской платы. Способность отводить тепло на самом деле ограничена пакетом в 145 ватт, чего должно хватать для большинства современных процессоров в умеренном разгоне.
Из недостатков данной модели стоит упомянуть специфичный несменяемый вентилятор. В случае выхода его со временем из строя, придется искать или точно такой же, или отказаться от пластикового обвеса и подсветки и кустарно приспособить к радиатору стандартный пропеллер формата 120х120х25 мм. Кроме того, двигатель вентилятора создает различимое потрескивание на пониженных оборотах. Подошва кулера тоже могла бы быть более ровной, хотя на эффективность это существенно не повлияло.
За свои деньги Aerocool Cylon 4 является достаточно сбалансированным предложением для тех, кто не планирует пользоваться своим ПК вечно. Думаю, что его оценят не только рядовые пользователи с ограниченным бюджетом, но и OEM-сборщики, благодаря приятной стоимости в сочетании с нормальной эффективностью и красивым внешним видом. Что же до самого бренда Aerocool, то его можно поздравить с первой приличной системой воздушного охлаждения процессора в ассортименте.
