Обзор корпуса Zalman R1

Массовое обновление, затронувшее почти все актуальные модели корпусов компании Zalman, привело и к появлению новых серий шасси. Их количество увеличилось приблизительно в пять раз за последние два года. Мы уже рассмотрели практически все продукты, относящиеся к актуальным линейкам H, Z, M, A и T. Последний же представитель всего этого многообразия, оставшийся без нашего внимания — Zalman R1. И сегодня данное упущение будет исправлено.

Zalman R1


Характеристики

Модель Zalman R1
Тип корпуса Midi-Tower
Размеры, мм 470 (В) x 196 (Ш) x 463 (Г)
Материал ABS пластик, сталь
Вес, кг 5,4
Цвет Черный / Белый
Форм-фактор ATX, MicroATX, Mini-ITX
Устройства 5,25″ 2
Устройства 3,5″ внешние 1
Устройства 3,5″ / 2,5″ внутренние 4/ 1
Поддерживаемое количество слотов расширения 7
Вентиляторы передние — 2 х 120 мм (один установлен)
задние — 1 х 120 мм (установлен)
верхние — 2 х 120 мм (один установлен)
Интерфейсные разъемы 2 x USB 2.0, 1 x USB 3.0, микрофонный вход и выход на наушники
Прочее Боковое акриловое окно, встроенный контроллер оборотов для двух вентиляторов, стойка поддержки видеоадаптеров


Упаковка и комплект поставки

Шасси упаковано в простую картонную коробку, на которой даже нет изображения модели, зато приведены полные технические характеристики продукта. Защиту от повреждений при перевозке обеспечивают два демпфера из пенопласта и полиэтиленовый пакет. По бокам присутствуют ручки для переноски.

Zalman R1

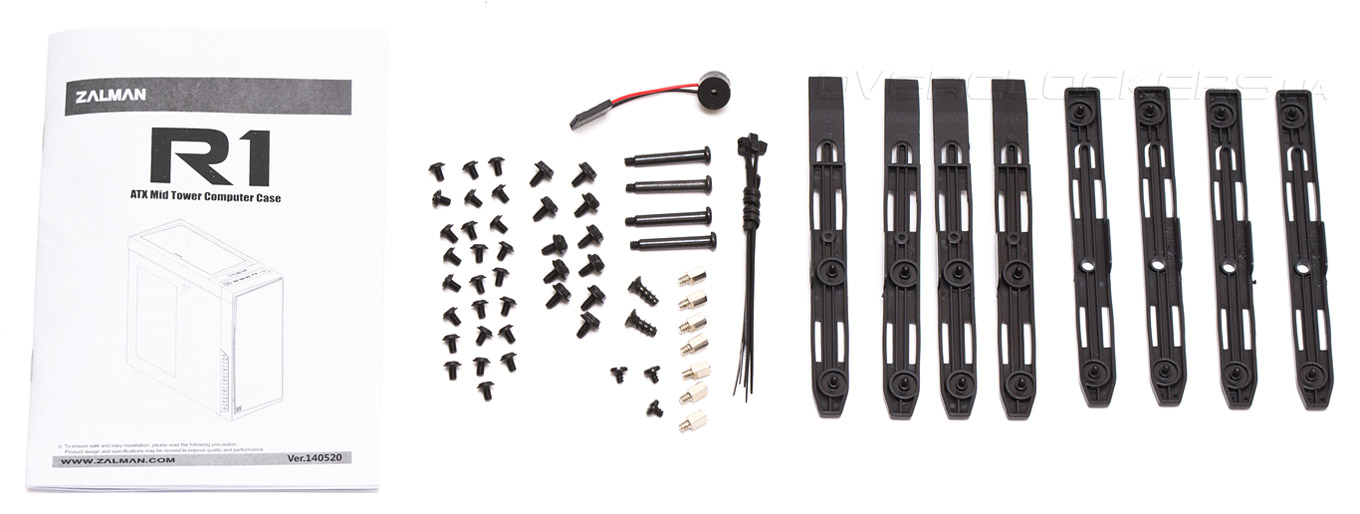

В комплекте аксессуаров, хранящемся в небольшой белой коробке, находятся:
  • четыре длинных винта для переднего вентилятора;
  • два коротких шурупа для крепления верхнего вентилятора;
  • семь стоек для материнской платы;
  • четыре коротких винта для фиксации 3,5″ накопителей в корзинах (в комплекте обнаружилось только три);
  • 25 маленьких винтов для материнской платы, устройств формата 5,25″ или 2,5″;
  • 11 крупных винтов для крепления блока питания и плат расширения;
  • четыре пары салазок для установки 3,5″ жестких дисков;
  • пять кабельных стяжек;
  • диагностический динамик;
  • инструкция по сборке.
Zalman R1


Внешний вид

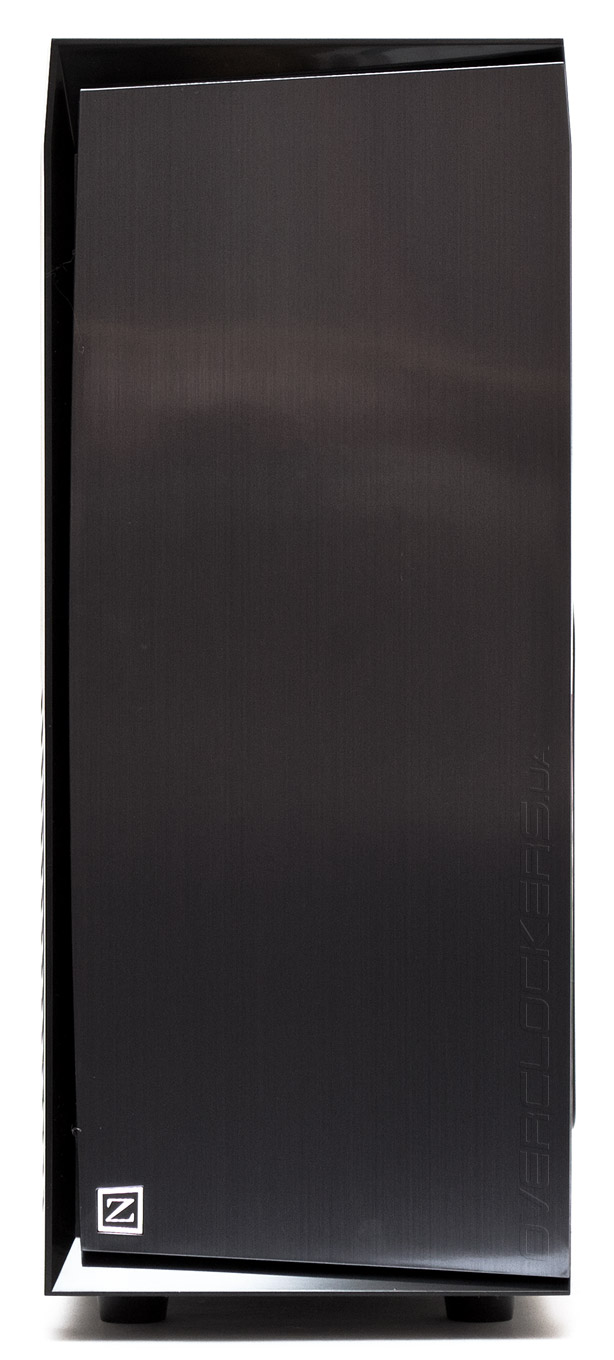

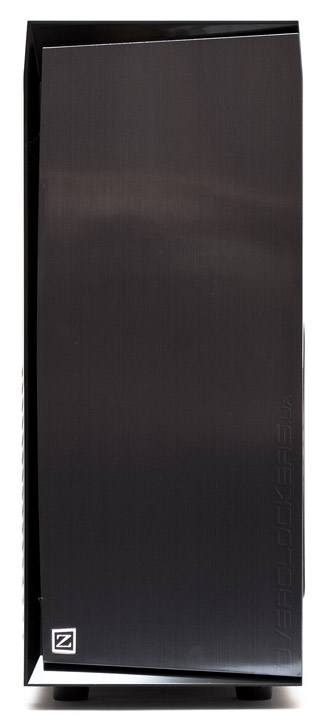

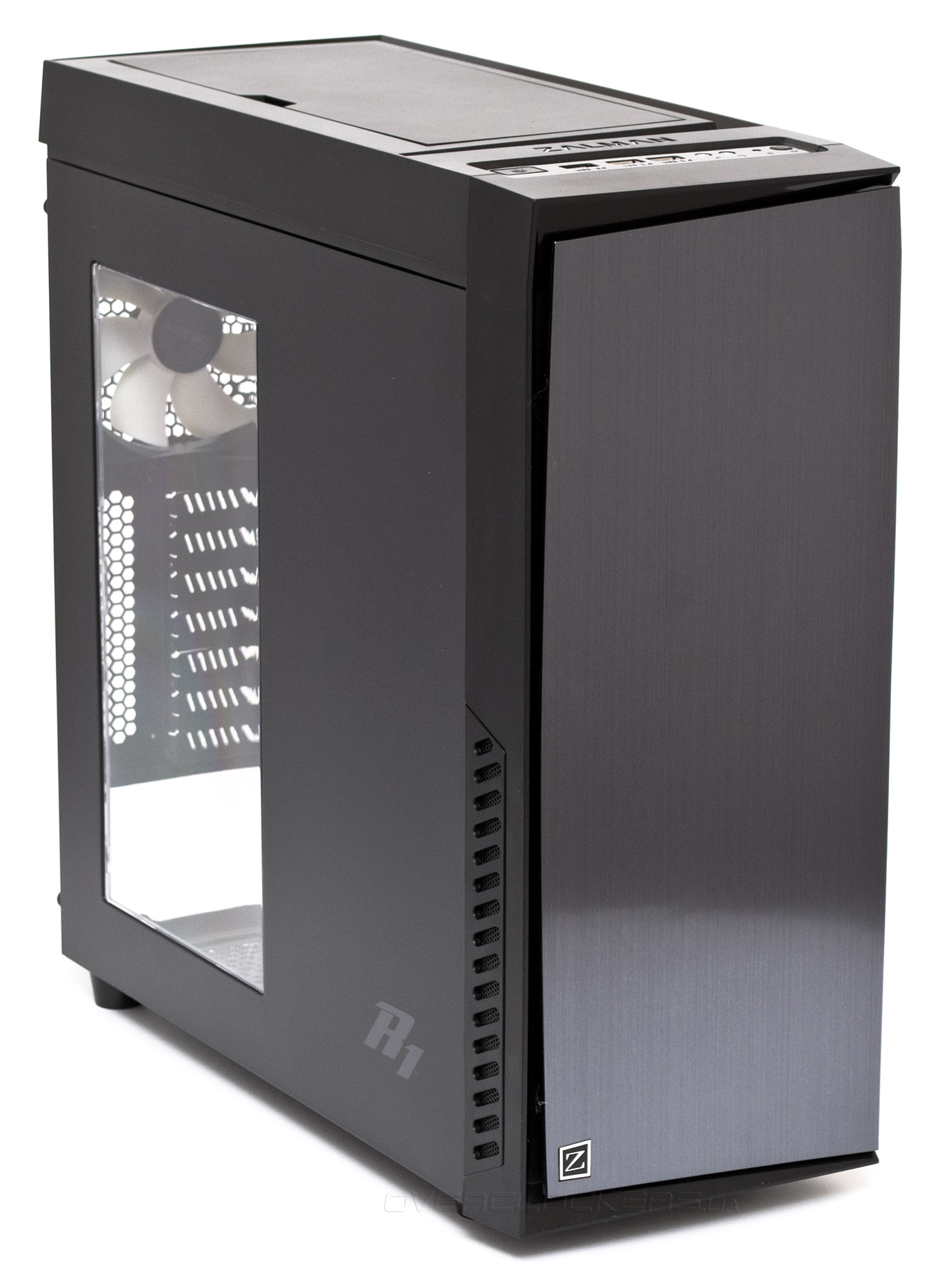

Забегая слегка наперед, скажу, что Zalman R1 является не новой моделью, а перелицованной версией шасси Zalman Z3. Изменения коснулись преимущественно внешнего дизайна, не задев структуры интерьера и функциональность корпуса. И нужно отметить, что с эстетической точки зрения продукт воспринимается гораздо лучше предшественника. Его сделали с ориентацией на изоляцию от шума, поэтому неоднозначные на вид решетки пропали с поверхностей, а шасси стало гораздо более строгим. Первая дизайнерская находка (впрочем, сейчас это популярное решение) — пластмассовая фронтальная панель, материал которой предельно похож на алюминий. Хотя она и кажется непроницаемой для воздуха, на самом деле это дверца. По всей длине ее периметра есть вентиляционные отверстия, а от основной панели дверца отодвинута с зазором в 5 мм. Логотип в виде буквы Z красуется в нижнем левом углу.

Zalman R1

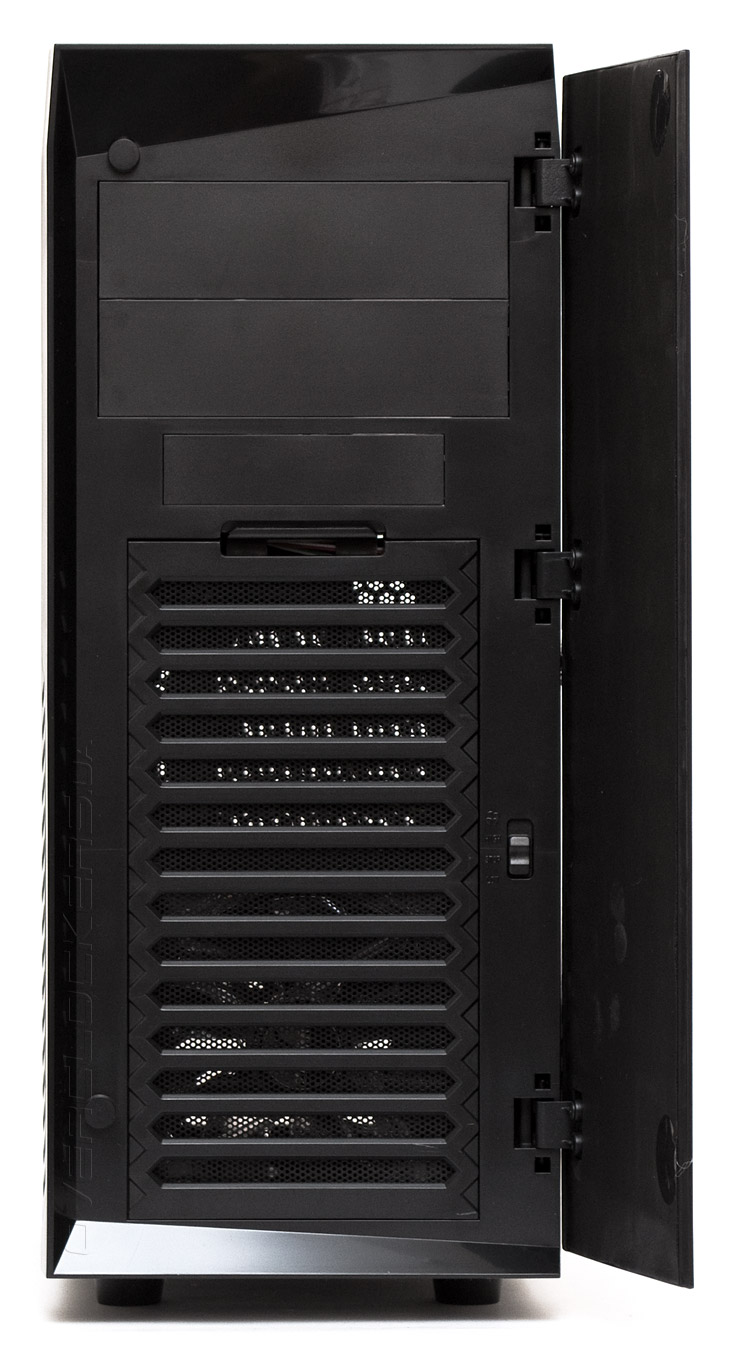

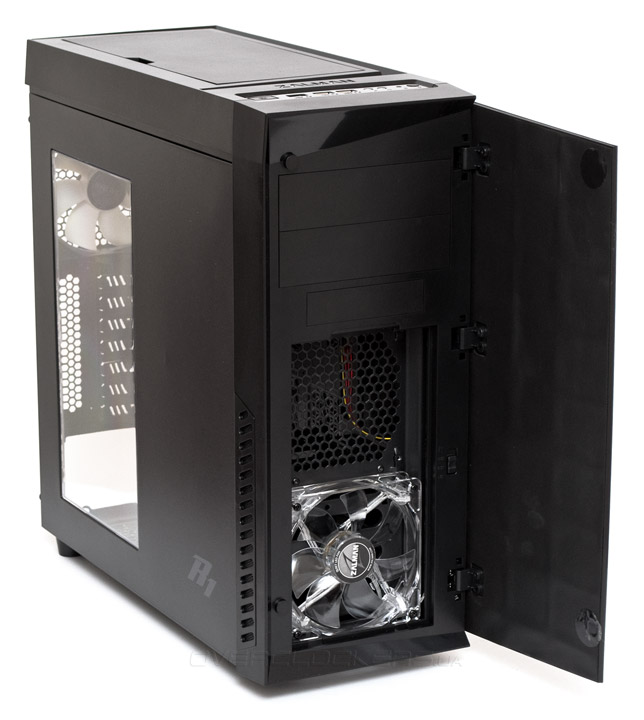

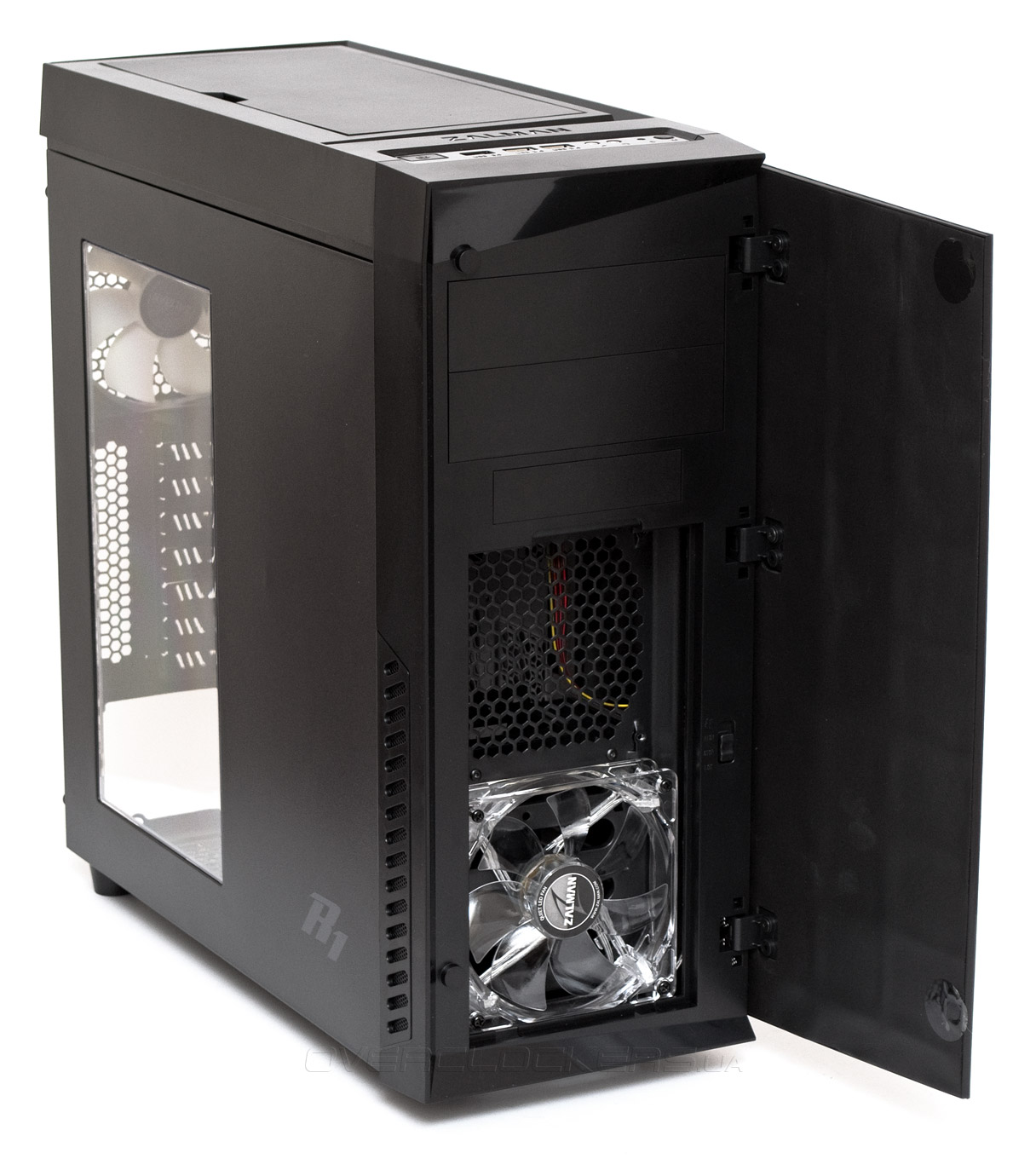

Открывается дверца вправо, на 90 градусов, держится на трех петлях и двух магнитных замках. Перевесить ее на другую сторону невозможно. За дверкой видим скошенные боковые грани, сделанные, почему-то, из глянцевой пластмассы, которая великолепно собирает пыль. Вверху есть три закрытых заглушками отсека. Два из них 5,25″ и один — 3,5″. Чуть ниже расположена съемная вентиляционная решетка, возле которой справа находится ползунок регулятора скорости двух вентиляторов. Переключатель имеет три положения — High, Stop, Low. То есть, пропеллеры можно не только поставить на максимальную или замедленную скорость, но и полностью выключить в случае необходимости.

Zalman R1

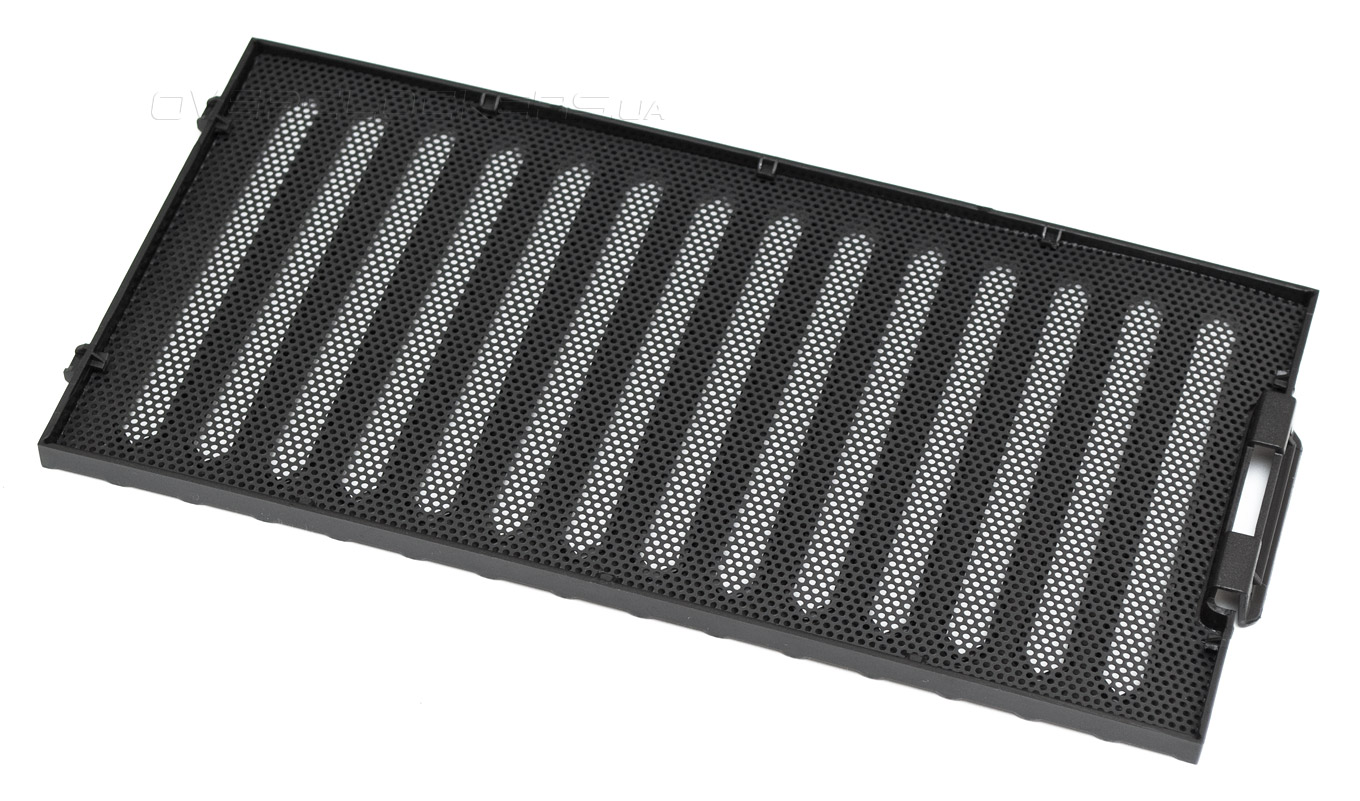

Решетка проложена с обратной стороны мелкоячеистым металлическим фильтром, что есть не очень хорошо. Такие решения способны задерживать лишь крупную пыль и слабо проницаемы для потока воздуха. Я бы рекомендовал сразу снять это фильтр или заменить более качественным.

Zalman R1

За решеткой есть посадочные места для двух 120-мм вентиляторов, закрепляемых длинными винтами. Дверца с обратной стороны проклеена мягким шумоизолирующим материалом.

Zalman R1

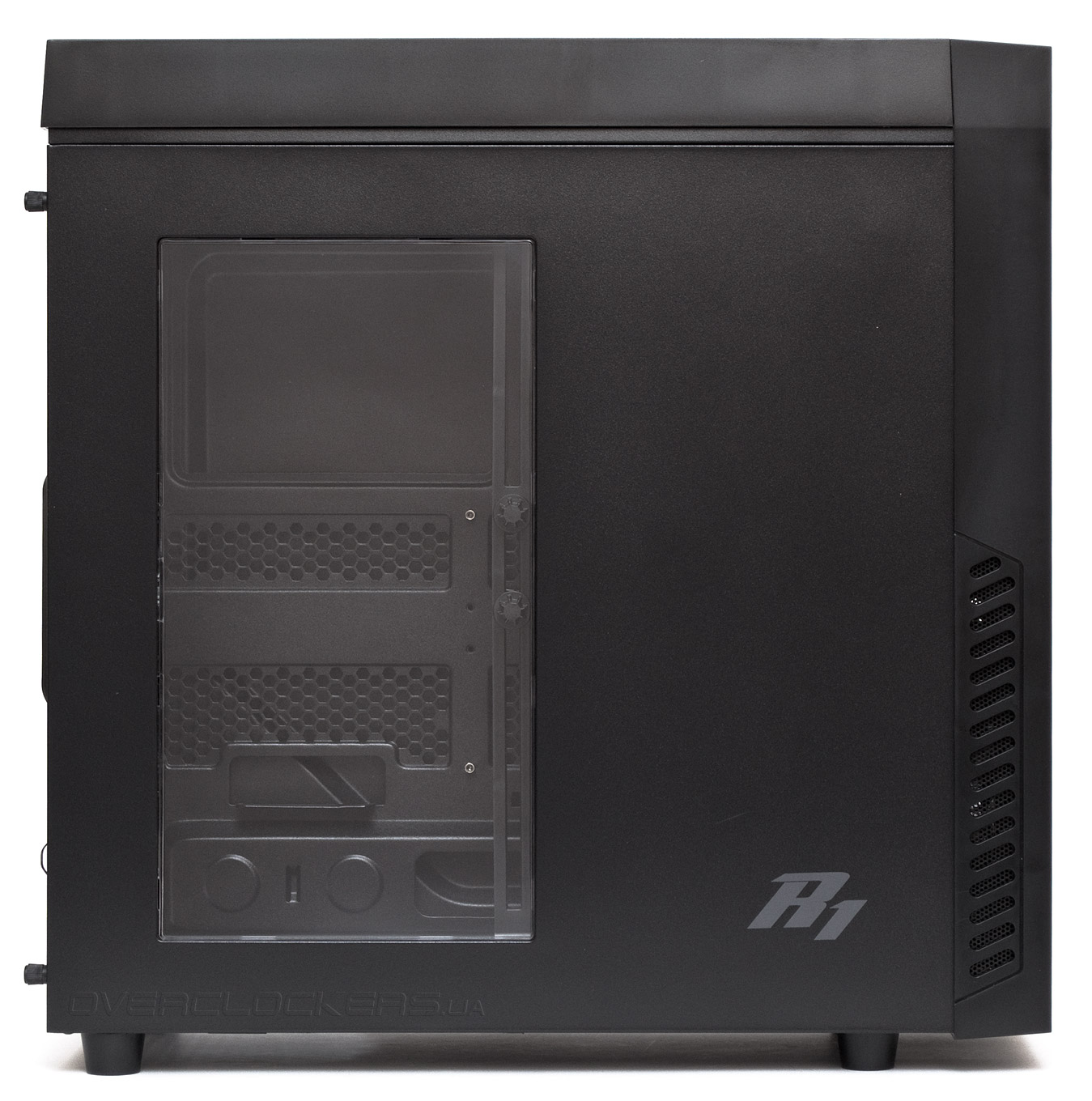

Левая боковая панель снабжена полностью прозрачным акриловым окошком размером 135х170 мм. В передней части краской нанесено название корпуса, а в боковых гранях фронтальной панели есть дополнительные вентиляционные отверстия.

Zalman R1

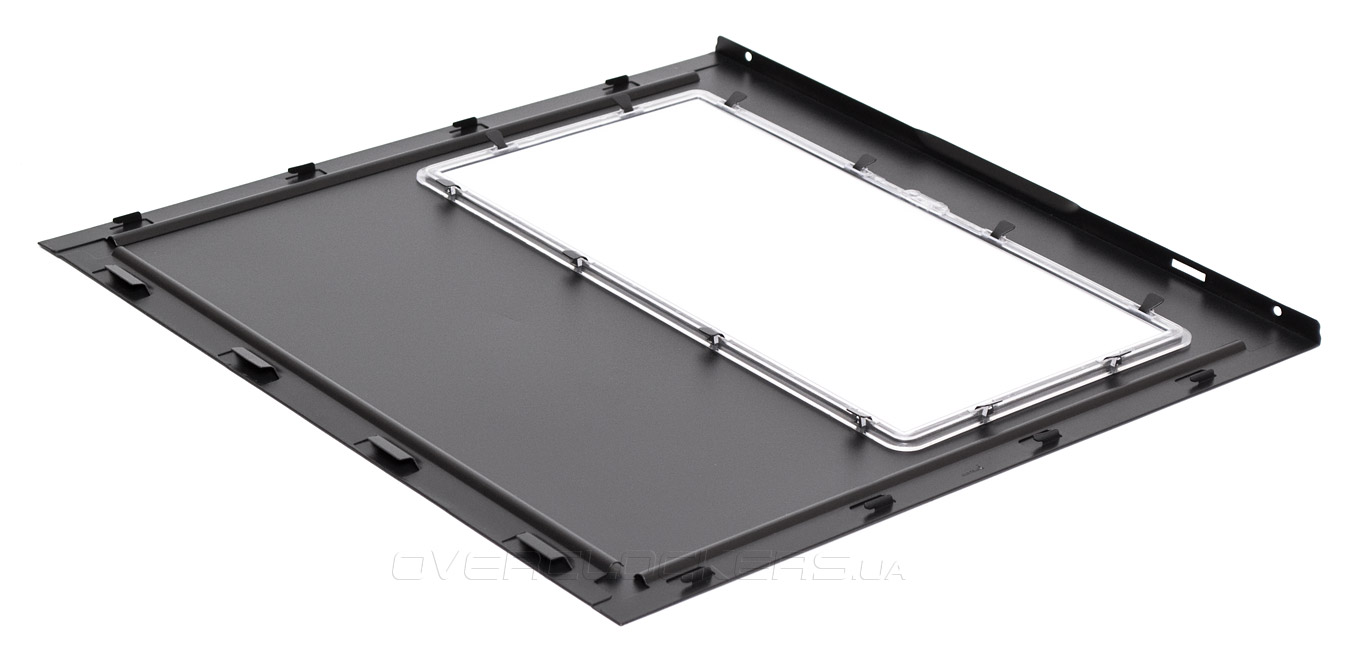

Дверца сделана из довольно тонкого и мягкого металла, но это частично компенсируется ребрами жесткости, делающими панель достаточно крепкой, чтобы не возникало проблем при установке или снятии ее с корпуса.

Zalman R1

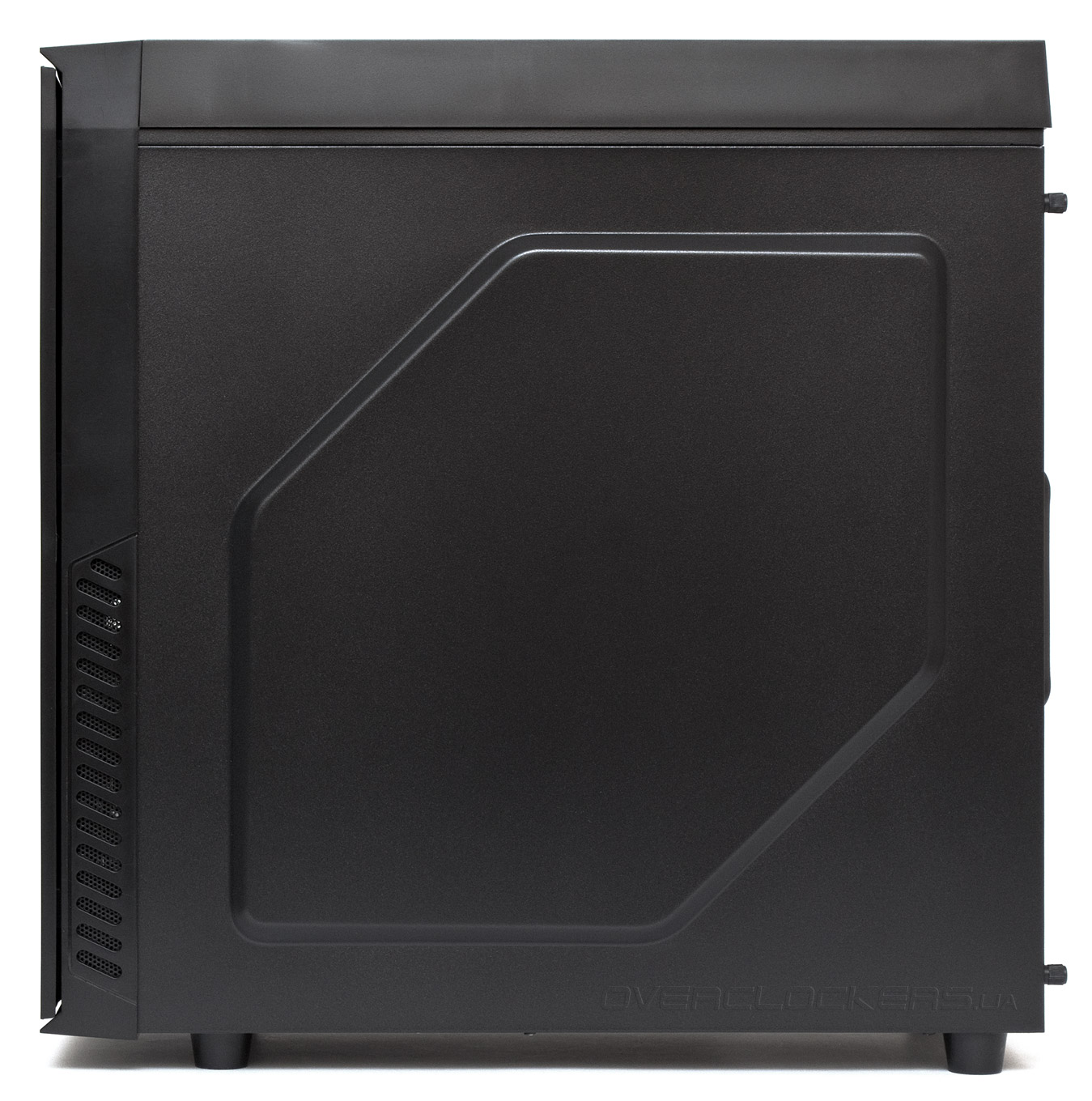

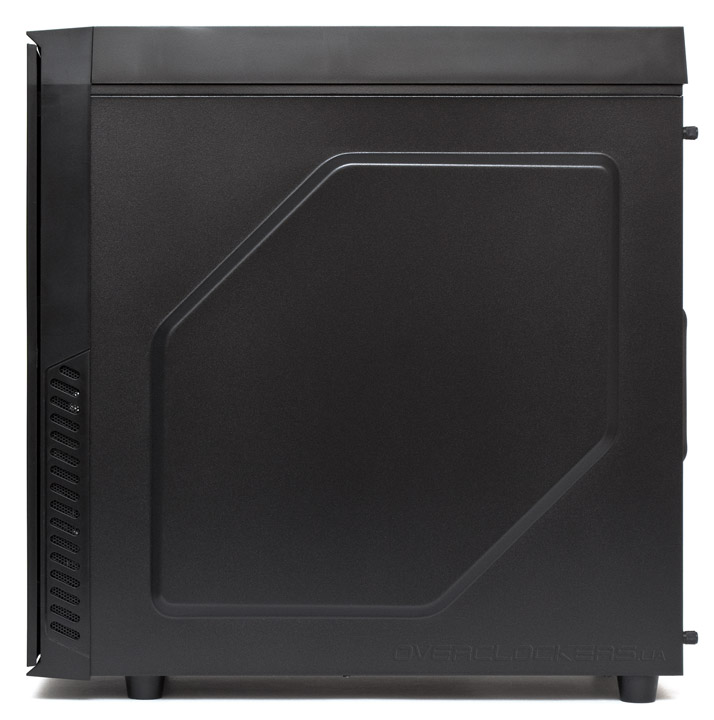

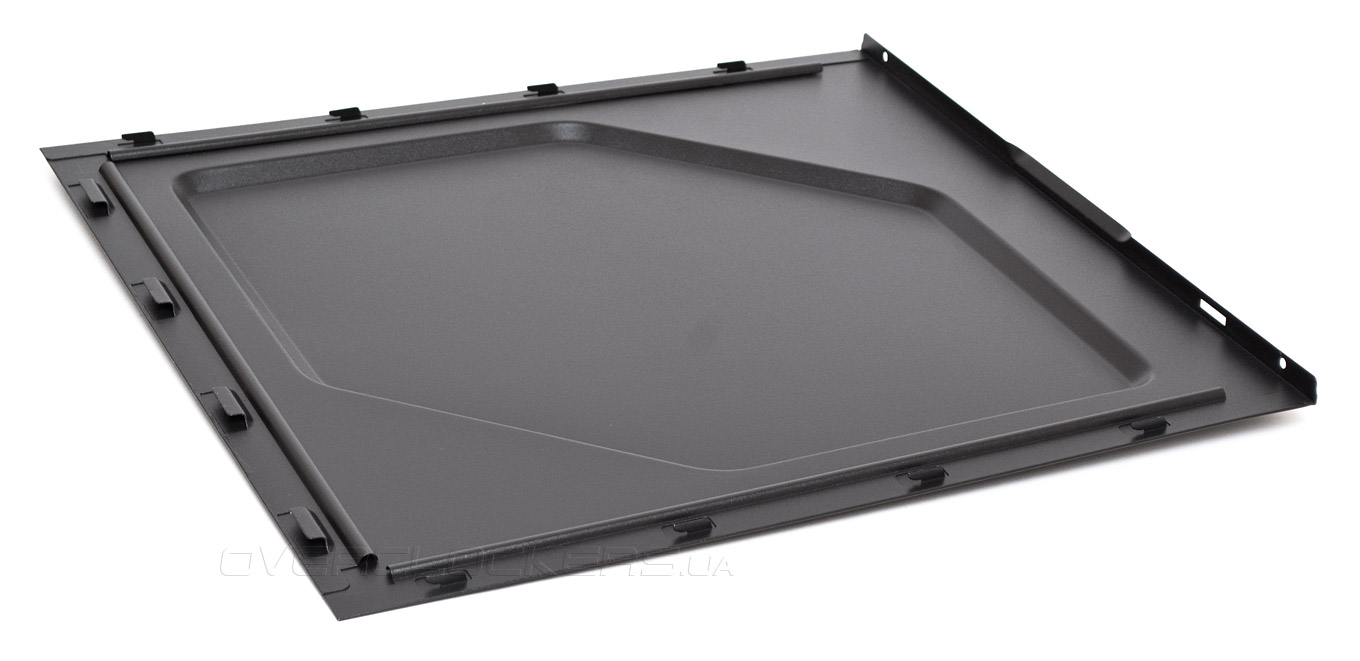

На правой панели есть крупная штамповка, выступающая на 8 мм относительно дверцы. Она нужна, чтобы расширить место для укладки проводов за поддоном материнской платы.

Zalman R1

Кроме того, штамповка делает даже тонкий металл достаточно прочным. Обе дверцы снимаются по направлению назад, имеют ручки и удерживаются винтами с пластиковой накатанной головкой.

Zalman R1

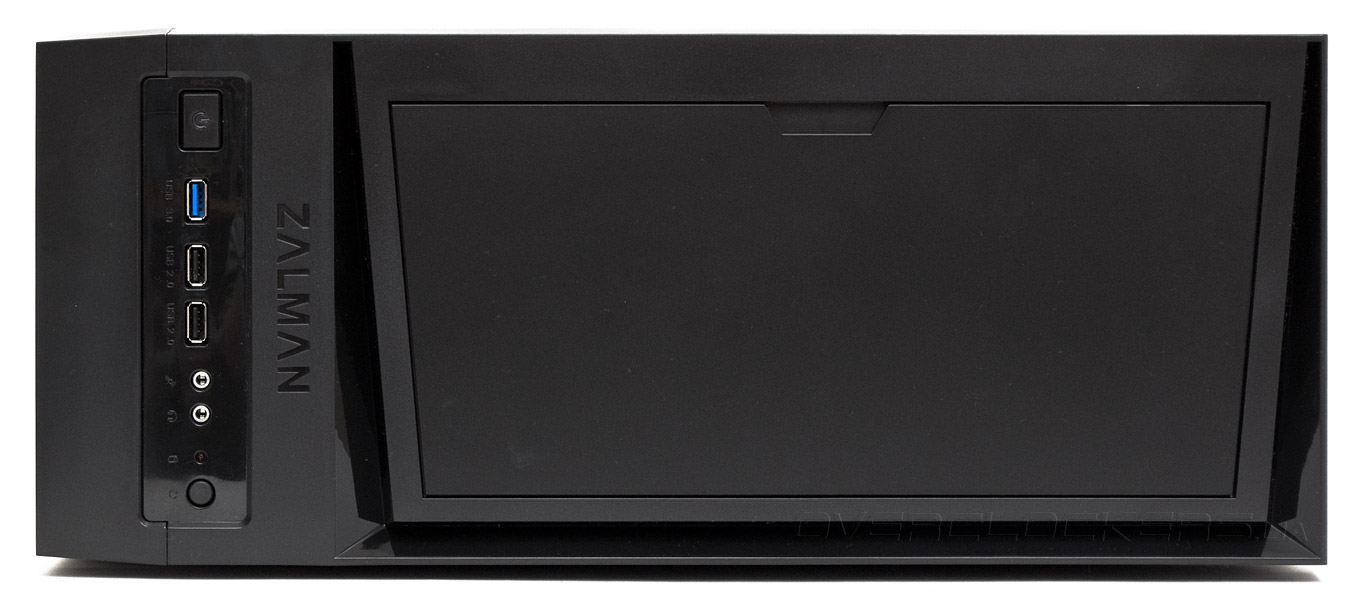

Верхняя панель пластмассовая и, как и передняя, на первый взгляд не проницаема для воздуха. В ее задней части есть трапециевидное углубление, сделанное по ободу из глянцевой пластмассы, а спереди расположены внешние порты и кнопки управления системой, в которые непременно будет попадать пыль. Поэтому, чистить их придется несколько чаще, чем обычно.

Zalman R1

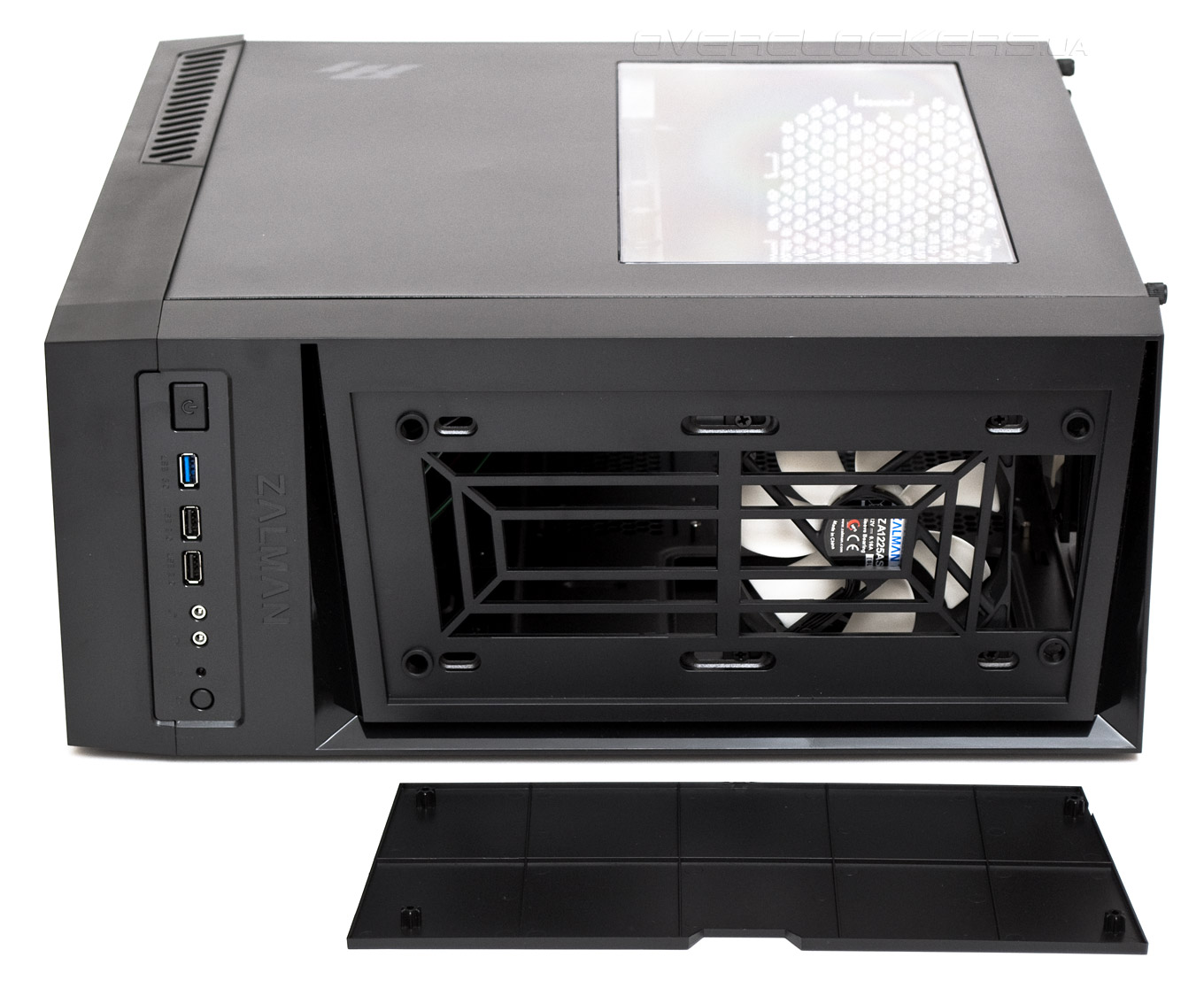

Как оказалось, почти вся задняя часть верхней панели снимается, таким образом значительно улучшая вентиляцию корпуса. Крышка ни на чем особо не держится, ее нужно лишь слегка потянуть вверх для демонтажа или прижать, чтобы установить обратно. Под крышкой есть решетка из нескольких прутьев и посадочное место для двух 120-мм вентиляторов. В отверстие в задней части решетки, при удачном стечении обстоятельств, пройдет водоблок СВО в сборе со шлангами, что позволит установить радиатор большинства AIO систем водяного охлаждения снаружи, не разбирая контур.

Zalman R1

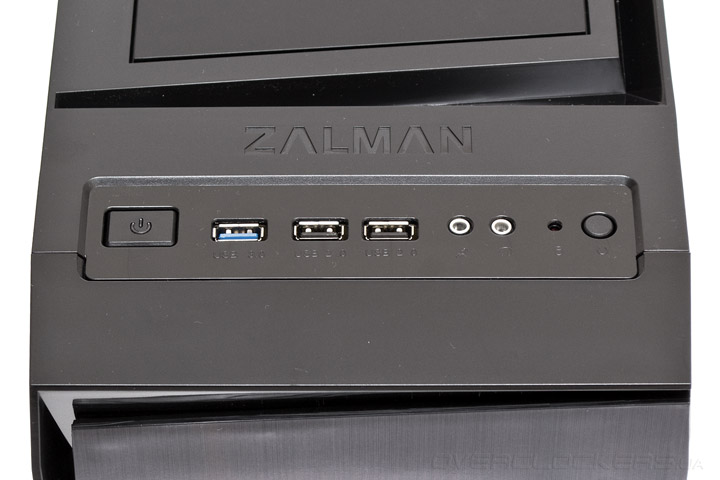

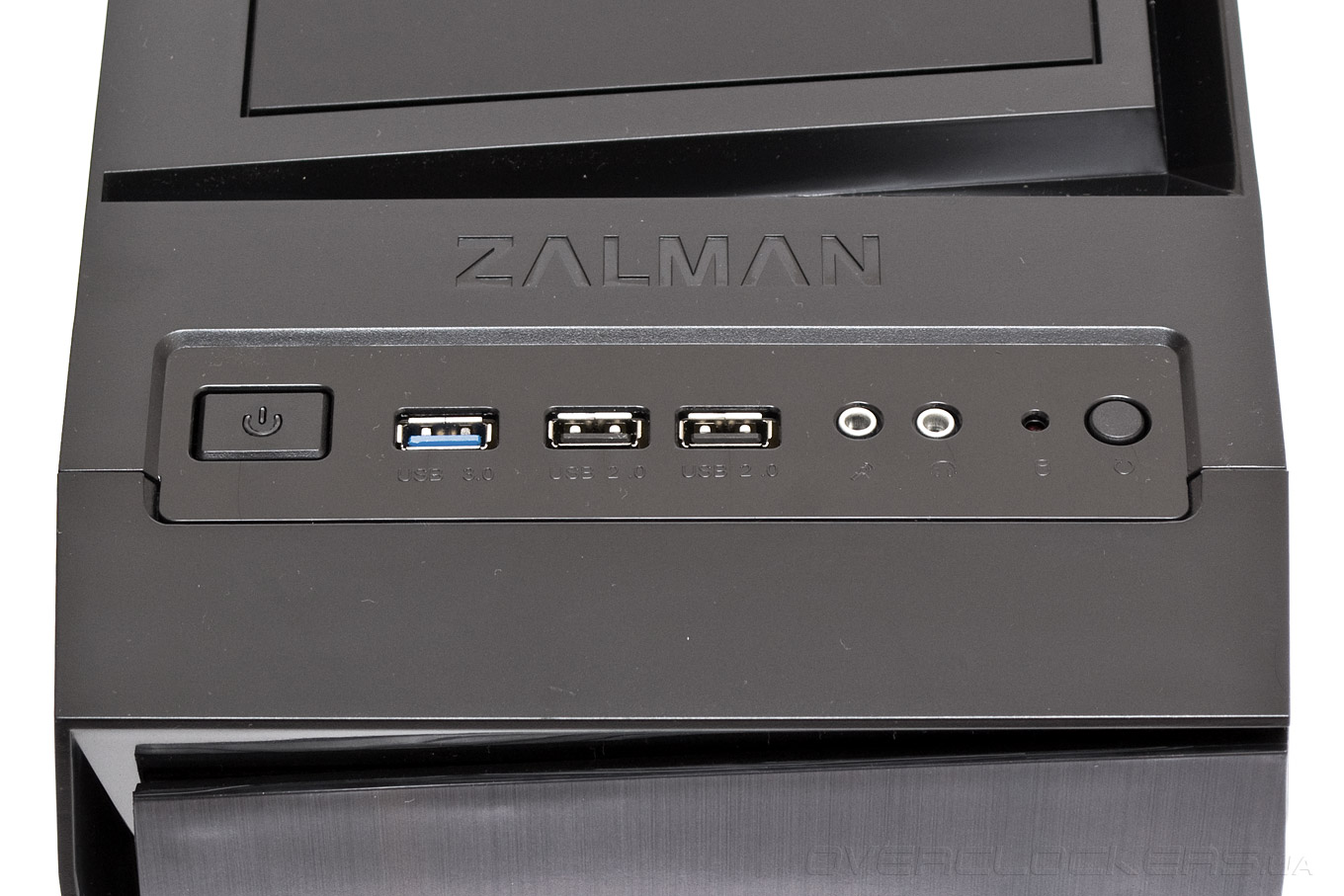

На верхней панели управления есть квадратная кнопка запуска системы с синим индикатором, один порт USB 3.0 и два порта USB 2.0, два 3,5-мм аудиоразъема, точечный красный индикатор активности накопителей и небольшая кнопка перезагрузки системы.

Zalman R1

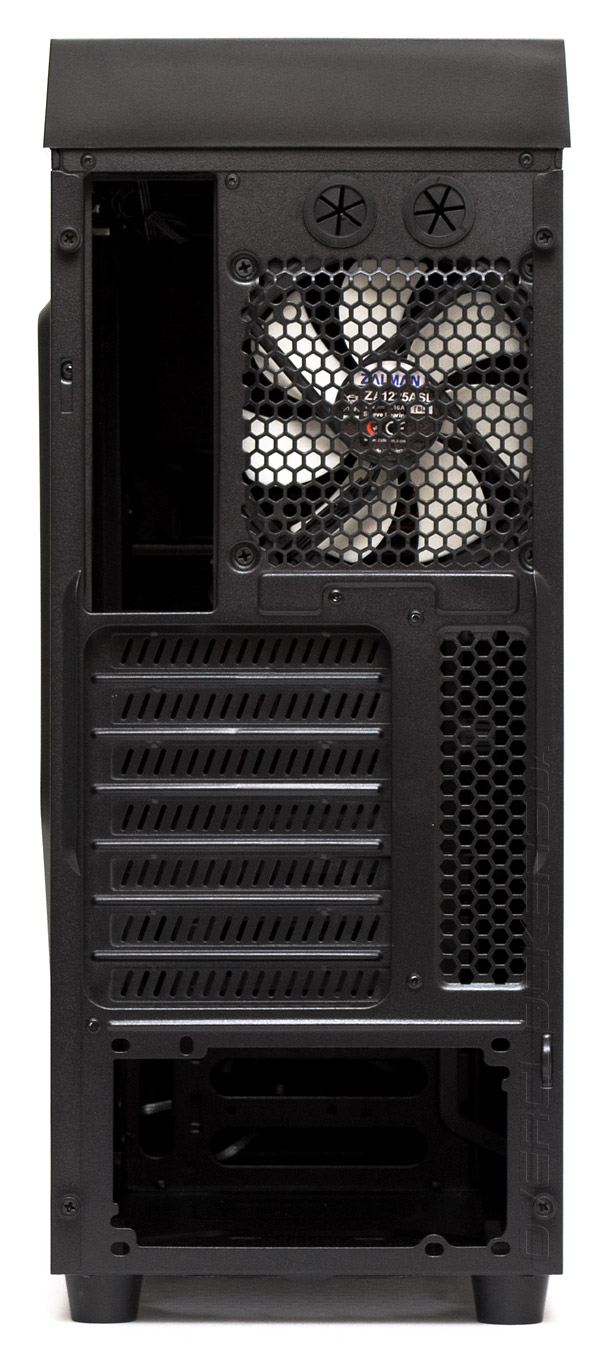

Задняя панель выглядит вполне стандартно. На своем посадочном месте находится предустановленный на вытяжку 120-мм вентилятор. Над ним — два прорезиненных 3/4" отверстия для вывода наружу шлангов СВО и семь слотов карт расширения, закрытых одноразовыми вентилируемыми заглушками. Блок питания можно ориентировать как вентилятором вверх, так и вниз.

Zalman R1

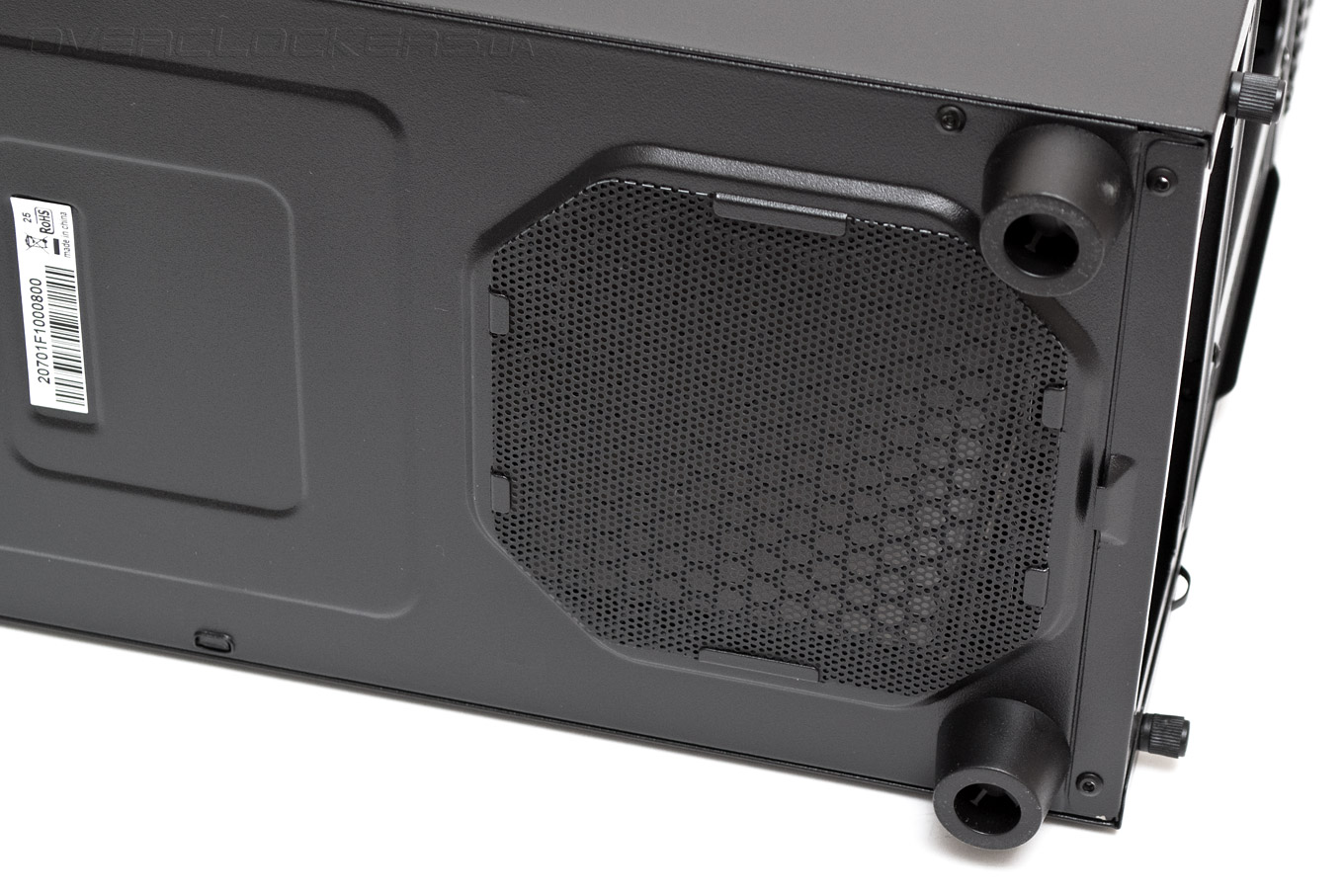

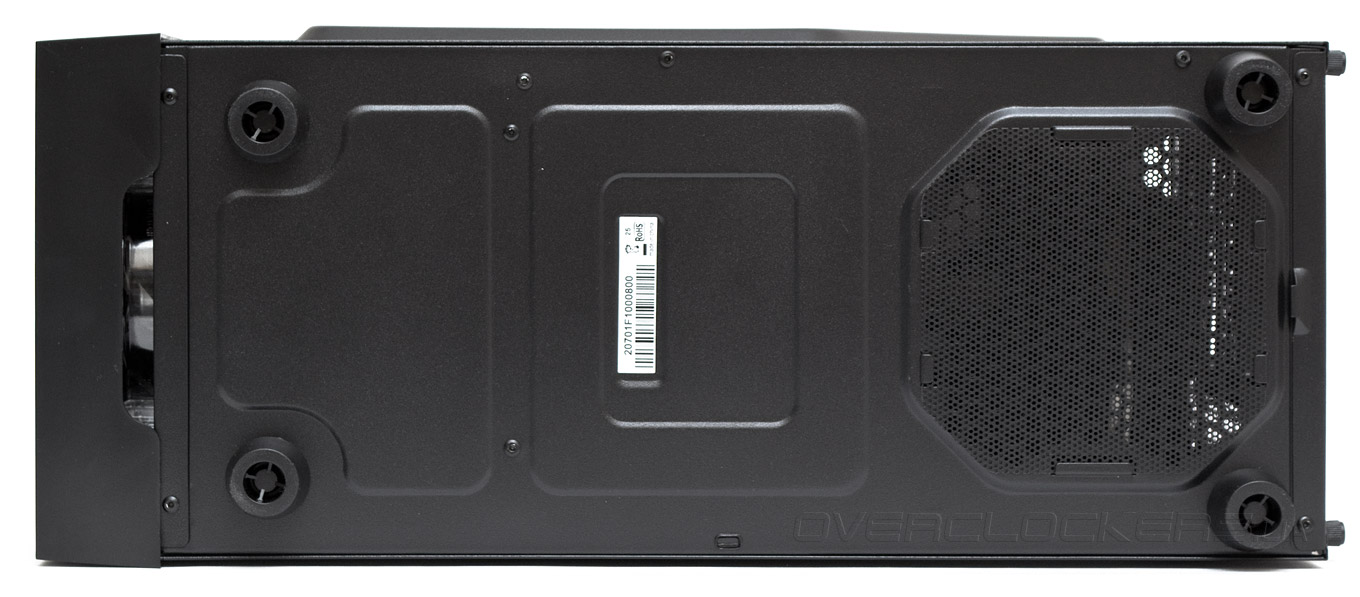

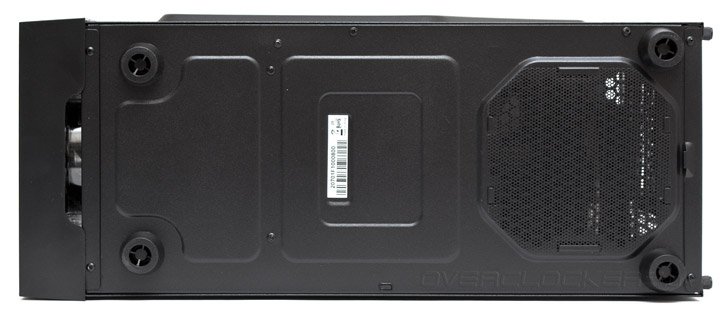

На дне корпуса каких либо интересных деталей нет. Спереди видна прорезь, потянув за которую можно снять фронтальную панель. Сзади есть хорошая крупноячеистая решетка для вентиляции блока питания, закрытая фильтром.

Zalman R1

Высота пластмассовых ножек — 20 мм. Металлический фильтр такой же бюджетный, как и на передней панели. Снимается для очистки и ставится обратно просто, но корпус при этом придется приподнять.

Zalman R1

Посмотрим, как обстоят дела внутри корпуса.

Внутреннее устройство

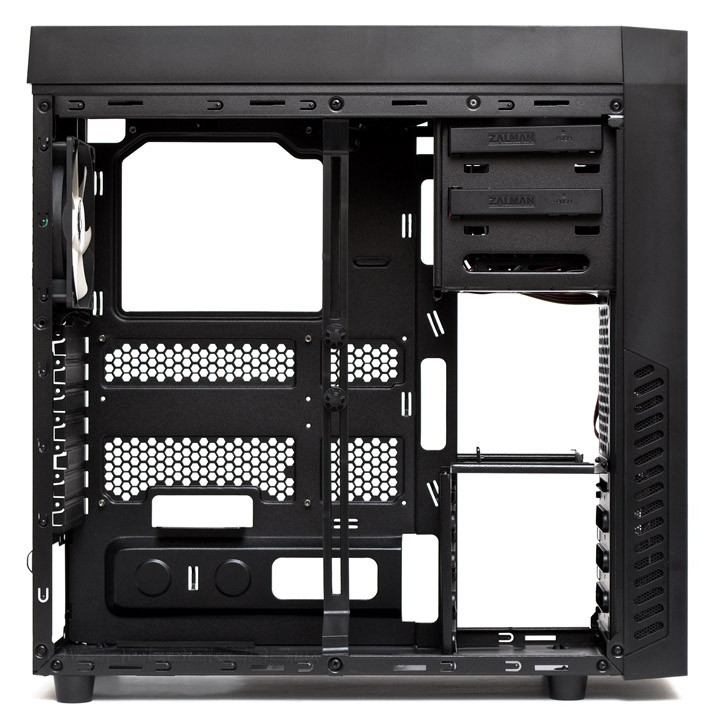

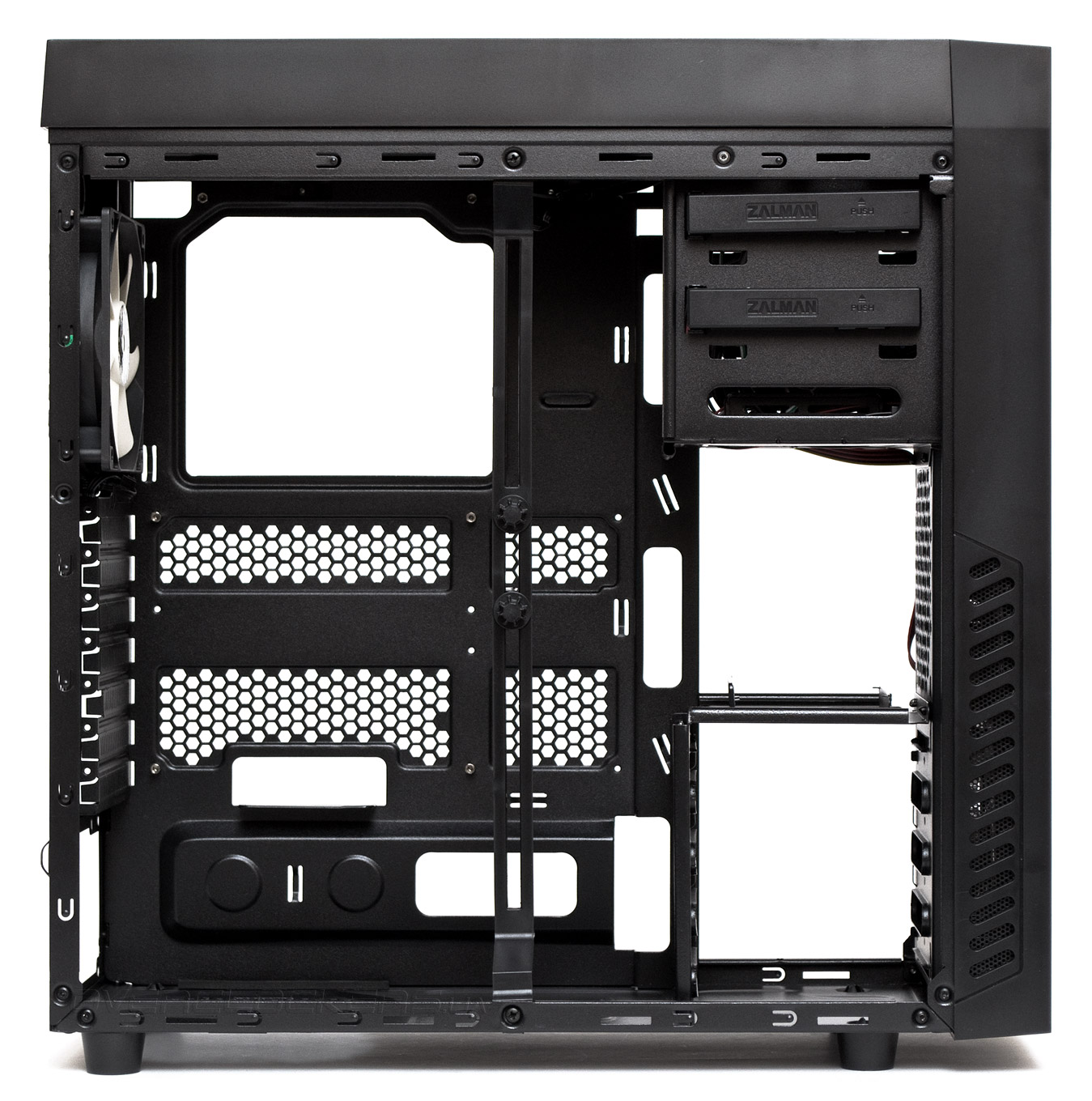

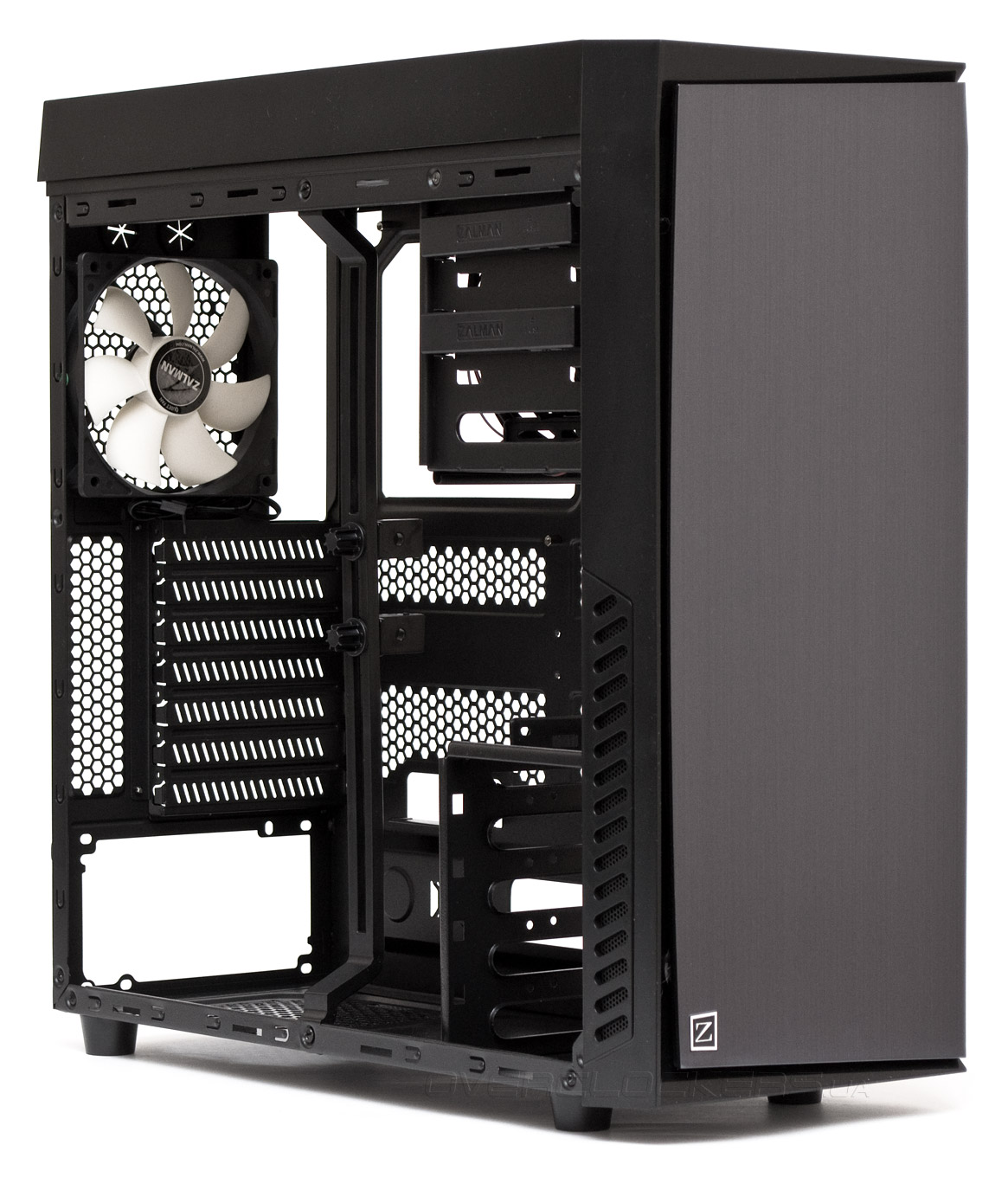

Корпус Zalman R1 поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX или Mini-ITX. Максимальная допустимая высота процессорного кулера составляет 160 мм. Возможная длина плат расширения достигает 380 мм напротив слотов с первого по четвертый и 270 мм напротив слотов с пятого по шестой. Приемлемая длина блока питания не должна превышать 195 мм, чтобы не конфликтовать со стойкой поддержки видеокарт.

Zalman R1

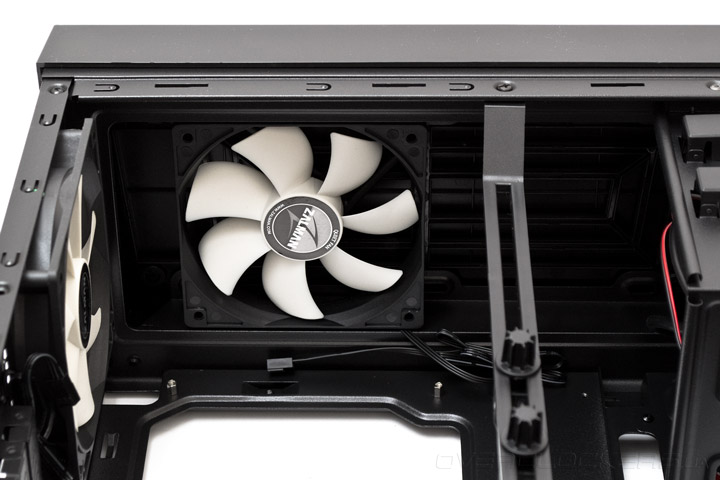

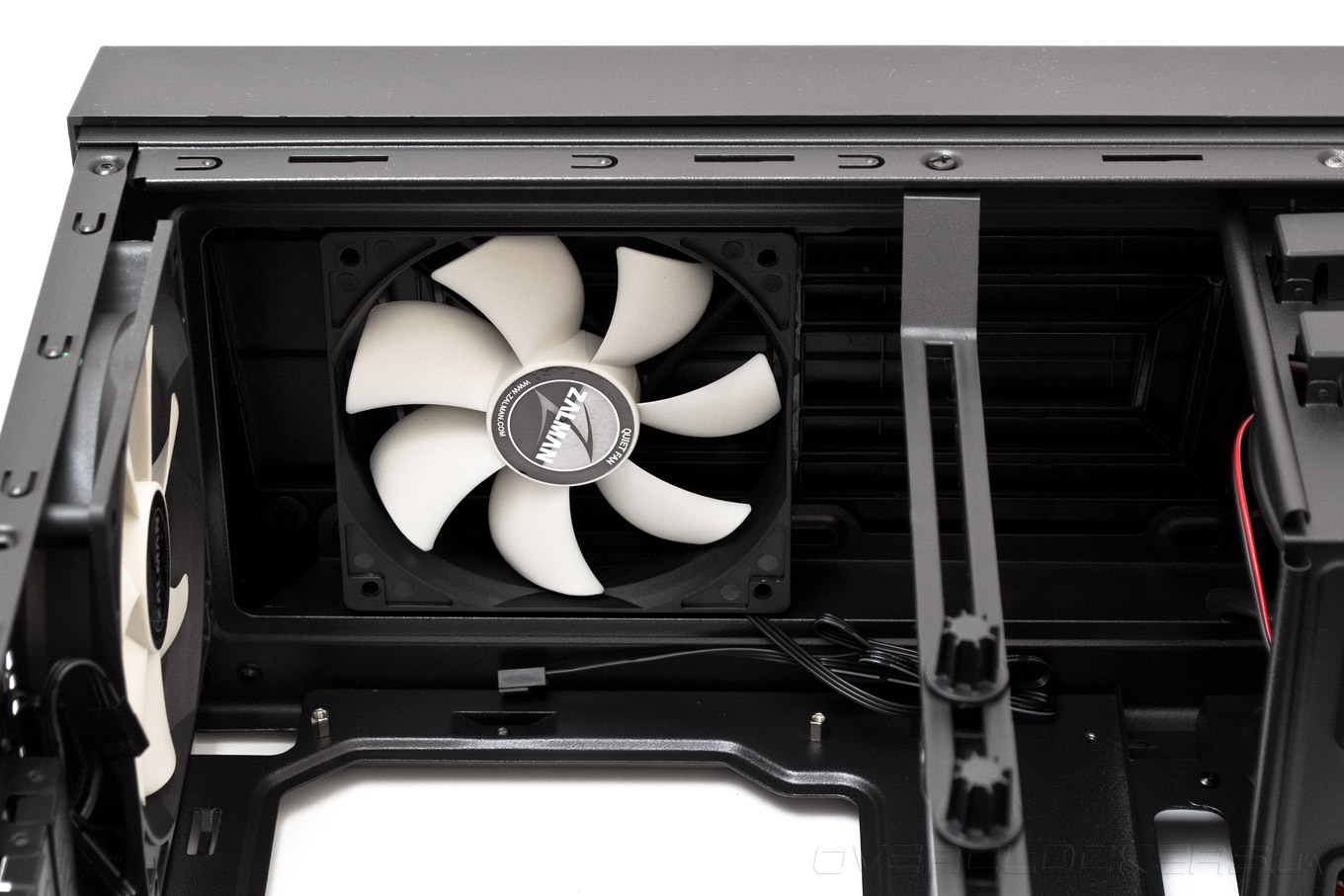

Под верхней крышкой предустановлен на выдув 120-мм вентилятор с белой крыльчаткой и втулочным подшипником. Его лопасти способны стартовать всего с 3 В, 400 об/мин и 33 дБ (А). Относительно негромким пропеллер останется до 9 В, 1000 об/мин и 40 дБ (А). А на полной скорости он раскрутится до 1200 об/мин и 45 дБ (А). Подключение к питанию трехконтактное. Запас пространства от верхней панели до кромки материнской платы не превышает 30 мм, поэтому никакой радиатор сюда поставить не получится.

Zalman R1

На задней панели предустановлен на вытяжку еще один черно-белый 120-мм пропеллер. Он является полным аналогом верхнего вентилятора. Слоты плат расширения не имеют системы быстрого крепления и фиксировать адаптеры придется по старинке винтами. Заглушки выламываемые и одноразовые, как и в старших моделях Z-серии. Стойка для поддержки плат расширения является съемной, держится на двух винтах. Сместить ее на другую позицию не получится. На самой стойке закреплены две лапы, которые можно отрегулировать по высоте, углу поворота или даже закрепить на них вентилятор.

Zalman R1

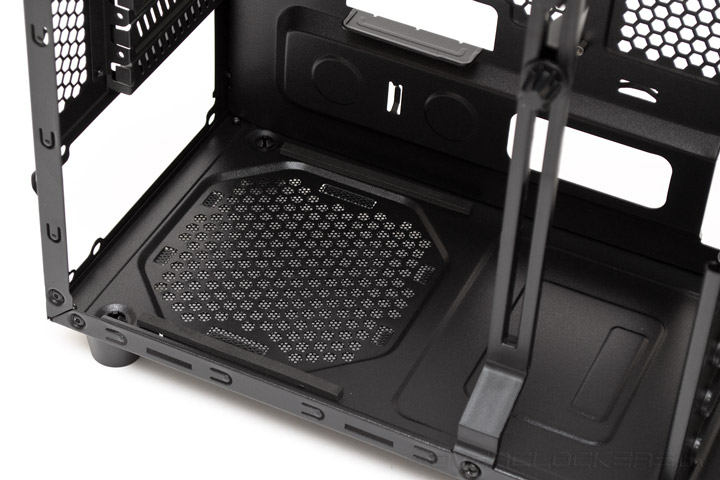

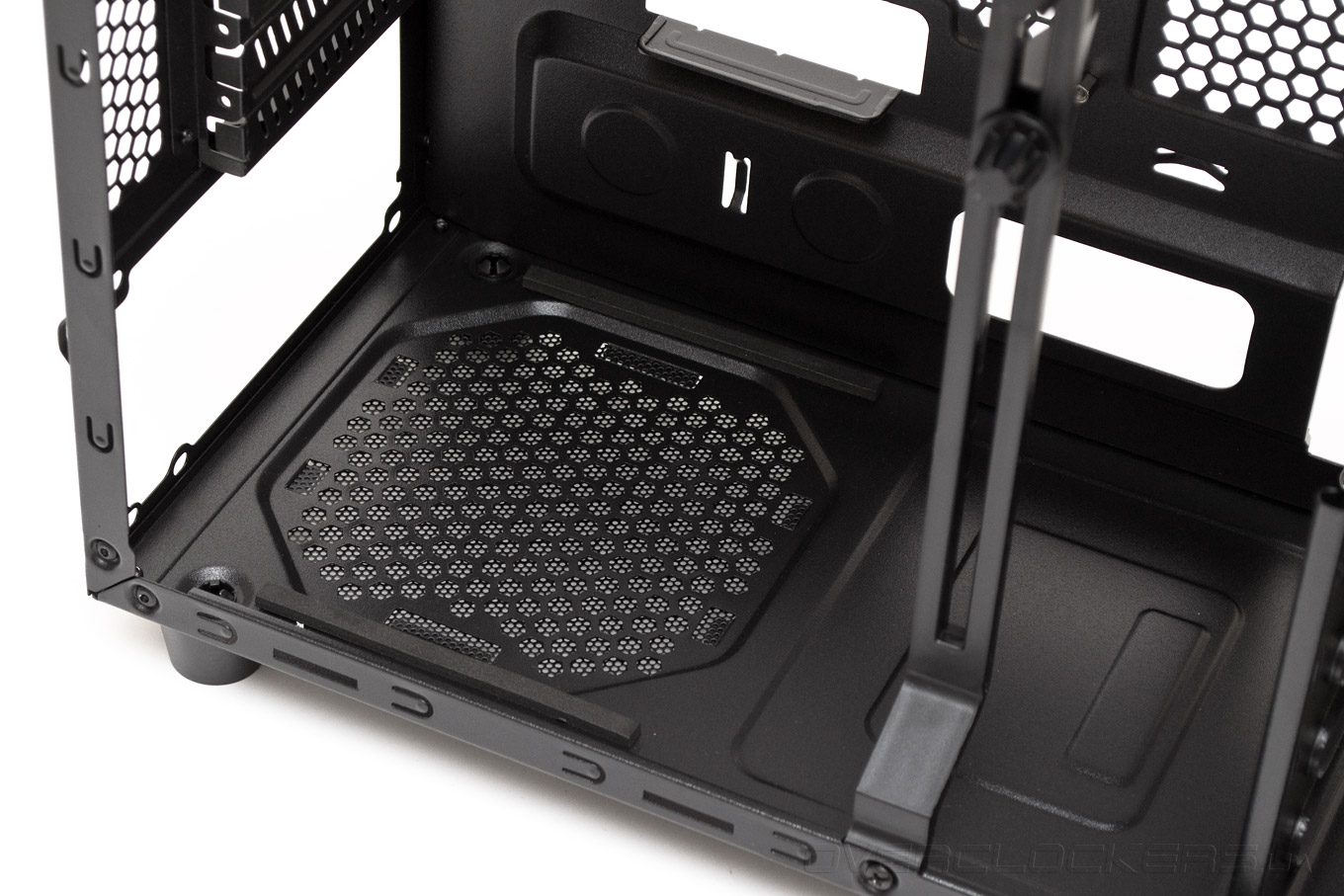

Посадочное место блока питания имеет два мягких резиновых демпфера внизу, чтобы предотвратить передачу лишних вибраций на корпус.

Zalman R1

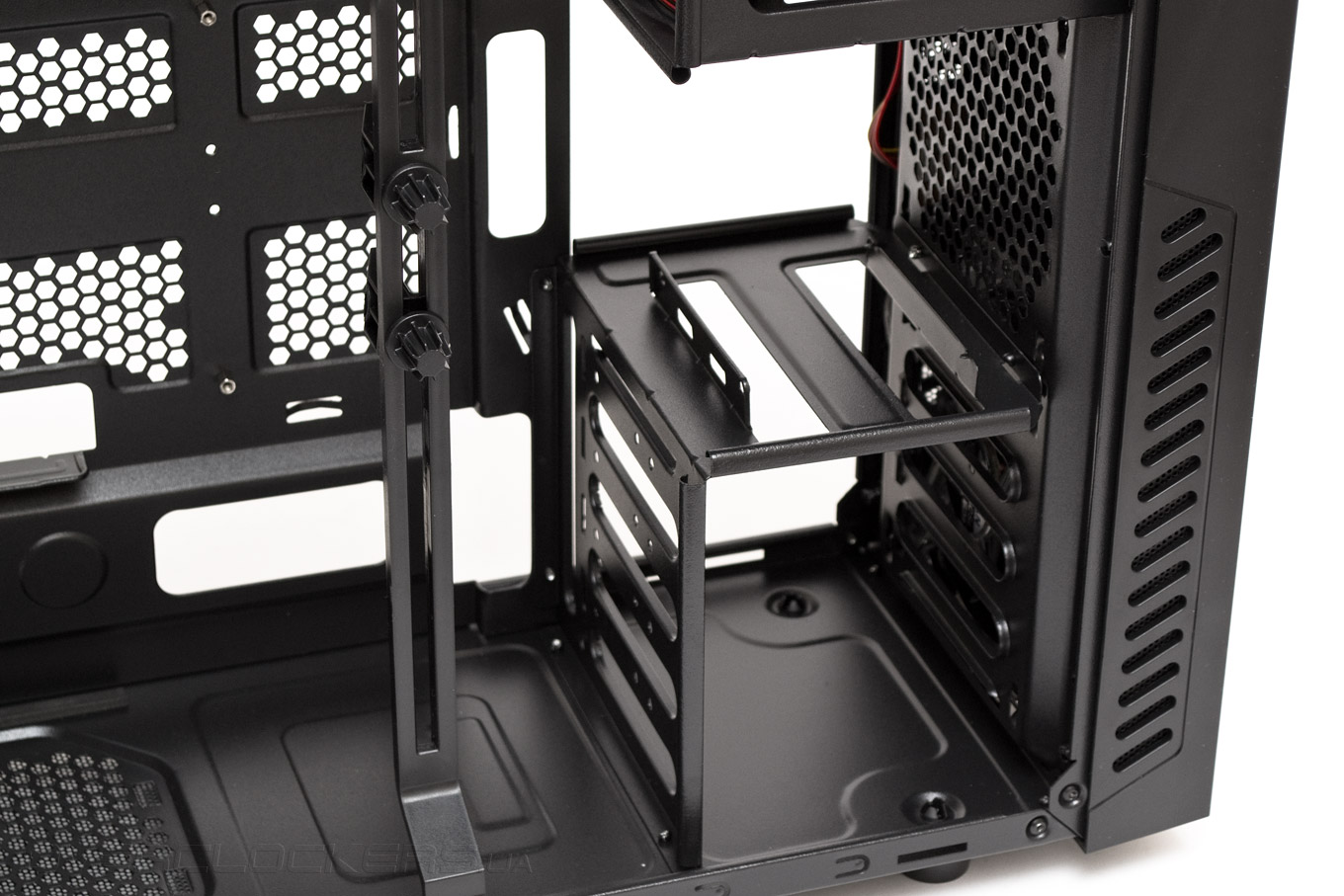

Корзины для 3,5″ накопителей есть только в нижней передней части шасси. В них поместится до четырех дисков в специальных пластиковых салазках. Изоляция от вибраций тут, к сожалению, не предусмотрена. Над 3,5″ корзинами есть еще пара планок, на которые можно закрепить один 2,5″ накопитель.

Zalman R1

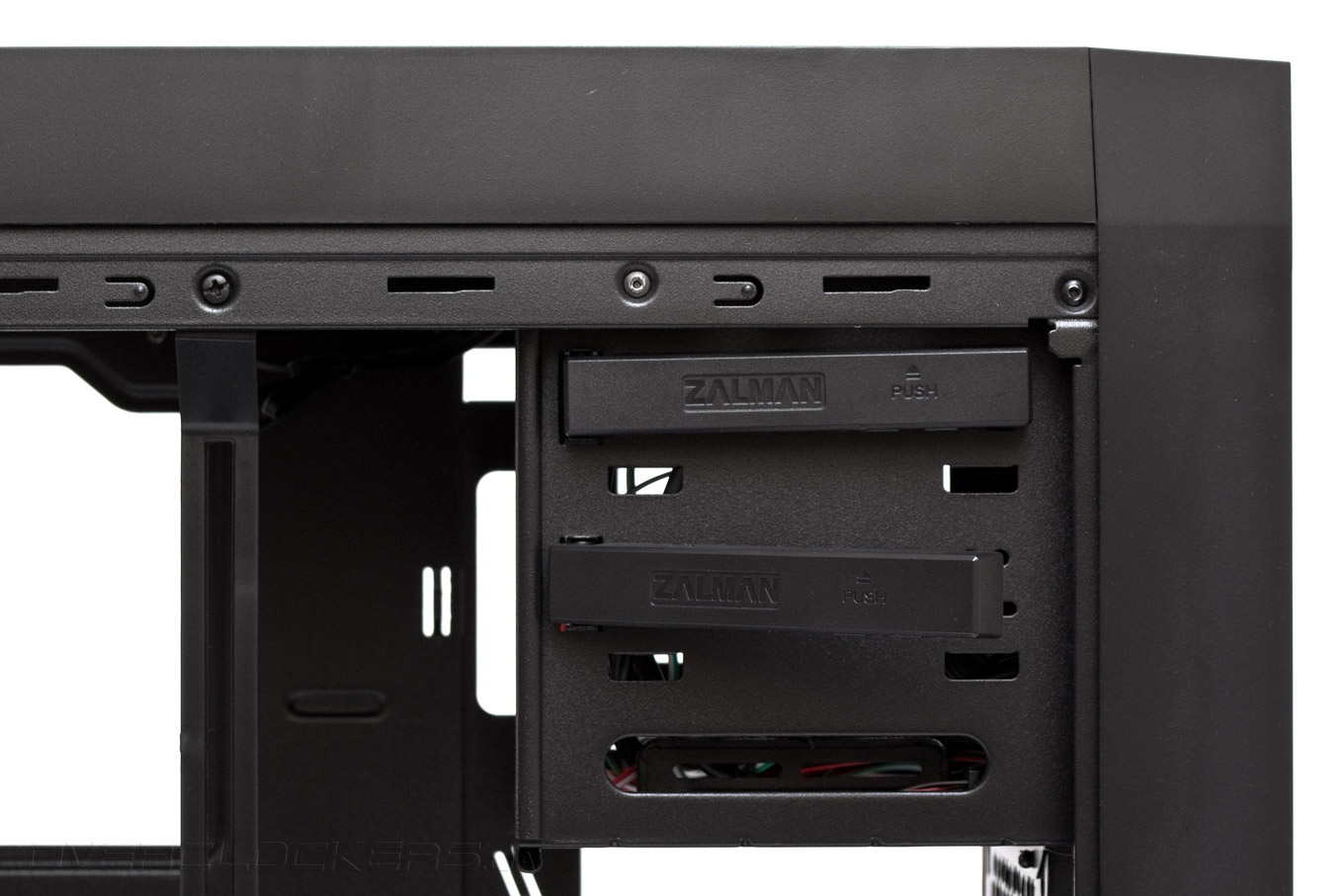

Два 5,25″ отсека оснащены быстрыми фиксаторами устройств в виде защелки. А самый нижний отсек примет на борт еще одно 3,5″ устройство.

Zalman R1

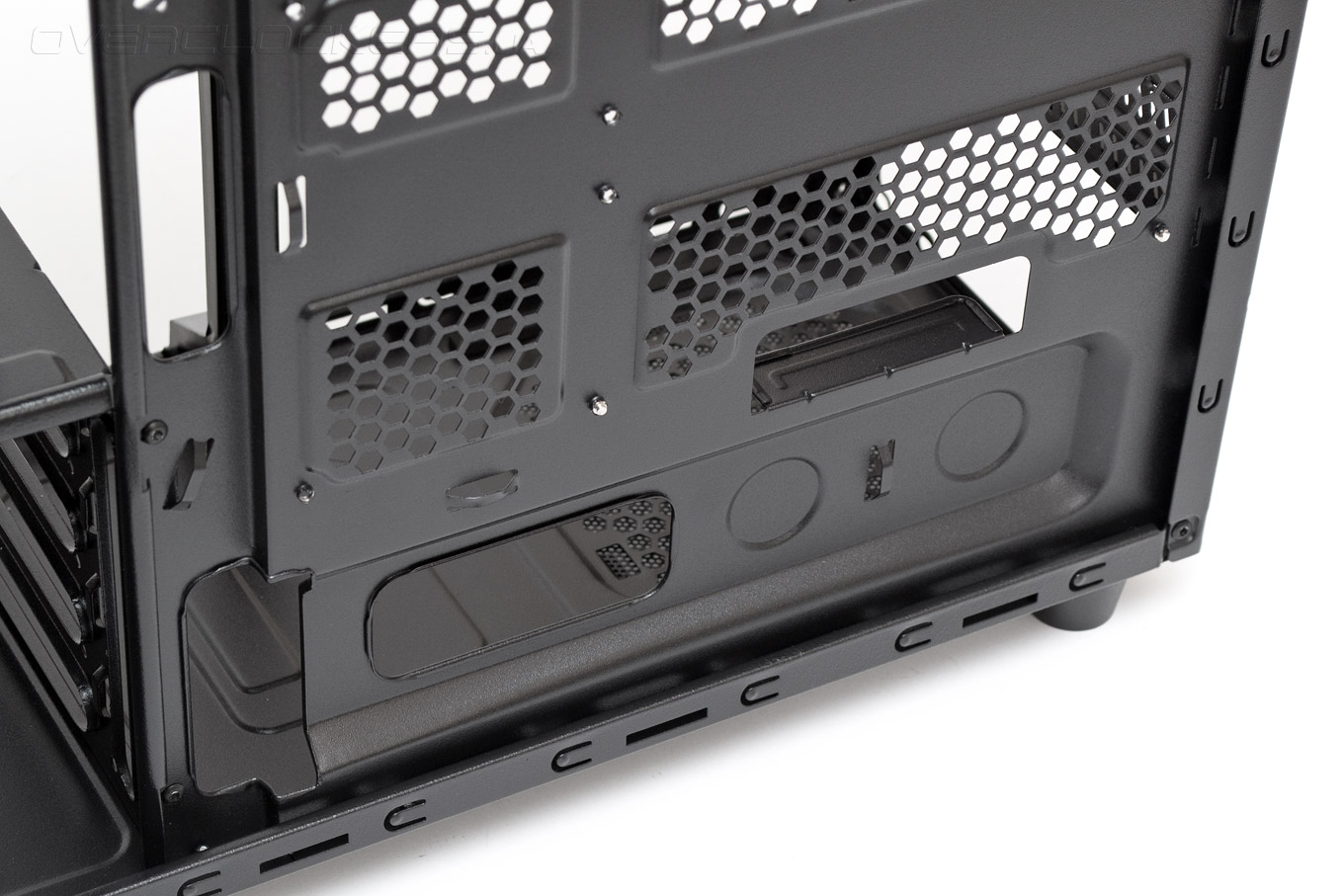

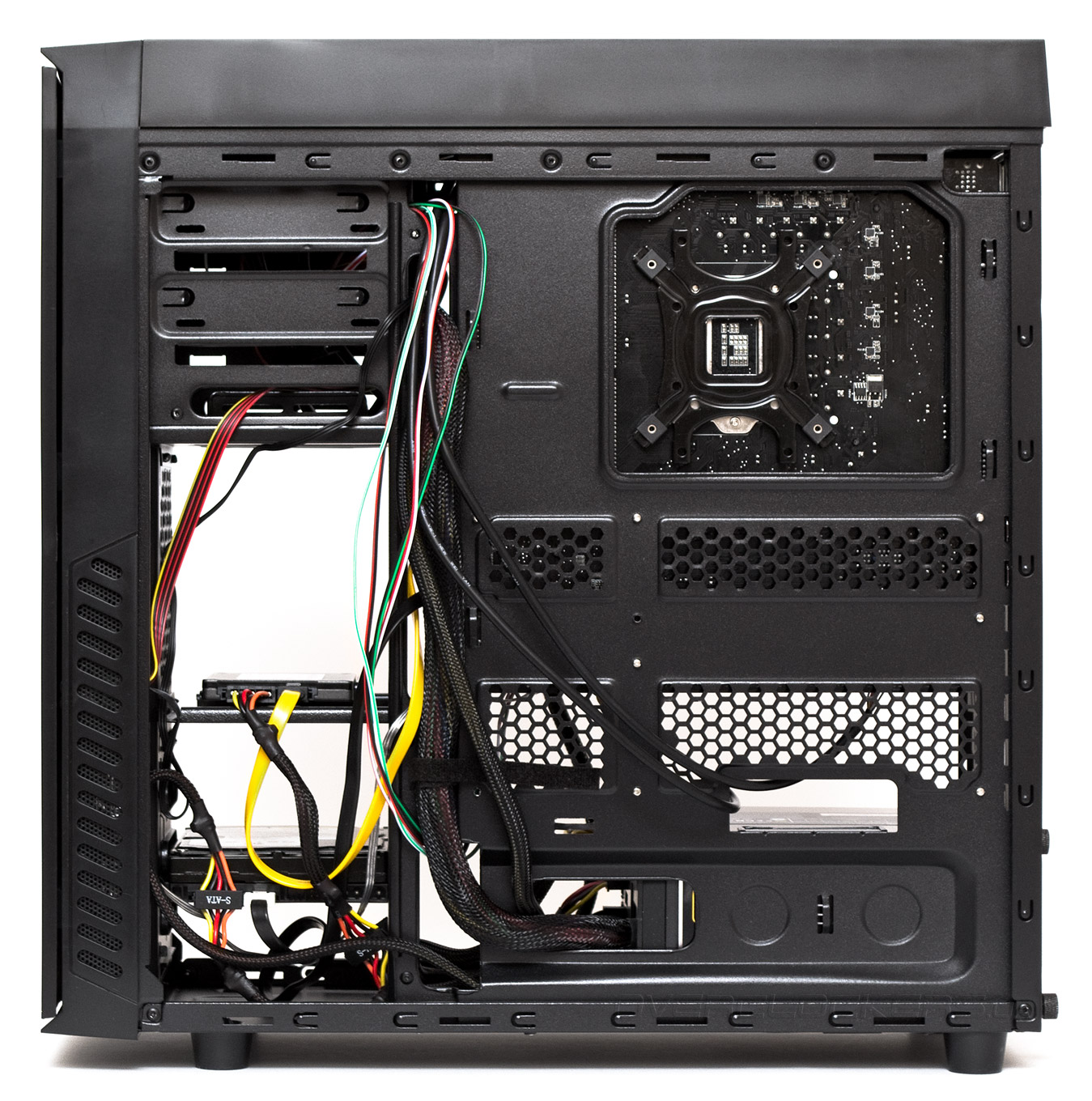

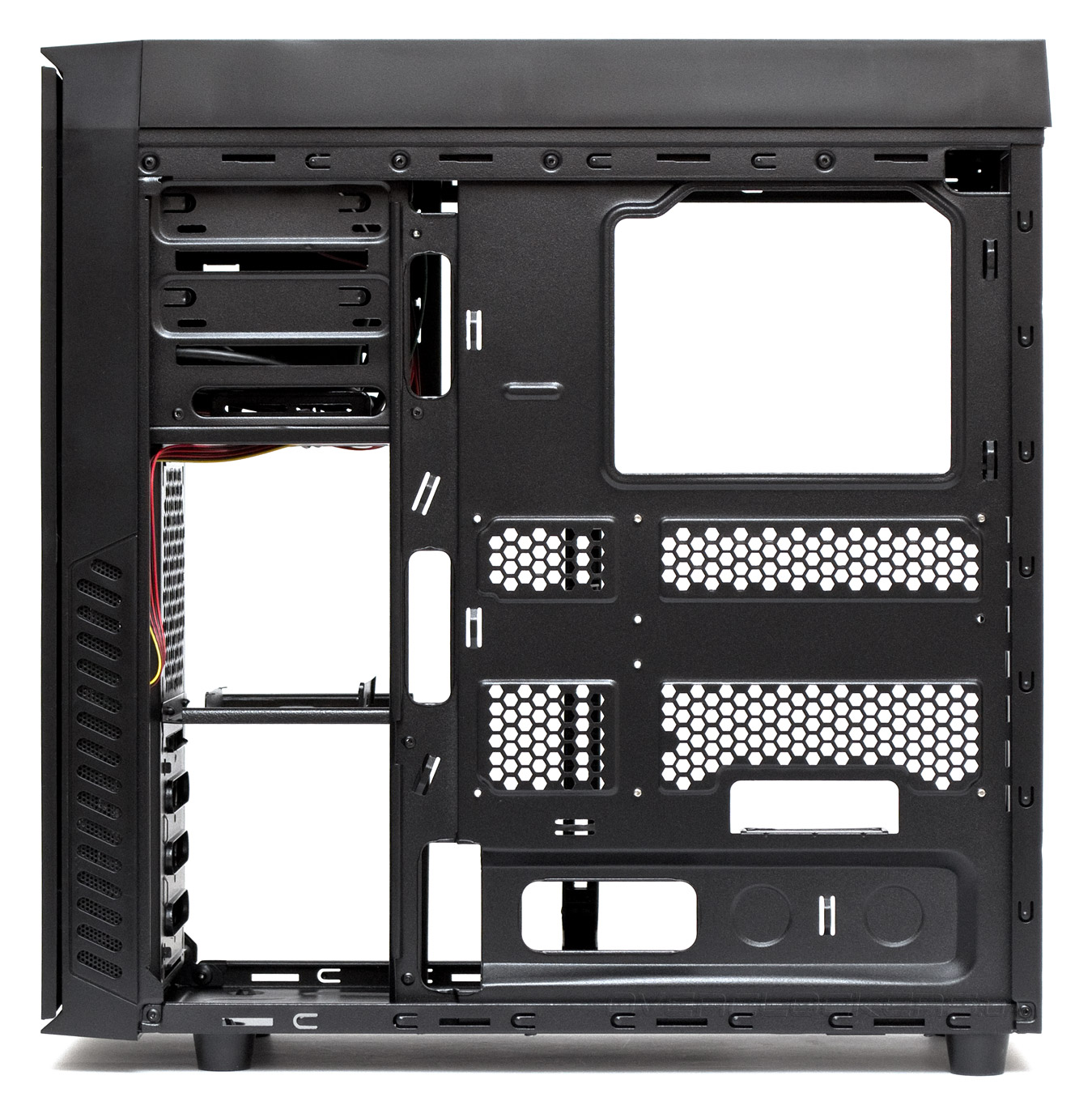

Поддон материнской платы обладает большим вырезом для установки усилительной пластины процессорного кулера и даже отверстием для протяжки кабеля питания процессора. Здесь есть достаточное количество отверстий для скрытой укладки проводов и проушин для кабельных стяжек. Кроме того, большая часть поверхности поддона хорошо вентилируется.

Zalman R1

Расстояние от поддона до боковой стенки не очень большое — всего от 5 мм (в узкой части) до 15 мм (в районе углубления). Ситуацию спасает штамповка на дверце, благодаря которой запас пространства увеличивается до 22 мм в самом широком месте.

Zalman R1

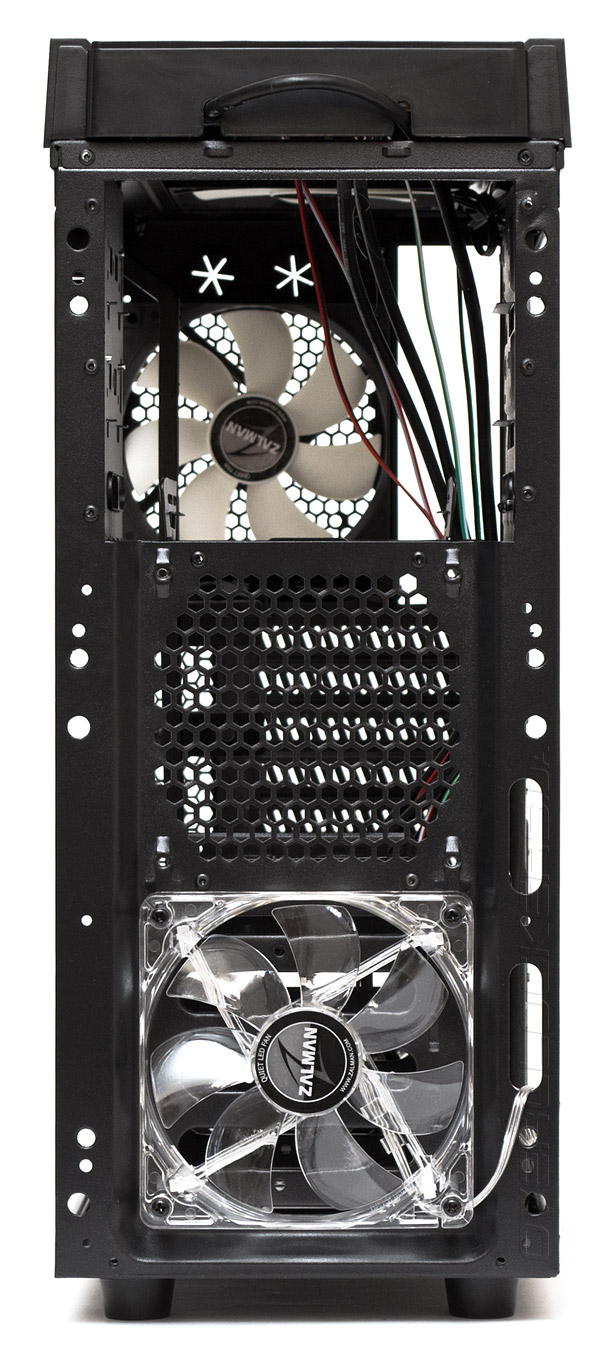

Так выглядит передняя часть корпуса без пластиковой фронтальной панели. Третий 120-мм вентилятор, установленный здесь, отличается от предыдущих двух только прозрачным корпусом и лопастями. И, конечно же, наличием синей светодиодной подсветки. Чуть выше можно закрепить еще один 120-мм пропеллер.

Zalman R1

Фронтальная панель снимается легко, но к ней прикреплены провода котроллера вентиляторов, поэтому демонтаж нужно производить осторожно.

Zalman R1

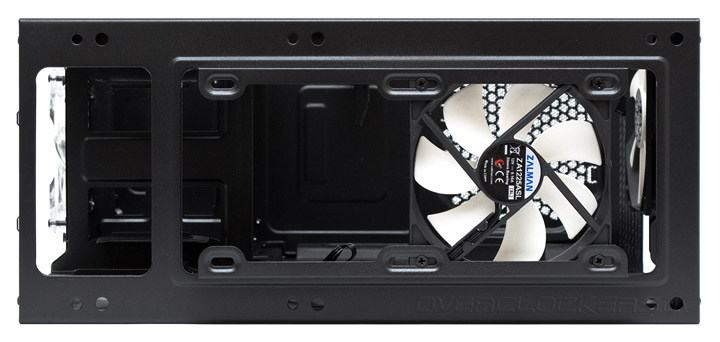

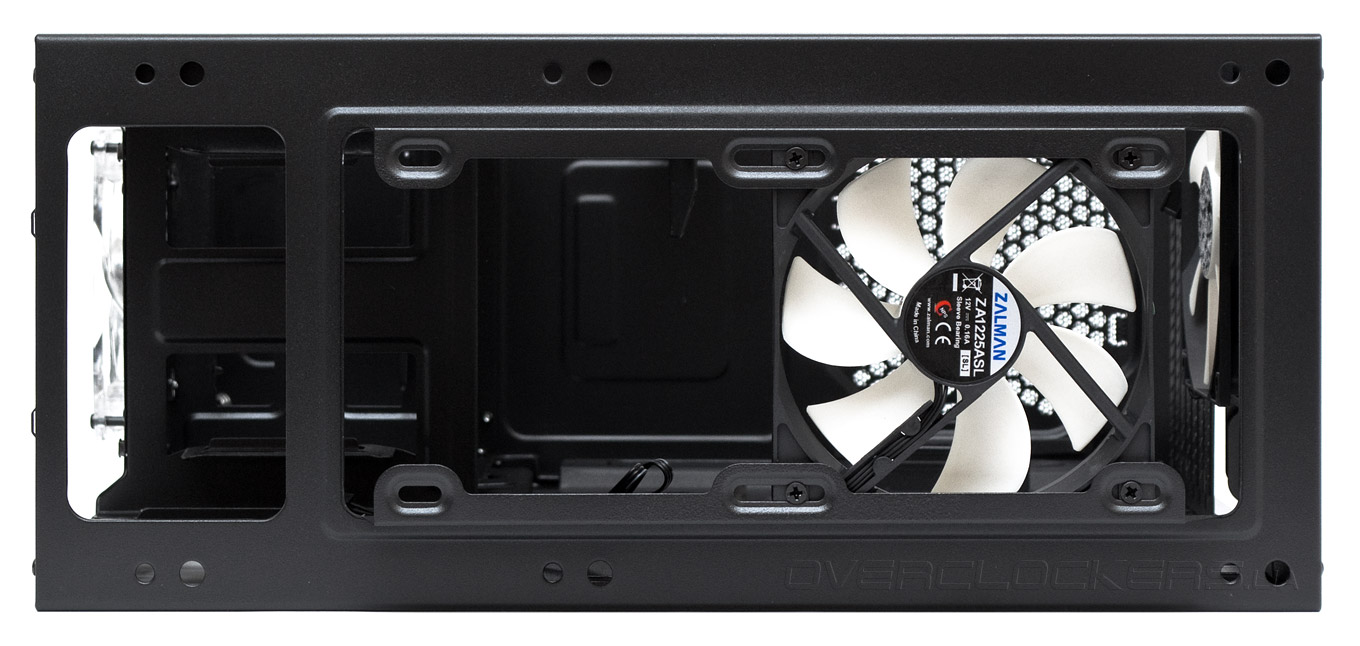

На верхней панели можно установить два 120-мм вентилятора.

Zalman R1

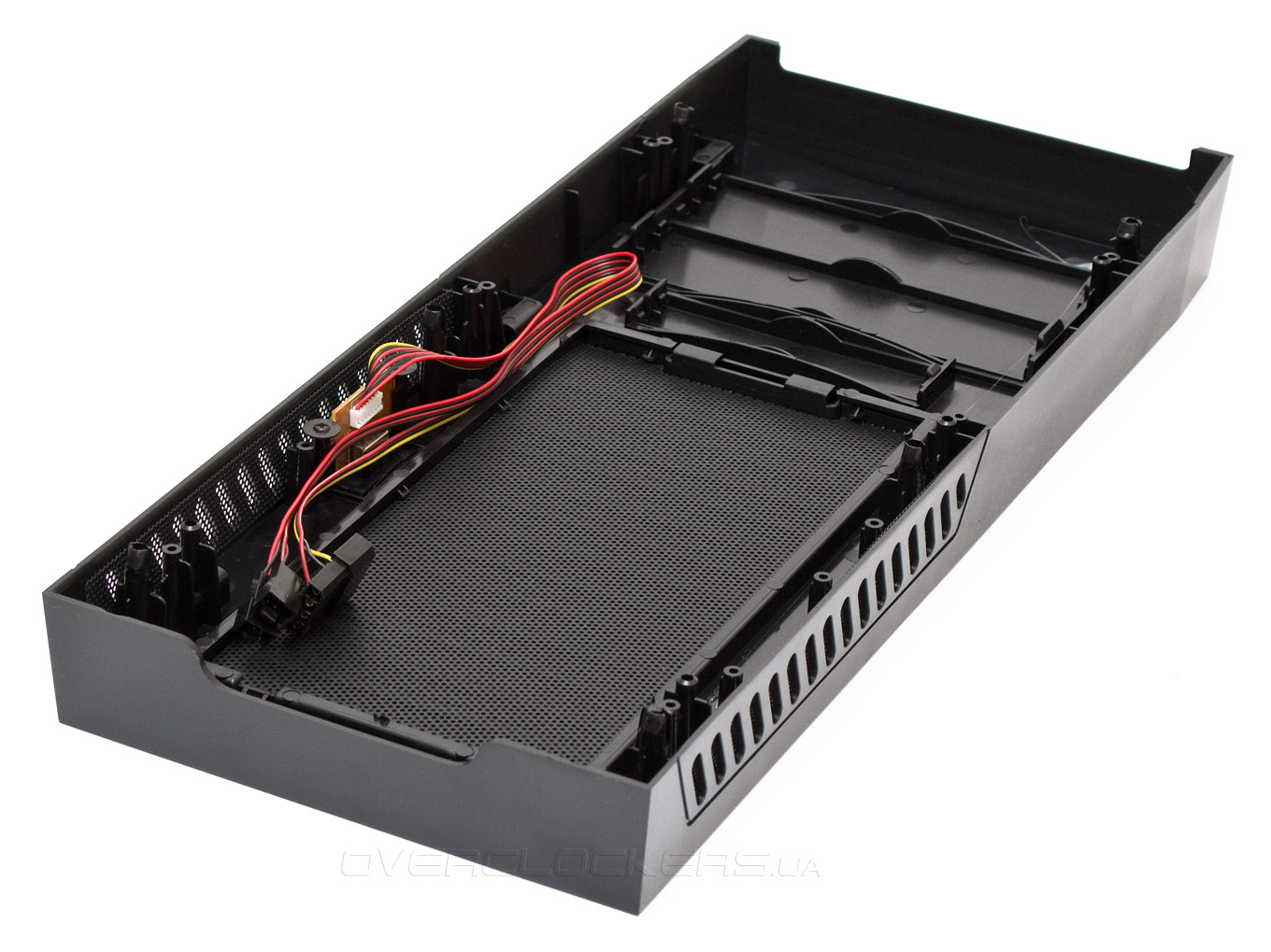

К крышке прикреплено множество проводов и снимается она несколько сложнее. С другой стороны — демонтировать верхнюю панель при сборке обычно не требуется.

Zalman R1

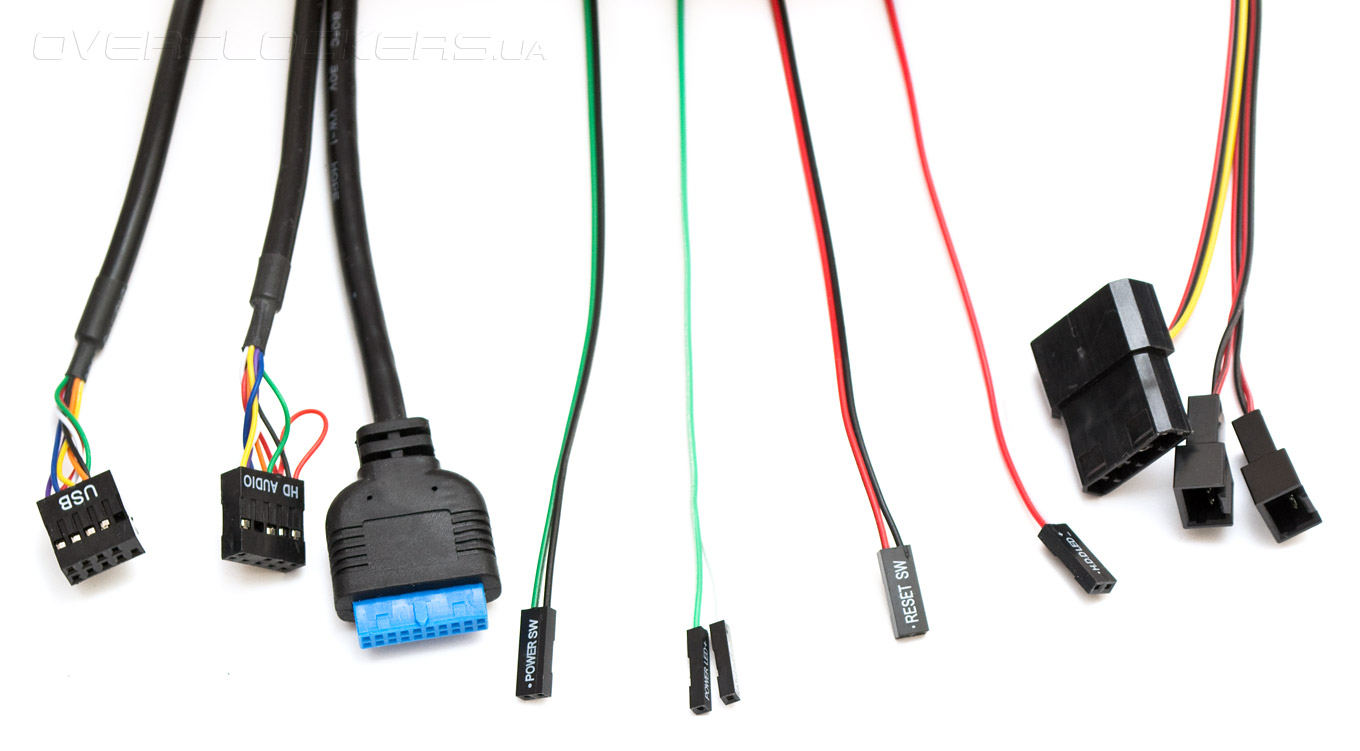

В набор кабелей от передних разъемов входит один разъем USB 2.0, кабель HD Audio и одна колодка USB 3.0, провода от индикаторов питания и работы системы, кнопок запуска и перезагрузки, «молекс» и два трехконтактных разъема от контроллера вентиляторов. Длина всех проводов достаточна для подключения к любому типу материнской платы.

Zalman R1

Сборка

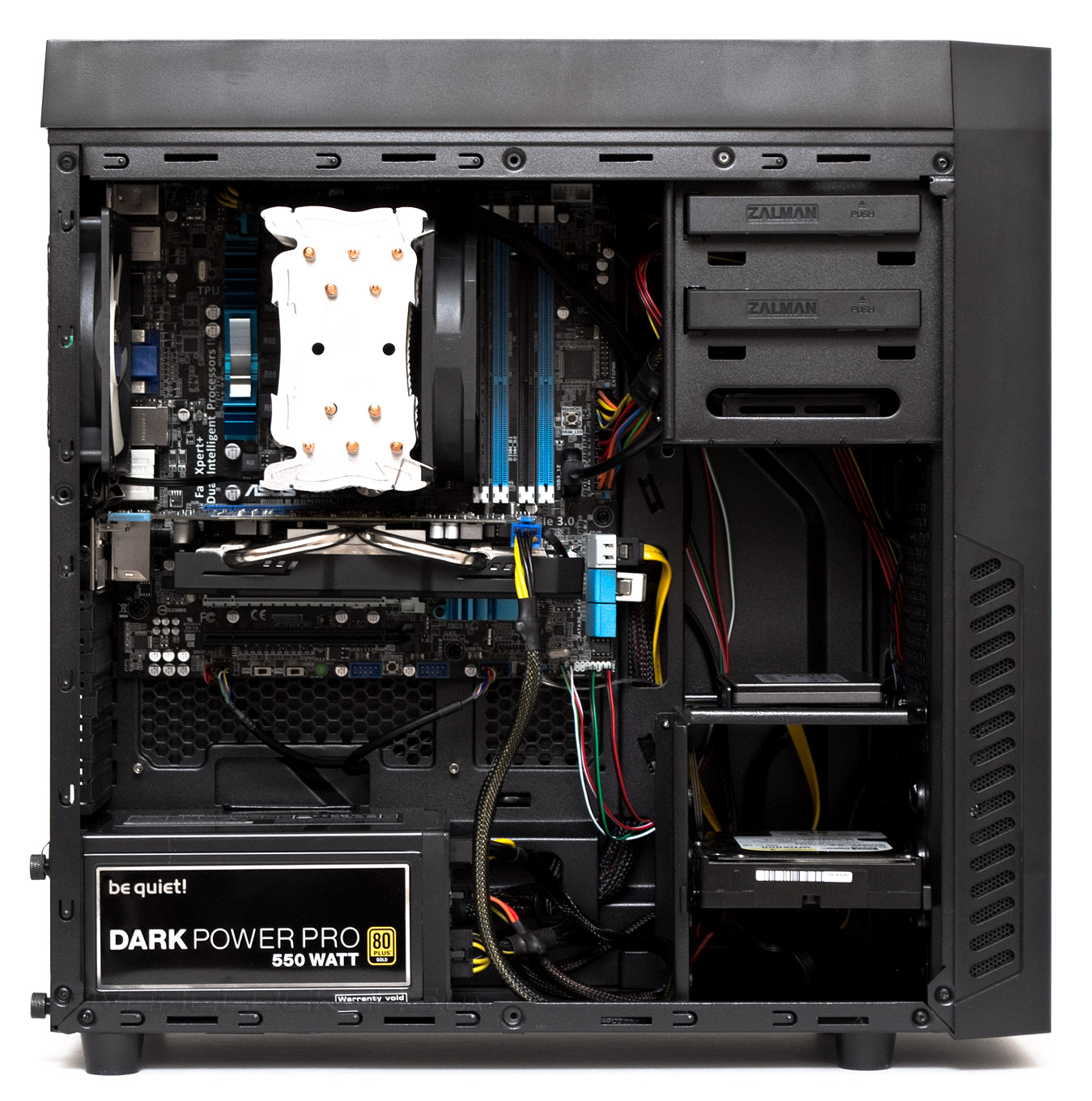

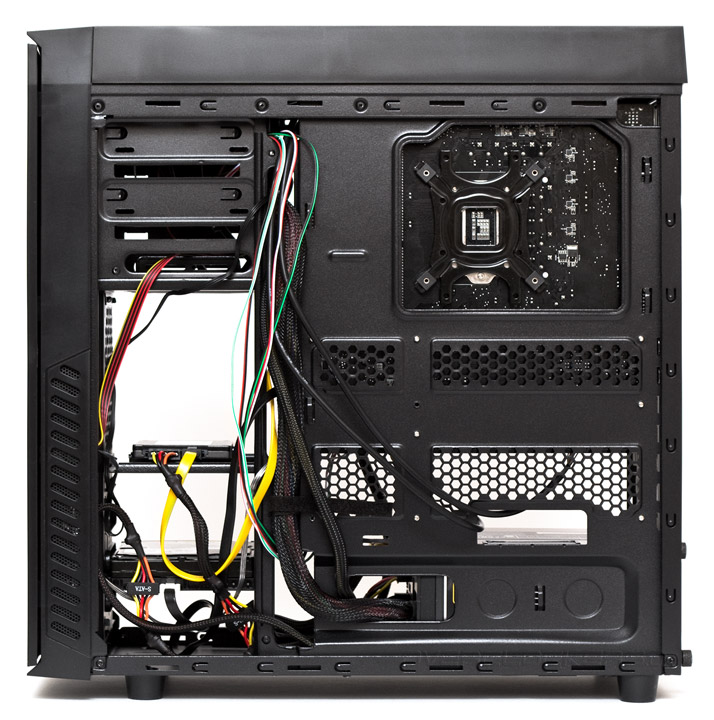

Монтаж системы в корпусе Zalman R1 не вызывает особых проблем, но следует отметить некоторые особенности. В частности, протяжка кабеля питания процессора через верхнее правое отверстие возможна только до монтажа материнской платы, которая перекроет 50% площади отверстия после установки. И второй момент. Стойка поддержки карт расширения может конфликтовать как с разъемами питания видеокарты, так и крупным кулером центрального процессора. Стойка находится ровно напротив второго слота оперативной памяти и, если какой-то из габаритов радиатора выходит за эту условную границу, подпорку придется снять. Да и слишком широкие видеоадаптеры могут не поместиться вместе со стойкой. Места для укладки проводов за поддоном оказалось совсем немного, и боковая дверца закрылась с трудом, после того, как большая часть кабелей была стянута в выемку поддона.

Zalman R1

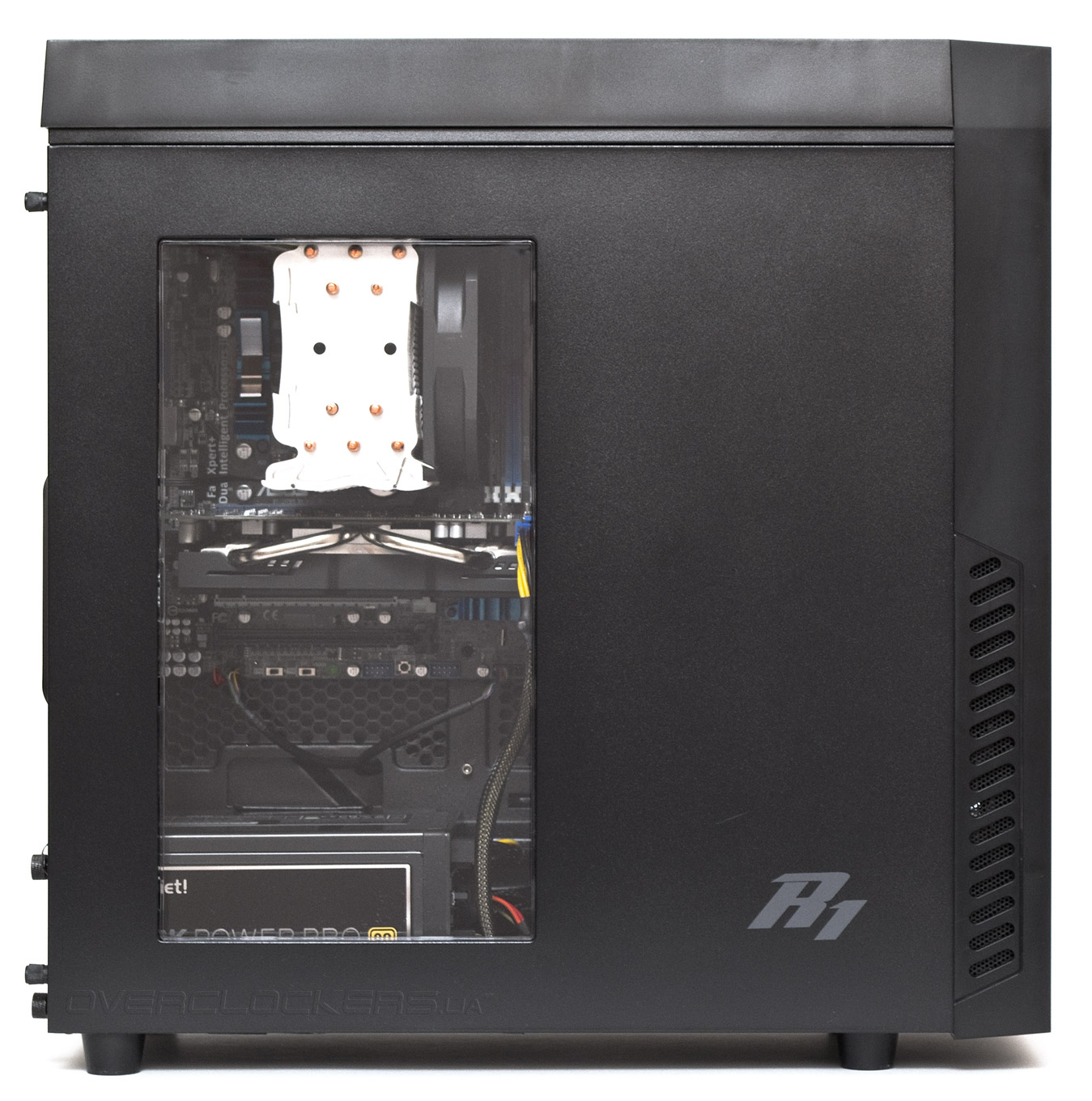

Через прозрачное боковое окно хорошо просматриваются все основные компоненты системы.

Zalman R1

Подсветка от переднего вентилятора в корпусе не особо заметна. Индикаторы питания и работы накопителей на верхней панели горят не ярко и не раздражают зрение.


Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Zalman R1 использовалась следующая конфигурация:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
  • кулер: Zalman CNPS10X Performa;
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • видеокарта: ASUS R9270-DC2OC-2GD5 (AMD Radeon R9 270);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • термоинтерфейс: Noctua NT-H1.
Zalman R1


Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.5 с 2048 МБ выделенной памяти и MSI Кombustor 2.5 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.3 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 25 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 302 ватта. Тестирование проводилось в двух режимах:
  1. Open top — верхняя крышка открыта, спереди размещается один 120-мм вентилятор, ориентированный на вдув, а с сзади и сзади-сверху — еще по одному 120-мм пропеллеру, которые направлены на вытяжку.
  2. Closed — верхняя крышка закрыта, два 120-мм вентилятора размещены спереди на вдув и один сзади на вытяжку.

Результаты тестирования

Zalman R1

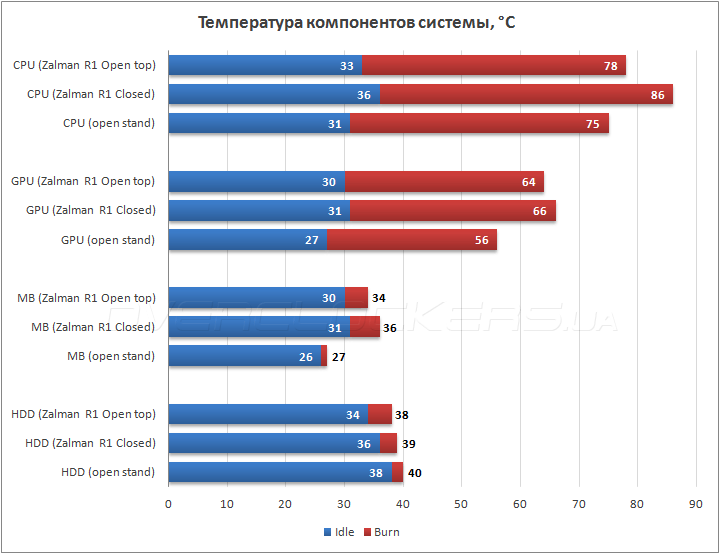

Поскольку Zalman R1 имеет комплект из трех вентиляторов, мы проверили охлаждение в двух наиболее рациональных вариантах их расположения. В частности, при открытой верхней крышке, пропеллеры перемещать не имеет смысла, они стоят правильно. Но при закрытой верхней панели, верхний вентилятор лучше сместить вперед. В результате, наиболее заметная разница получается в температуре процессора. При снятой верхней крышке корпус уступает открытому стенду всего три градуса, а при закрытой — уже целых 11. Нагрев видеокарты отличается всего на два градуса, но против открытого стенда она греется на 8 градусов сильнее. Материнская плата подогревается видеокартой и в корпусе ее температура повышается на 7–9 градусов. Жесткие же диски охлаждаются всего на пару градусов лучше. Следует отметить, что тесты проводились с закрытой передней дверцей. Если поставить дополнительные вентилятора и открывать переднюю панель при сильных нагрузках, температурные показатели будут явно лучше.


Выводы

Как выяснилось в процессе обзора, корпус Zalman R1 является переработанной дизайнерами вариацией на тему шасси Zalman Z3. Основные отличия приходятся на внешний вид, который стал более строгим и сдержанным. Поменялась и система вентиляции, получившая уклон в сторону подавления паразитных шумов, уступая при этом в эффективности таковой в Z3. Дополнительная передняя дверца и глухая крышка сверху (съемная, к счастью) может и снижает слегка уровень шума, но количество воздуха, способного быстро попасть в корпус, тоже заметно уменьшается. Безусловным же преимуществом является наличие достаточного для организации нормального охлаждения количества бортовых вентиляторов.

Недостатки конструкции произрастают из бюджетной концепции шасси. Это и весьма условные пылевые фильтры, и тонкий металл, и некоторые огрехи в конструкции поддона материнской платы и стойки поддержки видеоадаптеров, отсутствие виброизоляции жестких дисков и т.д. Но в целом все получилось очень даже неплохо, поскольку, ни один из недостатков не является критическим.

Zalman R1 наравне с Zalman Z3 — это наиболее базовые АТХ-корпуса в продуктовой линейке компании. Их существование делает модель Zalman Z1 несколько нелогичной, поскольку старшие решения стоят не намного больше, имея при этом целый ряд преимуществ. В то же время, функциональная разница между R1, Z3 и более продвинутыми Z9, Z11 и Z12 уже не такая значительная, чтобы повысить бюджет на покупку еще на 30%.

Таким образом, Zalman R1 неплохо выглядит в бюджетном сегменте и вполне подойдет непритязательным пользователям, желающим собрать систему малой или средней мощности, без переплаты за лишние возможности.
