Обзор корпуса NZXT H700 Nuka-Cola. Поклонникам Fallout посвящается

Брендирование компьютерных компонентов под разнообразные игры уже давно и прочно стало популярным направлением у производителей, ведь это значительно повышает ценность товара в глазах покупателя. Особенно, если добавить к изделию какую-то эксклюзивную изюминку, например, предложить вместе с ним уникальный набор либо выпустить его ограниченным тиражом. И нужно отметить, что именно NZXT занимает первые позиции среди компаний, которые делают шасси для ПК, по количеству и качеству брендированных продуктов. Ведь эта фирма выросла из энтузиастов игрового сообщества и тесно с ним связана. Их корпус, который мы рассмотрим сегодня, представляет собой базовую модель H700, выполненную в стиле популярной игры про пост-апокалипсис под названием Fallout. Свое название — Nuka-Cola (ядерная кола), он получил в честь популярного в данной игре напитка, который, в свою очередь, является прямой отсылкой к не менее популярному газированному напитку современности. Серию Fallout можно по праву считать культовой, ведь в первые ее части (вышедшие в 1997 году) играли нынешние взрослые дяди, а молодежь может проникнуться духом этого ретро-футуризма и сейчас, ведь на подходе у нас свежая серия Fallout 76. А если оставить в стороне броскую внешность NZXT H700, то окажется, что и по своей конструкции это шасси является достаточно продуманным. В общем, нам есть о чем рассказать, и надеемся, что у наших читателей есть желание обо всем этом узнать.

NZXT H700 Nuka-Cola

Характеристики

Модель NZXT H700 Nuka-Cola
Страница продукта nzxt.com
Тип корпуса Midi-Tower
Размеры, мм 516 (В) x 233 (Ш) x 500 (Г)
Материал Сталь, стекло (4 мм), пластик
Вес, кг 12,4
Цвет Красный
Форм-фактор E-ATX (до 272 мм шириной), ATX, MicroATX, Mini-ITX
Устройства 5,25″
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 2+1 / 7 (два диска 2,5″ можно установить вместо 3,5″)
Поддерживаемое количество слотов расширения 7
Вентиляторы передние — 3 х 120 (установлено) / 2 х 140 мм (опционально)
верхние — 3 х 120 / 2 х 140 мм (опционально)
задние — 1 х 120 мм (установлено) /1 х 140 мм (опционально)
Интерфейсные разъемы 2 x USB 2.0, 2 x USB 3.1 Gen 1, микрофонный вход и выход на наушники
Прочее Левая боковая панель из 4-мм закаленного стекла, аэрография на правой дверце, белая подсветка логотипа NZXT на кожухе блока питания, съемные пылевые фильтры впереди и снизу, ограниченный тираж, фигурка Vault Boy в комплекте, боковая панель открывается кнопкой, специальная система каналов за поддоном для укладки кабелей
Рекомендованная стоимость, $ 300

Упаковка и комплект поставки

NZXT H700 Nuka-Cola имеет двойную упаковку. Внешняя коробка сделана из толстого и неброского на вид картона, на ней указано лишь название и типоразмер продукта. Кроме того, там крупными буквами написана серия изделия — CRFT 2, и упомянуто, что оно является лишь одним из 2000 экземпляров. Внутренняя коробка выглядит намного красочнее, тут показан сам продукт, продемонстрирован внешний вид его аэрографии, а на бортах упомянуты все необходимые покупателю данные о технических характеристиках данного корпуса. Ручки для переноски присутствуют, защиту от повреждений обеспечивают два массивных демпфера из полиуретана, пластиковый пакет и клейкие пленки на стеклянных деталях.

NZXT H700 Nuka-ColaNZXT H700 Nuka-Cola

Набор запчастей к корпусу расфасован по отдельным подписанным пакетам и по умолчанию хранится в белой коробке в отсеке 3,5″ накопителей. В комплект входит:

  • инструкция по сборке;
  • десять одноразовых пластиковых стяжек для кабелей;
  • металлический переходник под отвертку для монтажа стоек материнской платы;
  • одна запасная стойка материнской платы;
  • четыре винта для блока питания;
  • четыре шурупа для вентиляторов
  • 32 винта для 2,5″ накопителей;
  • 25 винтиков для крепления 3,5″ накопителей и материнской платы;
  • одна колодка с удлинителем для удобного подключения проводов кнопок питания и индикаторов к материнской плате.
NZXT H700 Nuka-Cola

В отдельной коробке внутри корпуса содержится коллекционная сувенирная статуэтка — человечек, одетый в комбинезон убежища 111, олицетворяющий собой владение определенным навыком. На упаковке есть предложение собрать их все, однако как это реализовать на практике, если корпусов всего 2000?

NZXT H700 Nuka-ColaNZXT H700 Nuka-Cola

В нашем экземпляре была фигурка «владение энергетическим оружием». Рука с оружием съемная, все остальное тело отлито цельным куском пластика. Голова качается на пружинке.

NZXT H700 Nuka-ColaNZXT H700 Nuka-Cola

Внешний вид

Дизайн экстерьера H700 Nuka-Cola можно охарактеризовать словосочетанием «нескучный ящик». Он имеет полностью прямоугольную форму, но вызывающую и сочную красную покраску, реализованную, вероятно, при помощи пленки. На передней металлической панели по центру есть белый логотип «Ядер-Колы», местами на покрытии встречаются нарисованные потертости, имитирующие неокрашенный металл. Больше ничего примечательного впереди нет.

NZXT H700 Nuka-Cola

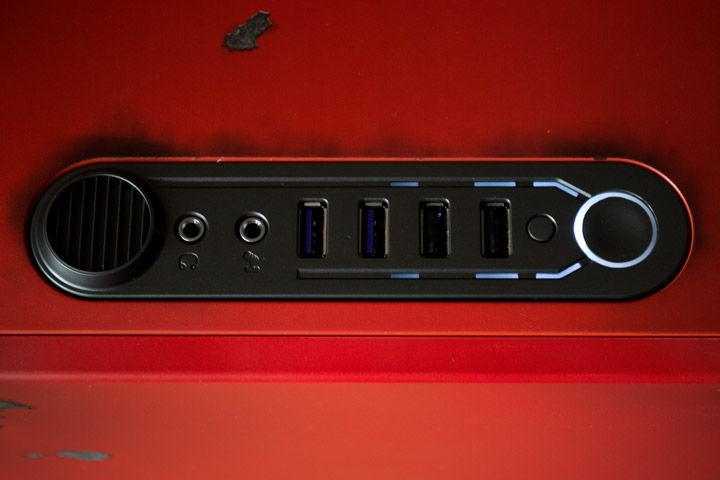

Внешние разъемы расположены в передней части верхней панели, на овальной пластиковой вставке серого цвета. Если смотреть по порядку слева направо, то сначала мы увидим декоративную круглую решетку, которую ошибочно можно принять за кнопку включения, затем идут два 3,5-мм разъема аудио для наушников и микрофона, потом два порта USB 3.1 (фиолетового цвета) и два порта USB 2.0. Маленькая круглая кнопка далее отвечает за включение и отключение белой подсветки на борту блока питания и шести прорезей рядом. Круглая клавиша с углублением по центру является настоящей кнопкой старта системы. Вокруг нее по периметру расположен индикатор питания, в левую часть окружности которого встроен индикатор активности накопителей.

NZXT H700 Nuka-Cola

Левая боковая панель, как и у всех остальных представителей H–серии, сделана из прозрачного каленого стекла. Передняя и верхняя грани боковин соответствующих панелей выполнены в виде металлической черной решетки с круглыми отверстиями, построенными в ряды по четыре штуки в каждом. Через передние отверстия осуществляется забор воздуха внутрь для вентиляции, а через верхние горячий воздух выходит наружу.

NZXT H700 Nuka-Cola

Держится стекло на четырех винтах с накатанной головкой. Обратная сторона шляпок винтов проклеена резиной, потому за царапины можно не переживать. Кстати, вентиляционные решетки на гранях расположены не прямо, а слегка утоплены под углом внутрь.

NZXT H700 Nuka-Cola

Стекло имеет толщину в стандартные 4 мм, и является полностью прозрачным. По его периметру с внутренней стороны наклеена черная пластиковая полоска.

NZXT H700 Nuka-Cola

Самый примечательный элемент дизайна корпуса расположен на правой боковине. Это аэрография в виде постера девушки, выполненного в стиле пин-ап. Данная металлическая панель не имеет видимых ручек или винтов. На верхней и передней гранях есть вентиляционные решетки, точно такие же, как и с левой стороны.

NZXT H700 Nuka-Cola

Открывается правая боковина одной кнопкой, расположенной на задней панели в левом верхнем углу. Одно нажатие и замок, удерживающий дверцу, сдвигается и она выпадает наружу.

NZXT H700 Nuka-Cola

С обратной стороны правая боковая панель имеет форму ковша. Изогнутые грани играет роль ребер жесткости. Снизу расположены три зацепа крепления, а вверху — два пластиковых «язычка» замка. Еще возле них наклеены резиновые прокладки, устраняющие люфт и дребезжание дверцы в закрытом состоянии.

NZXT H700 Nuka-Cola

Верхняя панель металлическая, ровная и сплошная без вентиляционных отверстий. Из декораций на ней есть только «потертости» и пара «звездочек».

NZXT H700 Nuka-Cola

По конфигурации задней панели видно, что над материнской платой есть много свободного пространства. В верхней части тыла находится горизонтальная вентиляционная решетка, слева от которой видна кнопка открывания боковой панели. Напротив задних портов сделана вертикальная вентиляционная решетка, на которую через продолговатые отверстия можно закрепить и настроить по высоте один 120- или 140-мм вентилятор. Высота регулируется в пределах 50 мм для 120-мм и на 30 мм для 140-мм пропеллера. Семь слотов расширения PCI закрыты многоразовыми вентилируемыми заглушками. Справа от них есть вертикальный вырез, куда, вероятно можно было бы закрепить держатель для длинных видеокарт.

NZXT H700 Nuka-Cola

Для блока питания предусмотрена специальная крепежная рамка, которая держится на четырех винтах с накатанной головкой. Ее можно повернуть вверх или вниз, ориентируя, таким образом, блок питания в том или ином направлении. Снизу БП закрыт качественным пылевыми фильтром, сделанным из мелкой нейлоновой сеточки, наклеенной на пластиковую рамку.

NZXT H700 Nuka-Cola

На дне корпуса есть четыре длинных крепежных отверстия, за которые держится корзина накопителей. Корзину можно смещать по направлению к передней стенке шасси.

NZXT H700 Nuka-Cola

Ножки имеют высоту в 25 мм, снизу на них наклеены резиновые нашлепки.

NZXT H700 Nuka-Cola

Посмотрим на внутреннее устройство шасси.

Внутреннее устройство

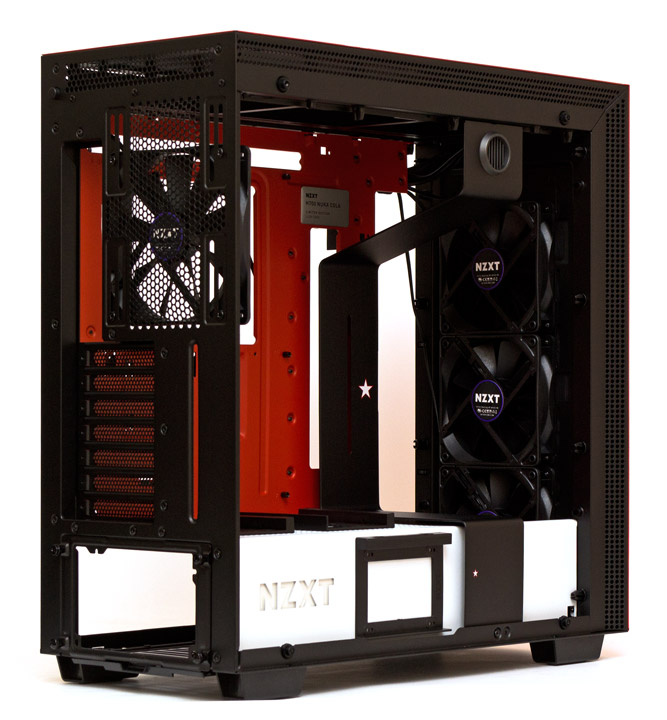

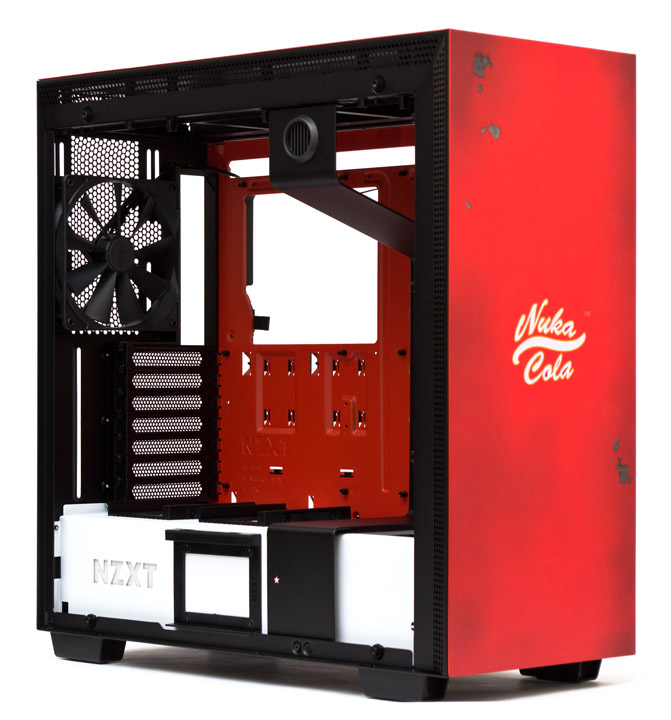

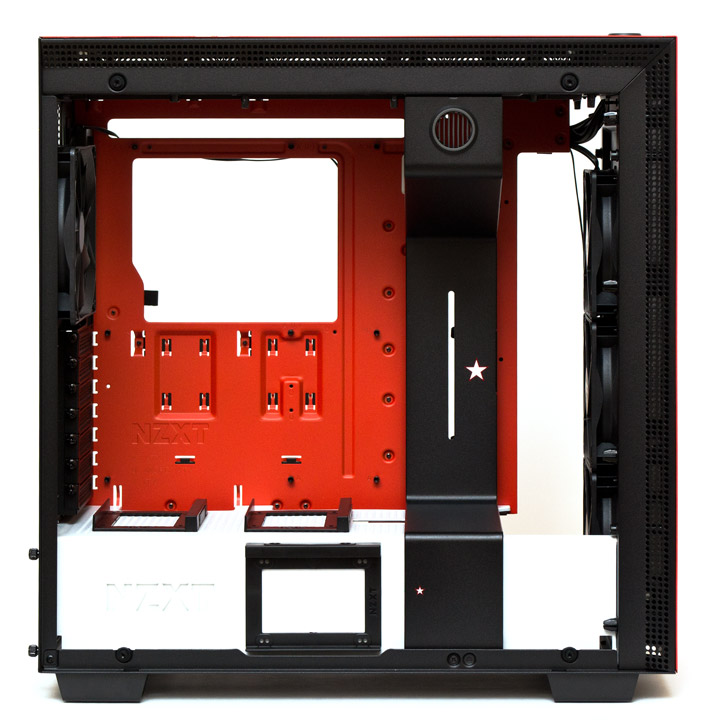

Корпус NZXT H700 Nuka-Cola поддерживает установку в вертикальном положении материнских плат формата E-ATX (до 272 мм шириной), ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера составляет 185 мм. Возможная длина плат расширения во всех слотах может достигать 413 мм, с учетом установленных впереди вентиляторов. В корпус помещается блок питания длиной до 225 мм.

NZXT H700 Nuka-Cola

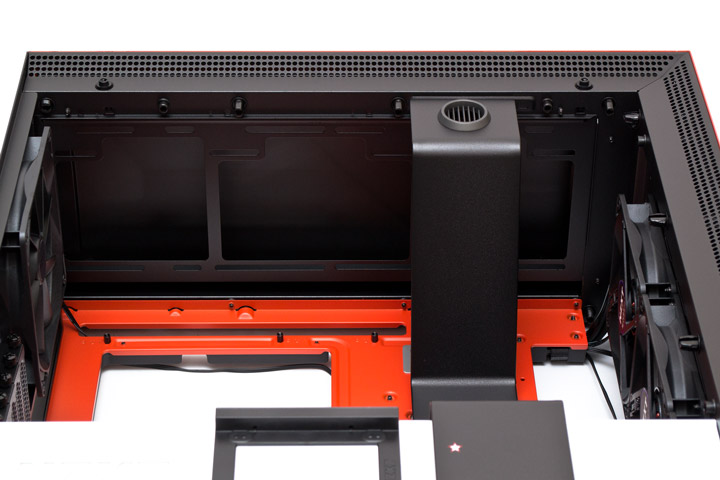

Под верхней панелью есть воздушный карман толщиной в 33 мм, опоясанный с трех сторон вентиляционными решетками. Теоретически туда можно поставить вентиляторы или даже тонкий радиатор, но на практике этого лучше не делать, поскольку останется слишком мало места для свободной циркуляции воздуха на выход. На крепежную планку под верхней панелью можно повесить три 120-мм или два 140-мм вентилятора, или радиаторы СВО соответствующего типоразмера. Запас пространства по высоте, от планки до кромки материнской платы составляет 35 мм.

NZXT H700 Nuka-Cola

Сзади на вытяжку предустановлен 140-мм вентилятор. Все заглушки слотов расширения прикручены винтами с накатанной головкой.

NZXT H700 Nuka-Cola

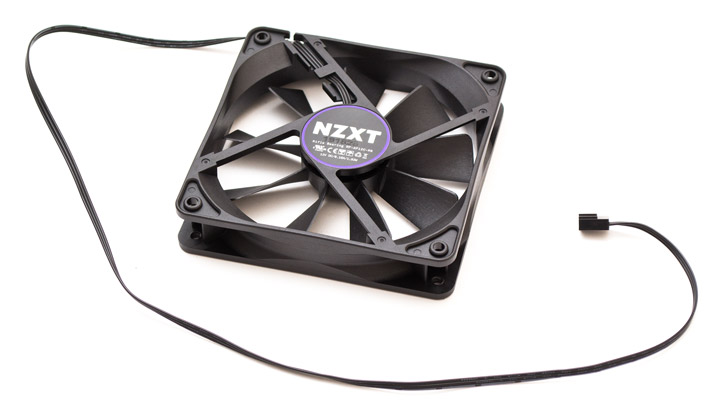

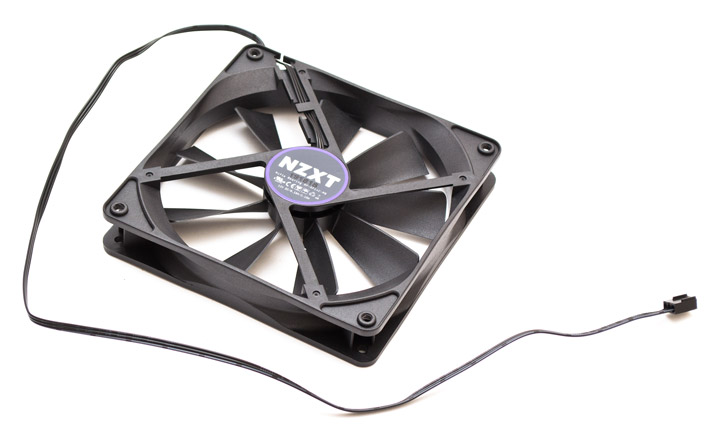

Вентилятор является корпусной версией NZXT Aer F140 и имеет маркировку RF-AF14C-RB. Угол наклона его лопастей оптимизирован для проталкивания максимального объема воздушного потока, всего на крыльчатке их насчитывается девять штук. В качестве подшипника применяется нарезная втулка скольжения (Rifle Bearing). Двигатель не имеет посторонних призвуков и может развивать максимальную скорость в 1200 об/мин, на которой вентилятор становится отчетливо слышным. Длина трехконтактного шнура подключения к питанию составляет 600 мм. Электрические характеристики можно посмотреть на фотографии.

NZXT H700 Nuka-Cola

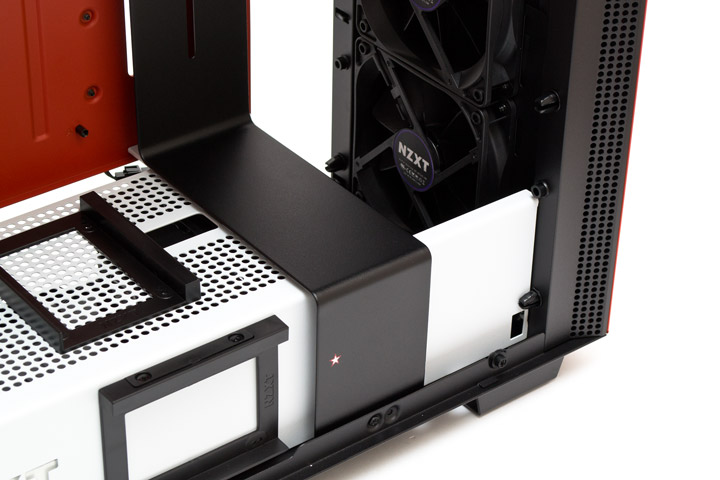

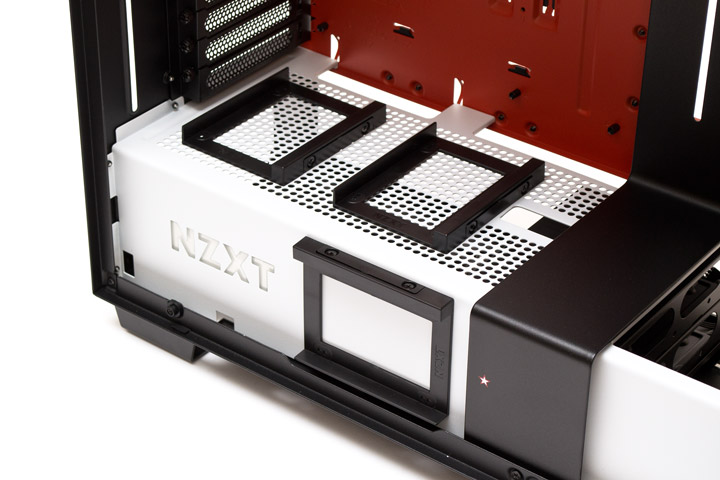

Кожух блока питания окрашен в белый цвет. Он несъемный, верхняя часть имеет обильную перфорацию, потому БП можно без опасений ставить вентилятором вверх. На задней части кожуха есть вырезы в форме логотипа NZXT, за которыми находится элемент подсветки. Сбоку и сверху закреплены три пластиковые корзины для 2,5″ накопителей. Причем если боковая крепится стационарно, то верхние можно цеплять за любые отверстия на свое усмотрение. Демонтируются эти салазки очень легко, достаточно нажать на подпружиненную панель у них на боку.

NZXT H700 Nuka-Cola

В передней части корпуса есть декоративная вертикальная планка изогнутой формы. Она прикрывает собой отверстия для протяжки кабелей, а еще на нее можно повесить резервуар СВО. Запас пространство в переднем вырезе составляет 95 мм, а это значит, что туда можно приспособить довольно толстый радиатор СВО в сборе с вентиляторами.

NZXT H700 Nuka-Cola

На переднюю панель изнутри предустановлены три 120-мм вентилятора.

NZXT H700 Nuka-Cola

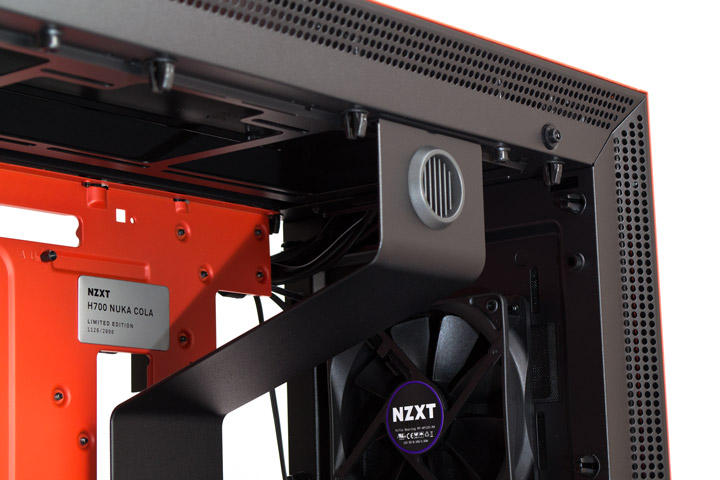

В верхней части планки встроена декоративная пластиковая решетка, сделанная в том же стиле, что и кнопка включения. А еще за планкой вверху можно найти табличку, на которой указан порядковый номер этого коллекционного шасси.

NZXT H700 Nuka-Cola

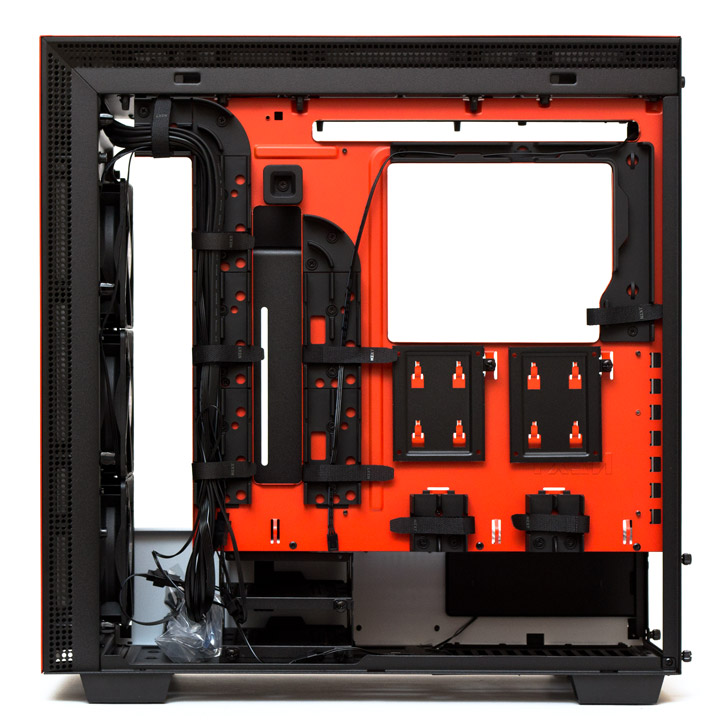

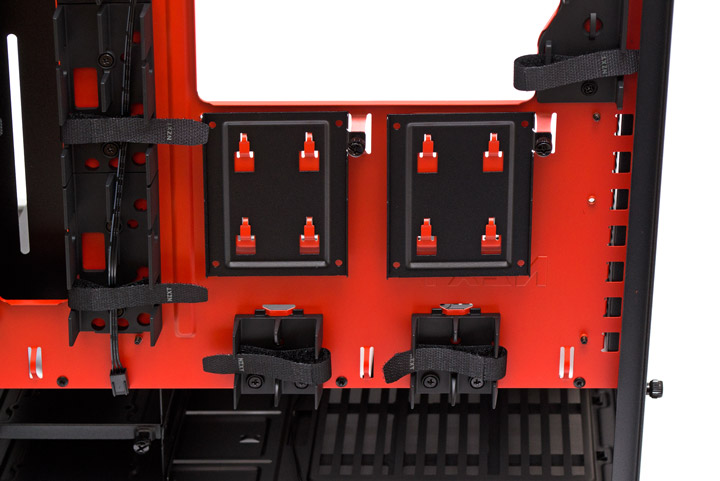

За поддоном материнской платы есть много всего. Прежде всего, внимание привлекает продвинутая система из пяти пластиковых каналов, снабженных многоразовыми липучками, предназначенными для красивой организации укладки проводов. Вырез под усилительную пластину кулера тоже находится на положенном месте. Есть тут и два больших отверстия для протяжки кабелей и множество проушин для кабельных стяжек. Запас пространства по ширине, от поддона до боковой дверцы колеблется в пределах от 18 до 22 мм.

NZXT H700 Nuka-Cola

В задней правой части поддона находится две съемные металлические корзинки для 2,5″ накопителей. Каждая из них держится на одном винте с накатанной головкой.

NZXT H700 Nuka-Cola

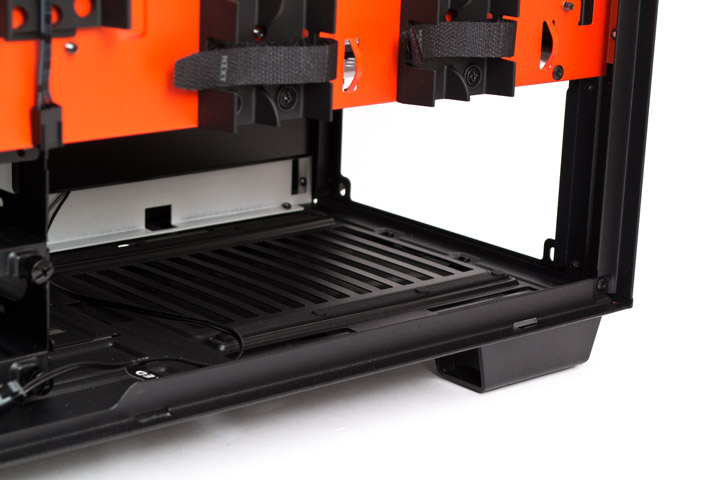

Посадочное место для БП имеет 250 мм свободного пространства по длине, в упор до корзины накопителей. А если ее снять или передвинуть, то выйдет еще больше. На дне под БП наклеены две длинные резиновые полоски, исполняющие роль демпферов. При установке длинного блока нужно соблюдать осторожность — посередине пролегает кабель питания подсветки, его задевать нежелательно.

NZXT H700 Nuka-Cola

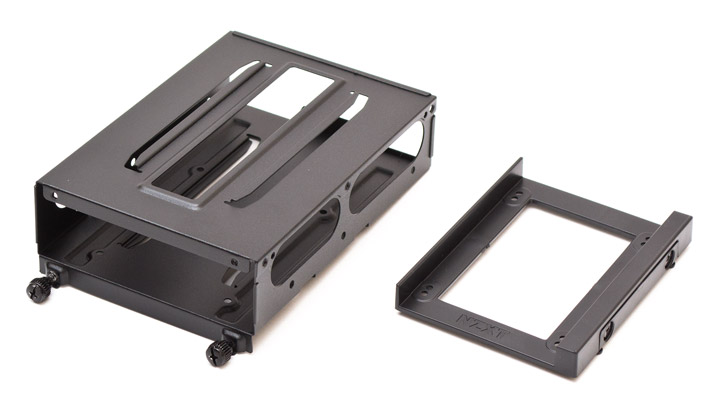

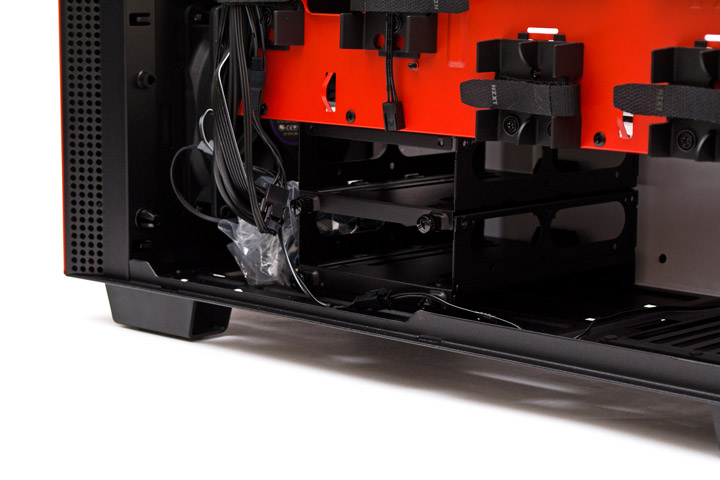

Впереди находится двухсоставная корзина для 3,5″ накопителей. Она состоит из съемной подставки и двух отдельных салазок, каждая из которых держится на двух винтах с накатанной головкой. Корзину можно снять, или передвинуть вперед, освободив место для еще одного 3,5″ диска справа. Правда его уже придется прикручивать винтами к корпусу напрямую.

NZXT H700 Nuka-Cola

В корзину 3,5″ диска можно закрепить один 2,5″ накопитель. Все типы дисков прикручиваются винтами, без демпферов вибрации.

NZXT H700 Nuka-Cola

Передняя панель снимается, если резко дернуть ее за выемку снизу. Ее металлическая часть прикреплена винтами к пластиковому основанию, а держится панель на восьми пластмассовых тюльпанах. Неизвестно, сколько демонтажей переживут такие крепления.

NZXT H700 Nuka-Cola

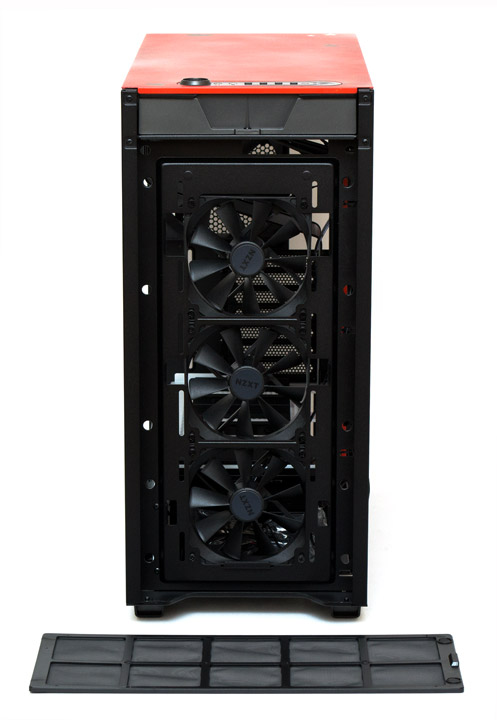

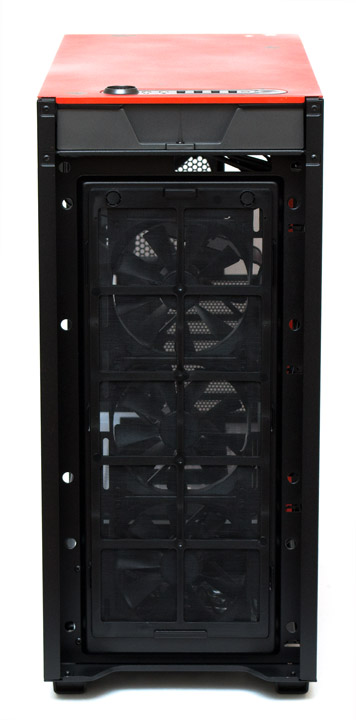

За передней панелью есть свободное пространство с запасом в 30 мм до пылевого фильтра. Фильтр сделан хорошо, держится он в металлических направляющих по бокам и снизу, а сверху фиксируется за счет двух встроенных магнитов. Крепежные отверстия позволят поставить сюда три 120-мм пропеллера (установлены по умолчанию), или два 140-мм вентилятора.

NZXT H700 Nuka-ColaNZXT H700 Nuka-Cola

Установленные тут вентиляторы относится к серии NZXT Aer F120 и имеют маркировку RF-AF12C-RB. Девять прямых в профиль лопастей, расположены под большим углом атаки. В качестве подшипника используется нарезная втулка. Двигатель достаточно тихий, без посторонних шумов. Вентилятор имеет заявленную скорость в 1200 об/мин, но в нашем случае он местами разгонялся до 1400 об/мин (такая возможность тоже упомянута в его спецификациях). Электрические характеристики можно прочитать на наклейке статора. Ленточный трехконтактный шнур питания черного цвета имеет длину 600 мм.

NZXT H700 Nuka-Cola

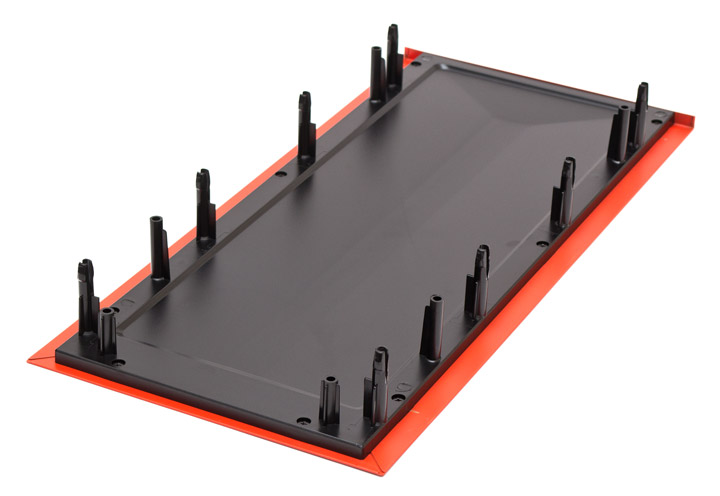

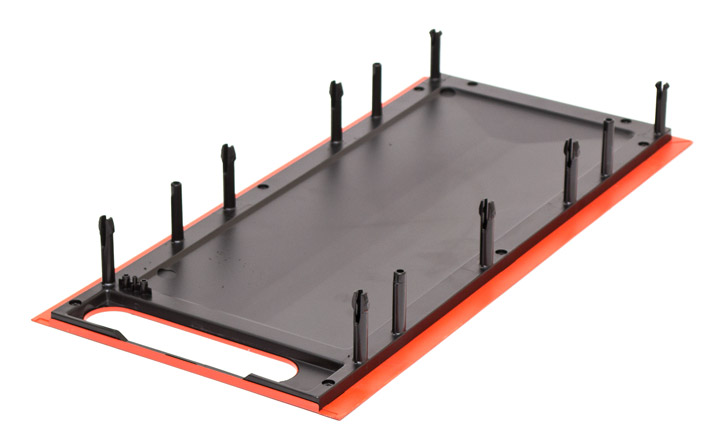

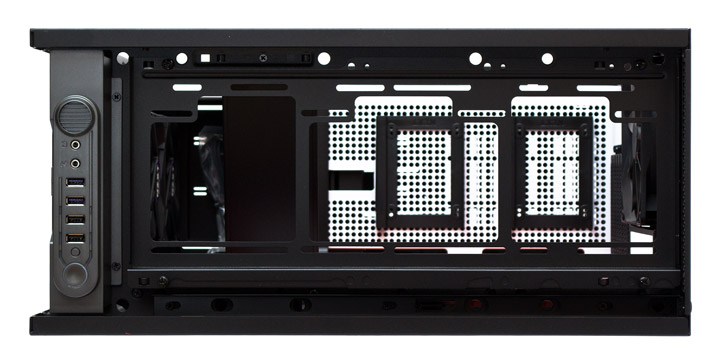

Для демонтажа верхней панели предварительно требуется снять фронт, иначе уцепиться решительно не за что. Верхняя панель собрана по аналогичному принципу с передней, и представляет собой бутерброд из пластика и стали с креплением на восемь пластиковых «тюльпанов». К счастью, снимать ее требуется в идеале лишь один раз, для установки вентиляторов.

NZXT H700 Nuka-Cola

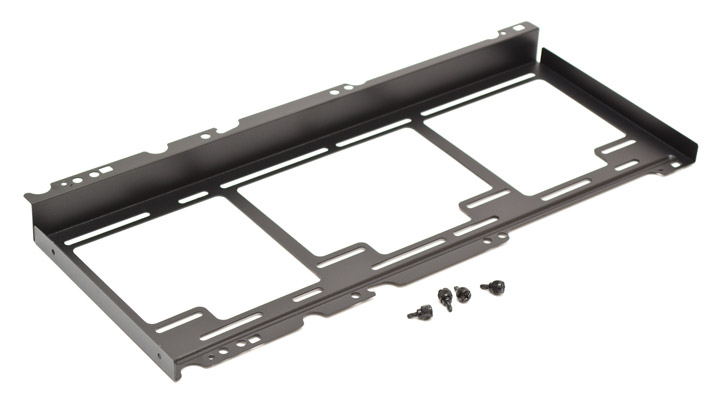

Производитель позаботился о том, чтобы пользователю было удобно устанавливать радиаторы СВО и вентиляторы, потому верхняя крепежная рамка является съемной.

NZXT H700 Nuka-Cola

И держится она на четырех винтах с накатанной головкой. Нет ничего проще, чем закрепить сюда все что требуется, потом положить обратно в корпус и вручную вкрутить винты.

NZXT H700 Nuka-Cola

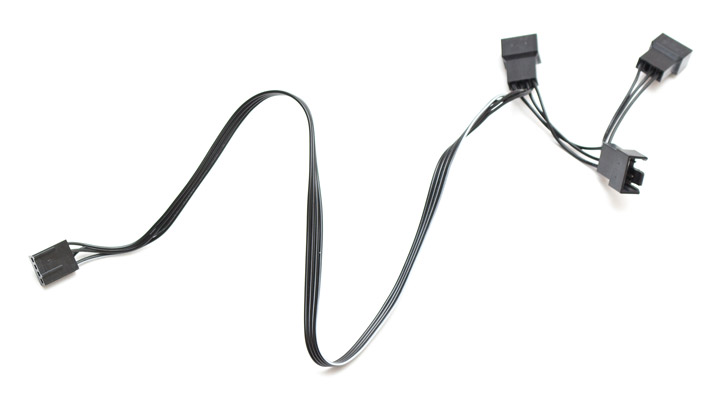

Подумали в NZXT и про обладателей бюджетных материнских плат, на которых нет достаточного количества разъемов для подключения вентиляторов. В комплекте с корпусом идет разветвитель с одного разъема на четыре контакта, сразу на три коннектора. Его длина составляет 345 мм до первого выхода, и по 45 мм до второго и третьего. Подключать сюда можно и трехконтактные разъемы.

NZXT H700 Nuka-Cola

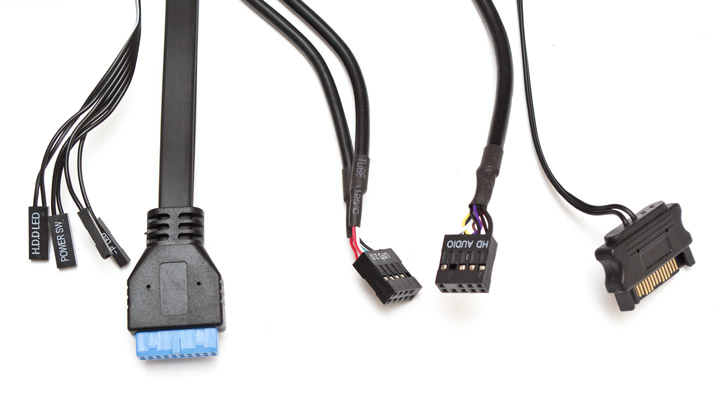

В набор корпусных кабелей входят: стандартные провода от кнопки запуска, индикаторов питания и работы накопителей, колодка USB 3.1, колодка USB 2.0, разъем HDAudio и коннектор Power SATA для питания светодиодов подсветки на кожухе.

NZXT H700 Nuka-Cola

Перейдем к сборке и тестированию системы.

Сборка

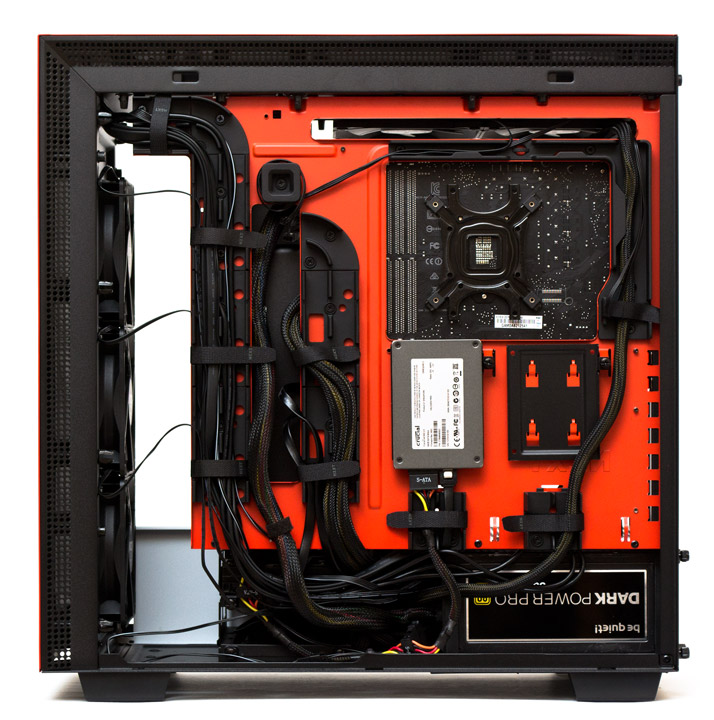

Сборка системы в корпусе NZXT H700 Nuka-Cola осуществляется без существенных замечаний. Основное время тут занимает даже не монтаж и подключение компонентов, а аккуратное раскладывание всех кабелей по подходящим отсекам. Зато по окончанию пространство за поддоном материнской платы выглядит красиво. Жаль только, что никто этого все равно не увидит.

NZXT H700 Nuka-Cola

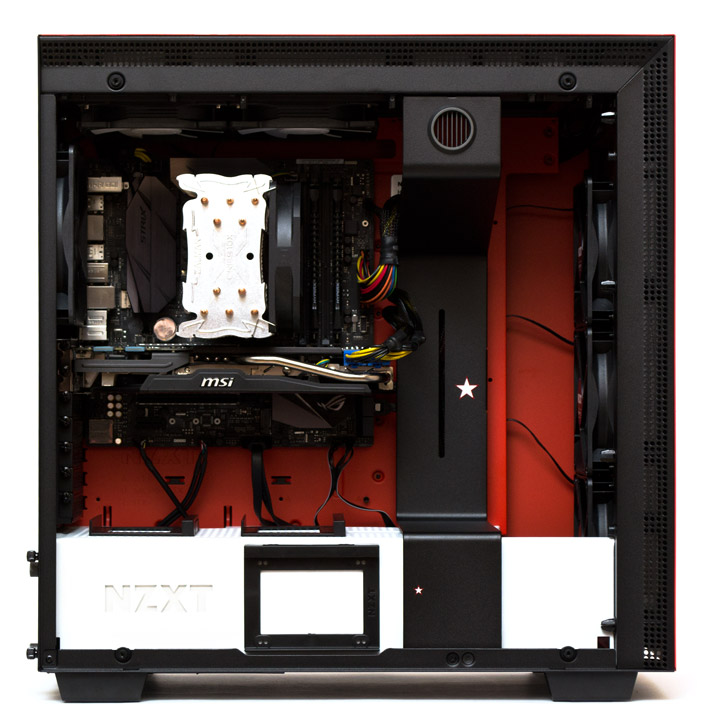

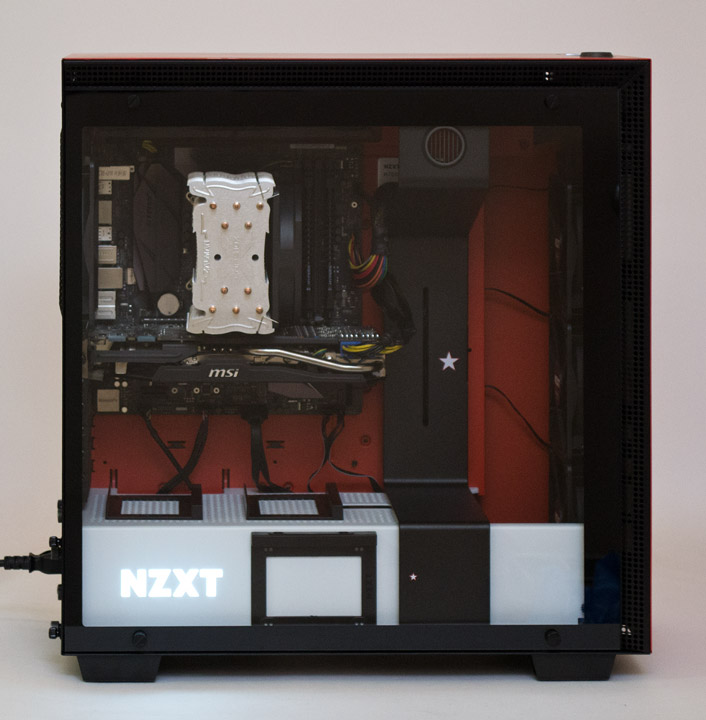

Все содержимое системы отлично просматривается через боковое окно. Надпись NZXT светится постоянным белым цветом, который не особо давит на глаза. А если мешает, то его можно выключить.

NZXT H700 Nuka-Cola

Индикатор питания светится мягким белым цветом, через который иногда пробивается более яркий индикатор работы накопителей. Маленькая кнопка слева отключает и включает подсветку на кожухе блока питания и шесть полосочек рядом с собой.

NZXT H700 Nuka-Cola

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе NZXT H700 Nuka-Cola использовалась следующая конфигурация:

  • процессор: Core i5-6600K (3,5@4,3 ГГц, 1,325 В);
  • кулер: Zalman CNPS10X Performa;
  • материнская плата: ASUS STRIX Z270G GAMING (Intel Z270);
  • видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2133, 15-15-15-36-2Т, 1,20 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • дополнительные вентиляторы: 2 x Fractal Design Dynamic X2 GP-12, 120 мм, 1200 об/мин;
  • термоинтерфейс: Noctua NT-H1.
NZXT H700 Nuka-Cola

Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.5 с 2048 МБ выделенной памяти и MSI Кombustor 3.5.1.0 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 5.2.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 23 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 421 ватт. Тестирование проводилось в единственном режиме сравнения с открытым стендом. Под верхнюю панель корпуса было добавлено два вытяжных 120-мм пропеллера. Все корпусные вентиляторы во время теста работали на максимальной скорости.

Результаты тестирования

NZXT H700 Nuka-Cola

Несмотря на визуальную закрытость конструкции, с полным комплектом вентиляторов NZXT H700 Nuka-Cola проветривается очень хорошо, уступая открытому стенду всего лишь два градуса по температуре процессора, видеокарты и оперативной памяти. По нагреву жесткого диска наблюдается паритетом со стендом, следовательно, обдувается в данном корпусе накопитель не лучшим образом. В целом, схему охлаждения в этом шасси можно считать классической и достаточной по мощности для самых горячих компонентов.

Выводы

Корпус NZXT H700 Nuka-Cola, который является брендированной под серию игр Fallout базовой версией H700, я предлагаю рассматривать отдельно в двух аспектах: с точки зрения его конструкции и взглядом фанатов игровой вселенной пост-апокалипсиса.

Итак, с точки зрения общего дизайна это замечательное шасси. Простое, удобное, хорошо сделанное, вместительное, с отличной вентиляцией, продуманной укладкой кабелей и красивым боковым окном. Этот корпус сможет пережить не один апгрейд и хорошо подойдет как под воздушное, так и под жидкостное охлаждение. Из обнаруженных недостатков стоит отметить только два — отсутствие демпферов вибрации жестких дисков и необходимость снимать фронтальную панель для очистки переднего фильтра, что со временем может привести к повреждению ее креплений.

Если смотреть на NZXT H700 Nuka-Cola глазами фаната серии, то это однозначно вещь, которую специально постарались сделать уникальной, эксклюзивной и лимитированной по количеству доступных в продаже экземпляров. Я даже уверен, что во всем мире наберется намного больше, чем две тысячи желающих приобрести ее себе, несмотря на рекомендованную стоимость. И да, данное шасси рассчитано преимущественно на коллекционеров, поскольку оценивается компанией почти в 300 долларов, а в отечественной рознице оно стоит и вовсе невменяемых денег. Зато, в базовом варианте, без эксклюзивного оформления, приобрести NZXT H700 можно за все еще немаленькую, но гораздо более адекватную сумму в $170. Что я и рекомендую сделать всем, кому нужен не эксклюзивный, но достаточно хороший во всех аспектах компьютерный корпус. И кстати, для любителей PlayerUnknown`s Battlegrounds в ассортименте компании сейчас тоже есть аналогичное брендированное предложение.
