Обзор корпуса Foxconn TH-001

С одним из корпусов от компании Foxconn вы уже могли познакомиться. В этот раз на тесты попала другая модель от того же производителя – Foxcon TH-001. И нам в очередной раз предстоит узнать: на сколько красив корпус (тут все зависит от предпочтений каждого), насколько эргономичен в использовании и сборке, и стоит ли он той суммы, которую за него просят – цена данного корпуса около 70$.

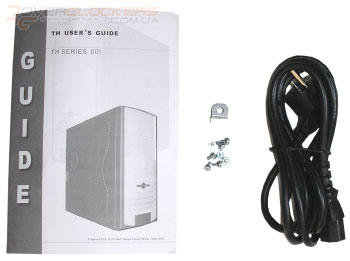

От описания коробки мы воздержимся, так как она такая же большая, как и у предыдущего экземпляра, а перейдем сразу к комплектации. Практически все корпуса Foxconn идут с инструкцией – без нее понять что к чему порой бывает достаточно сложно.



Кроме инструкции в комплекте идет силовой кабель и "непонятные" болтики в количестве 8 шт, а также петля для замка. Зачем нужны именно эти болтики мы узнаем чуть ниже.

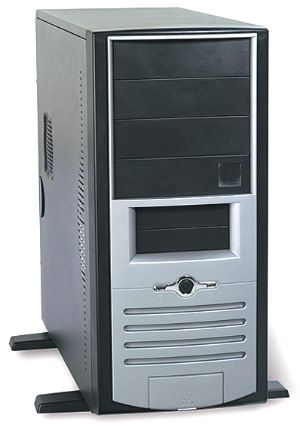

Корпус Foxcon TH-01, как и большинство моделей от этого производителя, выполнен в серебристо-черной гамме.



И как обычно для такой ценовой категории, корпус оборудован поворотными ножками, но оси поворота ножек находятся ближе к центру корпуса и если их не выставить в рабочее положение, то конструкция получится менее устойчивой.

Фальш-панели на лицевой части корпуса не предусмотрены, только обычные заглушки, и собирая систему в таком корпусе, приводы и дисковод желательно подобрать черного цвета (главное не белого, а то гармонии не будет никакой). Кнопка включения есть, индикаторы работы системы и обращения к жесткому диску тоже есть, а вот кнопки Reset (сброс) – нет. Достаточно странное решение, встречающееся не только в корпусах Foxconn. Вроде x86 системы не на столько стабильны, как например компьютеры Apple (кнопки "Сброс" в таких системах вообще даже не предусмотрено), чтобы функционировать без зависаний. Хотя, если идеально подобрана как железная, так и программная составляющая, то вполне возможна безпроблемная работа такого компьютера. Если же система зависнет в таком корпусе, тогда придется его только отключать от сети с последующим включением. Да, спикера тоже нет.

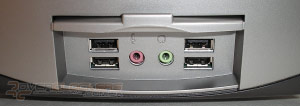

За поднимающейся шторкой расположены аудио разъемы и четыре USB – хватит на все случаи жизни.



Только вот разъема FireWire не хватает, а корпус все же не попадает в категорию "кому за 30, но еще не 50", где установка такого разъема не критична. Ведь пока не каждый готов заплатить около 70$ за один только корпус. Значит, в корпусе Foxcon TH-001 будет собираться достаточно дорогая система, материнская плата которой возможно будет оборудована контроллером FireWire. А наличие всех необходимых разъемов на передней панели отлично сказалось бы на эргономике данного корпуса.

Зато, как и положено для таких корпусов, имеется ручка на боковой стенке (это единственная стенка, которая снимается в этом корпусе).



Но ручка маленькая и не совсем удобная для открывания, чему свидетельство – отпечаток ладони второй руки, которая помогала снимать крышку. Напротив процессора на крышке установлен воздуховод с "фильтром".

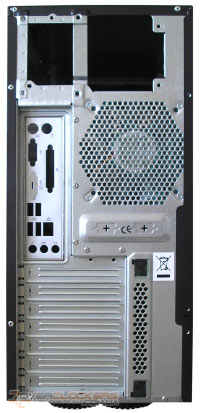

Задняя сторона вполне стандартна, а благодаря ширине корпуса в 20 см на задней стенке с легкостью разместился 120 мм вентилятор. В силу конструктивных решений производитель сделал настоящий "винегрет" в области крепления блока питания, состоящий из четырех пластин за которые крепится БП.



Сам же корпус укомплектован блоком питания среднего качества ISO-450PP мощностью 350 Вт, чего для низкого и средне-низкого класса систем будет достаточно, но для более высокого уровня явно маловато.

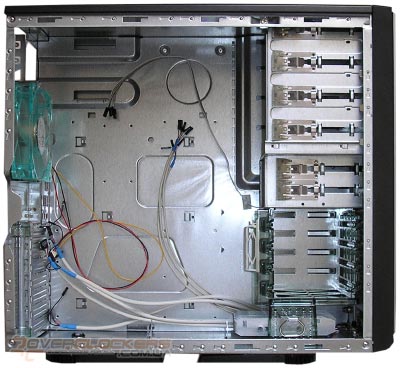

Шасси корпуса достаточно просторно. Как и в предыдущем корпусе от Foxconn, который побывал у нас на тестировании, материнская плата крепится к поддону, который в свою очередь устанавливается в корпус. Но такая конструкция имеет некоторые недостатки: материнские платы иногда бывают шире, чем сам поддон, и не всегда отверстия плат совпадают с направляющими стоек. И если вас не устраивает установка материнской платы на поддон, то вместо него можно использовать обычные стойки (с крупным шагом резьбы), которые придется уже искать самому.



Прозрачный бирюзовый вентилятор крепится к такой же корзине и подключается 3-х контактным разъемом к материнской плате. Частота вращения вентилятора - около 1500 об/мин. Никакой подсветки в нем не реализовано – может производитель поставил прозрачный вентилятор, чтобы можно было определить: покрылись ли лопасти пылью с обратной стороны. ;)

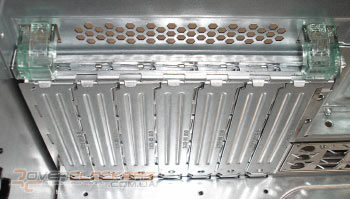

Все задние заглушки съемные. А для закрепления заглушек и плат расширения применяется одна пластина с двумя защелками (то же прозрачно-бирюзовыми).

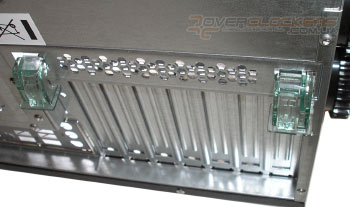

Нажимаете на защелки, отводите их за корпус:





Потом возвращаете их в исходное положение, пока они не защелкнуться. С установкой высоких плат проблем не возникает.

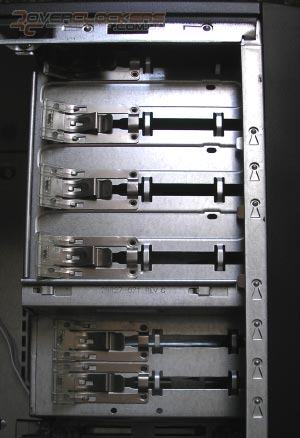

Для установки всех приводов и 3,5" устройств, вставляемых во внешние отсеки, используются салазки, но только с одной стороны.

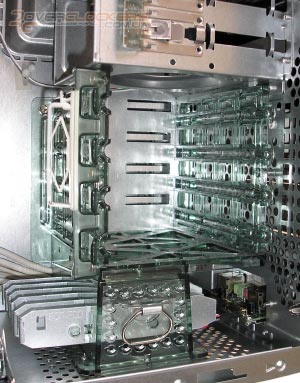

Жесткие диски устанавливаются в пластмассовую (и опять же - прозрачно-бирюзовая) корзину, повернутую на 90°.

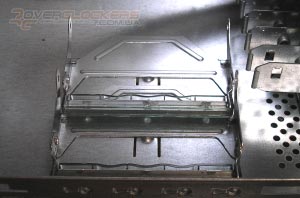

Крепятся HDD с помощью тех "непонятных" болтиков, а также с помощью "непонятных" ручек, которые закреплены на дне корпуса (всегда читайте инструкцию или хотя бы листайте ее):

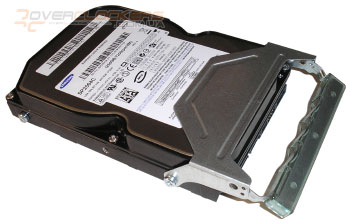

На каждый винчестер приходится по четыре болтика и одной ручке, которая облегчает установку и вынимание жесткого диска:



Но кроме вентиляционных отверстий на передней стороне корпуса других мер по охлаждению винчестеров не предусмотрено, так что устанавливая накопитель не забудьте про дополнительный кулер для HDD.

Для установки устройств в отсеки 5,25" и 3,5" вам необходимо снять лицевую панель и взять подходящие салазки.

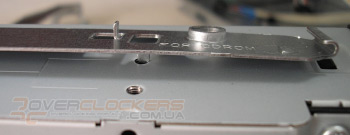

Только вот с установкой салазок могут возникнуть некоторые проблемы - усики, за которые крепятся салазки к приводам, немного шире чем отверстия на самих приводах.



Что ж, если у вас дома есть напильник, то это быстро решит проблему. Интересно, а в отделе R&D компании Foxconn, или на производстве (но все же скорее всего в R&D) случайно наших нет, а то почерк очень похож. :)

Снизу корзины устроено "хранилище" салазок (4 шт для 5,25" и 2 шт для 3,5" устройств), которые находятся в закрепленном состоянии. Чтобы их вынуть необходимо потянуть за кольцо. Возможно, такое решение покажется достаточно удобным – всегда салазки будут рядом, и если они понадобятся, их не придется искать где-нибудь в ящике. Но реализация – оставляет желать лучшего: вытащить салазки еще с горем пополам можно, но вернуть их обратно не так легко. В итоге, весь процесс вытаскивания и затаскивания салазок превращается в "Игру с кольцом".

Также на корзине предусмотрено крепление для шлейфов HDD, а на самом корпусе, между корзиной и отсеками 3,5" – крепление для шлейфов тянущихся от лицевой панели корпуса.



Но такое крепление бессмысленно, так как через него проходит только шлейф Front panel, а остальные кабеля неплохо расположатся на дне корпуса.

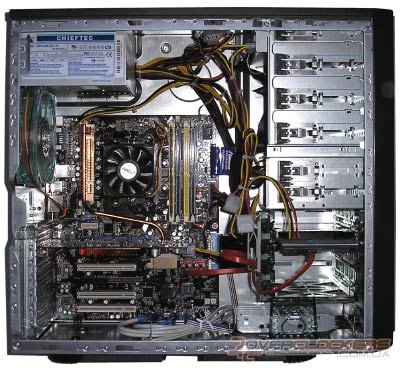

После сборки всей системы у вас должно будет получиться что-то наподобие этого:

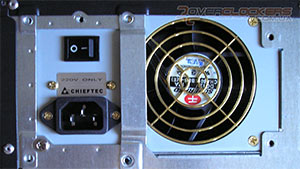

Еще одна проблема, с которой автор столкнулся при тестировании данного корпуса: если заменить блок питания, то крепежные отверстия нового БП не совпадают с корпусом, кроме одного!



Может для крупнейшего OEM производителя корпус TH-001 все же делает подрядчик из стран СНГ? :)


Выводы

Корпус достаточно симпатичен, особенно, если использовать приводы черного цвета. С эргономической точки зрения, корпус Foxcon TH-001 достаточно просторен, в нем с легкостью можно было бы собрать систему. Было бы, так как есть некоторые нюансы, в виде интересных идей с не совсем удачной реализацией:

Лишний поддон
Салазки необходимо доделывать
Неудобное "хранилище" салазок
Нет спикера и кнопки Reset
Нет разъема FireWire
Плохая реализация охлаждения HDD
При замене блока питания, последний будет крепиться только на одном болтике

Скорее всего, данный корпус рассчитан на сборщиков готовых систем, так как для розницы он достаточно сложен в "настройке и использовании", и стоит ли он 70$ решать уже вам…
