Воздушный удар. Обзор открытого стенда Aerocool Strike-X Air

Понятие открытый стенд у заядлых компьютерщиков вызывает ассоциации, прежде всего, с разложенными по столу комплектующими ПК, запчастями, аккуратно прибитыми к стене, или поддоном, вырезанным из старого корпуса. Компания Aerocool решила разрушить эти стереотипы и представила Strike-X Air — первый для себя и один из немногих, выпускающихся серийно, стендов для тестирования комплектующих.

Aerocool Strike-X Air


Характеристики

Модель Aerocool Strike-X Air
Тип корпуса Open stand
Размеры, мм 340 (В) x 613 (Ш) x 535 (Г)
Материал Сталь (0,7 мм), пластик
Вес, кг 6,4
Цвет Черный
Форм-фактор XL-ATX / E-ATX / ATX / Micro-ATX / Mini-ITX
Устройства 5,25” 3
Устройства 3,5” внешние
Устройства 3,5”/2,5” внутренние 3 / 3 (3,5” или 2,5”)
Поддерживаемое количество карт расширения 10
Вентиляторы 1 х 200 мм – верхний
1 х 120 мм – внутренний
Интерфейсные разъемы 1 x USB 3.0, 3 x USB 2.0, микрофонный вход и выход на наушники


Упаковка и комплект поставки

Стенд поставляется в очень массивной упаковке. Ее габариты — 630х710х450 мм. Масса — 10,6 кг. Ручки для переноски отсутствуют. Полиграфия на бортах содержит фотографии корпуса в разных ракурсах и короткую информацию о его основных характеристиках.

Aerocool Strike-X Air

Внутри мы видим два огромных демпфера из пенопласта, которые занимают больше половины коробки и традиционный пластиковый пакет.

Aerocool Strike-X Air

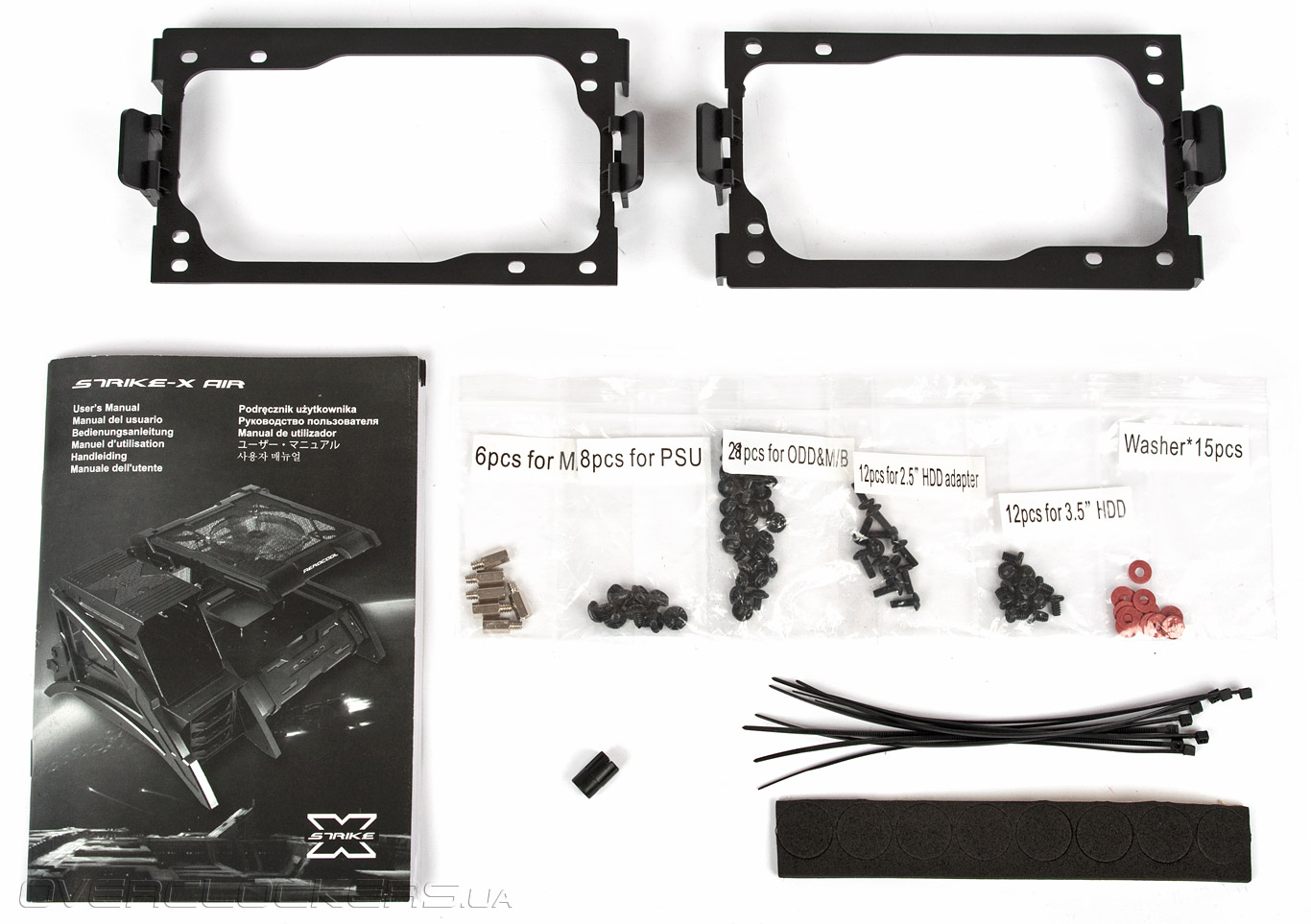

В верхнем демпфере размещены детали из комплекта поставки, куда входят:
  • инструкция по сборке на 11 языках (включая русский);
  • три пластиковые пластины для крепления блока питания (две — запасные);
  • восемь демпферов для блока питания;
  • десять одноразовых кабельных стяжек;
  • ключ-переходник для монтажа стоек материнской платы;
  • 12 винтов для накопителей 2,5”;
  • 12 винтов для накопителей 3,5”;
  • 15 прокладок для винтов;
  • шесть 9-мм стоек для материнской платы;
  • 28 винтов для материнской платы и устройств 5,25”;
  • восемь винтов для крепления блока питания.
Aerocool Strike-X Air


Внешний вид и особенности конструкции

Aerocool Strike-X Air

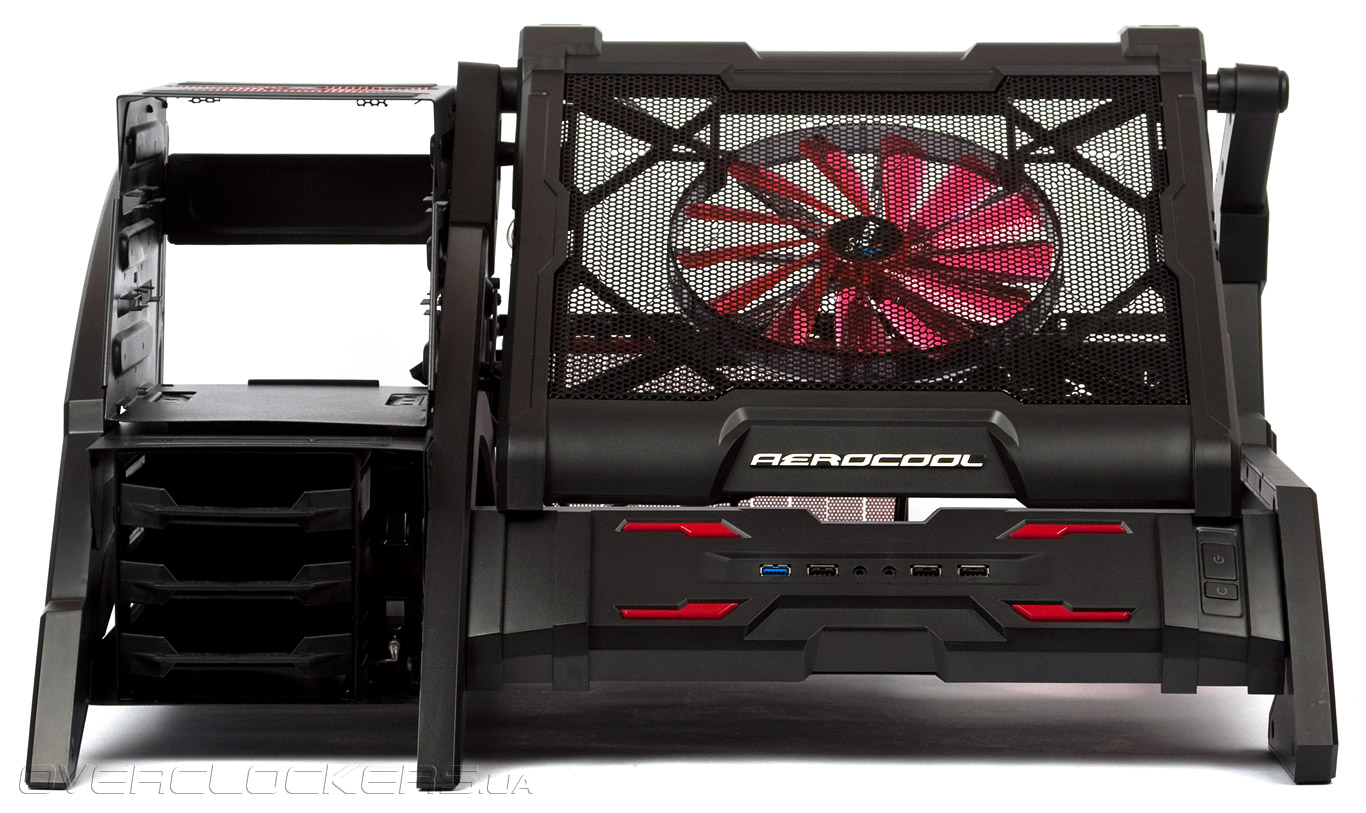

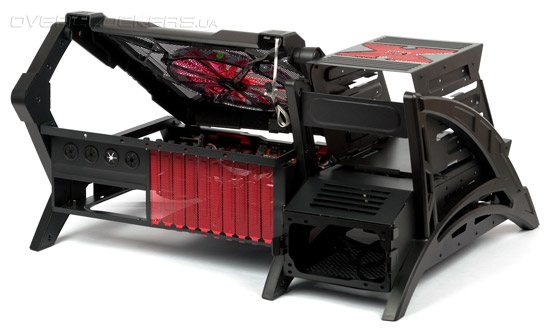

Дизайн полностью оправдывает название Aerocool Strike-X Air. Во внешности преобладает черный цвет с редкими красными вставками. Фигурные элементы в виде буквы Х расположились на двух верхних решетках, передней панели и ручках лотков для накопителей. Корпус состоит из трех отсеков. Справа отдел материнской платы. Слева снизу — продолговатый ящик для блока питания и жестких дисков.

Aerocool Strike-X Air

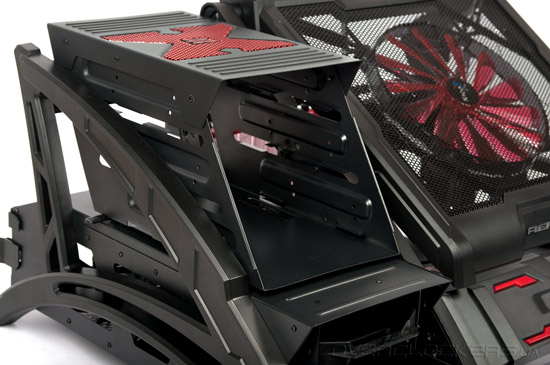

Слева сверху — похожая в профиль на призму, стойка для устройств 5,25”.

Aerocool Strike-X Air

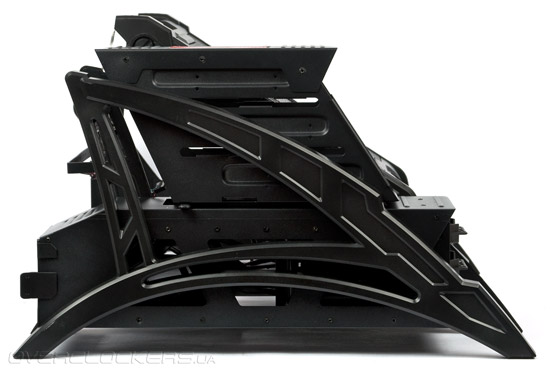

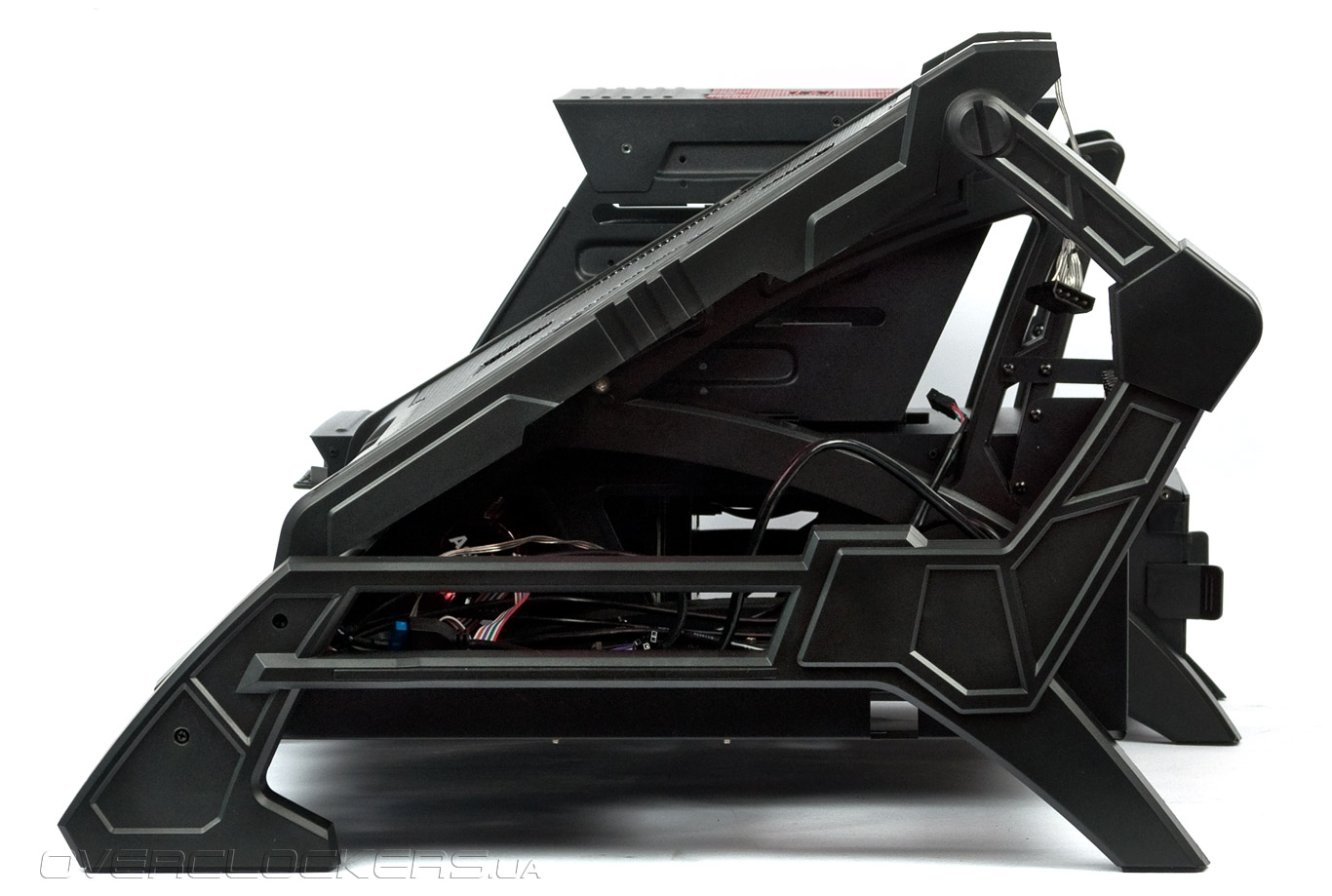

Все это закреплено на трех арочных пилонах.

Aerocool Strike-X Air

Снизу пилоны в шести местах подбиты резиной, выполняющей функцию ножек. Они довольно плотно удерживают конструкцию на столе, но, почему-то, совершенно не изолируют вибрации.

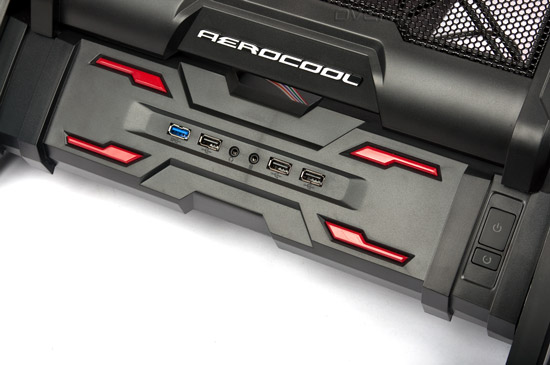

На панель передних интерфейсов выведены: один USB 3.0, три USB 2.0, микрофонный вход и выход на наушники. Справа расположены кнопки включения питания и перезагрузки со встроенными индикаторами активности, красного и синего цвета соответственно.

Aerocool Strike-X Air

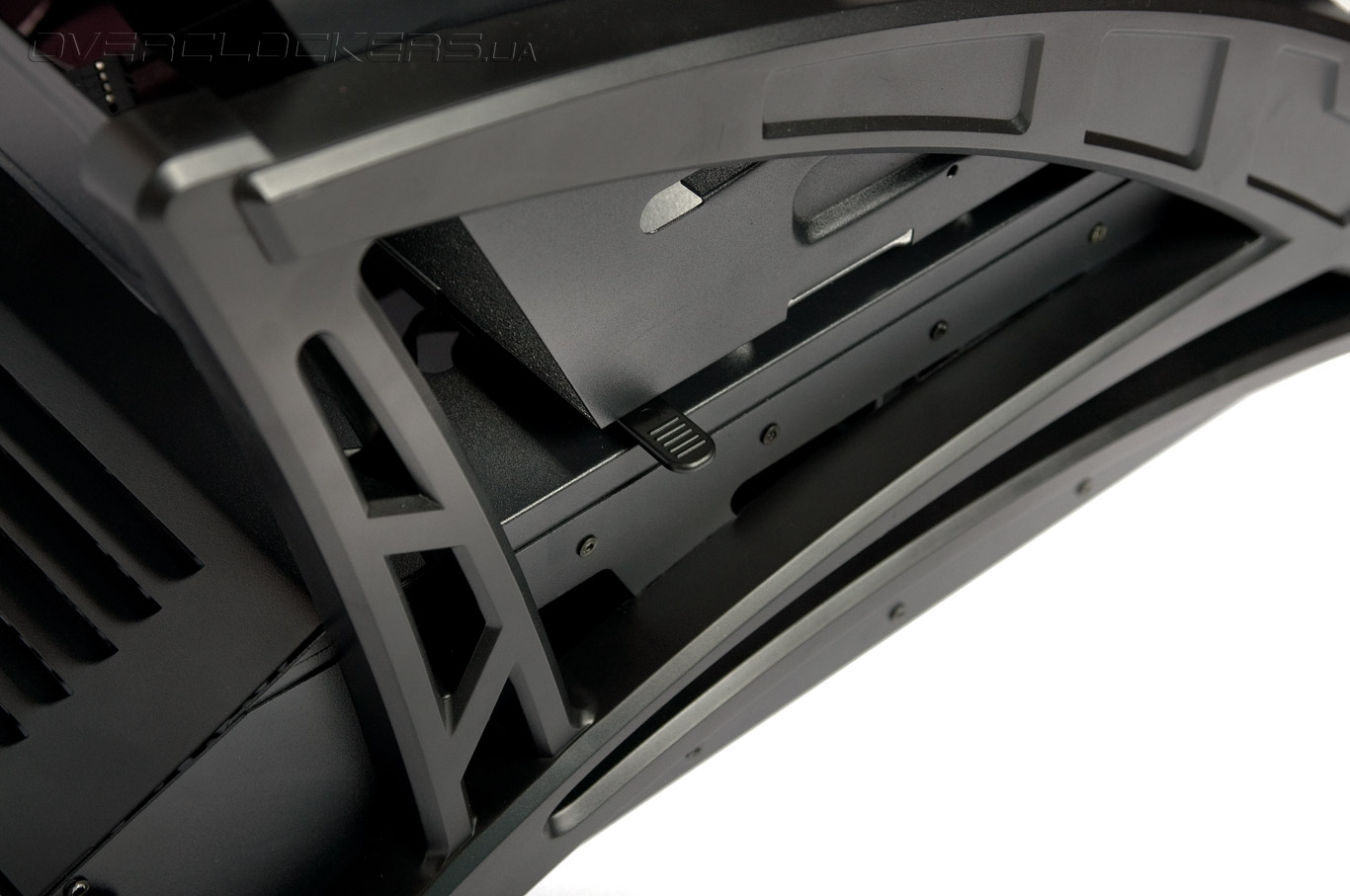

Отсек для трех устройств 5,25” является съемным. Для демонтажа его следует сдвинуть вперед, предварительно нажав на пластиковый фиксатор сбоку.

Aerocool Strike-X Air

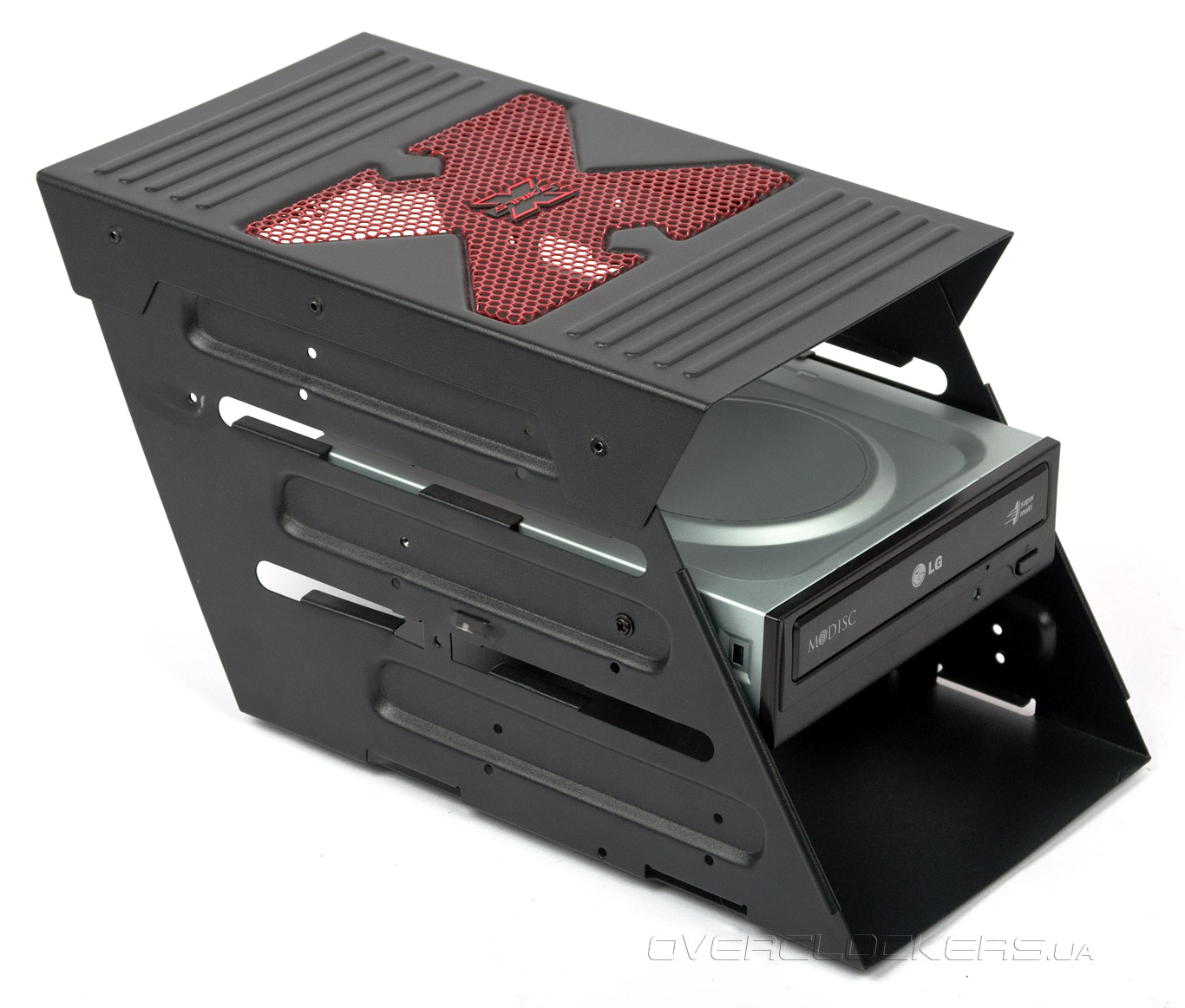

Под отсеком есть резиновый демпфер, но рельсы крепления пластиковые, и потому смысла в подобном виброизоляторе немного. Сразу за рельсами виден небольшой вырез, через который теоретически возможно протянуть кабель питания к устройствам 5,25”. Практически это делать не очень удобно. Еще один, но уже квадратный вырез 80х95 мм под корзиной имеет практическое значение – через него можно дотянуться до проводов блока питания и разъемов корзины жестких дисков. Но туда пролезет рука далеко не каждого взрослого человека. Устройства 5,25” устанавливаются в корзину с помощью винтов и отвертки.

Aerocool Strike-X Air

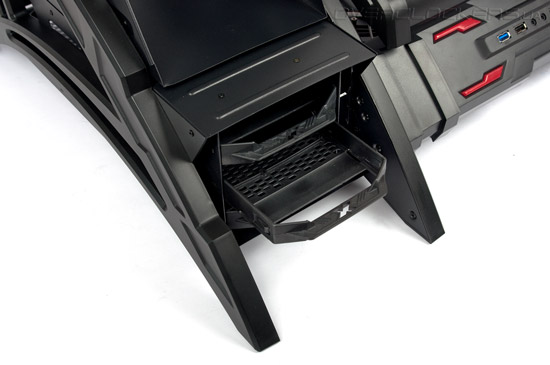

Для накопителей формата 2,5” и 3,5” предусмотрено в общем три легкосъемных пластиковых лотка.

Aerocool Strike-X Air

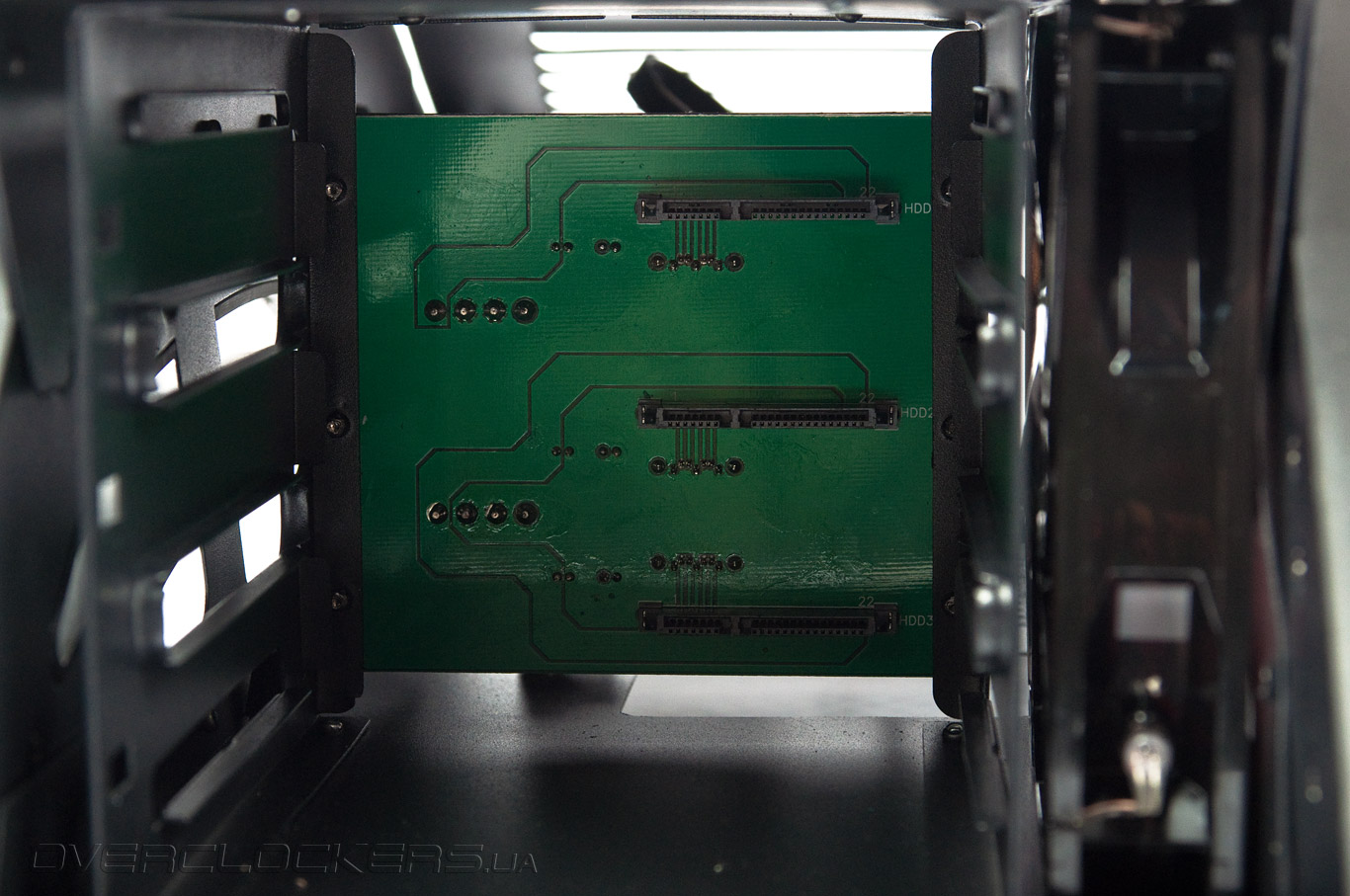

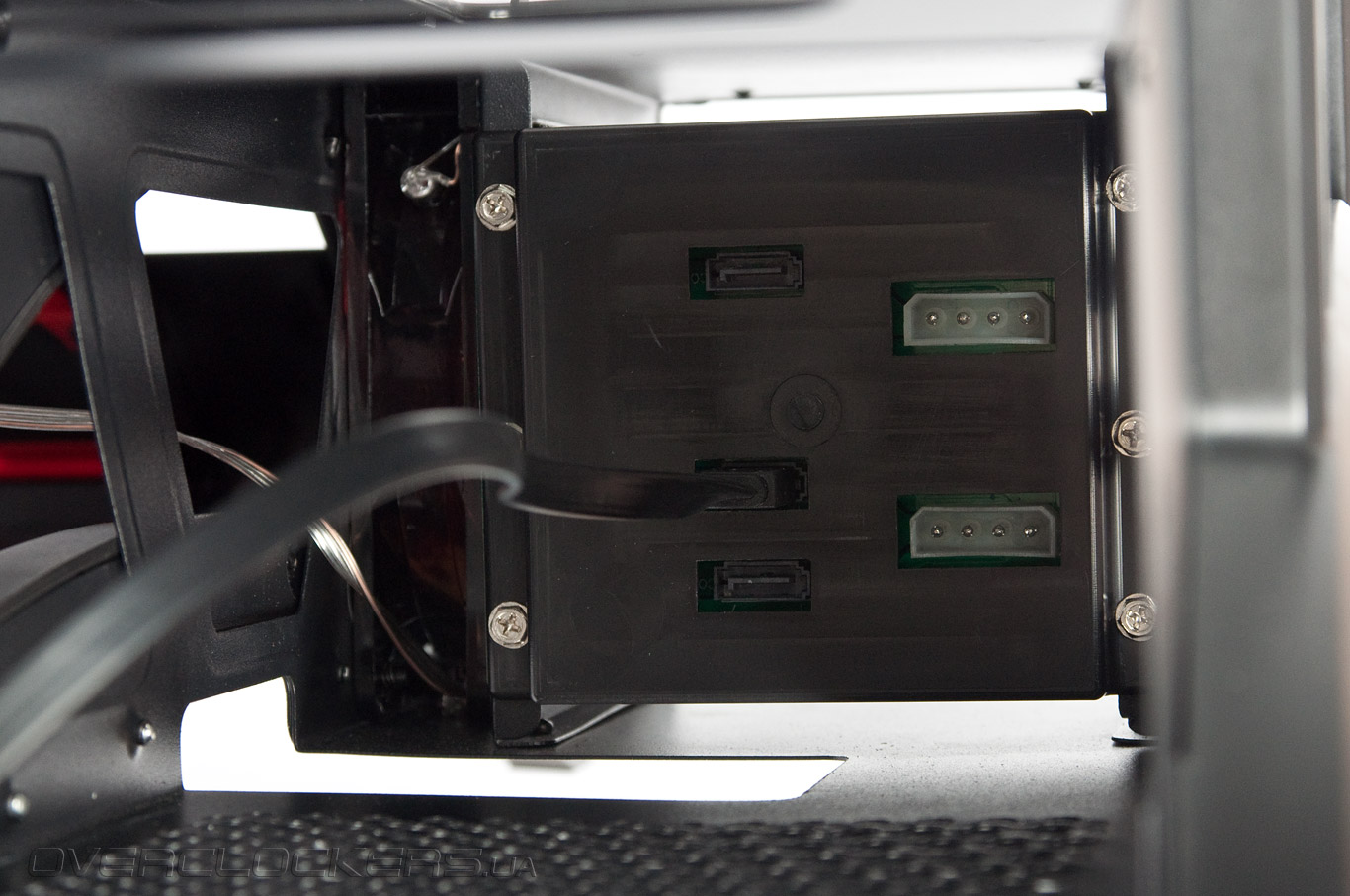

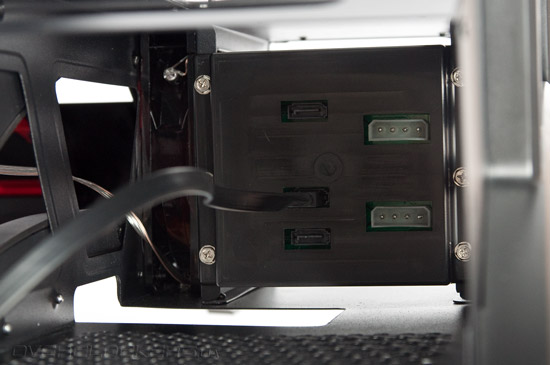

Посередине отсека установлена плата горячего подключения с двумя разъемами «молекс» и тремя SATA. Три сигнальных кабеля черного цвета присутствуют в комплекте.

Aerocool Strike-X Air

Мы специально провели тестирование, чтобы убедиться, что эти кабели вполне подходят для подключения SATA 6Gb/s и не снижают скорость передачи данных.

Aerocool Strike-X Air

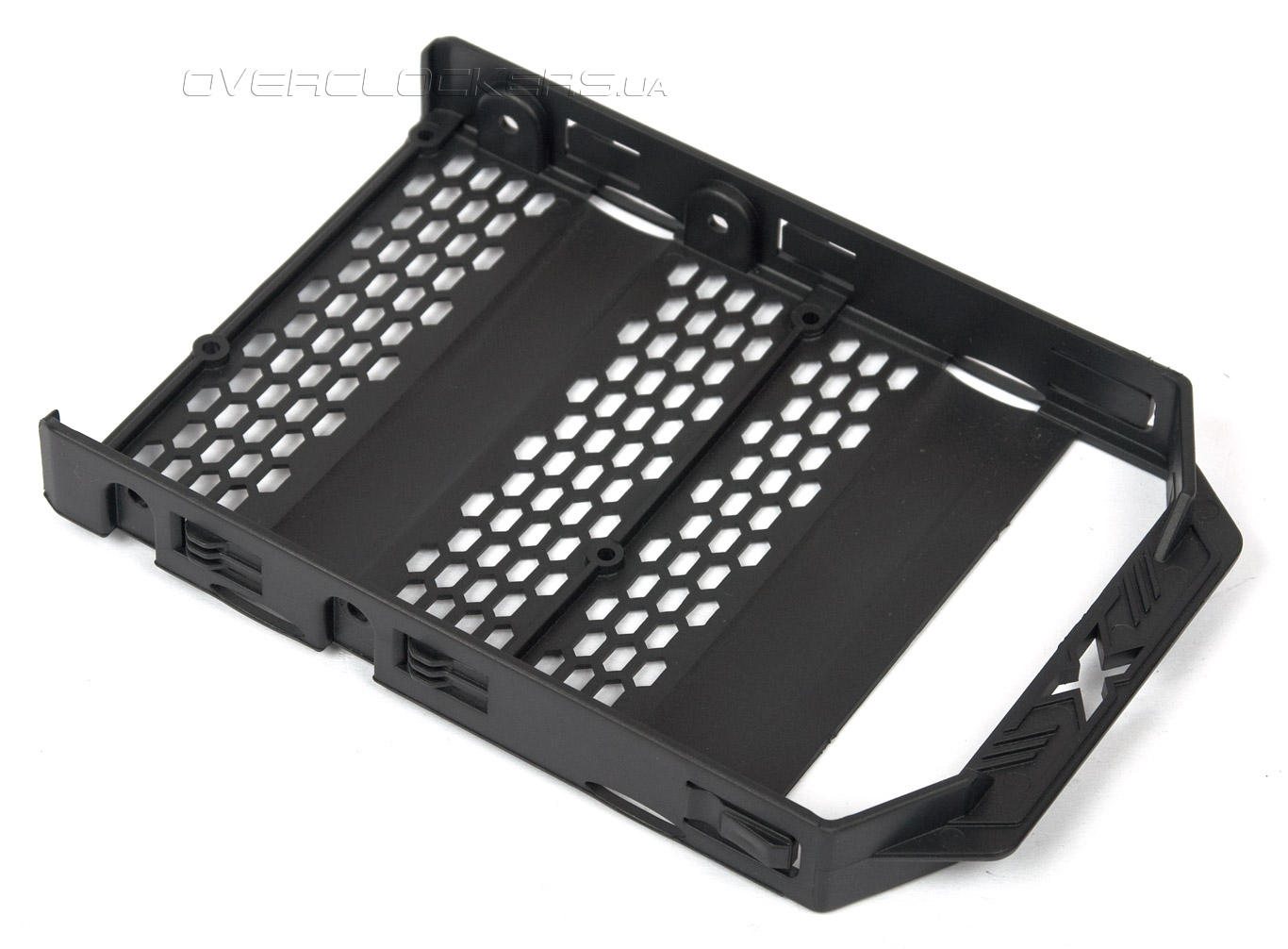

Корзина представляет собой обычный пластиковый контейнер. Виброизоляция здесь не предусмотрена.

Aerocool Strike-X Air

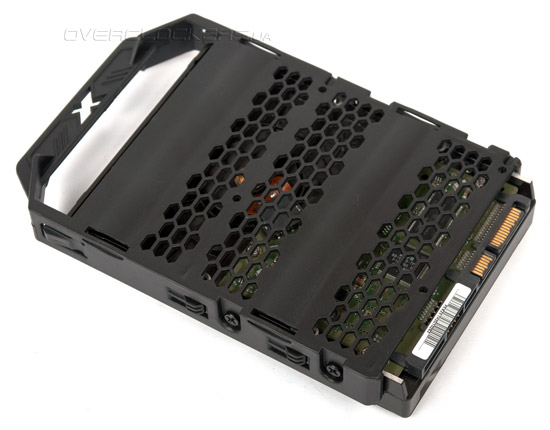

К салазкам накопители придется фиксировать с помощью соответствующих винтов. Обратите внимание, что в комплекте есть отдельные винты для 2,5” и 3,5” накопителей.

Aerocool Strike-X Air

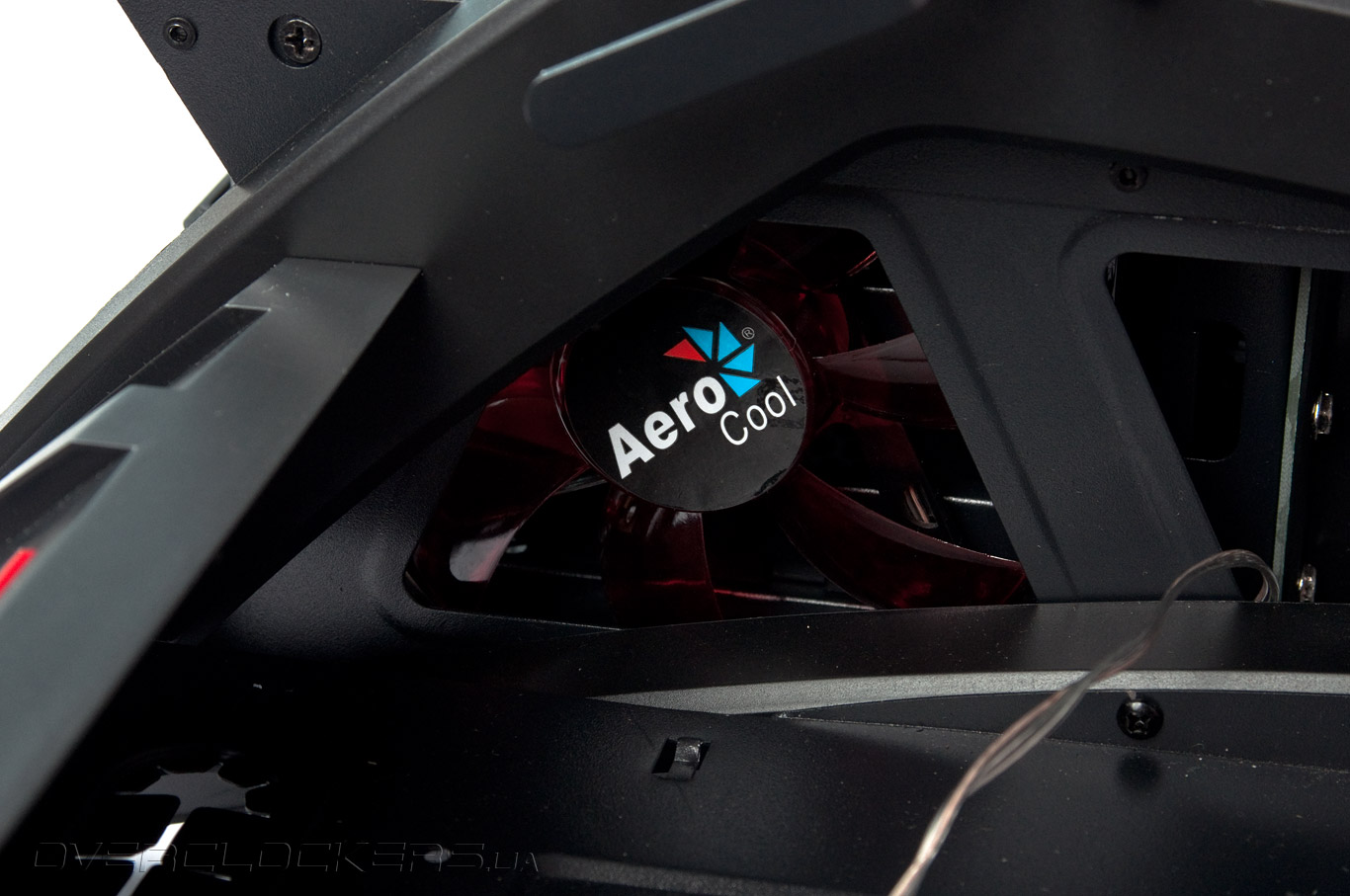

Справа от жестких дисков установлен стандартный 120-мм вентилятор с подсветкой красного цвета. Его максимальная скорость вращения — 1000 об/мин.

Aerocool Strike-X Air

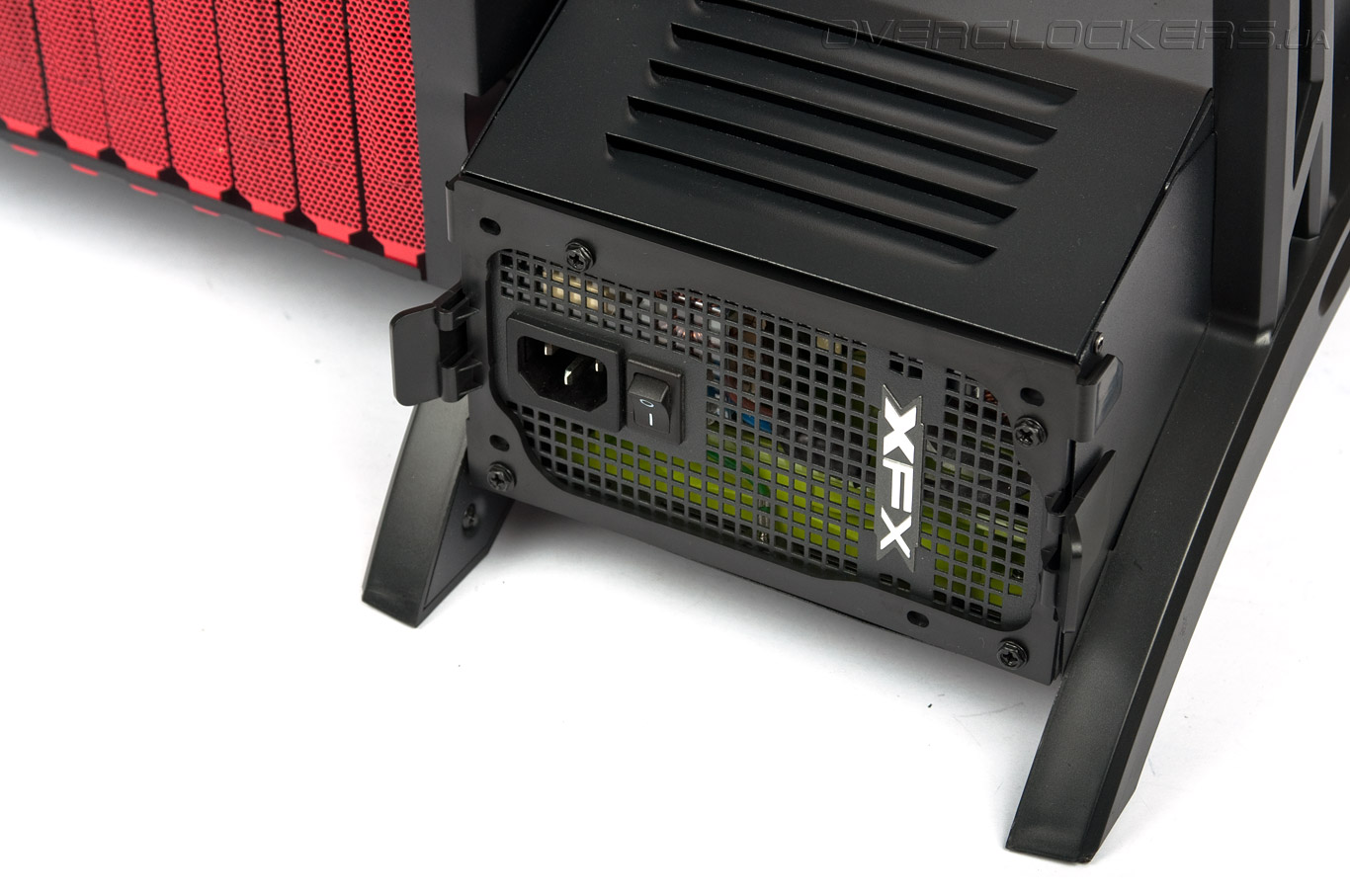

Место для установки блока питания предусмотрено сзади, за корзиной жестких дисков. Ориентировать его можно как вентилятором вниз, так и вверх. Установка БП длиной более 200 мм представляется крайне затруднительной, если вообще возможной.

Aerocool Strike-X Air

Перед монтажом БП, к нему следует привинтить пластиковую планку с защелками, которая имеет только одно правильное положение. Потом к нему или на днище отсека следует приклеить четыре резиновых демпфера. После этого блок задвигается внутрь корпуса до щелчка. Защелки очень хрупкие.

Aerocool Strike-X Air

Пластиковая рамка крепления, к которой блок привинчивается четырьмя винтами, очевидно, вызывает сомнения в надежности не только у нас, но и у самого производителя, иначе, зачем класть две такие запасные детали в комплект?

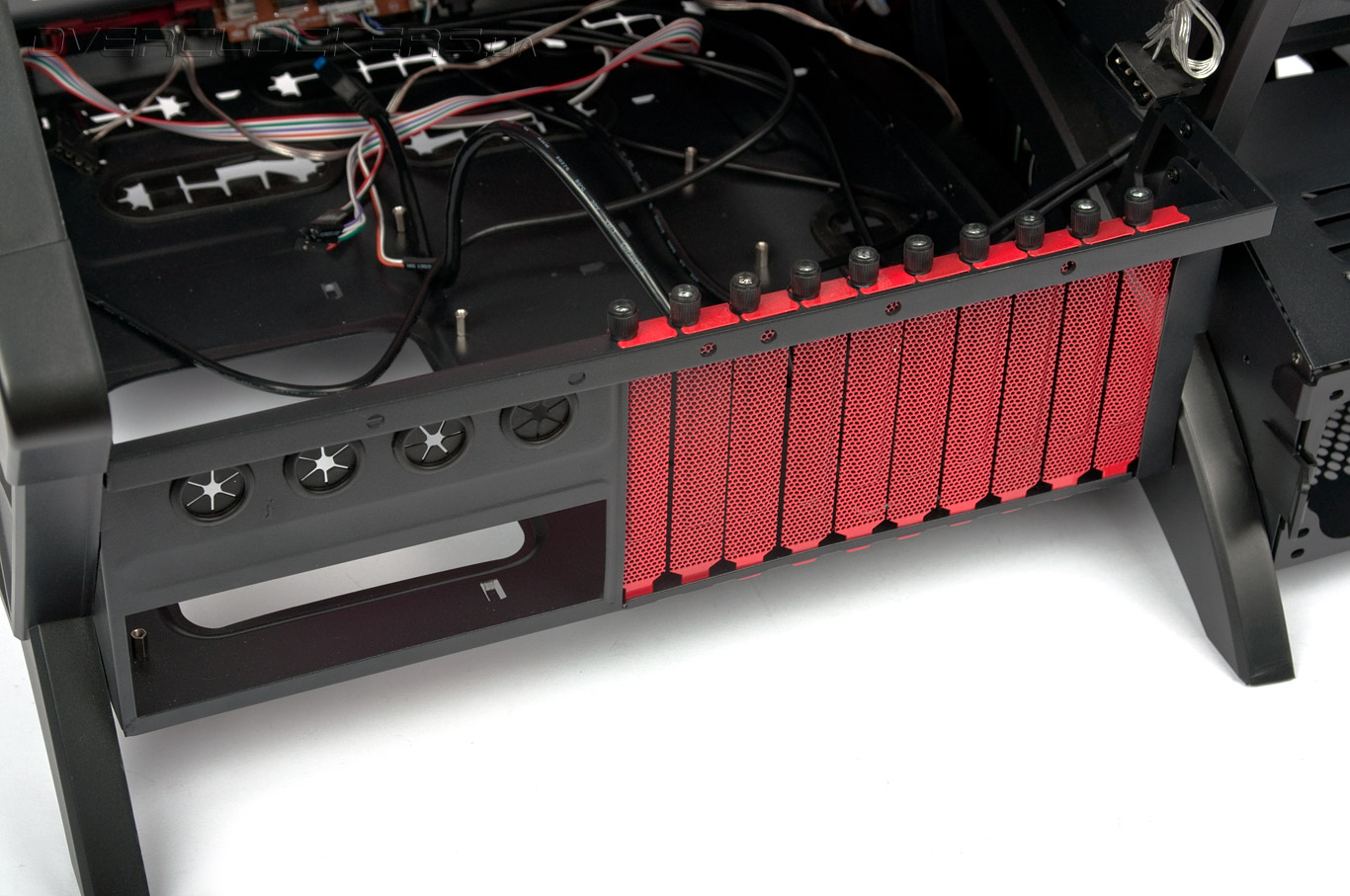

Задняя панель поддона материнской платы имеет четыре прорезиненных отверстия диаметром 20 мм для шлангов СВО. Слотов для карт расширения насчитывается десять штук, все закрыты сетчатыми заглушками красного цвета. Для крепления плат расширения предусмотрены винты с удобными пластиковыми барашками.

Aerocool Strike-X Air

Над задней панелью проходит планка, на которой, по задумке производителя, рассверлены отверстия под один или два 120-мм радиатора СВО, но есть сомнения, что у кого-то возникнет необходимость их туда устанавливать.

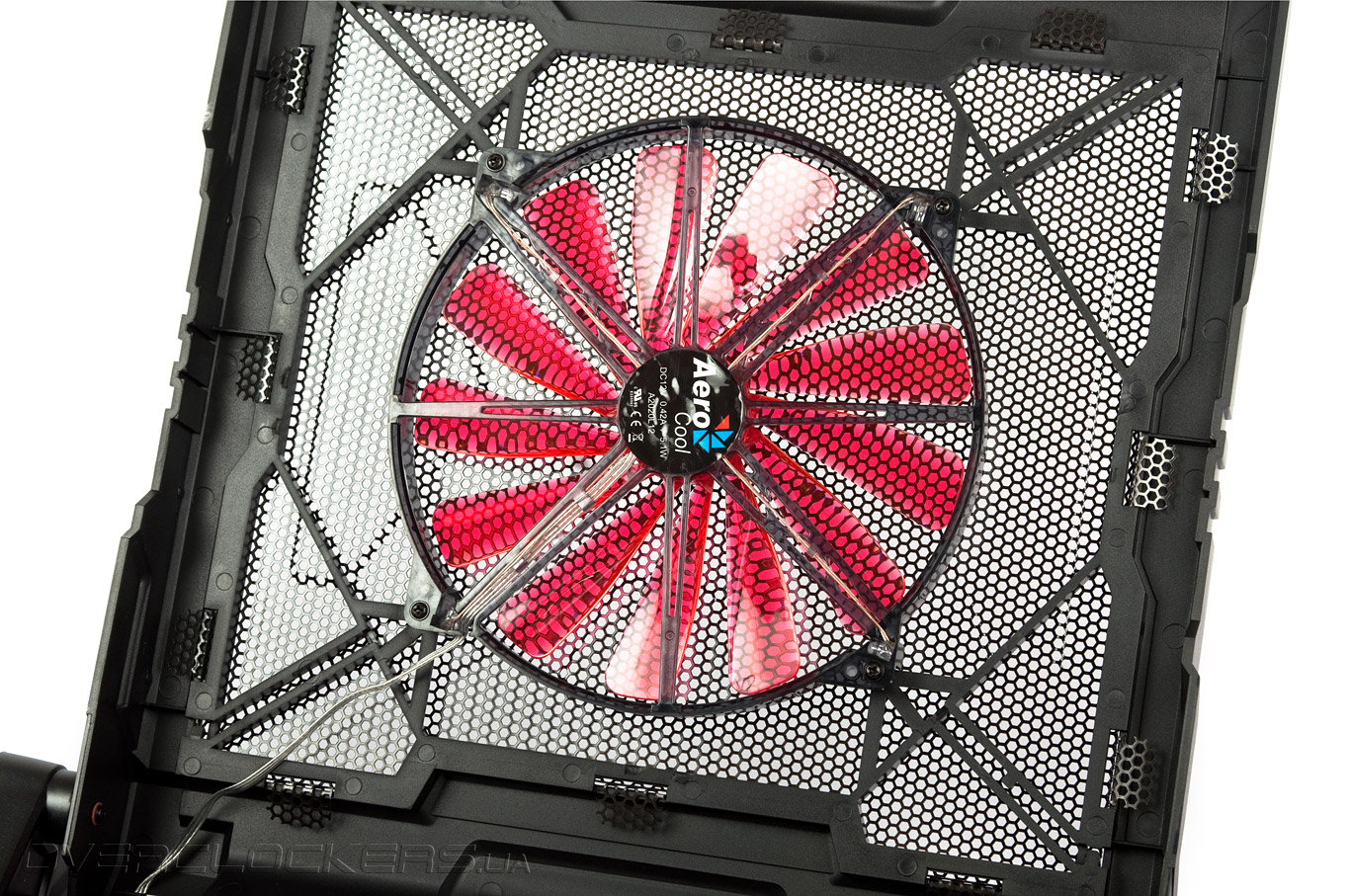

Верхняя крышка в основном представляет собой сетку, к которой прикреплен 200-мм вентилятор с красной подсветкой. Скорость вращения 750 об/мин.

Aerocool Strike-X Air

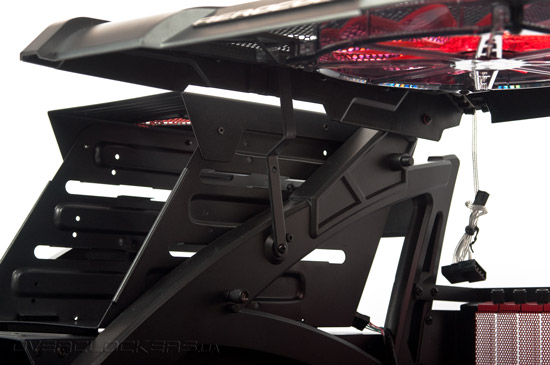

Она имеет три положения. Открытое — когда крышка полностью поднята вверх. Горизонтальное — в этом случае крышка опирается на небольшую ножку слева. Закрытое — когда крышка лежит под острым углом вниз, касаясь передней панели.

Aerocool Strike-X Air

В последнем варианте корпус будет использоваться редко, поскольку габаритный процессорный кулер или шнуры питания видеокарты не дадут опустить панель полностью. На фронте крышки красуется серебристая надпись Aerocool. К слову, оба предустановленных вентилятора имеют как обычно трех-контактное подключение, так и «молекс» для включения непосредственно в блок питания.

Поддон материнской платы рассчитан на установку плат форм-факторов XL-ATX, E-ATX, ATX, Micro-ATX, Mini-ITX. Максимальная высота кулера при закрытой крышке — 230 мм. Максимальная длина плат расширения — 330 мм.

Aerocool Strike-X Air

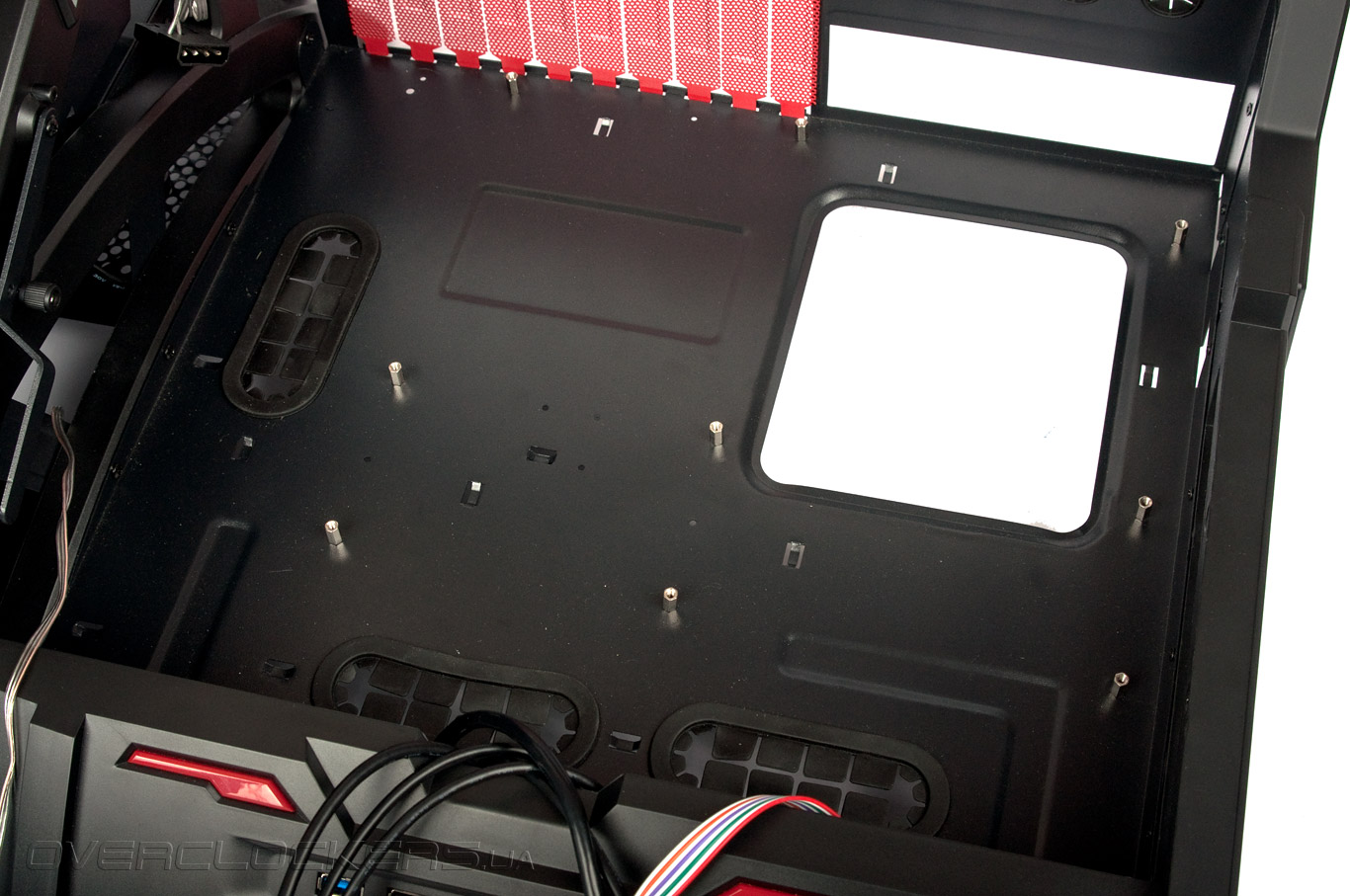

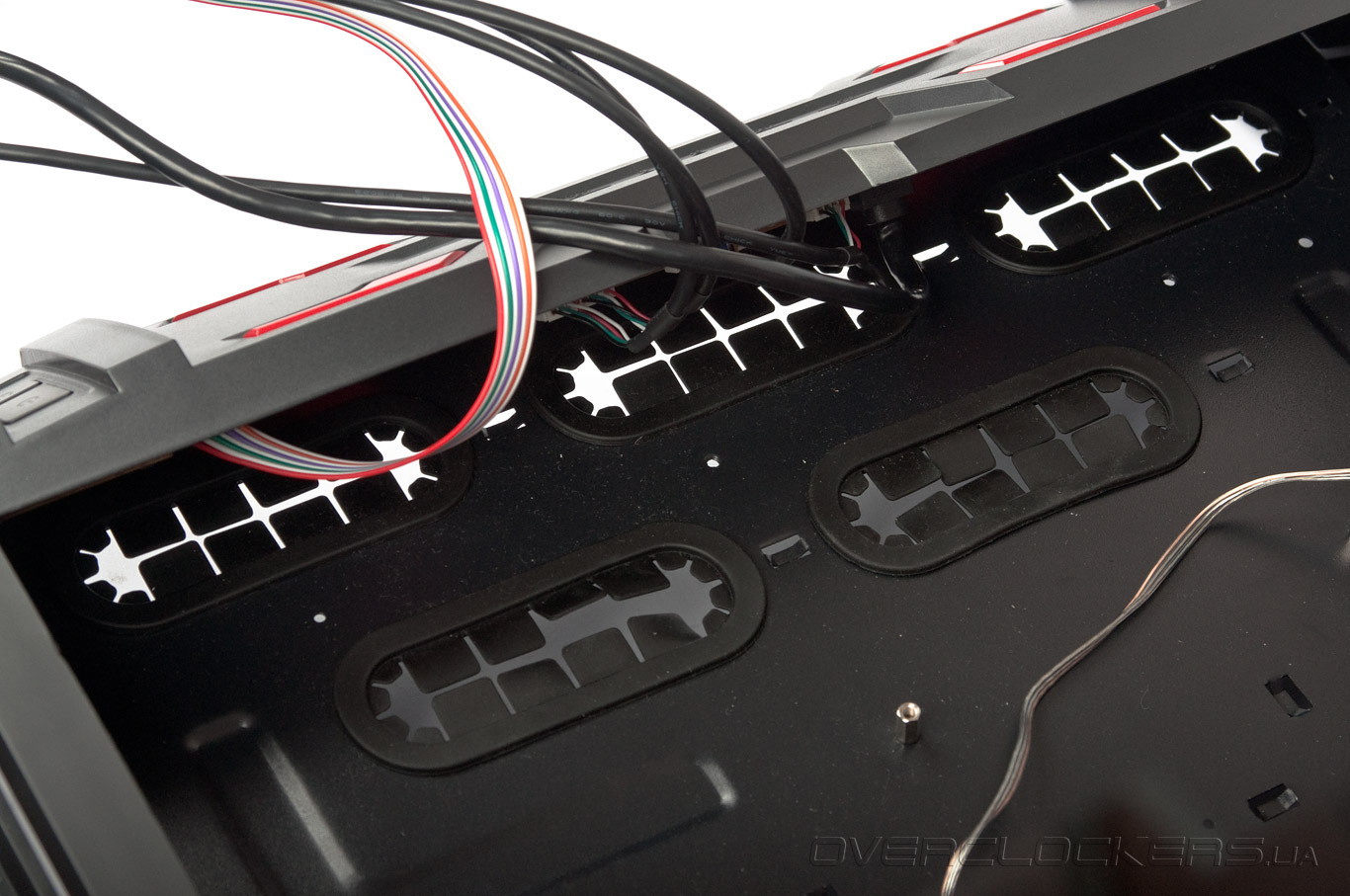

В поддоне, в районе процессорного разъема есть вырез, но его прямое назначение — скорее вентиляция тыльной части сокета чем установка усилительной пластины процессорного кулера. Для подобной операции этот стенд придется установить на торец или на бок, чего он может не выдержать. Правее выреза под усилительную пластину, есть прорезь для кабеля питания процессора. Спереди сделаны шесть прорезиненных отверстий для укладки проводов.

Aerocool Strike-X Air

Присутствуют и проушины для крепления кабельных стяжек к поддону снизу. Но ножки слишком низкие, чтобы проводить такую операцию не переворачивая весь стенд.

Aerocool Strike-X Air

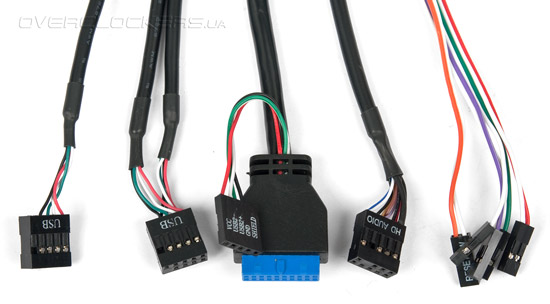

Набор кабелей подключения передней панели стандартный. USB 3.0 имеет разъем для включения непосредственно в материнскую плату и впаянный переходник на USB 2.0.
