Маленький силач. Обзор и тестирование видеокарты ASUS GTX670-DCMOC-2GD5

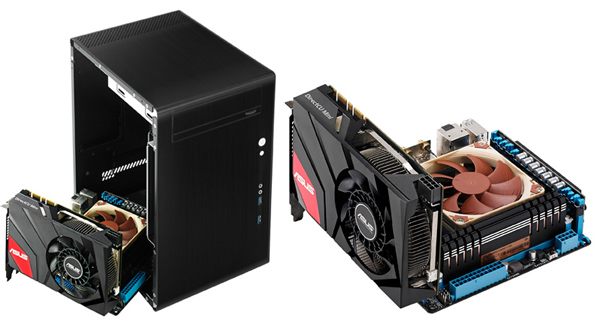

Вопрос компактности становится все более актуальным. Популяризация системных плат форм-фактора Mini-ITX уже позволяет легко собрать компьютер на базе мощной платформы с производительным процессором. А вот с видеокартами дела обстоят сложнее. Хорошие графические решения довольно громоздкие и по размерах больше самих плат mini-ITX. Можно подобрать карту подходящих размеров из бюджетного сегмента. Но как быть, если хочется одновременно и компактности, и высокой производительности? Решение есть. Это новый графический ускоритель ASUS GeForce GTX 670 DC Mini (GTX670-DCMOC-2GD5) длиной всего лишь 17 сантиметров!

ASUS GTX670-DCMOC-2GD5


ASUS GTX670-DCMOC-2GD5

Данный малыш и в продажу поступает в упаковке скромных размеров — 30x12 сантиметров. Весьма удивительно, учитывая любовь ASUS к крупным ярким коробкам.

ASUS GTX670-DCMOC-2GD5

Комплект поставки такой:
  • переходник питания с двух PCI-E 6pin на PCI-E 8pin;
  • диск с программным обеспечением;
  • инструкция.

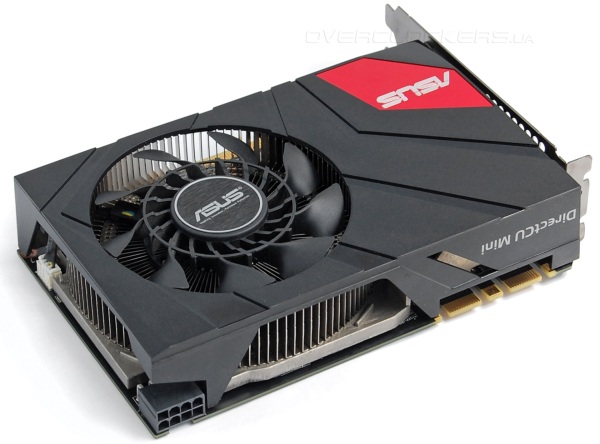

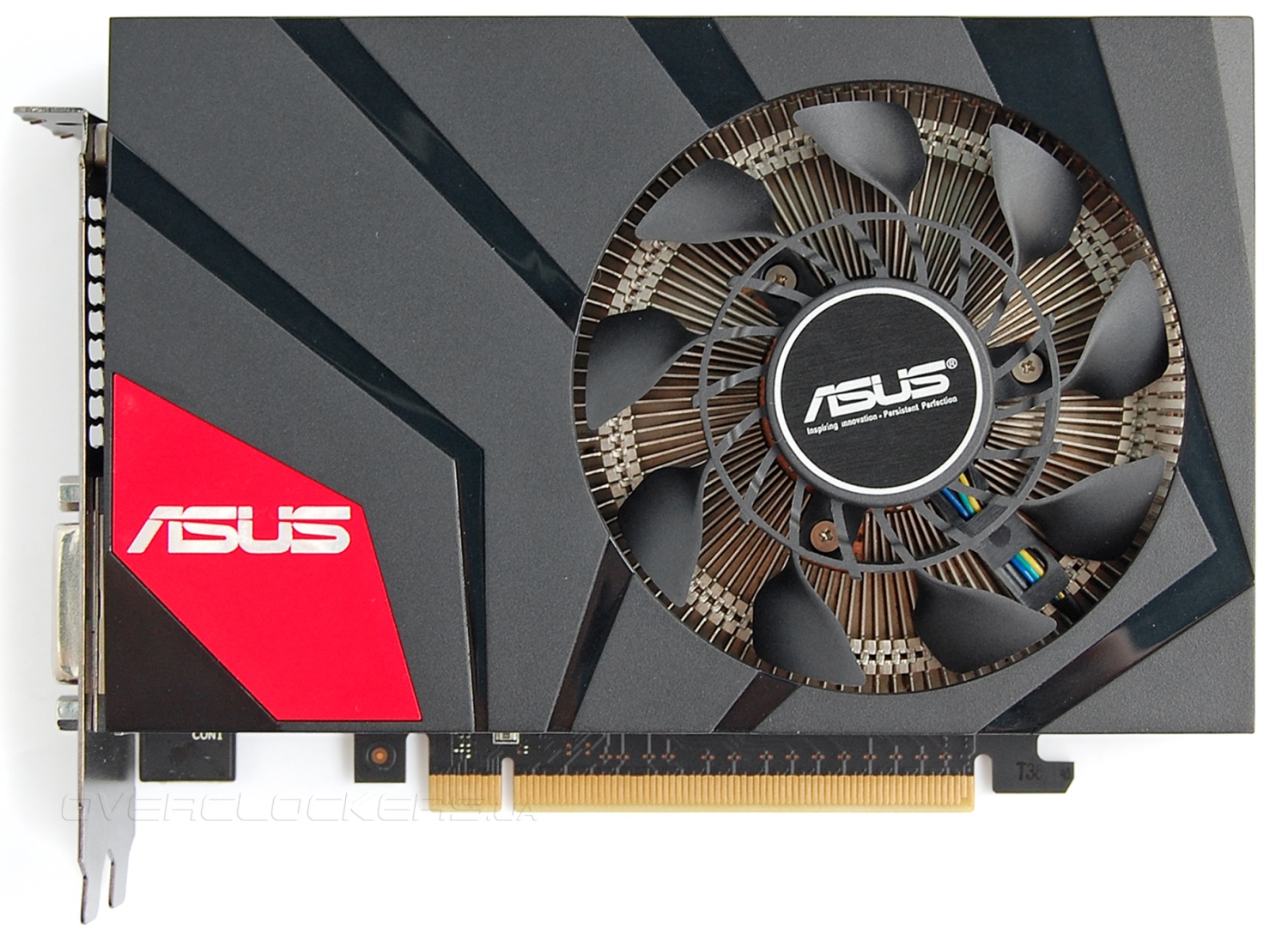

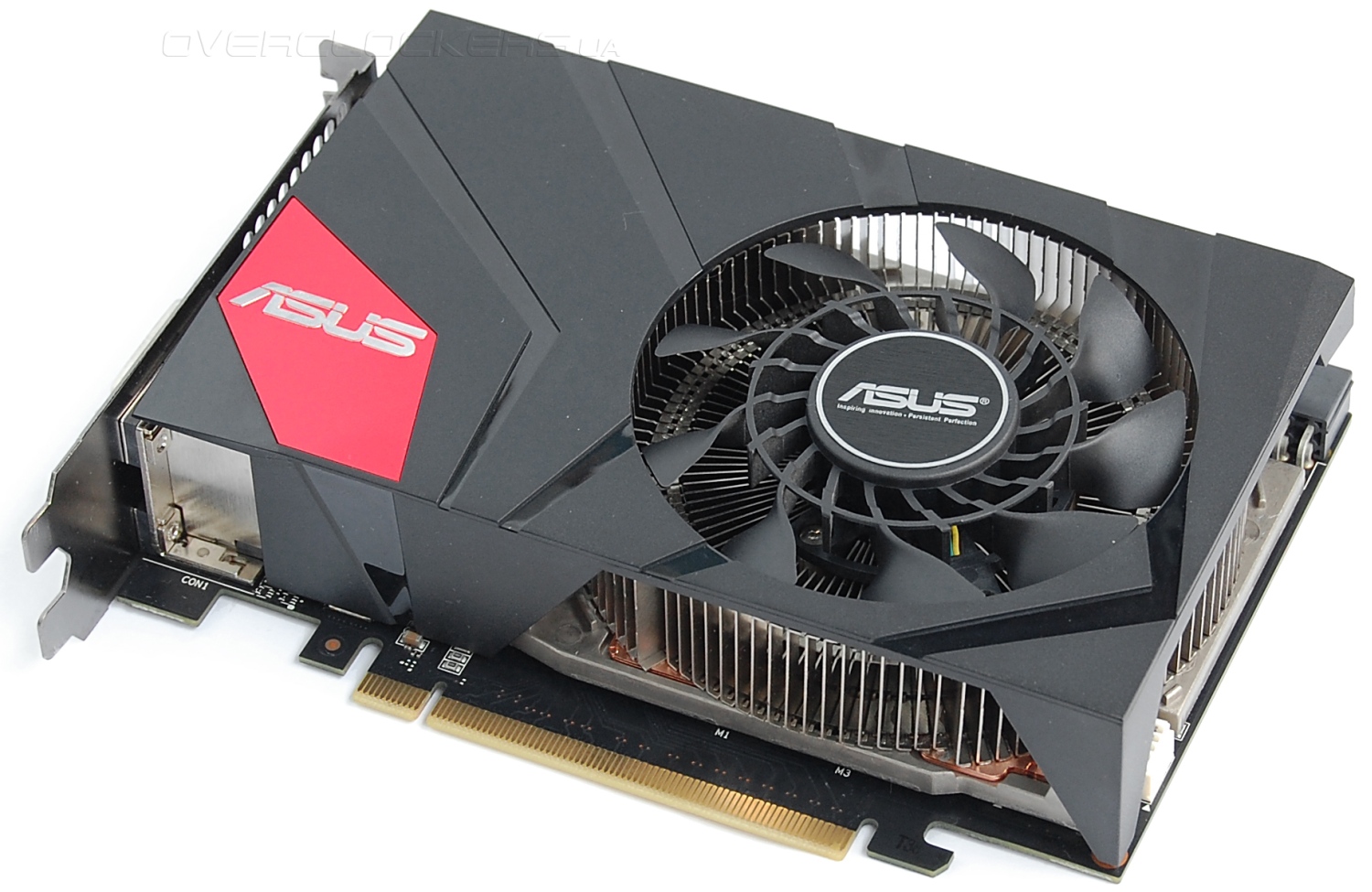

При внешнем осмотре сразу бросается в глаза необычная конструкция системы охлаждения видеокарты и оригинальная форма лопастей у вентилятора. Сверху все это накрыто прямоугольным кожухом с простым геометрическим рисунком на поверхности. Боковые грани имеют широкие «окошки», не препятствующие выбросу горячего воздуха внутрь корпуса.

ASUS GTX670-DCMOC-2GD5

Как и положено GeForce GTX 670, сбоку присутствует два разъема под SLI. А вот питание подключается не к двум шестиконтактным разъемам, а к одному восьмиконтактному. Сам разъем развернут защелкой вверх (для этого даже есть прорезь в текстолите). Так что близкое расположение кожуха к разъему не создаст никаких проблем при подключении.

ASUS GTX670-DCMOC-2GD5

На самом деле, даже простой GeForce GTX 670 базируется на короткой плате, а лишние сантиметры съедает «турбина». ASUS пошли по очевидному пути: взяли стандартную плату и разработали под нее максимально компактную систему охлаждения так, чтобы не выйти за пределы 17 сантиметров. И у них это получилось весьма успешно. Даже при внешней оценке все выглядит очень солидно: радиатор занимает весь доступный объем, вентилятор почти во всю ширину.

ASUS GTX670-DCMOC-2GD5

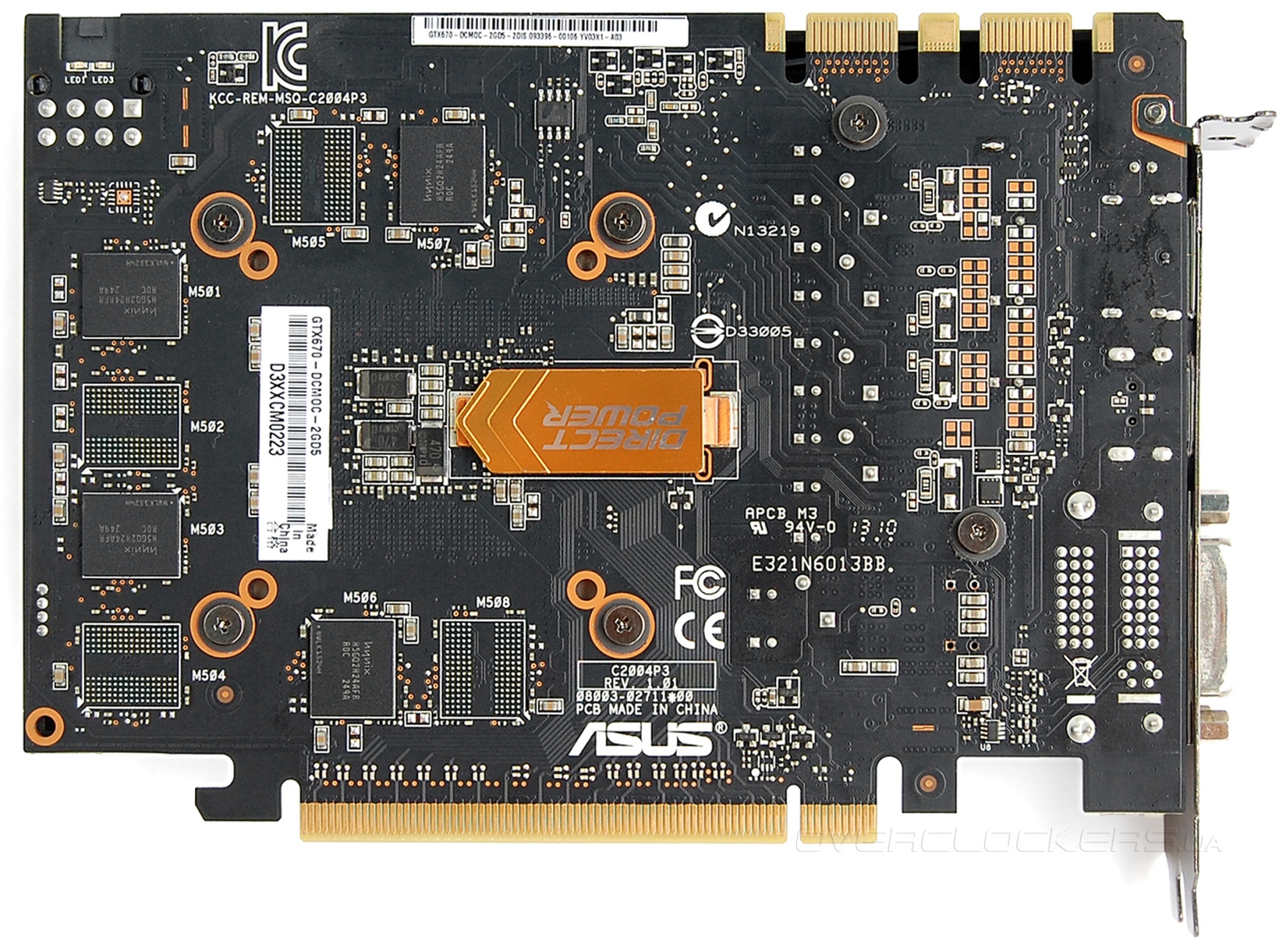

С обратной стороны, прямо над графическим чипом, расположена металлическая пластина Direct Power. Этот элемент обеспечивает лучшее распределение тепла и заодно выполняет экранирующие функции, повышая общую стабильность.

ASUS GTX670-DCMOC-2GD5

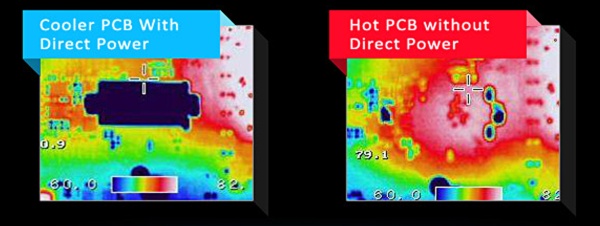

Оценить практическую пользу от такого теплораспределительного элемента можно по нижнему снимку тепловой камеры (замеры производителя).

ASUS GTX670-DCMOC-2GD5

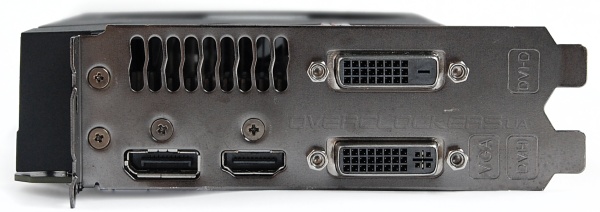

На задней панели очень мало отверстий для «выхлопа» воздуха за пределы корпуса. Основное место занимают разъемы DisplayPort, HDMI и два DVI.

ASUS GTX670-DCMOC-2GD5

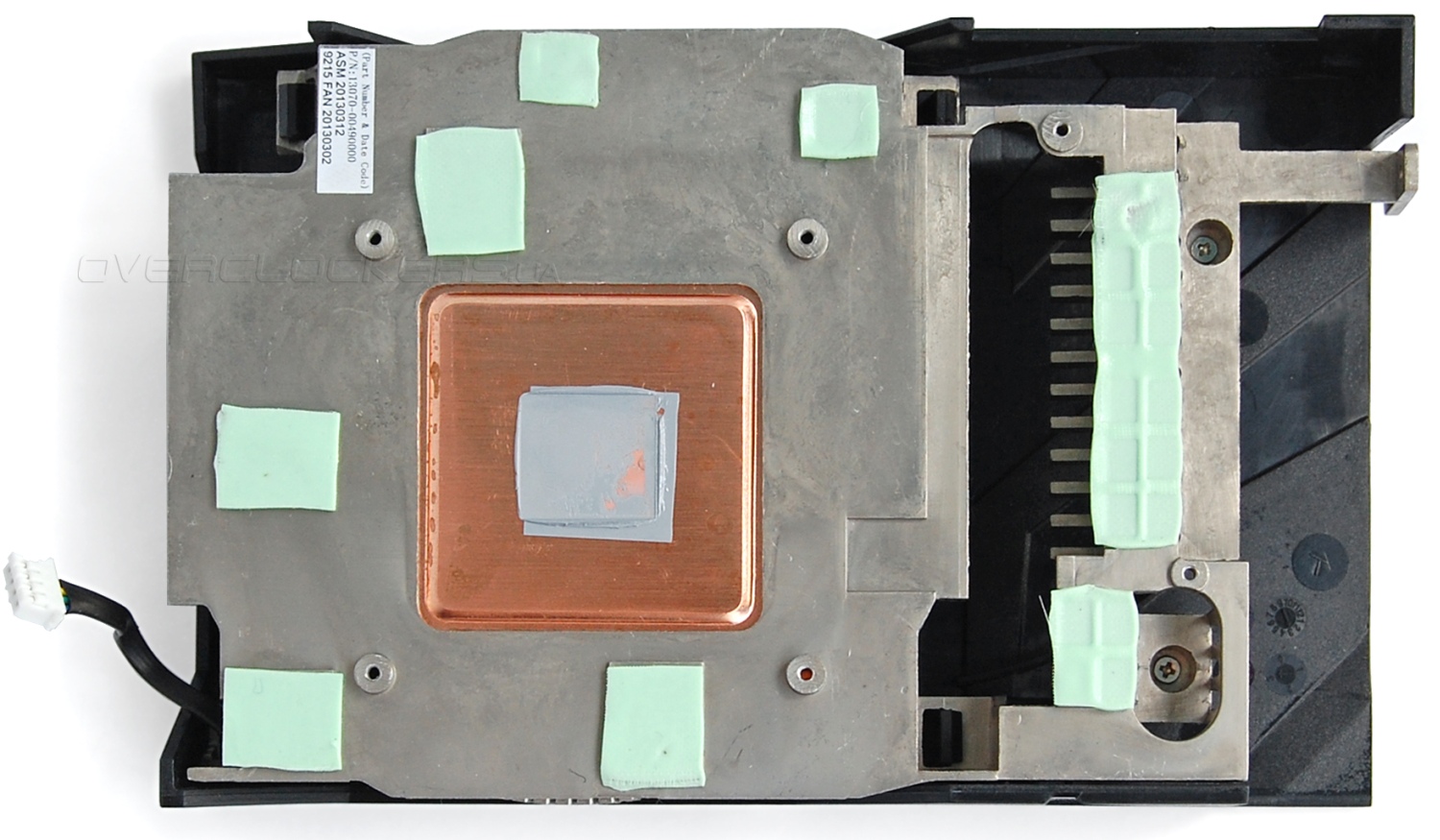

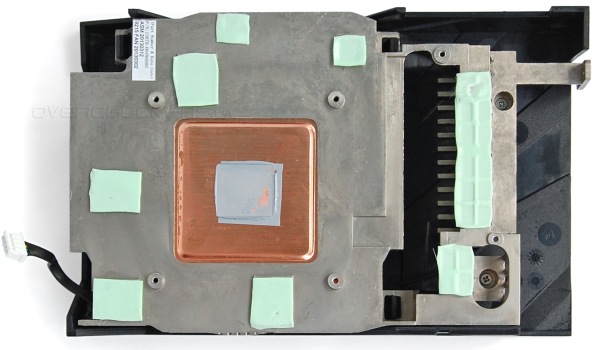

Радиатор для всех элементов единый. Он отводит тепло от силовых компонентов и микросхем памяти. Контакт с GPU осуществляется через медную площадку, которая является поверхностью крупной испарительной камеры.

ASUS GTX670-DCMOC-2GD5

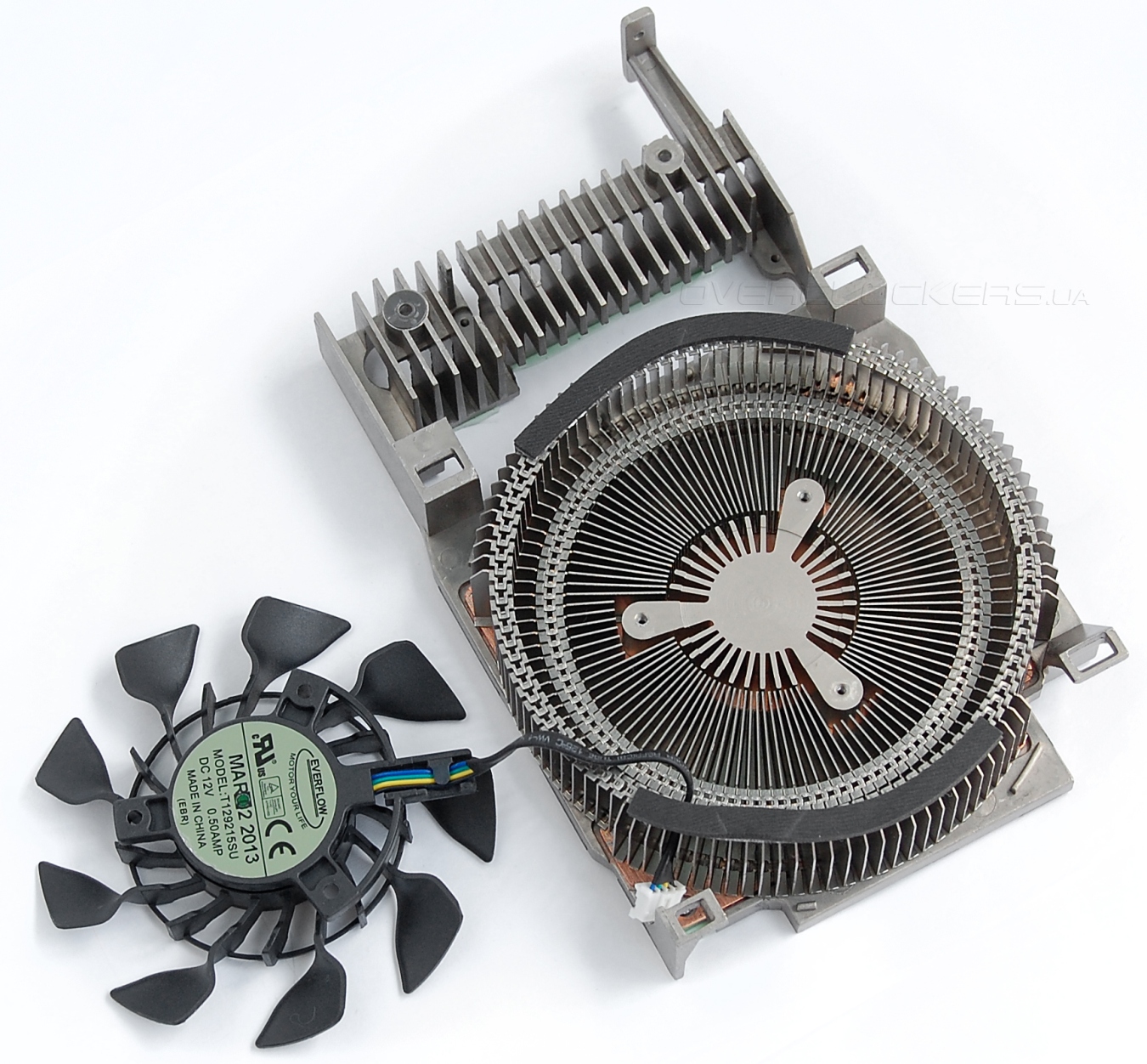

С обратной стороны алюминиевое основание в районе узла VRM обрастает высокими ребрами. На испарительную камеру напаян свой массив тонких плотно подогнанных друг к другу пластинок.

ASUS GTX670-DCMOC-2GD5

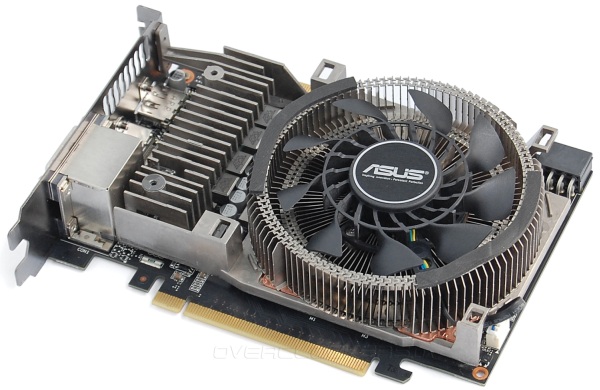

Форма радиатора напоминает чашу, внутри которой расположен вентилятор. Он сочетает обычные лопасти и лопатки, которые обеспечивают обдув нижней зоны и боковых пластин. Этот комбинированный вариант работает одновременно как привычный осевой вентилятор и как центробежный.

ASUS GTX670-DCMOC-2GD5

Сверху на радиаторе имеются резиновые накладки для обеспечения «мягкого» контакта с пластиковой крышкой кулера во избежание разных вибраций и дребезжаний.

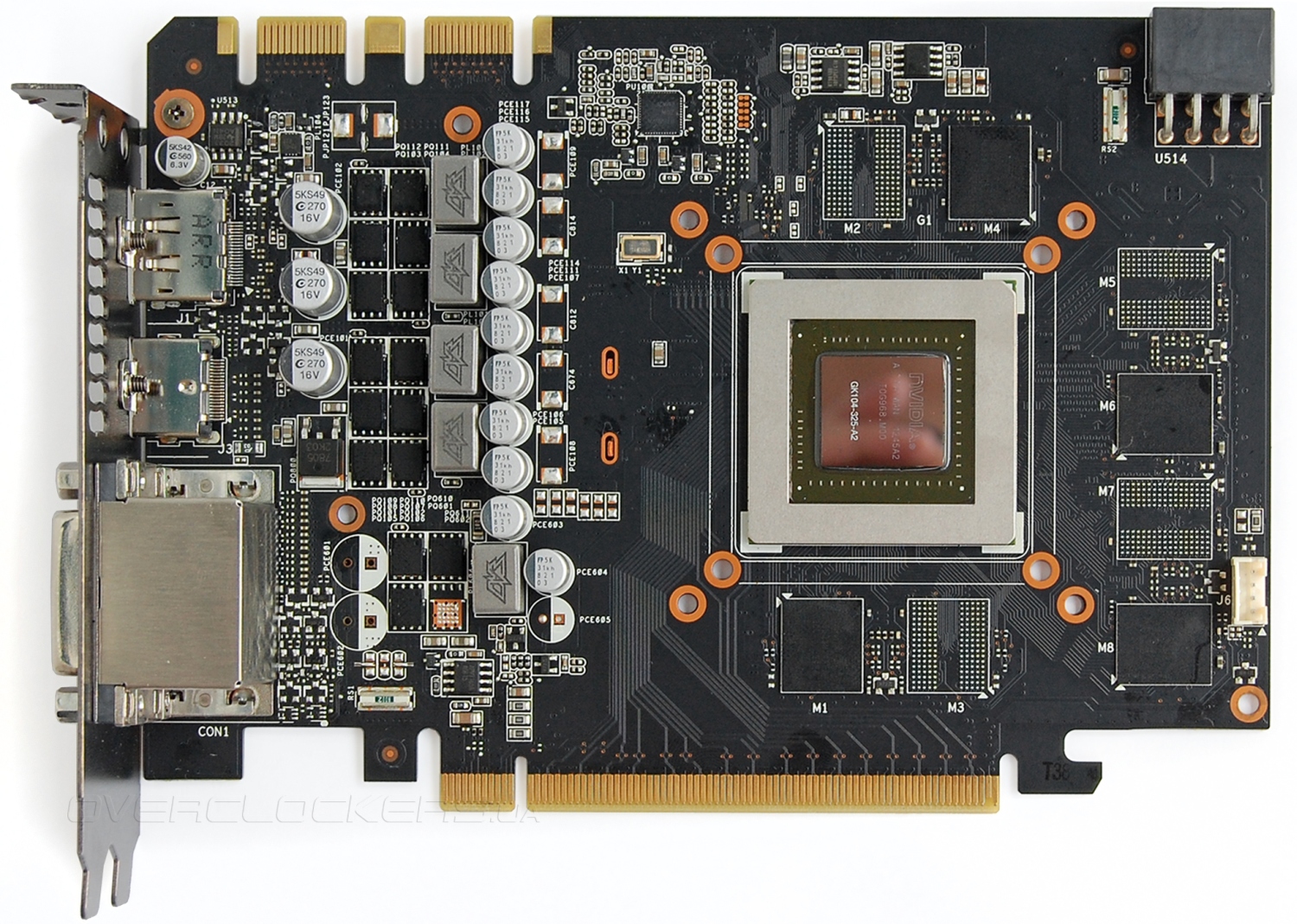

Дизайн платы базируется на референсном, но есть некоторые отличия. Графический процессор запитан от четырехфазного стабилизатор под управлением контроллера RT8867A. Обращает на себя внимание использование удвоенного количества конденсаторов в каждой фазе. Но вот питание памяти упрощено с двух до одной фазы. Распаяны фирменные высококачественные компоненты, отвечающие внутреннему стандарту компании Super Alloy Power.

ASUS GTX670-DCMOC-2GD5

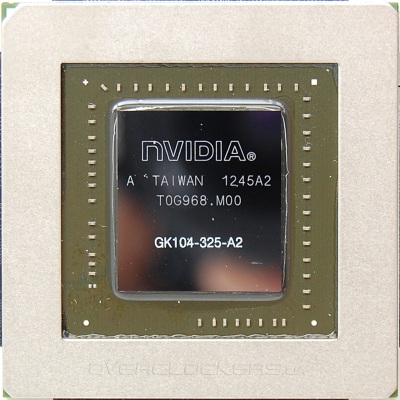

Процессор GK104-325-A2 у GeForce GTX 670 лишился одного SMX-блока, что уменьшило его потенциал с 1536 стрим-процессоров и 128 текстурных блоков до 1344 и 112 соответственно. Интерфейс памяти 256 бит, как у GeForce GTX 680 и GeForce GTX 770.

GK104-325-A2

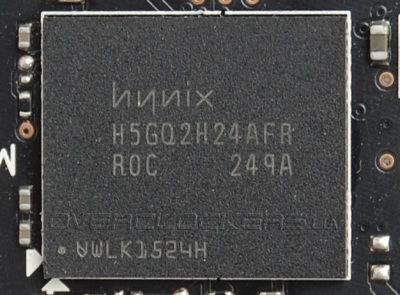

Два гигабайта памяти набраны восьмью микросхемами Hynix H5GQ2H24AFR R0C.

Hynix H5GQ2H24AFR-R0C

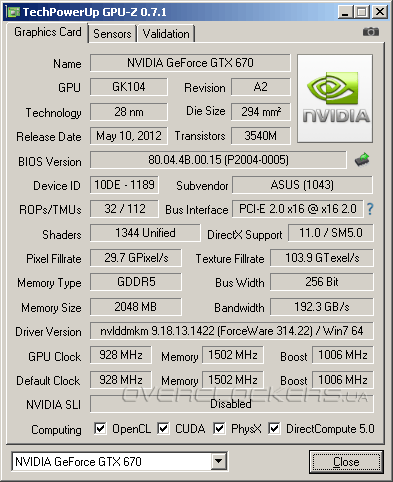

ASUS GTX670-DCMOC-2GD5 может похвастать небольшим заводским разгоном: базовая частота GPU выросла с 915 МГц до 928 МГц. Скромненько, но от самой компактной видеокарты не ожидаешь и таких сюрпризов. Эффективная частота памяти 6008 МГц.

ASUS GTX670-DCMOC-2GD5

ASIC Quality у нашего экземпляра равен 81,5%.

ASUS GTX670-DCMOC-2GD5

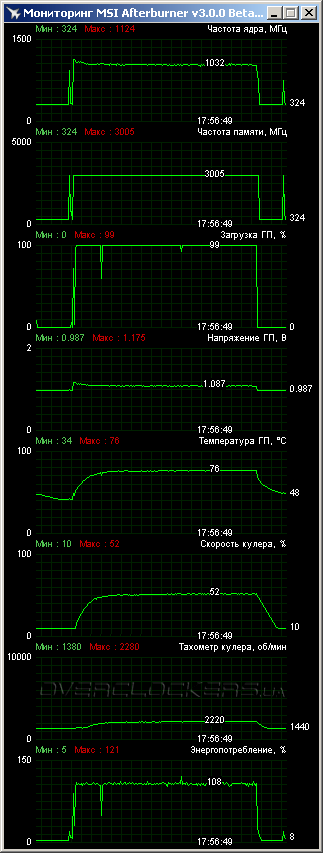

По реальной частоте Boost наш ASUS своего заводского разгона не оправдал. В течении 12-минутного теста Crysis: Warhead частота ядра колебалась в диапазоне 1019–1058 МГц, основное время держась на отметке 1032 МГц. Референсный Gainward GeForce GTX 670 в этом же бенчмарке работал у нас в диапазоне 1045–1058 МГц. Можно подумать, что ASUS даже чуть медленнее. Но надо учитывать разные разрешения: Gainward тестировался при разрешающей способности 1920x1080, тогда как ASUS при 2560x1440. Более высокое разрешение создает повышенную нагрузку и энергопотребление растет, вызывая падение частоты Boost. Как не крути, ASUS максимально близок к референсу, а польза от заводского разгона стремится к нулю.

ASUS GTX670-DCMOC-2GD5

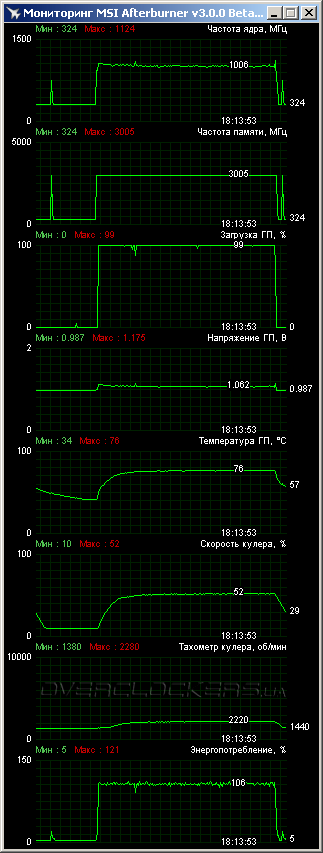

В Unigine Valley benchmark рабочие частоты опустились до 1006–1019 МГц с просадками до 993 МГц.

ASUS GTX670-DCMOC-2GD5

При тестировании в открытом корпусе в помещении с температурой 26 °C ядро карты не прогрелось выше 76 °C. Скорость вращения вентиляторов едва достигала значения 2280 об/мин. Упомянутый уже Gainward легко прогревался до 80 °C при аналогичной температуре окружающей среды во время тестирования в более низком разрешении. И его вентилятор раскручивался до 2370 об/мин. Получается, что у компактного ASUS охлаждение эффективнее референсной «турбины»! Есть один нюанс. На нашем экземпляре мы были вынуждены заменить термопасту, что тоже могло оказать свой положительный эффект и помочь скинуть еще какой-нибудь градус. В любом случае, результаты ASUS при таких размерах можно считать отличными.

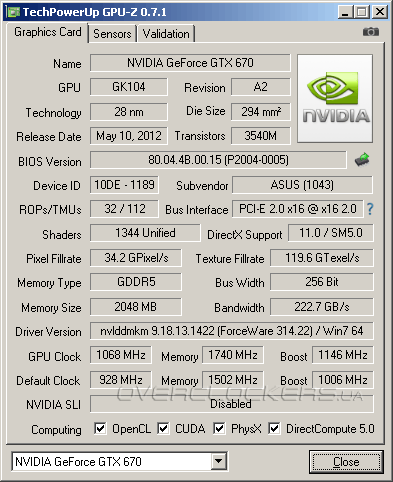

Разгон графического процессора среднестатистический. Базовую частоту удалось поднять до 1068 МГц (пиковое значение Boost 1254 МГц). А вот память одолела 6958 МГц, что маловато.

ASUS GTX670-DCMOC-2GD5

В Crysis: Warhead реальная частота ядра держалась в пределах 1189–1215 МГц, что как раз соответствует частотам разогнанного ASUS GTX670-DC2-4GD5, который мы рассматривали на днях. На аналогичных значениях работал и Gainward.

ASUS GTX670-DCMOC-2GD5

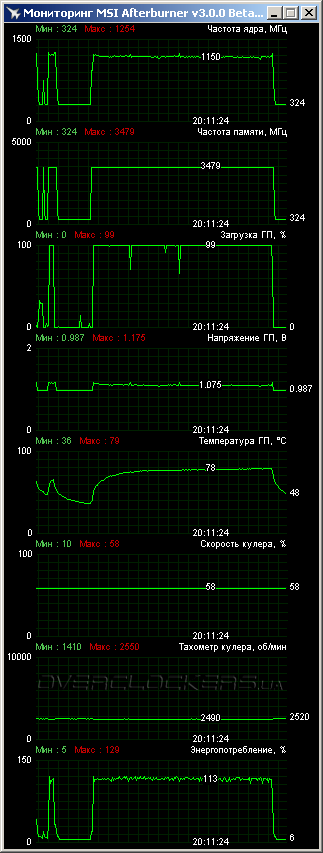

В Unigine Valley benchmark рабочие частоты почти не поднимались выше 1189, а просадки с самые тяжелы моменты достигали 1150 МГц. В этом тесте ASUS GTX670-DC2-4GD5 был чуть лучше, его частота ниже 1176 МГц не опускалась.

ASUS GTX670-DCMOC-2GD5

Скорость вентилятора были увеличена до 2500 об/мин, что привело к появлению весьма явного шума. Температуры возросли до 79–80 °C.

ASUS GTX670-DCMOC-2GD5 в разгоне отличается от ускоренного ASUS GTX670-DC2-4GD5 только частотой памяти, хотя в некоторых редких случаях возможны и бóльшие просадки по частоте. Эти две модели мы не стали сводить вместе, решив сконцентрироваться на сравнении непосредственно со старшими видеокартами в сверхвысоком разрешении 2560x1440. Набор тестовых приложений расширен до полного списка в соответствии с этой методикой, что по итогам позволит создать максимально полную картину о производительности GeForce GTX 670 на фоне старших решений. И хотя выше мы говорили о практической полной идентичности частотных характеристик ASUS и референса, дополнительно все же провели тесты этой карты при понижении базовой частоты до рекомендованного значения в 915 МГц.
