GeForce GTX 570 – замена для GeForce GTX 480?

Недавно на страницах нашего сайта был рассмотрен новый одночиповый флагман NVIDIA GeForce GTX 580 в сравнении с новинками от AMD. На очереди еще один продукт на базе GF110 — GeForce GTX 570, по своим характеристикам близкий к GeForce GTX 480.

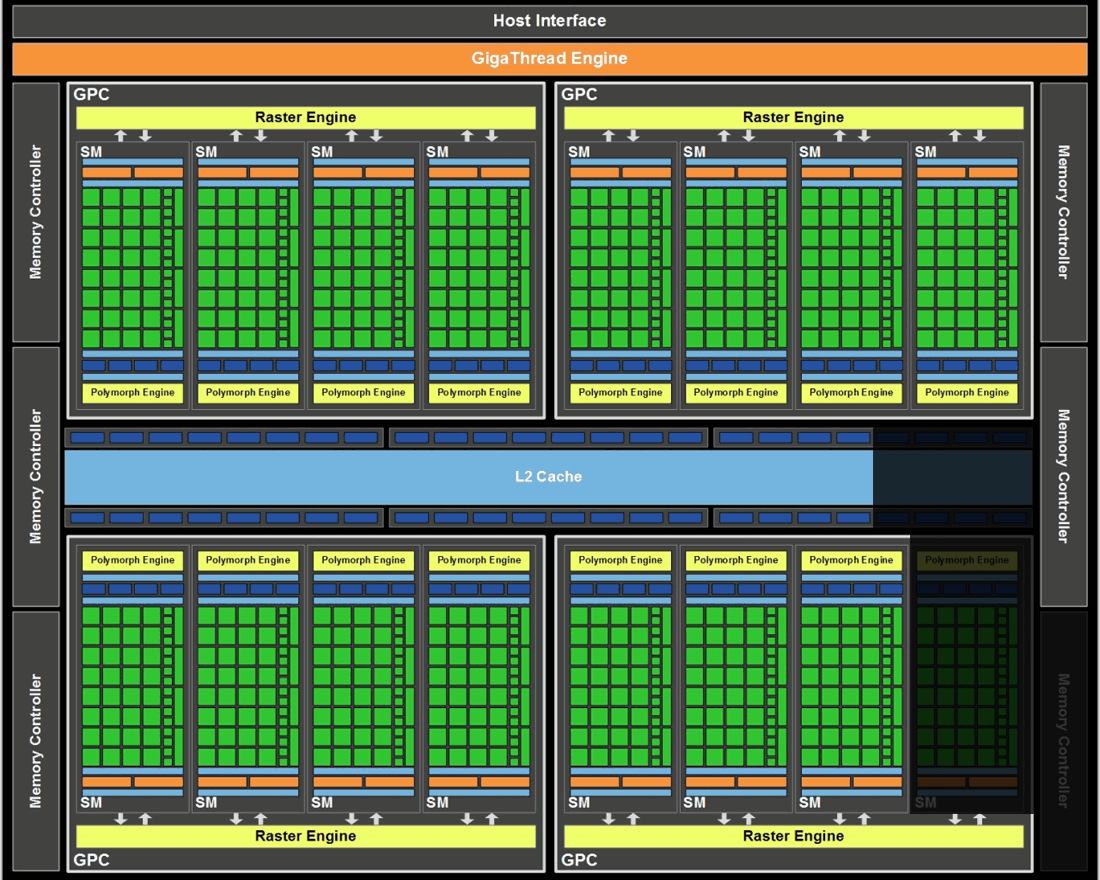

Новый видеоадаптер основан на графическом чипе GF110, который является обновленным и слегка улучшенным GF100. GeForce GTX 570 лишился одного мультипроцессора, так что в активе GPU уже 480 CUDA-ядер (как и у GeForce GTX 480). Соответственно и текстурных блоков у GeForce GTX 570 столько же, как и у старого флагмана, а именно 60. А вот блоков рендеринга стало меньше — 40, против 48 у GeForce GTX 480 и GeForce GTX 580. Объем кэш-памяти L2 уменьшился, что тоже должно сказаться на итоговой производительности, если сравнивать со старшими графическими ускорителями Fermi. Шина памяти урезана до 320 бит, а объем памяти уменьшен до 1280 мегабайт. Тут уже GeForce GTX 570 сравним со своим предшественником GeForce GTX 470.

GF110

Новичок напоминает сильно улучшенный GeForce GTX 470, который по своему потенциалу приближается к GeForce GTX 480. Упрощенный GPU частично компенсирует свои «узкие» места за счет более высоких частот — ядро работает на 732/1464 МГц. Память GDDR5 функционирует на 3800 МГц, что тоже немного выше, чем у старого флагмана, хотя 320-битная шина все же остается ограничивающим фактором.

Уровень энергопотребления GeForce GTX 570 достигает 219 Вт, что лишь на четыре ватта больше «аппетитов» GeForce GTX 470.

Видеоадаптер GeForce GTX 580 GeForce GTX 570 GeForce GTX 480 GeForce GTX 470
Ядро GF110 GF110 GF100 GF100
Количество транзисторов, млн. шт 3000 3000 3200 3200
Техпроцесс, нм 40 40 40 40
Площадь ядра, кв. мм 520 520 526 526
Количество потоковых процессоров 512 480 480 448
Количество текстурных блоков 64 60 60 56
Количество блоков рендеринга 48 40 48 40
Частота ядра, МГц 772 732 701 608
Частота шейдерного домена, МГц 1544 1464 1401 1215
Шина памяти, бит 384 320 384 320
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 4008 3800 3696 3348
Объём памяти, МБ 1536 1280 1536 1280
Поддерживаемая версия DirectX 11 11 11 11
Интерфейс PCI-E 2.0 PCI-E 2.0 PCI-E 2.0 PCI-E 2.0
Заявленная максимальная потребляемая мощность, Вт 244 219 250 215


Palit GeForce GTX 570 1280MB GDDR5

Перейдем от краткой теоретической части к практической и изучим GeForce GTX 570 на примере референсного видеоадаптера от Palit.

Palit GeForce GTX 570 1280MB GDDR5

Поставляется он в простой коробке со следующим комплектом аксессуаров:
  • переходник DVI/D-Sub;
  • переходник mini-HDMI/HDMI;
  • переходника питания c двух molex на PCI-E 6-pin;
  • диск с драйверами;
  • инструкция.

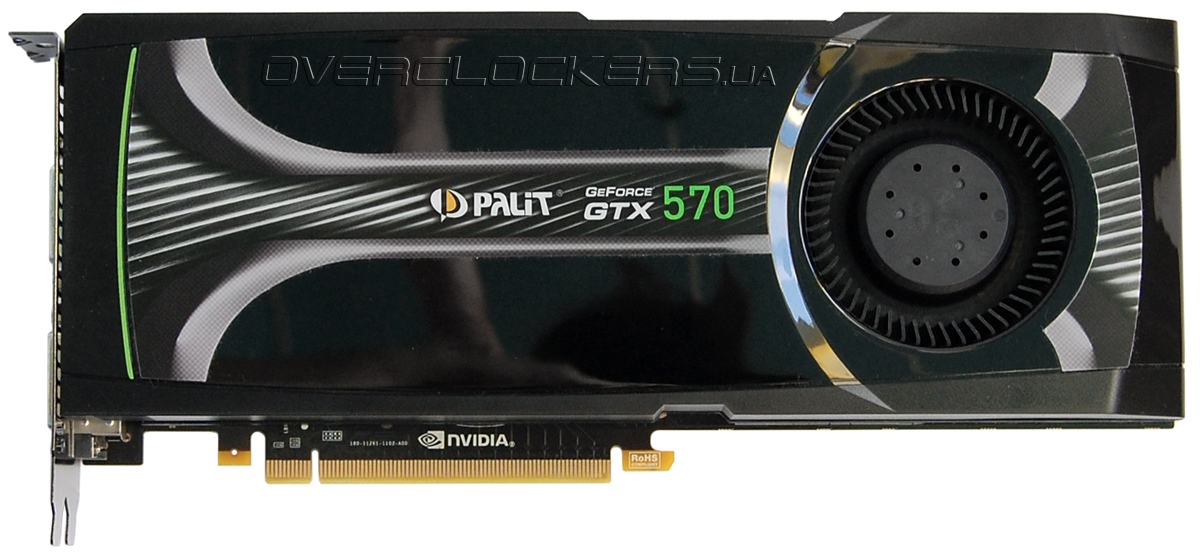

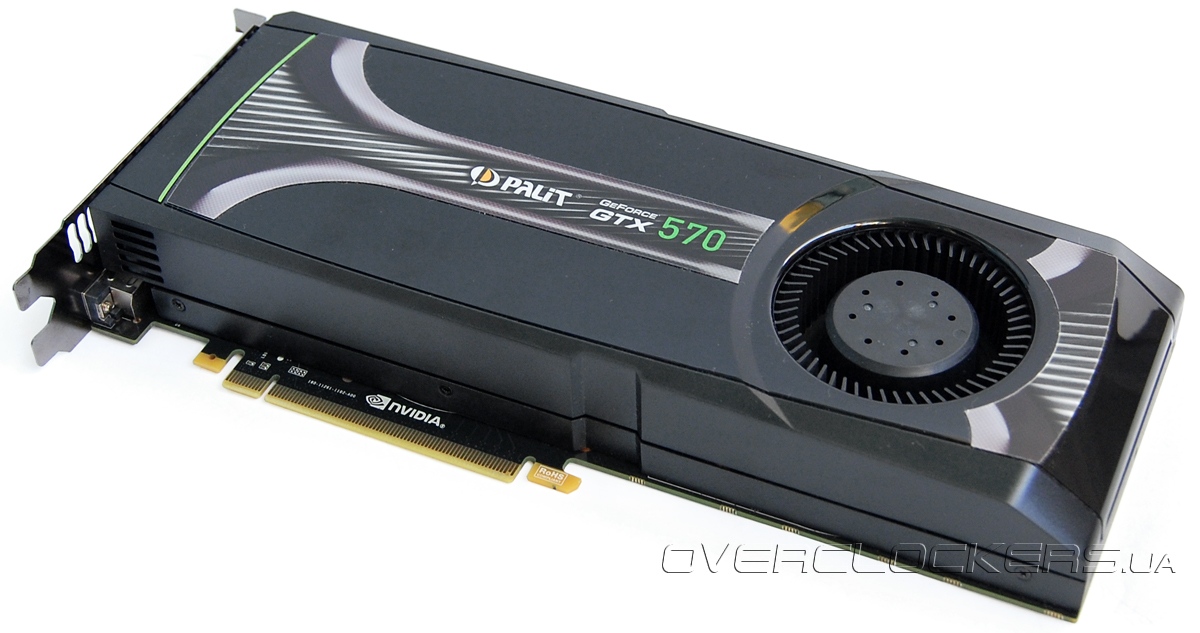

Внешний вид видеокарты почти не отличается от GeForce GTX 580. Всю плату накрывает кулер-турбина, выгоняющий горячий воздух за пределы корпуса.

Palit GeForce GTX 570 1280MB GDDR5

Palit GeForce GTX 570 1280MB GDDR5

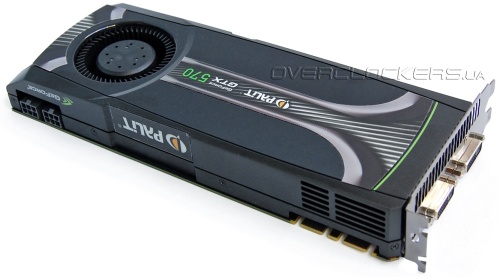

Кроме решетчатой сетки на задней панели сбоку кожуха имеются еще отверстия, через которые выходит горячий воздушный поток внутрь системного блока.

Palit GeForce GTX 570 1280MB GDDR5

Сниженное относительно старшего собрата энергопотребление позволило обойтись двумя шестиконтактными разъемами.

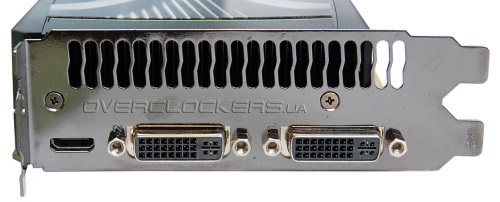

Набор внешних интерфейсов стандартен для GeForce: пара DVI плюс mini-HDMI.

Palit GeForce GTX 570 1280MB GDDR5

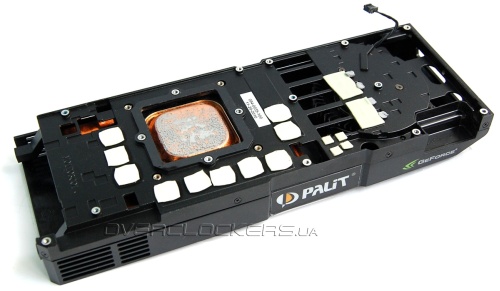

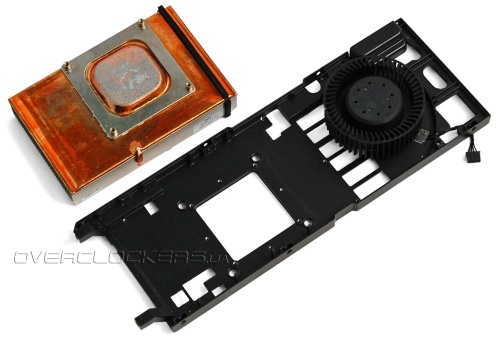

Система охлаждения по конструкции не отличается от кулера, которым оснащен адаптер GeForce GTX 580.

Palit GeForce GTX 570 1280MB GDDR5

Palit GeForce GTX 570 1280MB GDDR5

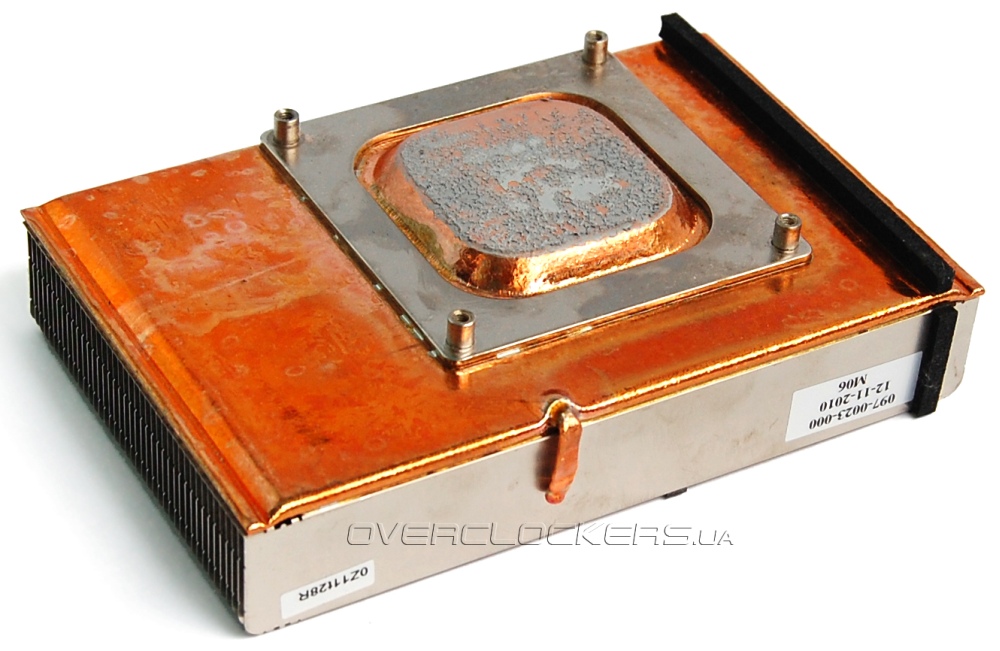

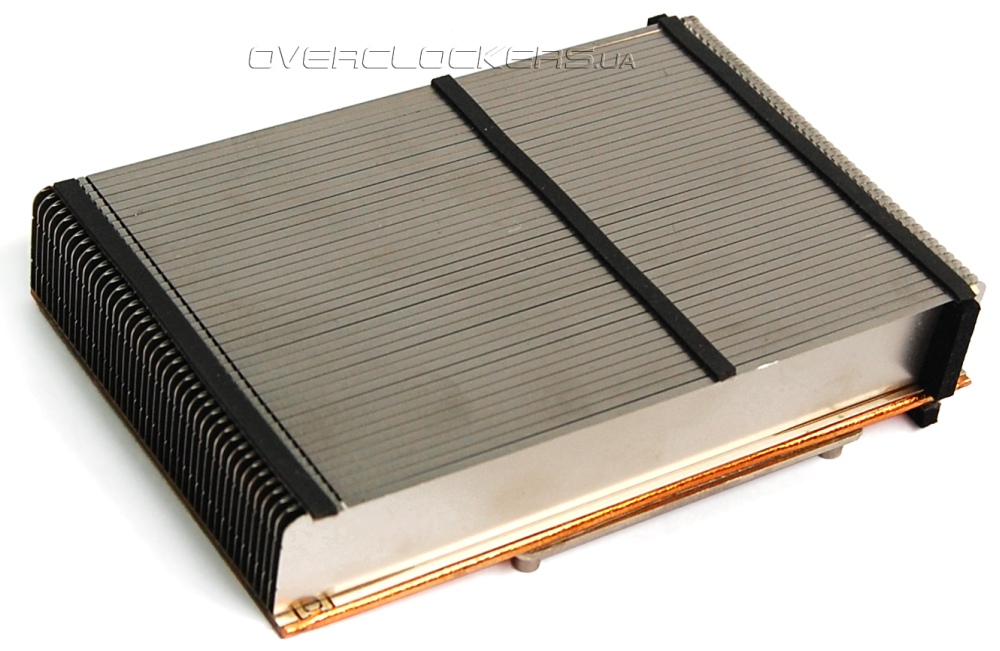

Чуть-чуть уже стал радиатор, а основание его испарительной камеры стало более выпуклым — вот и все изменения.

Palit GeForce GTX 570 1280MB GDDR5Palit GeForce GTX 570 1280MB GDDR5

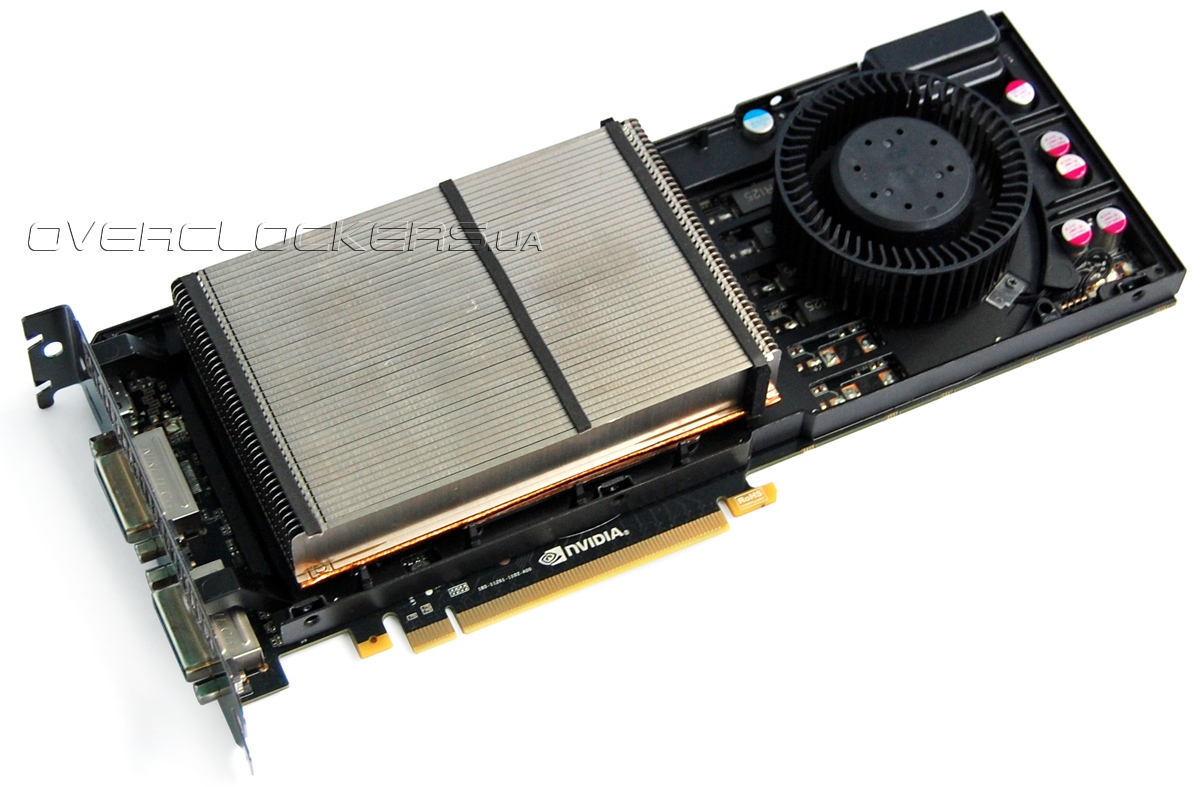

Верхний кожух снимается без полного демонтажа кулера. Он крепится несколькими винтами и дополнительно фиксируется на защелках.

Palit GeForce GTX 570 1280MB GDDR5

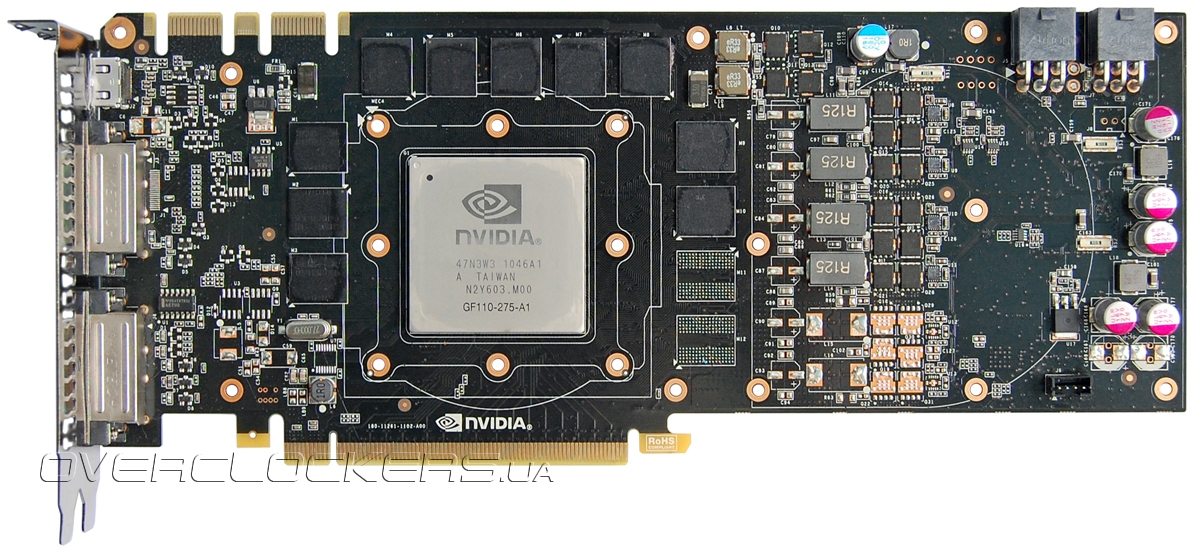

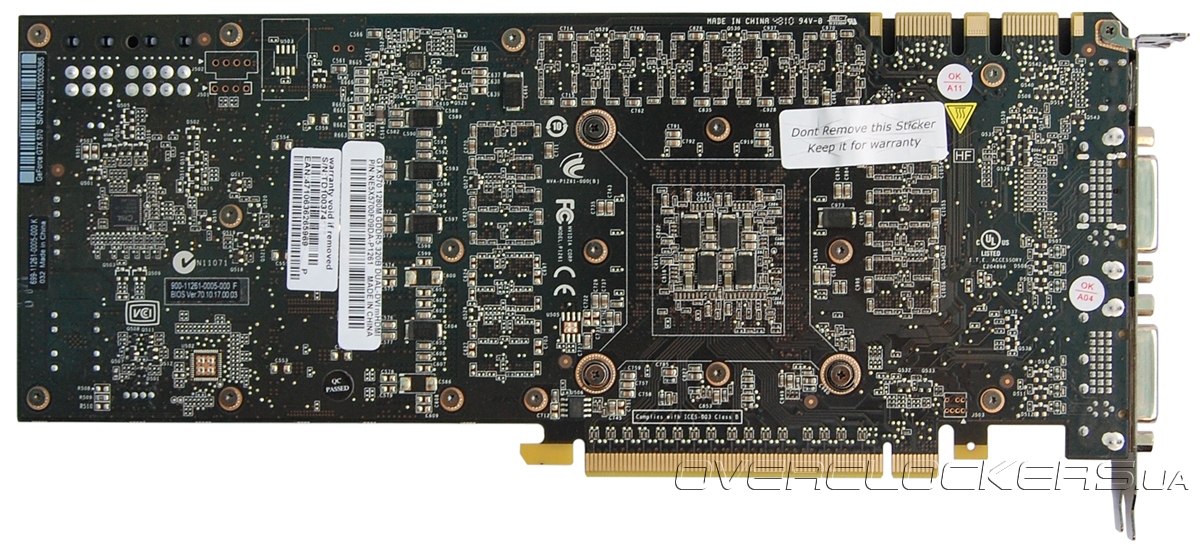

GeForce GTX 570 спроектирован по образу и подобию высокоуровневого решения.

Palit GeForce GTX 570 1280MB GDDR5

Palit GeForce GTX 570 1280MB GDDR5

Была упрощена система питания GPU — вместо шести фаз распаяно четыре под управлением стандартного контроллера Chil Semiconductor CHL8266.

Chil Semiconductor CHL8266

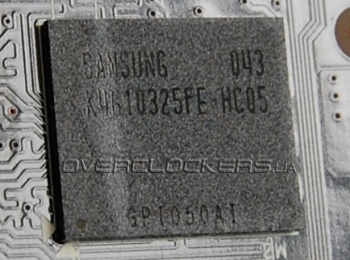

Объем памяти в 1280 мегабайт набран десятью микросхемами Samsung K4G10325FE-HC05.

Samsung K4G10325FE-HC05

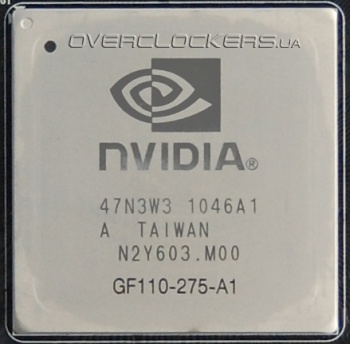

А вот и сам графический процессор, закрытый большой защитной крышкой.

GF110

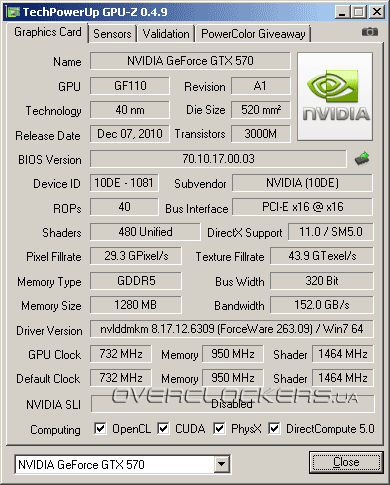

Рабочие частоты полностью соответствуют стандартным спецификациям: ядро — 732/1464 МГц, память — 3800 МГц. В 2D они снижаются до 51/101/270 МГц.

Palit GeForce GTX 570 1280MB GDDR5

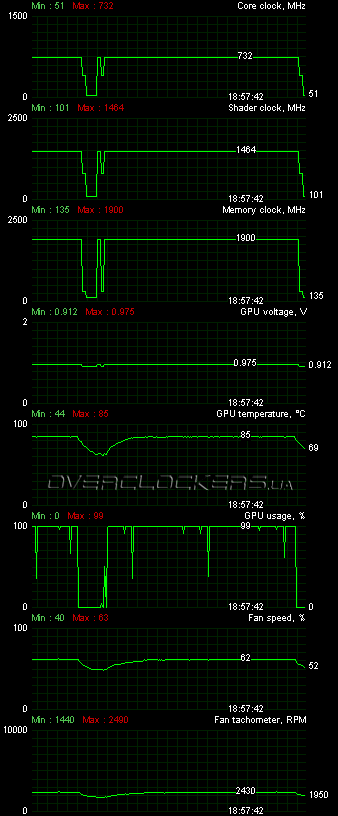

В Crysis Warhead («Ambush» на максимальных настройках качества со сглаживанием AA4x в разрешении 1920x1200) ядро не прогрелось выше 85 °С при 23 градусах в помещении. Вентилятор турбины при этом раскручивался до 60-63% (более 2400 об/мин).

Palit GeForce GTX 570 1280MB GDDR5

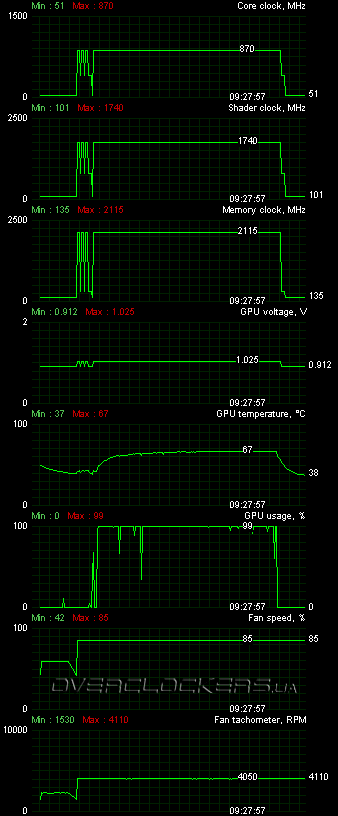

Разгон Palit GeForce GTX 570 оказался ниже, чем у рассматривавшегося ранее GeForce GTX 580, что вполне объясняется упрощенной системой питания, использованием более медленных микросхем памяти и наличием обычных 6-контактных разъемов питания. GPU смог стабильно работать на 870/1740 МГц при повышенном напряжении до 1,025 В, а память GDDR5 заработала на 4230 МГц. Впрочем, для старичка GeForce GTX 480 и такие цифры при стоковом охлаждении были недостижимы.

Palit GeForce GTX 570 1280MB GDDR5

Стабильность при разгоне достигалась за счет повышенных оборотов вентилятора. Об акустическом комфорте говорить в таком случае не приходится. Для постоянного использования видеоадаптера в таком режиме не обойтись без замены системы охлаждения.
