Четыре видеокарты Radeon HD 4800 от Sapphire из серии Vapor-X и Vapor-X TOXIC

Sapphire Vapor-X HD 4850 512MB GDDR3

Начнем мы рассмотрение видеоадаптеров серии Vapor-X с младшего представителя этой линейки.

 Видеокарта Sapphire Vapor-X HD 4850 512MB GDDR3

Карта поставляется в коробке средних размеров с довольно богатой комплектацией:
  • переходник питания molex-PCI-E;
  • мостик CrossFire;
  • диск с драйверами Catalyst;
  • диск 3DMark Vantage;
  • диск Power DVD;
  • диск Cyberlink DVD Suite;
  • диск с дополнительным ПО Ruby ROM 1.1;
  • инструкция.
Как видим, в комплекте идет довольно обширный набор самого различного программного обеспечения, в том числе и тестовый пакет 3DMark Vantage. На диске Ruby ROM так же можно найти много чего интересного: на нем записаны демо-версии таких отличных игр, как Call of Juares и Stranglehold, старенькой Dungeon Runners, а также приложение Earthsim и различные обои для рабочего стола (на которых, естественно, красуются логотипы компании AMD и ее продукции).

Но в комплектации нет никаких видеопереходников. Это объясняется тем, что карта изначально оснащается интерфейсами трех типов: D-Sub, DVI и HDMI.

Видеокарта Sapphire Vapor-X HD 4850 512MB GDDR3

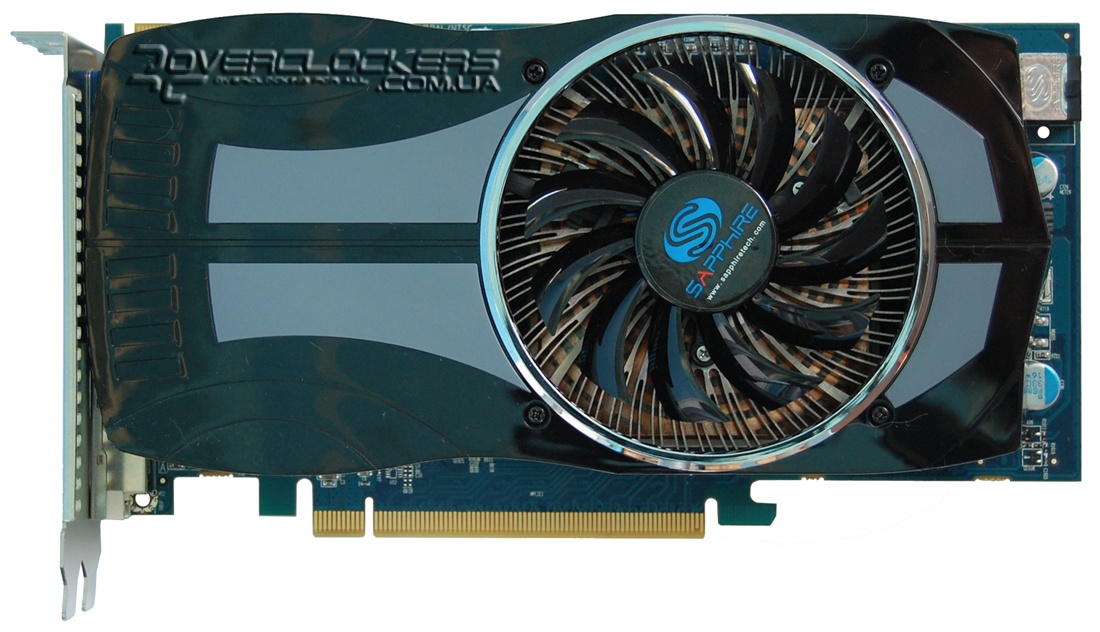

Сама видеокарта имеет следующий вид:

Видеокарта Sapphire Vapor-X HD 4850 512MB GDDR3

Видеокарта Sapphire Vapor-X HD 4850 512MB GDDR3

Видеокарта Sapphire Vapor-X HD 4850 512MB GDDR3

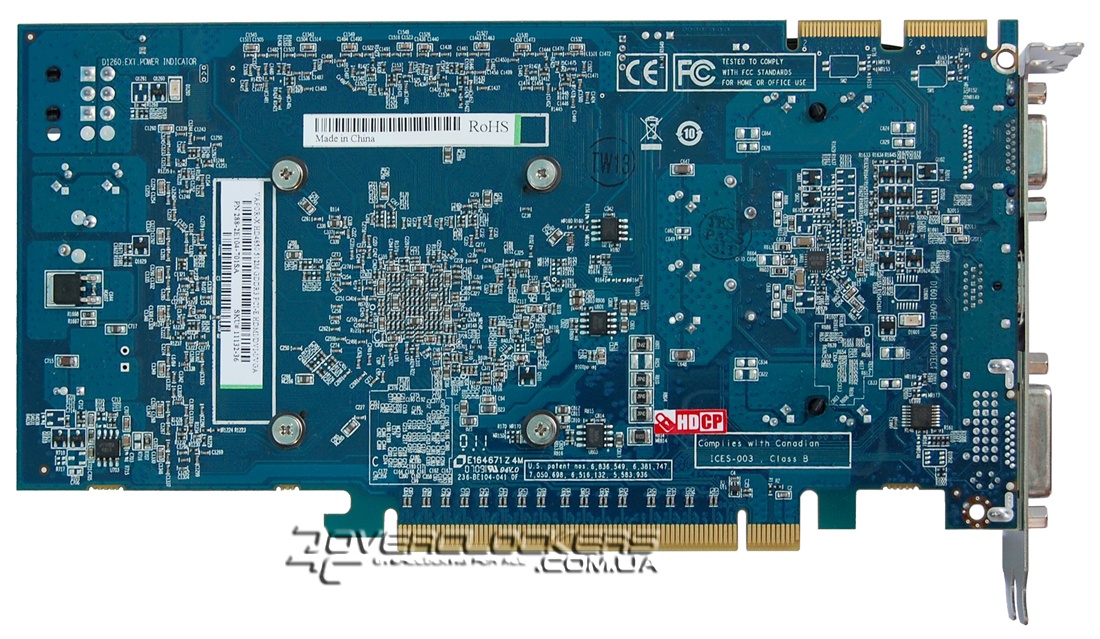

Адаптер отличается от референса не только двухслотовой системой охлаждения, но и дизайном. Он укорочен и GPU расположен ближе к краю платы, в то время как подсистема питания вынесена к интерфейсным разъемам, а не возле разъема дополнительного питания, как у референса. В принципе, такие карты для нас не в новинку, и на первый взгляд по дизайну PCB это копия HD 4850 Dual Slot Fansink.

Видеокарта Sapphire Vapor-X HD 4850 512MB GDDR3

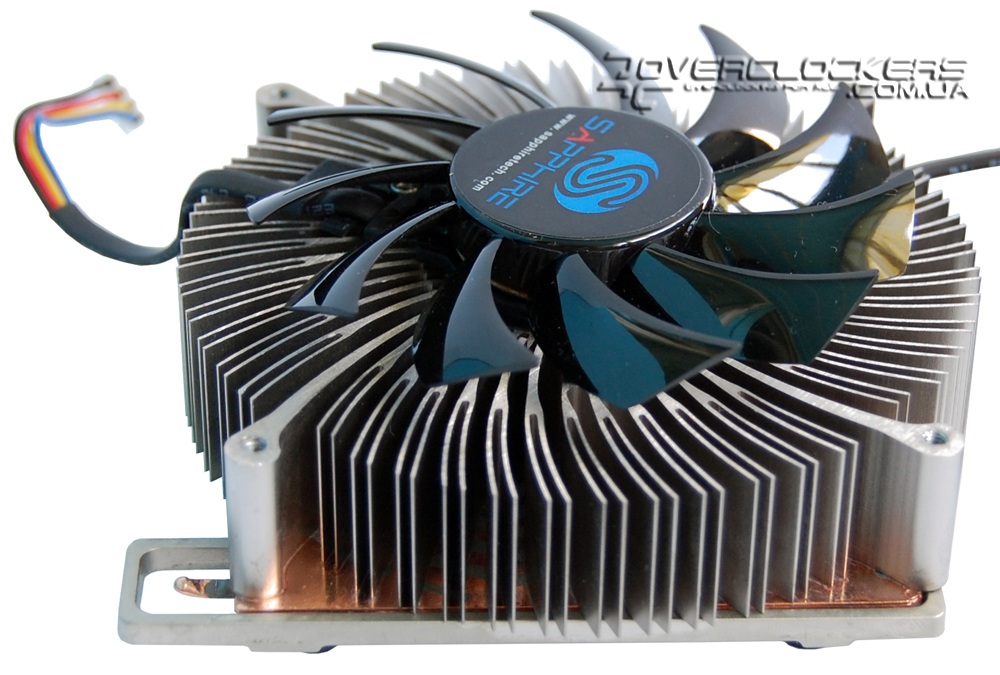

Благодаря форме кожуха на кулере, кажется, что система охлаждения выполнена по турбинному типу, но это не так. Кулер состоит из большого медного основания (той самой испарительной камеры), на которое сверху напаян цилиндрический радиатор, напоминающий BOX-кулера процессоров Intel. Охлаждается все это тонким (10 мм в высоту) вентилятором с диаметром крыльчатки 75 мм.

Видеокарта Sapphire Vapor-X HD 4850 512MB GDDR3

Видеокарта Sapphire Vapor-X HD 4850 512MB GDDR3

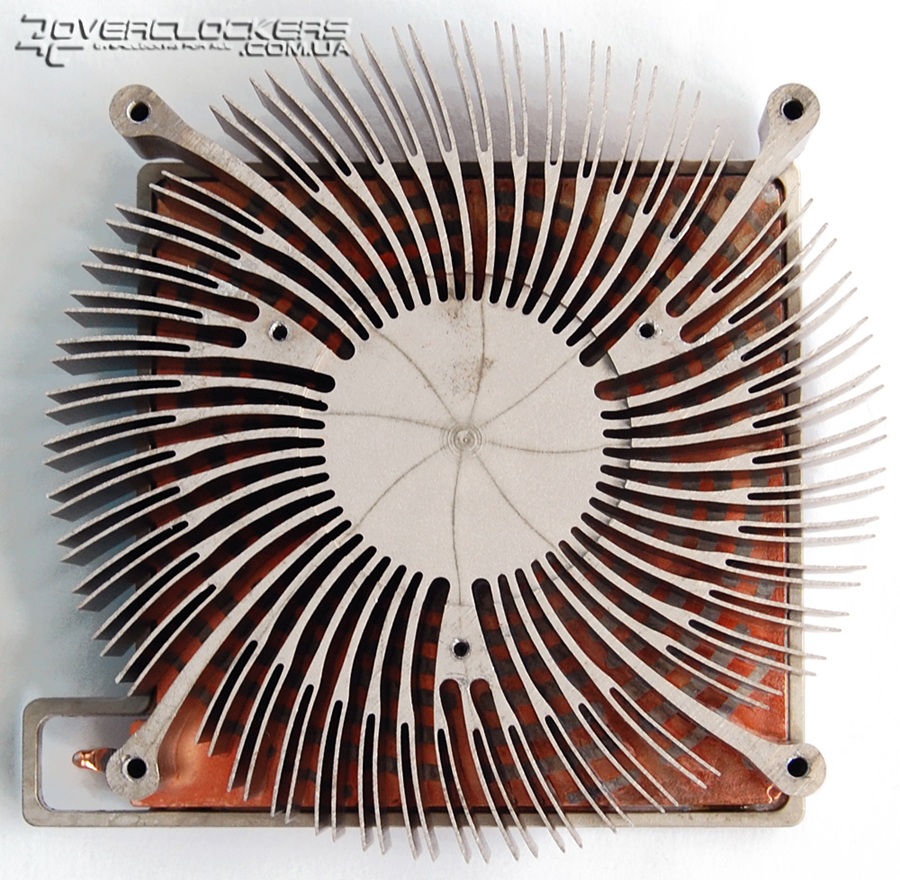

Аналогичная конструкция радиатора тоже используется на уже упоминавшейся карте Sapphire HD 4850 Dual Slot Fansink и некоторых других моделях этого же производителя, но в данном случае площадь рассеивания радиатора увеличилась благодаря тому, что лепестков стало намного больше, они тесно расположены друг к другу, и еще дополнительно раздваиваются на конце.

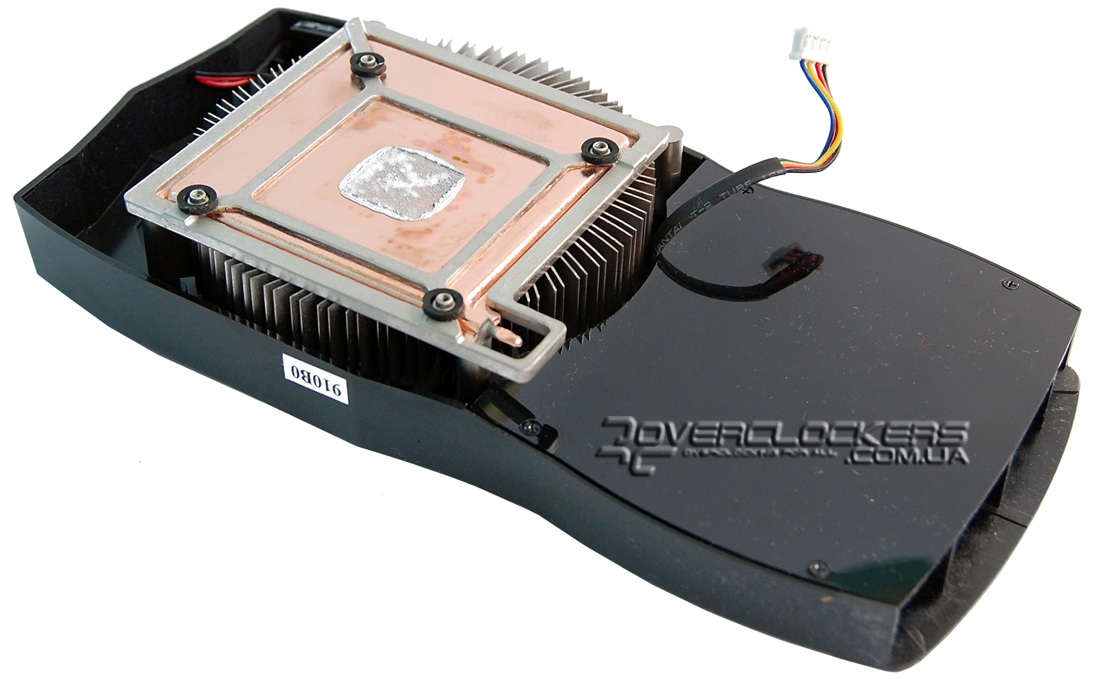

Основание имеет отросток, напоминающий запаянную тепловую трубку, да и само основание, если взглянуть сверху, может показаться, что представляет собой спираль из свернутой трубки. На самом деле, концентрические окружности — это припой, т.е. радиатор, кроме большой массивной сердцевины, контактирует с испарительной поверхностью камеры и всеми своими ребрами.

Что до кожуха и его формы, то они выхлопу горячего воздуха почти не способствуют. В одном из боковых уголков этого корпуса есть специальная пластиковая вставка со светодиодом, который подсвечивает логотип компании в виде буквы S.

Видеокарта Sapphire Vapor-X HD 4850 512MB GDDR3

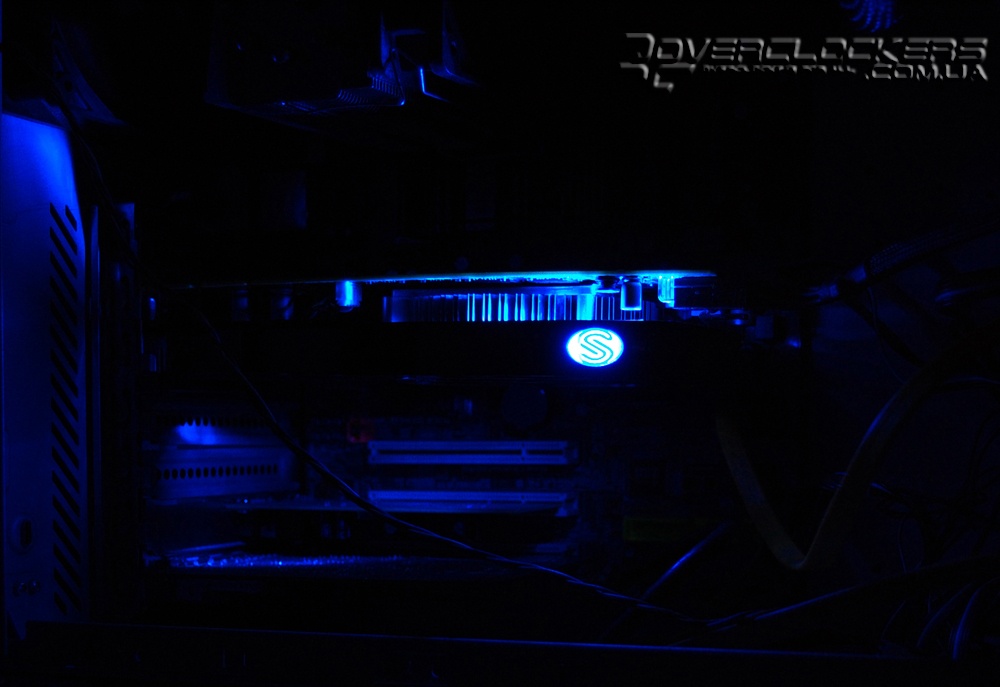

Внутри корпуса в темное время суток это смотрится довольно симпатично.

Видеокарта Sapphire Vapor-X HD 4850 512MB GDDR3

На подсистеме питания находится свой небольшой радиатор.

Видеокарта Sapphire Vapor-X HD 4850 512MB GDDR3

Обращает на себя внимание форма дросселей с броневым сердечником с ребристой поверхностью. Они относятся к той самой серии Black Diamond, и такая форма их поверхности немного увеличивает площадь рассеивания тепла, что помогает их охлаждению.

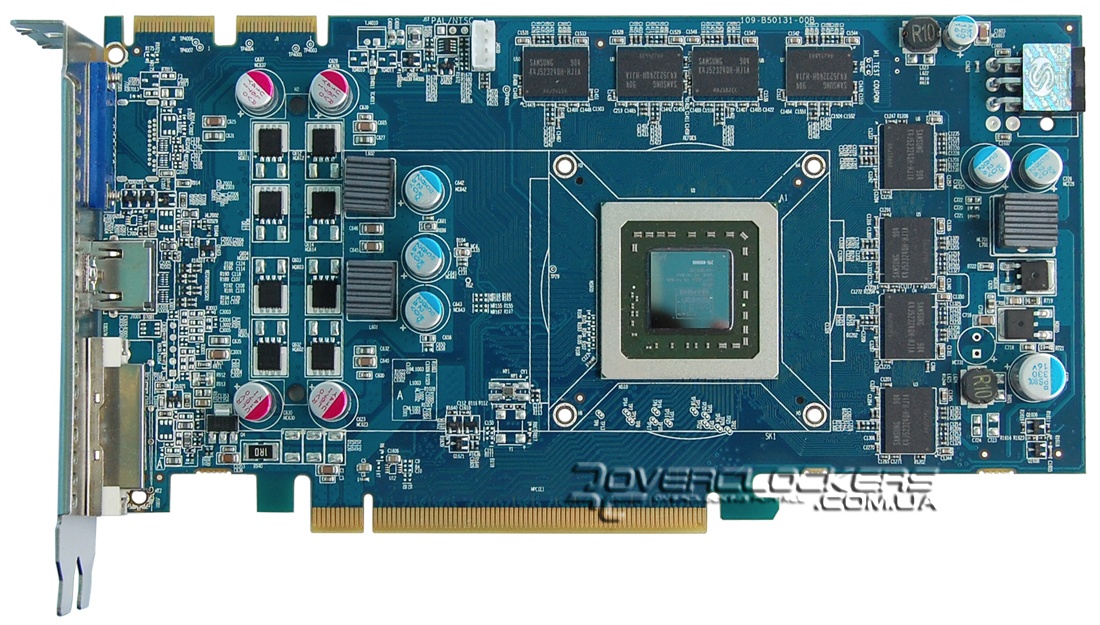

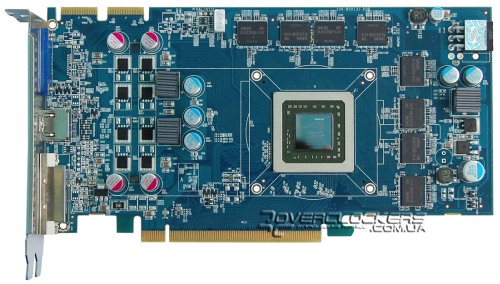

Сама же плата действительно почти не отличается от своего собрата HD 4850 Dual Slot Fansink:

Видеокарта Sapphire Vapor-X HD 4850 512MB GDDR3

А вот и сам графический чип RV770, работающий на положенных ему 625 МГц.

Видеокарта Sapphire Vapor-X HD 4850 512MB GDDR3

На плате распаяны чипы памяти GDDR3 производства Samsung K4J52324QH-HJ1A со временем доступа 1,0 нс.

Видеокарта Sapphire Vapor-X HD 4850 512MB GDDR3

По рабочим частотам карта соответствует стандартным спецификациям — ядро работает на 625 МГц, память на 1984 МГц.

Видеокарта Sapphire Vapor-X HD 4850 512MB GDDR3

На этом экземпляре RivaTuner имела какие-то проблемы с отображением верных частот (хотя с разгоном и мониторингом температур проблем не было), поэтому мы приведем скриншоты утилиты GPU-Z, на которых видно, что при отсутствии нагрузки карта снижает частоты до 160 и 500 МГц, соответственно для ядра и памяти.

Видеокарта Sapphire Vapor-X HD 4850 512MB GDDR3

Теперь самое главное — испытание кулеров с испарительной камерой в «полевых» условиях. И надо сказать, они нас не разочаровали. В стресс-тесте ATI Tool, который прогревает карту так же, как игровые приложения, температура ядра в среднем находилась на отметке 60 °C и даже на самых горячих шейдерных блоках она не поднималась выше 64 °C. Отличнейшие температурные показатели при открытом корпусе и температуре в помещении 26 °C! Особенно, если вспомнить о 90 °C с референсной турбиной. При этом, если в 2D-режиме вентилятор вращается на 1000-1100 об/мин, то в нагрузке его обороты не поднимались выше 1150 об/мин. С такой скоростью вращения вентилятора не слышно вообще, и пока что, это самая тихая видеокарта Radeon HD 4850 из побывавших в нашей лаборатории.

Видеокарта Sapphire Vapor-X HD 4850 512MB GDDR3

В более тяжелом стресс-тесте Fur Rendering Benchmark (при разрешении 1280х1024) карта естественно прогревается выше. Но даже в нем температура самых горячих компонентов ядра не достигла 70 °C, и вентилятор справлялся со своей работой на еще невысоких 1400 об/мин.

Видеокарта Sapphire Vapor-X HD 4850 512MB GDDR3

Ну а что же с разгоном? А вот с ним оказалось уже не все так отлично. Карта не сильно выделилась на фоне обычного предшественника, недавно фигурировавшего у нас в сравнительном тестировании с Radeon HD 4770. Данный экземпляр смог стабильно работать на частоте ядра в 715 МГц, а памяти покорились лишь 2170 МГц. По разгону ядра этот графический ускоритель выглядит довольно неплохо на фоне референсных моделей, а вот память подкачала, хотя опять же, обычные версии Radeon HD 4850 если и отличаются по разгонному потенциалу, то совсем незначительно (за исключением более дорогих версий TOXIC, Sonic и т.п.).

Система охлаждения в данном случае не играла роль сдерживающего фактора. Изначально мы подняли обороты вентилятора для тестов, но как потом оказалось, и на таких частотах карта смогла нормально функционировать в автоматическом режиме регулирования его оборотов. Ниже на скриншоте вы можете оценить температуру ядра при прогреве Fur Rendering Benchmark в разгоне при 2600 об/мин вентилятора.

Видеокарта Sapphire Vapor-X HD 4850 512MB GDDR3
