Знакомство с GeForce GTX 1060 3GB на примере видеокарты ASUS Dual

В среднем классе компания NVIDIA выпустила две видеокарты под одним названием. GeForce GTX 1060 с 6 ГБ видеопамяти не раз мелькала в наших обзорах. Существует и более дешевая модификация с 3 ГБ видеобуфера и некоторыми другими упрощениями. О ней мы и поговорим в данной статье, рассмотрим GeForce GTX 1060 3GB в исполнении ASUS, проверим ее на разгон и сравним с GeForce GTX 1060 6GB.

Кроме явного различия в объеме памяти две версии GeForce GTX 1060 отличаются количеством вычислительных блоков. Обе видеокарты базируются на GPU GP106. У старшей модификации активны все 1280 потоковых процессора и 80 текстурных блоков. У GeForce GTX 1060 3GB отключен один мультипроцессор и активно 1152 потоковых процессоров и 72 текстурных блока. Рабочие частоты идентичны, как и уровень TDP в 120 Вт.

Видеоадаптер GeForce GTX 1060 6GB GeForce GTX 1060 3GB
Ядро GP106 GP106
Количество транзисторов, млн. шт 4400 4400
Техпроцесс, нм 16 16
Площадь ядра, кв. мм 200 200
Количество потоковых процессоров 1280 1152
Количество текстурных блоков 80 72
Количество блоков рендеринга 48 48
Частота ядра, МГц 1506–1708 1506–1708
Шина памяти, бит 192 192
Тип памяти GDDR5 GDDR5
Частота памяти, МГц 8000 8000
Объём памяти, МБ 6144 3072
Поддерживаемая версия DirectX 12 12
Интерфейс PCI-E 3.0 PCI-E 3.0
Мощность, Вт 120 120

В итоге мы имеем разницу в 11% по количеству основных вычислительных блоков с сохранением остальных рабочих характеристик. Вроде бы немного, но свою роль может сыграть и урезанный объем памяти. После выпуска консолей нового поколения современные игры шагнули вперед по качеству текстур, и теперь некоторые проекты требуют до 4 ГБ даже при Full HD. Как обстоят дела на практике, покажет наше тестирование.

ASUS Dual GeForce GTX 1060 3GB (DUAL-GTX1060-O3G)

Мы познакомимся с видеокартой в исполнении ASUS. Это доступная модель линейки Dual, которая оснащается неплохим кулером, но в иерархии ASUS находится ниже продуктов Strix.

ASUS DUAL-GTX1060-O3G поставляется в небольшой коробке со стилизованным изображением барса на лицевой стороне. Комплектация минимальная, в нее входит диск с программным обеспечением и инструкция.

ASUS DUAL-GTX1060-O3G

Видеокарта в белом корпусе. Если вы перфекционист или хотите компьютер со стильным интерьером, то такая карта будет отлично сочетаться с материнскими платами ASUS TUF Sabertooth белой расцветки.

ASUS DUAL-GTX1060-O3G

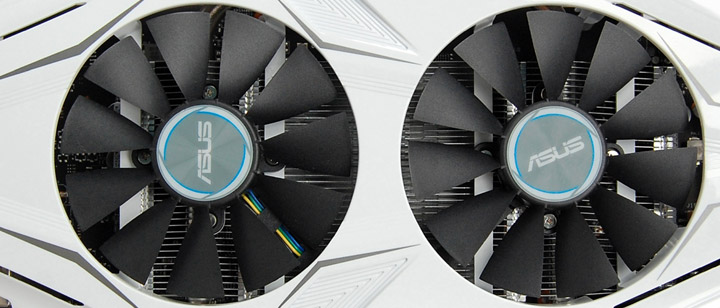

На поверхность белого корпуса нанесен простой рисунок. Крыльчатка вентиляторов черная. Общая длина устройства 24 сантиметра.

ASUS DUAL-GTX1060-O3G

Сбоку есть логотип ASUS. В углу расположен один разъем питания на шесть контактов.

ASUS DUAL-GTX1060-O3G

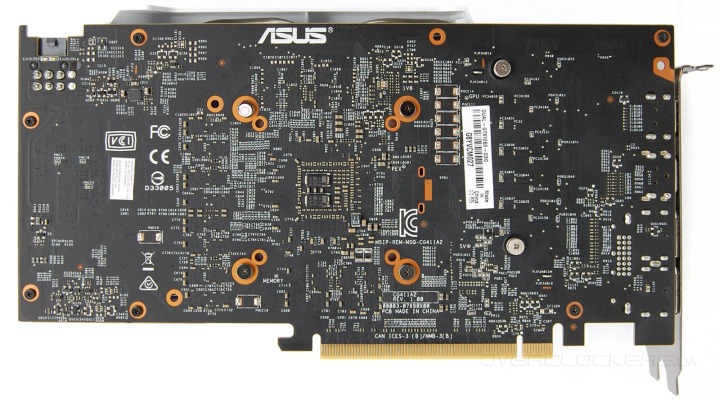

Приятно отметить полноформатную плату вместо короткой референсной PCB.

ASUS DUAL-GTX1060-O3G

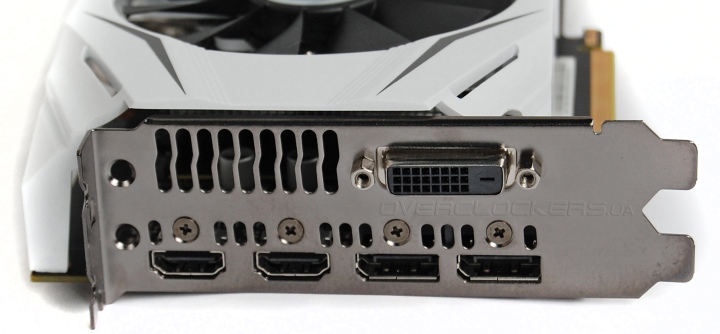

Видеокарта предлагает пять разъемов для подключения мониторов: два DisplayPort, два HDMI и один DVI.

ASUS DUAL-GTX1060-O3G

Система охлаждения напоминает кулер DurectCU для бюджетных видеокарт — две толстые тепловые трубки и радиатор средних размеров.

ASUS DUAL-GTX1060-O3G

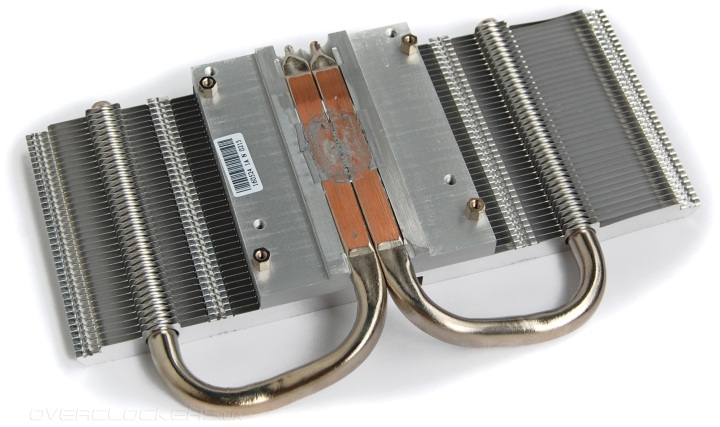

Без верхнего кожуха с вентиляторами охлаждение выглядит несколько скромнее. Видно, что радиатор по габаритам меньше платы. Но при TDP 120 Вт это не страшно.

ASUS DUAL-GTX1060-O3G

Реализован прямой контакт трубок с поверхностью графического кристалла. Для этого трубки зафиксированы в желобках основания, место сочленения промазано термопастой.

ASUS DUAL-GTX1060-O3G

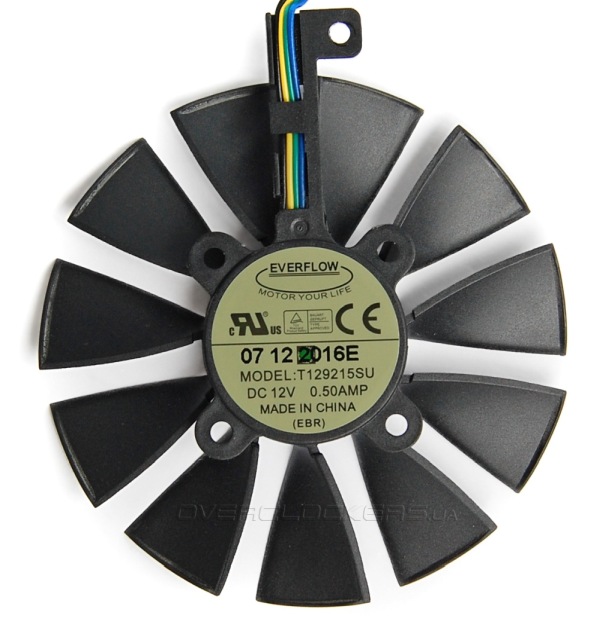

За обдув радиатор отвечают два вентилятора Everflow T129215SU типоразмера 90 мм.

ASUS DUAL-GTX1060-O3G

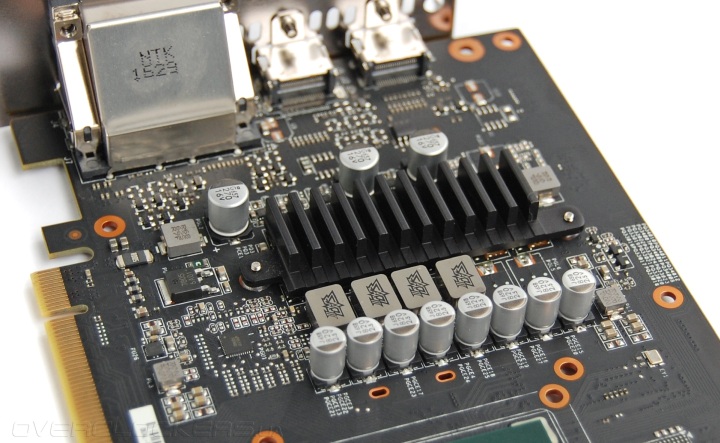

Небольшой радиатор предусмотрен для транзисторов узла питания.

ASUS DUAL-GTX1060-O3G

Плата выполнена на текстолите черного цвета. Графический процессор запитан от четырехфазной системы. Используются высококачественные электронные компоненты, которые применяются и в топовых продуктах ASUS.

ASUS DUAL-GTX1060-O3G

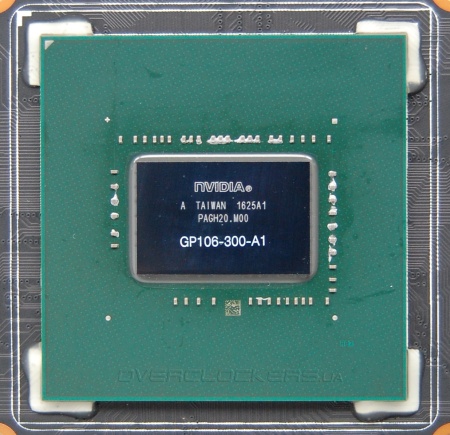

Урезанная версия GPU носит маркировку GP106-300-A1.

ASUS DUAL-GTX1060-O3G

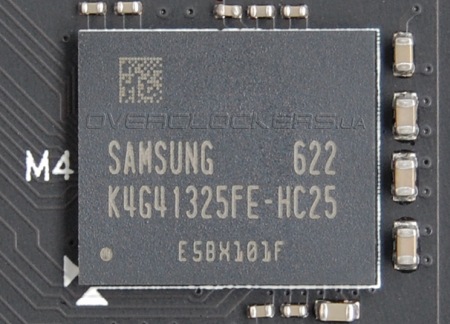

Три гигабайта памяти работают на 192-битной шине. Набран такой объем шестью микросхемами Samsung K4G41325FE-HC25.

ASUS DUAL-GTX1060-O3G

Рабочие частоты ASUS DUAL-GTX1060-O3G выше рекомендованных. Базовая частота ядра 1569 МГц при Boost Clock 1785 МГц. Эффективная частота памяти отвечает стандартному значению в 8 ГГц.

ASUS DUAL-GTX1060-O3G

Видеокарты ASUS Dual переняли у моделей Strix поддержку разных частотных профилей. Настройки по умолчанию отвечают режиму Gaming Mode. Более быстрый режим предлагает базовую частоту 1594 МГц при Boost Clock 1809 МГц. Переключение осуществляется через утилиту ASUS GPU Tweak. В данном случае мы ограничились тестами при начальных частотах и с ручным разгоном.

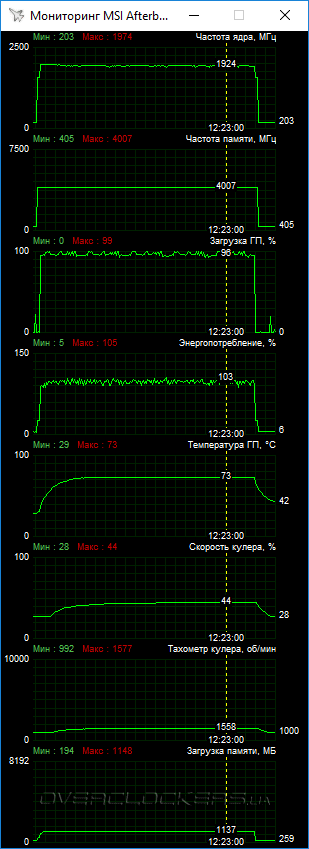

На открытом стенде при длительном тестировании бенчмарком Metro: Last Light температура ядра достигала 73 °C при 23 °C в помещении. Скорость вентиляторов была меньше 1600 об/мин, так что шум низкий.

ASUS DUAL-GTX1060-O3G

Пиковые кратковременные значения Boost достигали 1974 МГц. Средняя частота ядра в Last Light держалась на уровне 1924–1936 МГц, хотя были и редкие просадки ниже этих значений. Чтобы протестировать GeForce GTX 1060 3GB в качестве аналога референса, базовая частота ASUS понижалась даже ниже 1506 МГц, это позволяло получить рабочий диапазон частот 1848–1873 МГц. В итоге среднее значение около 1860 МГц, что позволяет провести сравнение лоб в лоб с GeForce GTX 1060, которая строго функционировала при такой частоте GPU.

Результаты разгона у ASUS можно назвать ожидаемо хорошими. Видеокарта достигла таких же показателей, что и старшие GeForce GTX 1060 — не выше и не ниже. Базовую частоту ядра удалось поднять до 1719 МГц при пиковом значении Boost до 2114 МГц. Память взяла 9,5 ГГц. Более высокие значения были связаны с потерей стабильности или с артефактами.

ASUS DUAL-GTX1060-O3G

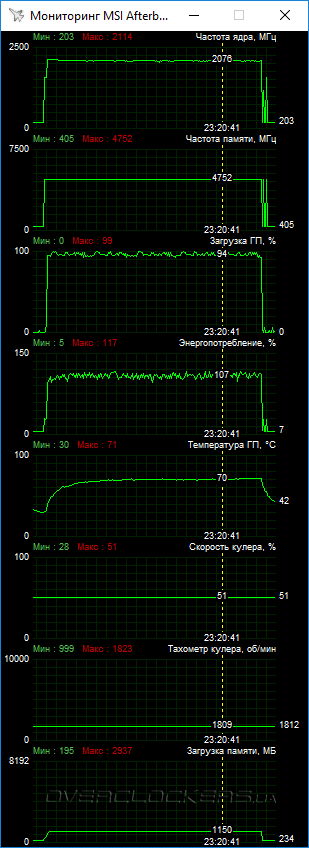

В тяжелых тестах частота ядра держалась на уровне 2076–2088 МГц даже при повышении лимита мощности до максимума. Небольшое повышение скорости вентиляторов до 1800 об/мин позволило удержать температуру ядра в разгоне в рамках 71 °C при сохранении акустического комфорта. В простых или коротких тестах вроде 3DMark нагрев был еще ниже. Так что достигнутые частоты вполне подходят для постоянного использования. Возможно, для полной безопасности придется сбросить каких-то 10 МГц, то для общей производительности это будет незначительное изменение. Главное, что разгон не связан с серьезным повышением шума.

ASUS DUAL-GTX1060-O3G
